Subaru Forester SG9 Бодрый семьянин
Доброго времени суток! Хочу рассказать про звуковой долгострой на базе Форика в лучшем кузове. Предупреждаю сразу, проект в работе, но к Новому году надеюсь закончить.
Вообще концепция данного инстала менялась раз так 100500. Каждый раз приходили мысли, что можно сделать лучше чем есть сейчас. Головное устройство, за последние 1,5 года сменилось аж 4 раза, но на данный момент имеем высокотехнологичную дыру в торпеде. В итоге, устав от того что цены скакнули, а зарплата чего-то не растет, решил для себя построить пока что хоть какой-то звук в машине, а потом и доработаем.
Советы и критика приветствуется.
Вложений: 11
Re: Subaru Forester SG9 Бодрый семьянин
Начал все с вибро-шумоизоляции

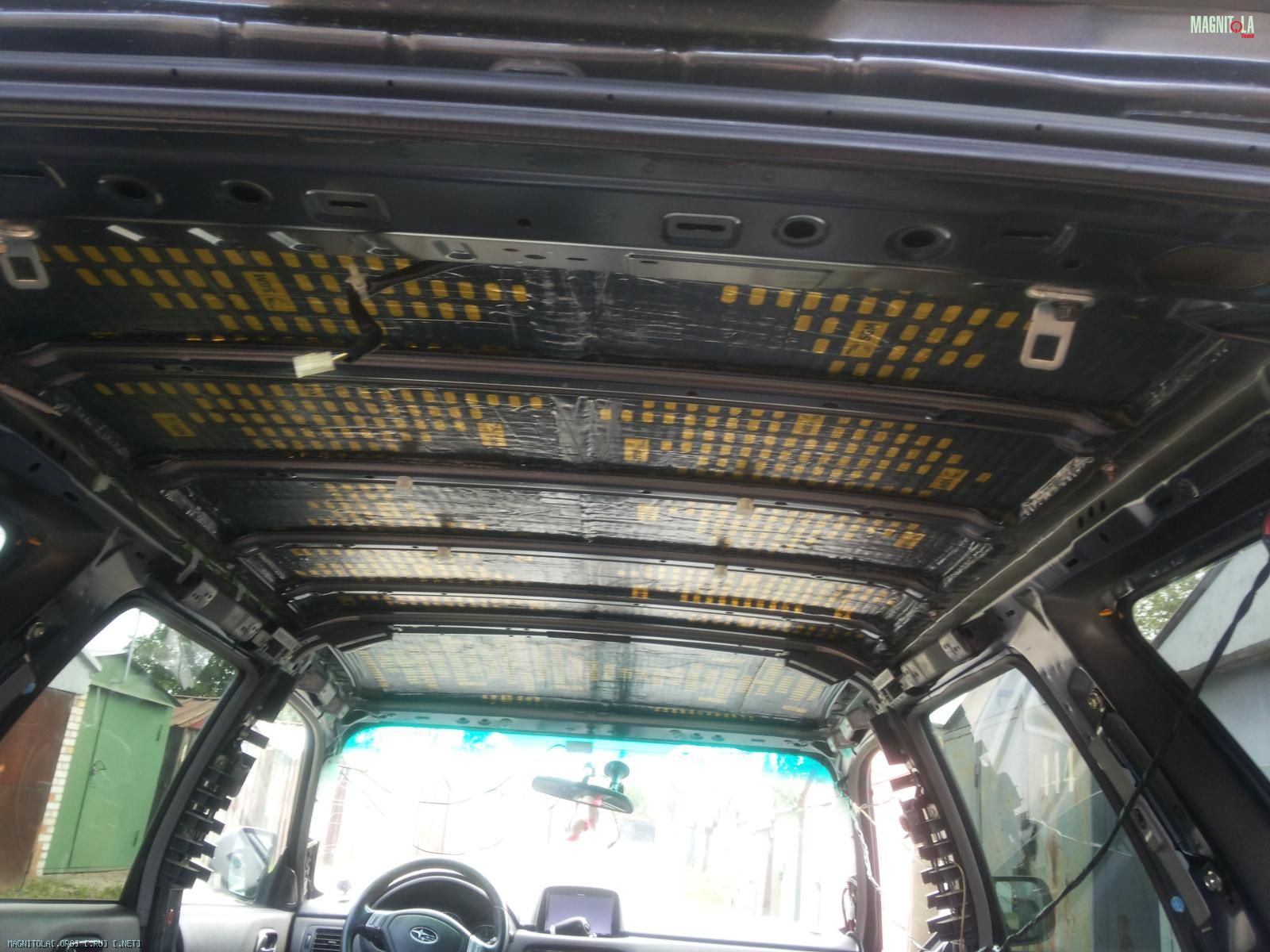

Потолок:
-первый слой SGM Вибро М3.
-второй слой SGM BB-ton 8. Как заявляет производитель: "На 20% эффективнее Сплена, не впитывает воду. Приклеилось намертво, не оторвать, только если мелкими кусками. Похоже на спрессованные полиуретановые шарики. Цена 300 с копейками.
Вложение 872286 Вложение 872288

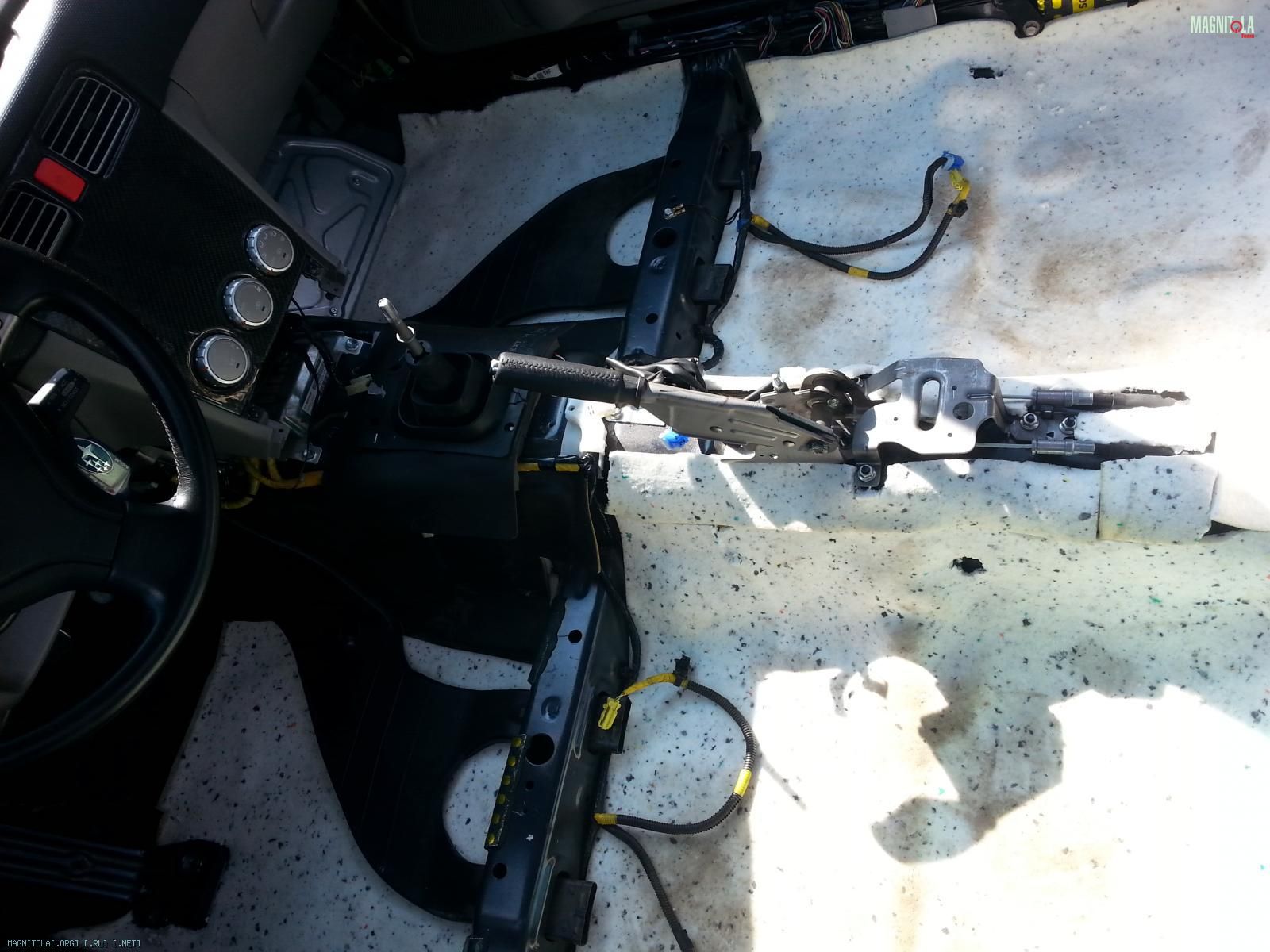

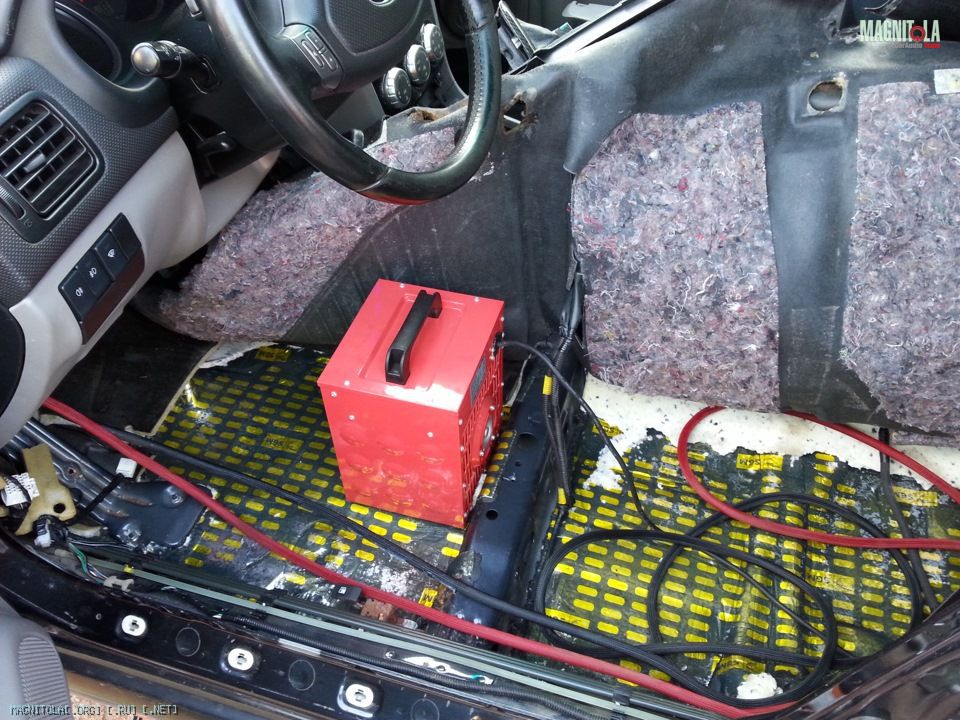

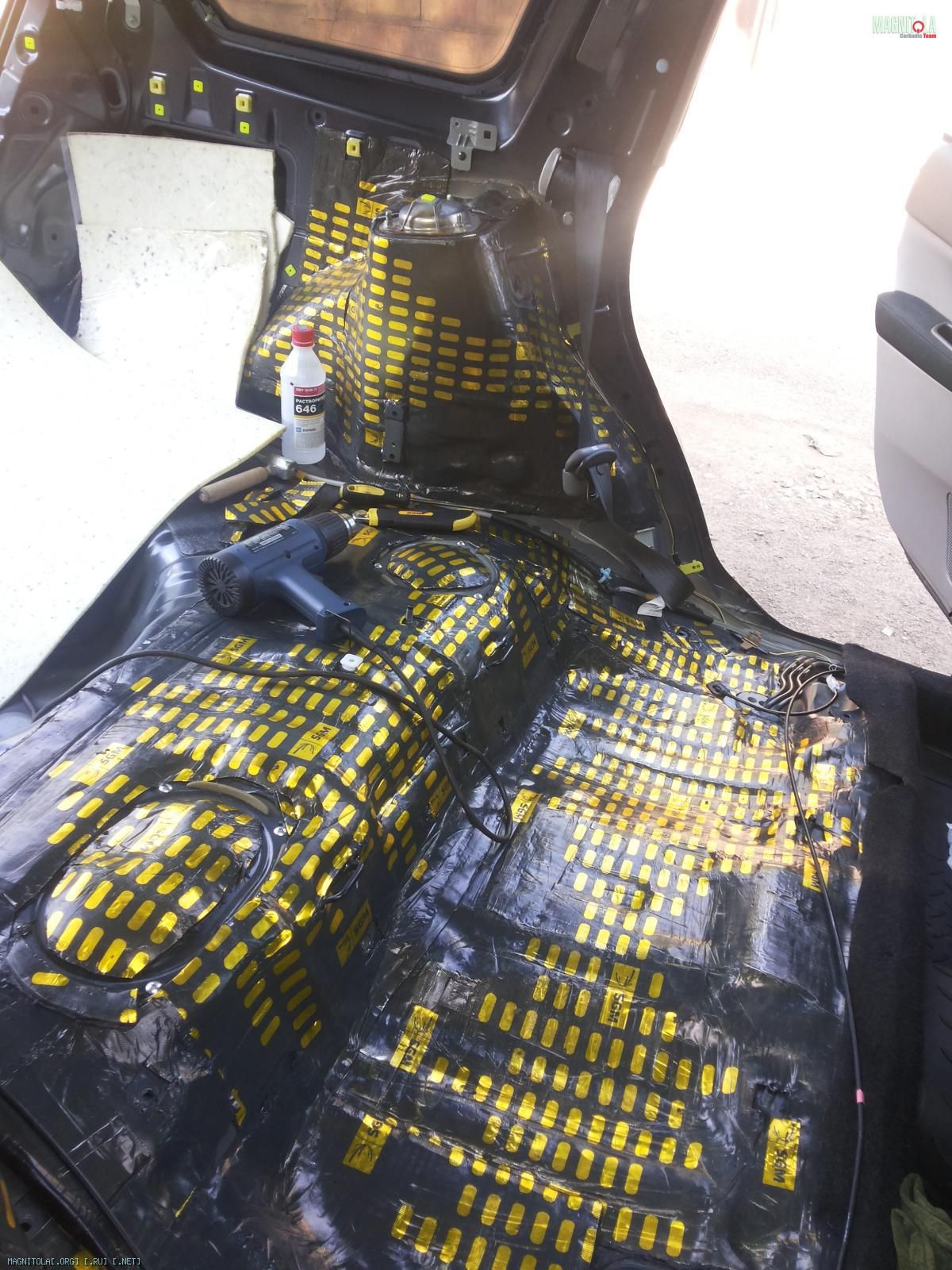

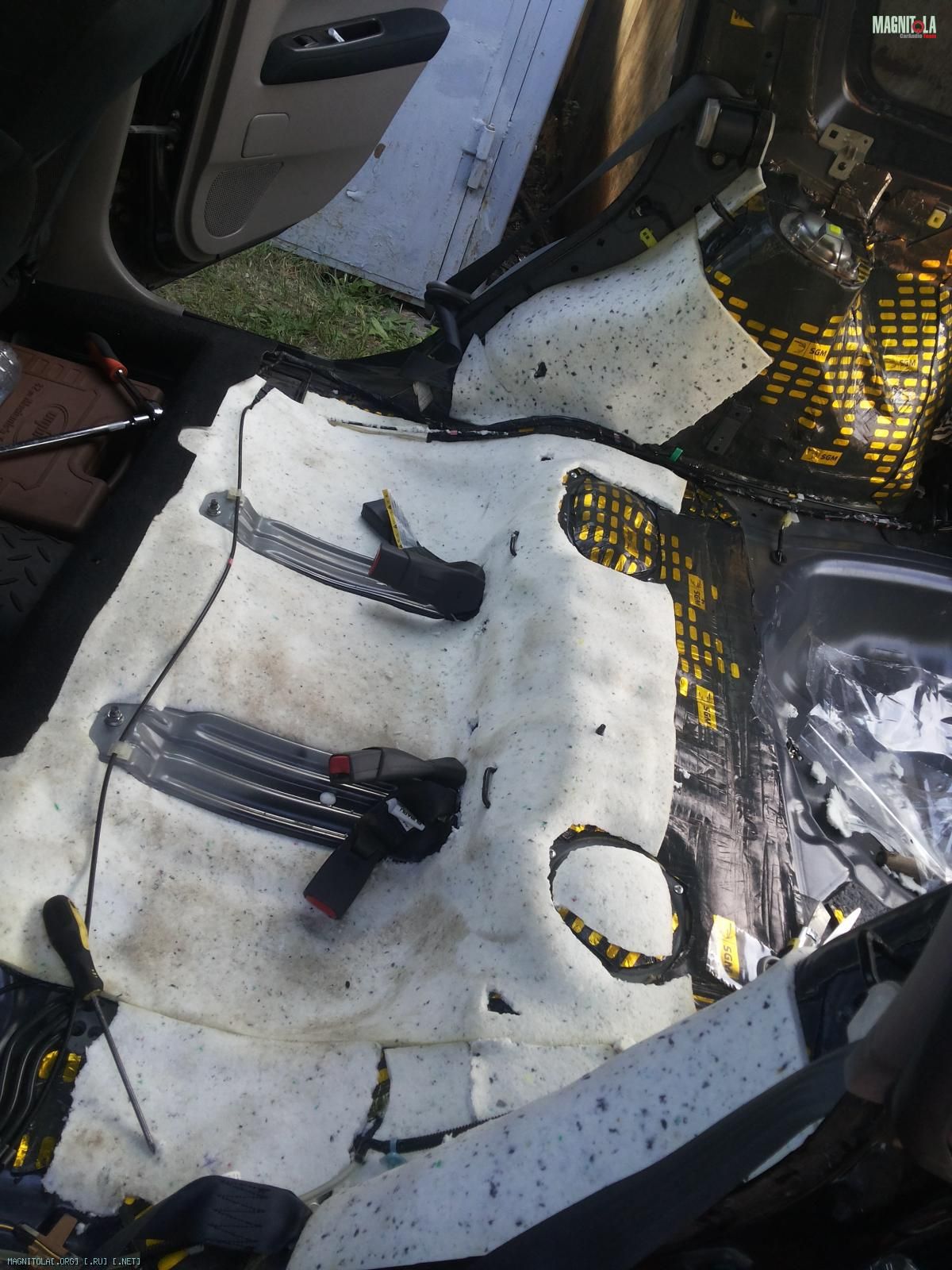

Пол:

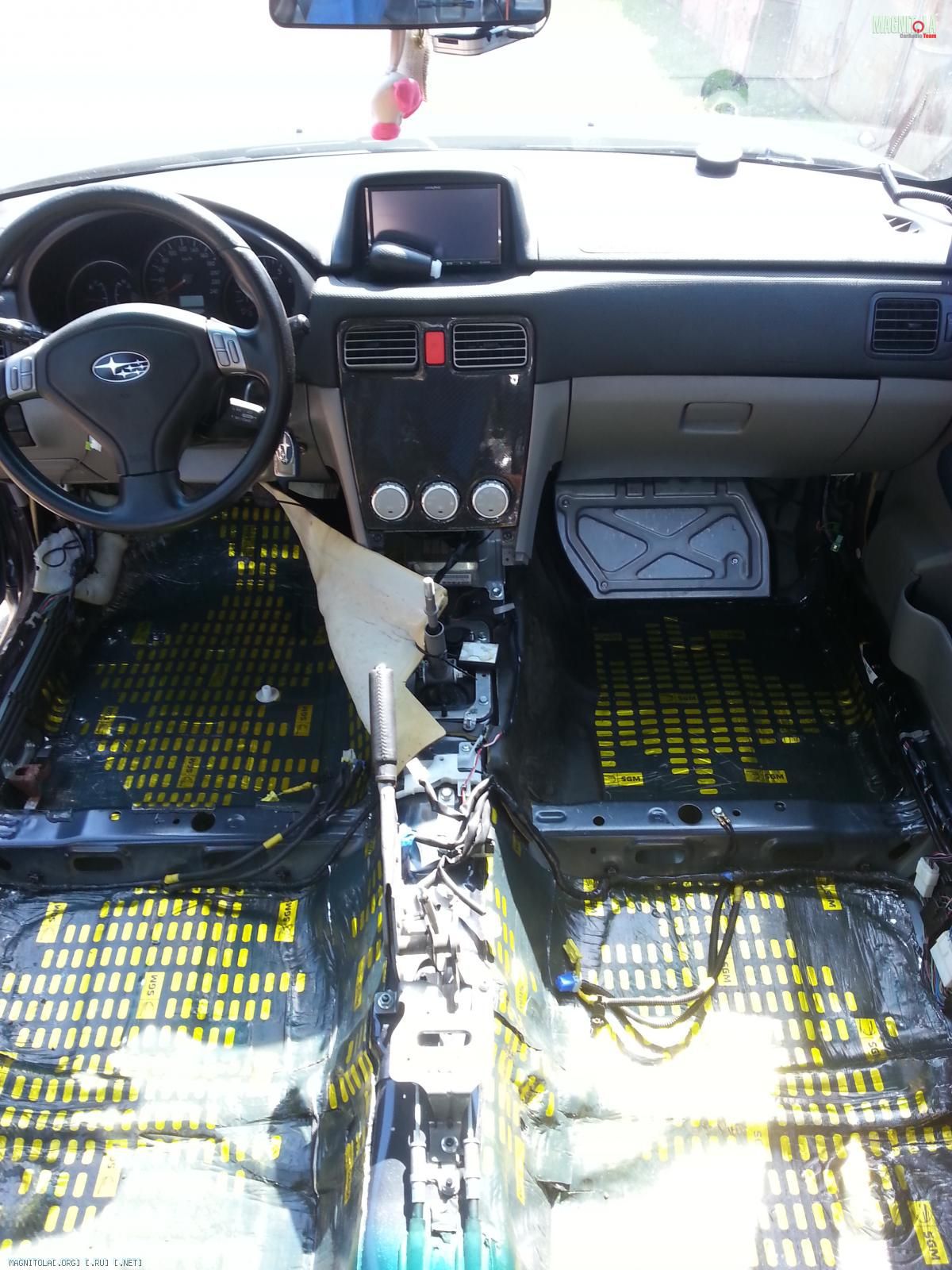

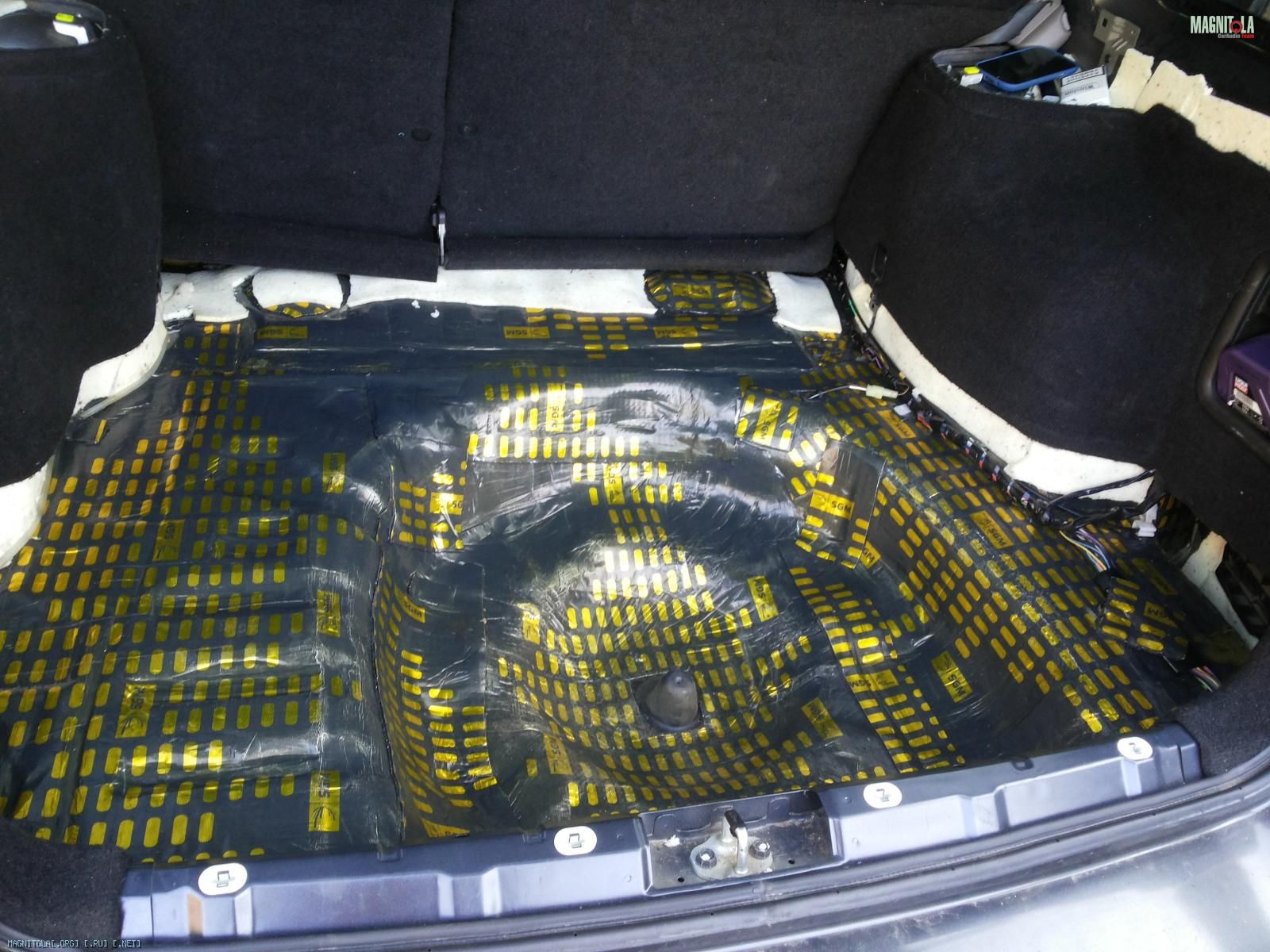

-первый слой SGM вибро БМФ. Куча времени, раскатать очень сложно, при условии что на улице +30 а фен не выключался вообще(((
-вторым слоем пошел все тот же BB-ton 8. С легкостью придает форму. Клеить одно удовольствие, а вот нарезать — надо попыхтеть, липнет рассыпается на гранулы, но нормально не режется(((
Вложение 872290 Вложение 872292 Вложение 872296 Вложение 872298 Вложение 872300

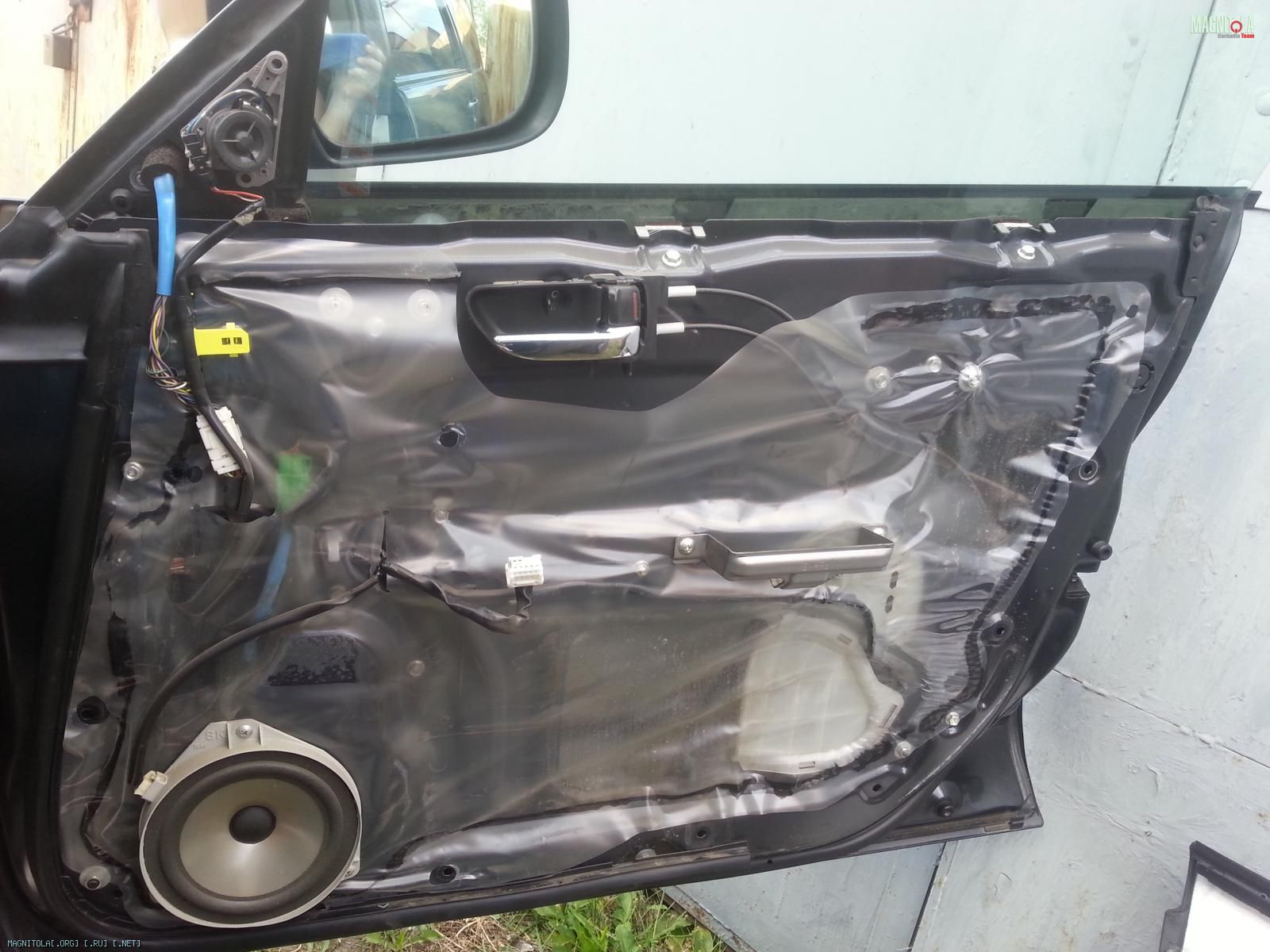

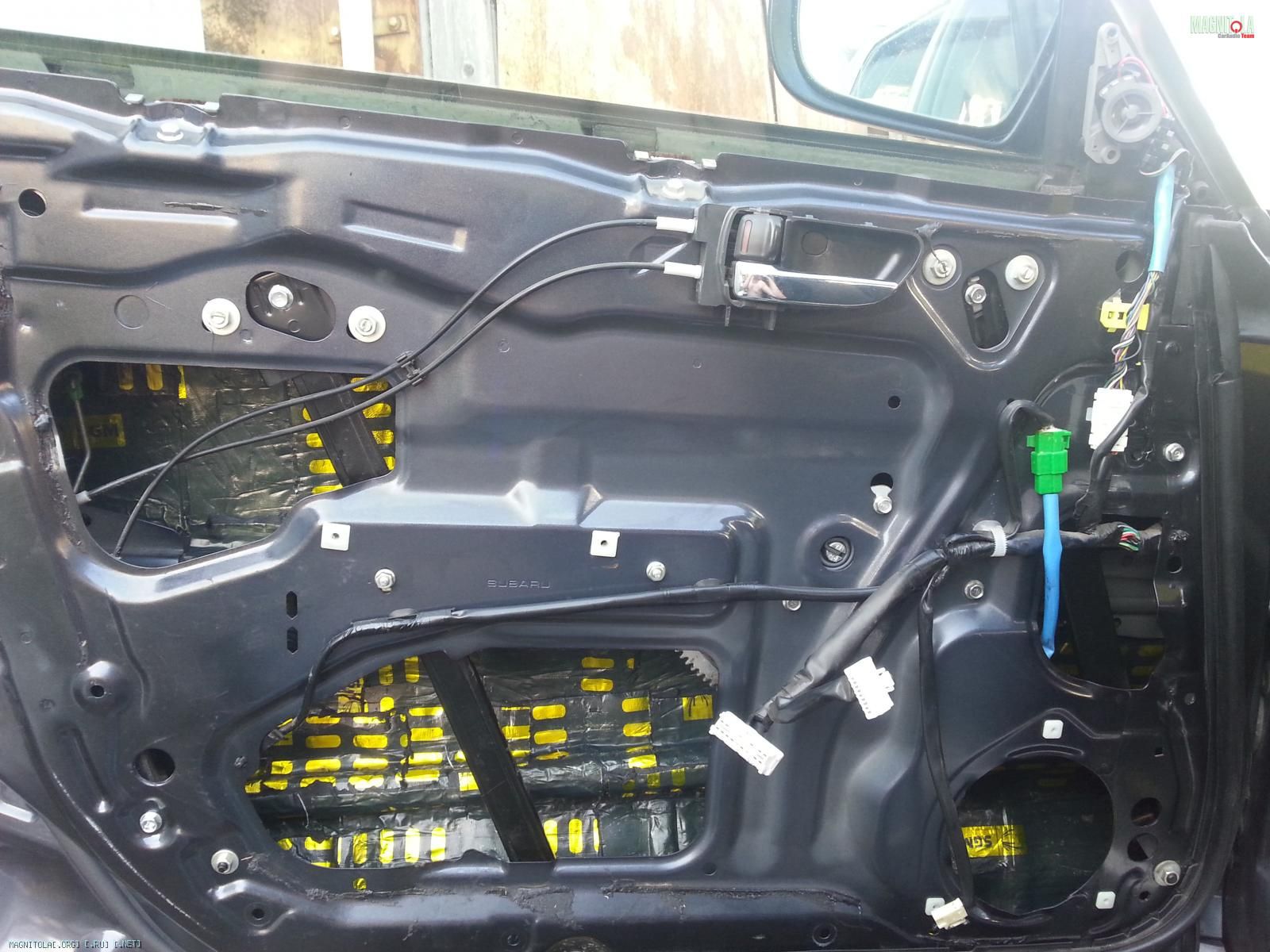

Двери:
-пенка дверей заклеена SGM Вибро М3 внахлест, тем самым создав импровизированные ребра жесткости. Место за динамиком, поверх SGM Вибро М3, дополнительно проклеено листом 35*35 SGM вибро БМФ
Вложение 872302 Вложение 872304

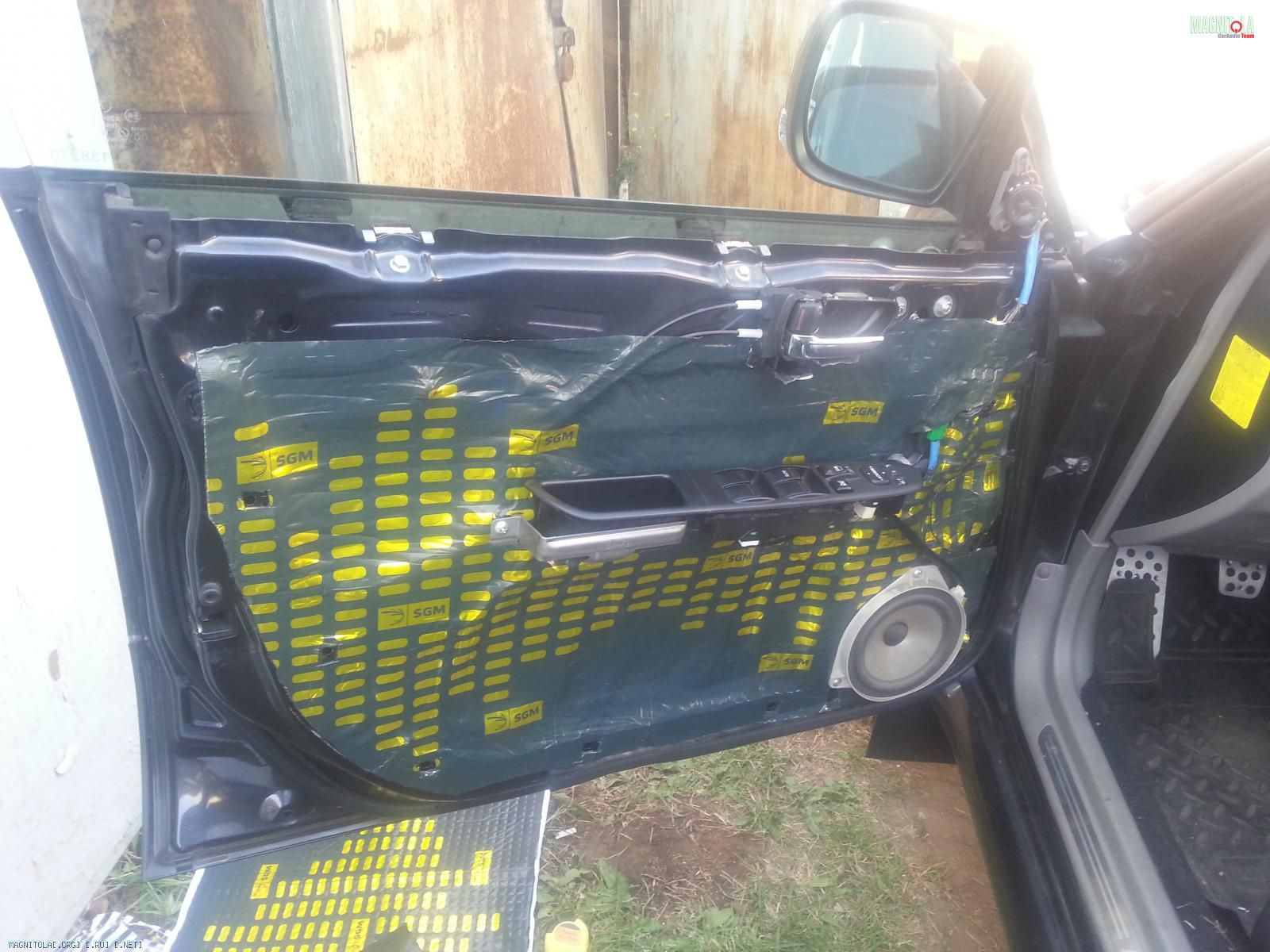

-далее дверь зашита цельным листом SGM Вибро М3
Вложение 872306

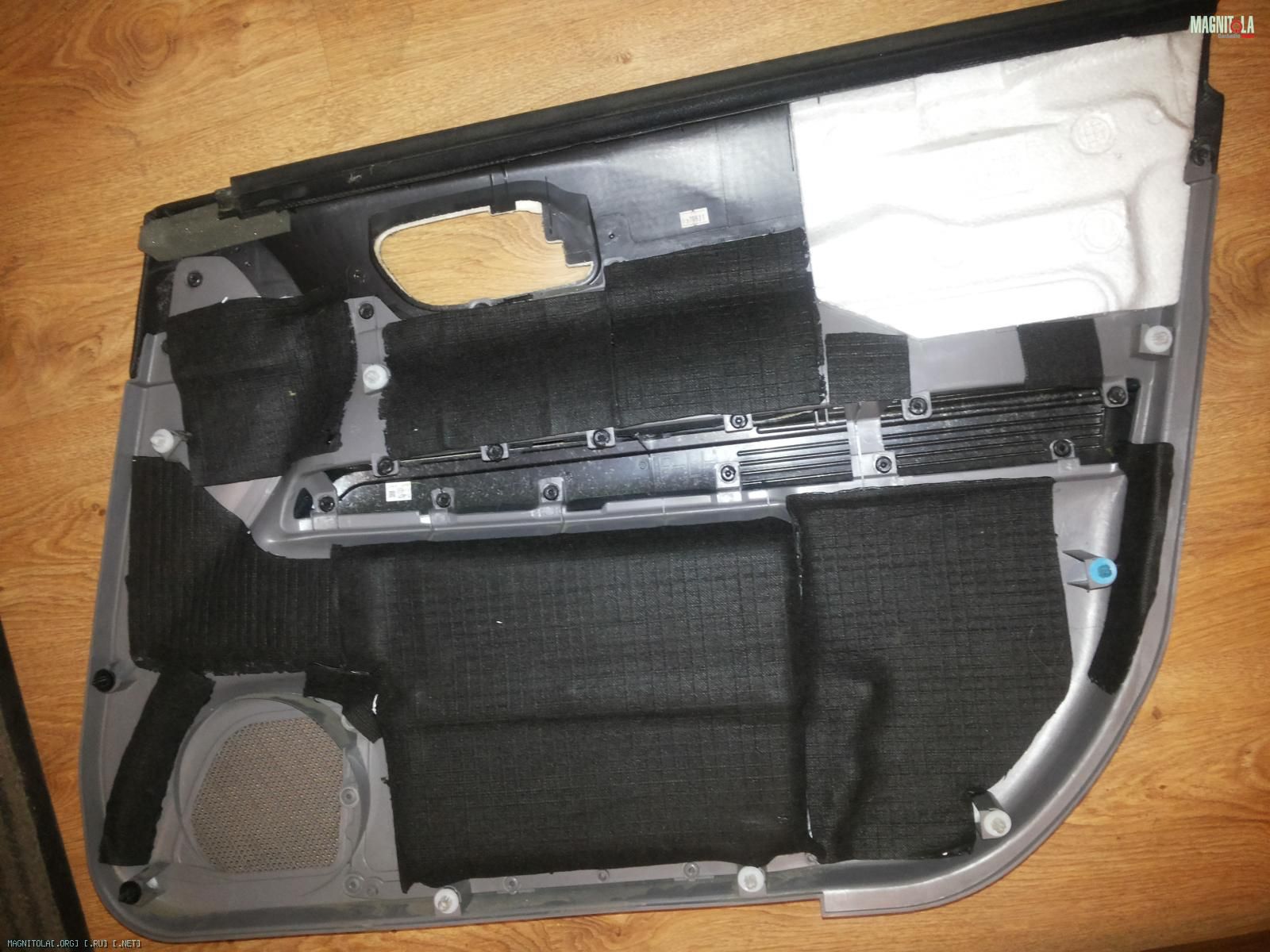

-пластик проклеен SGM Комби стандарт БМН
Вложение 872308
P.S. Хочу добавить, что SGM BB-ton со временем отклеивается, а вот воду впитывает как губка. Там где приклеился - очень трудно оторвать(((
Вложений: 5
Re: Subaru Forester SG9 Бодрый семьянин

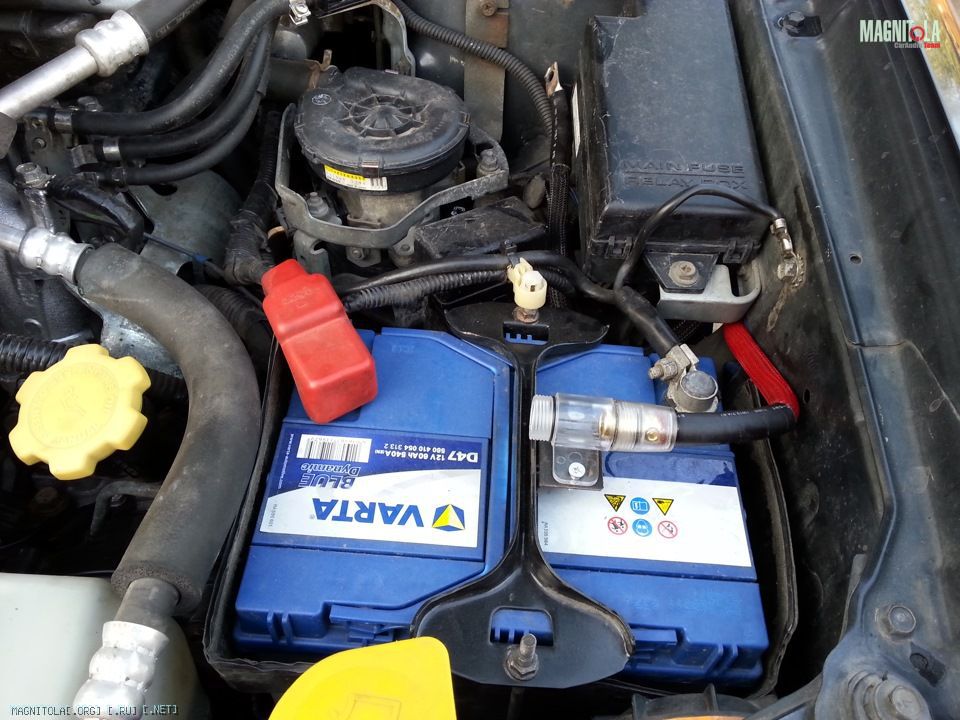

Долго пришлось искать где и как протянуть силу из под капота в салон, поэтому все же напишу и фото добавлю, вдруг поможет кому-то

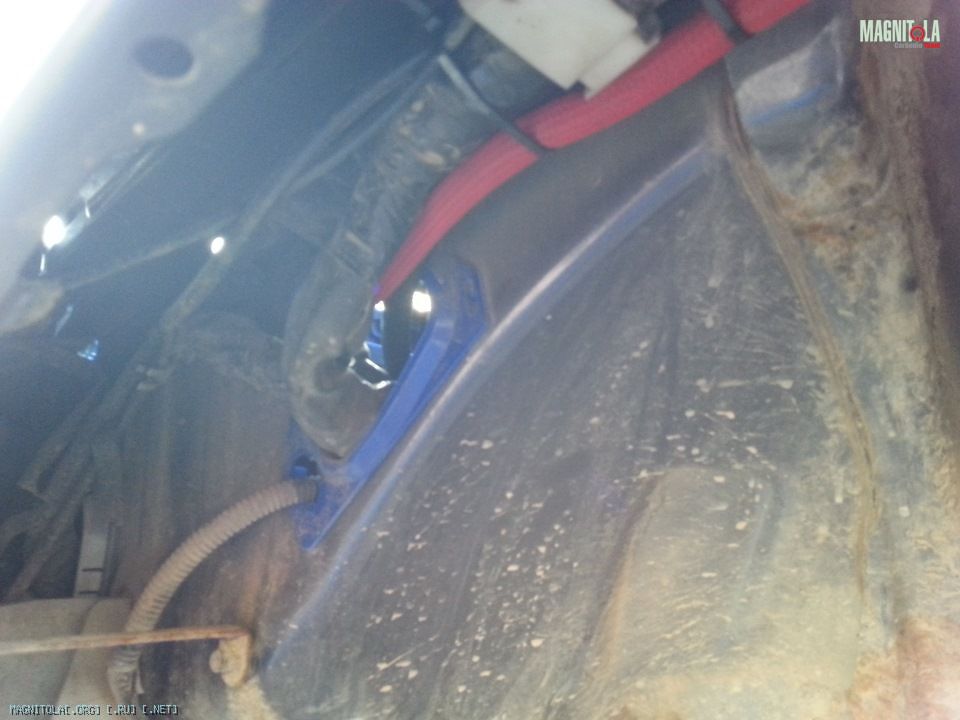

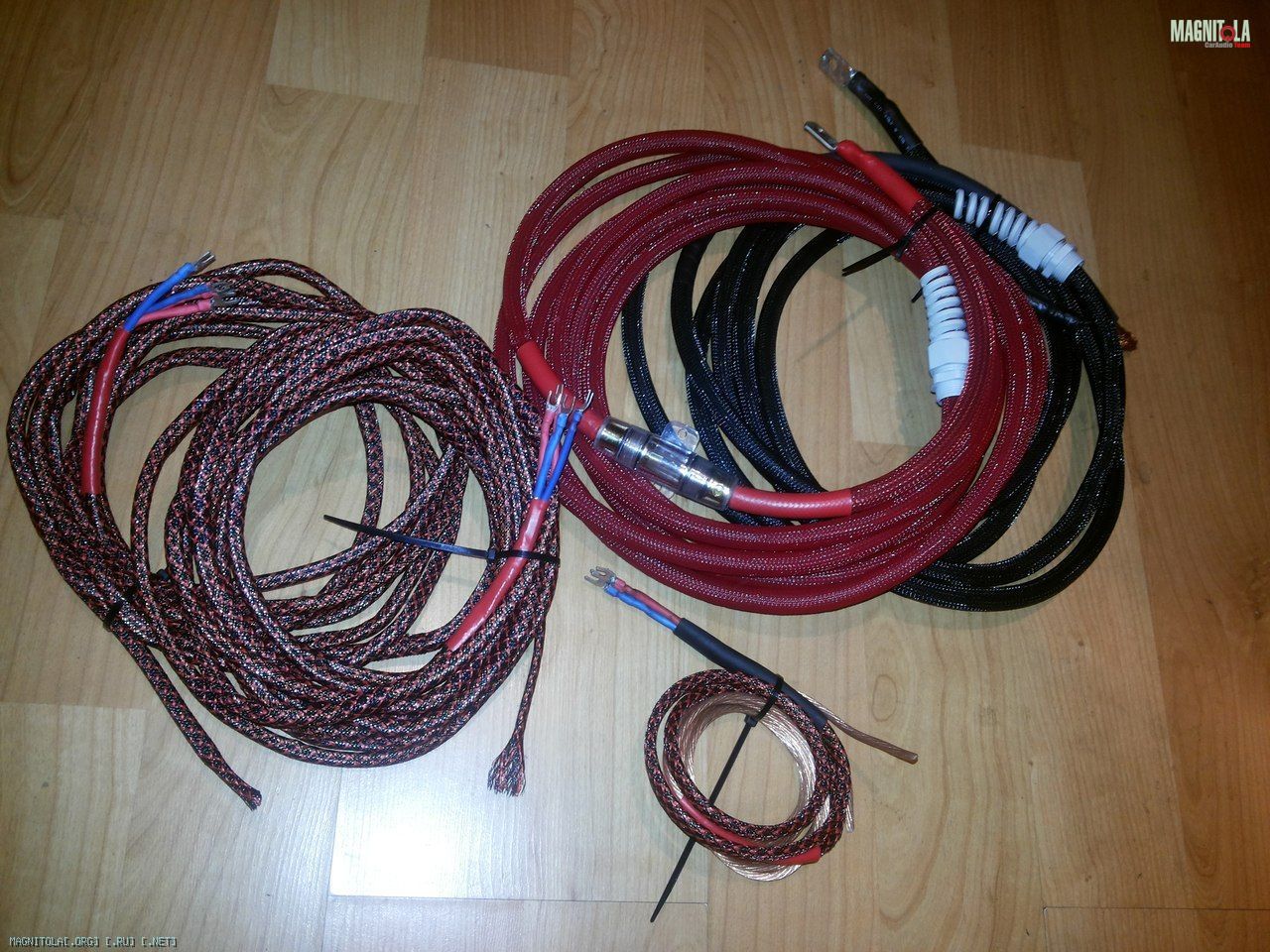

В качестве силового кабеля был взят КГ 35 на плюс и минус. Провода прошли через резиновую заглушку под передним левым крылом, чуток потеснив штатный жгут, далее по левому порогу по штатным кабельканалам.
Вложение 872316 Вложение 872318 Вложение 872320 Вложение 872322

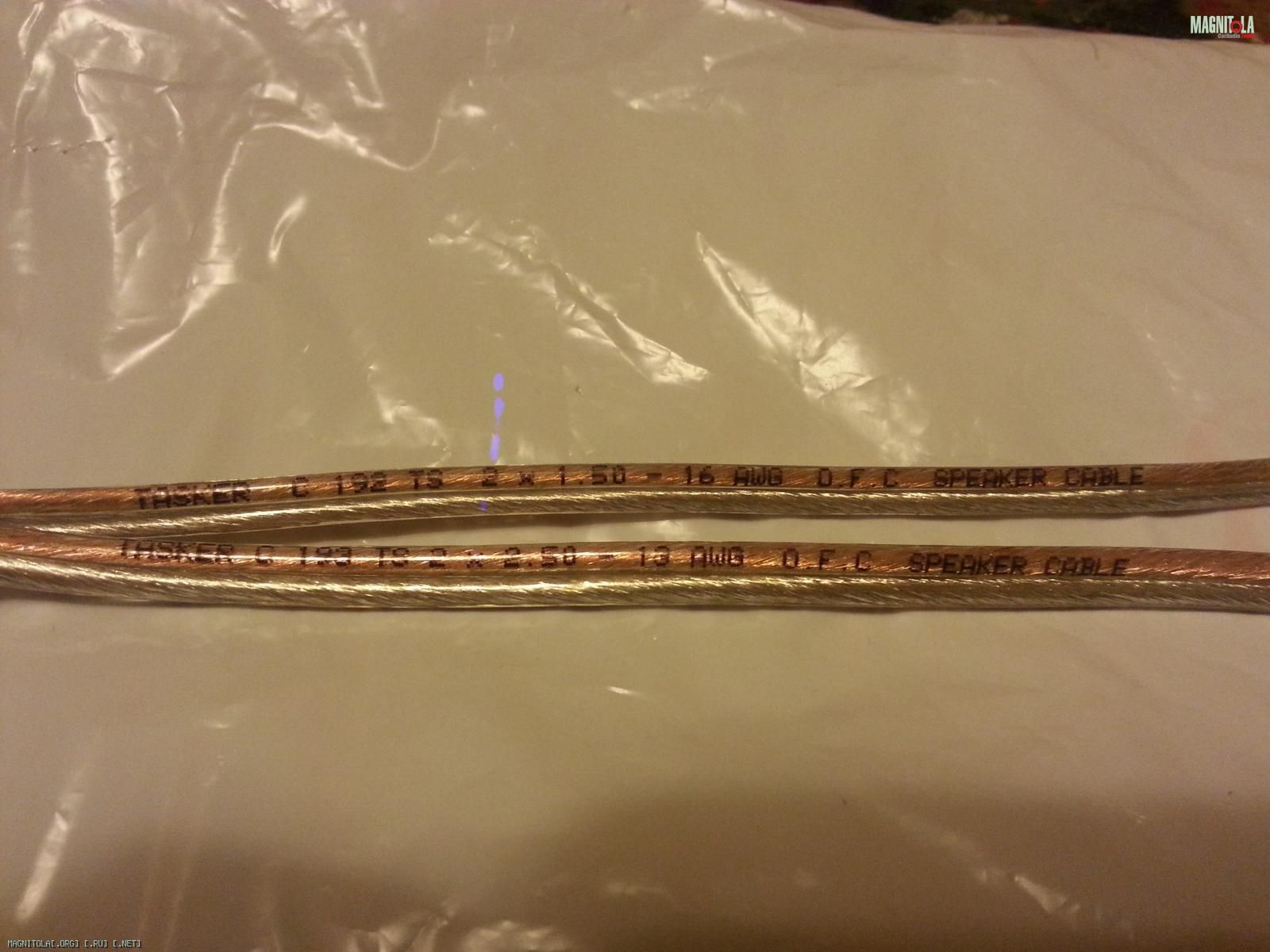

Акустические провода Tasker по 10 метров 2,5мм на миды и 1,5мм на твитеры, пошли от багажника до передних дверей по потолку Вложение 872324
Вложений: 5
Re: Subaru Forester SG9 Бодрый семьянин
Сабвуфер стелс в багажник.

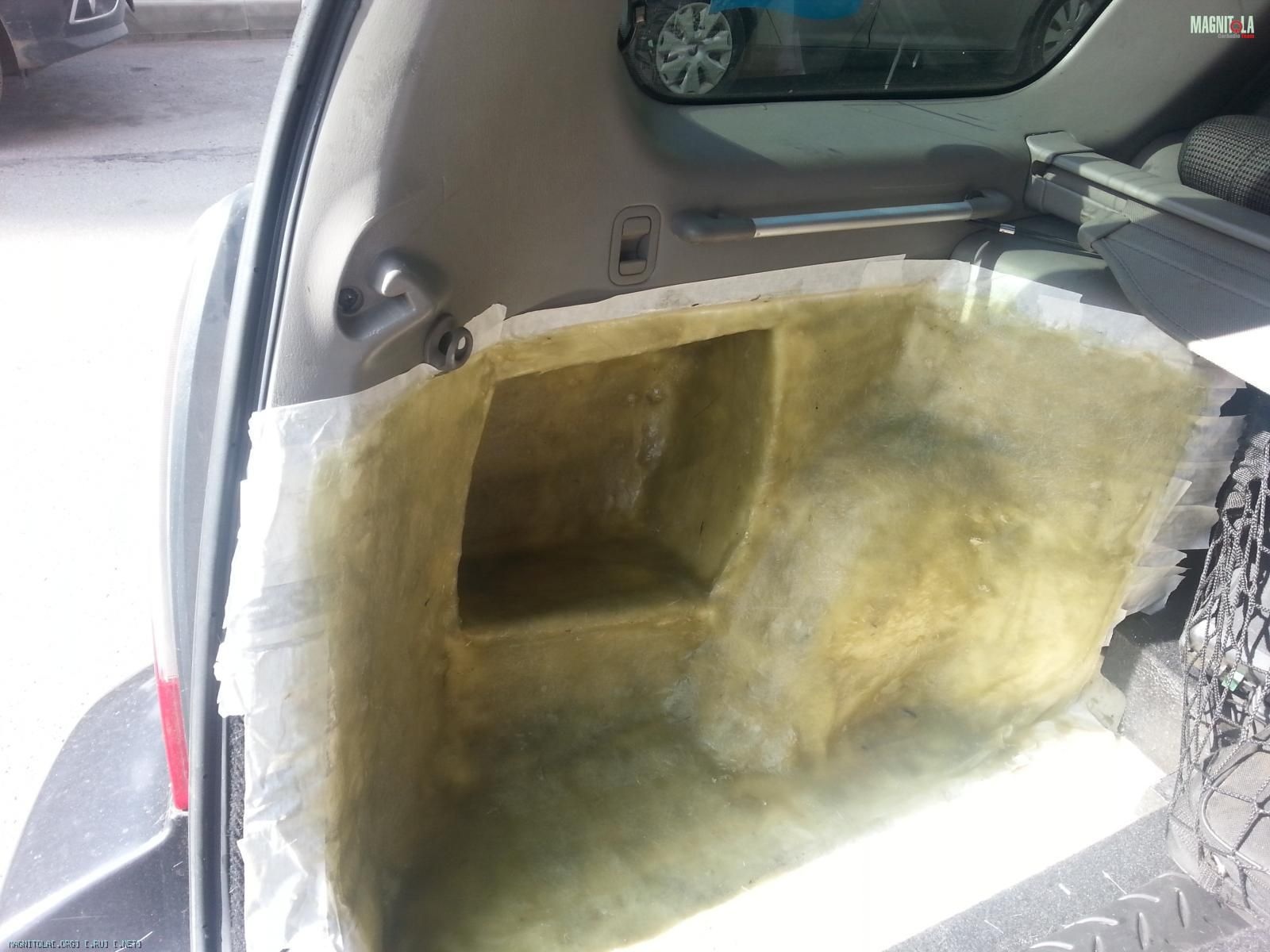

Задняя стенка стекломат, наростил до 7мм
Вложение 872326

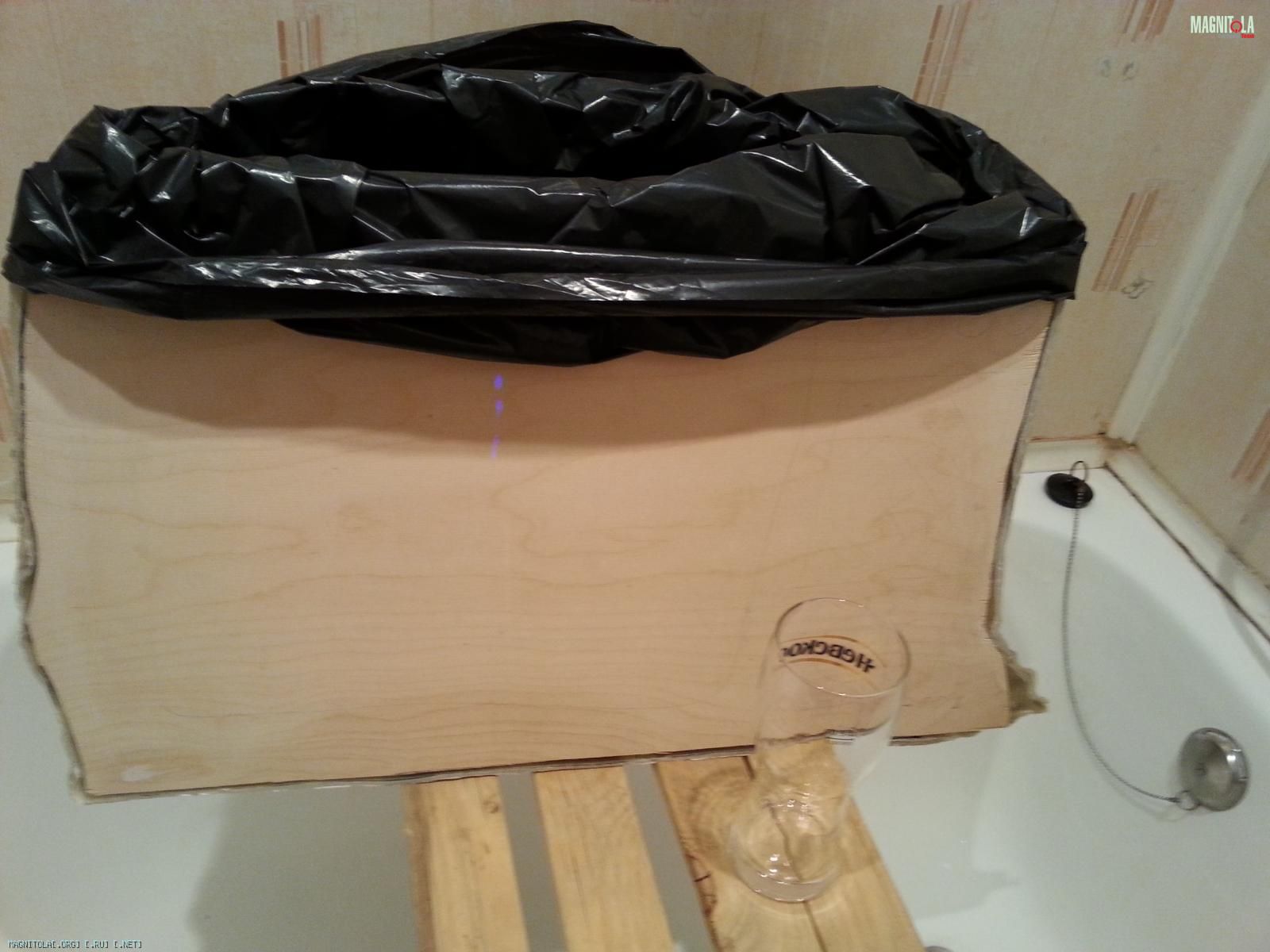

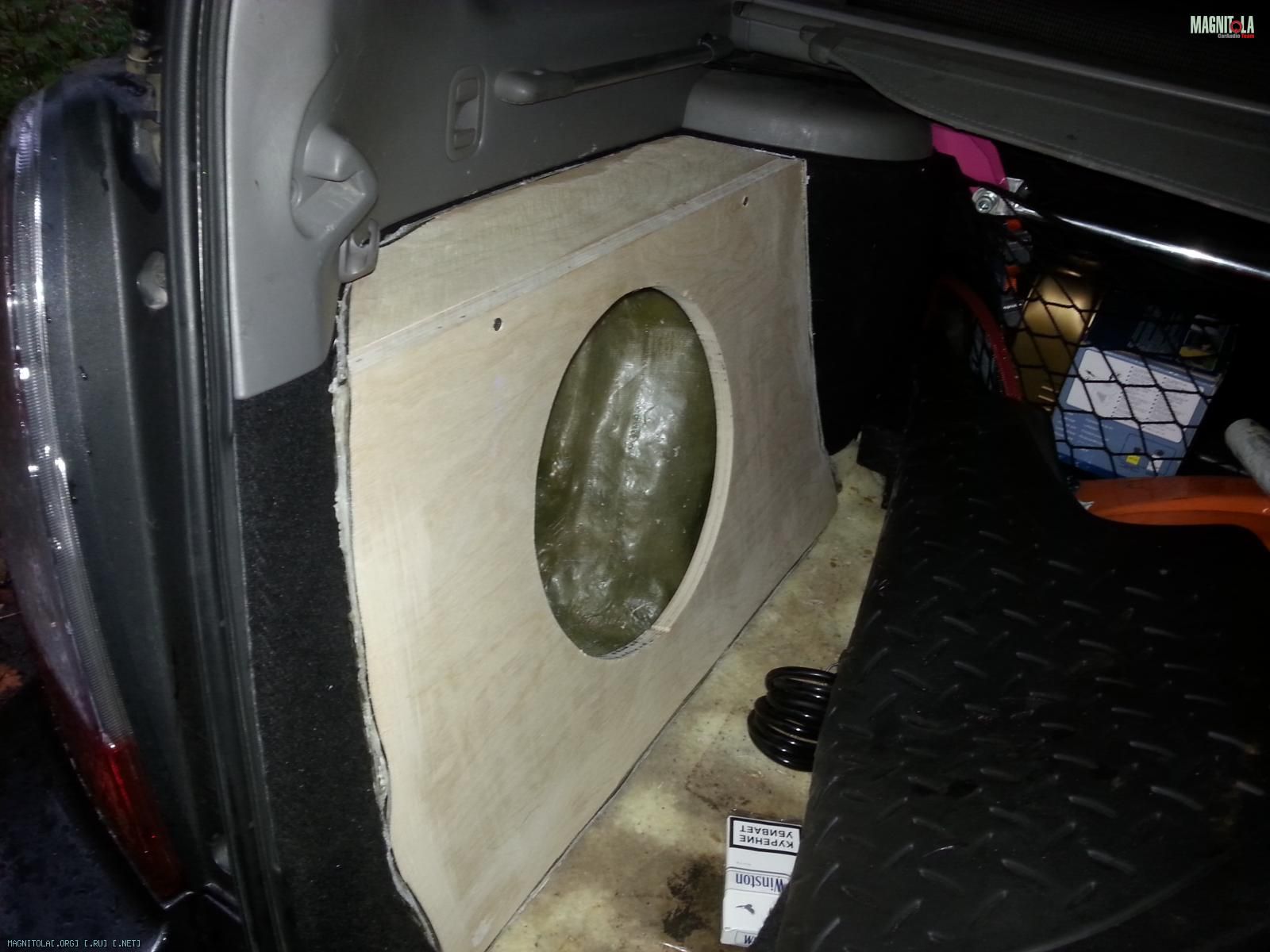

далее фанерные панели 18мм, замерен объем мерным стаканом, вышло 27 литров. Стыки пролиты герметиком, весь короб изнутри проклеен виброй в 2 слоя.
Вложение 872328 Вложение 872330

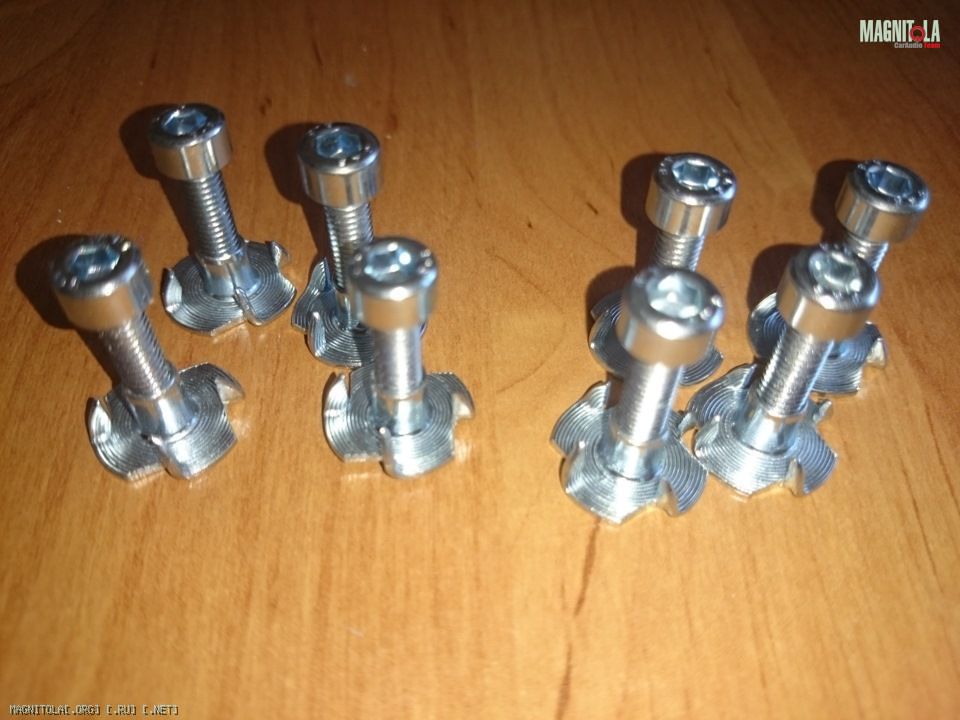

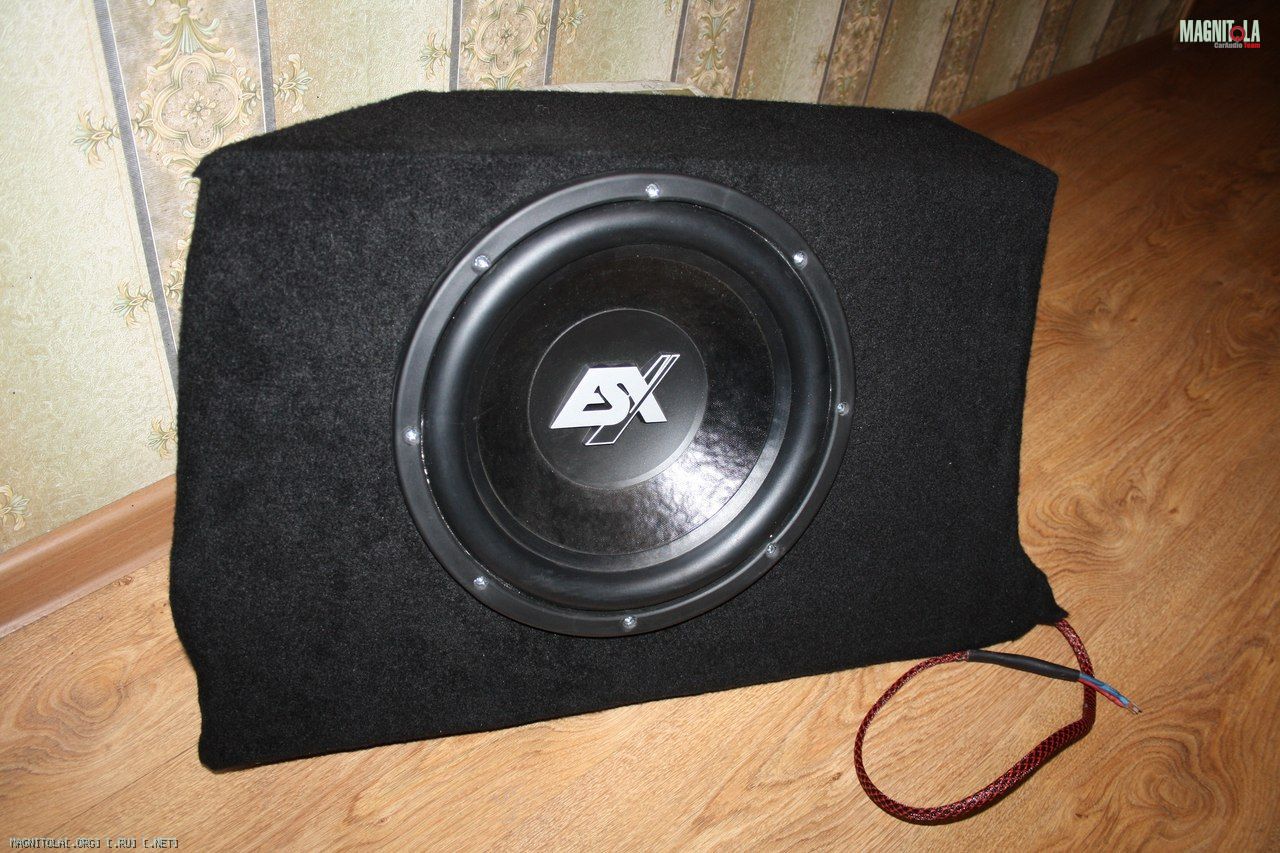

Обтянут карпетом, прикручена головка ESX 1244, на болты М5 с закладными гайками Вложение 872336 Вложение 872332
Вложений: 4
Re: Subaru Forester SG9 Бодрый семьянин

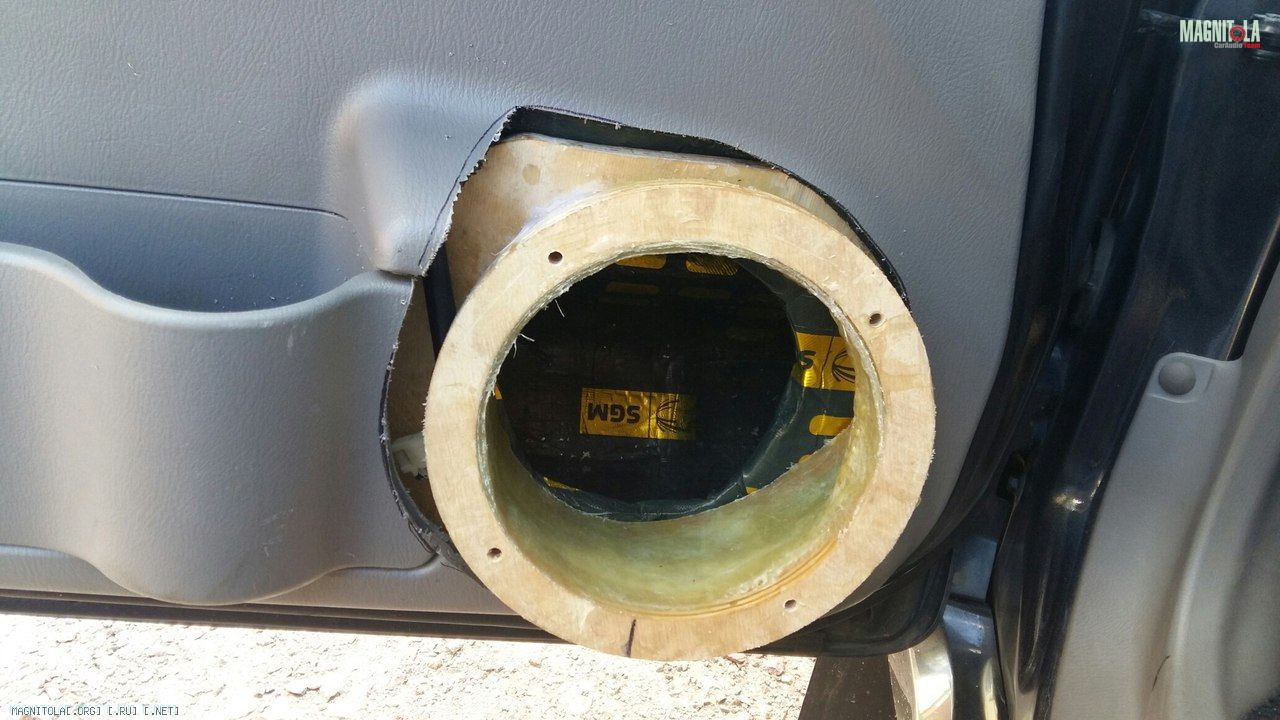

Подиумы под миды

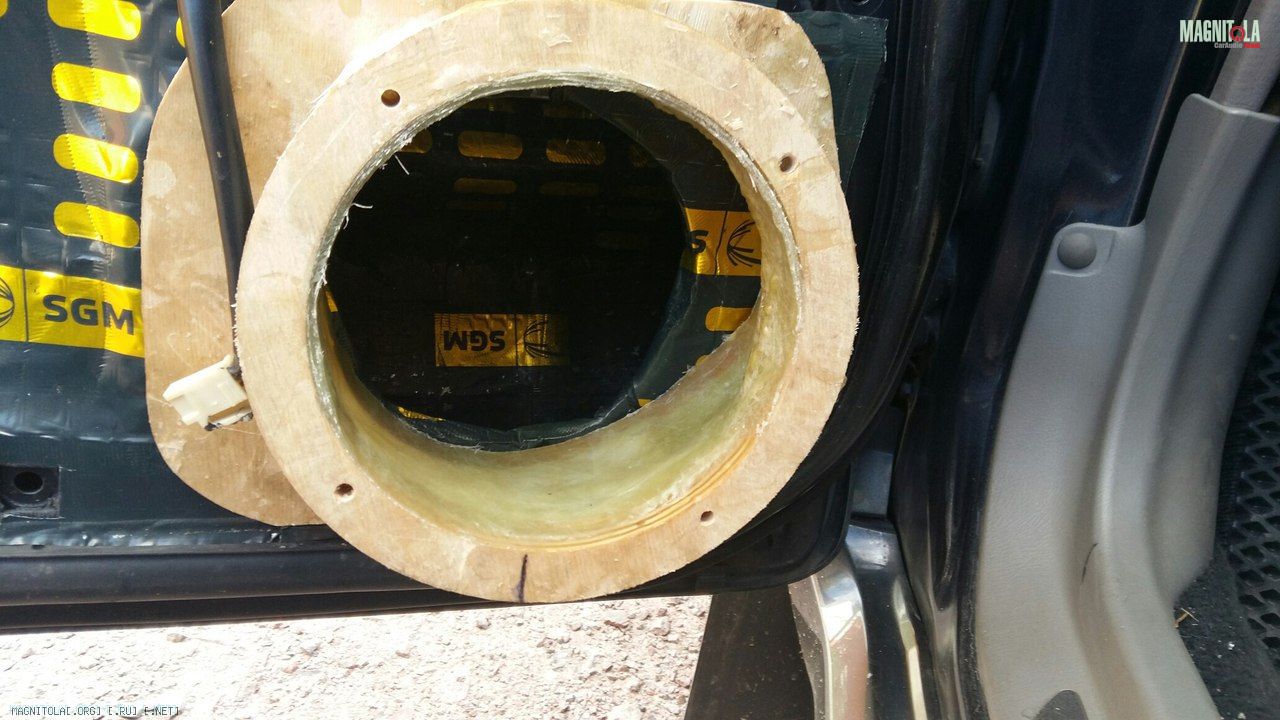

Прикуплены 4 фанерных кольца — 2 с углублением и 2 обычных. Из 12 мм фанеры вырезано основание подиума. Дальше потрачено куча времени и терпения для выставления правильного угла, одно время уже хотел отказаться от доворота, но покурив форумы понял — доворот в двушке необходим. Найдя правильный уголол — приступил к лепке и клейке
Вложение 872338 Вложение 872340
Основание подиума прикручено к двери с помощью 4 винтов М5. Стенки подиума из 150 стекломата в 3 слоя, дополнительно проклеяны виброй на основе тряпки (правильное название не помню). Внутренний подиум получился с доворотом на ручку КПП, с расширением к основанию для избежания "Тонельного" эффекта. Главным плюсом вижу сохранение дверного кармашка)))

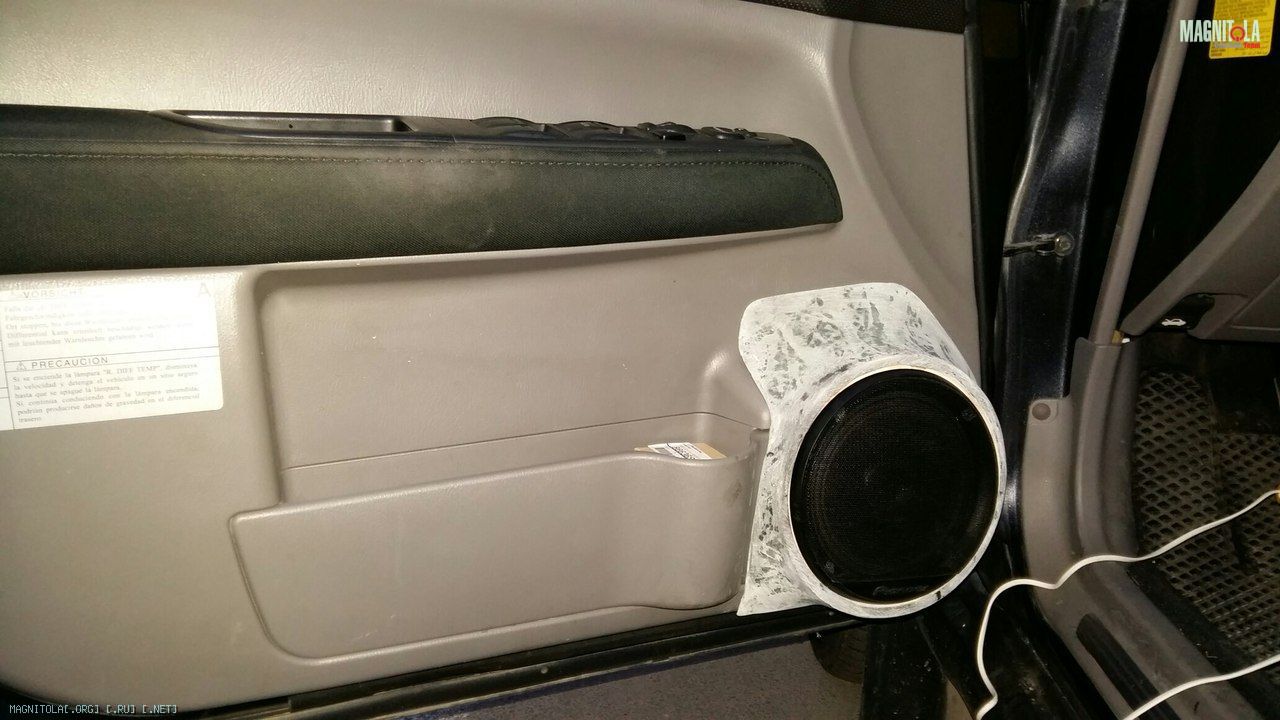

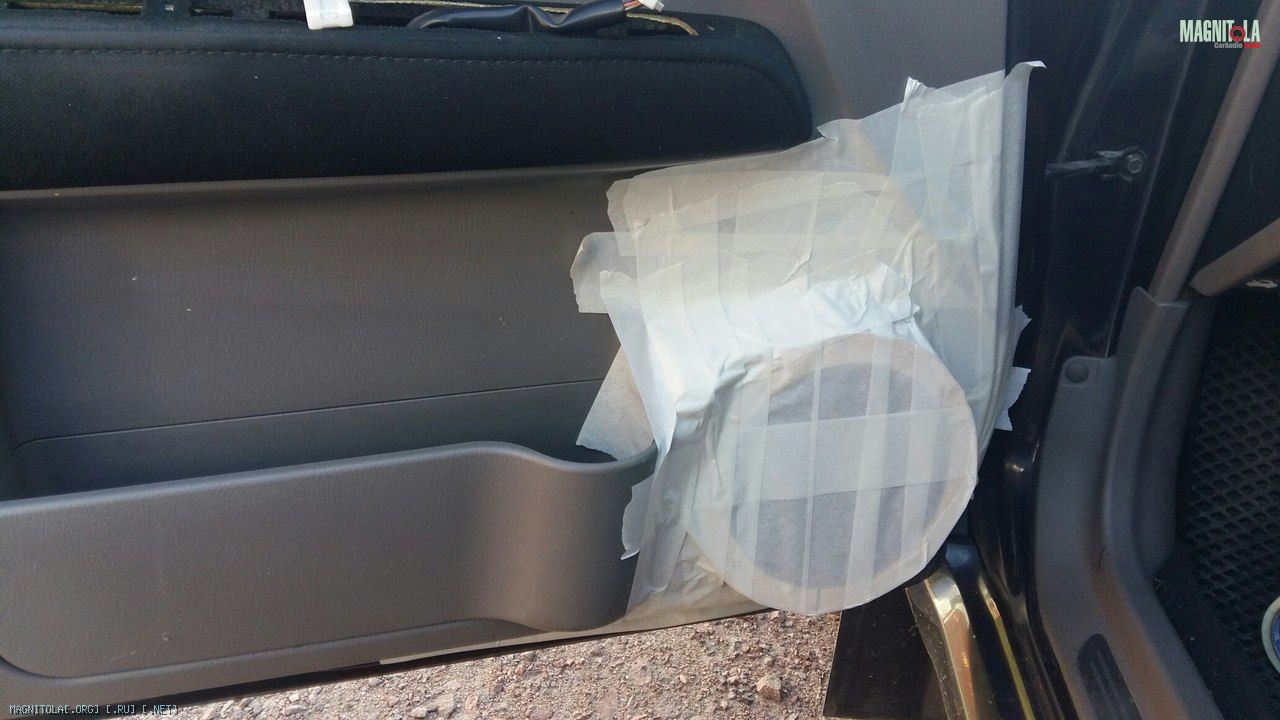

Дальше лепил накладку на дверь, приклеил кольцо с углублением, дальше чулочный метод и шлифовка
Вложение 872342 Вложение 872344
Покраска фанеры, резка двери и перетяжка нашлепки на дверь в кожу молодого дермонтина будет позже — но я уже доволен как слон))
Кстати, миды Carrozzeria (Pioneer) TS-C1720A играют середину оочень хорошо — как и обещал продавец, а вот низов чуток маловато. надеюсь сабик исправит этот недостаток.
Вложений: 2
Re: Subaru Forester SG9 Бодрый семьянин

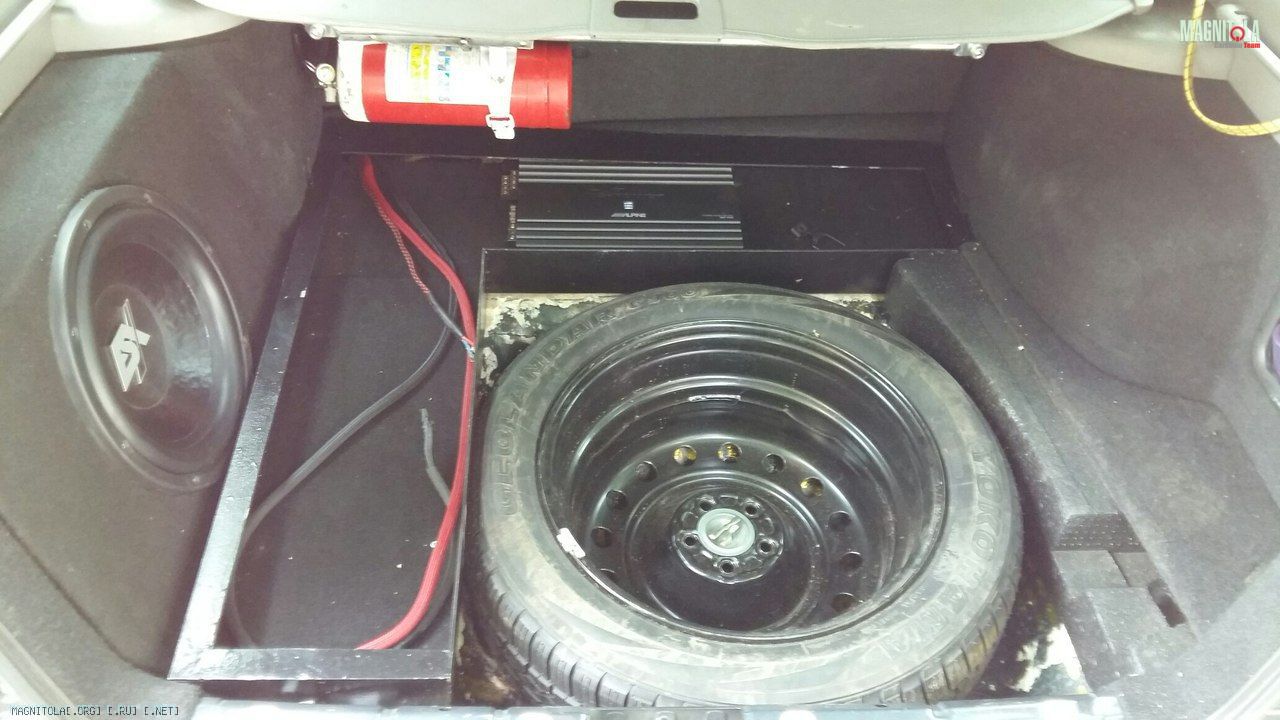

В данный момент идут работы над фальшполом. Рама сварена из Г-образного алюминиевого профиля с фанерным полом.
Вложение 872354

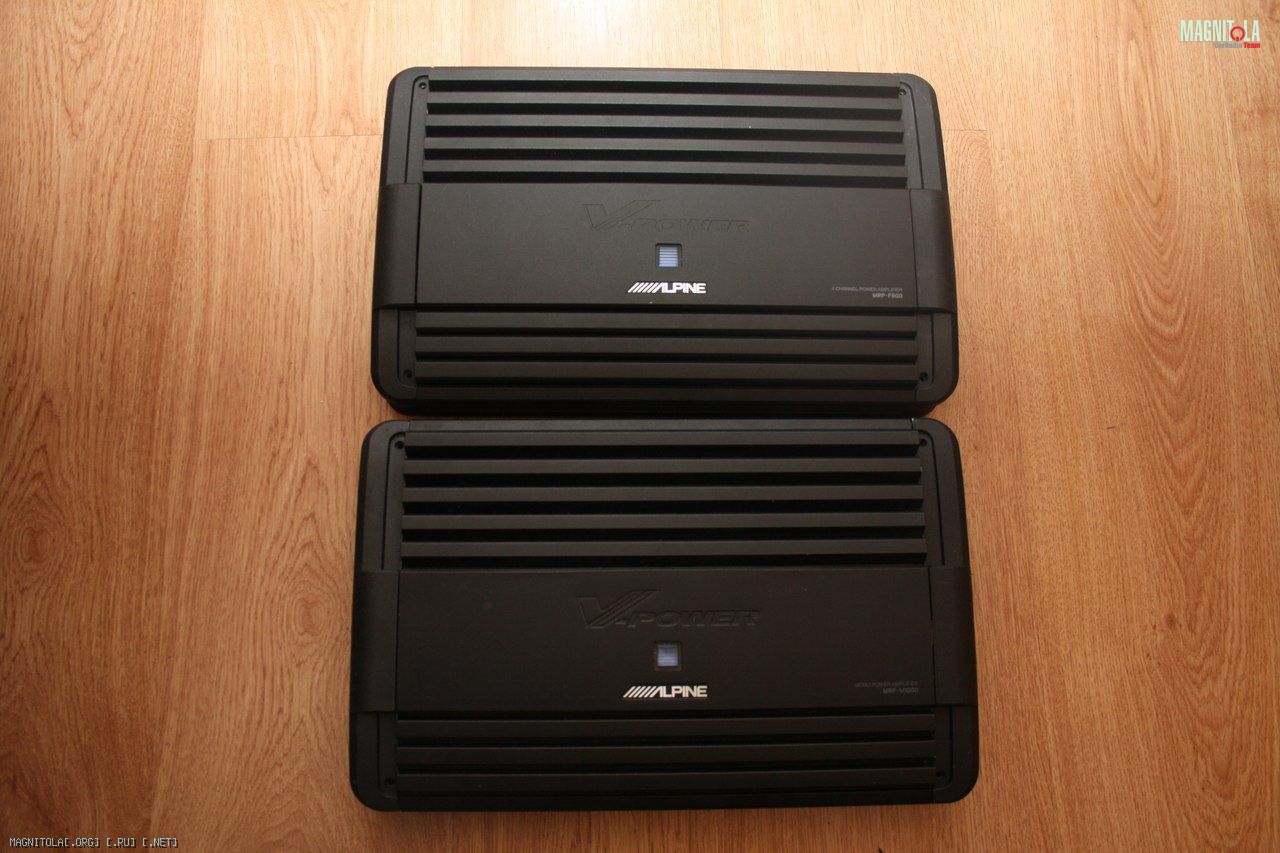

Засунем туда 2х красавцев D класса ALPINE MRP-F600 и MRP-M1000
Вложение 872356
Некоторые считают, что SQ систему на усилителях D класса не построить - а мы попробуем:blum2:
Re: Subaru Forester SG9 Бодрый семьянин
Цитата:
Сообщение от
s4astliv4ik89 с расширением к основанию для избежания "Тонельного" эффекта.
А железо двери за подиком так и останется?
Смысл тогда бороться с тонельным эффектом?
Re: Subaru Forester SG9 Бодрый семьянин
А железо двери за подиком так и останется?
Смысл тогда бороться с тонельным эффектом?
В конце дописано, резка двери - потом. Отпуск кончился (
Re: Subaru Forester SG9 Бодрый семьянин
Цитата:
Сообщение от
s4astliv4ik89 А железо двери за подиком так и останется?
Смысл тогда бороться с тонельным эффектом?
В конце дописано, резка двери - потом. Отпуск кончился (
Был невнимателен, удачного продолжения!
Re: Subaru Forester SG9 Бодрый семьянин
Цитата:
Сообщение от
DM Rocker Был невнимателен, удачного продолжения!
Спасибо. Пригодится)
