Range Rover *Музыкальный тепловоз* Буду первым? :)

Начал облагораживать багажник. :)

Этап VI. Сабвуферы.

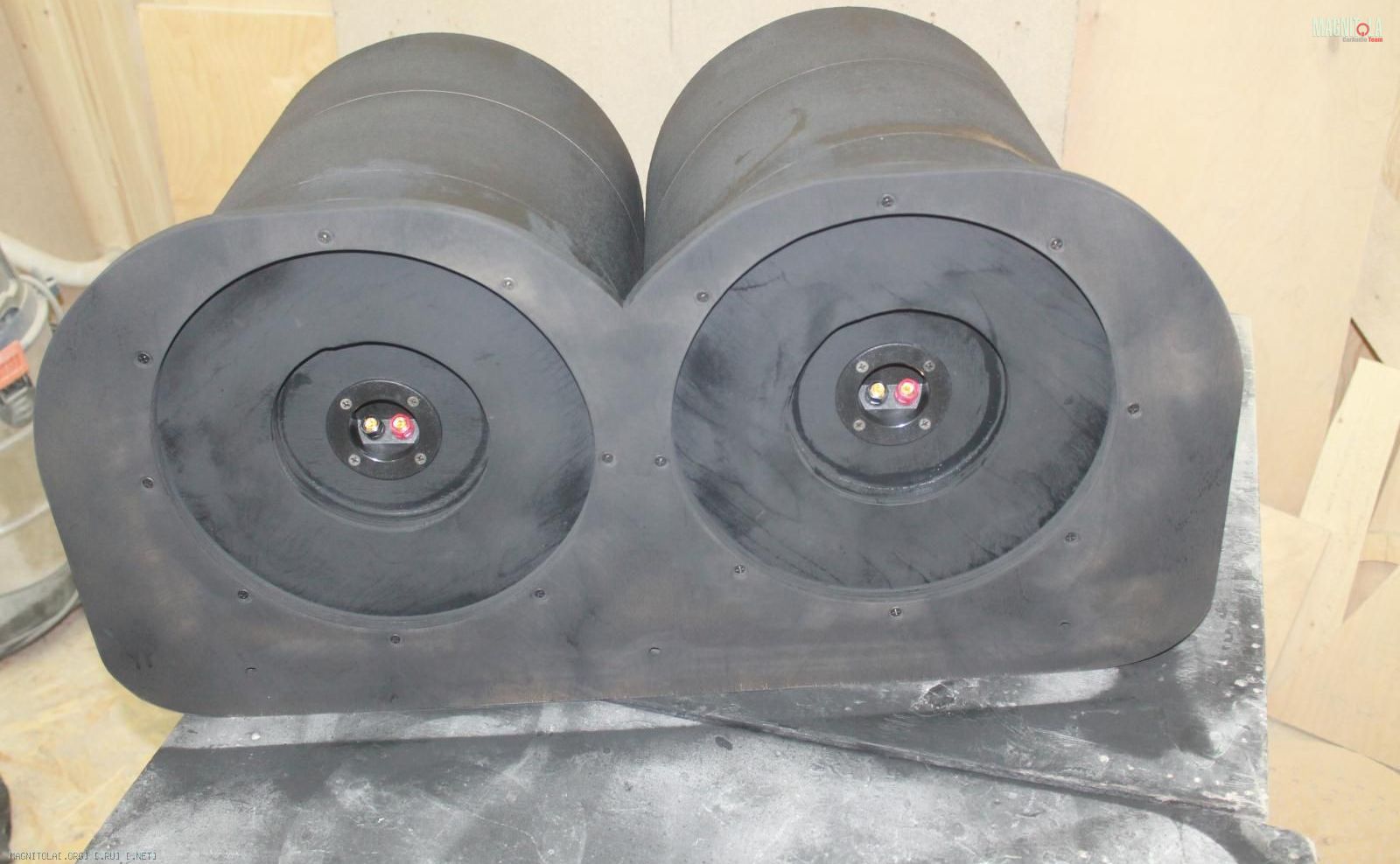

В качестве сабвуферного звена используются 2x12" Tannoy TS12.
Вчера на встрече один уже был в работе.
Спасибо Косте за изготовление. Стенки из МДФ, подиум из фанеры.

Вложение 1003884Вложение 1003882

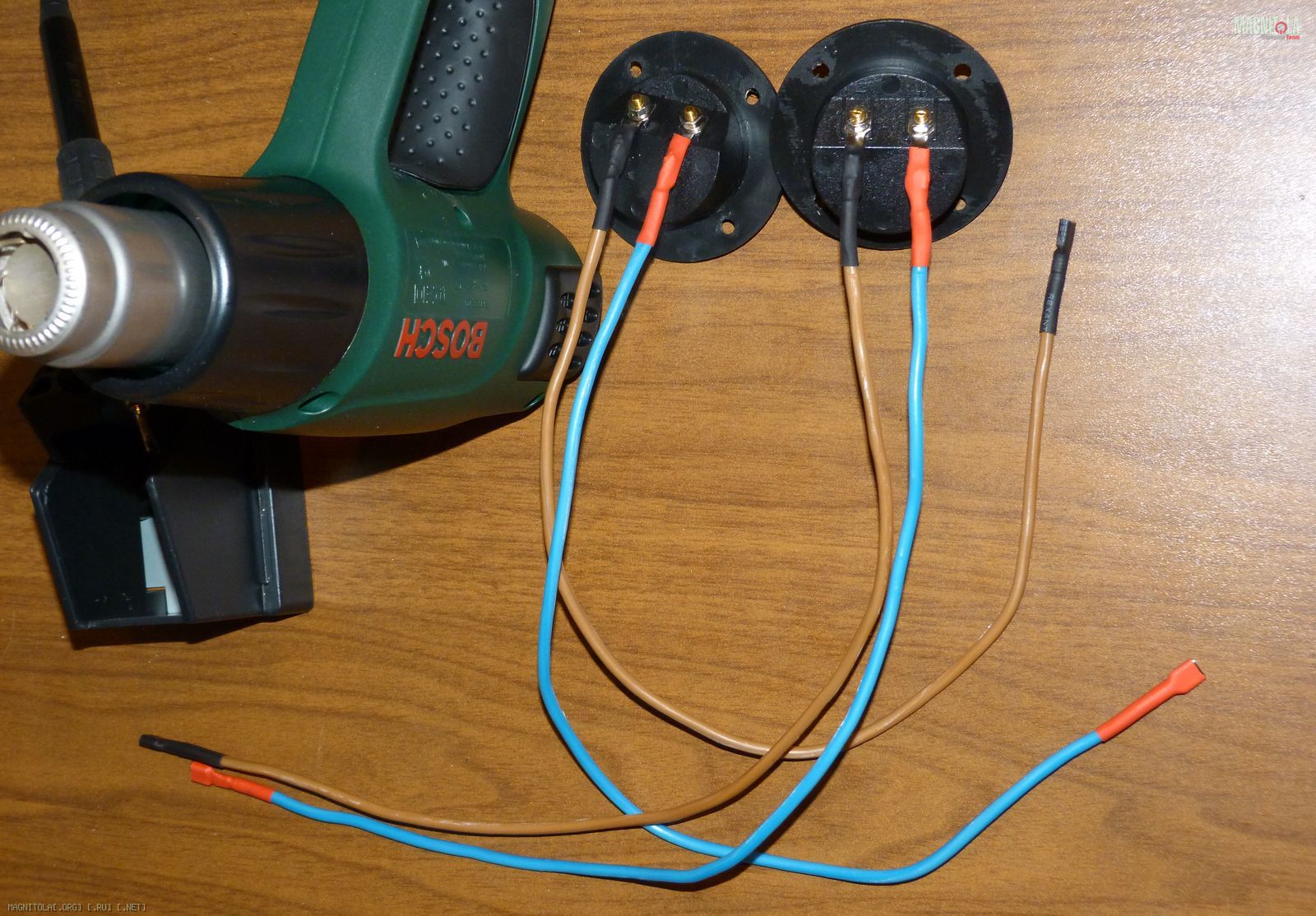

Паяем лопатки к проводам и провода к акустическим терминалам.

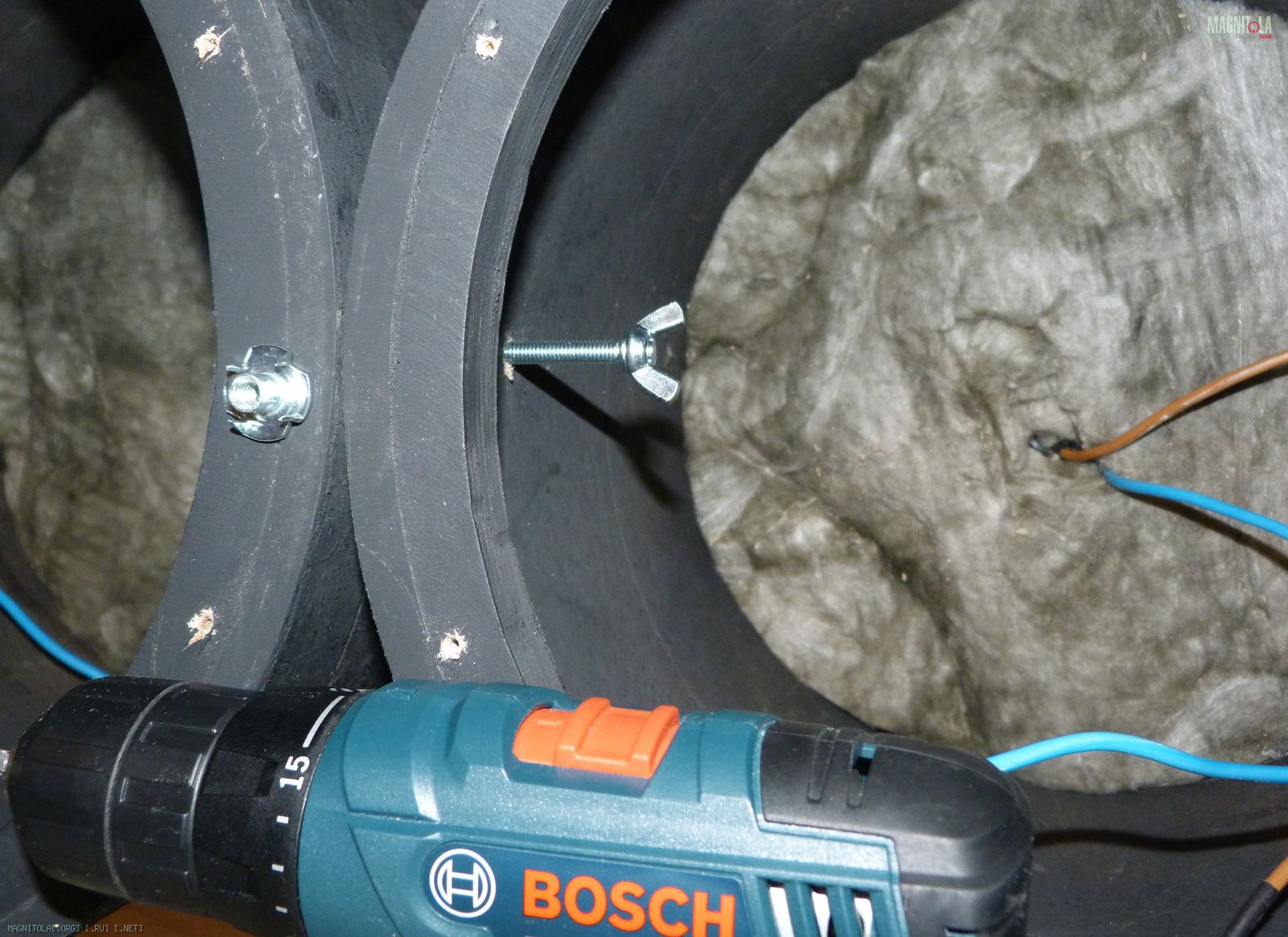

Для предотвращения резонанса между ящиками, сверлим отверстие и скрепляем с помощью барашкового винта и закладной гайки.

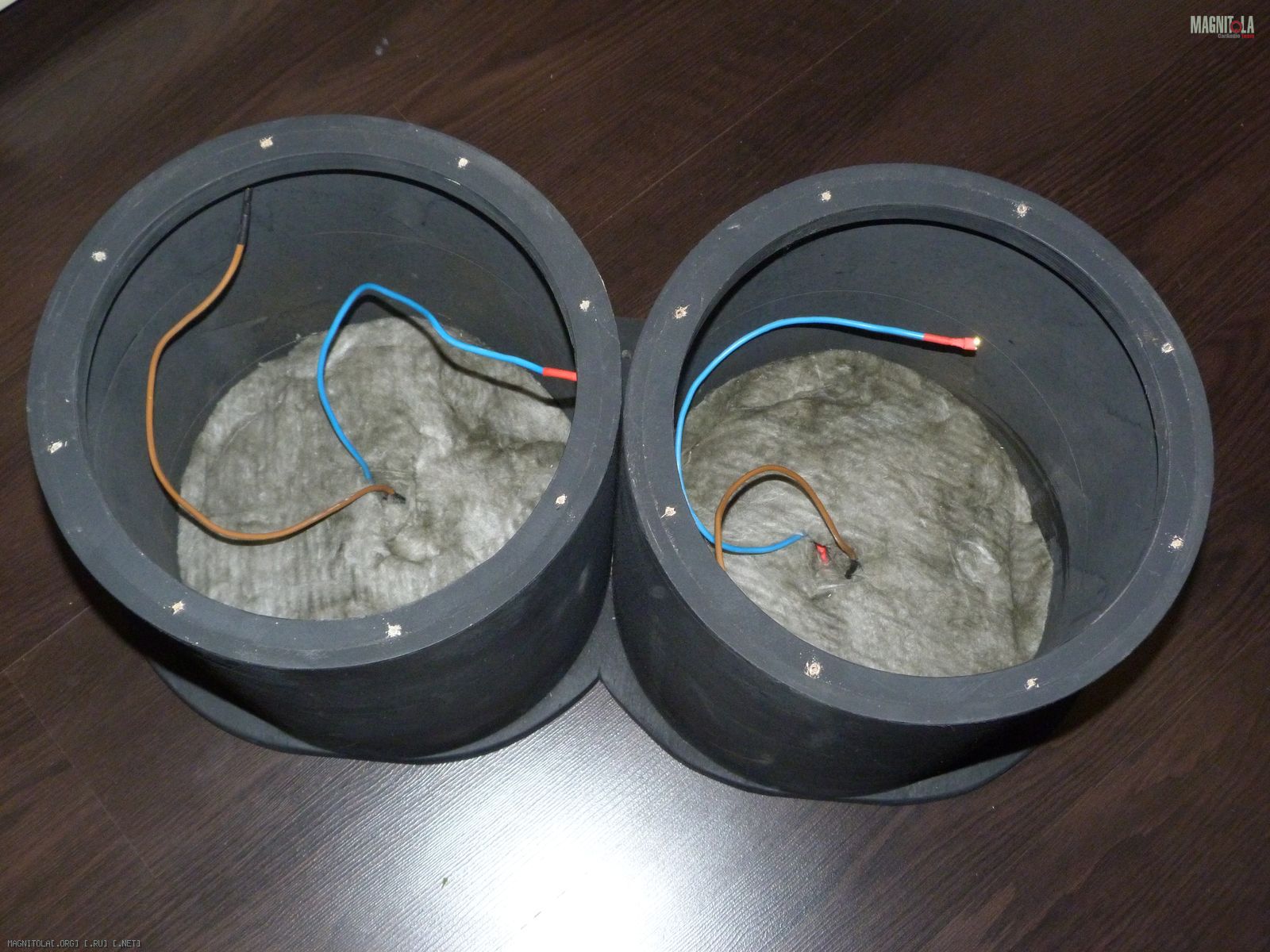

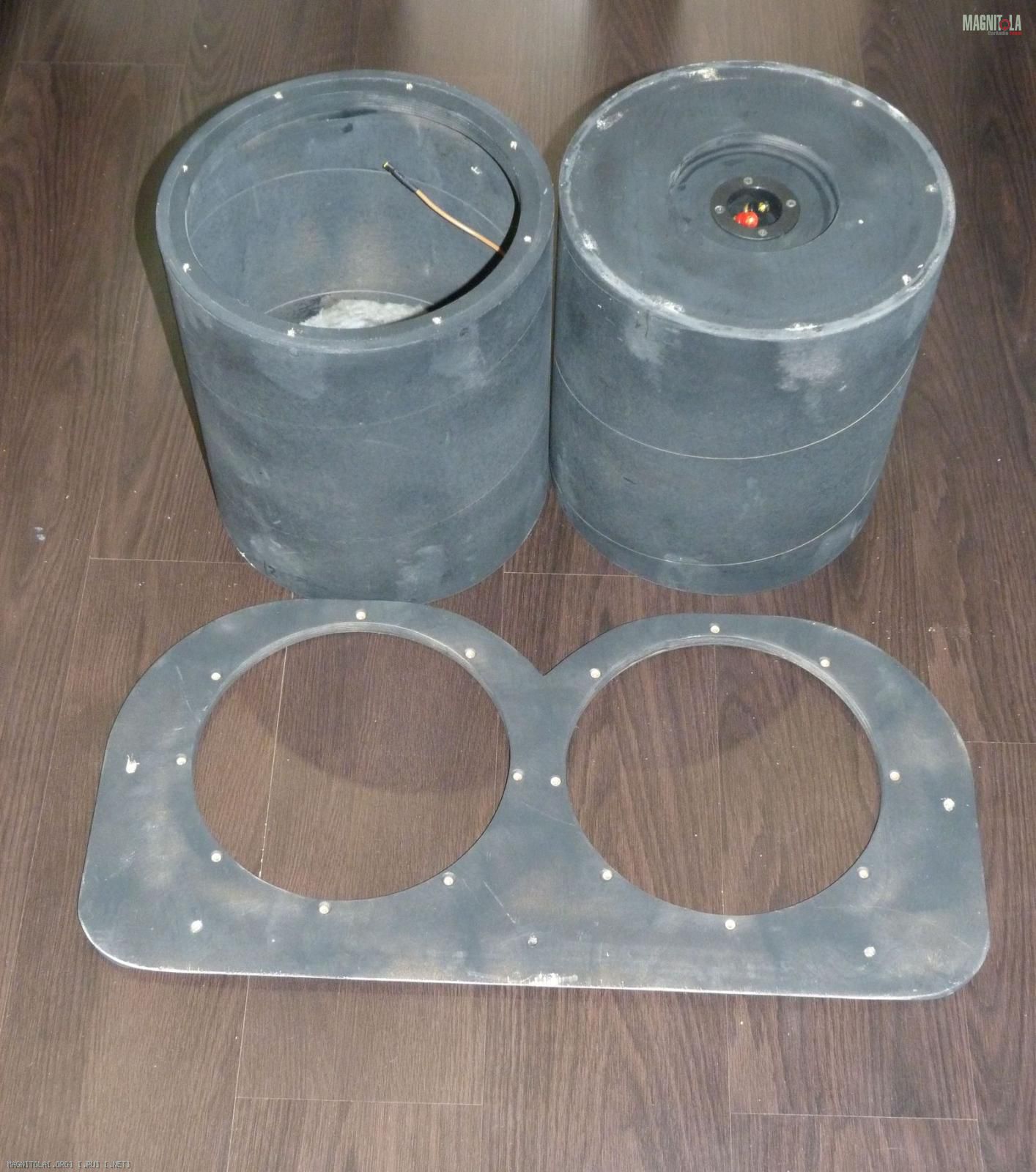

Разбираем конструкцию.

Вложение 1003886Вложение 1003888Вложение 1003890Вложение 1003904

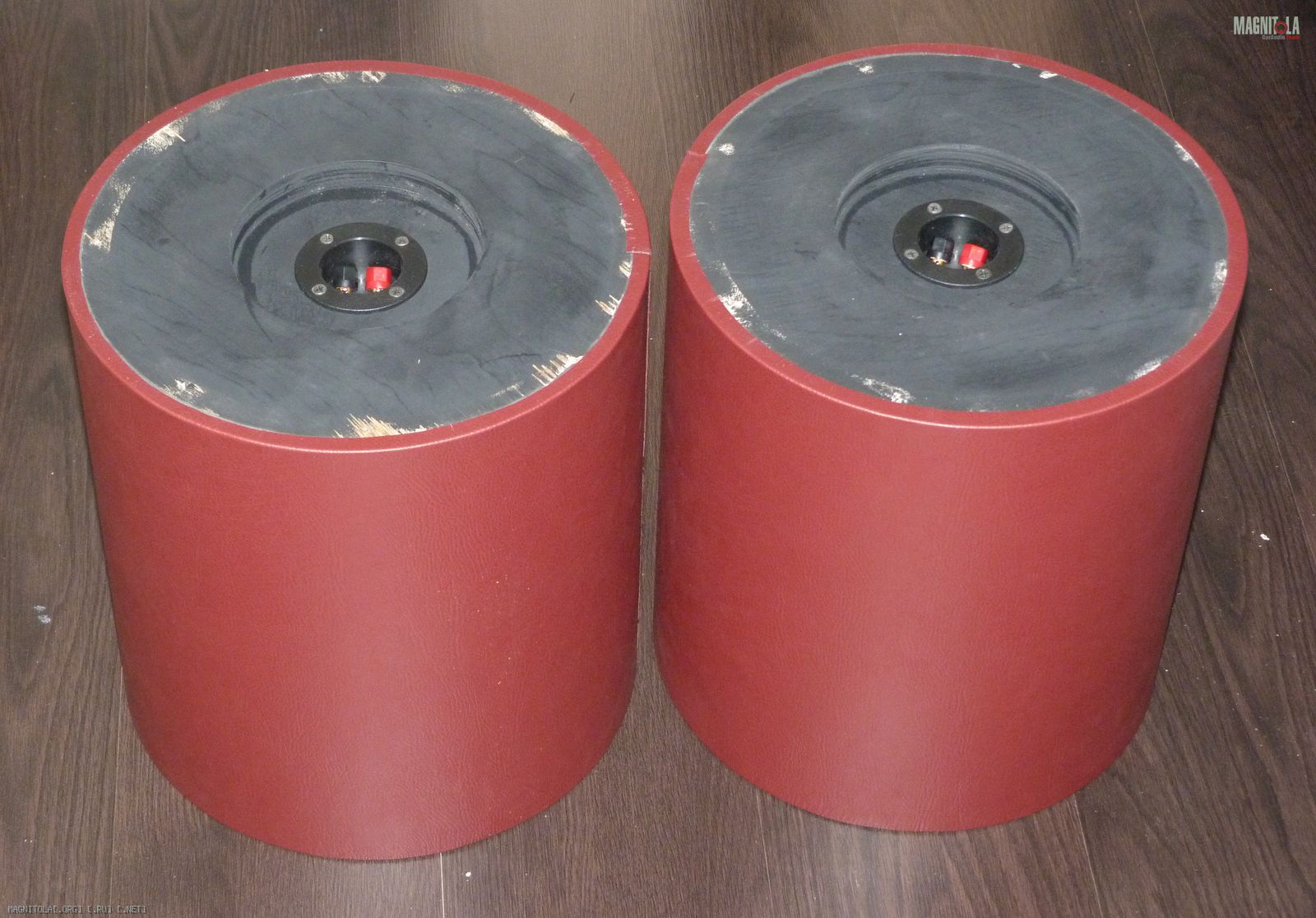

Пришла пора заняться внешним видом.

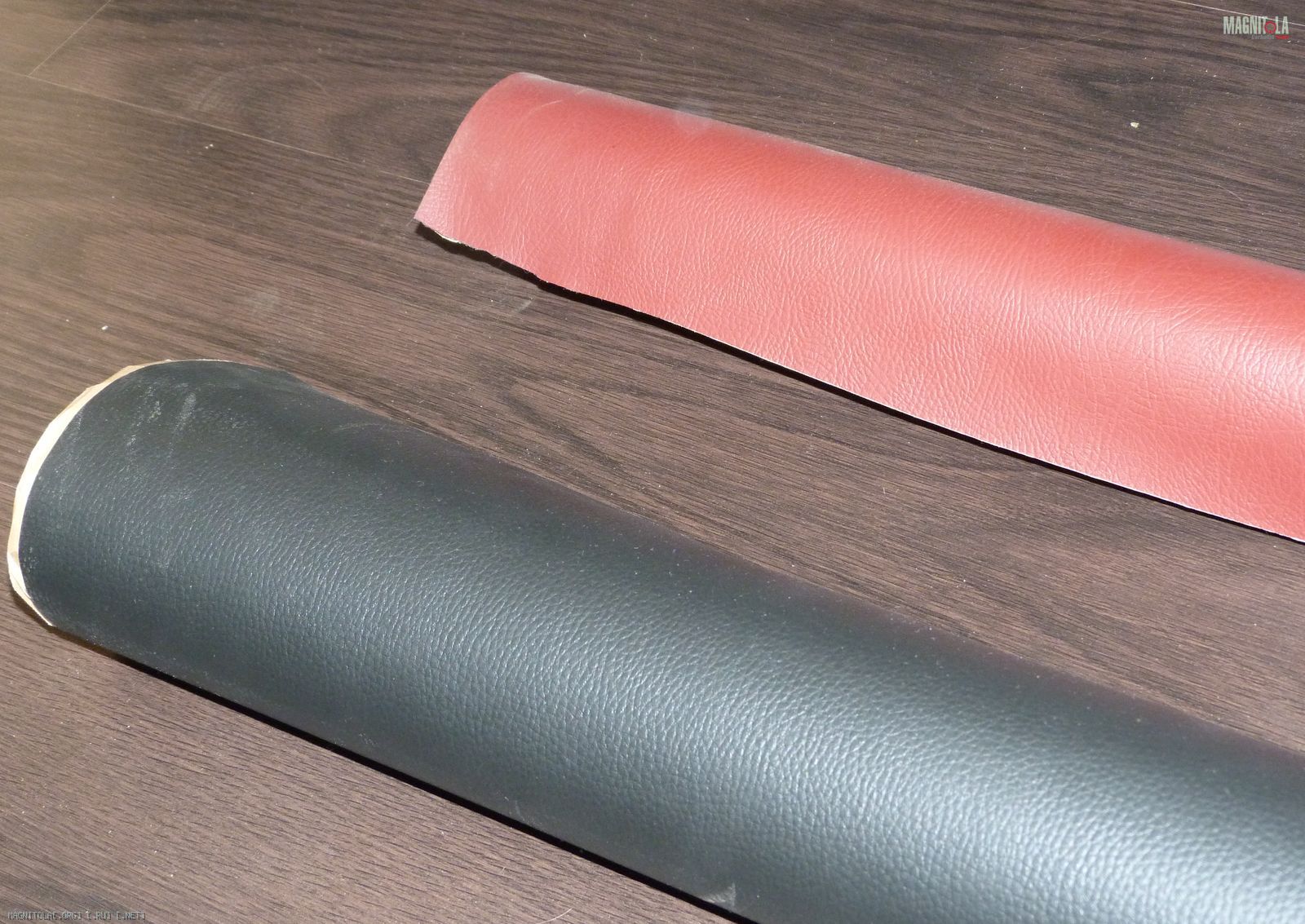

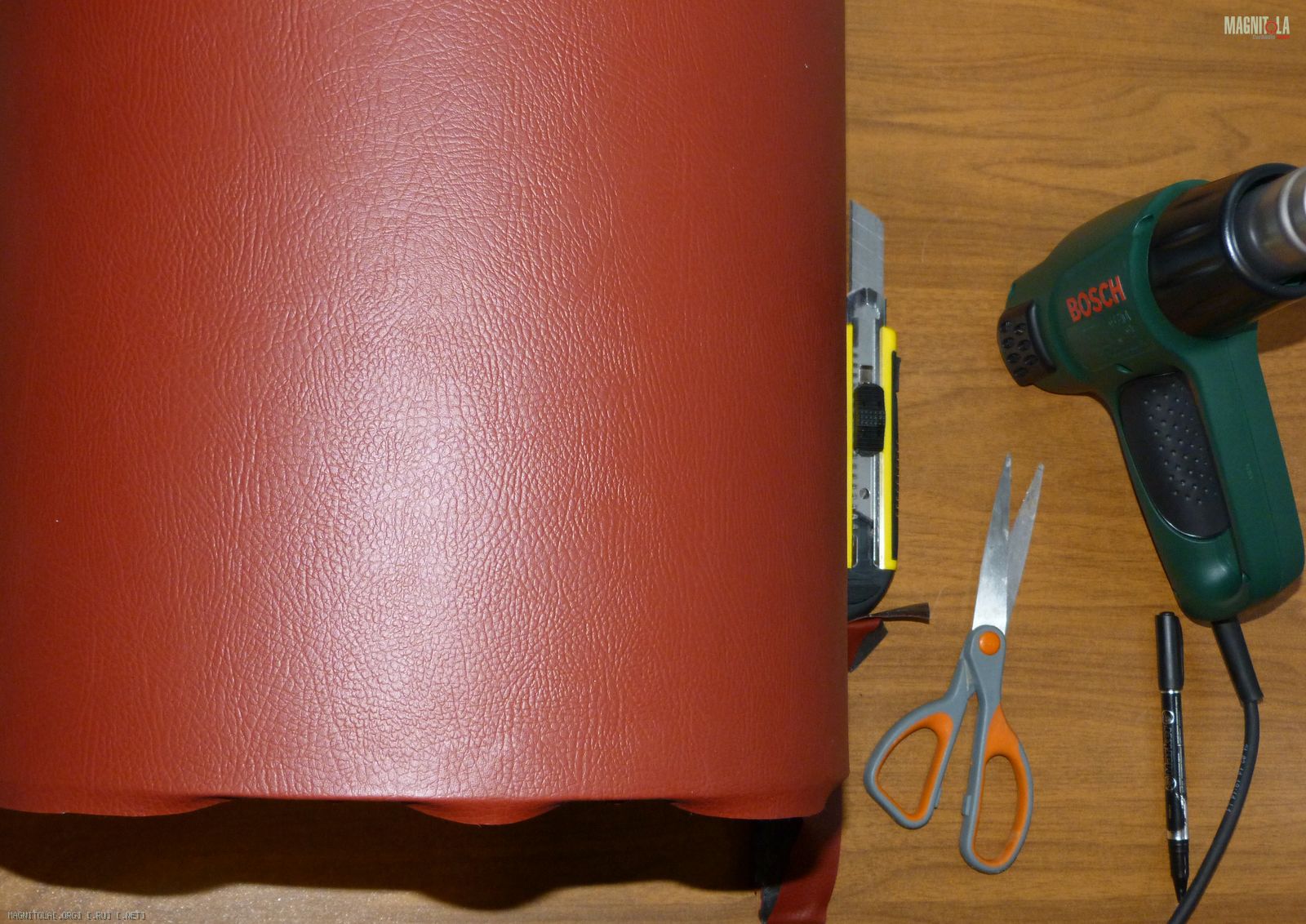

Закупились винилискожей.

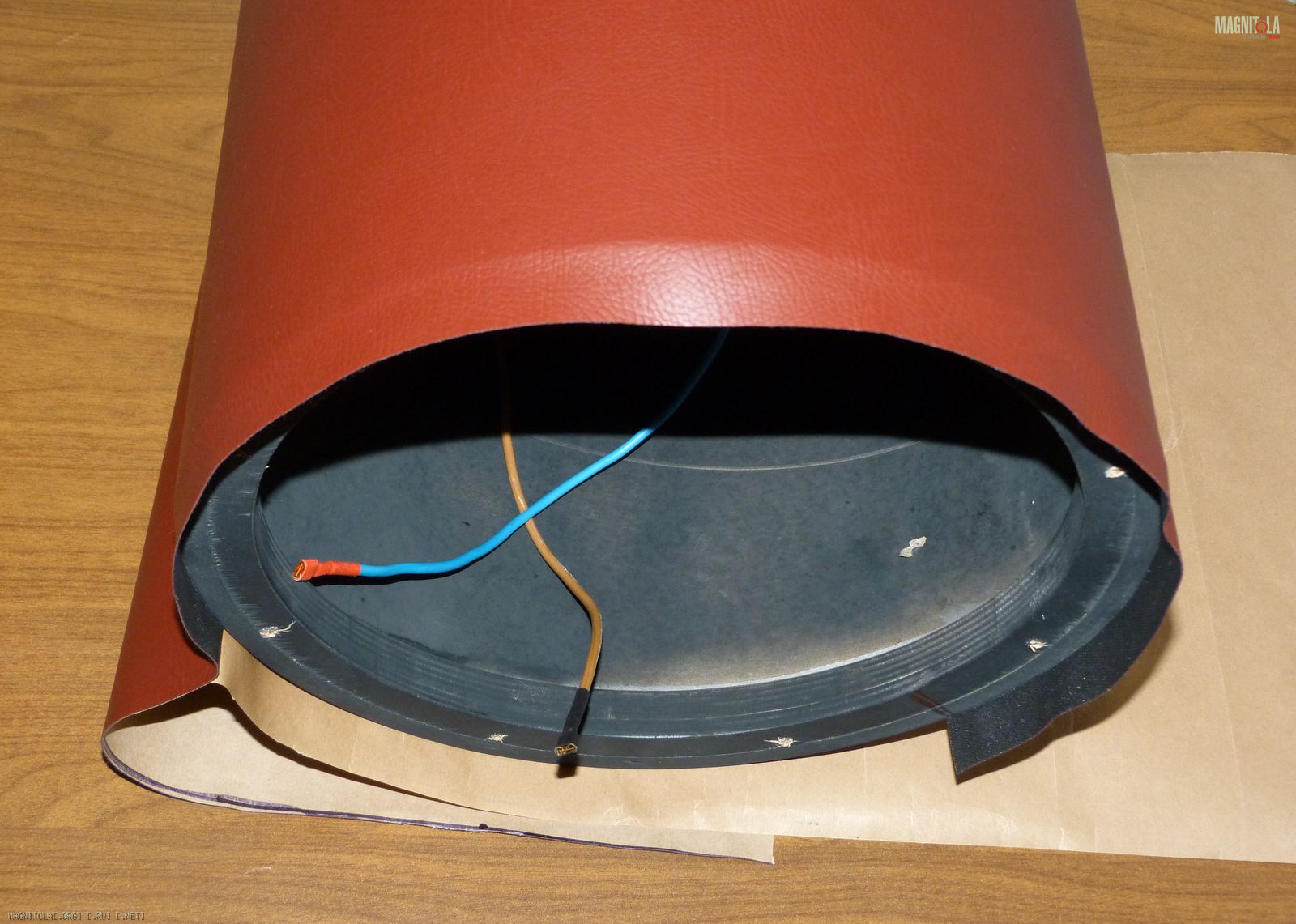

Разбираем, замеряем, отрезаем клеим.

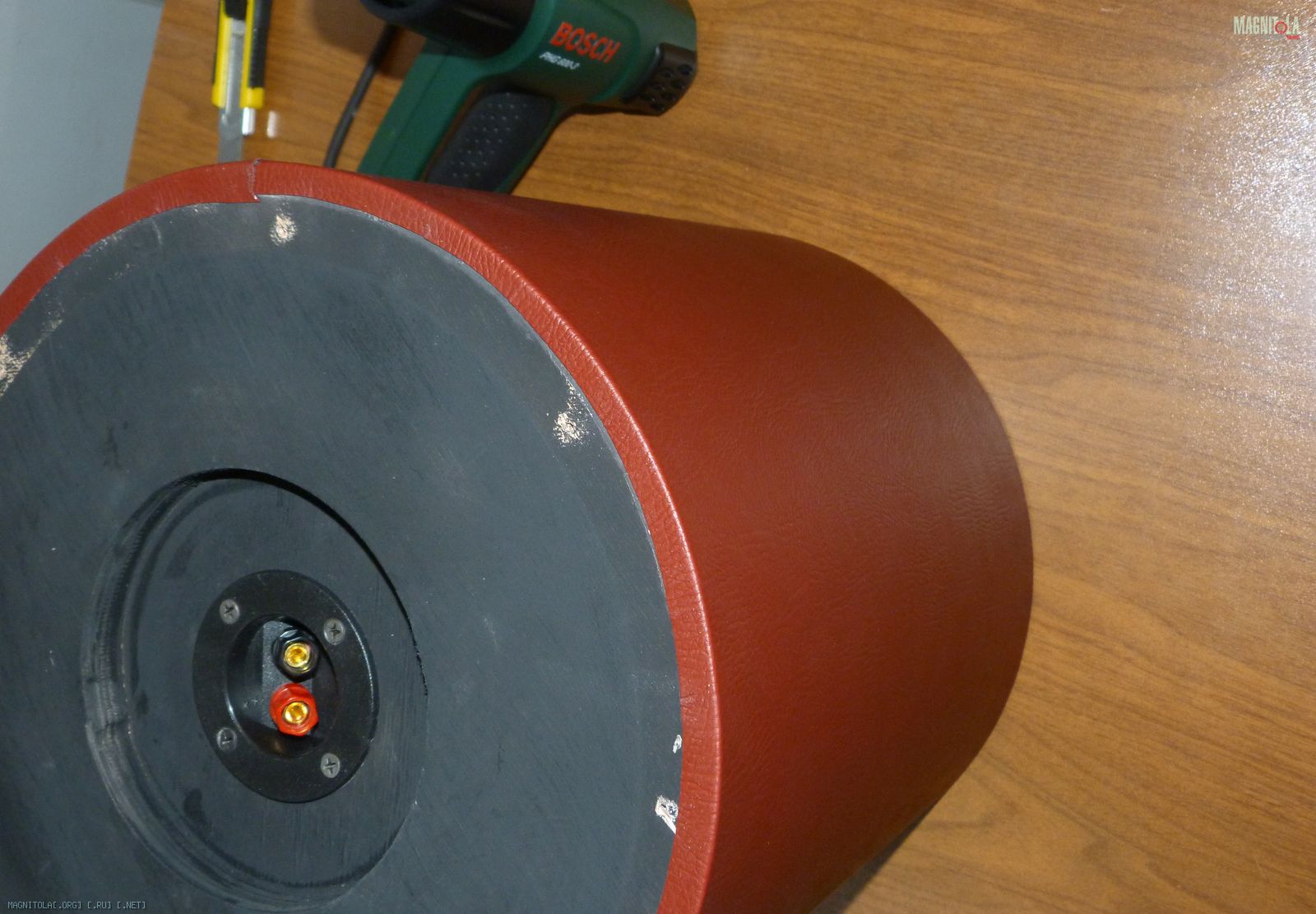

Греем феном и аккуратно разглаживаем.

Вложение 1003892Вложение 1003894Вложение 1003896Вложение 1003898Вложение 1003900Вложение 1003902

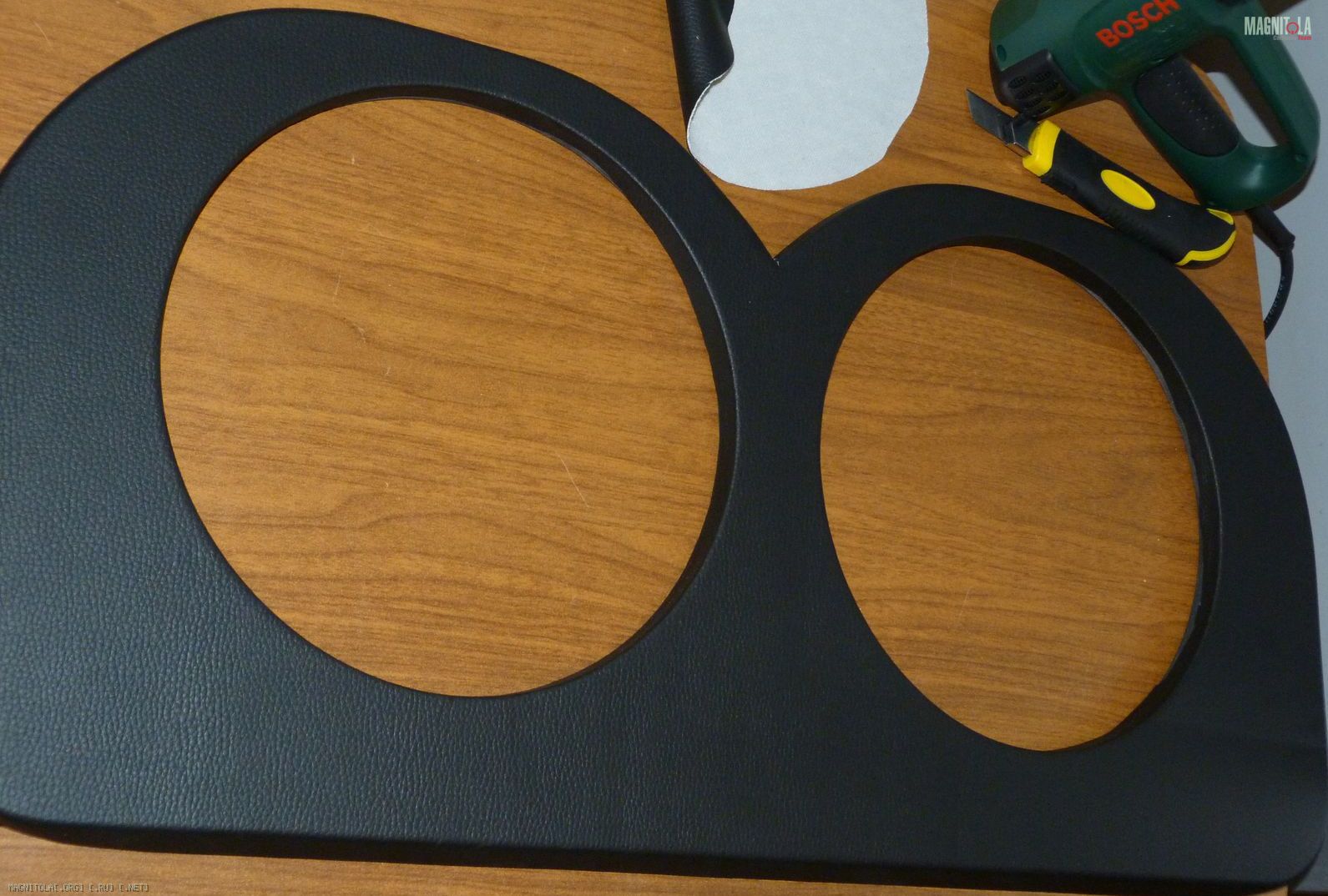

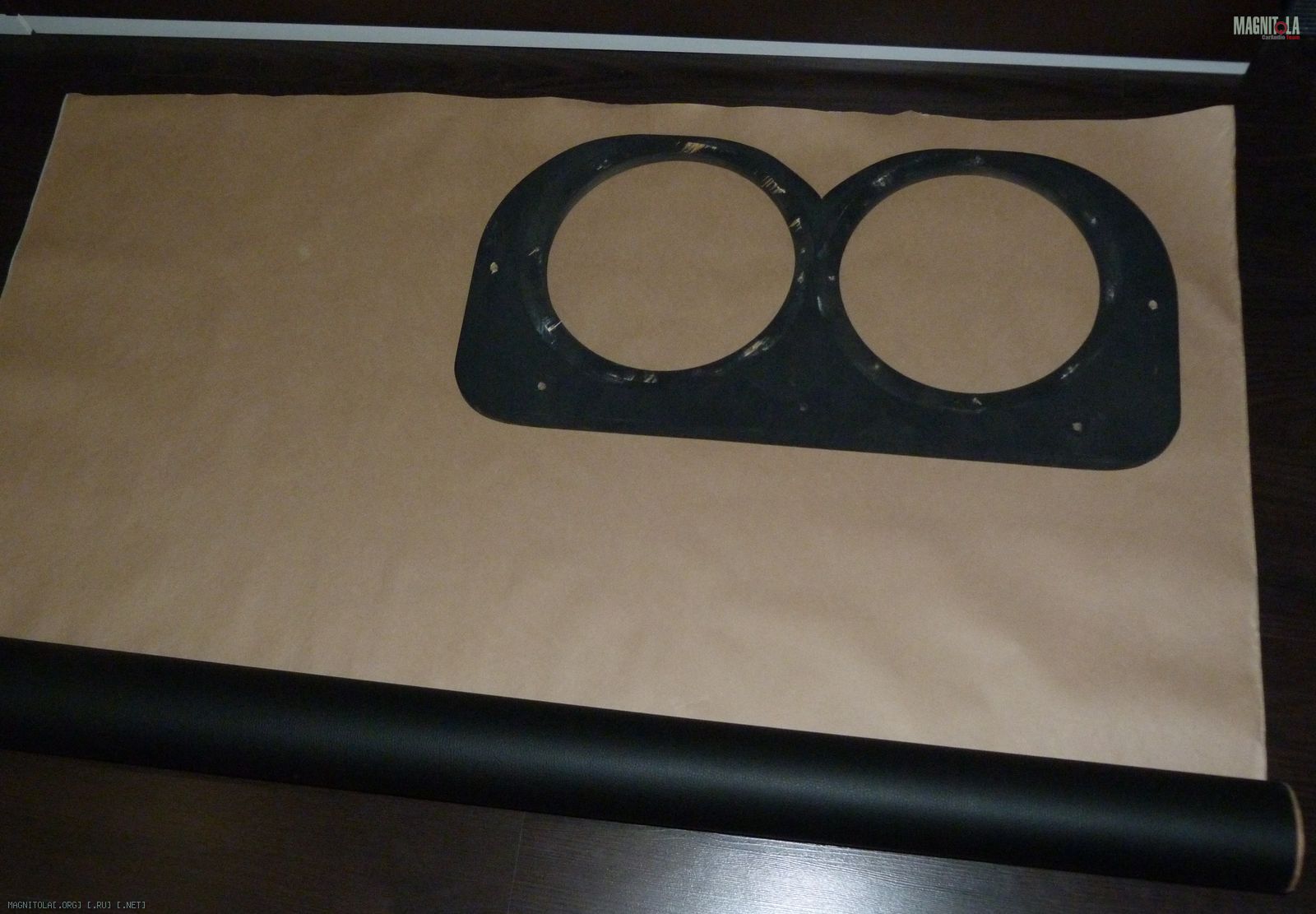

То же самое с подиумом.

Вложение 1003906Вложение 1003908

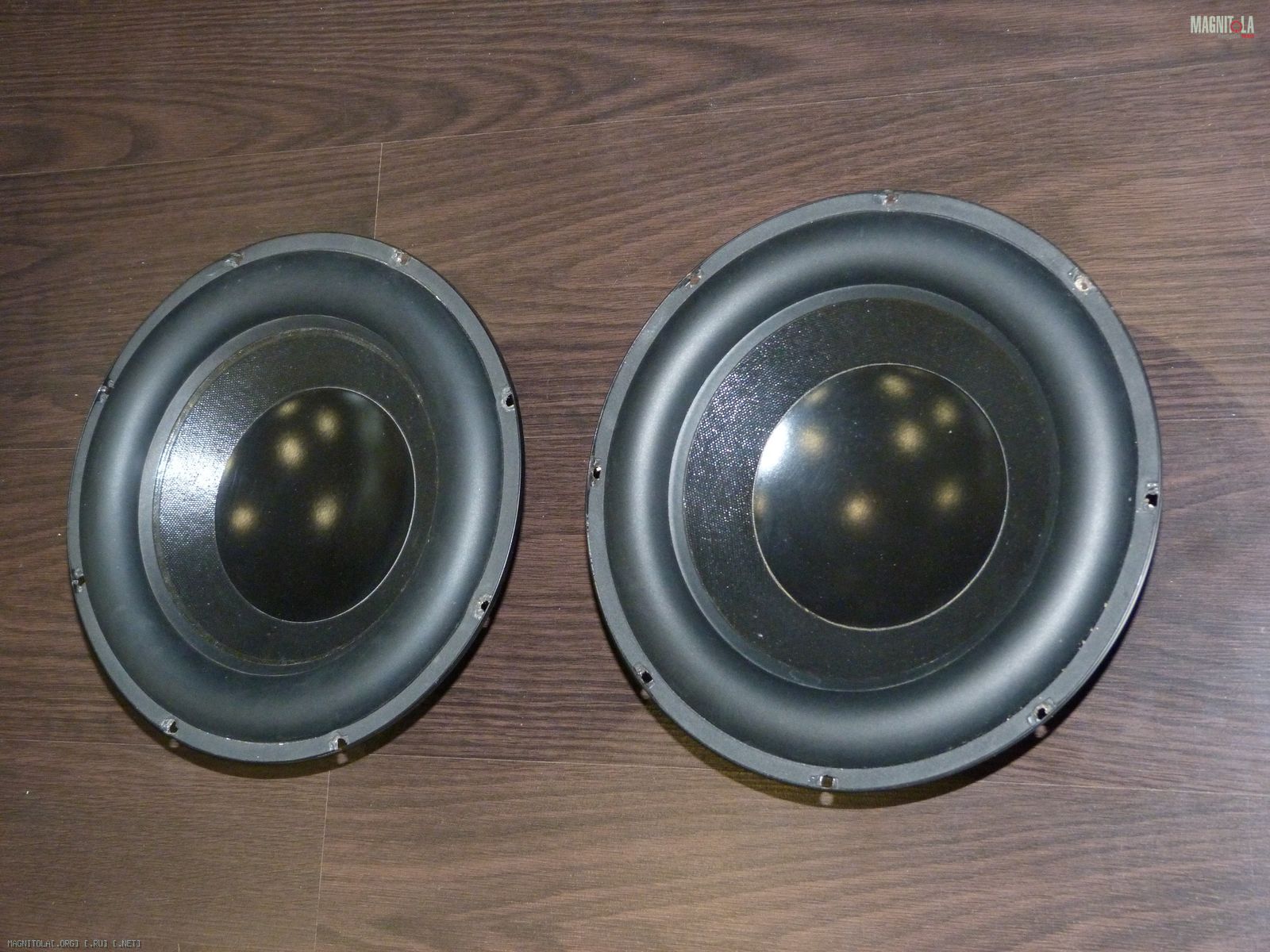

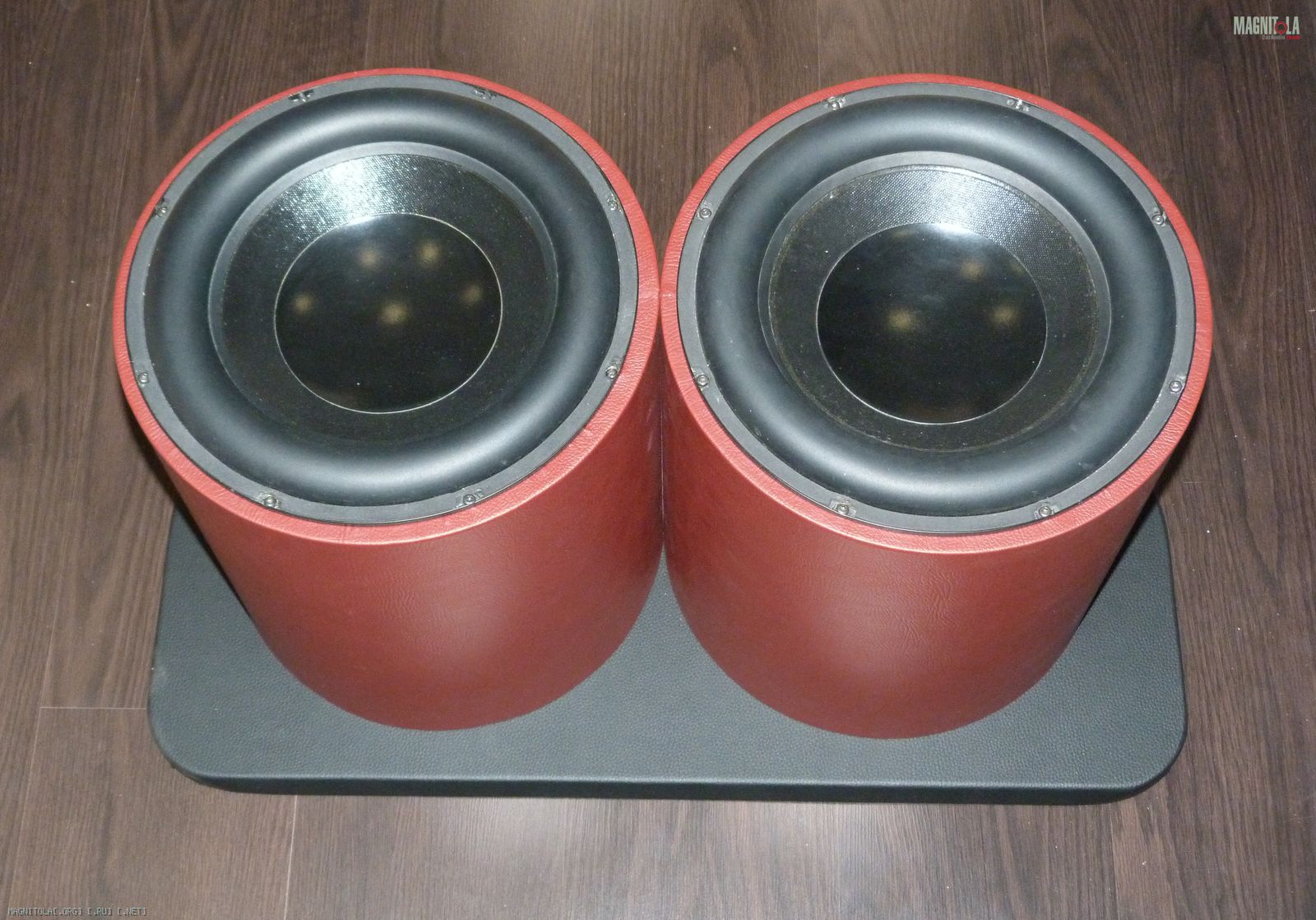

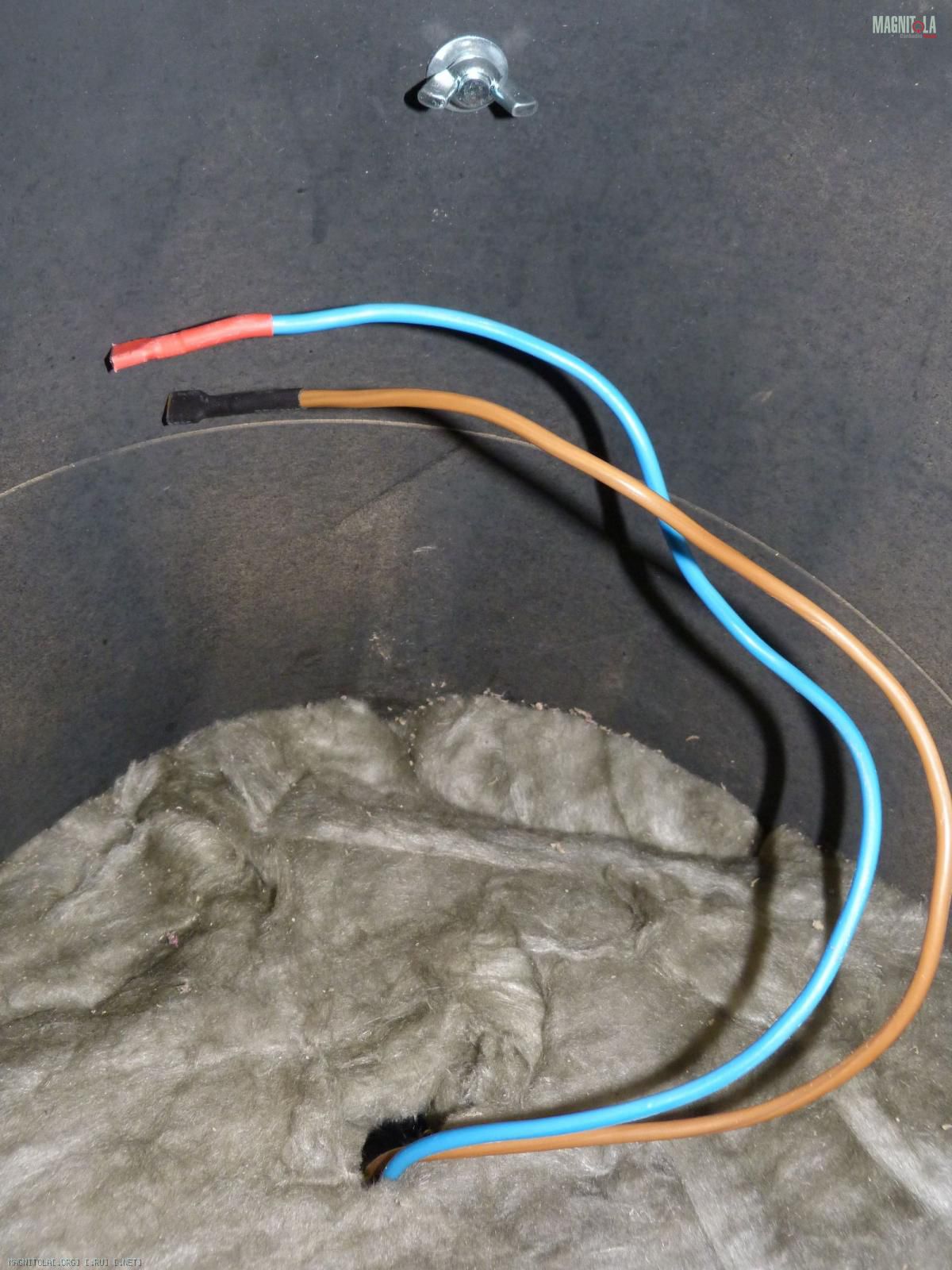

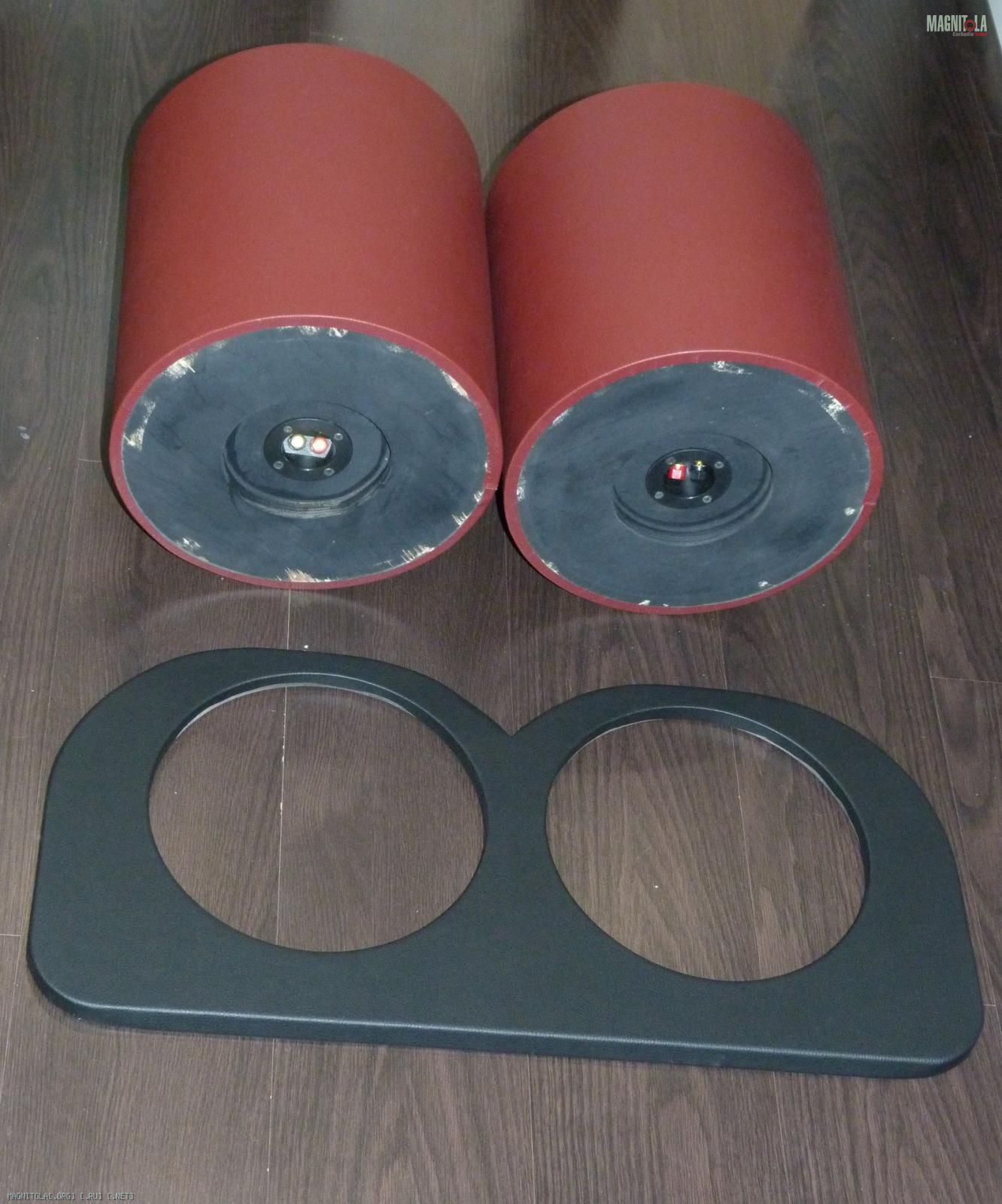

Теперь собираем и закрепляем между собой. Устанавливаем сабовые головки и завинчиваем шурупами Torx.

Вложение 1003912Вложение 1003910Вложение 1003926Вложение 1003914

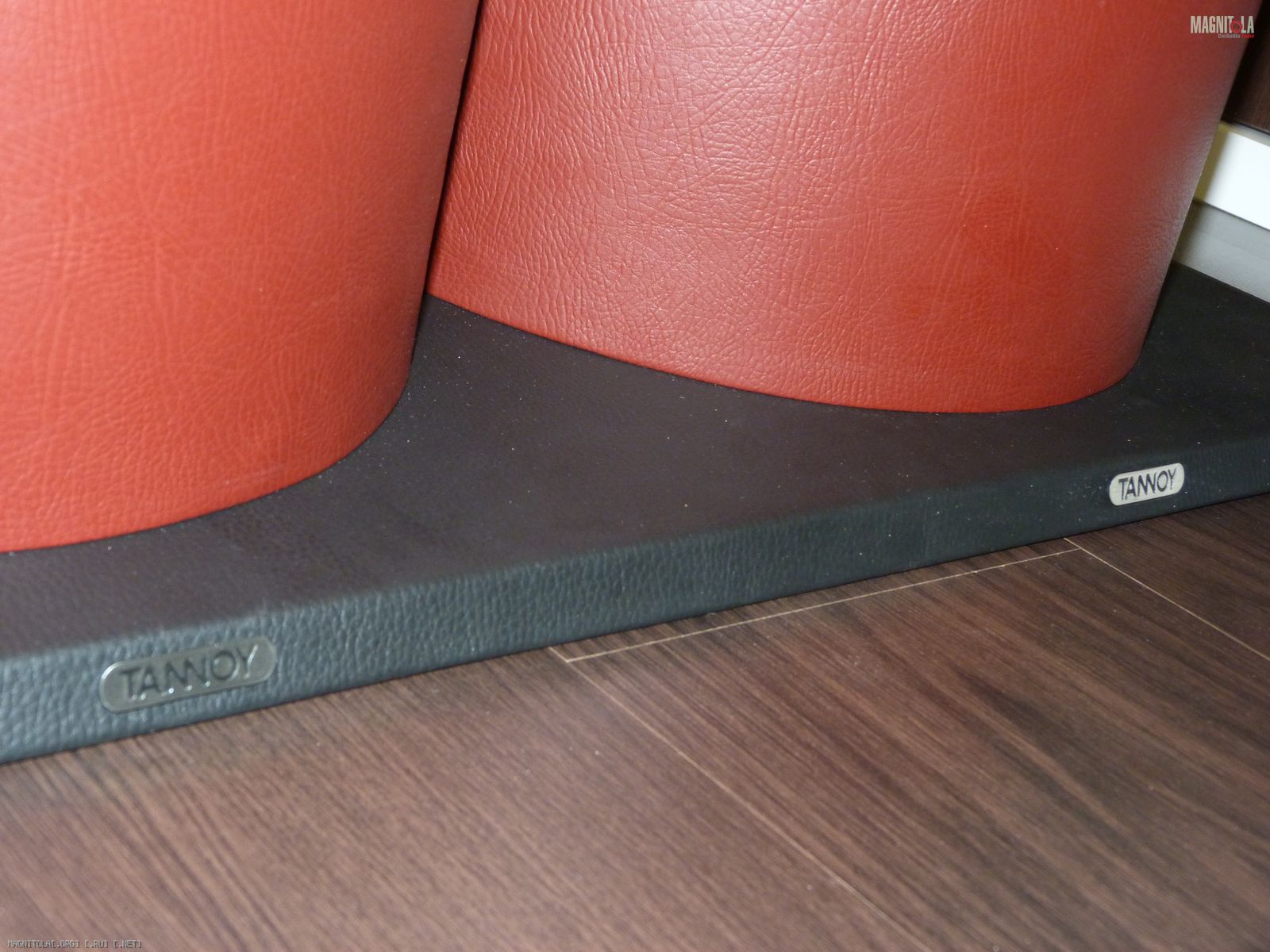

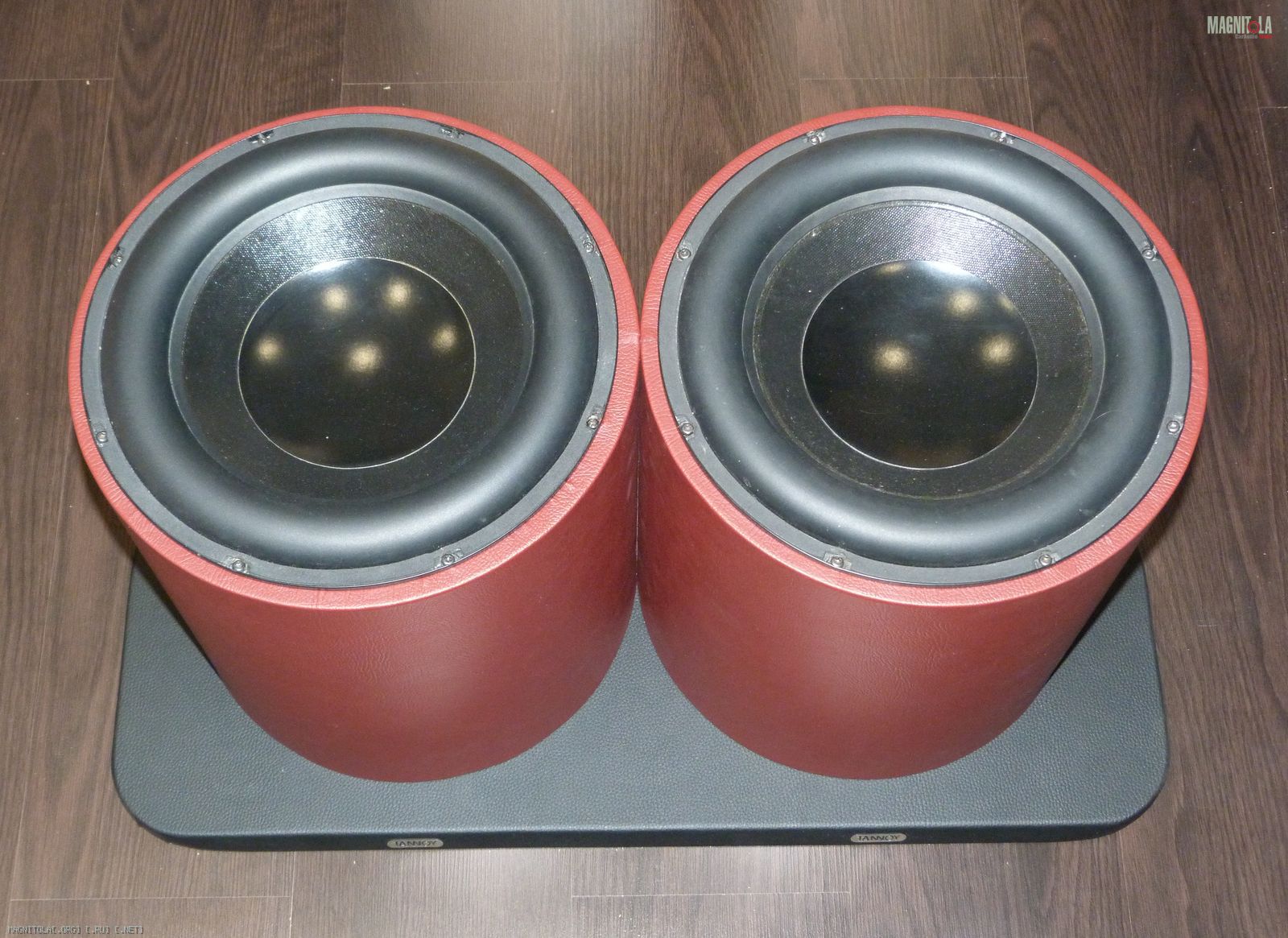

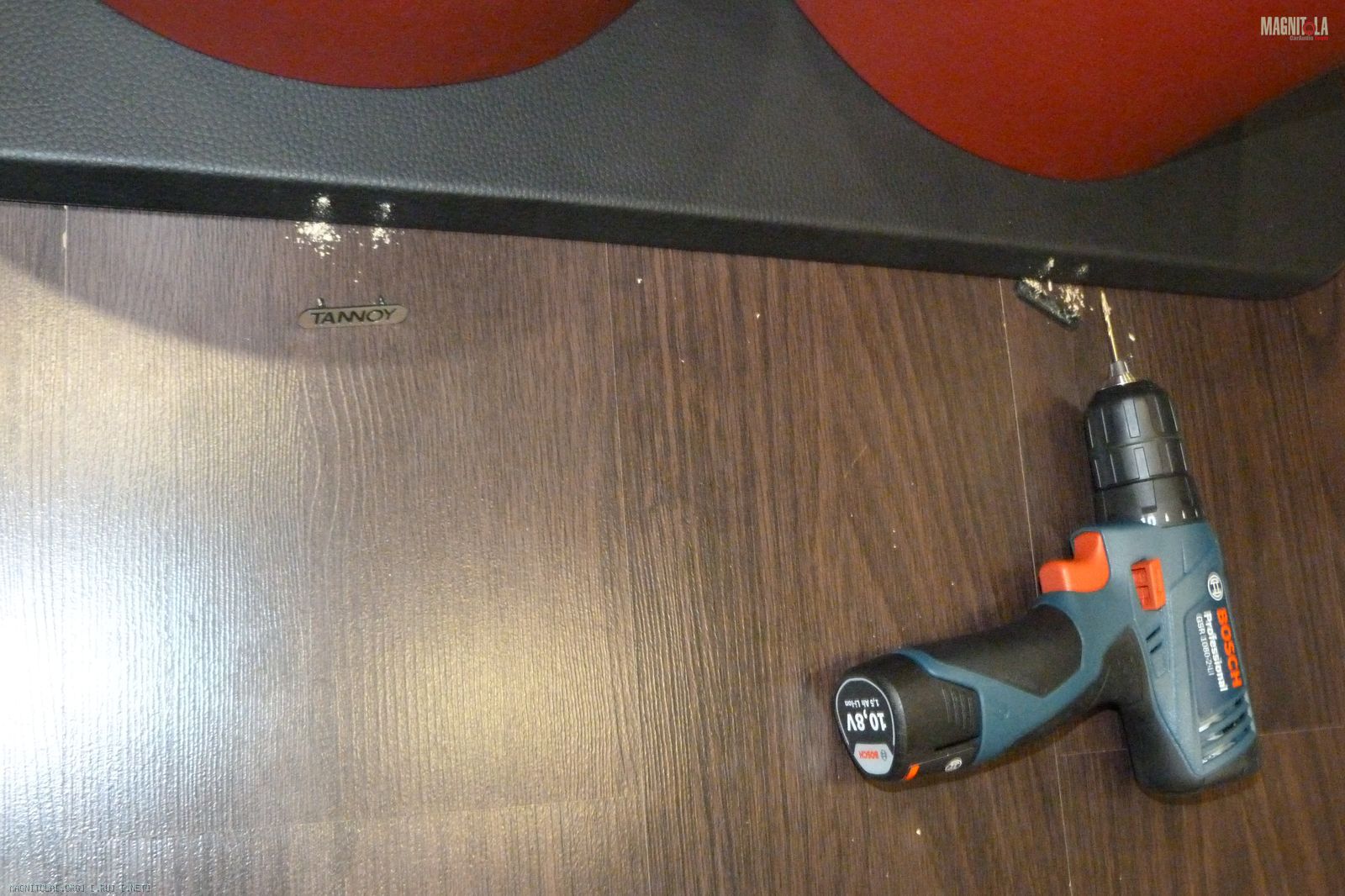

И конечный штрих.

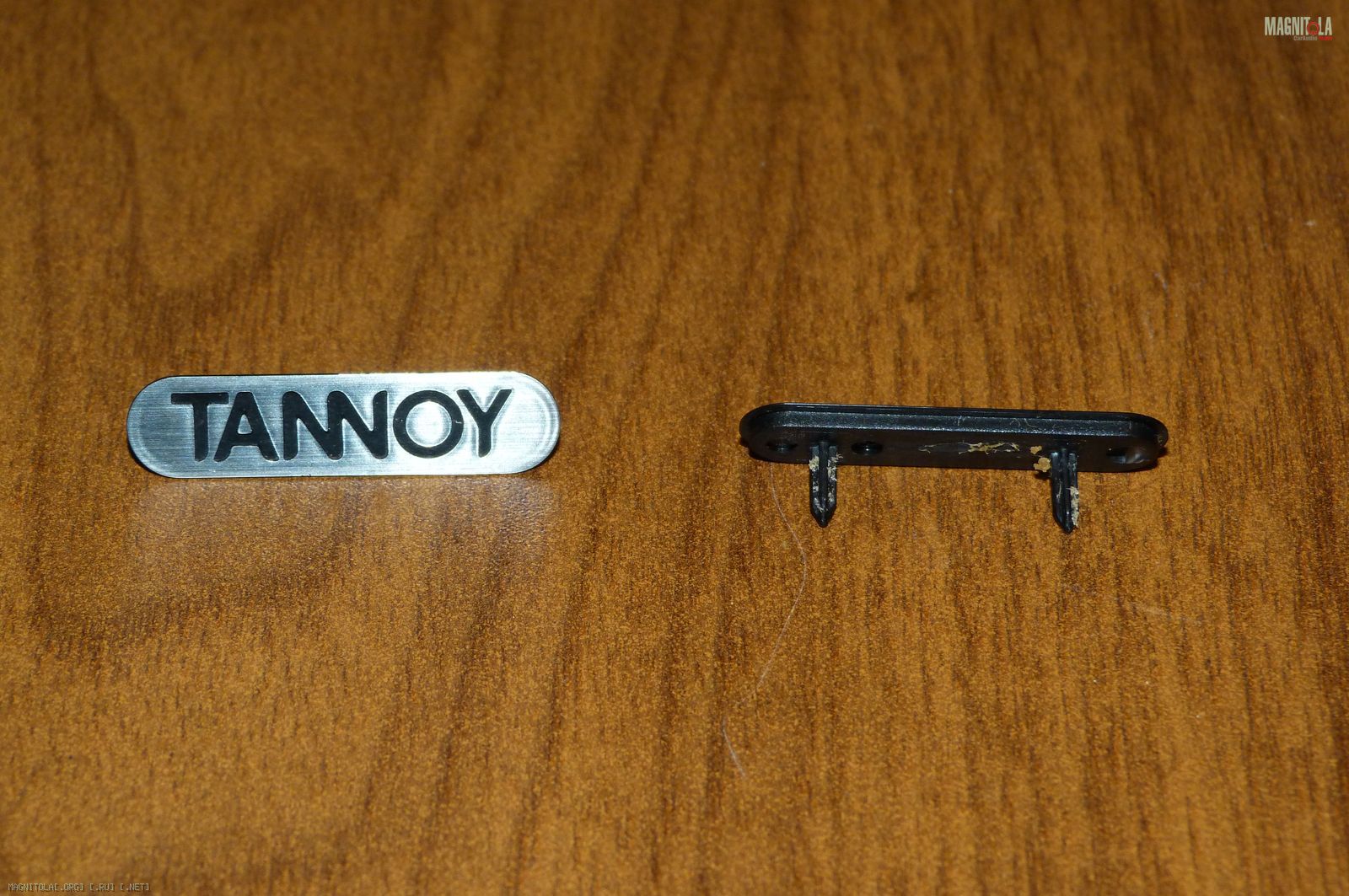

Оригинальные шильды с Tannoy Studio. :)

Вложение 1003916Вложение 1003918Вложение 1003920Вложение 1003922Вложение 1003924

Для быстрого демонтажа сабвуферного звена, закрепление всей конструкции с помощью 4-х барашковых винтов и закладных гаек в фальш-полу. Снятие занимает не более 2 минут. :)

Продолжение следует...

Всем бобра. :)

Идея-супер!
Исполнение-отлично!
А "кепок",как у кошечки,не будет?

Обязательно, чуть позже ;)

Немного не по порядку. :)


Этап IV. 2. Фальш-пол. Расположение компонентов и коммутация.

Разобрал фальш-пол для работы с его внешним видом и установки компонентов.

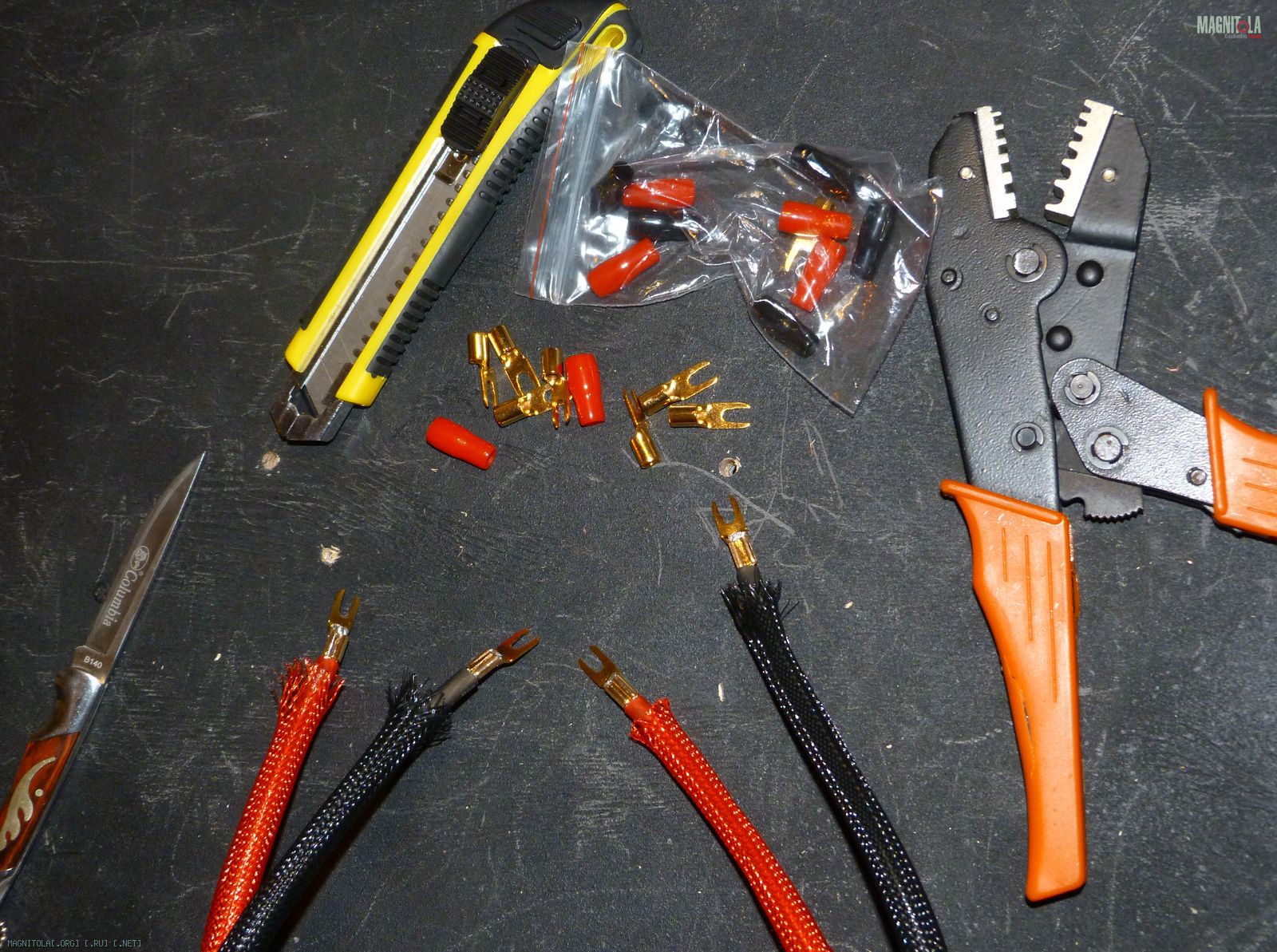

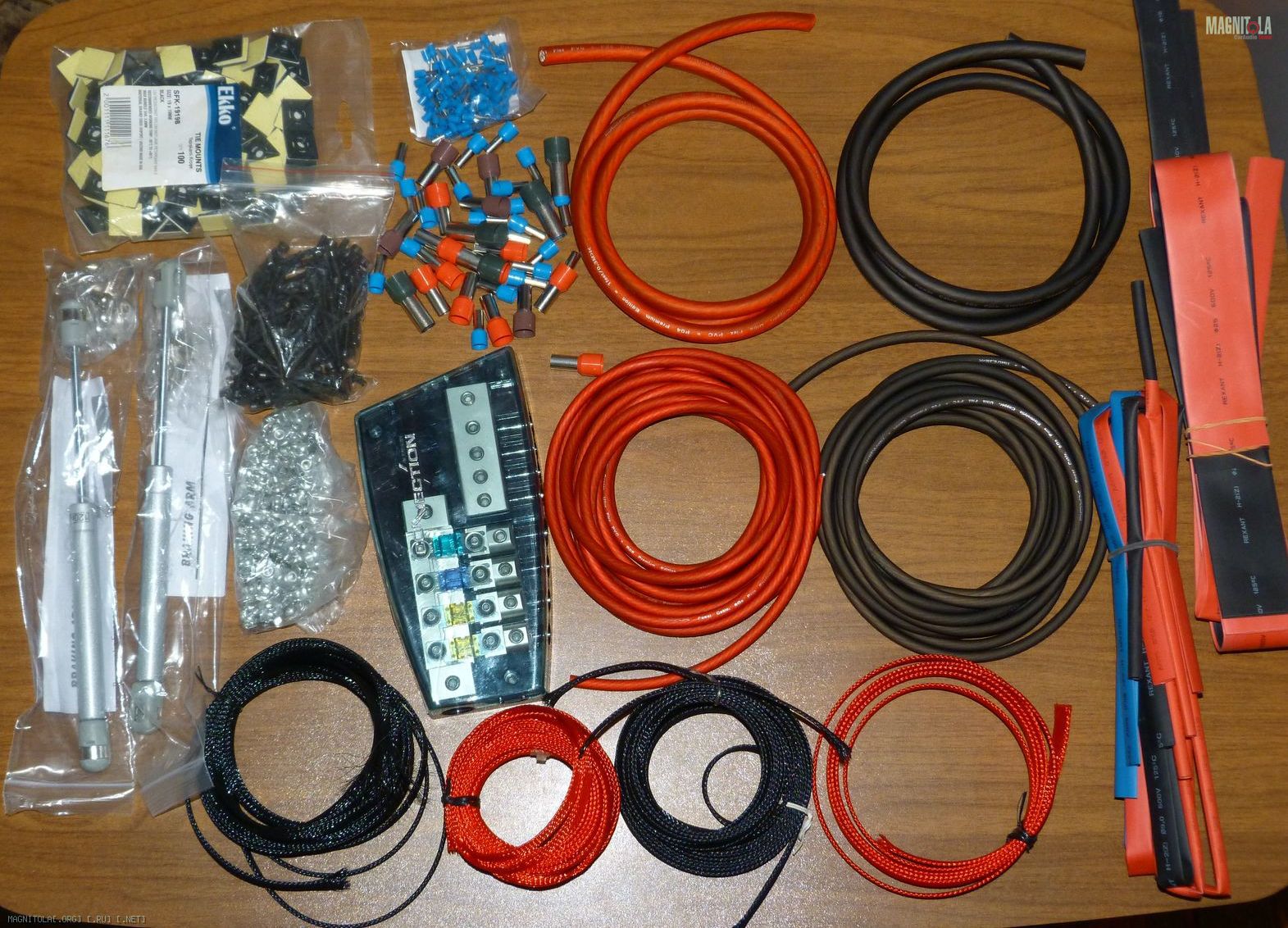

Готовим всё необходимое.

Вложение 1005078

Силовые кабели будут проходить с обратной стороны, дабы не пересекаться с акустическими и межблочными.

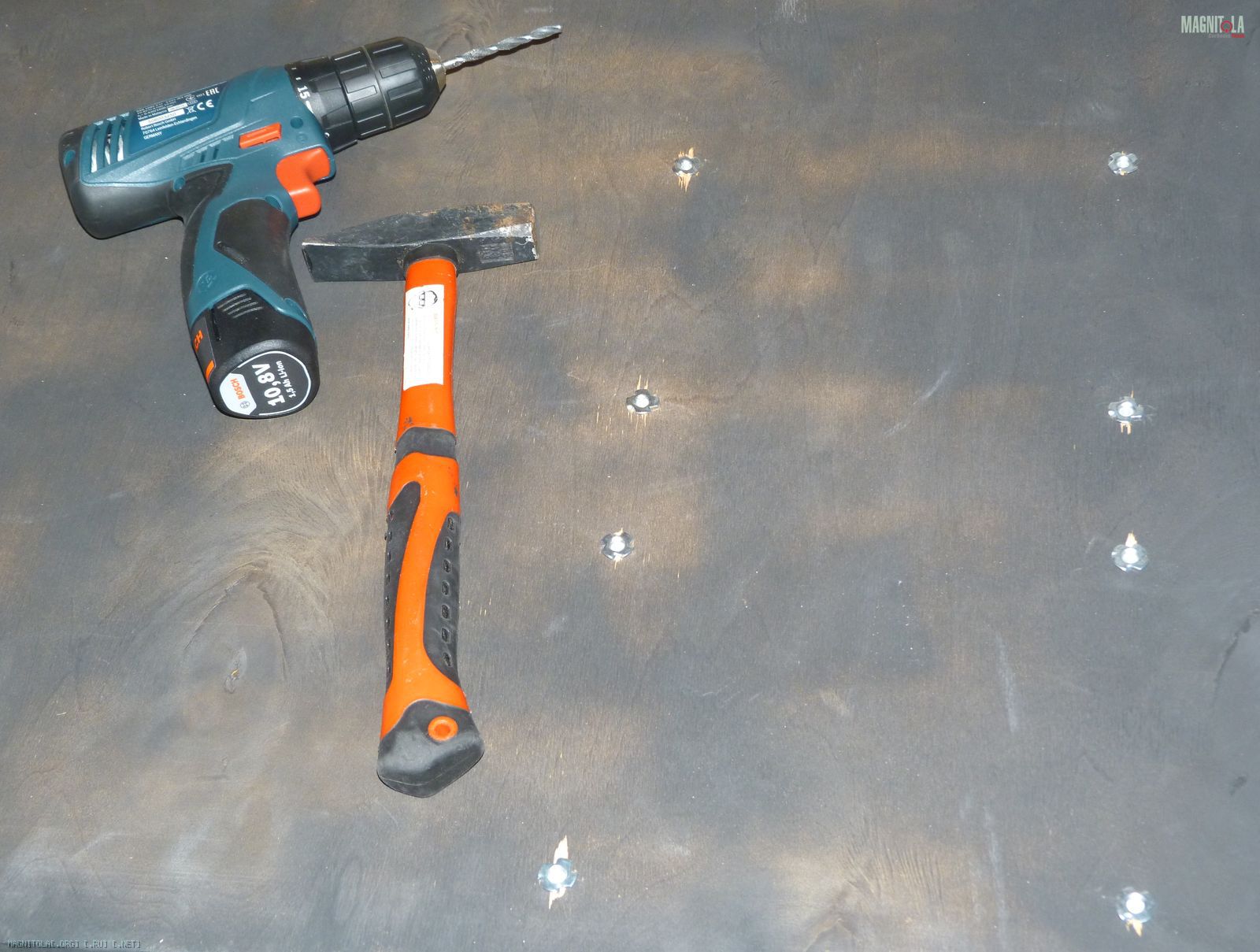

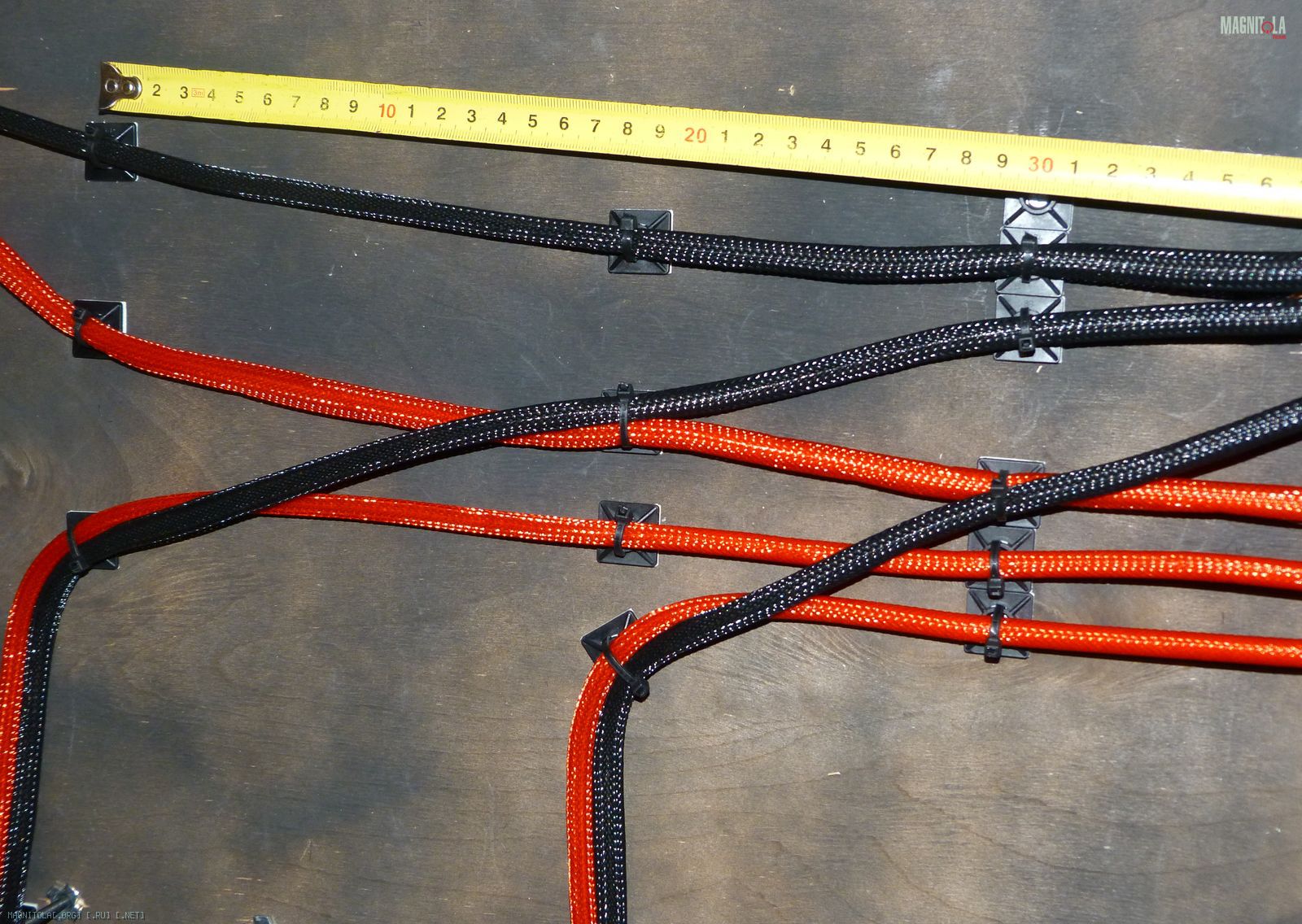

Приклеиваем и прикручиваем монтажные площадки. Закрепляем пластиковыми хомутами.

Вложение 1005080

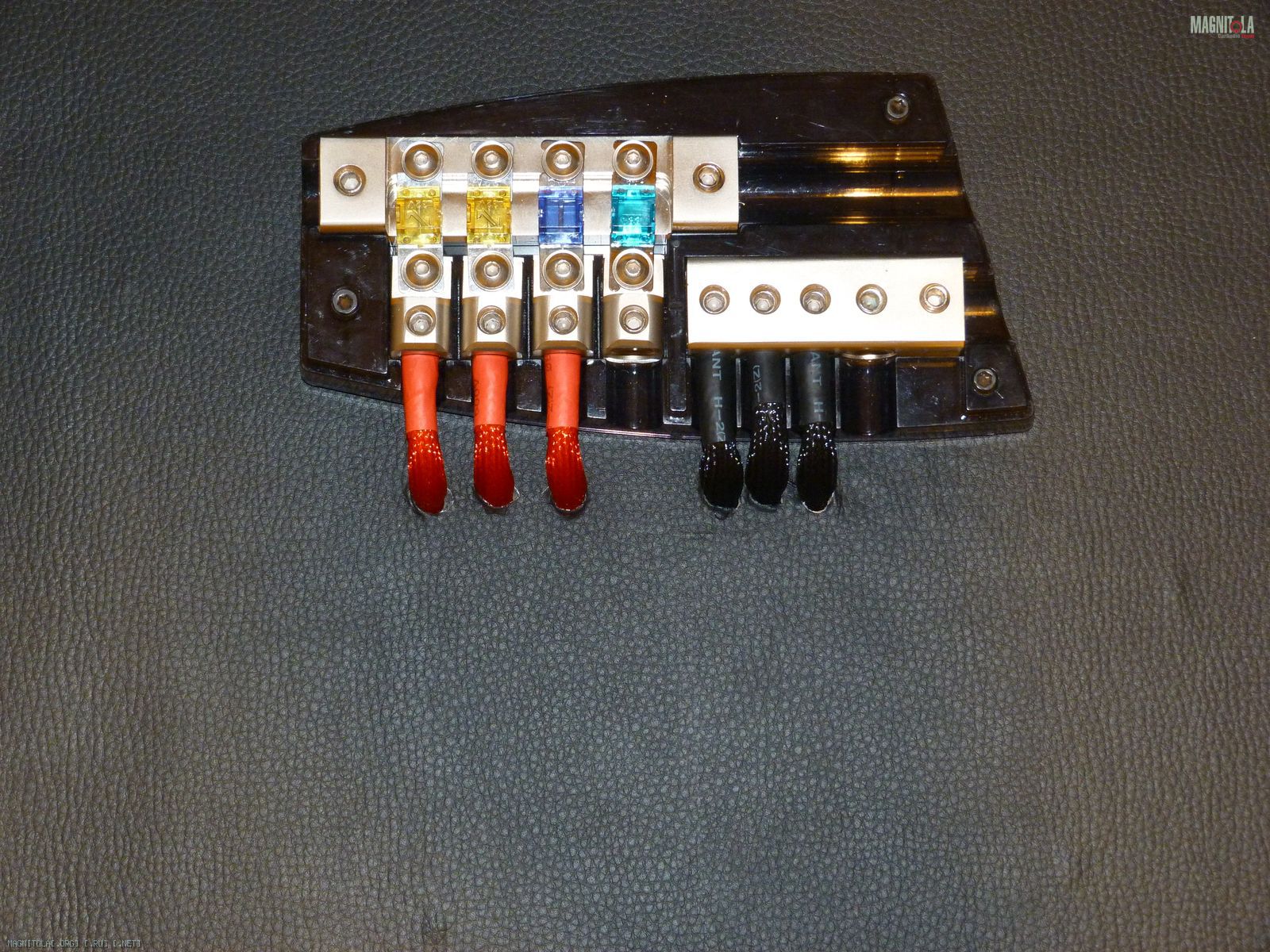

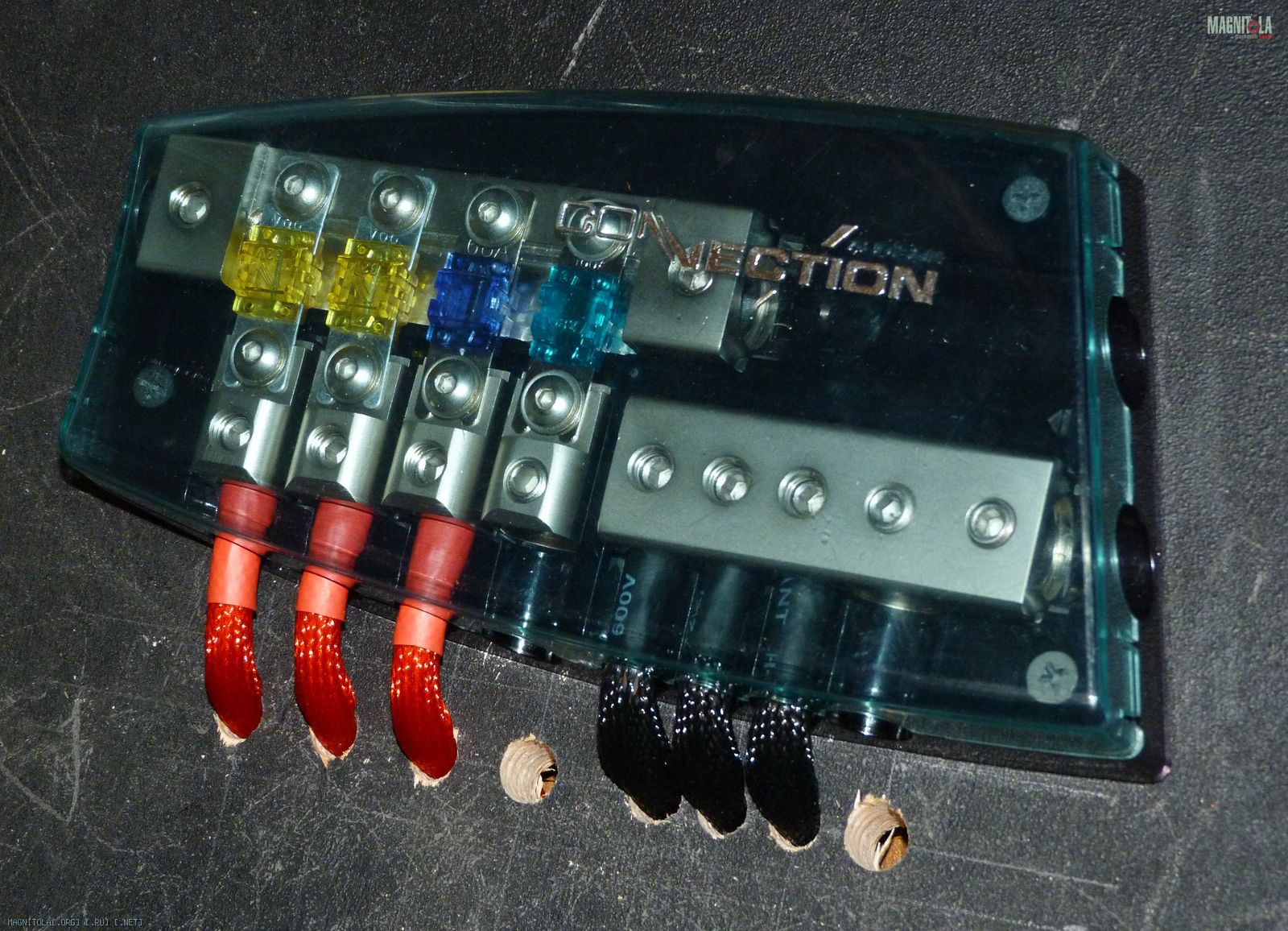

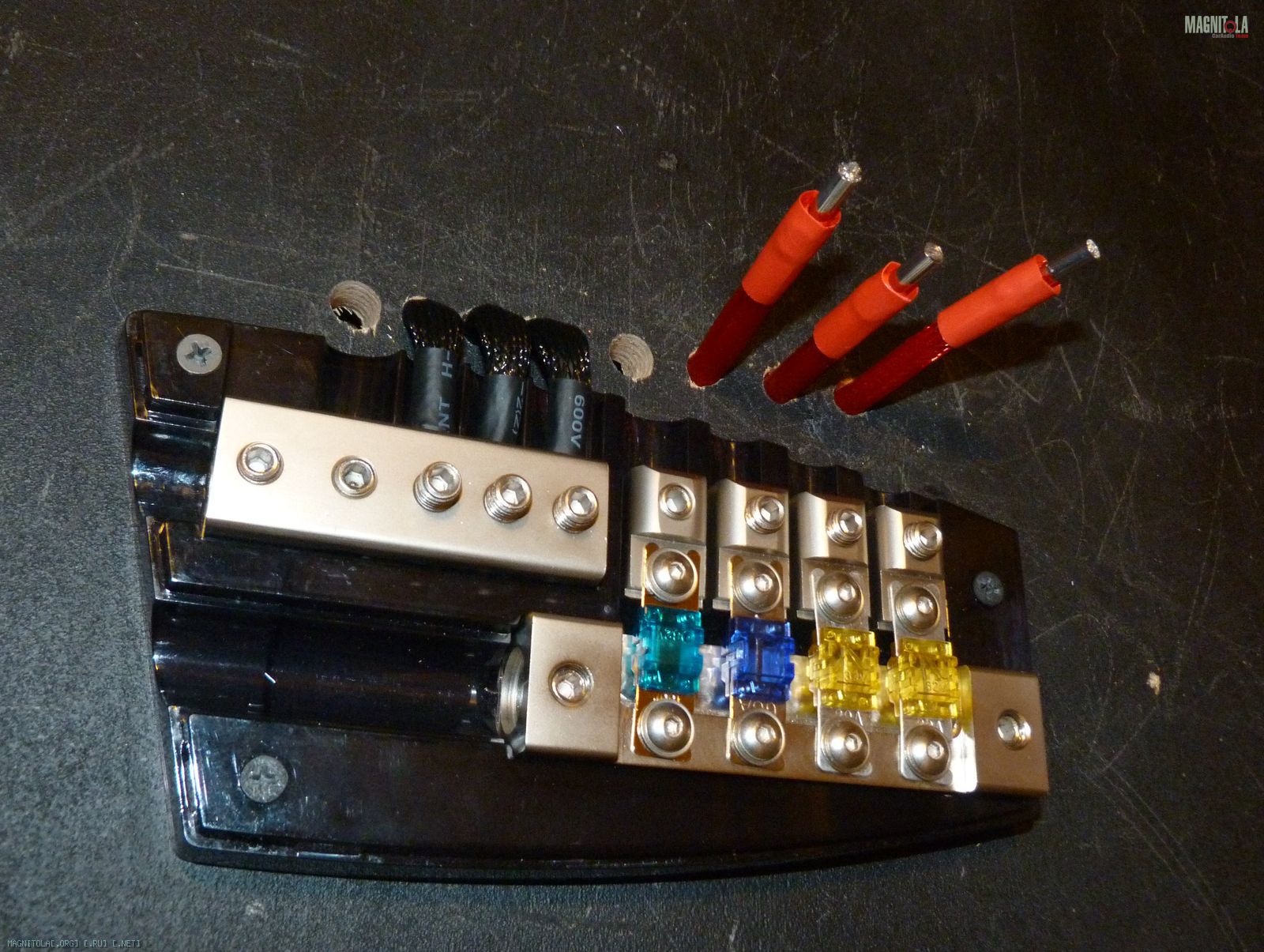

Усилители, крепятся винтами Torx с закладными гайками. Сверлим отверстия, размещаем аппаратуру, примеряем, намечаем. Обжимаем силовые кабели.

Вложение 1005082Вложение 1005084Вложение 1005086Вложение 1005088Вложение 1005090

Разбираем всё.

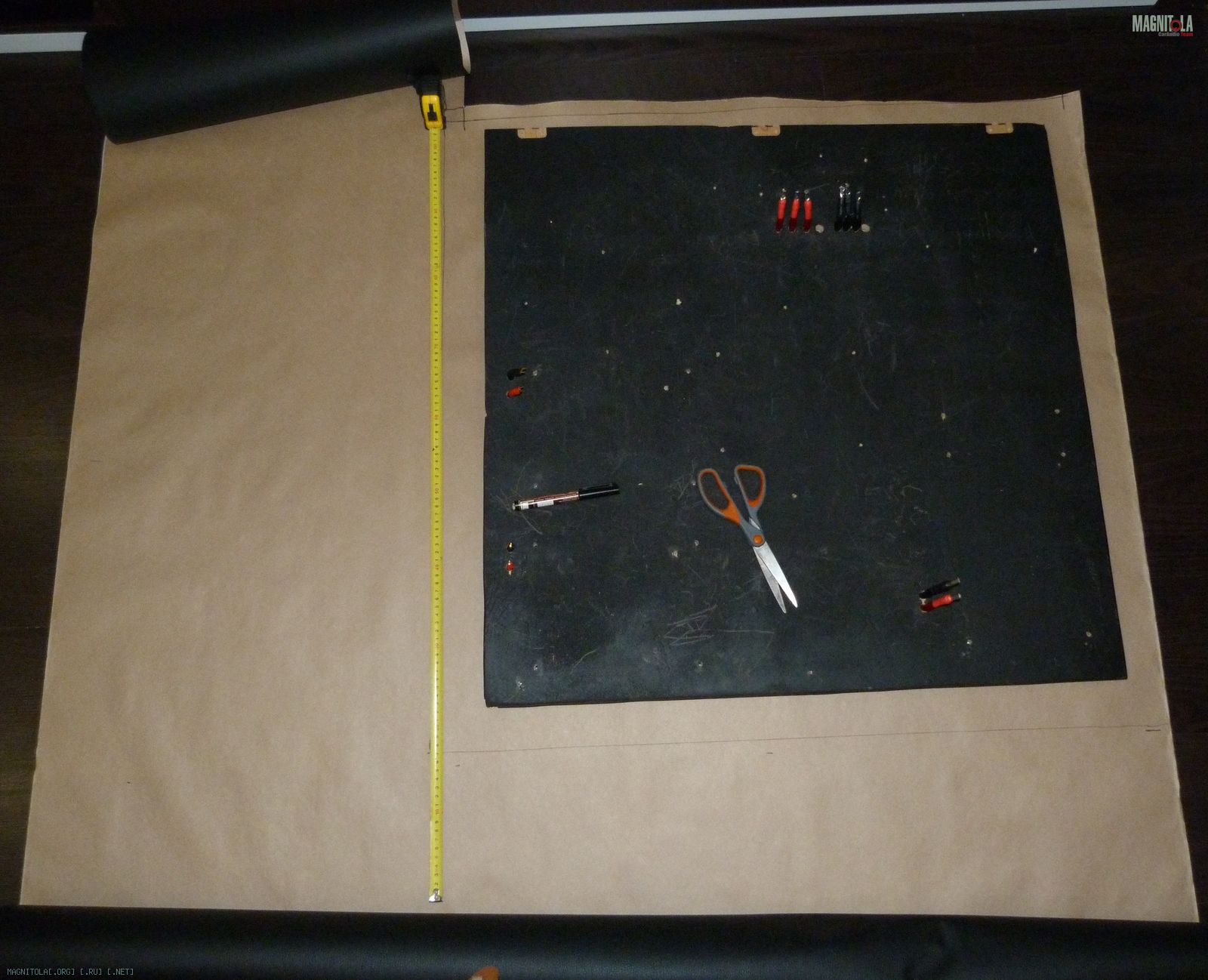

Основную часть оклеиваем винилискожей. Разогреваем феном, разглаживаем. Горочки-неровности это отверстия под крепление аппаратуты.

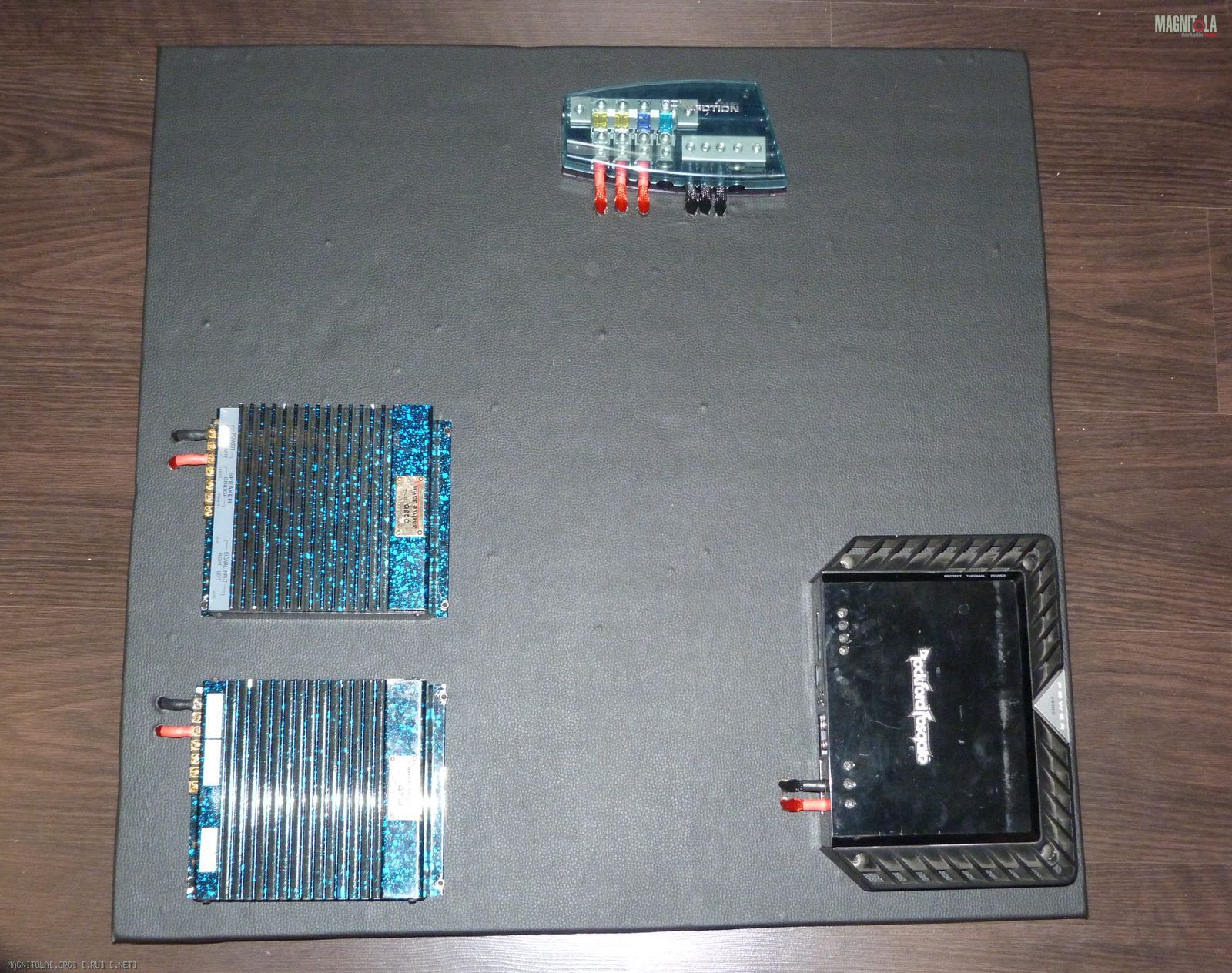

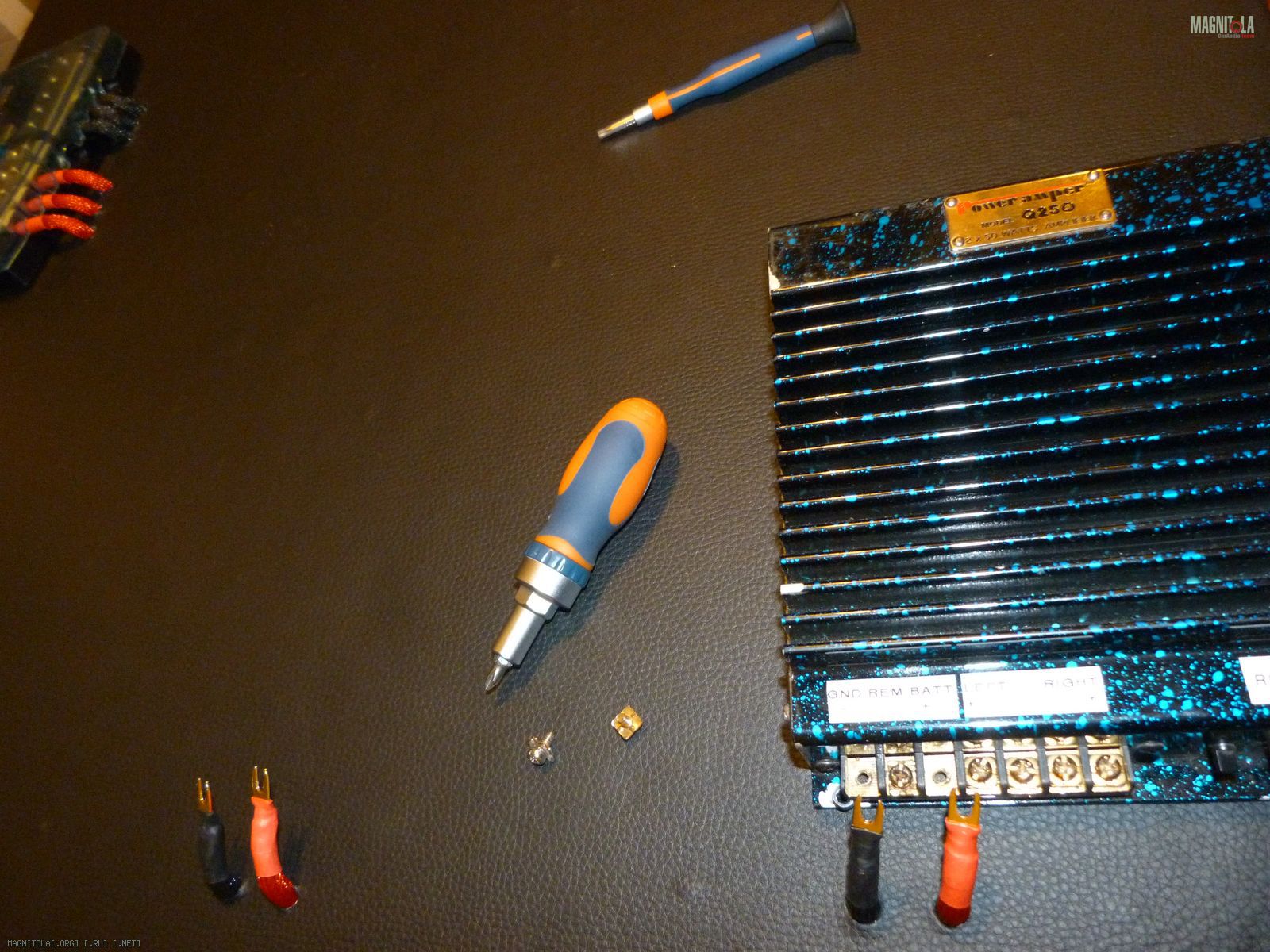

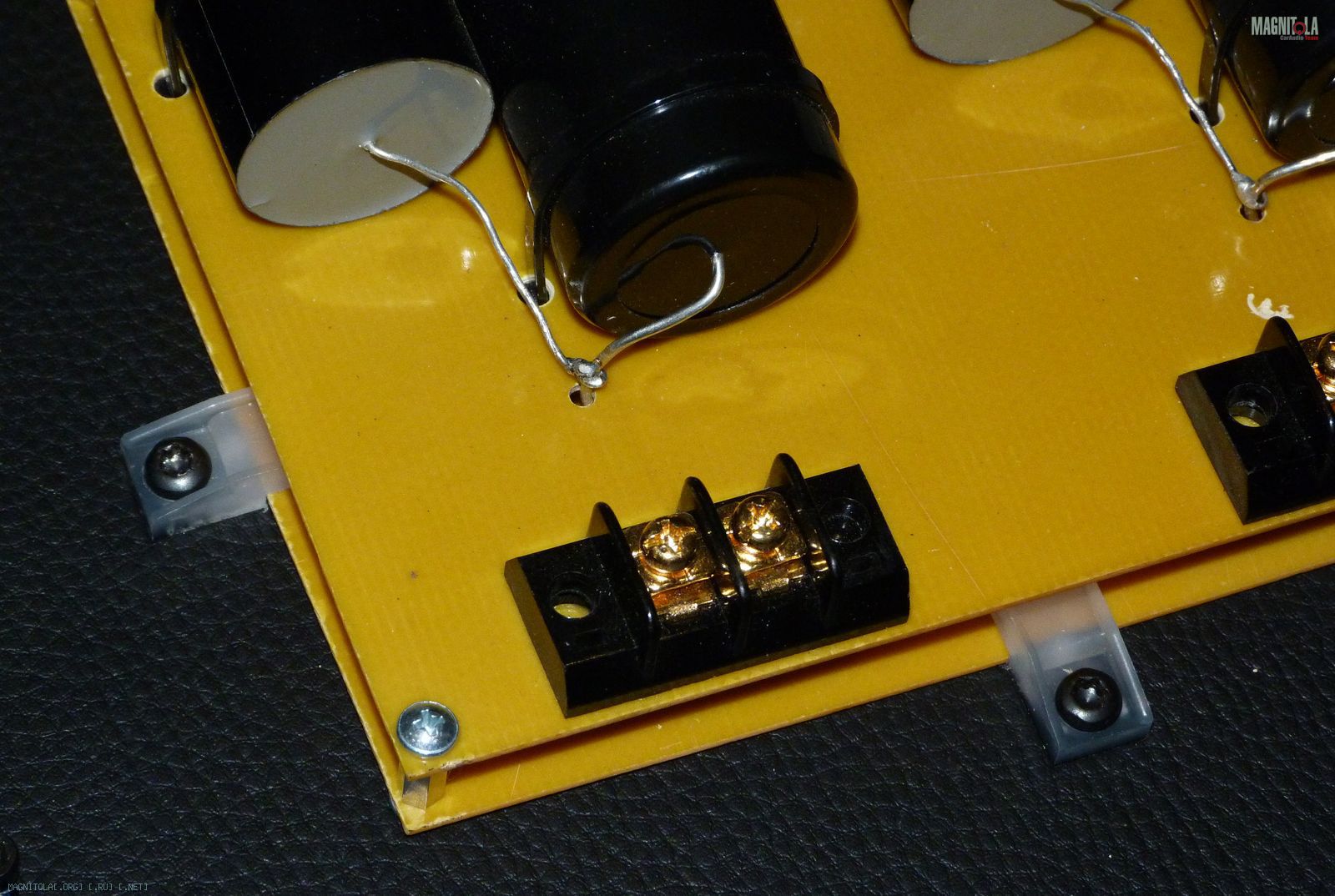

Собираем на чистовую.

Вложение 1005092Вложение 1005096Вложение 1005094Вложение 1005098Вложение 1005102Вложение 1005100

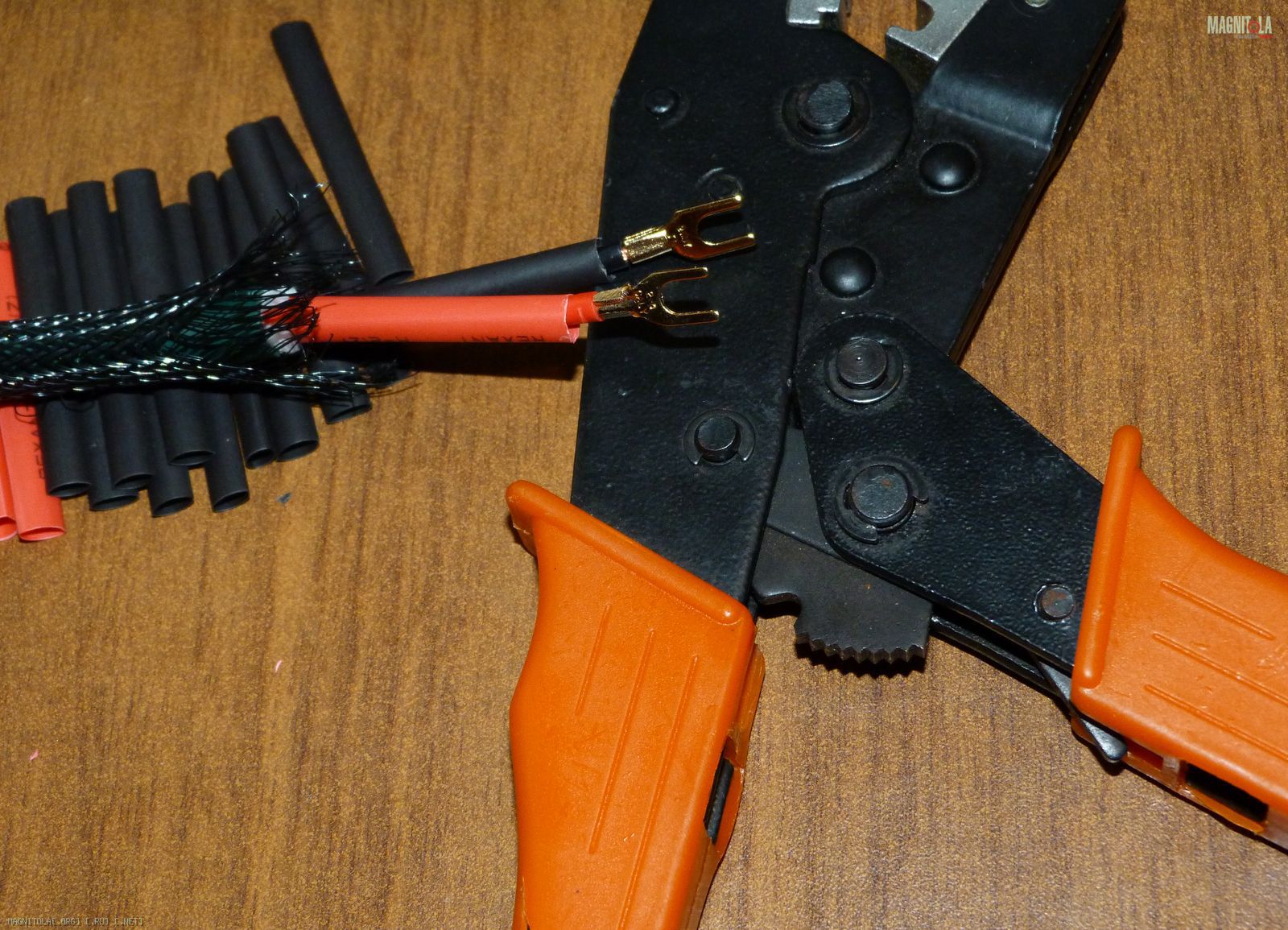

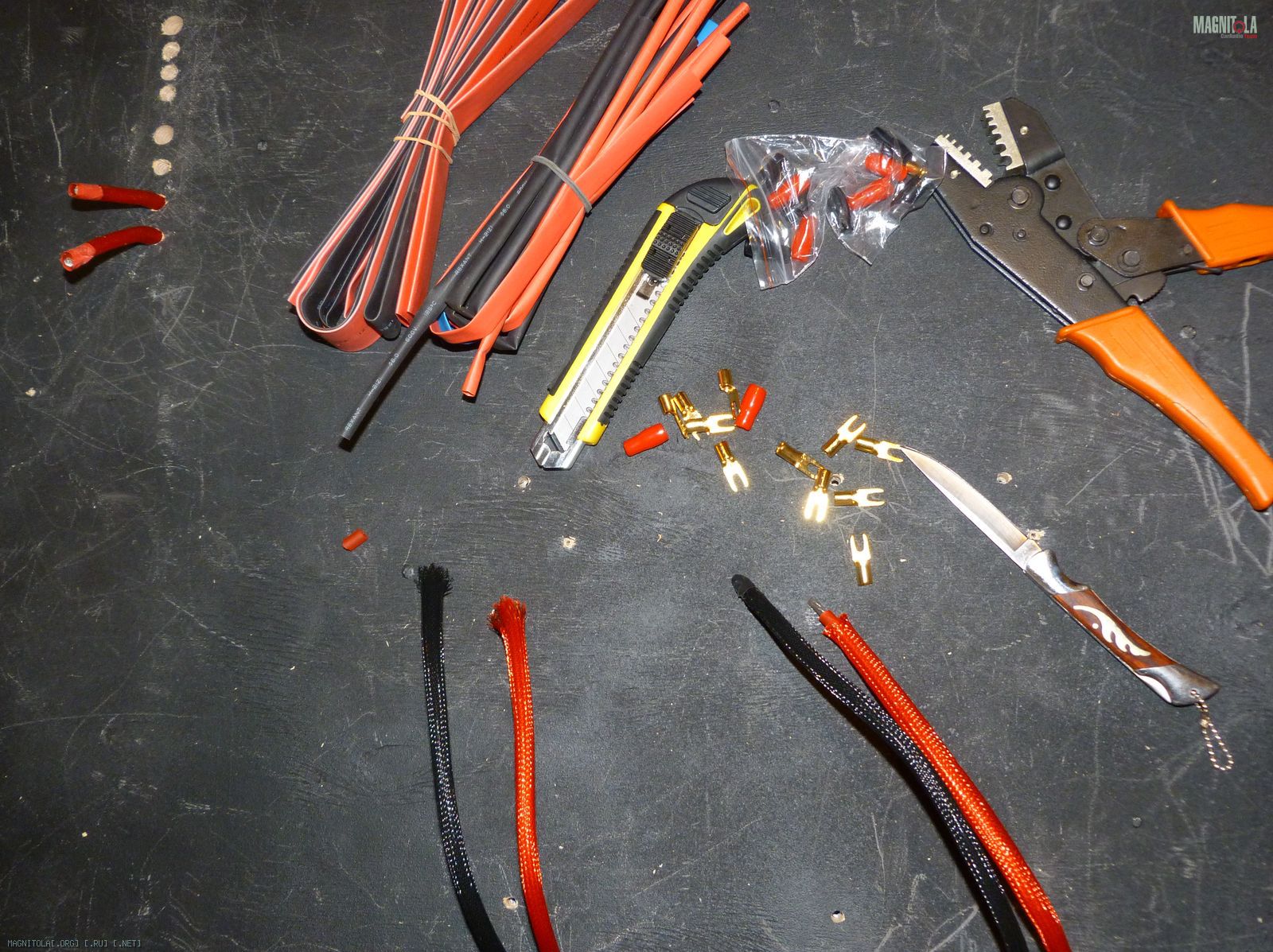

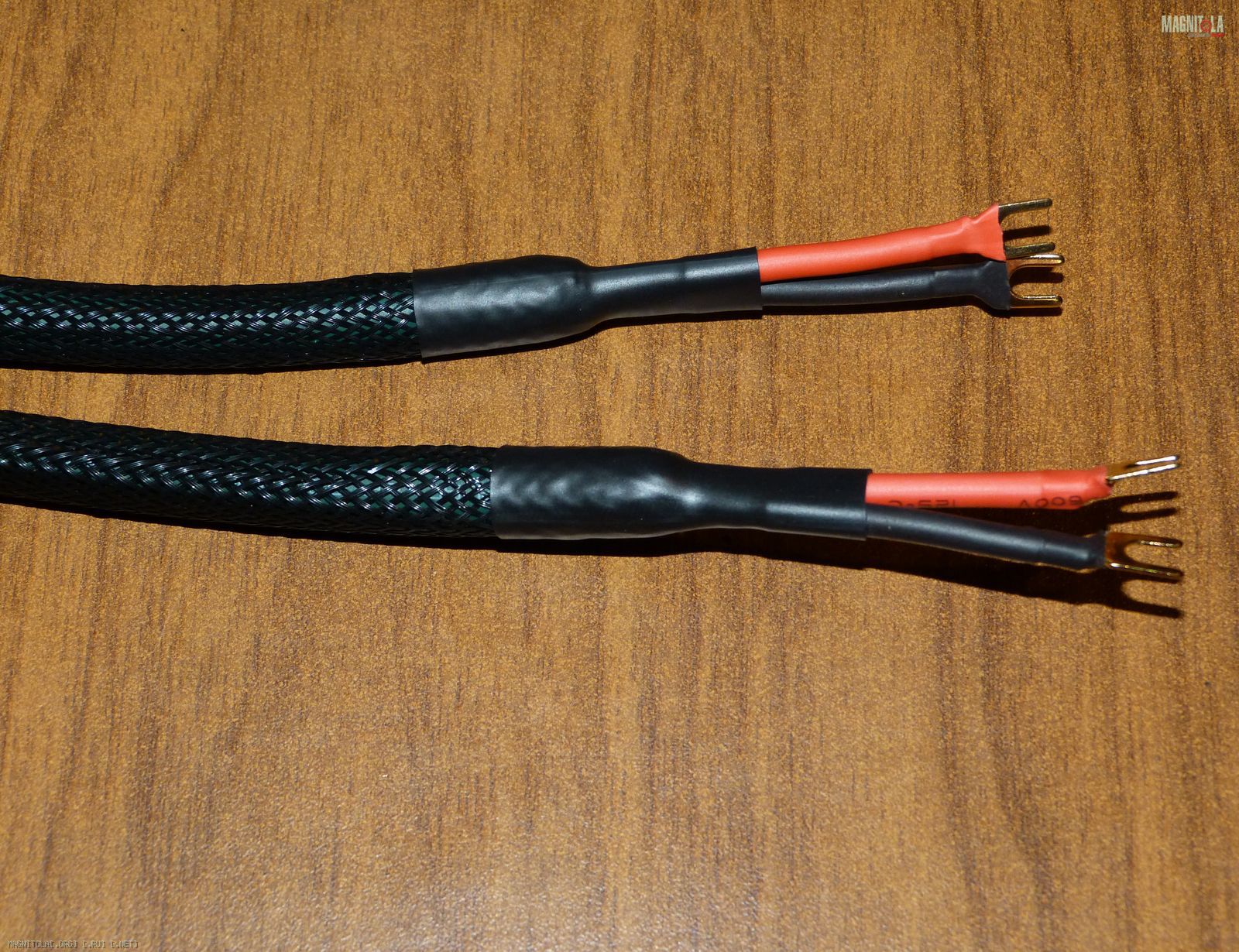

Разделываем акустические кабели. Змеиная кожа, медные лопатки с золотым покрытием, термоусадка.

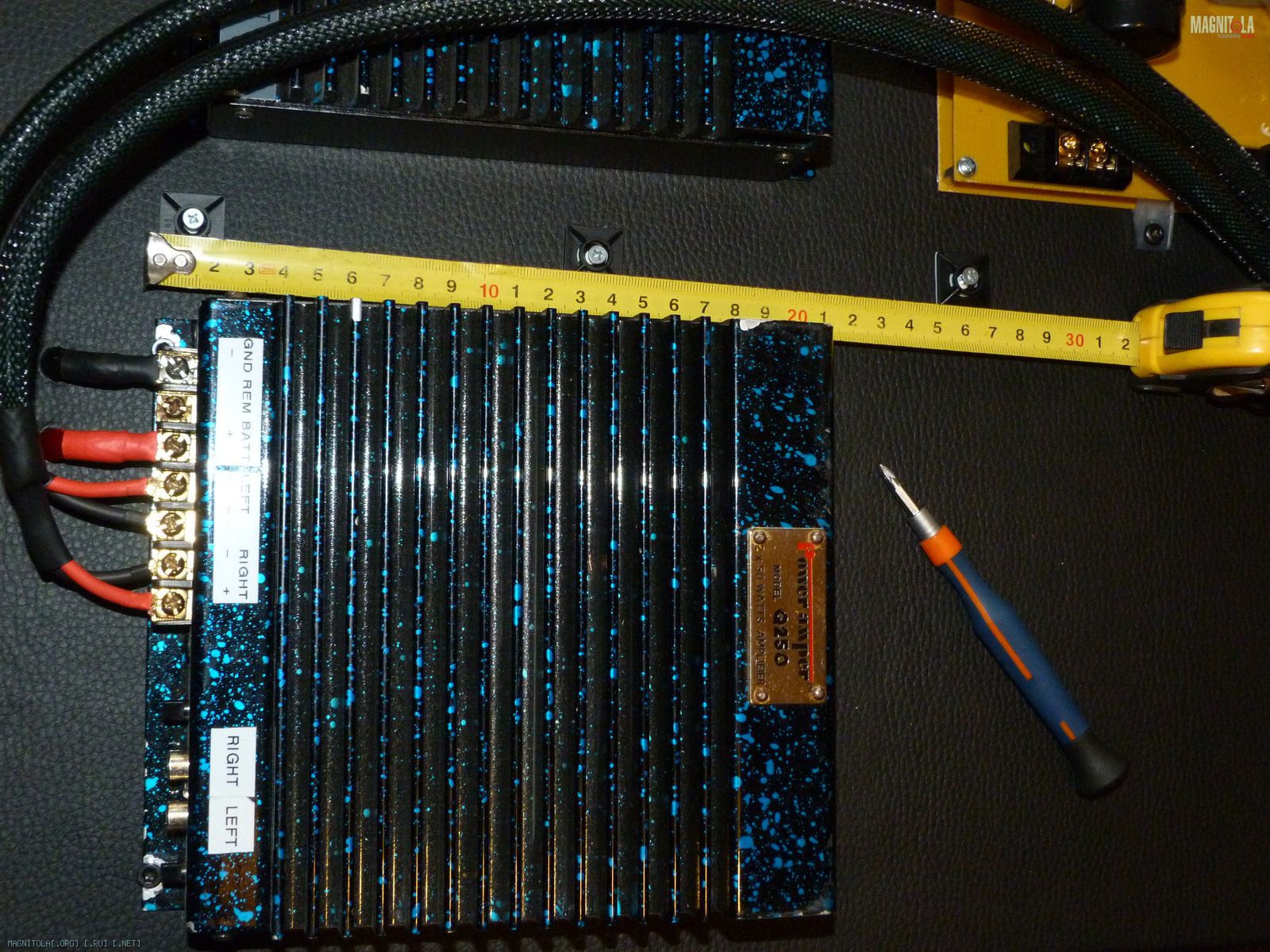

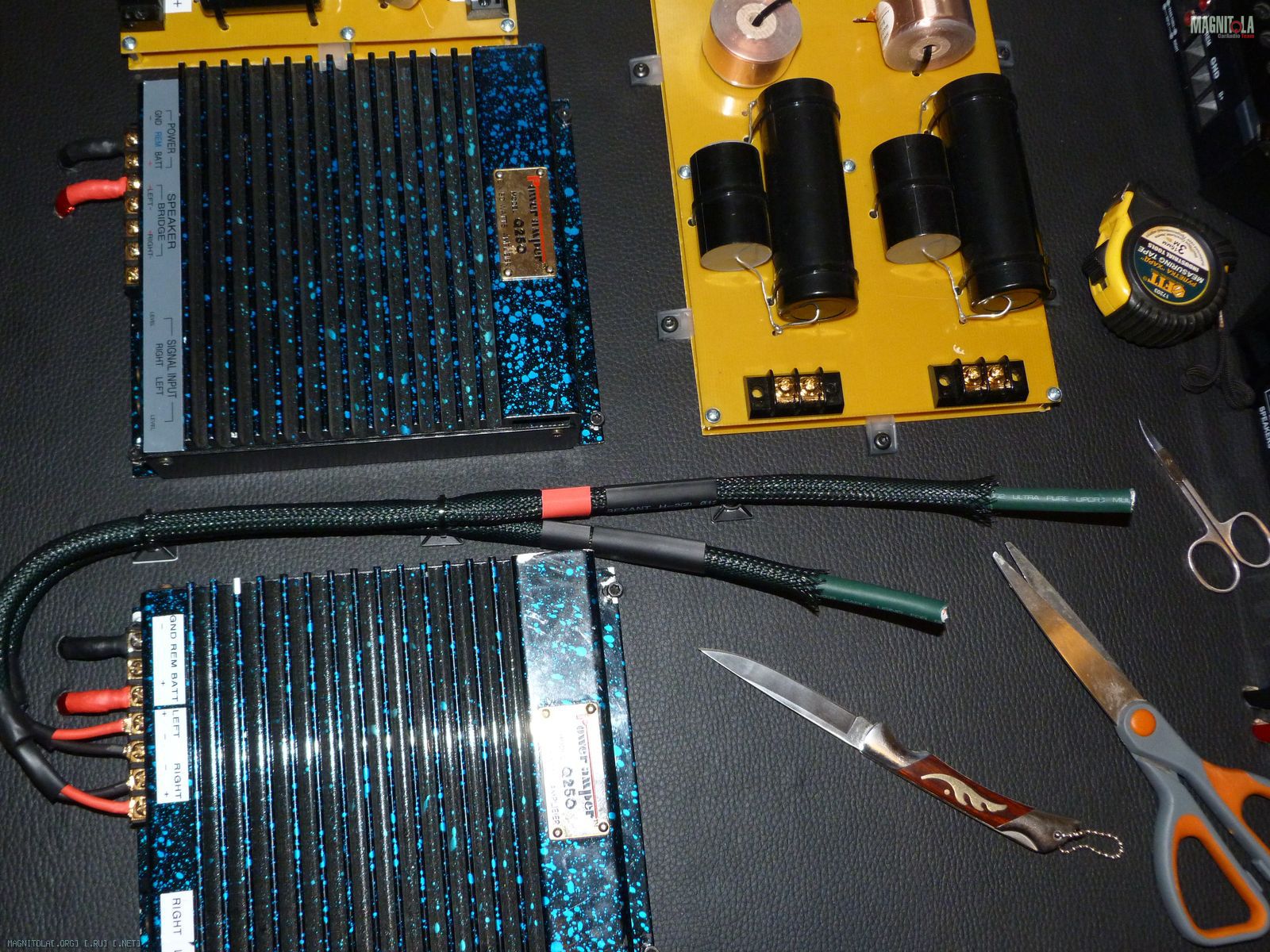

Коммутируем, привинчиваем к полу.

Вложение 1005104Вложение 1005106Вложение 1005108Вложение 1005110

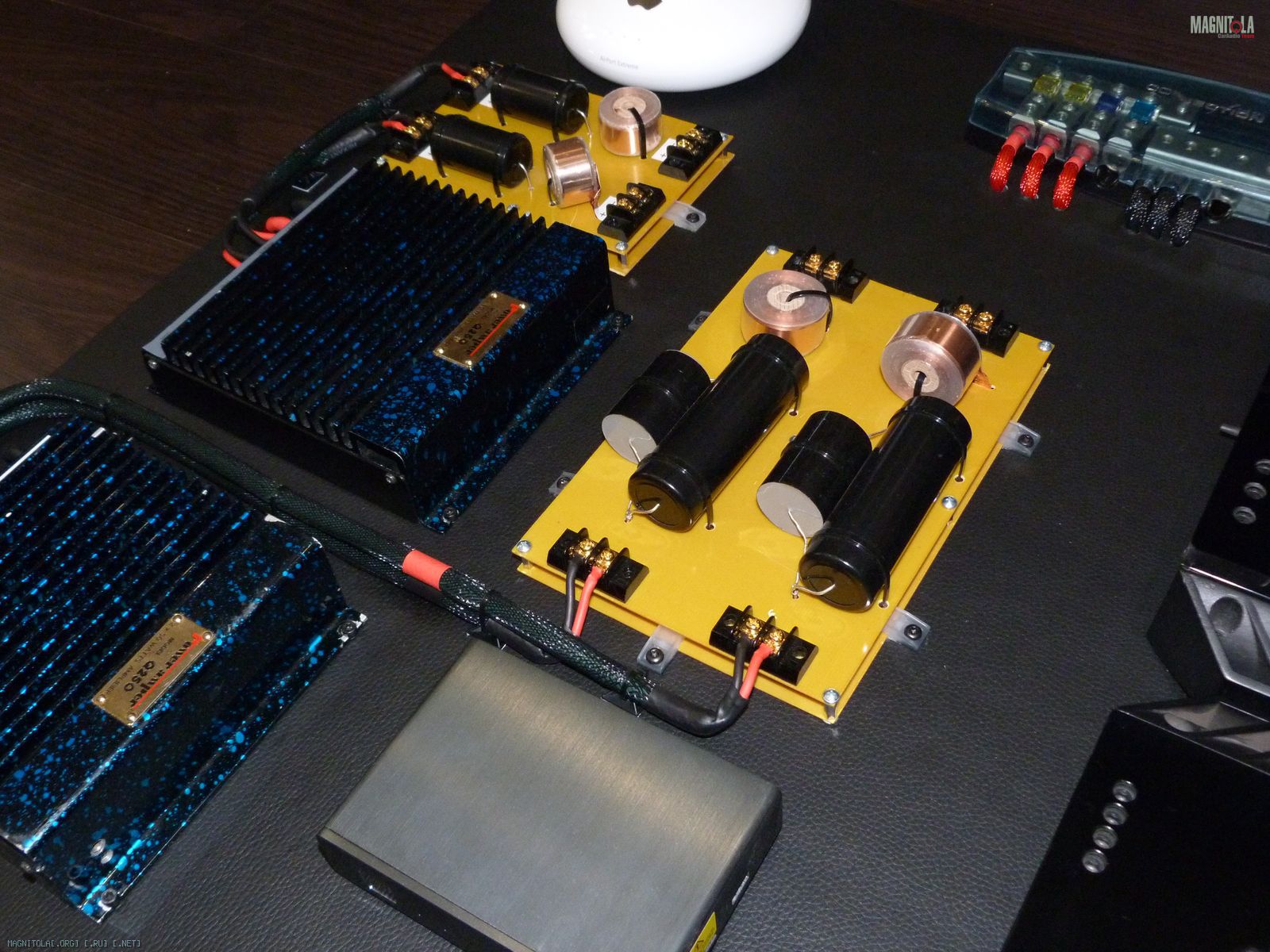

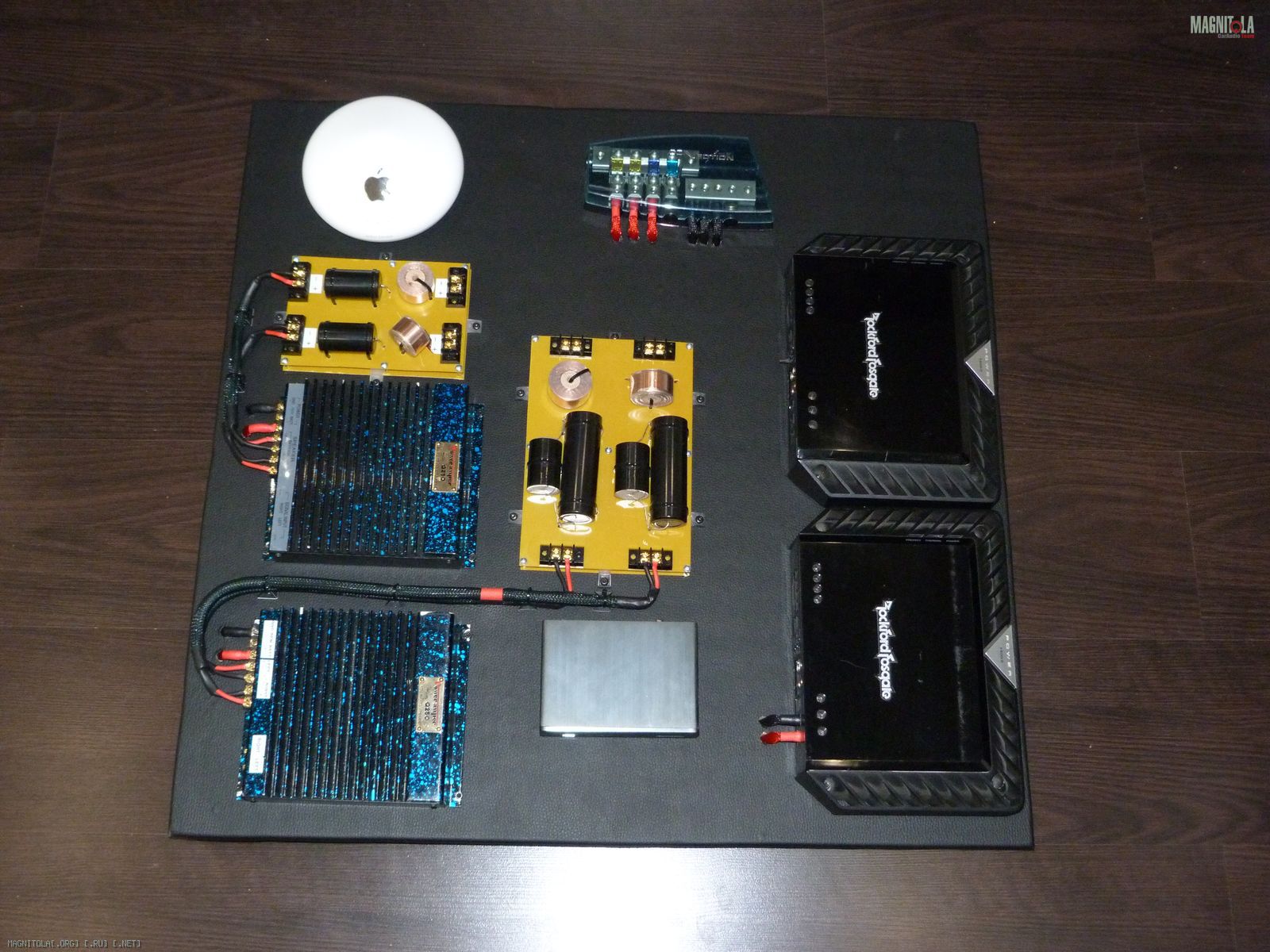

Итог:

Вложение 1005112Вложение 1005114

Готовность не 100%-я, еще сила 4Ga под второй усилитель, который отсутствует.
На его месте временно T400-2.

Далее отделка фальш-пола в авто и полная сборка.
Всем бобра :)

Молодцы, все красиво) Отпуск что-ли?

Винты красивые!!!! Где покупал?? Дорого??

Цитата:

---

Сообщение от waterman

Винты красивые!!!! Где покупал?? Дорого??

---

Аудиомания в помощь

Да, Костя, взял отпуск, провожу дома в подготовке. Море нам только снится в этот раз. Эх, Албания... )))
Винты и гайки из Аудиомании, угу. Рублей 300 пакет. ;)

Пошёл искать)))

SENAT0R, Саш, можешь на мпня обижаться, но считаю что кроссоверы выбиваются. Я тебе уже писал, в тебя классный инсталл, машина тоже не простая, можно было обыграть попробовать кроссы. Пани из SF прикольно кроссы обыгрывают!
