Калина любителя закрытых ящиков - Селистабель!

Давно ничего не делал http://r15.imgfast.net/users/1511/67...3866250611.gif .. Прошлая Волга осталась только в памяти и на фотографиях http://r15.imgfast.net/users/1511/67.../274523120.gif ..
В общем, теперь имеется авто Калина хэтчбек, со скудным приданным.. задние "блины" DLS и магнитола JVС. Штатные отверстия в передних дверях вообще не вырезаны.
Хочется сделать всё также - СиКью http://r15.imgfast.net/users/1511/67...2713852999.gif ! Планирую упихать трехполосную поканалку + сабвуфер.
На данный момент имеются:ВЧ - Vifa NE19VTS, сч - Crescendo mb3n, Morel HCW 6.5, Alpine PXA-H700.. и похоже больше ничего http://r15.imgfast.net/users/1511/67.../274523120.gif
Буду ли заморачиваться ящиками - пока не решил, но может буду переориентриуюсь на 8" мидбасы работающие на дверь....
Процесс будет ооочень долгим http://r15.imgfast.net/users/1511/67...3739469366.gif ...
П.С. А "Селистабель" потому, что её так машину старшая дочь назвала http://r15.imgfast.net/users/1511/67.../274523120.gif

Вобщем чем то заниматься надо и чем то автозвуковым http://r15.imgfast.net/users/1511/67...3866250611.gif .. Ну и как обычно начало всех моих трудов начинается со стоек ..
Фронт будет трех полосным ВЧ и СЧ на стойках.
Колечки из фанеры закрепил на стойке с наведением излучения на "междуподголовниками"
Вложение 961220

Со второй стойкой симметрично уже в ванной и в домашних условиях.

Вложение 961222

И далее "чулочная" технология с нанесением эпоксидки.

Вложение 961224

Эпоксидка какая то не очень хорошая. Уже двое суток, а до сих пор как резина. Но обрезать лишнее уже можно

Вложение 961254

Долго всматривался в дверные обшивки. В мыслях примерял динамики и подиумы к дверям. без особых заморочек установка не получается (тупо не хочется резать обшивки http://r15.imgfast.net/users/1511/67.../274523120.gif ), а если тем более хочется ящичный звук.
Но буквально вчера ночью потягивая пиво и просматривая фильм, я вдруг вспомнил! Примерно 6 лет назад, я делал пробные подседельные ящики в прошлую калину, но тогда в итоге сделал ящики на дверях. Нашел и примерив их решил оканчательно - подседельные ящики!!!! Проверил их объем мерной посудой и водой - почти ровно 7 литров - то что надо! Но их чуть надо будет доработать!

Вложение 961332Вложение 961334

В прошлой калине делал ящики на дверях и пока не готов повторить это :heat:

Вложение 961344Вложение 961346Вложение 961348Вложение 961350

Скажите плз. какие есть нюансы при реализации подседельных ящиков, если они планируются в трехполоске и до 350-400гц?

Эпоксидка затвердела продолжил со стойками

Нанёс шпатлевки со стекловолокном и обшкурка до мозолей .

Вложение 963230

Примерка в машине

Вложение 963232

И почти готовые

Вложение 963236

Вопрос об финишной отделке остается открытым. Флокированием у нас уже никто не занимается, покраска отпадает.

Цитата:

---

Сообщение от Konst@ntin

Долго всматривался в дверные обшивки. В мыслях примерял динамики и подиумы к дверям. без особых заморочек установка не получается (тупо не хочется резать обшивки http://r15.imgfast.net/users/1511/67.../274523120.gif ), а если тем более хочется ящичный звук.
Но буквально вчера ночью потягивая пиво и просматривая фильм, я вдруг вспомнил! Примерно 6 лет назад, я делал пробные подседельные ящики в прошлую калину, но тогда в итоге сделал ящики на дверях. Нашел и примерив их решил оканчательно - подседельные ящики!!!! Проверил их объем мерной посудой и водой - почти ровно 7 литров - то что надо! Но их чуть надо будет доработать!

Вложение 961332Вложение 961334

В прошлой калине делал ящики на дверях и пока не готов повторить это :heat:

Вложение 961344Вложение 961346Вложение 961348Вложение 961350

---

Епона мама как Вы ее покрамсали! я на свою долго смотрел так и ограничелся проставочными кольцами с не большим доворотом.жалко ж ее! а мид у вас на объем двери играет или ящик? и как внутри дверь оформляли?

Цитата:

---

Сообщение от Konst@ntin

Скажите плз. какие есть нюансы при реализации подседельных ящиков, если они планируются в трехполоске и до 350-400гц?

---

Ньюансы основные:
- от скольки планируешь пускать басовики (и смогут ли они адекватно отыграть нижний кусок диапазона)
Пыс. в таком объёме ЗЯ без саба не обойтись. имхо.
- слушать нужно наличие стояков при таком размещении и направлении НЧ.
Возможно придётся корректировать направление (переделка передней стенки ящика)
Ну и ящик ДОЛЖЕН быть супер жестким и не звенящим.

Пыс. Про сисяки для Сч. чтож все (многие) делают их "впуклыми"? зажимая сзади-по бокам диффузор.
Для сч это совсем не гуТТ.

Цитата:

---

Сообщение от Konst@ntin

какие есть нюансы при реализации подседельных ящиков, если они планируются в трехполоске и до 350-400гц?

---

Найти динамики с Qts менее 0,5;Fs менее 40Гц ;Vas в районе 20 литров.
И чтоб по размеру подошли.

Цитата:

---

Сообщение от catyara52

Епона мама как Вы ее покрамсали! я на свою долго смотрел так и ограничелся проставочными кольцами с не большим доворотом.жалко ж ее! а мид у вас на объем двери играет или ящик? и как внутри дверь оформляли?

---

Эти обшивки были с закрытыми ящиками с использованием объема кармана.

Цитата:

---

Сообщение от DядяВова

Про сисяки для Сч. чтож все (многие) делают их "впуклыми"? зажимая сзади-по бокам диффузор.
Для сч это совсем не гуТТ.

---

Наверное потому, что "впуклые" формы - смотряться более "эротично" )))

Цитата:

---

Сообщение от Matvey498

Найти динамики с Qts менее 0,5;Fs менее 40Гц ;Vas в районе 20 литров.
И чтоб по размеру подошли.

---

Да, динамики будут Morel HCW 6.5. Уже был опыт использования их в объемах 6-7 литров - понравилось. При большем объеме как то начинают мазать по динамичности.

Цитата:

---

Сообщение от Konst@ntin

Эти обшивки были с закрытыми ящиками с использованием объема кармана.



Наверное потому, что "впуклые" формы - смотряться более "эротично" )))





Да, динамики будут Morel HCW 6.5. Уже был опыт использования их в объемах 6-7 литров - понравилось. При большем объеме как то начинают мазать по динамичности.

---

а на сколько литров получался объем в обшивках таким способом?

Цитата:

---

Сообщение от catyara52

а на сколько литров получался объем в обшивках таким способом?

---

Ящики на обшивках были по 7 литров, хотя при желании можно было и больше

В общем решился на обшивку стоек... Больше я такое делать самому пока не готов ))) ..
Делал в первый раз, "лекало" сделал из малярного скотча, но после испорченных трех черновых заготовок оказалось, что лекало для прямого обведения не годится :facepalm: ..

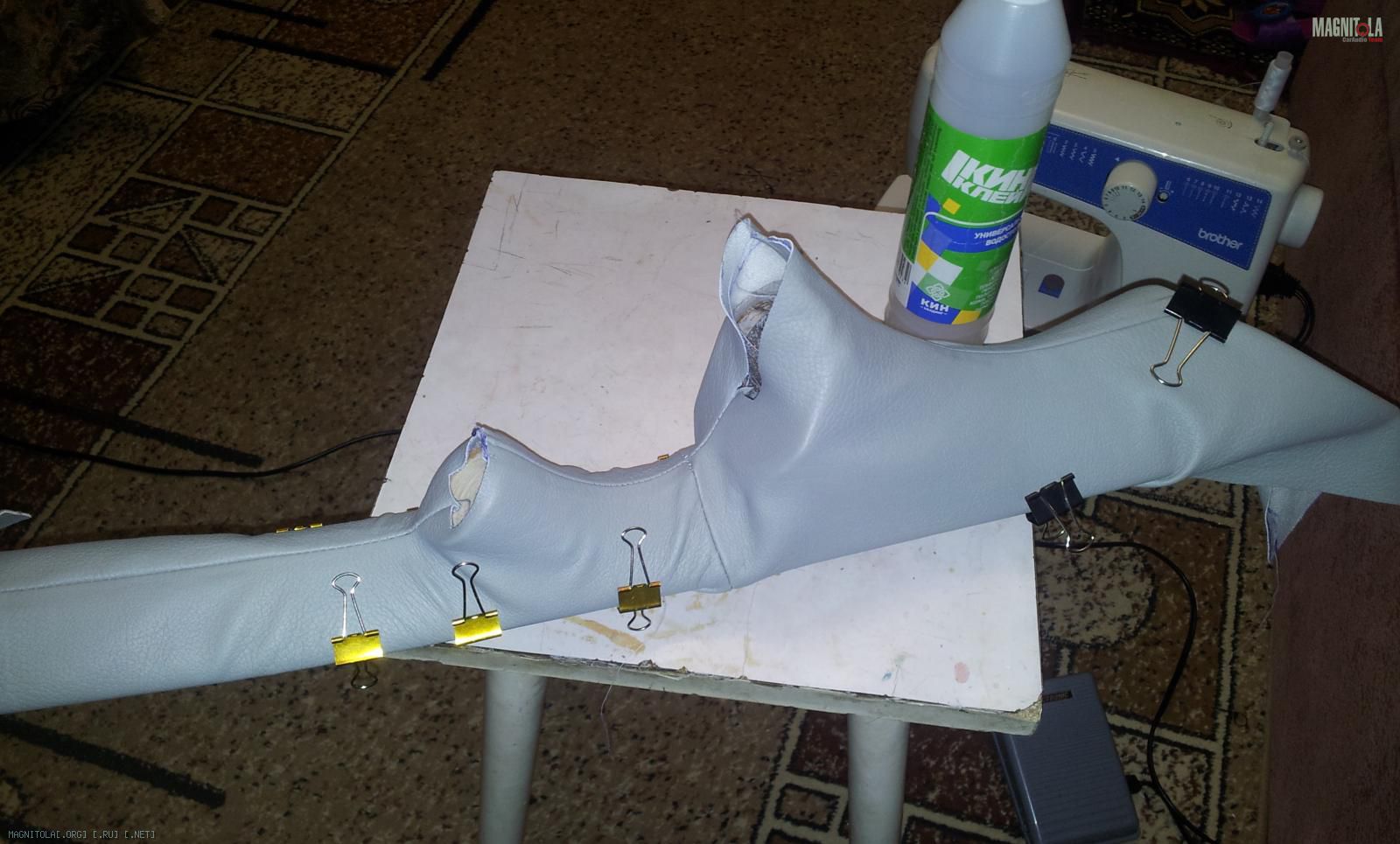

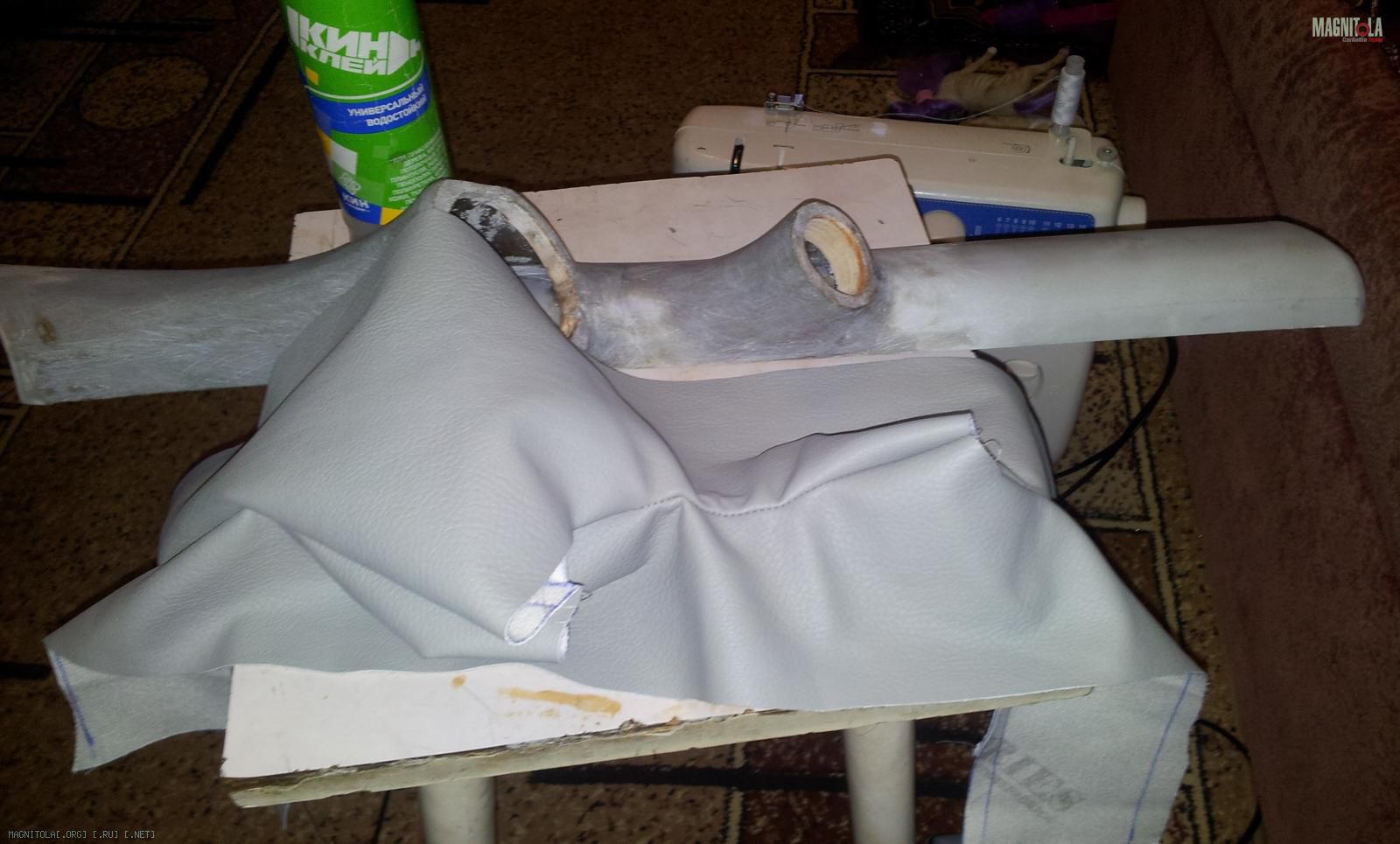

С учетом уже накопленного опыта, выкроил и сшили "чехлы" на стойки, зажимами фиксируем.

Вложение 965828

Вложение 965832

С помощью клея для потолочных плит и матьков - первый "чехол" натянут

Вложение 965830

Да ... еще выяснилось, что пользоваться швейной машинкой я вообще не умею, на помощь пришла "тяжелая артиллерия". Но двойной иголки у нас не оказалось, поэтому двойной строчки нет..

Вложение 965836

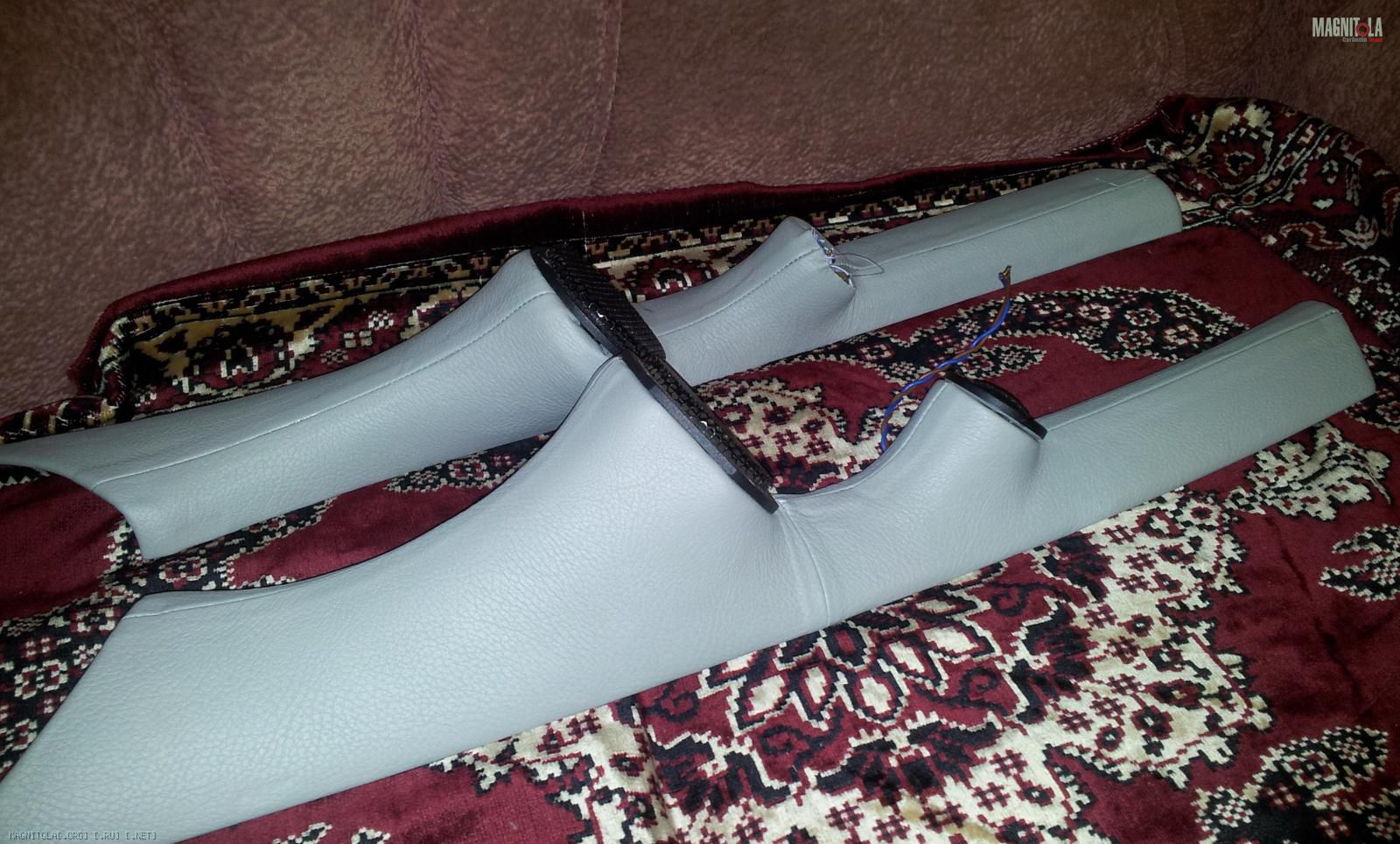

В итоге почти готовые стойки

Вложение 965840

Для первого раза мне и "независимым экспертам" семьи понравилось =)

Делал примерно год назад, но отчитаюсь.. :whistle:
Посмотрел свои твитеры Vifa NE19VTS ... корпус хороший - литой, а вот защита дифузора изготовленна из тонехнкого пластамсового колечка с двумя тонкими дугами... Т.е. защита купола - НИКАКАЯ!!!! (на одном твитере одна дуга уже треснула) И один раз при монтаже (вкручивал винт) чуть не проткнул отверткой... Надо сделать что то понадежнее =)

Вложение 965862

Удивительно, но эта "защита" демонтировалсь быстро и не сломалась... Клеем была прихвачена в нескольких местах.. При наличии "канавки", можно сделать сеточки..

Вложение 965864

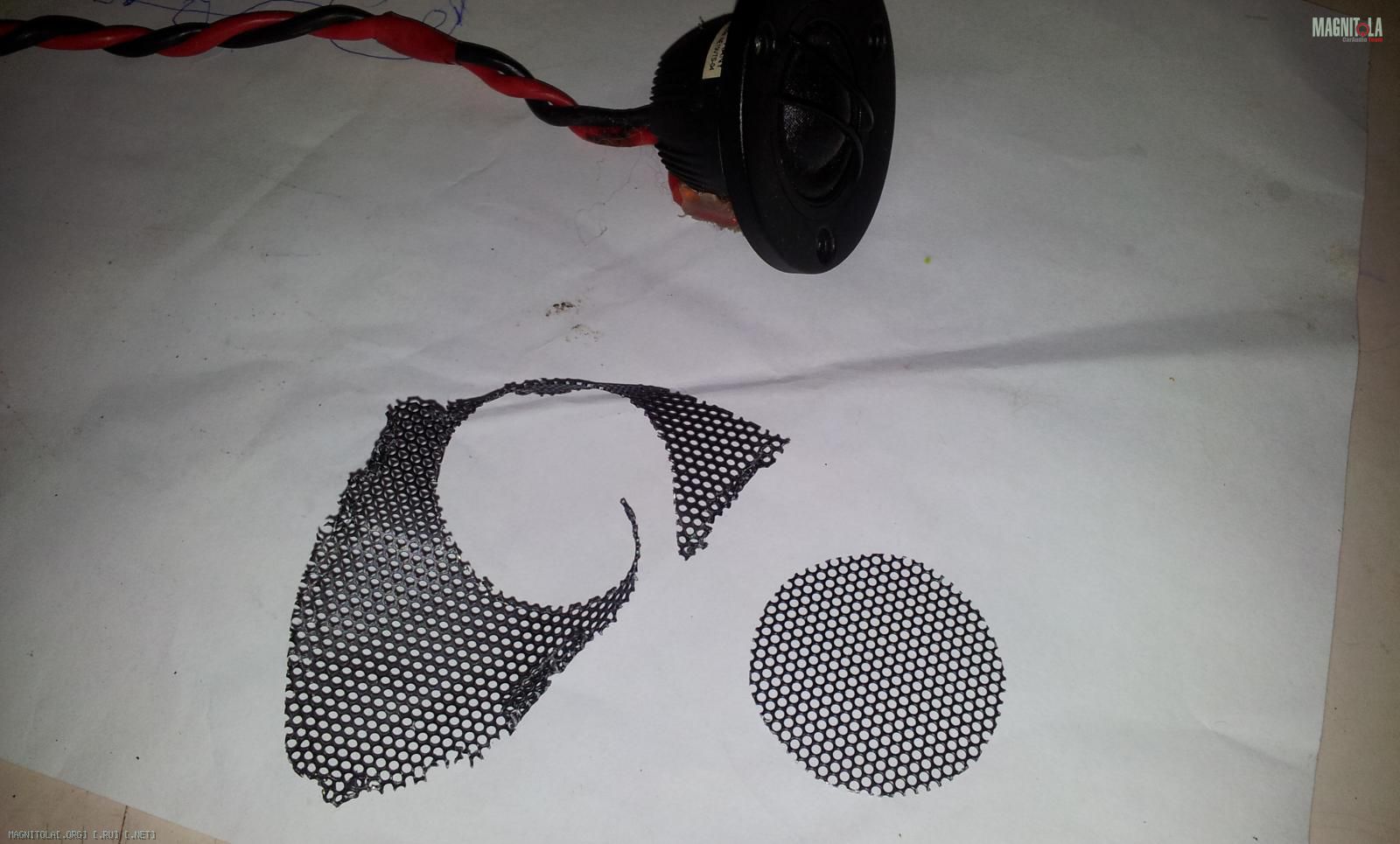

От старых "блиновых" сеток, вырезал два круга нужного диаметра..

Вложение 965866

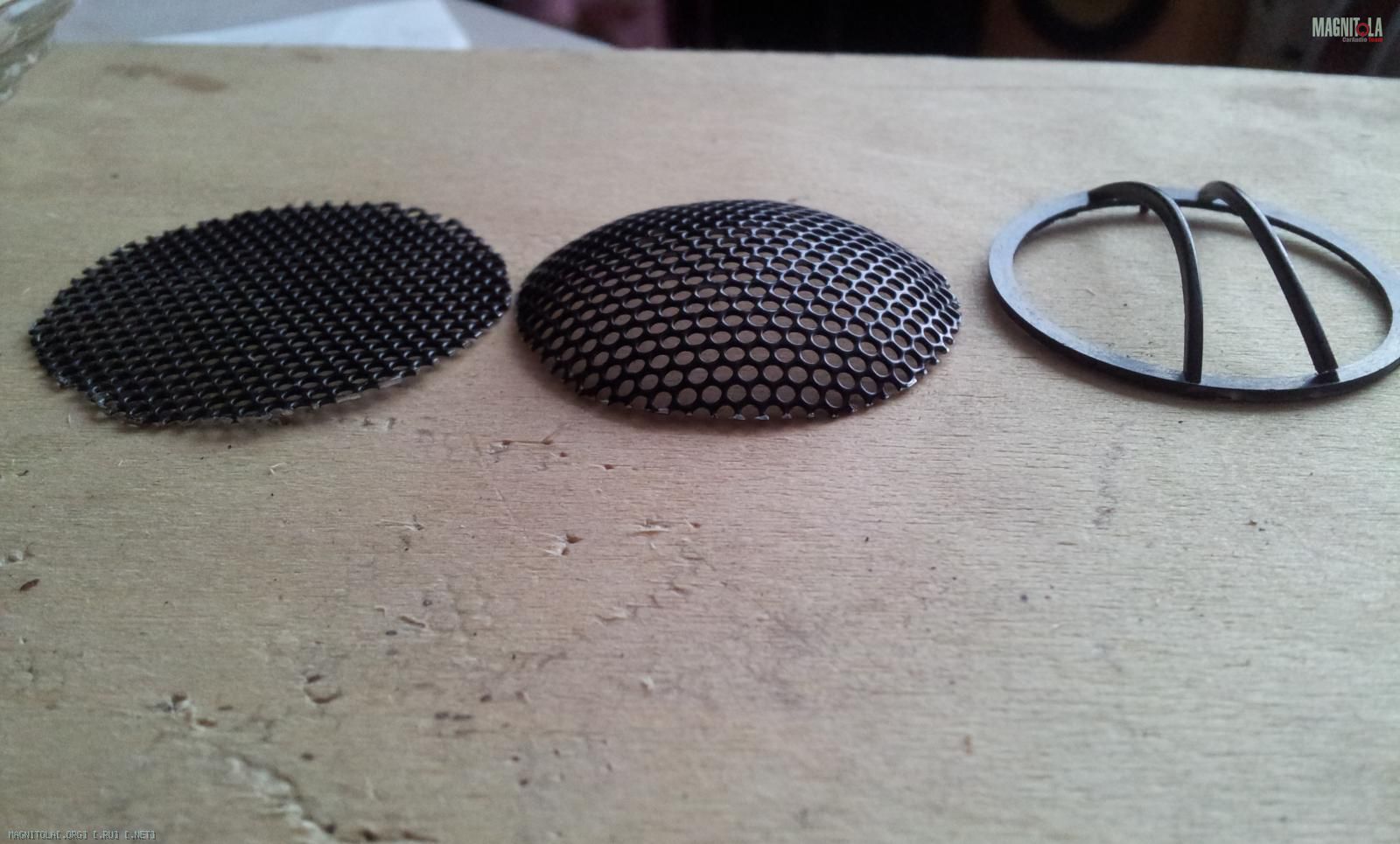

Начинаем вычиканивать, инструмент применен подручный - молоток, старая круглая стеклянная дверная ручка с выпклой шишечкой на конце и кусок фанеры с небольшим круглым отверстием :lol: ..

Вложение 965868

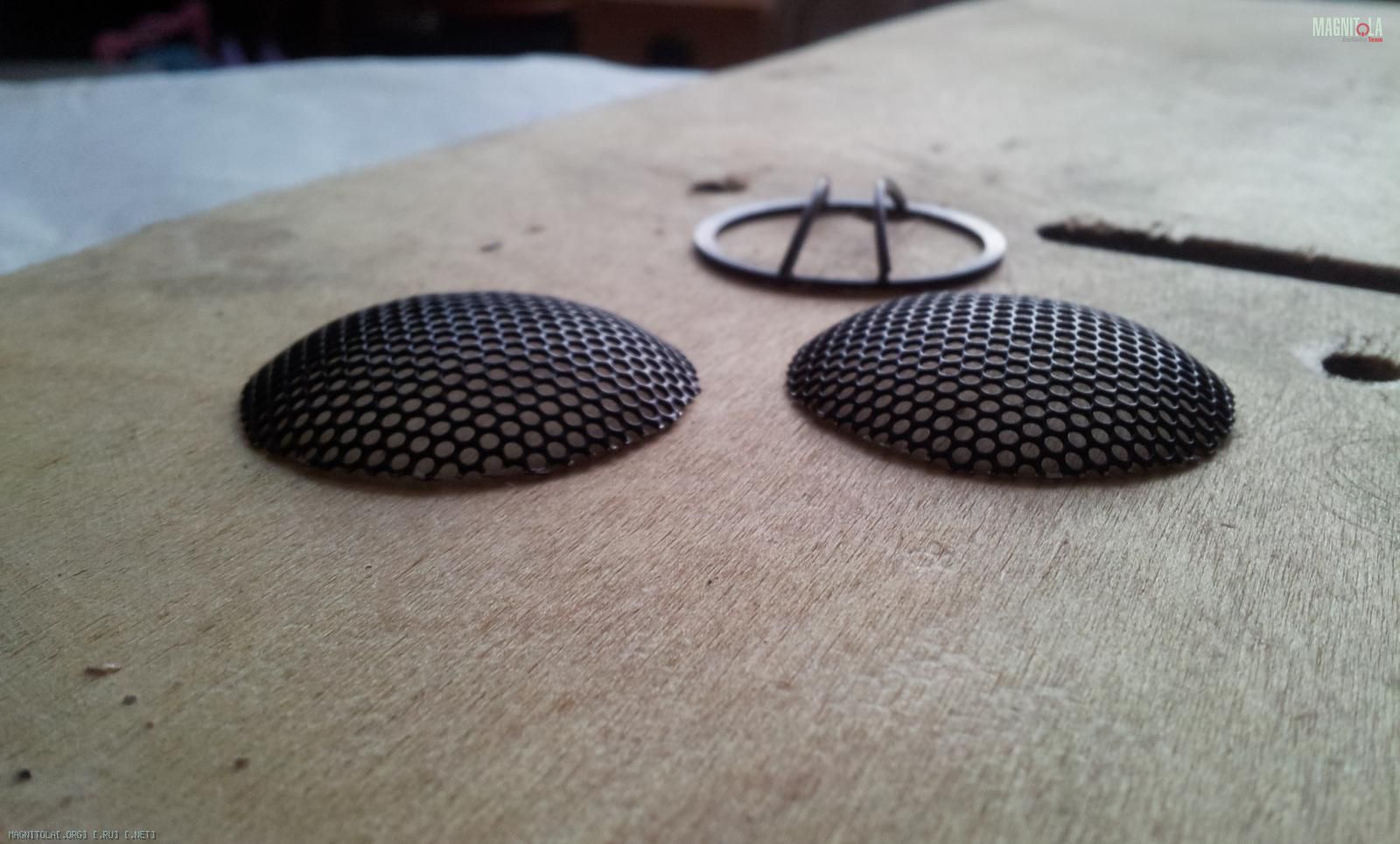

Ну и вторая сеточка почти готова...

Вложение 965870

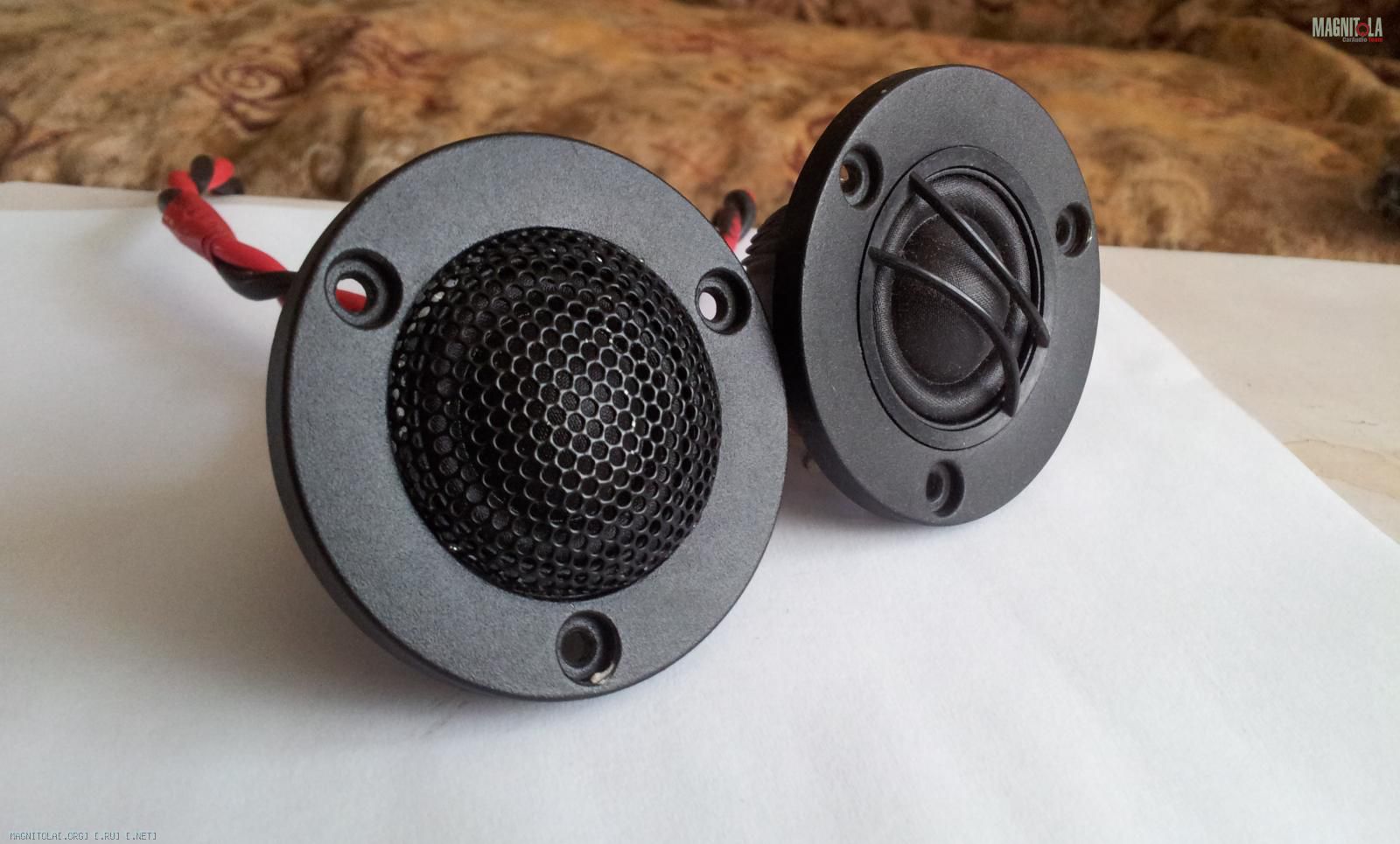

На углу табуретки обвальцовываем края и примеряем ...

Вложение 965872

Вроде село нормально..

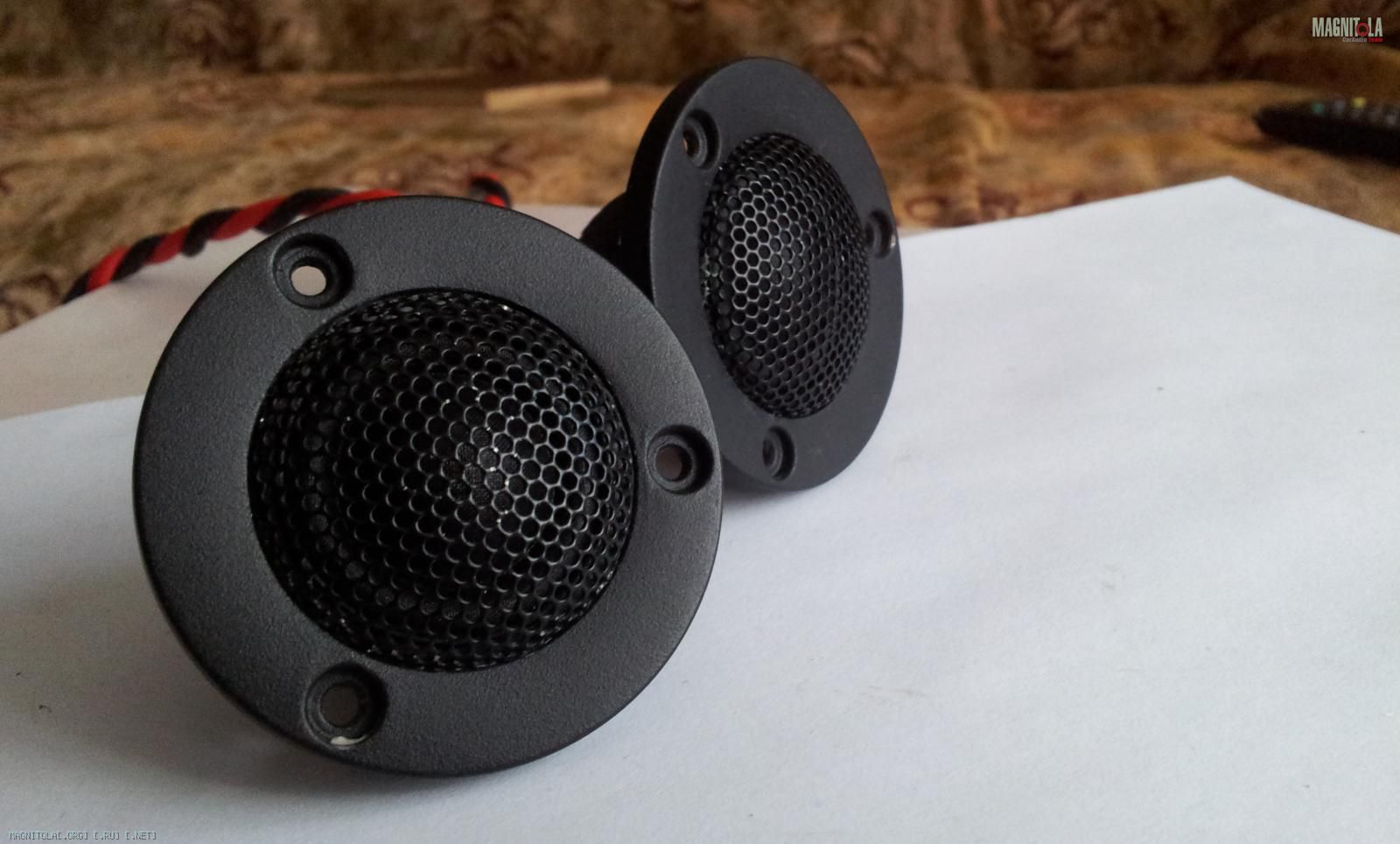

На точильном камне выравниваем кромку (чтоб село равномерно) .. Ну почти готовые две сеточки.. И держатся в канавке не плохо ..

Вложение 965874

Осталось их подкрасить и вроде все...
Ну теперь то отвертка или шаловливый плец не сможет прикоснуться к дифузору ..

Цитата:

---

Сообщение от Konst@ntin

Делал примерно год назад, но отчитаюсь.. :whistle:
Посмотрел свои твитеры Vifa NE19VTS ... корпус хороший - литой, а вот защита дифузора изготовленна из тонехнкого пластамсового колечка с двумя тонкими дугами... Т.е. защита купола - НИКАКАЯ!!!! (на одном твитере одна дуга уже треснула) И один раз при монтаже (вкручивал винт) чуть не проткнул отверткой... Надо сделать что то понадежнее =)

Вложение 965862

Удивительно, но эта "защита" демонтировалсь быстро и не сломалась... Клеем была прихвачена в нескольких местах.. При наличии "канавки", можно сделать сеточки..

Вложение 965864

От старых "блиновых" сеток, вырезал два круга нужного диаметра..

Вложение 965866

Начинаем вычиканивать, инструмент применен подручный - молоток, старая круглая стеклянная дверная ручка с выпклой шишечкой на конце и кусок фанеры с небольшим круглым отверстием :lol: ..

Вложение 965868

Ну и вторая сеточка почти готова...

Вложение 965870

На углу табуретки обвальцовываем края и примеряем ...

Вложение 965872

Вроде село нормально..


На точильном камне выравниваем кромку (чтоб село равномерно) .. Ну почти готовые две сеточки.. И держатся в канавке не плохо ..

Вложение 965874

Осталось их подкрасить и вроде все...
Ну теперь то отвертка или шаловливый плец не сможет прикоснуться к дифузору ..

---

Зачетно!

Цитата:

---

Сообщение от catyara52

Зачетно!

---

Ничего "особенно-военного". имхо.

При наличии оправок (из того же МДФ) , такая тонкая сетка формуется чуть ли не руками.

Цитата:

---

Сообщение от DядяВова

Ничего "особенно-военного". имхо.

При наличии оправок (из того же МДФ) , такая тонкая сетка формуется чуть ли не руками.

---

Много людей которым не одна оправка не поможет так выгнуть!)))

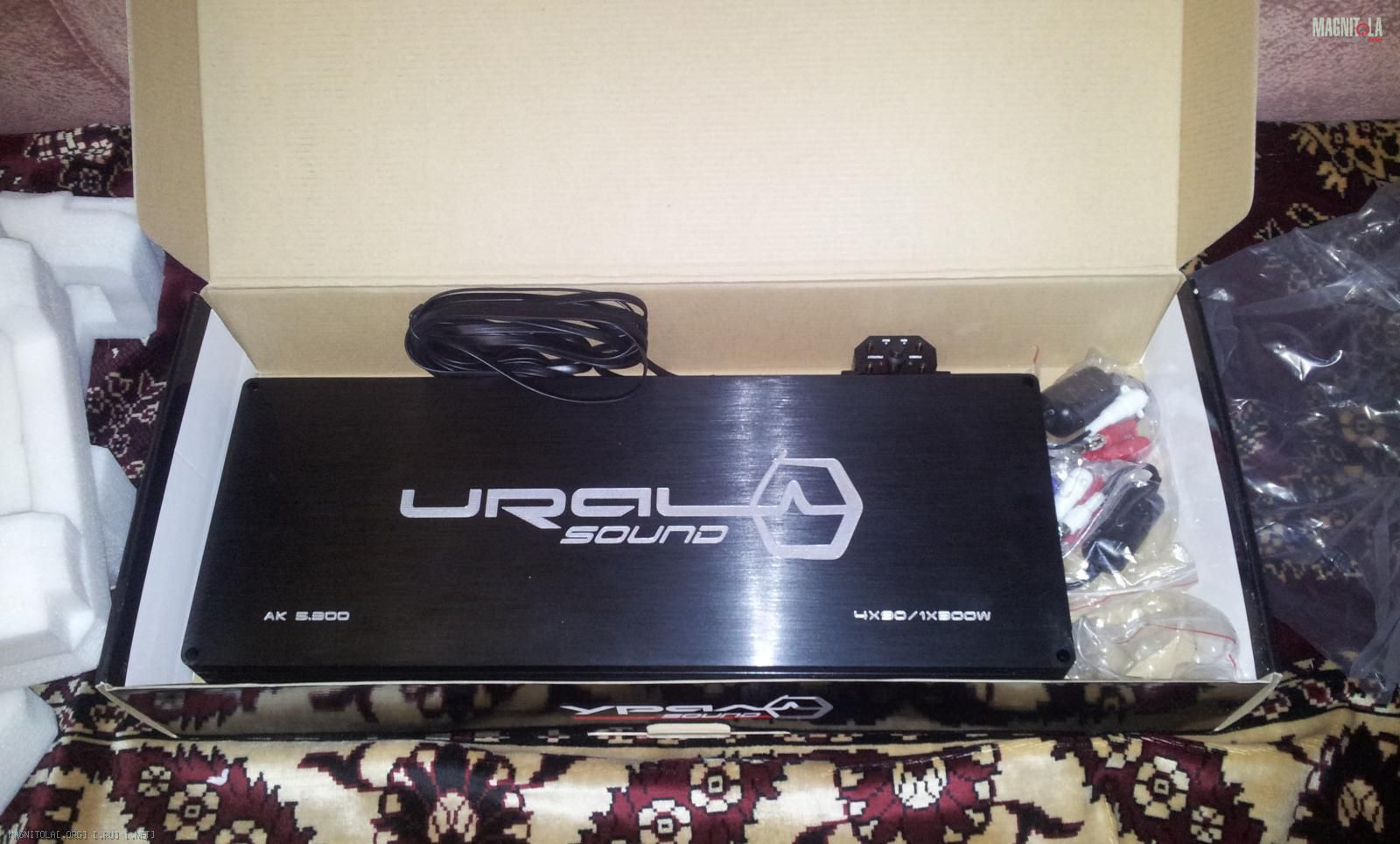

Обзавелся усилителем.. Для экономии места хотел 5и канальный усилитель. Взял Урал 5.300, тем более цена была очень приятной.
Усилитель внешне приятен, а тем более с его приданным..

Вложение 982494

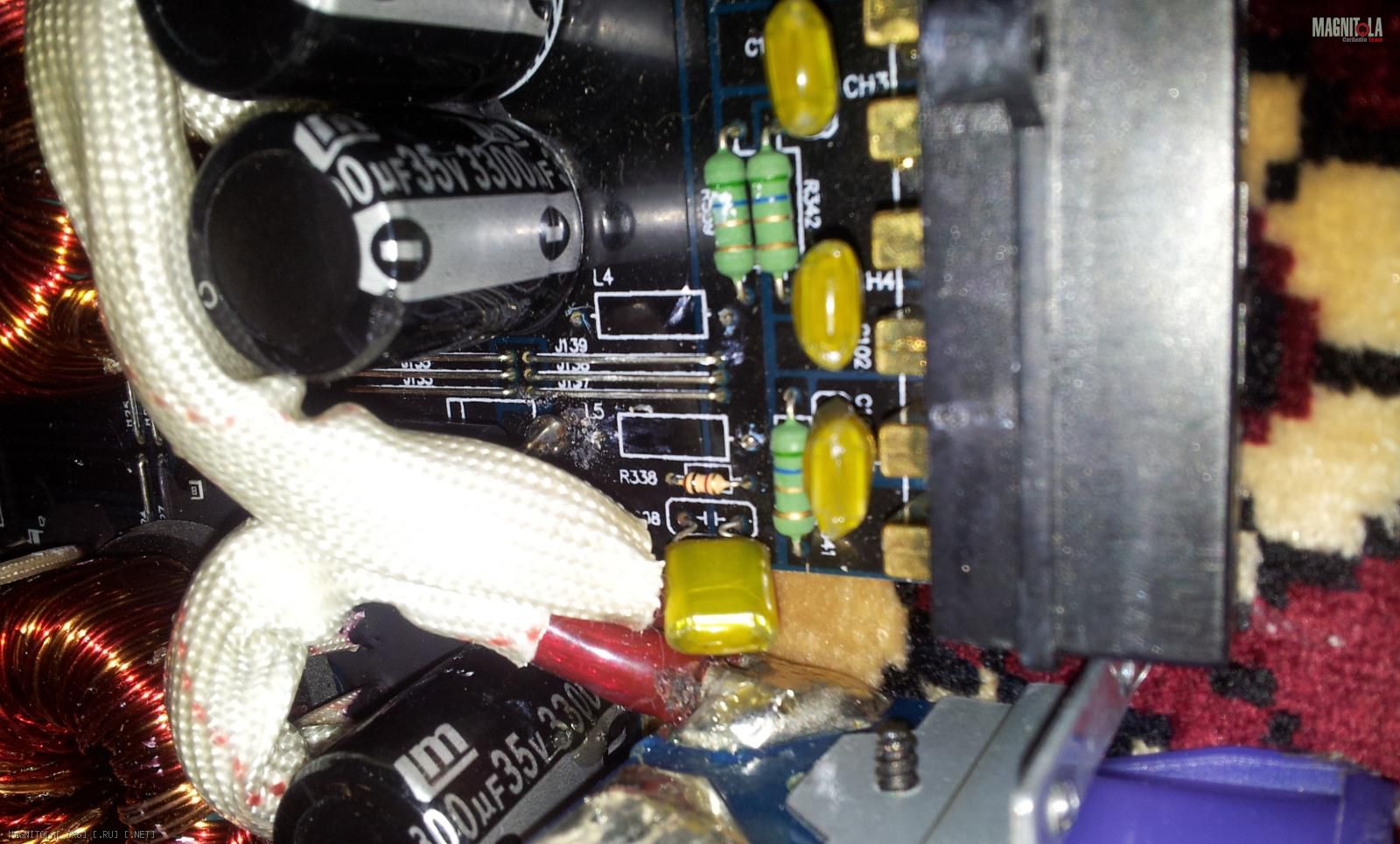

Начитавшись тему с проблемой этого уся на этом же форуме, червячок сомнения перерос в удава и разобрал усилитель. Перемычки откусил под корень

Вложение 982500

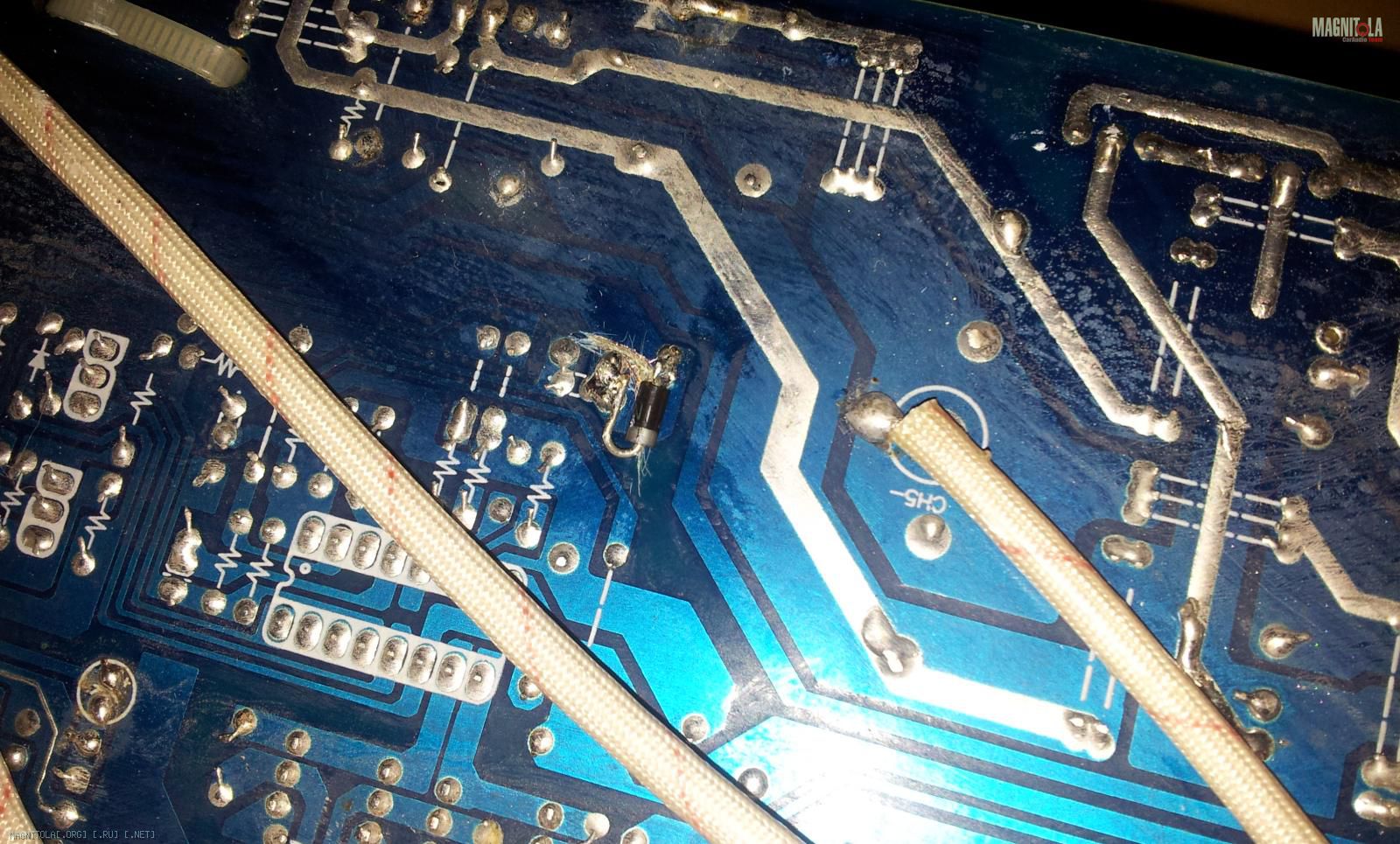

А с обратной стороны перерезал дорожку и припаял диод

Вложение 982502

С дрожащими руками подключил к БП и .. он заработал .. все каналы работают.. О звучании ничего сказать не могу, пока только о минусах усилителя..

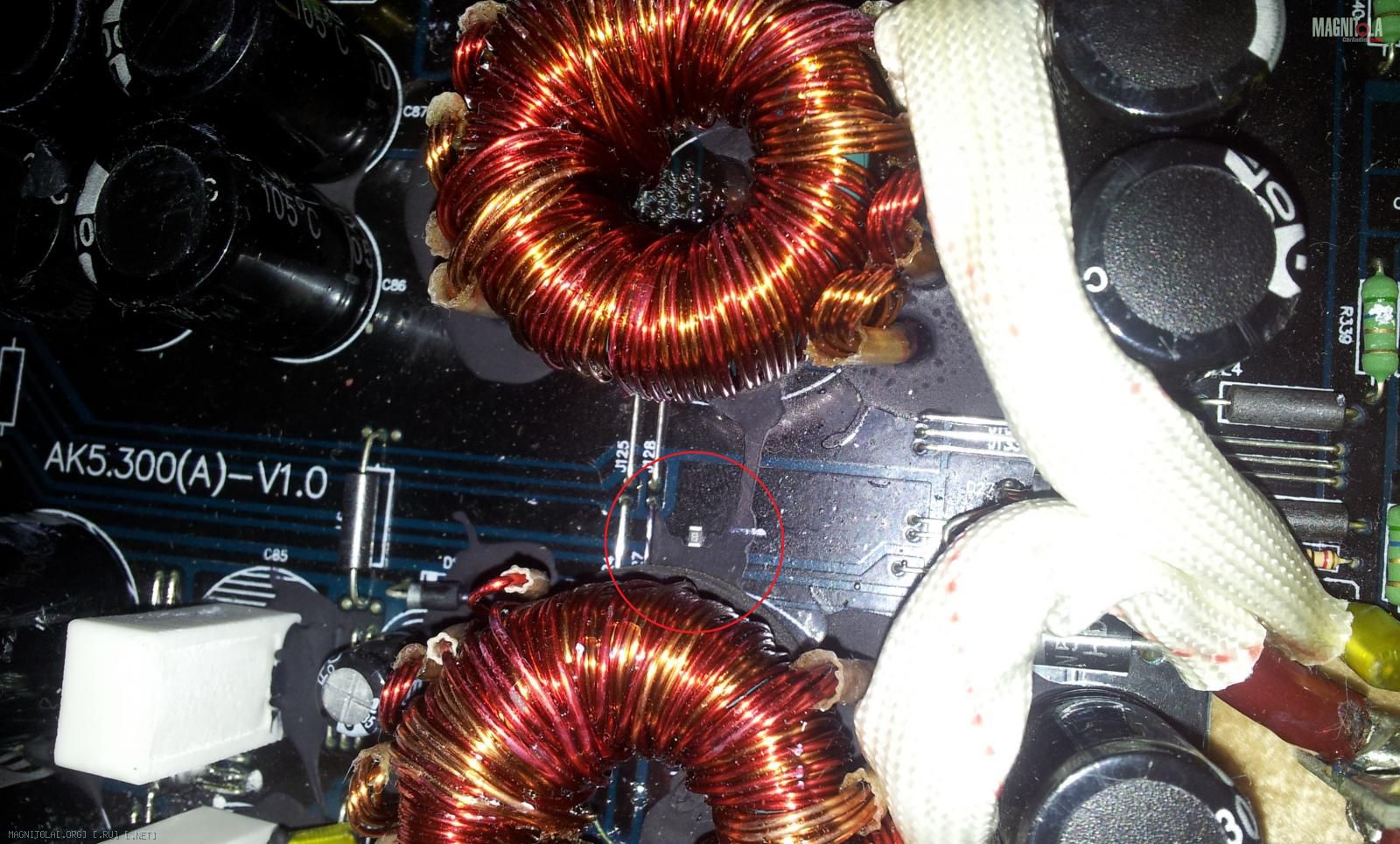

При вскрытии, на плате мне бросился в глаза один smd элемент, в том месте, где его как бы и быть не должно ..
Вложение 982504
Ковырнул зубочисткой и он отпал .. холодная волна пробежала по телу.. Ну думаю всё ппцц.. попал.. присмотревшись понял, он там был просто приклеен.
Второй момент, так же при вскрытии выпало пару капель припоя!!! Ладно хоть до разборки я его не включал.
Третий момент.. предохранитель я еле выковырнул, при установленной плате, его вытаскивать бесполезно. Слегка разогнул контакты стало всё хорошо...
На плате есть элементы, такое ощущение, что их напаивали поверх других деталей в каком то СЦ...
Поэтому при включении у меня и была дрожь в руках...
Но если учесть стоимость приобретения, на эти неприятности можно вообще глаза закрыть..

Для магнитолы также решил сделать рамку, т.к. родная вообще отсутствует..
Вырезал четыре полоски по размерам панели

Вложение 982608

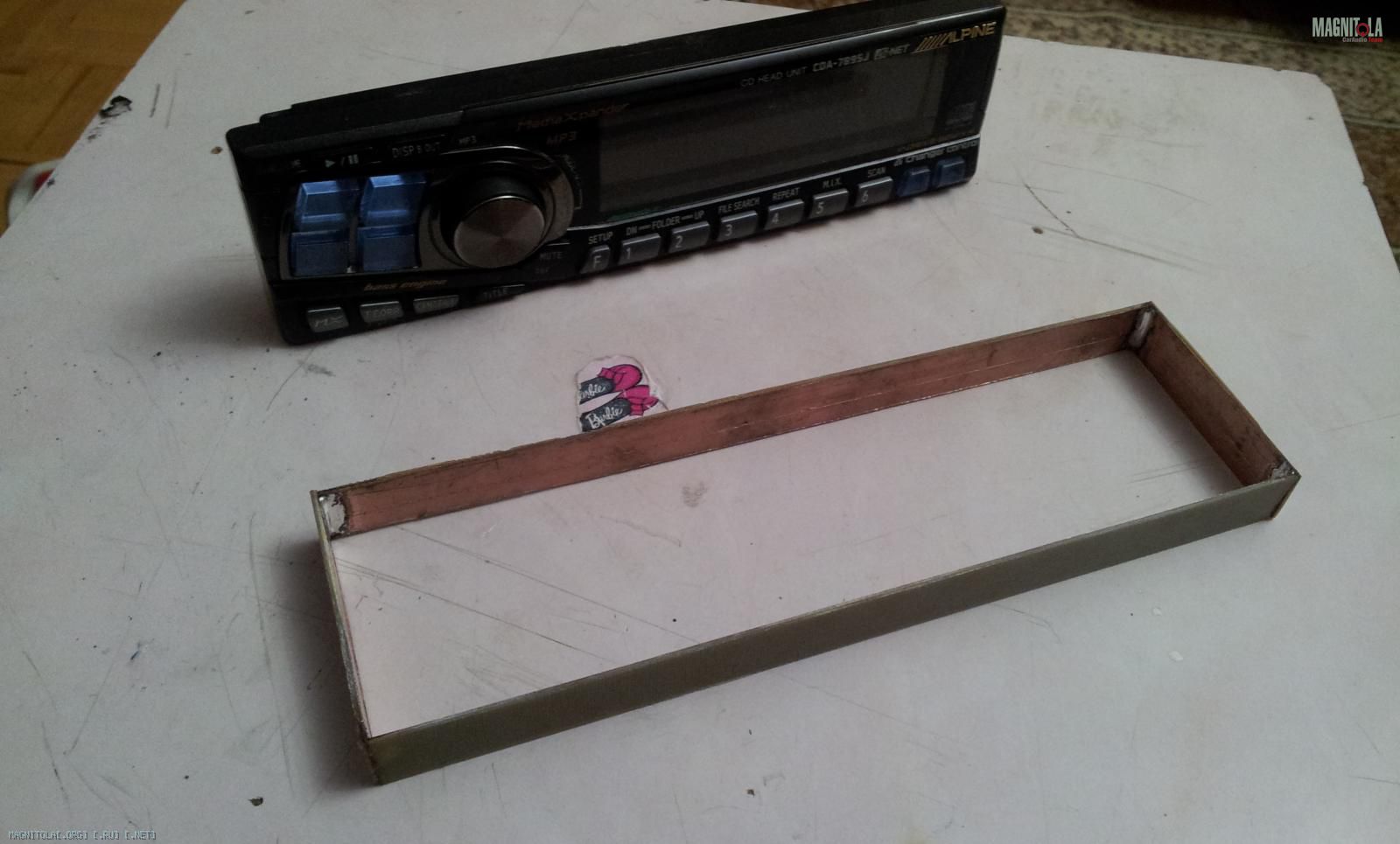

И спаял их

Вложение 982622

Уже в автомобиле обклеил скотчем "посадочное место" и панельку..

Вложение 982624

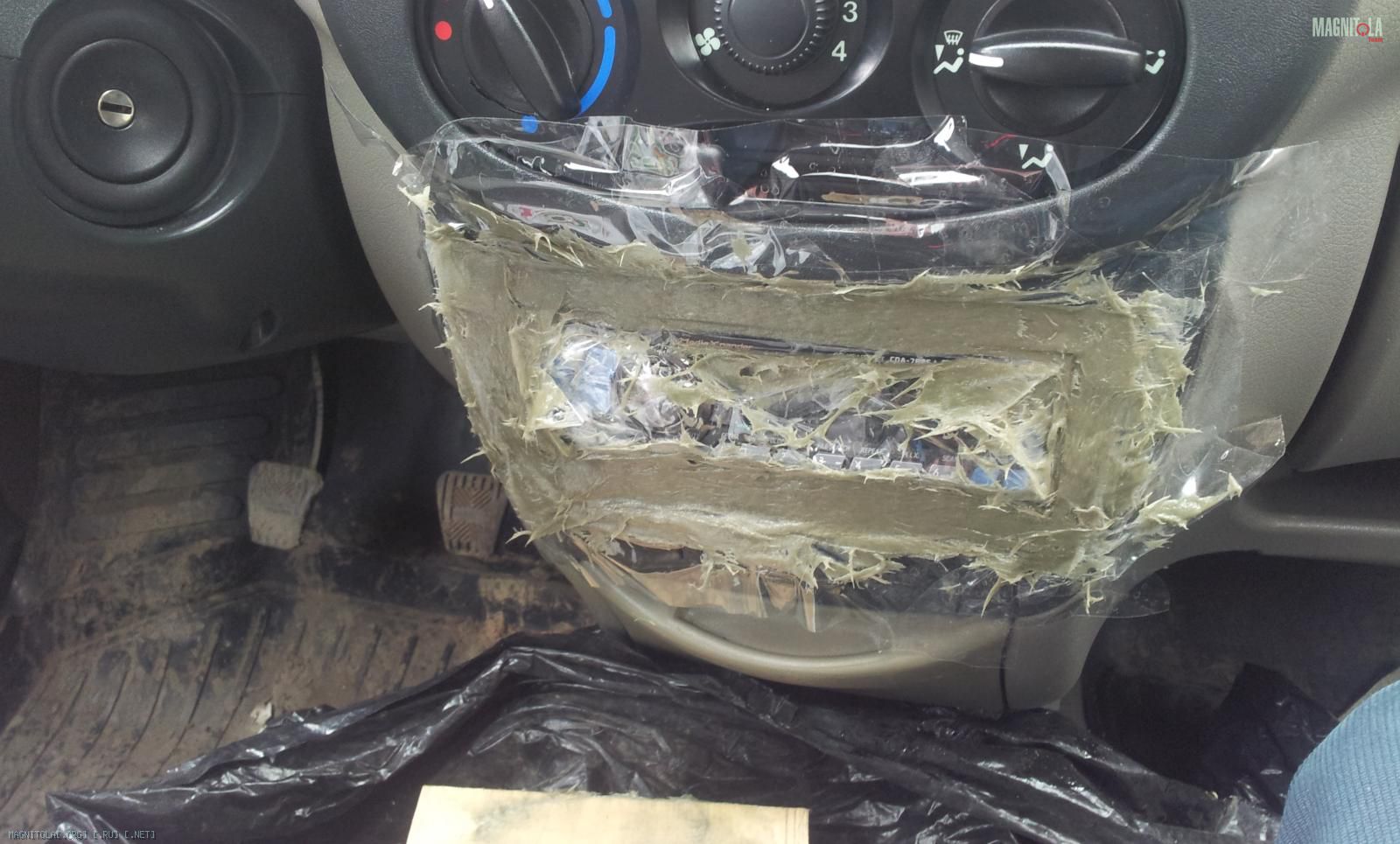

Далее всё обвазюкал шпатлевкой, смотрится ужасающе ..

Вложение 982626

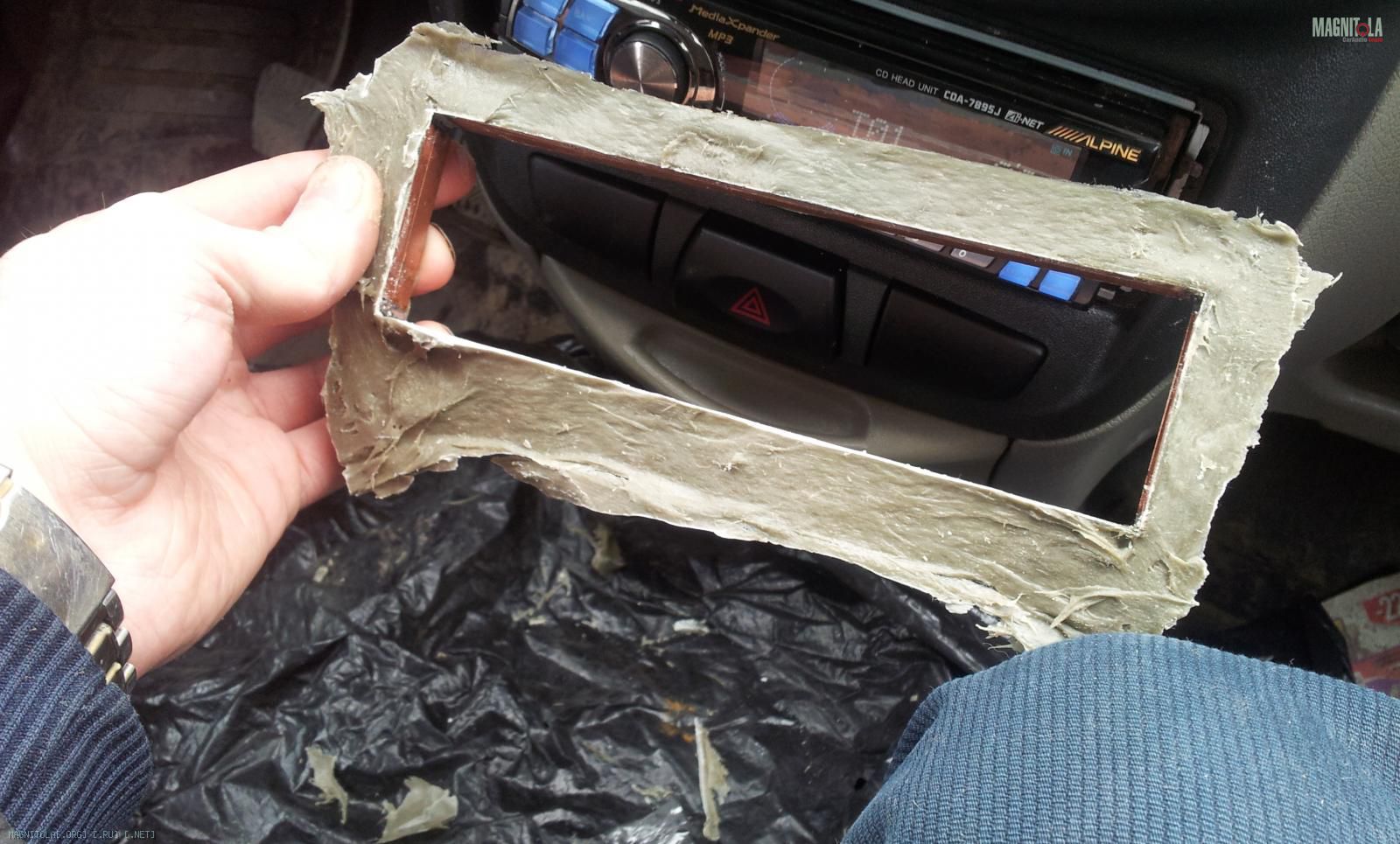

По мере твердения, снял это "нашлепку"

Вложение 982628

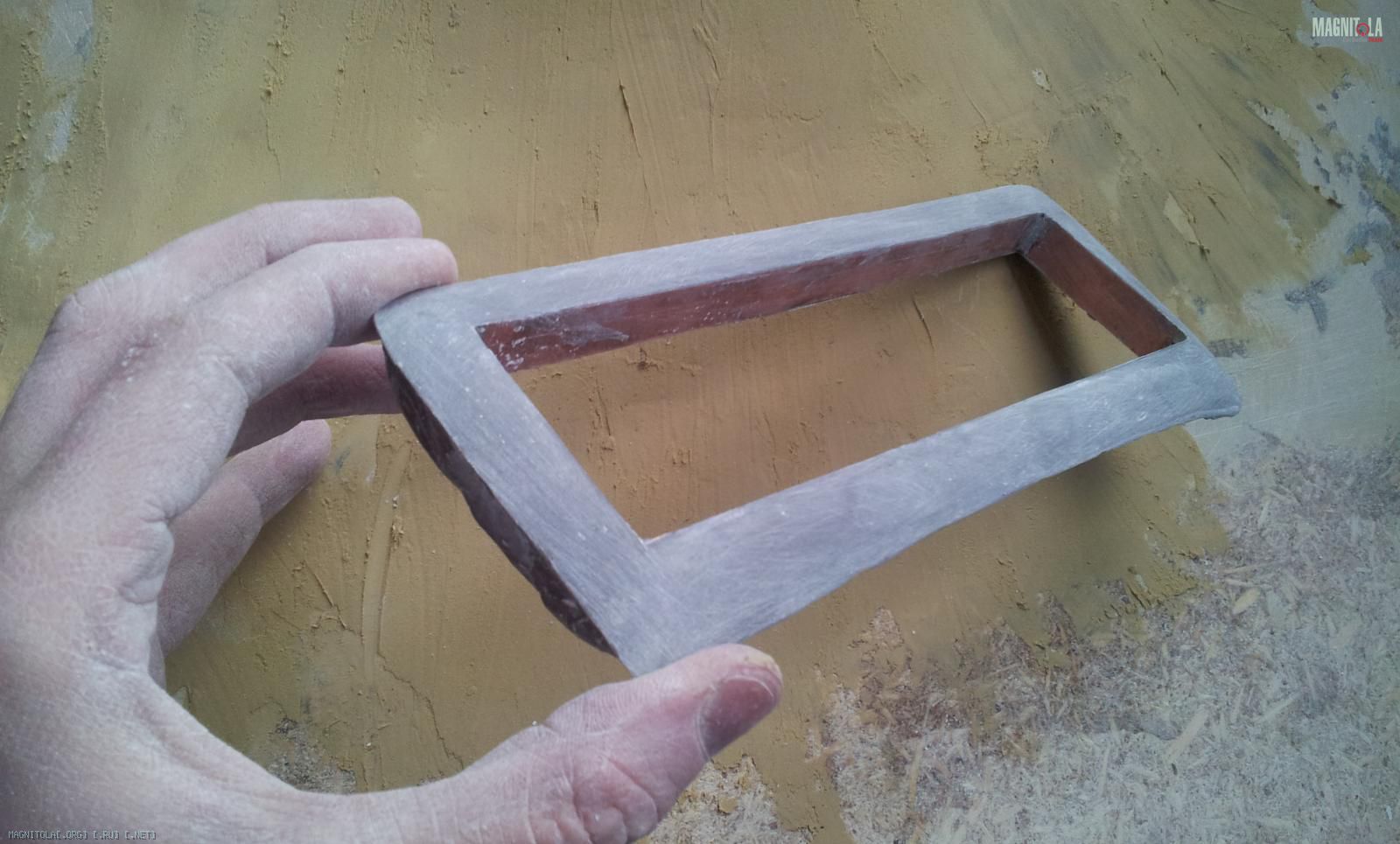

И лишнее ошкуриваем
Вложение 982630

Осталось покрасить и установить..

Да и еще заколхозил кнопку ACC, т.к. в Калине нет такой функции изначально... А тем более если планирую ставить 700 проц, то без кнопки проблемы с разрядкой аккумулятора не избежать..

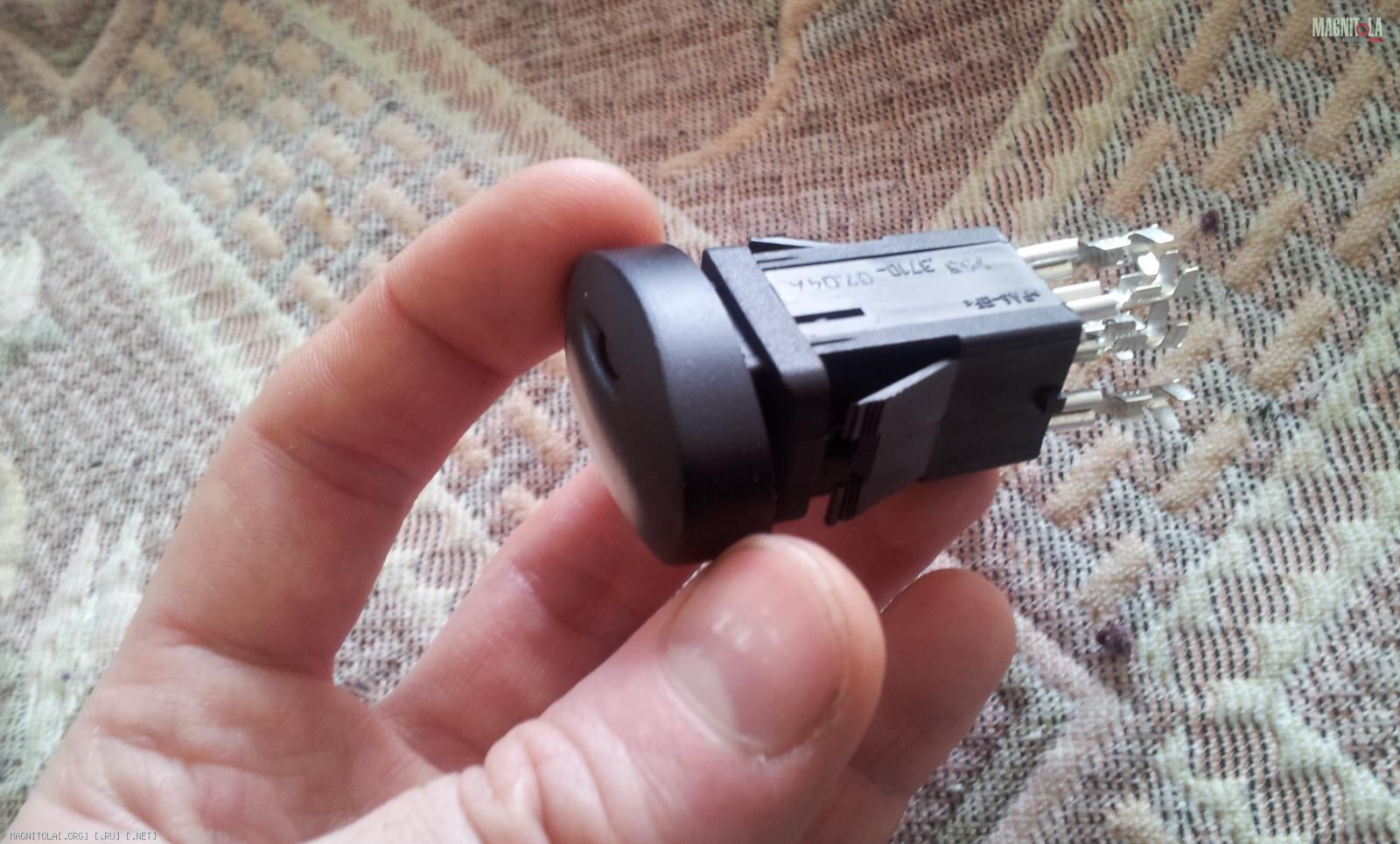

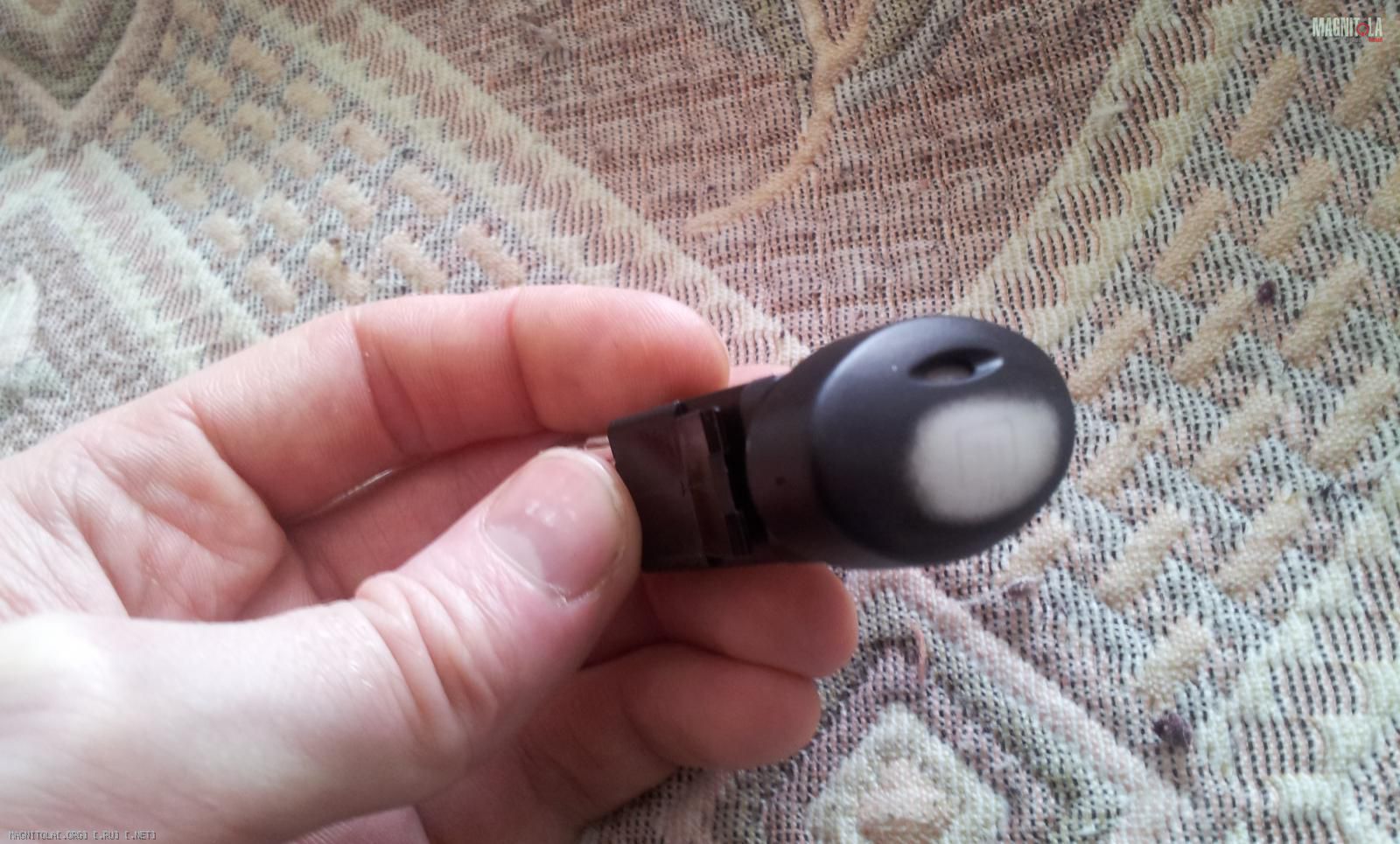

Взял в запчястях кнопку обогрева заднего стекла и растворителем стер рисунок.
Вложение 982634 Вложение 982636

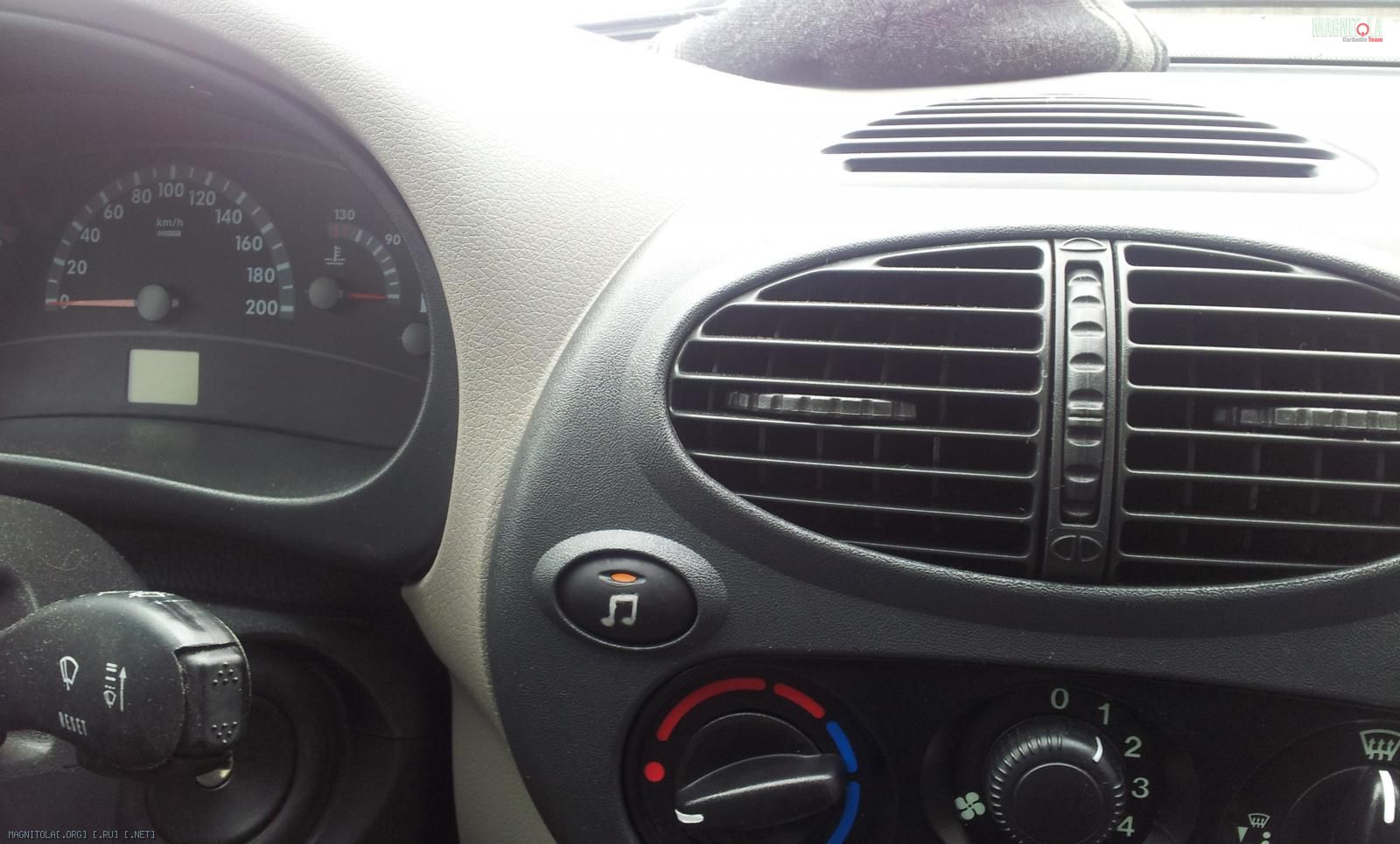

Сделал породию на трафаретку с музыкальной темой и покрасил.. ))) Вставил ее в место заглушки.

Вложение 982638

Подключил к штатной подсветке и к АСС магнитолы.. При включении габаритов, символ подсвечивается зеленым цветом как и все кнопки, а при нажатом режиме она подсвечивается оранжевым, т.е. забыть про включенный режим уже сложно есличо

Да кстати и еще одна немаловажная деталь звучания...
Начал делать стелс в правое крыло.. Кто видел багажник хэтча калины, тот знает, что в крыле места как кот наплакал, но сделать стелс великое желание..
Закупился стекломатом и полиэфиркой приступил к ваянию..

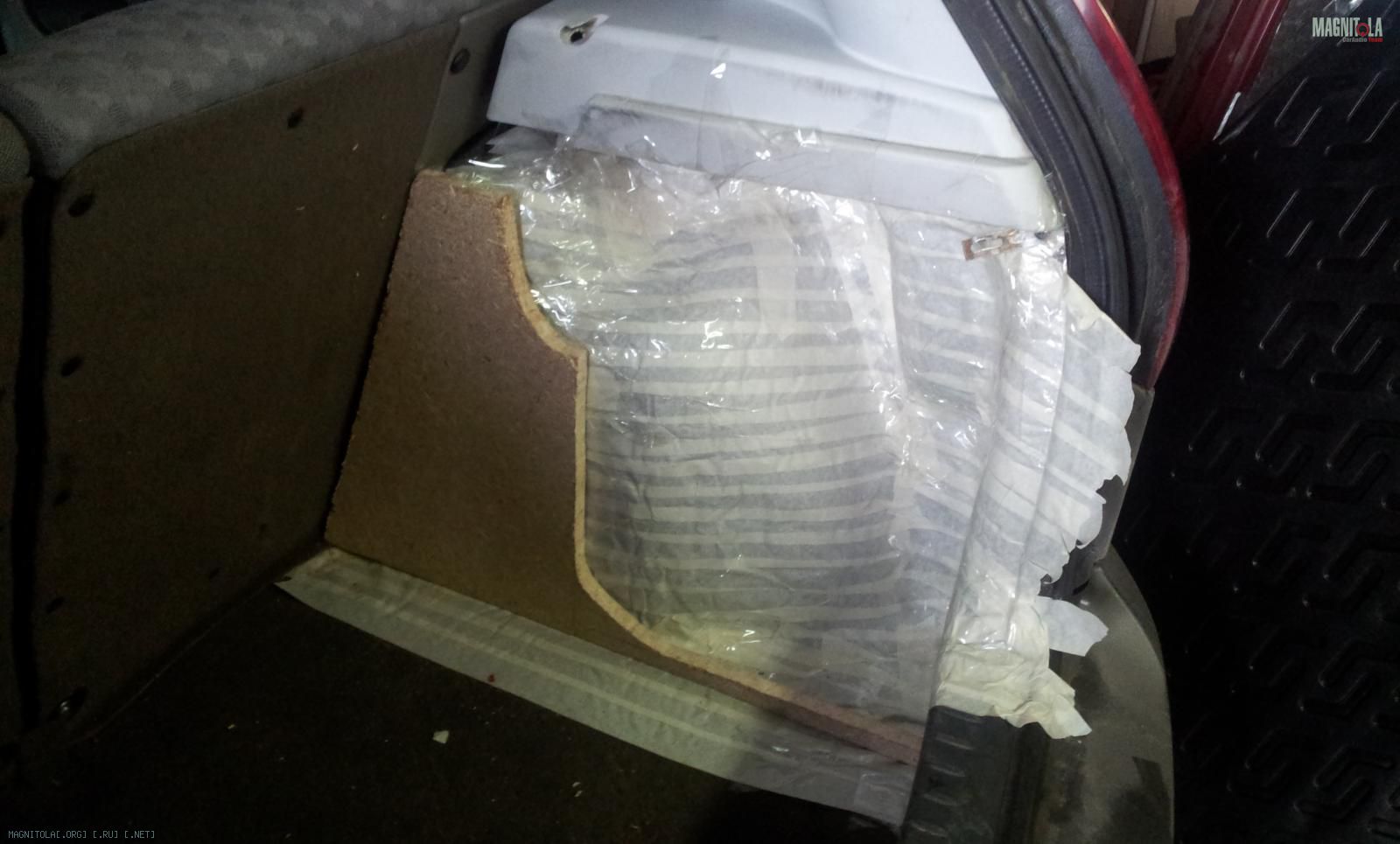

Обклеил скотчем в два слоя будущее место ..
Вложение 982670

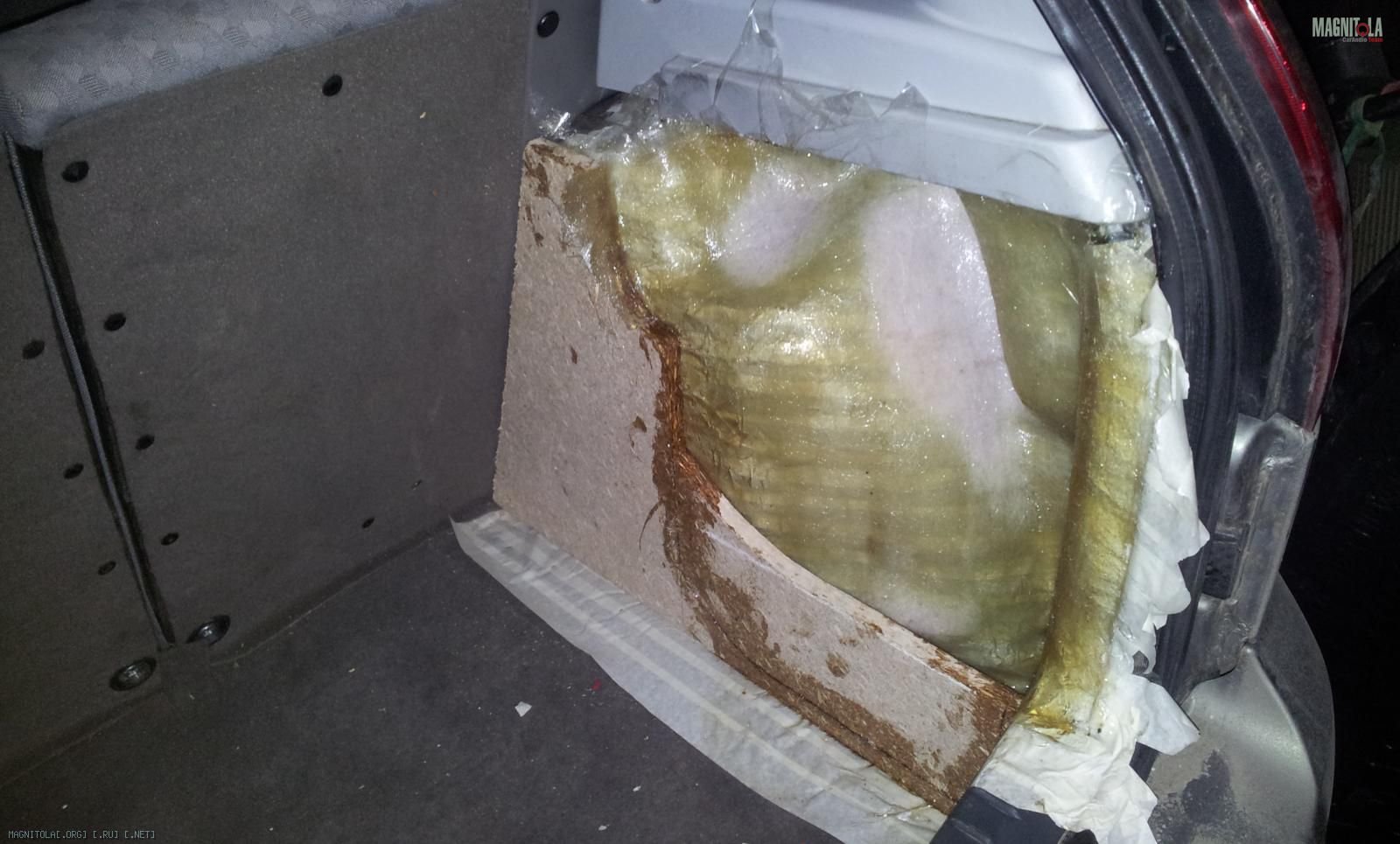

Три слоя стекломата с пропиткой полиэфиркой

Вложение 982672

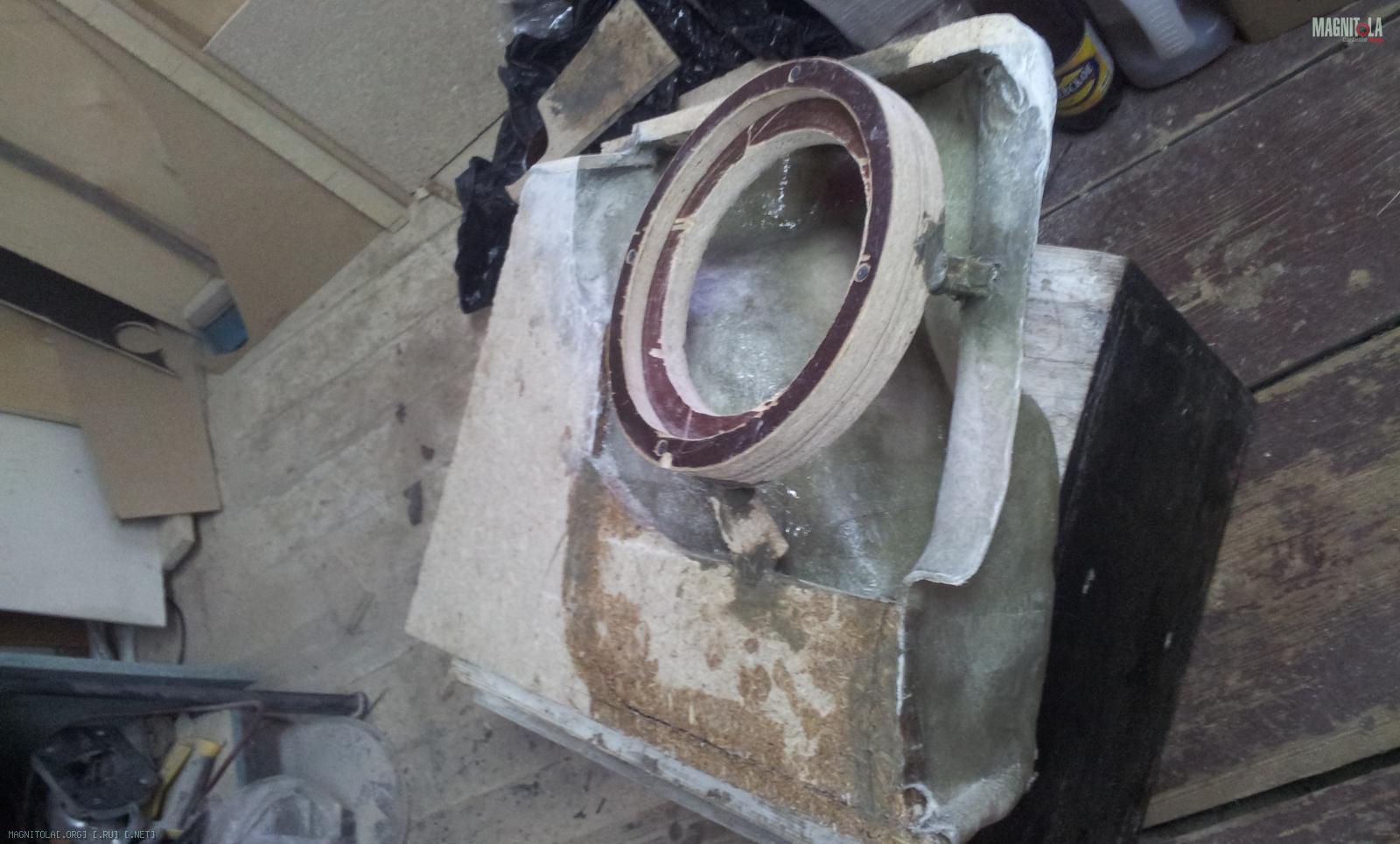

Дальше нанес еще несколько слоев стекломата (в итоге толщина составила примерно 1см.. Кольцо зафиксировал просто: под магнит динамика подложил тряпок, чтобы в будущем между магнитом и стенкой было место и под кольцо подобрал брусочки, зафиксировав их шпатлевкой двухкомпонентной. После твердения кольцо сидит очень прочно!
Вложение 982674

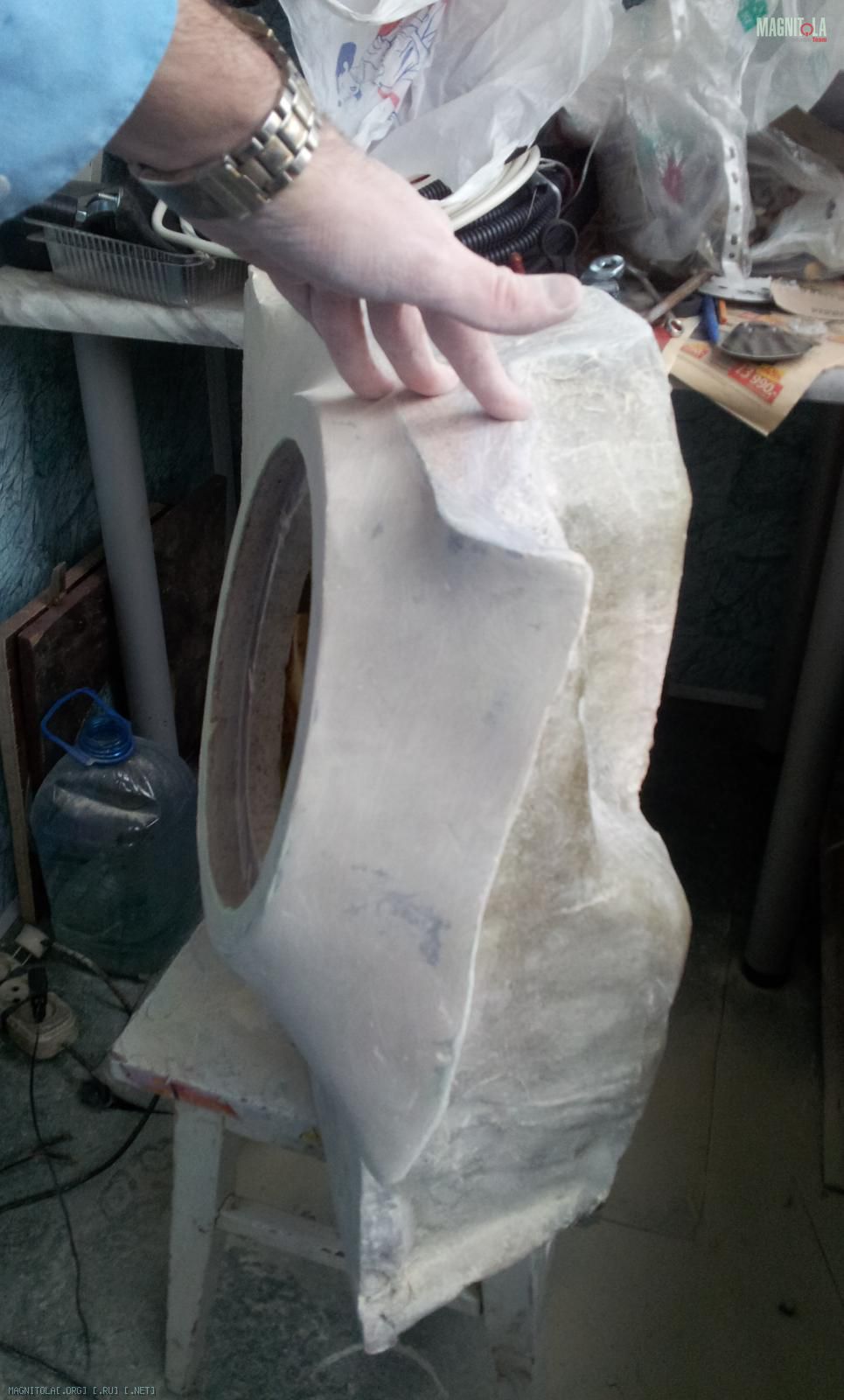

Литраж получился 13 литров, что для HERTZ ES200 вполне достаточно..

Вложение 982676

Цитата:

---

Сообщение от Konst@ntin

Литраж получился 13 литров, что для HERTZ ES200 вполне достаточно..

---

И всётаки, Fs высоковата для саба :) имхо.

Цитата:

---

Сообщение от Konst@ntin

При вскрытии, на плате мне бросился в глаза один smd элемент, в том месте, где его как бы и быть не должно ..

---

А мастер на заводе наверное до сих пор его ищет)))

Цитата:

---

Сообщение от DядяВова

И всётаки, Fs высоковата для саба имхо.

---

Вполне возможно и по данным производителя, она 33гц... Но уж что есть, то есть :good2:

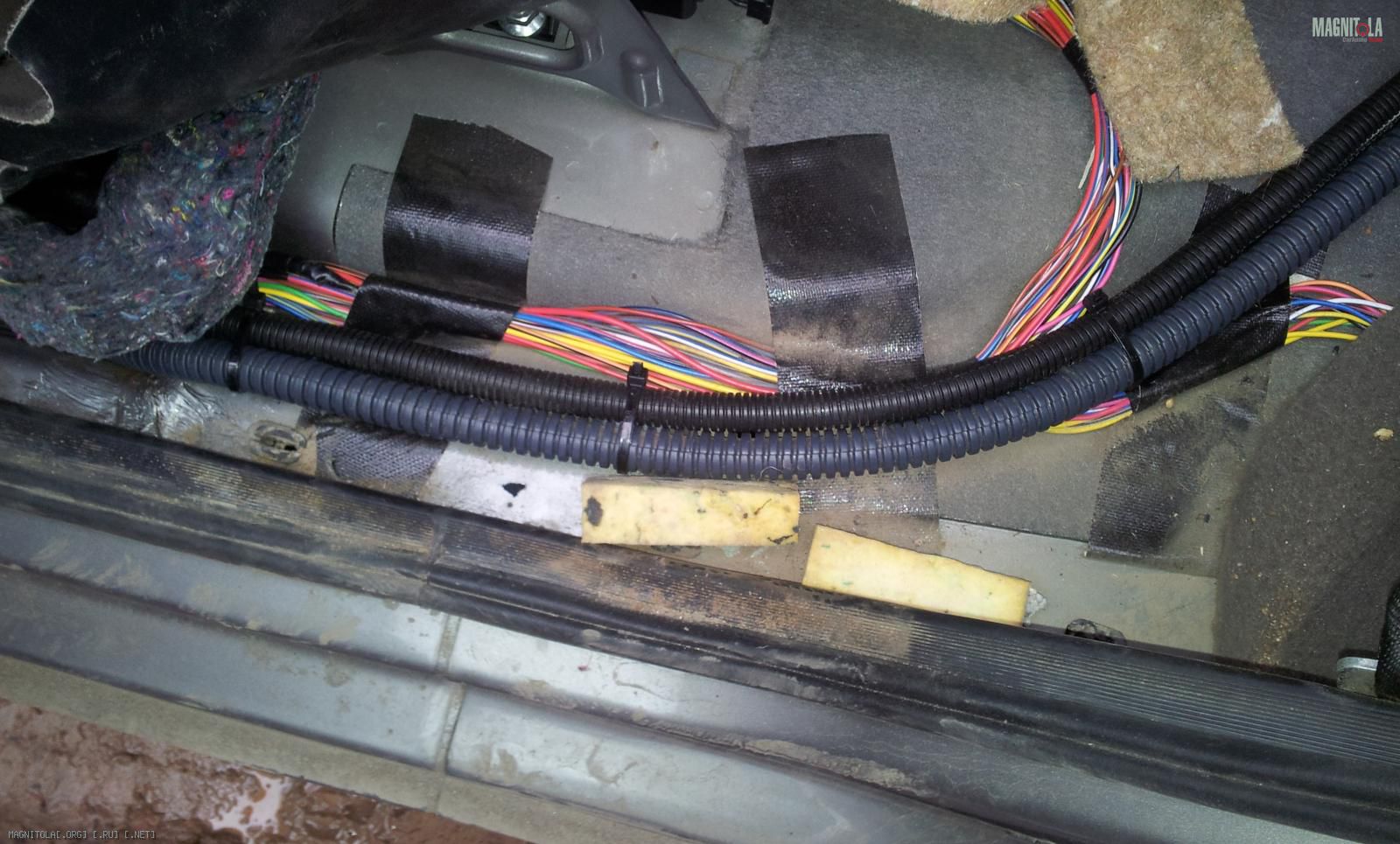

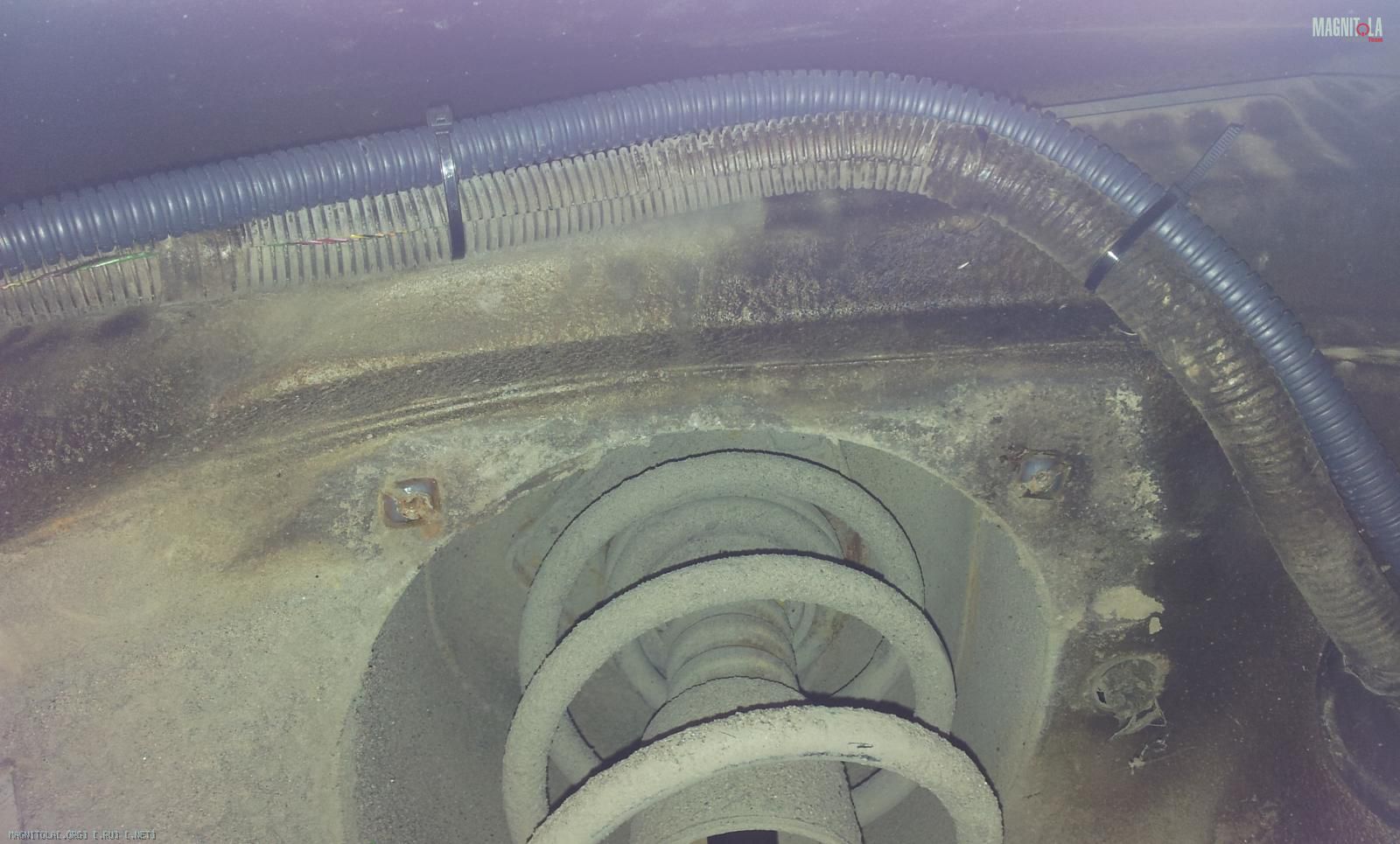

Долго готовился морально к протяжке проводов... Тем более, что силовой провод предстояло проложить в левой подкрылке со штатными проводами.. А снять подкрылку и установить ее обратно на калине для меня еще то затруднение.. Ладно хоть один раз уже делал и некоторые нюансы уже знакомы. В качестве силового провода взял кабель 4Ga (мне достаточно) ... Проложил его в неразрезной гофре. Так же с монтажными площадками и стяжками...

Вложение 984166Вложение 984168Вложение 984170

И еще заготовка ящика в багажнике .. Купил лист фанеры 12мм, ящик подъемный и крышка ..

Вложение 984174

Сходил тут в строительный магазин за саморезами и увидел коробульку с откидной крышкой и резиновыми уплотнителями, сразу ее приметил для главного предохранителя автомата.. :pleasantry:
Вложение 984176

С небольшими доработками, предохранитель влез в самый раз!! С обратной стороны прикручен кронштейн для установки..

Медленно продвигается процесс, но главное - двигается...

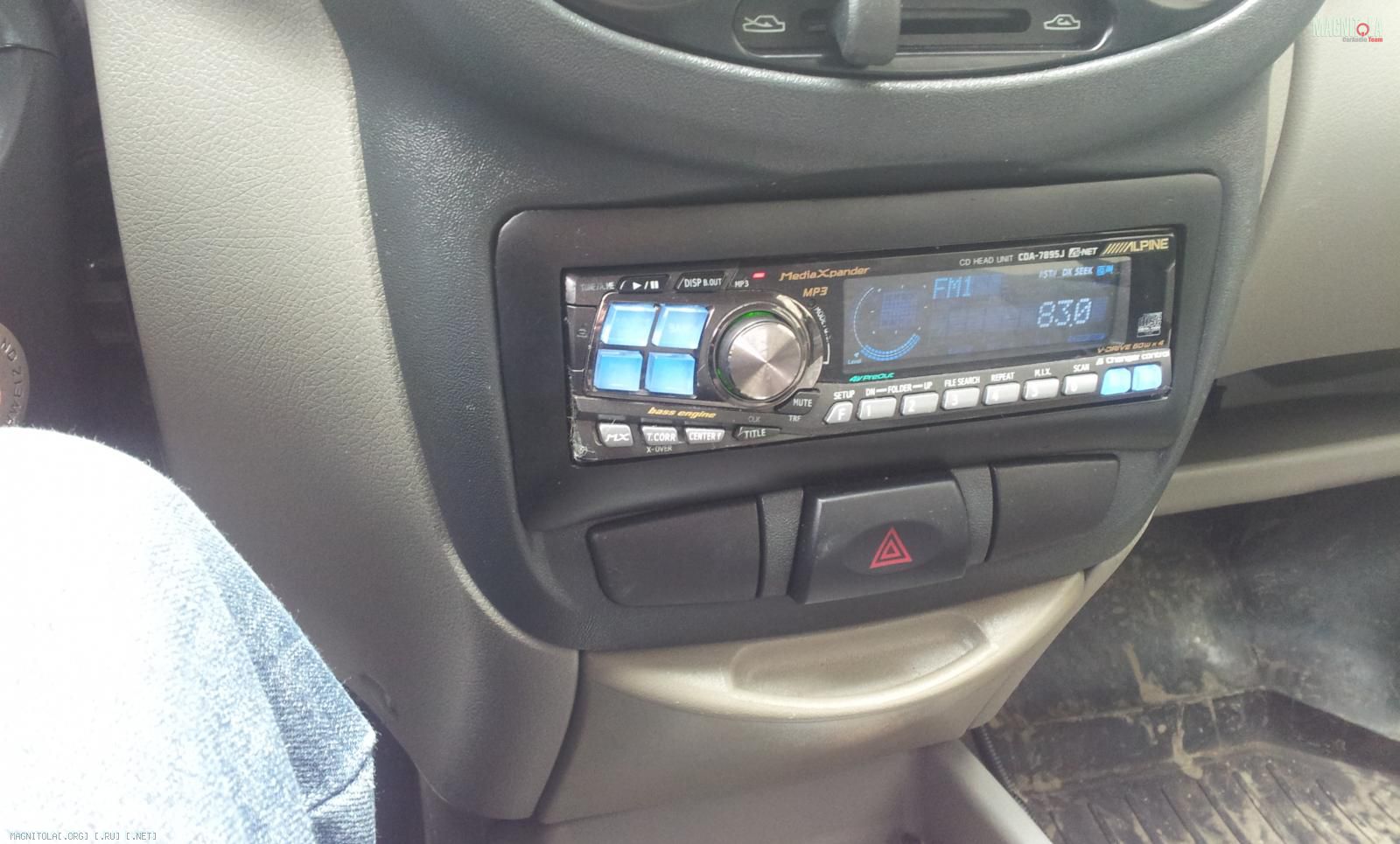

Покрасил хэндмейд рамку, вроде неплохо, аж самому понравился результат :laugh1:
Вложение 986528

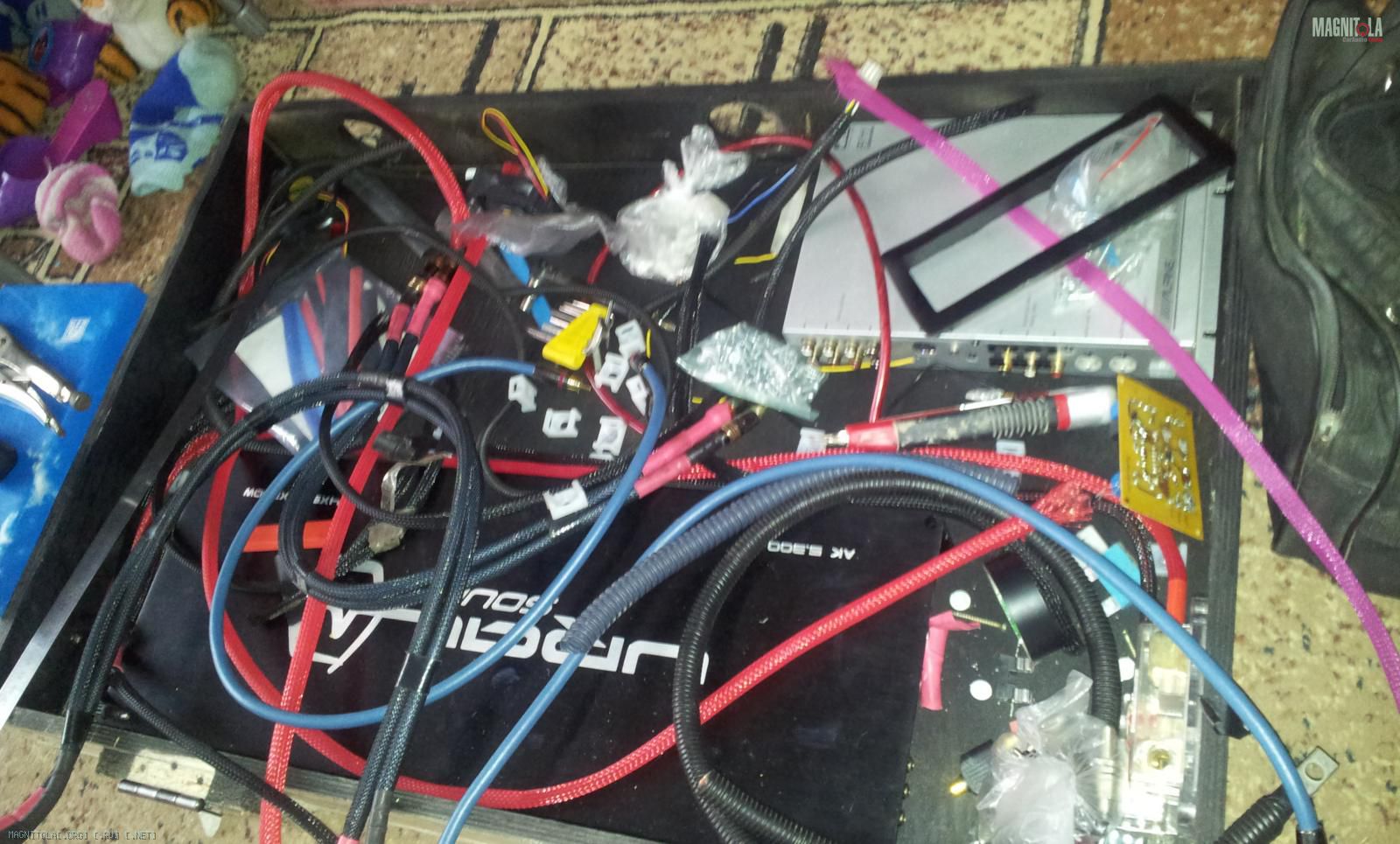

Ну и начал размещение компонентов внутри ящика багажника ... есличо

Вложение 986530

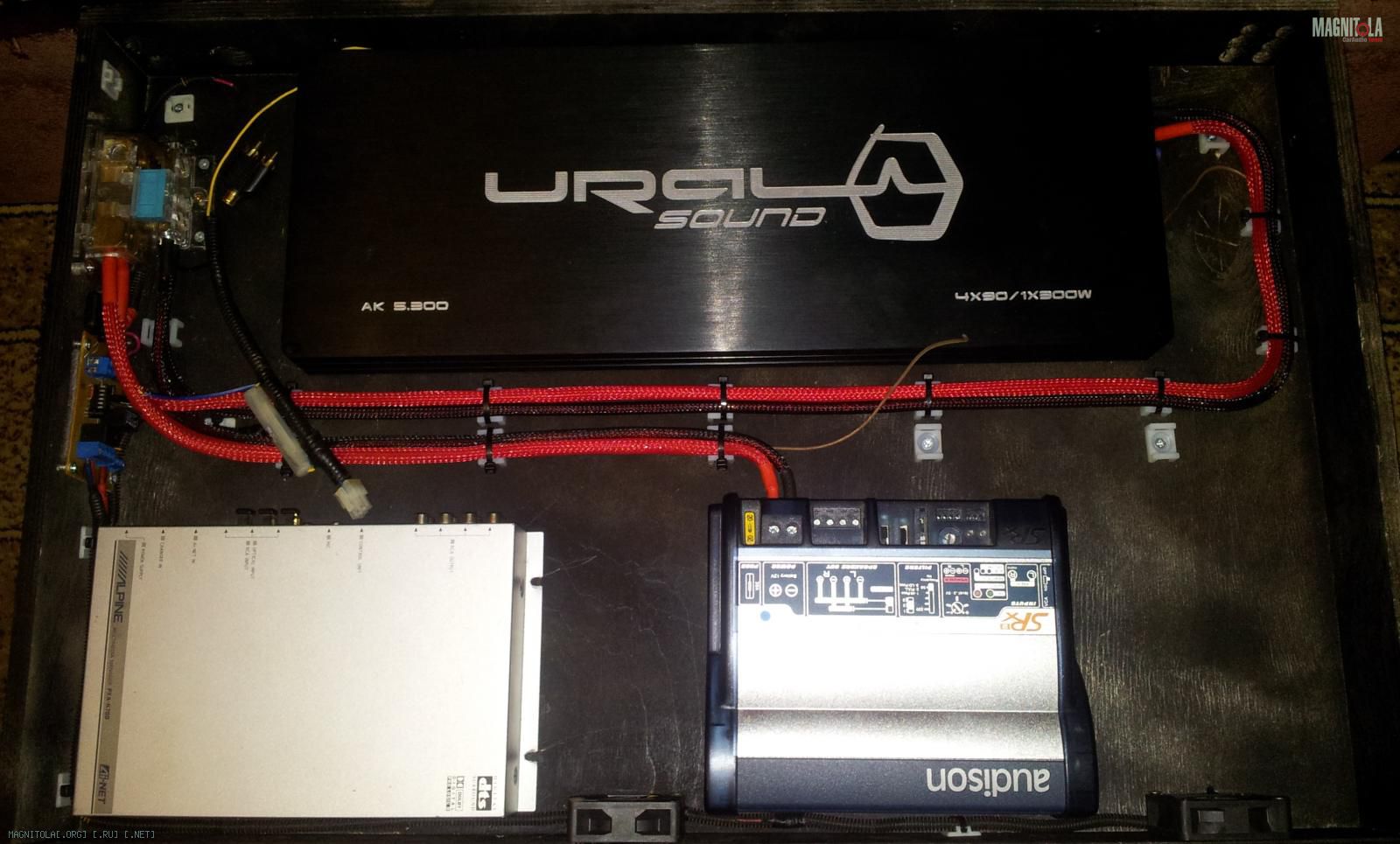

так вроде получше ..
Вложение 986534

Цитата:

---

Сообщение от Konst@ntin

Медленно продвигается процесс, но главное - двигается...
Покрасил хэндмейд рамку, вроде неплохо, аж самому понравился результат :laugh1:
Вложение 986528

Ну и начал размещение компонентов внутри ящика багажника ... есличо

Вложение 986530

так вроде получше ..
Вложение 986534

---

Красиво получилось! а гофру под 4Ga вы какого диаметра брали.и еще вопросик audison я так понимаю на пищалки,как он вам по звучанию?

Спасибо!

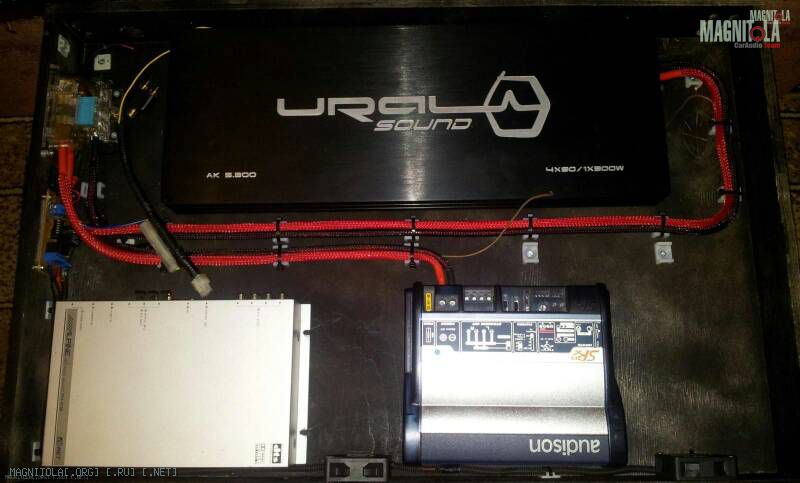

Для 4Ga покупал диаметром 16мм... Да, аудисон решил поставить на вч, по звучанию есть некоторые моменты.. Изначально планировал другой усилитель, но обстоятельства внесли корректировку... Да и этот усь достался за хорошую цену.. А компактность видна по сравнению с процем..

Вложение 986706
Оно конечно красиво получается. Но я бы ещё в тетрис поиграл...если сила приходит с левой стороны-урал перевернуть и проц с аудисоном местами поменять. А так будет много лишних проводов в ящике и пересечений межблоков с силой.
ИМХО

Ещё и RCA урала прям на против дистра получились:eek:

Цитата:

---

Сообщение от kruizo

Но я бы ещё в тетрис поиграл.

---

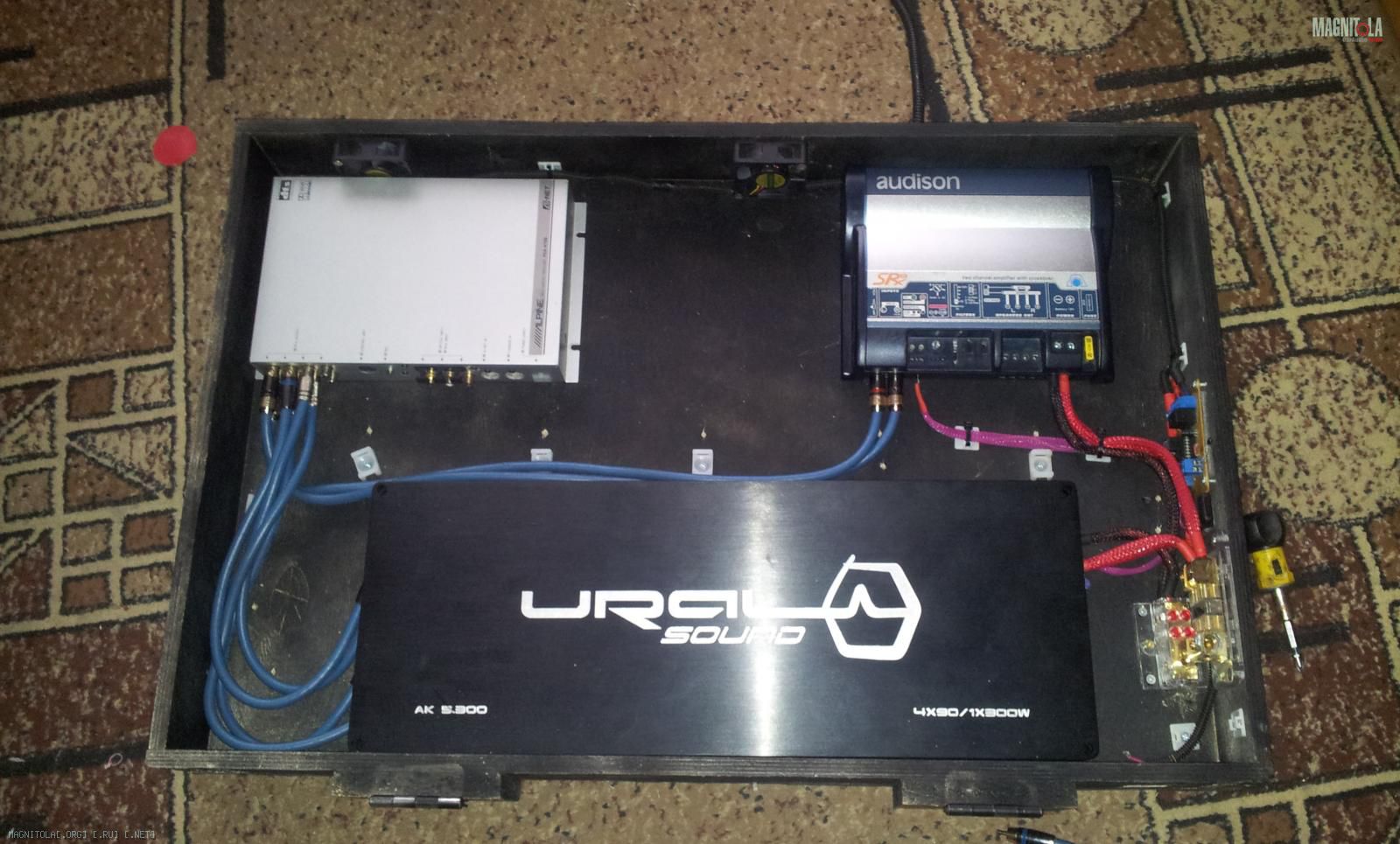

Ок гыгыгы... Спасибо за совет! Переставил, так и действительно будет лучше!!!

Вложение 986824

Цитата:

---

Сообщение от Konst@ntin

Ок гыгыгы... Спасибо за совет! Переставил, так и действительно будет лучше!!!

Вложение 986824

---

Воооо!
Тепеть ништяк:D
Межблоки укоротить и полный фэншуй;)

Цитата:

---

Сообщение от kruizo

Воооо!
Тепеть ништяк:D
Межблоки укоротить и полный фэншуй;)

---

Говорят, труЪ-аудифилы в катушки сматывают)))

Цитата:

---

Сообщение от fox proteus

Говорят, труЪ-аудифилы в катушки сматывают)))

---

Штоб можно было в любой момент размотать и подключить оралку к соседнему Ёпелю?!:D

Цитата:

---

Сообщение от kruizo

Штоб можно было в любой момент размотать и подключить оралку к соседнему Ёпелю?!:D

---

Ну это уж есовсем труЪ. А так вообще шоп можно было оперативно компоненты подкинуть "на послушатЬ"

Для этого труЪ-возят запасной WDH 5m:p

Вложение 986994[ATTACH]
И чтоб чистый люминий

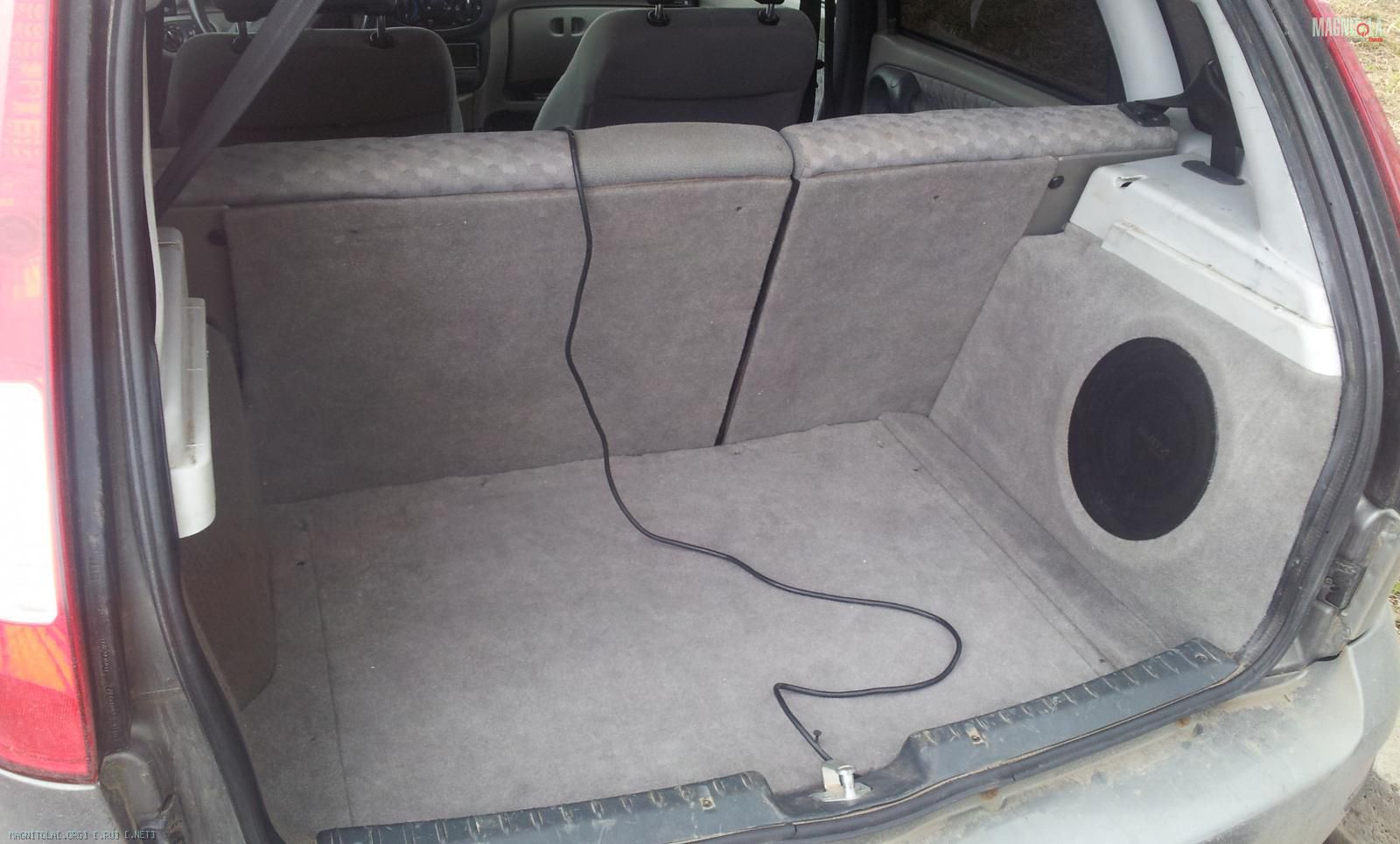

С багажником почти закончено... Хотя инсталом как и ремонт - дело вечное )))

Вложение 990068

В итоге - СЧ в закрытых объемах, мидбасы в закрытых ящиках и саб в закрытом ящике.. да и усилители в закрытом ящике, но с принудительной вентиляцией (включатся при определенной температуре)..
Если успею, то попытаюсь съездить в Киров 23 апреля на РАСКУ..

Цитата:

---

Сообщение от Konst@ntin

Долго готовился морально к протяжке проводов... Тем более, что силовой провод предстояло проложить в левой подкрылке со штатными проводами.. А снять подкрылку и установить ее обратно на калине для меня еще то затруднение.. Ладно хоть один раз уже делал и некоторые нюансы уже знакомы. В качестве силового провода взял кабель 4Ga (мне достаточно) ... Проложил его в неразрезной гофре. Так же с монтажными площадками и стяжками...

Вложение 984166Вложение 984168Вложение 984170

И еще заготовка ящика в багажнике .. Купил лист фанеры 12мм, ящик подъемный и крышка ..

Вложение 984174

Сходил тут в строительный магазин за саморезами и увидел коробульку с откидной крышкой и резиновыми уплотнителями, сразу ее приметил для главного предохранителя автомата.. :pleasantry:
Вложение 984176

С небольшими доработками, предохранитель влез в самый раз!! С обратной стороны прикручен кронштейн для установки..

---

Добрый вечер!не подскажите сколько метров силового провода ушло от акума до багажника.то же хочу как у вас проложить.и как под капотом просунули гофру через резинку,просто прорезали?

Цитата:

---

Сообщение от catyara52

Добрый вечер!не подскажите сколько метров силового провода ушло от акума до багажника.то же хочу как у вас проложить.и как под капотом просунули гофру через резинку,просто прорезали?

---

Ушло примерно 5 метров кабеля. Под капотом в резинке сделал небольшой надрез и кабель с натяжкой хорошо пролез, также отверстие надрезал со стороны салона.. а то штатная резинка вообще не растягивается и в отверстие провод не пролезет.
При установке подкрылки обратно, будут небольшие затруднения, поэтому сначала лучше вставить резинку непосредственно на пластиковую подкрылку, потом ее зафиксировать двумя передними саморезами, вставить нижний конец задней части и затем расправлять резинку на край крыла...

Стелс зачетный!
Подписался.
