Всем привет.

Я тут опять про опель напишу что нить :)))))))

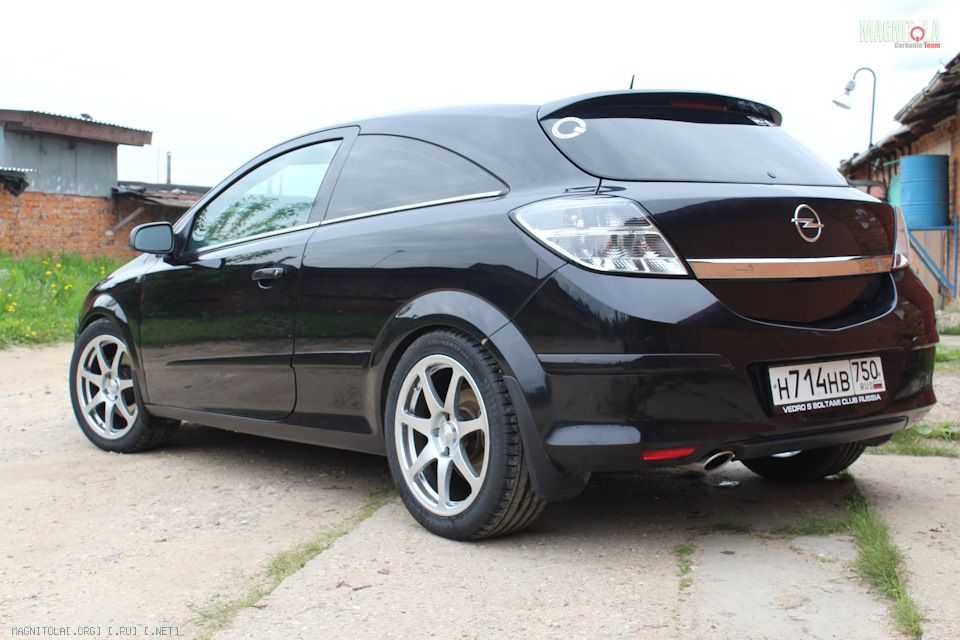

Это Opel Astra GTC H 2008г.в с мотором Z20LER (2 литра с турбонадувом 200л.с.),6МКПП.

Вложение 1153196

Вложение 1153198

Буду краток:

Система

Источник - планшет + штатная магнитола CD30MP3 (для радио)
USB DAC Helix HEC HD USB
Процессор:
Helix DSP.2
Усилители:
ESX SE260 на вч,
ESX SE4120 на мид + тыл,
ESX SE7000D на сабвуфер
Фронт:
Твитеры ESX VE6.2T mk2 3шт
Мидбасы ESX VE6.2W mk2 3шт
Тыл - ESX VE62
Сабвуфер - ESX QE1222 x 2шт

Провода
DAXX/AIV

Вложение 1096376

Вложение 1096378

Потом тут выложу получше фото что вышло :D если раньше не продам ...

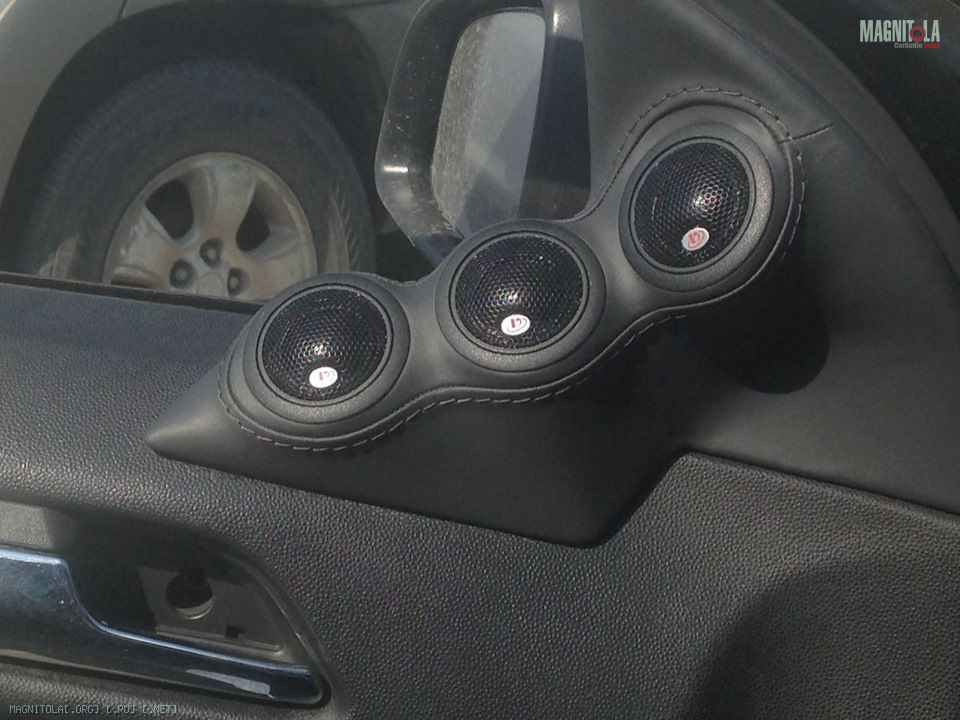

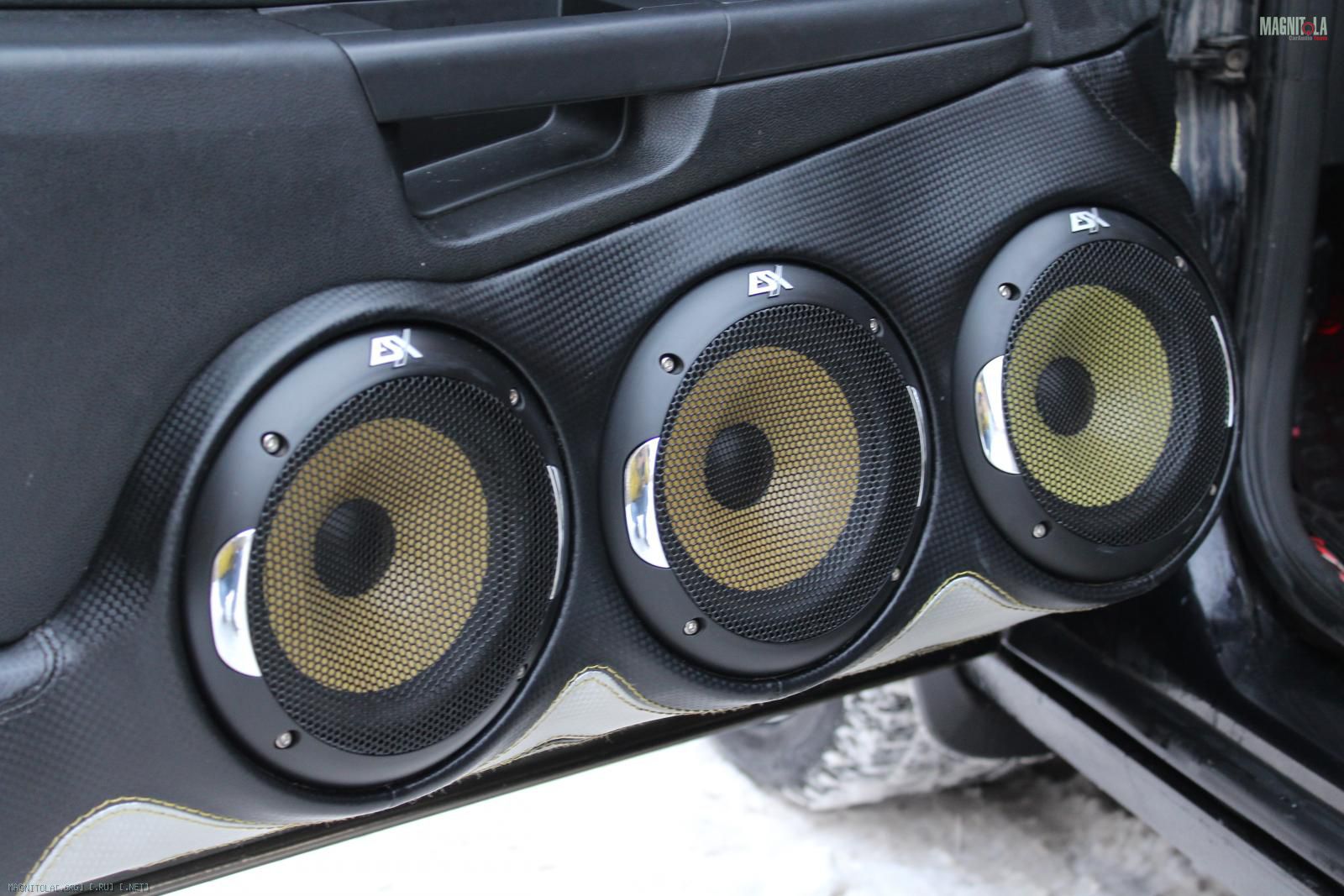

Твитеры

Вложение 1153200
Вложение 1096380

Вложение 1096382

Тыловая акустика

Вложение 1036142

Вложение 1036150

Установка усилителей

Вложение 1051004

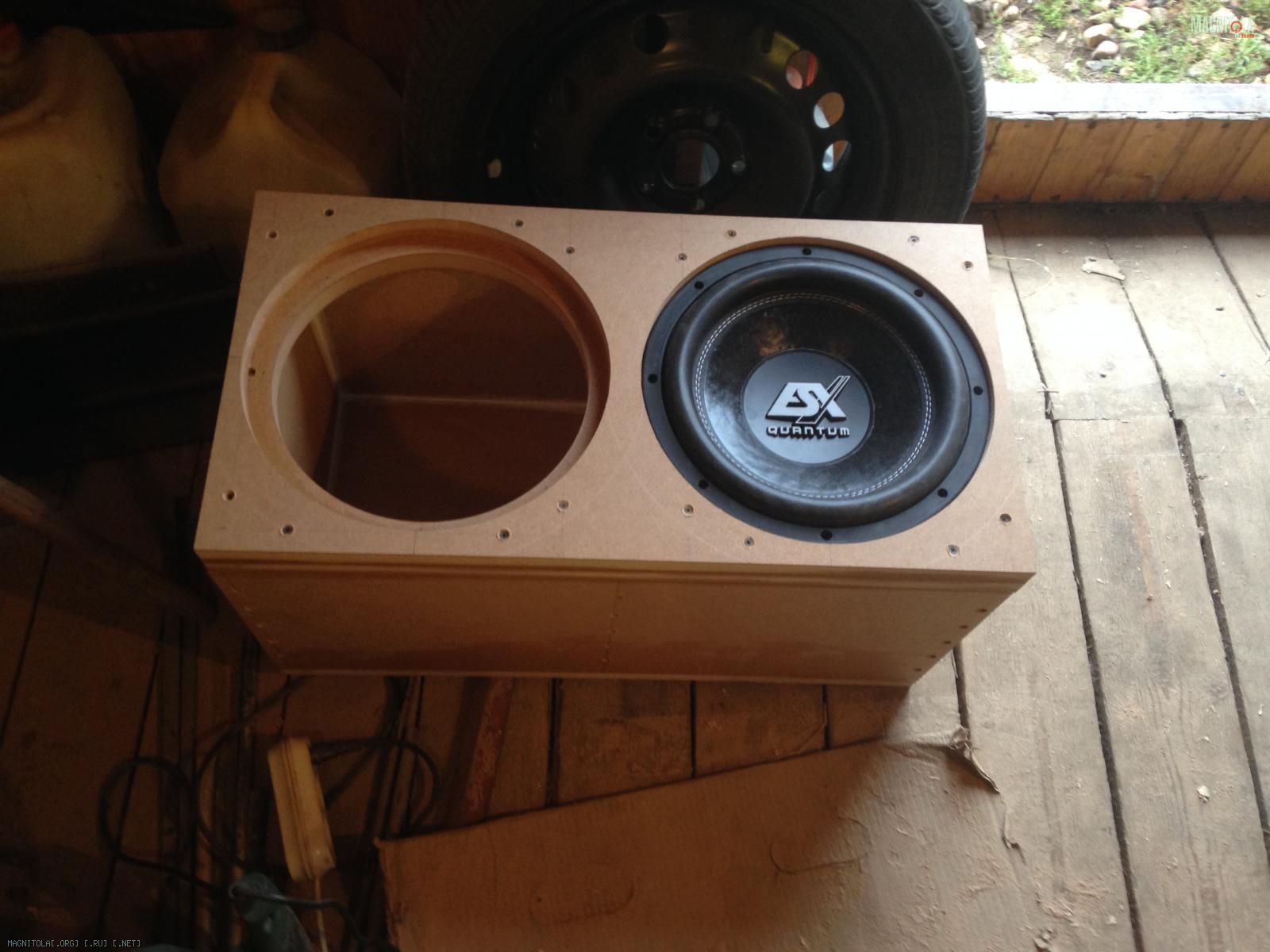

Сабвуфер

Вложение 1153202

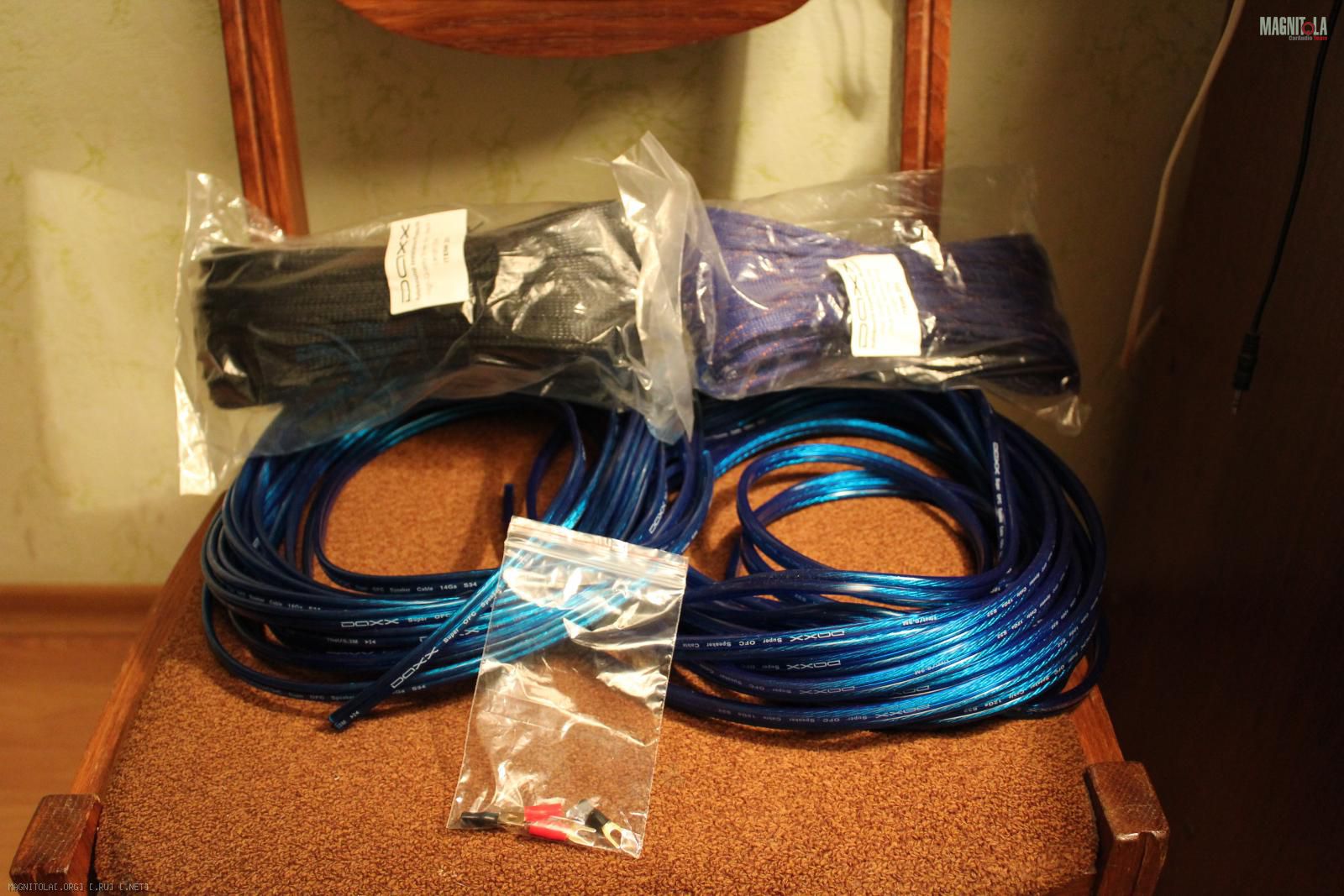

Инстал начинается с проводки. Мне выбирать не приходится т.к. есть Daxx на складе :D

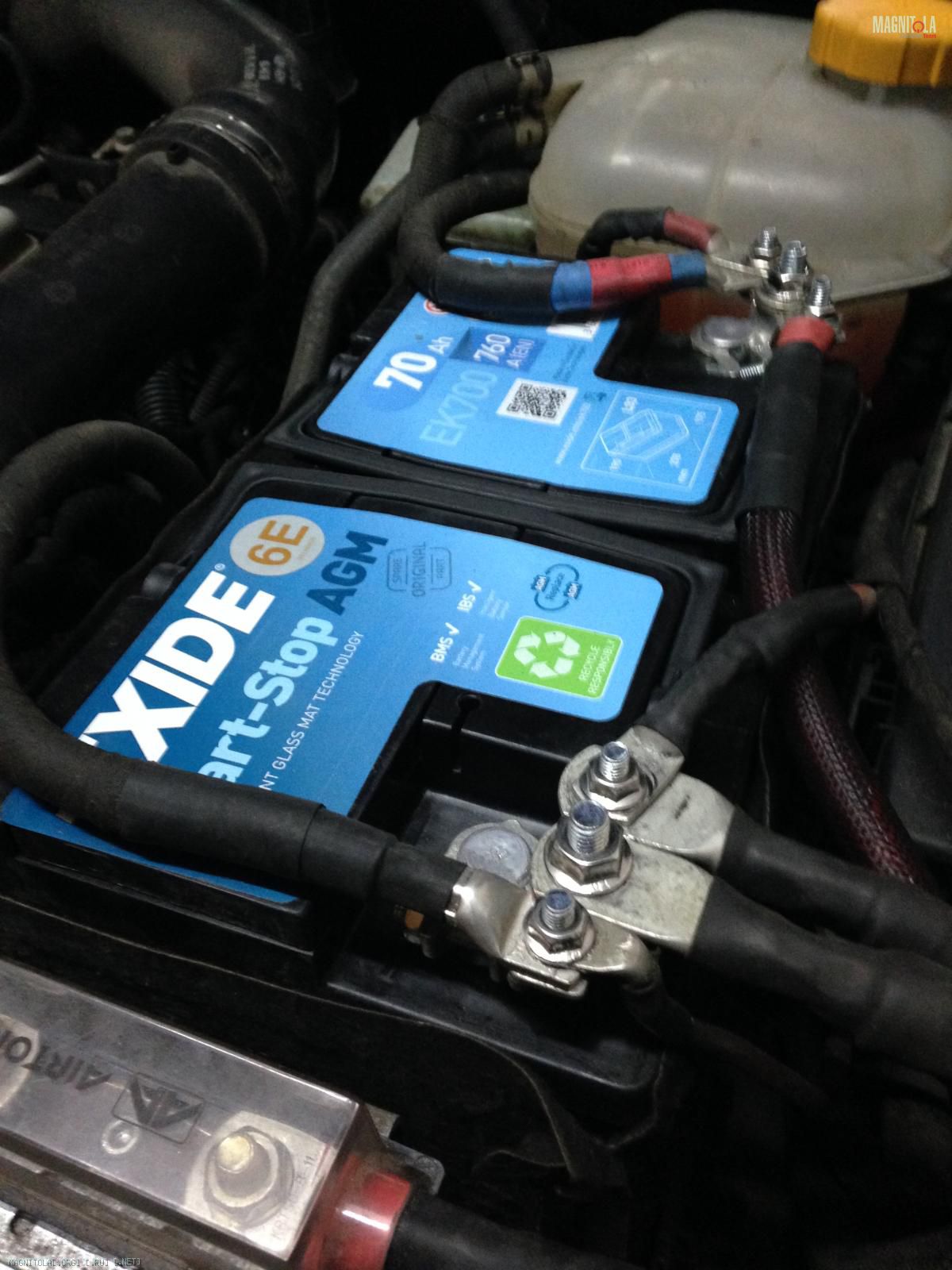

Daxx P01 сила + и - от АКБ под капотом до АКБ в багажнике

Daxx S32 акустика на миды двери

Daxx S34 акустика на твитеры двери

AIV Silverado 2x2.5кв.мм коаксиалы тыл

Змейка Daxx Z01 черная Z03 синяя (кстати она не плавится от нагрева феном как змея из Китая, в которую укрывал проводку на прошлом инстале)

Вложение 1029312

Вложение 1029314

Вложение 1029316

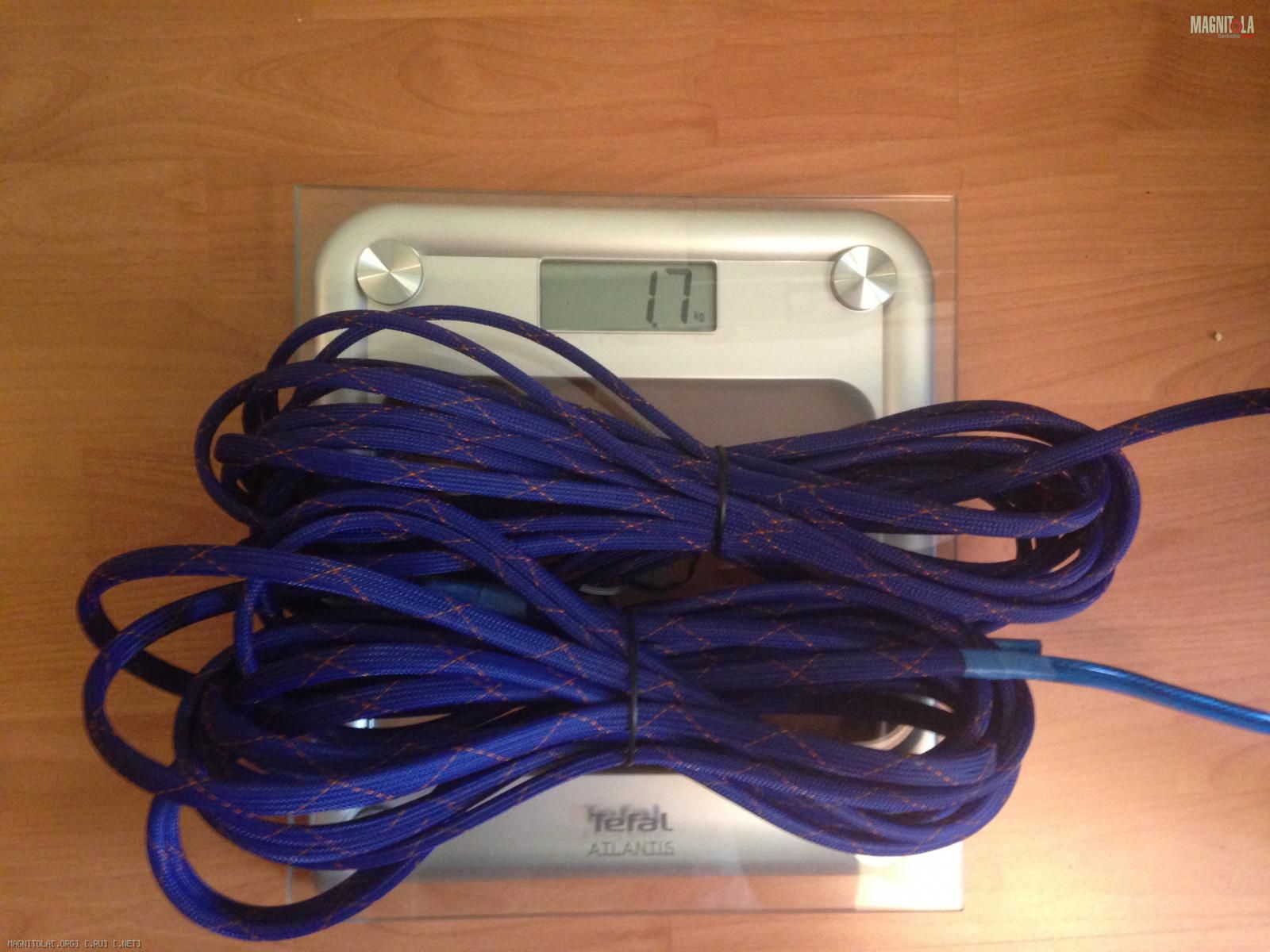

Для гонщекофф фото - насколько надо похудеть будет :D

Вложение 1029318

Вложение 1029320

ps. змейку на концах прихватываю синей изолентой, так она не убегает из под термоусадки :D

Последствия прошлой музыкальной жизни опеля :facepalm: я по началу думал ее вообще нет, валяется под расширительным бачком.

Вложение 1029322

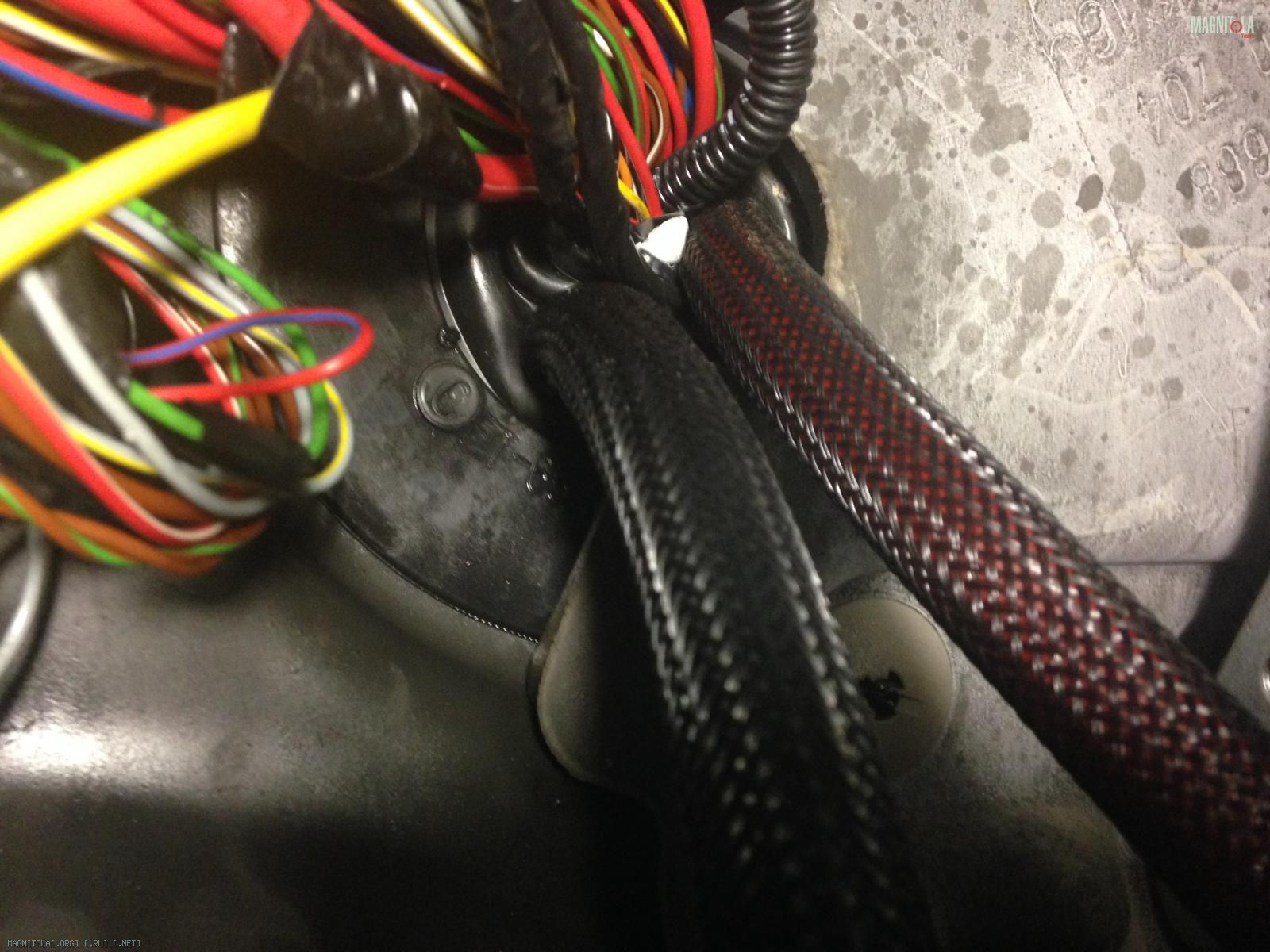

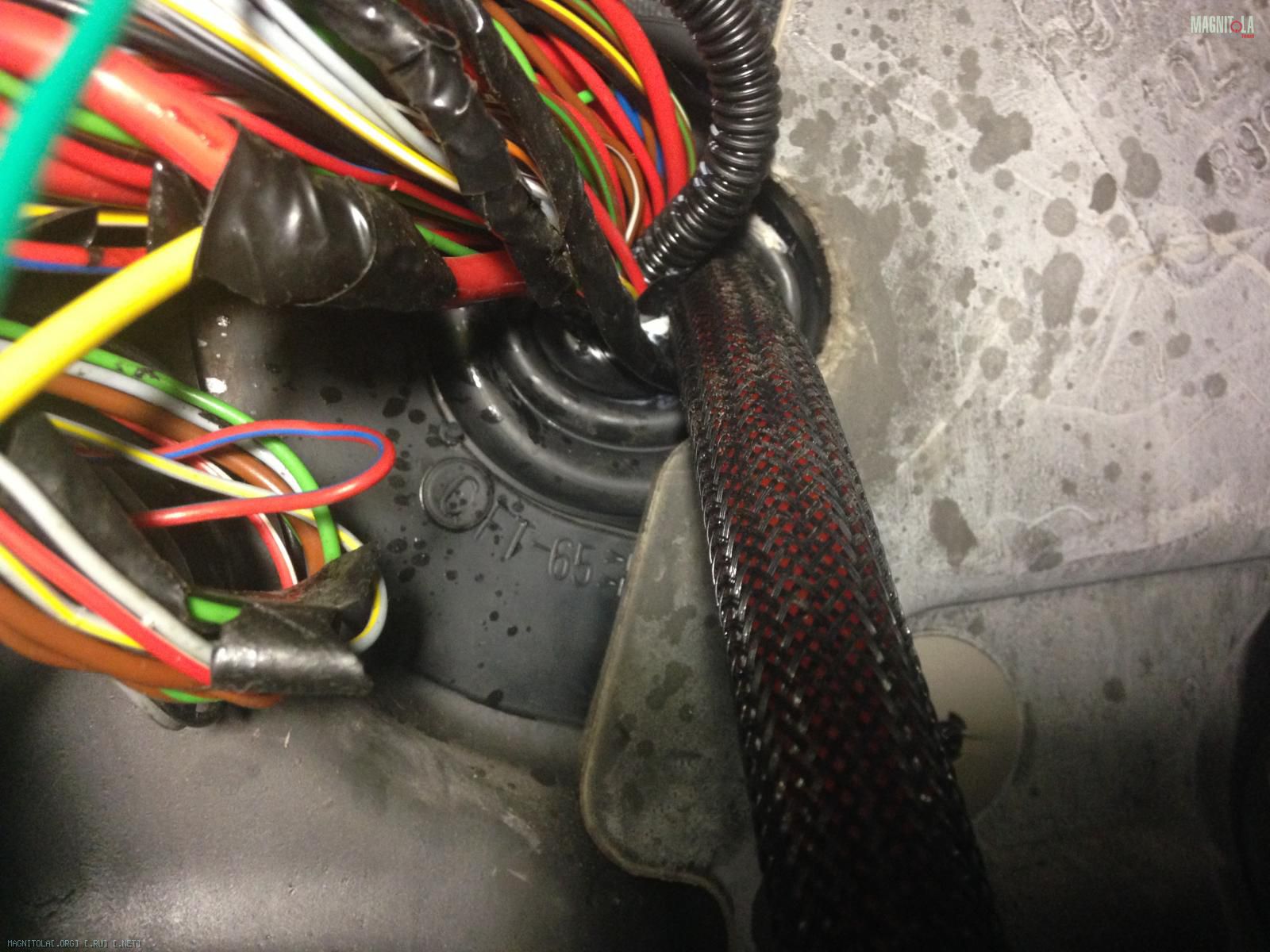

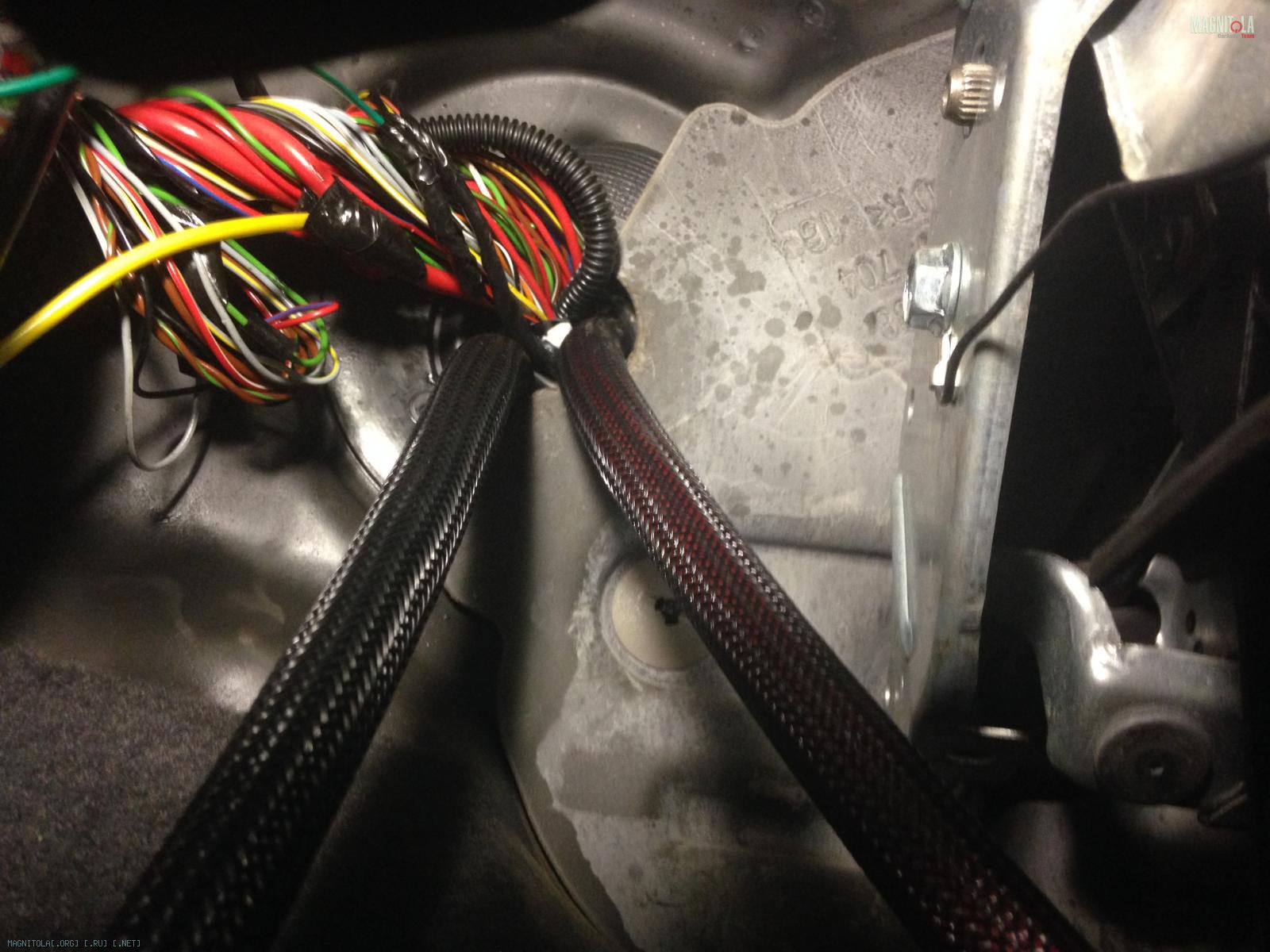

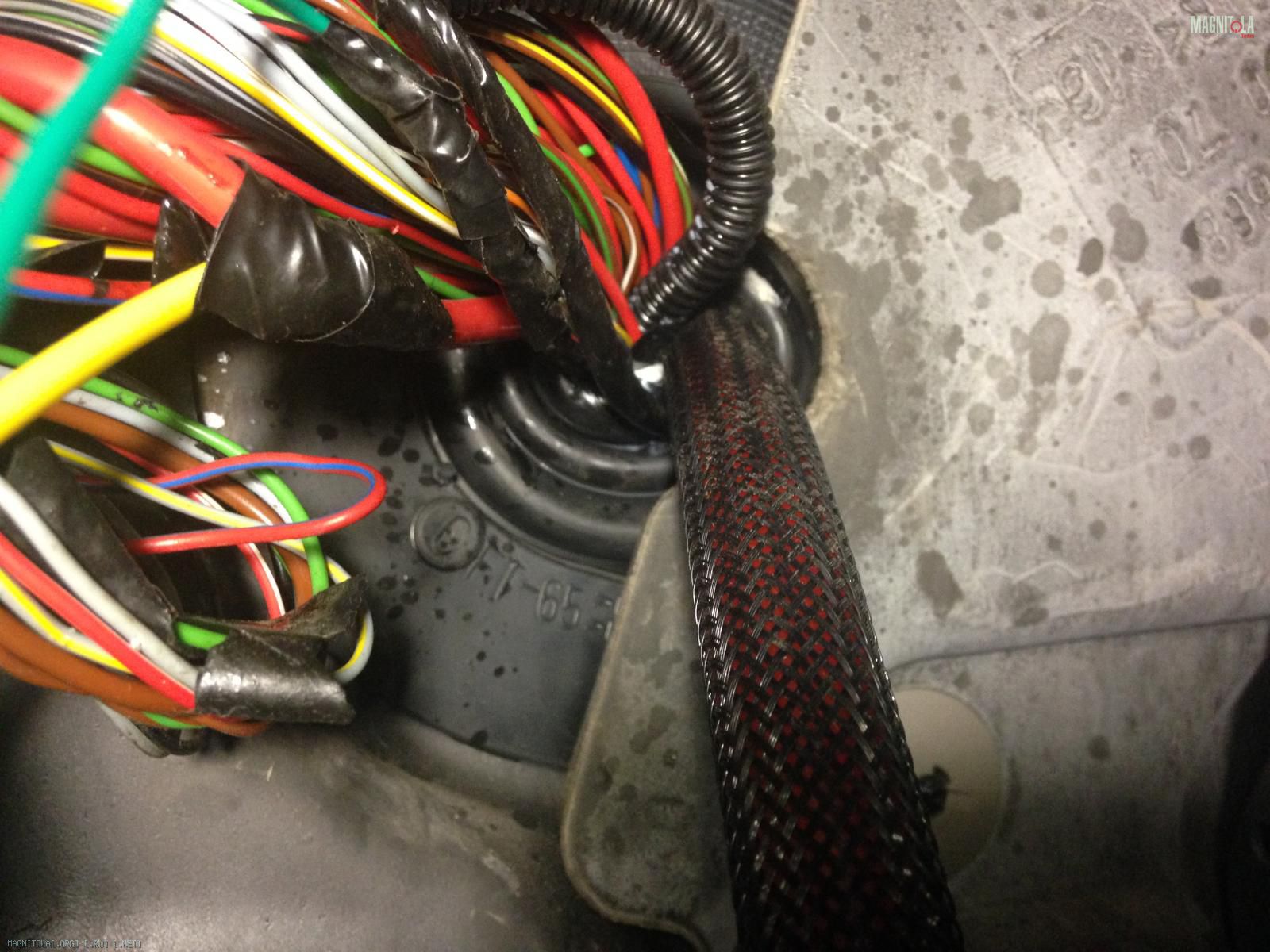

Два нуля пролетают в астре через штатную резинку бодро. Можно еще пару туда просунуть) :smoke:

Вложение 1029326Вложение 1029328

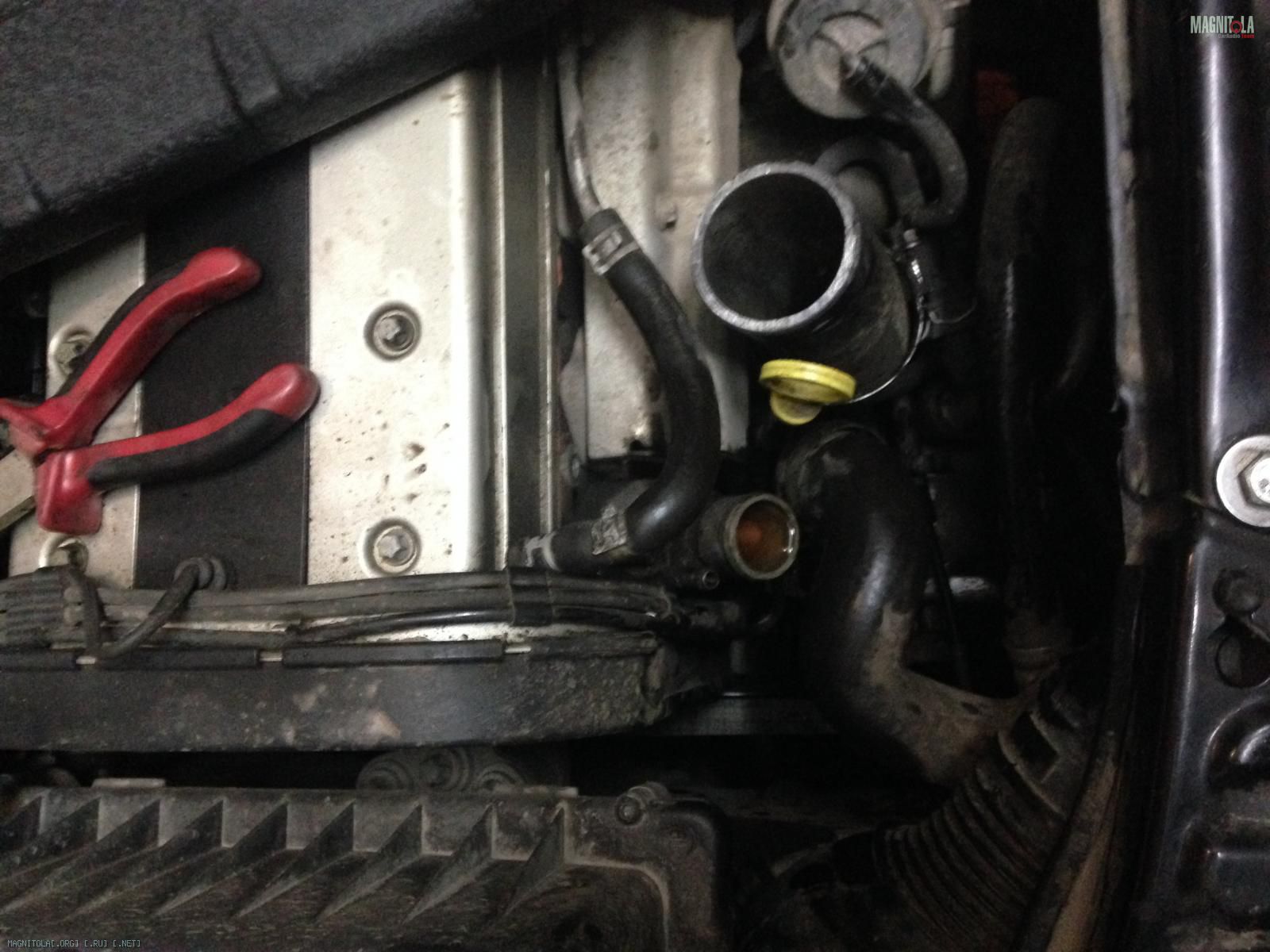

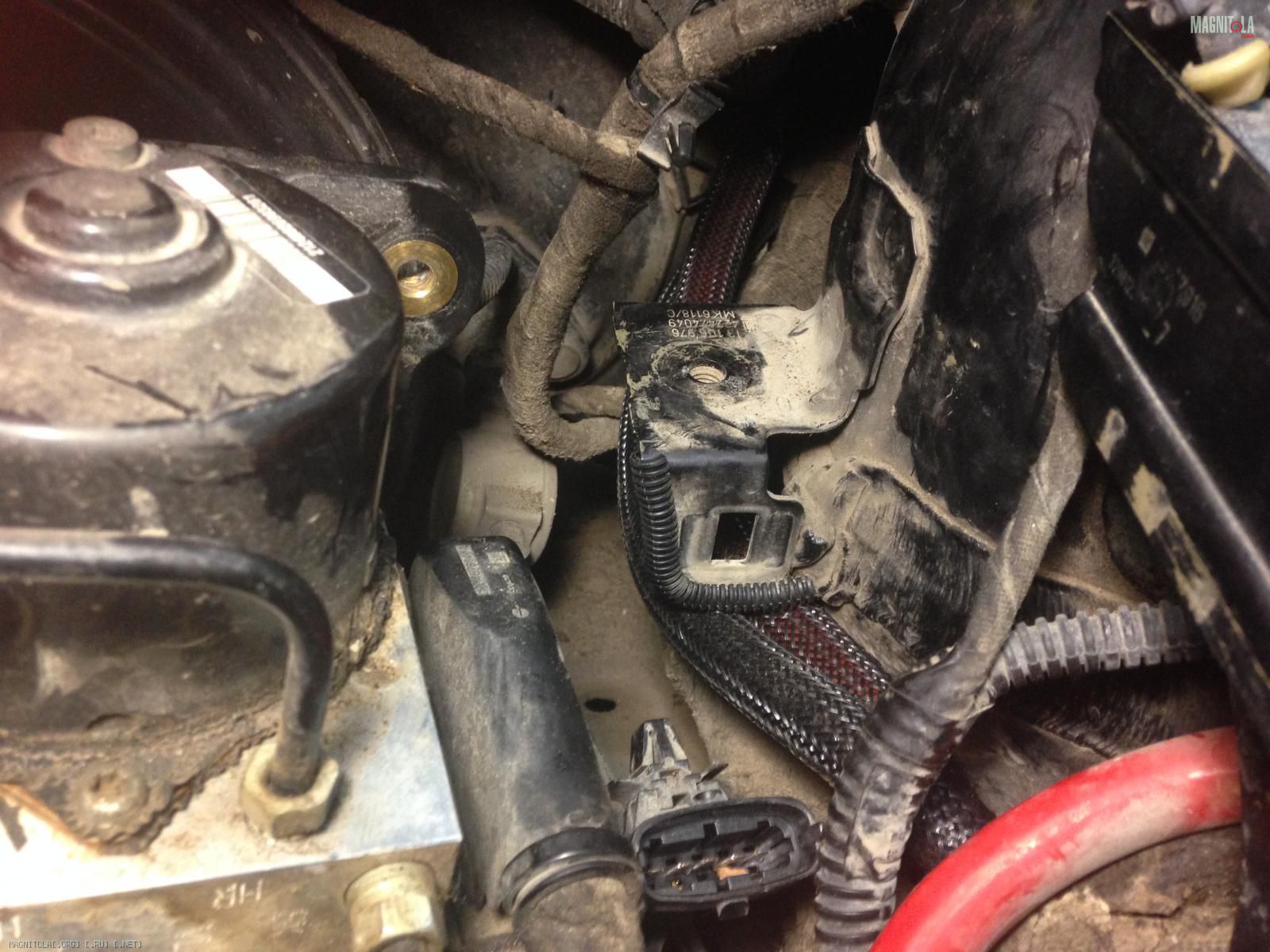

Надо только чутка подразобрать подкапотом

Вложение 1029330Вложение 1029332

Вложение 1029334Вложение 1029336Вложение 1029338Вложение 1029340

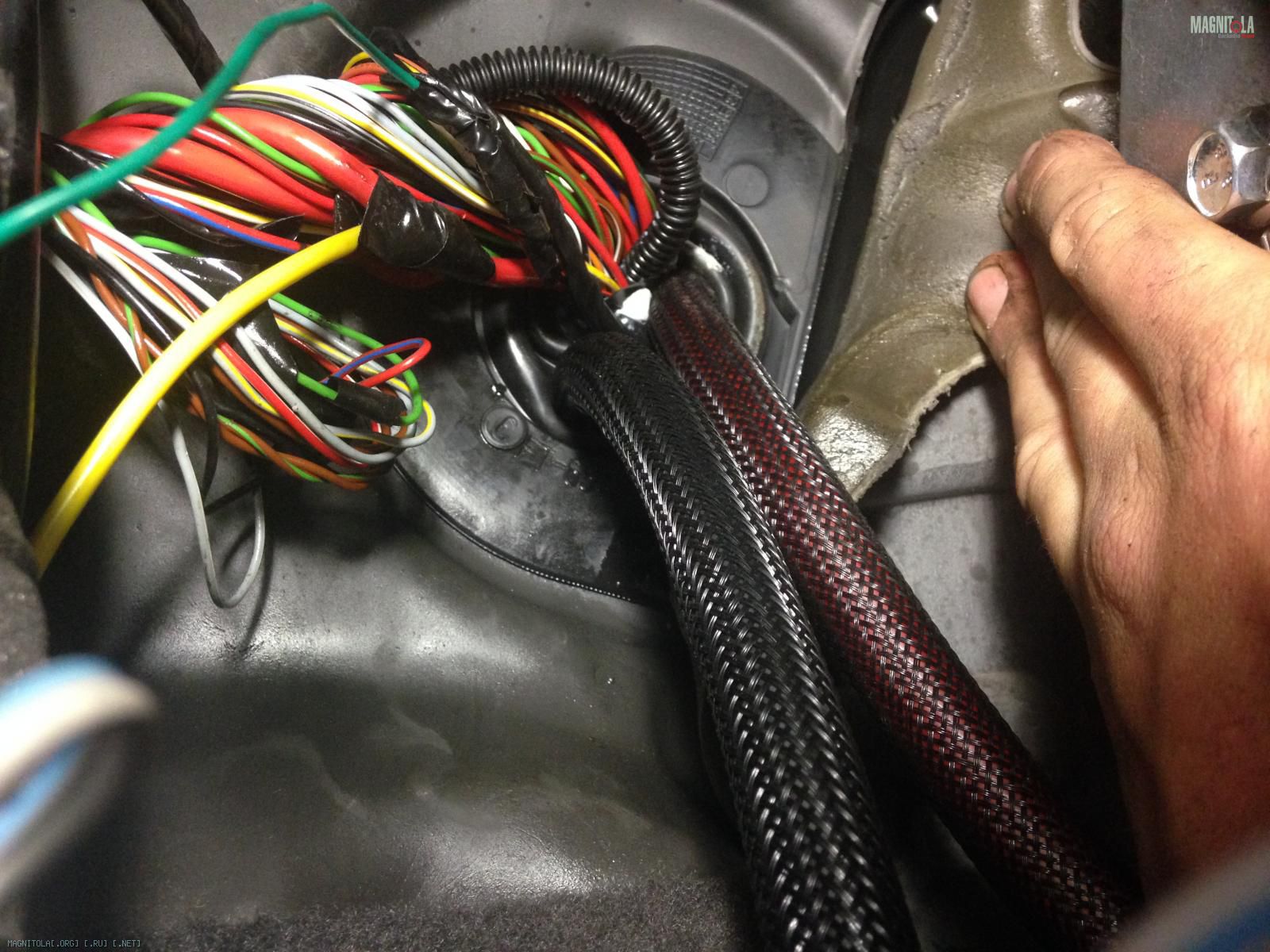

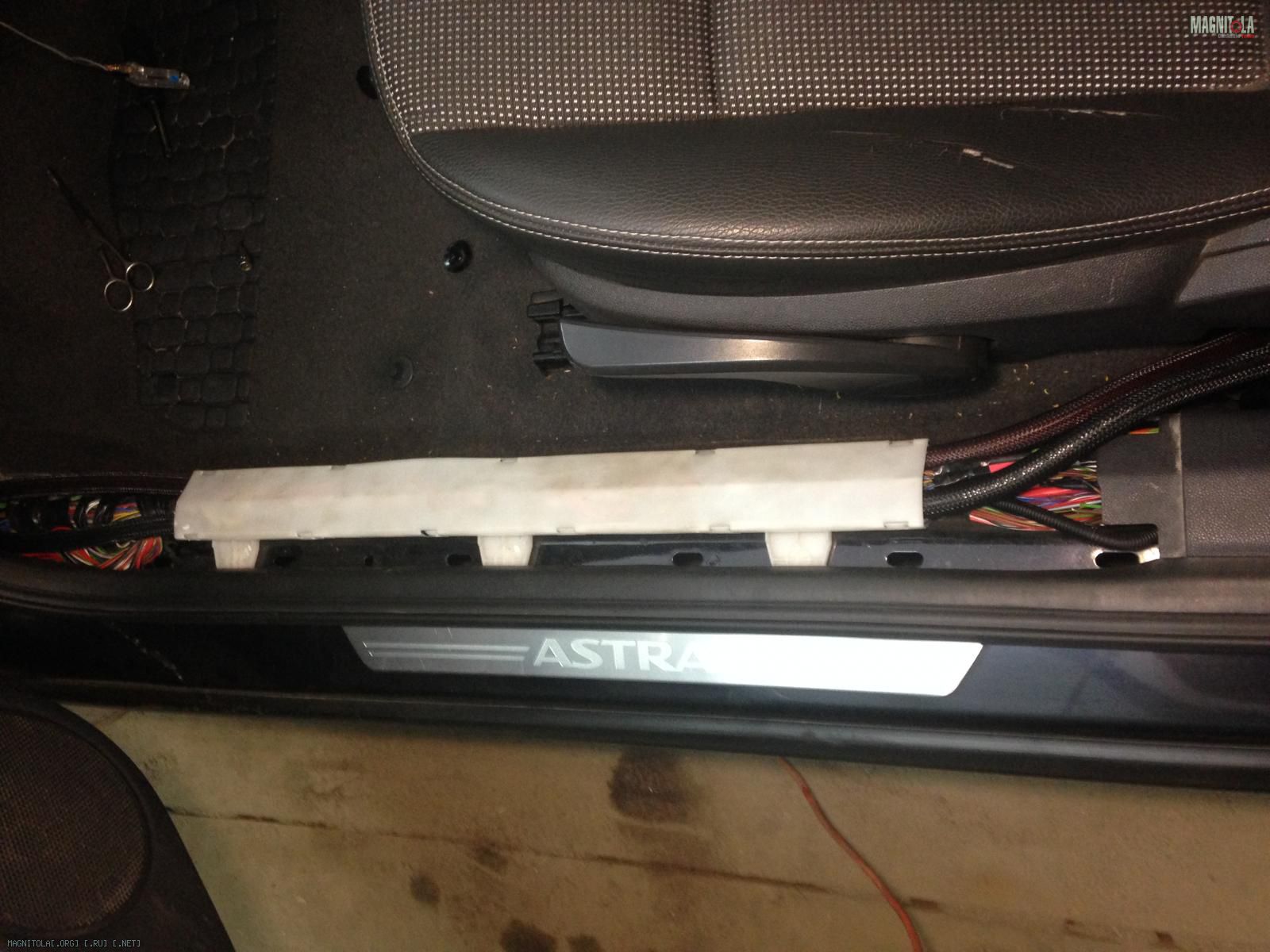

У астры удобные штатные короба для проводки, два нуля в них впритык зашли.

Вложение 1029342Вложение 1029344Вложение 1029346Вложение 1029348

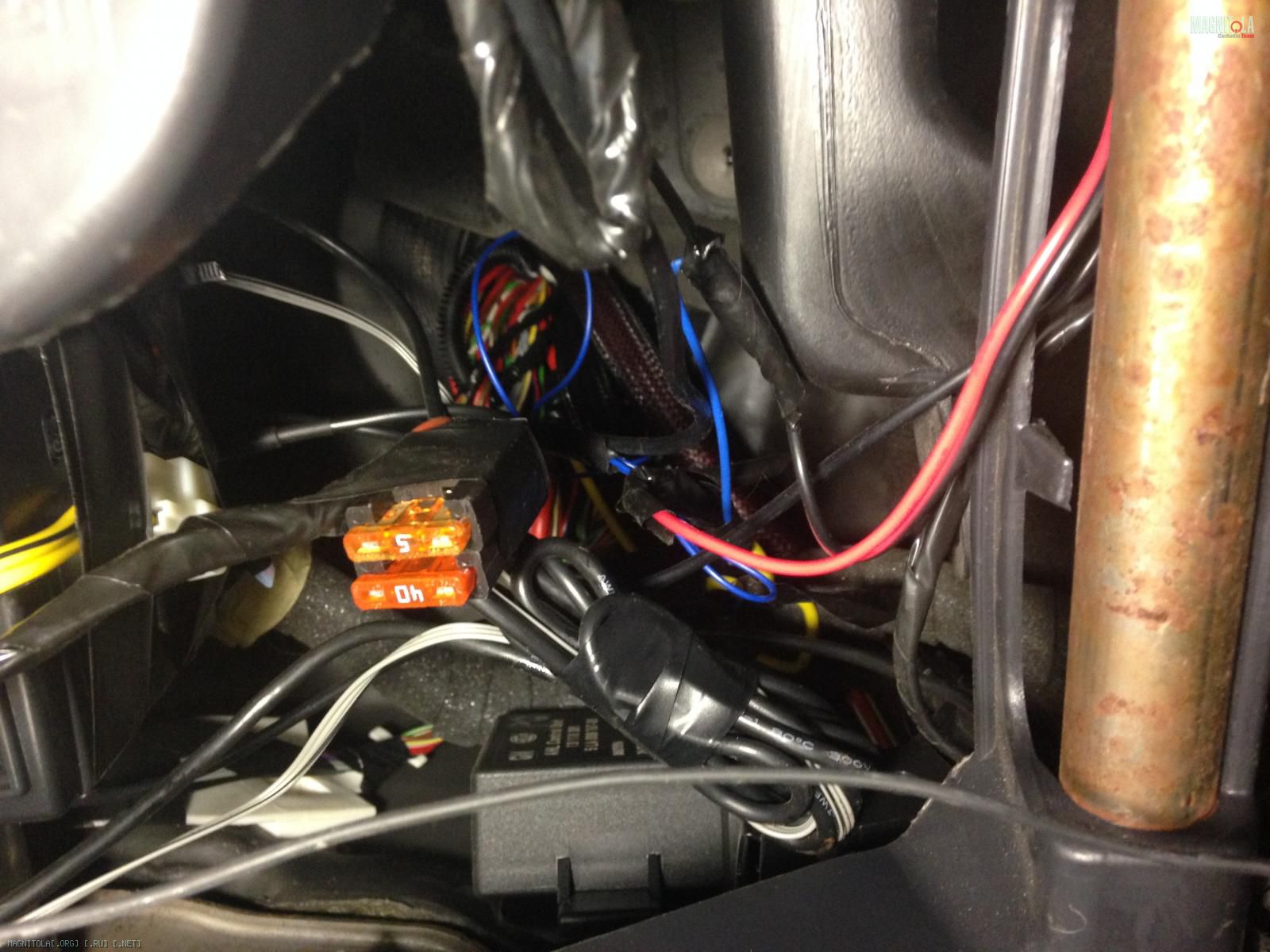

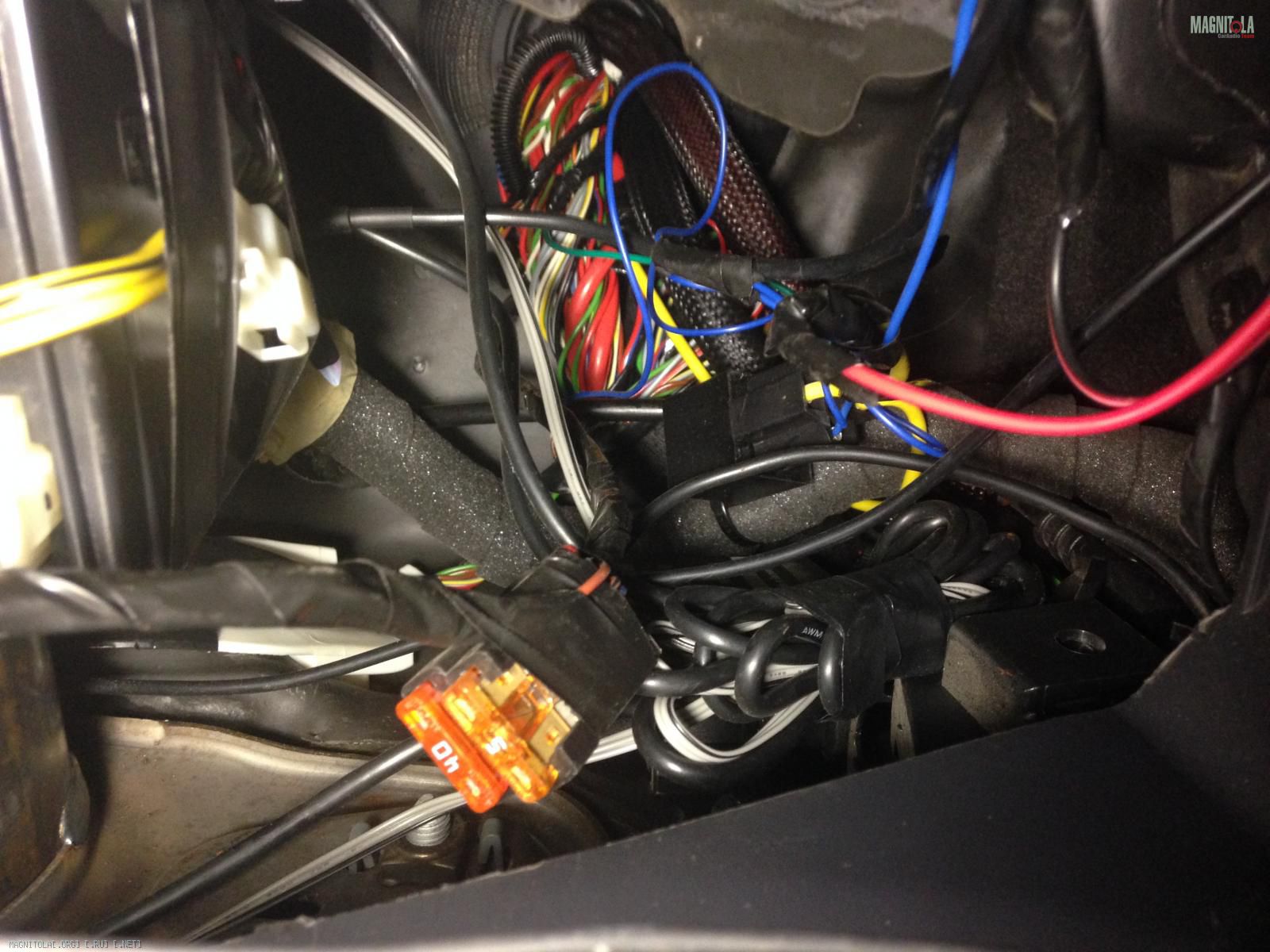

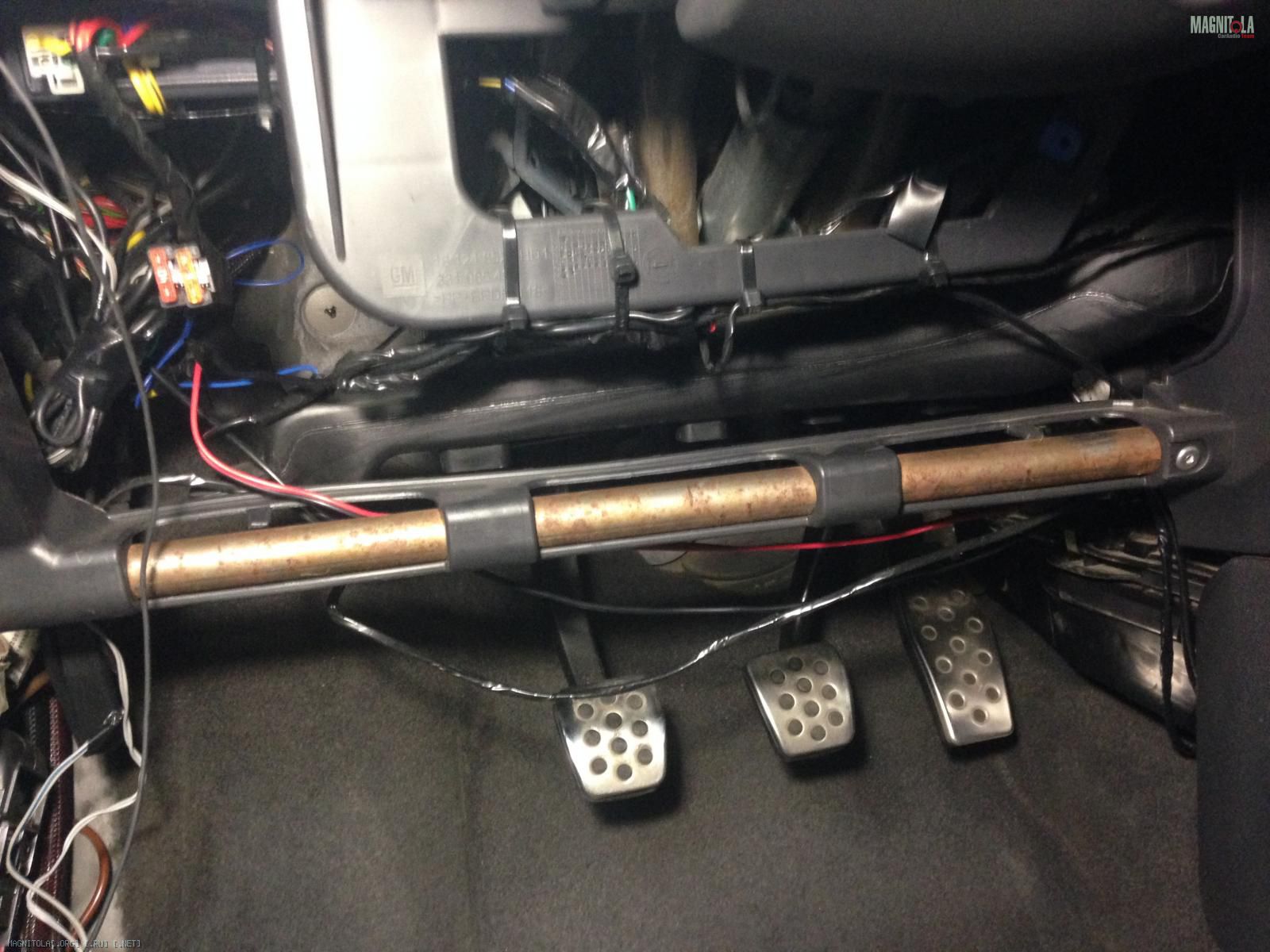

Наверное взгляд цепляется за раздербаненые штатные жгуты проводки? А это треш от пермских установщиков сигнализации :))))))))))))))))))))

Вложение 1029352Вложение 1029354Вложение 1029356Вложение 1029358

Я люблю погромче, поэтому решил поставить тыл "на всякий случай".

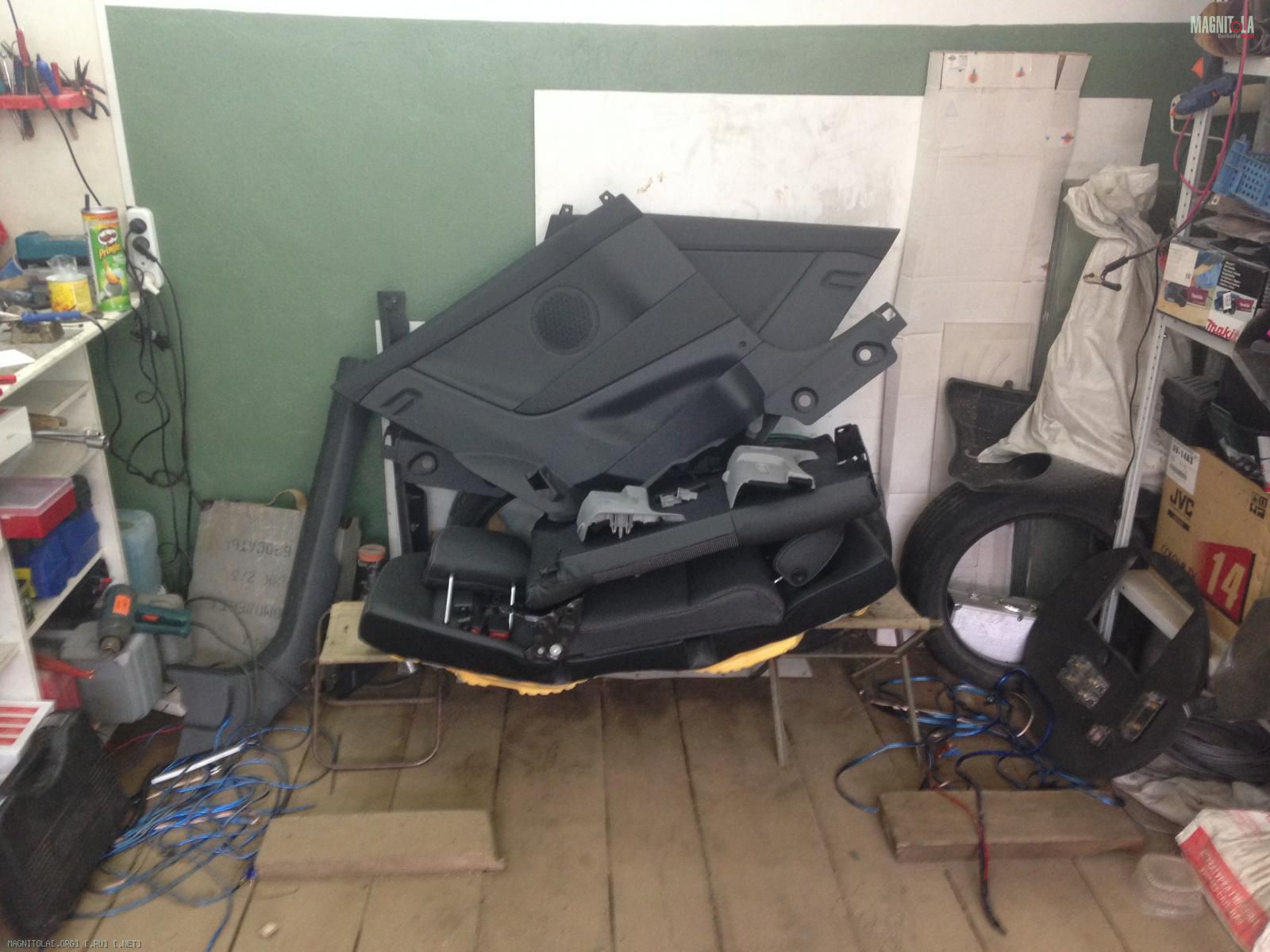

Салоны опелей просты в разборке. Раскидывается все минут за 20.



Вложение 1029360

Акустика ESX VE62 Подготовил на столе проводку.

Вложение 1029362Вложение 1029364

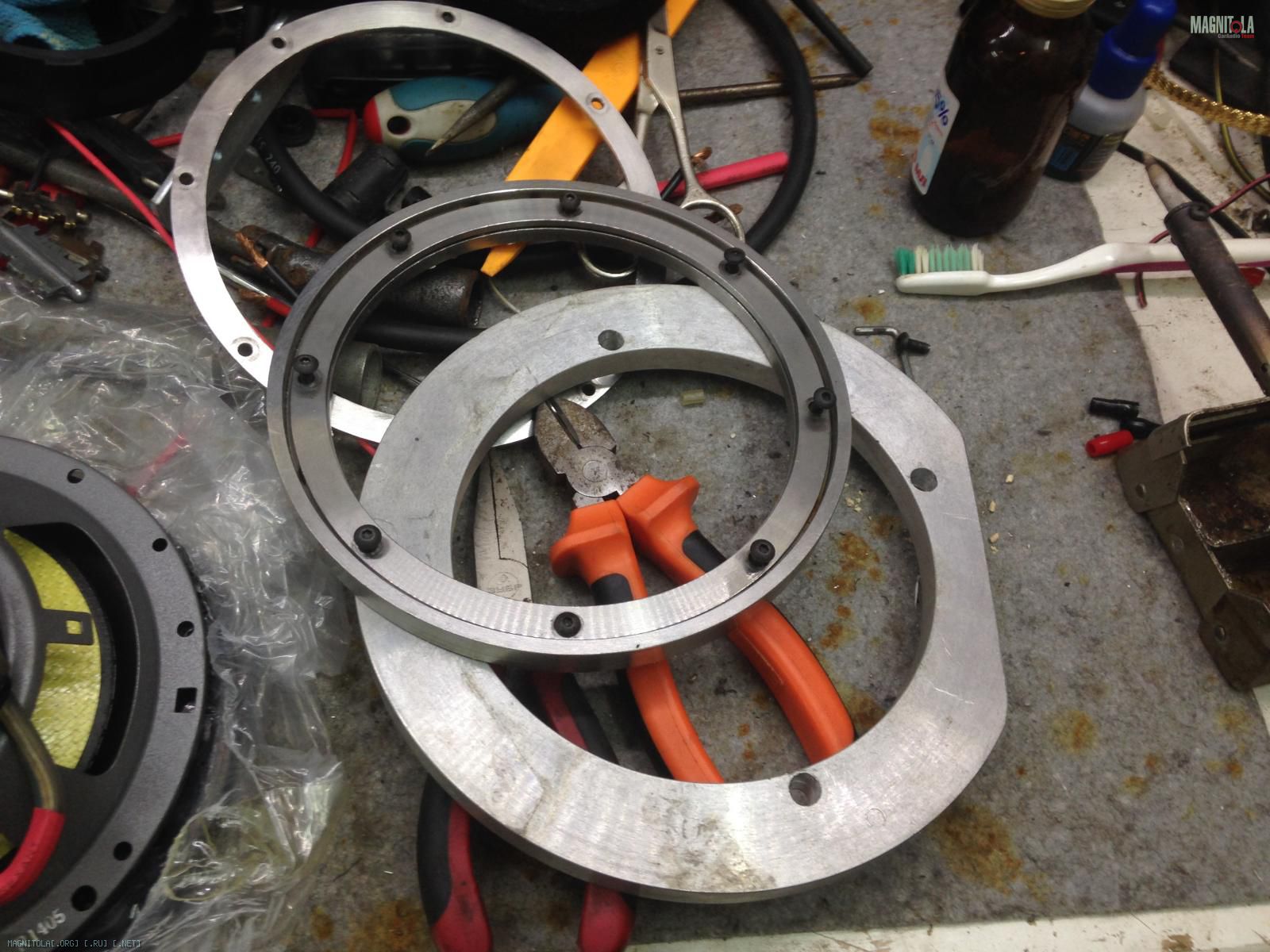

Заранее токарю заказал железки для монтажа.
Задумка такая: т.к. высота проставки макс. 20мм. Надо набирать жесткость основания внутри боковины. Большие кольца из алюминия ставлю внутри, сверху монтажное кольцо из нержи и стягиваю "бутерброд" зажимая между кольцами железо боковины.

Вложение 1029366

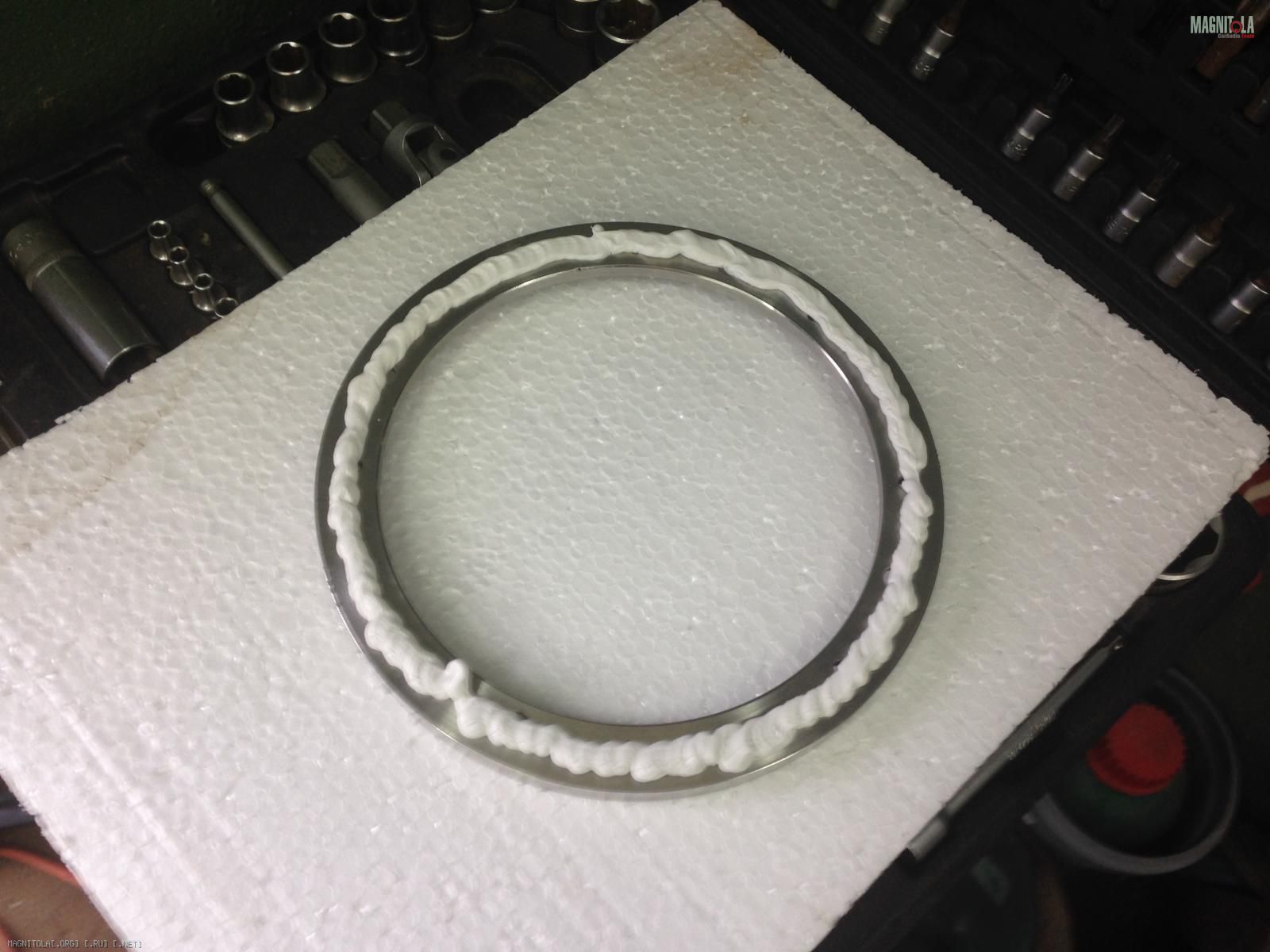

Кольцо намажу акриловым герметиком.

Вложение 1029368

Бутерброд стягиваю винтами м6 (гайки с тефлоном), винты длинные - это косяк. (купленные короткие оказались из сыромятины, пришлось экстренно искать нычку из проверенных винтов при сборке)

Вложение 1029370

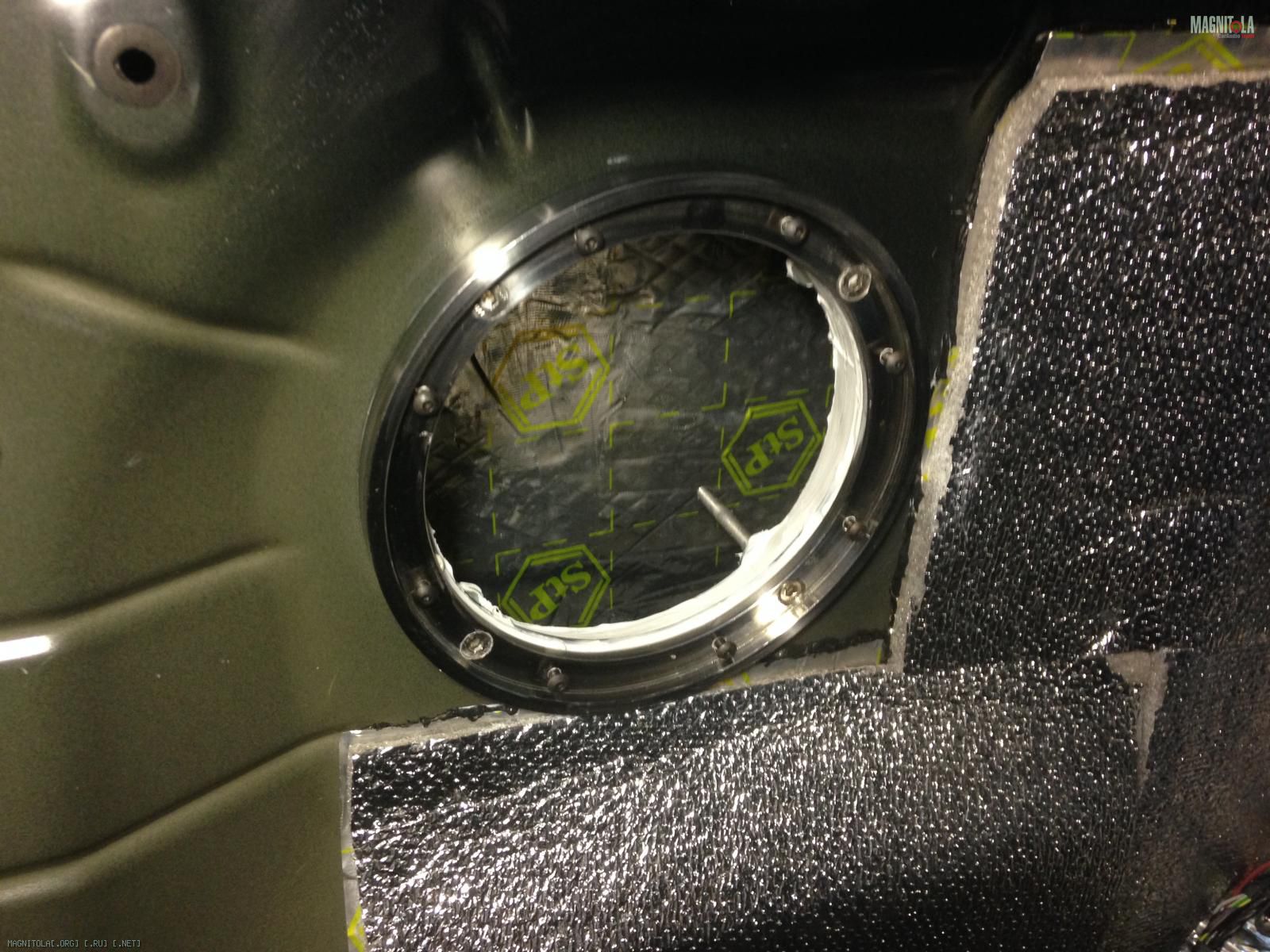

Все что выдавило убираю, с другой стороны повторяю аналогично.

Вложение 1029372Вложение 1029374Вложение 1029376Вложение 1029378

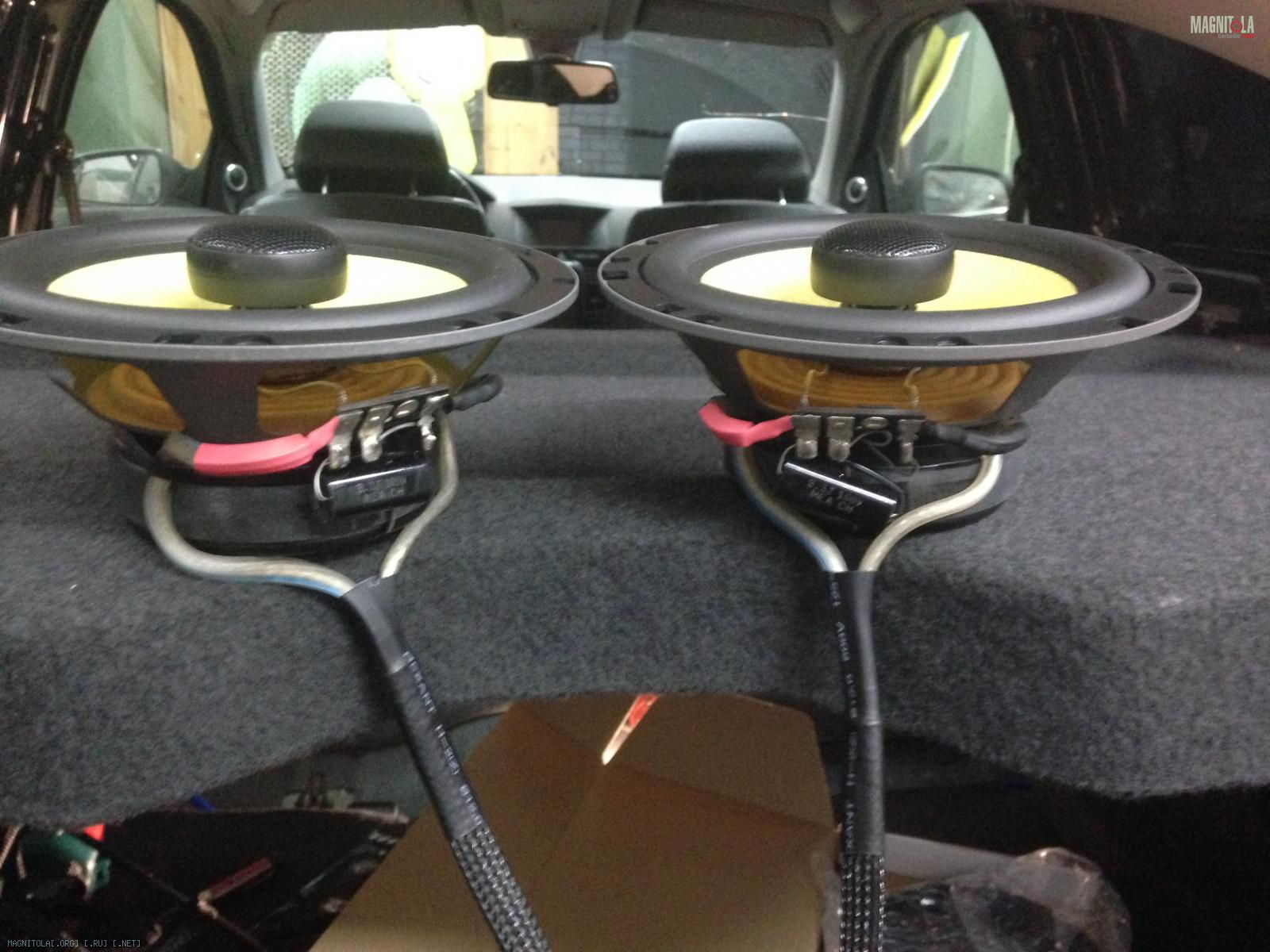

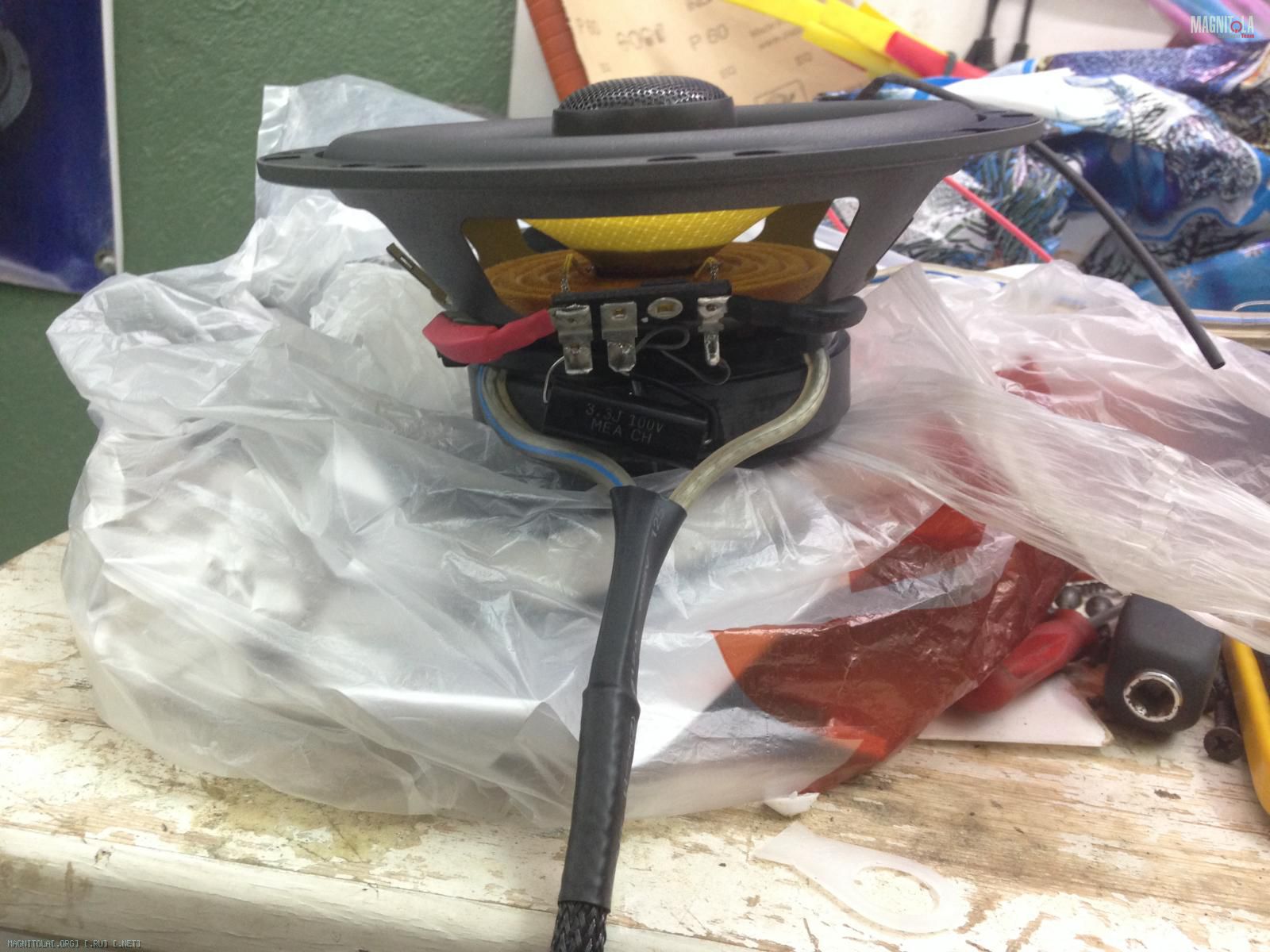

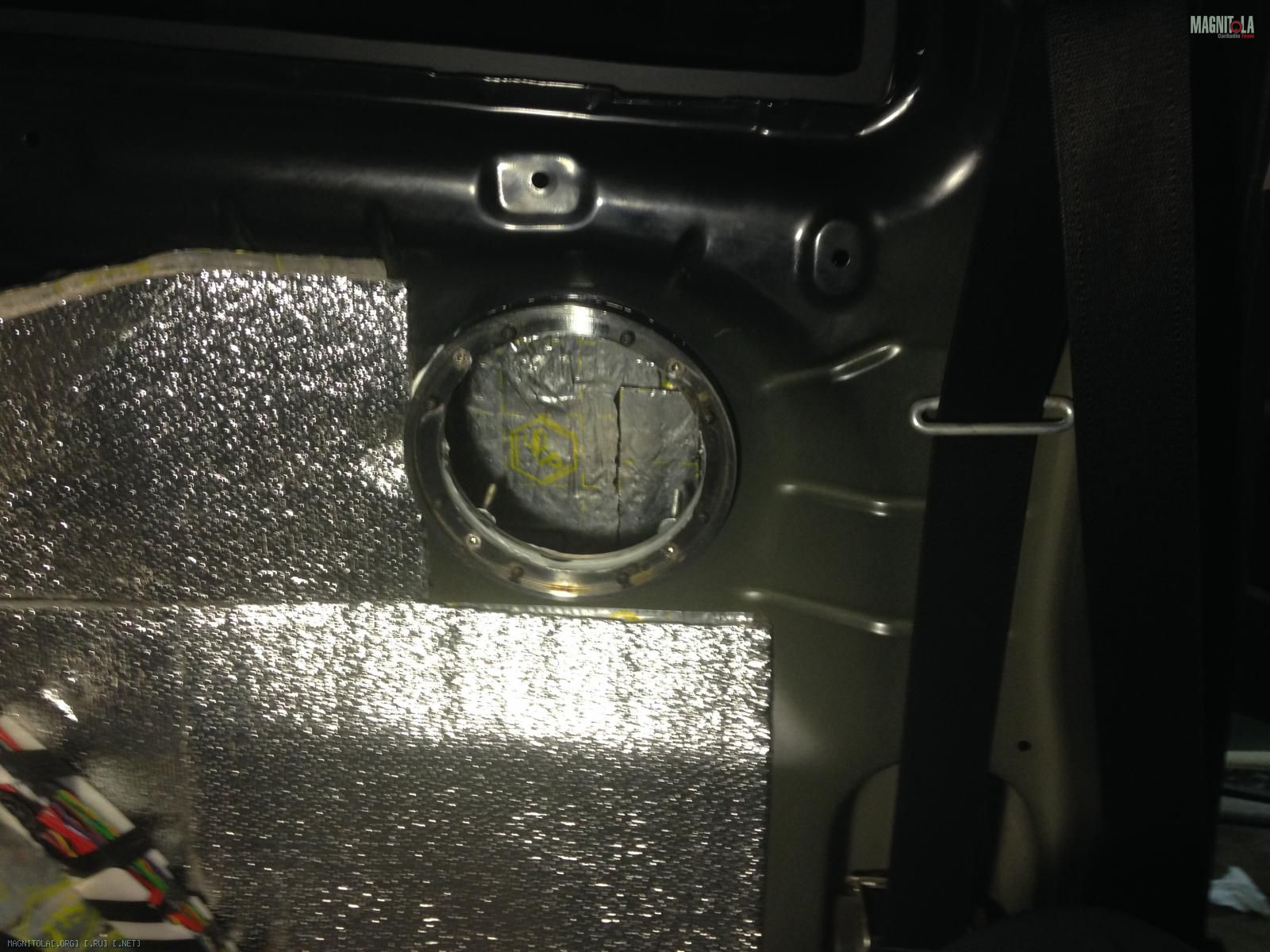

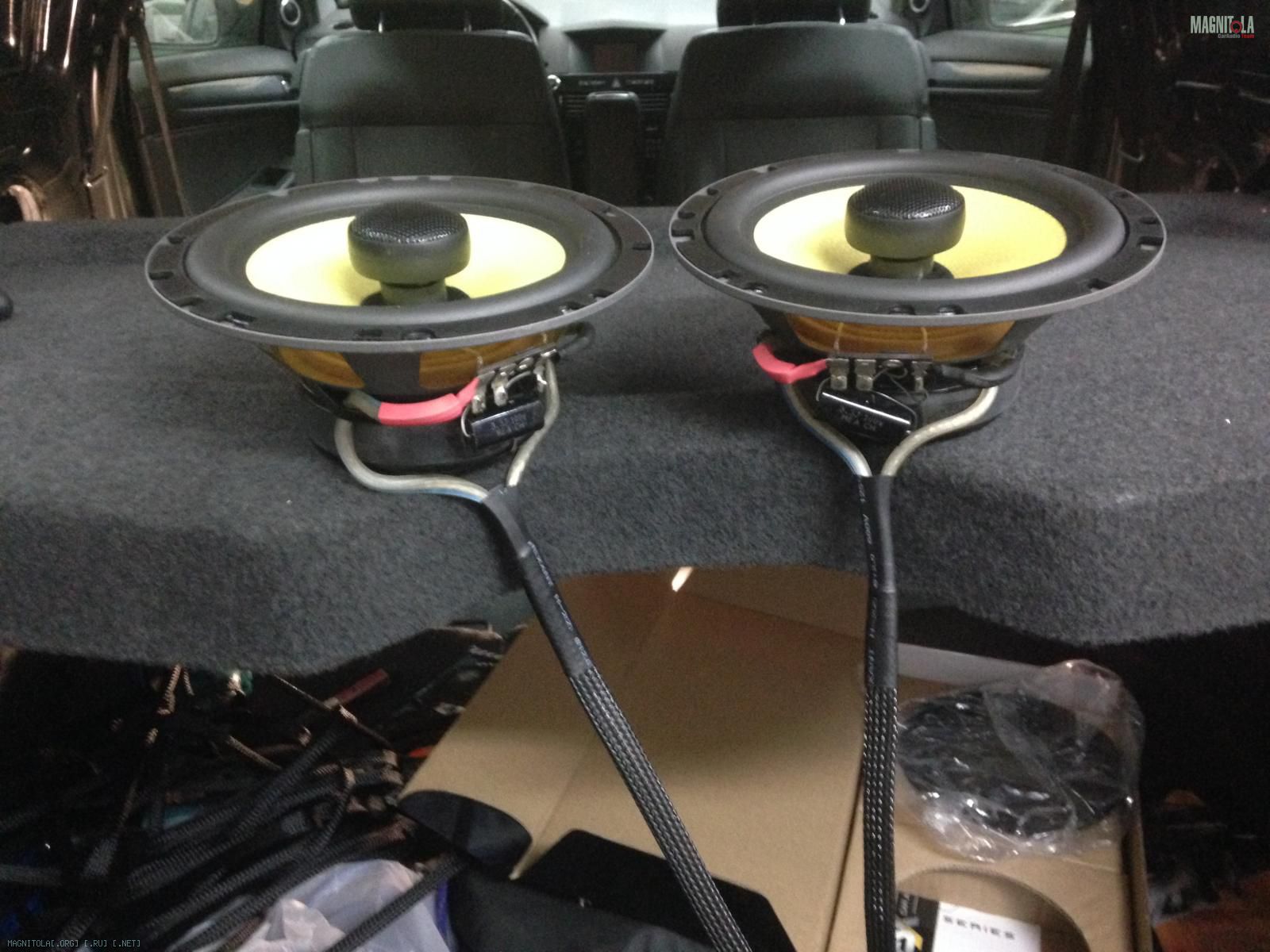

Провода AIV 2x2.5кв.мм в змейке Daxx Z01

Вложение 1029380Вложение 1029382Вложение 1029384

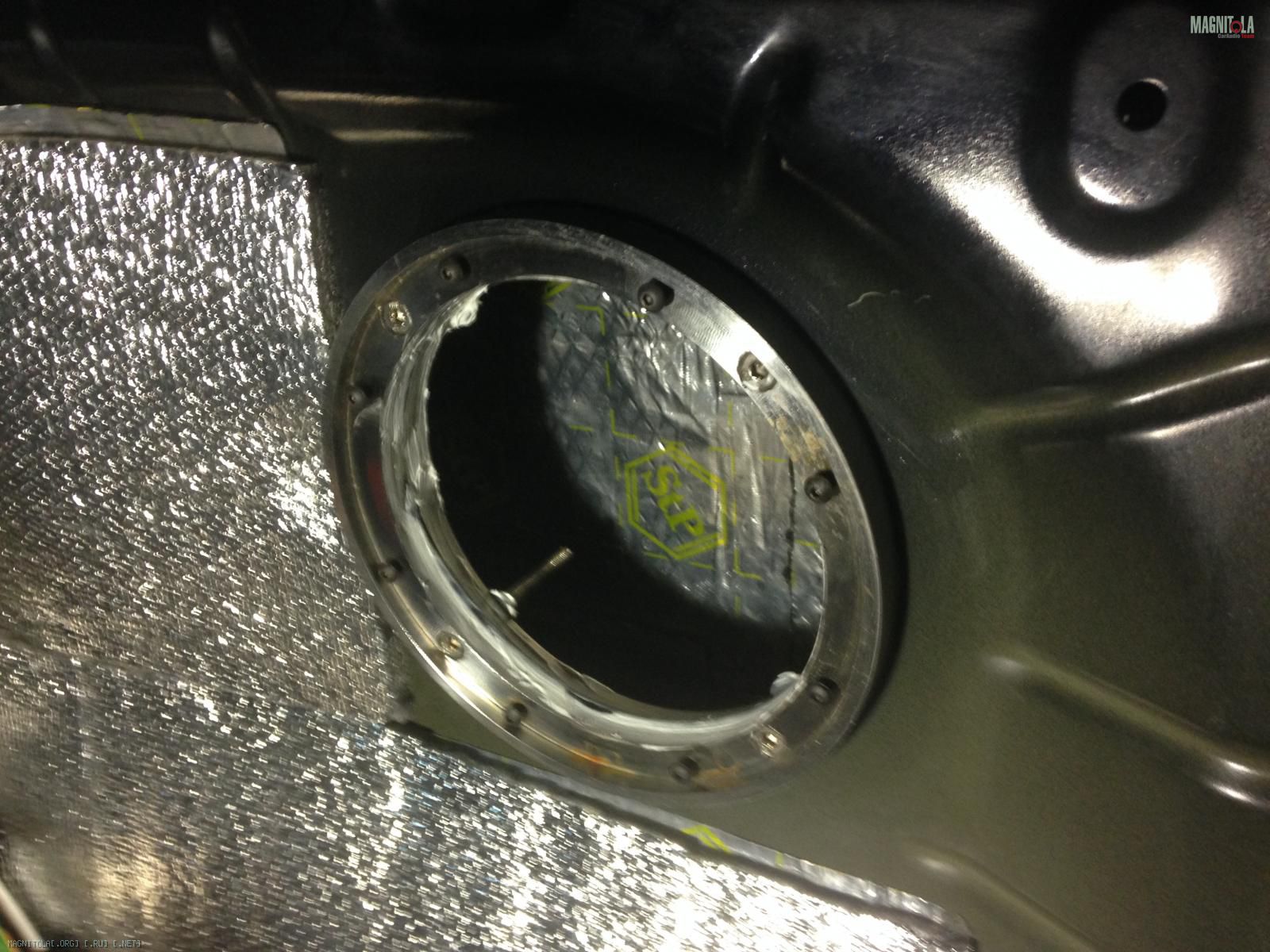

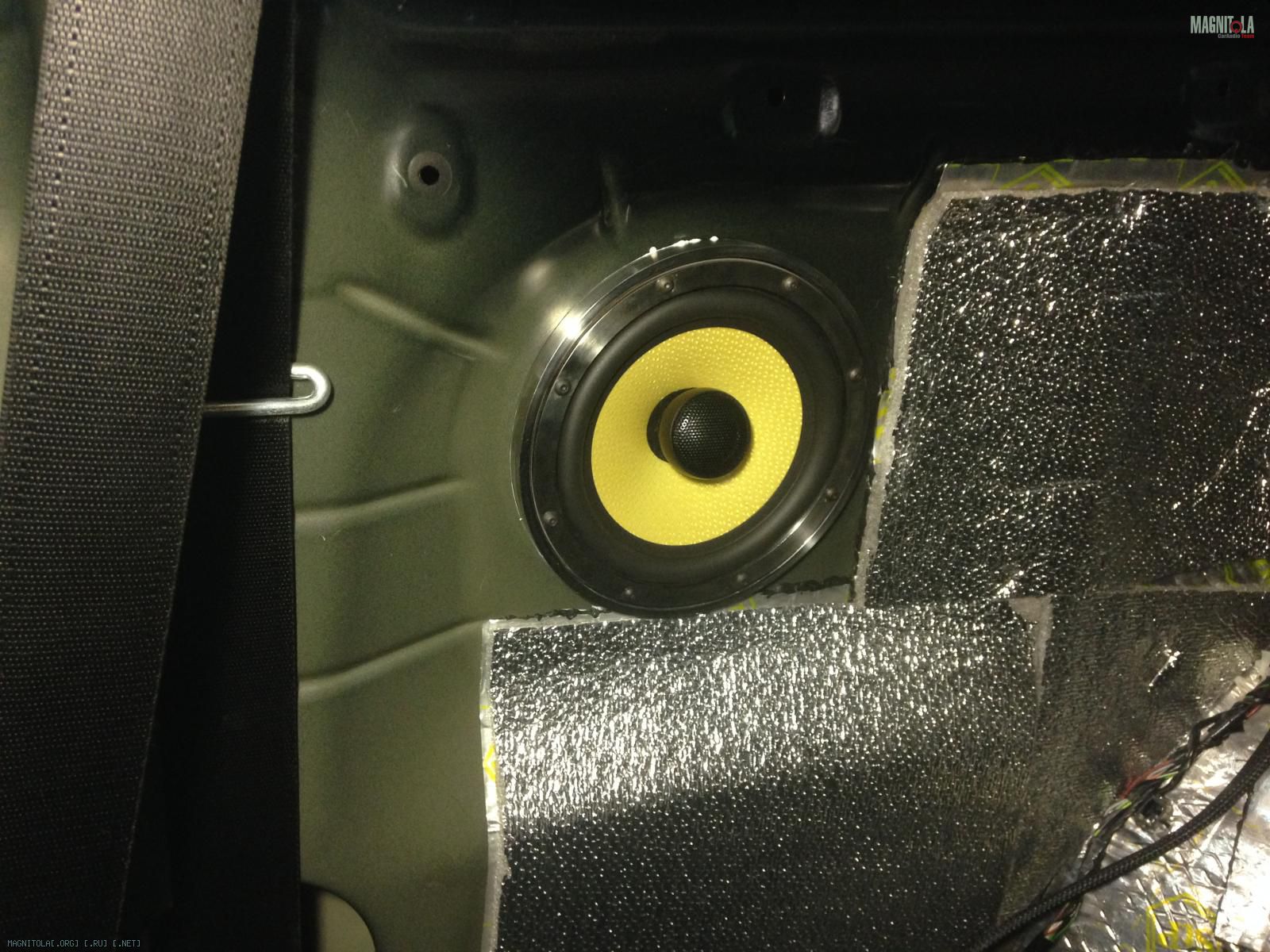

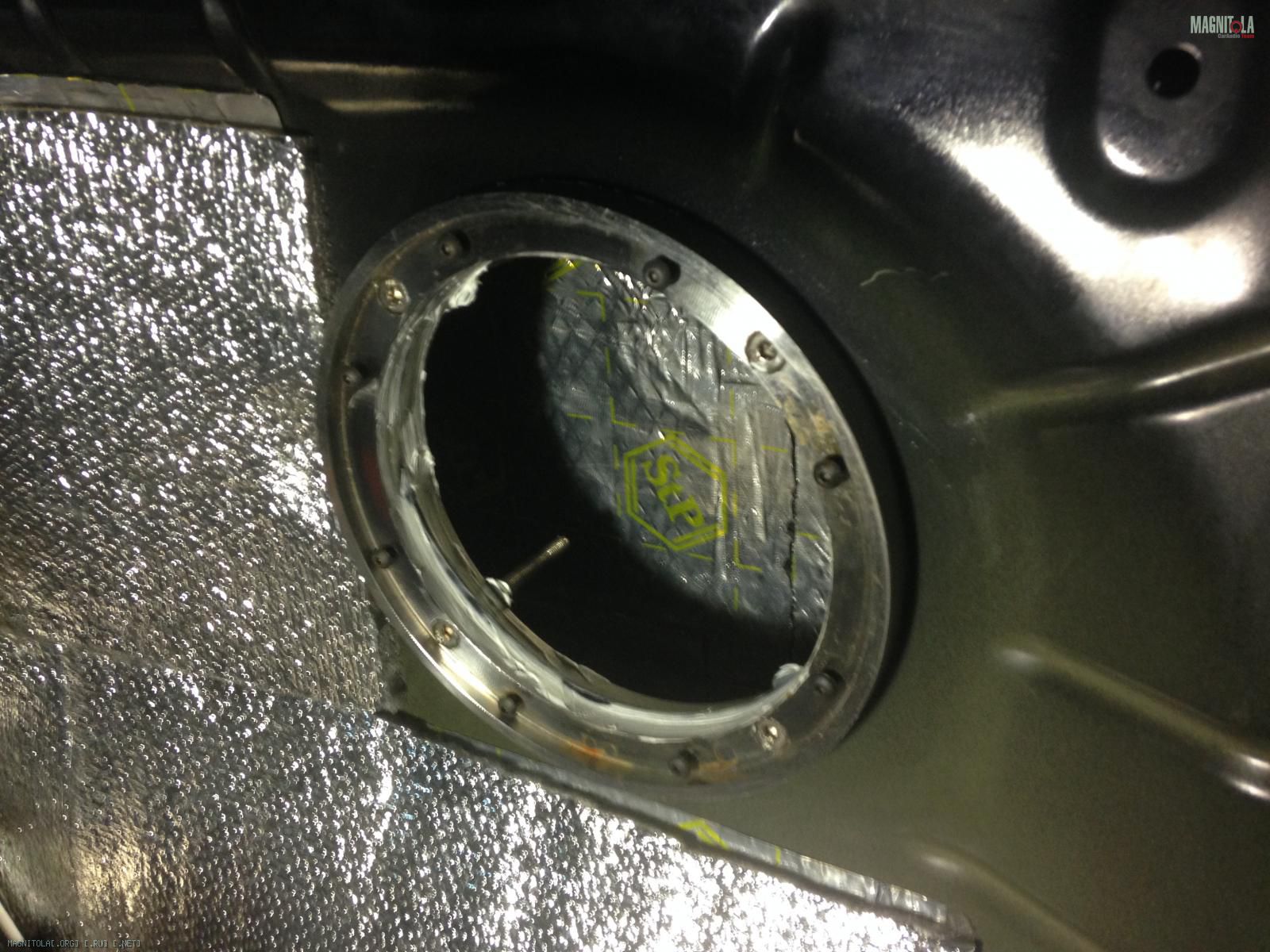

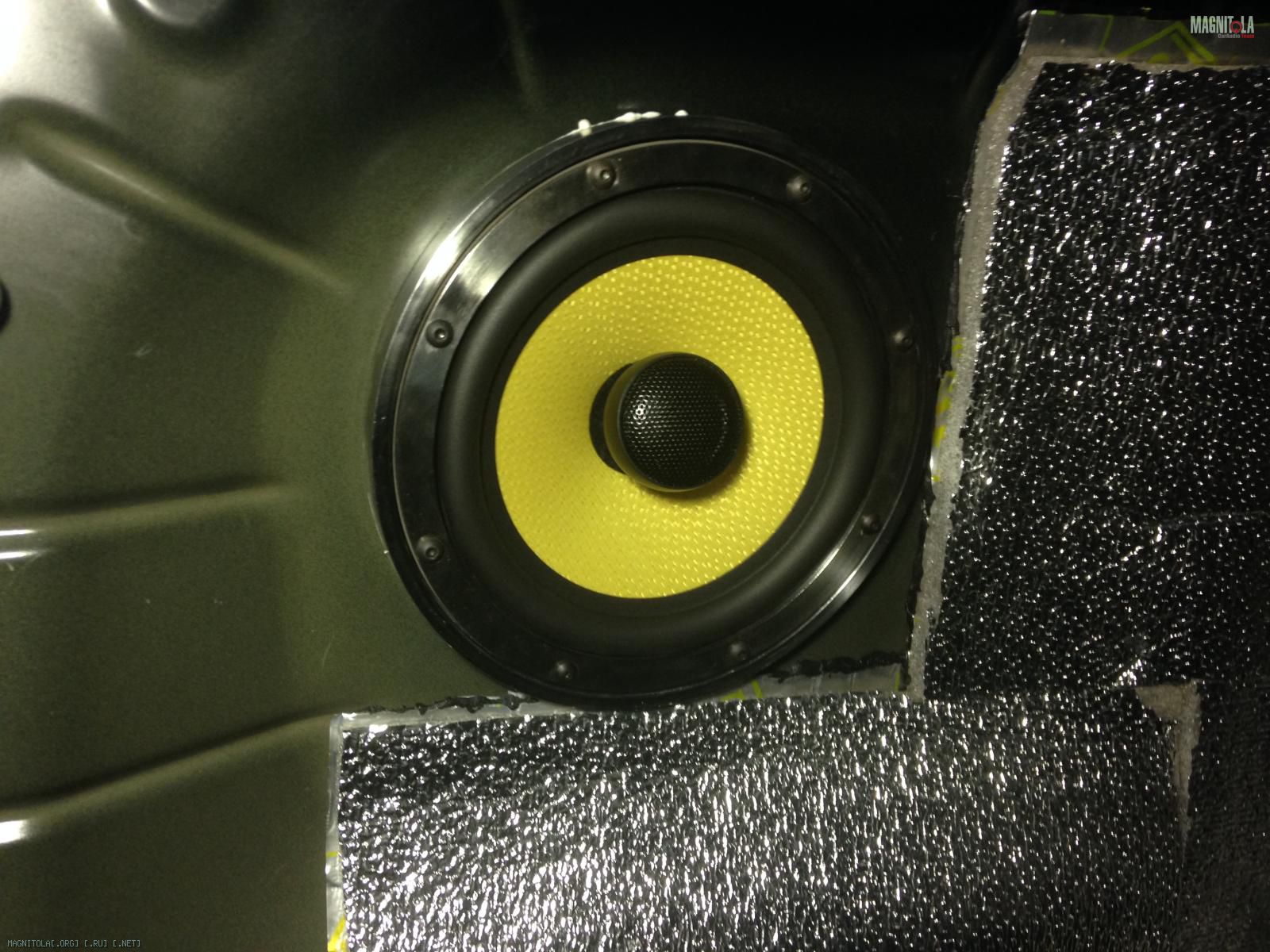

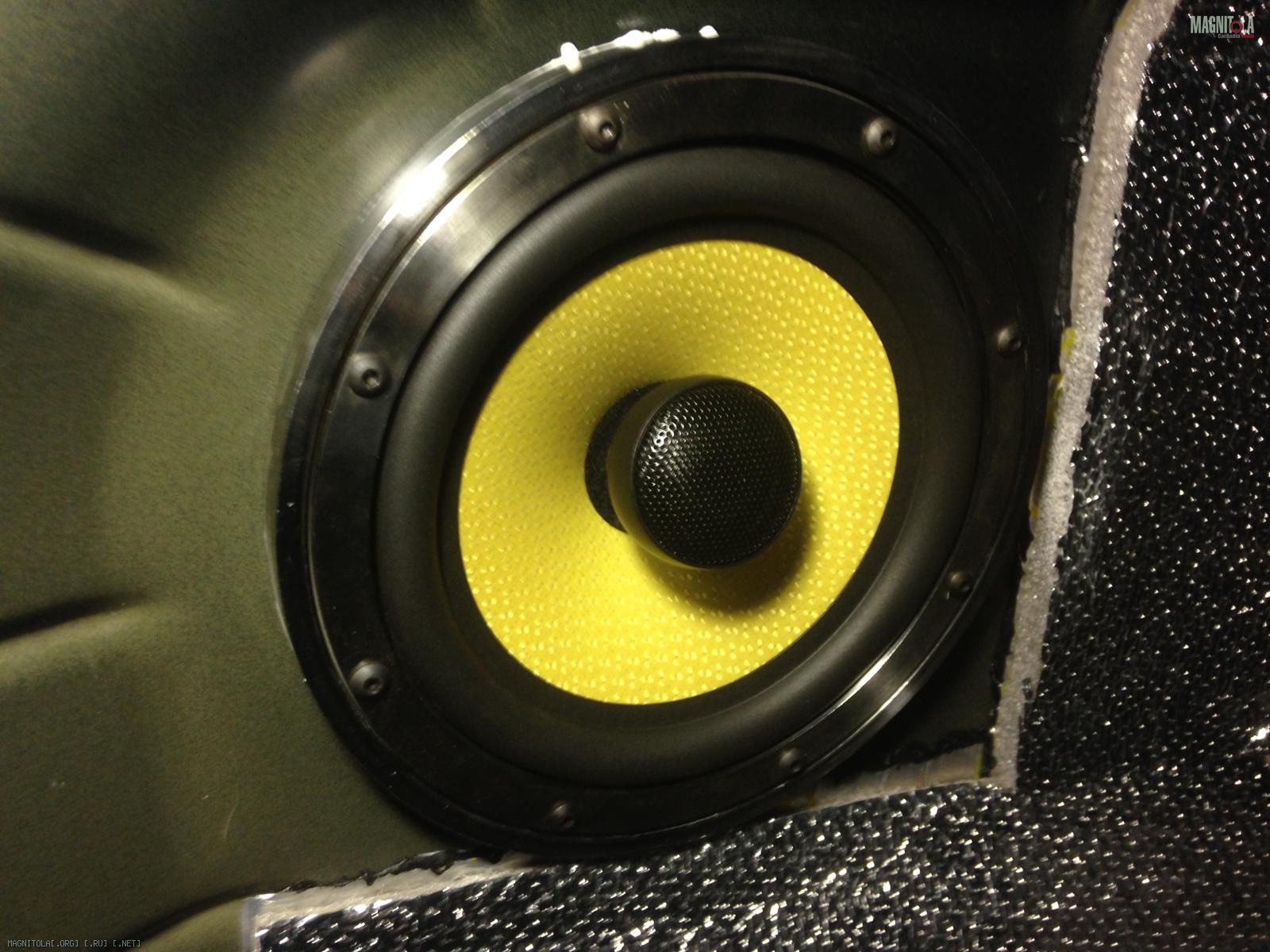

Прижимное кольцо прикручивается винтами м4 8шт, равномерно притягивая мидбас к основанию.
По опыту инсталов в прошлые авто, результат офигенный)



Вложение 1029386Вложение 1029388Вложение 1029390

Кто собирает разные эскизы, колечки из нержи что на фото.


Вложение 1029392Вложение 1029394

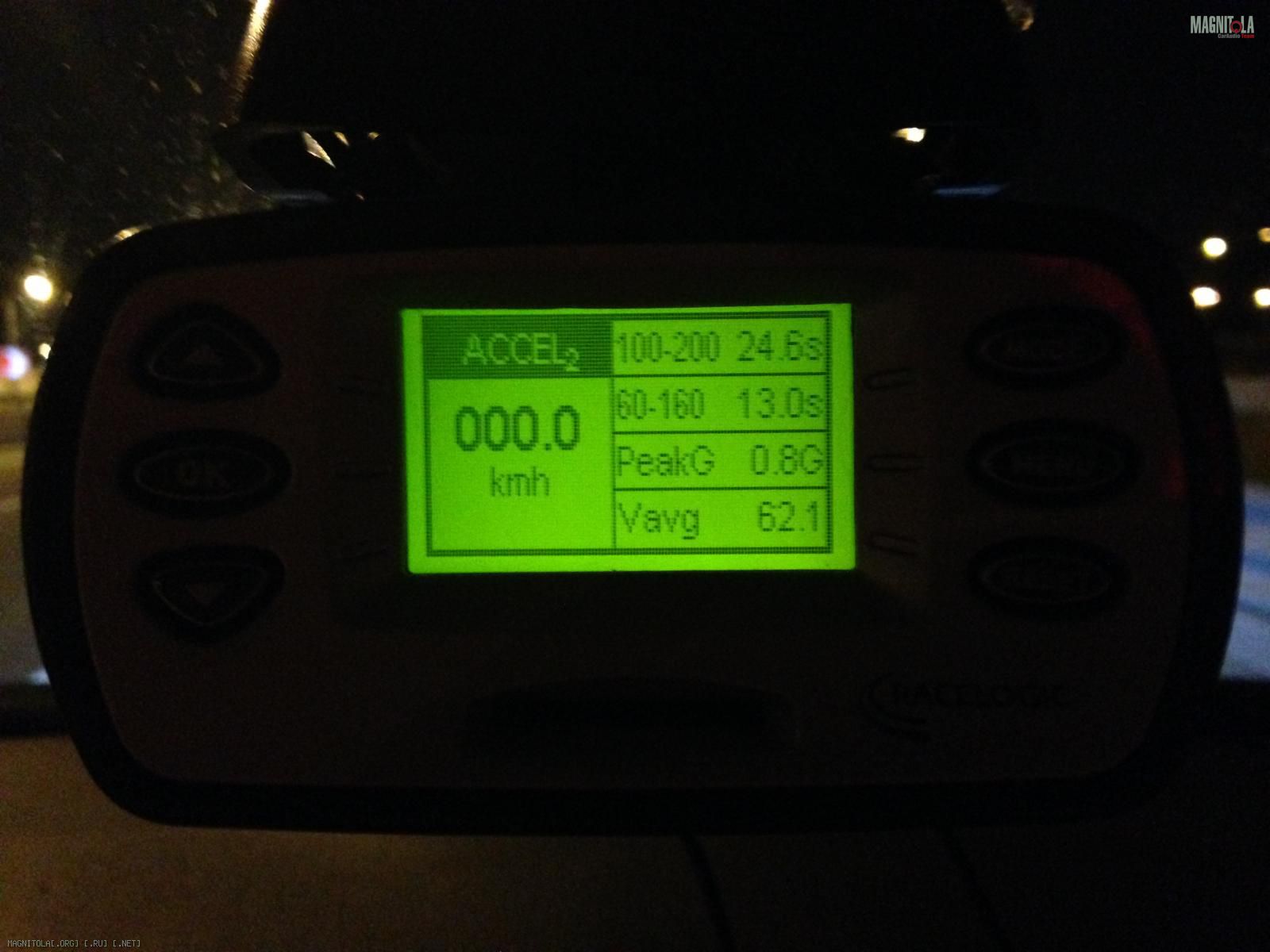

Померял динамику авто (racelogic), паспортные данные машина перекрыла, мотор и кпп значит живые :D
Но едет скучно, нужен нормальный интеркулер и выпуск без двух катализаторов :p

Вложение 1029842

Вложение 1029840

Вложение 1029838



Катали с GTC J на автомате дизельной с чипом (как у меня прошлая желтая машина), едет рядышком, на механике ехал бы ровно. Все же современный дизель вещь!

Оптику в который раз выбрал дешманский пример

Вложение 1031110

Вложение 1031112

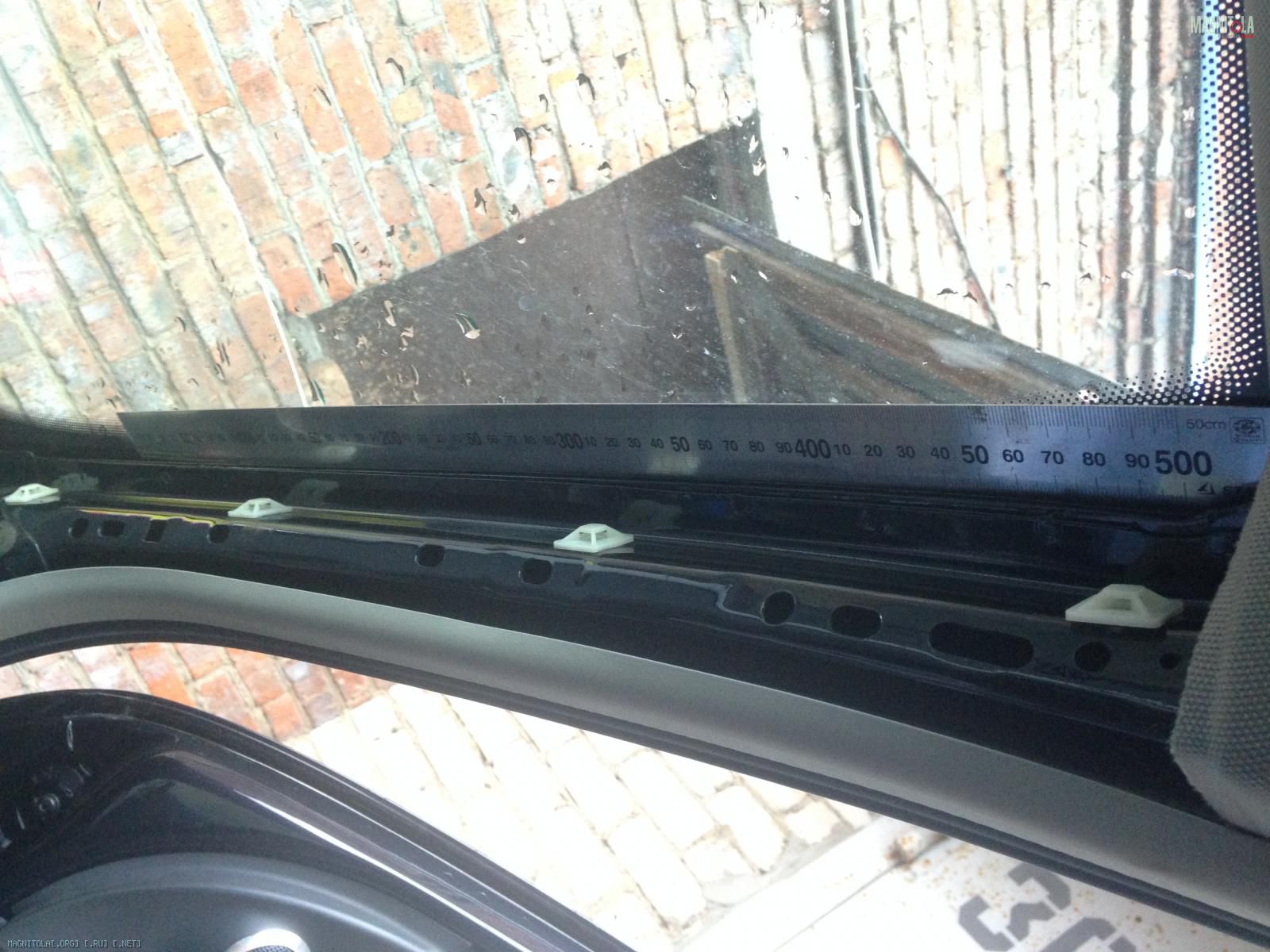

Разузнал у Андреича про поклеику квадратов для крепления проводки, по три раза клеить не планировал как он :D, поэтому сразу снял липкий слой

Вложение 1031114

В качестве теста приклеил вчера на цианкрилат

Вложение 1031116

Вложение 1031118

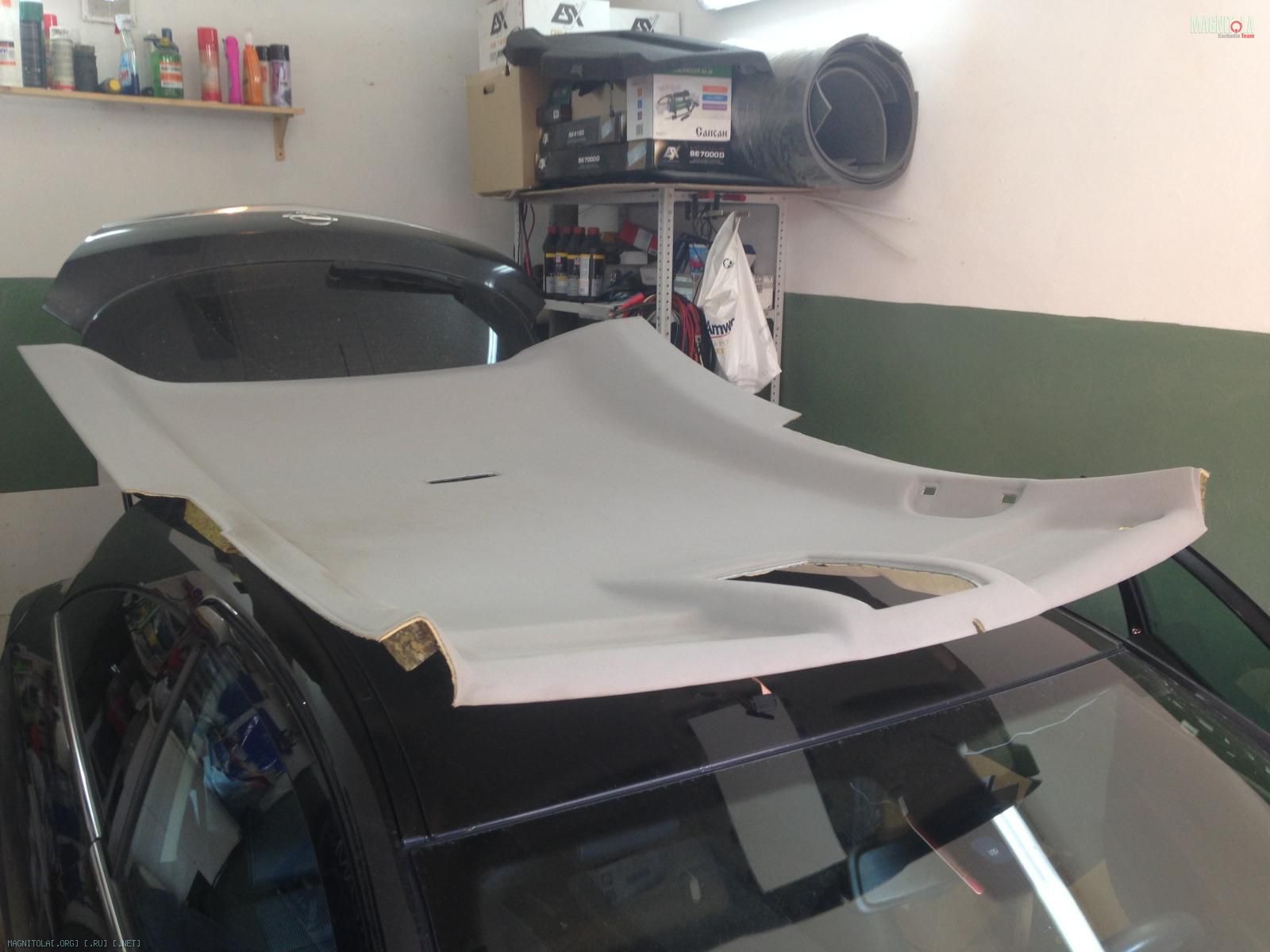

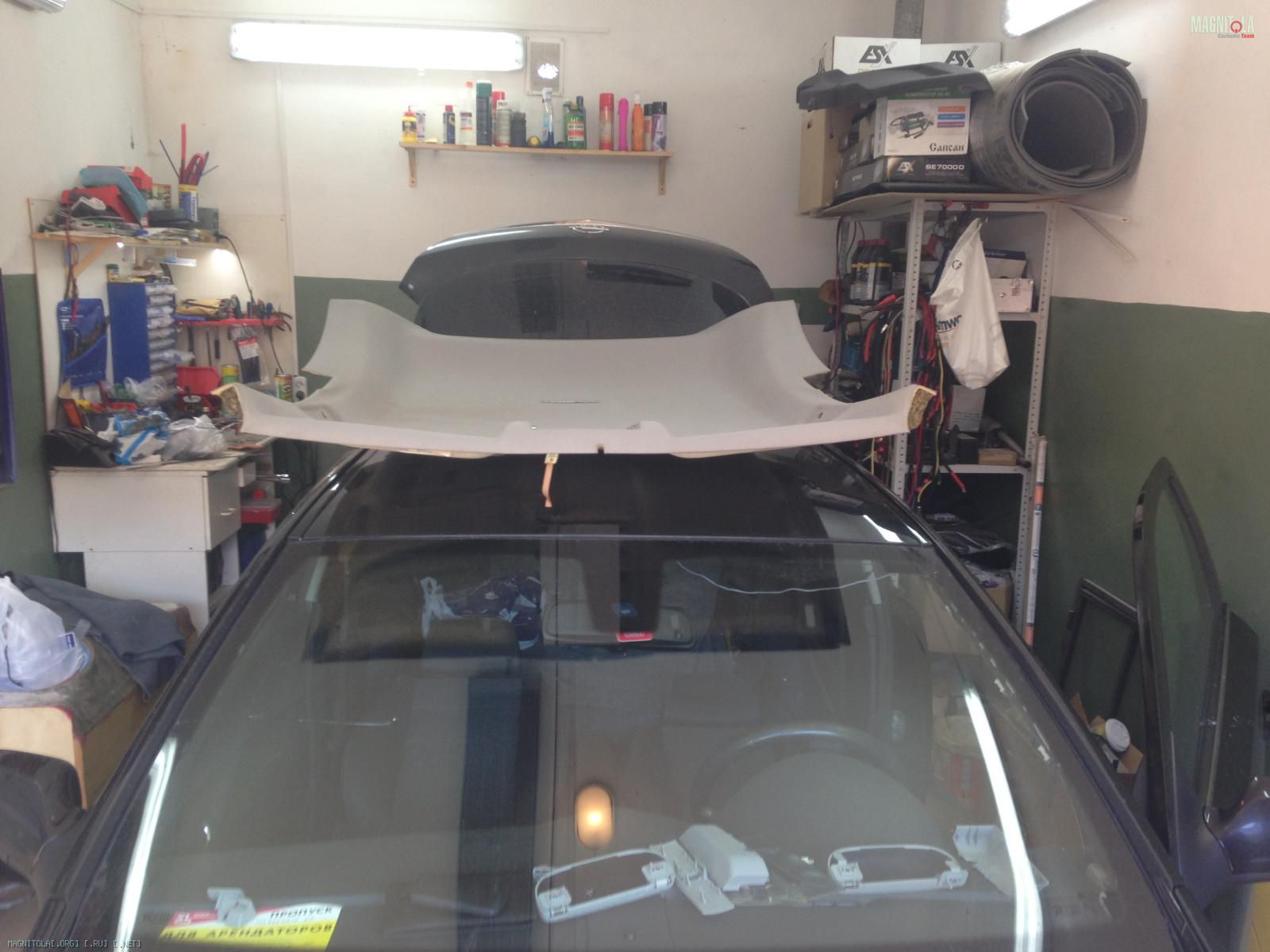

Пойду снимать потолок.

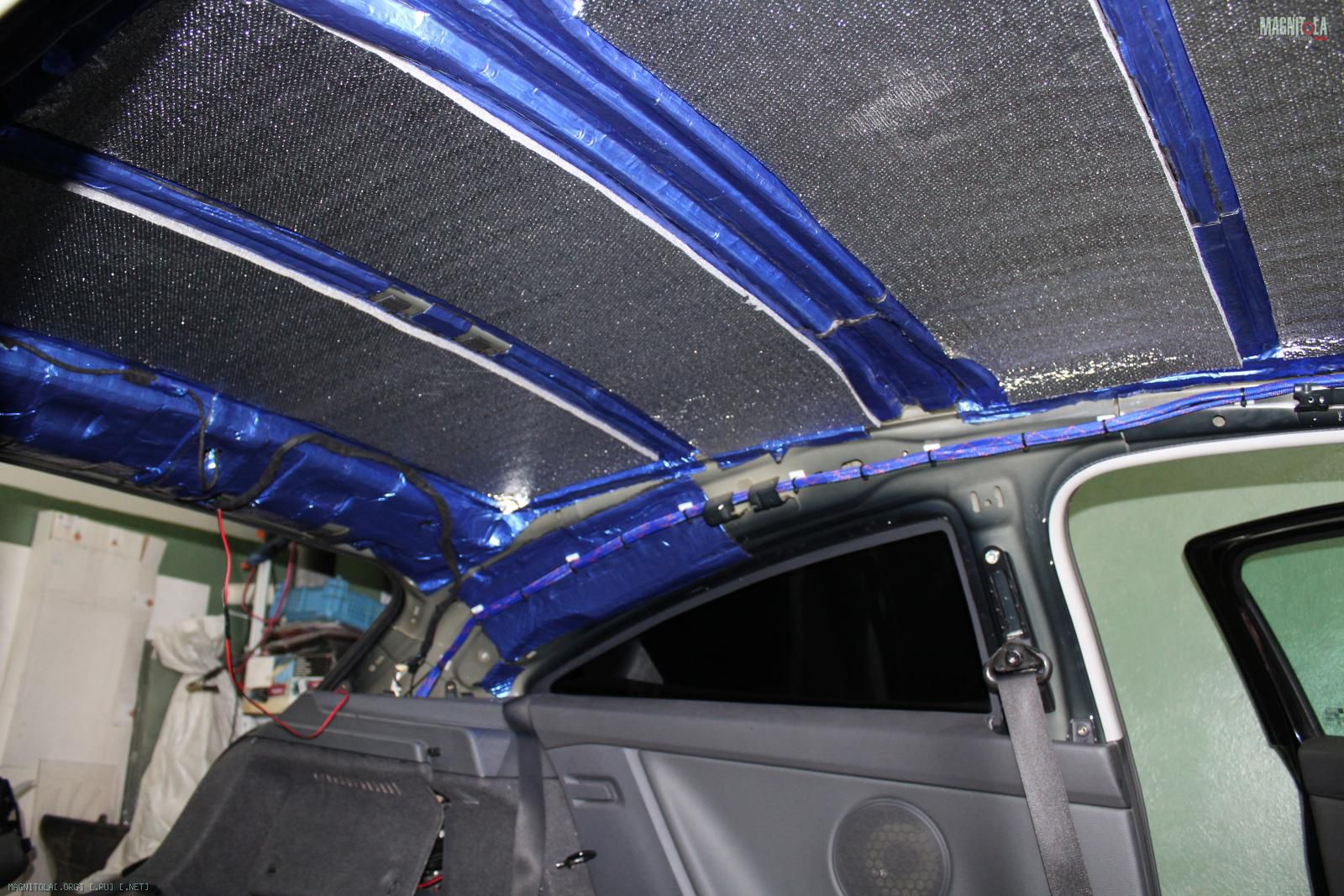

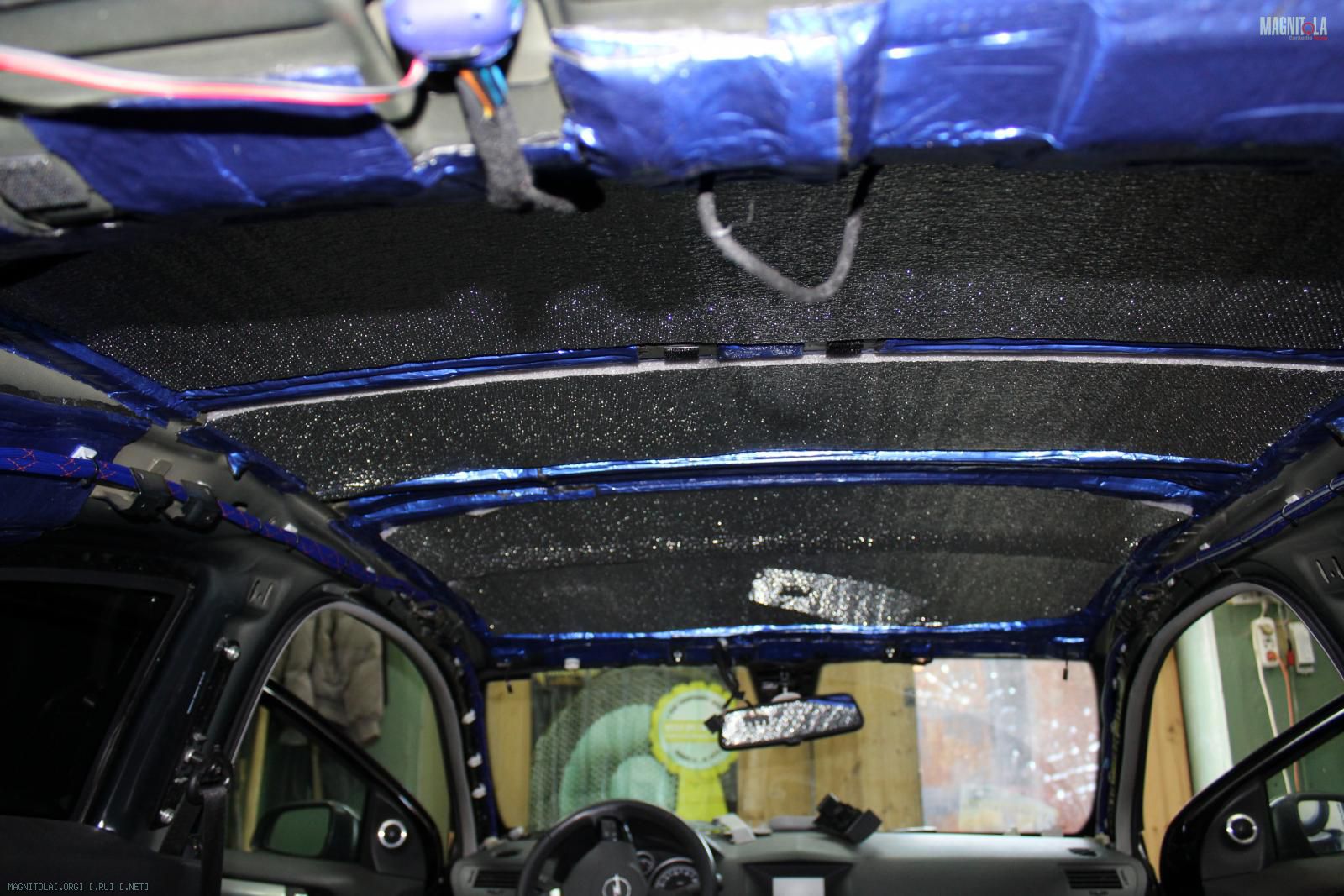

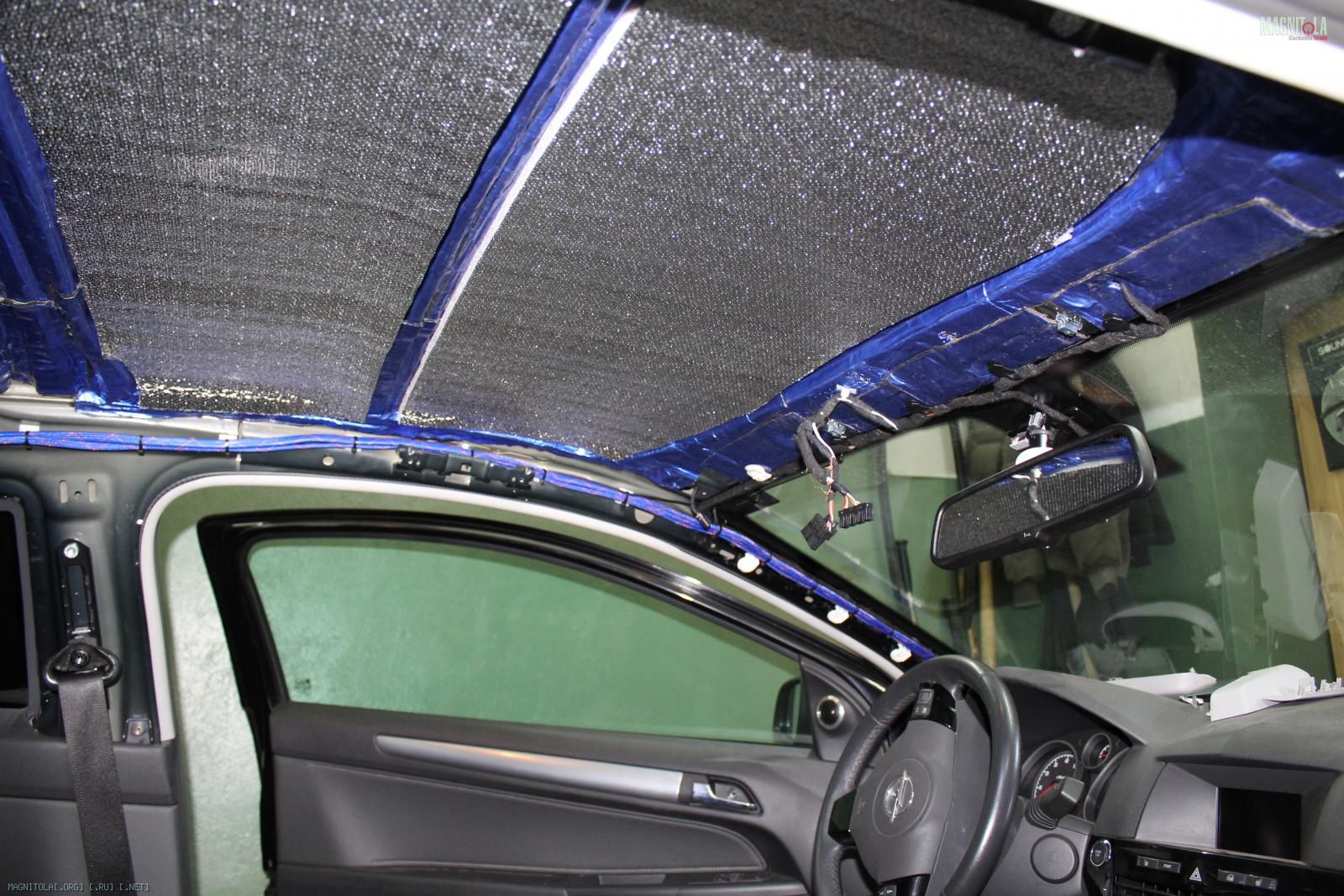

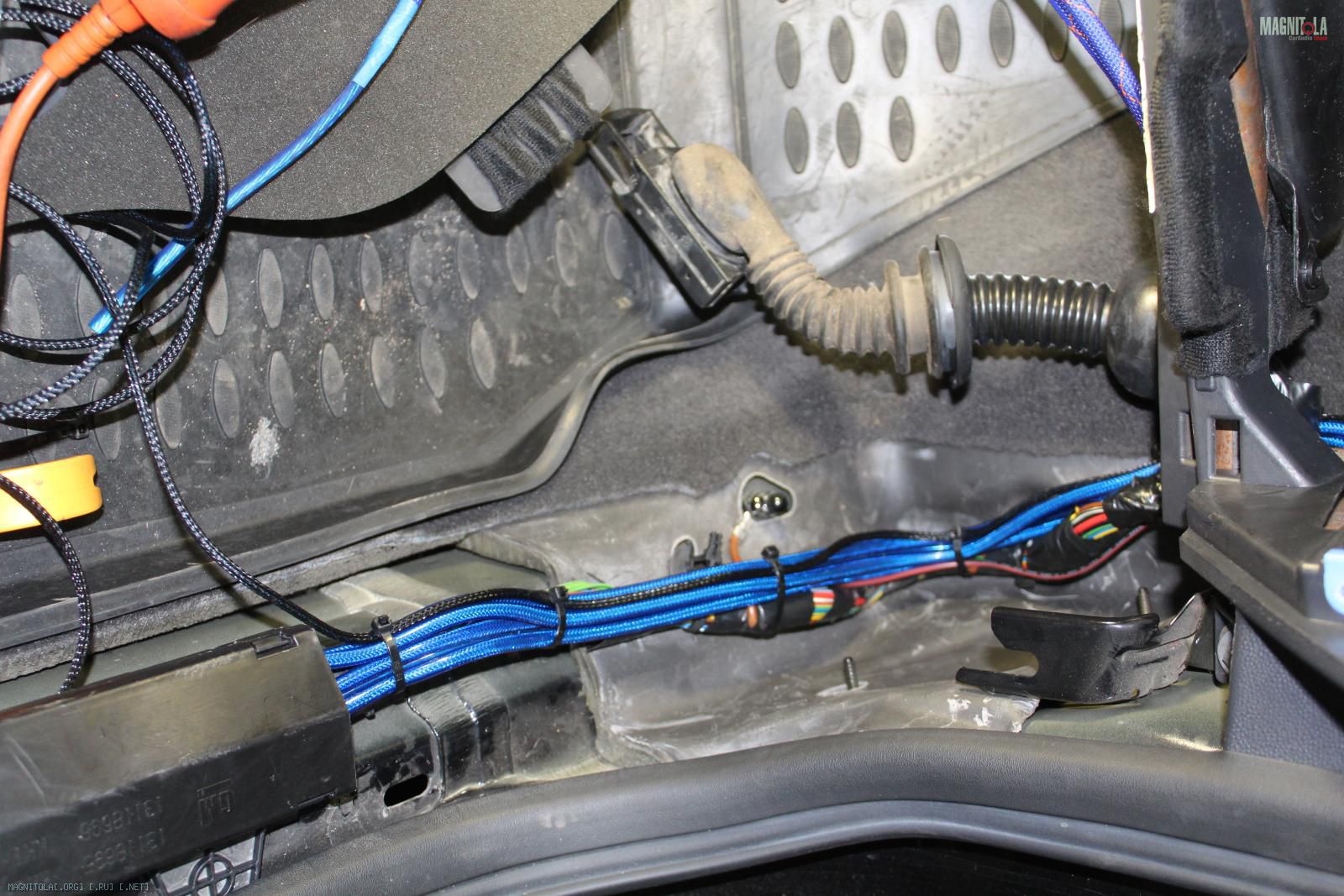

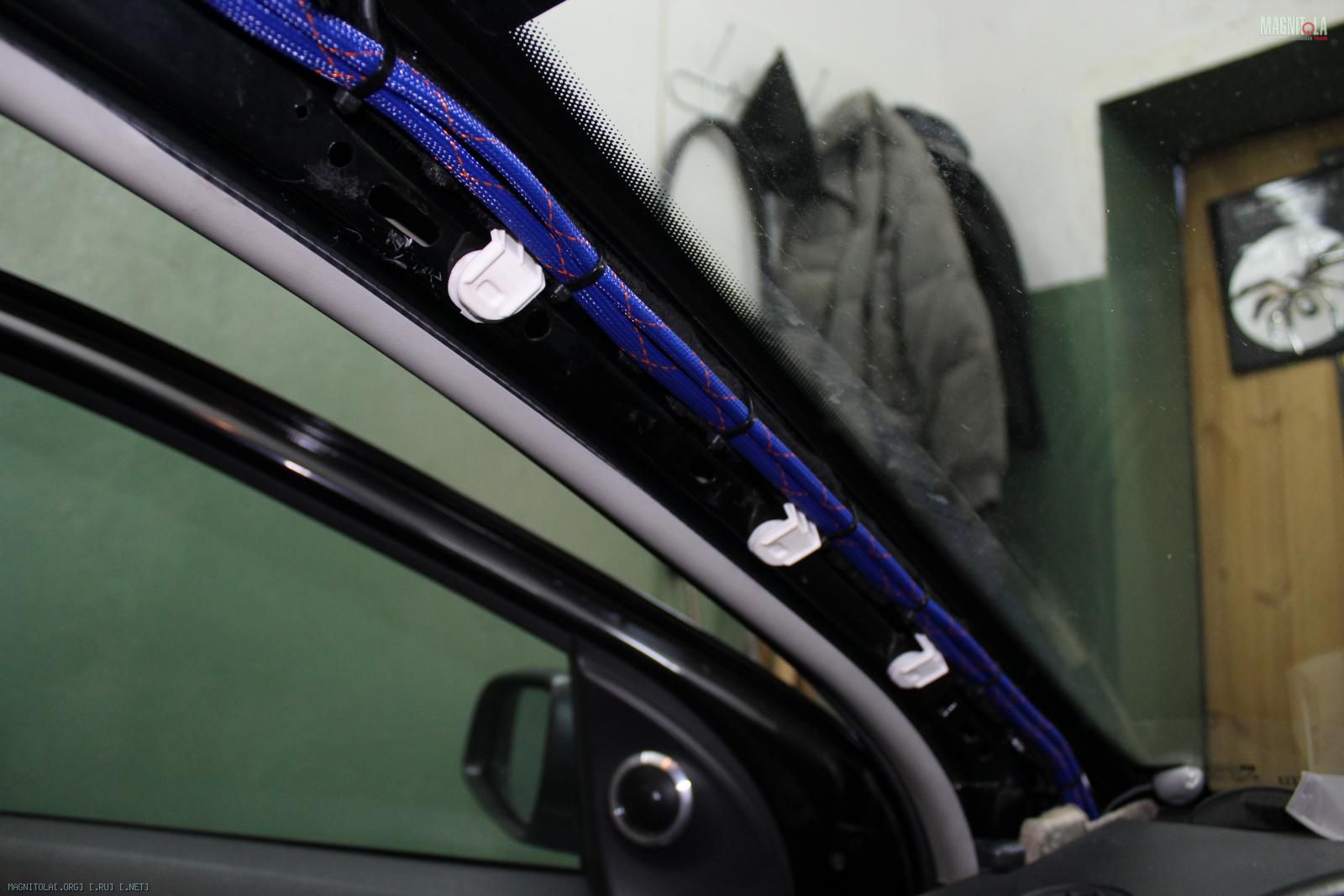

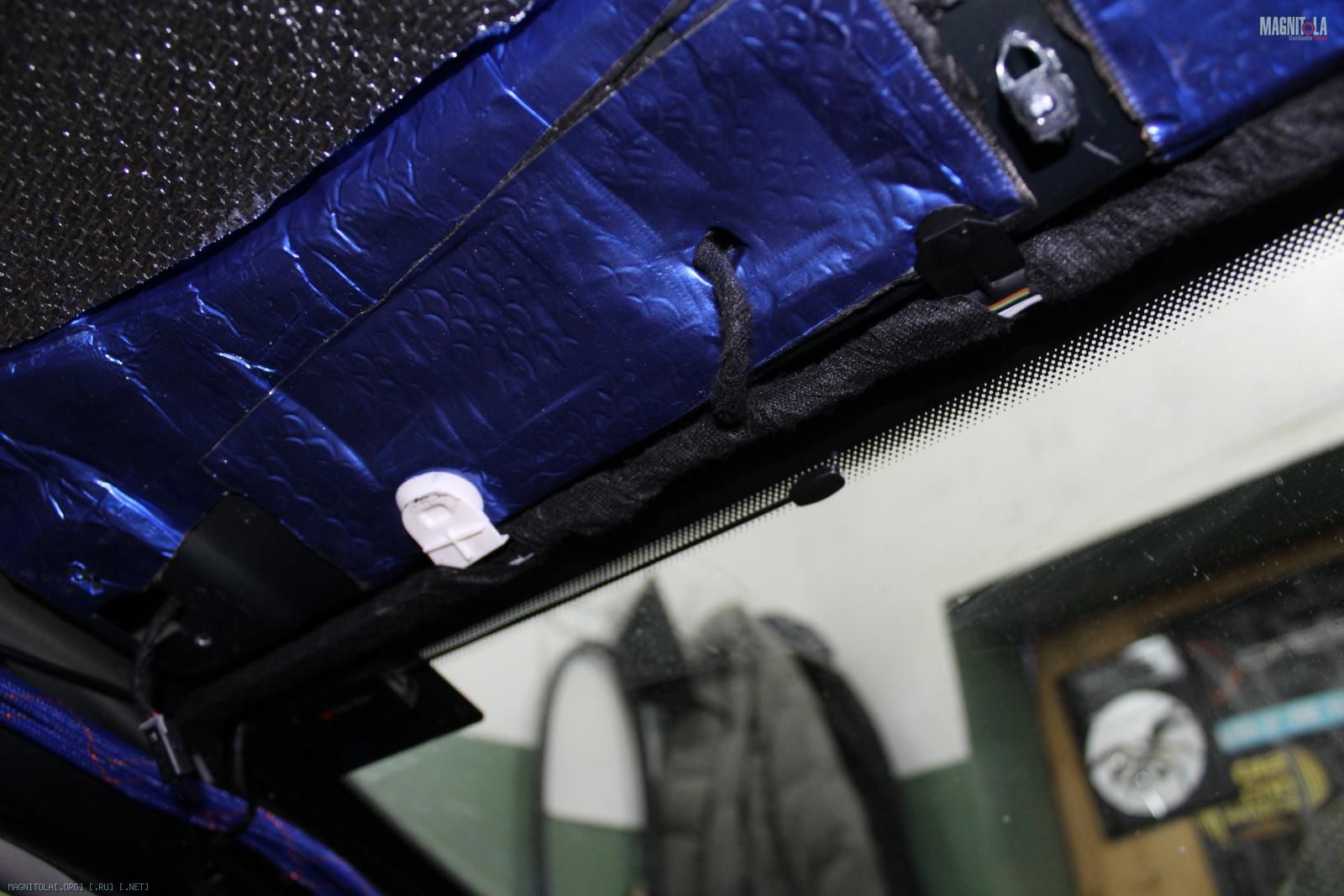

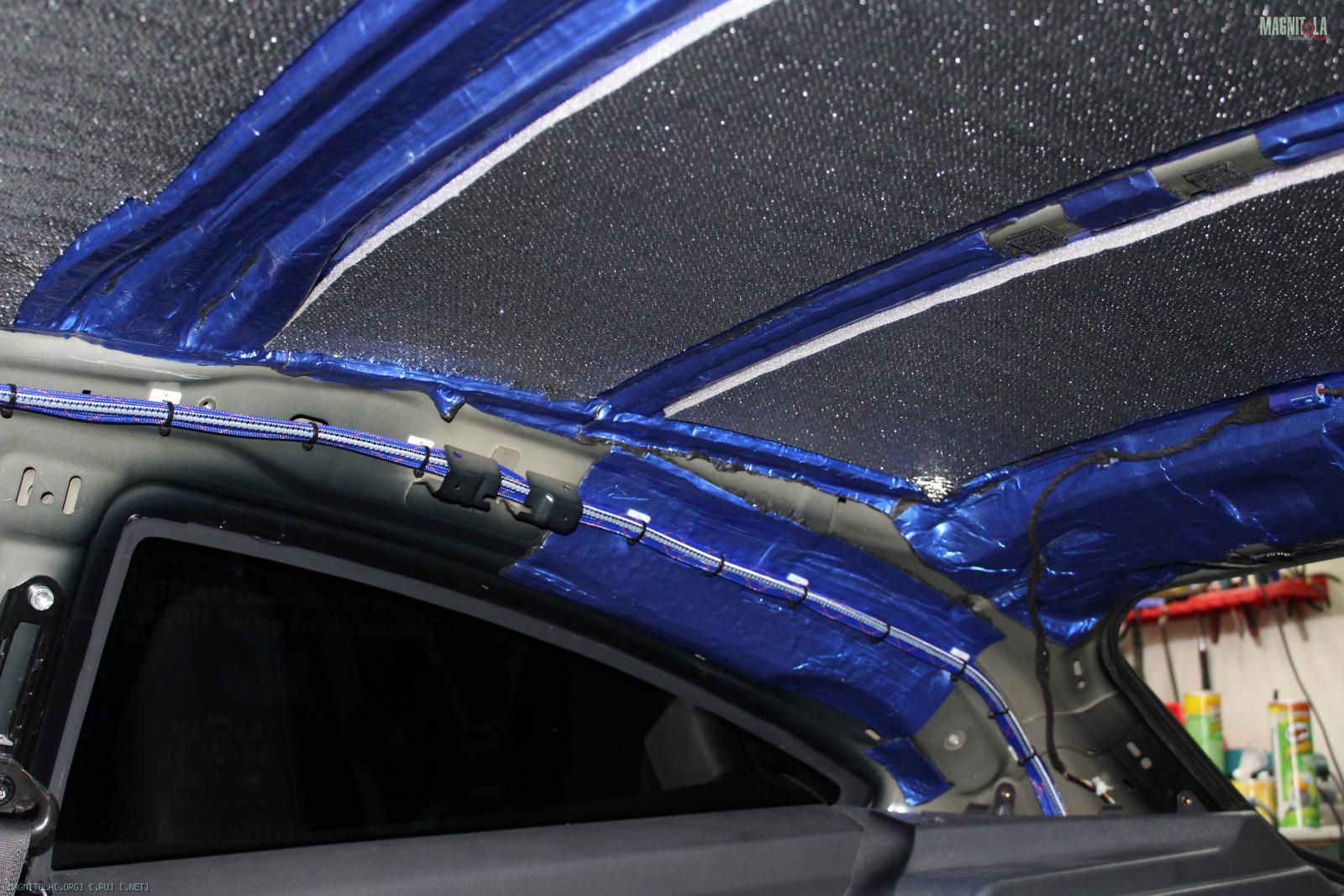

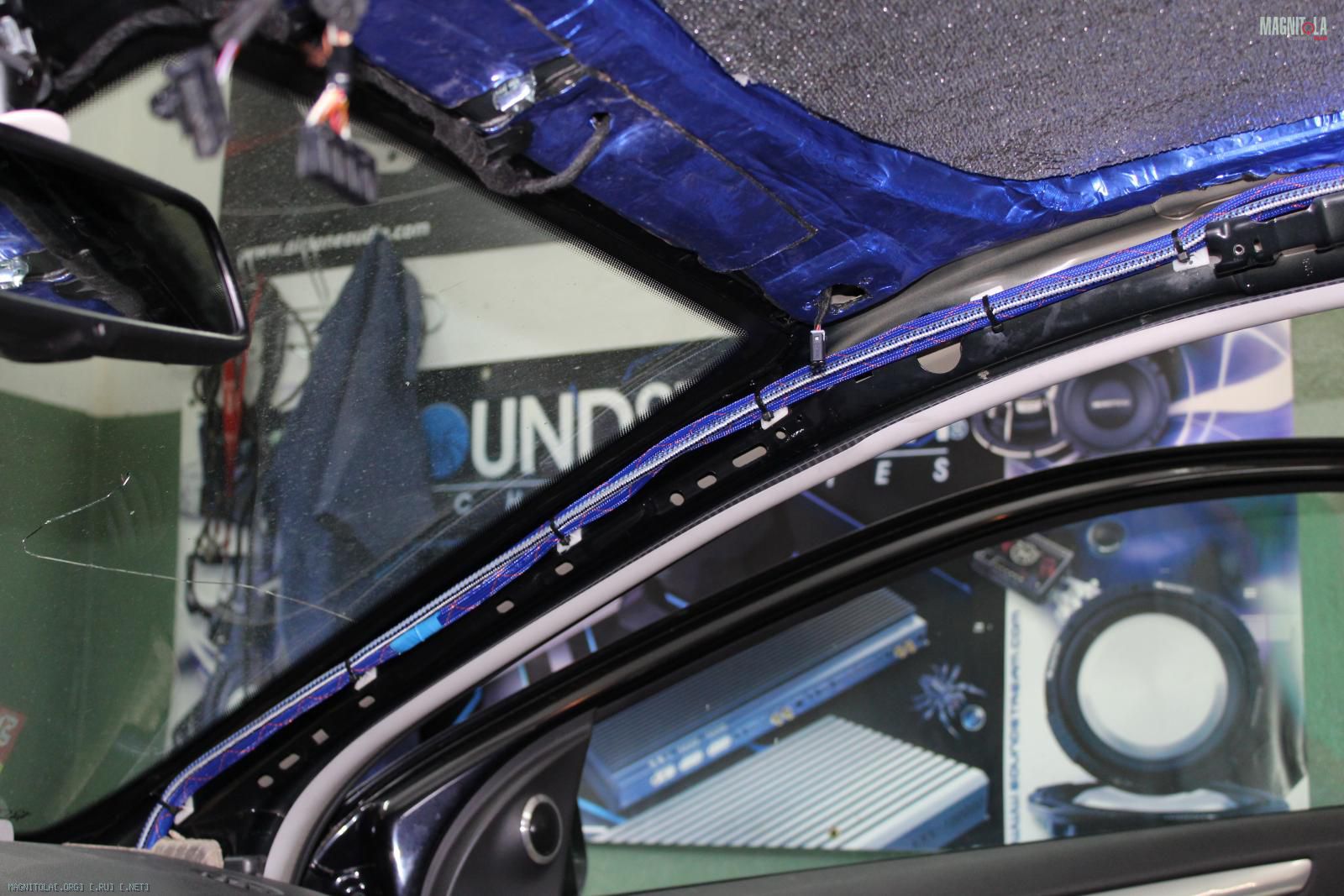

Закинул сегодня в машину акустическую проводку + оптику (пустил по крыше), межблоки + rem по правому порогу. (Силу два нуля пустил ранее по правому порогу)

Вложение 1031258Вложение 1031260Вложение 1031262Вложение 1031264Вложение 1031266Вложение 1031268Вложение 1031270Вложение 1031272Вложение 1031274Вложение 1031276

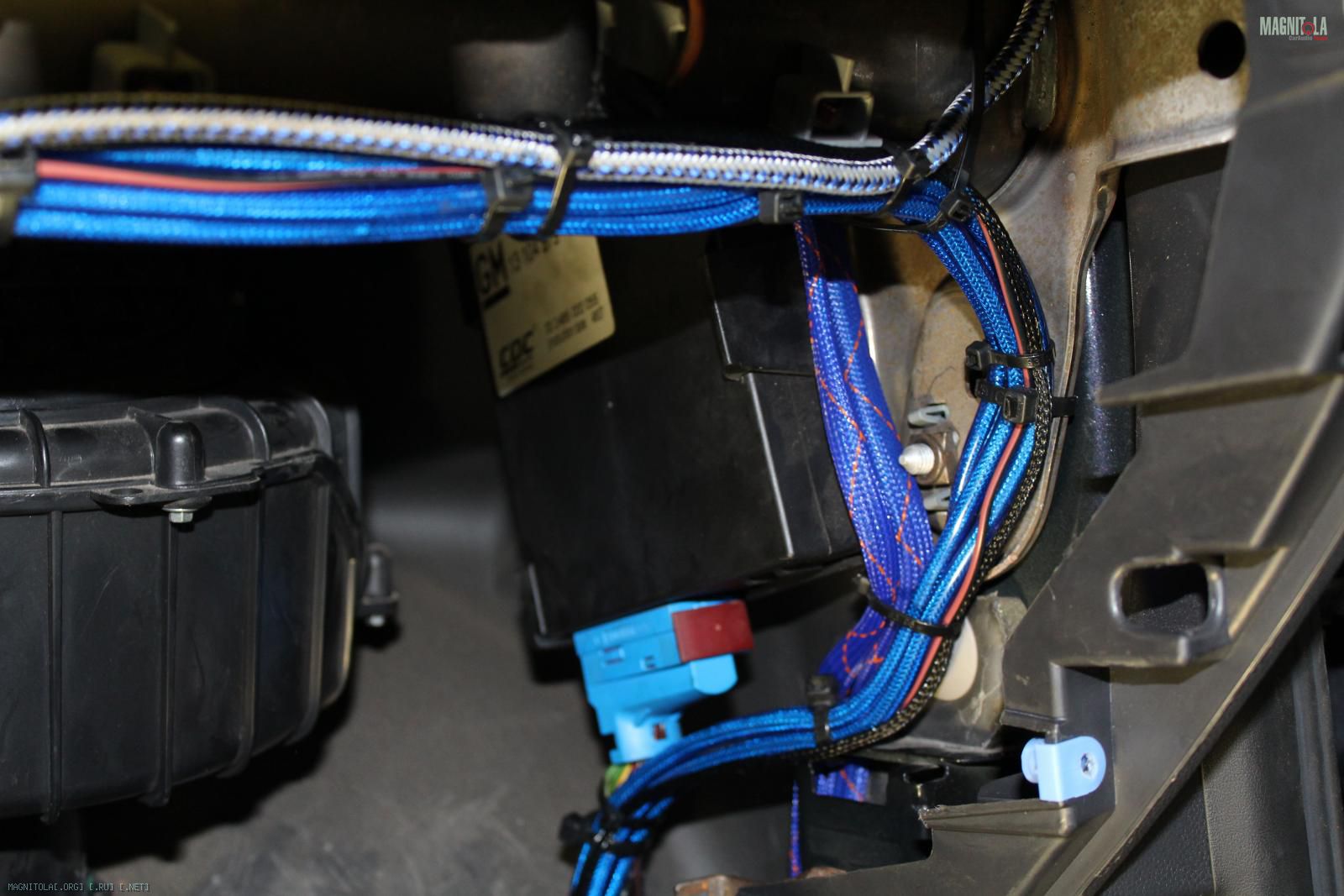

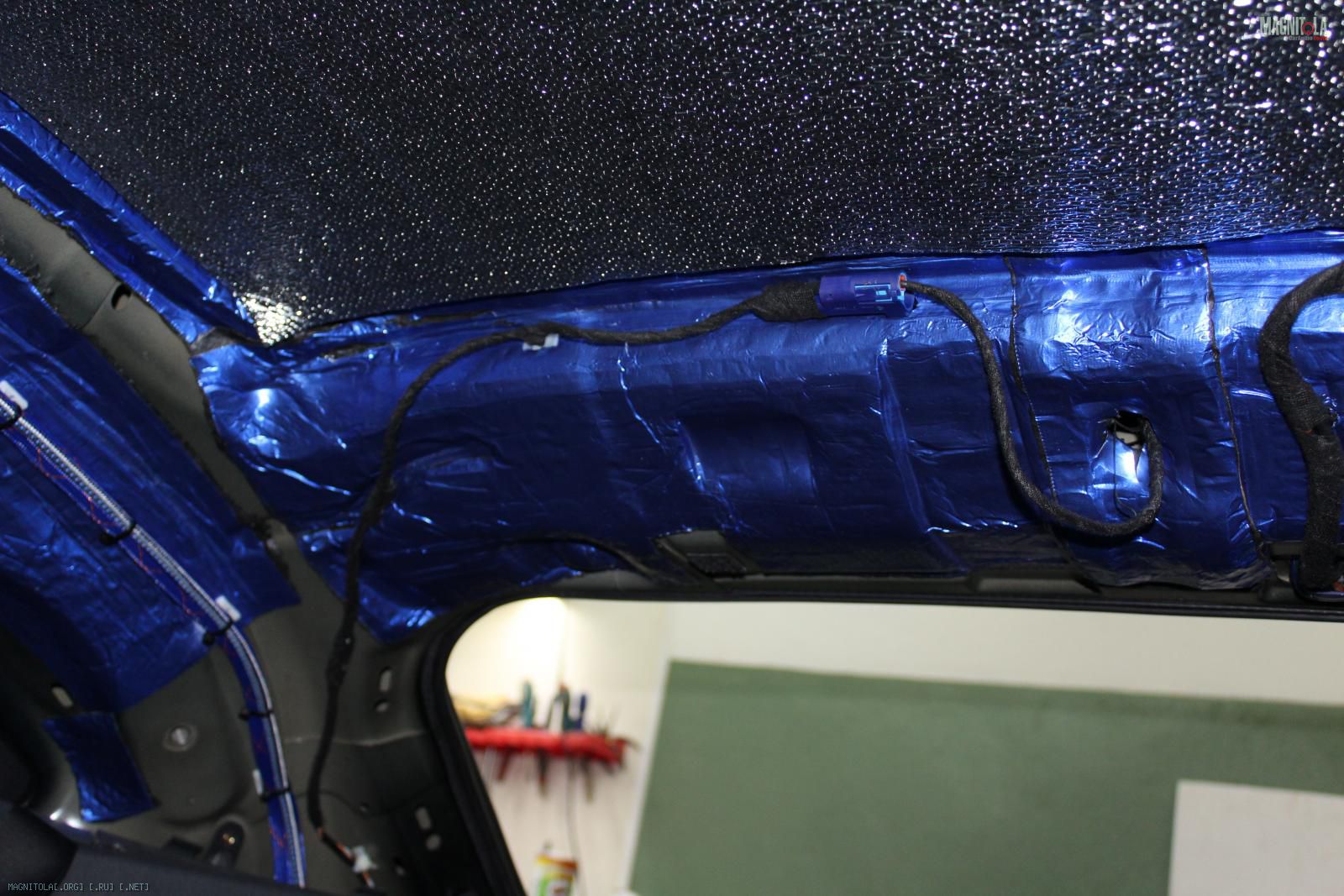

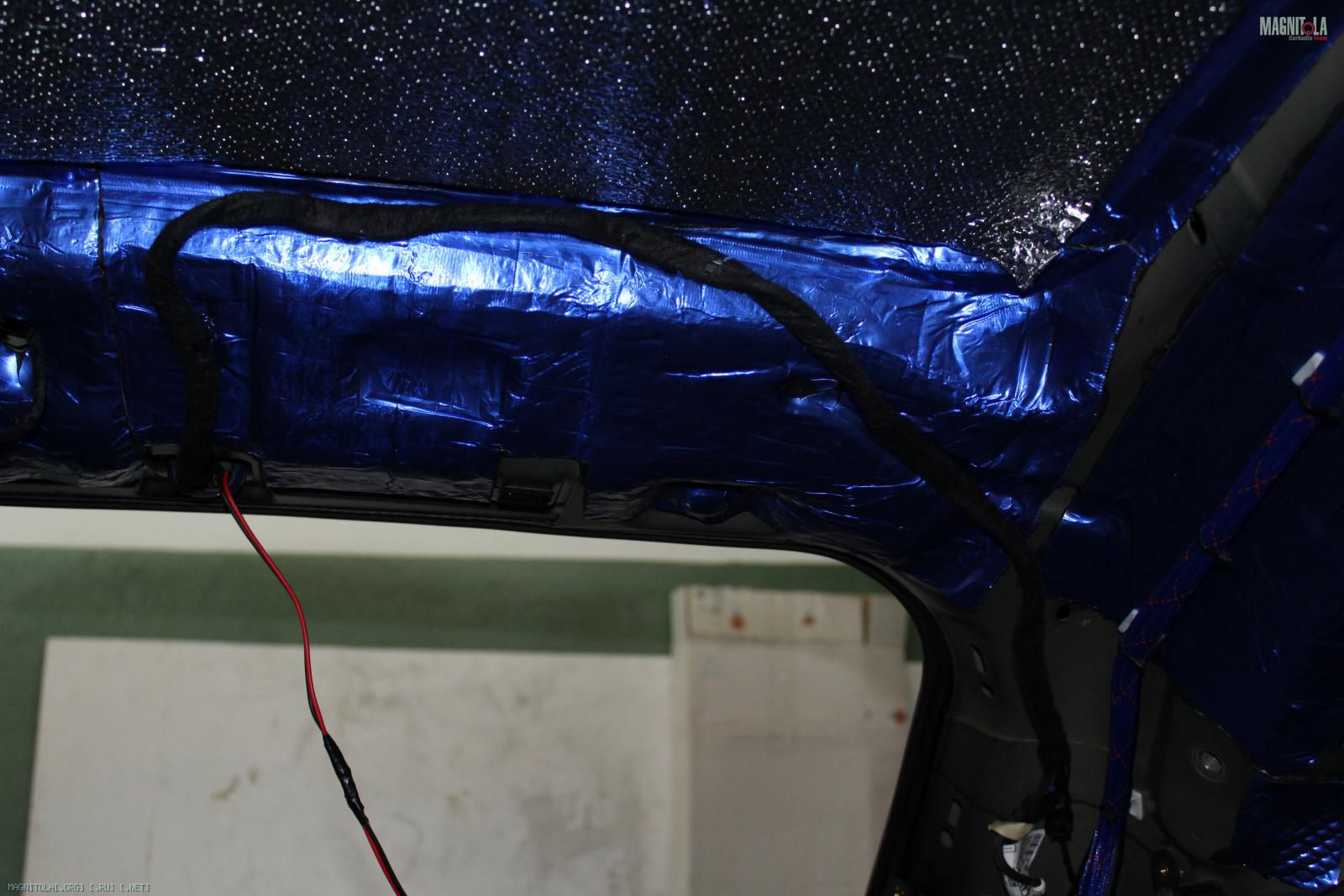

Штатную проводку укрыл матерчатой лентой Tesa

Вложение 1031278Вложение 1031280Вложение 1031282

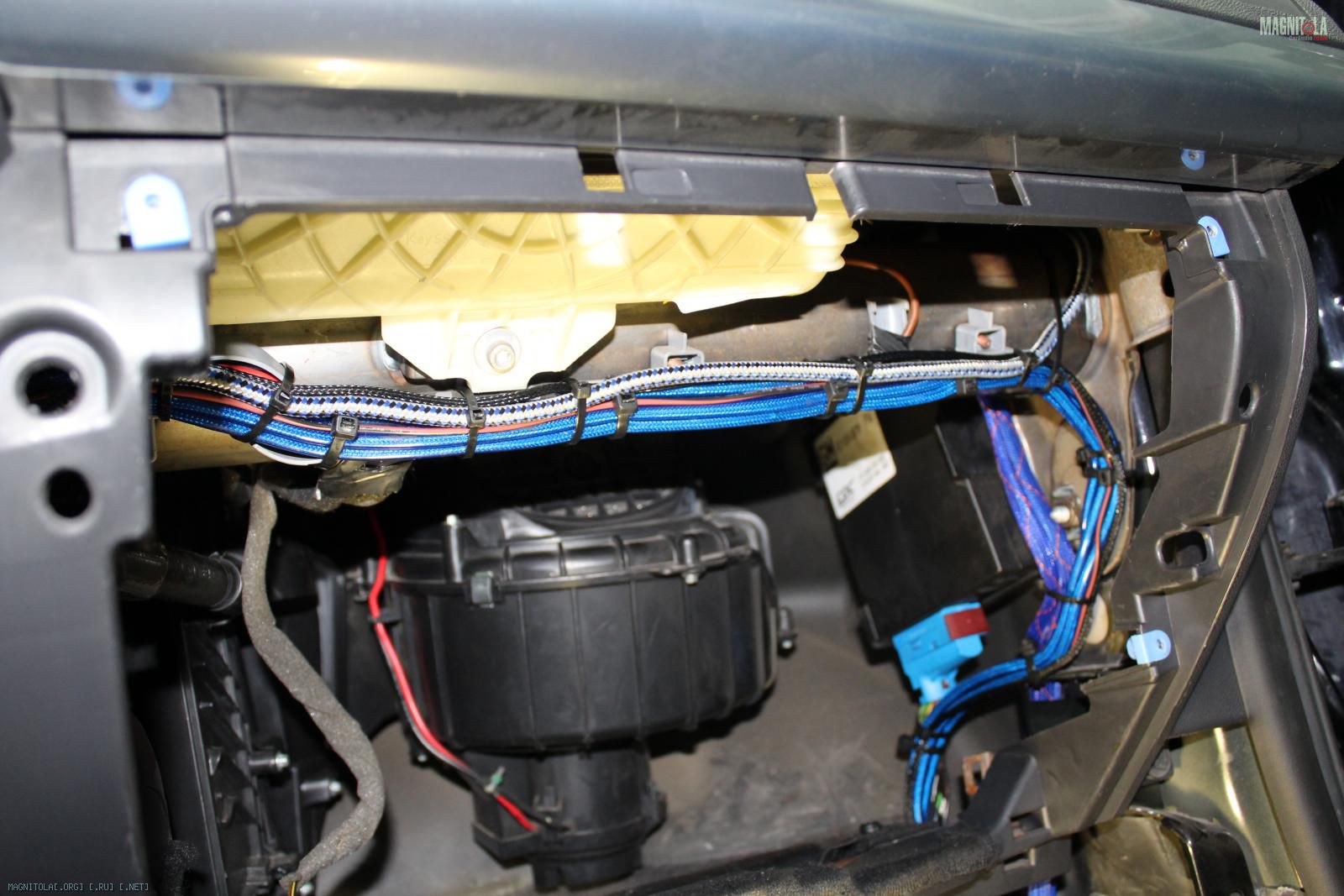

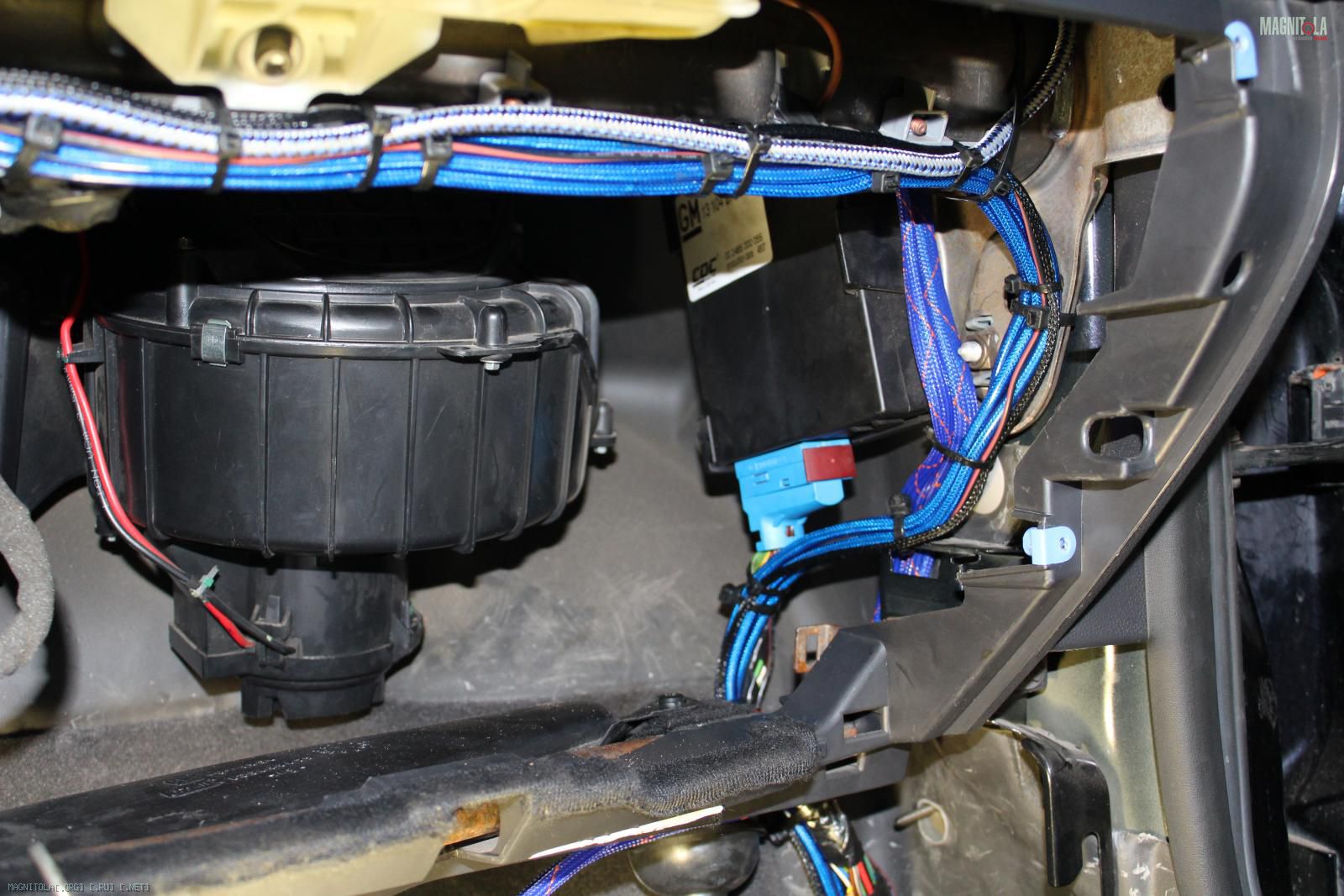

Под панелью, крепился к штатным пластиковым направляющим для штатной проводки

Вложение 1031284Вложение 1031286Вложение 1031288Вложение 1031290Вложение 1031292Вложение 1031294


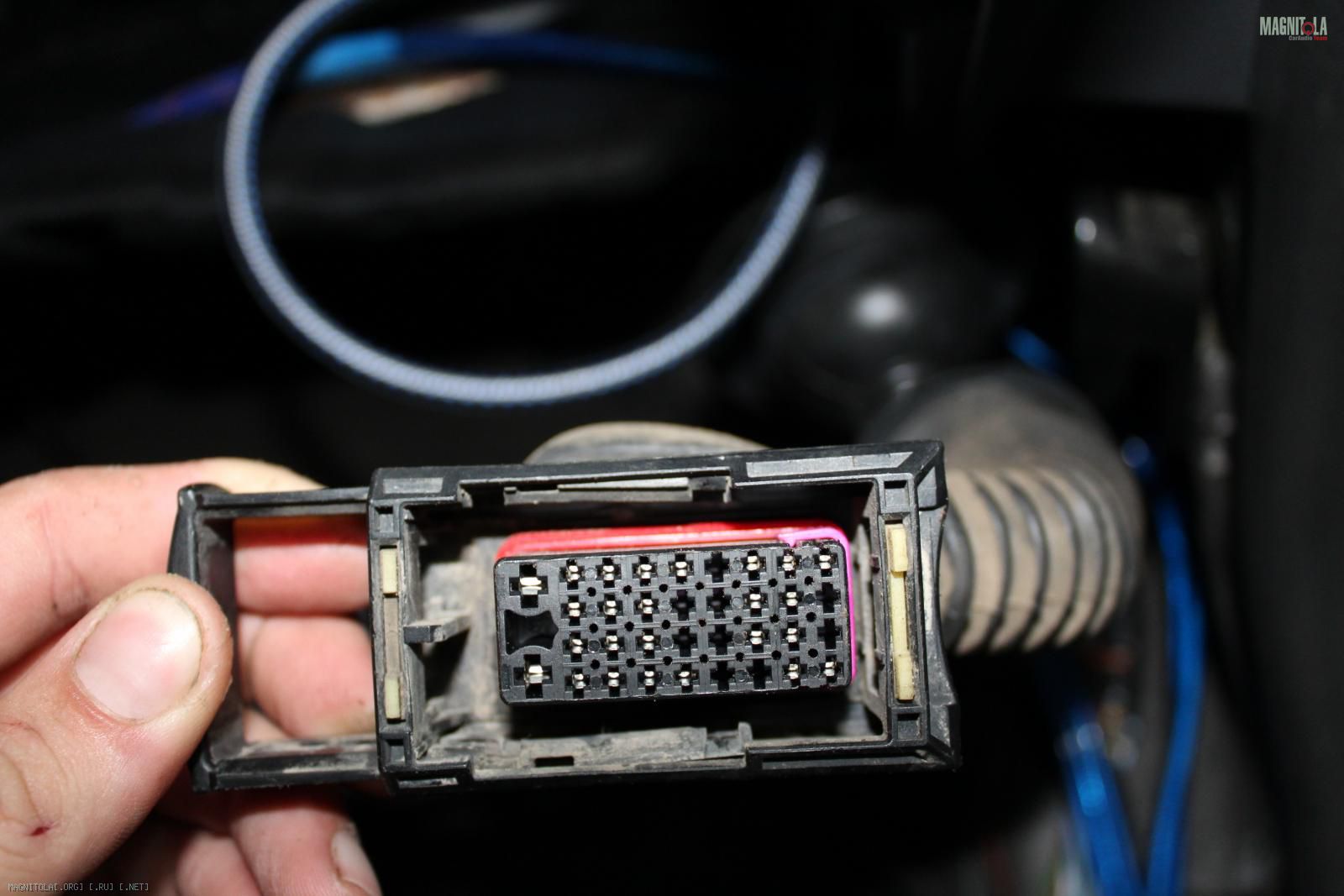

И столкнулся с проблемой завести акустику в дверь :facepalm: в силу некоторых функций авто, впервые в моем опеле заняты все пины в колодке двери, сверлить там негде....

Кто в Москве возьмется или поможет снять двери и установить новую гофру для акустики ??? Я один не смогу это сделать :(



Вложение 1031296

А так было весело) Хоть это и третий мой трехдверный опель, все время с нуля вспоминаю как вытягивать потолок из нее :rofl:

Вложение 1031298Вложение 1031300Вложение 1031302

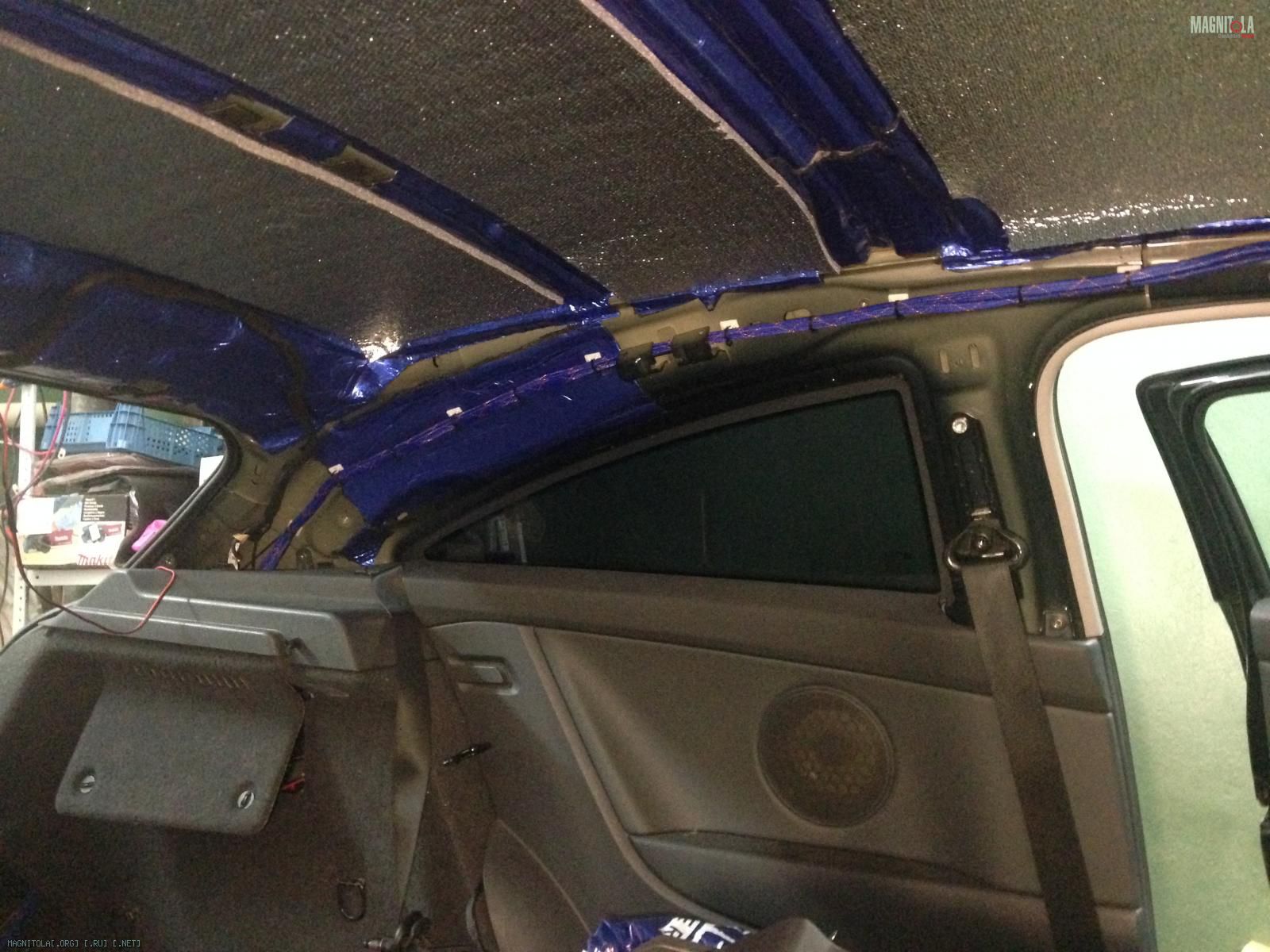

Были надежды на вибру от прежнего владельца, но пришлось все сдирать и делать по новой.

Вложение 1031304Вложение 1031306

Вложение 1031308Вложение 1031310

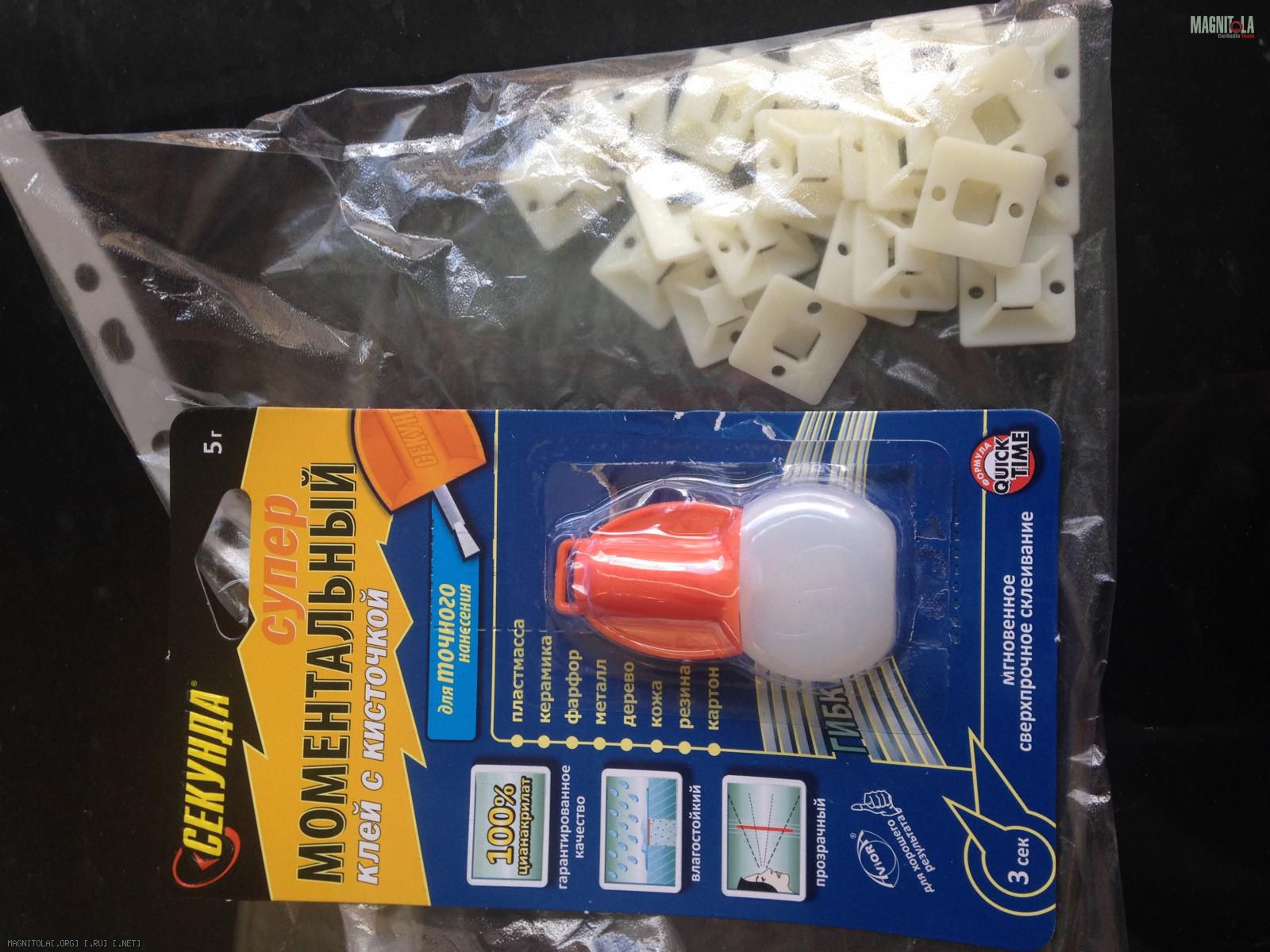

Площадки прям на железо или вибру на цианкрилат

Вложение 1031312

Вообще процесс встал из-за дверей( х.з. что делать.

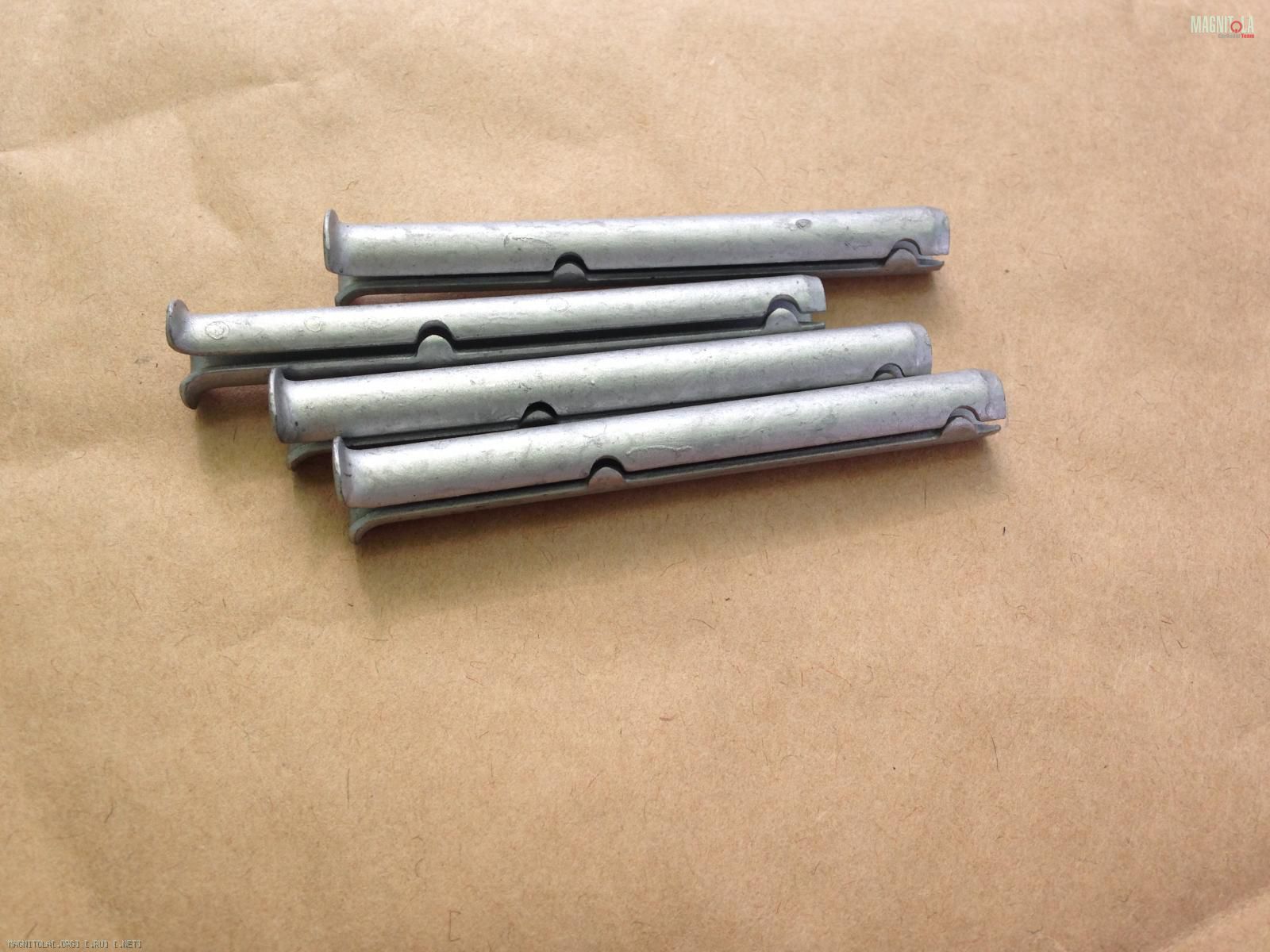

Приобрел новые оси петель для демонтажа дверей.

Вложение 1031962

Помыл трехдверку) Все же она неплохо сохранилась за 8 лет и 120 тысяч пробега.

Вложение 1032020

Вложение 1032022Вложение 1032024Вложение 1032026

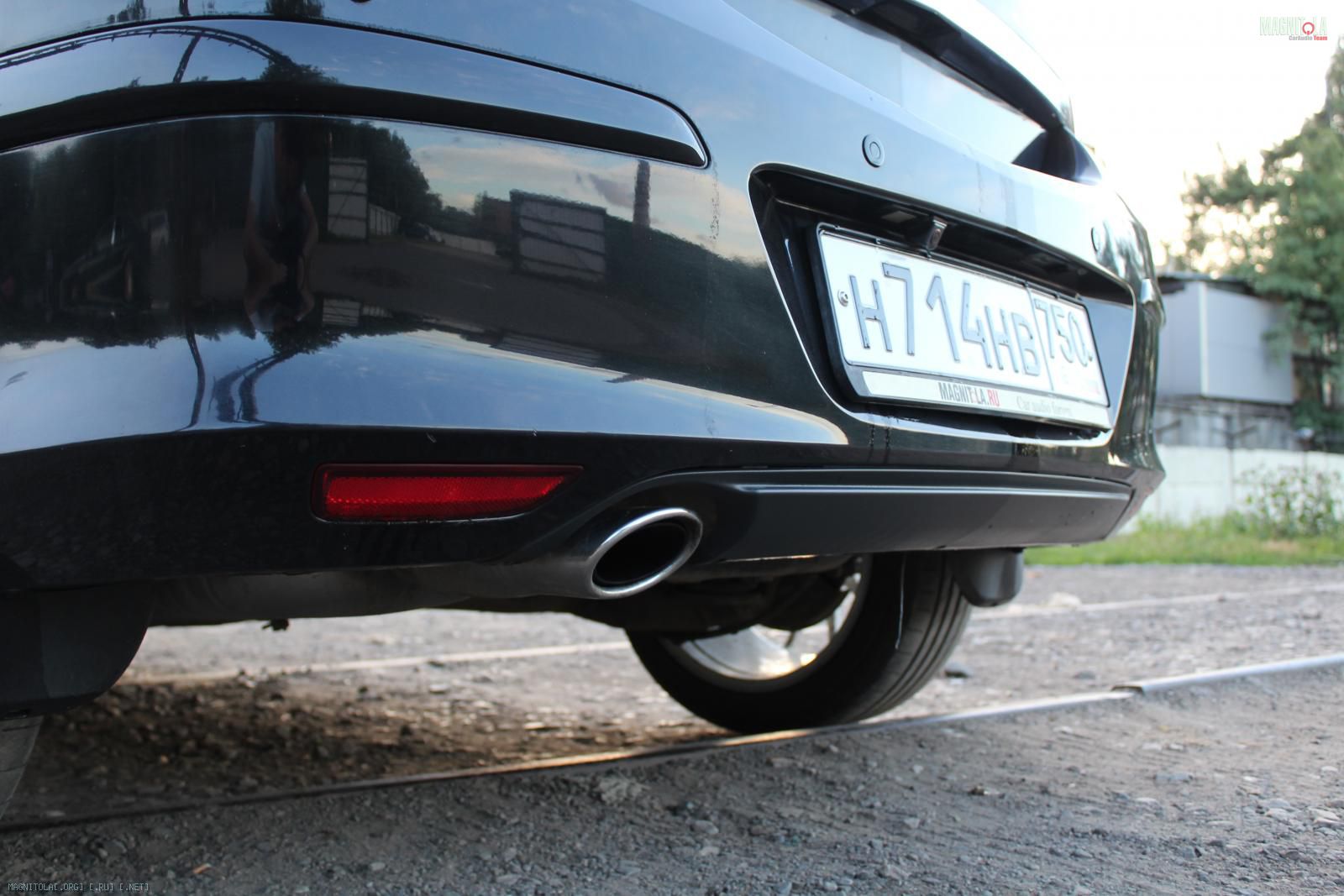

Отличить турбу можно по дефлектору на заднем бампере и насадке на трубу из нержи. (у атмосферных моторов - трубы не видно, носик загнут вниз под бампером)

Вложение 1032028

И теперь я представить не могу - как раньше ездил на машинах с ключом. Кейлес вещь!!!

Вложение 1032030

Если кому надо двери просверлить и стойку под гофру) Обращайтесь. Инструмент теперь есть...

Вложение 1032342

Приехал RTA метр от фишеров, работает с софтом для DSP от Helix PC Tool v3.**


Вложение 1032354

Вложение 1032356

Сегодня поймал экшен)

Средний ряд мкада, скорость 120...впереди новый S (начало прям как в анекдоте) - загораются его тормозные огни, я легонько начинаю тормозить...и педаль проваливается в пол, промелькнули все сюжеты НТВ и телеканала "Перец" про аварии :D На автоматизме забиваю 3ю (еще на тазе это отработал, два раза исчезали тормоза). Хоть и 13ое число, но не пятница, поэтому пронесло.

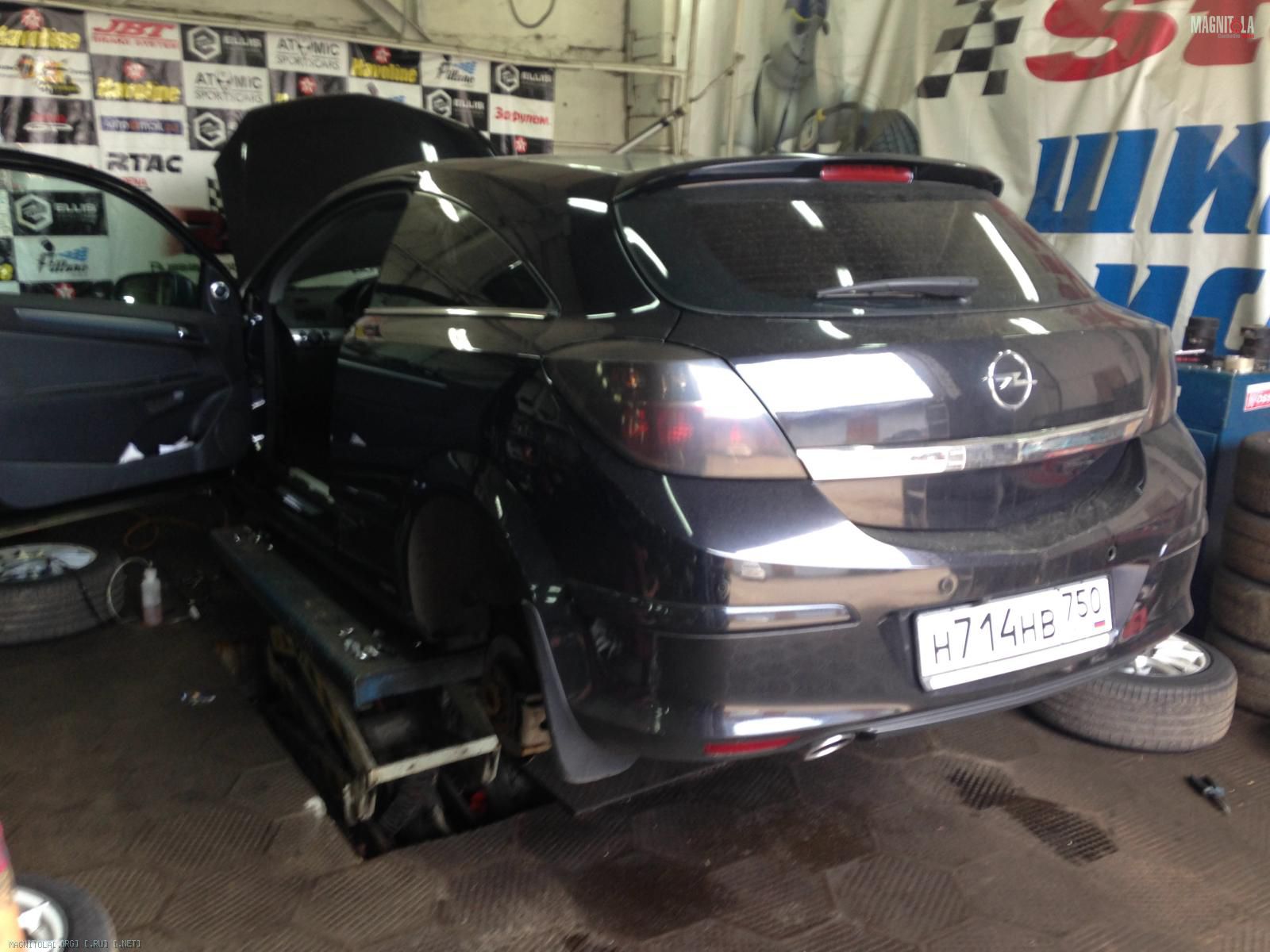

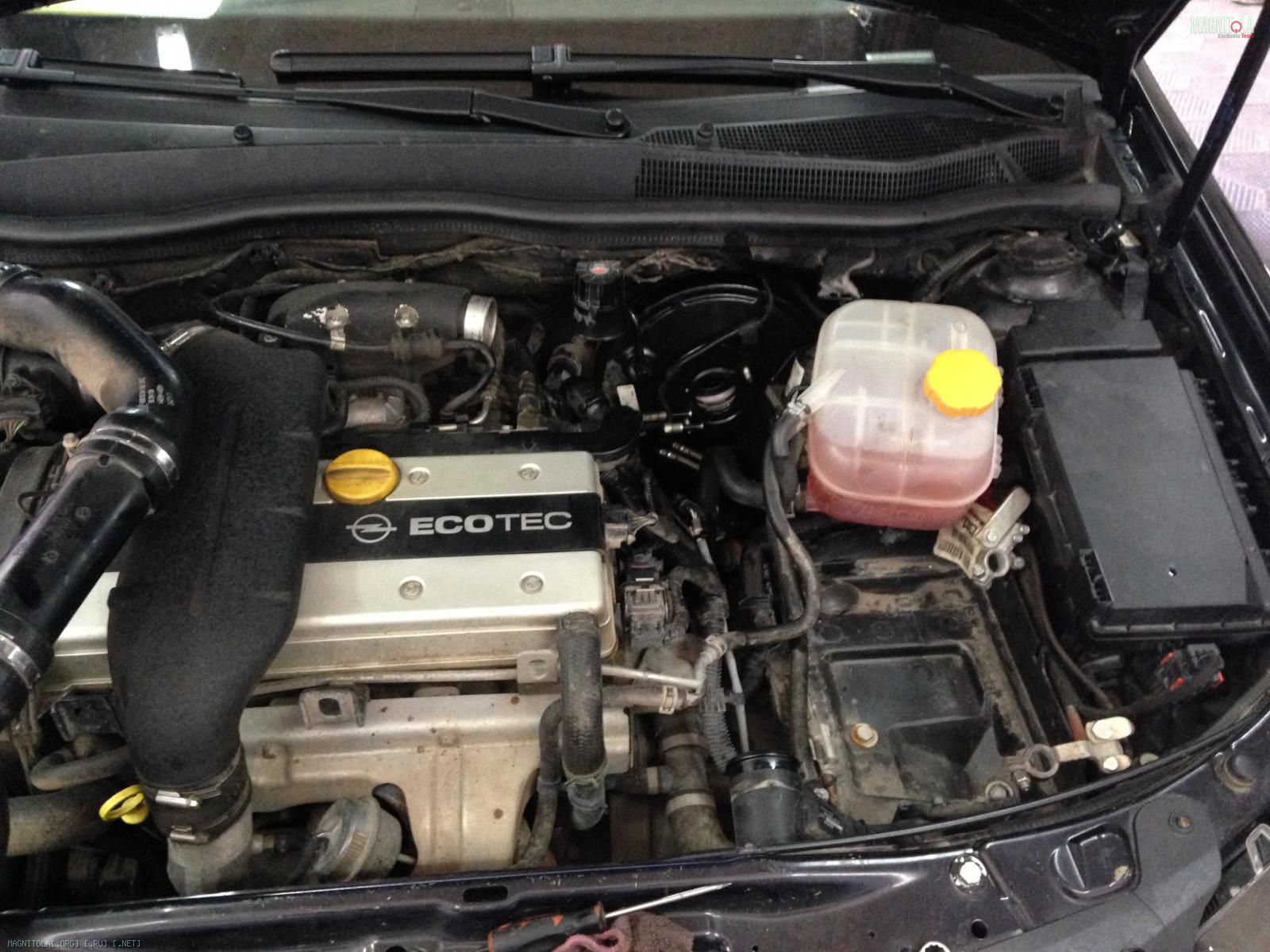

Стопил пачку сигарет на обочине. Покатился в сервис к знакомым.

Вложение 1033230

Жидкость не куда не уходит, при резком нажатии на педаль - подхватывает тормоза. Значит ГТЦ под замену.

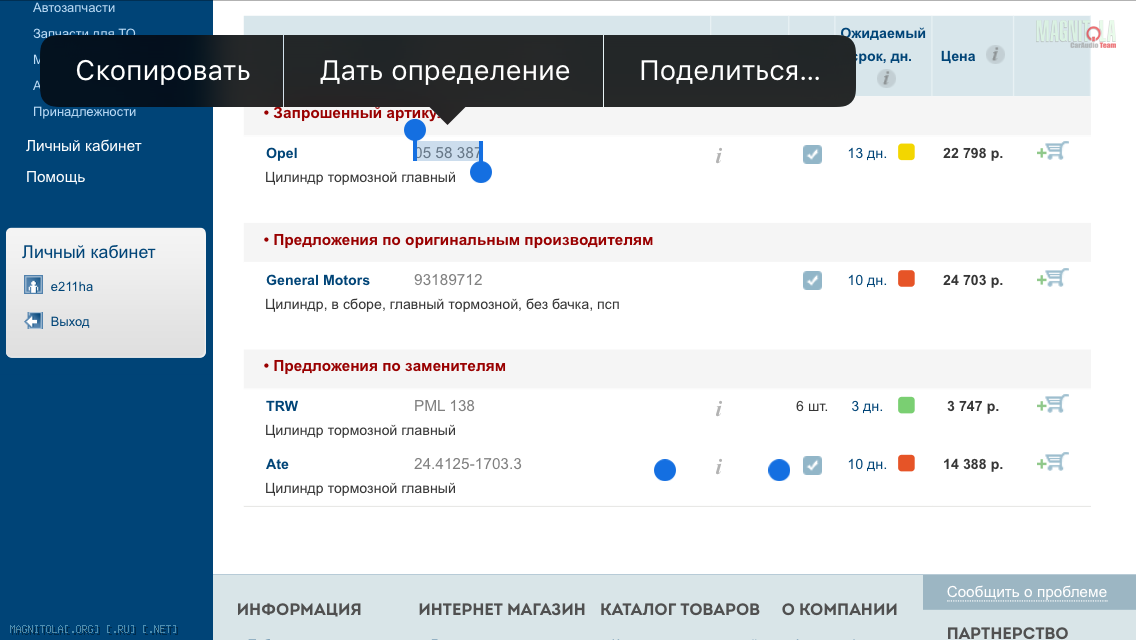

Новые цены на запчасти не радую даже опелеводов.

Вложение 1033232

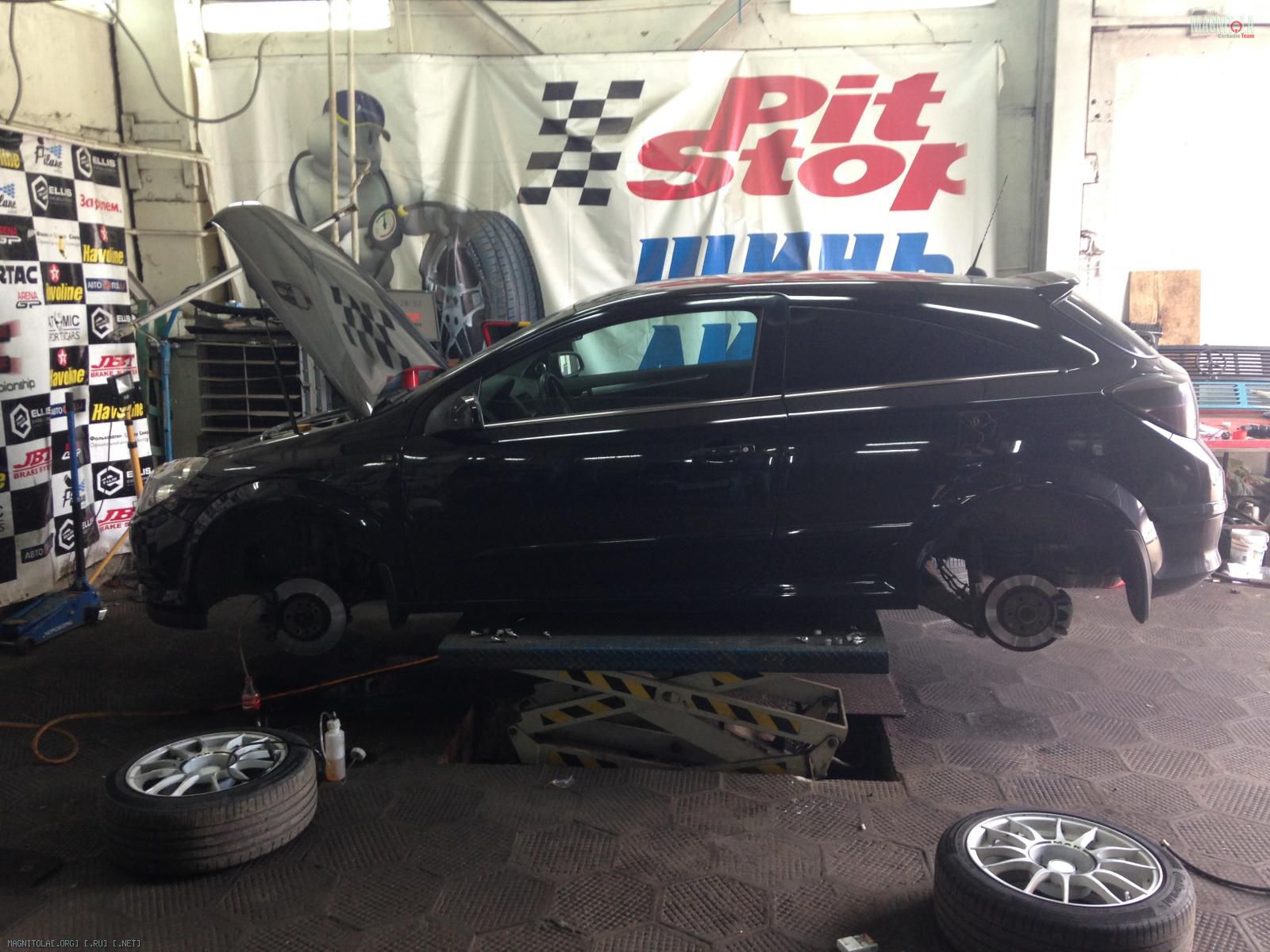

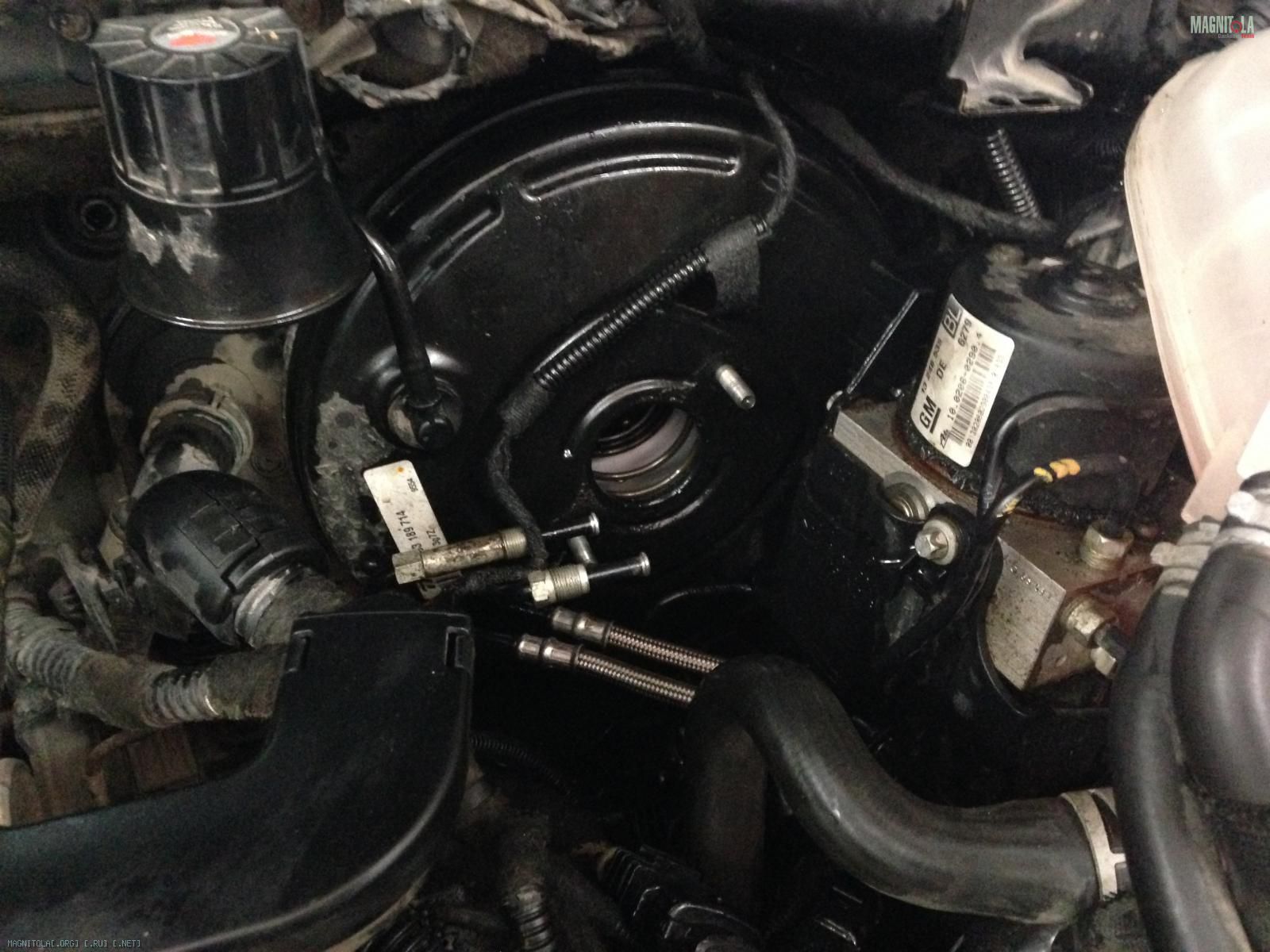

Снял родной, оказался TRW. Теперь спокойно заказываю самый дешевый вариант.

Вложение 1033234

Вложение 1033236

Вложение 1033238

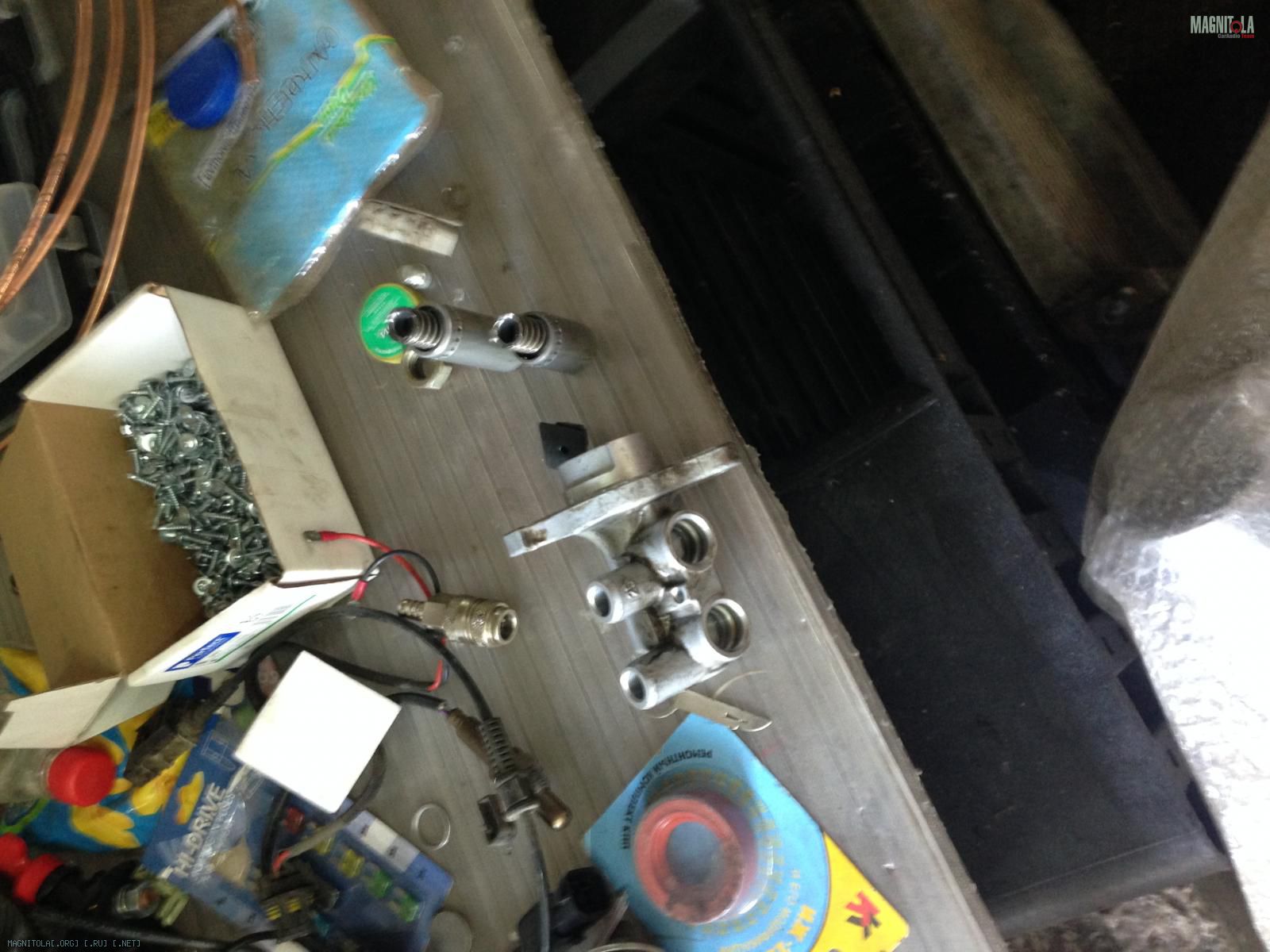

Разобрали родной цилиндр.


Вложение 1033240

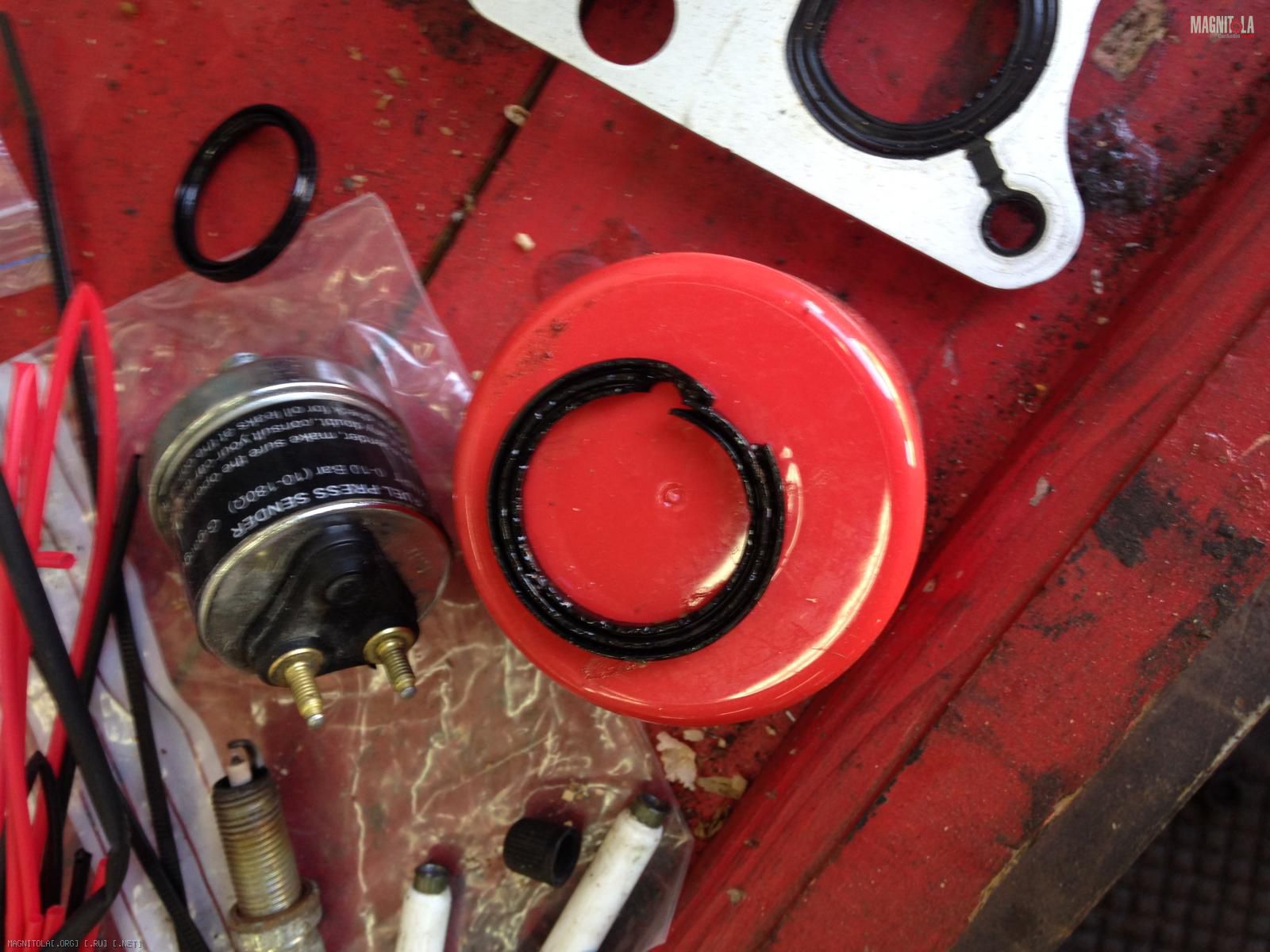

Лопнула манжета между контурами.

Вложение 1033242

Мчим на красной техничке (в маленькой красной машине два мужика - на нас подозрительно смотрят соседи по пробке?) в ближайший магазин с наличием. Кстати всего 3100 рублей TRW ГТЦ. Рома зацени норм номера, хочешь на OPC хочешь на порш :D

Вложение 1033248

Потом попытка уехать домой, в Москве ураган навалил деревьев, налил лужи по колено а они все равно кладут асфальт на ТТК :facepalm:


Вложение 1033252

Вот так в одно мгновение мог закончиться инстал в опель :D даже двери не пришлось бы снимать.

Держите дистанцию, не висите на багажнике !

Вложение 1033270

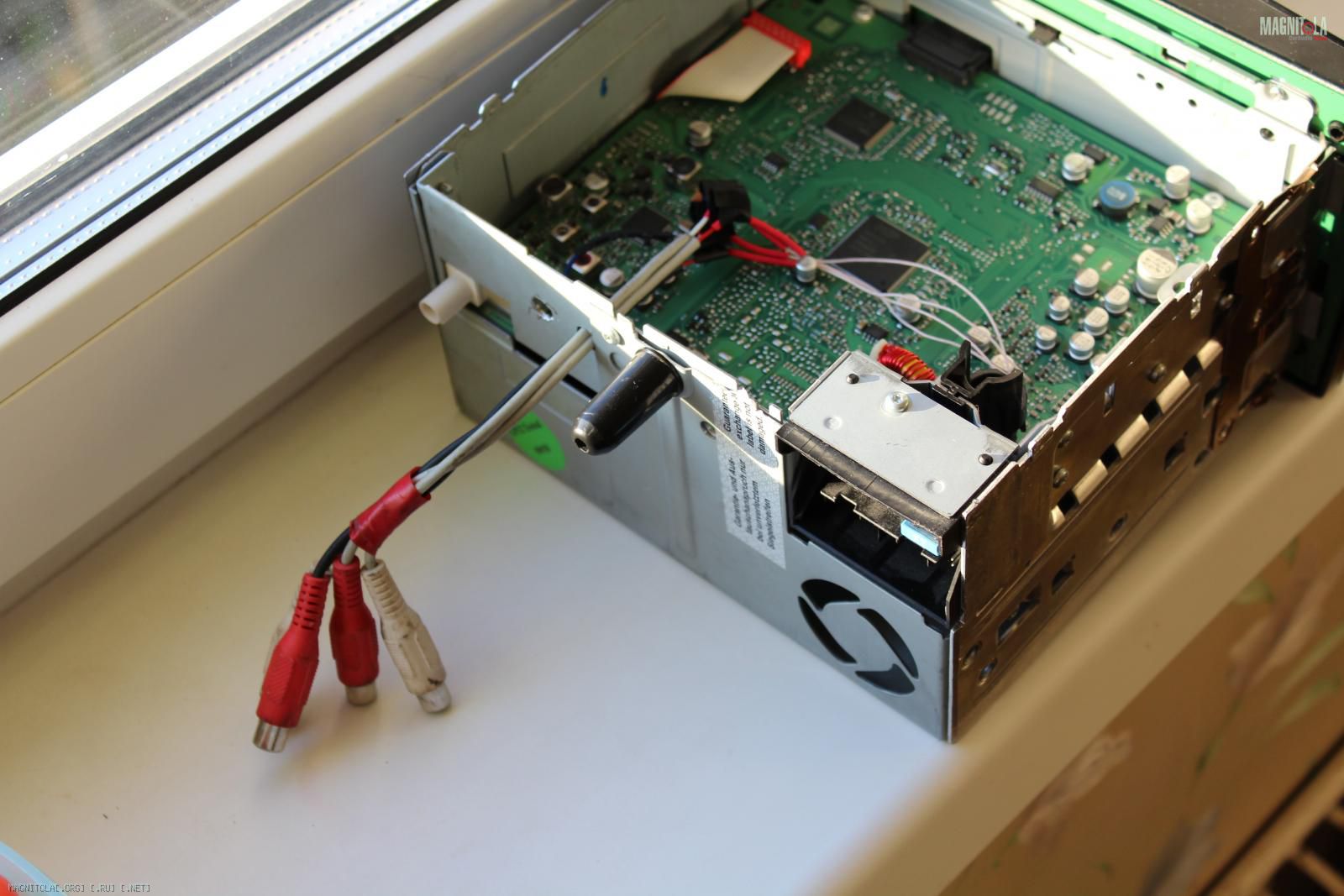

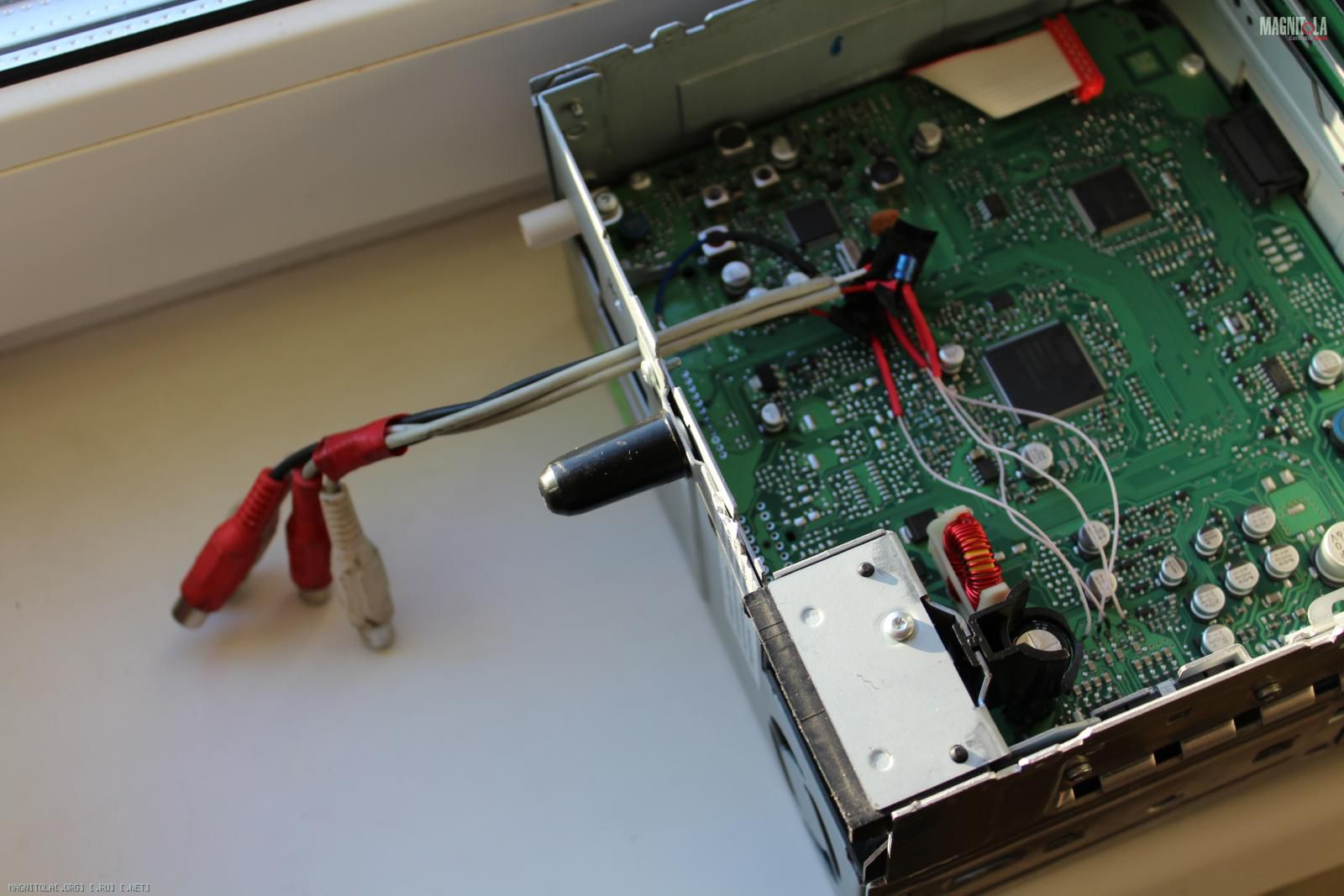

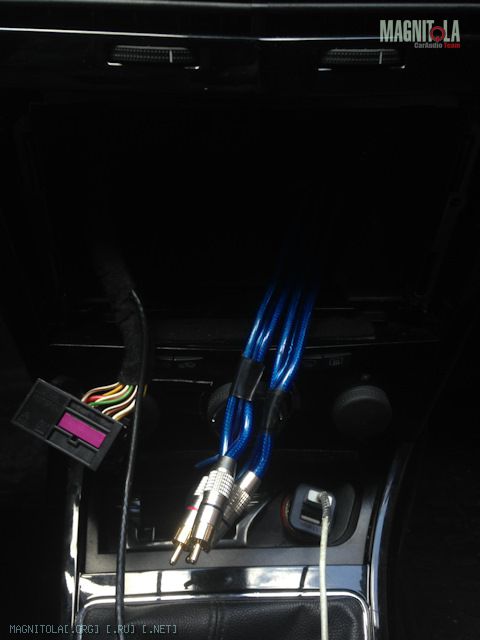

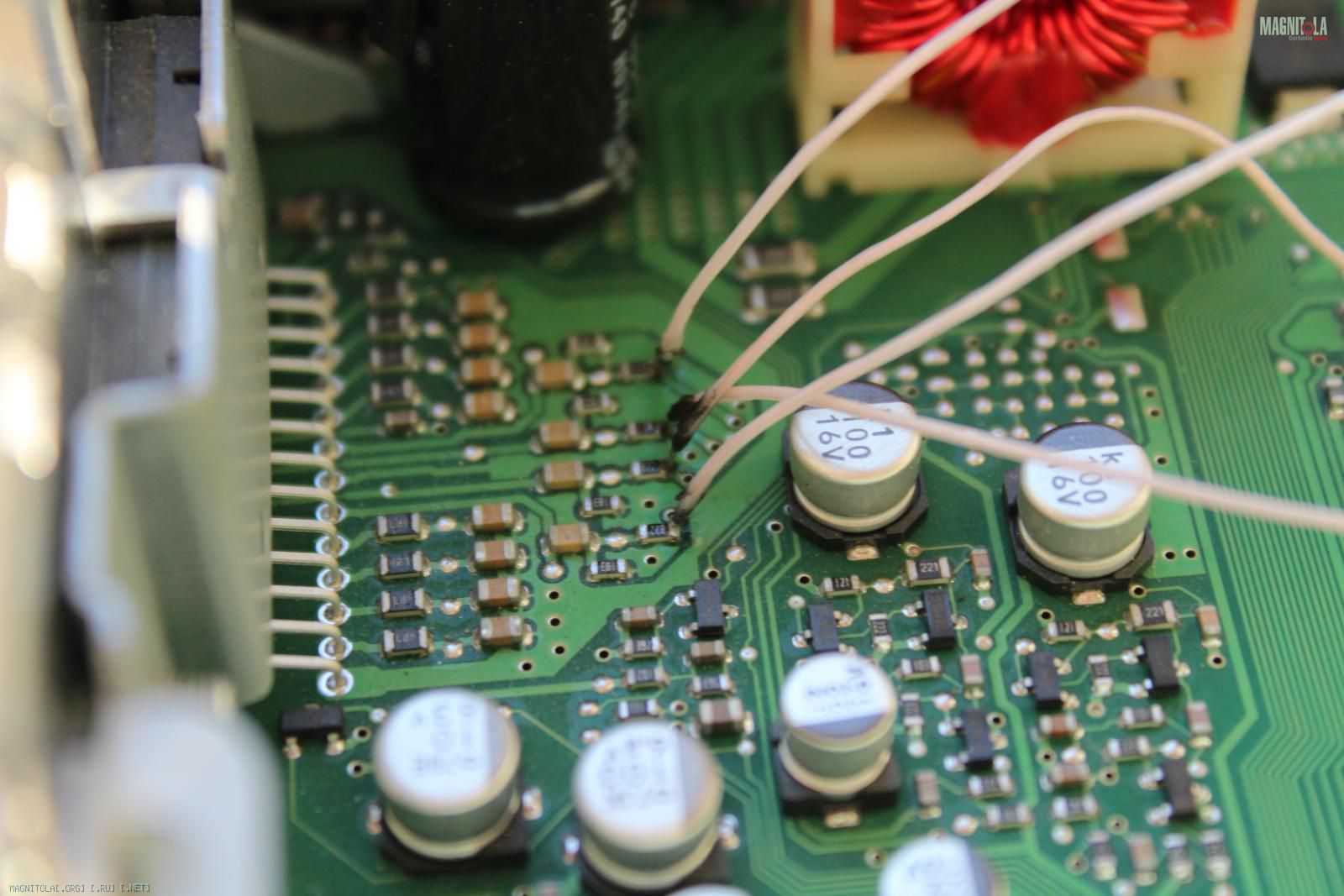

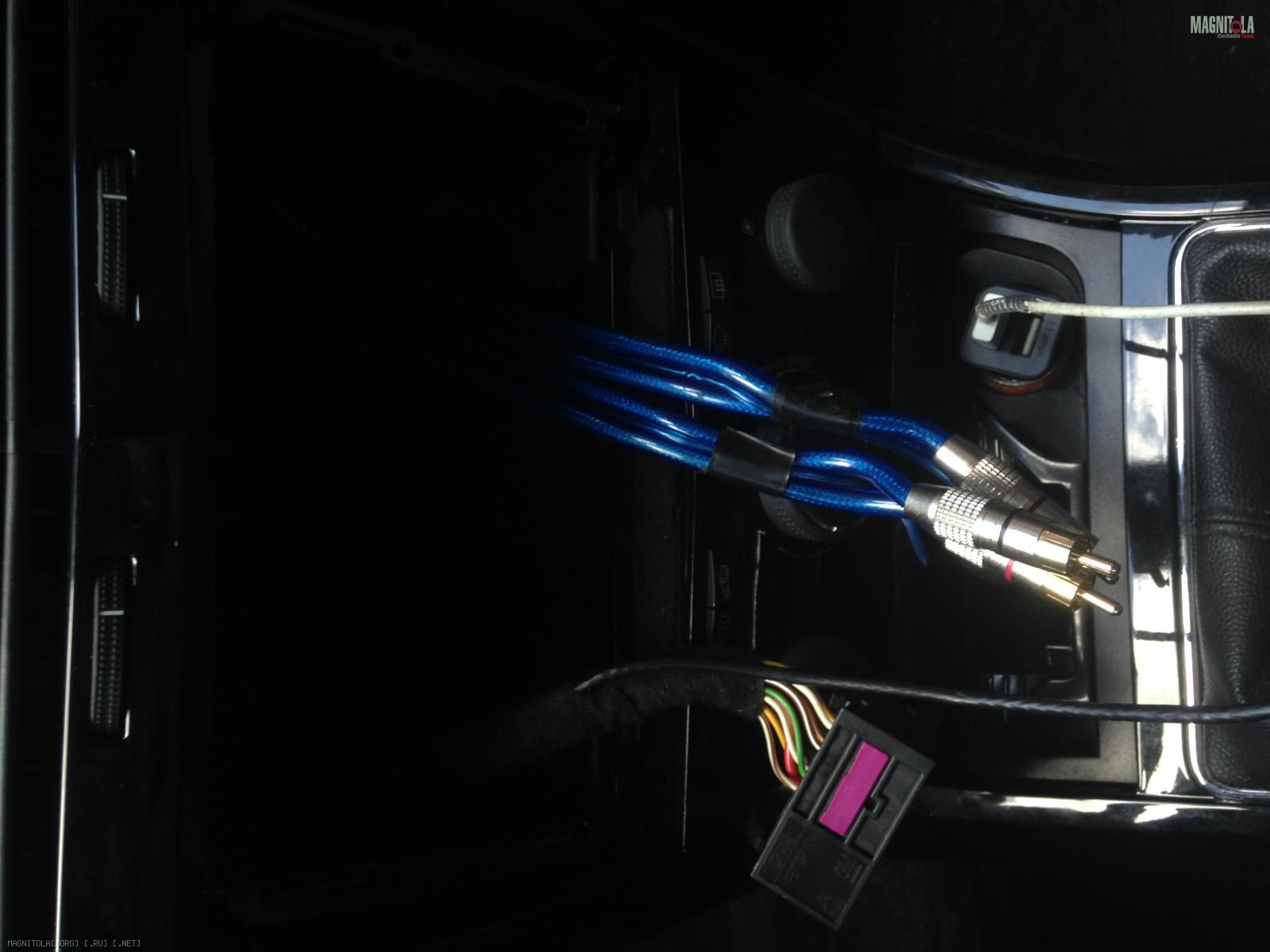

Вывел линейки из штатки, ШГУ используется для прослушивания радиостанций.

Отвечу сразу на вопросы:
Мне надо только для радио
Уровень сигнала мне не важен — т.к. работает с внешним звуковым процессором Helix DSP
Кондеры я поставил какие нашел в гараже из старой платы: 4.7мкф 16в. Вообще это как защита, от постоянки на выходе. Феншуйно будет поставить не электролит и емкость больше 1мкф. (Ниже емкость это фильтр нч получится)

Вложение 1033574Вложение 1033576Вложение 1033578Вложение 1033580Вложение 1033582

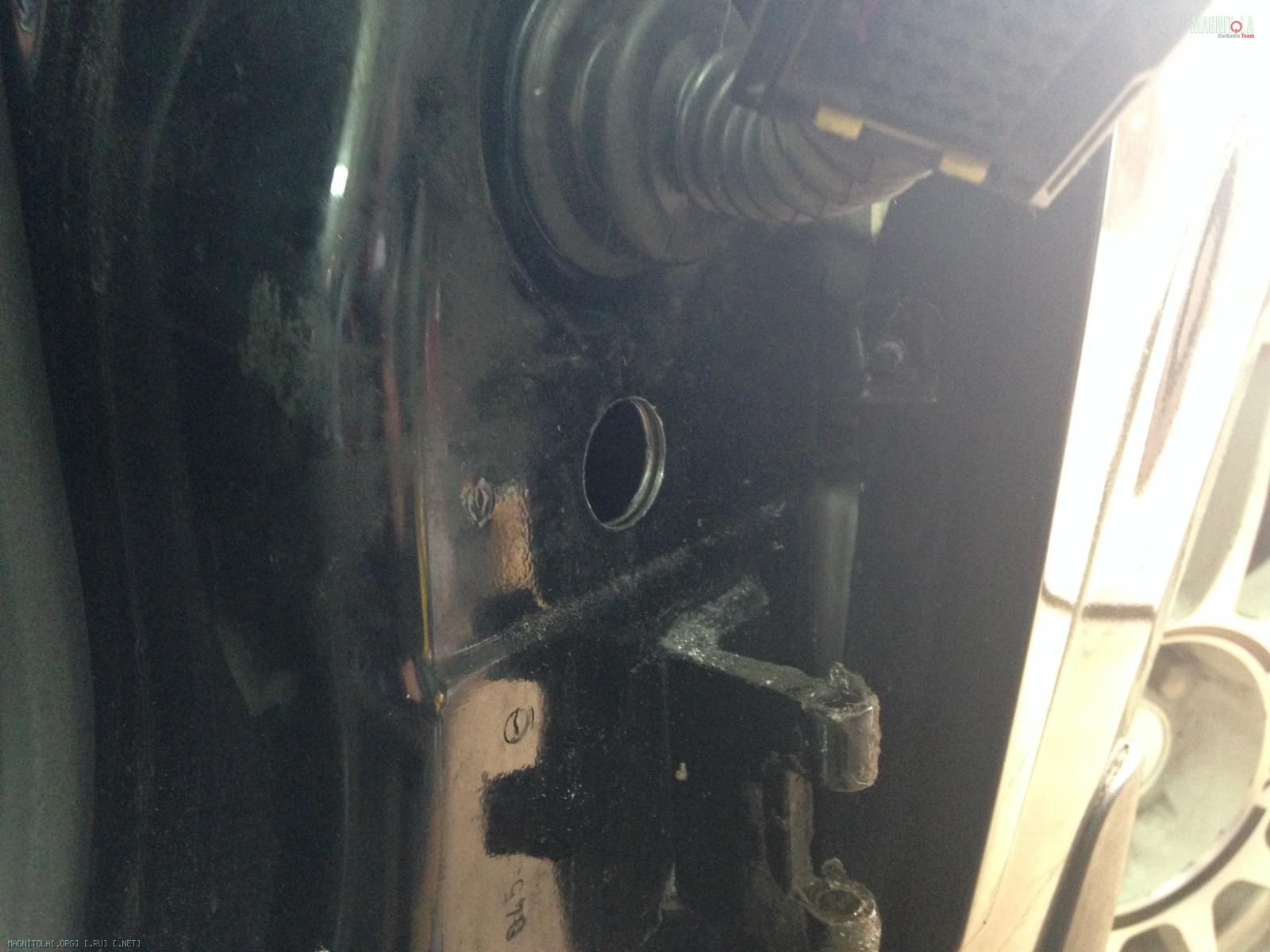

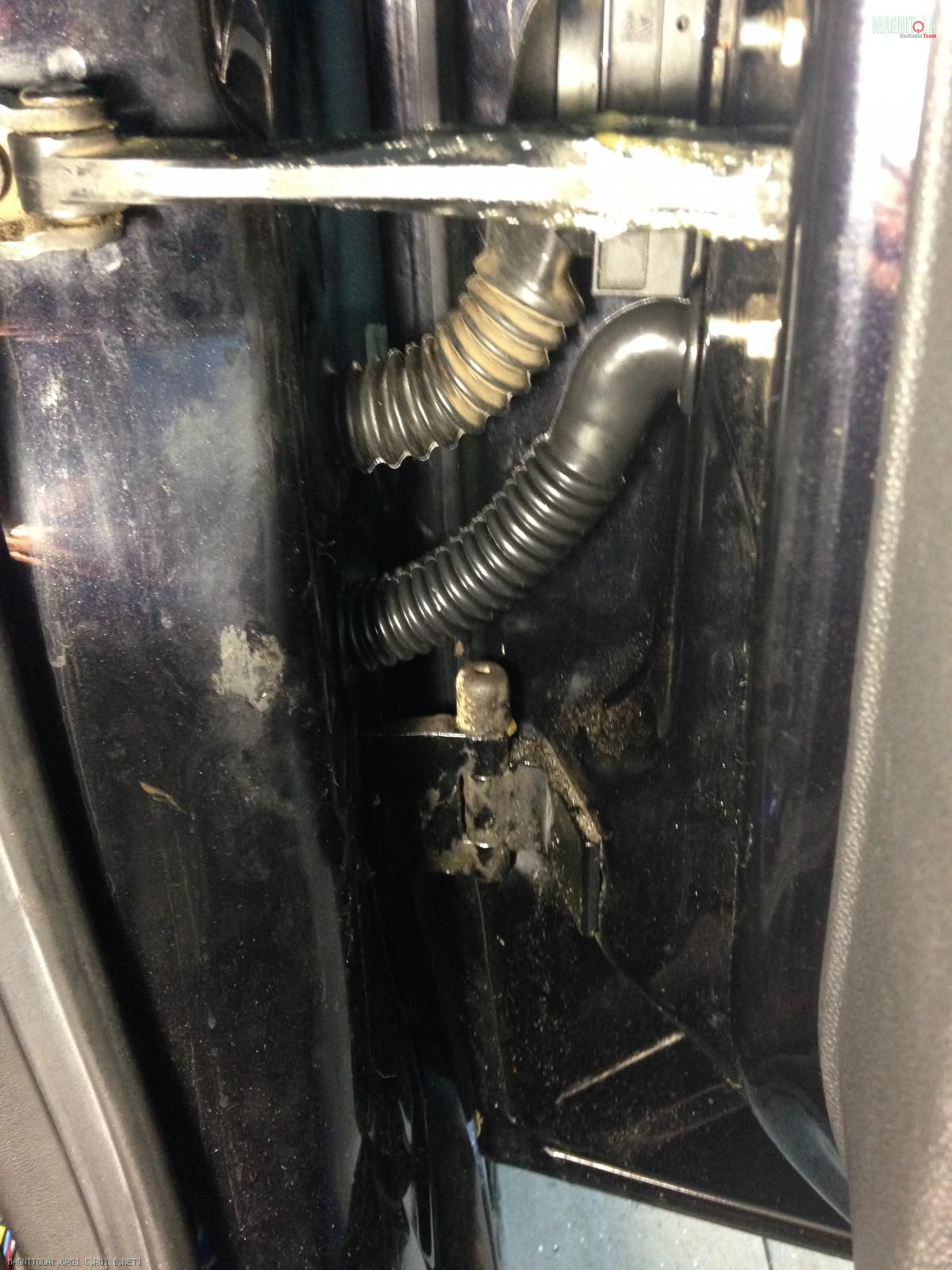

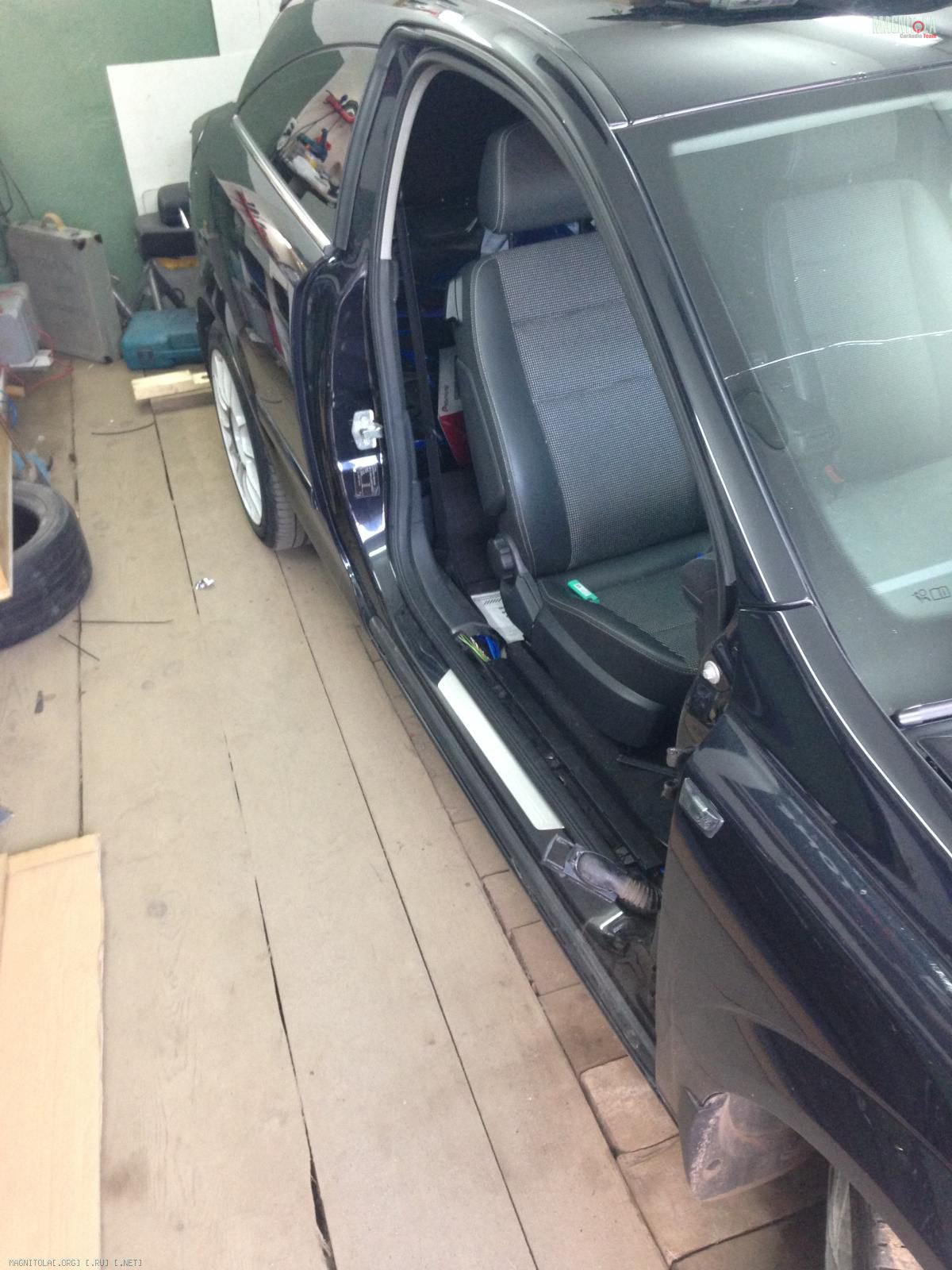

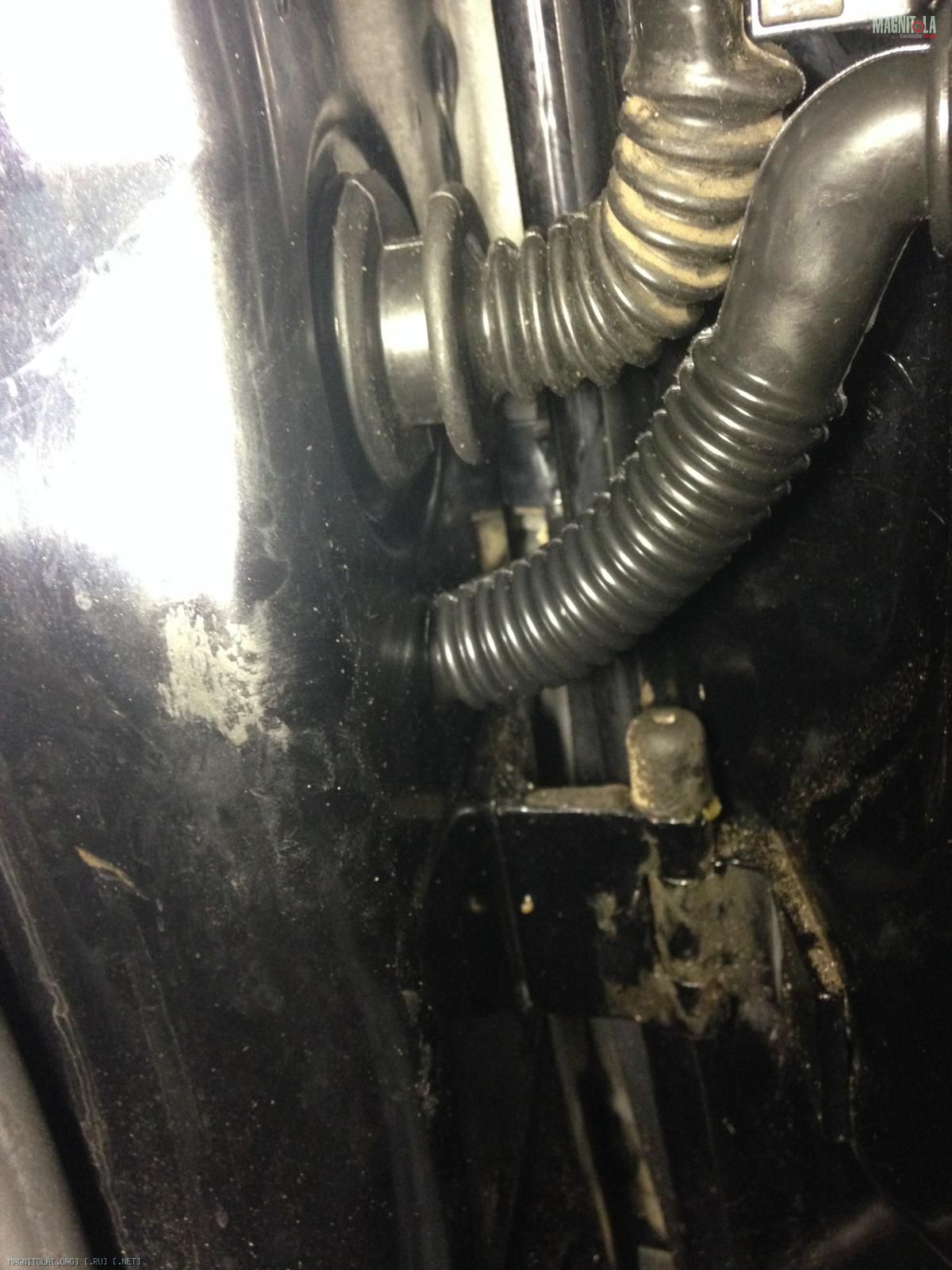

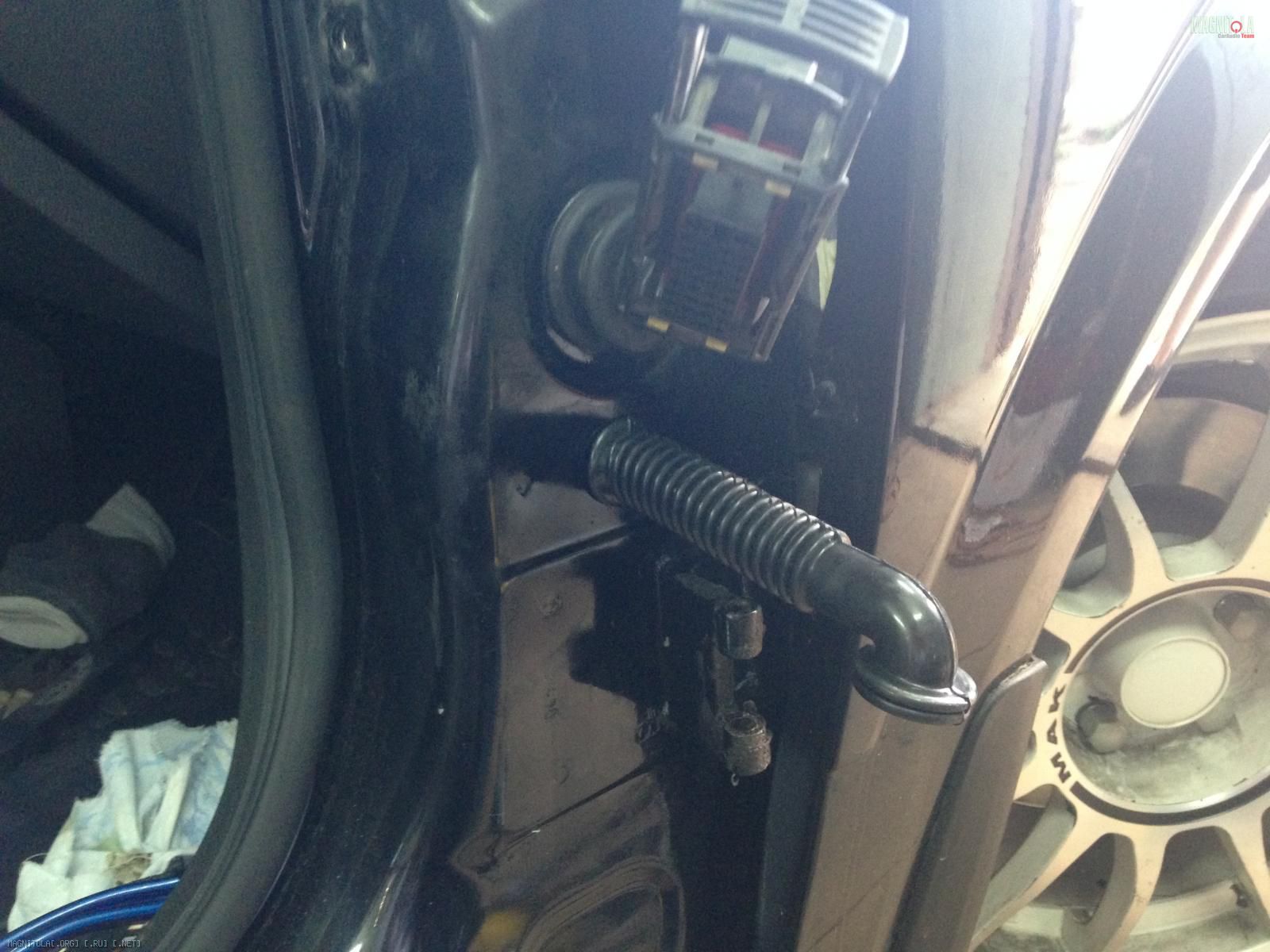

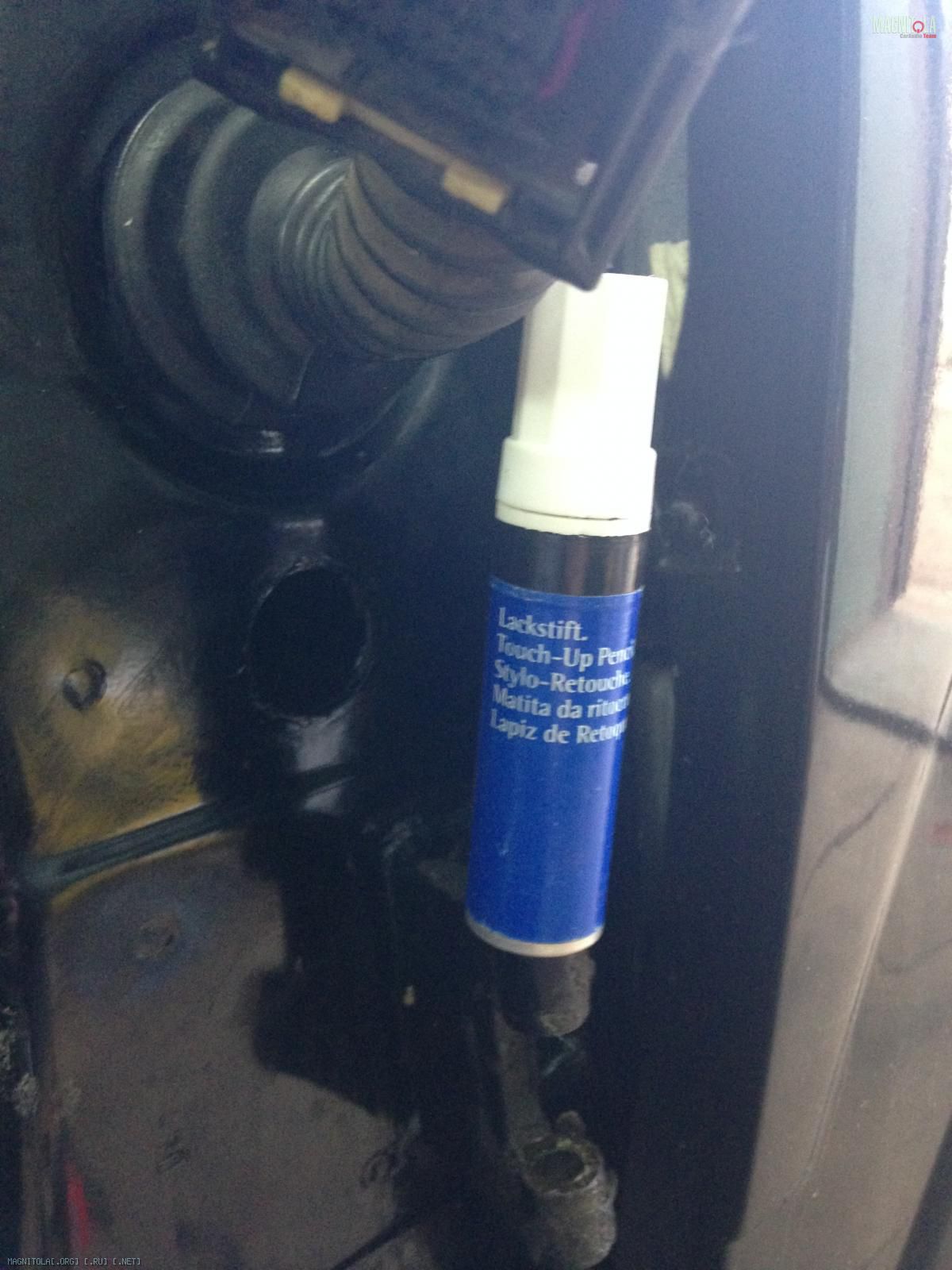

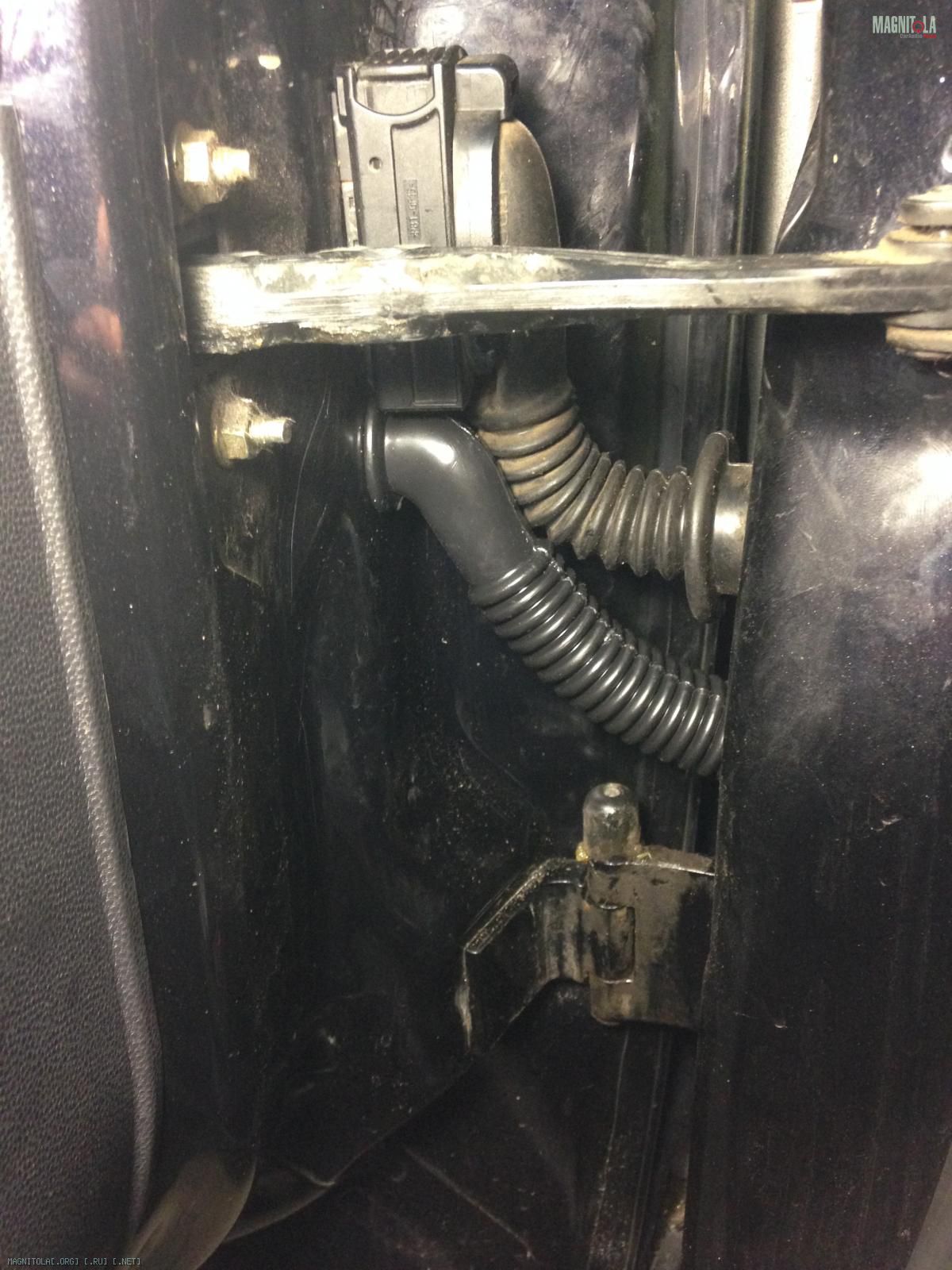

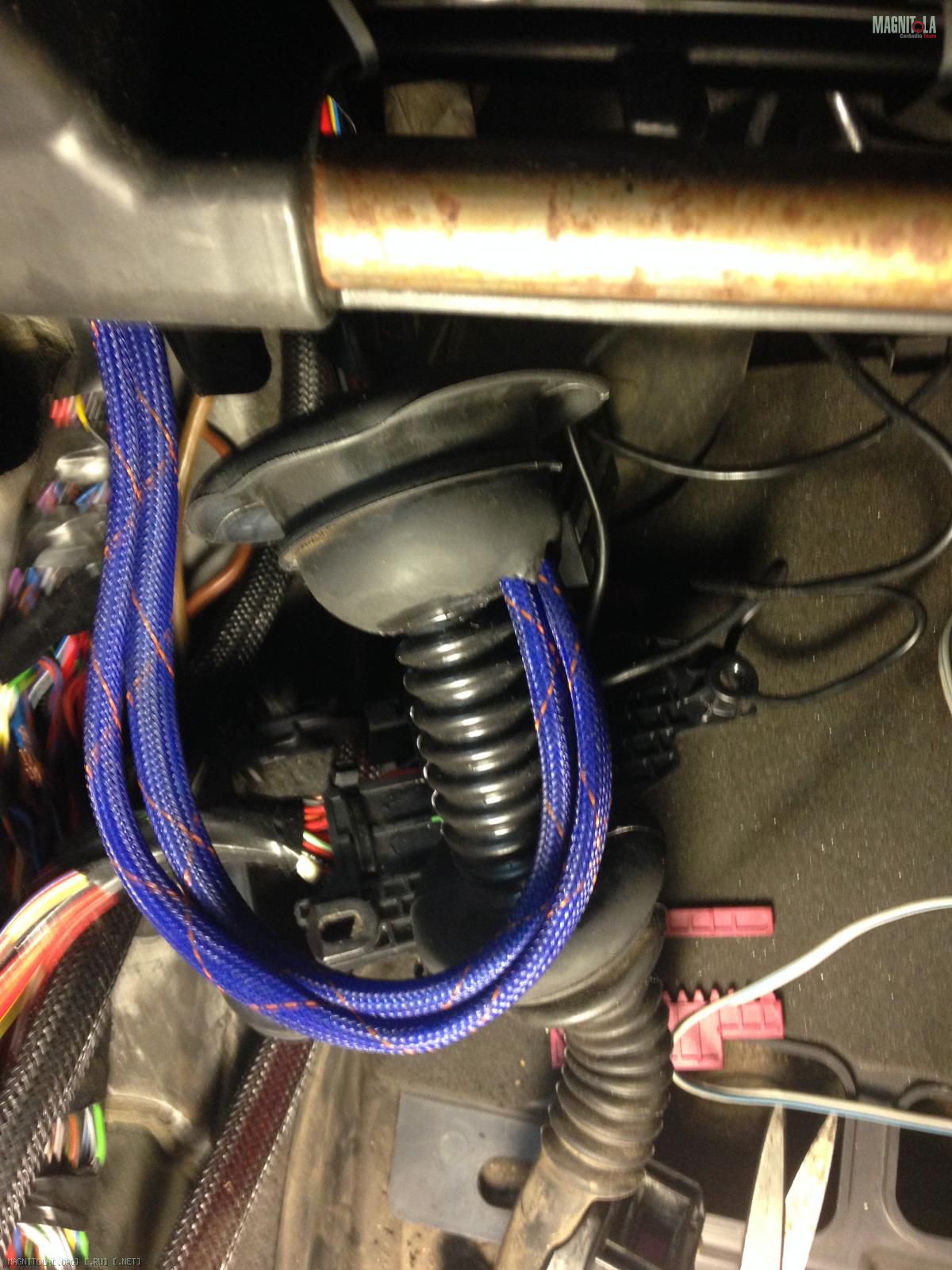

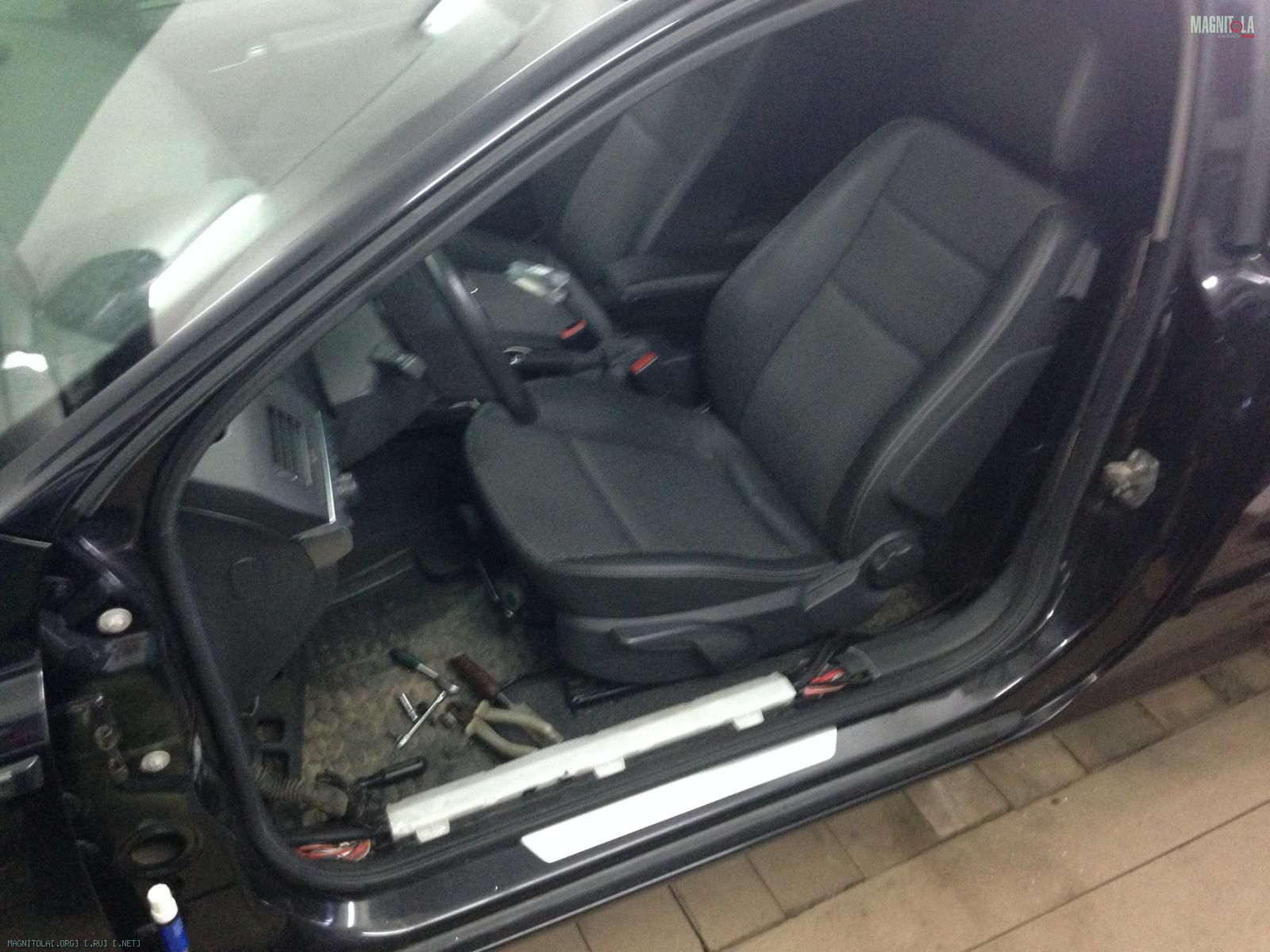

Завел проводку в двери, пришлось взять полтораху сэма, и соседи с искоркой в глазах помогли!

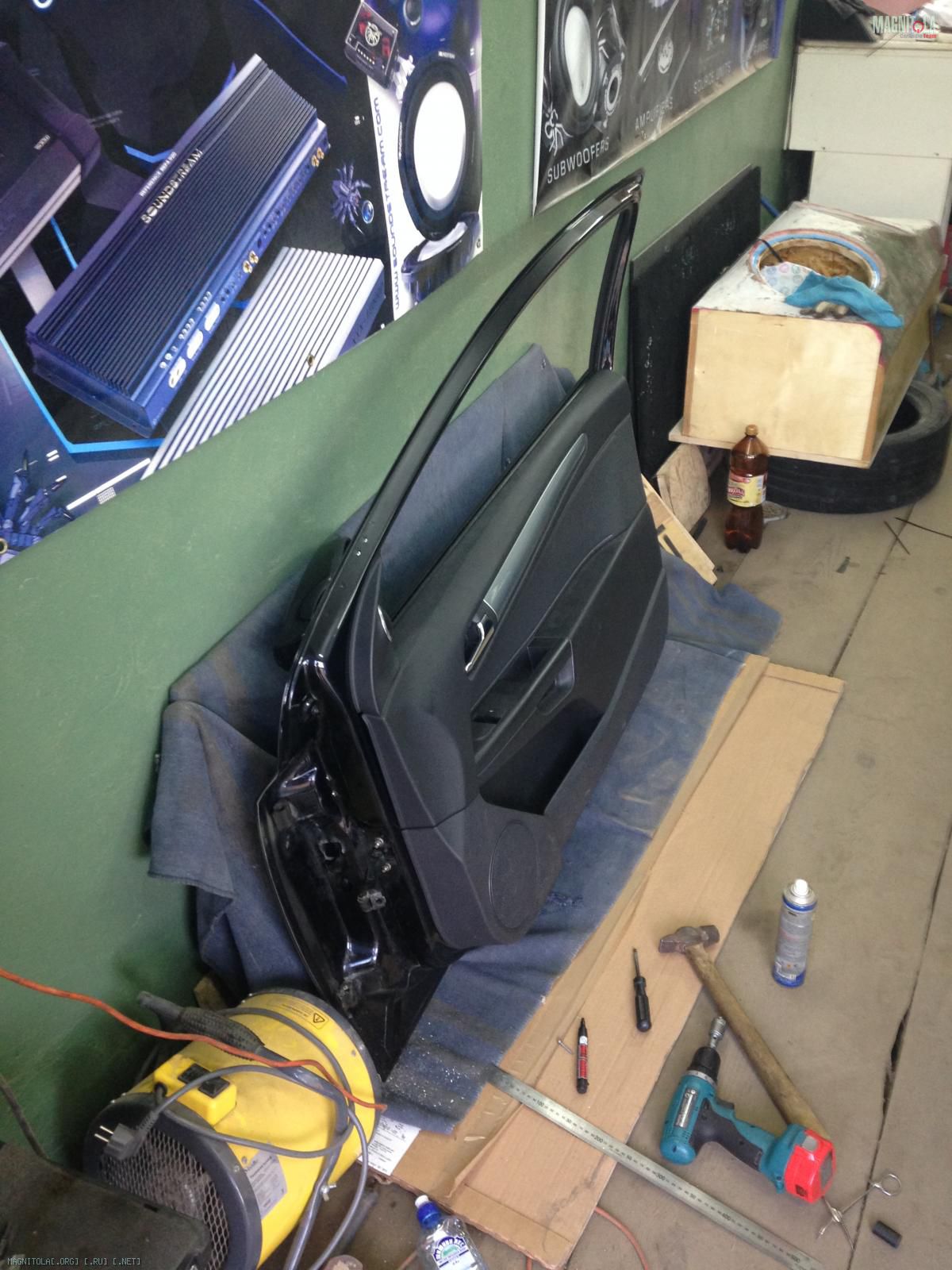

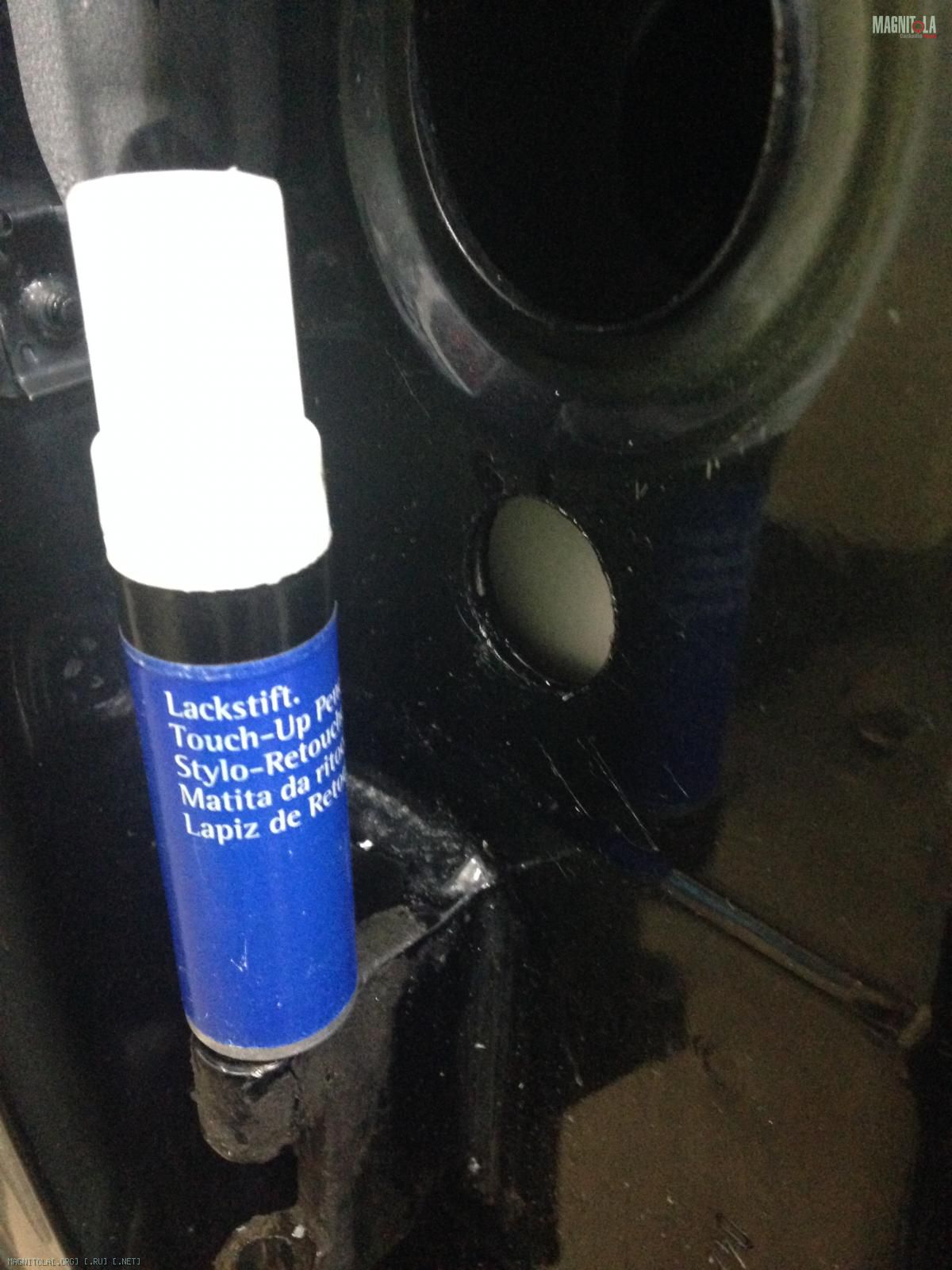

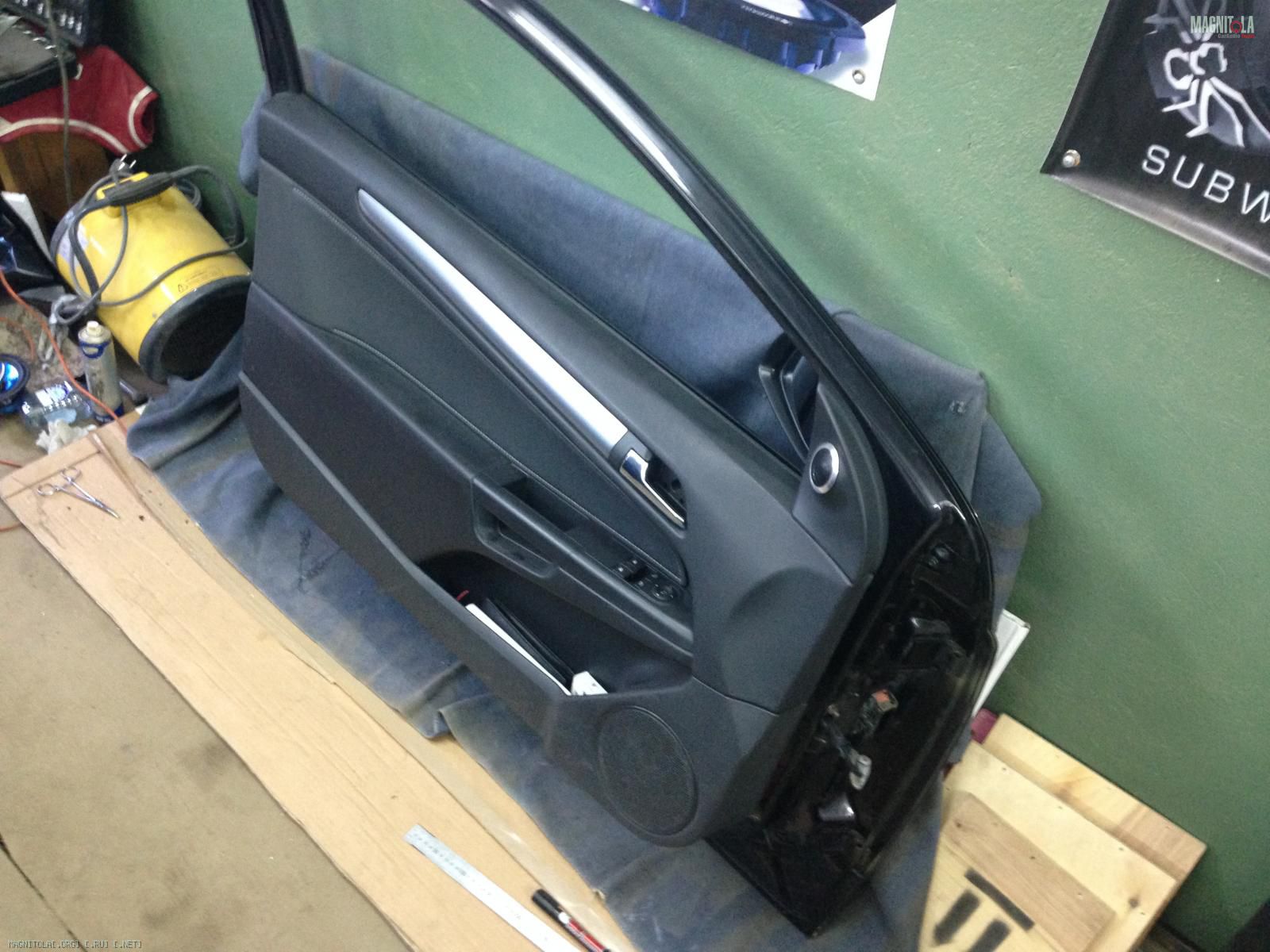

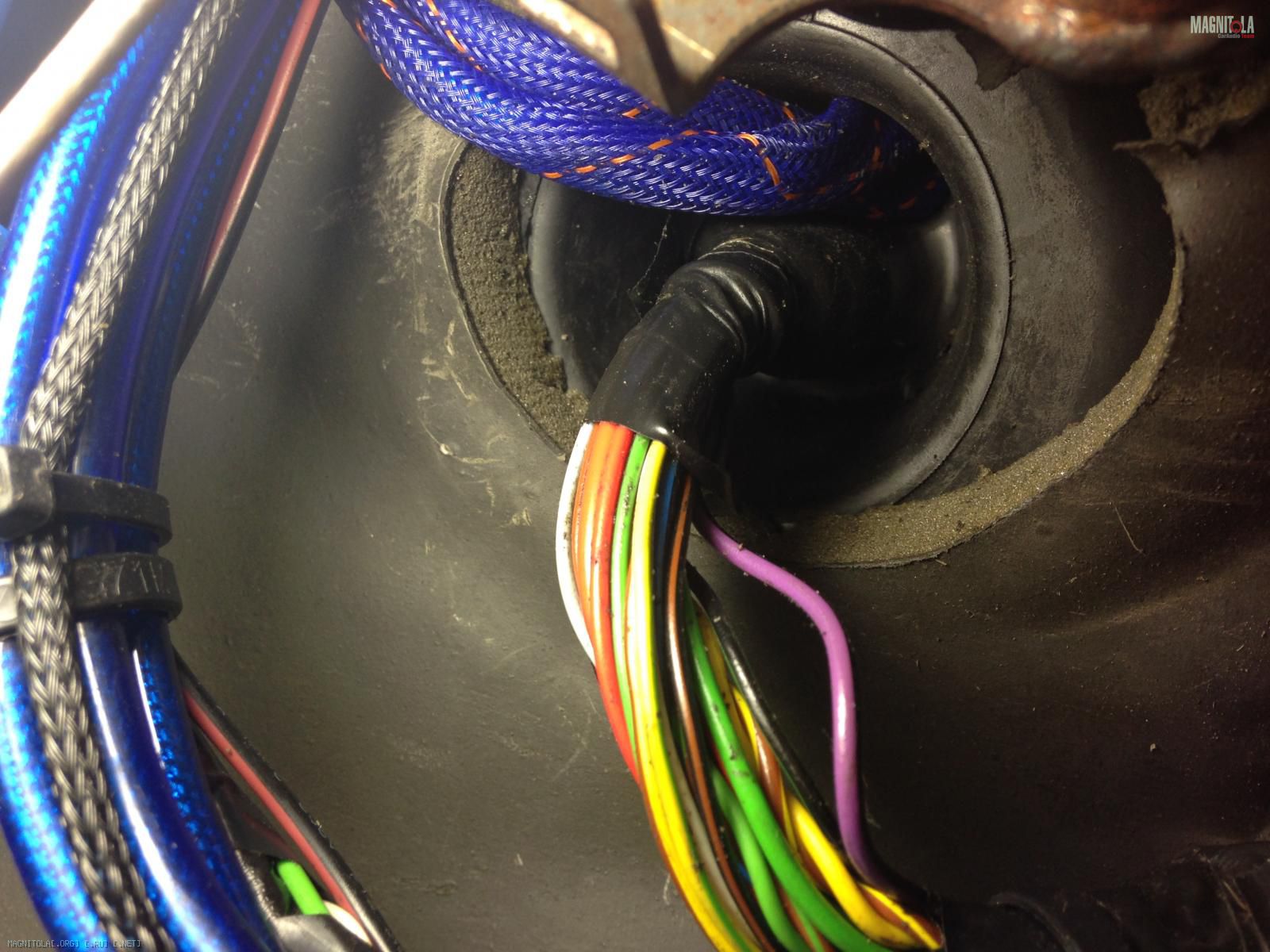

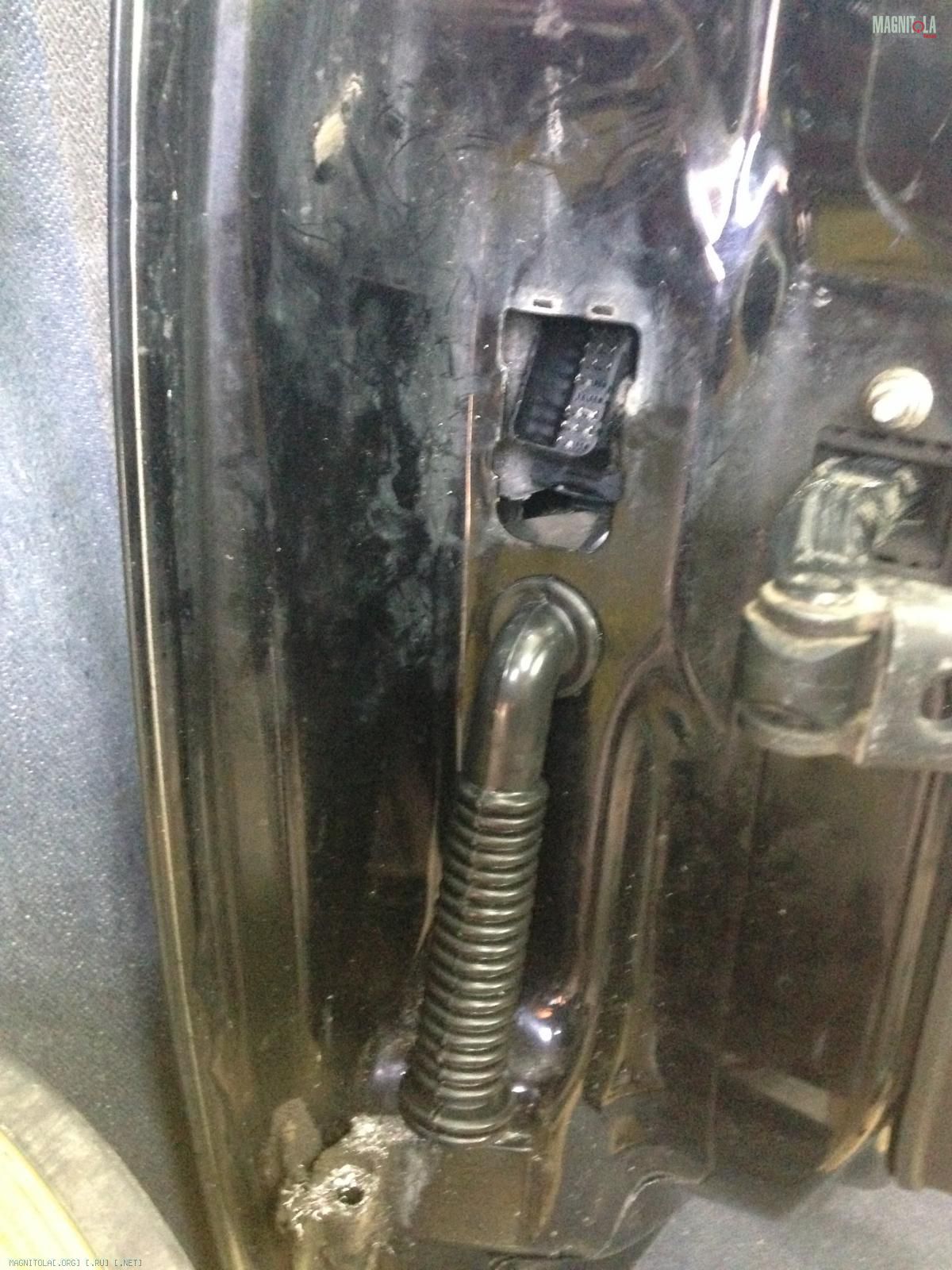

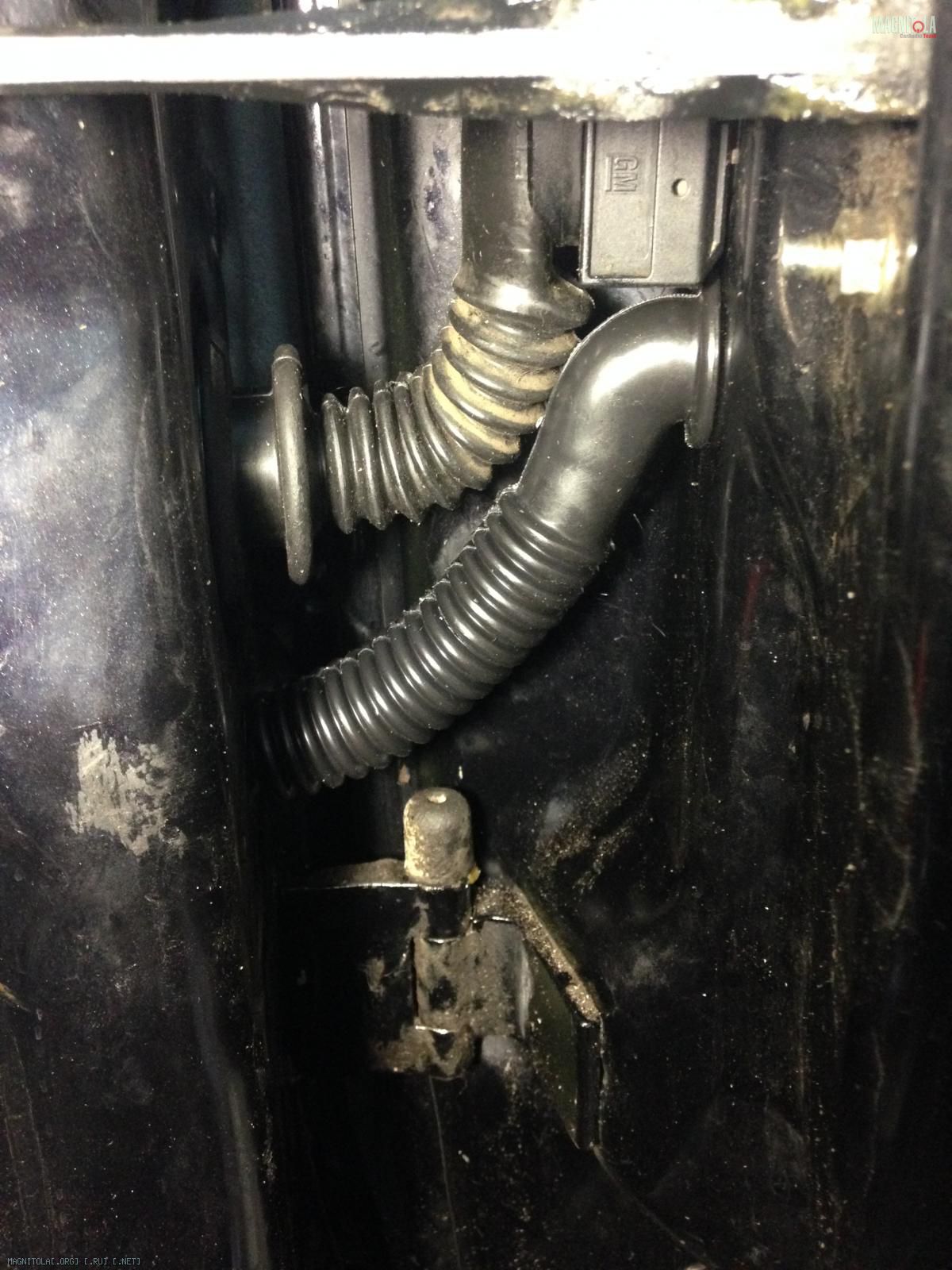

Сверлить в разъеме нет места. Пришлось снять двери и сверлить новые отверстия и ставить еще гофры.

Вложение 1034134Вложение 1034136Вложение 1034138Вложение 1034140Вложение 1034142Вложение 1034144Вложение 1034146Вложение 1034148Вложение 1034150Вложение 1034152Вложение 1034154Вложение 1034156Вложение 1034158Вложение 1034160Вложение 1034162Вложение 1034164

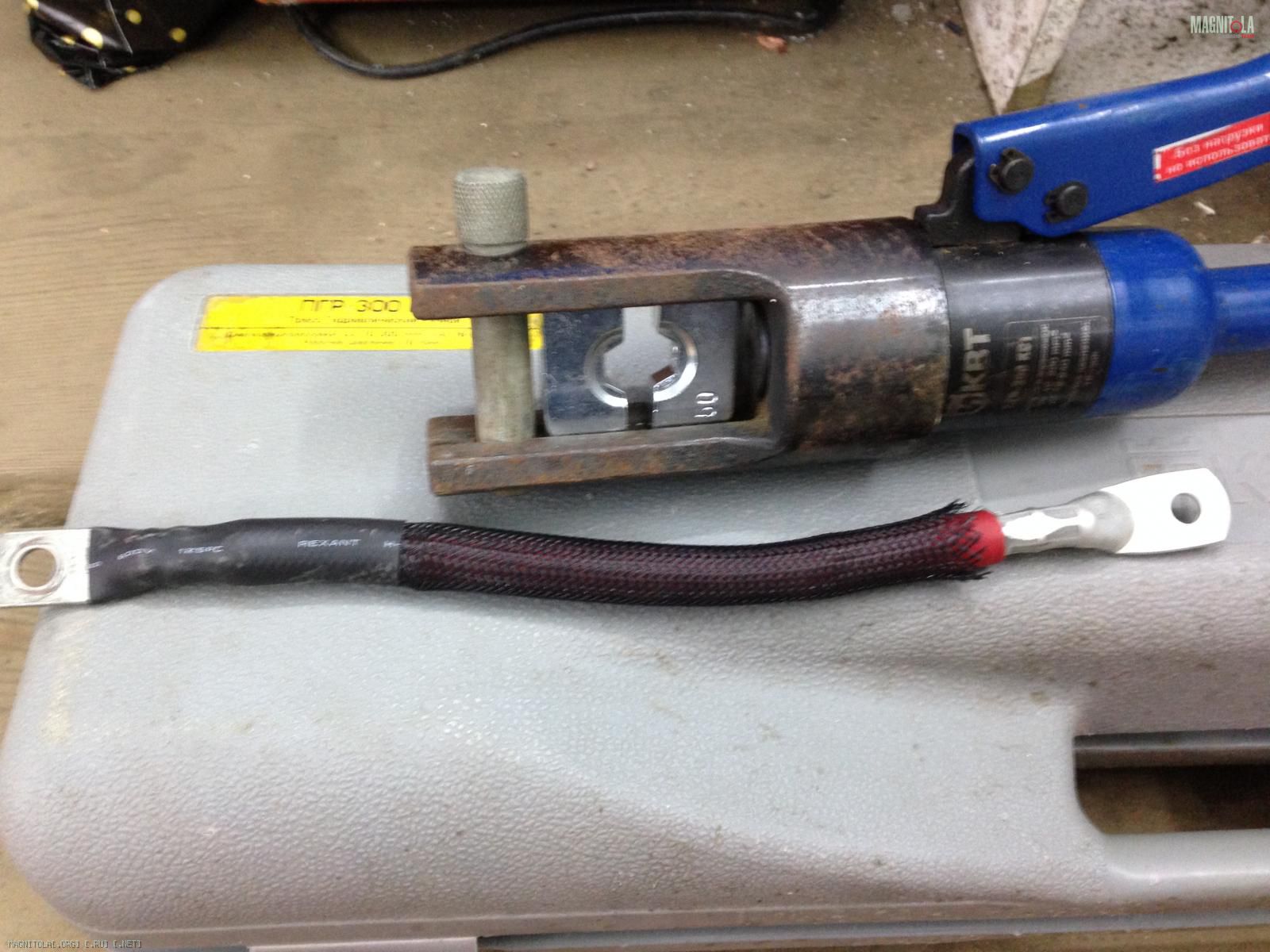

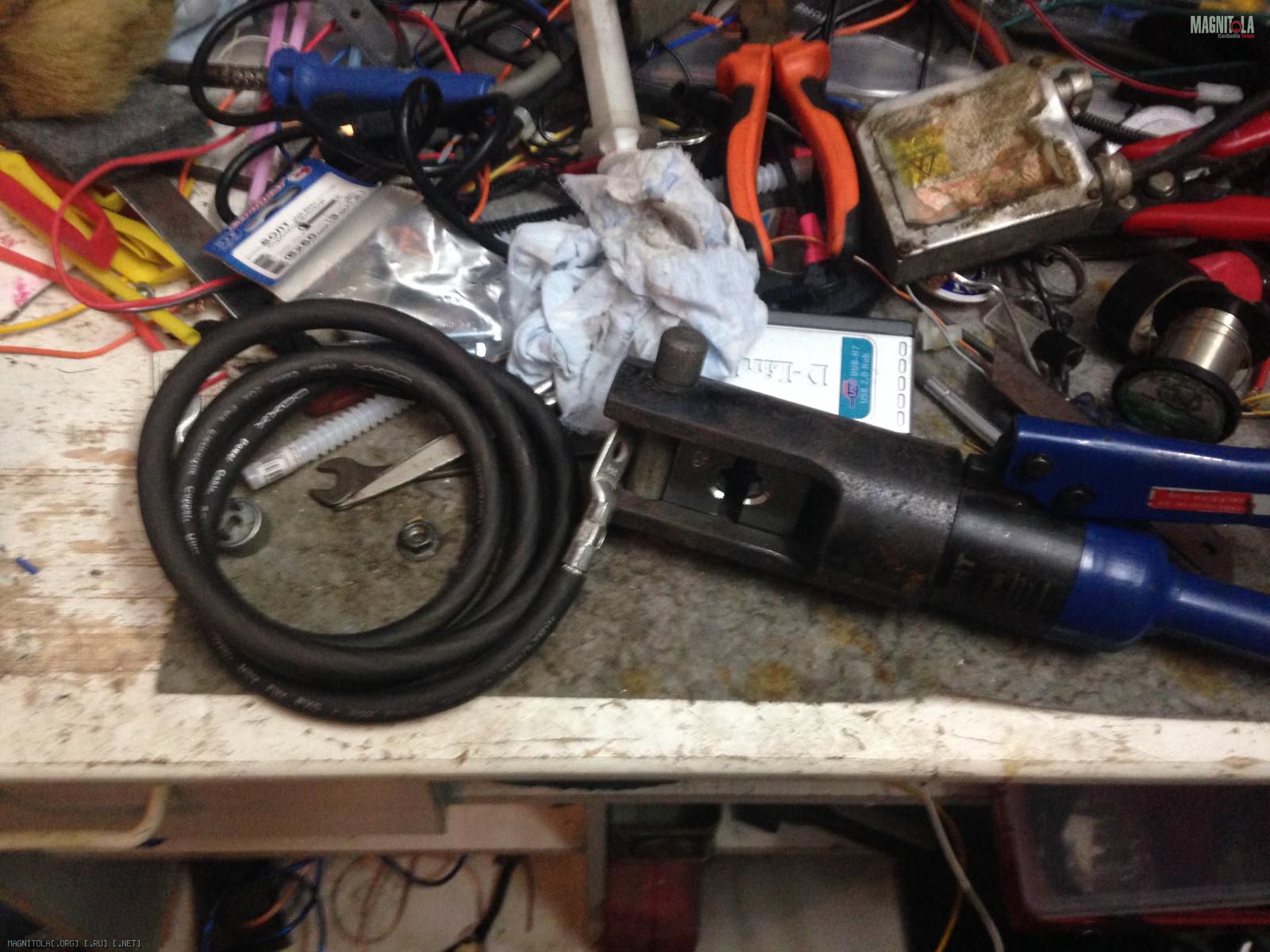

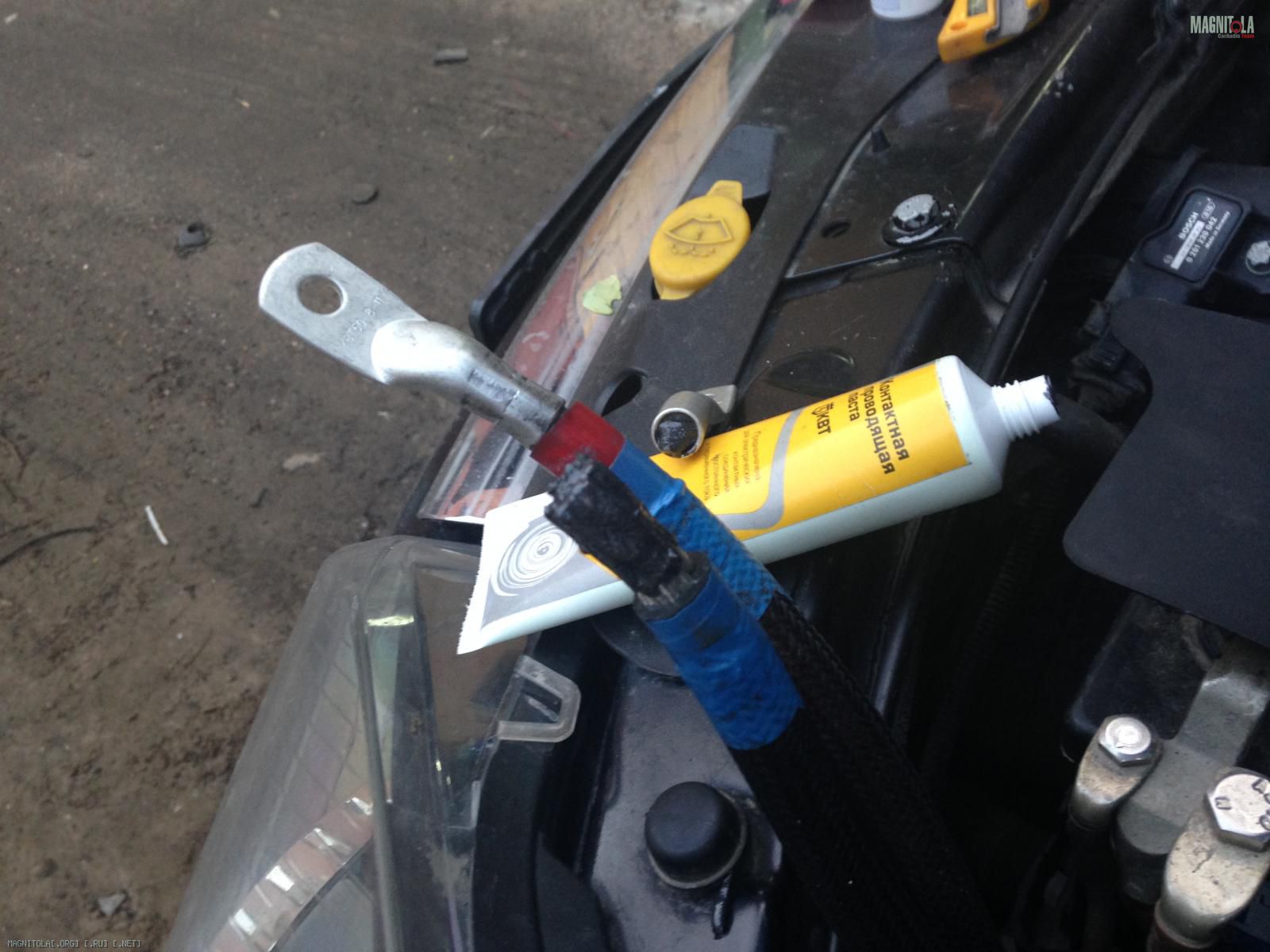

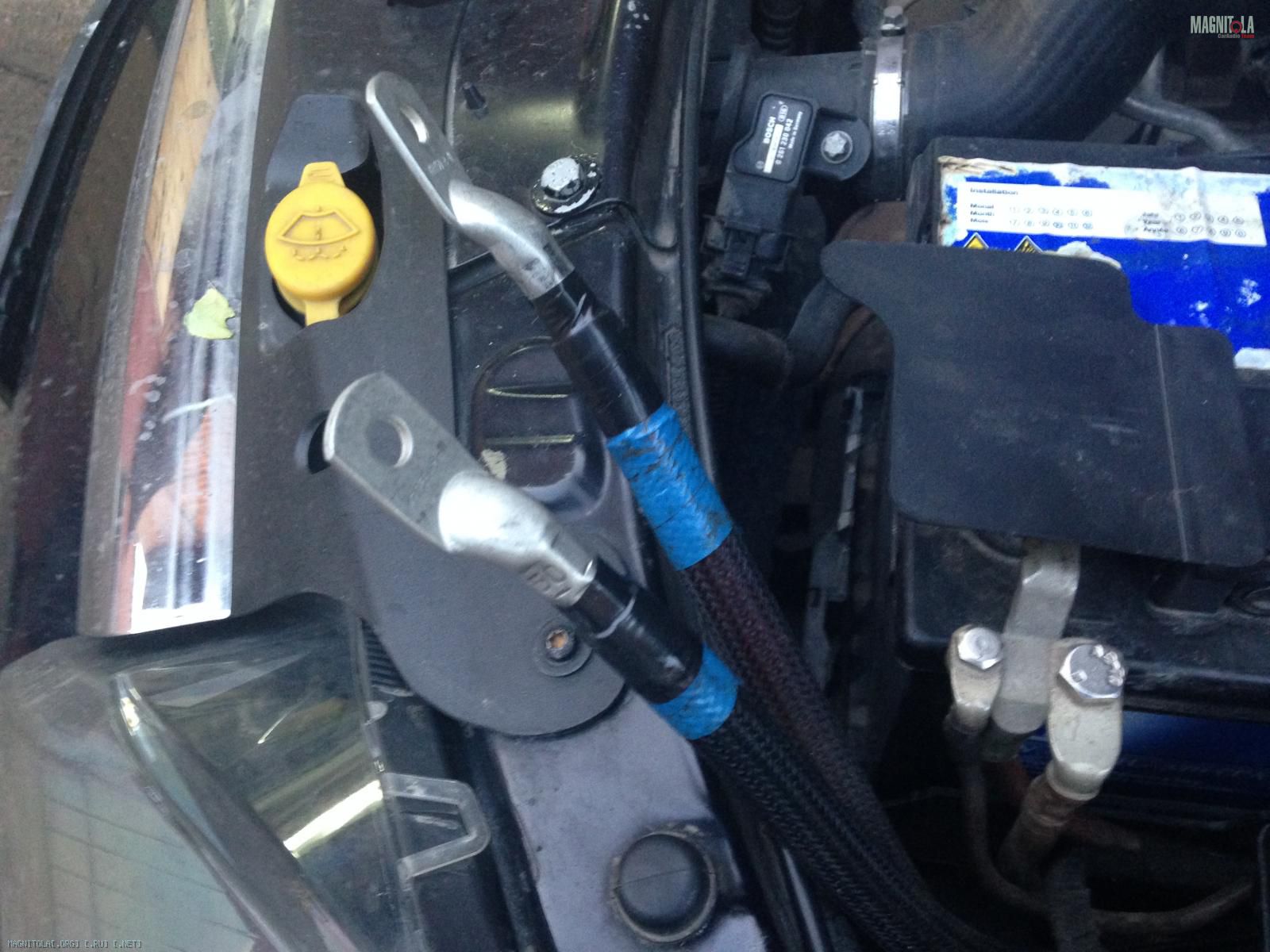

Начал обжимать проводку

Вложение 1034528

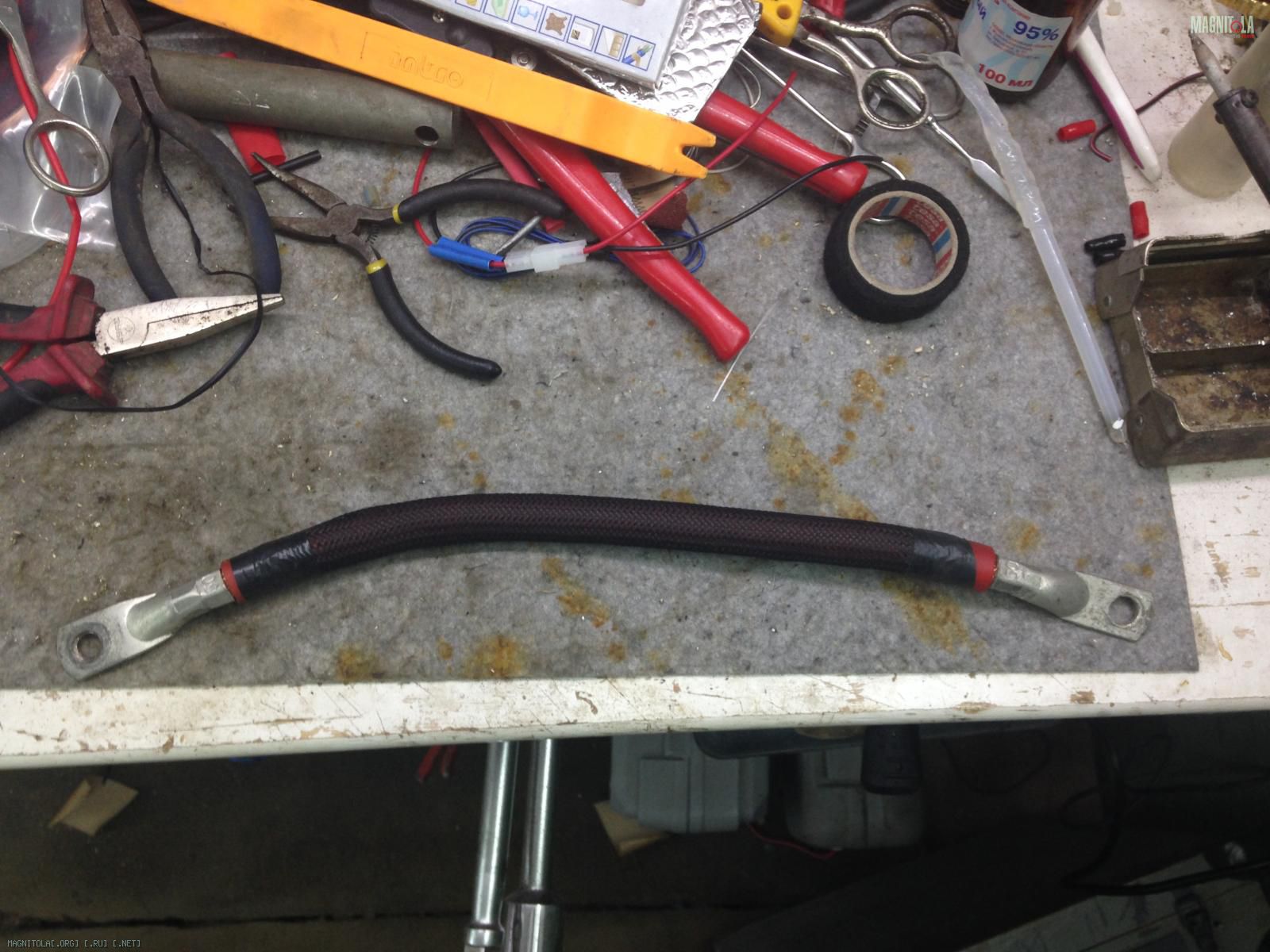

Дубляж массы на кузов 0Ga

Вложение 1034534

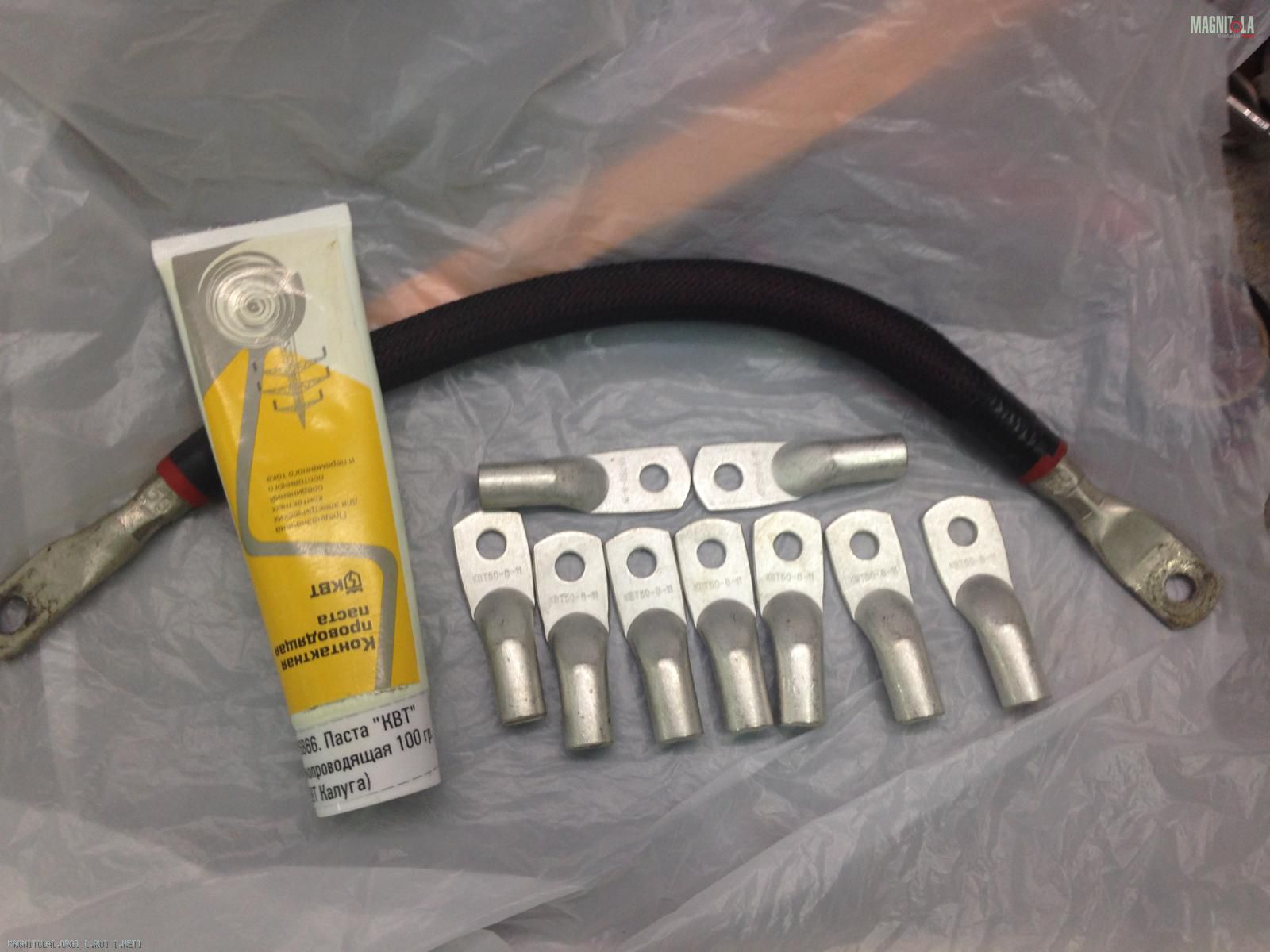

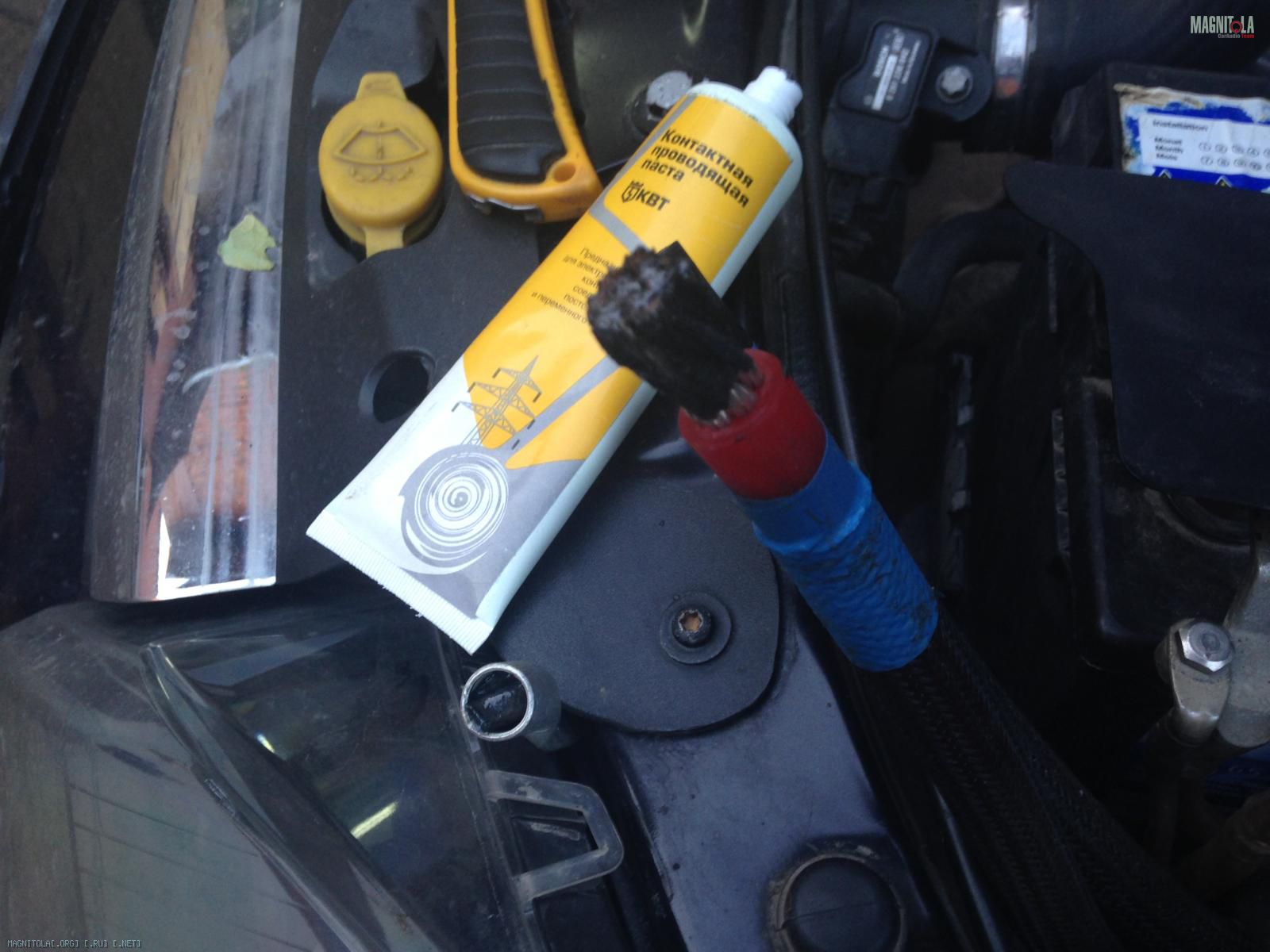

Сеть магазинов "Электроомонтаж" снабжает меня ништяками: Калужские наконечники ТМЛ 50-8 и Калужская контактная паста.

Вложение 1034516

Вложение 1034518

Вложение 1034514

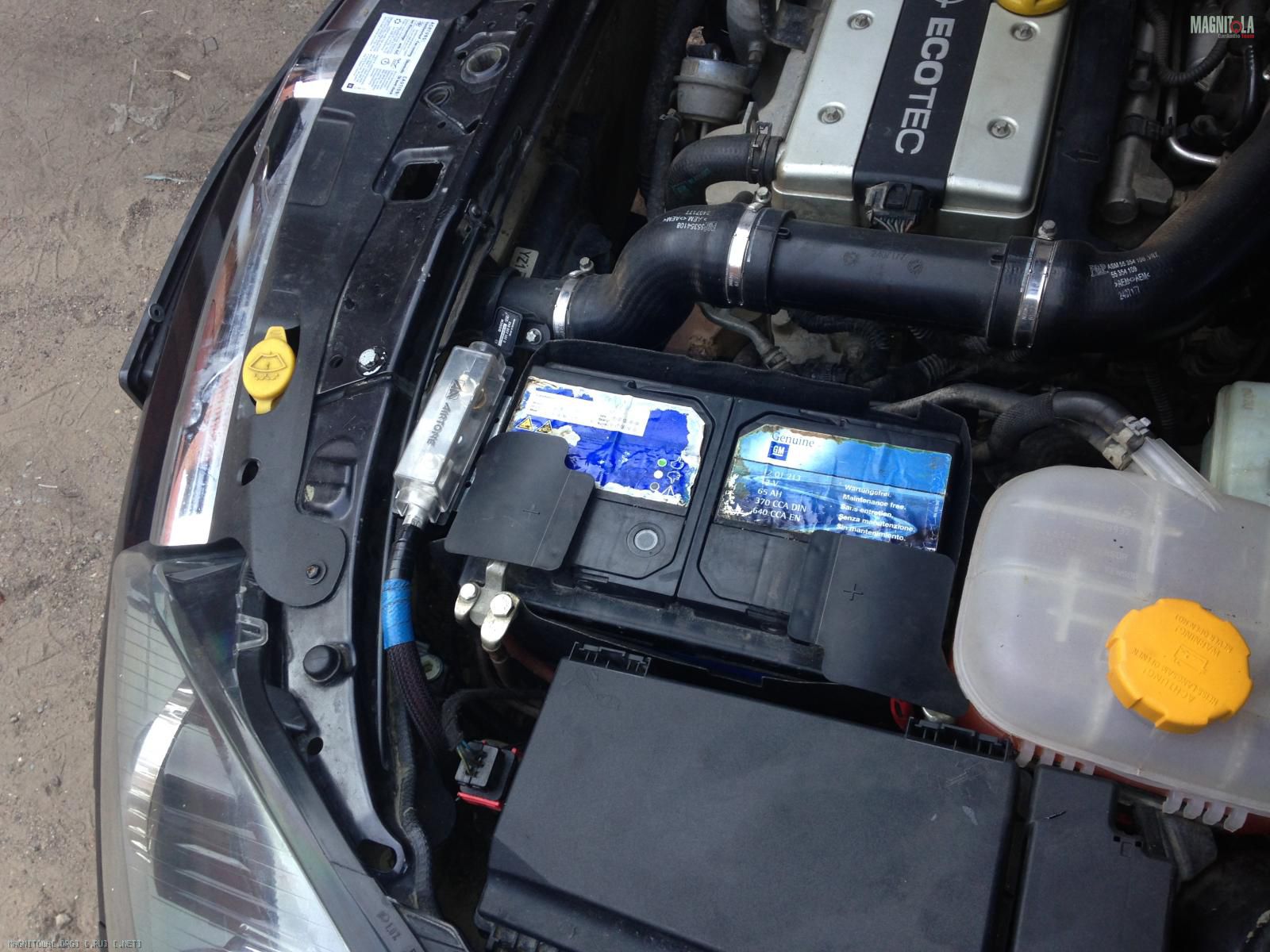

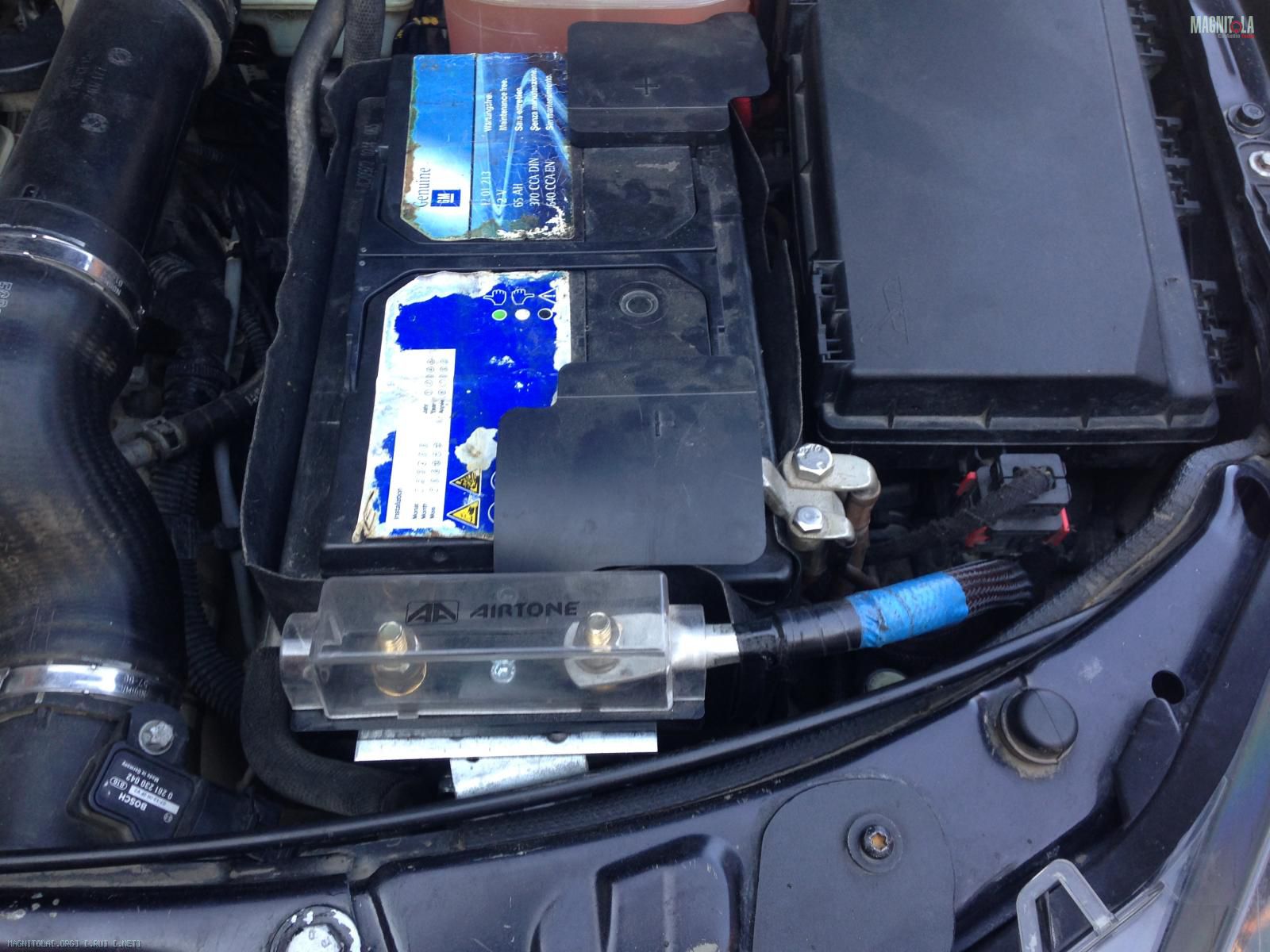

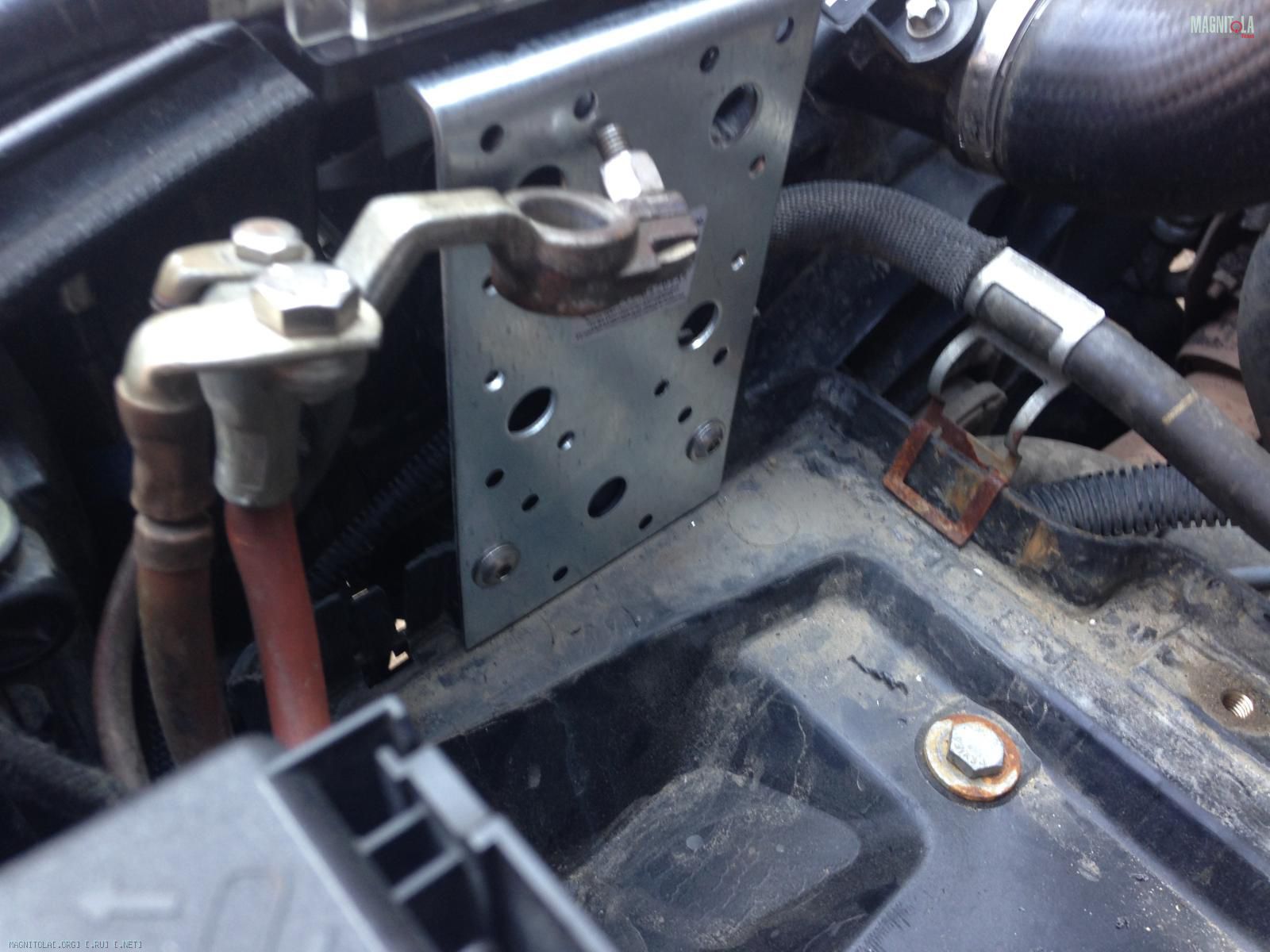

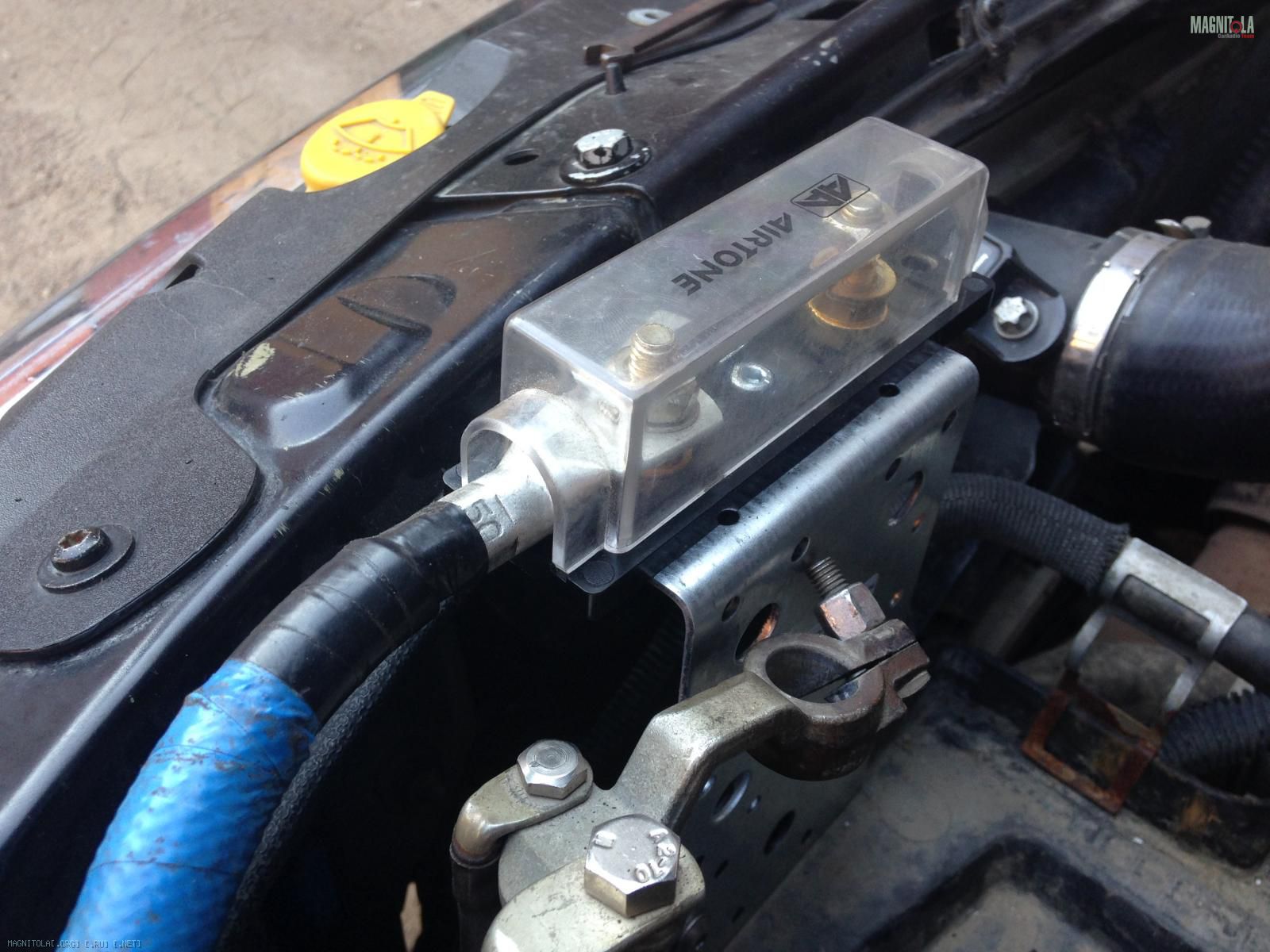

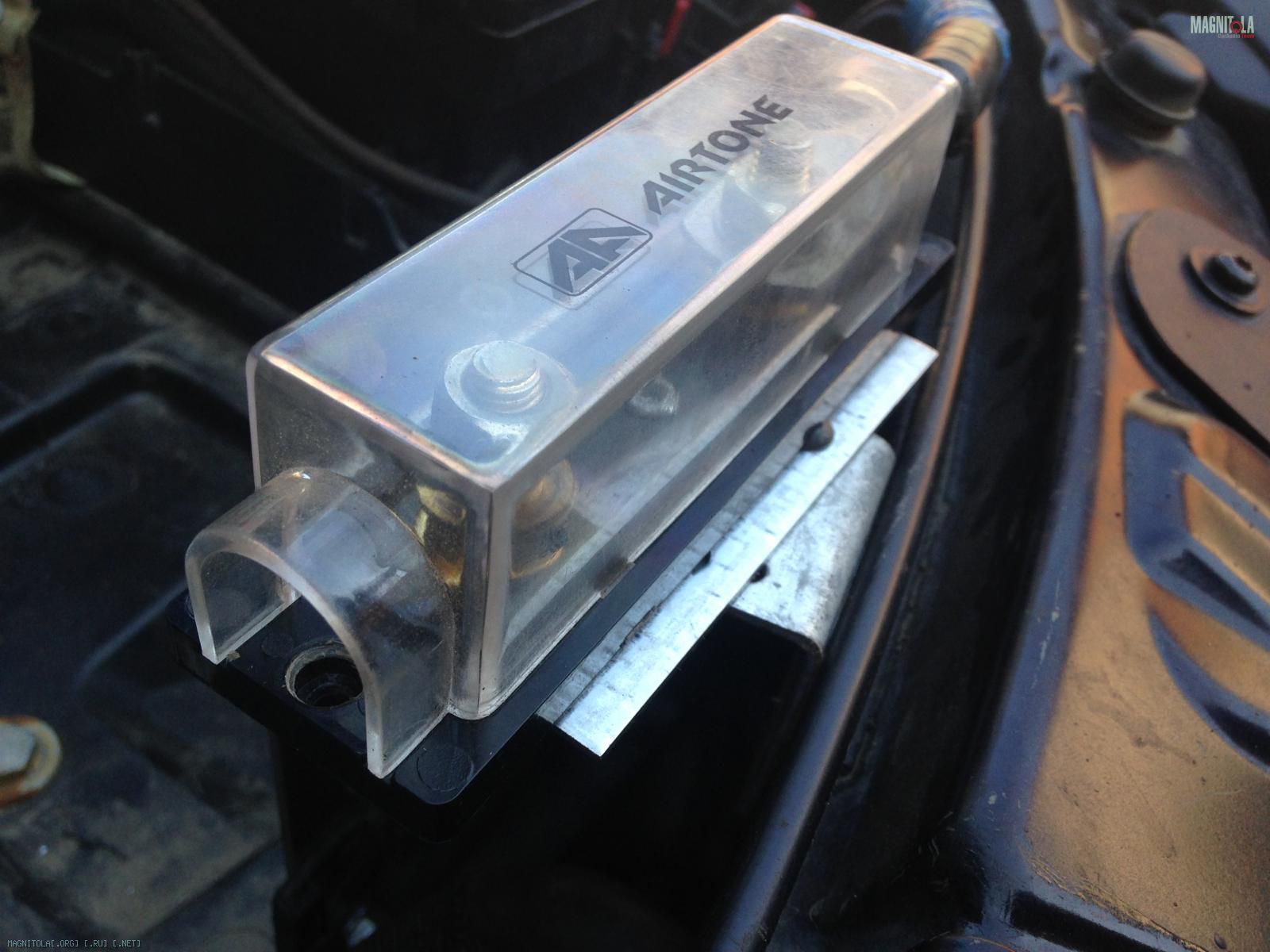

Подсмотрел монтаж держателя предохранителя

Вложение 1034744

Вложение 1034746

Вложение 1034748

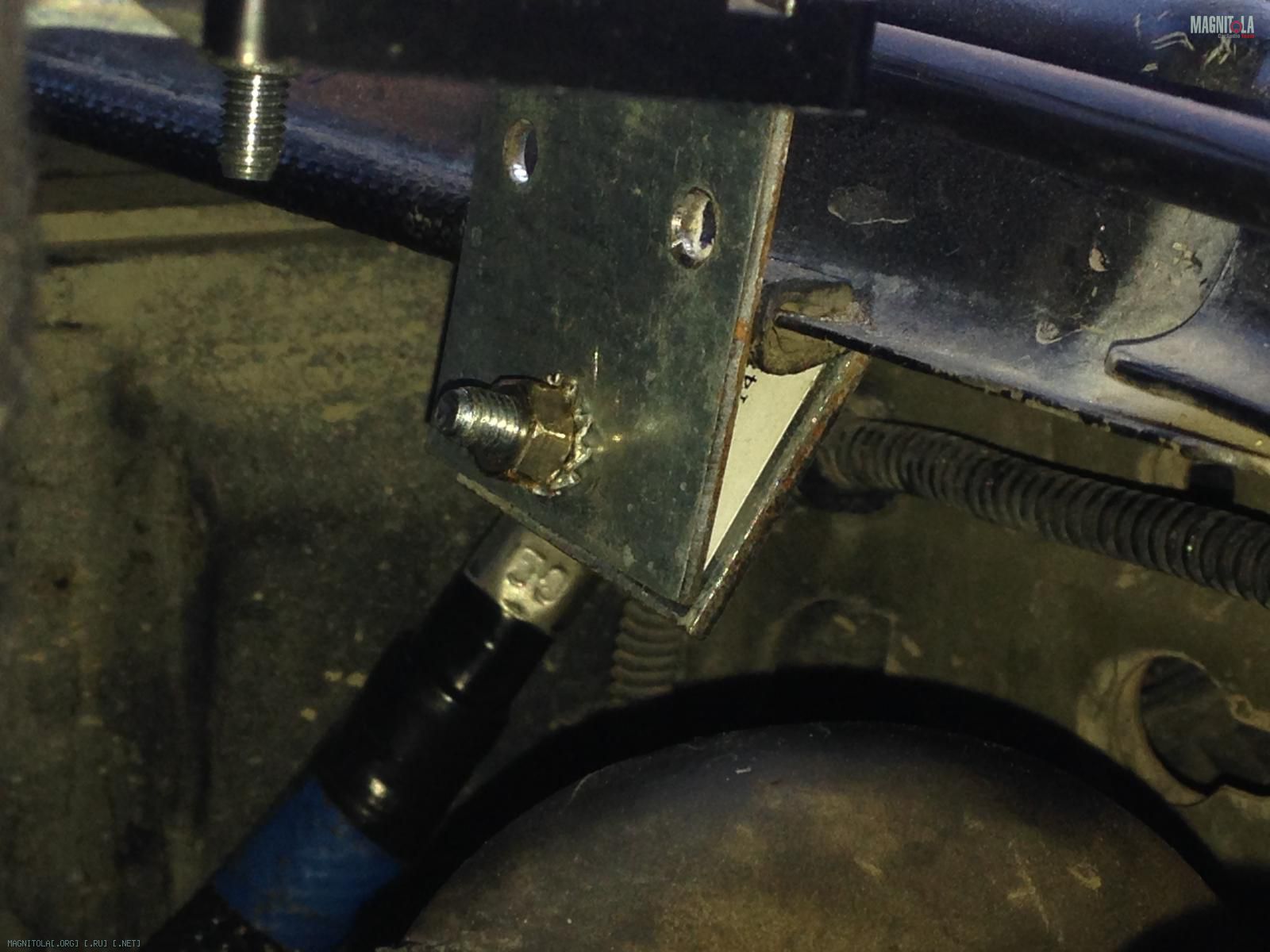

Костя, можно закрепить на рамку телевизора двумя уголками - рамку сверлить не требуется.

Вложение 1034750



Вложение 1034752

Вложение 1034754

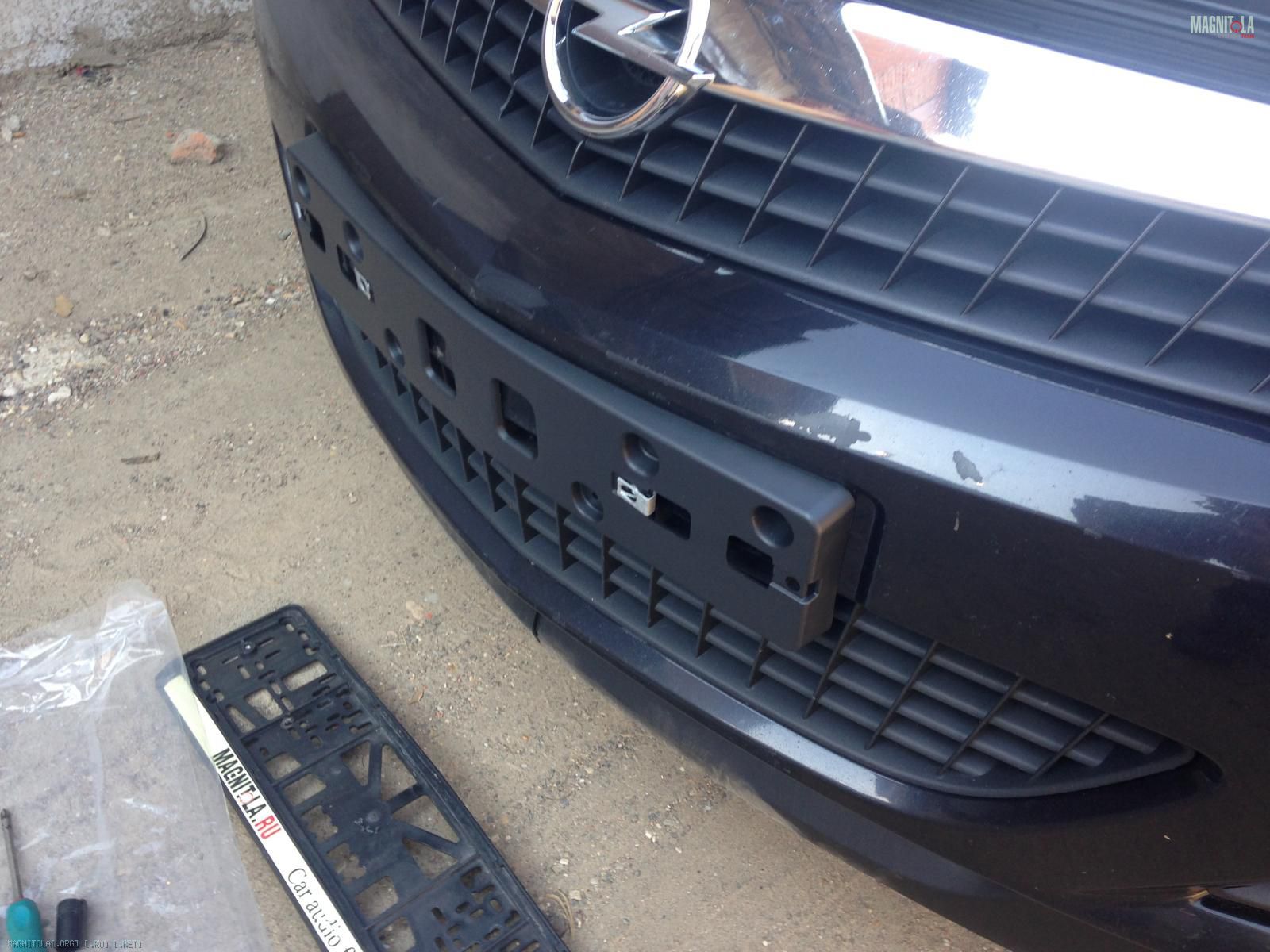

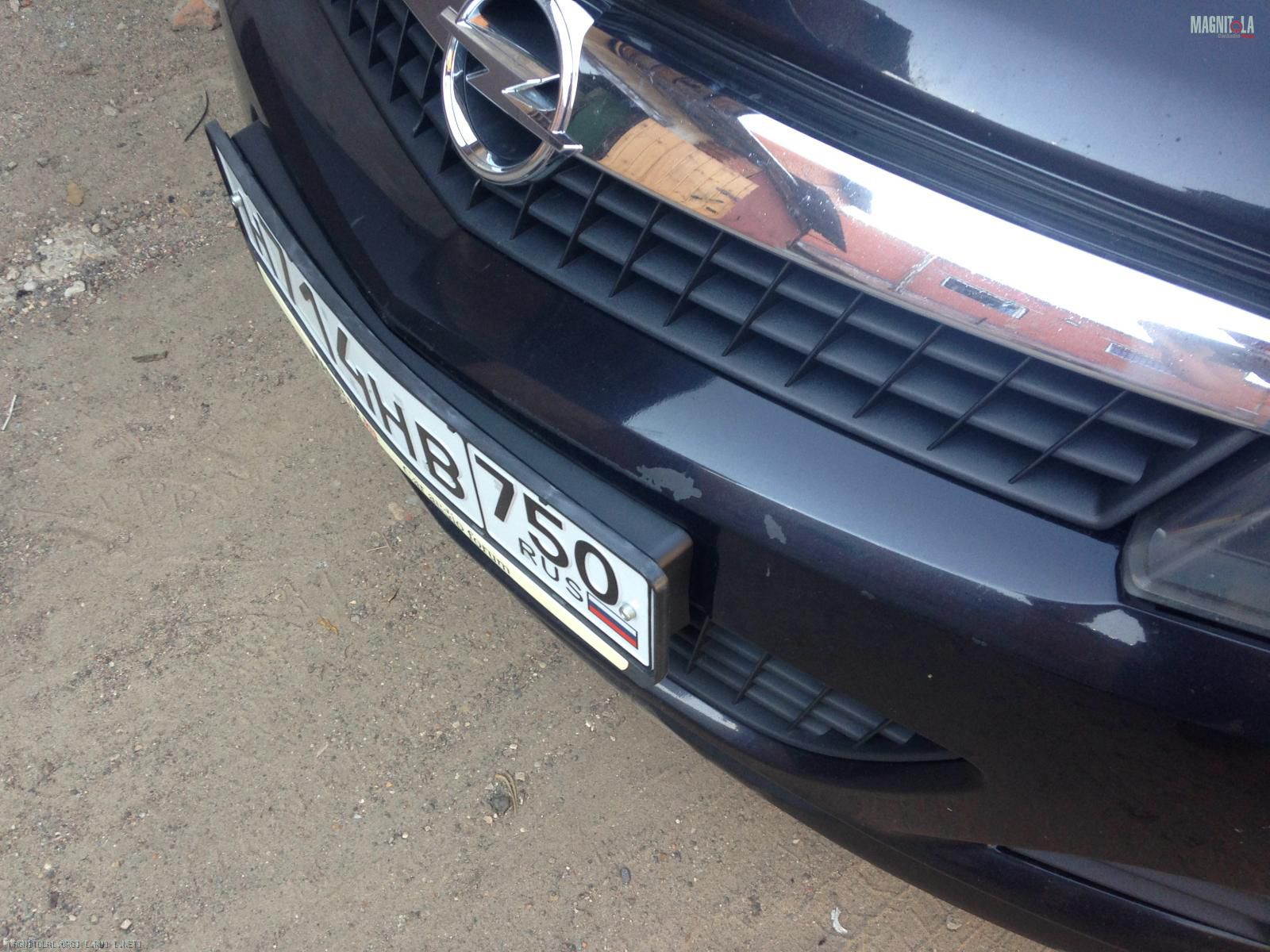

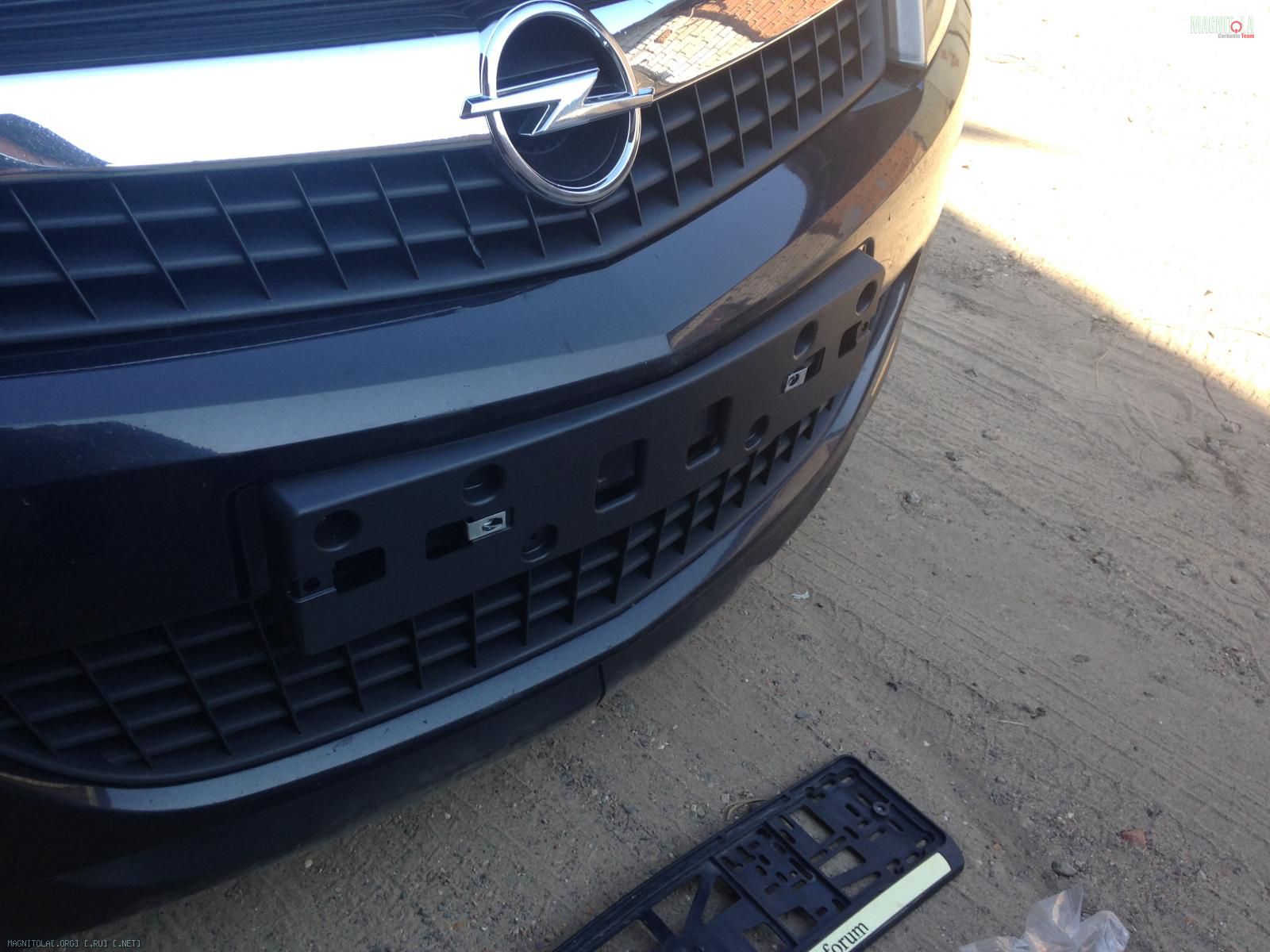

GENERAL MOTORS 95473219 Панель декоративная номерного знака

Вложение 1034870

Вложение 1034874

Вложение 1034872


Вложение 1034876

Цитата:

---

Сообщение от kosmich184

Вот Женя молодец,Сам поставил ,а мне ни слова. Вот это товарищ-Опиливод.

---

Вчера только забрал с экзиста

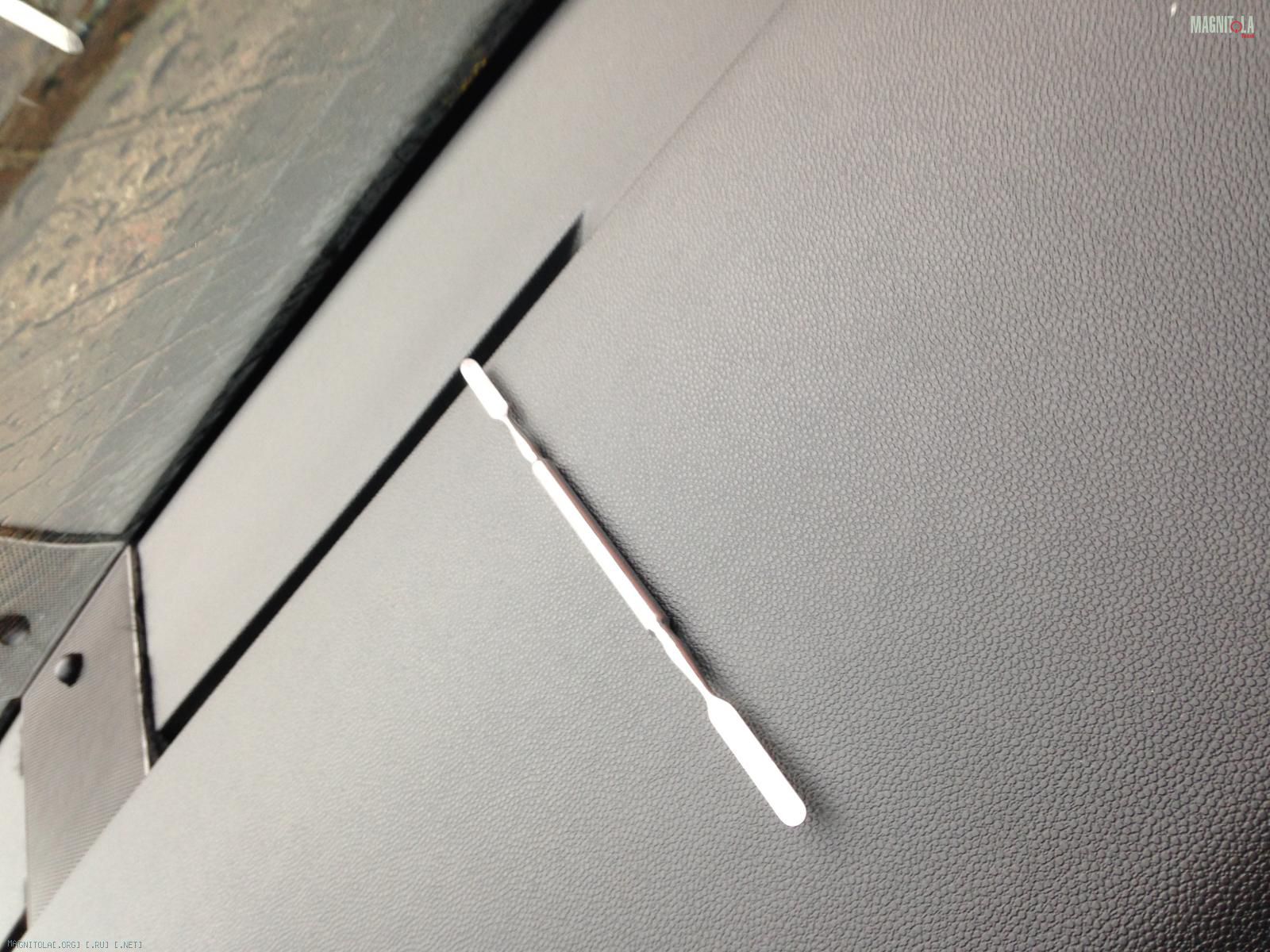

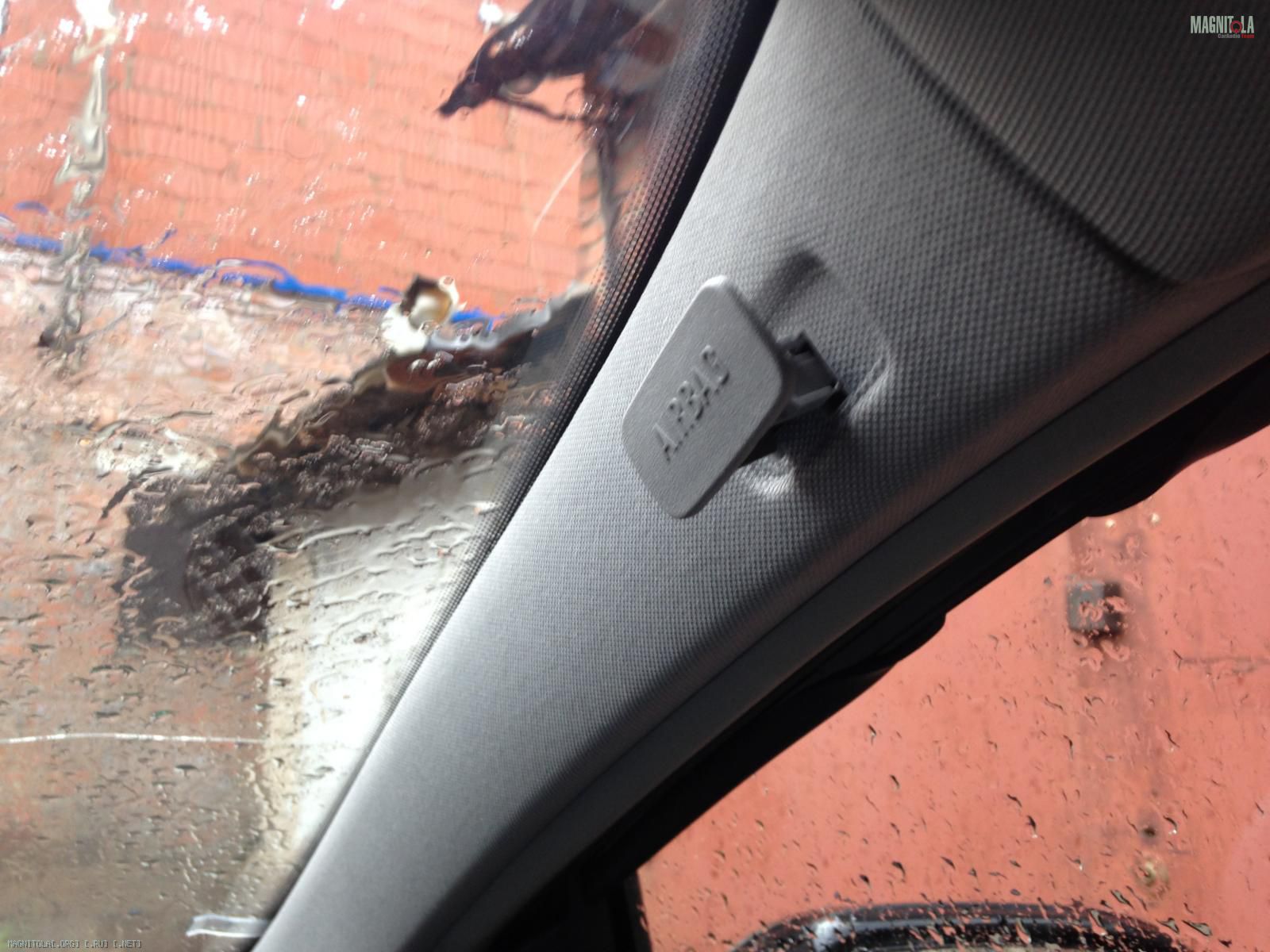

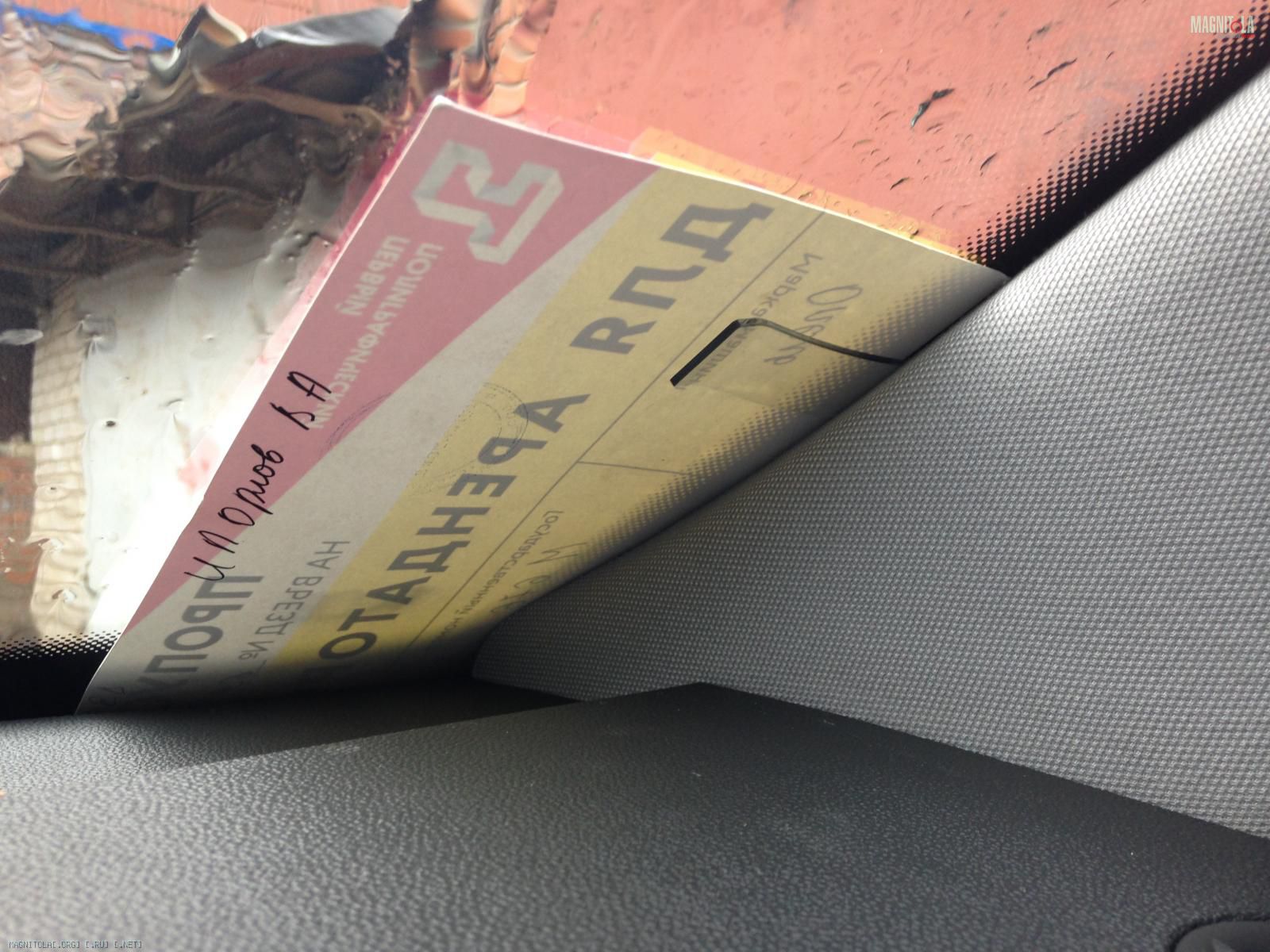

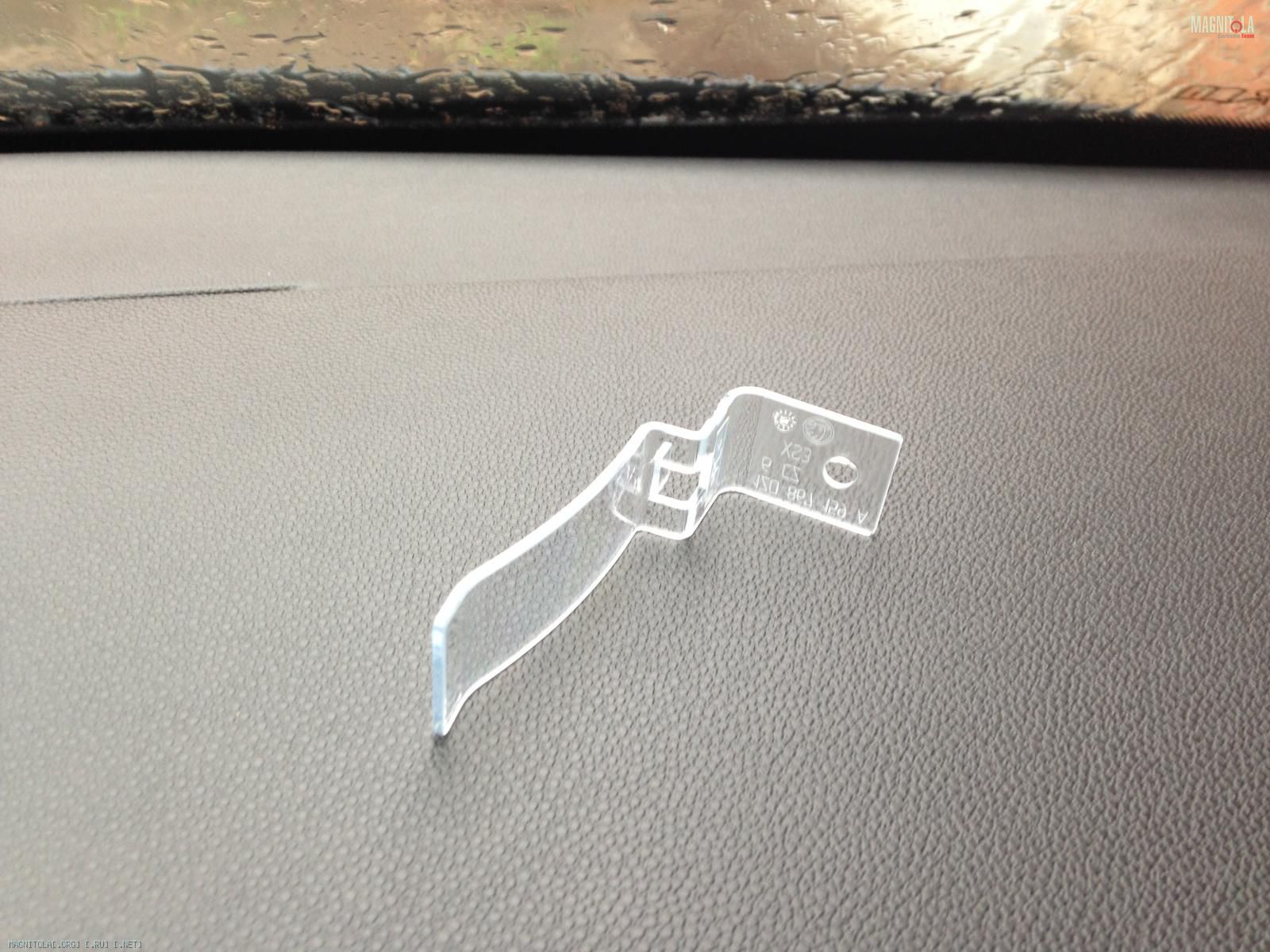

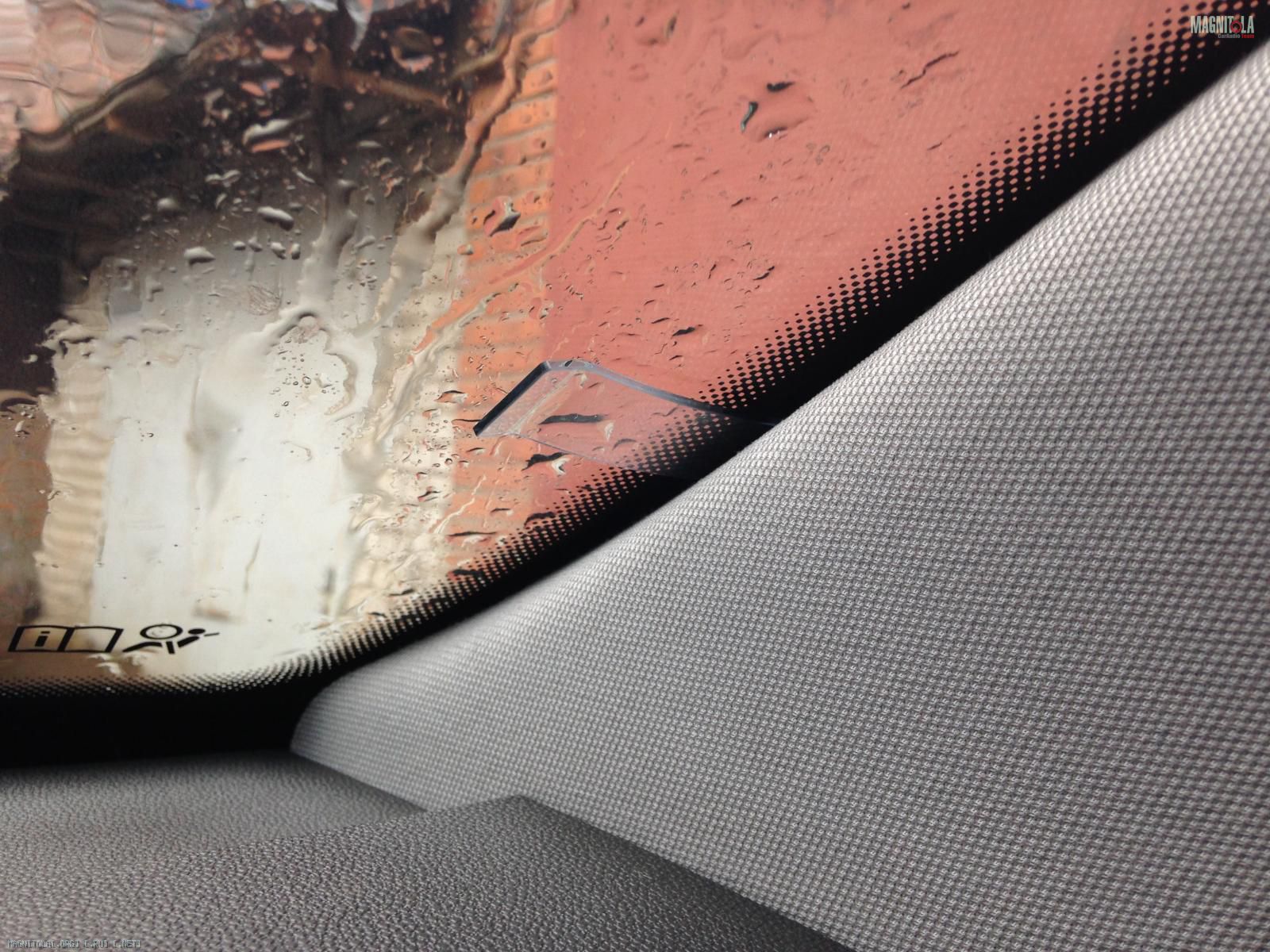

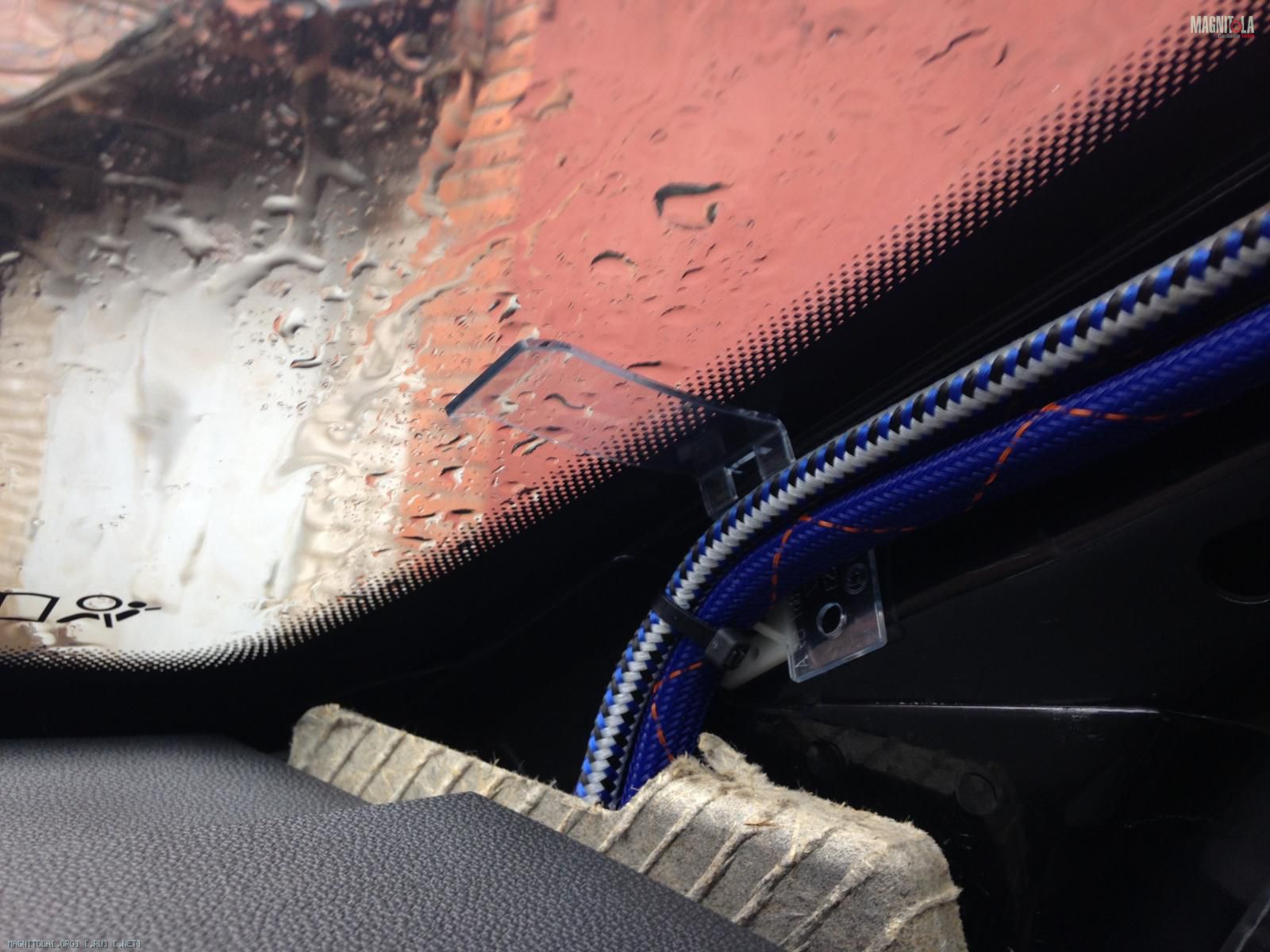

Вчера же Держатель пропуска на лобовом стекле VAG 1Z0 867 159 A


Вложение 1035416Вложение 1035418Вложение 1035420Вложение 1035422Вложение 1035424Вложение 1035426

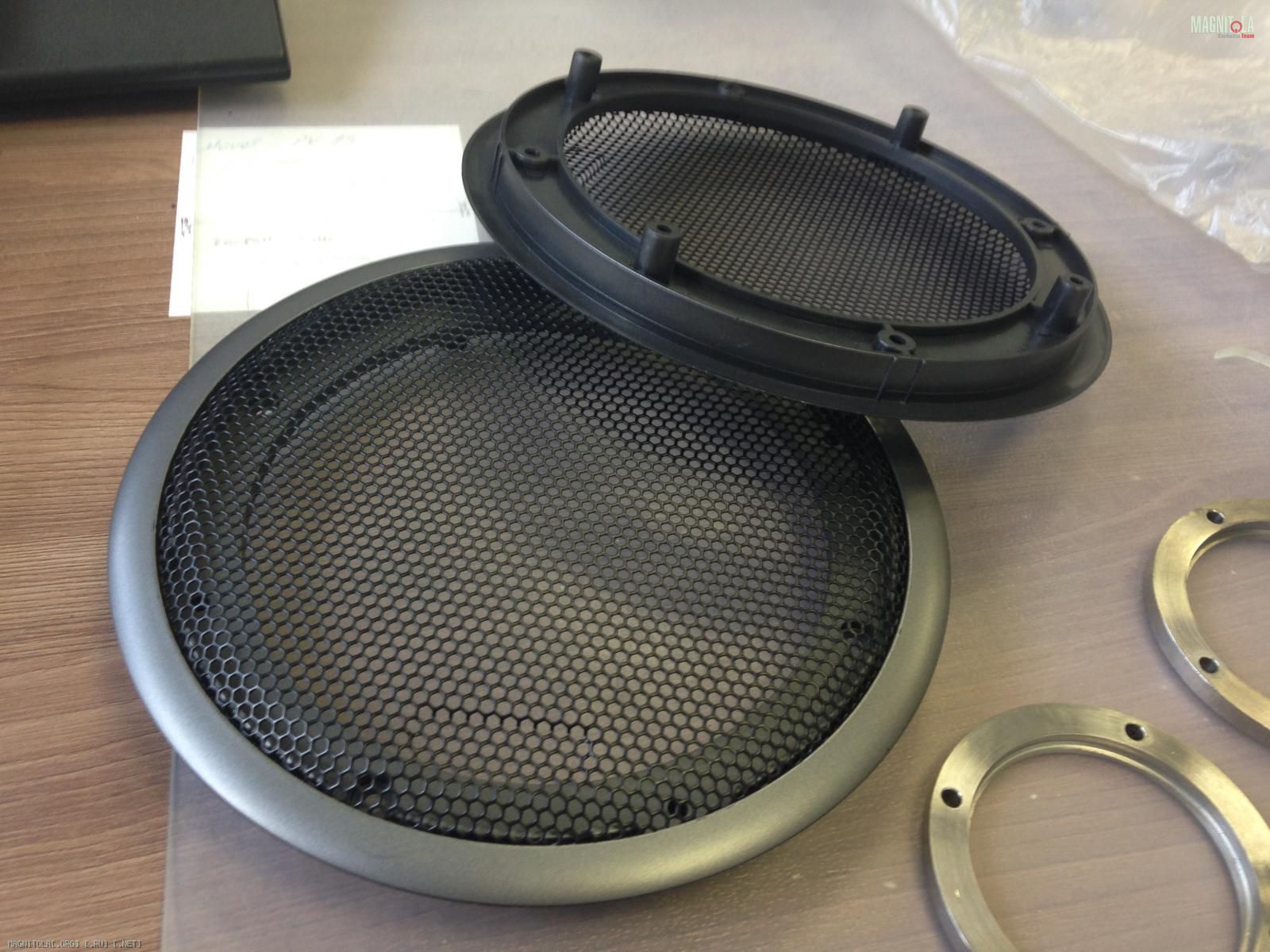

Приехали грили для задних боковин и коаксиалов)

Вложение 1035436

Хотел бы получить в итоге инстал близкий к стоковому виду салона. С тылом вышло не плохо:

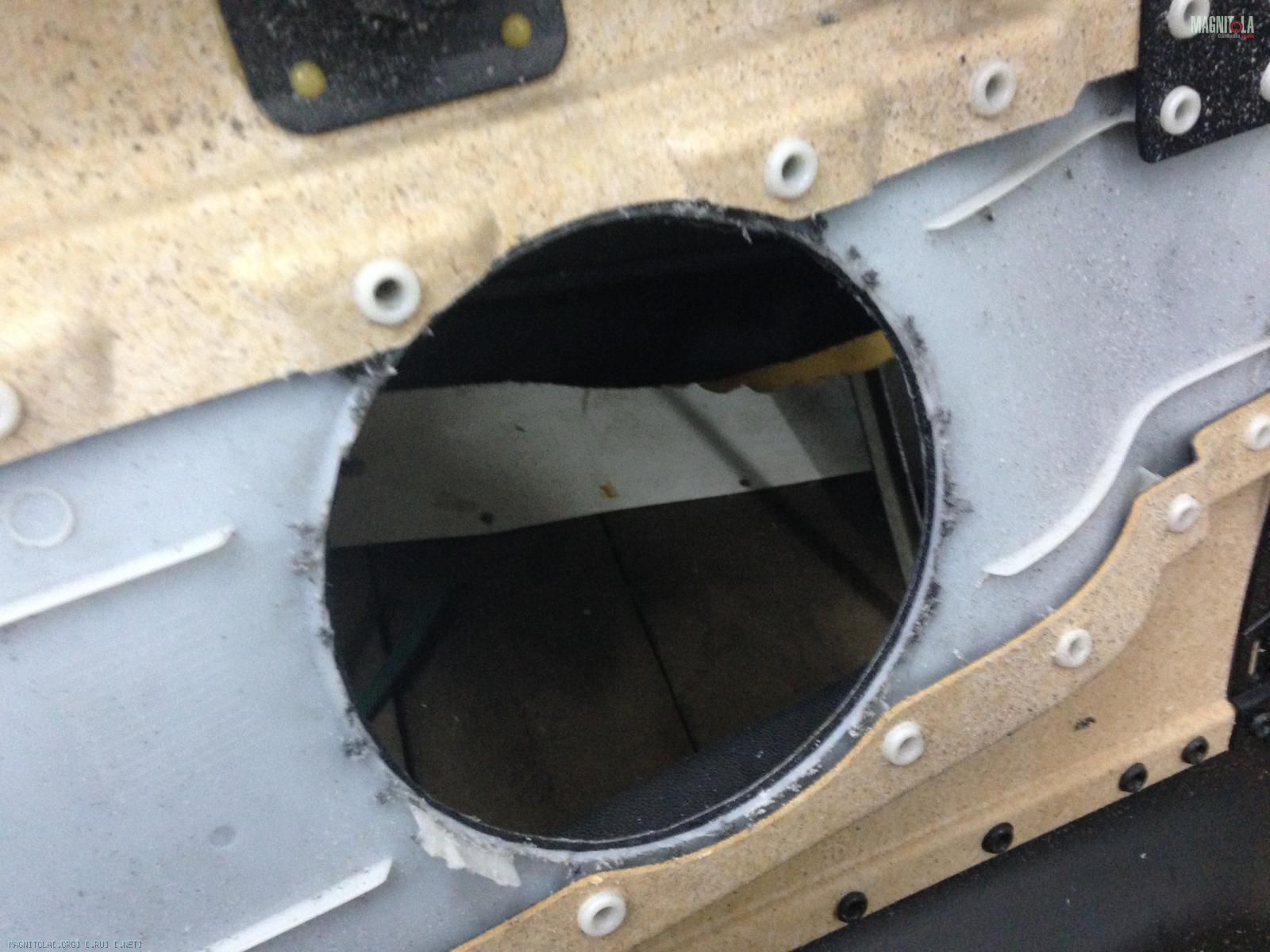

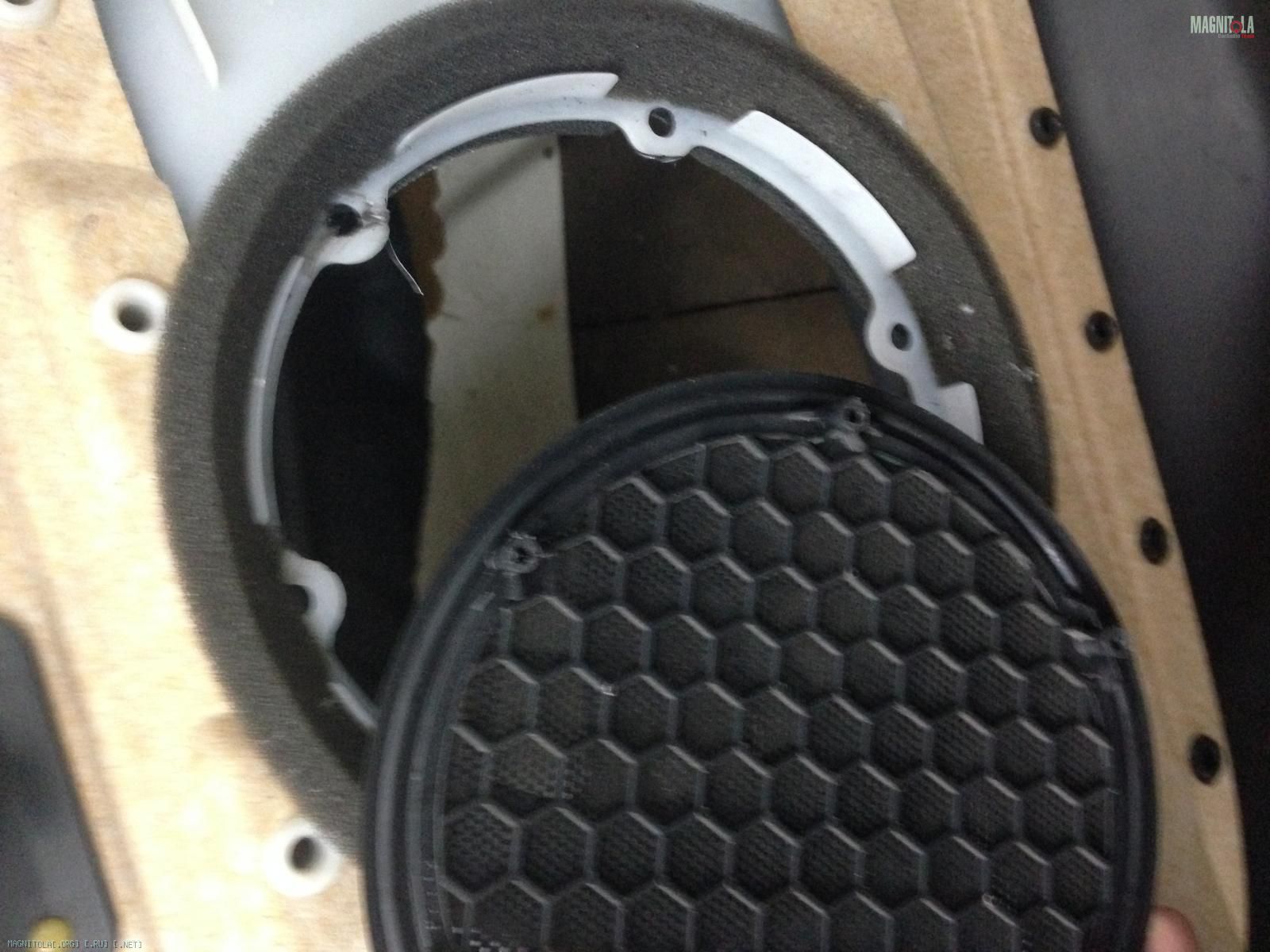

Спиливается родная сетка

Вложение 1035654Вложение 1035656

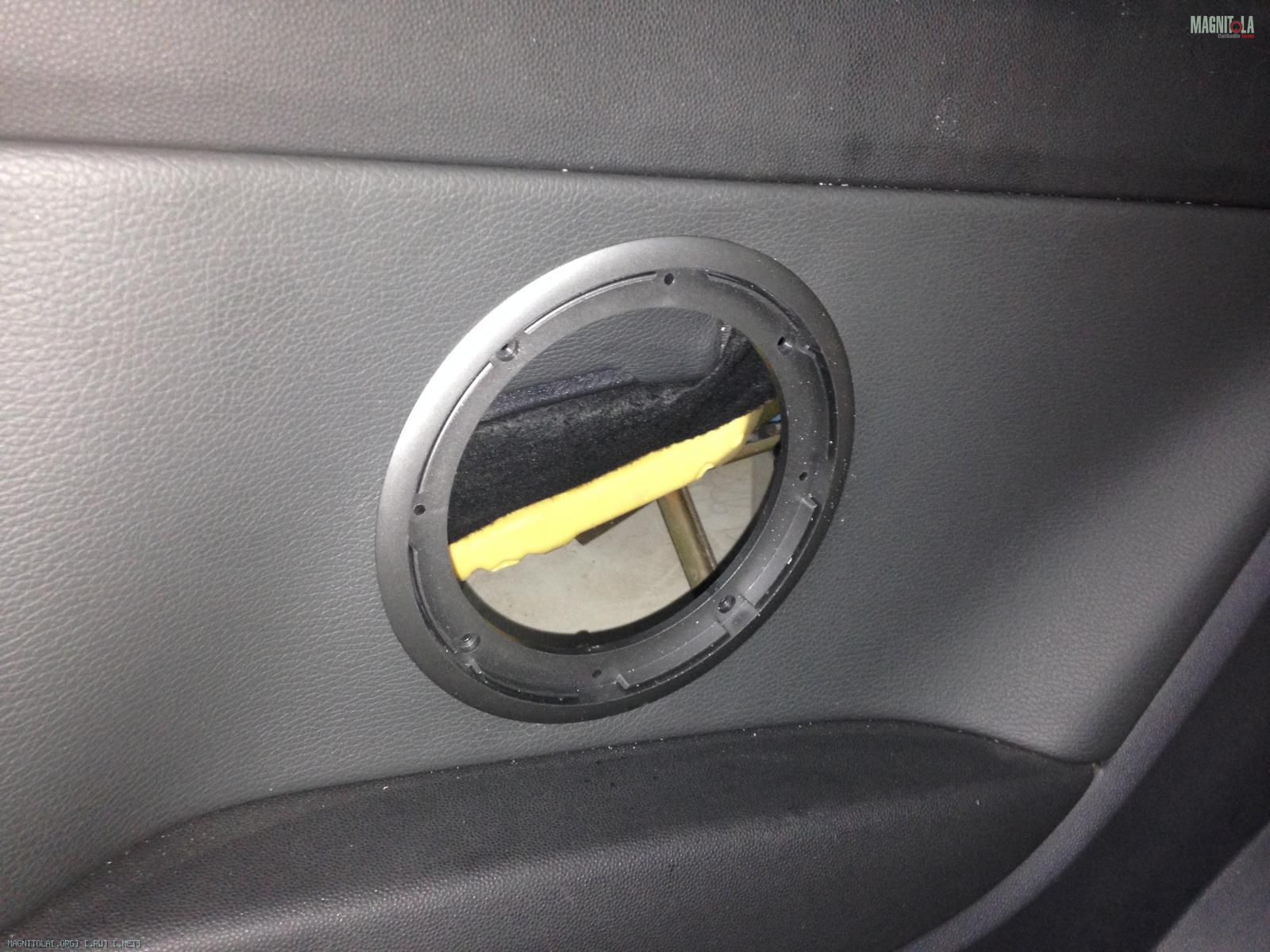

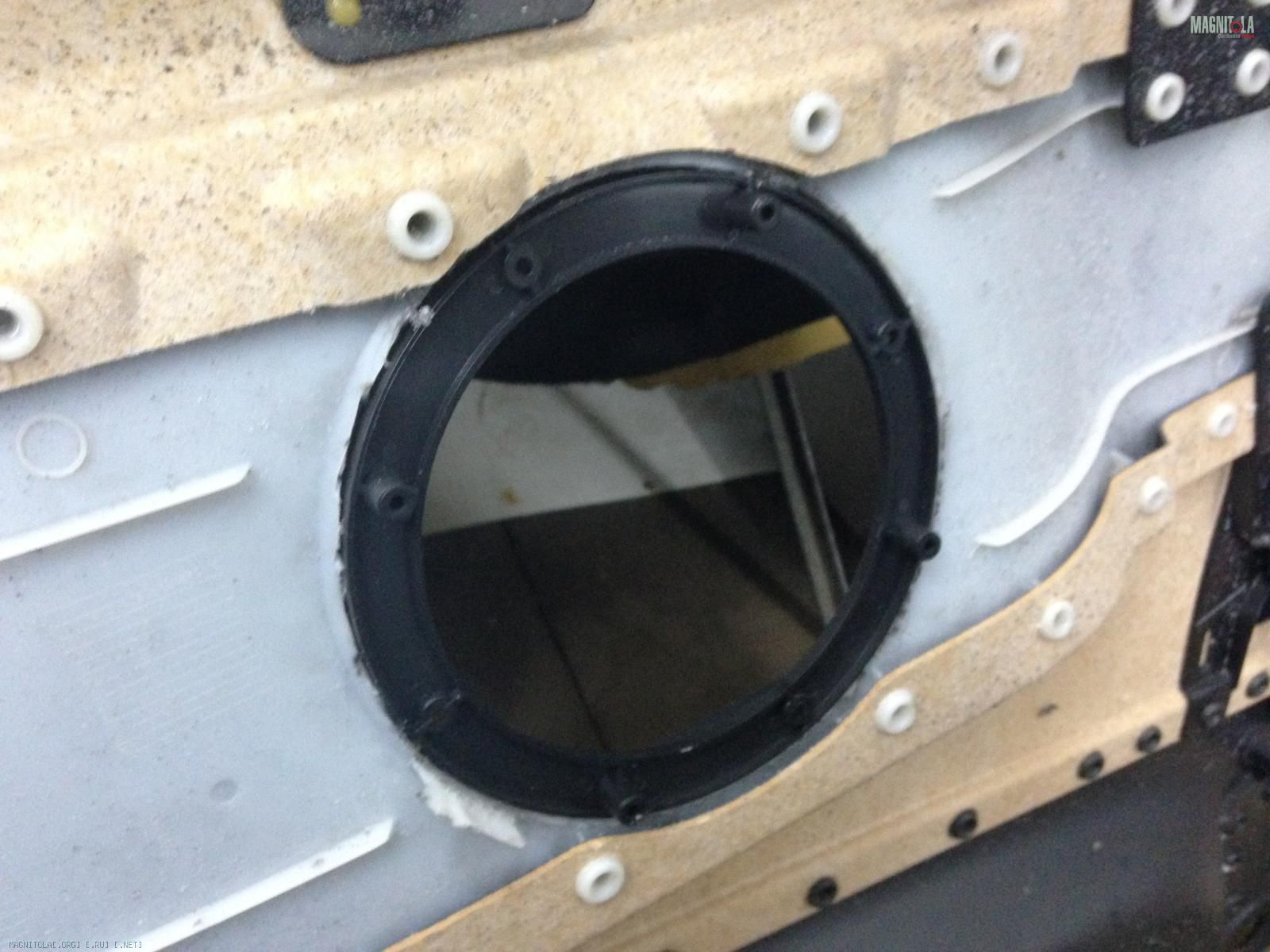

Примеряется рамка гриля Alpine

Вложение 1035658Вложение 1035660

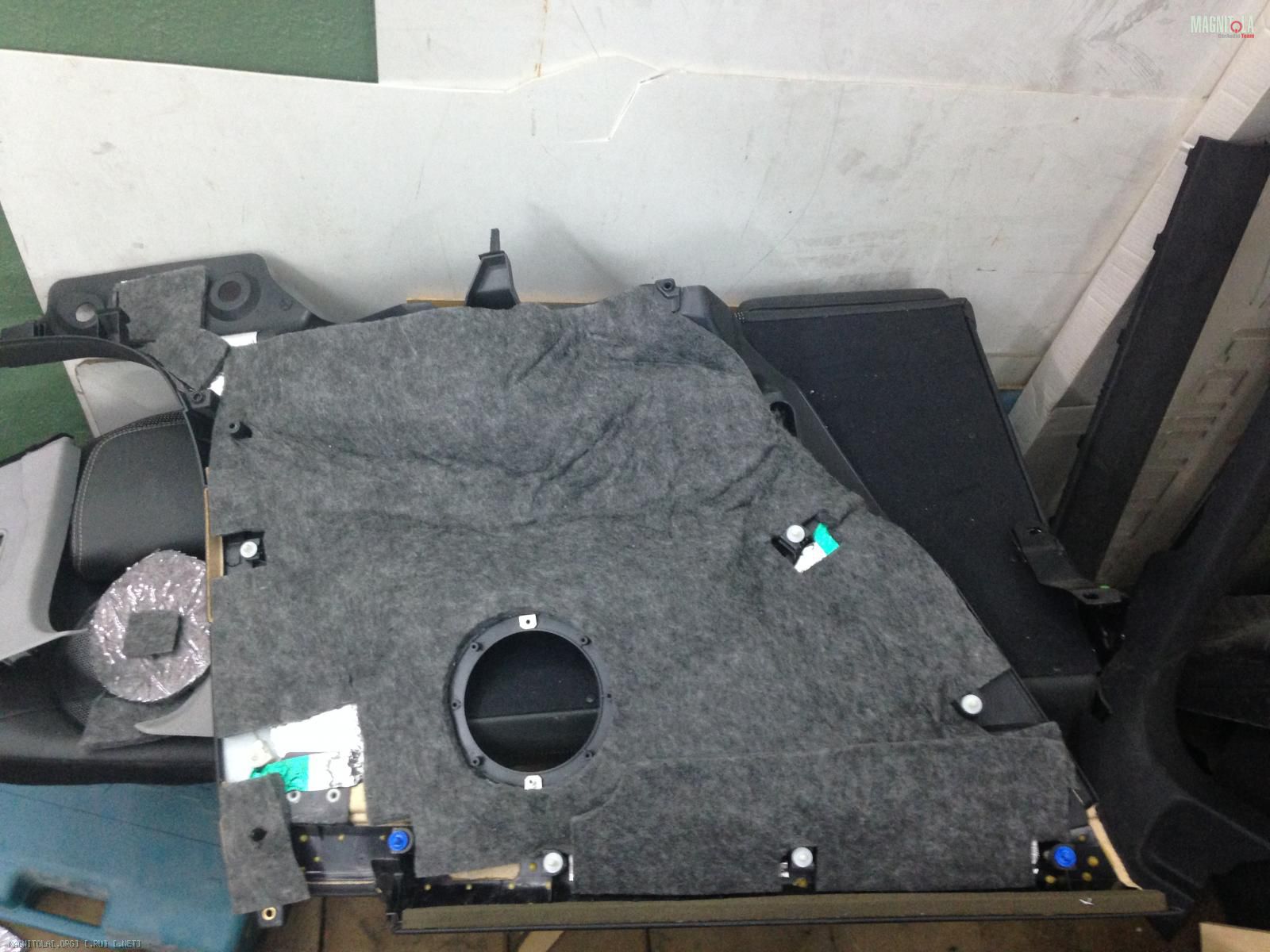

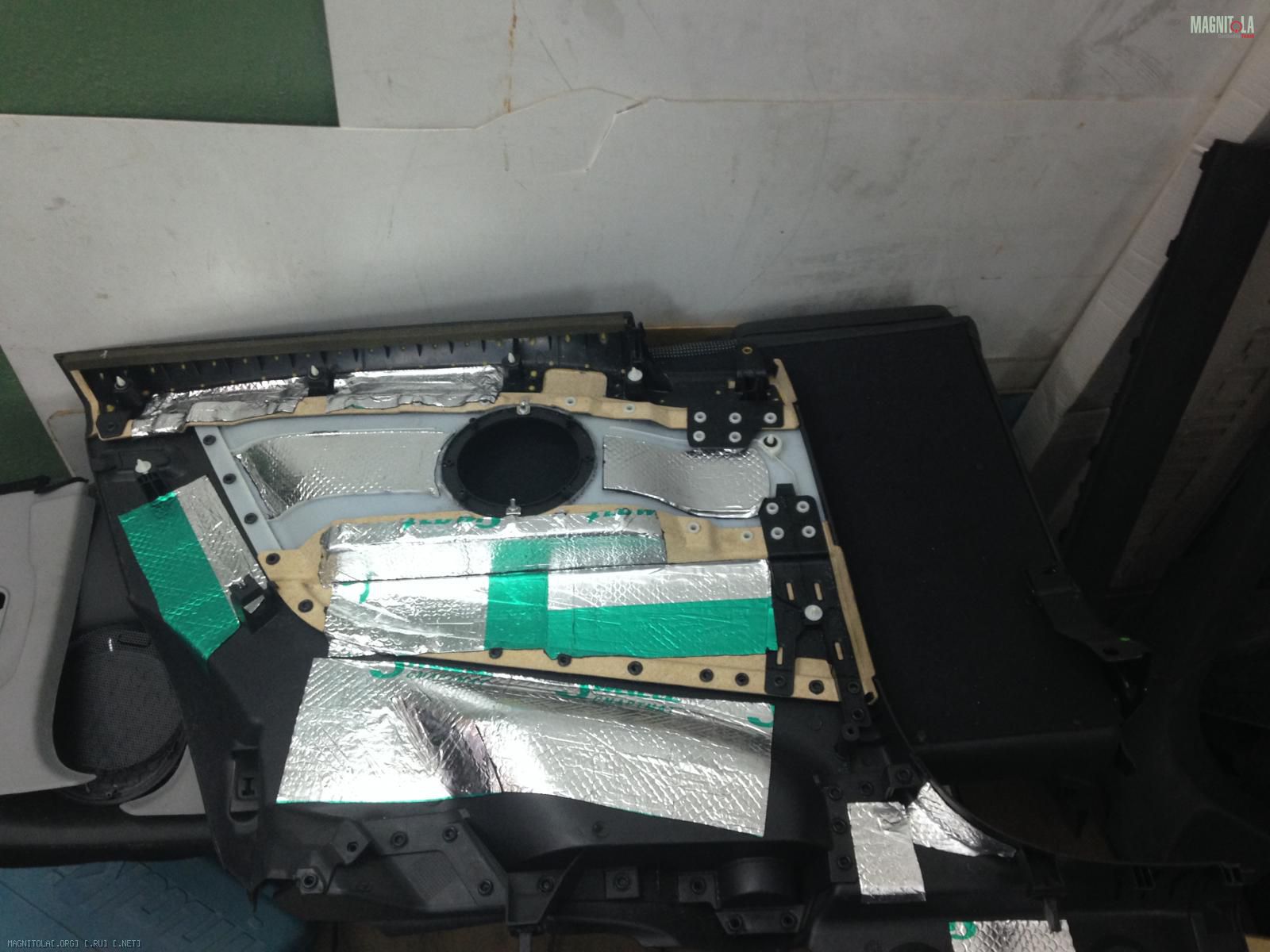

Рамка вклеивается, панель боковины вибрицо/шумицо

Вложение 1035662Вложение 1035664

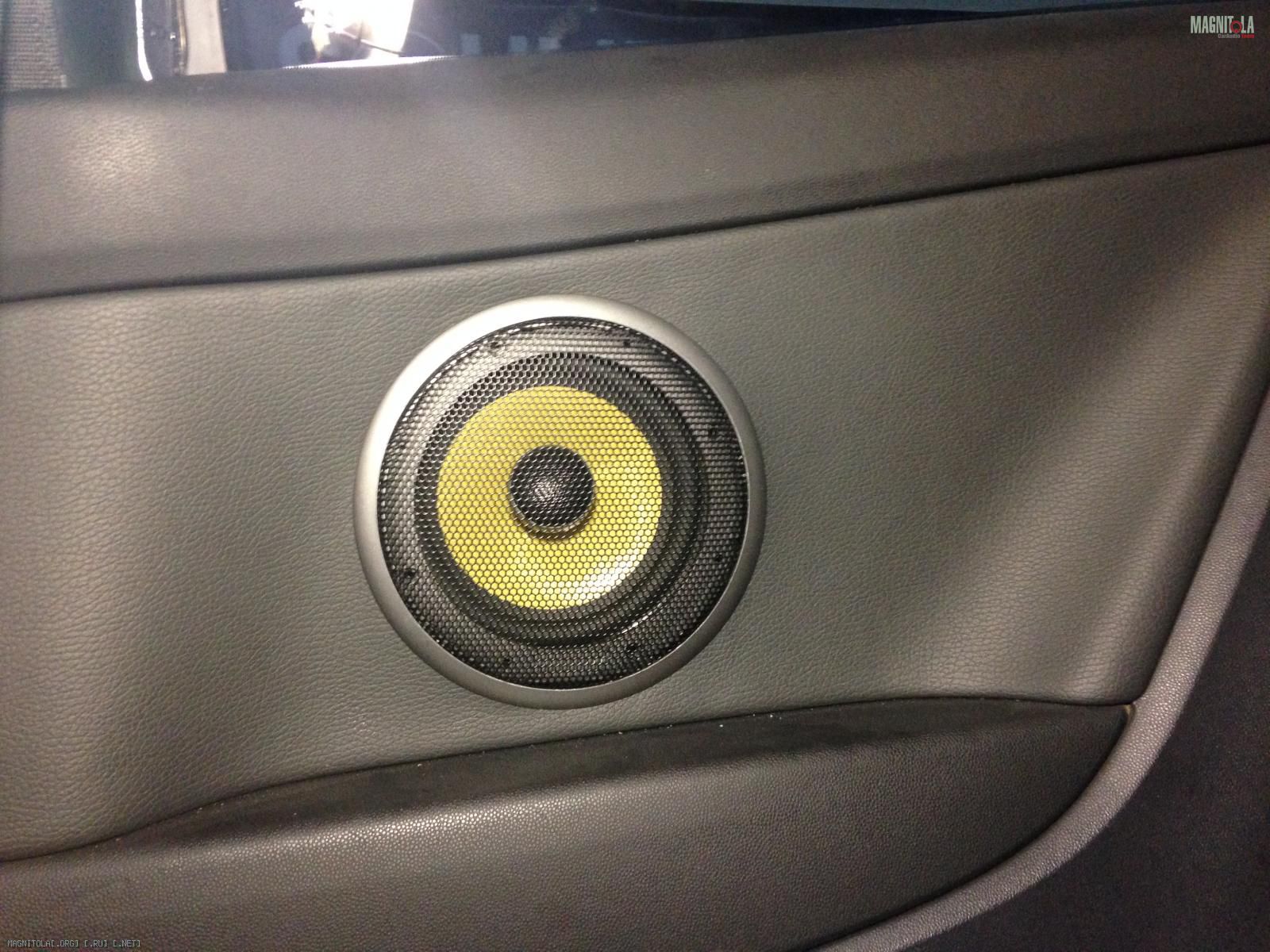

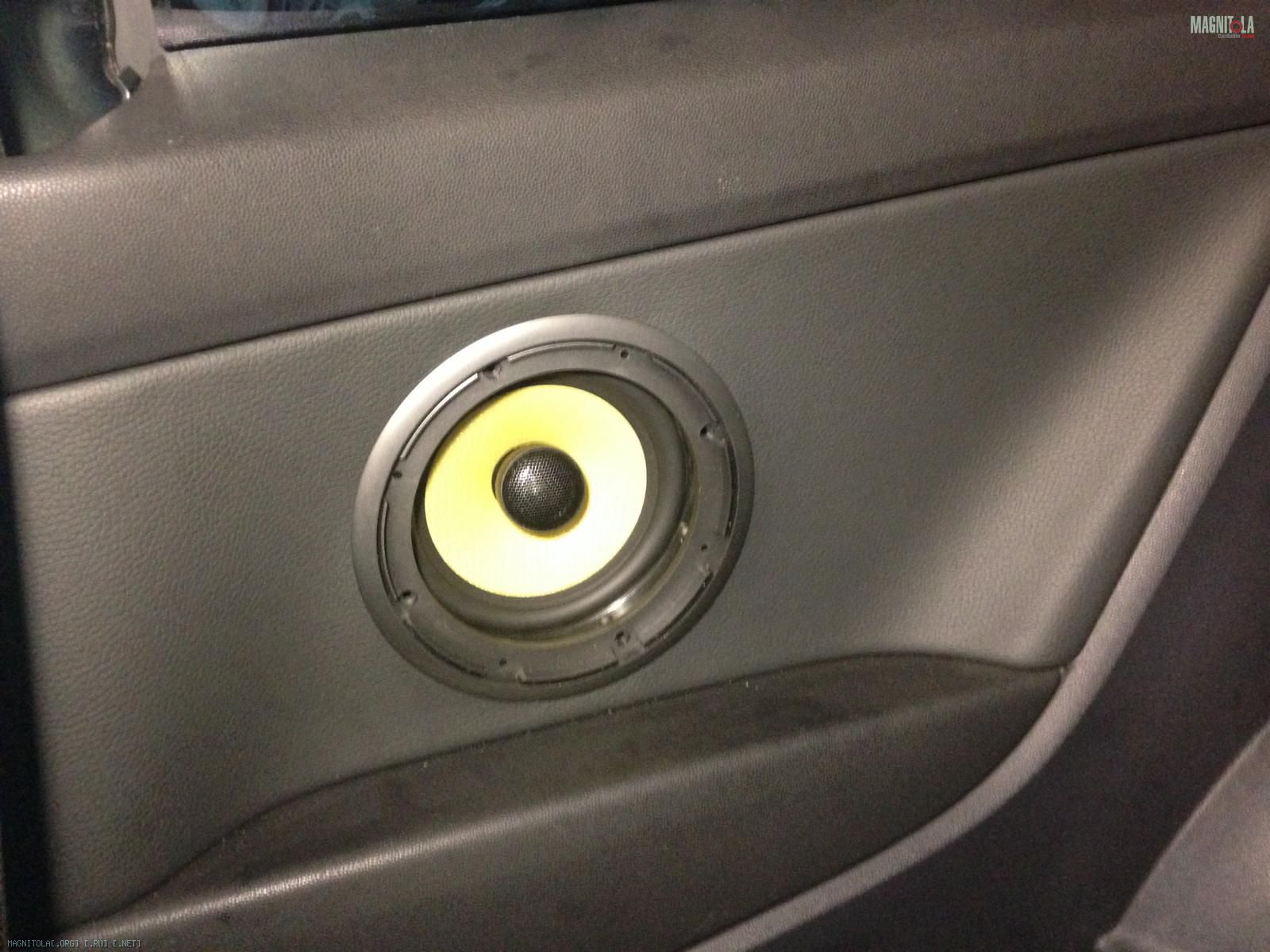

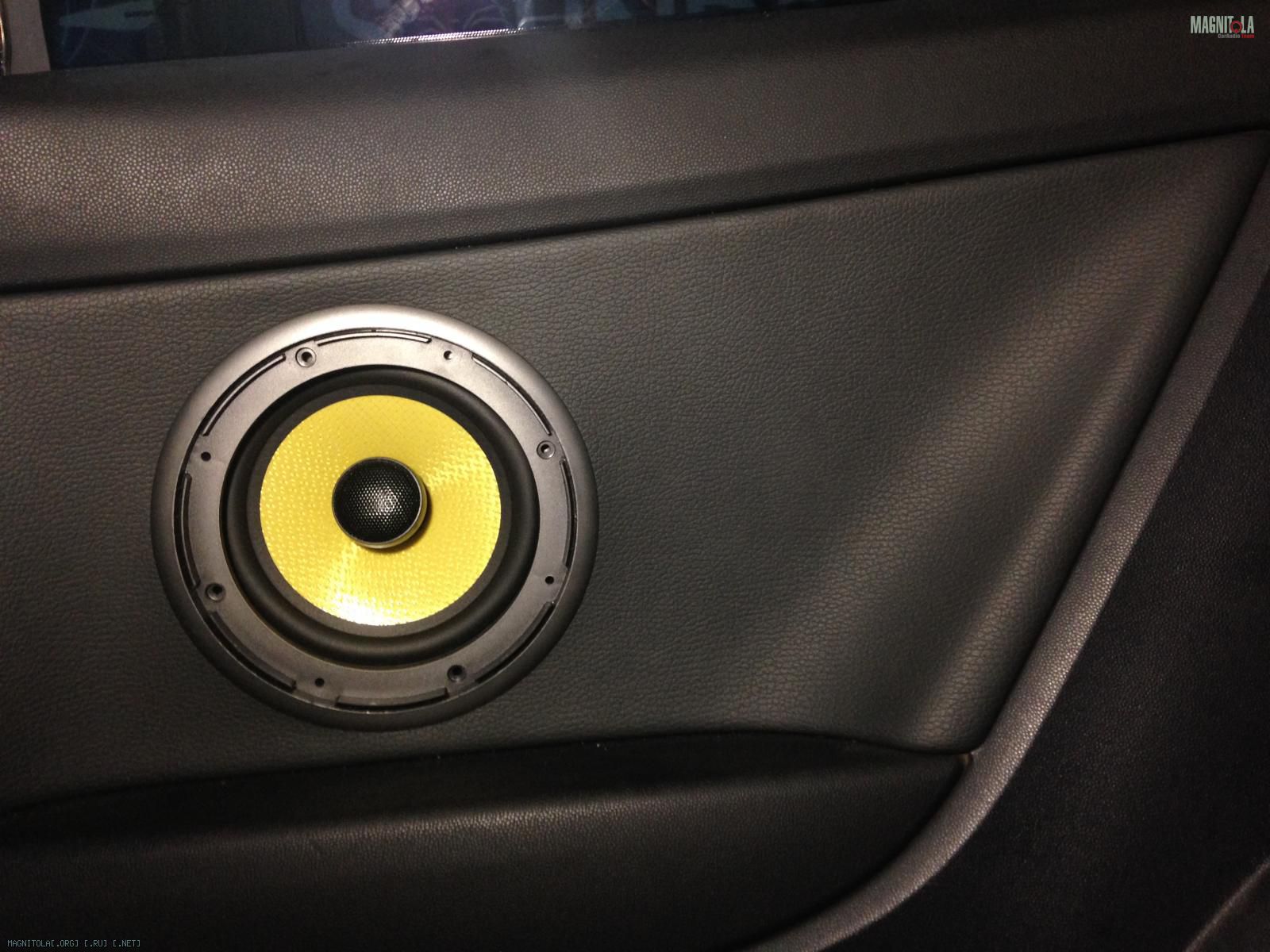

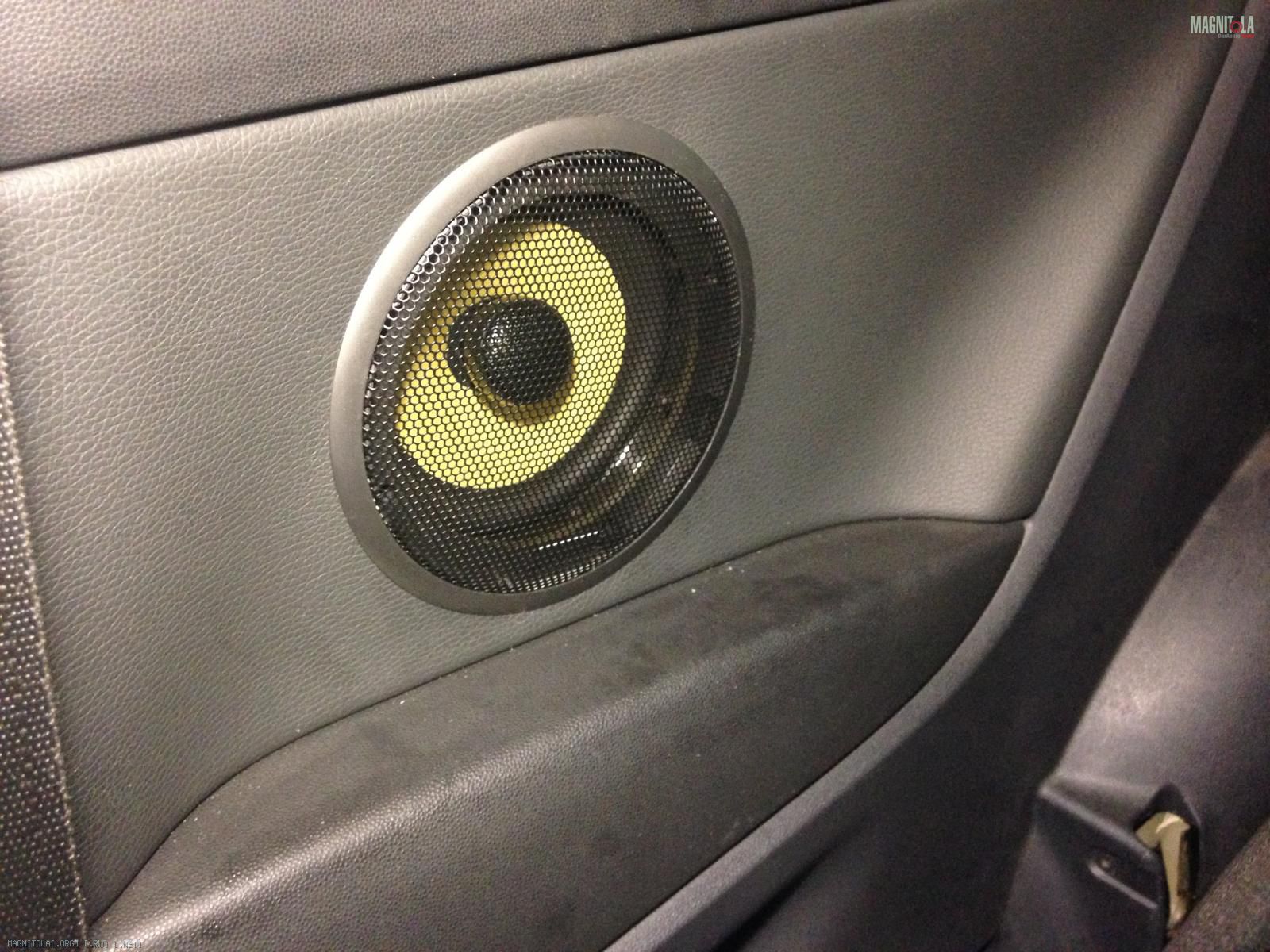

Результат порадовал

Вложение 1035666Вложение 1035668

Вложение 1035670

Вложение 1035672

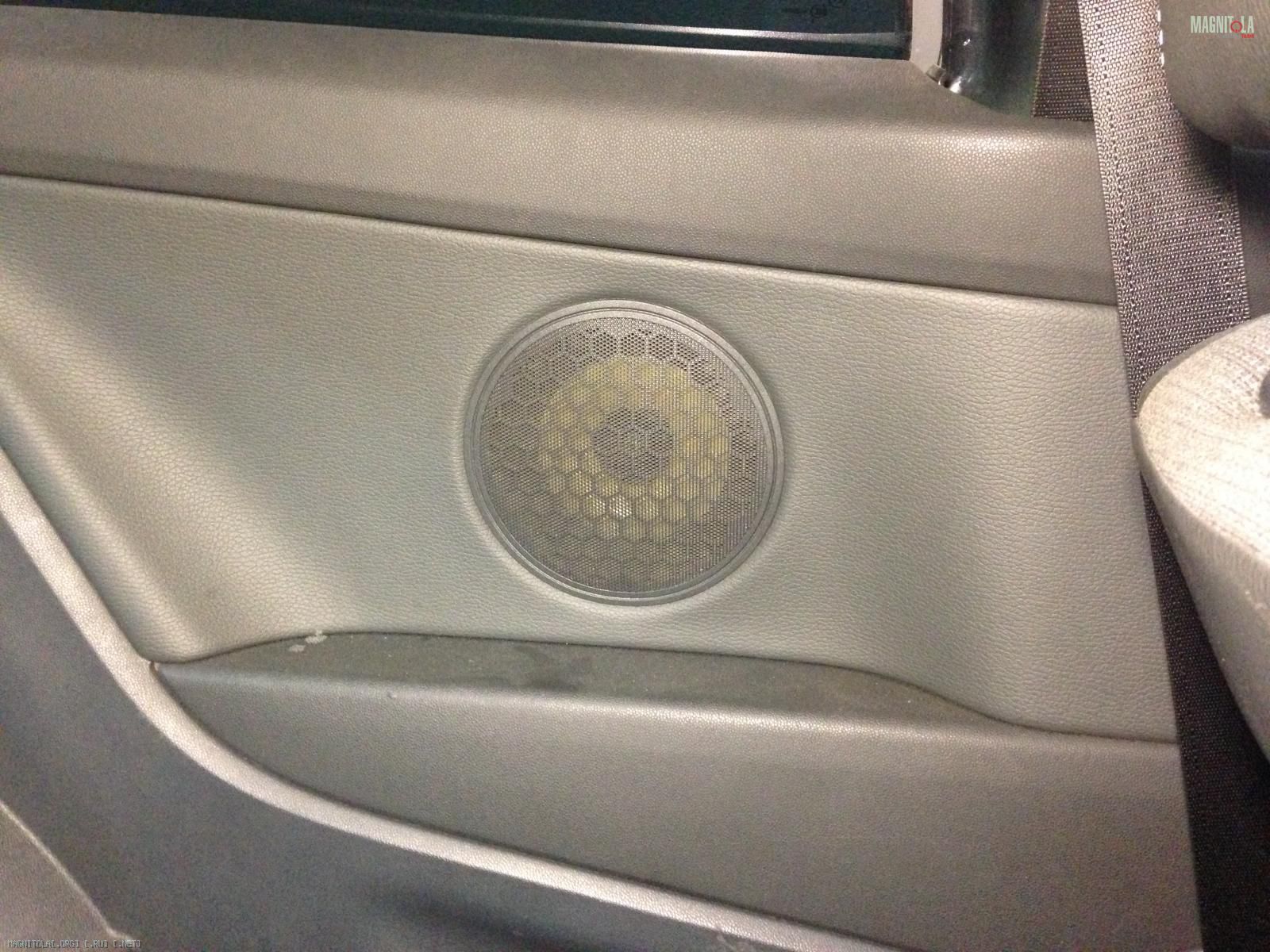

Для сравнения сток

Вложение 1035674

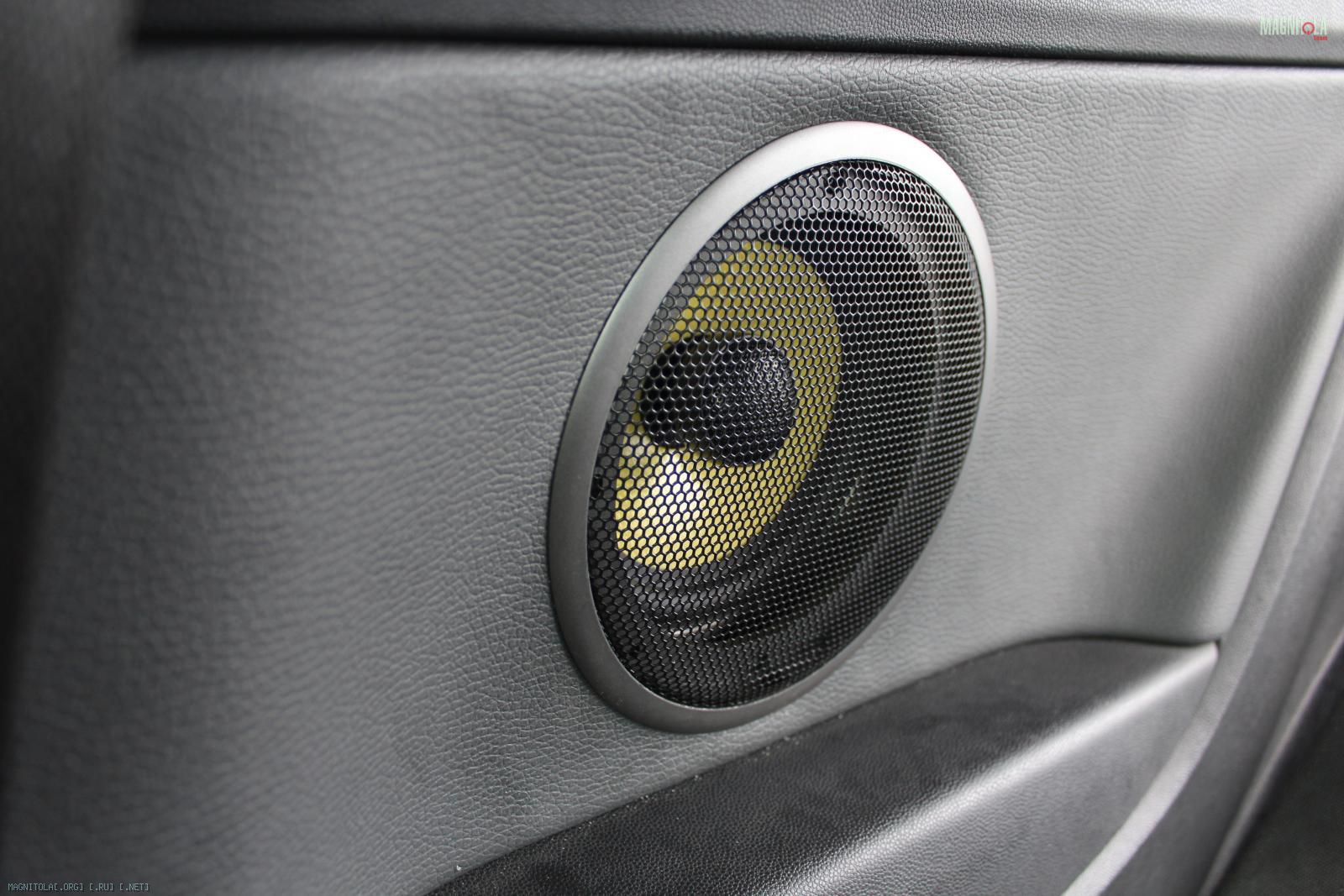

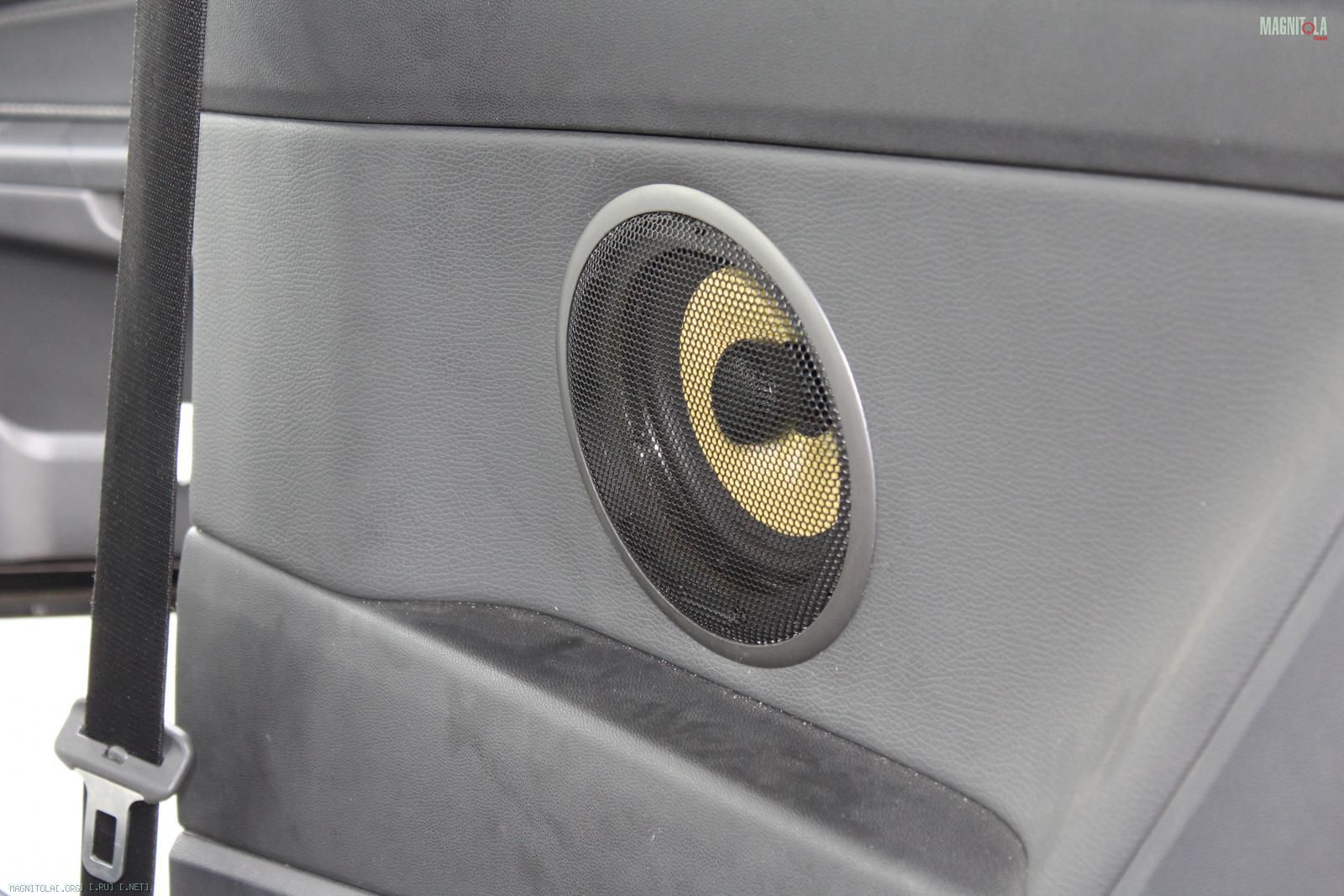

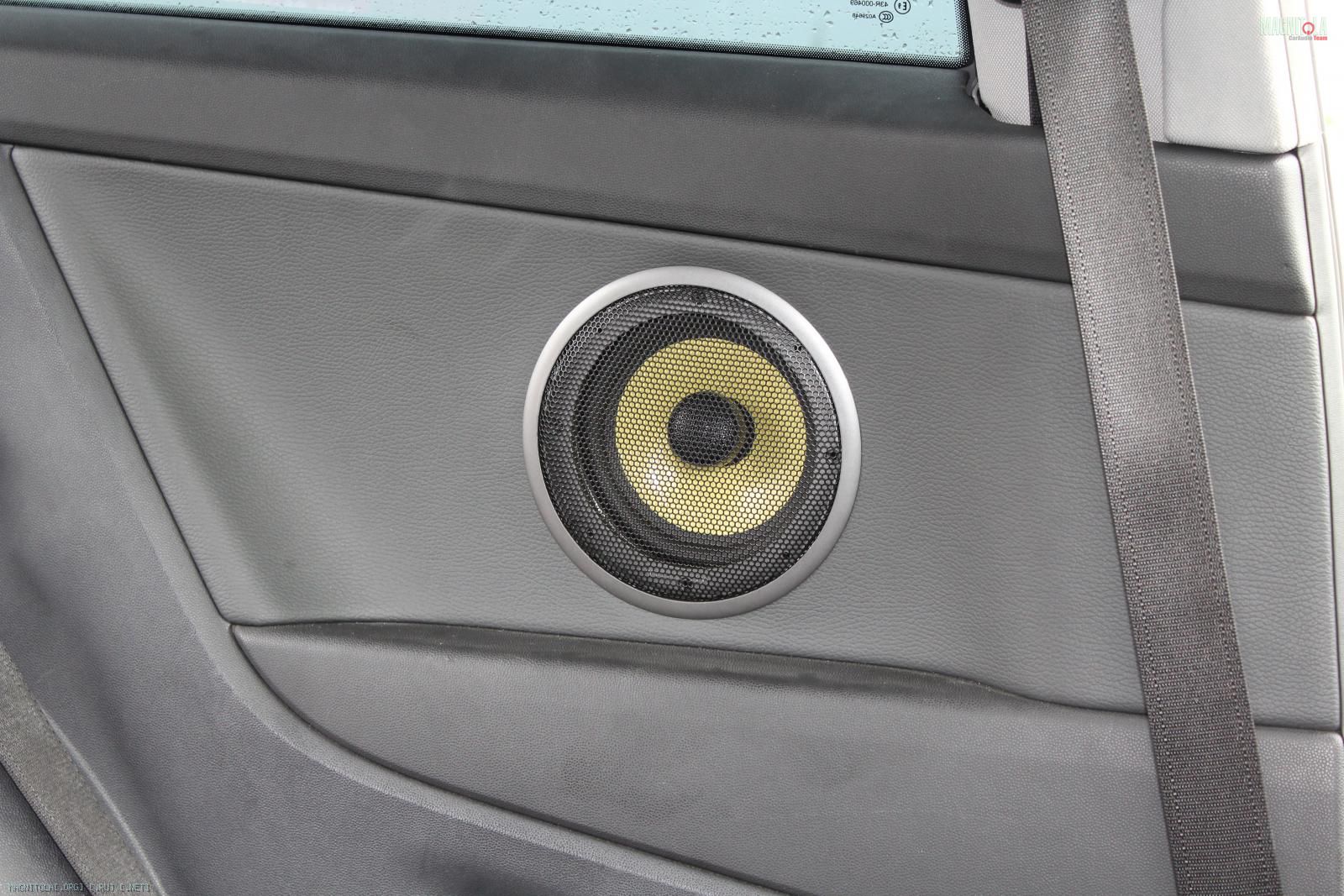

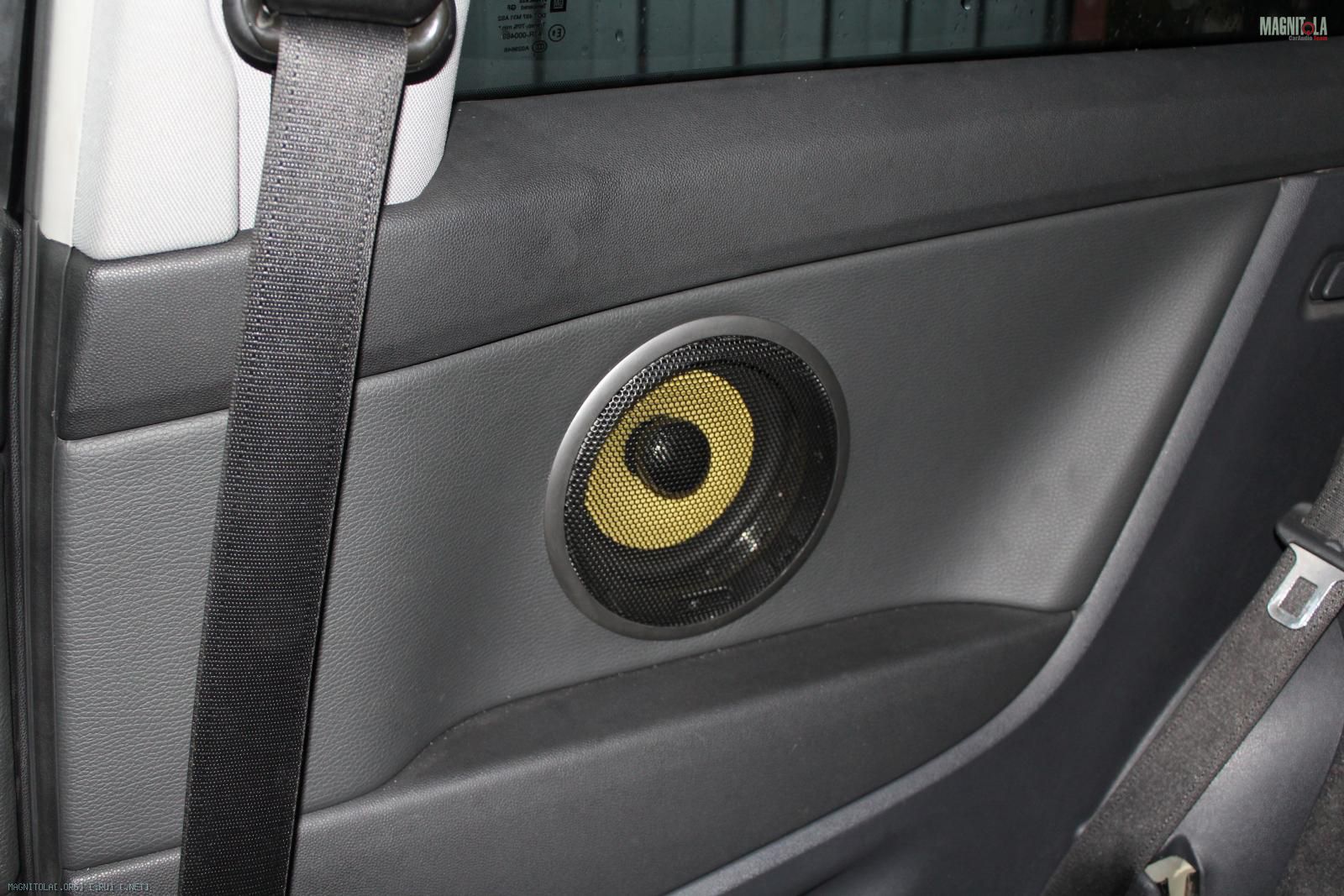

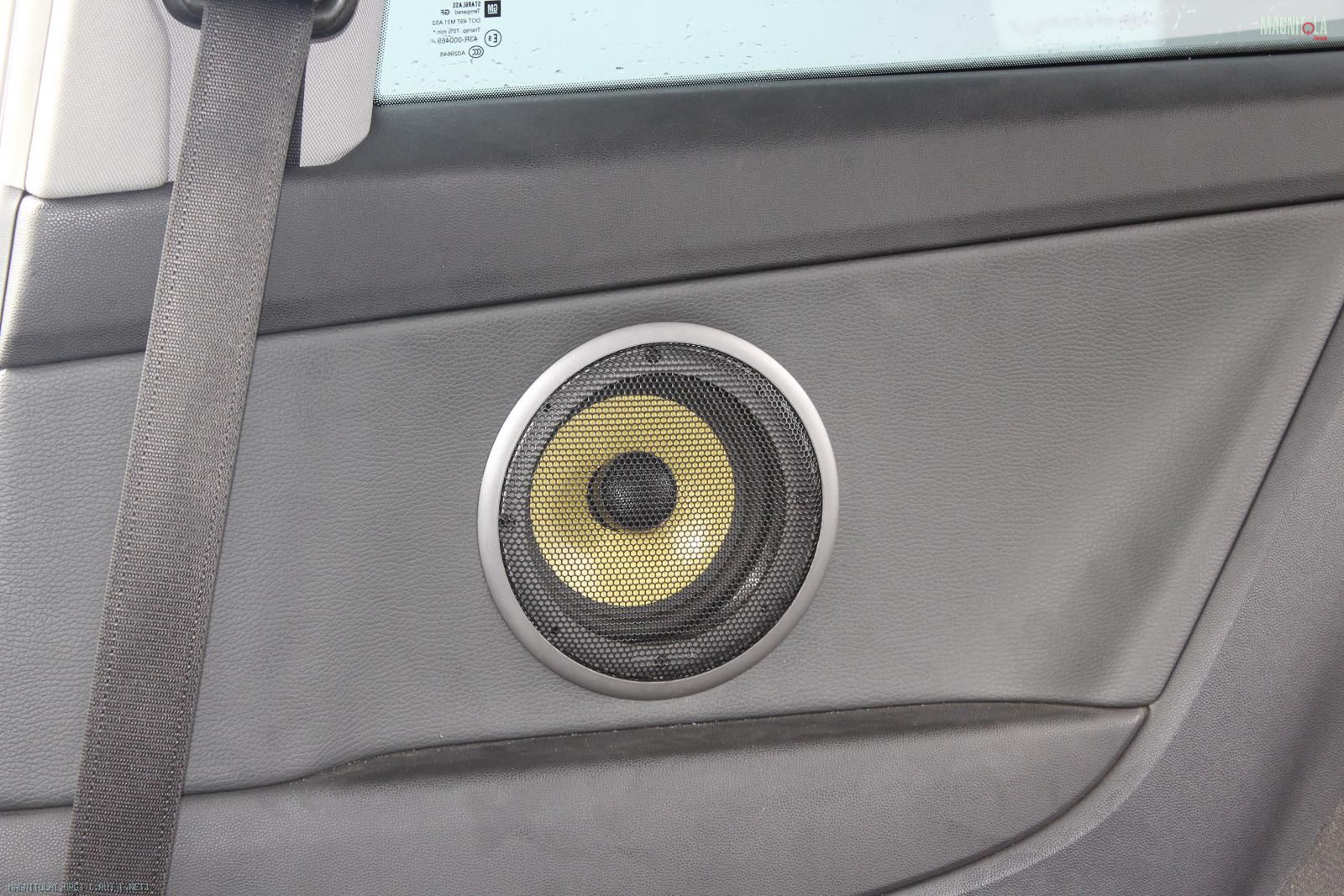

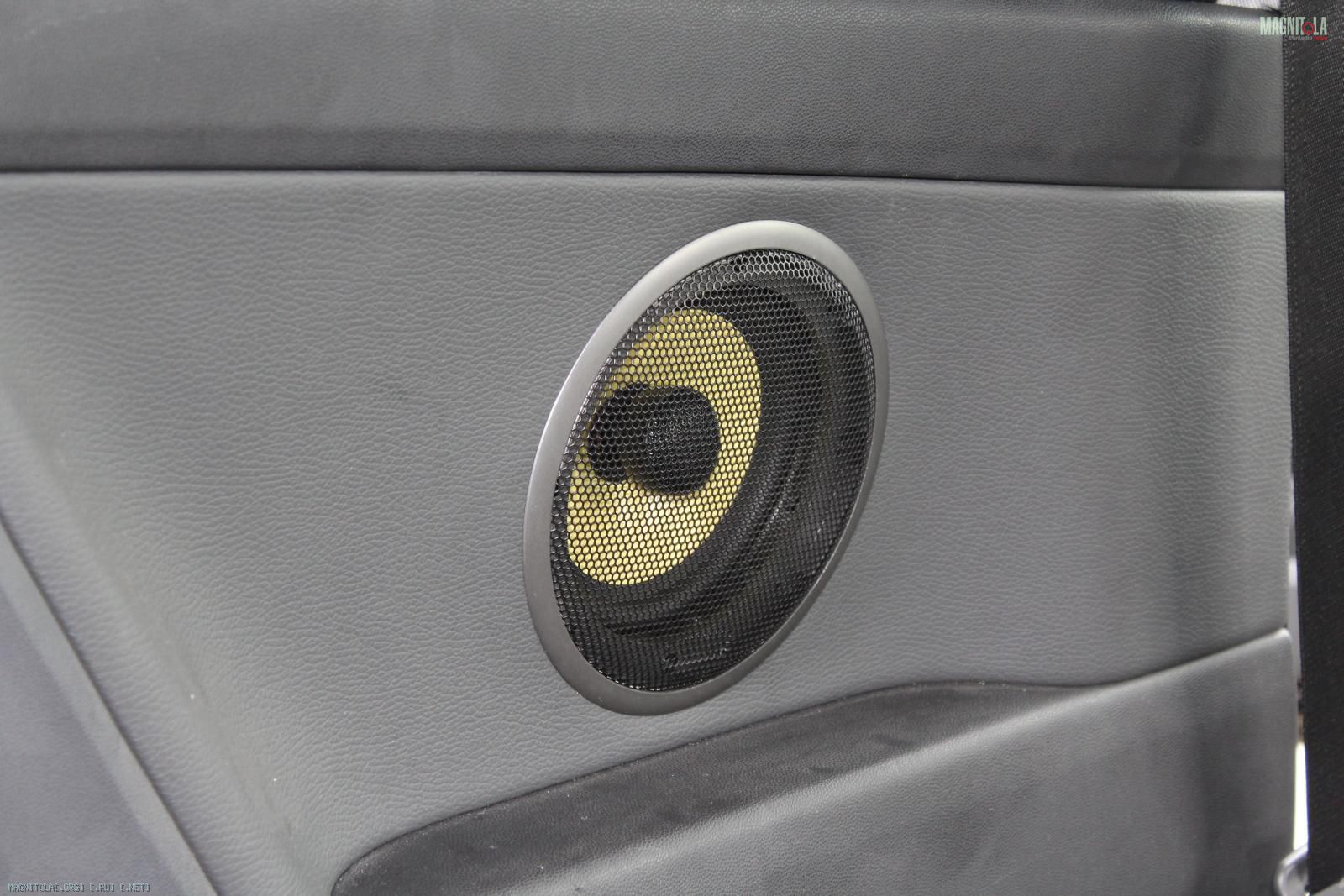

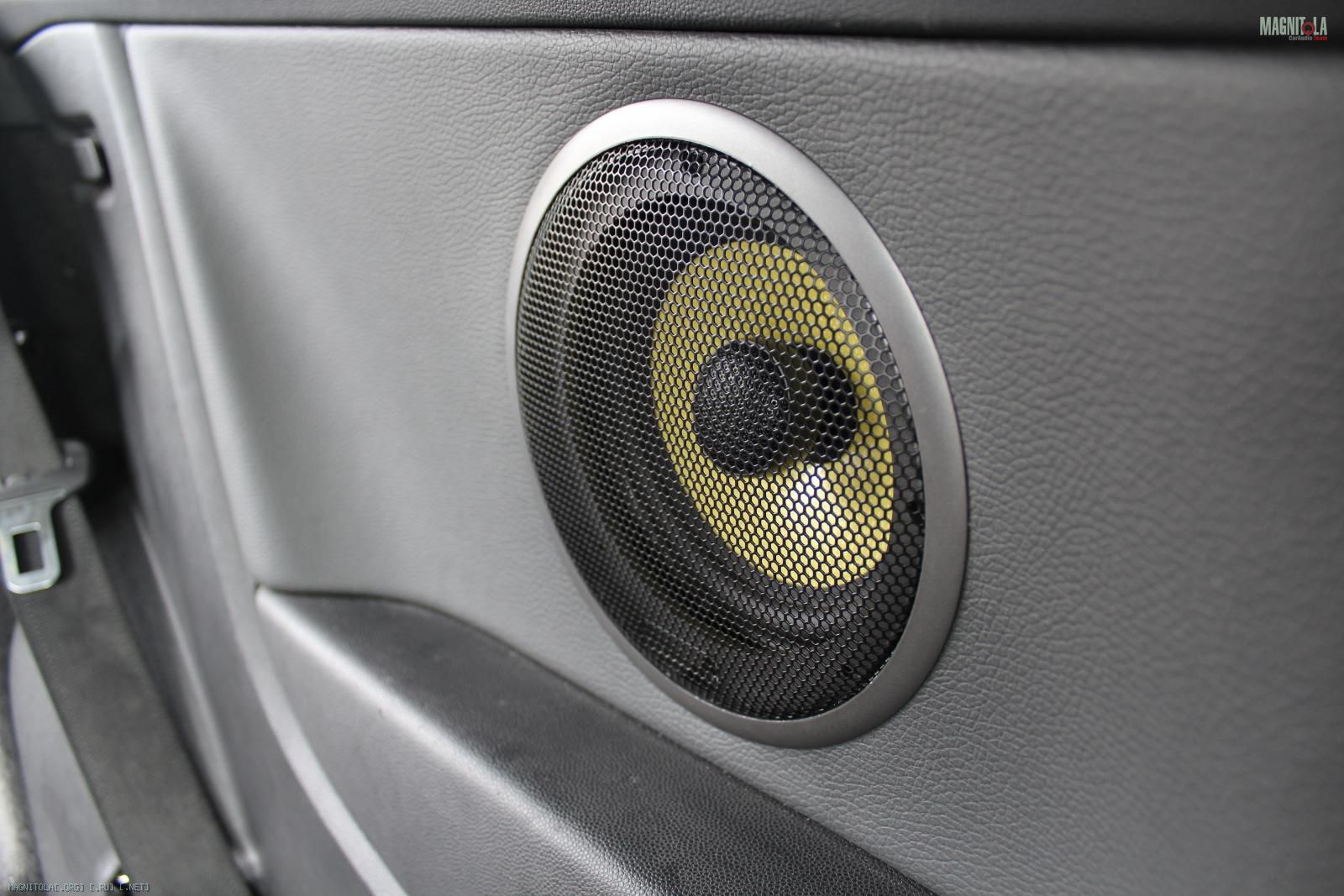

Собрал обе задние боковины.

Вложение 1036128

Вложение 1036130

Вложение 1036132Вложение 1036134Вложение 1036136

Вложение 1036138

Вложение 1036140

Цитата:

---

Сообщение от Kleemann

У меня вопрос по сеткам) В этих грилях использовалась Airtone GRP4.0? Мне бы хотелось использовать для просветления дверных карт на мидах менее прозрачную (визуально, чтобы нутро двери меньше было видно) сетку Airtone GRP1.5. Стоит ли, и нет ли фоток как она в живую выглядит?

---

Грили покупные и стоковые alpine от комплекта SPX-177
Ранее я делал сетку 1.5 на другой своей машине. Фото тут посмотреть можно

https://www.drive2.ru/l/3062682/

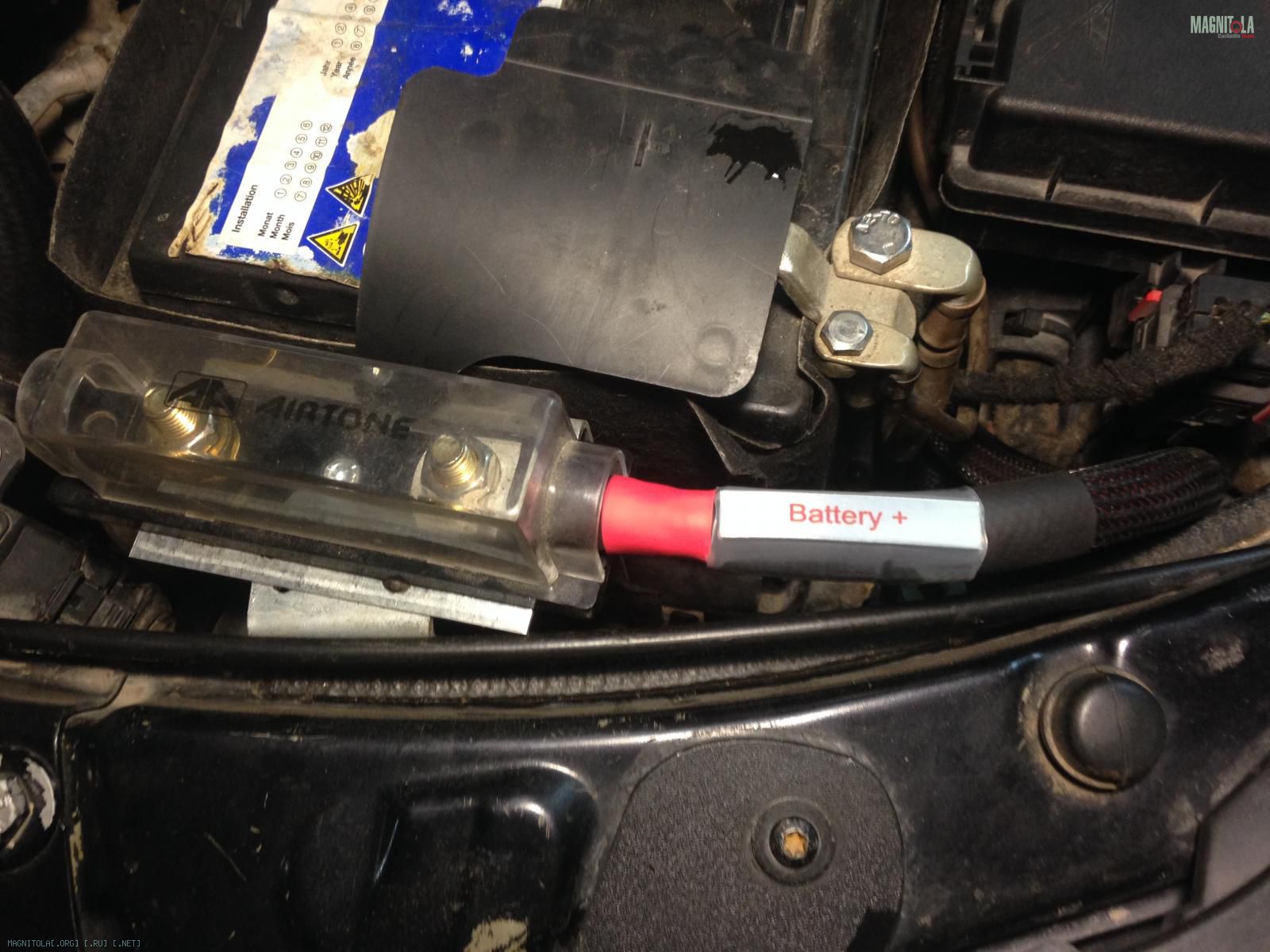

Нужен совет, делать с маркировкой такой проводку или нет?

Вложение 1036298

Цитата:

---

Сообщение от Kleemann

У меня вопрос по сеткам) В этих грилях использовалась Airtone GRP4.0? Мне бы хотелось использовать для просветления дверных карт на мидах менее прозрачную (визуально, чтобы нутро двери меньше было видно) сетку Airtone GRP1.5. Стоит ли, и нет ли фоток как она в живую выглядит?

---

она реально ОЧЕНЬ прозрачна! Но тут или просветлять или нафиг тогда вообще эти маневры совершать...

Цитата:

---

Сообщение от jaff

Нужен совет, делать с маркировкой такой проводку или нет?

Вложение 1036298

---

Женя! Вот честно, всегда считал это нереальным бредом, нержу да под термуху, которая топорщится и вообще не понятно к чему :facepalm: Не понимаю, почему все так на неё падки на блюзе...
Прозрачную термуху знаешь где взять, принтер тебе в помощь! Выбирай шрифт по вкусу, цвет по вкусу, размер по вкусу, хочешь на цветной бумаге сделай, хочешь на прозрачной пластмасске напечатай!

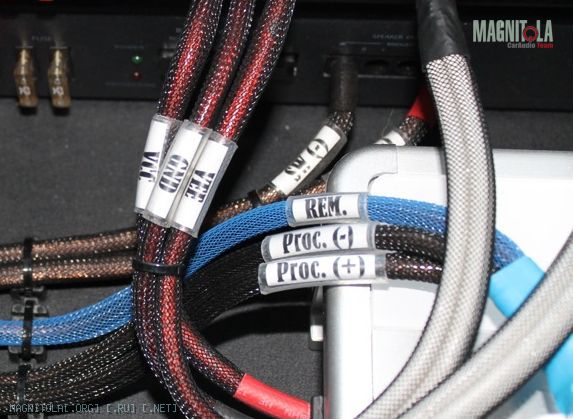

Классная строгая маркировка:
Вложение 1036408

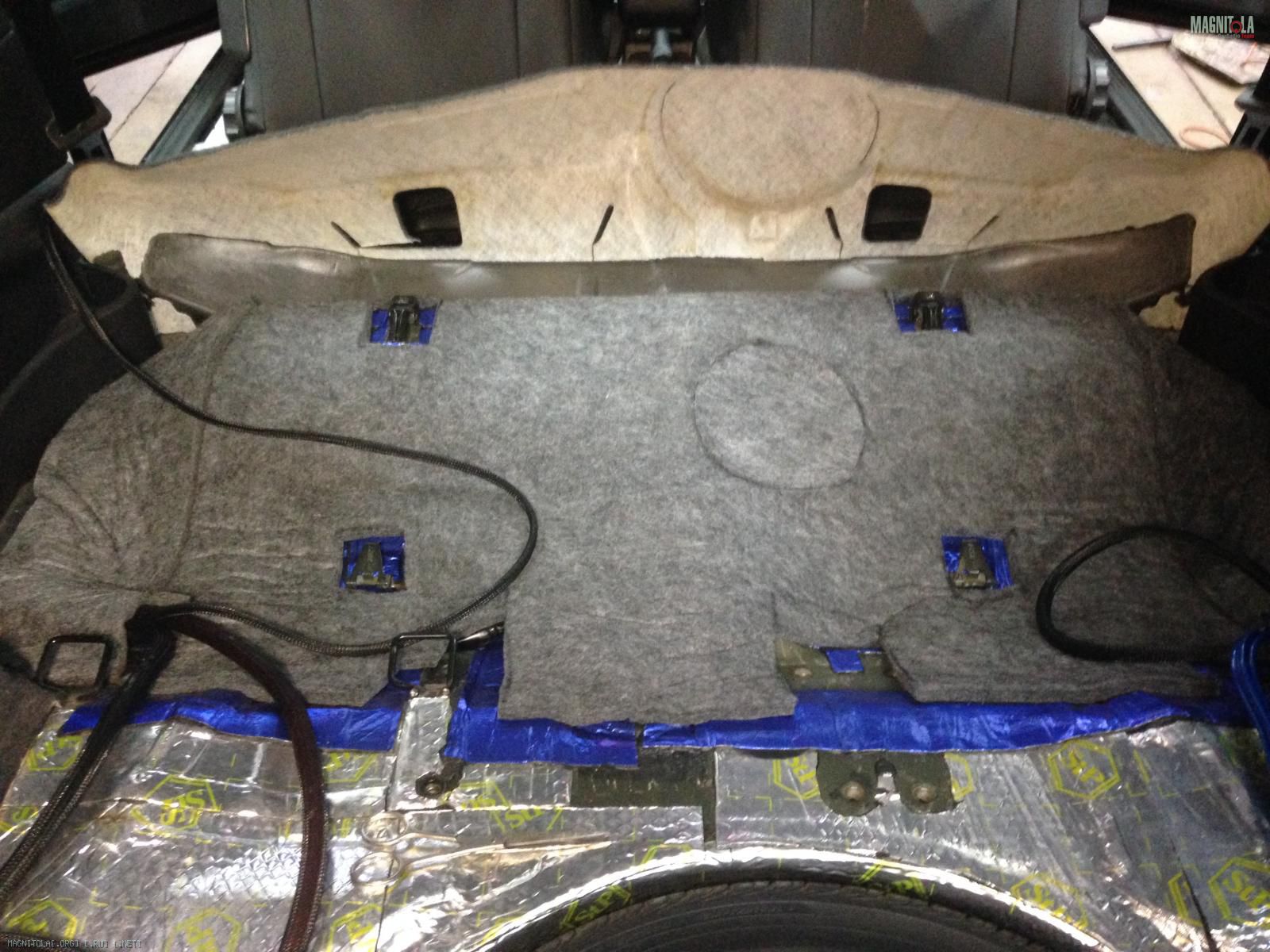

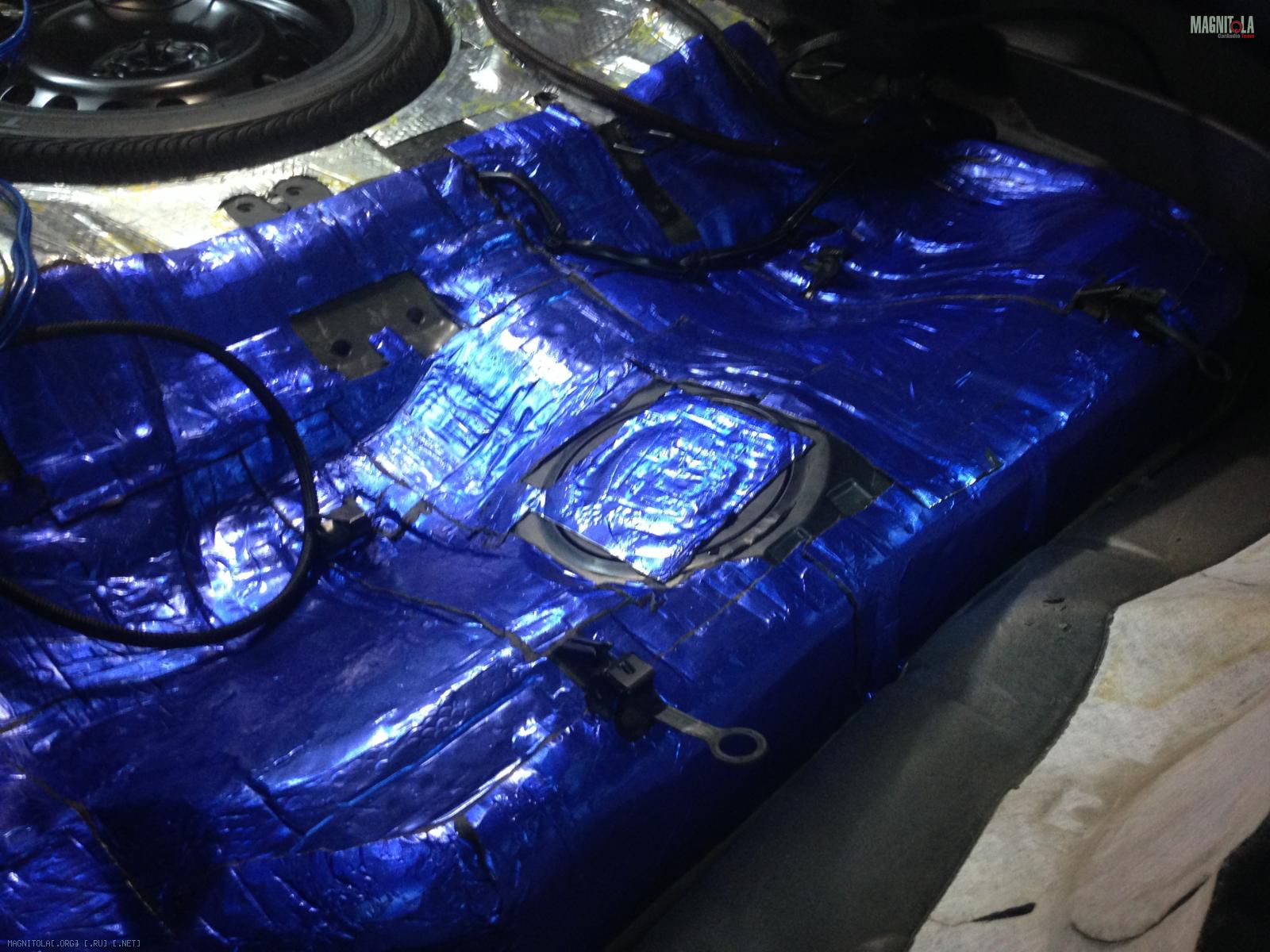

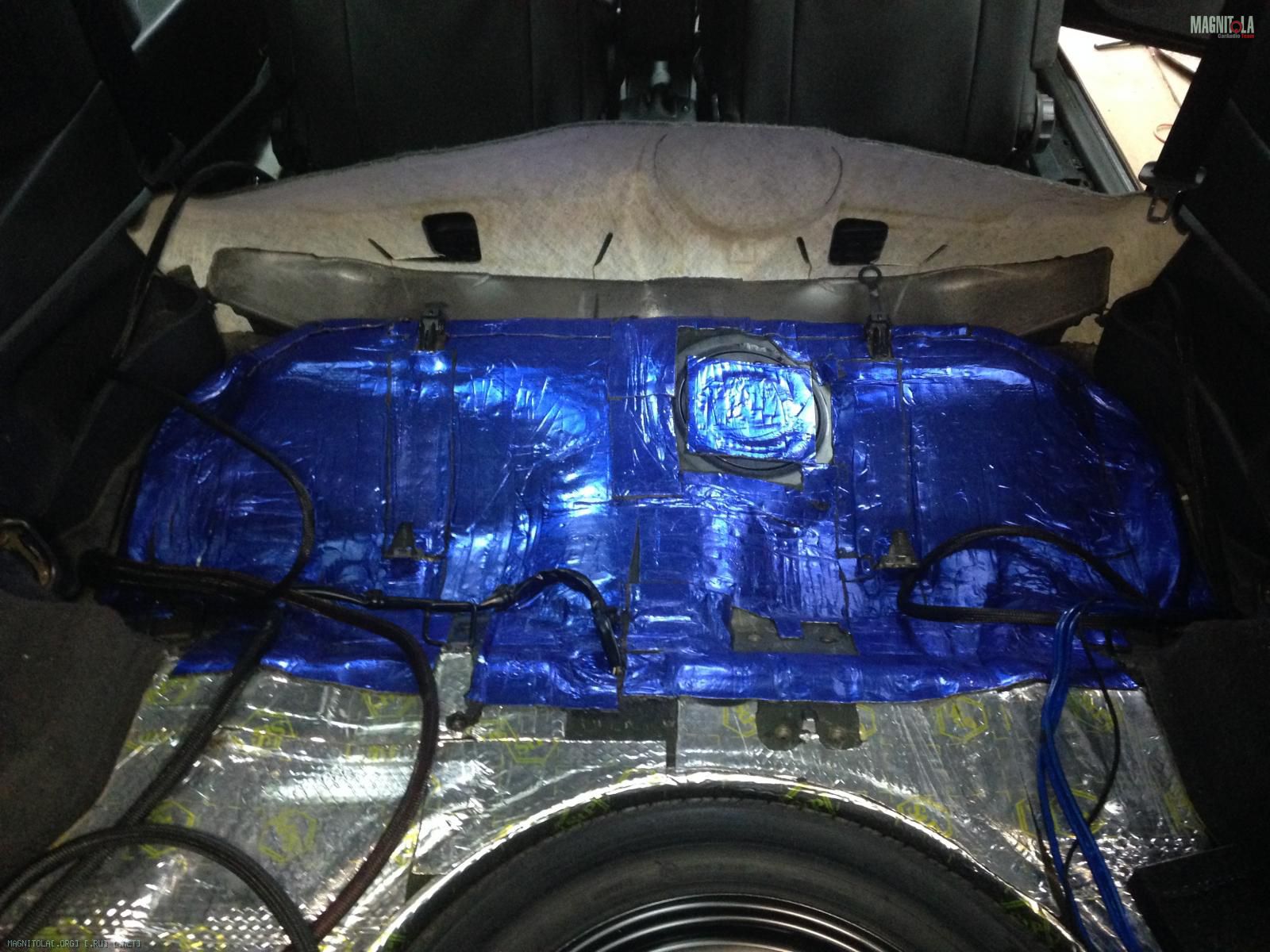

Сделал вибро/шумо панель пола под сидением, собрал салон. Остается фальшпол и двери переделать после пермский мастеров :(

Вложение 1036478Вложение 1036480

Войлок как шумоизолятор - вещь!

Вложение 1036482Вложение 1036484

Продолжаю приводить в чувства астру

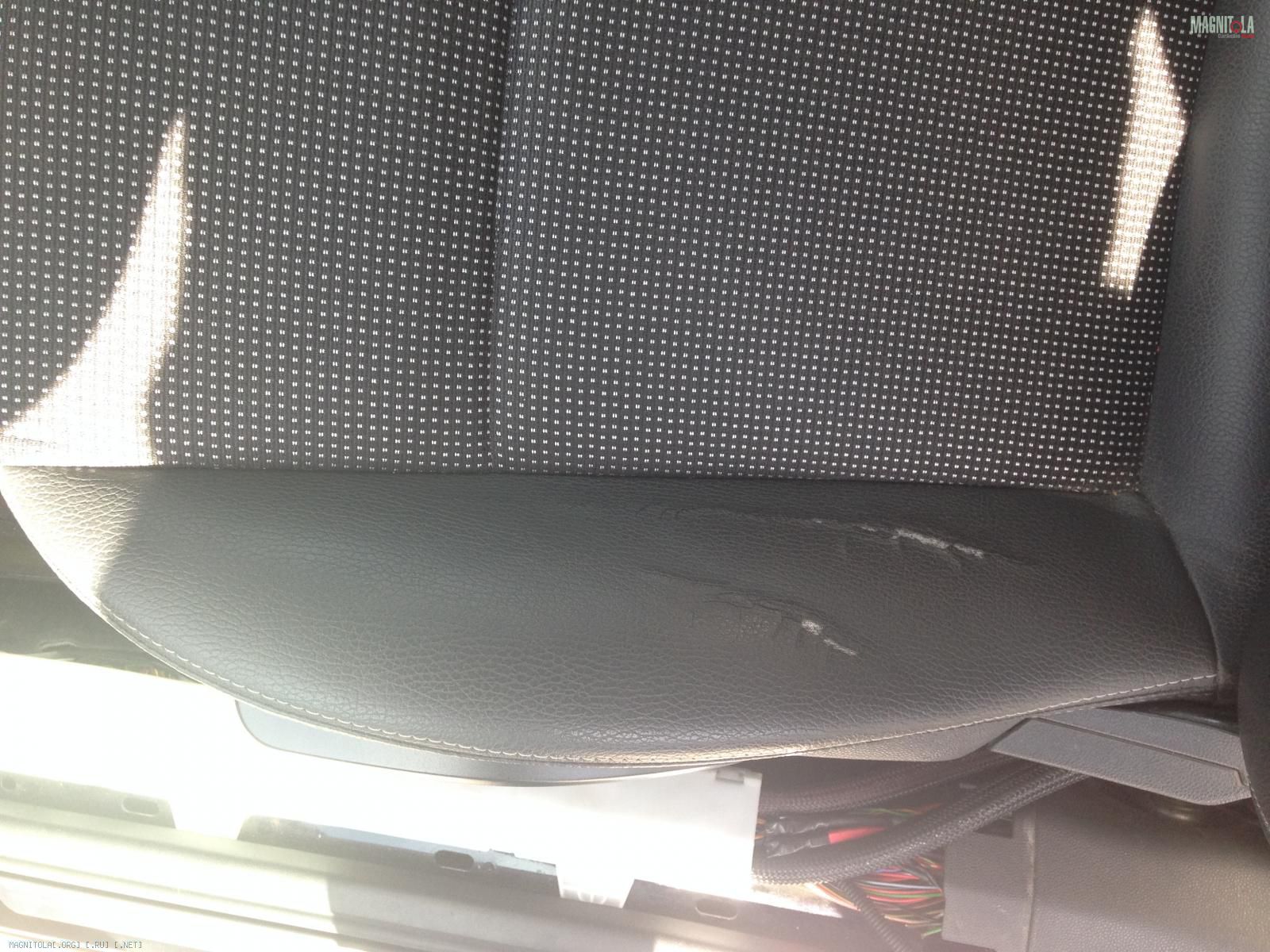

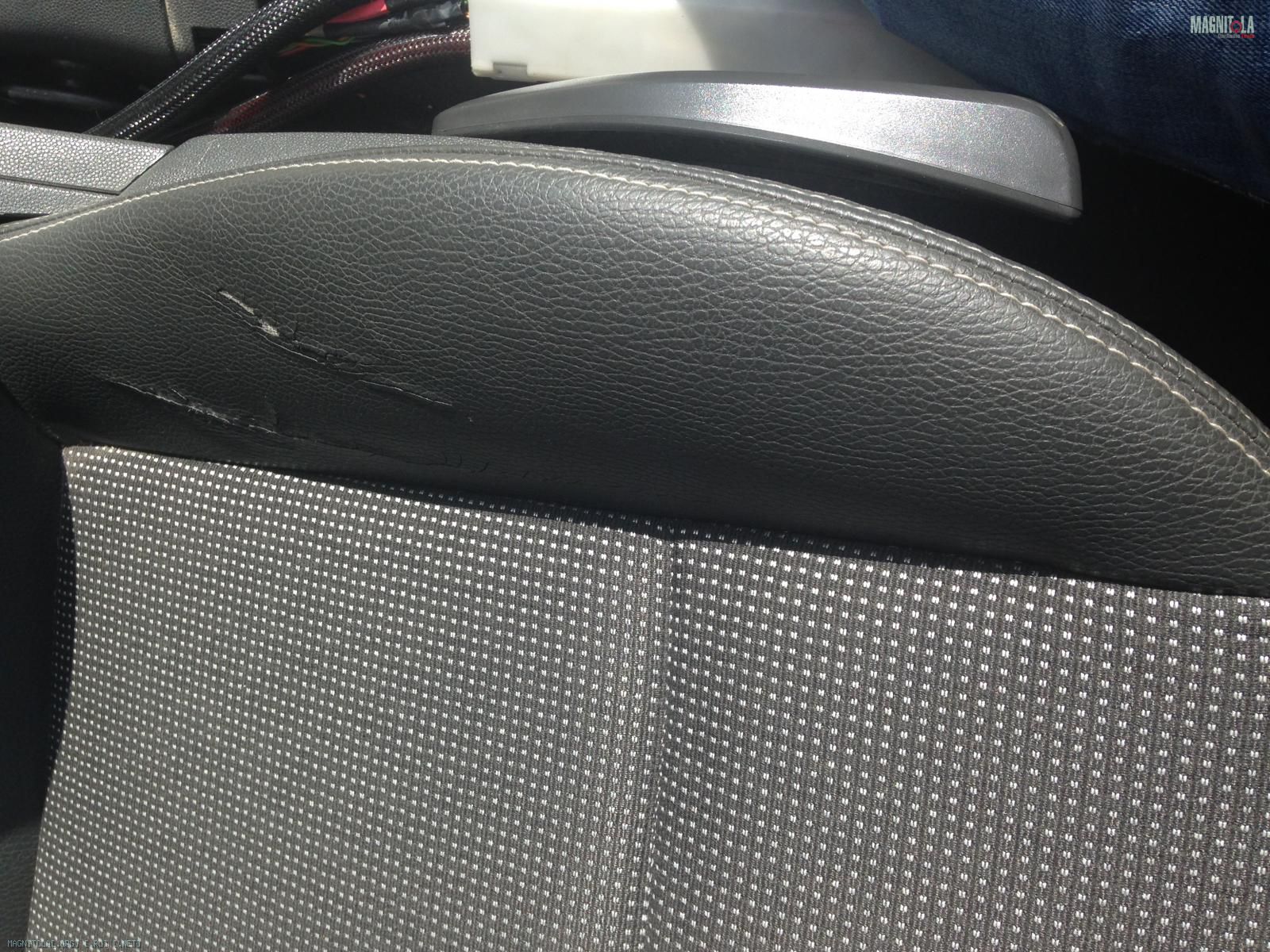

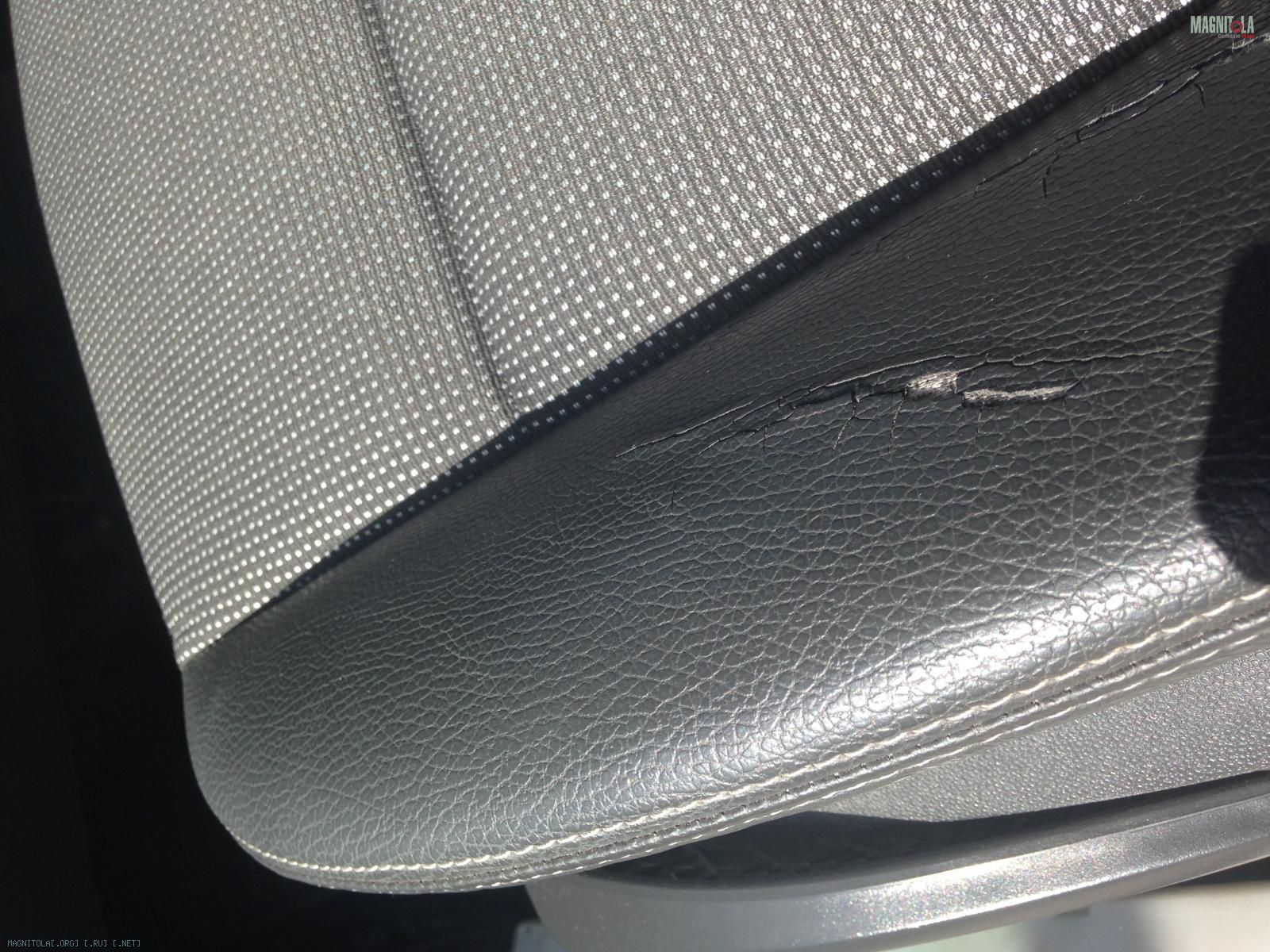

Починил боковину сидения:

купил такую

Вложение 1038258Вложение 1038260Вложение 1038262Вложение 1038264

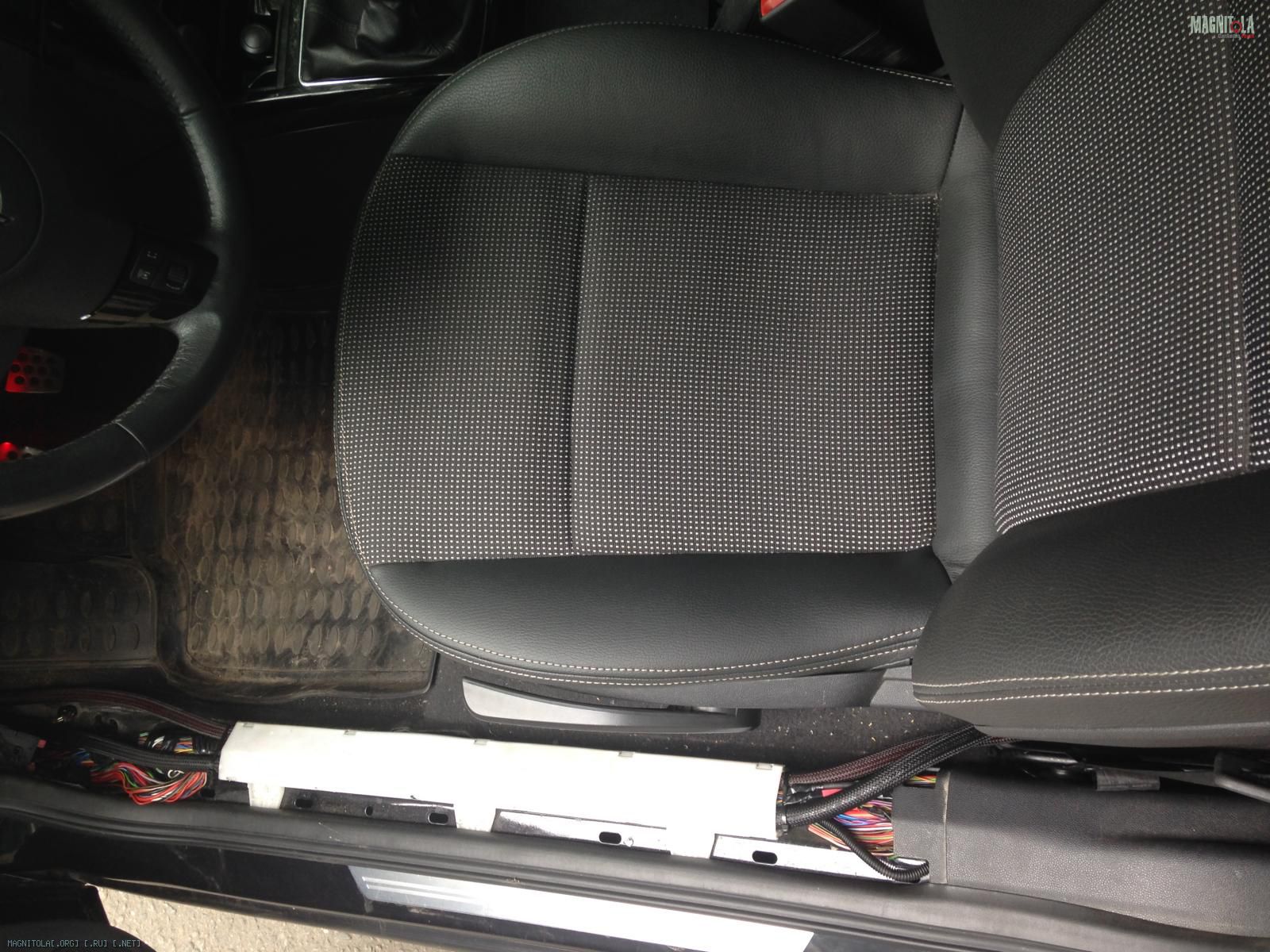

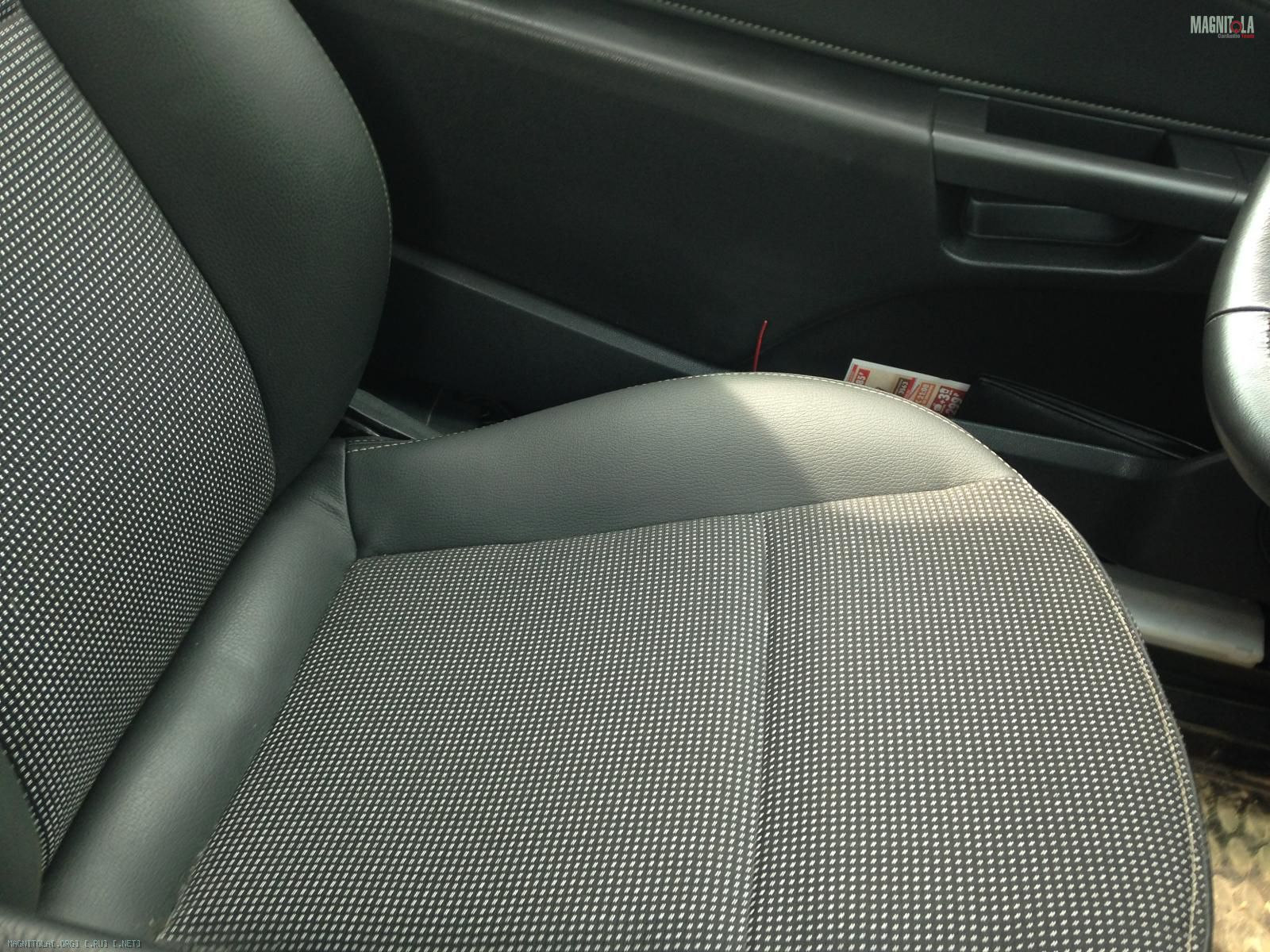

Подобрали винил по цвету и фактуре 1 в 1


Вложение 1038266

Вложение 1038268


2500 рублей (замена одного элемента с разбором сидения) и 2 часа времени.

Делал тут

http://velescentr.ru/ (потолок со стойками и козырьками в оригинальную алькантару (графит) - 35000 рублей.)


Для сравнения у дистрибьютора http://www.eastline-garage.ru/fabric/alcantara/ самоклещийся фигни :laugh2: мне назвали сумму за ту же работу в 38 000 рублей из тайвайнского фейка :facepalm::facepalm::facepalm: .... )

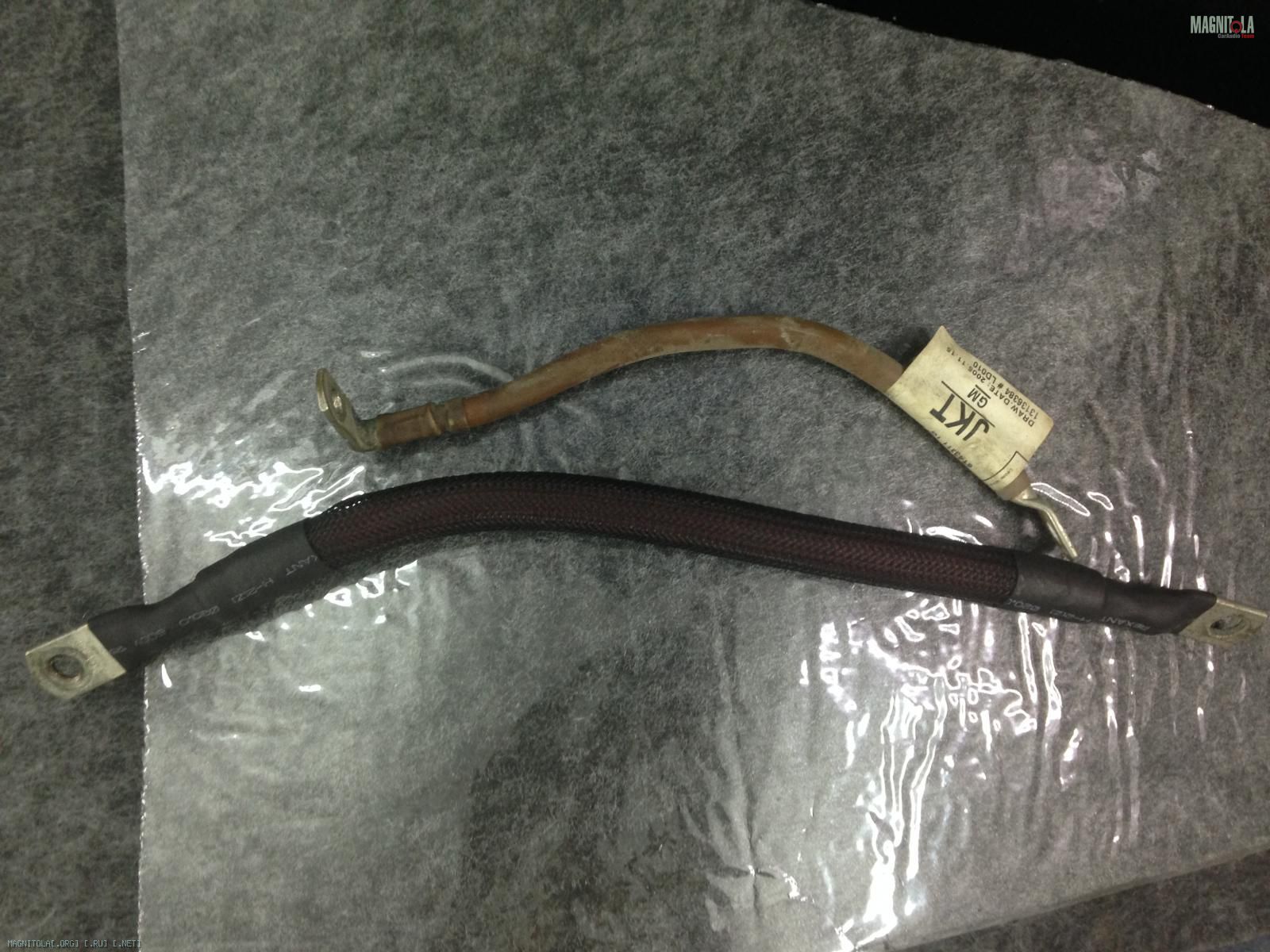

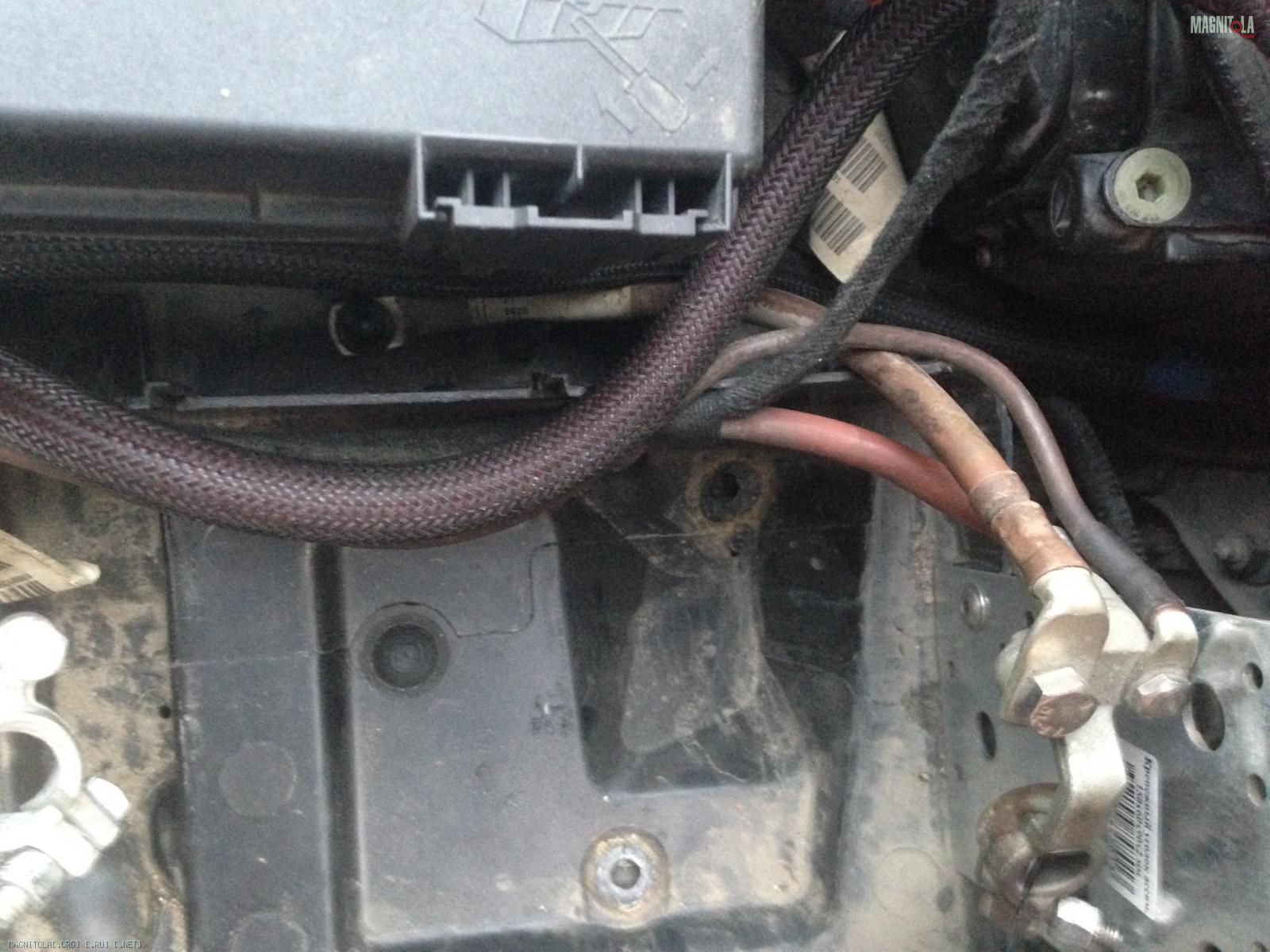

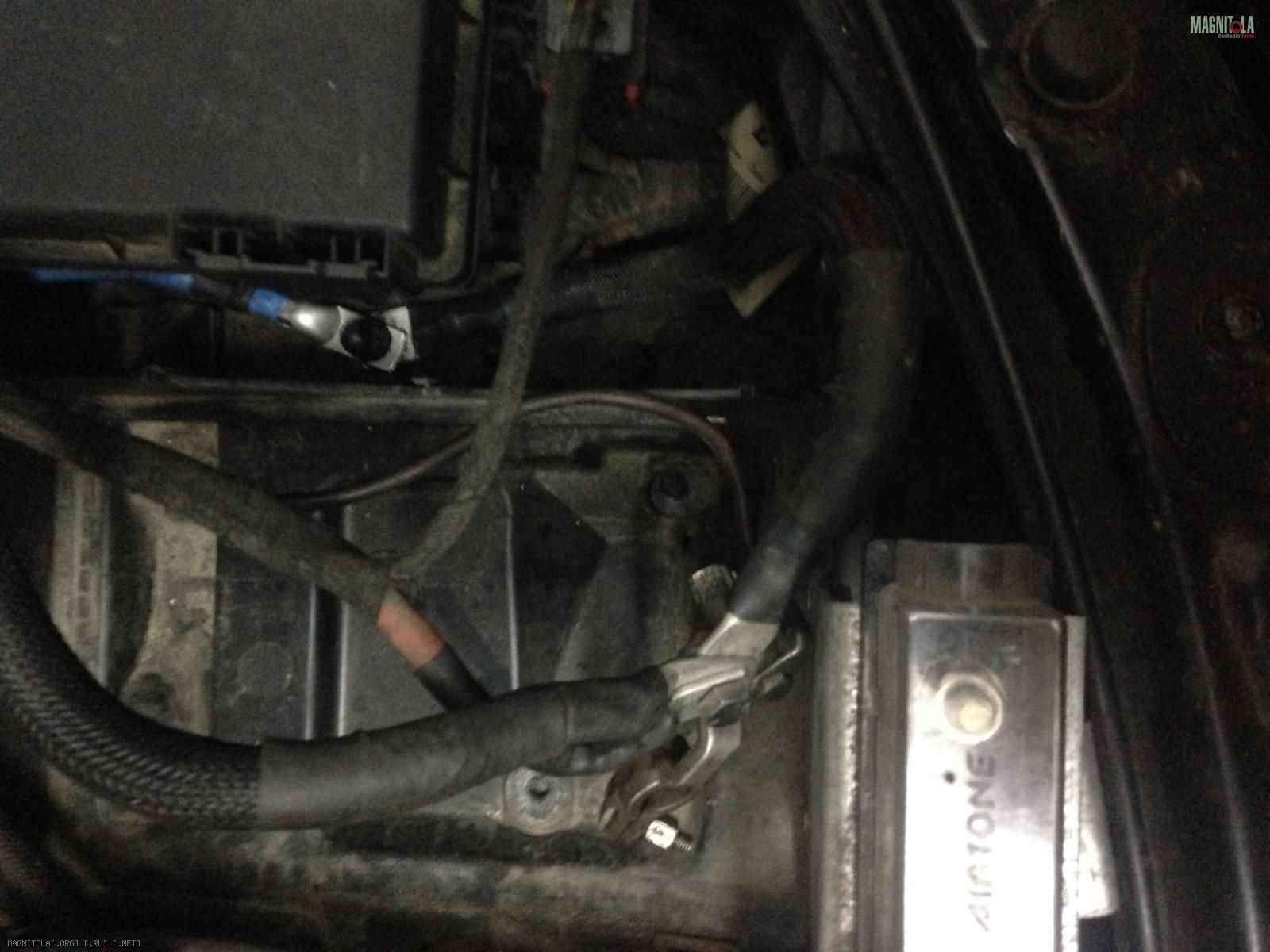

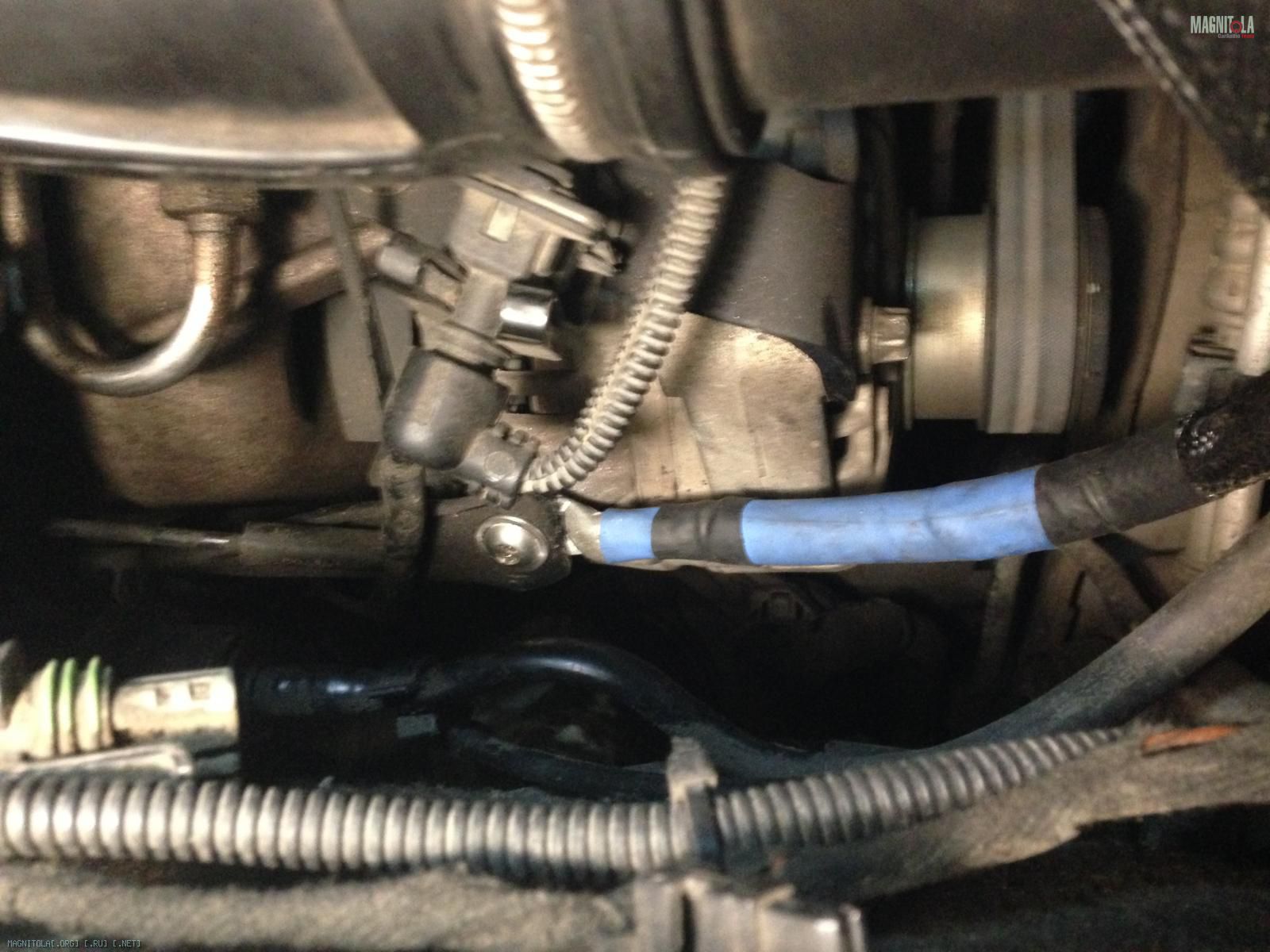

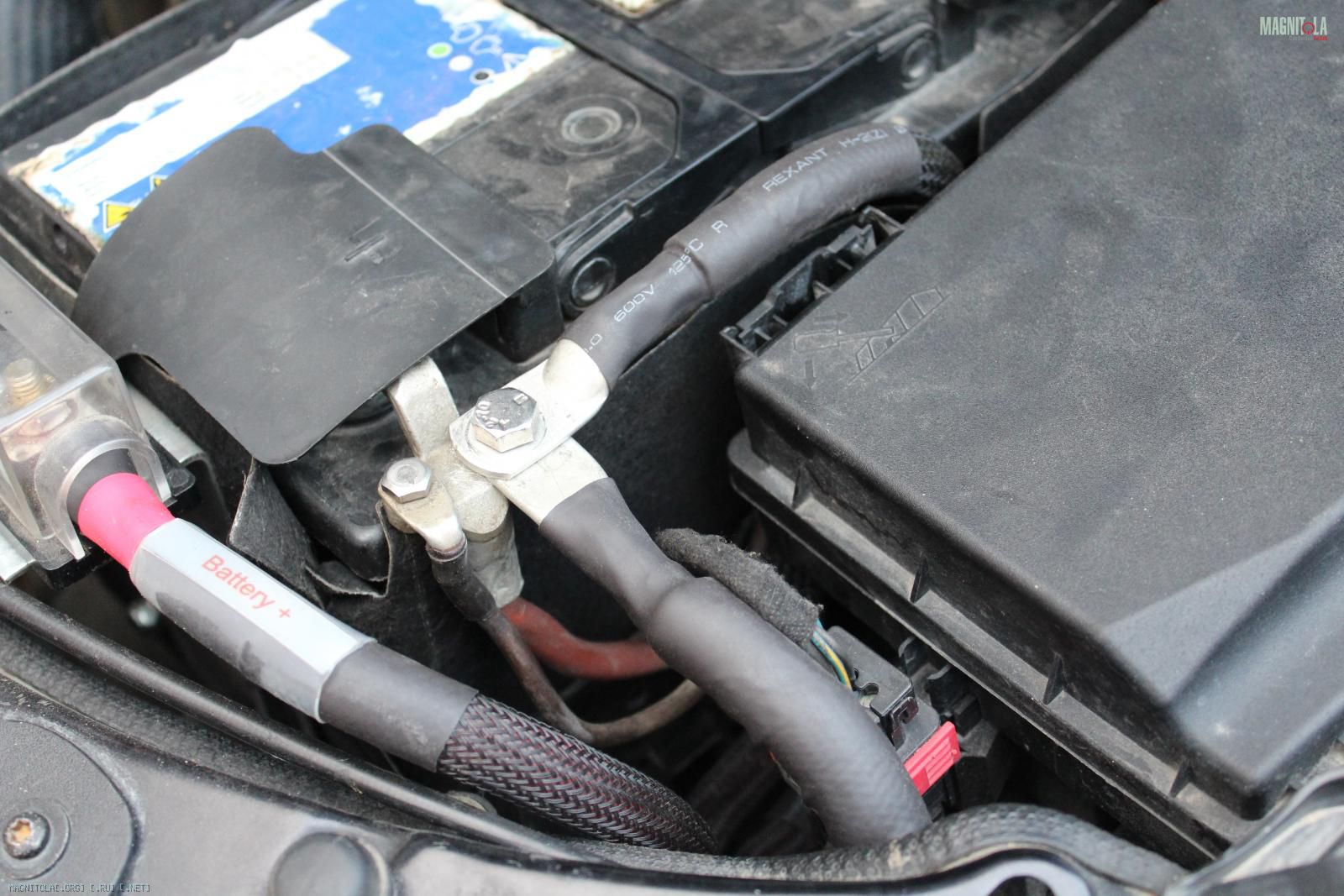

Заменил штатный провод массы на кузов.

Вложение 1038744

Вложение 1038746

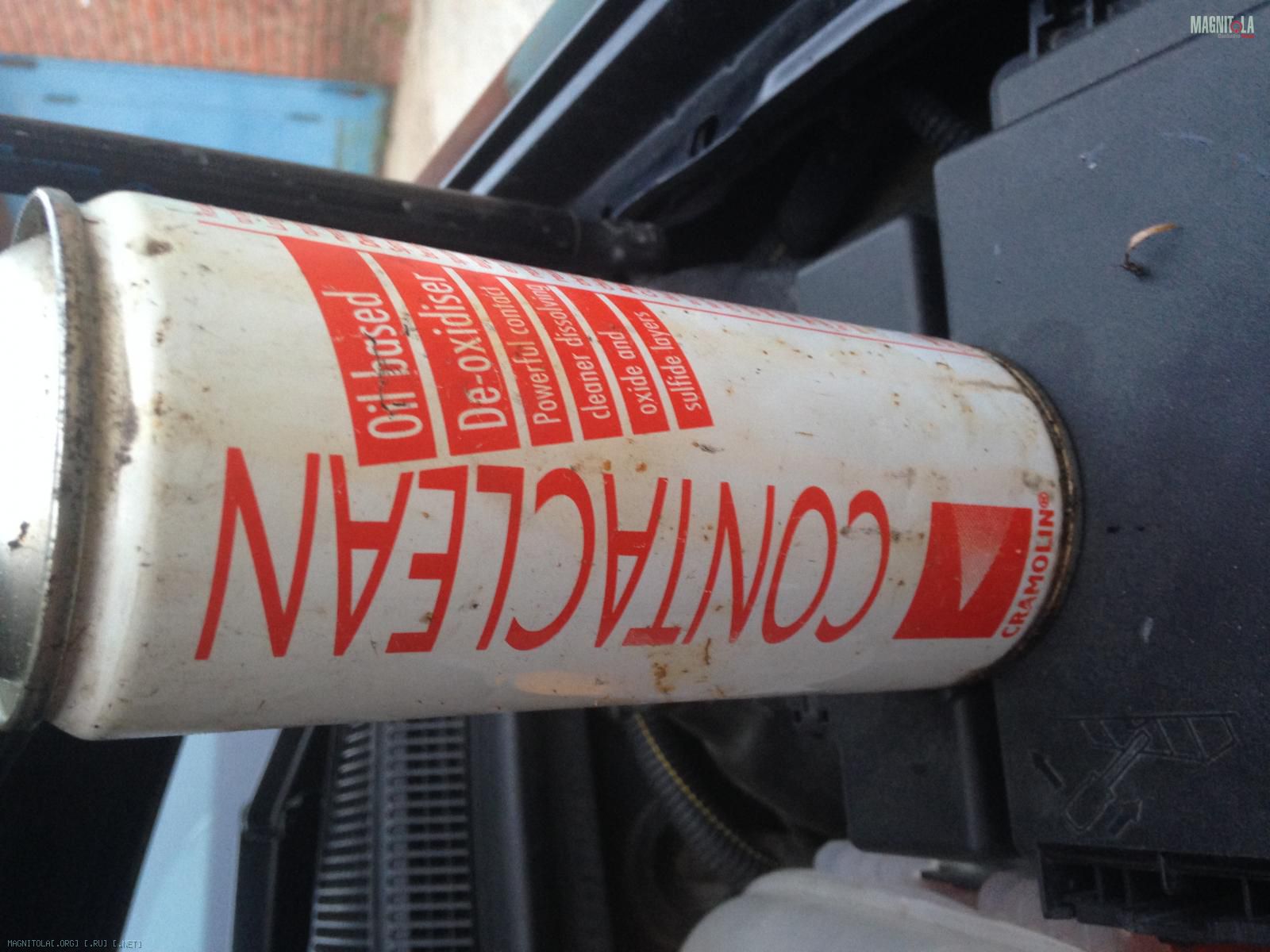

Крамолин контакт клинер вещь!

Вложение 1038748

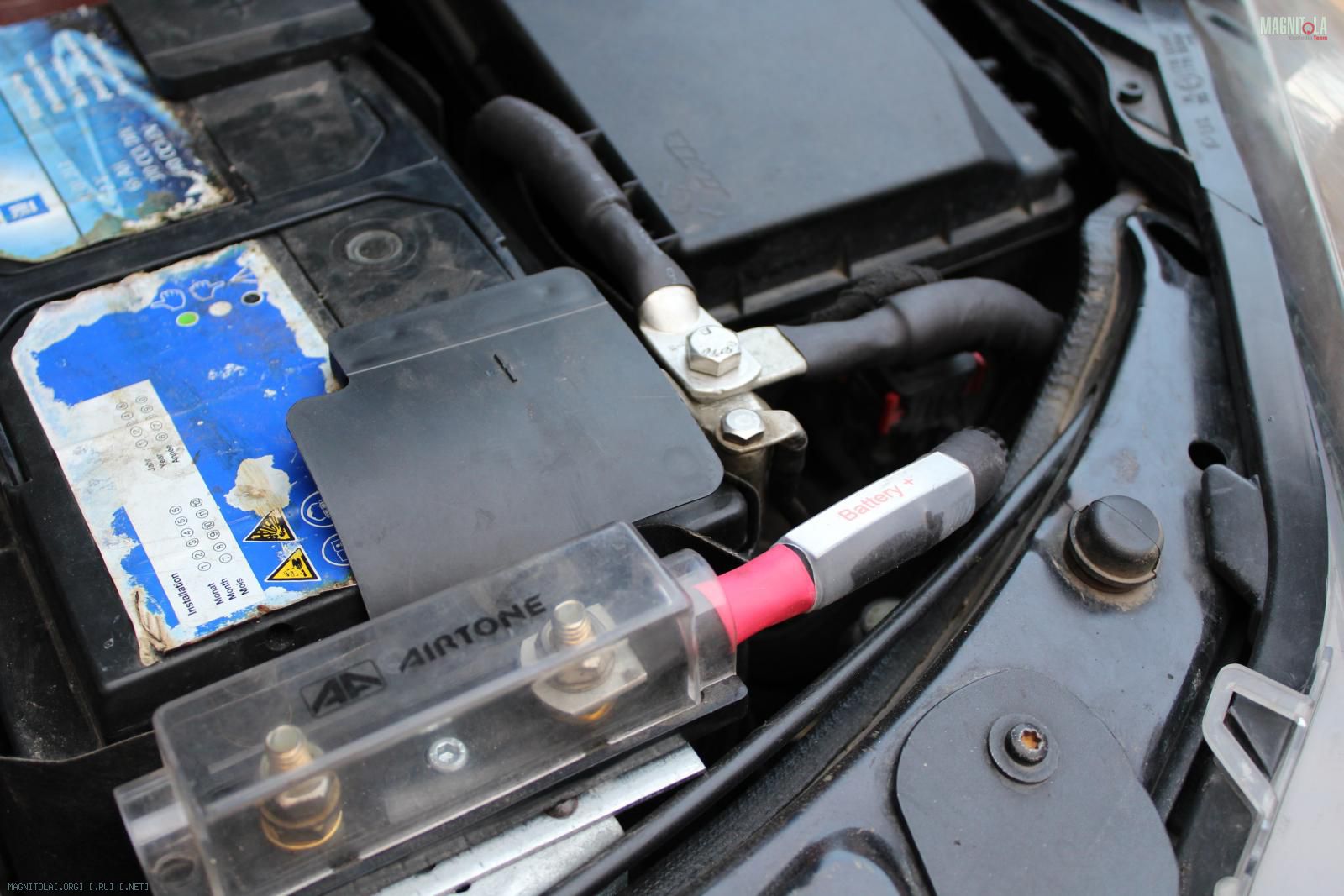

Результат

Вложение 1038750

Вложение 1038752

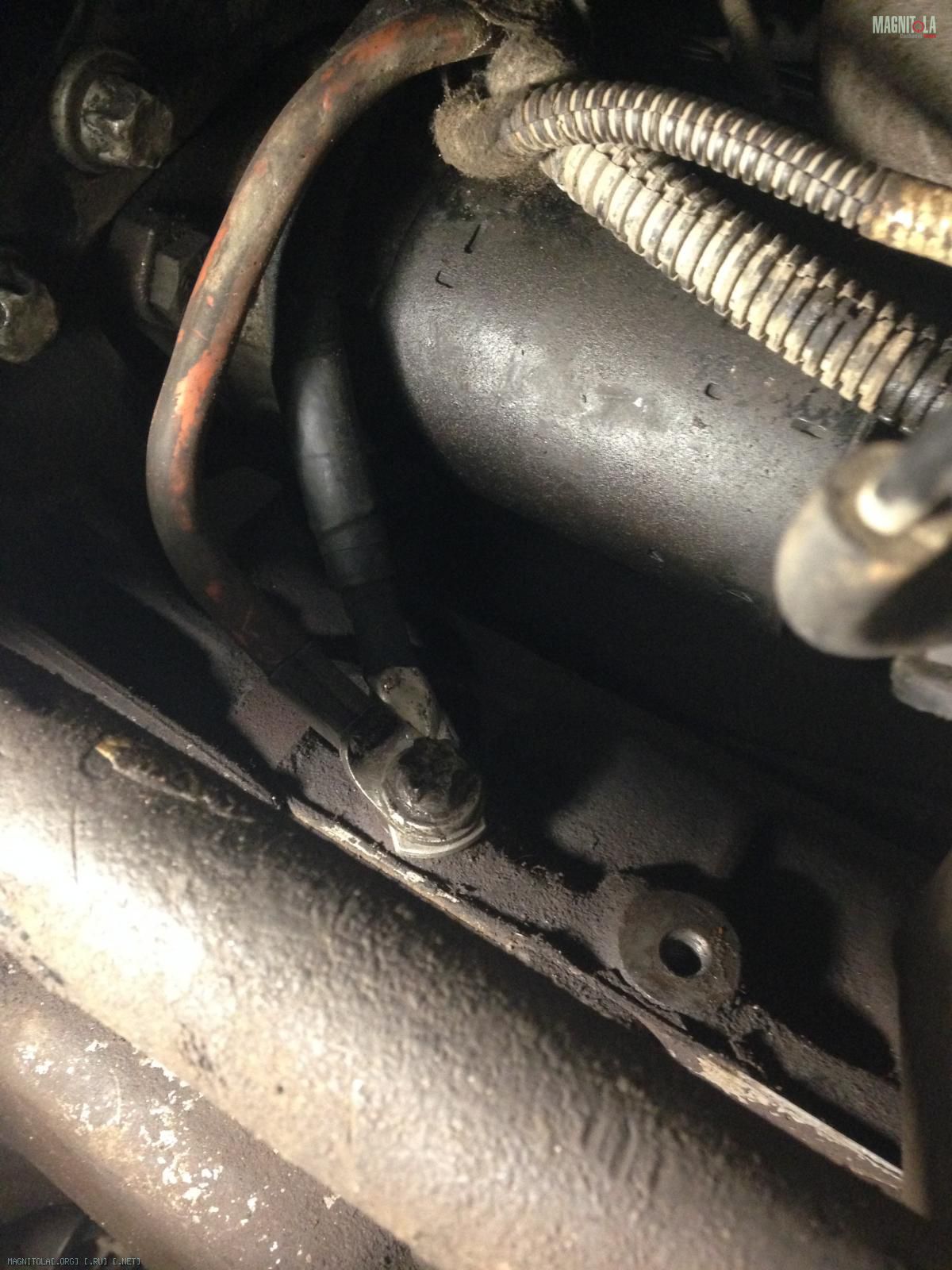

На стартер штатные провода окислены, прошлый владелец заколхозил не штатную клемму + :(
Менять на 2Ga или сразу два нуля бросать? :)))))

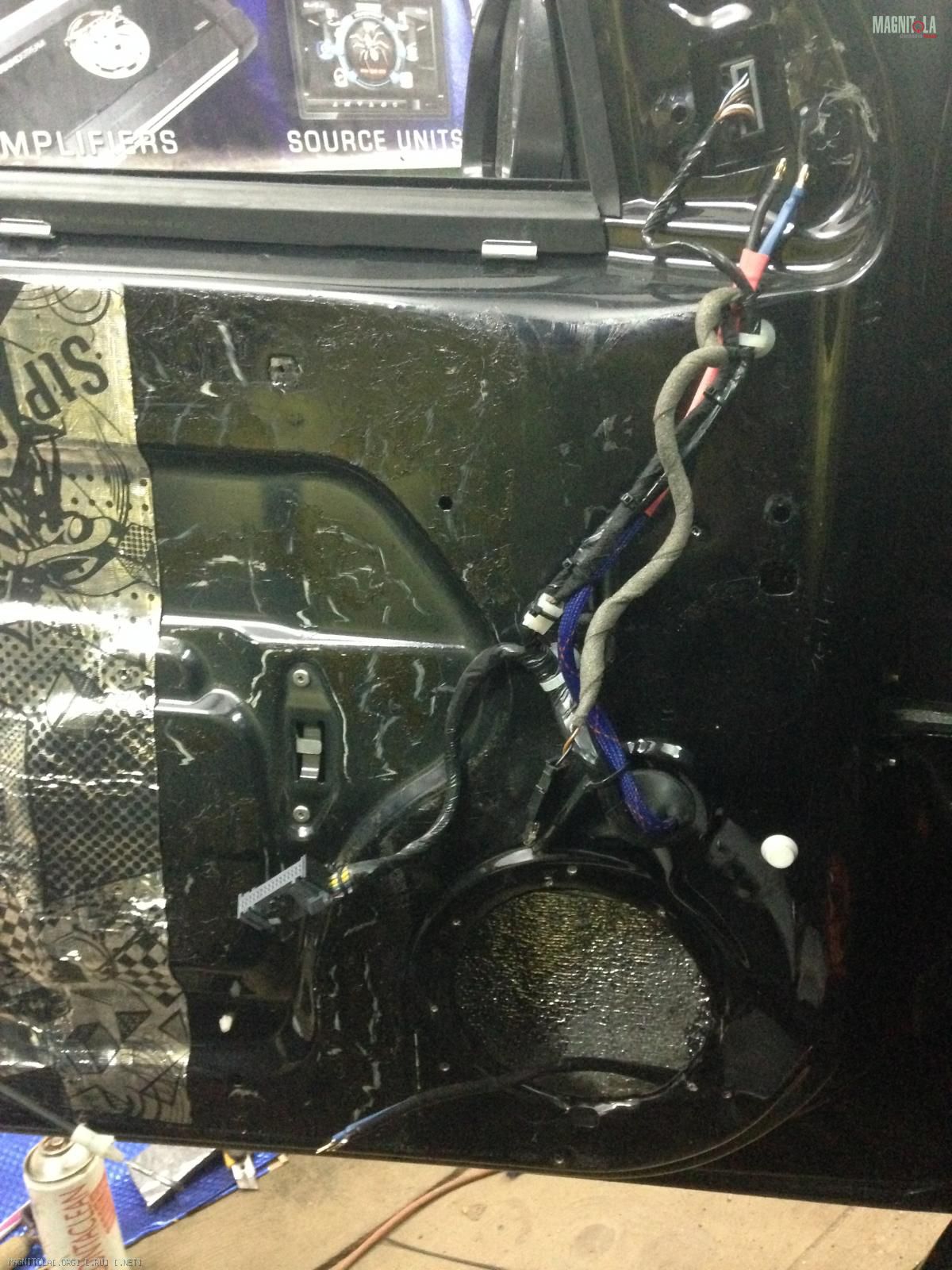

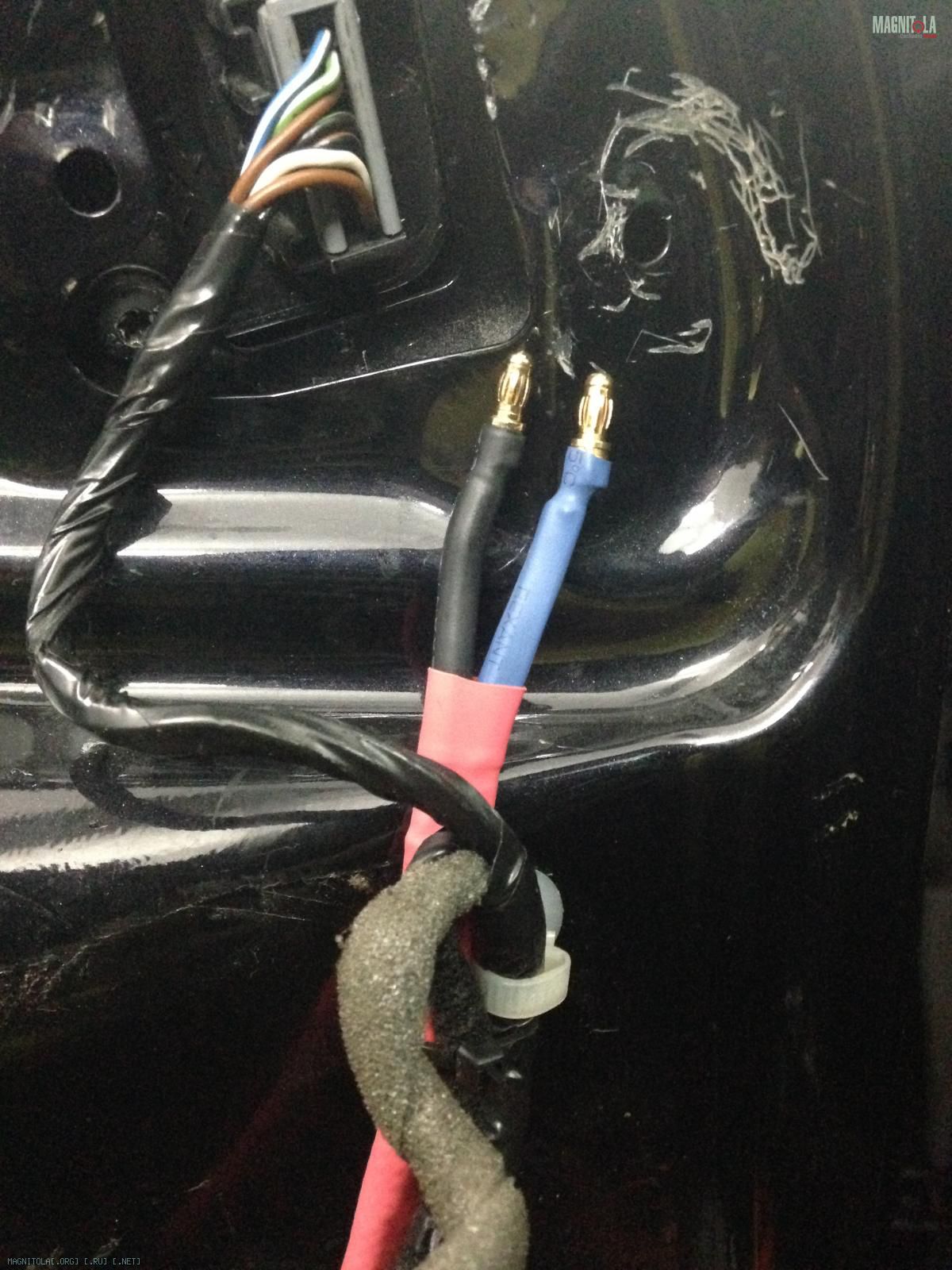

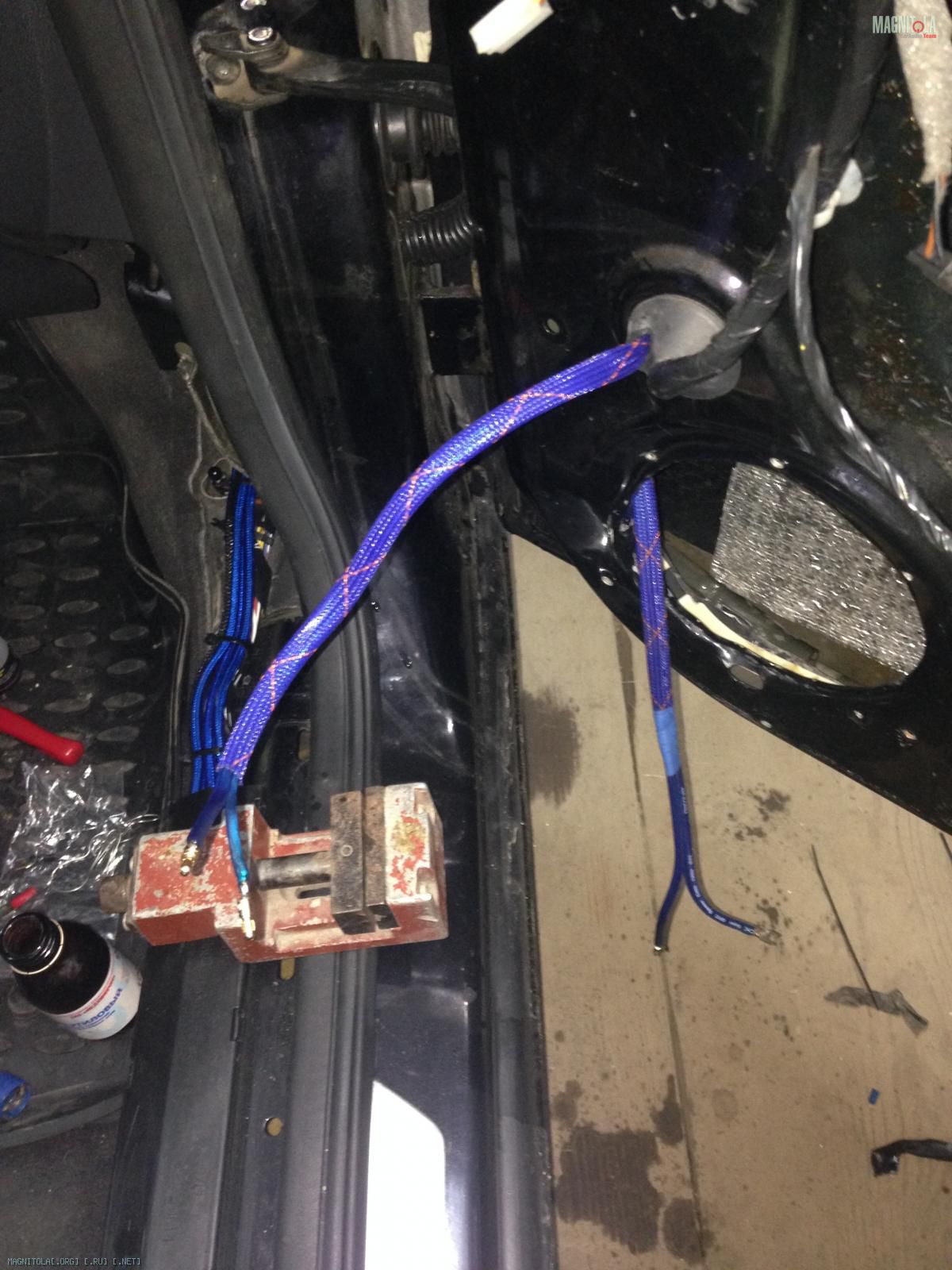

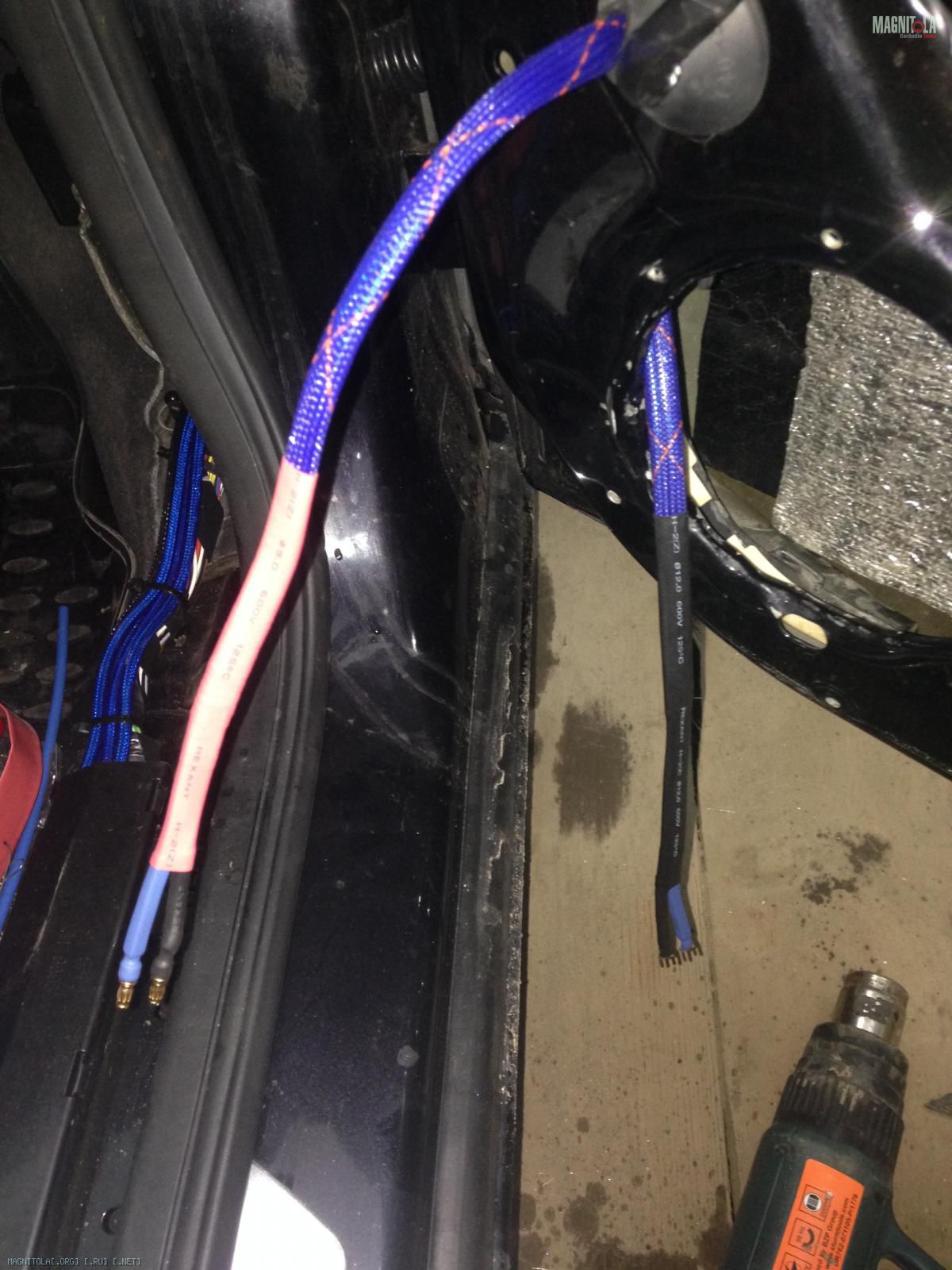

Разделал проводку в дверях

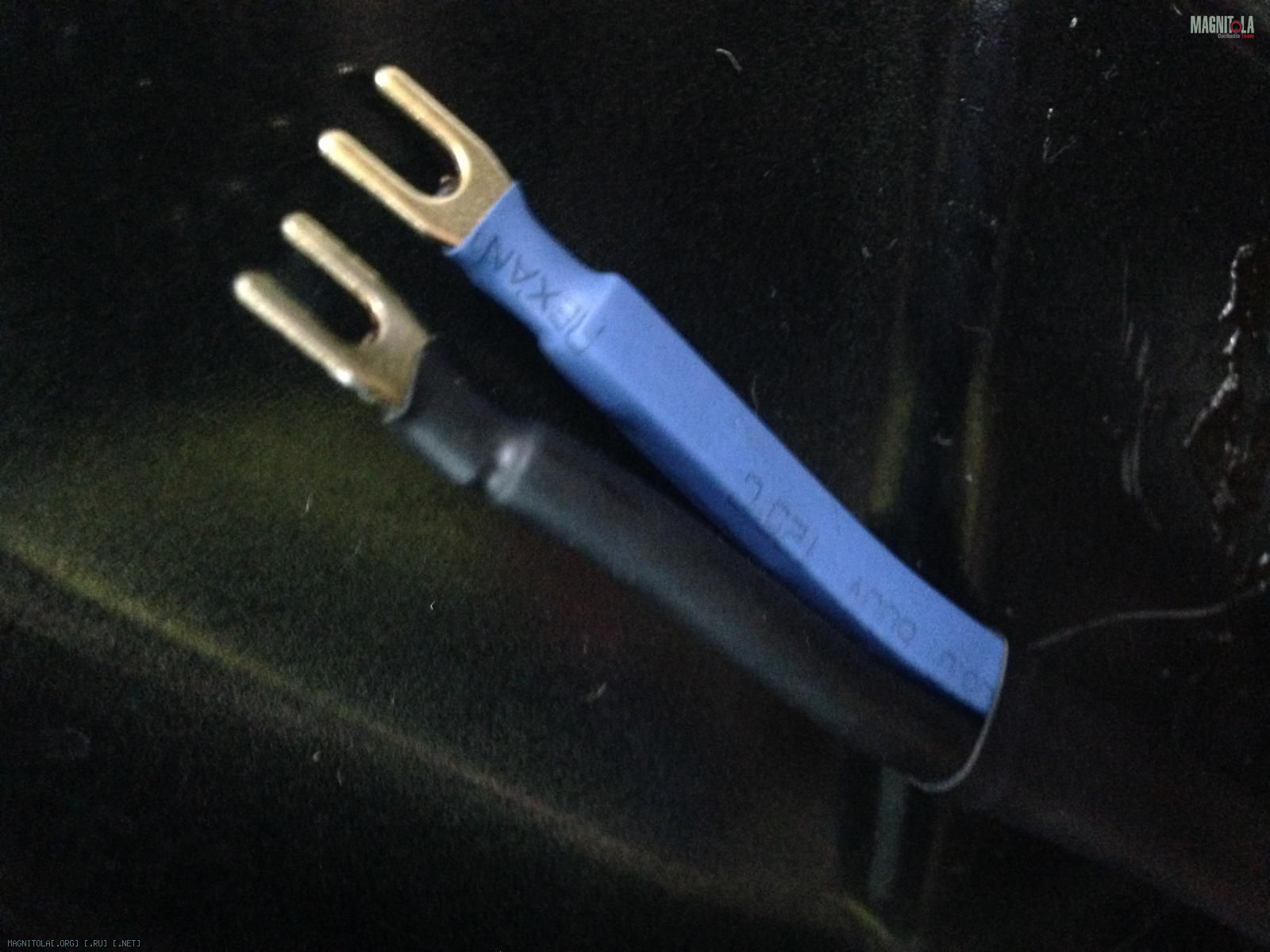

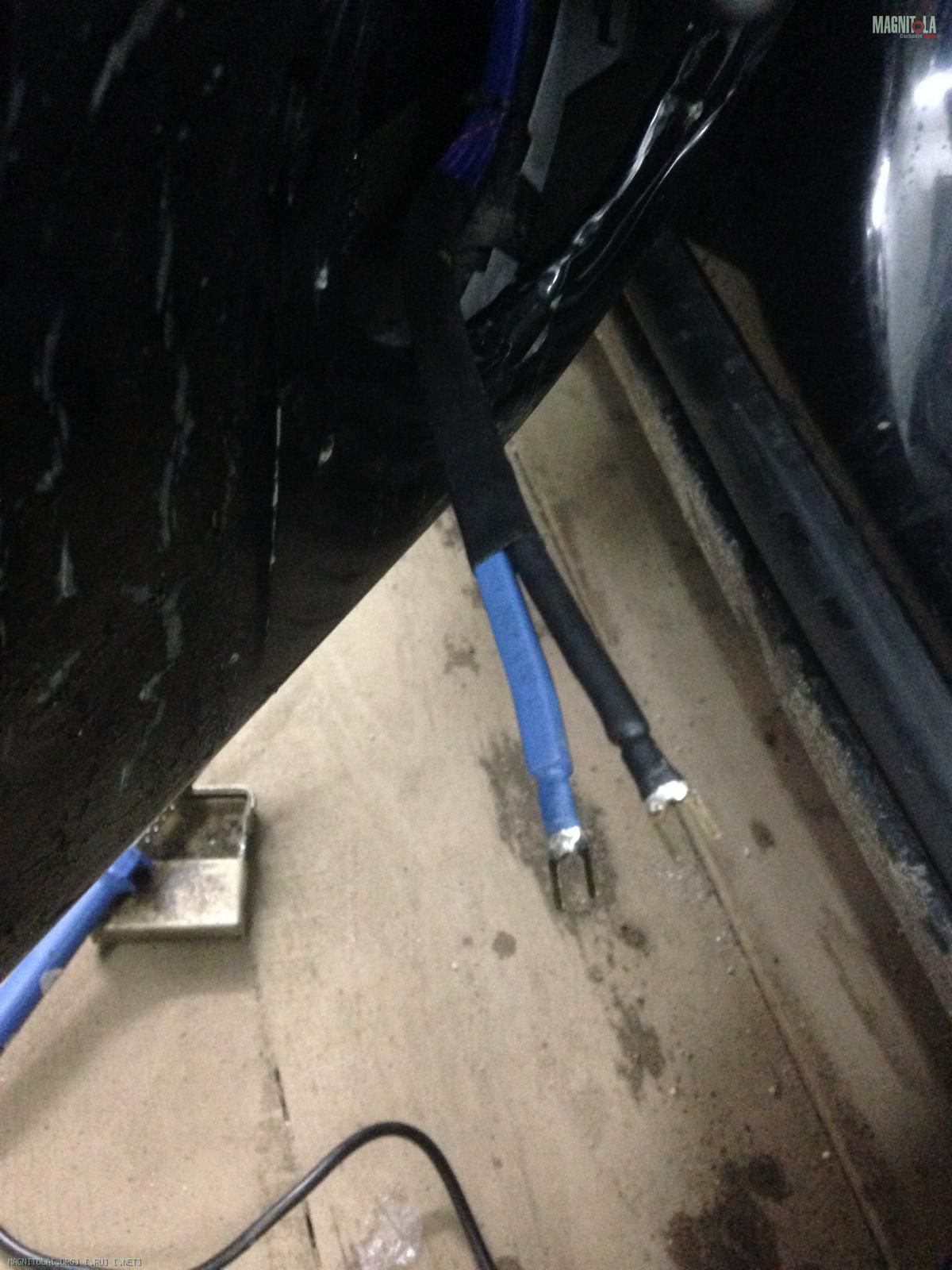

На миды вилочки Daxx

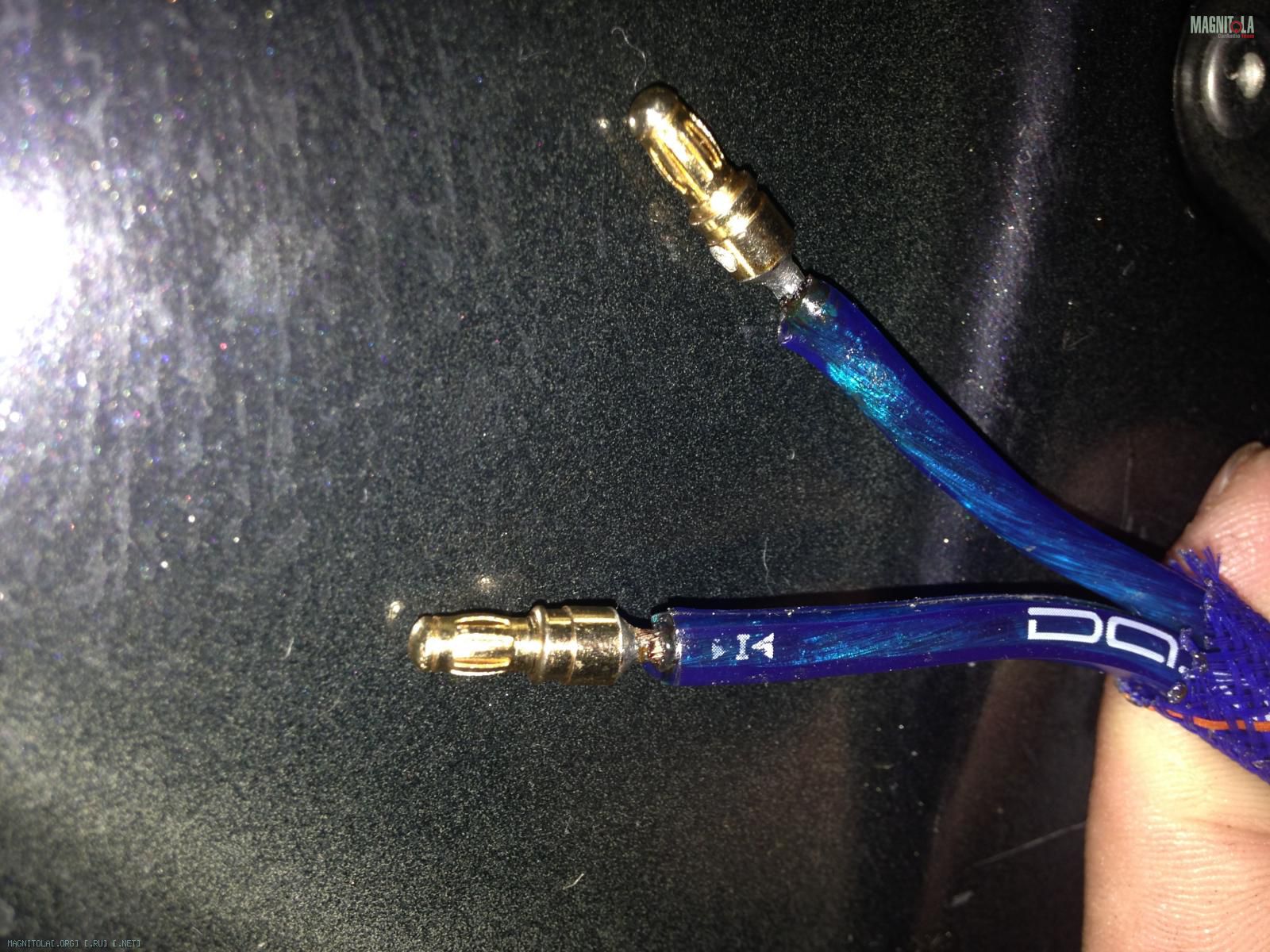

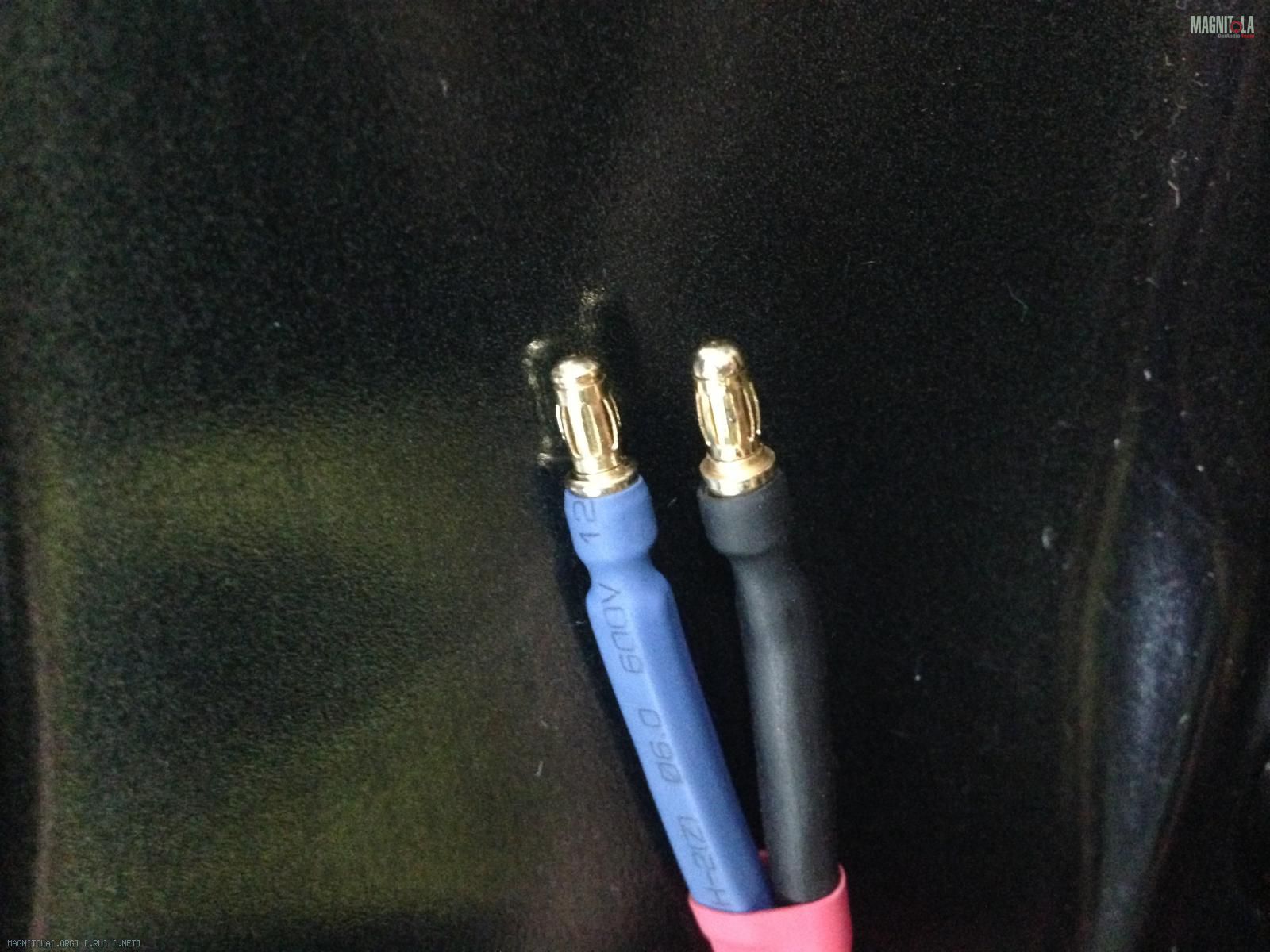

На твитеры разъемы от АКБ RC моделей.

Вложение 1039882Вложение 1039884Вложение 1039886

Вложение 1039888
Вложение 1039890

Вложение 1039892Вложение 1039894Вложение 1039896Вложение 1039898

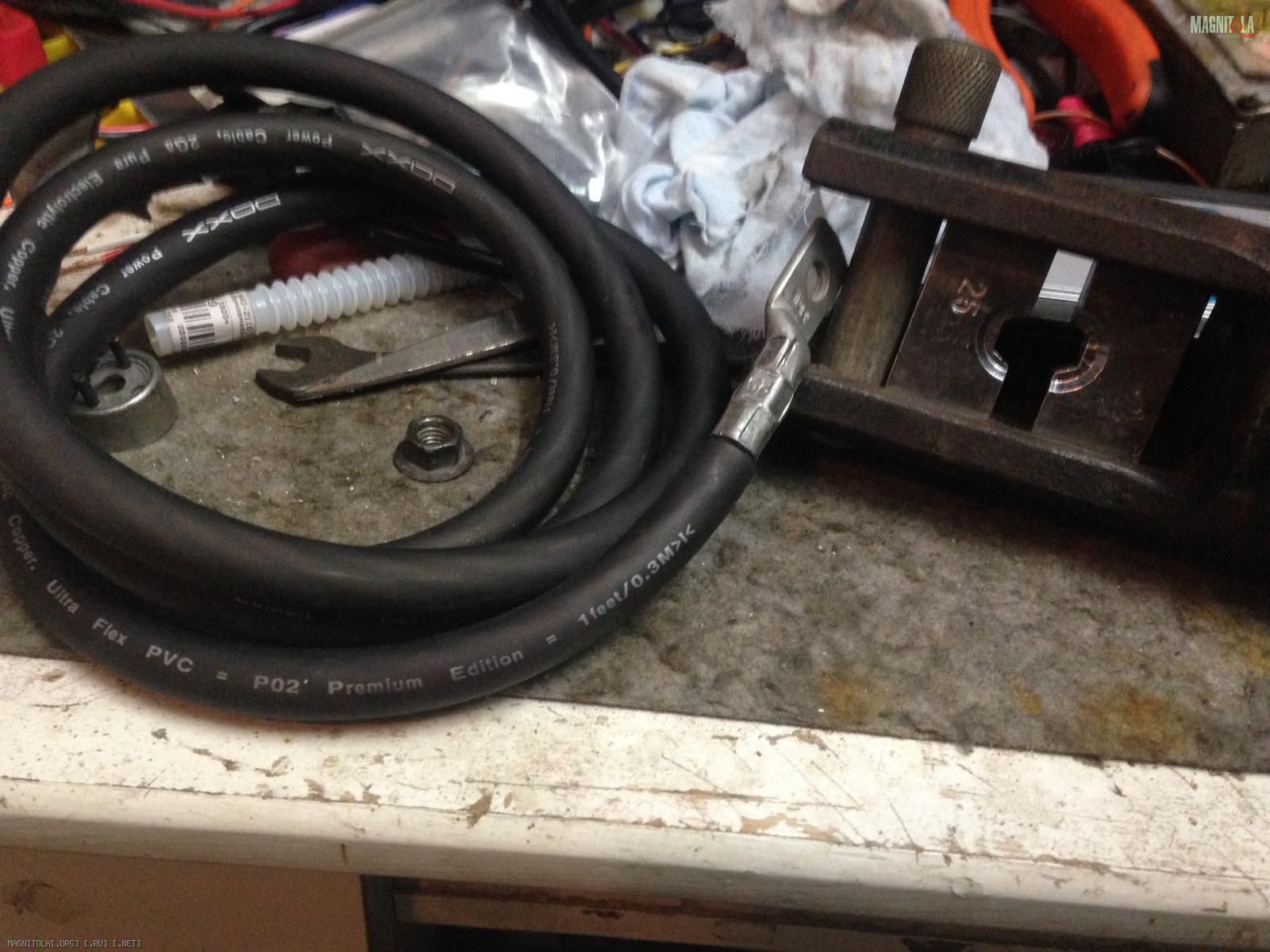

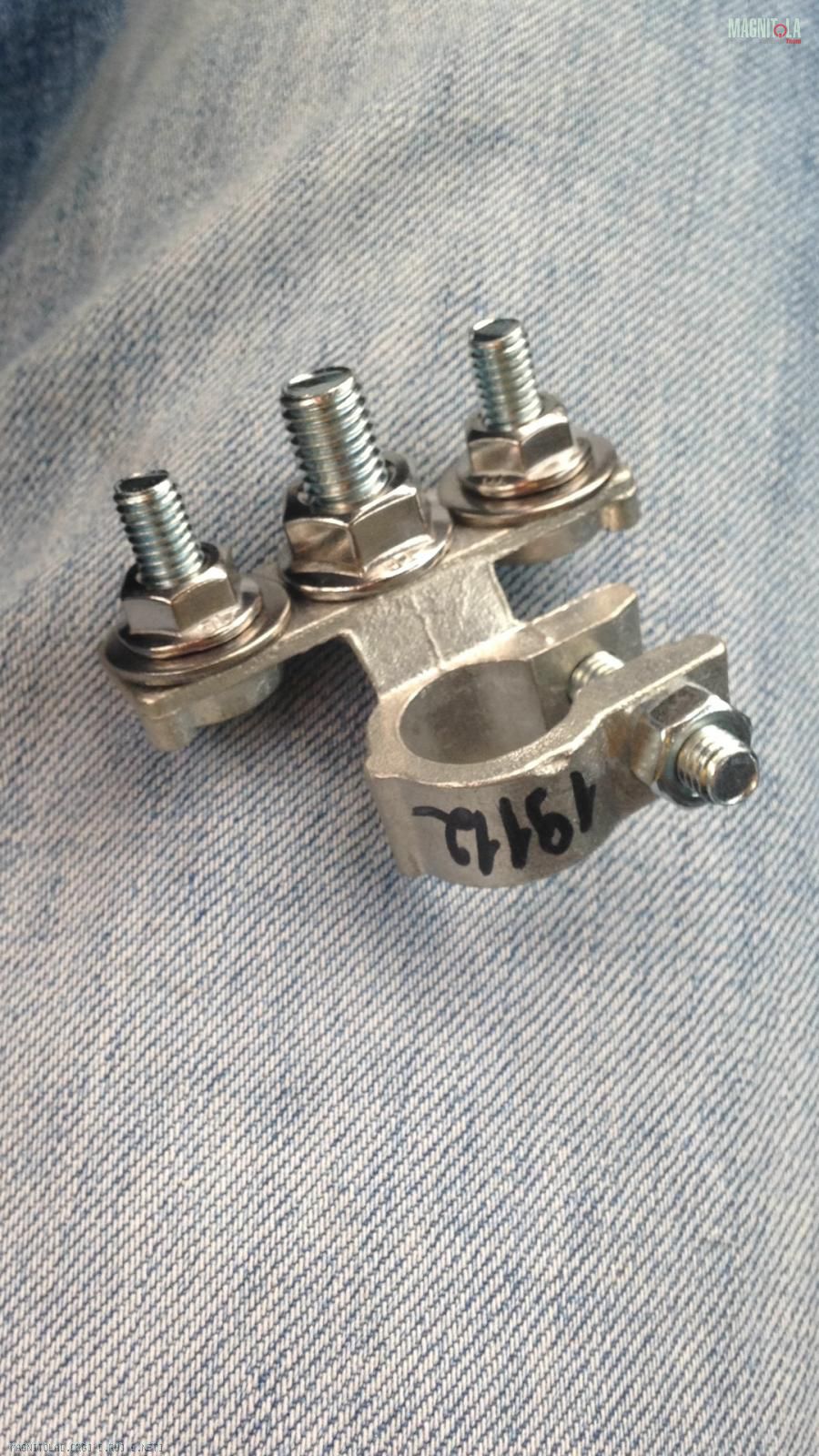

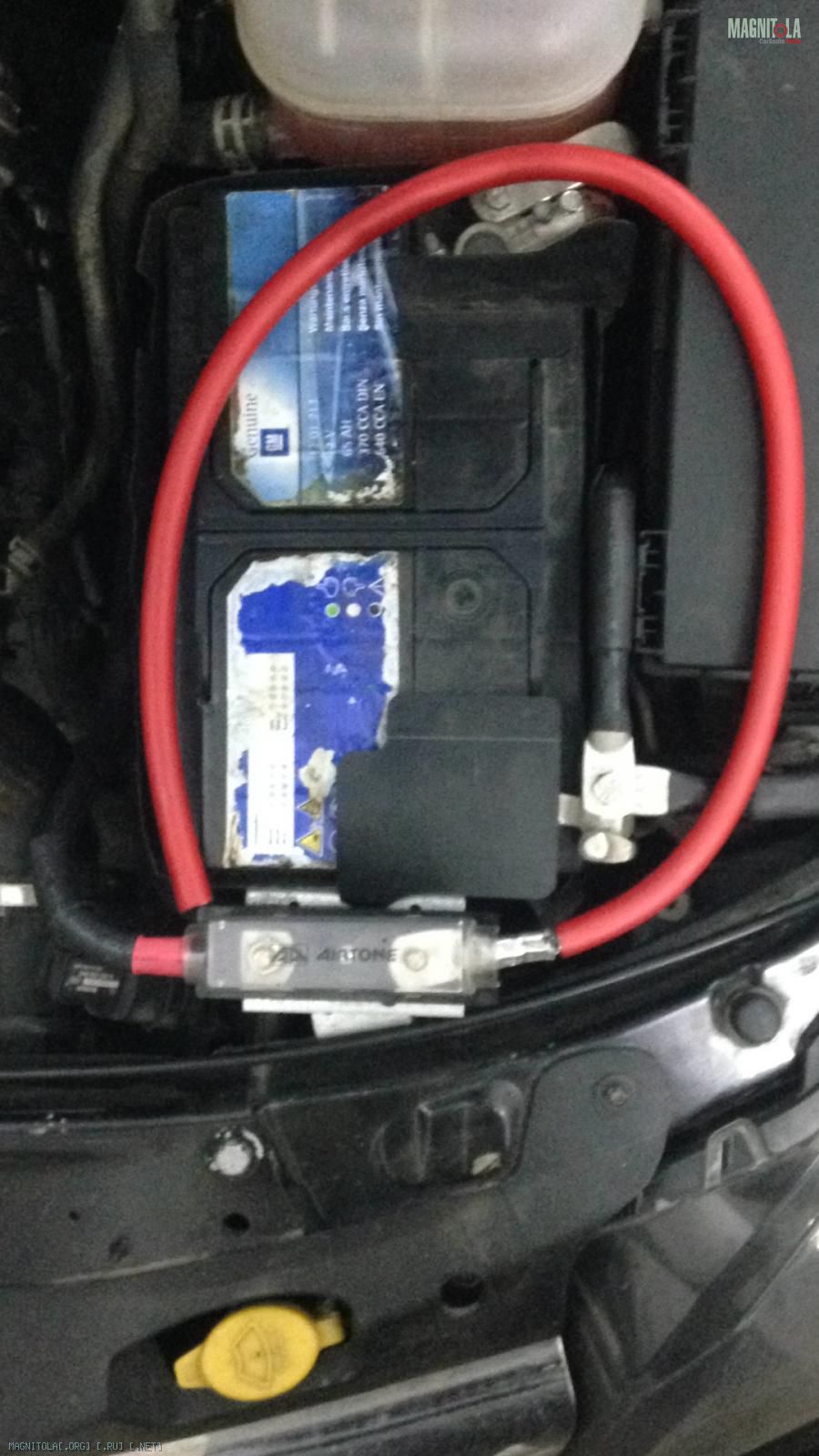

Примерился к проводку от клеммы АКБ + до держателя преда и пришлось переложить проводку с другой стороны АКБ.

Вложение 1039900

К 120 тысячам приехала все передняя подвеска.
При умелом подходе - запчасти на астру, по цене деталей на ладу.

Например нижние рычаги в сборе (шаровая, два саленблока) по 2200 рублей от Опель Вектра В отлично подходят

Delphi TC750 левый, TC751 правый

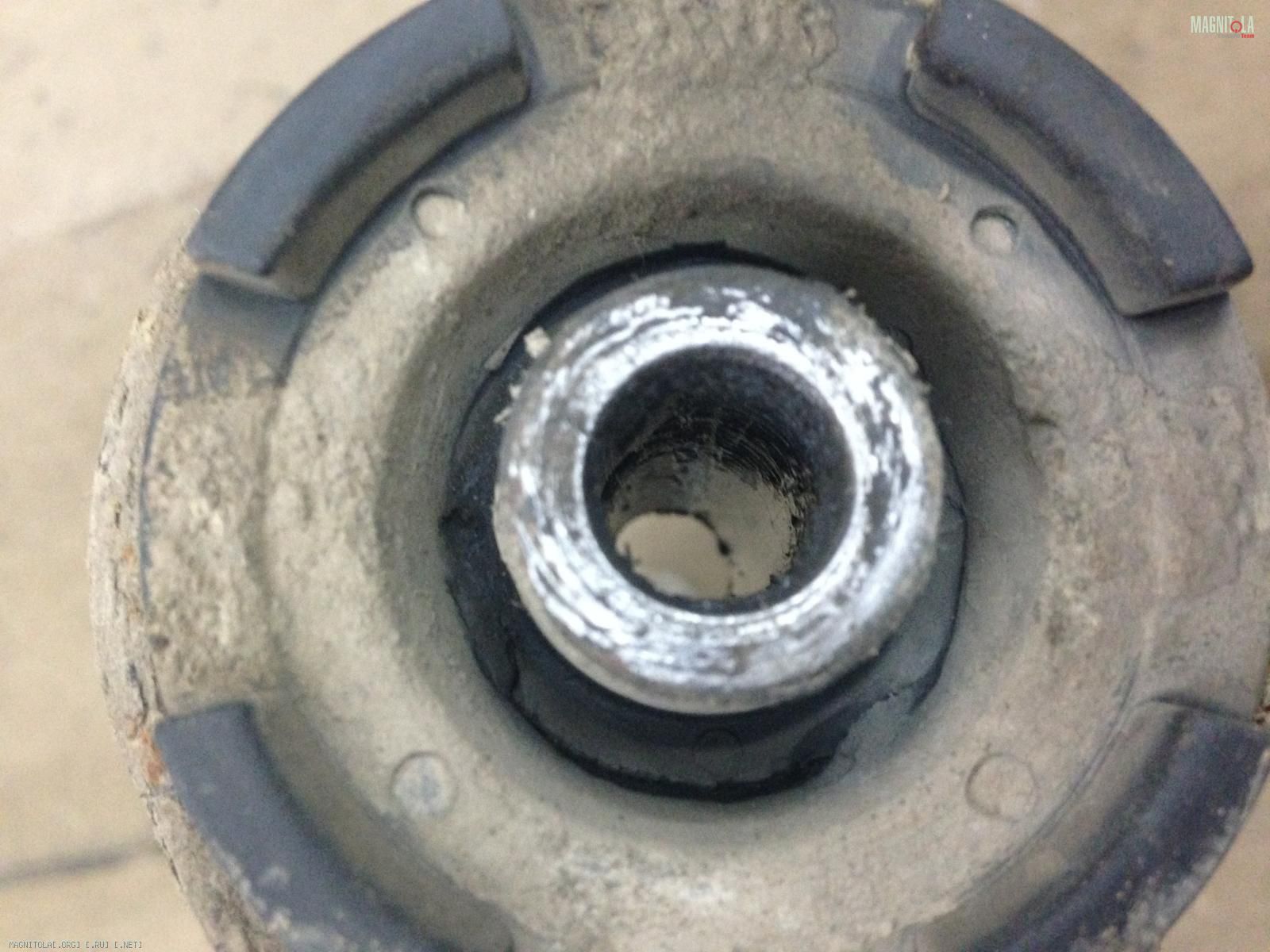

У старого порвало задний сайлентблок

Вложение 1040832

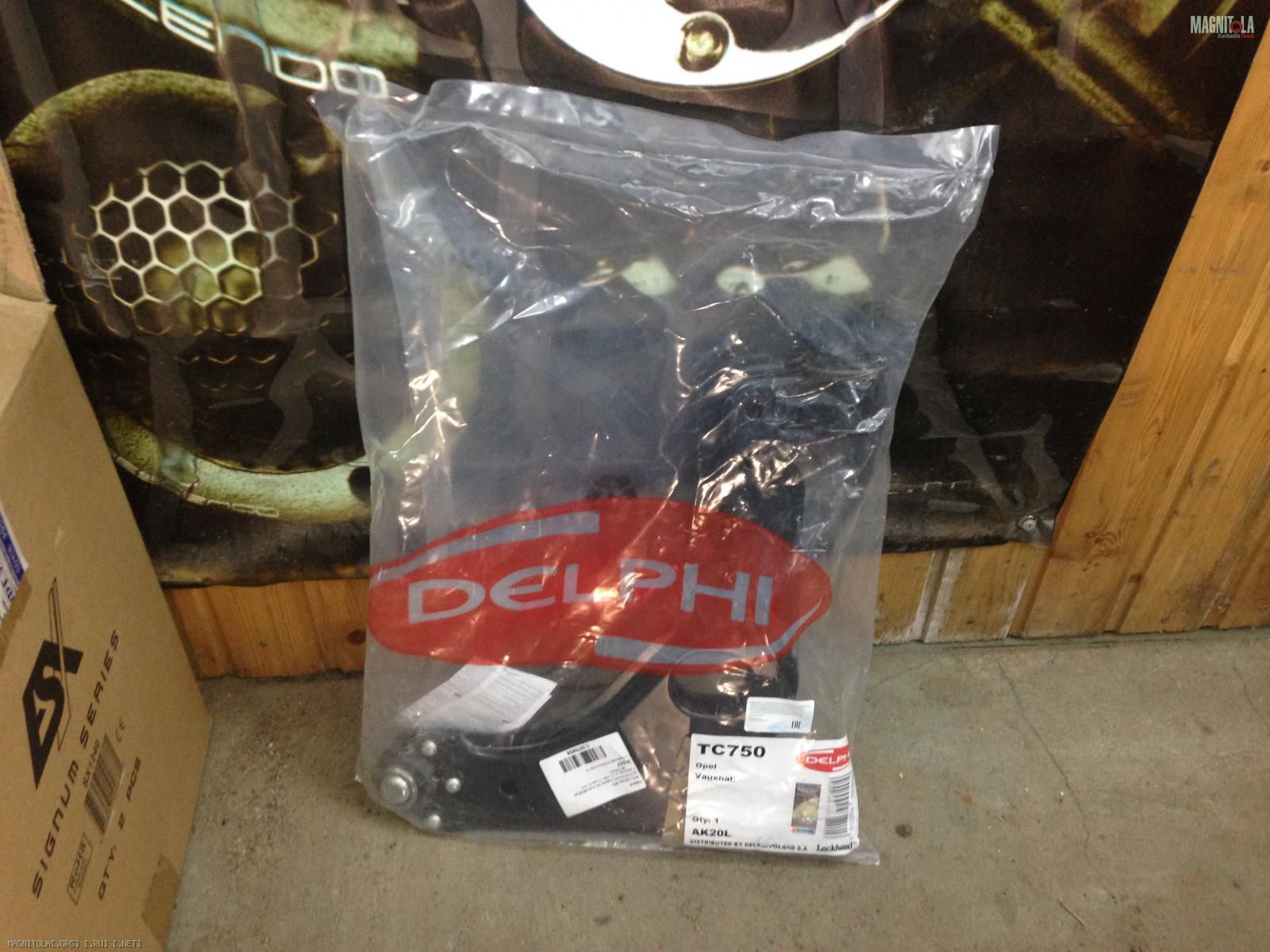

Новые дешевые

Вложение 1040828

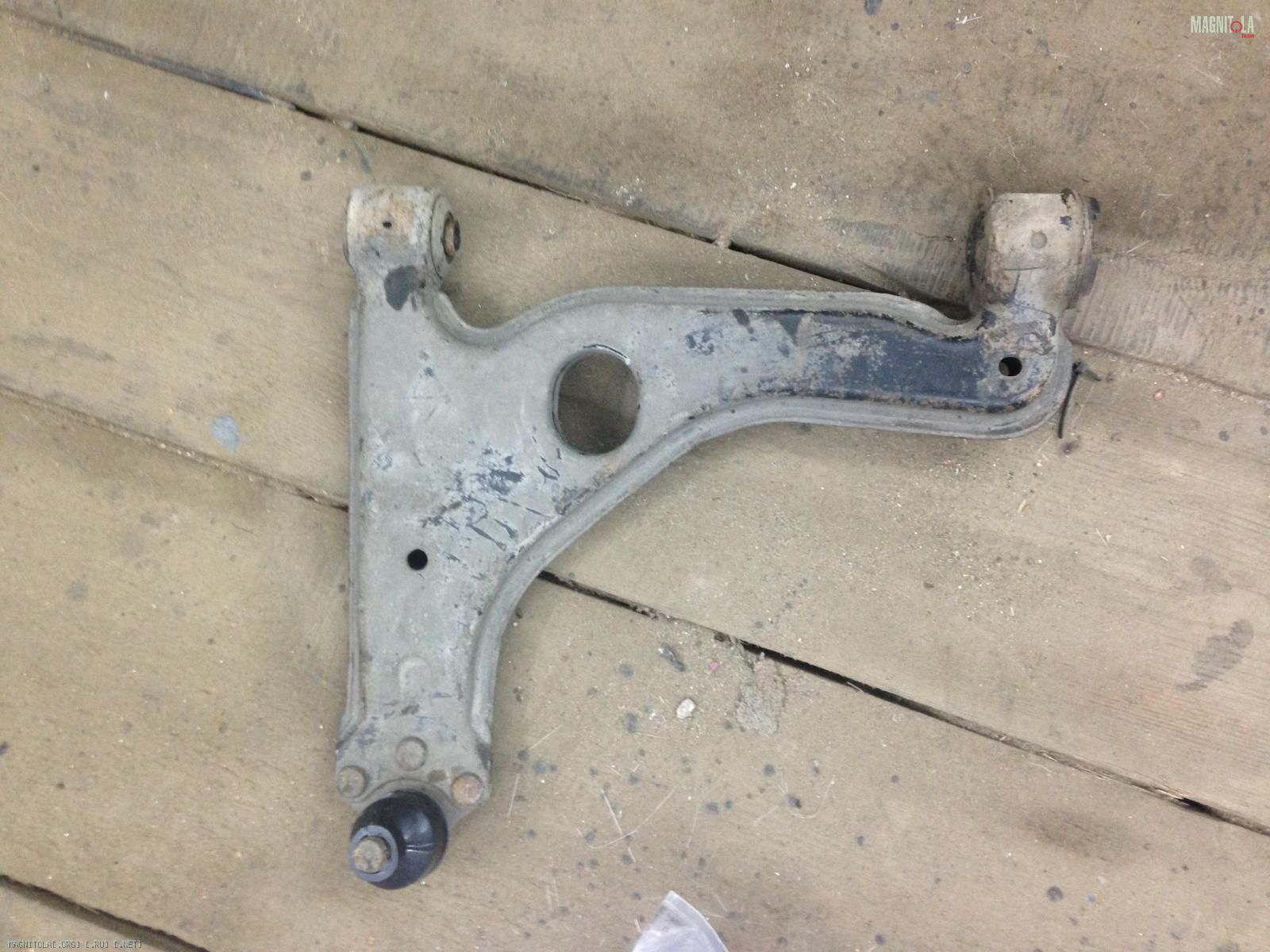

Старый не выбрасывать, можно высверлить заклепки и поменять шаровую.
Перепресовать сайлентблоки (хочу попробовать полиуретан)

Вложение 1040830

Всем привет!
В этот раз решил не понтоваться с рамами и аргоном)))

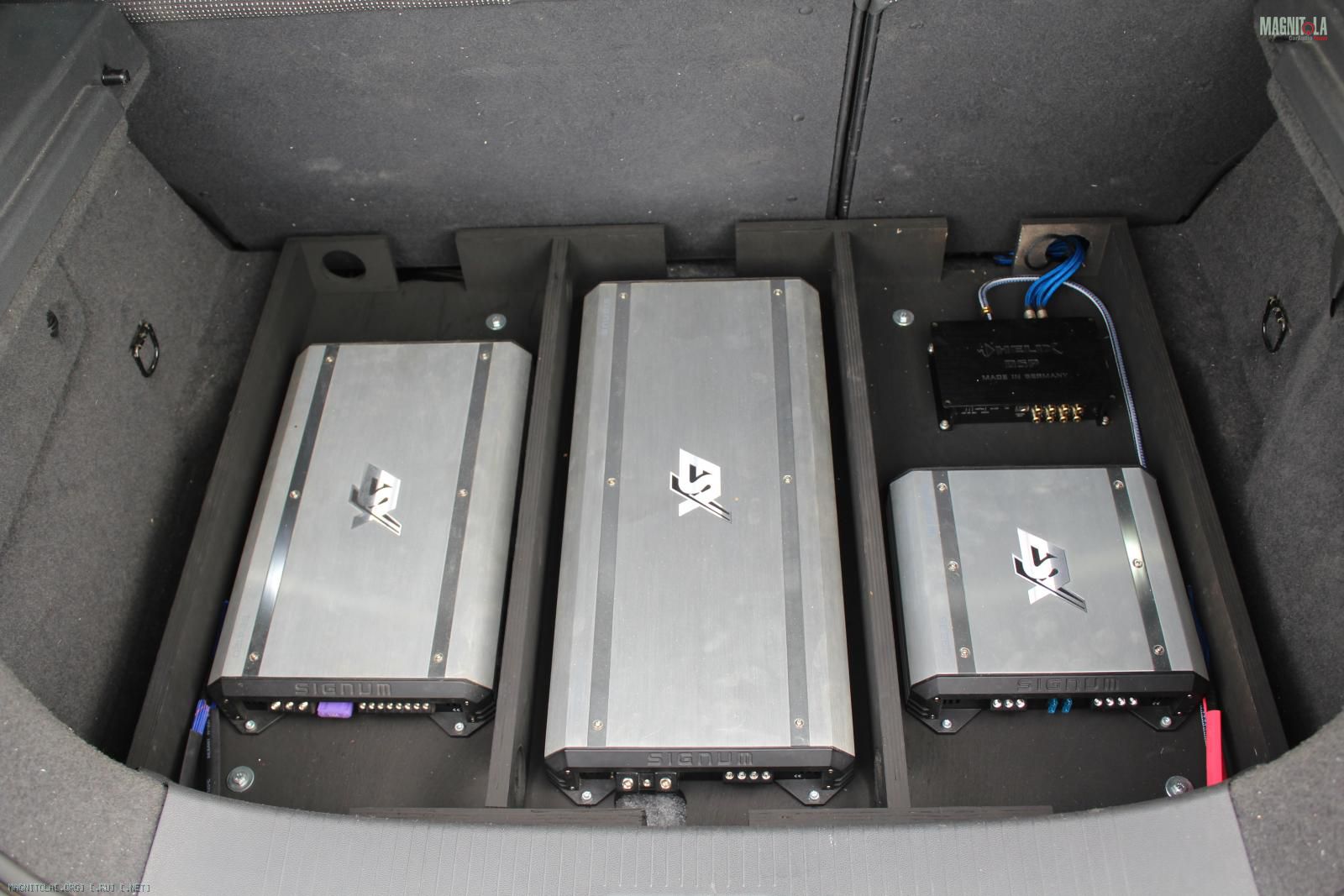

Усилители в пол.

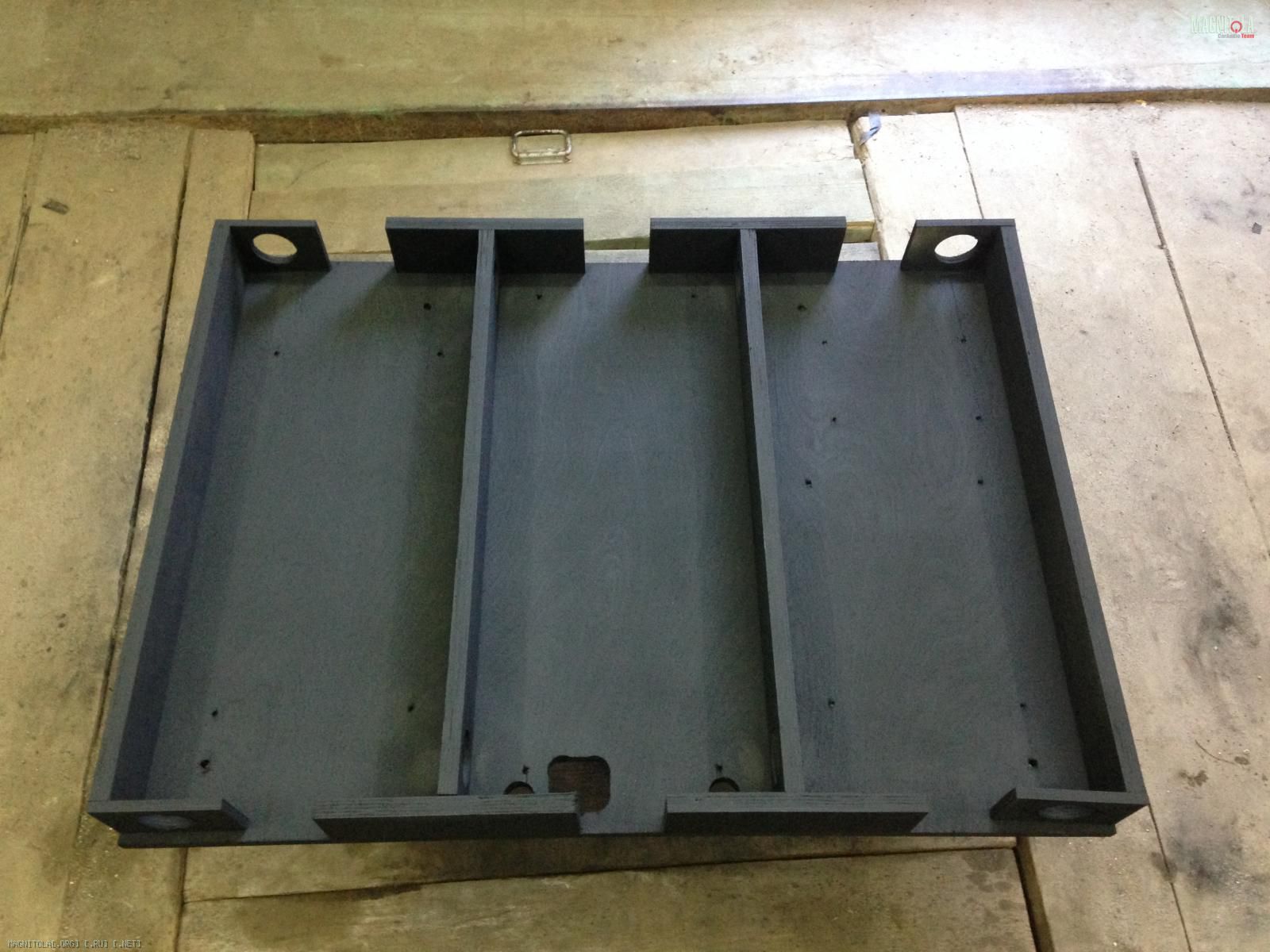

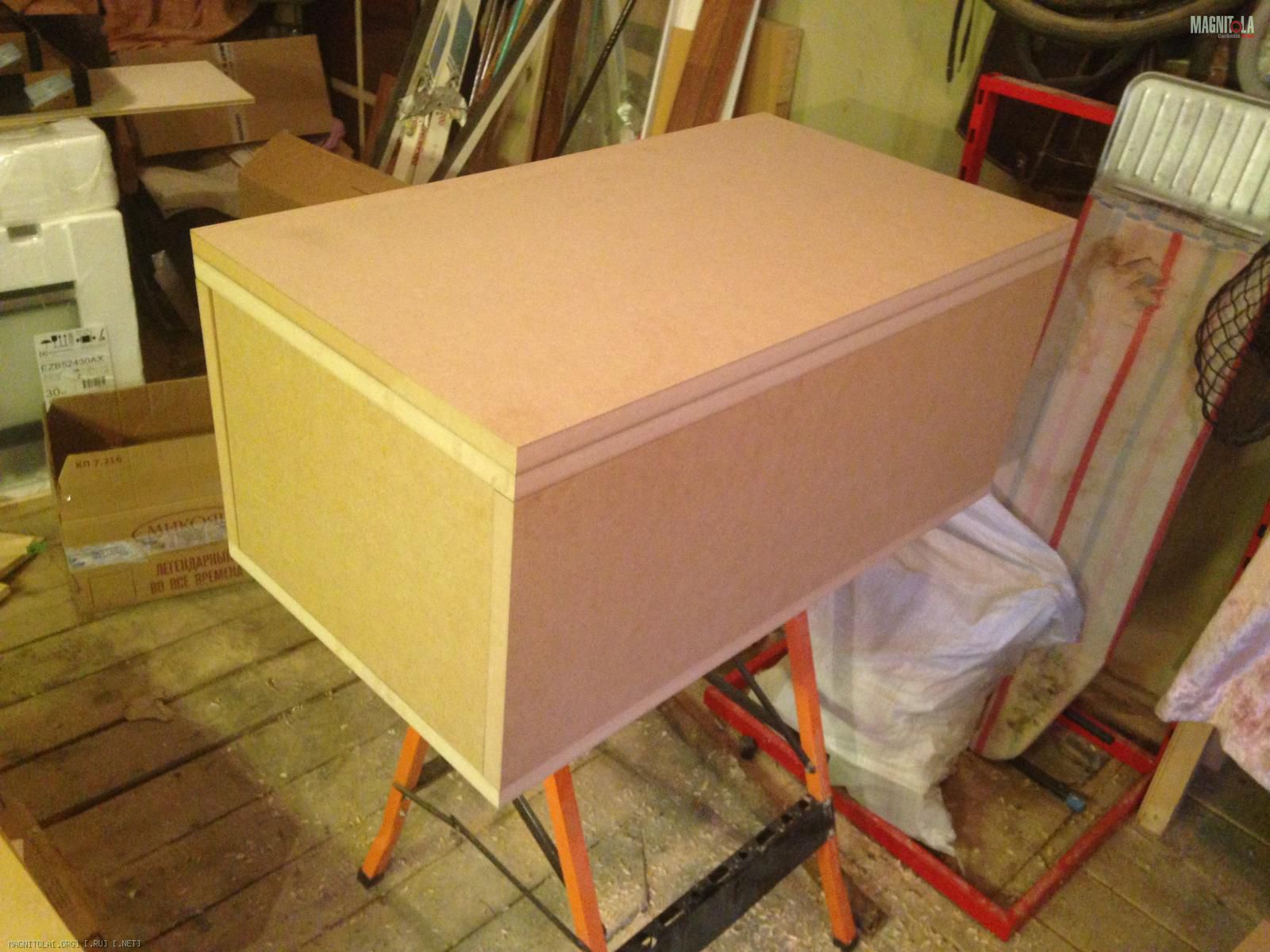

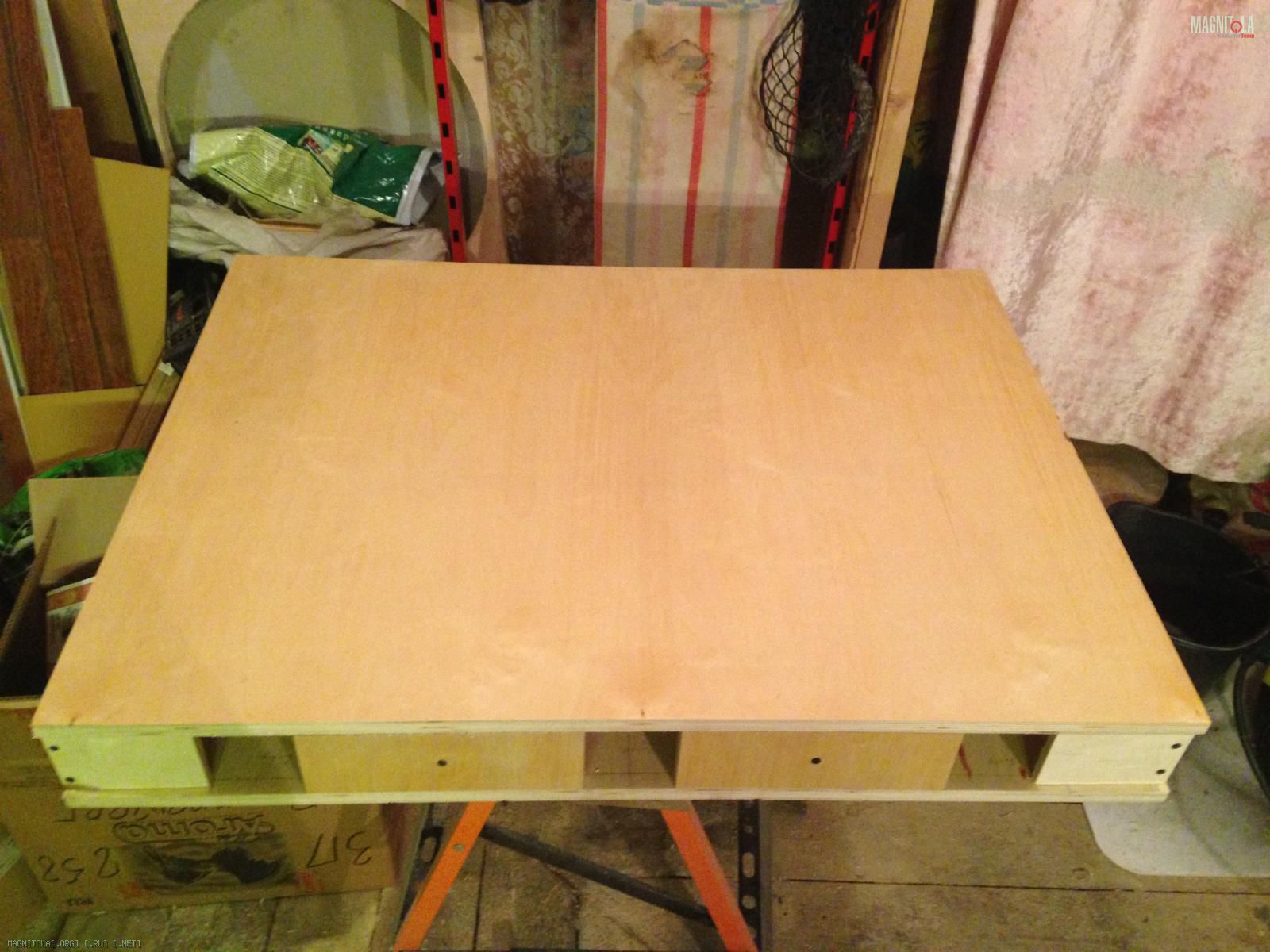

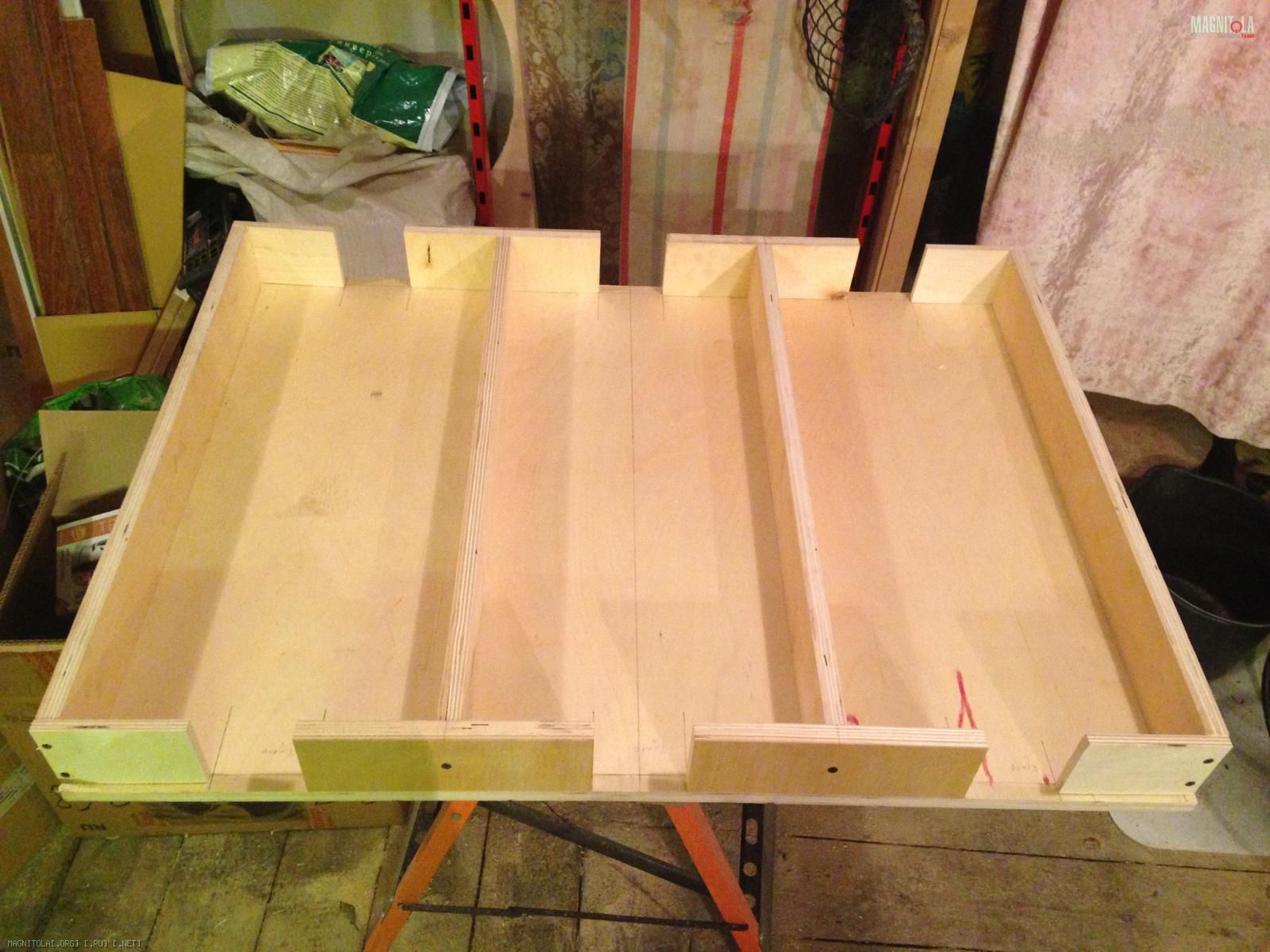

Будет простейшая деревяшка с ребрами усиления (сверху встанет сабвуфер)

Вложение 1050510Вложение 1050512

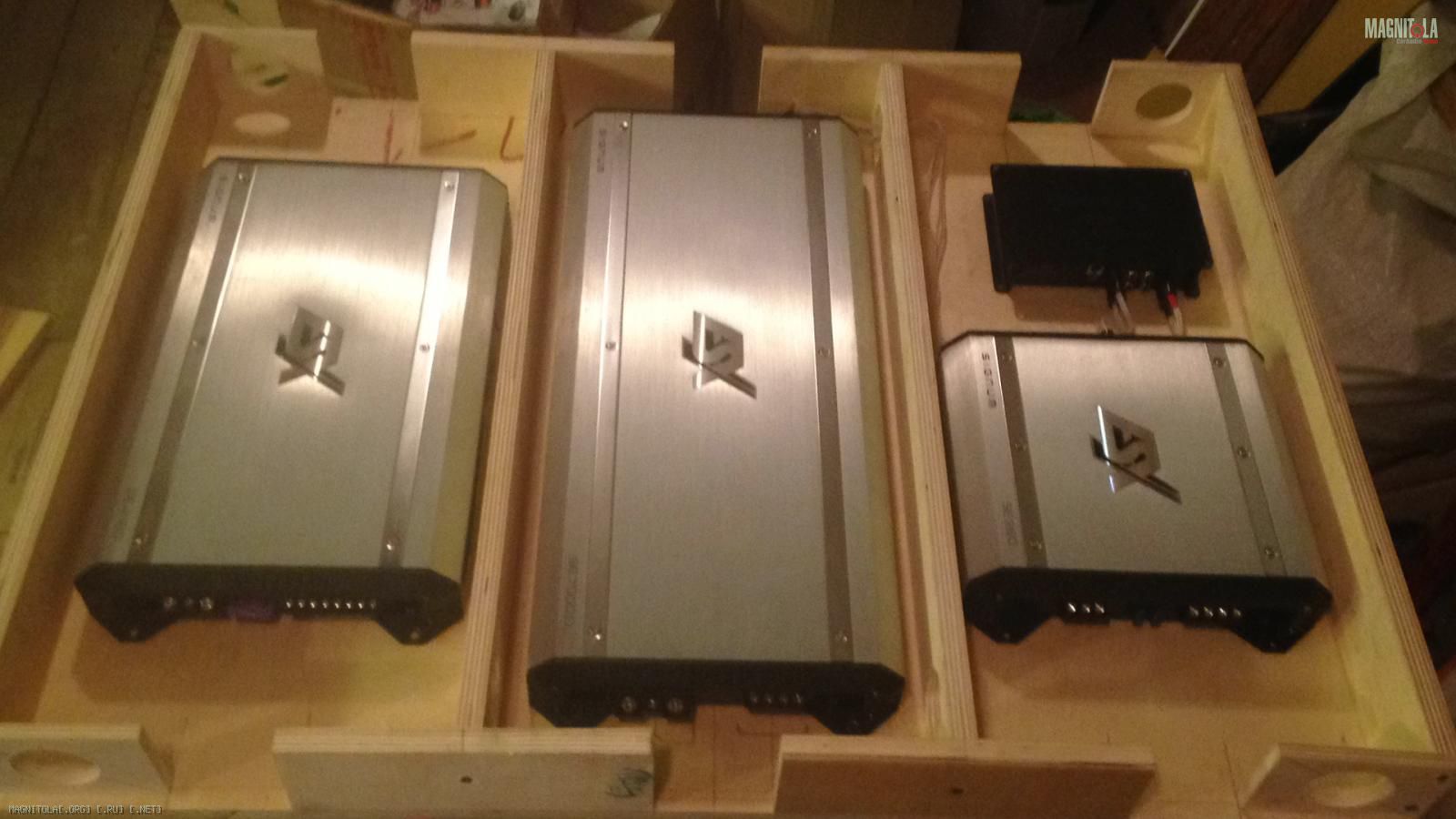

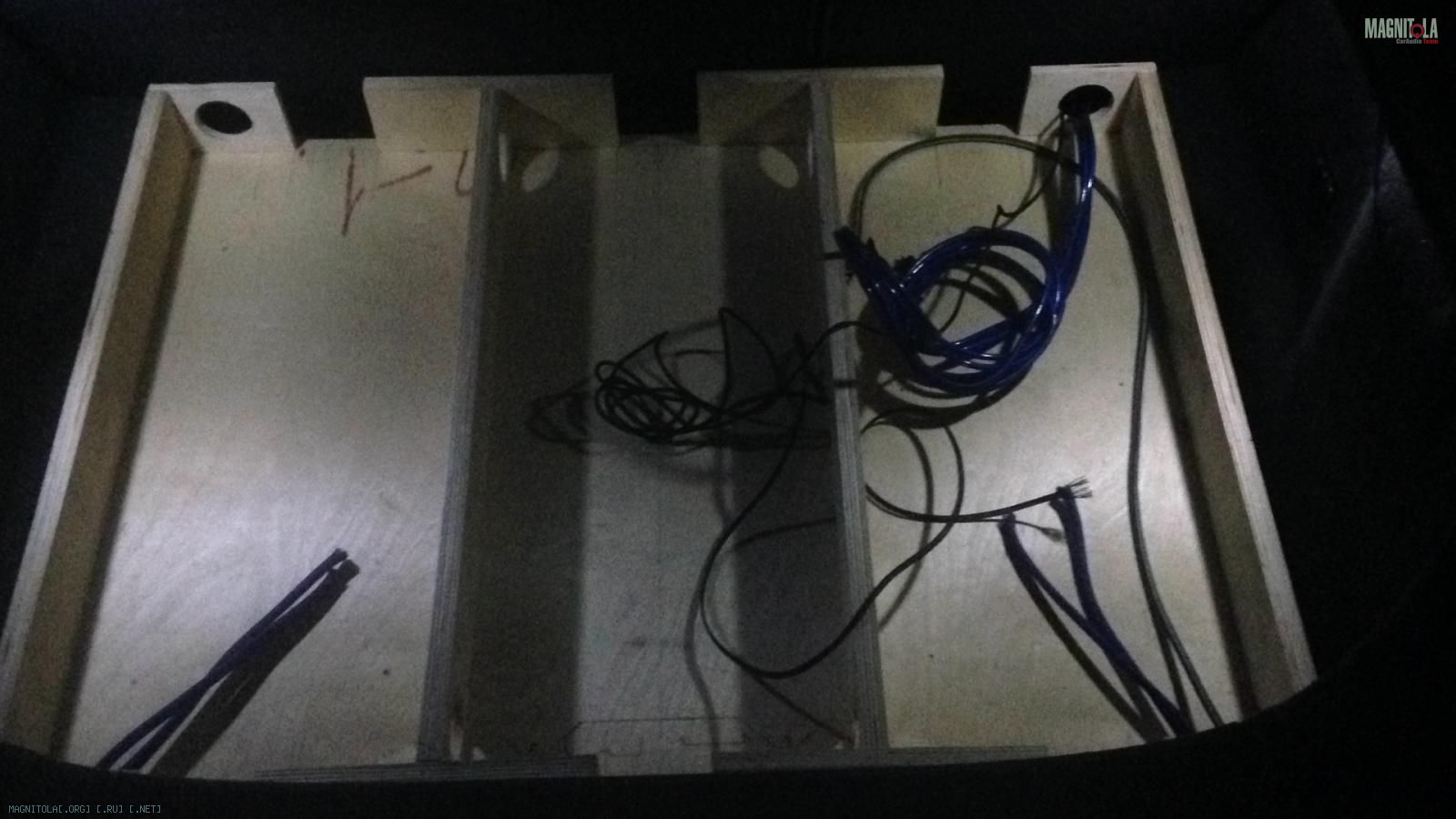

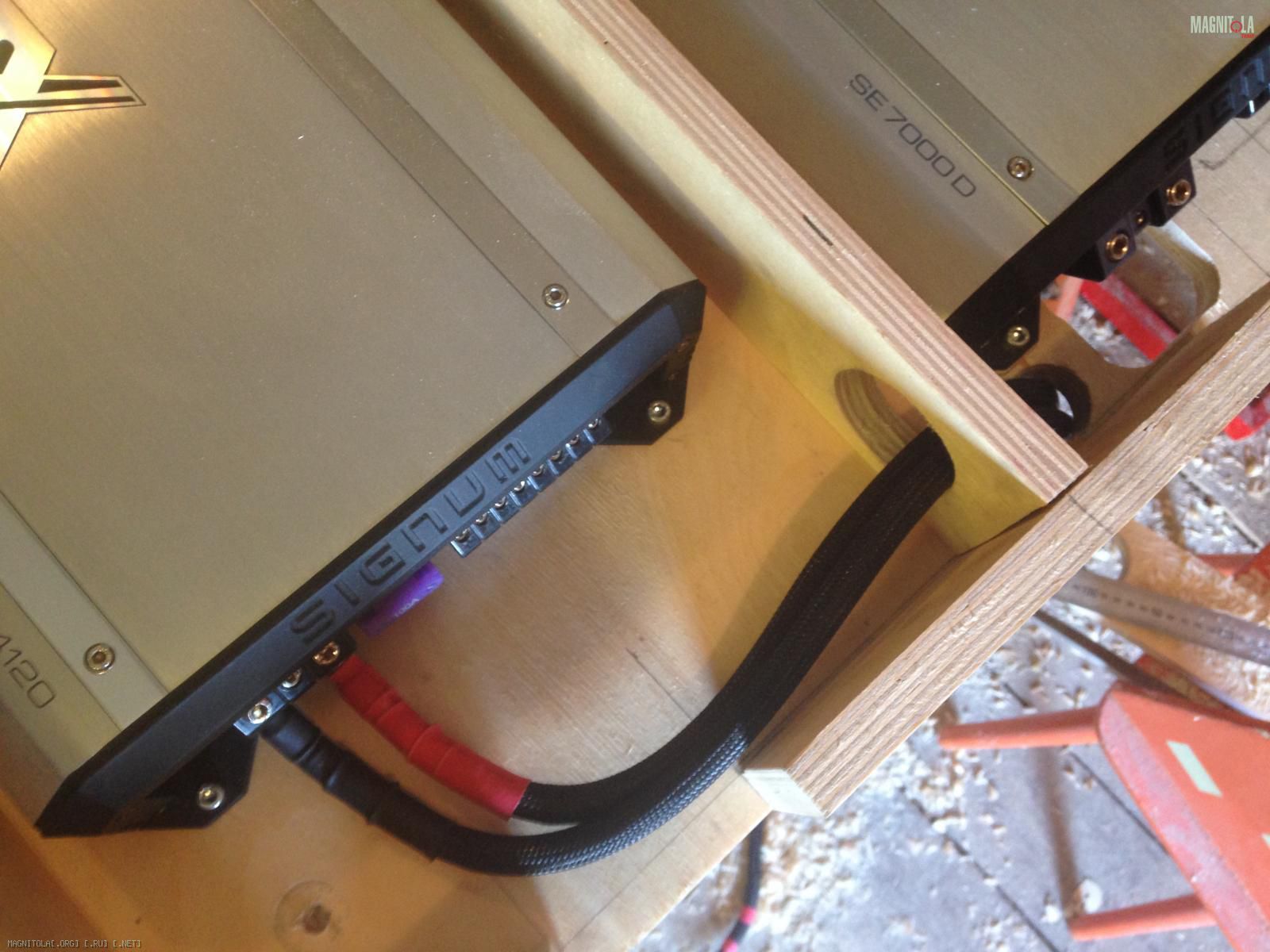

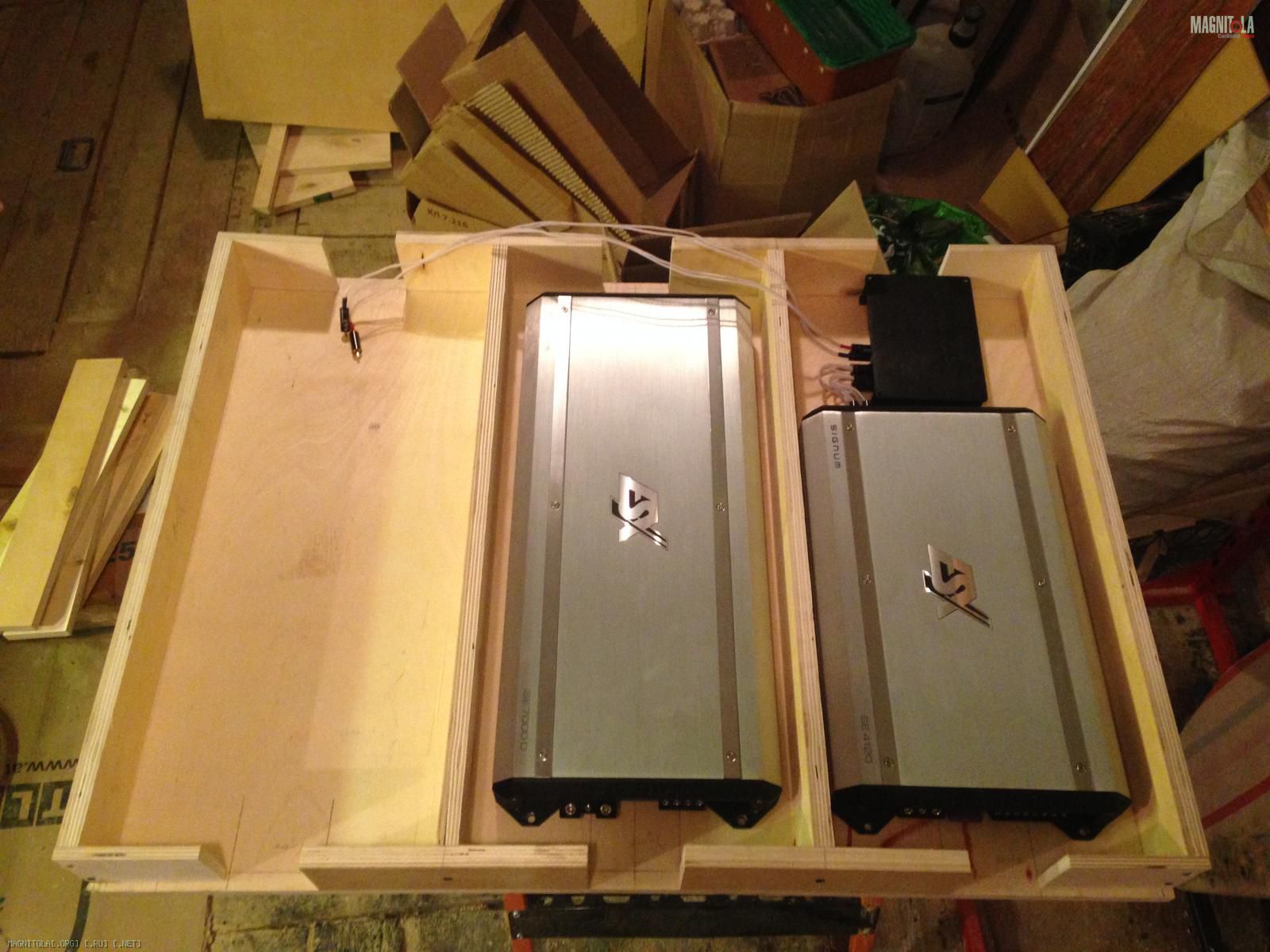

Для каждого усилителя - свой отсек

Вложение 1050514

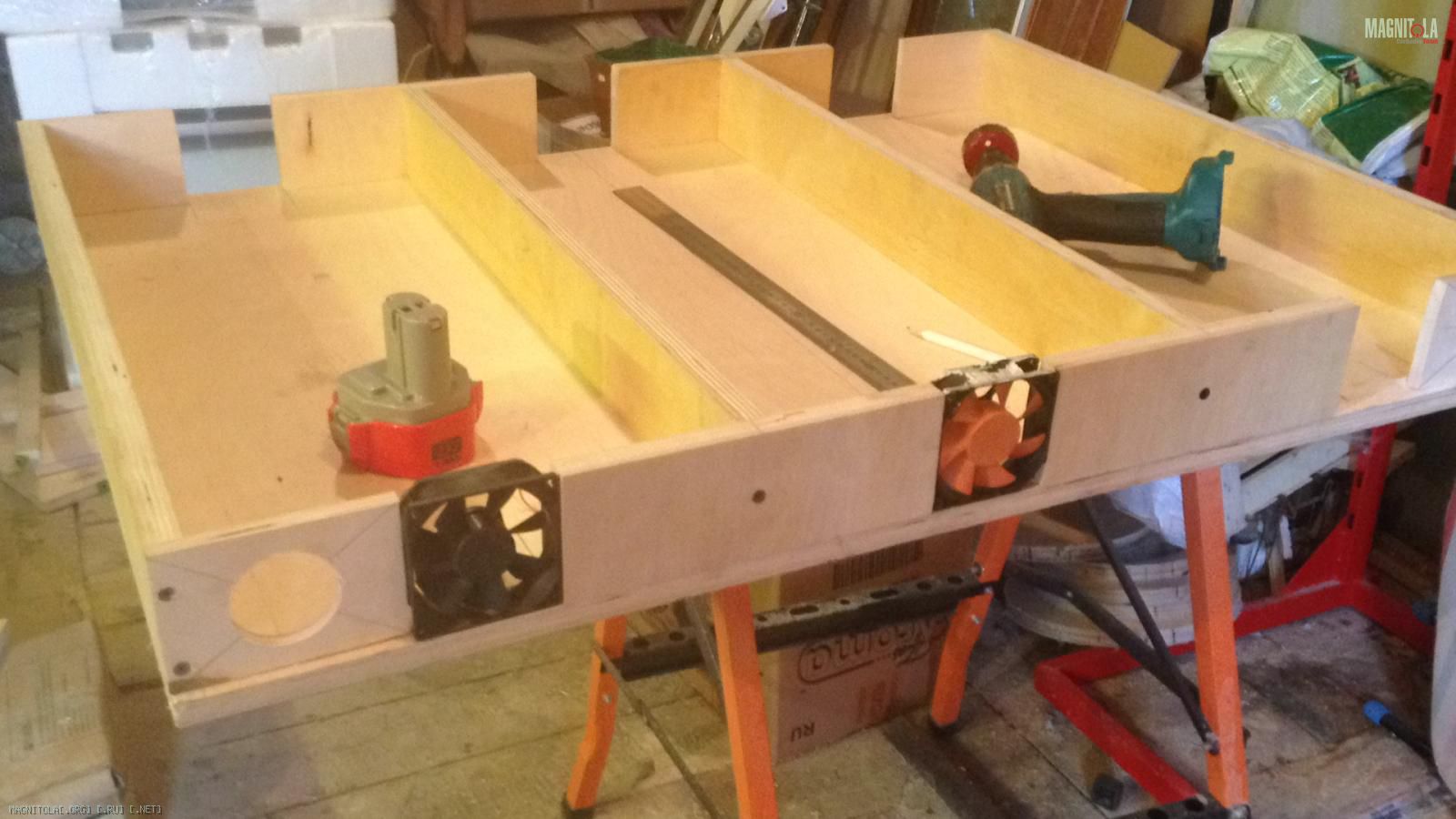

Каждый будет продуваться двумя кулерами (вход -> выход) 80мм с управлением по Т.

Вложение 1050516Вложение 1050518

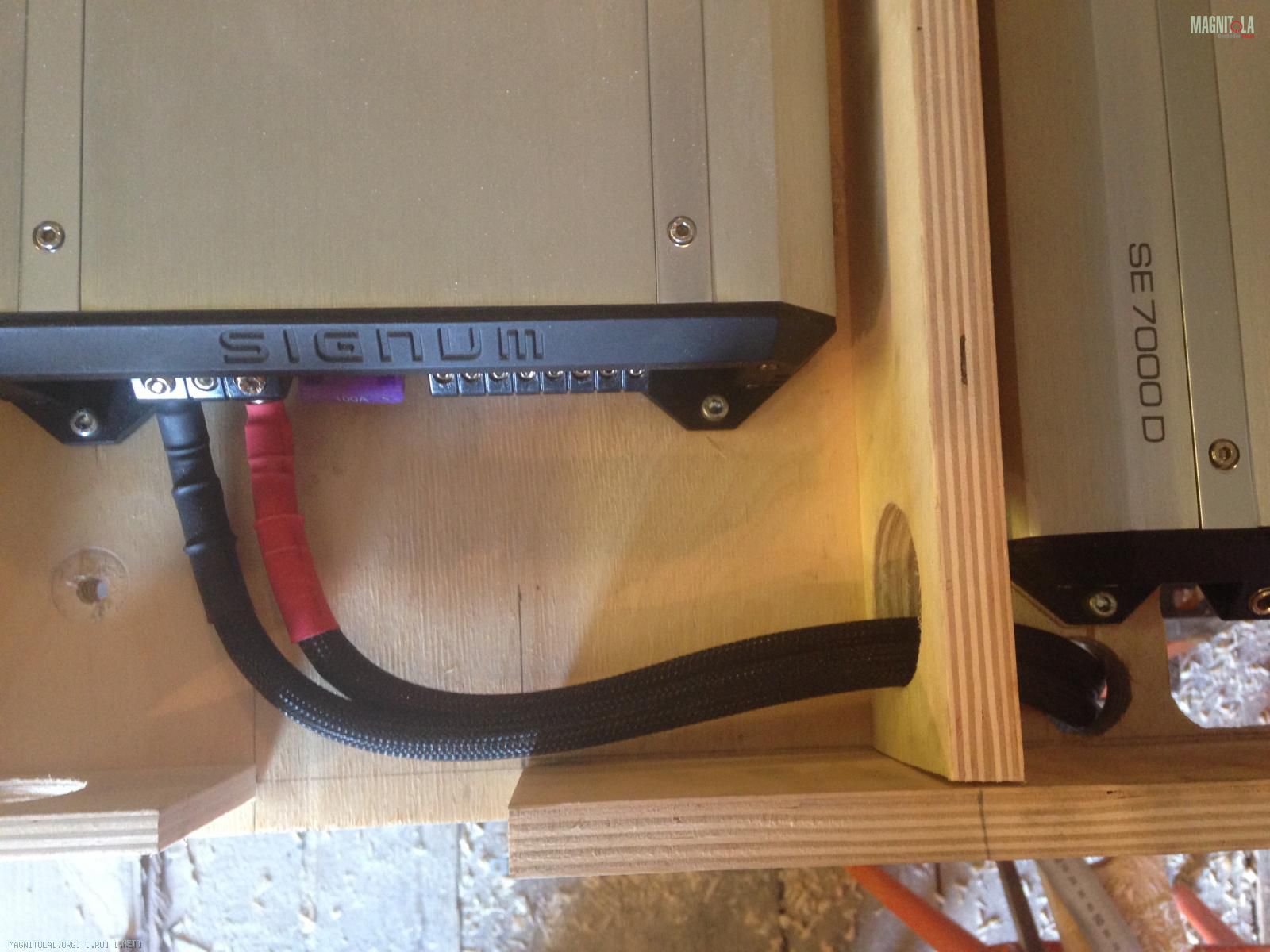

Сила и сигнальные кабеля заходят с разных сторон

Вложение 1050520

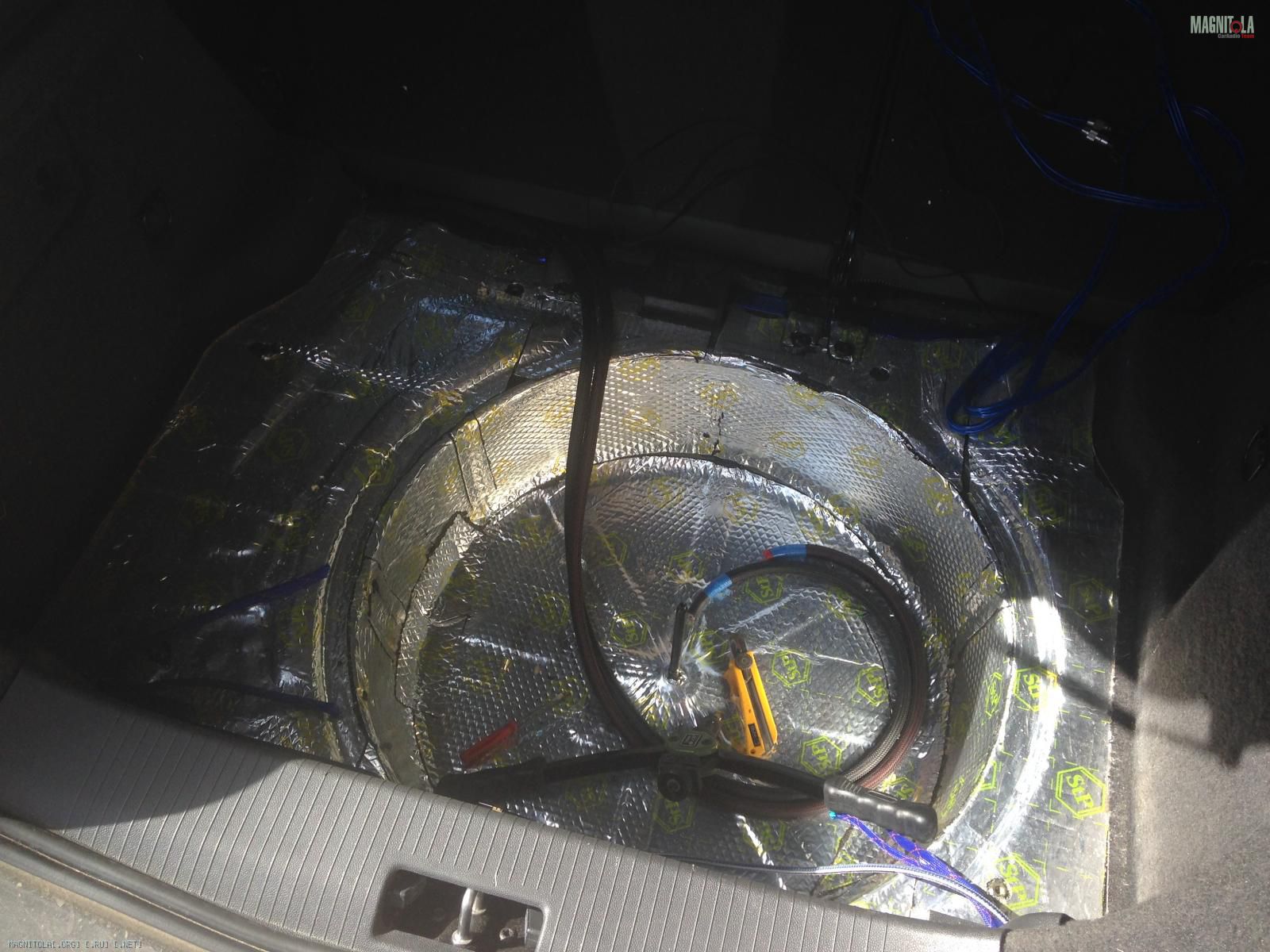

Багажник мне достался завибренный от прошлого владельца

Вложение 1050522

Крепление пола 4шт болты М6

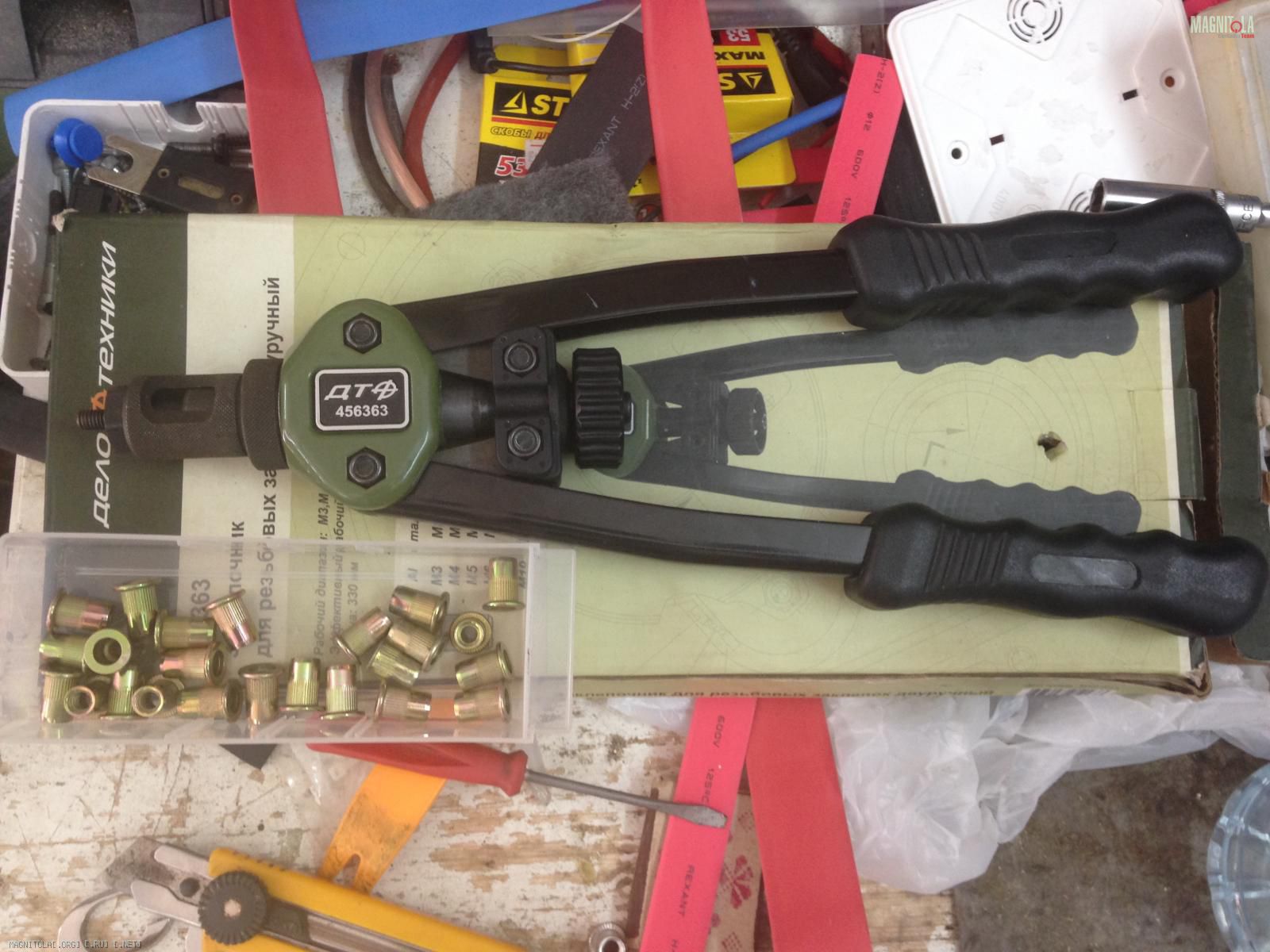

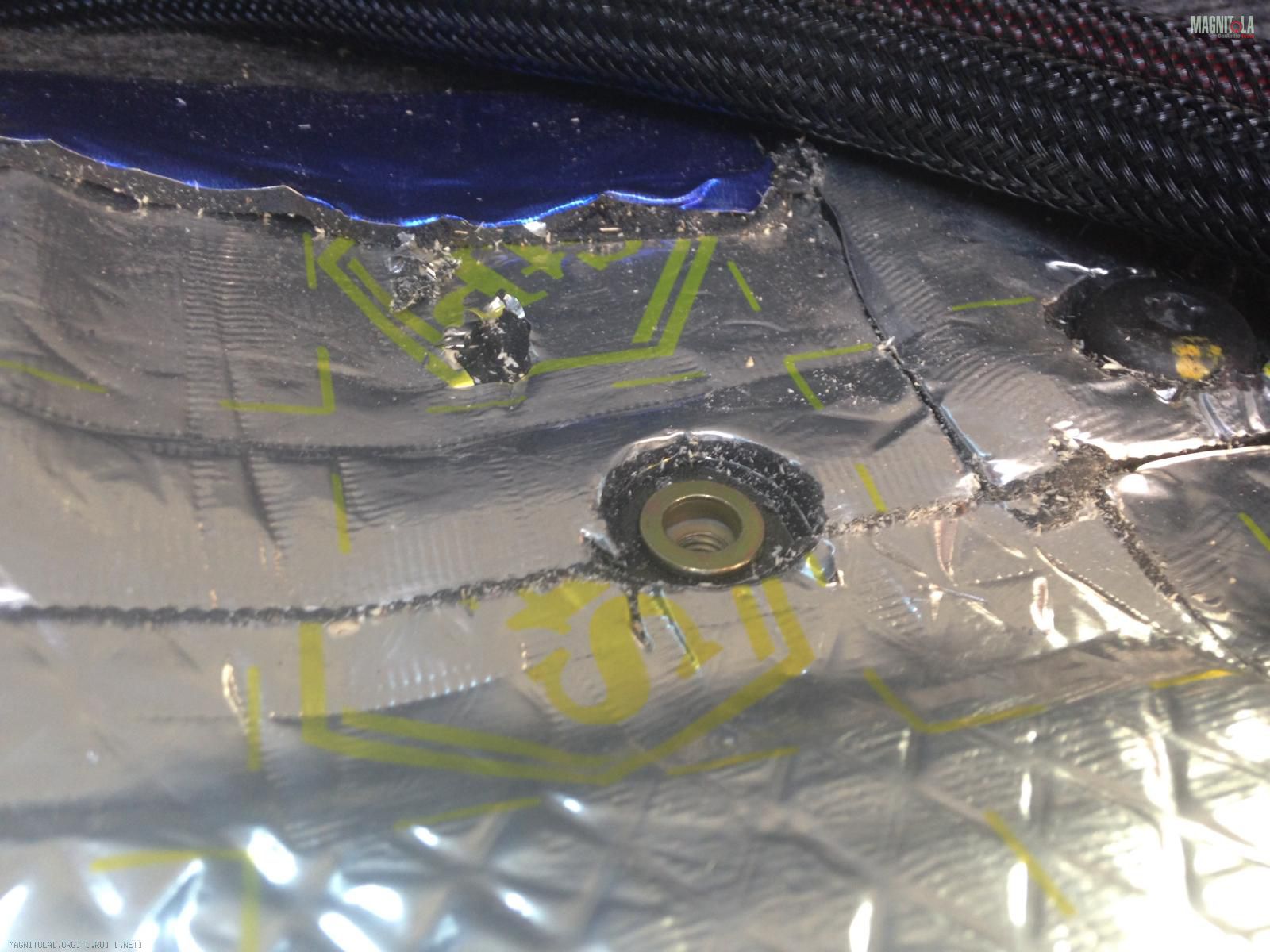

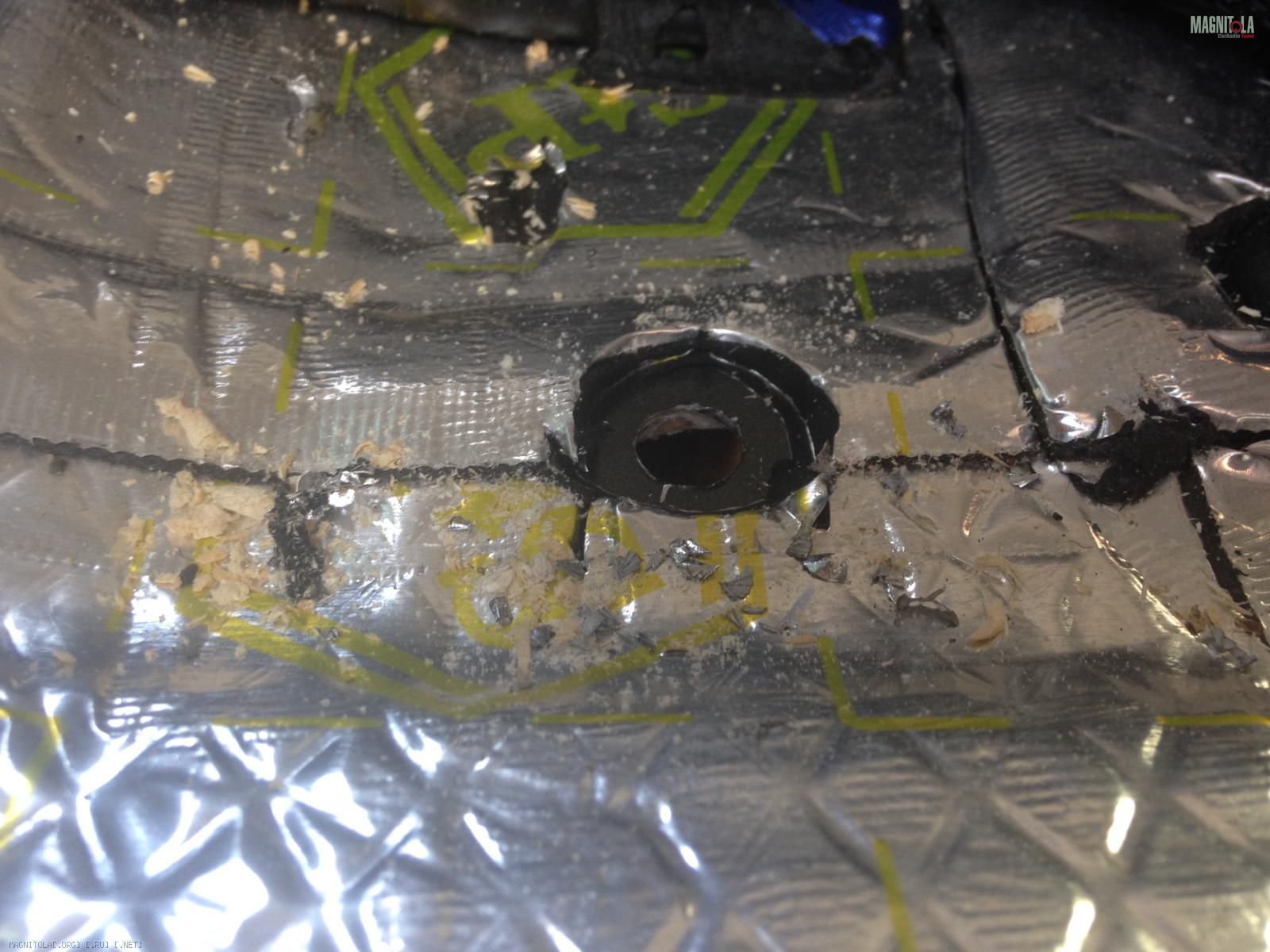

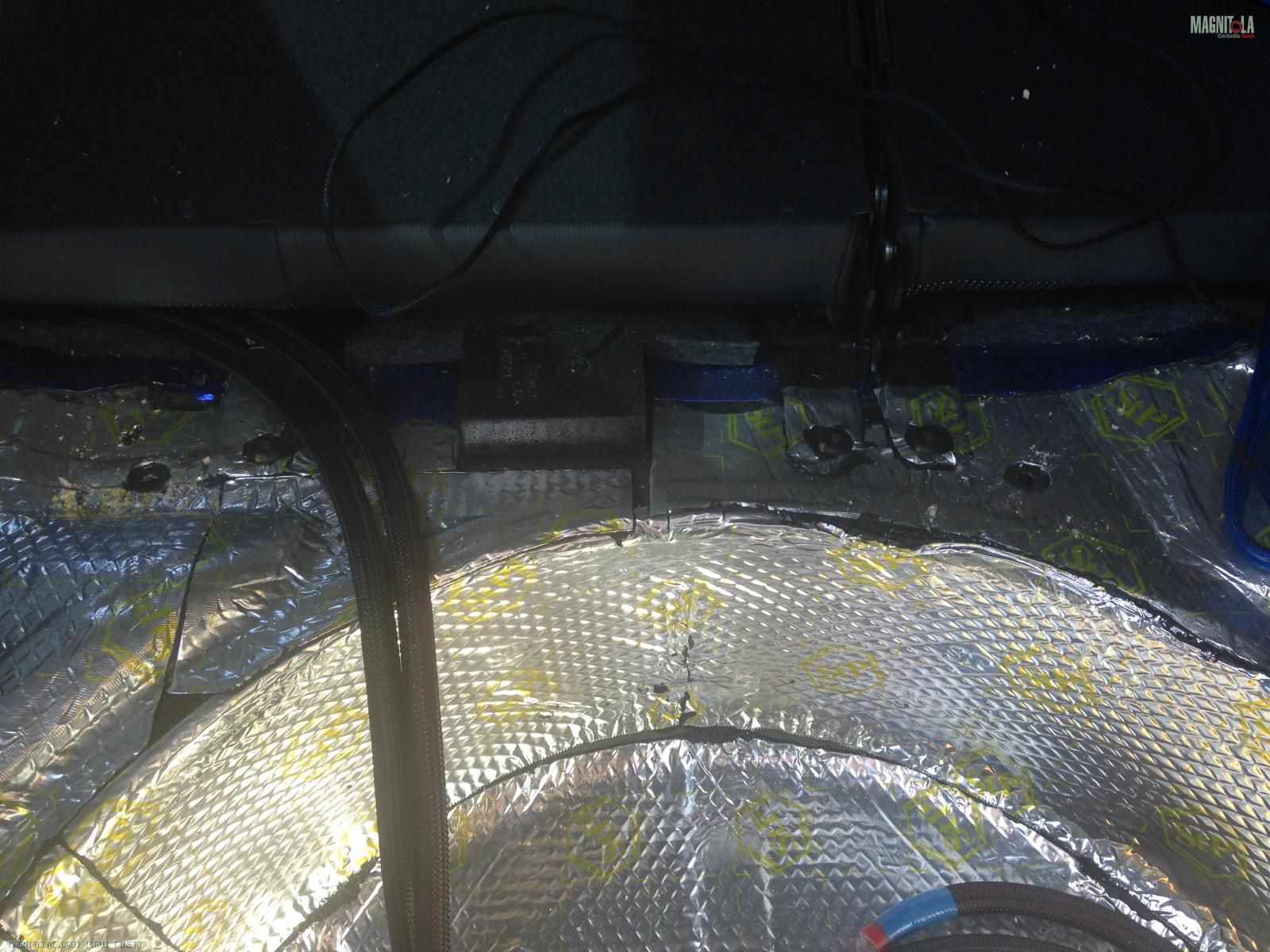

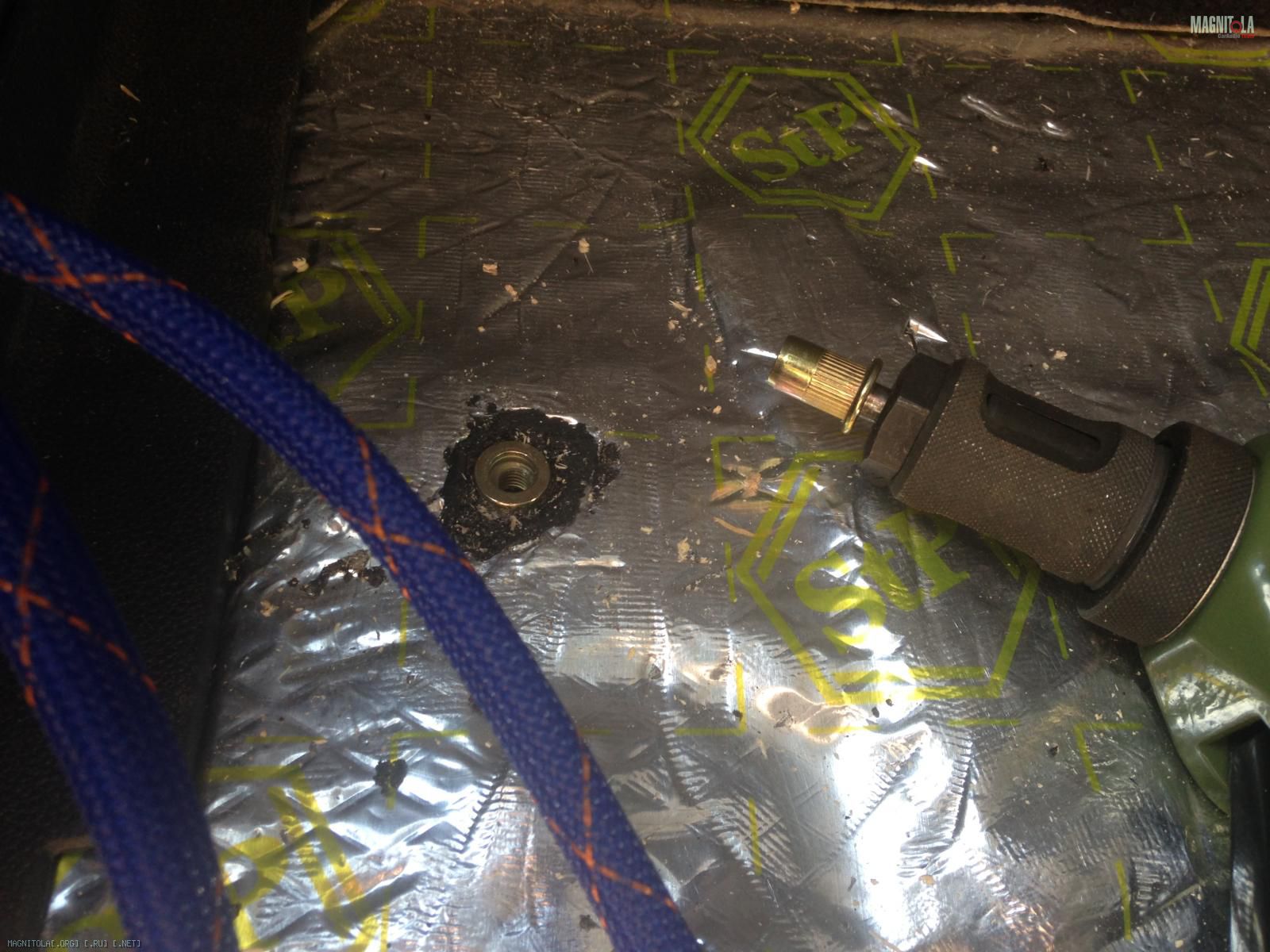

Для крепления засверлен пол автомобиля и установлены гайки.


Вложение 1050524Вложение 1050526Вложение 1050528Вложение 1050530Вложение 1050532Вложение 1050534

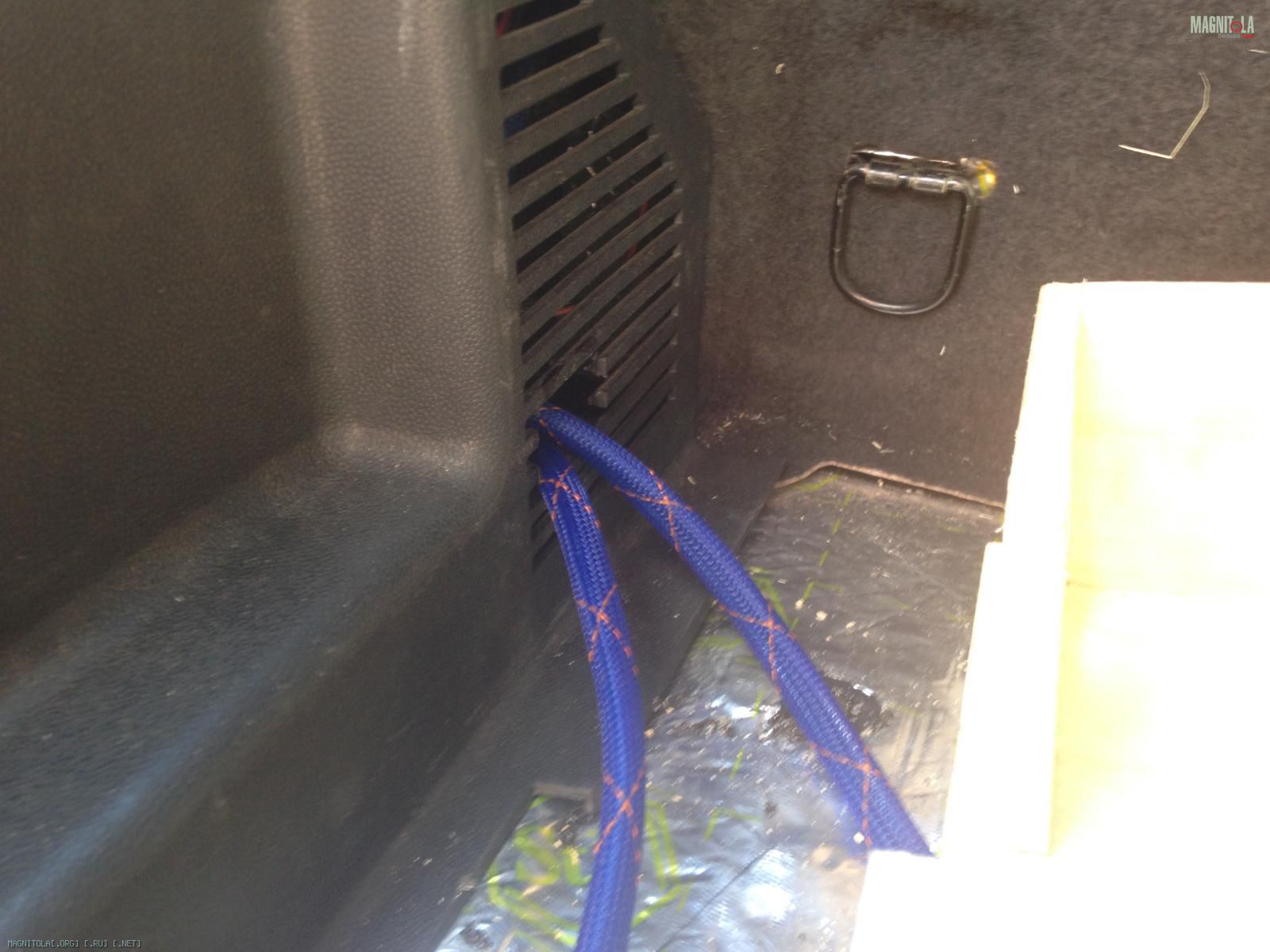

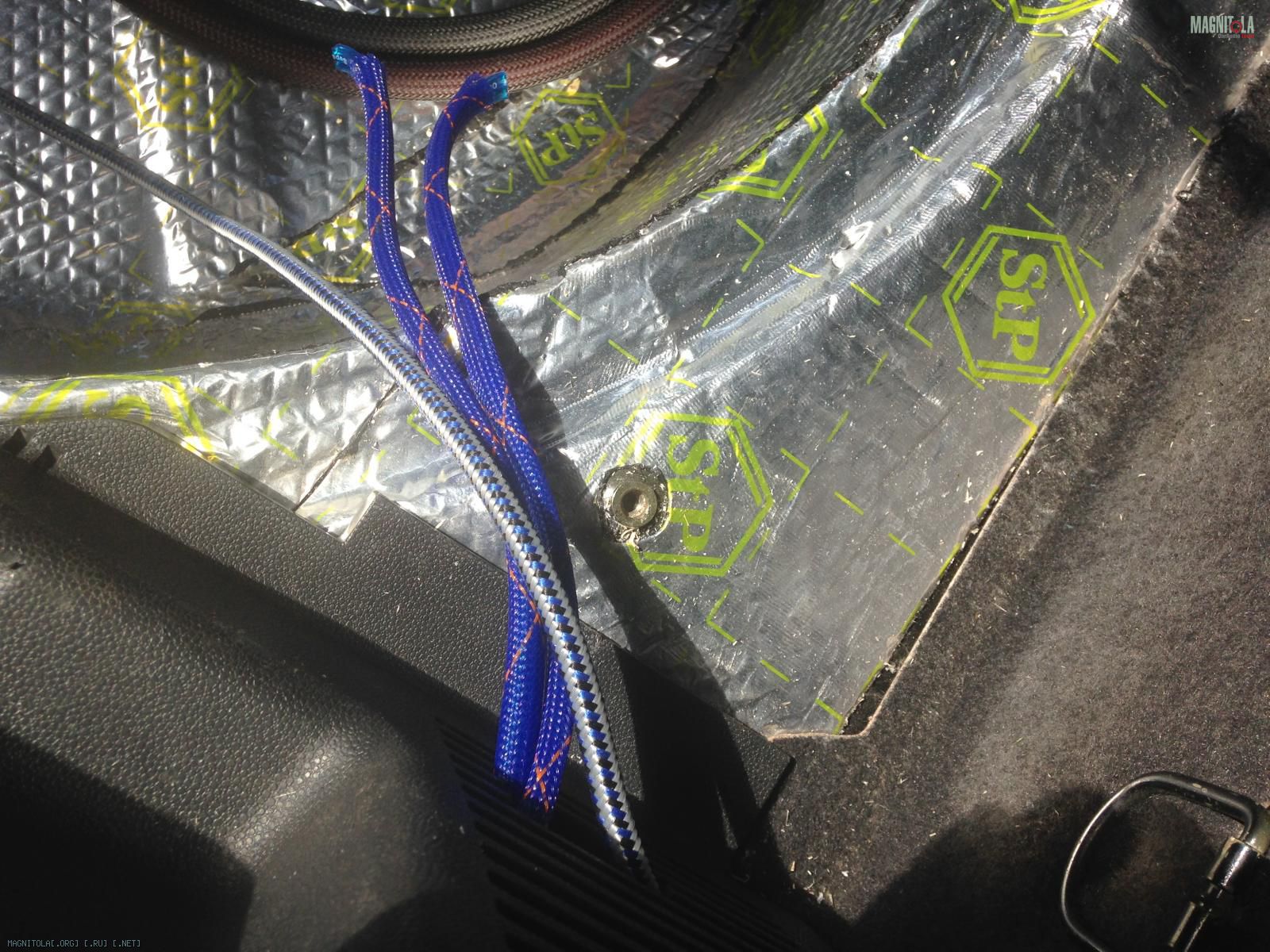

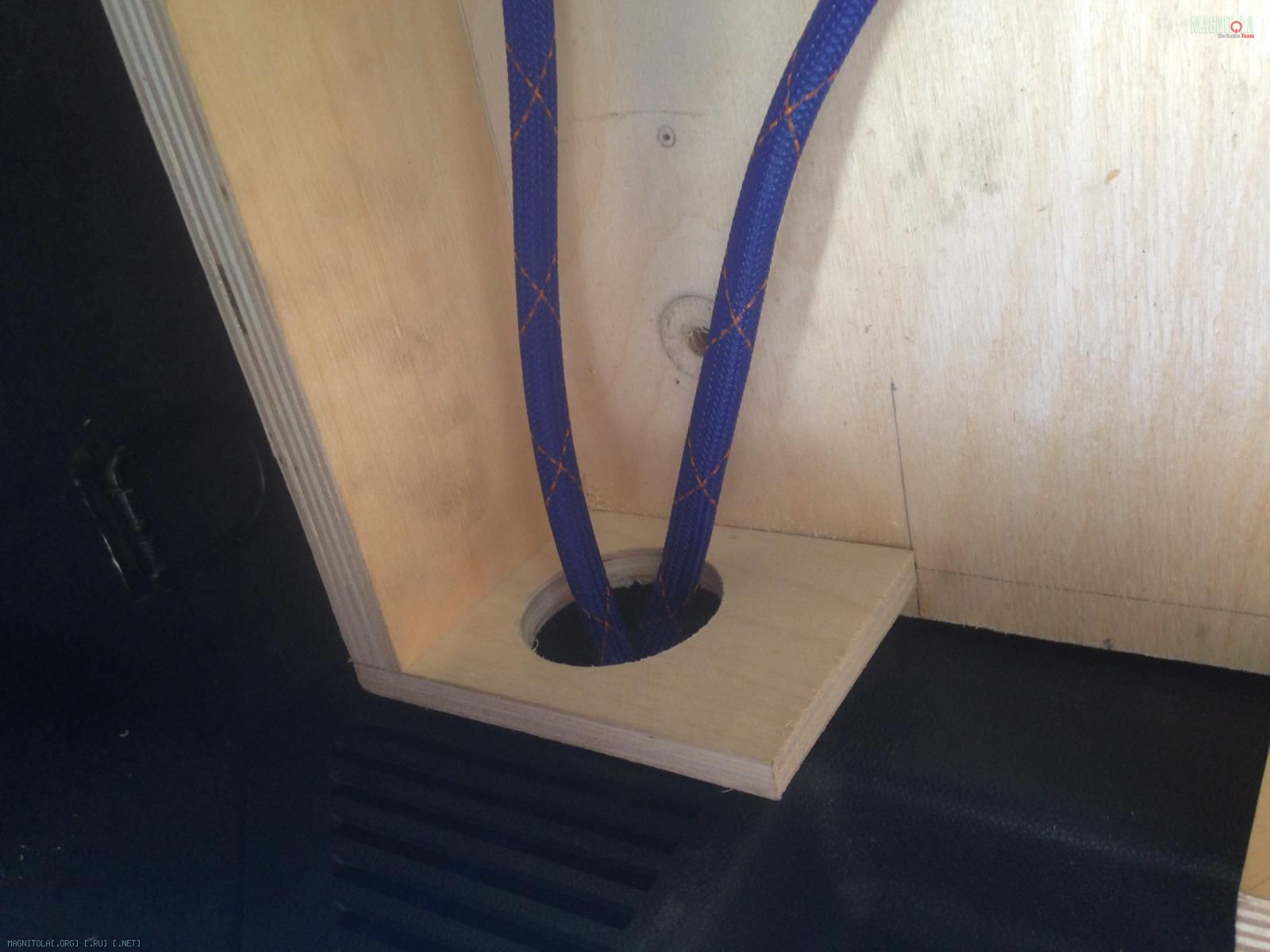

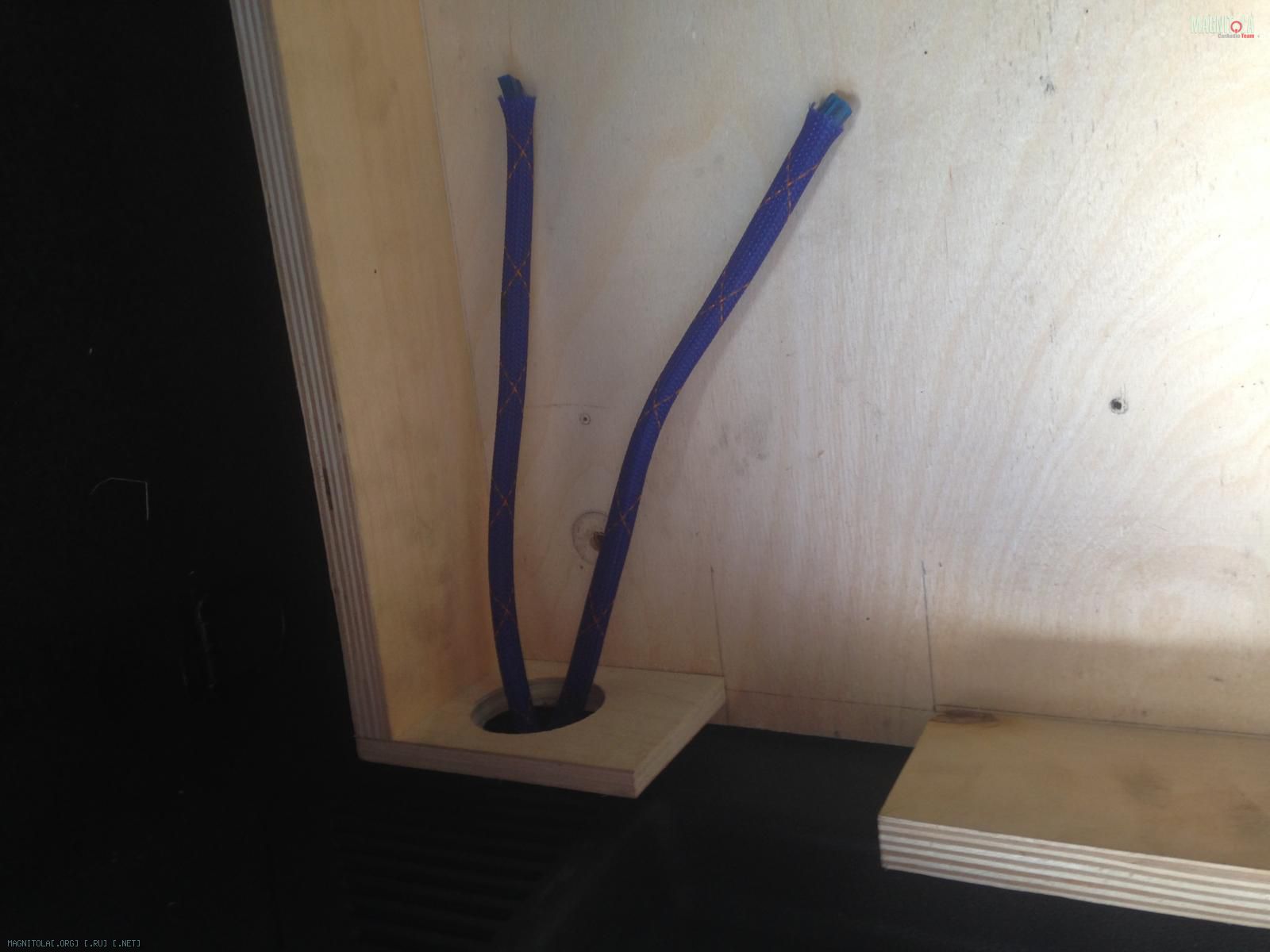

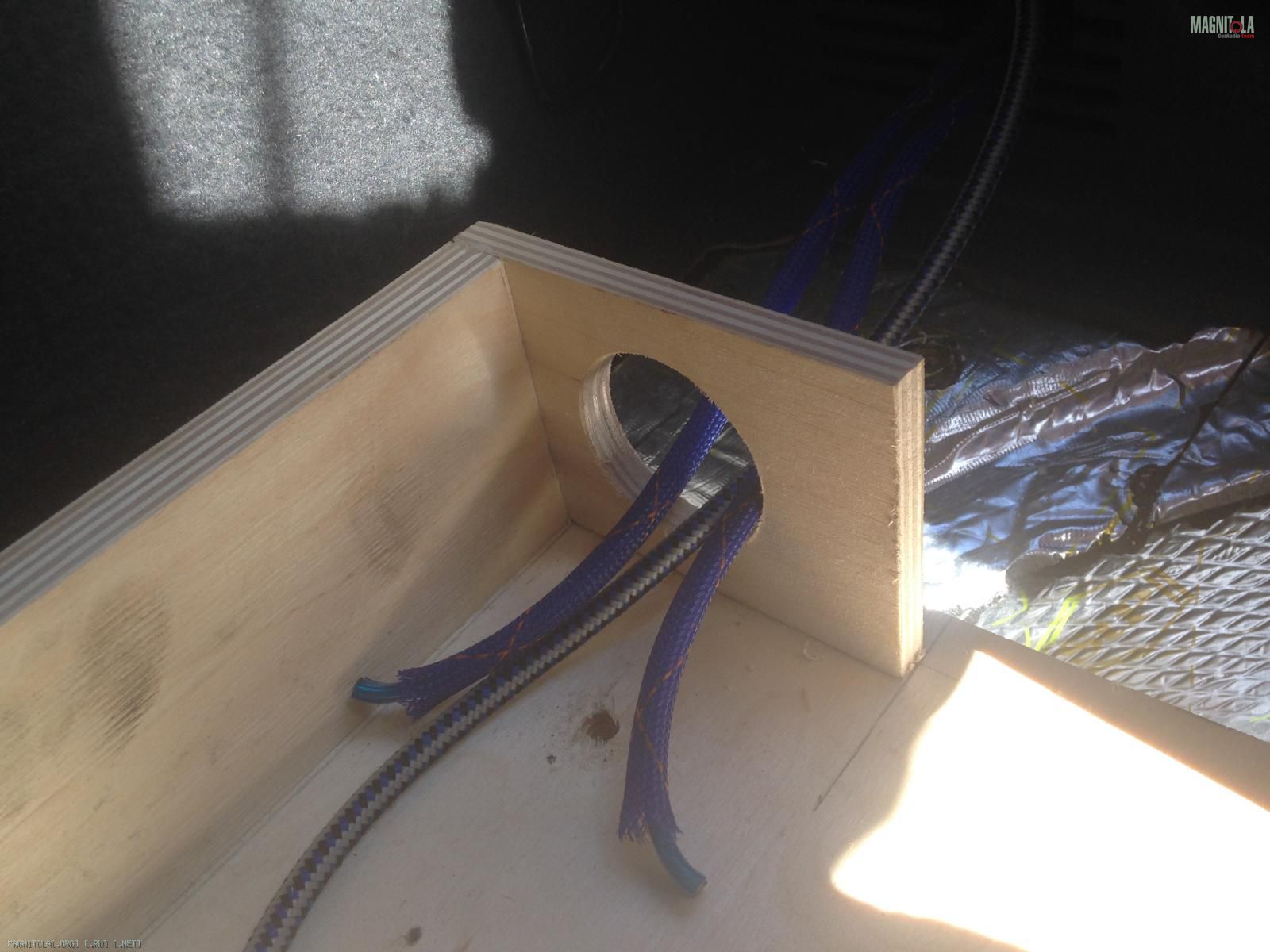

Акустика заходит сзади.

Вложение 1050536Вложение 1050538Вложение 1050540Вложение 1050542Вложение 1050544

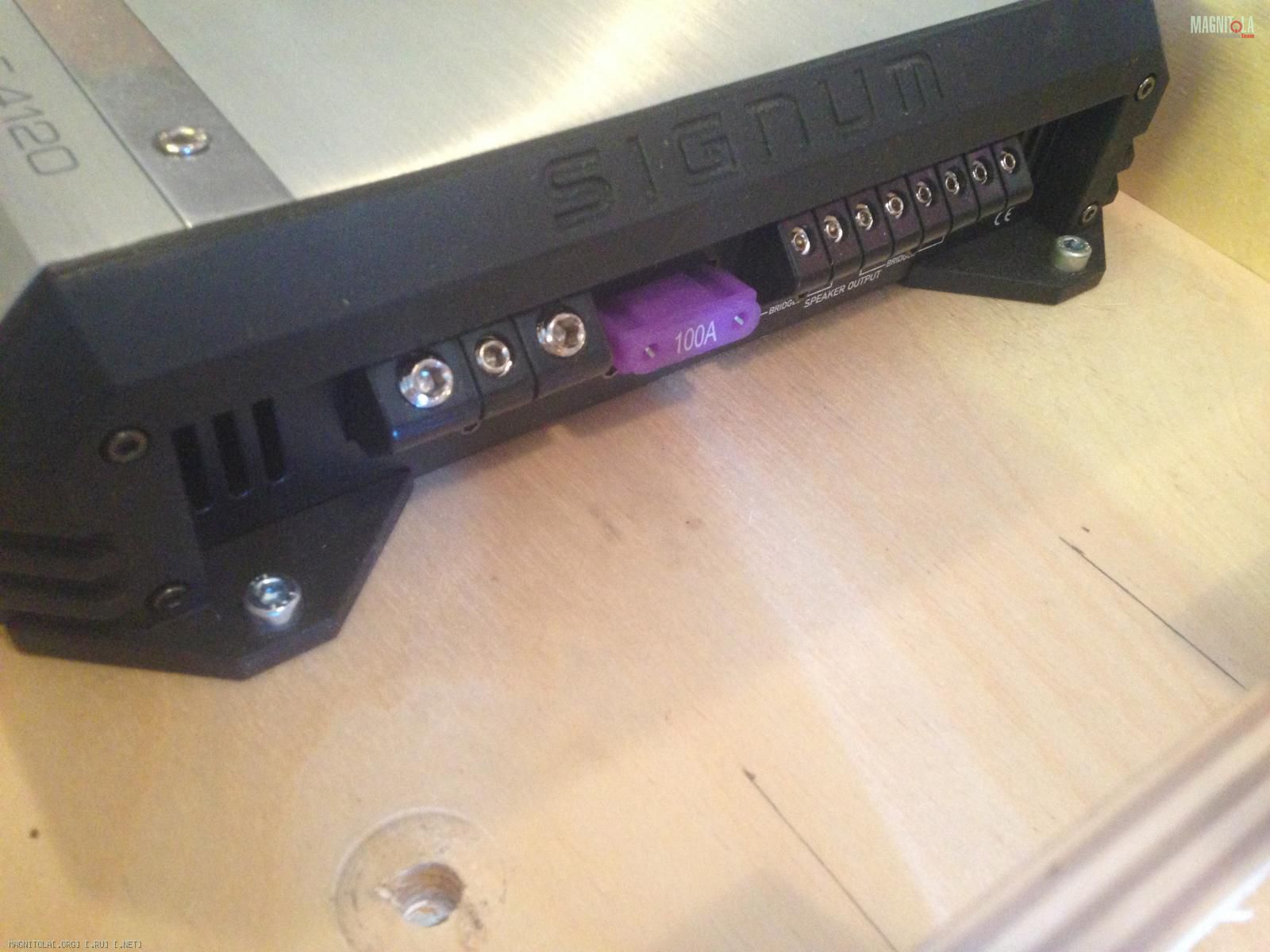

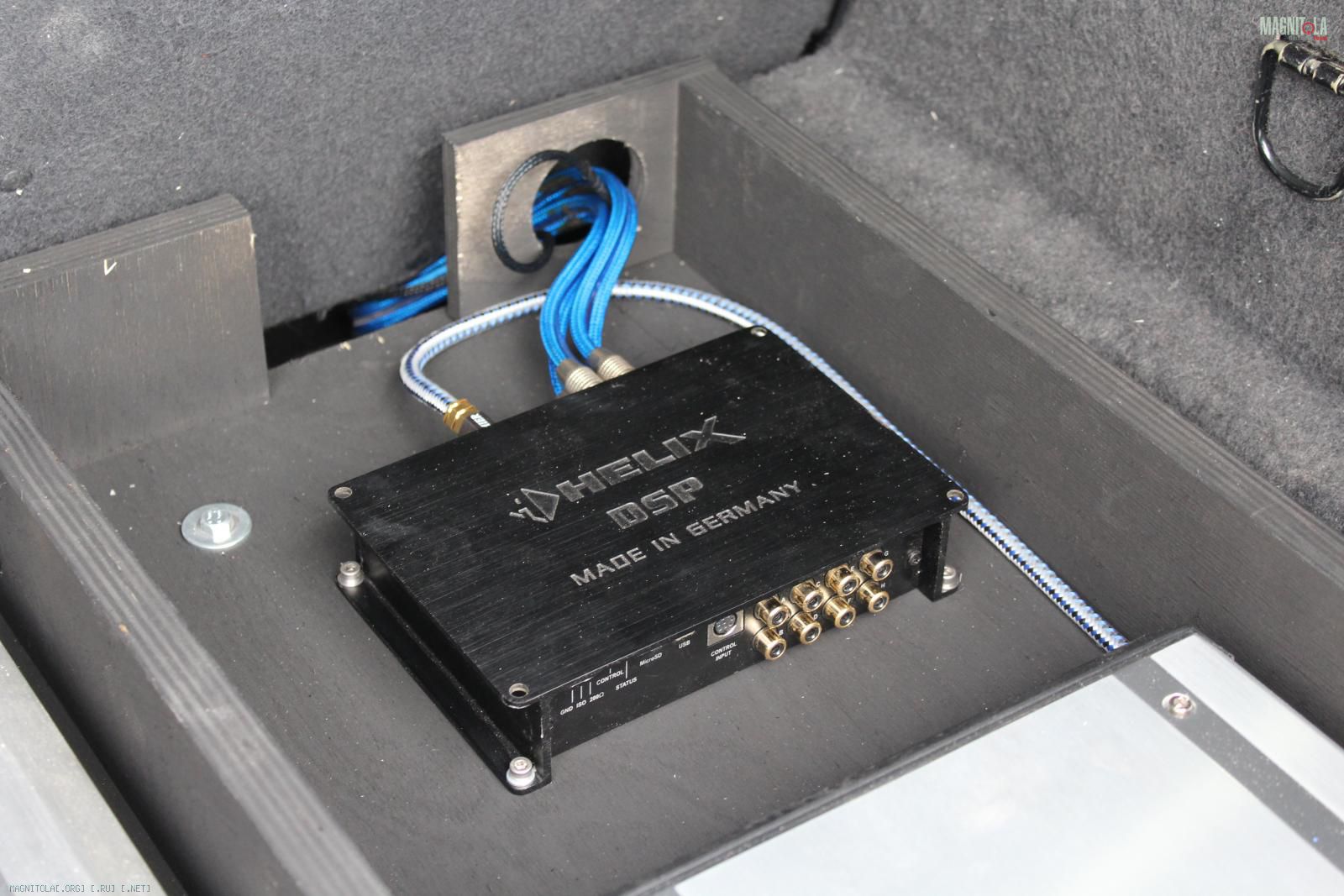

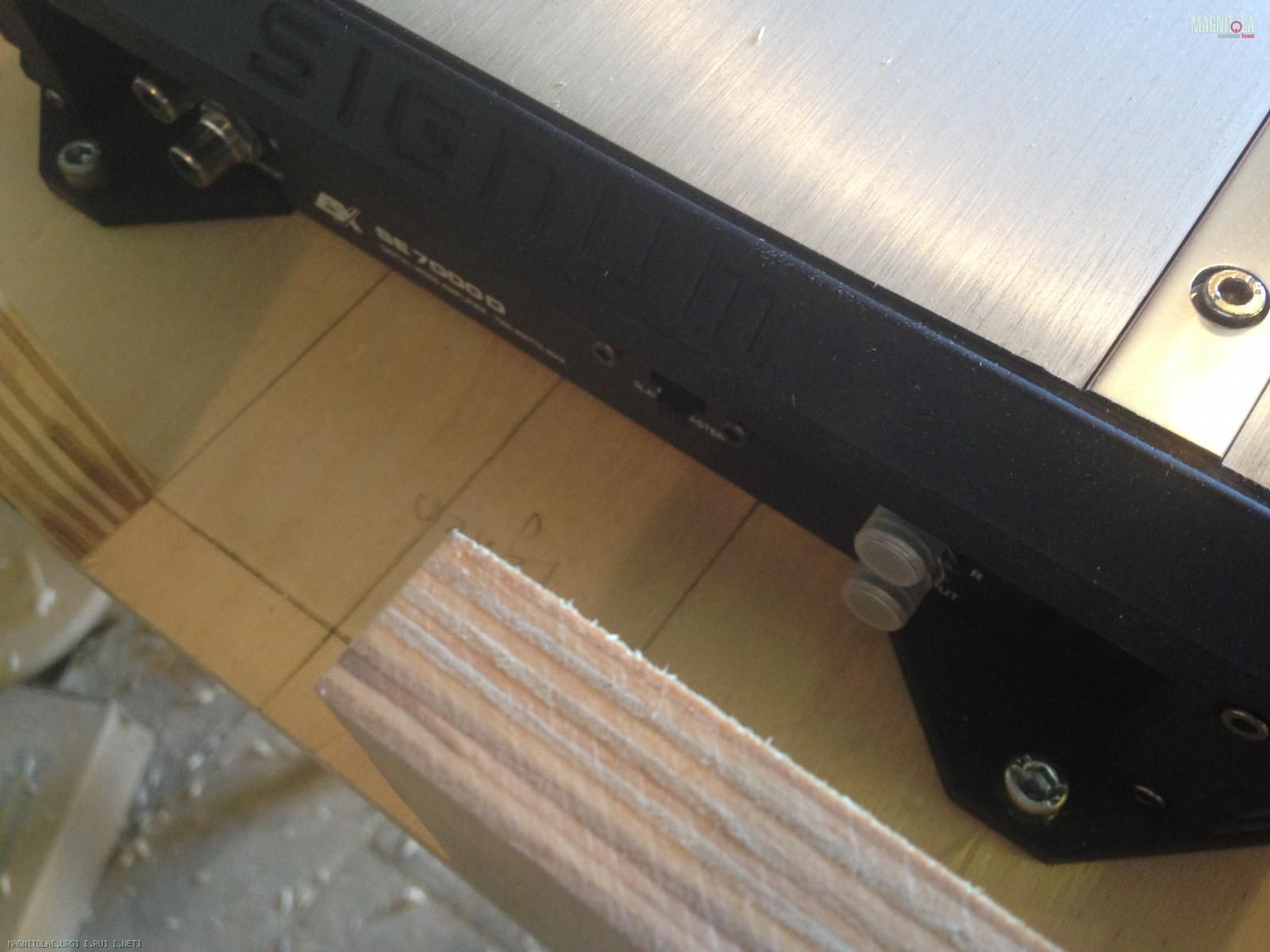

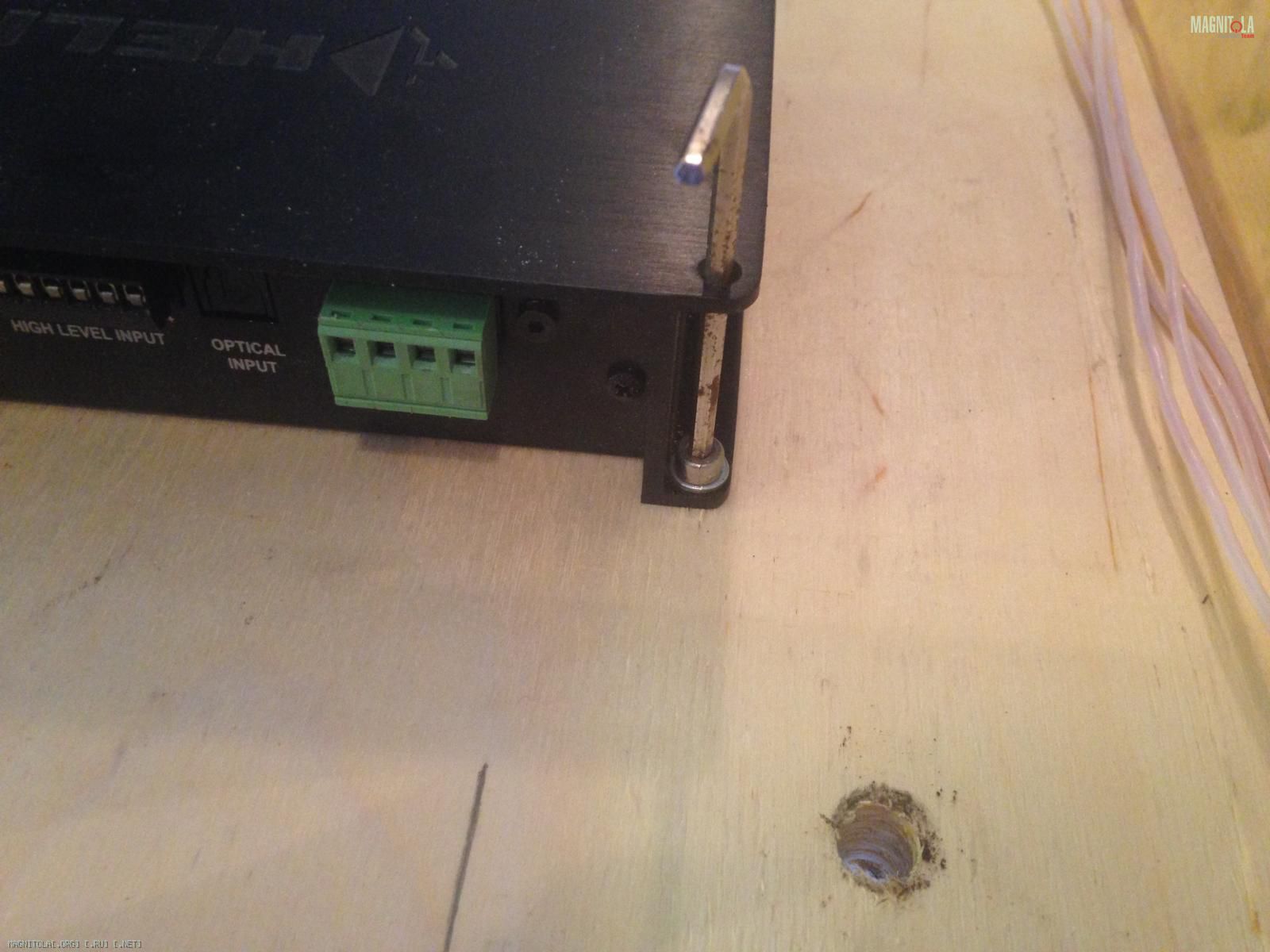

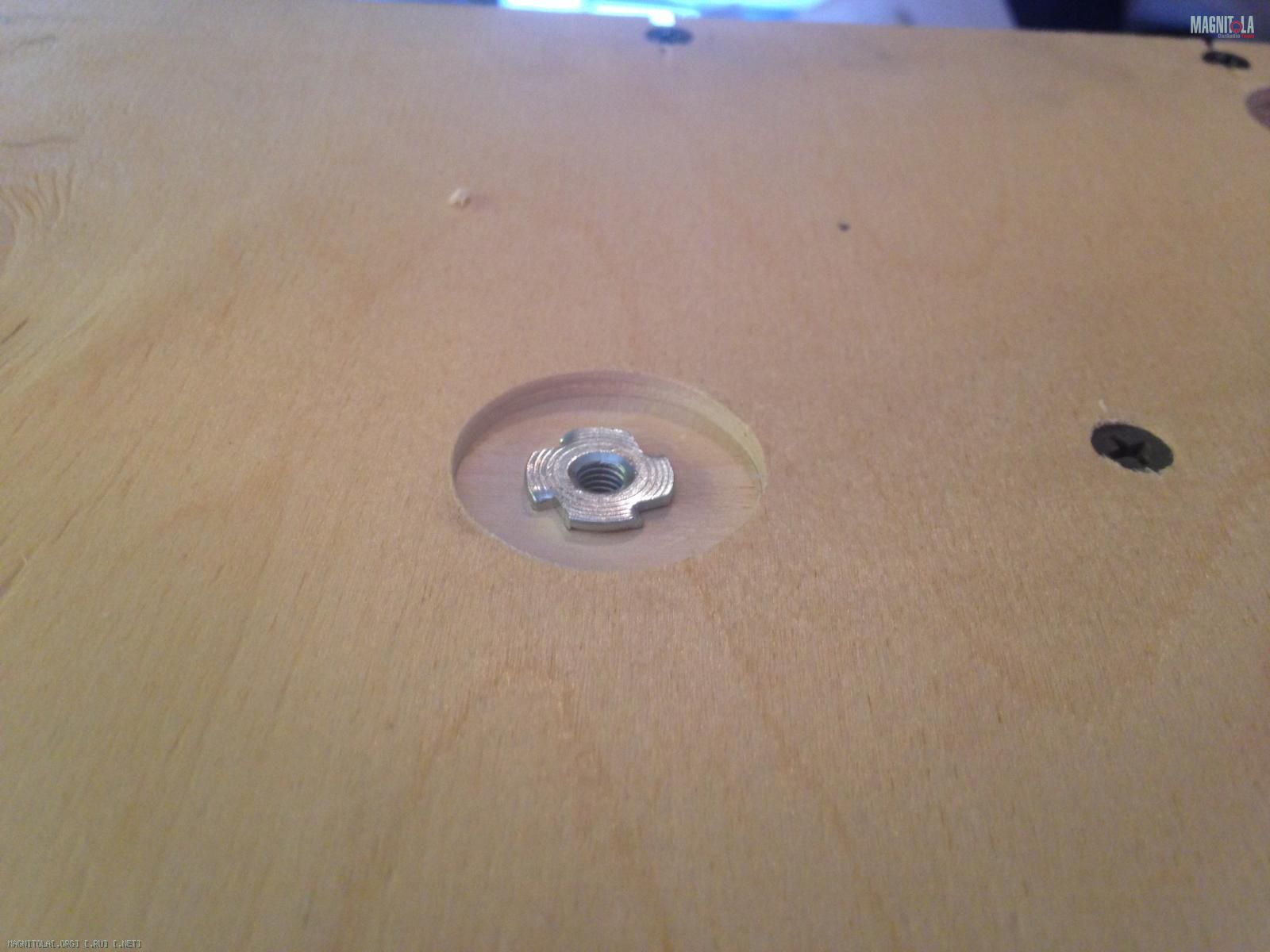

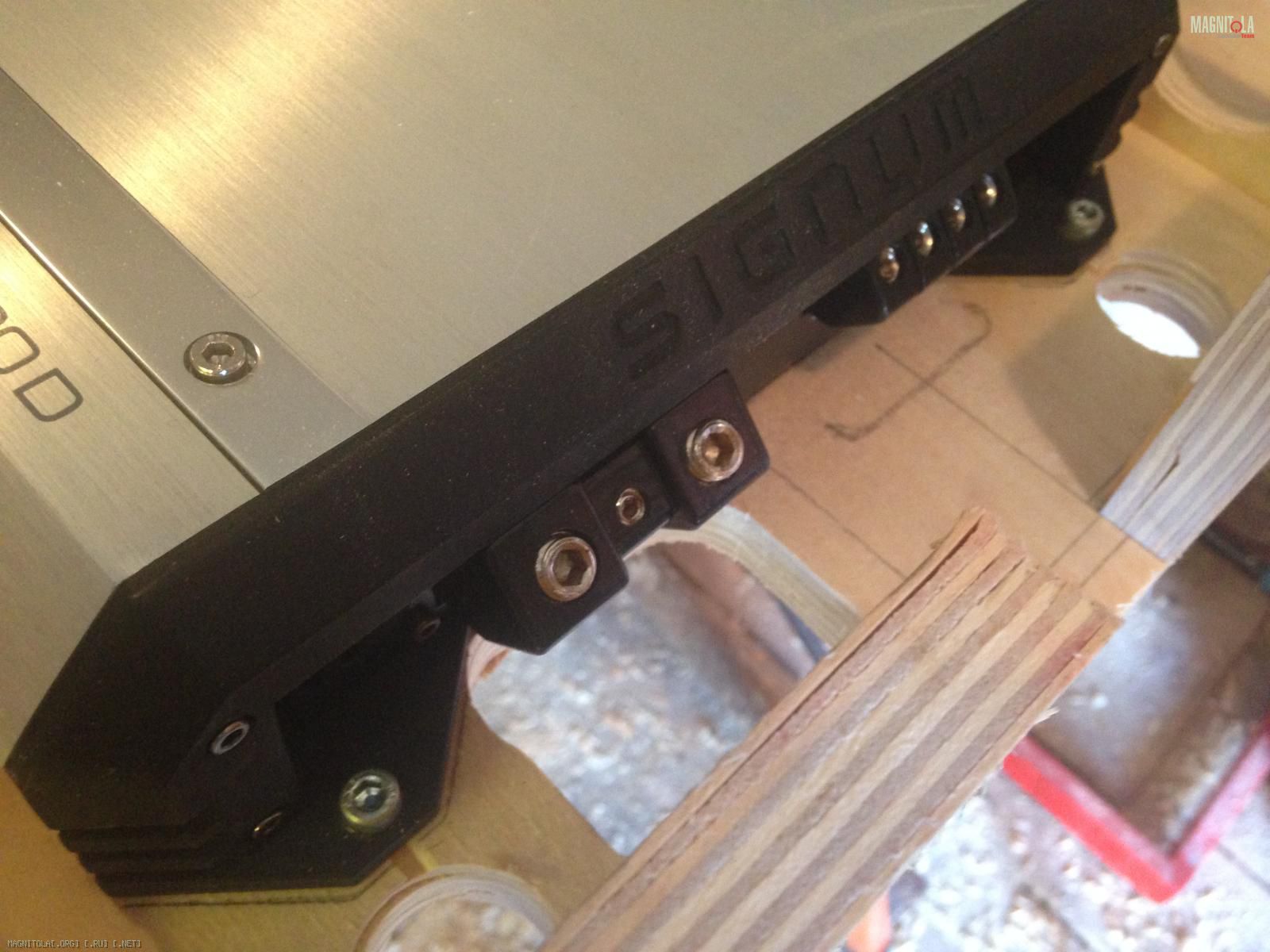

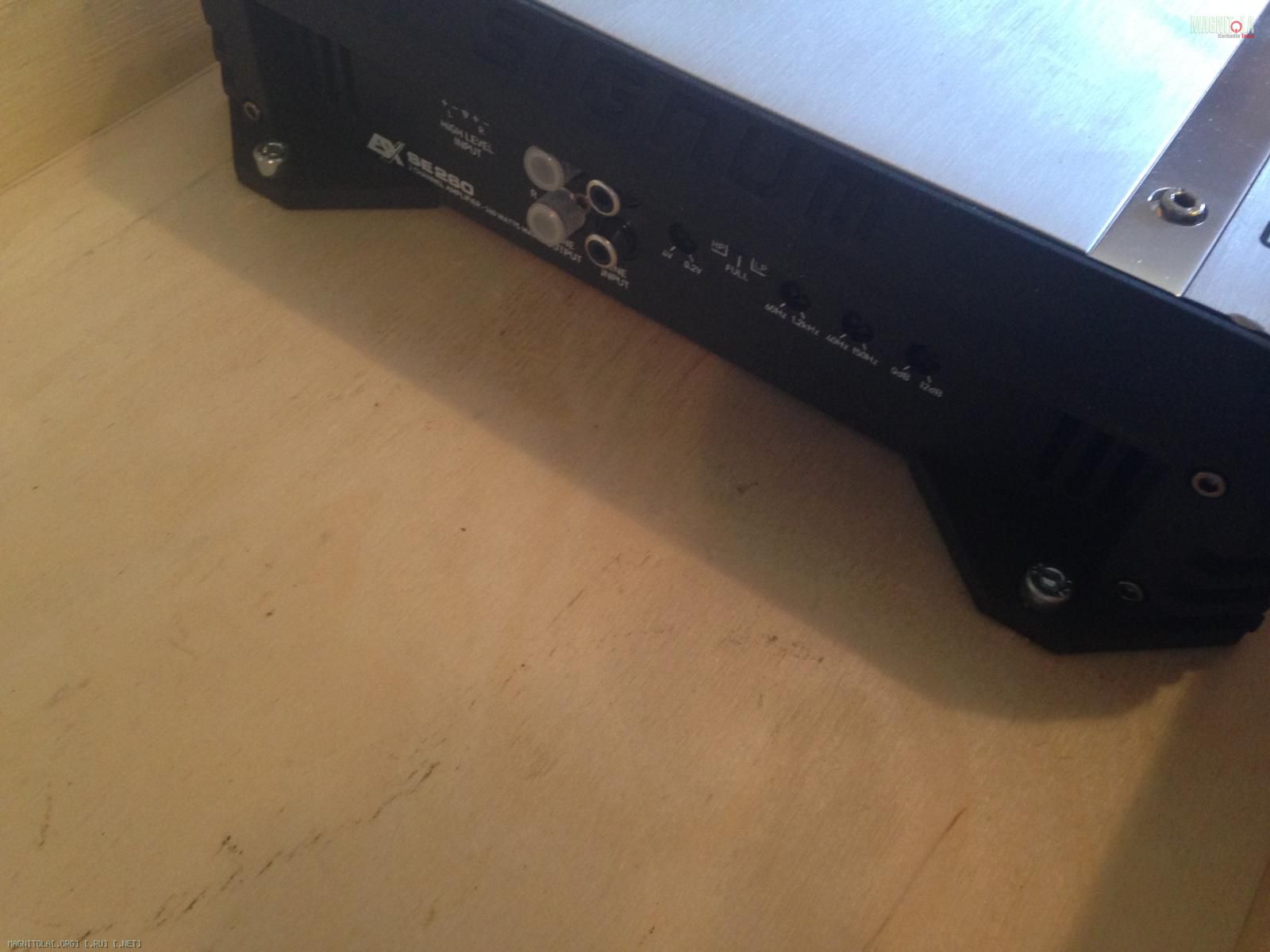

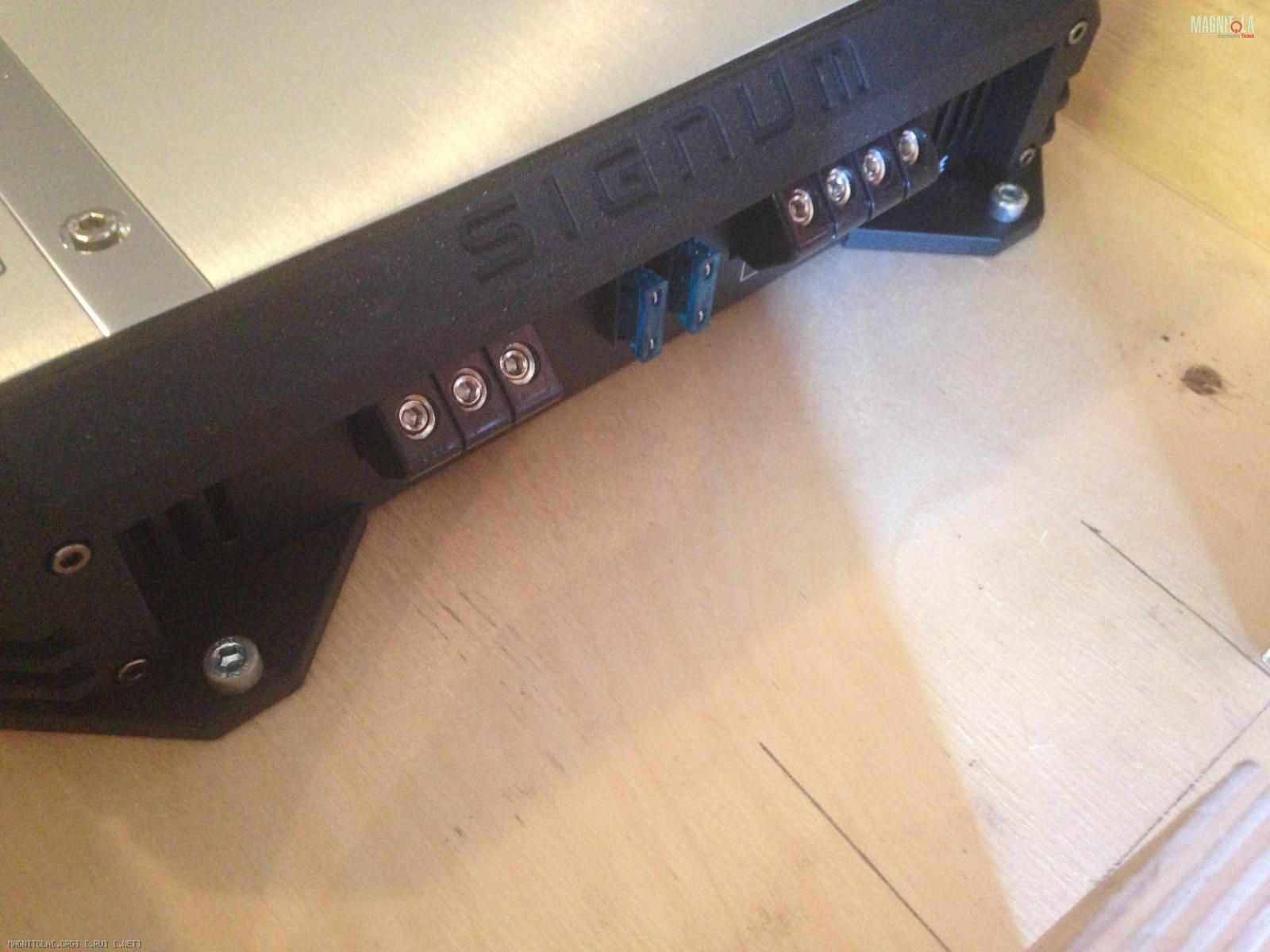

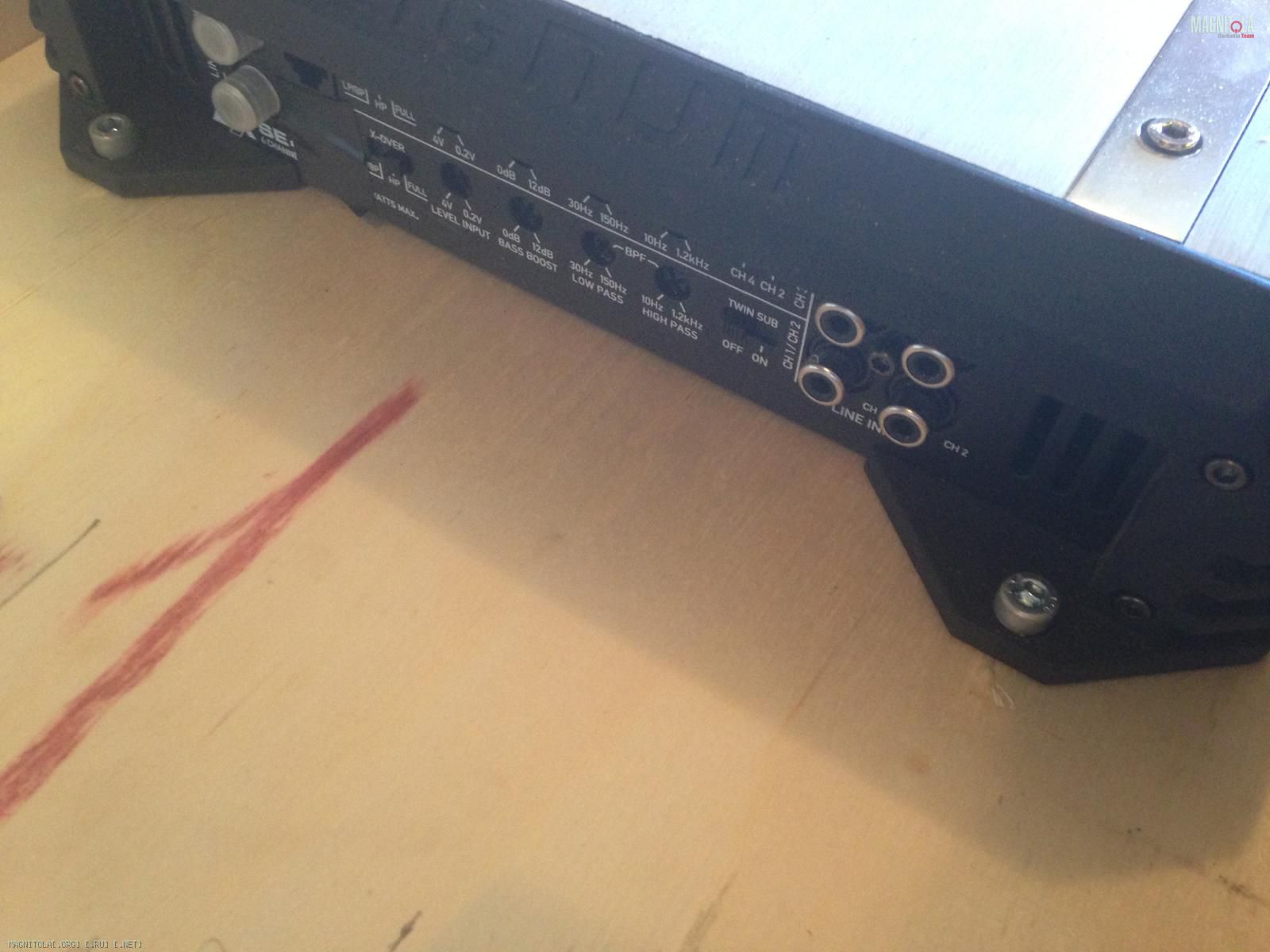

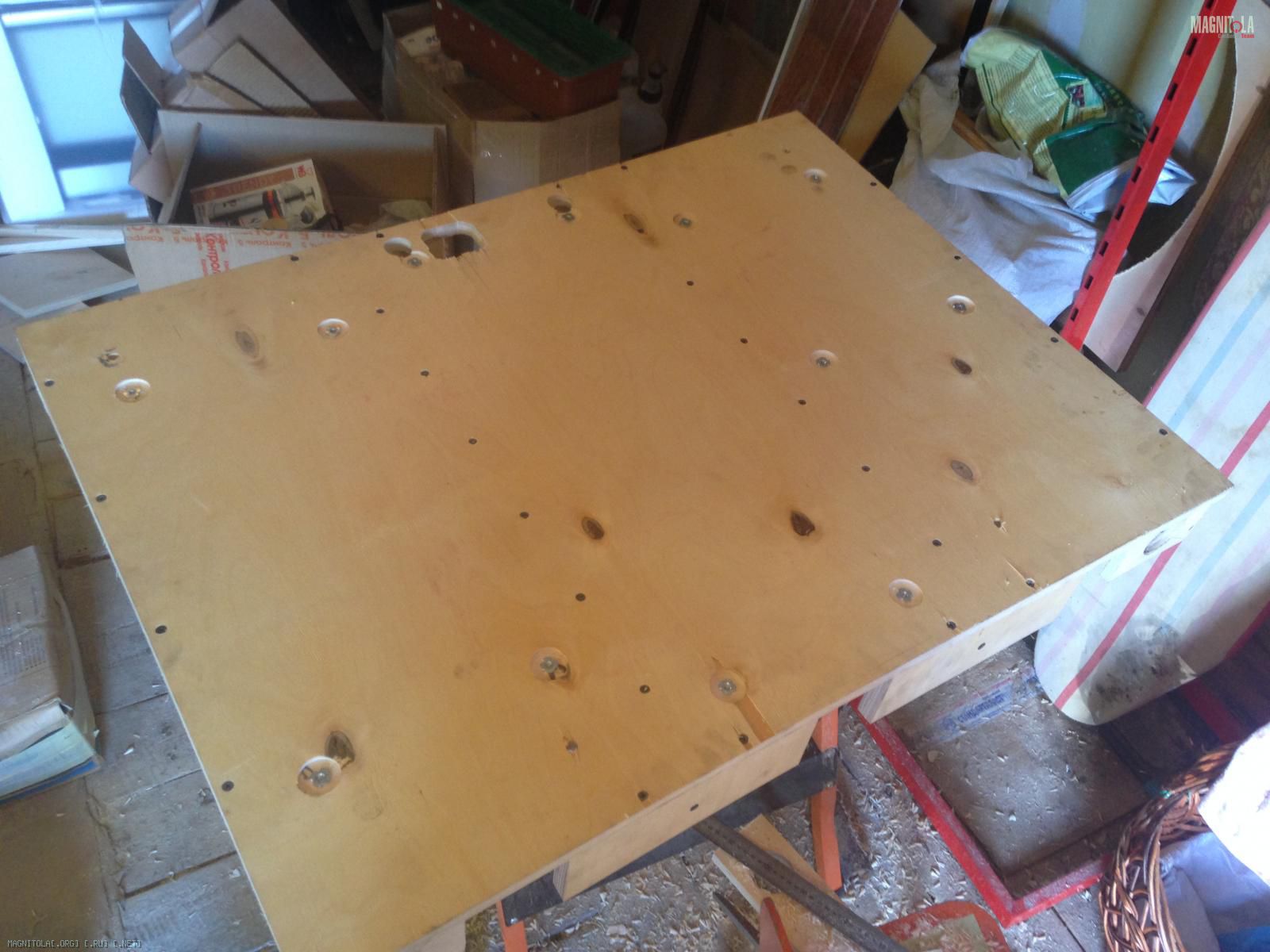

Усилители и процессор крепятся на закладные гайки (М5 для усилителей и М4 для процессора)

Вложение 1050546Вложение 1050548Вложение 1050550Вложение 1050552Вложение 1050554Вложение 1050556Вложение 1050558Вложение 1050560

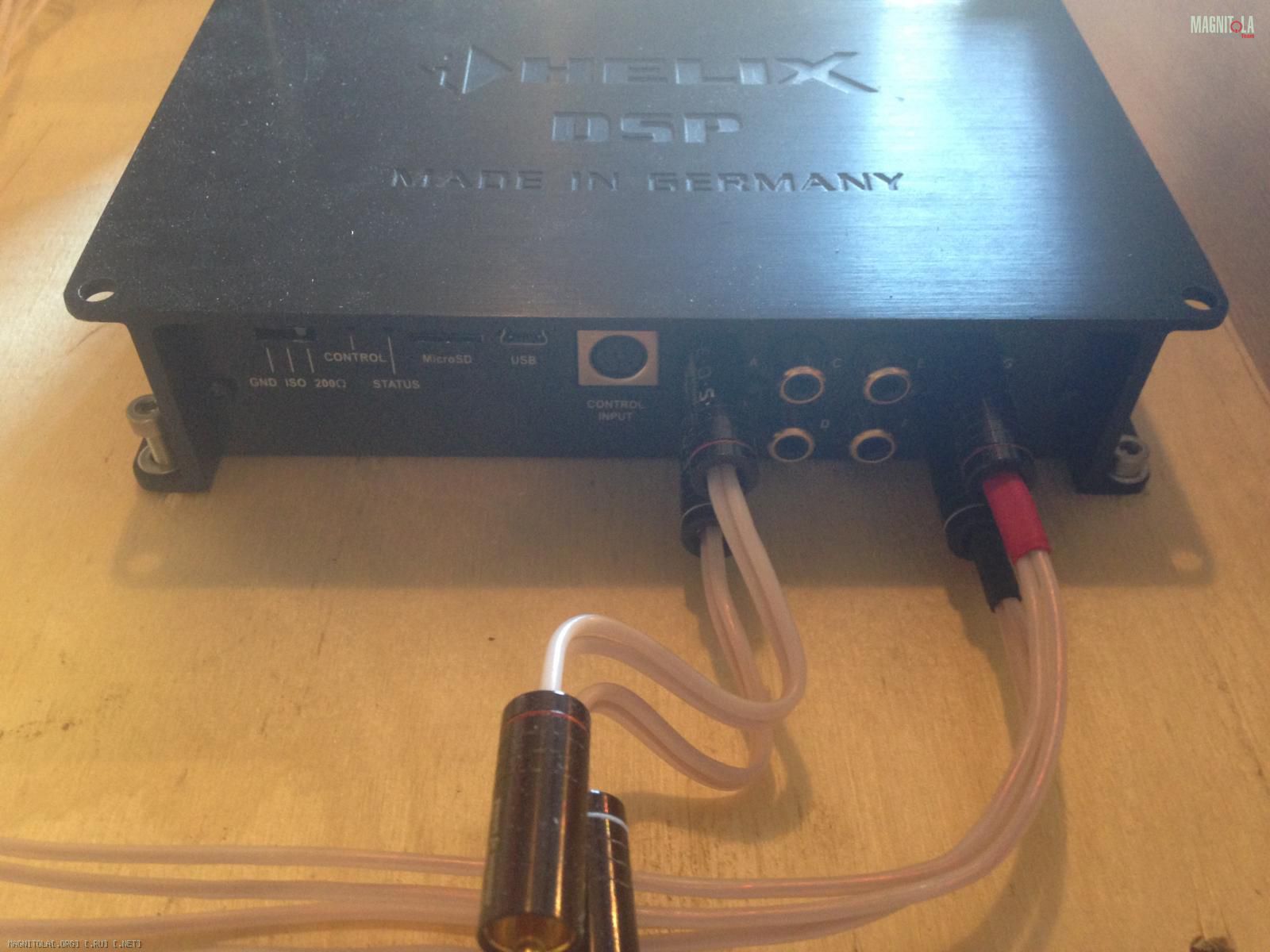

Для удобной разводки кабелей сделаны круглые переходы между отсеками. В нише от запаски расположится доп акб, силовая проводка уходит сразу на АКБ с минимальной длиной.


Вложение 1050562Вложение 1050564




Вложение 1050566Вложение 1050568Вложение 1050570

waterman, забыл! в пн обязательно отпишу.

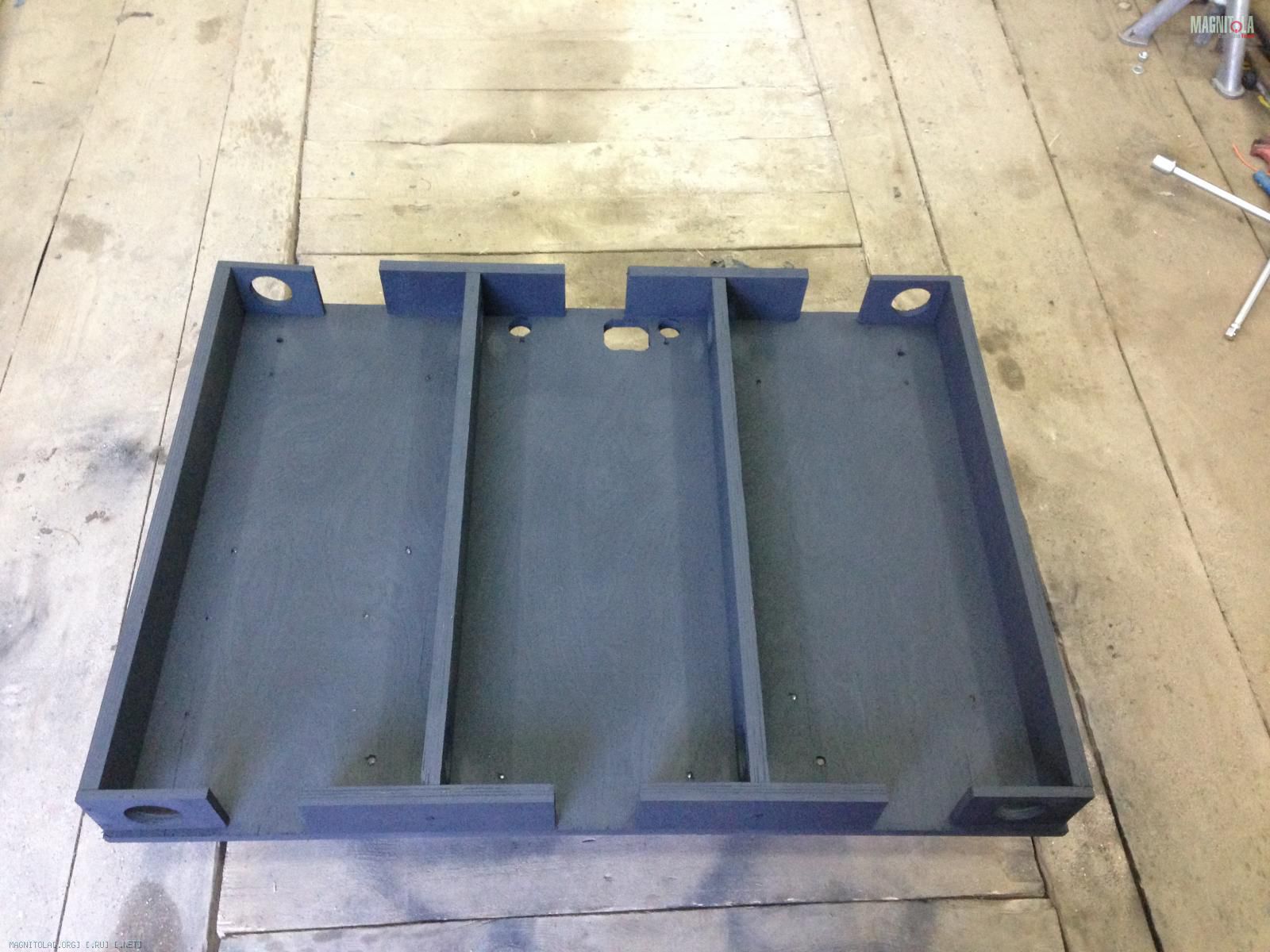

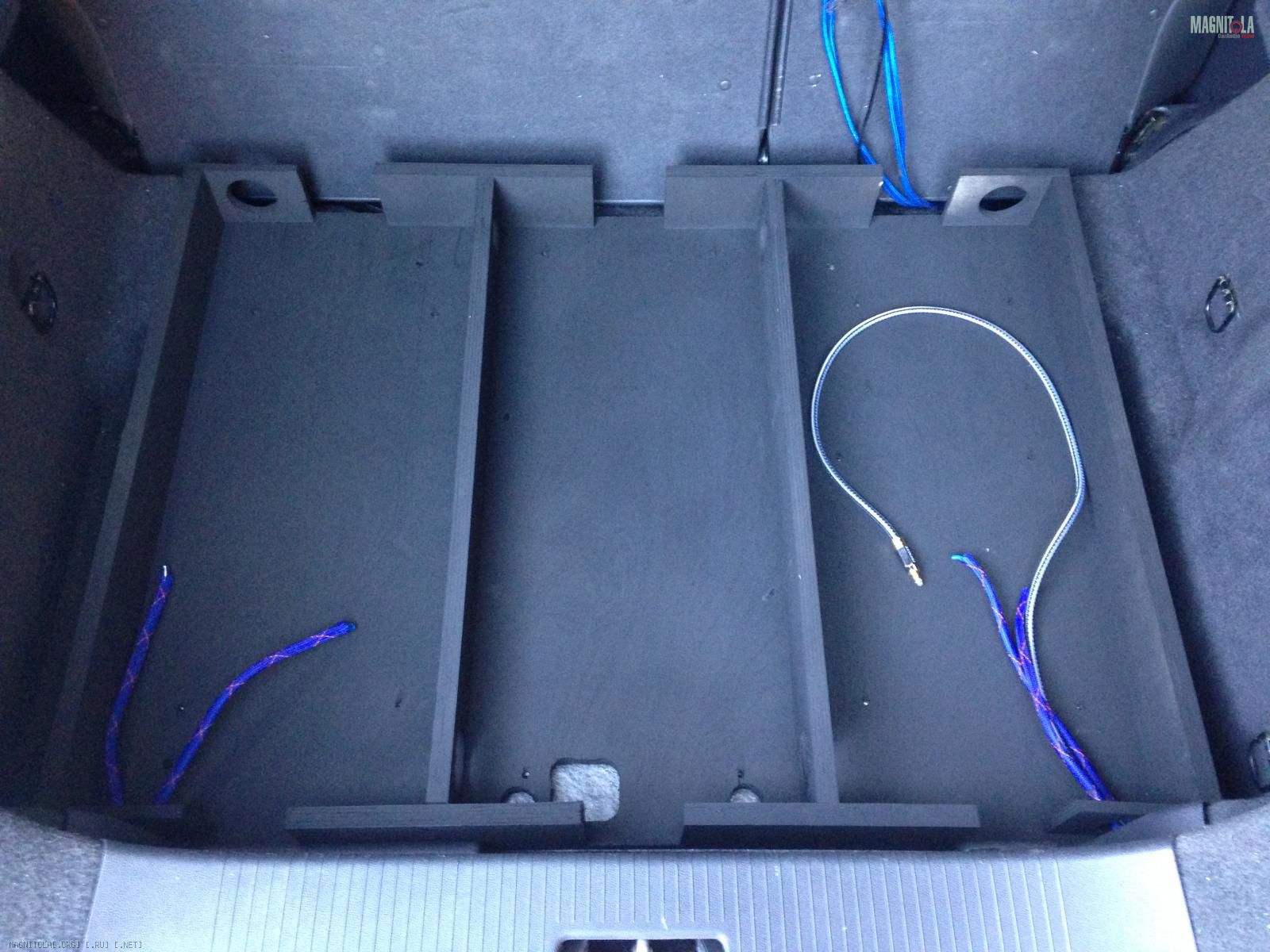

Вообщем пока краска матовая из балона,сосед сказал клей для флока по фанере свой, надо покупать ~1500р/кг

Вложение 1050632

Вложение 1050634

Вложение 1050636

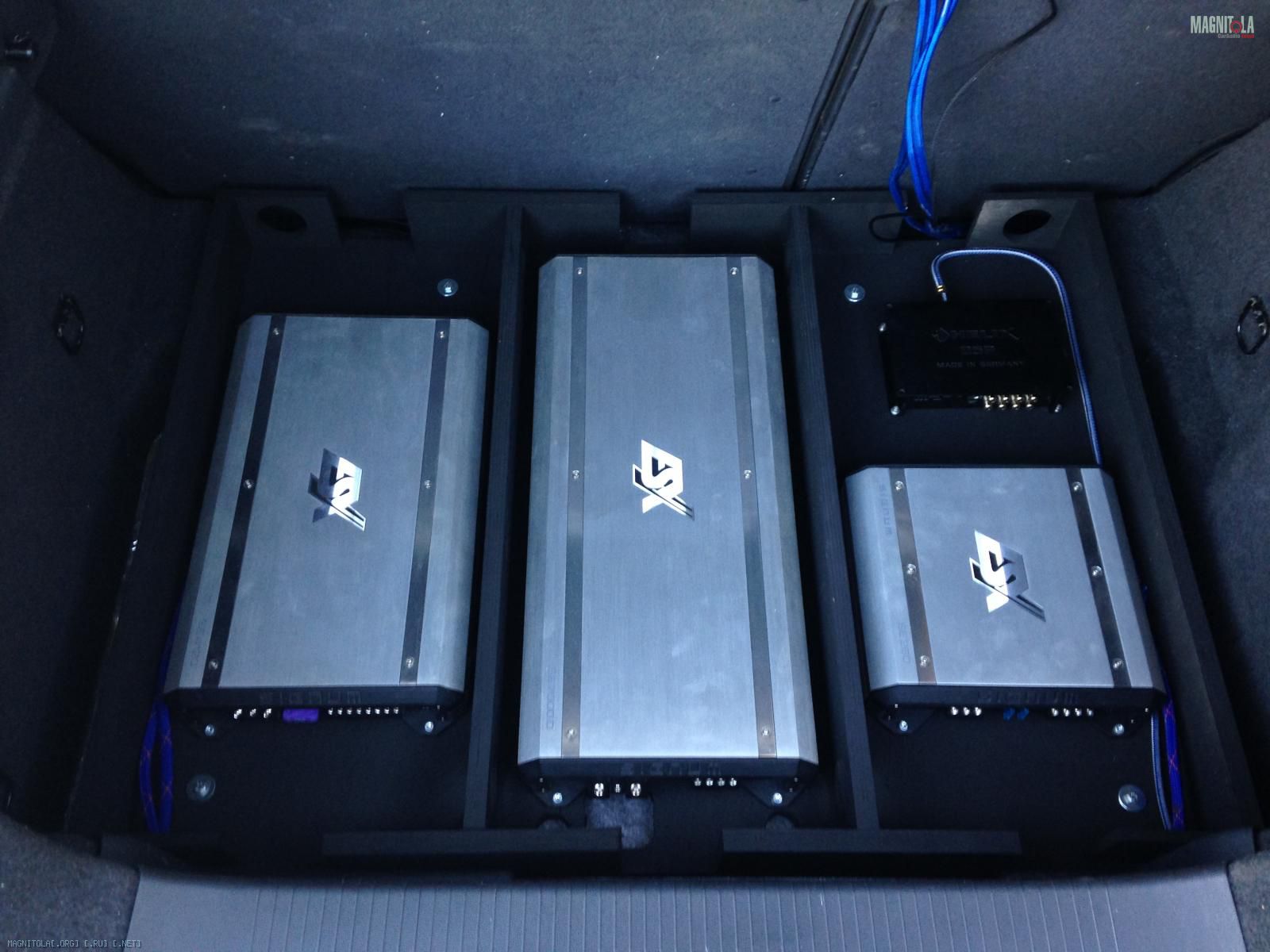

Мидбасы + тыл ESX SE4120 (левый) ВЧ ESX SE260 (правый) Сабвуфер ESX SE7000D (центр)

Вложение 1050638

Очередное вдохновение заглянуть в гараж сподвигло на укорачивание межблоков между ШГУ и процем. Межблоки достались в системе от прежнего владельца, кабель не имеет названия, мне для радио более чем достаточно.

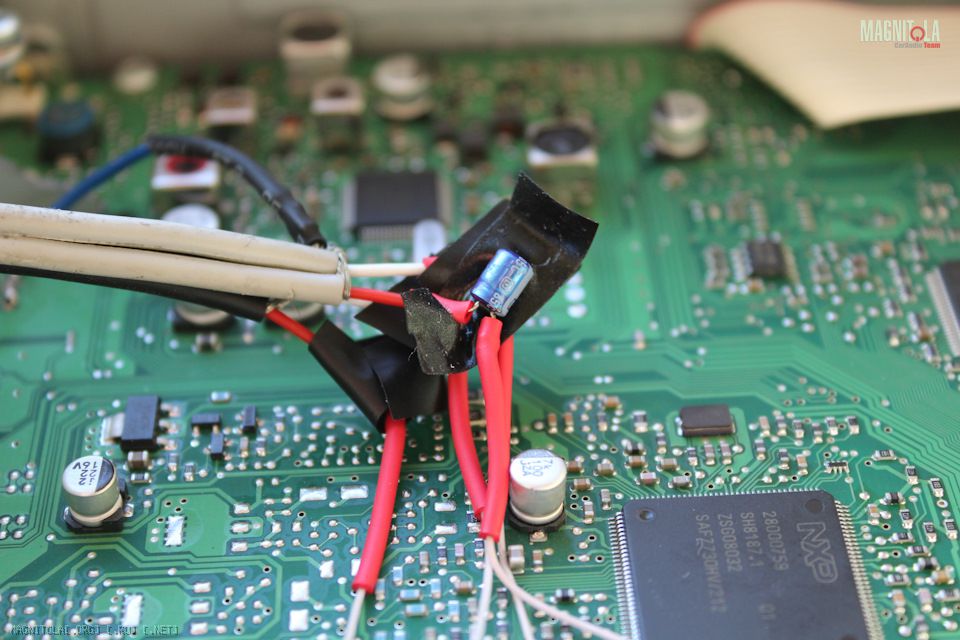

Распаял штатку

Вложение 1050736

Вложение 1050738

Вложение 1050740

Вложение 1050742

Переложил межблоки, т.к. инсталяторы в Перми (где куплена машина) оказались жутко ###орукие и смотали 1.5 метра лишнего провода небрежным колечком возле мотора отопителя.

Вложение 1050744

Вложение 1050746

Вложение 1050748

Вложение 1050750

Вытащил все "лишнее" назад в багажник.

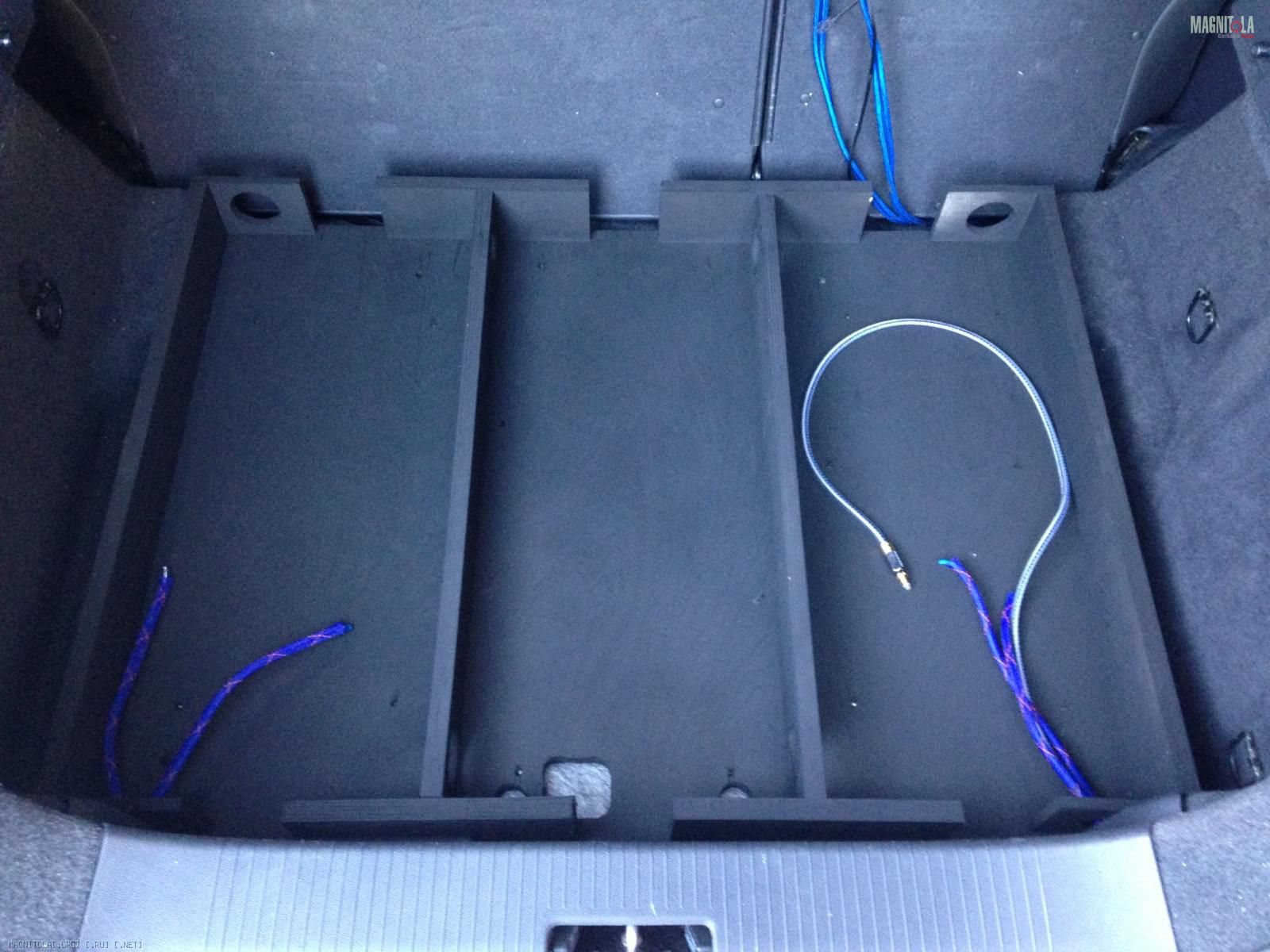

Вот они закинуты на спинку сидения :D

Вложение 1050752

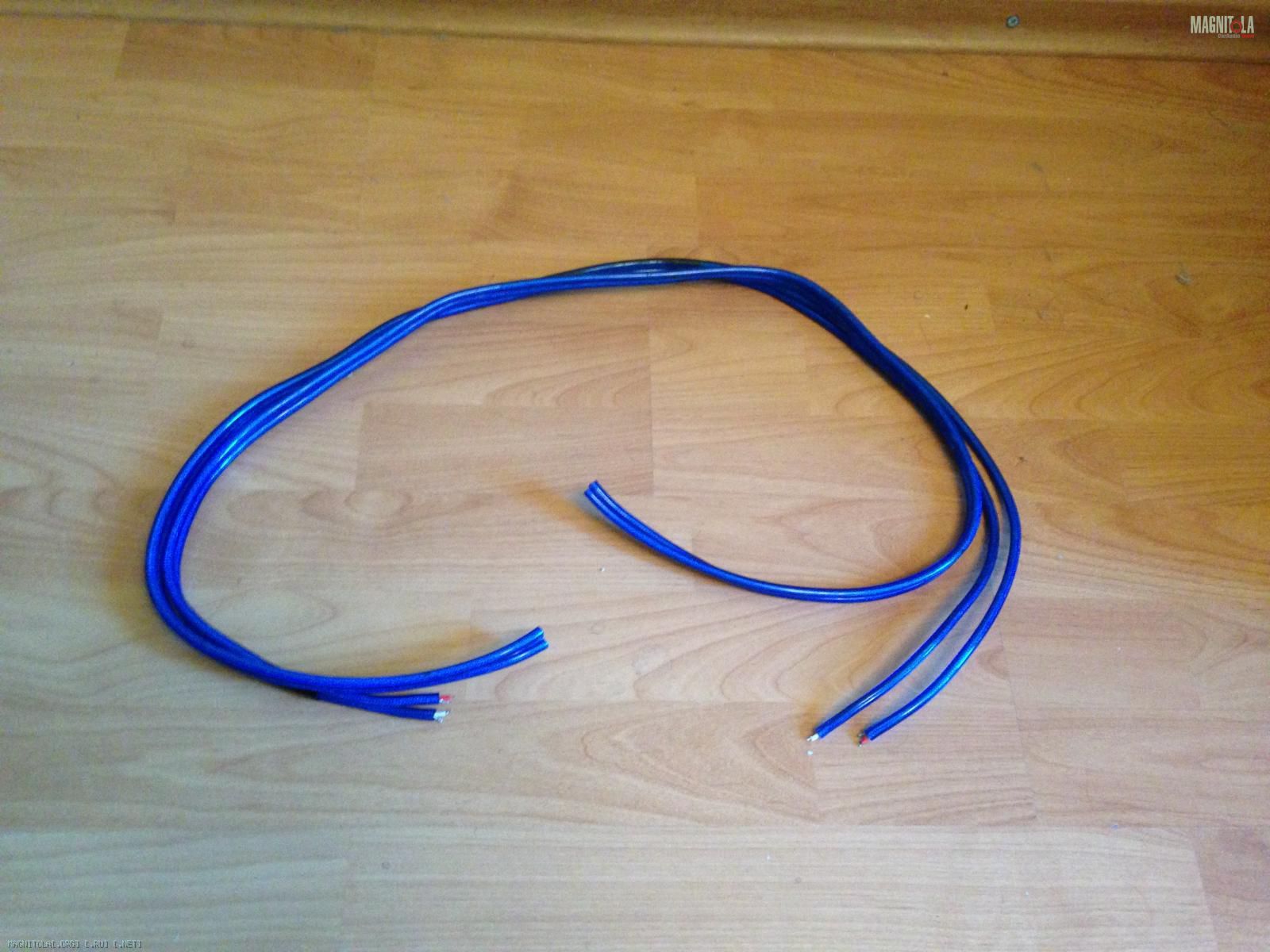

Ну и отрезал лишнее по месту ... не люблю лишней проводки в машине.

Вложение 1050754

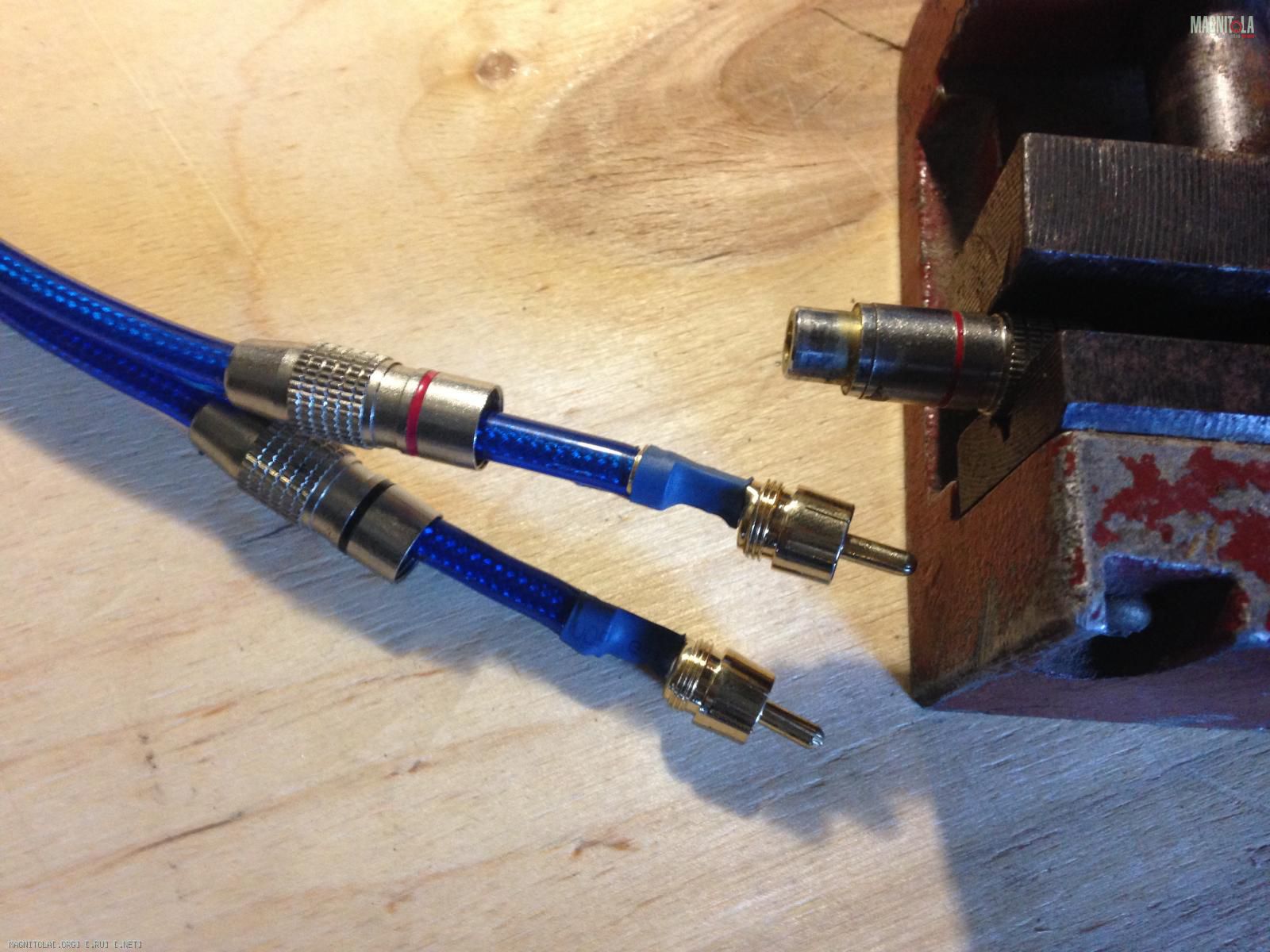

Снял с отрезанного разъемы RCA и припаял уже в машине

Вложение 1050756

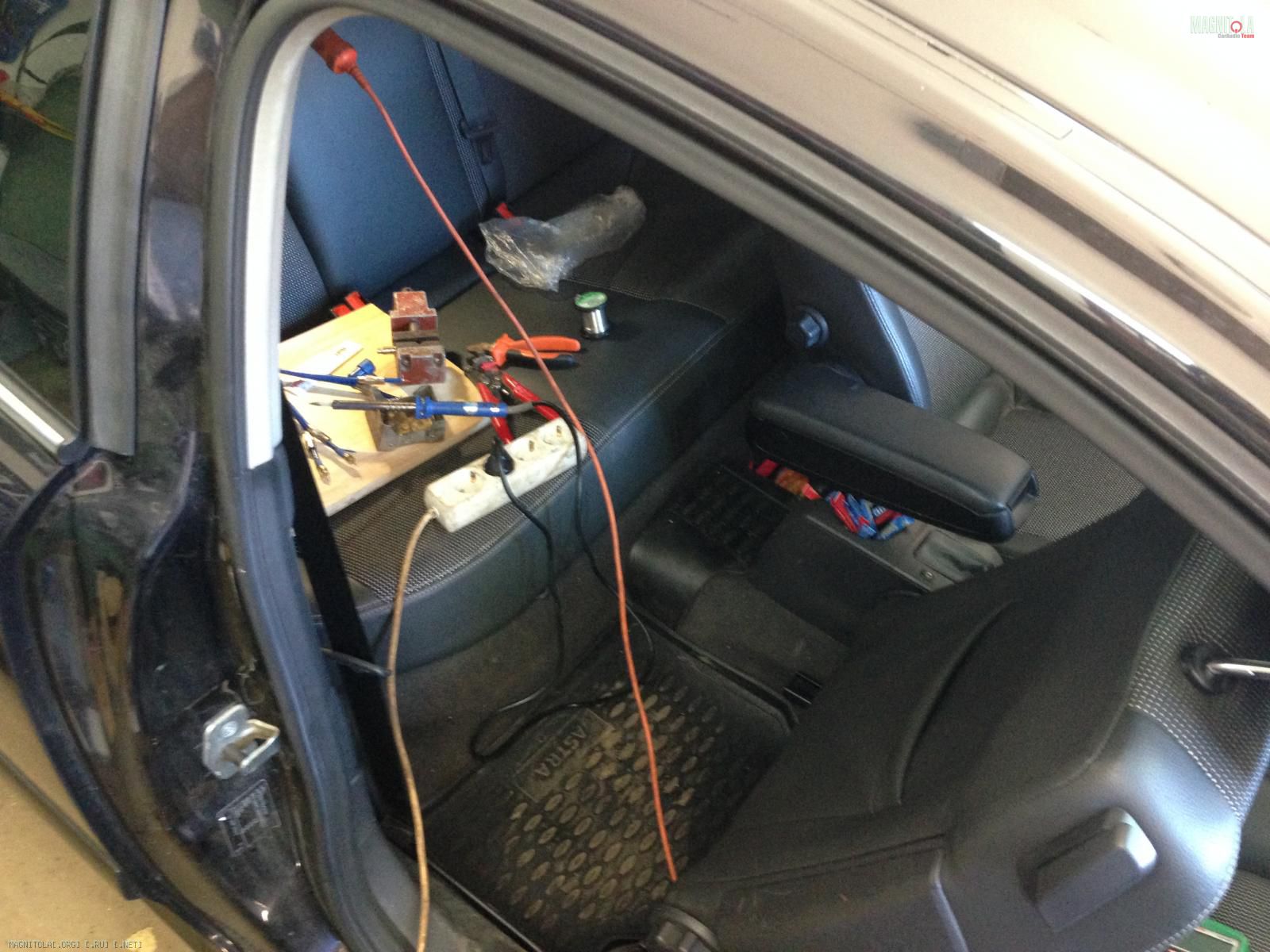

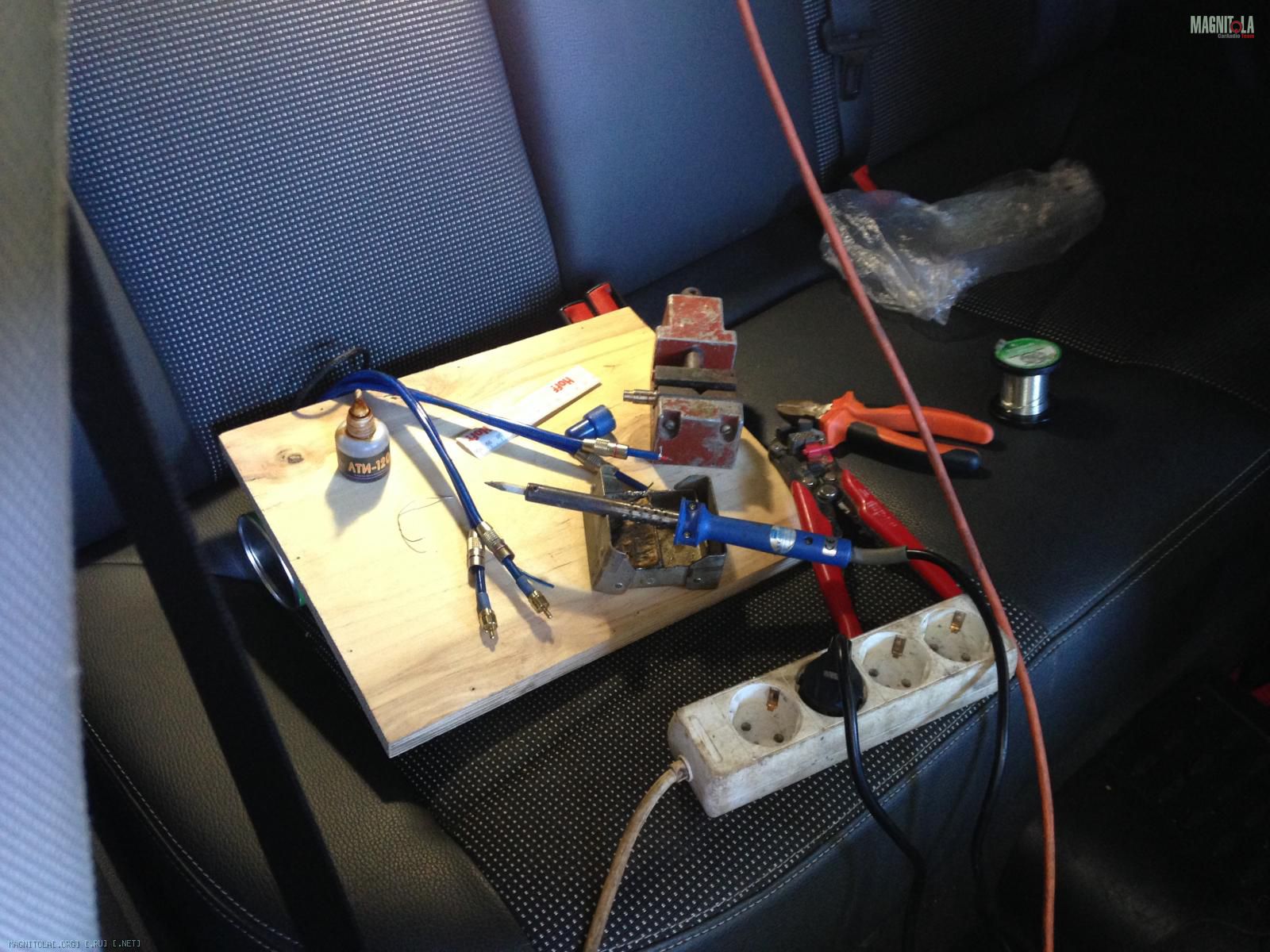

В такие моменты я не люблю трехдверки :D

Вложение 1050758

Вложение 1050760

Ну и конечно помыл машину! Завтра ждите грозу))))

Вложение 1050762

Продолжаем запил опеля

Вложение 1051000

Вложение 1051002

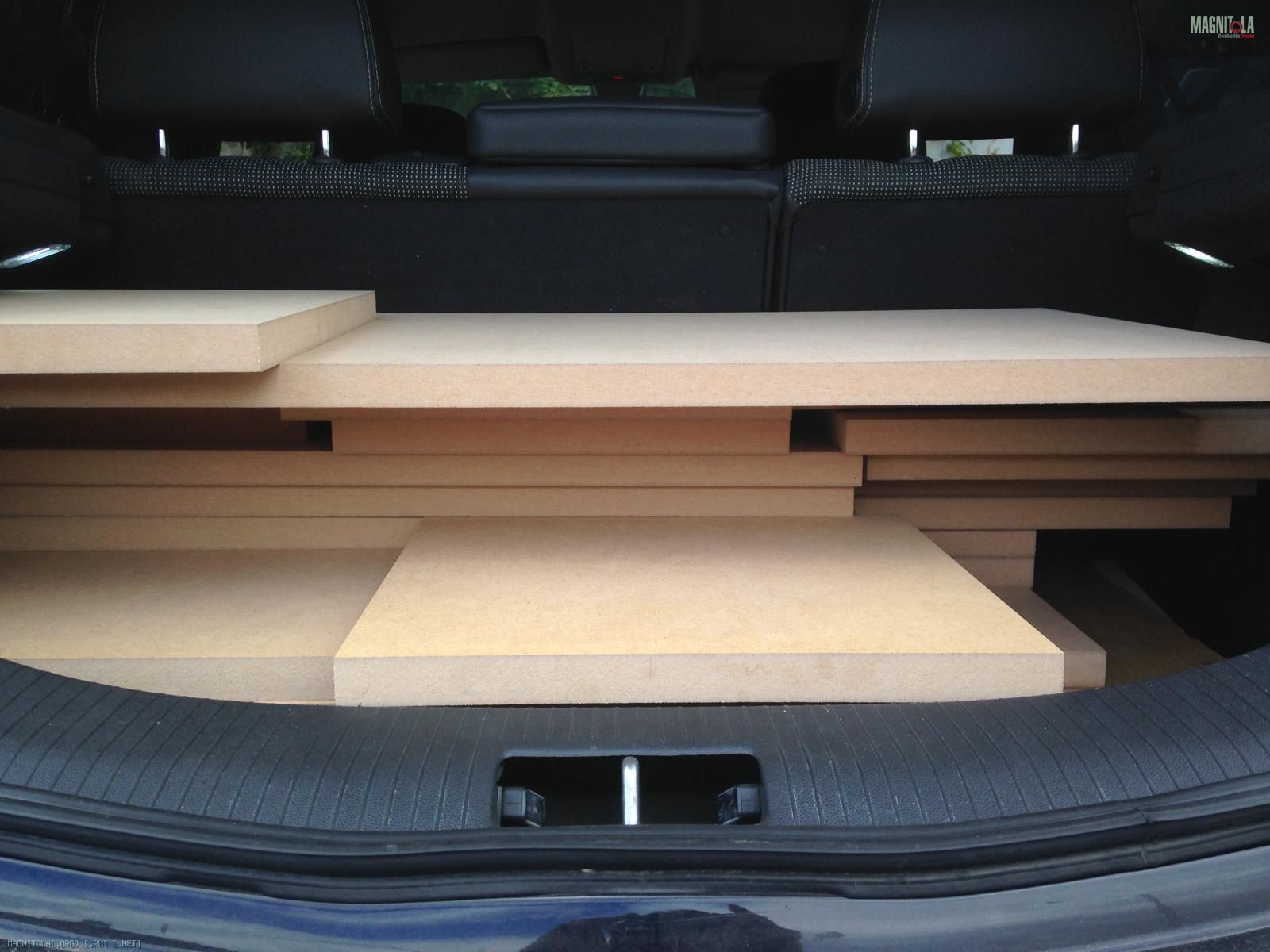

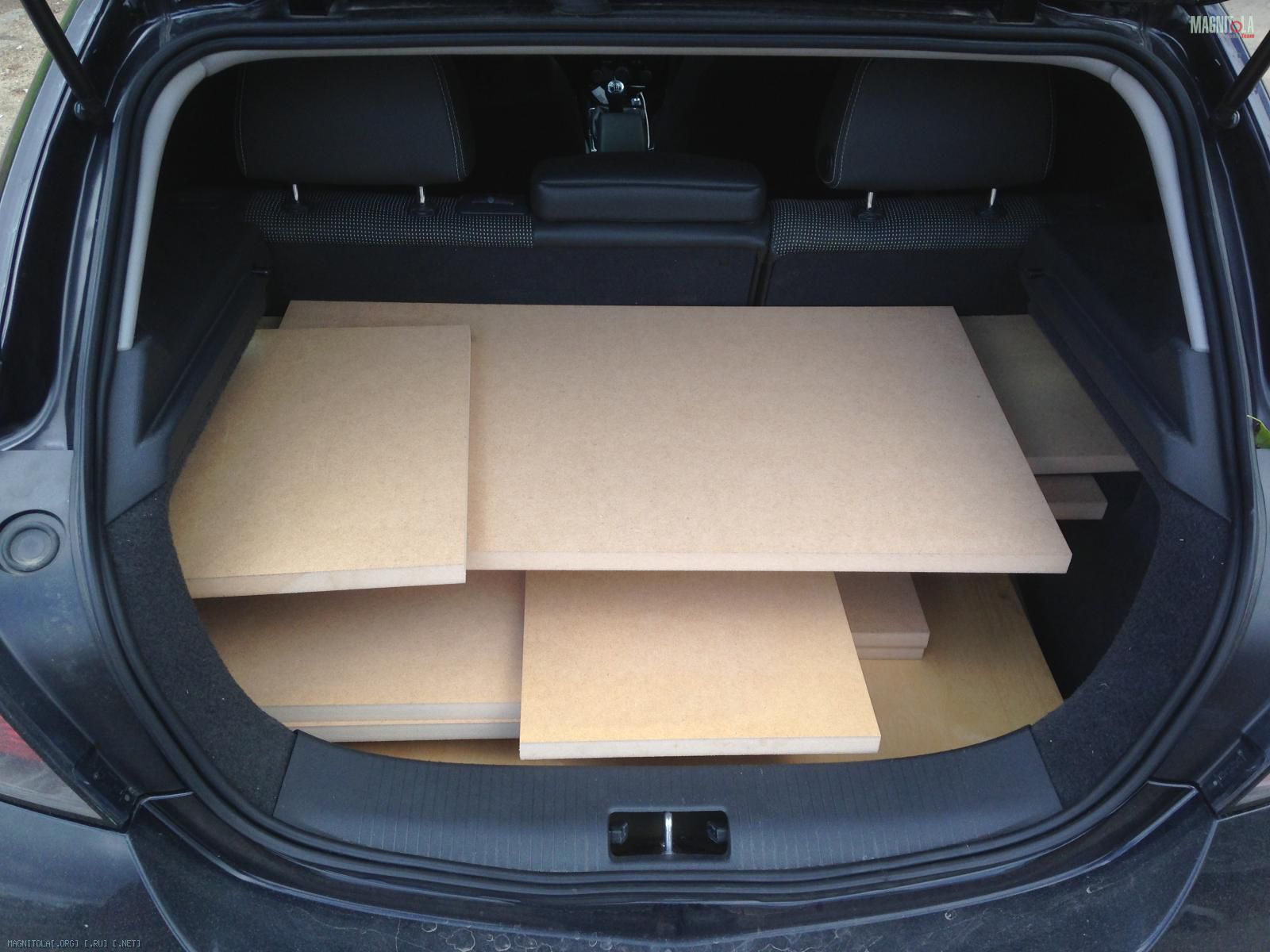

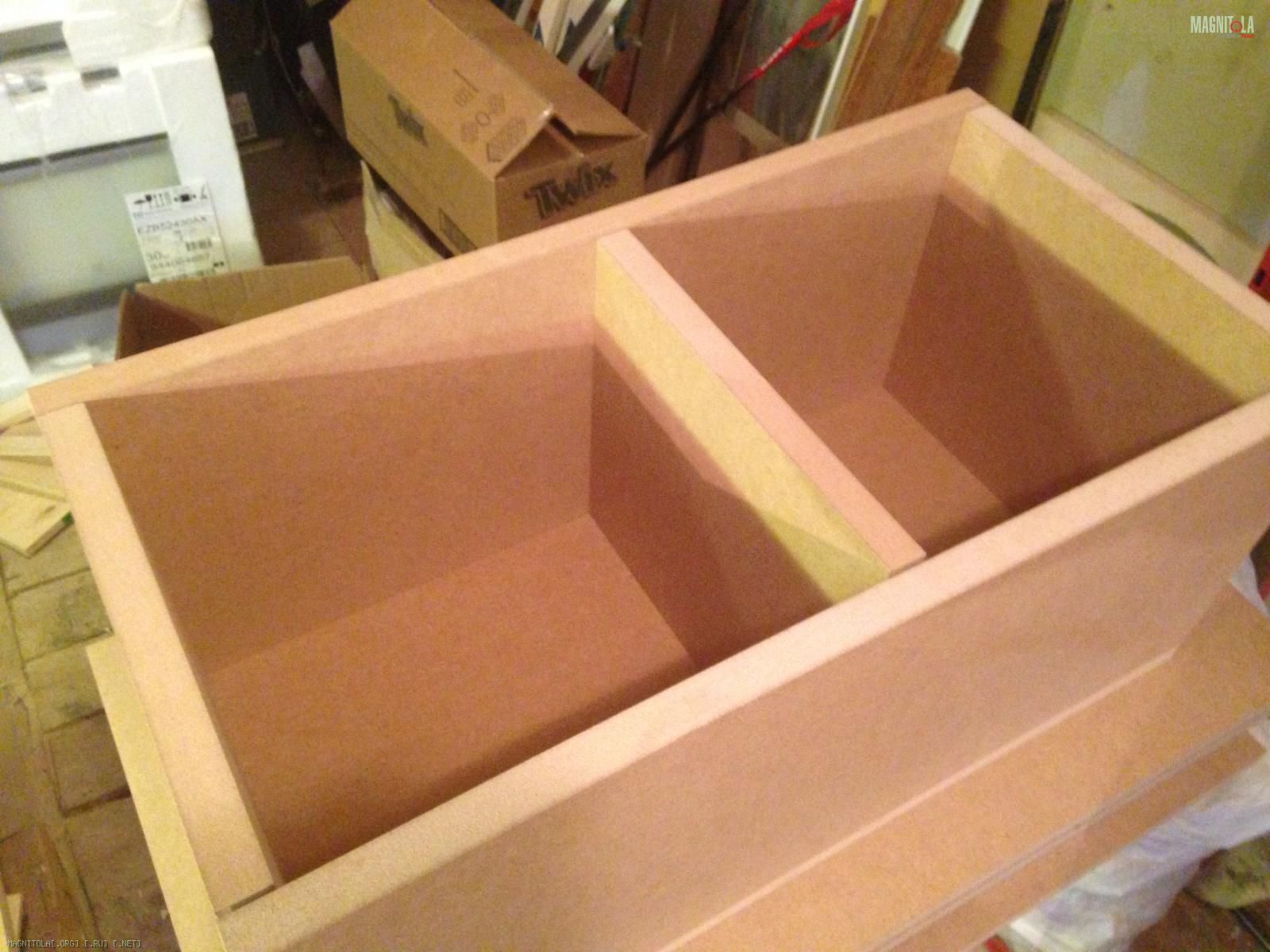

Напилил стенок на сабвуфер из 25мм МДФ
1. зя на две 12" с раздельными камерами по 28л.
2. фи на две 12" 100л под трубу 200мм с раскрывами


Вложение 1052604

Вложение 1052606

Вложение 1052608

Вложение 1052610

Вложение 1052612

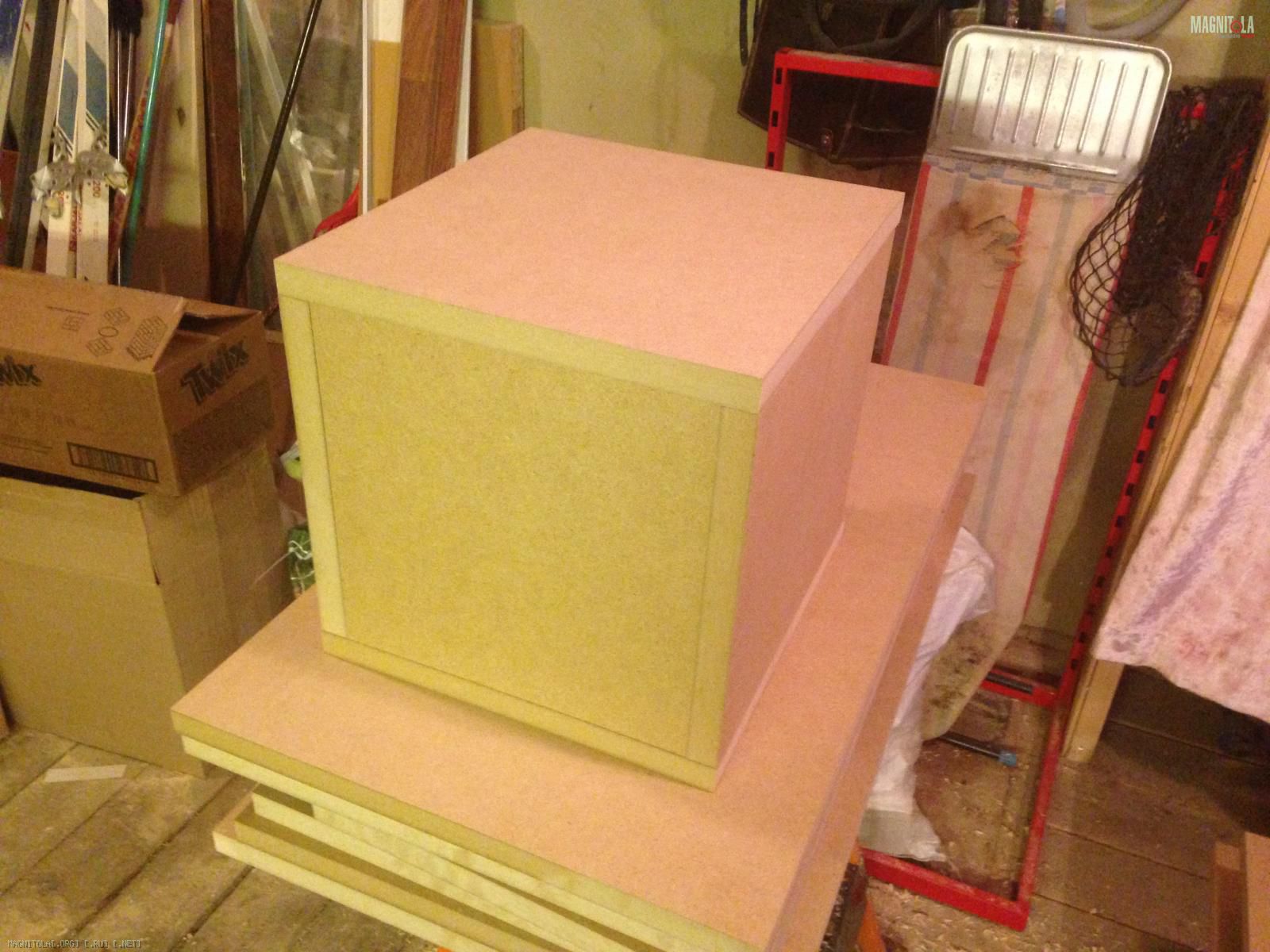

p.s. От прошлых экспериментов остался:
ЗЯ. Внешние размеры 350 х 350 х 350мм (МДФ 25мм) 27 литра объема.

Отверстие под дин сделаю фрезером под ваш сабвуфер.

Корпус пролит и 100% герметичен.
Отделки нет никакой.
2000 рублей
Вложение 1052602

Занижай тачку правильно, грузи до отказа :D


Вложение 1052614

Запилил коробули

ЗЯ 2х 28л на каждый день

Вложение 1053804

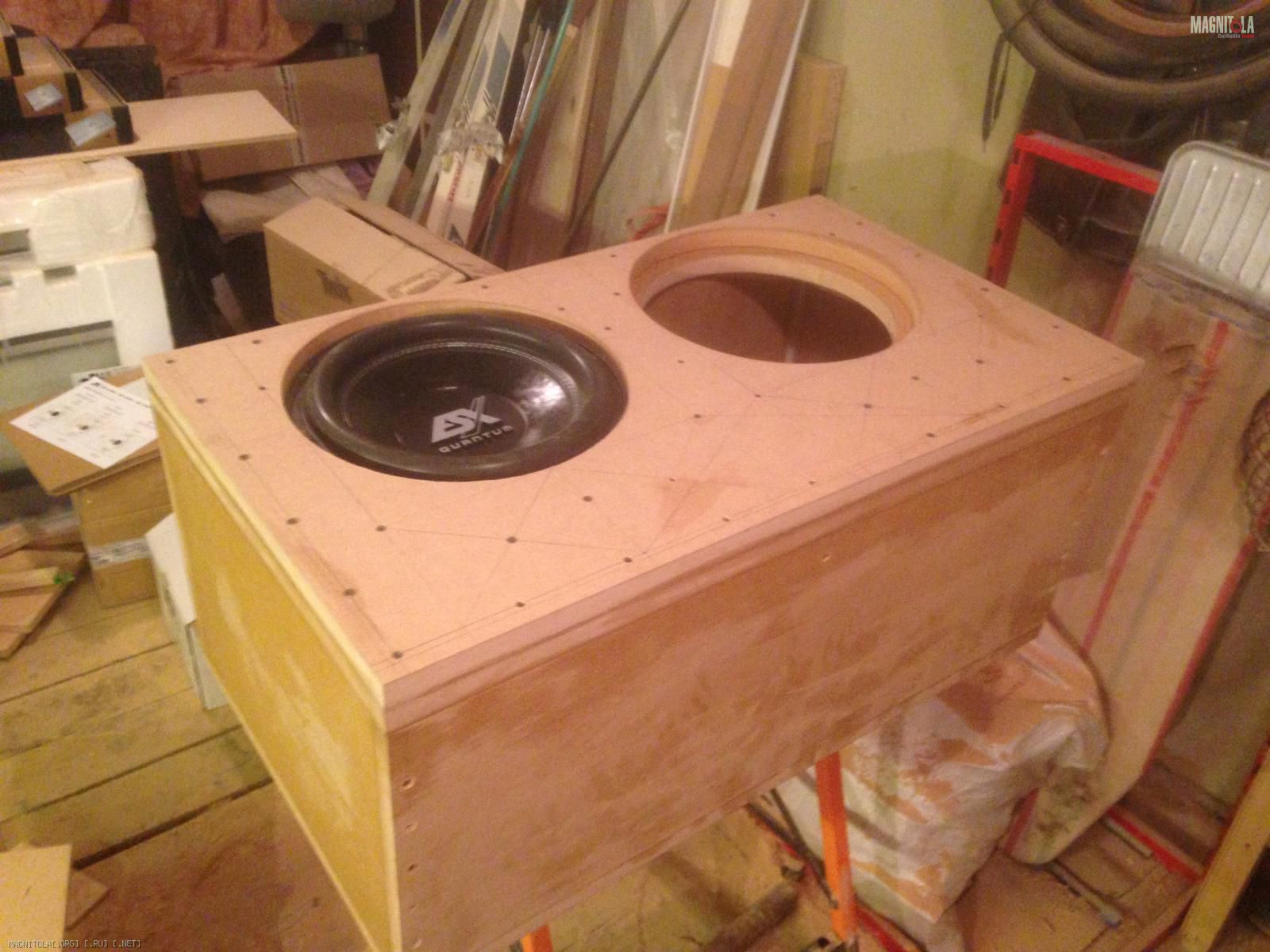

ФИ единый на погонять голубей

Вложение 1053806

Вот скучно было, сделал чашку клеммную на сабвуфер.

Чашка Daxx T92 монтажный диаметр 50мм.

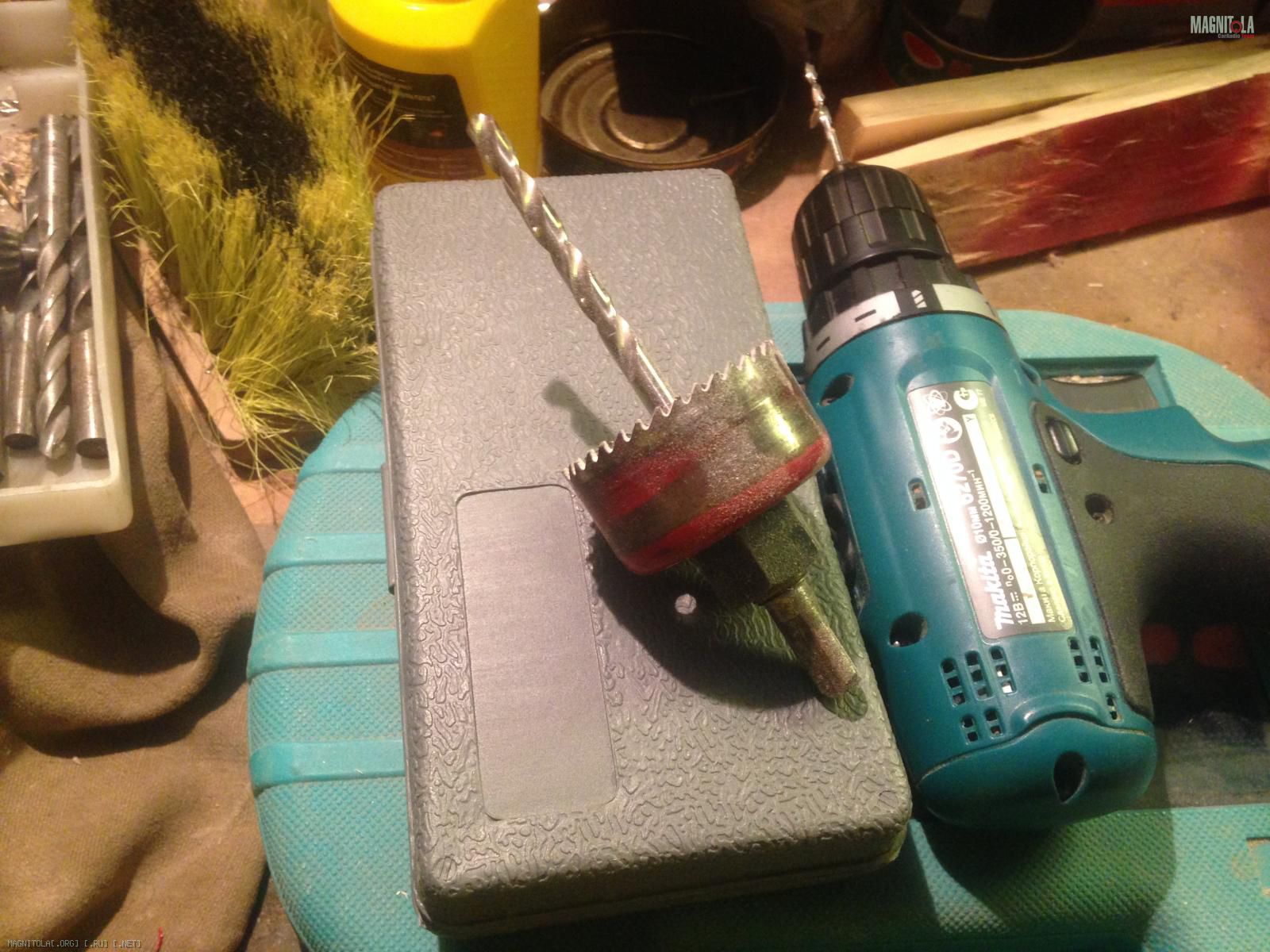

Удобно под нее высверливать коронкой (в наборах 51мм)

Вложение 1061856

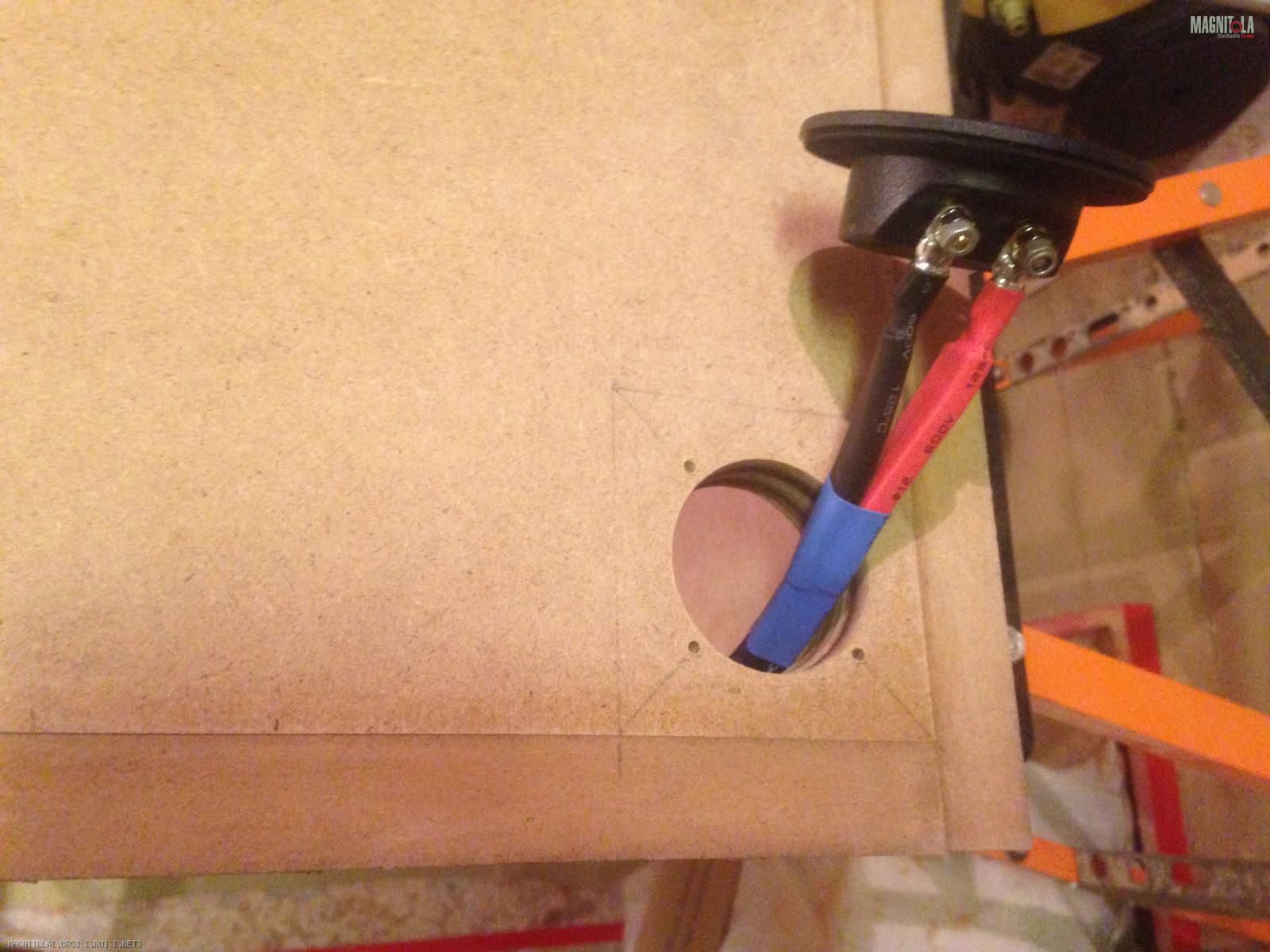

Надо купить фрезу кромочную на фрезер и снять немного для углубления чашки "заподлицо"

Вложение 1061858

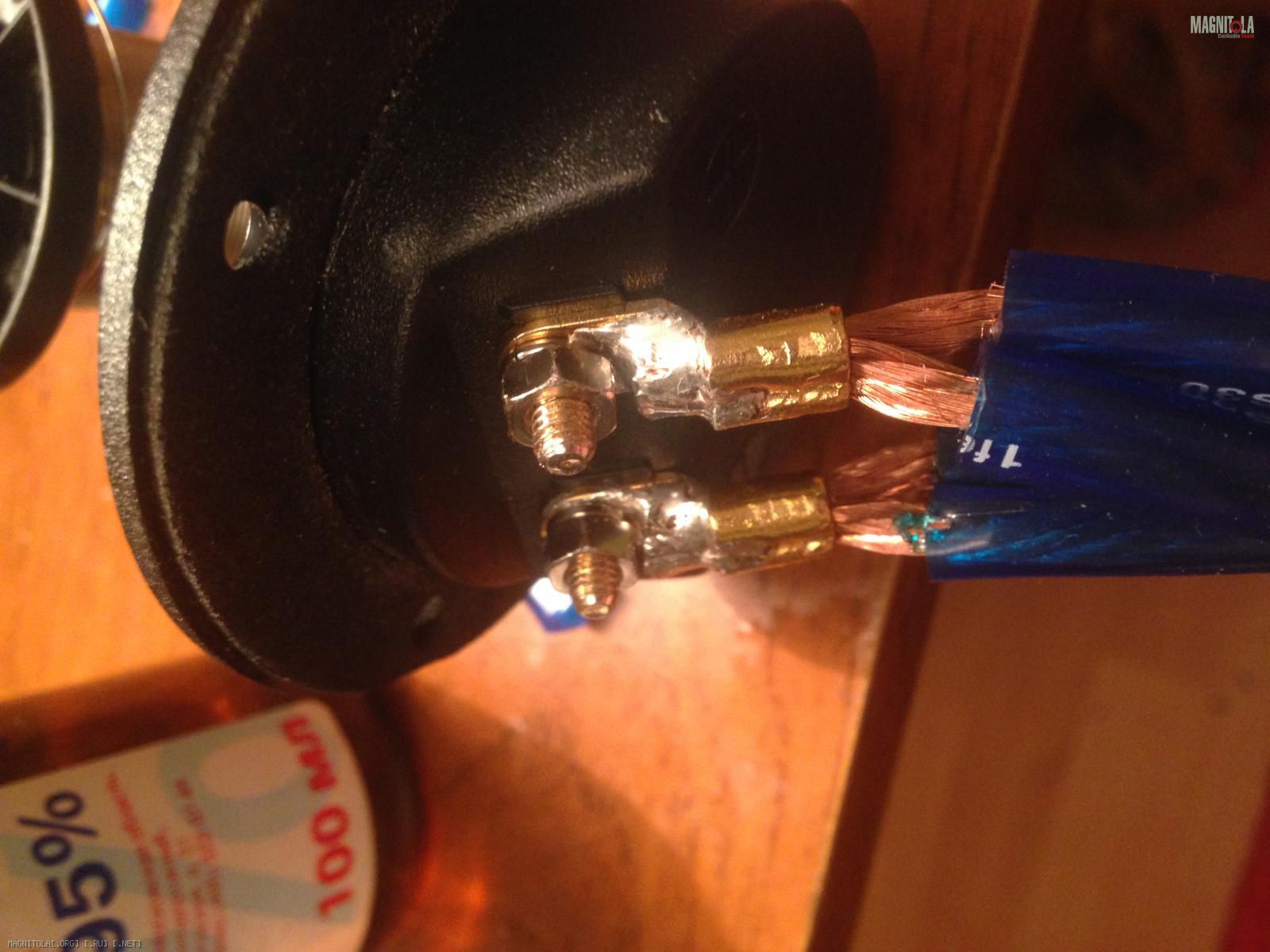

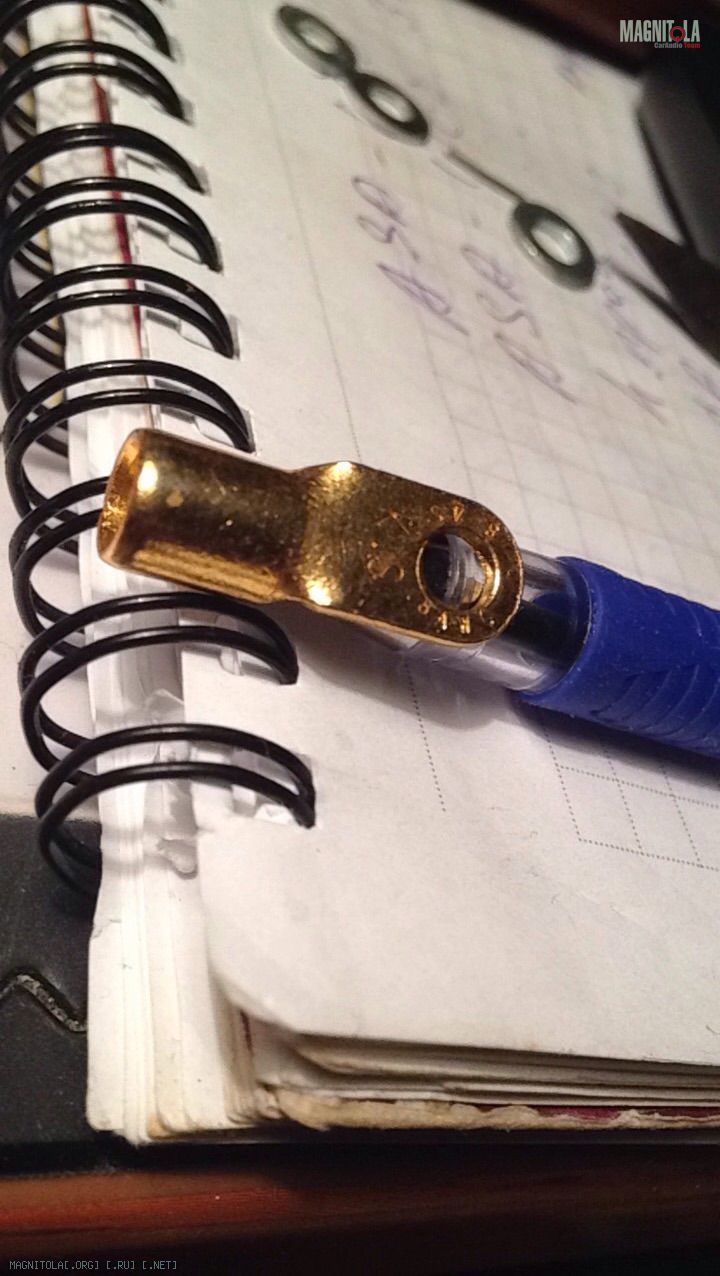

Нашел в старых запасах клеммы кольцевые Daxx под провод 8Ga и отверстие 5мм, наверное их когда то покупал для коммутации к клеммным чашкам внутри...сейчас такие не поставляют :(. А очень удобно подключать напрямую к зажимам.

Вложение 1061860

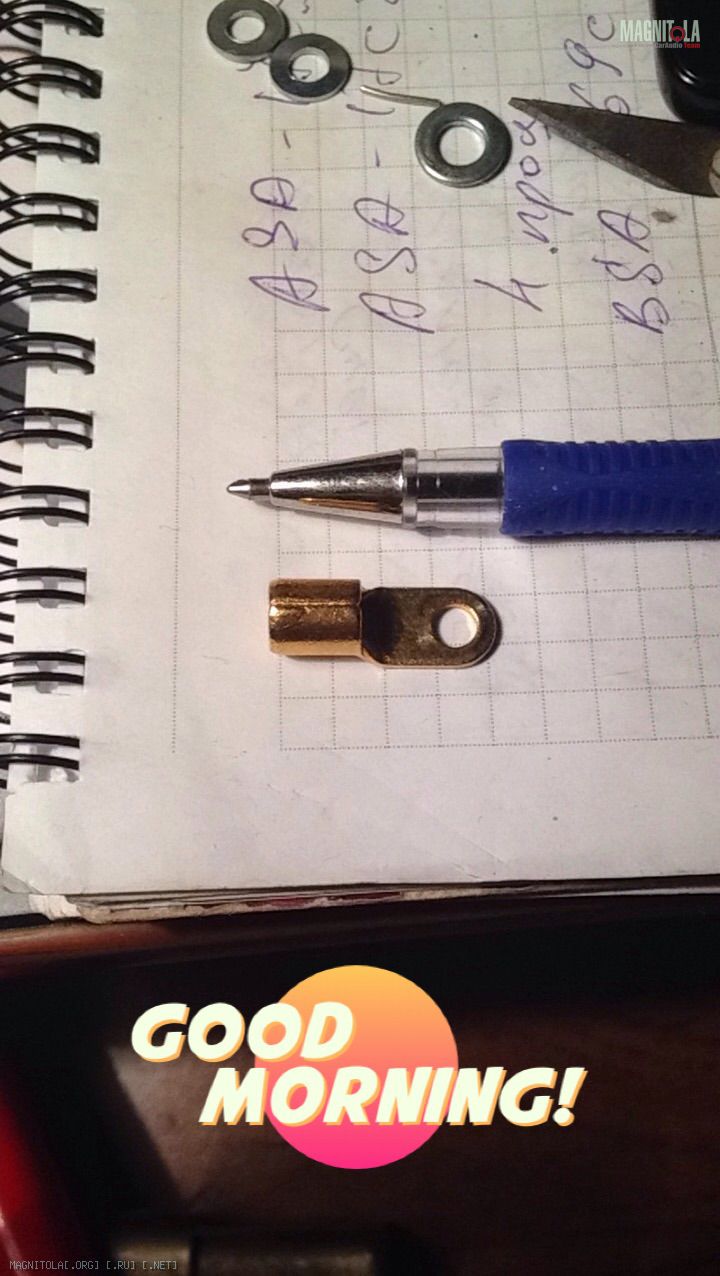

Так вот в клемму под 8Ga ровно "впритык" входит два кабеля Daxx S30 10Ga....обжато потом припоем зафиксировано.

Может у кого еще лежат в запасах такие кольцевые клеммы? Я бы купил...

Вложение 1061862Вложение 1061864

Трудно было найти тему)
Я думал что самый умный и купил почти OPC за дешего) Но оказалось это совсем не "оу пи си" в своей динамике...но в стоимости запчастей - это точно лухари класс!

Машину давно сломал и закатил в гаражик теплый)
Вложение 1081890
На сегодня надо:

0664090 — диск сцепы
5666019 — корзина
5616013 — маховик
5679349 — Подшипник выжимной гидравлический

Что примерно выходит 70 000 тысяч рублей :laugh1:

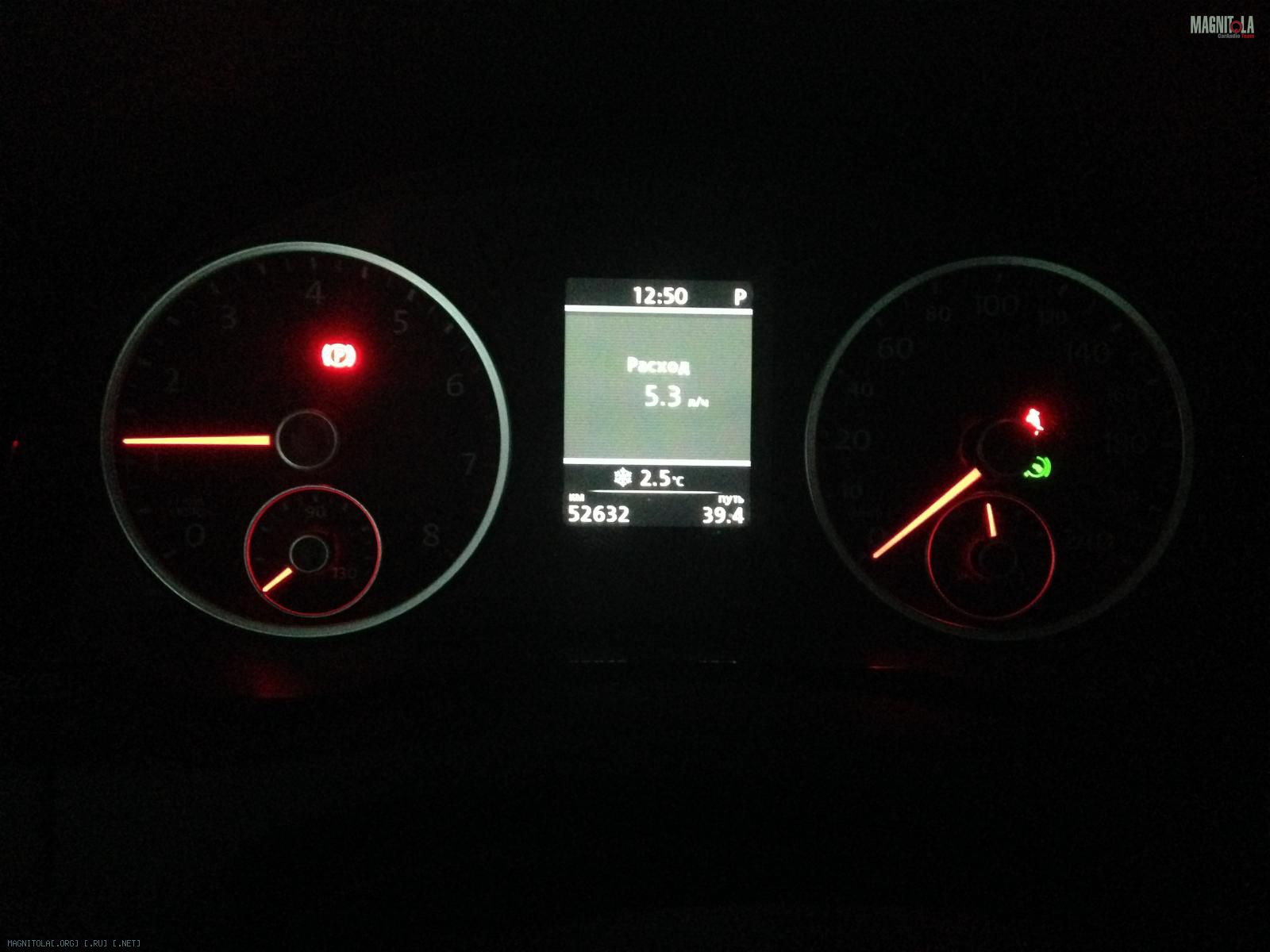

Пока осваиваю другие автомобили которые по очереди в ремонте, однако выводы: PSA гамно но с обогревом лобового, VAG просто гамно с DSG, надо брать весту!

Вложение 1081884

Вложение 1081888

Нашел очень крутой сайт в помощь!
http://voltag.ru/

Вбиваешь номер своего агрегата и можно посмотреть всю раскладку по запчастям.

Номера РР для моего генератора если надо 14.3в

http://voltag.ru/catalog/group/volta...ora/?q=ALB1909

Bosch	F00M144140, F00M145249, F00M145260, F00M145325, F00M145430, F00MA45231
Ghibaudi	RTR3286
HIT	130583
MBC	VRB264
Mercedes Benz	0031542906, 0031545606, A0031542906
Mobiletron	VRB264, VRB363
Motorherz	ARB0260
Transpo	IB260
UTM	04082, RB0260A
WAI	IB260
WO	VRB264

Номера РР для моего генератора если надо 14.5в

http://voltag.ru/catalog/group/volta...ora/?q=ALB1909

AS	ARE0012
Bosch	F00M144140, F00M144142, F00M144173, F00M145201, F00M145231, F00M145281, F00M145282, F00M145363, F00M145370, F00M145680
Cargo	139044, 333255
FIAT	77363779, 9949575
Ghibaudi	RTR3267
GM	9117942, 93174476, 93176380, 93188678
HIT	130585, 130586, 130794
HM	IB231
Magneti Marelli	AMP0282
MBC	VRB252
Mercedes Benz	0031541506, 0031545606, 0031546306, 0031549106, A0031541506, A0031545606, A0031546306, A0031549106
Mobiletron	VRB252
Motorherz	ARB0231
Opel	1204289, 6204224
RNL	F00M145231, F00M145370
SAAB	5353552
SUN	SQBOR231
Transpo	IB231, IB680, SQBOR231
Unipoint	YRV31, YRV311
UTM	04024, 04-024, BOR231, RB0231A
WAI	IB231
WO	IB231

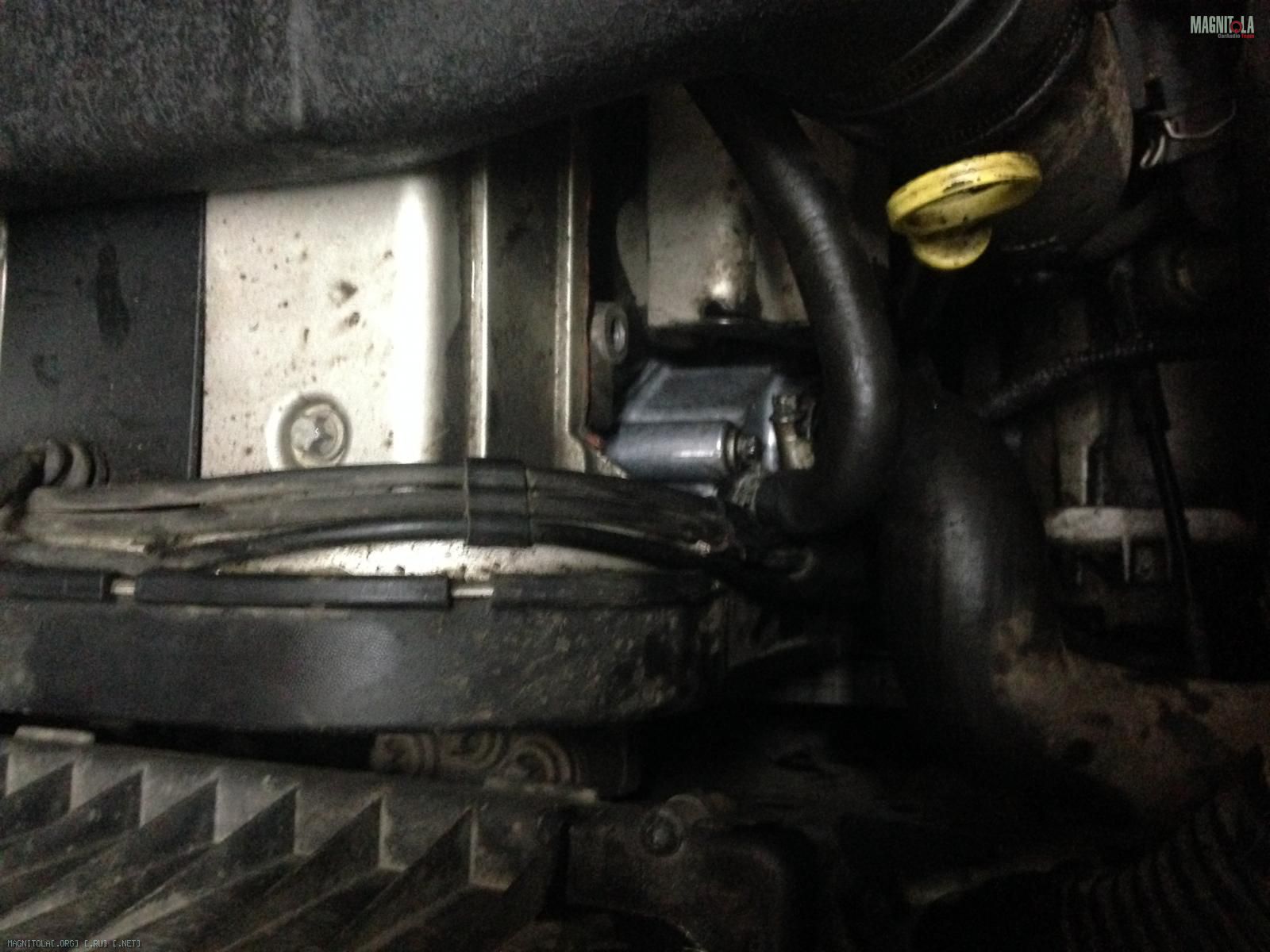

Почистил тему.
Продолжу историю.

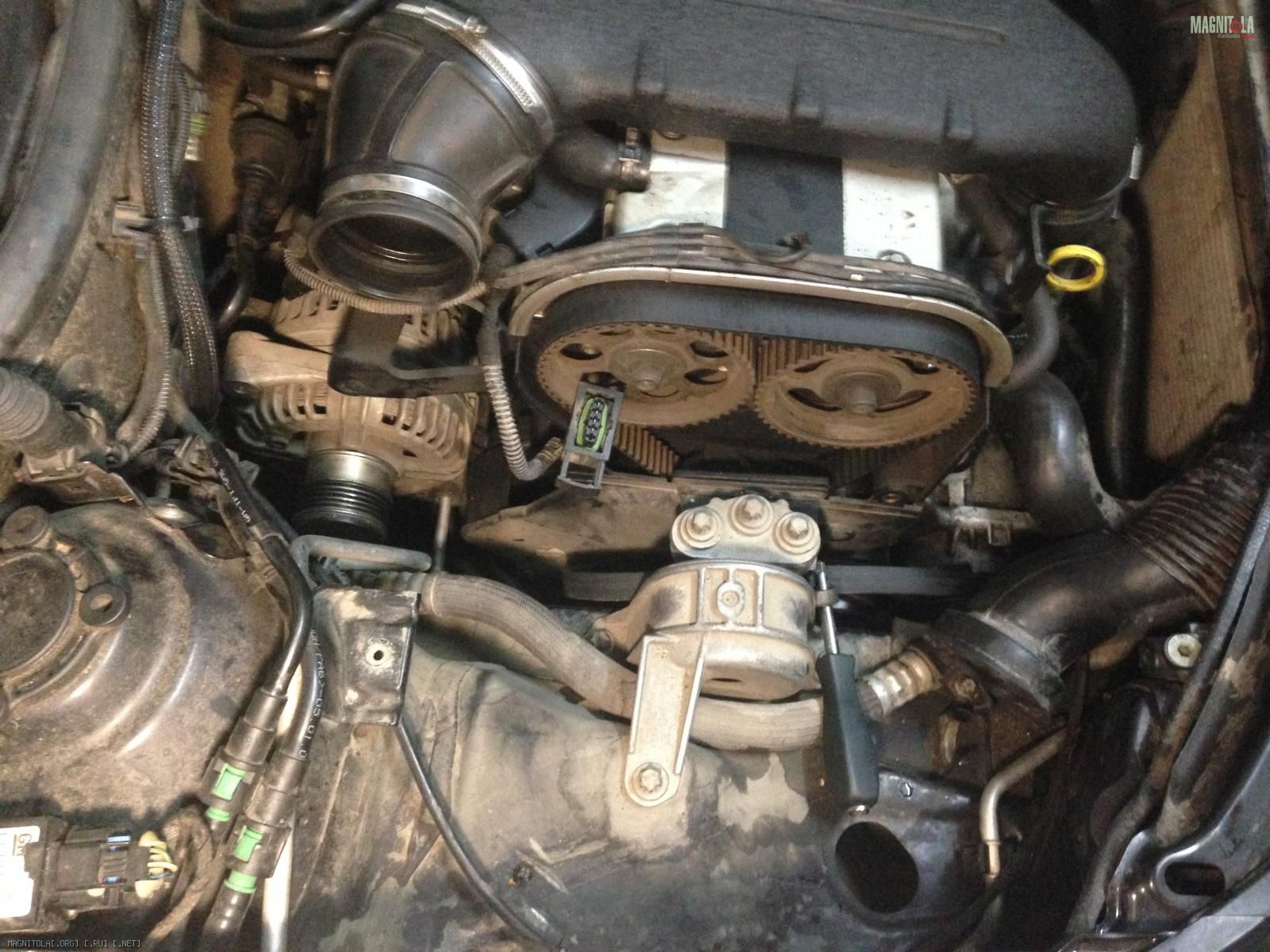

Машину вернул к жизни и продолжаю восстановление технической исправности.

Заменил маховик
Заменил сцепление
Рабочий цилиндр сцепления
Главный цилиндр сцепления
Трубки теплообменика
Втулки стабилизатора

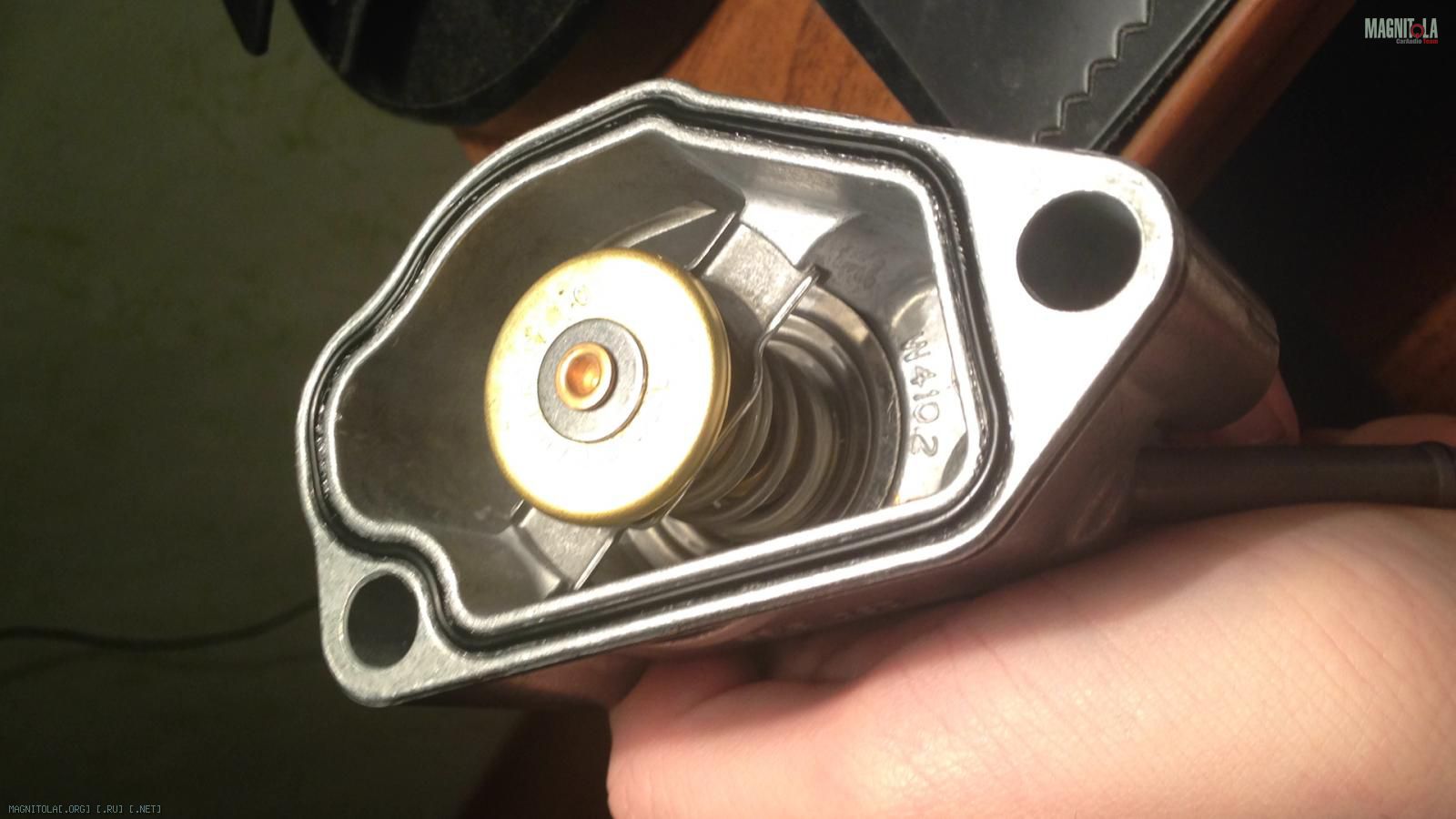

Термостат
Антифриз
Сход развал

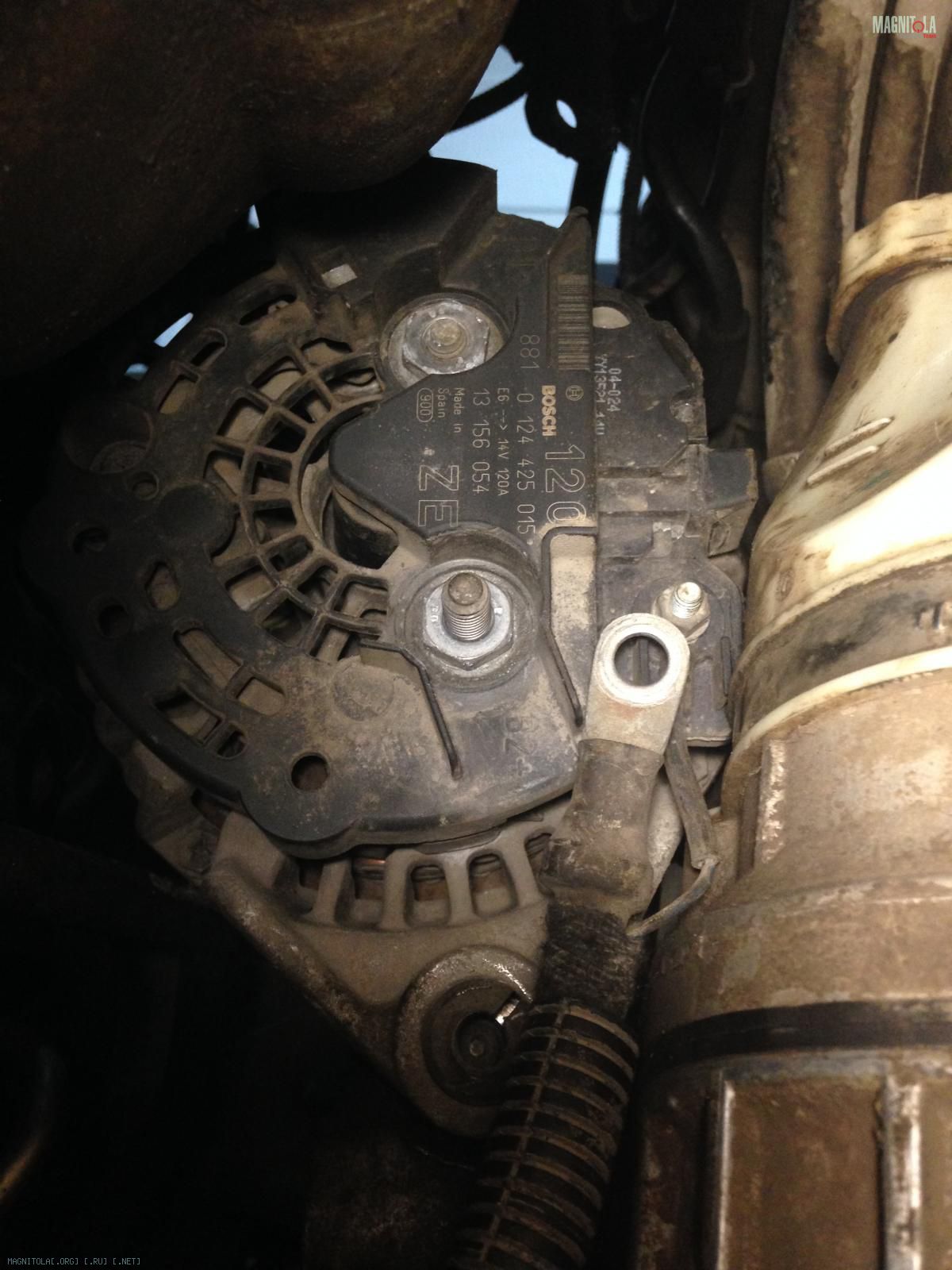

Реле регулятор генератора

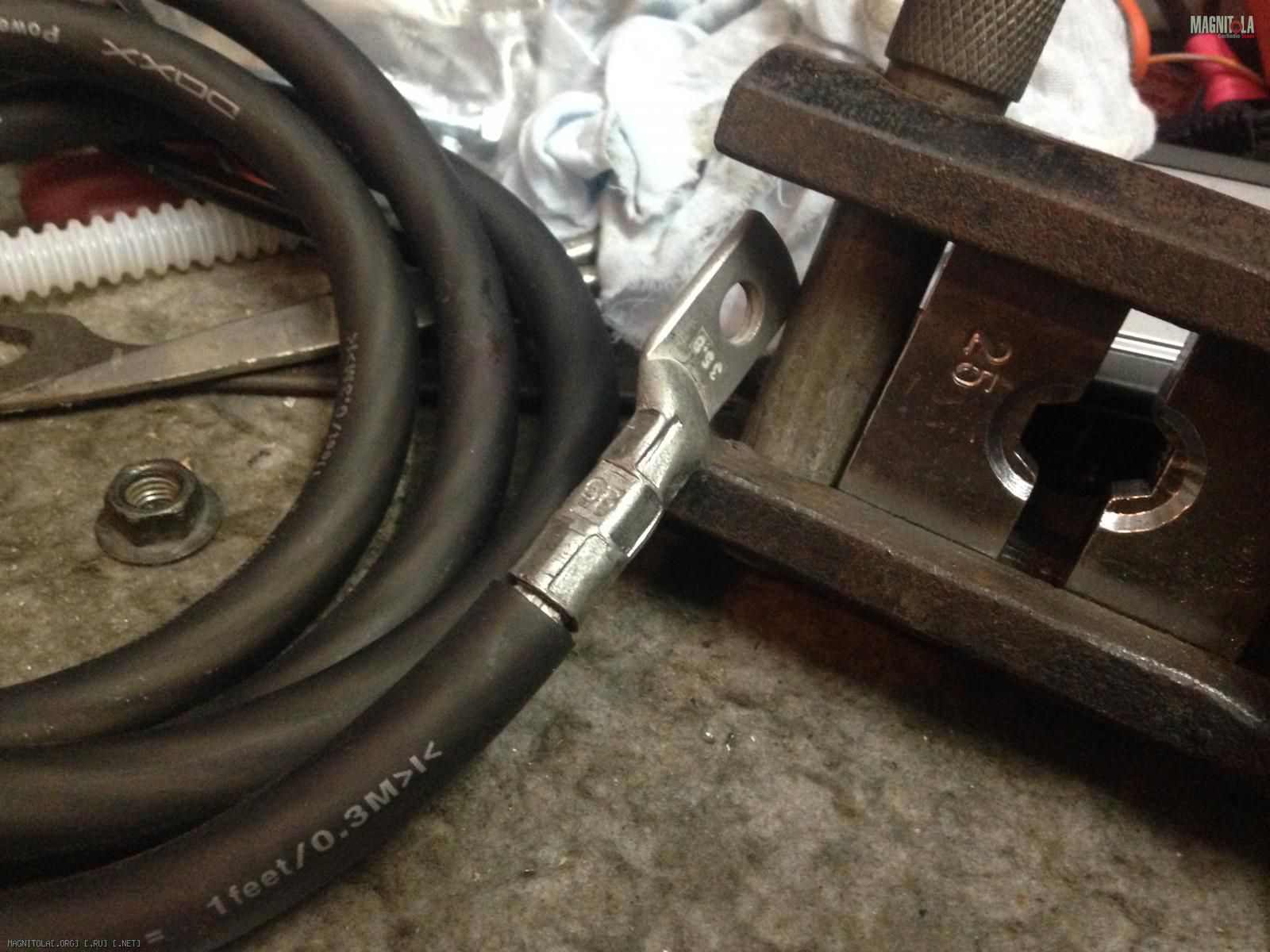

Проводку АКБ-Генератор (+/-)
Проводку АКБ-Кузов

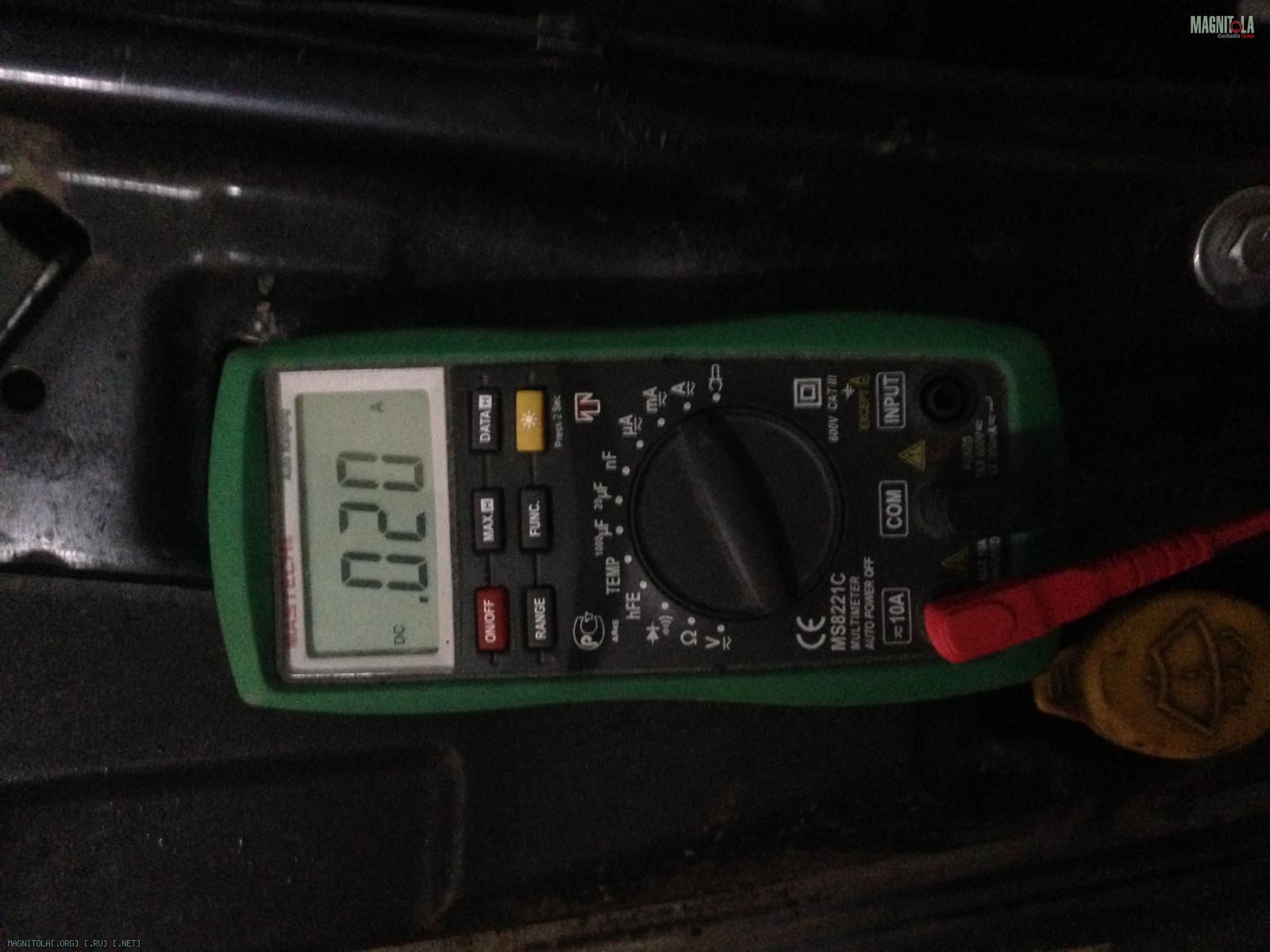

Разобрался с током утечки

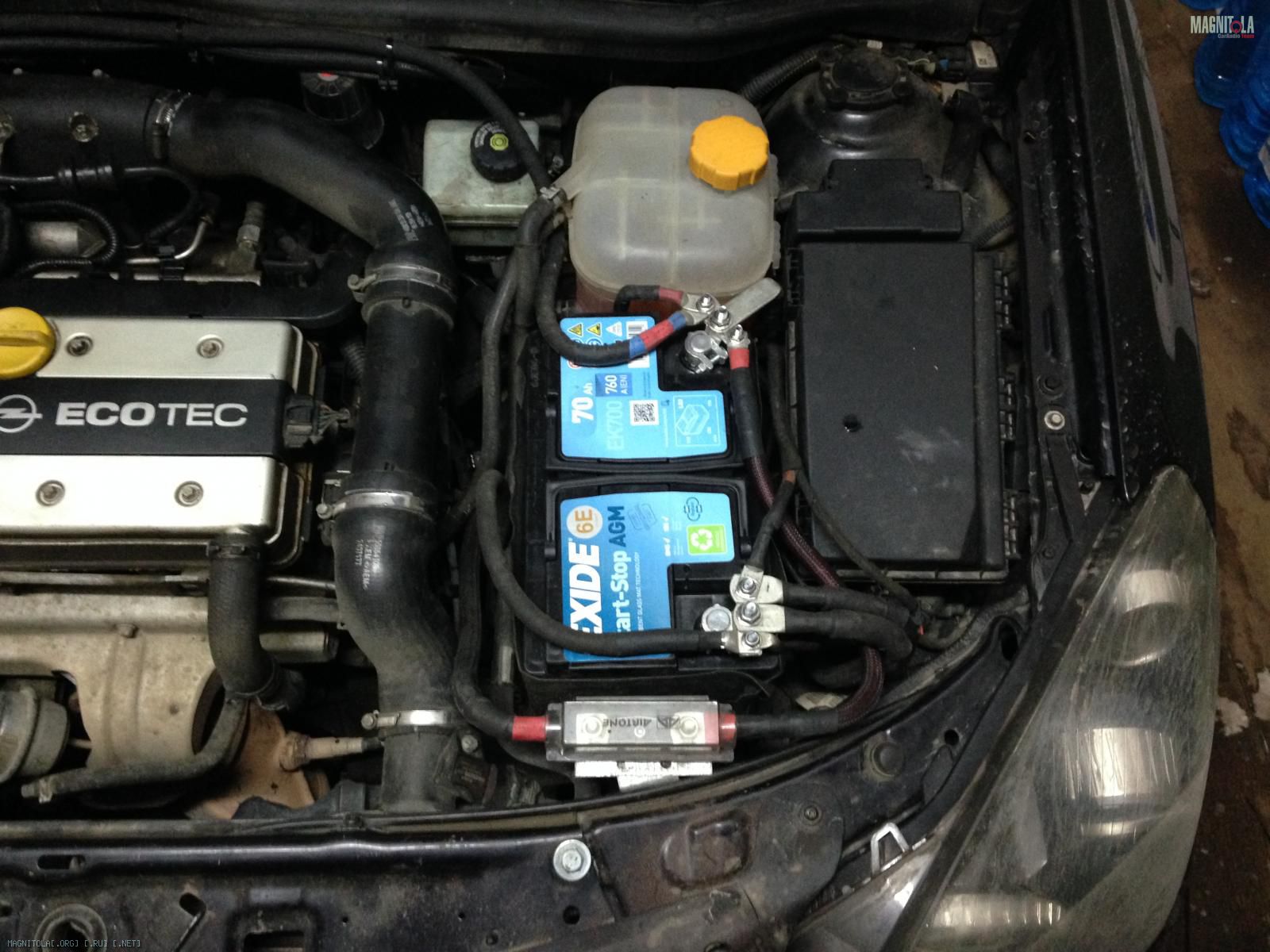

Купил AGM АКБ под капот

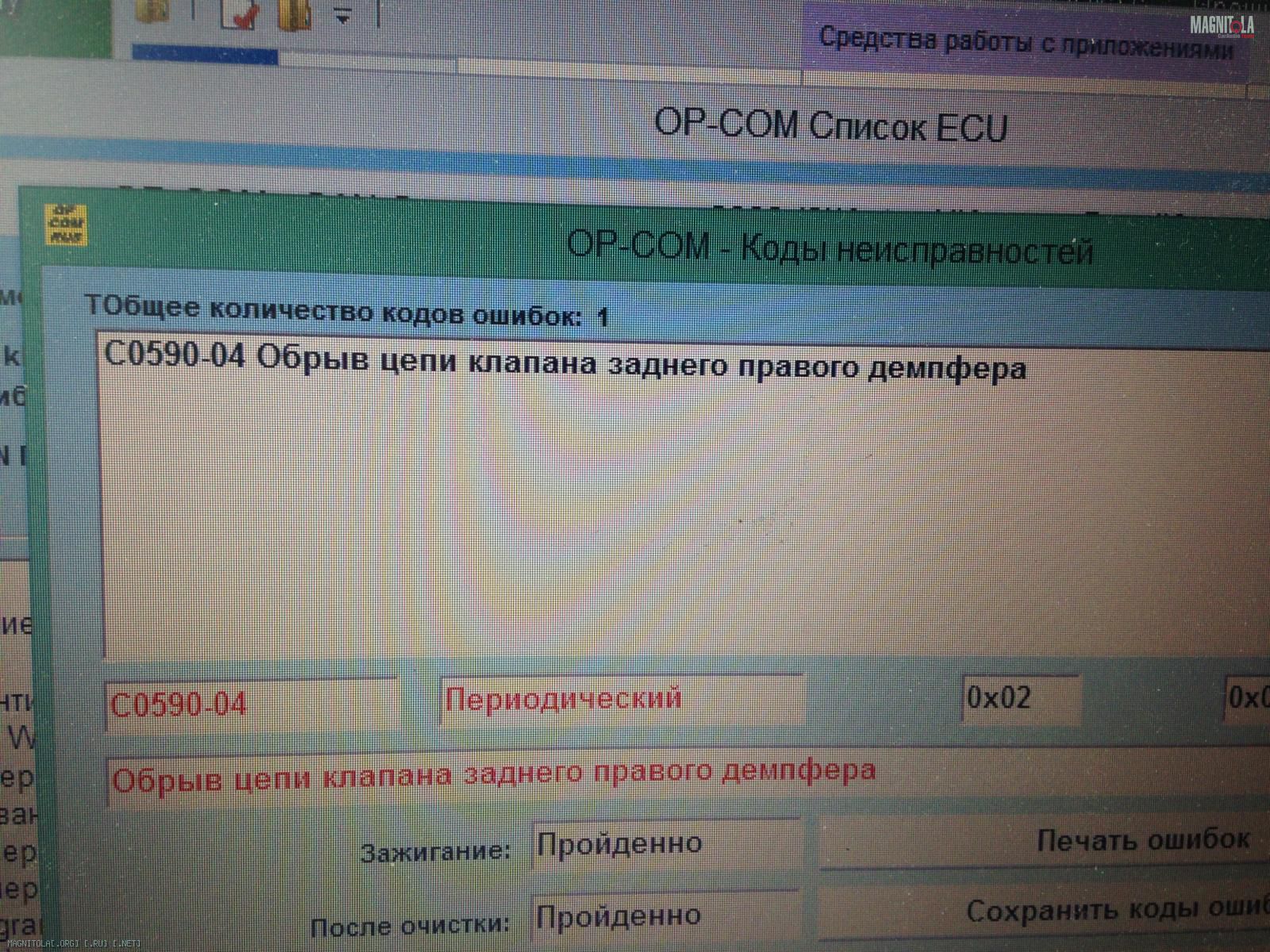

Починил электронику подвески IDS+

За месяц машина всосала не меньше сотки...и конца не видно)))))


Вложение 1088808Вложение 1088810Вложение 1088812Вложение 1088814Вложение 1088816Вложение 1088778Вложение 1088780Вложение 1088782Вложение 1088784Вложение 1088786Вложение 1088788Вложение 1088790Вложение 1088792Вложение 1088794Вложение 1088796Вложение 1088798Вложение 1088800Вложение 1088802Вложение 1088804Вложение 1088806Вложение 1088822Вложение 1088824

Цитата:

---

Сообщение от jaff

Купил AGM АКБ под капот

---

Цитата:

---

Сообщение от jaff

Почистил тему.

---

Зачем ссылку на магазин убрал?
Наверное то же надо разориться. Сегодня первый раз не завёлся. Пришлось подзаржать. Хотя, моему АКБ 29.01 будет 6 лет.
Exide столько продержится?

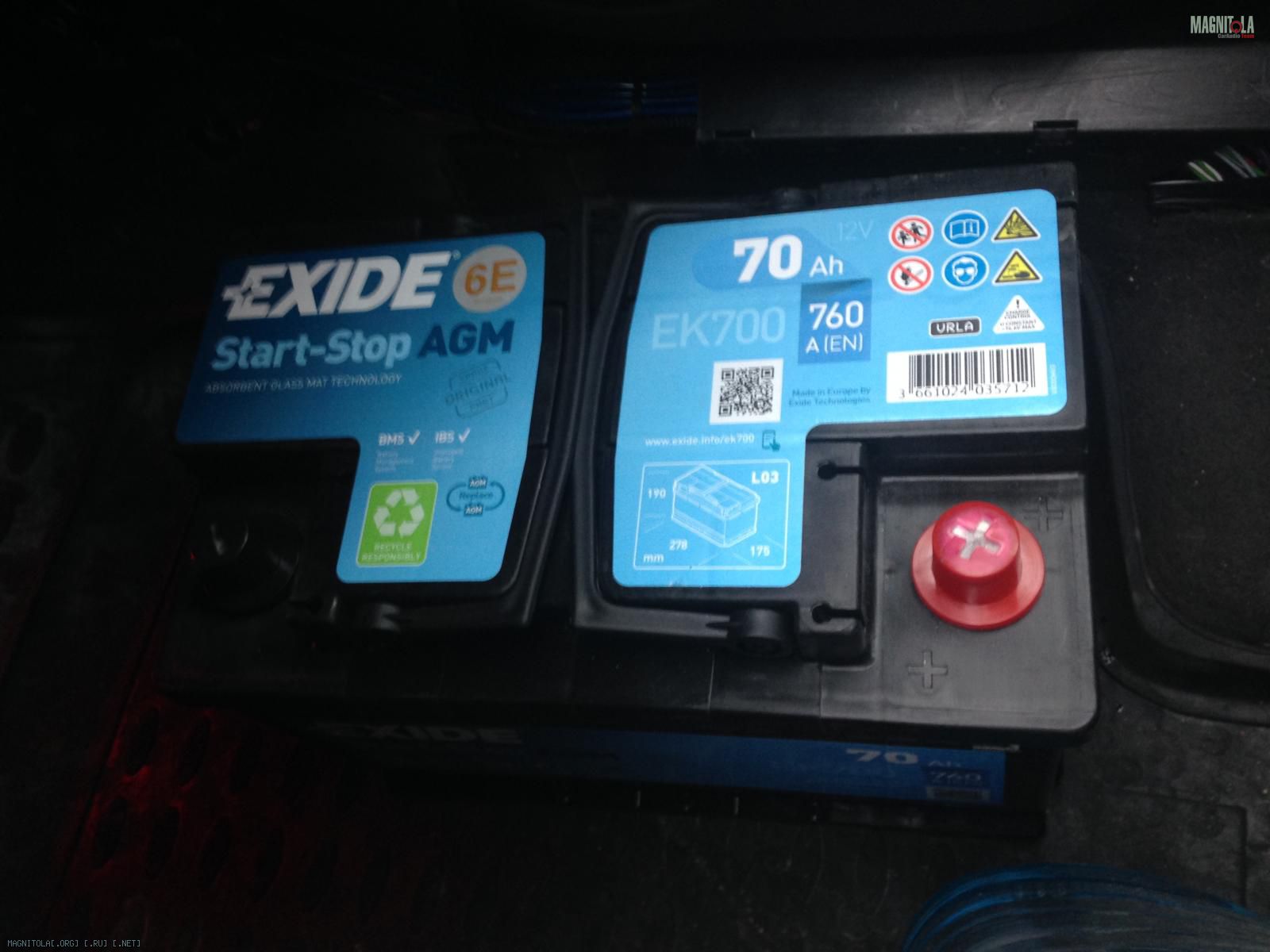

Акб обошелся в 7600руб.
Искал самую низку цену и близкое положение продавца через zzap.ru (вообще все запчасти через эту систему поиска покупаю)
Акб EXIDE с маркировкой 6Е это 5 месяц (буква Е в алфавите) 2016года (цифра 6)
