Приора 2,мой инсталл)Альтернатива штатке)

Добрый день уважаемые форумчане!Долго думал стоит ли создавать тему и выставлять свои идеи на показ,но всетаки решил что надо,как никак ктото чтото посоветует поднаправит в нужном направлении)ведь у каждого форумчанина должна быть своя темка)Полистав инсталлы не нашел подобного,поэтому в какомто смысле буду первым)и так что имеем...
Авто Приора 2 седан рестайлинг
Система ГУ Alpine DVA-9861Ri + Ipod(в перспективе)
Монитор Alpine TME-S370
Усилитель Alpine MRA D550
Фронт Eton RSE 160
Тыл Infinity Reference 6502ix
Сабовое звено пока под вопросом
Приехав с Тольятти,в полной тишине так сказать,понял что надо чтото делать)Цель всей установки,сделать как можно все скрытнее,без кординальных переделок,в тоже время слушать более менее качественный звук,и функционал,приобрету позже Ipod,ну и мультики можно смотреть,очень нравится клипы в дороге слушать и т.д)увы и ах с обычными балалайками уже нет настроения ни ездить ни устанавливать ни слушать,балованые стали так сказать)

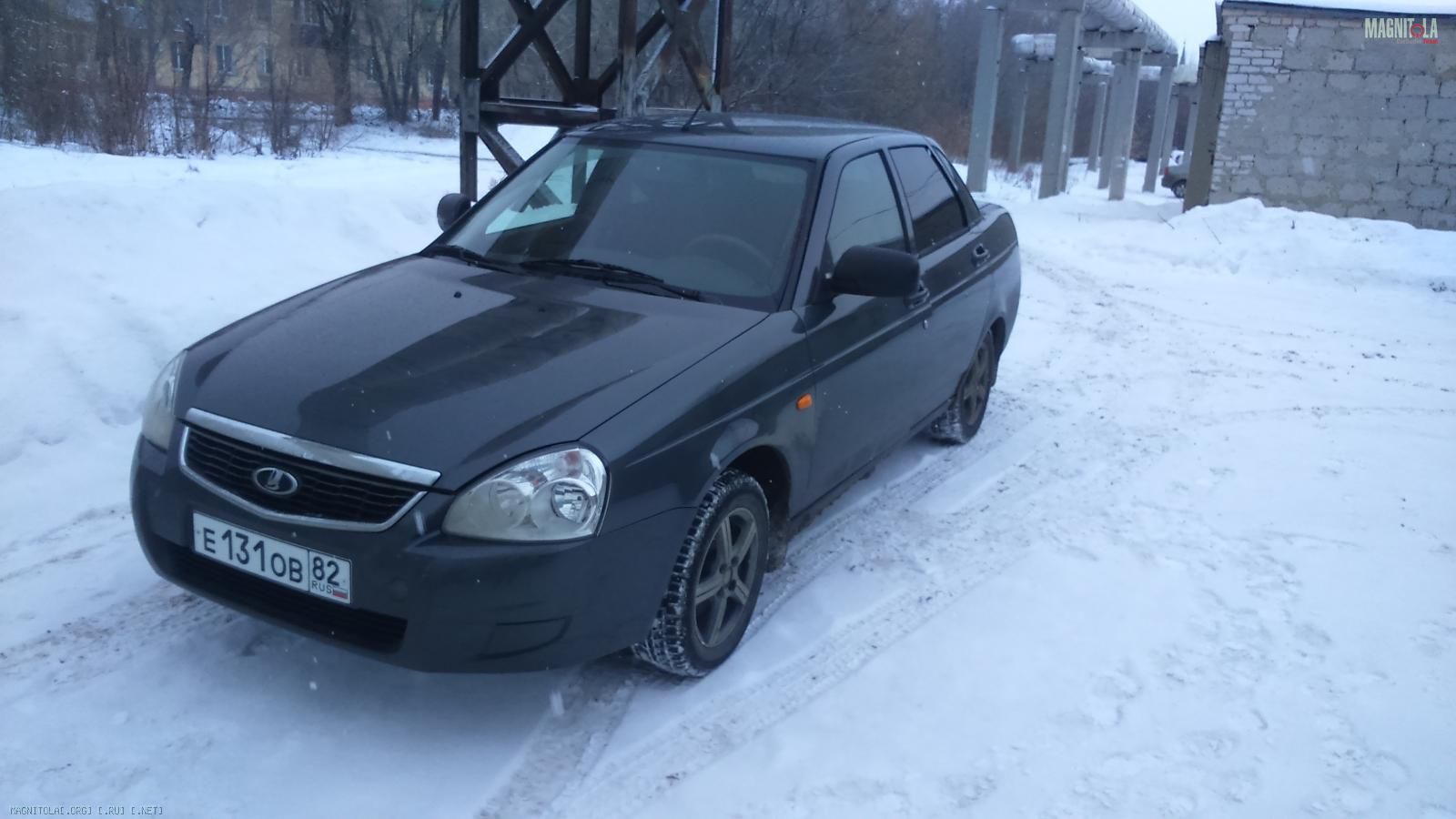

Первым делом поставил на нормальные колеса,ну и получил номера
Вложение 1106458
Позже начал собирать компоненты

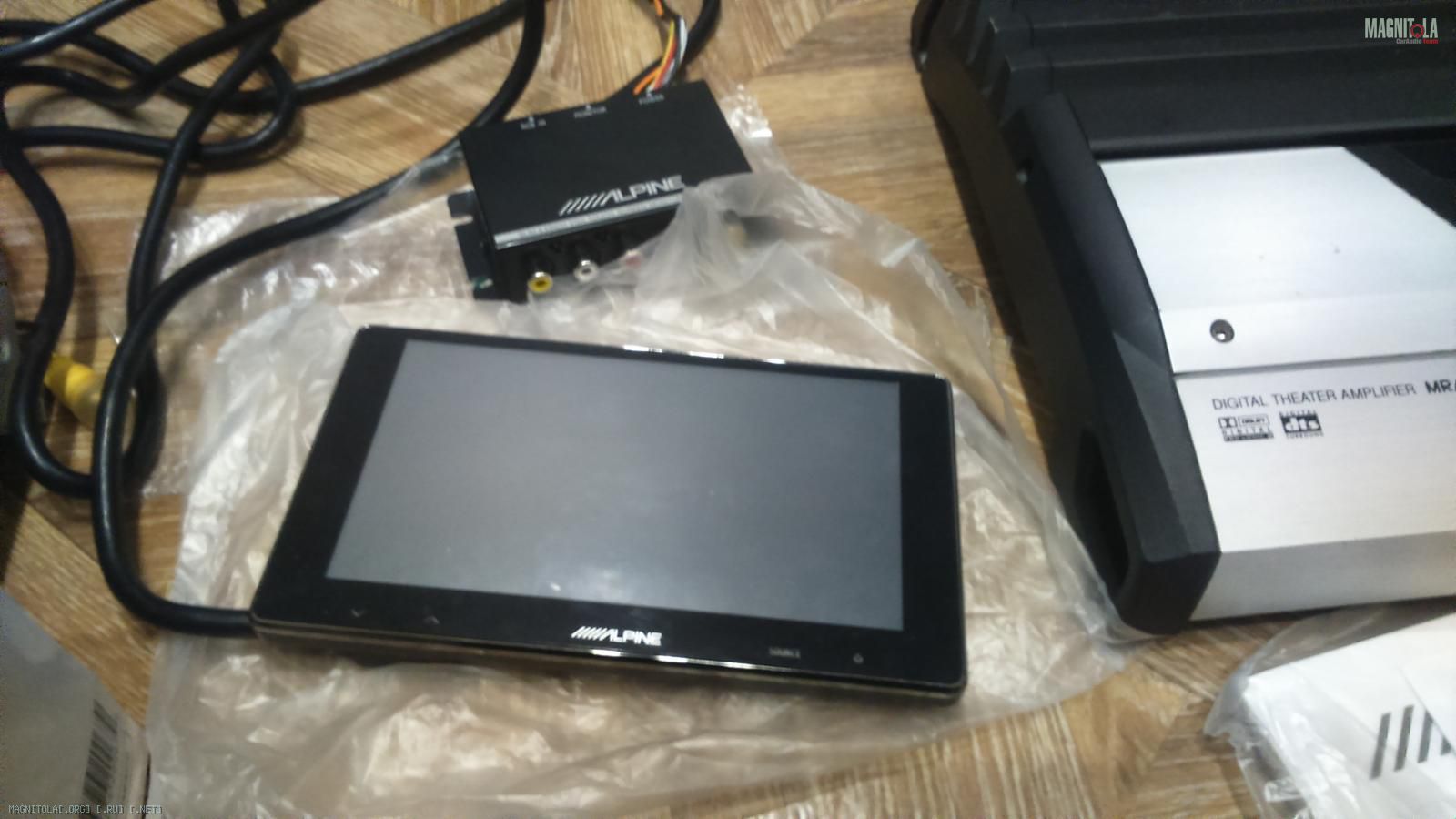

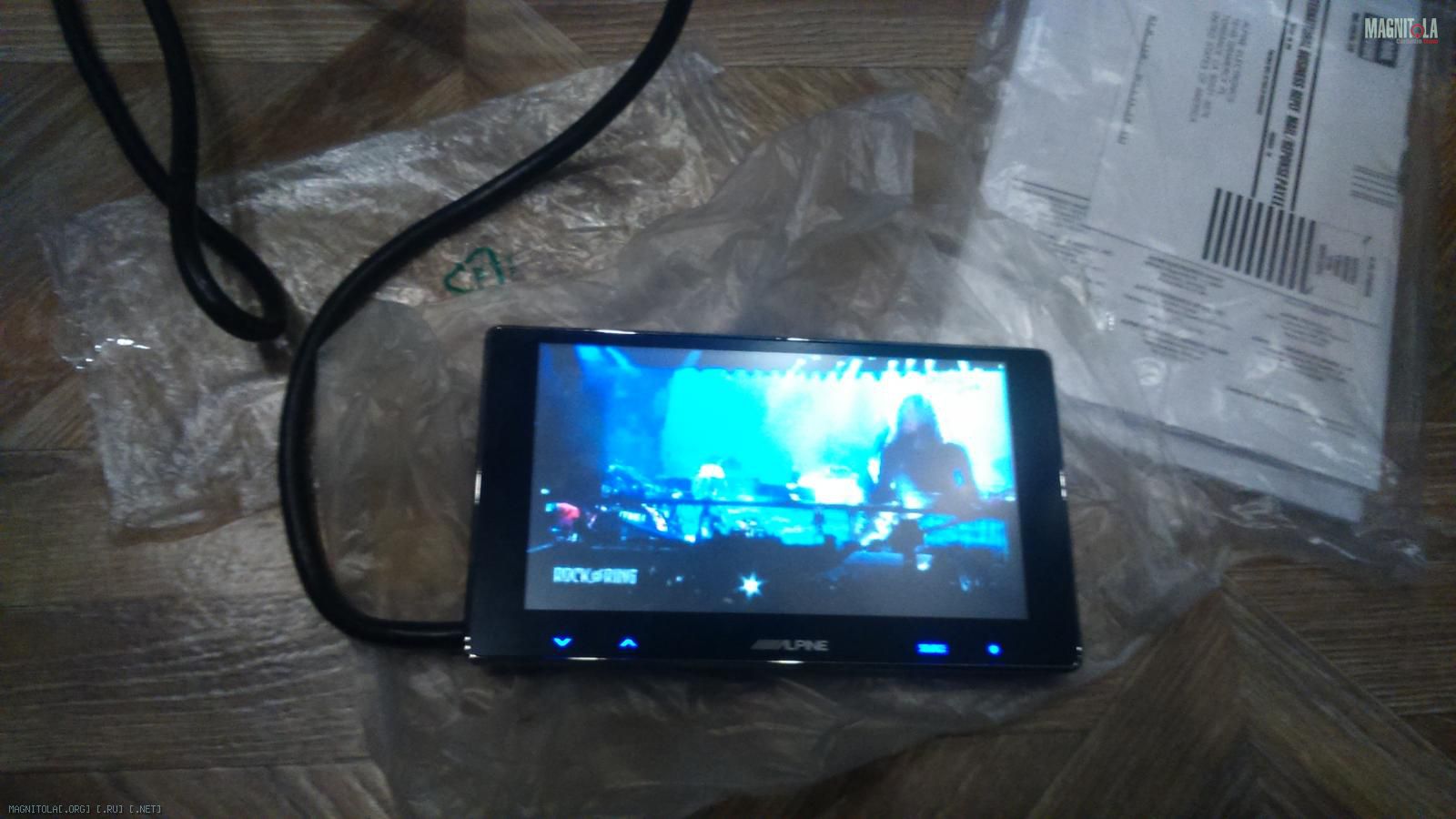

Приобрел монитор Alpine с сенсорным управление Вложение 1106468Вложение 1106470 эта модель подходила по размерам штатного места как раз,и кнопки не скрыты и сенсорное управление поддерживает с альпом 9861(пульт родной был утерян вдобавок)

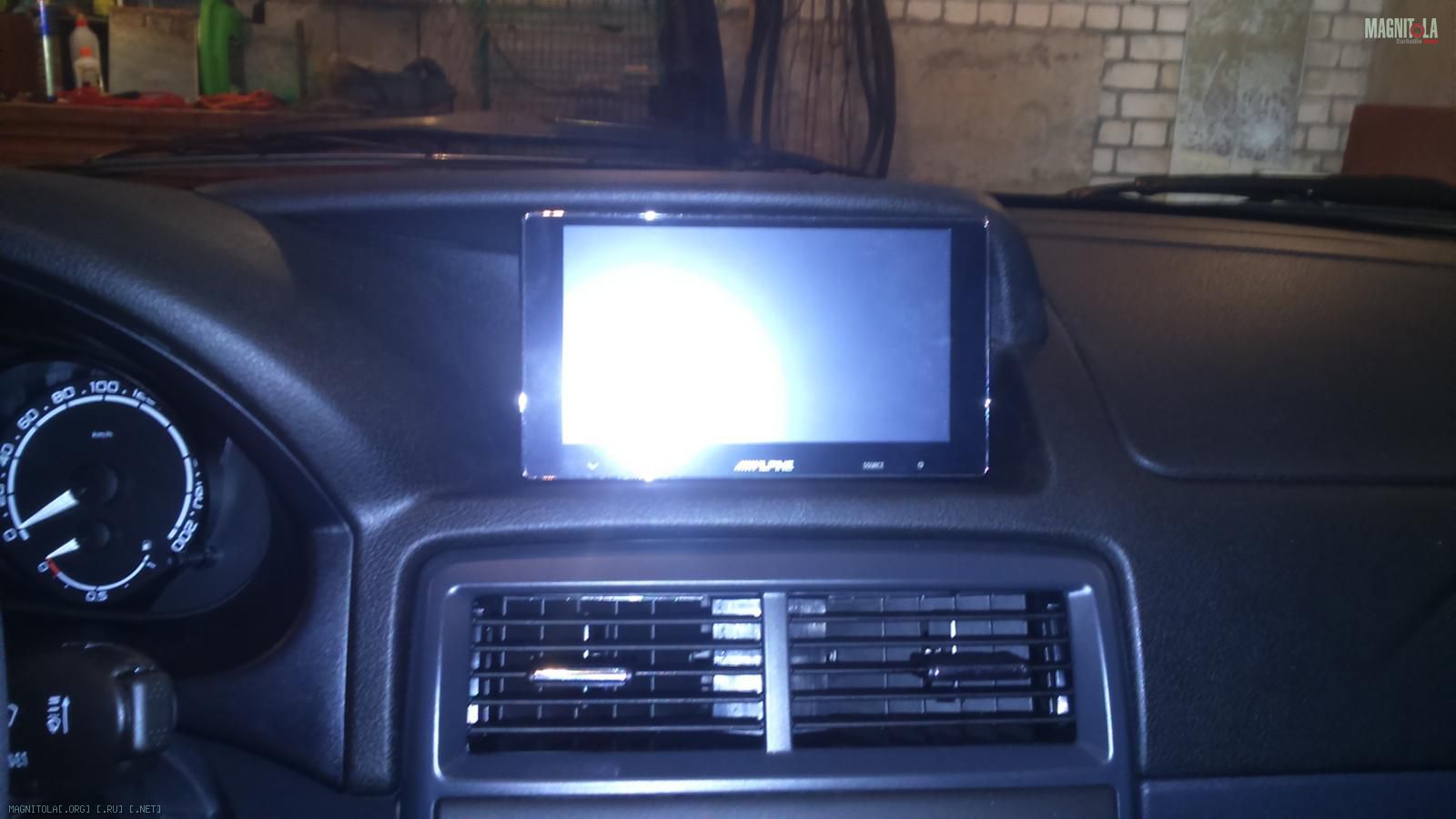

Небольшая примерочка Вложение 1106472

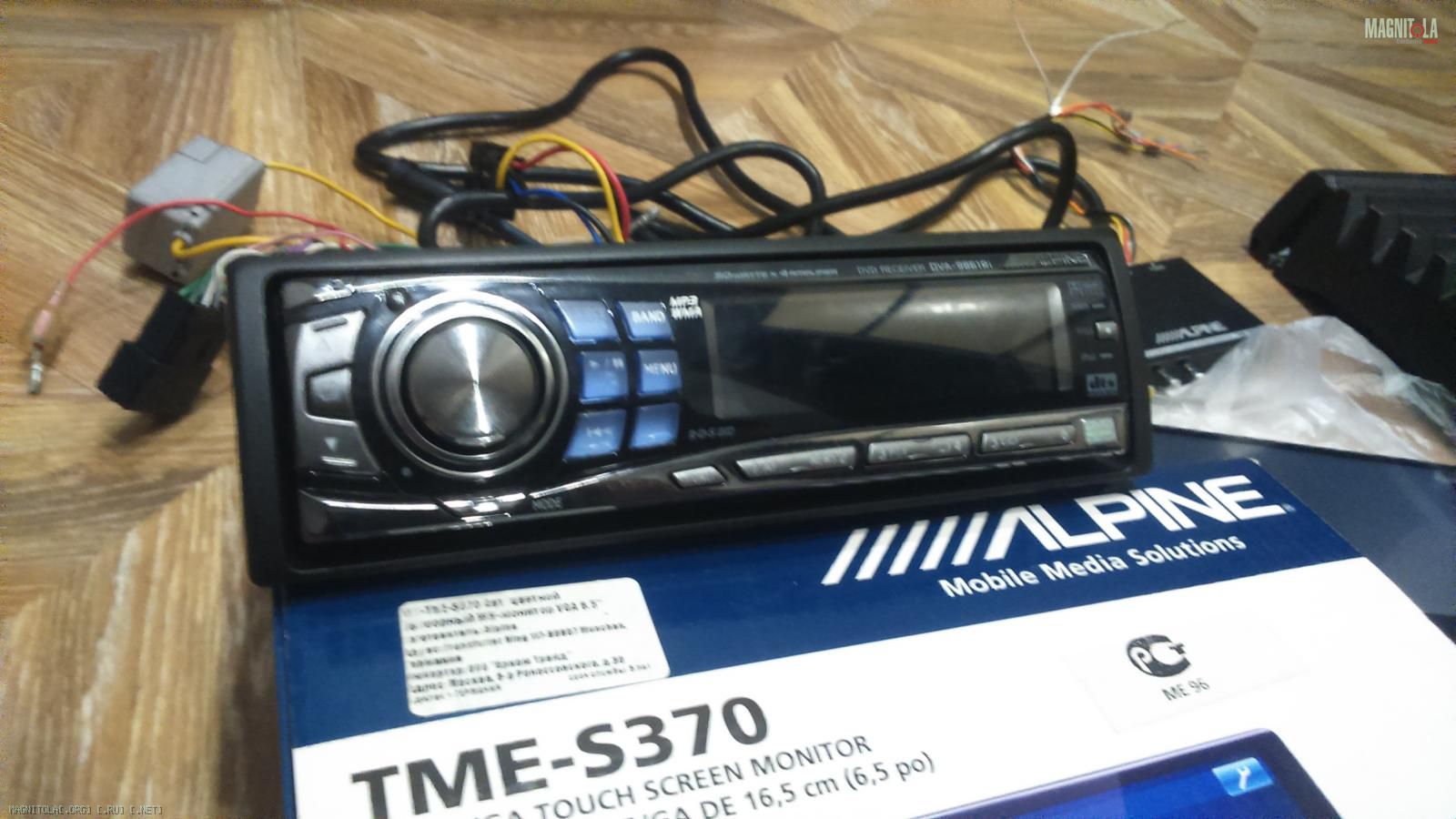

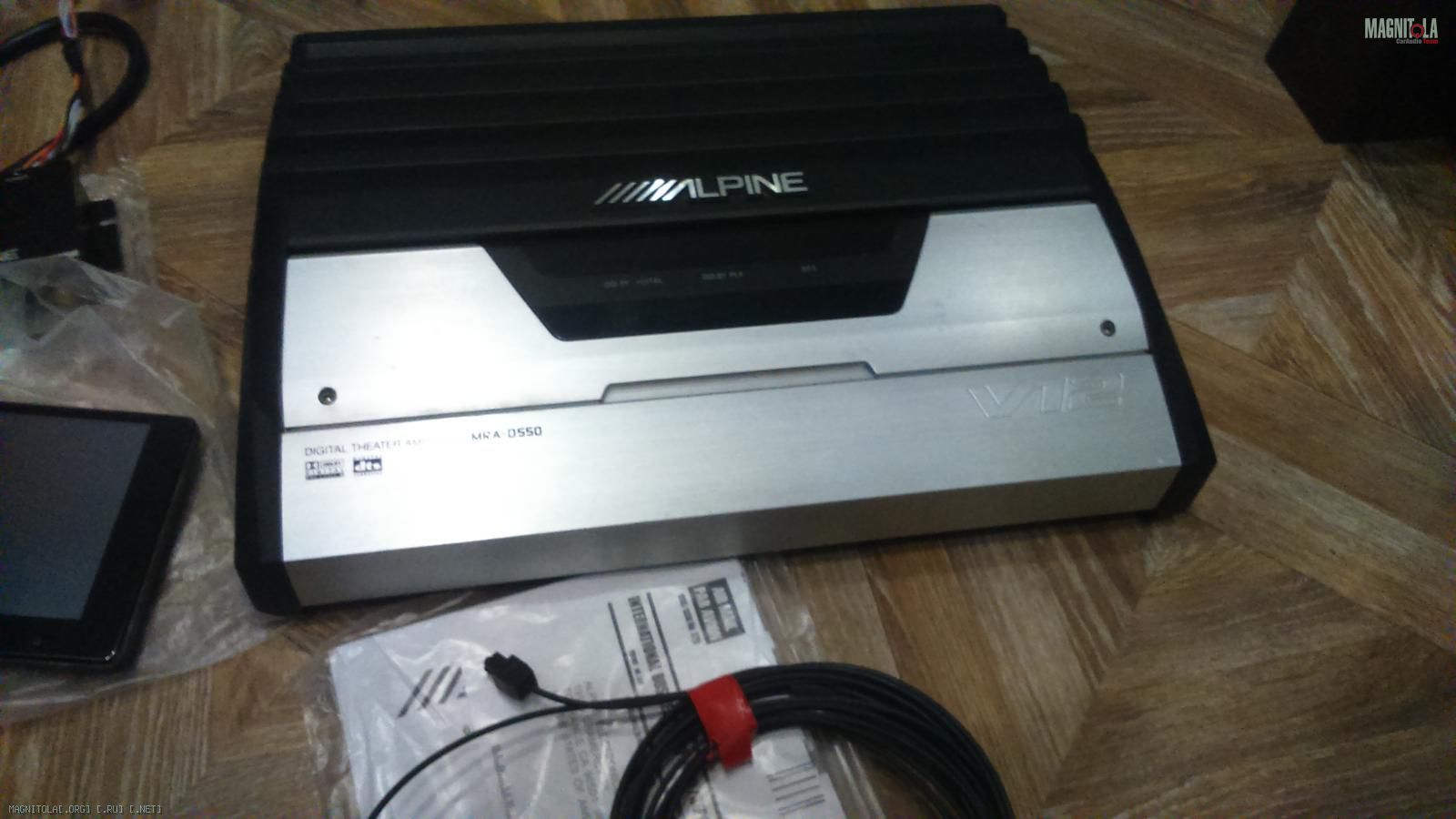

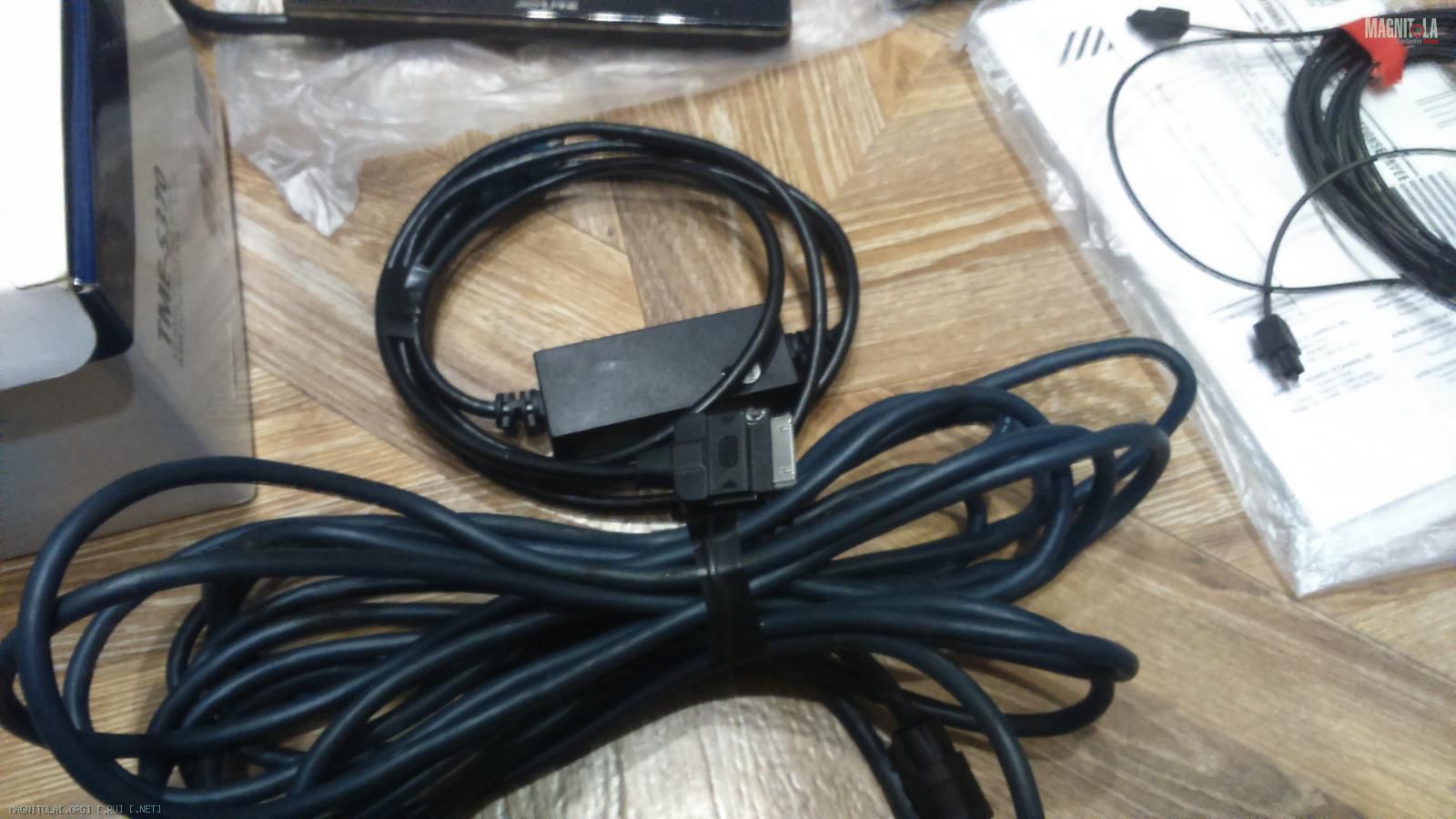

Дальше собрал все в кучу на полу дома,подключил проверил что да как.Лежал про запас Alpine 9861 и усилитель alpine 550,в чем их плюс то это они работают по оптике и айнету,управляется все с ГУ,никаких гейнов согласовывать не надо,бегать в багажник крутилки вертеть,потерь в качестве нет,т.к оптика сразу в усь,и по салону в багажник лишь два провода идут.Недостаток в том что ограничена мощность(65вт на канал) и как многие говорят что D класс на фронт не особо...Скажу сразу я слушал его долго еще с Ивой 310 мне очень нравилось,нет такой резкости на ВЧ,все детально все в балансе.Нужно лишь подобрать фронт с легкими мидами и будет нормально)
Вложение 1106476Вложение 1106478Вложение 1106480
Позже буду описывать что и как устанавливал,а пока зима прохладно,надо ждать хотя бы плюса,а то не комфортно как то,хотя желание огромное)

Цитата:

---

Сообщение от Илья0877

Цель всей установки,сделать как можно все скрытнее,без кординальных переделок

---

Вы конечно извините. Смысл создавать тему? Что бы показать как прикручивают саморезами колонки!? Тут наверно все в курсе как это делать.

Начал установку с разбора центральной консоли,устновки ГУ,монитора,частичной шумоизоляции(на приоре она и не шумит особо,но укладка жгутов,прокладка соединений и т.д нужна обязательно)

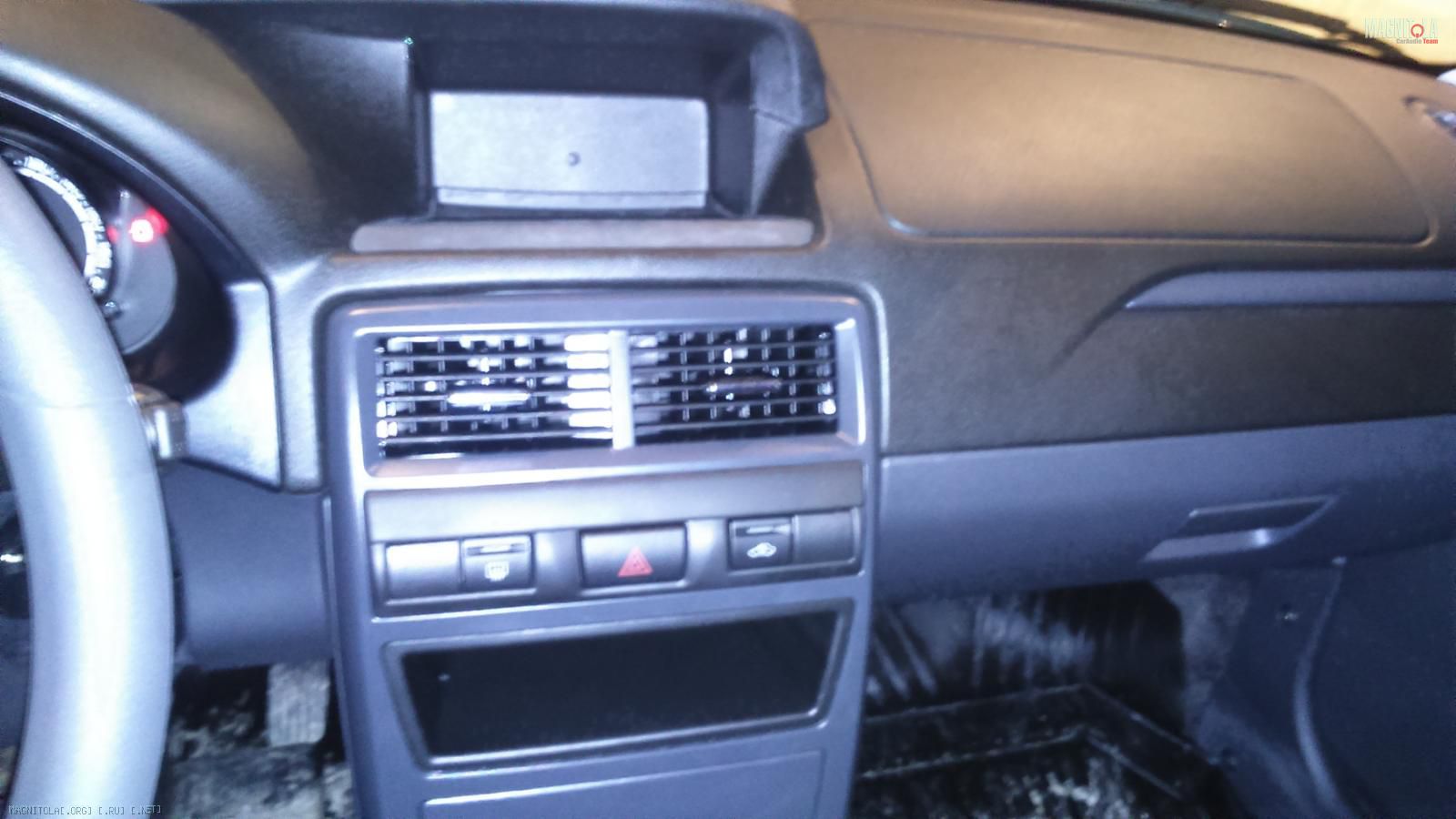

Фото консолиВложение 1106530

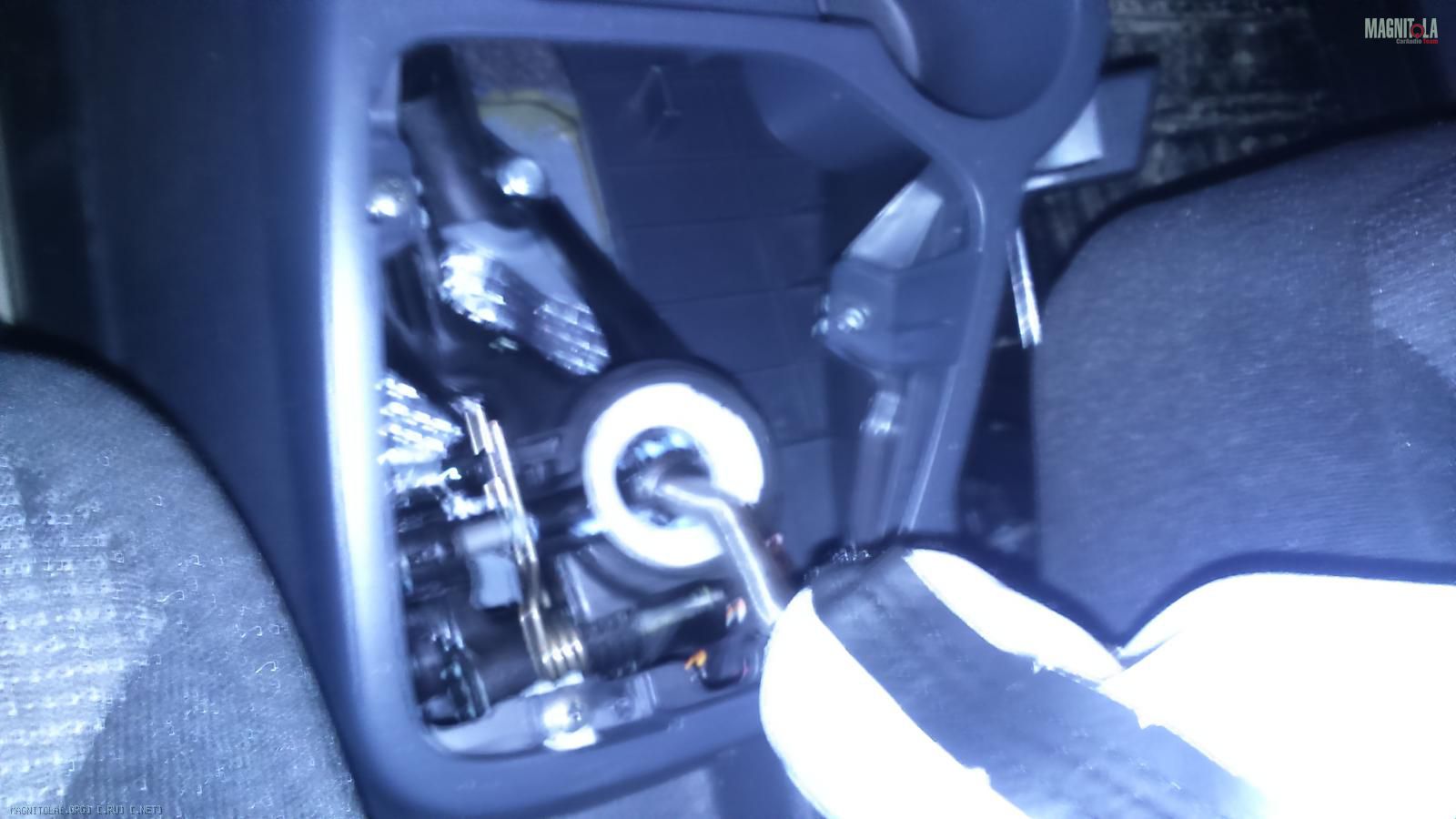

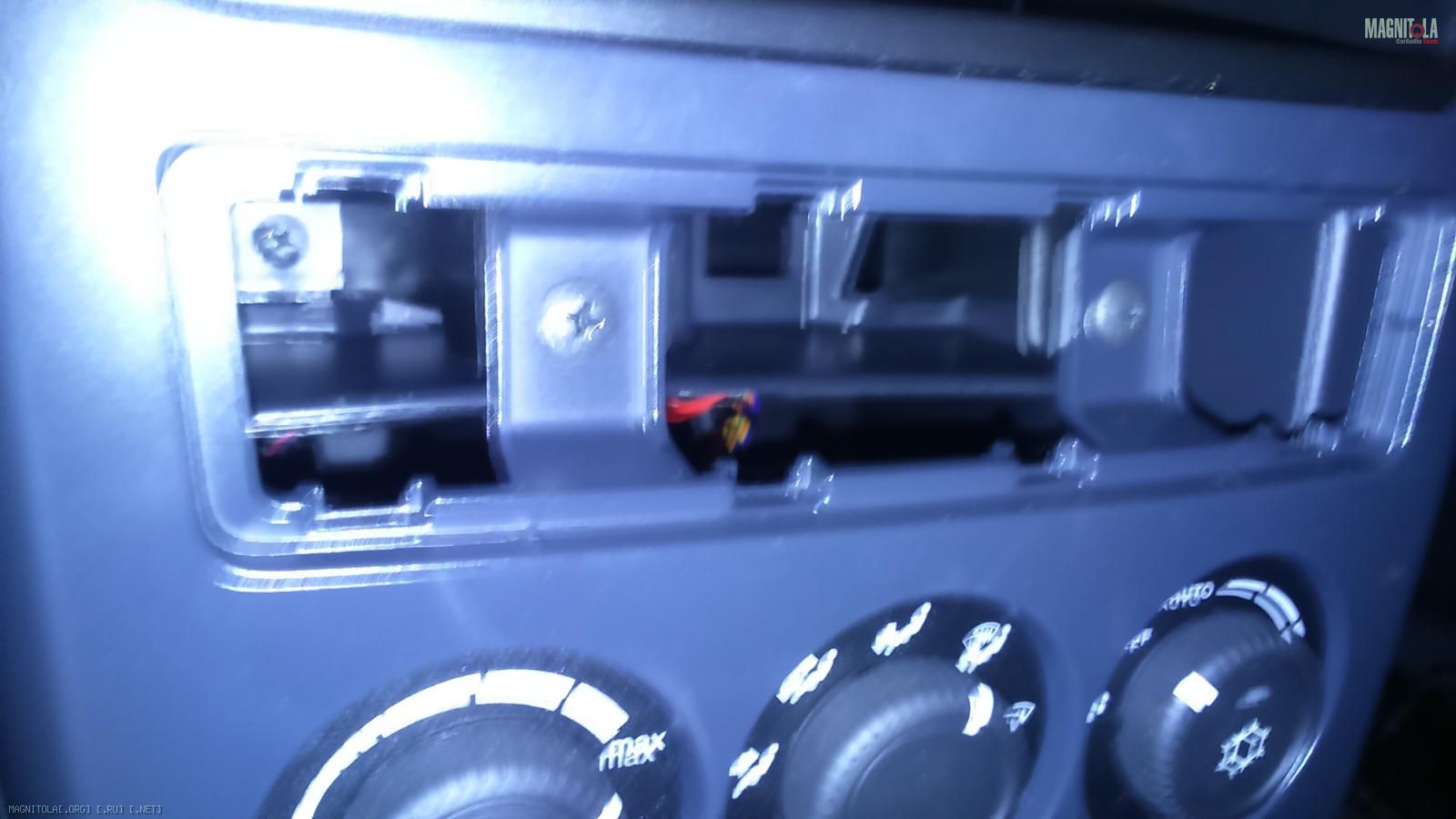

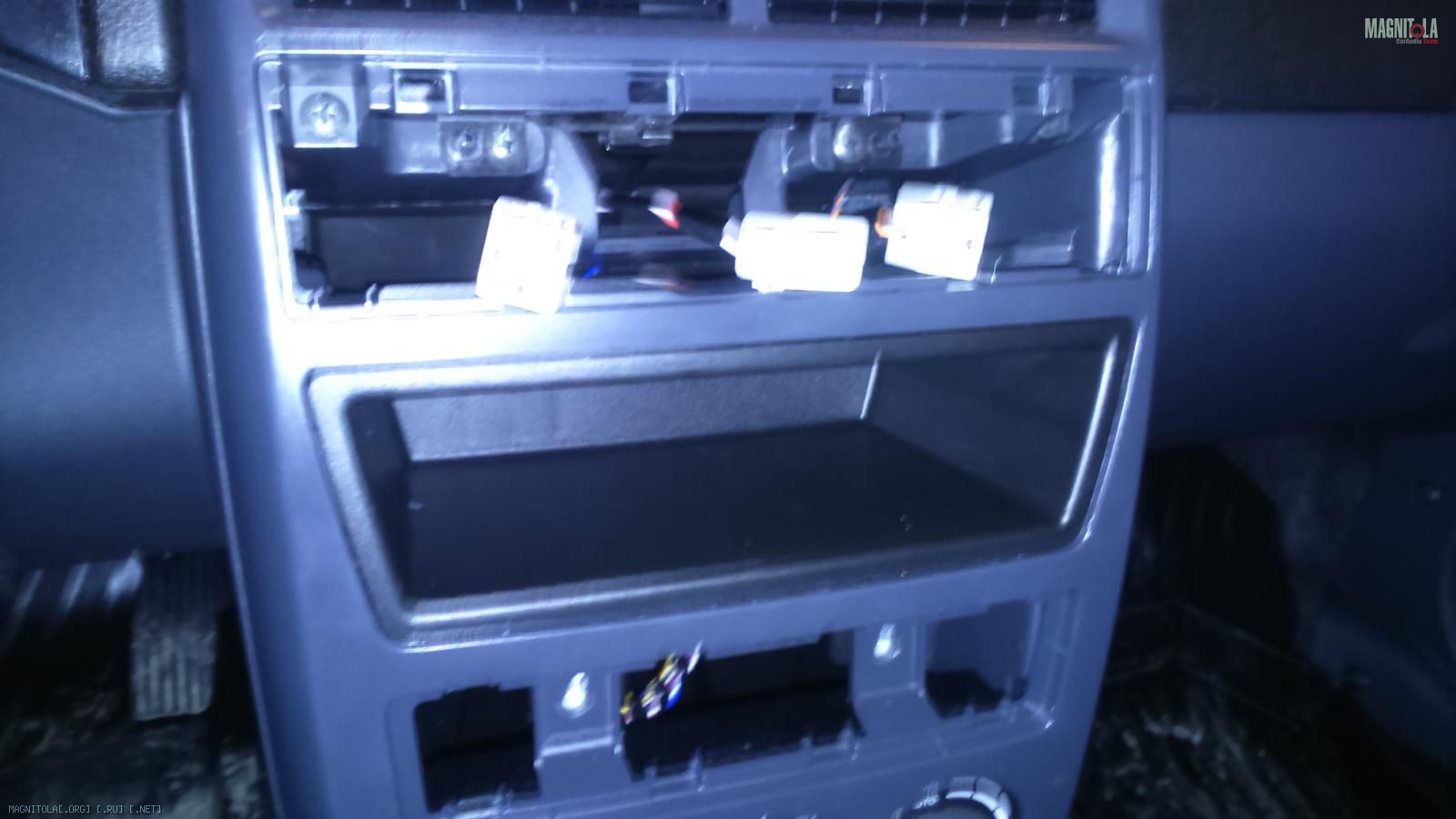

Что понравилось в новой панели,так это все части прикручиваются откручиваются снимаются безпроблемно,минимум защелочных соединений в отличии от первой версии.Вложение 1106532Вложение 1106534Вложение 1106536

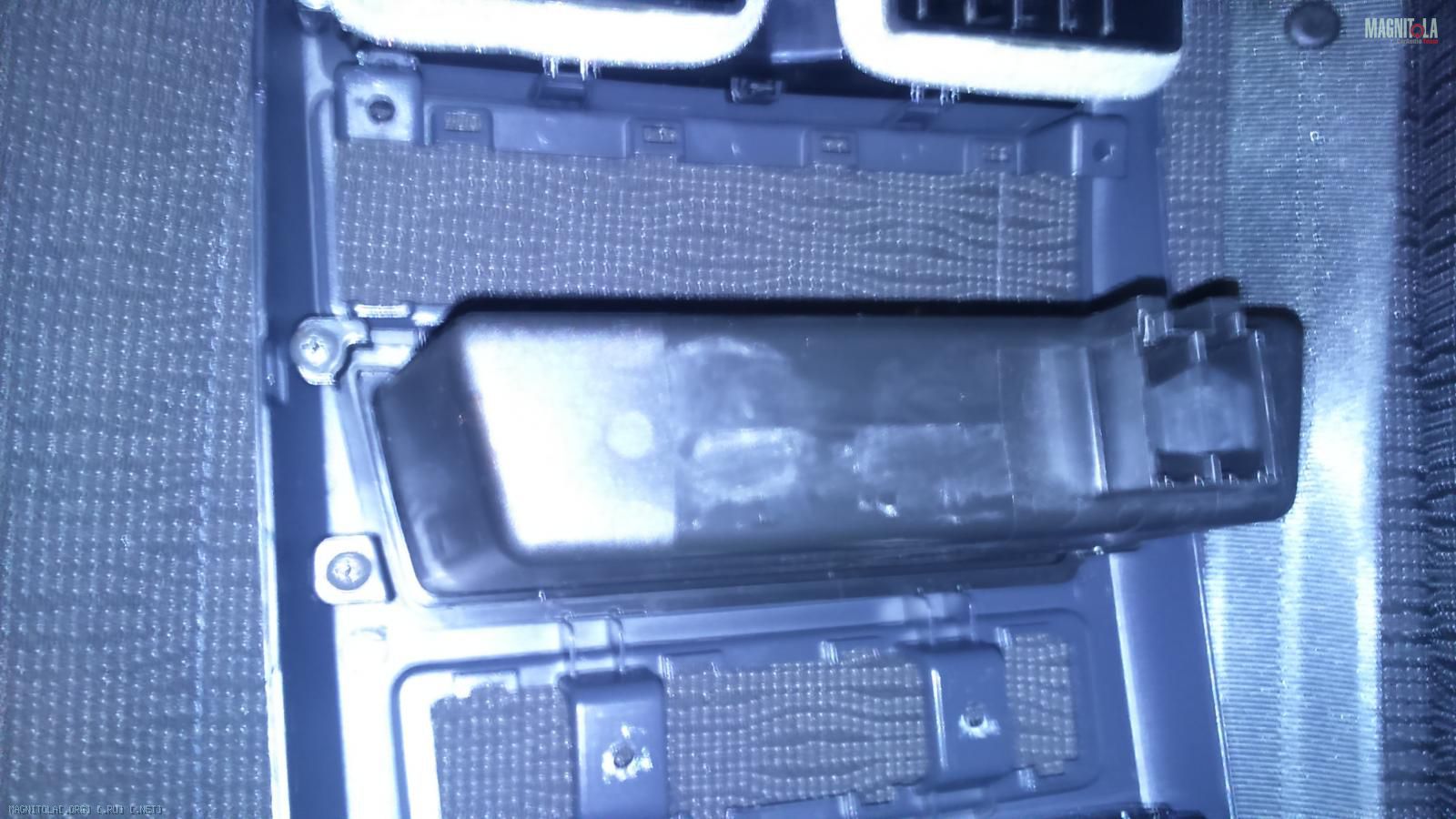

Стандартная заглушка крепится четырьмя саморезами,так что невздумайте выковыривать ее как это было раньше на всех ВАЗ)Вложение 1106538

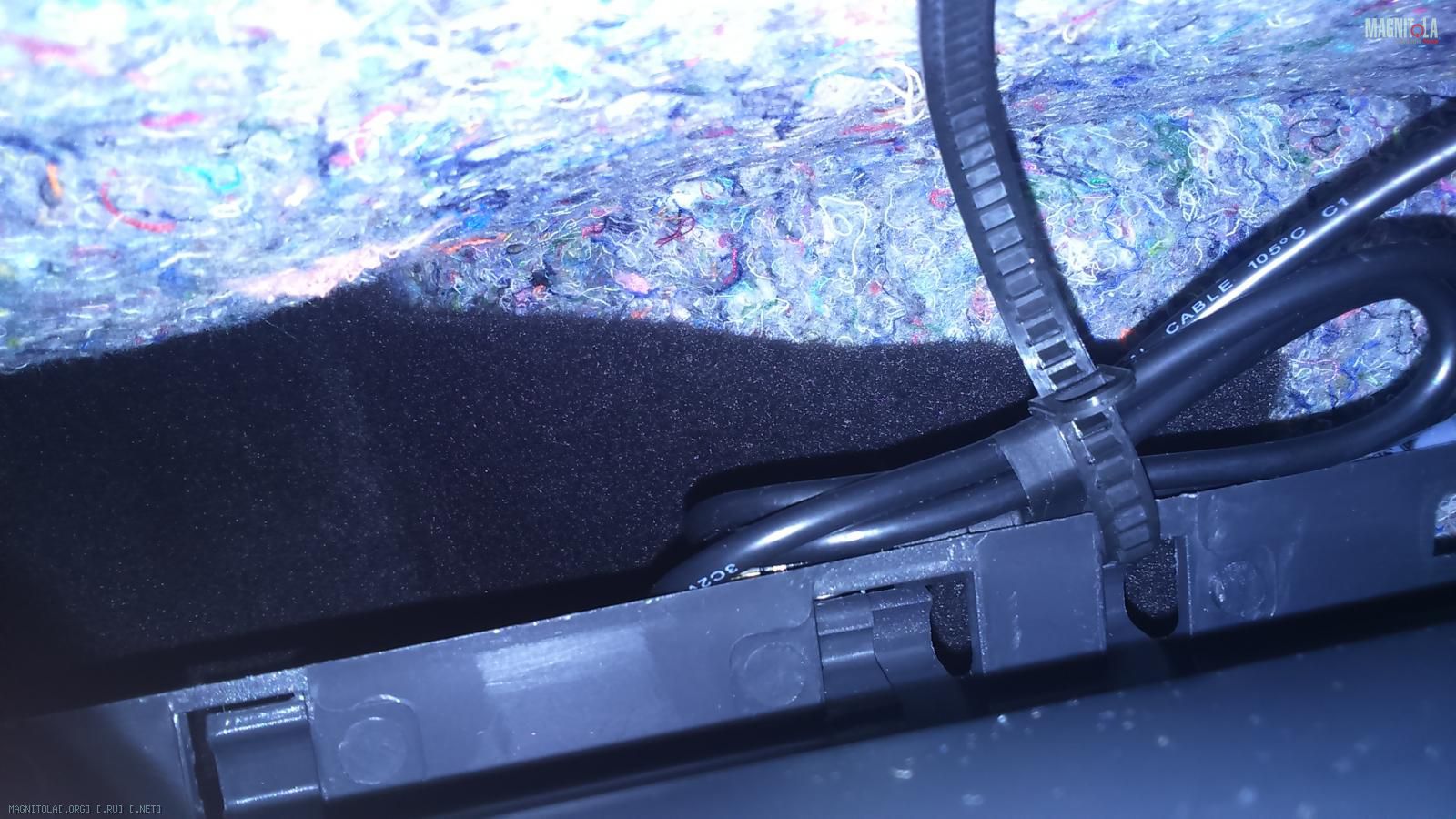

Далее снимаем заглушку за бардачком(ее раньше не было)очень удобно,в дальнейшем на ней будет размешен блок монитора,затем скрыт под панелью.вобщем снял эту заглушку,сфотать забыл,за ней свернут кабель антены
Вложение 1106542

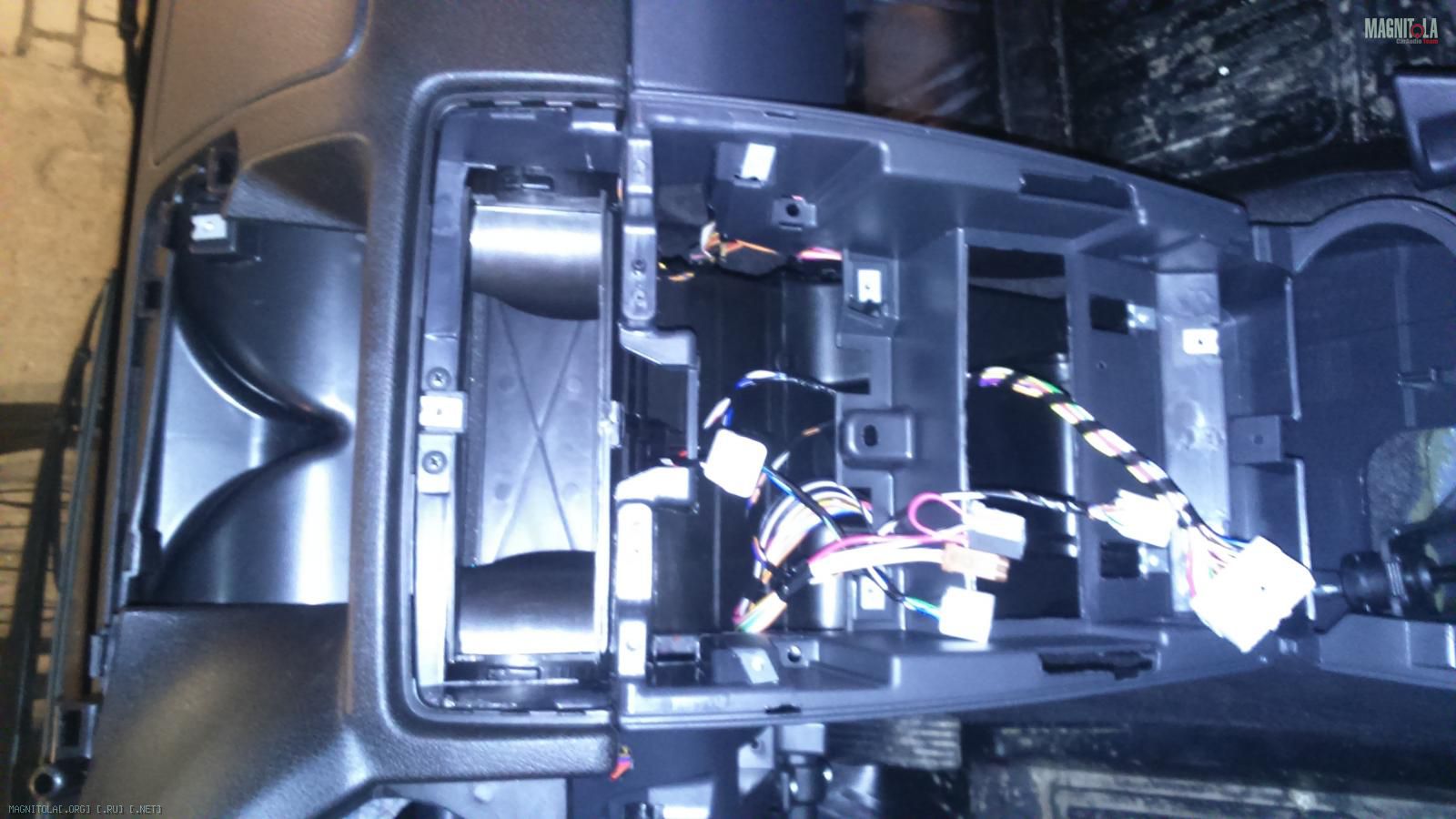

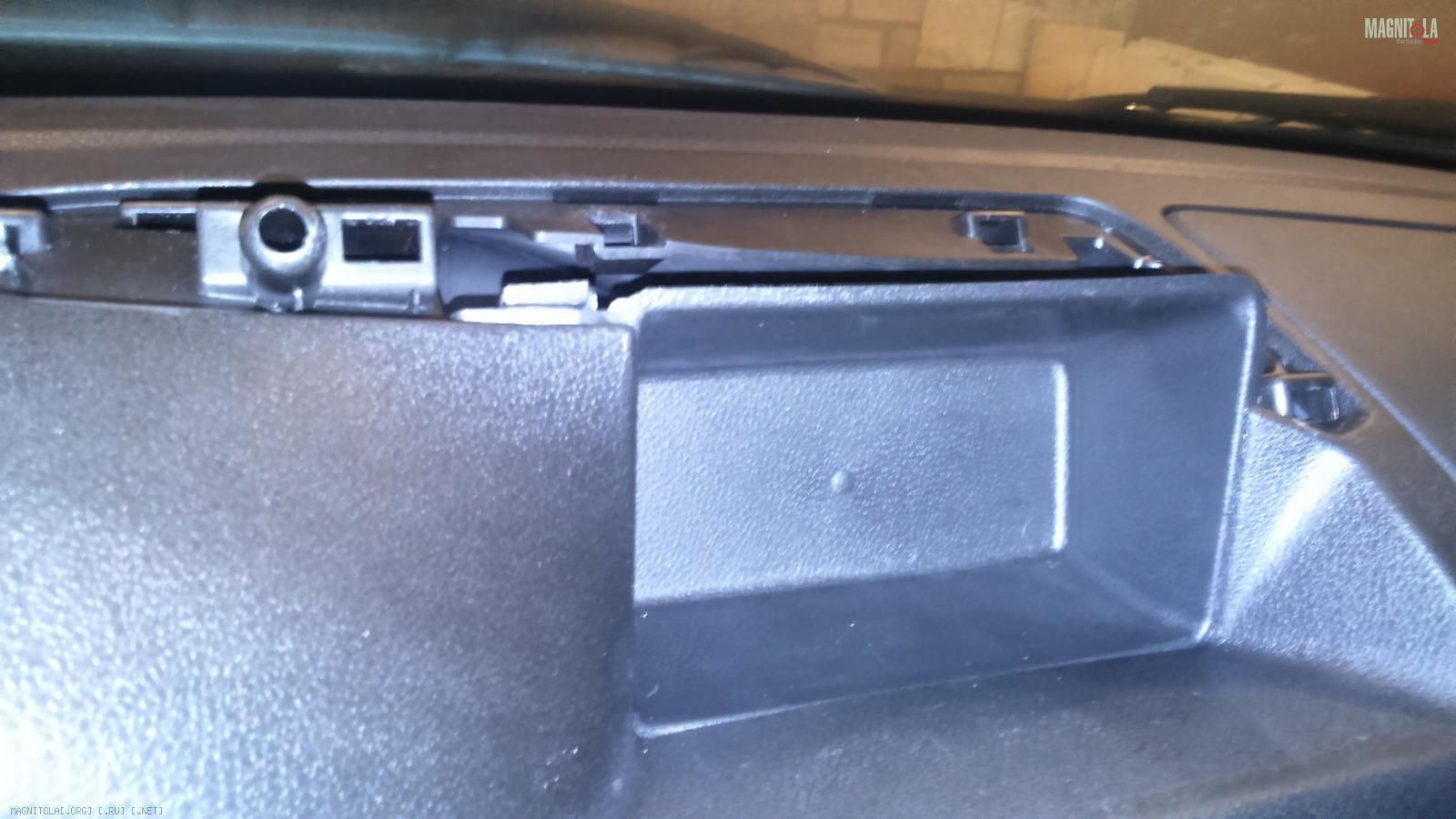

Далее был демонтирован козырек Вложение 1106544
Вложение 1106546
Снял заглушку для монитора,покрутил повертел.читал до этого в инэте кто бруски туда сует кто что чтоб держался плотно.мне нужно было чтоб держался жестно,и не сполз ни куда.купил пару кронштейнов угловых пошел думать)

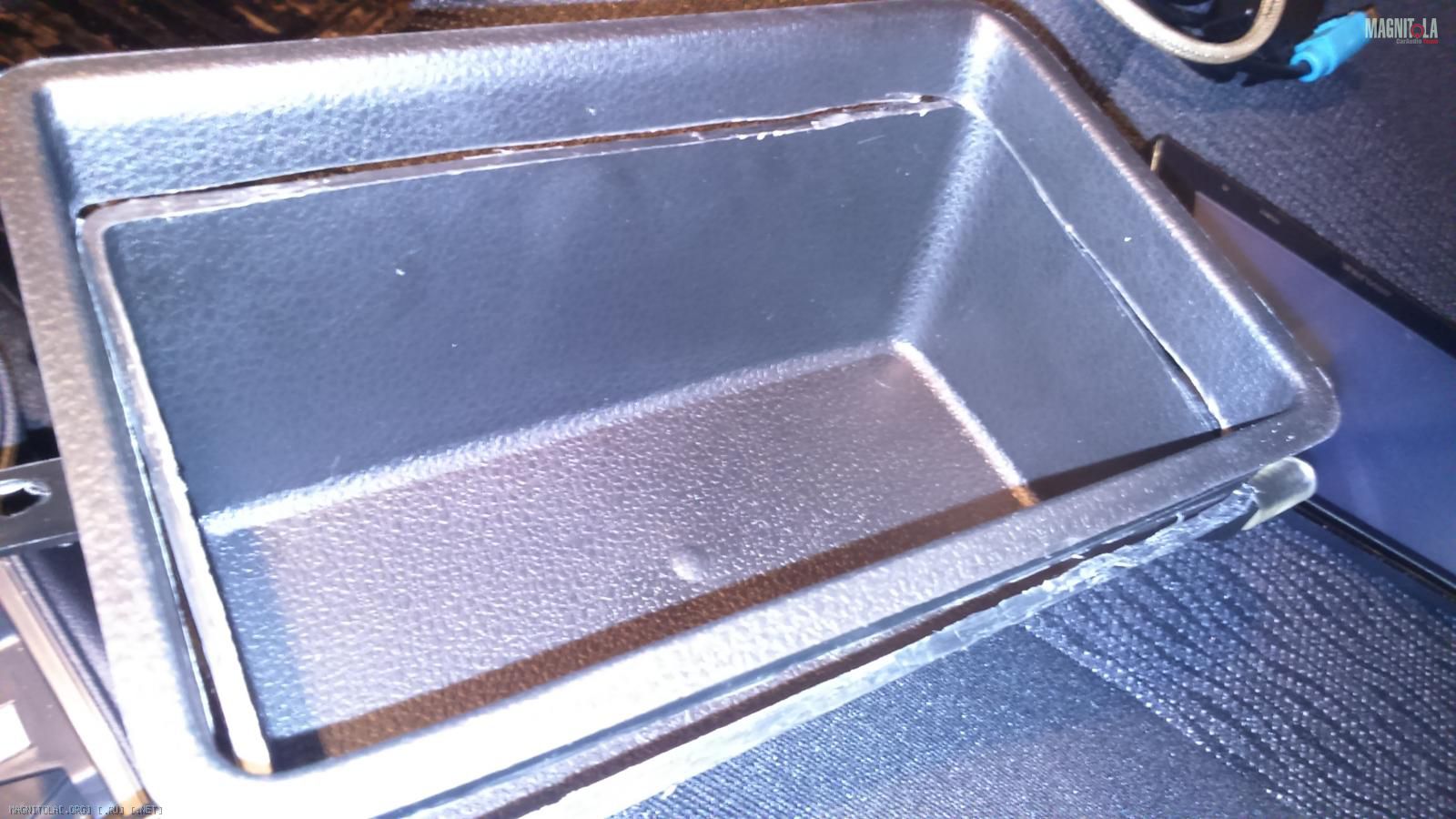

Сняв заглушку(она ставится низ в пазы,верх на саморезы)решил спилить пластмассу на толщину монитора,далее как говорится по обстоятельствам.

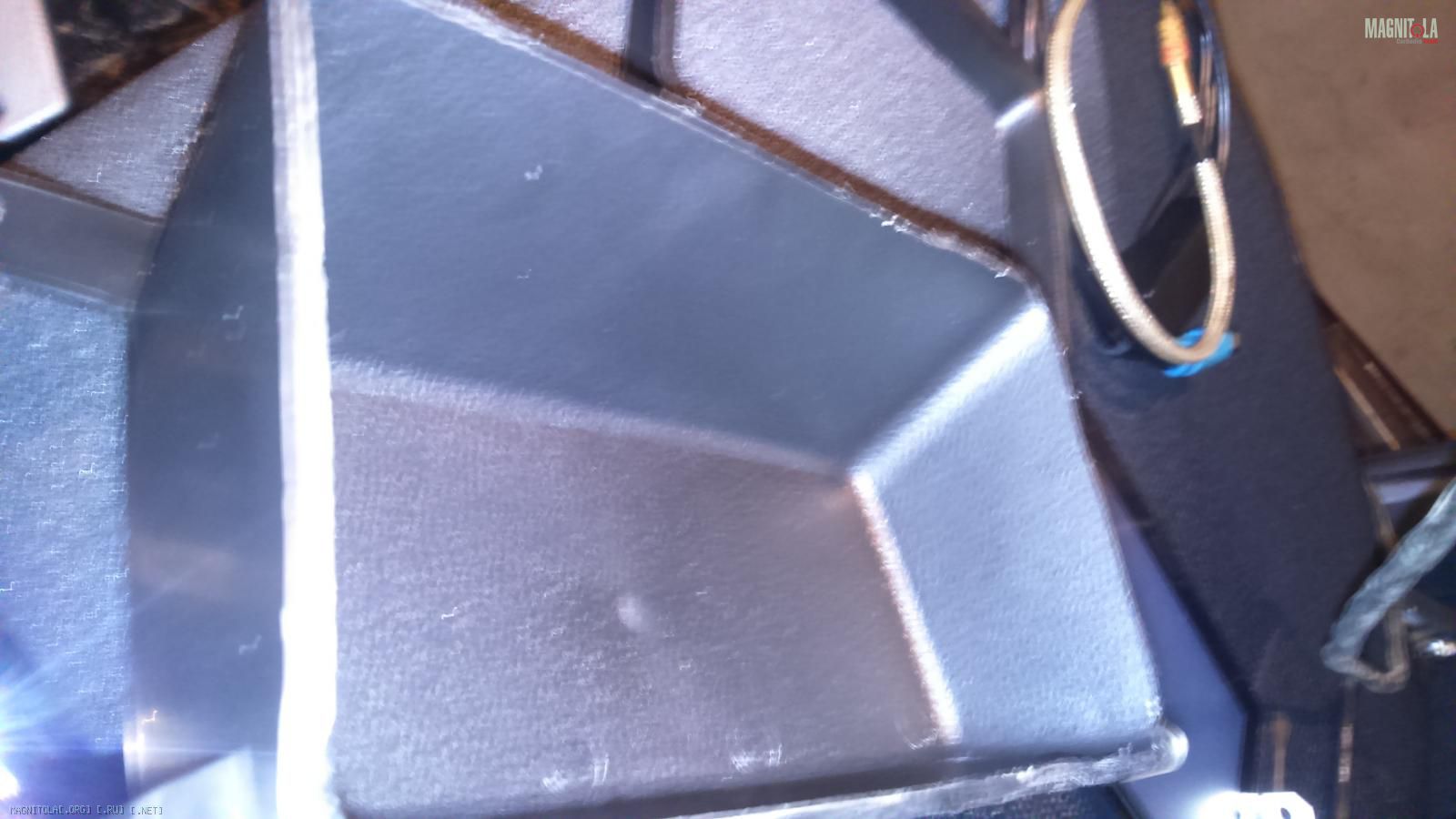

Вложение 1106548Вложение 1106550

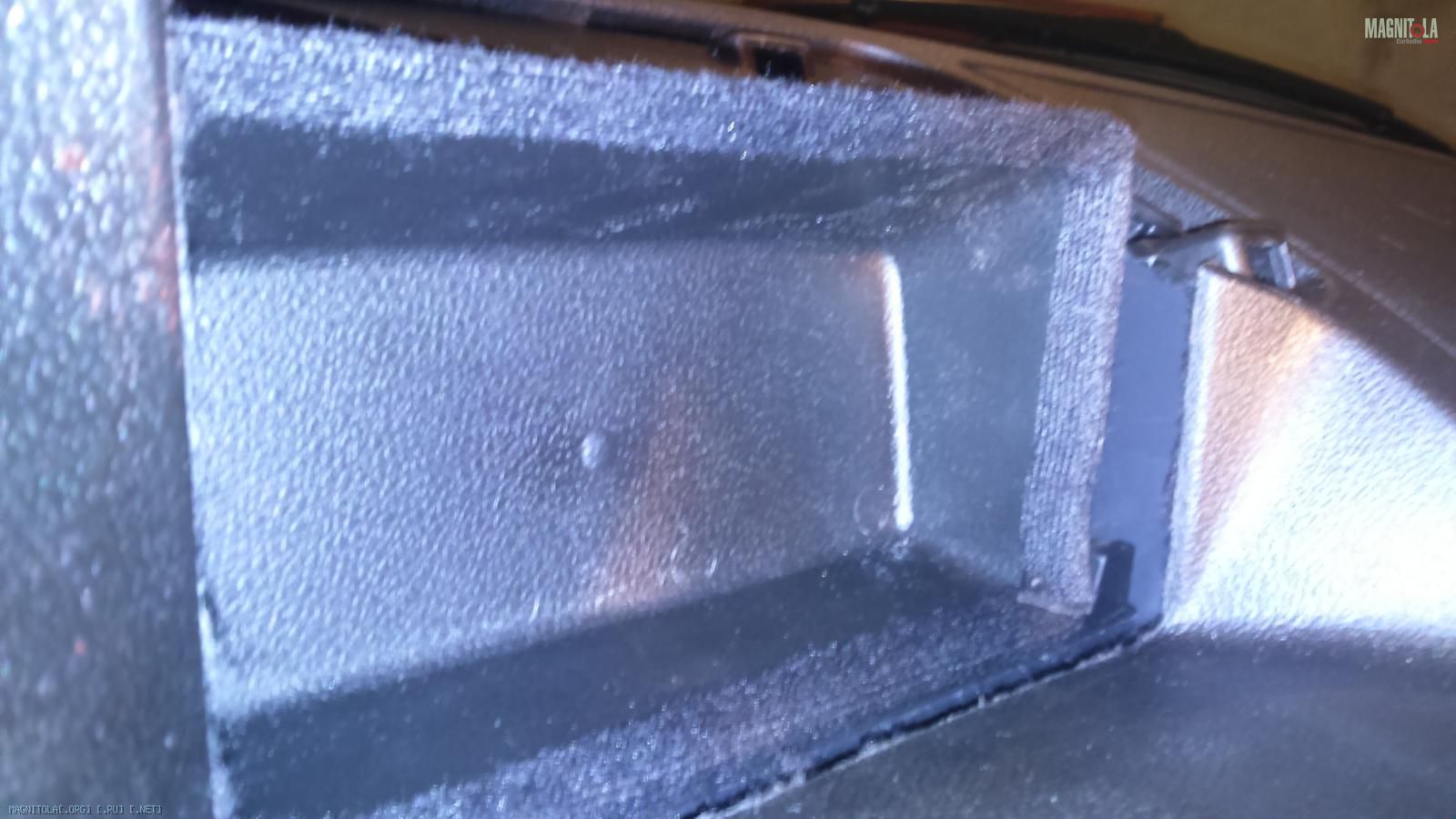

Далее обклеил маделином места соприкосновения с монитором(и сзади и спереди)Вложение 1106552

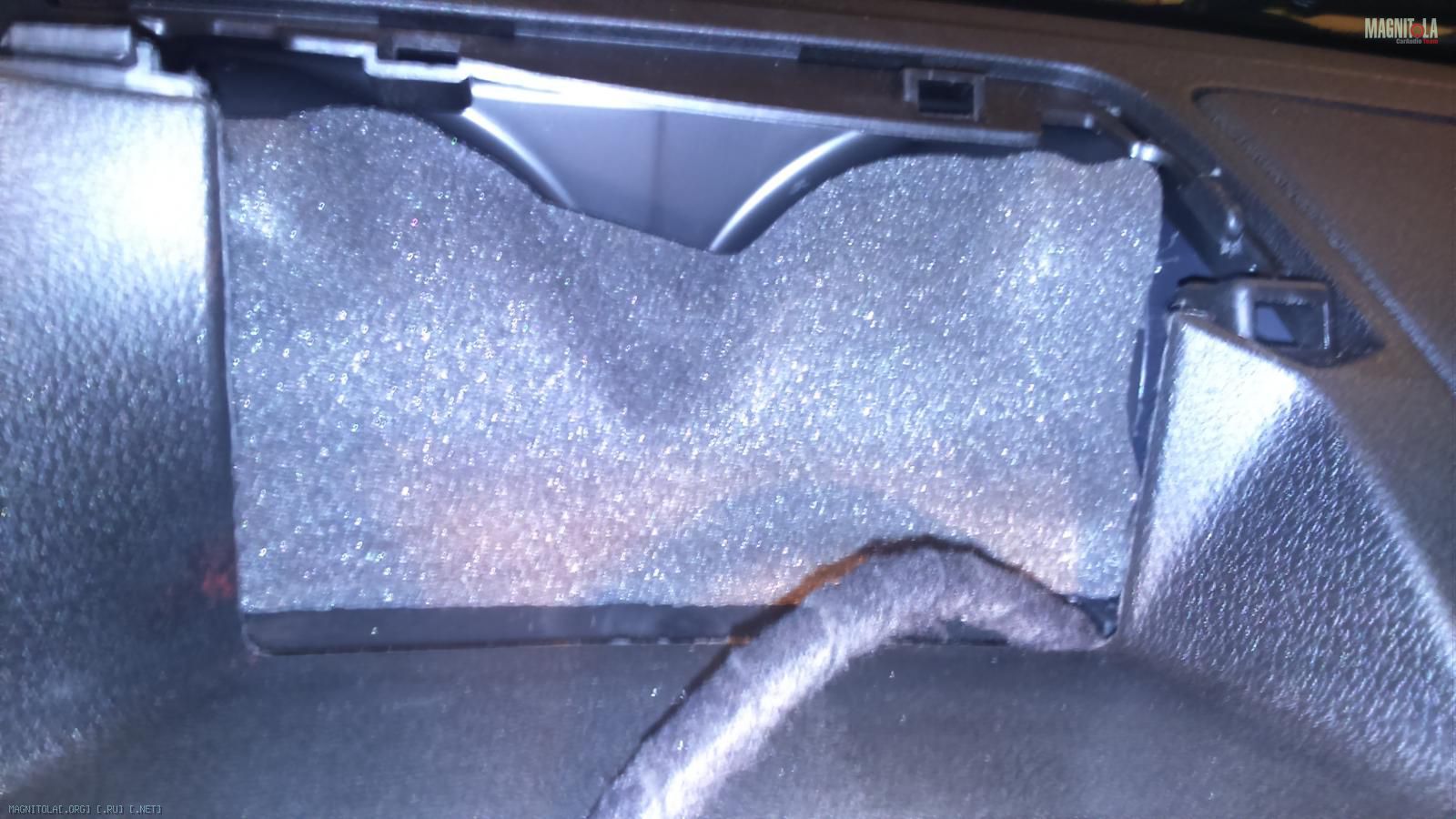

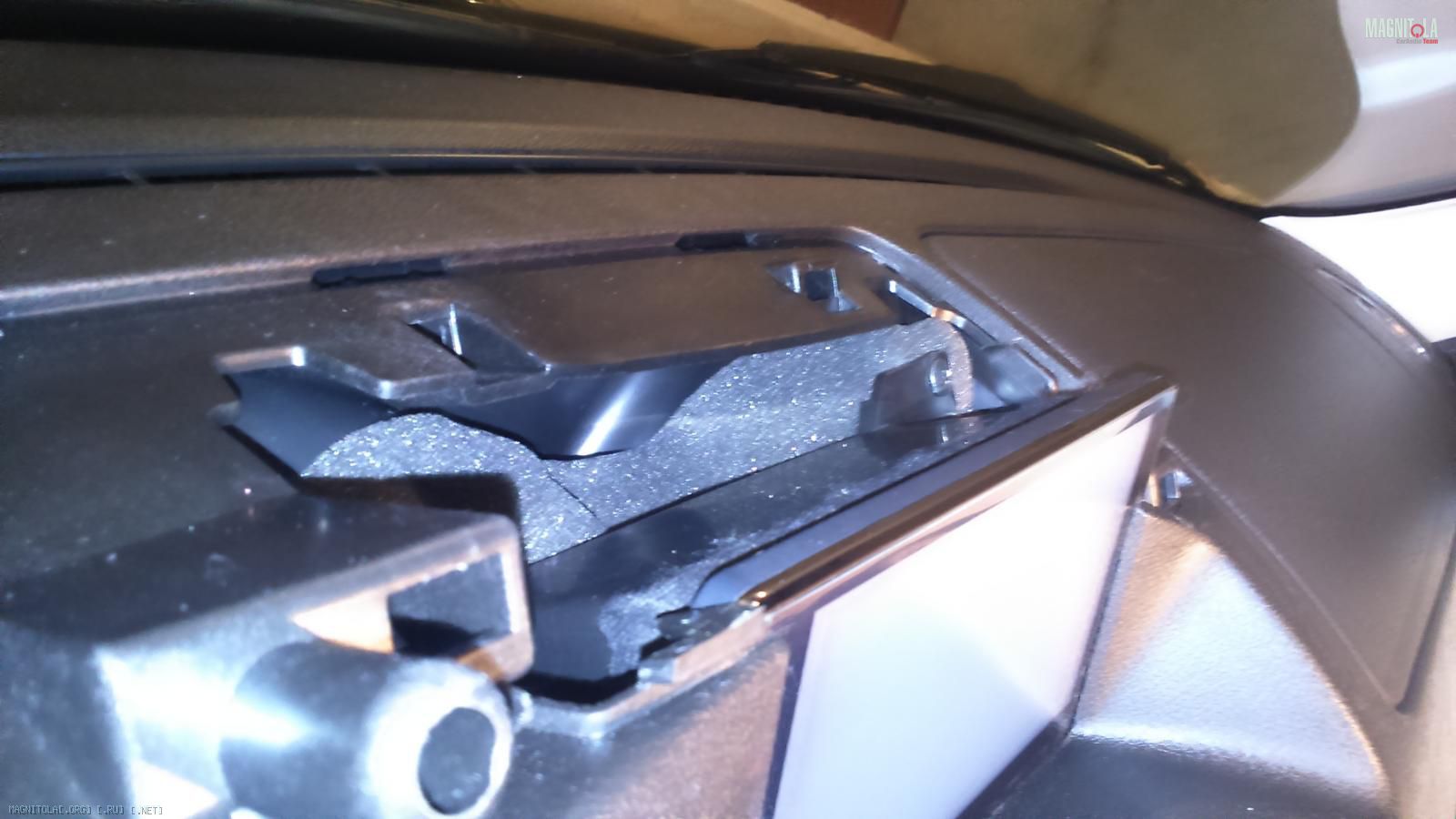

Протащил провод монитораВложение 1106554 Далее примерка Вложение 1106556Вложение 1106558
Снизу имеется пустота на сантиметр гдето,чтобы вниз не сползал,думал что сделать.в итоге решилось все само собой)провод подключается слевой стороны,поэтому проложил его в это паз под монитором,в итоге сел прям как раз!

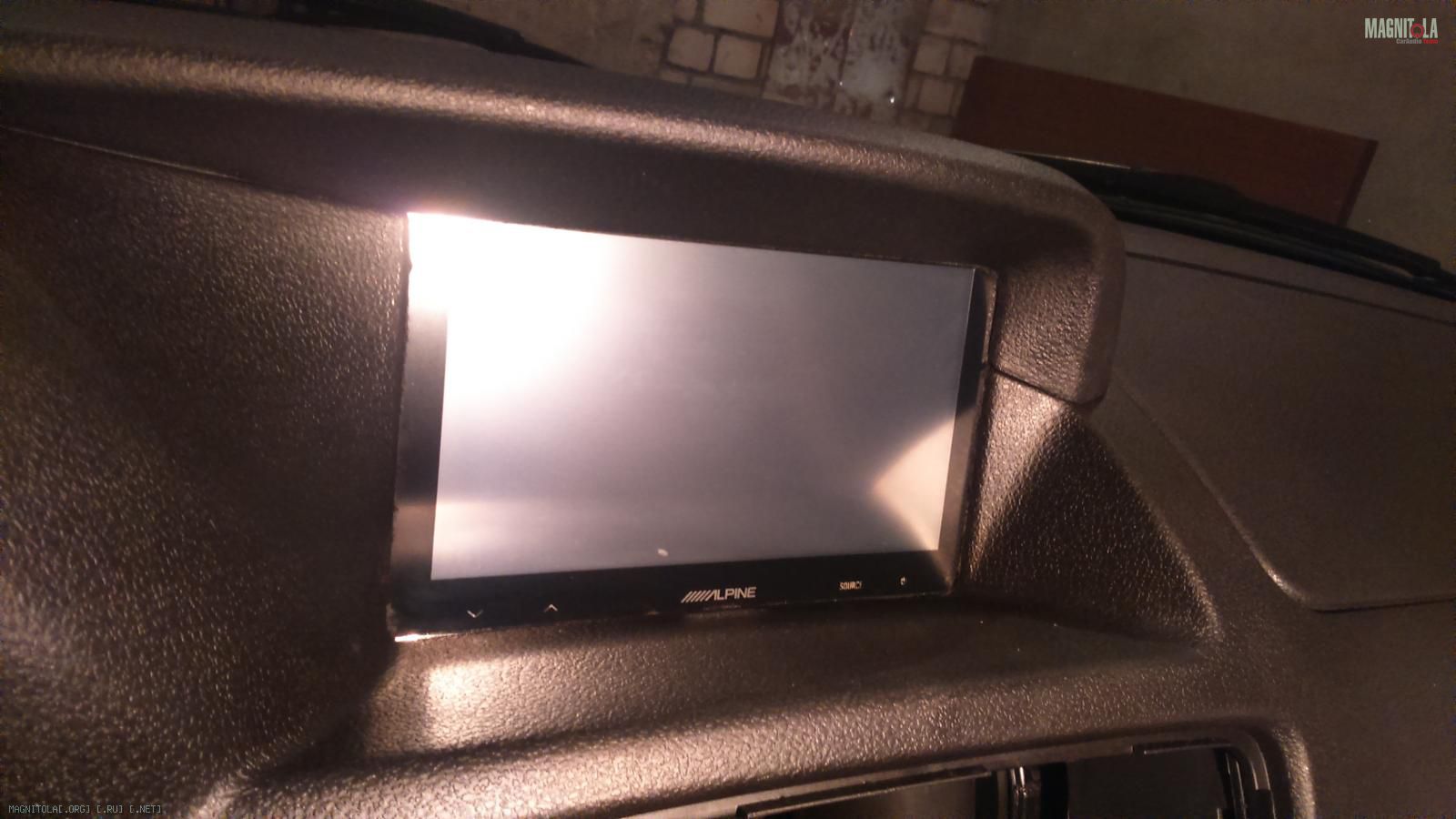

Ставим козырек,в итоге получилось все как планировал,предыдущему хозяину монитора очень понравилось,и сказал что приору делали под этот монитор)))
Вложение 1106560Вложение 1106562

Цитата:

---

Сообщение от Maks79

Вы конечно извините. Смысл создавать тему? Что бы показать как прикручивают саморезами колонки!? Тут наверно все в курсе как это делать.

---

Может вы и правы!удивлять никого несобираюсь.хочу попробовать,выслушать советы в процессе и т.д.неполучится закроем тему)делов то)

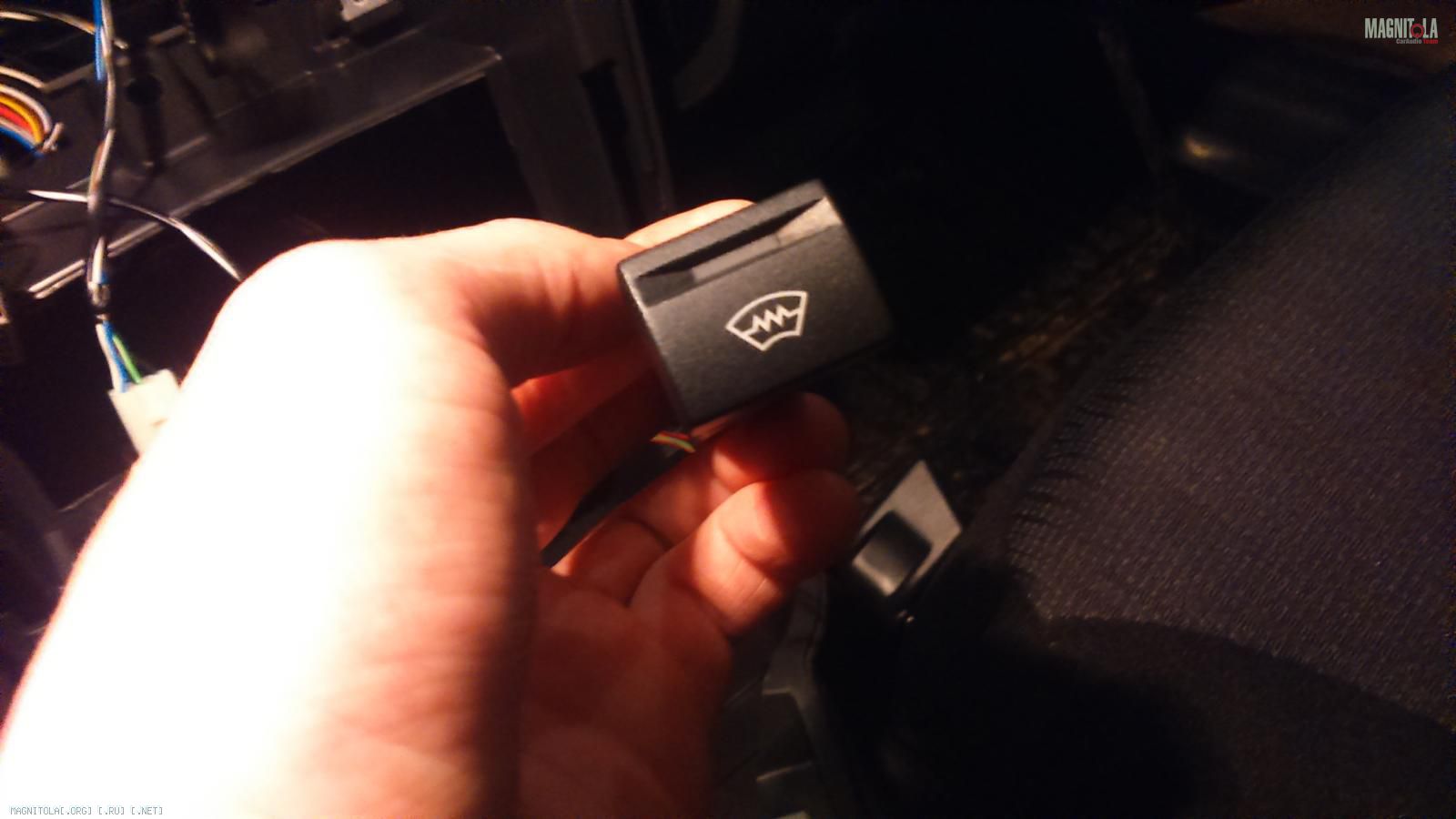

Сегодня занялся укладкой проводов в торпедо.Первым делом начал с подключения кнопки(подключение АСС в штатной проводке просто дублировано с основного плюса)на замок не стал вешать,привык к кнопке так что не забуду выключать)купил кнопку вот такуюВложение 1106796

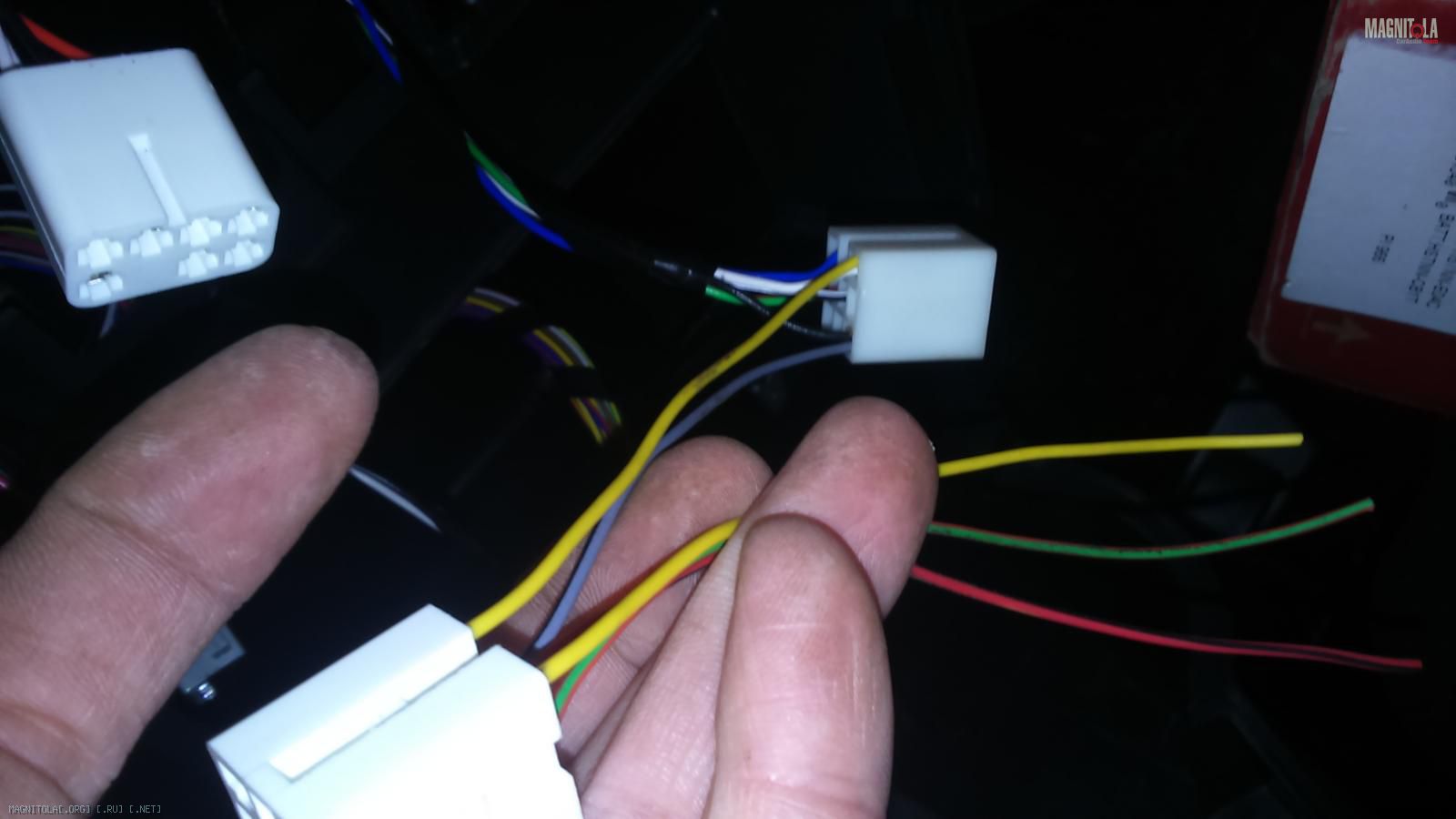

Подсветка кнопки при включении габаритов взята с соседней фишкиВложение 1106798

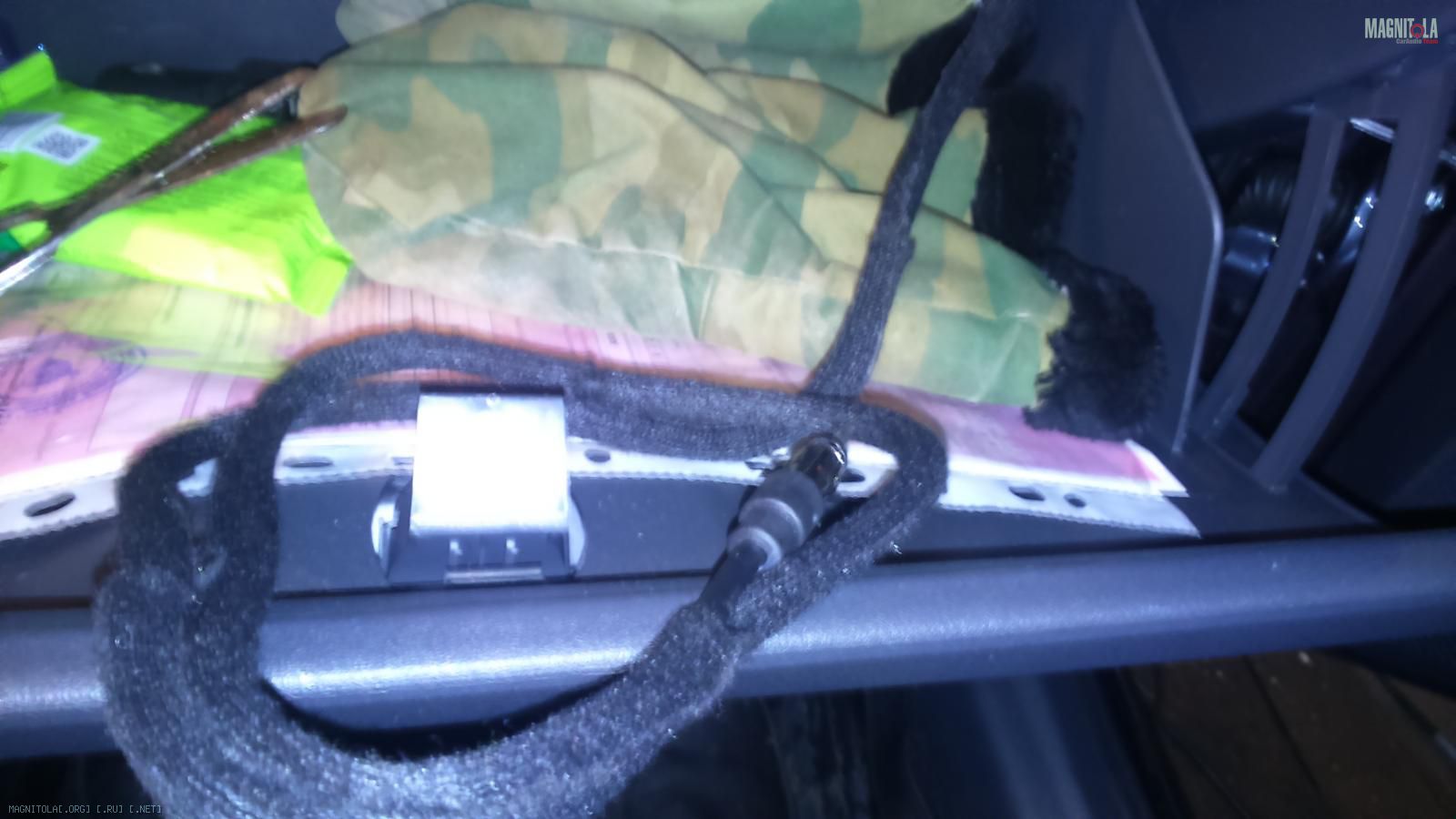

Проложил за бардачком на хомутики антенный кабельВложение 1106800

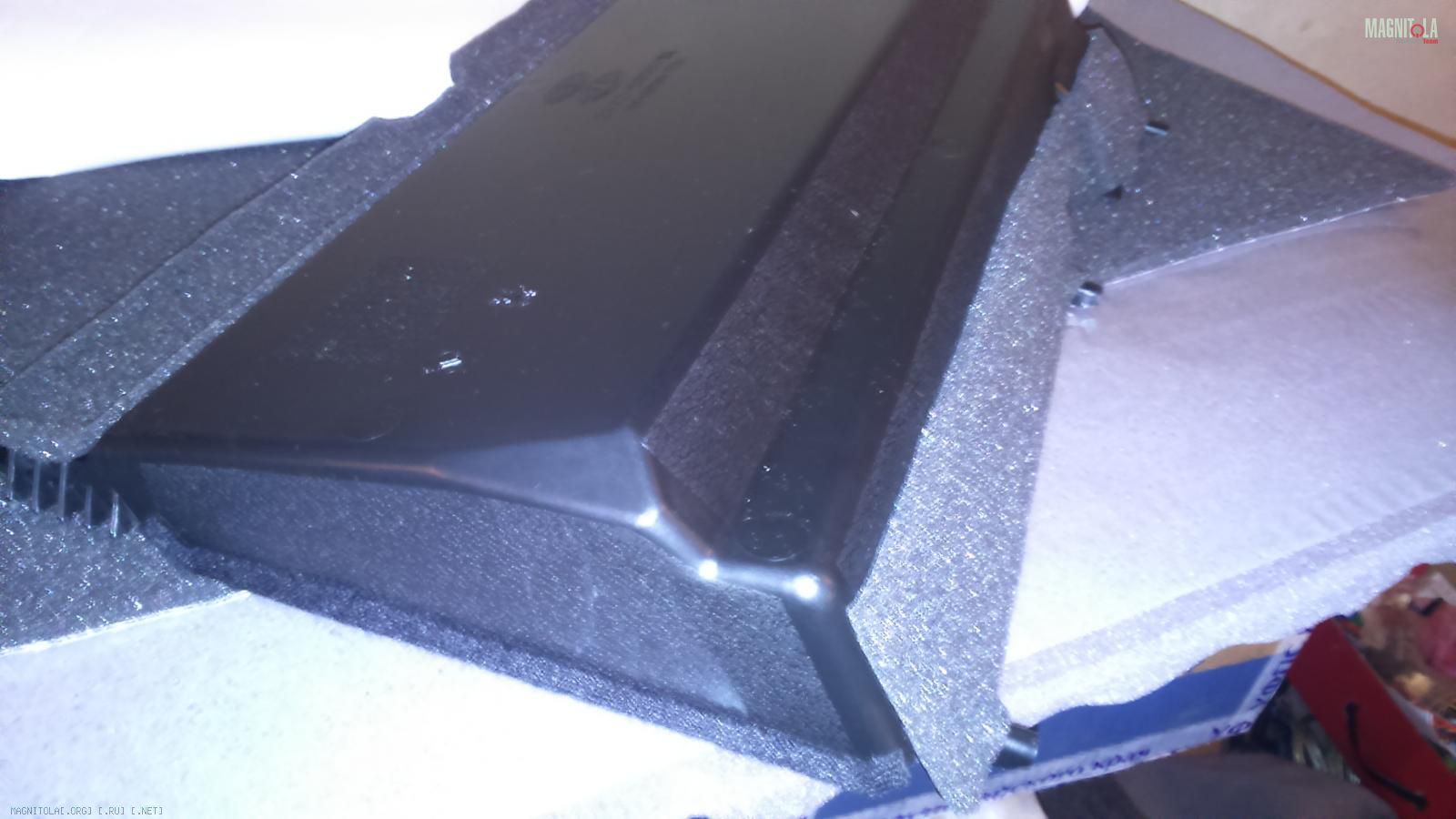

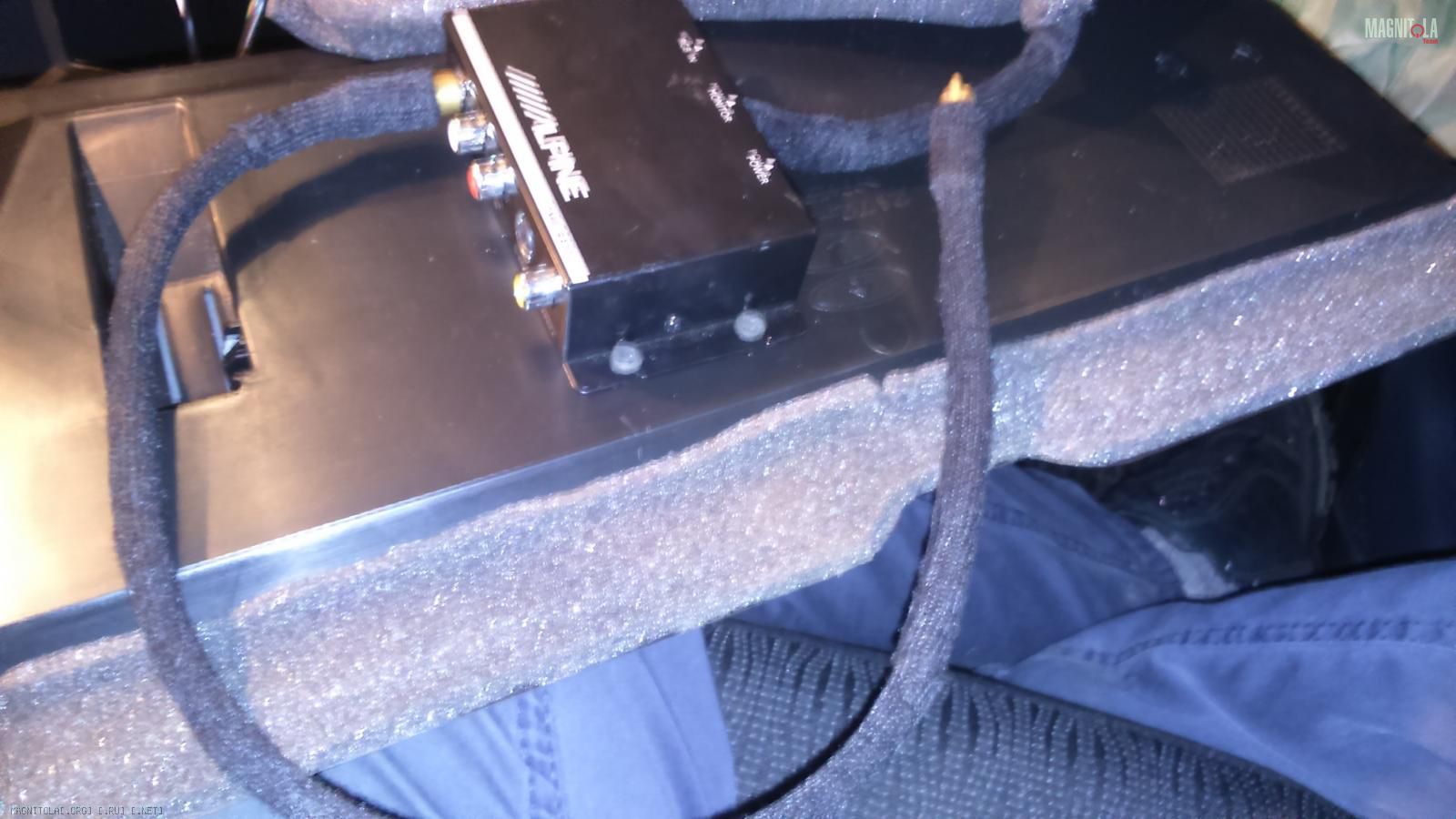

Вот такая вот сьемная верхняя часть в бардачке,на ней сверху(внутри панели получается)было решено крепить коммутационный блок от монитора Вложение 1106802Вложение 1106804
Изначально был спаян провод на видео выход

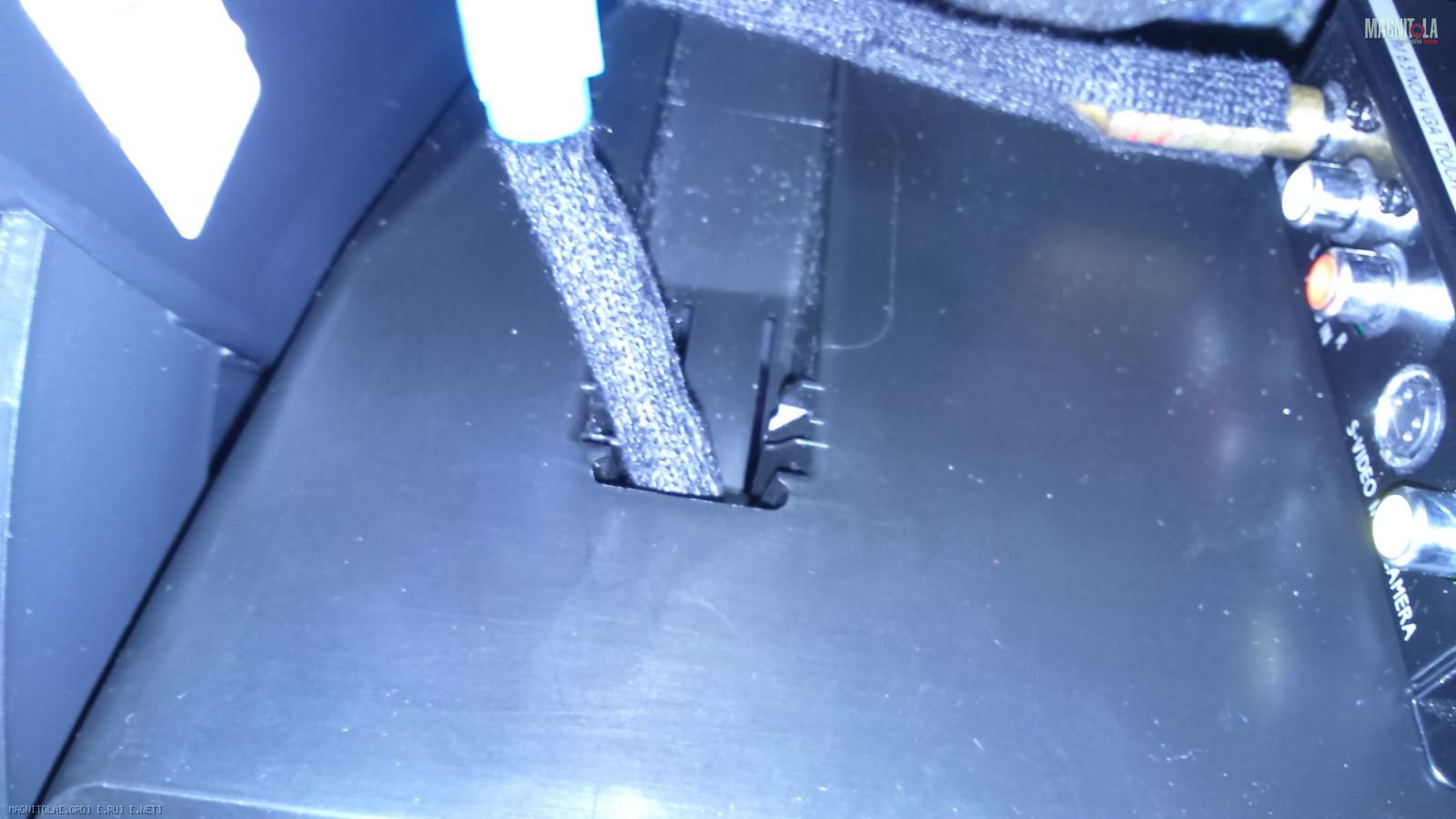

Протащил провод под IPod Вложение 1106806

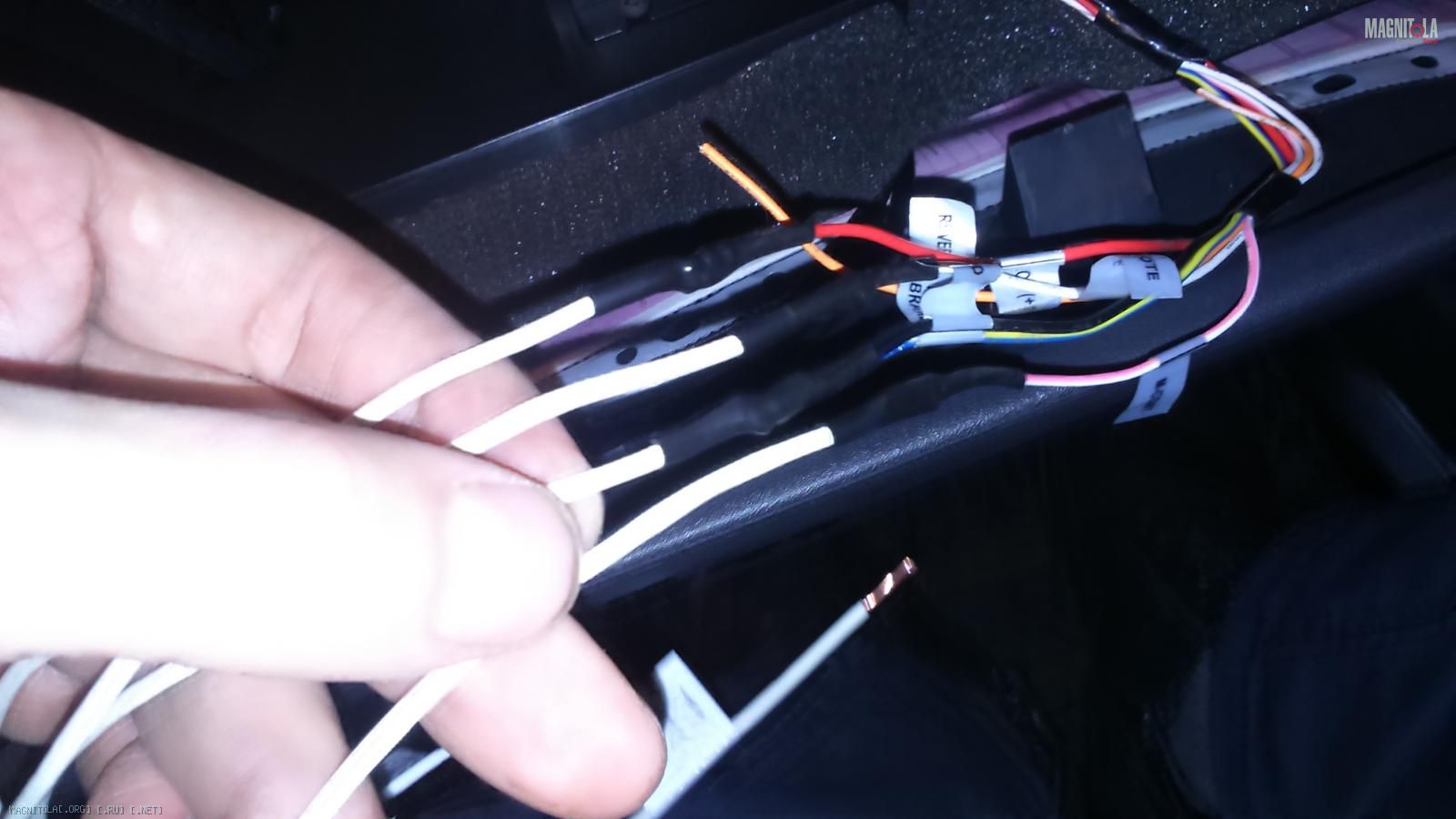

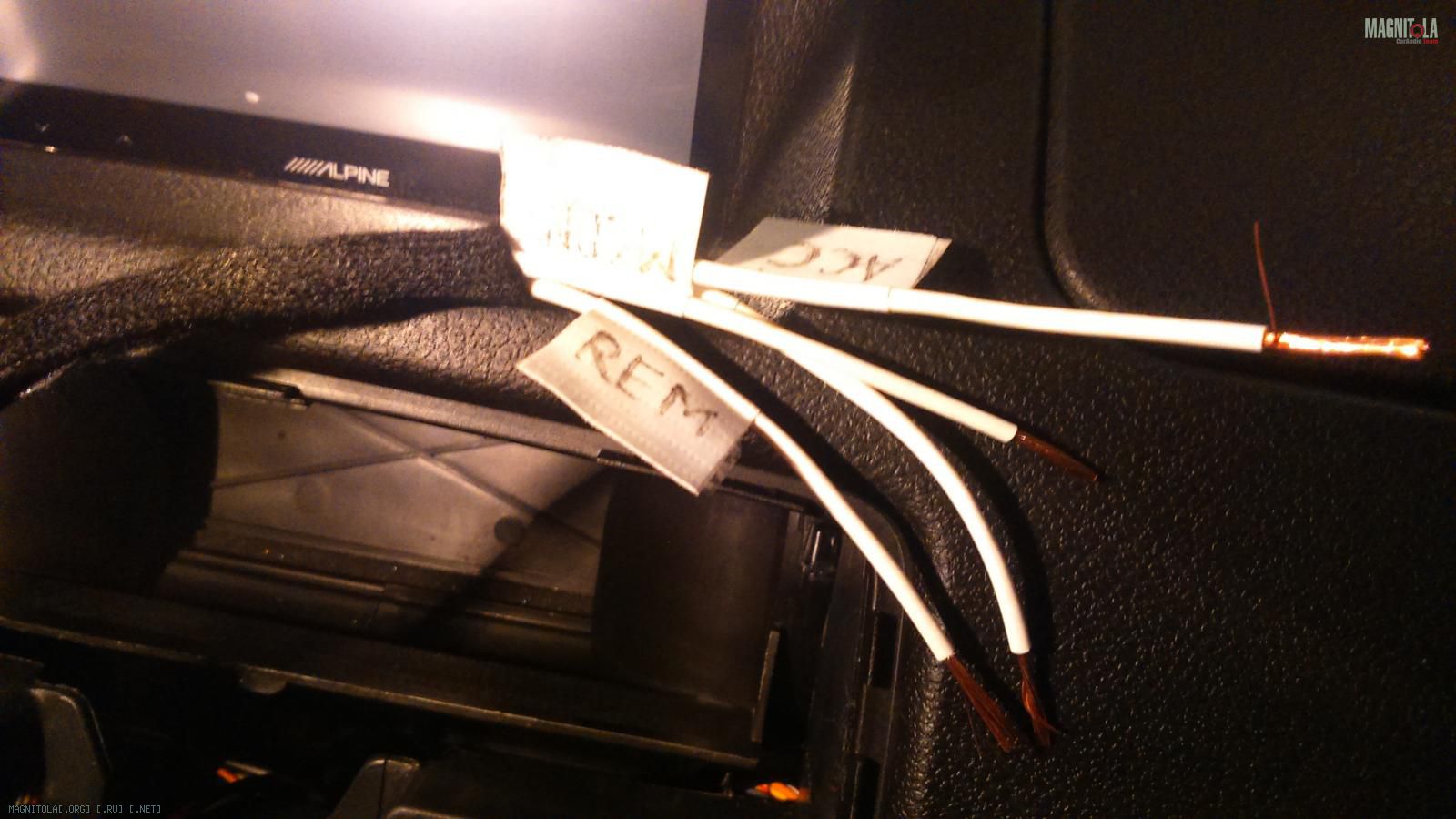

Удлинил провода на фишке коммутационного блока Вложение 1106808Вложение 1106820

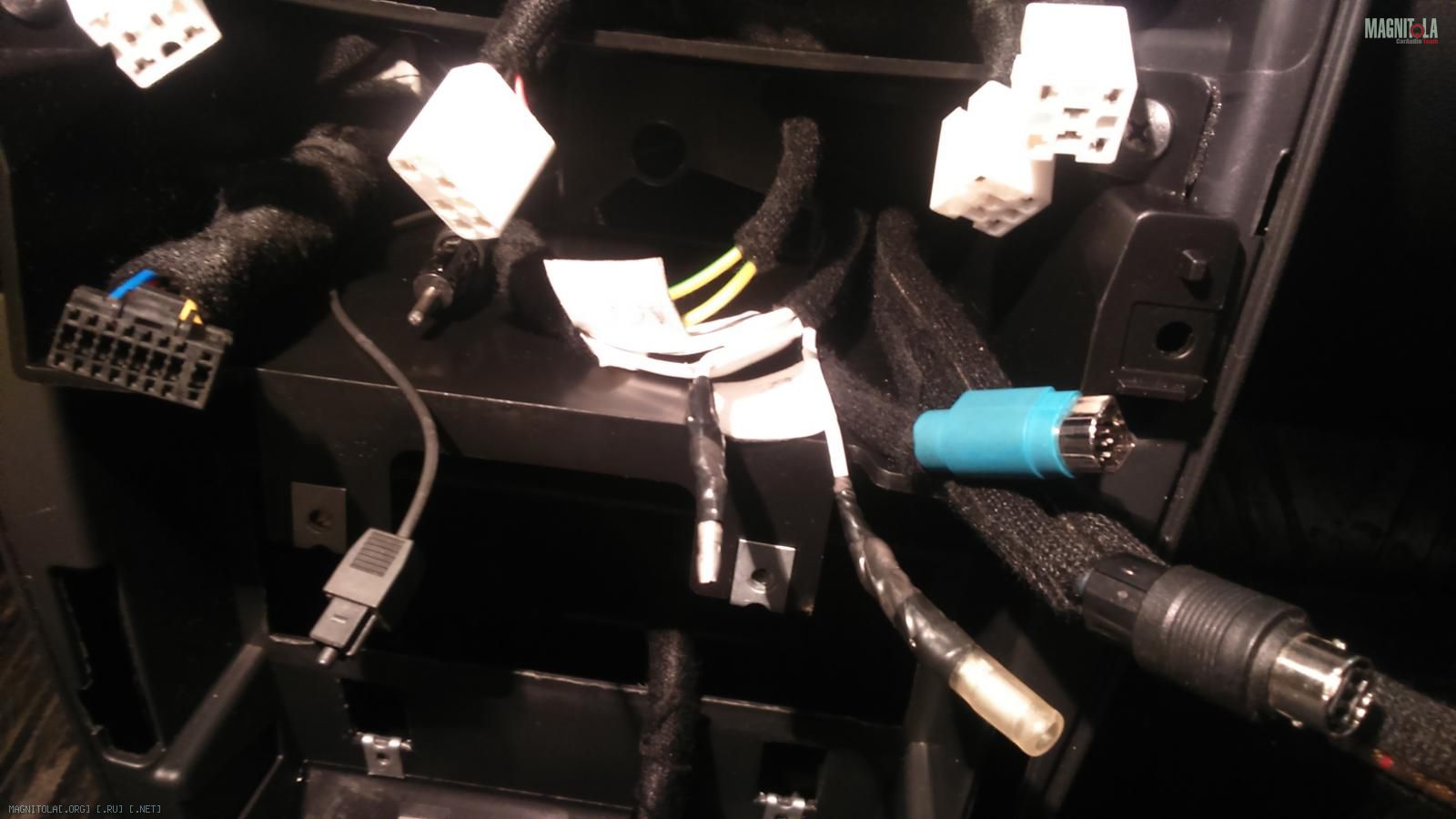

В итоге собрал вот что получилосьВложение 1106874Вложение 1106886Вложение 1106906
Завтра планирую собрать торпедо до конца и установить ГУ

отличное решение. 61 хорошо поет, плюс монитор..плюс камера наверное)

Цитата:

---

Сообщение от ciplachkov

плюс камера наверное)

---

Камера в далекой перспективе)когда все собрано уже будет)поэтому и сделал блок над бардачком,для того чтоб легко камеру воткнуть можно было без разбора панели)

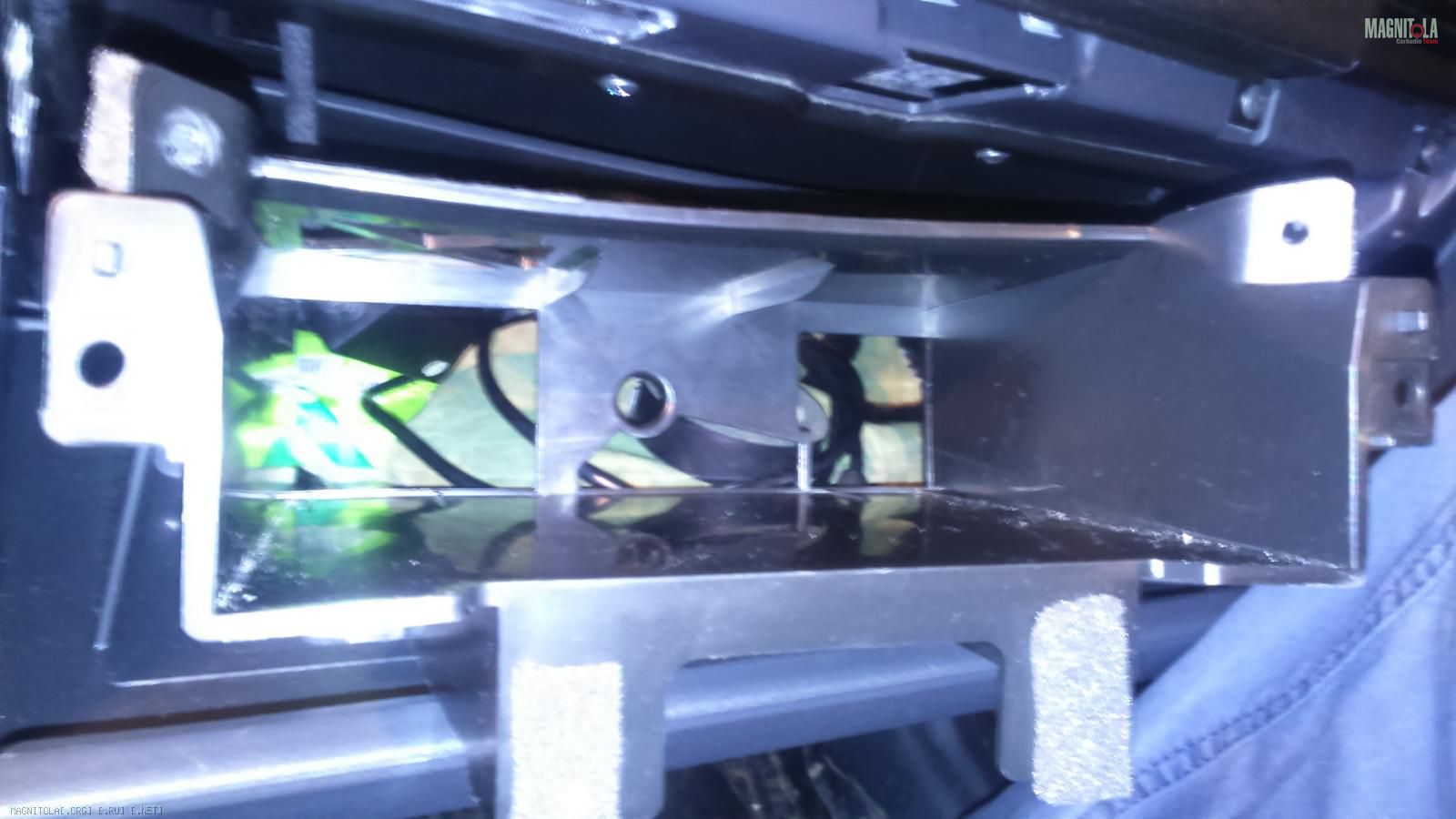

Сегодня настроился доделать в панеле все,чтоб было оконченность процесса)Когда снимал консоль,под штатное ГУ имеется вот такая пластмасскаВложение 1106990

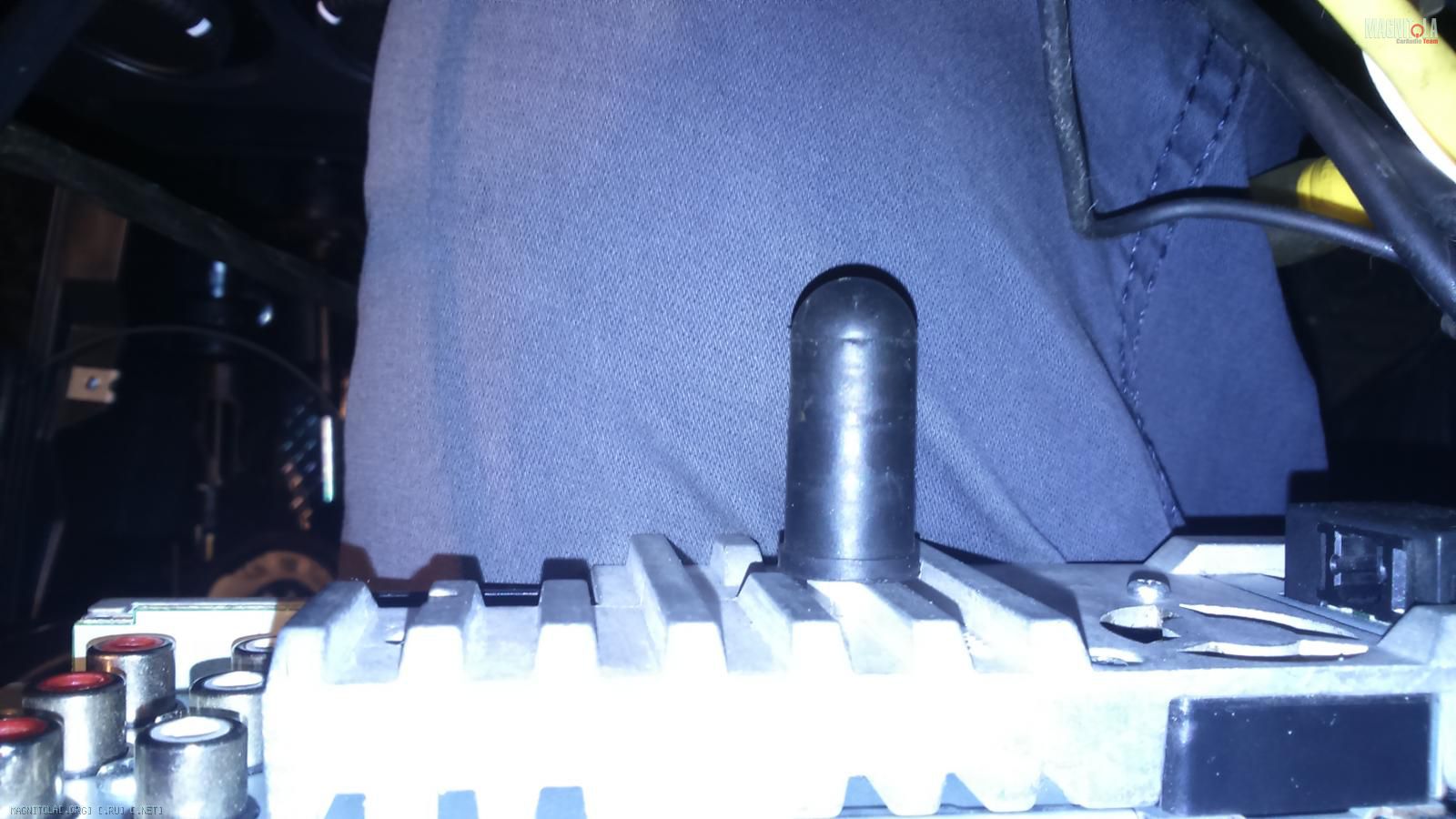

Сначала понравилась,что все новое ГУ крепко держаться будет,с торца два окошка есть для проводов и дырдочка посередине)))вспомнил что сколько мафонов было в комплекте всегда лежала вот такая штукаВложение 1106992,всегда думал зачем она вобще,вот нашлось)сбегал домой нашел привинтил)вчера протащил все провода через нее как положено,начал ставить ГУ,и сюрприз)короче чтоб потом уложить все провода просто нереально при установке,пришлось снять ее,на этом вся инновация так сказать закончилась)

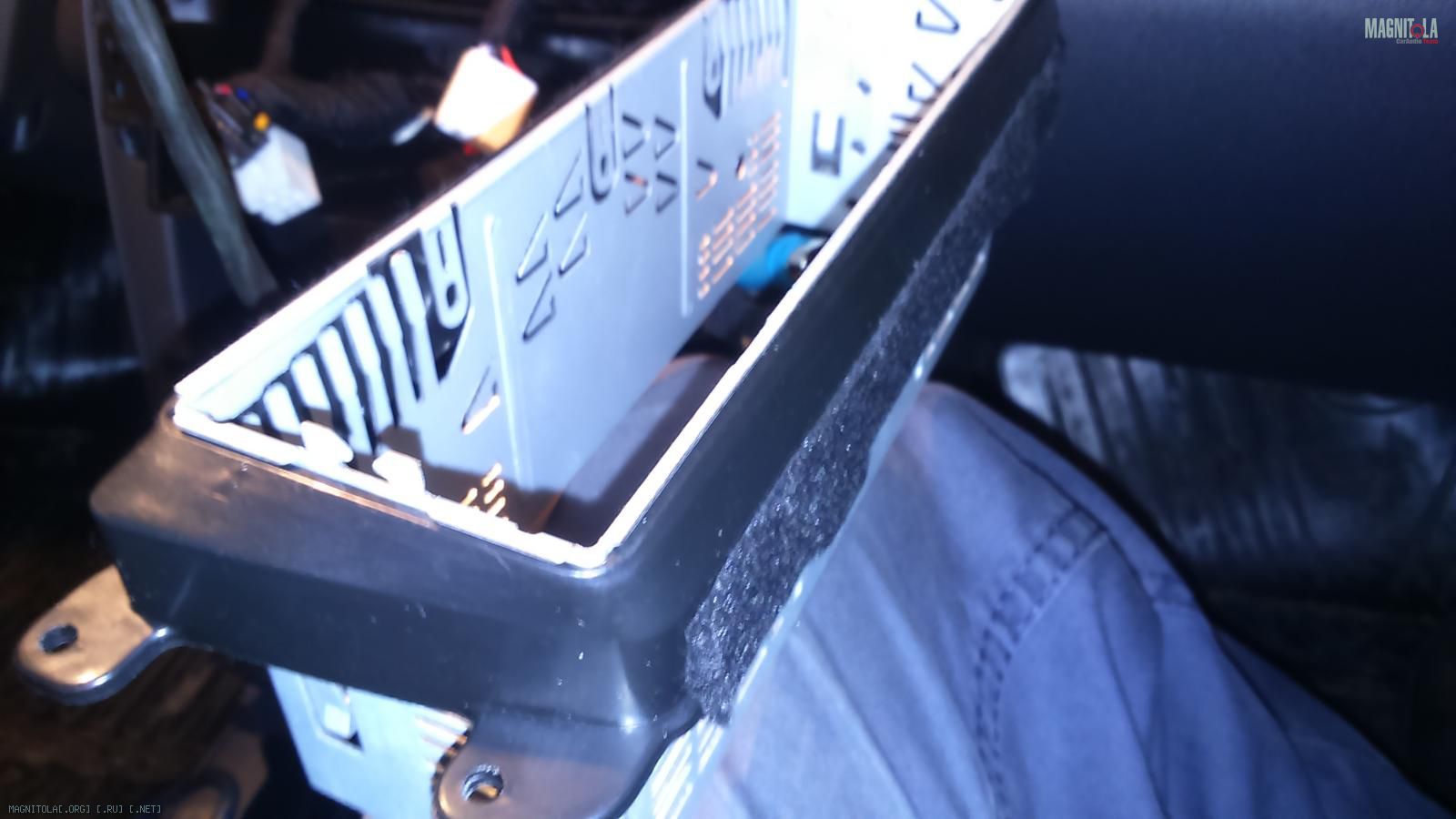

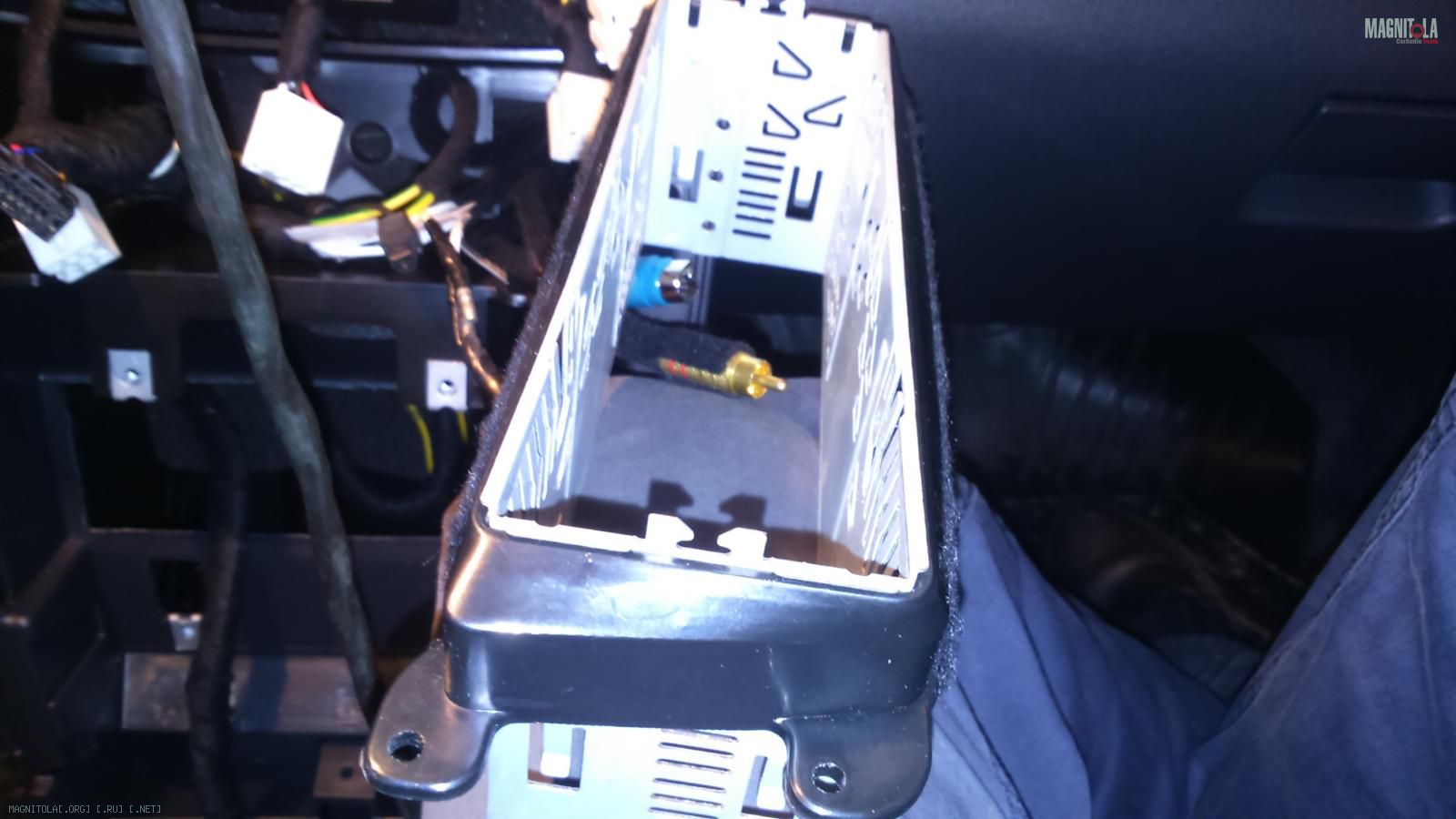

Далее приступил к установке переходной рамки,стоит неоправданно дорого считаю,650р,ну да ладно)Вложение 1106996Вложение 1107000

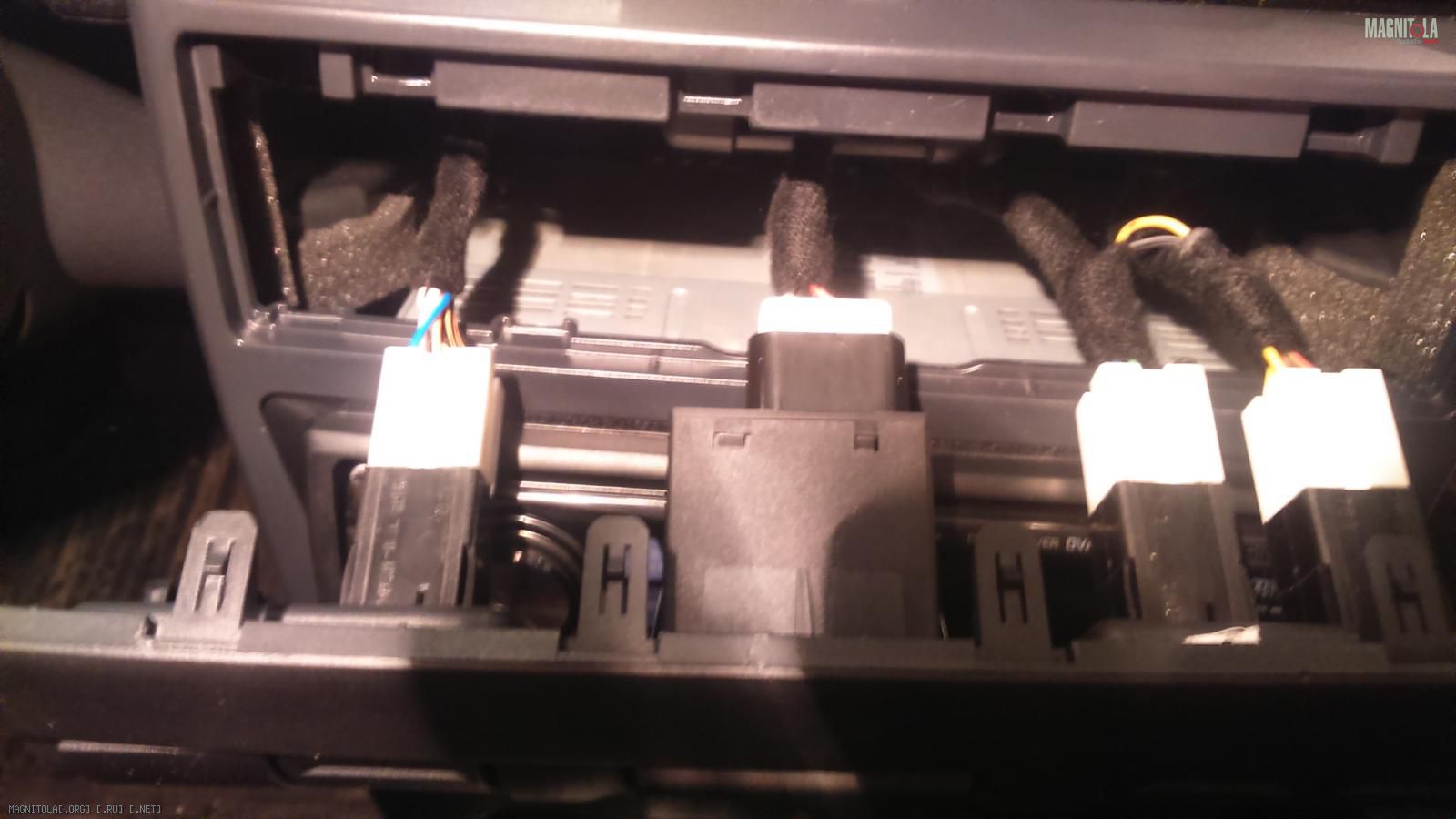

Установил кнопочку включения всего добра так сказатьВложение 1107006

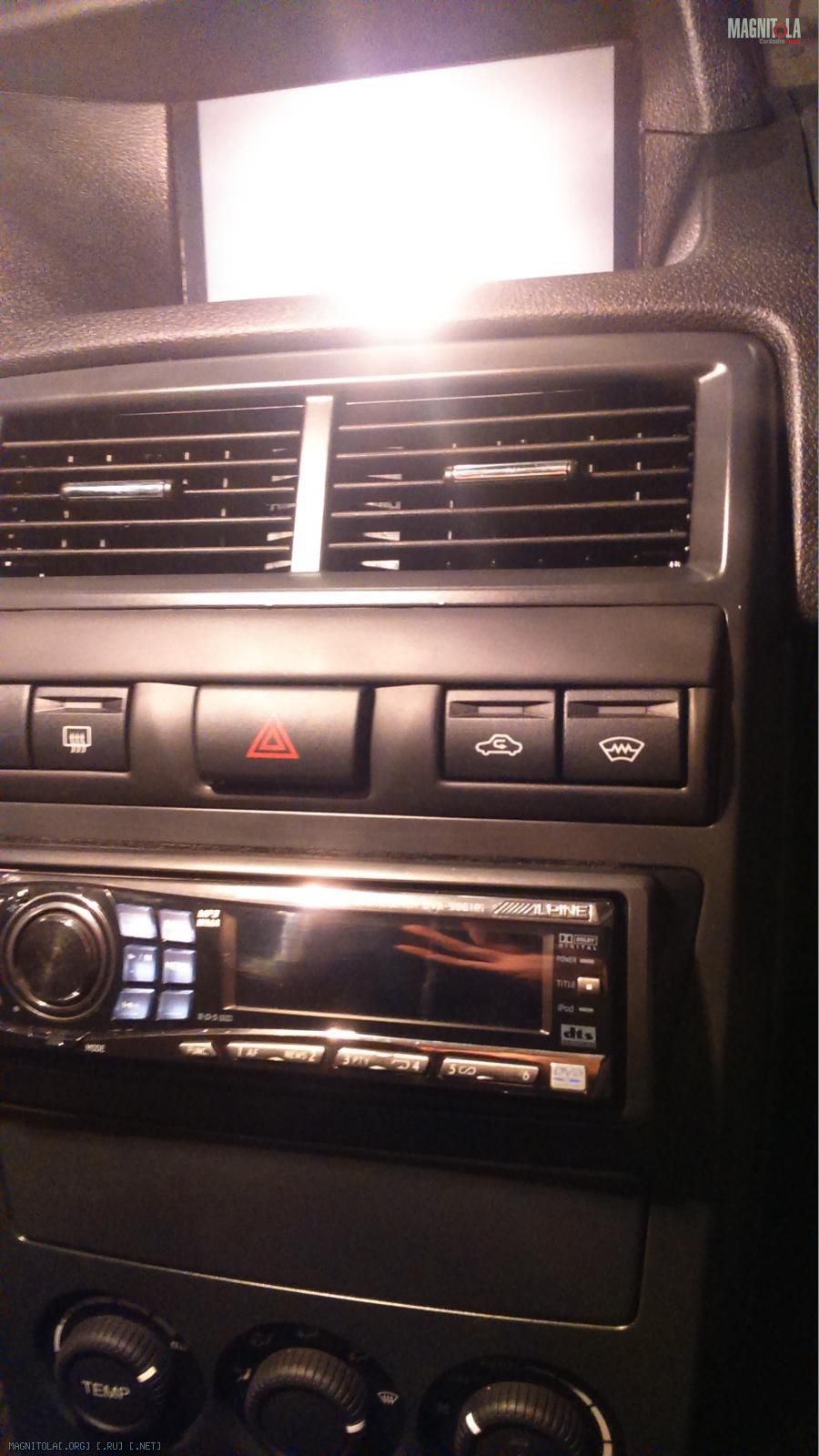

Ну вот впринципе что получилось Вложение 1107008Вложение 1107010Вложение 1107012
Четкость экрана очень даже,при различных углах обзора.В итоге получили что при нажатии на кнопку запитываются ГУ и монитор,моник можно выключать если не нужен нажатием на нем кнопки Выкл)Изначально думал(хотелось так точнее)чтоб на мониторе менюшки настроек ГУ были,но увы звуковые настройки только с ГУ.еще при проигрывании тюнера на экране просто заставка,нет никакой инфы.Из приятностей понравились подсветочки и цвета меню
Теперь в планах заняться питанием,Артем ArtLine уже все сделал буквально за день за что отдельное спасибо,ну и фальшпол в багажник пилится)

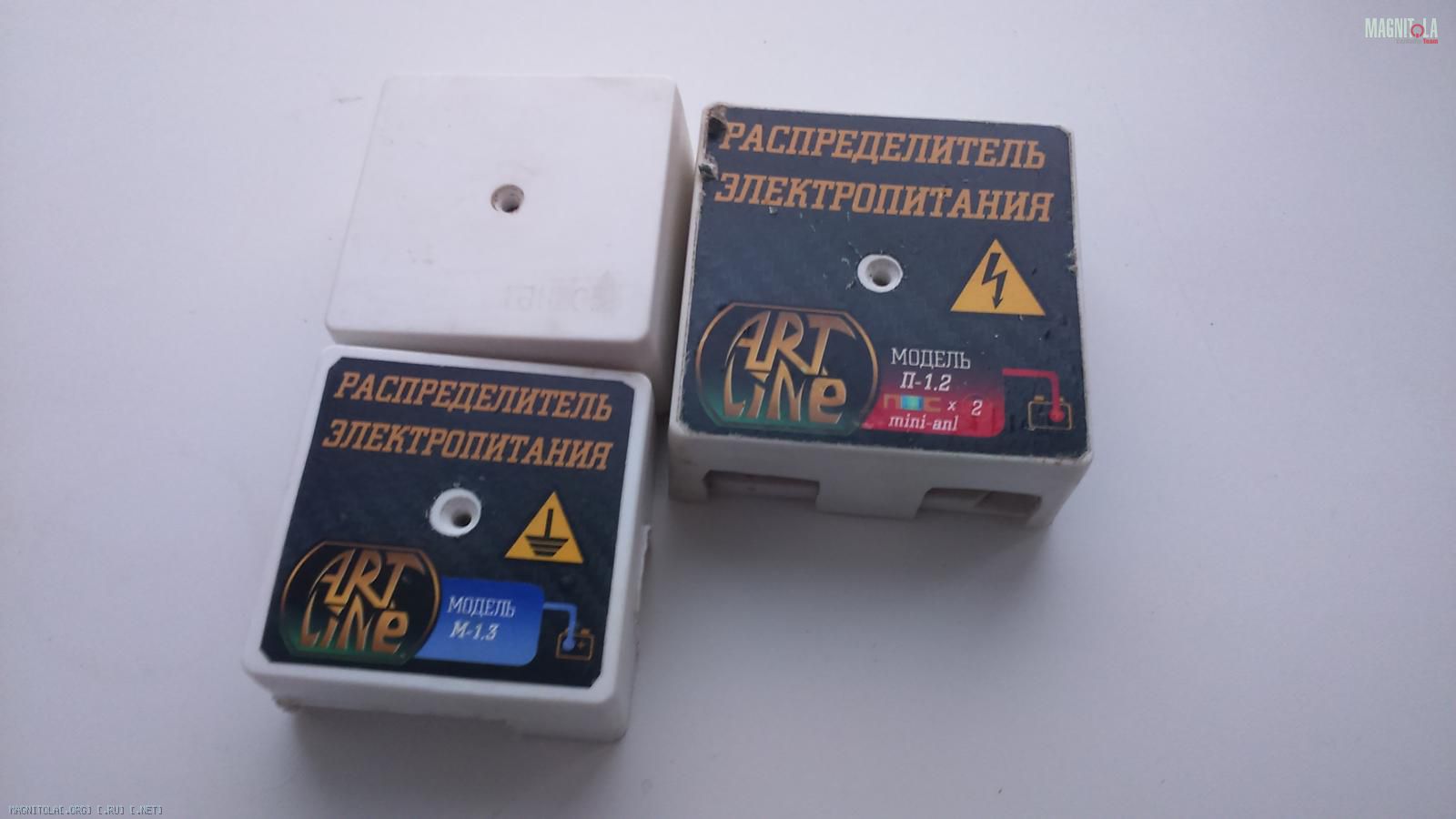

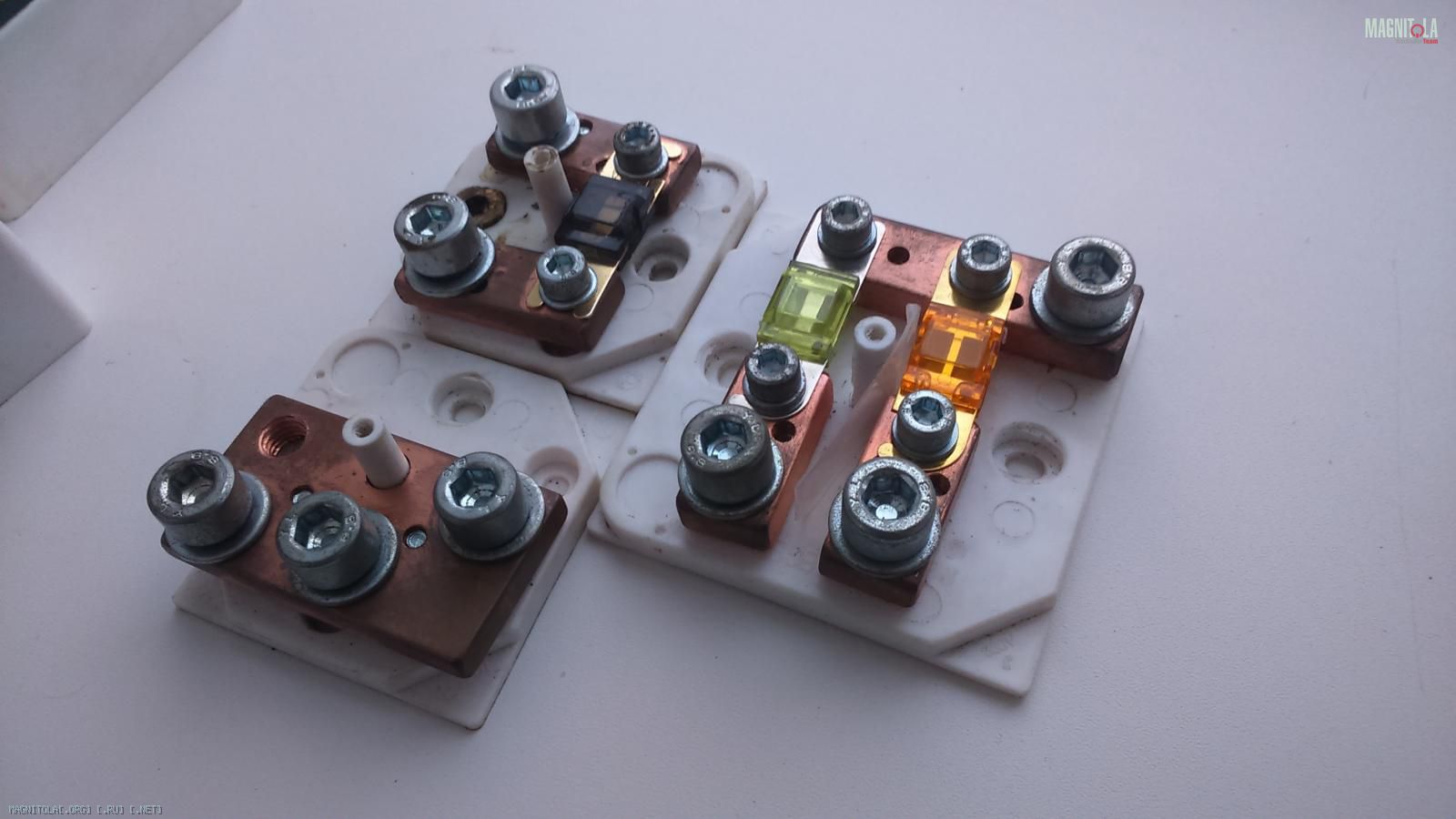

Пришло время собрать все для установки питания.Распределители были сняты со старого авто,фото после 2-3 лет эксплуатации
Вложение 1107558Вложение 1107560
поверхность медной шины нужно будет полирнуть перед установкой.

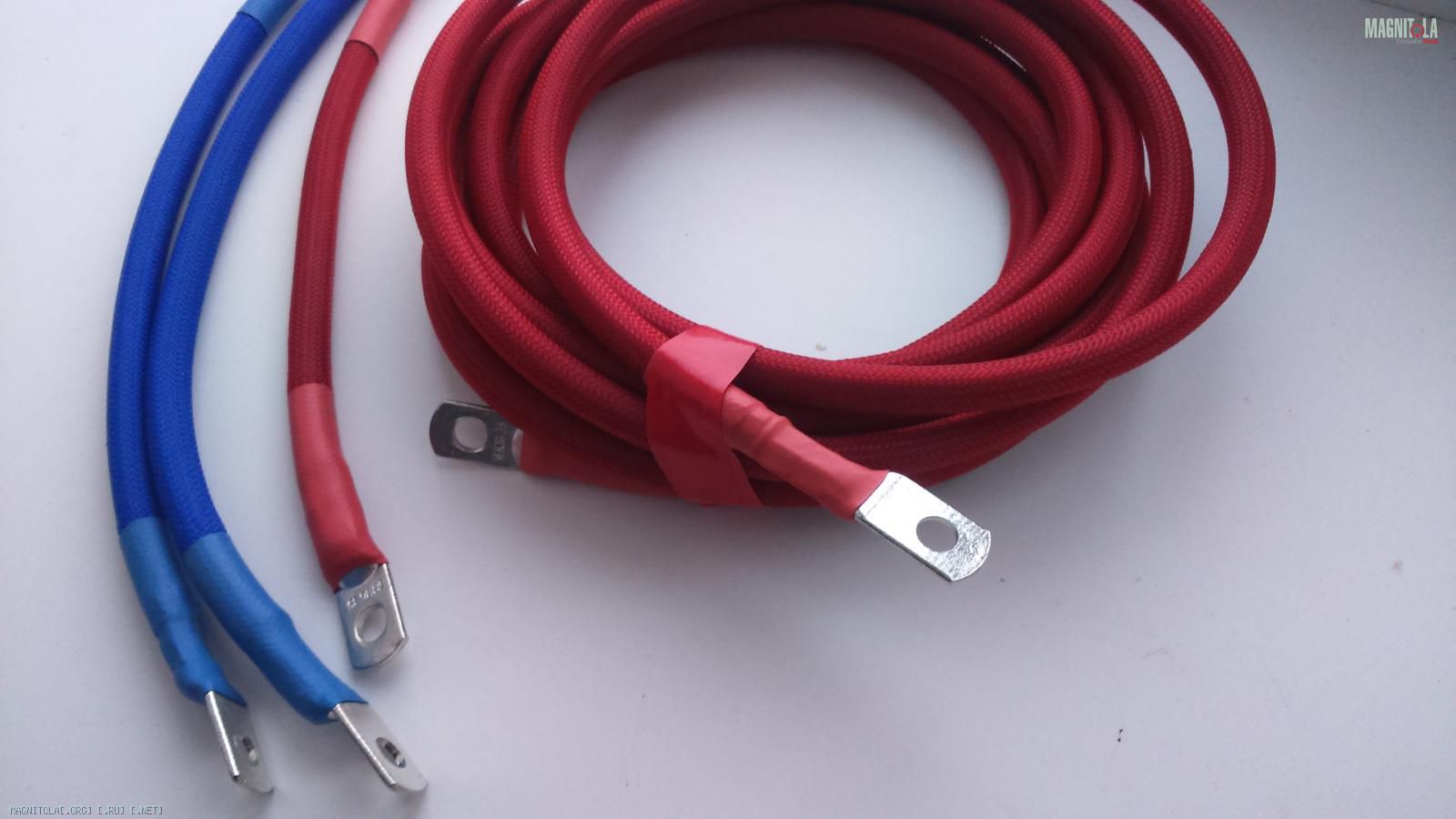

+ с АБ сечение 35мм2,масса с кузова на распред 35мм,дублирование с - АБ на кузов 35мм
Вложение 1107562Вложение 1107564
Позже займусь установкой,и изготовление крепления главного преда под капотом.

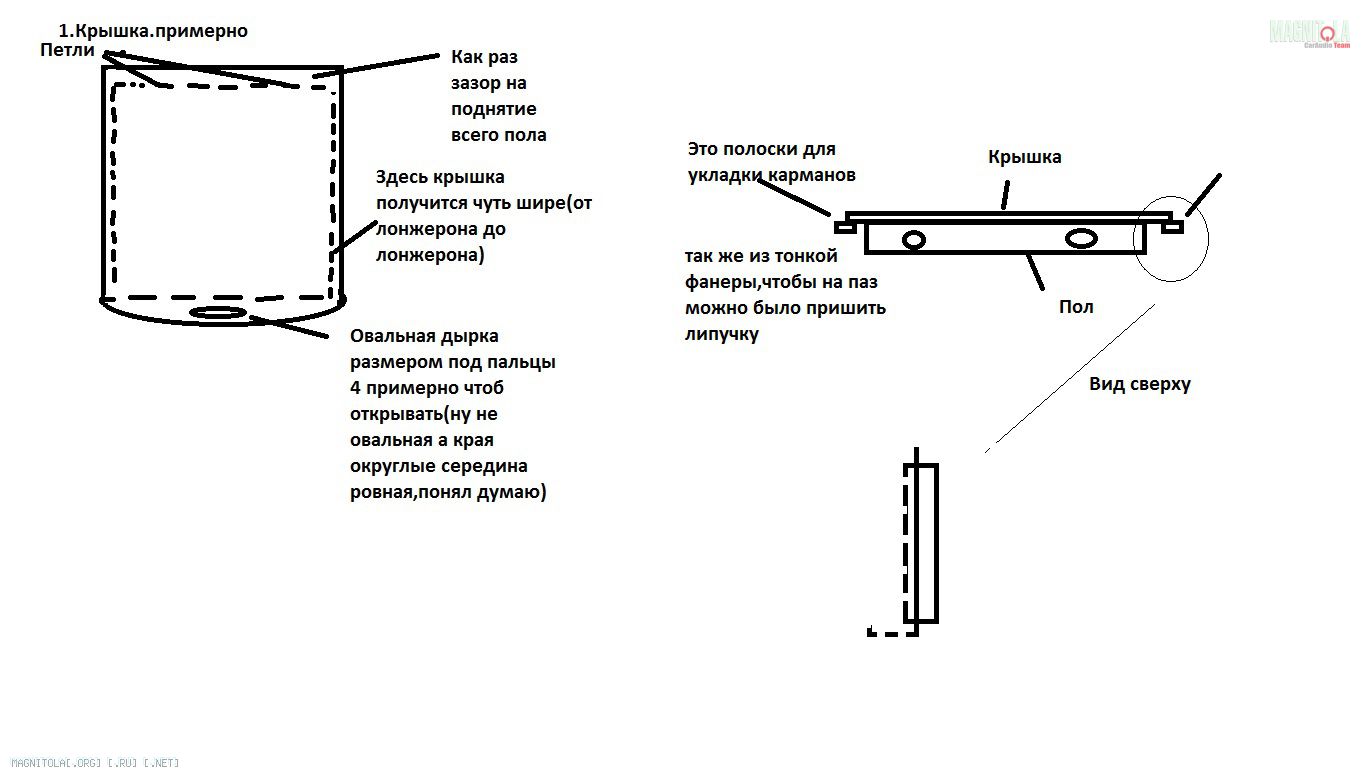

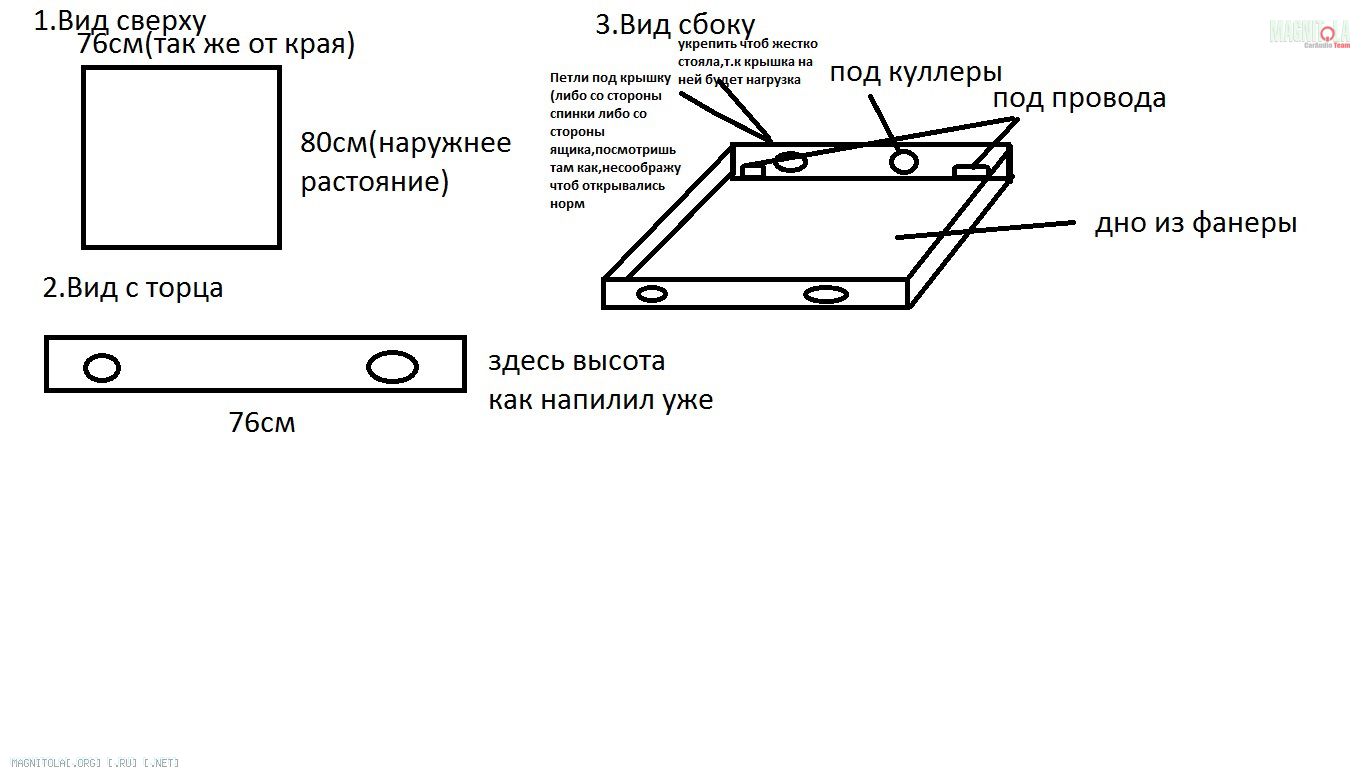

Параллельно идет работа над фальшполом.Накидал в паинте примерную конструкцию,спасибо земляку Алексею в помощи изготовления)
Вложение 1107610Вложение 1107612только ширина не 76см а 77см,поправочка)
По толщине материалов следующие данные.толщина фанеры боков 20мм,крышка и дно из 10мм.

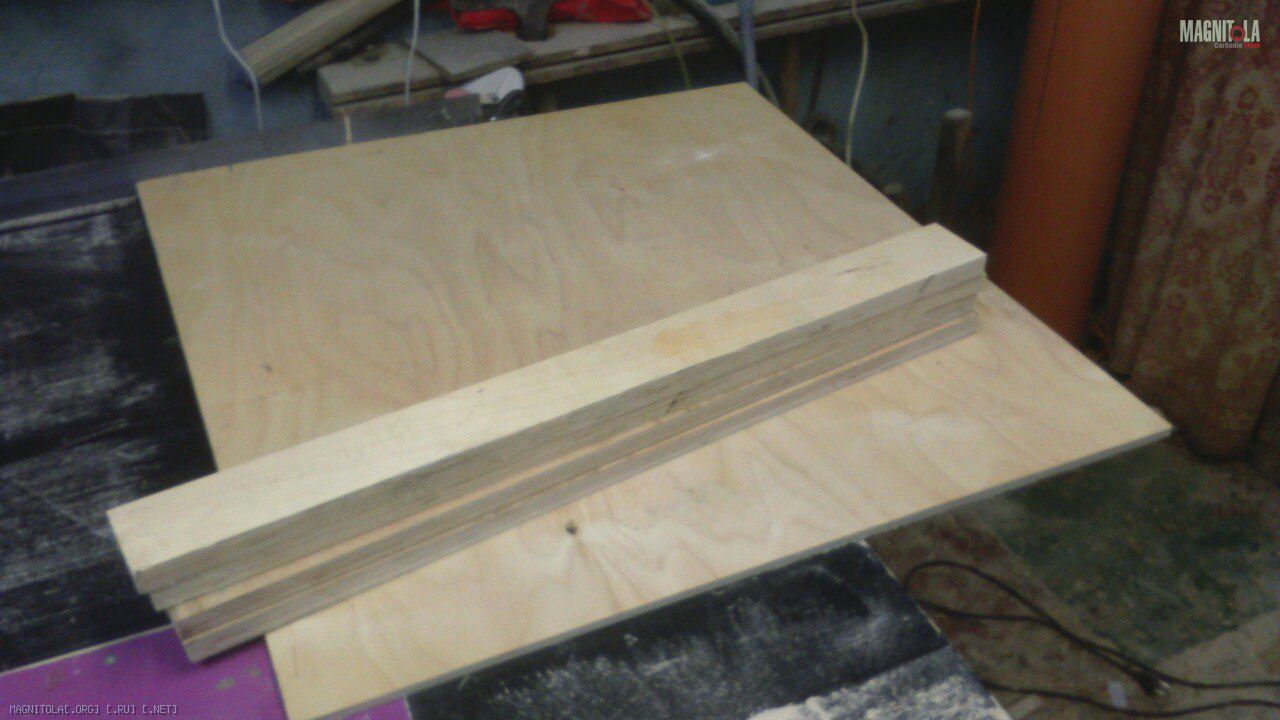

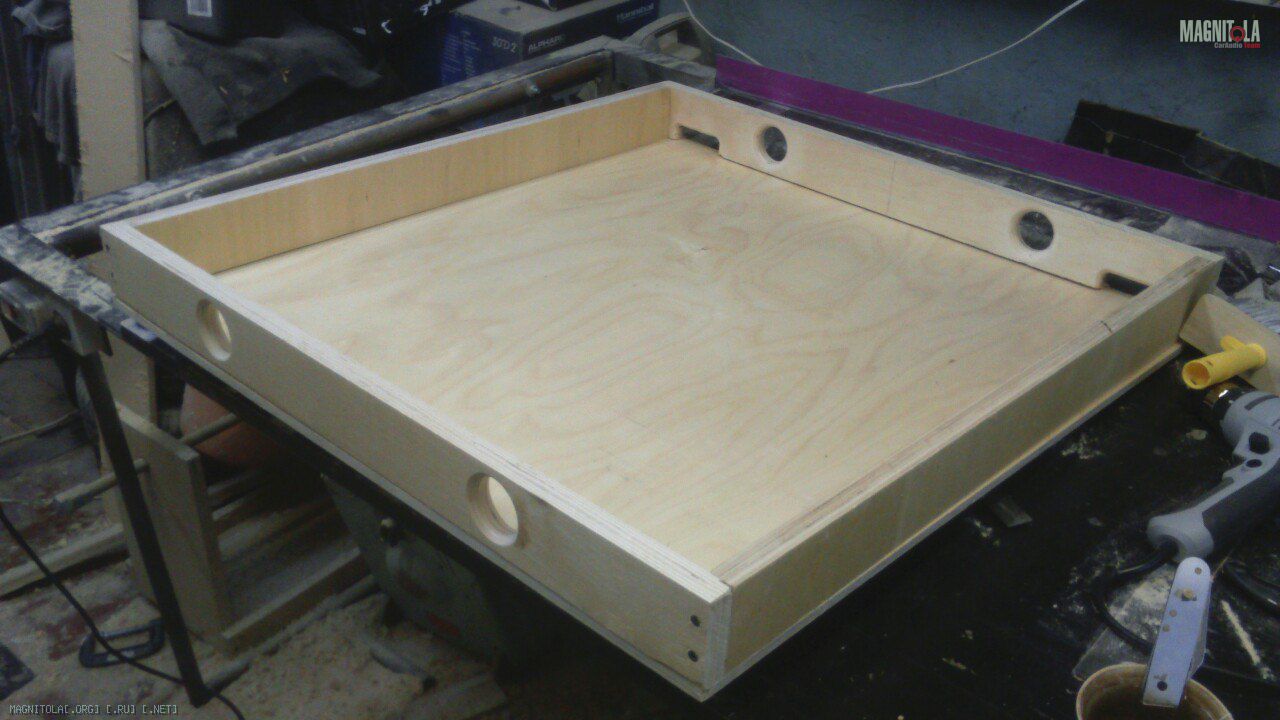

Первые фото Вложение 1107614Вложение 1107616

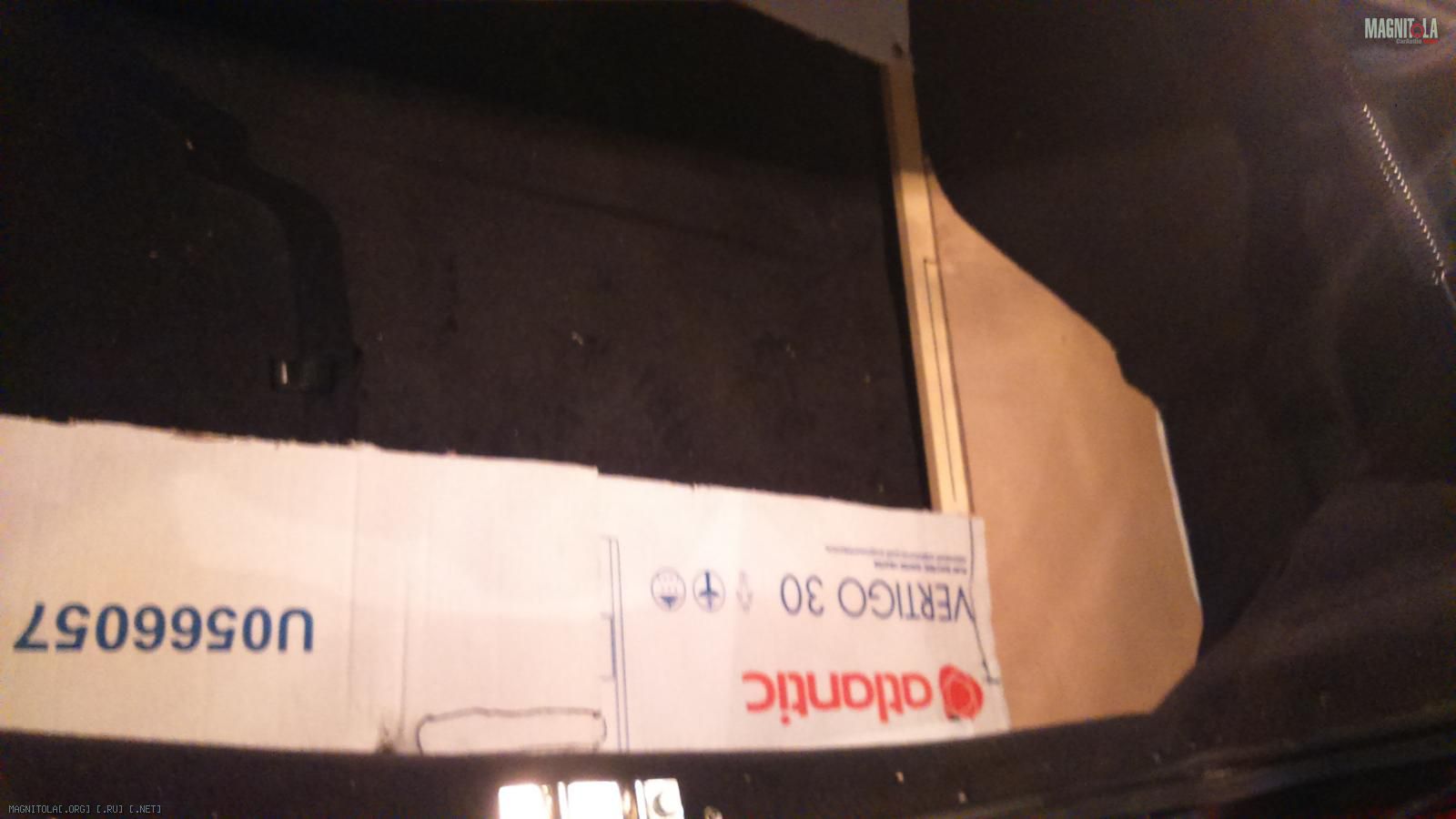

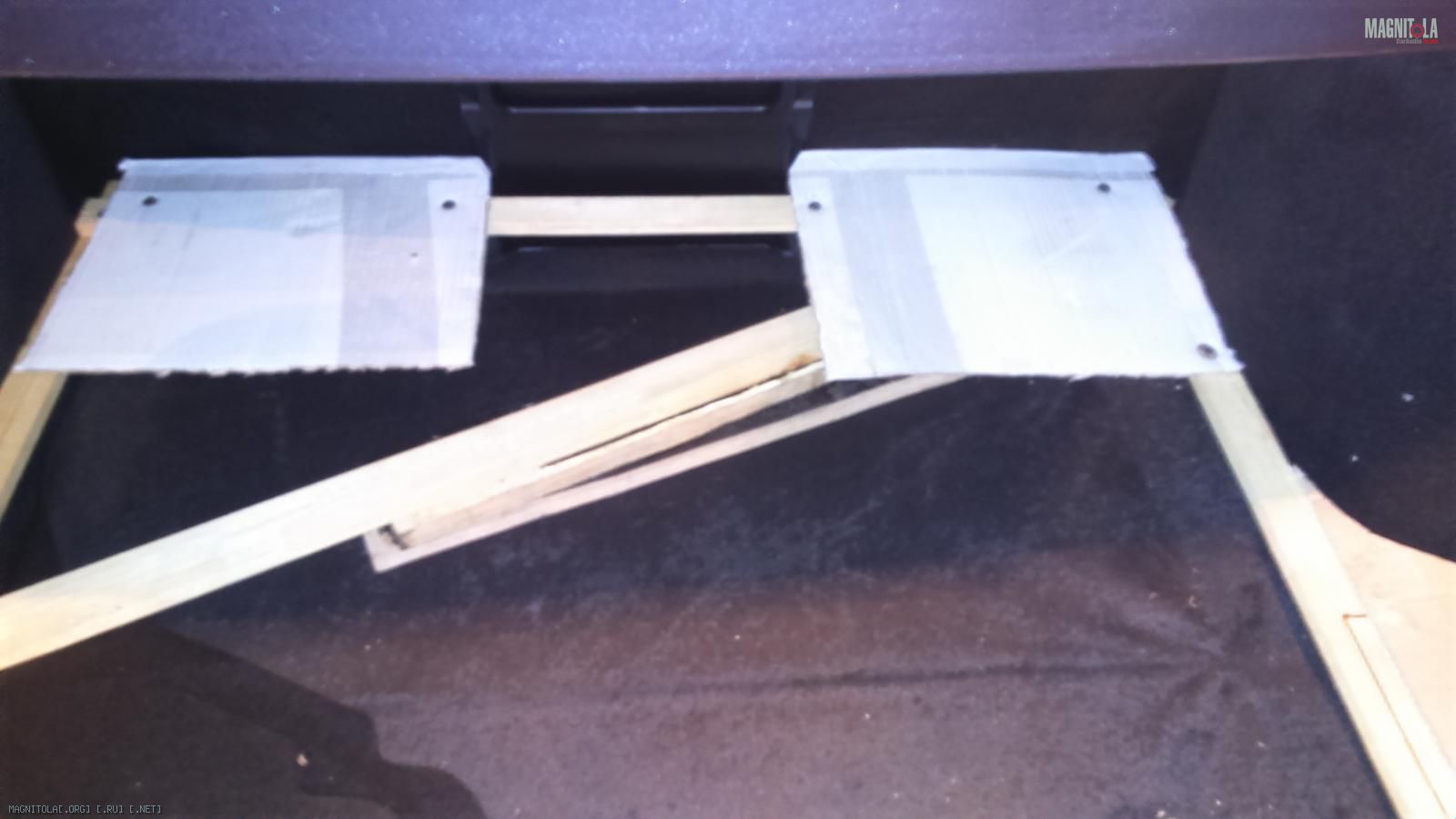

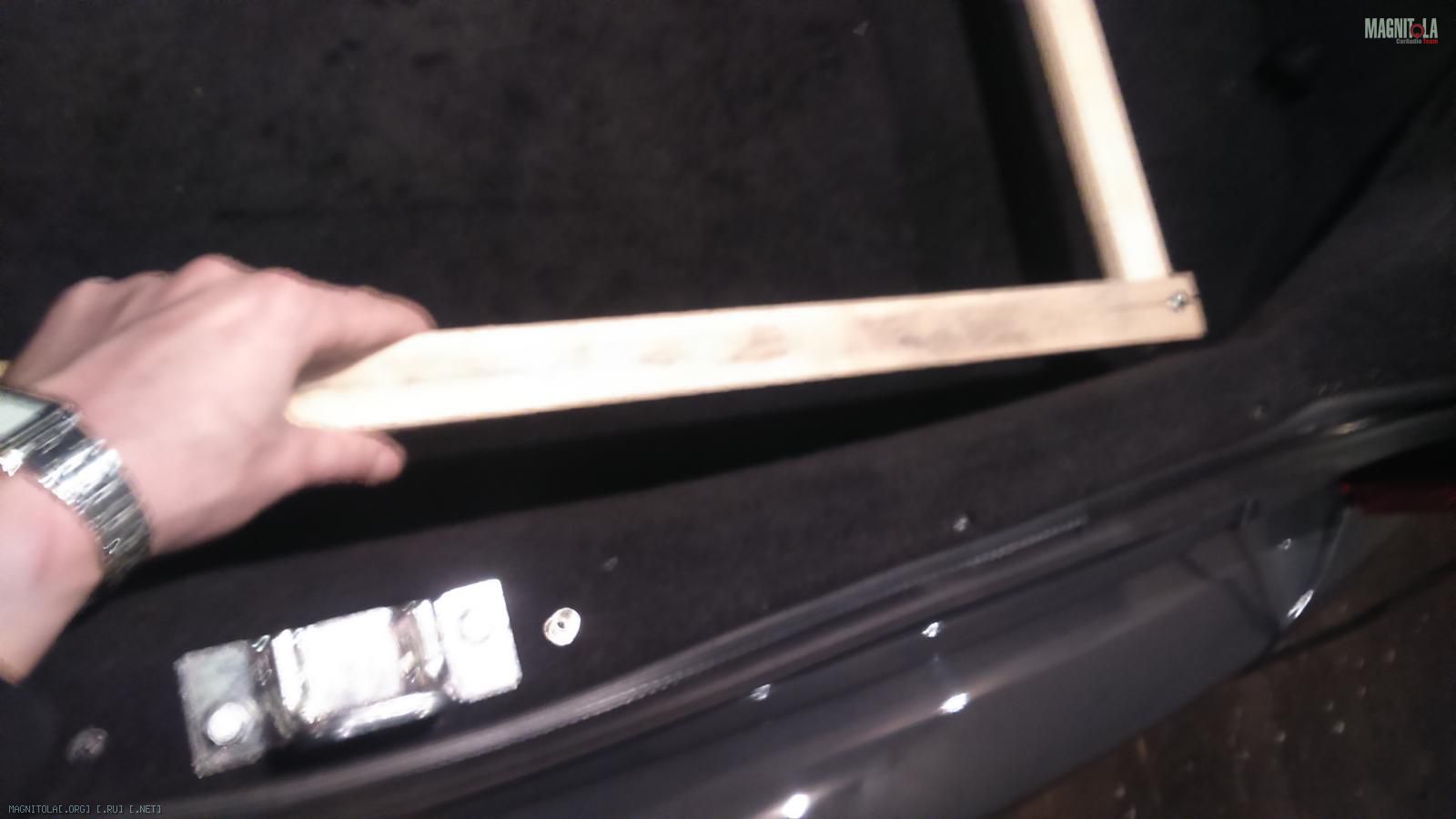

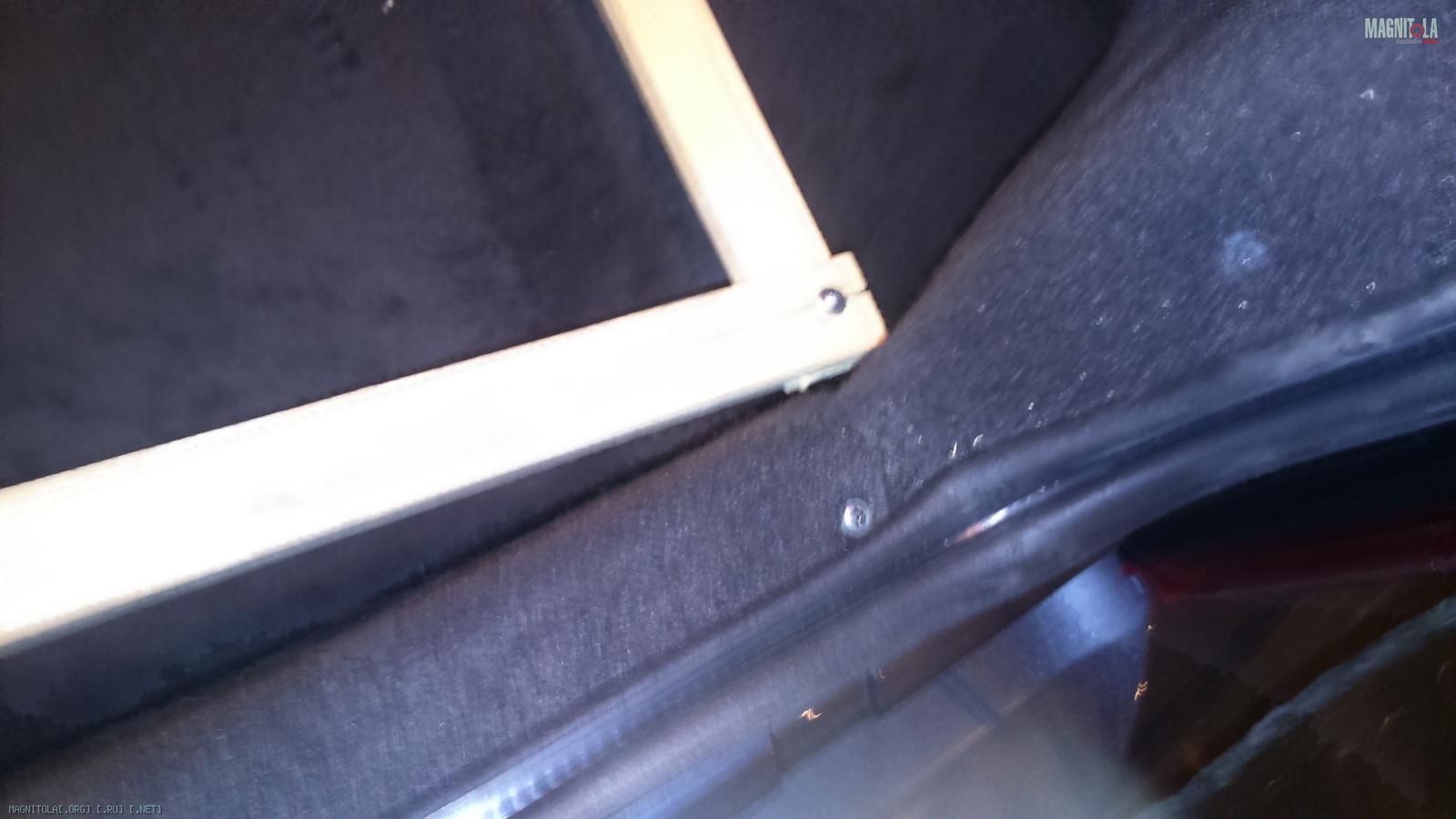

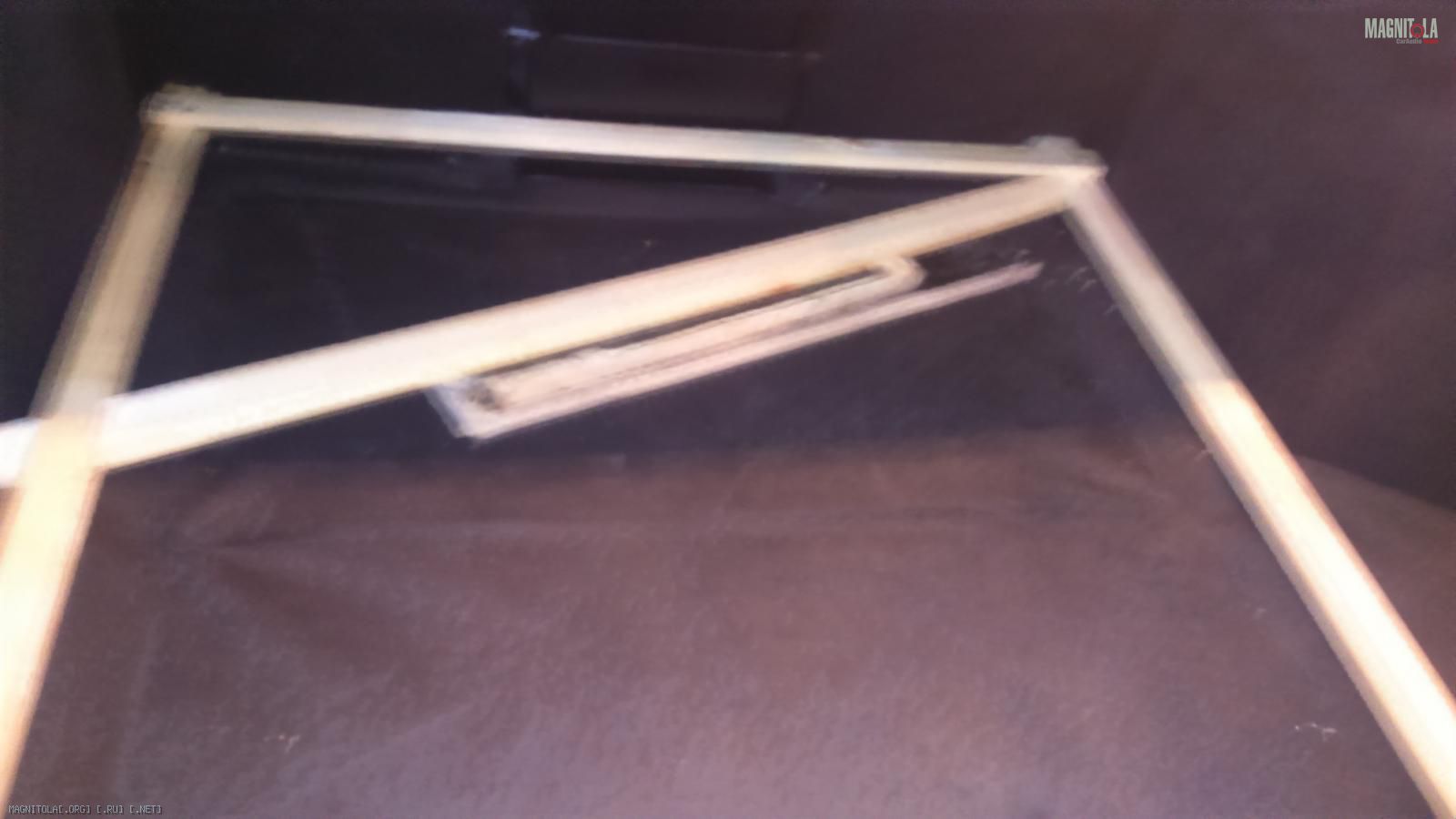

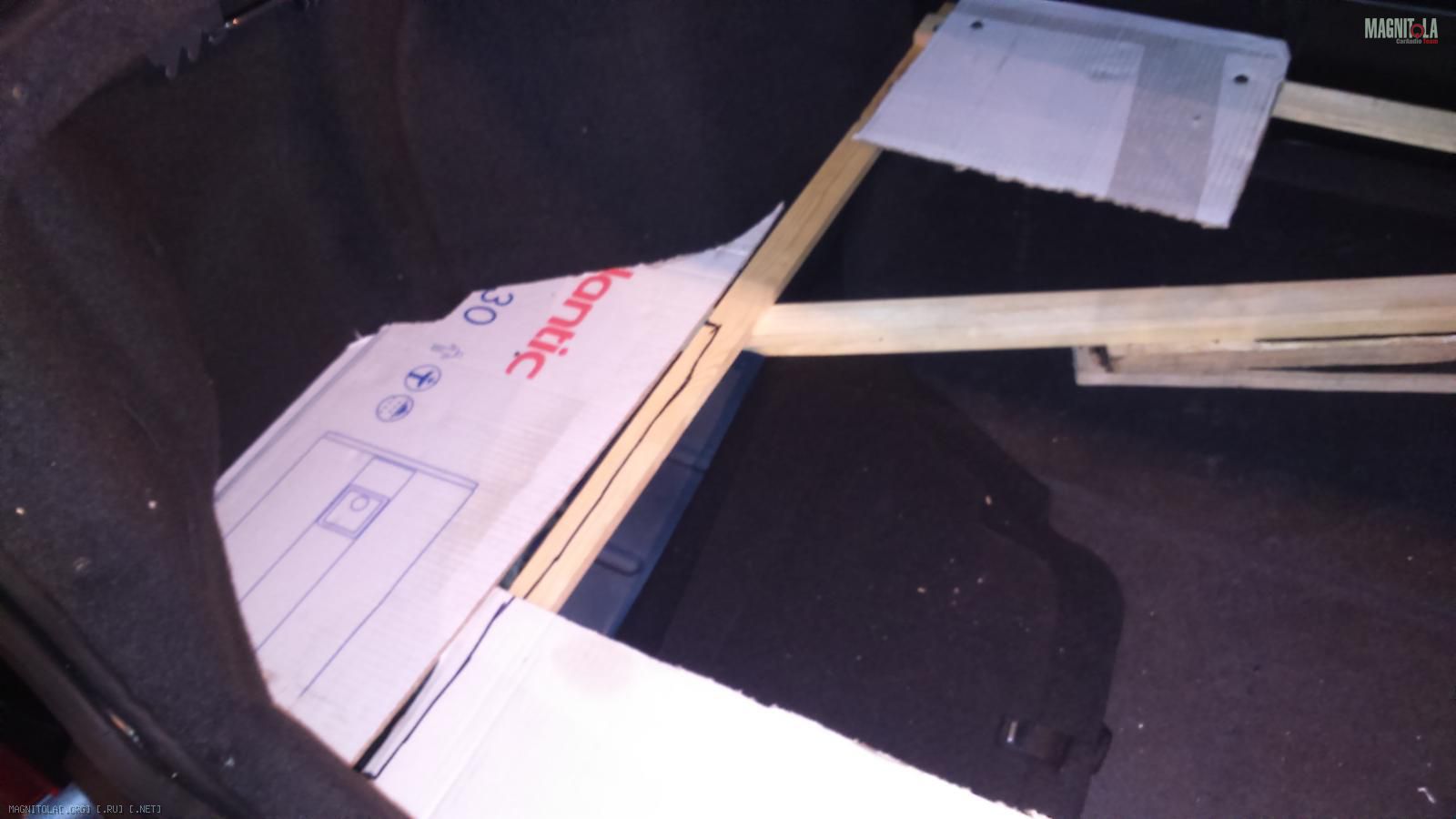

Начал делать шаблон для верхней крышки.сделал рамку из брусков,скрутил.завтра буду прикреплять картон(потом вырезать кривую) со стороны спинки и стороны крышки багажника,а так же боковых карманов,они будут на липучке укладываться
Вложение 1107618Вложение 1107620Вложение 1107622Вложение 1107624Вложение 1107944Вложение 1107946Вложение 1107948
