Гелендваген ( G-CLASS ) звук своими руками

Доброго времени суток Меломаны!!!
разрешите представиться, меня зовут Сергей, и я как и Вы люблю и стремлюсь к качественному звуку в своем автомобиле..........
ну собственно решил облагородить звучание своего киоска т.к. в стоке там ужаснейшая акустика под названием харман кардон (усилок размером с кулак, и псевдо саб под задним диваном прикрученный к фанере, остальное т.е. фронт, реар, центр и еще в багажнике два непонятных динамика ужасного качества)
В общем звук картавый, дребезжащий и вообще не звук а так........

ну приступим:
в качестве компонентов выбрал следующие компоненты, в порядке цепочки подключения:
1.голова Dynavin MC2000 (она максимально сочетается с салоном и куча функций, таких как задняя камера, цифровое тв, навигация, и т.д.)
2. линейные кабели RCA (front\rear\SUBW) 2,5 метра DAXX R88
3. процессор Alpine PHA-H800 (без RUXа)
4. линейные кабели RCA (front\rear\SUBW) 1,1 метра DAXX R88
5. усилитель Alpine PDX-V9 (к нему конденсатор Raptor R5CAP-2DD и питающие кабели фирмы DAXX по метру сечением 23квадрата, и к усилку навсякий случай взял регулятор баса Alpine RUX-KNOB)
6. фронт Hertz MPK 165P.3 Pro (к ним от усилка идут акустические кабеля Ground Zero 2,5мм2 (фронт от кроссоверов до твиттера 1,5мм2)
7. тыл Hertz MPX 165.3 Pro (к ним от усилка идут акустические кабеля Ground Zero 2,5мм2) --- (СТРАННО!!!??? во фронтах были грили (декоративные сеточки), а в серии MPX (коксы) почему то нет, или может не доложили!?)
8. Сабвуфер MOREL ULTIMO TITANIUM 104 (в ЗЯ на 45 литров)


так как я любитель и познания мои поверхностные то прошу Вас помочь дельными советами исходя из Вашего богатейшего опыта!!!

Далее, с чего начать.......
начал с подготовки дверей всех - вибро и шумо изоляция

снял старую вибру которая уже вото вот отвалится, обезжирил все и зачистил для нанесения виброизоляции, выбрал STP сильвер 2,5мм ( практически 95% проклеил) ох и руки поизрезал, двери узкие особо не разгонишься, притирать вибру очень сложно...... короче каждай из дверей выпила крови по грам 100 и съела кожу с рук по 4 квадратных сантиметра :-) )
Вложение 1113750
Вложение 1113752
Вложение 1113754
Вложение 1113756

далее приступил непосредственно к поклейке.....
Вложение 1113758Вложение 1113760Вложение 1113762Вложение 1113764

так как подиумы было тяжело сделать пошел следующим способом:
старые динами они литые с подиумом, и соответственно размер их соответствовал моей купленной акустике т.е. 165см.
я вырезал ВАНДАЛЬСКИМ способом старые динамики и прикрутил в получившиеся подиумы новые, получилось крепко и надежно..... если что не правильно поправьте меня :-)
Вложение 1113766Вложение 1113768Вложение 1113770Вложение 1113772Вложение 1113774
соответственно провода пропаивал и термировал трубкой:
Вложение 1113776Вложение 1113778

Друзья, в гелике в рестайле чтобы установить твиттеры в штатные места - это адский #### с элементами эквилибристики (чтобы снять решеточки надо пол торпеды разобрать и иметь отверту с ДВУМЯ карданчиками (забудьте про пальцы и кожу вокруг них) но решаемо :-)
Вложение 1113780Вложение 1113782Вложение 1113784
в общем все получилось, все припаялось, обратно собралось......

думаю нет смысла показывать задние двери т.к. принцип такой же только тыл у меня коксы....
получилось так (на примере одной двери)
Вложение 1113786Вложение 1113788

теперь стоит задача разместить усилитель и процессор (склоняюсь под передними креслами) так и межблочники будут короткими и весь акустический тракт короткий

ну и собственно вопросы:
1. межблочники DAXX R88 я смогу самостоятельно укоротить до нужной длины (почему спрашиваю - где то читал что они направленные и с одной стороны экран припаян к минусу сигнала а с другой нет, дак вот с какой тогда резать и паять + и - ???
2. по описанию процессора если строить систему 4.2 (фронт, тыл, саб)
Вложение 1113790
дело в том что ГУ Dynavin MC2000 имеет линыйные выходы front L\R, rear L\R, SUBW L\R т.е. три линейные стерео пары, а по описанию процессора (PHA-H800) видя выше по картинке я должен испльзовать с головы только front и rear и как плюсом например подключеть по стереопаре HI-FI портативный плеер (например ASTELL & KERN Jr - просто таковой имеется) или я не прав но тогда тыкните меня носом куда от ГУ подключить SUBW L\R линейку к процессору ????
3. по описанию головы линейки имеют выход 4V (наверное 4 вольта) в инструкции процессора написано:
Вложение 1113792
какой сигнал выставлять на проце??? по всем канонам вроде линейки считаются LOW а если с головы брать прямые выхода на акустику то они считаются HIGH. но на картинке мы замечаем что лоу сигнал это до 2 вольт а хай сигнал до 7, соответственно в мануале головы линыйки отдают 4 вольта ----- как СДЕСЬ БЫТЬ???

дальше буду описывать и фотографировать процесс прокладки линеек и акустических трактов..... ну и с нетерпением жду Ваших замечаний и поправок т.к. я в этом любитель дилетант (но слух есть!!!)

sergzil, Вам тему переместить надо в "Наши инсталяции" http://magnitola.org/nashi-installyacii/

Цитата:

---

Сообщение от Алексей алтай

sergzil, Вам тему переместить надо в "Наши инсталяции" http://magnitola.org/nashi-installyacii/

---

Здравствуйте!
извините, я на форуме новичок и не знаю как переместить тему, и по логике вещей пошел в раздел Новичков, если Вы можете это сделать то буду признателен!
Спасибо!

Подпишусь, интересно
Однозначно перенести в инсталляции тему

Друзья, а как перенести тему? (вроде все в настройках облазил - не нашел) или модераторам только подвластна такая миграция?

весь процесс буду озвучивать и фотографировать - сейчас жду межблочники, процессор, усилок и саб..... но литературу по ним стараюсь заблаговременно изучить

помимо звука, также будет установлена камера заднего вида в штатное место как на совсем свежих, проводка уже от задней двери до ГУ определена - буду использовать RGB от штатного тюнера который убрал, и питание камеры с него же....... но это так к слову - главное для меня улучшить систему звучания своими руками"
по прежнему жду замечания и советы по уже проделанной работе.......... Спасибо!

Цитата:

---

Сообщение от sergzil

3. процессор Alpine PHA-H800 (без RUXа)

---

Возникает вопрос-как громкостью собираетесь рулить?
Как и другой-зачем вообще в системе с таким убогим источником и концепцией фронт-тыл нужен процессор?
Видимо чтобы просто был?

Цитата:

---

Сообщение от Флекс 71**

Возникает вопрос-как громкостью собираетесь рулить?
Как и другой-зачем вообще в системе с таким убогим источником и концепцией фронт-тыл нужен процессор?
Видимо чтобы просто был?

---

процессор нужен прежде всего для восстановления звука с этого ГУ, и ГУ имеет развитый функционал (ТВ, камера, навигация т.д.)
+ процессор дает запас на будущее в плане развития акустической системы - сами же знаете апгрейду нет предела

громкость будет рулиться непосредственно с ГУ

Цитата:

---

Сообщение от sergzil

громкость будет рулиться непосредственно с ГУ

---

Каким образом?
В ГУ есть шина I-Net ?
Что то сильно сомневаюсь:facepalm:

Проц по аналогу с ГУ соединение,громкость без рукса регулироваться должна.

Цитата:

---

Сообщение от Алексей алтай

Проц по аналогу с ГУ

---

разумное решение, когда на качество нас рать

Цитата:

---

,громкость без рукса регулироваться должна.

---

а проц включаться должен? ;)

Цитата:

---

Сообщение от A!exT

решение, когда на качество нас рать

---

это не я решил,первый пост читаем!.Включаться да,ТС наверно знает как.

Цитата:

---

Сообщение от Алексей алтай

громкость без рукса регулироваться должна.

---

Она регулируется один раз на источнике,дальше РУКСом.

Цитата:

---

Сообщение от Алексей алтай

ТС наверно знает как

---

Включателем? )))
Да хрен его без Ай Нета или РУКСА включишь.

Цитата:

---

Сообщение от Флекс 71**

Она регулируется один раз на источнике,дальше РУКСом.

Включателем? )))
Да хрен его без Ай Нета или РУКСА включишь.

---

Т.е. Вы хотите сказать что после инсталла и настройки процессора через компьютер - он не будет включаться по подачи сигнального питания (управляющий +) и с ГУ я не смогу банально убавить\прибавить громкость?
дело в том что громкость линеек с головы тоже регулируются так то...... если посмотреть инструкцию процессора то там явно рукс это как вспомогательное в настройке оборудование и использование данного процессора можно как с ним так и без него....
да, айнет нужен чтобы состыковать голову Альпина с процессором чтобы непосредственно управлять некоторыми функциями с ГУ

тут у меня банально простая голова с выходм линеек (да в будущем может и заменю ее на тот же пионер или из линейки Альпины) но я не понимаю одного -если я убавлю\прибавлю громкость на сомом ГУ то с Ваших слов ничего не произойдет! как это? и дело в том что процессор как раз таки для того чтобы улучшить "штатную" систему (временне задержки, импринты и т.д.)

Я бы подумал о выборе материалов ЩВИ
Учитывая чудесный климат в Тынде.
Обычные липучки не выдержат. ИМХО надо искать напыляемые материалы. Не антигравий,конечно

Цитата:

---

Сообщение от ДЕД

Я бы подумал о выборе материалов ЩВИ
Учитывая чудесный климат в Тынде.
Обычные липучки не выдержат. ИМХО надо искать напыляемые материалы. Не антигравий,конечно

---

Дело в том что мной ранее был использован именно такой материал и именно в такой же машине (только машина постарше была лет на 10 нынешней, но конструкция одна и та же) все отлично держалось после 6 летней эксплуатации и ни одного намека на отрыв не было (нужда была заглянуть под карту двери для смазывания направляющих стеклоподъемника)

sergzil, внимательно прочитайте инструкцию к алпайну.
то, что качество вас не интересует еще не значит, что процессор будет запускаться без рукса )))
он включается или по айнету от головы, если stand-alone то при наличии рукса, ну или компом можно включить

Цитата:

---

Сообщение от ДЕД

Я бы подумал о выборе материалов ЩВИ
Учитывая чудесный климат в Тынде.
Обычные липучки не выдержат. ИМХО надо искать напыляемые материалы. Не антигравий,конечно

---

Интересно ,что там с климатом такого не обычног??)

Цитата:

---

Сообщение от sergzil

ни одного намека на отрыв не было

---

Стучи производителю-проси денег за рекламу!!!

---------- Сообщение добавлено 13.03.2017 в 16:26 ----------

Цитата:

---

Сообщение от Алексей алтай

Интересно ,что там с климатом такого не обычног??

---

Зимой на Баме прохладно)))

Цитата:

---

Сообщение от sergzil

Т.е. Вы хотите сказать что после инсталла и настройки процессора через компьютер - он не будет включаться по подачи сигнального питания (управляющий +) и с ГУ я не смогу банально убавить\прибавить громкость?

---

громкость смогли бы прибавить... Если бы 800й включился))) Он включается либо от AiNet, т.е. от альповского ГУ, или от Триомы с айнетом (но вамона не грозит), либо от ремоута. Но от ремоута он вклчюается, только когда к нему рукс подключен! Это такая, блин, особенность 800го проца, мать его за ногу:)

Цитата:

---

Сообщение от ДЕД

Зимой на Баме прохладно

---

как у нас))).

Насчет климата нормально, думаю что для таких веще больше играет фактор влажности - а у нас климат сухой, так что нормально все.....

по поводу включения - получается процессор необходимо всегда вручную включать? как то не логично!?

---------- Сообщение добавлено 13.03.2017 в 17:07 ----------

купил рукс =)

Цитата:

---

Сообщение от sergzil

купил рукс

---

быстро..

Цитата:

---

Сообщение от Алексей алтай

быстро..

---

бысто то быстро но вот ехать будет ооооооченьдолго - до нас до сих пор все конями везут!!!
в пути процессор, усилитель, саб и рукс

---------- Сообщение добавлено 13.03.2017 в 17:22 ----------

пока все это идет хочу попросить у Вас совета:
идут межблочники DAXX R88
одни 2,5 метра, другие 1,1
после монтажа процессора и усилителя хочу максимально укоротить их т.е. сделать ограничивающую длину от блоков!
стоит заморачиваться или нет?
да и на даксах насколько я знаю есть направление обычно стрелочками, и полагаю что в одном месте экран припаян вместе с минусом, а на втором конце который например аходит в процессор или в усилитель -экран и минус не соеденены..... извините за многословие....
резать где лучше со стороны подключения гу или сторона подключения процессора\услика (или вот так где экран с минусом не соединяется)??? (с паяльником дружу)

---------- Сообщение добавлено 13.03.2017 в 17:25 ----------

Цитата:

---

Сообщение от Алексей алтай

как у нас))).

---

кстати, играю на топшууре, хомусе и обладаю харгаарой (горловое пение) очень люблю алтайскую этническую музыку (один Алкай Кай чего стоит!!!!)

Цитата:

---

Сообщение от sergzil

кстати,

---

Шаман?

не, не шаман, но музыку люблю!!! есть в их песнях что-то чистое, т.к. поклонение идет природе, воде, тайге, в общем они везде говорят спасибо что ручей напоил меня, спасибо медведь что поделился со мной добычей в этом духе--- есть в этом частота по отношению в природе!!!

Цитата:

---

Сообщение от sergzil

кстати, играю на топшууре, хомусе и обладаю харгаарой (горловое пение) очень люблю алтайскую этническую музыку (один Алкай Кай чего стоит!!!!)

---

Ну да наверное.Тут принято путать Республику Алтай и Алтайский край.Это этнос республики Алтай,а у нас Ермак прошел и все от него пошло)).

)))))))))))))))))))

Цитата:

---

Сообщение от Алексей алтай

Ну да наверное.Тут принято путать Республику Алтай и Алтайский край.Это этнос республики Алтай,а у нас Ермак прошел и все от него пошло)).

---

изучаю инструкцию процессора.............

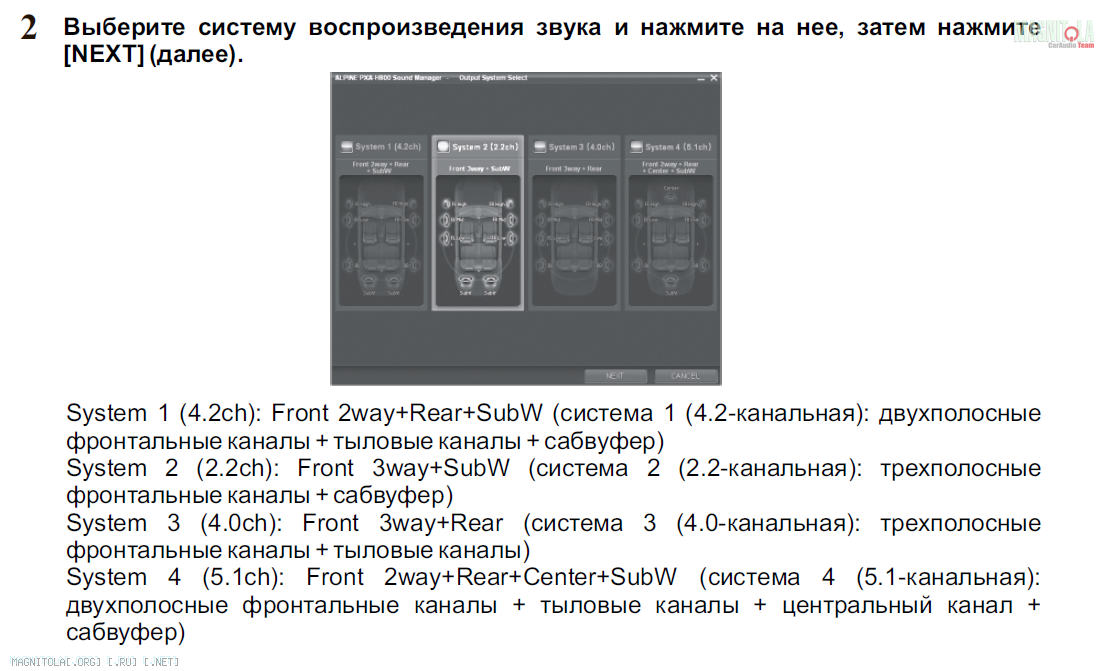

подскажите пожалуйста, на ГУ есть выход трех линеек (фронт, тыл, саб), на входах процессора картина чуть разница (фото ниже)
Вложение 1114550
может вообще нет смысла тянуть три линейки а протянуть до процессора только фронт ( процессор же сам отберет частоты на выход саба, да и тыл там можно скомпилировать как клон фронта) т.е. нет смысла с ГУ заводить линейку предназначенную для саба???

Цитата:

---

Сообщение от sergzil

изучаю инструкцию процессора.............
подскажите пожалуйста, на ГУ есть выход трех линеек (фронт, тыл, саб), на входах процессора картина чуть разница (фото ниже)
Вложение 1114550
может вообще нет смысла тянуть три линейки а протянуть до процессора только фронт ( процессор же сам отберет частоты на выход саба, да и тыл там можно скомпилировать как клон фронта) т.е. нет смысла с ГУ заводить линейку предназначенную для саба???

---

Нет не обязательно, достаточно одной пары, другие пары можно протянуть если хочешь использовать другой источник !!!!

Цитата:

---

Сообщение от BuchJN

Нет не обязательно, достаточно одной пары, другие пары можно протянуть если хочешь использовать другой источник !!!!

---

Спасибо! так и думал, (в машине нужен только звук, кинотеатр устраивать не хочу) т.е. и rear L\R не обязателен от ГУ тяну только front L\R просто была мысль оставить линейку для непосредственного подключения плеера (есть хороший Astell&Kern Jr читает практически все форматы и проц у него хороший, а слушаю в основном FLAC)

Цитата:

---

Сообщение от sergzil

Спасибо! так и думал, (в машине нужен только звук, кинотеатр устраивать не хочу) т.е. и rear L\R не обязателен от ГУ тяну только front L\R просто была мысль оставить линейку для непосредственного подключения плеера (есть хороший Astell&Kern Jr читает практически все форматы и проц у него хороший, а слушаю в основном FLAC)

---

так точно )))) я себе сейчас также протягиваю ))) в соседней теме )))

Цитата:

---

Сообщение от sergzil

Спасибо! так и думал, (в машине нужен только звук, кинотеатр устраивать не хочу) т.е. и rear L\R не обязателен от ГУ тяну только front L\R просто была мысль оставить линейку для непосредственного подключения плеера (есть хороший Astell&Kern Jr читает практически все форматы и проц у него хороший, а слушаю в основном FLAC)

---

Плеер лучше купите с оптическим выходом и на проц его напрямую,будет Вам качественный источник.800 по аналогу жалко прям.

Цитата:

---

Сообщение от Алексей алтай

Плеер лучше купите с оптическим выходом и на проц его напрямую,будет Вам качественный источник.800 по аналогу жалко прям.

---

об этом уже думаю......

Цитата:

---

Сообщение от Алексей алтай

Плеер лучше купите с оптическим выходом и на проц его напрямую,будет Вам качественный источник.800 по аналогу жалко прям.

---

поподробнее о плеере с оптическим выходом пожалуйста...
