Mitsubishi lancer 9 первая система

Спустя 2 года владения автомобилем, созрел для создания хорошей (на мой взгляд, вкус и кошелёк) системы.
Начал со сбора компонентов, всё почти брал здесь, в барахолке.
Было куплено:

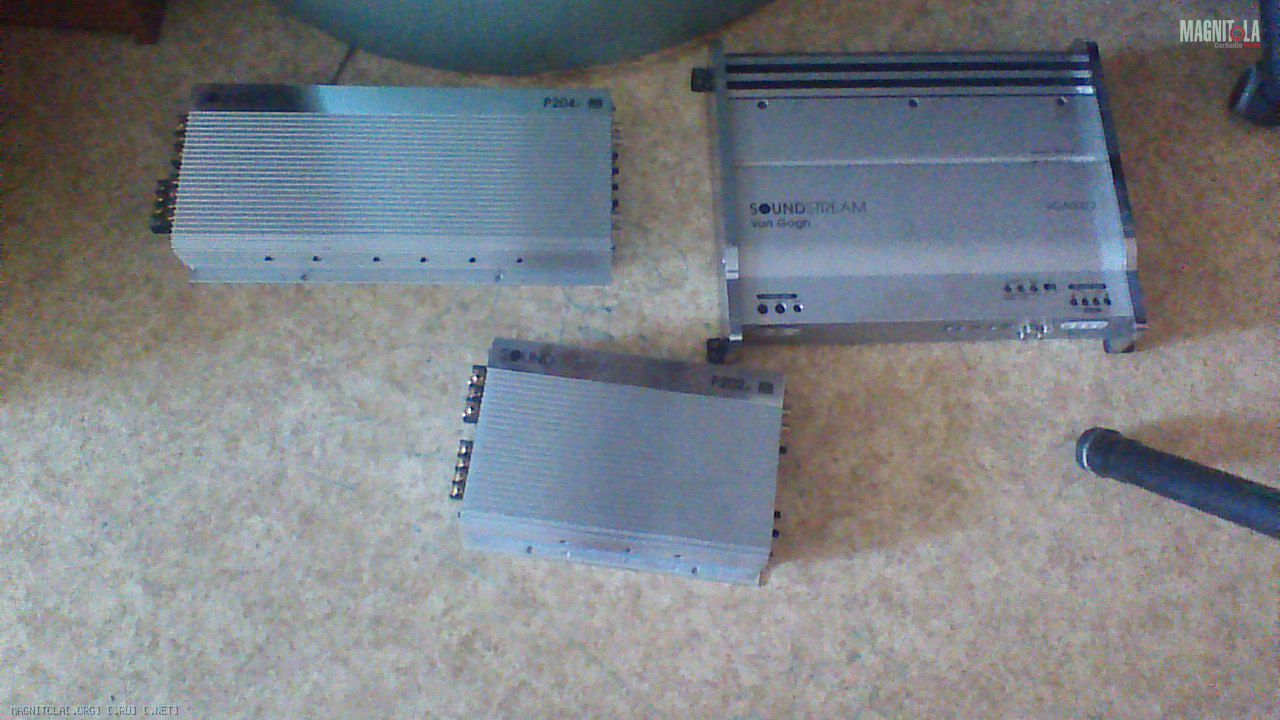

- ГУ - Alpine 9887 (американец)
- Усилитель на ВЧ - Soundstream P202 USA
- Усилитель на миды - Soundstream P204 USA
- Усилитель на сабвуфер - Soundstream van gogh vga 600.2

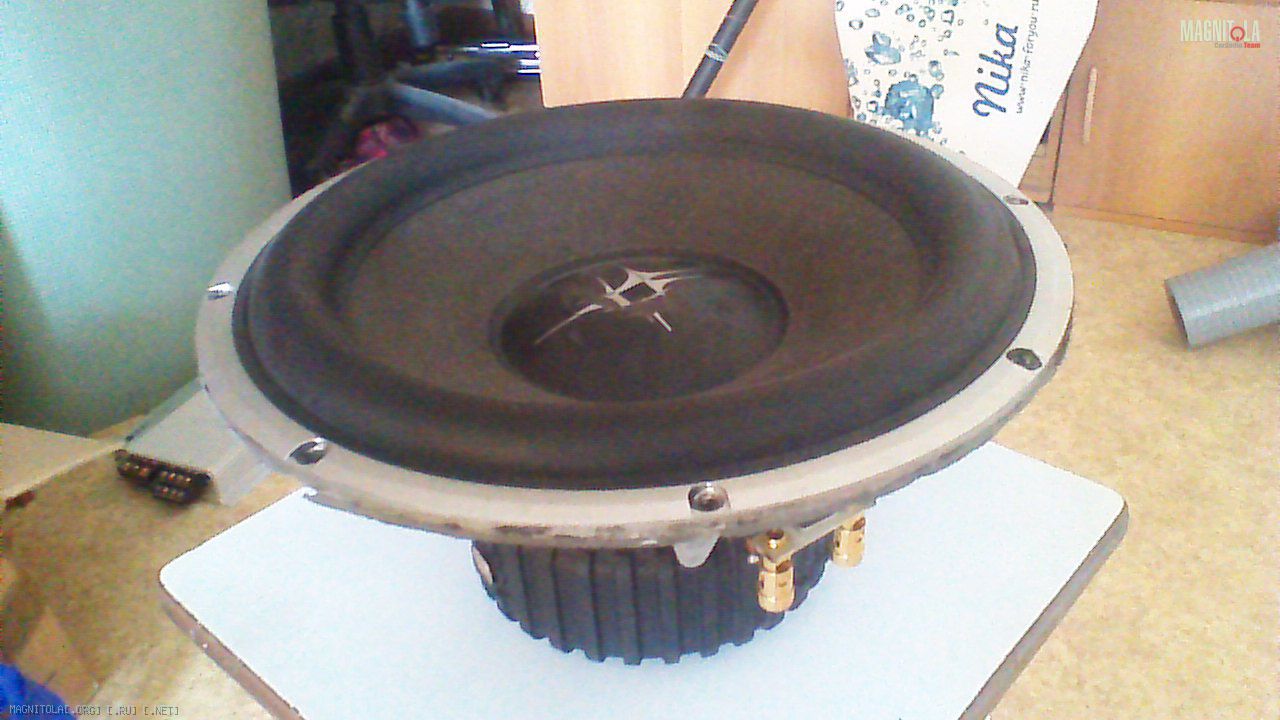

- НЧ динамик Peerless XXLS 12" (830877)

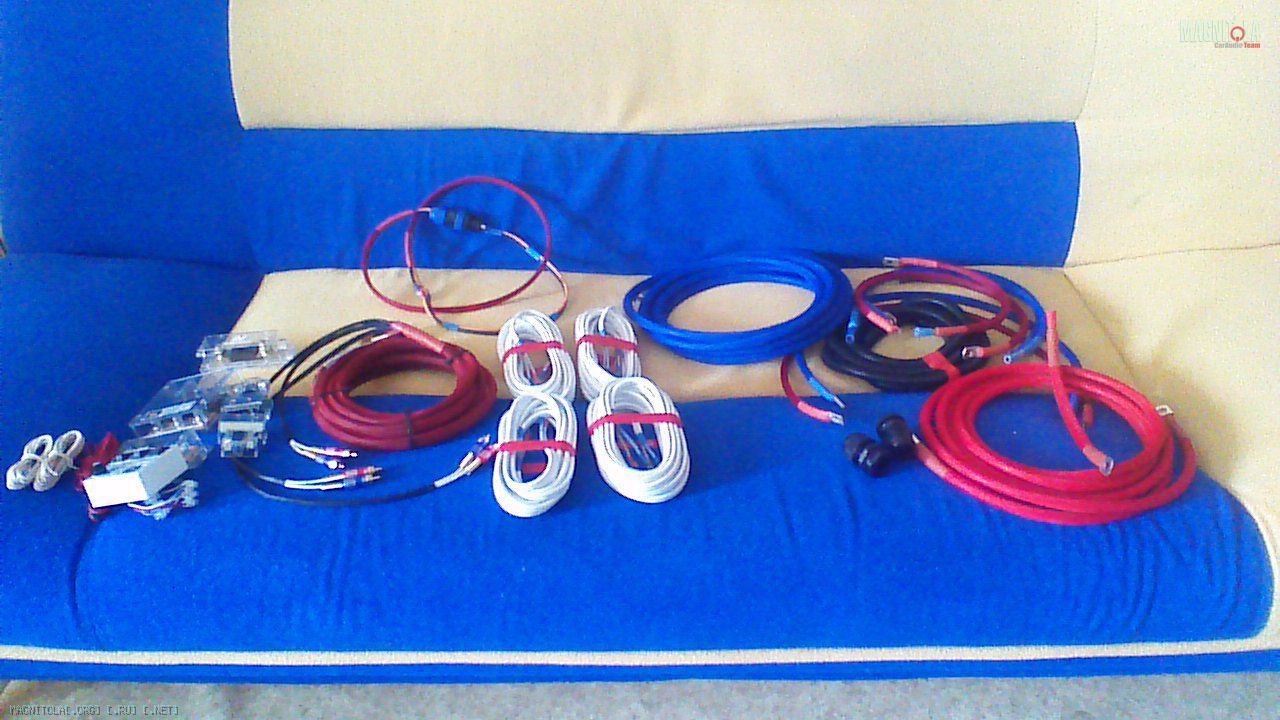

- Комплект проводки у Артёма ArtLine

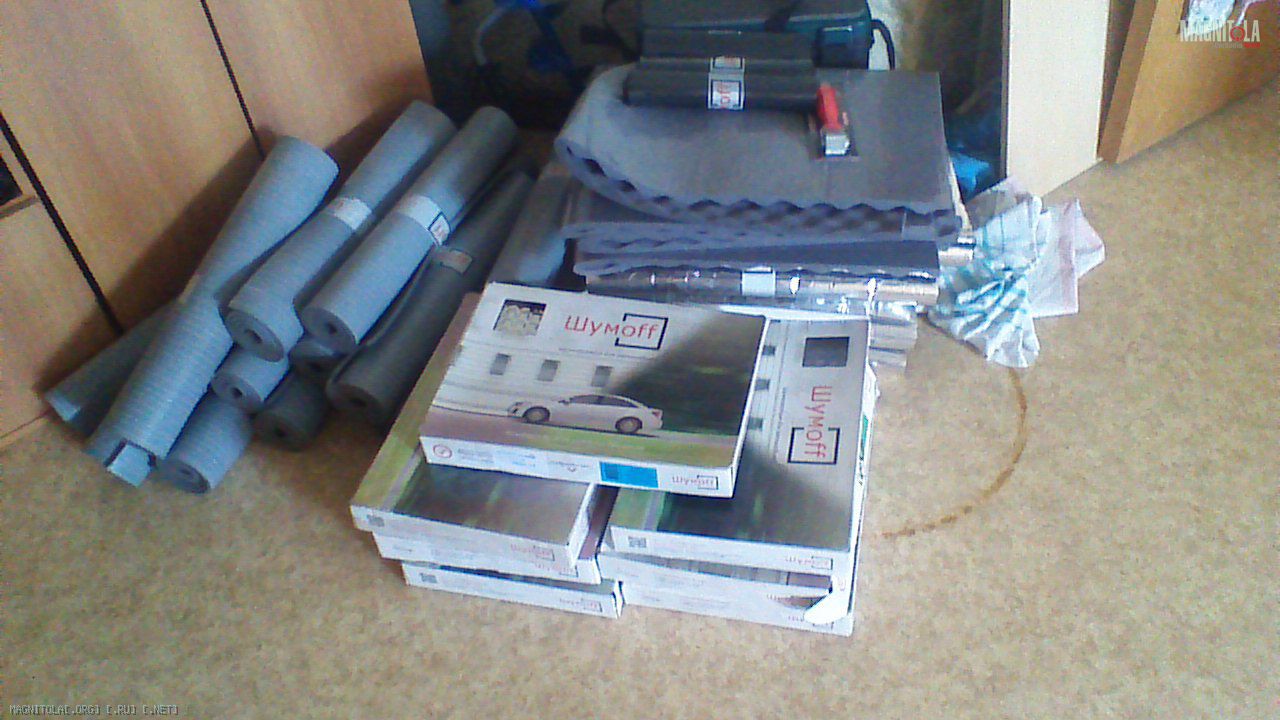

- Комплект ШВИ у него же
Осталось определиться с фронтом и заказать ВЧ и НЧ-СЧ динамики.
Пока нужно собраться с силами и мыслями и приступить к ШВИ, а так же, собрать короб сабвуфера.
P.S.: инсталл будет происходить неспешно, прошу отнестись с пониманием!)
Вложение 1118638Вложение 1118640Вложение 1118642Вложение 1118644

А здесь ни кто и не торопится)))
По мидам http://magnitola.org/obsuzhdenie-kom...s-mneniya.html
Пищалки http://magnitola.org/obsuzhdenie-kom...eniya-2-a.html
вот пища для размышлений...
От себя вот эти миды весьма интересны http://magnitola.org/akustika/318692...covery%27.html

Цитата:

---

Сообщение от Lexx69

От себя вот эти миды весьма интересны ScanSpeak 16W/4434G00 'Discovery'

---

Крайне поддерживаю!

А ВЧ какие к ним лучше смотреть? Купольные или можно изодинамические?
Бюджет ~10 т.р.

Цитата:

---

Сообщение от Шиши

А ВЧ какие к ним лучше смотреть? Купольные или можно изодинамические?
Бюджет ~10 т.р.

---

Рекомендую классику, то есть купольные... изодинамика это отдельная тема, как и ленточники, то, что у меня... это больше экзотика, так как монтажный размер многих останавливает и звук то же на любителя... и еще они могут вывести наружу косяки всех компонентов начиная от ГУ, усилителей и прочего...

Пока остановлюсь на SB Acoustics SB29RDNC.
Или их же сатори.

Цитата:

---

Сообщение от Шиши

Пока остановлюсь на SB Acoustics SB29RDNC.
Или их же сатори.

---

Поддерживаю

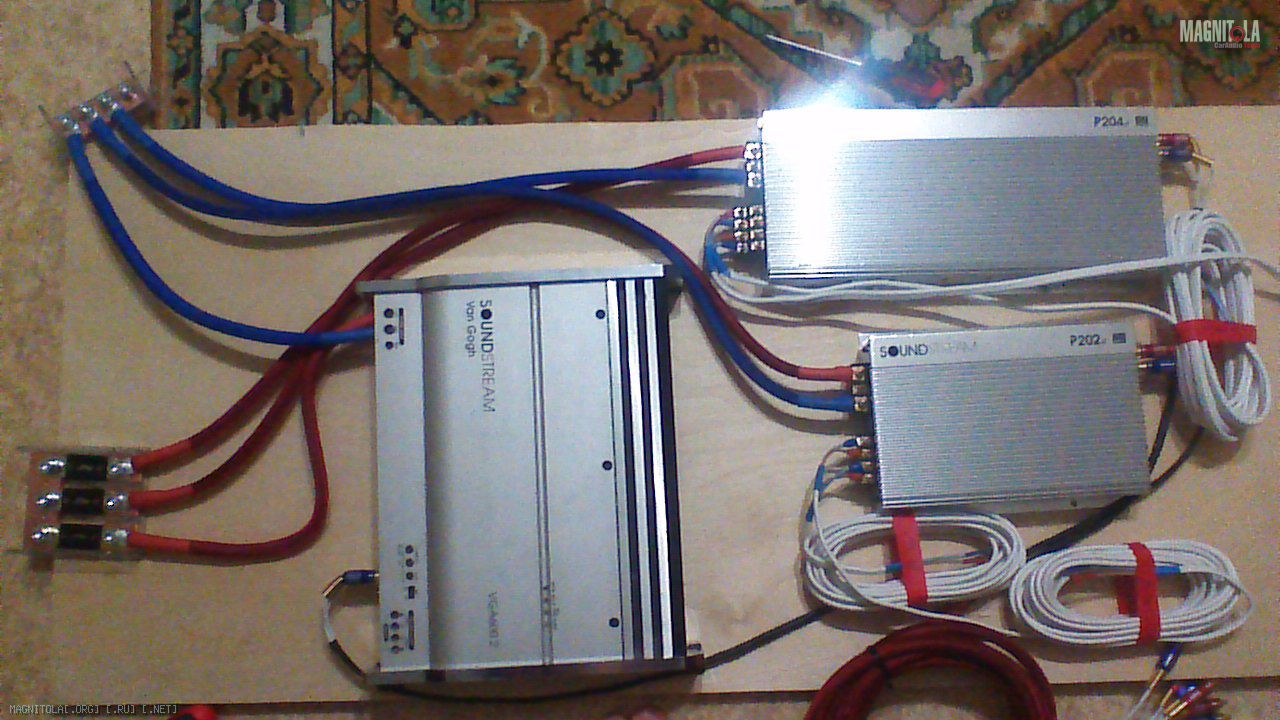

Тем временем, сделан ещё один маленький шажок, примерная раскладка усилителей, разводка кабелей.
Вложение 1124446
Второй вариант - разнести усилители на два (или три) этажа.

Наконец, собрался с мыслями, начал!

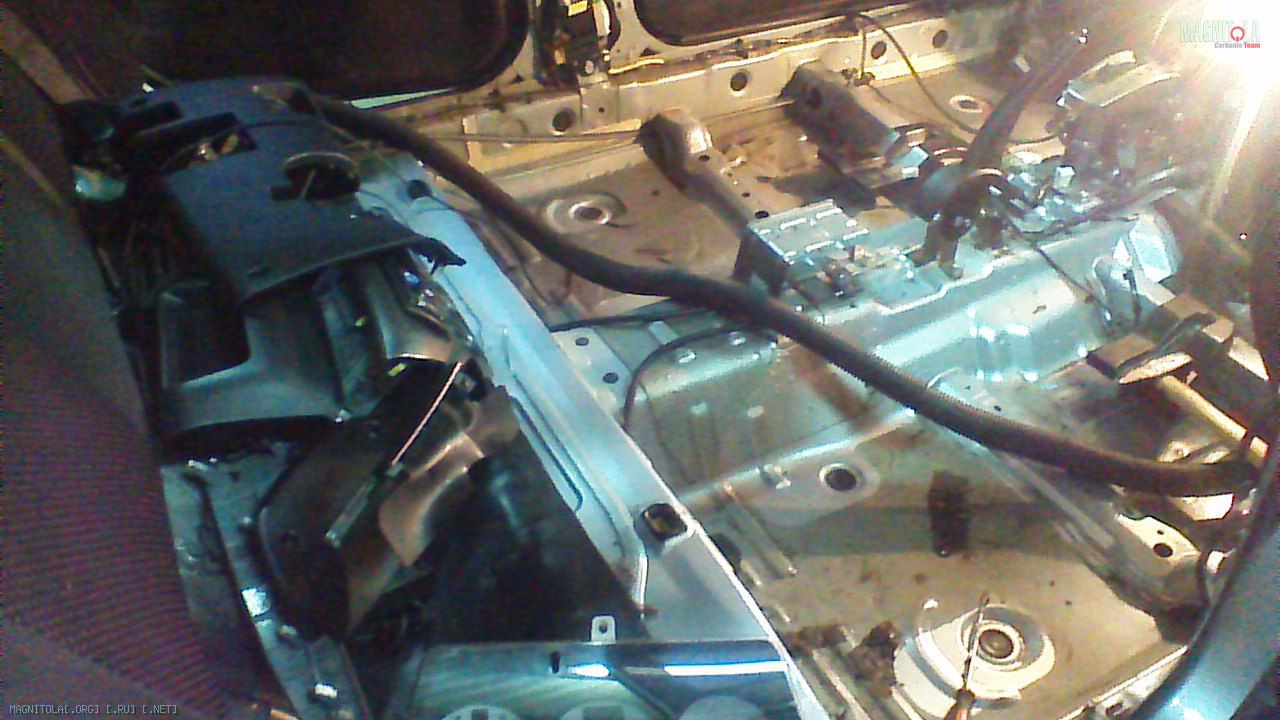

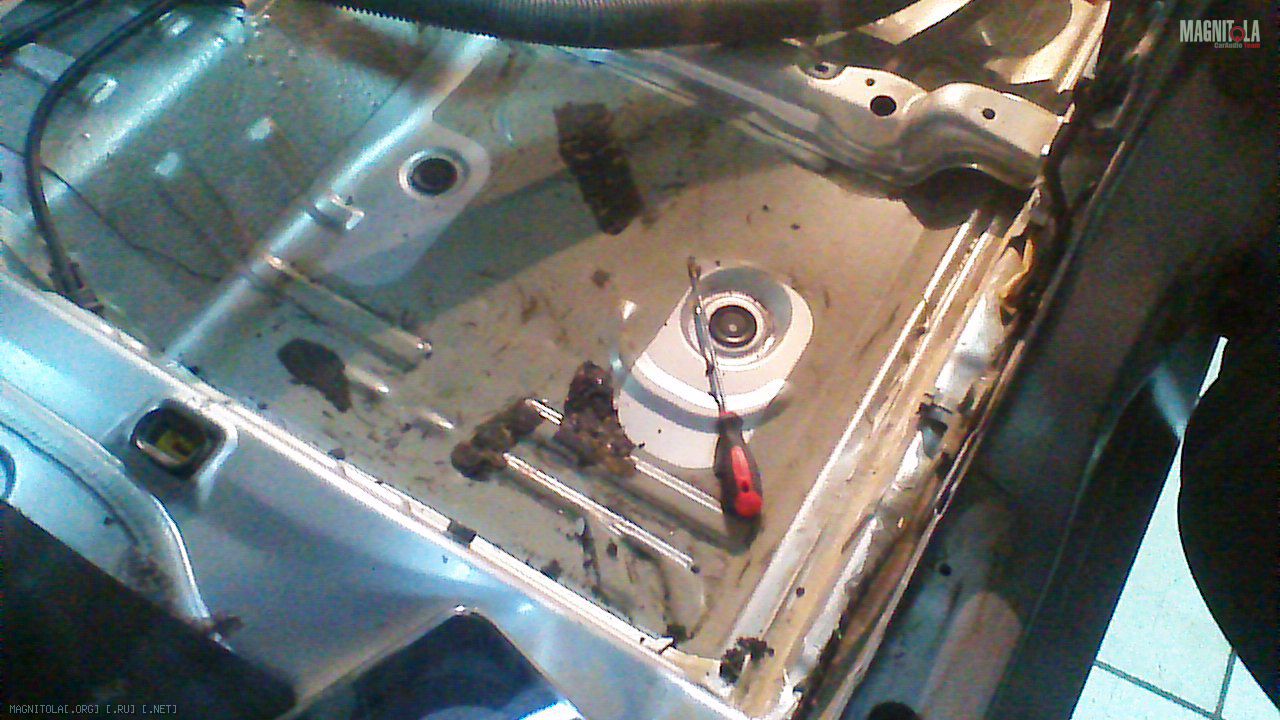

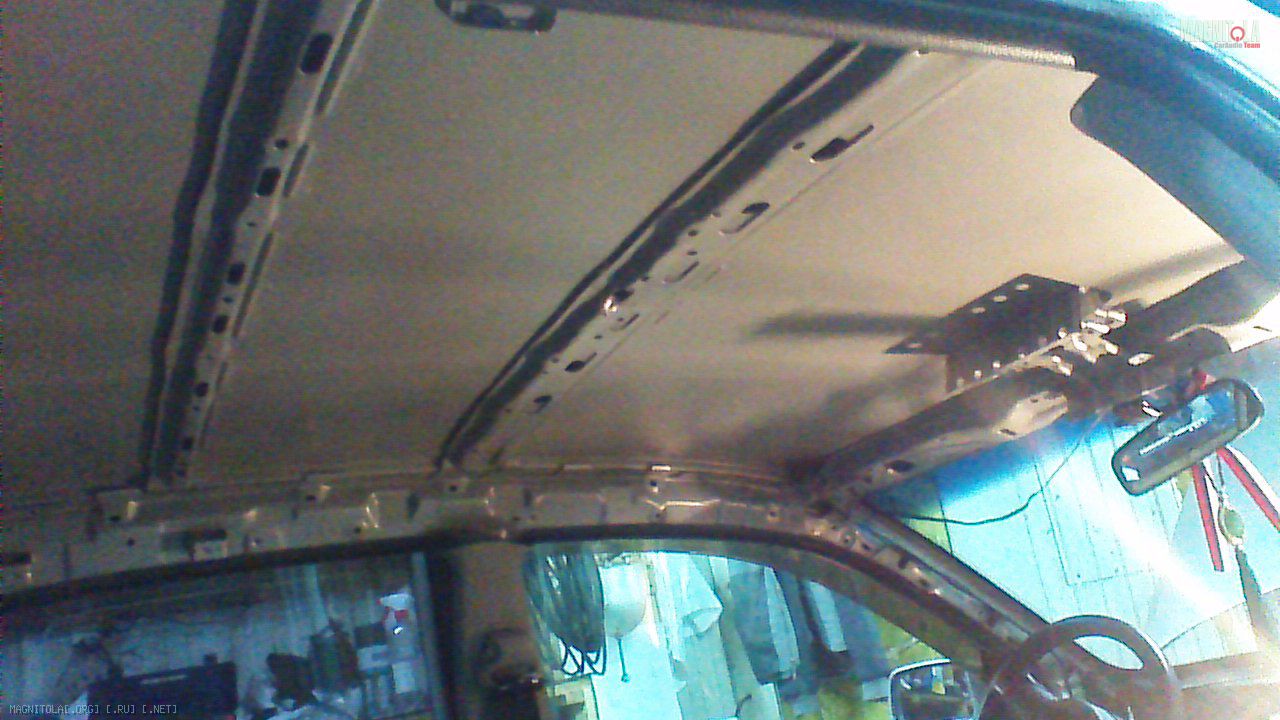

Первым делом, конечно ШВИ - полностью разобрал салон и багажник, шумоизоляции штатной почти нет,
местами куски войлока. Вибра штатная была оторвана, где отрывалась, где держалась крепко - закатана сверху.
Пылесосил, оттирал, обезжиривал, клеил, грел и катал, всё как у всех)

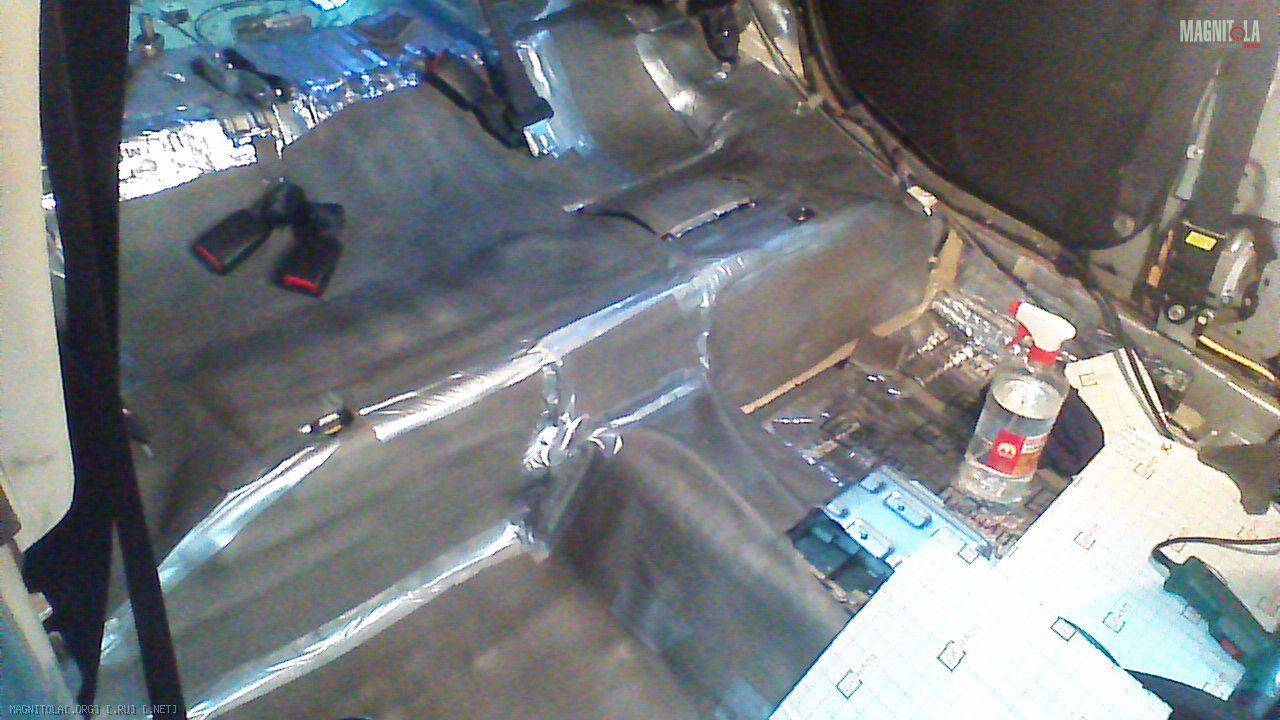

Пока сделано днище и потолок, частично моторный щит и багажник.
На полу Шумофф М3 + K-Fonik А6, потолок - Шумофф М2 + K-Fonik А6
Пол и потолок забрали у меня 2 дня)

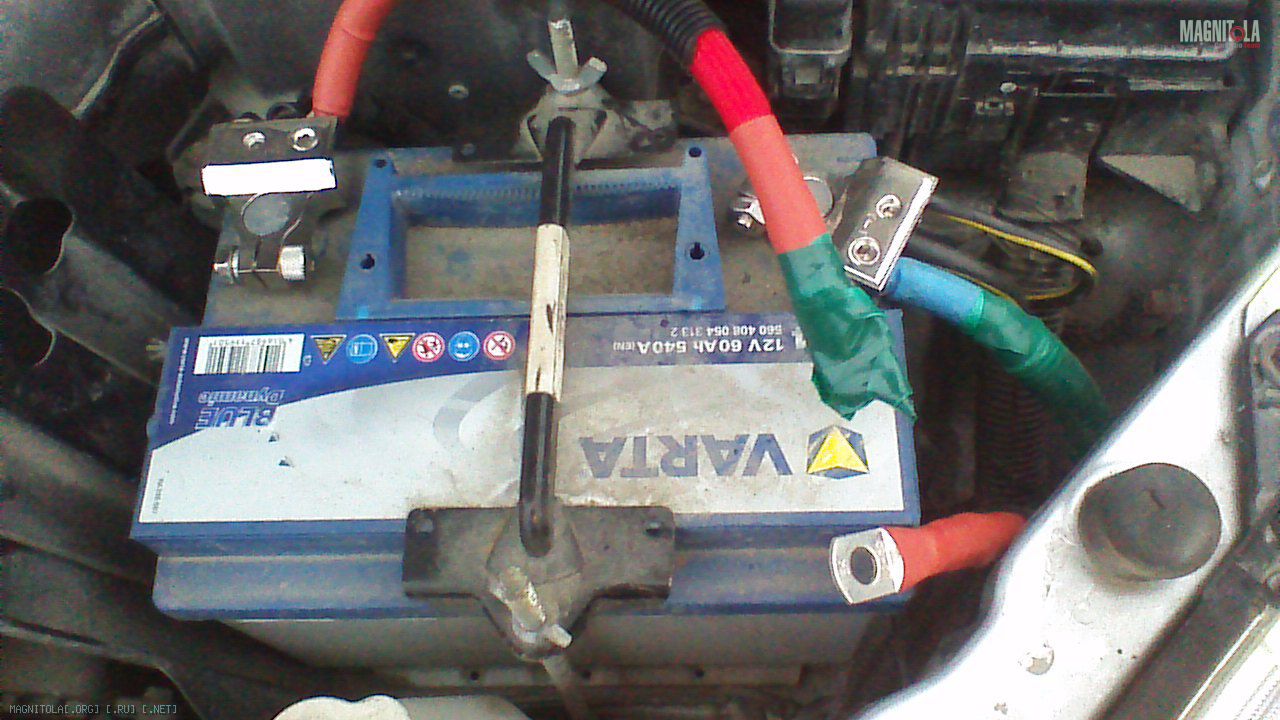

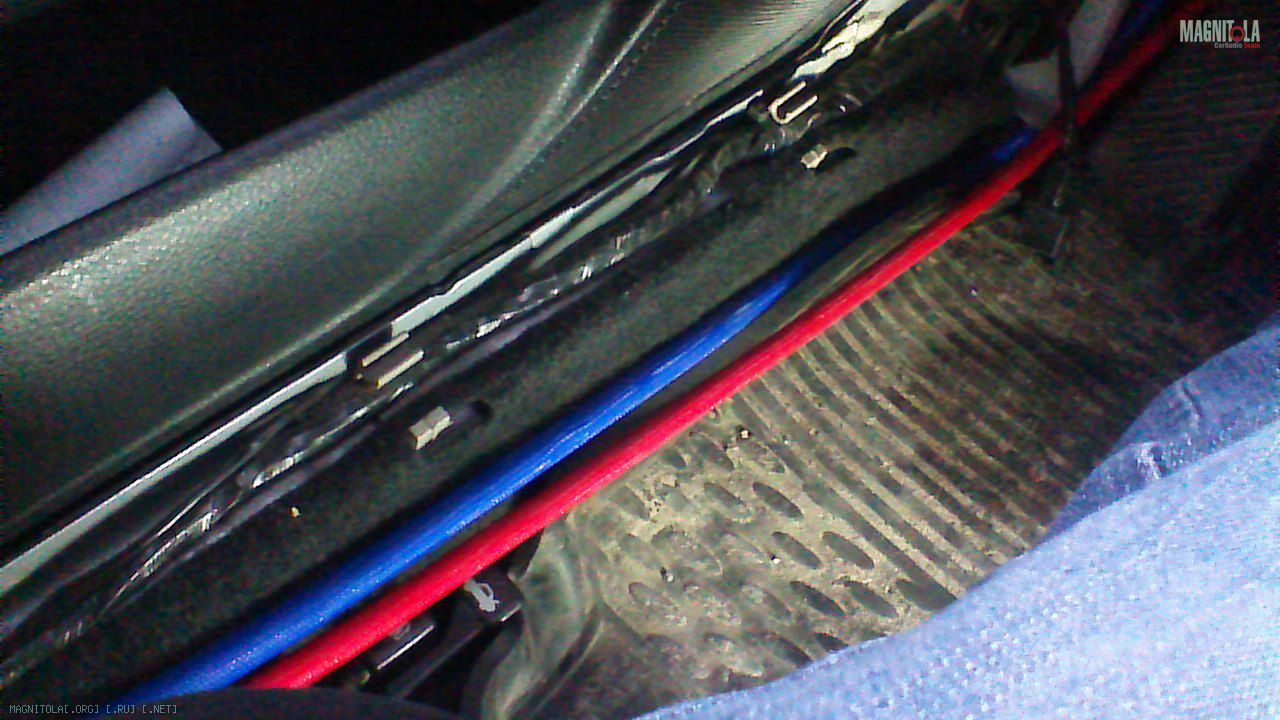

Попутно, правда, переделал клеммы и протянул проводку:
Силу и массу по левому порогу, акустические по правому, межблок - по центральному тоннелю с переходом на правый борт и выход в багажник с акустическими. Фото проводки, клемм и предохранителя (пока не установил) будут позже.
P.S.: вопрос - слева оторвал штатную шумку моторного щита (резина с войлоком), так как была влажная. Стоит ли справа оставить ЭТО, проклеив виброй под ней?
Вложение 1132092Вложение 1132094Вложение 1132096Вложение 1132098Вложение 1132100Вложение 1132102

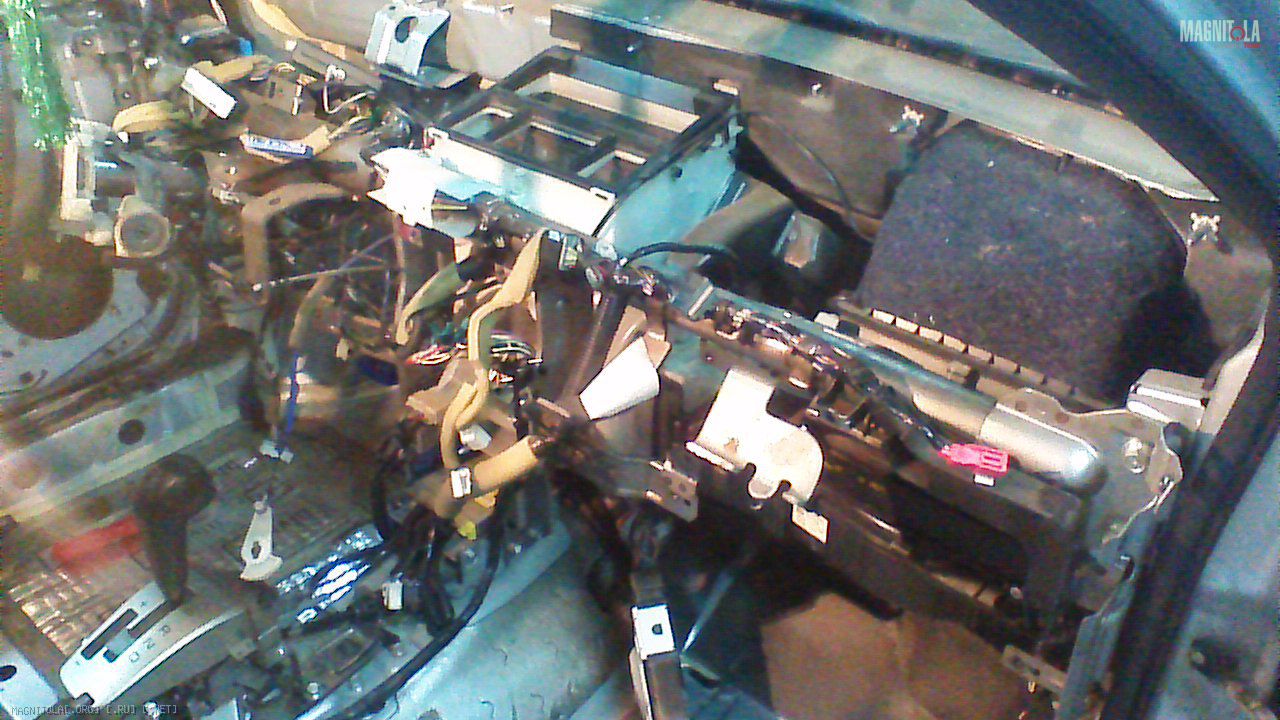

В машине царит хаос и разруха!)

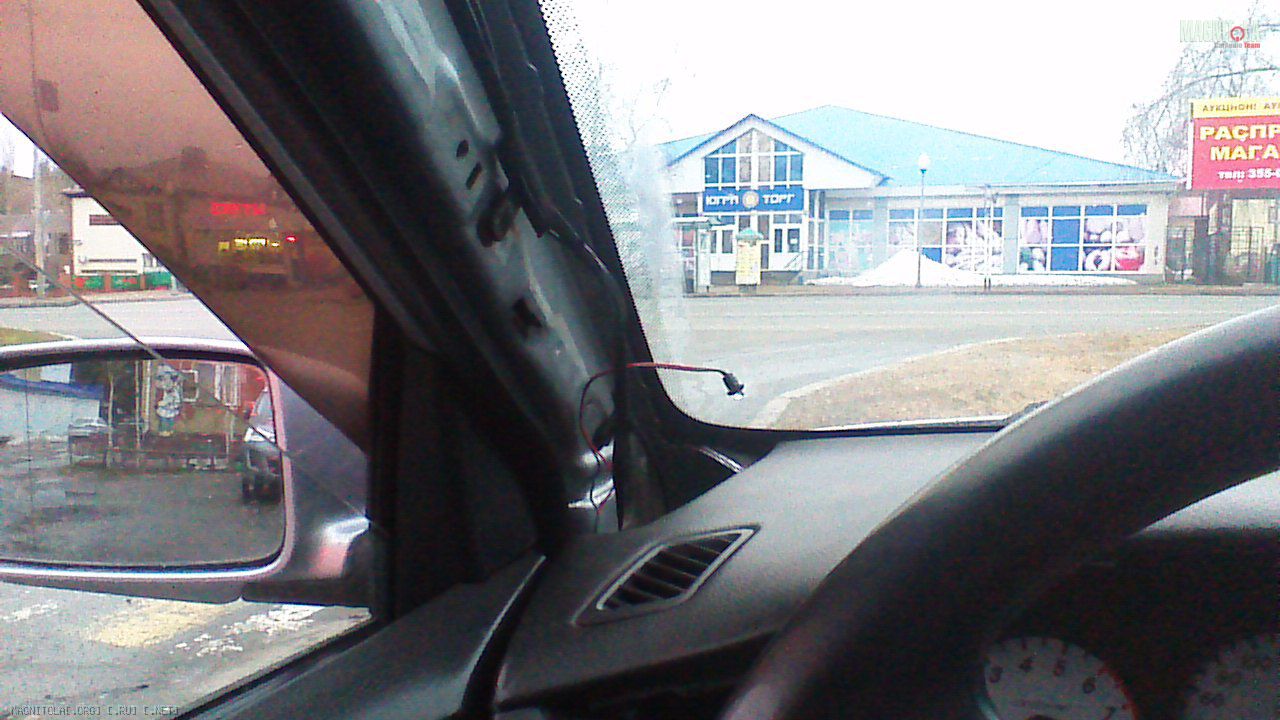

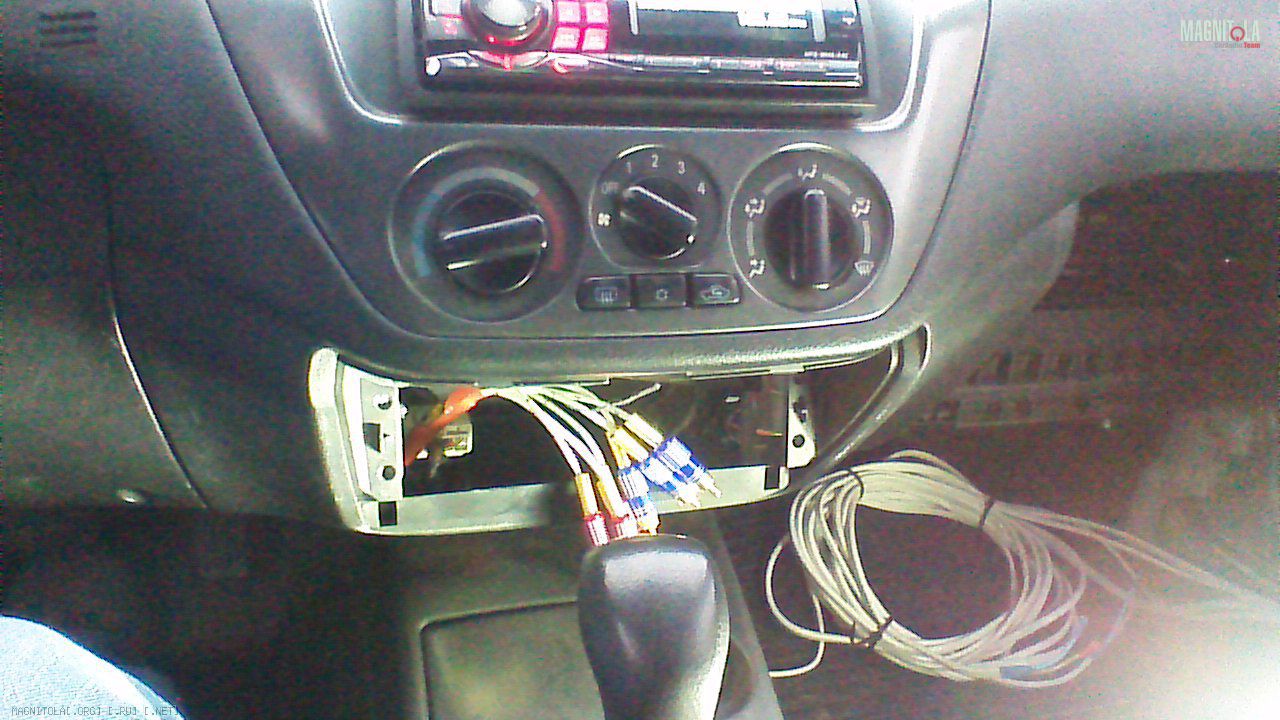

Установил целую панель (парприз была порвана взорвавшейся подушкой).

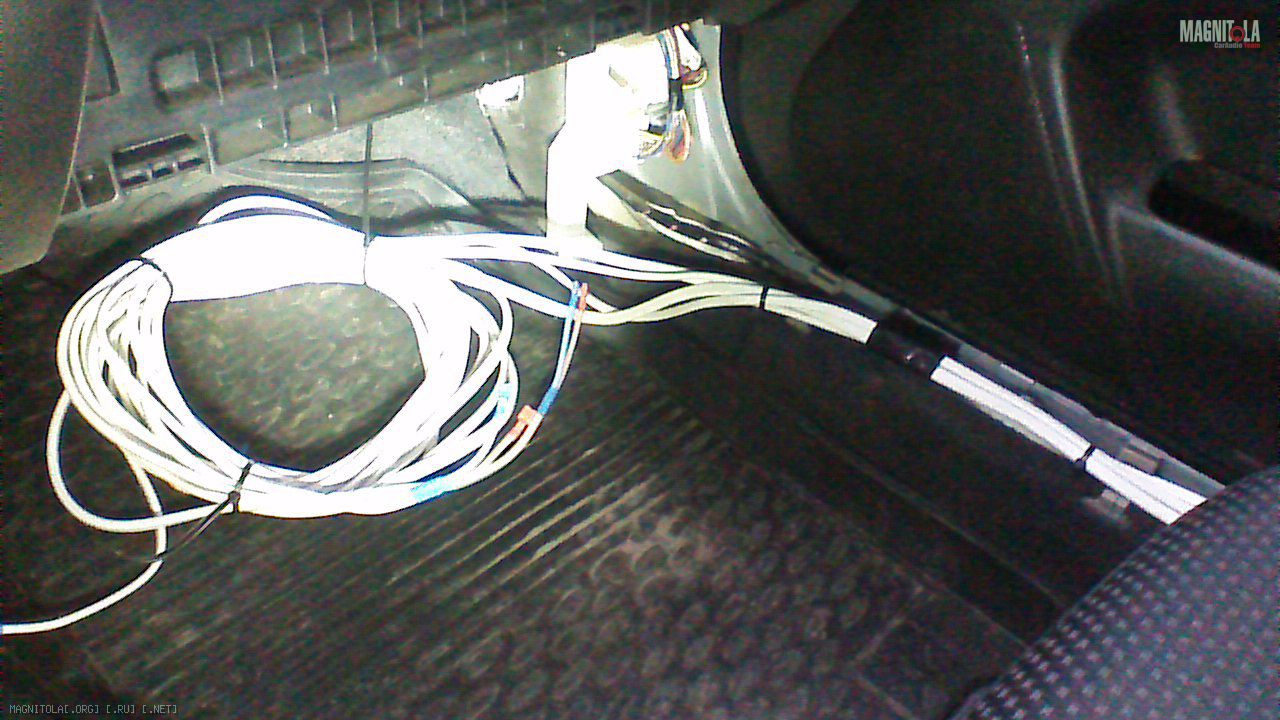

Провода пока никак не закрепил, стойки, потолок, половина пластика салона снята, но уже кажется, что стало тише)
Вложение 1135546Вложение 1135544Вложение 1135548Вложение 1135550Вложение 1135552

Тем временем, доделал крышу, установил потолок на место, почти весь салонный пластик.
Возникла дилемма - куда ставить полку с усилителями?
Рассматриваю два варианта:
- под заднюю полку в багажнике, при этом, удастся направить НЧ динамик в ЗЯ в сторону салона, откинув 1/3 сиденья или в подлокотник (которого тоже пока нет);
- за задними сиденьями в багажнике, тогда НЧ можно будет направить вверх, в отверстие от штатной акустики, имеет ли такое расположение смысл?
Других вариантов пока не вижу, т.к. хвосты силы и межблоков не дают простора)
Городить в пол тоже вроде как не вариант, потому как там самодельный пол фанерный, с большим люком под запаску.

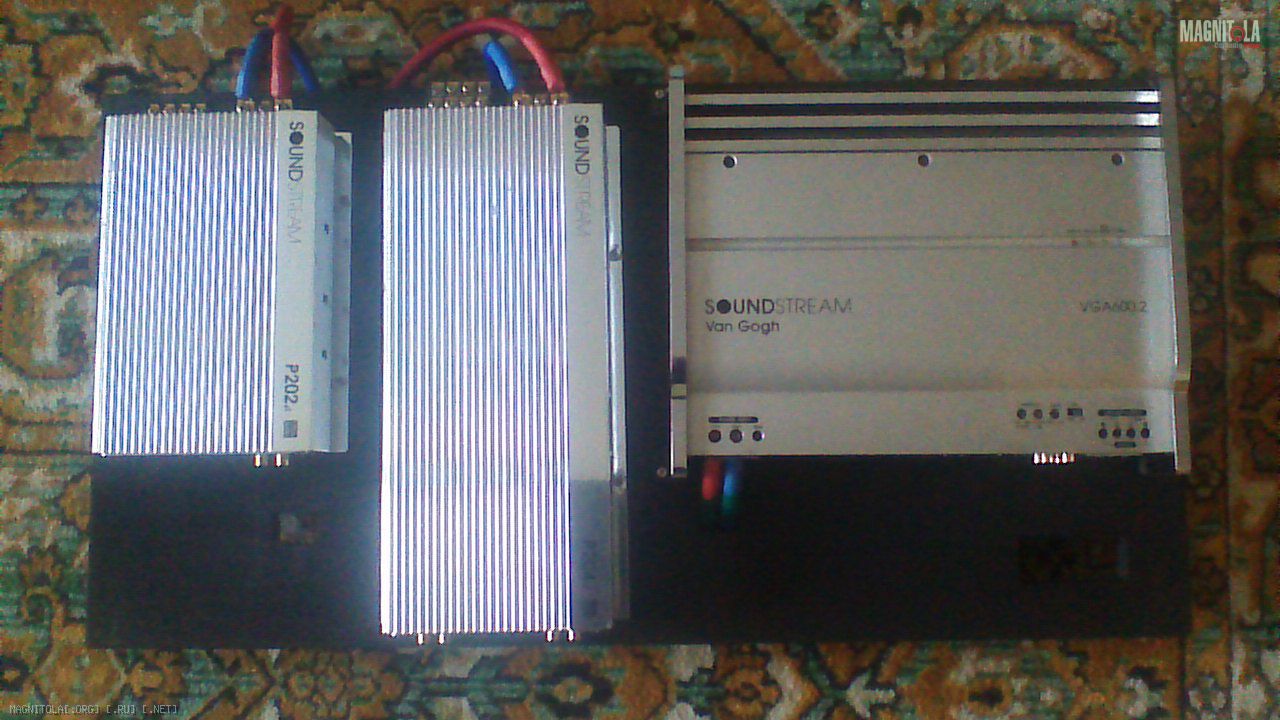

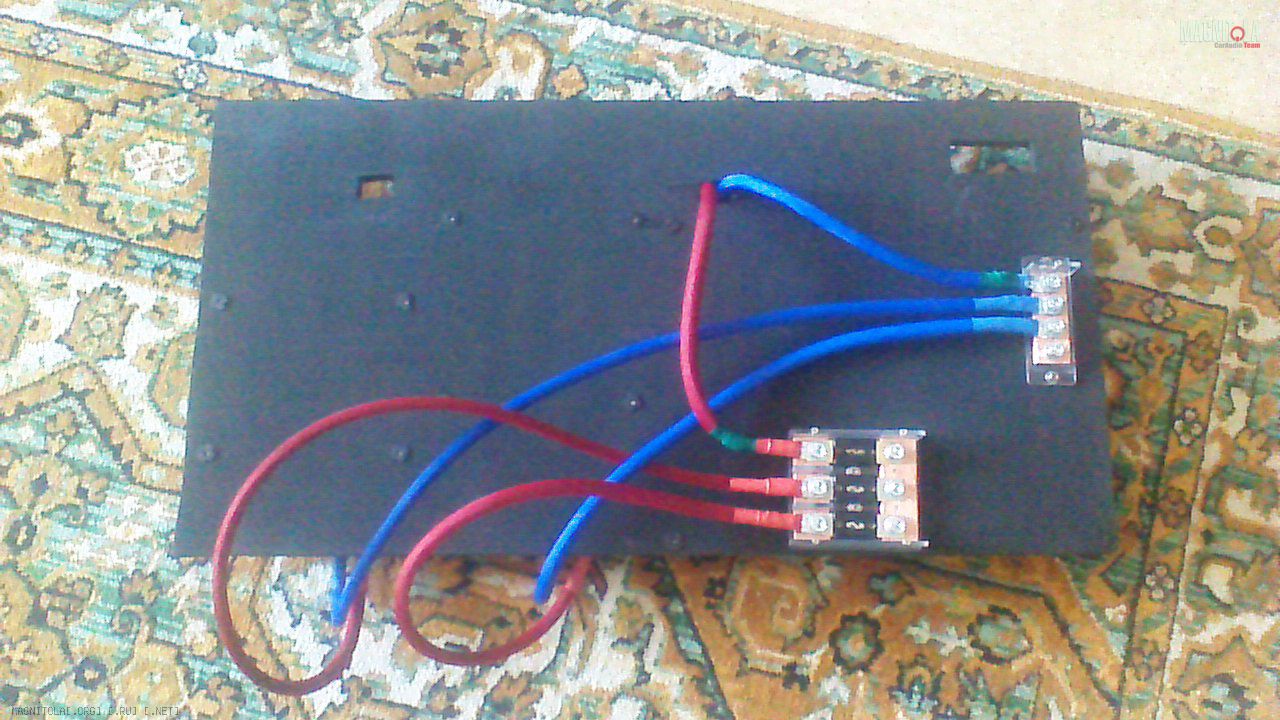

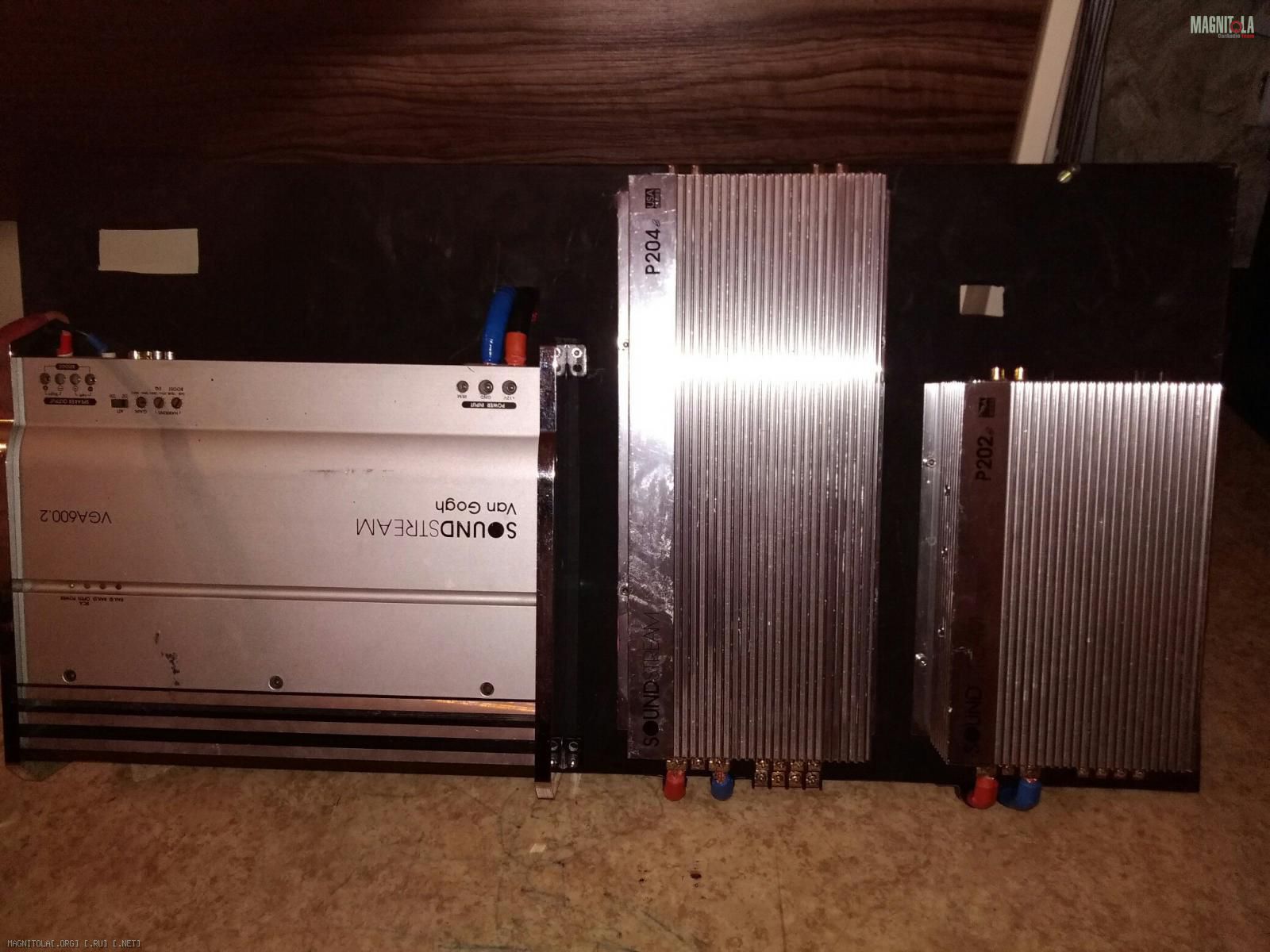

Полка почти готова, осталось прикрепить силовые к фанере стяжками, да продумать крепёжные элементы для установки в багажнике.
Всё собрано на аудиофильских винтах под шестигранник:blush2:
Вложение 1145202Вложение 1145204

Цитата:

---

Сообщение от Шиши

Полка почти готова, осталось прикрепить силовые к фанере стяжками, да продумать крепёжные элементы для установки в багажнике.
Всё собрано на аудиофильских винтах под шестигранник:blush2:
Вложение 1145202Вложение 1145204

---

Усилительный монобренд.
Прикольно.

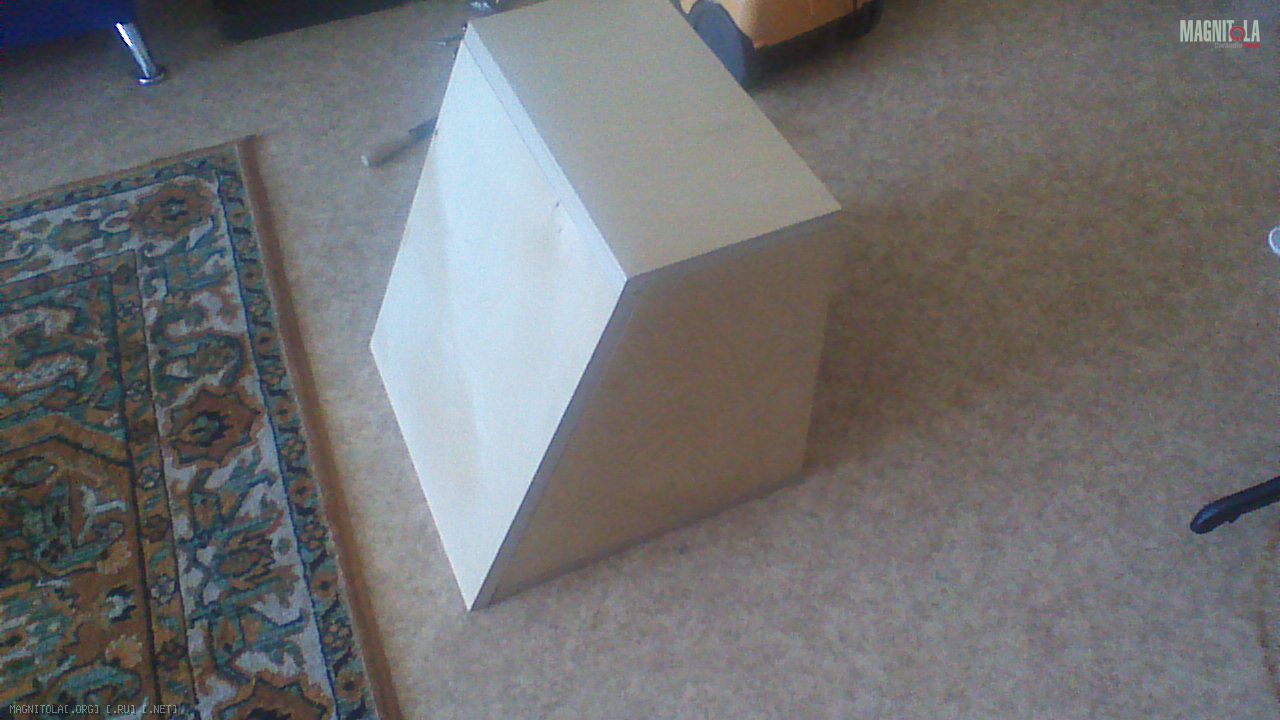

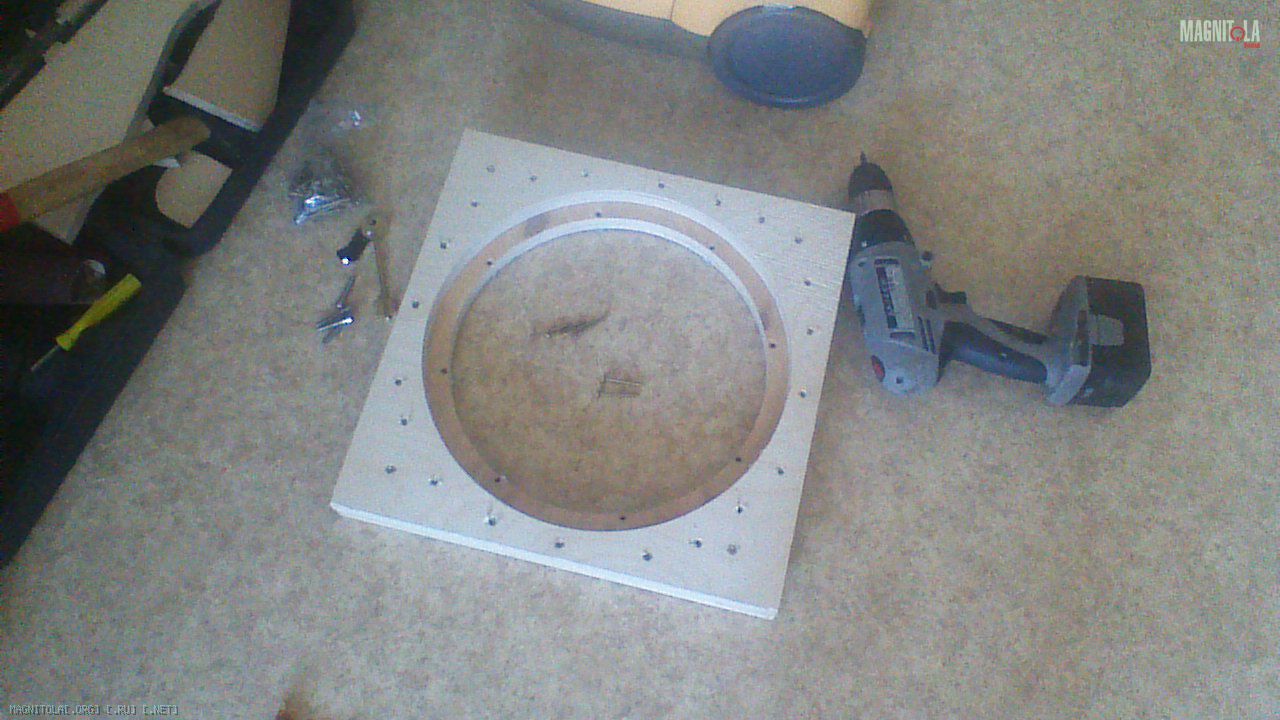

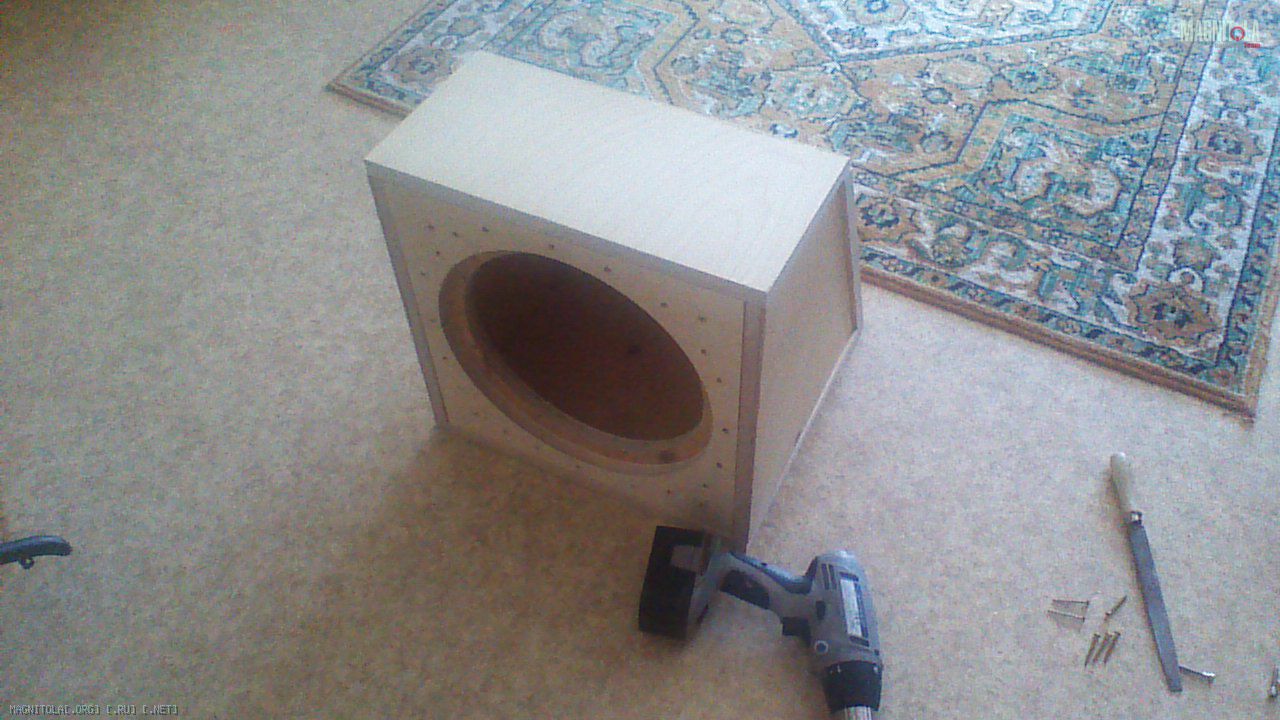

Заказал распил фанеры для ящика под XXLS 12, пока 35 литров, возможно, буду уменьшать балластом каким-нибудь.
Осталось установить терминал разъёма speakon и собрать ящик.
Фанера 20 мм, собираю на саморезы по дереву 4х40 и клей ПВА.
Нужно ли оклеивать виброй изнутри? Класть ли синтепон?
Соотнеся размеры багажника и ящика, всё-таки пришёл к тому, что крепить полку с усилителями буду вертикально, за задними сиденьями.
Пока не определился с крепежом, скорее всего, на болты к железу перегородки багажника, и, возможно, к фанерному полу.
Вложение 1145768Вложение 1145770Вложение 1145772

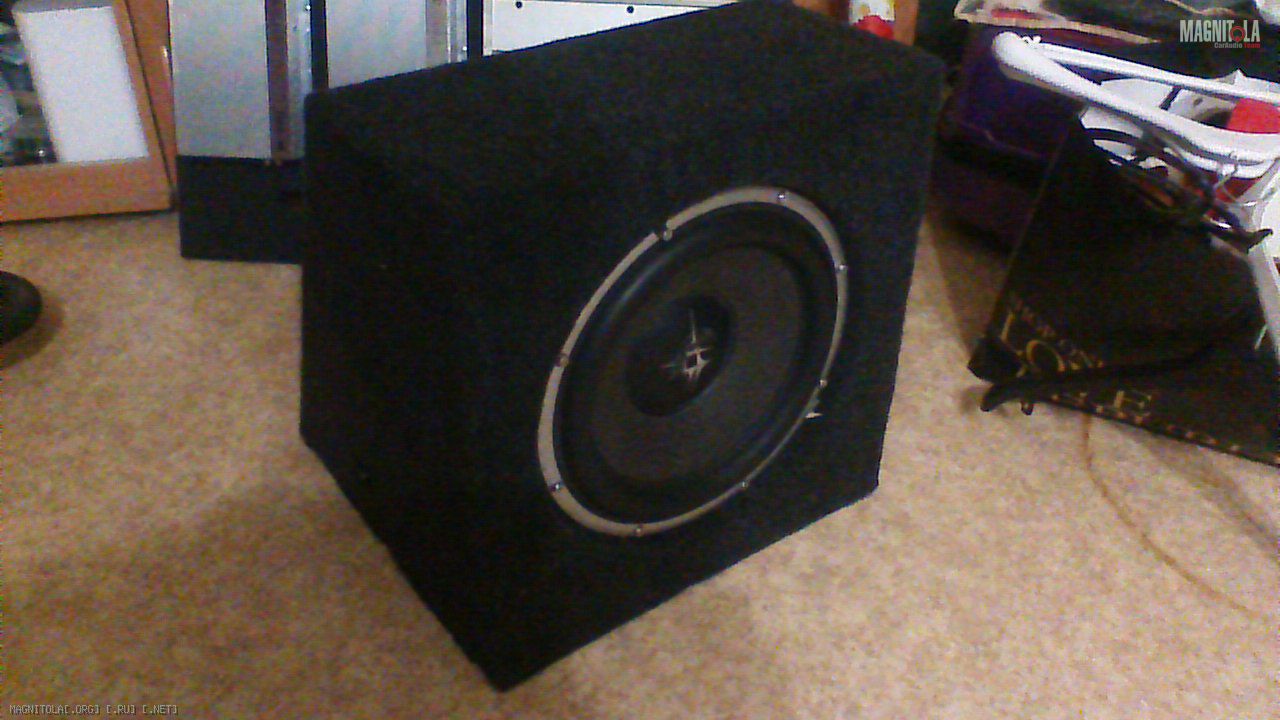

Сабвуфер готов, в итоге 35 литров, фанера 20 мм, обклеен карпетом.
Динамик на 8 болтах 5х30 под шестигранник.
Подключение к усилителю - через разъём спикон.
Вложение 1146308

Не удержался, поставил сабвуфер к штатному фронту (тыл отключил, снял).
Согласовал ГУ с усилителем на 40 герц.
Бас, конечно, ощущается, но как-то мало, что ли, а гейна 2/3. Грешу на низкий уровень записей (пока диски mp3 слушаю).
Надо брать Ipod с его ALACами.

---------- Сообщение добавлено 19.06.2017 в 13:00 ----------

Записал Audio CD, это, конечно, совсем другая музыка! Даже со штатным фронтом.
Пока перерыв, инсталл продолжу ближе к осени, работы ещё немало - ШВИ дверей, подиумы под ВЧ и НЧ, настройка.

Теперь меня терзают смутные сомнения, задумал НЧ/СЧ подключать к четырёхканальному Soundstream P204,
а теперь думаю, что нехорошо будет в два моста.
Может имеет смысл поменять его на что-то двухканальное мощнее?
И тогда динамики можно взять типа HDS Exclusive от Peerless.
Пока не начал заниматься фронтом..

Итак, после длительного перерыва, связанного с ДТП и боданием со страховой и последующим ремонтом авто, стройка продолжается.

Закуплены и уже едут ко мне:
- IPod classic 120Gb
- НЧ Peerless HDS-P830883
- ВЧ SB Acoustics TW29R-B 'Satori'

На неделе должны отправить кабель KCE-422 для IPod.

Заготовлены материалы для постройки подиумов (полиэфирная смола, стекломат, два вида шпаклёвки).

К лету, надеюсь, зазвучит)

Короб будет звенеть,маловато 20,делай распорки!
и ещё,по какой причине ты решил лицевую сторону утопить относительно боковых? Правильнее будет всё в точности да наоборот!


Отправлено с моего iPad используя Tapatalk

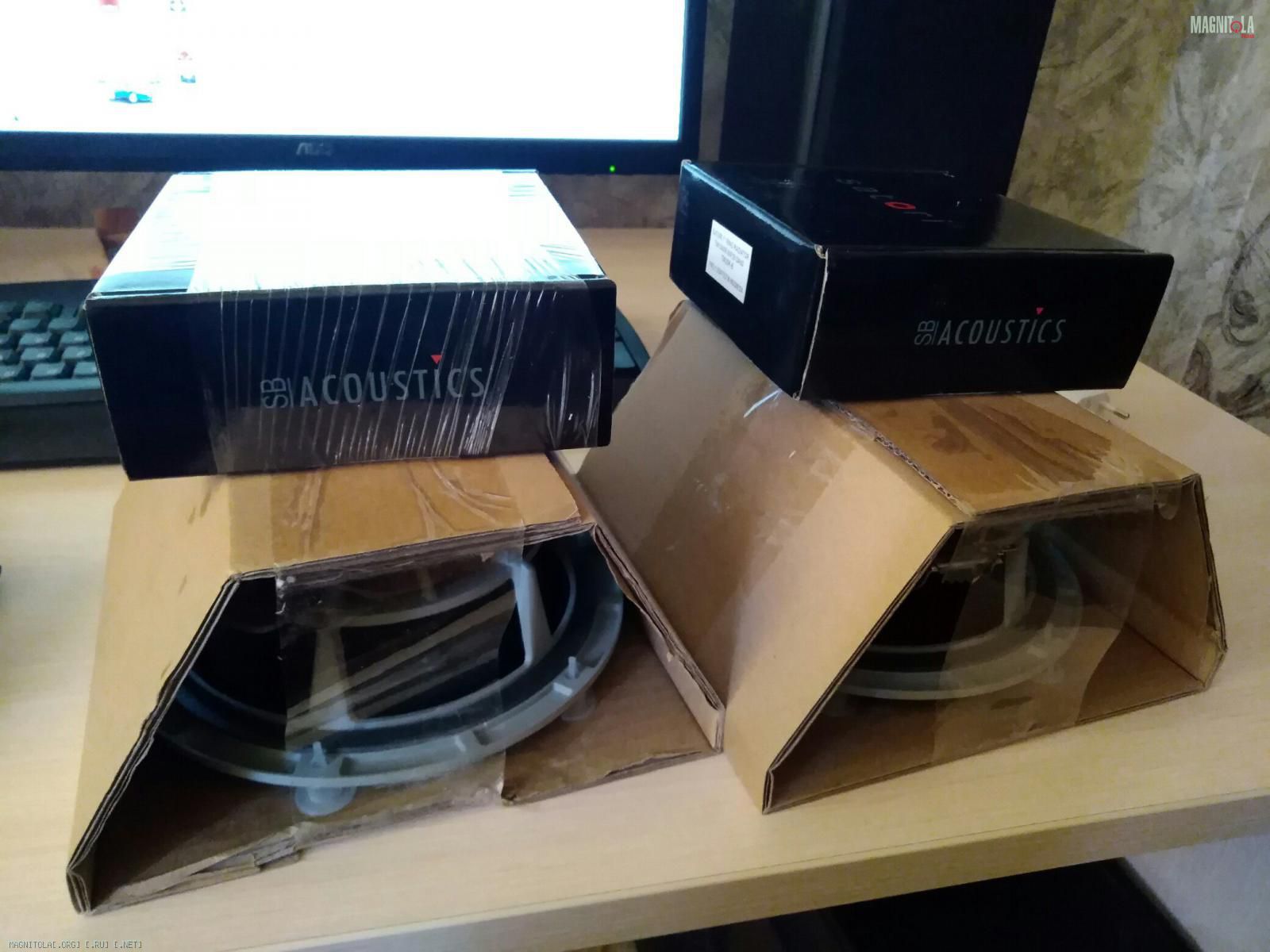

Приехали!
Вложение 1212262

Пока изготавливаются колечки и сетки, планирую начать ШВИ дверей.
Появилась навязчивая мысль - поменять soundstresm p204 на что-нибудь мощнее, типа PHD 2200 или Boston gt24 и т.п.

Цитата:

---

Сообщение от Шиши

типа PHD 2200

---

не советую, что то у них много проблемных усей.

Цитата:

---

Сообщение от Lexx69

не советую, что то у них много проблемных усей.

---

Но менять, определённо, стоит?
Хотя, я р204 ещё не слушал)

Для начала, рекомендую послушать и попробовать определить чего нехватает...

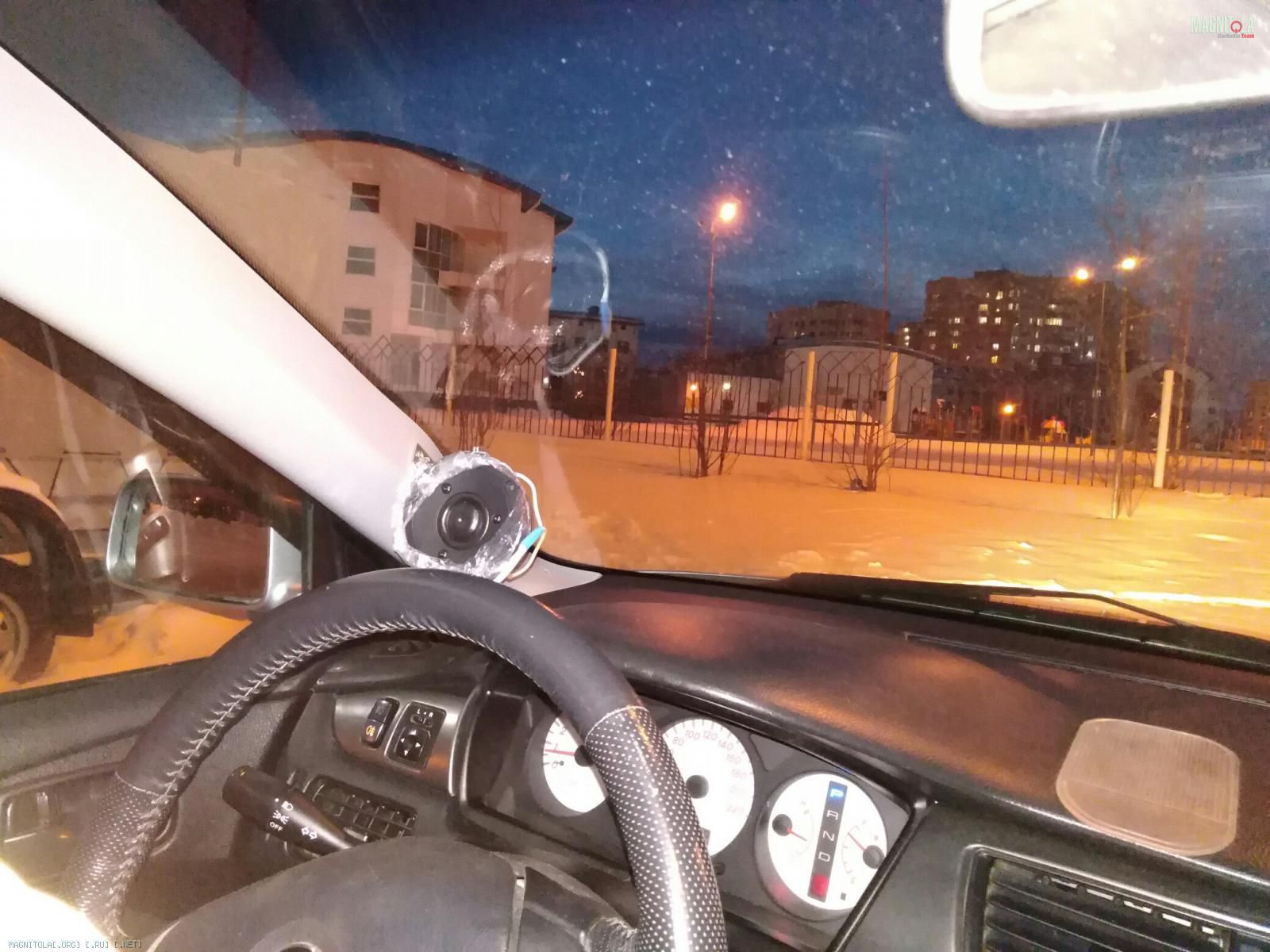

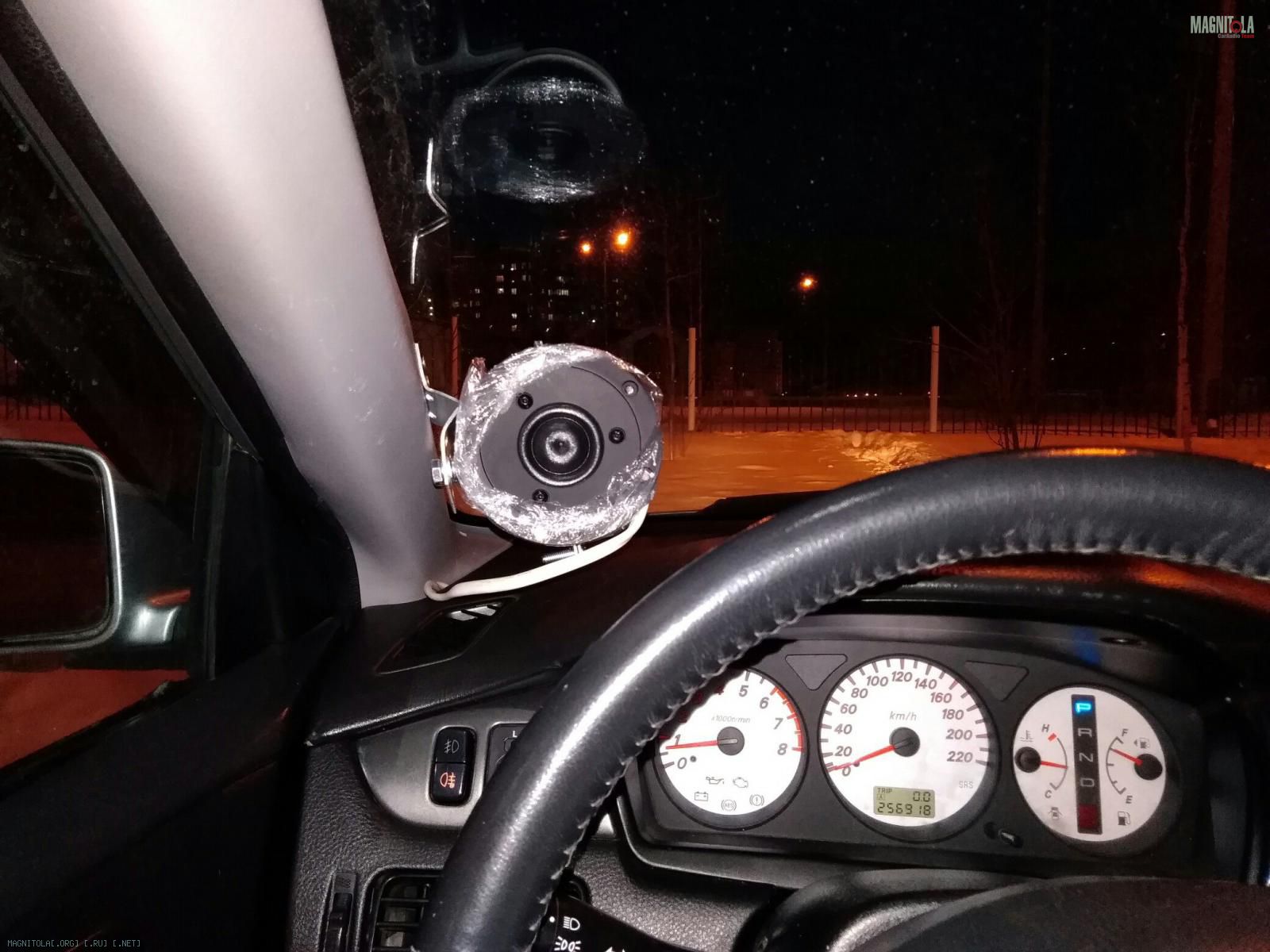

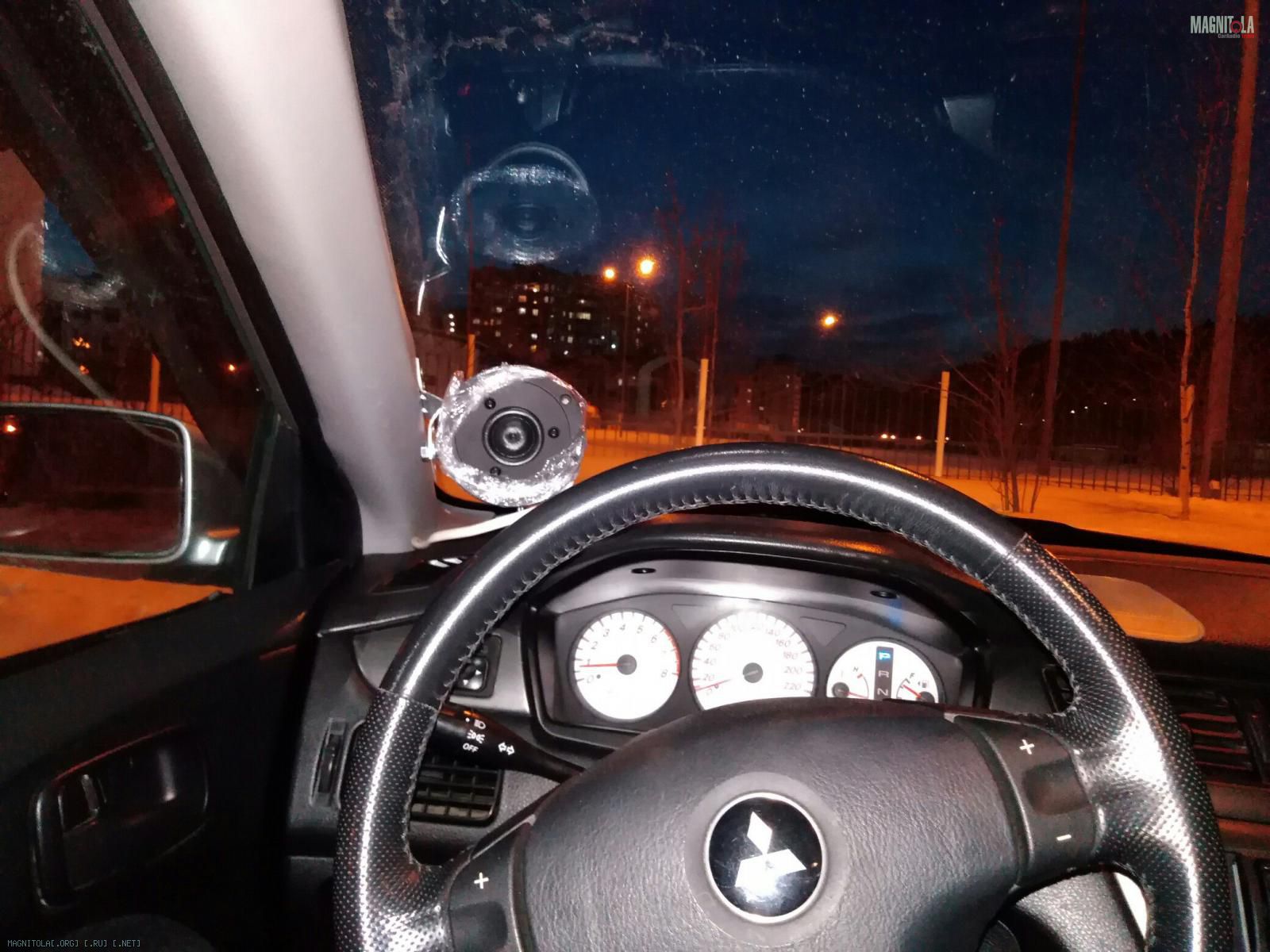

ВЧ переехали в машину, будут "греться".
Без эксцессов не обошлось, на одном отломилась клемма-лопатка, припаял провод временно, думаю, что нужно найти аналогичную клемму (выточить) и заменить. (?)

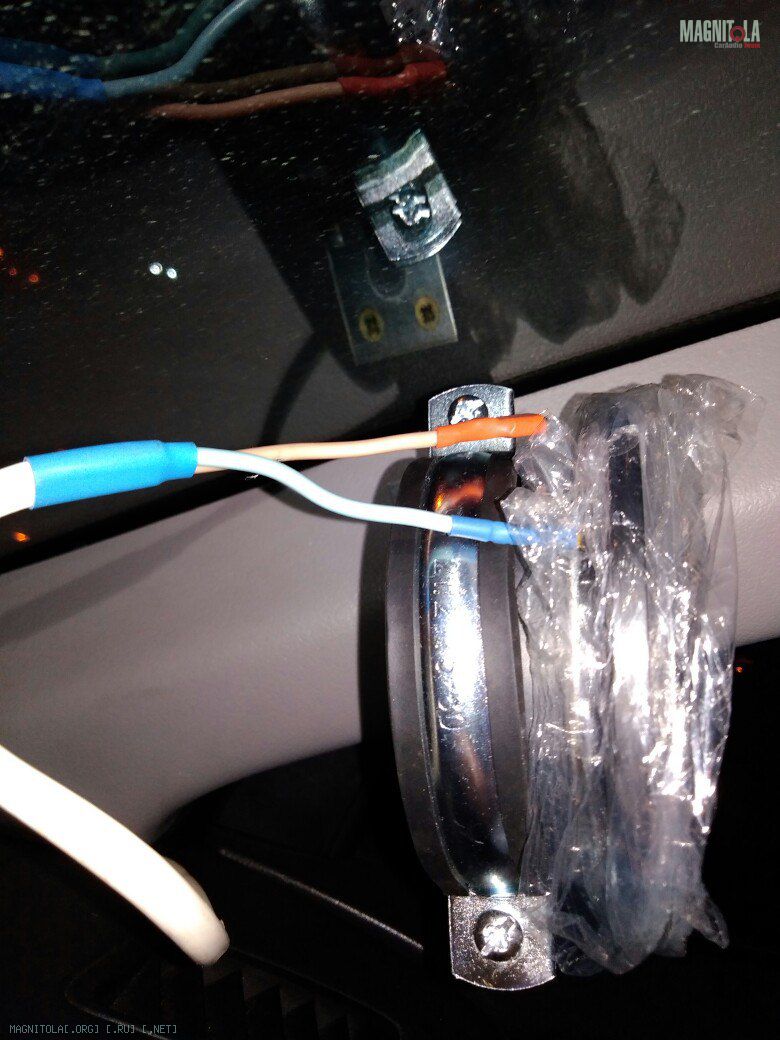

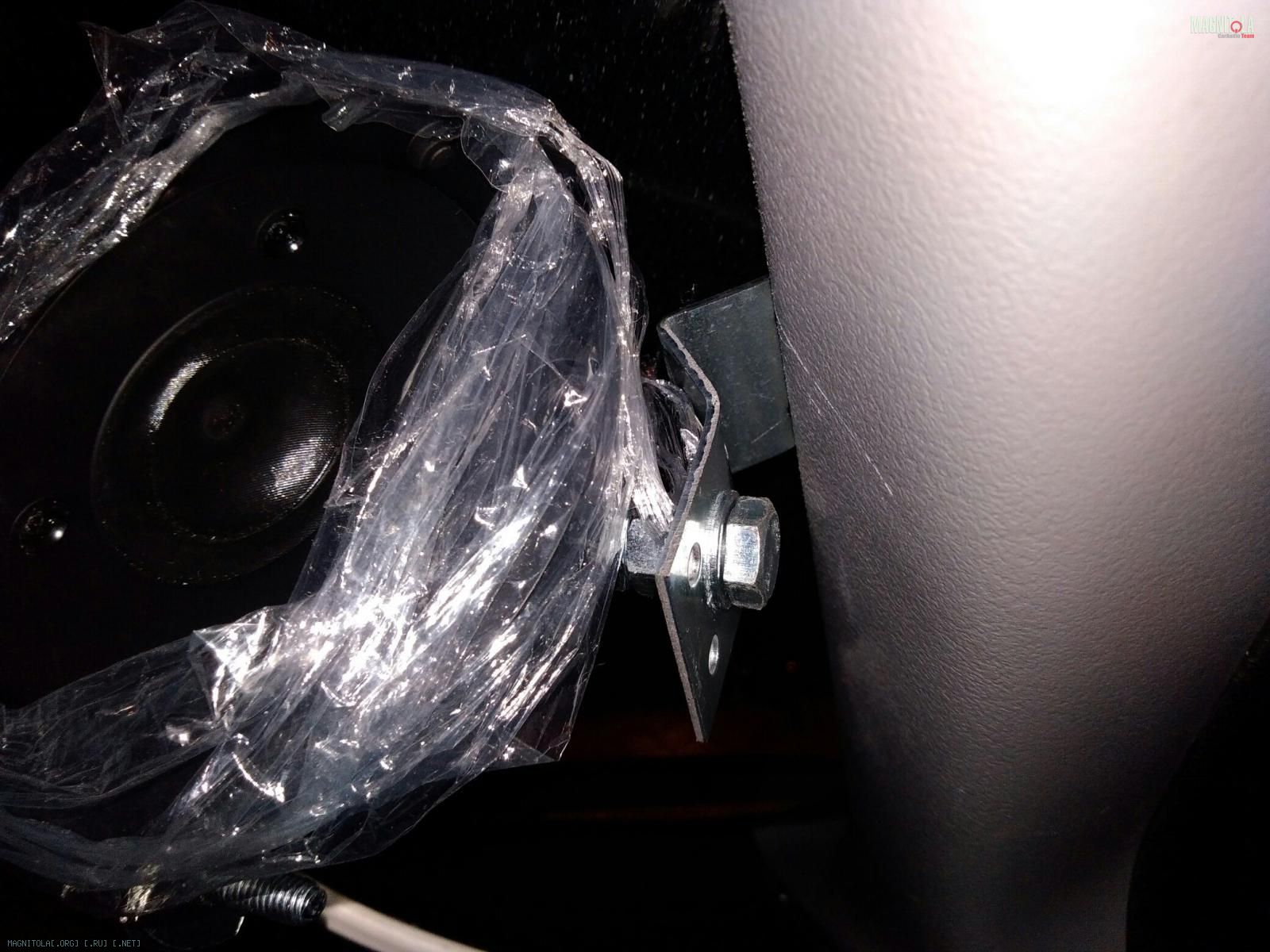

Закрепил на стойках при помощи хомута для труб (с резинкой), уголков, саморезов и пары болтов. Фланцы обмотал плёнкой, оберегая от "коцок".
Направление, пока не разогрелись, левая в лоб водителя, правая - лоб пассажира (примерно).
Порезал пока 4 кГц вторым порядком.

Вложение 1214036Вложение 1214038Вложение 1214040Вложение 1214042Вложение 1214044

Казусы продолжают приключаться.
Первое - не те каналы подключил к усилителю ВЧ, немного поиграли полосу мидбасов.
Второе - на ходу пропал звук из ВЧ, выпала сила из клеммы усилителя ("U" - образная).
Всё переподключил, подтянул, нужно наверное, перед входом в усилитель, жёстко зафиксировать силовые кабели, займусь на днях.

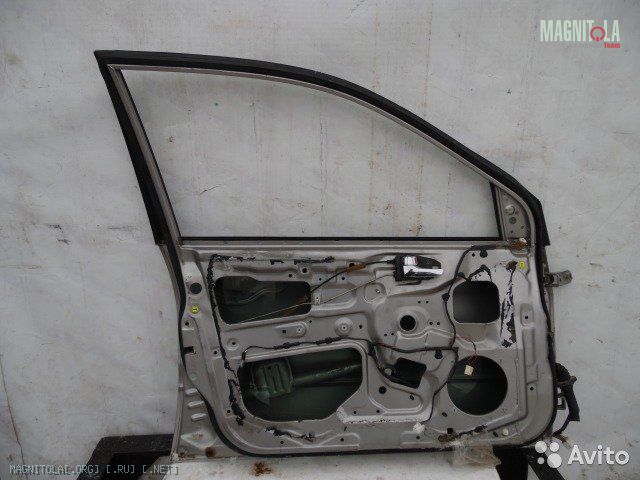

Нашёл в нашем городе в продаже алюминиевые листы, технологические окна в двери закрою ими (герметик+заклёпки).
Определиться только, простой лист, или рифлёный. Получится три заглушки на дверь.
Вложение 1214348

Цитата:

---

Сообщение от Шиши

выпала сила из клеммы усилителя ("U" - образная).

---

Легко отделался! Могло бы и закоротить с последствиями...
Главное - безопасность. Звук - вторичен, а то не в чем будет слушать музончик :)

От греха подальше, снял всё, принёс домой, буду все "сопли" переделывать.
"U" клемма совсем ненадёжная для толстого кабеля.

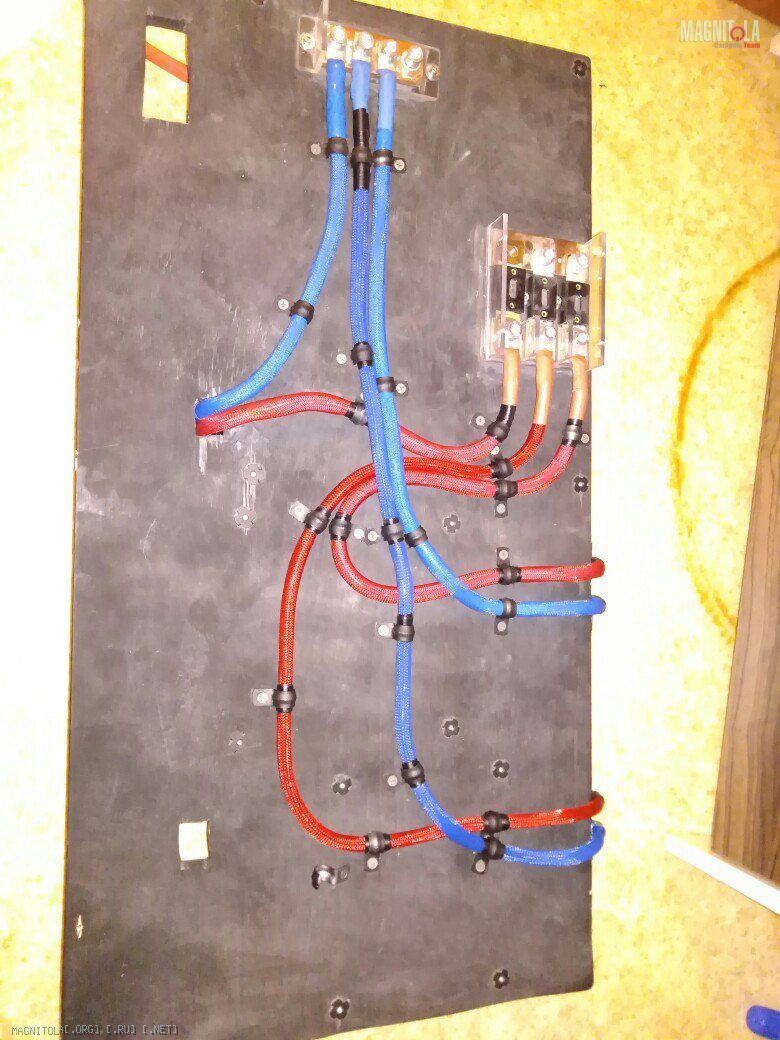

Переделал. Как смог)
Нужно ещё разводку ремоута сделать через коробочку от Артёма ArtLine.
Купил алюминиевый лист 1.2 мм, буду готовить заглушки, на выходных хочу сделать двери передние.
Основание подиума будет из 20 мм фанеры, хватит, интересно?
Вложение 1214516Вложение 1214518

Цитата:

---

Сообщение от comerss

Короб будет звенеть,маловато 20,делай распорки!
и ещё,по какой причине ты решил лицевую сторону утопить относительно боковых? Правильнее будет всё в точности да наоборот!


Отправлено с моего iPad используя Tapatalk

---

Не понятно, кто и что не туда утопил???

Как подключить мидбасы мостом к 204p?
Левый подключил к верхней колодке, правый - к нижней.
А с межблоком как быть?
Вложение 1214672Вложение 1214674


P.S.: появились наводки от генератора в ВЧ, скорее всего, от коробушки, распределителя ремоута.
Могу я поключить ремоут параллельно ко всем усилителям напрямую от ГУ?

p202 после казуса с "+" кабелем засвистел, похоже, ищу усилитель на ВЧ.
Подключал сегодня один мидбас для проверки правильности подключения усилителя, зазвучал)
По идее, тоже нужно установить временно, погреть.

P.S.: смотрю audison vr 203 или 206, какой из них лучше на ВЧ будет?

Сегодня наделал заготовок для подиумов под мидбасы.
Вложение 1215400Вложение 1215402

Завтра буду делать ШВИ передних двери, заодно задам угол доворота динамика.
Сверху будет металлическое кольцо, к которому будет крепиться динамик и кольцо с сеткой,
на нём же будет вылеплена накладка на родную обшивку.

Усилитель на ВЧ отдал в ремонт.

Сегодня начал делать двери.
На внешний металл - М3+поролон с фольгой от артёма ArtLine.
На внутренний металл - заглушки из алюминия 1.5 мм, сверху проф Ф.
Далее, выставил направление НЧ (на ручку кпп или чуть выше), прикинул подиумы, распилил обшивку.
Всё это с 1 дверью) Вторую в следующие выходные. Нужен отпуск и свой гараж (делаю в съёмном, 700 р. сегодня отдал с 11-00 до 21-00).
Думаю теперь, как подиумы срастить с обшивками, бугор спиливать нужно, новую форму лепить.
Вложение 1215582Вложение 1215584Вложение 1215586Вложение 1215588Вложение 1215590Вложение 1215592
P.S.: Soundstream оказался исправным, завтра понесу мастеру 9887, скорее всего, проблема в лин. выходах.

Причина писка оказалось просто смешной - не до конца вставленный межблок в ГУ.
Кабель коротковат, всё наощупь, поэтому, на выходы алпайна напаиваются хвосты по 30 см с разъёмами.

Сделал короткие (25-30 см) переходники RCA(m) -- RCA(f), межблока сильно не хватало.
Также, избавился от земляной петли, подключил ГУ к дистрибьюторам в багажнике проводом 2х4.
Наводки пропали!

Сегодня приехали мои кольца от proxor18.
Буду постигать азы подиумостроения.
Вложение 1222480

Красивые колечки...

Насколько важна форма тоннеля подиума под НЧ?
Если отверстия кольца основания и опорного кольца будут смещены относительно друг друга, страшно?
Столкнулся с проблемой, штатные отверстия, если их продолжить, нарастив подиум, будут упираться в торпедо снизу.
Хочу вот так немного сдвинуть опорное (показано красным):
Вложение 1222818
Второй путь - делать другие подиумы, лепить основание из стекломата, кромсать металл двери и немного переносить НЧ назад.

Начал работу над стойками для ВЧ динамиков.
Работа оказалась очень сложной)
Сегодня, например, часа 4 выставлял вторую стойку, пытаясь повторить первую, чтобы и направление не убежало.
Направление - между подголовниками, выставлял с помощью лазерной указки.
Сегодня хотел смолить, но не нравится мне форма над твитером, буду переделывать, пока можно.
Вложение 1223376Вложение 1223378Вложение 1223380Вложение 1223382Вложение 1223384
