Про MIB2,5 не скажу. На MIB2 всё работает. Товарищ на клиентском гольфе Discover Pro MIB первый копал... даже Тарасову в РнД отправлял, там линейники не реально вывести. всё до выхлопной микрухи-усилка в цифре, причём по всему протоколу.Цитата:
Сообщение от sersahar
Вот такой оптический разъем на магнитоле Bolero. Кто скажет, что за гнездо? Лично я такого не знаю (( Или это только фирменный провод какой то для соединения ГУ и усилителя?
Это разъём оптической кольцевой шины M.O.S.T.... в данном случае 150 Mb/s. На данный момент непобеждённый интузиастами и тщетно охраняемой от «побеждения» интузиастами сборищем производителей-разработчиков-заговорщиков.Цитата:
Сообщение от sersahar
Вроде уже есть устойсва, которые читают эту шину. В данный момент проходят тестовые испытания!Цитата:
Сообщение от m.a.k.c.
Подробне можно?
Знаю, что в Питере копали... но не докопали.
Запишусь на сеанс ликбеза.
Ждём. Очень актуально. На днях вывел высокий уровень через процессор с новой Болеро - мягко говоря я не в восторге ((( С задержками полная фигня, сплошная война со сценойЦитата:
Сообщение от slavka1010
https://www.drive2.ru/l/483263948783616469/ ждите товариши;)
Всем привет!
Что-то я совсе забил на эту ветку... надо исправлять ситуацию.
Значит инсталл... уже скоро год будет как езжу с не OEM музыкой, а сюда ничего не написал.
Поехали... Проводка.
Укладывал я её в те давние времена когда делал ШВИ кузова с разбором салона, так по-моему многие делают.
Концепция силовой проводки проста по 2Ga CARPOWER by Monacor CPC-300/SW в "змее"на + и - из подкапотного пространства по левому порогу до дистрибьютора в багажнике, а от него уже всё остальное (в том числе и ШГУ)

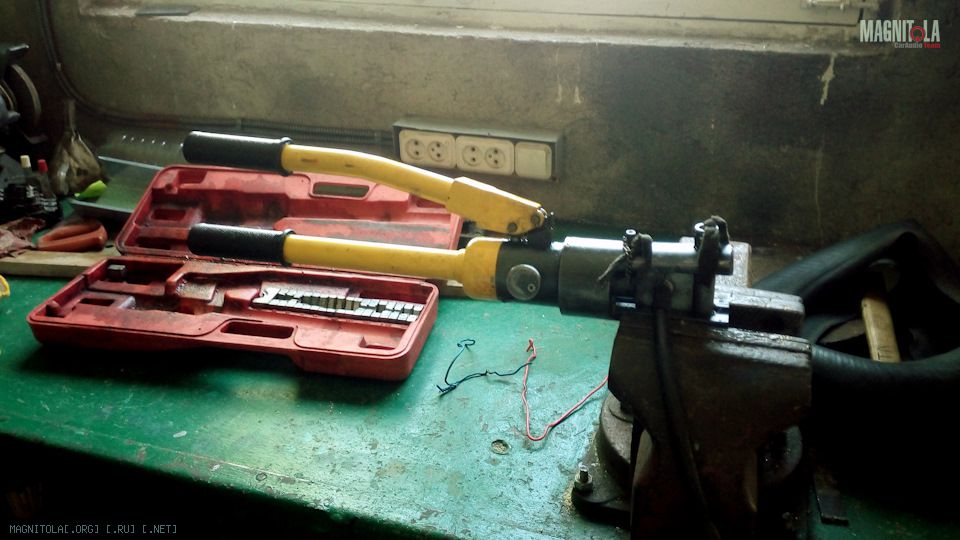

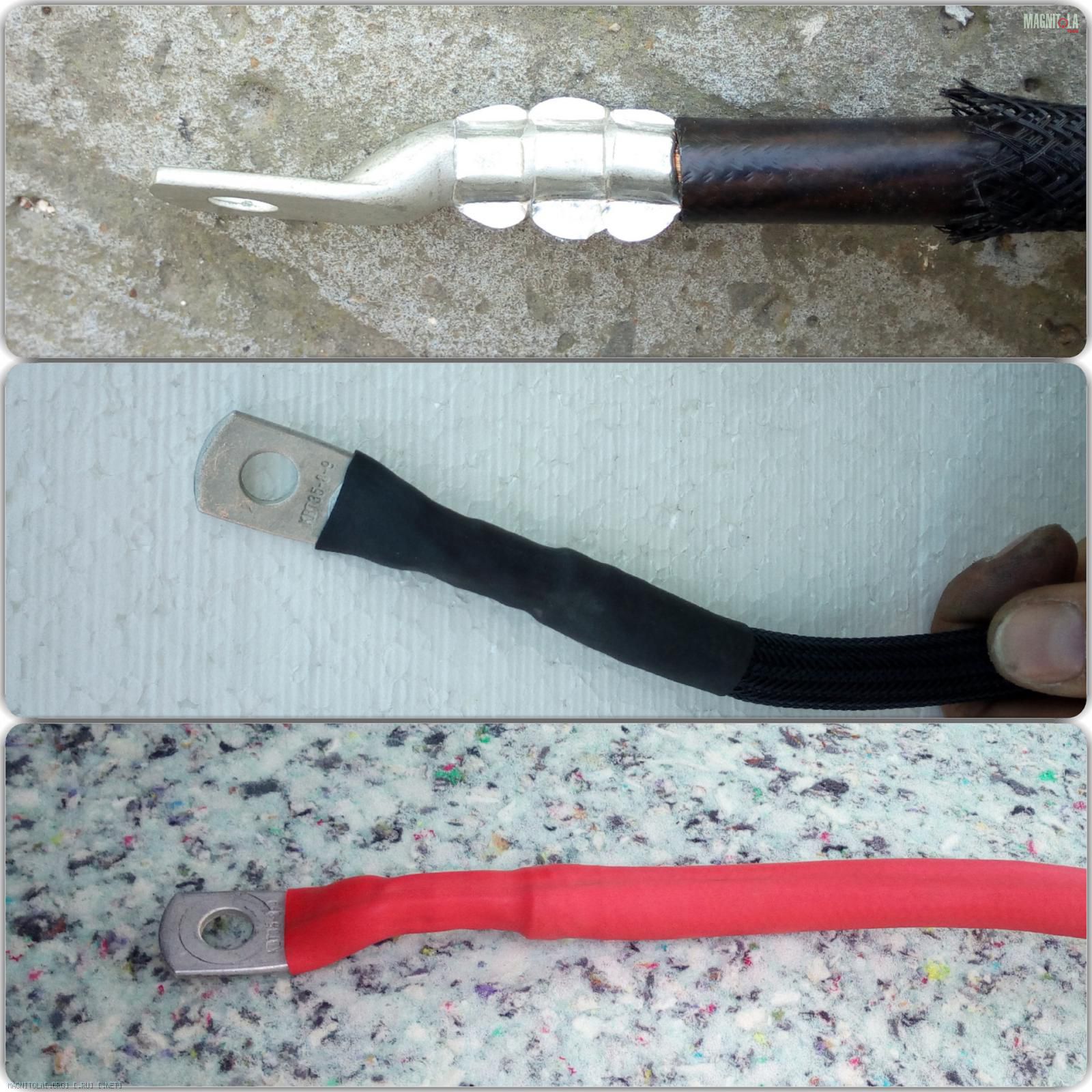

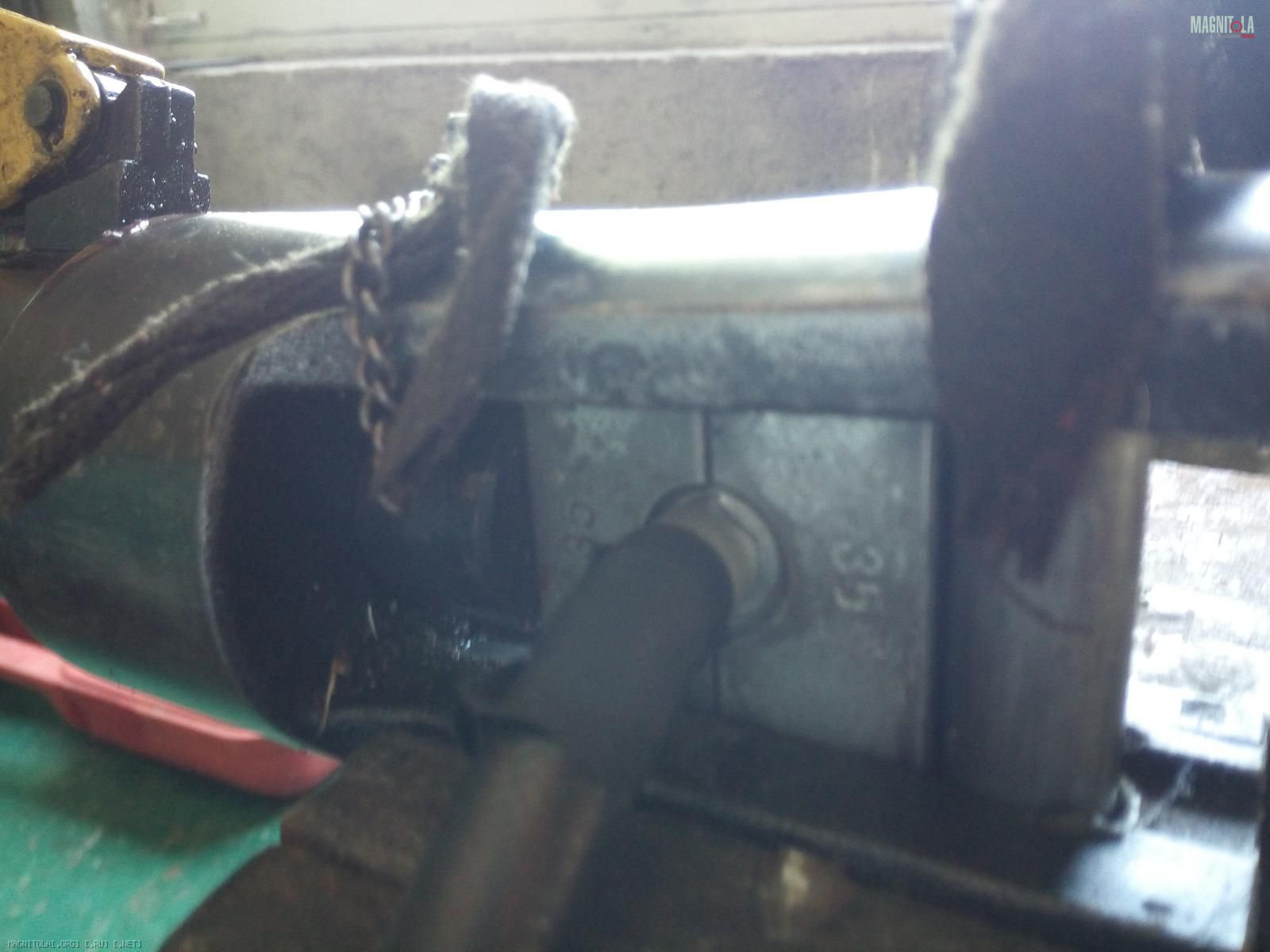

Начал с обжимки О-образными медно-лужеными наконечниками. На верстаке одному это делать удобнее чем потом в авто.
Вложение 1277437
Вложение 1277441
Вложение 1277439
теперь можно протягивать укладывать

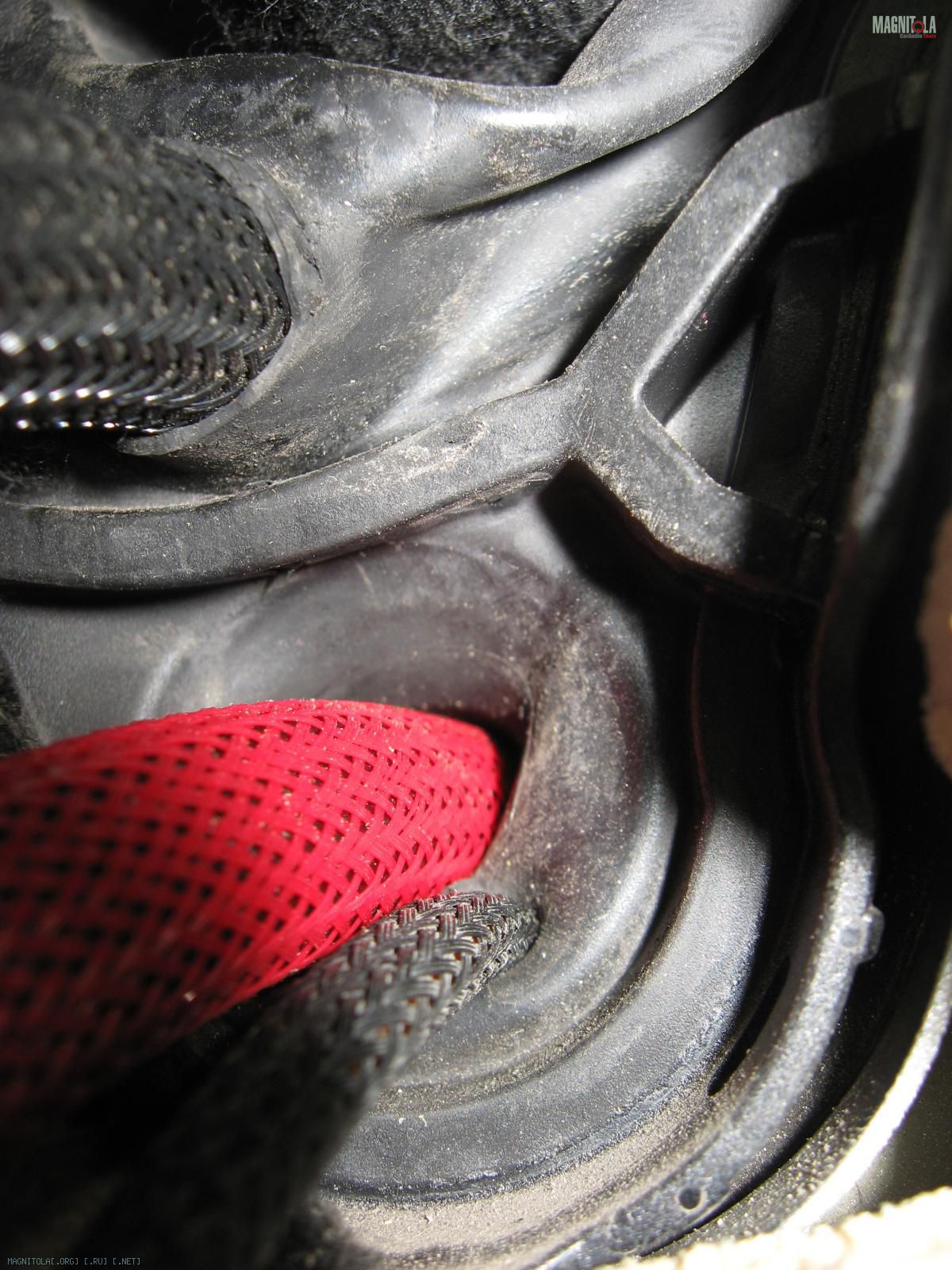

затолкнул через штатную резинку со стороны салона (благо на машине MQB платформы без педали сцепления есть целая большая резинка под трос сцепления), так что обошлось без лишних дыр в металле передка.

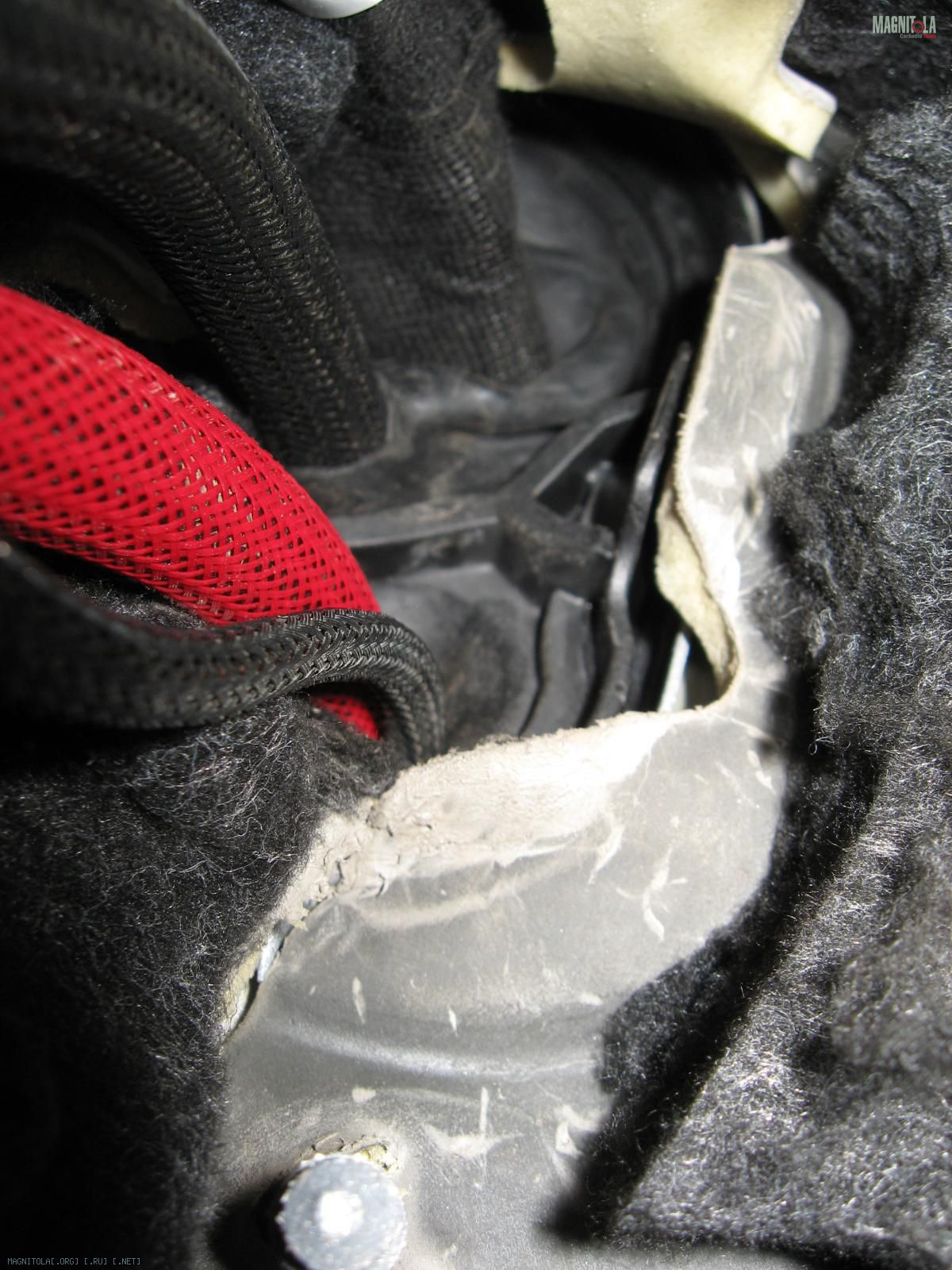

Вид со стороны салона:
Вложение 1277443Вложение 1277445

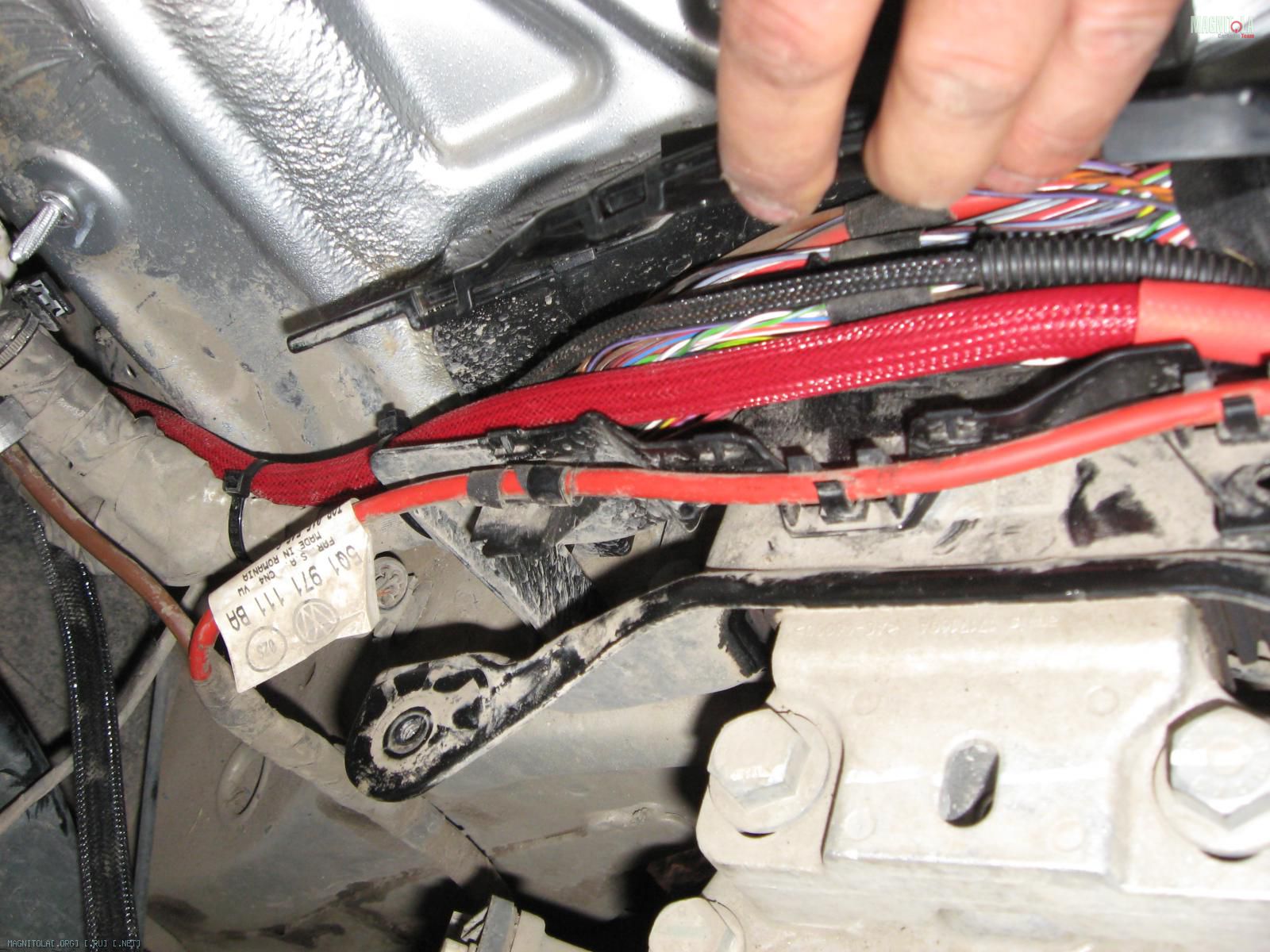

под площадкой АКБ раположен прекрасный пластиковый кабельный короб в которым можно уложить много проводки.
Вложение 1277447

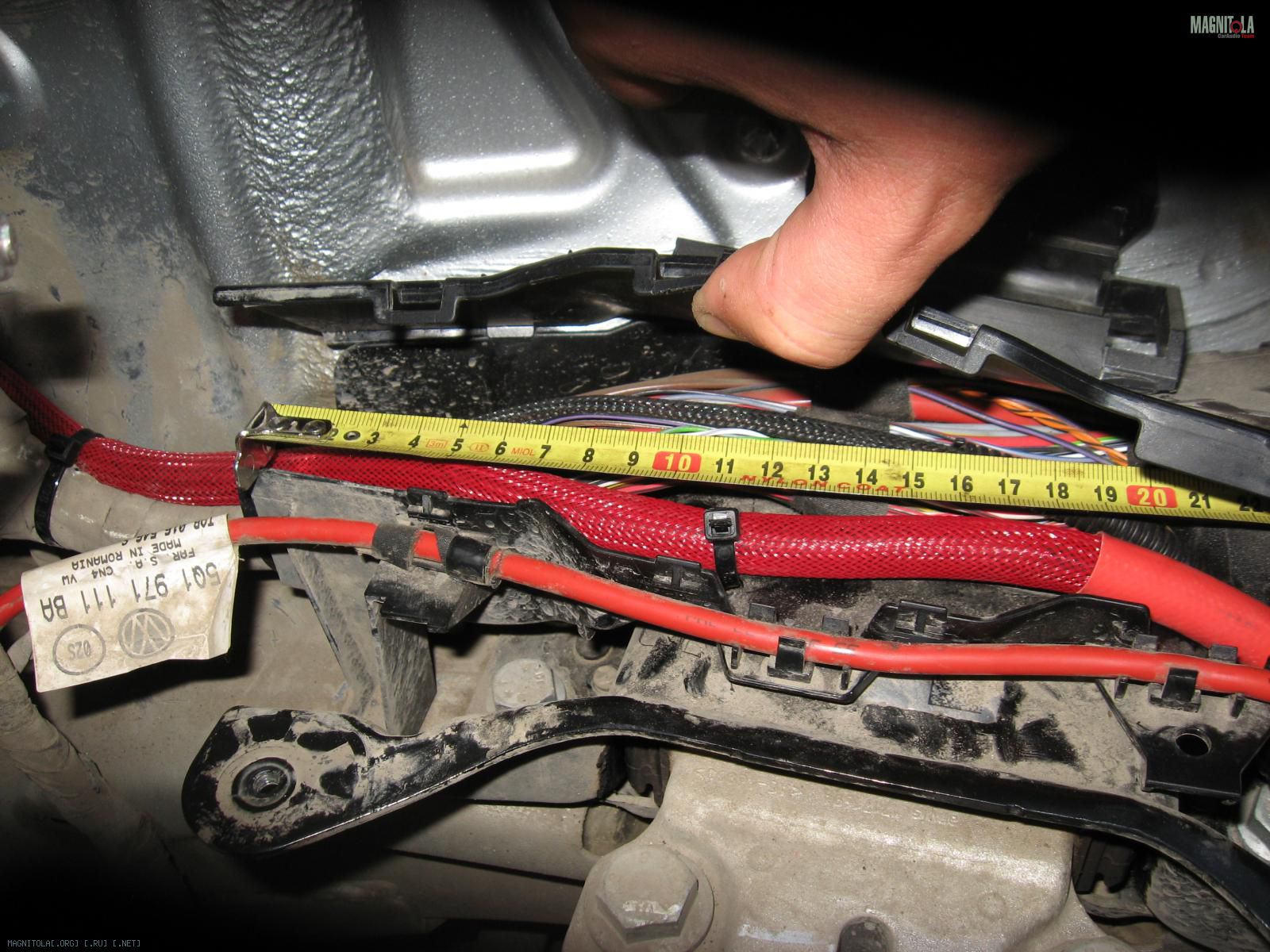

на всякий случай прокрепил стяжками
Вложение 1277449

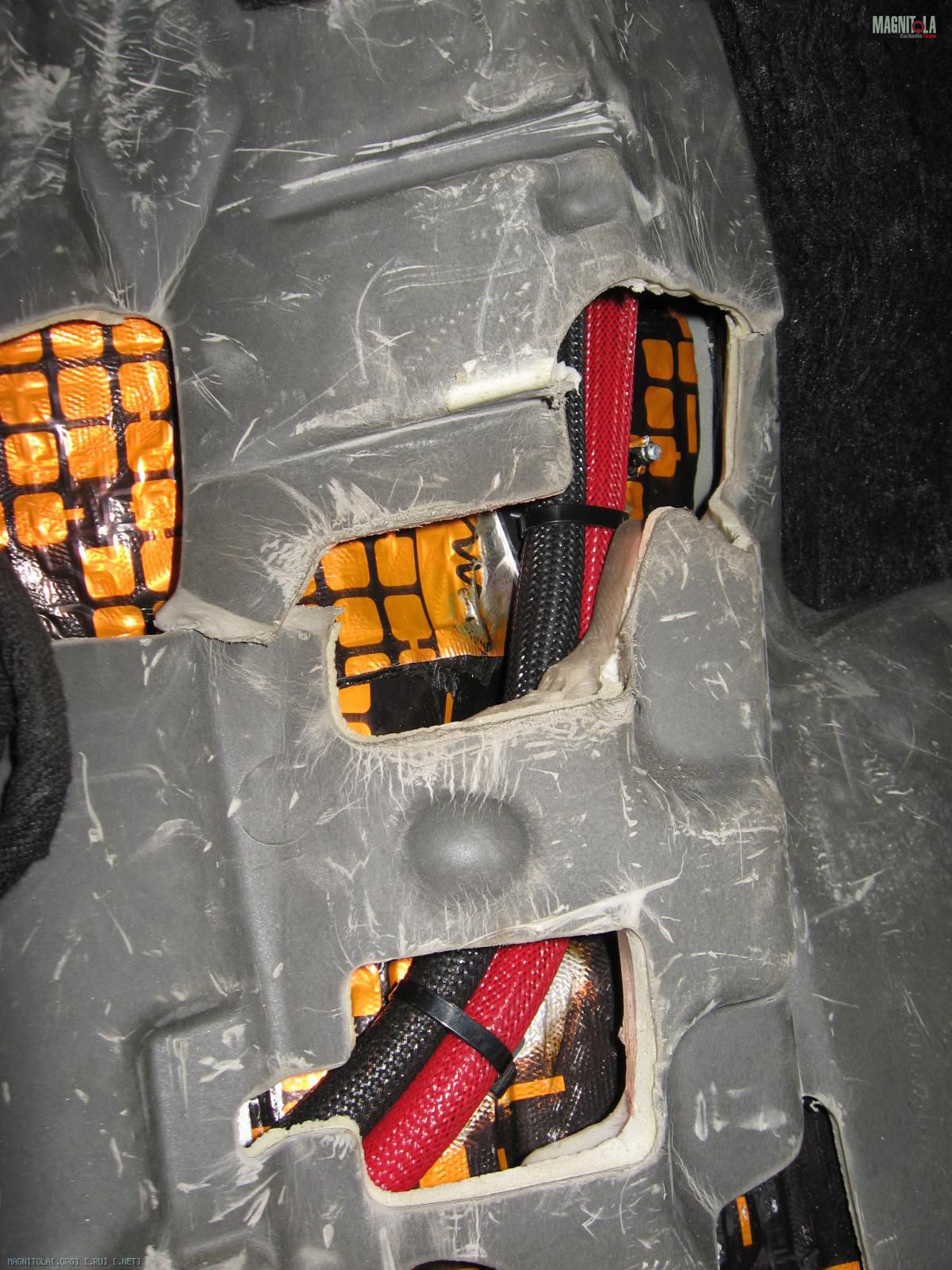

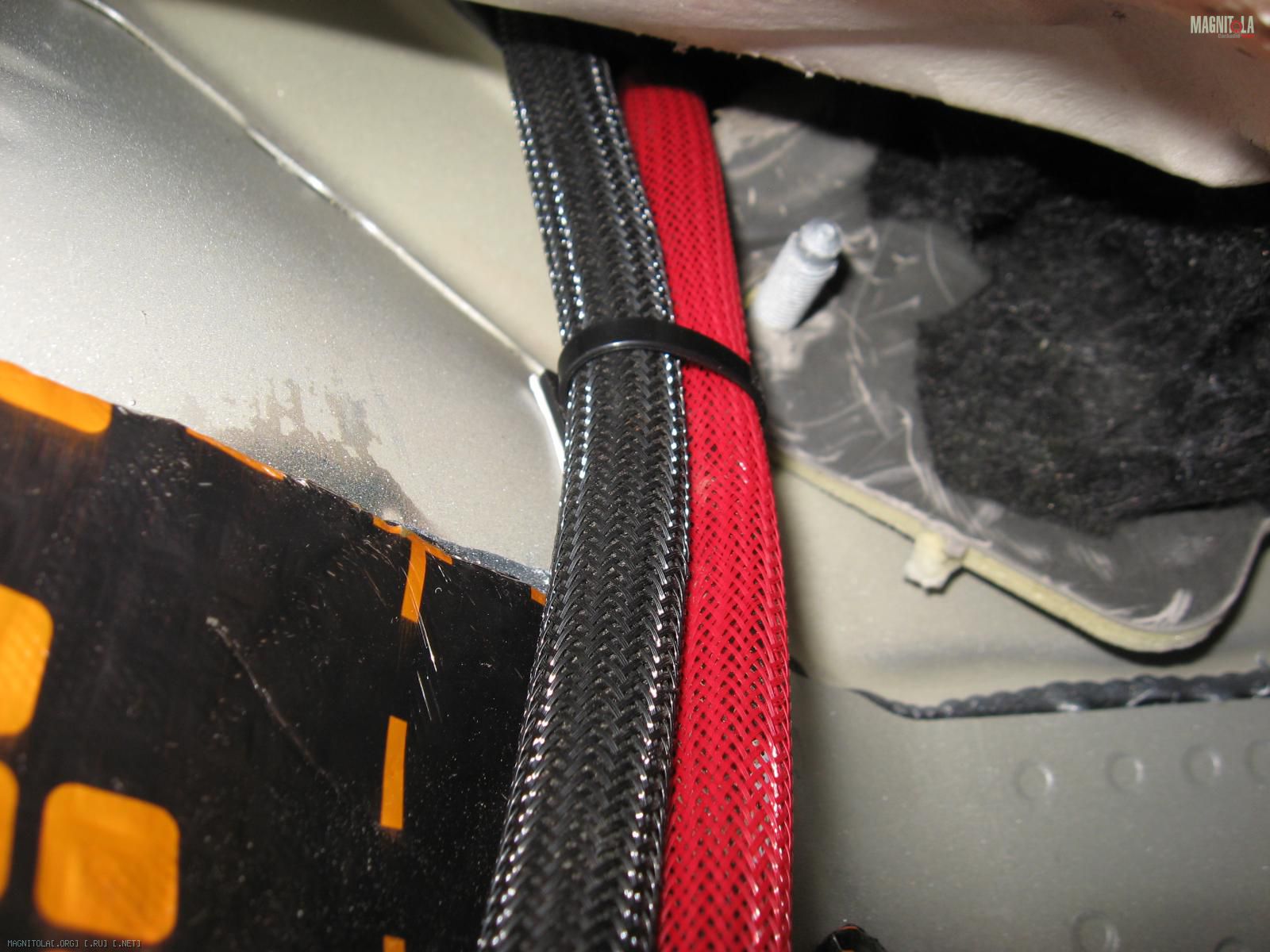

Под капотом пока всё, переходим в салон, от резинки в передке до канала/порога по предку под водительской лентяйкой.
Вложение 1277451Вложение 1277453

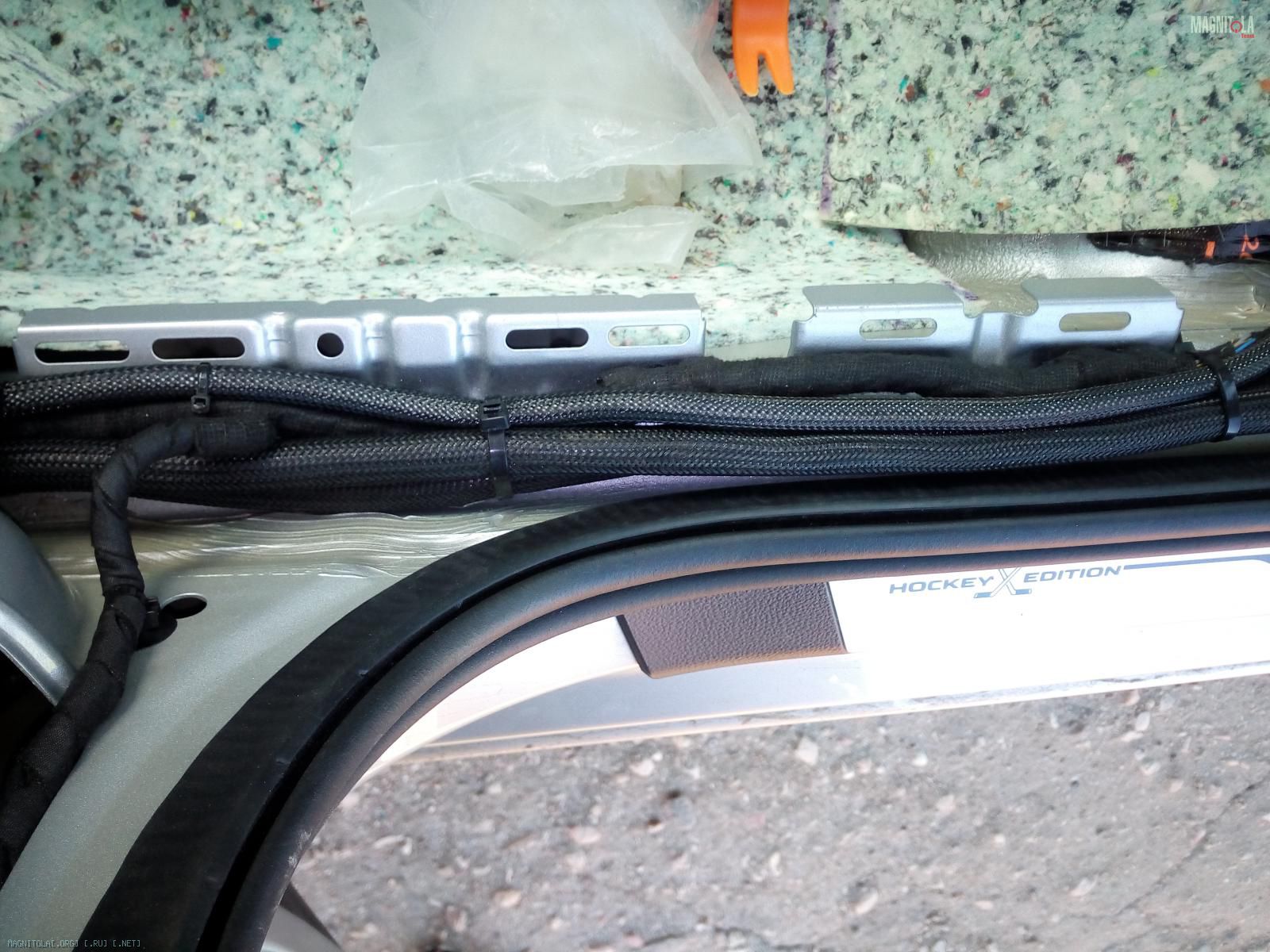

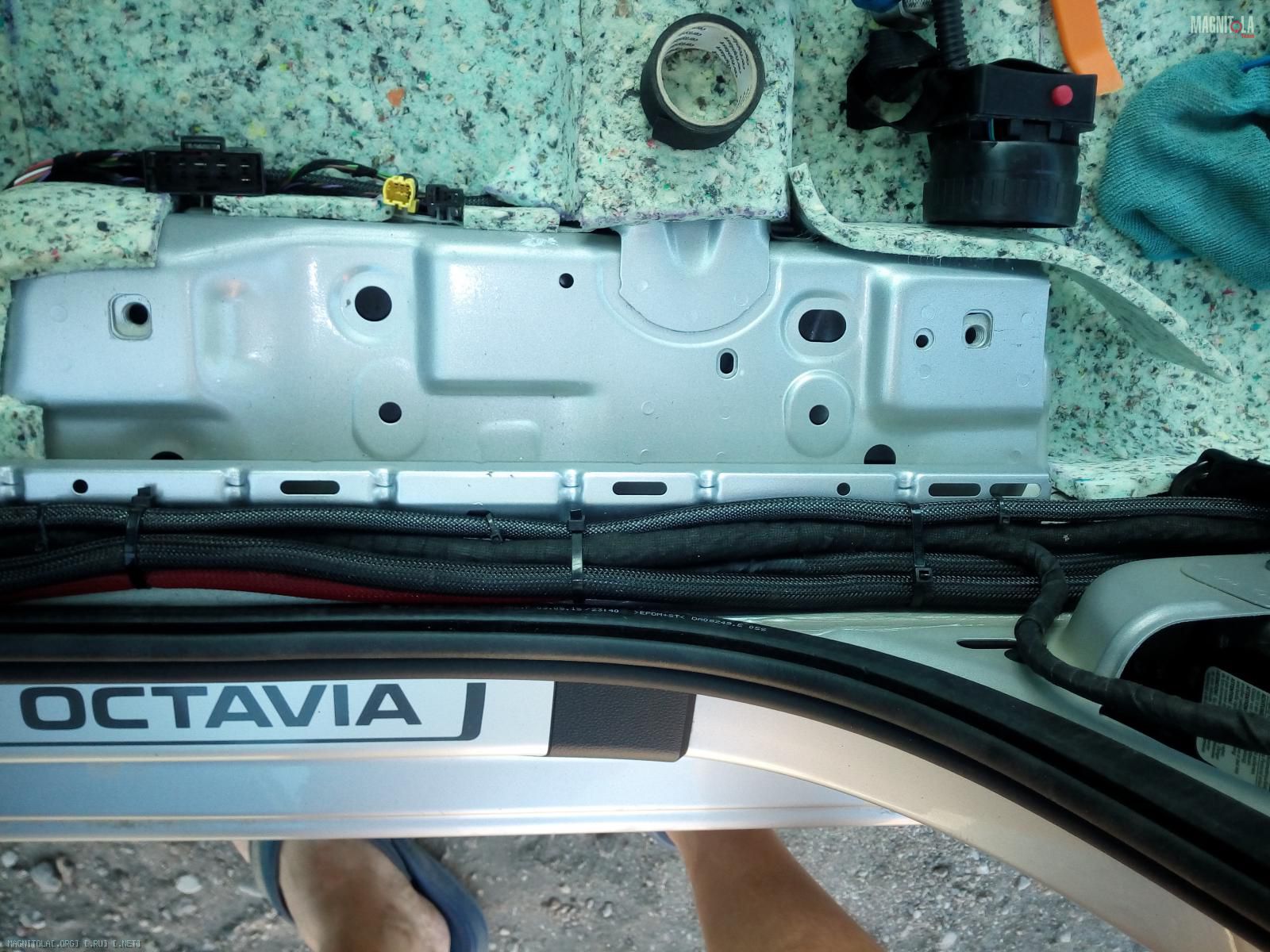

Черновая укладка по порогу +, - и ПВС 3х2,5 из багажника под торпедо (питание ШГУ и доп.проирывателей и пр. музыкального оборудования)
Вложение 1277455Вложение 1277457

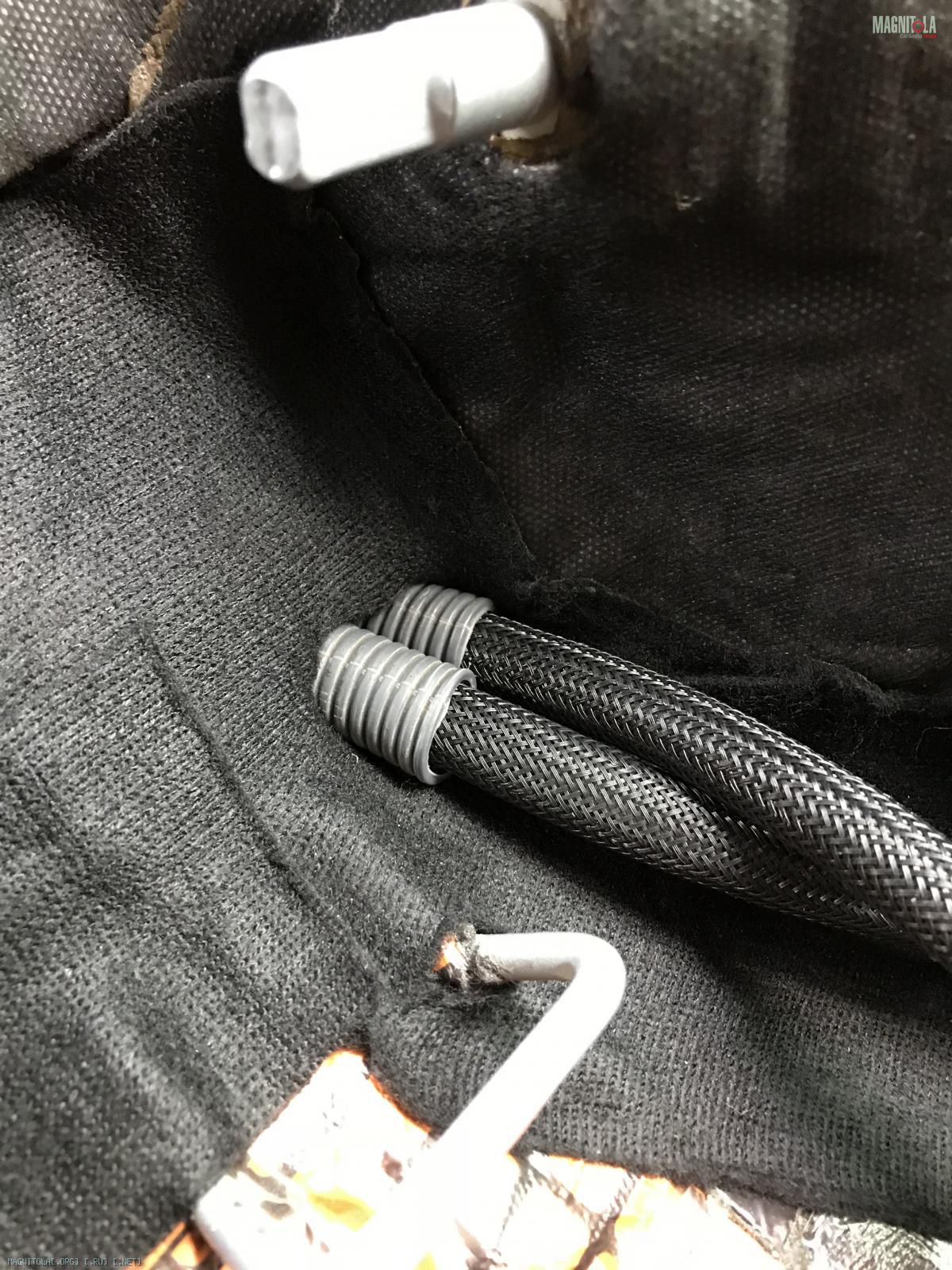

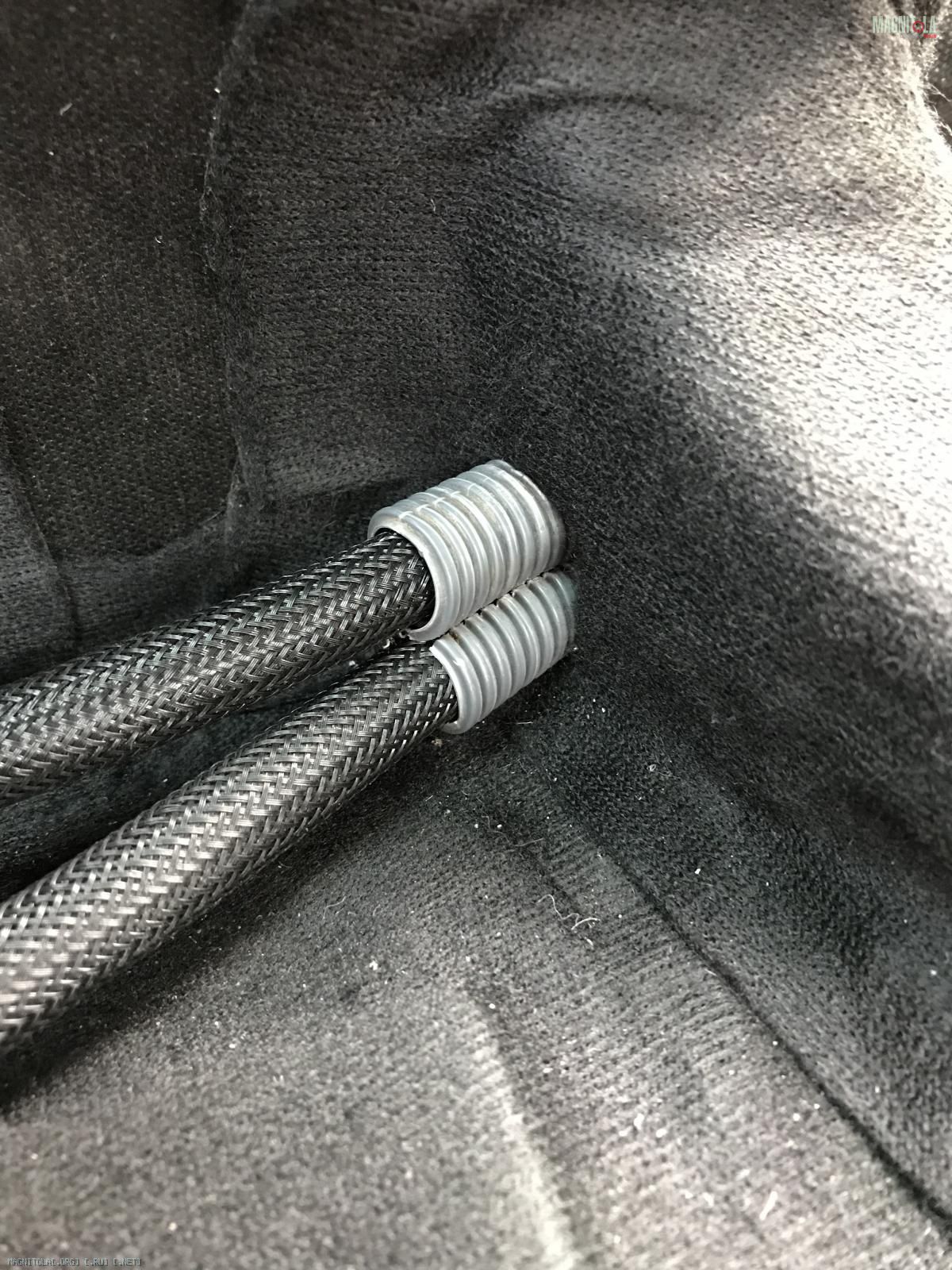

Через металл в завёл в багажник
Вложение 1277459Вложение 1277461Вложение 1277463

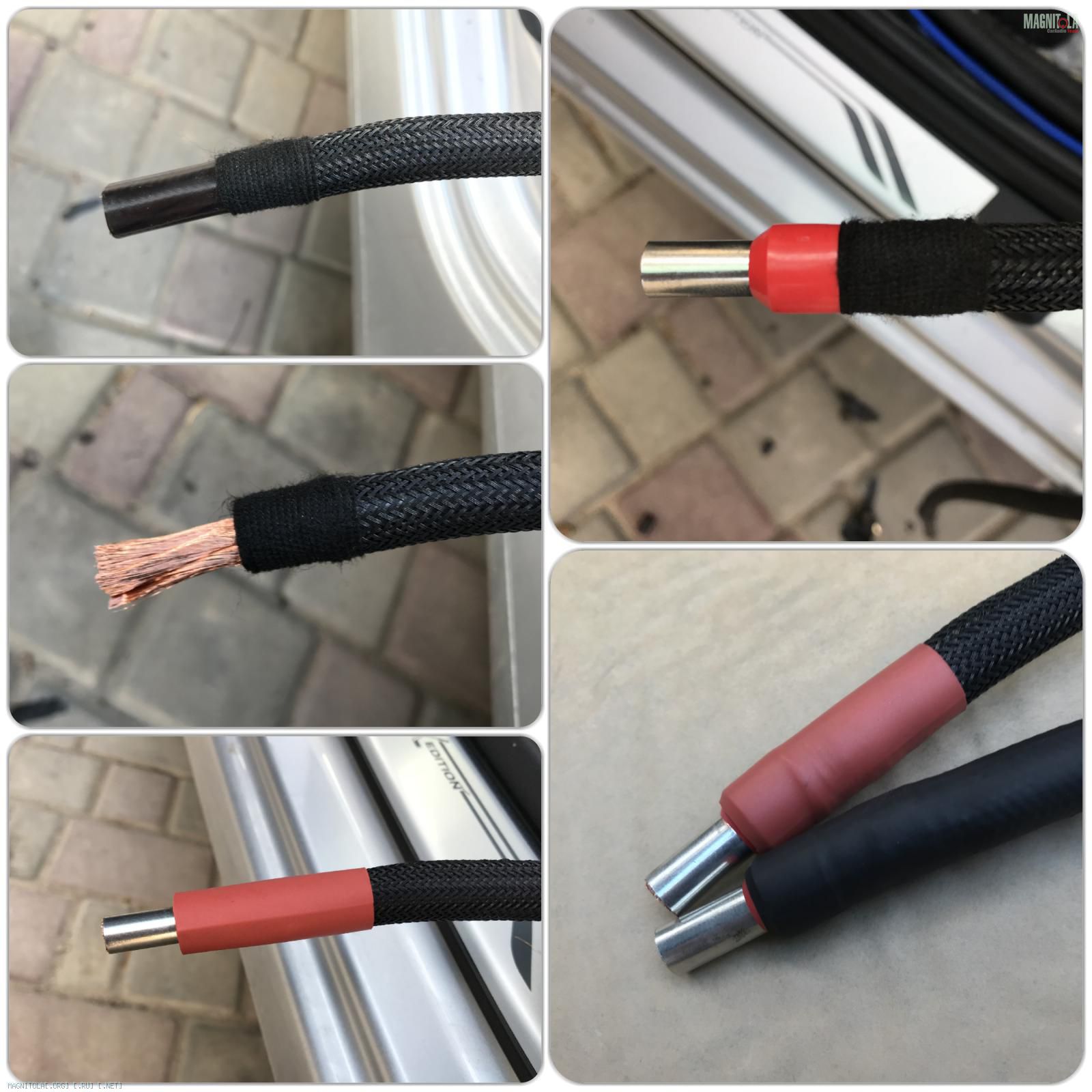

Заделка под дистрибъютор
Вложение 1277465
концы "силы"
Вложение 1277467
По длине получилось примерно 4м на - и 4,5 на +.

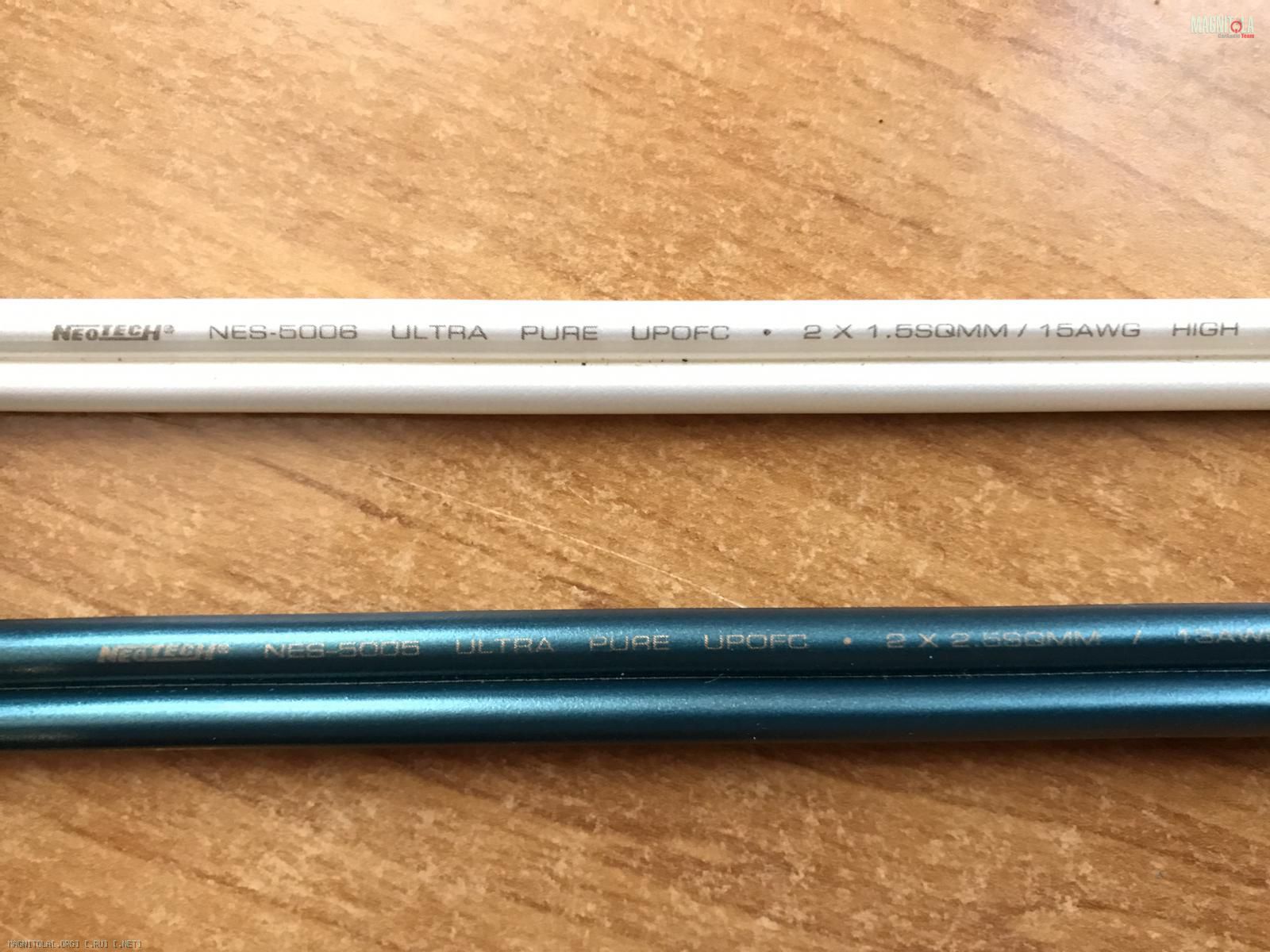

Переходим к акустическому. Если сила у меня была от пролого/прошлых инсталлов, то акустический пришлось покупать, совсем дешевый решил не покупать иначе тараканы потом достанут, дорогой "земноводное" на тот момент не позволило, решил остановиться на "золотой середине" и так Neotech NES-5006 для СЧ/ВЧ и Neotech NES-5005 для СЧ/НЧ звена.
Вложение 1277469

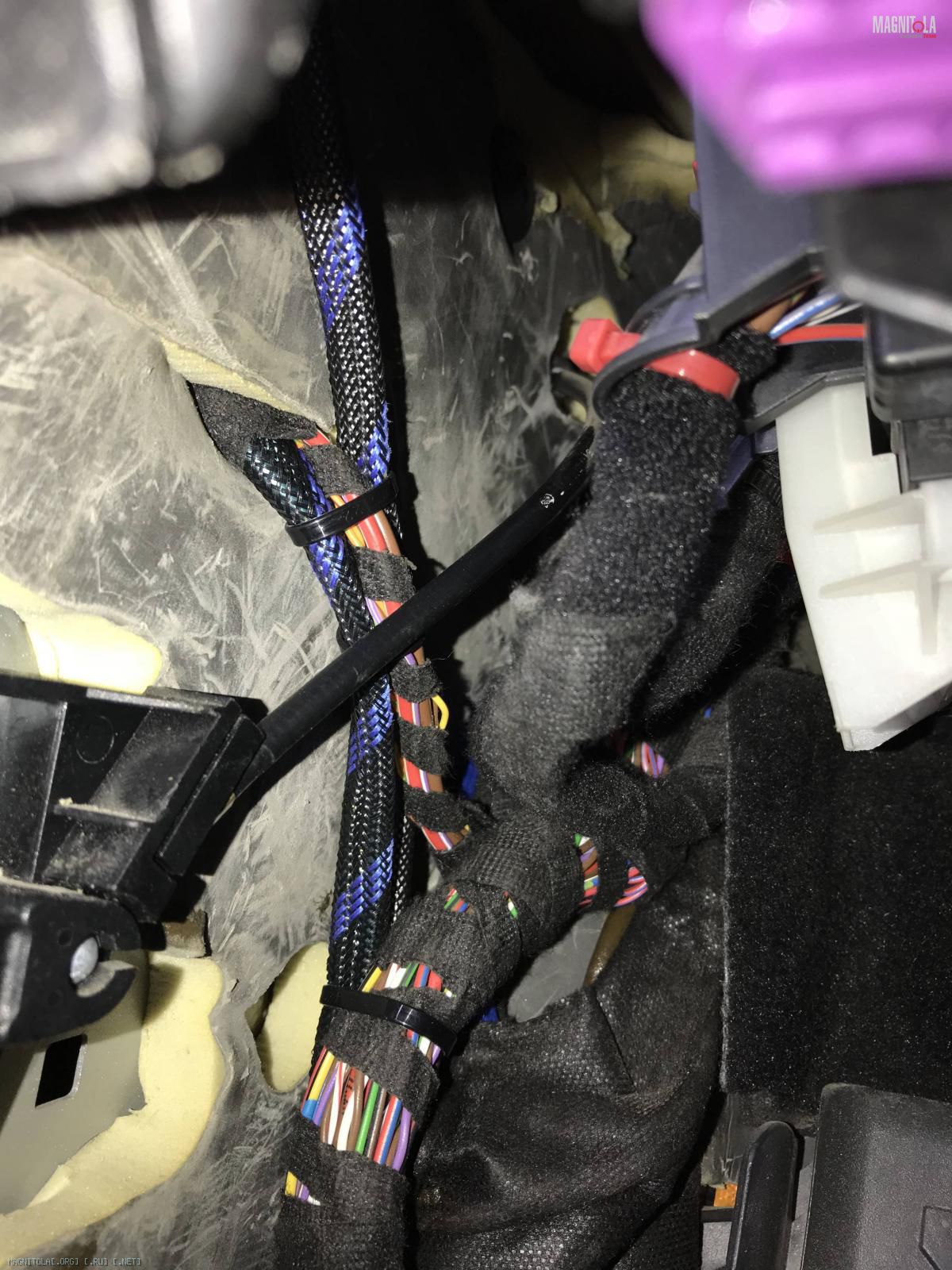

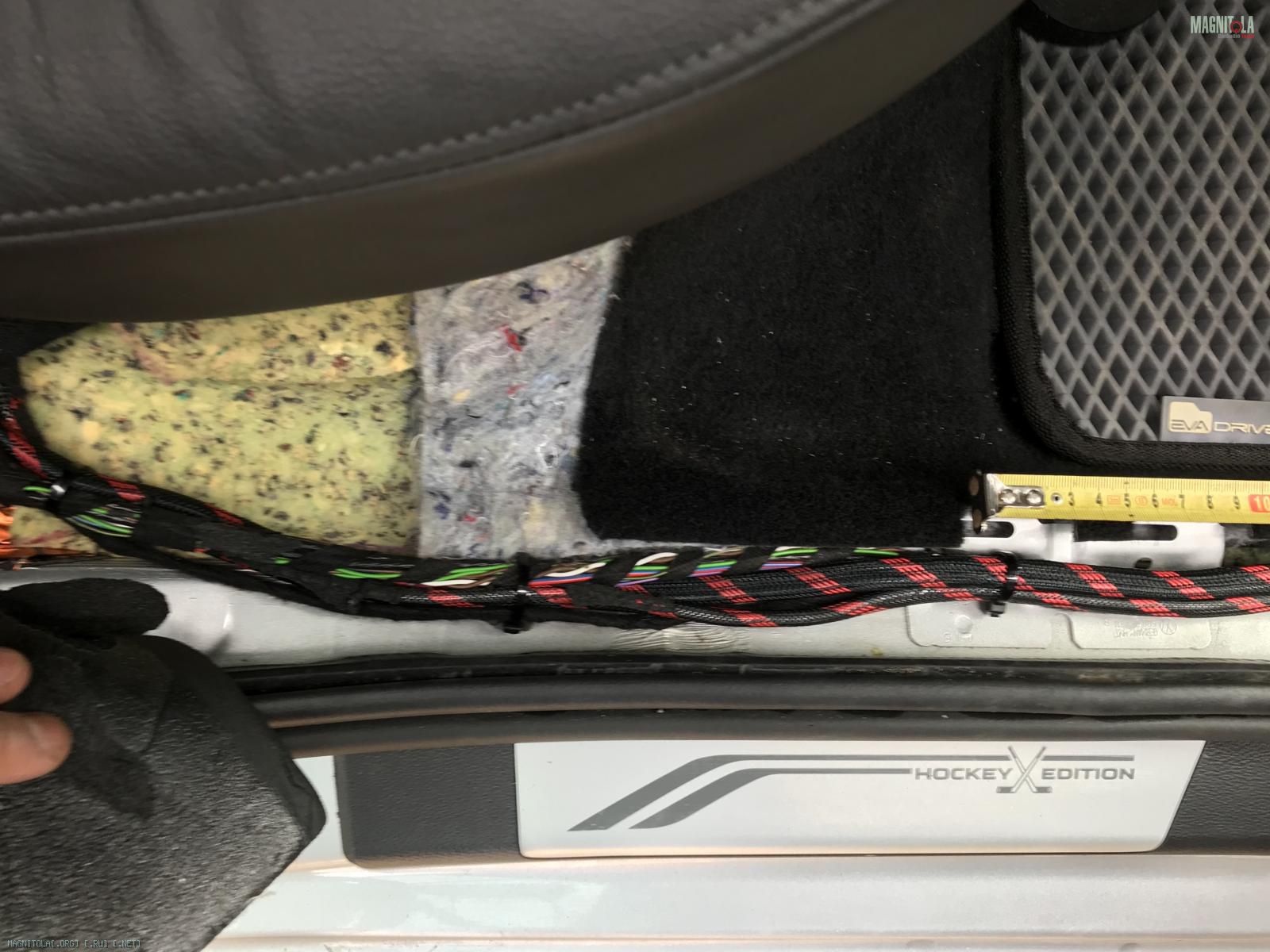

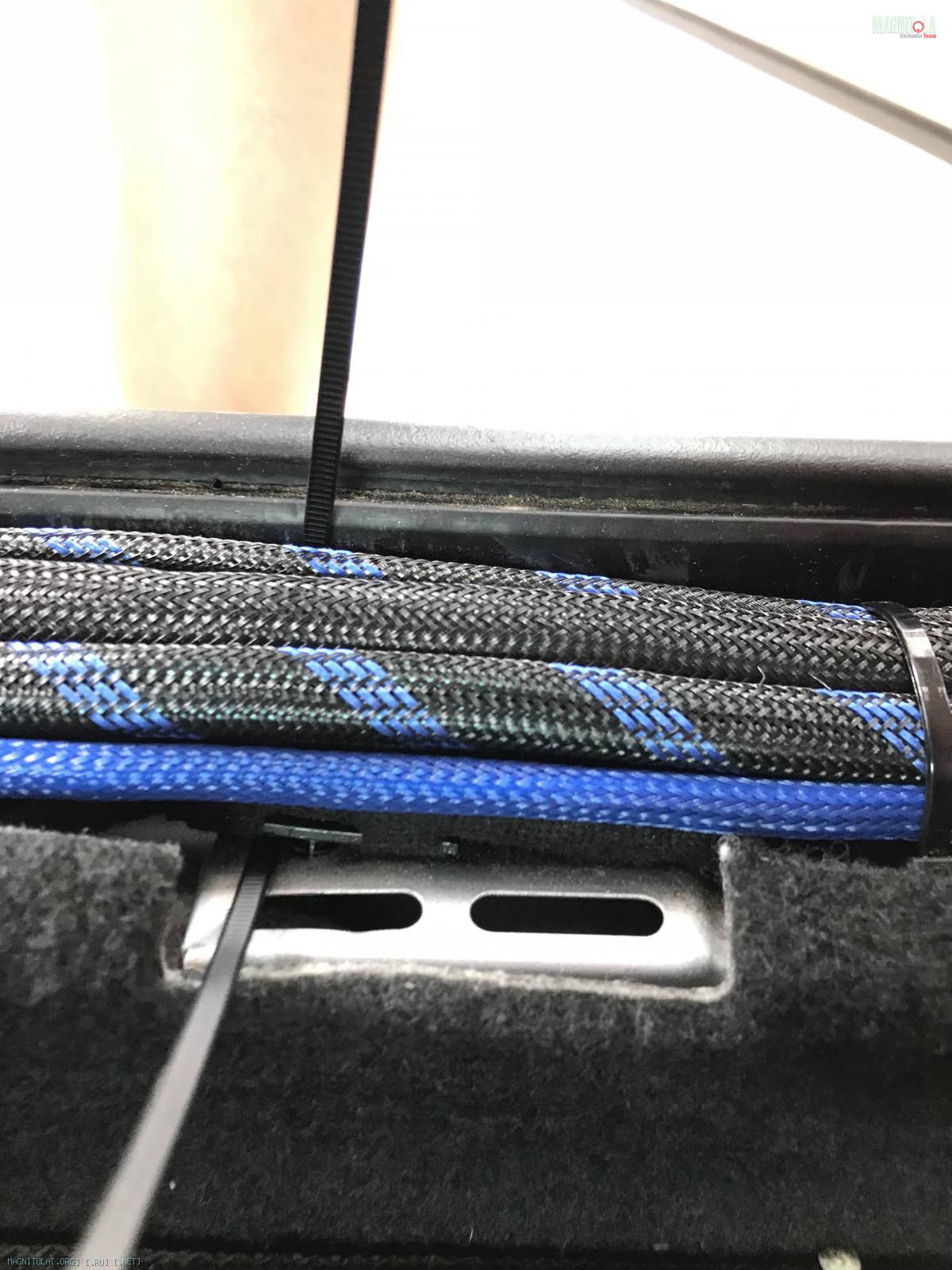

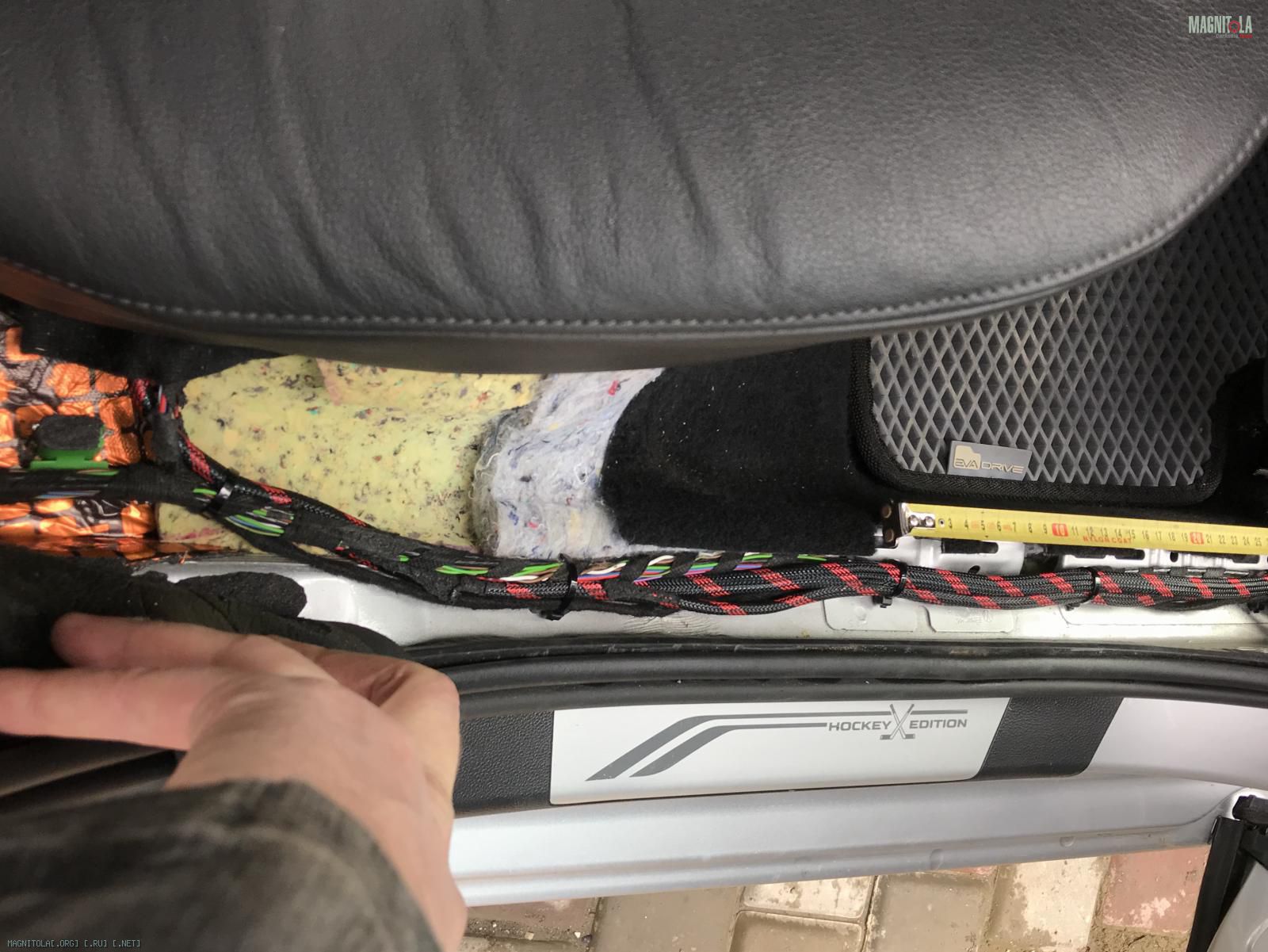

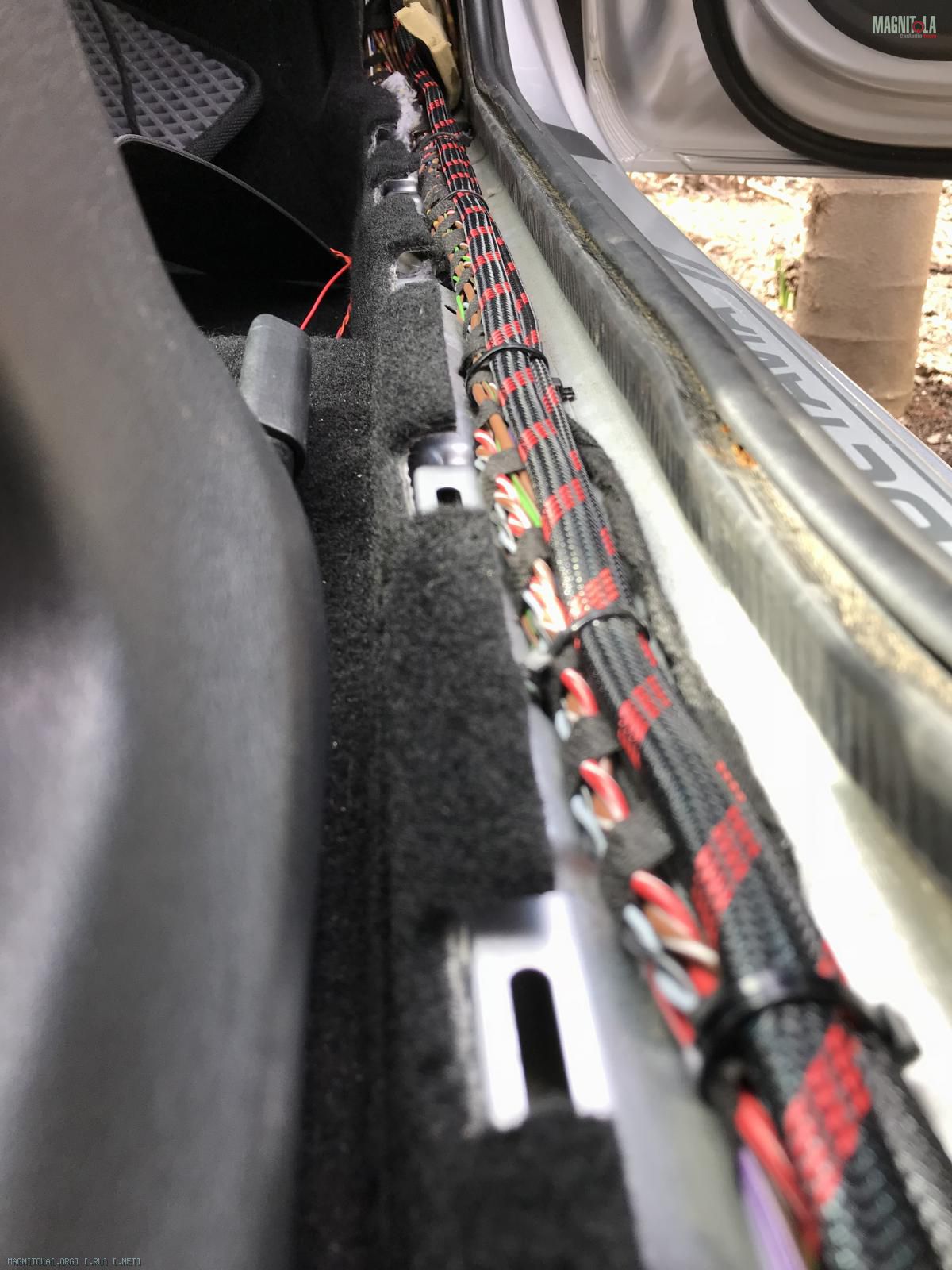

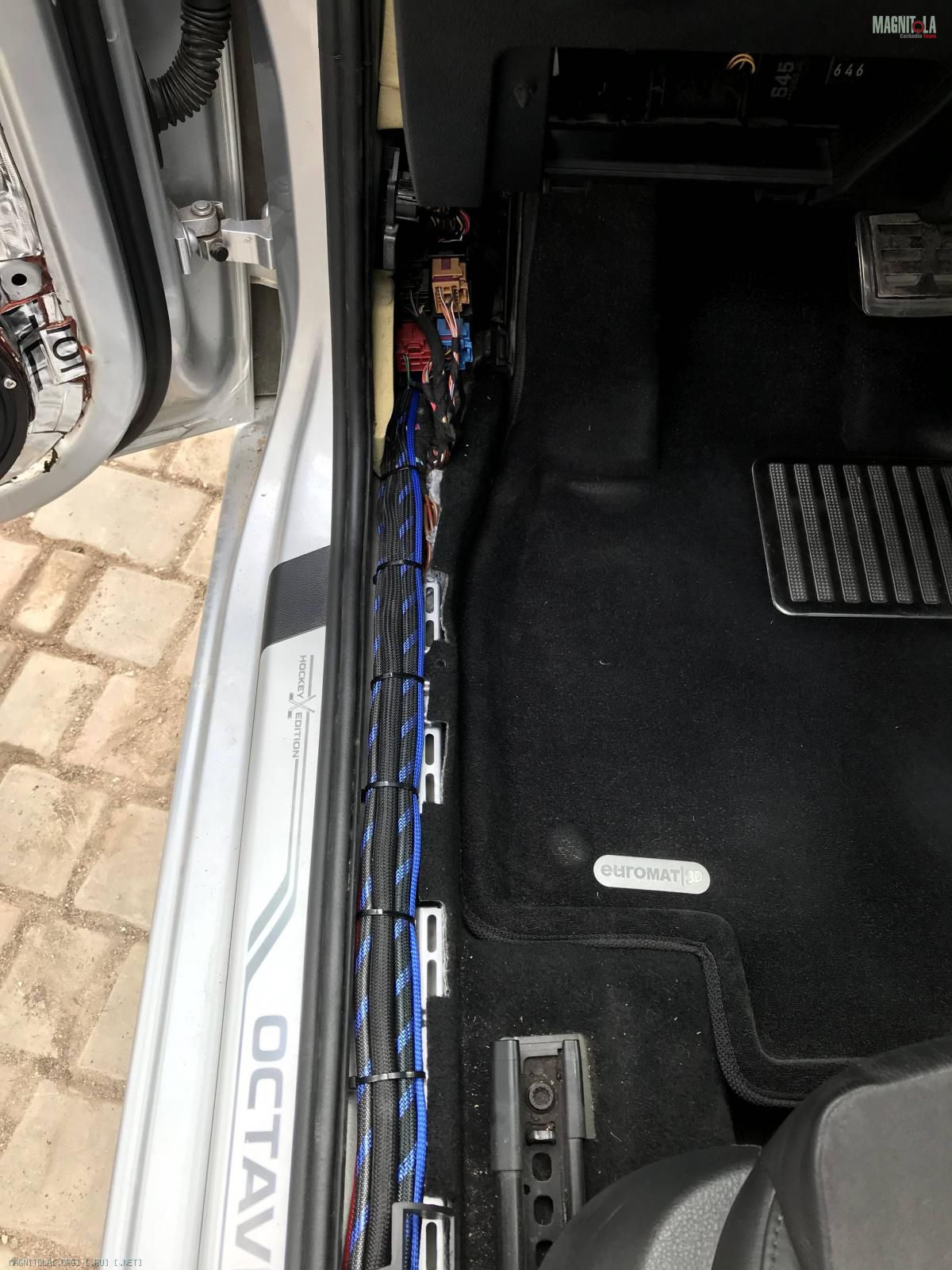

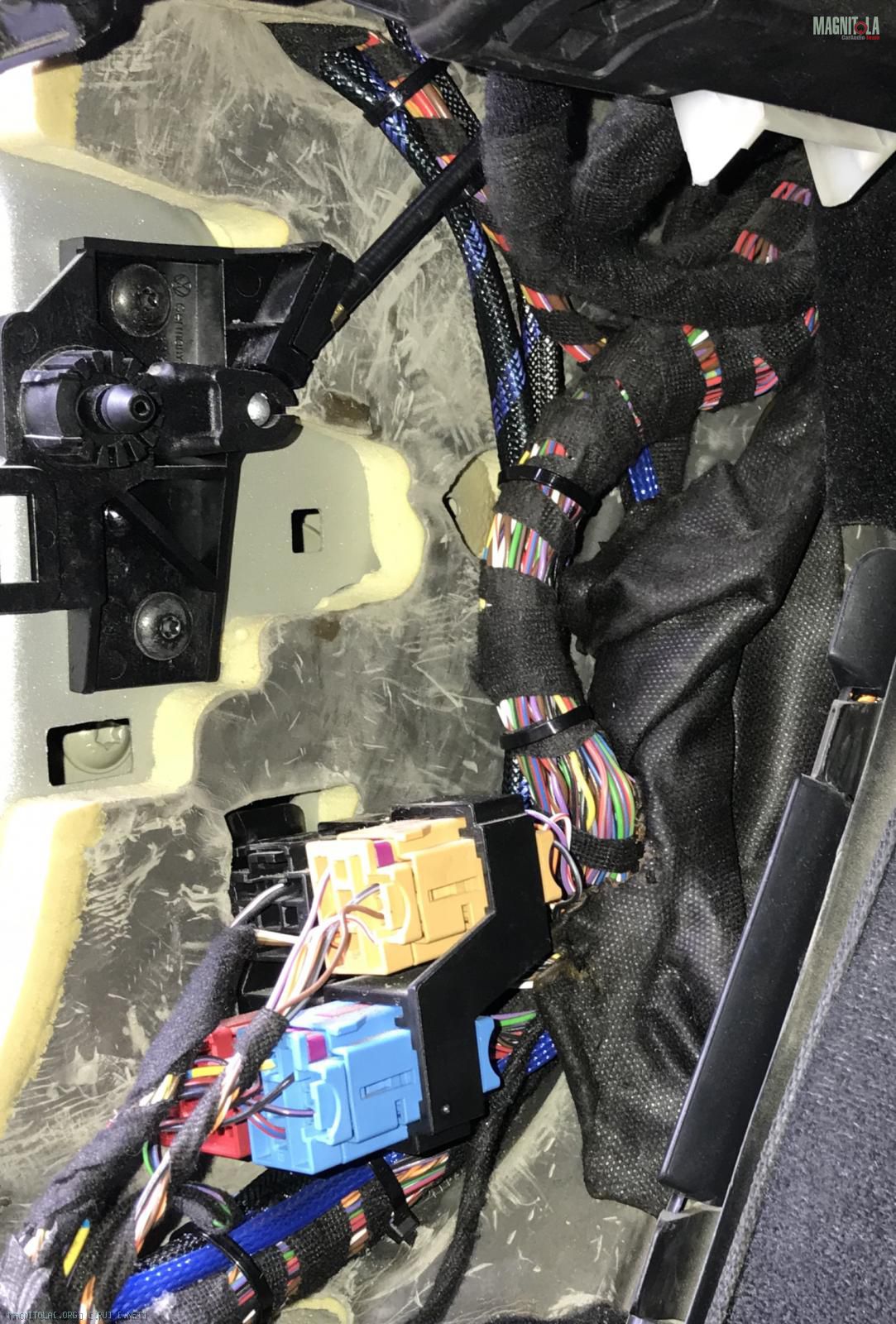

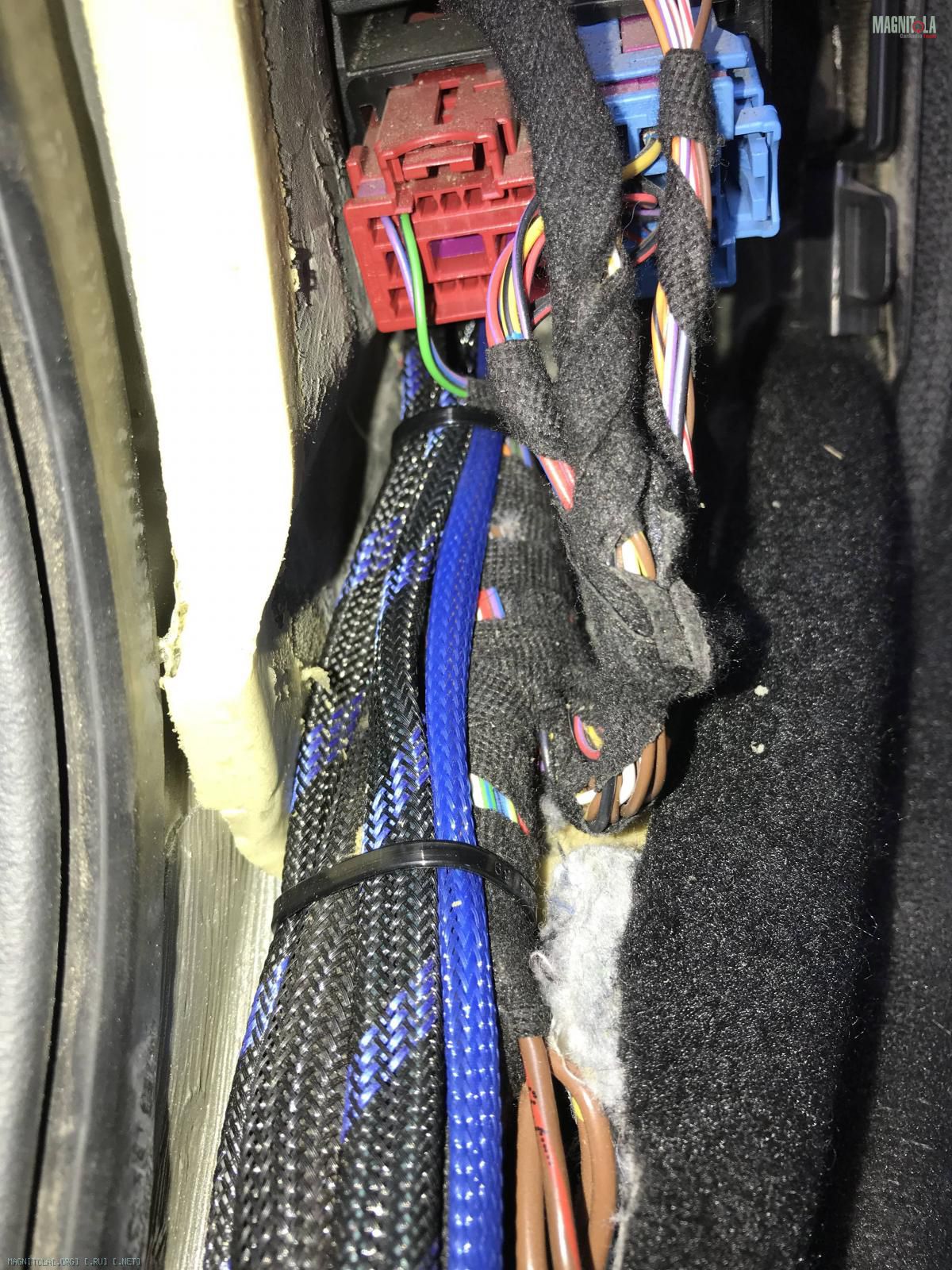

в "змею" и погнали
Вложение 1277471Вложение 1277473Вложение 1277475Вложение 1277477
Вложение 1277479Вложение 1277481Вложение 1277483Вложение 1277485Вложение 1277487

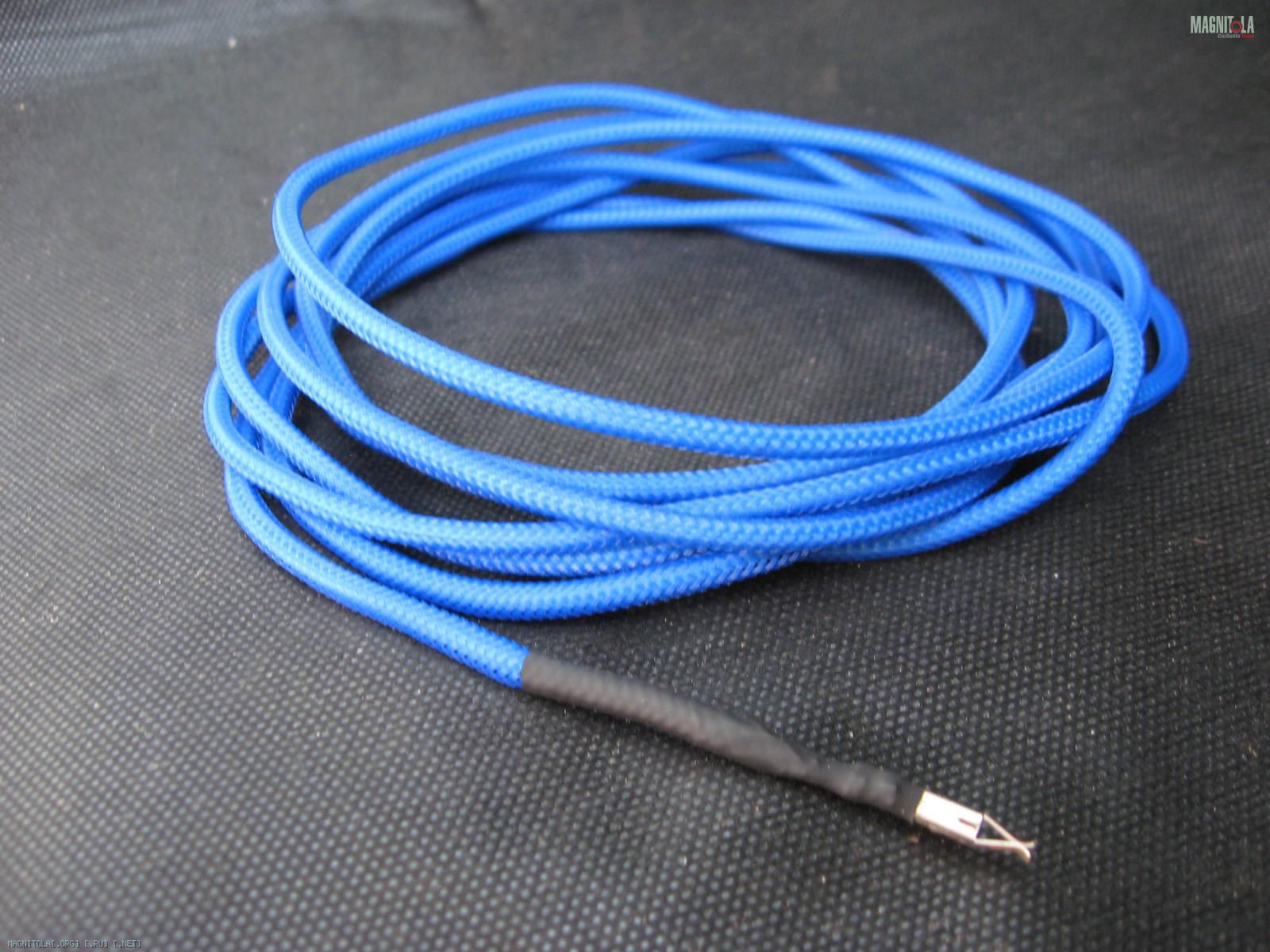

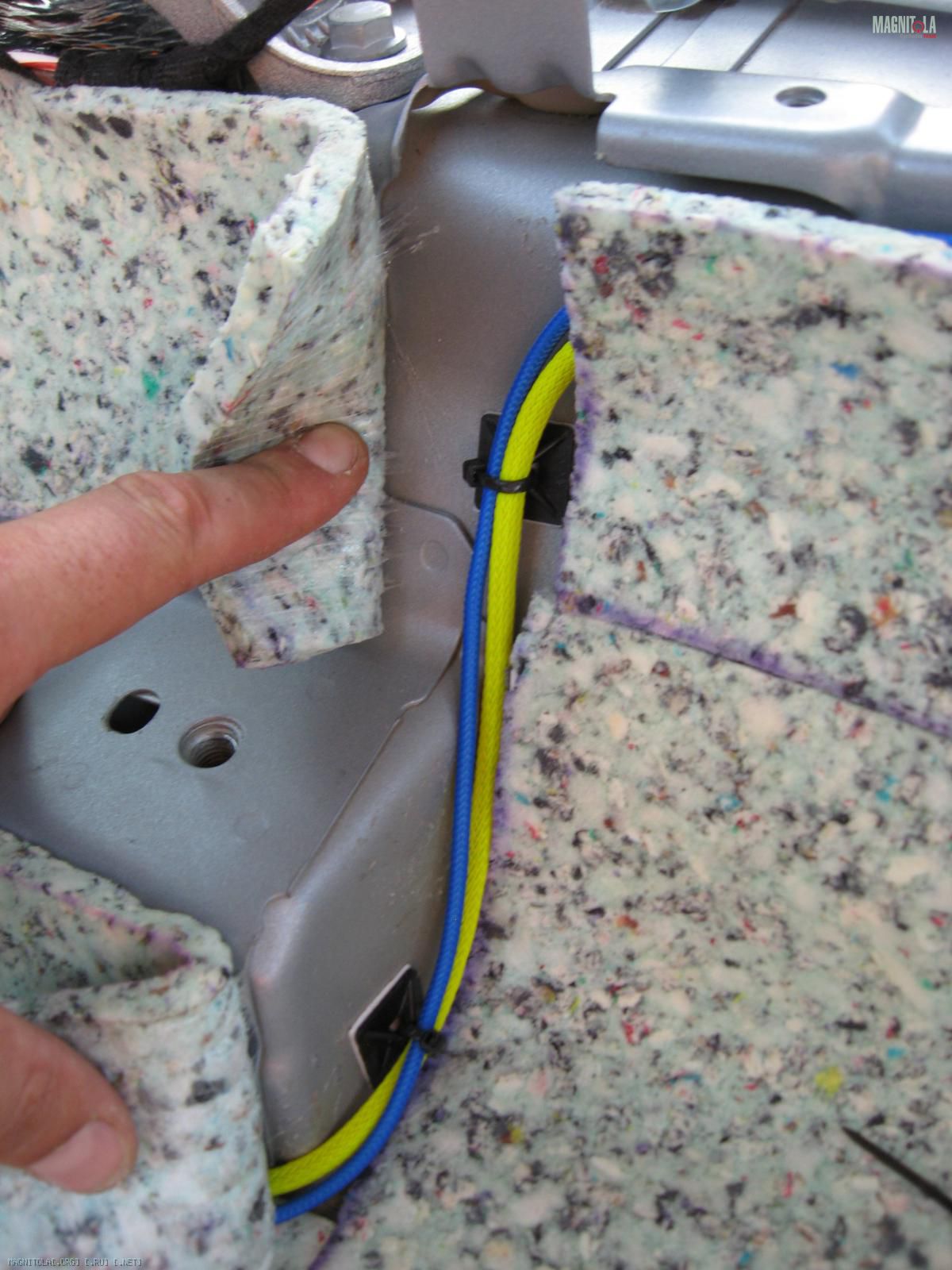

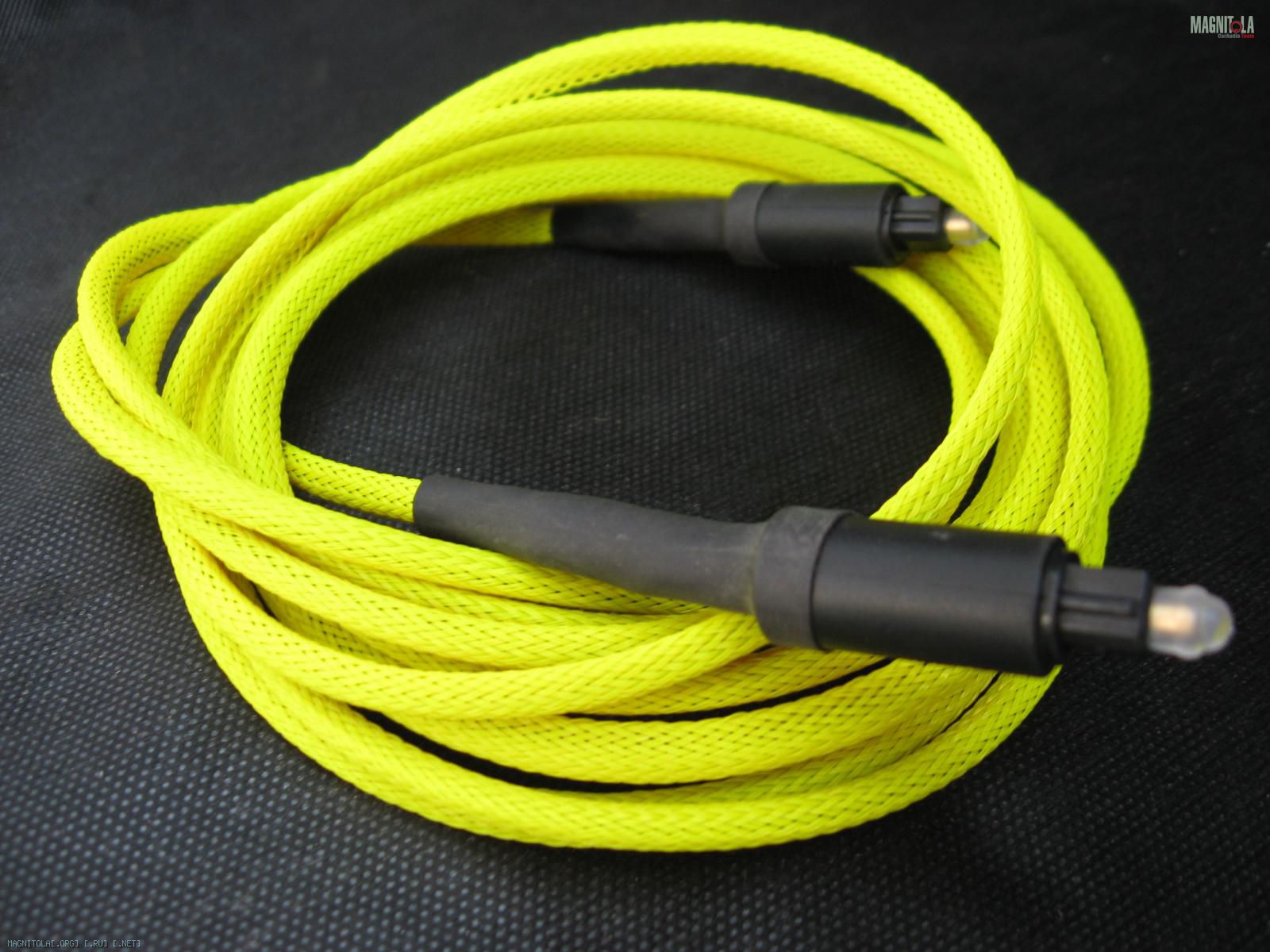

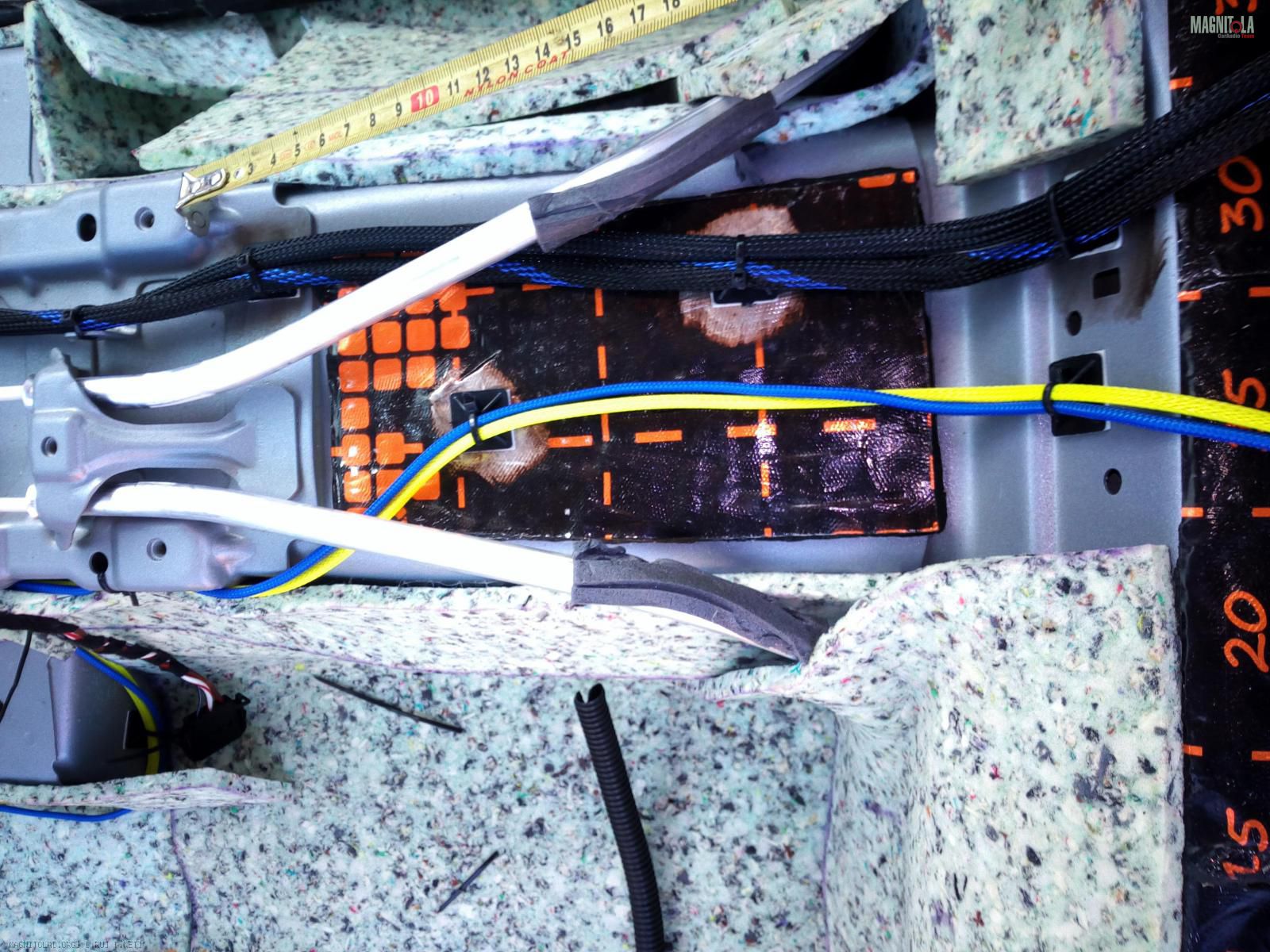

дальше ремоут (ПВЗ-1,5) в синей оплетке и оптика (ProLink из ближайшего IT магазина) в желтой
Вложение 1277489Вложение 1277491

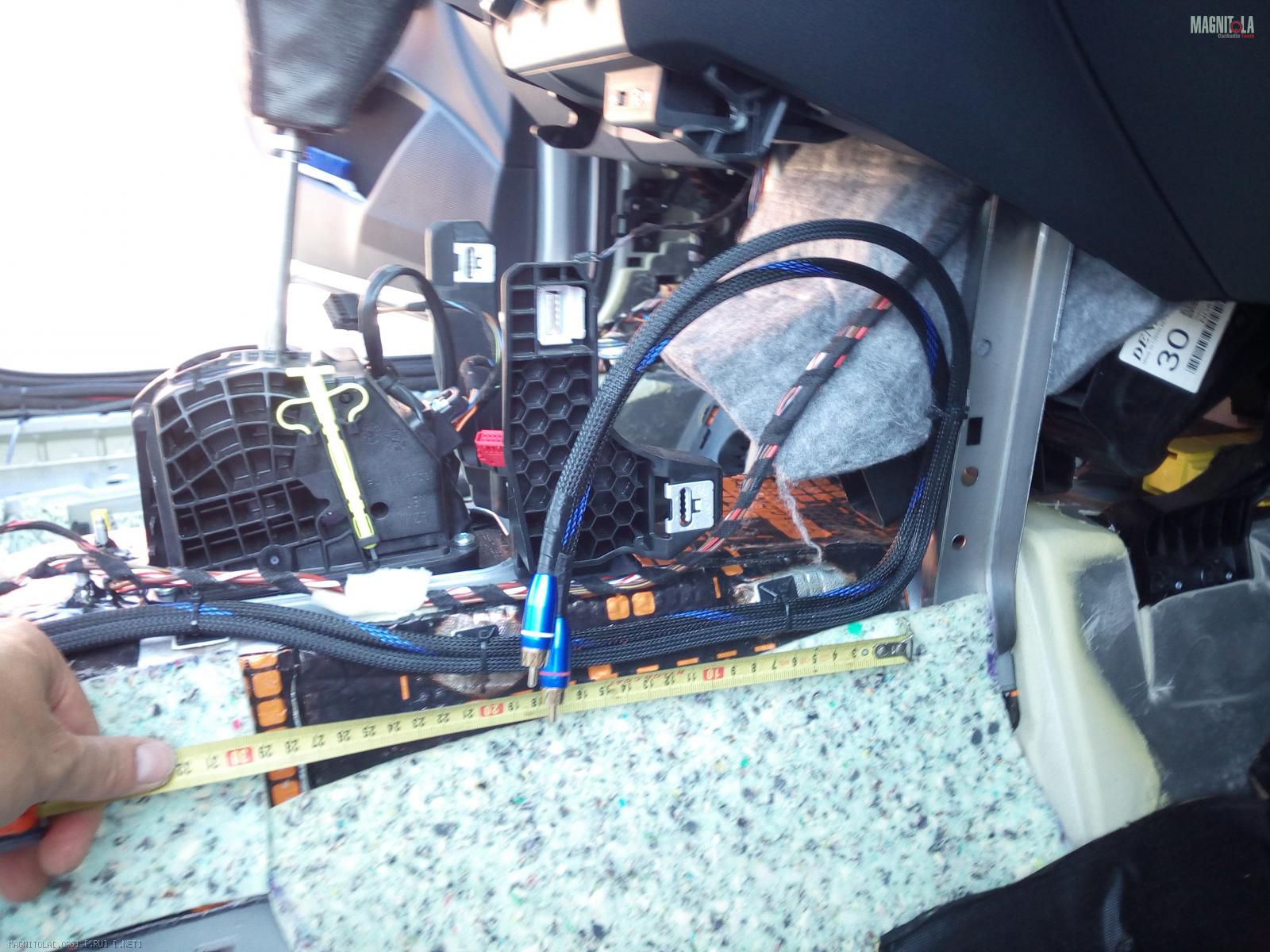

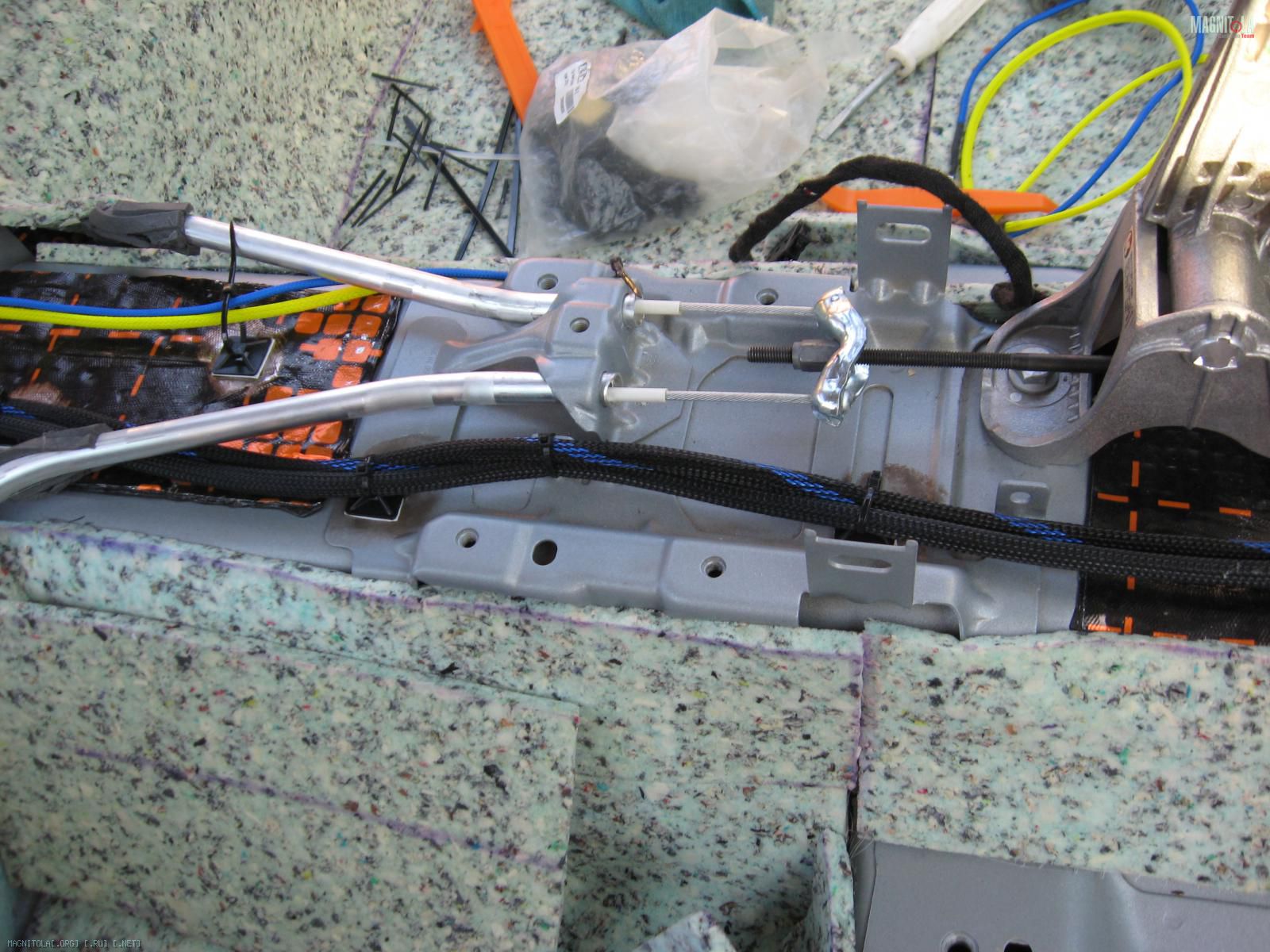

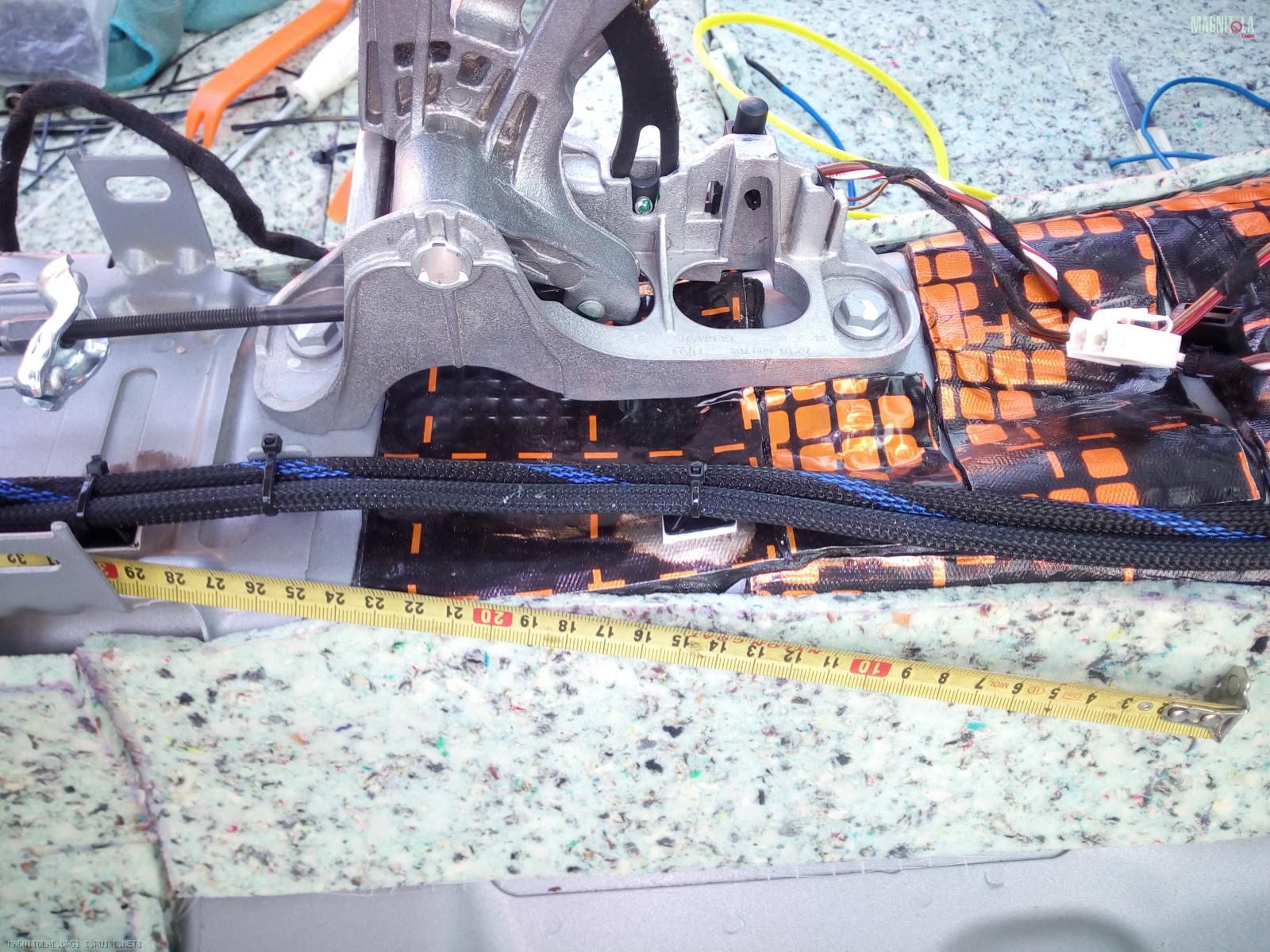

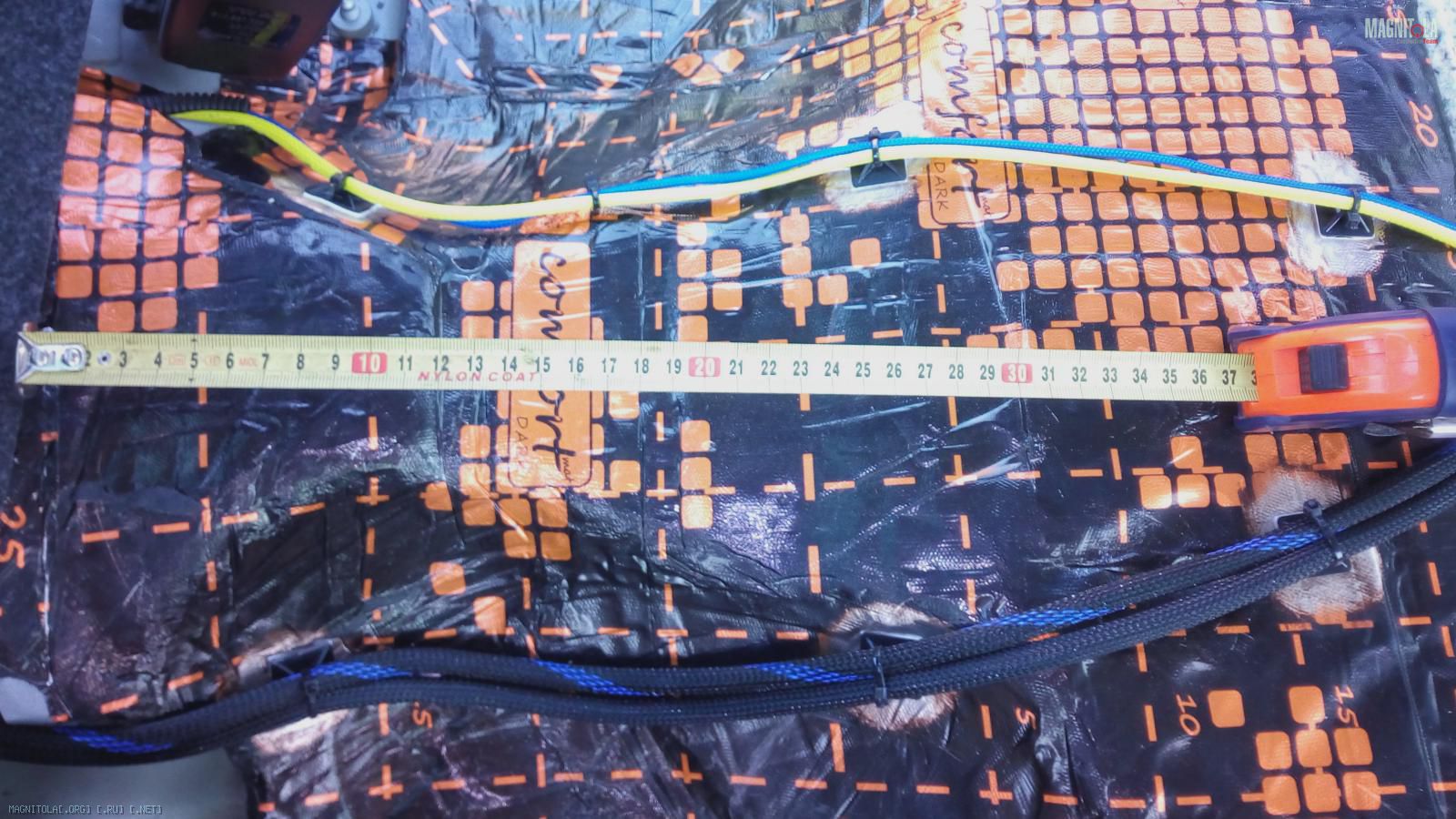

Межблоки выбрал не самый топ - EOS MC5000 тот смый микрофонных Клотц, да мылят, но у него самая толстая сигнальная жила (точнее жылЫ) и самая толстая экранная оплётка, что есть хорошо в плане помехозащтщенности, а в современном авто с кучей каналов потребителей управляемых посредством ШИМ, проще поймать наводку, чем непоймать. Кроме того он подвернулся по месту и за копейки.
Вложение 1277493Вложение 1277495Вложение 1277497Вложение 1277499Вложение 1277501Вложение 1277503
У кого есть вопросы - валяйте.
Куда и как оно будет подключено напишу чуть позже, а пока всё))
Всем Мир!
