Трехполоска в Весту

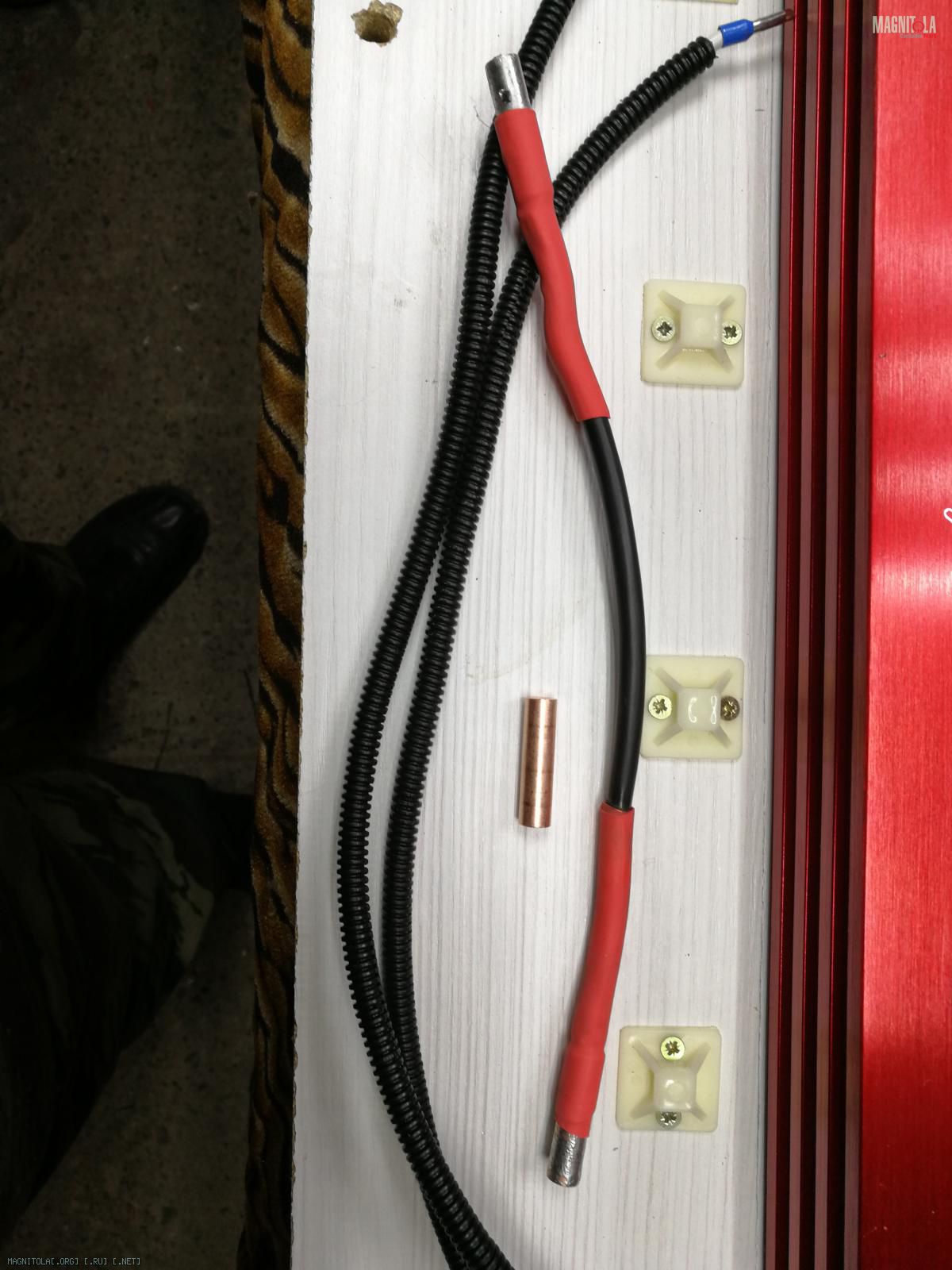

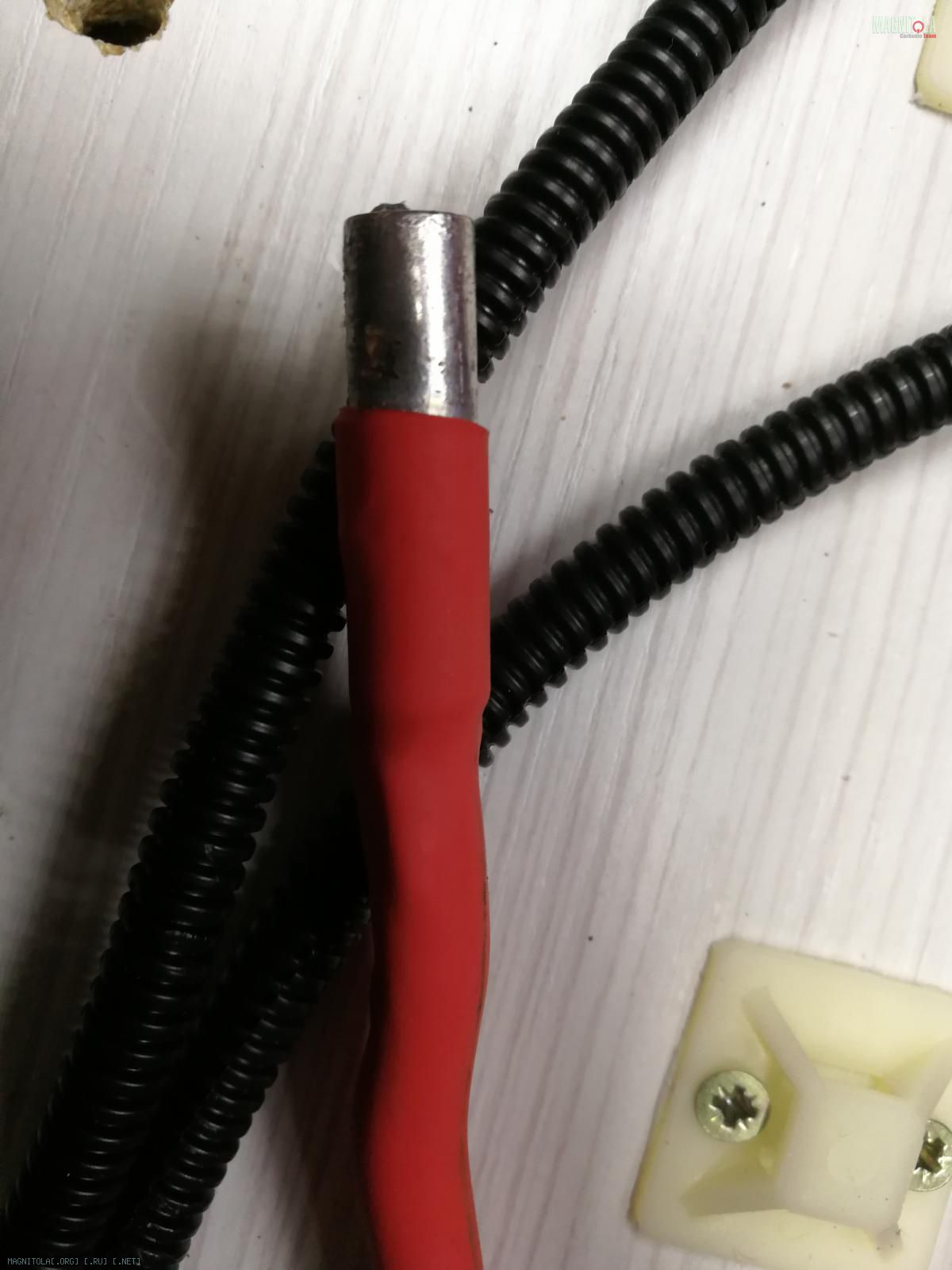

В итоге решил отказаться от луженных концов между распределителем питания и усилителем , а решил использовать гильзы входят прямо внятажечку что ли ))) вообщем сидят что там что там очень плотно . кабель ввел в гильзу до половины вместе и все вместе опустил в расплавленное олово и продавил кабель до конца поверх термоусадка в несколько слоев Вложение 1271309Вложение 1271311 думаю что этот контакт еще лучше чем предыдущие.

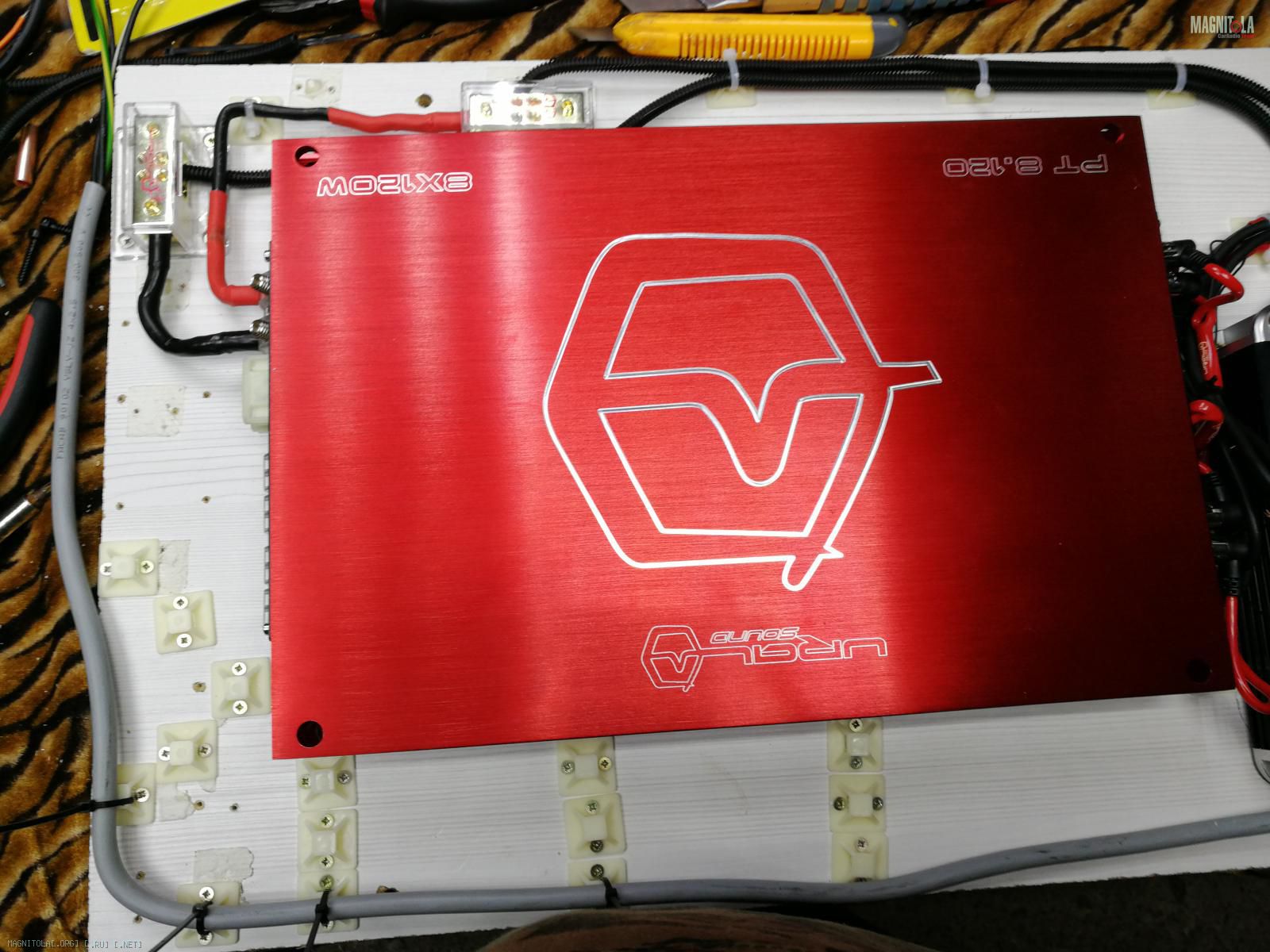

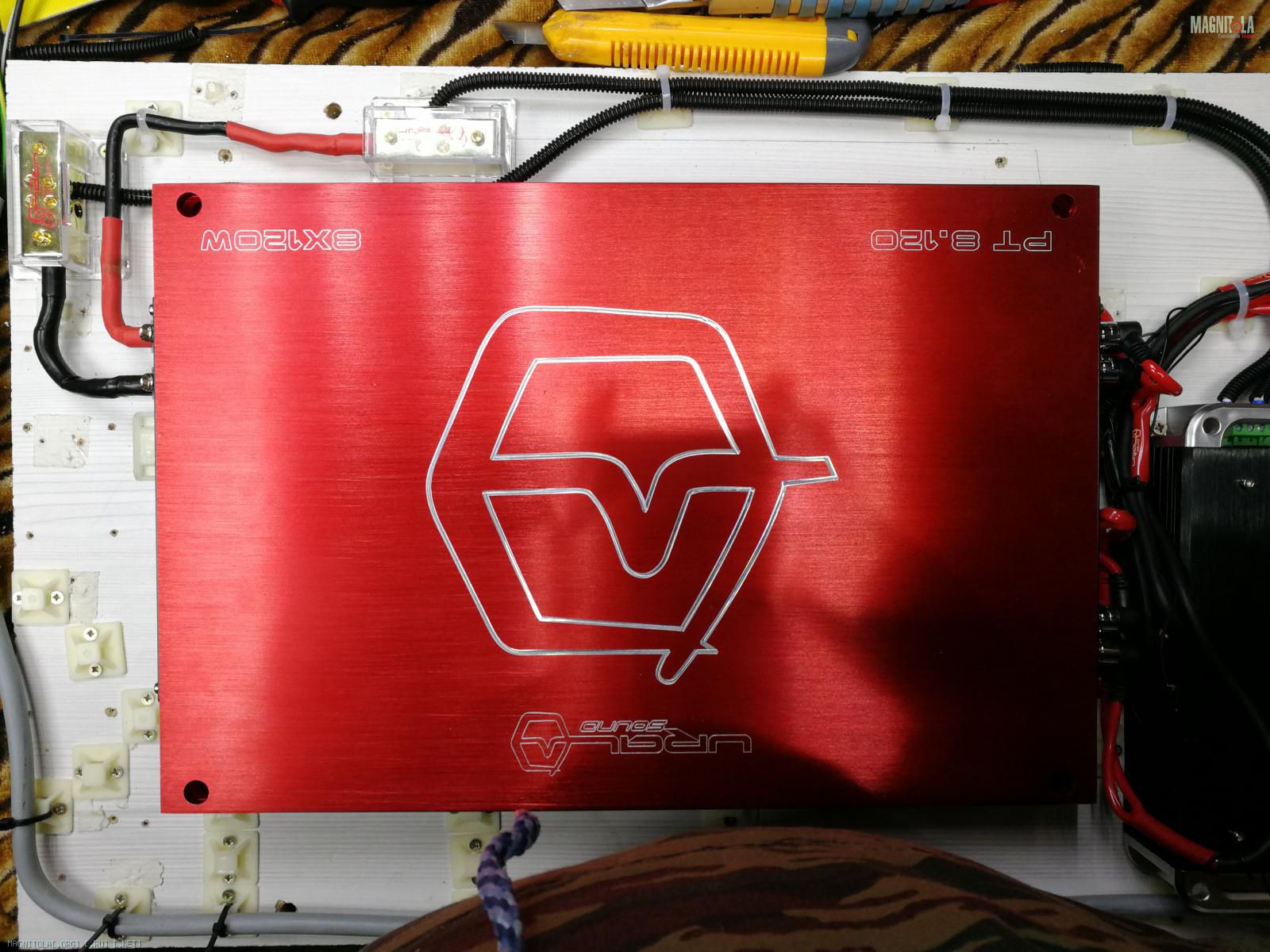

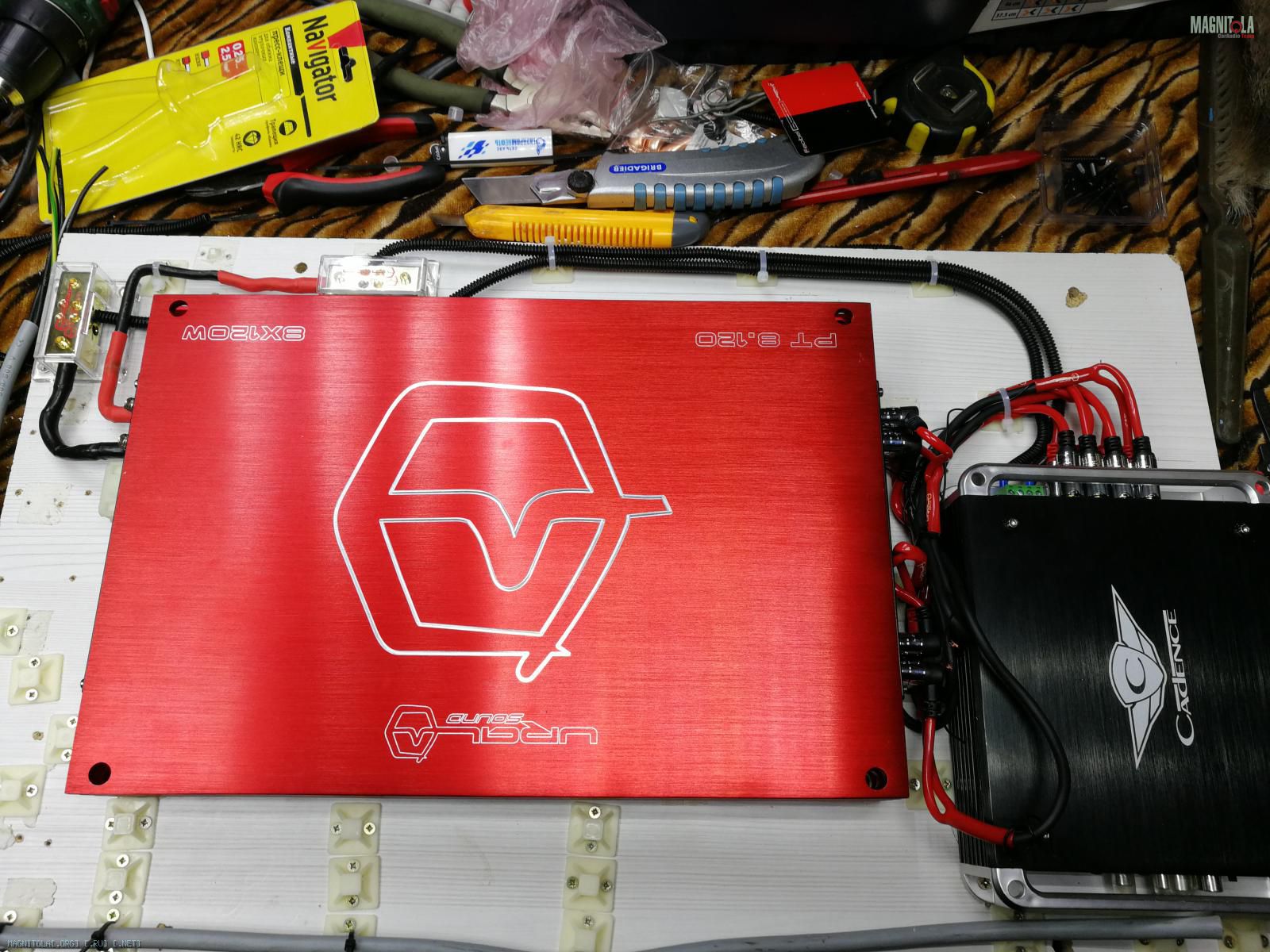

ну и потихоньку собирал щит изменив первоначальное положение компонентов на нем Вложение 1271313Вложение 1271315Вложение 1271317

На выходных собрал все что было и получил дикую наводку от генератора на заведенный двигатель и шумы на заглушенный . Наводки шли при подключенном процессоре ( выяснил отключением межблочника от процессора ) . Замена процессора на такой же новый не помогла межблочьники меняли тоже самое . Куда копать?

Цитата:

---

Сообщение от admin.82

Куда копать?

---

В сторону земляной петли, наверное. Все минусы питания (ГУ, проц, усилители) приходят в одну точку?

Цитата:

---

Сообщение от Yogi

В сторону земляной петли, наверное. Все минусы питания (ГУ, проц, усилители) приходят в одну точку?

---

гу штатное питание все штатное , усилитель и проц в багажнике, плюс минус приходят от акума до распределителей возле усилка, проц и усилитель питаются от этих распределителей

Цитата:

---

Сообщение от Yogi

Все минусы питания (ГУ,

---

Цитата:

---

Сообщение от admin.82

гу штатное питание все штатное

---

Неважно, штатное или нет, смотрите распиновку ГУ, режьте минус и тащите его оттуда, откуда он идет на усилители и проц. На некоторых штатных ГУ есть дополнительный провод с массой, цепляется на корпус ГУ, его так же отключить. А раз уж потрошить проводку, то можно для полного удовлетворения и плюс притащить нормальный, всё можно сделать одним медным кабелем 2х4 квадрата.
ЗЫ: сам начинал с ШГУ, была такая же проблема, решилась вышеуказанным способом.

Цитата:

---

Сообщение от Yogi

Неважно, штатное или нет, смотрите распиновку ГУ, режьте минус и тащите его оттуда, откуда он идет на усилители и проц. На некоторых штатных ГУ есть дополнительный провод с массой, цепляется на корпус ГУ, его так же отключить. А раз уж потрошить проводку, то можно для полного удовлетворения и плюс притащить нормальный, всё можно сделать одним медным кабелем 2х4 квадрата.
ЗЫ: сам начинал с ШГУ, была такая же проблема, решилась вышеуказанным способом.

---

Гу тут ни причем потому что фонит и гудит при вообще отключенной ГУ те отключаю от проца межблочник до ГУ все равно фонит , а вот если отключить межблочник между процом и усилком тогда все пропадает

---------- Сообщение добавлено 25.03.2019 в 15:13 ----------

на проце есть четыре входа питания 12 рем и два минуса --- зачем два минуса???? фонит что при подключении одного что при подключении двух

Возьмите провод 2RCA-3.5мм, RCA в проц, 3.5 в телефон и послушайте, есть ли наводка.

Цитата:

---

Сообщение от Yogi

Возьмите провод 2RCA-3.5мм, RCA в проц, 3.5 в телефон и послушайте, есть ли наводка.

---

есть , ноут подключал

Вообщем проблему удалось решить. на выходных все еще раз поэтапно разбирал смотрел менял местами и выяснил что дело ,когда все плохо , в использовании разъема мини iso. Когда я его выкидываю из схемы подключения все практически идеально . выход взял с проводов идущих на динамики .

ну вообщем если вкратце то все законченно осталось только поточнее настроить и разобраться с отключением звука на большой громкости.
