SY Rexton. Intelligent sound

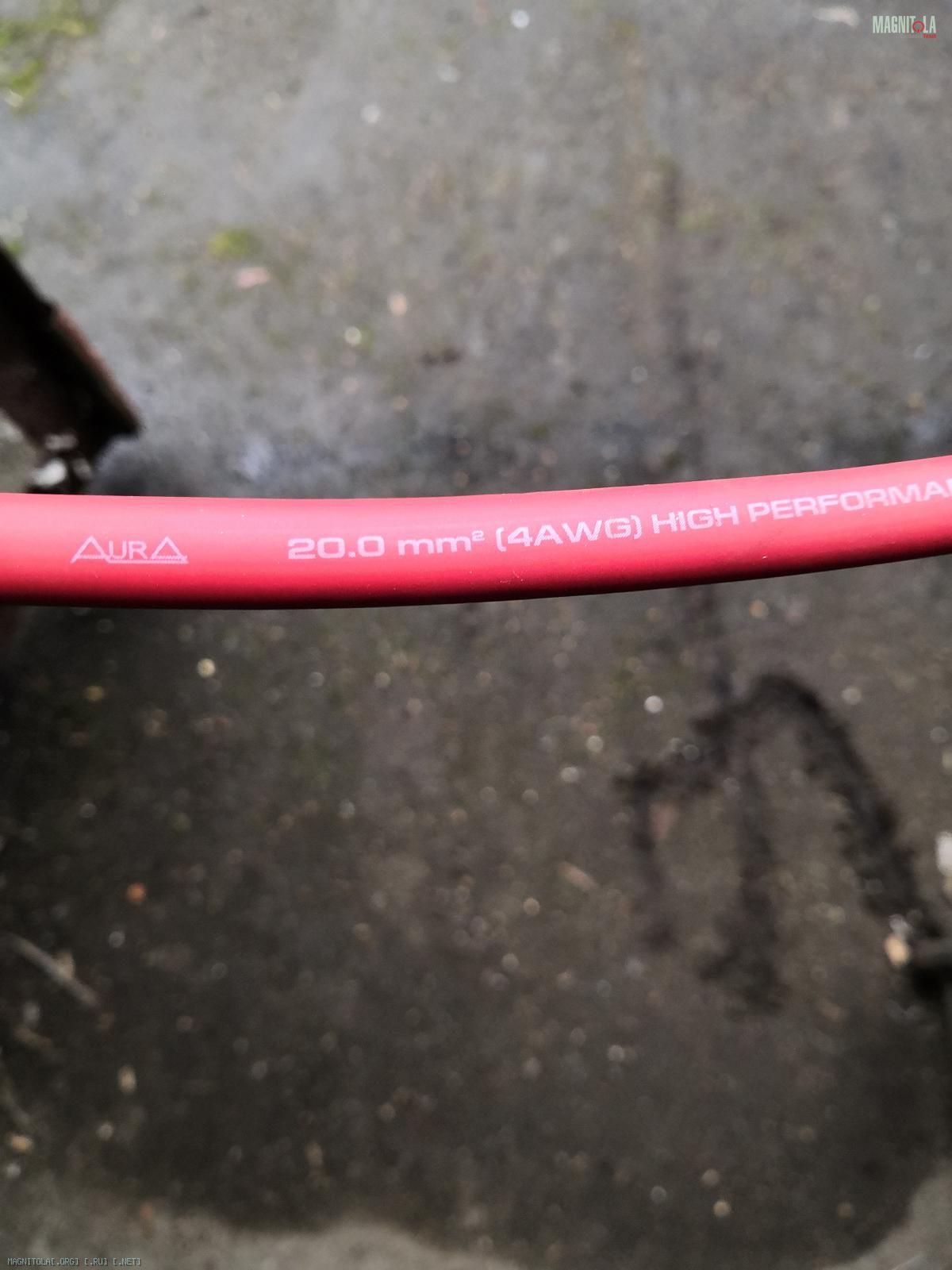

В чем сила, брат? В данном случае, сила это кабель 4GA.
Вложение 1324721

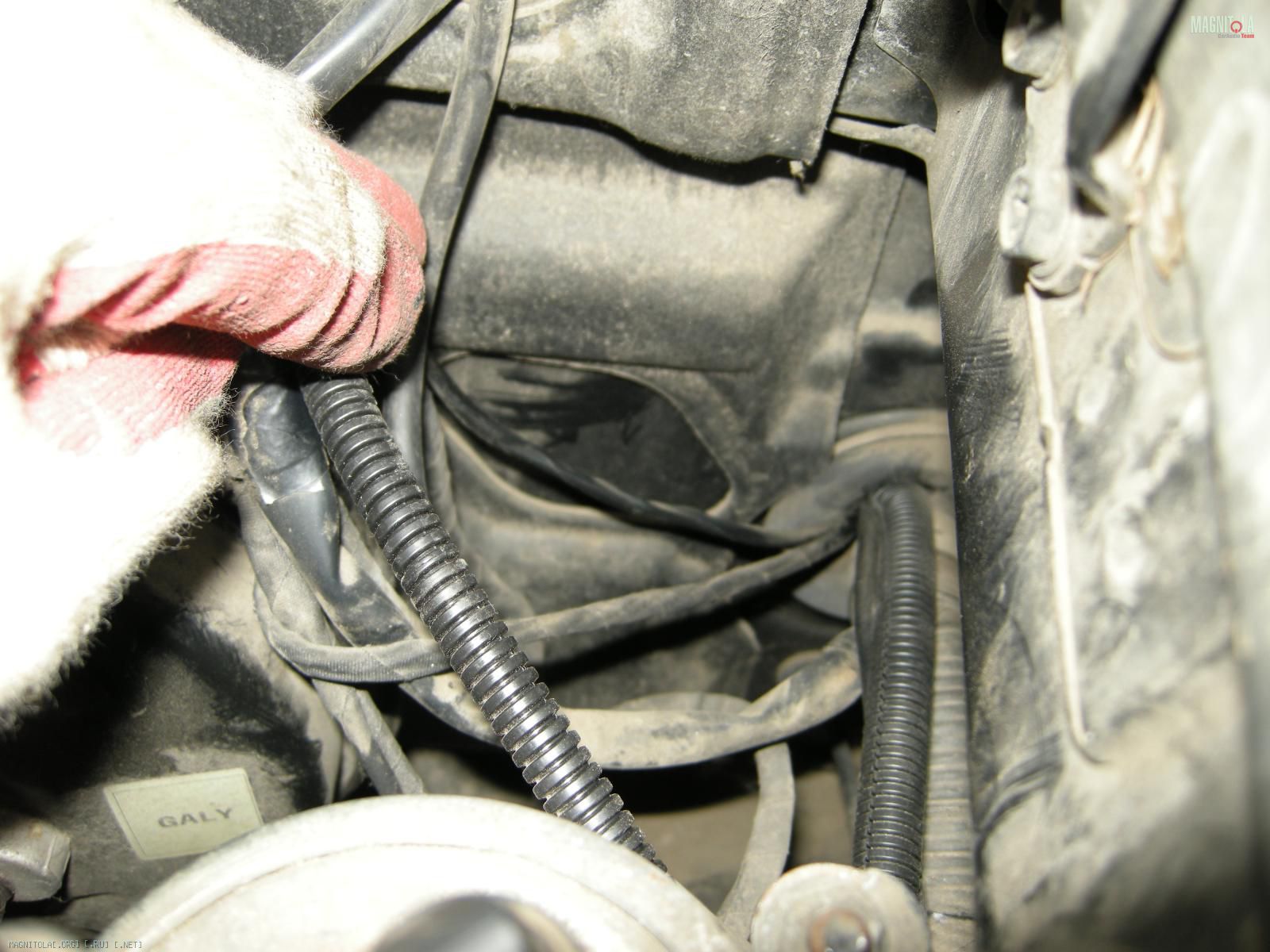

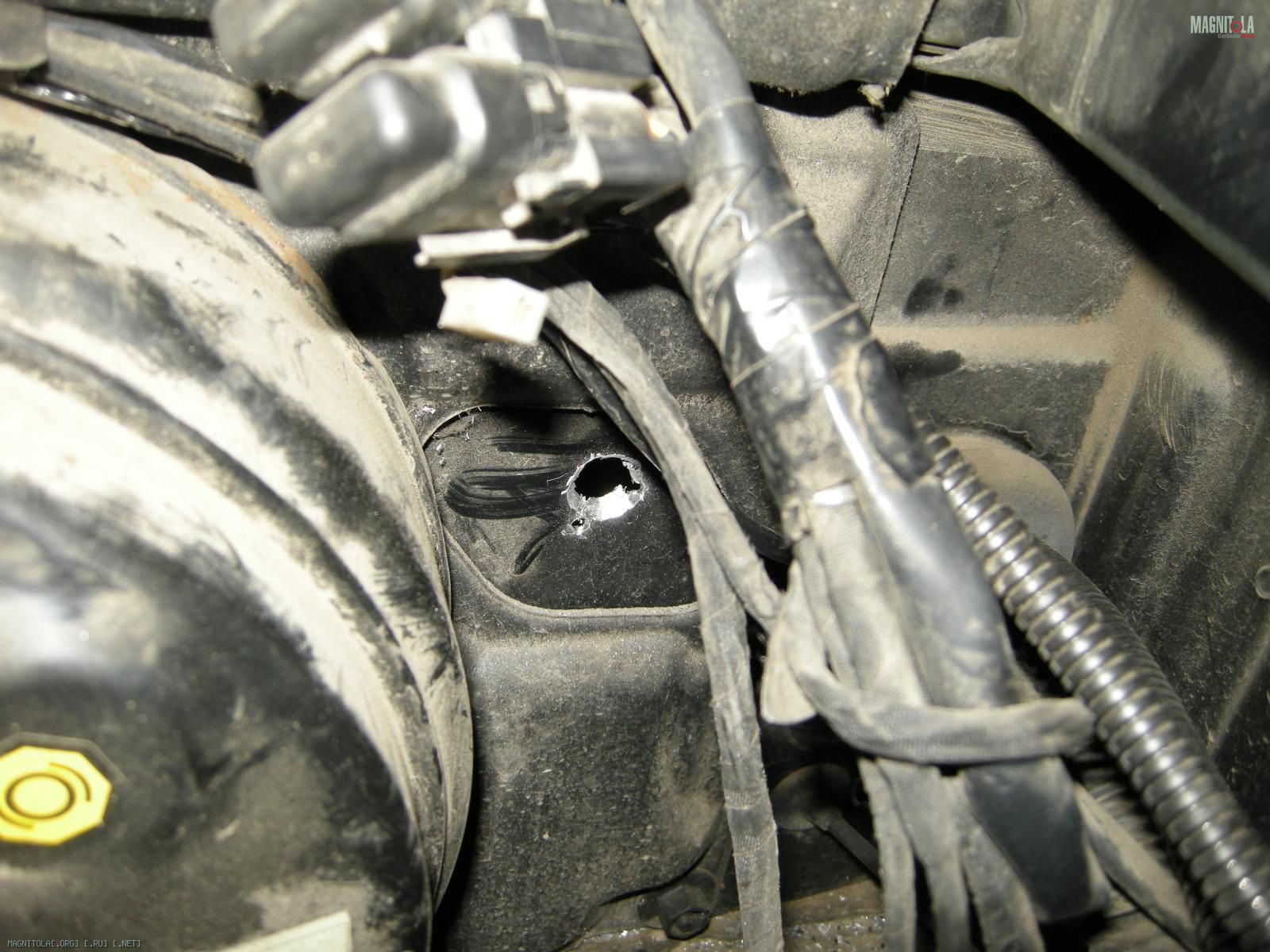

Пока разобраны полы, надо его, кабель, протянуть из моторного отсека до усилителя. Итак, ищем место, где пройдем через моторный отсек в салон. Это место есть и очень удачно расположено.
Вложение 1324719

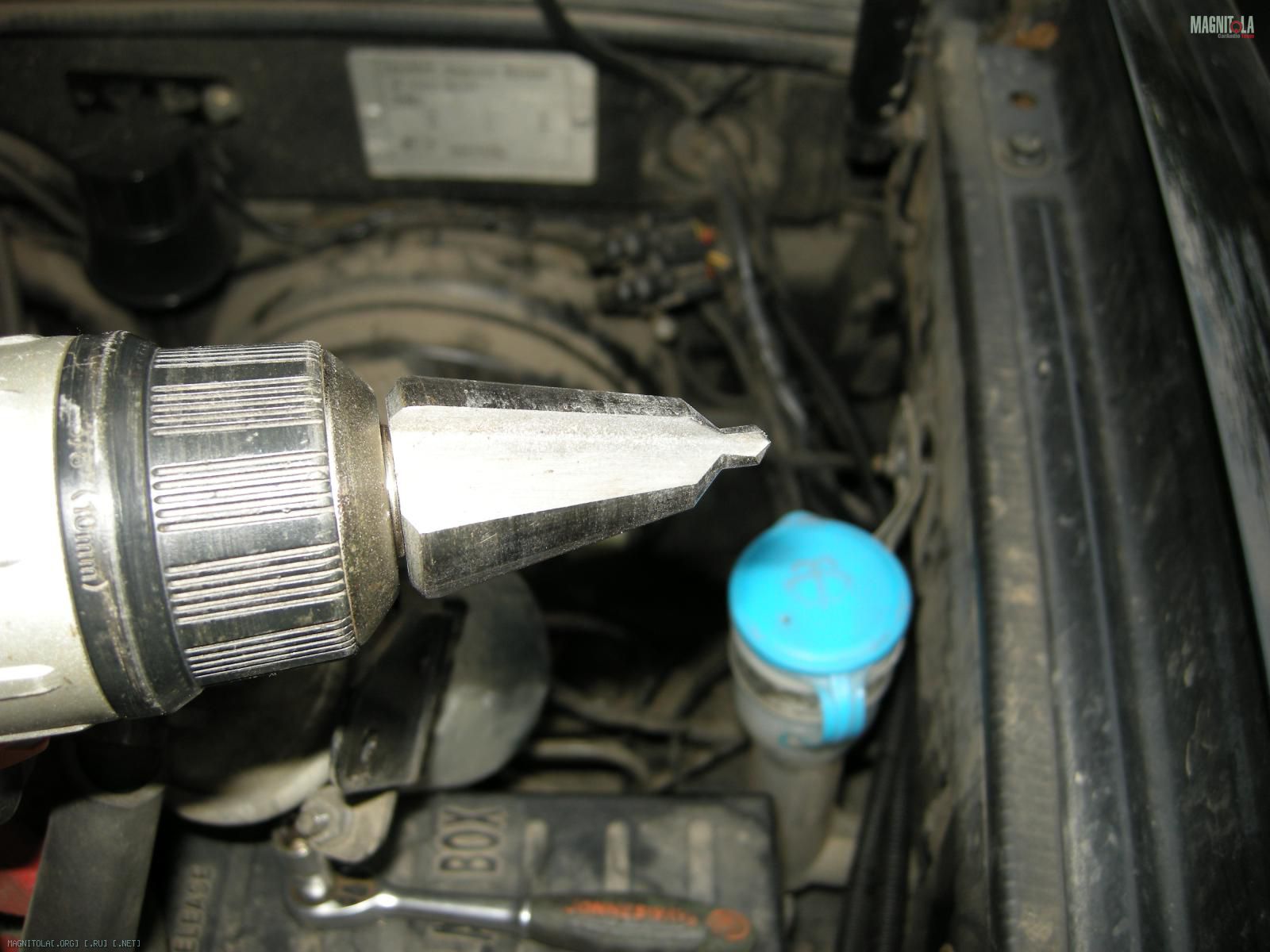

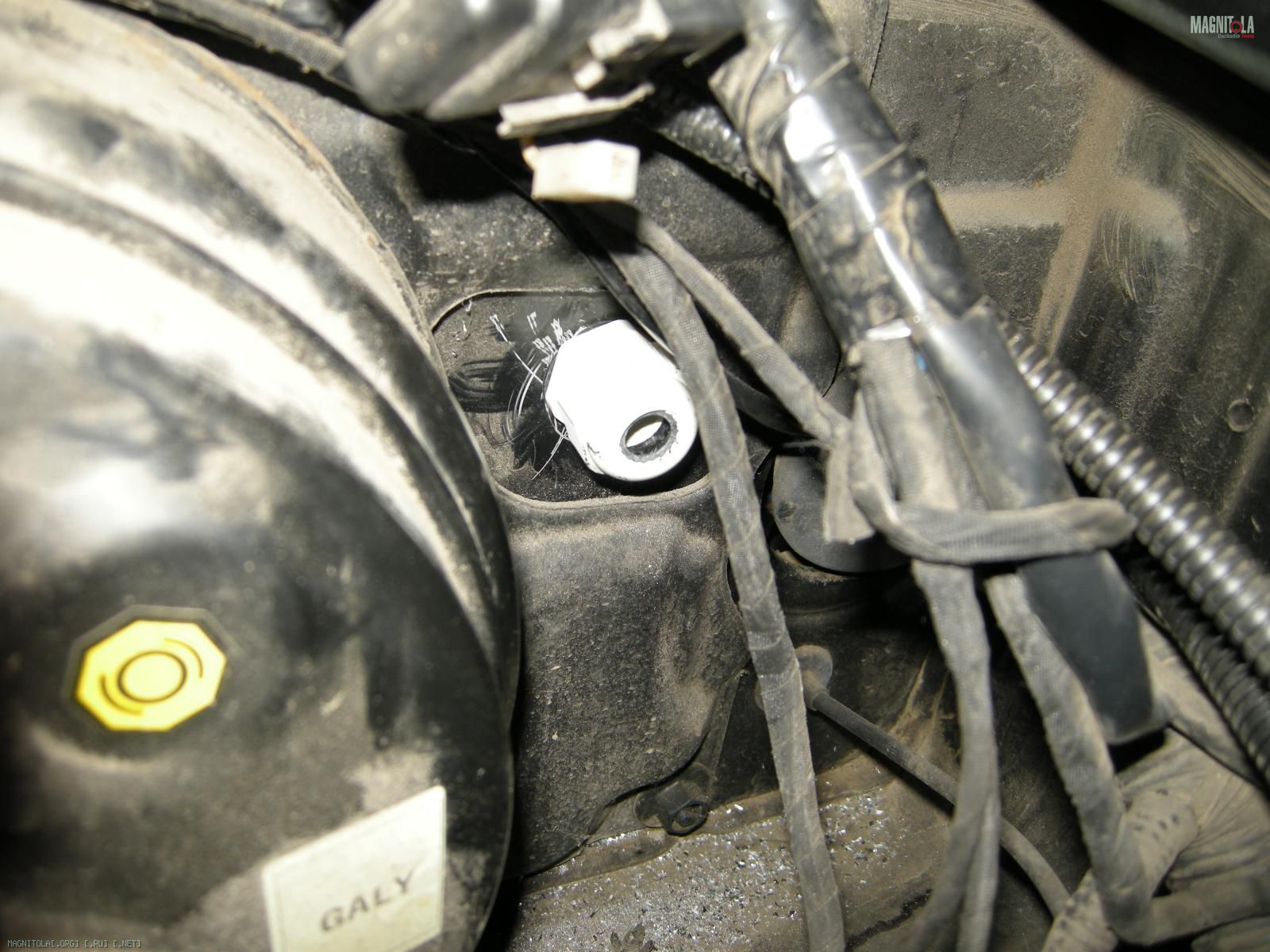

Дальше дело техники. Шуруповерт, конусное сверло и отверстие готово. Ставим пластиковый сальник. Через него и войдет сила в салон.
Вложение 1324723Вложение 1324725Вложение 1324727

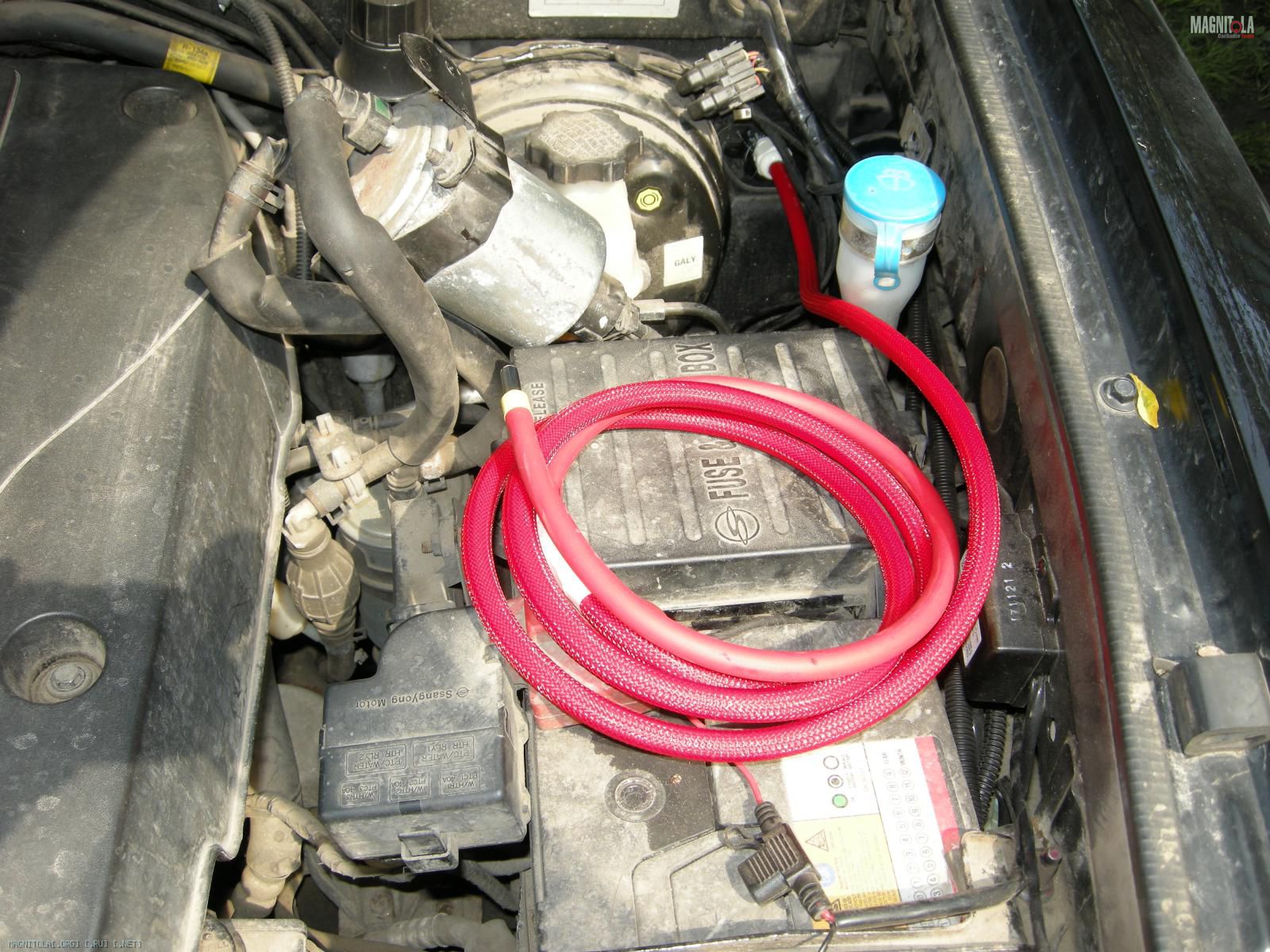

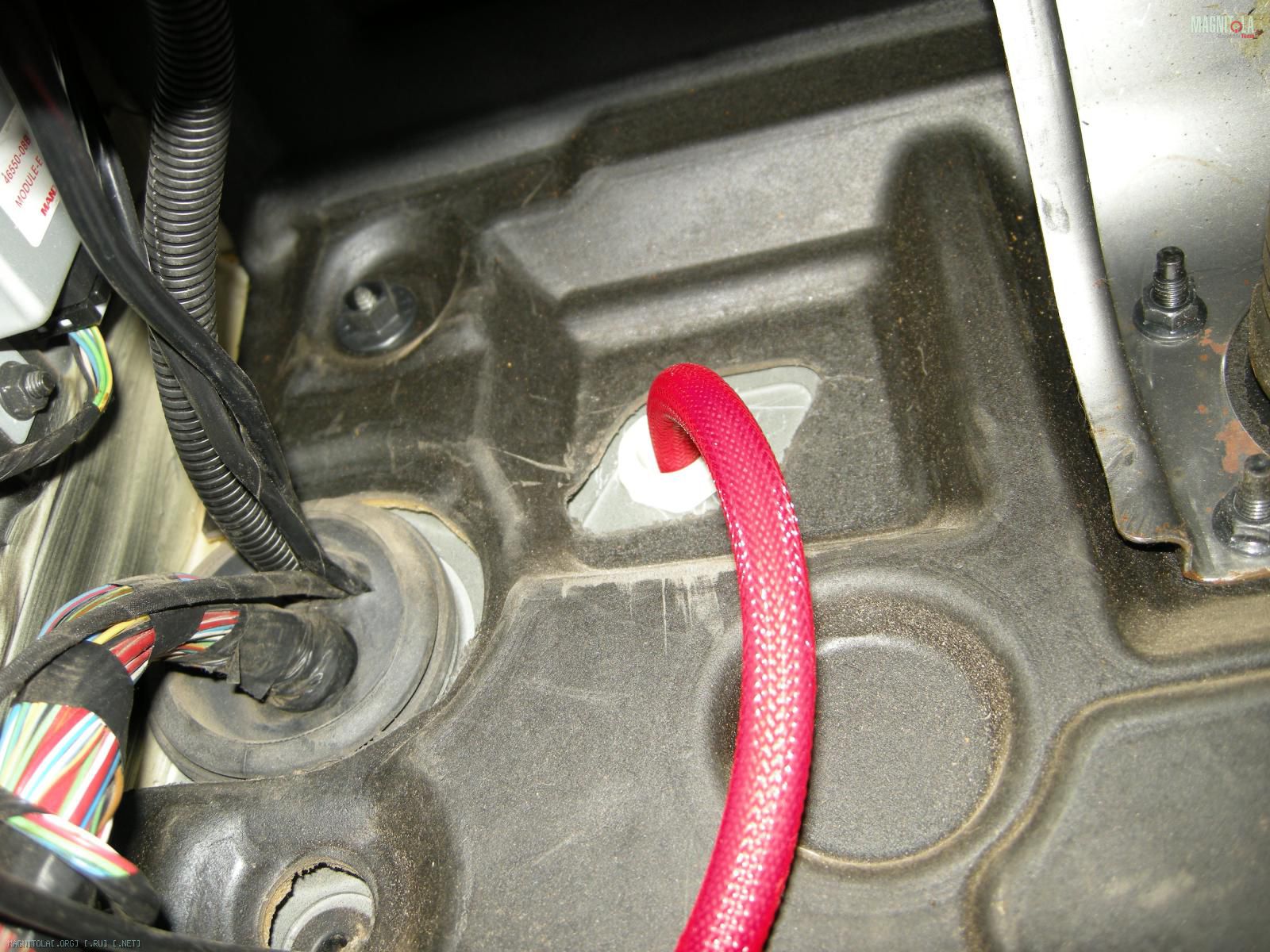

Засовываем провод в змеюку и протаскиваем в салон.
Вложение 1324729Вложение 1324731

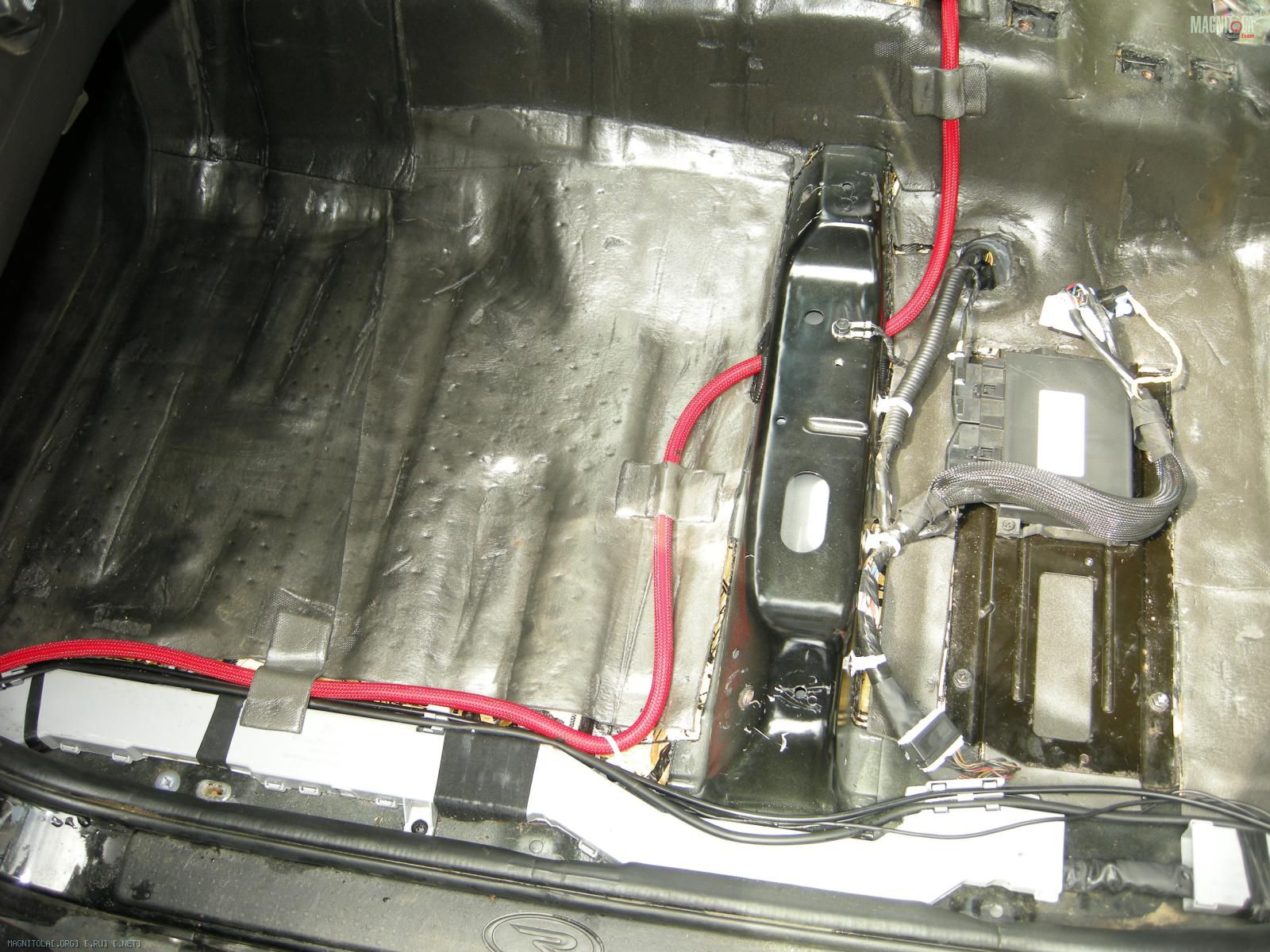

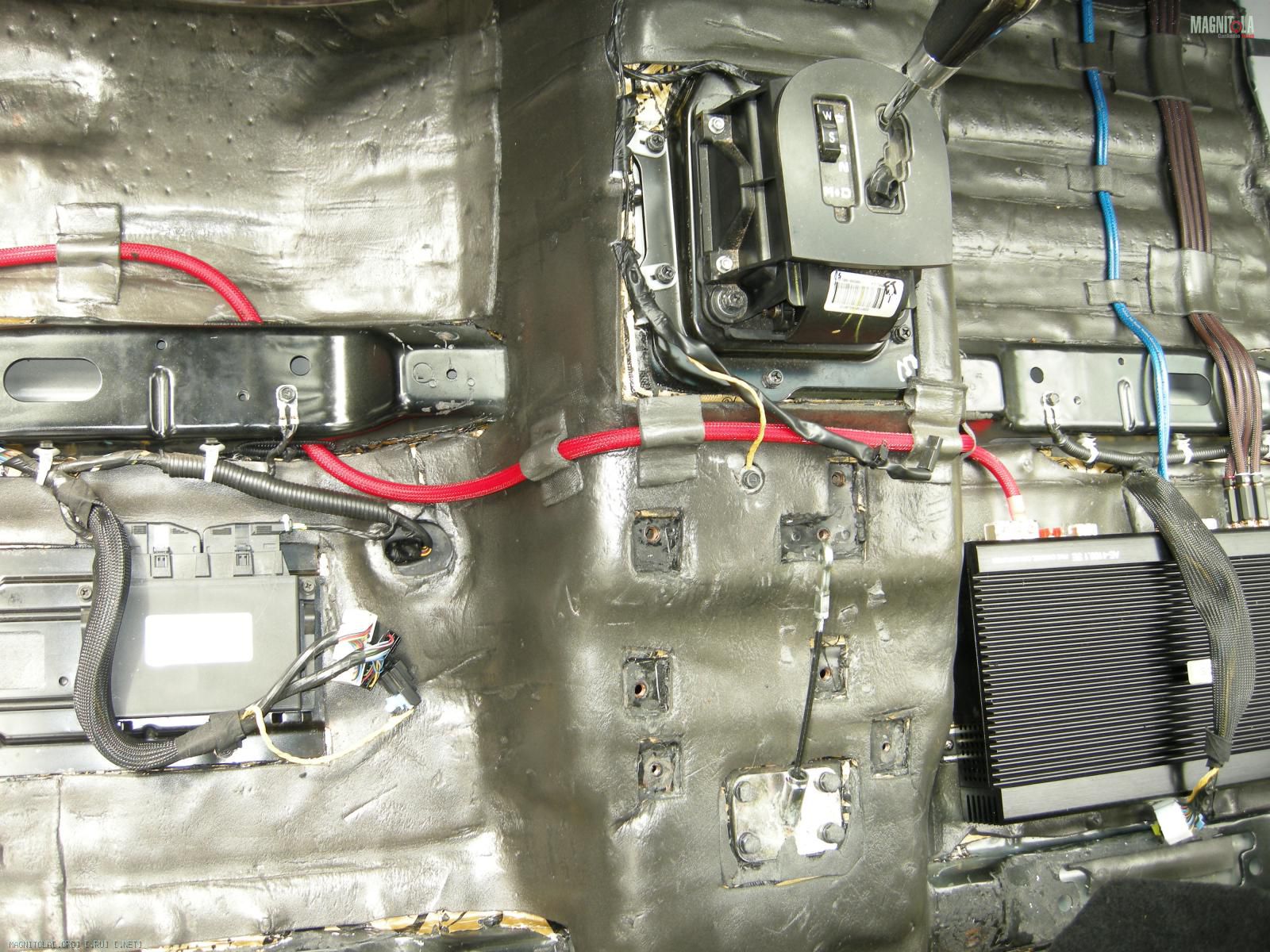

Далее по полу протянул до усилителя. Там, где провод проходил через короб жесткости, края отверстия были изолированы черной пластиковой гофрой.
Вложение 1324733Вложение 1324735

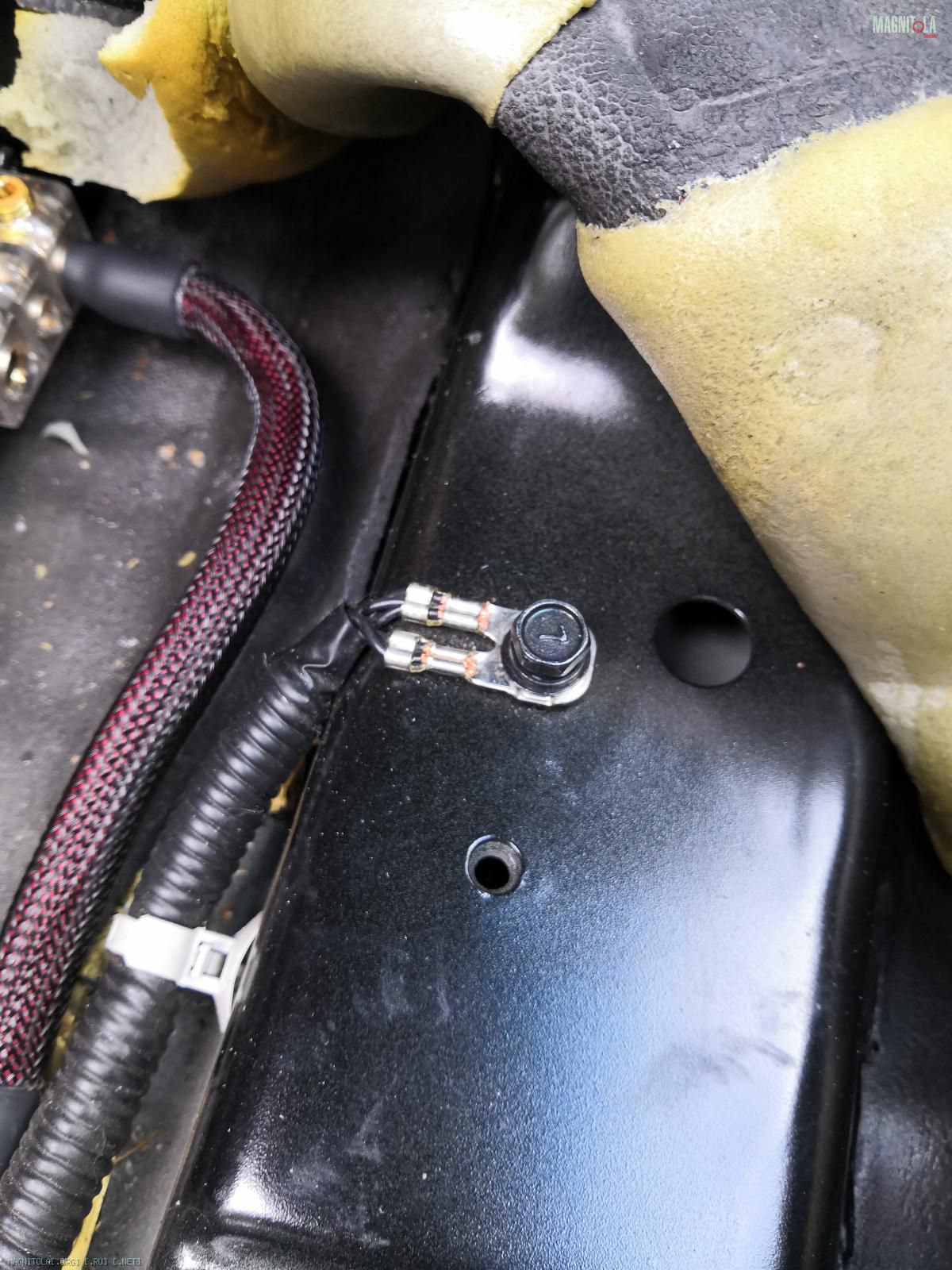

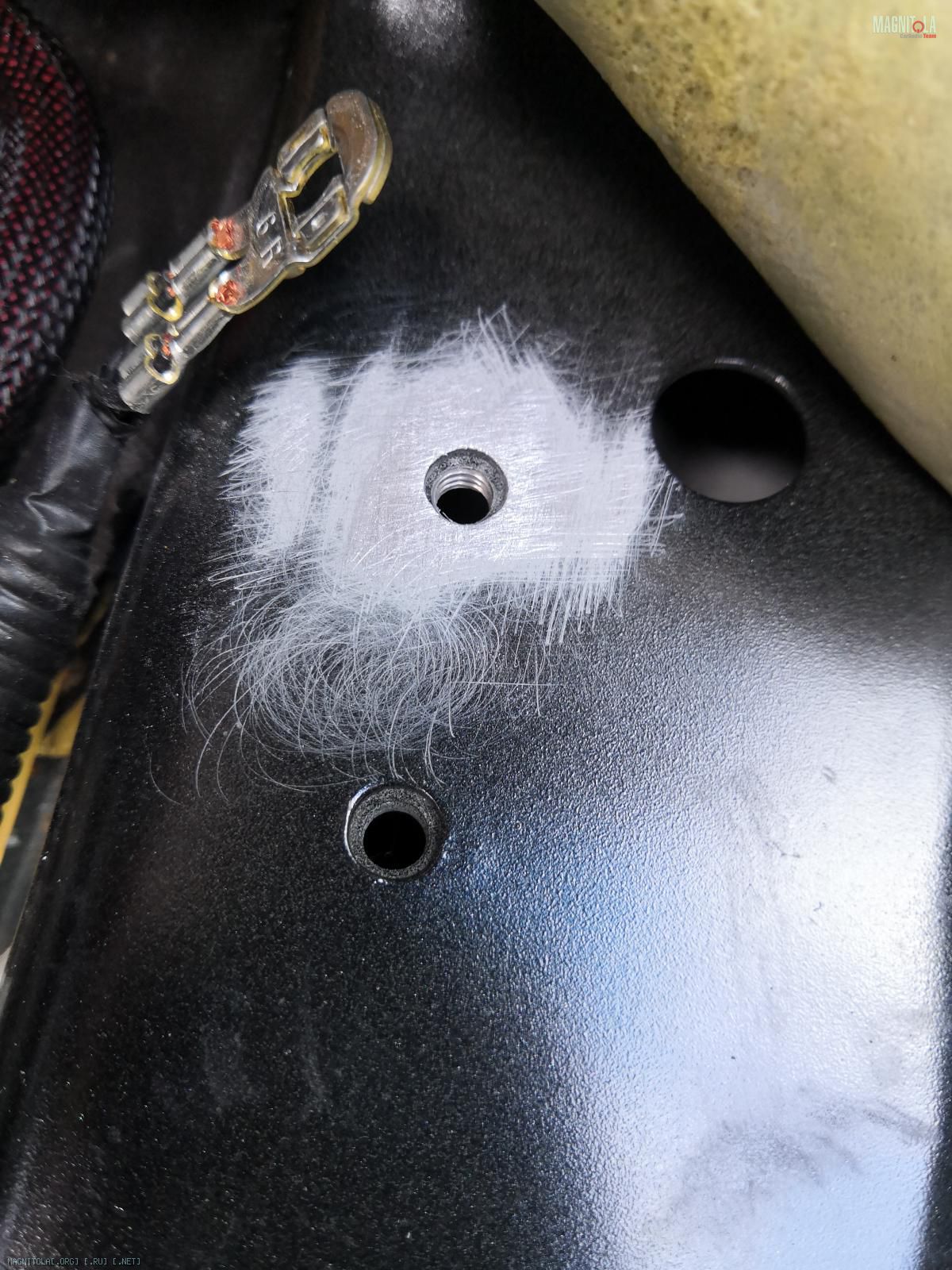

Вот так ПЛЮС подошел к усилителю. Теперь МИНУС. Было принято решения посадить его на ближайший к усю болт на кузов. Место выбрано, тщательно зачищено от краски и прикручено к кузову.
Вложение 1324737Вложение 1324739Вложение 1324741

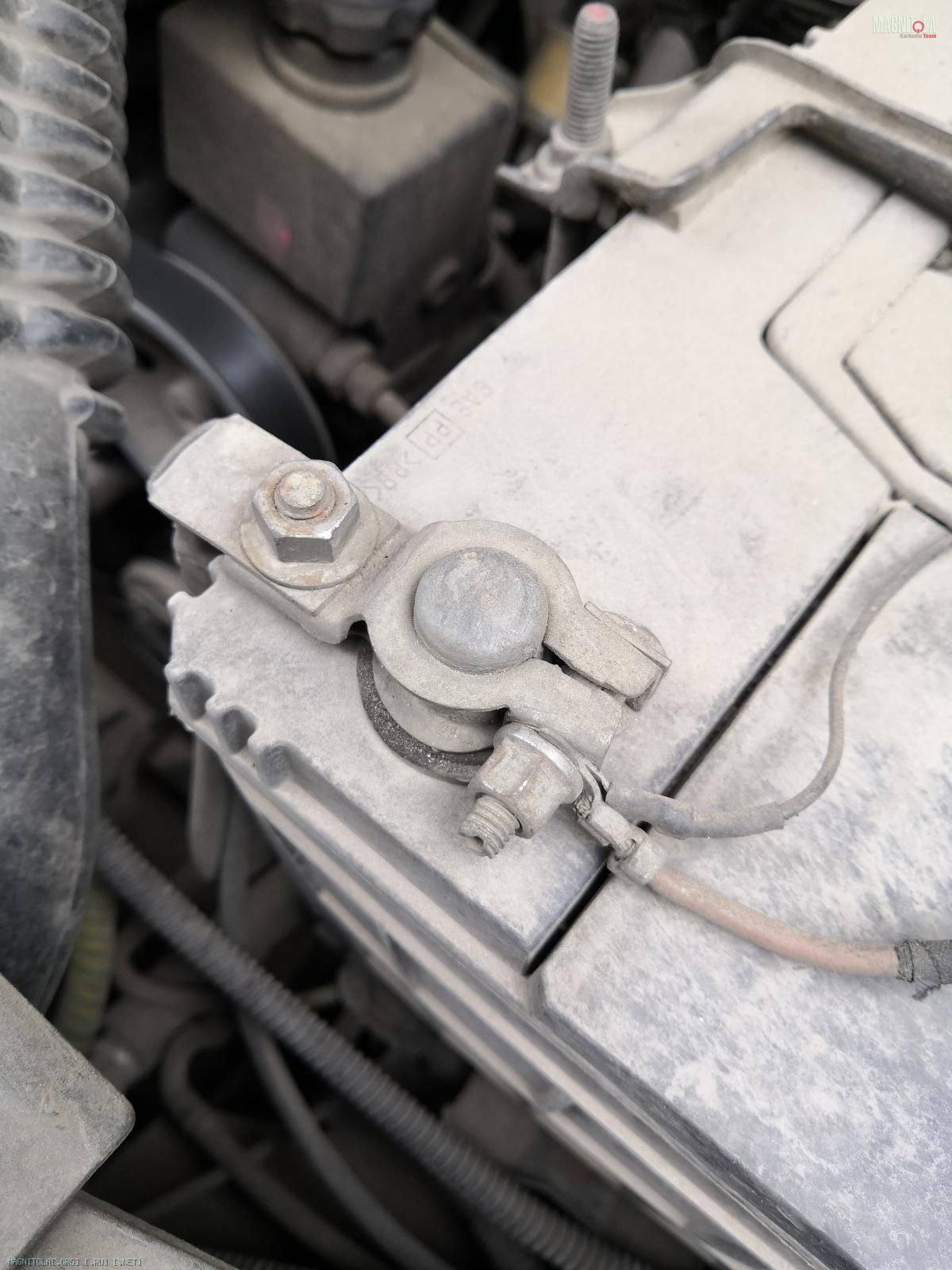

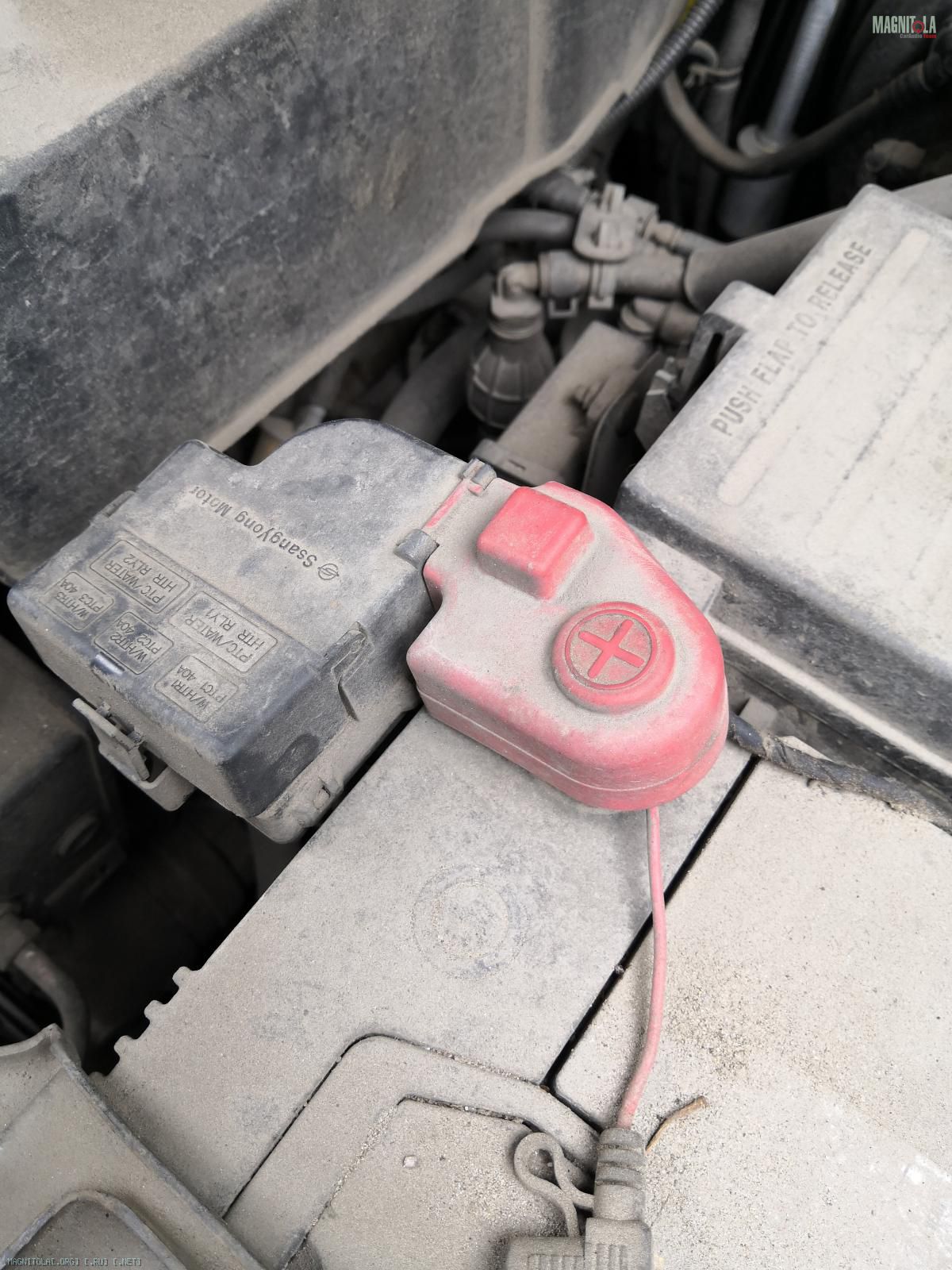

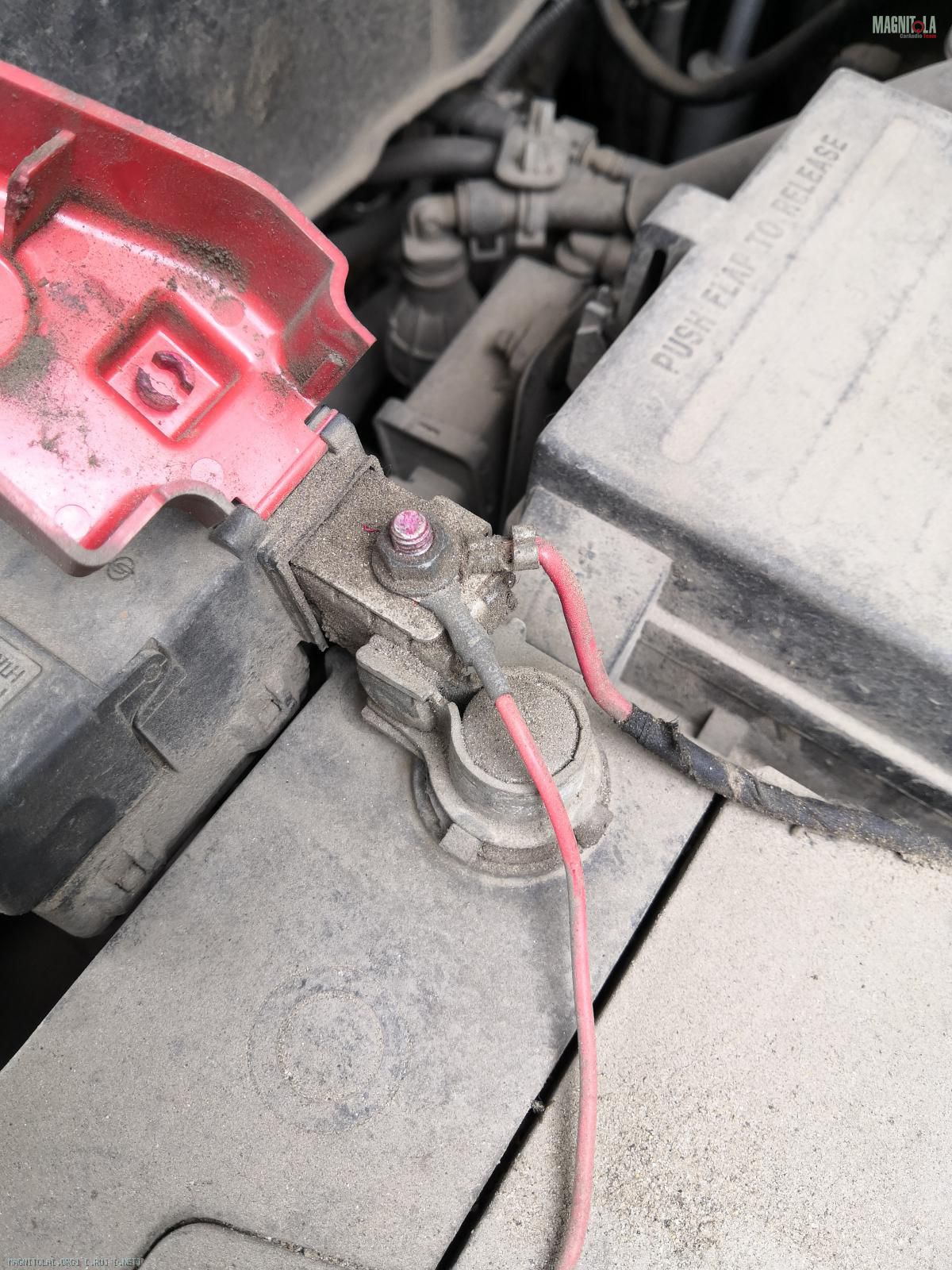

Силу протащил. Следующий этап - подсоединение к аккумулятору. Хороший повод навести порядок и чистоту в подкапотном пространстве. Родные клеммы решил поменять на более мощные (и красивые)=)
Вложение 1326071Вложение 1326073Вложение 1326075

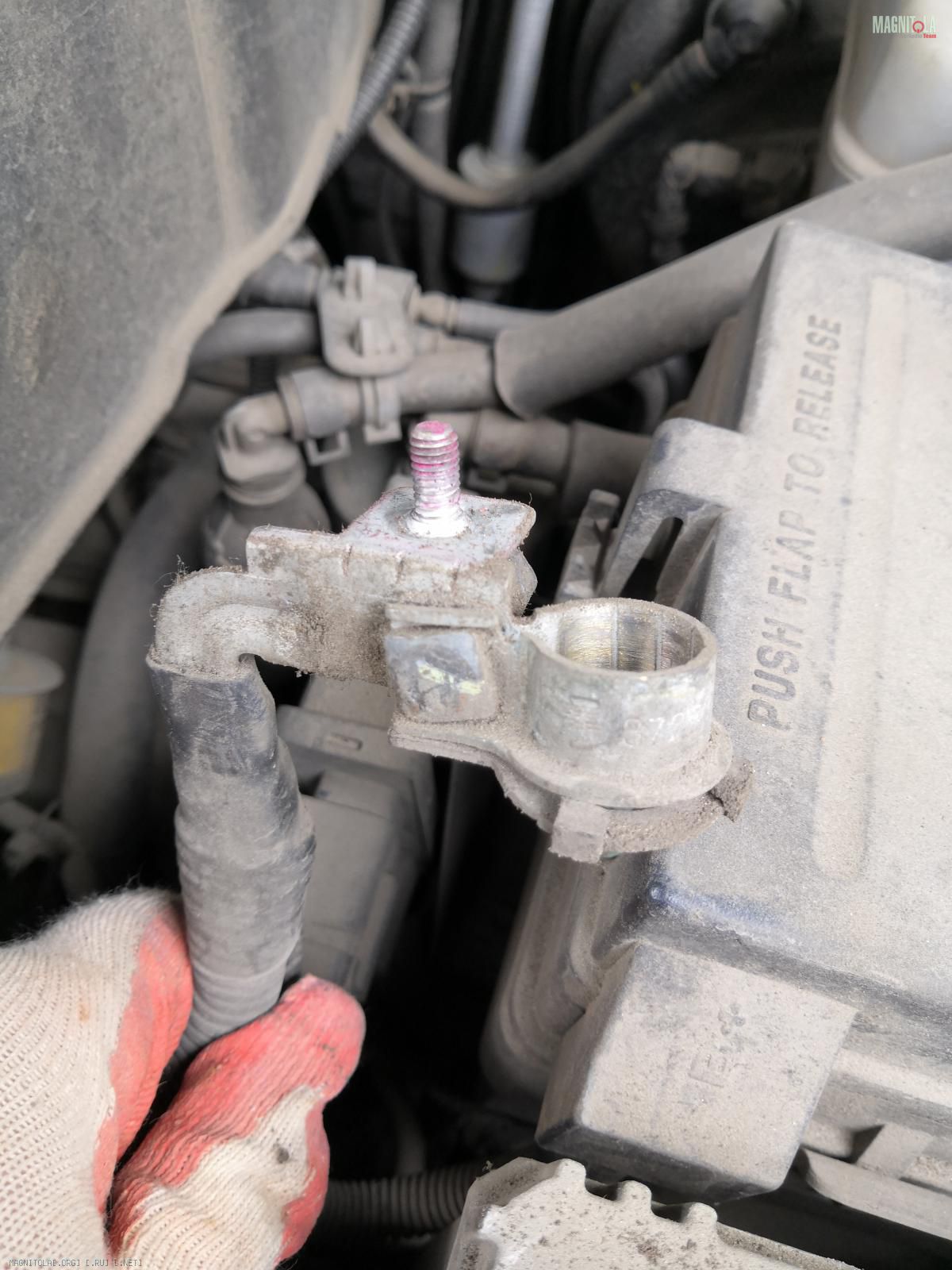

Начал с плюсовой клеммы. Здесь небольшая сложность, ибо клемма сделана единой целой конструкцией. И обжим провода и обжим плюсовой клеммы.
Вложение 1326077

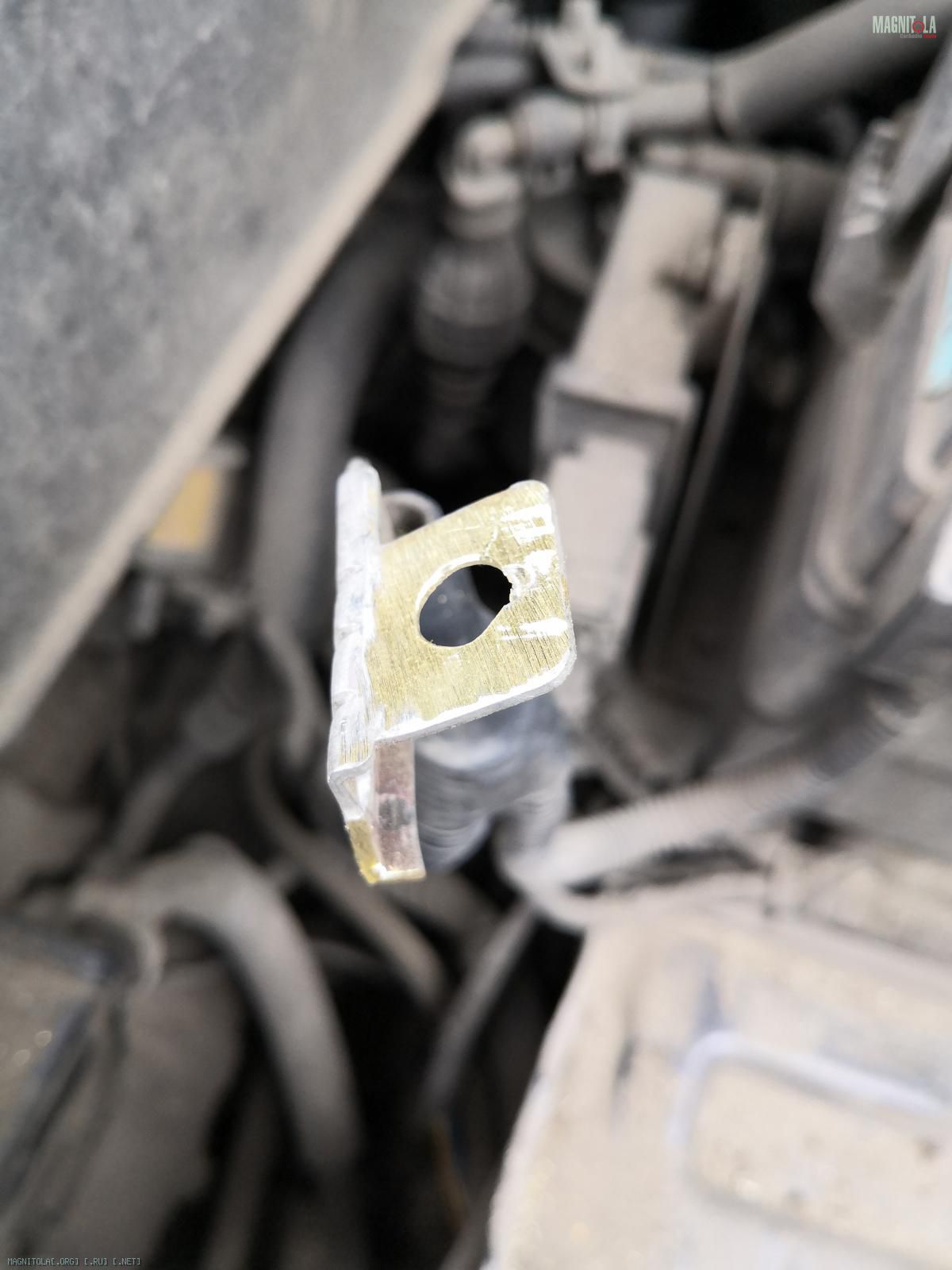

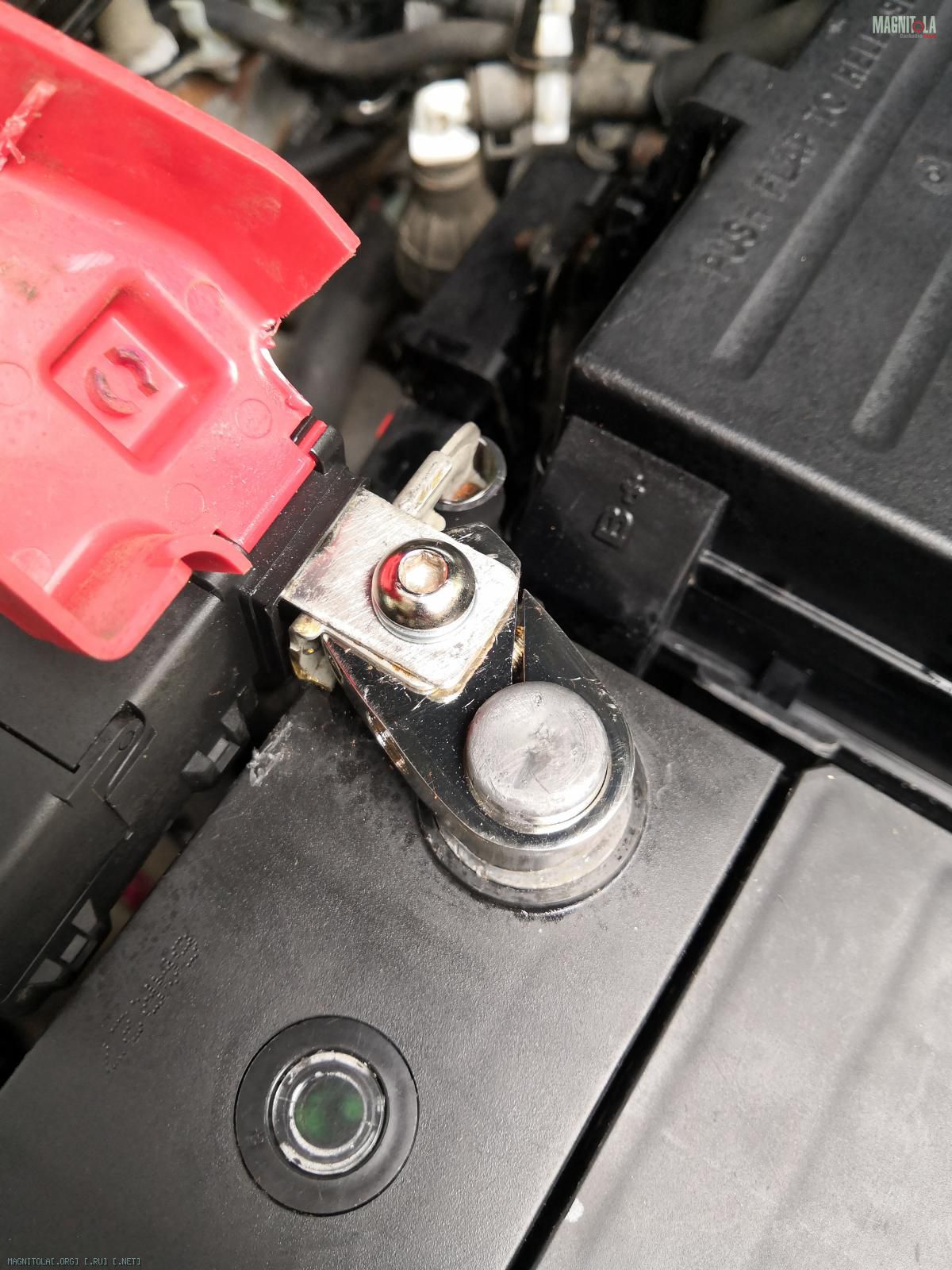

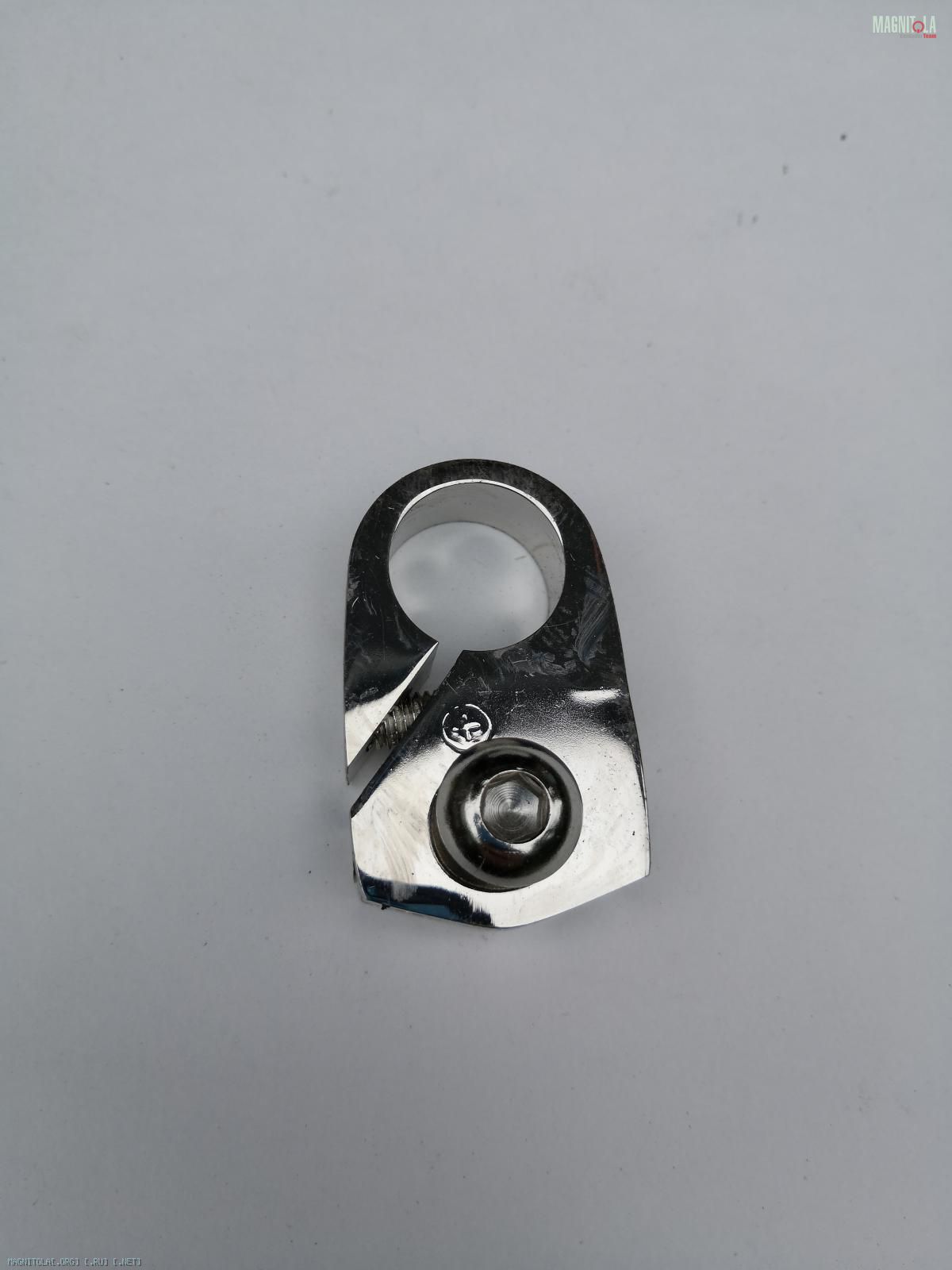

Пришлось поработать немного болгаркой. В результате - ровная площадка для монтажа на новую аккумуляторную клемму. И смотрится аккуратно и красиво!
Вложение 1326079Вложение 1326081Вложение 1326083

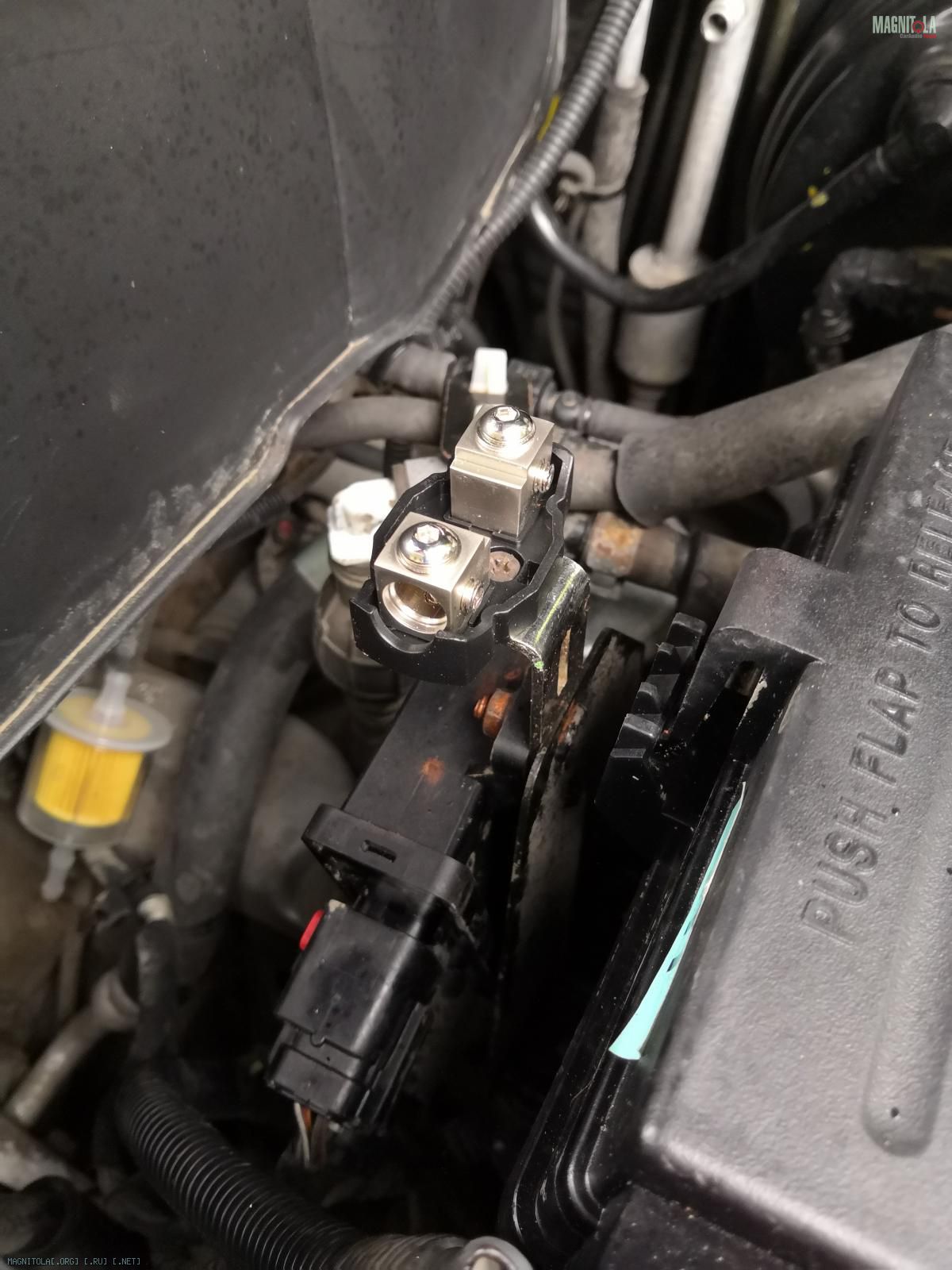

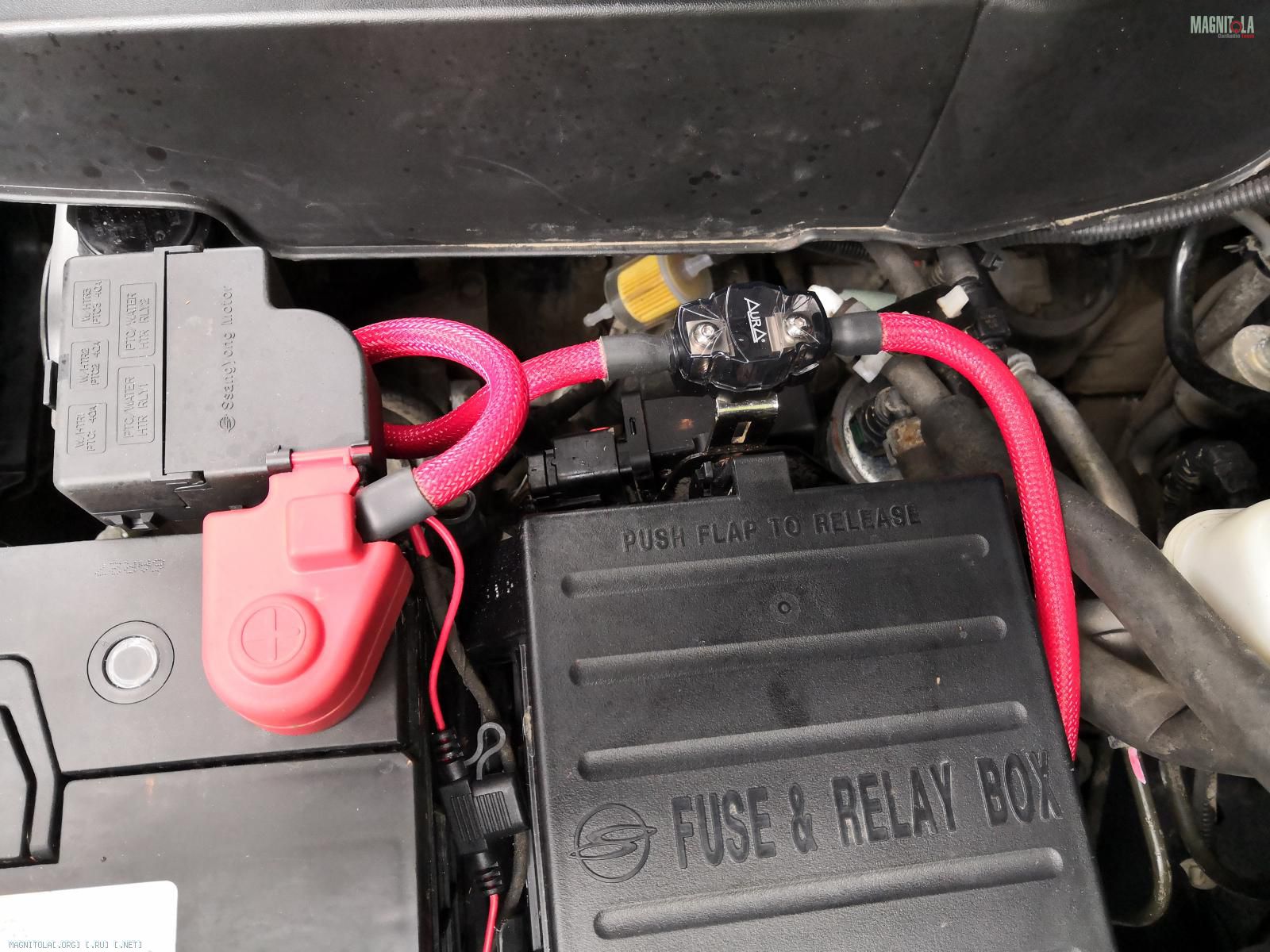

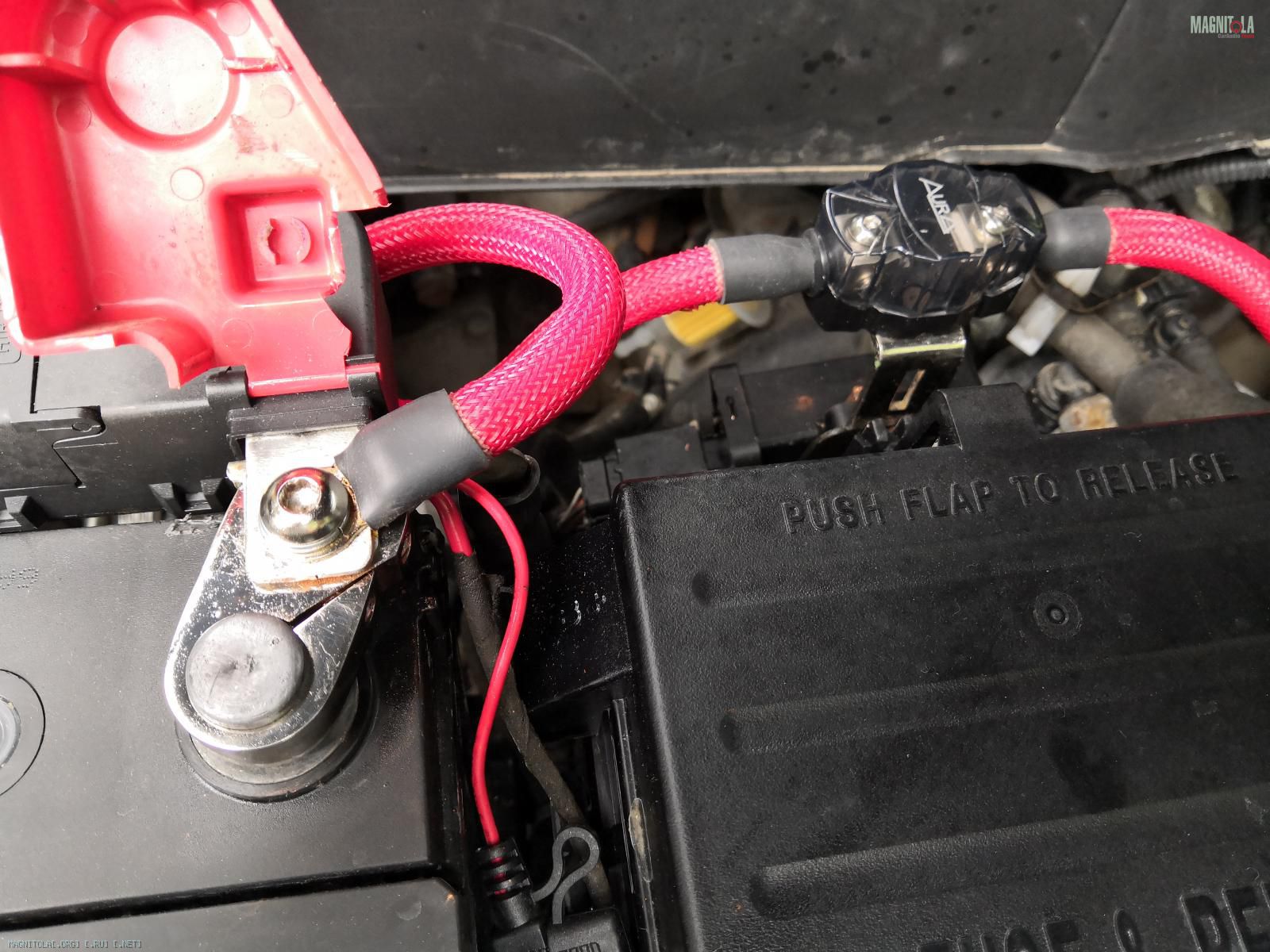

Нашел подходящее место и установил держатель предохранителя. Поскольку в моей системе главный потребитель один, то и держатель на один предохранитель. Подготовил и подсоединил провода. Все контакты крепко затянул.
Вложение 1326085Вложение 1326087Вложение 1326089

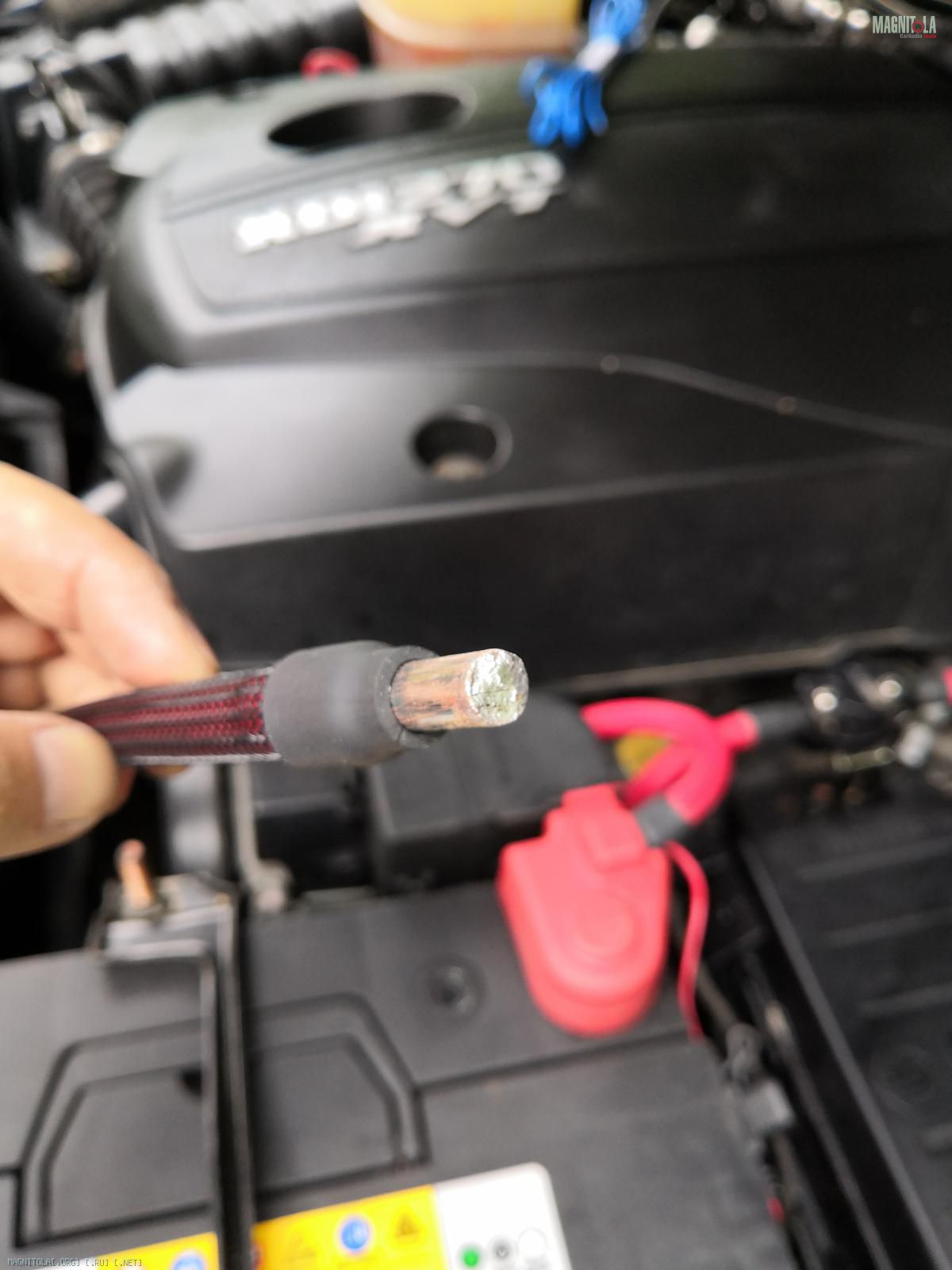

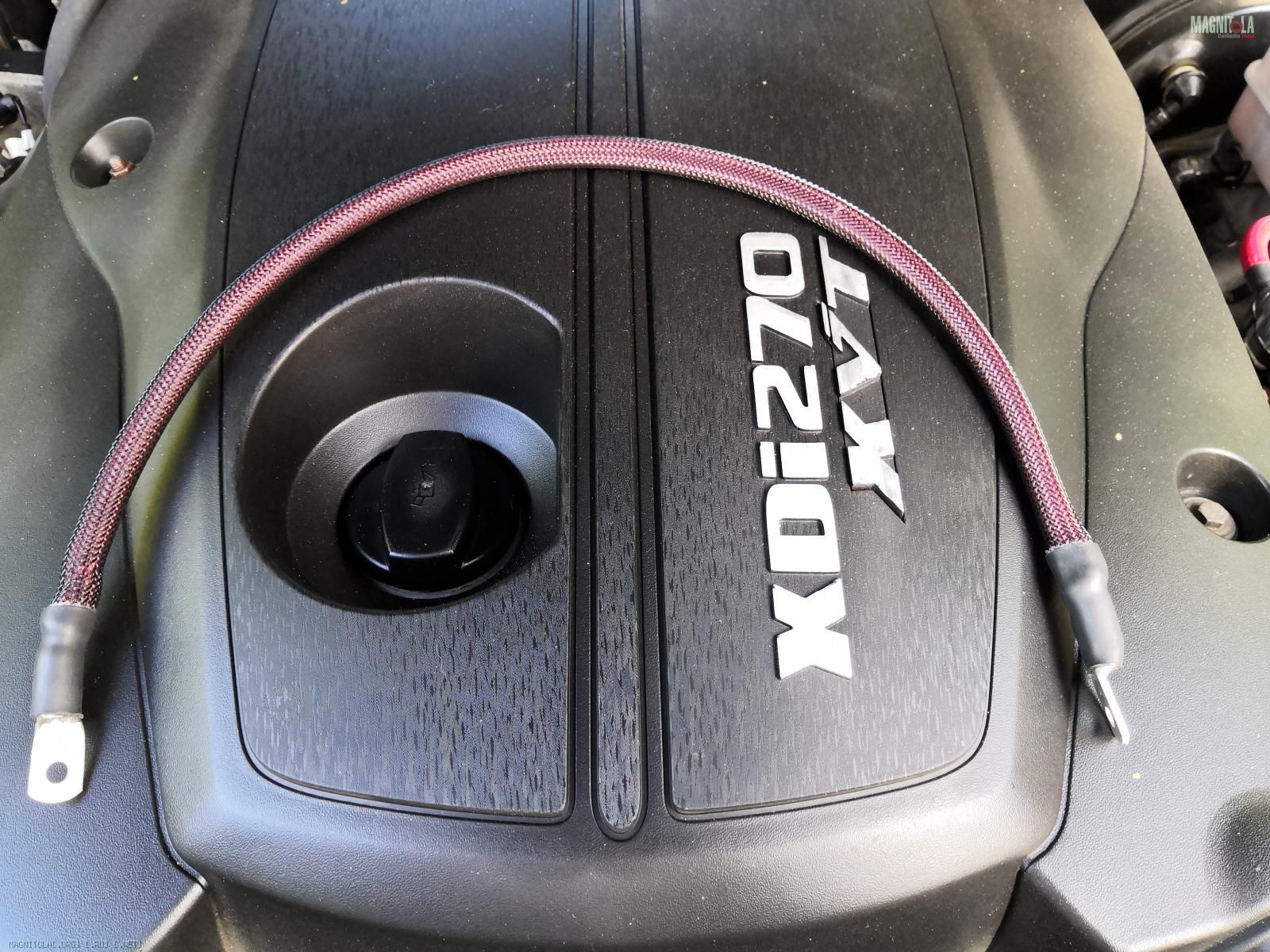

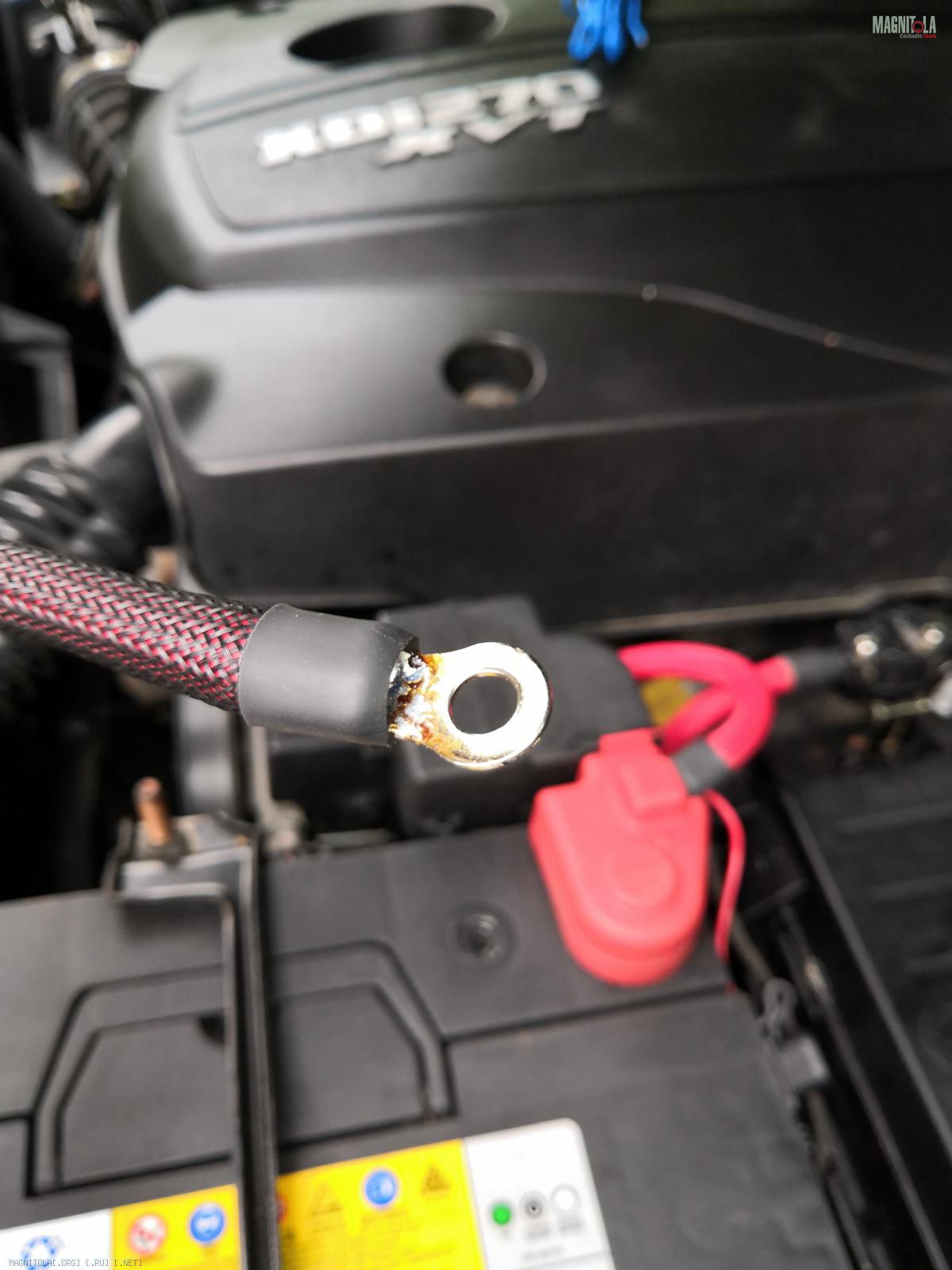

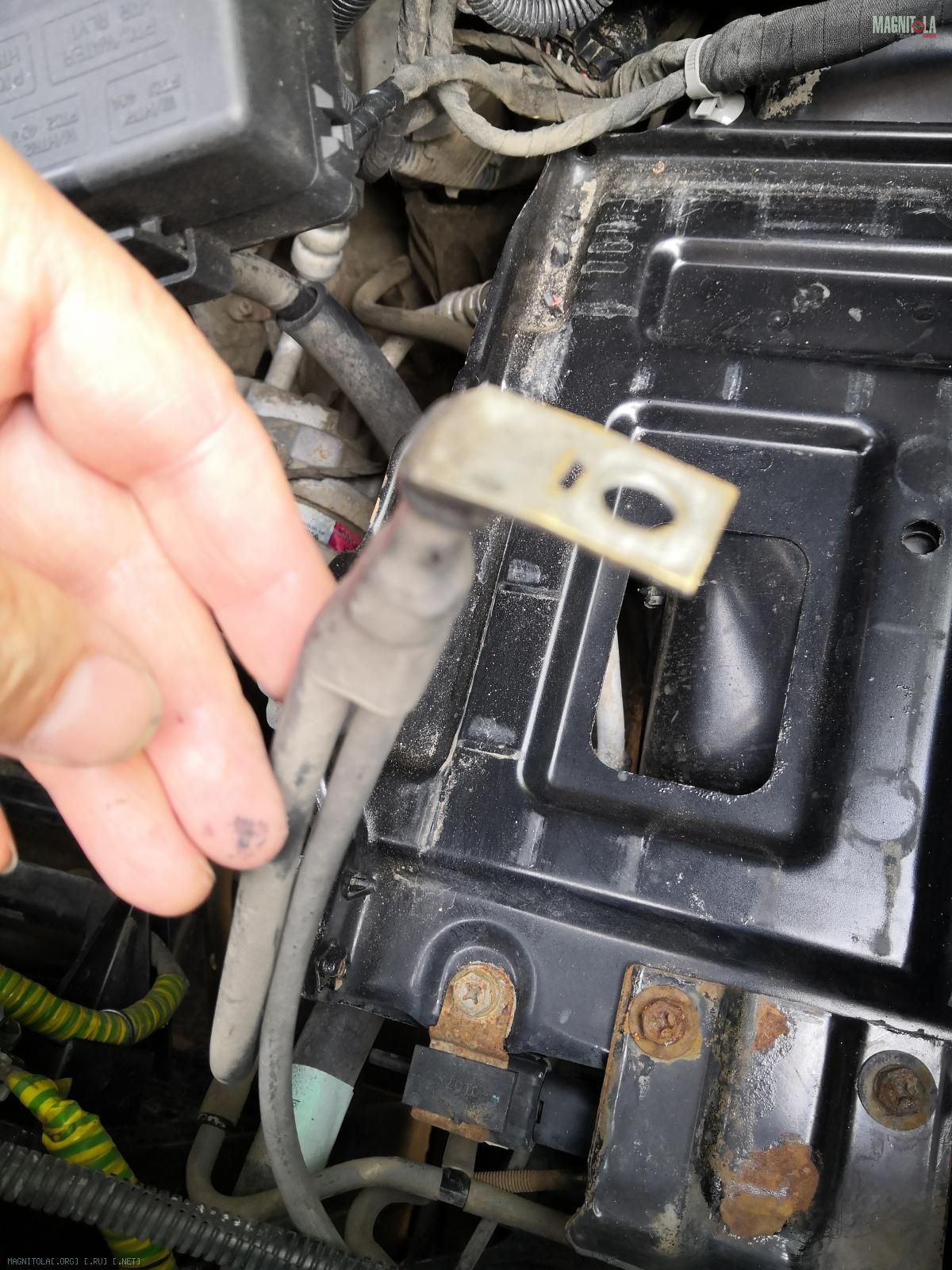

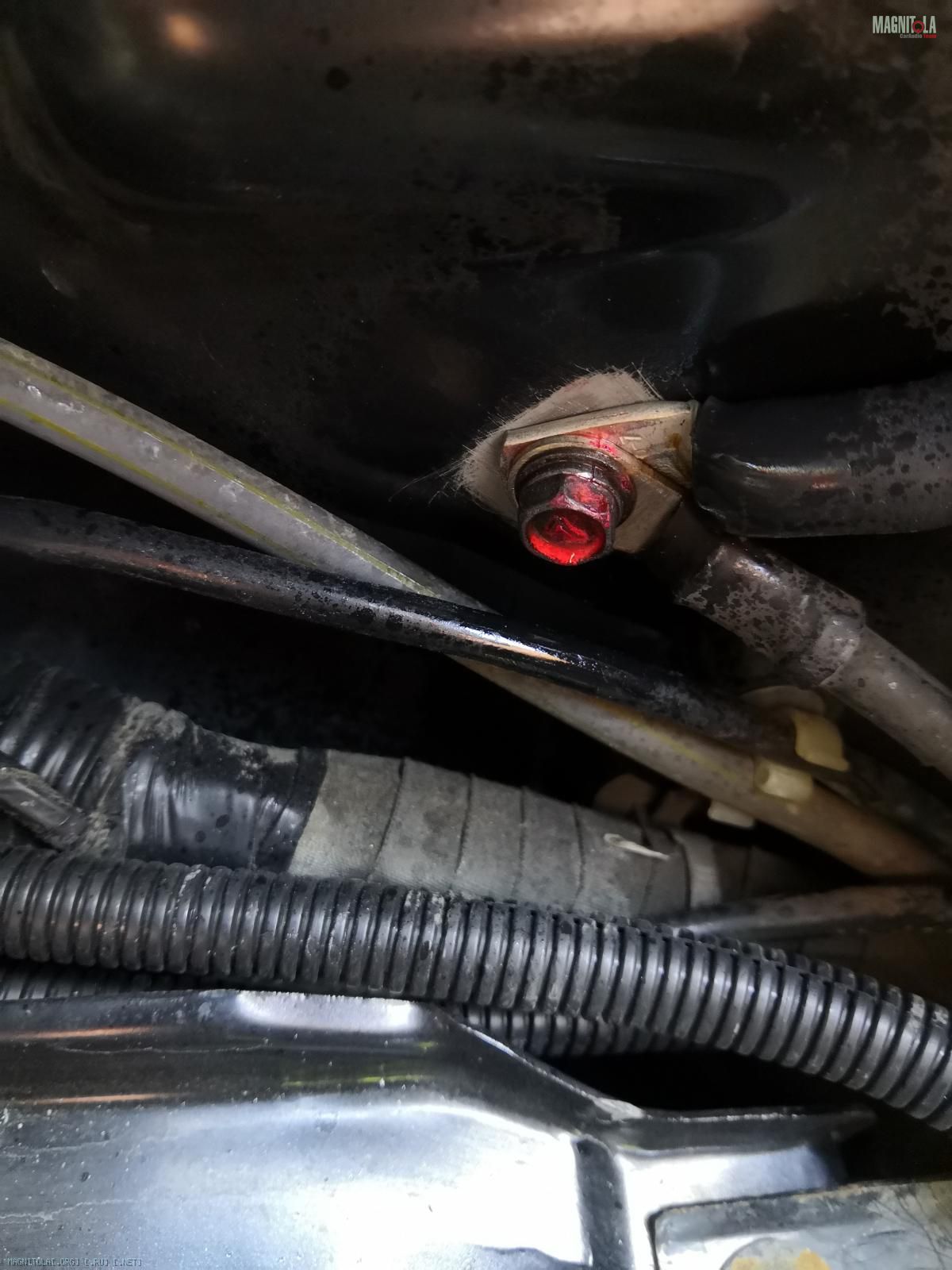

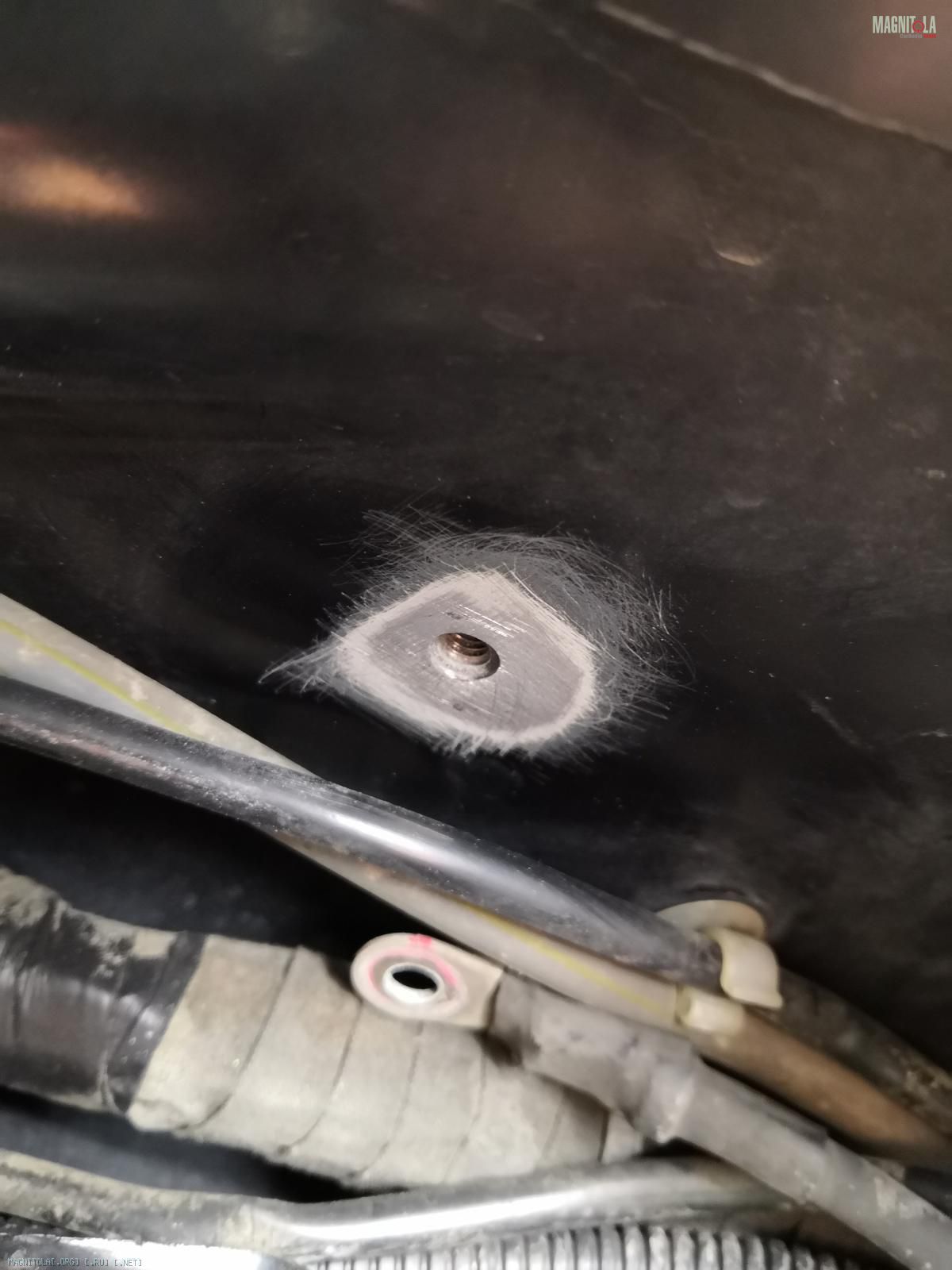

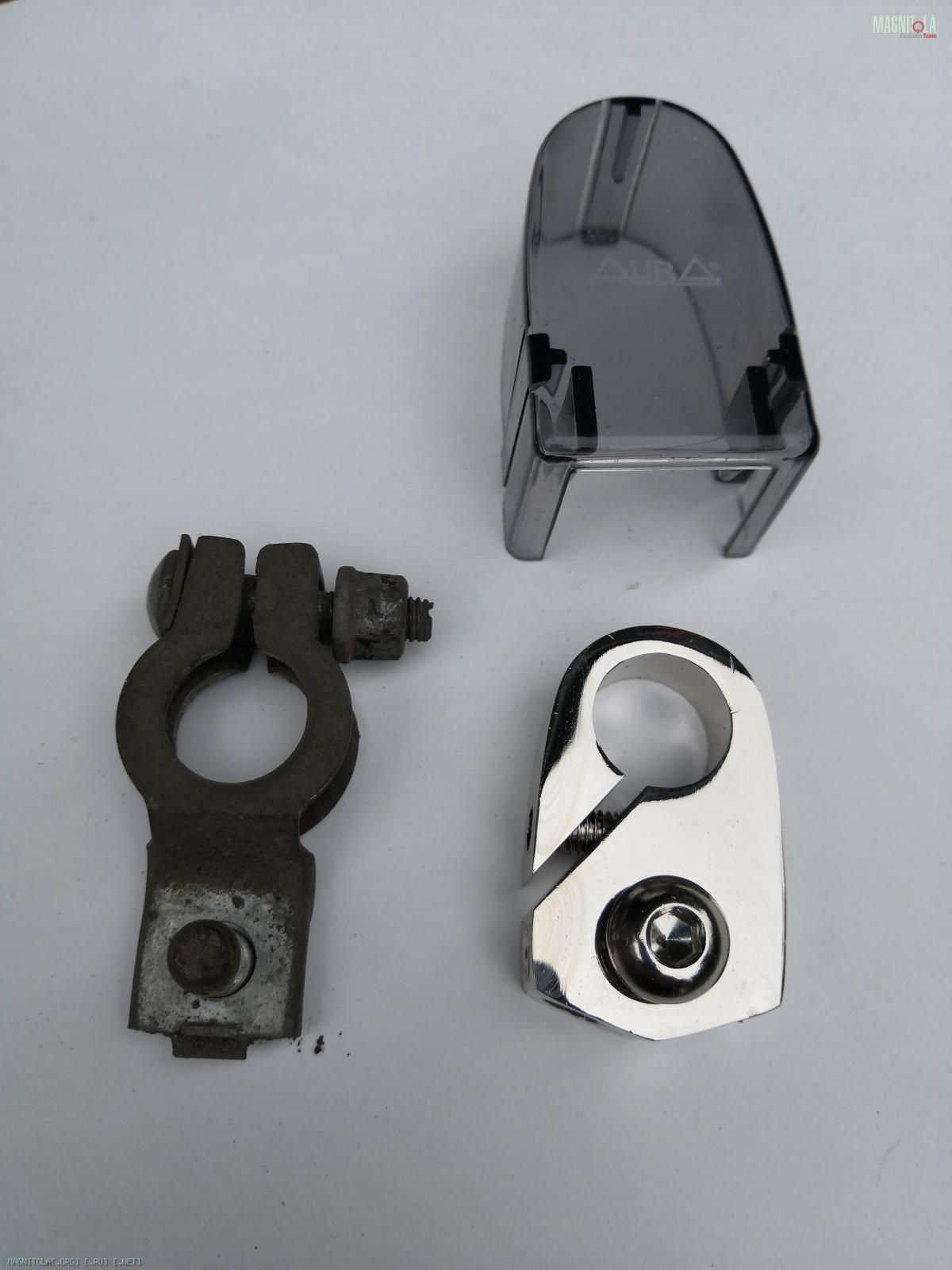

С минусовой клеммой все попроще. Старую открутил, новую поставил, минусовой провод прикрутил, продублировал проводом 4GA контакт с кузовом, предварительно зачистив наждачной бумагой место крепления до металла. На провод были надеты наконечники, обжаты и пропаяны.
Вложение 1326091Вложение 1326093Вложение 1326095Вложение 1326097Вложение 1326099Вложение 1326101Вложение 1326103

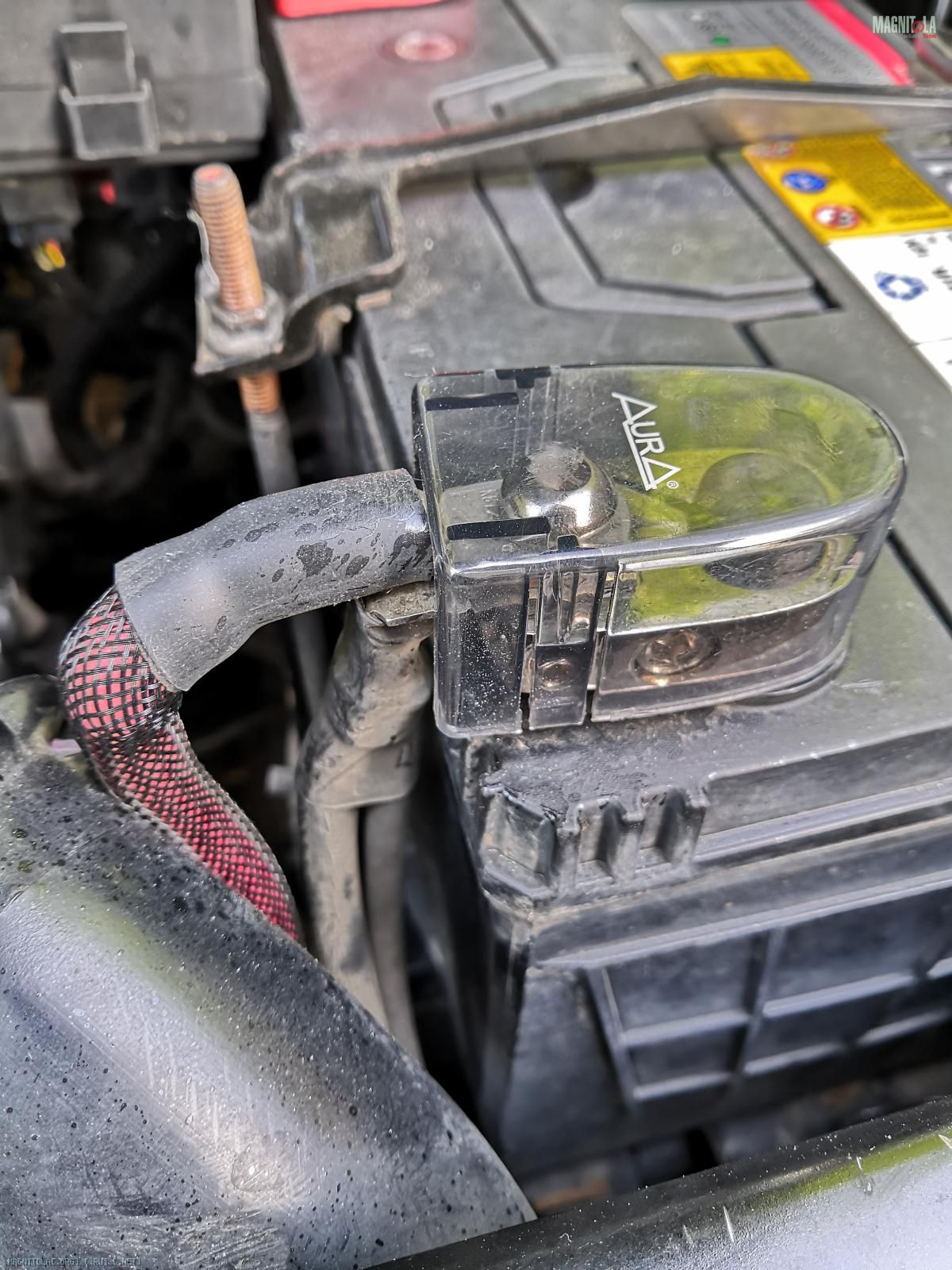

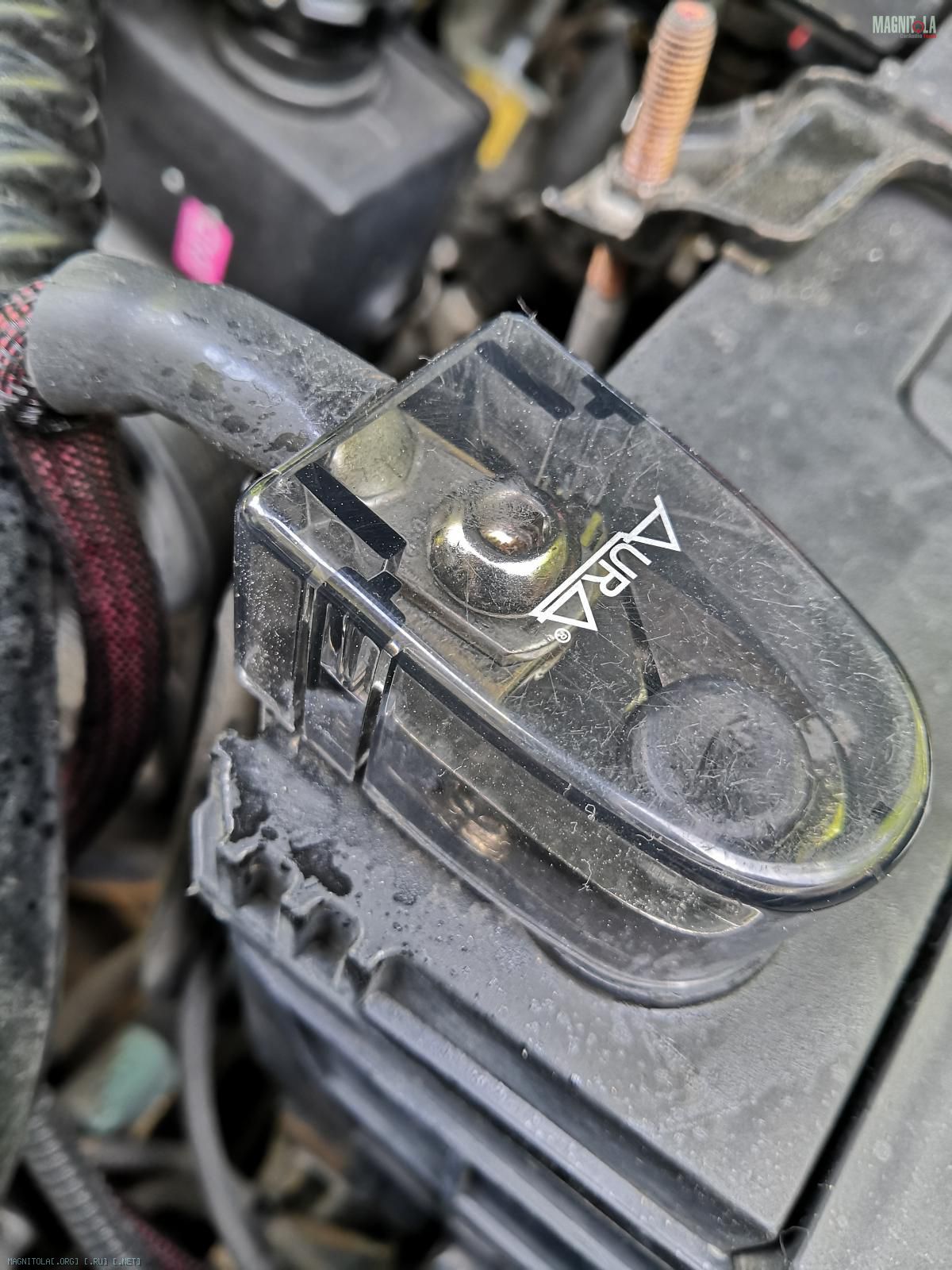

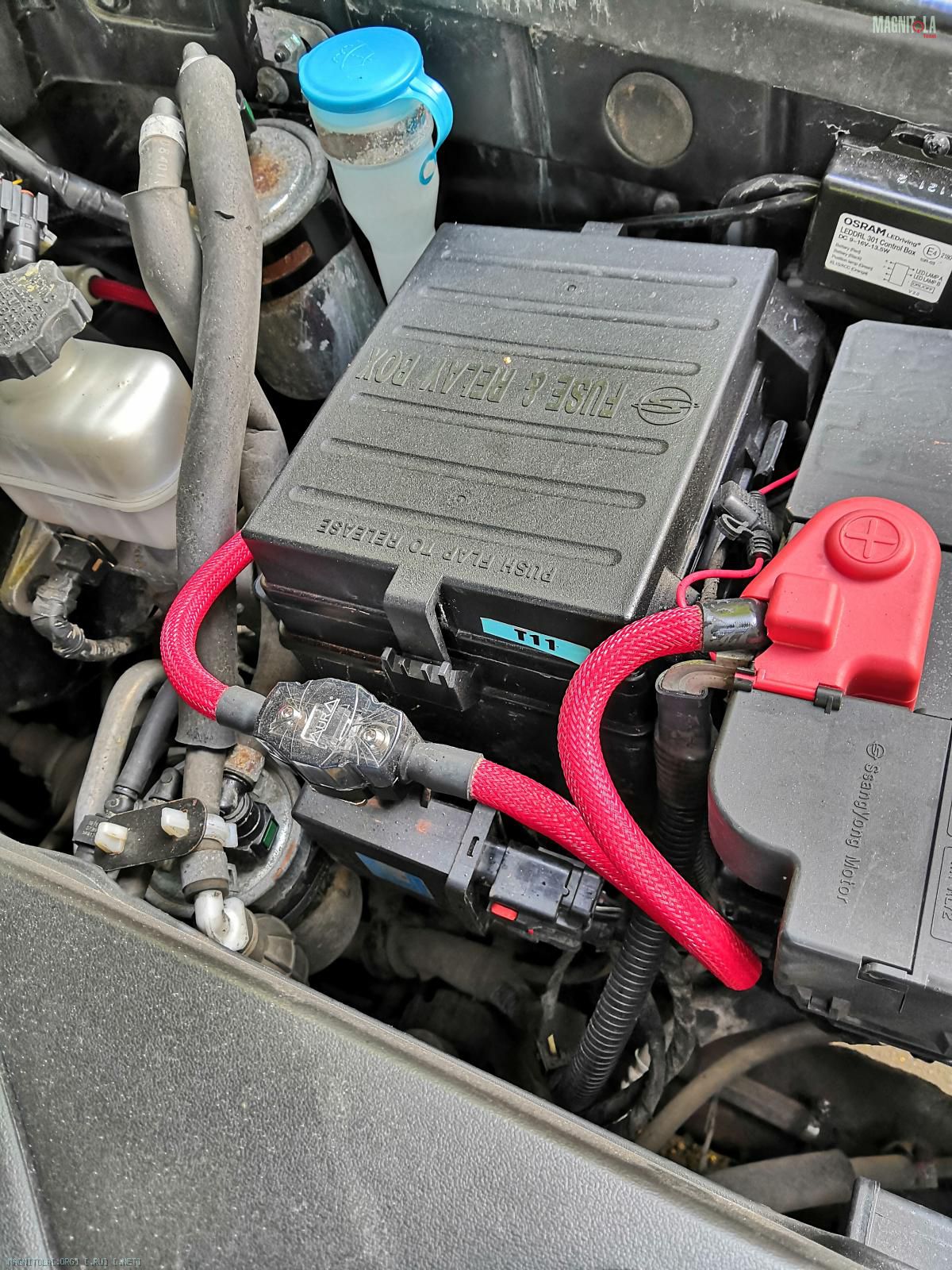

В итоге имеем красивое, а главное надежное соединение питания.
Вложение 1326105Вложение 1326107Вложение 1326109

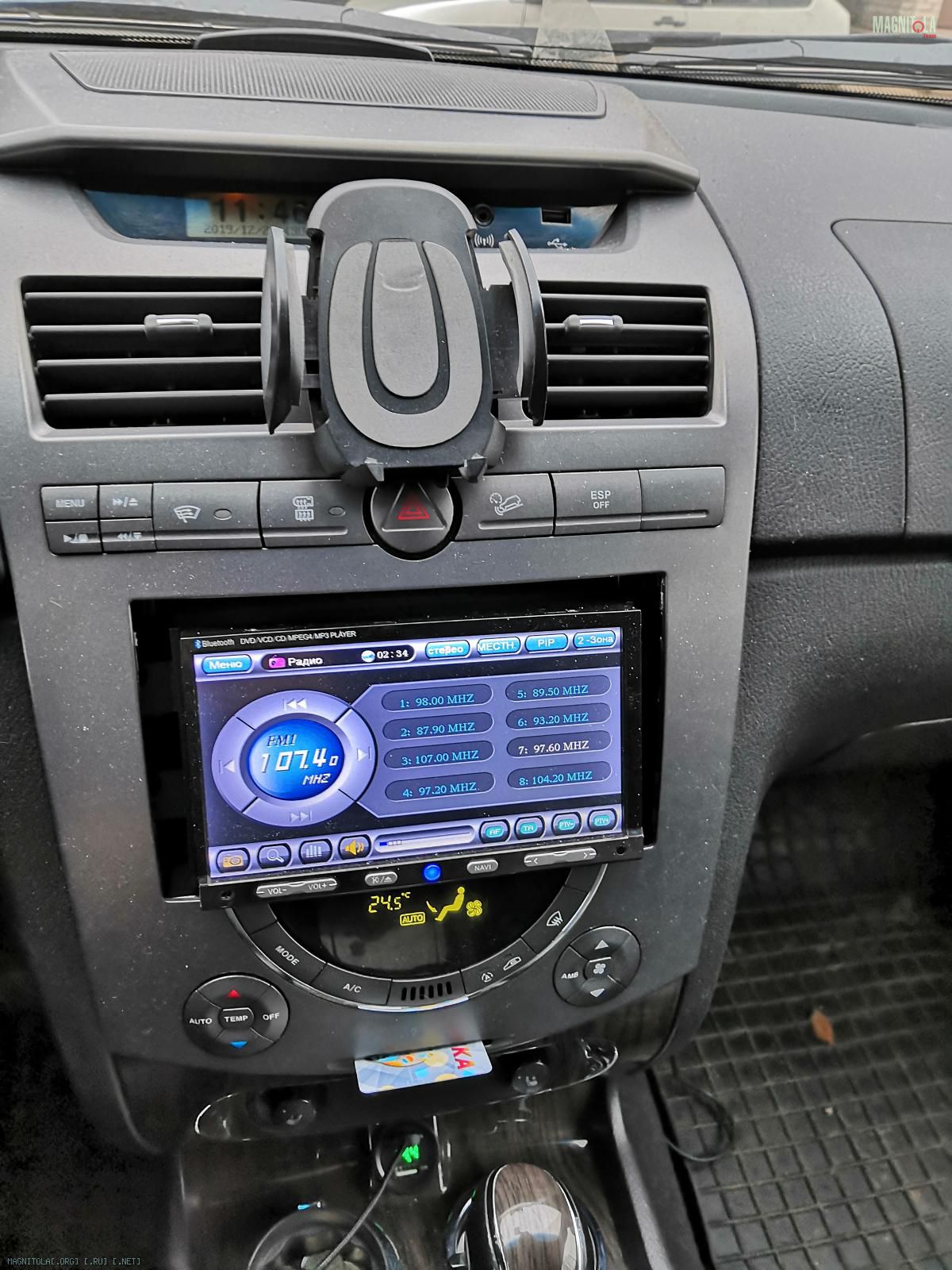

Теперь магнитола. Изначально стоял такой аппарат. Китаец со звуком, как у... китайца. Т.е. никакой. Просто бубнилка.
Вложение 1326483

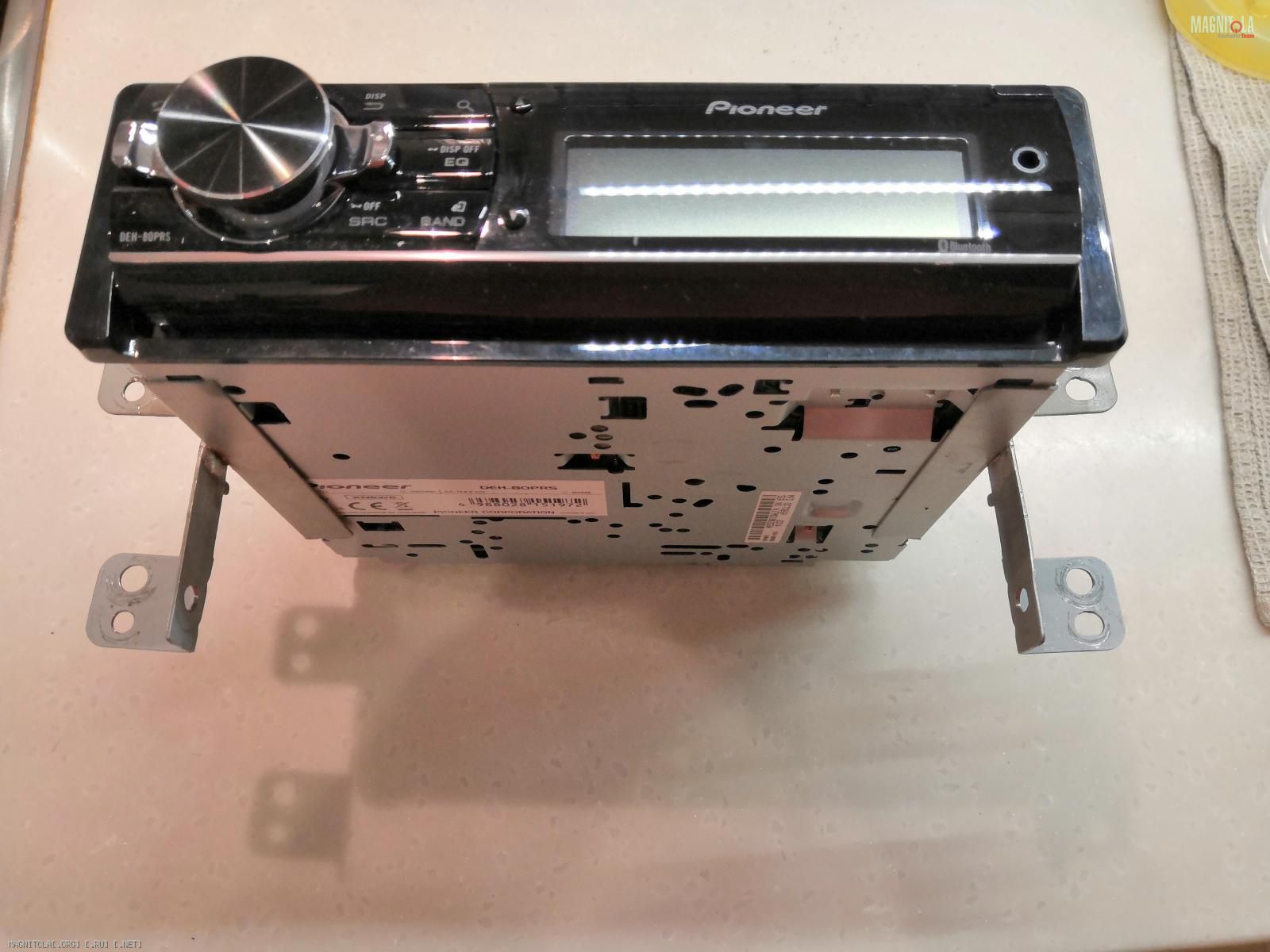

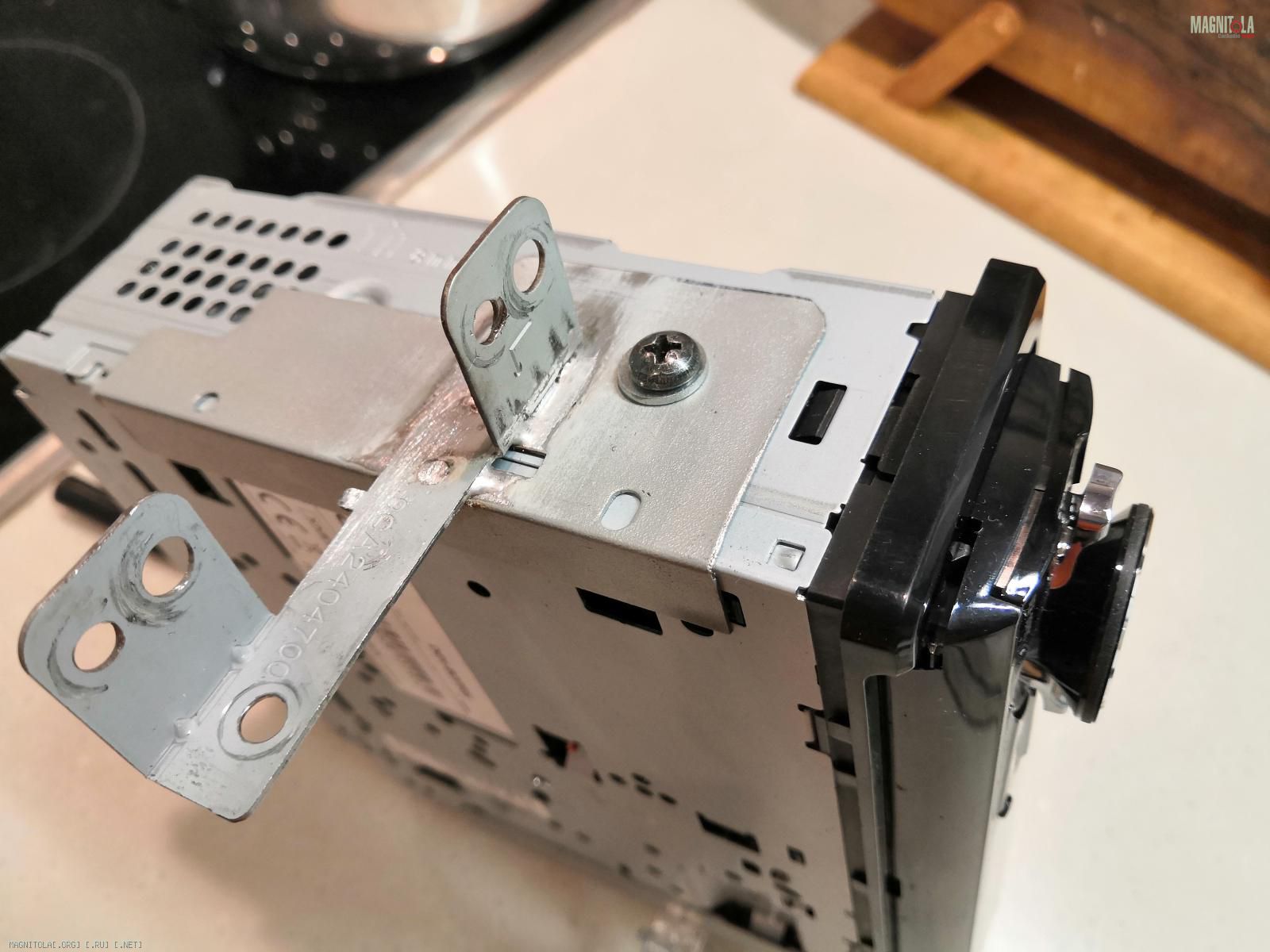

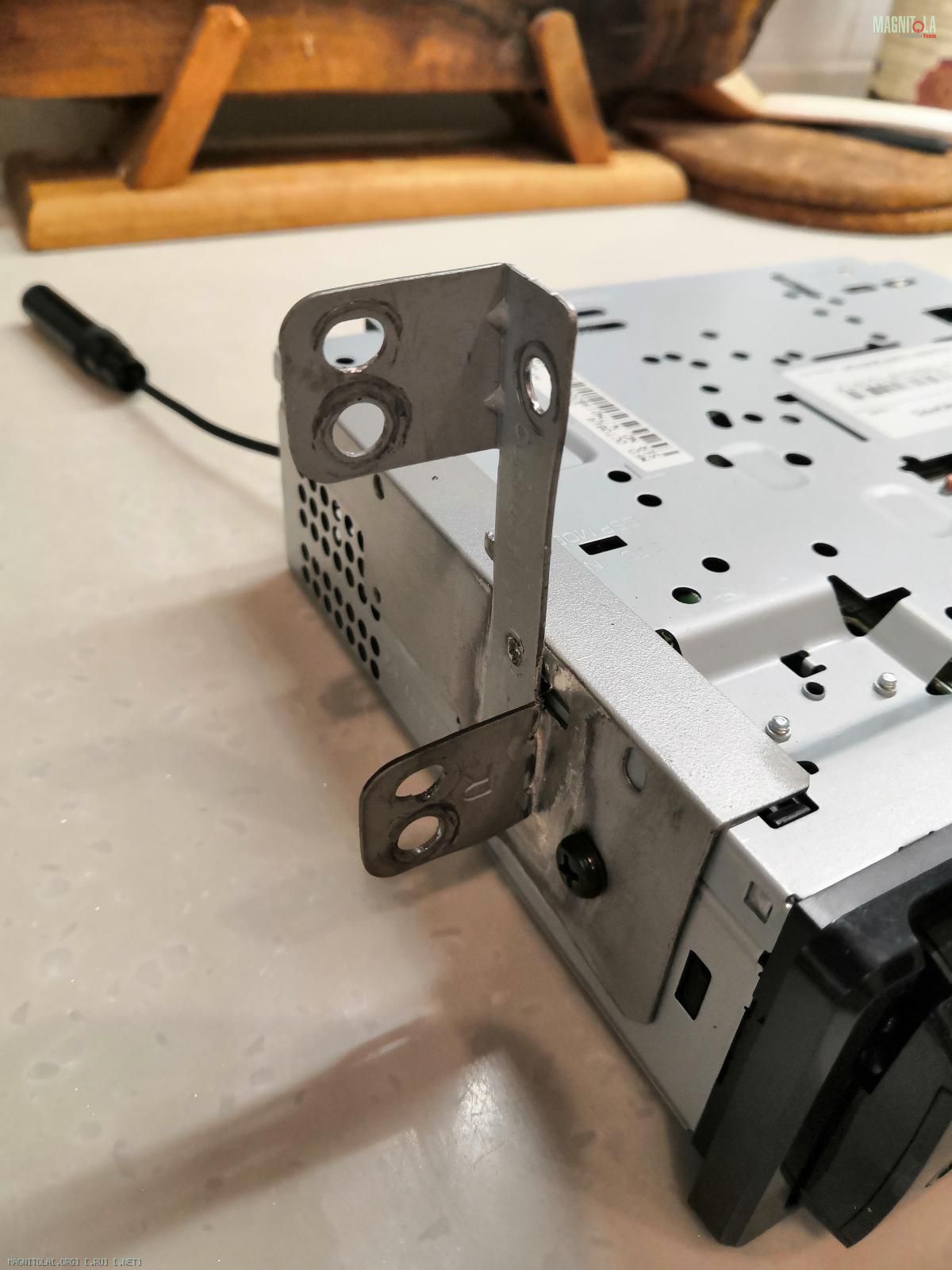

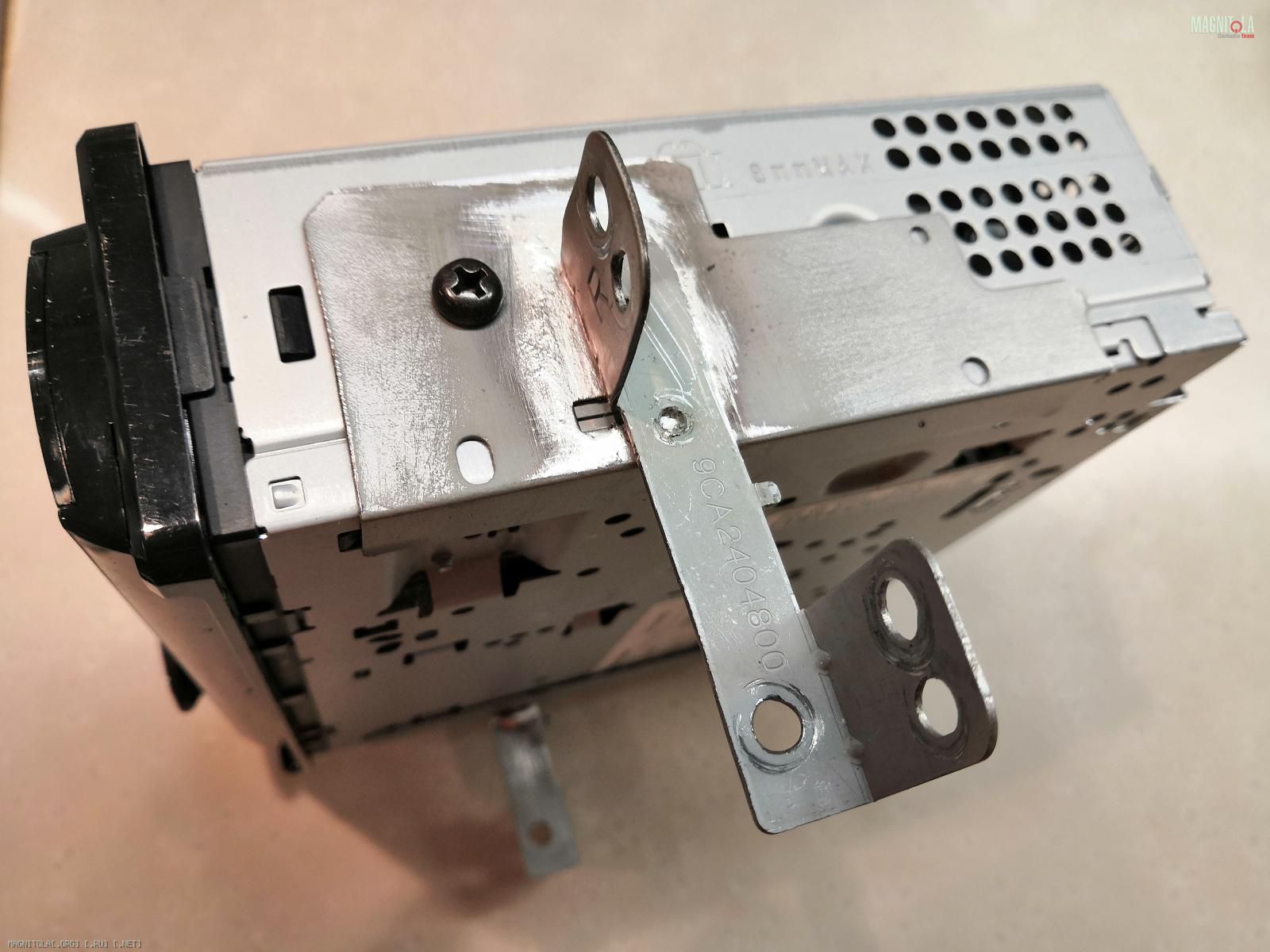

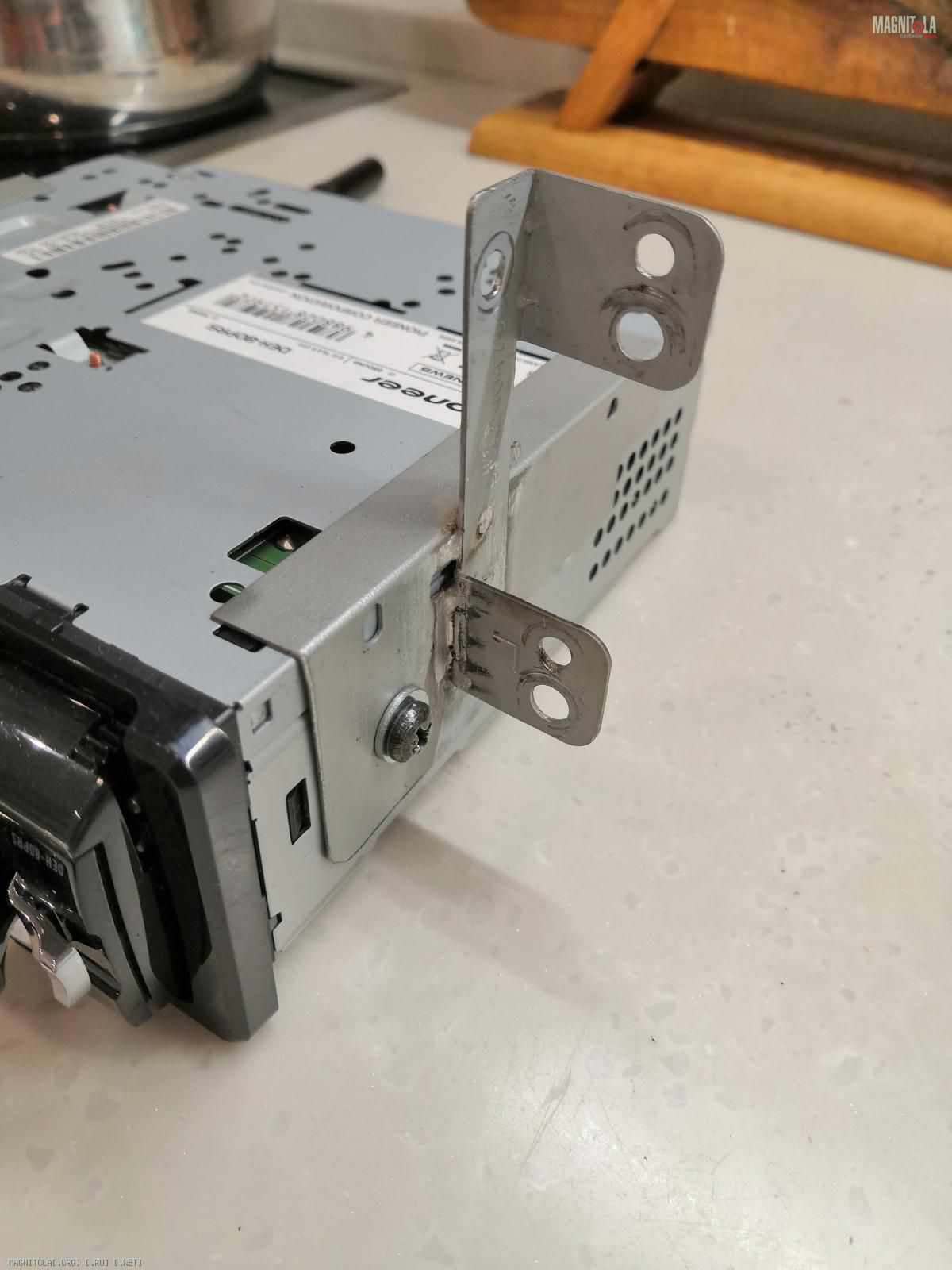

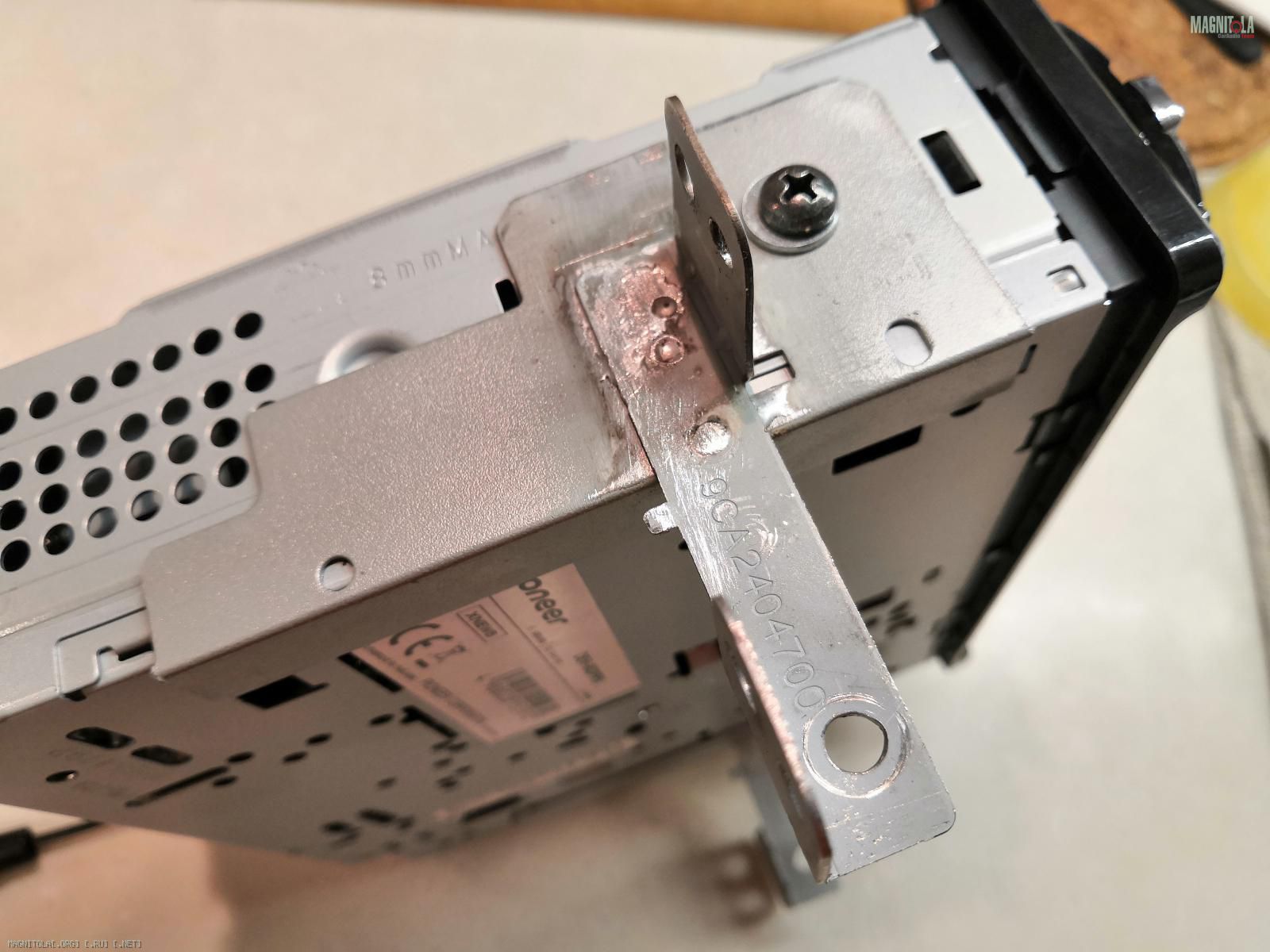

Все это "добро" было деинсталлировано. И началась подгонка Пионера. Крепеж к центральной панели снял со старой магнитолы. На пионер сделал что то типо салазок. Отмерял-перемерял-подгонял-отмечал... Припаял снятые крепежи. Получилось хорошо, жестко. Надеюсь не отсоединиться от вибраций.
Вложение 1326485Вложение 1326487Вложение 1326489Вложение 1326491Вложение 1326493Вложение 1326495

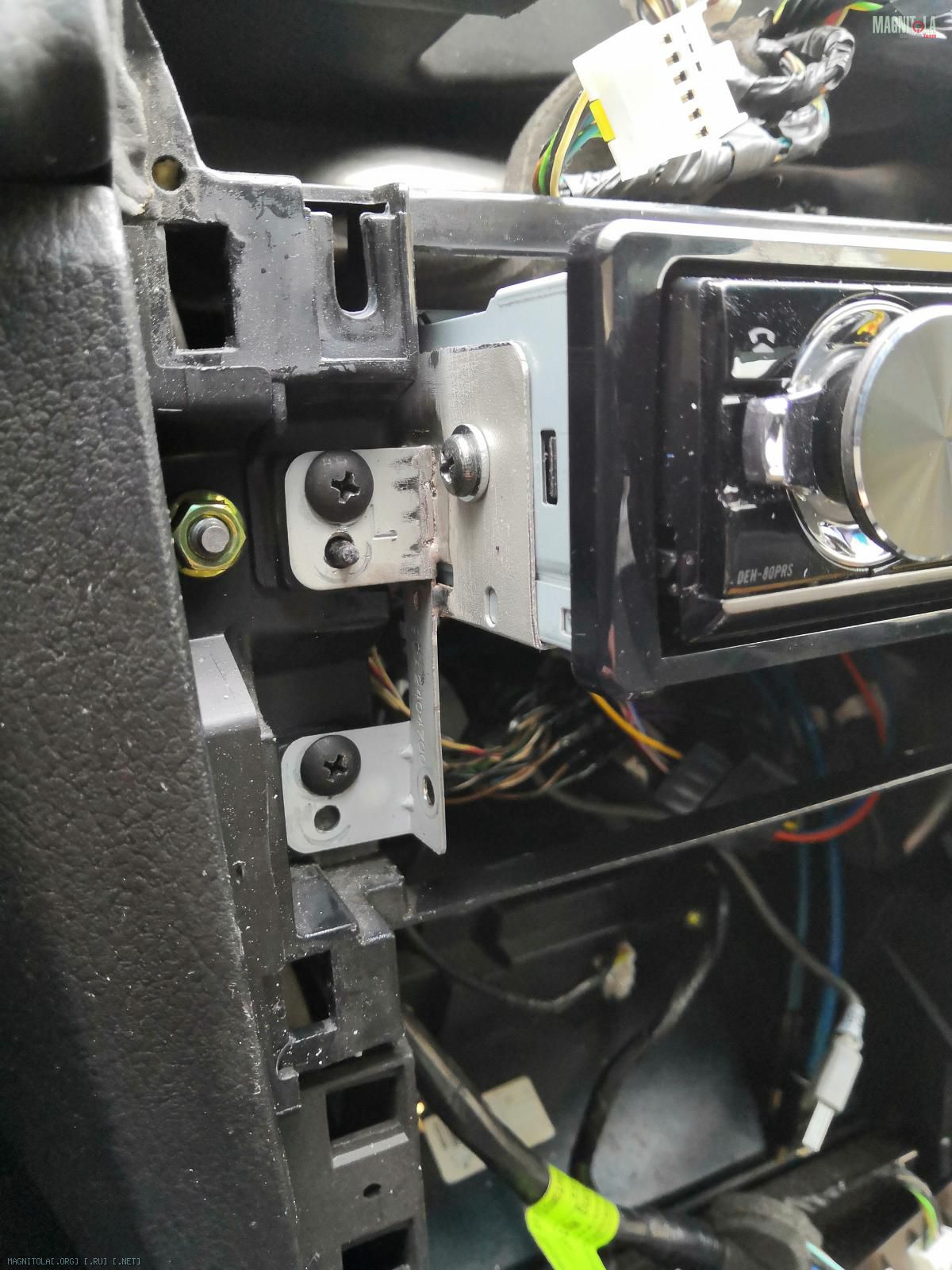

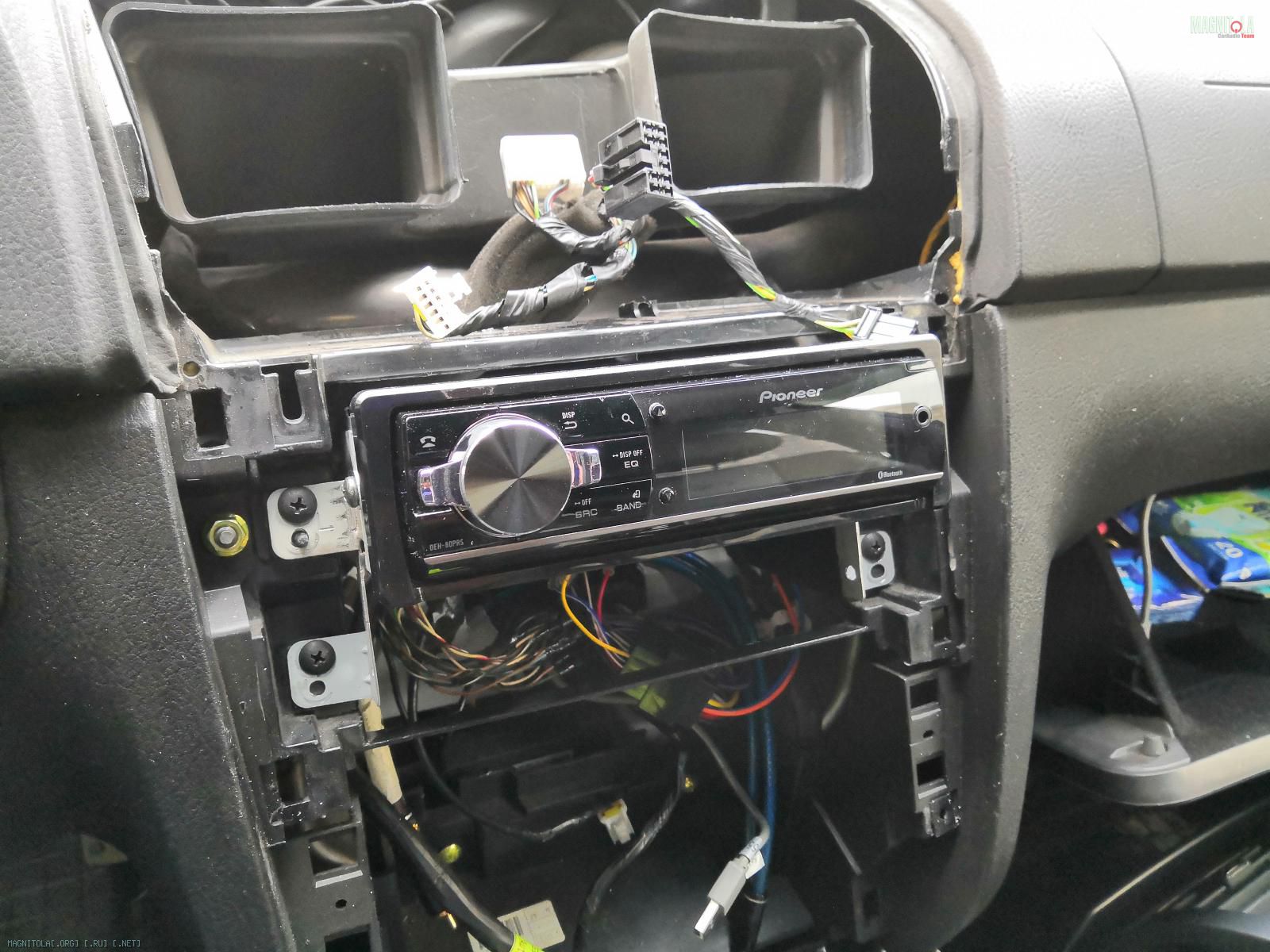

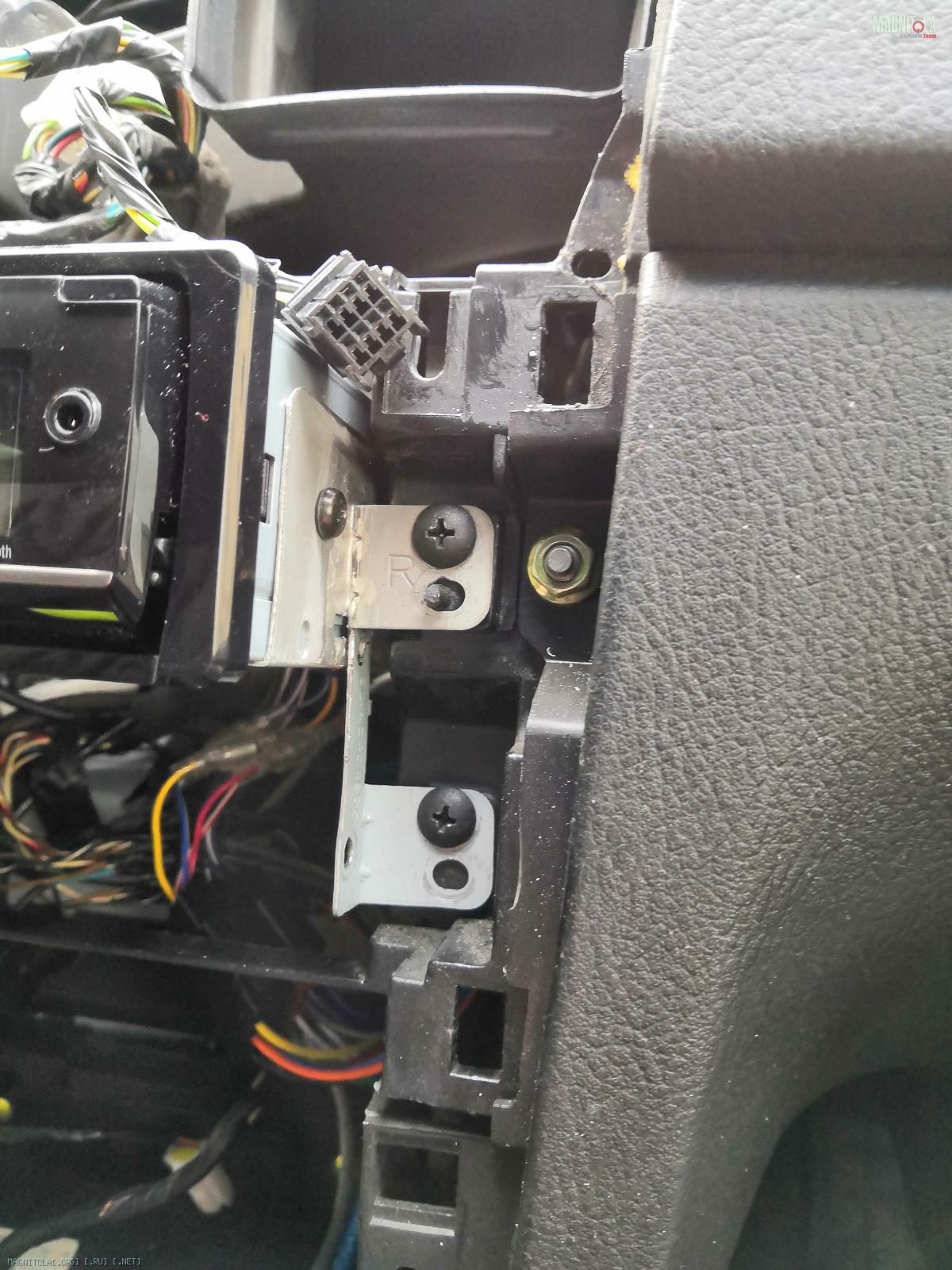

Установил на родные места. Все гут! Разметил правильно!
Вложение 1326497Вложение 1326499Вложение 1326501

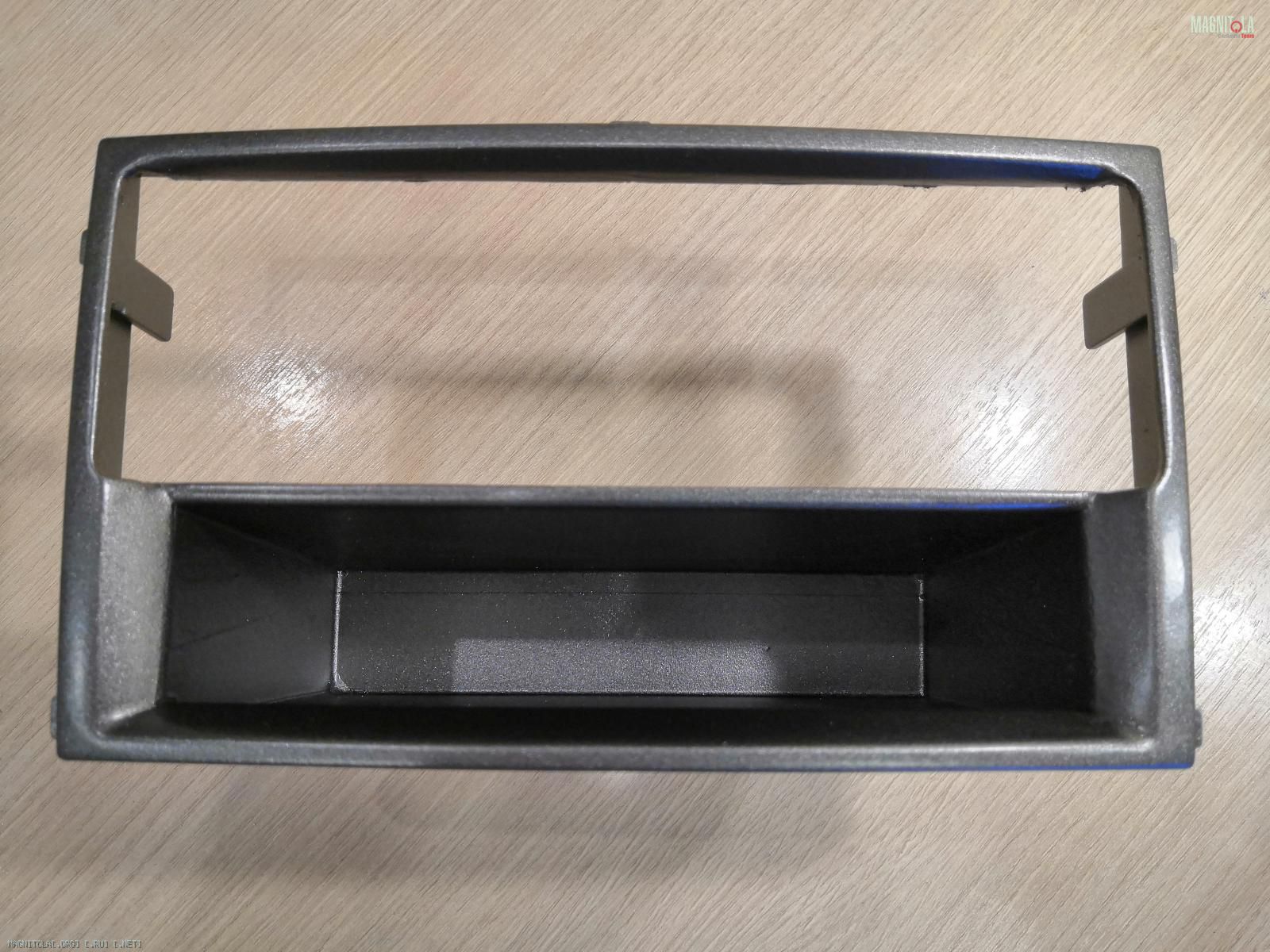

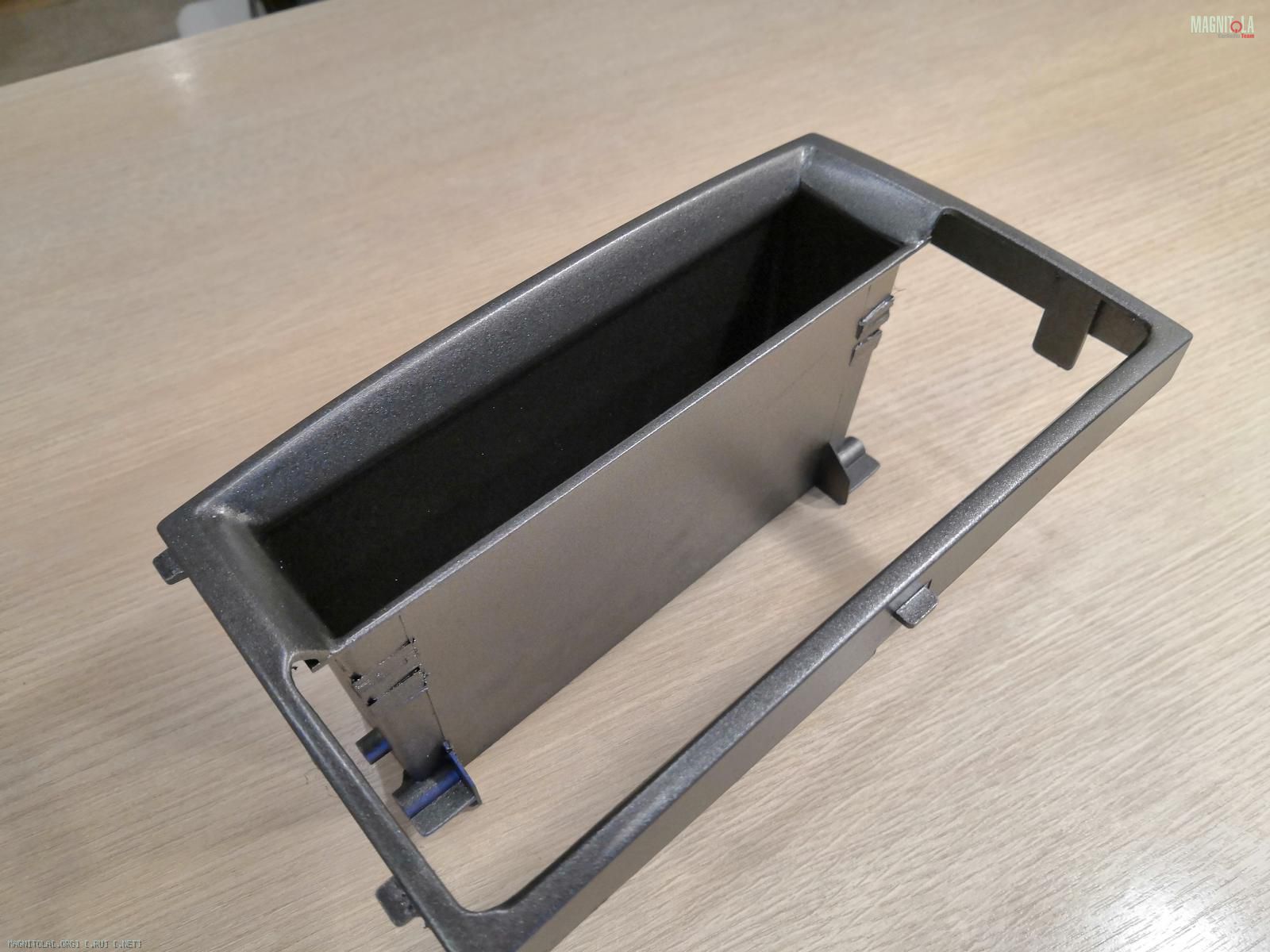

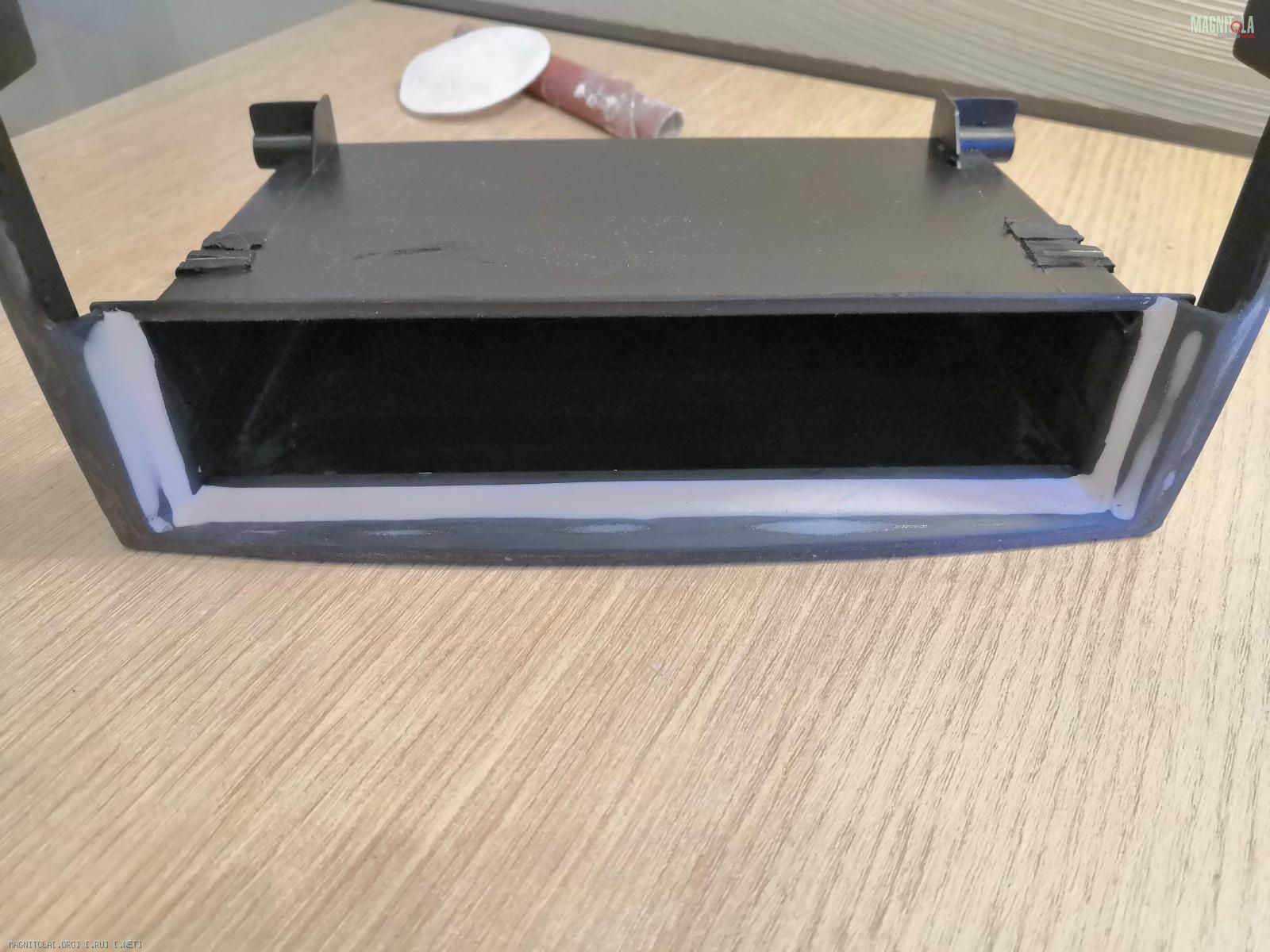

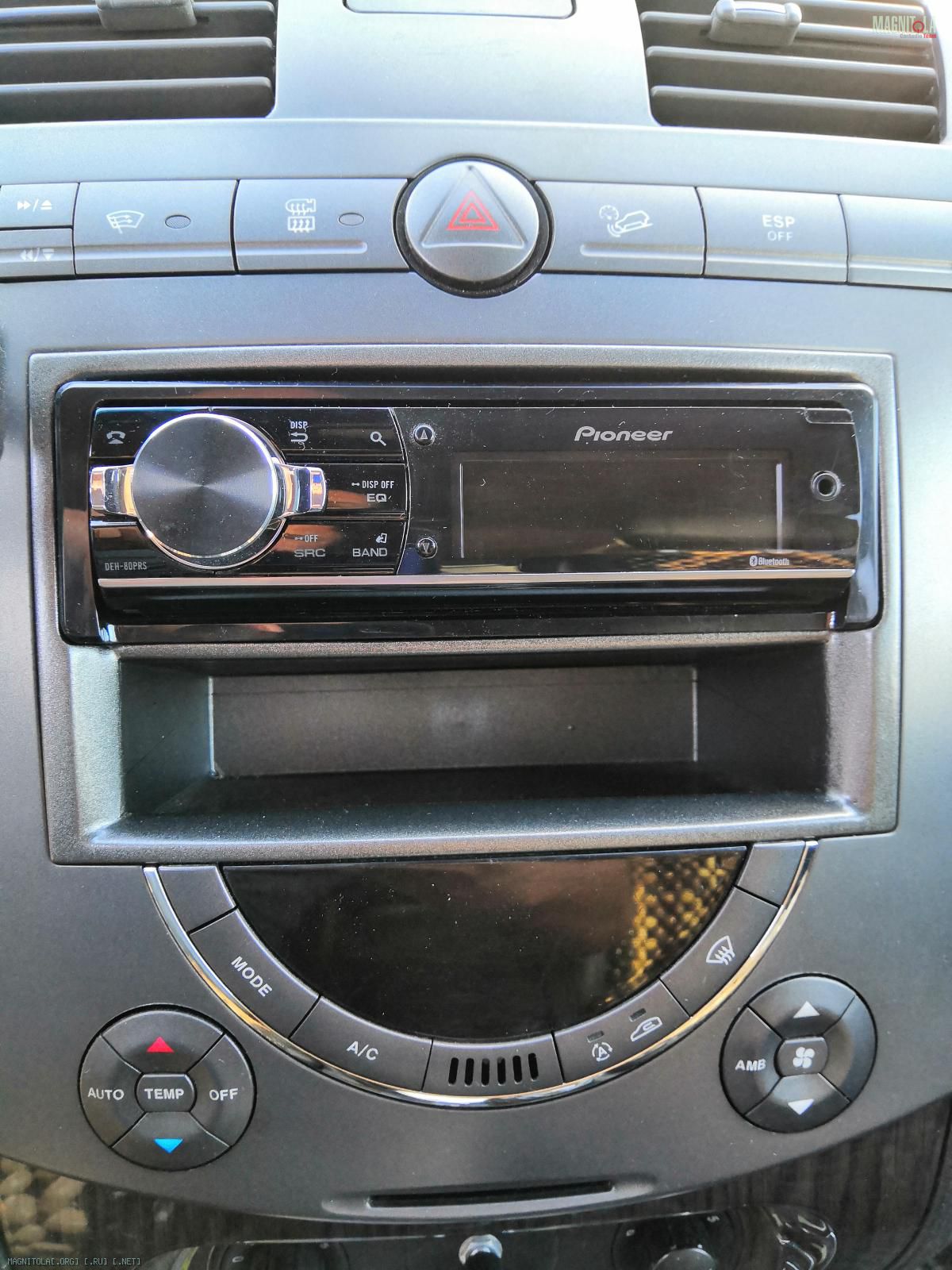

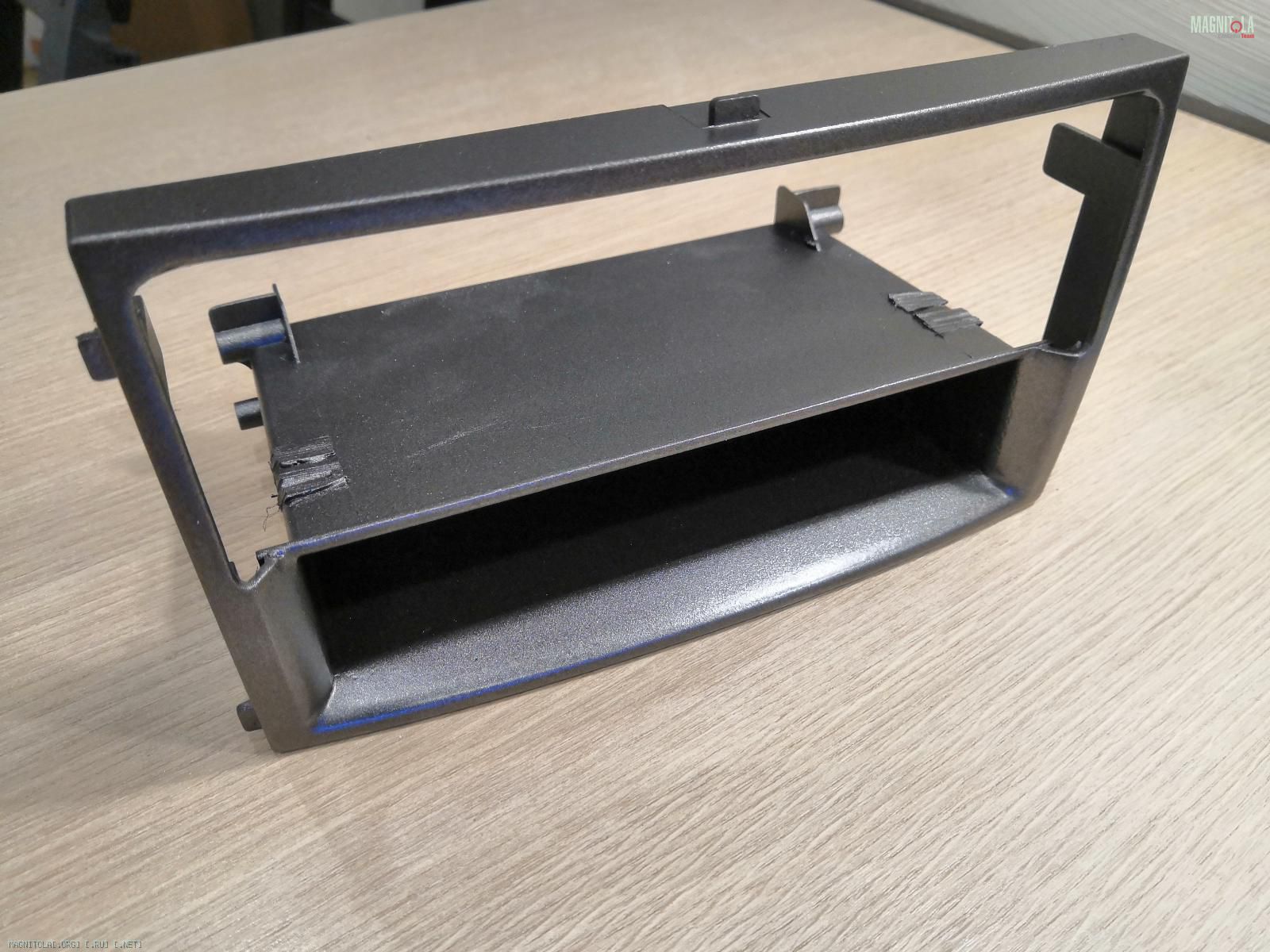

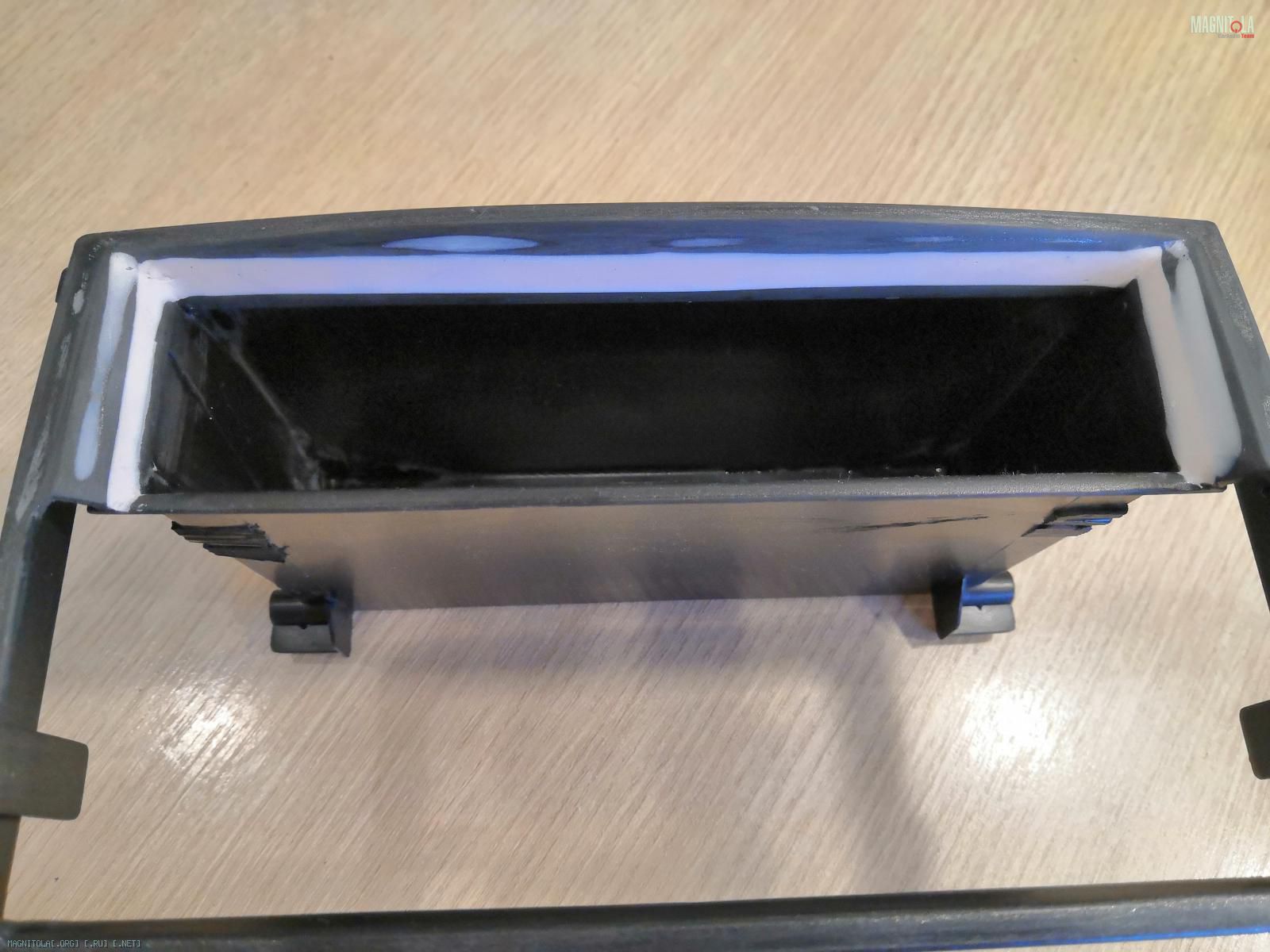

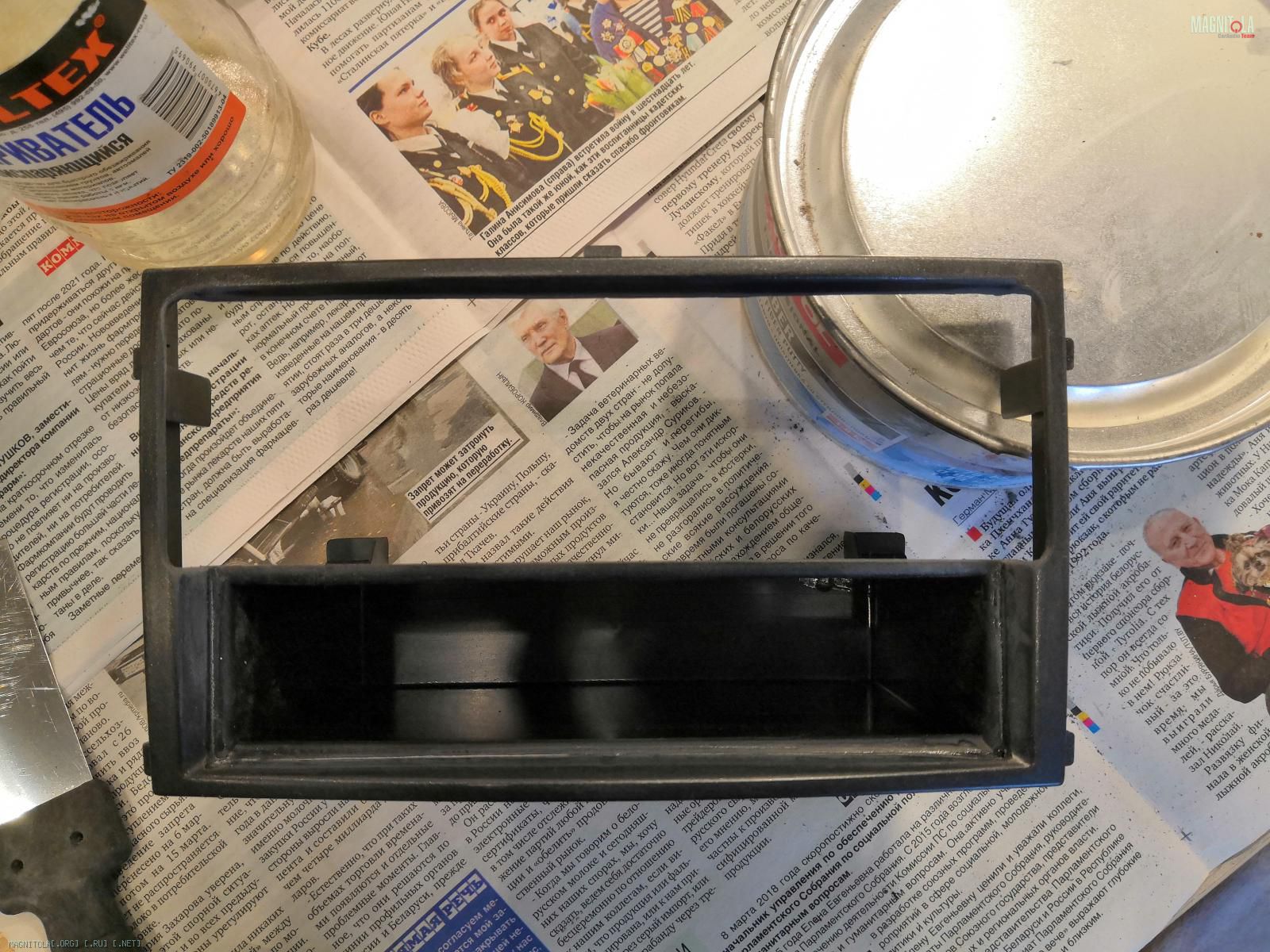

Далее стал думать, как закрыть оставшийся 1DIN. Купил карман, приклеил его к родной рамке. далее напильники, наждачки, шпатлевка, окраска. И примерка на центральную панель.
Вложение 1326503Вложение 1326505Вложение 1326507Вложение 1326509Вложение 1326511Вложение 1326513

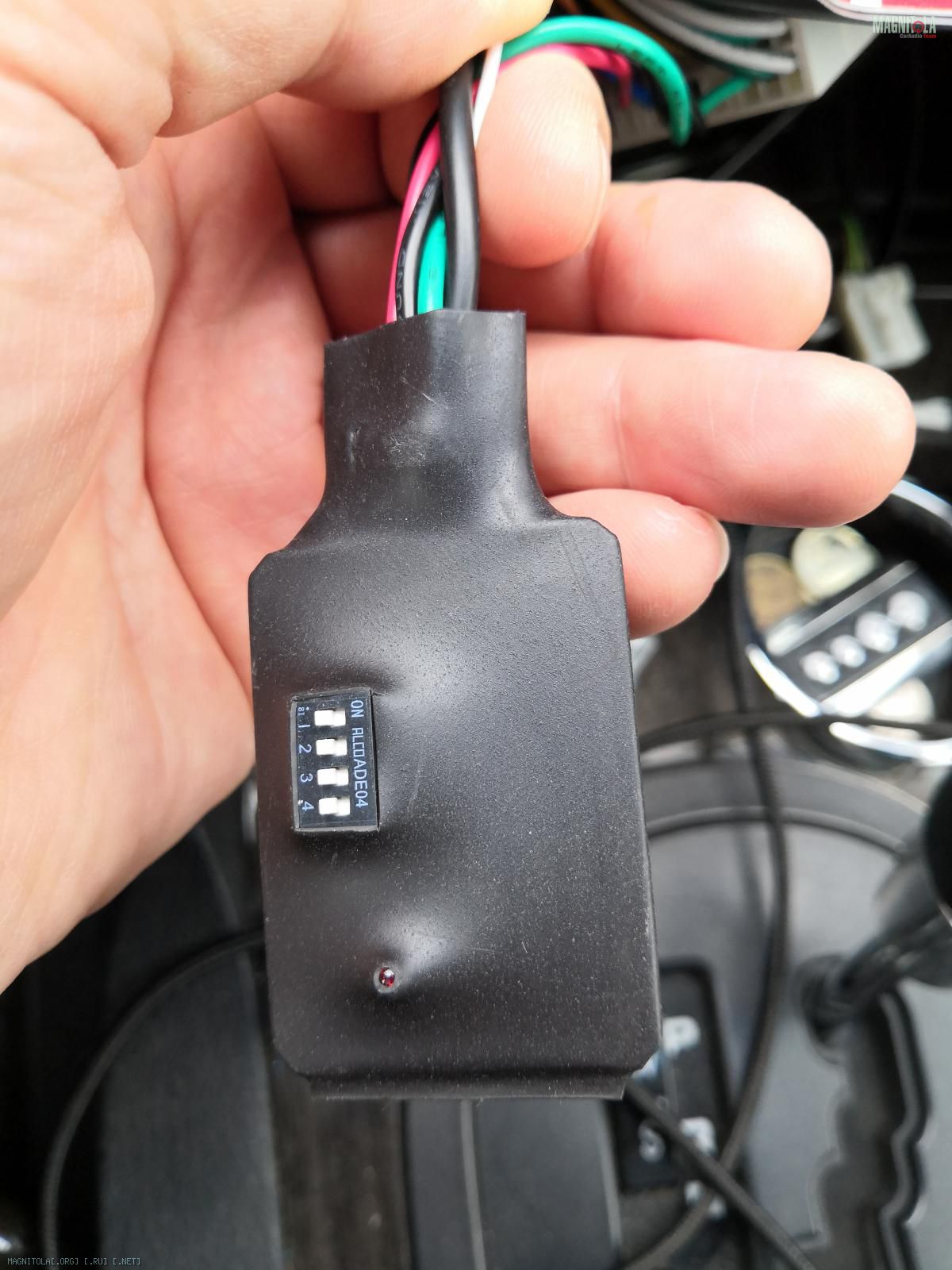

Подружил пионер с кнопками на руле с помощью это приблуды.
Вложение 1326515

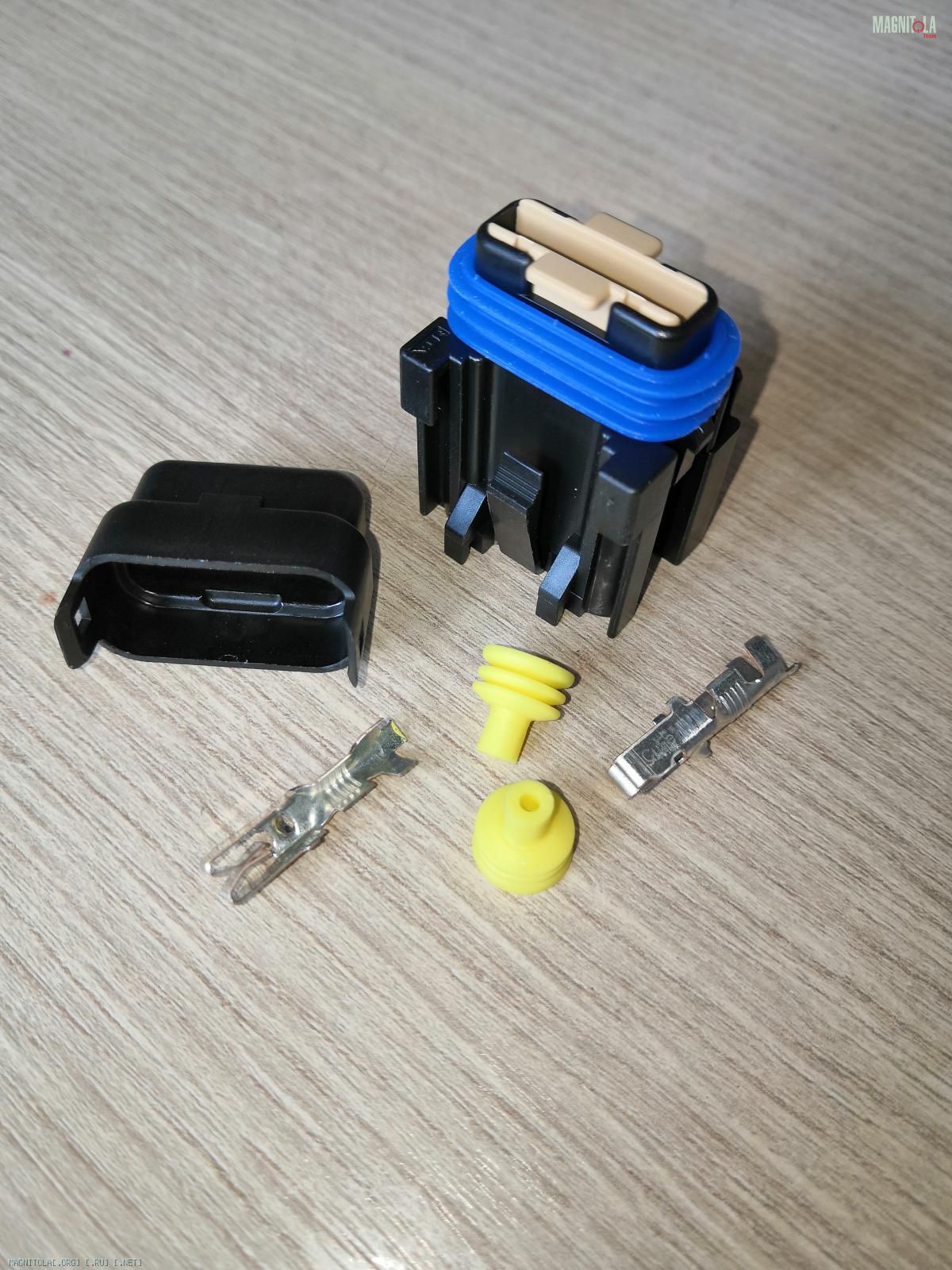

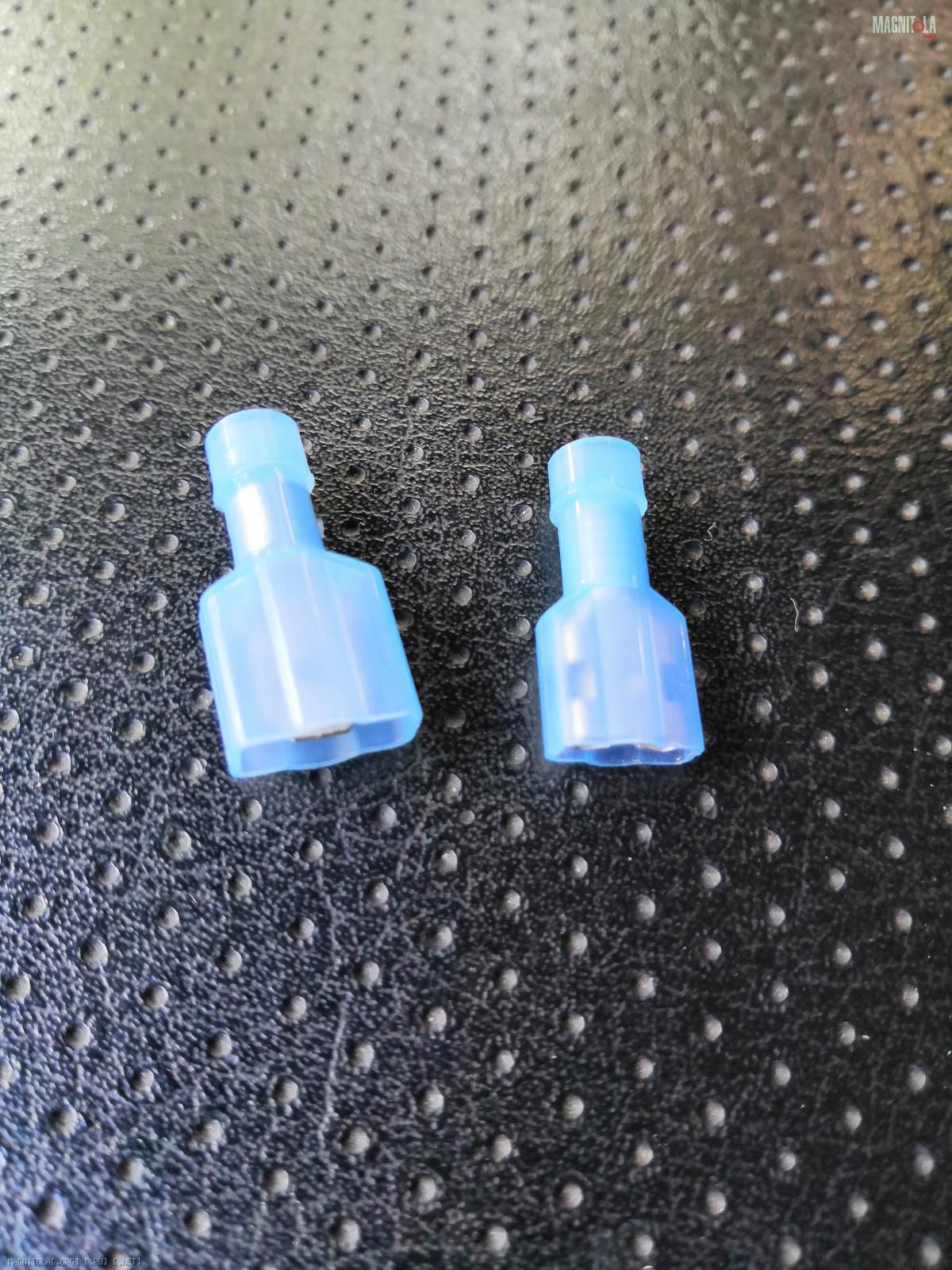

Питание на оранжевый провод, который постоянно "+" кинул от аккумулятора через предохранитель проводом 2,5 квадрата. Подсоединил через штекеры непосредственно на магнитолу, минуя разъем.
Вложение 1326517Вложение 1326519

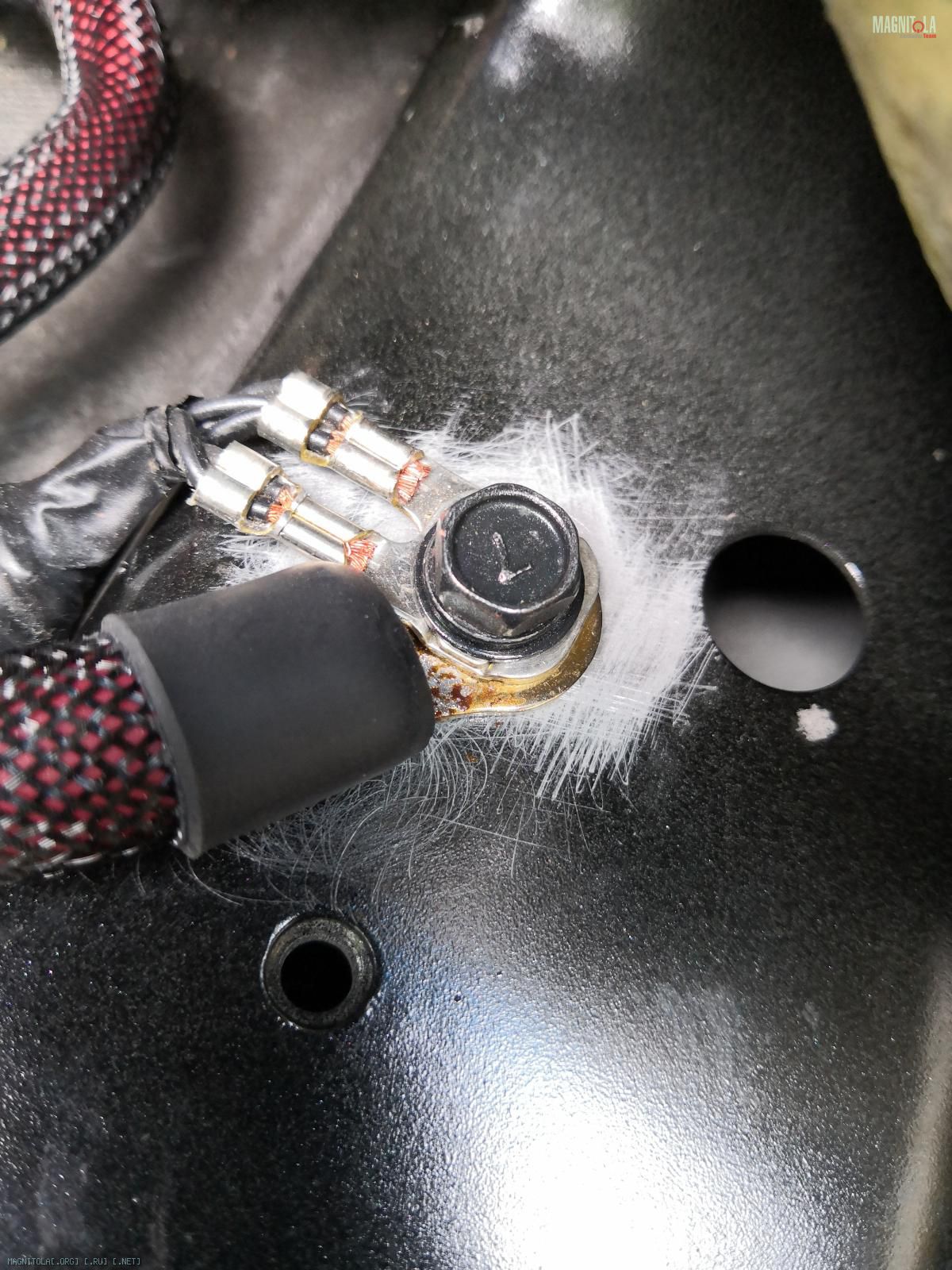

Минус таким же проводом посадил на кузов в месте крепления минуса от усилителя. На один болт. В итоге получилось так.
Вложение 1326521

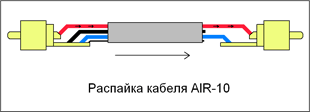

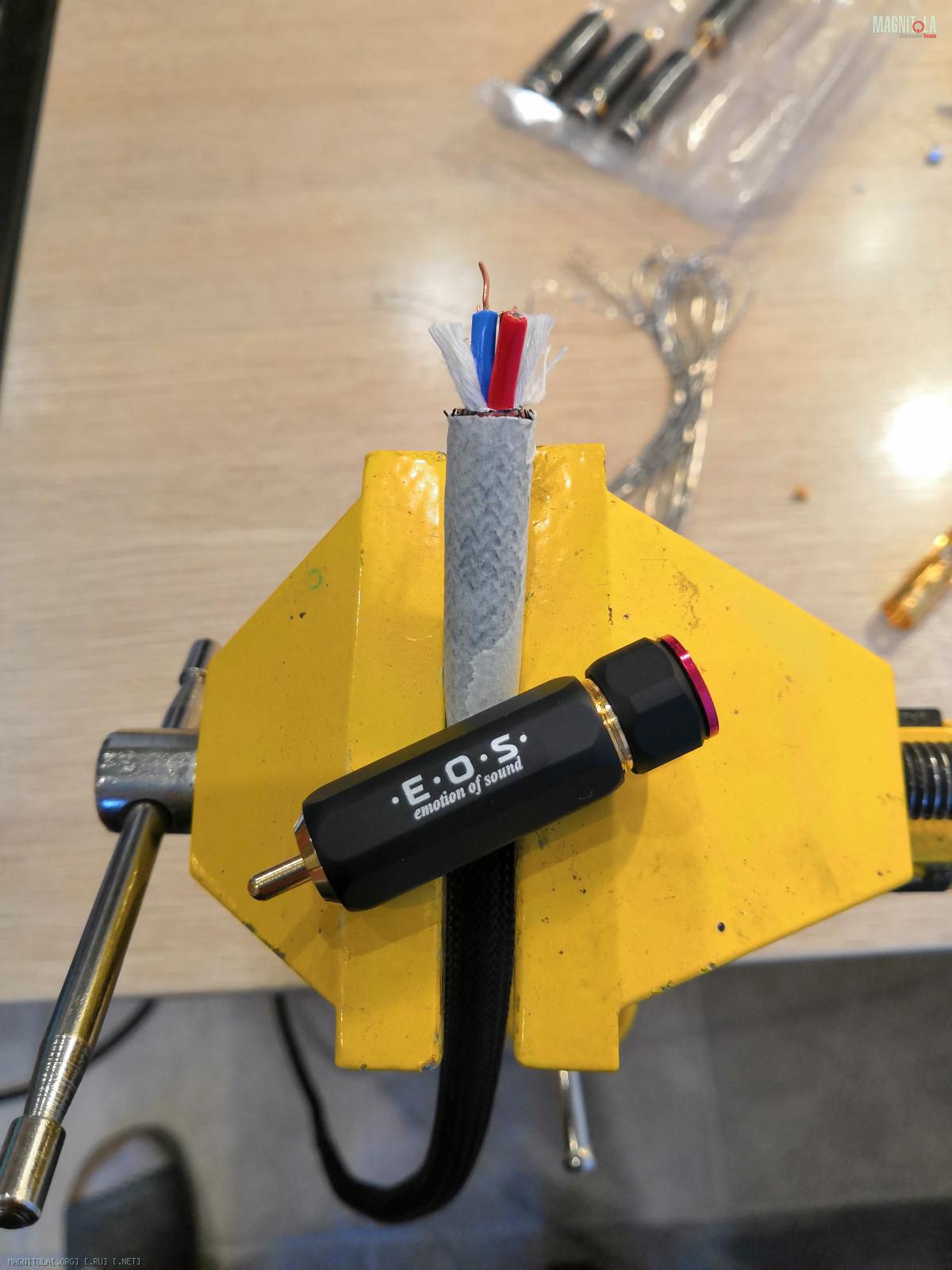

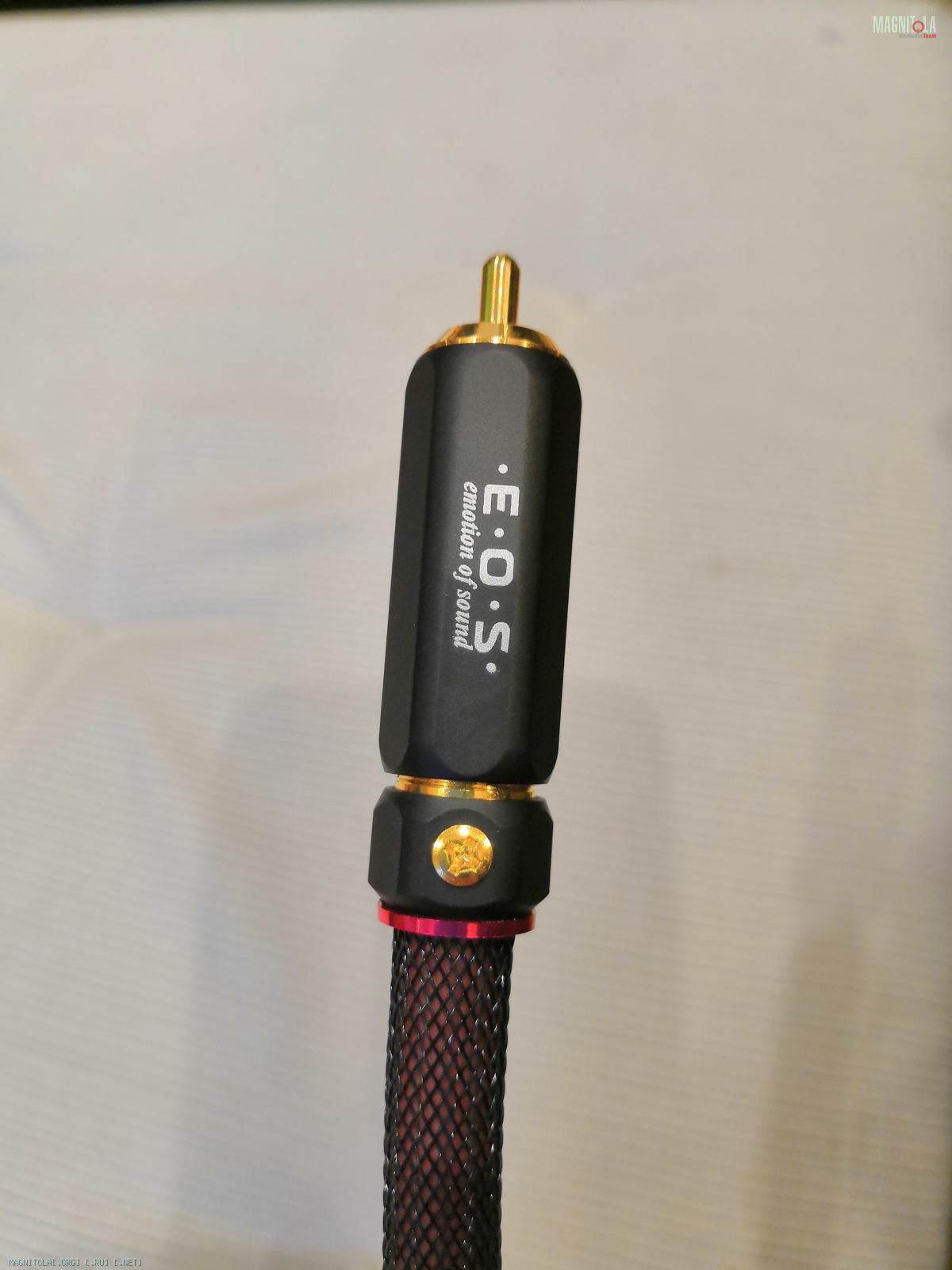

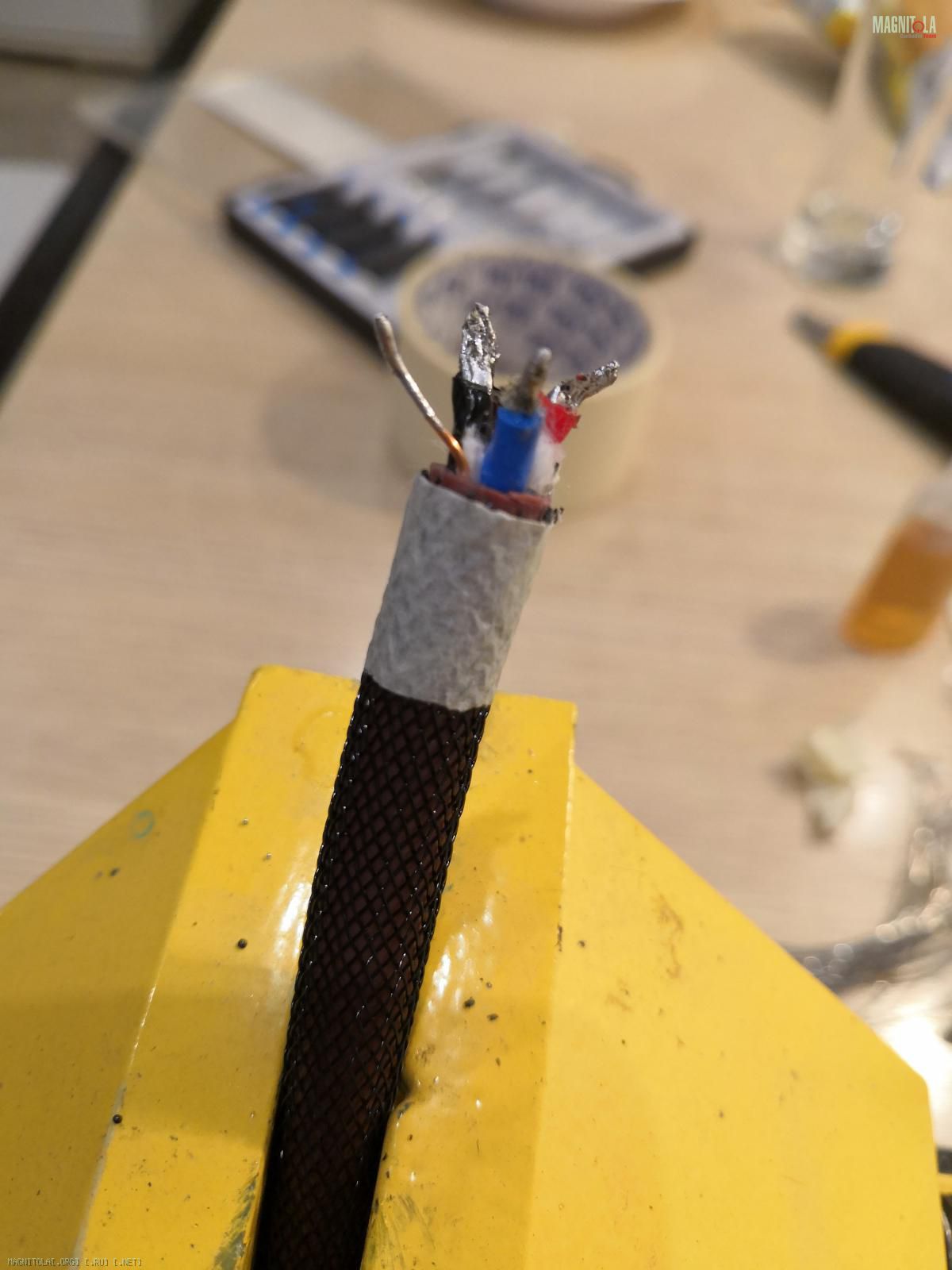

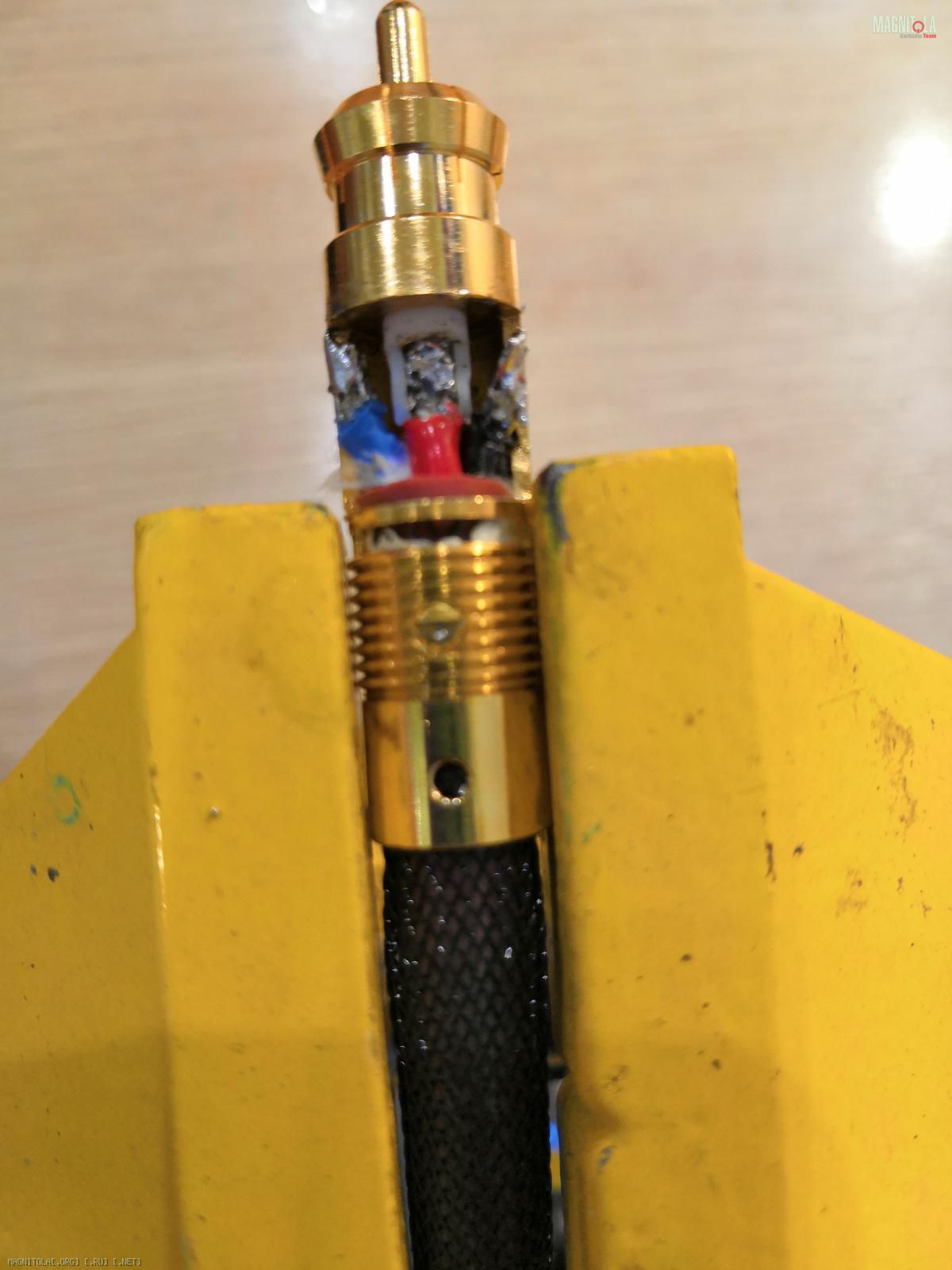

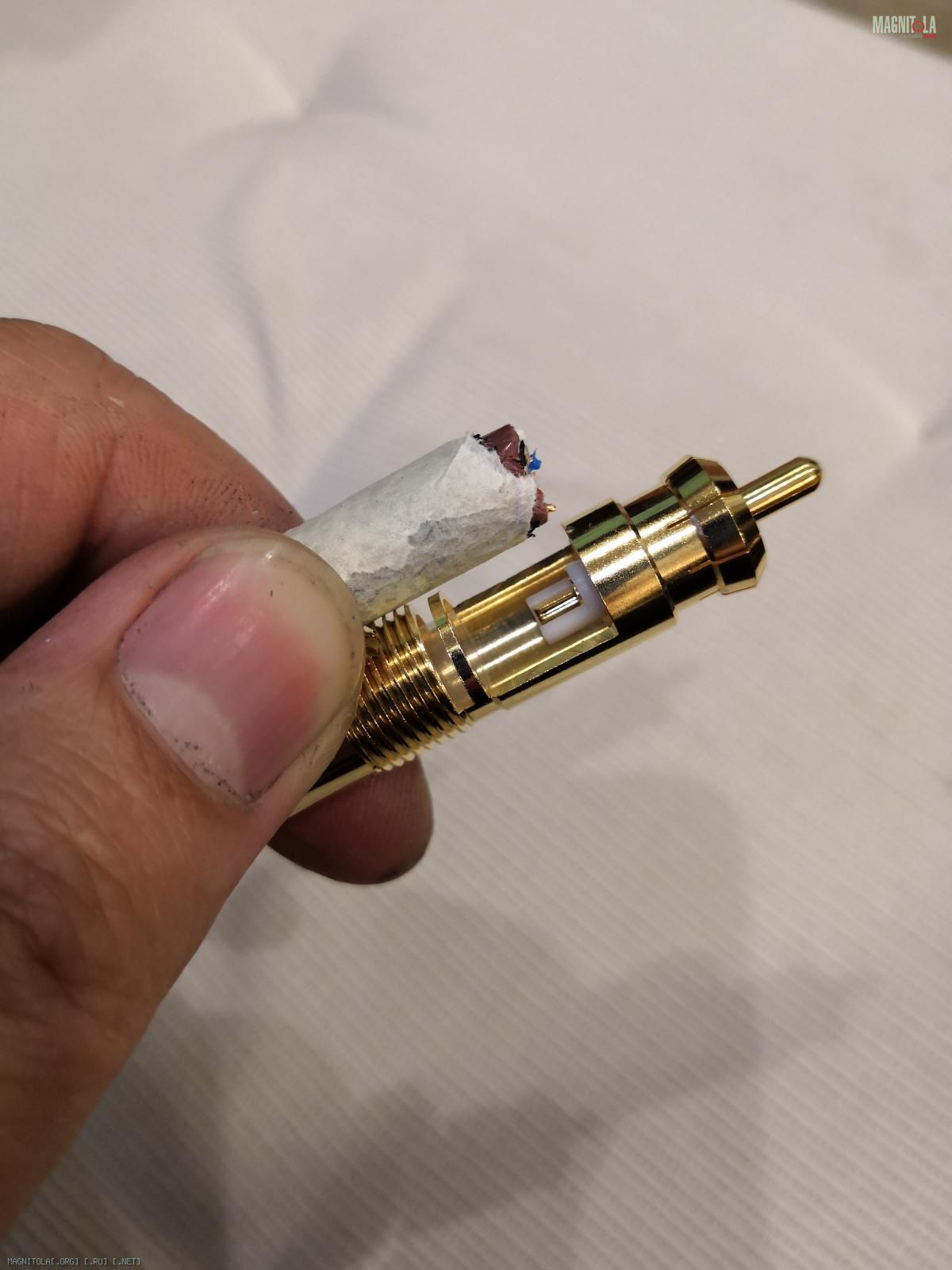

Межблочка. Для ппередачи СЧ и ВЧ сигнала от магнитолы на усилитель использовал провод Air-10. Отрезал одинаковые по длине провода. Спаял по схеме серебряным припоем.
Вложение 1326607Вложение 1326609Вложение 1326611Вложение 1326613Вложение 1326615Вложение 1326617

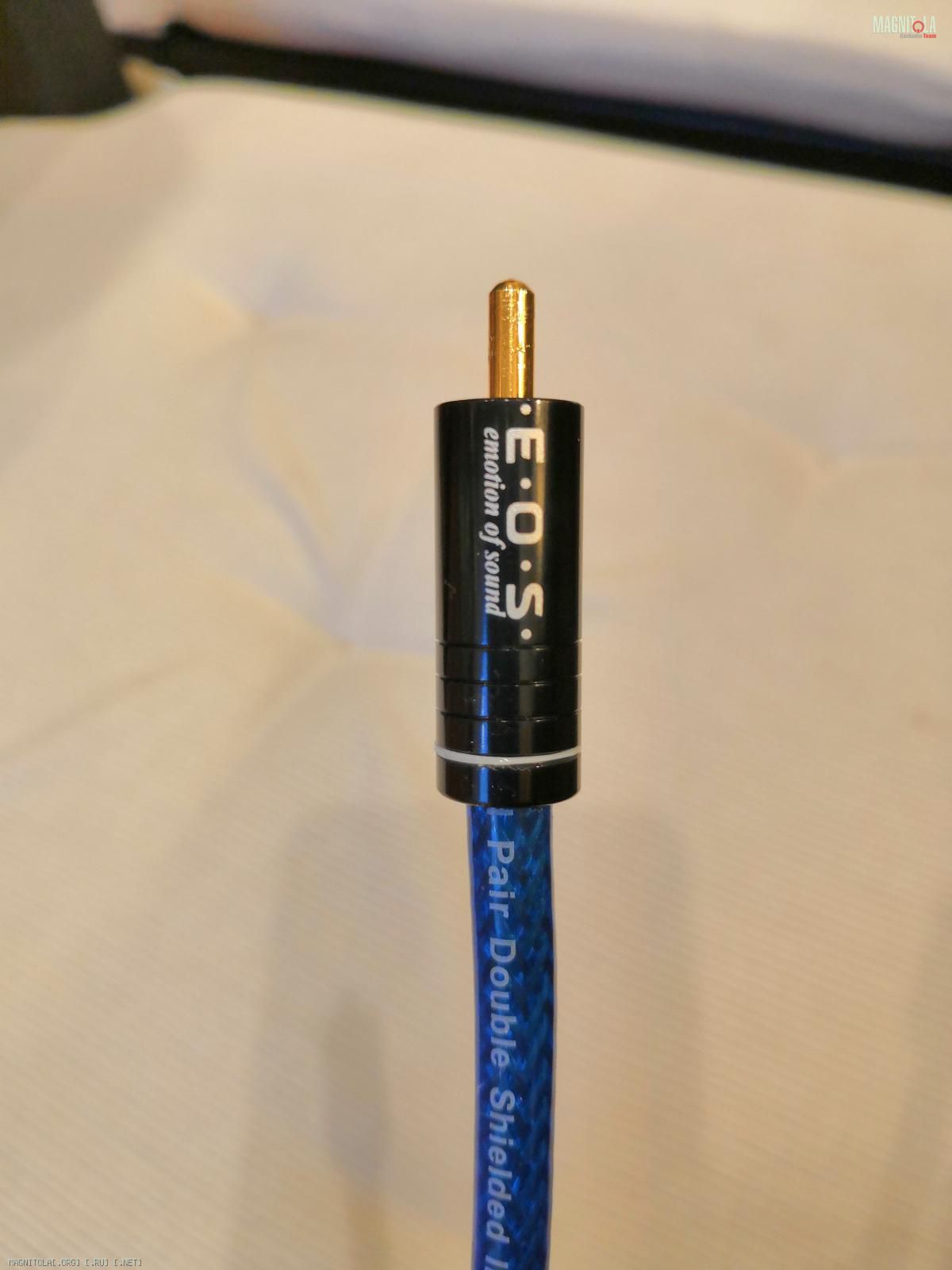

С межблочкой на саб аналогично, только провод и разъемы попроще
Вложение 1326619

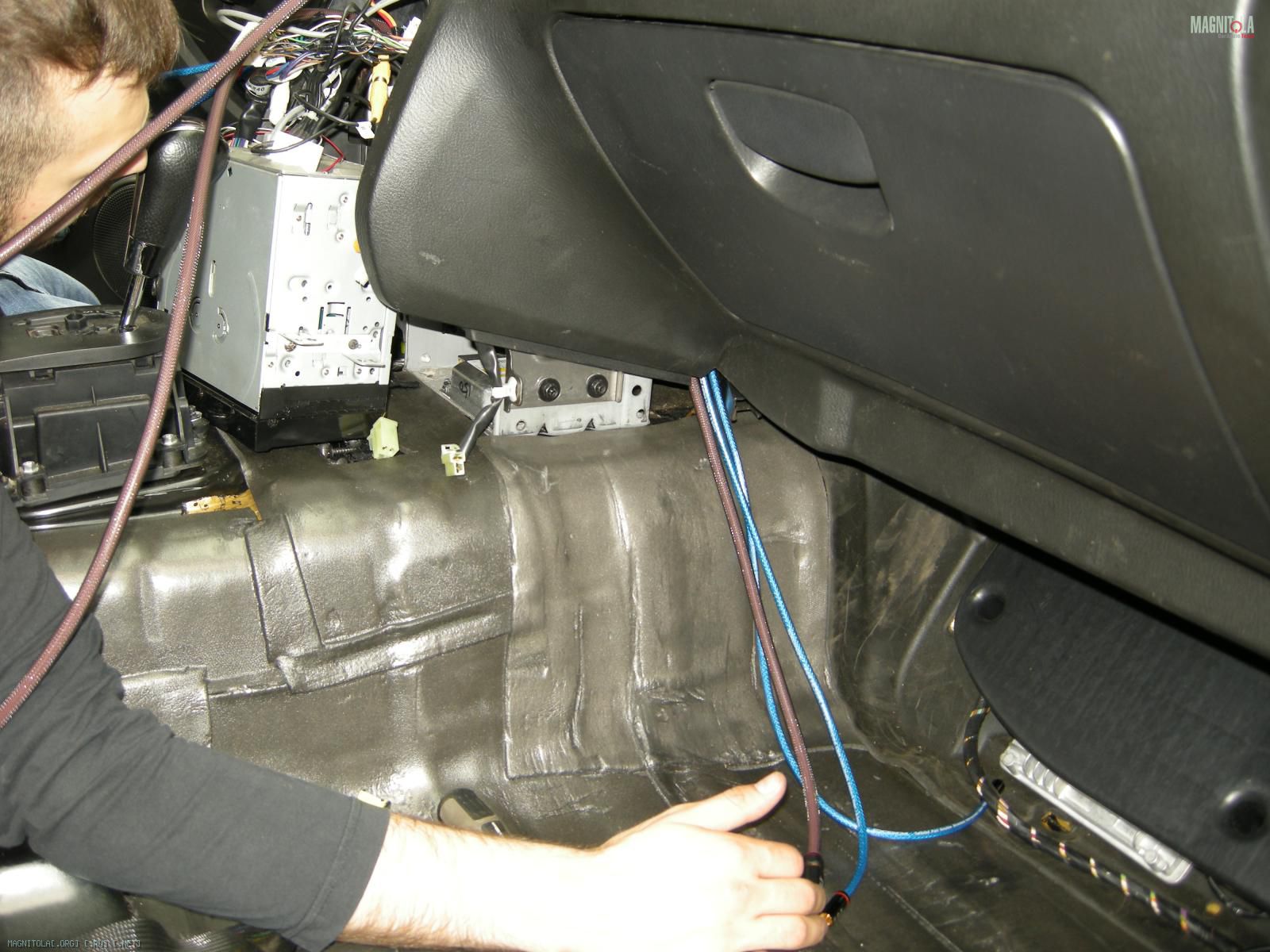

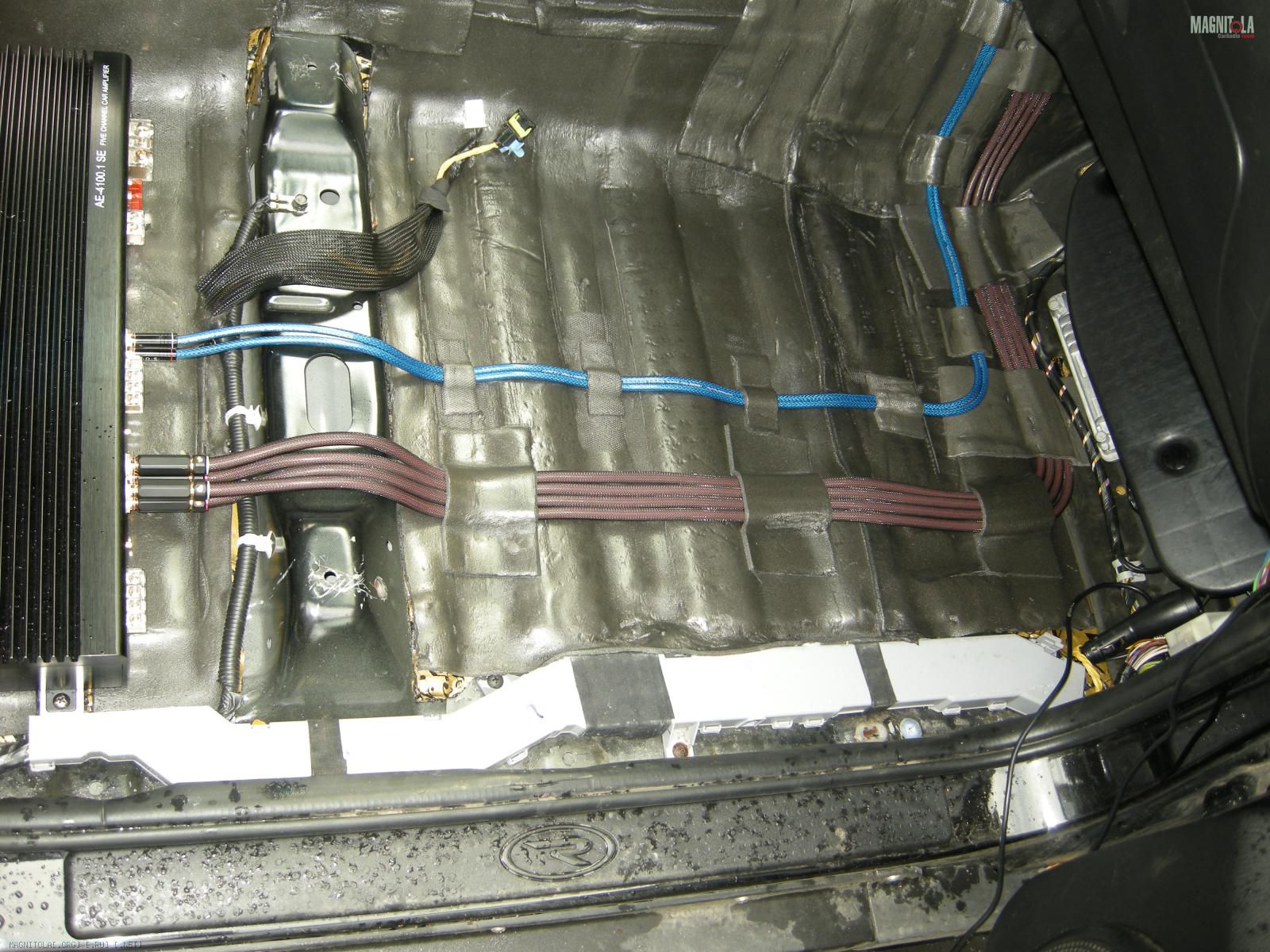

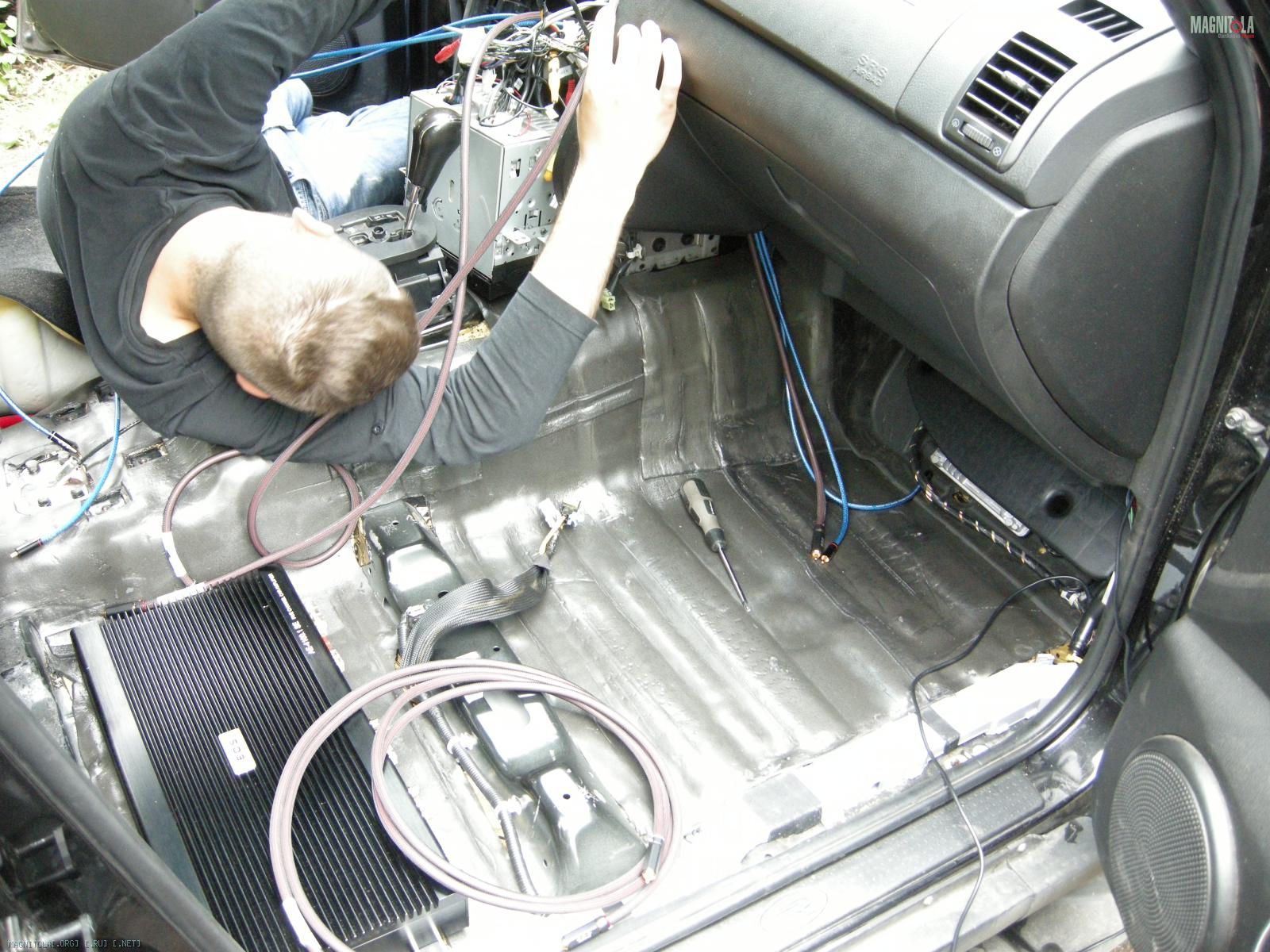

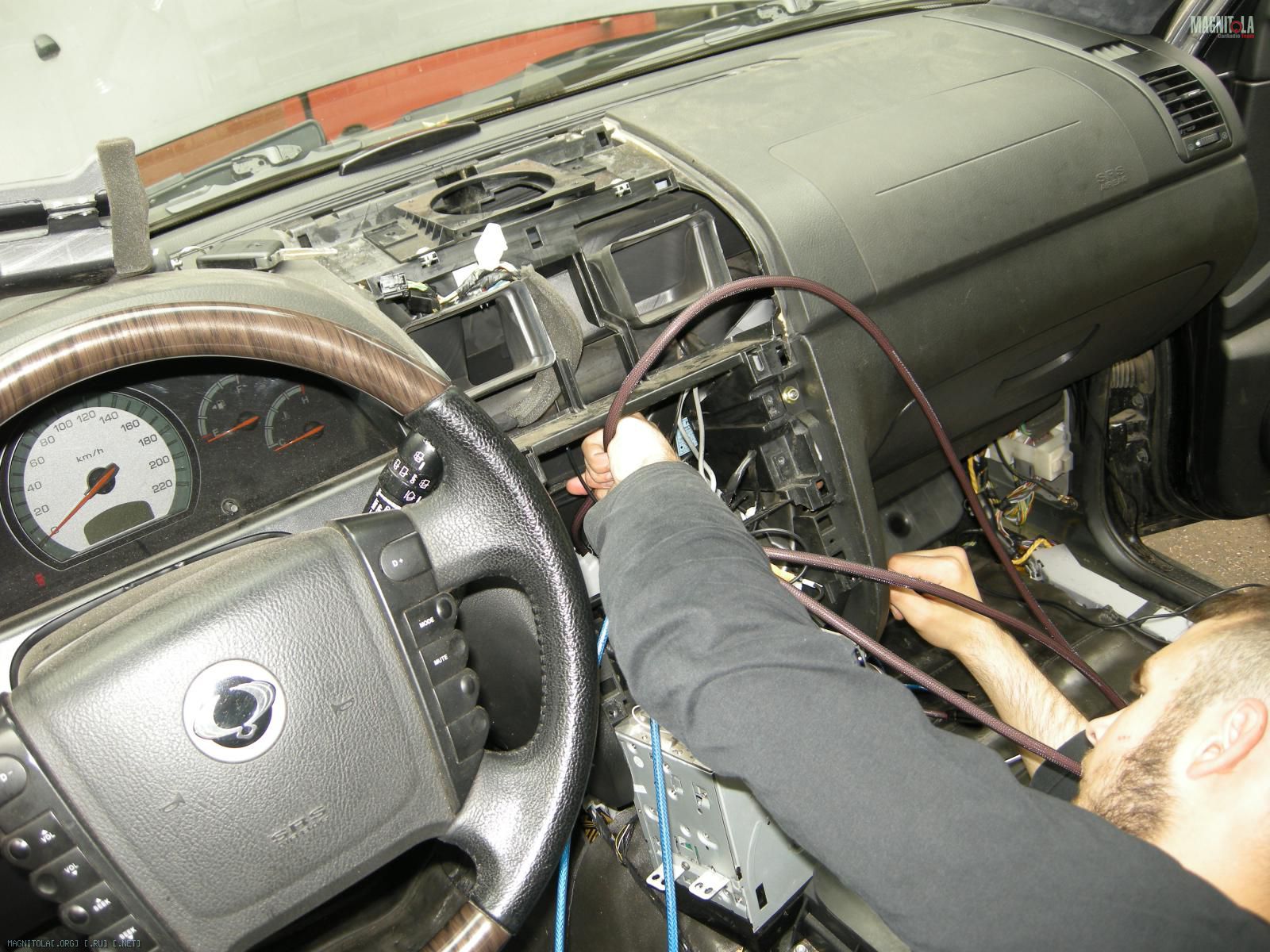

Проложил провода к усилителю.
Вложение 1326625Вложение 1326627Вложение 1326629Вложение 1326631

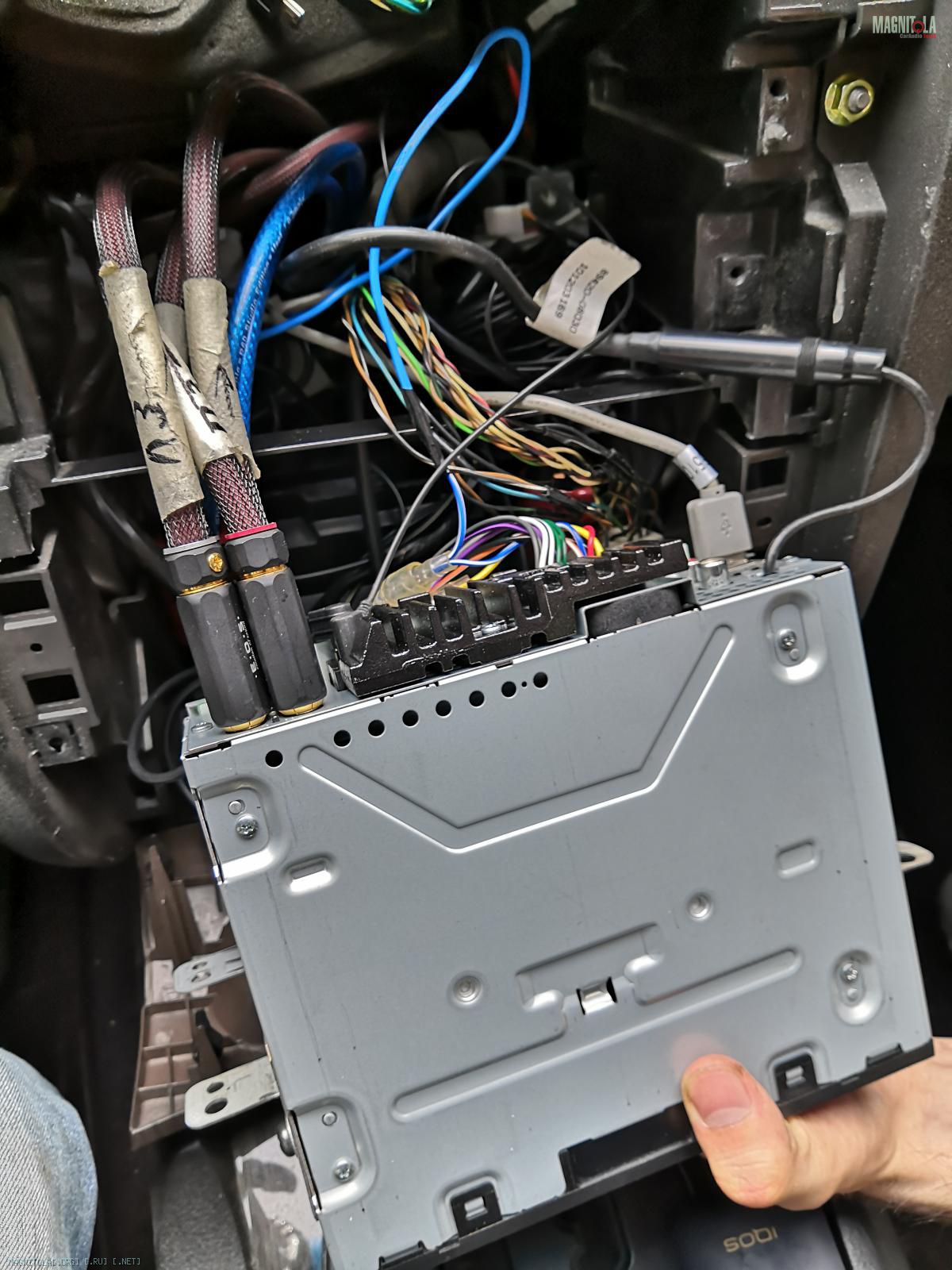

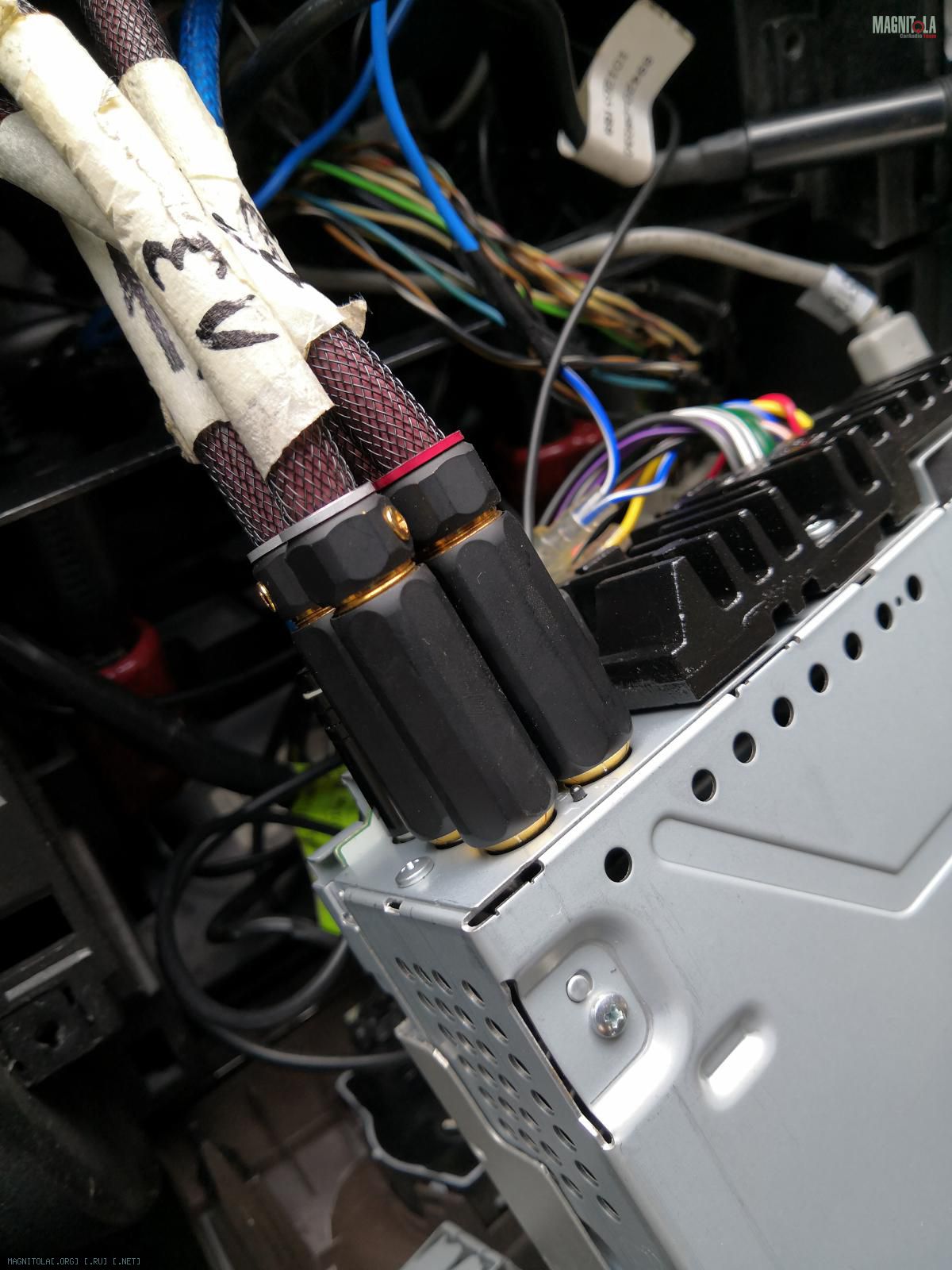

Далее подсоединил к магнитоле соблюдаю направленность.
Вложение 1326621Вложение 1326623

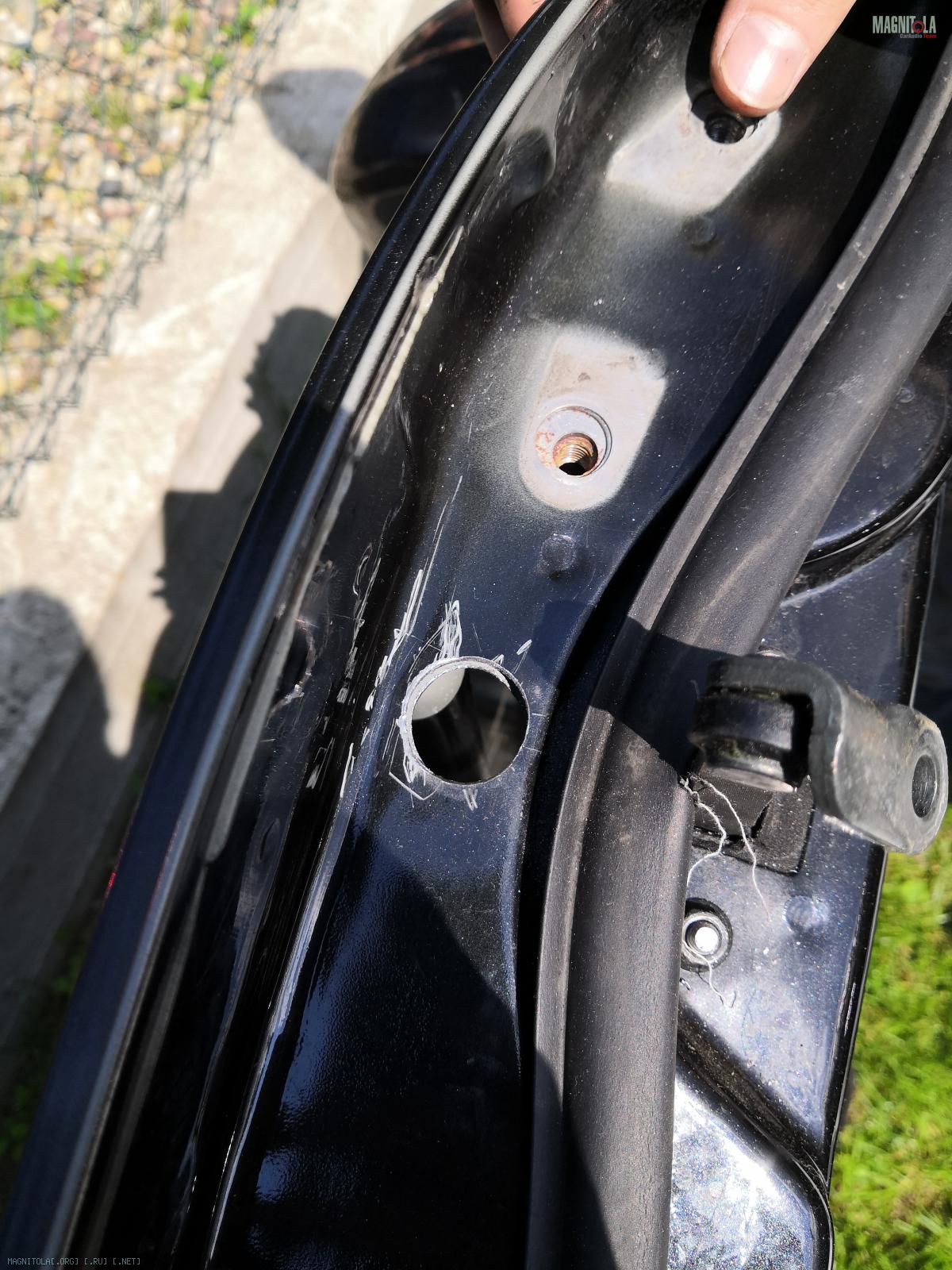

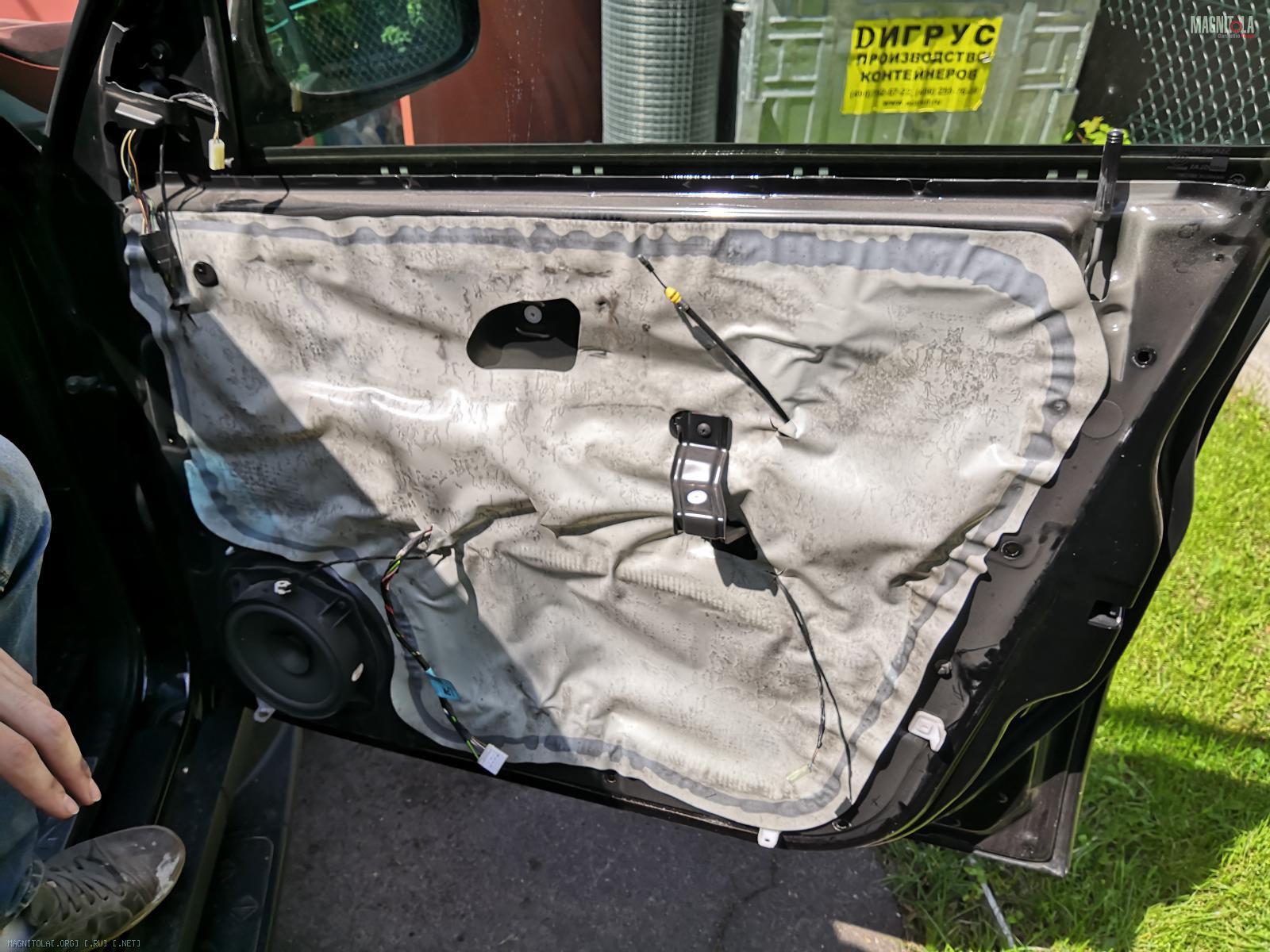

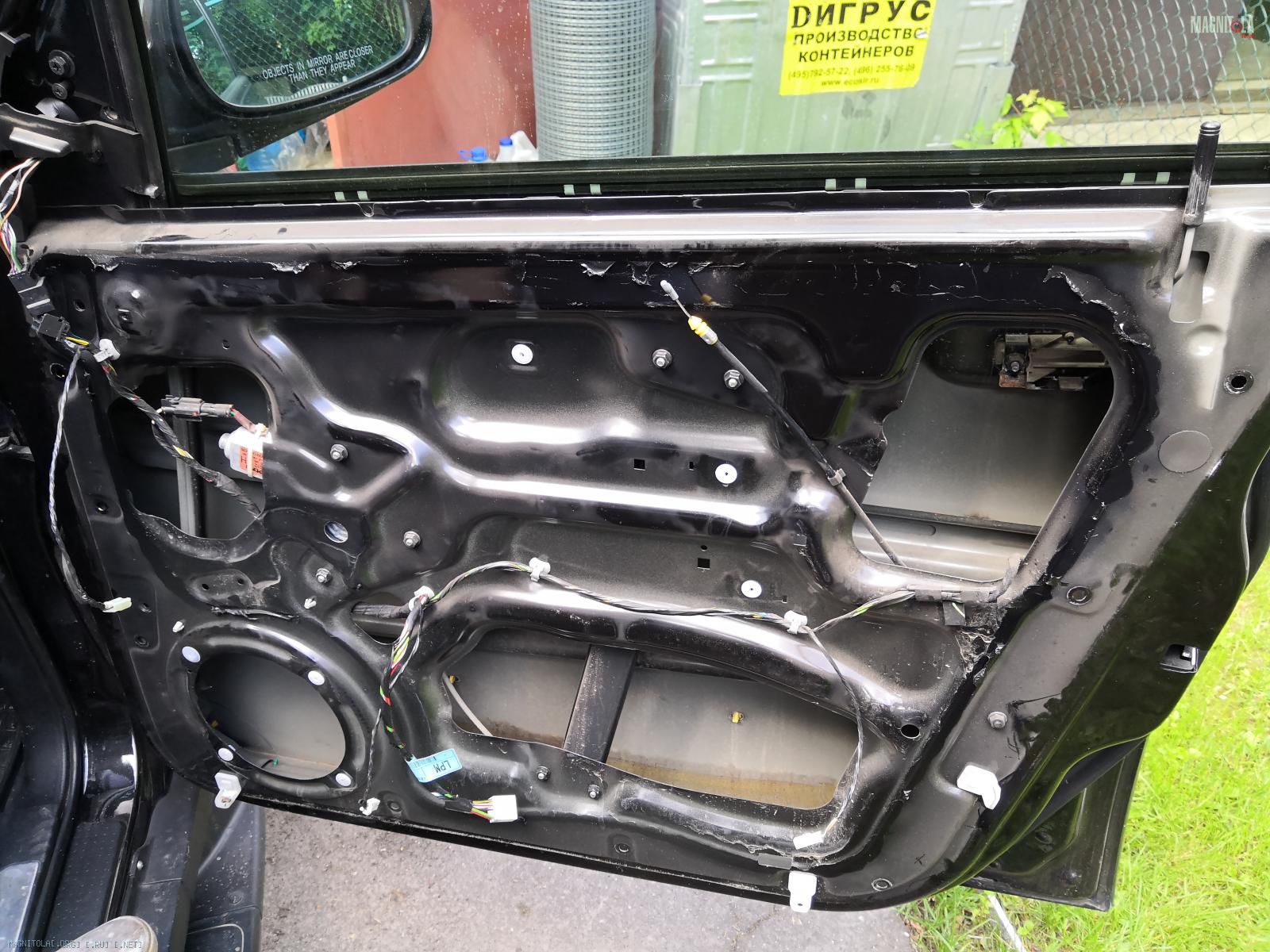

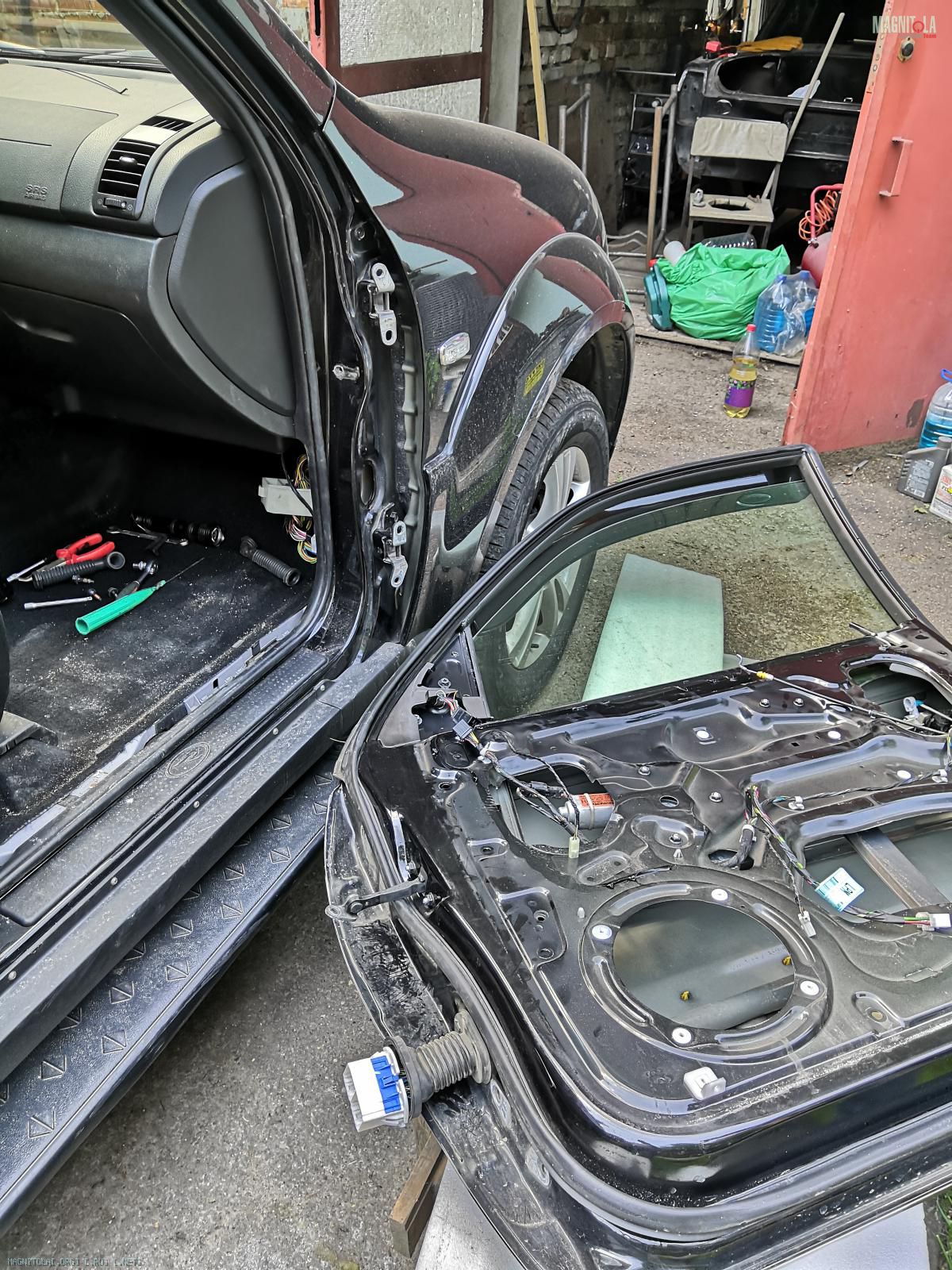

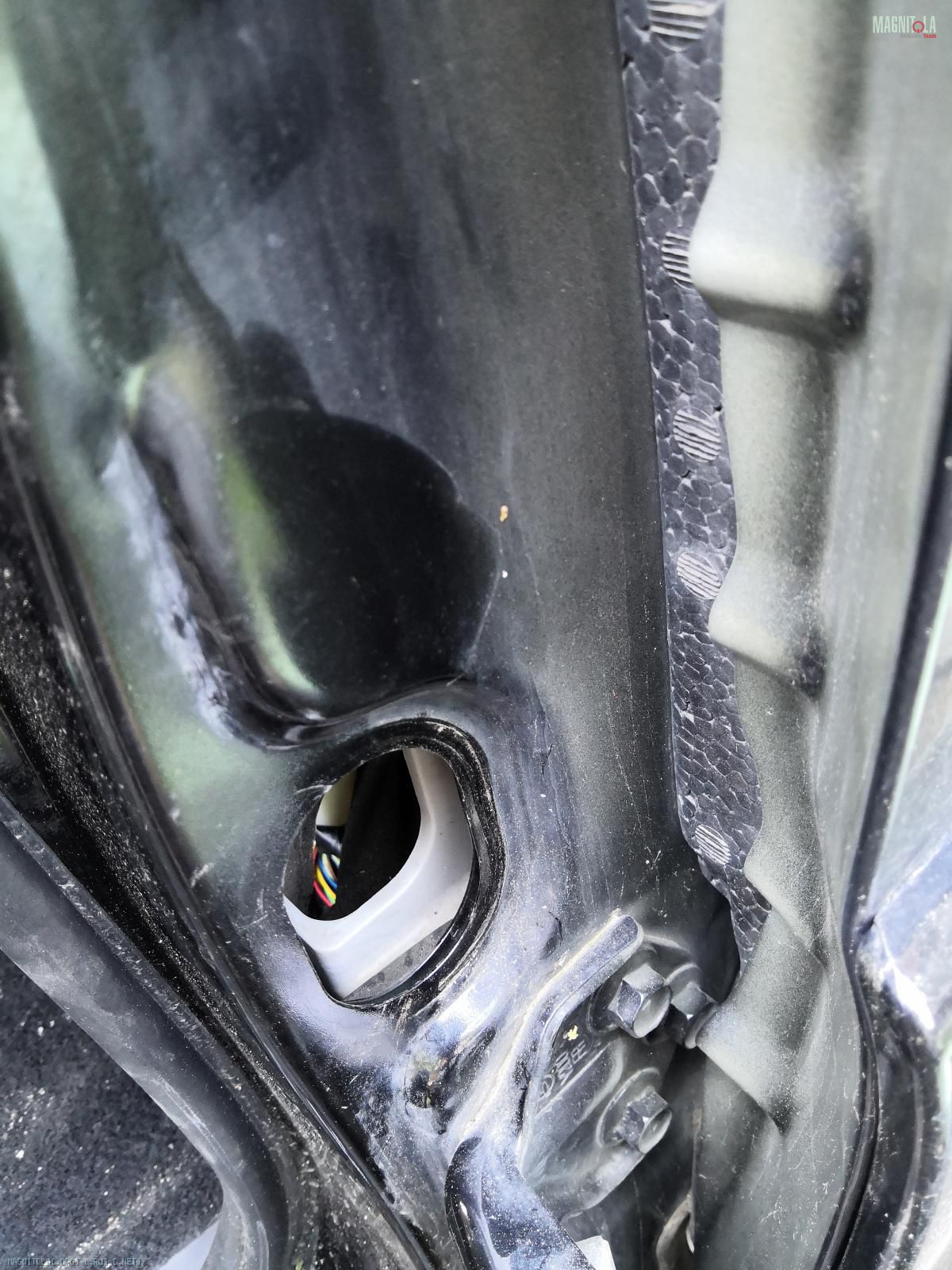

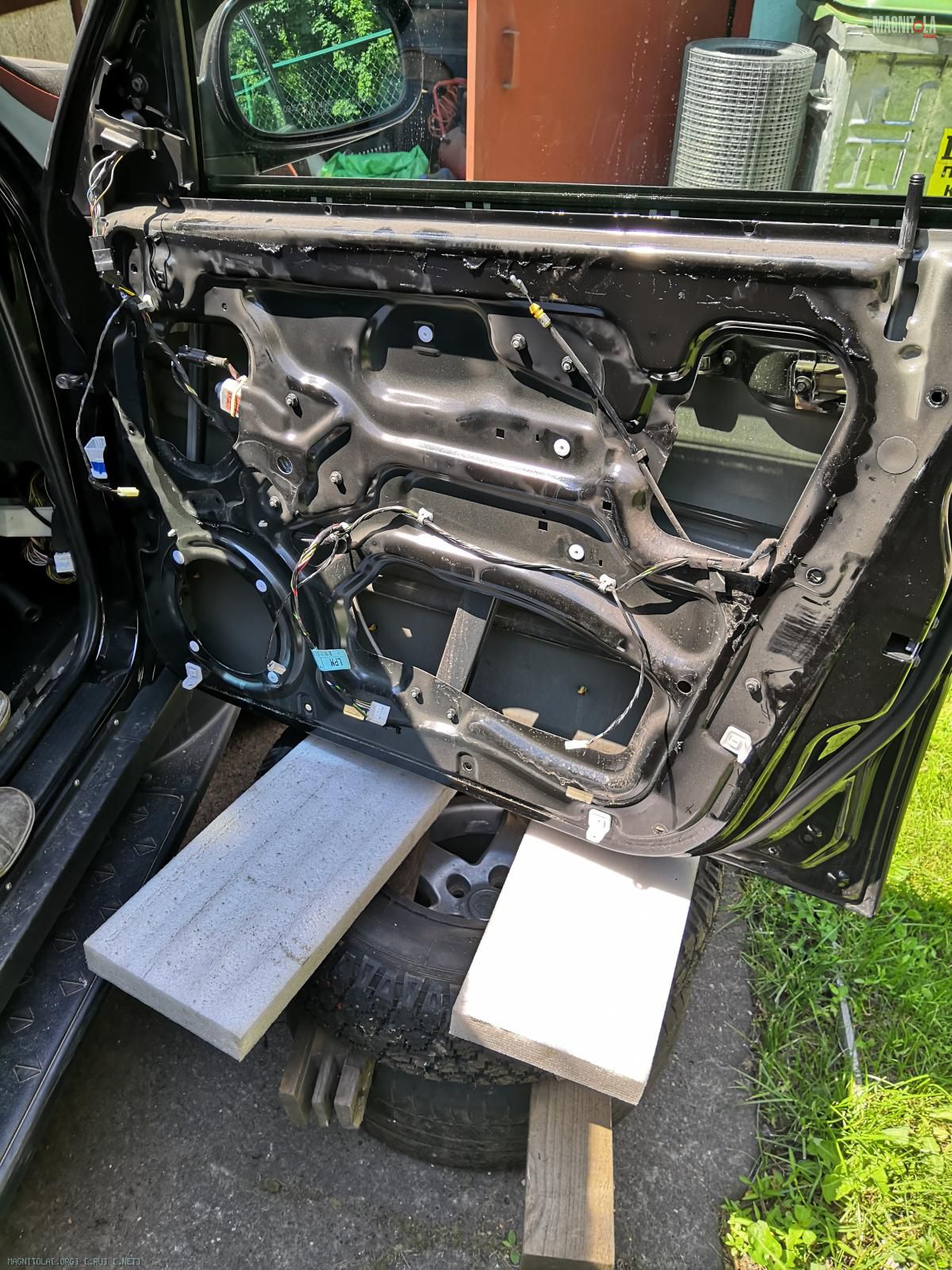

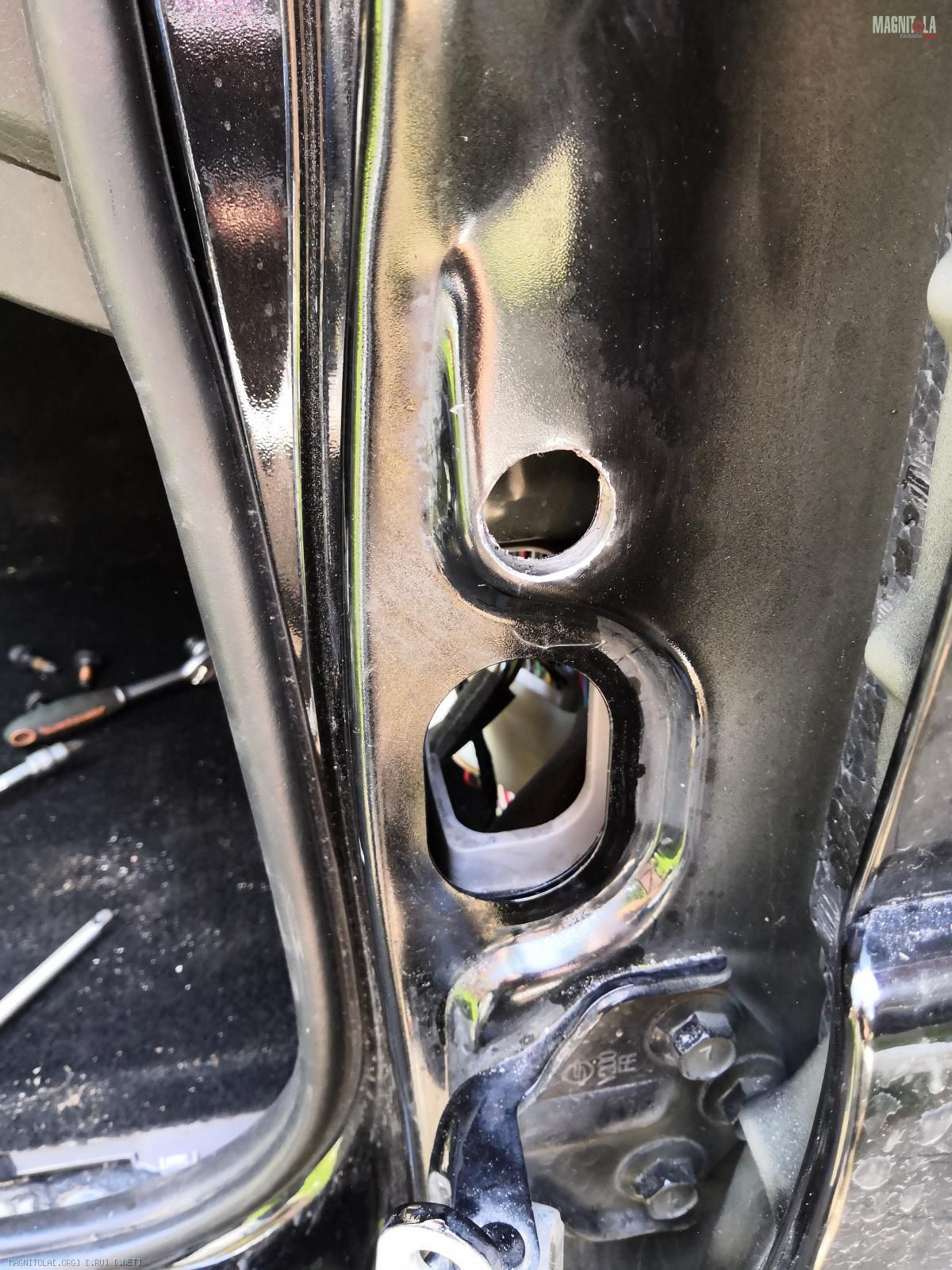

Пришел черед дверей. Снимаем карту, защитный полиэтилен выкидываем и прикидываем, как пойдут провода для акустики. Поскольку провода в дверь пойдут и на миды и на твиты, то решил проложить провода в новой гофре. Как ни крути, придется снимать дверь. Разъединил всю электрику, открутил дверь, просверлил отверстия для гофры.
Вложение 1326797Вложение 1326799Вложение 1326801Вложение 1326803Вложение 1326805Вложение 1326807Вложение 1326809

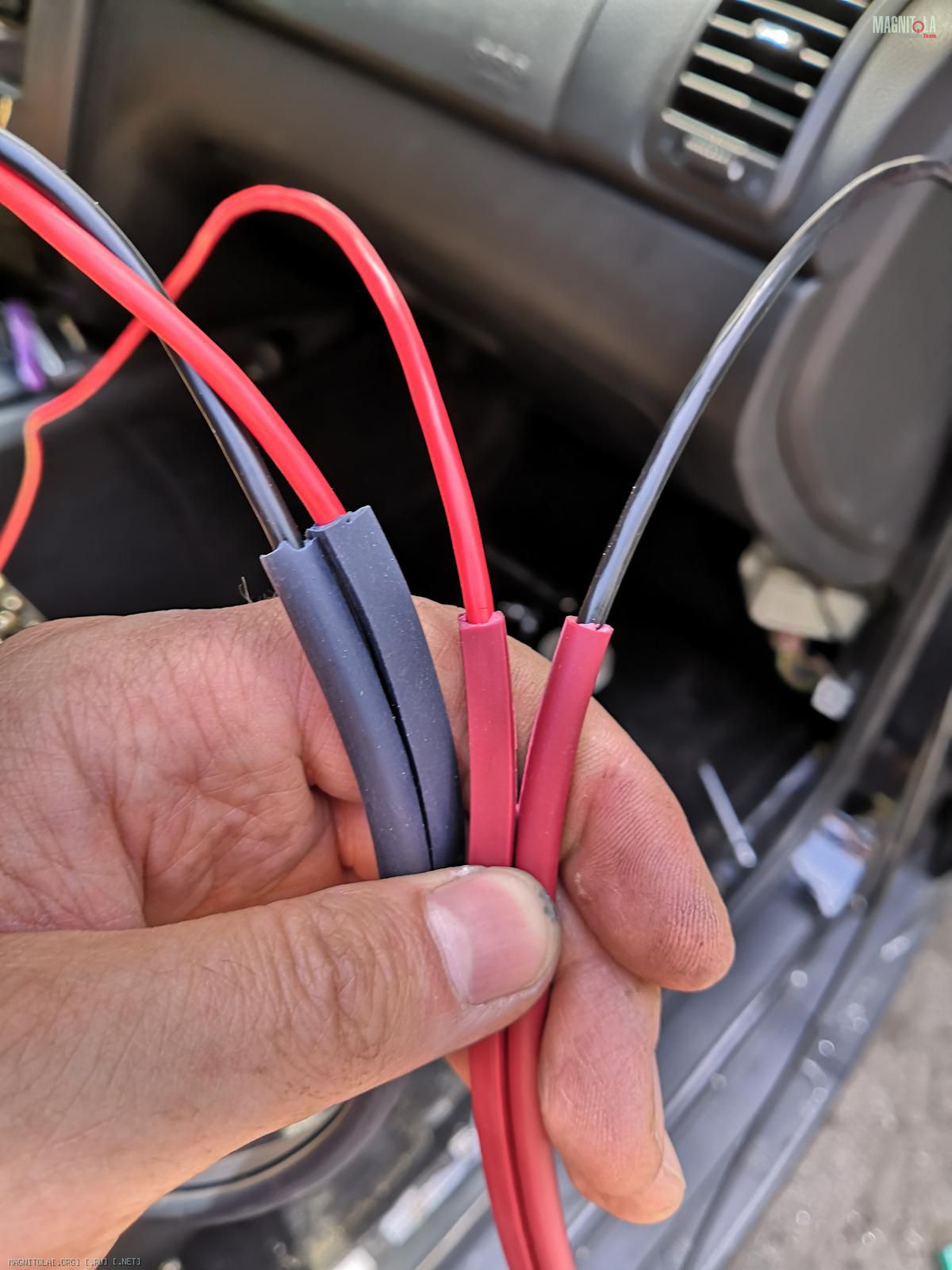

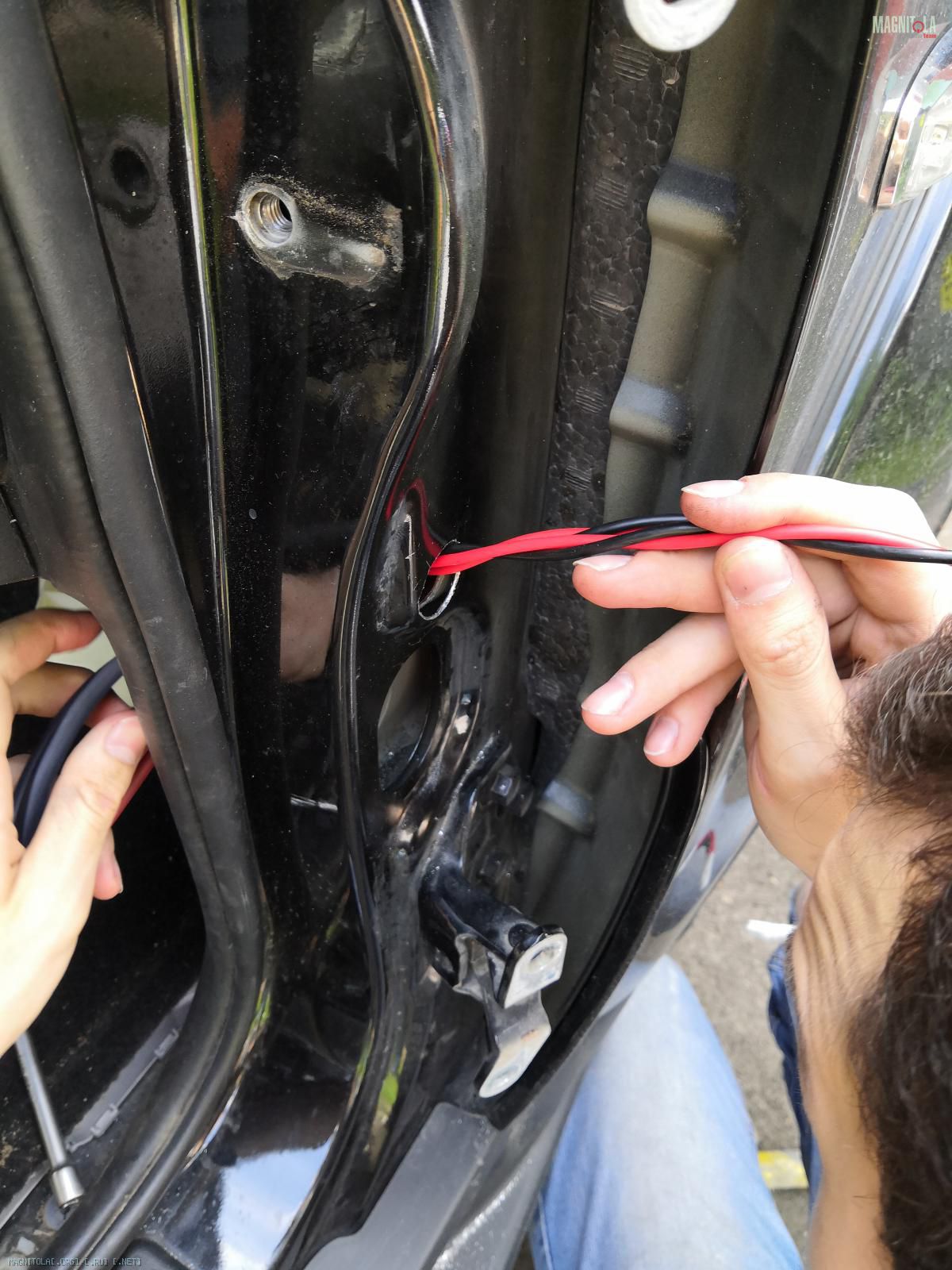

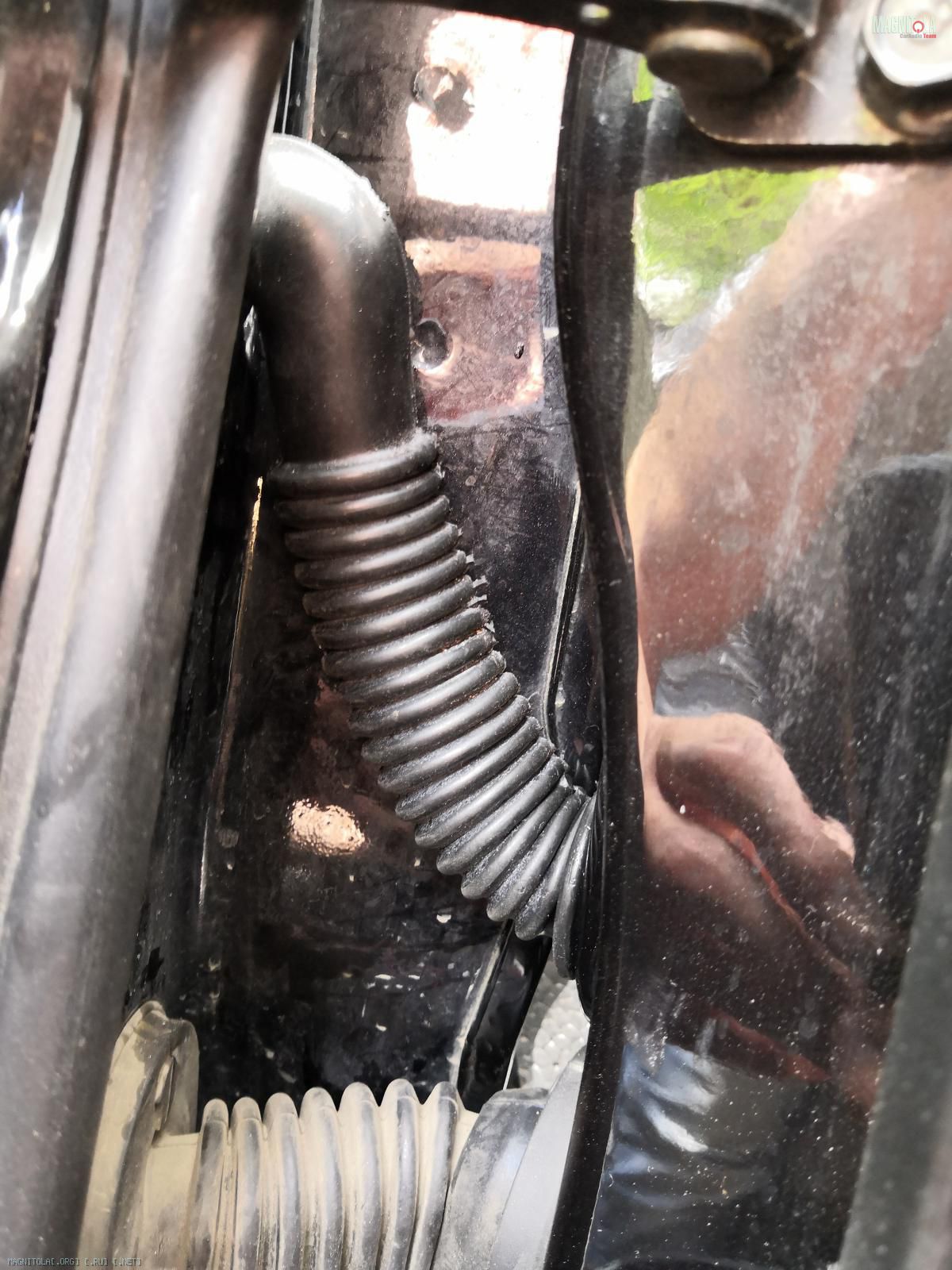

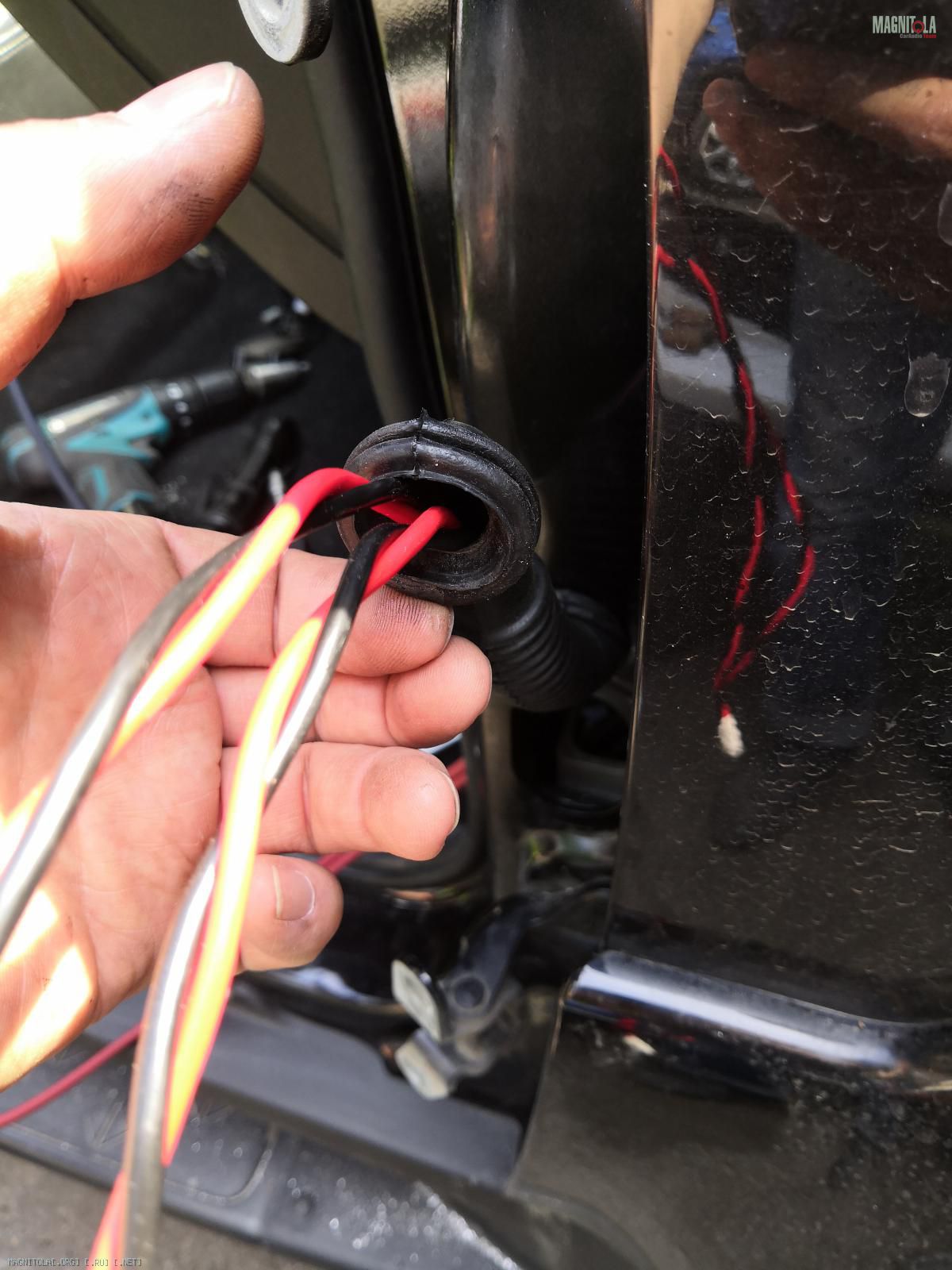

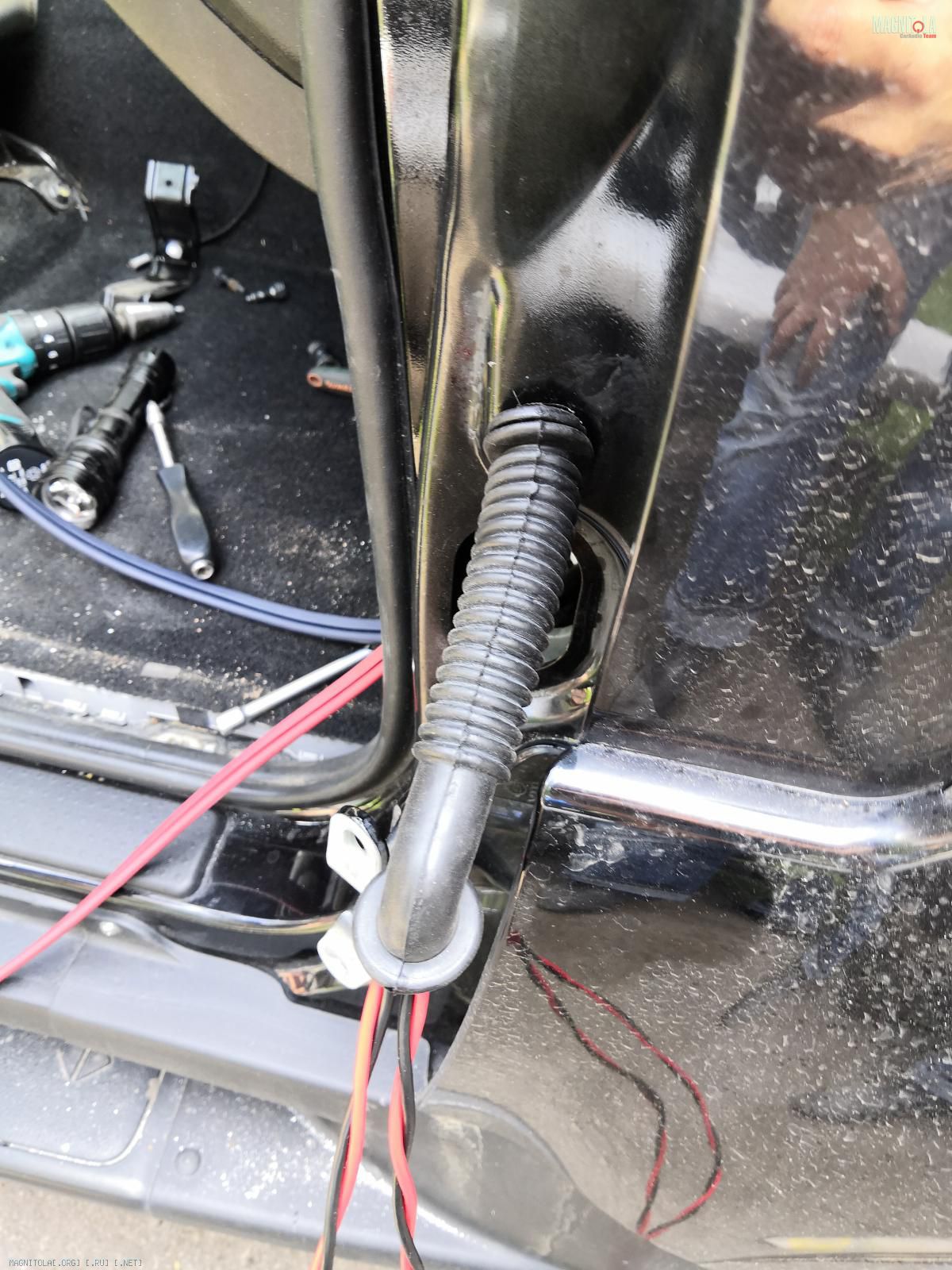

Провода оказались довольно толстые. Во внешней изоляции не протянуть. Снял изоляцию, протащил провода через гофру. Поставил дверь на место. Одному сие делать не рекомендую. Нужен помощник.
Вложение 1326811Вложение 1326813Вложение 1326815Вложение 1326817Вложение 1326819

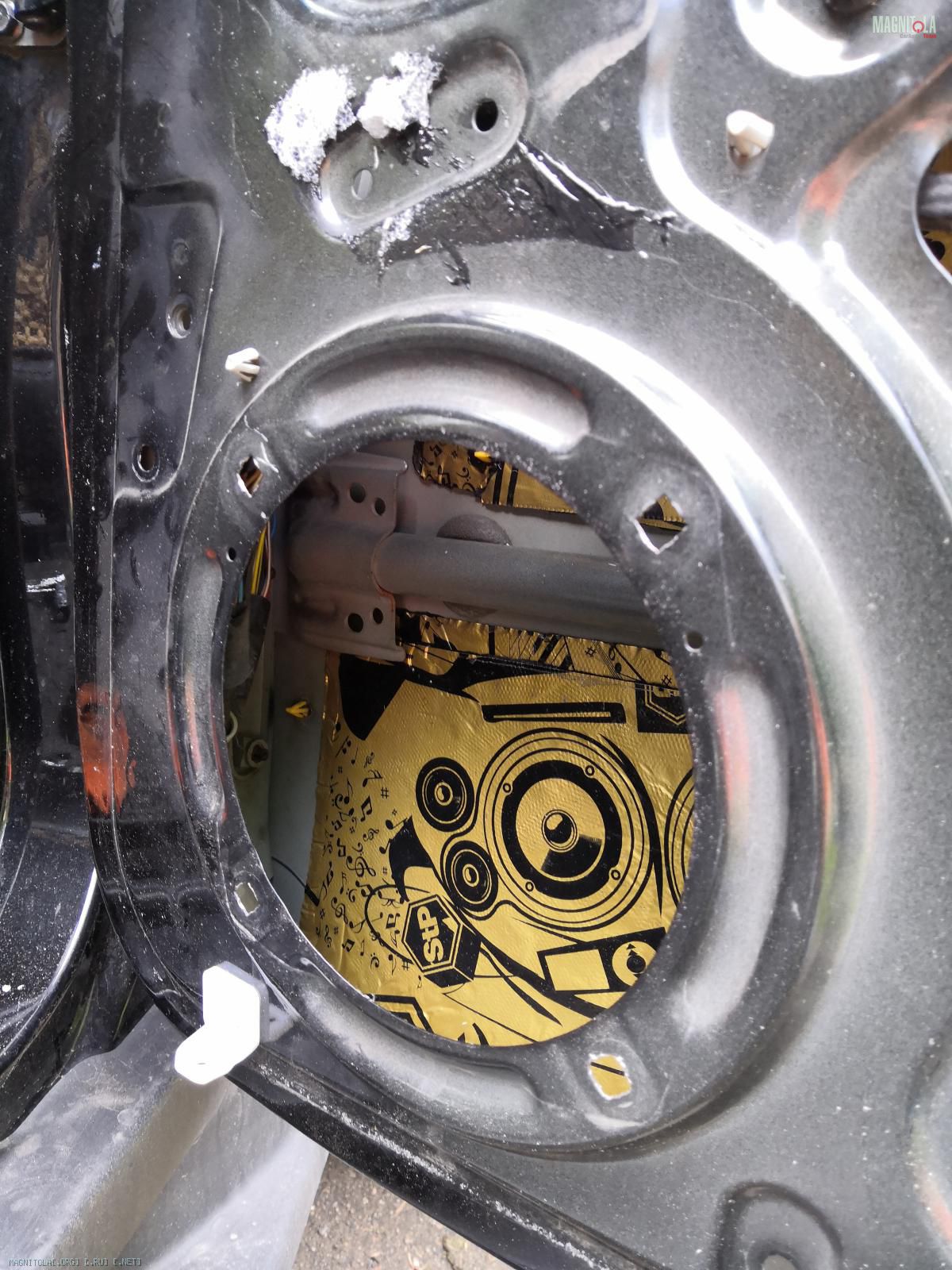

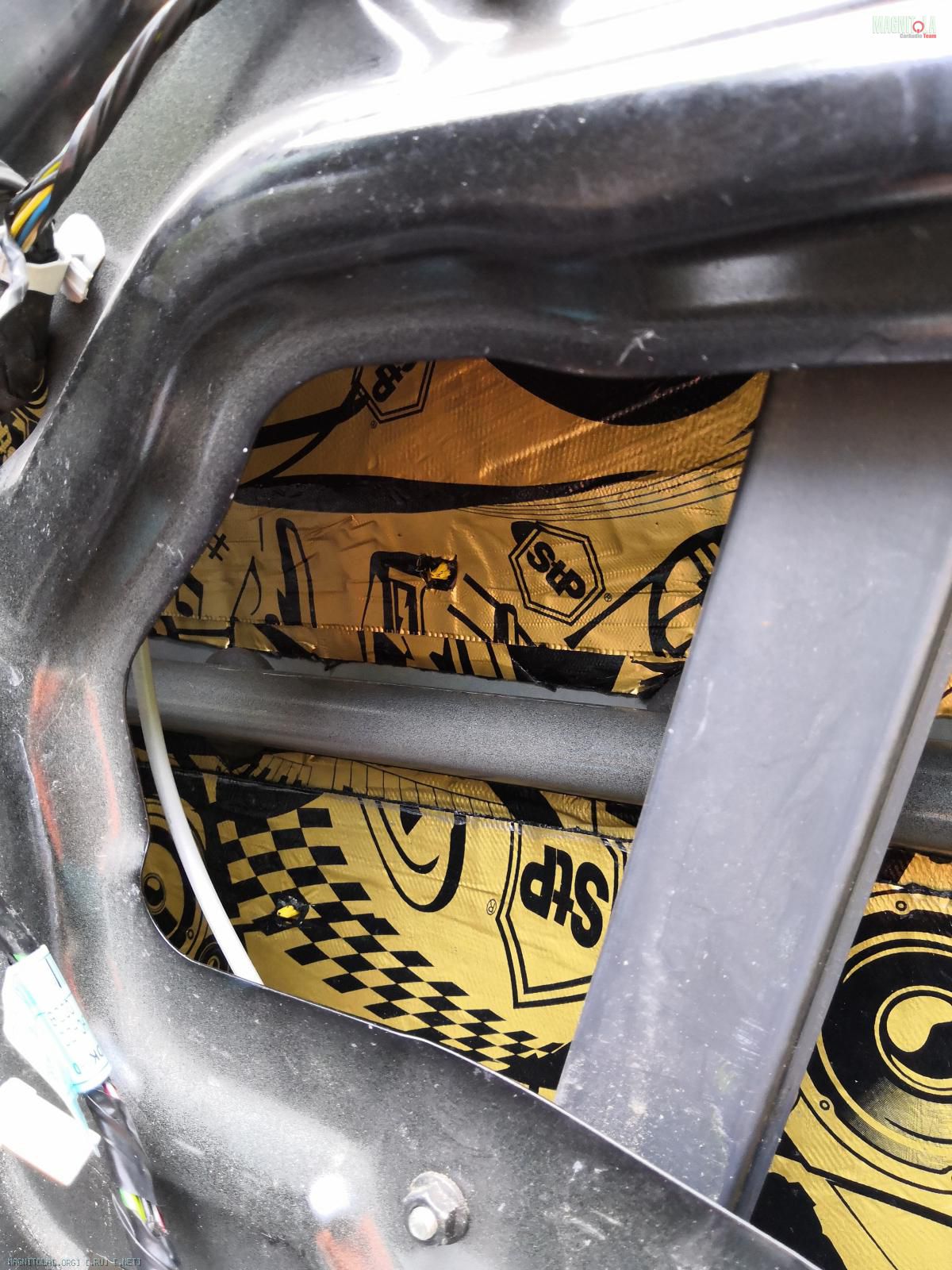

Далее ШВИ двери. На внешнюю поверхность два слоя вибры GOLD.
Вложение 1326821Вложение 1326823

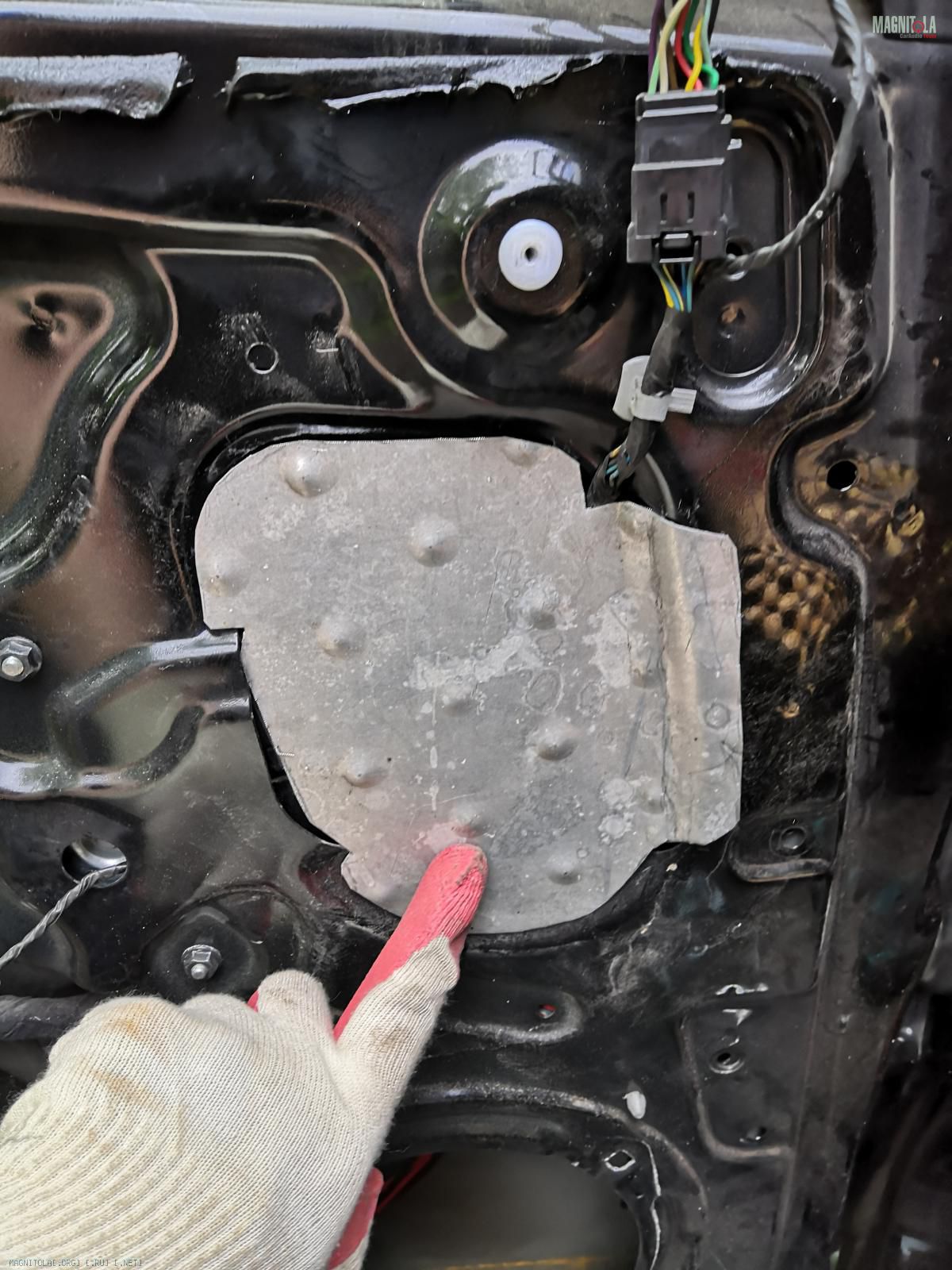

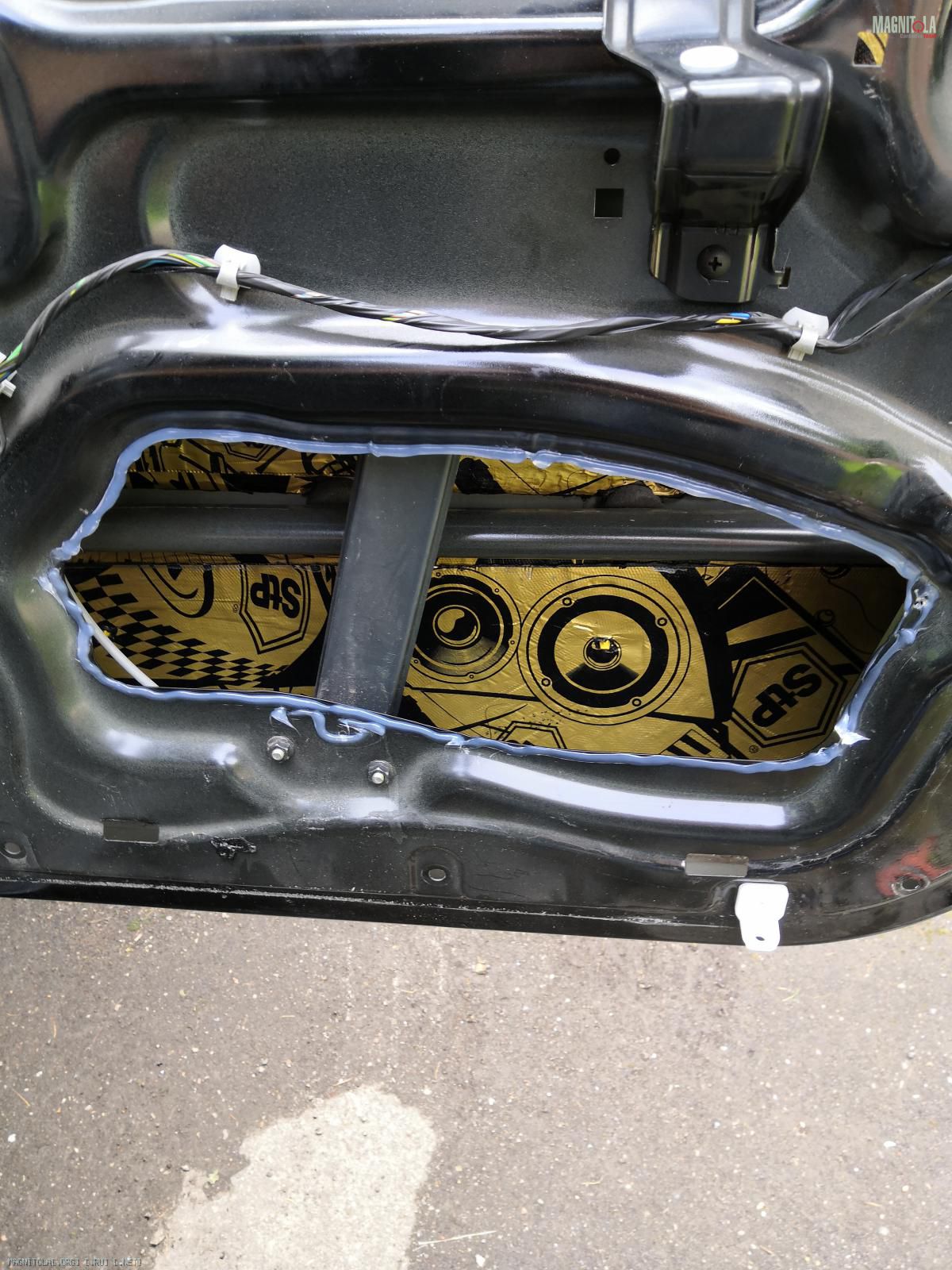

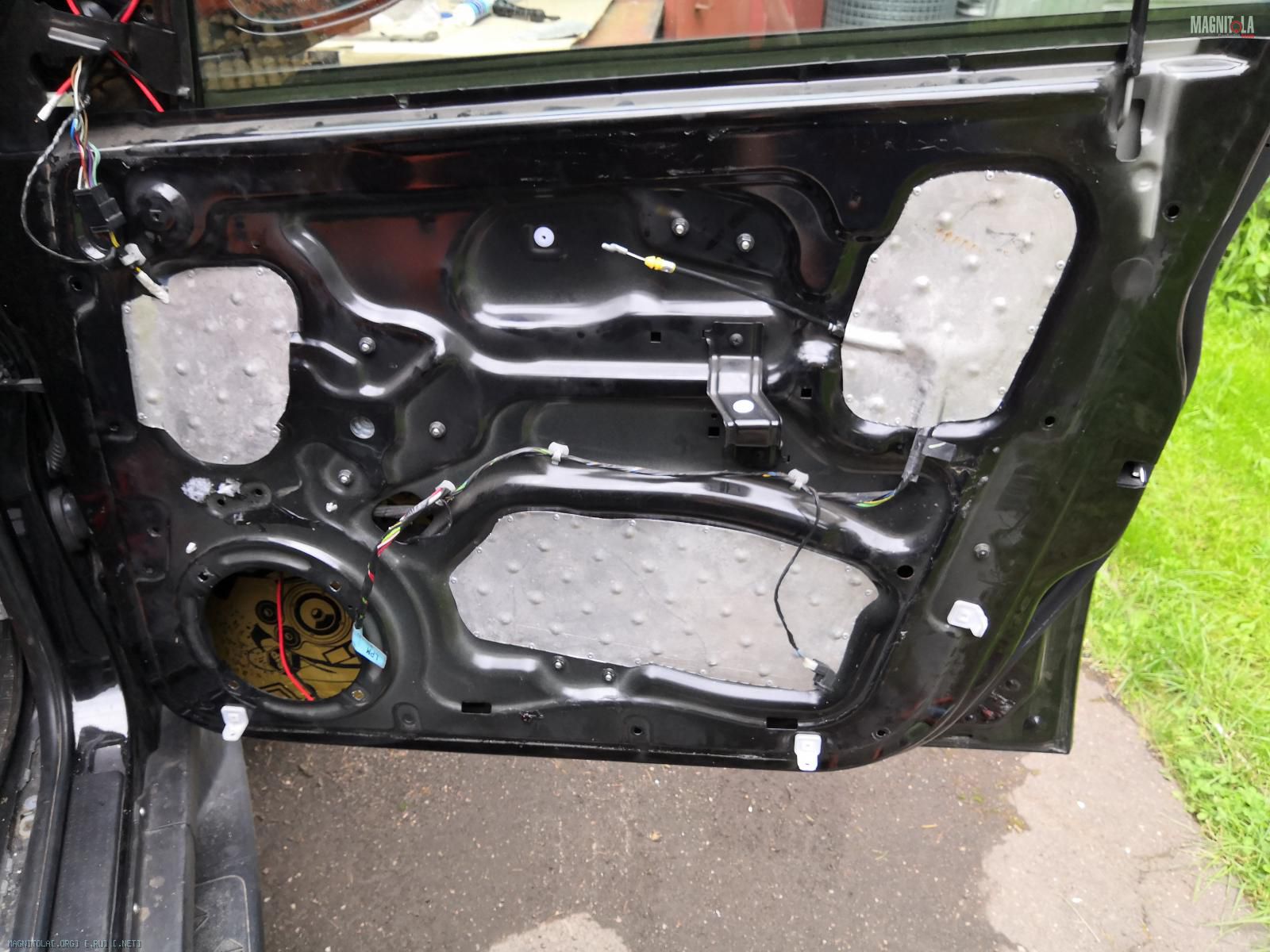

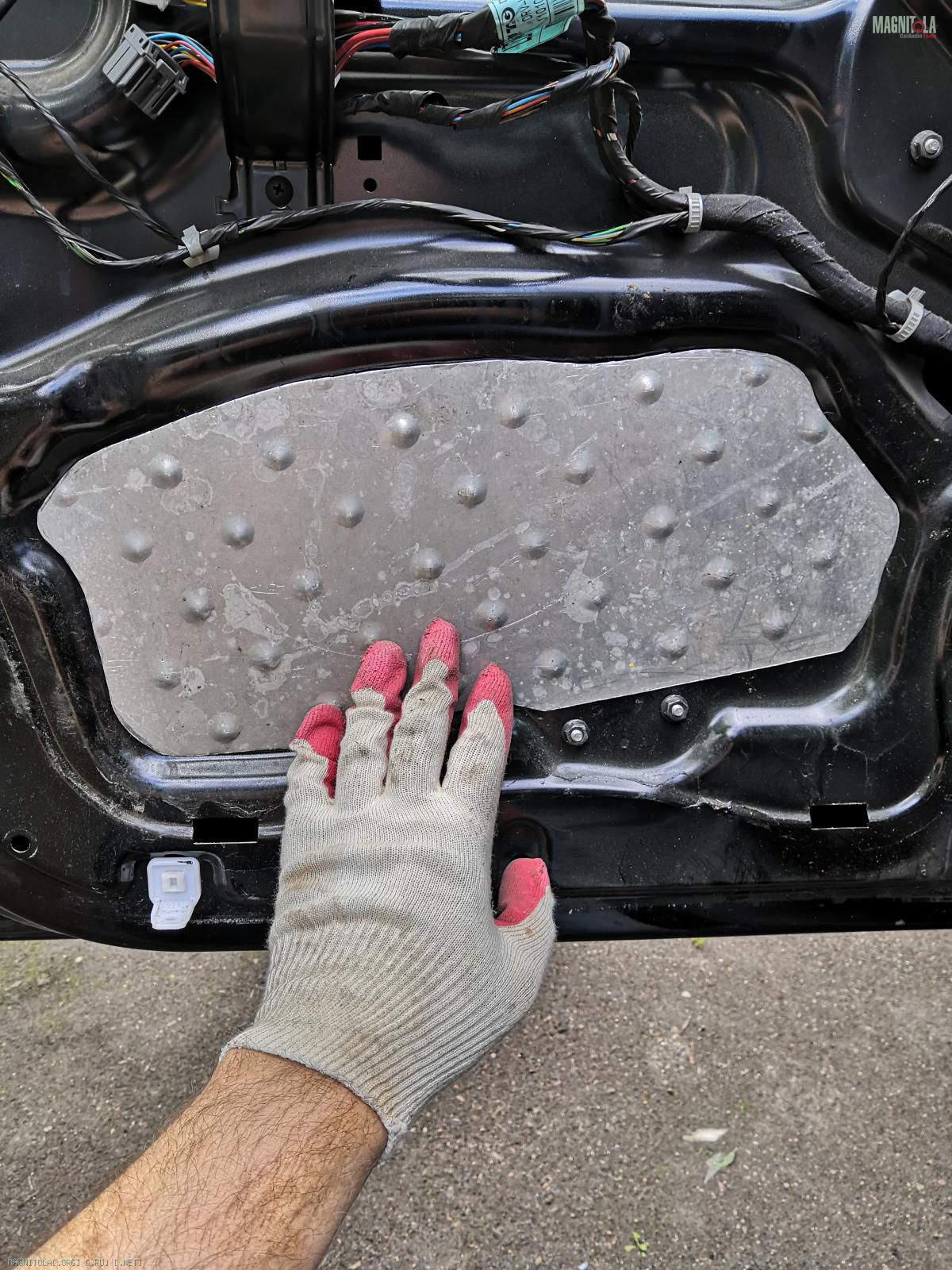

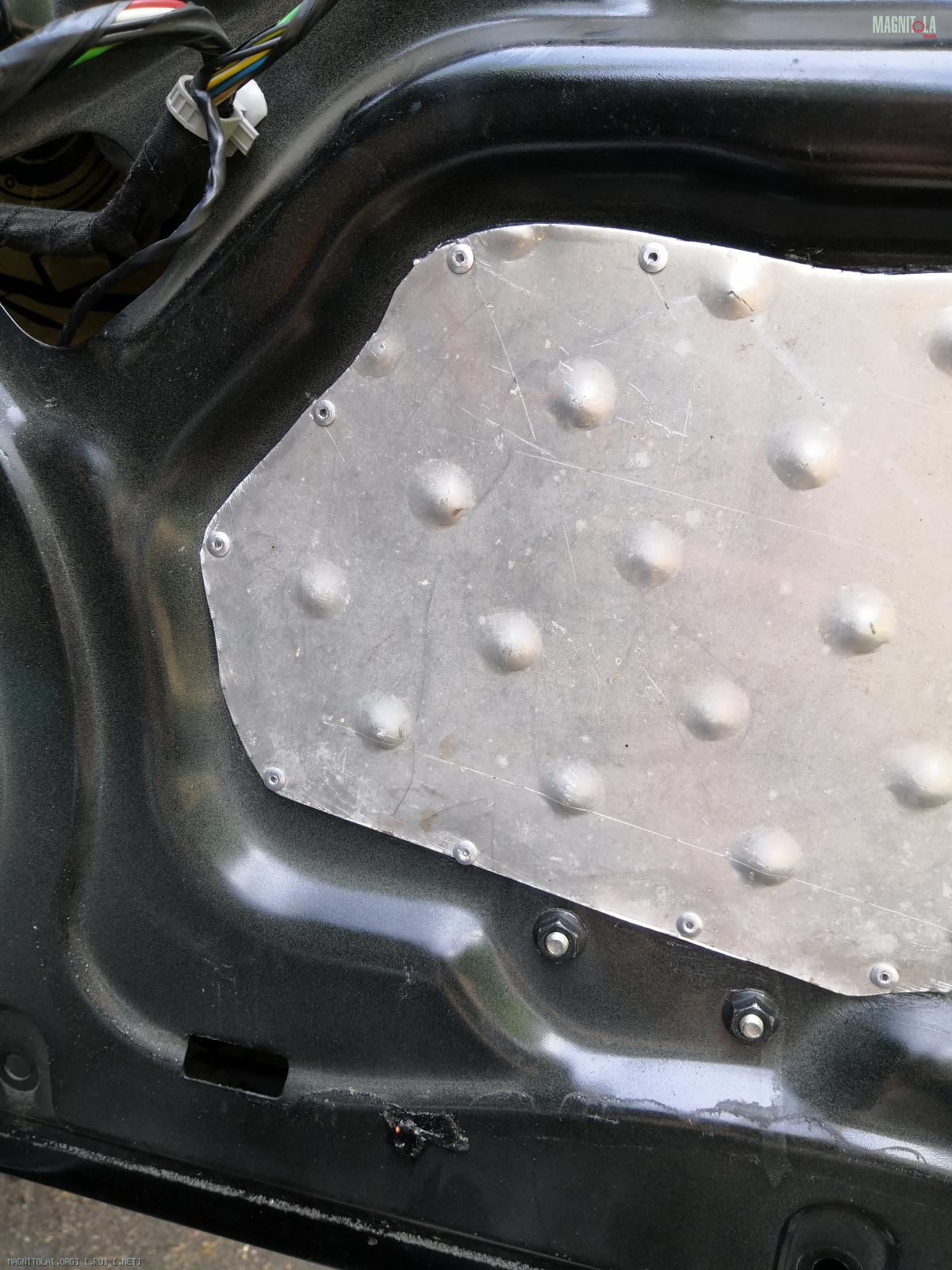

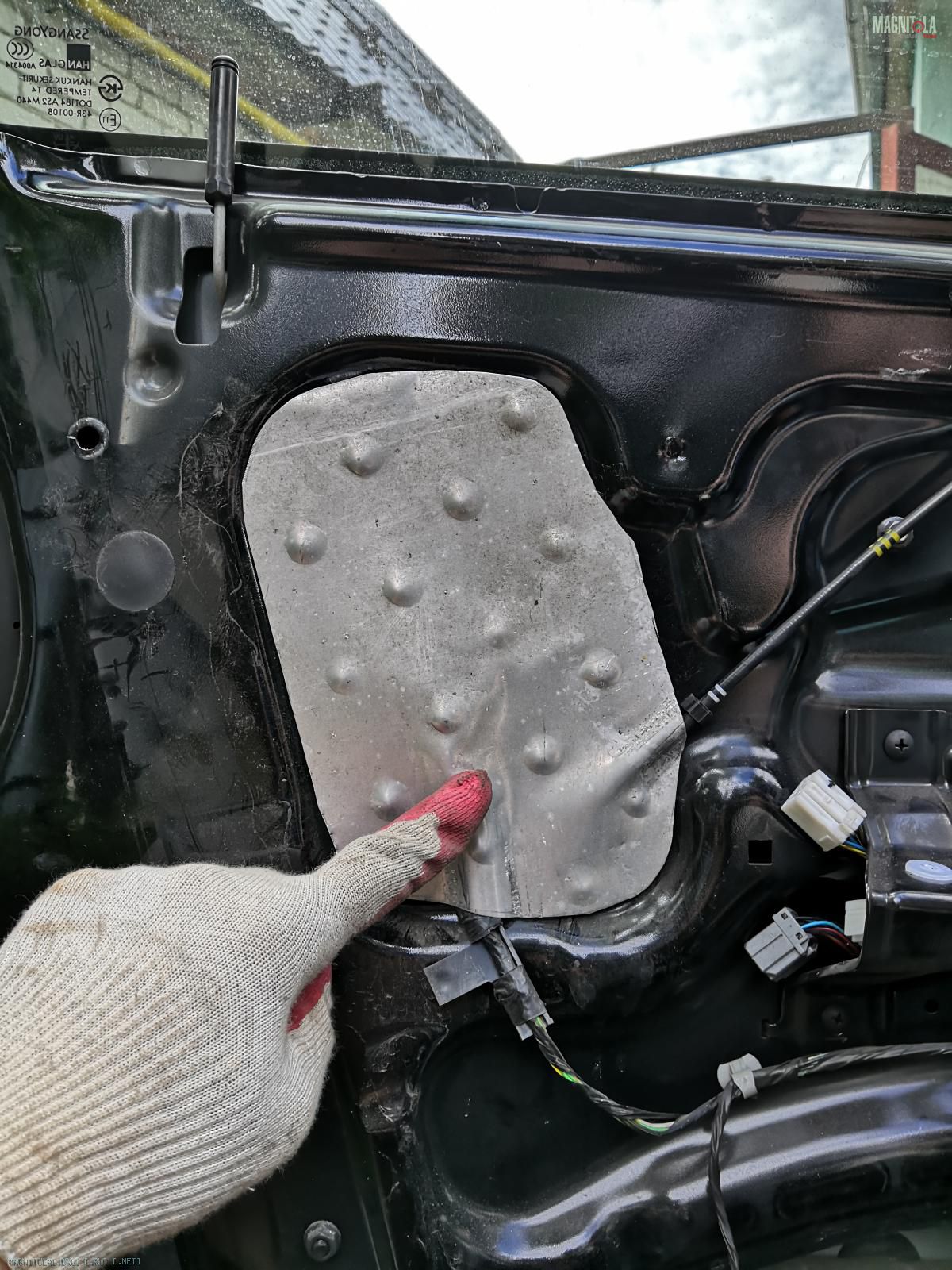

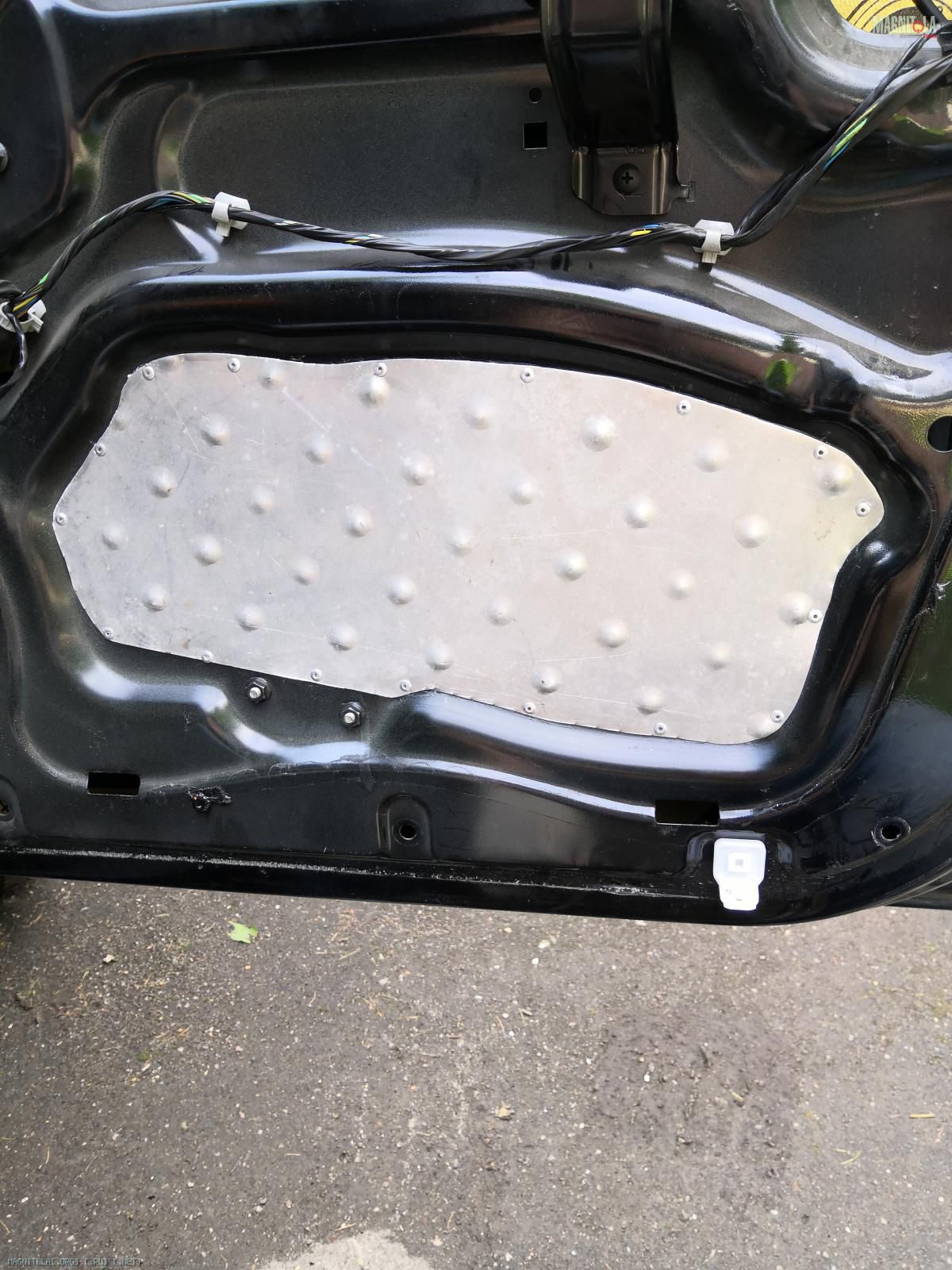

Далее надо заделать технологические отверстия на внутренней плоскости двери. А они огромны. Взял лист алюминия, вырезал по трафарету, посадил все на заклепки, промазав предварительно примыкания герметиком.
Вложение 1326825Вложение 1326827Вложение 1326829Вложение 1326831Вложение 1326833Вложение 1326835Вложение 1326837

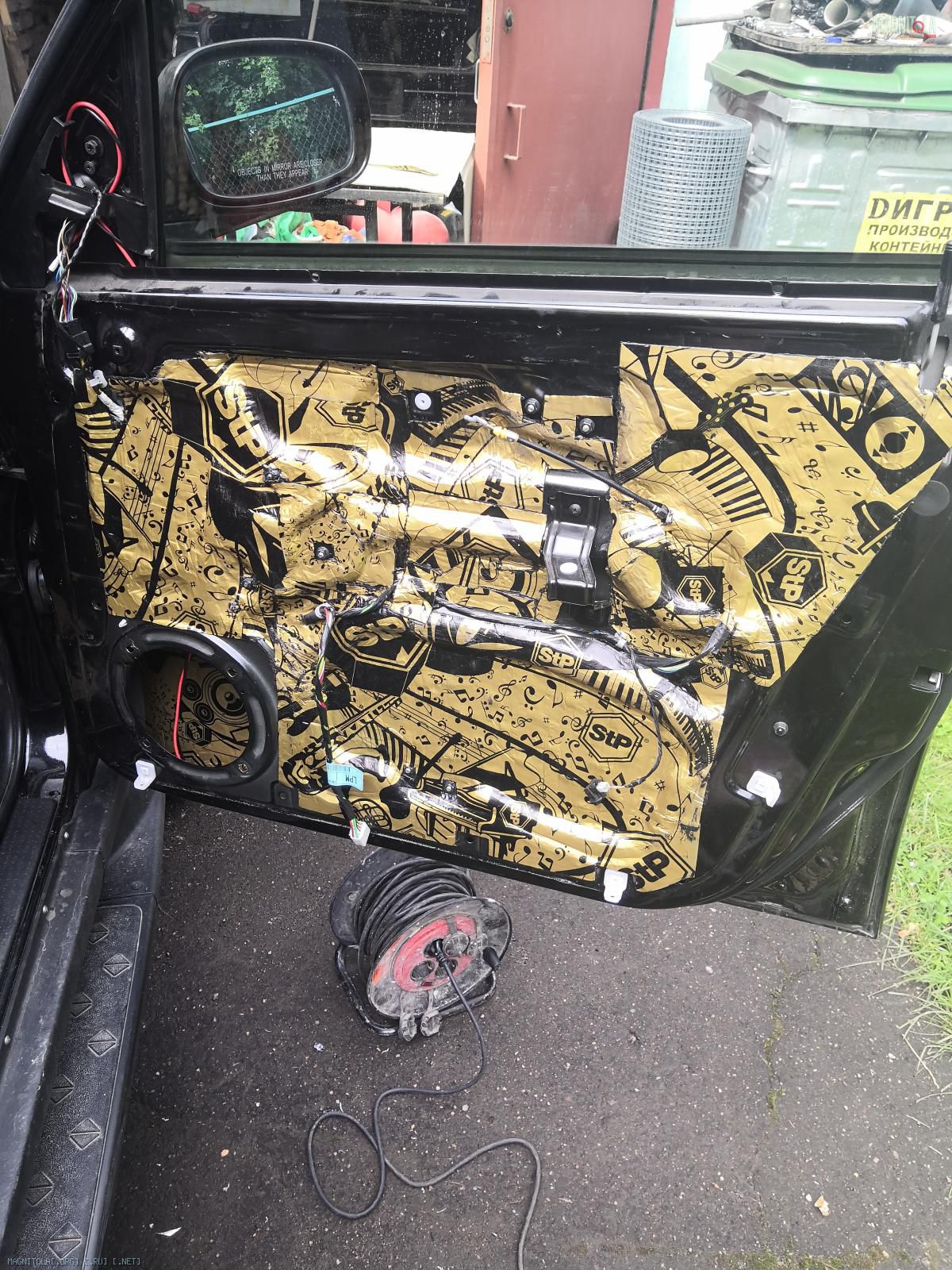

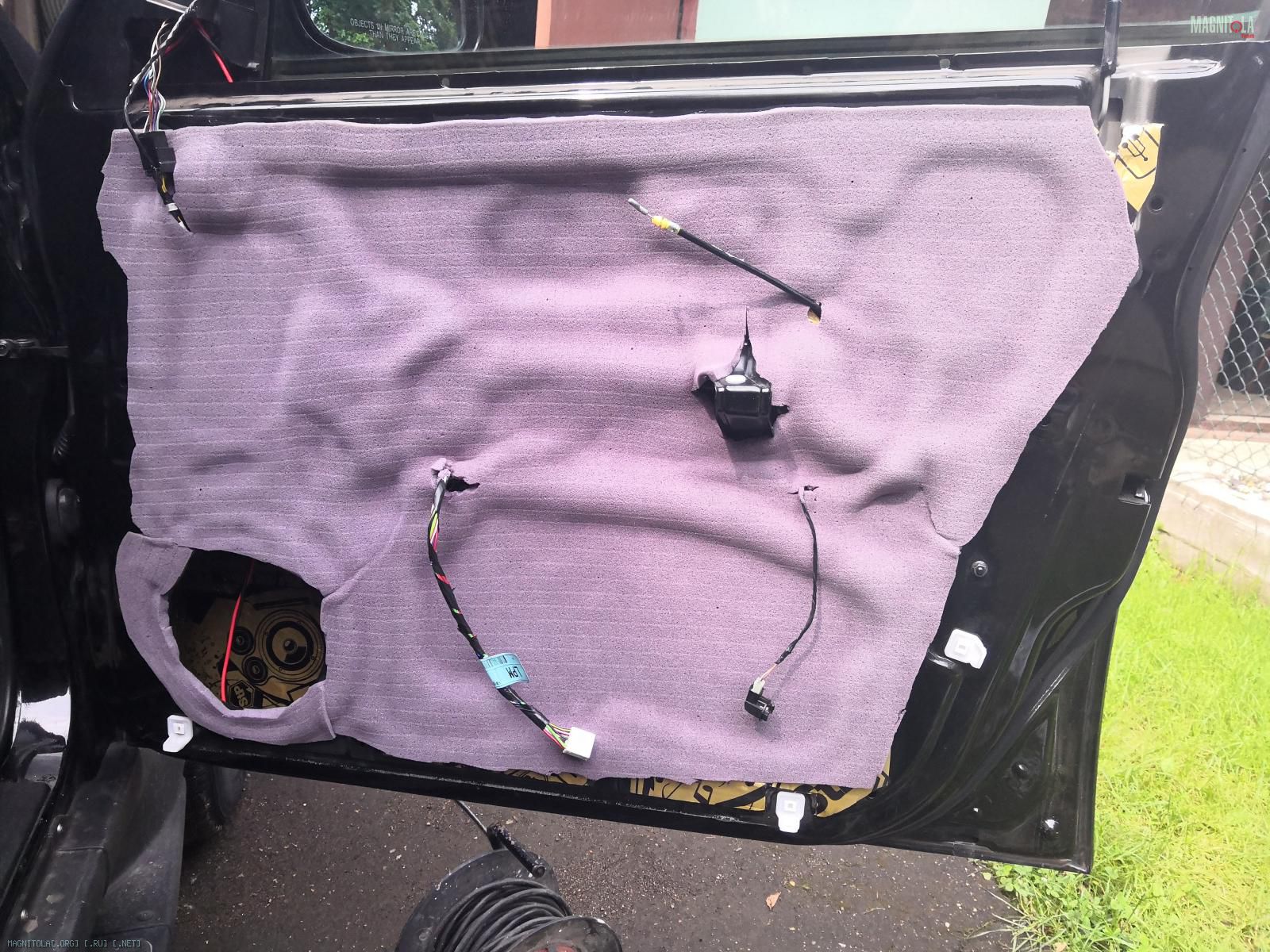

Теперь можно все обезжирить и накатать виброй. Поверх вибры приклеил слой Виолона 10мм.
Вложение 1326839Вложение 1326841

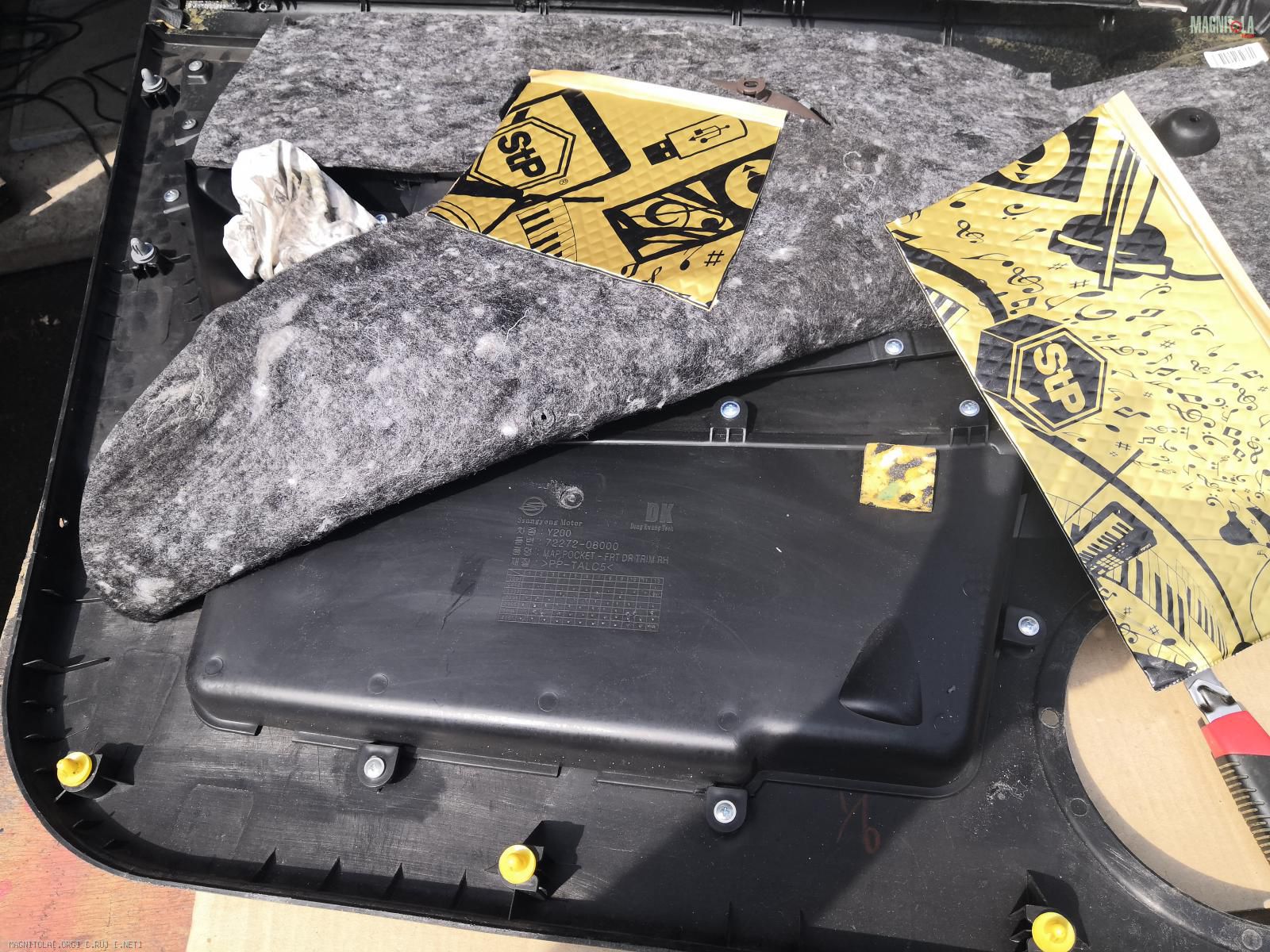

На карту тоже на некоторые плоскости наклеил вибру. А с шумкой у карт и так все норм.
Вложение 1326843
Следующим этапом подиумы!

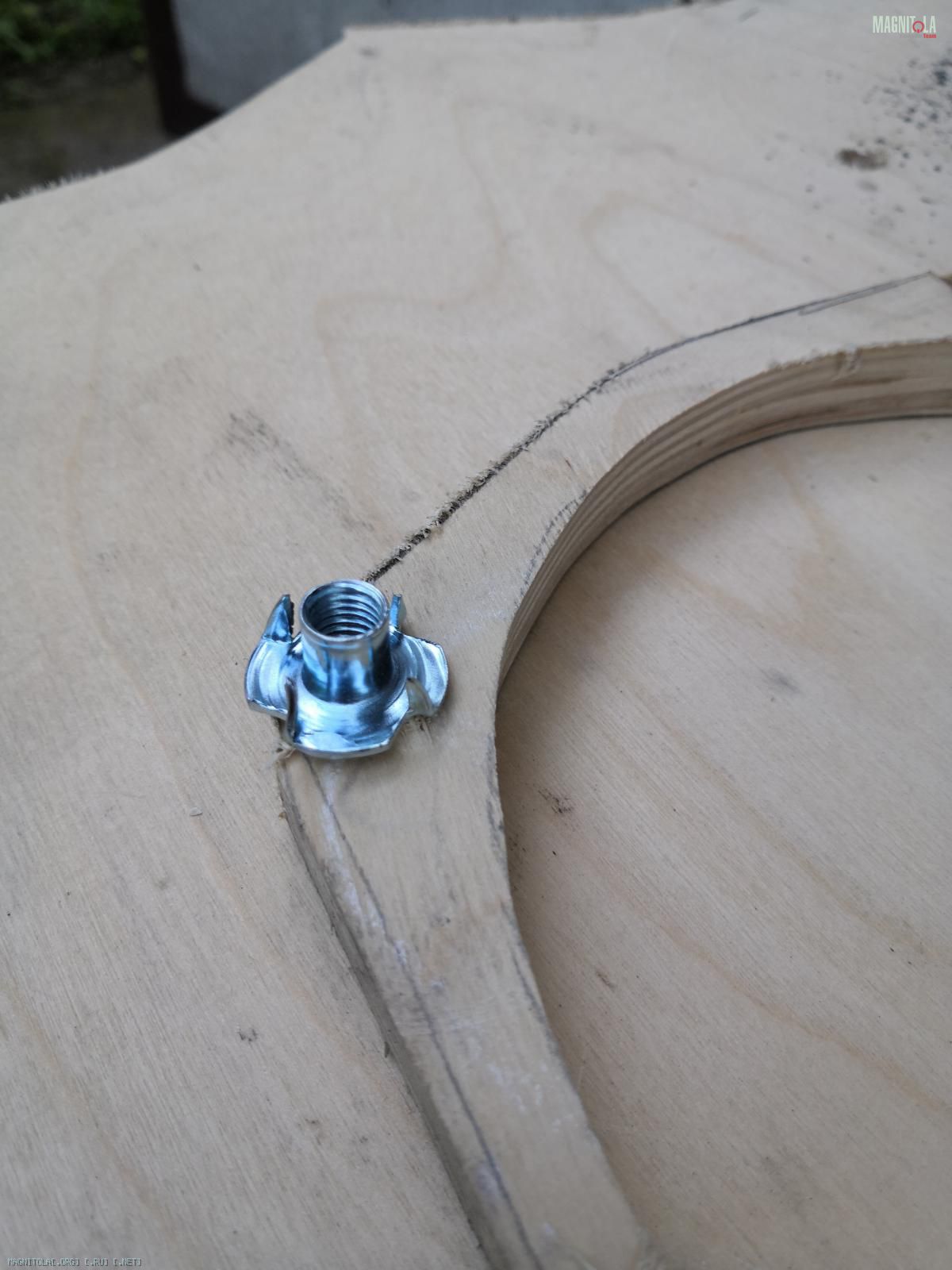

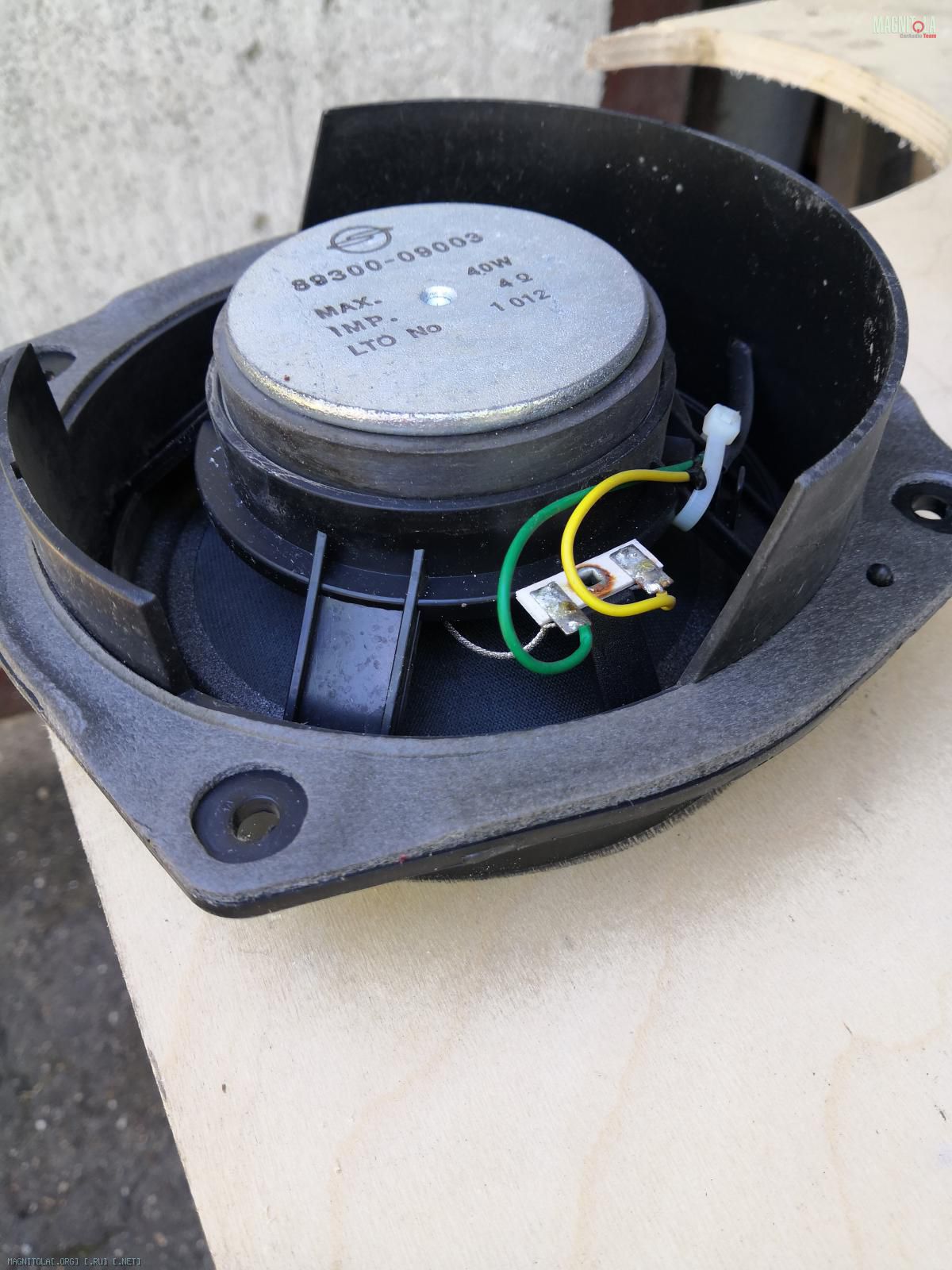

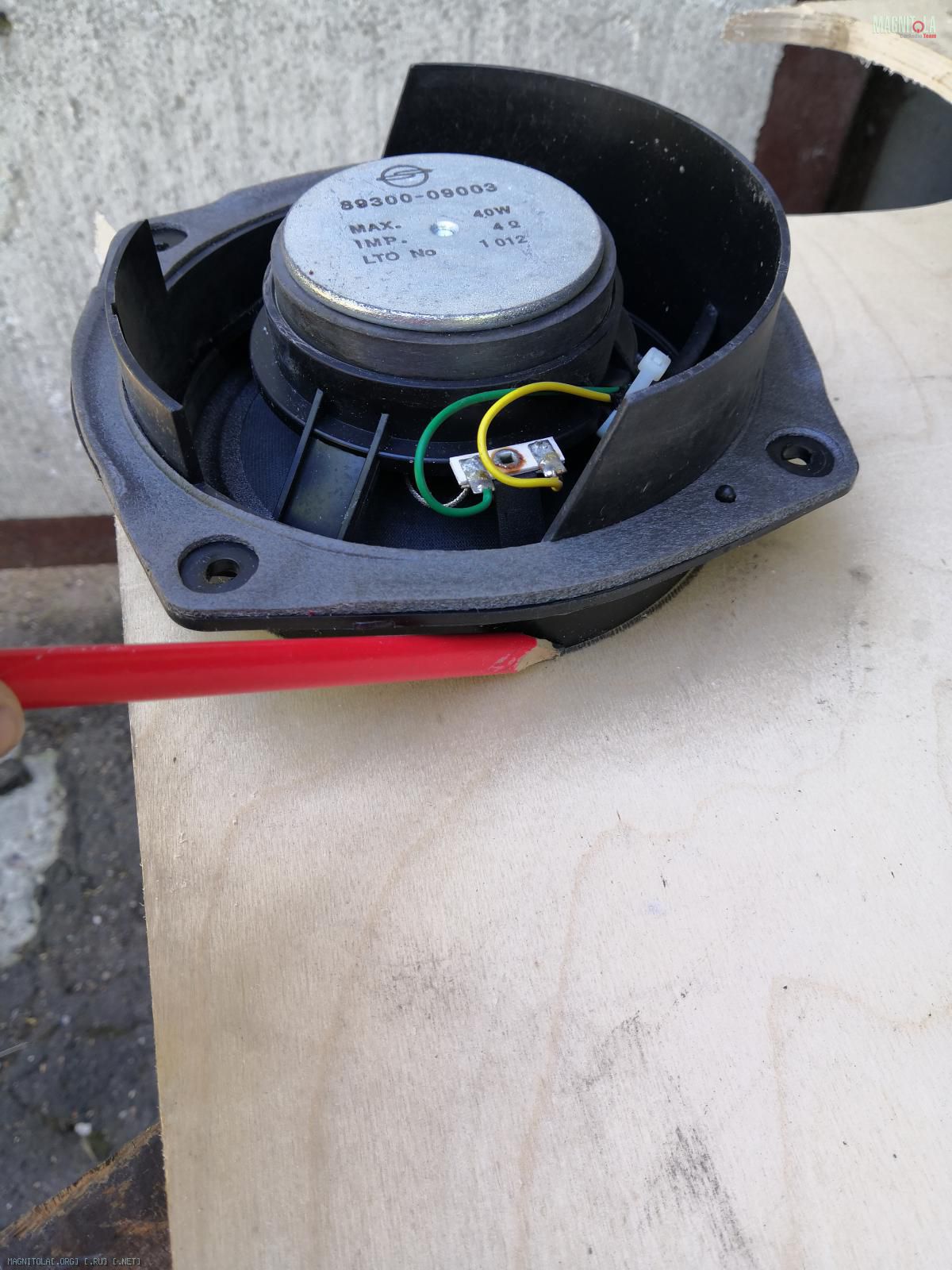

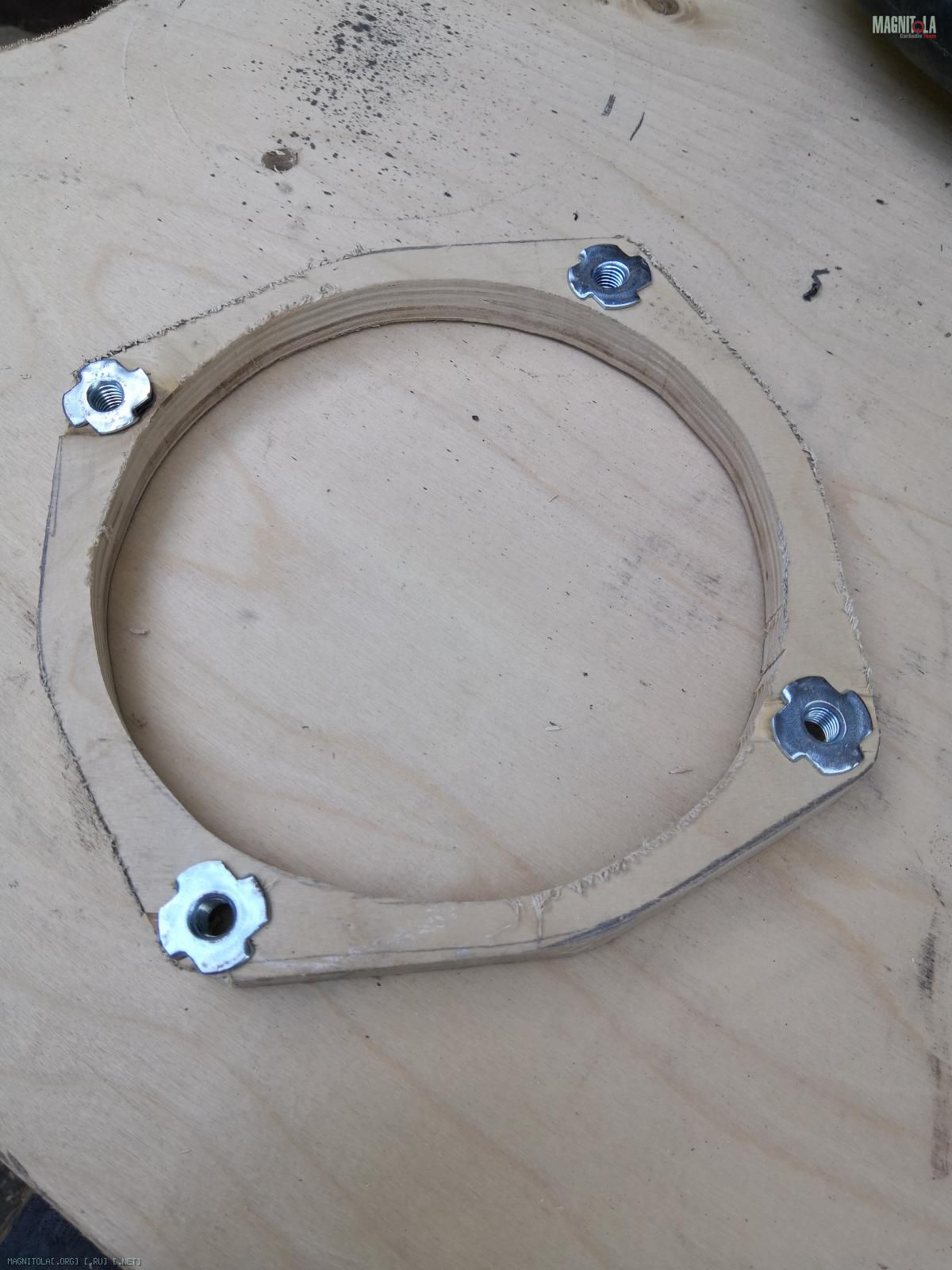

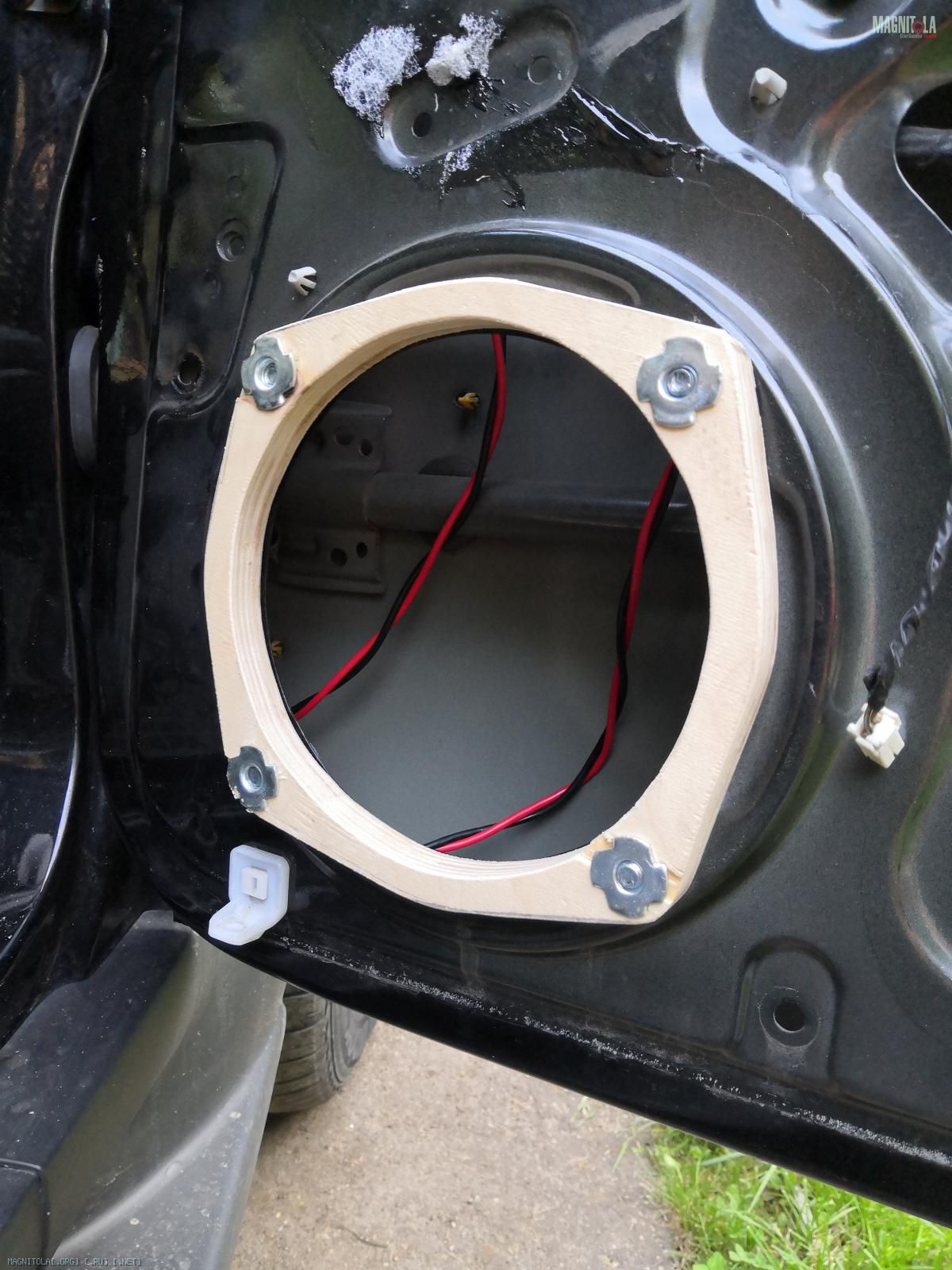

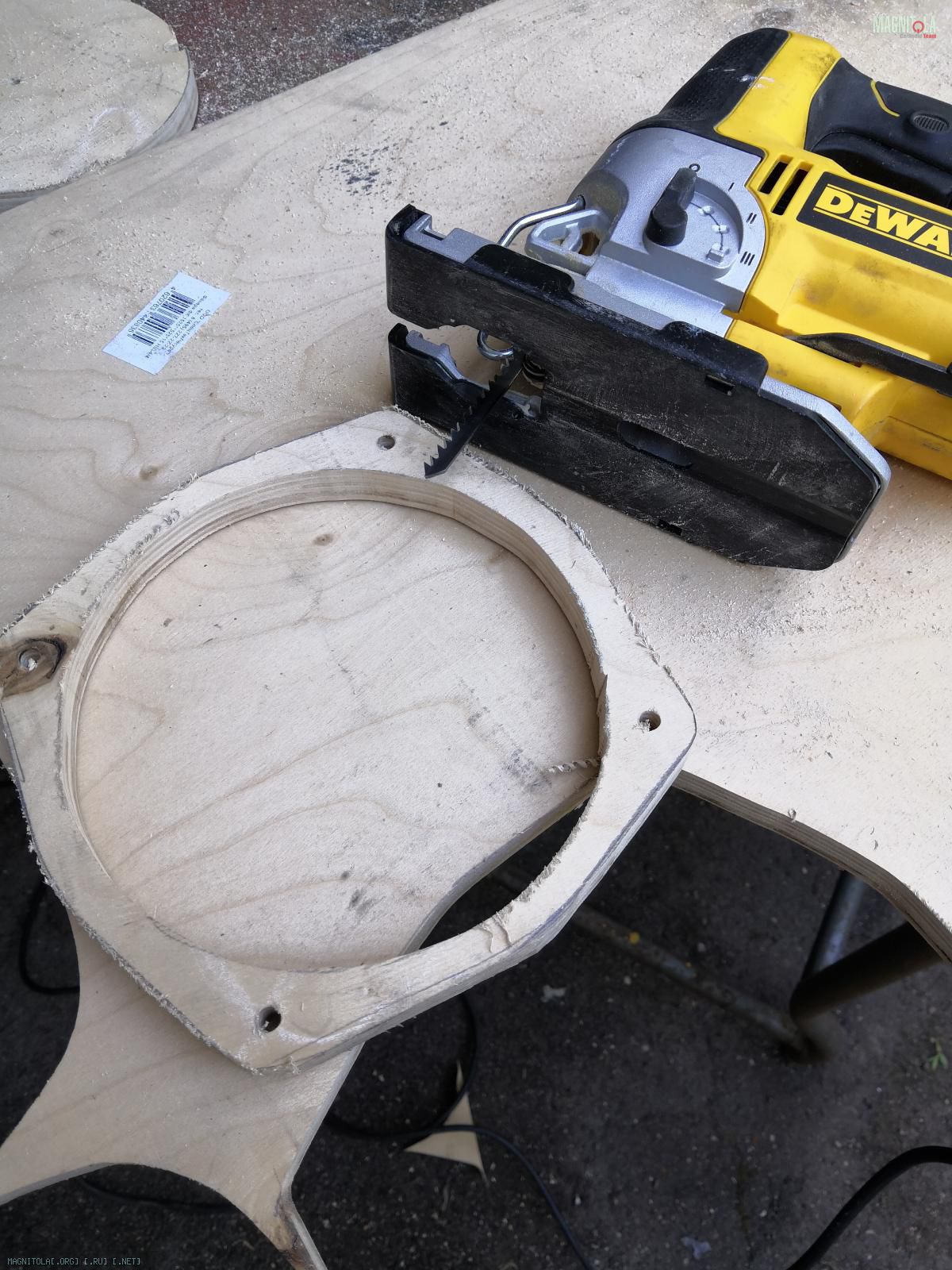

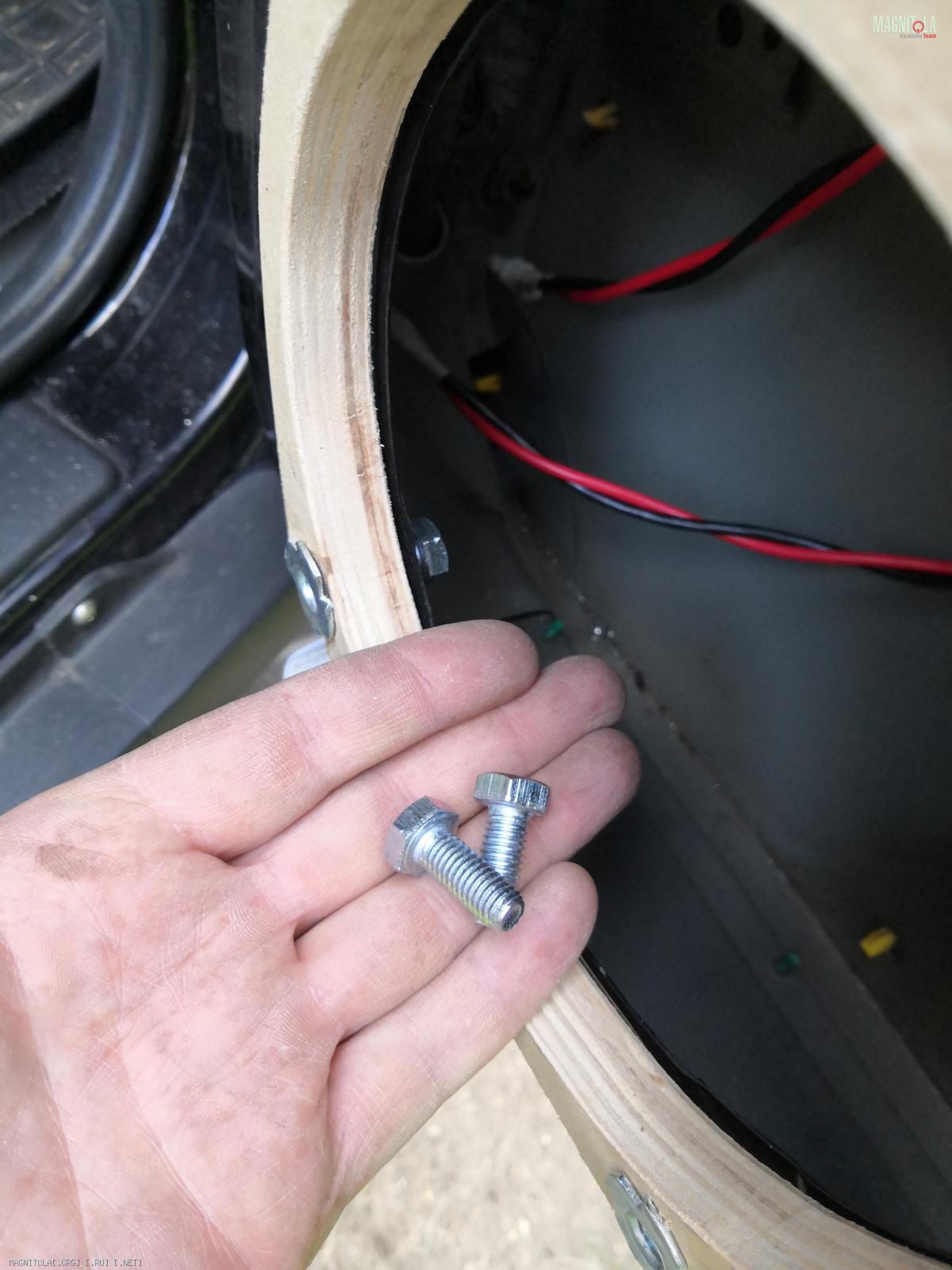

Итак, подиумы. Под миды делал подиумы из фанеры, ДВП, пены и полиэфирки. Технология проста: сначала вырезал из 15мм фанеры проставку по форме родных динамиков. Забил усовые гайки 8мм и закрепил на двери болтами.
Вложение 1327323Вложение 1327325Вложение 1327327Вложение 1327329Вложение 1327331Вложение 1327333Вложение 1327335

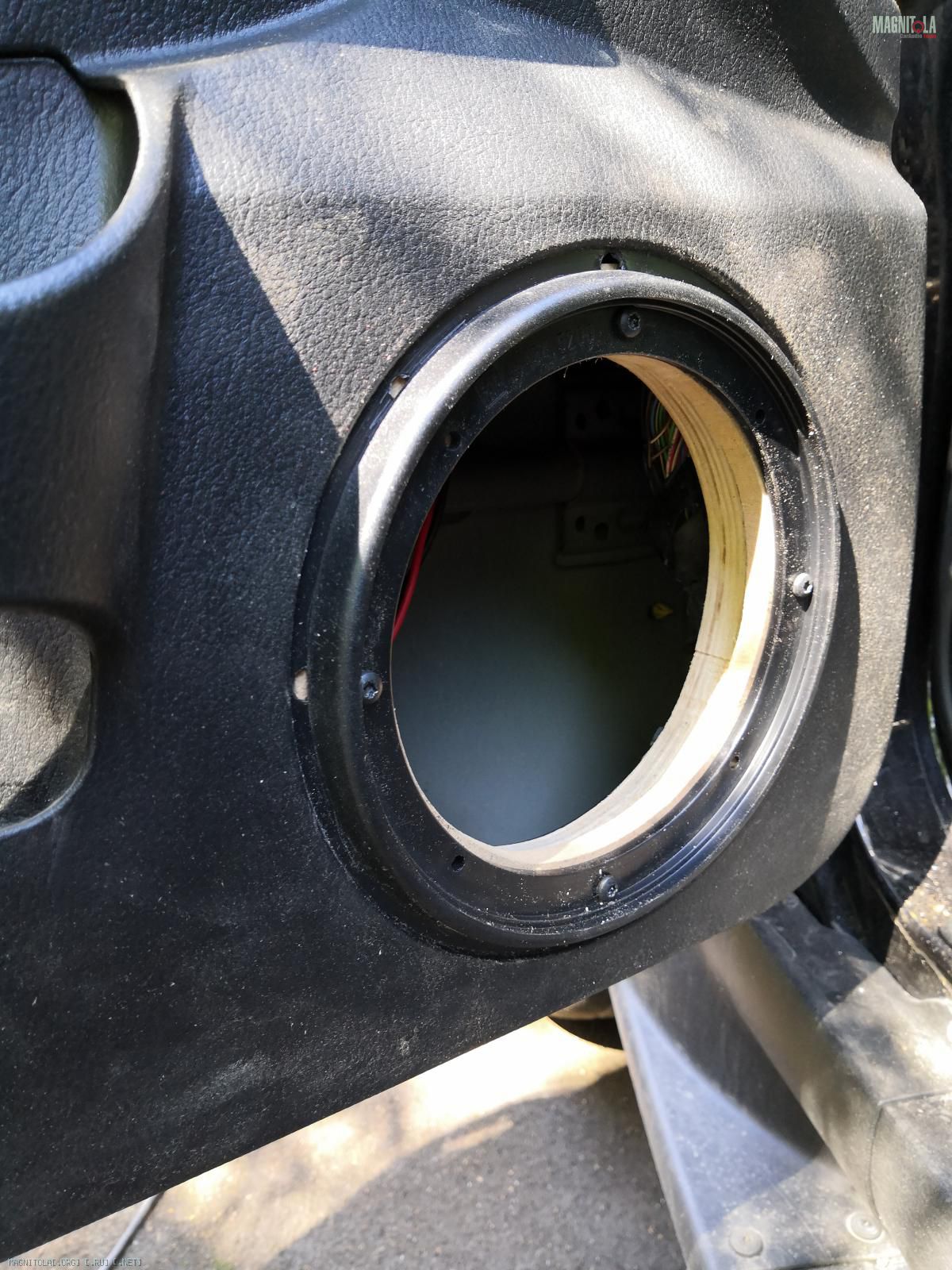

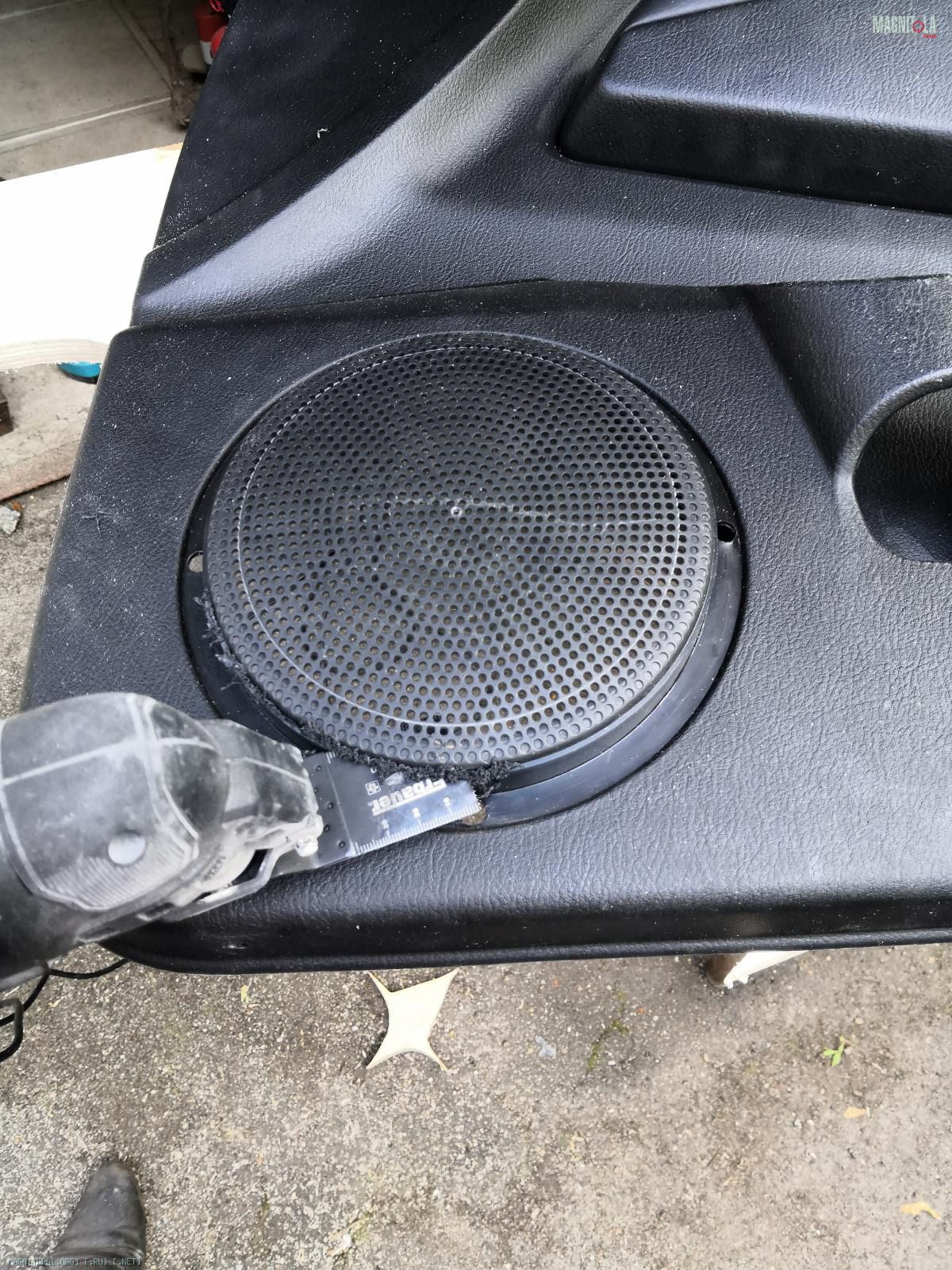

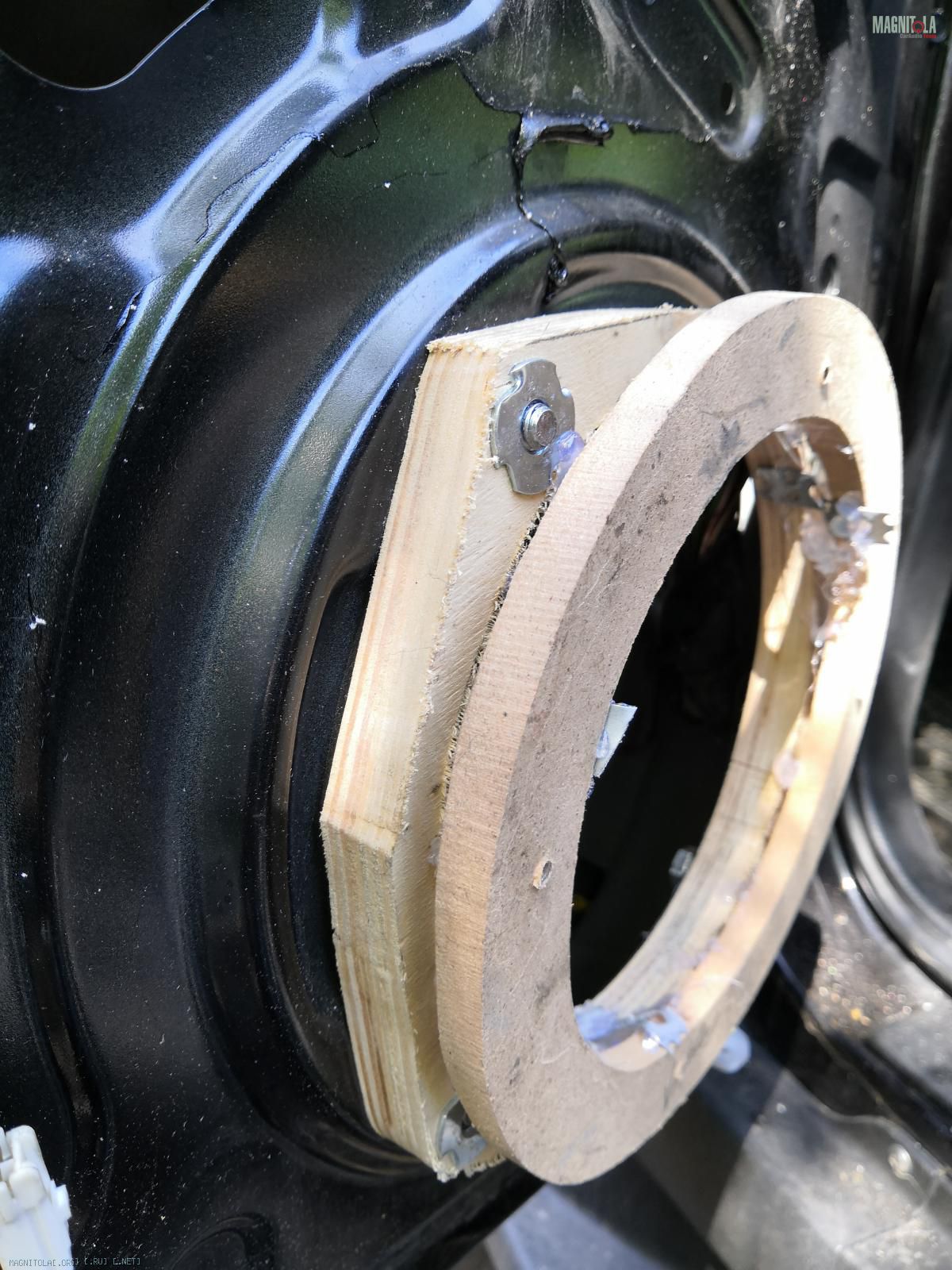

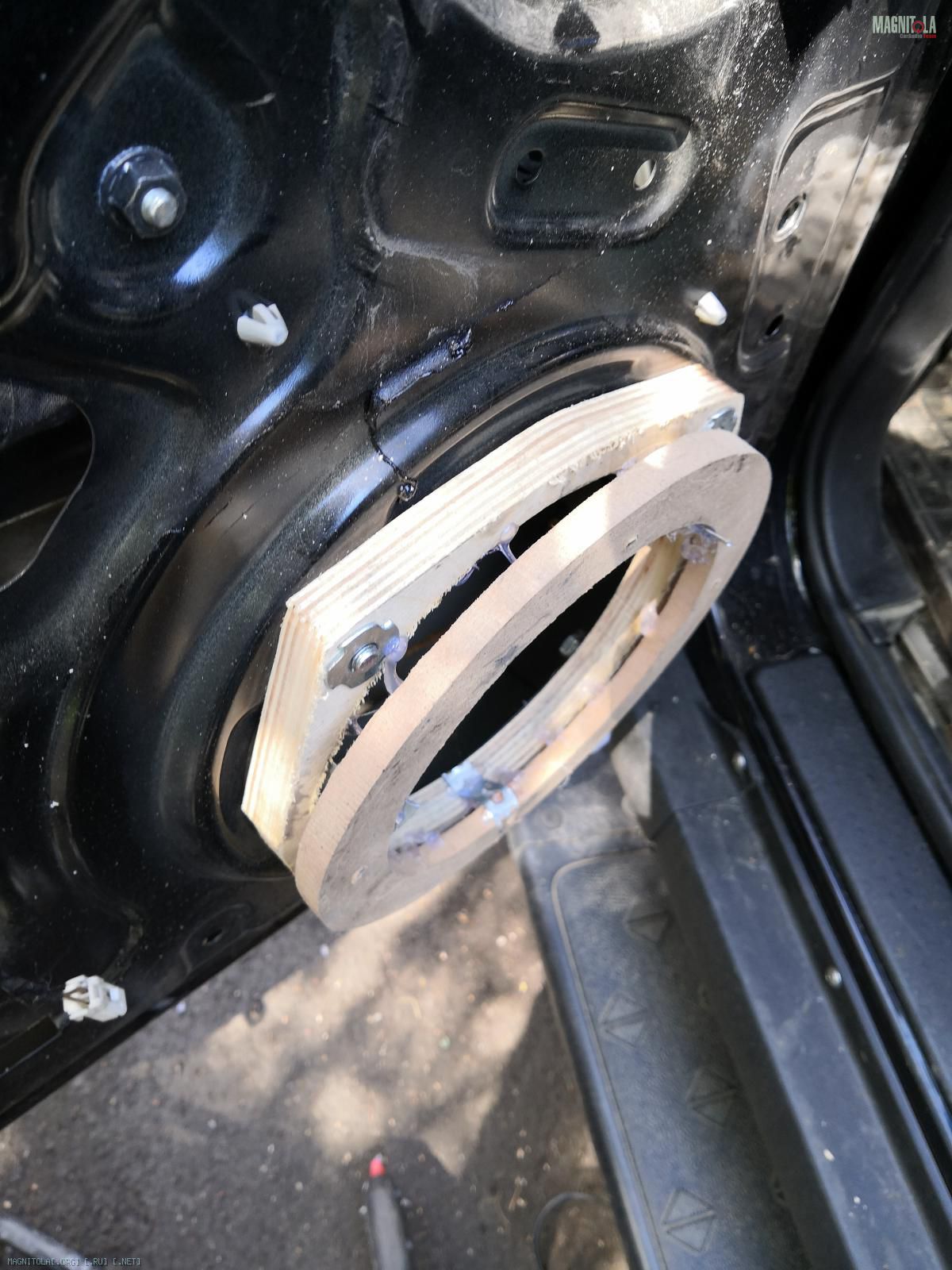

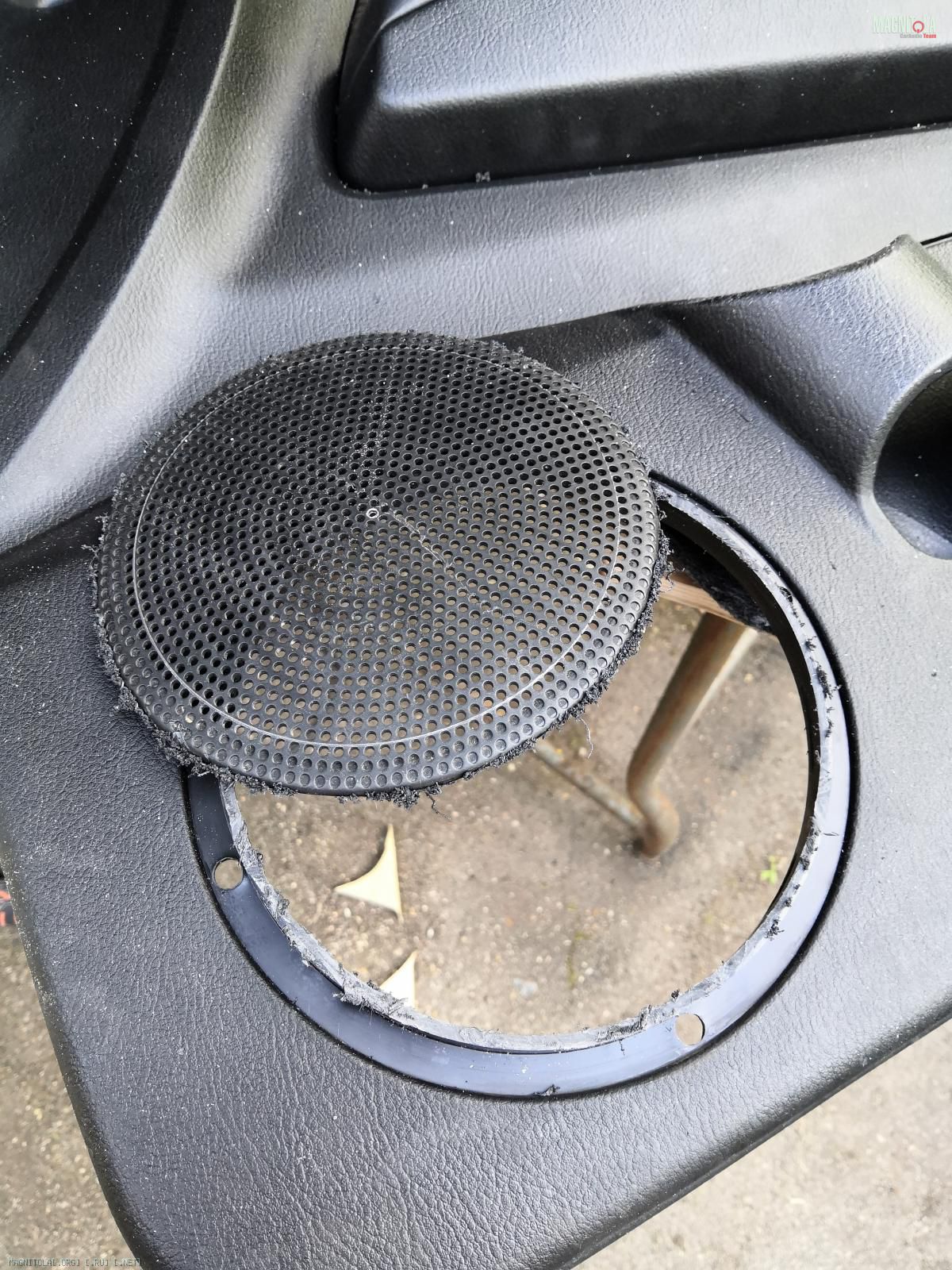

Далее срезал с карты пластиковую защиту динамиков и прикрутил к ней кольцо из ДВП. Поставил карту на дверь. Закрепил оба кольца между собой. Открутил кольцо от карты и снял ее. Получилось соединенные два кольца под нужным углом.
Вложение 1327337Вложение 1327339Вложение 1327341Вложение 1327343Вложение 1327345

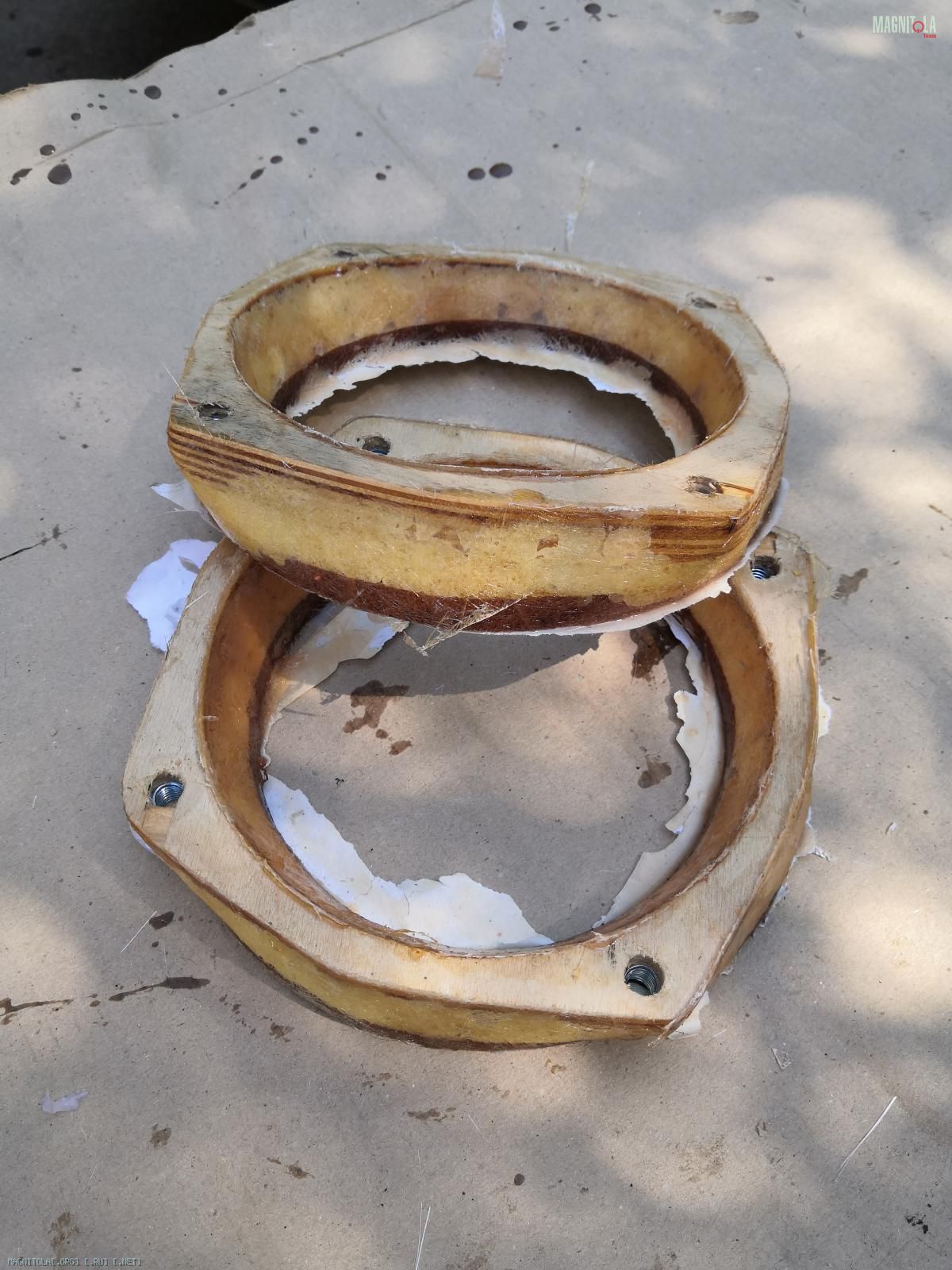

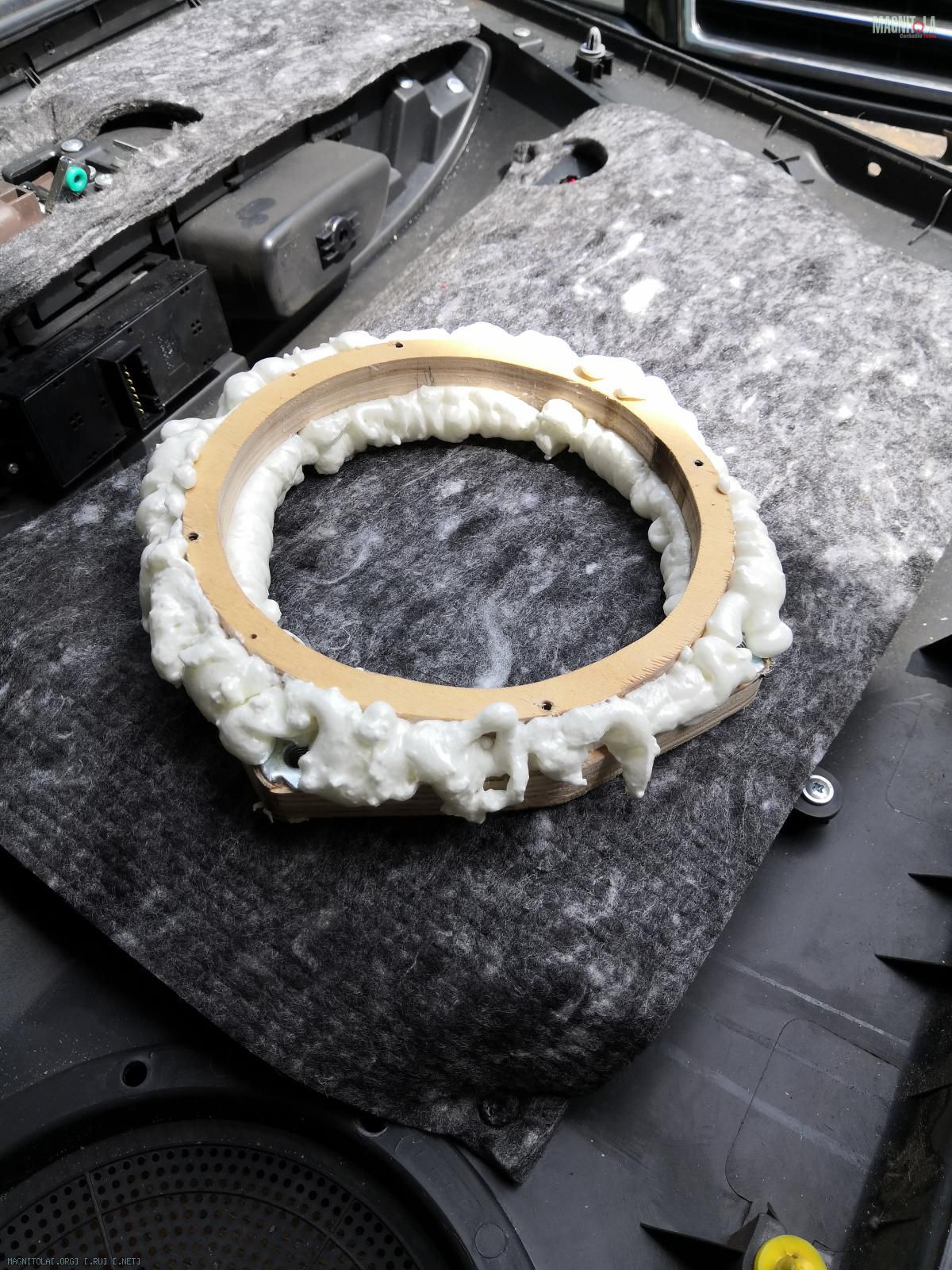

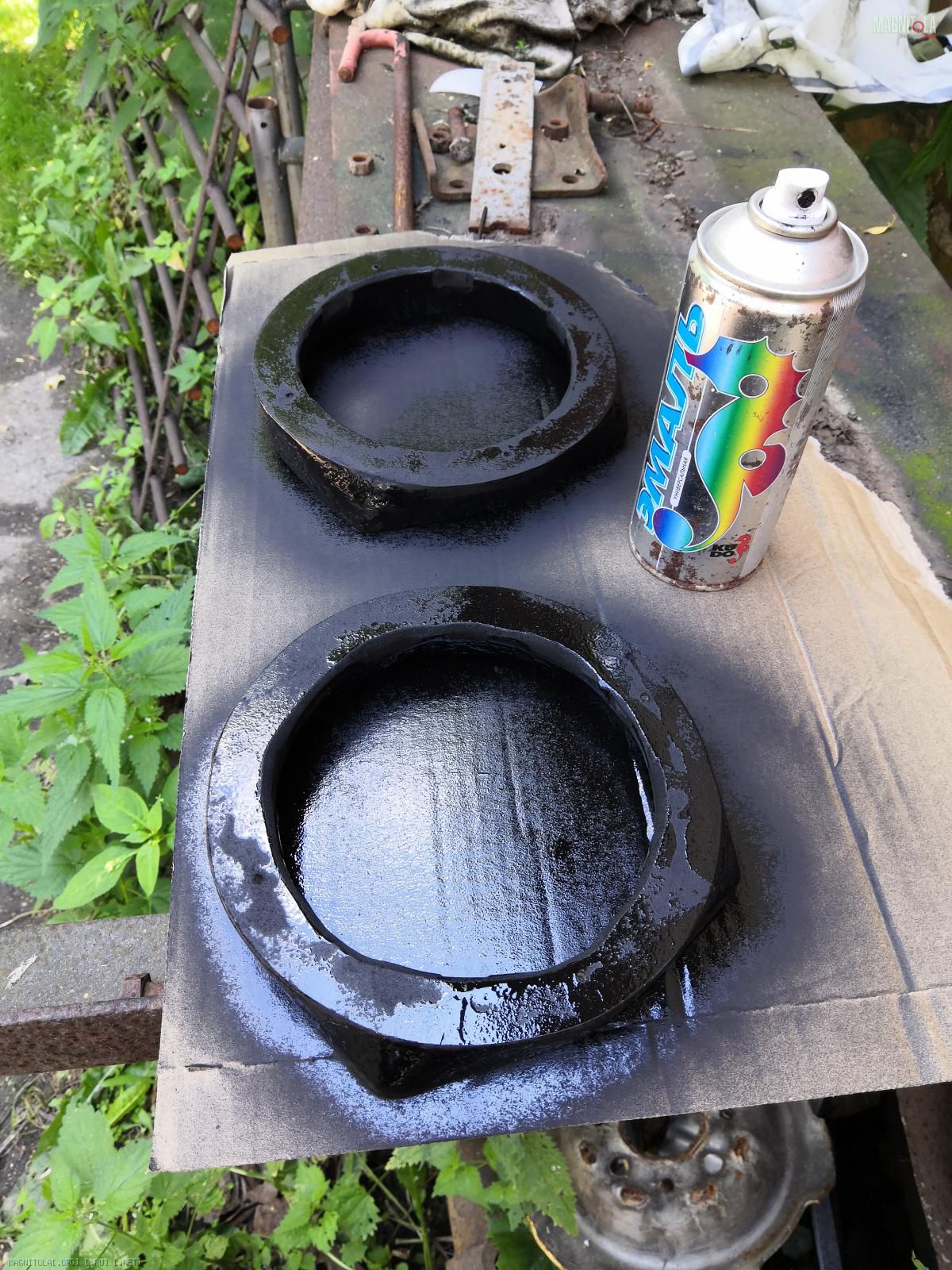

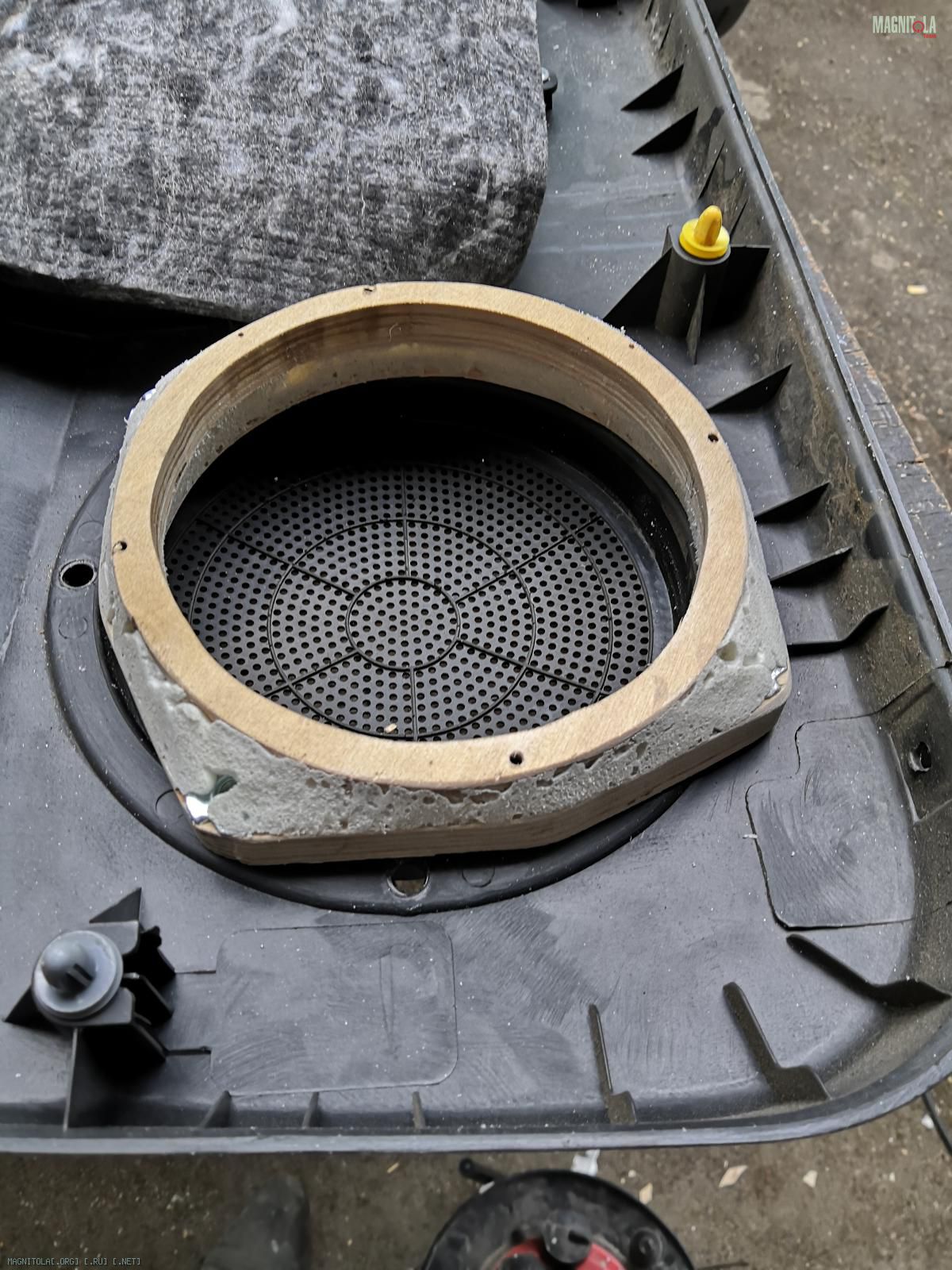

Далее запенил расстояние между двух колец, обрезал излишки пены и оклеил это все полиэфиркой со стеклотканью. После просушки шлифанул и покрасил.
Вложение 1327347Вложение 1327349Вложение 1327351Вложение 1327353
На очереди подиумы под ВЧ.
