LARGUS аудиосистема для работяги.

Всем привет!
Это моя первая тема, я так себе писатель, но буду стараться.
Автомобиль ларгус, система планирется трехполоска.
Багажник только для инструмента, весь инстал не должен занимать полезное пространство. Делаю для себя, что бы слушать AC/DC. Мне очень громко не нужно, но штатную акустику слушать более не хочу.
ГУTeyes cc2( есть в наличии), это 2дин андройд магнитола.
Процесоор( есть в наличии) Sennuopu DP-X10, это восьми канальный процесор с алиэкспресс.
НЧ секция ( заказаны, оплачены, ожидаю)Wavecor SW178WA01-01, это 7дюймовые сабвуферные динамики с параметрами для супер компактного З.Я.
СЧ секция ( есть в наличии) hertz hl70.3, 3дюймовый динамик
ВЧ ( есть в налиии) Твитеры с мягким 25мм куполом с алиэкспресс.

http://magnitola.org/attachment/8/9/2/9/2/1178769.thumb
Как я это всё вижу.
1) ГУ по S/PDIF передает аудиосигнал в проц, там в свою очередь происходит нарезка на шесть каналов и 4канала( сч и вч) будут работать от встроенного в проц. УМ (TDA7851L), а два канала для НЧ пойдут на внешний УМ, планирую компактный мощный усилитель D-класса.
2) ГУ как обычно, проц и компактный усилитель планирую вмонтировать в торпеду, там есть место за самим г.у. и довольно большая ниша над бардачком, думаю туда это добро должно поместится.
Для СЧ-ВЧ планирую сделать корпуса З.Я., которые будут лежать на торпеде по углам, прижимаясь к стойкам и лобовому стеклу.

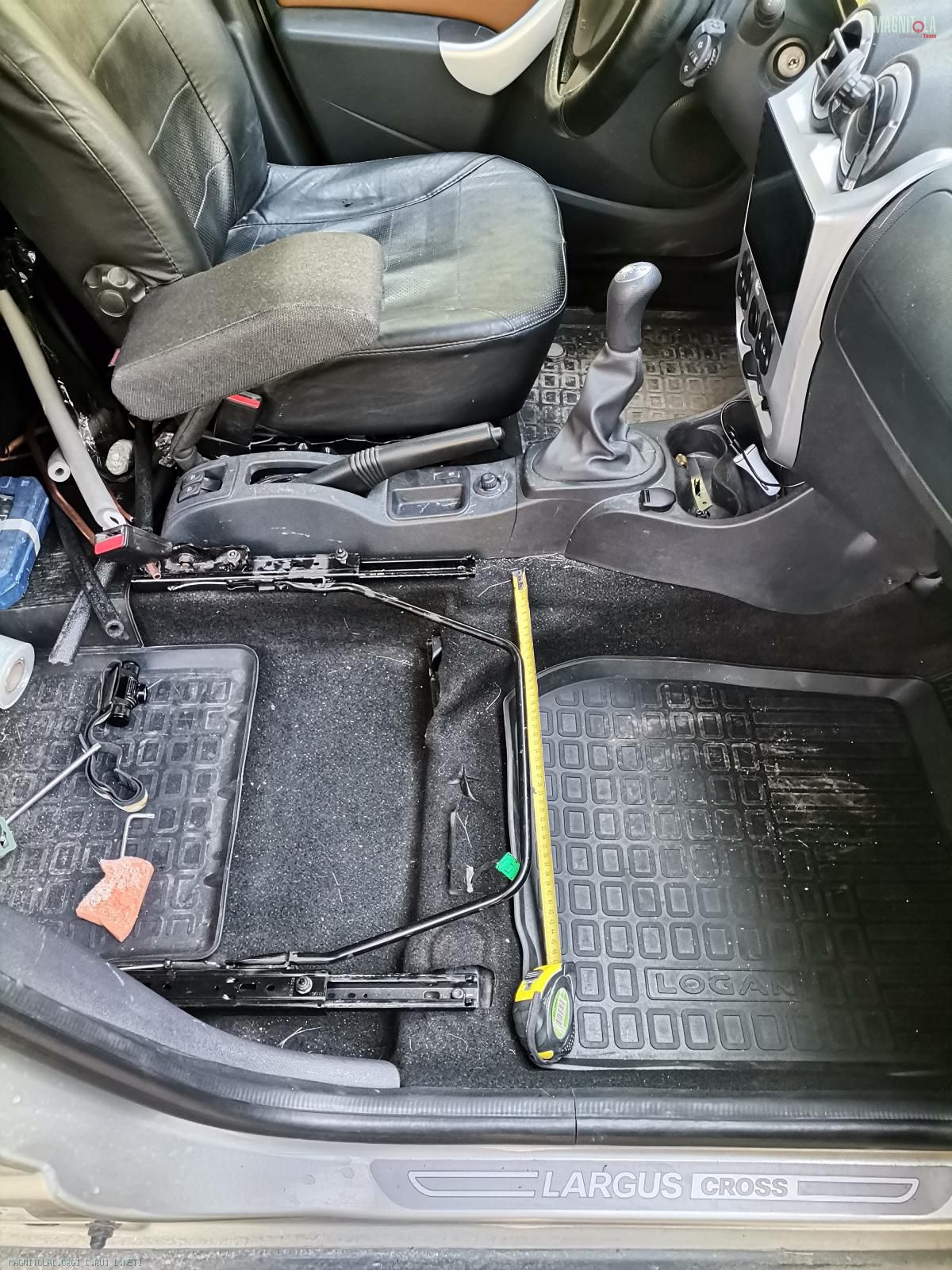

Для НЧ буду делать корпуса З.Я. под передними сидениями.

Вопросы:
1) У Г.У. есть выход S/PDIF коаксиальный, а у проца вход S/PDIF оптический, как их разумней всего подружить?
2) нужен компактный двухканальный усилитель, для 8омных динамиков 100Вт, посоветуйте что нибудь пжл.
3) Я сегодня купил 5кг полиэфирки и 10п/метров стекломата плотностью 450гр, мне этого хватит для корпусов по 7-8литров под сиденьем? Какая толщина должна быть у коробов? 10мм достаточно?

Wavecor(С)

Обратите внимание, данный динамик предназначен только для работы в помещениях. Если вы хотите озвучить сауну, приусадебный участок, ванную комнату или автомобиль, советуем обратить внимание на динамические головки, специально разработанные для работы в условиях повышенной влажности, а также высоких и низких температур.

Мне по фиг, у меня они будут работать в авто в ящиках под сидением.

Цитата:

---

Сообщение от Mакс

Мне по фиг, у меня они будут работать в авто в ящиках под сидением.

---

:good3: Вот это я понимаю - энтузиазм! :good3:

"А мне пофиг! Я сказал - работать, значит будешь работать!"

Вообще, ваша фраза построена так, что допускает несколько толкований смысловых акцентов.

Вам пофиг на предупреждение производителя?
Вам пофиг на влажность и температуру в салоне?
Вам пофиг, сколько секунд проработают динамики?
Вам пофиг, как изменятся параметры динамиков при изменении влажности и температуры?
Вам пофиг, какой звук будут воспроизводить динамики?

Очень жаль и без того многострадального Бона...
It's a long way... ...if you wanna rock-'n'-roll!
:to_take_umbrage:

Палборисыч, Пофиг, на предупреждение производителя, я считаю что они прекрасно себя будут чувствовать в закрытых ящечках в моем авто. Возможно я ошибаюсь, время покажет.

Рассматриваю как вариант усилителя на НЧ. Хочу посоветоваться.
УНЧ
БП
Вложение 1343353

или atom aab-600.2d
Второй вариант проще, т.к. готовое решение.

Я в домашке, хотел на Д класс отскочить, несколько вариантов было усилков с алика, начал с самого дешевого, что то не то, попробовал подороже, опять не зашол, нашел спеца твикнули его на сколько можно (электролиты путние поставили и транзюки на оригинальные сменили), но все равно что то не мое, третий вариант был ise power X2 (в названии могу ошибаться, т.к. даже оно мне не запомнилось), в итоге продал все и достал свой еще школьный самодел на парах кт 818\819 50w на канал и он мне как то милее, в Д классе души что ли не хватает, но это моя ИМХА, возможно возрастное - старый я уже.
PS АС\DC очень уважаю и слушаю много

---------- Сообщение добавлено 02.05.2021 в 18:16 ----------

А так, опять же ИМХО, я за первый вариант, т.к. раздельные платы усилителя и БП, а так думаю тот же XY й в другой руке, тем более чисто на НЧ, мощи то у Д класса по брови!

Вложение 1343434
пробую потихоньку смолить. Впервые, опыта ноль, первый замес застыл весь в банке, второй кое как нанес.

Громко не слушаю- и Ас/Dc ? Как это?

Кстати, если собирать для саба УНЧ из модулей с алика, то нужно съэкономить, нахрена там двухканальный усь, моно выйдет в два раза дешевле, сумматор стереосигнала на трех резисторах сделать и гудец будет, я так думаю.

Цитата:

---

Сообщение от CB0Jl04b

Кстати, если собирать для саба УНЧ из модулей с алика, то нужно съэкономить, нахрена там двухканальный усь, моно выйдет в два раза дешевле, сумматор стереосигнала на трех резисторах сделать и гудец будет, я так думаю.

---

Саба не будет, будет два низкочастотника подсидениями, они будут в стереорежиме

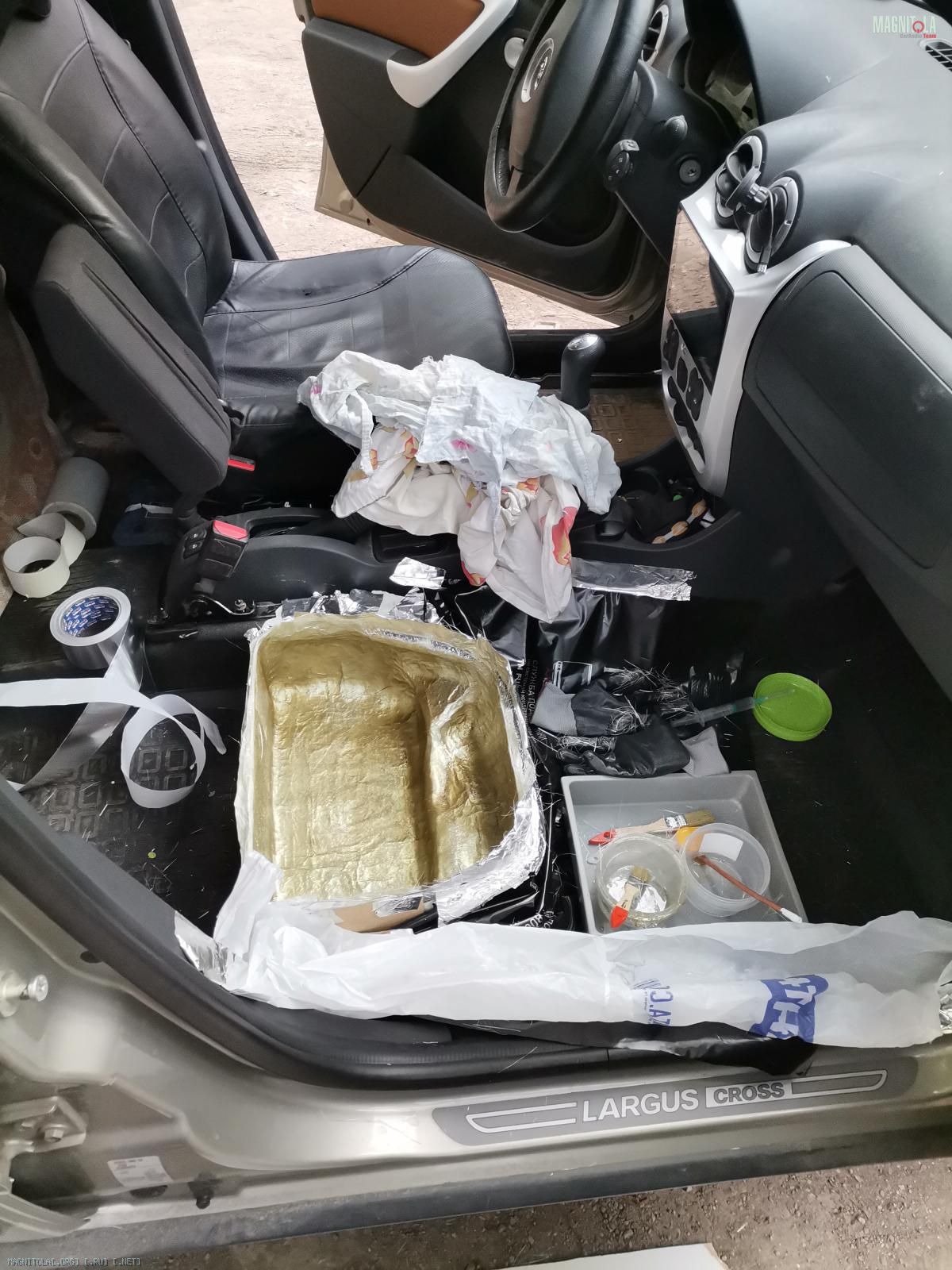

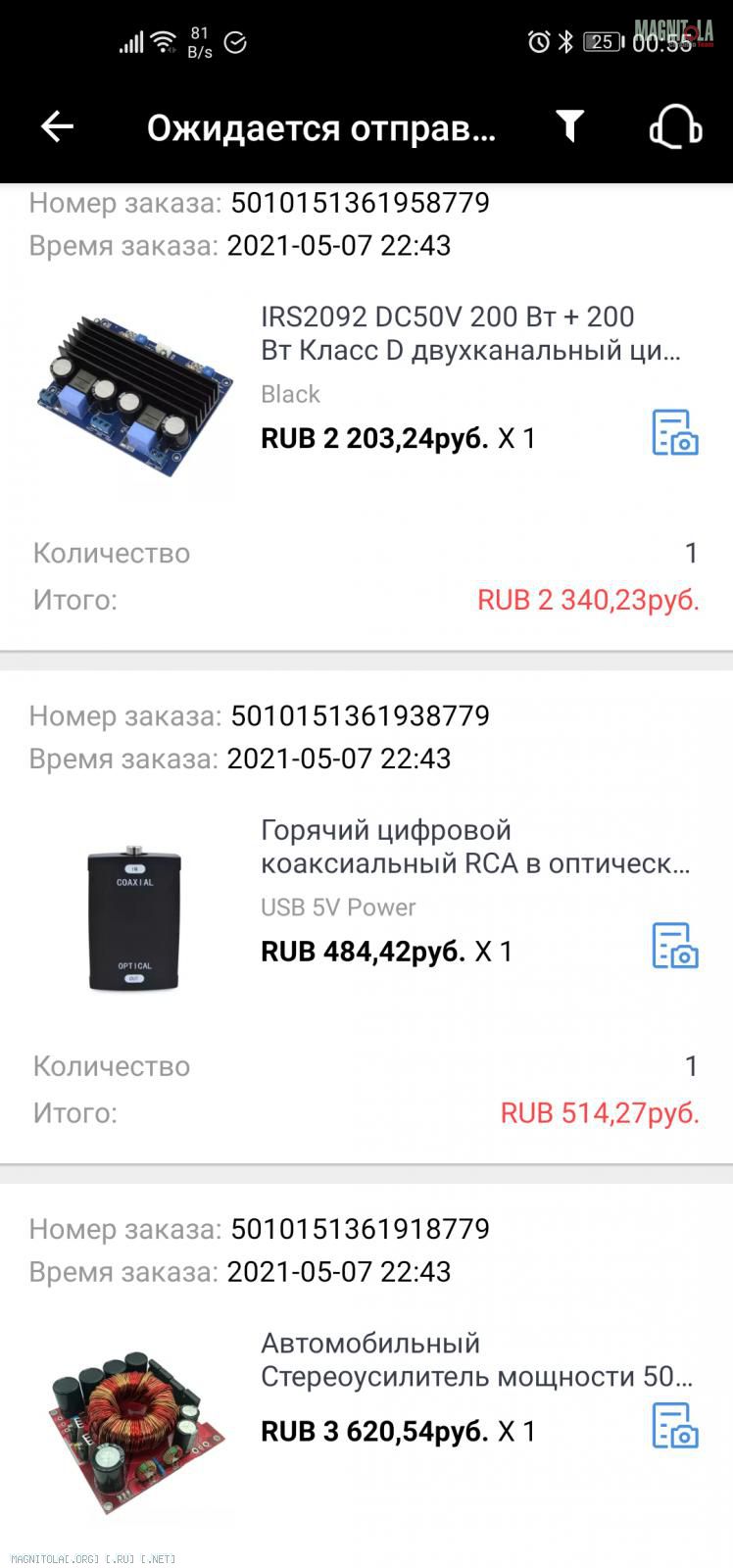

Вложение 1343713
заказал с али унч и бп. решил , что это будет лучше, пусть и придется повозиться.

нВложение 1343715
Вложение 1343717
Вложение 1343719
Вложение 1343721
Вложение 1343723

Цитата:

---

Сообщение от Mакс

Вложение 1343713
заказал с али унч и бп. решил , что это будет лучше, пусть и придется повозиться.

---

Будет лучше чего? Нормального усилителя?

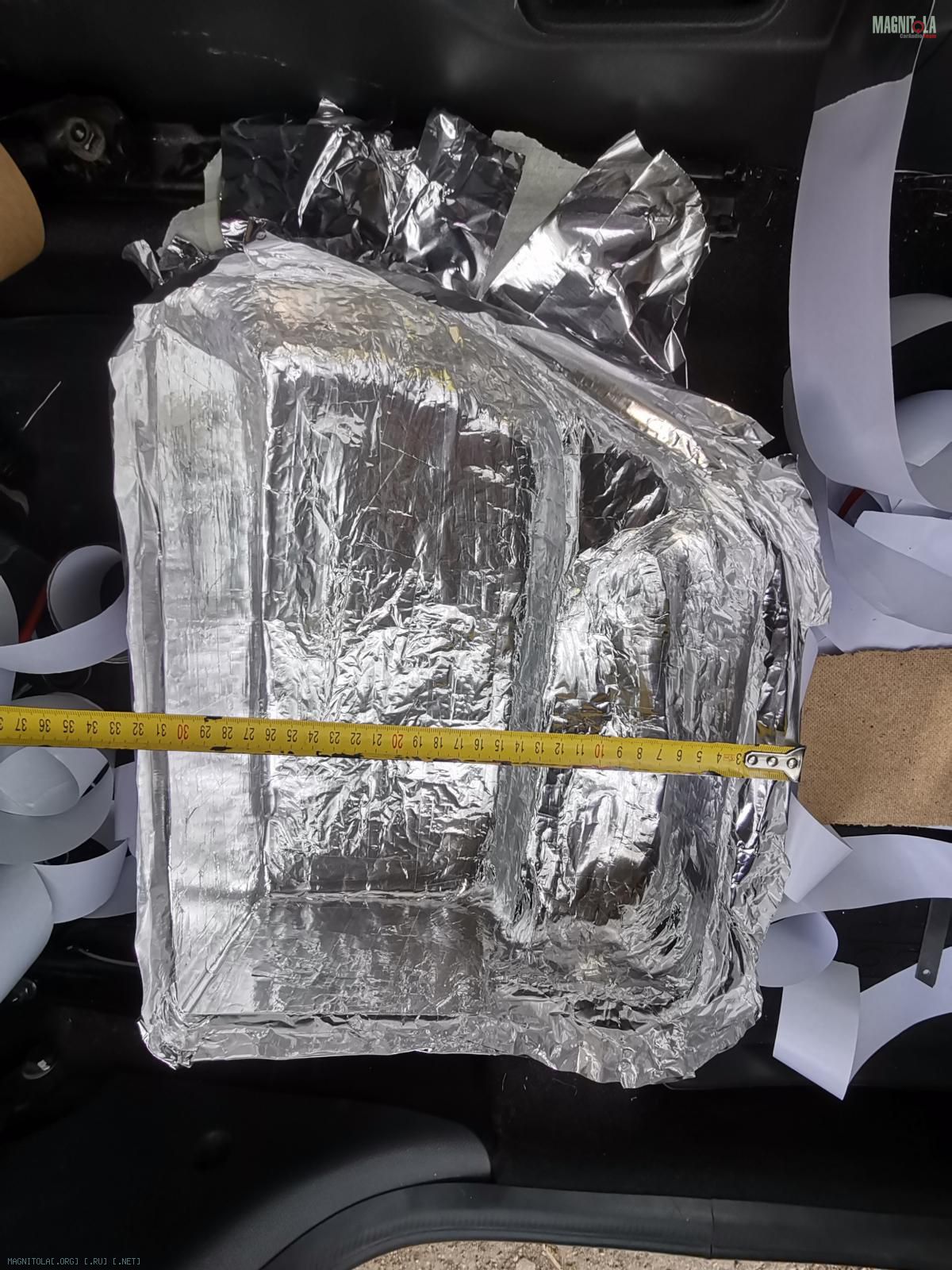

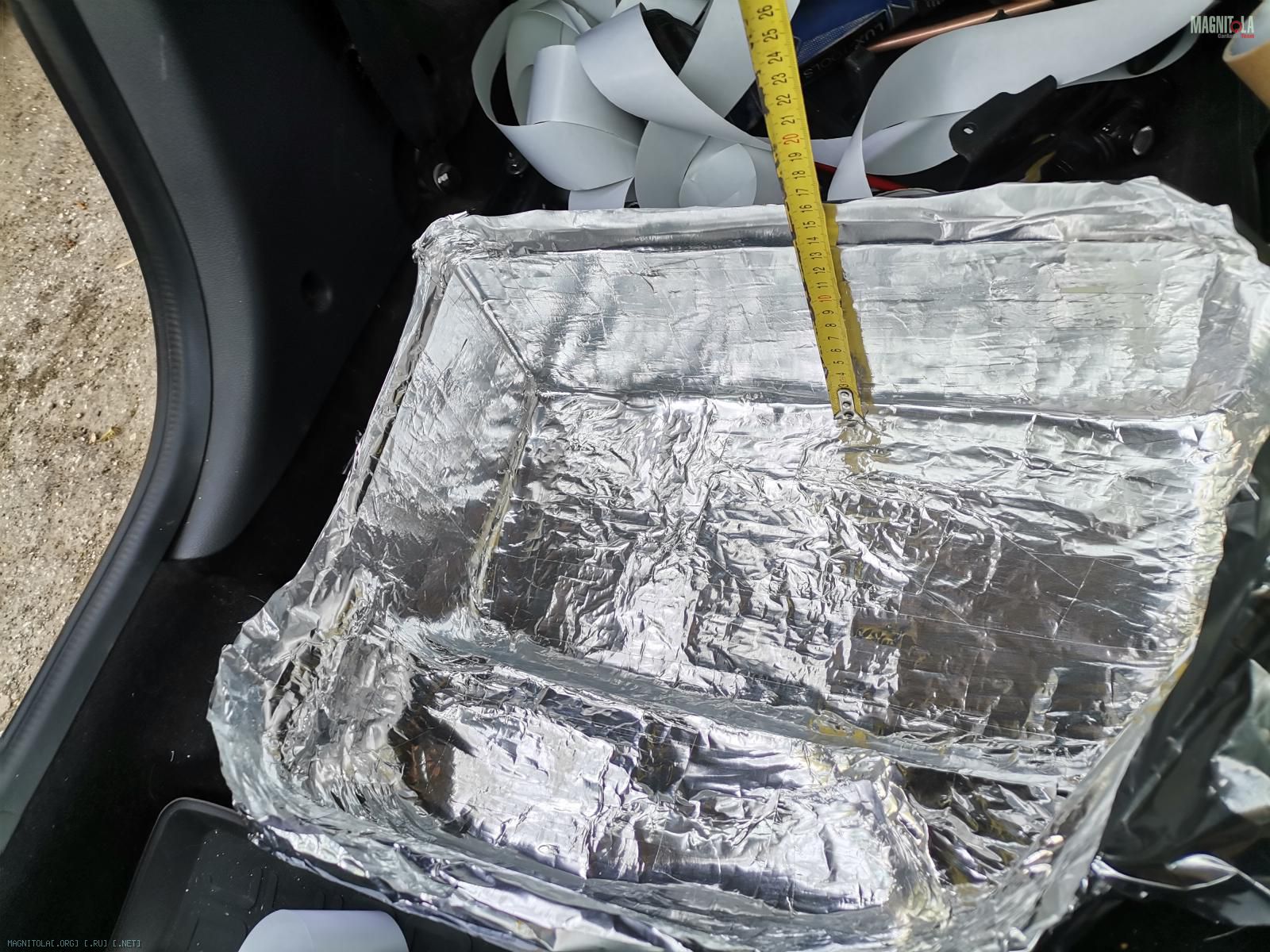

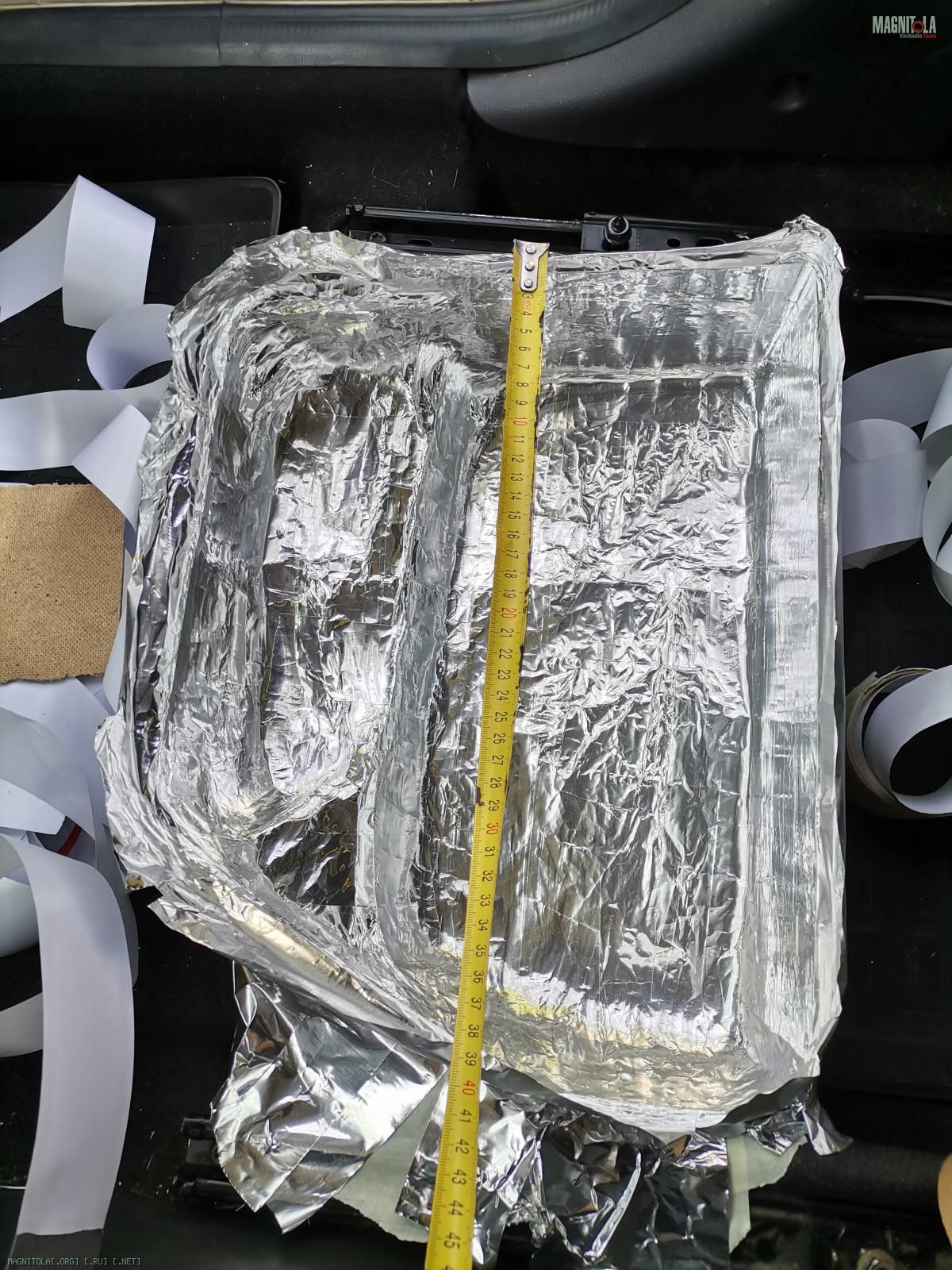

сегодня выковырил скорлутку, стенки получились 2-4мм, понятно что нужно еще наращивать. Вопрос на сколько? 10мм?
Смола по моему долго сохнет, спустя 7-8 часов в некоторых местах она остается липкой, увеличить кол-во реагента?
Налил воды с скорлупку, 13,5 литров поместилось.

---------- Сообщение добавлено 09.05.2021 в 10:01 ----------

Цитата:

---

Сообщение от RomGT2

Будет лучше чего? Нормального усилителя?

---

Из заказа должен получится нормальный усилитель, компактный и недорого.


Блок питания на плюсминус 45-50вольт, как раз для 8омных динамиков будет хорошо.

З.Ы. Я не собираю лучшую систему, я собираю нормальную, даже скорее компромисную систему, для себя.

Цитата:

---

Сообщение от Mакс

стенки получились 2-4мм, понятно что нужно еще наращивать. Вопрос на сколько? 10мм?

---

10мм это уже под саб делают, и то, только "честные " студии... остальныые 6-8мм +вибра.
На плоскости советую вклеить брусочки для жесткости.

Цитата:

---

Сообщение от Mакс

спустя 7-8 часов в некоторых местах она остается липкой, увеличить кол-во реагента?

---

может это не смола? а стирол выходит? полиэфирка же... это норм.

Цитата:

---

Сообщение от Mакс

13,5 литров поместилось.

---

:good:

Скорее была низкая температура. Прогрей без фанатизма феном или на солнышко. 8 часов это не много без доп усилий)

Mакс, если не влом будет, отпишись по Б/П как получишь, ну типа как он по качеству изготовления, что то очень уж он мне понравился, пока в корзину забросил, хочу услышать реальный отзыв перед покупкой, спасибо за ссылку на него кстати

CB0Jl04b, Да, конечно.

---------- Сообщение добавлено 13.05.2021 в 21:19 ----------

Я вот немного в раздумьях. Подсидельники получаются обьемом13литров и это не предел, для вейвкоров которые я заказал это как будто даже много.
Может есть 8ки которым будет хорошо в 13-14литрах и при этом доступные по цене, ну что б не более 15тыщ за пару.

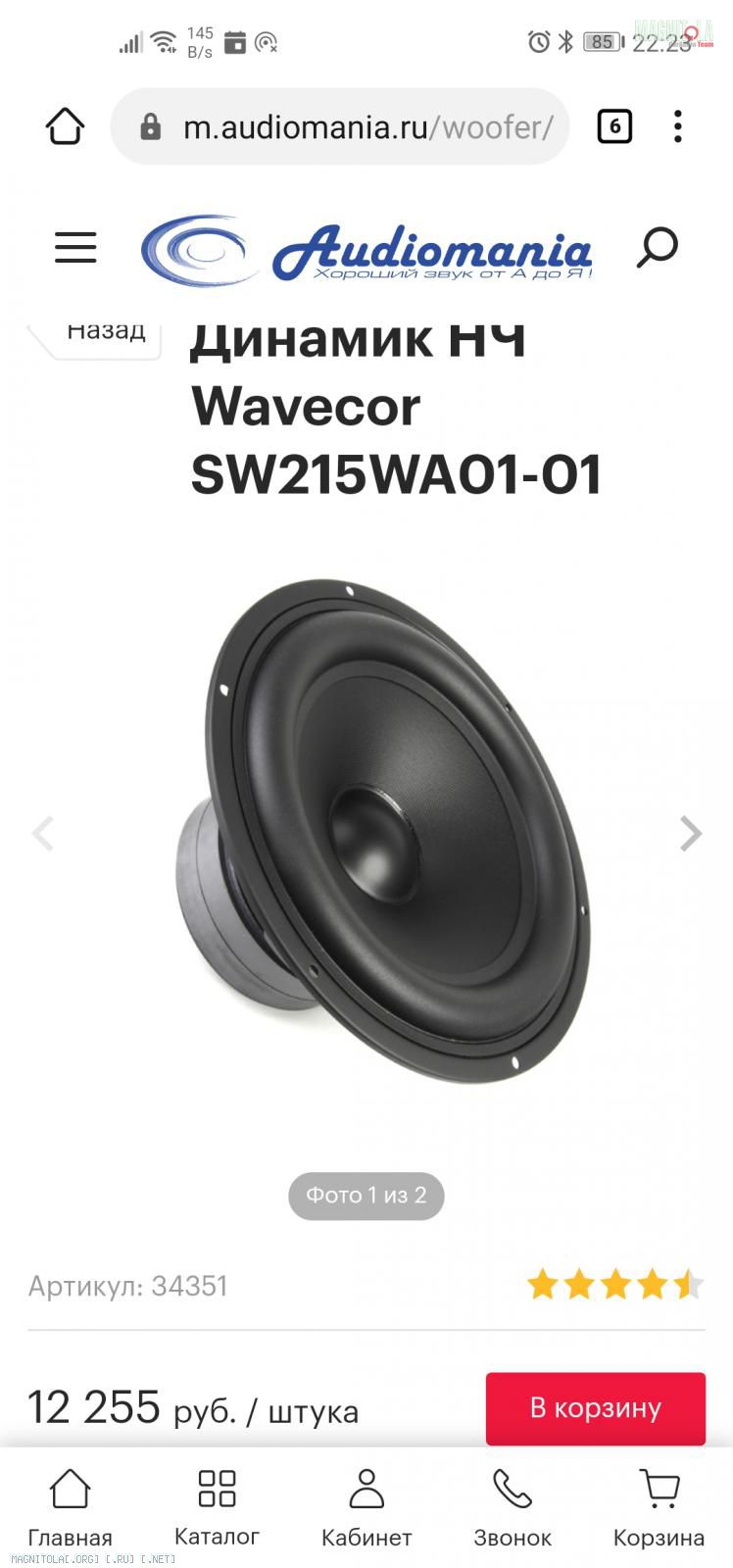

Вложение 1344055
вот этот бы, но цена...

Аппетит приходит во время еды..)))
Осиль сначала эти динамики. Ящики дают нехилую прибавку по отношению к дверям.
5" играют как 6" из дверей.... 6" как 8"... и тд.

з.ы. ИМХО лучче 6" в просторном (для них) ящике, чем 8" в "зажатом"

Вложение 1345093
Вложение 1345095
Вложение 1345097
Вложение 1345099

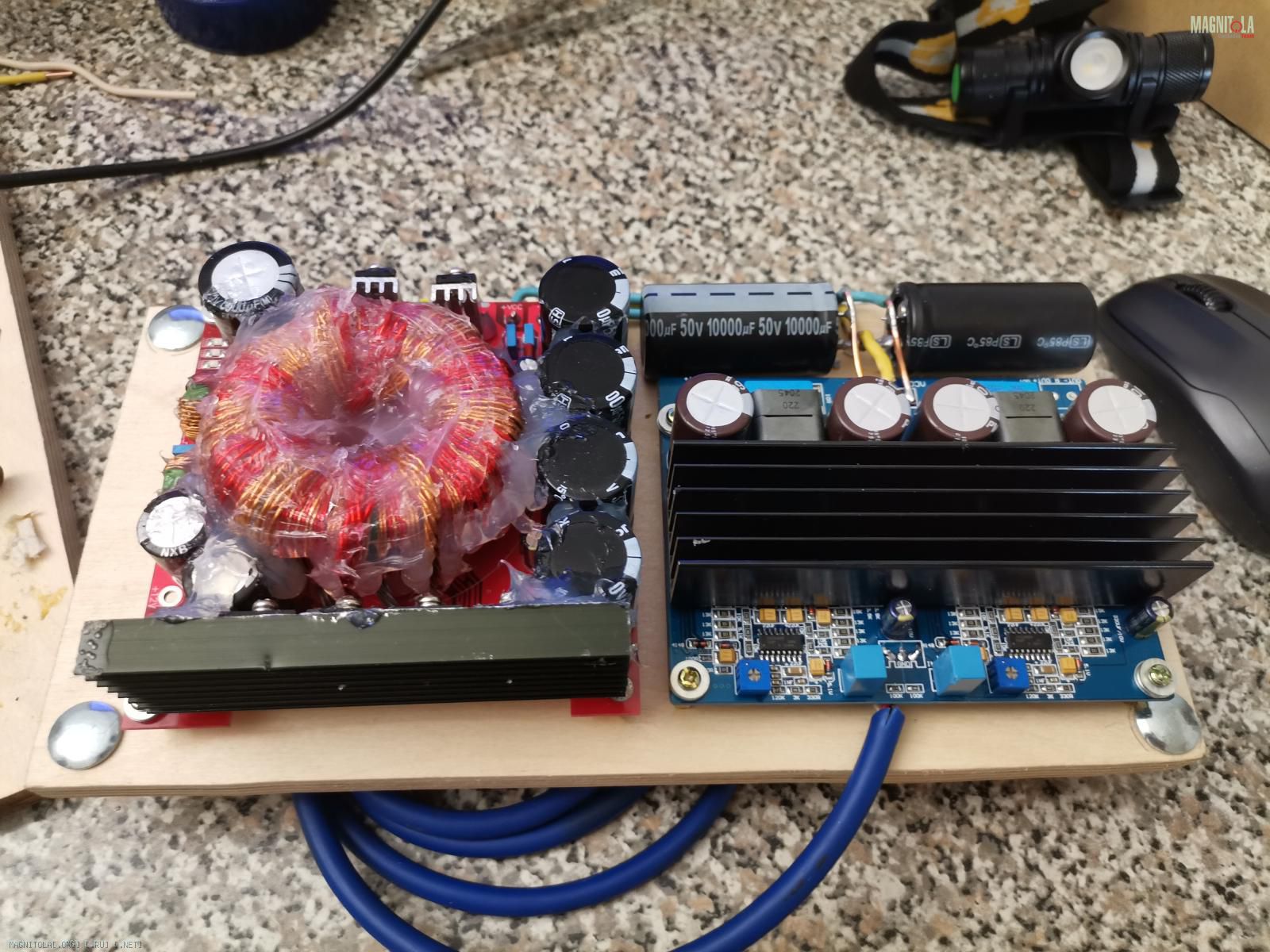

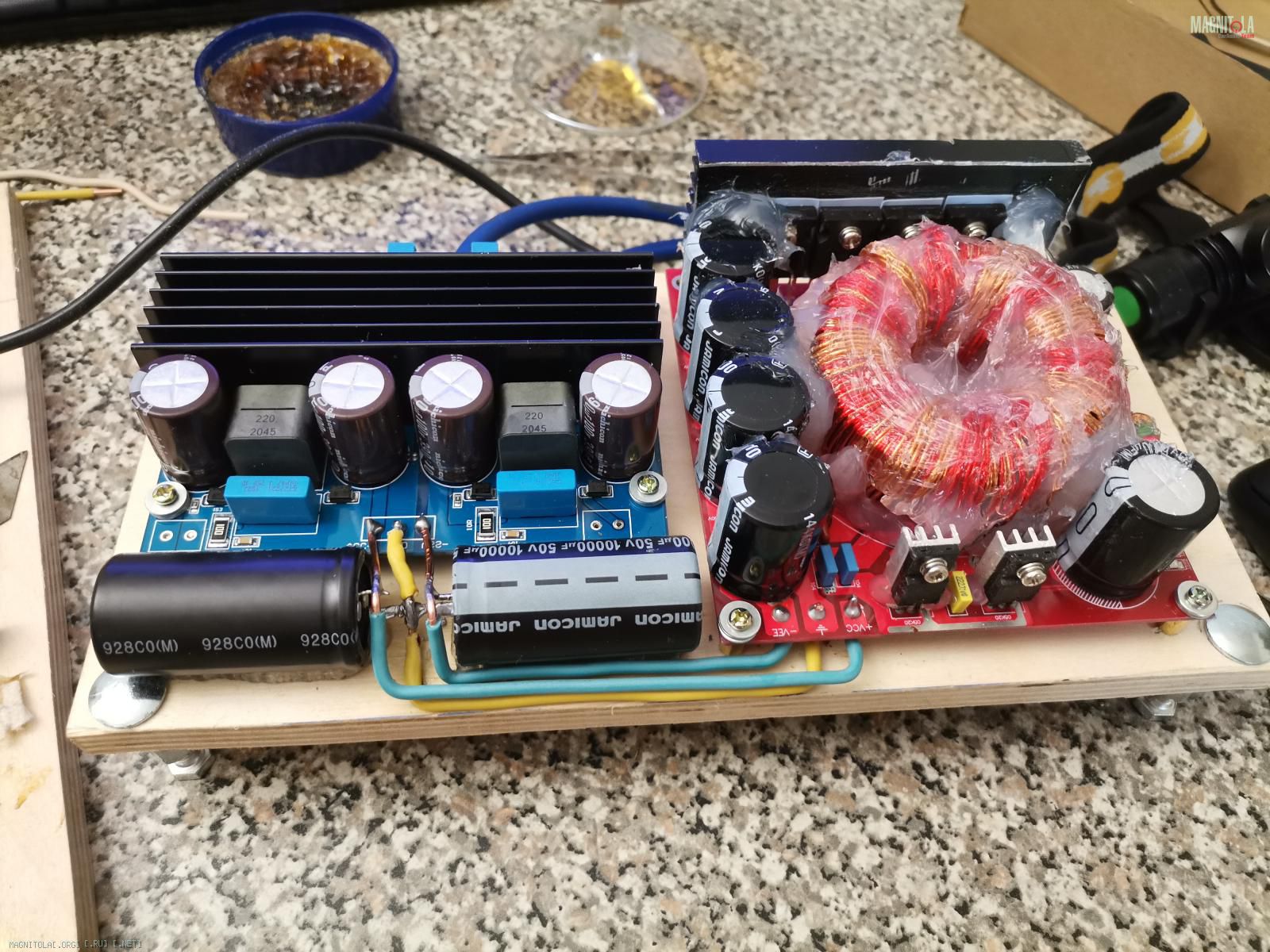

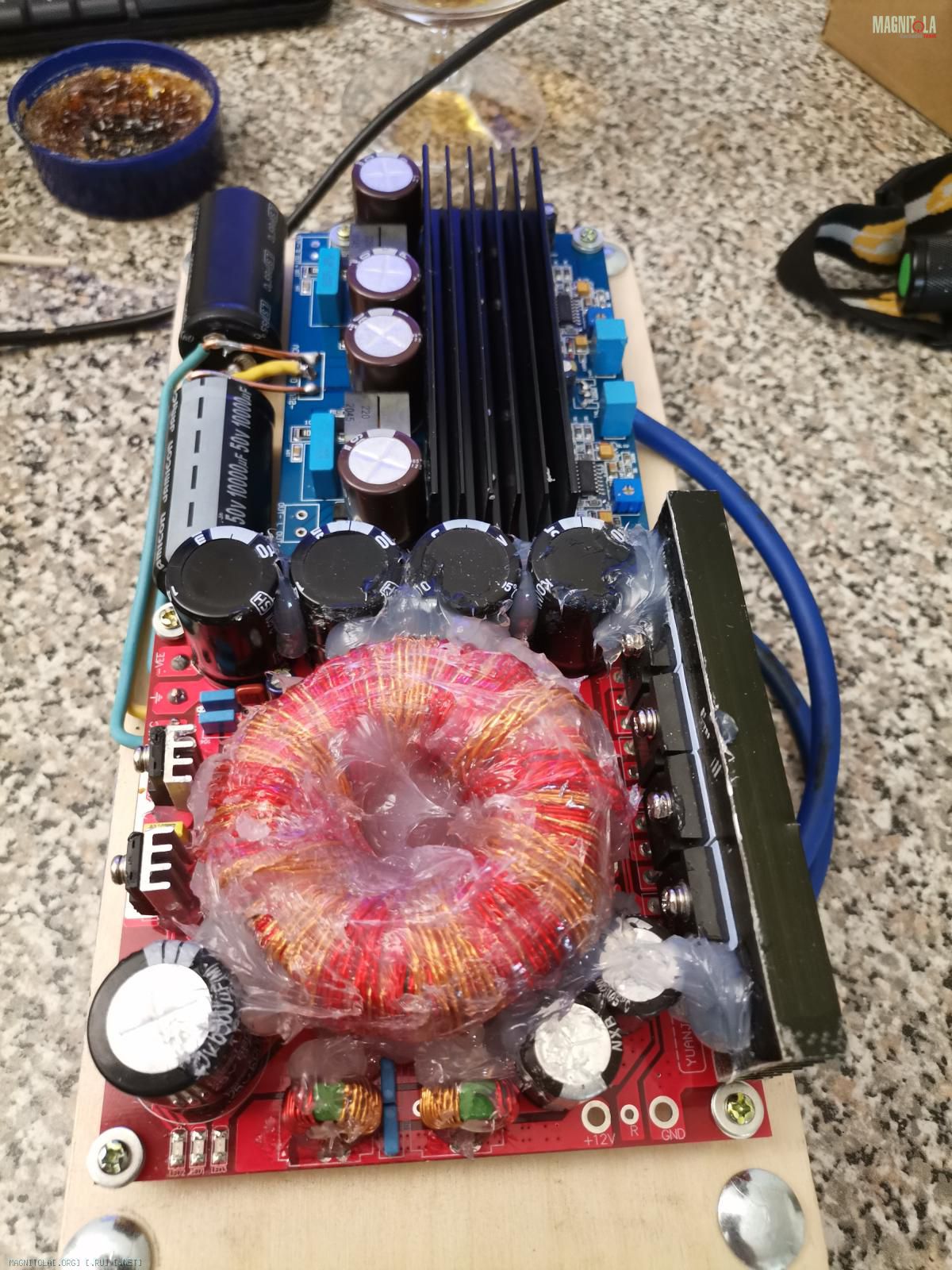

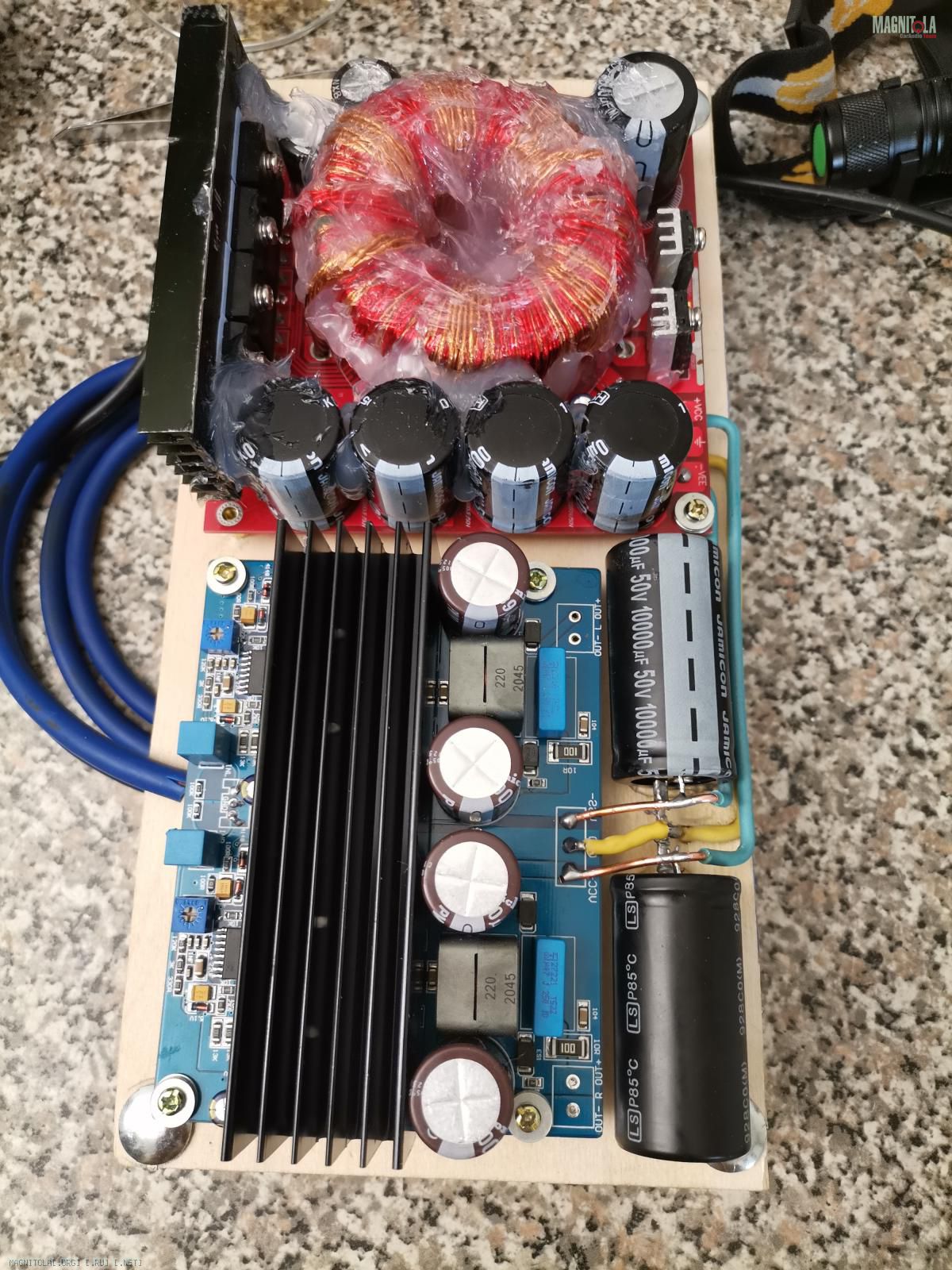

включил через 30вт блок питания и к колонке микролаб. Понравилось то что нет даже намека на пуки и другие артефакты при вкл-выкл, а я старался из выдавить из усилка, дрочил питание и так и эдак.
Сам блок питания стабилизированный, т.е. и при 11,5 и при 14,5вольт на вторичке +-45вольт, не знаю хорошо это или плохо, ну что есть.
Звук описывать не умею, но мне показалось что бас из микролаба шел более плотный чем от родного усилка встроенного в одну из колонок.

Вложение 1345101
Вложение 1345103
Вложение 1345105

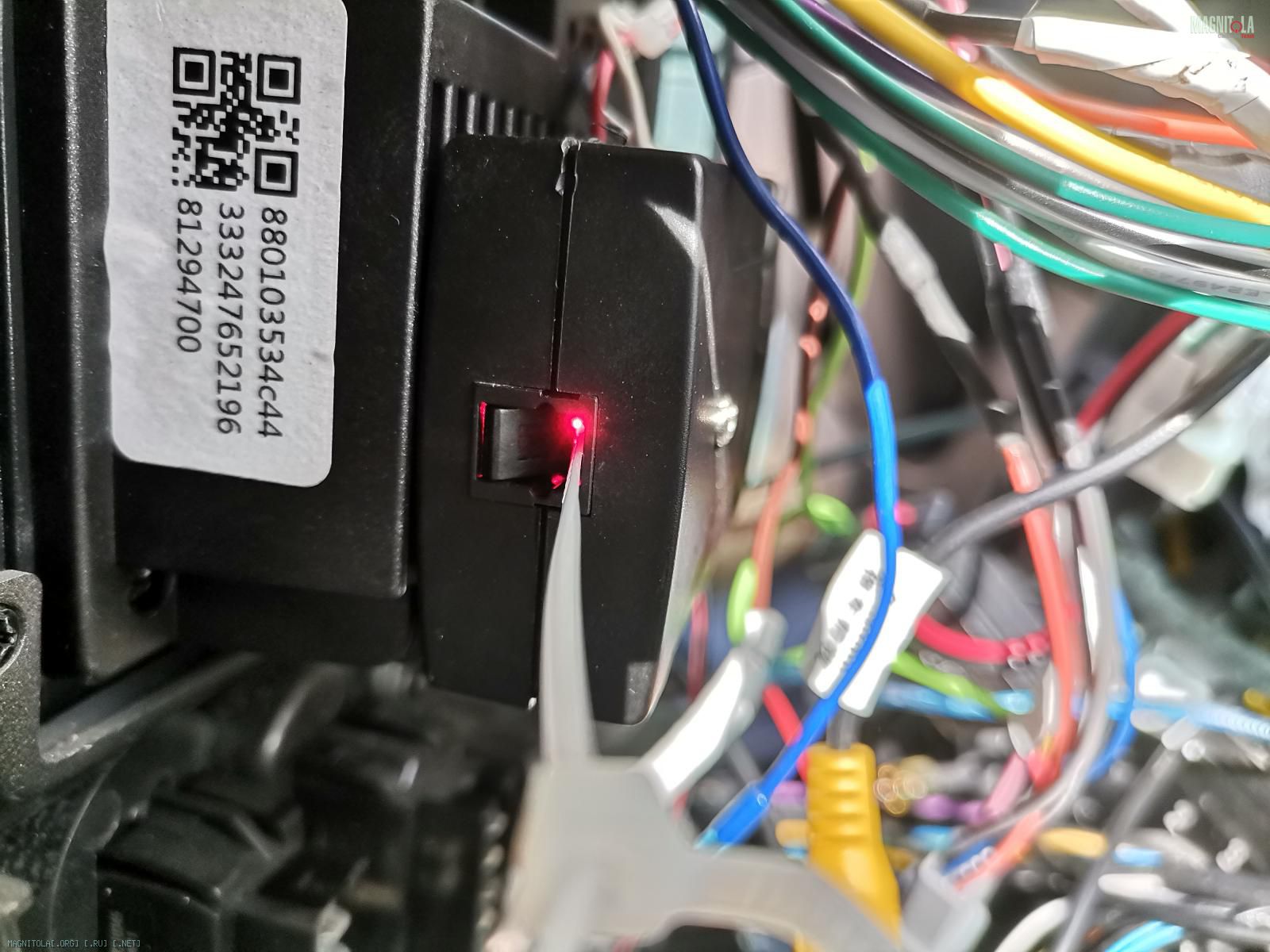

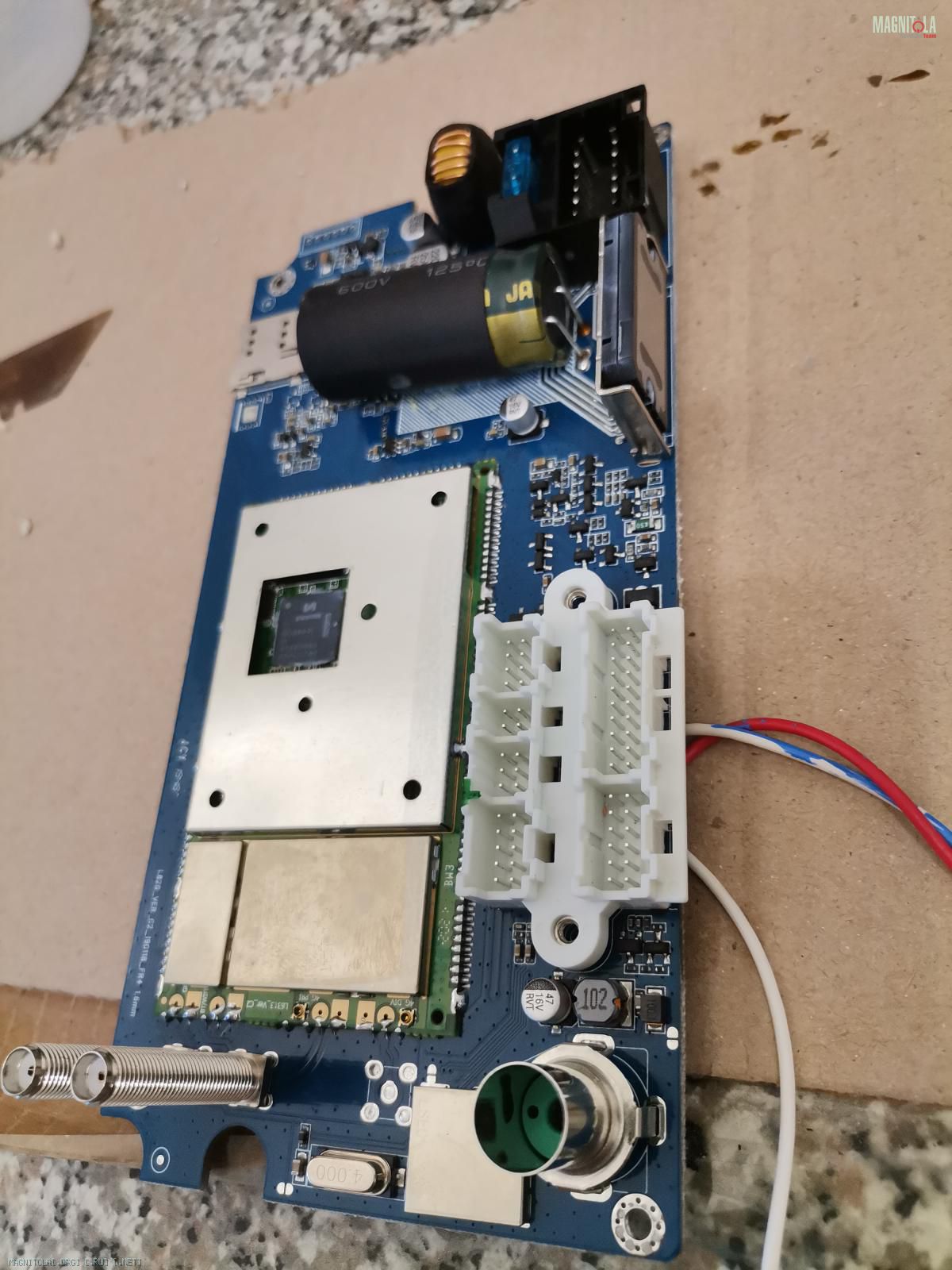

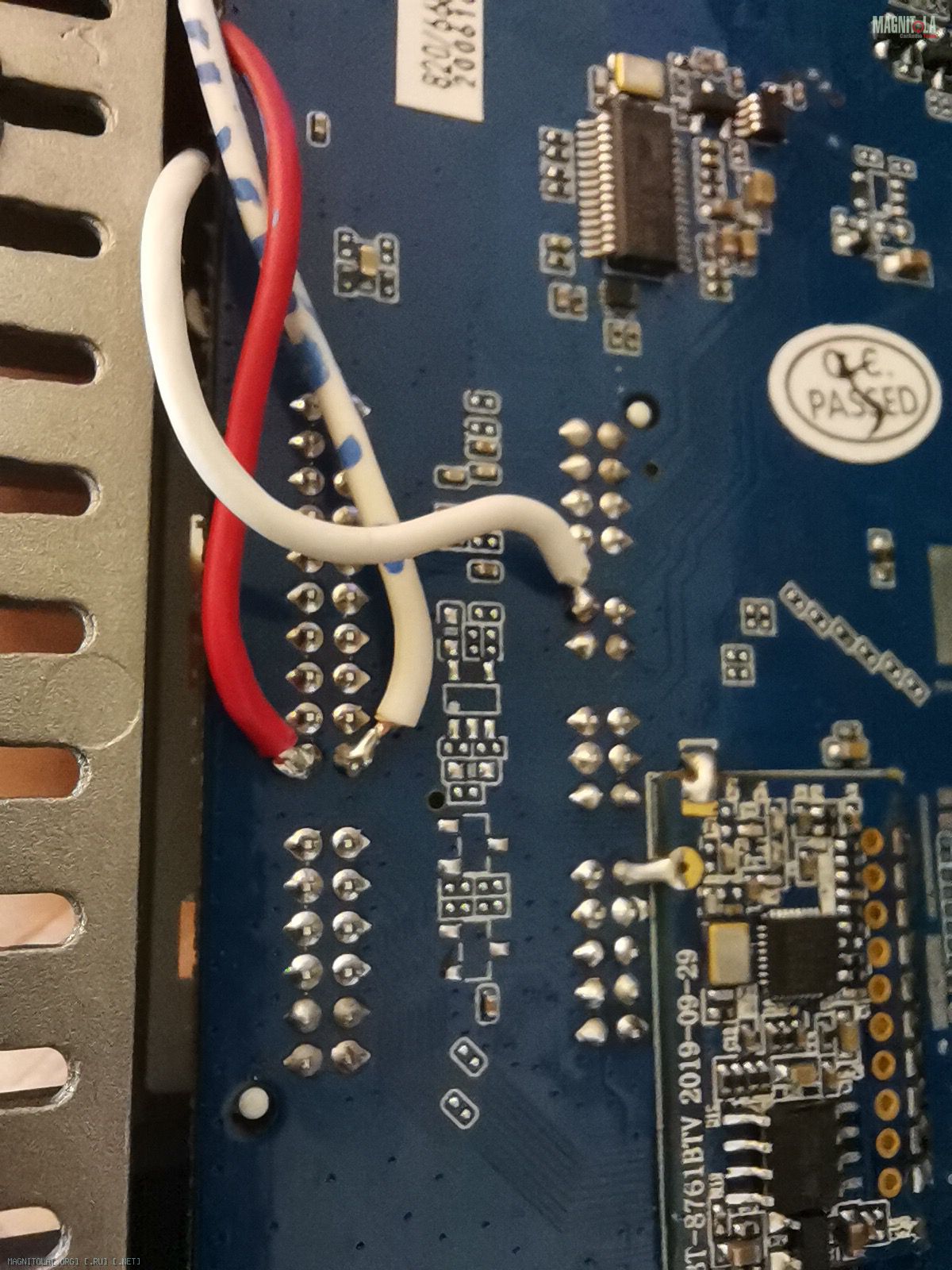

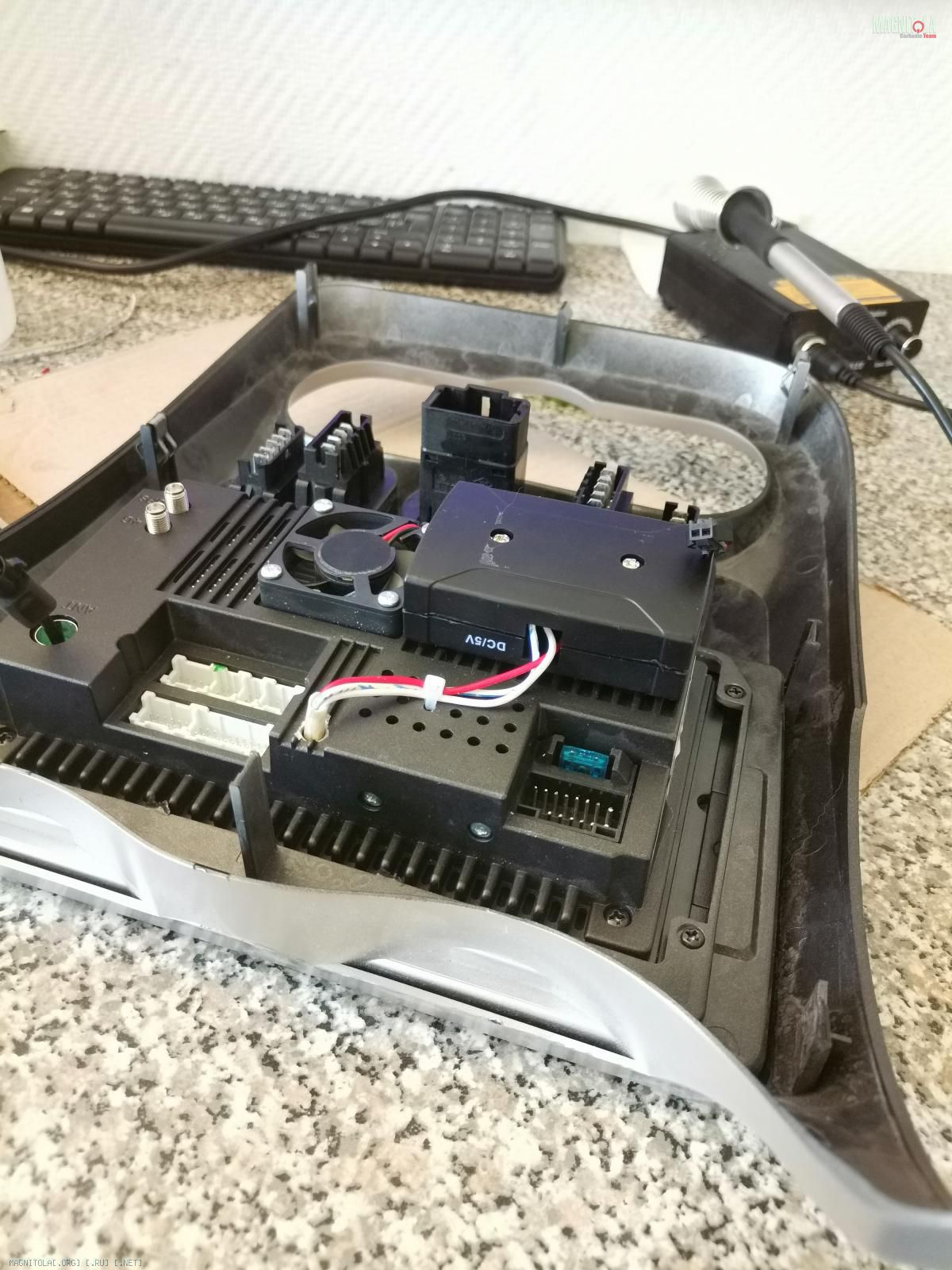

сделал оптический выход из магнитолы, возможно мой способ "через попу", но что естть. У магнитолы есть спидиф выход задуманный под кокс, а у проца вход оптика. Я купил переходник с кокса на оптику, реализован он на инверторе 74HCU04 и приляпал его к магнитоле.

Вложение 1345107
так же поставил конденсатор побольше в питании магнитолы

Вложение 1345109
Вложение 1345111
Вложение 1345113
Вложение 1345115

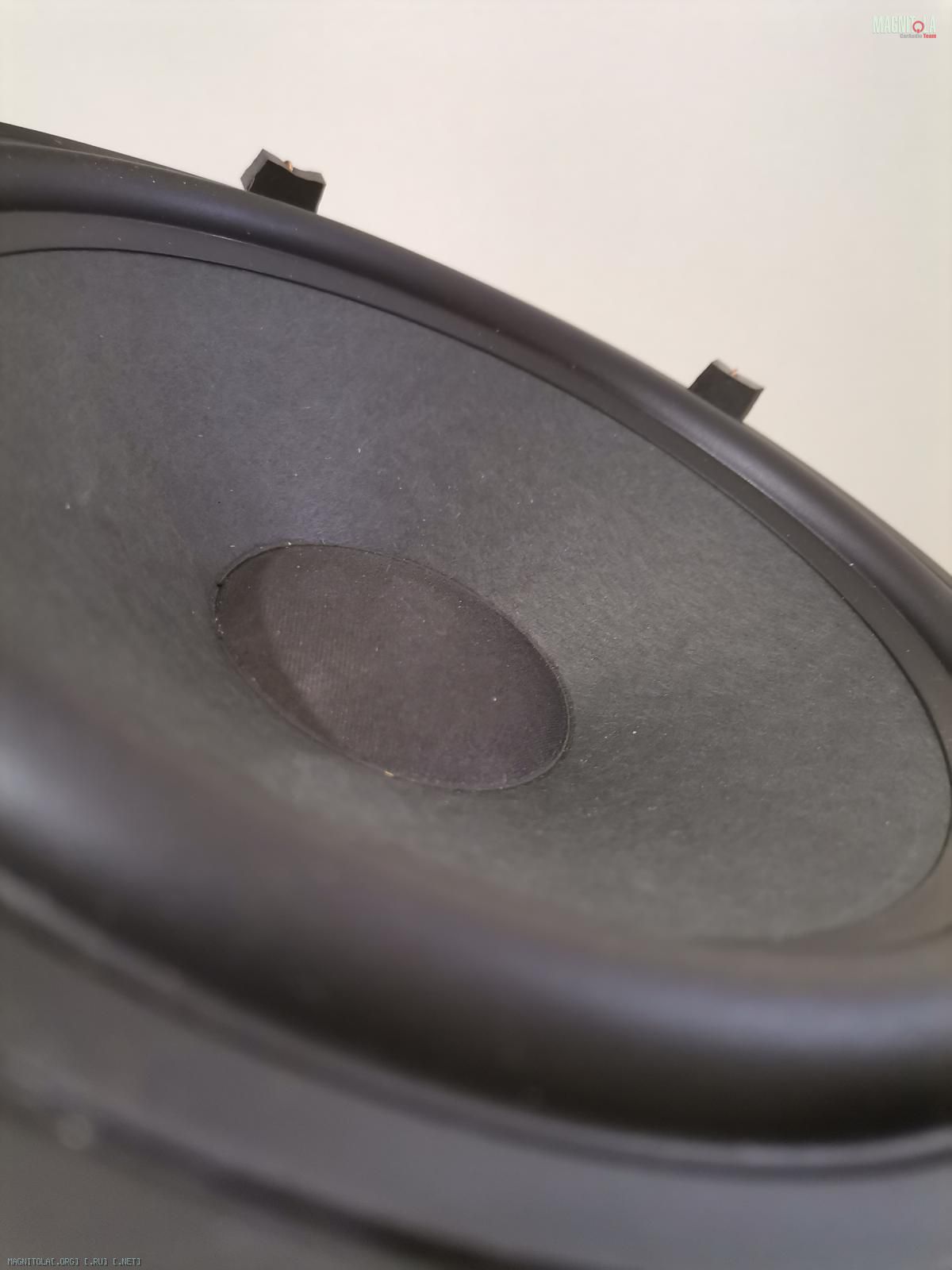

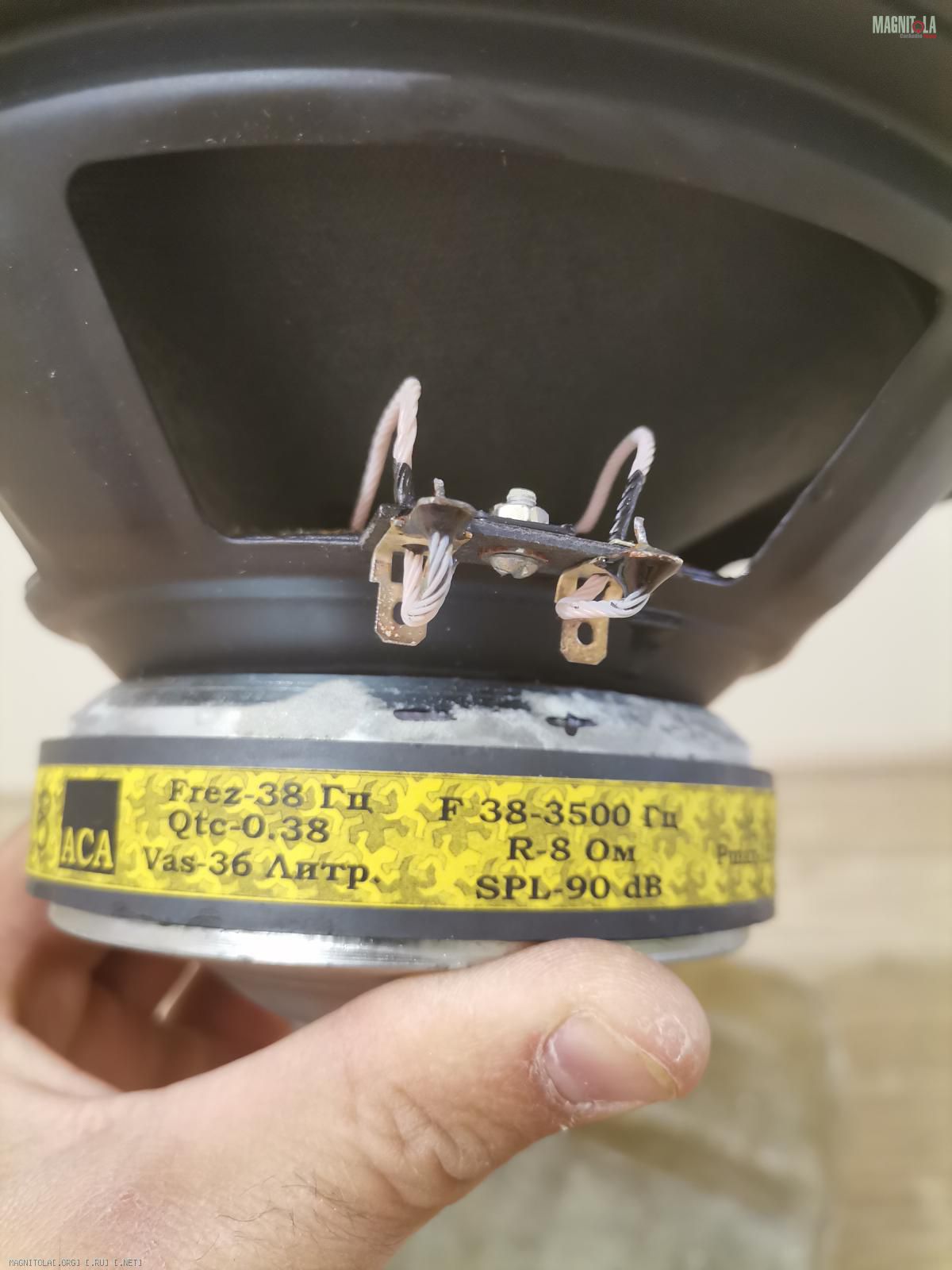

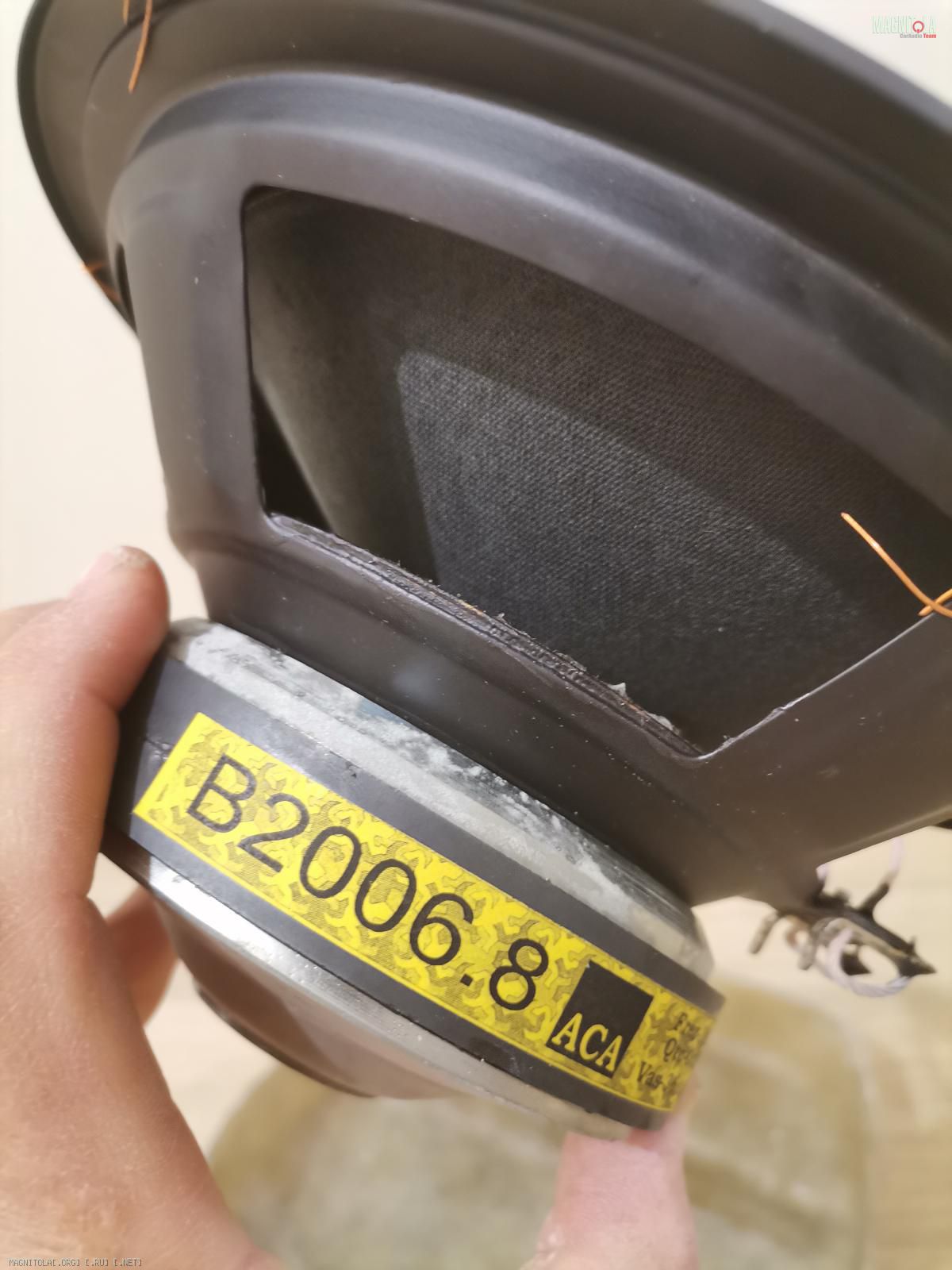

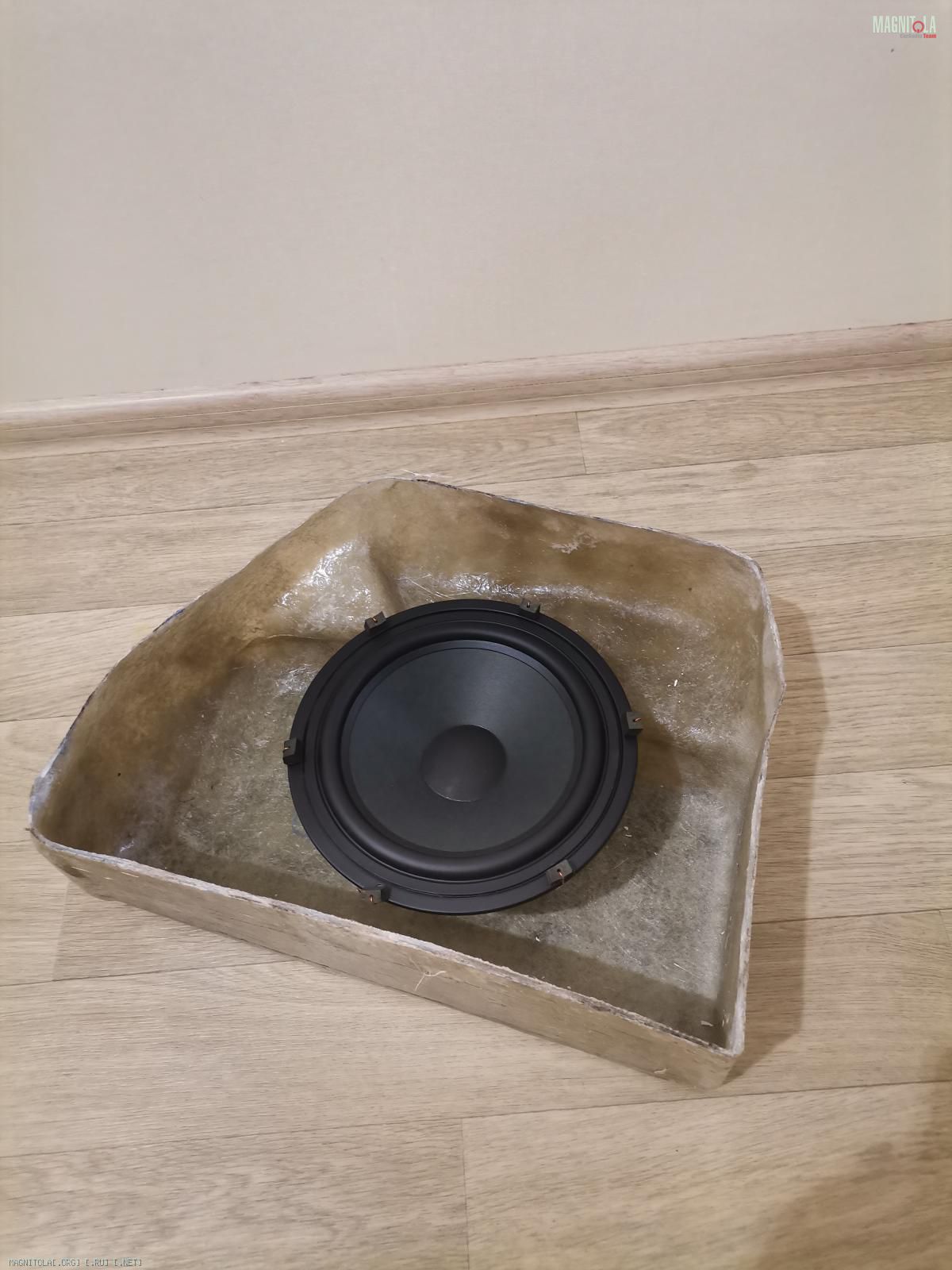

отменил заказ на вэйвковер и купил 8ки асалаб.
Эти динамики не идеал, но цена за пару с доставкой вышла менее 5тыщ, я не устоял).
В 13литровом ящике добротность у них будет чуть менее 0.7, что хорошо, но резонанс получается высоковатым, я планирую это править эквалайзером.
Вообще хотел купить 8ки от seas но в наличии их нет, могут привезти к августу, возможно позже именно их и куплю.

Купил силовой кабель 4ga aria, ё-моё, какой же он мягонький, изоляция именно силикон, а не пвх, вспоминаю кабель кг16, фу ну и гадость этот кг.

---------- Сообщение добавлено 04.06.2021 в 23:12 ----------

Вообще купил уже почти всё, а вот времени всё это установить собрать нет, печалька, лето, сезон, нужно работать.

---------- Сообщение добавлено 04.06.2021 в 23:13 ----------

Mакс, как б\п? внушает? ну там качество сборки и т.д? Это вроде не тот на который ты ссылку давал в начале темы?

Цитата:

---

Сообщение от CB0Jl04b

Mакс, как б\п?

---

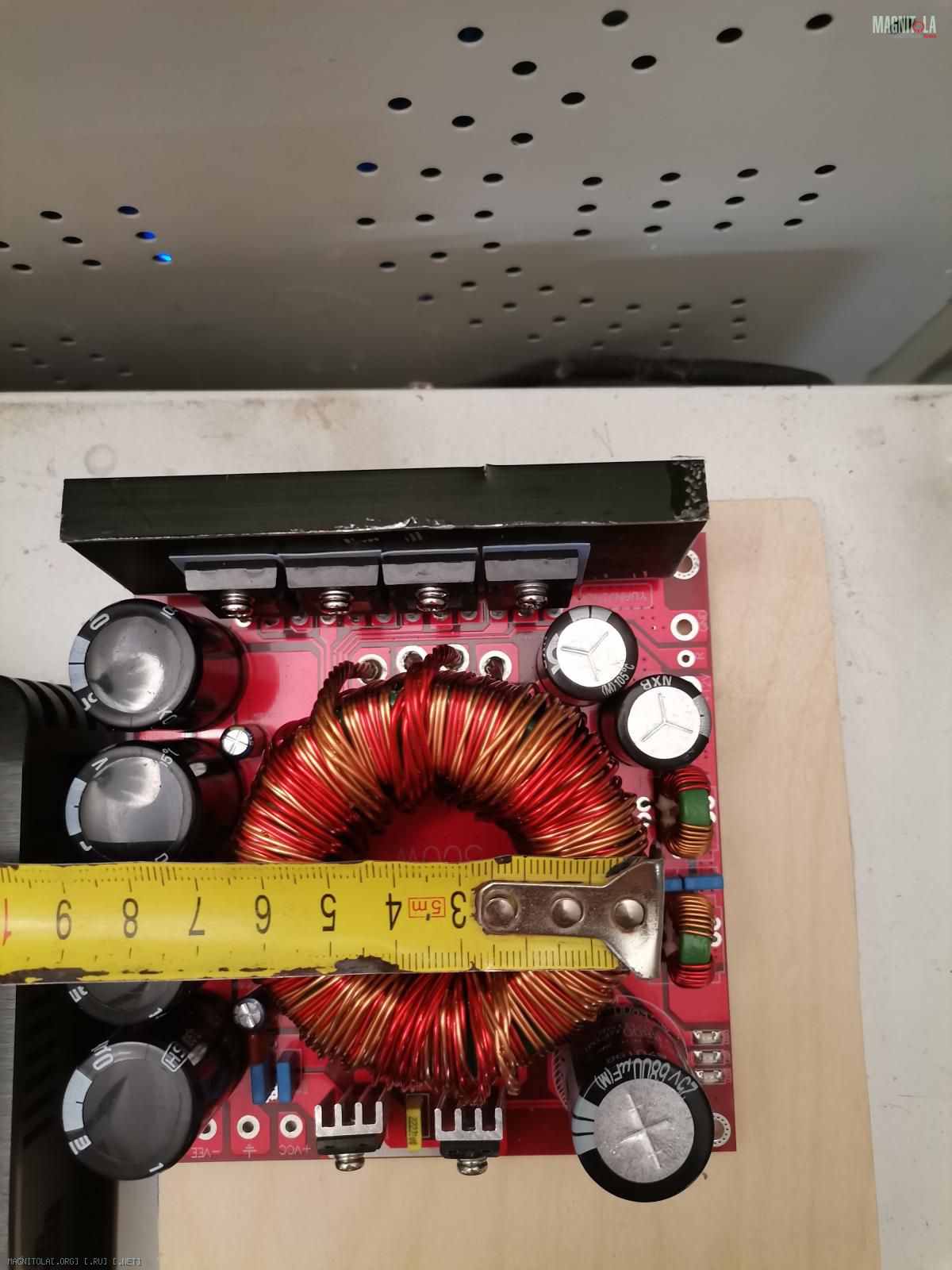

Сам трансформатор прям большой, мне это понравилось, но вот то что он висит в воздухе на собственных выводах мне не понравилось, и я залил его силиконовым герметиком. Плата качественная двухсторонняя, пайка вся красивая ,флюс отмыт.
Конденсаторы вторички стоят "сбоку" , а не на пути протекания тока.
А так же все элементы на плате без доп фиксации, т.е. те же конденсаторы не приклеяны, лично я зафиксировал все герметиком

Вложение 1345209

Вложение 1345645
Вложение 1345647
Вложение 1345649

Вложение 1345687
Вложение 1345675
Вложение 1345689Вложение 1345691

Вложение 1345693

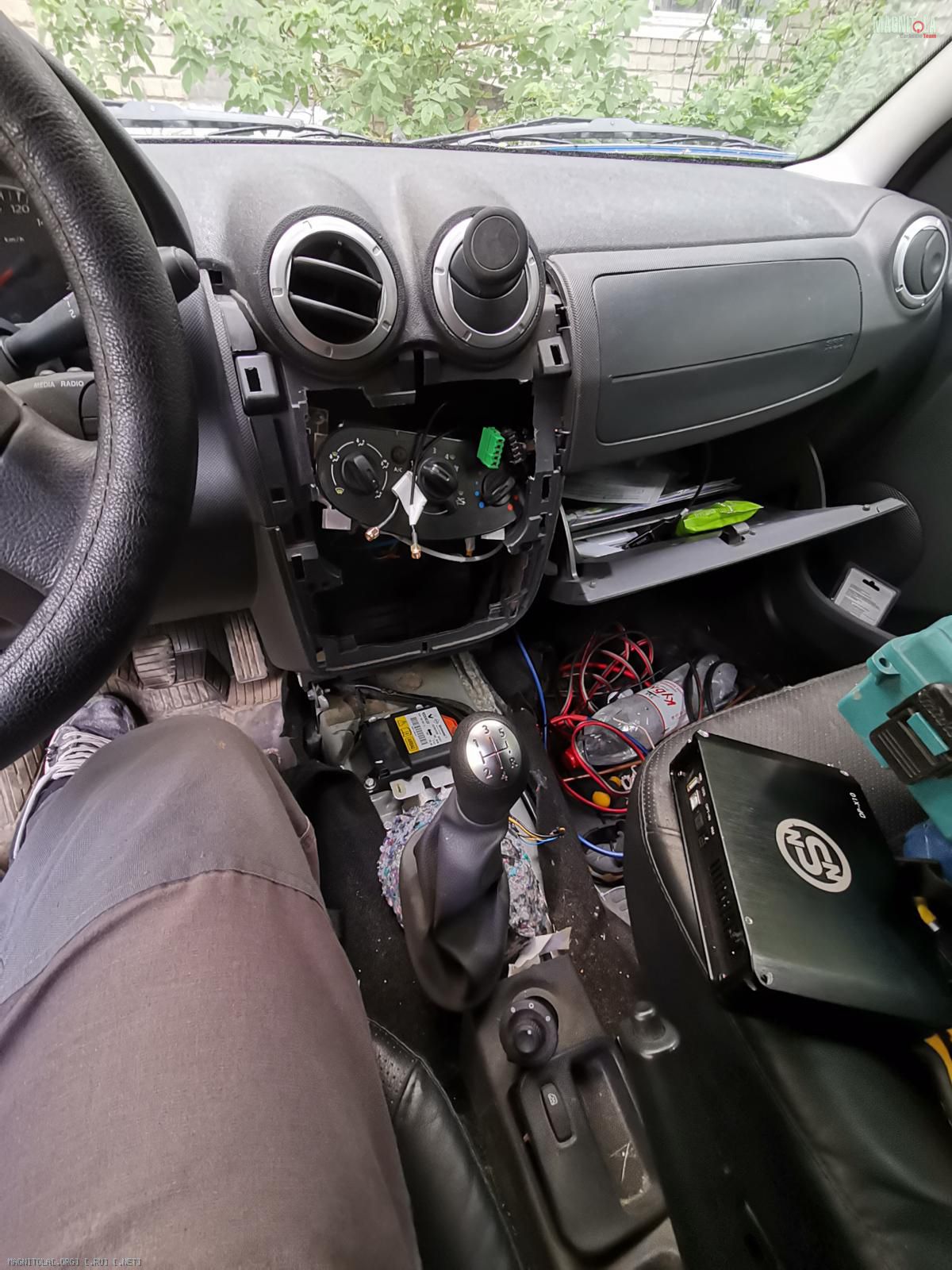

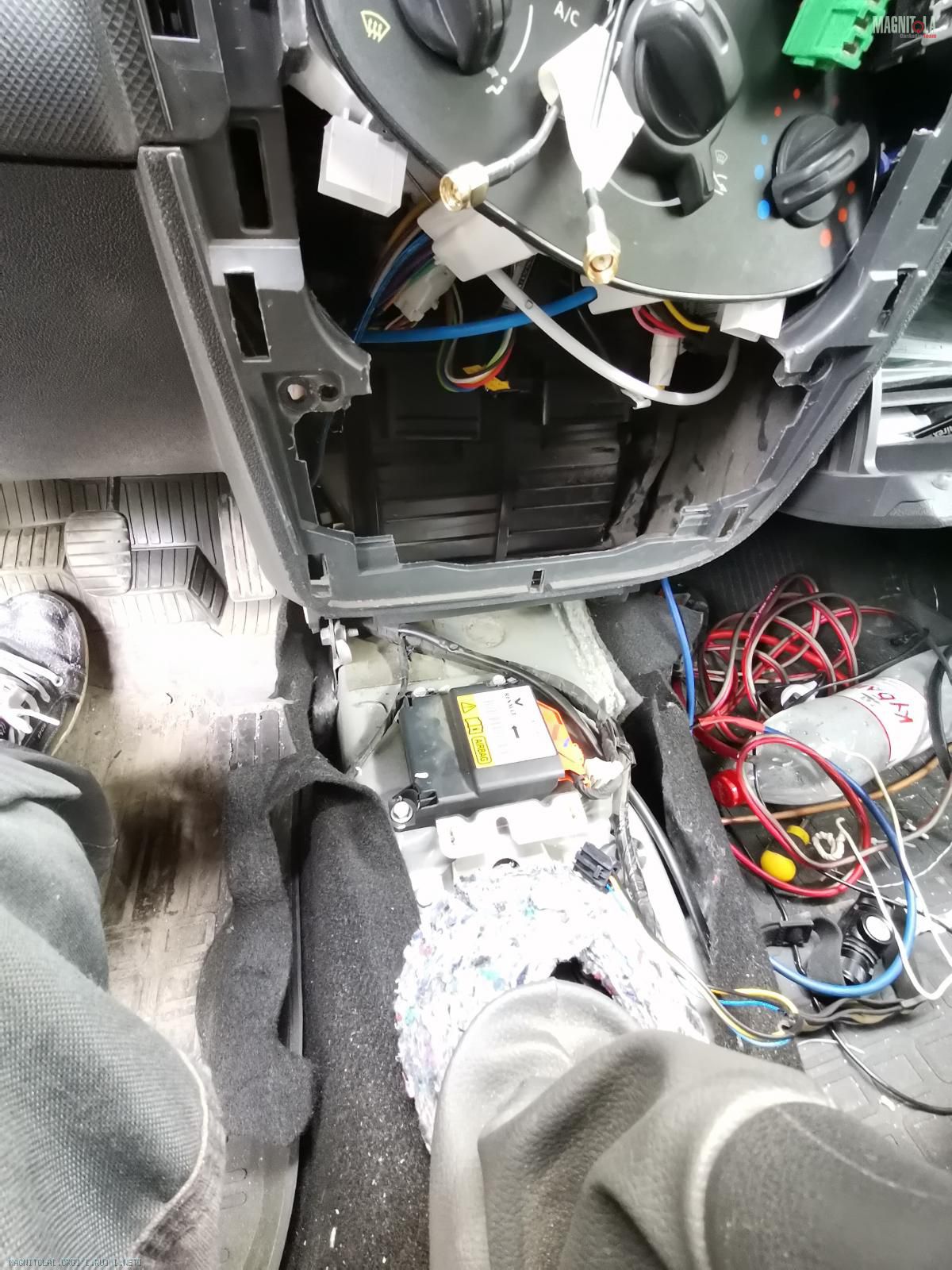

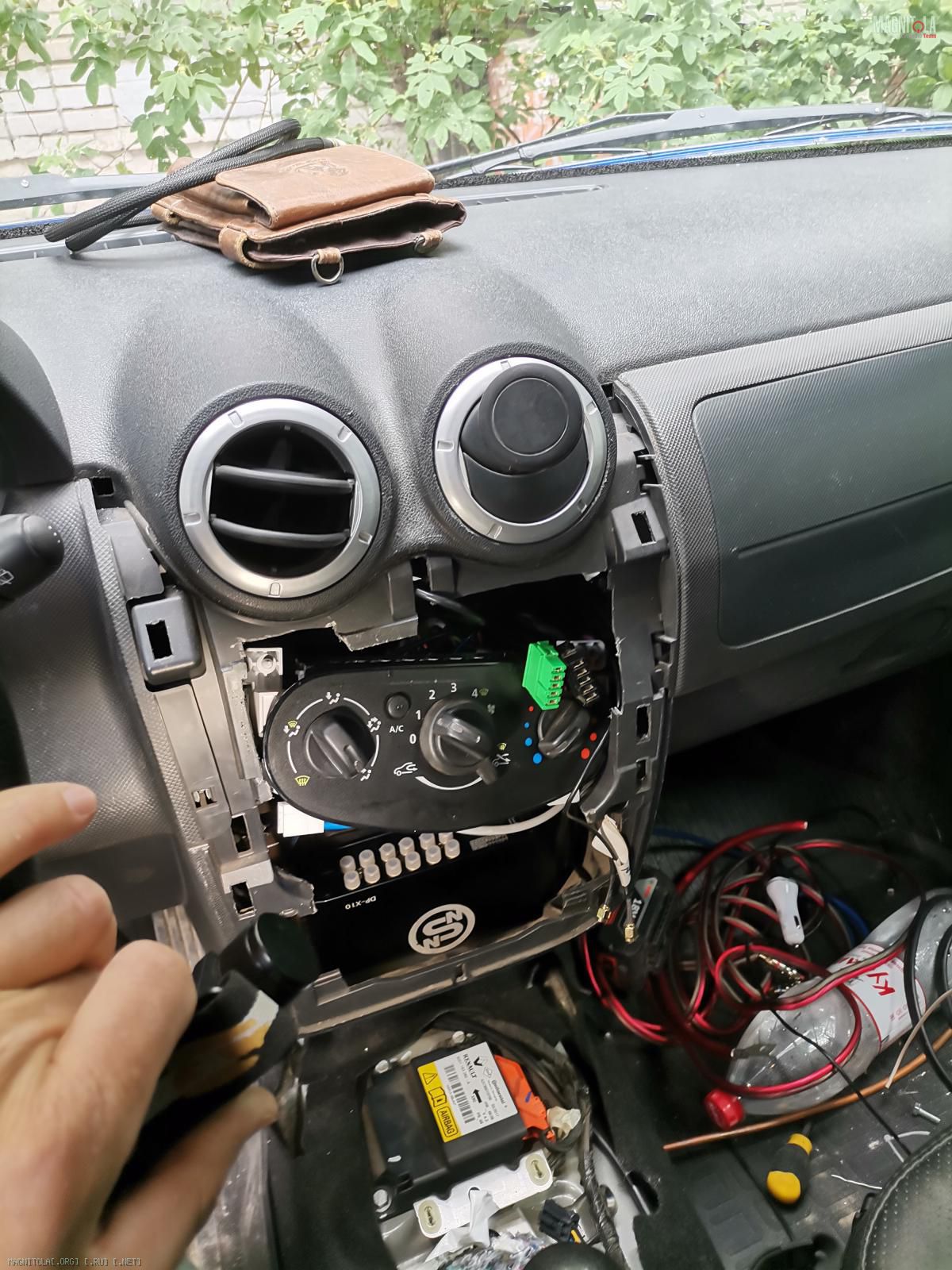

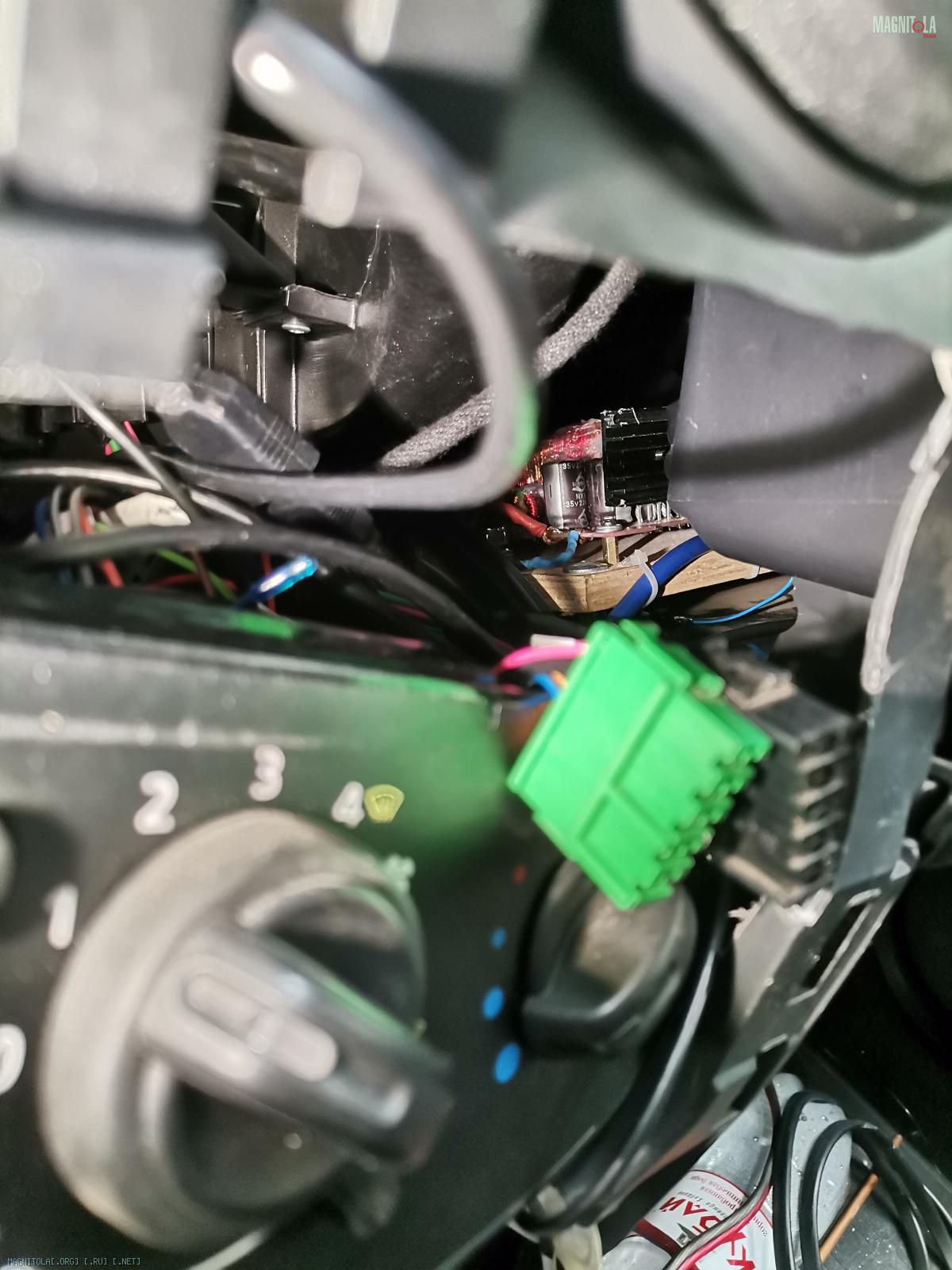

Проц и усилок для нч установленны в авто, оба девайса разместились в торпеде, т.о. они не отобрали ни сантиметрика полезного пространства.
Усилитель разместился над бардачком, а проц в центральной части, правда что б нашлось место пришлось выдернуть воздуховолы для задних пассажиров.

---------- Сообщение добавлено 13.06.2021 в 22:54 ----------

так же потихоньку "пилю" ящечки для нч.
Вопрос, есть ли способ-алгоритм который даст понять достаточная толщина стенок или надо еще нарастить?

---------- Сообщение добавлено 13.06.2021 в 22:57 ----------

ящики уже жесткие, я на них могу скакать и не сломаю, но стенки менее сантиметра, а на боковых частях, где плоскости маленькие и того меньше около4-5мм.

Цитата:

---

Сообщение от Mакс

но стенки менее сантиметра

---

7-8 мм за глаза! это не саб!
лучше распорочки вклей меж противоположными стенками.

Цитата:

---

Сообщение от Mакс

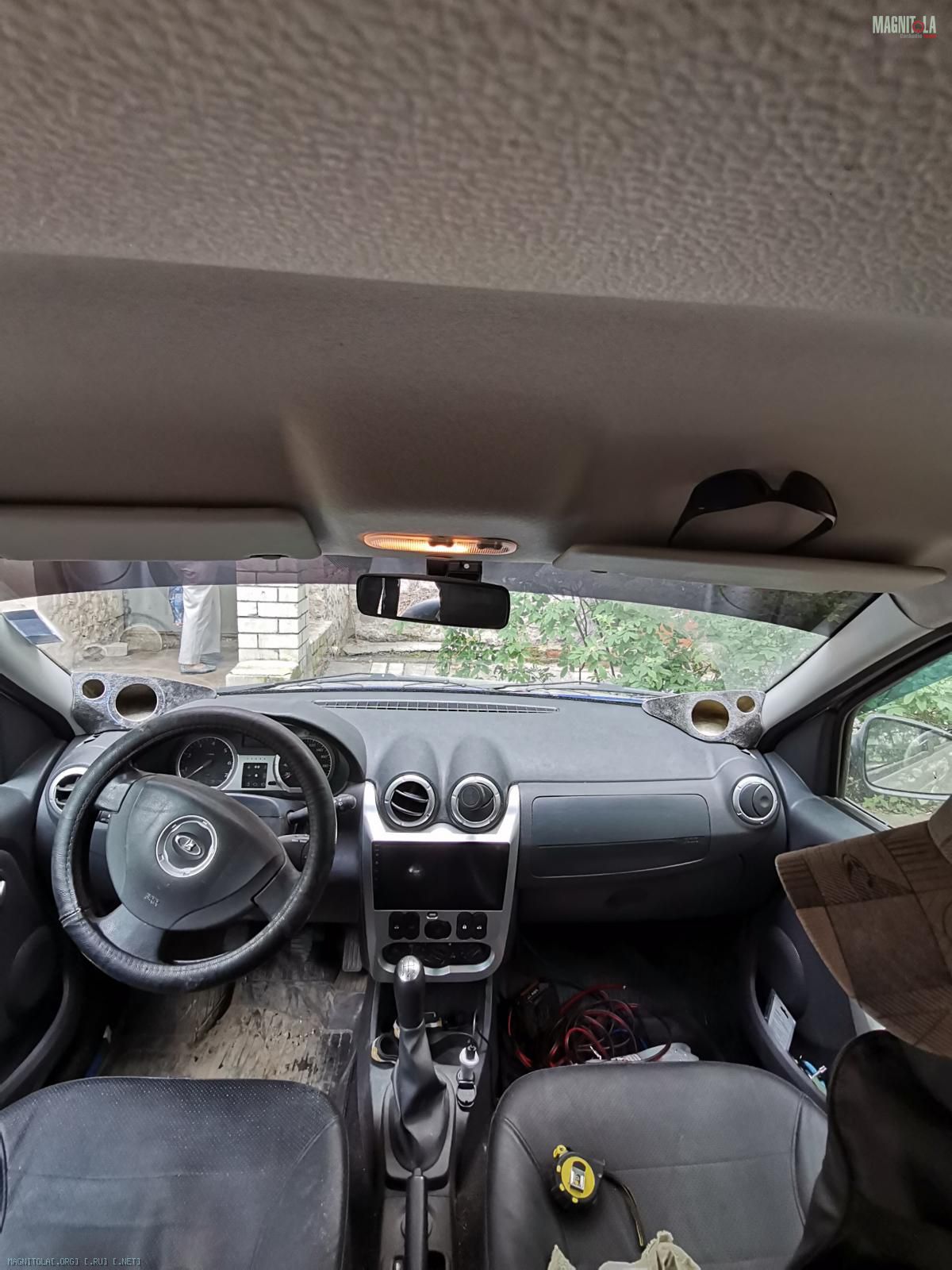

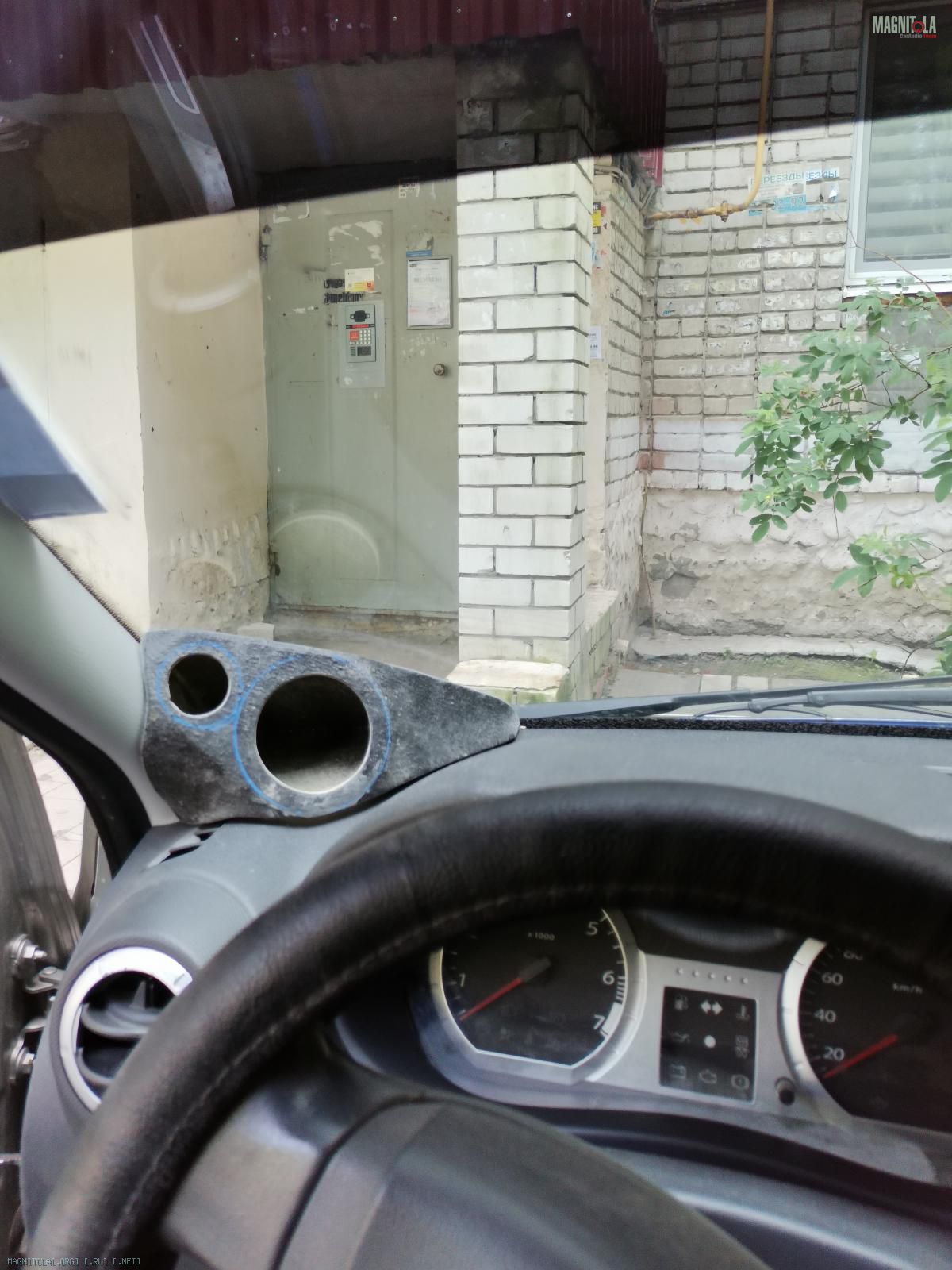

Вложение 1345645
Вложение 1345647
Вложение 1345649

---

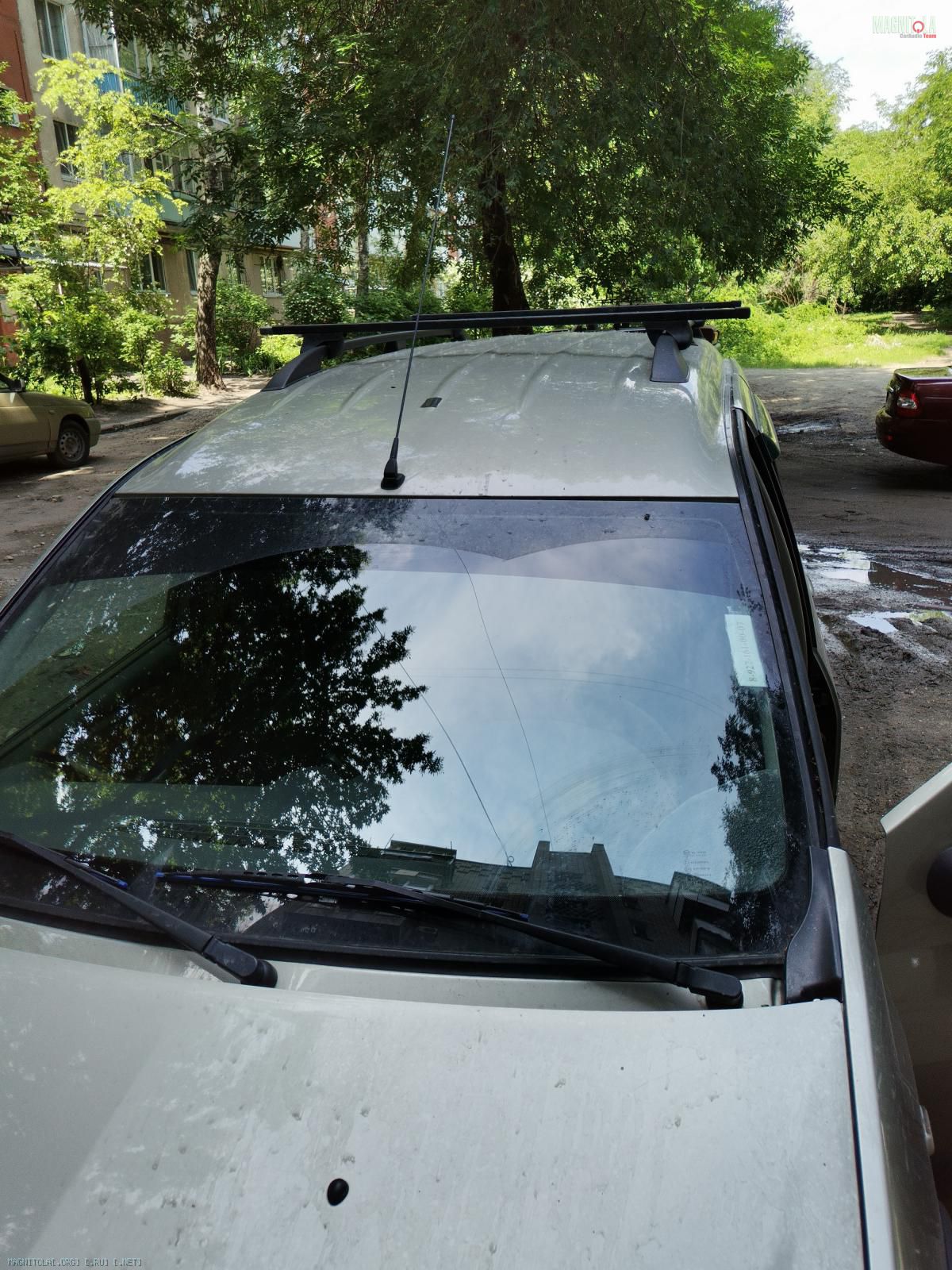

Как по мне, обзора съедают больше, чем если бы в стойках были сч, вч и делать сложнее.
Единственное объема можно скака хош, в разумных пределах.

Цитата:

---

Сообщение от Starei

Как по мне, обзора съедают больше, чем если бы в стойках были сч, вч и делать сложнее.
Единственное объема можно скака хош, в разумных пределах.

---

Не могу с вами не согласиться, но и согласиться не могу.

Вложение 1345929
Вложение 1345931
Вложение 1345933
Вложение 1345935

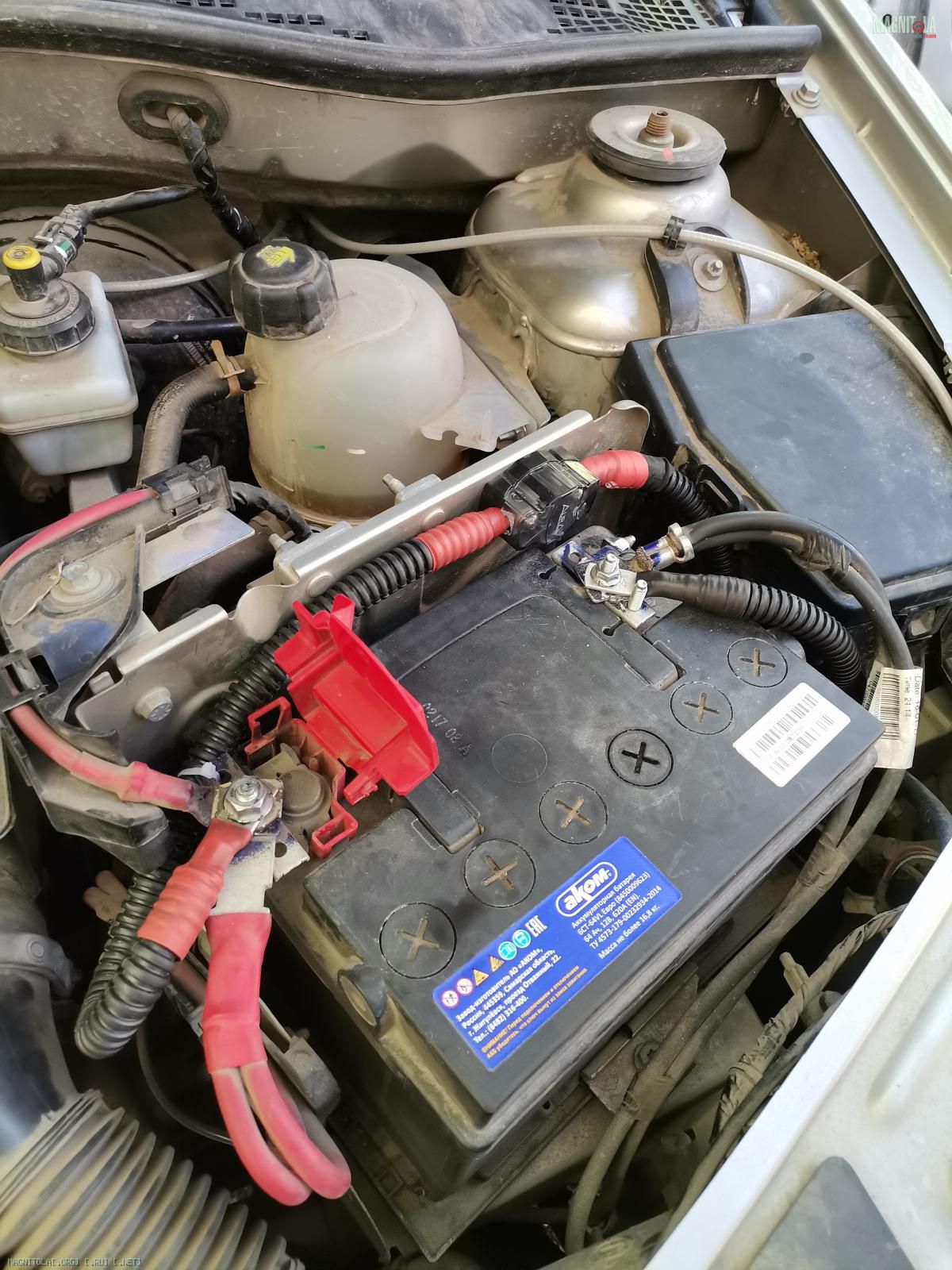

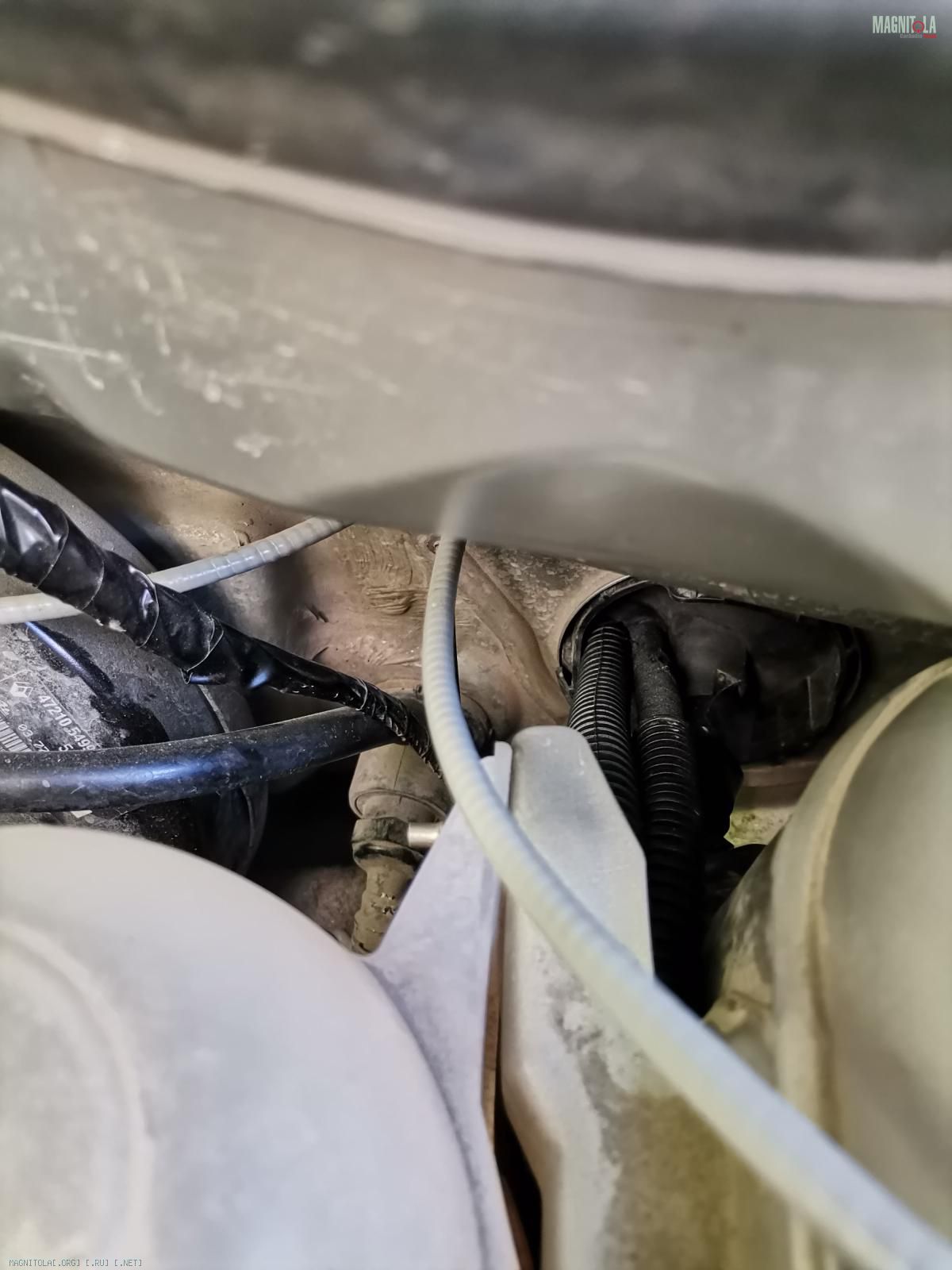

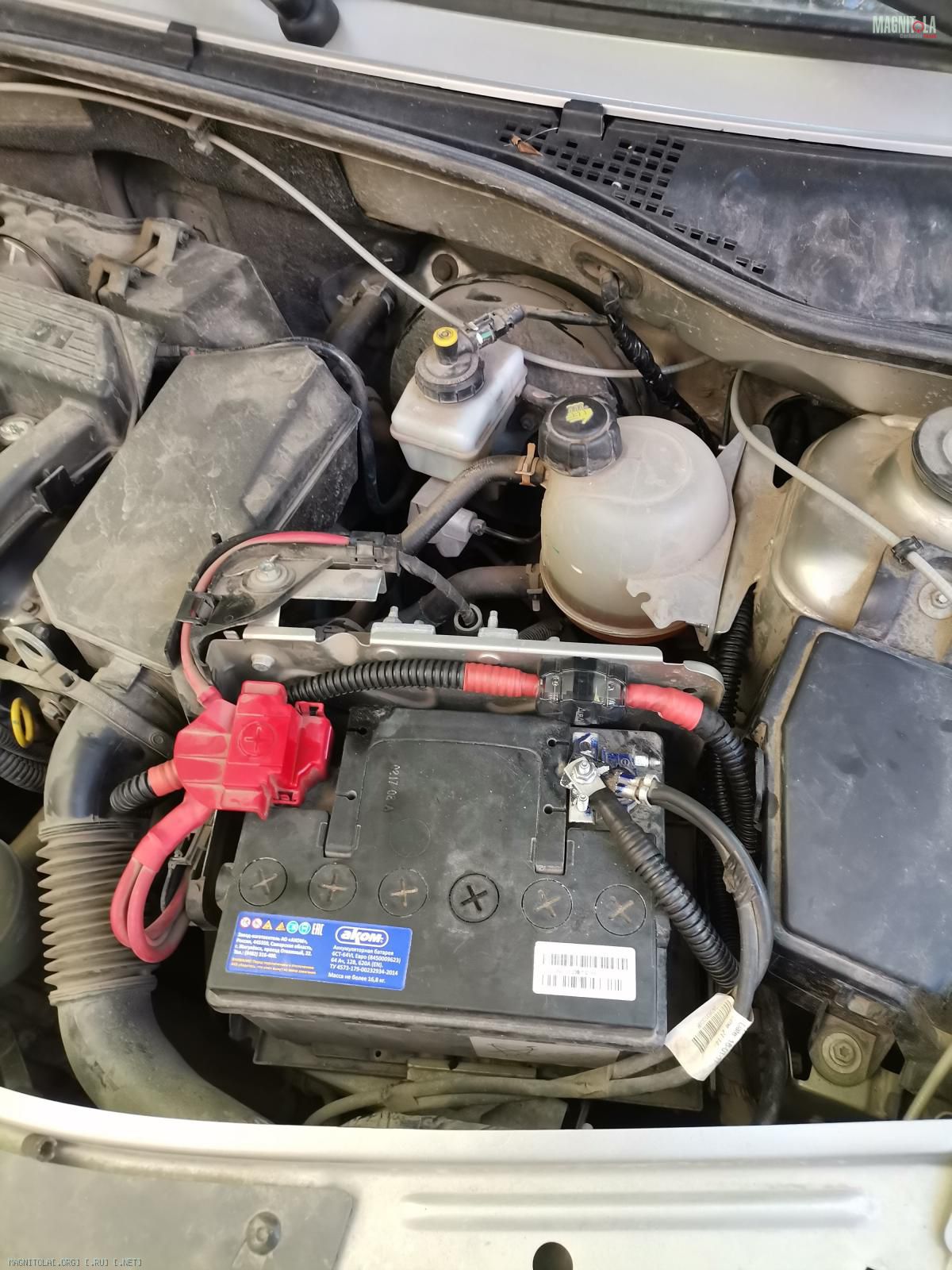

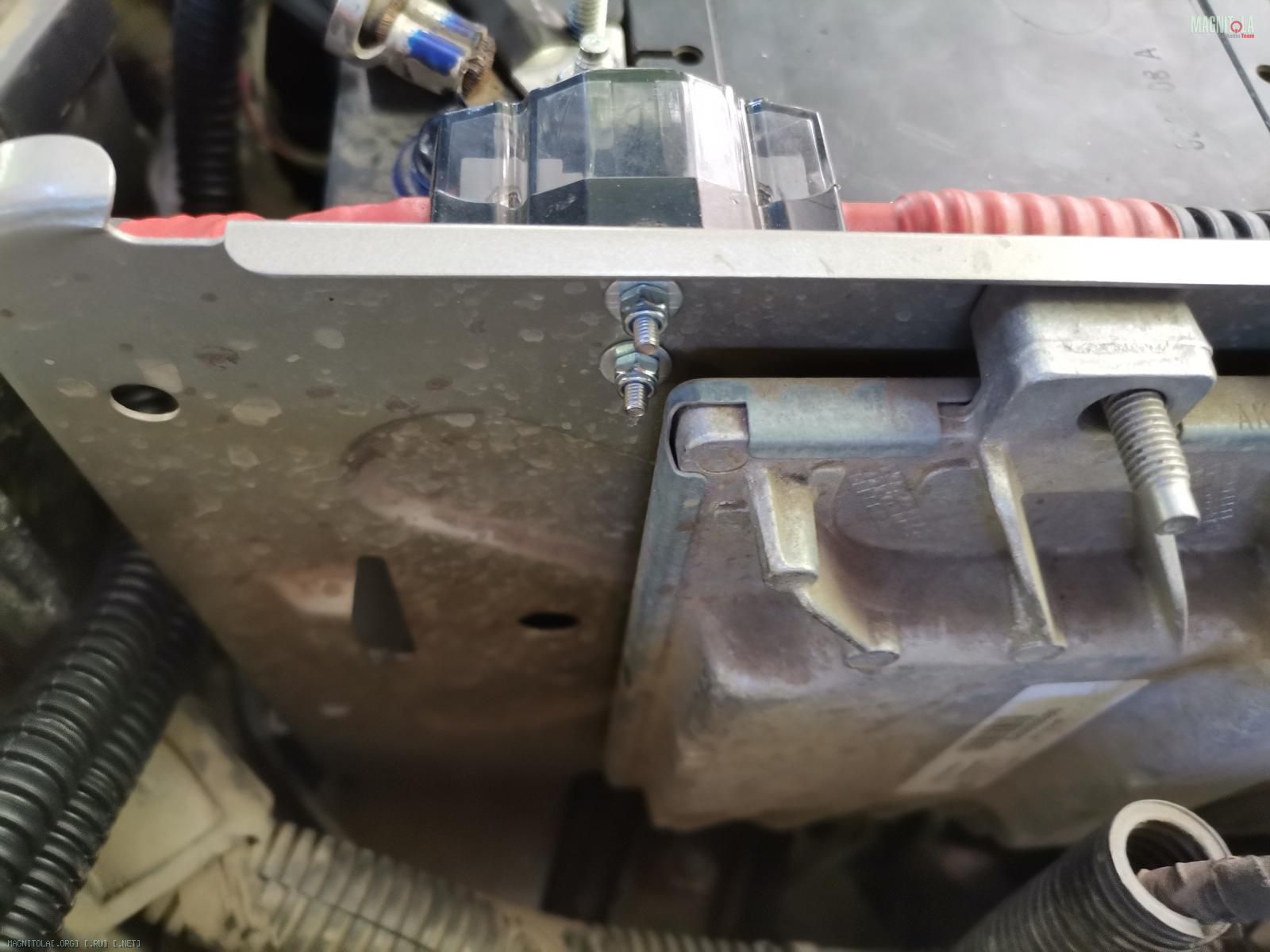

проложил силовую проводку, у меня и плюс, и масса идут от акб проводом 4ga, усилитель находится над бардачком поэтому длина проводов менее 3метров. Плюс одел в гофру на всей длине, а масса в гофре только под капотом, а в салоне она замотана изолентой тряпочной.

---------- Сообщение добавлено 20.06.2021 в 23:33 ----------

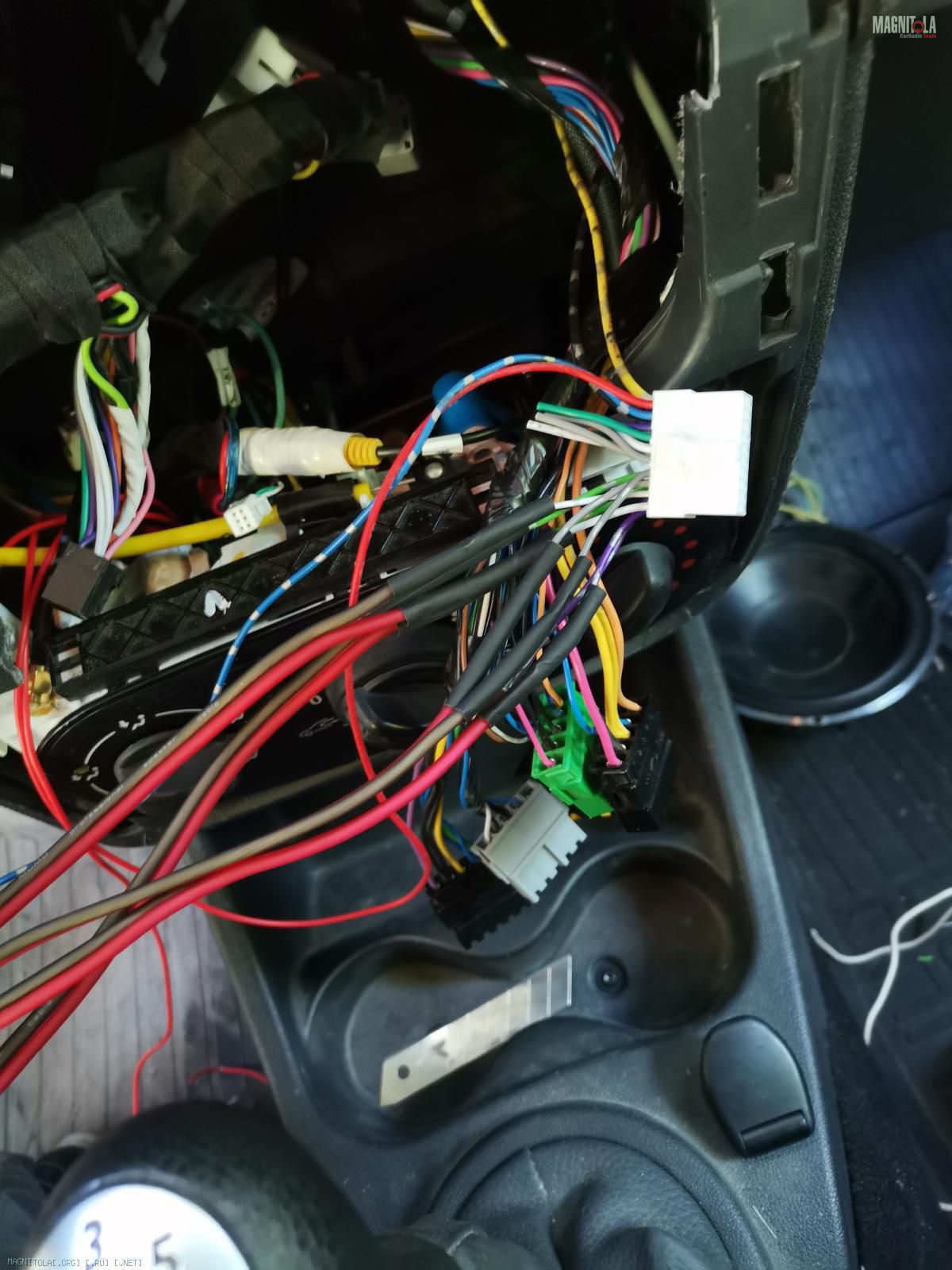

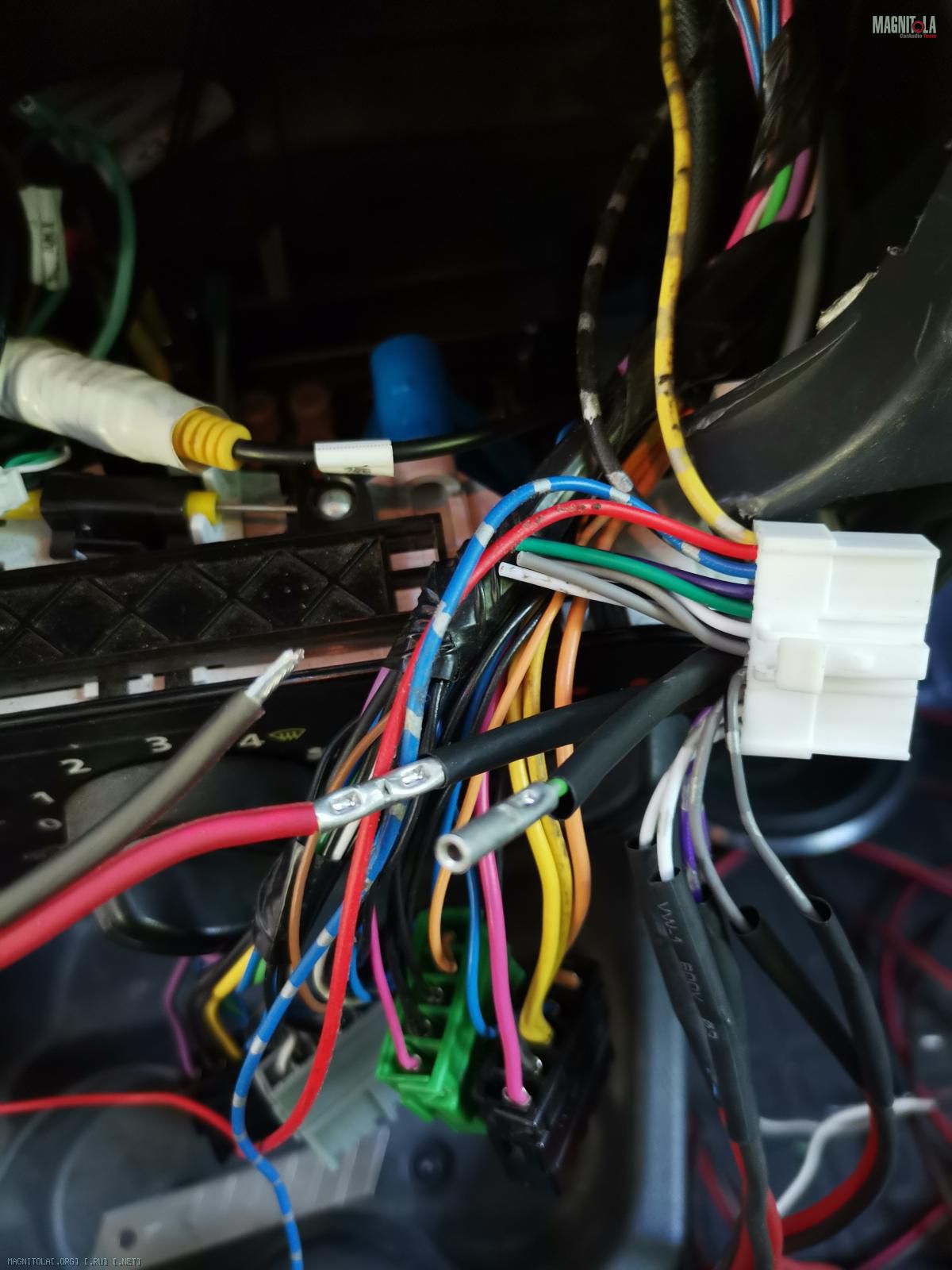

так же сегодня проложил-уложил-скомутировал всю остальную проводку и даже подключил на один канал динамик для проверки. Включил всё и динамик начал воспроизводить звук, крутяк, все работает, осталось долепить корпуса и установить их.

---------- Сообщение добавлено 20.06.2021 в 23:37 ----------

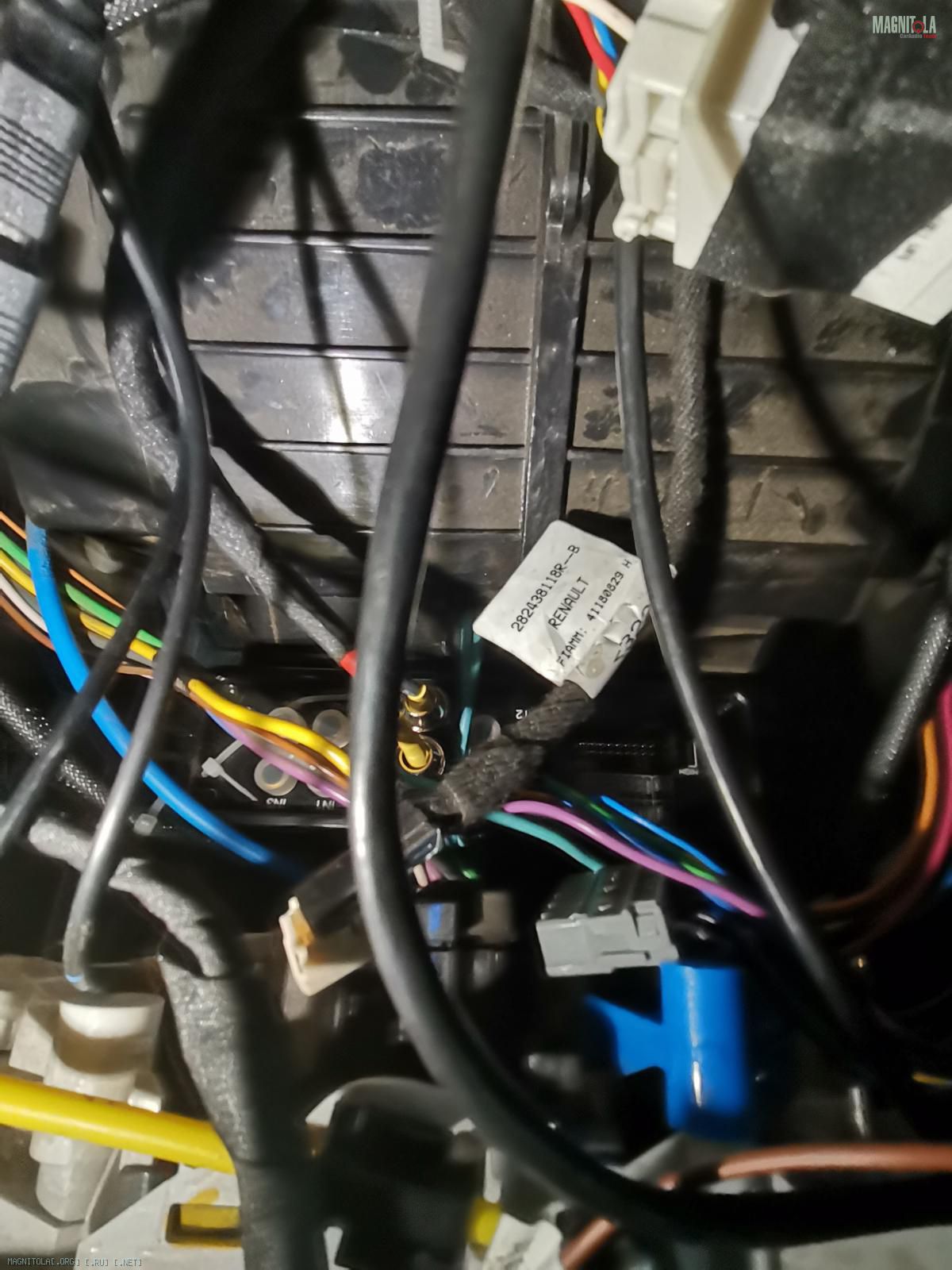

долго искал как в магнитоле опционально выключить штатные динамики, но что б при этом сигнал по оптике шел на проц, такой функции я не нашел, печалька. Видимо нужно будет лезть в магнитолу и усыплять встроенный усилитель паяльником.
