Инсталяция SQ в Mazda 6 2019гв

Привет всем читателем данной темы. Хочу эту тему посветить инсталяции звука в мазду 6.
Итак что имеем:
А/М 2019 гв с штатной системой не BOSE, обычная с 4-мя динамиками и ВЧ в уголках дверей.

Что хочется: без фанатизма получить приятный звук с намеком на SQ.

Исходные данные по компонентам:

ГУ мазда штатная

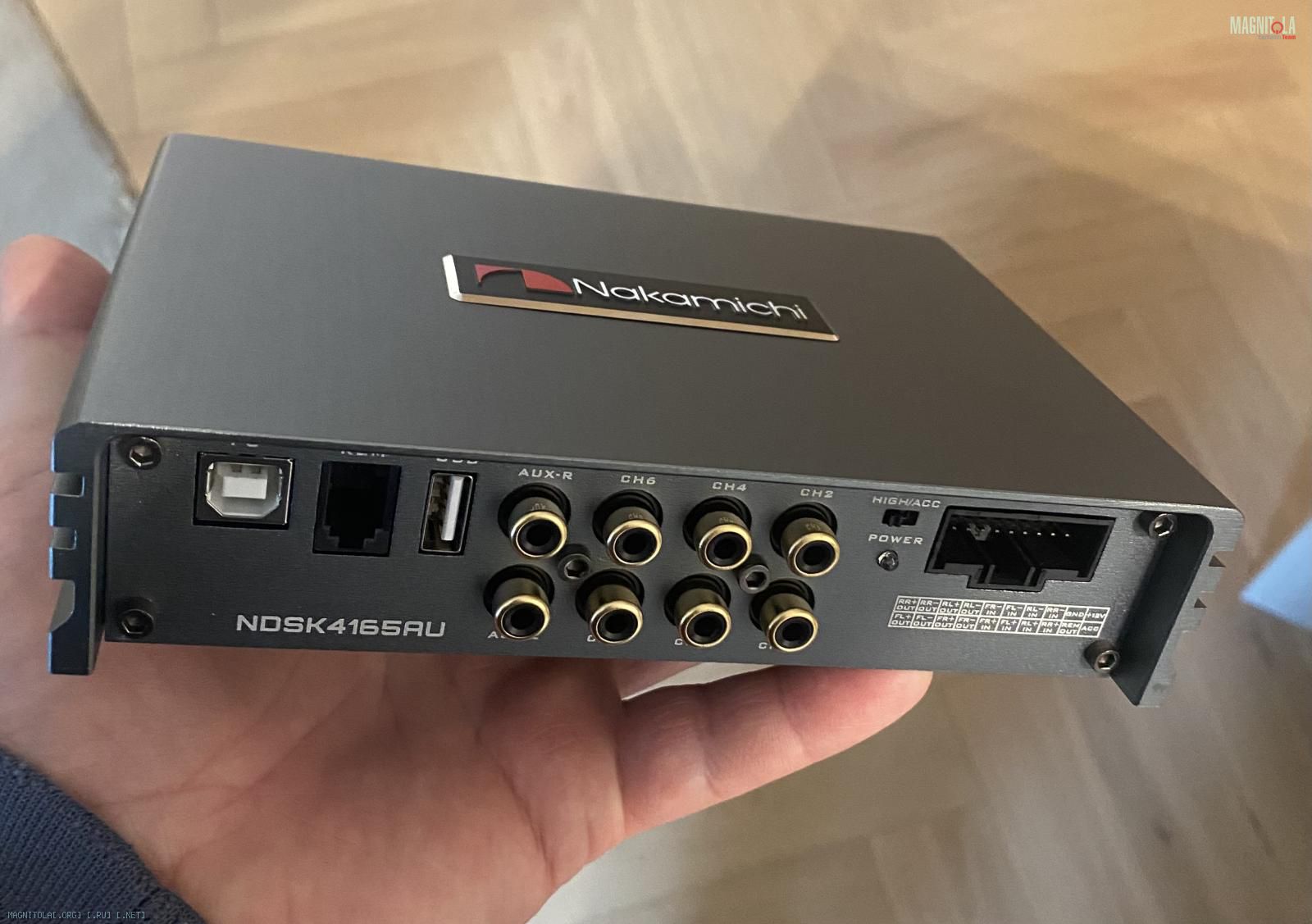

Процессор DSP Nakamichi NDSK4165AU (хотел NDSK4185AU, но он стоил дороже и его не было в наличие :yes3:)
Усилитель на фронт 2-ку Steg QM 105.4

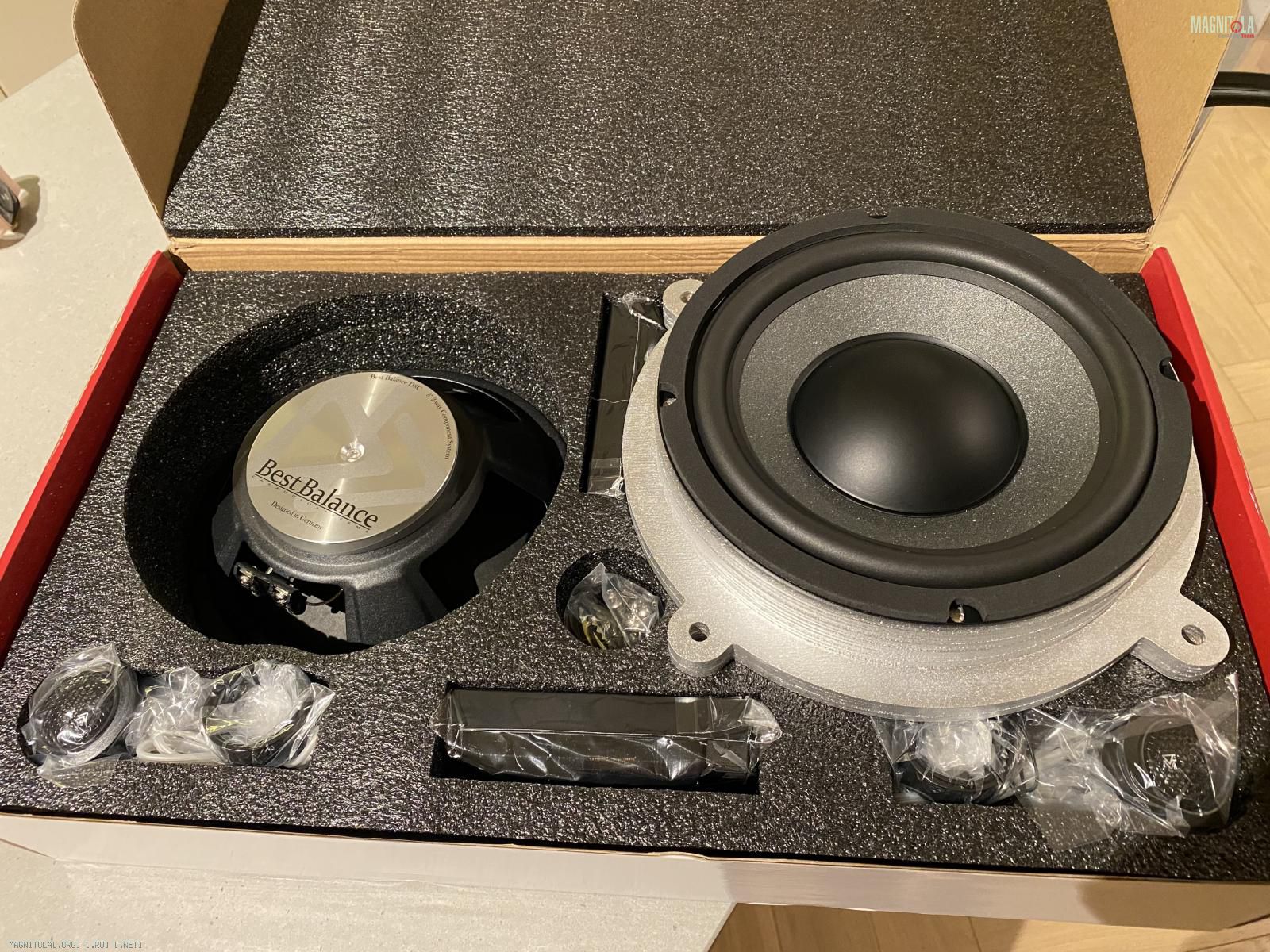

Фронт поканально Best Balance D8C
Усилитель на саб Steg QM 240.1

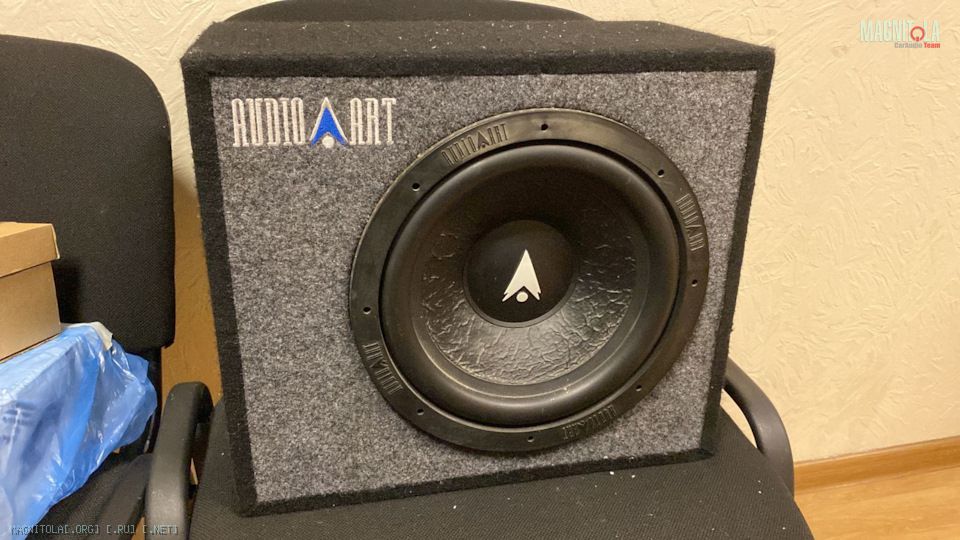

Сабвуфер AudioArt RW10 в корпусе ЗЯ (родной короб с маркировкой BRW10)

Кабель силовой КГтп-ХЛ 1х25 мм2 выбор на него из за-того что это медь, а не алюминий в красивом силиконе

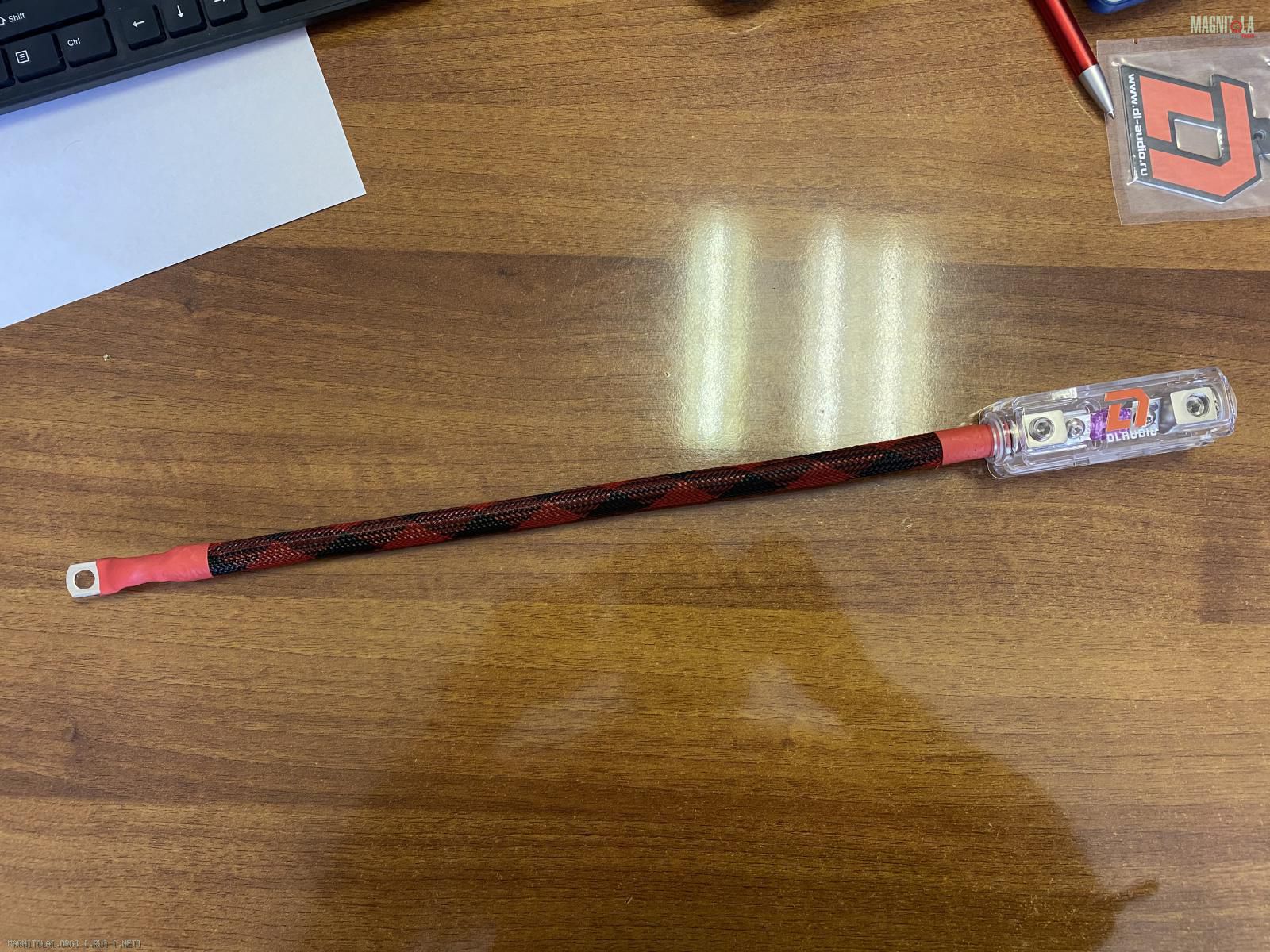

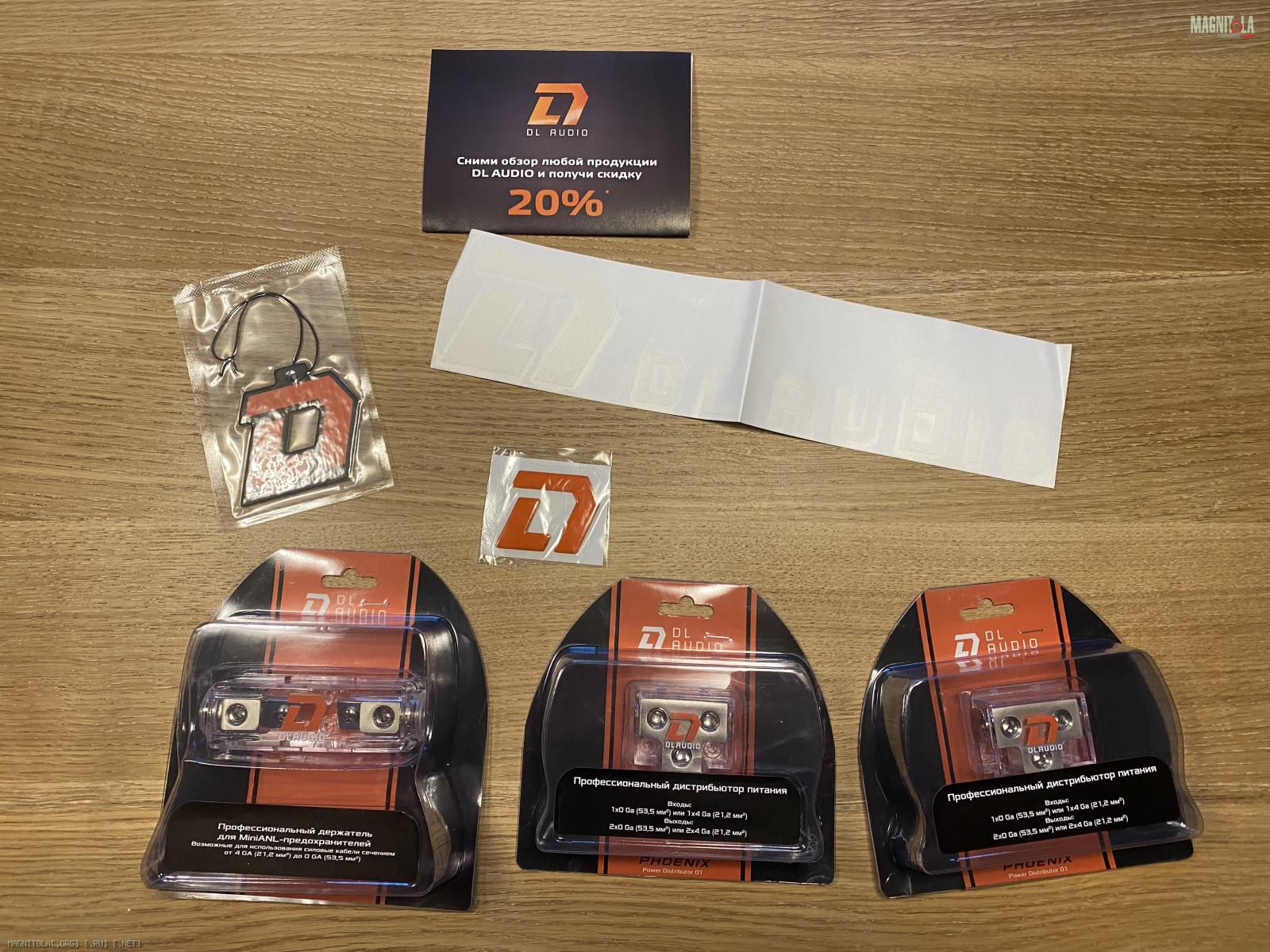

Колба DL Audio с miniAnl 100A
Дистрибьютор на усилители DL Audio + -
Кабель 2RCA-2RCA Canare L-2T2S BLU + наконечники Procast 6/TT/Black и Canare L-2T2S RED + Procast 6/TT/Black Red соответственно на L и R
Кабель аудио 2х2,5 мид
Кабель аудио 2х1,5 вч
Кабель аудио 2х4 саб

Всякой расходки: змейки, хомуты, термоусадки, наконечники

Сильно в космос по цене компонентов не хотел уходить, акустику выбрал из-за того, что хочу в штатные места ВЧ впихнуть, а из набора они имеют соответствующий диаметр.

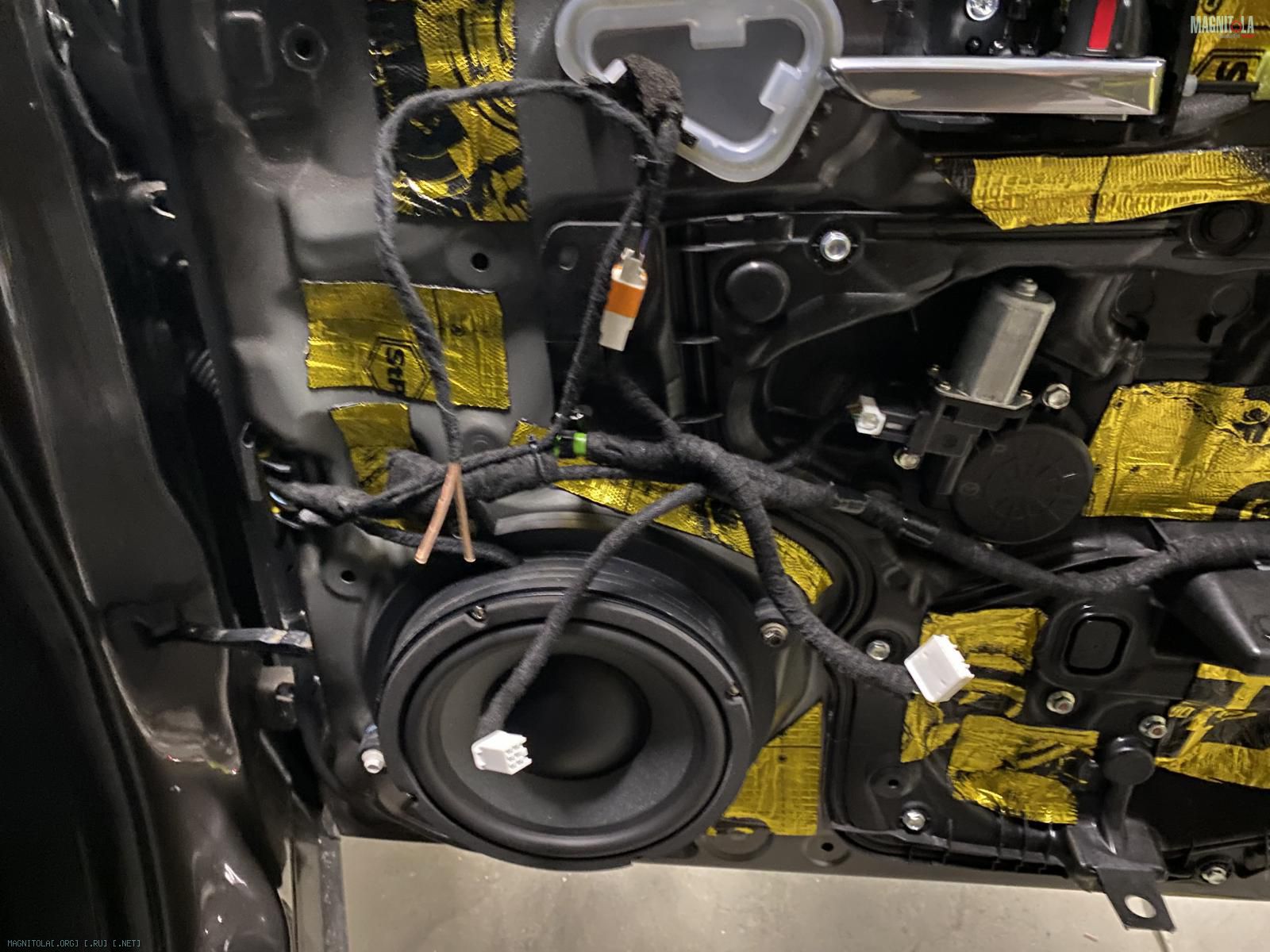

Двери сделана ШВИ

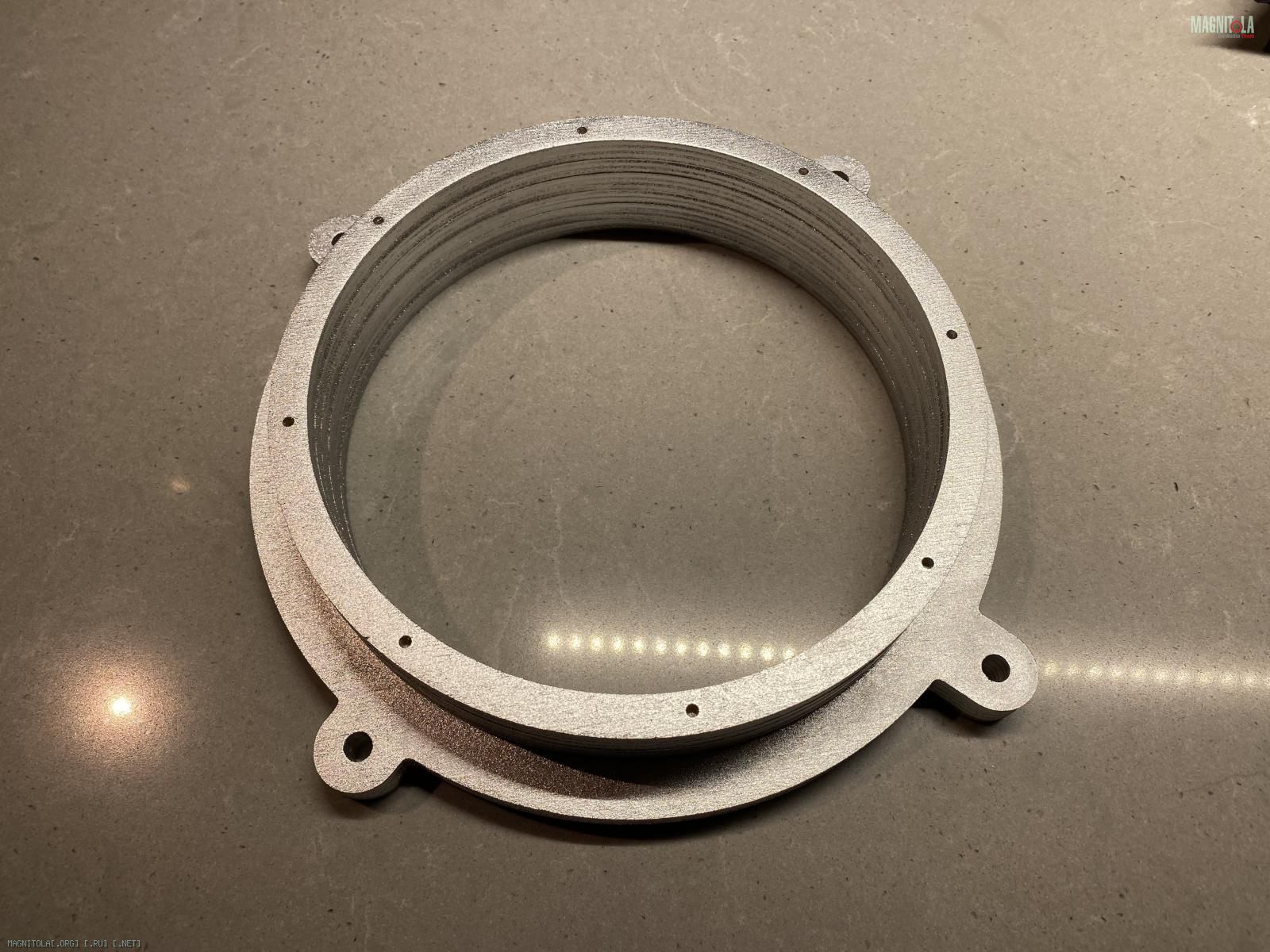

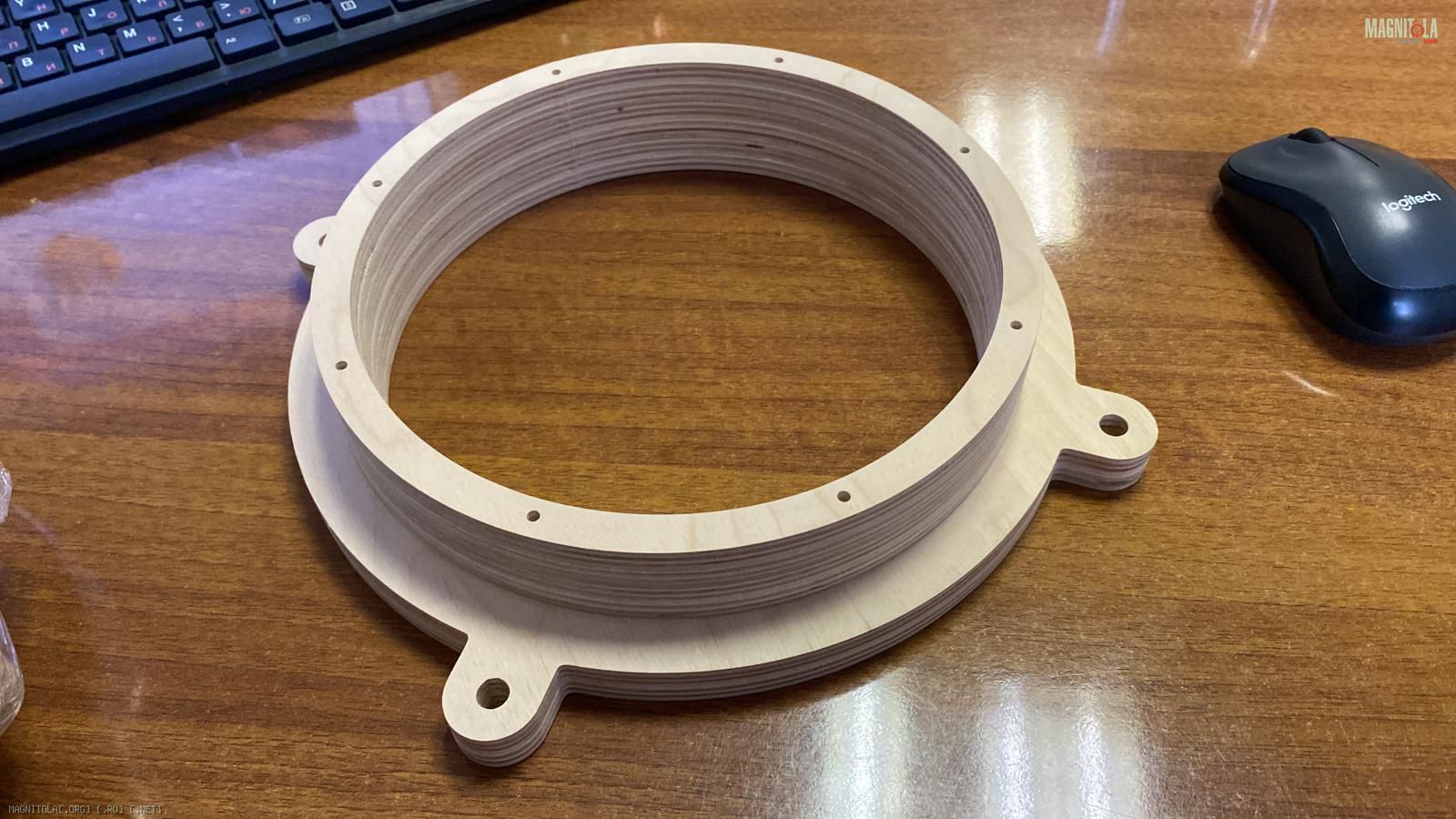

Под динамики изготовлены подиумы из фанеры

Вложение 1361377

Цитата:

---

Сообщение от HEAD

ГУ мазда штатная
Процессор DSP Nakamichi NDSK4165AU (хотел NDSK4185AU, но он стоил дороже и его не было в наличие )

---

Вот тут слабенько... остальное все ровно для

Цитата:

---

Сообщение от HEAD

Сильно в космос по цене компонентов не хотел уходить

---

Цитата:

---

Сообщение от Molchun

Вот тут слабенько..

---

ну
1) у него есть софт для огрызка (apple)
2) после PUZU PZ-C7 он очень даже ниче и нет наводок( что для меня +)
3) его задача для меня ВУ в RCA + кроссовер в приложении и далее по тексту
4) его всегда сменить можно (но я что-то думаю это я врятли буду делать)

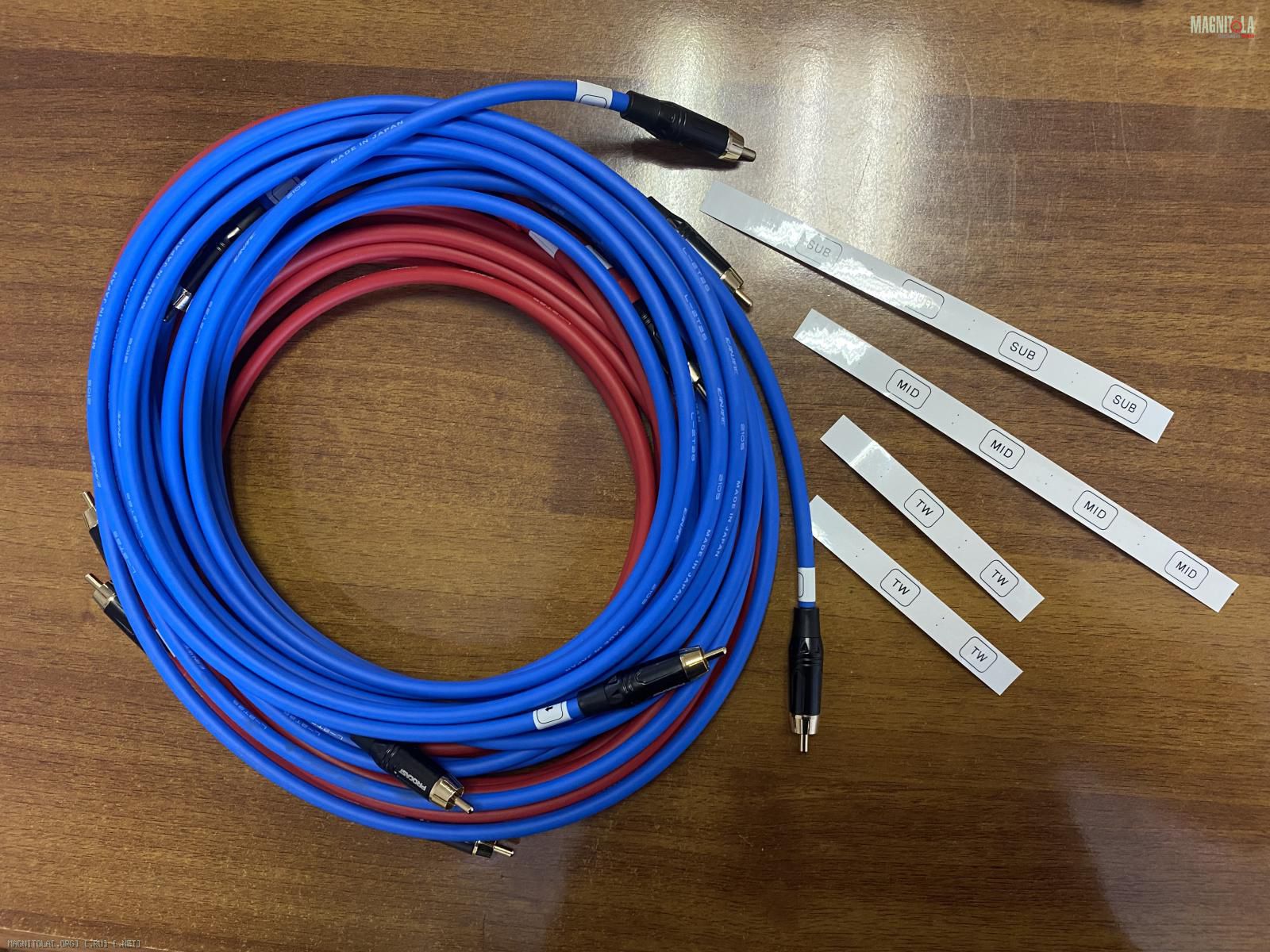

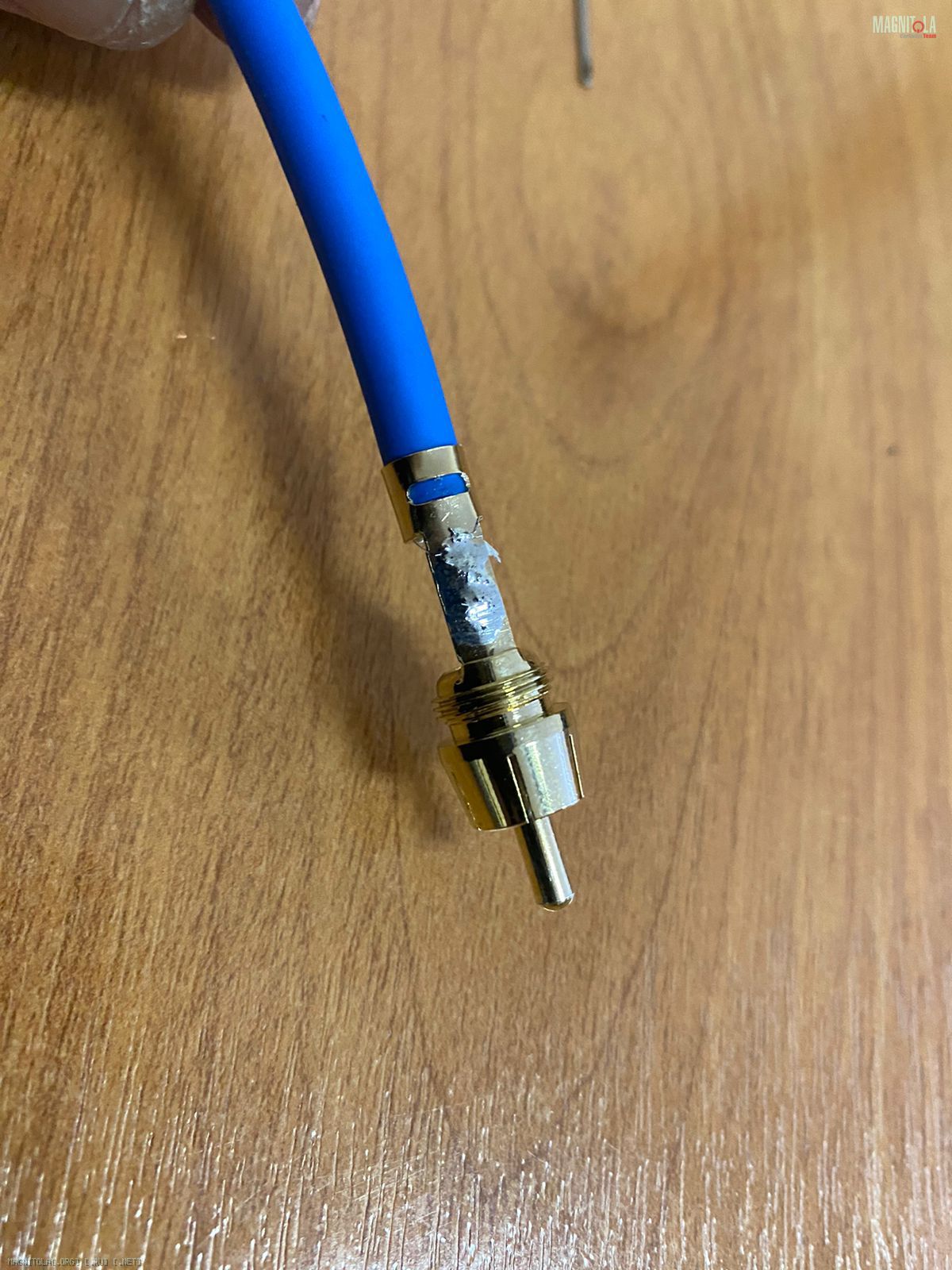

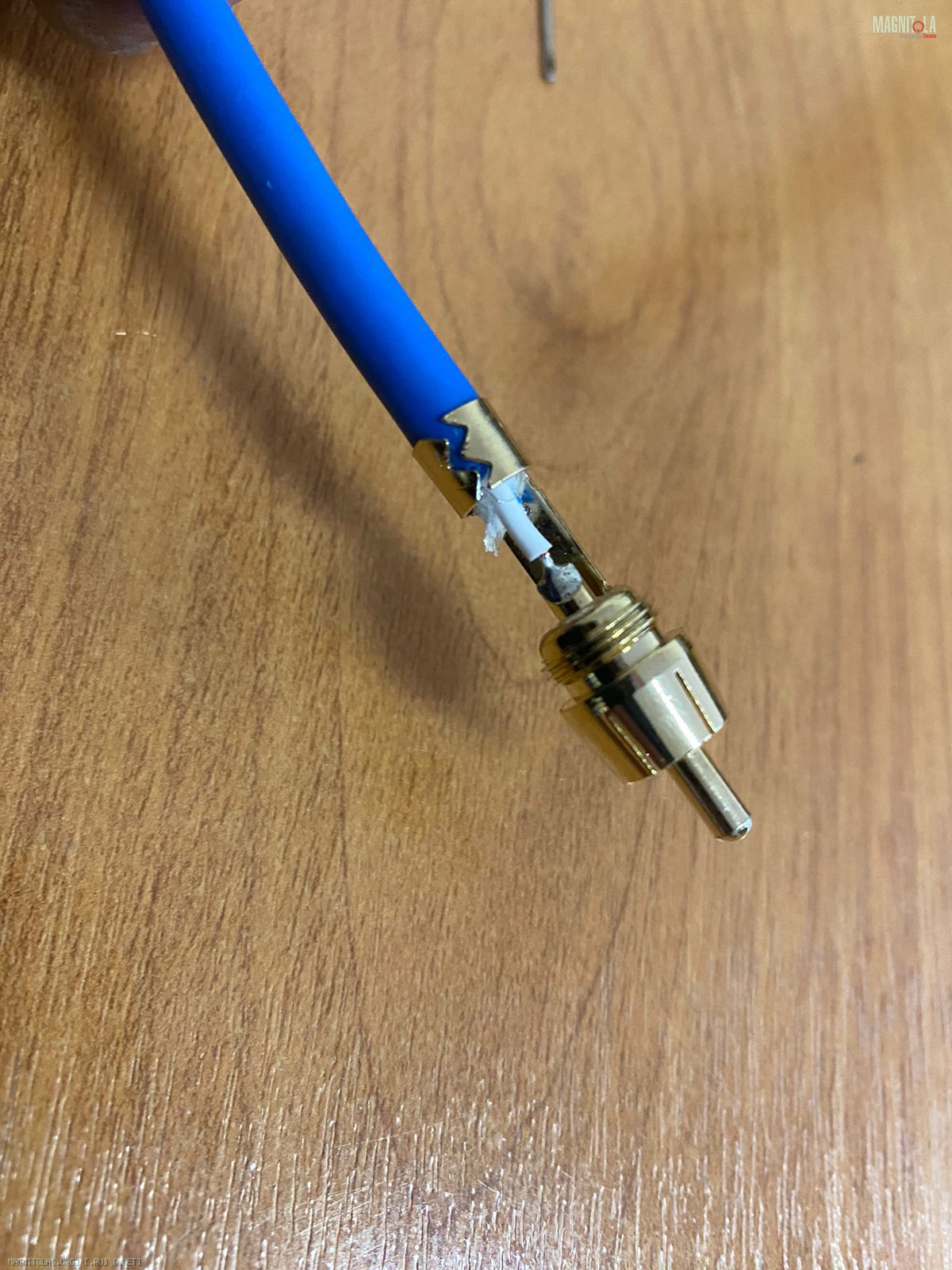

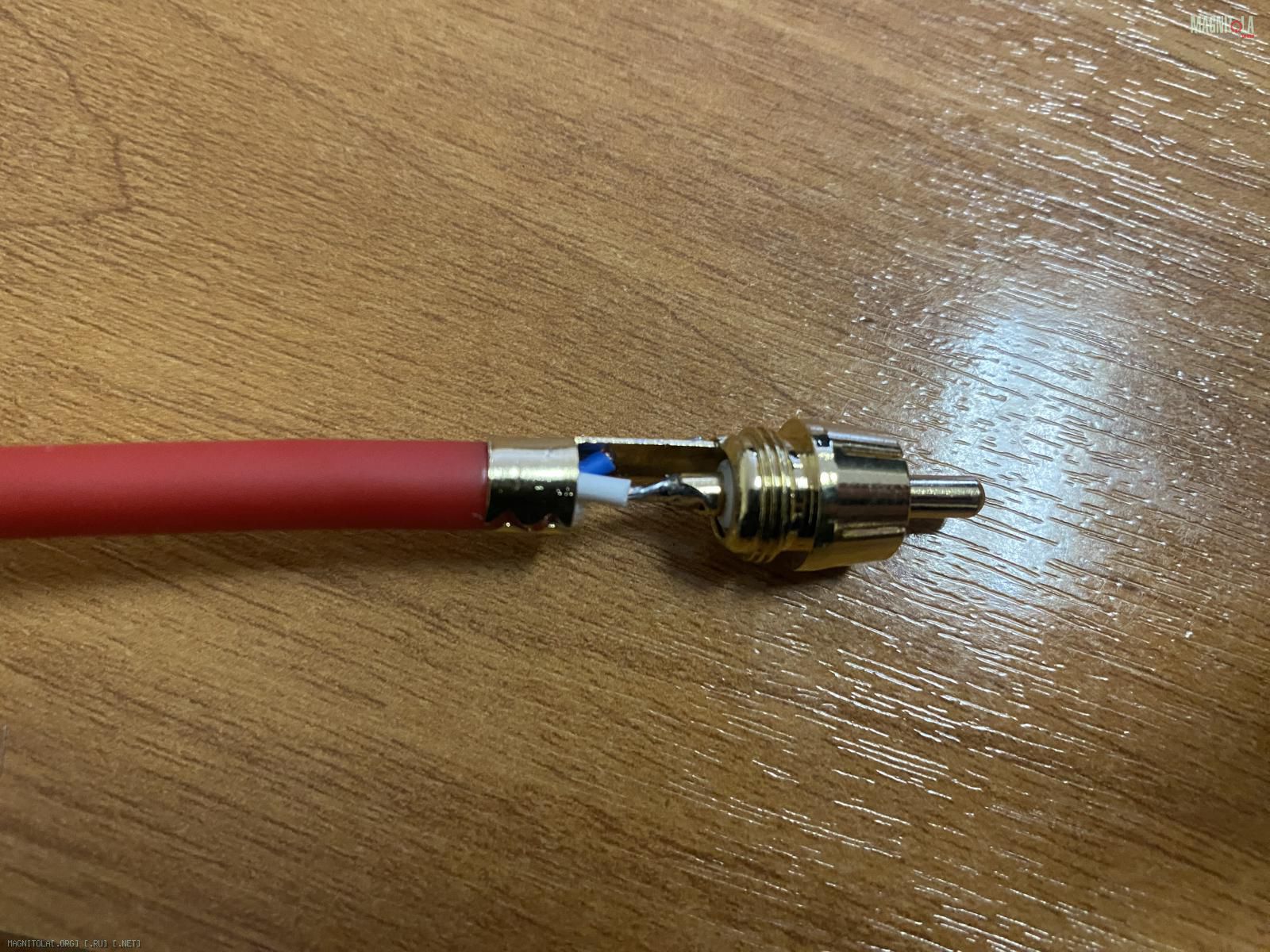

Распайка межблоков, подготовка к инсталяции.

Вложение 1361391
Вложение 1361387
Вложение 1361389
Вложение 1361385

Вложение 1361393
Вложение 1361395
Вложение 1361397

Цитата:

---

Сообщение от HEAD

3) его задача для меня ВУ в RCA + кроссовер в приложении и далее по тексту

---

Система то не плохая, нравятся стеги, но вот ГУ по ВУ все испортит.
Я советую вместо Нака поставить мадбит. В нем есть плеер а управлять с телефона, качество очень высокое, ну а с ГУ можно и завести по ВУ для сервисных функций

Цитата:

---

Сообщение от HEAD

Кабель силовой КГтп-ХЛ 1х25 мм2 выбор на него из за-того что это медь, а не алюминий в красивом силиконе

---

HEAD, 25 это минимум!
Хотя бы 35 надо!

Цитата:

---

Сообщение от henkel555

HEAD, 25 это минимум!
Хотя бы 35 надо!

---

С языка снял )))

Цитата:

---

Сообщение от Molchun

С языка снял )))

---

Проверено на собственной шкуре)))
Я в какой то своей теме писал об этом,25кг сменил на 1ga..

Цитата:

---

Сообщение от henkel555

Проверено на собственной шкуре)))
Я в какой то своей теме писал об этом,25кг сменил на 1ga..

---

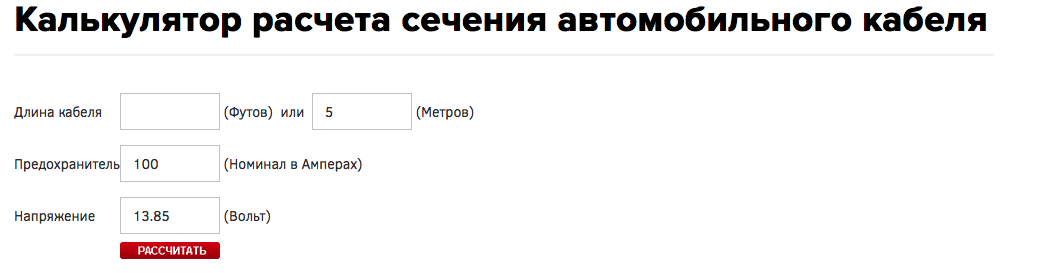

ну я считал при длине кабеля и токовой нагрузке на усилки, то там в целом и 25 с запасом) эт вам не 0 и 2 кеттайского алюминия, а медь российская)
Вложение 1361491
Вложение 1361493

Цитата:

---

Сообщение от Molchun

Система то не плохая, нравятся стеги, но вот ГУ по ВУ все испортит.
Я советую вместо Нака поставить мадбит. В нем есть плеер а управлять с телефона, качество очень высокое, ну а с ГУ можно и завести по ВУ для сервисных функций

---

Я не хочу так сильно заморачиваться, есть carplay с телефона + в целом мне будет достаточно для своих ушей, чтоб не резало, не пердело, а играло. Если под соревнования, то да возможно

еще задача управлять dsp с iphone

Цитата:

---

Сообщение от HEAD

эт вам не 0 и 2 кеттайского алюминия, а медь российская)

---

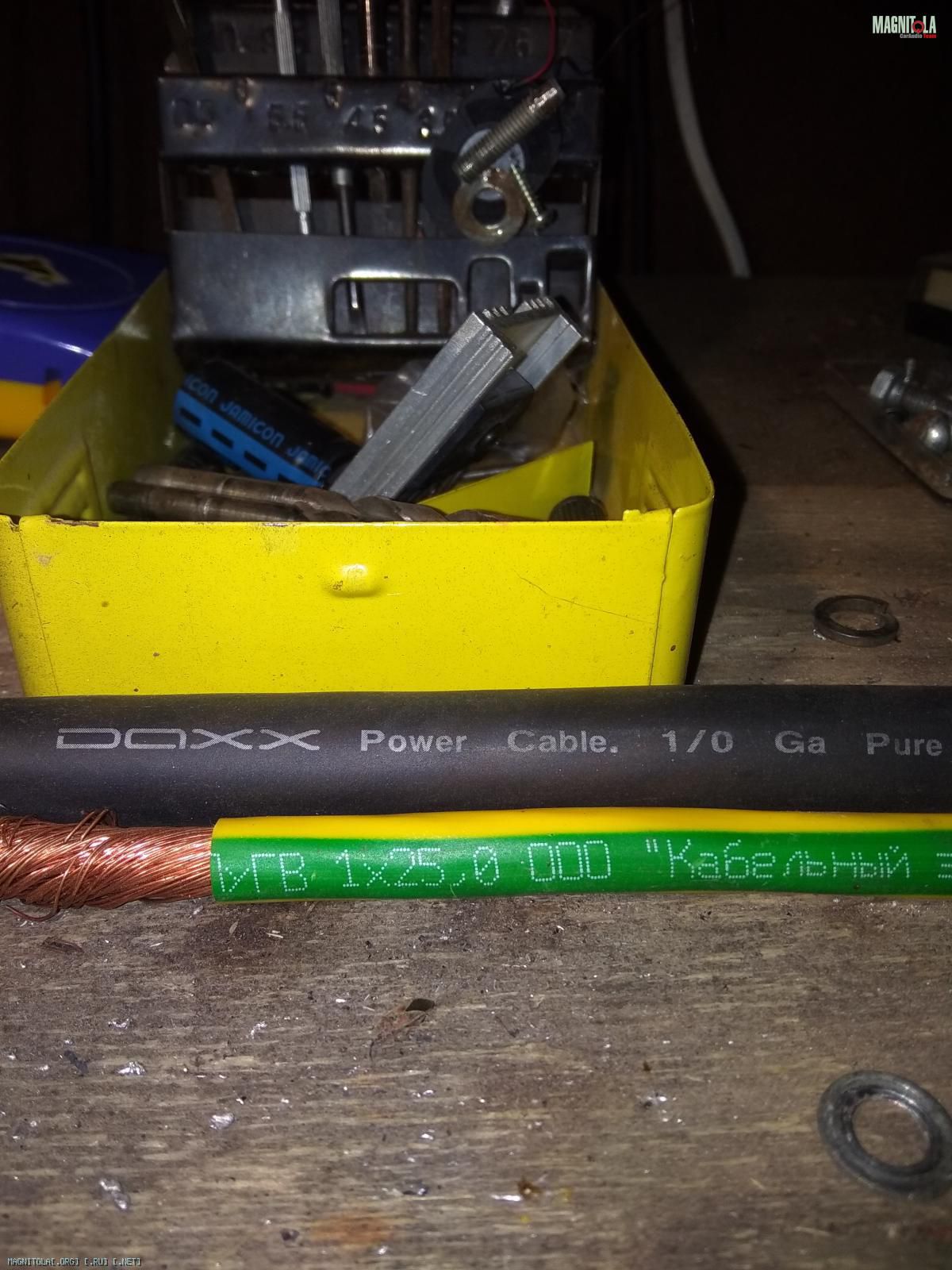

Я про алюминий и не писал...Вложение 1361495

Цитата:

---

Сообщение от henkel555

Я про алюминий и не писал...Вложение 1361495

---

у меня 2Ga DAXX в ларгусе рабочем проложен. Мне 25 будет достаточно.

Вложение 1361501
Вложение 1361499
Вложение 1361503
Вложение 1361507
Вложение 1361509

Вложение 1361511

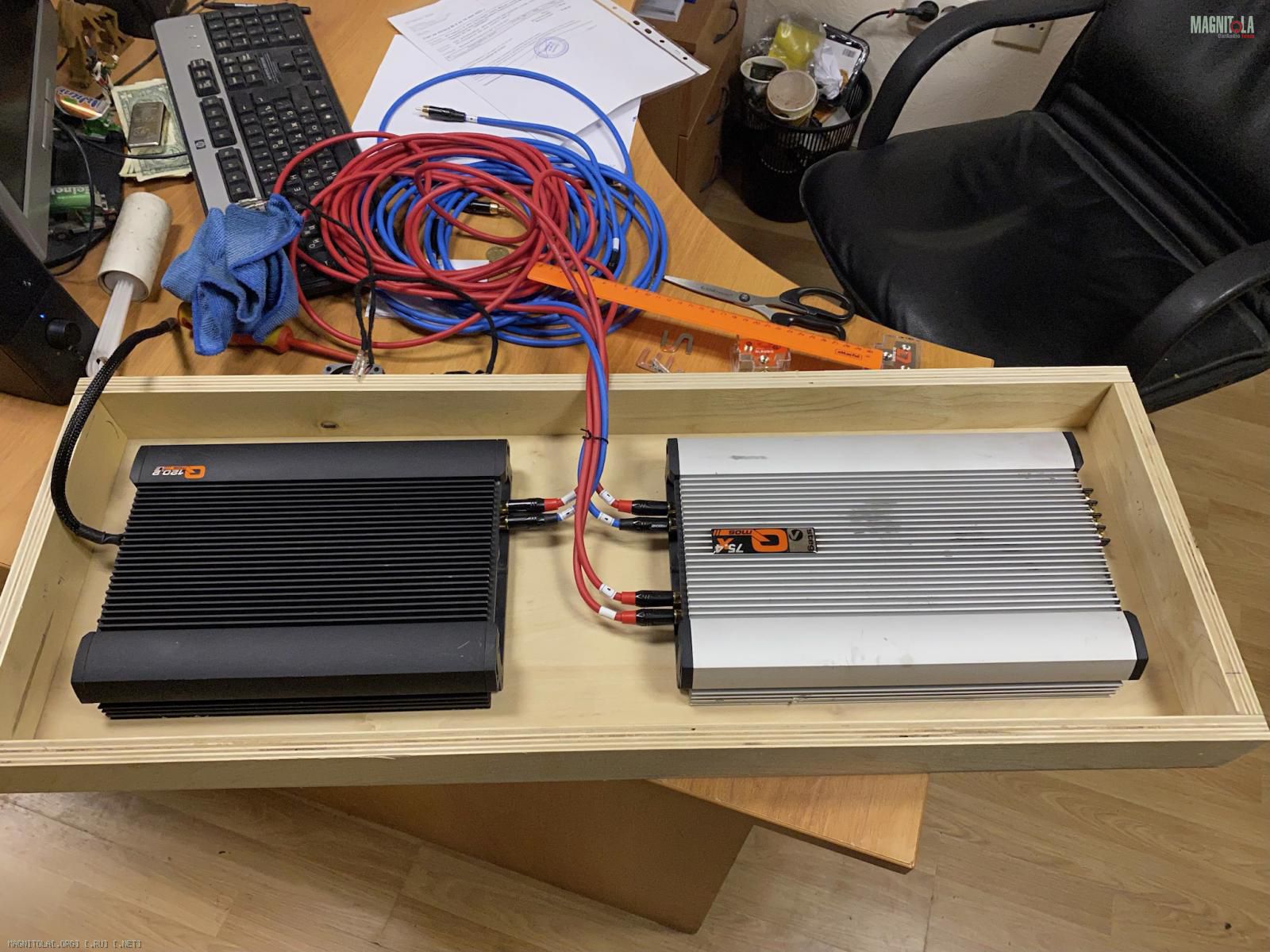

Потихоньку собираю все в одну кучу, чтоб потом начать установку.
Осталось вырезать фанеру для ящика под усилители и оклеить ее карпетом

Цитата:

---

Сообщение от HEAD

у меня 2Ga DAXX в ларгусе рабочем проложен. Мне 25 будет достаточно.

---

Я тоже так Думал..))) но когда сменил на другой кабелёчек ,мнение изменилось не в сторону 25кг...

---------- Сообщение добавлено 25.05.2023 в 00:12 ----------

Цитата:

---

Сообщение от HEAD

Вложение 1361497Вложение 1361499 Вложение 1361501 Вложение 1361503 Вложение 1361507 Вложение 1361509

---

Хорошо сделано:yes3::good3:
Только смолой всё это пропитай не спеша!

Цитата:

---

Сообщение от henkel555

Я тоже так Думал..))) но когда сменил на другой кабелёчек ,мнение изменилось не в сторону 25кг...

---

В чем это выражается?
В 3-й скрипке в левом ряду нота ля стала более чище играть?

Цитата:

---

Сообщение от HEAD

В чем это выражается?
В 3-й скрипке в левом ряду нота ля стала более чище играть?

---

Ну тогда не буду Вам мешать в Вашем выборе !!!

Цитата:

---

Сообщение от henkel555

Хорошо сделано:yes3::good3:
Только смолой всё это пропитай не спеша!

---

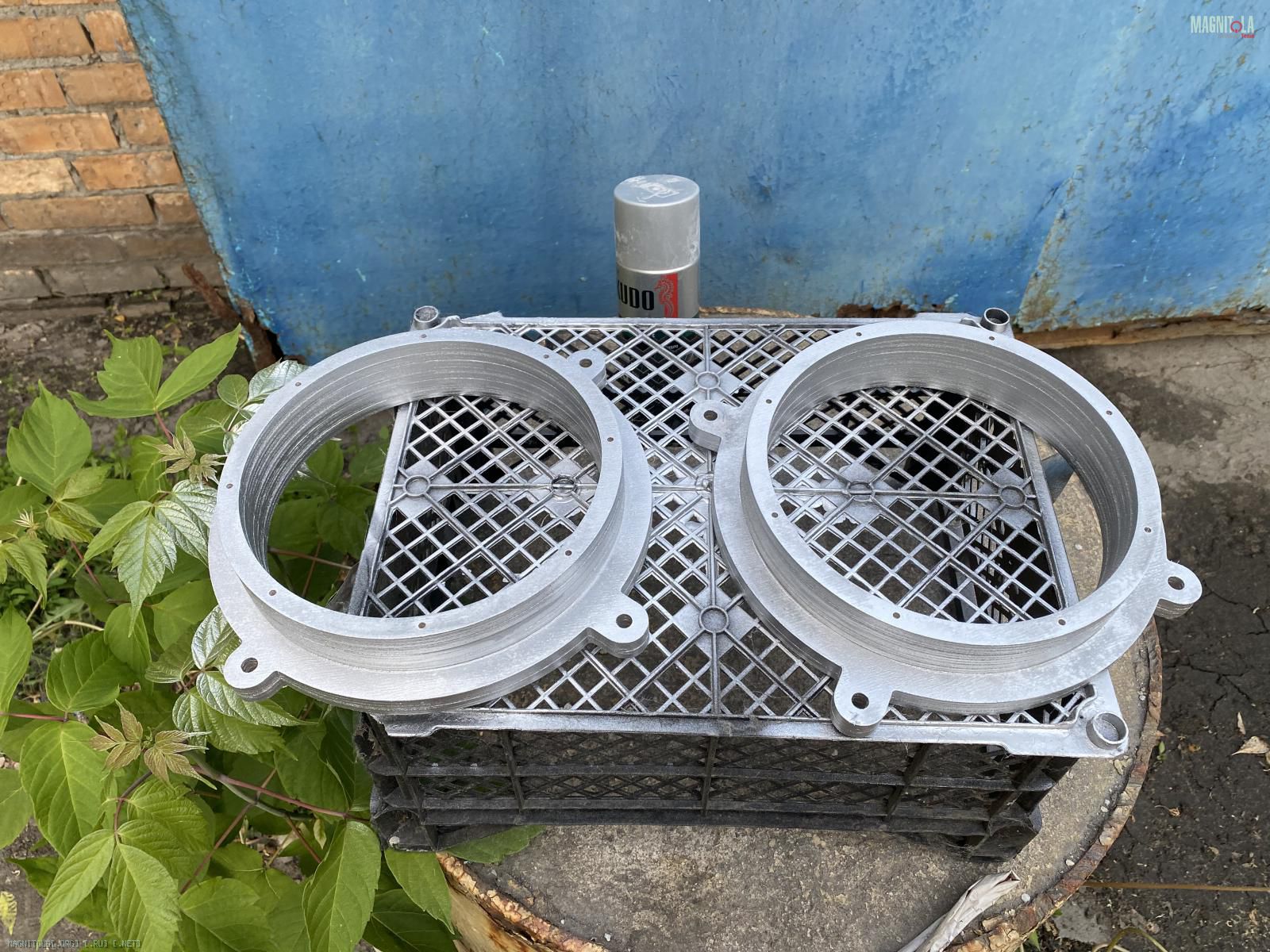

Думаешь окраски просто не достаточно будет?в три слоя задул из баллончика

---------- Сообщение добавлено 24.05.2023 в 23:24 ----------

Цитата:

---

Сообщение от henkel555

Ну тогда не буду Вам мешать в Вашем выборе !!!

---

Я без притензии, просто интересно Ваш совет чем подкреплен.
Мне или самому разобраться в том ли направлении иду, или реально есть в это смыслы...
По всем расчетам у меня допустимое сечение кабеля 21кв

Цитата:

---

Сообщение от HEAD

Думаешь окраски просто не достаточно будет?в три слоя задул из баллончика

---

Краска есть краска,тем более из балончика...
Смола надёжнее и прочность колец уже другая !!!
Я свои где то с неделю пропитывал)))

---------- Сообщение добавлено 25.05.2023 в 00:33 ----------

Цитата:

---

Сообщение от HEAD

Думаешь окраски просто не достаточно будет?в три слоя задул из баллончика

---------- Сообщение добавлено 24.05.2023 в 23:24 ----------


Я без притензии, просто интересно Ваш совет чем подкреплен.
Мне или самому разобраться в том ли направлении иду, или реально есть в это смыслы...
По всем расчетам у меня допустимое сечение кабеля 21кв

---

Если уже есть кабель то ставь!

---------- Сообщение добавлено 25.05.2023 в 00:36 ----------

Цитата:

---

Сообщение от HEAD

Я без притензии, просто интересно Ваш совет чем подкреплен.

---

Ну во первых БАС что на мидах,что на сабвуфере стал вообще другим и даже ВЧ тоже изменились)))

Цитата:

---

Сообщение от HEAD

В чем это выражается?
В 3-й скрипке в левом ряду нота ля стала более чище играть?

---

На пиках, саб с мидами будет забирать токи (мощность) на себя, на вч и мидах это заметно по звуку (Иногда это называют просадкой)

Вложение 1361615

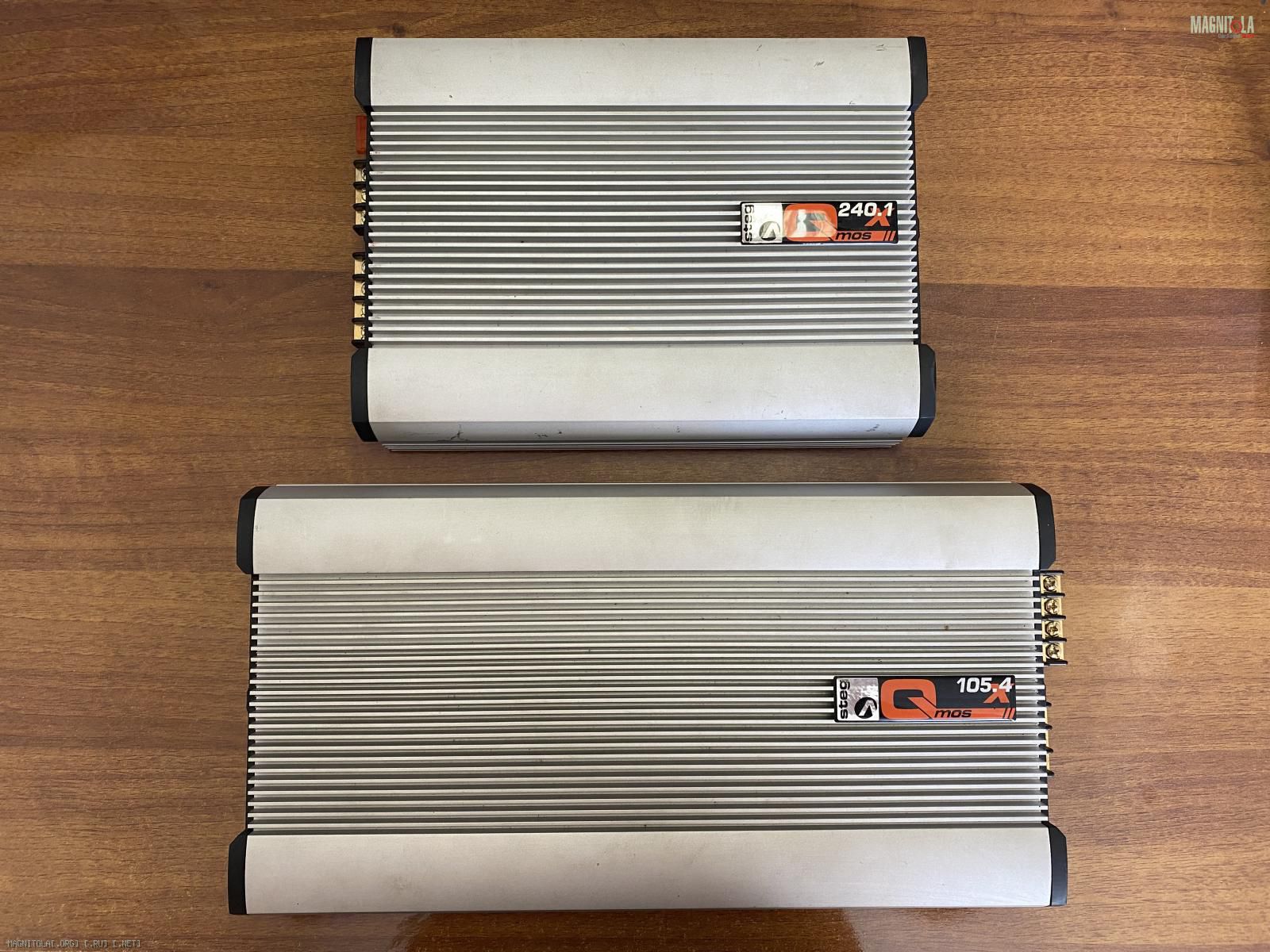

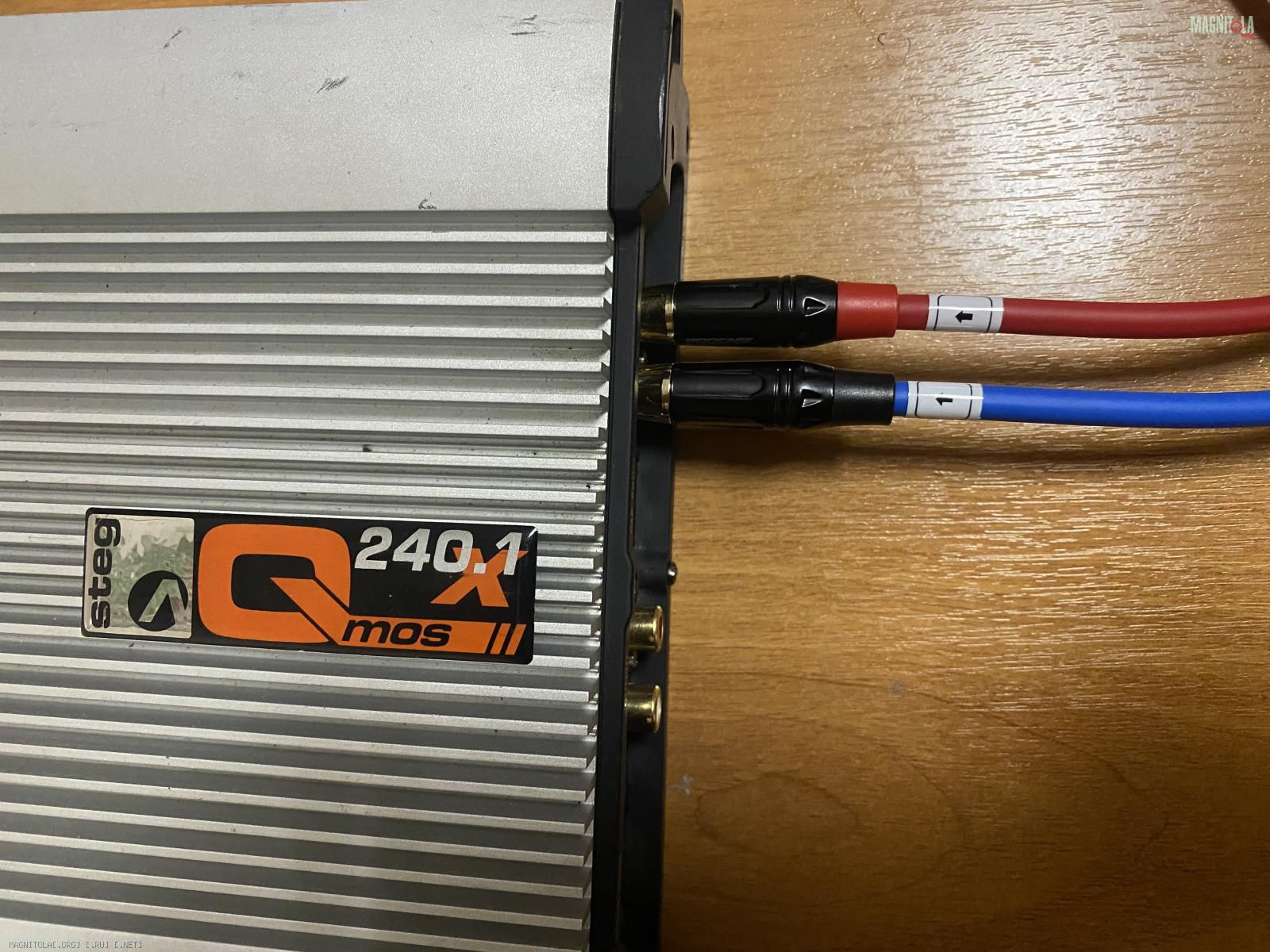

Подготовил усилители Steg QM 105.4 и Steg QM 240.1

Вложение 1361617

Предохранитель и дистрибьютеры

Если надумаете развивать систему, есть qm 45.4 прямой, доработанный под СЧ и ВЧ

Цитата:

---

Сообщение от Molchun

Если надумаете развивать систему, есть qm 45.4 прямой, доработанный под СЧ и ВЧ

---

У меня еще есть qm 120.2 его можно на миды кинуть, а 105.4 на вч/сч

вообще думаю прокинуть провода под СЧ, там проц поменять на 8-канальный)

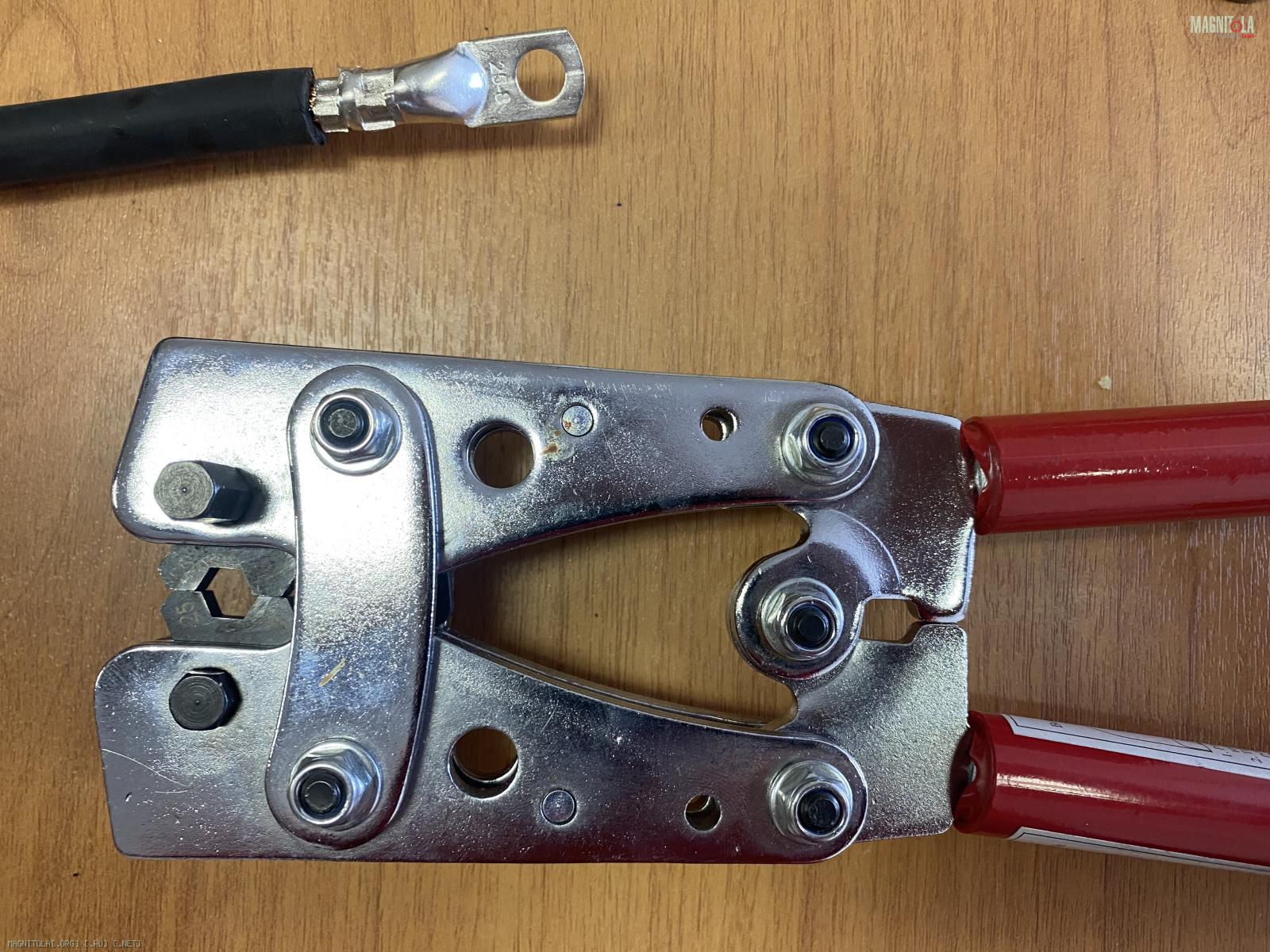

Кабель, наконечники, обжимки, змейка термоусадка с клеем
Вложение 1361667
Вложение 1361669
Вложение 1361671

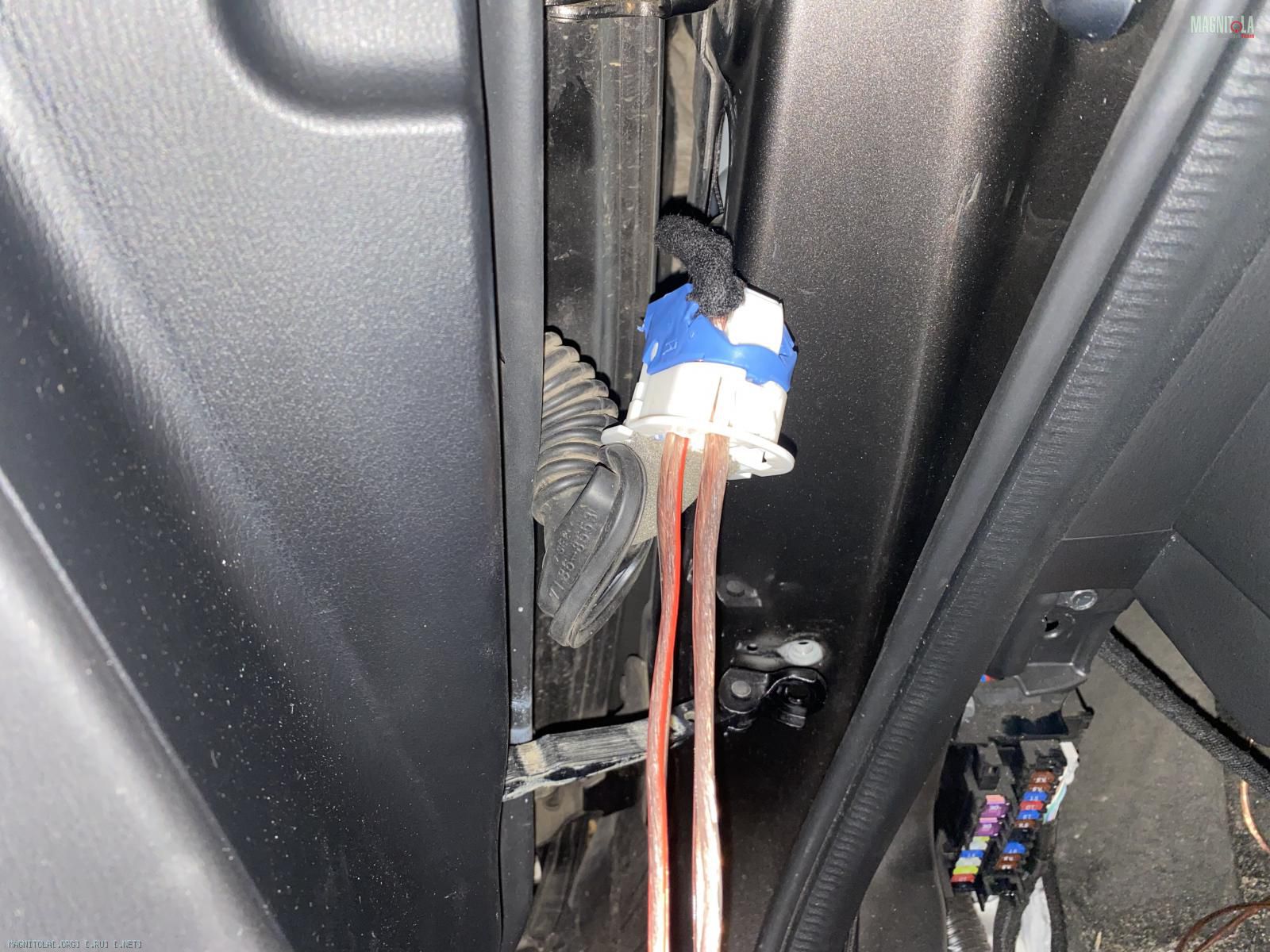

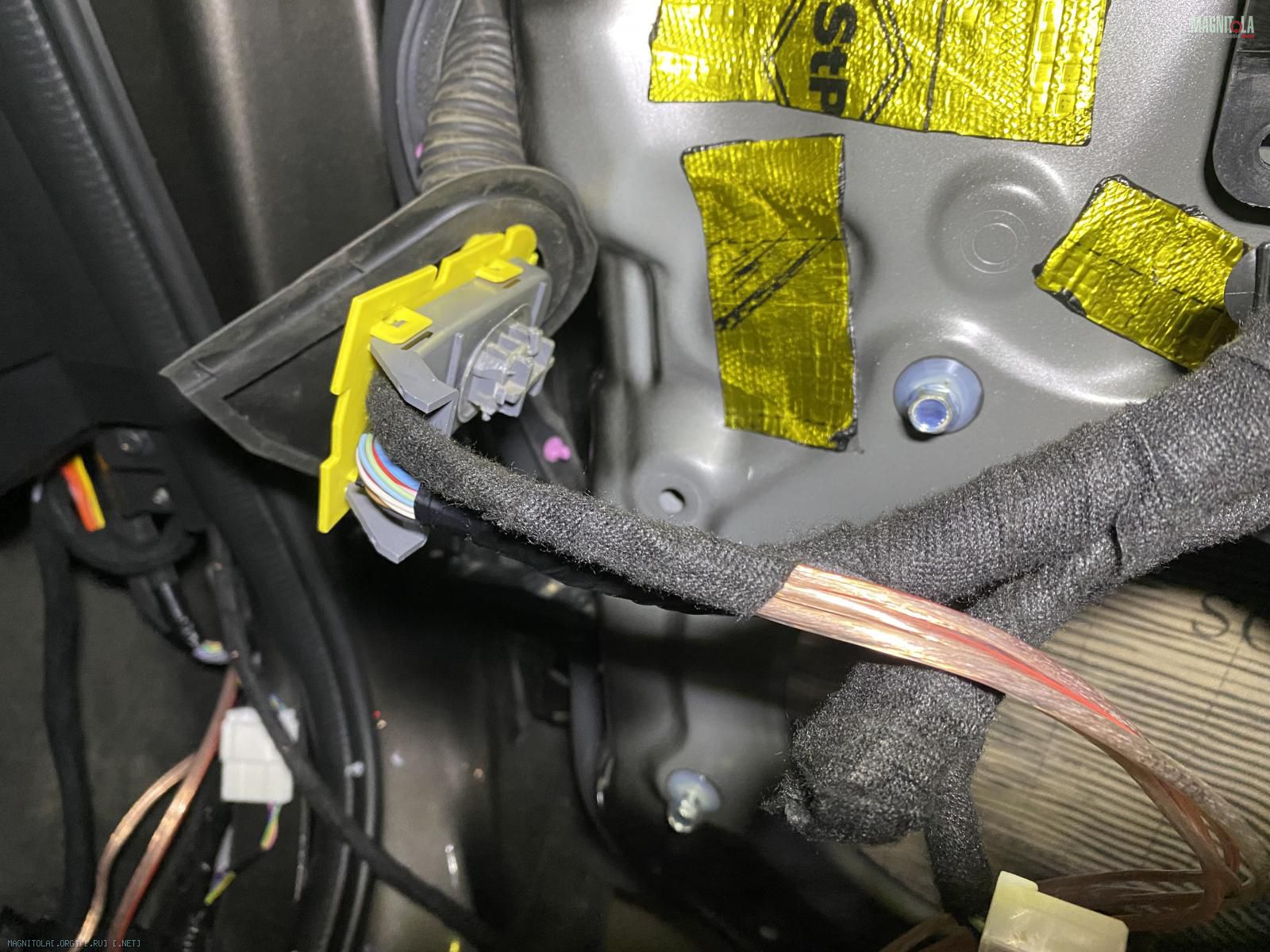

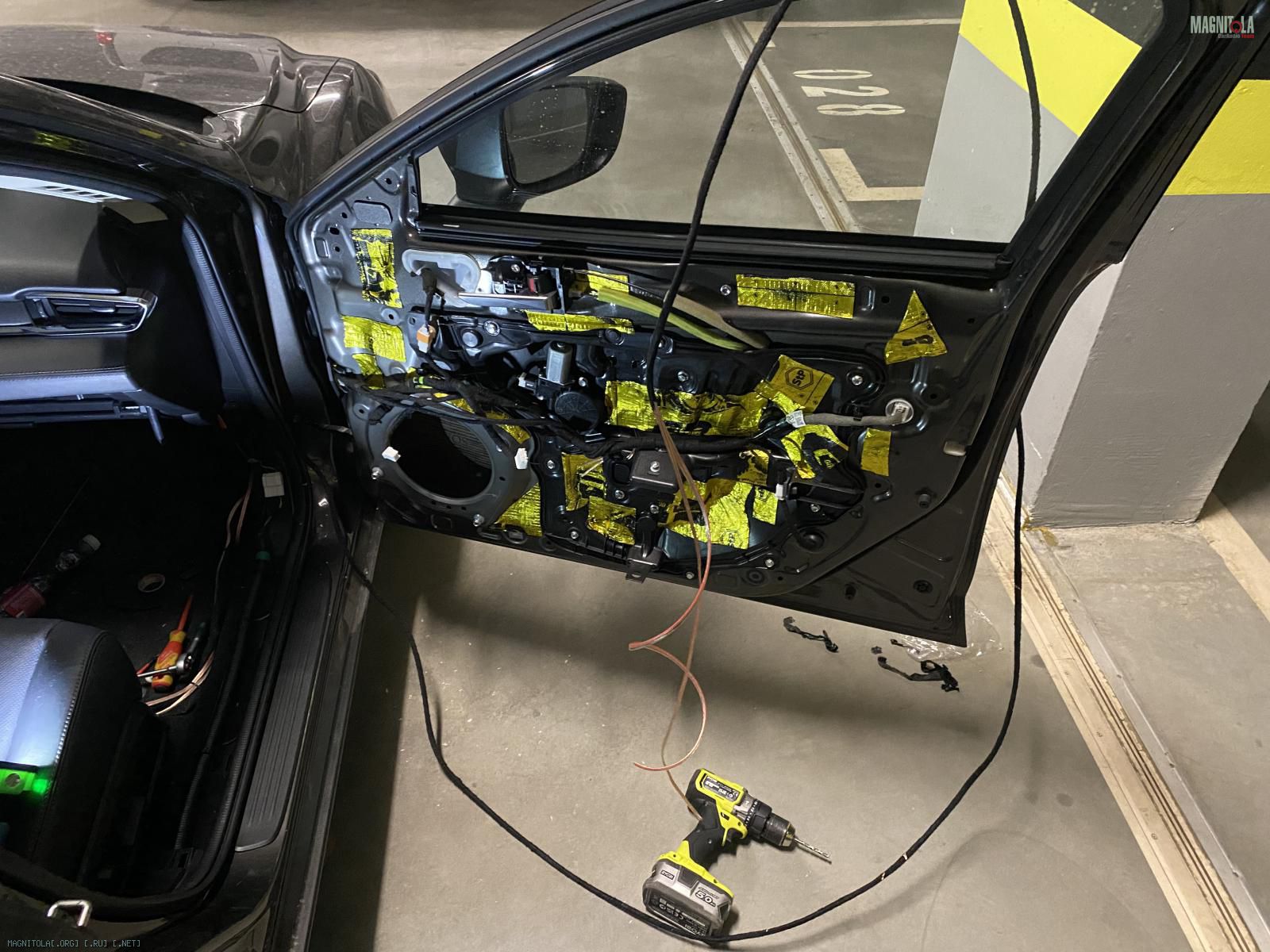

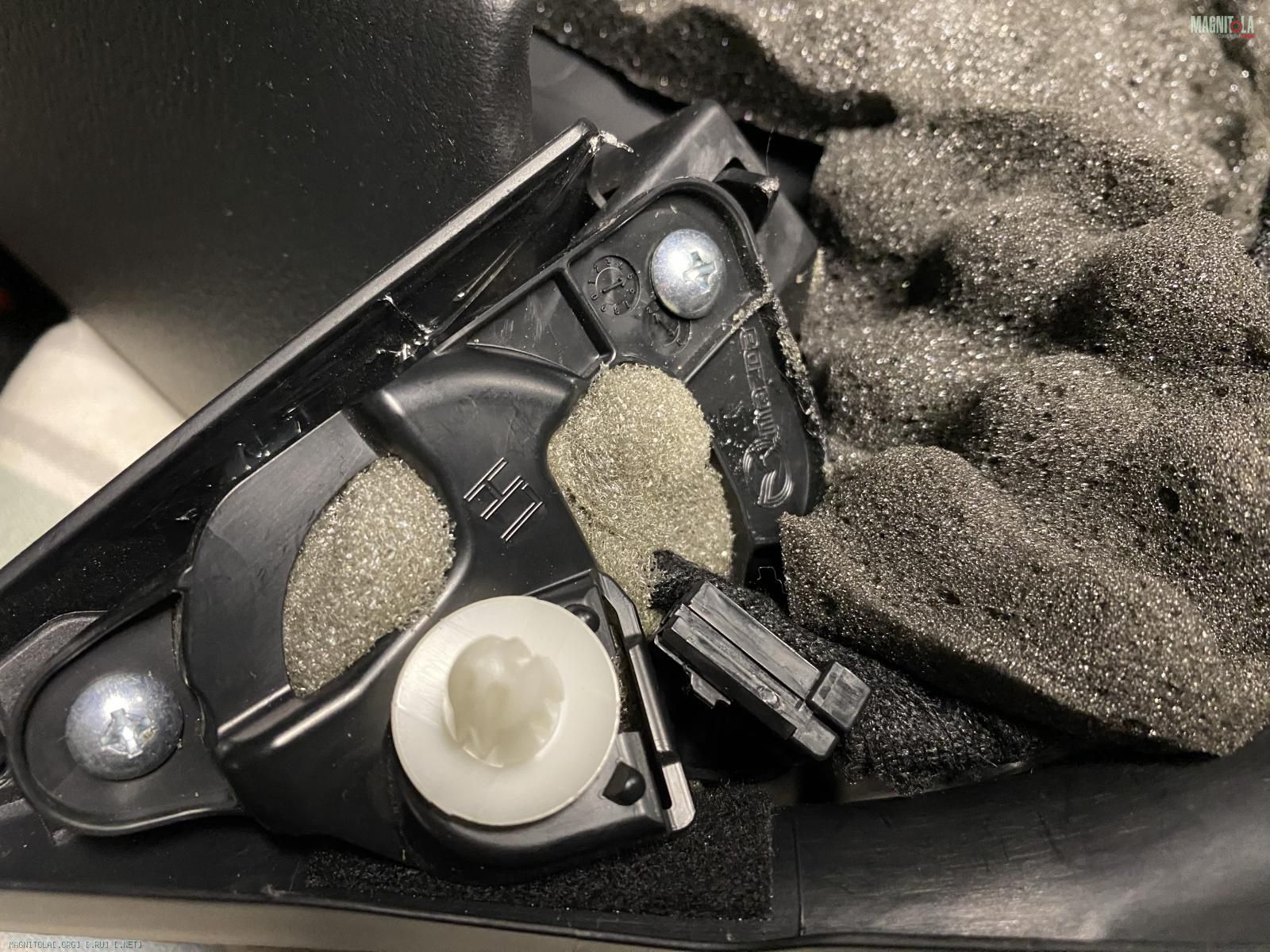

Сегодня протянул аудикабели в двери.
вч 1,5кв мид 2,5кв. И еще проложил кабели на сч (а вдруг, чем черт не шутит)
Искал информацию как протянуть в двери, и многие сверлят колодку возле пинов штатных.

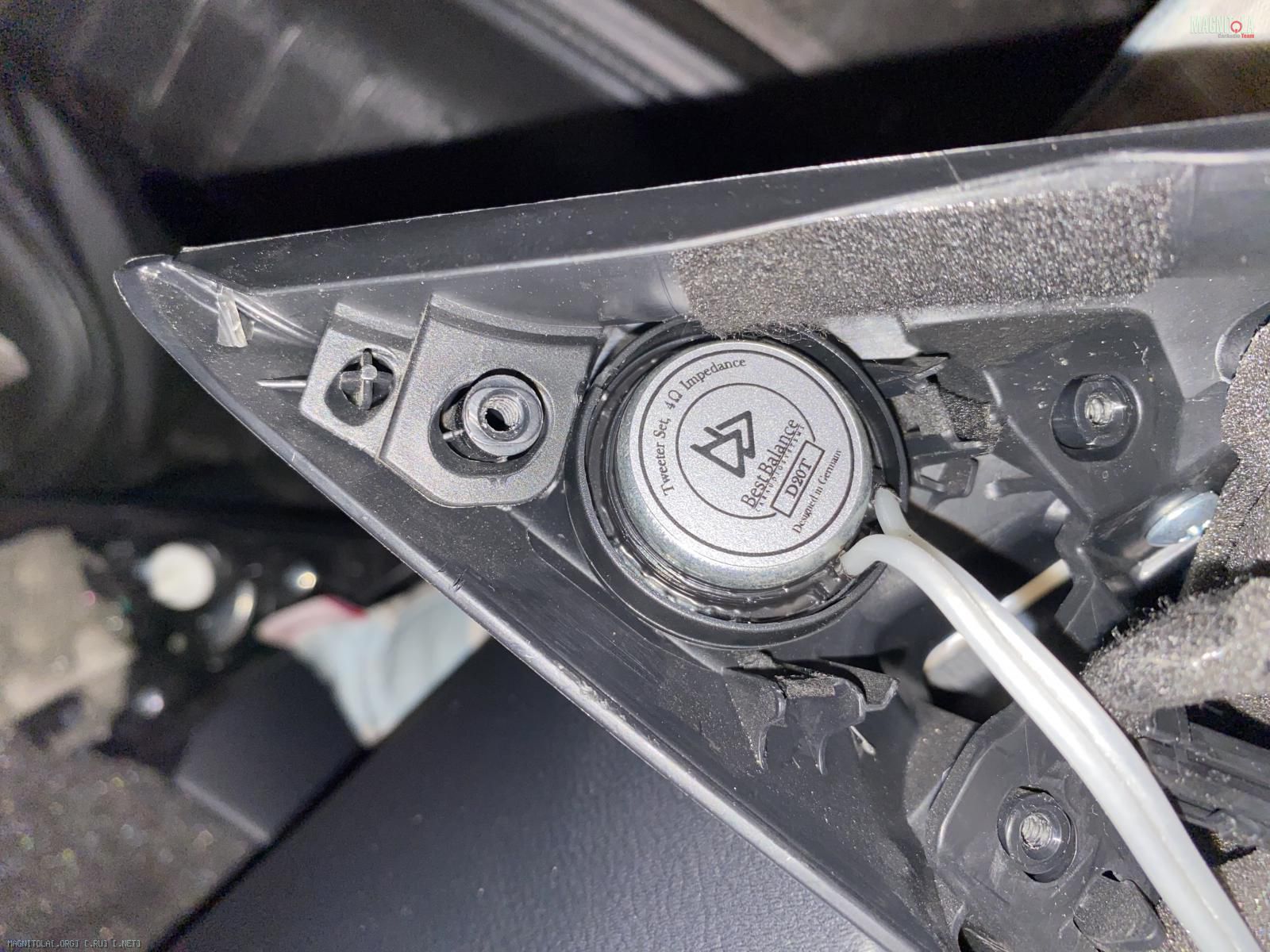

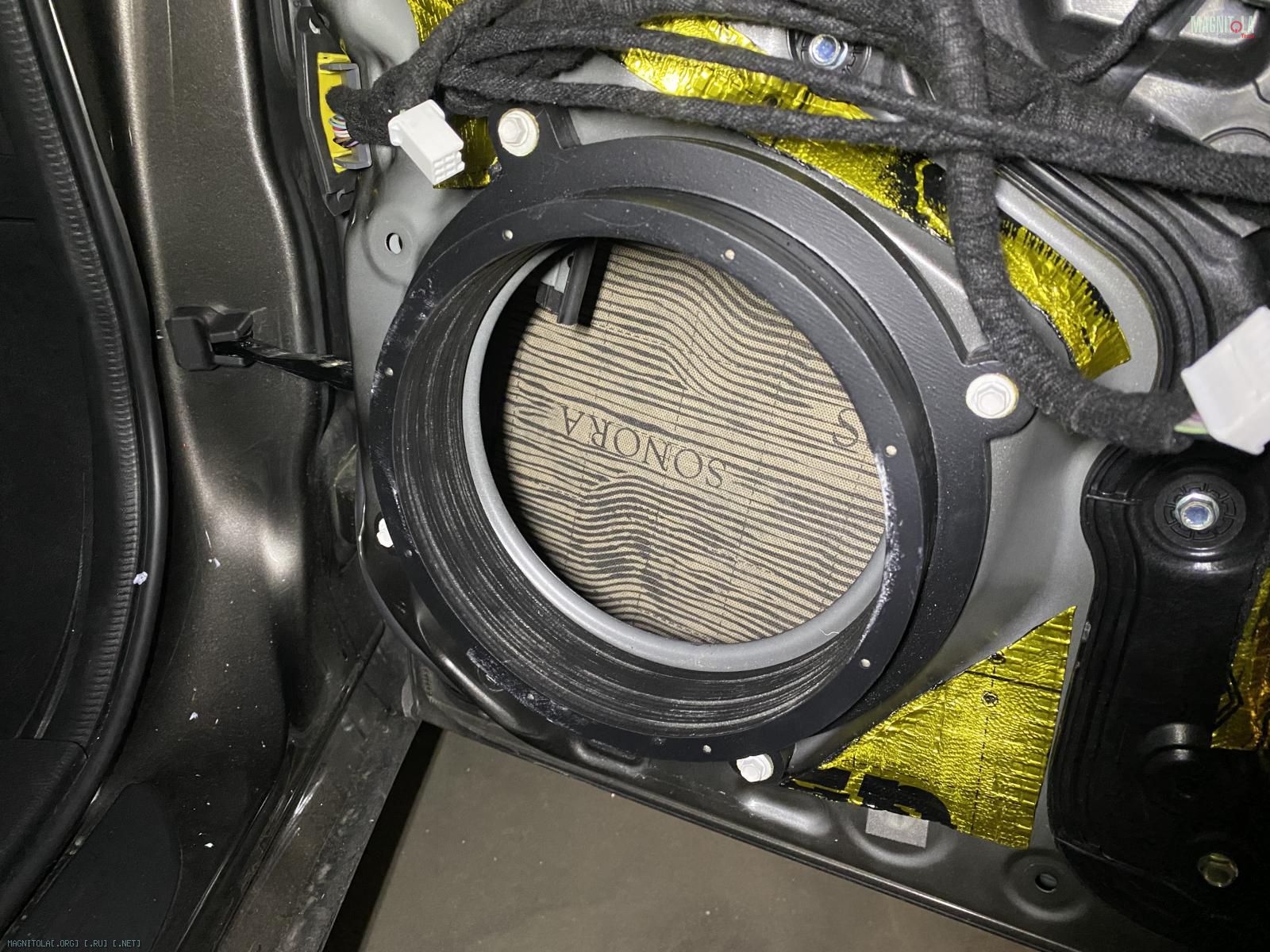

Я же решил просверлить чуть выше, прям в пластике. Протянул все кабели, укутал их во флисовую изоляцию. Получилось эстетично и пактично. Далее установил кольца под динамики, под них пришлось искать новые шурупы! Вообщем все закрепилось плотненько! Просверлил отверстия под кабель. Завел кабели, облудил и подключил к Миду. Предварительно перед крепежом динамика, застреливал 3мм сверлом чтоб заморезы заходили хорошо. Вч встали в аккурат в штатные треугольники. С них снял защитные

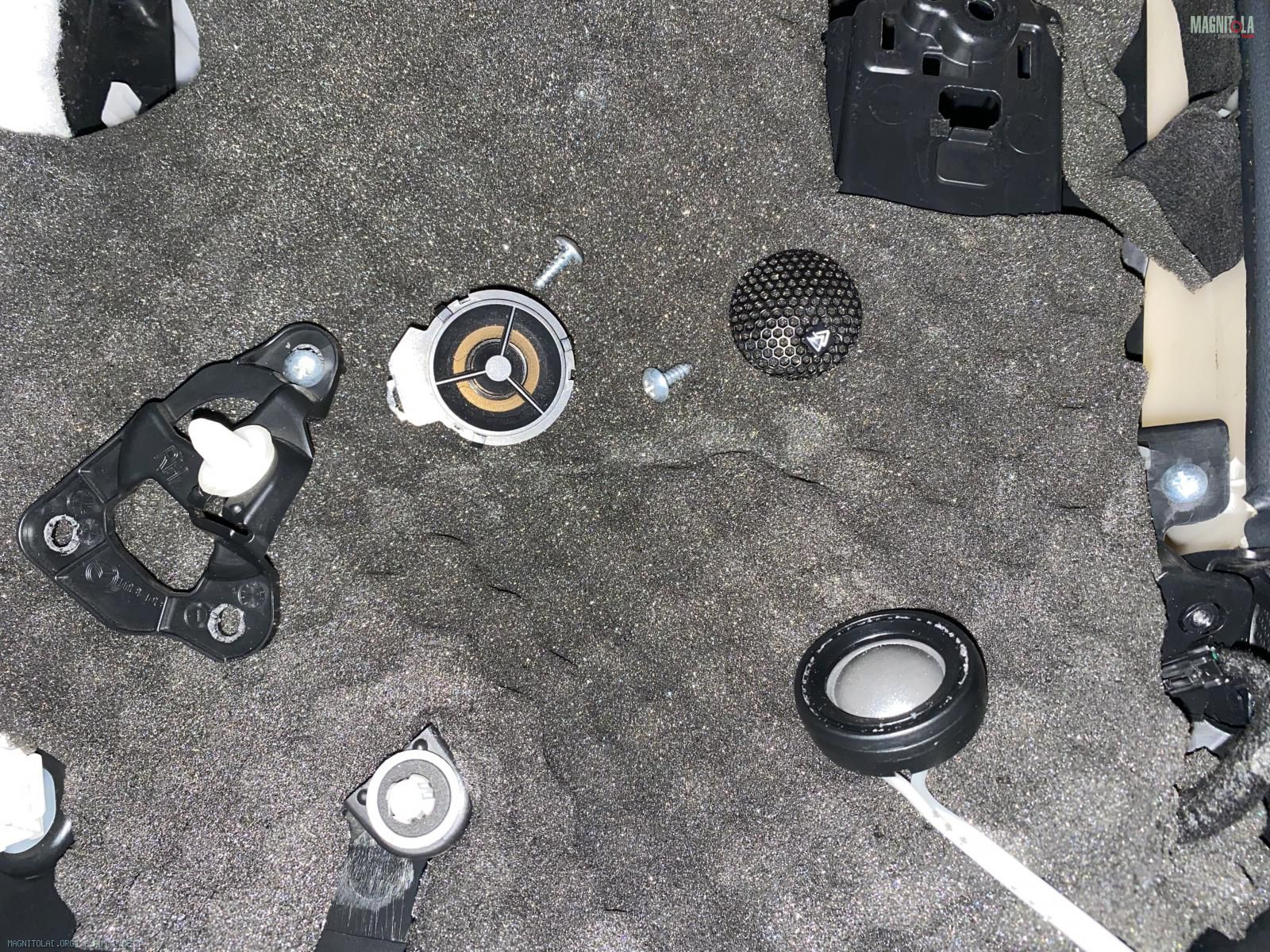

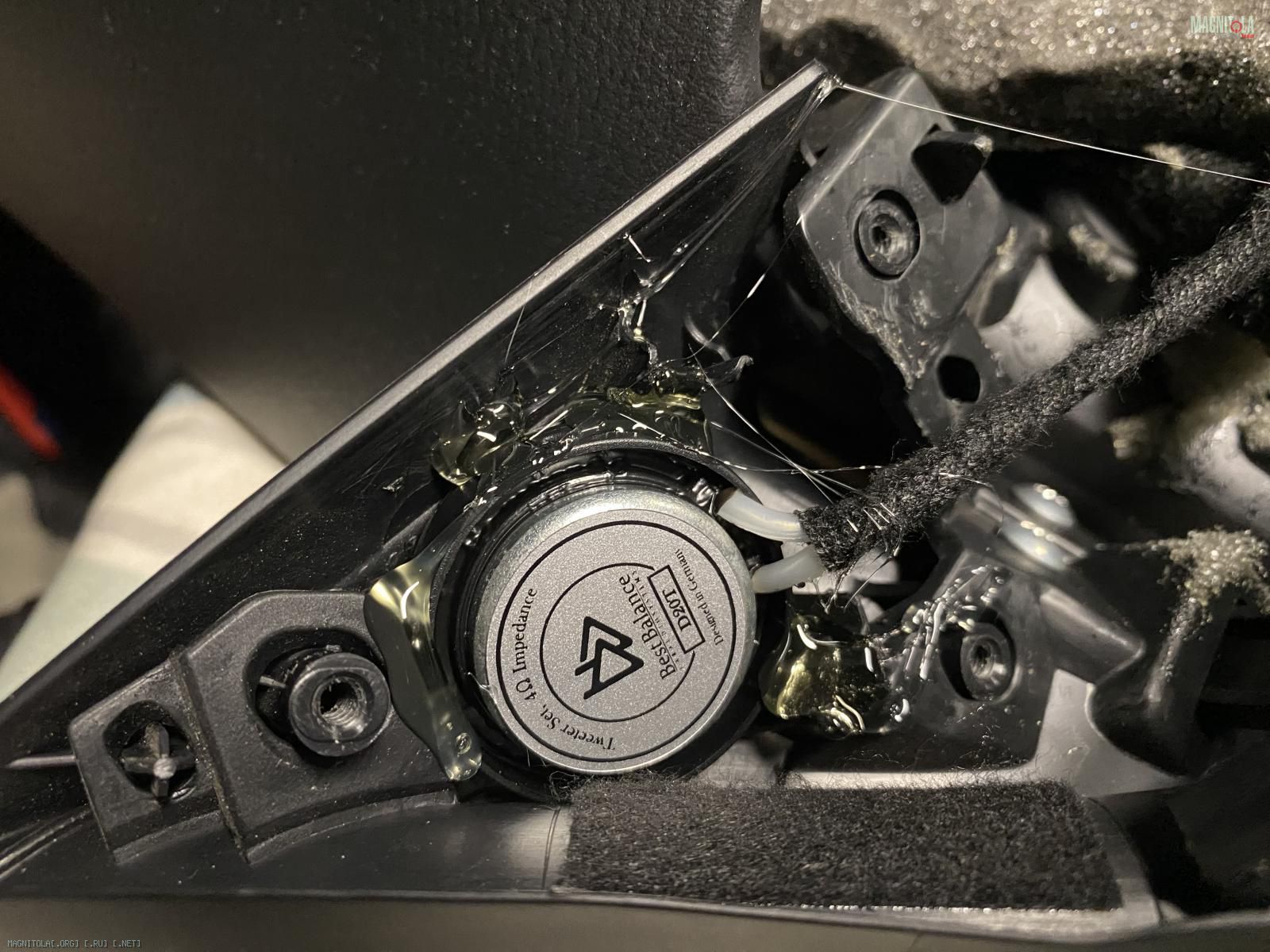

сетки, чтоб меньше было сопротивлений. Вч зафиксированы термоклеем, и все по заводу будет!
Вложение 1361827
Вложение 1361829
Вложение 1361831
Вложение 1361833
Вложение 1361835
Вложение 1361837
Вложение 1361839
Вложение 1361841
Вложение 1361843

От процессора пока, без усилителя.
https://youtu.be/6_FxkKsoZlg

Озадачился изготовлением стелса в крыло на 18-20л

Цитата:

---

Сообщение от HEAD

Озадачился изготовлением стелса в крыло на 18-20л

---

Я как то выкладывал сообщение, по прошествии N-го количества лет использования саба Rewolt RW12, Алексей Воронцов снял мне параметры ТС на него, выяснилось что параметры уже отличаются от заводских. Подвес задубел и магнит немного размагнитился по ходу. С подвесом поколдовали, а с магнитом сложнее.
ПС: к чему я? а.... Перед изготовлением стелса, сними параметры своего дина, что бы короб более точно соответсвовал.

Цитата:

---

Сообщение от Molchun

Я как то выкладывал сообщение, по прошествии N-го количества лет использования саба Rewolt RW12, Алексей Воронцов снял мне параметры ТС на него, выяснилось что параметры уже отличаются от заводских. Подвес задубел и магнит немного размагнитился по ходу. С подвесом поколдовали, а с магнитом сложнее.
ПС: к чему я? а.... Перед изготовлением стелса, сними параметры своего дина, что бы короб более точно соответсвовал.

---

Как это сделать)

Цитата:

---

Сообщение от HEAD

Как это сделать)

---

Созвонись с любой студией, в Москве с этим не должно быть проблем, Аркадия найди, он с Москвы, там программа нужна и доп. для измерения приблуда.
ПС: ну или в инете поищи, как снять параметры ТС с саба.

Цитата:

---

Сообщение от Molchun

Созвонись с любой студией, в Москве с этим не должно быть проблем, Аркадия найди, он с Москвы, там программа нужна и доп. для измерения приблуда.
ПС: ну или в инете поищи, как снять параметры ТС с саба.

---

я посмотрел, это еще те танцы с бубном)

Цитата:

---

Сообщение от HEAD

я посмотрел, это еще те танцы с бубном)

---

Согласен, но дело нужное. Точные параметры дают прогнозируемый результат

Цитата:

---

Сообщение от Molchun

Согласен, но дело нужное. Точные параметры дают прогнозируемый результат

---

Это уже паранойя может развиться)))

Цитата:

---

Сообщение от Molchun

Аркадия найди, он с Москвы

---

он же к себе вернулся в Е-бург, или не до конца?)

Цитата:

---

Сообщение от HEAD

Это уже паранойя может развиться

---

НУУ поэтому мы и находимся в палате под названием Магнитола.РУ:thank_you:

Цитата:

---

Сообщение от HEC

он же к себе вернулся в Е-бург, или не до конца?)

---

Живет в Екб но регулярно в Москву летает, машинки настраивать. Обычно по выходным дням.

Вложение 1362129Вложение 1362131

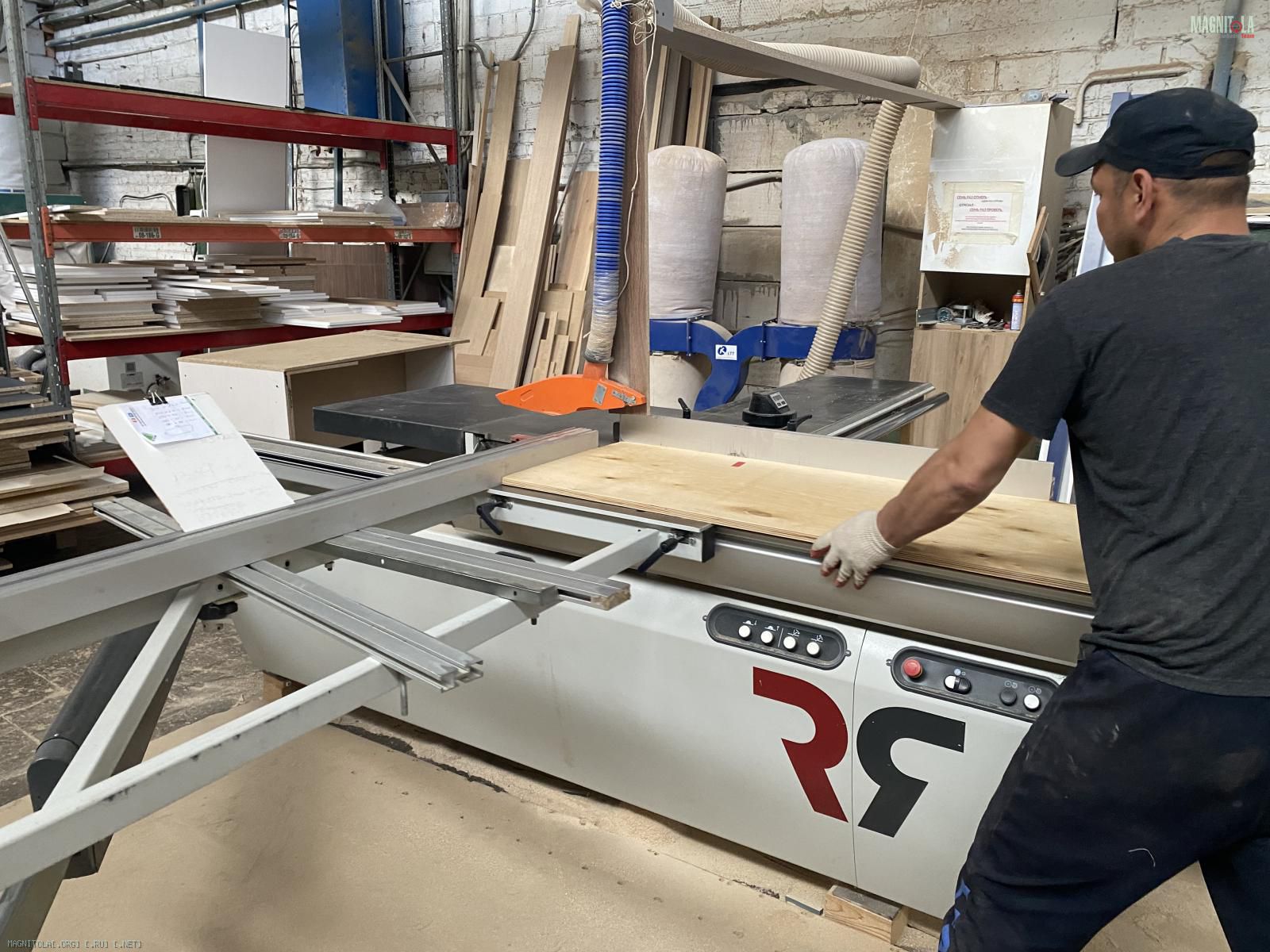

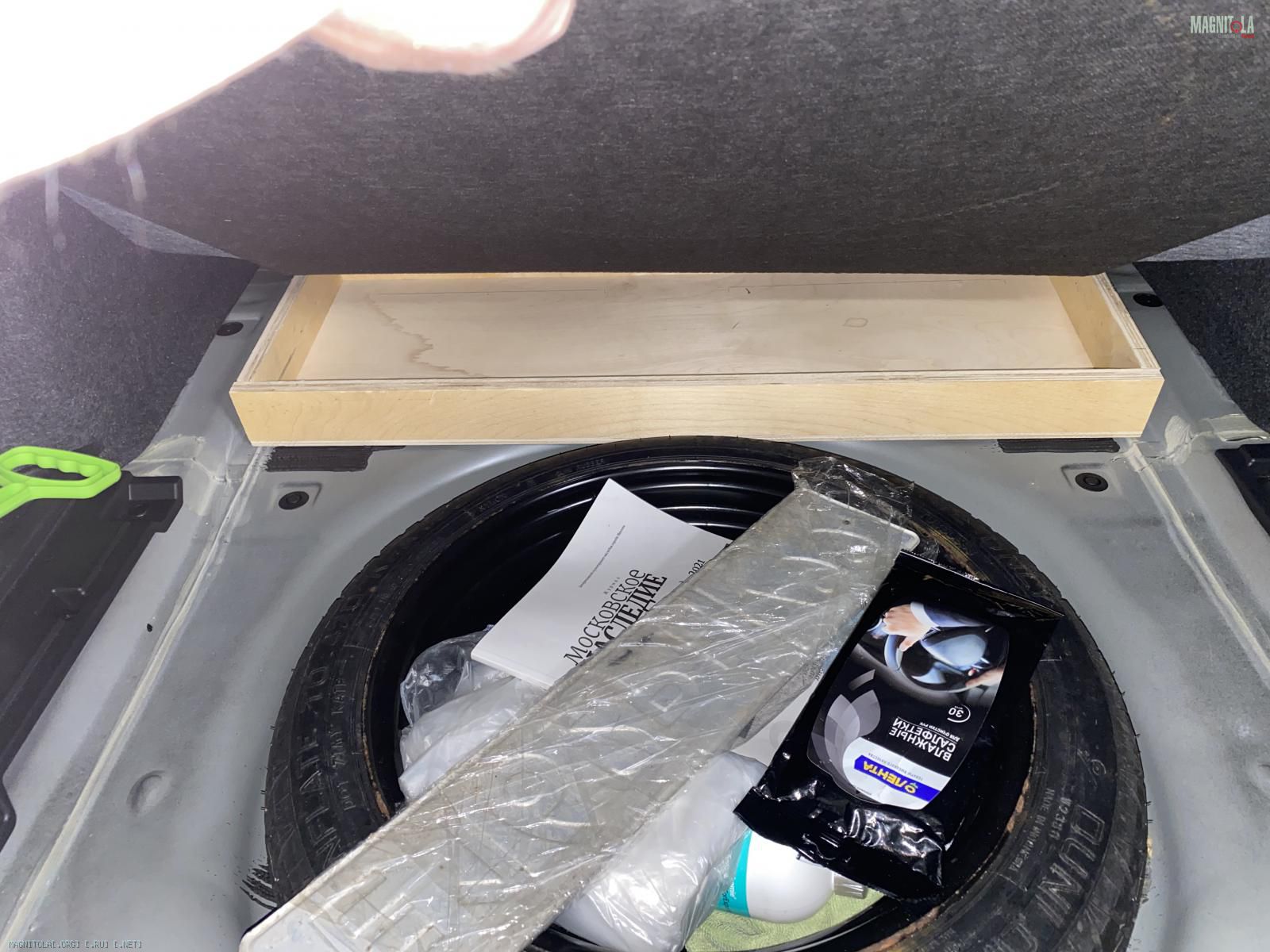

сегодня пильнули ящик под усилители
тк нужно уложиться в размеры ниши багажника замена усилителей
qm 75.4 и qm120.2

устал сеня шо пипец, на днях займусь фигурным выпиливанием отверстий под кабели и вентиляторы
Потом все окрасится в черную матовую краску и будет уже потом сборка в машине
105.4 и 240.1 на продажу пойдут

Вложение 1362145
Вложение 1362147

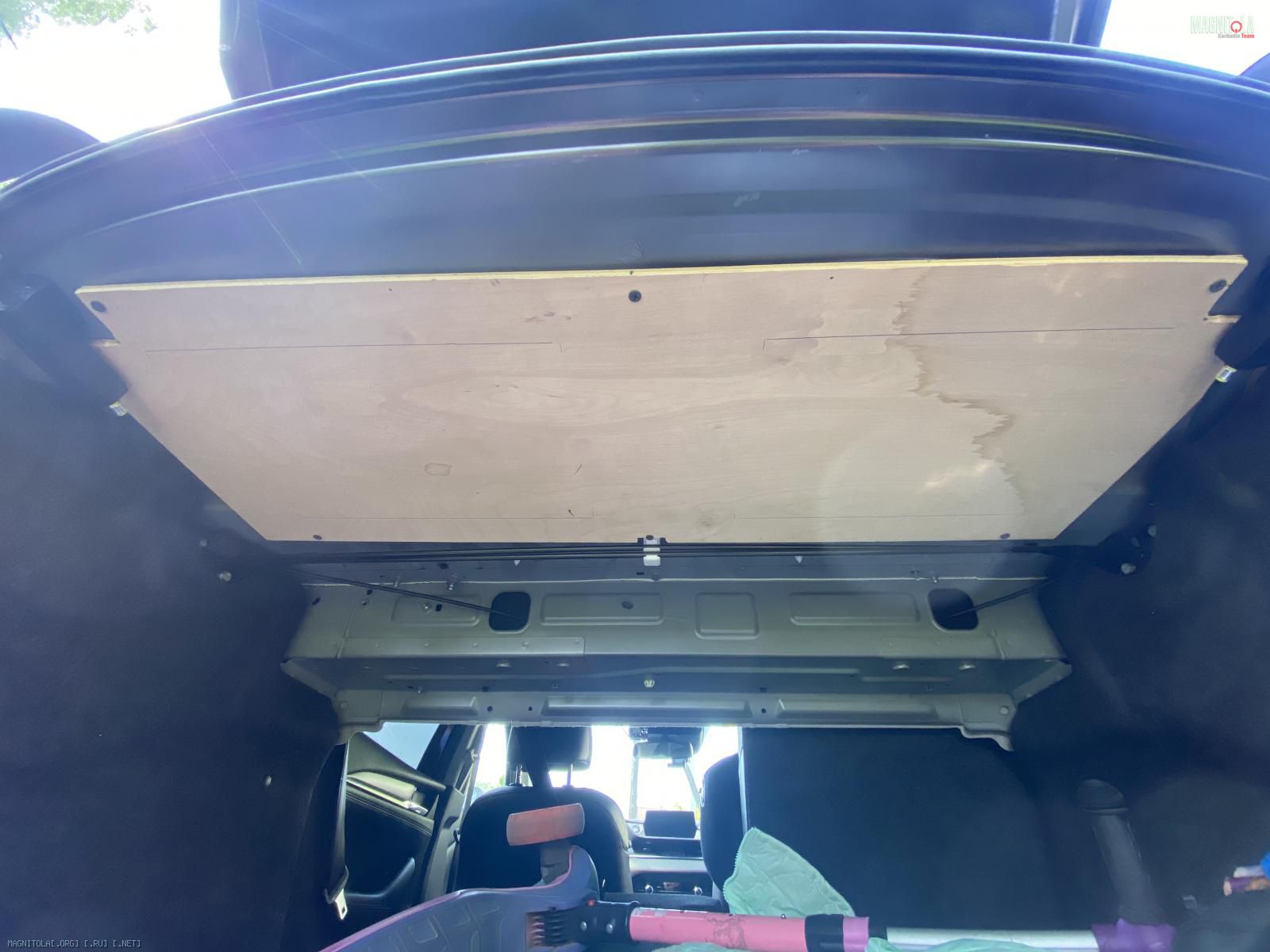

решил я не морочиться с ящиком, а подвешу устлители под полку. Так им будет проще охлаждаться.

фанера будет оклеена в карпет

почему все же выбор на 75,4 а не на 105,4 +120,2, судя по фото там места достаточно?

Цитата:

---

Сообщение от Molchun

почему все же выбор на 75,4 а не на 105,4 +120,2, судя по фото там места достаточно?

---

Буду пробовать, заказал 90 градусов поворот RCA. Чтоб поближе поставить

А как тебе steg qm на миды, на саб?
