зызызыЦитата:
Сообщение от fox proteus
---------- Сообщение добавлено 15.11.2012 в 09:29 ----------
Вчера собрал ХР200, пока правда в старом корпусе, всё никак не найду времени покрасить новые корпуса и отполировать крышки. При сборке всё же решил поменять лампы, поставил новые Телефункины, отрегулировал постоянку на выходах. Послушал дома. Вроде хорошо поёть. Сегодня после работы поставлю его на СЧ, на Open Air будет первая прослушка в условиях авто доработанного варианта уся.
В первую прослушку уся на Open Air я остался им недоволен! При включении что-то хрипело в левом динамике, не всё в порядке было с уровнем в правом. Вернул назад старые лампы, отрегулировал постоянку.
Теперь отъездил неделю, что-то стало происходить с системой!!! :dance3:Она играет все лучше и лучше!!!! Думаю прогреваются новые СЧ, межблок на СЧ и в самом усе новые кондёрчики стабилизируются. Впервые за довольно продолжительный период я наслаждаюсь звучанием собранной системы. Да пока не настроено всё идеально, но подача, динамика, разрешение системы, мягкость и лёгкость звучания вставляют!!! Это при том, что гибрид (пока доработанный не по полной программе) в системе временно один (на СЧ). Второй ковыряю на предмет аналогичной доработки, но с исключением входного каскада. Что же будет когда в системе запоют два полностью доработанных гибрида? :dance2::dance4:
До того как начал копать второй ХР200 проверил токи покоя на нём, выставленные прежним владельцем - 80 мА!!!!! При этом усь вообще не грелся!!!! Но вот с накалом ламп не порядок, был по моим замерам - 5,4 Вольта, теперь выставлен - 6,25В!!!!
Думаю как доделаю этот ХР200, на том что стоит сейчас попытаюсь поднять ток покоя как в этом до 80мА!!!

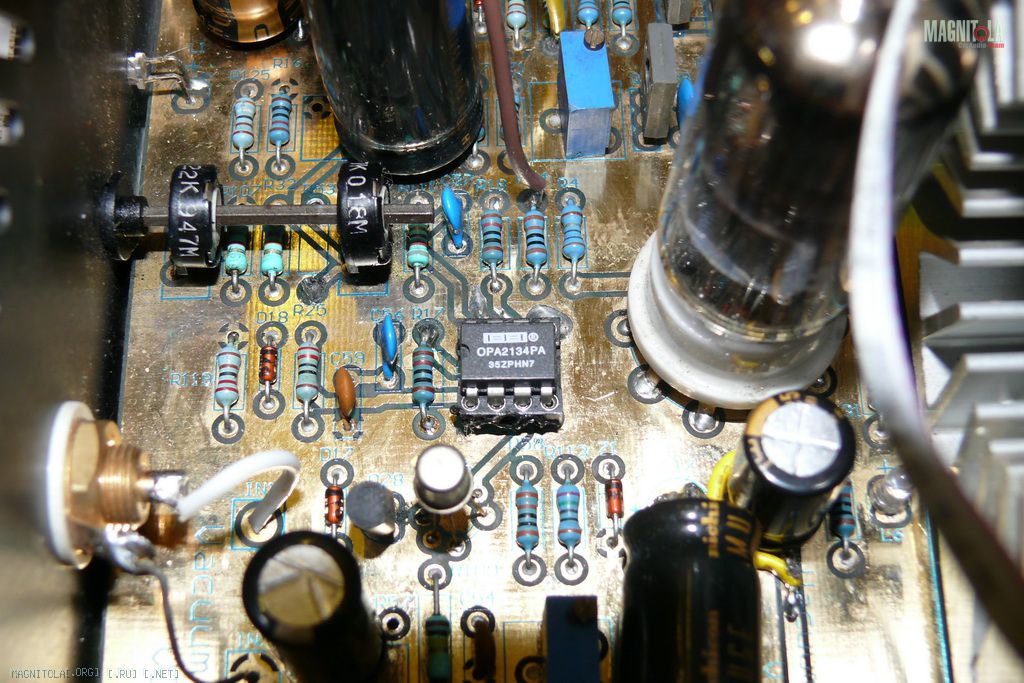

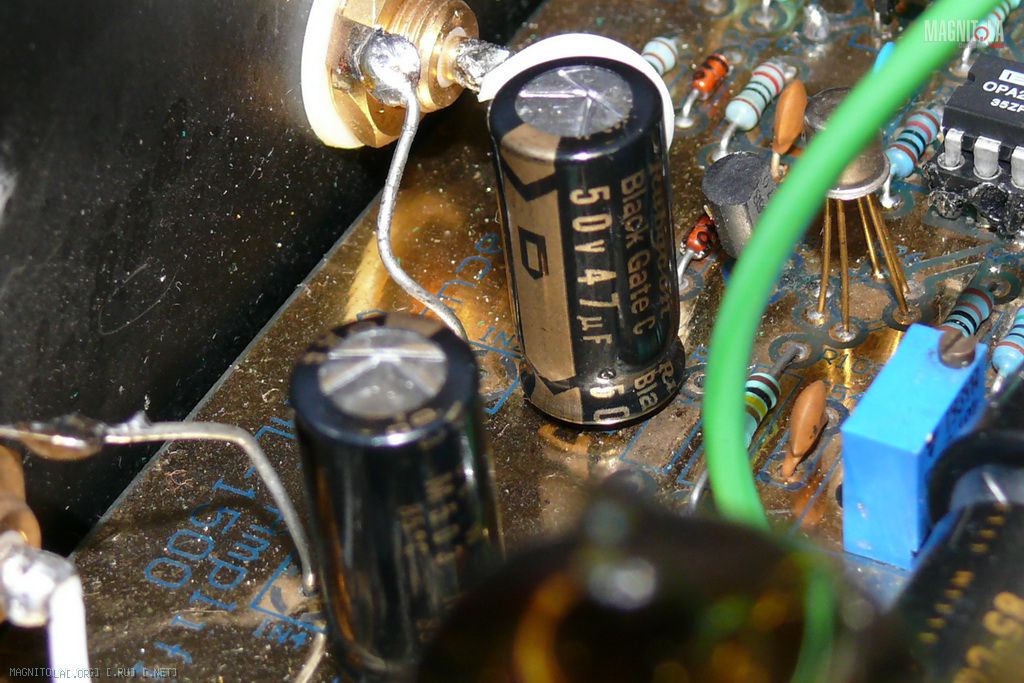

В субботу завершил предпоследний этап модернизации усилителя Poweramper ХР200 - убрал входной каскад на полевом транзисторе и операционный усилитель (сдвоенный в одном канале). Подал сигнал прямо на сетку лампы через регулятор гейна! В качестве разделительного кондёра на входе уся поставил Black Gate C 47 мкф*50В. Всё замечательно работает!
Самому интересно было услышу ли разницу с ОУ и без. Для чистоты эксперимента включил усь с ОУ, слушал минут 30 на различных, хорошо знакомых альбомах двух исполнителей. Потом подал сигнал на лампу без ОУ (благо работы на 5 минут - впаять 2 кондёра и 2 перемычки). Включил усь!!! Что вы думаете? Слышно, по крайней мере я сразу услышал разницу. Она заключалась в более чистом и прозрачном звучании, чем когда было с ОУ. Больше пока ничего сказать не могу. В машине думаю восторга будет поменьше, так как прежний усь нормально заиграл через неделю после его установки в систему. Этот, второй сделан по такой же схеме как первый (см. посты 1364-1368) с заменой всех кондёров, установки дросселей и т.д., ОУ, только из работы ОУ исключены. При необходимости, вернуть усь к стоковому состоянию (в отношении схемотехники) дело 5-и минут!!! Фото сделаю позже, возможно вечером.
Главное, записать все изменения сделать несколько копий записи и разложить в несколько надежных мест - чтобы потом не мучиться:)Цитата:
Сообщение от Salexx@
Там негде мучаться, схема простая, тракт короткий. Деталей немного. Со схемы всё понятно сразу. А подробный конспект в Word-е с ссылками на фото имеется (вернее ведётся). :laugh3: Да и в инфы по доработке этого уся на Блюзе очень много. А я уже кажется с закрытыми глазами всё смогу вернуть назад. Когда сам делаешь, запоминается. Да и деталюшки что с усей выпаяны (заменены) аккуратно сложены в пакетик! :-DЦитата:
Сообщение от fox proteus
Обычно разница в звуке слышна только в псхологическом плане, а проведи ты слепой тест - разницы-бы не уловил)))
Ну да, я тоже раньше так рассуждал! )))Цитата:
Сообщение от dust
Когда не слышал разницы в звучании ГУ и чейнджера, средненького межблока и моножилы, гибридного усилителя и обычного транзисторника! Или тракт не позволял, или опыта было мало, сложно сказать! Скорее всего всего понемногу.
И это легко проверить кстати! Сейчас тем более. Будут два уся, полностью одинаковые по комплектующим, только один с ОУ, а другой без ОУ с сигналом поданным прямо на сетку. Передёрнуть межблоки дело нескольких секунд. :wink3: Я лично не сомневаюсь что разница слышна, потому как слышу её!

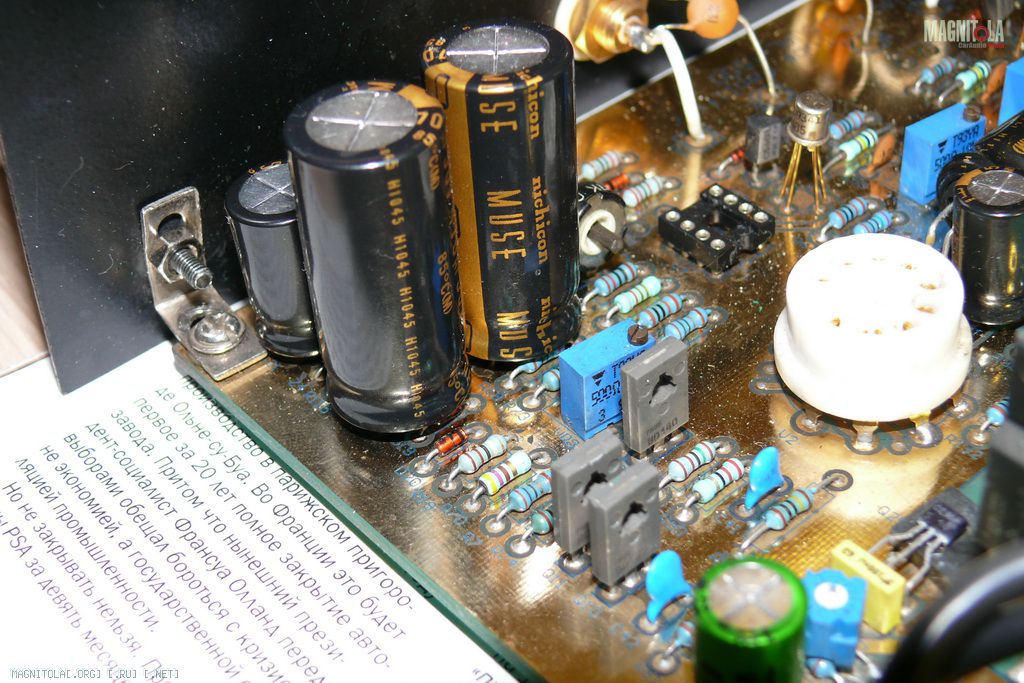

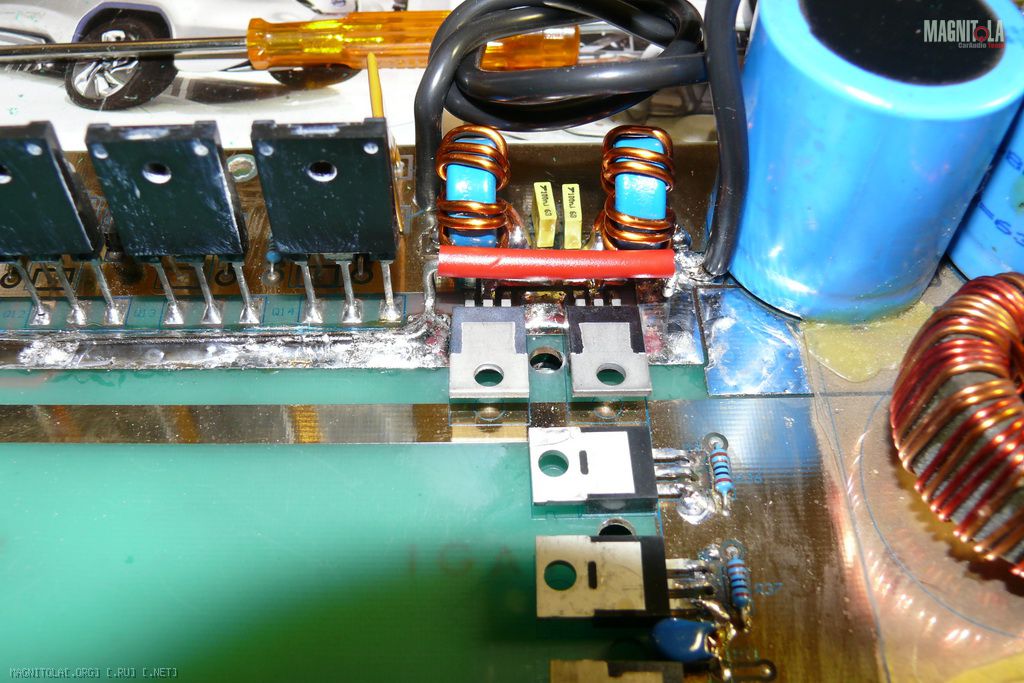

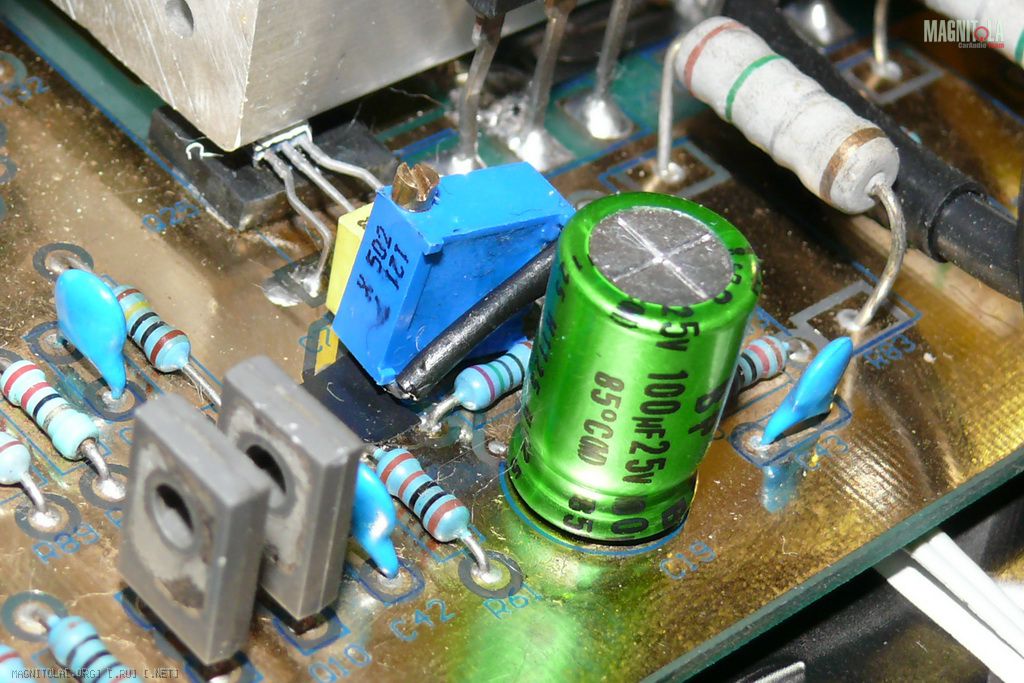

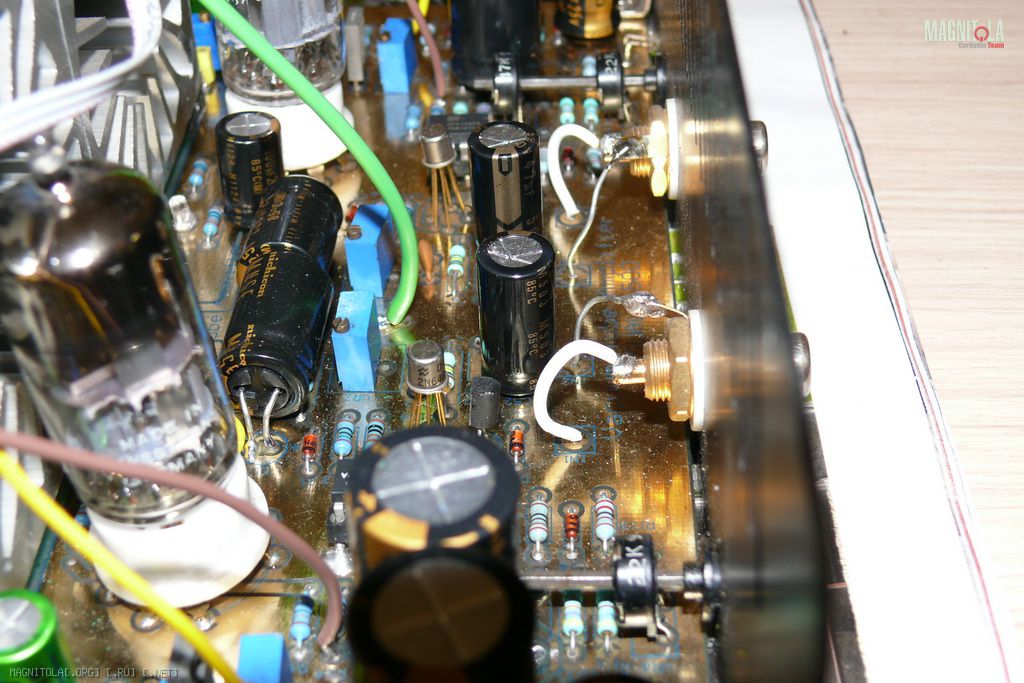

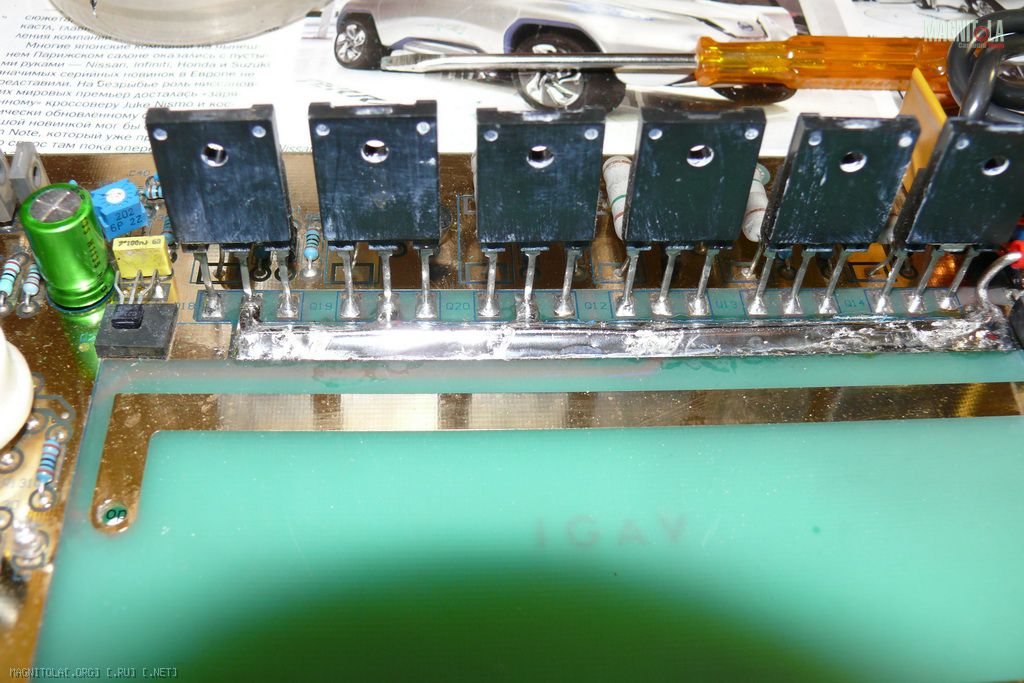

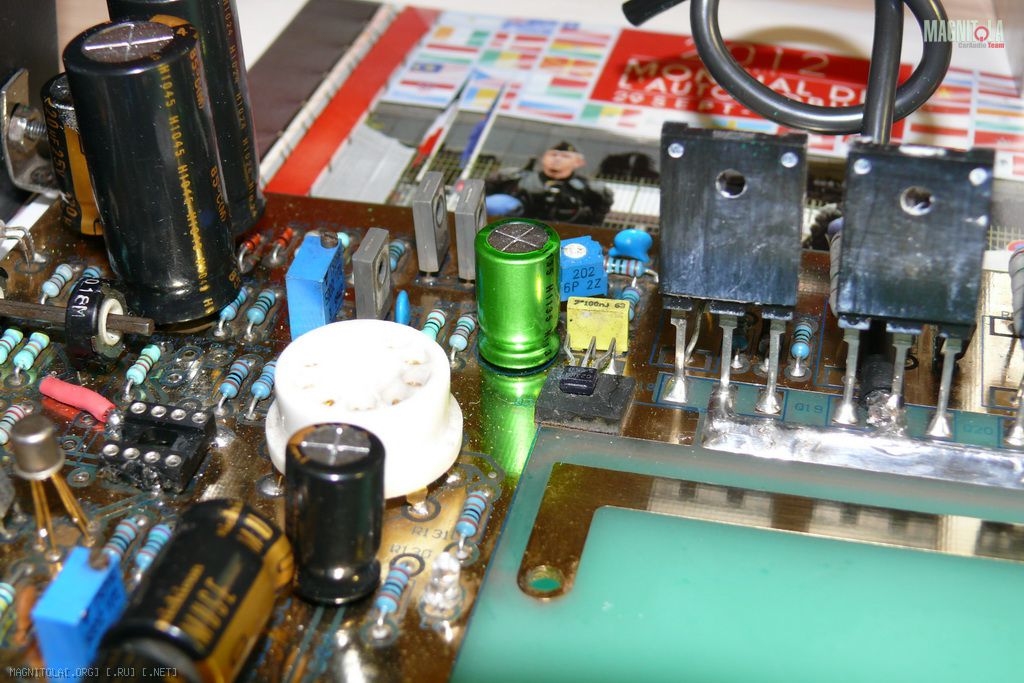

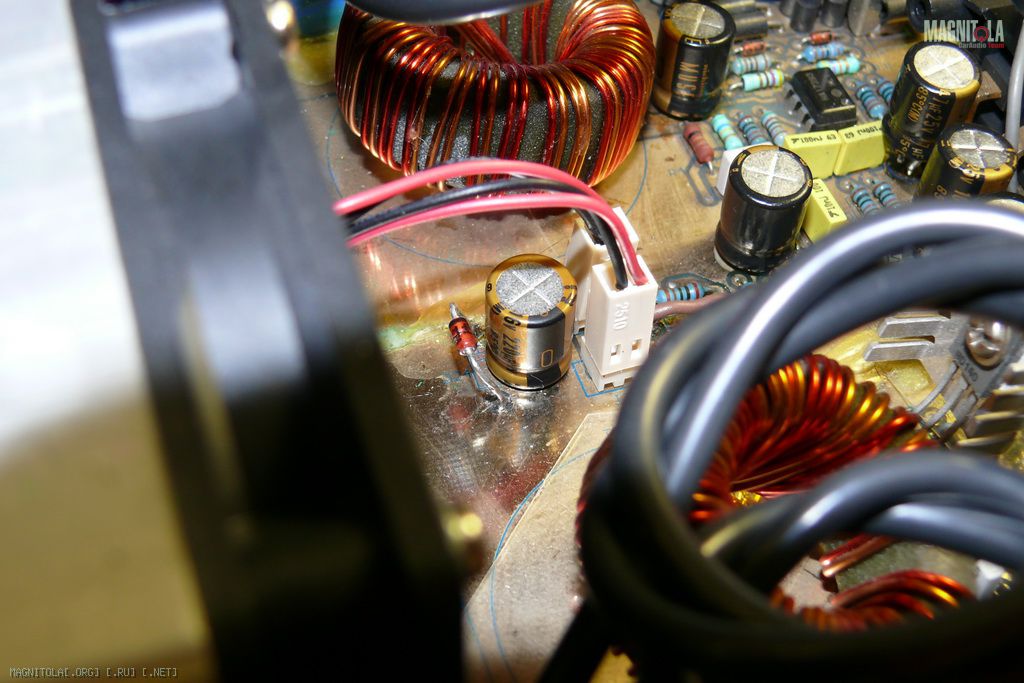

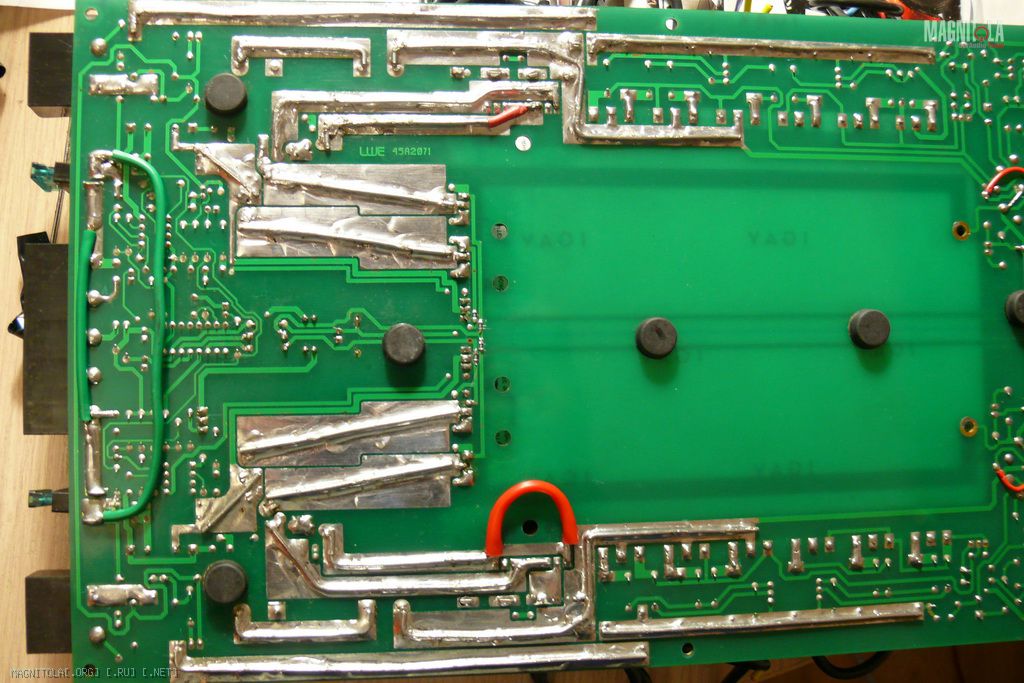

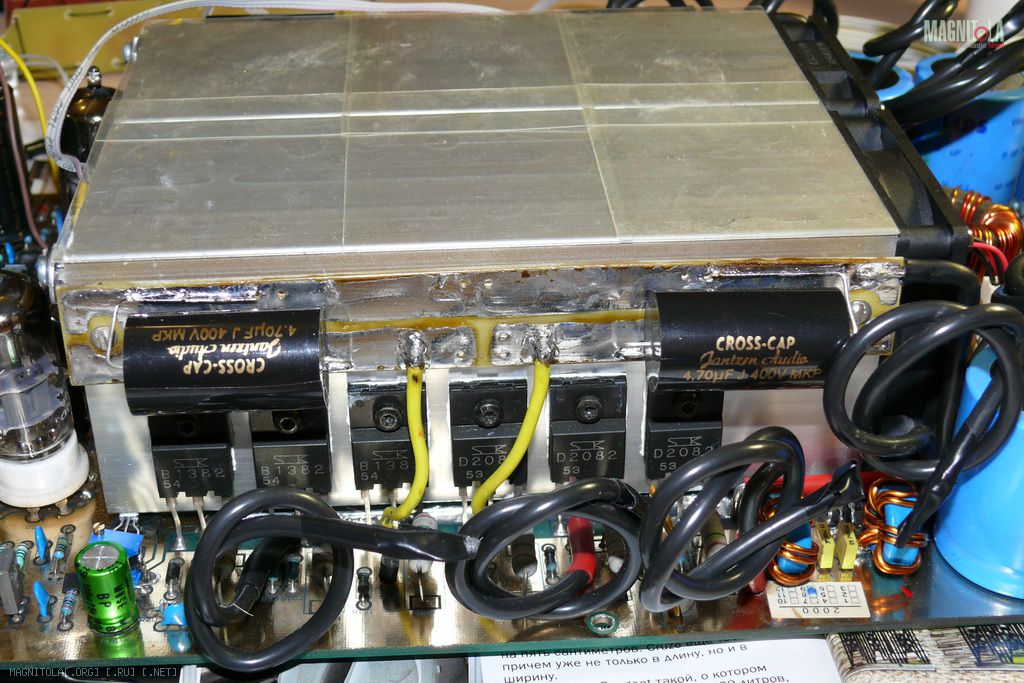

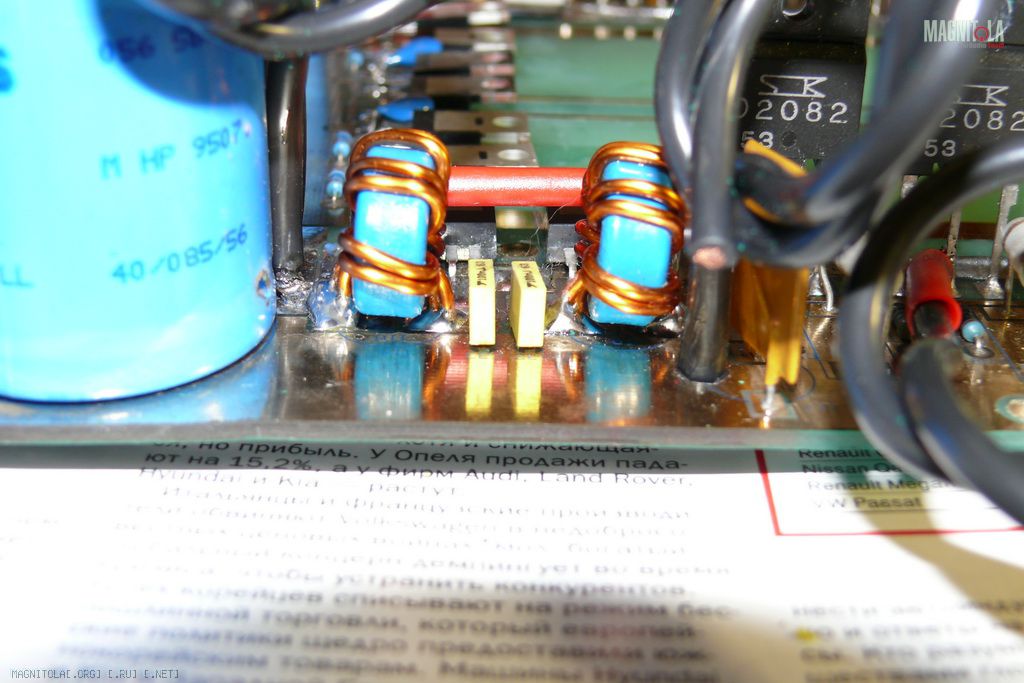

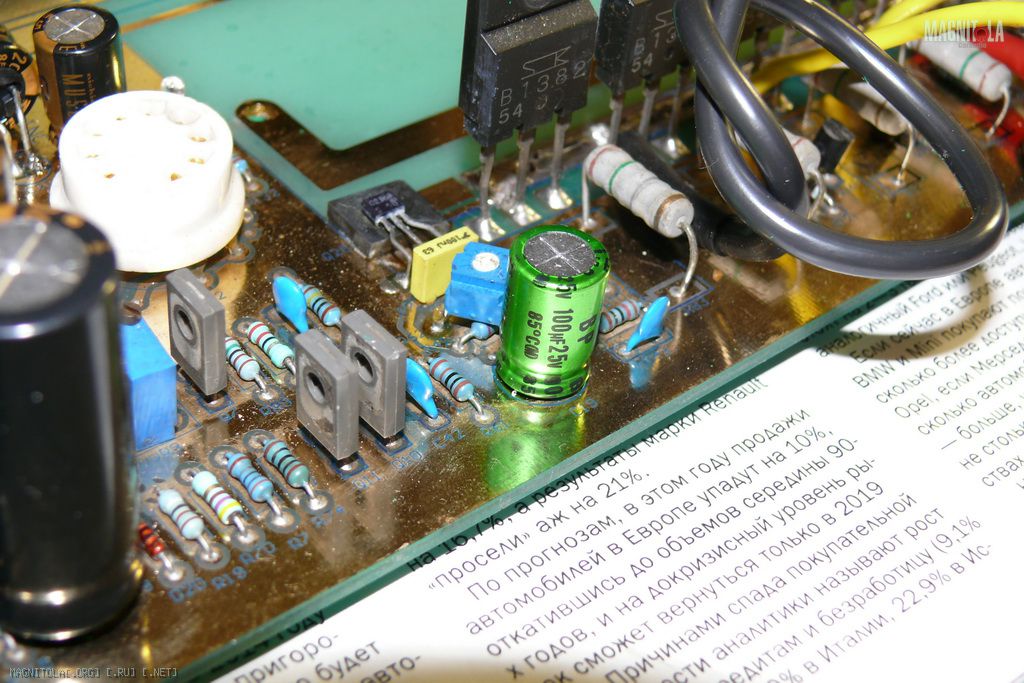

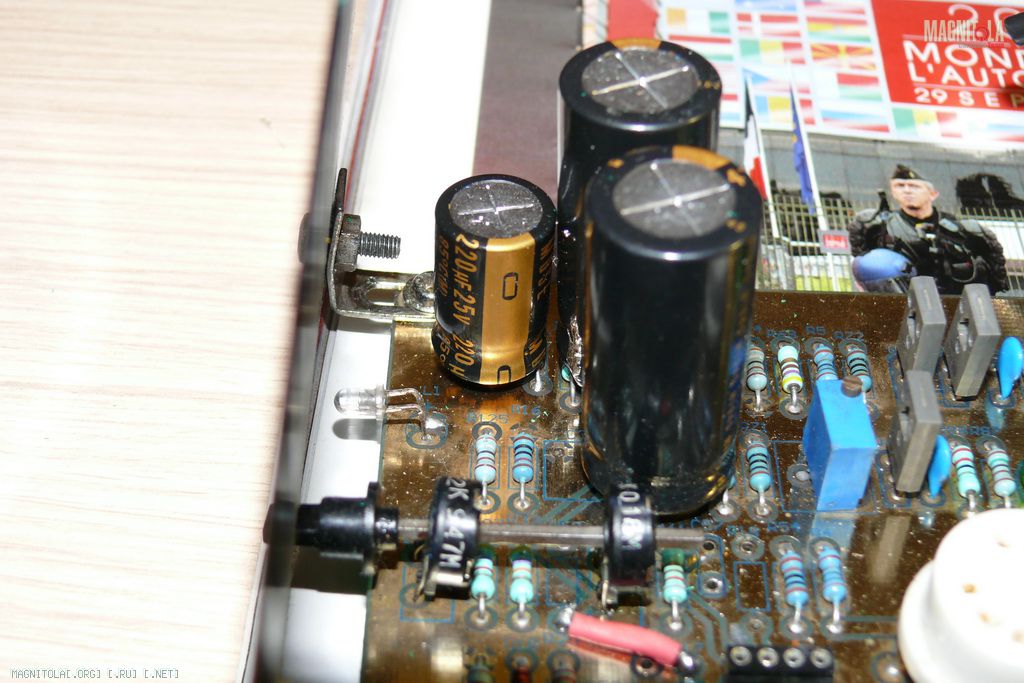

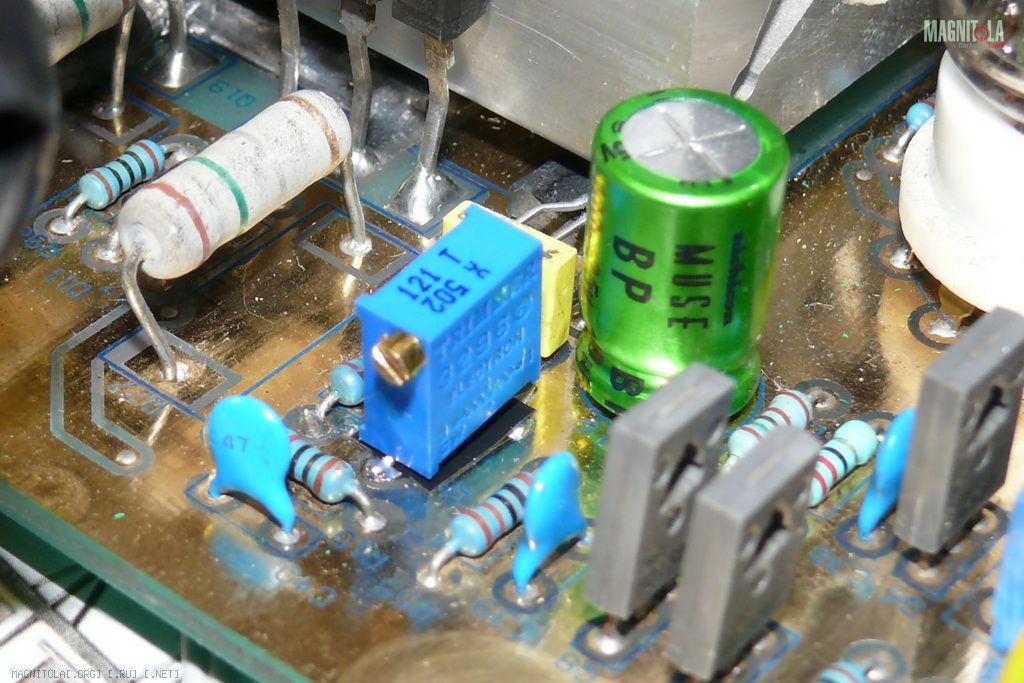

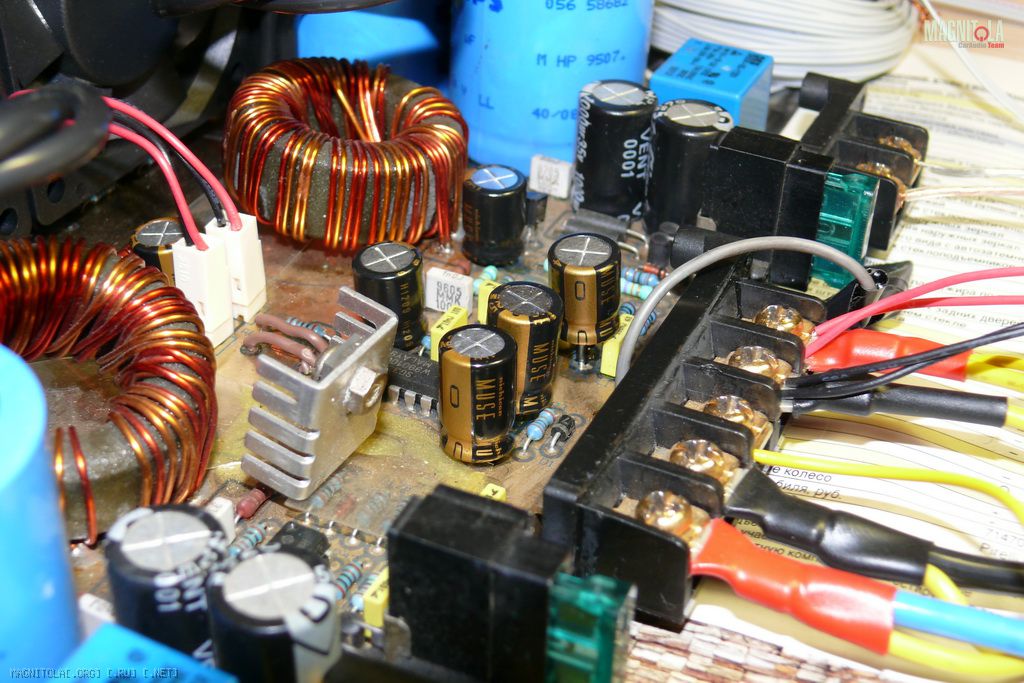

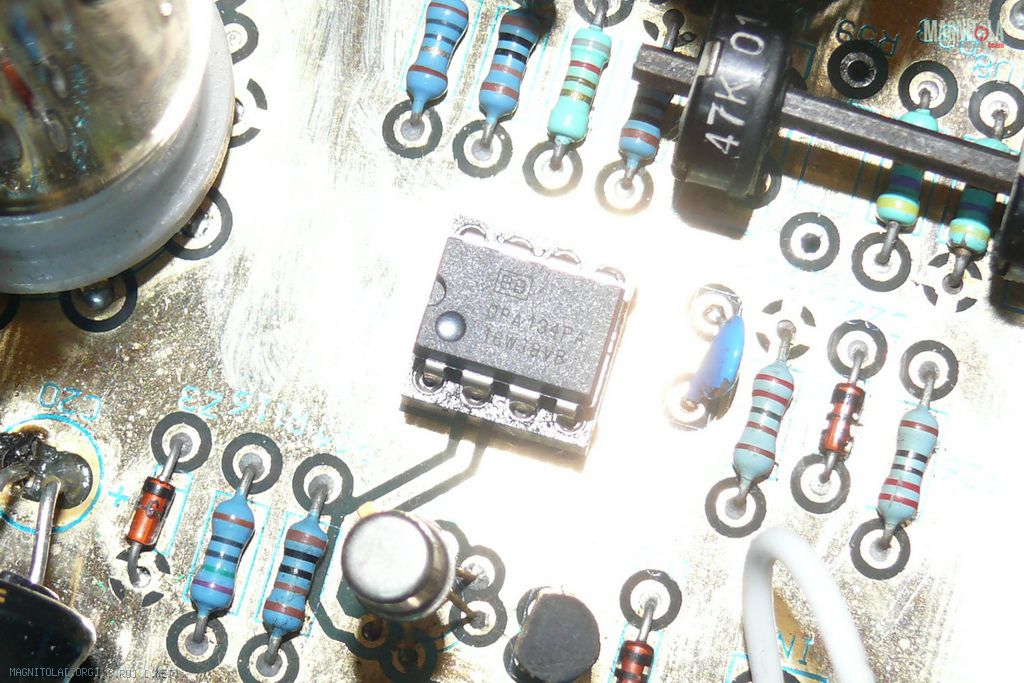

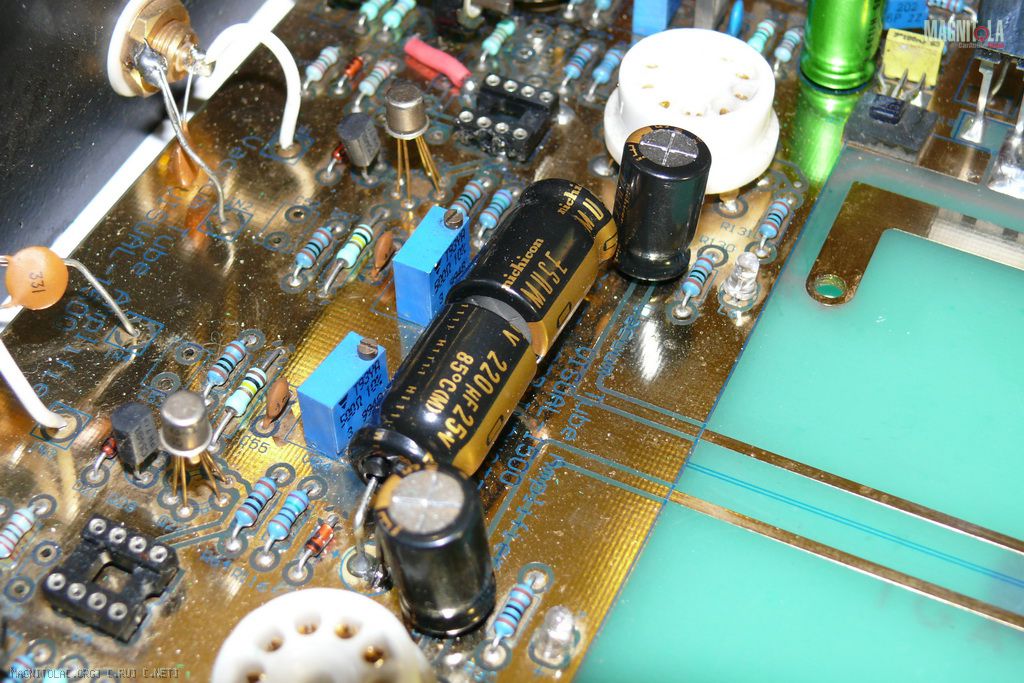

Вот обещанные фото.
Работы аналогичны предыдущим, так что без комментариев.
Вложение 311572Вложение 311574Вложение 311568Вложение 311570Вложение 311566Вложение 311560Вложение 311564Вложение 311556Вложение 311546Вложение 311548Вложение 311552Вложение 311550Вложение 311554Вложение 311562Вложение 311542Вложение 311544Вложение 311558Вложение 311540Вложение 311538Вложение 311576Вложение 311536

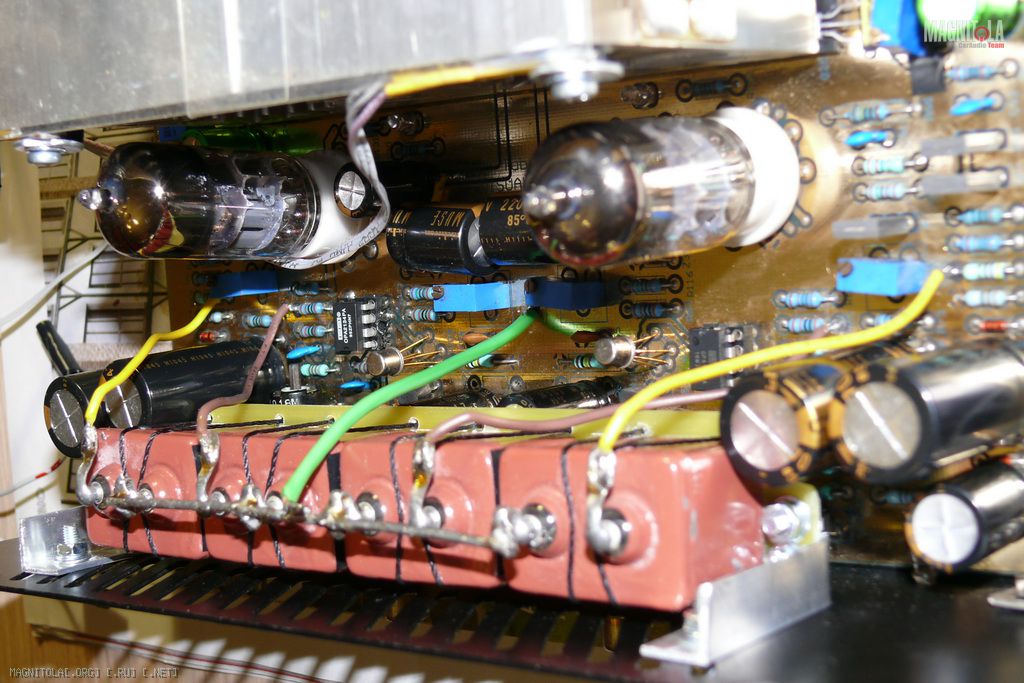

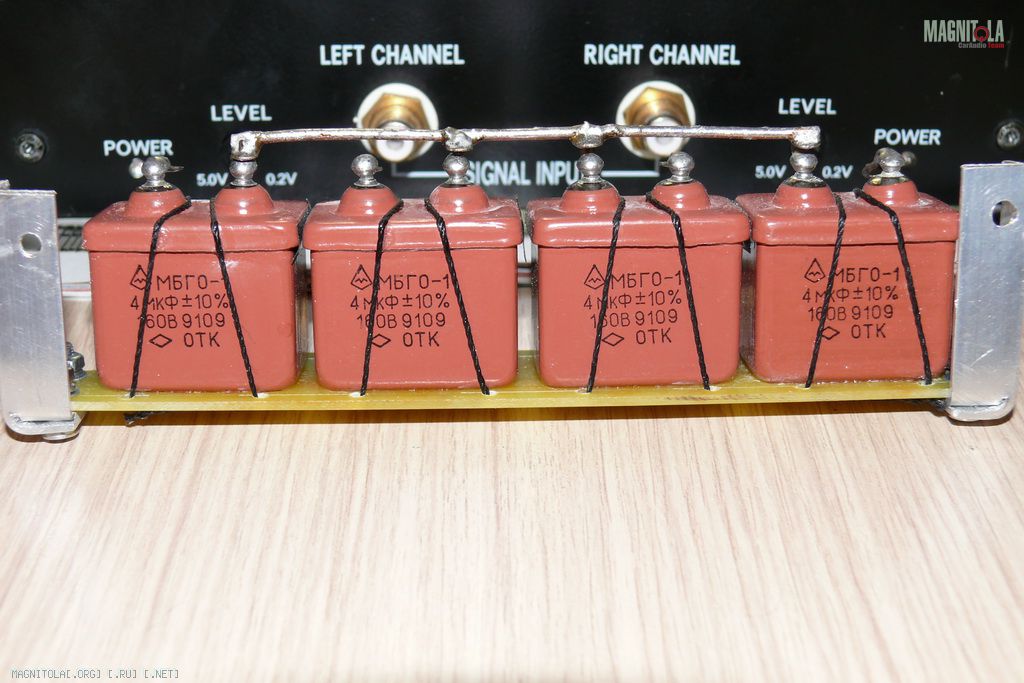

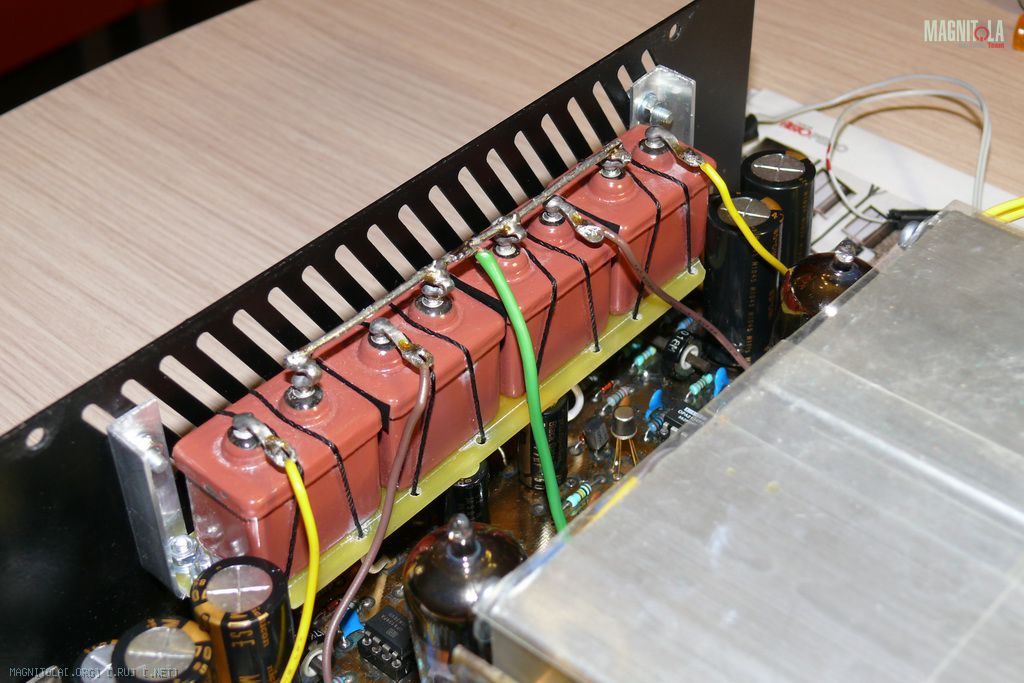

Винтажное оформление, батарея из конденсаторов обвязанная ниткой :)

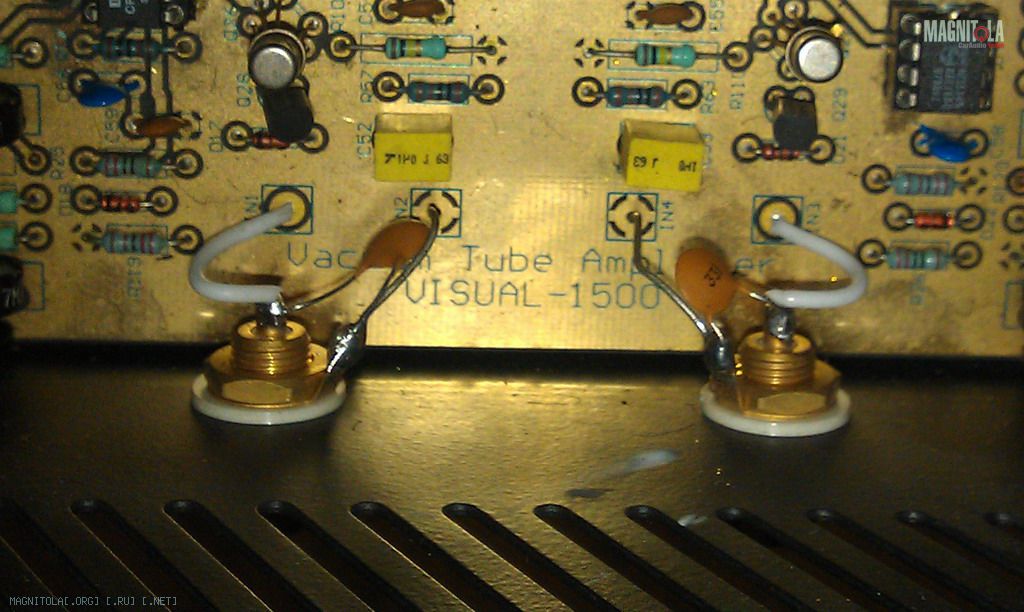

Кстати, а что это к RCA ходу подпаяно? Керомический консатор? Для чего он?
Да, один из методов крепления советских бумаго-масляных кондёров - синтетическая нитка с супер клеем. Подсмотрел в инете.Цитата:
Сообщение от dadec

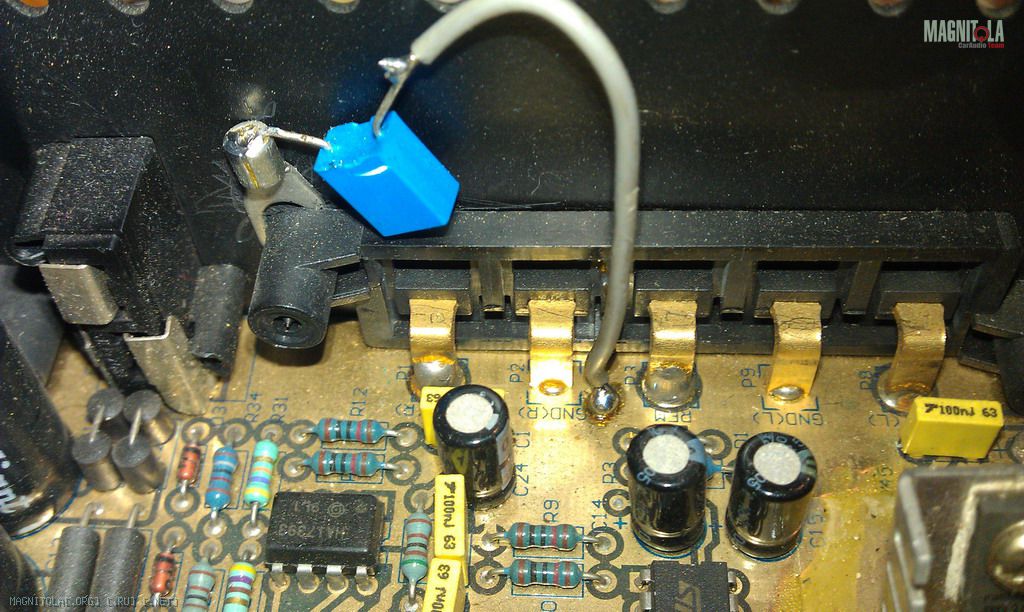

Какие глазастые читатели!!! :laugh1: Да, по керамическому кондёру было до меня припаяно на входы RCA. Также через кондёр был заземлён корпус.
Вложение 311696Вложение 311694
Думаю боролись с фонами или наводками. Я всё убрал, это всё нафиг не нужно!
