Так у меня ужо есть ГУ! Вот оно. Новьё!!! За очень сладкую цену куплено! В Car FM.Цитата:
Сообщение от gulliani
http://magnitola.org/members/20828-a...cture41969.jpg
Андрей, себе то взял чего?
Вид для печати
Так у меня ужо есть ГУ! Вот оно. Новьё!!! За очень сладкую цену куплено! В Car FM.Цитата:
Сообщение от gulliani
http://magnitola.org/members/20828-a...cture41969.jpg
Андрей, себе то взял чего?
я имел ввиду центральный канал:
http://www.alpine.su/i/20070504182007-2.jpg
себе сегодня 105ю отхватил:blum2:.

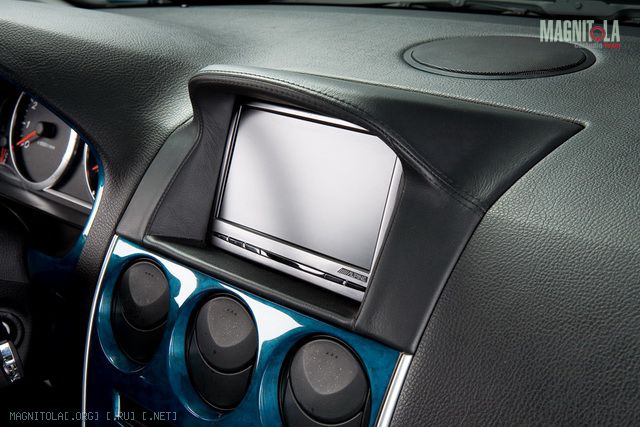

ААААААА! :laugh1: Мне такую лепить некуда. Я хочу воткнуть на центр какой нить коаксиал на 16 см, в крайнем случае 13 см. Буду резать дырку в панели. Как тут:Цитата:
Сообщение от gulliani
Вложение 27483
Ну вот свершилось! Сегодня было первое включение системы! :magnitola-team: Но обо всём по порядку. Начал работу с самого утра, солнышко светил, прохладно, но терпимо. Ляпота!!! Начал с того что припаял разъём RCA на видеокабель к камере заднего вида.
http://magnitola.org/members/20828-a...cture44518.jpg
http://magnitola.org/members/20828-a...cture44520.jpg
Родной отрезал, укорачивал, ну и не пролезал он в резиновую гофру крышки багажника, тем более что я его ещё и в гофру укутал. :good2: Затем припаял провода питания видеокамеры к проводке фонаря заднего хода. Ну и последний провод светодиода подсветки номерного знака к габаритам.
http://magnitola.org/members/20828-a...cture44519.jpg
http://magnitola.org/members/20828-a...cture44517.jpg
http://magnitola.org/members/20828-a...cture44515.jpg
http://magnitola.org/members/20828-a...cture44522.jpg
Вот готовый результат.
Затем припаял провода подключения адаптера штатных кнопок на руле.
http://magnitola.org/members/20828-a...cture44527.jpg
http://magnitola.org/members/20828-a...cture44526.jpg
Затем припаял провод подачи сигнала АСС к ГУ. Подключался к прикуривателю.
http://magnitola.org/members/20828-a...cture44524.jpg
http://magnitola.org/members/20828-a...cture44525.jpg
Всё заизолировано и упрятано в гофру. Закреплено стяжками к кузову.
http://magnitola.org/members/20828-a...cture44534.jpg
Реализовывая идею подключения к процессору Алпайн и штатной головы припаял провода преобразователя сигнала высокого уровня к проводам выхода на акустику штатной головы.
http://magnitola.org/members/20828-a...cture44531.jpg
http://magnitola.org/members/20828-a...cture44532.jpg
Сам пребразователь закрепил над перчаточным ящиком, завтра сфоткаю. Сегодня не успел.
Ну и протащил межблочники для подключения ТВ-тюнера к ГУ.
http://magnitola.org/members/20828-a...cture44536.jpg
http://magnitola.org/members/20828-a...cture44537.jpg
И наконец водрузил ГУ на родное место! :dance3:
http://magnitola.org/members/20828-a...cture44772.jpg
http://magnitola.org/members/20828-a...cture44774.jpg
Не всё прошло гладко! не смог зарядить конденсатор на саб. Или он неисправный, или я что-то не правильно делал. Заряжал через 5 Вт лампочку, она горела больше 30 минут, но так и не погасла!!! Так что саб сегодня запустить не удалось.
Поставил временно подиумы твитеров, прикрутил сами твитеры DLS Nobelium 1. Оконцевал провода подключения твитеров.
Подключил панель управления процем, пока пропустил её в отверстие саба подлокотника. Пока таскаю её по салону. Выставил вручную задержки, выставил фильтры.
Пока черновые настройки такие:
TW - HPF 4500 Гц, 12 dB/окт.
LPF - off.
МВ - HPF - 58 Гц, 12 dB/окт.
LPF - 4500 Гц, 12 dB/окт.
Тыл - HPF - 72 Гц, 12 dB/окт.
LPF - off.
Саб - HPF - 250 Гц, 24 dB/окт.
LPF - 58 Гц, 24 dB/окт.
Конечно ещё не настроена тоналка. Не смог почему-то выставиль задержки в автоматическом режиме. Проц пишет ERROR. Х..з в чем дело, времени не было разбираться возился уже потемну.:smoke:
Завтра продолжу, прежде всего нужно сделать фотосессию проводки уложенной по салону. Уложить коврик в салон. Собрать всю пластмассу: пороги и т.д.. Хотелось бы сразу подключить подсветку ног из светодиодных лент и пороги с подсветкой. Надеюсь времени хватит.
По звучанию говорить пока рано, ещё долгий путь настройки и прогрева компонентов.
Суперская работа!
Саня, молоток!
Александер! ну ты просто монстр автозвука!
Вот исчо немного фоток по салону, подиумам твитеров и ГУ. Писать пока не буду, нахожусь в командировке, а Машка в плену....
http://magnitola.org/members/20828-a...cture44768.jpg
http://magnitola.org/members/20828-a...cture44767.jpg
http://magnitola.org/members/20828-a...cture44766.jpg
http://magnitola.org/members/20828-a...cture44765.jpg
http://magnitola.org/members/20828-a...cture44764.jpg
http://magnitola.org/members/20828-a...cture44763.jpg
http://magnitola.org/members/20828-a...cture44769.jpg
