Тема: Hunday Elantra XD (медленно, но верно) попытка №3

Доброго всем времени суток

1. Приобрел я значит автомобиль: Hunday Elantra XD
фото №1

фото №2


2. Первым делом была установлена охранная система


3. Затем покатавшись с магнитолой дававшейся в комплекте с авто (кодовое название Blauren), я не выдержал и сняв ее обнаружил, к своему несчастью, что то не стандартное:

Но не так страшен черт как его малюют Мой друг работая недалеко от Горбушки был заслан туда на разведку, результатом разведки стало приобретение переходника на обычный ISO разъем, который в дальнейшем был перепаян и аккуратно термо-усажен (чуть позже с фоткаю) для установки CDD URAL ConceRt.
На своем законном месте:

начало,,норм,,что дальше,,,

Собственно на данный момент все.
В прошлые выходные было очень жарко и припекало на солнце, возиться не было сил. Правда часа полтора провел в поисках тех отверстия для заведения силы от АКБ.
Планирую протащить: +2га (в багажник на саб, - от корпуса), +8га -8га (на фронтальный усилитель, стоять будет под сиденьем). Все провода в гофрах.

вот что будет устанавливаться:
Голова - URAL CDD
Фронт - Hertz HT 25 + Hertz HV 165L - поканально: ВЧ от ГУ, НЧ от Audio System Twister F2-190
Саб - Audio System F2-300 + Hertz HX 250 (корпус в раздумьях)

Тех. отверстие должно быть под левым передним подкрылком. Там стандартная проводка идет. На J4 по крайней мере так сделано. Только точно не знаю как туда подлезть

Ander07, Спасибо.
Ковыряя просторы глобальной помойки, обнаружил:
фото 1

фото 2

фото 3 вот тут появляется проблема, в месте где эта дырка выводит в салон, стоит коробочка... и как через нее протащить ту самую кучу проводов ((( я пока что не придумал... Афтрор фото туда пихал лишь один провод 8га.


з.ы. Ander07, фото обалденное прикрепил

з.ы.ы. Люди подскажите как прикреплять миниатюры, а то большие фото как то неудобственно.

а ты наверное вставляешь фото в "тело" сообщения,попробуй через меню "управление вложениями", обычно так вставляются..

Продолжаем.
Эти выходные выдались не продуктивными в связи с выпадением осадков на голову и отсутствием нормального инструмента.

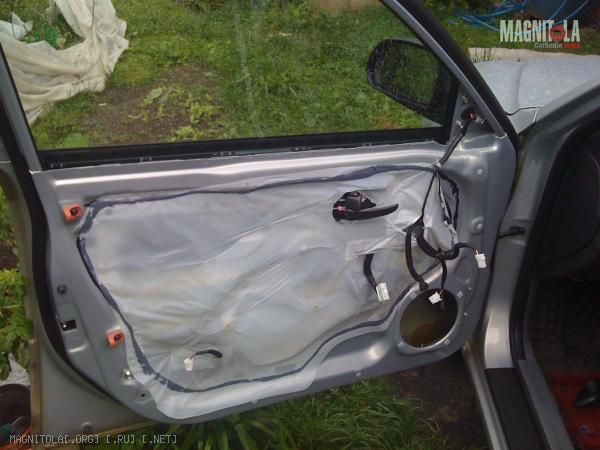

Разобрал дверь для изучения внутренностей:
фото №1

фото №2 (тут будет мидбас)

Фото №3 (общивка изнутри)

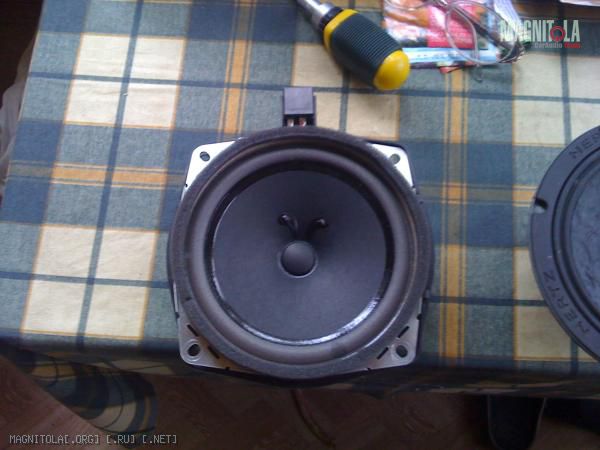

фото № 4 и 5 и 6 (штатные динамика)

Штатный динамик был обрисован для дальнейшего выпила из фанеры поставочного кольца.

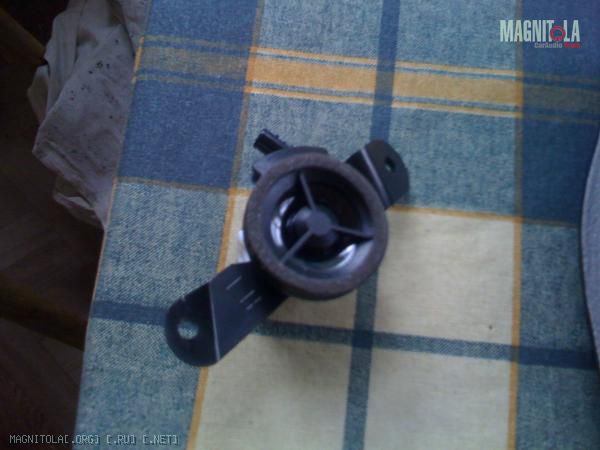

Пищалку пока буду устанавливать в штатное место, если не понравится и URAL не выведет мне ее куда надо, будет переезд повыше (в уголки зеркал)

я тоже такую ломаю)

Сообщение от Filimon83

я тоже такую ломаю)

делись опытом и фото Были ли попытки установить усилитель под сиденье? если да, поместился ли?
mallbert,

з.ы. Щиикарна
