ПРОСТО ПЫЖ (долгострой)

Всем привет!
Решился на написание отчета, пока еще, о не проделанной работе. Правда до этого что-то было, что-то осталось, но суть не в этом, а все по порядку.
Машина - ПЕЖО-406, по документам 1999 г., реально (по VIN) - 1998 г., т.е. дорестаил.
В процесе (ох и долгий же он был) кулено:

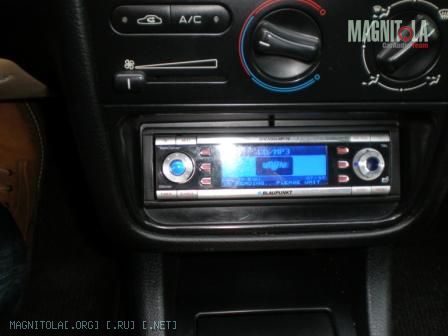

Голова - Blaupunkt Bremen MP74
Вложение 58664

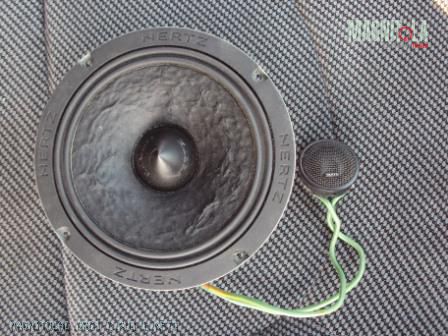

Миды - Hertz HV165L
ВЧ - Hertz HT25
Вложение 58668
Усилители: Hifonics ZX6400 и DaxxM27
Саба нет, но планируется. Так же хотелось бы поменять ВЧ, но пока отсутствие $$$ (может тоже кризис).

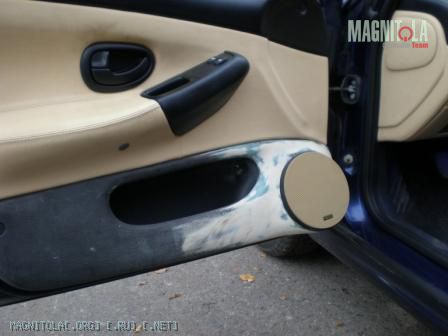

Теперь то что было - это подиумы в дверях, изготовленные по чулочной технологии вот такие
Вложение 58662

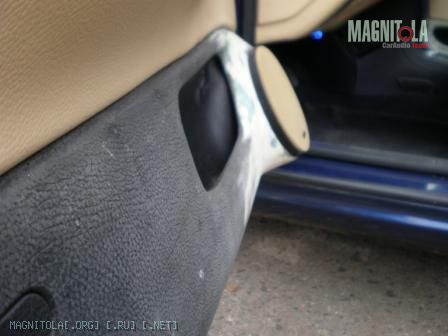

Только я их так и не закончил (в плане финишной отделки), на это были причины . . .
еще

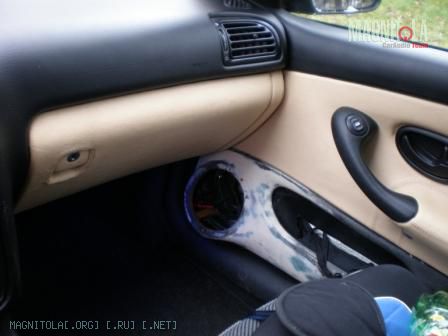

Вложение 58660
Вложение 58663

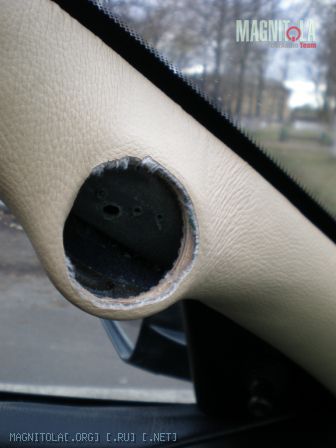

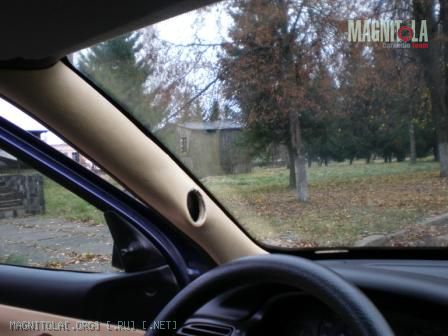

А теперь подиумы под ВЧ (пока стоят)
Вложение 58661
Вложение 58665
Делал тоже по чулочной технологии, обклеивал винилом.

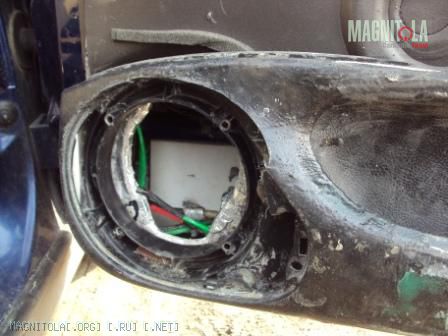

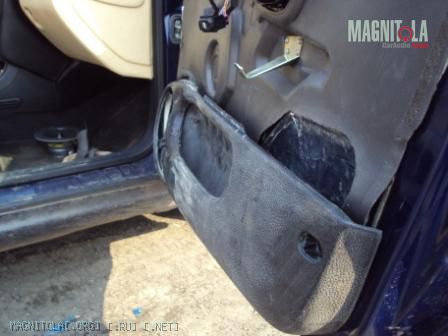

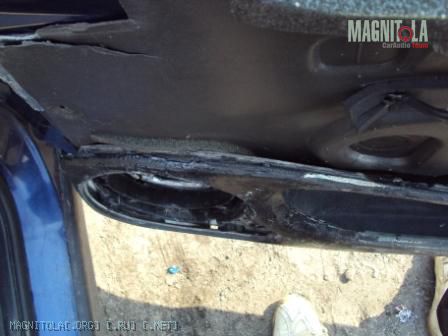

После недолгих раздумий, взял болгарку и спилил нахрен подиум под мид
Вложение 58670 Вложение 58669 Вложение 58666

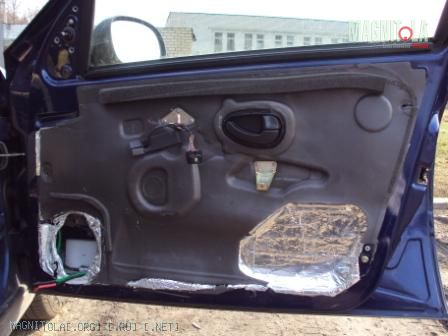

Просто дверь. Штатную шумку пока оставил
Вложение 58667

Выдохси, пшел баиньки!

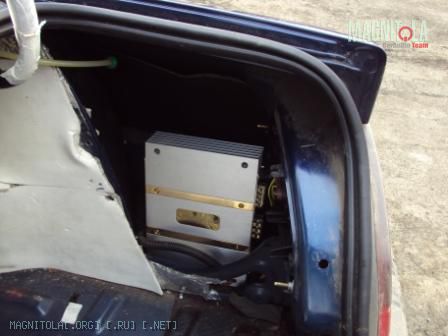

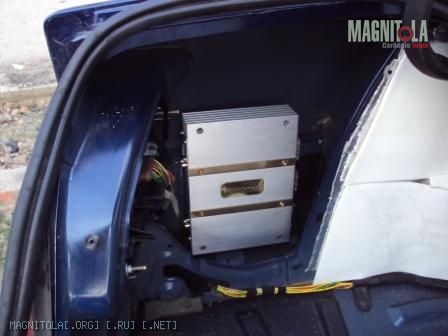

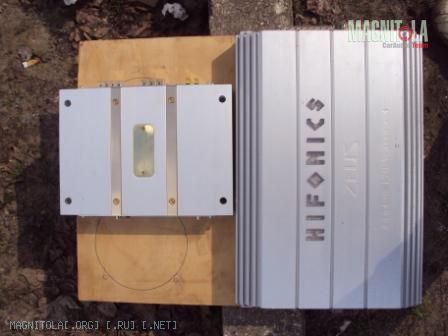

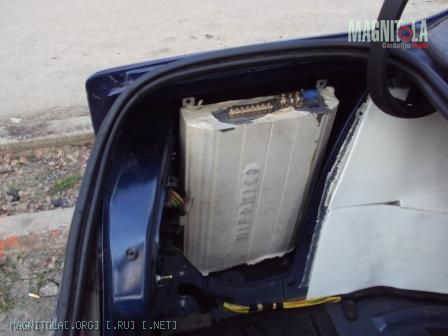

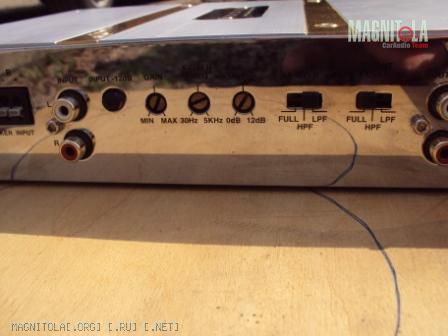

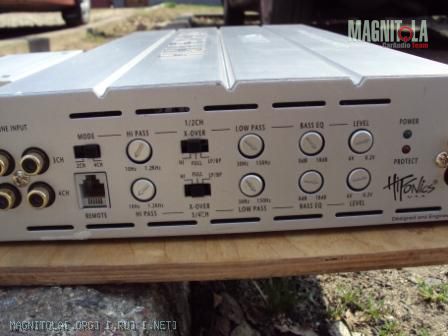

Усилители
Вложение 58787 Вложение 58789 Вложение 58792

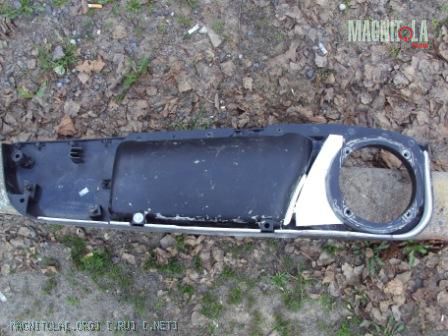

Задняя часть кармана обшивки двери Вложение 58791

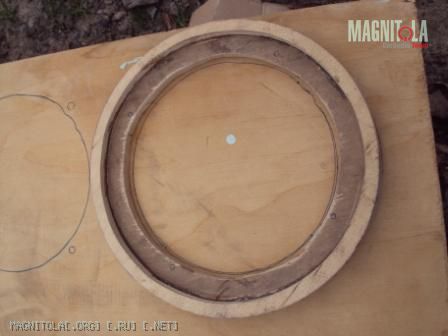

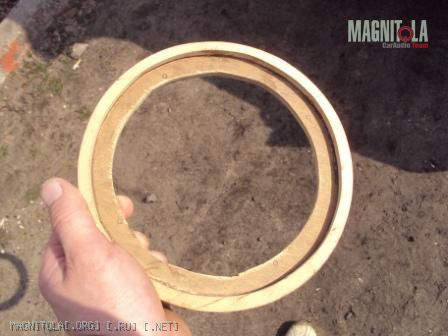

Выпилил колечки Вложение 58790 Вложение 58788
Замысел системы прост:
Daxx на ВЧ
Hifonics пара каналов на миды, пара мостом на, пока отсутствующий саб.
ВЧ снизу режем кроссовером усилителя (Блаупункт этого к сожалению не может), мыды верх распускаю, низ режу головой или усилителем. Миды вв подиумы в углах дверей, ВЧ на стойки. Вот куда засунуть усилители, без особого ущерба для багажника, пока не определился.
Daxx ####а в любую дырку залазит, хоть под сидение, хоть в нишу крылаВложение 58794 Вложение 58795, а вот Hifinics - ... не влазит никуда. Правда в левую нишу крыла я его всунулВложение 58793 , но тогда возникнут проблемы с его подключением и настройкой, тоже проблема. Можно былобы все это дело прицепить на заднюю спинку сидушек и закрыть фальшь-панелью, но не нравится мне так да и скоро ремонт предстоит придется всякую шнягу возить . . . я в раздумьях

Bremen MP 74 ! Да ты просто красавчик =)

Цитата:

---

Сообщение от saprahan

Bremen MP 74 ! Да ты просто красавчик =)

---

Да ты тоже как я посмотрю! :laugh3:

а я свой бремен продал :)

Цитата:

---

Сообщение от Hippo

а я свой бремен продал :)

---

Продал потому что надоел, или стал неактуален?

Вечером делать было нечего, решил сделать опорные кольца под подиум, через которые он будет крепиться к двери. Из инструмента понадобились шуруповерт, лобзик и молоток.
Сразу разметил места отверстий, просверлил дырки и забил усовые гайки (резьба М6). http://s48.radikal.ru/i120/1004/aa/b80d78231668.jpg
В итоге получаем вот такое колечко
http://i069.radikal.ru/1004/5c/f68506e2e0d1.jpg



Примеряем к карману, примеряем болты , получаем следующее

http://s54.radikal.ru/i146/1004/17/614f9c33d8c3.jpg
http://s002.radikal.ru/i200/1004/5c/59401d341a72.jpg
http://s47.radikal.ru/i115/1004/6a/1d7d5dd20370.jpg

Осталось немного окультурить и промазать полиэфиркой, чтобы не расыхалась и не размокала фанера.

Цитата:

---

Сообщение от SerVac

Продал потому что надоел, или стал неактуален?

---

потому что денон звучит лучше, а мультики и проц мне не нужны.

Цитата:

---

Сообщение от Hippo

потому что денон звучит лучше, а мультики и проц мне не нужны.

---

Каждому свое!

По проводке на данном этапе проложен силовой кабель по левой стороне машины, однако его придется заменить на кабель большего сечения (2GA) с последующей разводкой на усилители через дистрибьютор.
Магнитола подключена напрямую от аккумулятора проводом 4 мм.кв., «минус» взят с кузова.
Из багажника (правой стороны) подведены акустические провода сечением 1,5 мм.кв. к высокочастотникам и 2,5 мм.кв к мидам. Провода проложены по правой стороне.
Две пары межблочников проложены тоже по правой стороне, но по стойкам и крыше.
Рассуждая о местах установки усилителей, пришел к конечному выводу – усилители будут стоять в багажнике по разные стороны в районе задних крыльев, и закрыты фальш-панелями.
Данное расположение усилителей потянуло за собой ряд проблем, связанных с очередными затратами. Длина межблочников и акустических кабелей не дотягивает до левой стороны багажника, по этому, принято решение межблочники пустить по центру вдоль тоннеля (с добавлением кабеля на саб), а акустические (на мид или вч) под замену (чтобы хватало до левой стороны).
Решено также сделать новый пол в багажнике, к которому будут крепиться усилители. Пол и фальшь-панели обтянем винилом.
Пока это то, что видится мне с моей колокольни. Может, у кого появятся какие мысли, замечания, предложения не стесняемся, высказываем, советуем, так как у меня опыта мало или вообще его нет. :popcorm2:

Межблочники по крыше - оригинально.
а вот минуса лучше все в одну точку, даже от бояна.

Цитата:

---

Сообщение от Френк

Межблочники по крыше - оригинально.
а вот минуса лучше все в одну точку, даже от бояна.

---

Не оригинально, а по мойму оптимально, там никаких проводов нет, поэтому меньше шанс словить наводки. А про минус понял.

кроме наводок ещё и о длине межблока думать беспокоиться.

Поэтому и планирую их переложить по центру.

Сегодня после обеда решил продолжить изготовление подиумов под миды. Помучавшись с выбором направления динамика, кольца были закреплены
http://s006.radikal.ru/i213/1004/71/ad95b0177381.jpg


Перед этим порывшись в своем шкафу нашел старую майку с длинными рукавами, которая была растянута, вот тут она мне и пригодилась, вернее ее рукова :laugh3:

http://s004.radikal.ru/i205/1004/18/77a2bcc8ab44.jpg

После некоторых мучений

http://s47.radikal.ru/i117/1004/44/09c27d223c7a.jpg

http://i020.radikal.ru/1004/b8/adff84b90b3b.jpg

Получаем вот такой вид

http://s41.radikal.ru/i092/1004/a4/bdc0a6a98361.jpg

http://s58.radikal.ru/i160/1004/85/0c0db958ae79.jpg

http://i060.radikal.ru/1004/39/ffa861e15871.jpg

Купил вот такую полиэфирную смолу
http://s48.radikal.ru/i120/1004/3e/93e6628eb5fd.jpg

и вот такой сткломат

http://s09.radikal.ru/i182/1004/10/96a4097b98d0.jpg
http://s55.radikal.ru/i147/1004/33/46cfb9795860.jpg

Стекломат бывает еще другого плетения и большей плотности

И понеслась . . . сначала просто все обмазал и дал подсохнуть, чтобы ткань приобрела немного жесткости

http://s49.radikal.ru/i126/1004/4f/555233d3ace9.jpg
http://i072.radikal.ru/1004/25/afd7a6512cc4.jpg

Затем нарезал стекломат и укладывая в нахлест и промазывая положил один слой.

http://s002.radikal.ru/i197/1004/9d/c427f95673c6.jpg
http://s004.radikal.ru/i206/1004/4b/c69ebc9ce829.jpg

Планирую положить еще два слоя стекломата плотностью 300 г/м.кв. (первый слой был 150), а конечный вид вывести шпатлевкой.

Немножко про багажник. В штатном исполнении у седана он не очень большой, всегда почему-то вспоминаю старый Опель Вектра А, который был у моего знакомого, вот там точно мечта оккупанта.
При покупке машины выглядел так

http://s48.radikal.ru/i119/1004/82/3c103edebde0.jpg

Но я установил газовое оборудование и на месте запаски сейчас покоится баллон на 53 л.

http://s51.radikal.ru/i132/1004/22/55613b15f0e8.jpg

Без запаски я ездить не привык, что-то часто в последнее время начал ловить то гвоздь, то саморез. Поэтому сейчас багажник выглядит вот так

http://s58.radikal.ru/i161/1004/fe/1971942d2d79.jpg

http://i070.radikal.ru/1004/c3/41b011cfc6e0.jpg

За неимением большего, приходится довольствоваться меньшим.
Как видно места совсем не много стало и проблема размещения саба начала немного напрягать.


Вопрос к форумчанам – если саб делать в крыле багажника, то на сколько должна быть просветлена полка багажника в салон?

Цитата:

---

Сообщение от SerVac

Вопрос к форумчанам – если саб делать в крыле багажника, то на сколько должна быть просветлена полка багажника в салон?

---

Вообще, саб в задем крыле седана - не очень хорошая затея.
есть вариант вывести в полку?

Сделать фриэйр?

Можно сделать полку-короб ну и фри эйр тоже не плох только багажник нужно хорошо подготовить.

Фри эйр не подойдет, не хочу полку резать

не обязательно фриэйр, можно и ЗЯ, и ФИ...
лишь бы твой балон позволил это уместить.
и не обязательно резать полку для этого, можно вставить сетку или гриль.

Цитата:

---

Сообщение от Френк

не обязательно фриэйр, можно и ЗЯ, и ФИ...
лишь бы твой балон позволил это уместить.
и не обязательно резать полку для этого, можно вставить сетку или гриль.

---

Дело в том, что если в багажник запихнуть ящик с сабом, то багажника почти не останется, а это меня не устраивает. Так же можно было бы саб сделать вместо бардачка, но этот вариант тоже не подходит, я уж лучше тогда без саба.

В продолжении темы про саб с местом уже определился процентов на 90 - это будет ЗЯ в полке. Вот фото
http://s002.radikal.ru/i199/1004/f5/8892b72b40c3.jpg

По предварительным прикидкам там можно выжать литров 10-12 полезного объема, правда саб нужен будет стелс и влезет туда максимум 10-ка.

И еще была мысль запихнуть в полку усилители, но что-то эта затея мне не совсем понравилась.

http://s58.radikal.ru/i159/1004/9e/9f795ce0e1d3.jpg

http://i058.radikal.ru/1004/94/a4224aebe958.jpg

Продолжил делать подиумы, после нескольких слоев стекломата взял шпатлевку со стекловолокном и . . . ну вы и сами знаете, затем наждачка 80-ка, колодка рученки и самая нудная работа.

Вот что пока получилось

http://s003.radikal.ru/i204/1004/e6/ab549ac86849.jpg

http://i020.radikal.ru/1004/d8/a0fd7b134d7d.jpg

http://s04.radikal.ru/i177/1004/d9/b96482e63fa6.jpg

http://s53.radikal.ru/i141/1004/42/a07c253d1a47.jpg

Симпатишно:popcorm2:
чем обтягивать собираешься?

Цитата:

---

Сообщение от Френк

Симпатишно:popcorm2:
чем обтягивать собираешься?

---

В раздумьях пока. Но варианта два:
- покрасить структурой
- обтянуть винилом

Я бы обтягивал: и под штатную обивку пыжа замаскироваться можно, и поверхность так выготавливать не надо, да и шансов на выживание у винила внизу дверей, имхо, больше, чем у краски

Цитата:

---

Сообщение от Hippo

Я бы обтягивал: и под штатную обивку пыжа замаскироваться можно, и поверхность так выготавливать не надо, да и шансов на выживание у винила внизу дверей, имхо, больше, чем у краски

---

Hippo, соглашусь с тобой, под покраску больше гемора, да и в пыже будет лучше смотреться винил.

Вчера также была исследована задняя полка на предмет возможности установки саба в закрытом ящике. Вывод обнадеживающий – без больших переделок (если назвать снятие катушки ремня безопасности посередине переделкой) можно установить саб Slim (по высоте получается не больше 12 см. без учета стенок ящика).

http://i031.radikal.ru/1004/5b/f85ac390a841.jpg

Одно не очень радостно – лепить все это придется ВОНЮЧЕЙ полиэфиркой, соответственно придется поездить с легким душком в салоне. Тыльную и боковые части вылепим, а фронтальная будет из ДСП и фанеры скрепленных между собой. Возможно придется вклеивать распорки по всей длине короба, посмотрим, пока до этого далеко. Главное определился с конкретным местом и методом изготовления.
Еще есть мысль во вновь созданную полку интегрировать солнцезащитную шторку, будет почти как штатная. :derisive:
Вопрос по существу, дабы не плодить новые темы– какова должна быть толщина стенок саба из полиэфирки и стеклоткани? Только просьба ответить конкретно, а не так как на прошлый вопрос о просветлении полки.

Дык что никто на мой вопрос так и не ответит? :cray:
Никто не в состоянии просветить несведующего? :help:

толщина - не показатель. плотность - да. Сантиметра, имхо, - более чем, особенно если с рапорками.

Цитата:

---

Сообщение от Hippo

толщина - не показатель. плотность - да. Сантиметра, имхо, - более чем, особенно если с рапорками.

---

В смысле плотность? Больше стекла - меньше смолы!

вот и я о том. стекло плотненькое использовать, плотненько его прокатывать, чтобы без воздуха.

Вставлю 5 копеек:
А если пузыри все-таки образовались - не полениться, просверлить и залить смолой или замазать шпатлевкой для бамперов со стекловолокном!
SerVac, посмотри мой сабик в соседней темке, может пригодится чего.

Примерно вот так планирую расположиьть усилители.

http://s53.radikal.ru/i139/1004/37/ba71a0e7231f.jpg

Слева хайф
http://s004.radikal.ru/i206/1004/7b/39fbb99c444d.jpg

Справа дакс
http://s53.radikal.ru/i140/1004/4b/e901f86678a1.jpg

С креплением усилителей тоже до сих пор не все однозначно, вернее с креплением как раз таки все понятно, а вот с его реализацией . . .
короче варианта два:
- сварить из квадратного металлопрофиля
- тоже самое только на заклепках из алюминевого уголка

У каждого из варианов есть свои плюсы и минусы, будем посматреть . . .

Что-то затянулось мое изготовление подиумов, ну да ладно, я никуда не спешу, правда без музыки в машине уже подустал ездить, особенно в последнее время (##### глушитель прогарел и на моск давит).
Было решено внутренние полости подиума залить монтажной пеной.
Прикупил небольшой балон

http://i015.radikal.ru/1005/ef/e0ceda6183f0.jpg

И двай пенить . . .

http://i011.radikal.ru/1005/39/a93c376fc8fd.jpg

http://i069.radikal.ru/1005/e6/e8ad31a089f8.jpg

Пена оставалась и я запенил обратную сторону подиумов

http://s005.radikal.ru/i212/1005/87/341a8334023f.jpg

Когда у пены подсох внешний слой руками примял ее для большей плотности. Единственное чего боялся так это то, что пена порвет подиум, но все обошлось, после тщательного осмотра нигде ничего не отошло, не отвалилось и не отстало!

После высыхания пены поработал ножичком, чтобы убрать все лишнее

Динамики посадил на винты М4 и усовые гайки

вот http://s58.radikal.ru/i159/1005/49/4eda8f43efde.jpg

Обратная сторона http://i055.radikal.ru/1005/55/a43658fc9f48.jpg

По случаю прикупил новые сетки и они еще и с грилями были

http://s12.radikal.ru/i185/1005/88/989ca594c291.jpg

Примерял все поочередно, но к конечному выводу так и не пришел - так все же что оставить?

http://s002.radikal.ru/i197/1005/c2/16ade2bccf77.jpg

http://s61.radikal.ru/i173/1005/d8/b8b13f717fe5.jpg

http://i049.radikal.ru/1005/e8/6fe476535e99.jpg

http://s006.radikal.ru/i215/1005/7a/de03a7fc4fdd.jpg

Со старыми сеткими http://s003.radikal.ru/i202/1005/7a/78a9dac37d39.jpg

http://s55.radikal.ru/i150/1005/0b/2afc08432add.jpg

Крепление динамика http://s42.radikal.ru/i096/1005/8f/44dade13e63a.jpg

Ячейки новой сетки http://s52.radikal.ru/i135/1005/5d/4e3a63284145.jpg

Новая и старая сетки http://s53.radikal.ru/i141/1005/39/7a71bf3a3833.jpg
