На данный момент звук в машинку тоже готовится, 800 уже приобретен, концепция системы обдумывается.
Обновлю тему.
Идея сменить матрицу в штатном мониторе назревала довольно давно: штатная уж больно отсталая. Окончательно меня дожал Kramer FC-47, позволяющий снять с Zune HDMI и вытащить из него очень качественный Toslink. Как отмечалось выше, связка Zune->HDMI->Kramer->Toslink->H701 играла заметно интереснее, чем Zune->Toslink->H701.
Одна неприятность: при активации HDMI док Zune перестает отдавать видео через аналоговый выход (звук через Toslink при этом доступен). Можно, конечно, морочиться с конвертором видео HDMI->Composite, но это не изящно. В итоге решил заменить родную 6.5” матрицу в мониторе 16x9, сохранив его функционал (кнопки, вывод штатного интерфейса).
Поиски достойных современных матриц 6.5” с HDMI-контроллером результатов не дали, зато был найден очень приличный кит с 7” матрицей Samsung и компактным контроллером с полным набором входов (HDMI, VGA, 2xComposite + входы активации Composite 1 и диммера). Прикинув габариты матрицы на глаз, я решил, что вписать ее в 16x9 будет довольно просто. БОЛЬШАЯ ОШИБКА. Примерка на месте показала, что штатные кнопки не оставляют шансов вписать по ширине любую 7” матрицу. Однако с китом расставаться не хотелось, да и 7” всегда лучше, чем 6.5”, выход оставался один: ПИЛИТЬ.

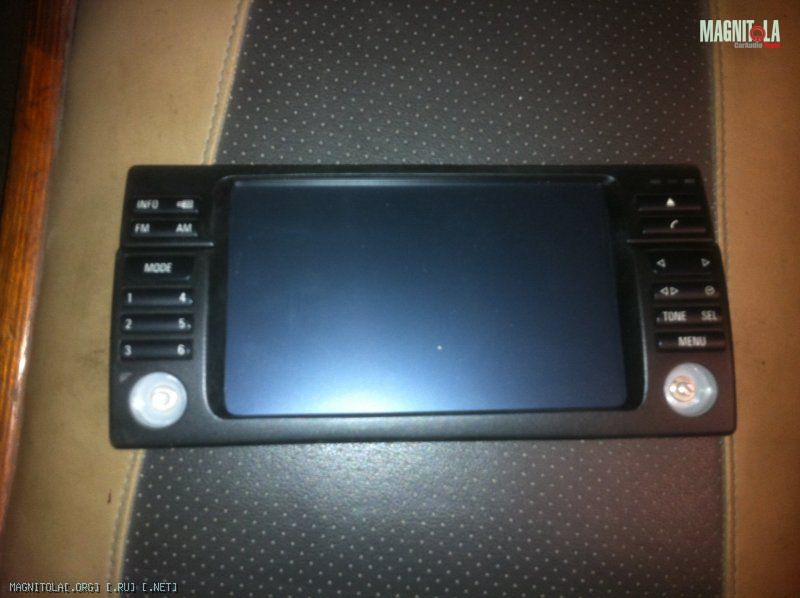

Общая идея: распилить по вертикали и нарастить по ширине модуль со штатным экраном и кнопками, расширив также окно в рамке вокруг него. В оригинальном 16x9 модуль с экраном и кнопками моторизован, за ним прячется CD или кассетник. CD был изначально не нужен (поскольку цифру из него не достать, а в системе уже есть ченджер с Toslink) так что от привода наклона монитора я отказался без сожалений. Для издевательств был куплен и отнесен Zebr-у второй монитор с умершим CD-приводом. Бедный Олег выслушал мои планы и, по мягкости характера, сразу не послал. БОЛЬШАЯ ОШИБКА. Впоследствии он не раз пожалел, что ввязался в эту авантюру, поминая меня теплым матерным словом.
Итак, этапы операции:

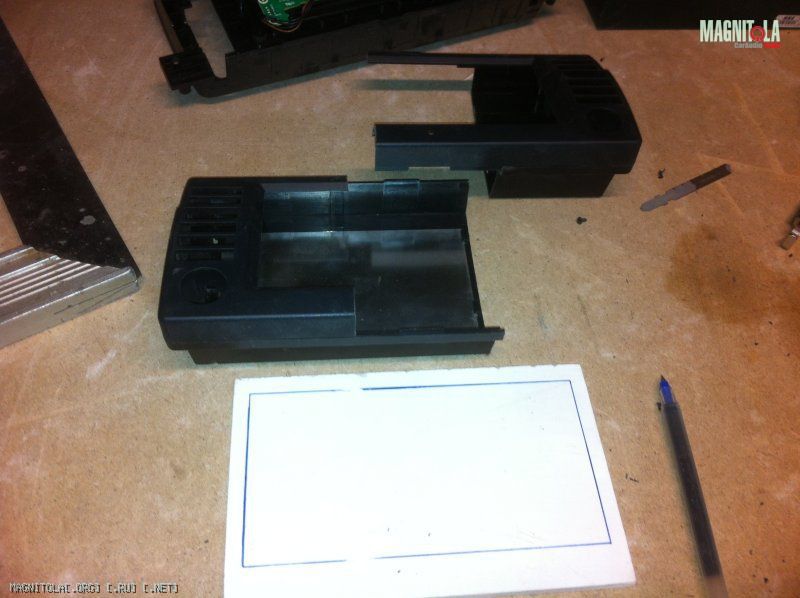

Корпус монитора выпотрошен и разрезан по вертикали. Рамку и ее задник пришлось пилить в разных местах.
Вложение 327524

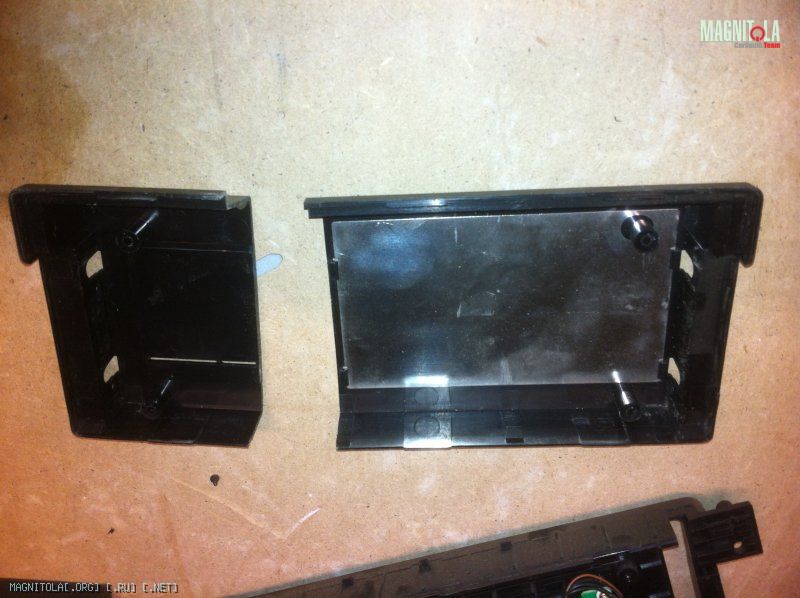

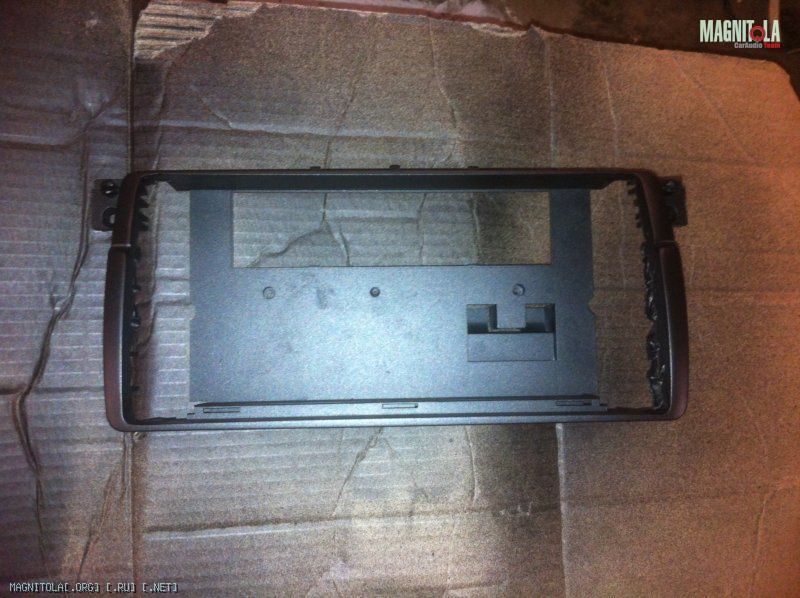

Распиленный задник
Вложение 327526
Рамка и задник надставлены на 8 мм. и слеплены заново.
Вложение 327528

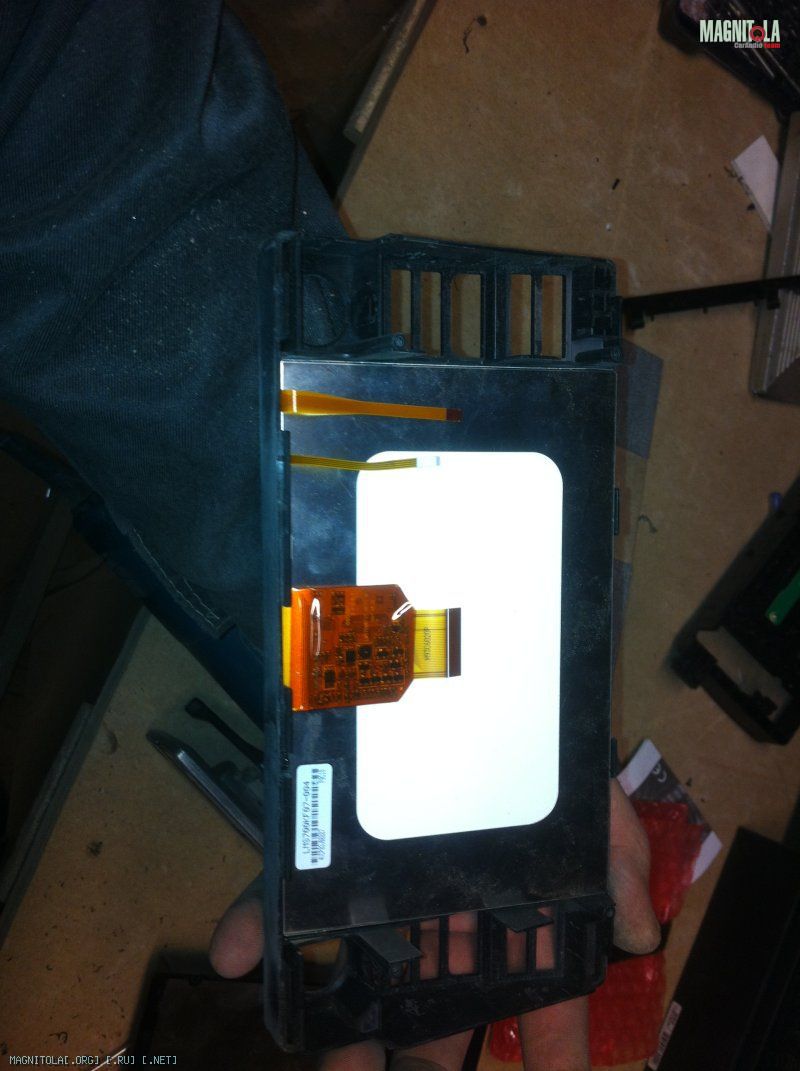

Примерка 7” экрана
Вложение 327530
По ширине все отлично, но окно узковато для 7“ также по вертикали
Вложение 327532

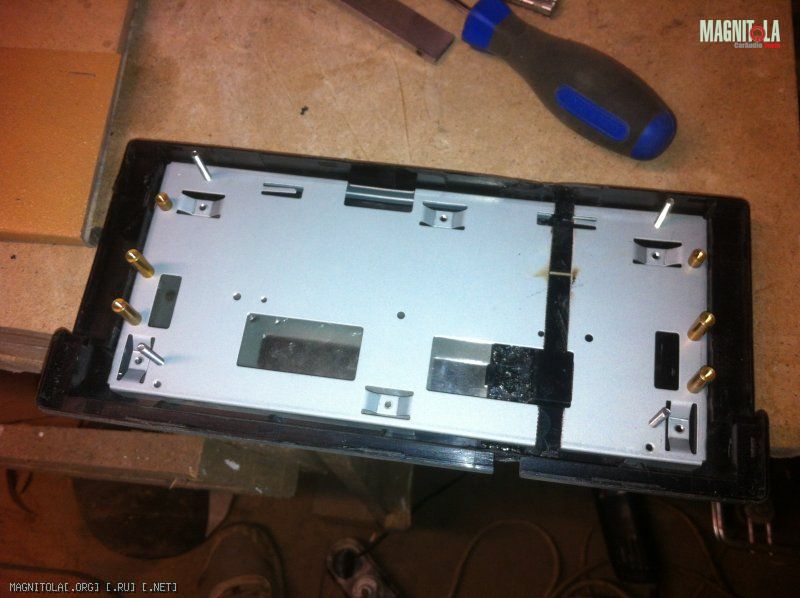

Пора пилить платформу, держащую кнопки и экран
Вложение 327534

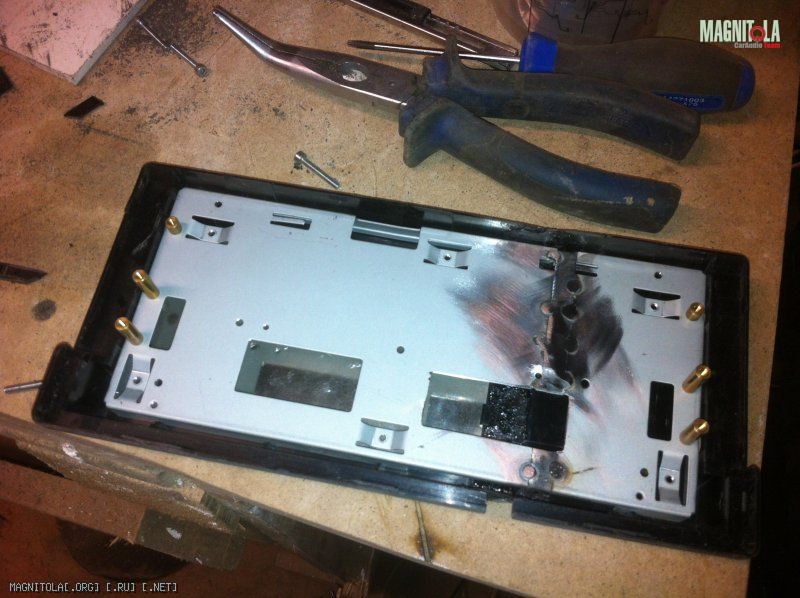

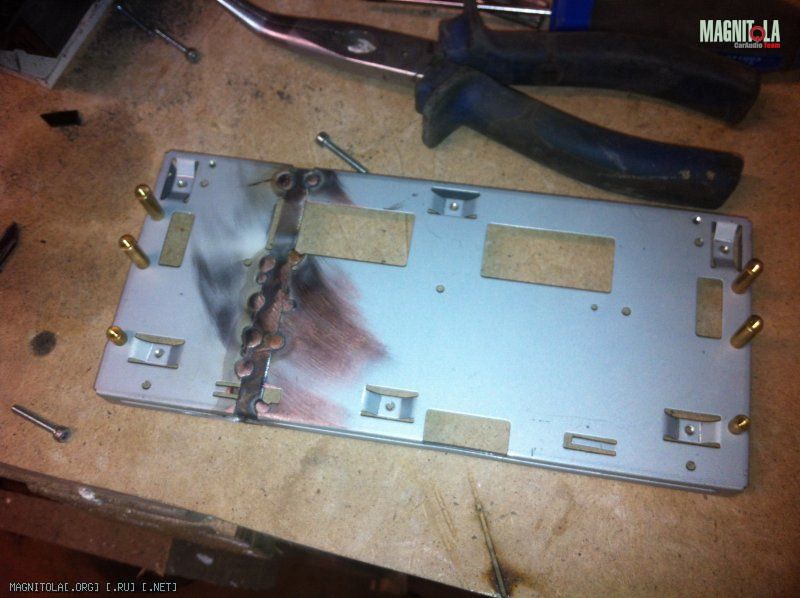

Сваривать ее…
Вложение 327536
Примерка
Вложение 327538

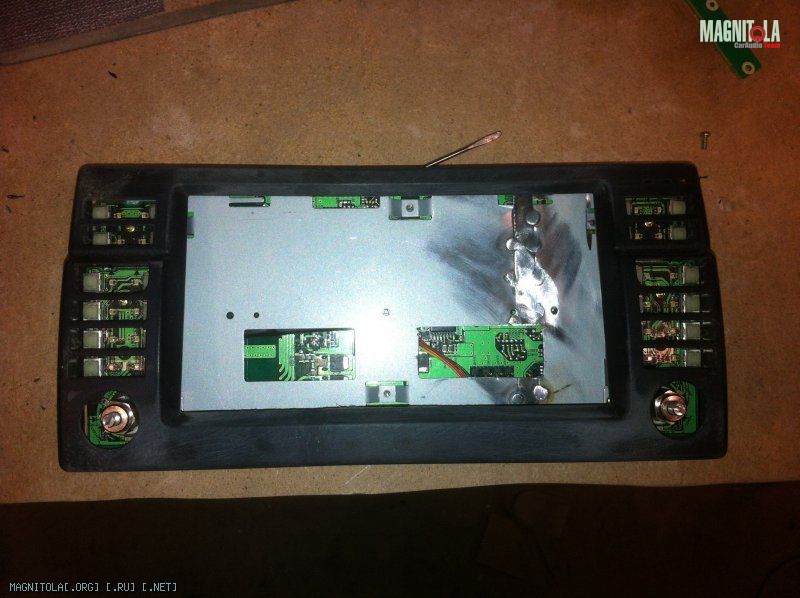

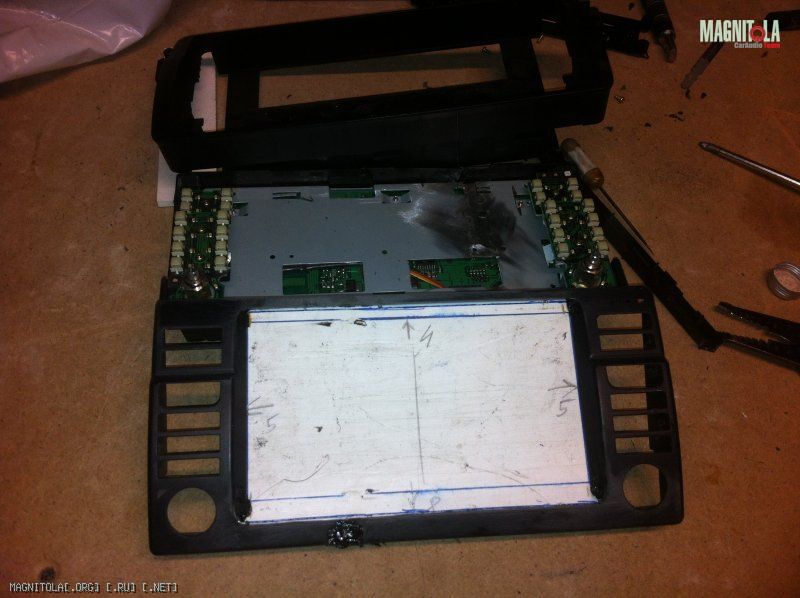

Примерка с блоком кнопок и крутилками
Вложение 327540

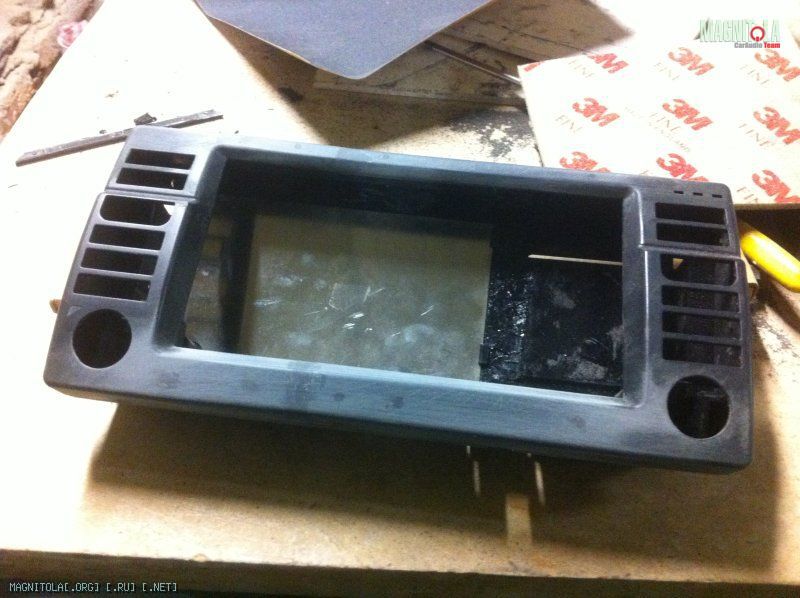

Окно монитора расширяется по вертикали
Вложение 327542
Покраска доработанной морды …
Вложение 327544
… и расширенной рамки вокруг нее
Вложение 327546

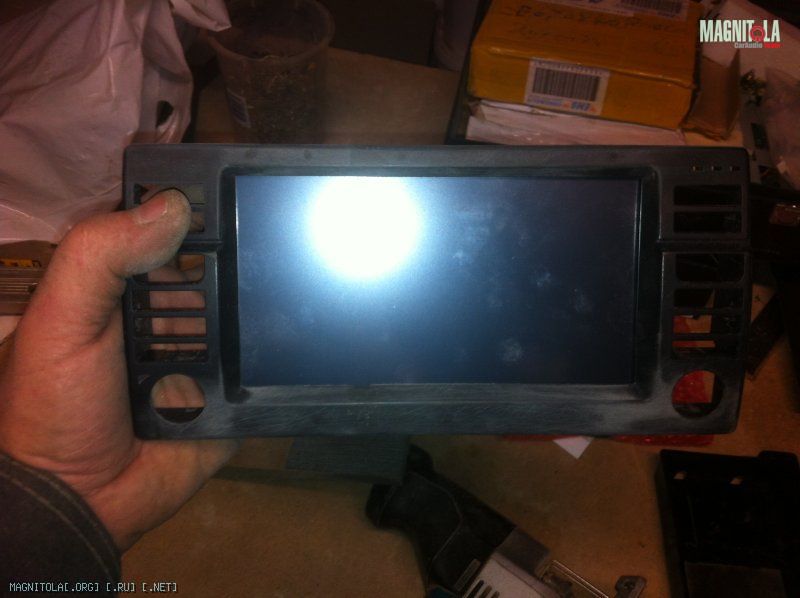

Предварительный итог: морда 16x9 с достойным 7”
Вложение 327548
Продолжение следует...
салют маньякам! ;)
зря от сдвижного механизма отказался, отъезжающая морда с кнопами могла бы скрывать 9-10" экран :)
а сам ты не маньяк?:dirol:Цитата:
Сообщение от A!exT
Олег, а Алексей дело говорит!
В общем, 9" и 10" на уже заказаны на ebay.
Готовься восстанавливать сдвижной механизм и внедрять второй дисплей за основным 7" :D
Ааааааааааа. Сейчас мой мозг взорвется. :help:
я как раз себе такой моник прикупил и как назло не успел купить штатный 16:9, теперь жду когда появятся в продаже.
а в чем трудность вживления? я когда смотрел на штатку, пнял что там все просто, даже при желании 8" можно впихнуть, чем щас и думаю
Nik1976,
А как получилось, что после расширения рамки, оси крутилок совпали с осями отверстий под них? Или там плата не целиковая?
Полосатый не переживай твой мозг склеют маньяки аудио-филы.:laugh3:
Чтобы снова взорвать.Ж)Цитата:
