Фокус... с Пионером, или закос под Иванова.:)

Во блим... Этож надо было такого наляпать...:( Ну, да, эт я уже отпуск отмечал.:)
Ну если начал...
Вобщем система "видео-стерео-сауна-бассейн". Собрана исключительно на компонентах "Pioneer", от ГУ до ТВ-антенны. Просто закидон такой, никакого отношения к, собственно, "Pioneer" не имею.:) Равно как и вся проводка от отечественных производителей, к которым отношение имею ещё меньше чем к Пионеру.
Состав.
ГУ и периферия.
1. ГУ - AVH-7800DVD + CD-BT-100
2. DVD-чейнджер XDV-P6
3. ТВ-тюнер GEX-5700TVP + ТВ-антенна GN-3
4. USB-адаптер SD-UB100
5. А так же нафигашка AVIC-F500BT + камера заднего вида. С камерой некоторая засада, я её сжёг чуть-чуть. Подумываю, может быть, купить чё-нить не Пионеровское (типа спецом для Фокуса), т.к. весь этот пункт к аудио-видео системе отношения не имеет, т.е. установлен параллельно и нигде не пересекается.:)
Акустика.
1. Фронт - TS-C171PRS поканально
2. Тыл - TS-E170Ci (мид) + TS-E1002i (cч/вч) + кроссовер из комплекта Е170 модернизированный дядь Федей (FFZ) c частотой раздела 500Гц.
3. Центр (фронт) - TS-E1302i.
4. Сабвуфер - TS-W12PRS.
Усилители.
1. Фронт - PRS-D420
2. Тыл/центр - PRS-D420
3. Сабвуфер - PRS-D1200M.

Вложение 84060

Примерно так это должно выглядеть.

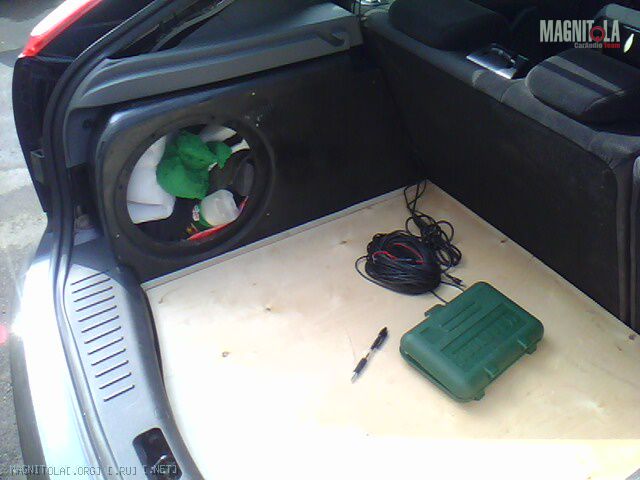

Сама "инсталляция" началась, как это у меня бывает, через ж..., вобщем с багажника. Первым делом был сделан саб-стелс. Делал дядь Миша (DMG), сам я чёт застеснялся.:) Я только немножко его "довёл". Т.е. пошкурил и покрасил.

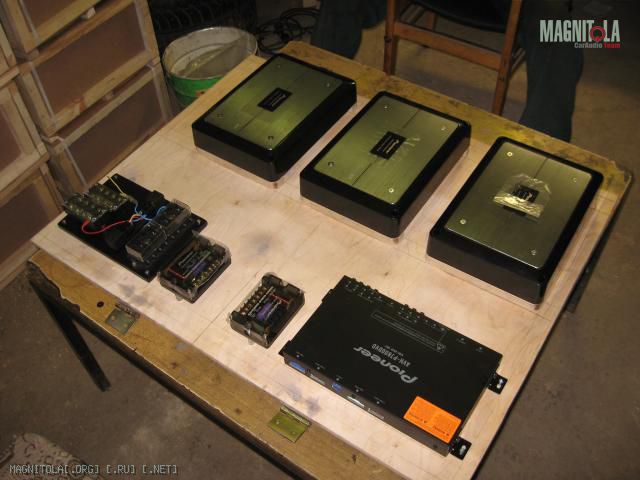

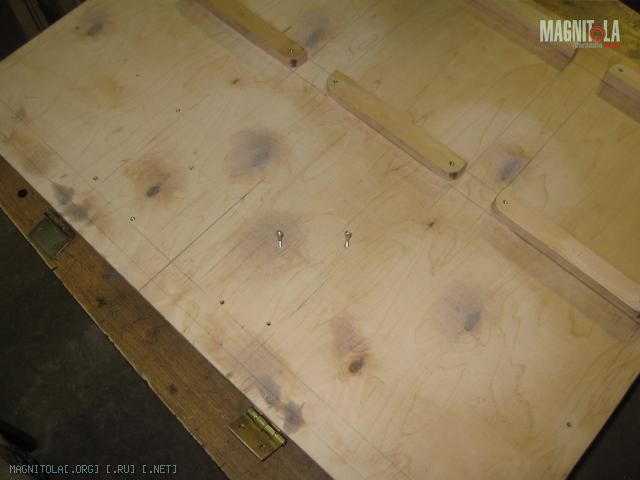

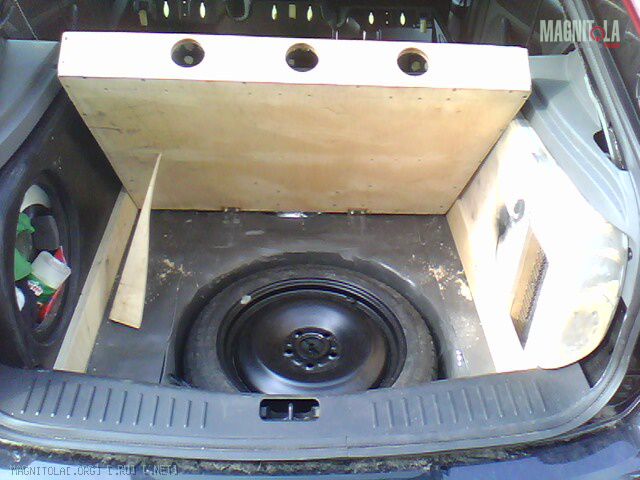

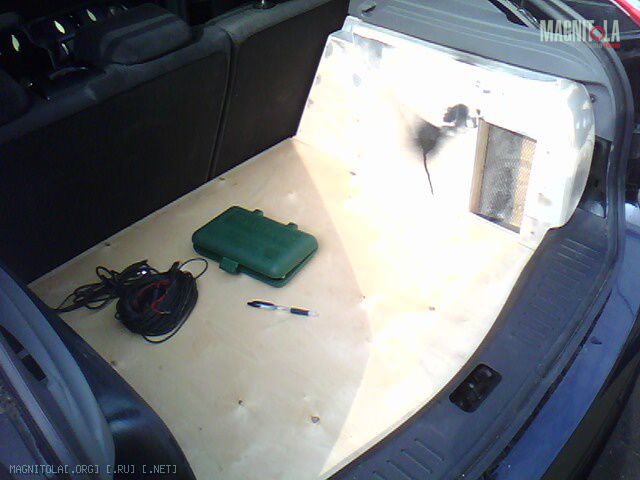

После примерки саба был сделан коробок в противоположное крыло, который предназначался исключительно для симметрии (хотя в процессе в него замечательно влезли ТВ-тюнер и УСБ-адаптер) и полик-коробок для усилителей.

Вложение 84065Вложение 84066Вложение 84067Вложение 84068Вложение 84064

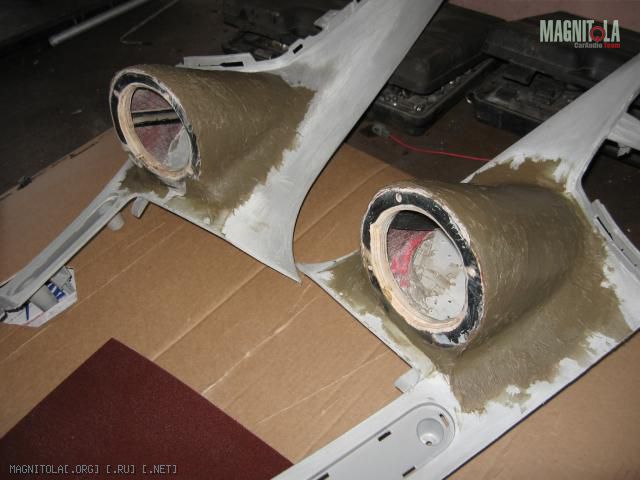

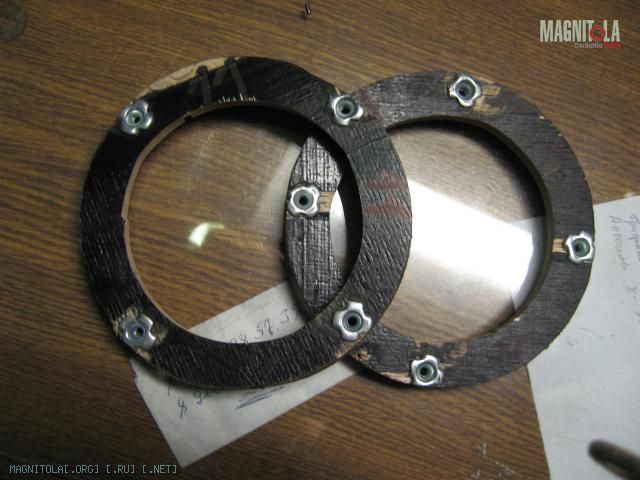

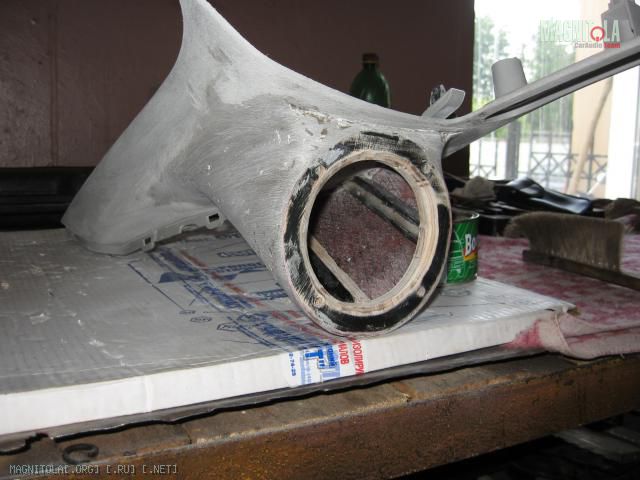

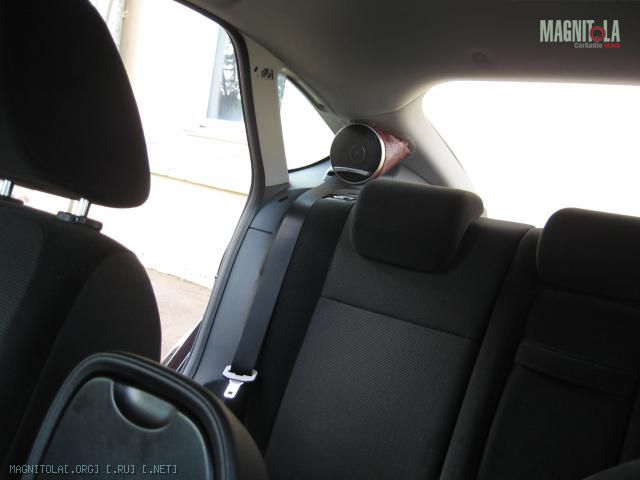

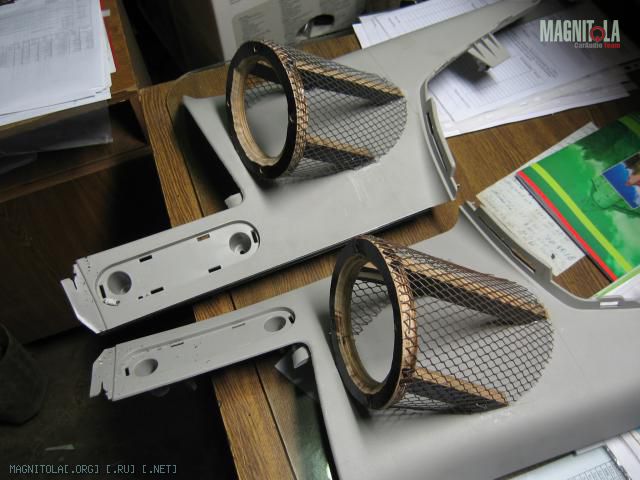

Т.к., в принципе, я никуда не спешил, делалось всё в зависимости от вдохновения и ситуации. (Ну там лениво или водки нажрусь...:)). А вдохновение штука такая. Сегодня доски строгать, завтра уже нихачу доски, хачу чё-нить "интеллектуальное", типа подиумы для тыла. :)

Вложение 84069Вложение 84070Вложение 84071Вложение 84072Вложение 84073

Заодно, параллельно, перетягивался салон, потолок, стойки, бла-бла-бла... (Фотки надо уже в сборе, а-то кусками не комильфо). Так оно и шло всю зиму.

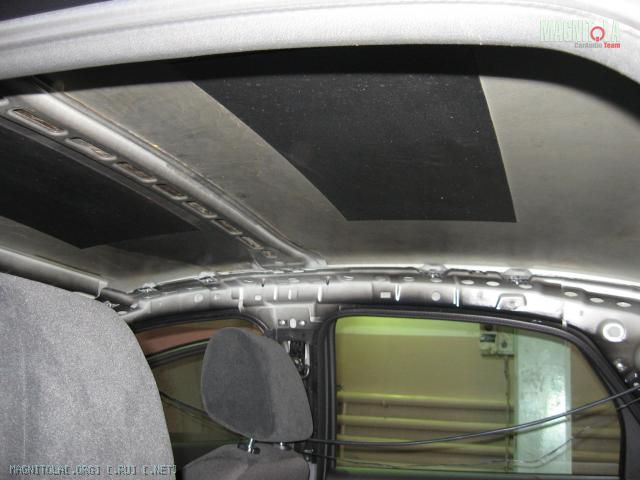

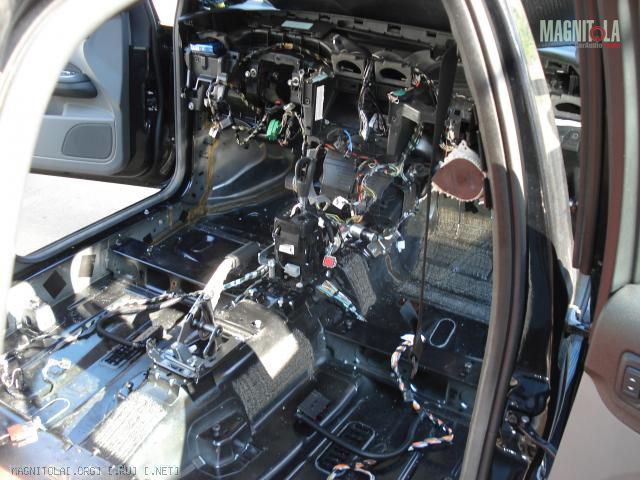

Наконец наступила весна и можно было делать шумку. Родной, ессно, не было вовсе.

Вложение 84074Вложение 84075Вложение 84076

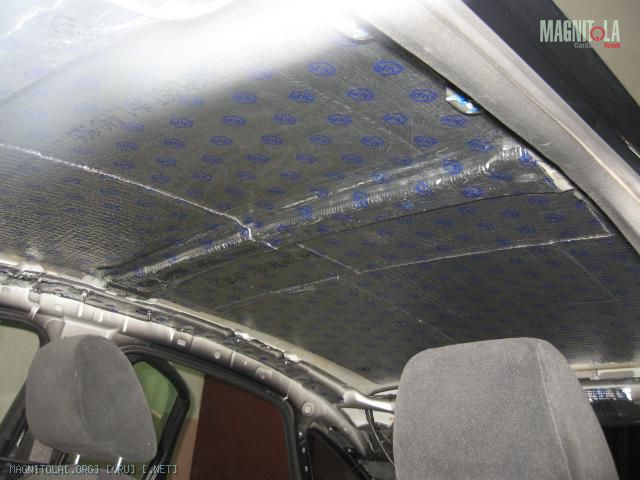

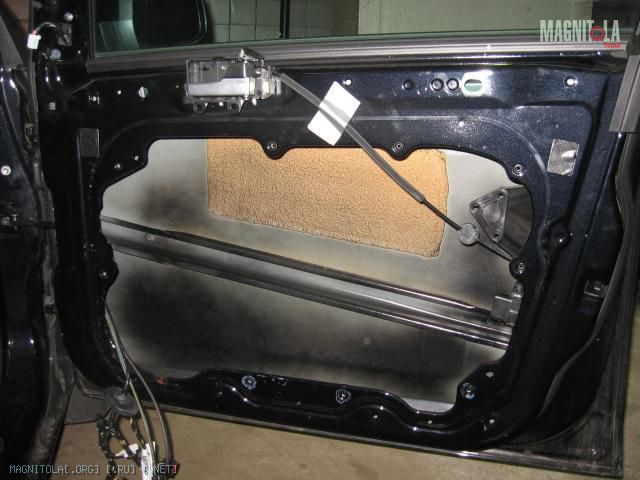

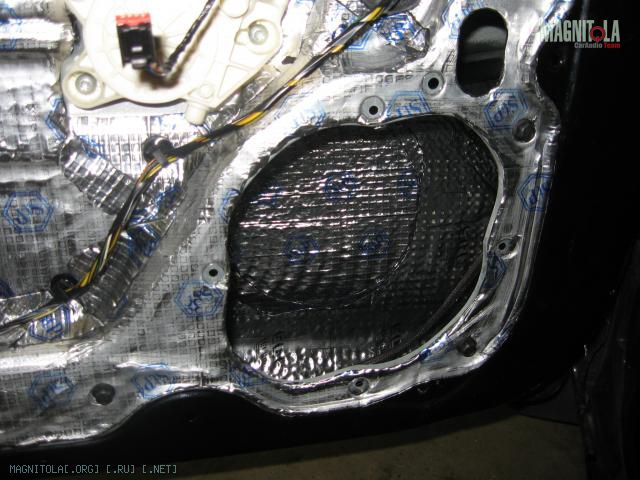

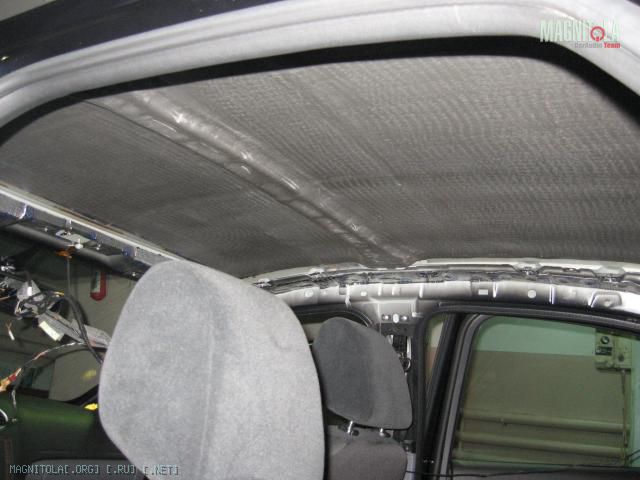

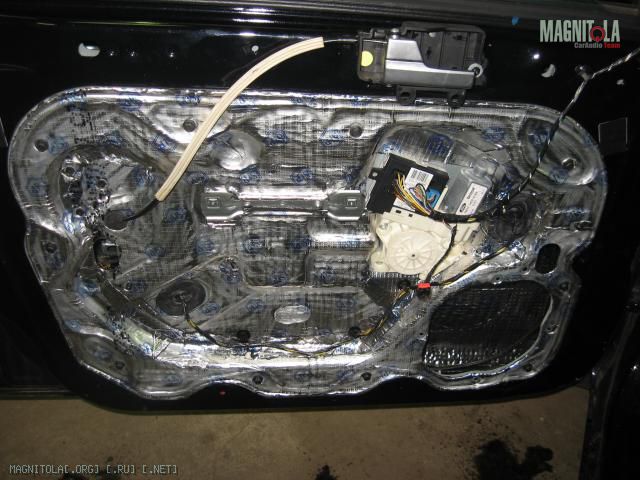

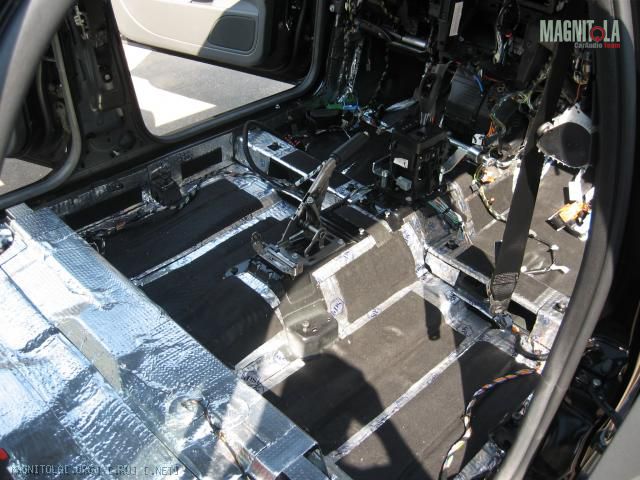

Шумку делал без фанатизма, т.е. минимально-достаточную. Багажник, моторный щит и пол - "бомбой" + выборочно такой штукой, битум с чёрной тряпкой. Потолок - М-кой с тонким сплэном, нутро двери какой-то толстой штукой (SGM вроде), наружные панели дверей опять М-кой.

Вложение 84077Вложение 84078Вложение 84079Вложение 84080Вложение 84081

Вот думаю, может панельку ещё чем-нить от шума заклеить? Сплэн больше вообще никогда не буду использовать, по крайней мере СТП-шный. Тупо тот же материал со строй рынка без самоклейки соплями, наверное, лучше приклеится. И стоит в три раза дешевле. И вообще чё-та СТП-шники косячить начали. Из 10-ти листов в пачке половина кривые, гудрон в разные стороны повылазил, всё это слиплось... Не, фигня конечно, но осадочек остался.
Ещё после укладки всех проводов, а их что-то дофига, в одних айпи-басах уже запуталсчя:), на полу будет ещё один слой хз какого материала, вобщем шумоизолирующие матики.:)
Ну вот и добрались до проводов.

Вложение 84091

Схемка примерно такая.

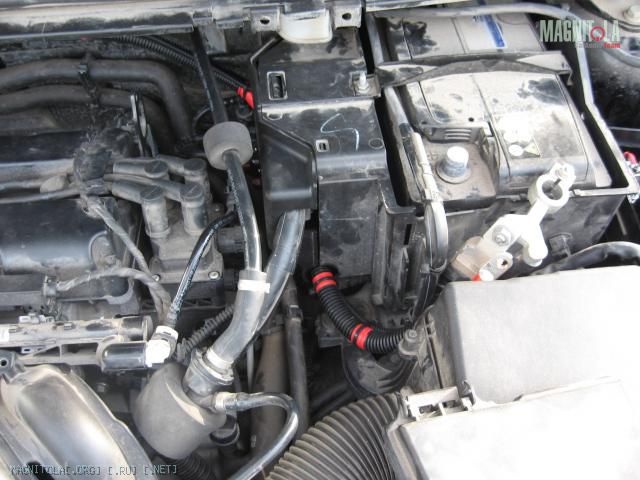

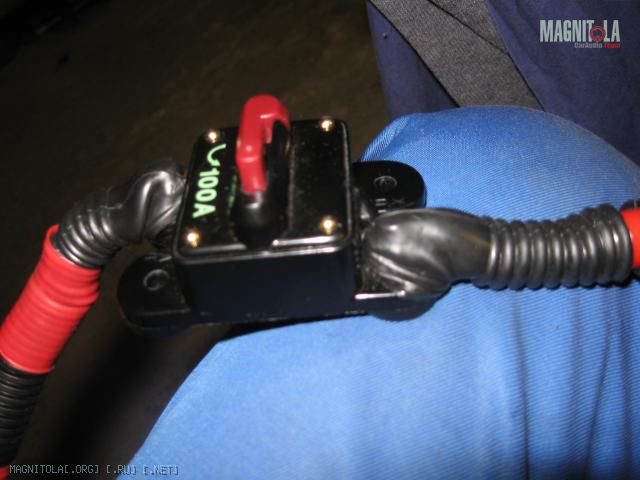

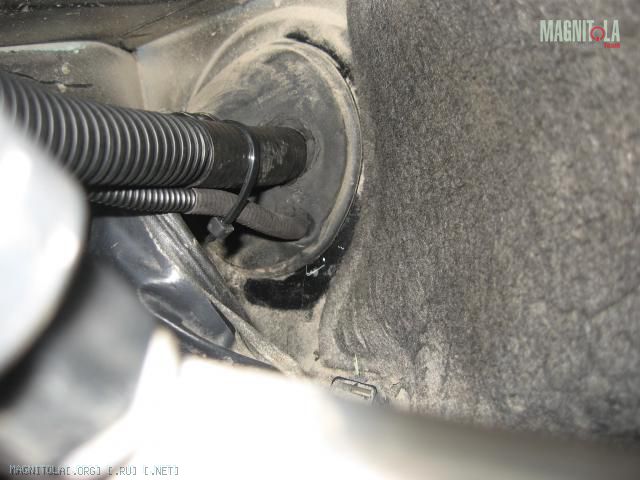

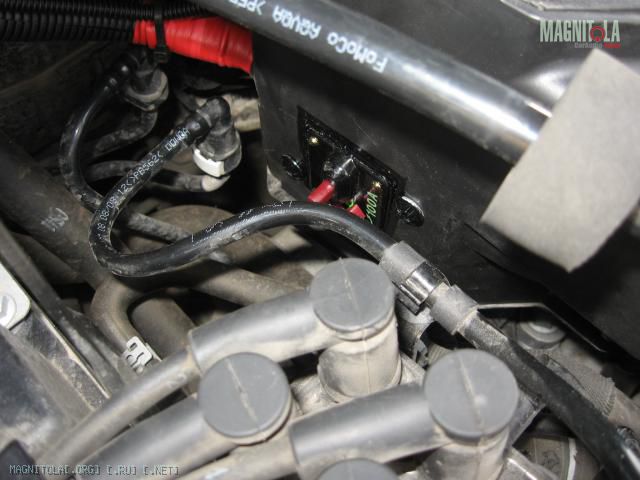

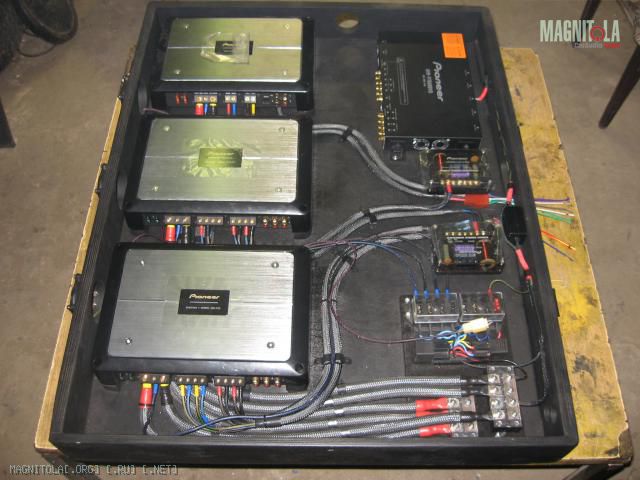

Как уже написал, шнурки исключительно КГ, ПВС, ПВЗ, ПУНГП, вобщем всяко... Такие же и клеммы. Силовая проводка тоже без вывихов. "Плюс" - КГ35 (хотел 25-ть, но он в клеммах для 25-ть как-то болтался, а клеммы на 16-ть какие-то не глобальные. :)) с клеммами на 25-ть от АКБ до багажника, через пред. автомат (пока единственная вещь в проводке не "советская"). Вообще, автоматы я как-то не очень, по мне лучше колба, а ещё лучше в разрыв ANL на болтики, но тут заленился колхозить... :) "Минус" через кузов. В багажнике "+" и "-" расходятся на усилители через "разветвители" (дистрибьютеры рука не поднимается писать:)), сделанные из обычных клеммных колодок. Провода сечения не меняюто, поэтому обошлось без предов, хотя если добавить ещё одну колодку, то без проблем организуются места под мини-ANL.

Вложение 84082Вложение 84084Вложение 84085Вложение 84083Вложение 84086

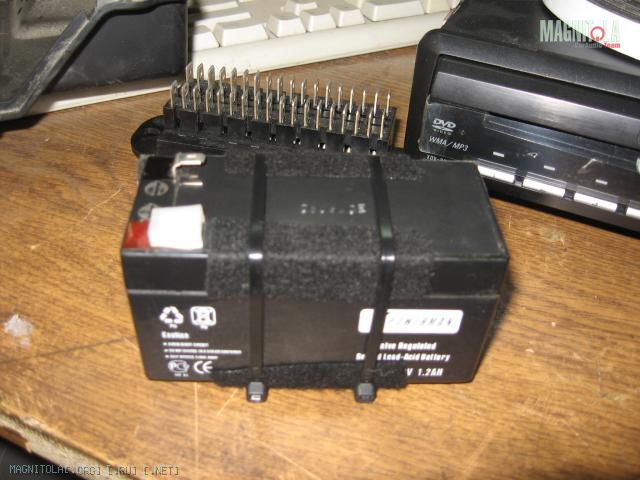

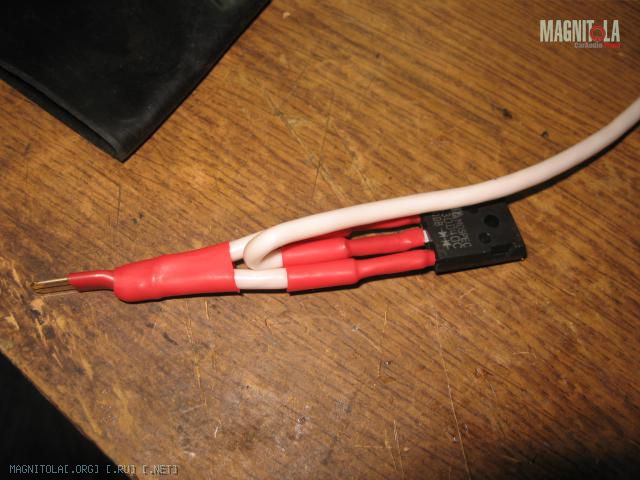

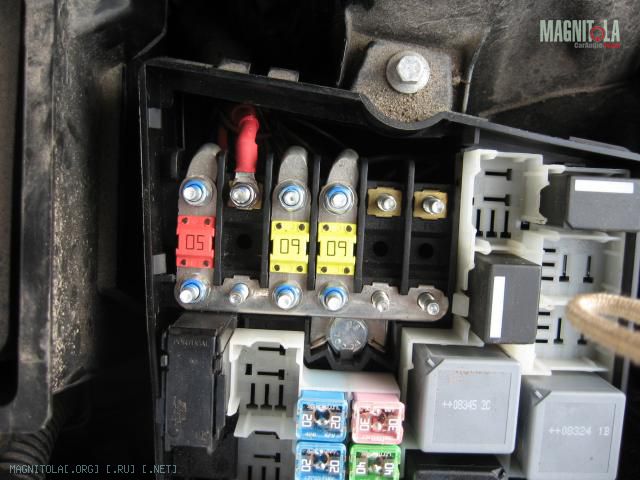

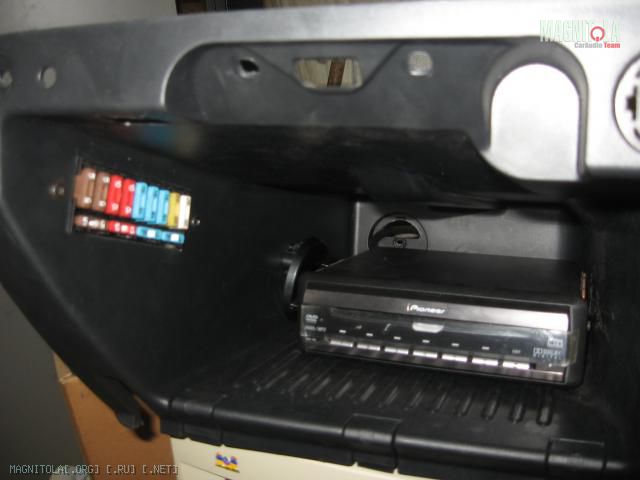

Питание ГУ, АВ-мастера, чейнджера и прочей приблуды взято тоже практически от АКБ, но из штатного блока предохранителей. Проводок 4мм2 через диод идёт на маааленький аккумулятор-стабилизатор-выпрямитель-помехоподавитель (12В, 1.2 а/ч), с которого через предохранители расходится на всяко устройства (кста, предами защищено ВСЁ, что надо и не надо :)), в багажник на релюхи ремоутов и прочие фиговины. А вообще, доп.АКБ установлен с одной целью, чтоб при отключении или умирании основного АКБ тупо поддержать память, бо если рухнет, устанешь по новой настраивать, от FM-станций до яркости экрана.:) Ессно, в случае отключения основной батарейки систему включить будет нельзя, т.к. АСС на ГУ (без которого, собственно, ничего не включается) - штатный и тоже будет вырублен.

Вложение 84087Вложение 84088Вложение 84089Вложение 84090

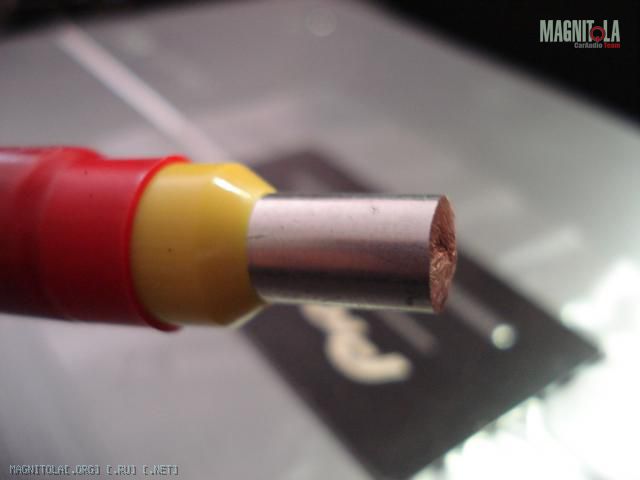

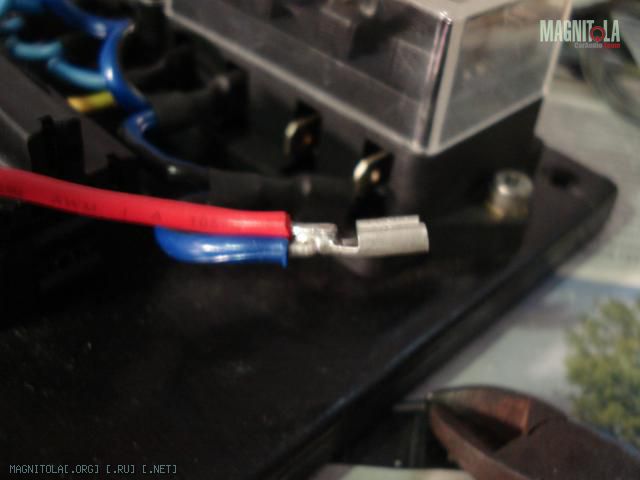

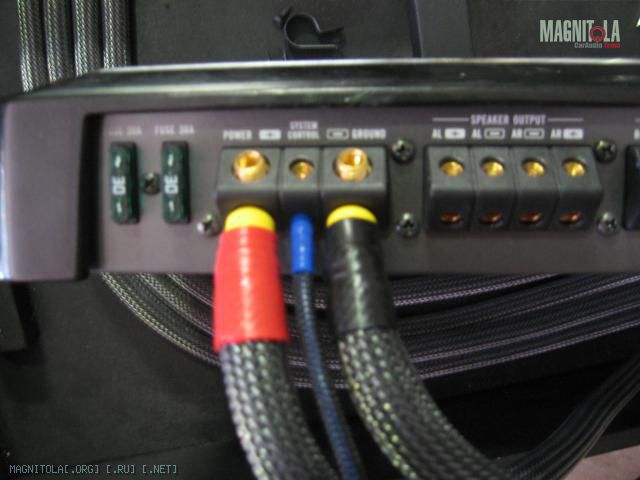

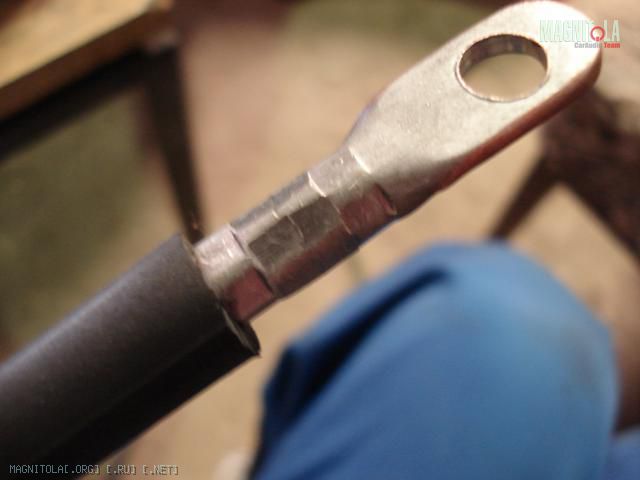

Ессно всё обжато, где необходимо - пропаяно (паяю я правда мегакоряво, зато насмерть.:)), защищено, термоусажено, втулочки-шмулочки и проч.:)

Вложение 84092Вложение 84093Вложение 84094Вложение 84095

Ну воть, пока всё, на работу надо скакать.:( Вечером ещё чё-нить прилеплю.:)

Будем наблюдать...:)
И будем подождать. Ровно три недел!:)

Цитата:

---

Сообщение от sam01

Будем наблюдать...:)
И будем подождать. Ровно три недел!:)

---

Отсчёт пошёл? :) Дядь Вадим, я тебе не Вест Коуст Кастемс, у мну не жмёт...:) Где три, там и до... Всяко бывает.:) Вот накладка получилась, я завтра уезжаю (ну, ессно там багамы, мальдивы....:)), и приеду через две недели. Салон (чёрная Наппа, двойной красный строк...) будет готов пиослезавтра.... И в куда? Мну нет. Кого попросить - лучше сам ухезаю-порву...:(Герка - молодца, мол, сделаю, в гараж положу... Гер, давай уже прям щас, чтоб за гараж.... Он на меня квадратными глазами... Типа, чё, дурак чтоль?... Не знаю, смеяться или плакать...:)

Цитата:

---

Сообщение от jeack

я завтра уезжаю (ну, ессно там багамы, мальдивы....)

---

"в Брюсселе будешь, маечку привези"(с) )))
Юр, зашибенно тебе отдохнуть.
зы: много то не пей ))) ))) )))

Цитата:

---

Сообщение от FFZ

зы: много то не пей

---

Не знаком лично с Юрием, но что-то мне подсказывает, что его отпуск - это две недели жесткого запоя)))
ЗЫ Приятного отдыха и скорейшего выхода из запоя))))), дабы продолжить бравое дело. Ждём!!!

Цитата:

---

Сообщение от Dan232

Не знаком лично с Юрием, но что-то мне подсказывает, что его отпуск - это две недели жесткого запоя)))
ЗЫ Приятного отдыха и скорейшего выхода из запоя))))), дабы продолжить бравое дело. Ждём!!!

---

))) много то не пей - это цитата из одного культового ))) фильма комедии, т.ч. это не прямое пожелание, а глыбокое смысловое напоминание философского уровня, согласно части сюжета на счёт отпуска из того фильма )))

Немножко подправил первый пост....:)

Цитата:

---

Сообщение от jeack

я тебе не Вест Коуст Кастемс, у мну не жмёт...

---

Юра!!! Порвало от смеха!!! :)))))))))))

Кашерно получается,глаз радуется видно в нужный момент тебя на творчество пробивает:D

Класно все у человека получается еще и пишет интересно!!! А откуда такое желание построить именно моно бренд?
