Это смотря какие шнурки применить... )))Цитата:
Сообщение от Max-x-x
Вид для печати
Это смотря какие шнурки применить... )))Цитата:
Сообщение от Max-x-x
У меня все по науке - без шнурков, только ПВС, а он не ворует ))), просто не успевает стырить )))
Вы таки не знаете этот народ , на ходу подметки режут :mosking:Цитата:
Сообщение от Max-x-x
Ага!... =)Цитата:
Сообщение от Max-x-x
ЗнаешЬ как расшифровать ПВС?
Проворный Вор Совецкий! гыгыгы
Произвел Василий Сергеевич )))Цитата:
Сообщение от Vladimir
Да, за всем нужно следить и рисовать стрелочки :)Цитата:
Сообщение от К.В.
Теперь кроссовер на блЯны.
Что куплено по 2шт. каждого
1. Текстолит FR4 50х100мм (1.5мм), Cтеклотекстолит 1-сторонний
2. Клеммник TB-1504, линейка клемм 15A 600V
3. Катушка
4. Кондерчик Mundorf E-Cap AC Raw 63 VDC 150 uF

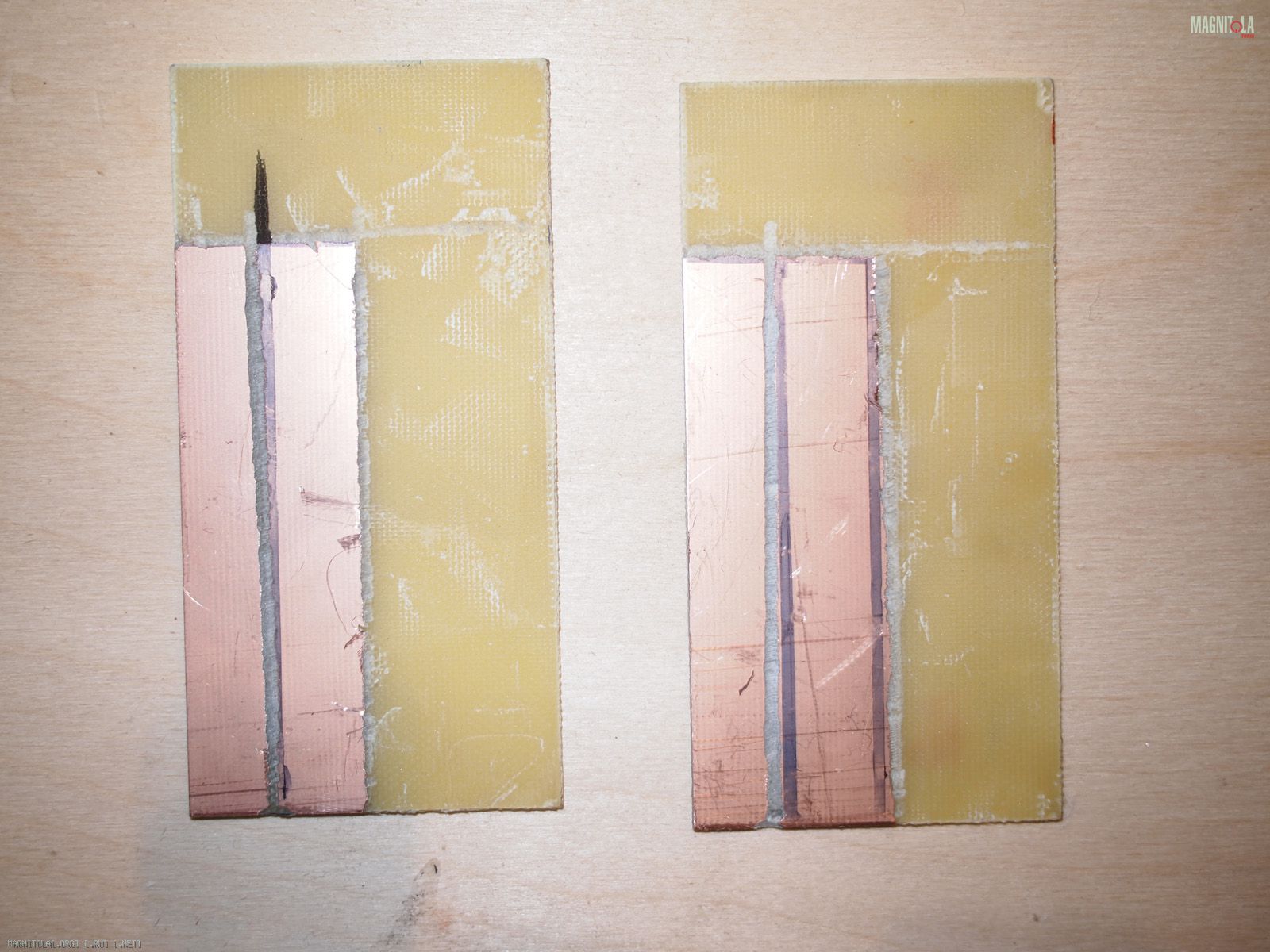

Дорожки нарезаны и лишнее снято. Не показана одна дорожка в разрыв катушки - на следующем фото будет видно. Да и содрать лучше не только покрытие фольгой, но и один слой тестолита - очень удобно и надежно потом ставить элементы на термоклей.
Вложение 148941

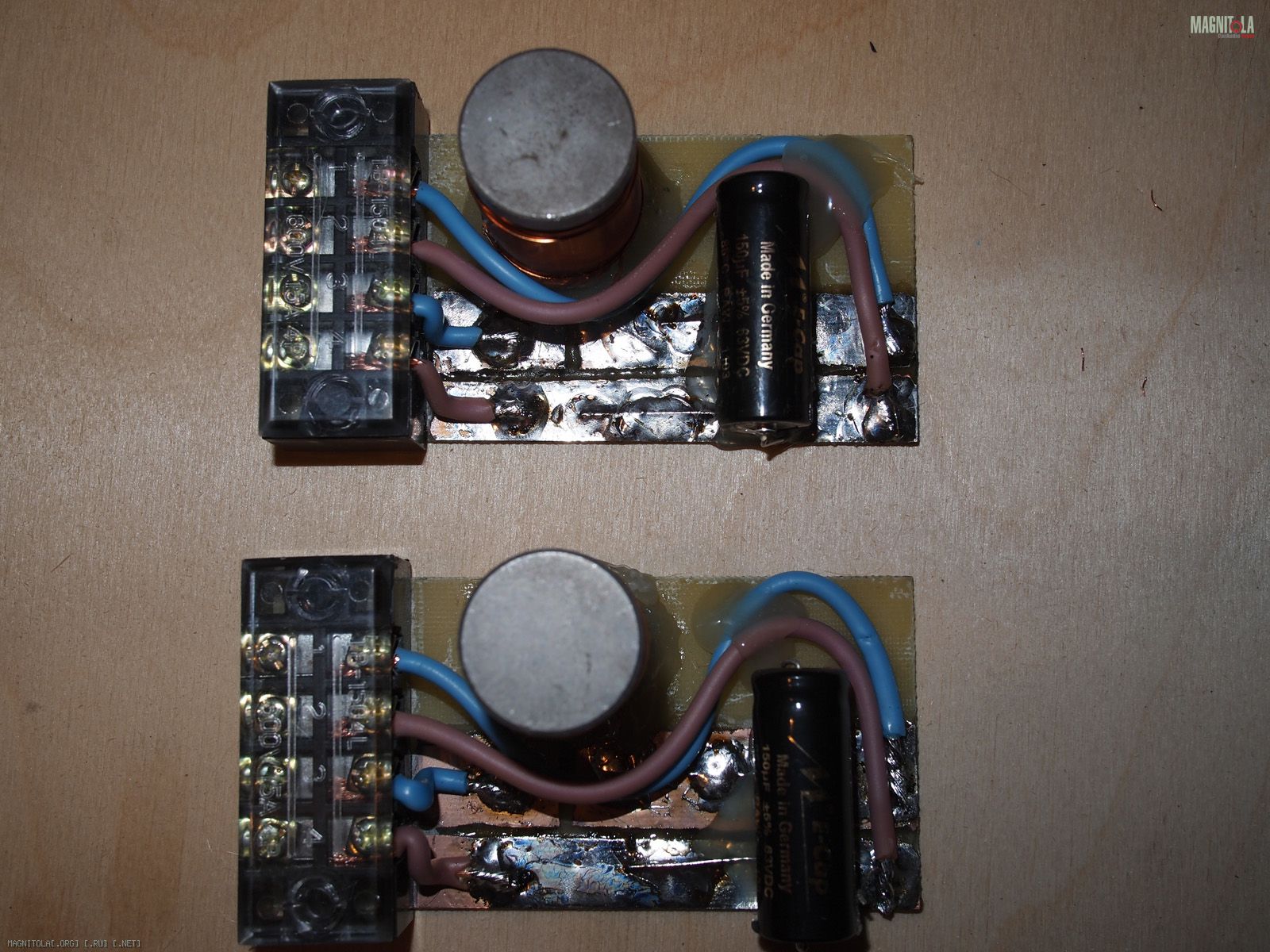

Паяем, собираем и вот он конечный результат
Вложение 148943
Вот как-то так.
Конечно возникнет вопрос - почему именно такие компоненты - сложно точно сказать :). Кривой импенданса под данные блЯны у меня нет. Но .... проанализировав тесты в известном журнале, пришел к выводу, что импенданс на 100Гц где-то 5-7 Ом. Подставив сюда 5Ом и Линквиц получаем близкие к этому номиналы. Если 6Ом, то Бессель, если 7Ом, то Баттерворт. Чтоб не забыть для себя в том числе Вспомнить все. Магическая последовательность. Последовательный кроссовер и Вспомнить все. Отсекая лишнее-3. Имена и характеры
Выглядит как все произведенное в этой стране ))) , но надежно , а то нано, нано и хрен потом найдешь в багажнике это нано гыгыгыЦитата:
Сообщение от Max-x-x
Соглашусь конечно, но это действительно просто сделать любому. Красоту можно и нужно делать и соглашусь еще раз с этим - но это будет спрятано от глаз окружающих вместе с кросами фронта.
Ну чтож, близятся холода и зима, осень потихоньку отпускает и завершаем предварительный этап работы так сказать. Хотя впереди еще непаханное поле. Значит кроссоверы на фронт. Были приобретены давно Морелевские МХ22.2 и переделаны дядей Колей под Явреев и пищи 283-и. Только второй порядок. Устанавливаться будут вместо штатной полочки.

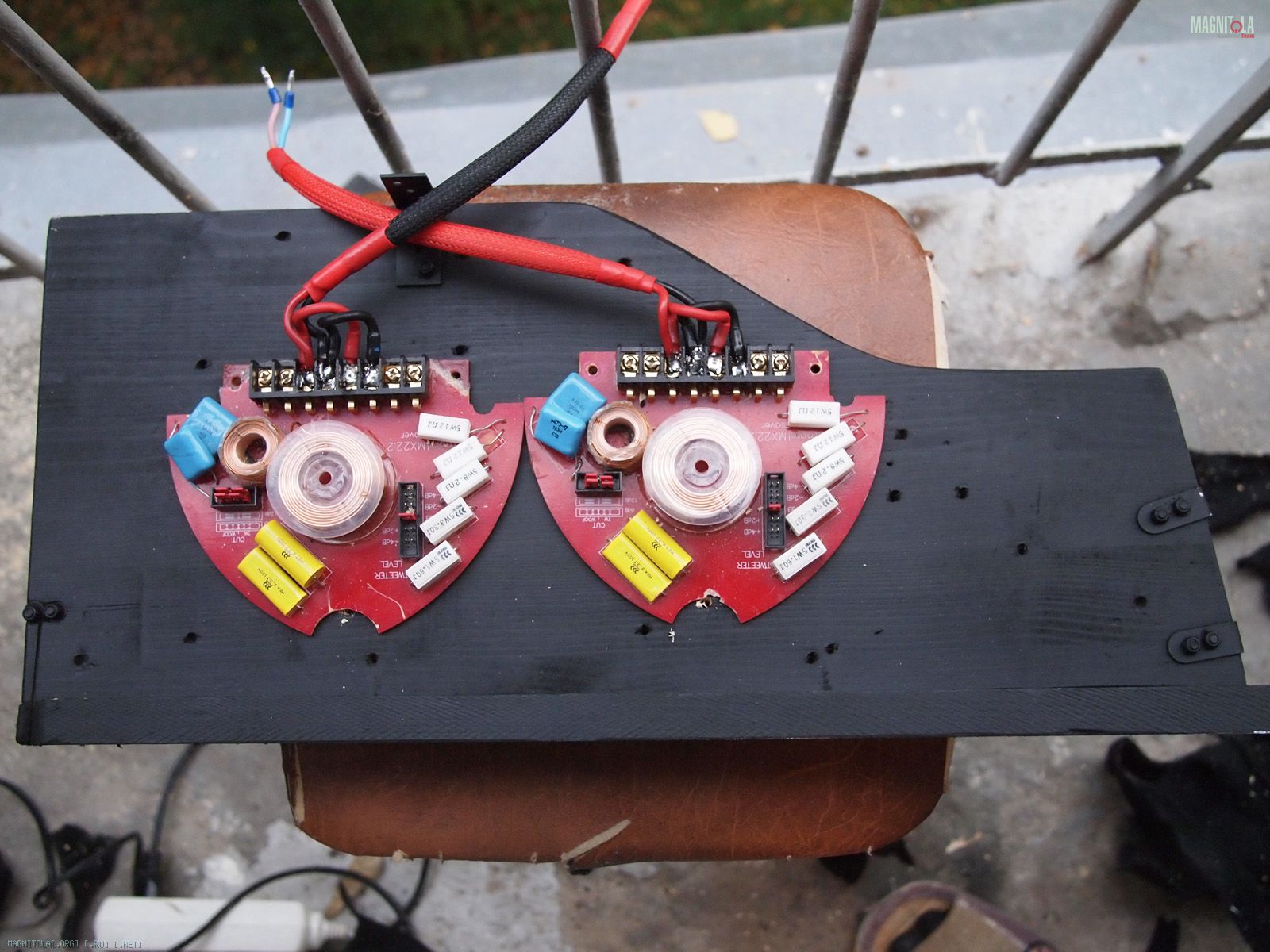

Делаем основание и располагаем крепления на существующие штатные места стандартной полки
Вложение 149239

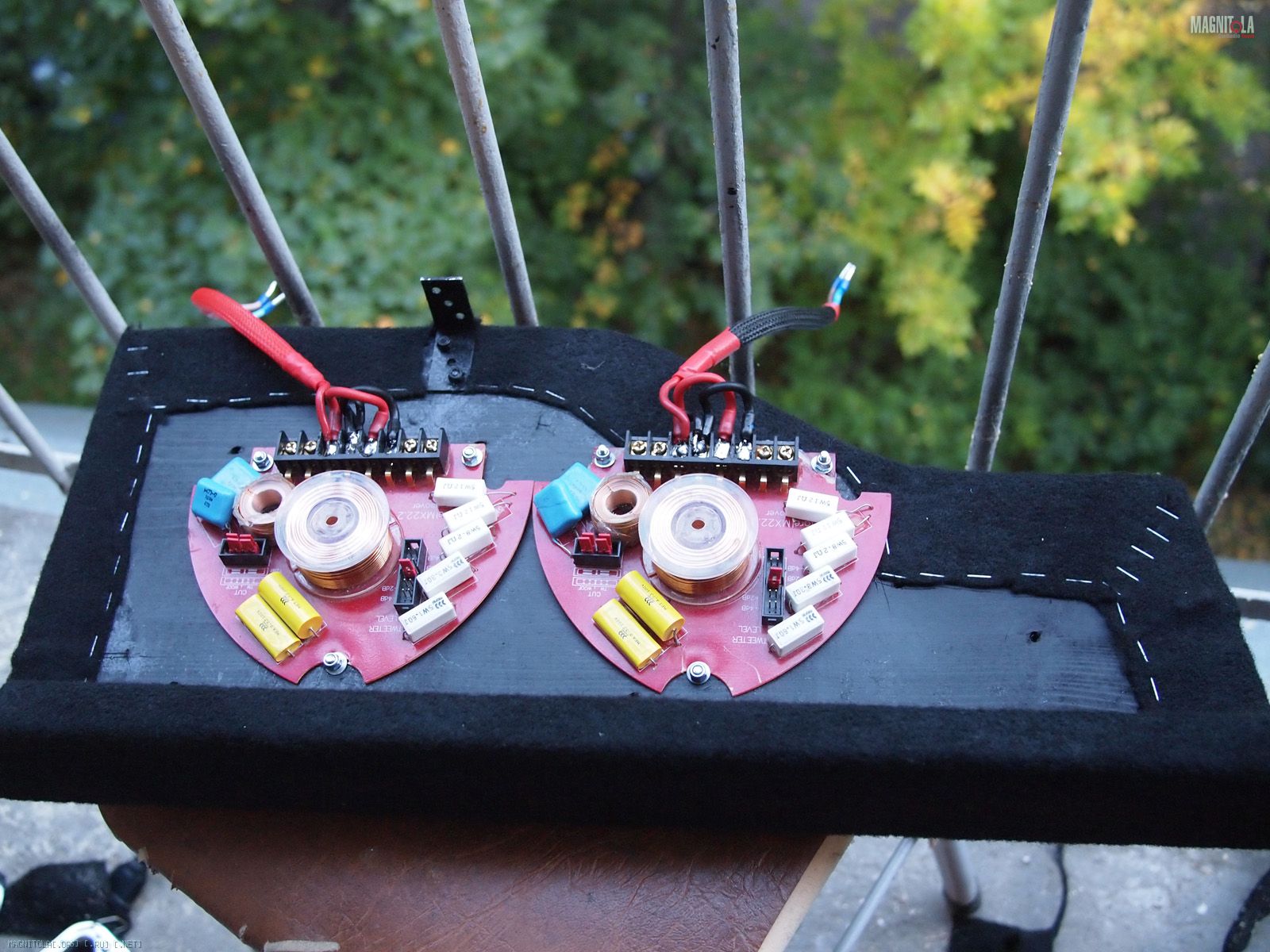

Располагаем кросы. Место слева нужно для воздуховода и в тылу стоит у классики краник - думаю нинадо пояснять, что иногда бывает :(. Делаем бортик, чтоб убрать с глаз долой и карпетиком обшиваем.
Вложение 149241

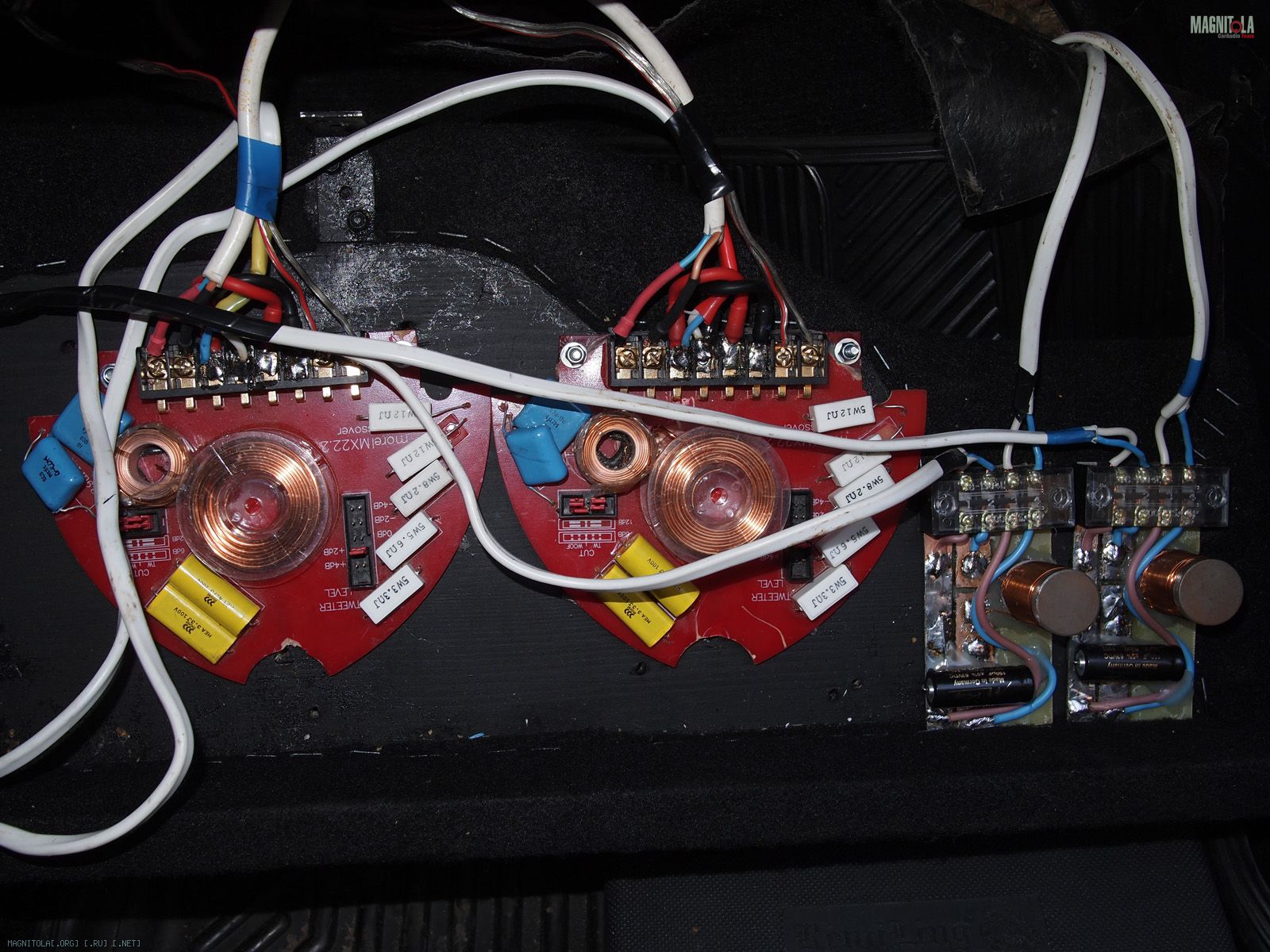

Устанавливаем в машину, добавляя кросы блянов - пока без красоты внутри, настройка и рабочие моменты.
Вложение 149243

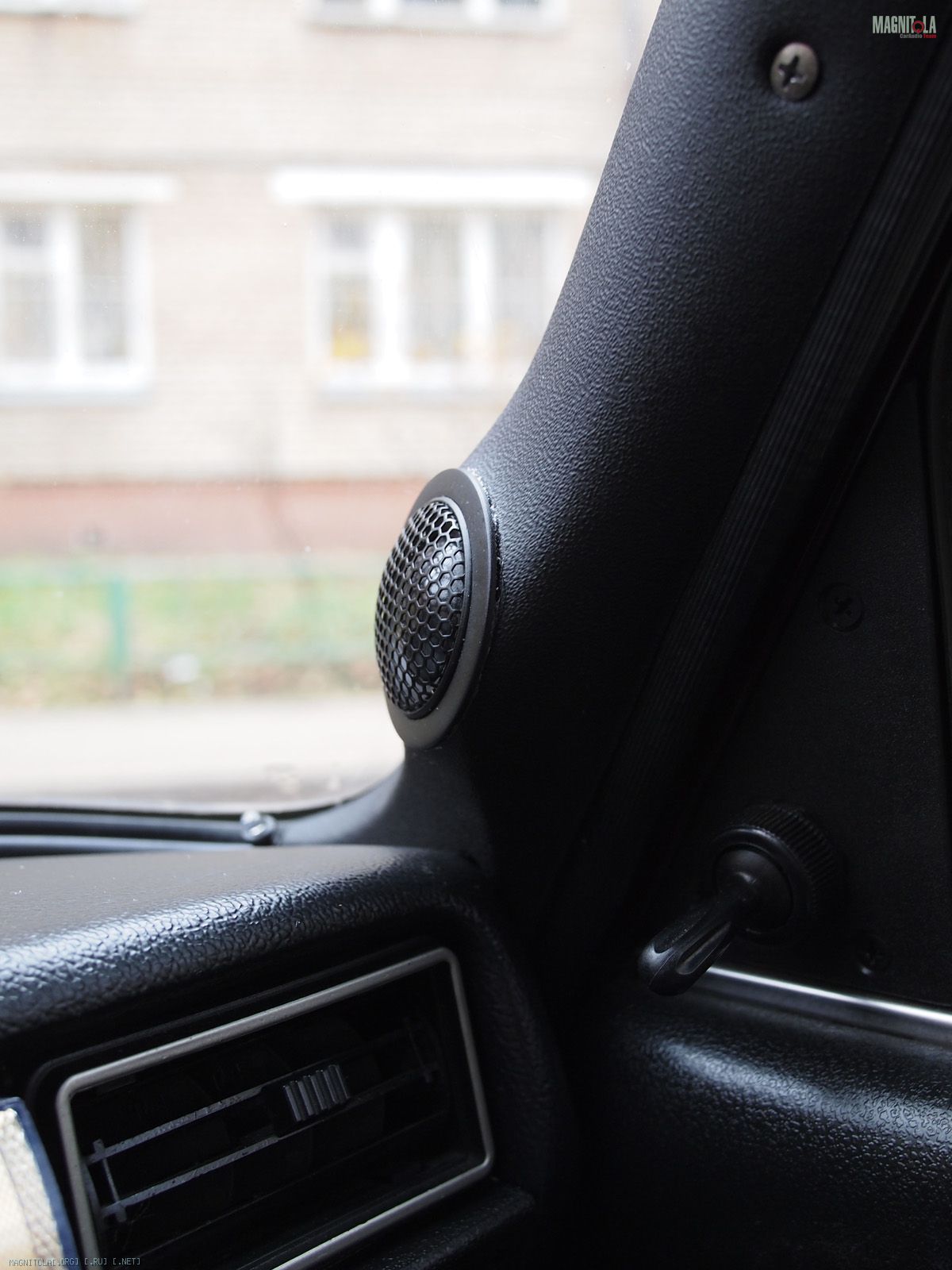

Теперь по стойкам есть небольшие изменения. Куплены Облицовка стоек под твитер на КЛАССИКУ стойки широкие и закрывают почти все резинки и смотрится приятно. Конечно низковато расположение пищей мне кажется. Но они будут использованы в виде болванок для стоек с другим расположением цыкалок.
Вложение 149245
Выглядит вот так пока. Ну осталось поставить 921 и осенняя сессия почти завершена :)
Будешь в Твери дашь послушать? :good3: Катушки не думал самодельные намотать :laugh3::laugh3:?
