Скромный инстал в 2107

Доброго всем времени суток. Вот и пришло время рассказать что-нить о своей системе. Имеет автомобиль - 2107i - год выпуска не важен.

Начнем пожалуй инстал с системы за 10т.р. Для этого были приобретены - ГУ Пионер 6310SD http://www.pioneer-rus.ru/ru/product...0SD/index.html и фронтальная акустика Опера 5" http://www.piti.ru/product/?id=274/ Порыскав в инете можно убедиться, что стоимость компонентов составит 9,6 т.р. И заметьте - никаких блинов!!!
Почему было выбрано именно они. Голова за возможность работы с SD и чтение WAV - да она читает, хоть это на сайте и не декларировано - в инструкции есть. Ну и естественно столь необходимая аудиофильская штучка - как смена подсветки :) - шутка, но красного 6300 не хотелось.
Миды - за возможность работы в ящиках/киках. По данным производителя Fs 76 Гц, Qts 0,58, Vas 3,4 л - что и как померяно в мартовском журнале АЗ - не ясно, но что-то не все совпадает. Зачем ящики спросят - ну двери классики вызывают печаль и уныние при их осмотре - лично у меня такое впечатление сложилось.

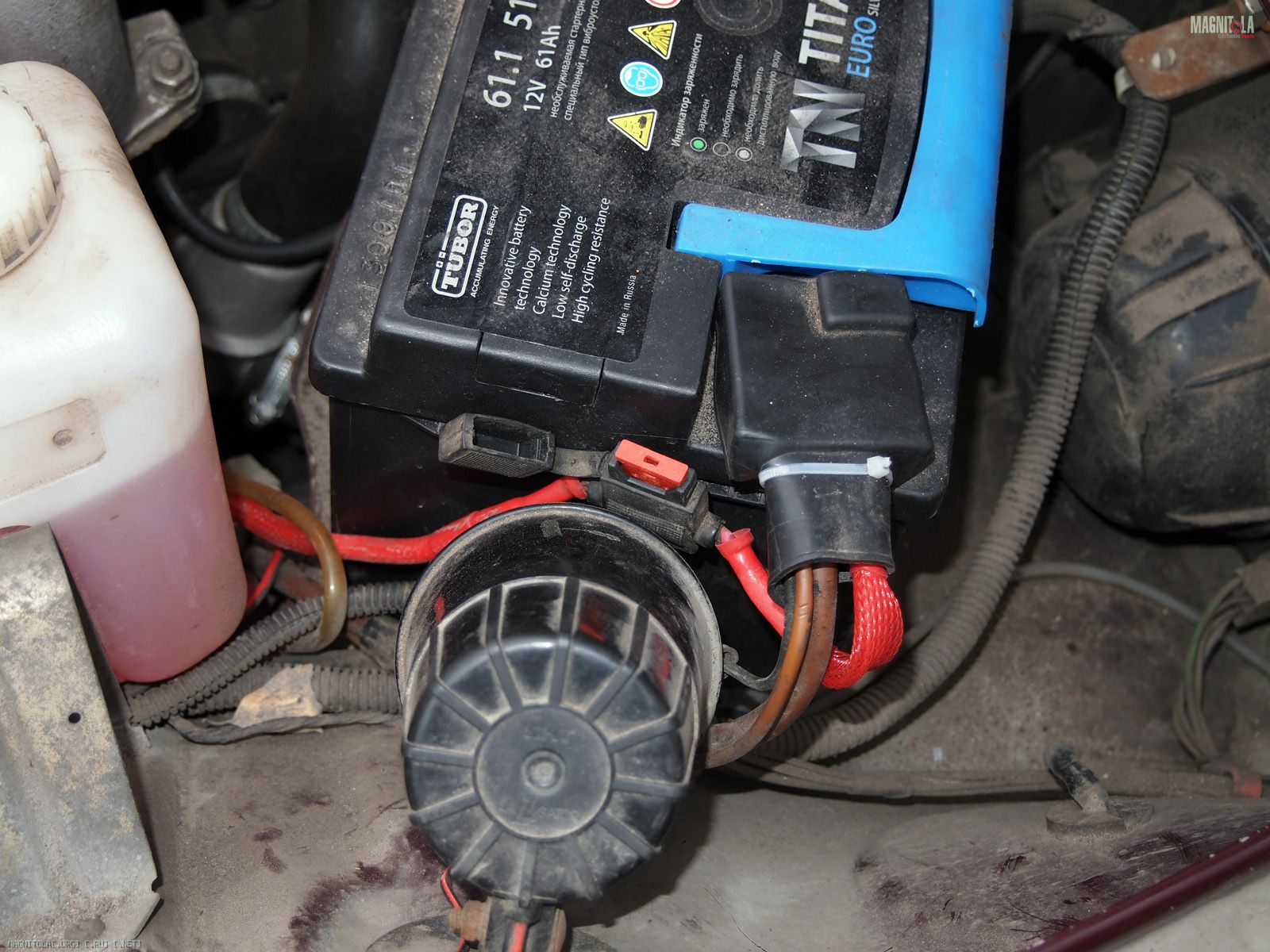

Самое начало - это установка ГУ - нормальная установка, а не как это обычно делается на отыпись. Прежде всего проводка - плюс тянется от аккумулятора через предохранитель. Минус взят под болтом за бардачком. Никаких скруток и соплей на прикуриватель. Провод 2,5мм2 - можно и 4мм2 было поставить.
Фото №1
Вложение 103317

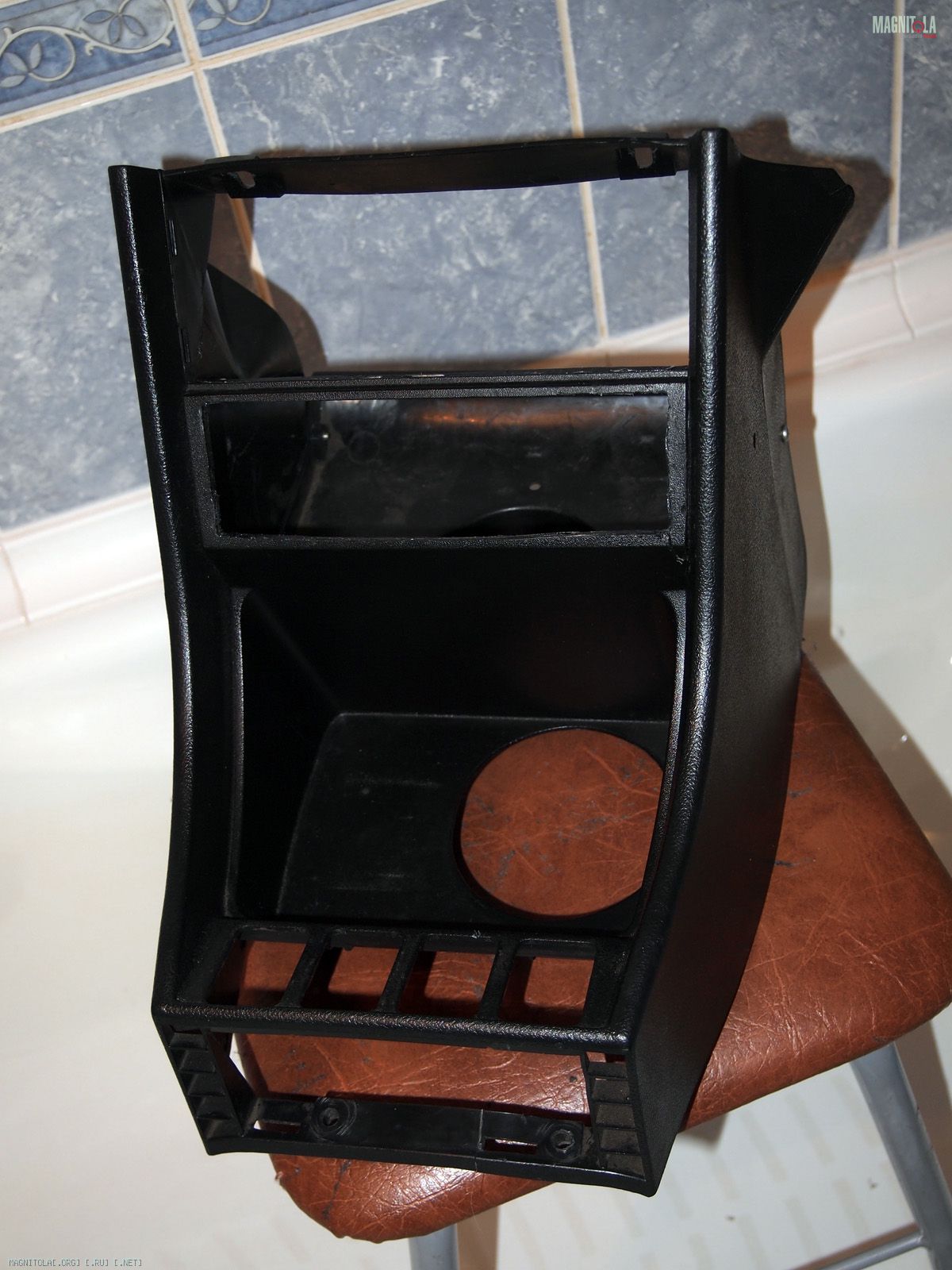

Далее снимаем часть морды, куда будет ставится голова - нет, на место воздуховодов не хочу. Делается отверстие под рамку.
Фото №2
Вложение 103318

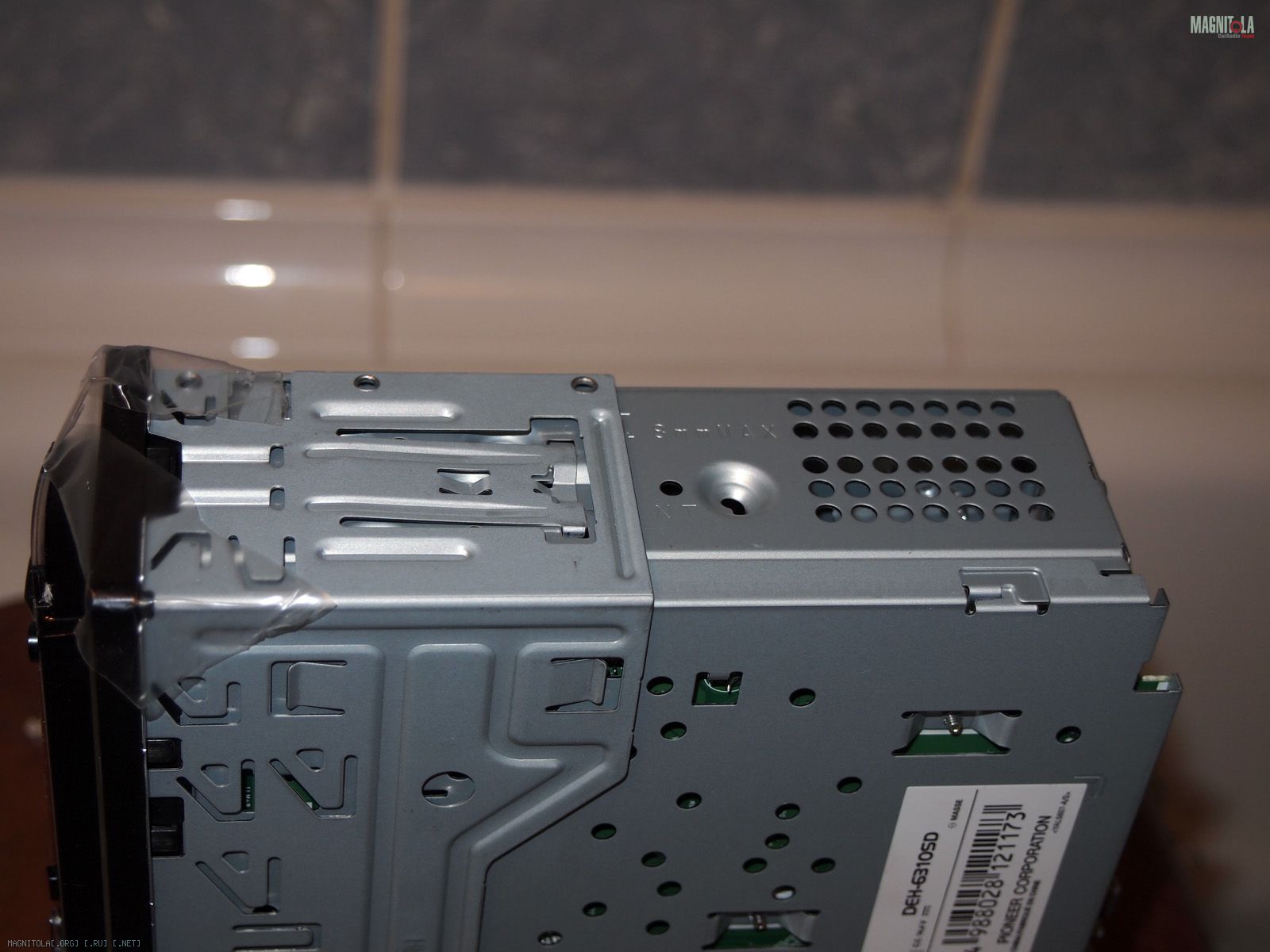

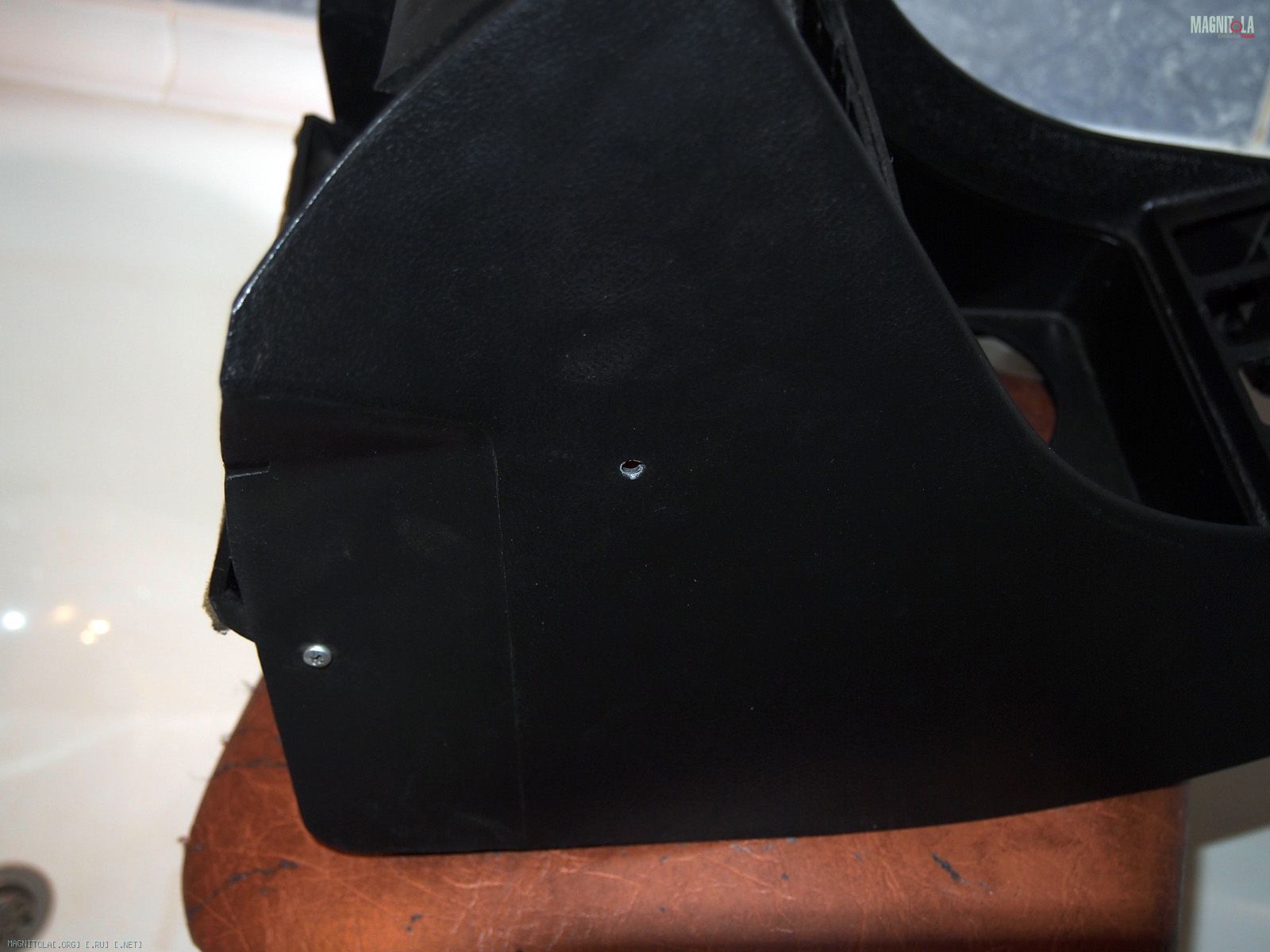

Обычно магнитола вешается на свою шахту. Шахту ставят на распорки свои и все типа готово. Потом это провисает и снизу образуется щель - что портит внешний вид. Поэтому делаем два отверстия с каждой стороны (фото №3), для среднего отверстия под крепление на магнитоле (фото №4).
Фото №3___________ Фото №4
Вложение 103319Вложение 103320

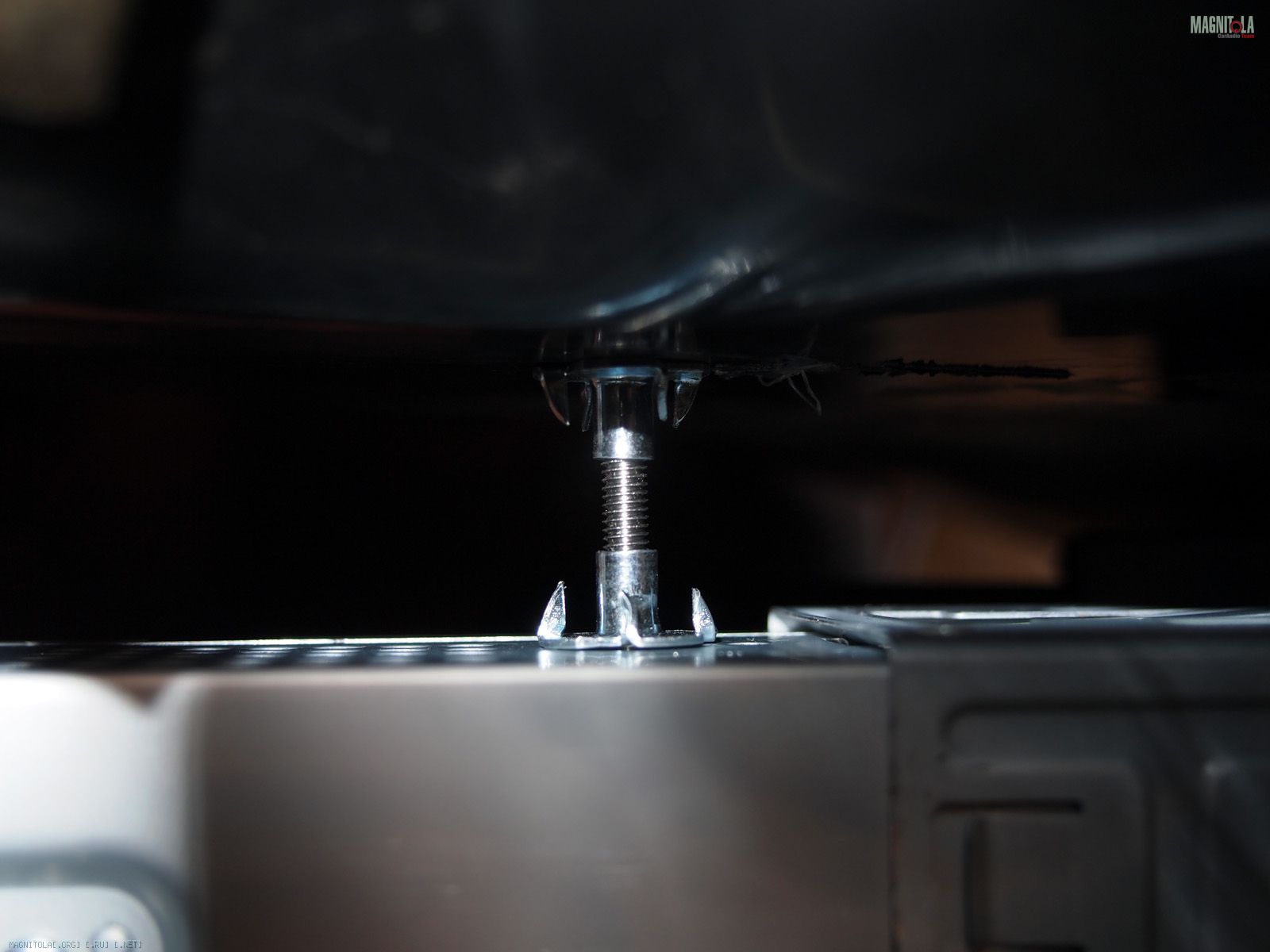

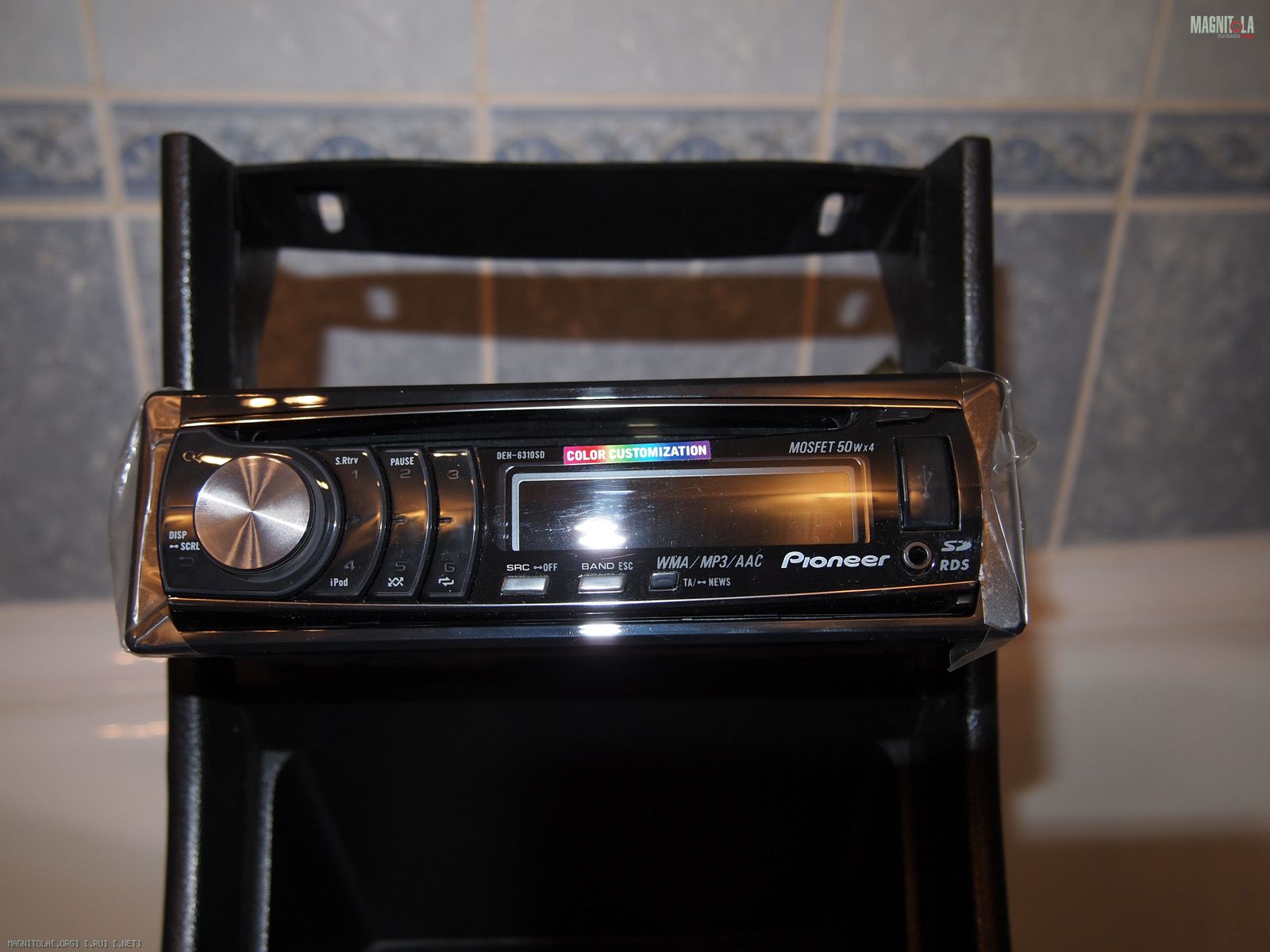

Далее ставим шахту с раскреплением, ставим магнитолу в нее и винтами М4х40 притягиваем. Далее внутри раскрепляем 2-мя шайбами с гайками на каждый винт. На фото №6 показано, как это сделано усатыми гайками - НЕ РЕКОМЕНДУЮ, потом было переделано на гайки с шайбами. Потому что с одной стороны идет проводка на управление светом, подогревом и т.д. Думаю нинадо объяснять возможные последствия зацепа за ус. Хотя усатыми гайками раскреплять удобно.
Фото №5___________Фото №6
Вложение 103321Вложение 103322

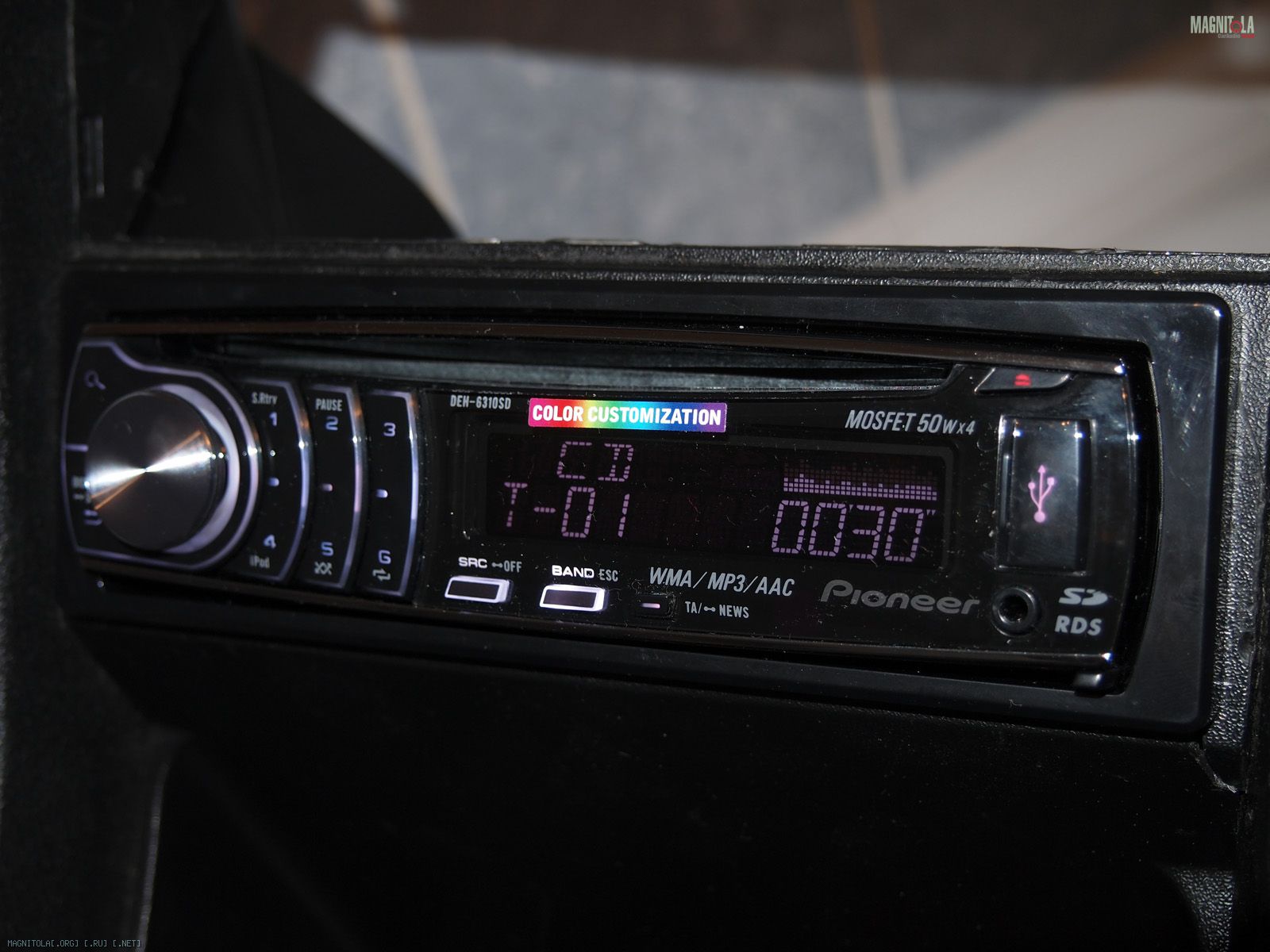

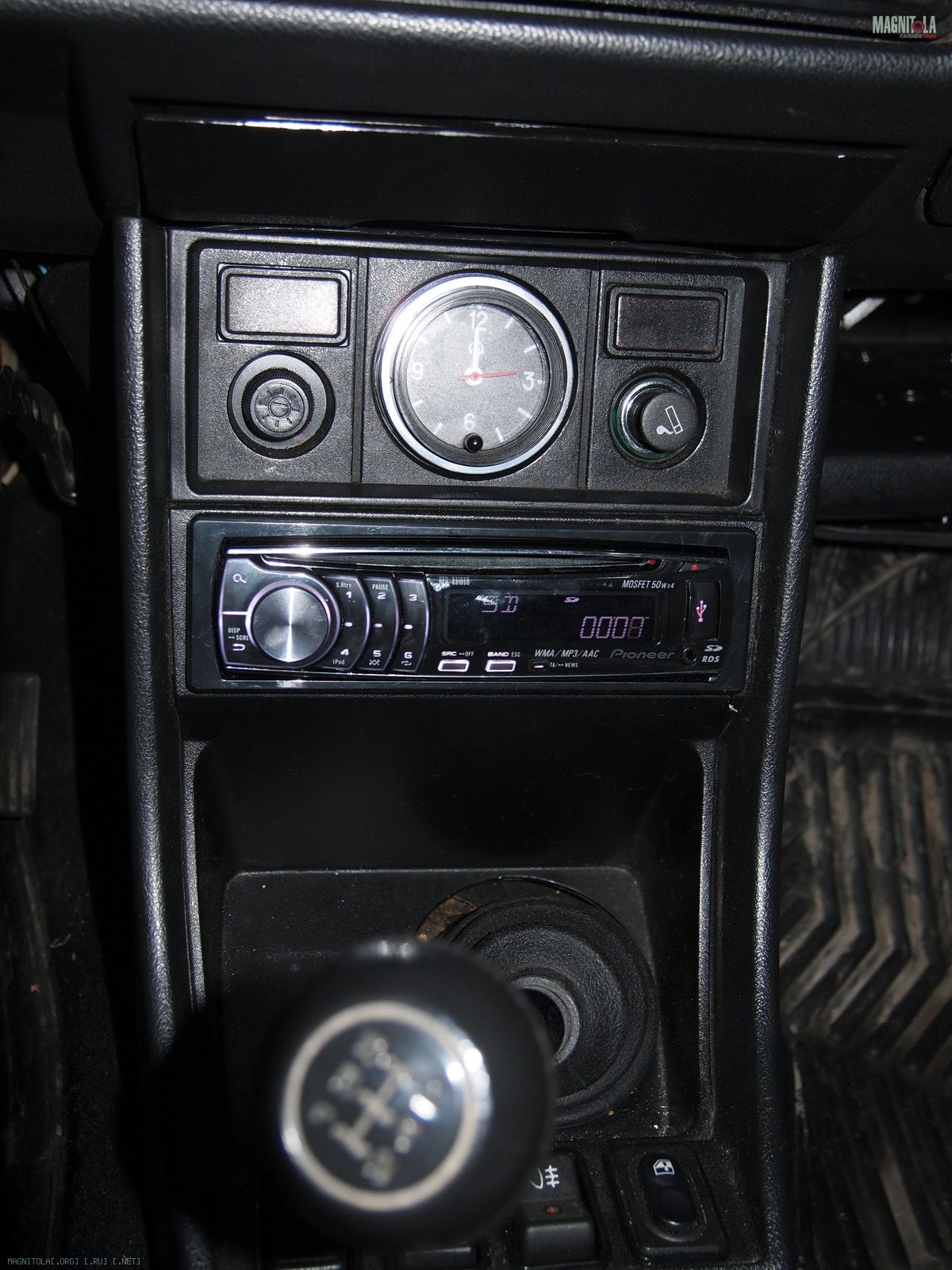

Все собираем и проверяем на месте - работает (фото №7). Ставим в машину - и тоже все работает :) (фото №8)
Фото №7___________Фото №8
Вложение 103323Вложение 103324

На сегодня пока усё :) Магнитола стоит надежно :)http://magnitola.org/images/misc/pencil.png

Наконец-то)))

Цитата:

---

Сообщение от mmm1976

Наконец-то

---

Ну так, я готовился, готовился и вот начал рожать :)

А я яшшики задарил в выходные...Чую, что будут в них пихать мистери...которым явно мало 10 л

Цитата:

---

Сообщение от mmm1976

Чую, что будут в них пихать мистери...которым явно мало 10 л

---

Ну у тебя там очко вроде под 5" - 10 литров не так уж и плохо, пусть и для дверных :) 5".
У меня 5 литров :(

для 5" как раз и делались...тока чел купил 6")))

Цитата:

---

Сообщение от mmm1976

тока чел купил 6"

---

Ну тогда пип, пип и еще раз пип. Просто потом он усем будет говорить, что баса в ящиках - НЕТ. И показывать результат своей работы с 6". Расскажи ему лучше про синтепон и ПАС, пока не осчастливился :)

Я рассказывал, токмо особо понимания в глазах не уловил))) Поэтому, посоветовал даже коаксиалки лучше поставить 5" в ящик, чем 6" компонент...Да и с мистери жаду ПАС по-моему не прокатит...все равно дерьмовенько будет

Цитата:

---

Сообщение от mmm1976

Да и с мистери жаду ПАС по-моему не прокатит...все равно дерьмовенько будет

---

Скорее всего так и будет.

смотрим с интересом! Ящики-это круто!

Цитата:

---

Сообщение от Игорььь

смотрим с интересом! Ящики-это круто!

---

Не все так быстро. Вначале стойки с цыкалками, потом кроссоверы, а вот к концу недели - самое интересное - ящики :)

Добавлю немного по установке магнитолы между фото№7 и №8.
Красный и желтый провода на ней можно скручивать и вот почему. Ток потребления на включенной голове без динамиков 0,74А, ток потребления с установленной панелью в выключенном состоянии - 0,15А, ток потребления со снятой панелью - 0,02А, что меньше погрешности любого мультимерта. Таким образом НЕ ЗАБЫВАЕМ СНИМАТЬ ПАНЕЛЬКУ перед уходом домой :)
Если нужен управляющий провод - красный, то можно протянуть от кнопки включения вентилятора печки - верхний желтый справа на разъеме. Но, при заглушенном двигателе - музыку не послушаешь :(. Каждый решает сам и скручивание красного с желтым - только после проверки тока потребления!!!

Цитата:

---

Сообщение от Max-x-x

НЕ ЗАБЫВАЕМ СНИМАТЬ ПАНЕЛЬКУ перед уходом домой :)

---

забудешь ты, тебе поможет какойнибудь наркоша снять ;)

Цитата:

---

Сообщение от mebius3912

забудешь ты, тебе поможет какойнибудь наркоша снять

---

Ну и поэтому в том числе :(. Таким образом последствия неснятия будет 2 вида, либо аккум за пару-трое суток стояния, либо пионер - чтоб его в качель.

Цитата:

---

Сообщение от Max-x-x

стойки с цыкалками

---

как делать будешь? чулочно-колготочно?

Цитата:

---

Сообщение от швондер

как делать будешь? чулочно-колготочно?

---

Именно ее родимую технологию буду пользовать, а сверху волосатой шпаклевкой :)
Кстати - на письмо то в личку ответь ;)

Цитата:

---

Сообщение от Max-x-x

Кстати - на письмо то в личку ответь

---

а... точно... звиняй собирался еще по дню написать да все забегался и забыл совсем... ща отвечу...

Цитата:

---

Сообщение от Max-x-x

Именно ее родимую технологию буду пользовать, а сверху волосатой шпаклевкой

---

можно покрасить матовой красской, предварительно обработав антигравием... Фактура будет похожа на стоковую... Но у меня не получилось)))

Цитата:

---

Сообщение от швондер

можно покрасить матовой красской, предварительно обработав антигравием... Фактура будет похожа на стоковую... Но у меня не получилось

---

Чуточку терпения - пока без покраски обойдемся ;)

понял... не сбиваю с курса)))

Цитата:

---

Сообщение от Max-x-x

Чуточку терпения - пока без покраски обойдемся

---

Если чо-адрес знаешь>:snooks::heavymetal:

Цитата:

---

Сообщение от ДЕД

Если чо-адрес знаешь>

---

Это да - видели, знаем ;). Но это будет следующий инсталл, чуть нескромный :)

Max-x-x,

Так это ты выиграл БМВ????????:clapping::eek::drinks:

Цитата:

---

Сообщение от ДЕД

Так это ты выиграл БМВ????????

---

Где, дайте два тогда!!!

Цитата:

---

Сообщение от Max-x-x

а сверху волосатой шпаклевкой

---

С запахом Горной свежести!:offtopic:Маньяк:]~:-]~:brgin:

Цитата:

---

Сообщение от ДЕД

С запахом Горной свежести!

---

И не говори - нравится мне запах волосатой полиэфирной шпаклевки и полиэфирки в том числе:yes3: :good:

Цитата:

---

Сообщение от Max-x-x

нравится мне запах

---

Дык ,кроме нюха бог тебе и руки прямые дал!
C нетерпением ждем презентацию!:good2:

[QUOTE=Max-x-x;1022711]...... а вот к концу недели - самое интересное - ящики ........
QUOTE]

... а передняя БАСса буд :wink3:дить???
:magnitola-team:

Max-x-x,я чё, от жизни отстал?!

мне казалось, что у тебя давно всё хорошо (накамичи, зиро)
а ты ещё только с пионера начинаешь :laugh1:

Макс, а ды дырчатый винил возьми на стойки...ваще зашибись тянется...

Цитата:

---

Сообщение от ШАША

... а передняя БАСса буд дить???

---

В бюджете за 10т.р. фронтальный саб??? Нет, не будет это точно - увы.
Или про подсидельники, которые будут? С такими характеристиками мида сложно ожидать море баса, но для рока мне кажется достаточно. Фришкой миды подпереть и достаточно.

Цитата:

---

Сообщение от Vinc

мне казалось, что у тебя давно всё хорошо (накамичи, зиро)
а ты ещё только с пионера начинаешь

---

Все есть и Накамичи и ГЗ и усилы ЭОС - но лежит дома. Но, нету счастья в автозвуке.
Ведь сам клару 788 поменял на дживис 907 - почему??? А вот хочется чтоб 60 дисков на паре вот таких http://ru.wikipedia.org/wiki/SDHC#SDHC помещалось :)

Цитата:

---

Сообщение от mmm1976

Макс, а ды дырчатый винил возьми на стойки...ваще зашибись тянется...

---

Учтем на будущее, но наверное вторые стойки пойдут под покраску шагренью :)
А эти уже сделаны ;)

Цитата:

---

Сообщение от Max-x-x

А вот хочется чтоб 60 дисков на паре вот таких http://ru.wikipedia.org/wiki/SDHC#SDHC помещалось

---

всех новейшие технологии манят))... а я бы тоже хотел вав с юсб... но пока штатка только СD читает)))

Цитата:

---

Сообщение от швондер

а я бы тоже хотел вав с юсб...

---

Вот у Vinc дживис 907 доволен, пока есть в продаже бери, а то что-то мало их продают. Вроде новый должен выйти 921, но фиг знает как оно будет

А я че-то даже скачивать не умею на флэшку музло))) Я ЛОХ)))

Цитата:

---

Сообщение от mmm1976

я че-то даже скачивать не умею на флэшку музло Я ЛОХ

---

Нет, все еще впереди. Только магнитола WAV чтоб понимала.

Ну чтож, пофлудили и хватит. Продолжим.
Подиумы были сделаны по чулочной технологии. Кто не помнит может освежить в памяти http://magnitola.org/nashi-installya...tml#post236314 как это делается.
Необходимо отметить, что посадочный диаметр пищей в обойме у комплекта соответствует посадочному диаметру АЛ-267. таким образом, для дальнейшего развития системы можно заложить 1,5 глубину по сравнению с пищами из комплекта Оперы 5". После придания формы эпоксидкой подиум был обработан волосатой шпаклевкой для придания жесткости. Подготовлено под обтяжку хомяком.
Фото №9________Фото №10
Вложение 103611Вложение 103612
Обтянуто хомяком. Был черный в наличии и мелковолосатый. Хочется дать рекомендацию на будущее - не покупать российских хомяков, т.к. при натяжении на больших поверхностях будет заметна полосочка. Лучше поволосатее и поимпортнее :)

По установке - изначально у подиумов было выбрано направление на противоположные ремни. Т.е. водительский на ремень пассажира, а пассажирский на ремень водителя. Но прослушка показала, что 1. Водитель сидит на оси у одной и 2. всетаки есть отражение от вертикальных стекол, что приводит к резаку. Чашки позволяют довернуть пищи, что и было сделано. По совету грамотных людей в конечном итоге пищи направлены между подголовниками в центр, чуть выше плеча водителя.
Фото №11______Фото №12
Вложение 103613Вложение 103614

Вдоль стекла не предлагать, мне лично не понравилось - тускло. Хочется детальности всетаки в звучании. Ну вот коротко на сегодня и все пожалуй.
Завтра трепанация кроссоверов.

Эх, ностальжи...не поковырять мне больше "жигули"...

Цитата:

---

Сообщение от mmm1976

Эх, ностальжи...не поковырять мне больше "жигули"...

---

Не переживай - еще пару пошлин заградительных и .......... классика снова будет жива. Её же не прекратили выпускать, а перенесли на другой завод ;) с автоваза.

Да не...уже не то. У меня-то был почти раритет. А это новодел)))

Цитата:

---

Сообщение от mmm1976

Эх, ностальжи...не поковырять мне больше "жигули"...

---

...... ох......не зарекайся...=)

А нива считается?)))

Цитата:

---

Сообщение от mmm1976

А нива считается?)))

---

иСчо как считается,самое ТО.=)
