Lada Kalina часть 2, все сначала.

Первые попытки создать звук в этом авто находятся в этой теме http://magnitola.org/nashi-installya...-iz-grota.html хотел продолжать в ней же но что то не могу редактировать..решил начать новую. От старой системы остался только DLS RA20. Новая система начала строится с Декабря 2010 и досих пор строится, хотя осталось не так много. Ну вот что на данный момент имеем:

ГУ: Pioneer P88RS 2 + Pioneer CD-UB100
ВЧ: Rainbow CAL 26 Silk от E.O.S. E100AB
НЧ: E.O.S. CS100 от DLS RA20,
Cаб: Challenger MAX-Line 10WF (фришка) от E.O.S. 1500T

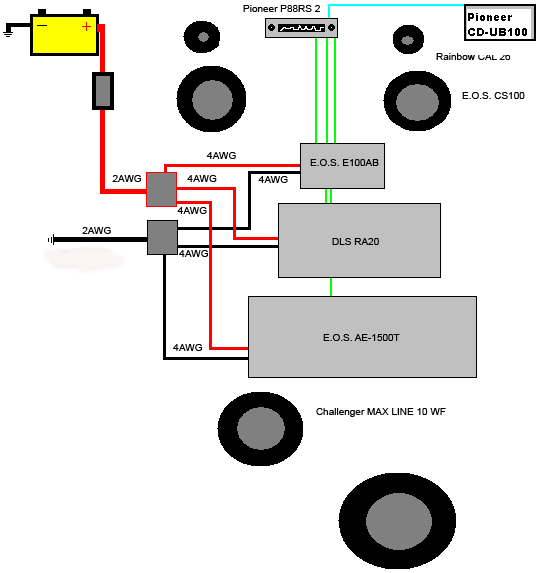

Вложение 106472

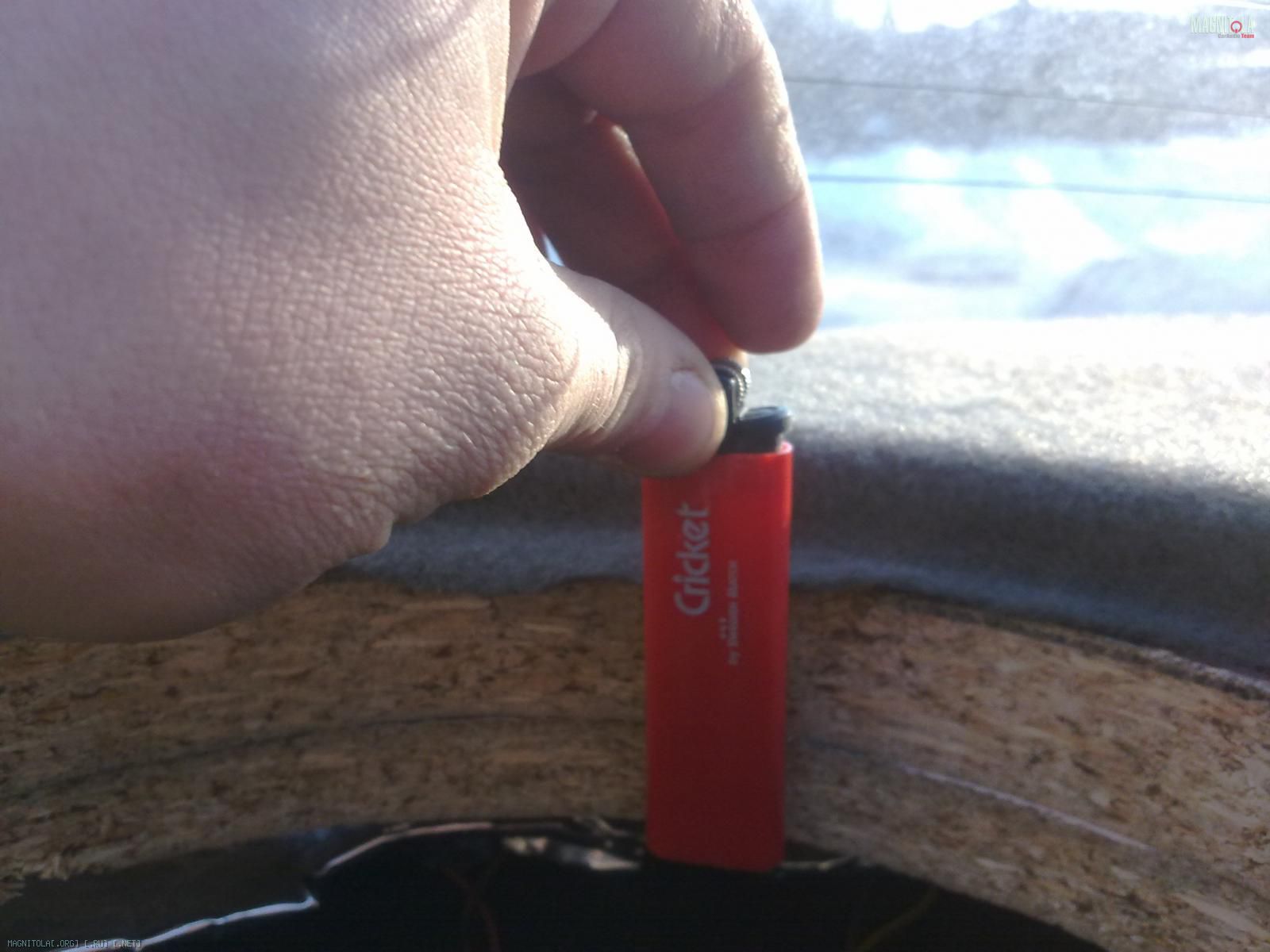

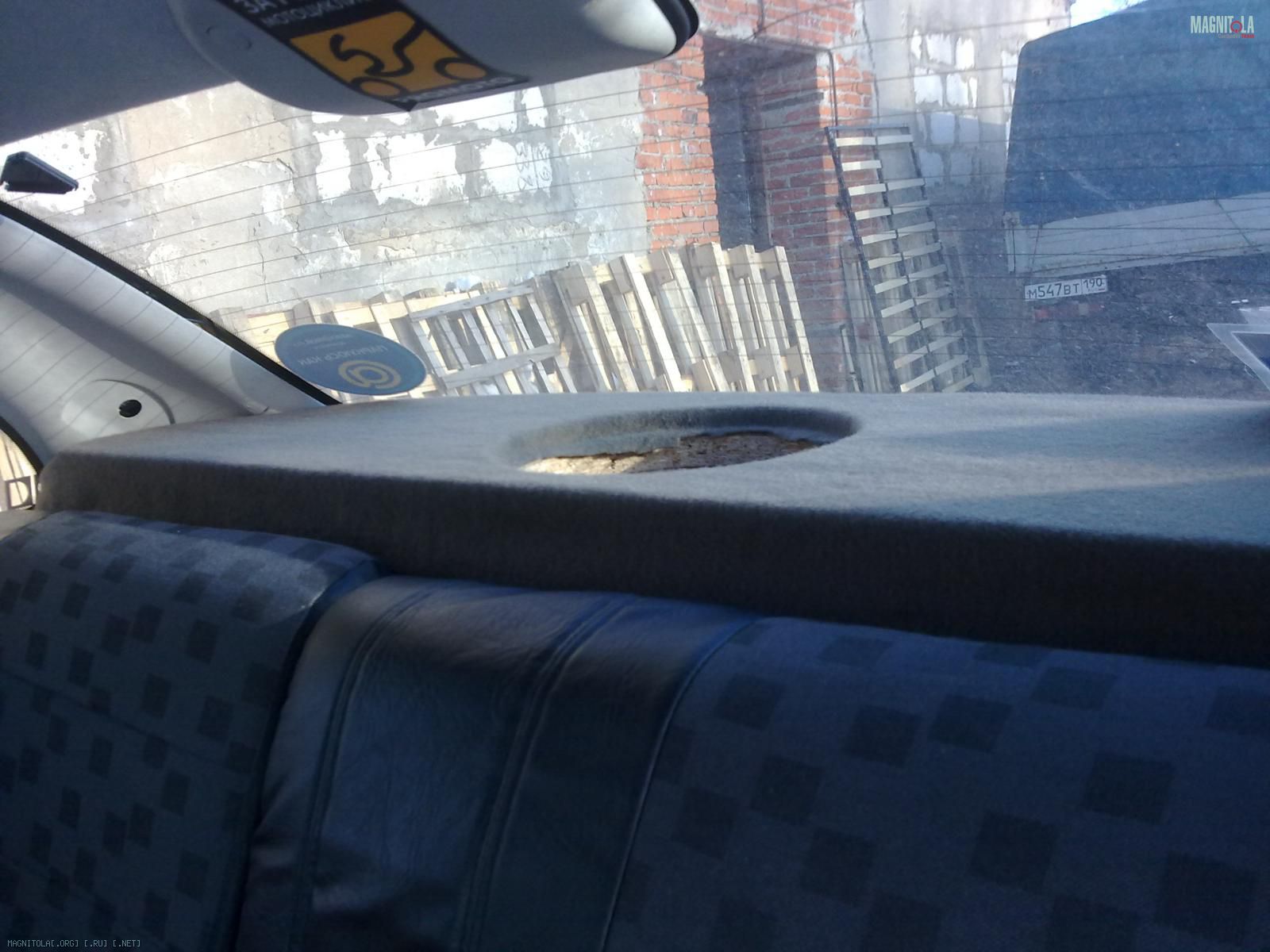

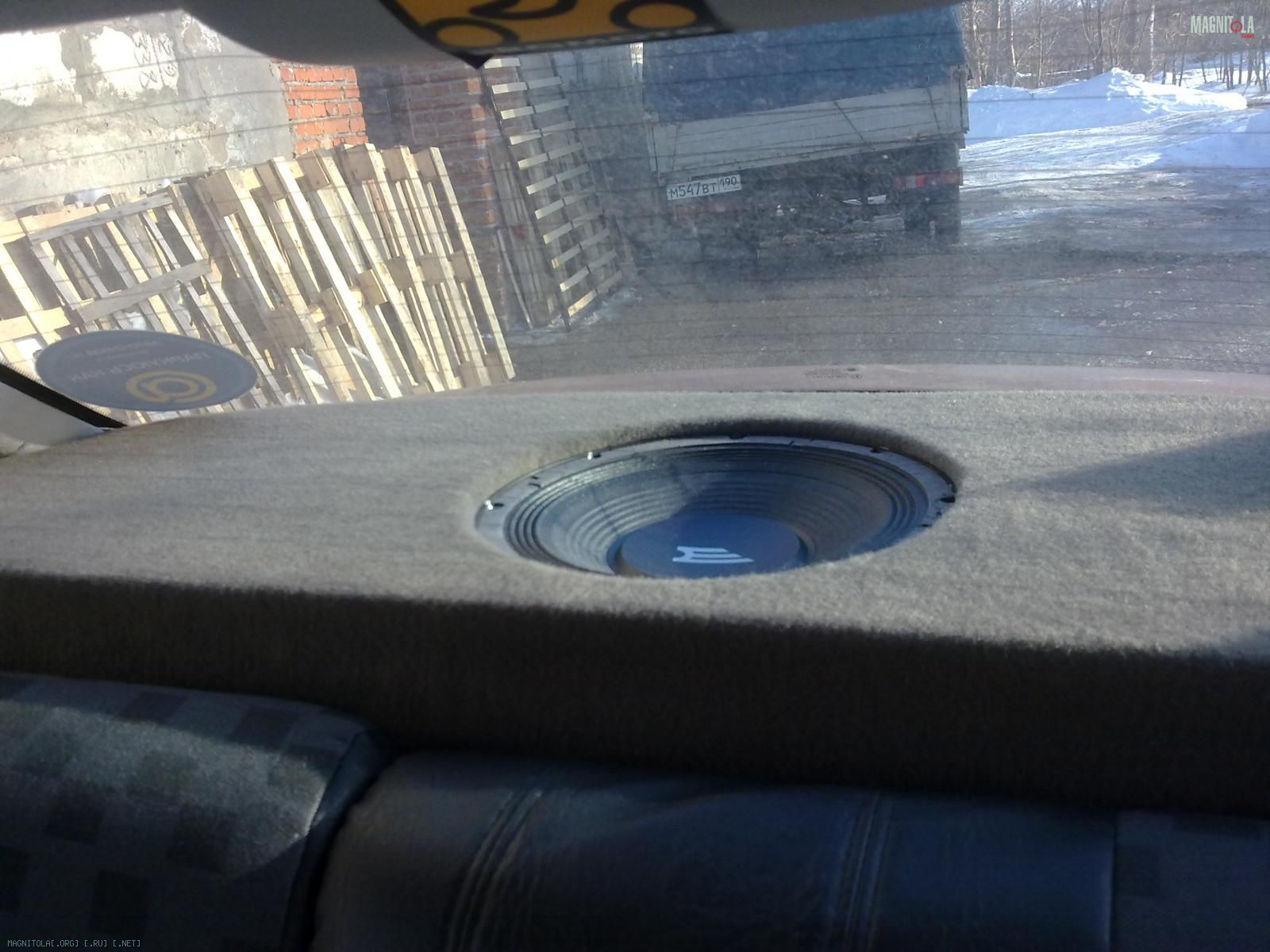

Сделал полку, состоит из трех листов ДСП, скрученых между собой саморезами, полка жестко крепится к металлу саморезами, позже будет добавлено креление к металлу болтами, полка полностью закатана в вибру. Динамик крепится к полке так же на саморезах.
Вложение 106473Вложение 106474Вложение 106475

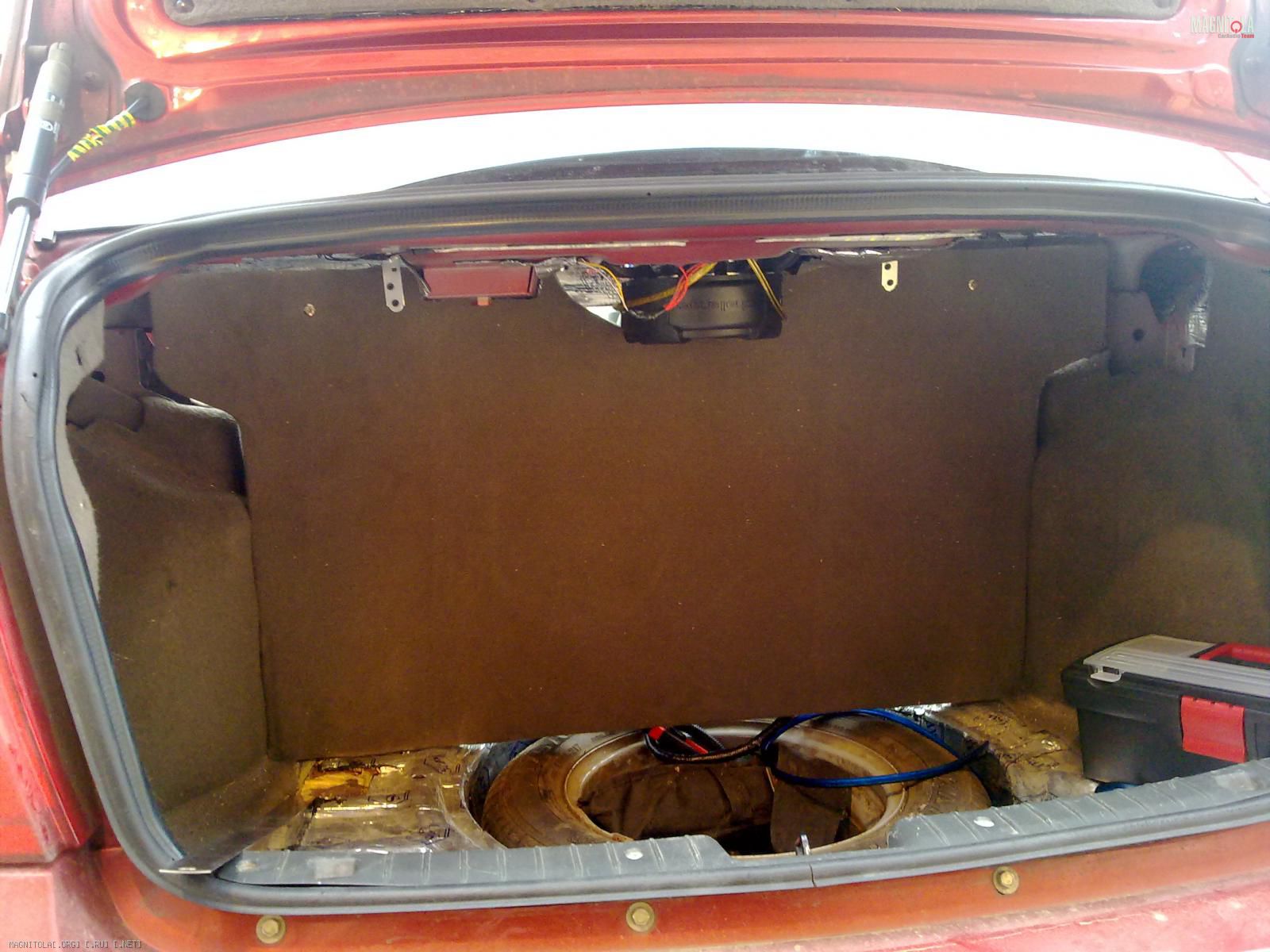

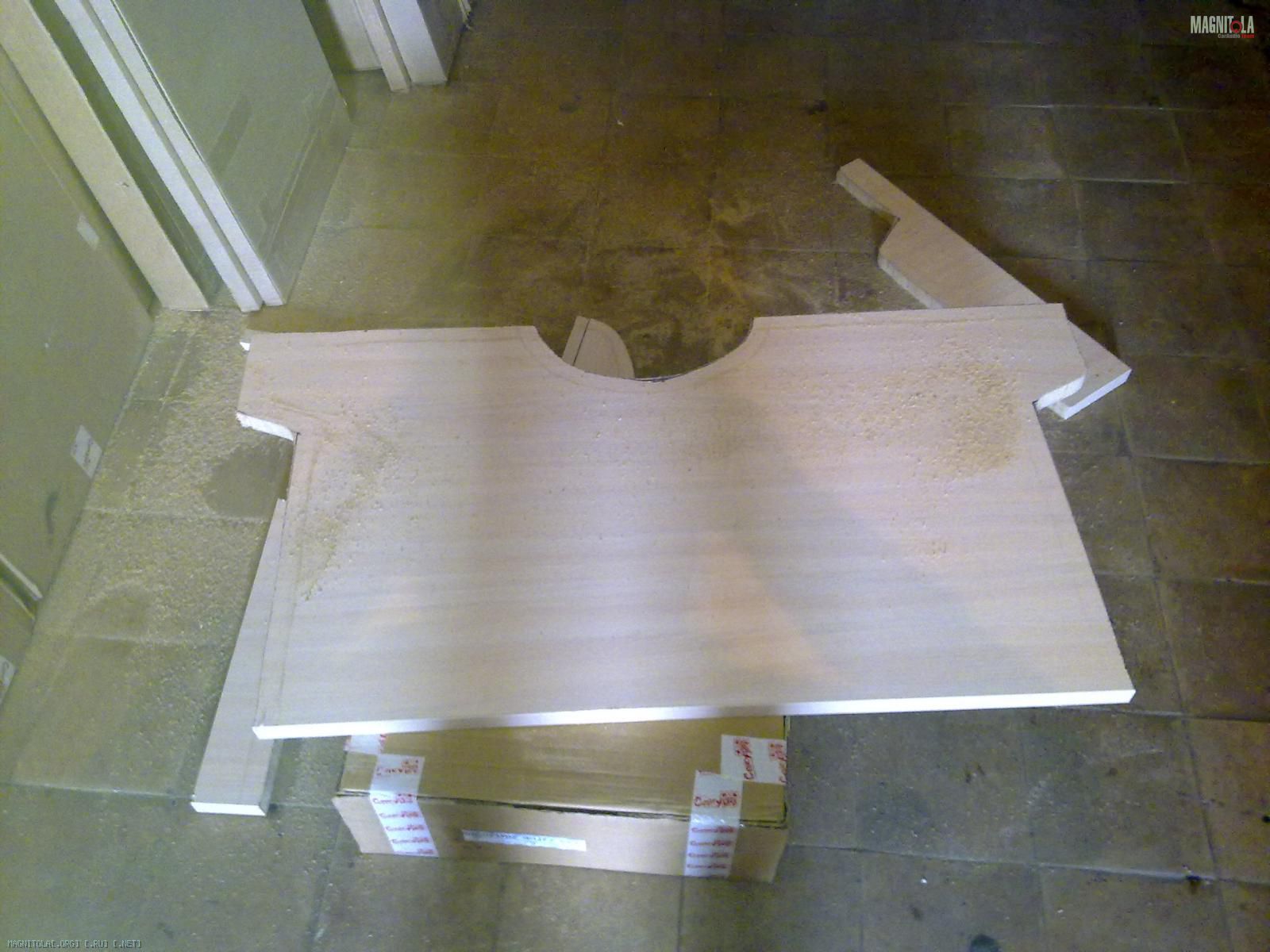

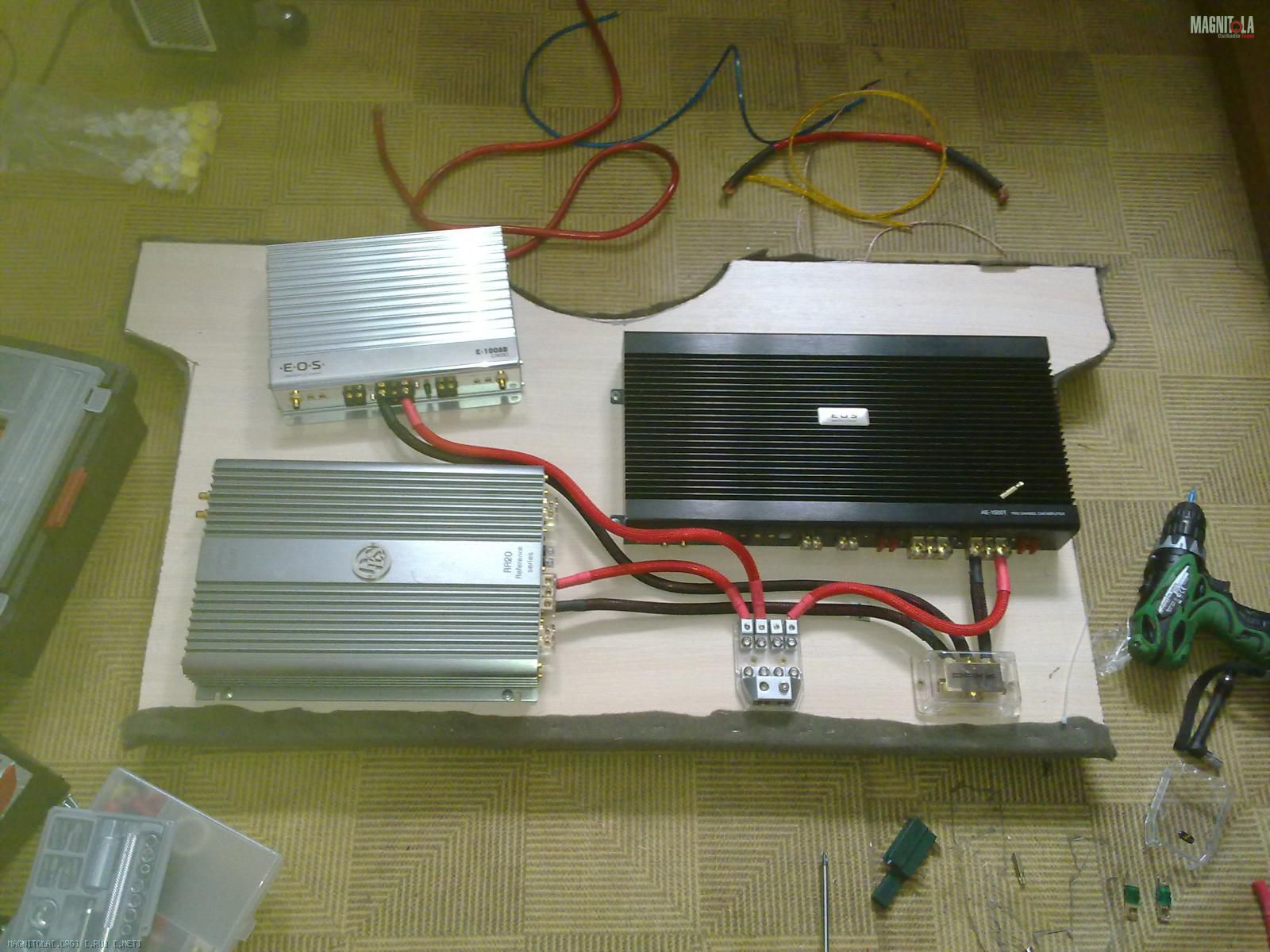

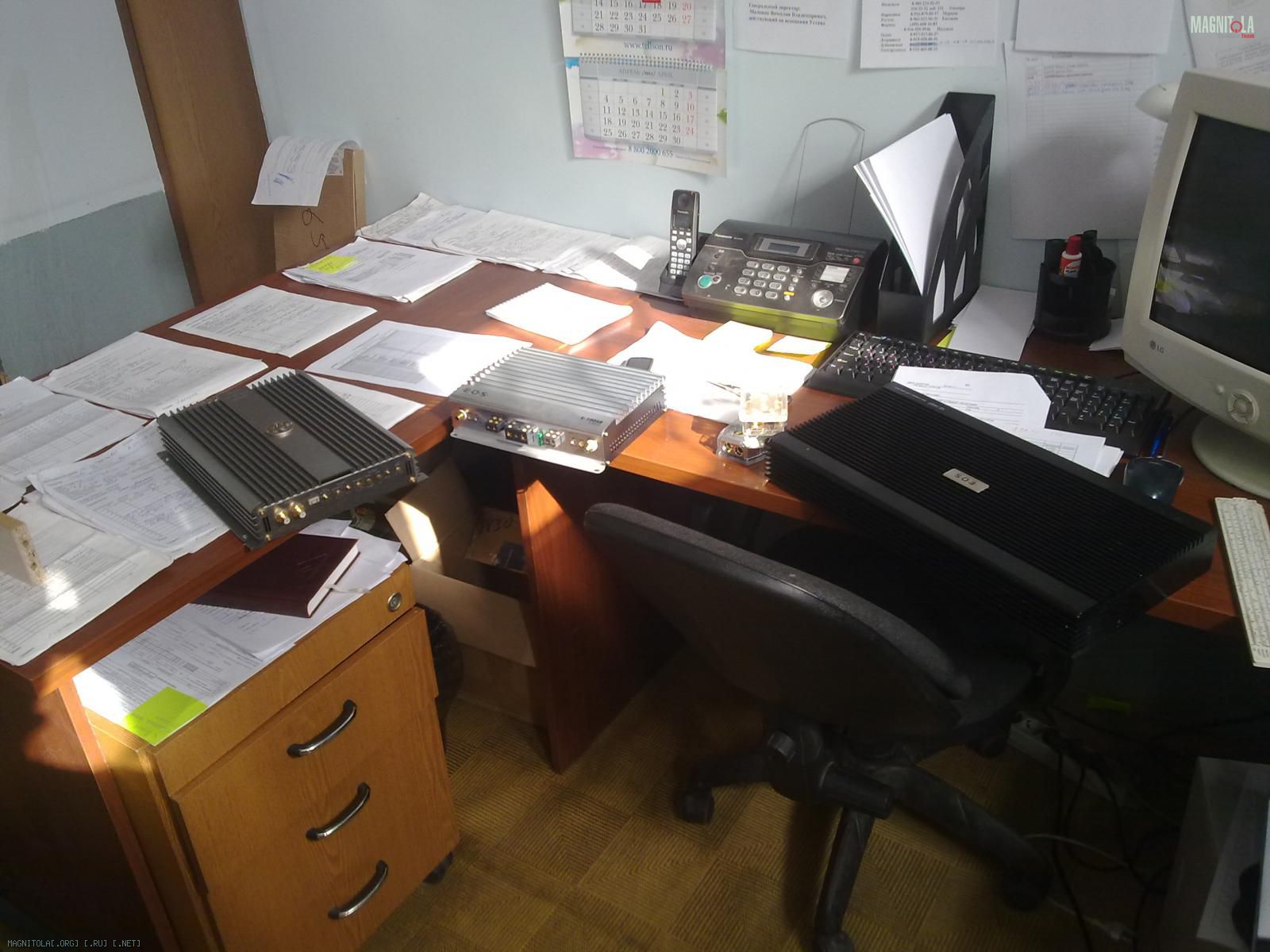

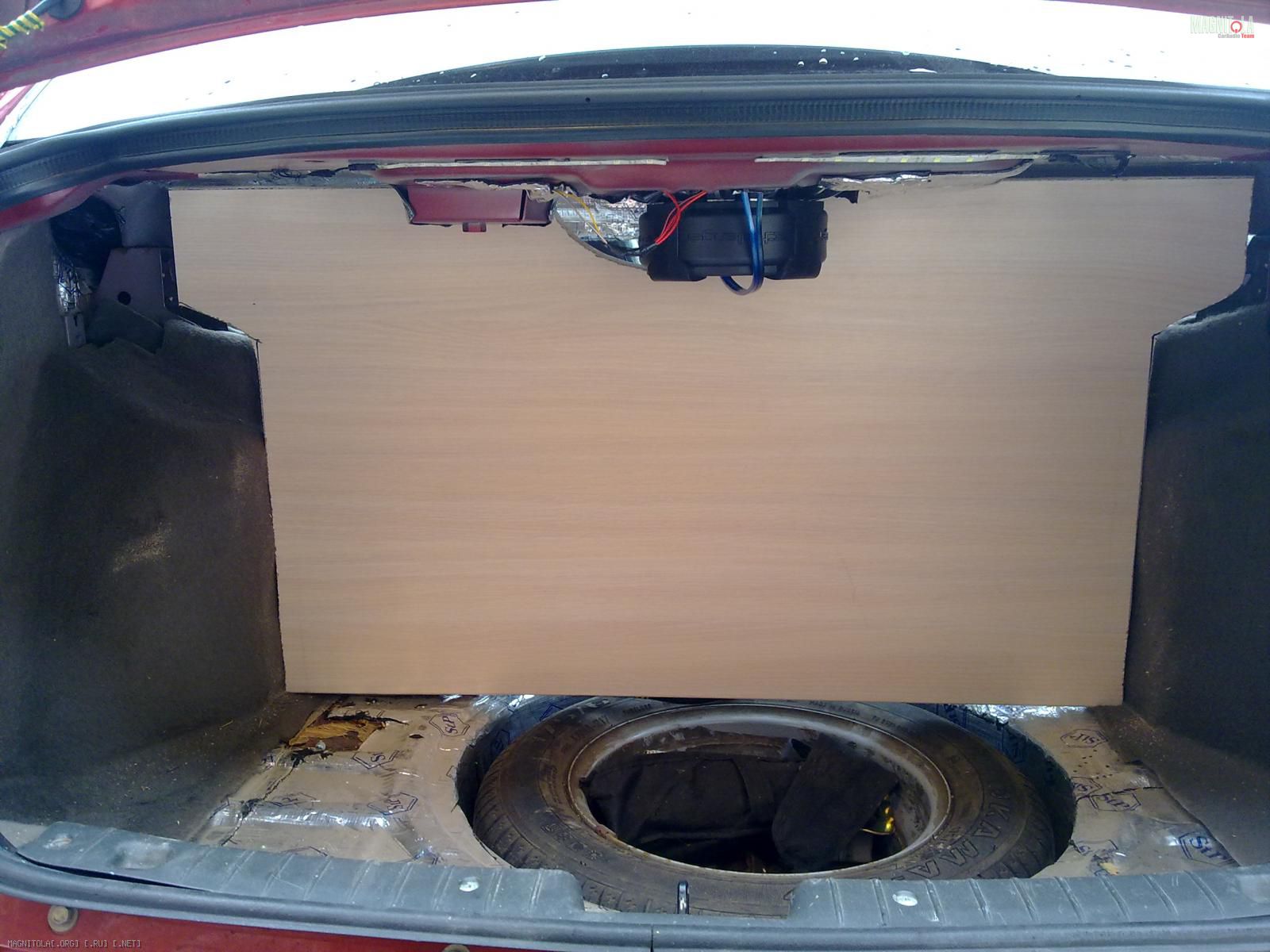

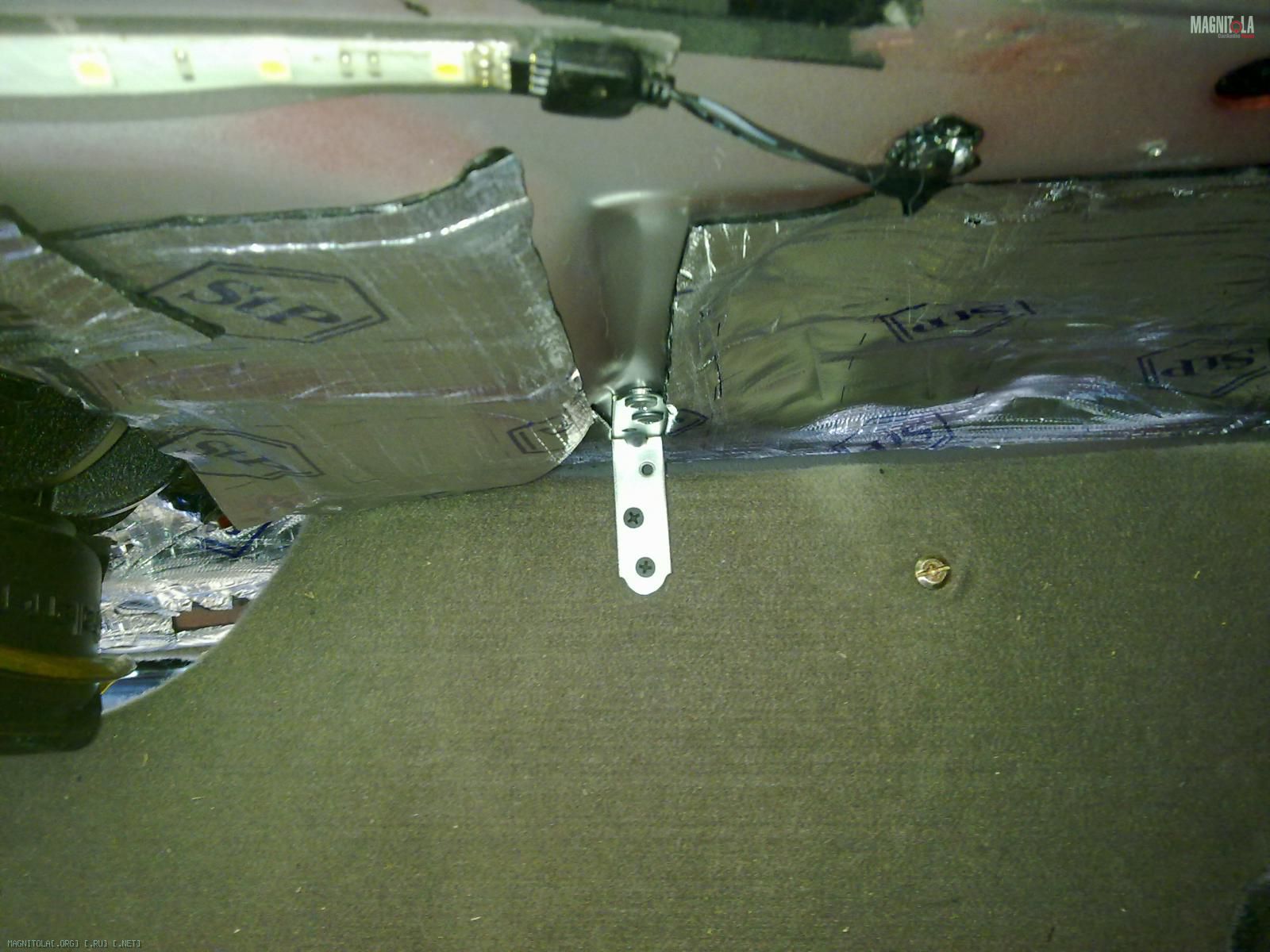

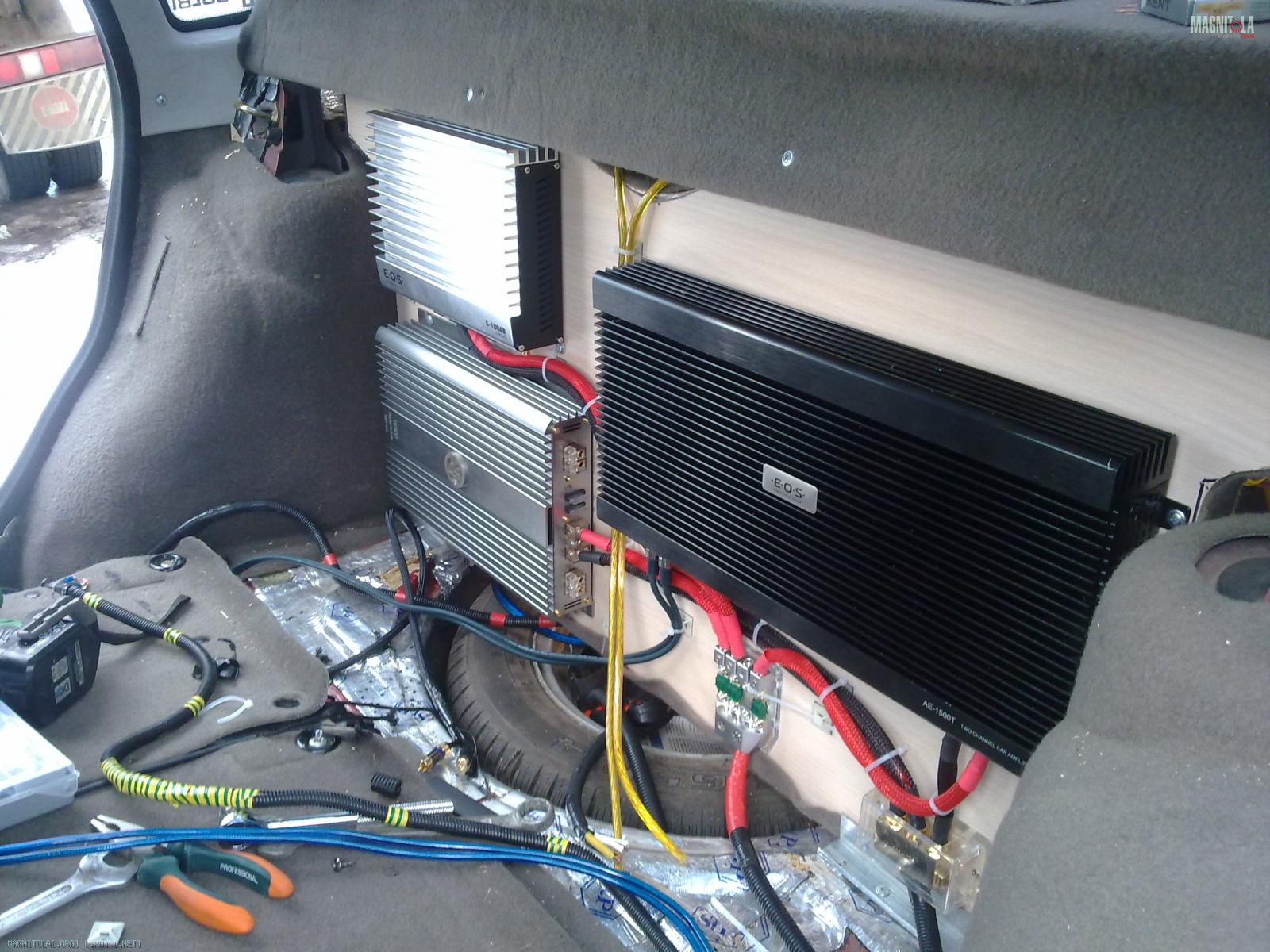

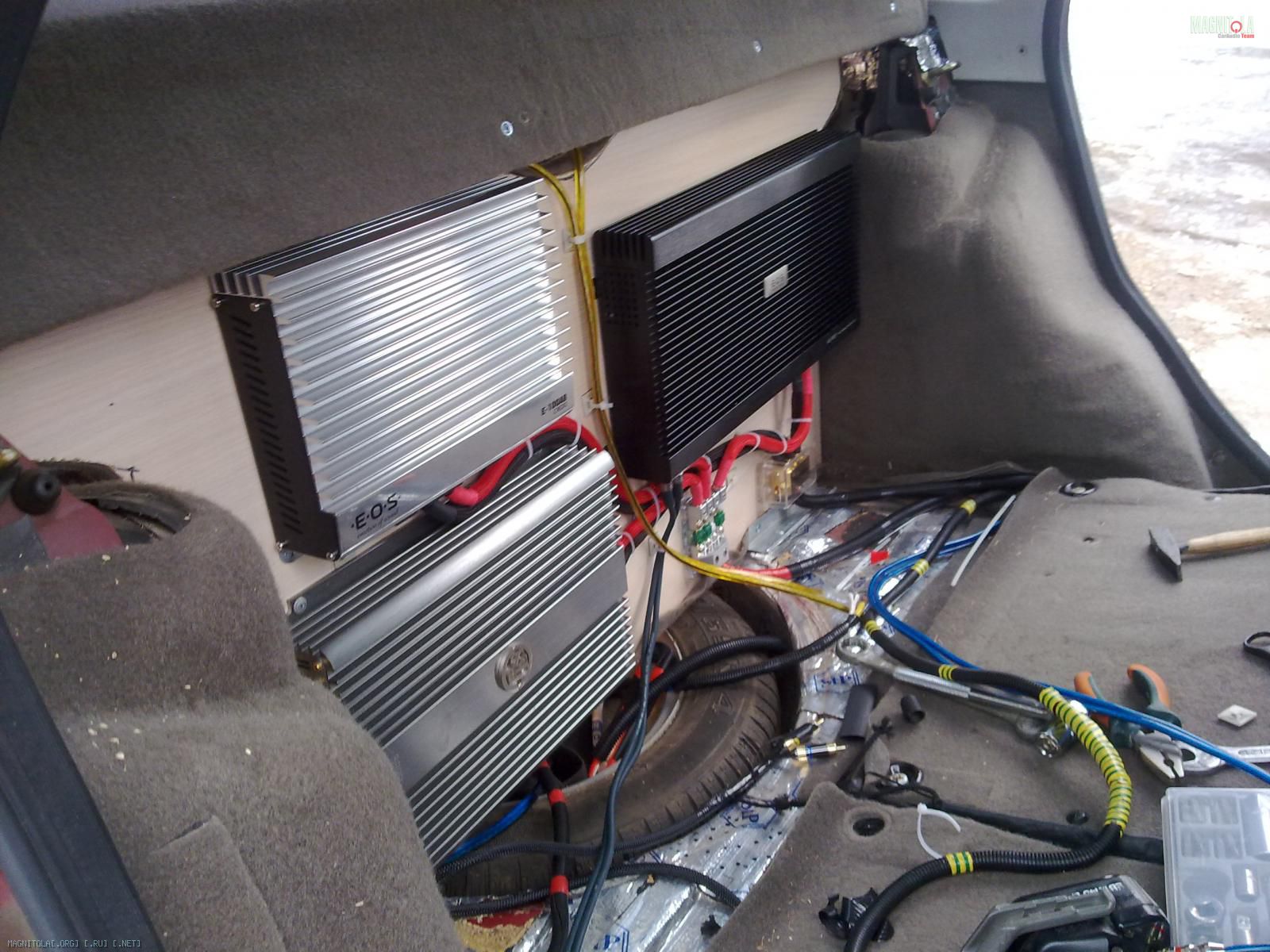

Далее изготовил перегородку для креплений усилителей, цель была как можно меньше отнять место у багажника, что и получилось. Перегородка надежно закрепленна к кузову. Сам процесс:
Вложение 106476Вложение 106477Вложение 106478Вложение 106479Вложение 106480Вложение 106481Вложение 106482Вложение 106483

Так же заменил обшивки дверей, старые многое повидали и привести в приличный вид их было оч тяжко, заказал новые, пока поставил только на зад, переднее ждут подиумов.

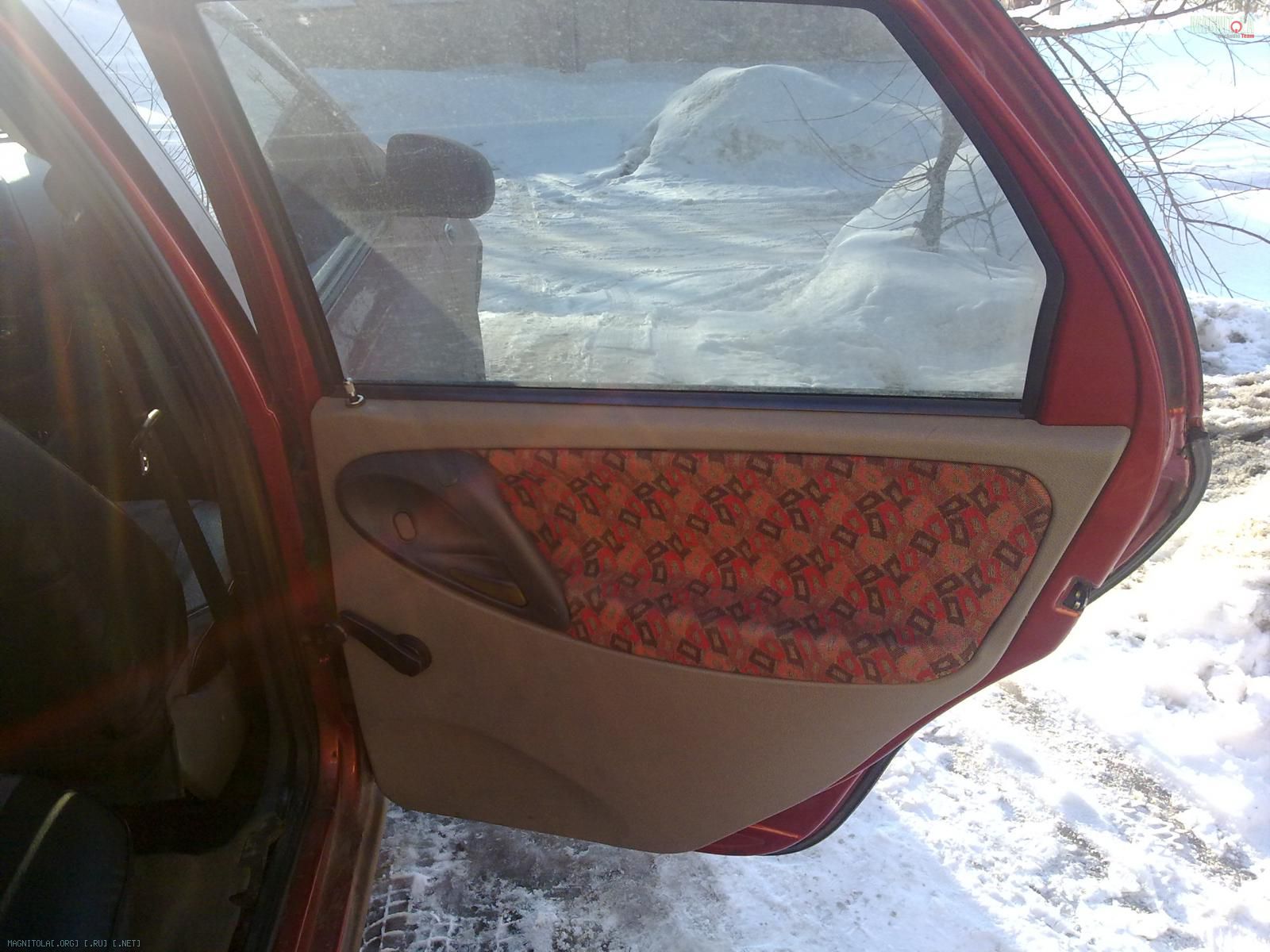

ДОВложение 106620

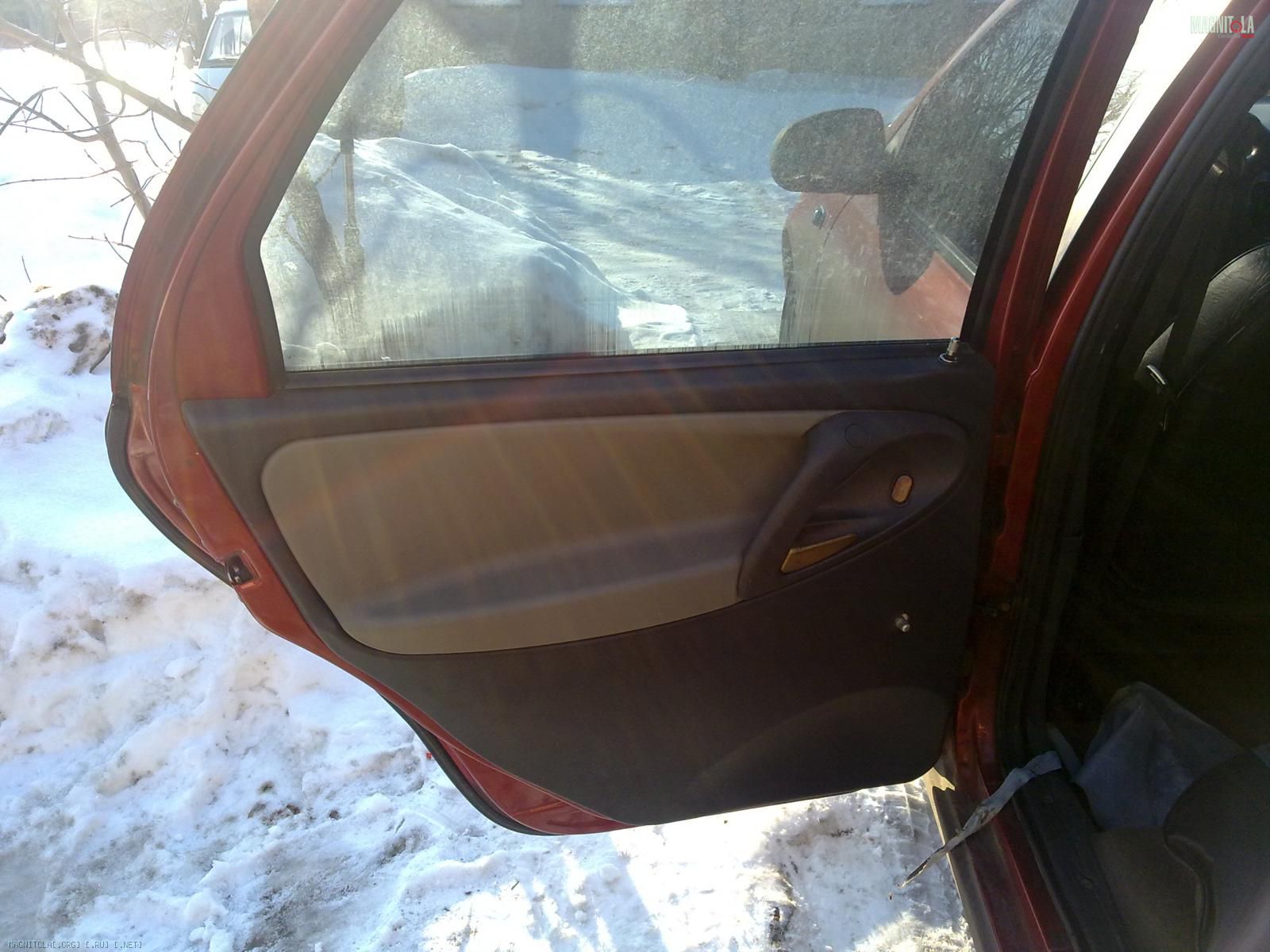

ПослеВложение 106621

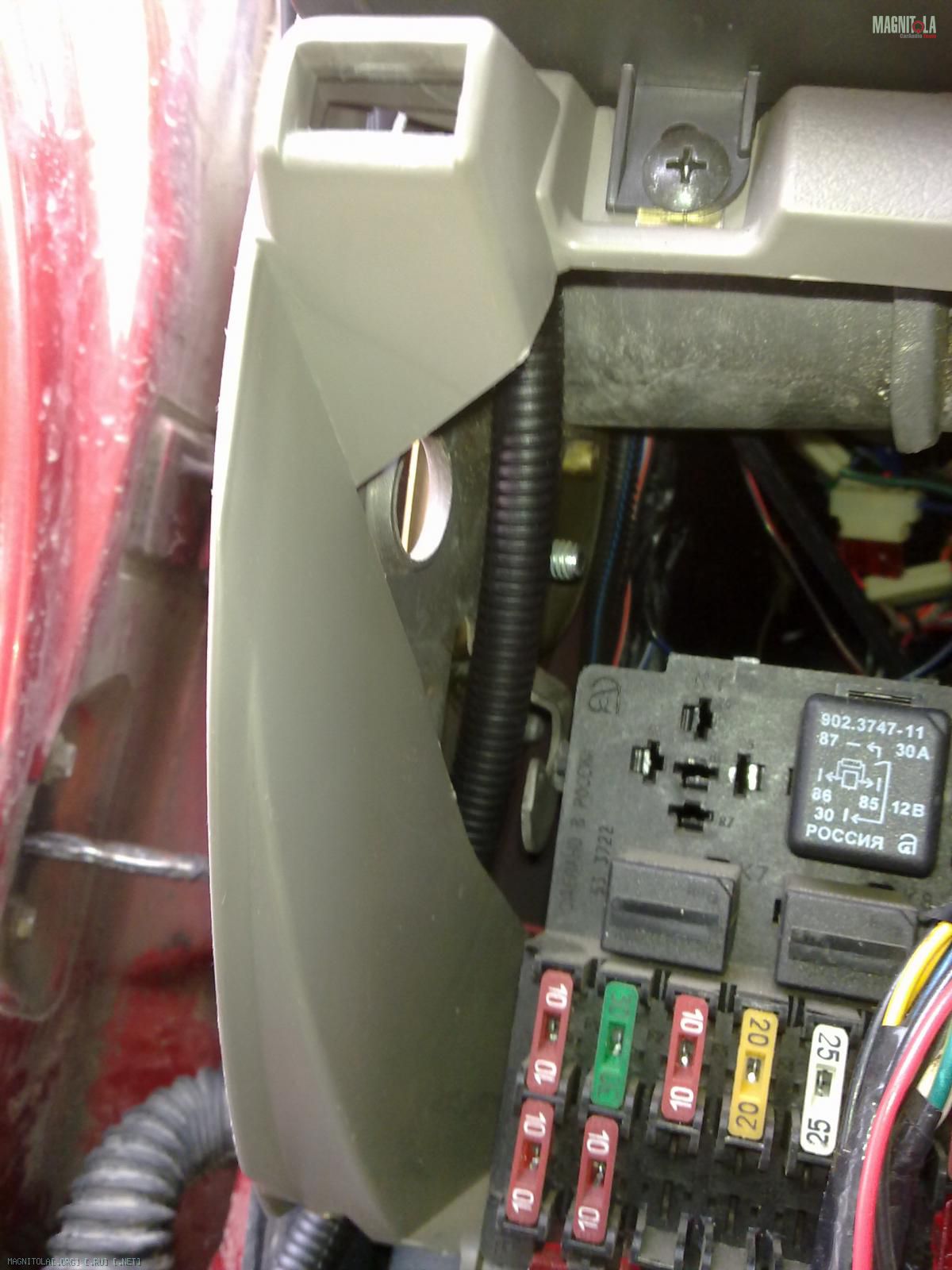

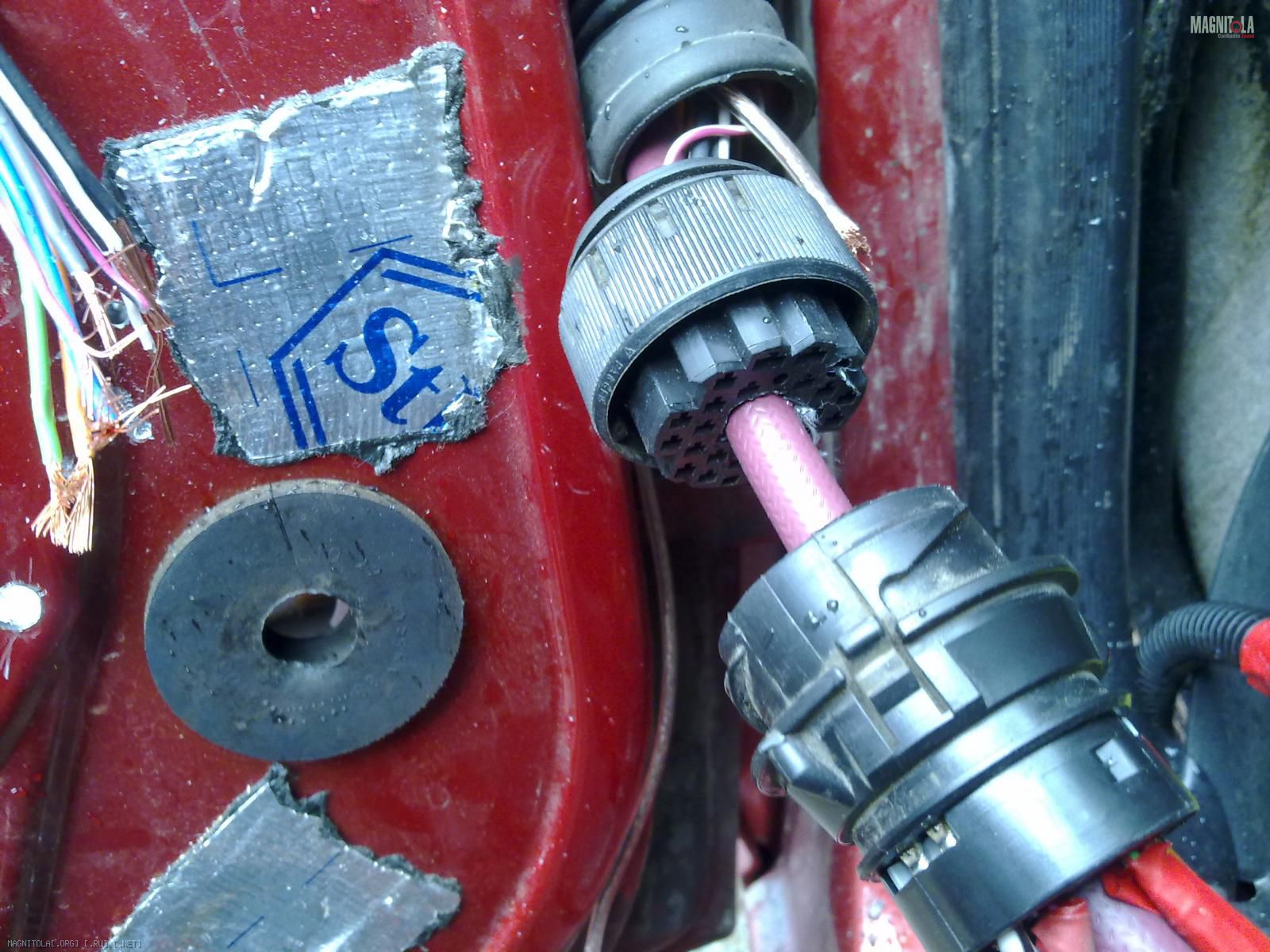

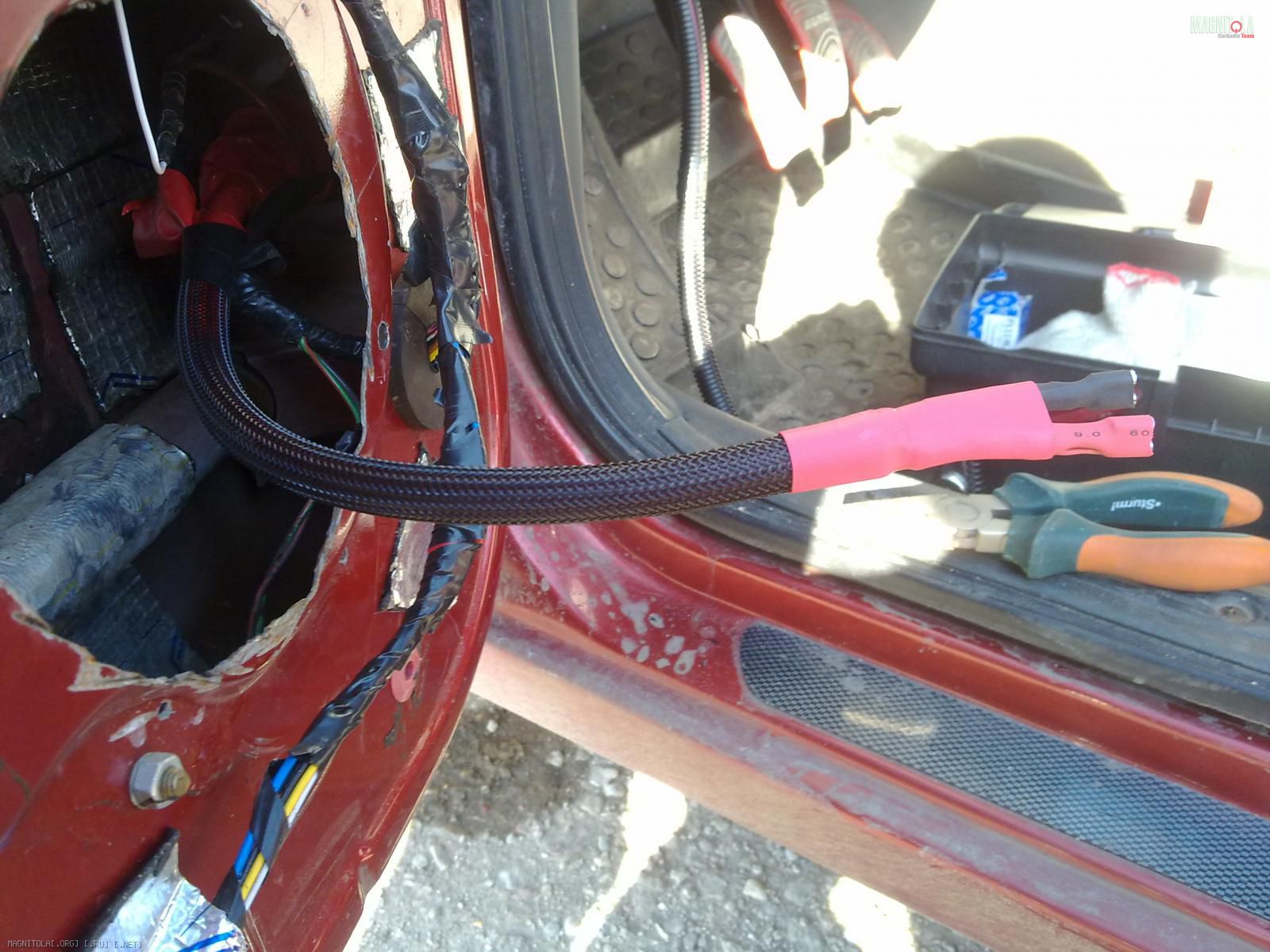

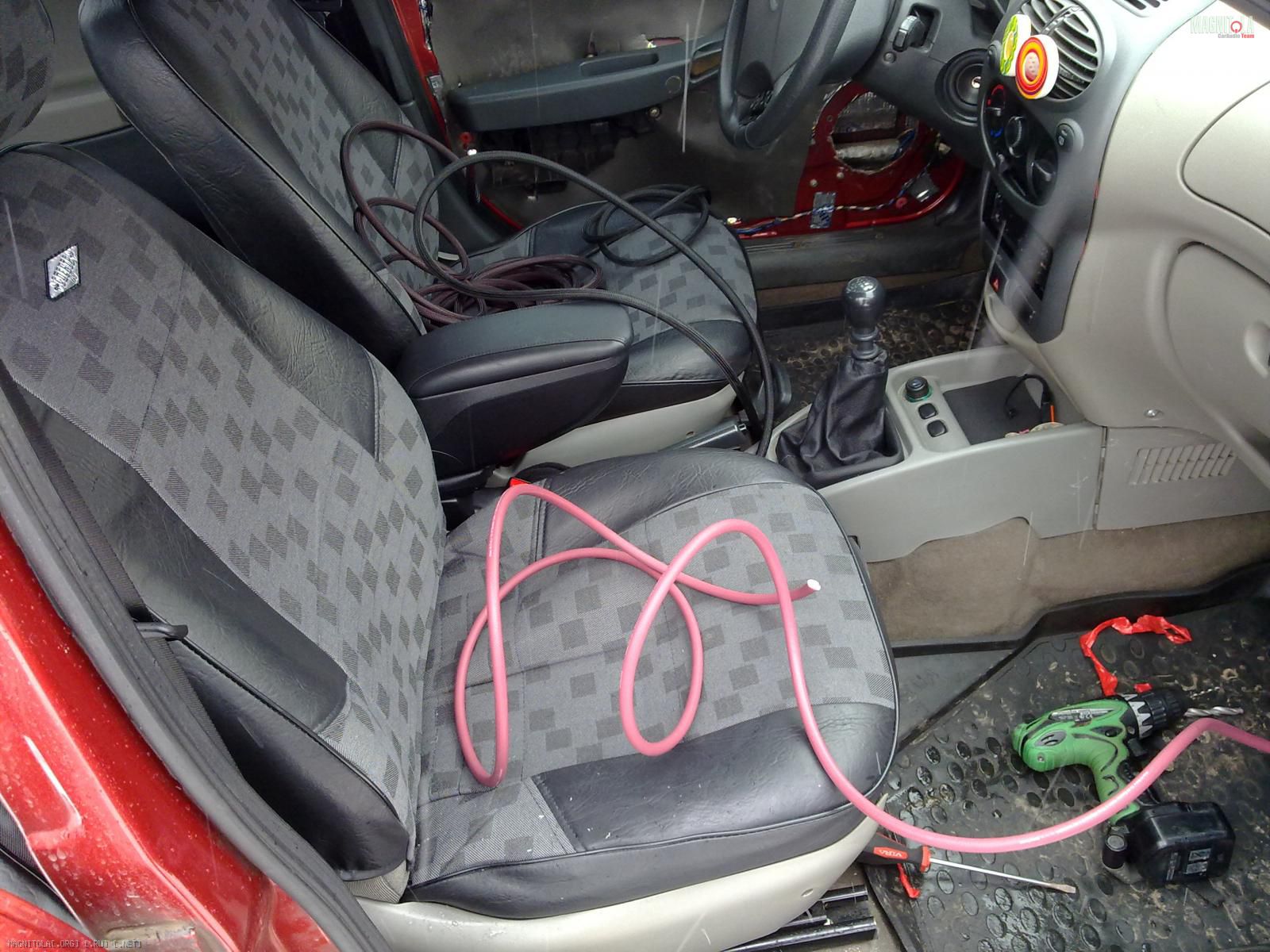

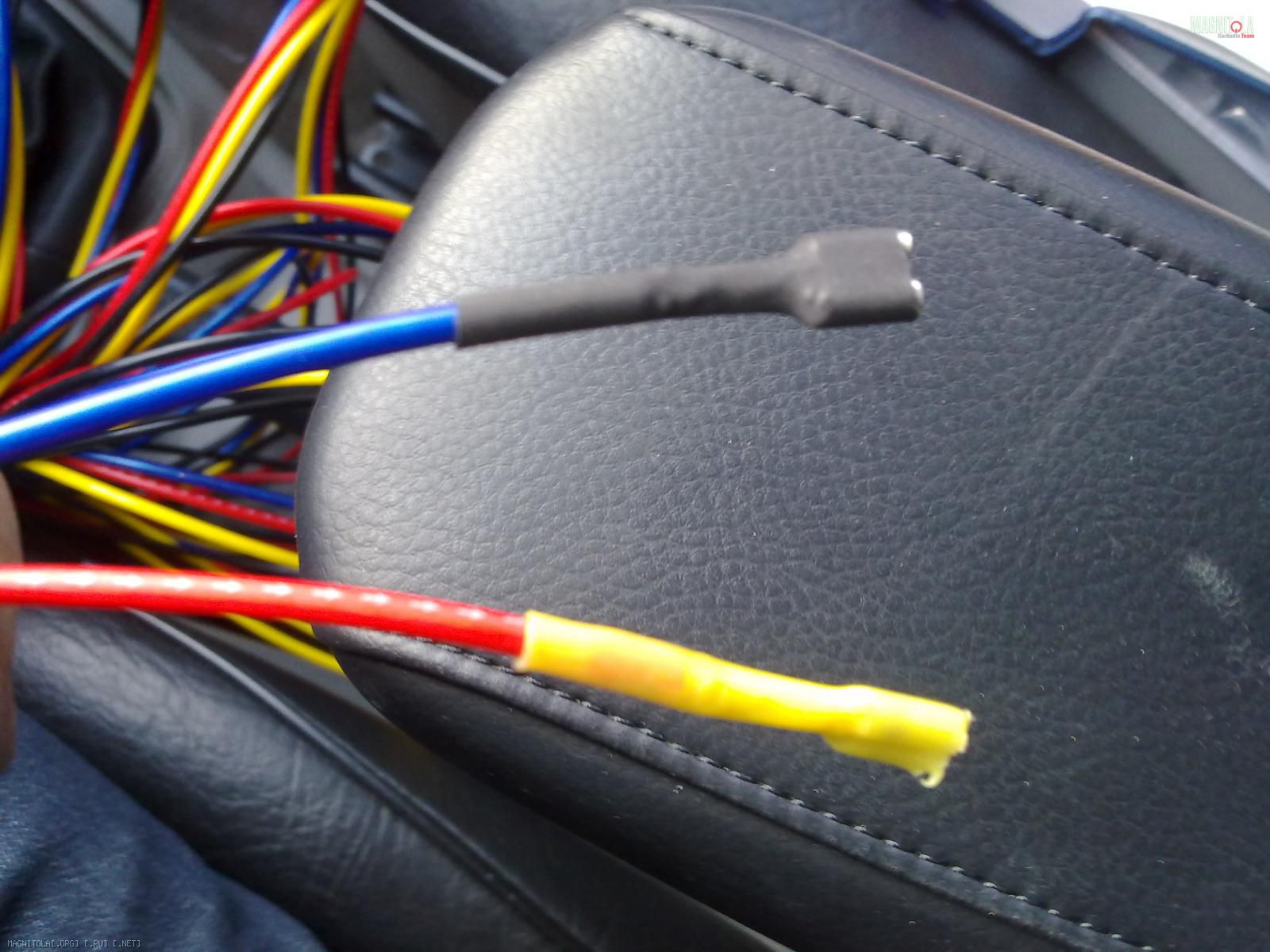

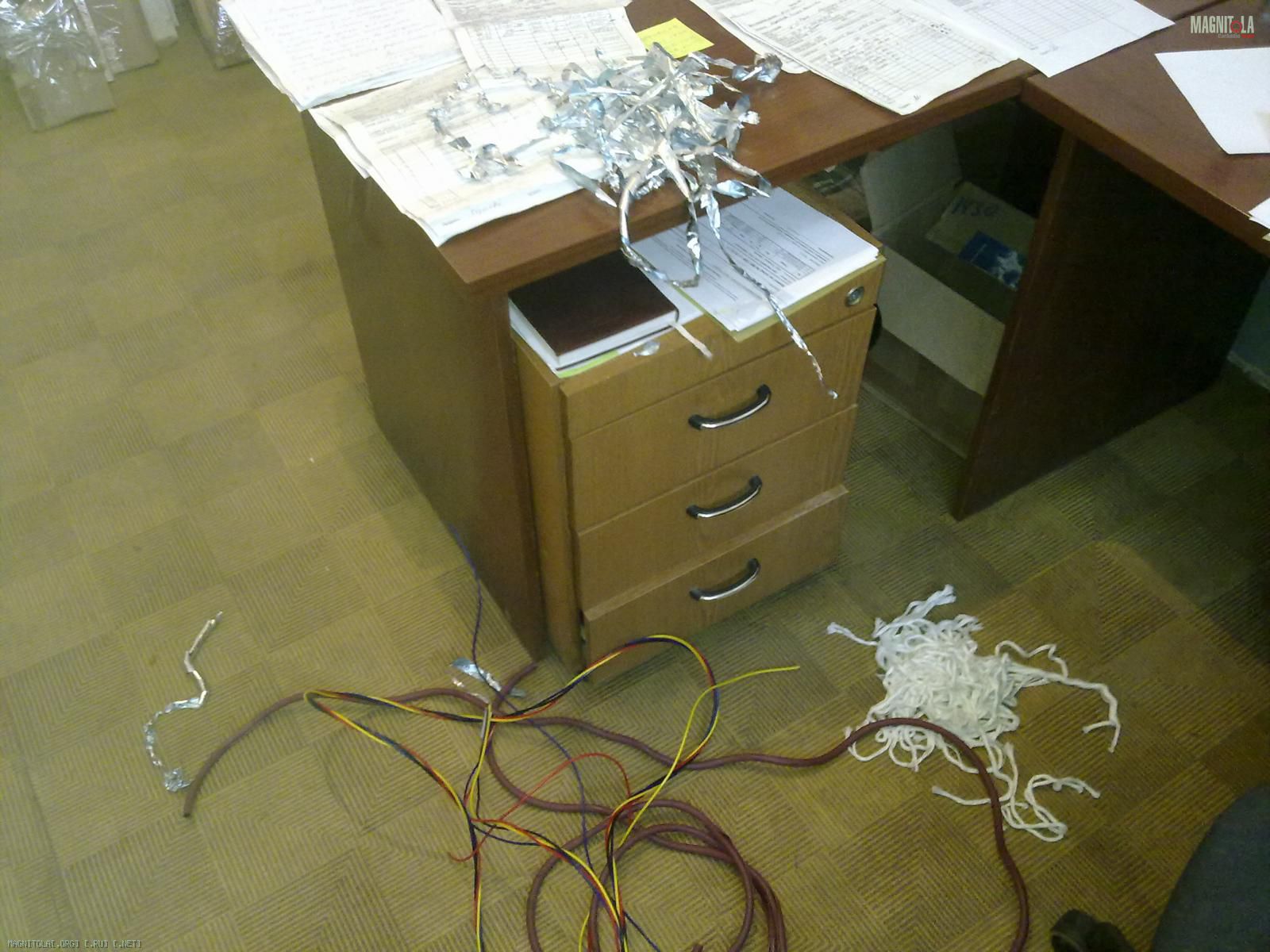

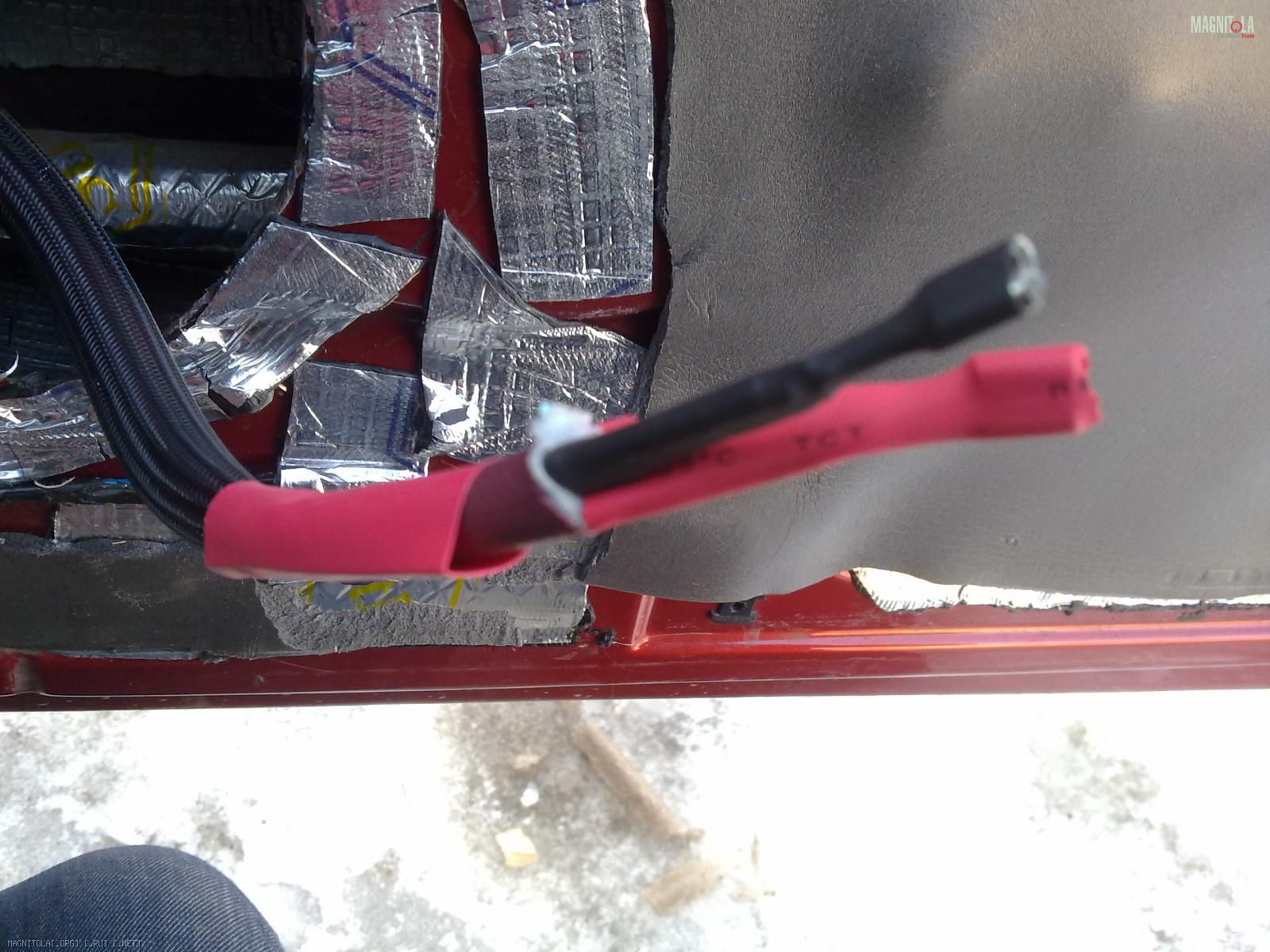

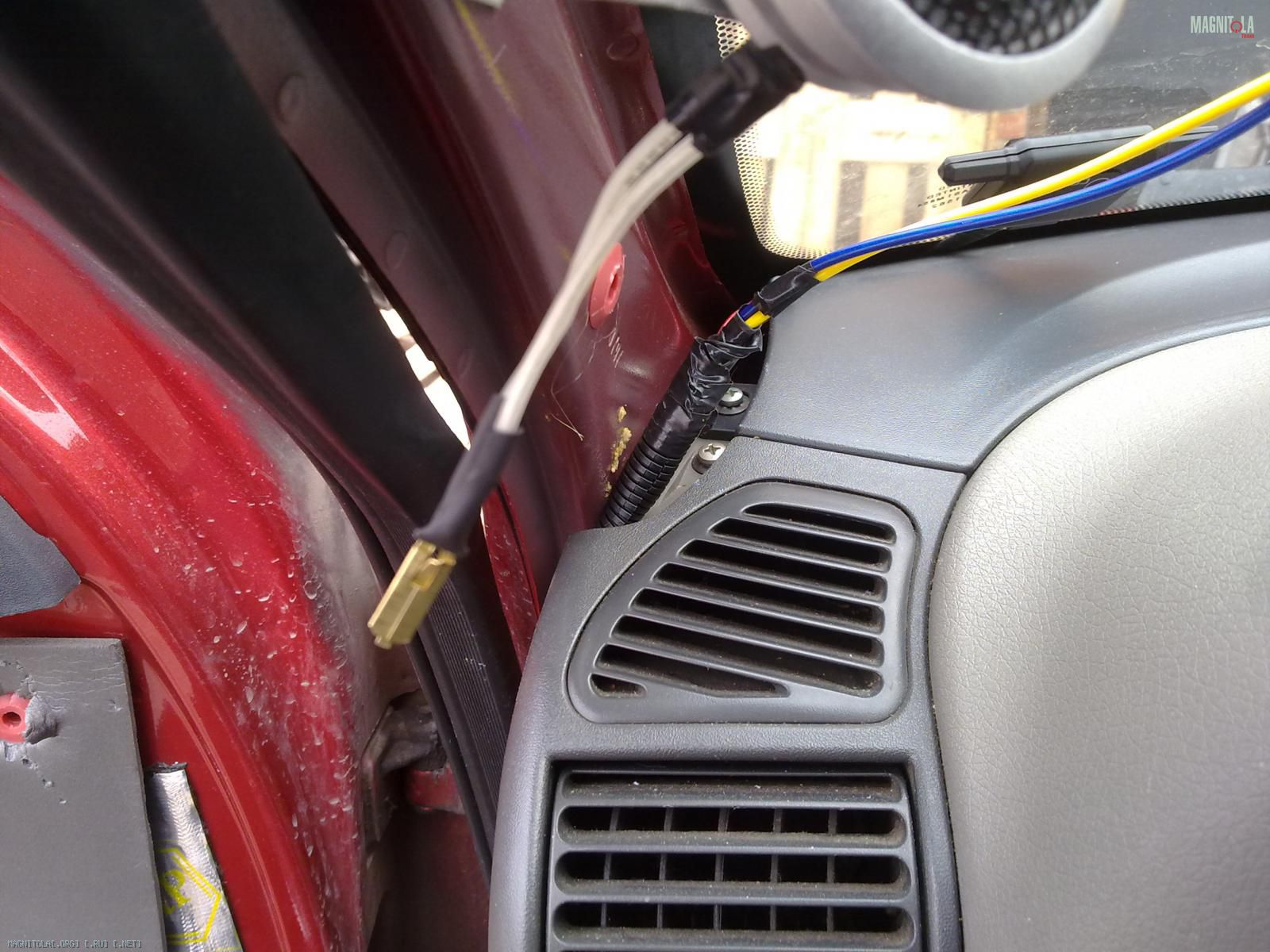

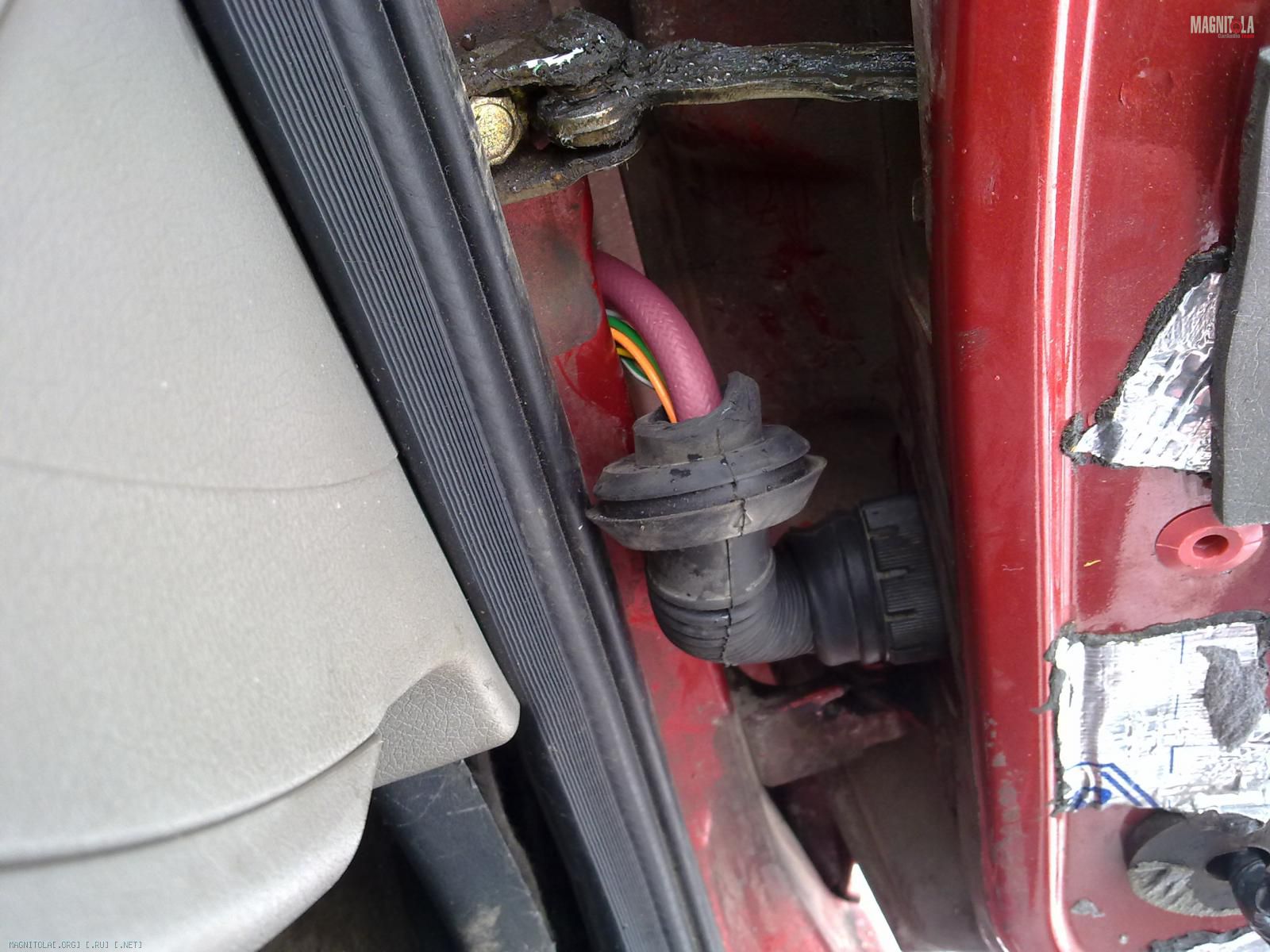

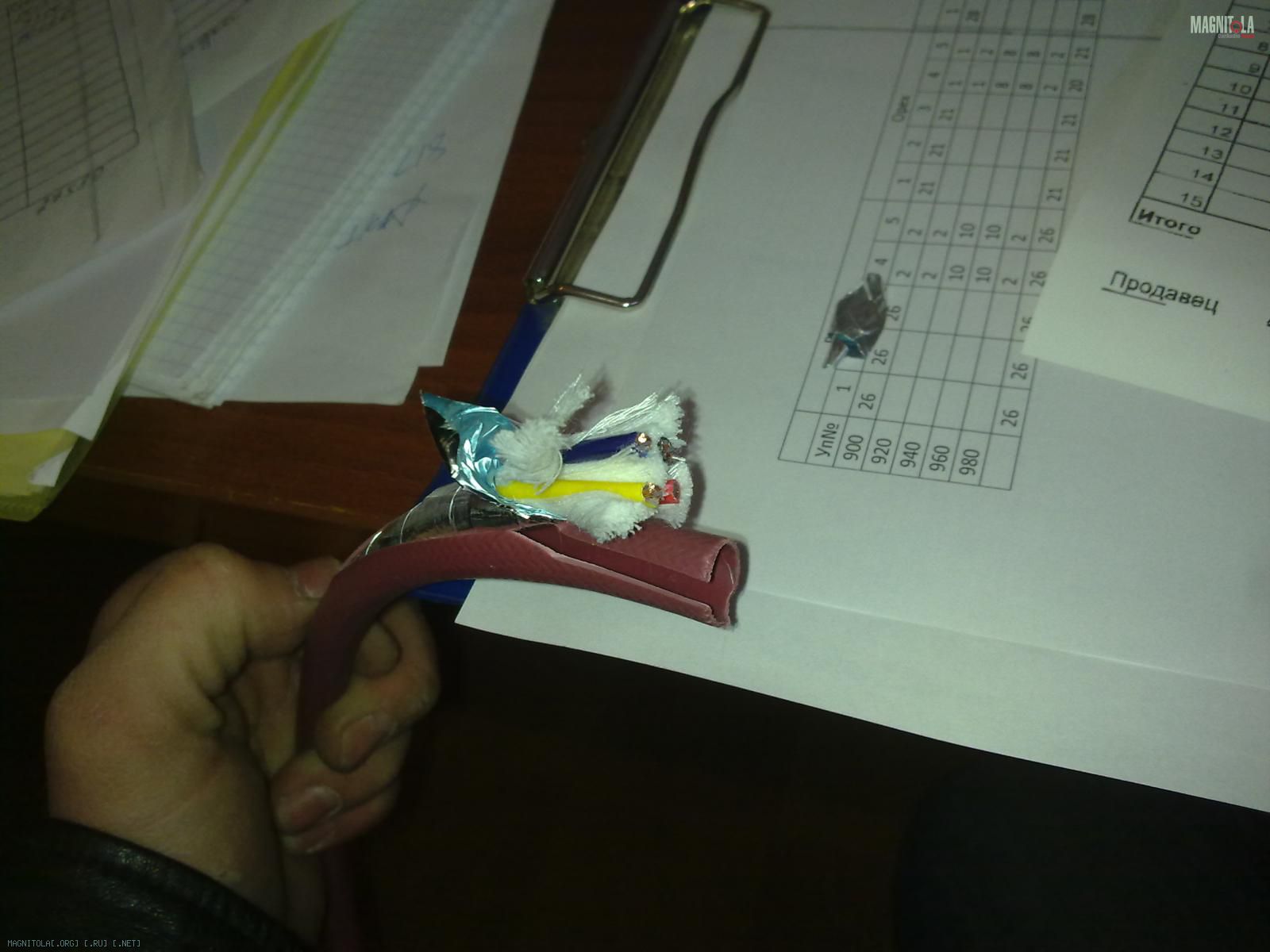

Вот и наступили теплые деньки, протянул провода в двери, акустический E.O.S. TA-14 давольно толстый, так что повозится пришлось много, правая сторона все отлично, а на левой начал расверливать разъем и сверлом прорвал штатную проводку..пришлось все отрезать и изолировать..кое где удлинять провода. Акустического хватило 12м. по четыре на миды, оставшейся кусок раздвоил и пустил на ВЧ, проводка пока лежит у порогов, на след выходных будем прокладывать.Вложение 108676Вложение 108677Вложение 108678Вложение 108679Вложение 108680Вложение 108681Вложение 108682Вложение 108683Вложение 108684Вложение 108685Вложение 108686

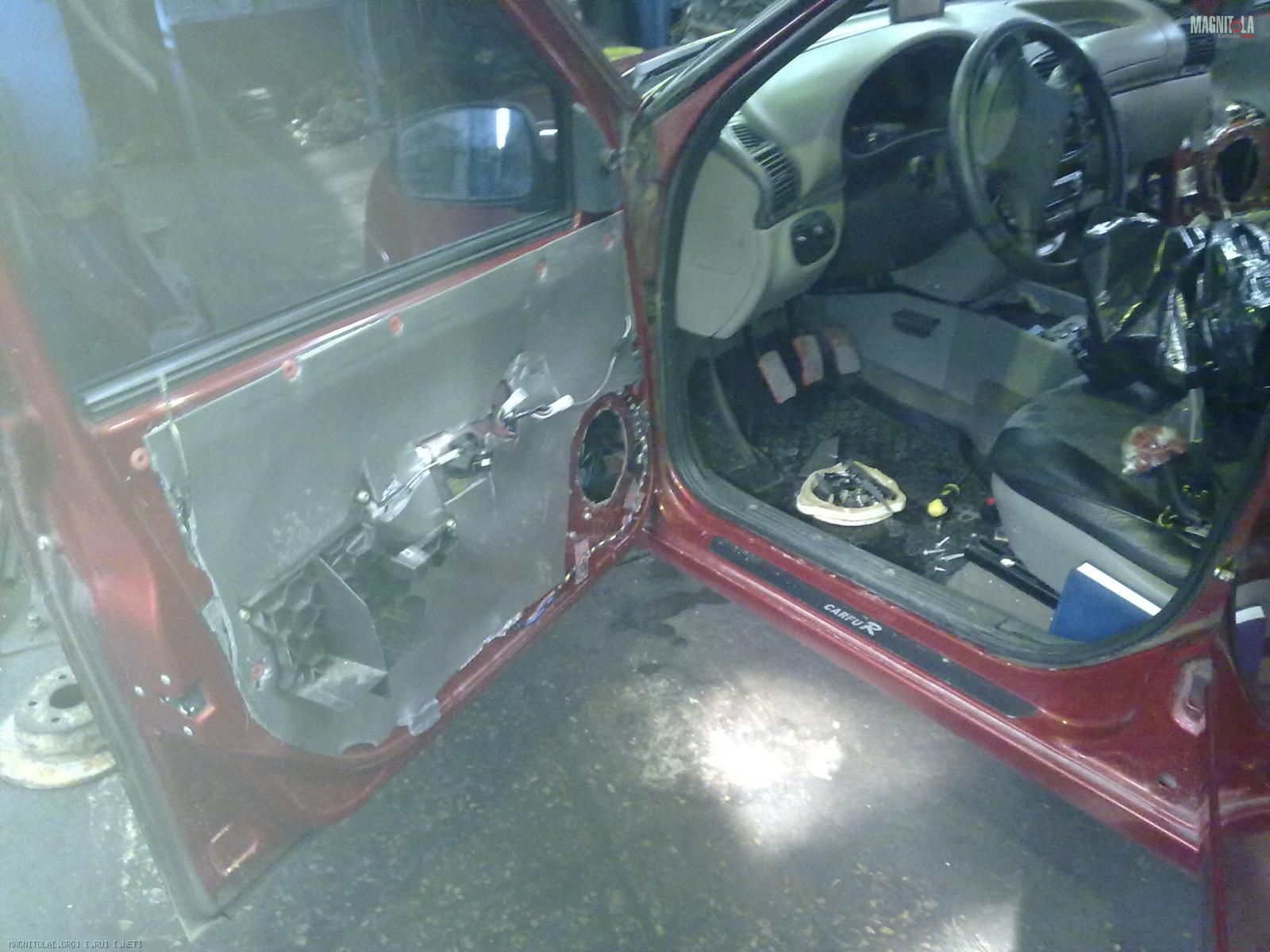

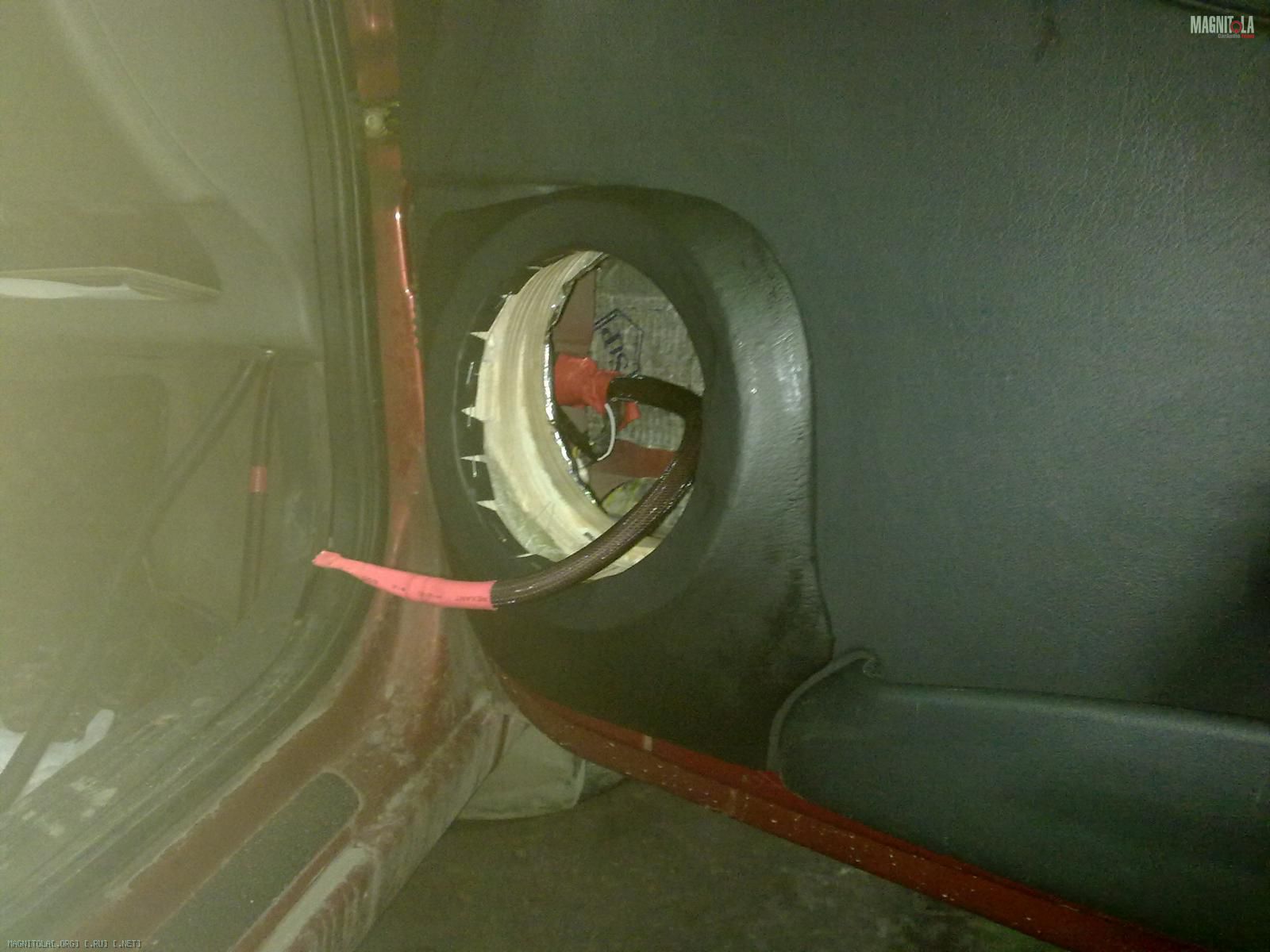

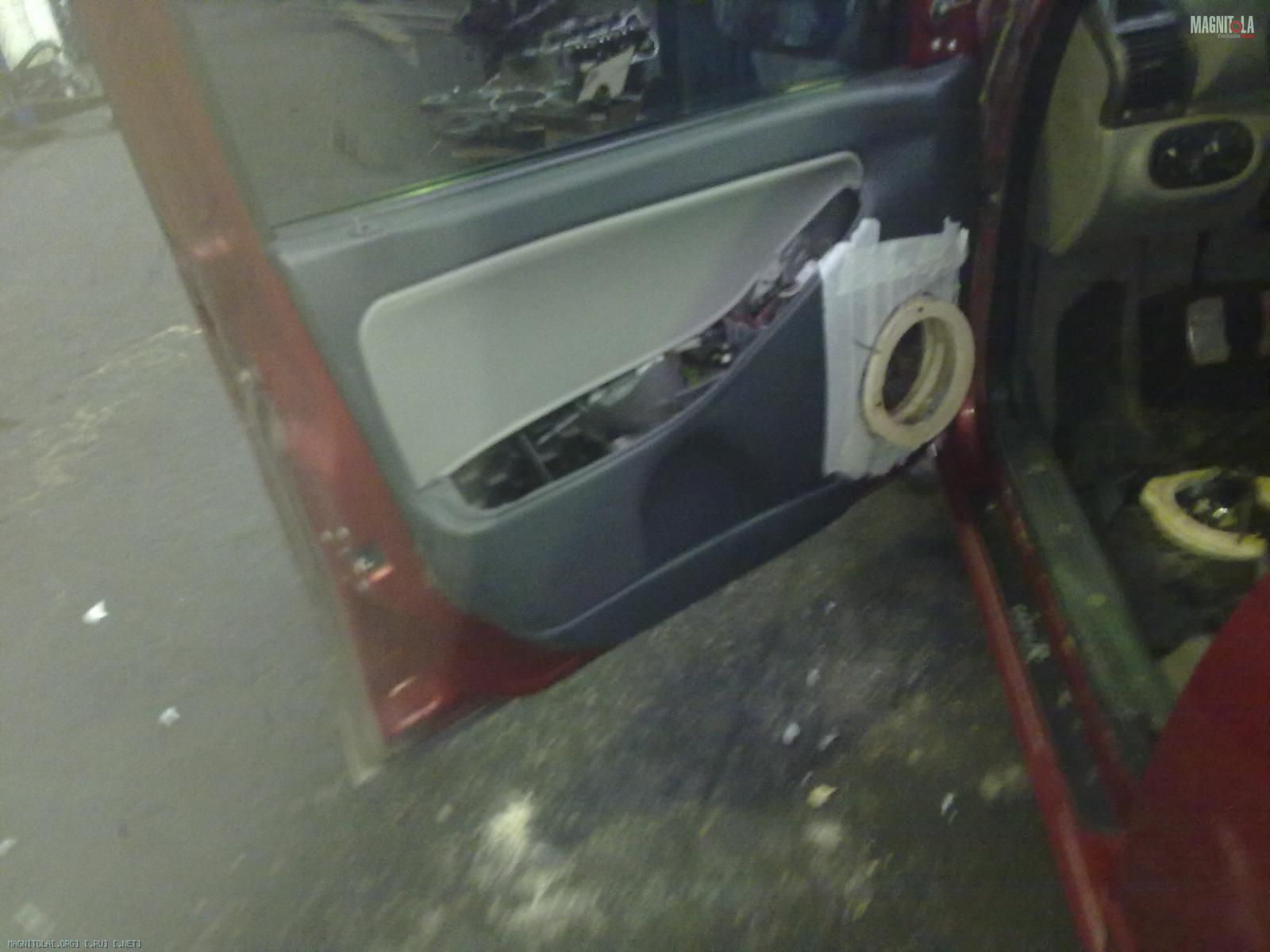

Сделаны подики в двери, спасибо огромное kiot за них, сделали на отлично!Во совсем немного фото процесса:Вложение 108690Вложение 108691Вложение 108692Вложение 108693

качественное фото готового результата скину чуть позже.

так же были уложены каждый в свою гофру межблоки Stinger SX17 2шт и DAXX R55 1шт.

ГРОТ, Случайно чертеж панели под уси не делал?

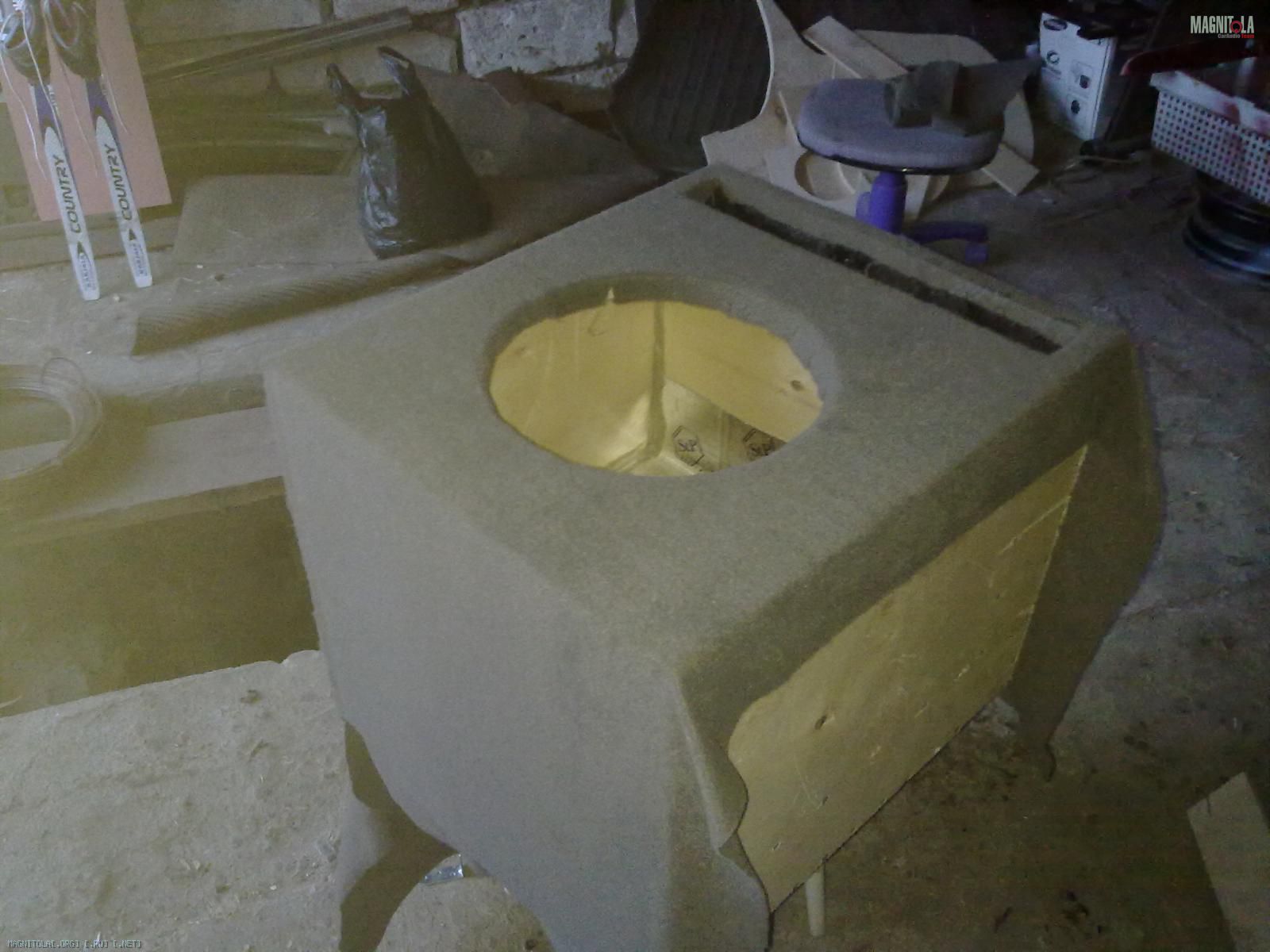

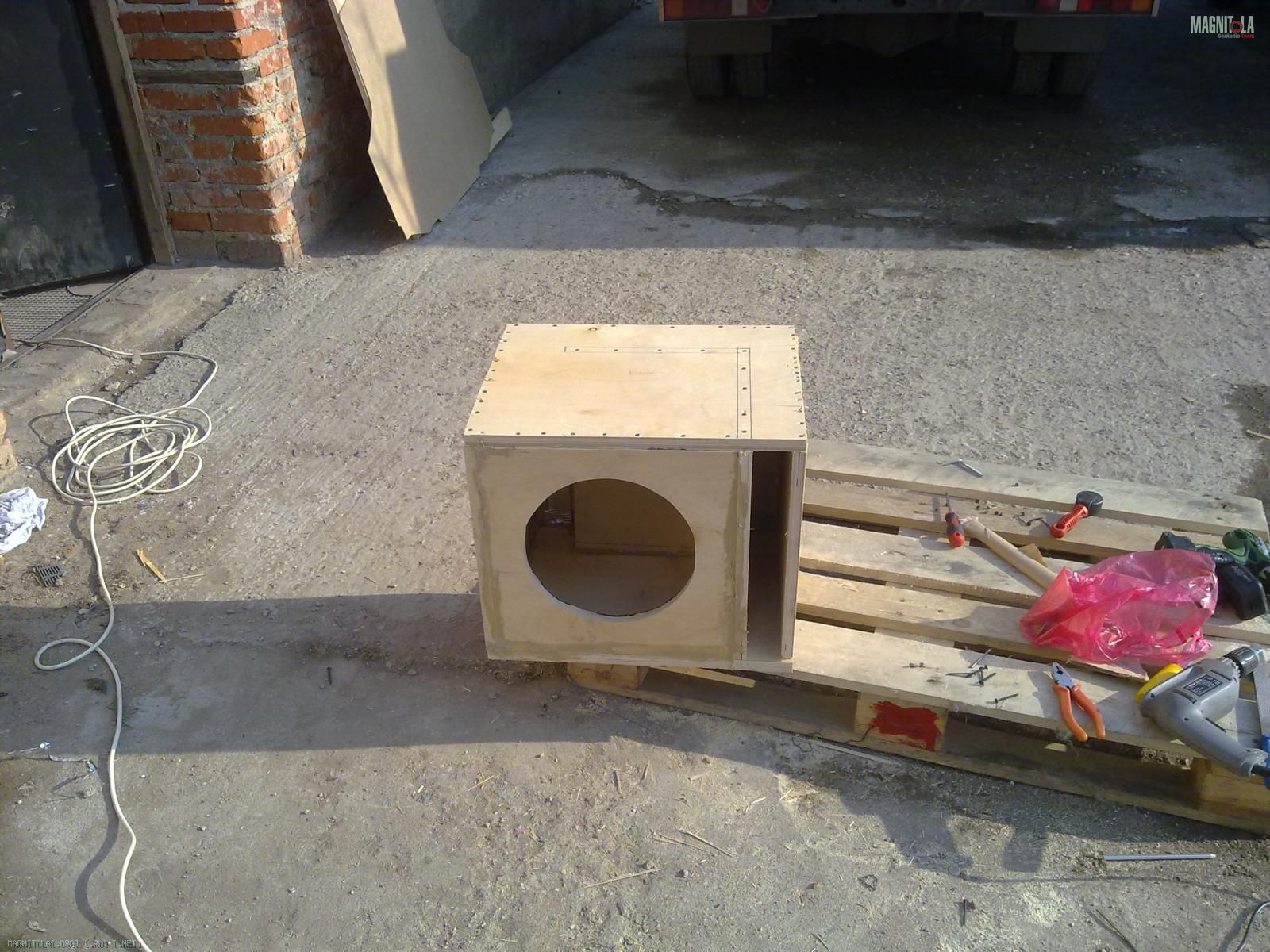

Еще вчера сколотили корпус для R-ки (для пляжных выходных:dance3:) литраж ~50л, настройка 39-40Гц.

Вложение 108694Вложение 108695Вложение 108696

Цитата:

---

Сообщение от M1979

ГРОТ, Случайно чертеж панели под уси не делал?

---

от руки на листке набрасывал, дальше по месту подгонял, если нужно могу найти и выложить примерные размеры..

Цитата:

---

Сообщение от ГРОТ

от руки на листке набрасывал, дальше по месту подгонял, если нужно могу найти и выложить примерные размеры..

---

Буду признателен...
