прям по центру схемы 3 резистора - 1, 3.9, 6.8 Омно имхо не обязательно удалять все три, можно же только один, например тот что на 1 Ом, вместо него перемычку сделать, и подключить динамик в +2, остальные резисторы всё равно не принимают участия в работе :)только вы почему то процитировали только часть текста что писал Папа Карло, он ещё говорил выпаять резистор который в параллель с динамиком (на схеме 10 Ом)Цитата:
Если взять такую схему кроссовера 3W.10 что удаляется, можно поподробнее?
В цепи пищалки соединяю последовательно резисторы 6,8 и 2,7 ома после них сигнал идет на твитер, а переключатели вообще то выпаиваю и выкидываю- не надежные элементы... В цепи серединки удаляю резистор на 10 ом параллельно HL70, так же выпаиваю все резисторы последовательно с головкой и переключатель. Ставлю перемычку и все.Цитата:
Сообщение от Slurm
Можно конечно не удалять переключатели, а просто поставить пищалку в -2 дб( но это мало, надо 4-5дб)и заменить в среднечастотной полосе любой из резисторов после переключателя на перемычку. А вот 10 ом параллельно головке надо по любому убрать.
С серединкой понято она становится более выраженной - если можно так сказать :)
а со звуком пищалки (HT25) что произойдет?
Интересует этот вопрос потому как установка сч и вч (сч вч от кросса родного) находится в стадии завершения подиумов) хотелось бы знать, что ждать и как это можно исправить
станет мягче:yes:ведь проваленная середина станет почти на место, а пищ мы тоже практически подгоним под серединку.Цитата:
Сообщение от Slurm
Slurm, Второе мое сообщение пришло???
Извините за оф...
Папа Карло, сообщение дошло
Если правильно понял, то кроссовер примет вид:Цитата:
В цепи пищалки соединяю последовательно резисторы 6,8 и 2,7 ома после них сигнал идет на твитер,
В цепи серединки удаляю резистор на 10 ом параллельно HL70, так же выпаиваю все резисторы последовательно с головкой и переключатель. Ставлю перемычку и все.

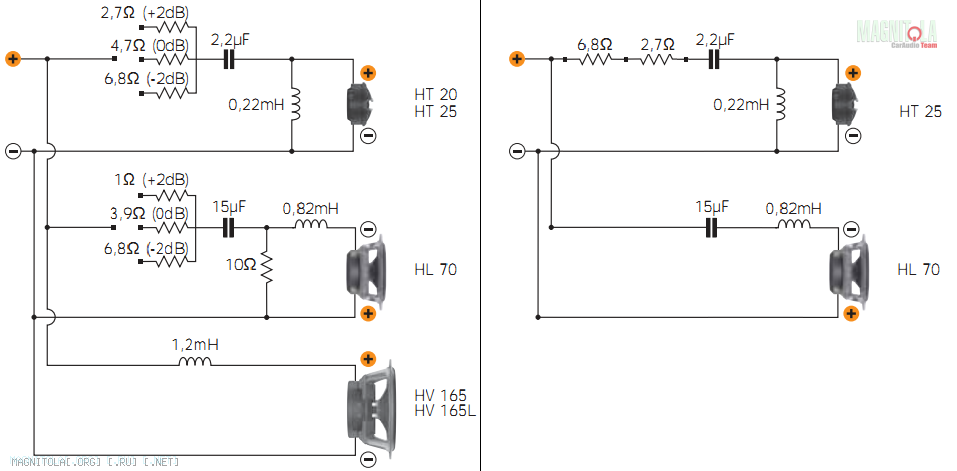

Вложение 175951
правильно?
Возник вопрос, кроссовер изначально 2го порядка?
если Я удалю элементы с цепи СЧ то получу 1й порядок, СЧ просто переверну +/- ?
Кросс первого порядка без Цобеля по мидам, первого порядка по середине и второго порядка по верхам. Можете попробовать свой вариант, ибо авто это - не дома! Главное, обратите внимание на высоту КИЗ и ее комфортность восприятия... Я б вообще временно тумблер поставил для сравнения фазировкиж) ибо возможно что так сейчас понравилось- но это не значит, что это правильно и везде нравится будет.Цитата:
Сообщение от Slurm
Сравнения с домашним звуком - это все понятно, меня интересует правильно ли схему переделанного кроссовера нарисовал, следуя Вашим советам в этои темеЦитата:
Сообщение от Папа Карло
Все правильно!Цитата:
Сообщение от Slurm

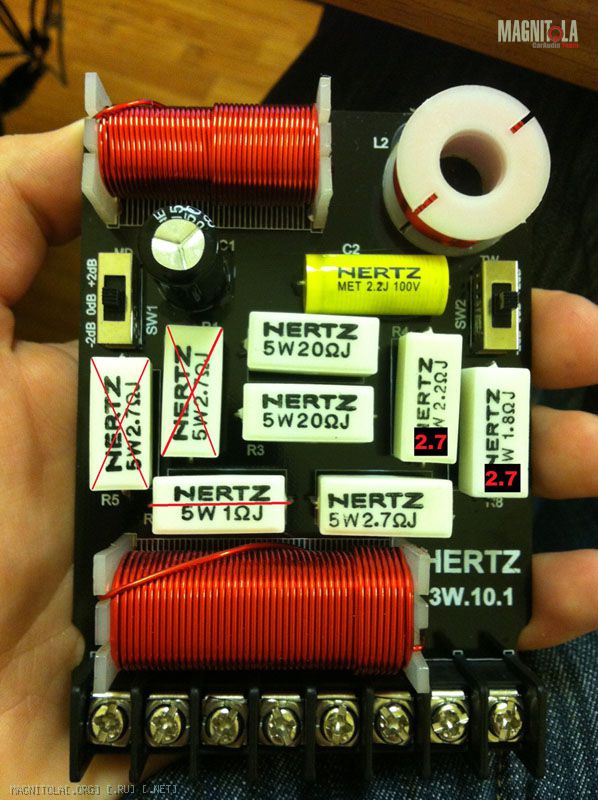

Вложение 178515
10 ом параллельно сч пока убирать не стал...
1 ом на СЧ перемычку кинул, 2.7 ом с СЧ перепаял на ВЧ вместо 1,8 и 2.2
для моих ушей стало лучше :)
