Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Начало хорошее. Есть только одно уточнение: ФЧХ фильтров второго порядка не горизонтальная линия. Нужно искать изгиб ФЧХ от +90 до -90 градусов относительно частоты раздела.
Где-то вот так:

Это я показал общее направление ФЧХ второго порядка с частотами раздела 300 и 4200 Гц.
Ищи не линейку, а вот такую кривульку.

Сообщение от Garmin

Нужно искать изгиб ФЧХ от +90 до -90 градусов относительно частоты раздела.
Где-то вот так:

Это я показал общее направление ФЧХ второго порядка с частотами раздела 300 и 4200 Гц.
Ищи не линейку, а вот такую кривульку.

Илья а такая кривулька разве может получиться при совместном включении Сч и Вч.
Правильную кривульку можно увидеть если смотреть только Сч или Вч.

На совместном графике получится линейка - это же твои выводы и картинки.

Или я не прав???

Пыс
Вывод "от противного" - если смотреть совместно Вч и СЧ (2 порядок везде) то при получении "линейки" кривульки по каждой полосе получатся автоматически.
Не?

Сообщение от DядяВова

Илья а такая кривулька разве может получиться при совместном включении Сч и Вч.
Правильную кривульку можно увидеть если смотреть только Сч или Вч.

На совместном графике получится линейка - это же твои выводы и картинки.

Или я не прав???

Пыс
Вывод "от противного" - если смотреть совместно Вч и СЧ (2 порядок везде) то при получении "линейки" кривульки по каждой полосе получатся автоматически.
Не?

Так на среднем графике как раз такая кривулька и нарисована! Там же три фазы: НЧ, ВЧ и совместная.

Сообщение от малах

По сути я как понимаю это получится если я буду увеличивать задержку! и график начнет сужаться и соответственно наклон станет более крутым.

Евгений, ну не правильно ты нашел задержку для Сч.
С твоим расположением динов (дверь и стойка) ну не может быть задержка
2,6 см (190,2-187,6) об этом КРИЧИТ твоя картинка а ты не обращаешь внимание:

Ну не должна фаза лезть вверх. Даже в диапазоне который ДГ не будет отыгрывать.

ПыСы. Хоть метод выставления задержек по линейке кривой, но если по линейке разность расстояний допустим 20 см, то при настройке по методе задержка получится не менее 20 см (+- 20%).
Больше - пожалуйста. Даже в разы.

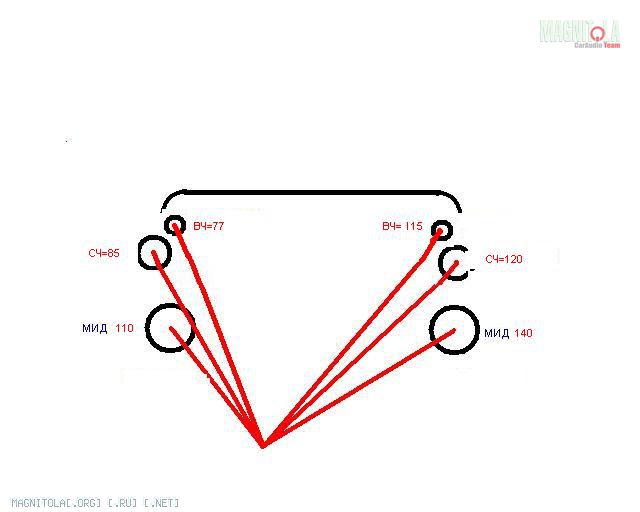

ПысПыс Выложи сантиметры от носа (центра подголовника) до сеток Нч / Сч / Вч для правой стороны.
