Alpine PXA-H800 настройка
Доброго времени суток друзья
помогите с настройкой X-Over кроссовера на Alpine PXA-H800
на данный момент имеется -
Штатная акустика Bose 9 динамиков
характеристик динамиков не знаю
как расположена
front high под лобовым стеклом
front low в передних дверях
rear задние двери плюс пищалки в задних стойках
center под лобовым стеклом
буфер в багажнике, динамик буфера Alpine 15 дюймов объем короба 70 литров с фазоинвертером
Штатное головное устройство
Процессор Alpine PXA-H800
-> усилитель dls MA41 (front high и Low)
отключено обрезание верхов и низов, идет только усиление
-> усилитель dls xm40 (rear low и center)
отключено обрезание верхов и низов, идет только усиление
-> усилитель dls mad11 (саб)
невозможно отключить обрезание верхов и низов, выкручены в положение низ 20hz верх 180hz
в процессоре выставлены такие настройки
вход 4 канала
выход 5.1
настроен ImpireEQ на front(l+r) и all( front(l+r) + rear(l+r) )
настройки X-Over на данный момент такие -

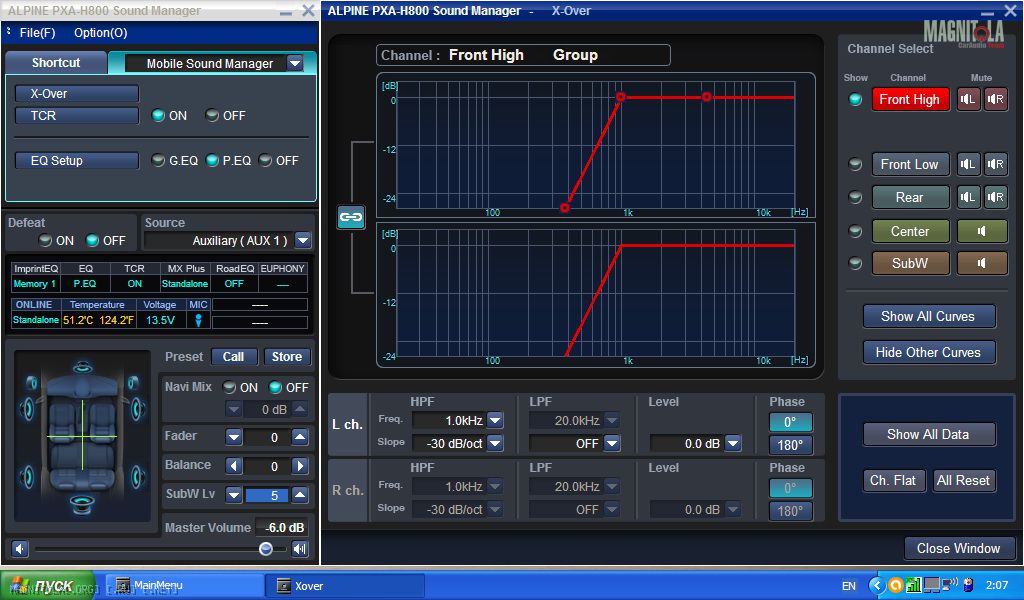

front high(l+r)
HPF - 1kHz
Slope - 30dB/oct
LPF - 20kHz
Slope - off
front low(l+r)
HPF - 63Hz
Slope - 24dB/oct
LPF - 2kHz
Slope - 30dB/oct
rear(l+r)
HPF - 63Hz
Slope - 24dB/oct
LPF - 20kHz
Slope - off

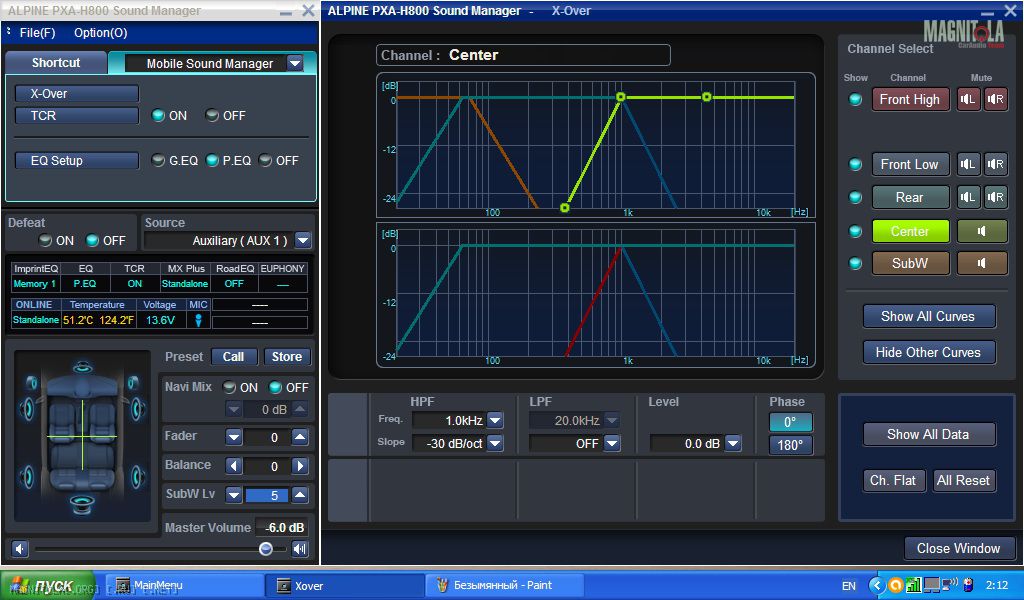

center
HPF - 1kHz
Slope - 30dB/oct
LPF - 20kHz
Slope - off

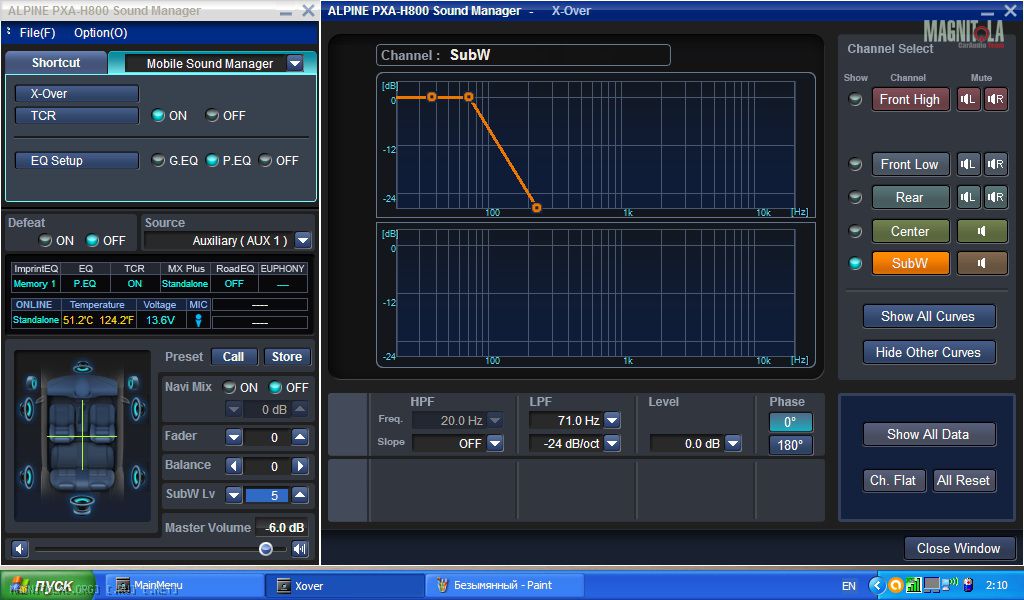

subW
HPF - 20Hz
Slope - off
LPF - 71Hz
Slope - 24dB/oct
графики из программы настройки:
Вложение 774266
Вложение 774268
Вложение 774270
Вложение 774272
Вложение 774274

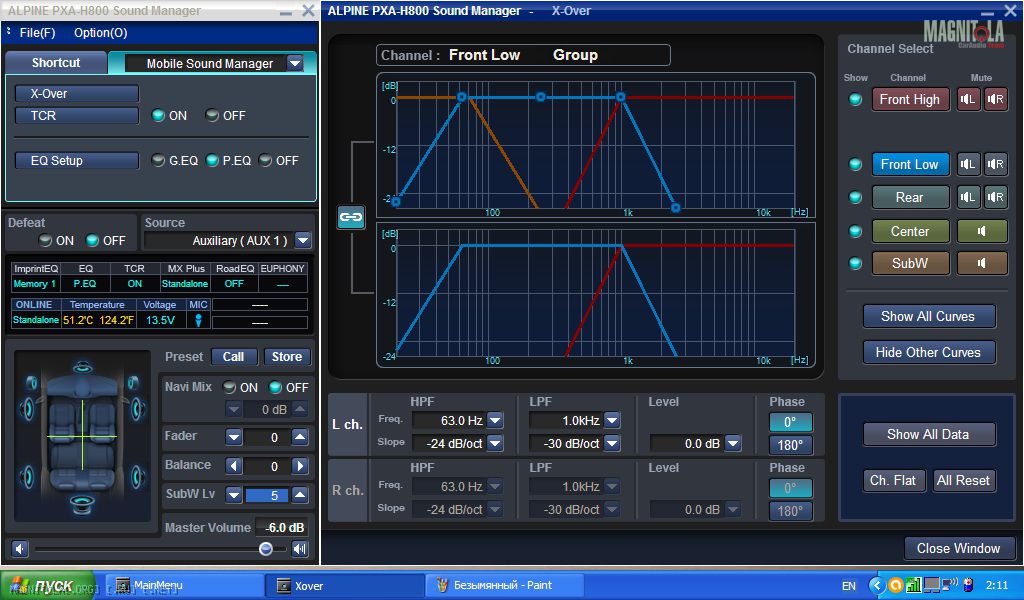

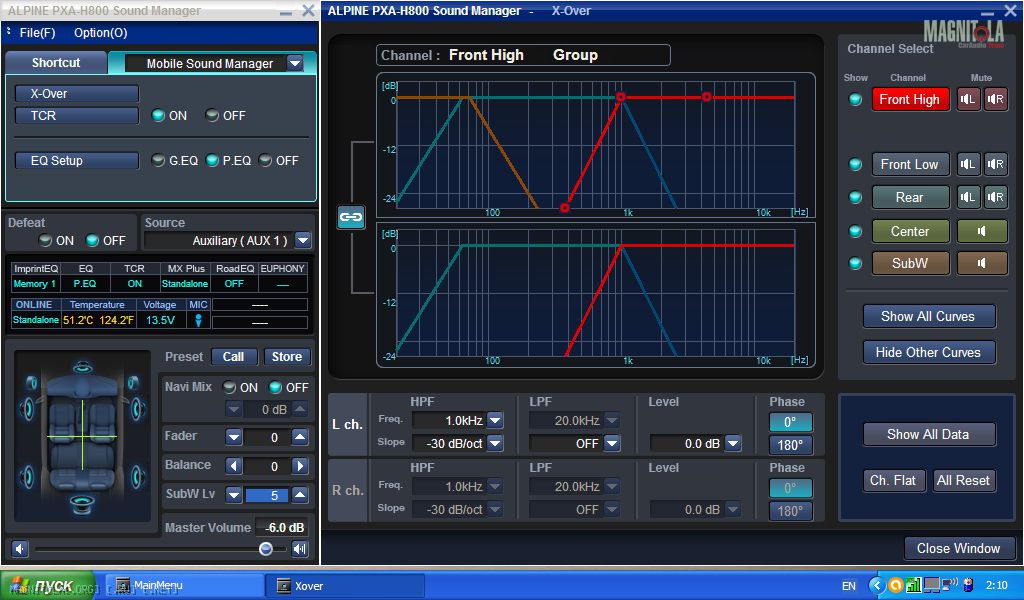

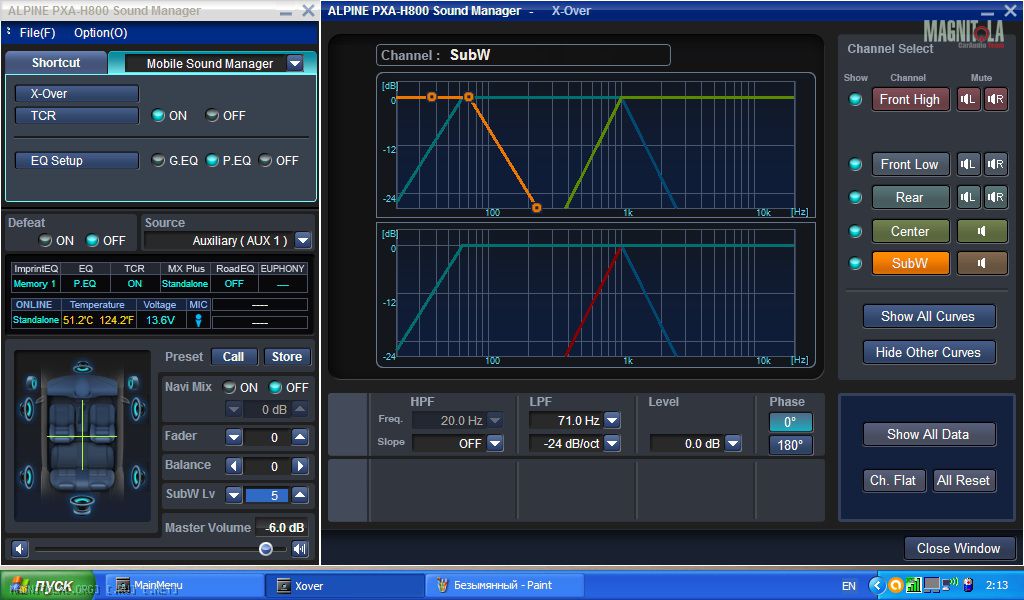

совмещенные графики:
Вложение 774276
Вложение 774278
Вложение 774280
Вложение 774282
Вложение 774284

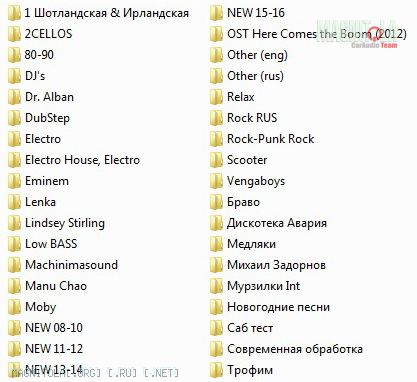

мой плей лист:
Вложение 774286
кто что посоветует подскажет
что изменить?
или так нормально?
Re: Alpine PXA-H800 настройка
твитеры от 1 кгц? :punish2:
---------- Сообщение добавлено 13.05.2015 в 15:58 ----------
а по акустике как все подключено? пошагово только... и фото расположения.
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от
sky_krasnodar твитеры от 1 кгц?
я не знаю со скольки они должны работать
поэтому и спрашиваю
Цитата:
Сообщение от
sky_krasnodar а по акустике как все подключено?
если правильно понял вопрос то отвечаю
штатная голова -> процессор alpine ->3 усилка ->динамики и буфер
Цитата:
Сообщение от
sky_krasnodar и фото расположения
сегодня завтра зафоткаю
Вложений: 7
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от
sky_krasnodar и фото расположения

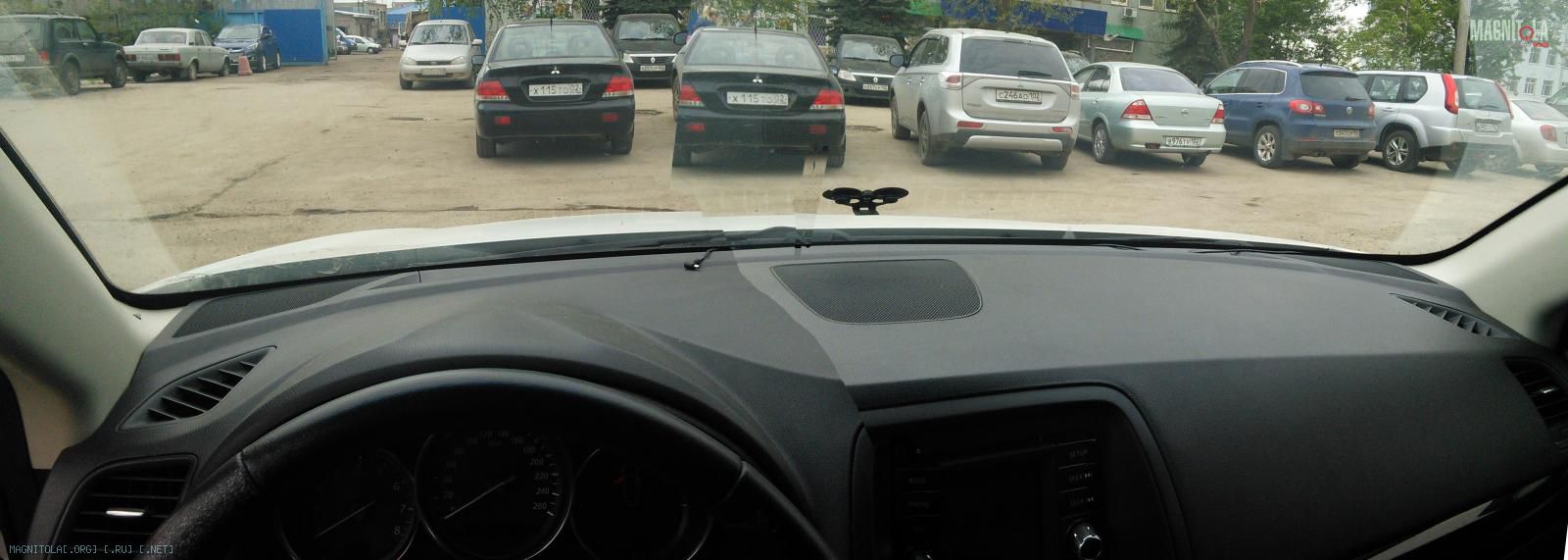

front high(l+r) & center
Вложение 774670
дальше банально средние/низкие в дверях

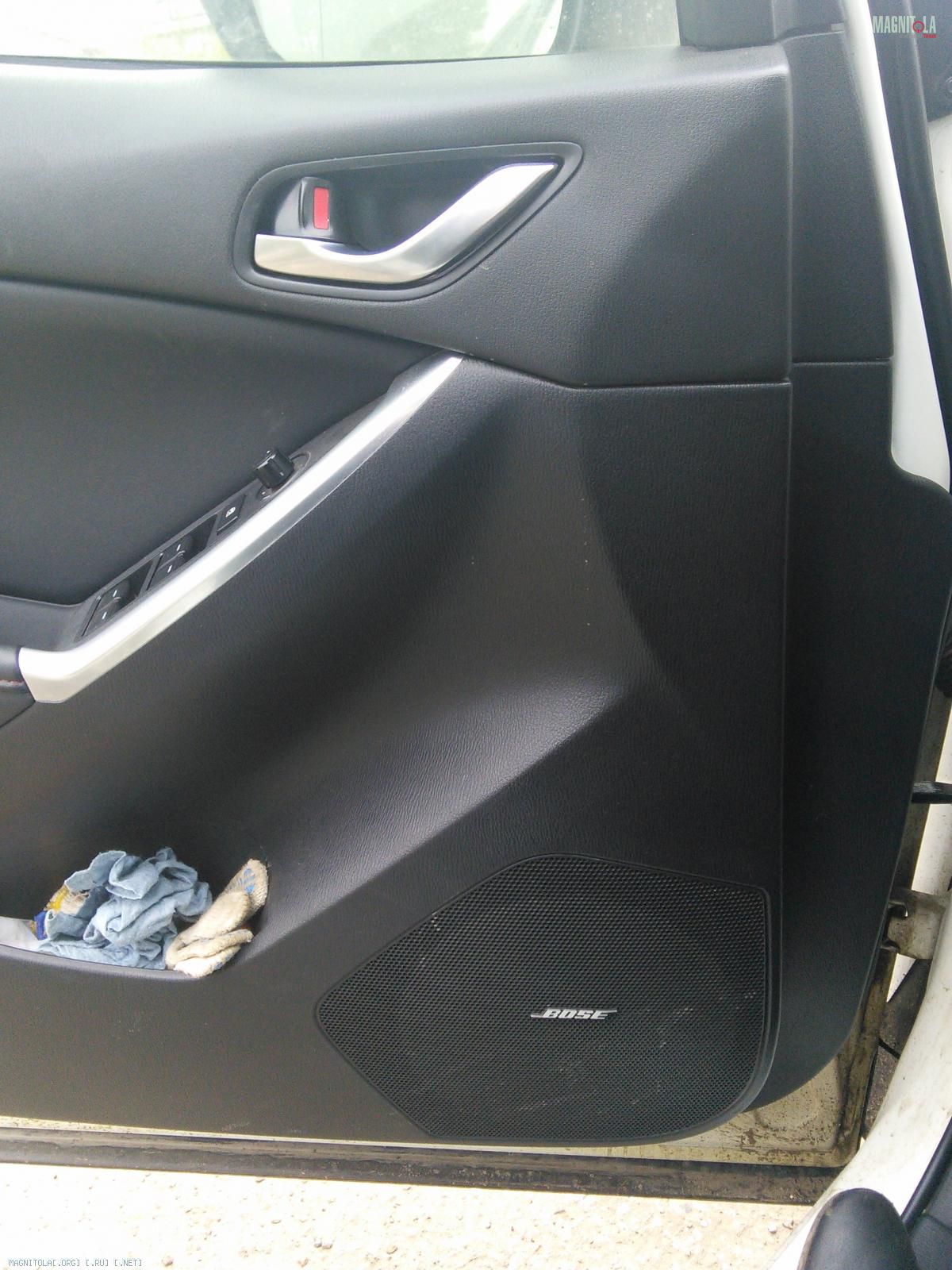

front low left
Вложение 774672

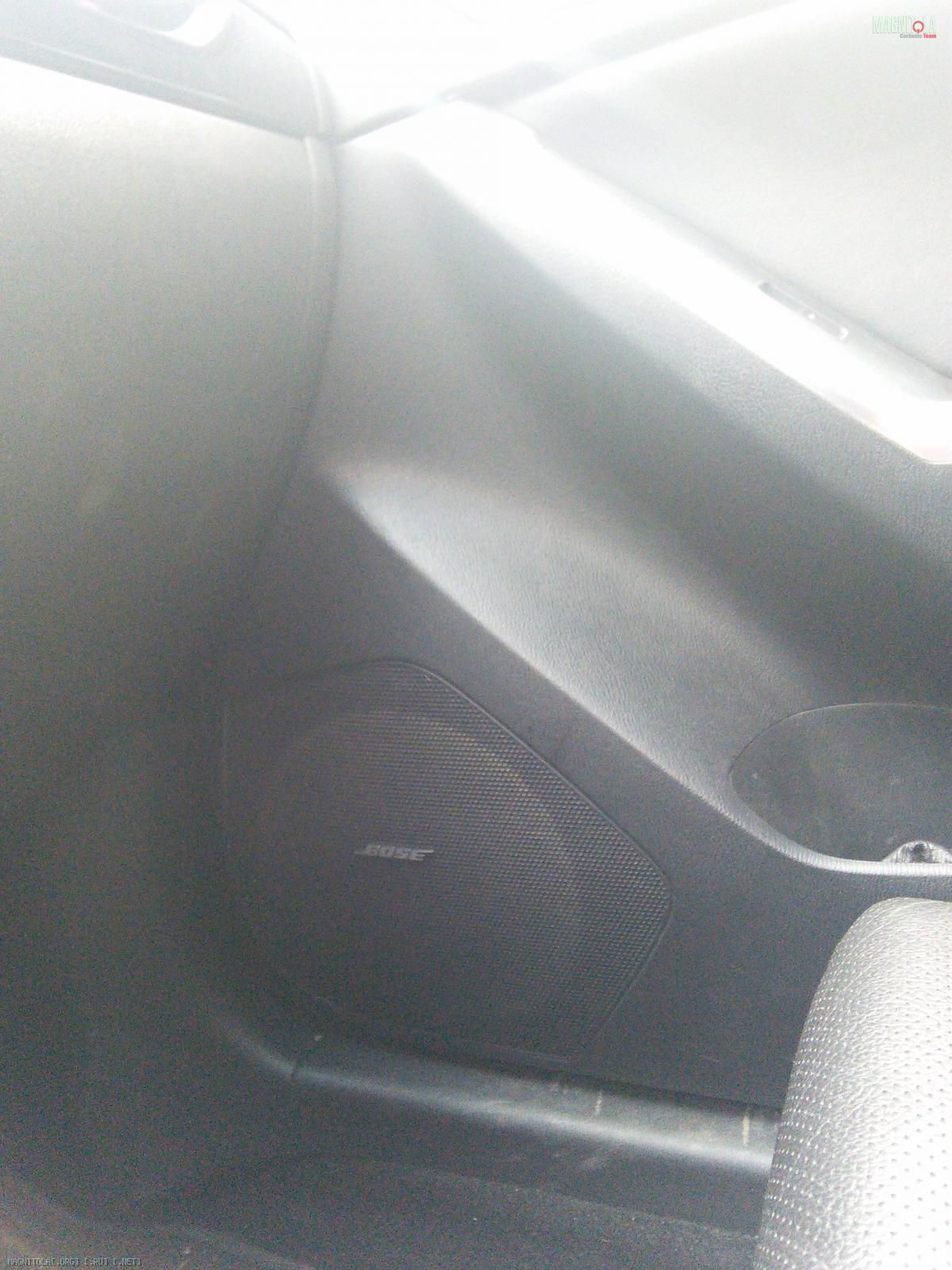

front low right
Вложение 774674

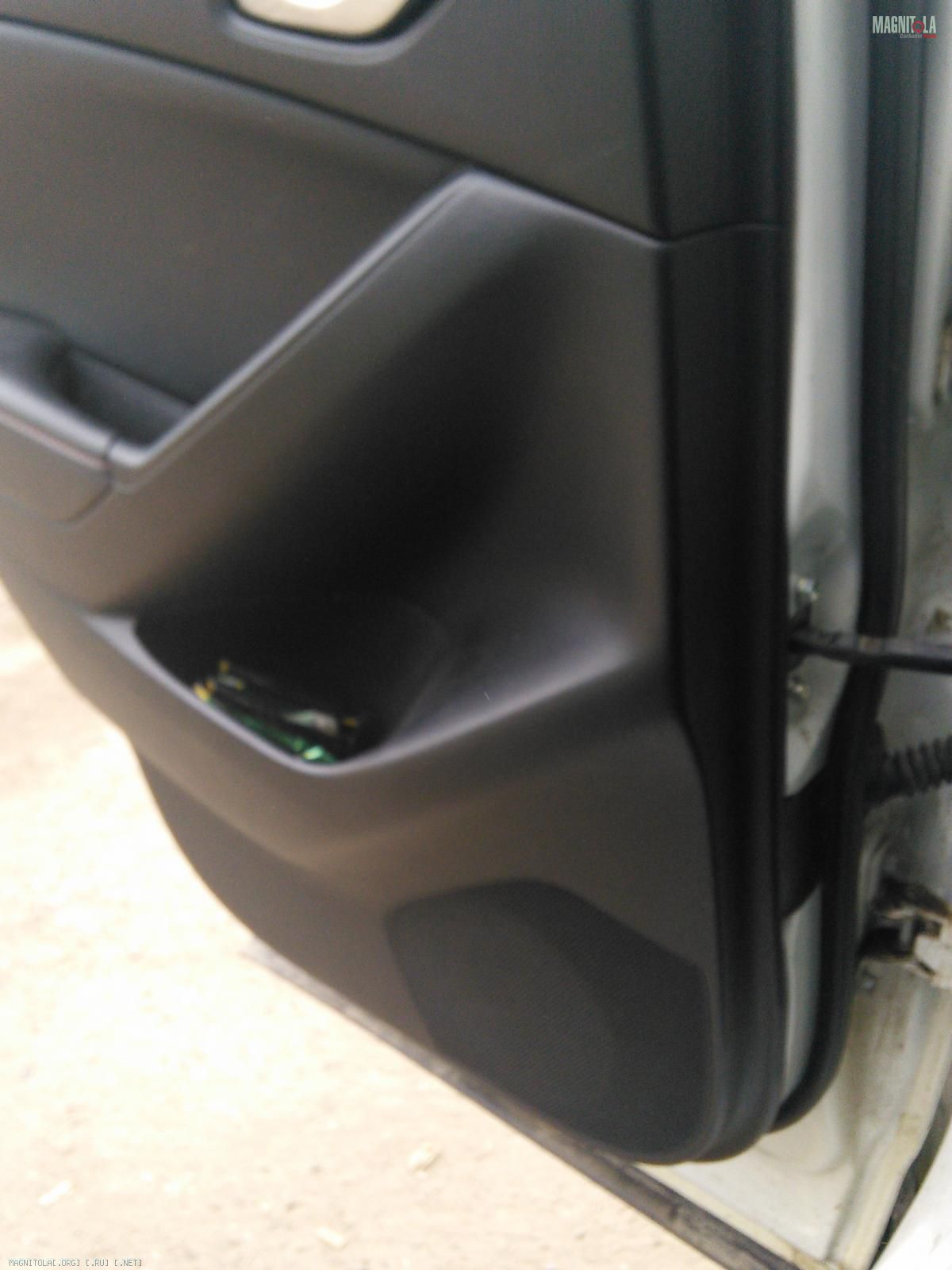

rear low left
Вложение 774676

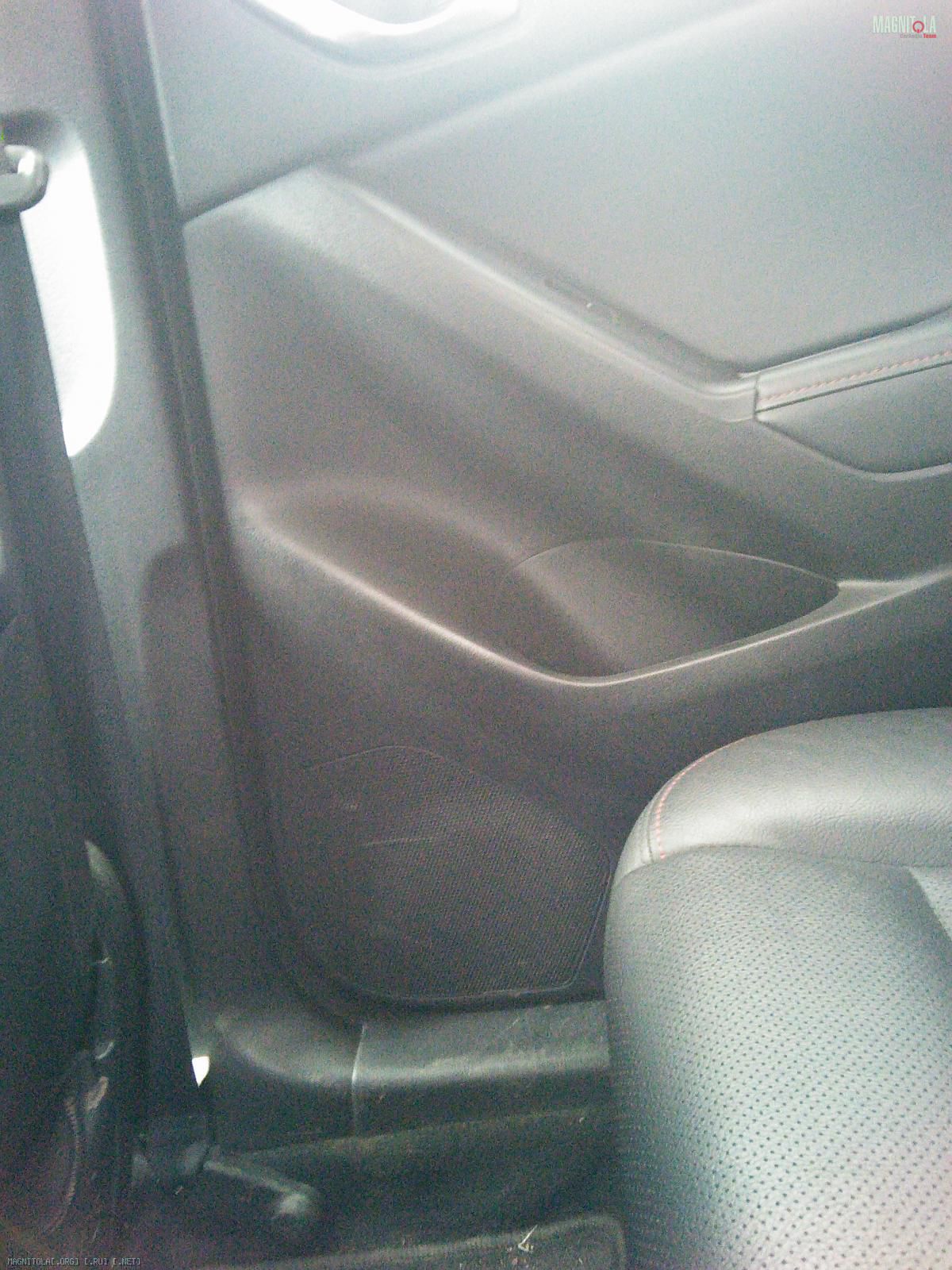

rear low right
Вложение 774678

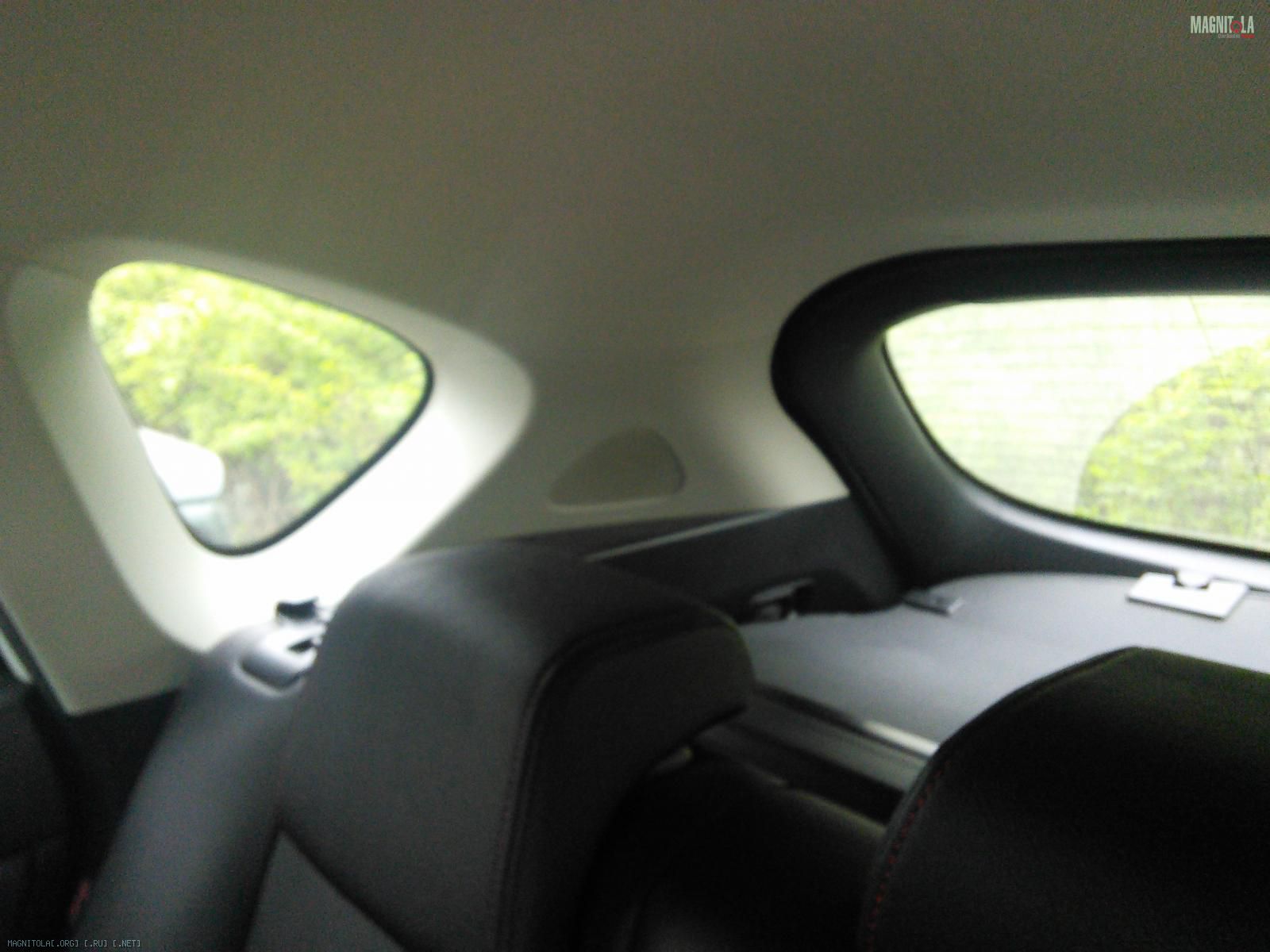

rear high right
Вложение 774680

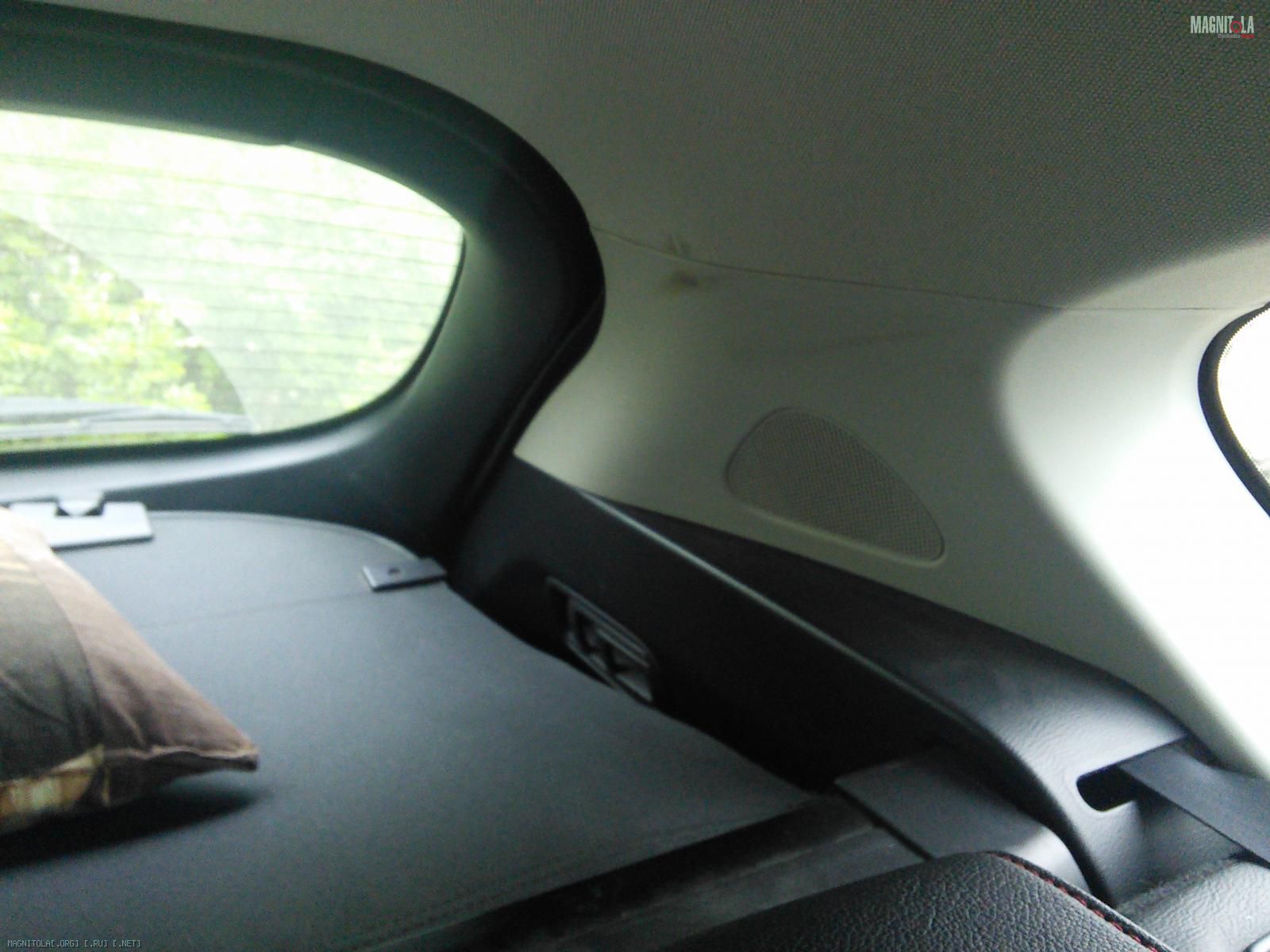

rear high left
Вложение 774682
Re: Alpine PXA-H800 настройка
front high как минимум до 4 кгц нужно поднять, иначе сгорят на раз.
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от
sky_krasnodar front high как минимум до 4 кгц нужно поднять, иначе сгорят на раз.
хорошо) спасибо)
тогда front low поднять до 4?
а все остальные настройки?
Re: Alpine PXA-H800 настройка
примерно до 3,15 кгц, тут уже от порядка фильтра будет зависеть. Для начала вторым порядком режь (12 db)
Re: Alpine PXA-H800 настройка
на всех резать на 12 дб?
front high(l+r)
HPF - 4kHz / 12dB/oct
LPF - 20kHz / off
front low(l+r)
HPF - 71Hz / 24dB/oct
LPF - 3.15kHz / 12dB/oct
rear(l+r)
HPF - 71Hz / 24dB/oct
LPF - 20kHz / off
center
HPF - 4kHz / 12dB/oct
LPF - 20kHz / off
subW
HPF - 20Hz / off
LPF - 71Hz / 24dB/oct
такие настройки более или менее?
а то что между высоким и низким будет провал с 3.15 до 4 kHz ничего страшного?
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от
HeoH на всех резать на 12 дб?
front high(l+r)
HPF - 4kHz / 12dB/oct
LPF - 20kHz / off
front low(l+r)
HPF - 71Hz / 24dB/oct
LPF - 3.15kHz / 12dB/oct
rear(l+r)
HPF - 71Hz / 24dB/oct
LPF - 20kHz / off
center
HPF - 4kHz / 12dB/oct
LPF - 20kHz / off
subW
HPF - 20Hz / off
LPF - 71Hz / 24dB/oct
такие настройки более или менее?
а то что между высоким и низким будет провал с 3.15 до 4 kHz ничего страшного?
Странно. Писал ответ, но куда он делся?...
Провала не будет. Советую изучить "Порядки фильтров акустических систем".
Re: Alpine PXA-H800 настройка
спасибо
уже почитал
а что нибудь еще можете посоветовать из настроек
из опыта
главная у меня загвоздка я не могу менять ГУ
часть настроек машины выводится на ГУ
