Доброго времени суток друзья
помогите с настройкой X-Over кроссовера на Alpine PXA-H800
на данный момент имеется -
Штатная акустика Bose 9 динамиков
характеристик динамиков не знаю
как расположена
front high под лобовым стеклом
front low в передних дверях
rear задние двери плюс пищалки в задних стойках
center под лобовым стеклом
буфер в багажнике, динамик буфера Alpine 15 дюймов объем короба 70 литров с фазоинвертером
Штатное головное устройство
Процессор Alpine PXA-H800
-> усилитель dls MA41 (front high и Low)
отключено обрезание верхов и низов, идет только усиление
-> усилитель dls xm40 (rear low и center)
отключено обрезание верхов и низов, идет только усиление
-> усилитель dls mad11 (саб)
невозможно отключить обрезание верхов и низов, выкручены в положение низ 20hz верх 180hz
в процессоре выставлены такие настройки
вход 4 канала
выход 5.1
настроен ImpireEQ на front(l+r) и all( front(l+r) + rear(l+r) )
настройки X-Over на данный момент такие -
front high(l+r)
HPF - 1kHz
Slope - 30dB/oct
LPF - 20kHz
Slope - off
а то что между высоким и низким будет провал с 3.15 до 4 kHz ничего страшного?
Странно. Писал ответ, но куда он делся?...
Провала не будет. Советую изучить "Порядки фильтров акустических систем".
14.05.2015, 15:39
HeoH
Re: Alpine PXA-H800 настройка
спасибо
уже почитал
а что нибудь еще можете посоветовать из настроек
из опыта
главная у меня загвоздка я не могу менять ГУ
часть настроек машины выводится на ГУ
14.05.2015, 15:52
sky_krasnodar
Re: Alpine PXA-H800 настройка
Примерно правильно. Дальше лишь крутиться вокруг этих настроек и слушать.
14.05.2015, 17:08
mc_kohctahtnh
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от HeoH
а что нибудь еще можете посоветовать из настроек
из опыта
Все о чем сейчас было написано, это все касаемо кроссоверной части(разделение частот)
Процессор так же умеет задавать задержки звуку на каждый канал, создавая эффект присутствия(или как он там в системах 5.1)
Пока Вам это будет не под силу, поэтому советую всё же найти и обратиться к профессионалам для корректной настройки.
можно к примеру подключить по оптике Toslink внешнее устройтво. Например плеер
14.05.2015, 19:12
HeoH
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от sky_krasnodar
Примерно правильно. Дальше лишь крутиться вокруг этих настроек и слушать.
спасибо большое за помощь!
14.05.2015, 19:22
HeoH
Вложений: 1
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от mc_kohctahtnh
Процессор так же умеет задавать задержки звуку на каждый канал, создавая эффект присутствия(или как он там в системах 5.1)
Пока Вам это будет не под силу, поэтому советую всё же найти и обратиться к профессионалам для корректной настройки.
с задержками все легко и понятно
в проге алпайна там и в сантиметрах и в тоже время в милисекундах показываеться Вложение 775084
поэтому очень легко и понятно
или даже в руководстве они привели формулу как рассчитать задрежку

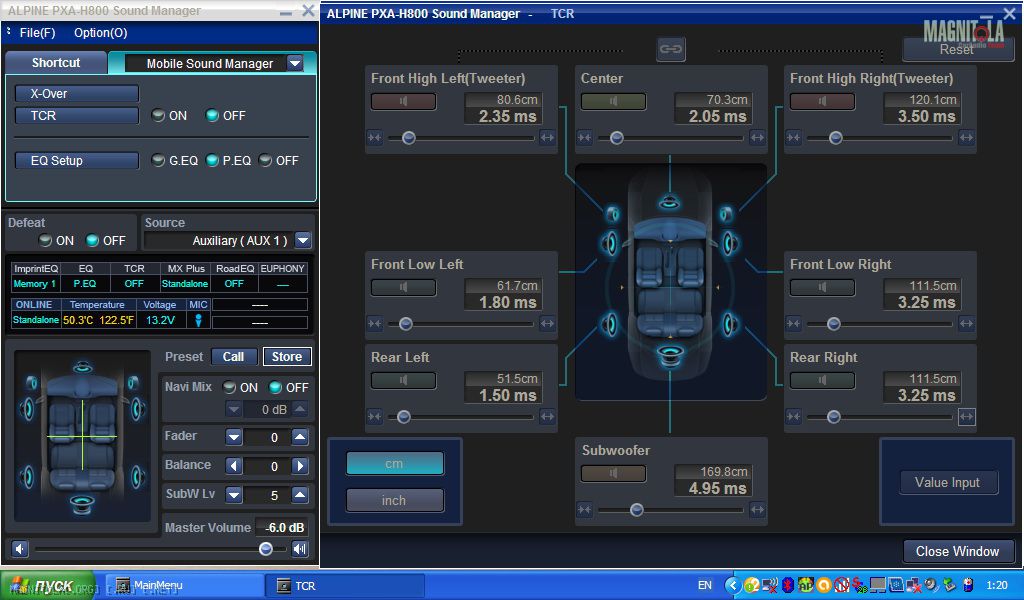

к примеру как на картинке front high left 80,6см - переводим в метры 0.806
(0.806 / 343 ) х 1000 = 2.35мс
нужно ли мне задержку указывать отдельно когда ImpireIQ сам настраивается на указанные сидения звук
и при переключении режима с к примеру front(l+r) на all чувствуется изменение звука
если же все таки желательно это сделать то не вопрос завтра линейкою поверю расстояния и введу эти данные в TCR
14.05.2015, 19:25
HeoH
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от mc_kohctahtnh
можно к примеру подключить по оптике Toslink внешнее устройтво. Например плеер
а вот про оптику и эти устройства не понял
для чего все это нужно
в чем суть
если Вас не затруднит поясните пожалуйста
14.05.2015, 20:24
mc_kohctahtnh
Re: Alpine PXA-H800 настройка
если же все таки желательно это сделать то не вопрос завтра линейкою поверю расстояния и введу эти данные в TCR
Измерять с линейкой это полдела, потом настраивается на слух, ищется оптимальная фокусировка, фазировка и еще много чего что и мне не понятно.
а по поводу отптики это значит что на проц пойдет не снятый с шгу недосигнал в аналоге, а цифровой сигнал по оптическому кабелю. Эт все равно к плазме подключить блюрей проигрыватель после старого кассетгого видеомагнитофона
14.05.2015, 20:50
HeoH
Re: Alpine PXA-H800 настройка
а как это будет подключено?
вместо ГУ?
или же как то параллельно?
а есть ли аналоги у более известных брендов а то из того списка мне вообще бренды ни о чем не говорят
---------- Сообщение добавлено 14.05.2015 в 23:03 ----------
и есть ли смысл в устройстве если оно будет воспроизводить те же самые mp3 файлы?
или все же скажется на качестве?
просто я предполагаю что это будет совсем не ощутимо при прослушке
14.05.2015, 21:47
mc_kohctahtnh
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от HeoH
параллельно
Вопрос как будет происходить переключение между источниками звука, автоматически(при включении плеера) или нужен будет рукс.
Цитата:
Сообщение от HeoH
аналоги у более известных брендов
1) ibasso dx 90 (коаксиал и оптика если не ошибаюсь. коаксиал это тоже цифровой кабель наряду с оптикой)
2) iriver astell&kern 100,120
3) qls qa360 -самый популярный пожалуй среди автолюбителей
Цитата:
Сообщение от HeoH
и есть ли смысл в устройстве если оно будет воспроизводить те же самые mp3 файлы?
даже если поспроизводить тупо мп3, то смотри какой путь проходит звук в твоей системе
Цап твоего ГУ->встроенный усилитель твоего ГУ(самый жесткопоганящий элемент)-> провода, преобразователь высокоуровнего сигнала в низкоуровневый(это уже в проце)->процессор
и вариант с плеером.
Плеер->кабель тослинк(оптика)-> цап проца. все
то есть нет двойного преобразования цифра-аналог.
Цитата:
Сообщение от HeoH
те же самые mp3
а кто мешает качать с торрентов несжатые форматы вот с такими параметрами?
---------- Сообщение добавлено 14.05.2015 в 22:48 ----------
А вот разница несжатой вавки и мп3 слышна даже на пластмассвом плеере за 2тыщи
18.05.2015, 08:12
HeoH
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от mc_kohctahtnh
и вариант с плеером.
Плеер->кабель тослинк(оптика)-> цап проца. все
вот в этой схеме с тобой немного не соглашусь
мне кажется там вот так -
ЦАП плеер -> усилитель плеер -> кабель тослинк(оптика)-> цап проца
наверное тоже какие либо есть искажения тогда усилителем
для меня не столь важно
В том то и дело что нет.
Нет преобразования цифры в аналог, нет усиления встроенным УМ плеера.
Плеер участвует исключительно в виде "транспорта" и отдает цифру на проц по оптике.
Оптика и коаксиал это цифровой способ передачи данных.
31.05.2015, 18:10
Smah2000
Re: Alpine PXA-H800 настройка
Центральный канал в системе 5.1 полнодиапазонный. Вы его сначала от 1кГц, потом от 4кГц режете что вы хотите из него услышать...
04.06.2015, 21:46
HeoH
Re: Alpine PXA-H800 настройка
Друзья доброго времени суток
сегодня проверяли Аудиодоктором частоты для буфера
и ни на одних частотах он практически не играл
только в раоне 50грц, слегка было его слышно...
но в некоторых треках музыкальных он отлично себя проявляет
подключили усилок к другой голове и саб заиграл во всю
что может быть не так?
выдвинули один вариант что штатная голова режет низкие частоты
но почему тогда на некоторых треках буфер все таки играет
кто что может подсказать
04.06.2015, 22:44
mc_kohctahtnh
Re: Alpine PXA-H800 настройка
Включен hpl фильтр для саба либо на проце либо, на гу либо, на усилке.
либо включен subsonic и его частота выше 50 Гц
05.06.2015, 06:32
HeoH
Вложений: 5
Re: Alpine PXA-H800 настройка
ГУ штатное там нет таких настроек

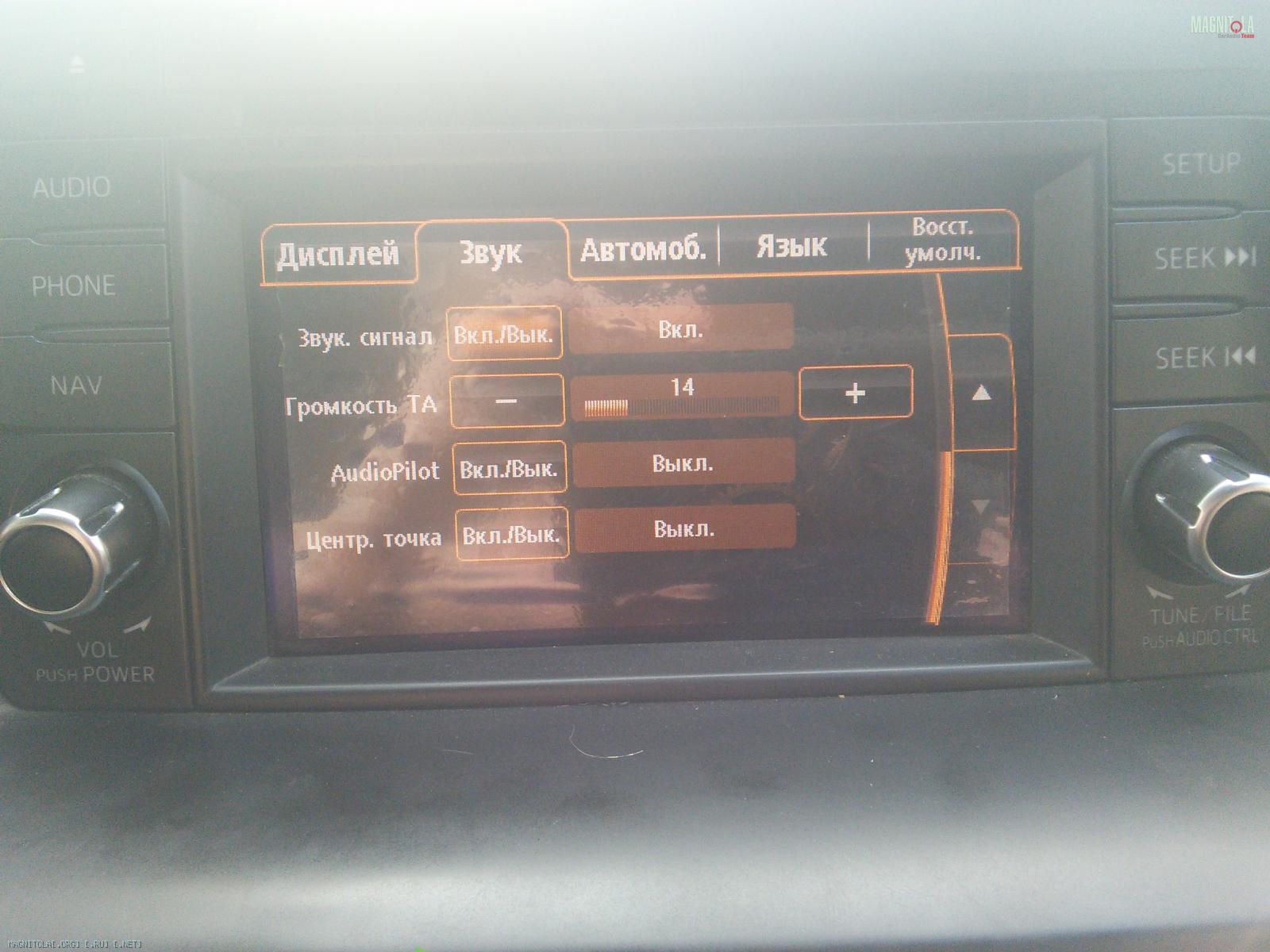

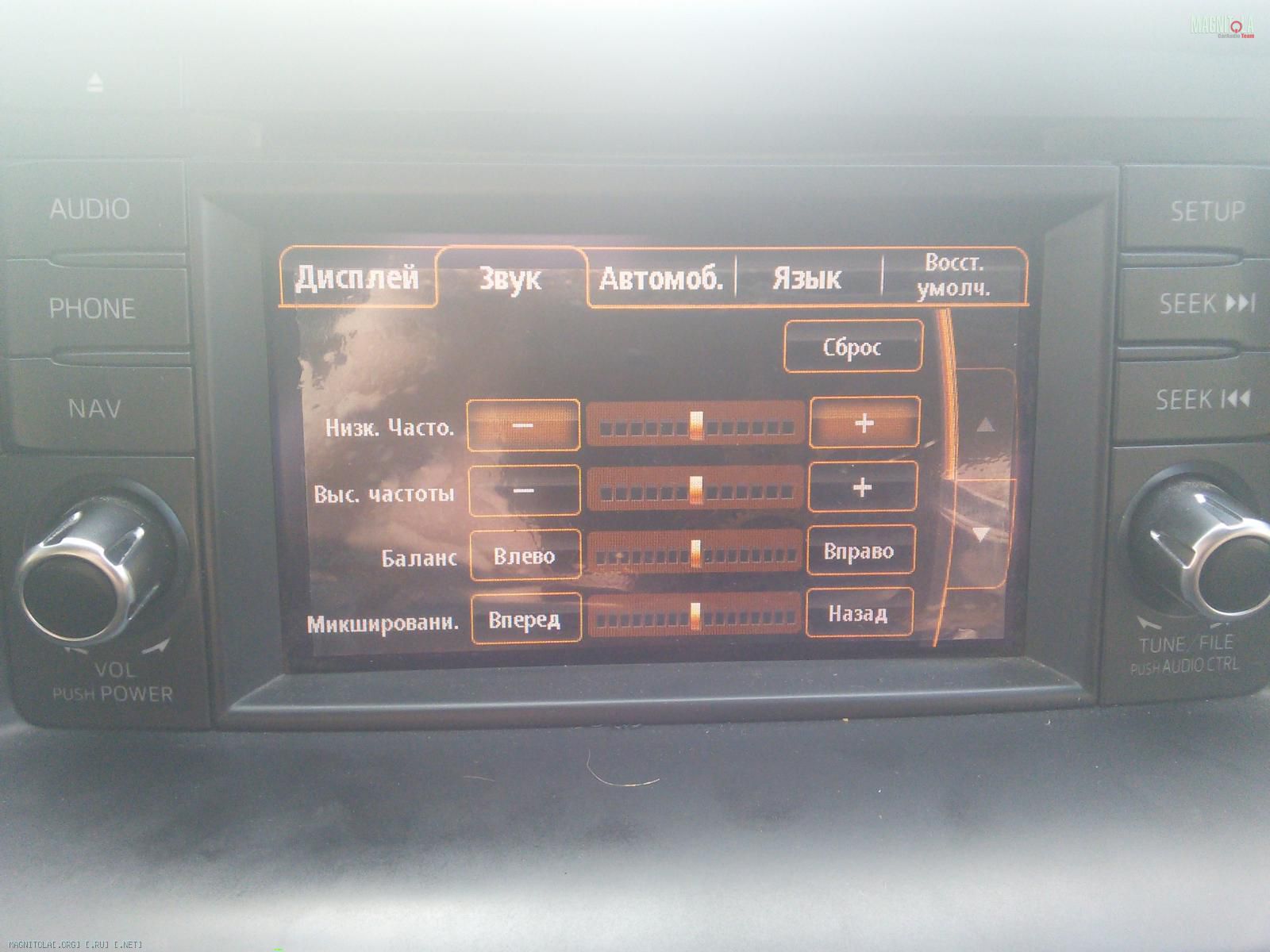

вот все что есть - Вложение 790384 Вложение 790386

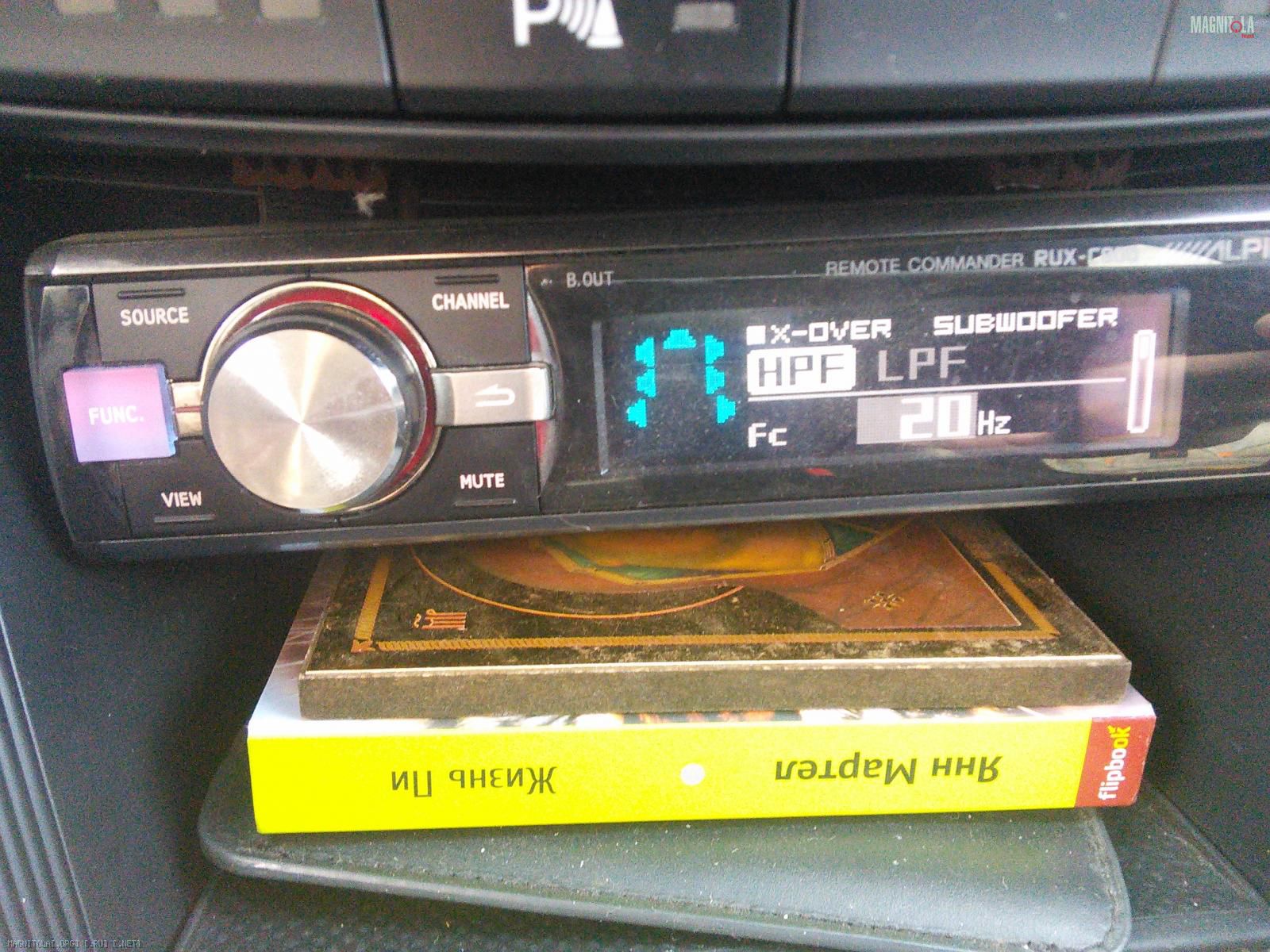

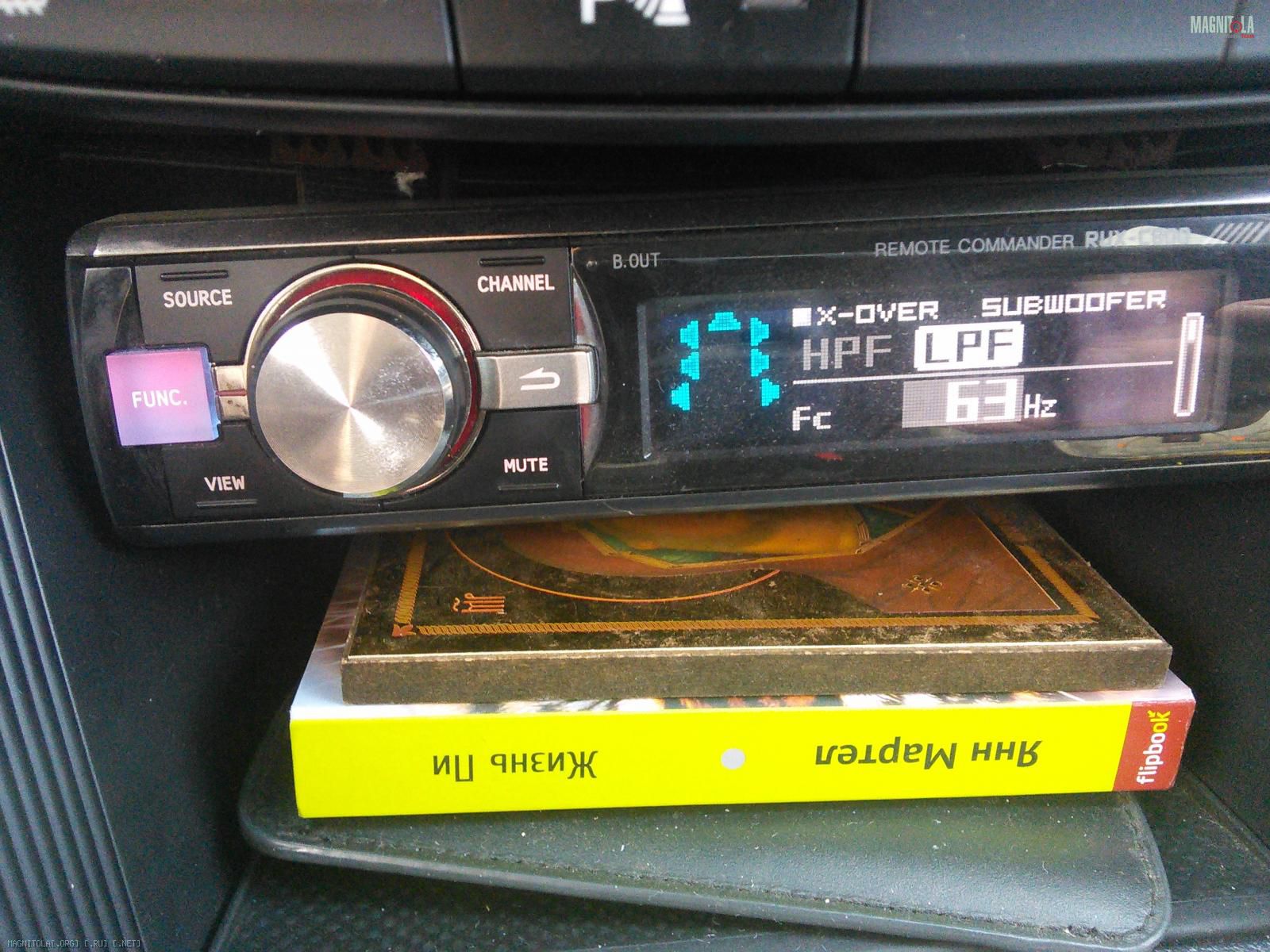

далее настройки Проца - Вложение 790388 Вложение 790390

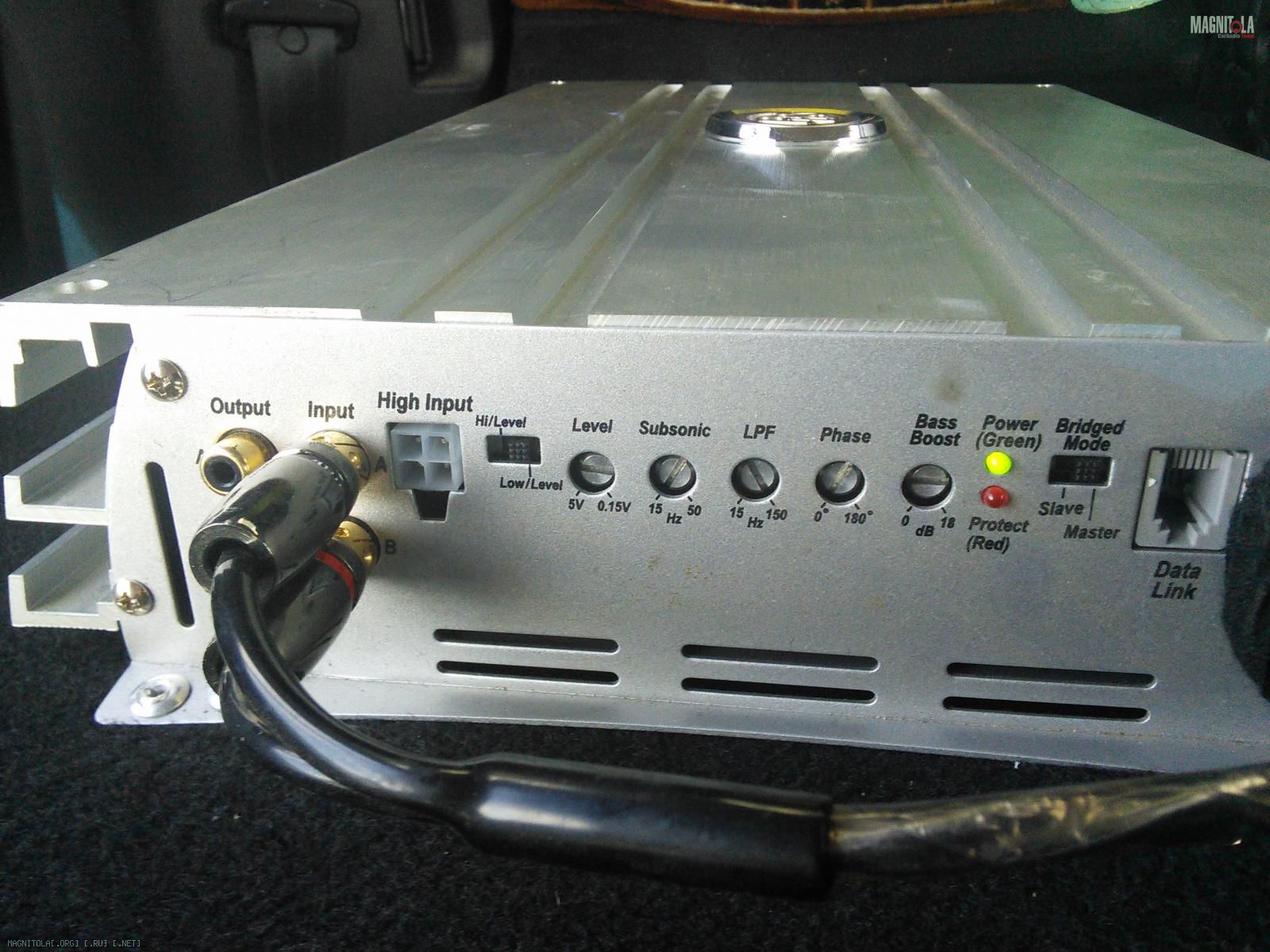

и настройки на усилке - Вложение 790392
если я правильно понял то Susonic у меня выкручен в положение против часовой на 15Hz
а LPF выкручен по часовой на 150Hz
Phase на 0
На маде за обрезку частот сверху отвечает lpf фильтр
есть сабсоник который режет от 15 до 50ти
и lpf который режет верхние частоты от 15 до 150

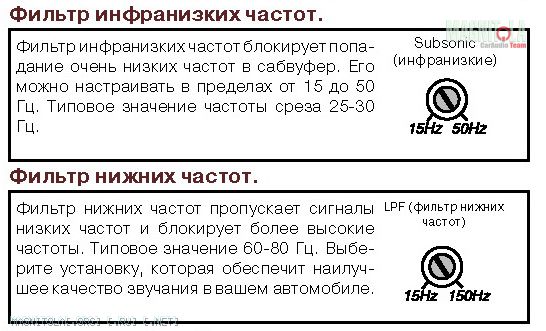

Я специально из инструкции картинку вставил
я про hpf фильтр. High pass filter. Попробуйте поставить на усилке lpf на 100, сабсоник на 0 а на проце вообще отключить фильтры на сабовый канал.
Если бас так и не появиться, можно Вас поздравить. Ваше ГУ не воспроизводит басс. Такое бывает. Поэтому, либо гу под замену, либо покупка еще одного источника сигнала. Например, как мы уже обсуждали ранее, плеера с оптикой
05.06.2015, 09:04
HeoH
Вложений: 1
Re: Alpine PXA-H800 настройка
hpf фильтр отсутствует на усе
если я правильно понял производителя то его заменяет LPF

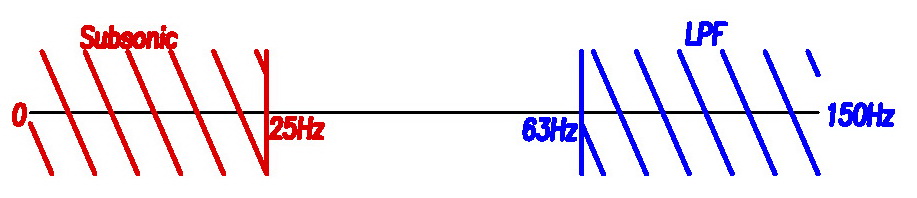

т.е. ультранизкий бас режет сабсоник к примеру от 0 до 25
а все что выше 63 режет LPF Вложение 790436
ясно
вот ищу плеер или магнитолку на оптике
05.06.2015, 09:10
mc_kohctahtnh
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от HeoH
hpf фильтр отсутствует на усе
Subsonic по сути это и есть HPF. ( я прост не знал какой у вас усилок на саб)
Цитата:
Сообщение от HeoH
ультранизкий бас режет сабсоник к примеру от 0 до 25
Правильно
Цитата:
Сообщение от HeoH
все что выше 63 режет LPF
правильно.
Так вот я Вам и предлагаю. На усилке сабсоник в 0 поставить, чтобы он пропускал все частоты, а LPF на 80-100-120 поставить, не суть главное больше 60-70.
И послушать, с отключенными фильтрами на проце. Пробовали так сделать? Это я к тому, что можт проц. вдруг капризничает(что крайне мало вероятно) и точно убедиться, что во всем виновато ГУ
05.06.2015, 09:15
HeoH
Re: Alpine PXA-H800 настройка
Сабсоник на 15Hz
LPF на 150Hz
вся остальная обрезка идет на проце
LPF 0 Hz
HPF 63Hz
на голове нету настроек
---------- Сообщение добавлено 05.06.2015 в 12:18 ----------
какой смысл производителю на голове так сильно резать низкие?
05.06.2015, 09:18
HeoH
Re: Alpine PXA-H800 настройка
ну если дело именно в голове все таки
05.06.2015, 09:18
mc_kohctahtnh
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от HeoH
HPF 63Hz
откуда? На фото же 20 стоит.
Я просто не в курсе. Можно ли на проце ставить flat или off на фильтры? На гу альпах точно можно, указывая порядок фильтра 0. А тут как?
---------- Сообщение добавлено 05.06.2015 в 09:21 ----------
Цитата:
Сообщение от HeoH
какой смысл производителю на голове так сильно резать низкие?
Что бы штатная акустика на 16см (или на сколько у Вас там была) не "срала" на басе на большой громкости
05.06.2015, 09:22
HeoH
Re: Alpine PXA-H800 настройка
кстати да сам посмотрел фото там выходил что
hpf на 20hz
lpf на 60 hz
тогда выходит реальная нестыковка
05.06.2015, 09:28
mc_kohctahtnh
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от HeoH
hpf на 20hz
lpf на 60 hz
Почему не стыковка.
Hpf - отрезает всё что ниже, т.е отрезает от 0 до 20 ГЦ. Т.е работатет как сабсоник, который у Вас имеется так же на усилке и стоит на 15.
LPF - отрезает всё что выше. Т.е от 60 и до бесконечности. Всё правильно.
Я просто предлагаю отрубить вот эти фильтры на процессоре. Чтоб проц ничего не резал изначально, и чтоб весь диапазон частот шёл на усилок и дальше на саб. Это для того чтобы проверить(удостовериться), что да, действительно херовничает ГУ. И всего то. Но судя по всему так оно и есть. ГУ не играет нижний бас
Просто Вы сначала выложили фото на котором HPF(он же сабсоник в лданном случае) стоит на 20.
Потом сами же пишете
Действительно,если поставить HPF на 63 то баса на сабе будет оч мало.
05.06.2015, 09:39
HeoH
Re: Alpine PXA-H800 настройка
смотри
на усе от саба
сабсоник режет от 0 до 15
lpf режет от 150 до бесконечности
на проце
hpf на off
lpf режет от 63 hz до бесконечности
05.06.2015, 10:32
mc_kohctahtnh
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от HeoH
смотри
на усе от саба
сабсоник режет от 0 до 15
lpf режет от 150 до бесконечности
на проце
hpf на off
lpf режет от 63 hz до бесконечности
вот так правильно.))
Бас появился? Если нет, то ты знаешь что делать))
05.06.2015, 10:40
HeoH
Re: Alpine PXA-H800 настройка
слушая аудиодоктор низкие частоты на громкости 40 из 60 на 30 hz есть небольшое гудение
но похоже надо искать плеер или магнитолку с оптикой если они не дорогие
05.06.2015, 10:48
mc_kohctahtnh
Re: Alpine PXA-H800 настройка
Цитата:
Сообщение от HeoH
слушая аудиодоктор низкие частоты на громкости 40 из 60 на 30 hz есть небольшое гудение
но похоже надо искать плеер или магнитолку с оптикой если они не дорогие
Ну все правильно. В ГУ вшит фильтр, который по дефолту режет всё что ниже 50-60гц.
Нужно понимать что фильтры работают не как выключатель. Т.е у них есть добротность(крутизна среза). Т.е если стоит HPF на 50 Гц, то 49-48-43-40 ГУ будет воспроизводить достаточно громко. И чем дальше от 50 и ближе к 0, то всё тише и тише.
