Расчет фильтра СЧ ВЧ

Сообщение от vshurupov

LspCAD наверное не хуже спикершопа. Послушав себя и одного хорошего человека буду пробовать первый порядок. Есть надежда, что импеданс на нужных частотах достаточно стабилен и недалек от даташита.
Спасибо за подсказки , если когда нибудь буду делать полный пассив тогда поеду мерить.

Тобишь ты ширик сверху будешь резать на 2,5 первым, а вч с 16 первым?))

Сообщение от В.В.Г.

Тобишь ты ширик сверху будешь резать на 2,5 первым, а вч с 16 первым?))

ВЧ скорее всего 14 первым, чувствительность ВЧ выше ширика поэтому такой разброс - получим стык в районе 4Кгц, и подъем на самом верху

Сообщение от vshurupov

Есть надежда, что импеданс на нужных частотах достаточно стабилен и недалек от даташита.

У ширика в любом оформлении (кроме акустического экрана) пик импеданса и соответственно вся кривая импеданса уйдёт вправо.
Поэтому рекомендую Z-характеристику ширика снимать в оформлении.
Т.к. Q ts=0,98,то объём оформления нужен поболее,чем Vas(0,18 литра).Гранёный стакан (губастый)-это 0,2 литра.

---------- Сообщение добавлено 23.10.2016 в 11:24 ----------

Сообщение от vshurupov

Послушав себя и одного хорошего человека буду пробовать первый порядок.

А по мне так лучше проконсультироваться с технически грамотной сволочью.А хороший человек пусть бабушкам помогает улицу переходить.

Сообщение от Matvey498

У ширика в любом оформлении (кроме акустического экрана) пик импеданса и соответственно вся кривая импеданса уйдёт вправо.
Поэтому рекомендую Z-характеристику ширика снимать в оформлении.
Т.к. Q ts=0,98,то объём оформления нужен поболее,чем Vas(0,18 литра).Гранёный стакан (губастый)-это 0,2 литра.

Ширик в стойке, в незакрытом обьеме, внутри синтепон. Ачх снимал в этом оформлении. в таком оформлении на 2,5 кГц сильно не должно измениться, а снизу активный фильтр пионера.

У тебя ширик только до 1кГц с низу играет -остальное мидом тянуть будешь?Для чего тогда пищь?Чтобы каша гуще была?А порядки только для ещё большей возни..Потом чтоб сказать что не получается..Ширик должен хотя бы до 650-500 доигрывать ,а не на этом месте пропасть..

Сообщение от Димитрий-Донской

У тебя ширик только до 1кГц с низу играет -остальное мидом тянуть будешь?Для чего тогда пищь?Чтобы каша гуще была?А порядки только для ещё большей возни..Потом чтоб сказать что не получается..Ширик должен хотя бы до 650-500 доигрывать ,а не на этом месте пропасть..

Чтож вам этот низ сдался может и от 500 будет, просто от балды сделал срез 1кГц четвертым, меня пока не интересует что там ниже.
Насчет каши из за первого порядка опасения есть, но попробовать не особо дорого, если нужен будет порядок выше второго проще поменять усилитель

Сообщение от Matvey498

Не проще ли применить изначально динамик Wavecor FR070 WA01\02,у которого полная добротность меньще почти в два раза.Этот динамик в объёме 0,250 литра (чекушка) будет иметь примерно те же параметры,что и Визатон в открытом пространстве.Соответственно и снизу можно твёрдо рассчитывать на 400Гц ,а сверху на 5 кГц.

За Визатон размер, цена, почти вся система на Визатонах. Ключевое конечно размер. Изначально думал 2-х полоской обойтись, очень #####и не хотелось на стойках. Я не обломаюсь если ширики и от 800 будут, психологически готов. А так понятно, что лучше побольше калибр для СЧ.

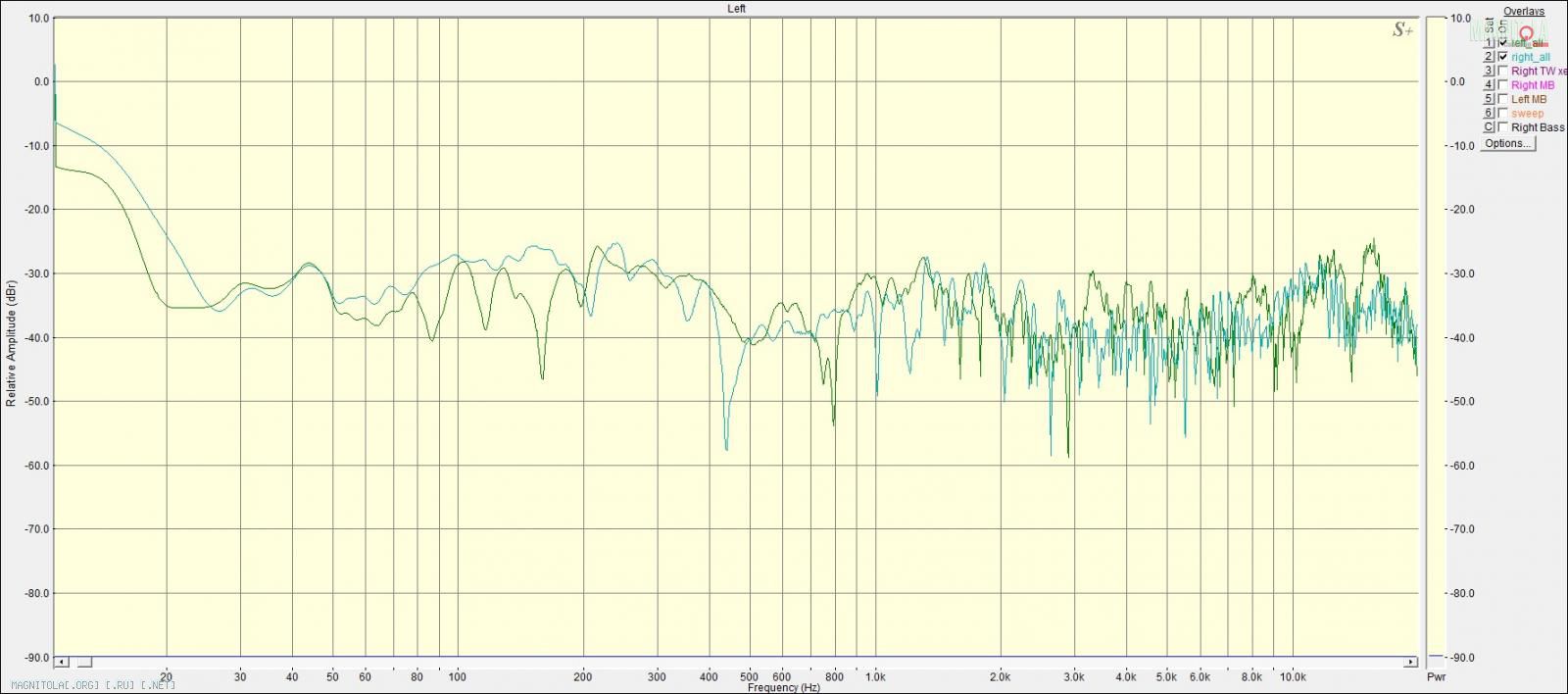

Получилась вот такая фигня

АЧХ правлена эквалайзером до 2 Кгц и чуть подтянуты вверх 12,5 и 16 Кгц (голую АЧХ забыл сохранить), слева получился обидный провал на 1,5-2Кгц(натянут эквалайзером на +7).
Ширик/ВЧ порезаны - кондер 2.7uF 630V Mundorf MCap и катушка 0.47 L140 Mundorf, снизу ширик 800 вторым, мидбас 500 четвертым - настройка почти от балды.
Детали фильтра размещал в пороге, слева катушка ловила мощную наводку, пришлось левую катушку сунуть под панель - наводка полностью ушла в 30 см от порога.
