Прошу помощи в поиске косяков исталла.

Сообщение от Pit

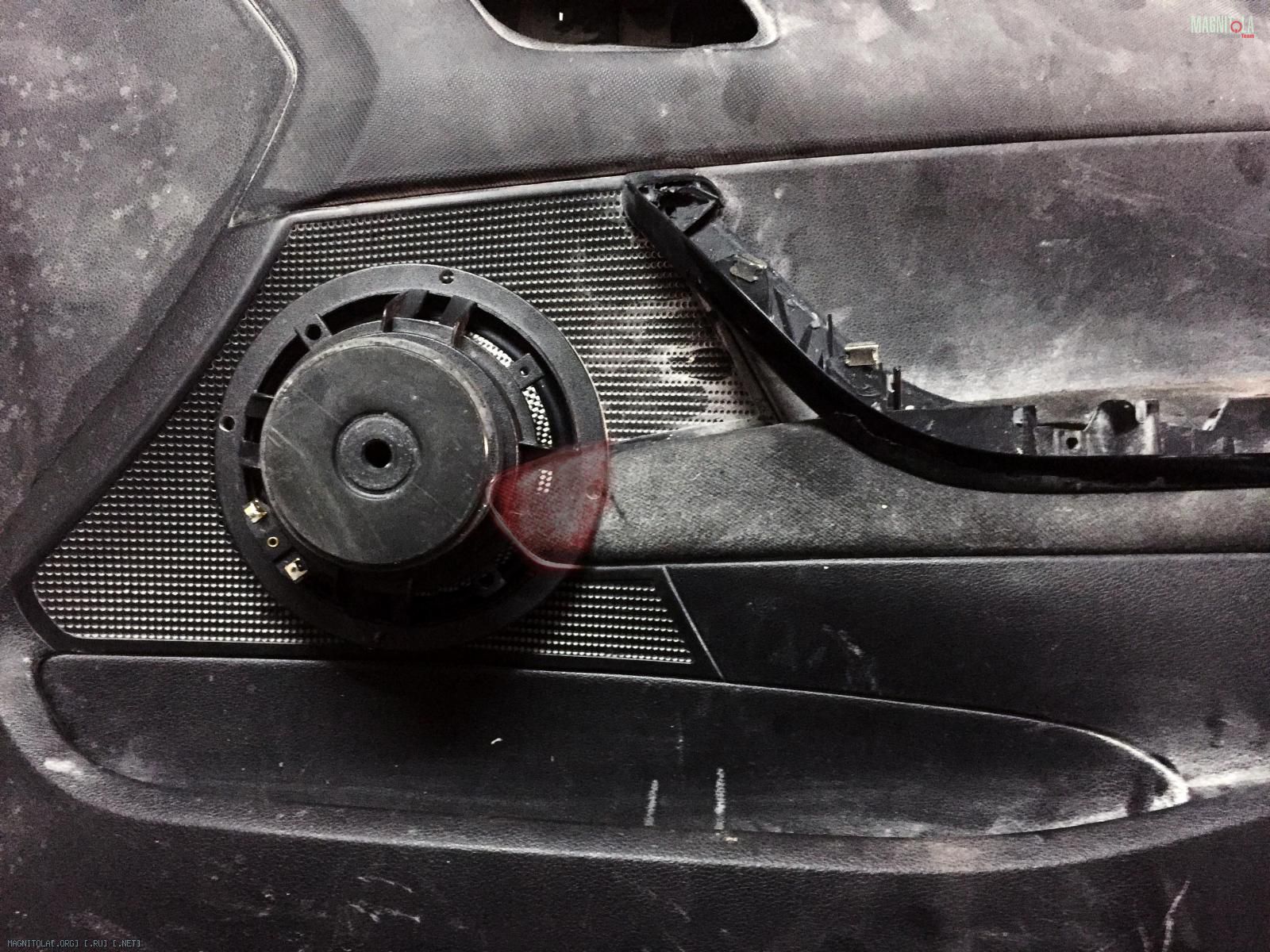

Надо больше фото. Фото со снятым мидбасом, фото места крепления мидбаса, как он (подиум) крепится к железу. Место менять не надо. По одному фото из первого поста оценить невозможно.

Хорошо, завтра сделаю снимки.

Мидбас и подиум закреплены на 4х болтах, никаких саморезов , да и некуда их там крутить, железо тонкое, толщина подиума небольшая.
Эту проставку и подиумом назвать сложно , ее толщина примерно 6-8мм, потому что если чуть толще, мид уже будет хлопать диффурозом об обшивку. Подгонял по толщине, чтобы мид поместился в посадочное место (он достаточно глубокий), не упирался в направляющую стекла и при этом "комфортно" чувствовал себя под обшивкой.

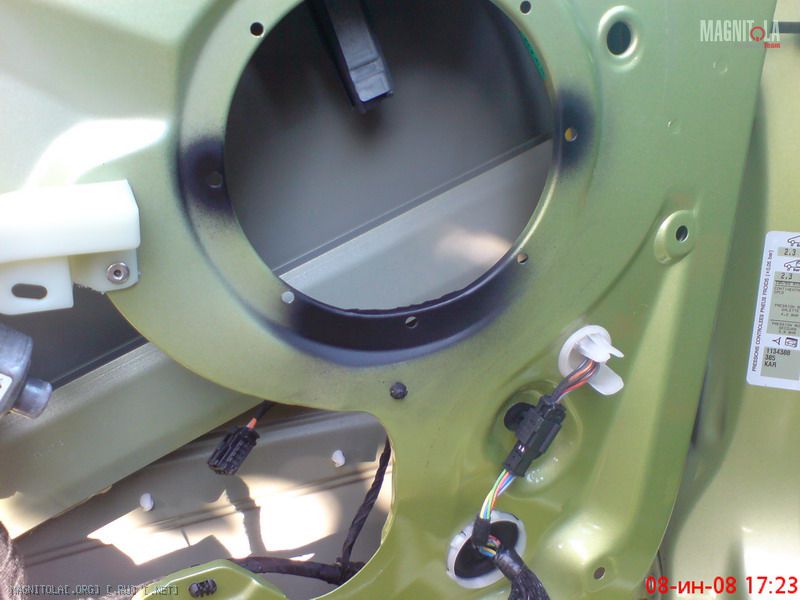

Прикладываю фото стандартной двери пыжа, если все поснимать у меня также

Сорри за долгий ответ, как то все недосуг было до форума добраться.

Всем спасибо за ответы, померил -поигрался еще несколько абсолютно разных машин и практически у всех наблюдается провал на этих частотах.

Решение о выносе мида за пределы обшивки временно приостановлено и отложено на неопределенный срок, ввиду слишком ресурсоемкости сего процесса , мид слишком большой для моей двери, если его выносить за пределы, слишком много переделывать , пока не хочу, надоело как то уже, как нибудь потом распаяю обшивку и переделаю крепления и внешний вид двери.
.
Еще раз всем спасибо за советы.

Сообщение от Юный_Падаван

Что сделано с дверьми: внешняя сторона тщательным образом (почти 100%, за исключением верхних частей двери, уж слишком неудобно было) покрыта виброй М3 от Шумофф, далее слой звукоизолирующего Комфорта 10. Уже после оклейки Комфортом, пообщавшись с различными людьми, накатал еще один слой вибры. Получился вот такой сэндвич.

Бесплатные советы следующие):
1. как порезаны динамики?
2. Убрать шумку, оставить только вибру и повторить тест!

Сообщение от masterofd2

Вибра-Комфорт-Вибра - так что-ли? Это же встроенный демпфер получился - должен прекрасно справляться с гашением атаки баса)

Вот он и справляется!))

Вы о чем? какая атака баса?

Сообщение от ASmitt

Бесплатные советы следующие):
1. как порезаны динамики?

На тесте динамики в полную полосу, без никаких ограничений. По факту по разному (пока играюсь) снизу 60-70-80, сверху до 2700, вторым порядком.

Сообщение от ASmitt

2. Убрать шумку, оставить только вибру и повторить тест!

Да понял я уже, понял , убираю. Хотя все равно, мид доворачивать надо, Все самое вкусное где то в районе рычага АКПП звучит . даже в этих условиях.

Итак, возвращаясь к своим баранам , проблема не решена. Не решена от слова вообще.
Переделал всю шумку на двери, тщательно убирая остатки Комфорта, и.... никаких изменений.
Закатал все более толстым Микс Ф. Что-то изменилось, но не кардинально, вернее изменения были не в том диапазоне, в котором я хотел услышать изменения.

Подиумы пока в работе, но сама тенденция меня совсем расхолаживает, потому что сколько не бьюсь, не выходит каменный цветок .

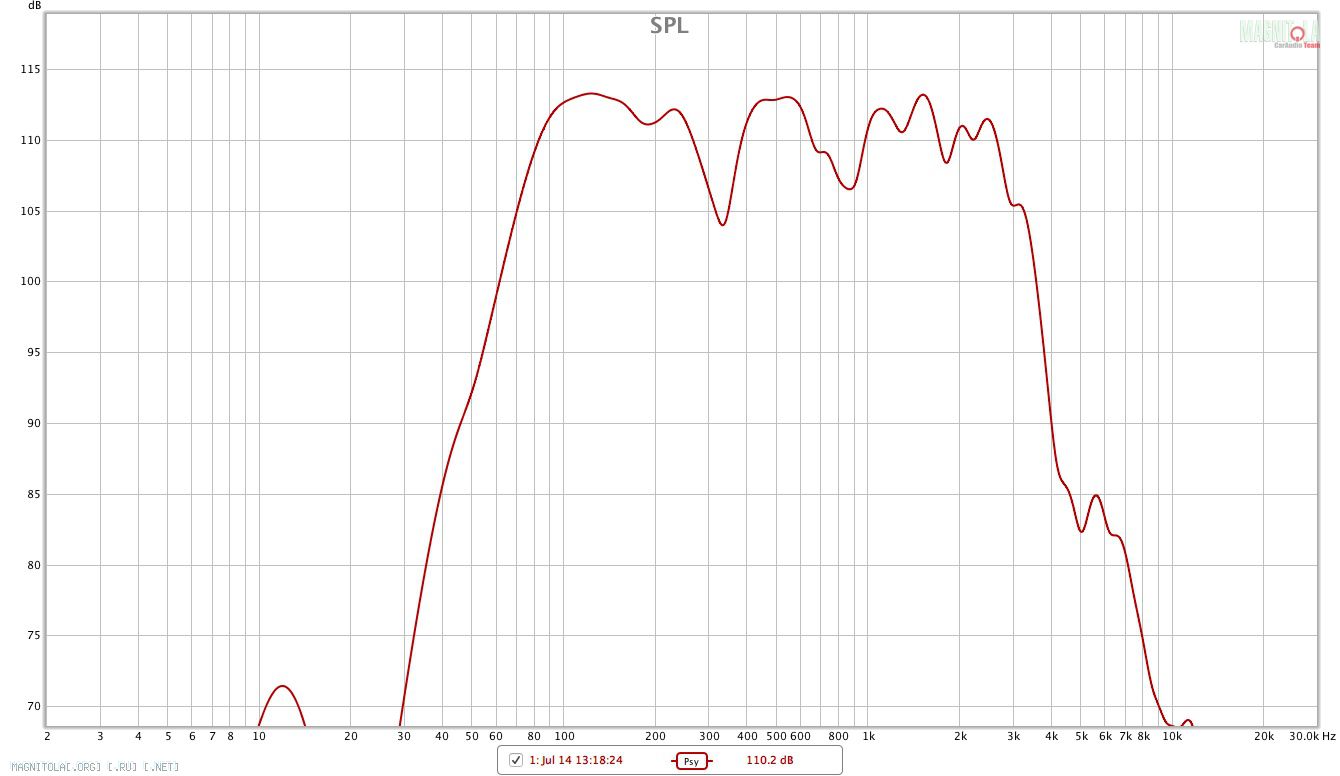

Сегодня нашел время для очередных игр с мидом. Снимал АЧХ держа микрофон прям напротив мида, на расстоянии примерно 60-80 см от него.

Мид подрезан от 60 до 2550.
Далее решил вообще потестить мид вне двери, сделал подобие акустического щита из куска фанеры 10мм и тут меня ждало очень сильное удивление, не сильное конечно, но удивление - как же ожил он . Хотя и ватный какой-то бас, но все лучше чем, когда он в двери.

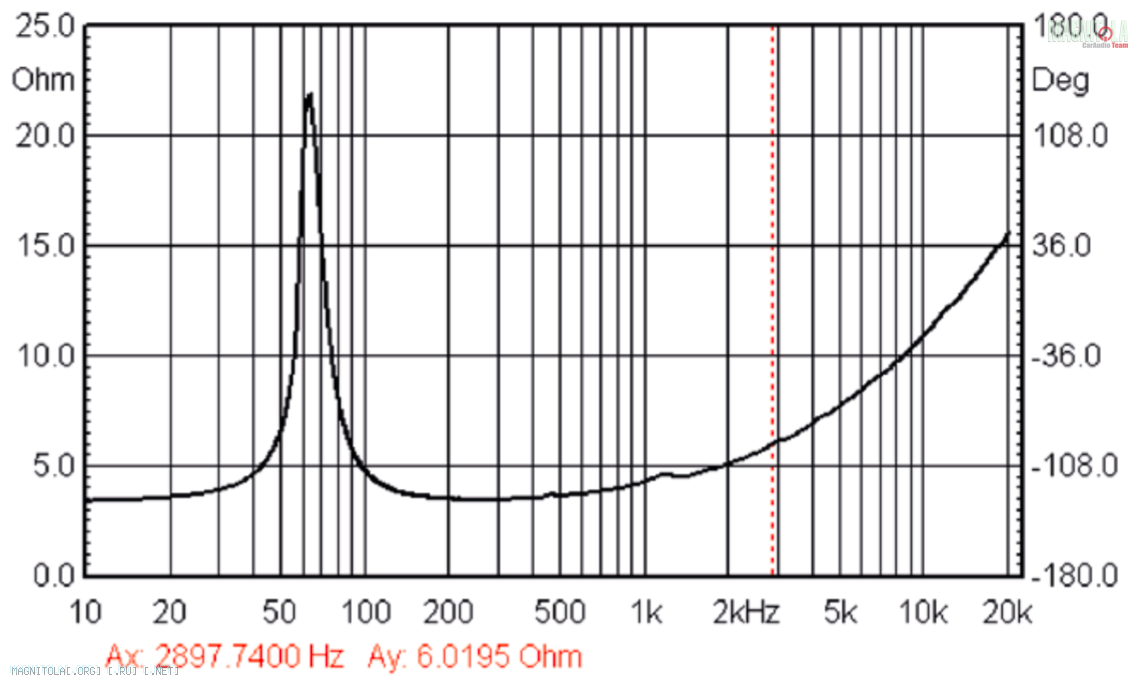

в принципе исходя из графика импеданса на малой громкости он басить по определению не может:

Но чуть громче и барабаны становились барабанами, а не мерзкими колотушками .
Итак, как же приготовить его, чтобы было всем хорошо? Или же из него я в принципе не вытащу желаемого?

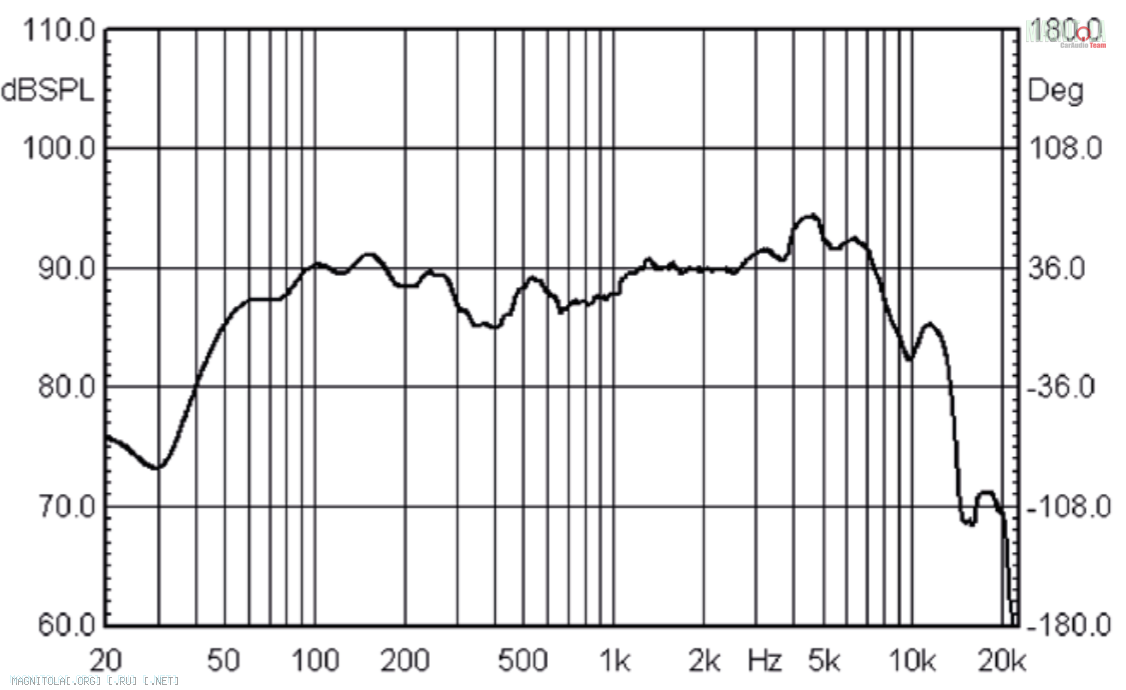

если верить макаронникам, то он не так уж и плох:

Но вот как то теория очень сильно расходится с практикой.
Надеюсь доворот и вынос мида поможет, я очень сильно надеюсь на это.
Но смущает одно большое но.
Достал сегодня с полки Alpine SPR, как я думал абсолютно не басящие, поставил их в дверь, баса нет, засунул в фанерку, гордо носящую имя "акустического щита", баса нет, но как только сделал что-то подобное объему для него - как он тут же забасил, основательно так. С Эроико конечно данный фокус не прошел, но наталкивает на мысль, на слишком ли огромная дверь у Пежо? И может имеет смысл заменить мид и будет счастье? Но тут другая сторона медали, а на какой же мид то?

Сообщение от Юный_Падаван

Всем доброго времени суток.
Итак, неспешно, закончил этап по установке мидов и жутко расстроился полученным результатом, видать слишком много надежд возлагал на банальные вещи.
Что имеем: автомобиль Пежо 308, sinfoni Eroico M165W, Audison bit ten.
Что сделано с дверьми: внешняя сторона тщательным образом (почти 100%, за исключением верхних частей двери, уж слишком неудобно было) покрыта виброй М3 от Шумофф, далее слой звукоизолирующего Комфорта 10. Уже после оклейки Комфортом, пообщавшись с различными людьми, накатал еще один слой вибры. Получился вот такой сэндвич.
Акустика установлена в штатные места, обшивку резать не стал, постарался максимально увеличить размеры отверстий штатной сетки, короче рассверлил 2мм сверлышком . В принципе на слух сейчас не слышу особой разницы между спрятанным за обшивкой мидом или открытым.
Далее, вокруг мида, сделал из того же самого комфорта (а это по факту вспененный каучук), бортики прижимающиеся к обшивке, своеобразный туннель, чтобы он не играл под обшивку. Саму обшивку, проклеил по возможности виброй М2, особенно на стыках и сверху наклеен герметон 15 (по факту антискрип).
Следующим шагом шла процедура по приданию жесткости внутренней стороне двери (поскольку металл очень мягкий, легко проминается пальцами ). Был изготовлен стеклопластиковый щит (толщина примерно 5мм, за исключением посадочных мест крепления "ручки") , конечно свою роль он выполняет на все 100% - прям монолит .
Вложение 1149696
На фото один из этапов, практически финал, оставалось только покрыть виброй стеклопластик.

Вроде бы все правильно, верно? Конечно с огромным избытком, но хотелось сделать все максимально правильно.

И как результат, не заиграло!
Не самые дешевые миды, а играют как балалайка .

Снимаю АЧХ обоих динамиков в полную полосу(использовал Behringer ECM8000, REW), и вижу что-то совсем не адекватное в АЧХ. На приложенной картинке, микрофон был расположен возле подголовника водительского сиденья, в принципе от смены месторасположения, картинка менялась, но не значительно, провалы видны при любом расположении микрофона.
Снимал АЧХ немного в неравных условиях левый был уже под обшивкой, правый - без.

Никак не сглаживал, после сглаживания провалы не так сильно заметны и видны.
Вложение 1149698
верхняя часть, замер с использованием свиптона, нижняя - замер по розовому шуму.

Вроде бы все описал, а теперь самый главный вопрос, где я мог так сильно накосячить, чтобы так все испортить? Почему на самых вкусных частотах я имею такие провалы? причем немалые.
Сейчас в голове сидит единственная мысль, о том, что может дверь слишком большая для них? Ну не могут, по моему мнению, не самые дешевые миды, так играть.

Короче, давайте разберемся вместе с моими косяками!

похожая картинка

графики отличаются положением микрофона- коричневый на месте водителя, фиолетовый- между пер. сидениями.
