Жёсткач(
Тоннель 0,15 х 0,11 м с объемом двери 0,04 куб.м. представляет собой резонатор Гельмгольца, настроенный на частоту 280 Гц. С учетом виртуального удлинения тоннеля, за счет задней стенки, пусть будет 235. Где-то там должен быть горбик (или провальчик?), децибел шесть.
Уж извините теоретика.
Ну зачем же так? я же никого не хотел обижать, просто пытаюсь объяснить ход своих мыслей, не более того. Какой из меня советчик, балбес - вернее будет.Цитата:
Сообщение от ДЕД
Дядь Петь, давай пожалуйста подробнее, а?Цитата:
Сообщение от Pit
Вы возвращаете мне веру в этот форум :). Совершенно не учитывал именно такое применение, буду думать. Спасибо.Цитата:
Сообщение от Flatout
И снова всем доброго времени суток.
Я снова продолжу развлекать теоретиков и практиков, своими изысканиями, все надеясь получить желаемый звук.
Итак, все начал с самого начала, как бы не жалко было времени и сил, но снова тупик. Моему удивлению порой нет меры, кто-то просто ставит мид и доволен, а я же никак не могу добиться нормального звука :(. Наверно просто балбес.
Итак, попытка номер (пусть будет двенадцатая :)).

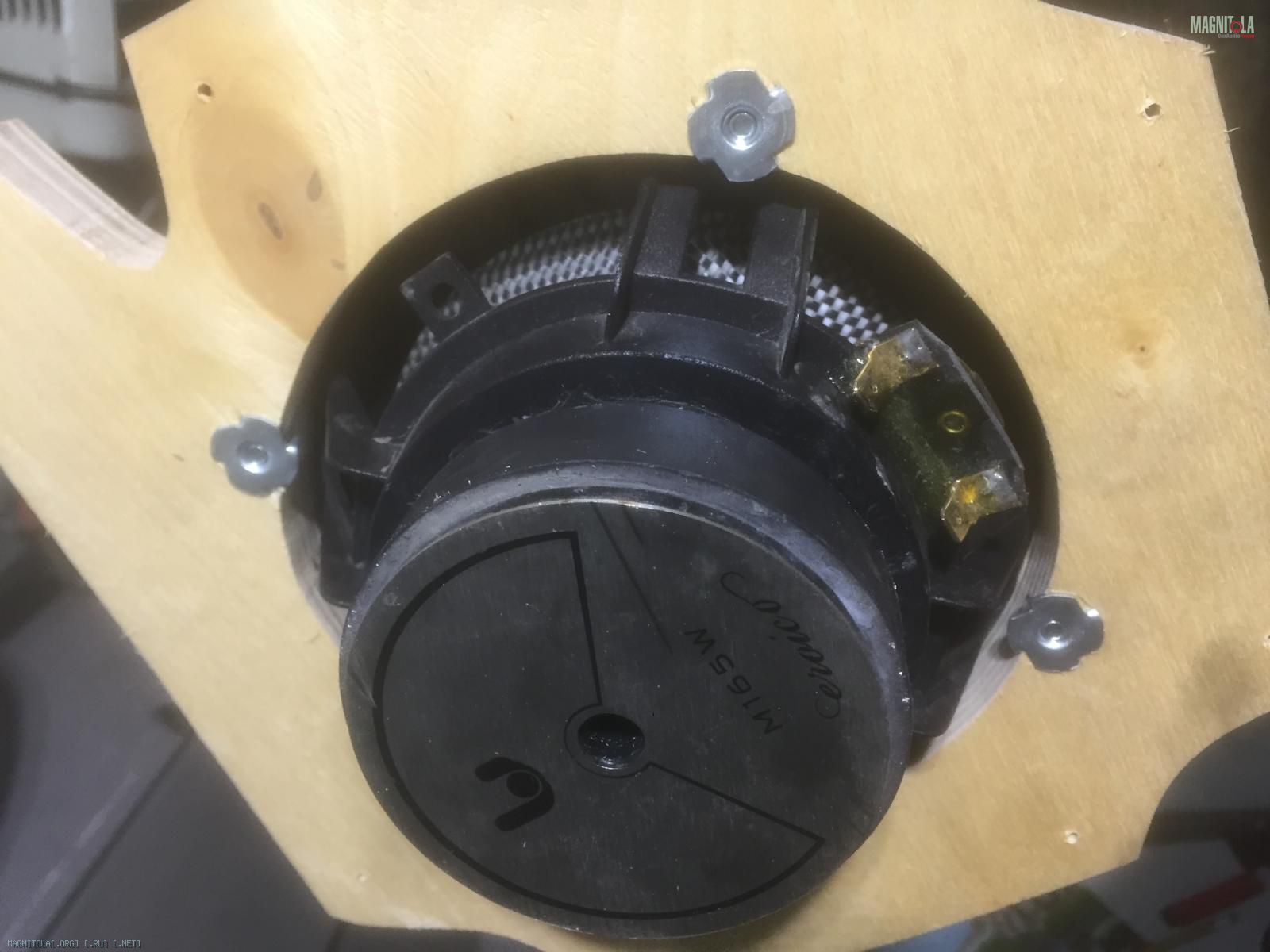

собрал тут давеча (примерно недельку назад) тестовый стенд в двери и по образу и подобию миллионов людей, просто прикрепил дин к двери.
Вложение 1184576
Естественно, все плохо, как у других с такими кольцами, звучит?????

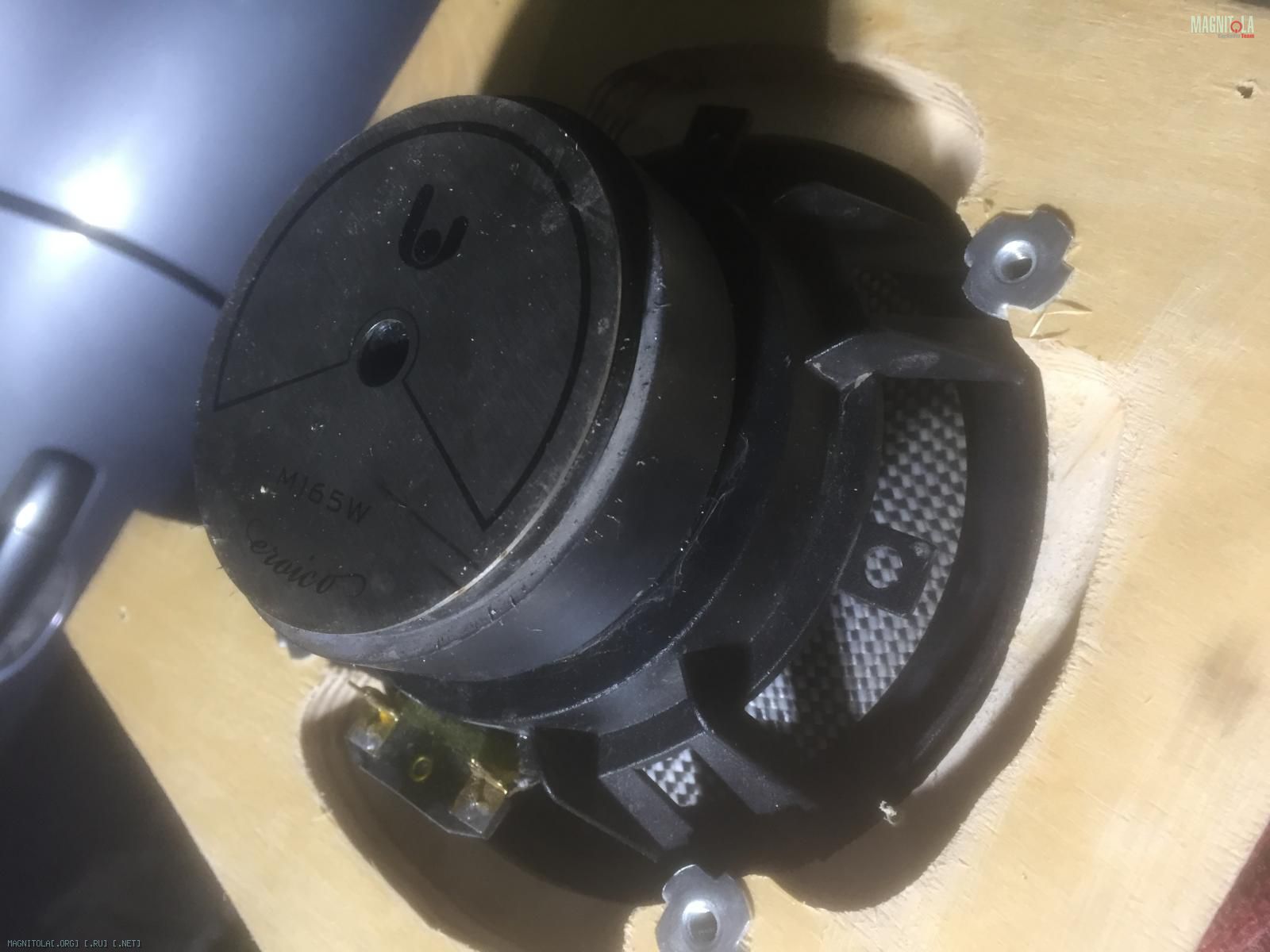

Фрезер в руки и вперед, даем больше воздуха!!!!
Вложение 1184578
Первый черновой проход и о чудо!!!! у меня начала проявляться середина!!!!
Итак, лабораторная работа выполнена, после увеличения пространства вокруг диффузора до (примерно) 20 мм, скругления углов и прочих вещей, наконец-то появилась чистота, грязь ушла, начали проявляется зачатки баса. Дальнейшее увеличение пространства, уже не дает такой кардинального прироста в качестве, поэтому считаю это необходимым минимумом.
Да, конечно, можно говорить, что "искусство инсталляции" надо было внимательно читать, и прочие вещи, но внимание такая штука :).
Но!!!! почему у других, с банальными колечками из банальнейшей фанеры звучит? Не у всех конечно, но уникумы попадаются.
Внутренний диаметр мида 145 мм, даем ему больше воздуха, с каждой стороны порядка 20 мм итого общий внутренний диаметр как минимум 185 мм, добавляем еще по 10 мм толщину стенок и в итоге внешний диаметр подиума порядка 21 см.
Опытные дяденьки, у вас так???? можно примеры идеальных исталляций? Может я не в тех местах смотрю? Единственное у Pit' а в его мазде увидел прорези на подиумах, но у него сами подиумы небольшие по высоте были. Мне же надо как минимум на 10-11 см вынести нижнюю часть подиума, не убью ли я снова звук??? Пока сделал три колечка с доворотом, низ вынесен примерно на 6 см, кроме улучшения звука - негатива не наблюдаю. Но сама конструкция получается монструозная, чем и как ее закрывать на обшивке, ума пока не приложу. Хотя все равно, это же лабораторная работа, ни больше, ни меньше.
ИМХО
Уверен,что дин для фри эйра?
Увеличь площадь экрана, что бы избежать акустического замыкания. Такой вариант на подвесе вне оформления применяют для снятия параметров Тиля Смолла и прогрева дина( cтабилизации его элементов при подаче сигнала)
На такой фанерке без ак оформления ничего путного и не услышишь.
почему у других, с банальными колечками из банальнейшей фанеры звучит?(C)
Колечки выполняют совсем другую функцию
Основная-создать плоскость прилегания дина без перекосов
---------- Сообщение добавлено 12.11.2017 в 13:41 ----------
Цитата:
Сообщение от Юный_Падаван
Доворот ,его направление строится в процессе прослушки и настройки инсталлом. Готовых решений не существует.
Цитата:
Сообщение от Юный_Падаван
Сложно понять . Давай меньше эмоций-больше фотографий в двери.Цитата:
Сообщение от Юный_Падаван
Практически в каждой теме разбирается вопрос о влиянии туннеля на звучание.Цитата:
Сообщение от Юный_Падаван
А можно нескромный вопрос?Цитата:
Сообщение от Юный_Падаван
С какой целью довороты пытаемся делать?
Не ну я понимаю ещё на водительской (и только!) сделать - типа выровнять АЧХу для левой\правой стороны.
И то только для середины.
На Низы (ниже 500 Гц) доворот не повлияет...
Пыс. Выровнять АЧХ для мидбасов можно и порезкой мидов на разных частотах - дальнюю резать раньше (например на 2,0 кГц а ближнюю пускать с 2,5-3,15 кГц)
Да и до кучи:
Побортный Перекос АЧХи в районе 50-150 гЦ есть практически во всех авто (у меня тоже)
Лечится также - настройкой (разные частоты срезов + эквализация + задержки)
Дин, конечно не фриэйрный, ему в двери самое место, просто под утро уже писал, казалось, что все все поймут, что я тут на пальцах показываю :).Цитата:
Сообщение от ДЕД

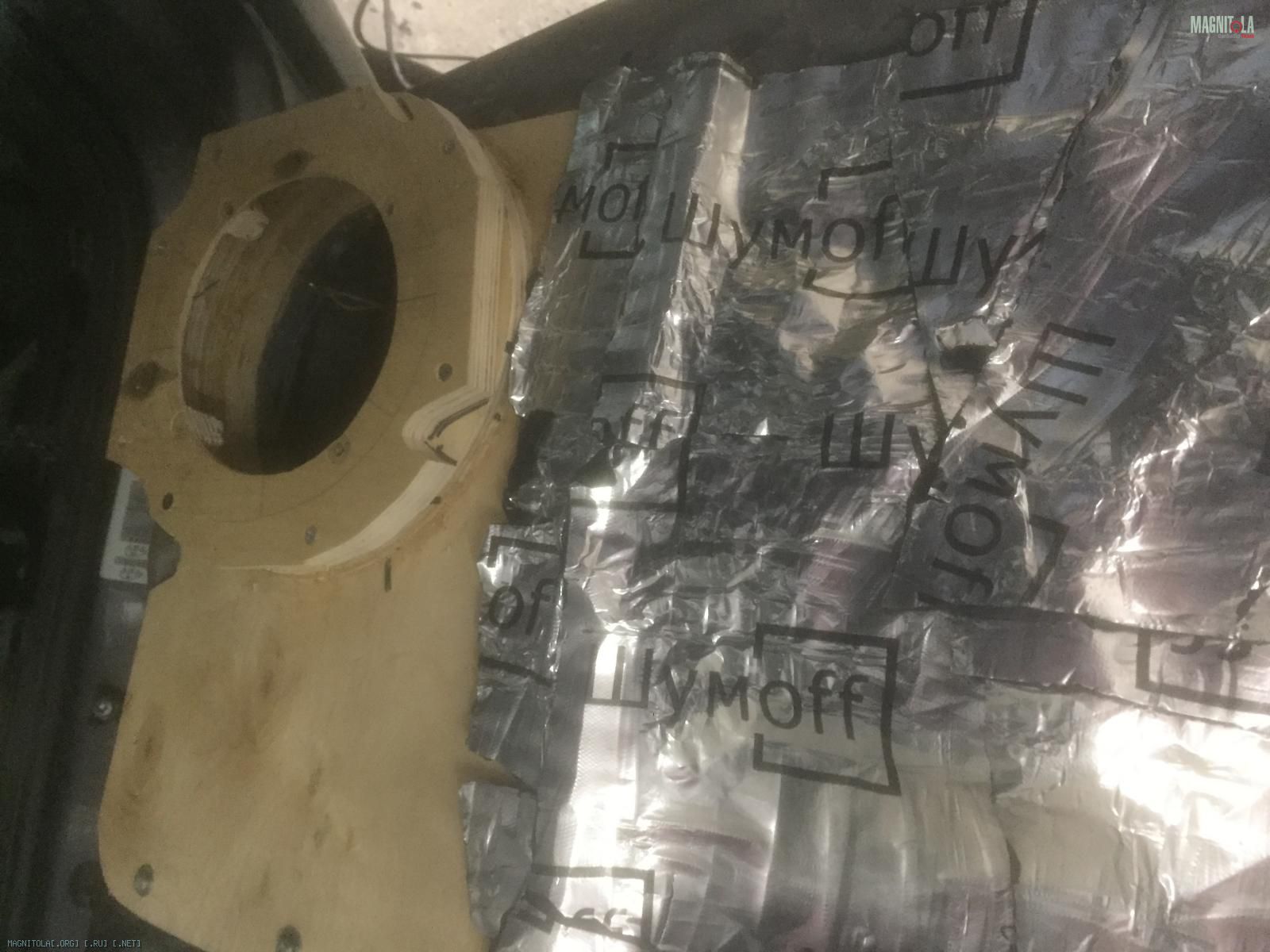

Итак, наворотил вот такой тестовой фигни. :), что-то фотка перевернутая оказалась
Вложение 1184910

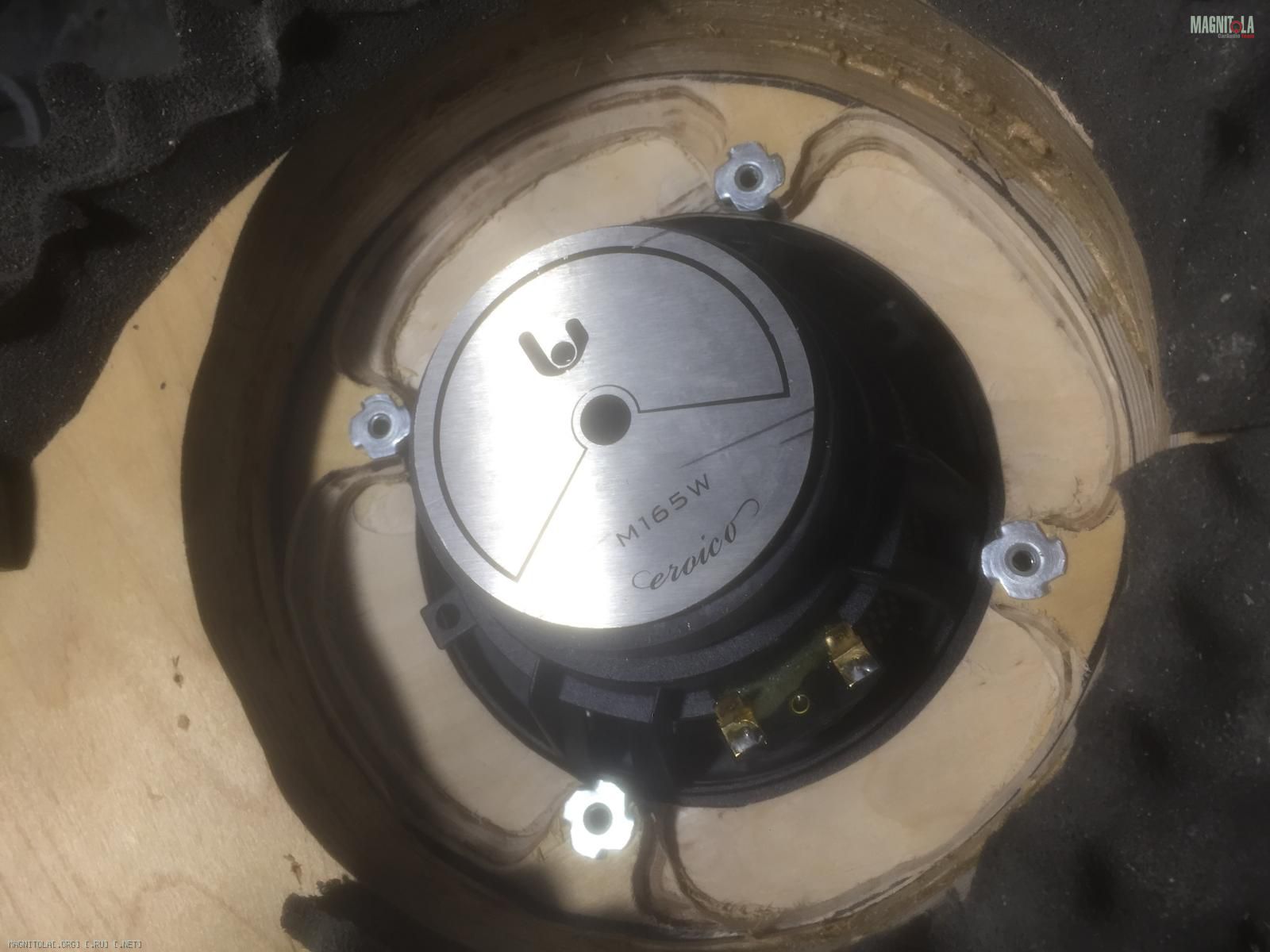

Вот так выглядит этот ужас :) изнутри:
Вложение 1184912

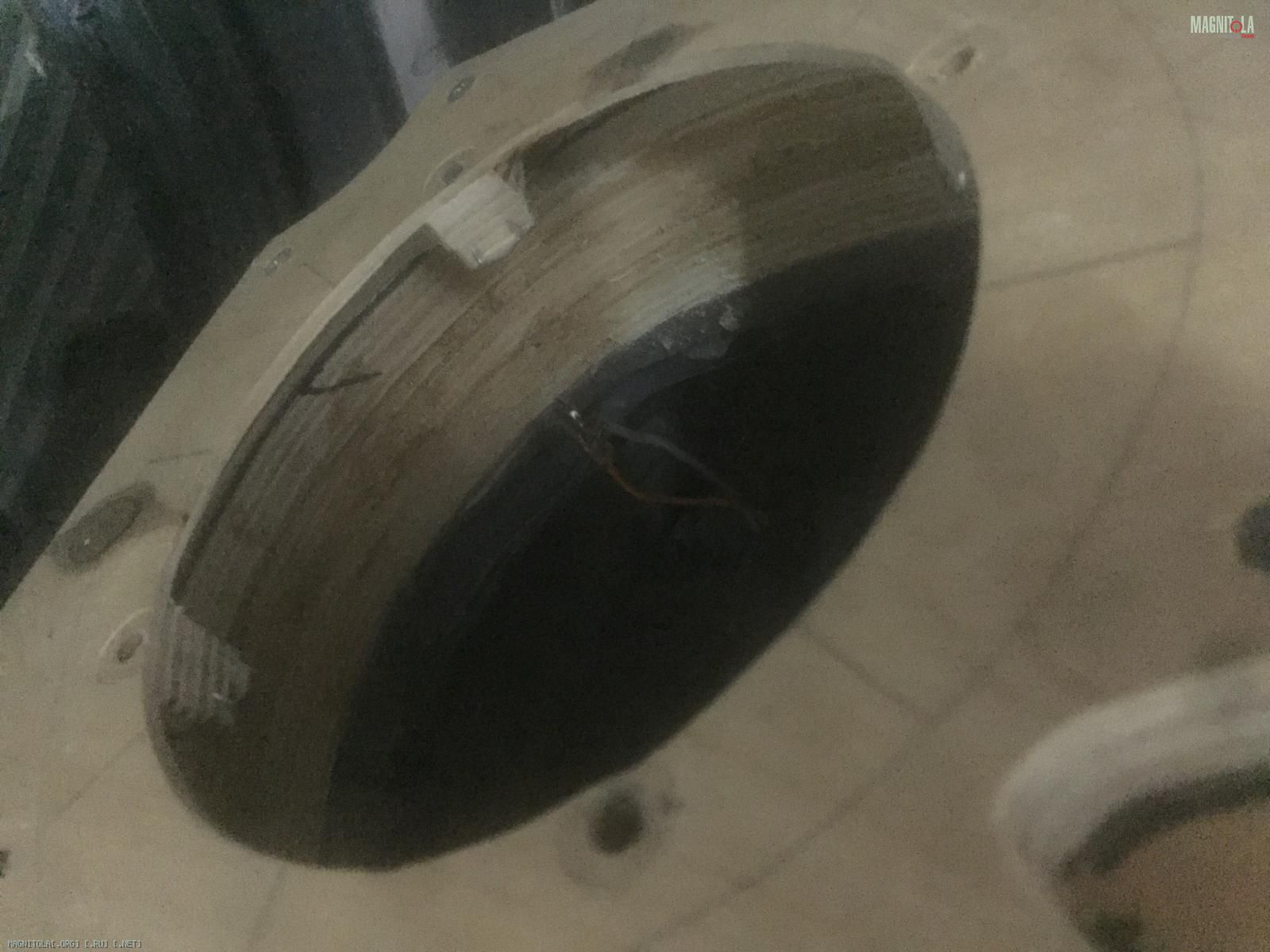

Чуть ближе и без дина.
Вложение 1184914
В конкретно моей двери только при таком варианте подиума более менее начала звучать, я не знаю в чем дело, сейчас просто эксперементирую и кидаюсь из стороны в сторону :), Но мне по крайней мере уже начинает нравиться, то что я слышу.
Самое главное забыл, без графиков же не звучит. :)

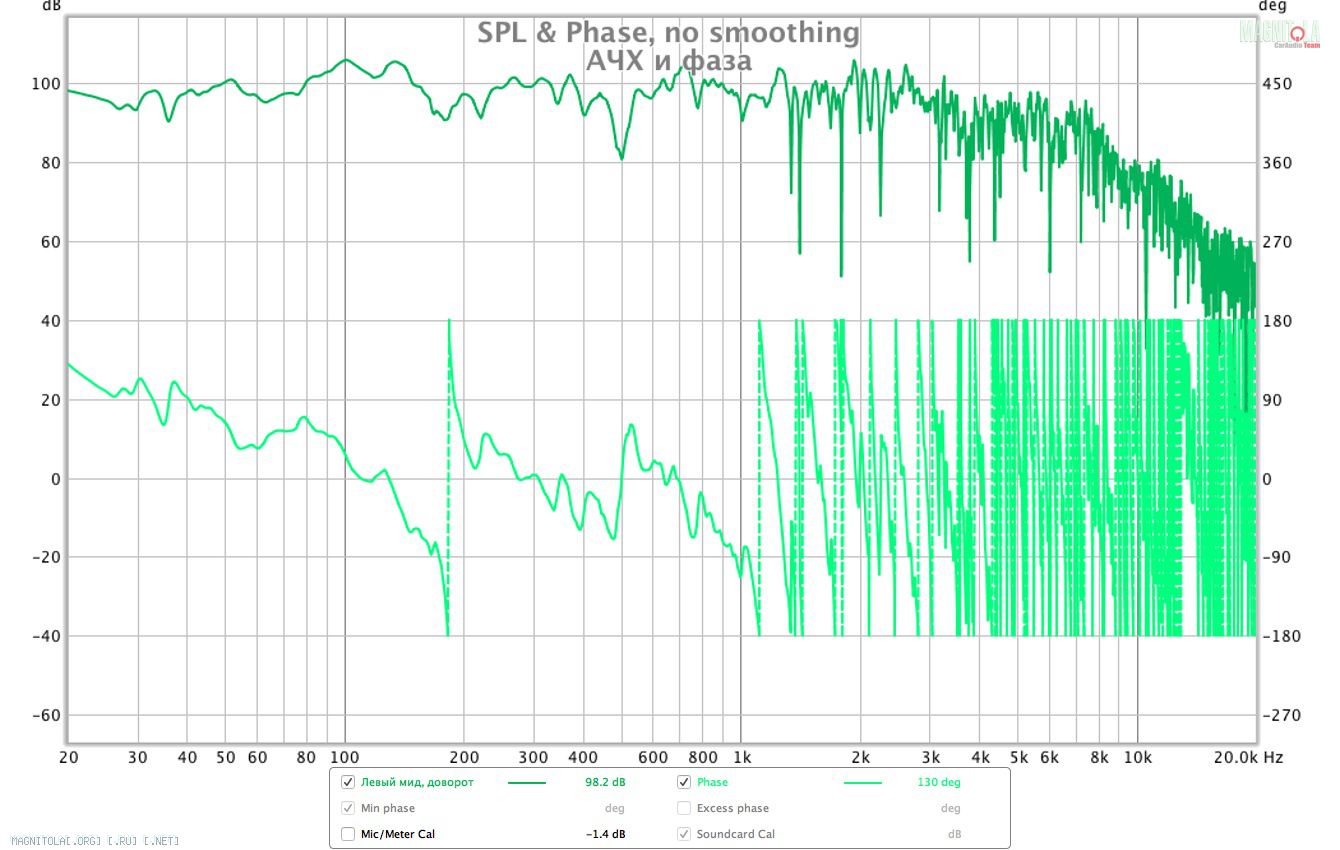

с этим вариантом у меня практически перестала крутиться фаза до 1кГц, поломанная конечно, но не слишком критично :).
Вложение 1184916

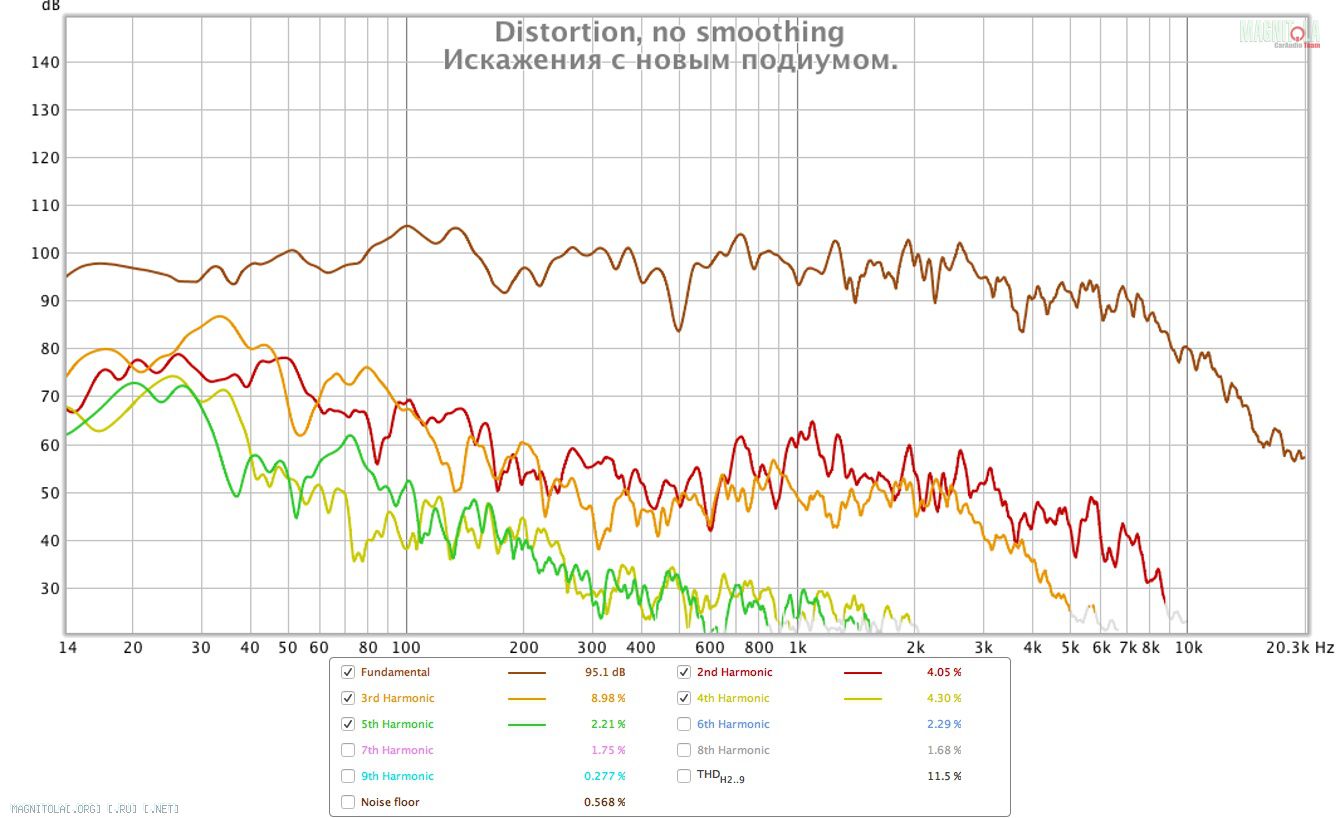

и искажения, наконец то начали доминировать гармоники второго порядка.
Вложение 1184918

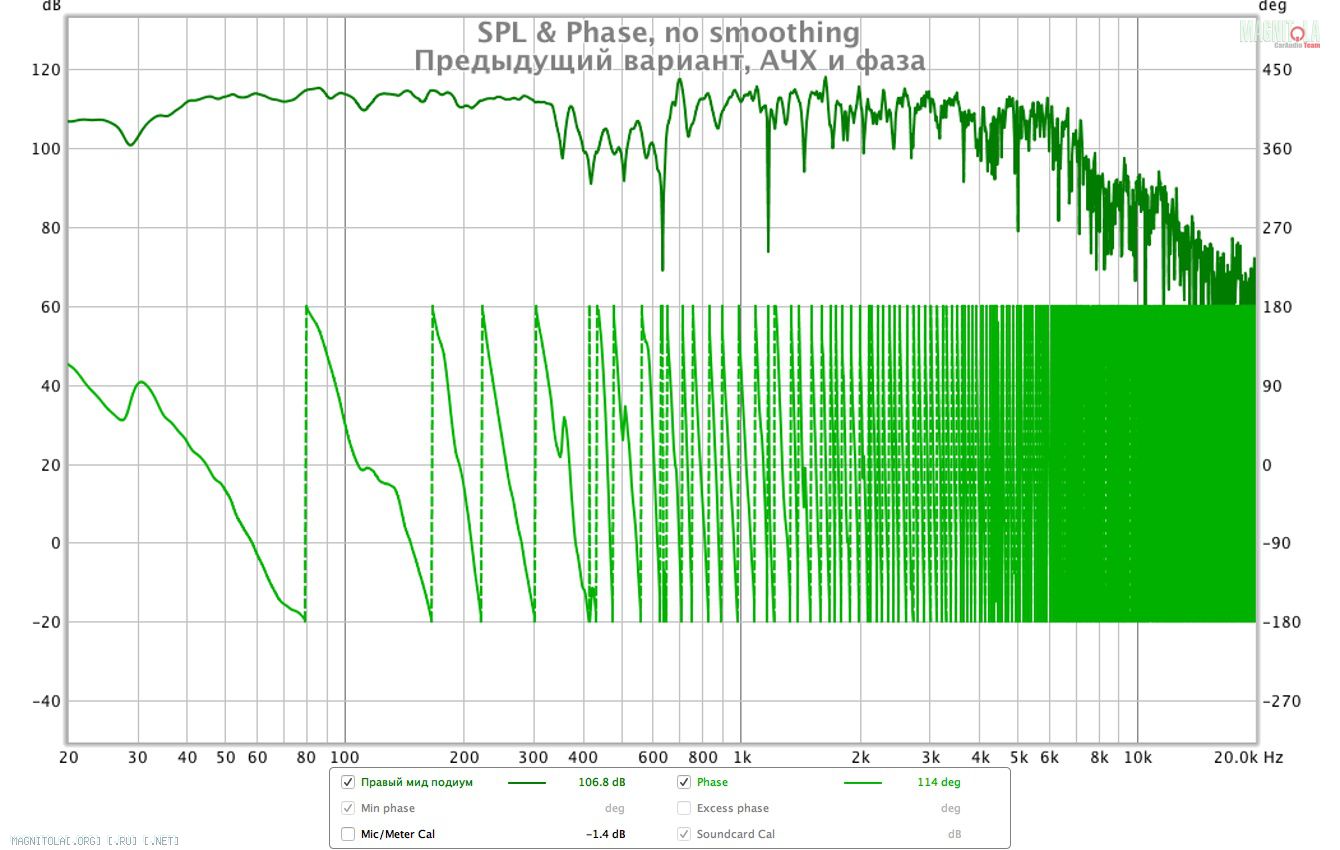

А это мои самые первые замеры, после постройки монструозного подиума этого года :), самая начальная стадия, то, что было без "окошек" вокруг диффузора, чтобы было понимание что с чем сравнивать :),
Вложение 1184920

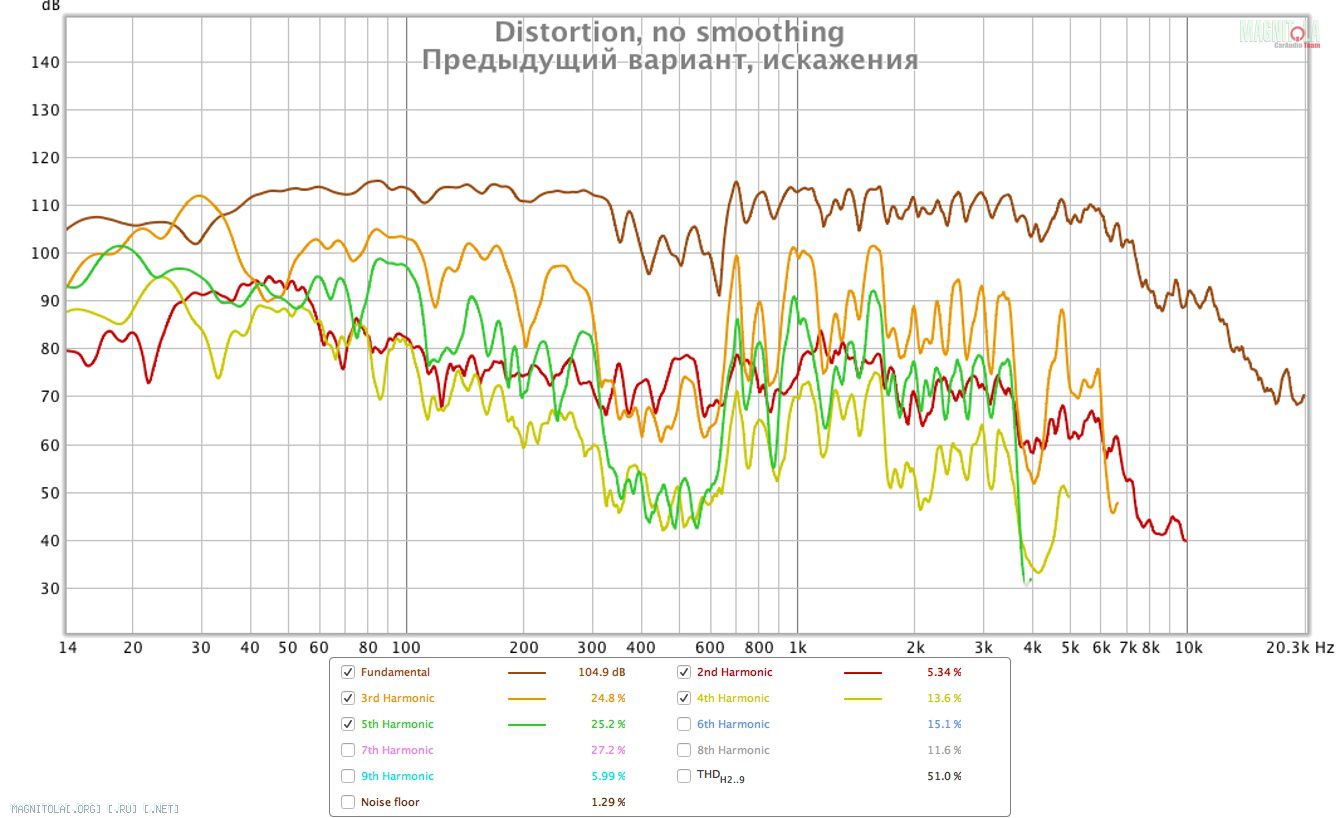

и искажения:
Вложение 1184922
Вроде бы всех порадовал, и практиков и теоретиков :),
:), цель? вытащить нормальный звук. У меня проблема инсталла, а не сведения полос, когда звука нет, сводить нечего :).Цитата:
Сообщение от DядяВова
По поводу легкого кручения фазы до 1 кГц. Яб не парился
У себя имею точно такие же зарубки на графике фазы и на тех- же
частотах :) и они ничем не лечатся. Ни доворотами ни настройками.
Пыс. И горб на 80-160Гц имею такой-же
