Прошу помощи в поиске косяков исталла.
Всем доброго времени суток.
Итак, неспешно, закончил этап по установке мидов и жутко расстроился полученным результатом, видать слишком много надежд возлагал на банальные вещи.
Что имеем: автомобиль Пежо 308, sinfoni Eroico M165W, Audison bit ten.
Что сделано с дверьми: внешняя сторона тщательным образом (почти 100%, за исключением верхних частей двери, уж слишком неудобно было) покрыта виброй М3 от Шумофф, далее слой звукоизолирующего Комфорта 10. Уже после оклейки Комфортом, пообщавшись с различными людьми, накатал еще один слой вибры. Получился вот такой сэндвич. :)
Акустика установлена в штатные места, обшивку резать не стал, постарался максимально увеличить размеры отверстий штатной сетки, короче рассверлил 2мм сверлышком :). В принципе на слух сейчас не слышу особой разницы между спрятанным за обшивкой мидом или открытым.
Далее, вокруг мида, сделал из того же самого комфорта (а это по факту вспененный каучук), бортики прижимающиеся к обшивке, своеобразный туннель, чтобы он не играл под обшивку. Саму обшивку, проклеил по возможности виброй М2, особенно на стыках и сверху наклеен герметон 15 (по факту антискрип).

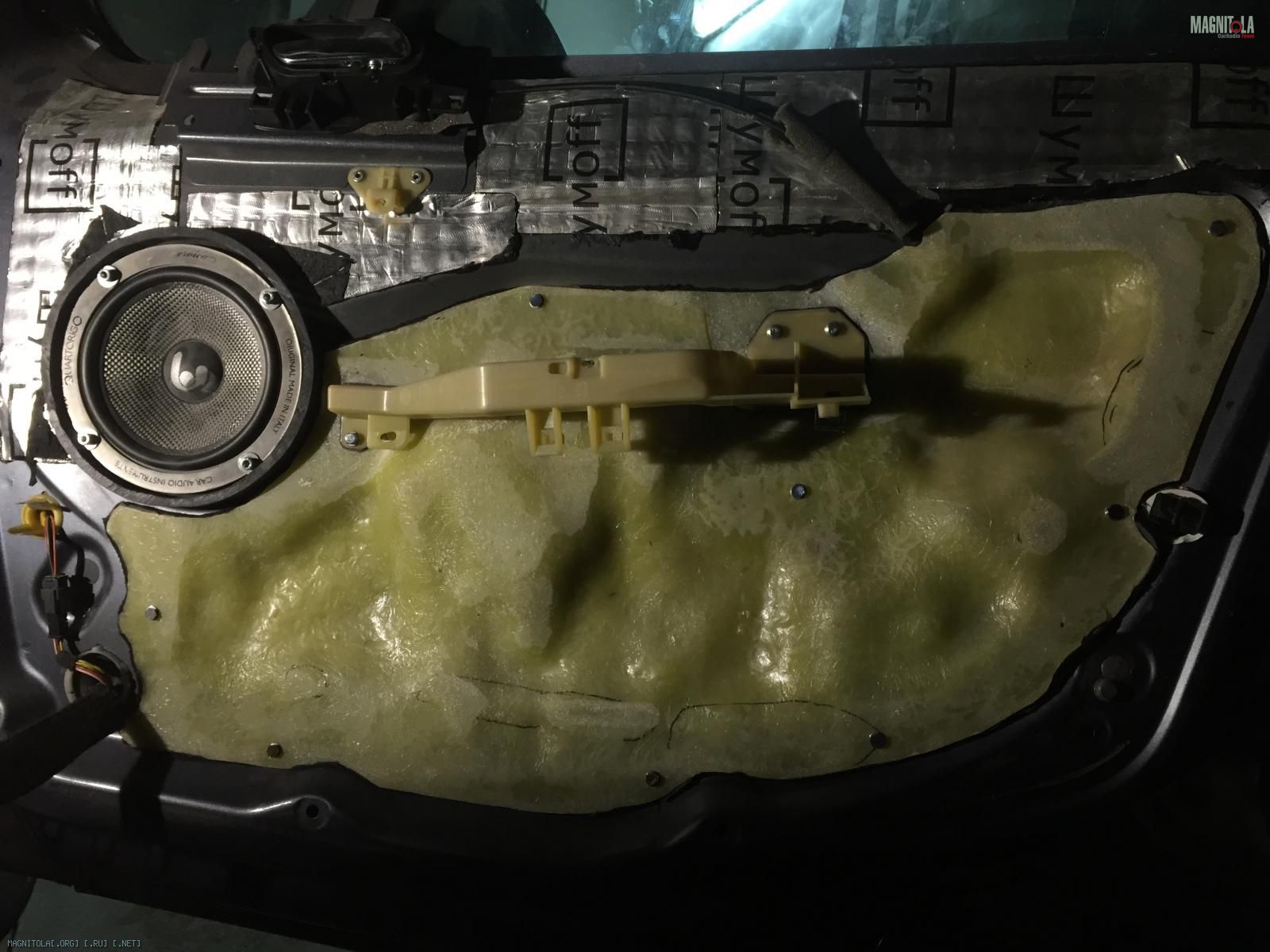

Следующим шагом шла процедура по приданию жесткости внутренней стороне двери (поскольку металл очень мягкий, легко проминается пальцами :)). Был изготовлен стеклопластиковый щит (толщина примерно 5мм, за исключением посадочных мест крепления "ручки") , конечно свою роль он выполняет на все 100% - прям монолит :).
Вложение 1149696
На фото один из этапов, практически финал, оставалось только покрыть виброй стеклопластик.
Вроде бы все правильно, верно? Конечно с огромным избытком, но хотелось сделать все максимально правильно.
И как результат, не заиграло!
Не самые дешевые миды, а играют как балалайка :(.

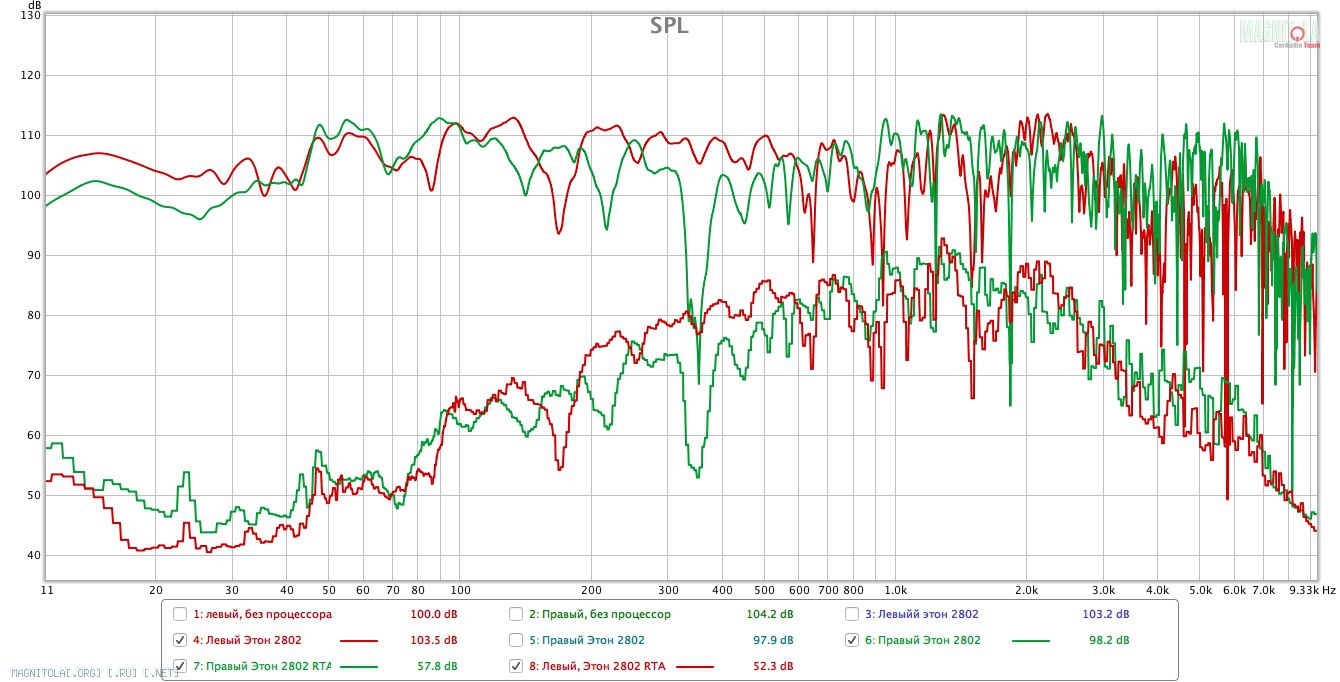

Снимаю АЧХ обоих динамиков в полную полосу(использовал Behringer ECM8000, REW), и вижу что-то совсем не адекватное в АЧХ. На приложенной картинке, микрофон был расположен возле подголовника водительского сиденья, в принципе от смены месторасположения, картинка менялась, но не значительно, провалы видны при любом расположении микрофона.
Снимал АЧХ немного в неравных условиях левый был уже под обшивкой, правый - без.
Никак не сглаживал, после сглаживания провалы не так сильно заметны и видны.
Вложение 1149698
верхняя часть, замер с использованием свиптона, нижняя - замер по розовому шуму.
Вроде бы все описал, а теперь самый главный вопрос, где я мог так сильно накосячить, чтобы так все испортить? Почему на самых вкусных частотах я имею такие провалы? причем немалые.
Сейчас в голове сидит единственная мысль, о том, что может дверь слишком большая для них? Ну не могут, по моему мнению, не самые дешевые миды, так играть. :(
Короче, давайте разберемся вместе с моими косяками! :)
Вложений: 1
Re: Прошу помощи в поиске косяков исталла.
Попробуйте другой мид поставить,чисто для сравнения...

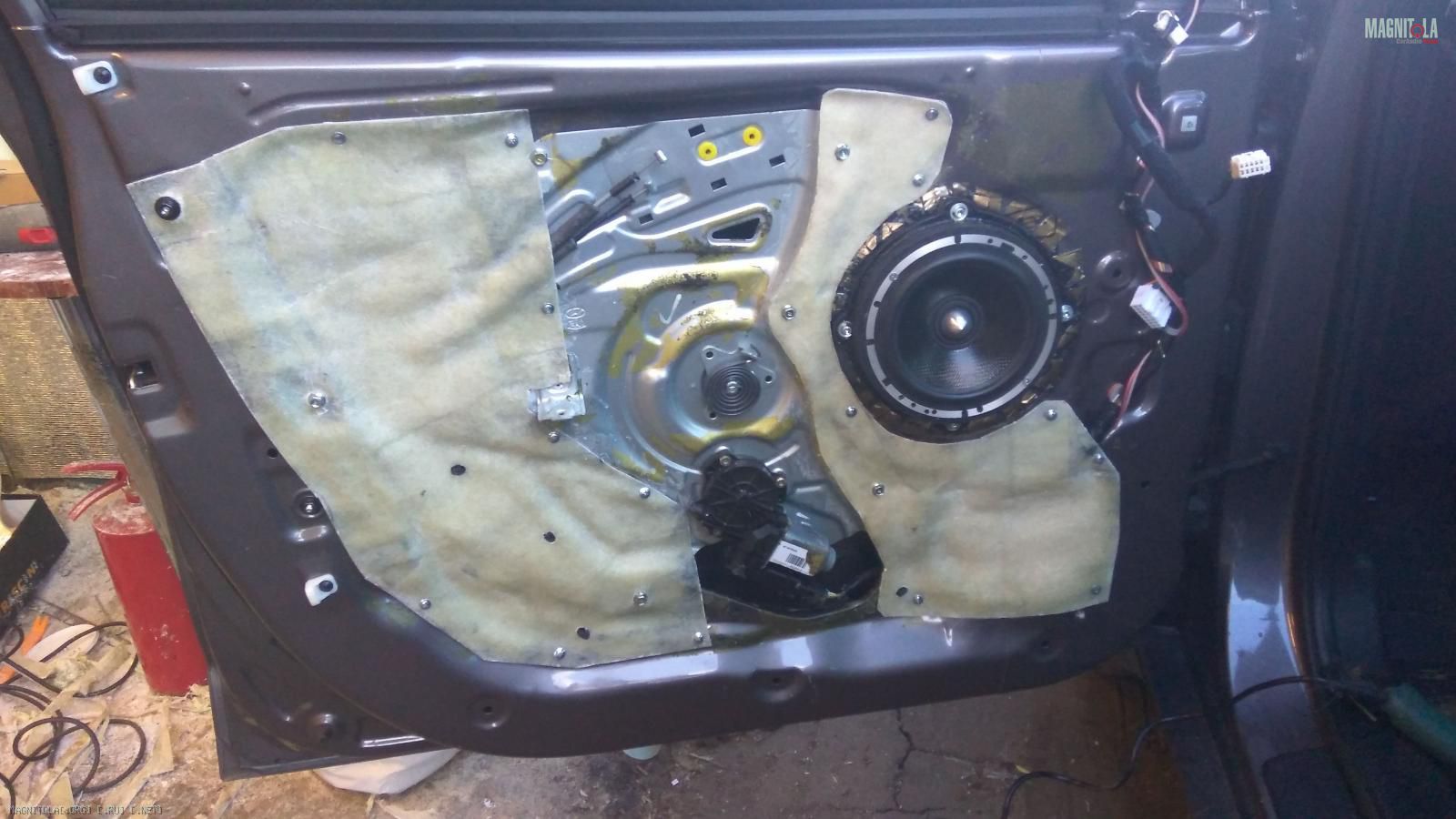

У меня аналогичная ситуёвина,до лепки щита дверь была завибрина визомат МП(и внешний и внутренний лист),при этом фокалы дубасили от души...
Вылепил щиты,миды сменил и...
Может конечно не разыгрались ещё,ибо новые...
Вложение 1149976
Извиняюсь что в вашей теме...
Re: Прошу помощи в поиске косяков исталла.
Смотрю на Вашу дверь и завидую белой завистью - что значит забетонировать. Полость под обшивкой может проявиться в виде пика и провала на кратных частотах в районе 100-300 Гц. У Вас наблюдается кратный провал 180 слева-360 справа, не знаю что это, но есть повод поэкспериментировать.
Не играет - понятие относительное. Когда я заменил Пролежни EX 6.2 на то, что сейчас первое впечатление(без перенастройки) было - выкинул деньги на ветер: баса нет, даже гудения не было! Позже пришло понимание, что вместо гудения появилась динамика, рельеф и возможность влить кратно большую мощность без перегрузки. Небольшая настройка и вуаля!
И, уж извините за банальность, а фазировка динамиков....
Re: Прошу помощи в поиске косяков исталла.
Цитата:
Сообщение от
Flatout Полость под обшивкой может проявиться в виде пика и провала на кратных частотах в районе 100-300 Гц. У Вас наблюдается кратный провал 180 слева-360 справа, не знаю что это, но есть повод поэкспериментировать.
Верно, как я и писал, левая сторона уже под обшивкой, правая - без. Провал справа примерно на 360 Гц и я не могу объяснить его из-за нехватки собственных знаний. пока экспериментирую, как только пойму, что это задача будет решена.
Цитата:
Сообщение от
Flatout И, уж извините за банальность, а фазировка динамиков....
И вам доброго дня. Провалы наблюдаются и при смене фазировки динамиков. Вчера вечером экспериментировал, за счет (одного-двух) приставочных колец выдвинул мид наружу, конечно все было собрано на коленке, просто в качестве эксперимента выпилил приставочные кольца из фанеры и поигрался с ними. Провалы как были на местах, так и остались, единственное, может стали чуть меньше.
Морально уже созрел к тому чтобы резать обшивку, уже даже придумал как оформить, но. Хотелось бы понять природу этих провалов.
Или может я загоняюсь очень сильно и обращаю внимание на вещи, которые неисправимы в салоне авто (как то собственные резонансы двери, стоячие волны и т.д. и т.п.). просто смириться и подрезать горбы эквалайзером в процессоре и успокоиться?
Тем более с сабом - все не так уж и отвратительно звучит :), но червь неудовольствия сидит и гложет.
Попробую новый подиум слепить и вытащить мид совсем из под обшивки, посмотрю как он поведет себя. Правда как по науке - вниз, под ноги еще не созрел :), просто на штатном месте н
Re: Прошу помощи в поиске косяков исталла.
Кстати, микрофон калибровали? Мой Берлингер выше 1кГц врет по китайски аж до 6 дБ. Имне непонятна такая большая разница между свипом и шумом. Точно розовым меряли и как насчет фильтров, не помню есть ли их установка в REW.
Да, и не заморачивайтесь по поводу узких провалов, они практически не слышны.
Re: Прошу помощи в поиске косяков исталла.
Доворот дальнего мида должен исправить провал на ~300гц. У меня так, у товарища так, у вас так. Но мне кажется ачх у вас получилась неплохая..
Если баса нет, воспользуйтесь советом выше: поменяйте + и - на одном динамике и сравните.
А вообще, вам нужен Аркадий. Он эксперт в этом:)
Re: Прошу помощи в поиске косяков исталла.
Цитата:
Сообщение от
Alextaastrup Кстати, микрофон калибровали? Мой Берлингер выше 1кГц врет по китайски аж до 6 дБ.
Файлик калибровки скачан из просторов интернетика, но проверяли с товарищами с калиброванным и поверенным шумомером, показатели очень близки, так что по АЧХ у меня нет к нему претензий. Если бы калибраторы громкости еще не так дорого стоили, было бы проще гораздо, уж очень бы помогла эта штука в плане достоверности по децибелам :).
Цитата:
Сообщение от
Alextaastrup Имне непонятна такая большая разница между свипом и шумом. Точно розовым меряли и как насчет фильтров, не помню есть ли их установка в REW.
Уж точно розовый, единственное в настройках генератора стоит -20Дб, поэтому графики разнятся по громкости.
Цитата:
Сообщение от
Alextaastrup Да, и не заморачивайтесь по поводу узких провалов, они практически не слышны.
Надеюсь смогу их вывести до приемлемого уровня :)))))). А если не получится, то забью на них :)
Цитата:
Сообщение от
Vyse Доворот дальнего мида должен исправить провал на ~300гц. У меня так, у товарища так, у вас так. Но мне кажется ачх у вас получилась неплохая..
А вообще, вам нужен Аркадий. Он эксперт в этом:)
Надо затестить, времени бы еще больше на эти забавы :). Аркадию напишу, когда совсем мысли закончатся :)))).
Re: Прошу помощи в поиске косяков исталла.
Я бы сделал нормальный подиум для мидбаса.
Re: Прошу помощи в поиске косяков исталла.
Цитата:
Сообщение от
Pit Я бы сделал нормальный подиум для мидбаса.
Нормальный - в смысле по всем правилам? расположив его снизу? Или же на этом же месте, но нормальный расширяющийся подиум, выводящий мид за обшивку?
Re: Прошу помощи в поиске косяков исталла.
Цитата:
Сообщение от
Юный_Падаван Нормальный - в смысле по всем правилам? расположив его снизу? Или же на этом же месте, но нормальный расширяющийся подиум, выводящий мид за обшивку?
Надо больше фото. Фото со снятым мидбасом, фото места крепления мидбаса, как он (подиум) крепится к железу. Место менять не надо. По одному фото из первого поста оценить невозможно.
