Re: замер АЧХ "подручными" средствами
Цитата:
Сообщение от
Alextaastrup В качестве примера - график замеров моего фронта (трех-полосного) без саба. Левый и правый до эквализации. Kак видите - все в пределах нескольких дБ. Оранжевая кривая - целевая кривая, к которой я стремился в процессе настройки. Частоты раздела: 460 и 5000 Гц вторым порядком. Как видно из графика - провалов на этих частотах нет, что говорит о приемлемой фазировке излучателей.
Вложение 1268805
Но это не кривые АЧХ, замерянные в одной точке, а частотная зависимость акустической мощности динамиков. Графики в одной точке из REW - тоже имеются, но надо поискать.
сейчас я начинаю понимать, что отсутствие измерительного микрофона - это наименьшая из проблем, гораздо большей проблемой является отсутствие времени для изучения всей этой информации, жаль что нет простой пошаговой инструкции как в определенной программе сделать замеры системы, чтобы по этим замерам можно было сделать какие либо выводы.
где взять эту целевую кривую? она всегда одна или для каждой системы разная?
Re: замер АЧХ "подручными" средствами
Цитата:
Сообщение от
venom88 где взять эту целевую кривую? она всегда одна или для каждой системы разная?
Да нет же, каждый делает под себя, под свои уши и предпочитаемые жанры, а также с учетом возможности железа, то есть часто упирается в те же самые грабли (бабки). А общие тенденции - под спойлерами найдете. Как настроить систему - вельком в избу-читальню на форуме. В этом и хобби - познавать новое.
И дело не в микрофоне. Можно достаточно примерно померять и айфоном, но не ниже 250Гц. Главное - свести вместе левый и правый фронт. Особенно интересен диапазон 250-800Гц, отвечающий за построение сцены с вокалом. Тут и айфона может хватить, но на особо точные измерения это не претендует. Короче - читайте, на форуме много инфы по построению и настройке аудиосистемы. не хотелось бы повторять, а тем более, выхватывать отдельные мысли из общей концепции.
Да, и состав системы огласите, чем собираетесь настраивать, какие динамики, ДСП и т.д. Какая машина? Может просмотрел вначале, сорри.
Re: замер АЧХ "подручными" средствами
За микрофонами и калибровочными файлами человек гоняется ровно до того момента, когда начнет измерять сам. Перепады в 20 дб в пределах октавы на реальных измерениях дают понять, что погрешность микрофона тут вообще ни о чем.
К тому же "быстрое преобразование Фурье" потому и быстрое, что не особо точное. Что опять же делает не особо нужным дорогой измерительный микрофон.
Re: замер АЧХ "подручными" средствами
Цитата:
Сообщение от
Alextaastrup Да нет же, каждый делает под себя, под свои уши и предпочитаемые жанры, а также с учетом возможности железа, то есть часто упирается в те же самые грабли (бабки). А общие тенденции - под спойлерами найдете. Как настроить систему - вельком в избу-читальню на форуме. В этом и хобби - познавать новое.
И дело не в микрофоне. Можно достаточно примерно померять и айфоном, но не ниже 250Гц. Главное - свести вместе левый и правый фронт. Особенно интересен диапазон 250-800Гц, отвечающий за построение сцены с вокалом. Тут и айфона может хватить, но на особо точные измерения это не претендует. Короче - читайте, на форуме много инфы по построению и настройке аудиосистемы. не хотелось бы повторять, а тем более, выхватывать отдельные мысли из общей концепции.
Да, и состав системы огласите, чем собираетесь настраивать, какие динамики, ДСП и т.д. Какая машина? Может просмотрел вначале, сорри.
состав системы в подписи, краткое описание подключения в первом посте. тема моего инстала тут http://magnitola.org/sovety-po-avtoz...egane-2-a.html
---------- Сообщение добавлено 05.03.2019 в 11:13 ----------
Цитата:
Сообщение от
Flatout За микрофонами и калибровочными файлами человек гоняется ровно до того момента, когда начнет измерять сам. Перепады в 20 дб в пределах октавы на реальных измерениях дают понять, что погрешность микрофона тут вообще ни о чем.
К тому же "быстрое преобразование Фурье" потому и быстрое, что не особо точное. Что опять же делает не особо нужным дорогой измерительный микрофон.
Вчера установил REW, хотел посмотреть форму звуковой волны, которую снимает микрофон, по Вашему совету, но не смог разобраться с программой. лазил читал тему "Фазовое и временное согласование динамиков с помощью программного комплекса REW", но не смог найти необходимого. Расскажите пожалуйста, какие действия необходимо произвести что бы проверить форму волны.

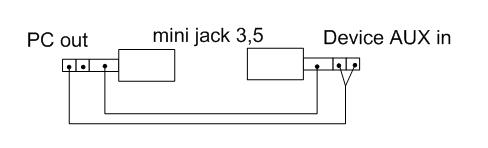

Вложений: 1
Re: замер АЧХ "подручными" средствами
Re: замер АЧХ "подручными" средствами
Цитата:
Сообщение от
Flatout
а вот с распайкой будет проблема, у меня уже все сделано. со стороны ноута 4х контактный джек 3,5, к нему отдельно припаяны микрофон и аукс. как я туда засовывал 2 кабеля 2х жильный и 3х жильный и оба с экранами это ппц.
Вложений: 2
Re: замер АЧХ "подручными" средствами
Запустил Спектралаб на нетбуке. Со встроенным микрофоном виден большой горб от 15К. Так должно быть или что то не так с железом или настройками?
Вложение 1280543

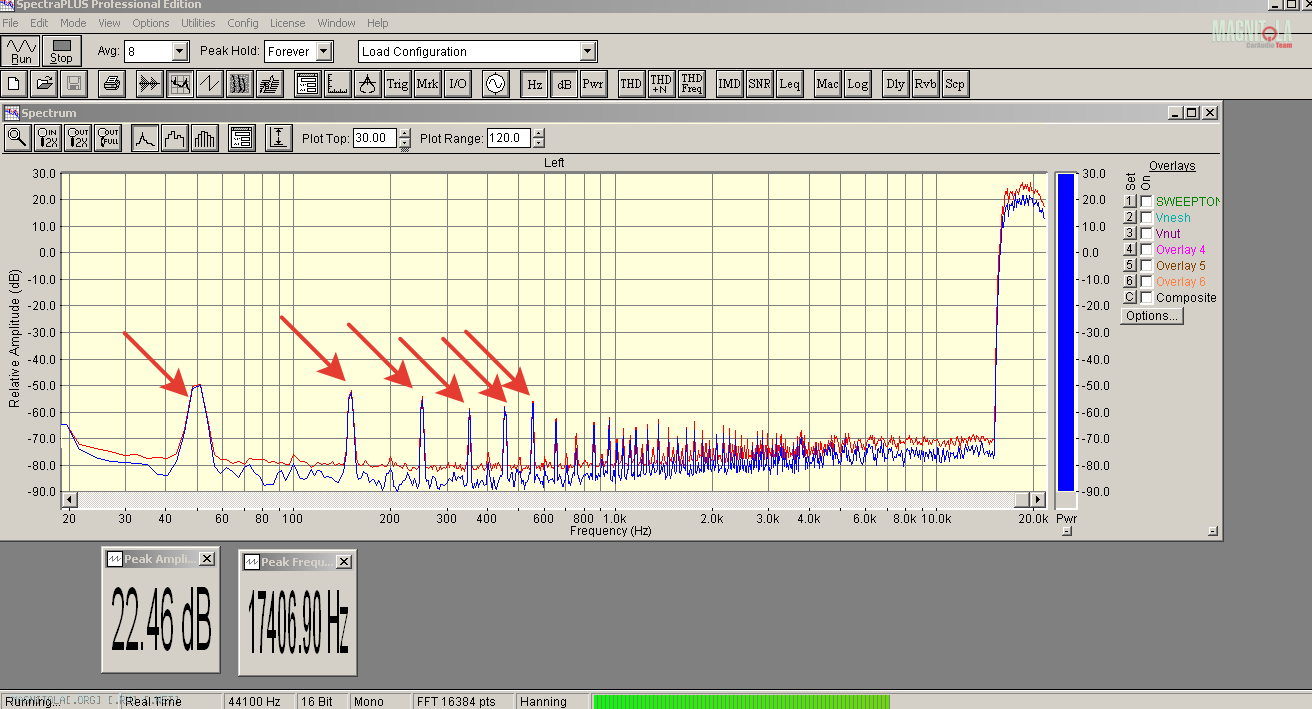

А это подключил микрофонный провод без припаянного микрофона. Горб на 50Гц и куча гармоник (
Вложение 1280545
Re: замер АЧХ "подручными" средствами
Это не ачх. Это прямо спектр какой-то.
Re: замер АЧХ "подручными" средствами
Цитата:
Сообщение от
Flatout Это не ачх, это спектр.
Да это не АЧХ. Но замеры с таким спектром можно делать?
Re: замер АЧХ "подручными" средствами
Так надо померить ачх и посмотреть. Эти графики не говорят ни о чем, т.к. не понятна методика их получения. Спектр сигнала обычно смотрят с 1 кГц, 0 или -3дБ.
Встроенные микрофоны девайсов, обычно, снабжены неотключаемыми улучшайзерами и для измерений не пригодны.
