Re: Расчет акустического оформления типа четвертьволновый резонатор (четвертьволновик
Цитата:
Сообщение от Pterodon
Не будем углубляться в теорию четвертьволнового резонатора
Таким образом самое главное оказалось упомянутым вскользь и в ссылке. в посте #2.
А там говориться о следующем: Вложение 859524
То есть ящик резонирует на утроенной частоте настройки. И не тешьтесь надеждой, что таких частот не будет в приходящем на саб сигнале. При каждой колбасе на 40 Гц будет заметно подкалбашивать на 120, окрашивая звучание.
В той же ссылке приводится способ борьбы, который применяется в промышленных устройствах и игнорируется в данной теме: Вложение 859528
Глухой апендикс на четверть 3F гасит именно третью гармонику четвертьволнового резонатора.
Без данной примочки ничего хорошего из ЧВ не получится.
23.09.2015, 21:50
TurboFly
Re: Расчет акустического оформления типа четвертьволновый резонатор (четвертьволновик
Цитата:
Сообщение от Flatout
Глухой апендикс на четверть 3F гасит именно третью гармонику четвертьволнового резонатора.
Без данной примочки ничего хорошего из ЧВ не получится.
Всё же не на четверть, а на треть, что видно даже по приложенным Вами чертежам!
Далее: график приведён для широкополосного сигнала где происходит взаимное наложение волн основного и переотражённого сигнала!
И не забудьте тогда при расчёте частоты настройки ЧВ, что длина принимается от динамика до устья тоннеля, а не общая длина лабиринта!
В противном случае Вы получите на треть от расчётной сокращённую длину лабиринта!
24.09.2015, 21:32
Flatout
Вложений: 1
Re: Расчет акустического оформления типа четвертьволновый резонатор (четвертьволновик
Re: Расчет акустического оформления типа четвертьволновый резонатор (четвертьволновик
Всем привет!
А можно ли располагать ЧВ вертикально?

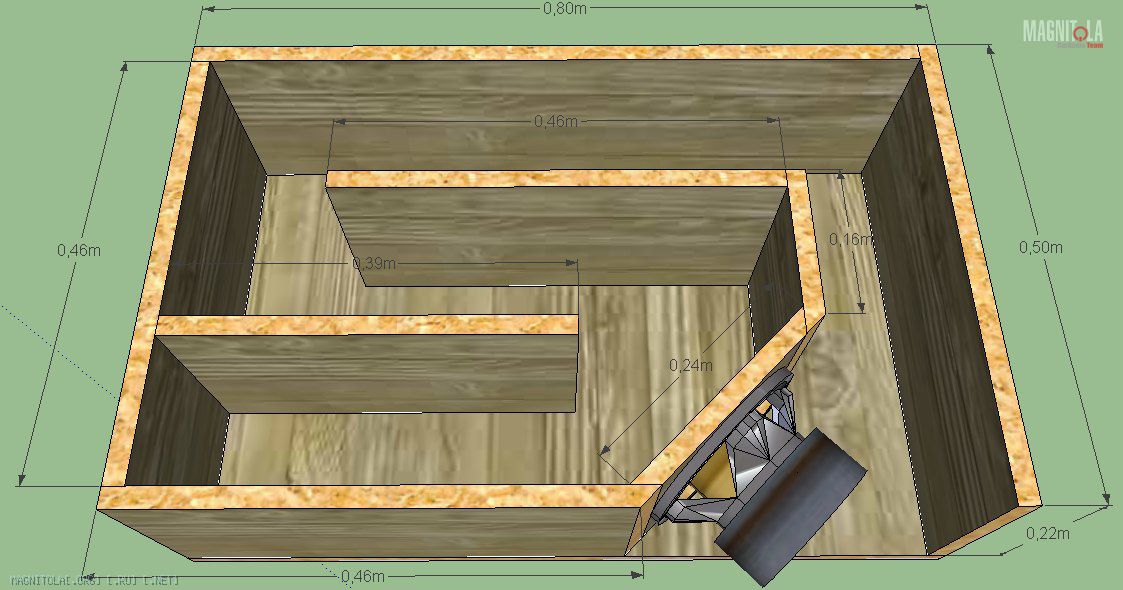

Вот если взять картинку из предыдущего поста - мысленно развернем динамиком вверх.
Т.е., цель какая - сэкономить место и т.о. "припереть'' саб к задним спинкам или к одной стороне.
Иными словами, возможна ли реализация ЧВ-стелса?
03.10.2015, 17:19
Хоттабыч
Re: Расчет акустического оформления типа четвертьволновый резонатор (четвертьволновик
Да. Реализация возможна - главное, что бы порт никуда не упирался.
У меня, к примеру , нч расположен в зя "мордой" вниз на отражающую поверхность через определенное расстояние.
зы : может быть вам создать отдельную тему ?
02.04.2016, 16:28
nigilist
Re: Расчет акустического оформления типа четвертьволновый резонатор (четвертьволновик
Цитата:
Сообщение от Flatout
Без данной примочки ничего хорошего из ЧВ не получится.
как уже говорили, смотря для чего ЧВ собираете... в любом маломальски нормальном автоусилке есть кроссовер встроенный, которым можно(нужно) обрезать все что выше 80/60/50Гц под каждую систему свое... естественно, если это уже не сделано с ГУ... все таки саб делаем, а не мидбас.
02.04.2016, 22:04
Flatout
Вложений: 1
Re: Расчет акустического оформления типа четвертьволновый резонатор (четвертьволновик
Цитата:
Сообщение от nigilist
в любом мало мальски нормальном автоусилке есть кроссовер встроенный
