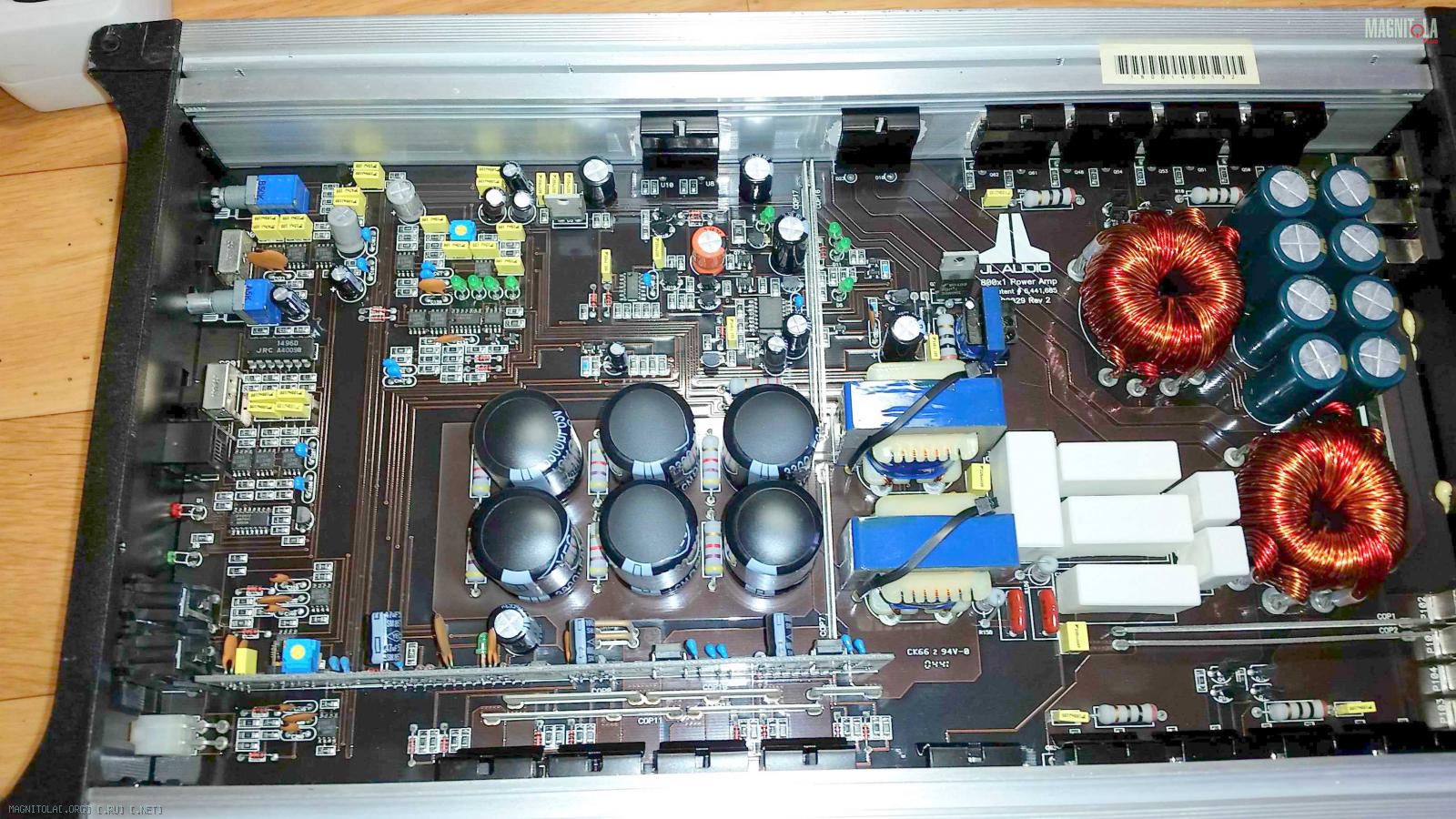

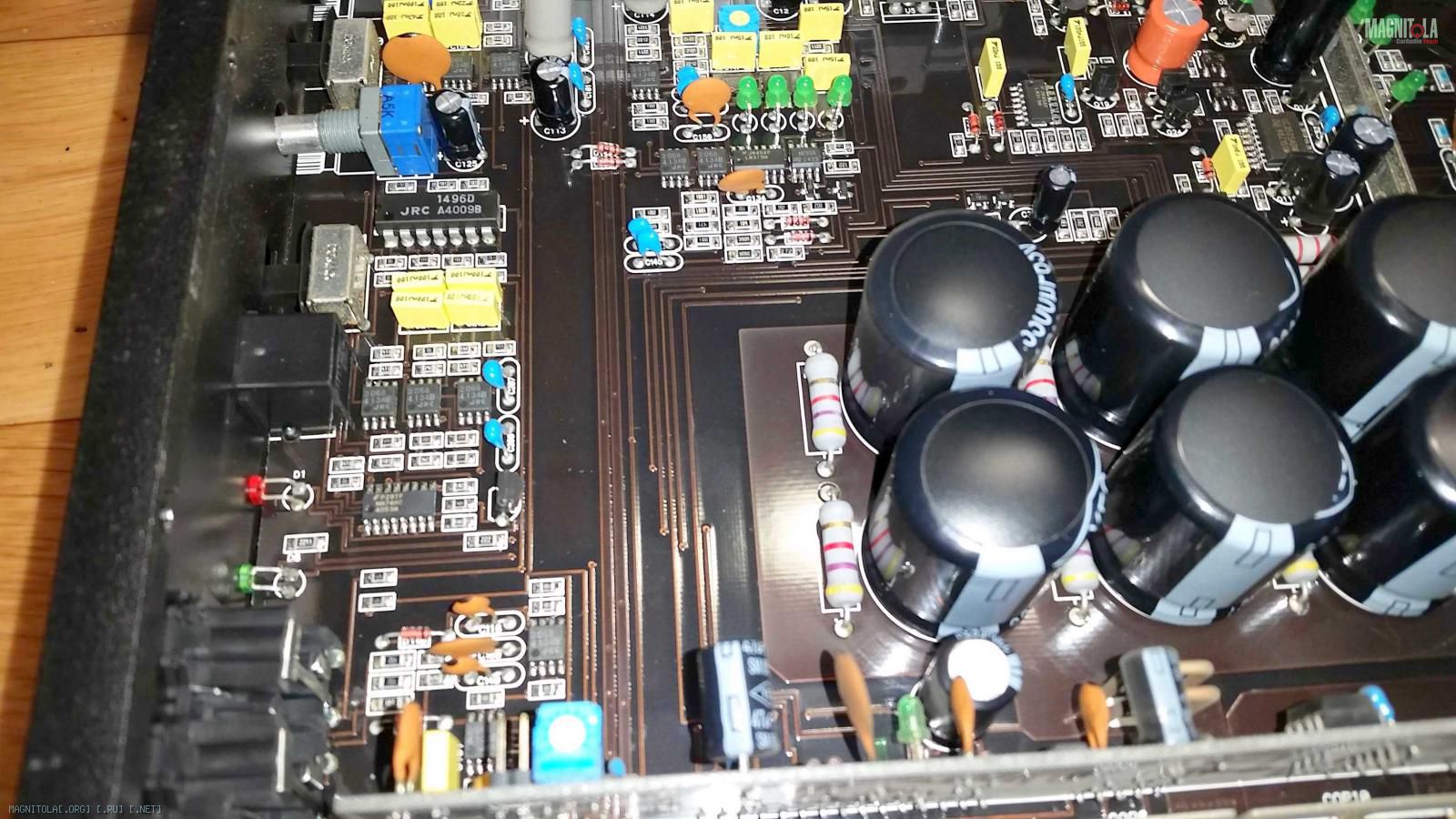

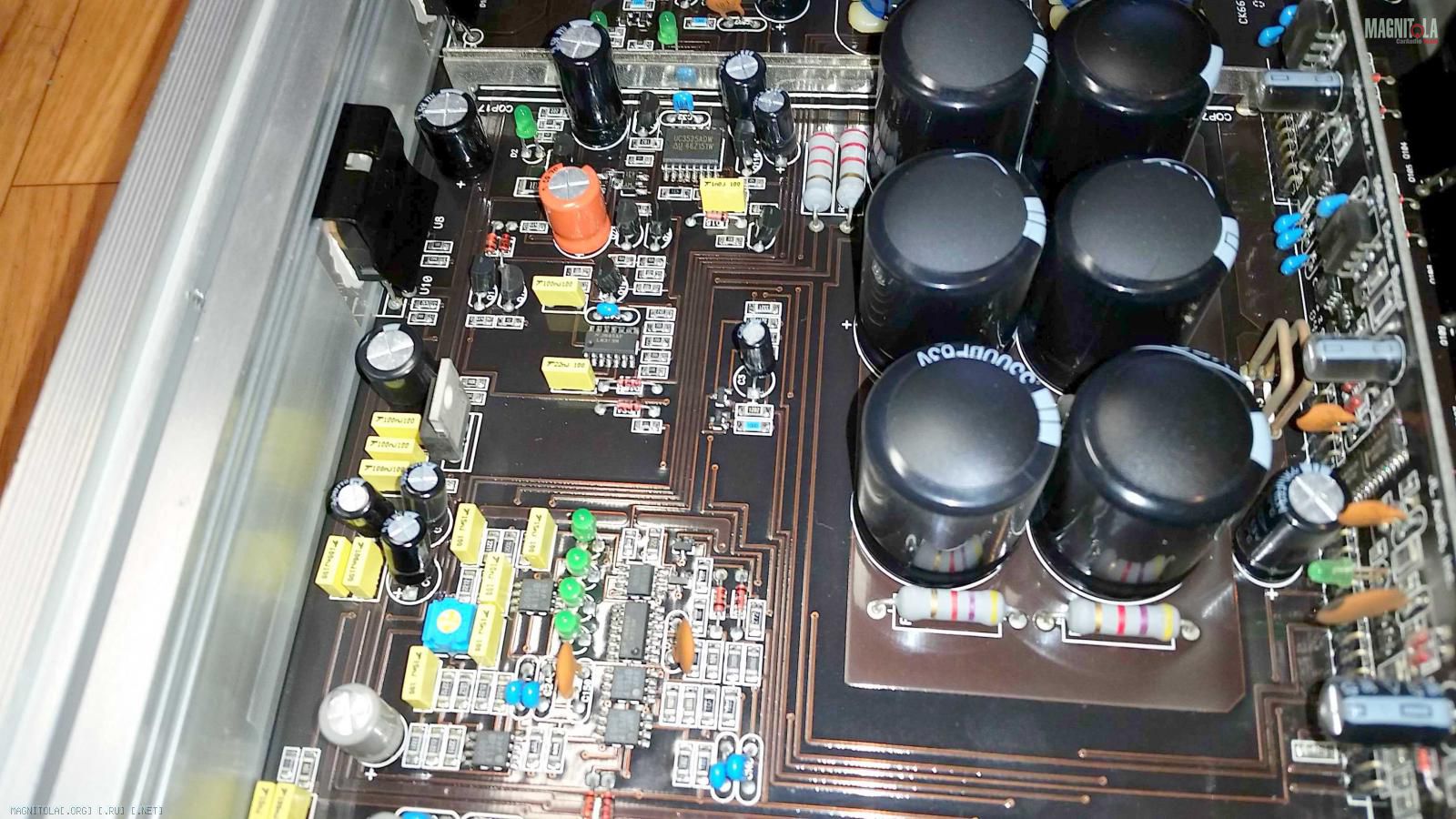

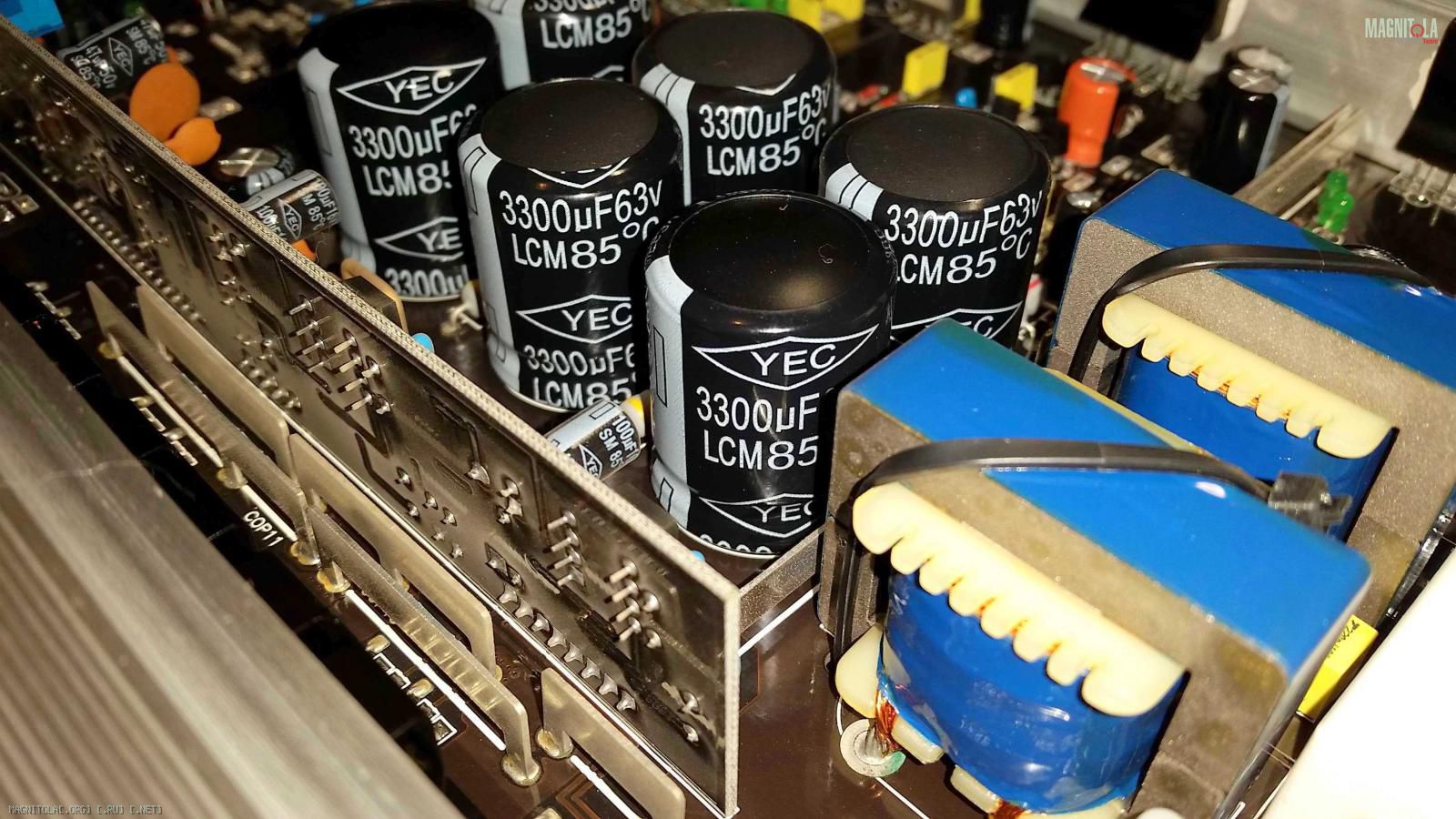

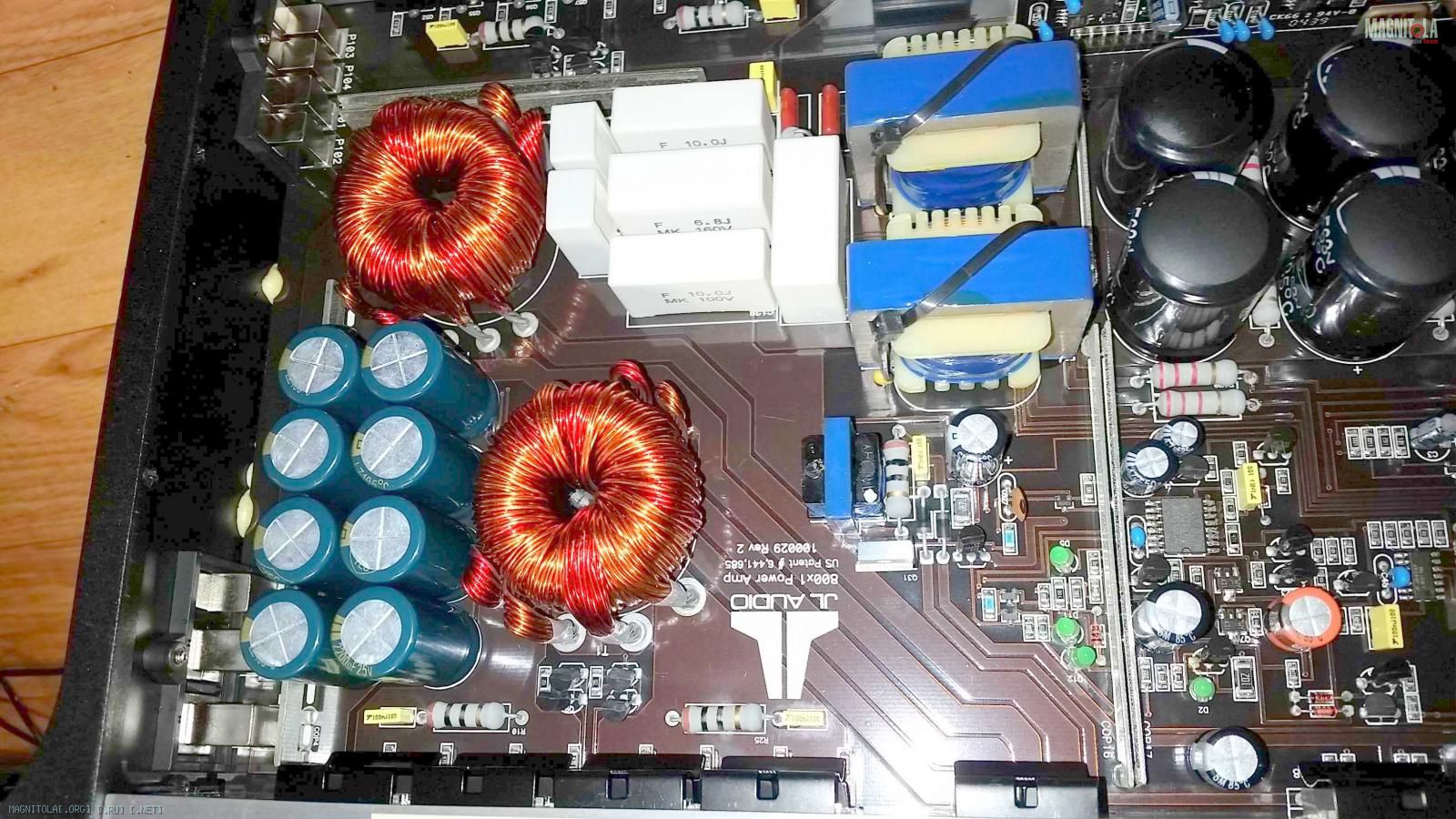

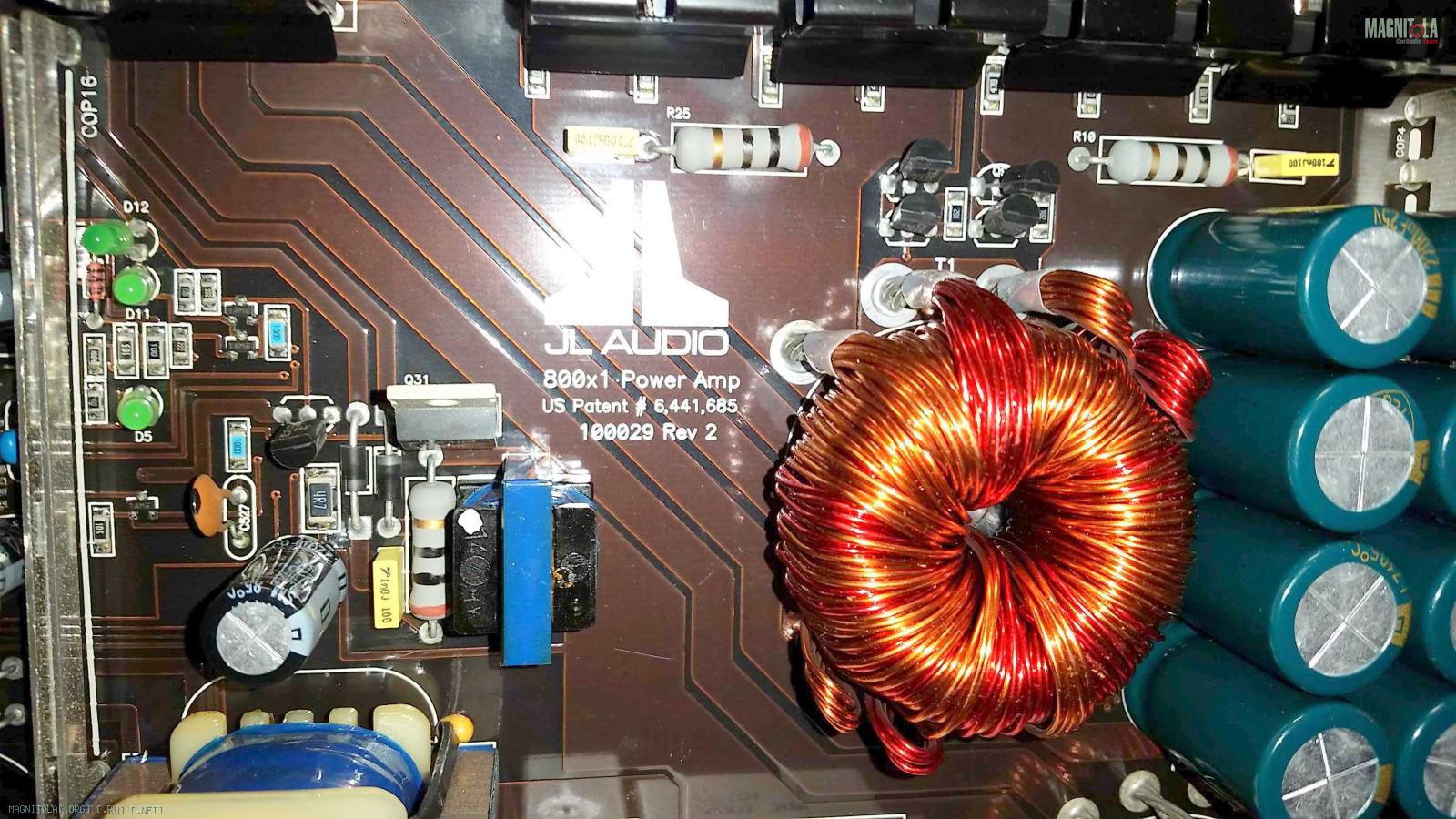

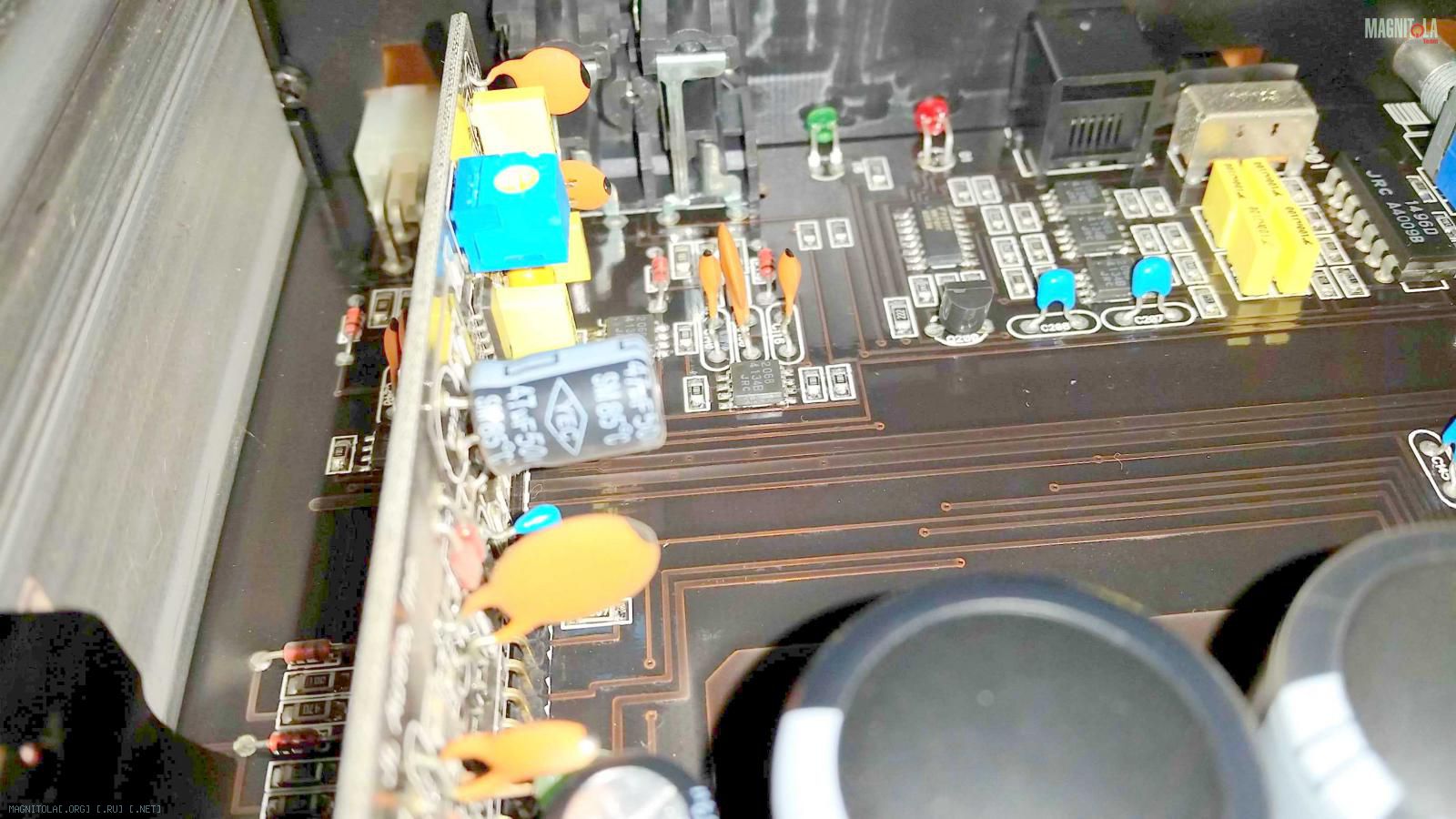

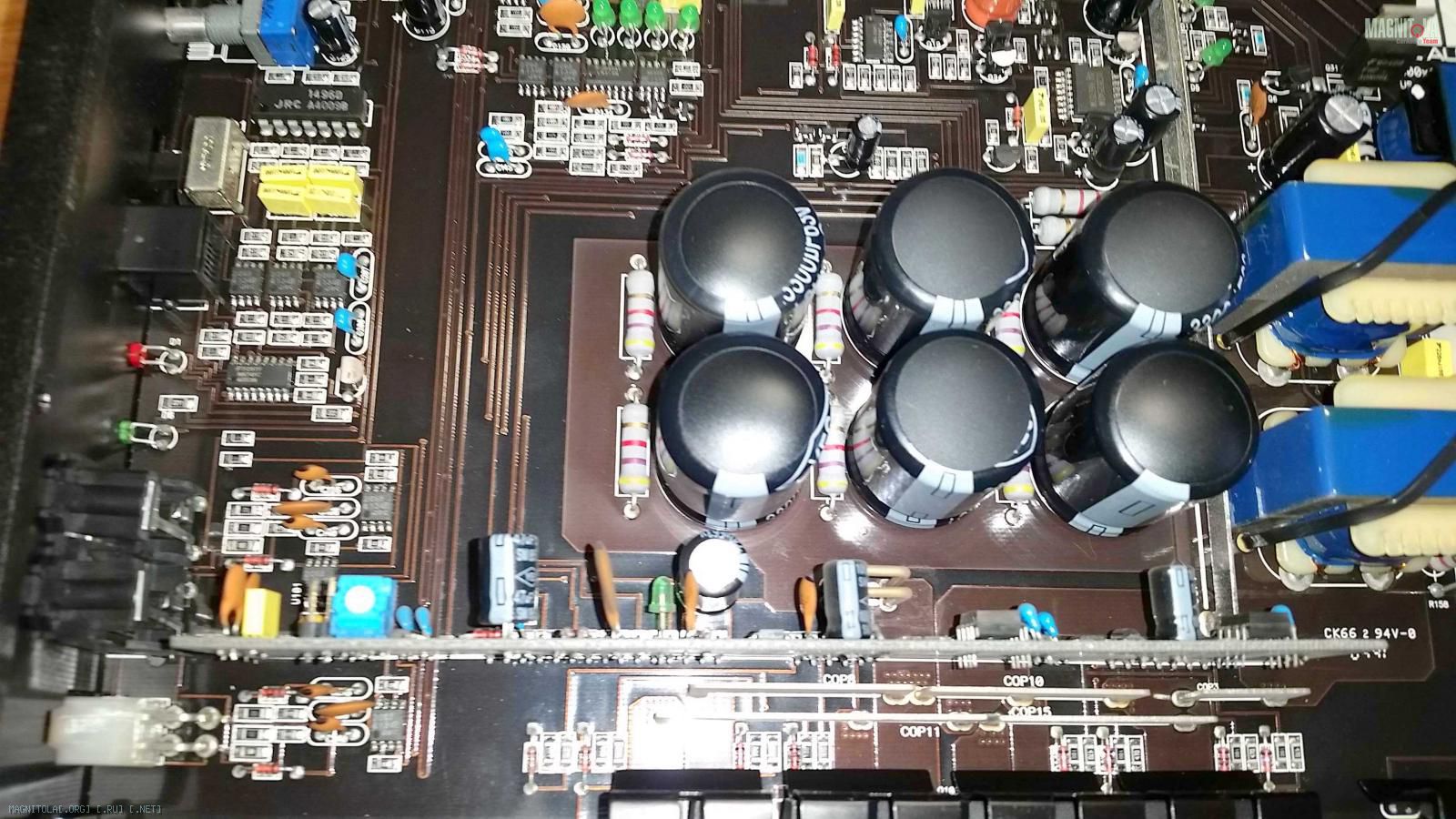

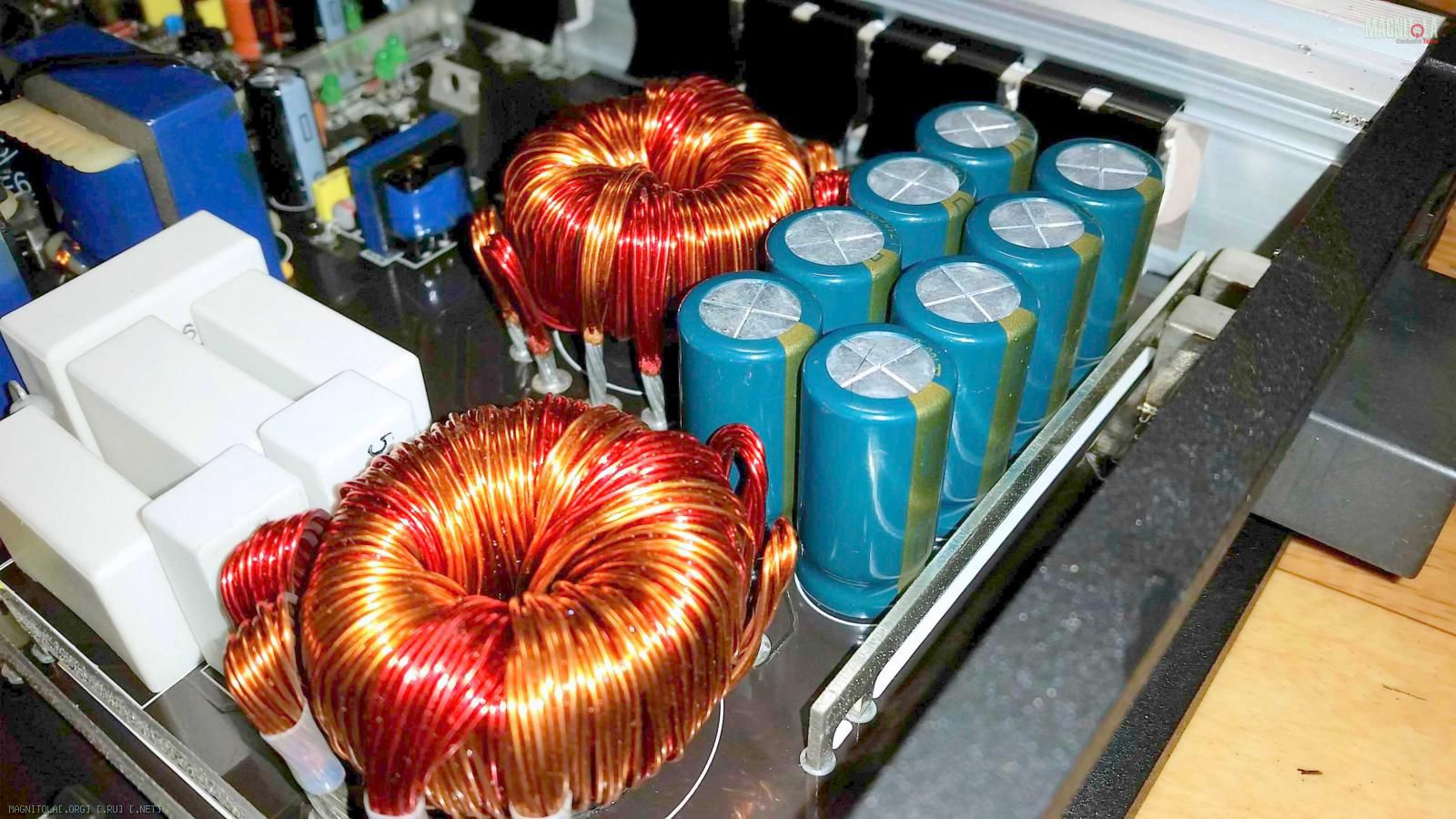

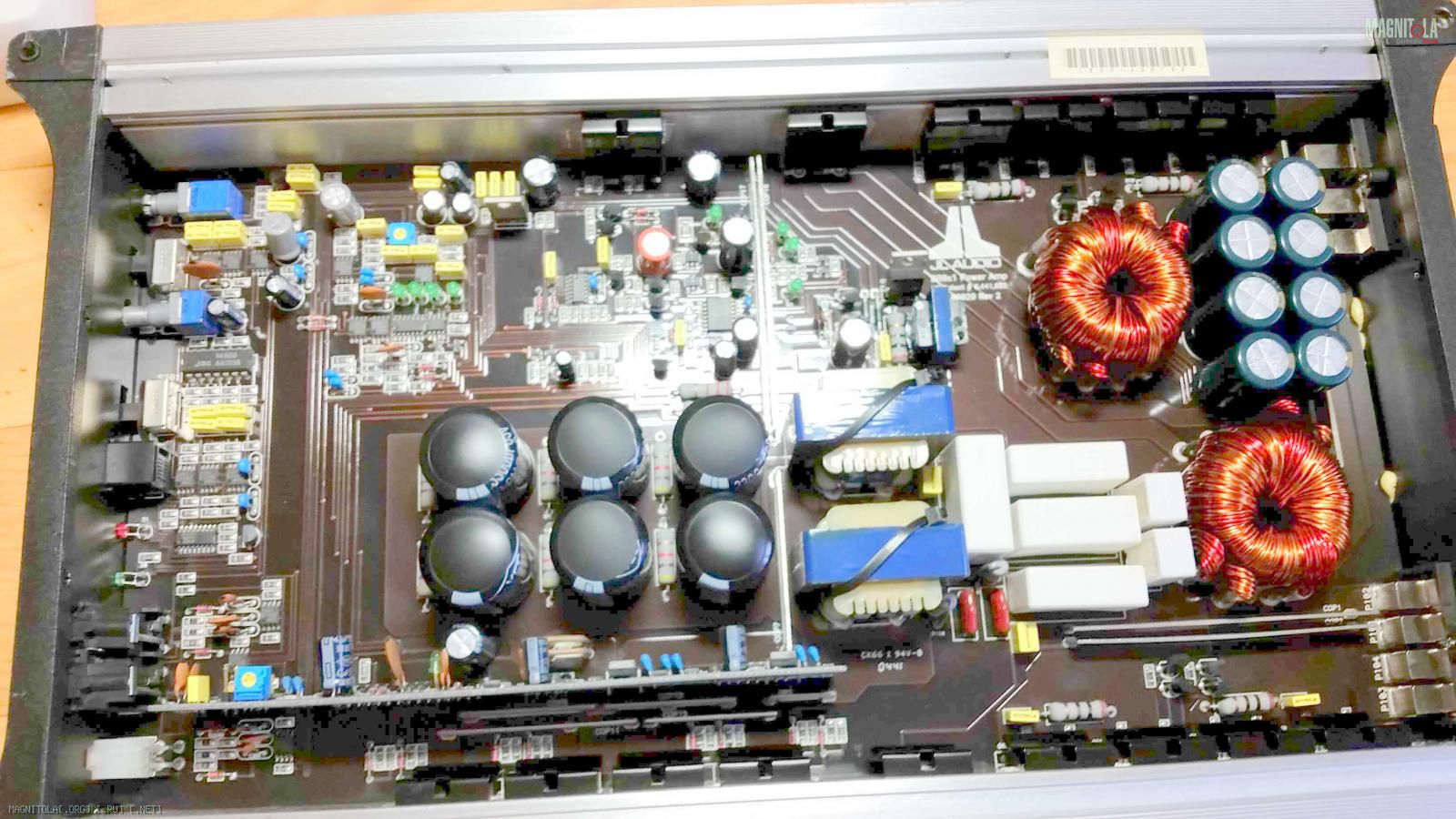

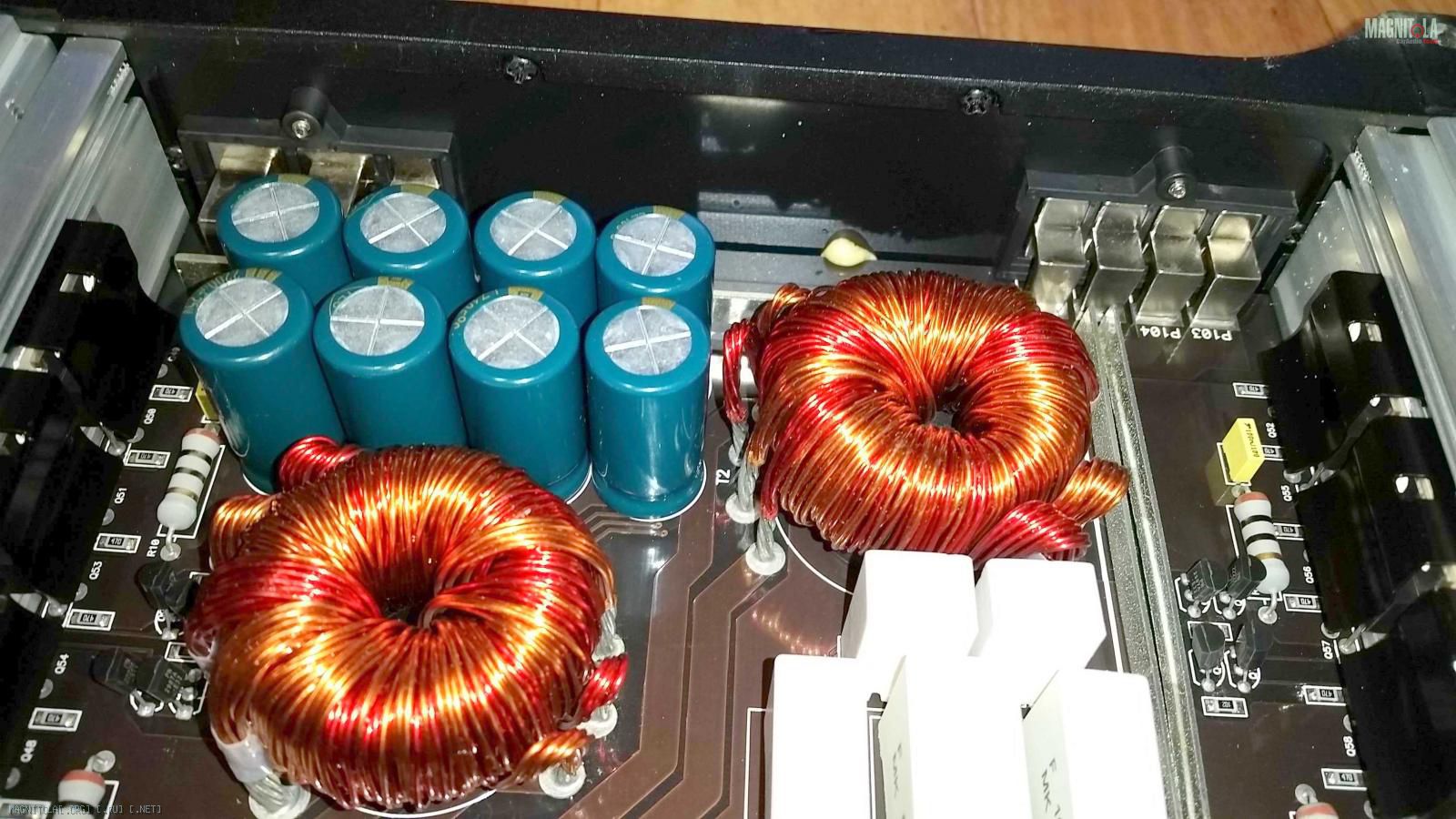

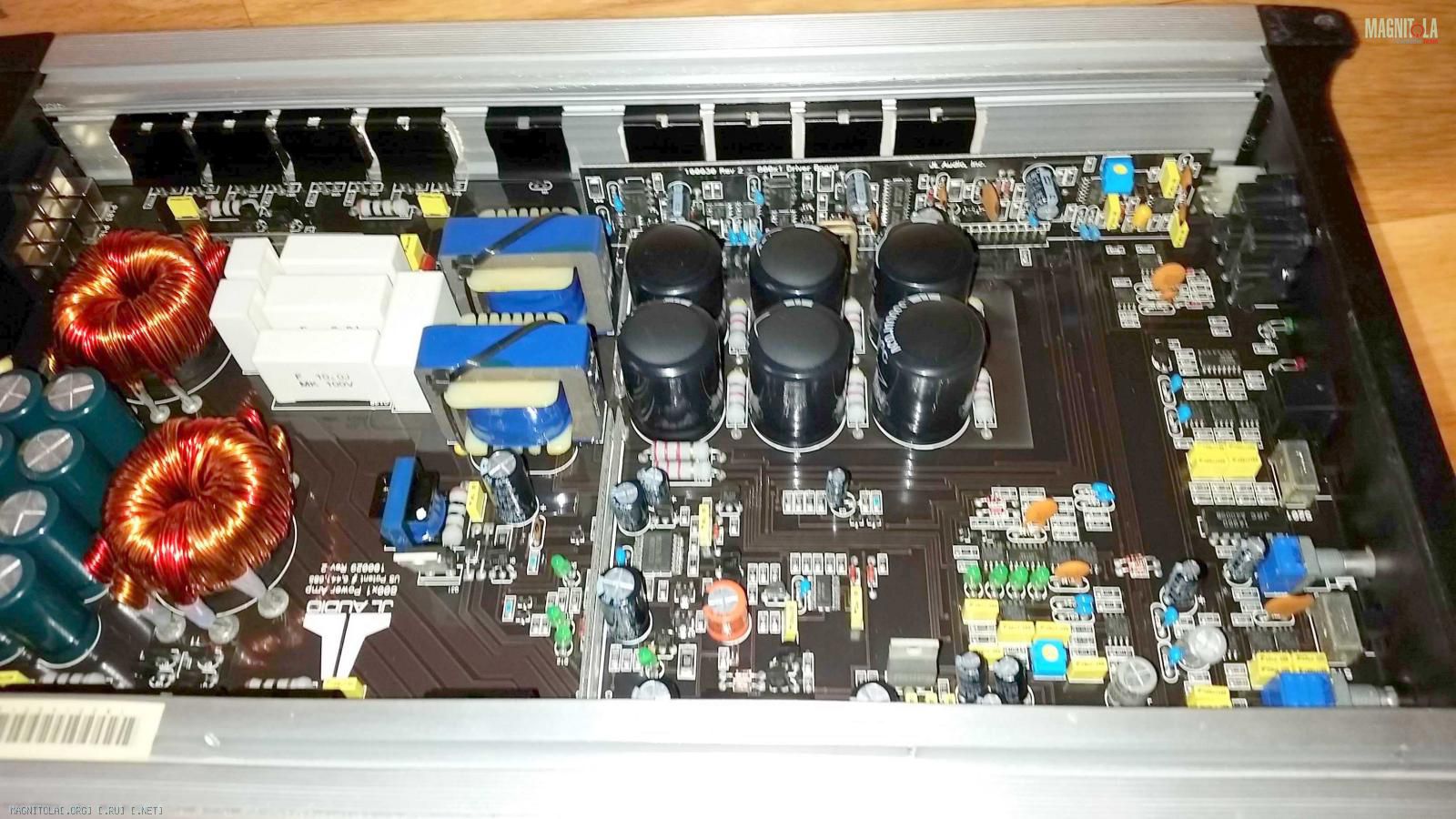

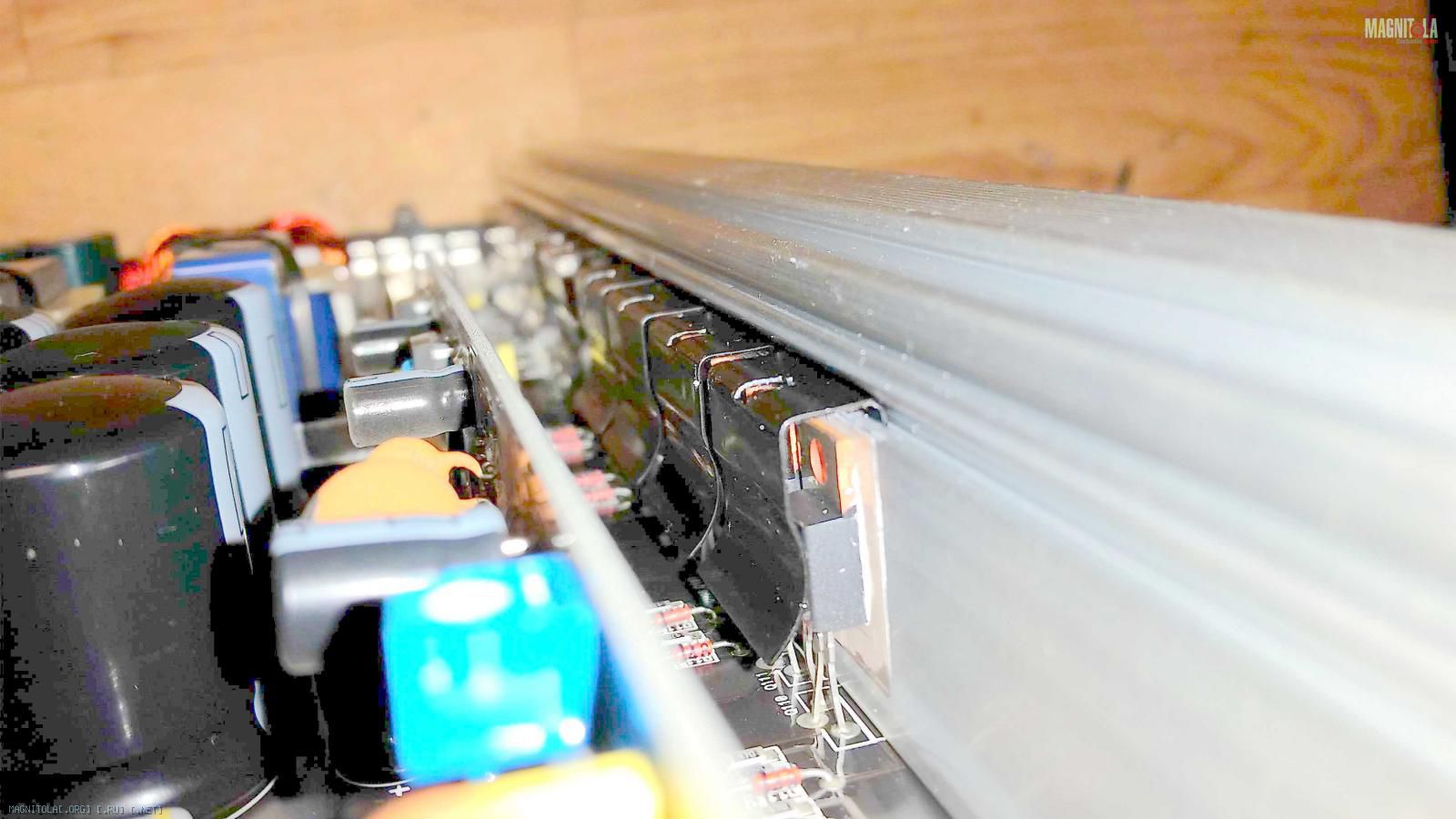

Моноблок JL e1800D.
Не ожидал, что для моноблока, так много всяких микросхемочек. Да и качество сборки на очень хорошей высоте!
Вложение 1223906Вложение 1223908Вложение 1223910Вложение 1223912Вложение 1223914Вложение 1223916Вложение 1223918Вложение 1223920Вложение 1223922Вложение 1223924Вложение 1223926Вложение 1223928Вложение 1223930
JL всегда отличались нестандартной схемотехникой и отсутствием сервисмануалов в свободном доступе)))

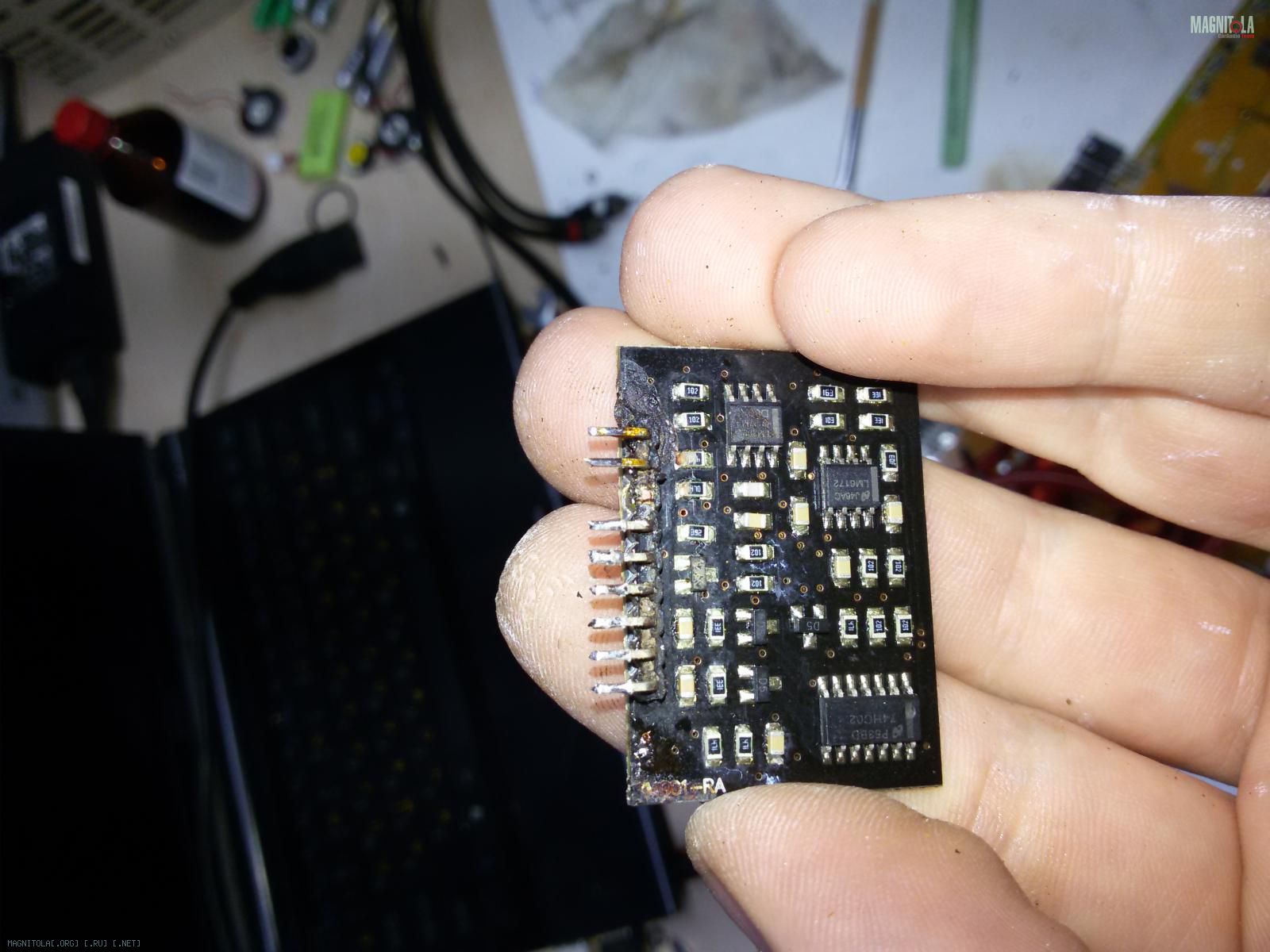

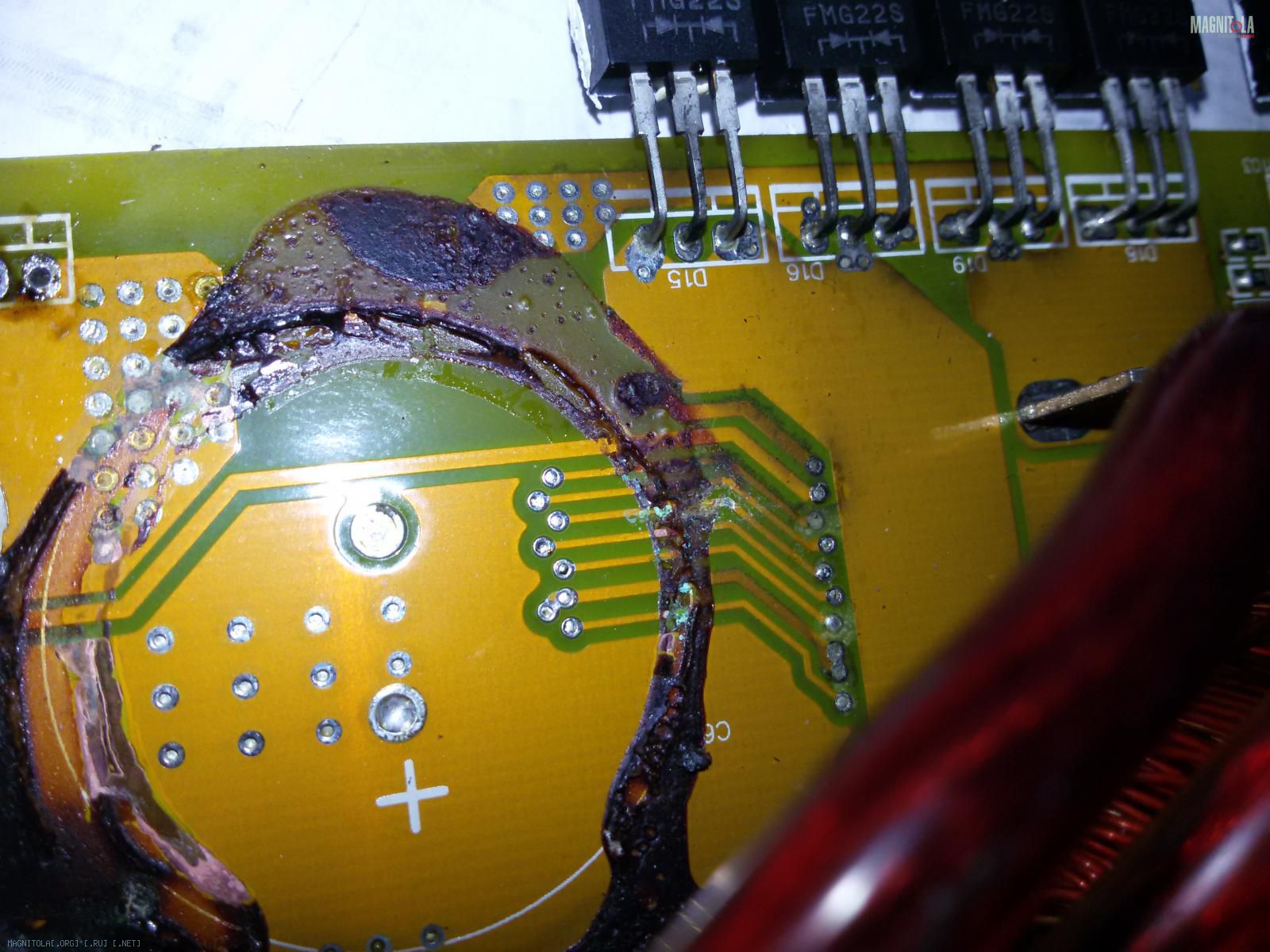

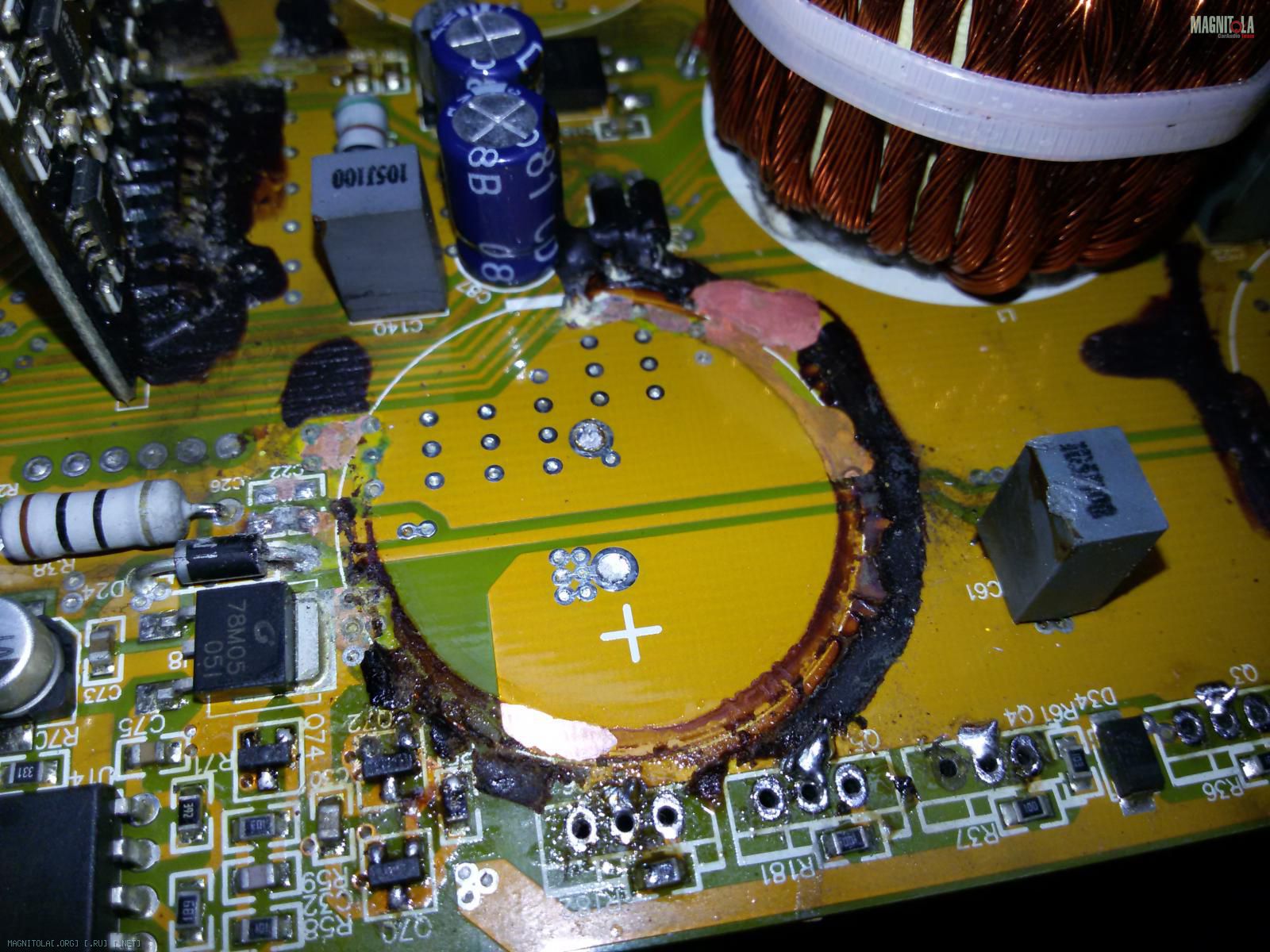

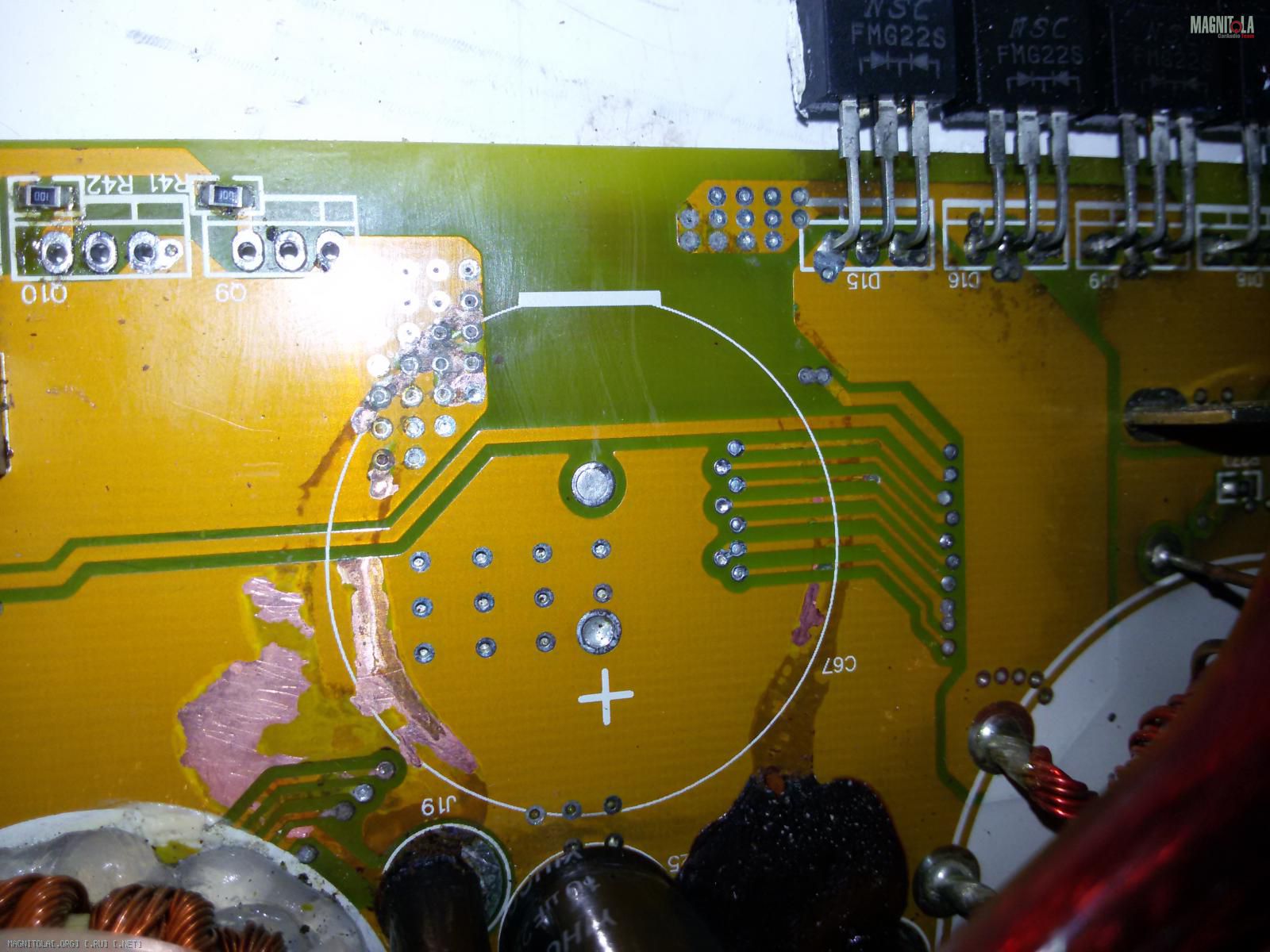

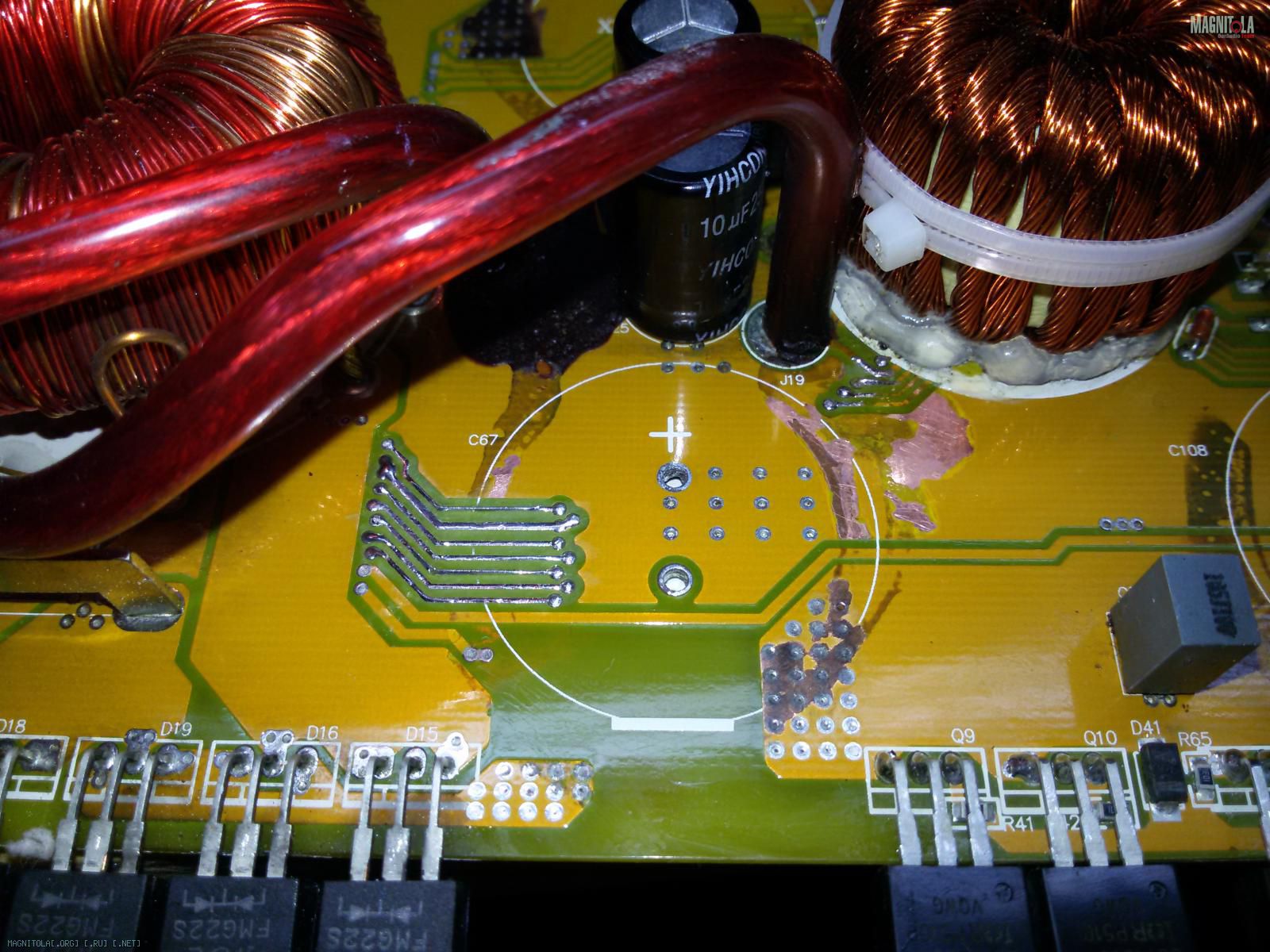

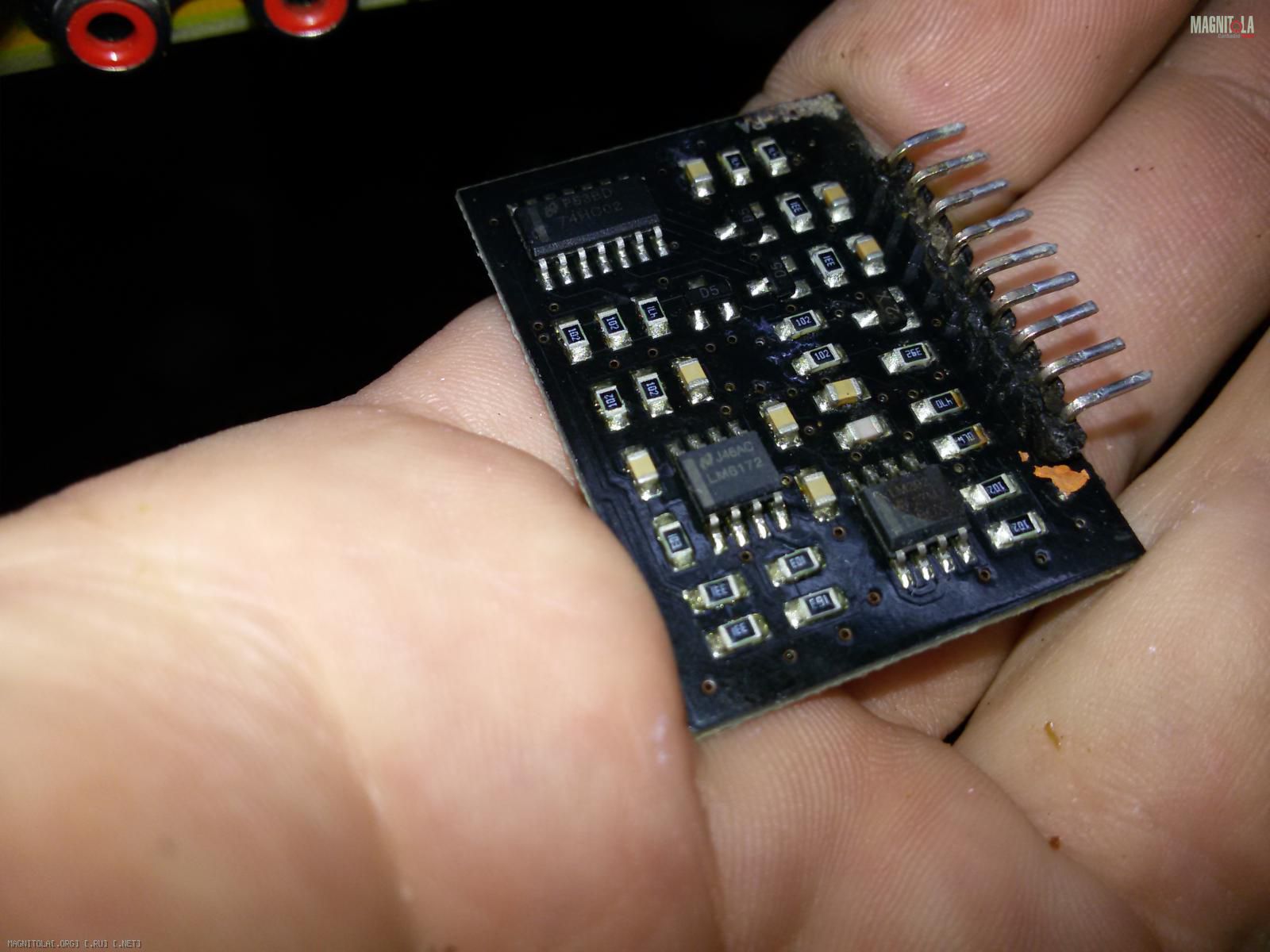

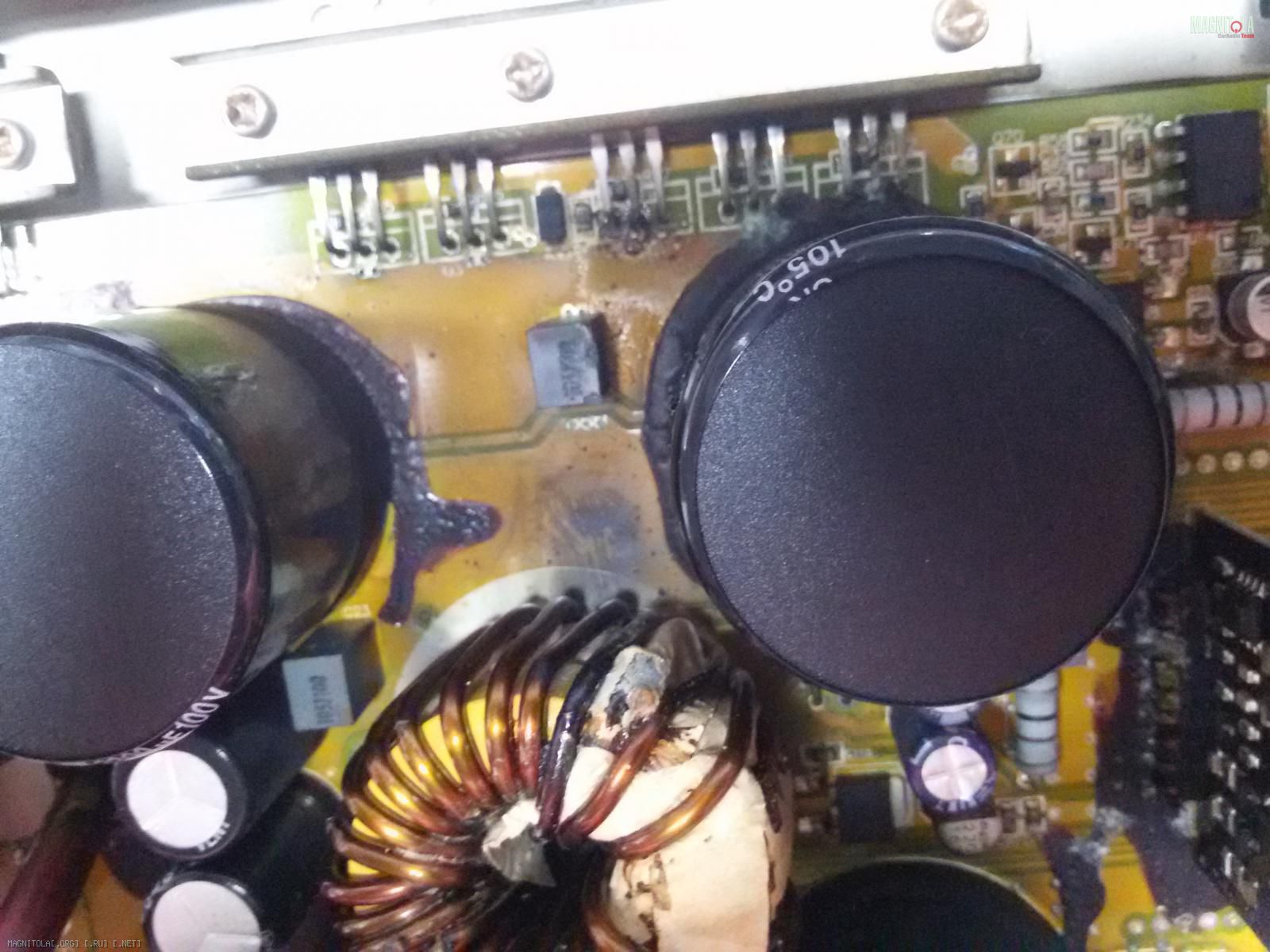

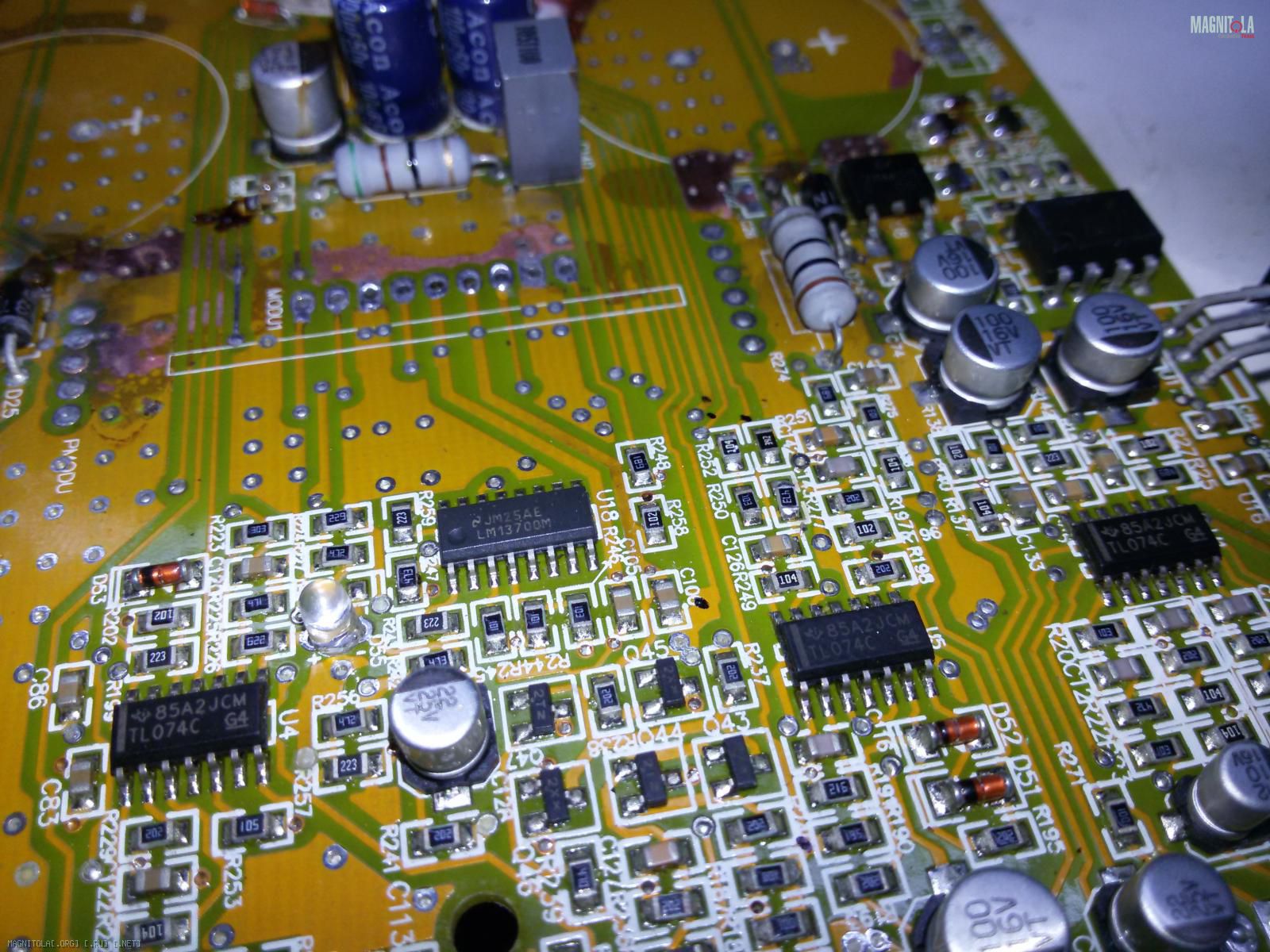

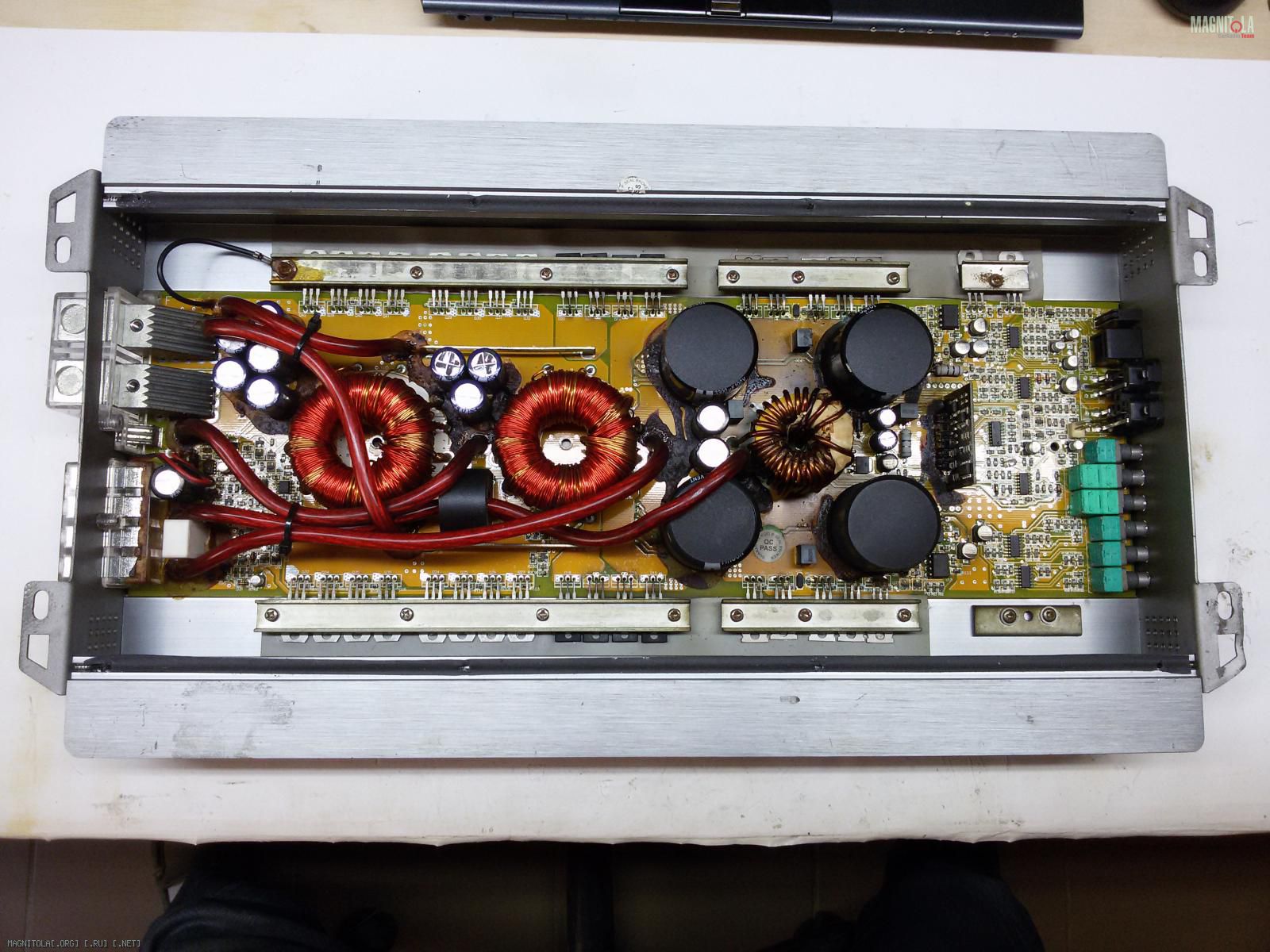

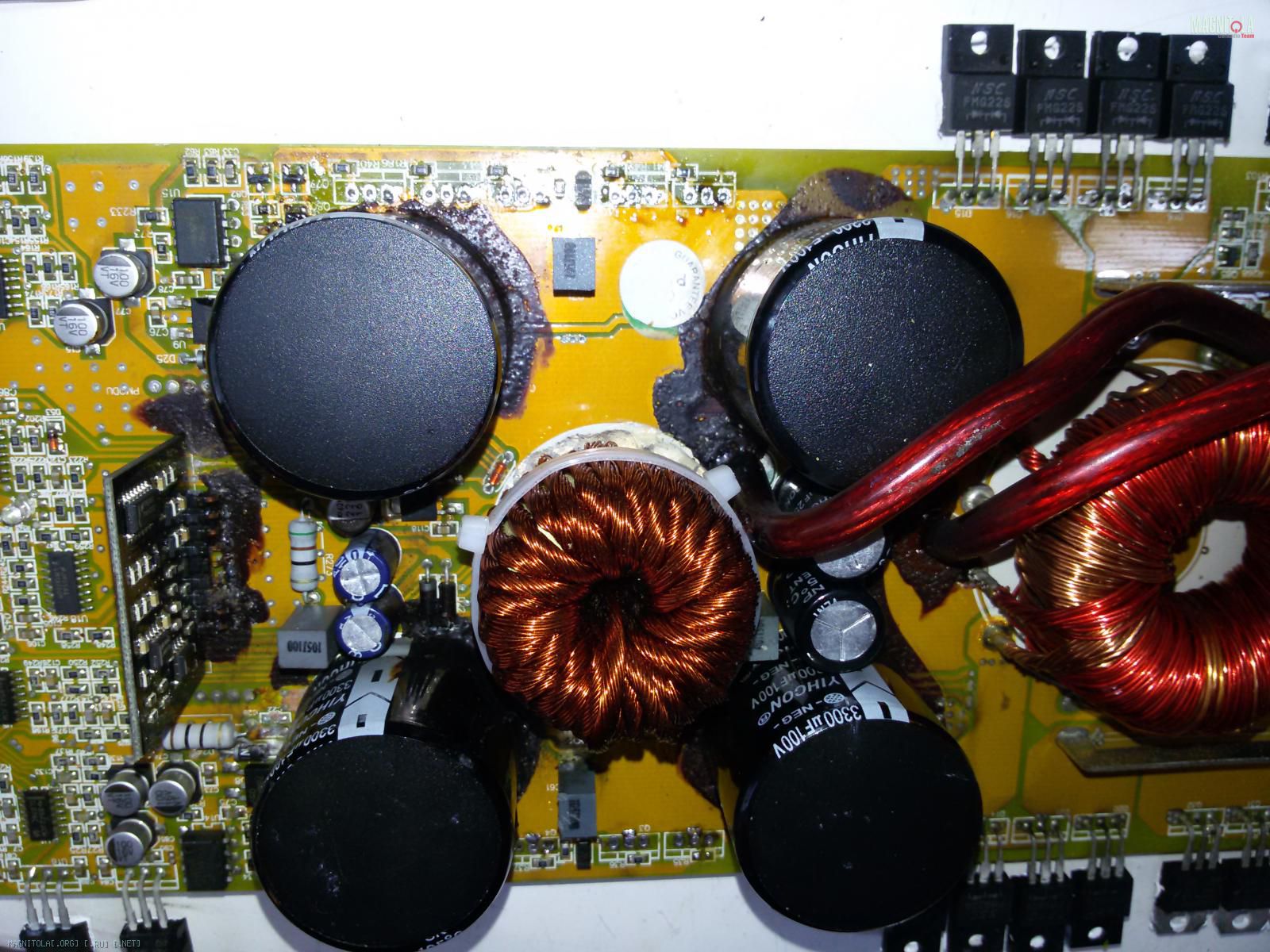

Kicx 1.900 Был перемотан дроссель, заменены выходные транзисторы на irfb31n20. Пришлось чистить плату от коррозии и восстанавливать дорожки. Коррозия была именно в тех местах где находился заводской герметик, некоторые дорожки пропали полностью. После восстановления плата была покрыта специальным лаком. Также на платке модулятора видно как отвалился один из пинов. Может кому будет полезная информация, потому как я сам этого не видел, обнаружил чисто случайно в одном месте, после чего решил снять весь герметик.
Вложение 1224888Вложение 1224890Вложение 1224892Вложение 1224894Вложение 1224896Вложение 1224898Вложение 1224900Вложение 1224902Вложение 1224904Вложение 1224906
Ошибся. Лишний раз отправил.
Bewith R-205s
Может уже и было в теме, но я вот воочию на той неделе увидел содержание этого девайса, который всё же таки как не крути, но Reference серии и я как-то эдак малёхо был удивлён...
Не совсем карапуз :), но не большой и симпатичный:
Вложение 1249264 Вложение 1249266 Вложение 1249268
Шикарно, прям мечта активного поканальщика :), ни чего лишнего, только гейны, да ещё и с поканальным исполнением.
Сделан реально качественно, аккуратно, грамотно:
Вложение 1249262 Вложение 1249260 Вложение 1249258
Вложение 1249256 Вложение 1249254 Вложение 1249282
Вложение 1249278 Вложение 1249274 Вложение 1249272
Вложение 1249270 Вложение 1249284
Вложение 1249280 Вложение 1249276
Но вот как только начинаешь присматриваться к комплектующим, то...
От Референса пожалуй только конденсаторы в звуковом тракте и цепях ООС, которые от Элна, в питании от Рубикон и остаётся, ну можно ещё хоть как-то за уши туда же притянуть один не откровенно помоечный ОУ, а всё остальное по активным элементам всё это уровень обычных бюджетных усилителей...
От типов применённых в выходных каскадах транзисторов я так вааще обалдел :(, вот чего-чего, но это, ну ни как не ожидал тут увидеть....
Ну и откровенная, без изысков, Ланзар схемотехника тоже удивила своей банальностью...
Вопрос - а что тогда народ то вожделенно с придыханием от Bewith R писается в потолок?
тож вот первый раз смотрю и понимаю, что я это видел 1000 раз. Неужто обычна двусторонка с навесным монтажОм? :eek:Цитата:
Сообщение от FFZ
Ну уж не так все плохо, схема типичная, но смотрю дорожки питания широкие, качество пйки так же вполне, добротный усь.электррлиты не фуфло, даже опер видно фирмовый..
Наверное от цены писаюца, дорогое не может играть плохо) а транзисторы у меня такие стояли в усилители орис 4-ех канальный, тот же Мистери по схеме, только в мистер транзисторы тип35-36 вроде.Цитата:
Сообщение от FFZ
там все тупо и просто с одной стороны, а вот с комплектухой - есть варианты, и много, причем чем новее - тем печальнее )))Цитата:
Сообщение от FFZ
отличия в емкостях конденсаторов в БП, выходниках (бывают и санкены A1695/C4468), в звуке один ОУ - ОР275, остальное - компараторы для БП,
плата обычная двухслойка, вместо дорог питания к выходникам идут провода по воздуху - они это AirWire обзывают
с моноблоками А110 еще веселее - там несколько ревизий плат с разными косяками разводки (и навесными костылями) + ошибки в сборке )))
