Здравствуйте Ребята! Alpine pdx-m6. Давно заметил что этот усилитель играет, как то необычно, получается глубокий и мясистый бас. Вот попался в очередной раз ко мне в руки и я решил изучить его более подробно.

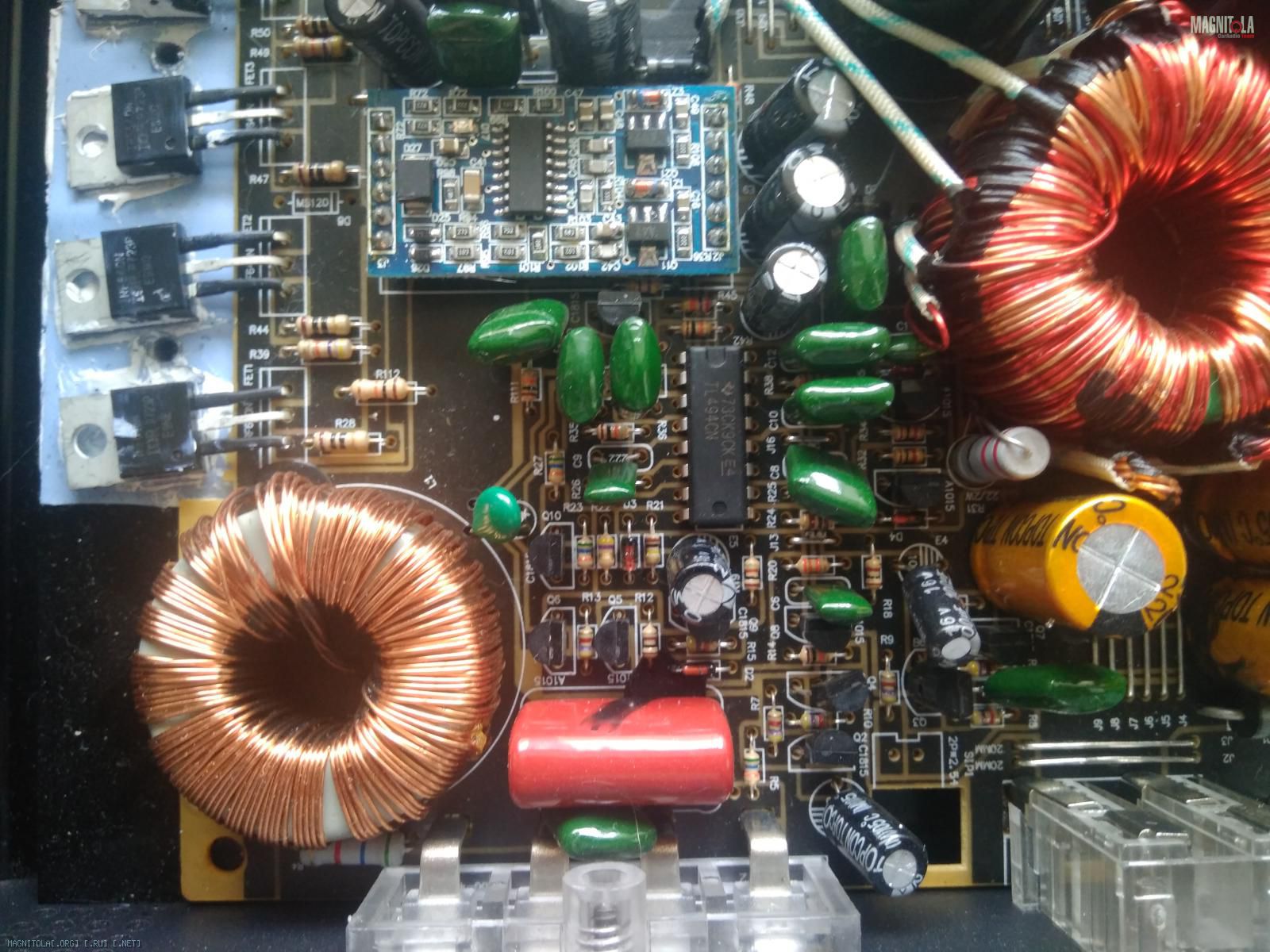

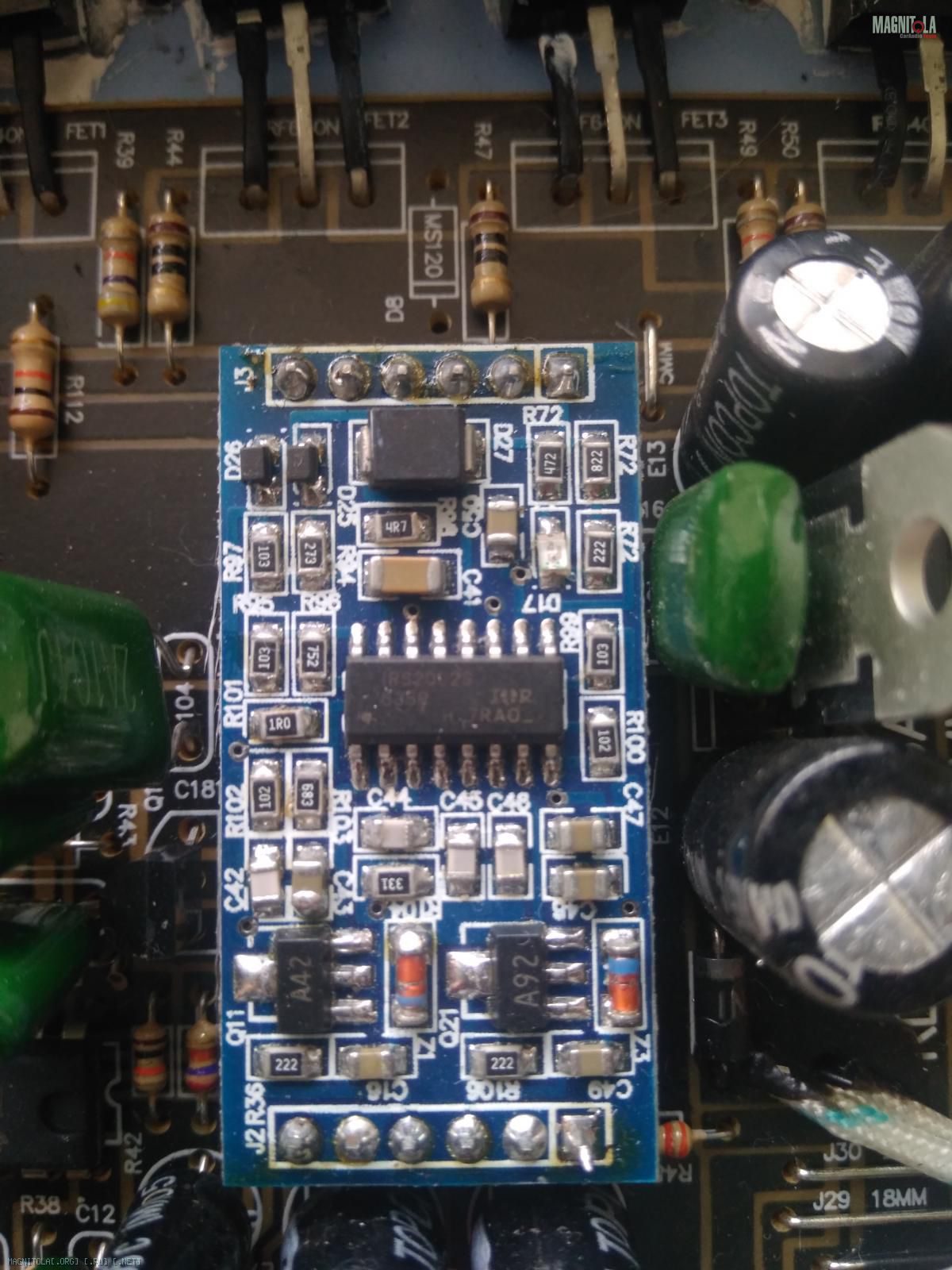

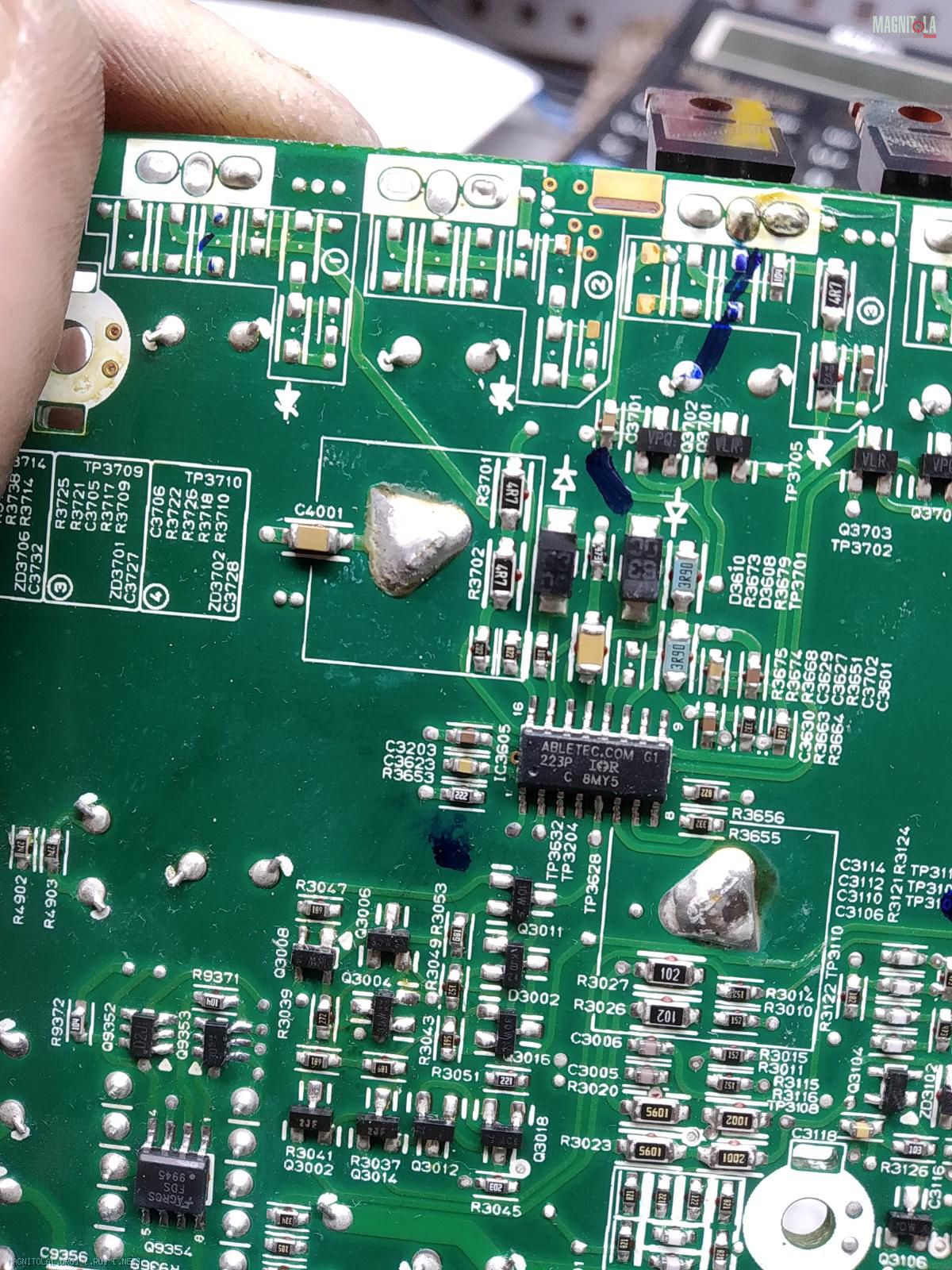

Интересует вопрос как идентифицировать вот этот чип, который управляет выходными транзисторами
Вложение 1316477

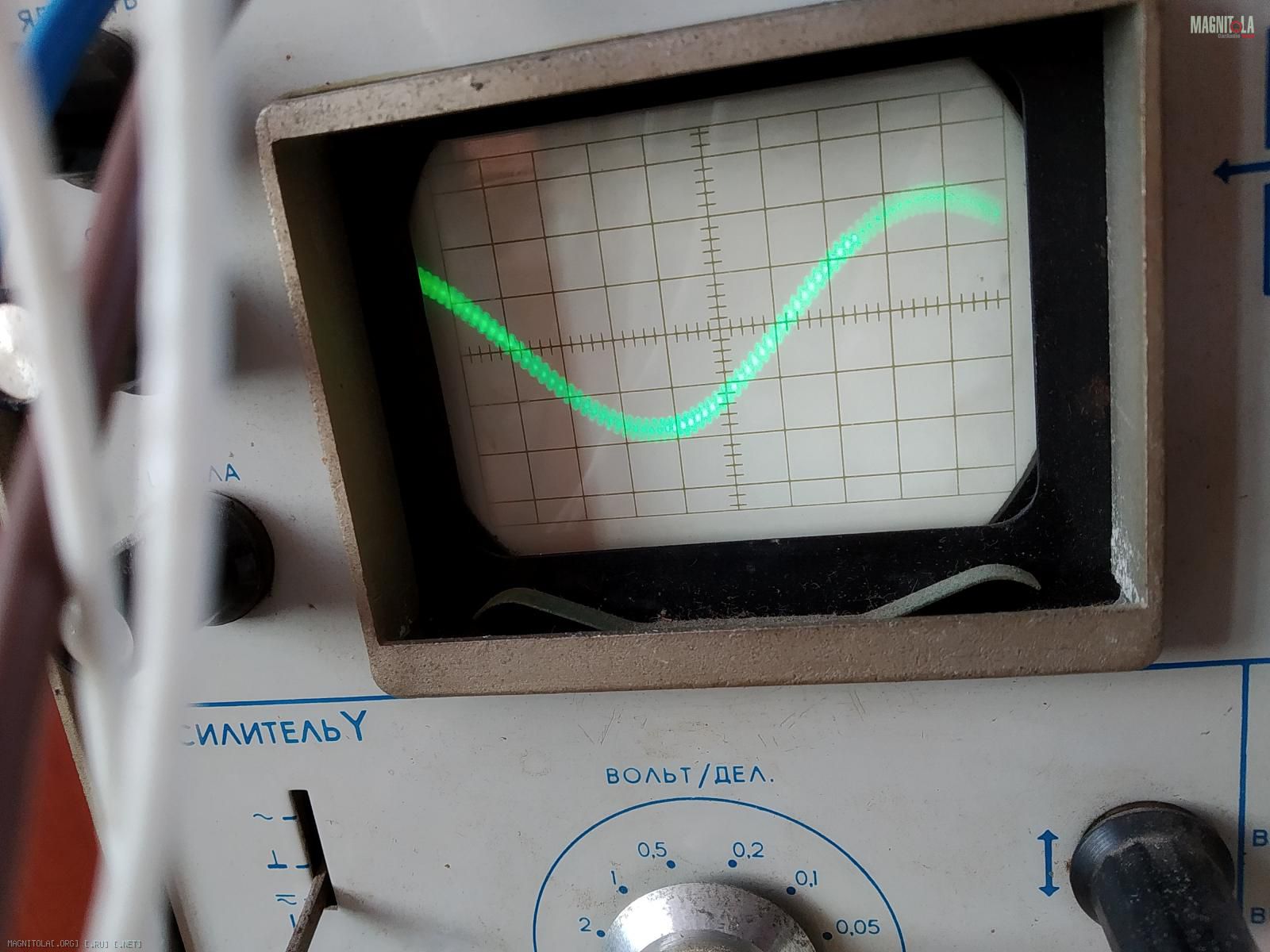

Также интересует вопрос, почему такая форма выходного сигнала? Обратите внимание на ступенечки Частота 100Гц
Вложение 1316479

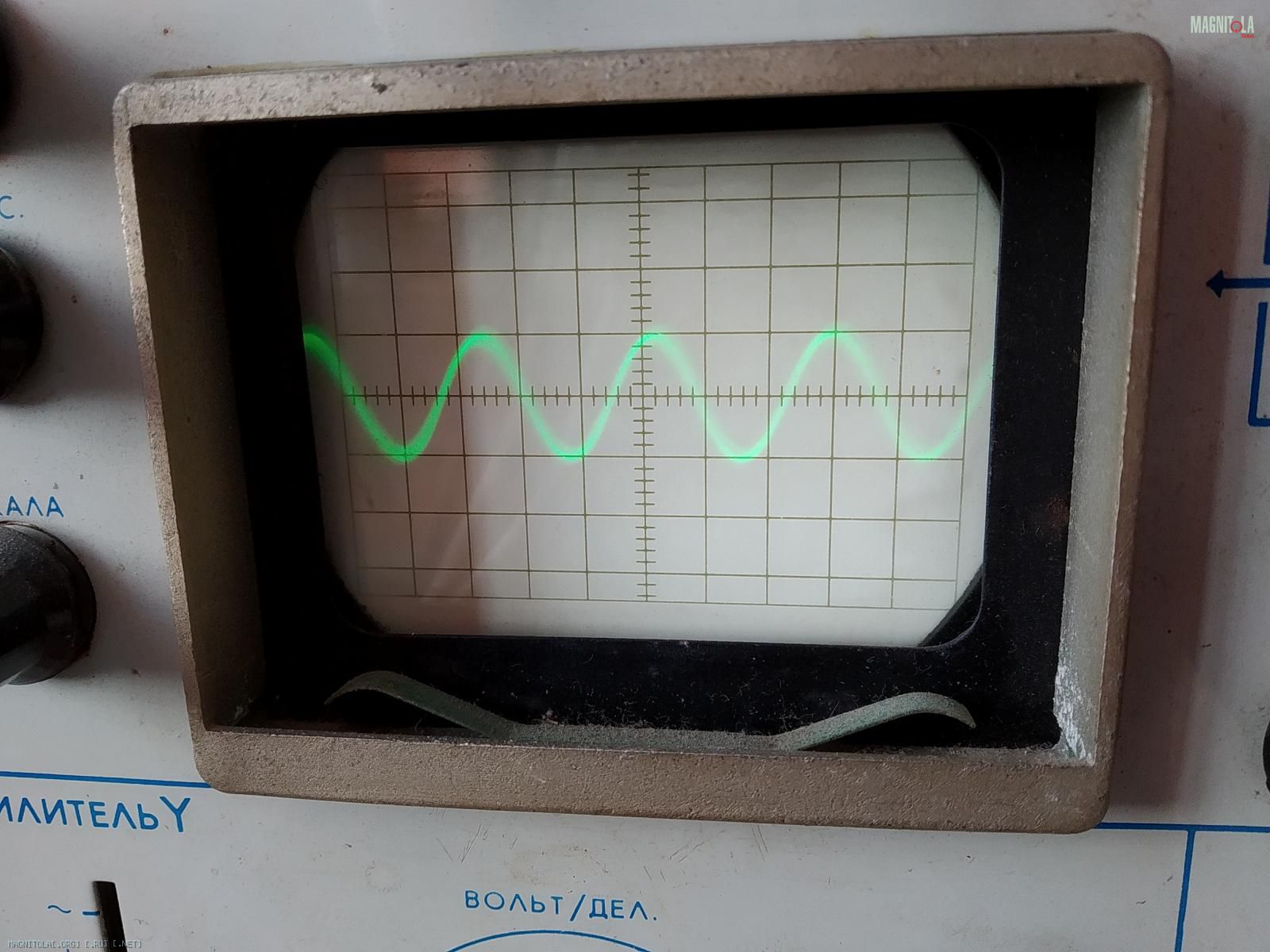

На выходе присутствует остаток несущей частоты 330кГц
Вложение 1316481

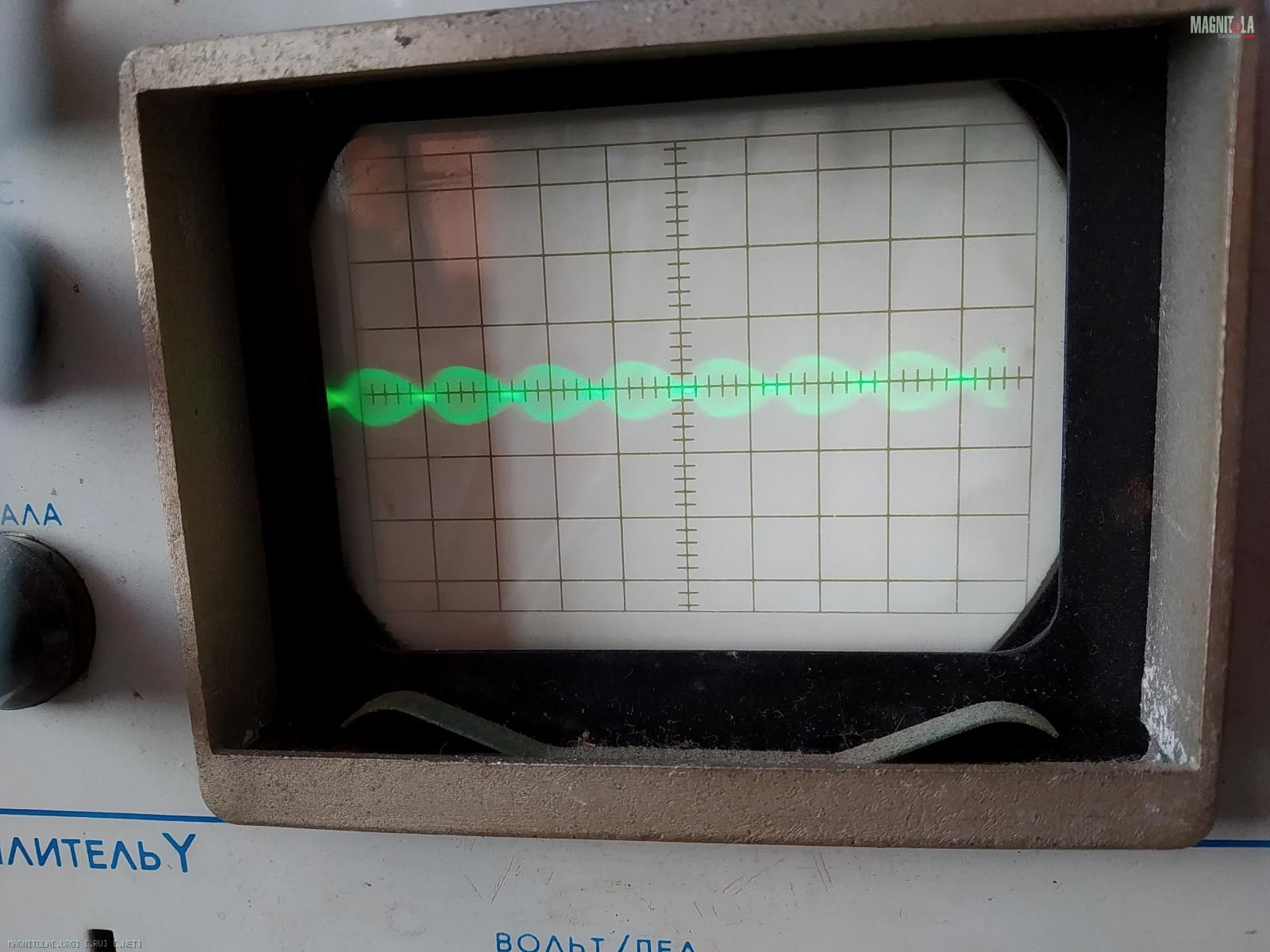

Но также присутствует, какая-то дополнительная модуляция на частоте 10 кГц
Вложение 1316483

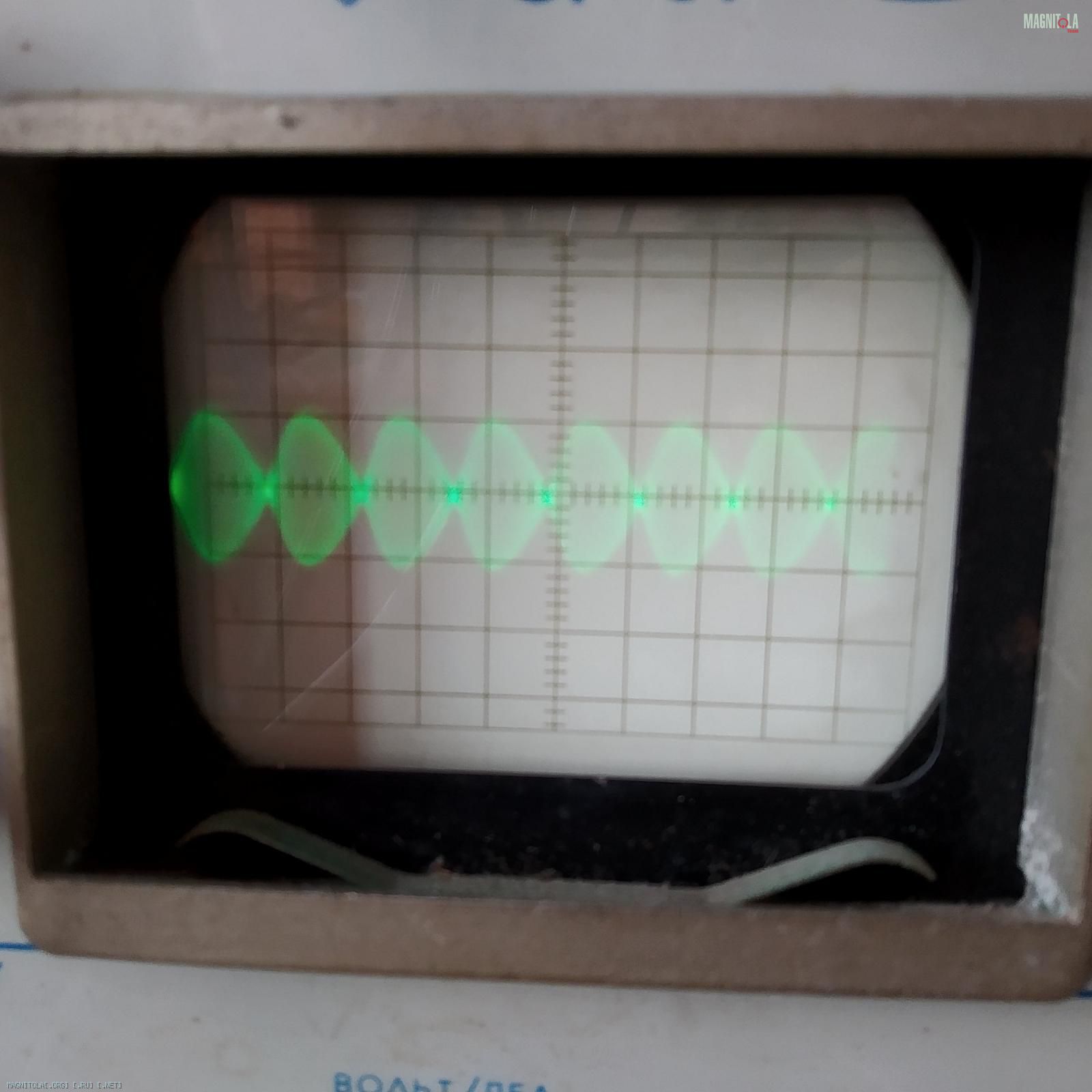

Вложение 1316485
Помогите разгадать загадку, этого усилителя и что это за дополнительная модуляция? Прошу прощения за качество фото, как всегда делаю их в процессе работы
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
Shilkin как идентифицировать вот этот чип
Честно-никак.Изучил много форумов и не нашёл ответа нигде.Аналог ставил,но нет результата.Сейчас этот вопрос отпал в его решении-одноразовое устройство,пока работает.У алпайна(копия в схеме) такая же ситуация.Валяются в хламе у меня-иногда разъёмы помогают проверить похожие аппараты:sad::
