Моноблок JL e1800D.
Не ожидал, что для моноблока, так много всяких микросхемочек. Да и качество сборки на очень хорошей высоте!
Вложение 1223906Вложение 1223908Вложение 1223910Вложение 1223912Вложение 1223914Вложение 1223916Вложение 1223918Вложение 1223920Вложение 1223922Вложение 1223924Вложение 1223926Вложение 1223928Вложение 1223930
JL всегда отличались нестандартной схемотехникой и отсутствием сервисмануалов в свободном доступе)))
Kicx 1.900 Был перемотан дроссель, заменены выходные транзисторы на irfb31n20. Пришлось чистить плату от коррозии и восстанавливать дорожки. Коррозия была именно в тех местах где находился заводской герметик, некоторые дорожки пропали полностью. После восстановления плата была покрыта специальным лаком. Также на платке модулятора видно как отвалился один из пинов. Может кому будет полезная информация, потому как я сам этого не видел, обнаружил чисто случайно в одном месте, после чего решил снять весь герметик.
Вложение 1224888Вложение 1224890Вложение 1224892Вложение 1224894Вложение 1224896Вложение 1224898Вложение 1224900Вложение 1224902Вложение 1224904Вложение 1224906
Ошибся. Лишний раз отправил.
Bewith R-205s
Может уже и было в теме, но я вот воочию на той неделе увидел содержание этого девайса, который всё же таки как не крути, но Reference серии и я как-то эдак малёхо был удивлён...
Не совсем карапуз :), но не большой и симпатичный:
Вложение 1249264 Вложение 1249266 Вложение 1249268
Шикарно, прям мечта активного поканальщика :), ни чего лишнего, только гейны, да ещё и с поканальным исполнением.
Сделан реально качественно, аккуратно, грамотно:
Вложение 1249262 Вложение 1249260 Вложение 1249258
Вложение 1249256 Вложение 1249254 Вложение 1249282
Вложение 1249278 Вложение 1249274 Вложение 1249272
Вложение 1249270 Вложение 1249284
Вложение 1249280 Вложение 1249276
Но вот как только начинаешь присматриваться к комплектующим, то...
От Референса пожалуй только конденсаторы в звуковом тракте и цепях ООС, которые от Элна, в питании от Рубикон и остаётся, ну можно ещё хоть как-то за уши туда же притянуть один не откровенно помоечный ОУ, а всё остальное по активным элементам всё это уровень обычных бюджетных усилителей...
От типов применённых в выходных каскадах транзисторов я так вааще обалдел :(, вот чего-чего, но это, ну ни как не ожидал тут увидеть....
Ну и откровенная, без изысков, Ланзар схемотехника тоже удивила своей банальностью...
Вопрос - а что тогда народ то вожделенно с придыханием от Bewith R писается в потолок?
тож вот первый раз смотрю и понимаю, что я это видел 1000 раз. Неужто обычна двусторонка с навесным монтажОм? :eek:Цитата:
Сообщение от FFZ
Ну уж не так все плохо, схема типичная, но смотрю дорожки питания широкие, качество пйки так же вполне, добротный усь.электррлиты не фуфло, даже опер видно фирмовый..
Наверное от цены писаюца, дорогое не может играть плохо) а транзисторы у меня такие стояли в усилители орис 4-ех канальный, тот же Мистери по схеме, только в мистер транзисторы тип35-36 вроде.Цитата:
Сообщение от FFZ
там все тупо и просто с одной стороны, а вот с комплектухой - есть варианты, и много, причем чем новее - тем печальнее )))Цитата:
Сообщение от FFZ
отличия в емкостях конденсаторов в БП, выходниках (бывают и санкены A1695/C4468), в звуке один ОУ - ОР275, остальное - компараторы для БП,
плата обычная двухслойка, вместо дорог питания к выходникам идут провода по воздуху - они это AirWire обзывают
с моноблоками А110 еще веселее - там несколько ревизий плат с разными косяками разводки (и навесными костылями) + ошибки в сборке )))
младшая линейка, но оч интересно, при случае увидеть отзывы об их «чугунных мостах»,,,Цитата:
Сообщение от FFZ
Alpine MRV T320
Вложение 1267817Вложение 1267819Вложение 1267821Вложение 1267823
А в полном формате растра кадра не судьба было :) сделать фото общего плана ...Цитата:
Сообщение от deliriuus
Я как-то в одной теме написал про него что ни чего выдающегося, обычный усилитель и не лучший вариант на вч... за что был закидан тапками...Цитата:
Сообщение от FFZ
Обещаю исправить!Цитата:
Сообщение от FFZ
Вложение 1268759Вложение 1268755Вложение 1268751Вложение 1268753Вложение 1268761Вложение 1268757Вложение 1268747Вложение 1268749
ADS 280CMX Special Edition
Вложение 1270295Вложение 1270297Вложение 1270299Вложение 1270301Вложение 1270303

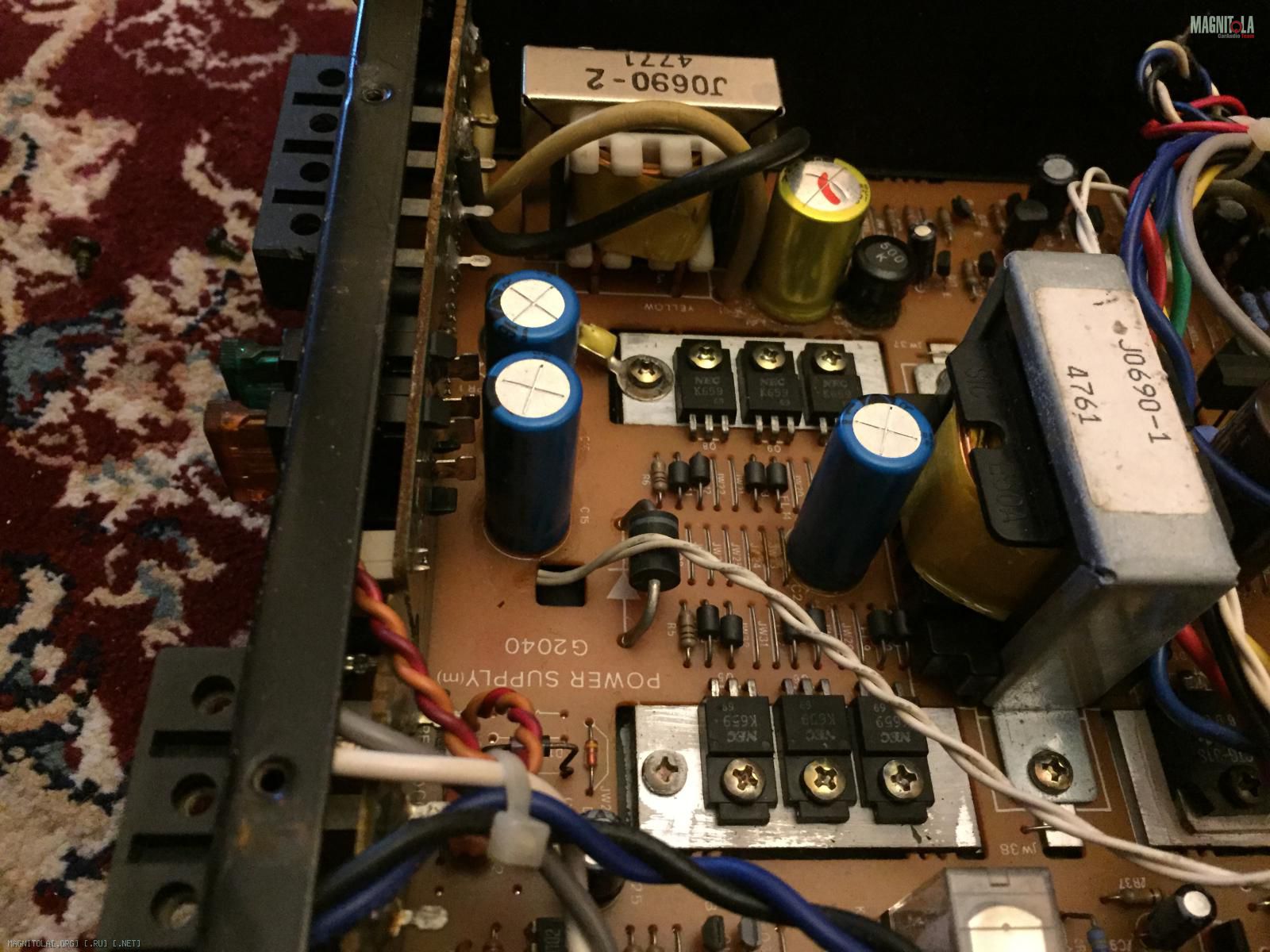

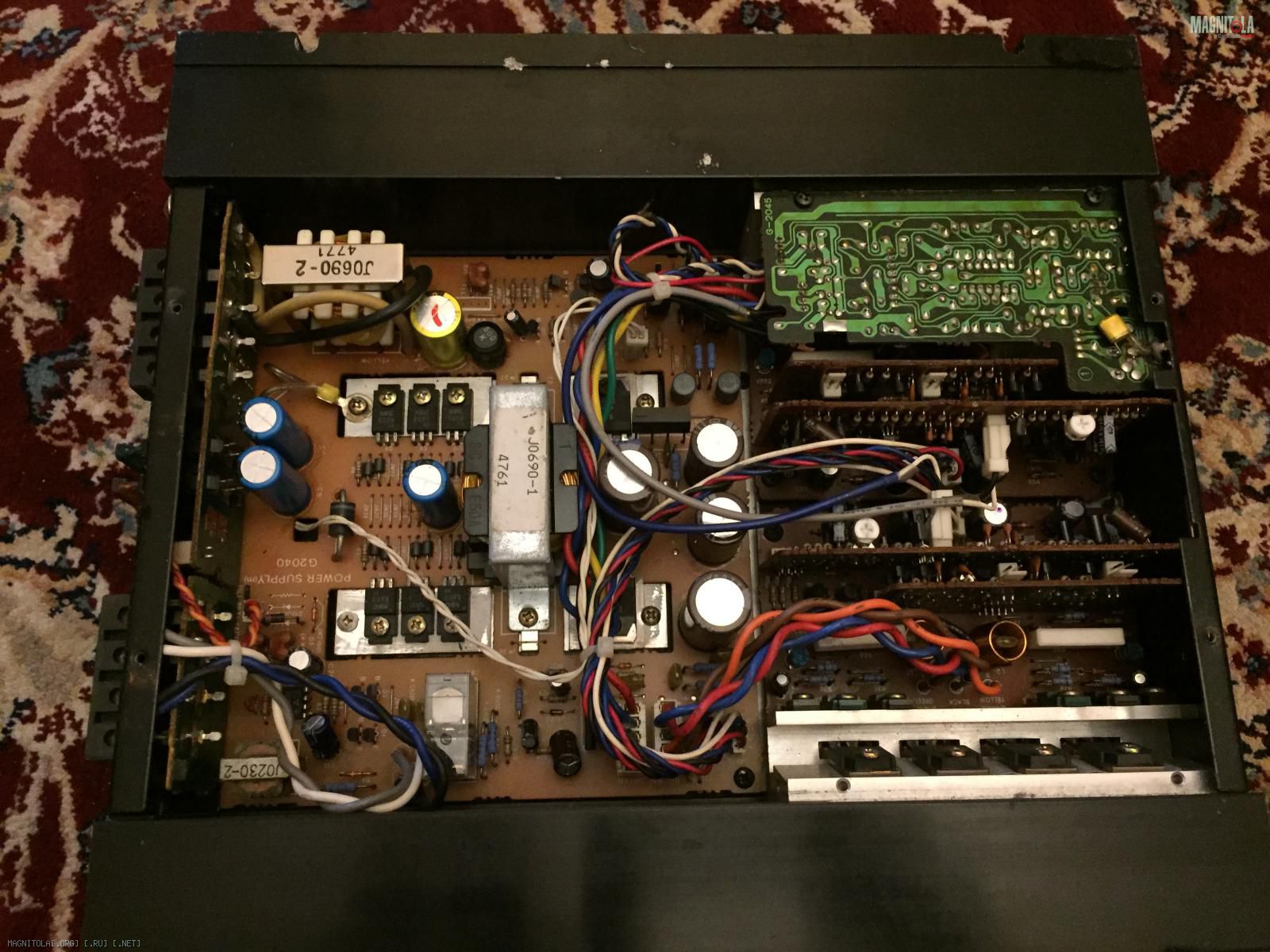

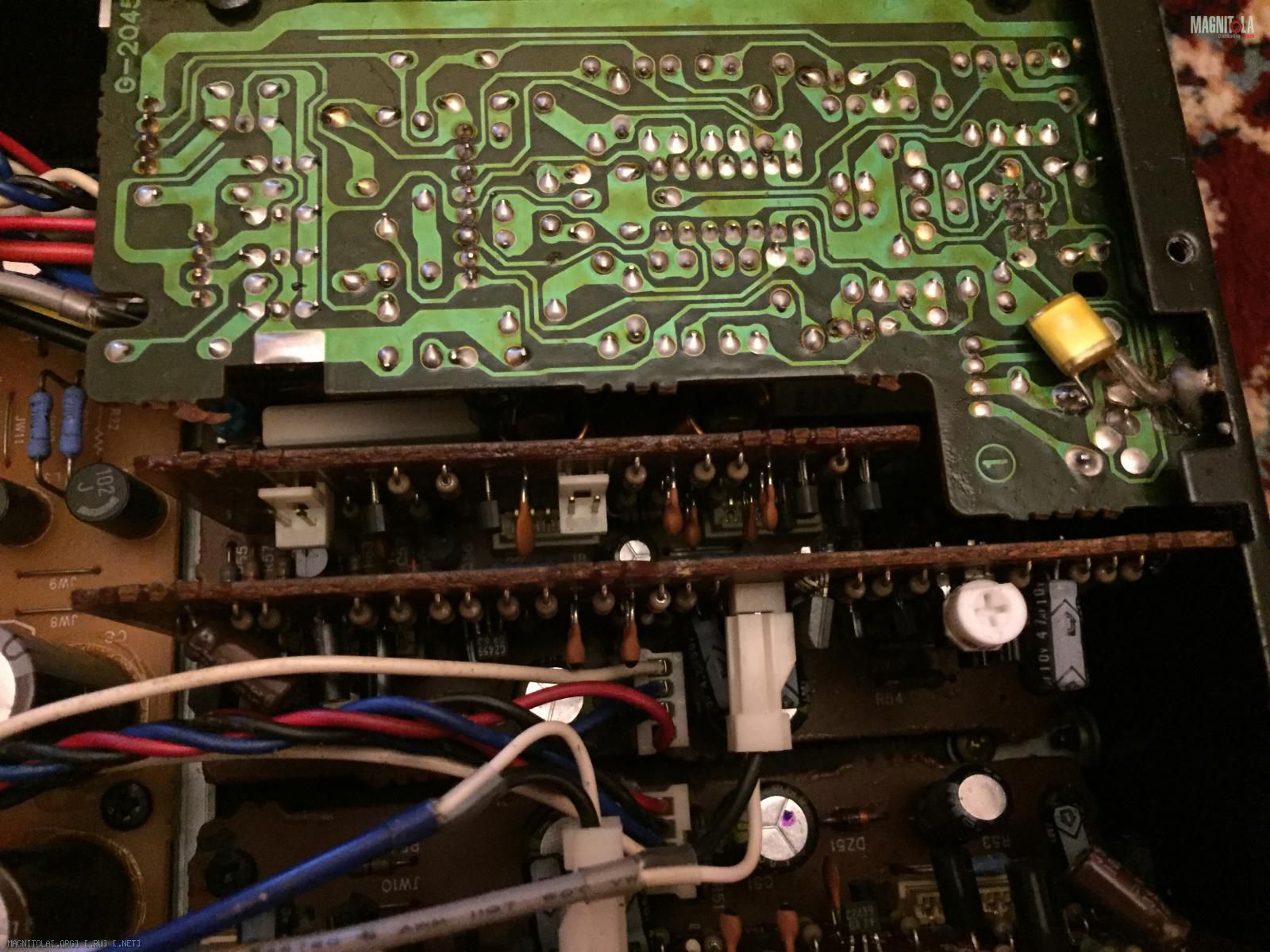

Новый Harman Kardon CA60Q.Разбирался только для форума,т.к инфы и внутренностей не нашел на просторах интернета.Возможно будет кому-то полезным когда то)Вложение 1270897Вложение 1270899Вложение 1270901Вложение 1270903Вложение 1270905Вложение 1270907Вложение 1270909Вложение 1270911Вложение 1270913Вложение 1270915Вложение 1270917
Новый??? Да это просто капсула времени... судя по начинке, ему лет тридцать, не меньше...:eek:Цитата:
Сообщение от Илья0877
Долго облизывался на данный усилитель!будет играть на вч сч!думаю не разочарует,он просто обязан играть!инфы нет вообще о нем,я в схемотехнике не особо силен,поэтому если подробнее ктото пояснит хотябы в каком классе работает,то буду признателен!!!Цитата:
Сообщение от Lexx69
+100500!Цитата:
Сообщение от Lexx69
Древний как хофны мамонта )))
Вся его уникальность в том, что он древний и в нормальном внешнем состоянии.Цитата:
Сообщение от Илья0877
На этом и всё.
В остальном его ТТХ просто печаль :(.
По сути это собранная на рассыпухе и сильно уступающая по своим ТТХ самая обыкновенная микросхема ИУМ, которые нынче стоят в любом ГУ.
Т.е на рассыпухе собрано восемь каналов собранных мостами в четыре канала и выжимающих из себя в результате по 15 ватт при искажениях 0.2%.
Об этом мечтал ? :).
Будем слушать!что и как выводы потом,не будем засорять тему.тут делимся фото
TARAMPS MD 8000.1-1Ohm
Вложение 1281393Вложение 1281397Вложение 1281395Вложение 1281399Вложение 1281417Вложение 1281409Вложение 1281419Вложение 1281405Вложение 1281403Вложение 1281407Вложение 1281413Вложение 1281415
Прошу прощения, за качество фото. Всё немного через ЖП, потому что в процессе работы делалось
DD audio M3C
Вложение 1284991 Вложение 1284993Вложение 1284995Вложение 1284997
Господа! Есть ли у кого-нибудь схема. Поиск результата не дал.

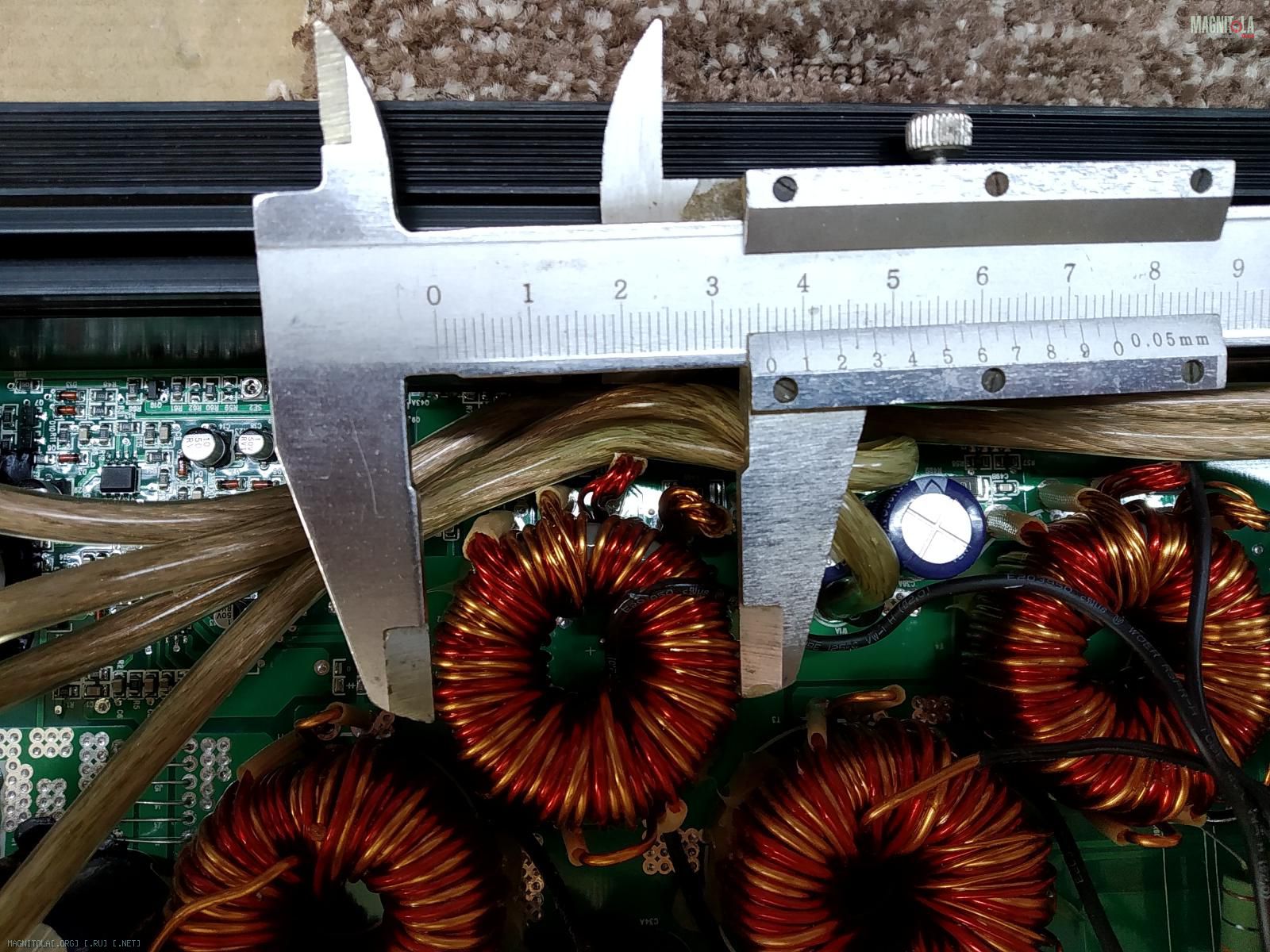

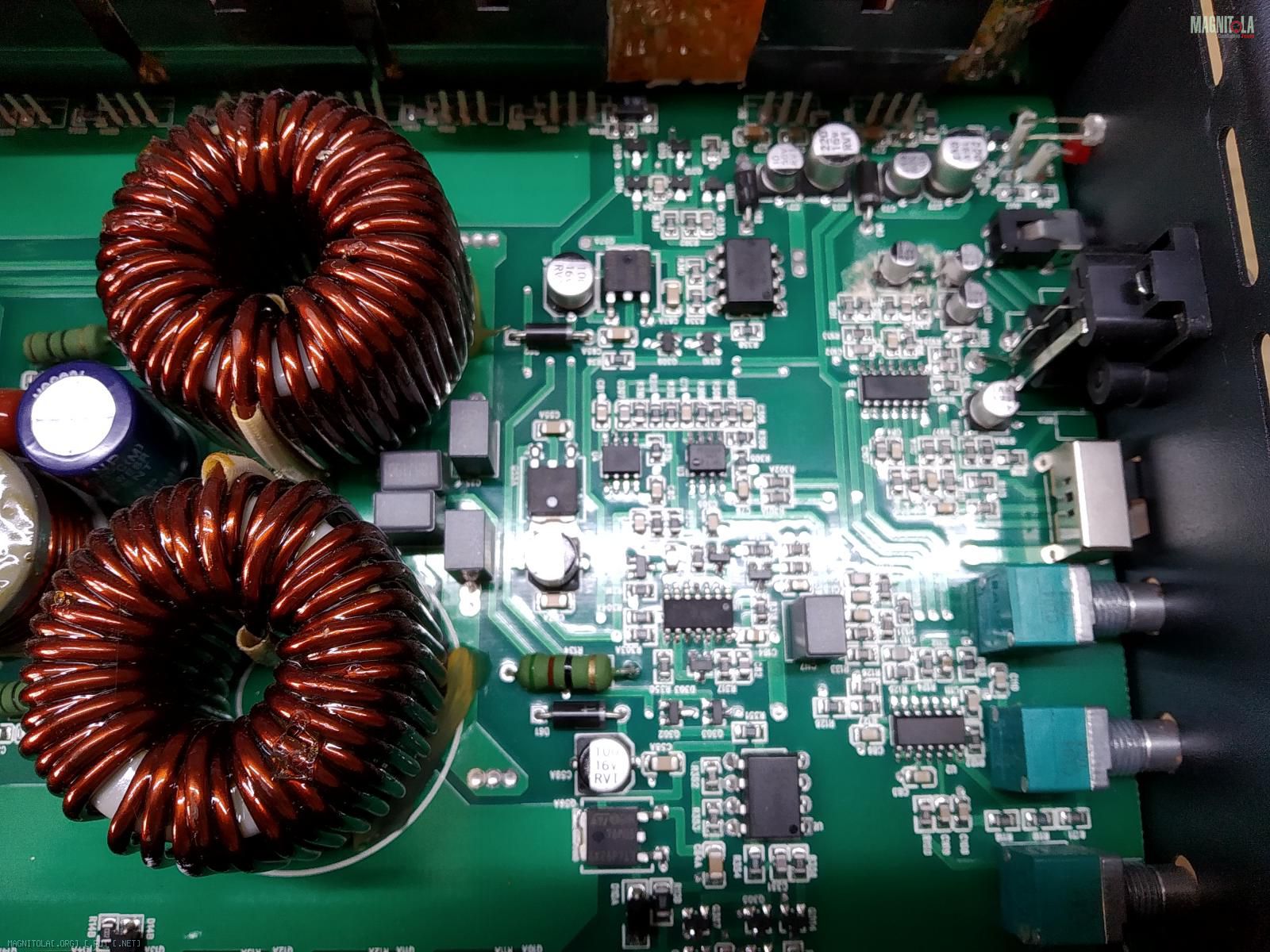

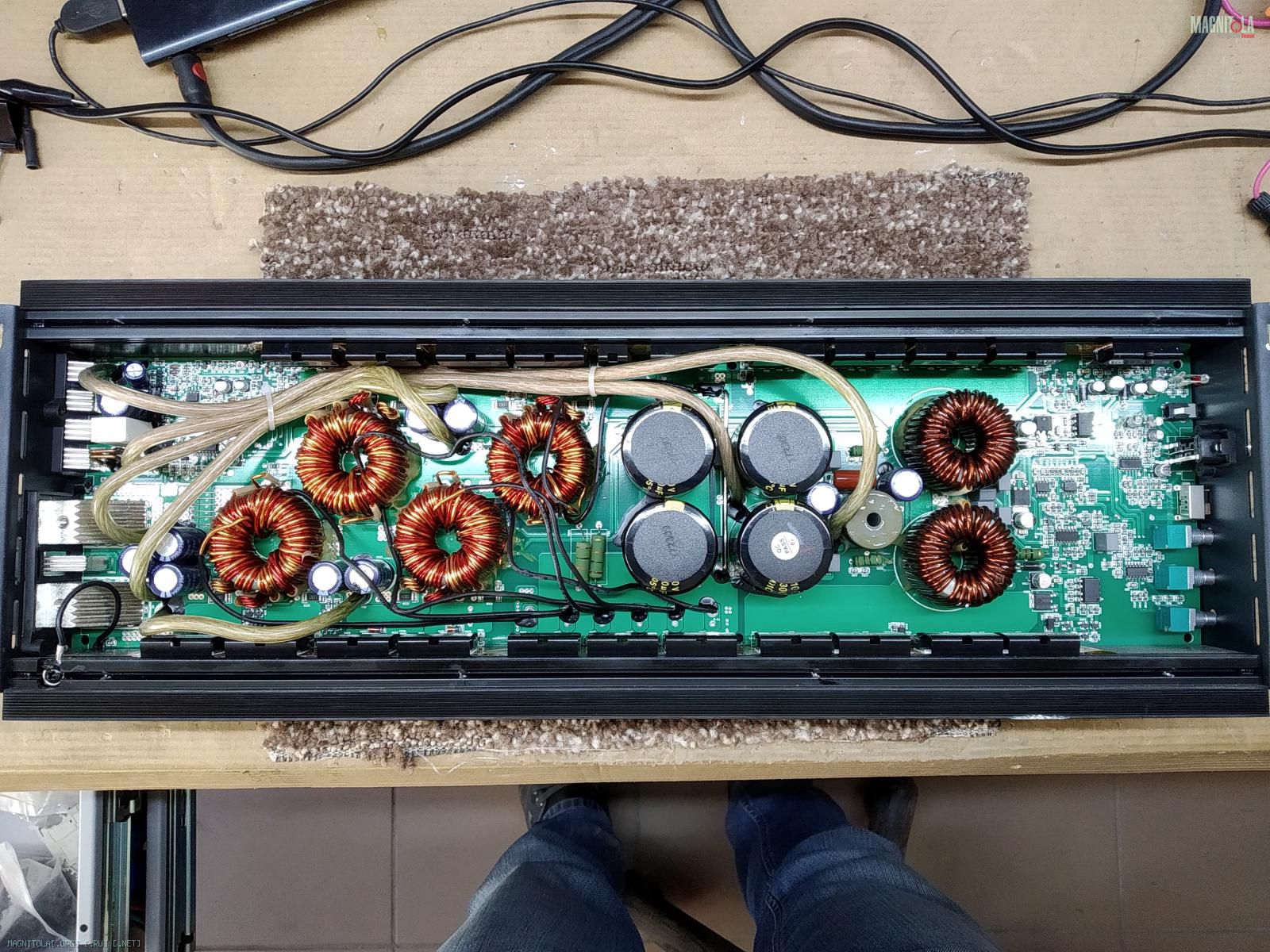

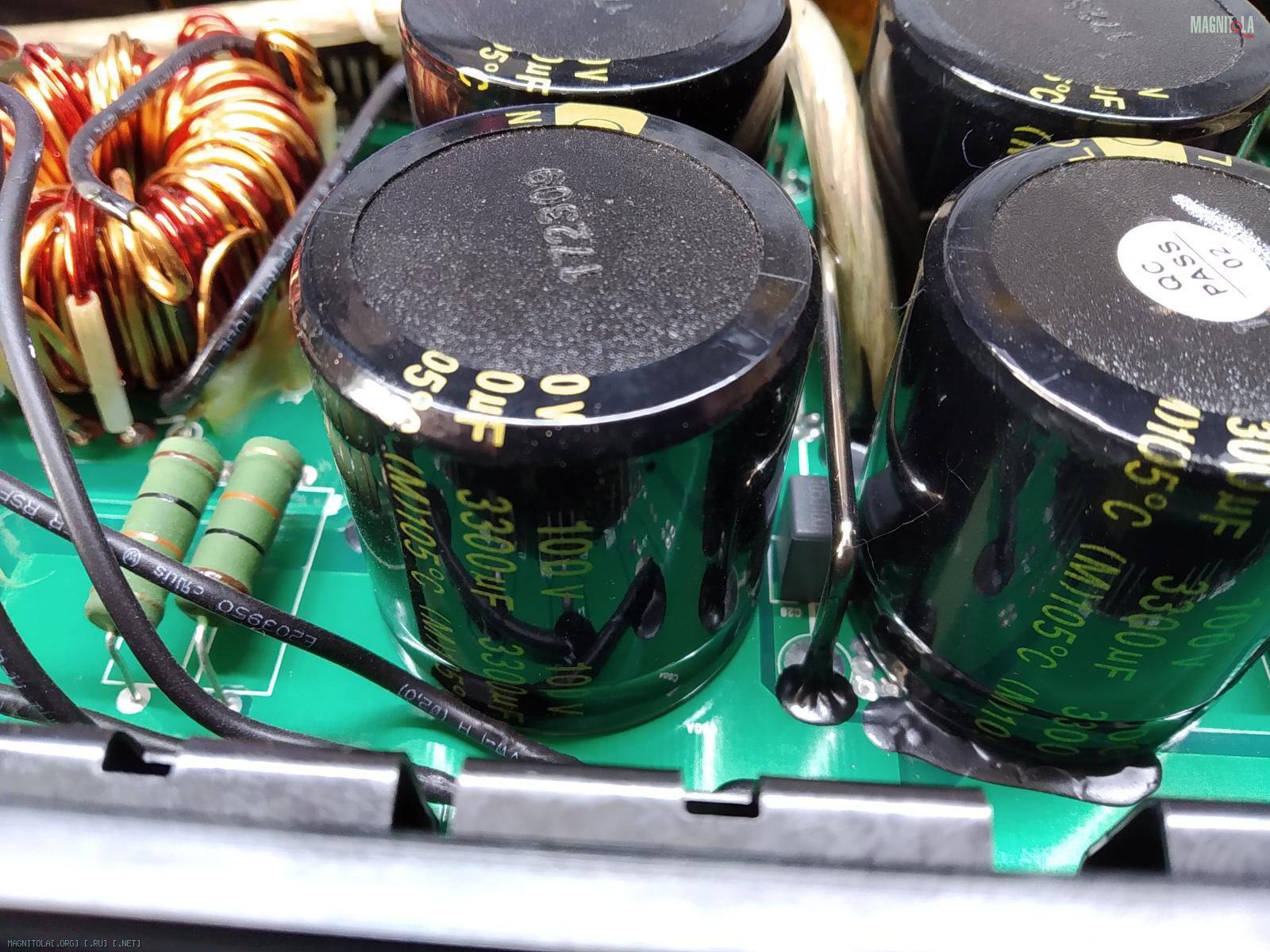

Machete MA2000.1D
Вложение 1285329Вложение 1285331Вложение 1285333Вложение 1285335

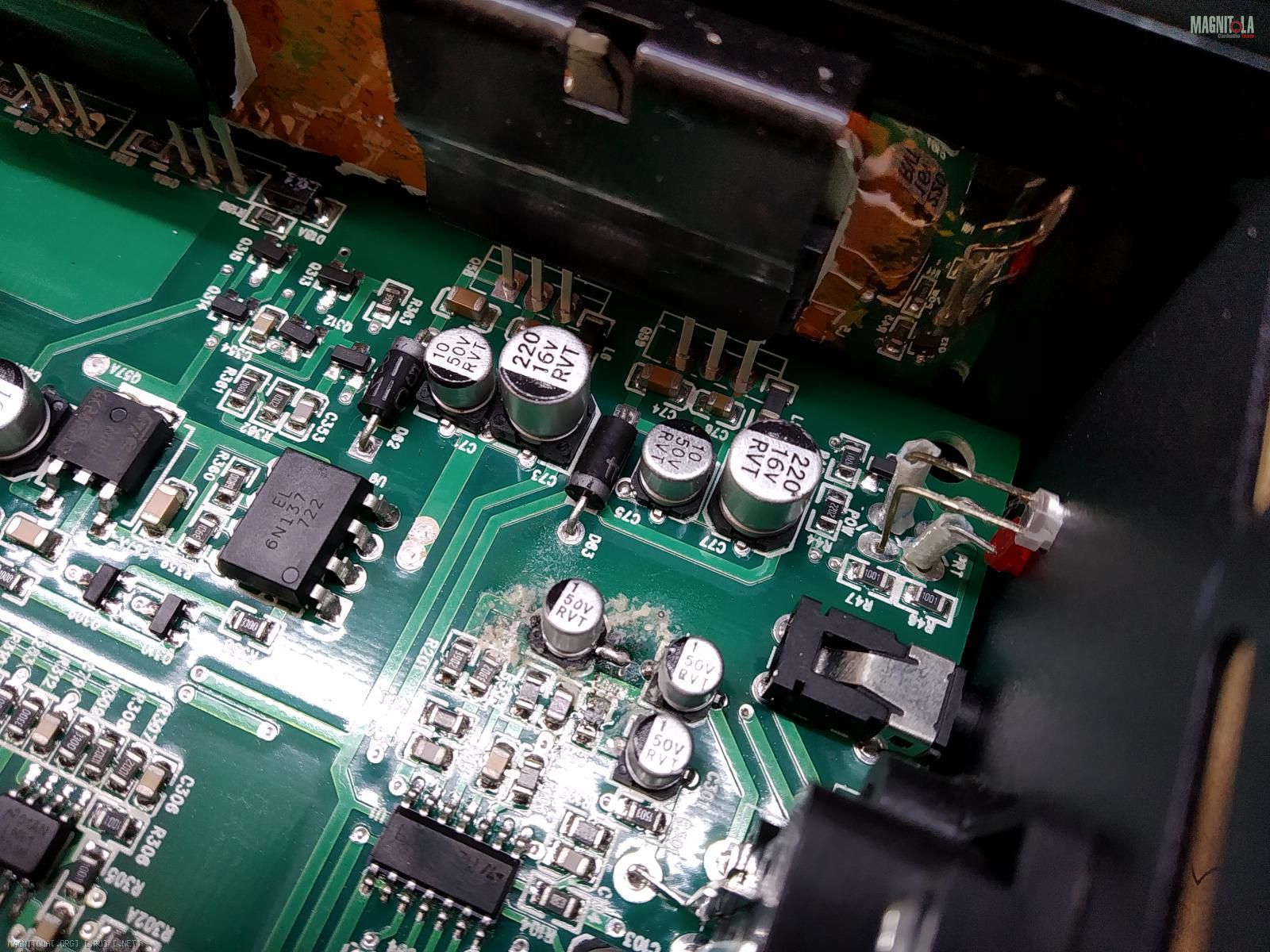

Разве может быть такая заводская пайка, усилитель был под пломбой
Вложение 1285337
Shilkin, Бывает, что при визуальном контроле увидели непропай и типа поправили...
А вот все что вокруг все засрано это похоже кондерчик взорвался..

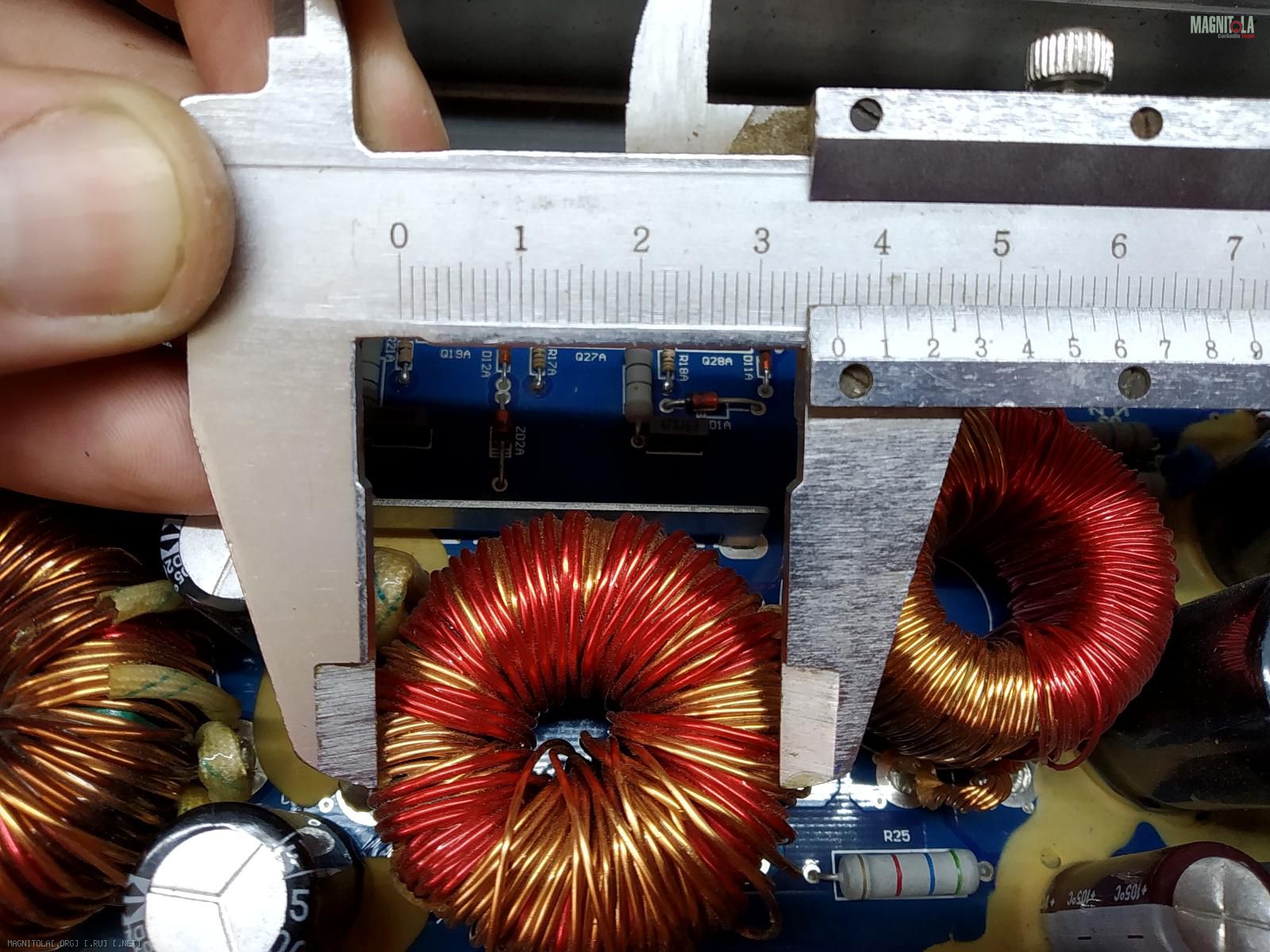

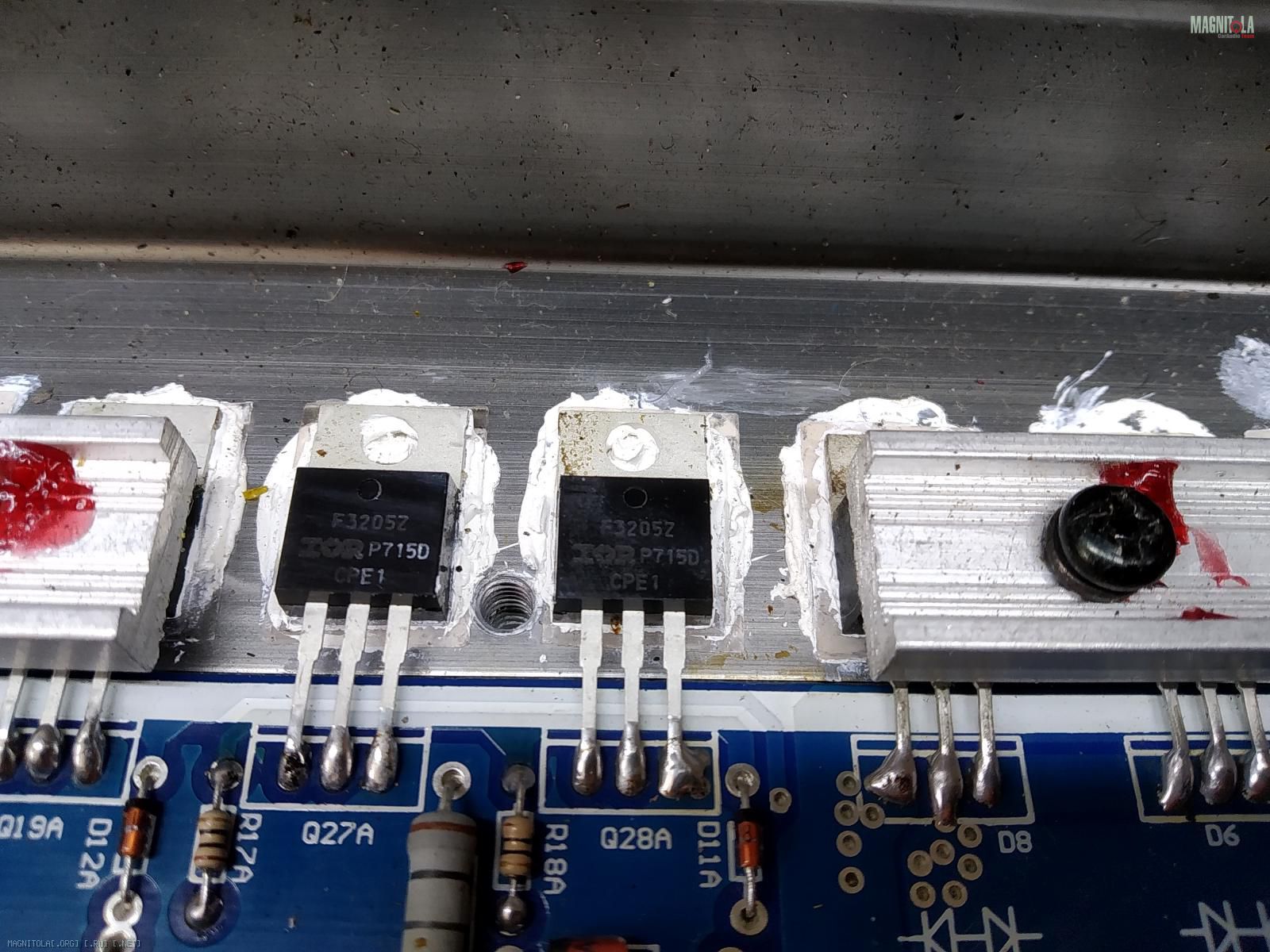

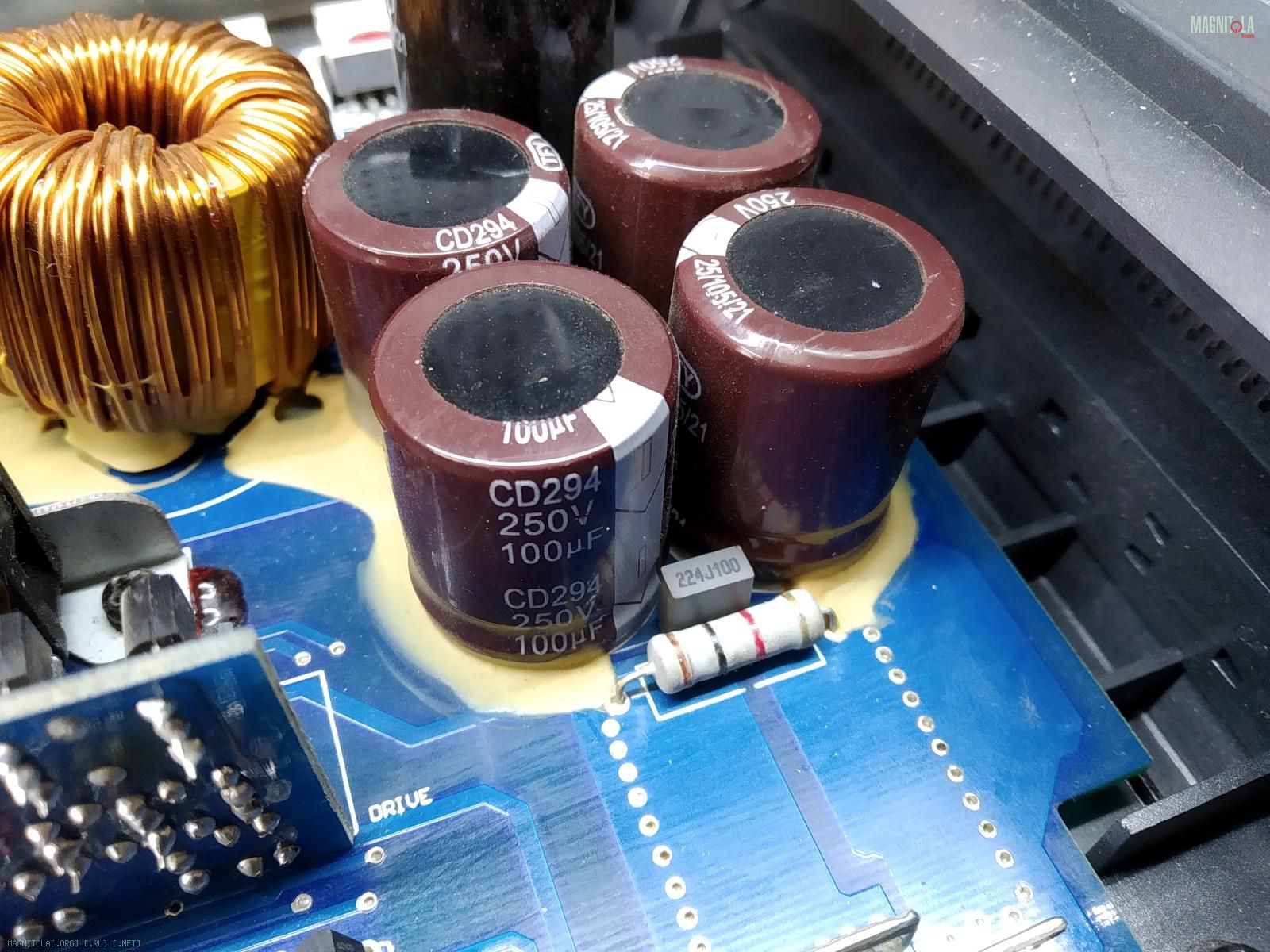

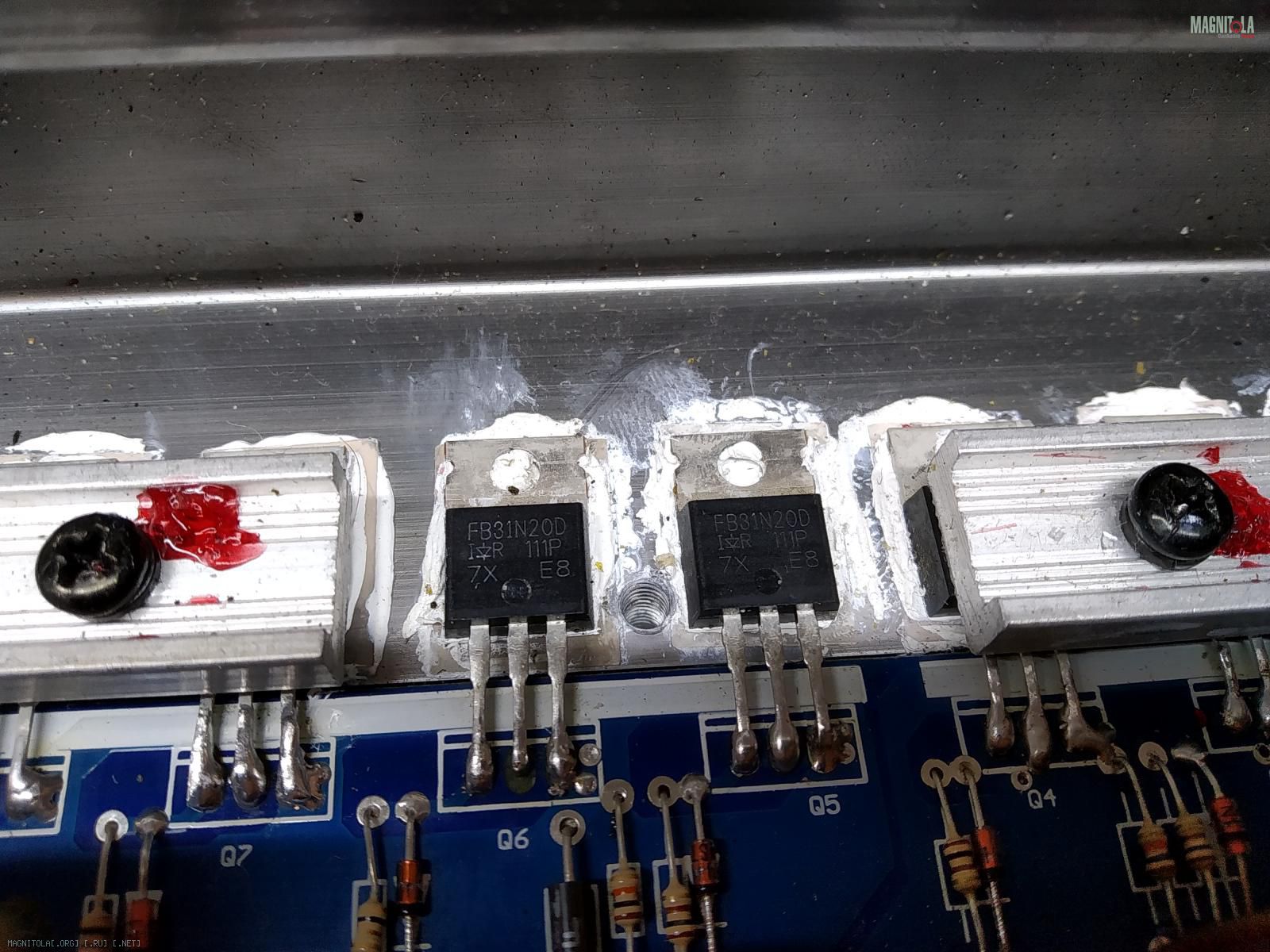

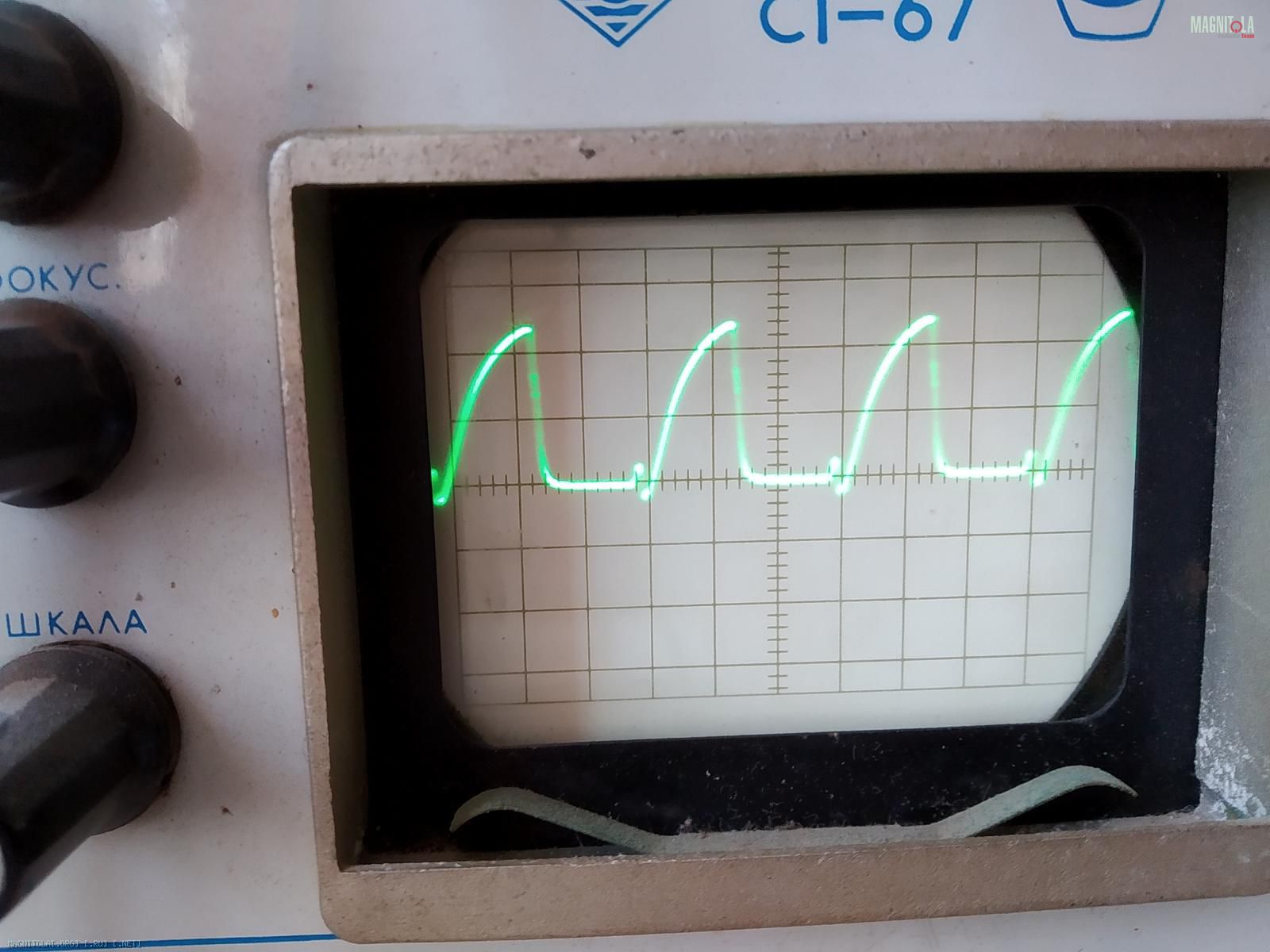

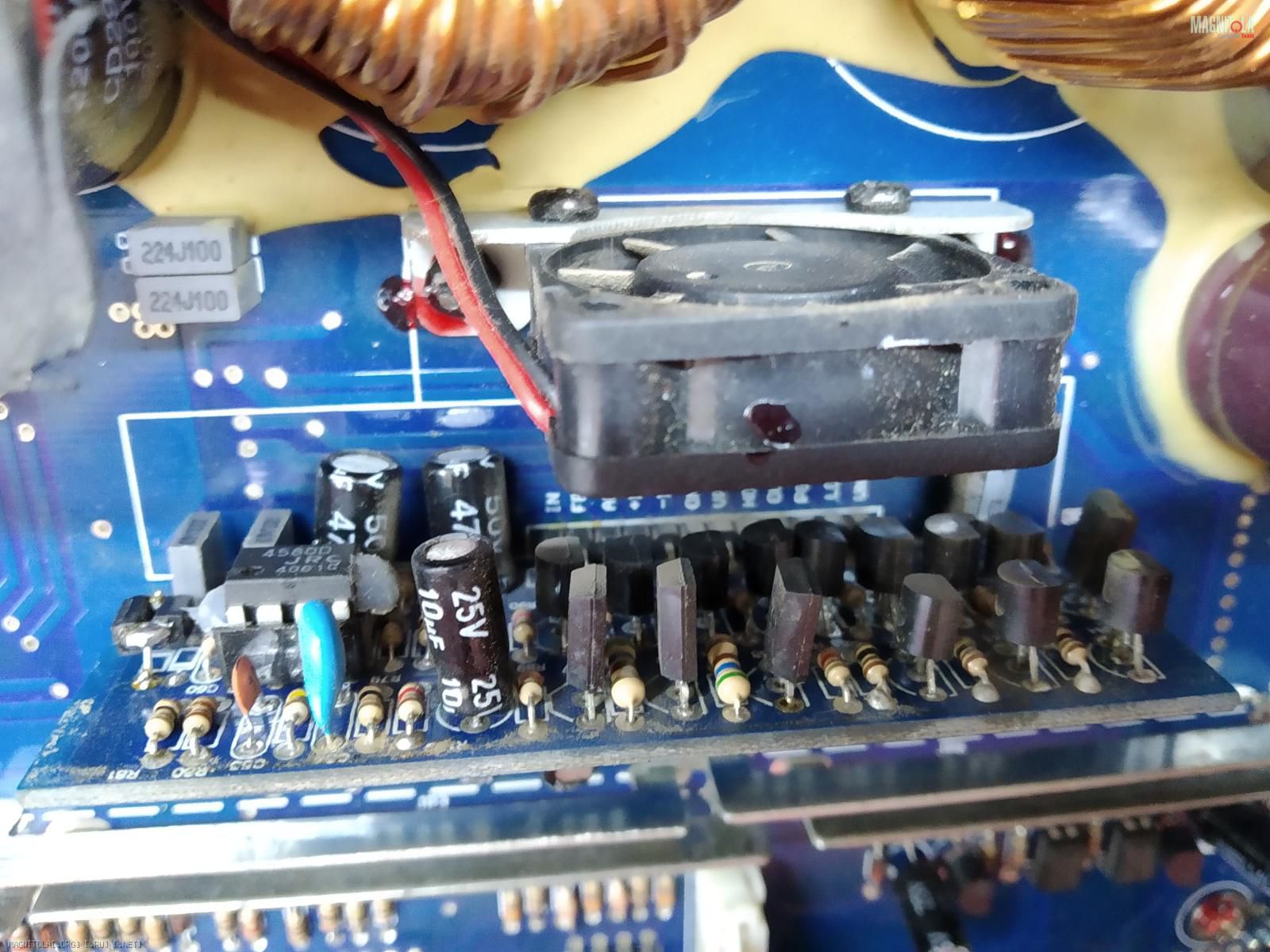

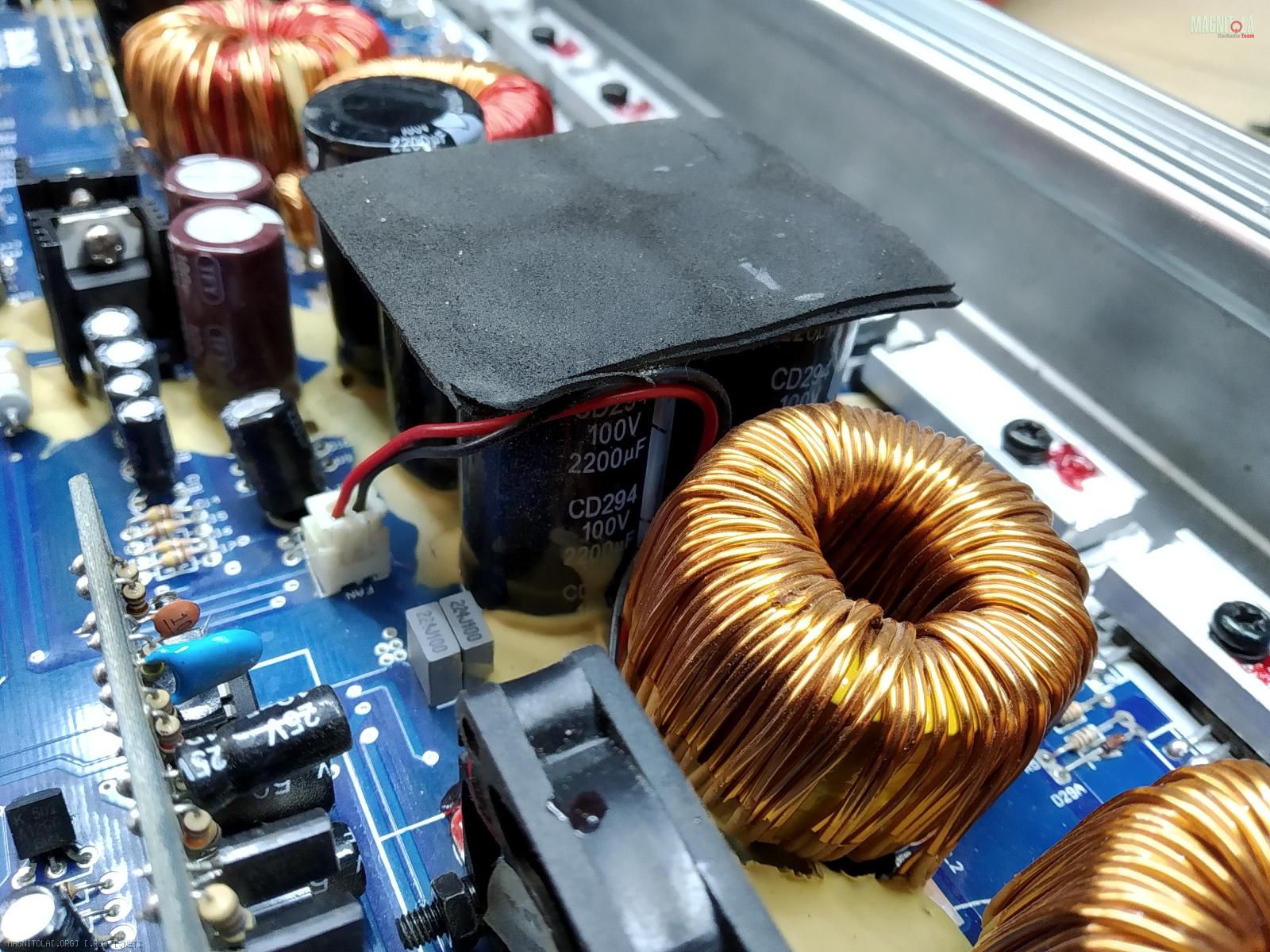

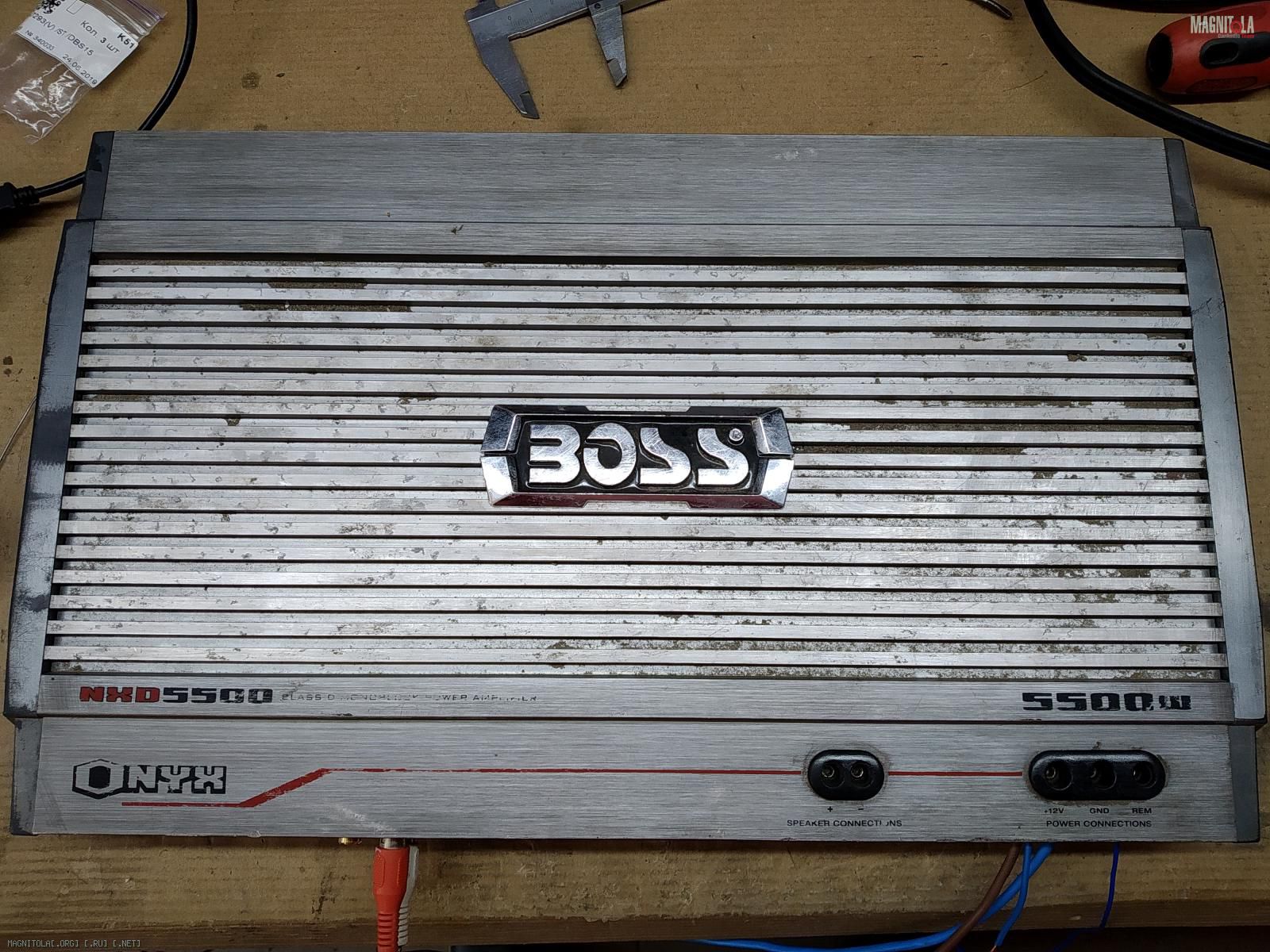

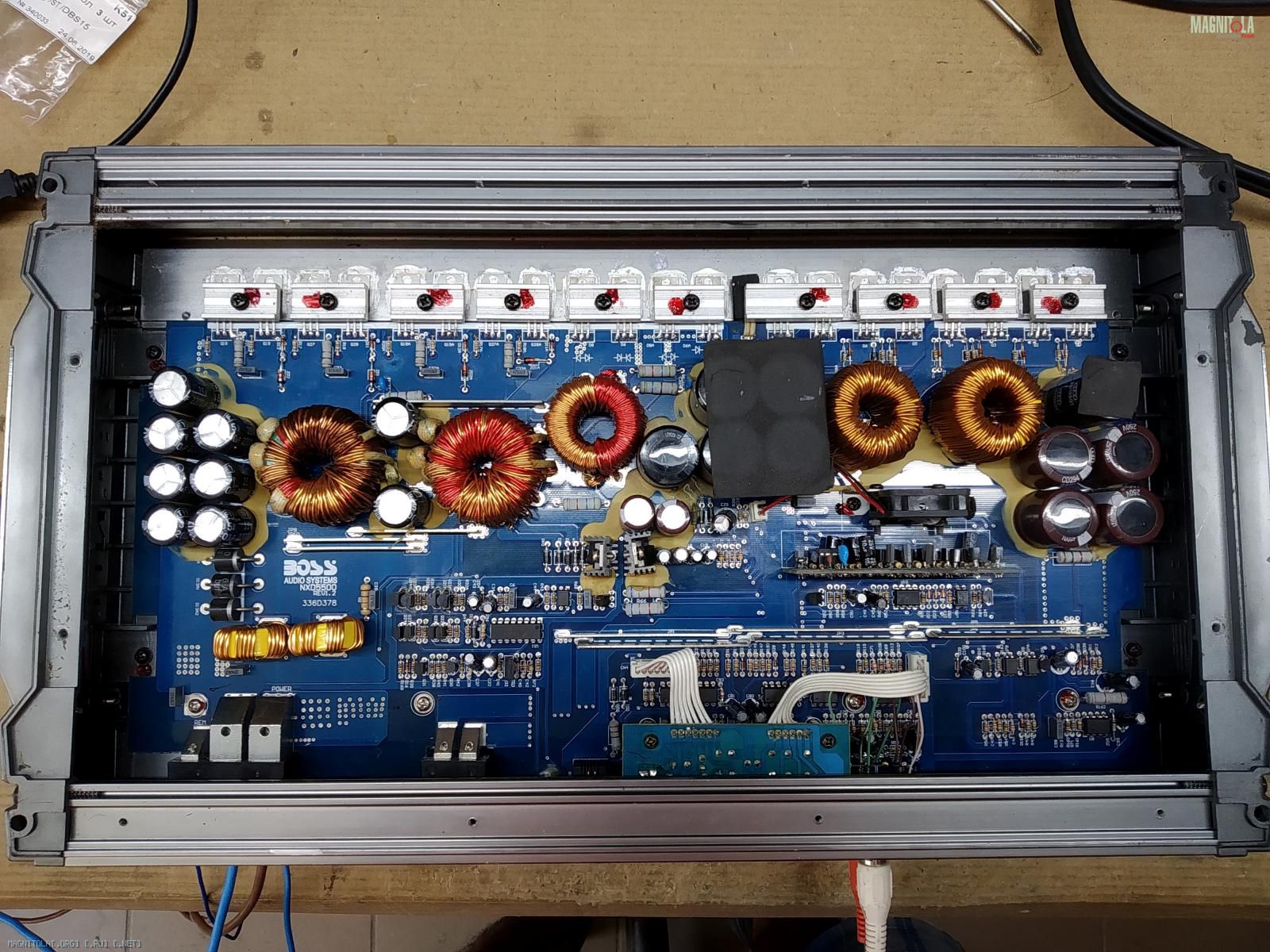

Boss Audio Systems NXD 5500
Вложение 1286701Вложение 1286703Вложение 1286705Вложение 1286707Вложение 1286717Вложение 1286709Вложение 1286711Вложение 1286713Вложение 1286715
Занимаюсь ремонтами усилителей. За год в багажнике уже побывало штук 30 моноблоков. Разные усилители были, но почему то этот играет. Коллеги!! Может кто опытнее, объясните мне, как, почему, чем, за счёт чего он играет? Ну вот другой звук у него, чем у всего прочего там... (современных усилителей).Кстати он же cad15, он же Cadence Olimpia, он же gzta 1.2000, он же Dad 1201, он же ... Всё это одни и те же яйца, только под другим соусом
По моему опыту, всё дело в модуляторе. Это маленькая вертикальная плата по центру.
От алгоритма работы модулятора зависит звучание цифрового усилителя.
Я сравнивал TI и YAMAHA, вторая гораздо больше понравилось. Разница именно в способе модулирования выходных каскадов.
genesis dm class a limited editionhttps://youtu.be/YQIu2WkpbqY

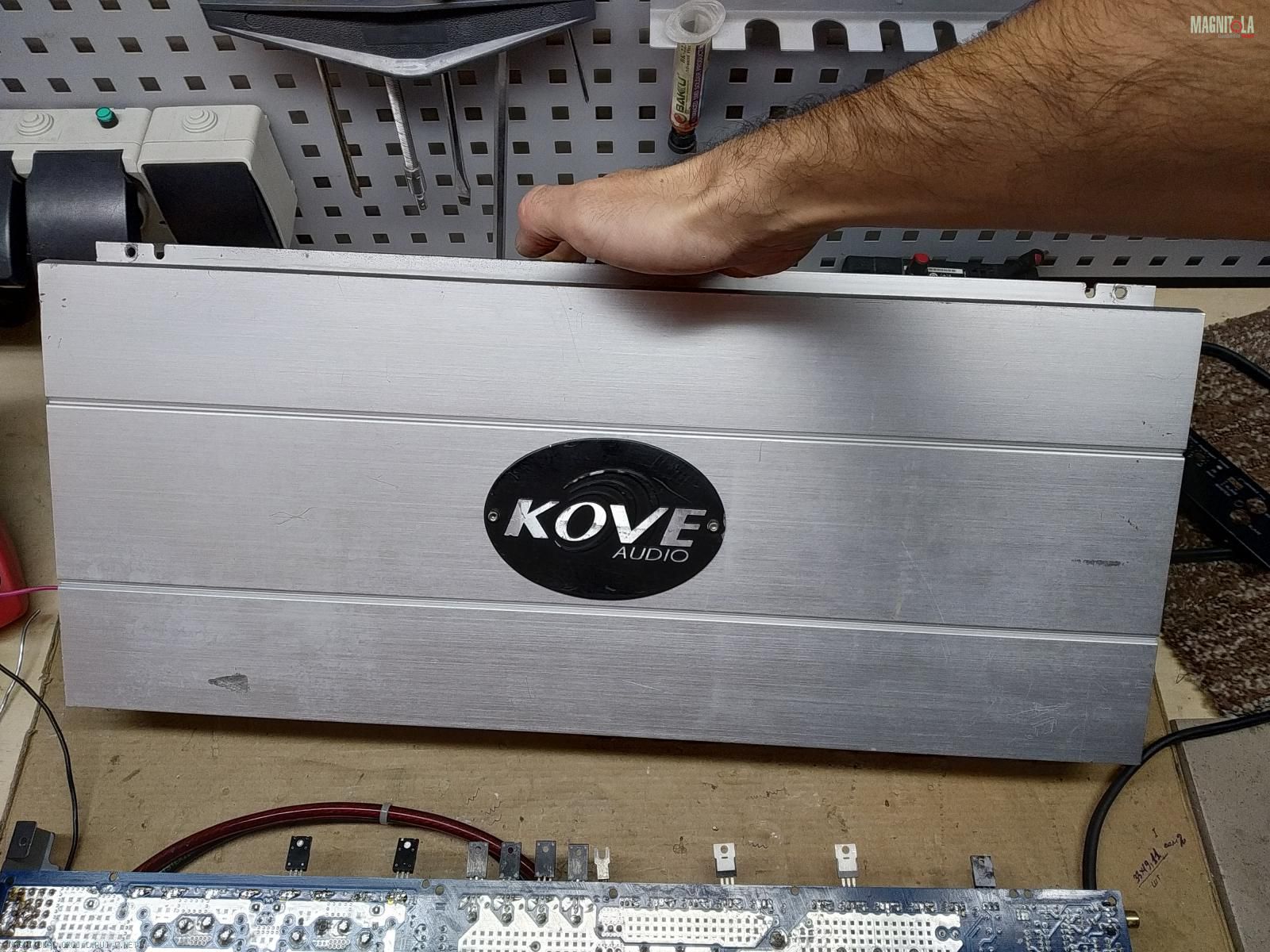

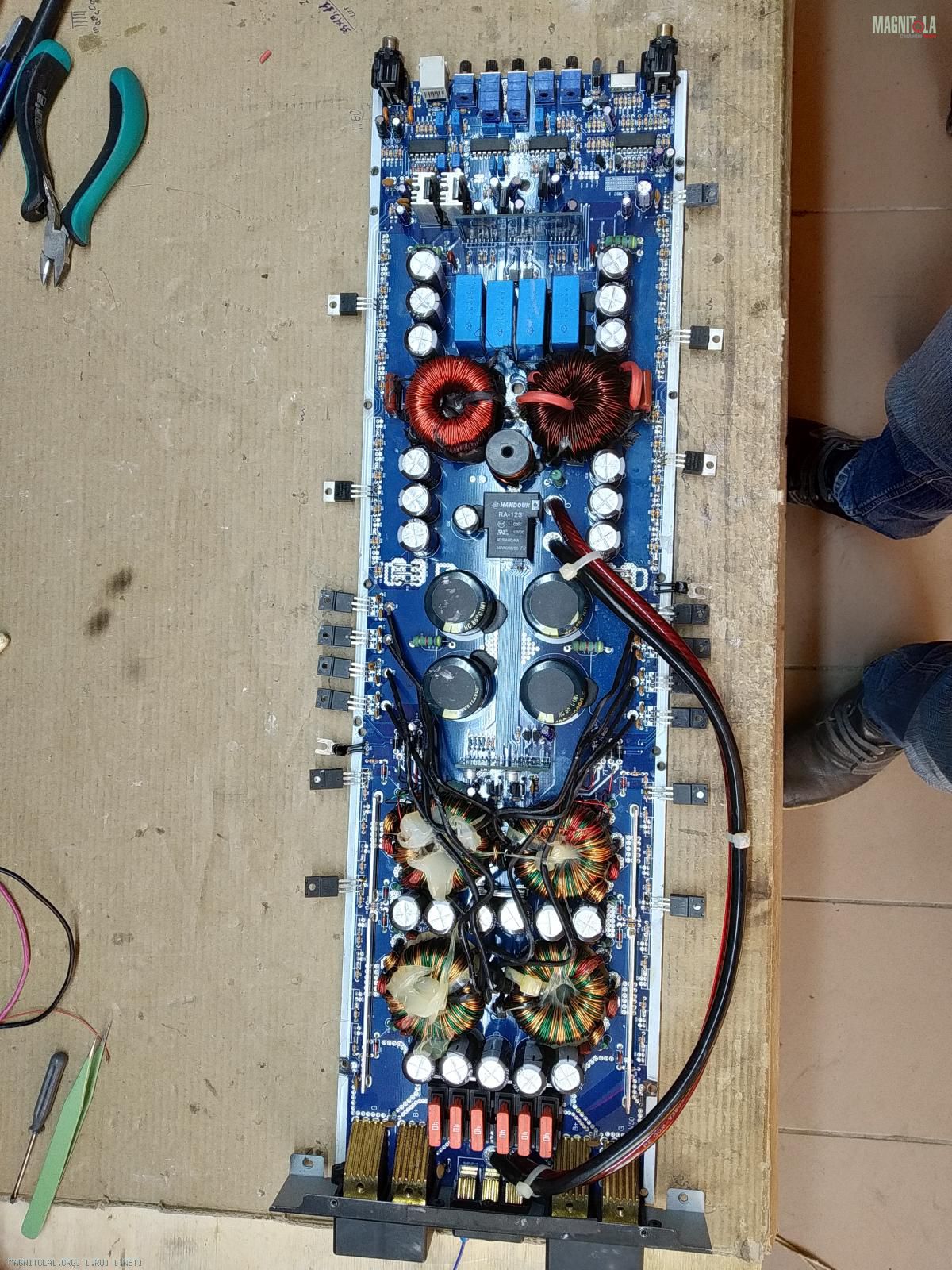

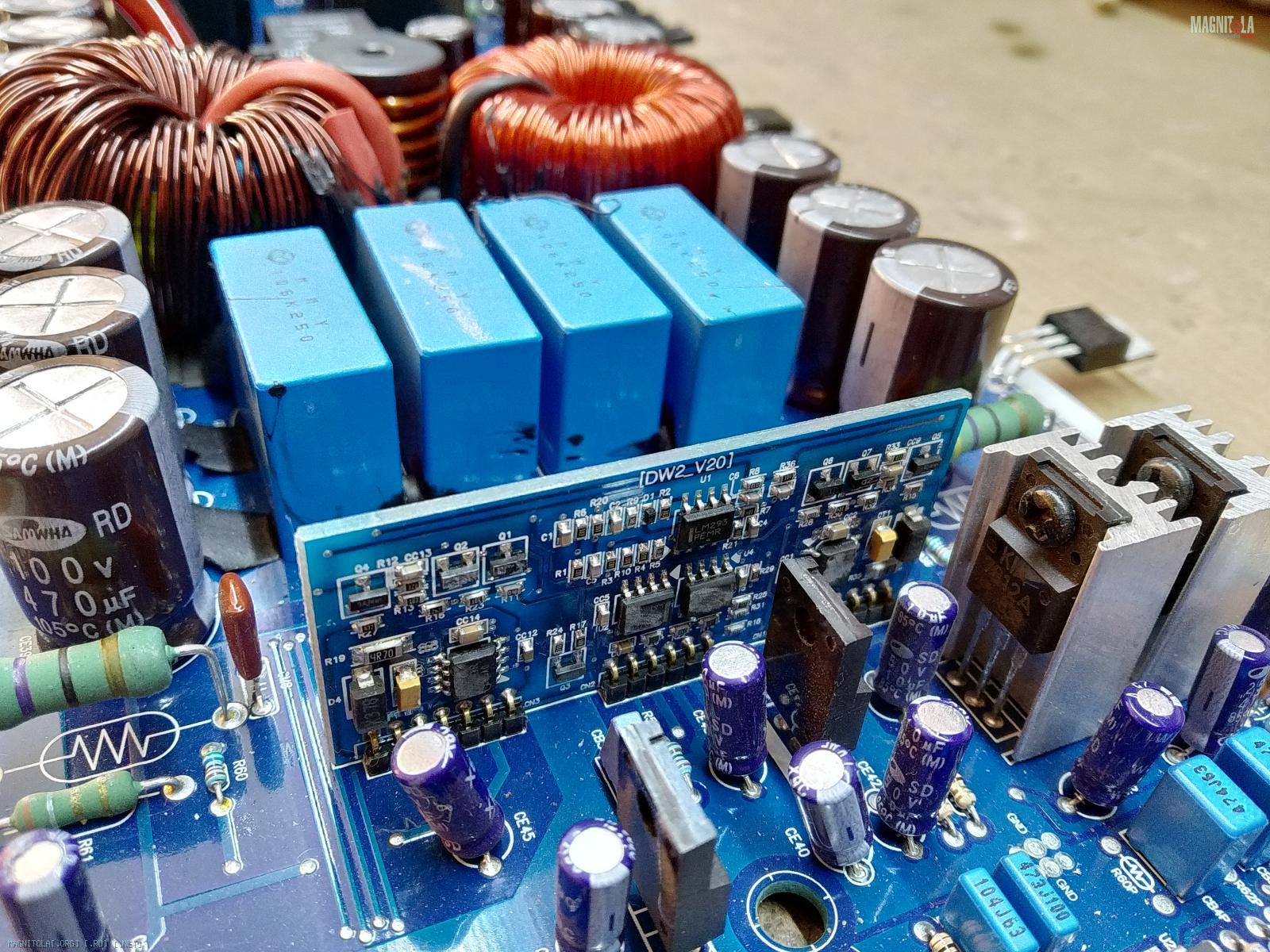

Kove audio k1 3000
Вложение 1294347Вложение 1294349Вложение 1294351Вложение 1294353Вложение 1294355

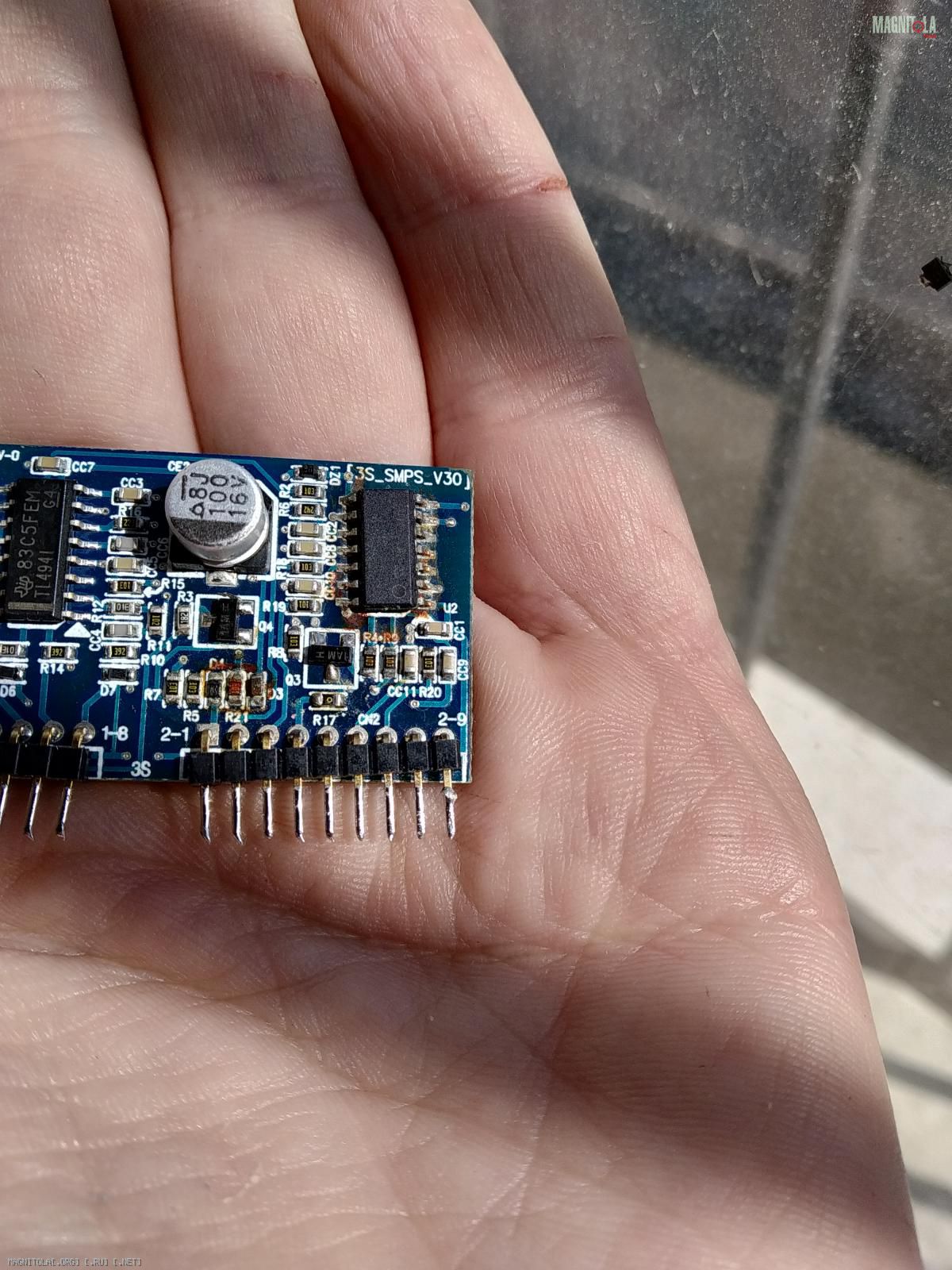

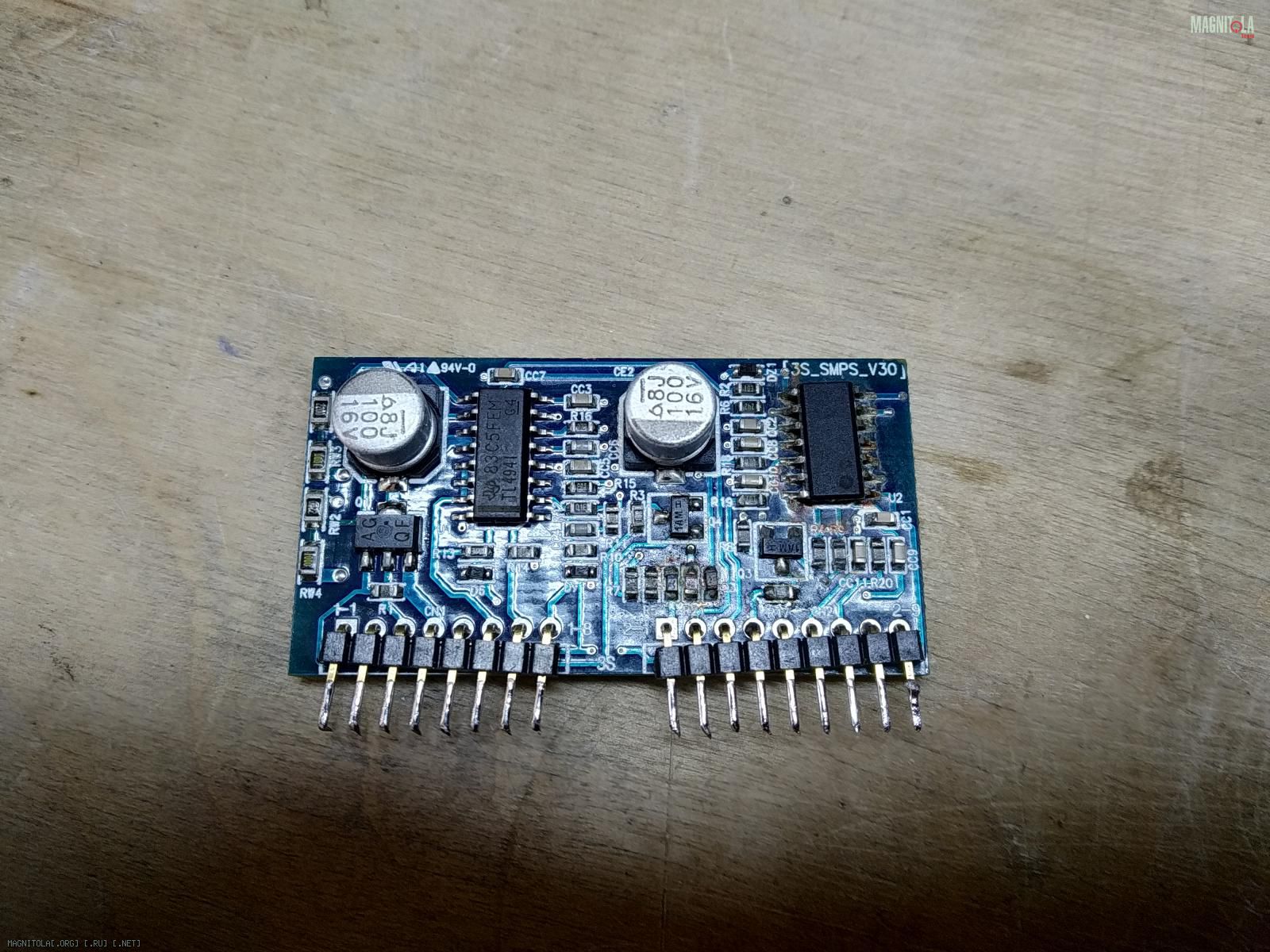

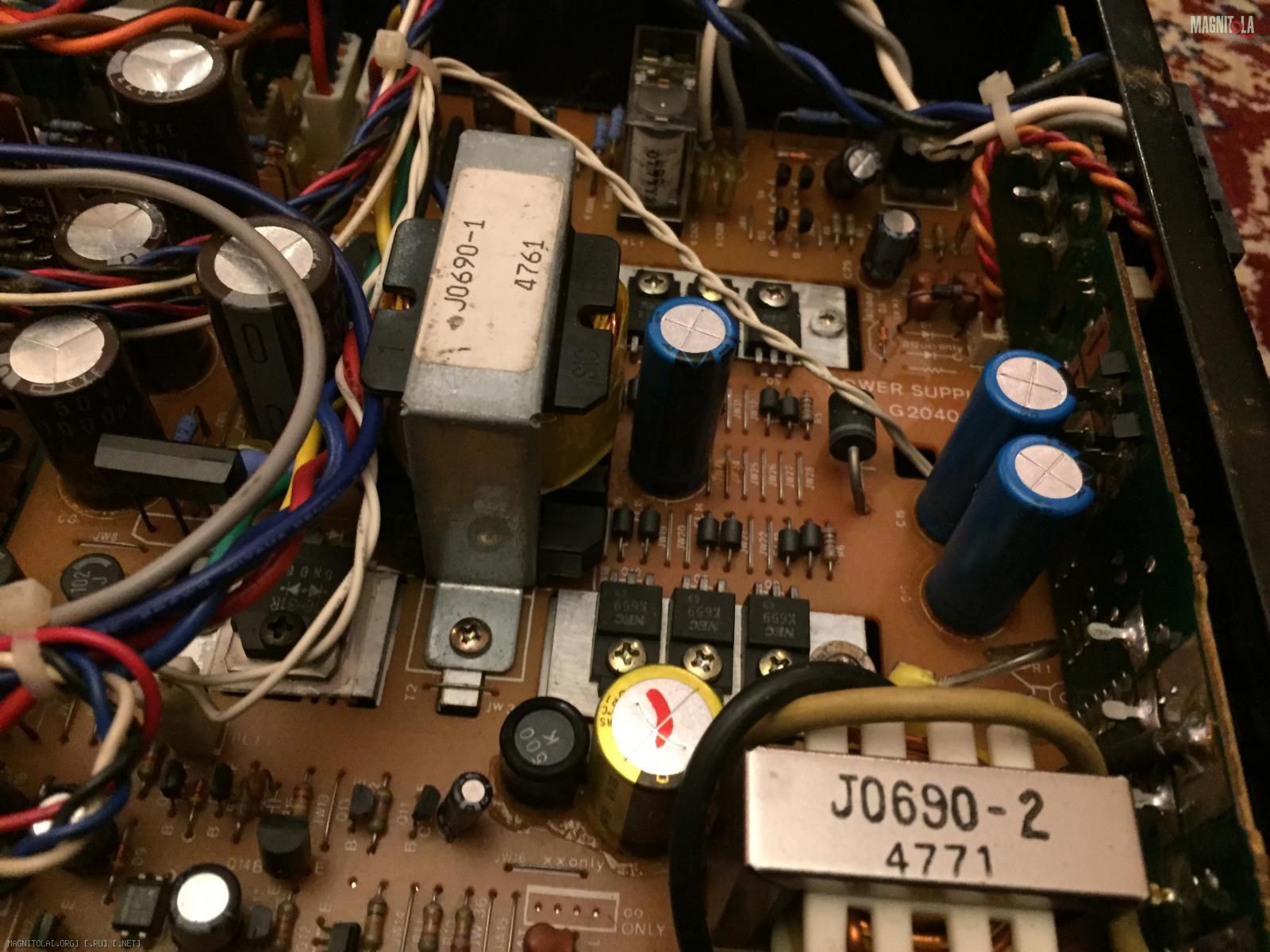

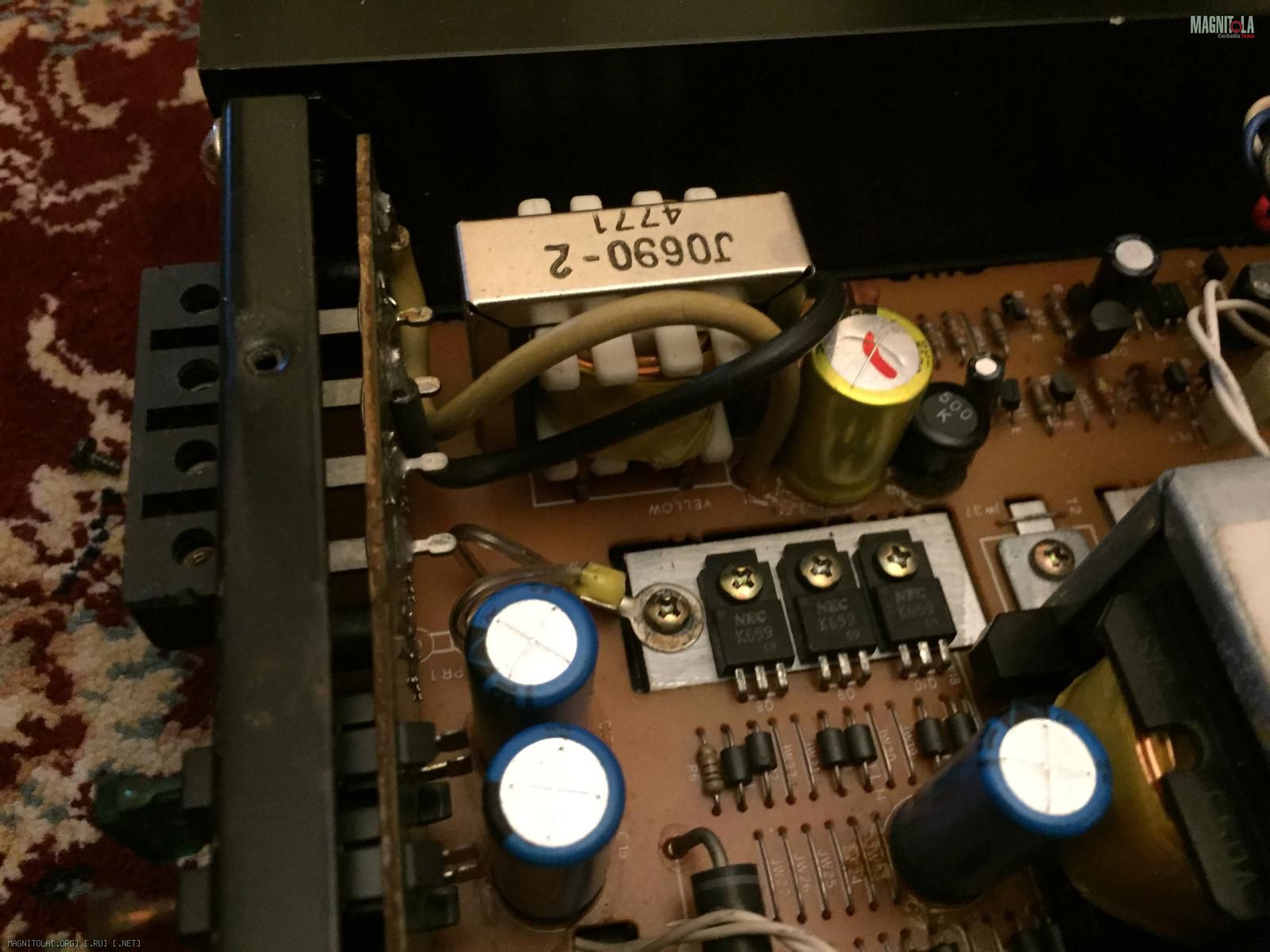

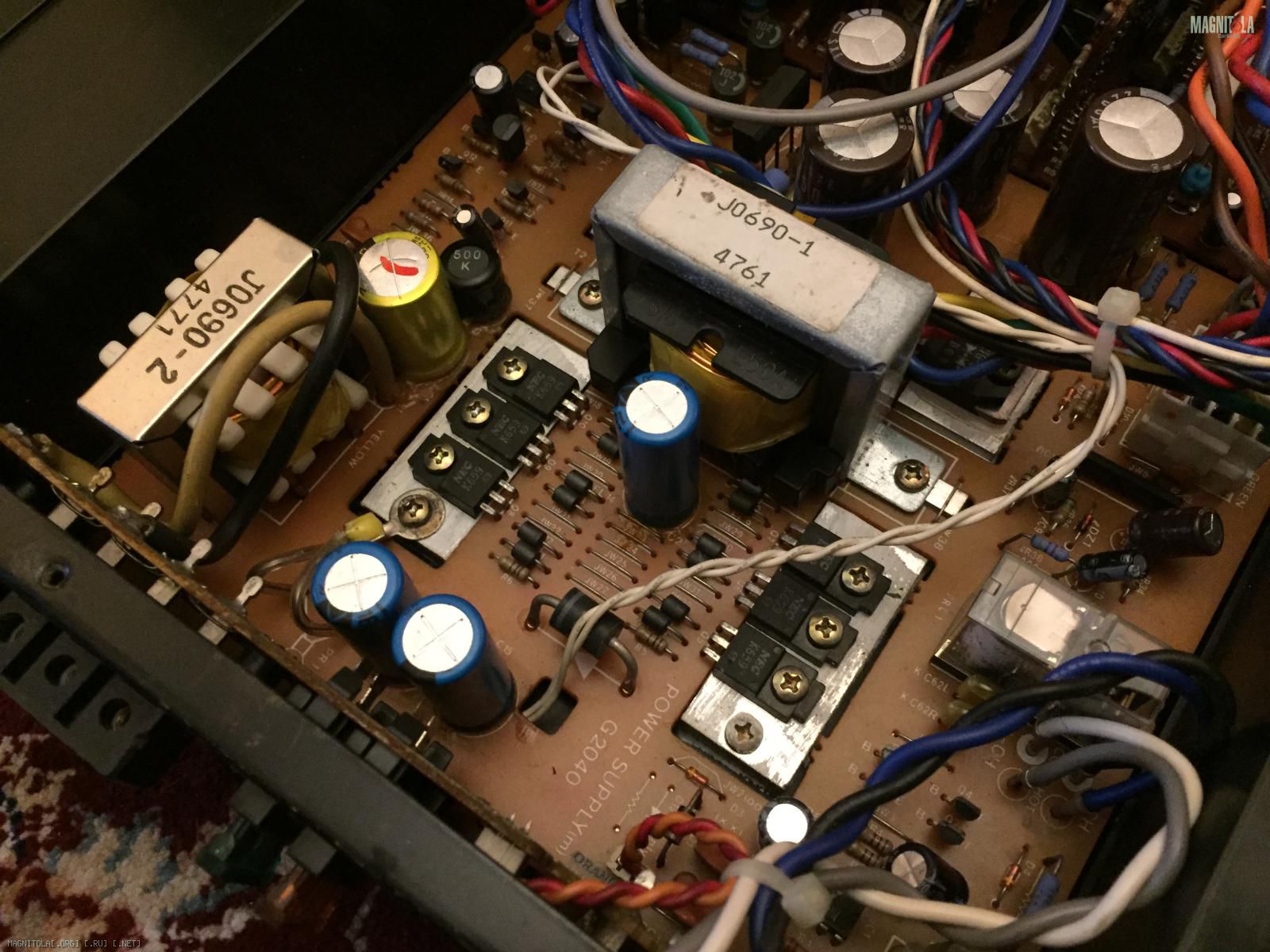

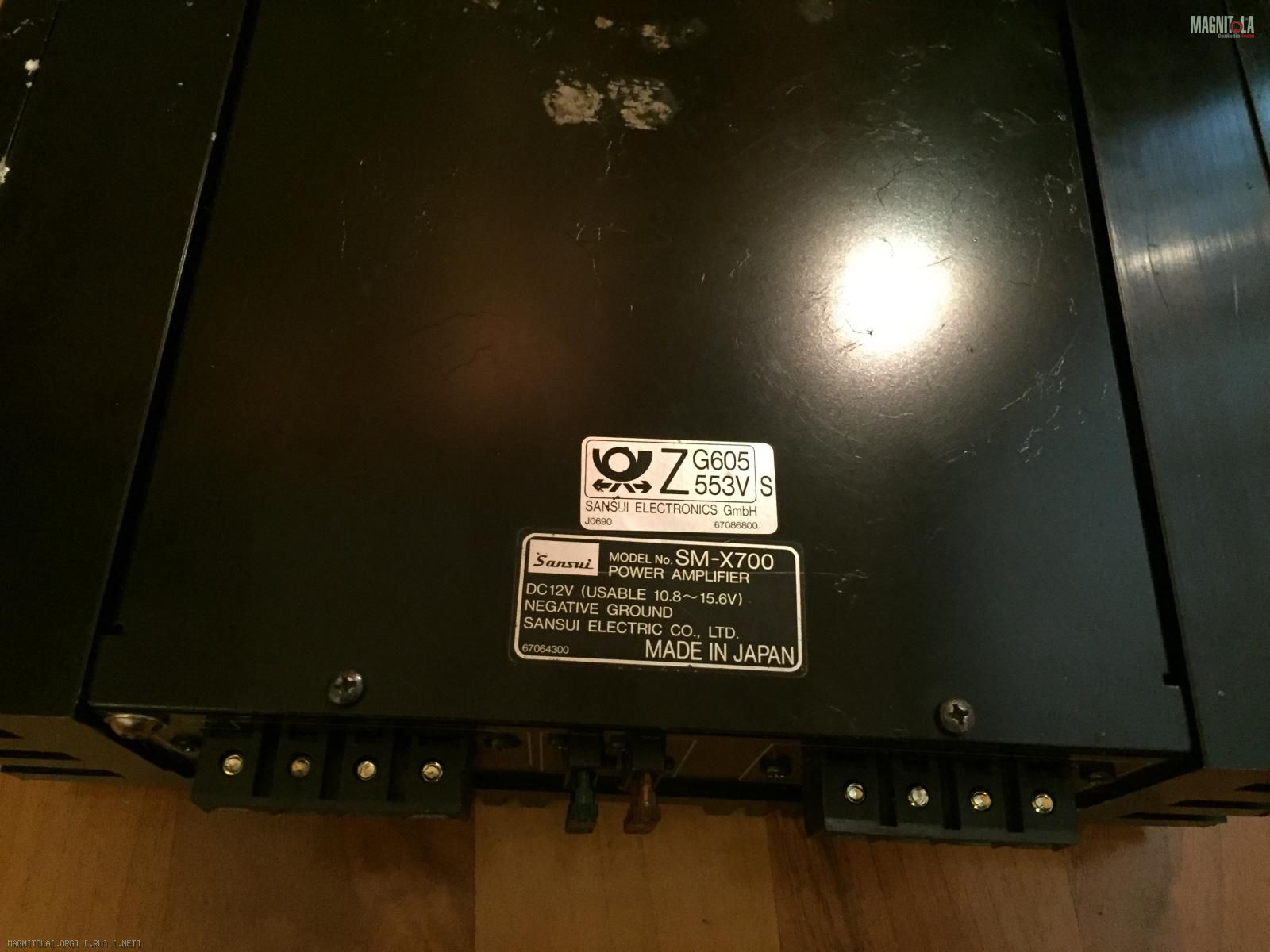

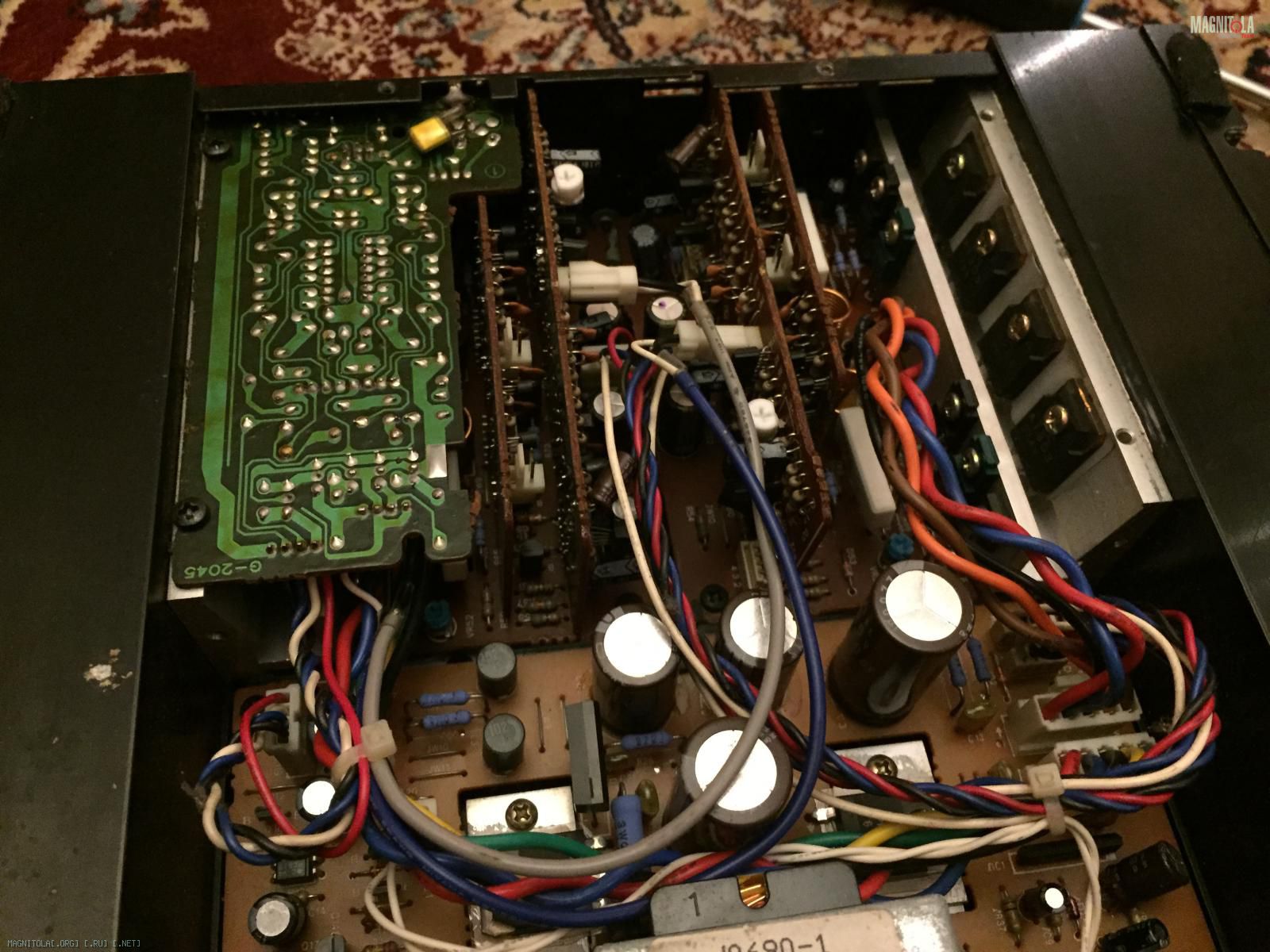

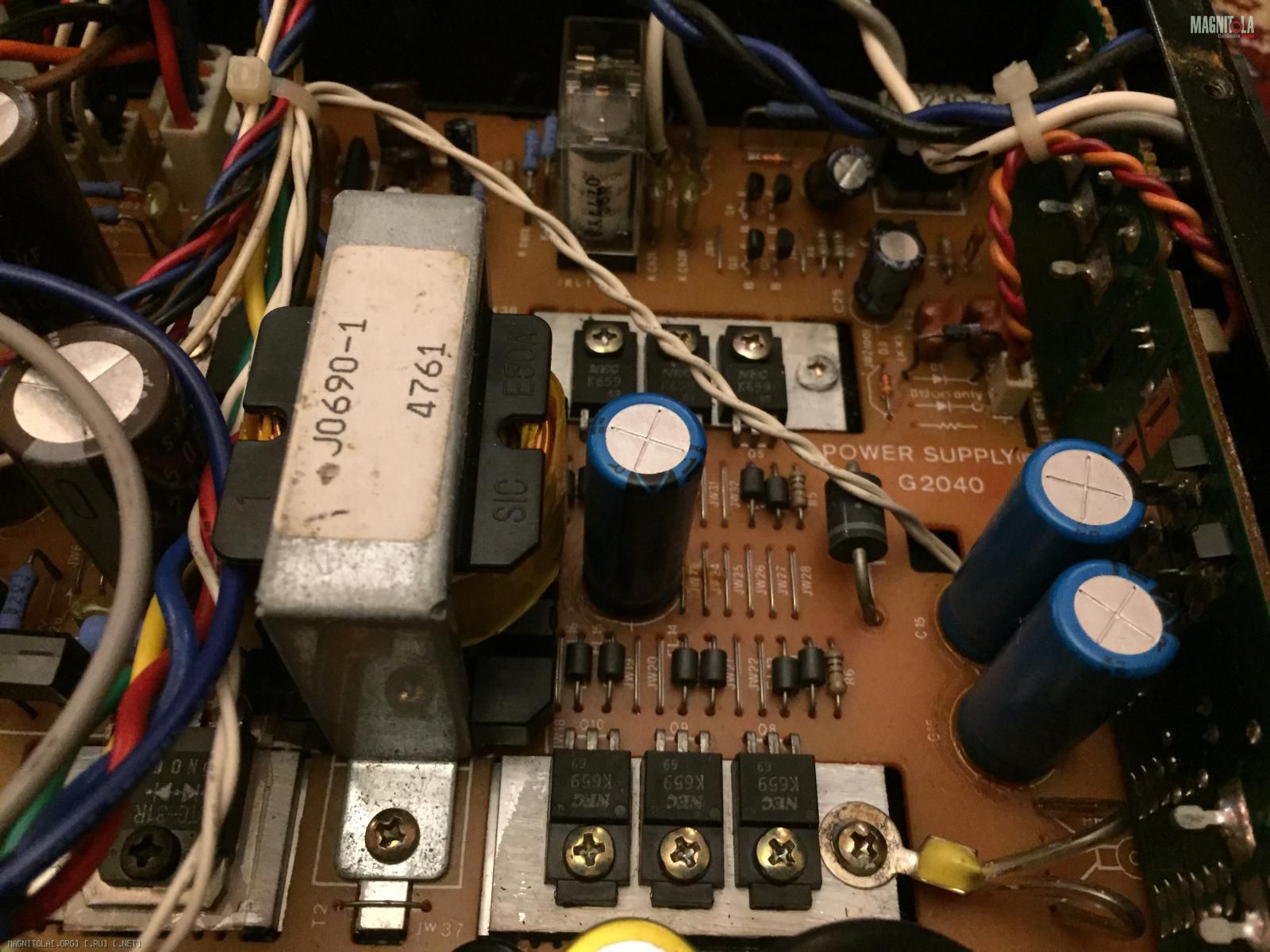

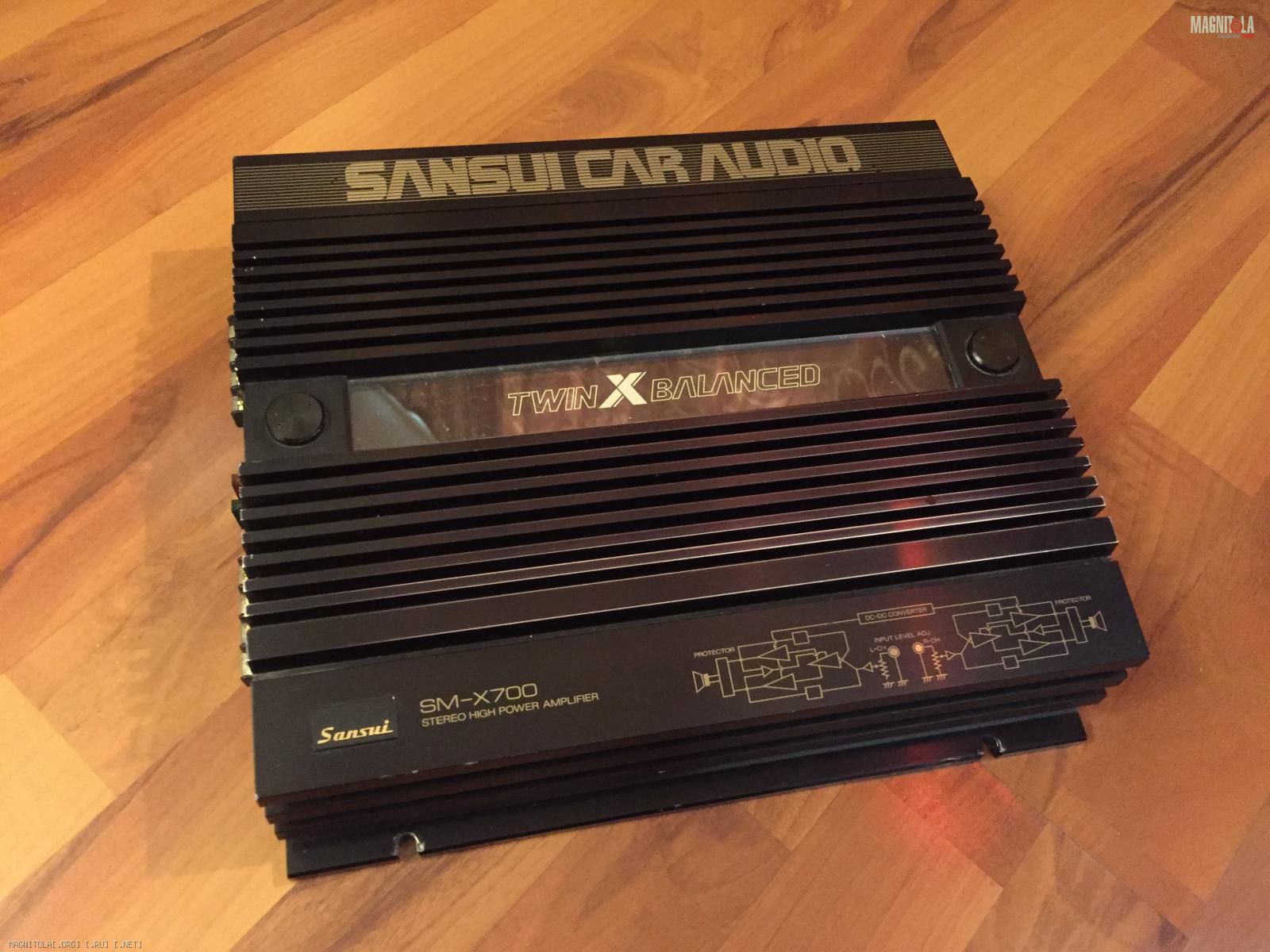

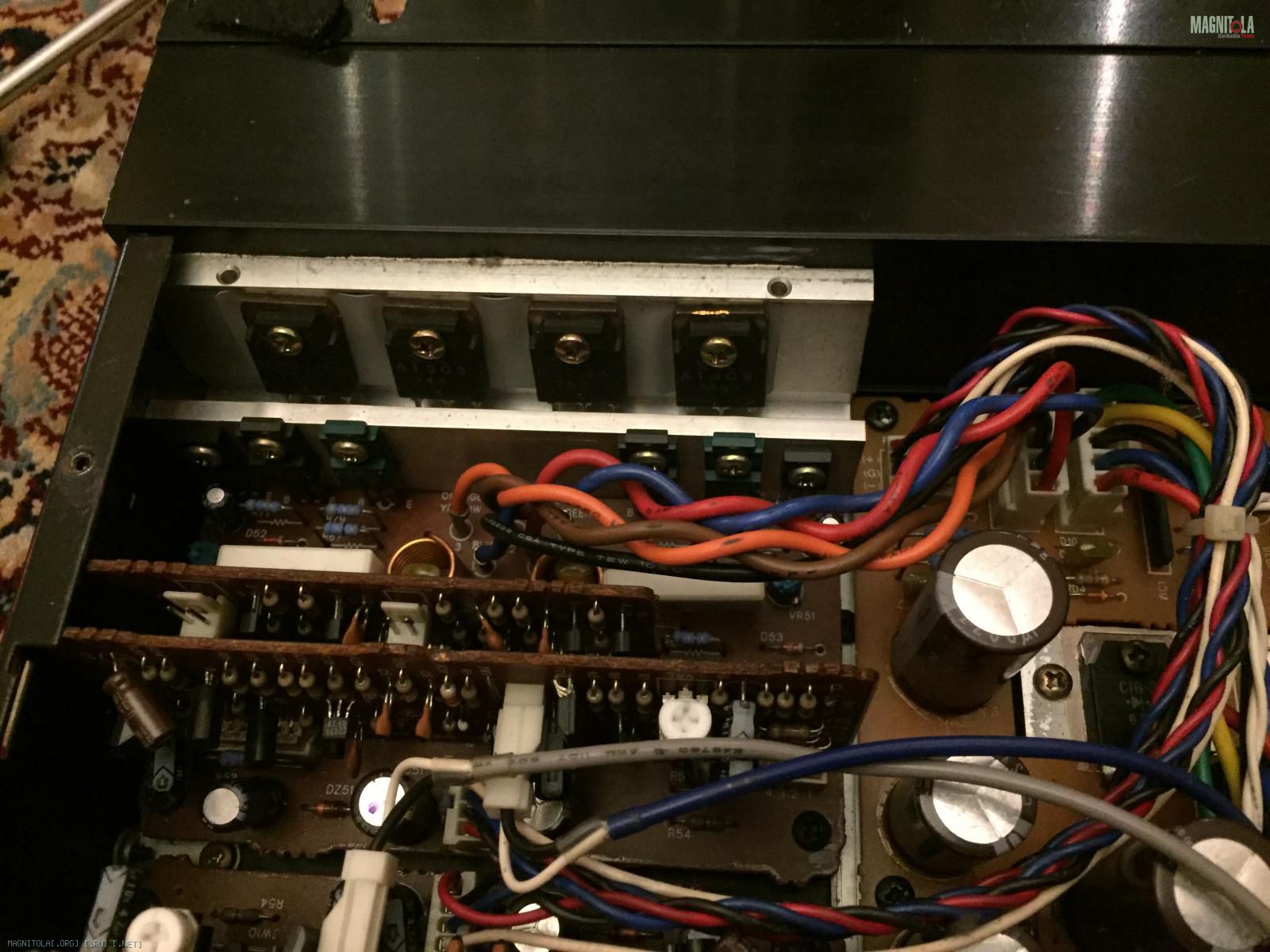

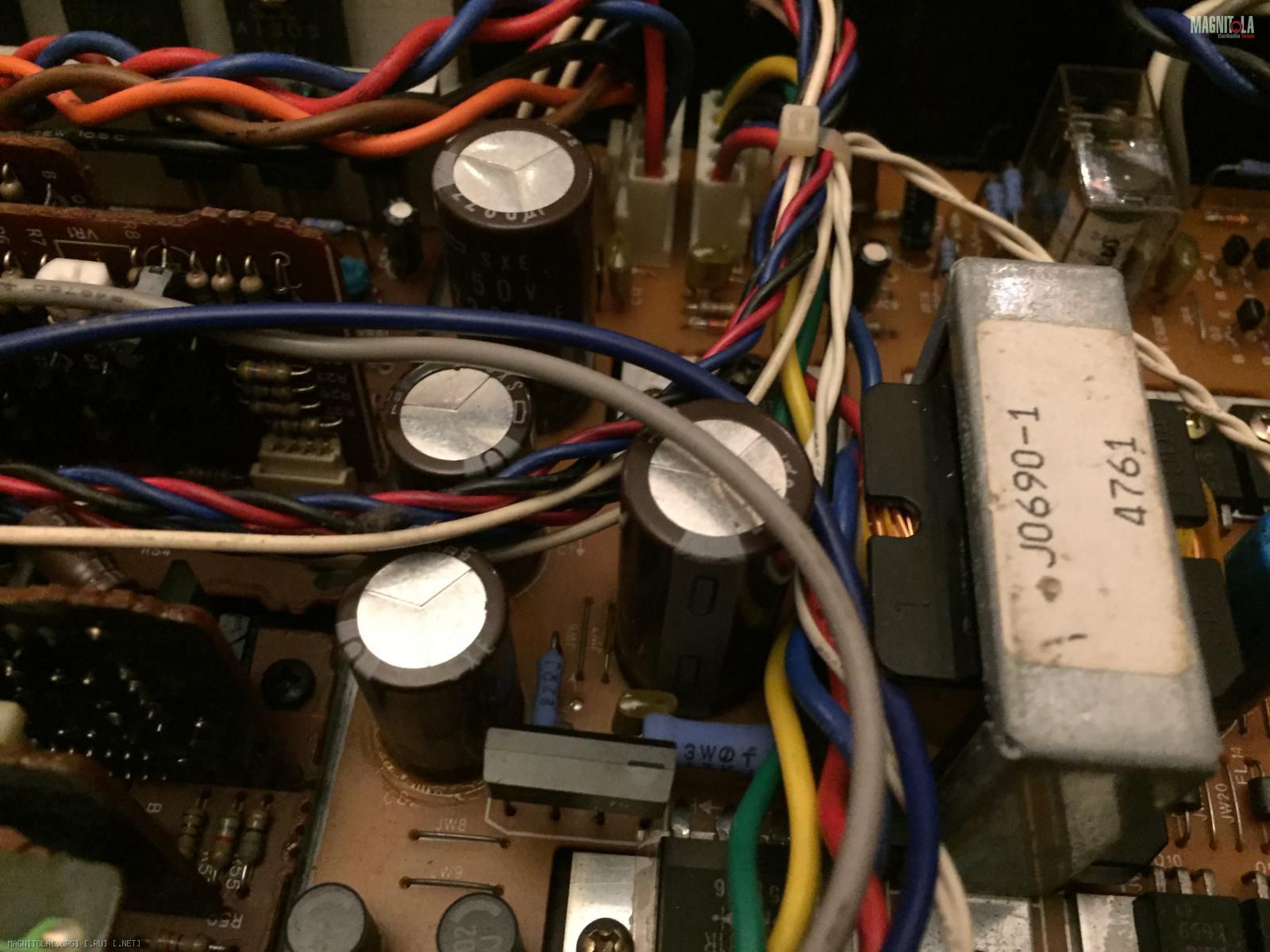

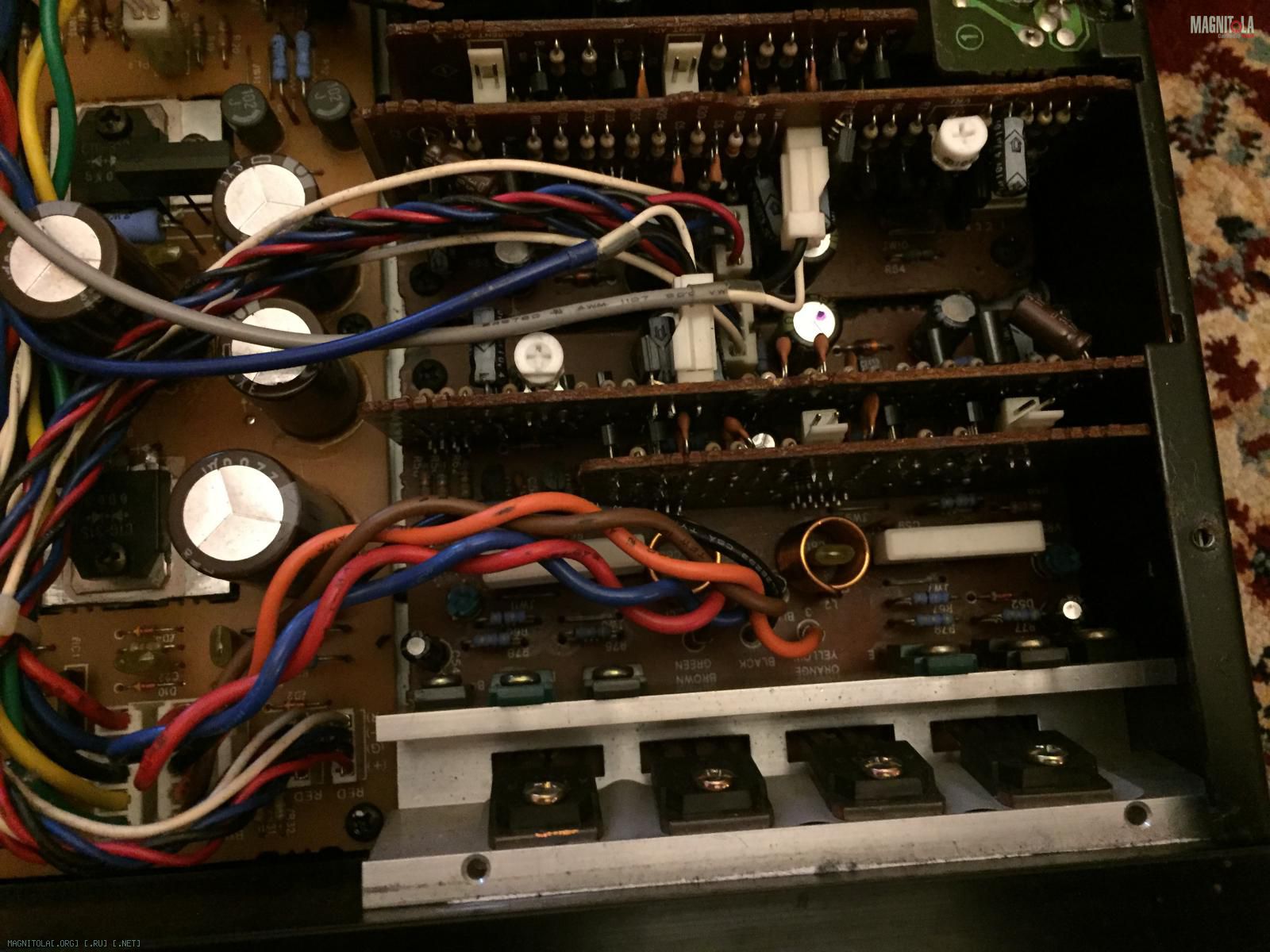

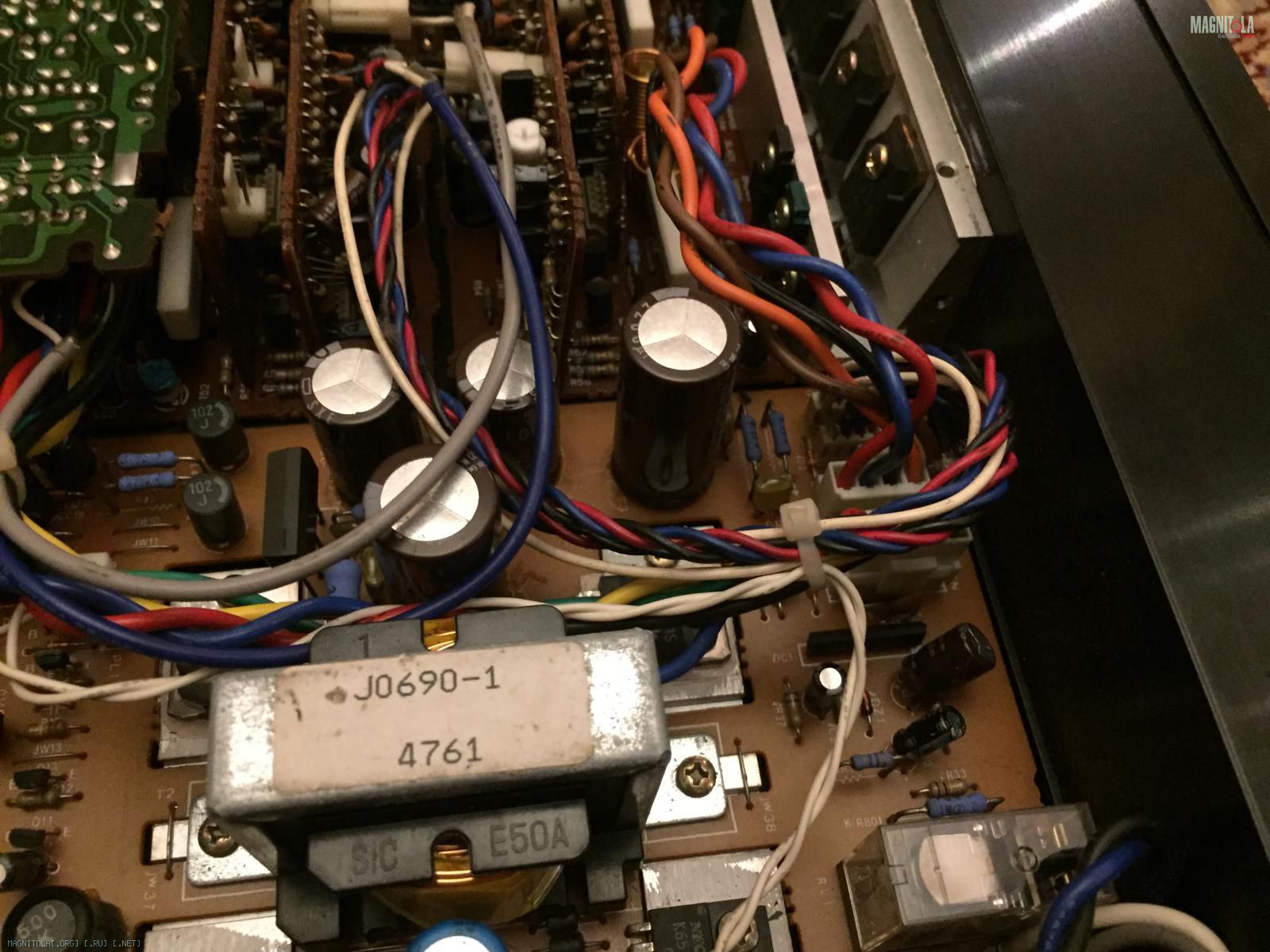

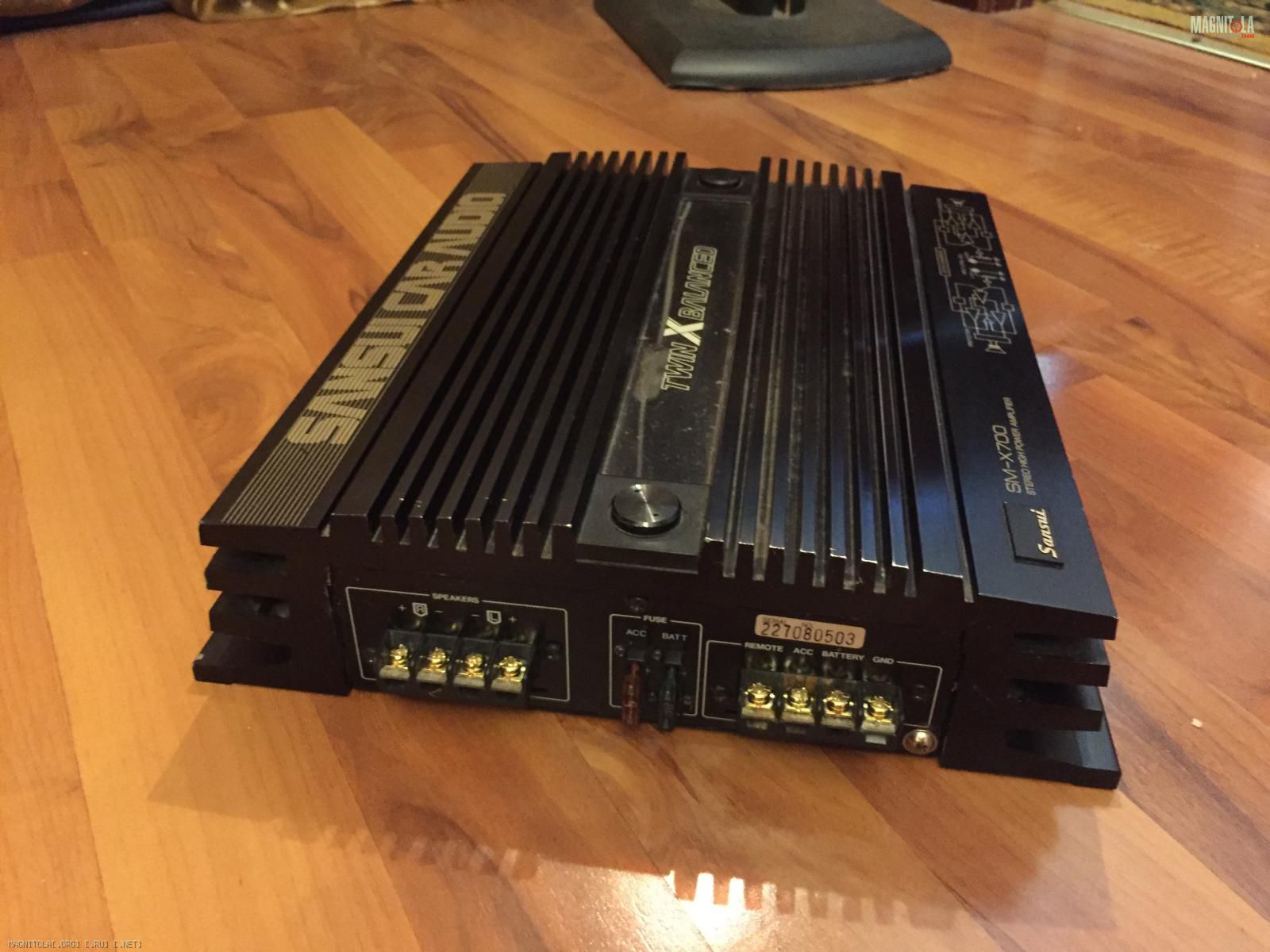

Помогите, пожалуйста, найти схему, или схему с подобной топологией или хотя бы схему платки ШИМ контролера ПН-а.

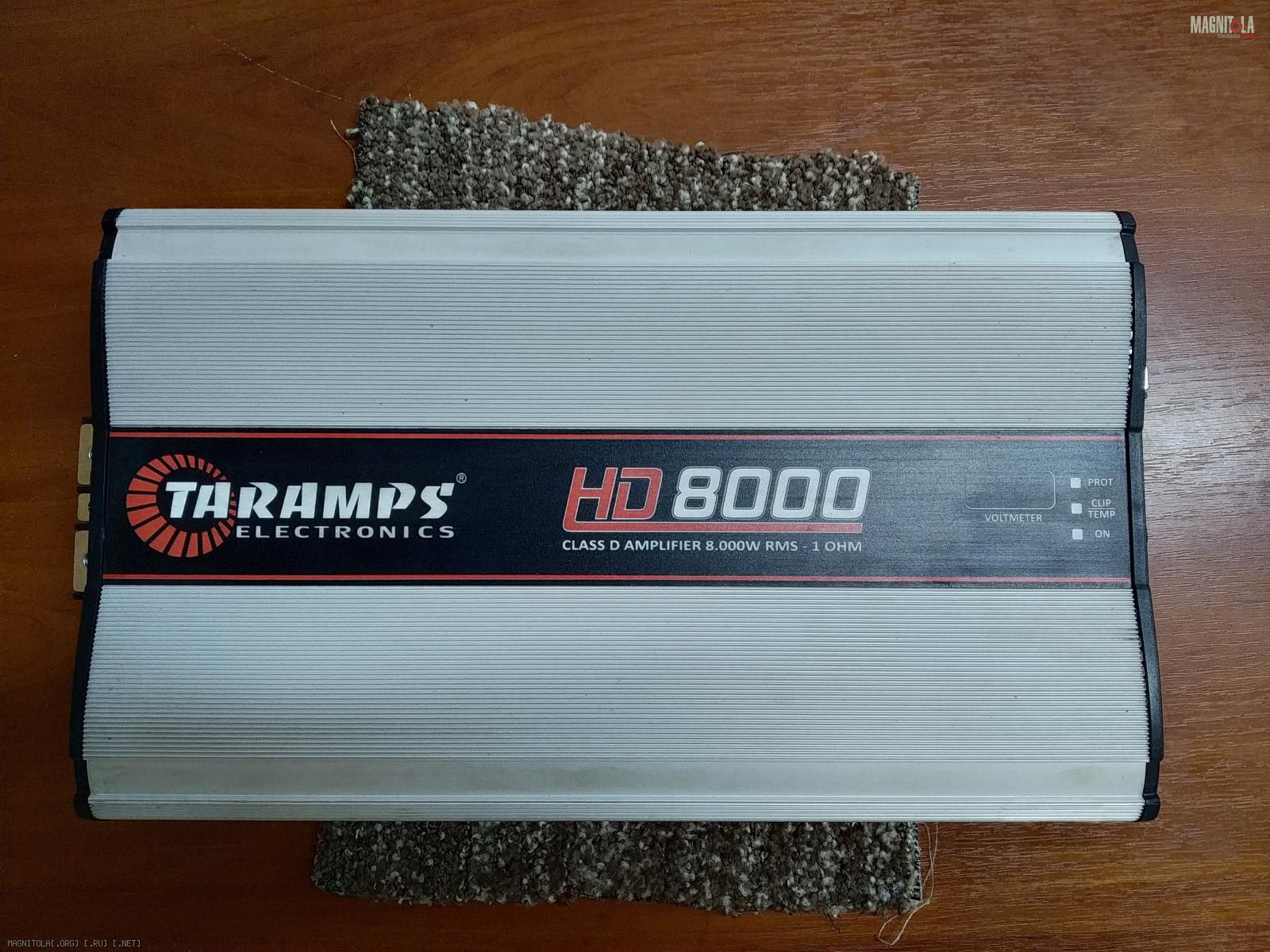

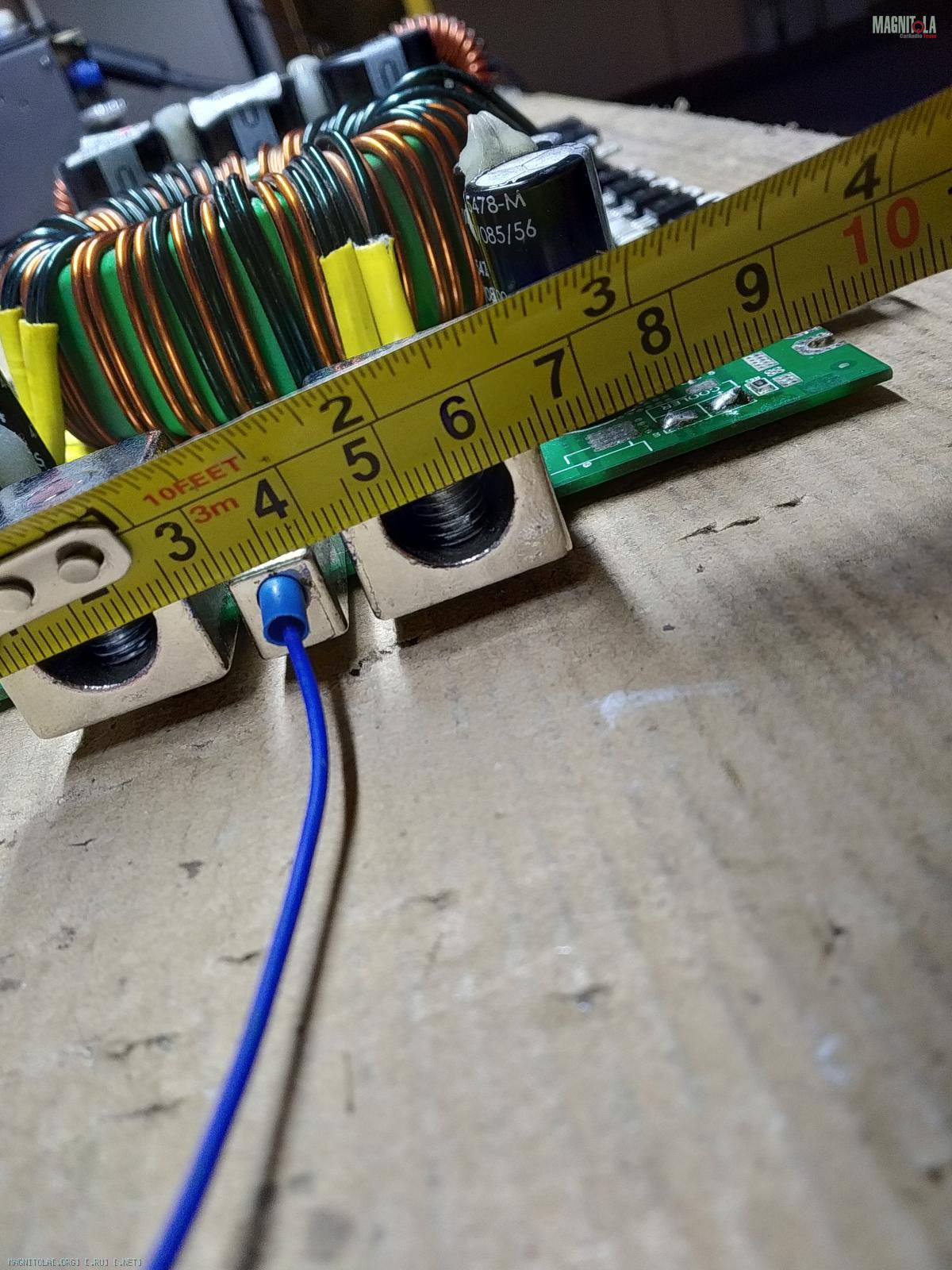

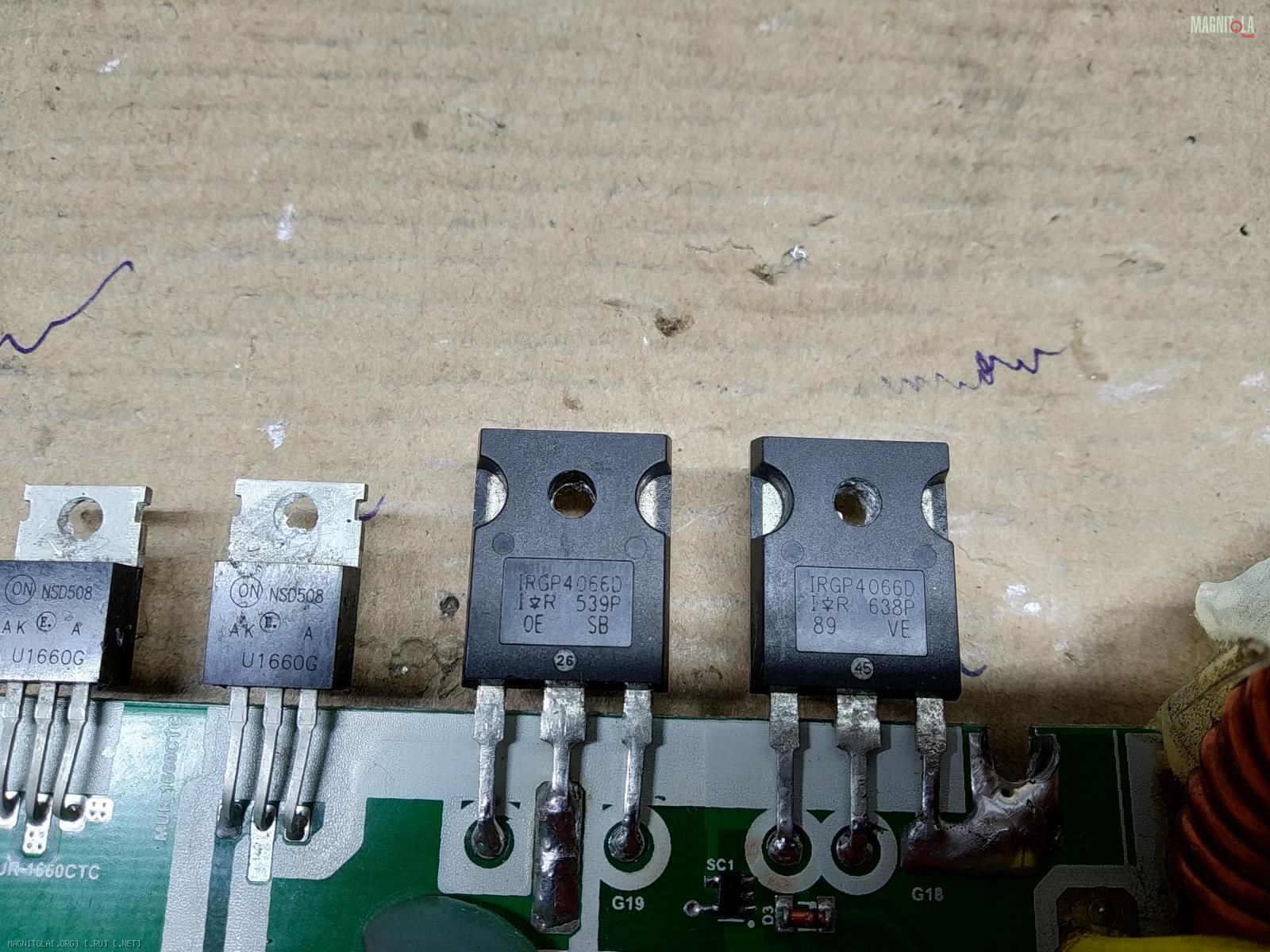

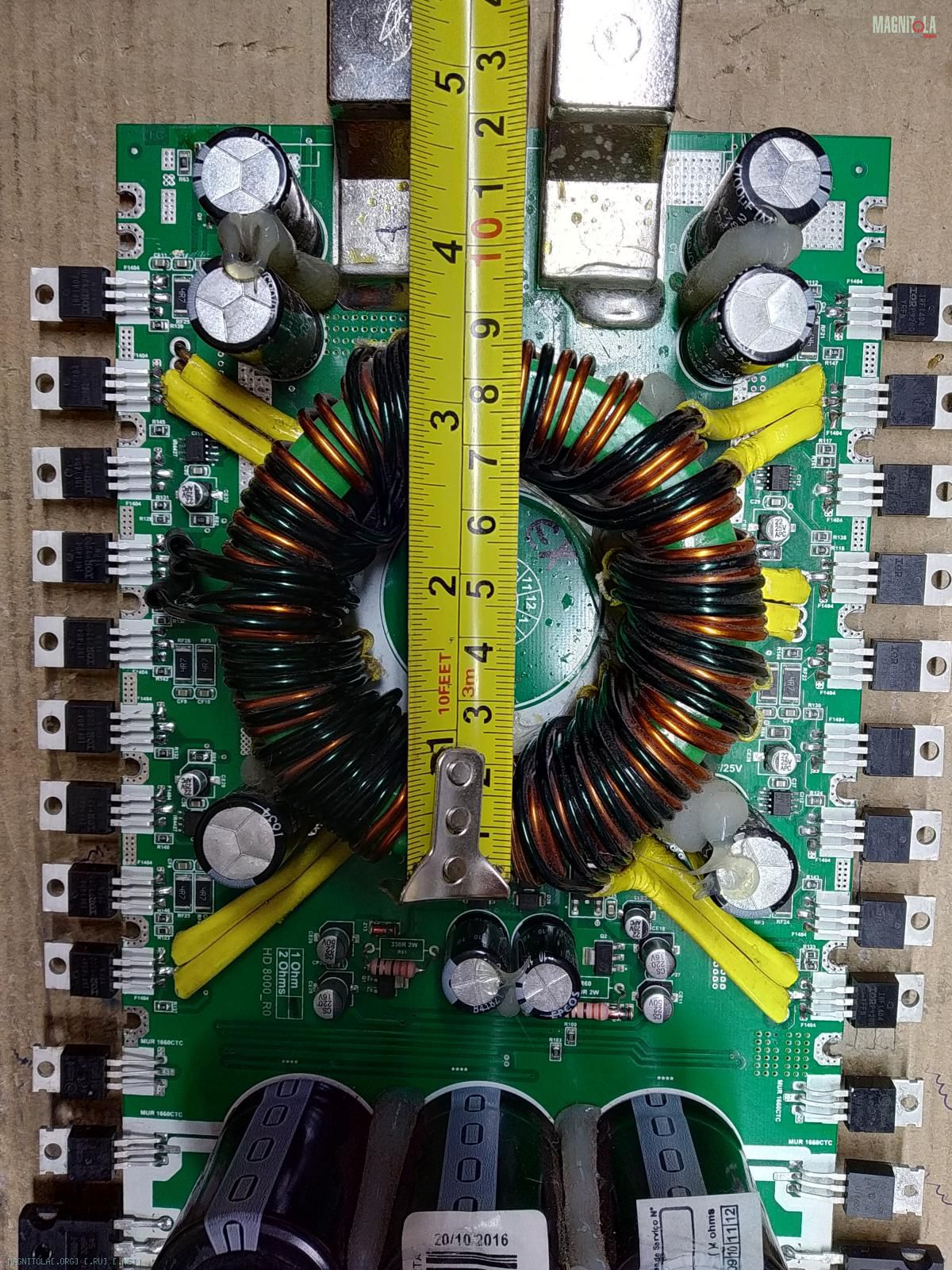

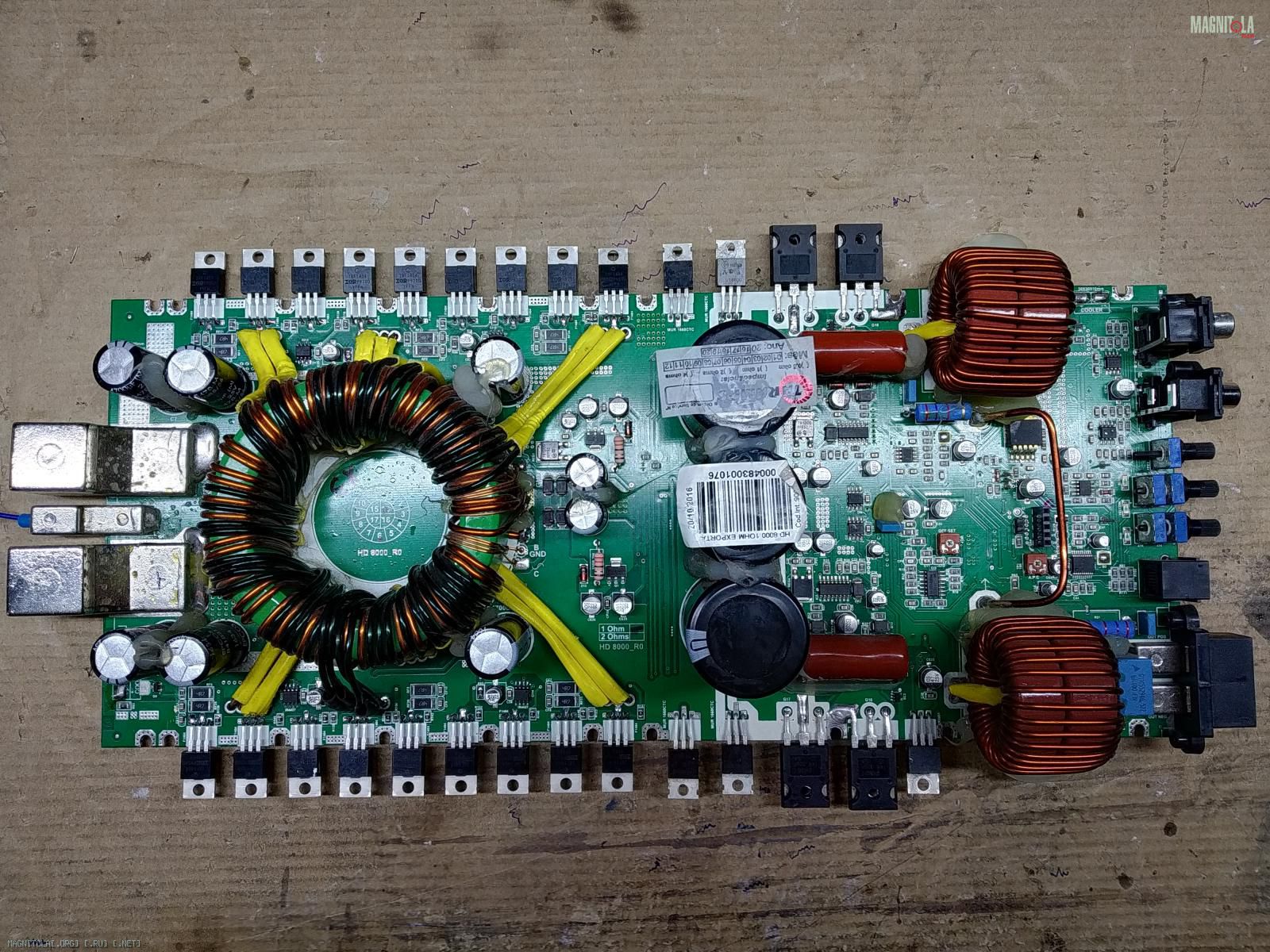

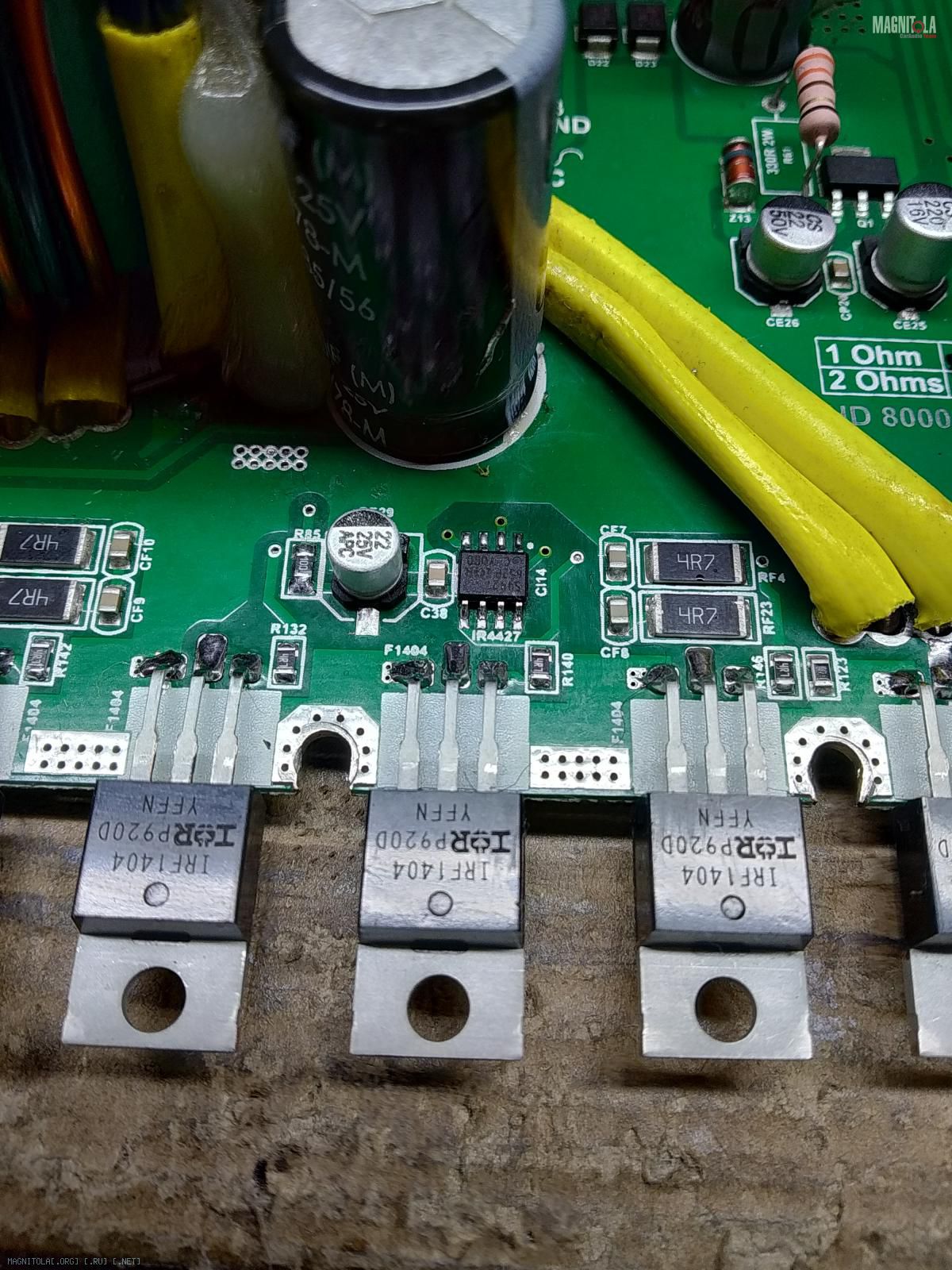

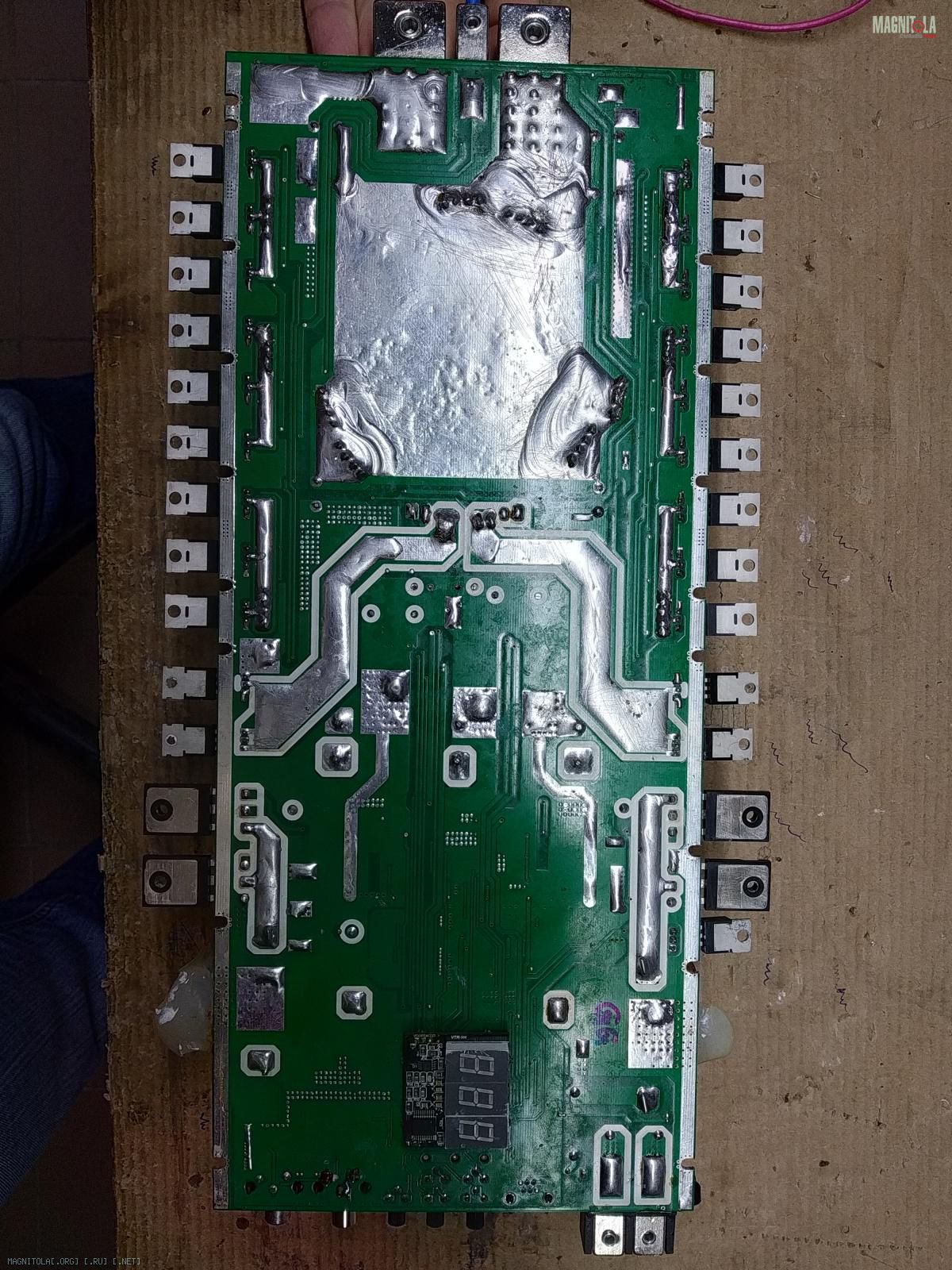

Taramps HD 8000 1Ом
Вложение 1295039Вложение 1295041Вложение 1295043Вложение 1295045Вложение 1295047Вложение 1295049Вложение 1295051Вложение 1295053
Извините за свестопляску в фото, в процессе работы фоткаю на телефон, по этому нет особо времени церемонится
Shilkin, бублик крутой... А вот как с 4-х транзисторов максимальной мощностью 445 ватт снять 8 кВт для меня загадка....
Что вы имеете в виду на счёт 445Вт?Цитата:
Сообщение от Lexx69
