Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
Андреичъ
чот я не понял, транзисторы на радиаторе просто лежат? не притянуты?
Наверное просто прижимная планка снята для наглядности фотографии.
Видны отверстия под прижимные винты планки
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
orbita21
Наверное просто прижимная планка снята для наглядности фотографии.
Видны отверстия под прижимные винты планки
вот так тупанул, про единую планку и не подумал... апстену
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Вчера своего двухканальника просто разбирал...
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
orbita21
Наверное просто прижимная планка снята для наглядности фотографии.
Видны отверстия под прижимные винты планки
да нет, дно/задняя крышка, она же и прижимные пластины транзисторов к корпусу.
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
FFZ
да нет, дно/задняя крышка, она же и прижимные пластины транзисторов к корпусу.
ХотрО.
Но они вроде в плоскости потолка находятся или там такая выштамповка, что аж до потолка достает?
Ладно, это не суть. Есть другой вопрос о котором мне напомнили эти фото.
У ключей расположенных слева видна подложка из то ли бумаги, то ли еще чего. У остальных она явно убрана (видны следы её присутствия) и ключи просто посажены на термопасту.
Что это за подложка такая? (У меня просто тоже на ней всё "сидит")
И как лучше, соответственно?
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
orbita21
Наверное просто прижимная планка снята для наглядности фотографии.
Видны отверстия под прижимные винты планки
Это и так понятно,я тоже иногда кишки с обратной стороны фоткаю, для наглядности обратной стороны печатной платы,если представляет интерес в монтаже,а он не виден сверху при снятии крышки,которая закрывает основной вид на комплектующие элементы девайса.,
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
orbita21
Что это за подложка такая? (У меня просто тоже на ней всё "сидит")
И как лучше, соответственно?
Эта подложка служит изолятором для транзисторов,которые имеют не изолированный корпус,в идеале конечно слюда будет,но в современности более проще это делают с помощью таких материалов.Я состава не знаю,ну не химик в этом вопросе,но в этом есть своя технология производителя,которая применяется в большинстве усилителей для изоляции от общего радиатора.,
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
gena60
в идеале конечно слюда будет,но в современности более проще это делают с помощью таких материалов.Я состава не знаю,ну не химик в этом вопросе
Да и не суть важно. Назначение яснО. Спасибо.
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
Андреичъ
чот я не понял, транзисторы на радиаторе просто лежат? не притянуты?
Они прижимаются нижней крышкой.)
Вложений: 1
Re: Делимся фотографиями (схемами) аппаратуры для МагВики!
Цитата:
Сообщение от
BOXer
Они прижимаются нижней крышкой.)

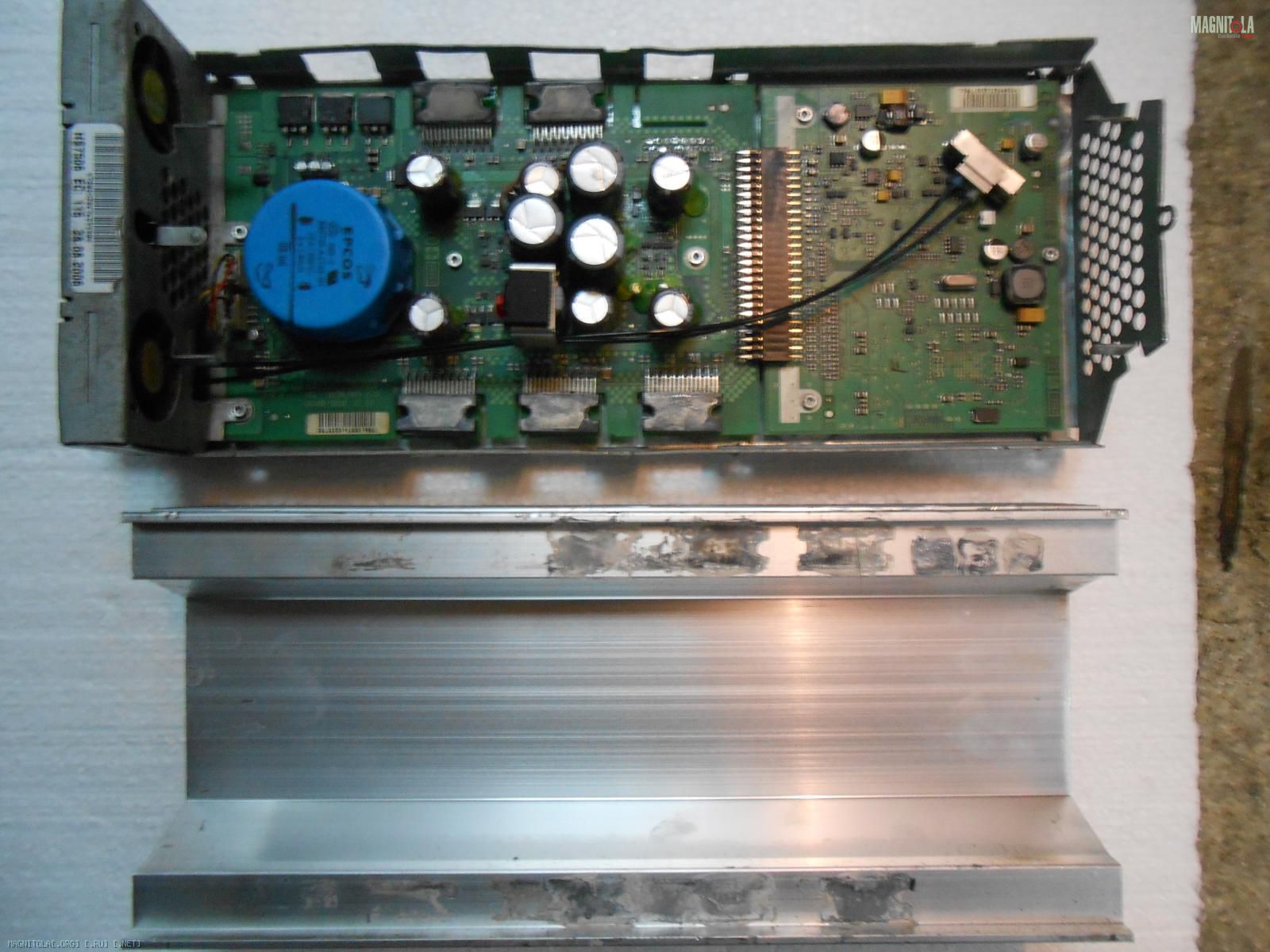

Это из серии штатных усилителей по типу этого:
Вложение 592332
