Хоть как не помню модель,подскажите поправлю.

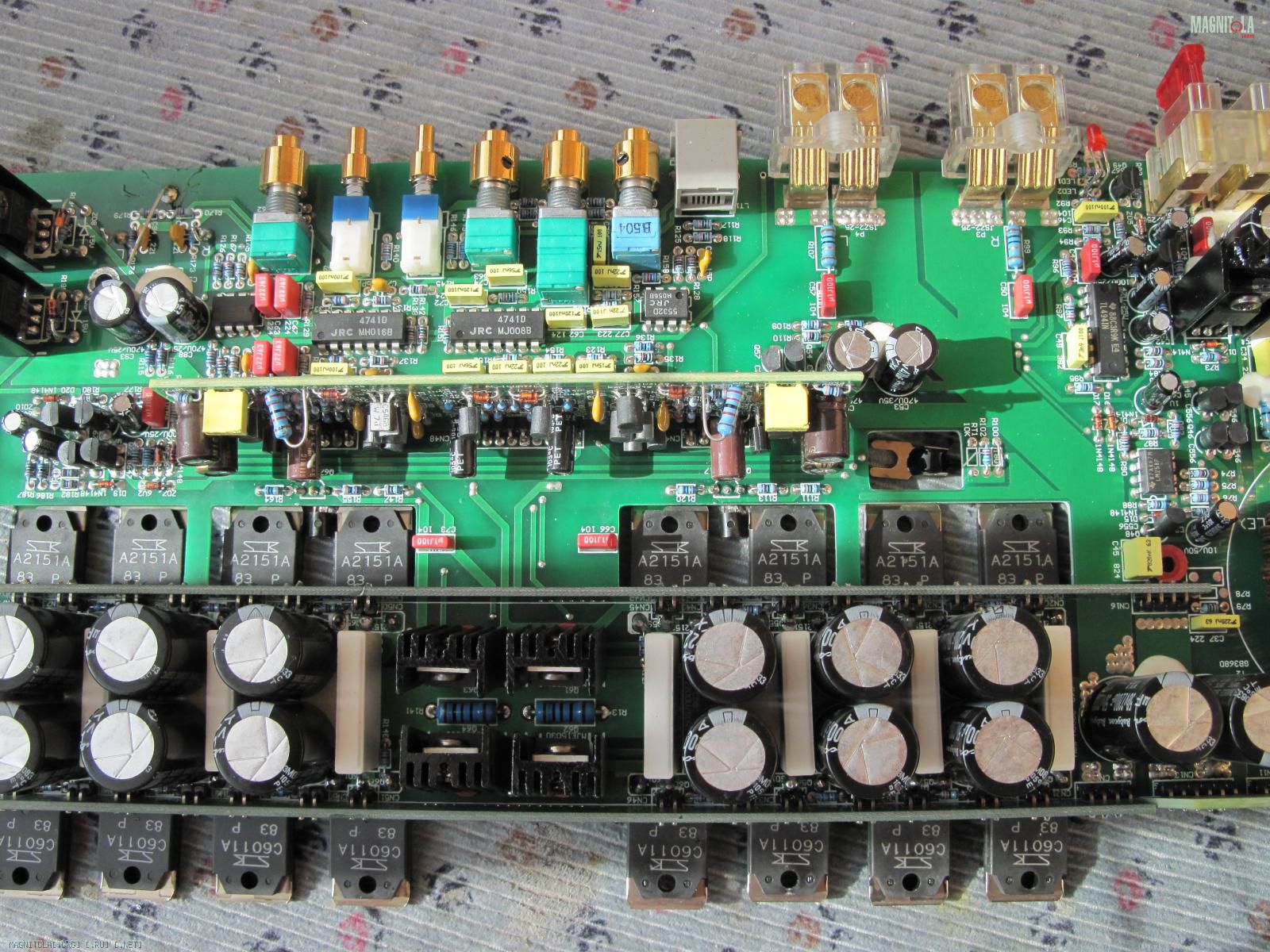

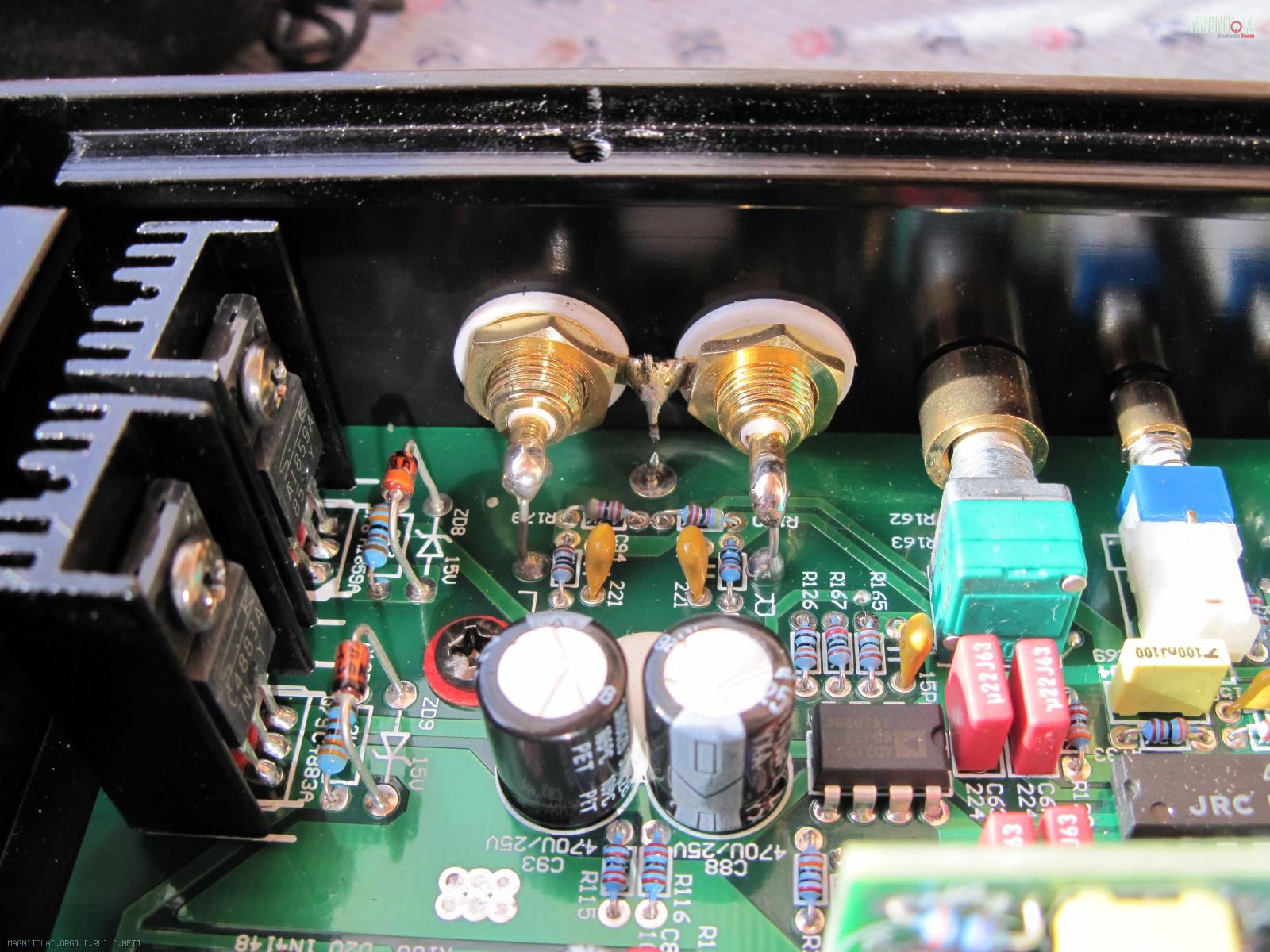

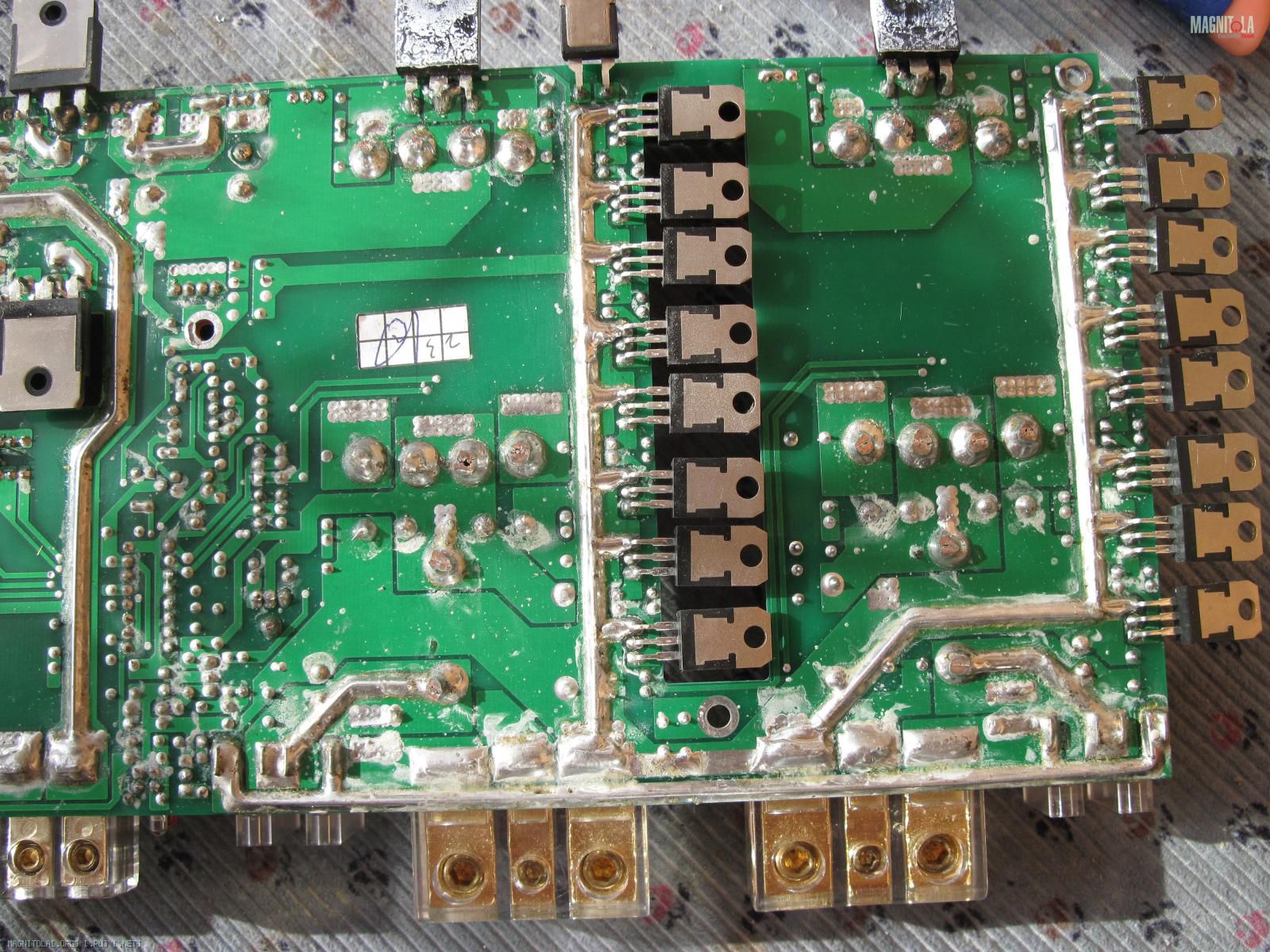

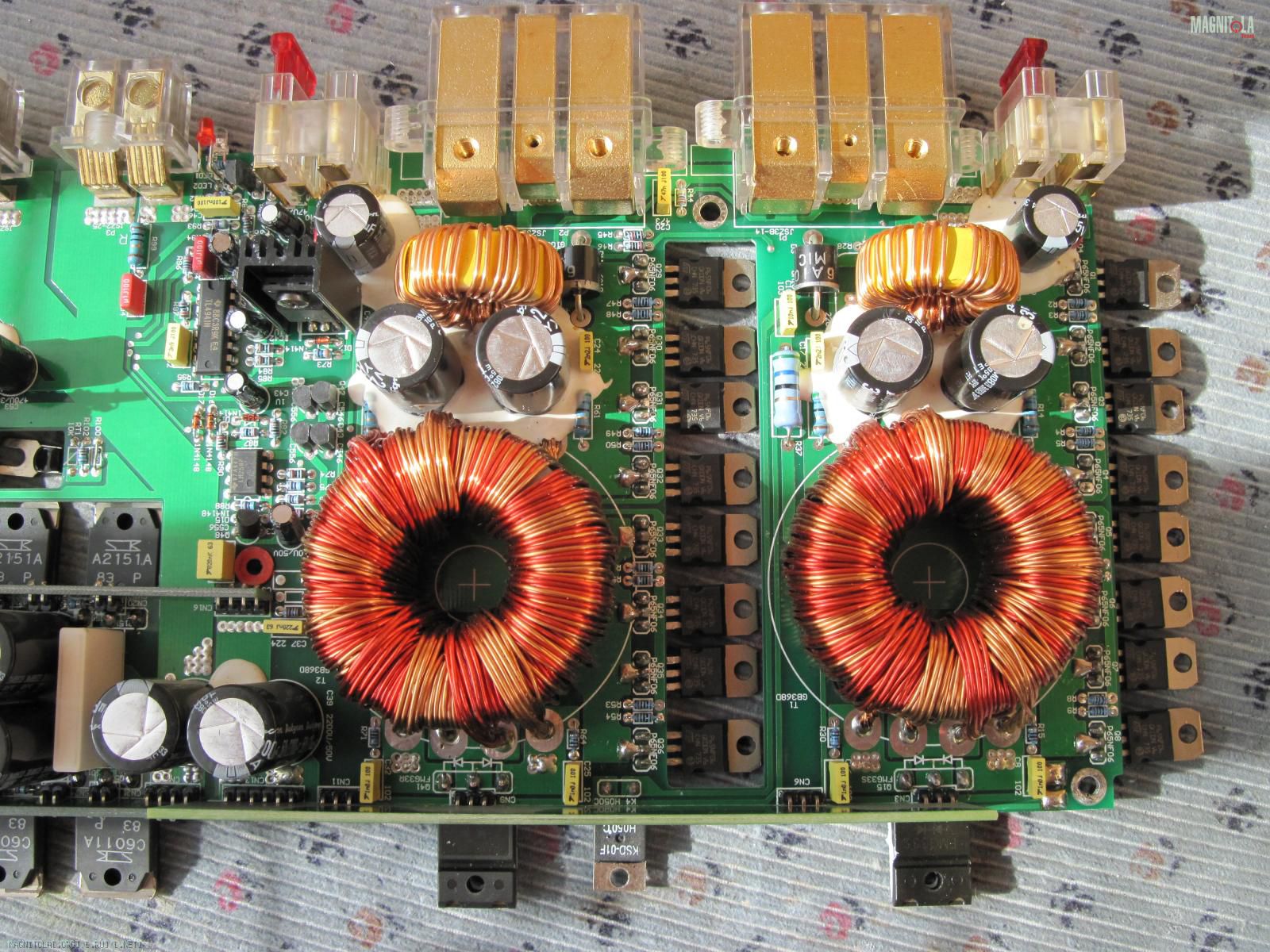

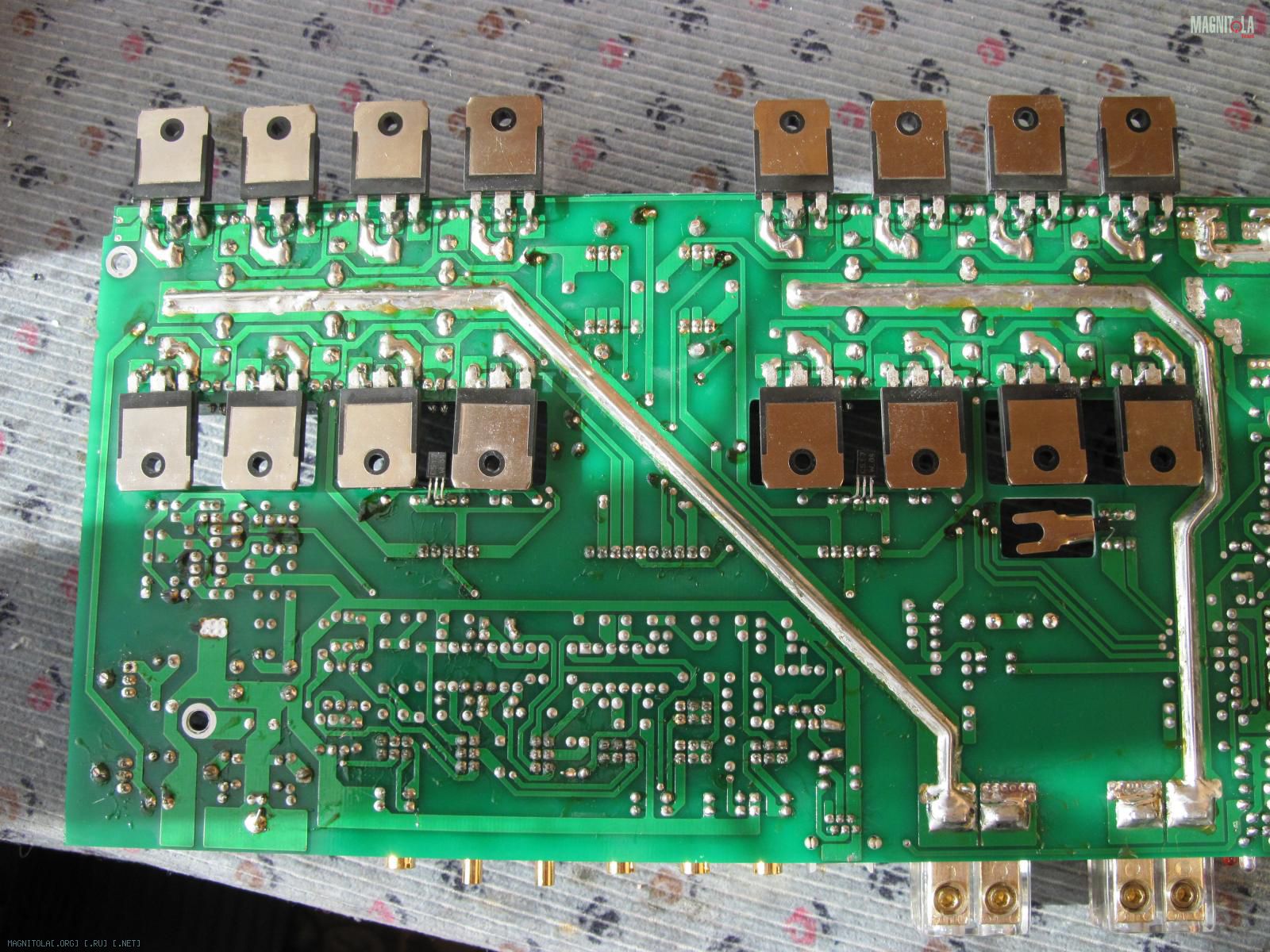

eosВложение 760542Вложение 760544Вложение 760546Вложение 760548Вложение 760550
Кривые ручки и опер по входу,ДК,УН на байпасной плате и весь выхлоп под замену родные не удалось найти,поставил 2SC3519A/2SA1386A.
Ещё раз извените какой то

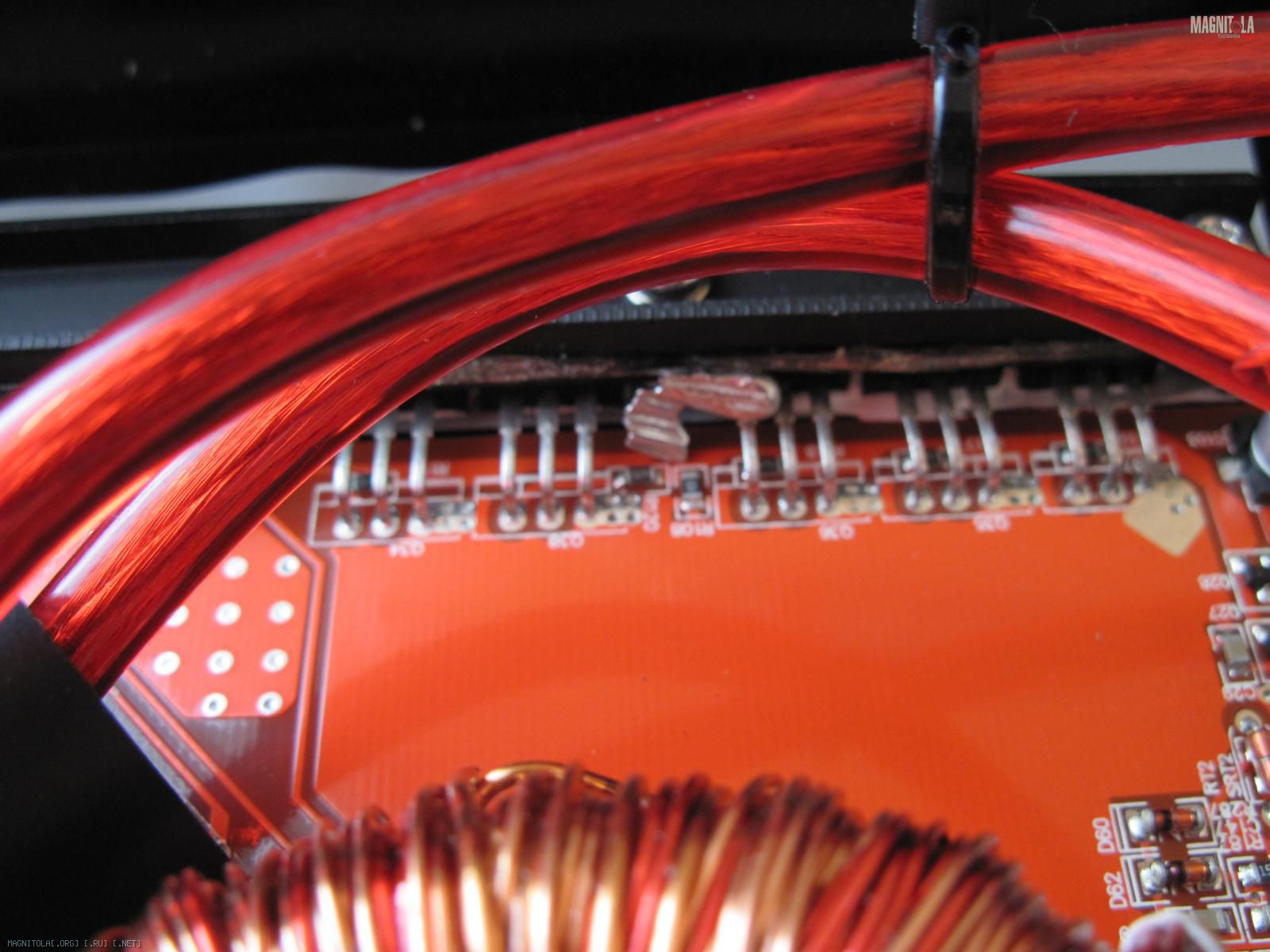

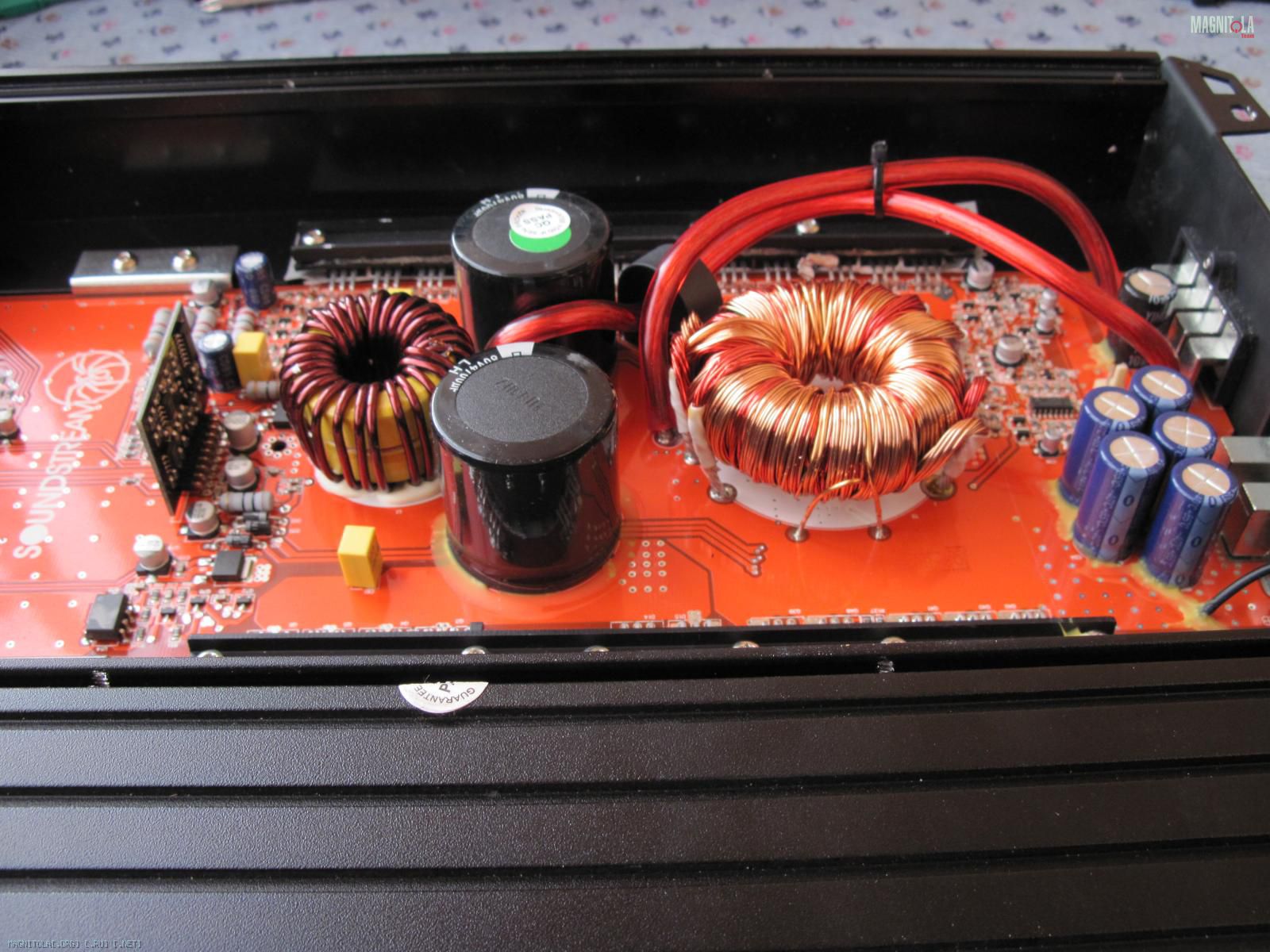

soundstreamВложение 760560такой красавчег сидитВложение 760562

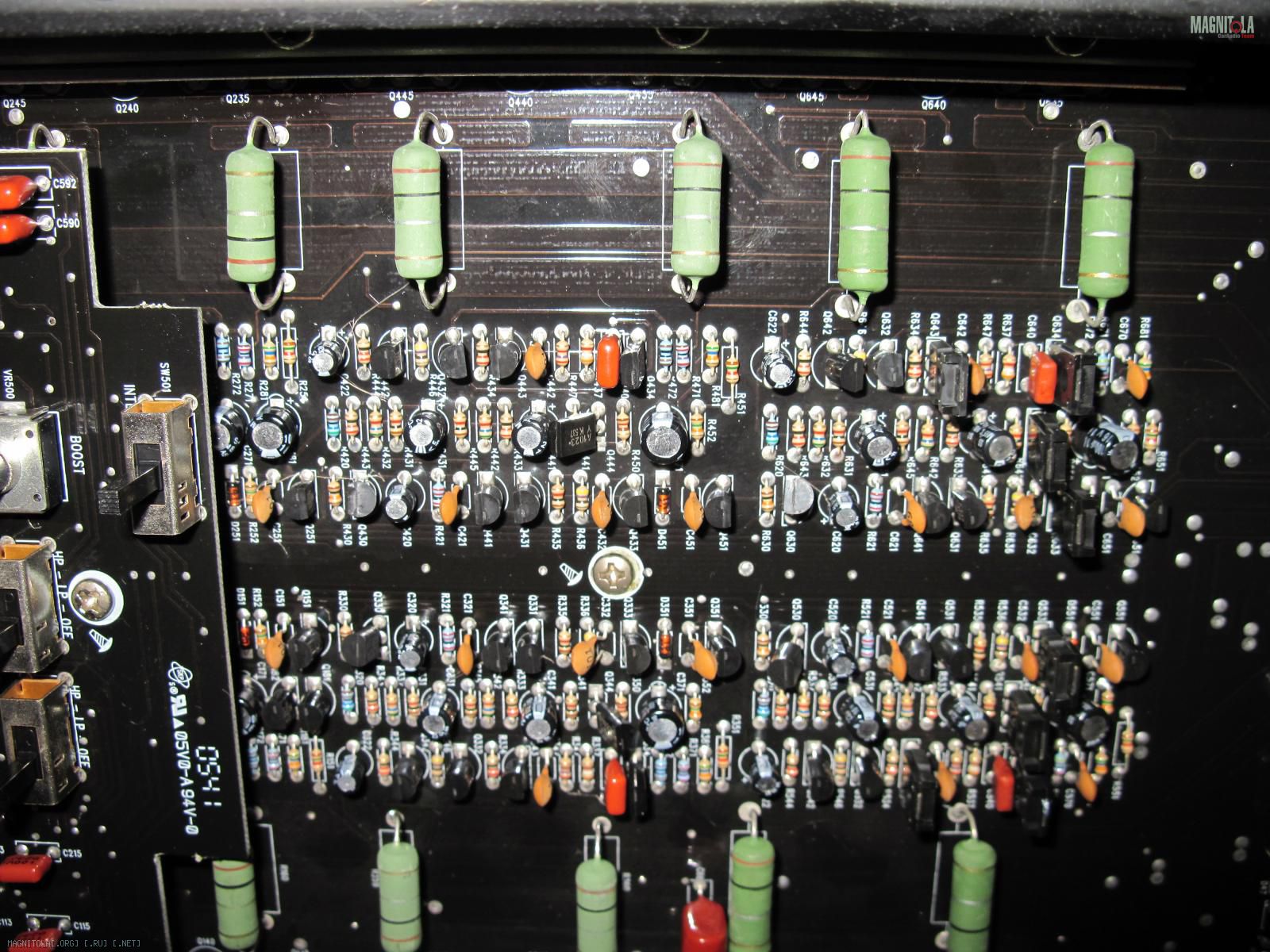

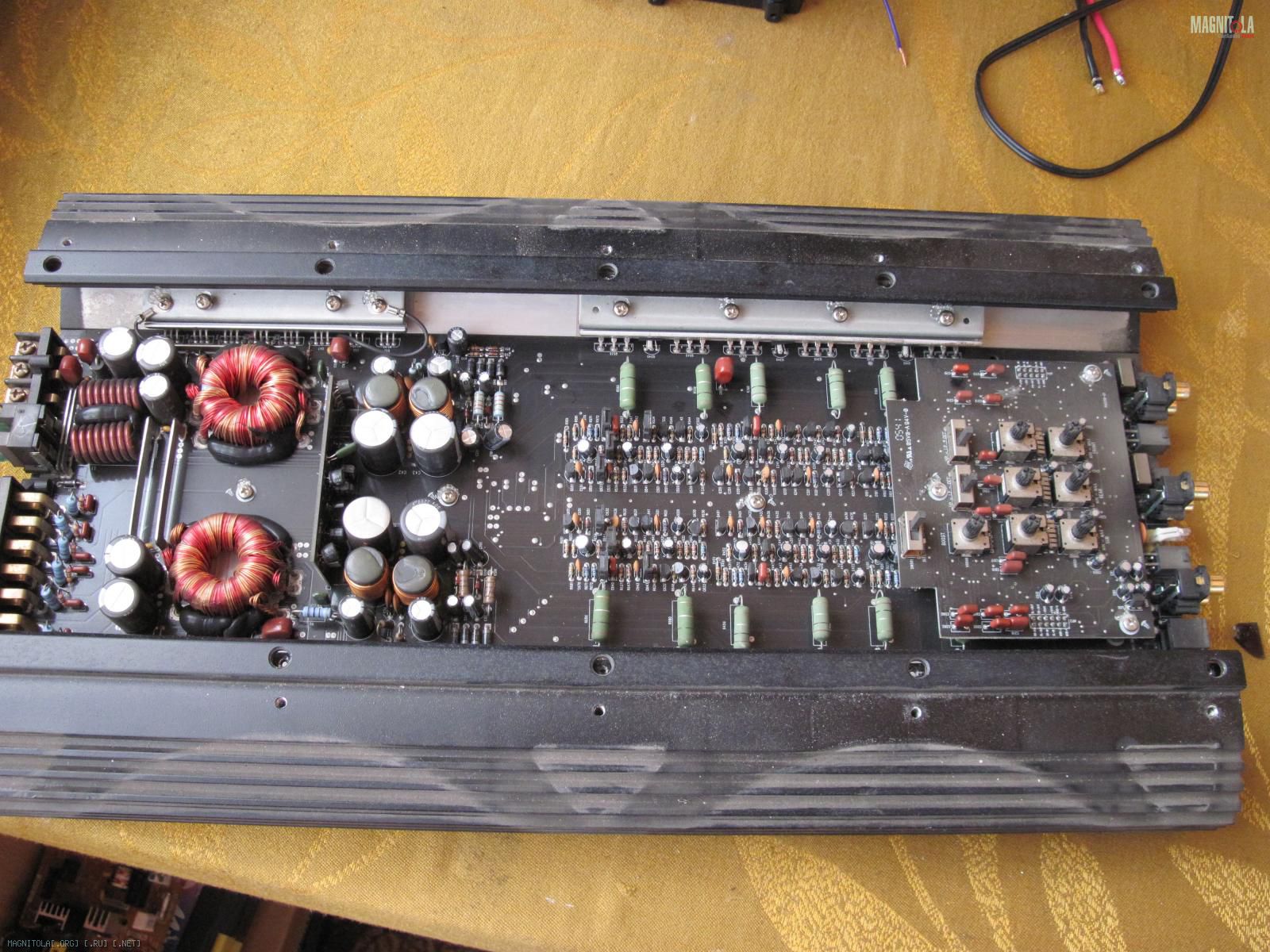

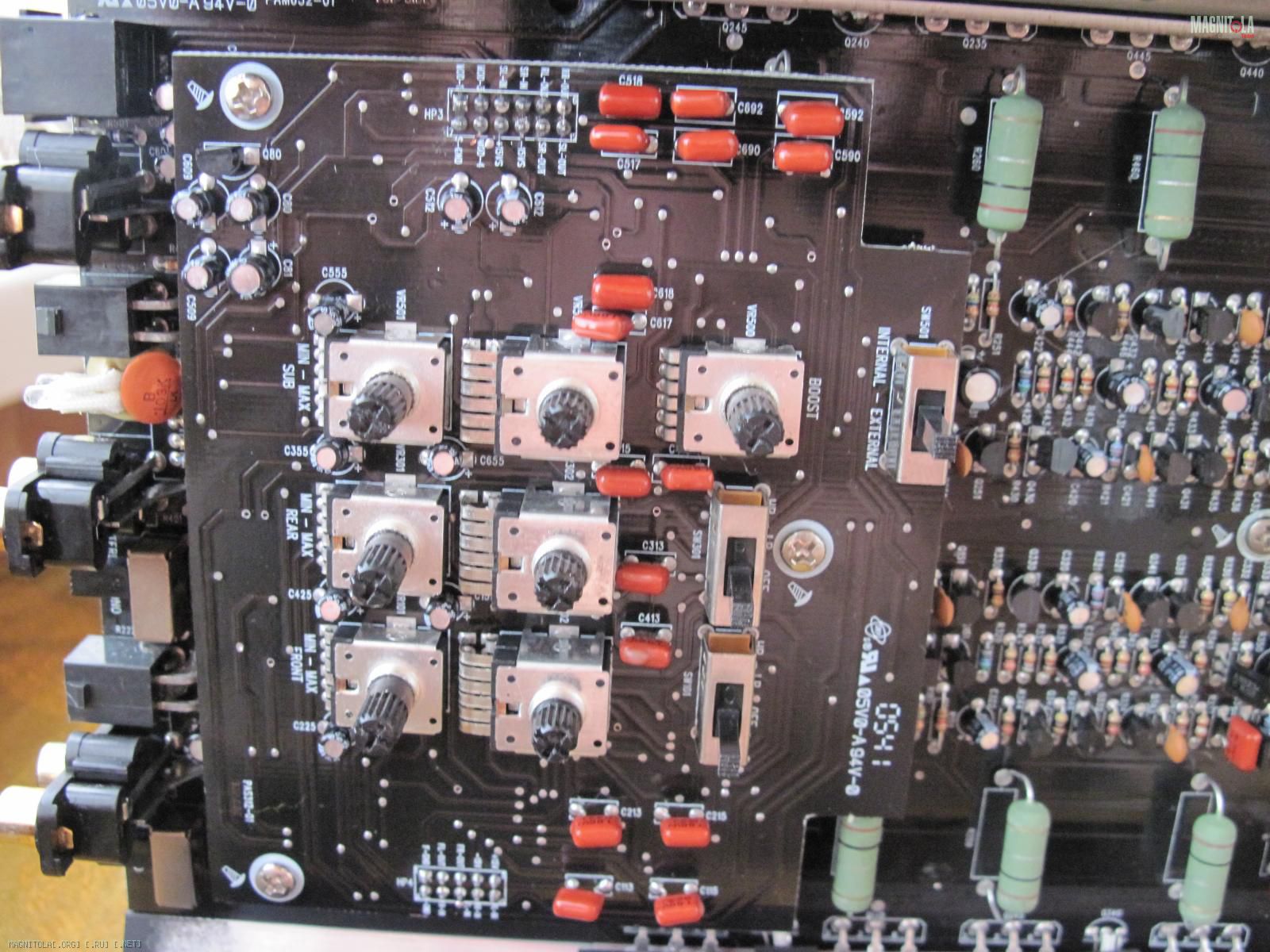

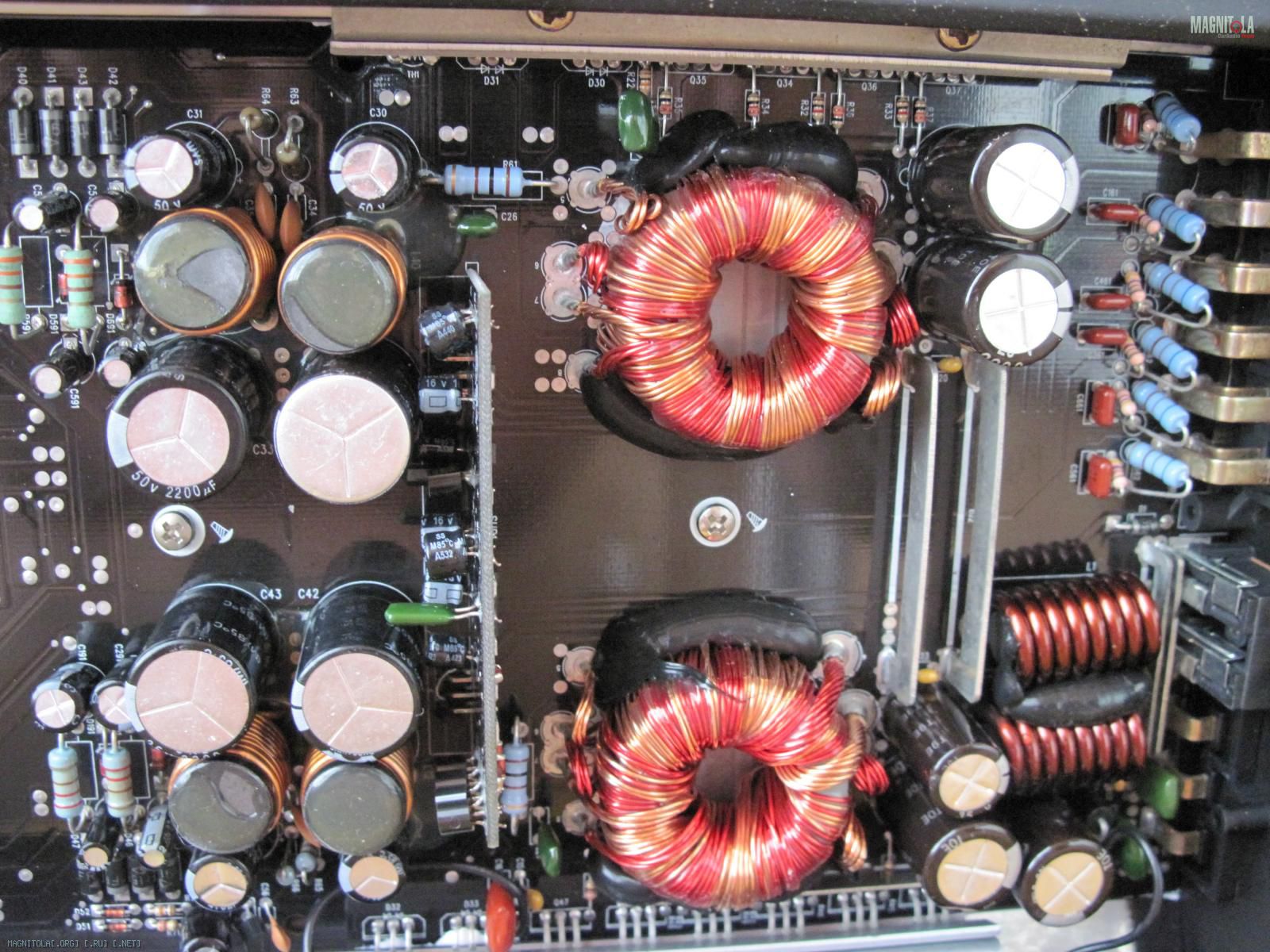

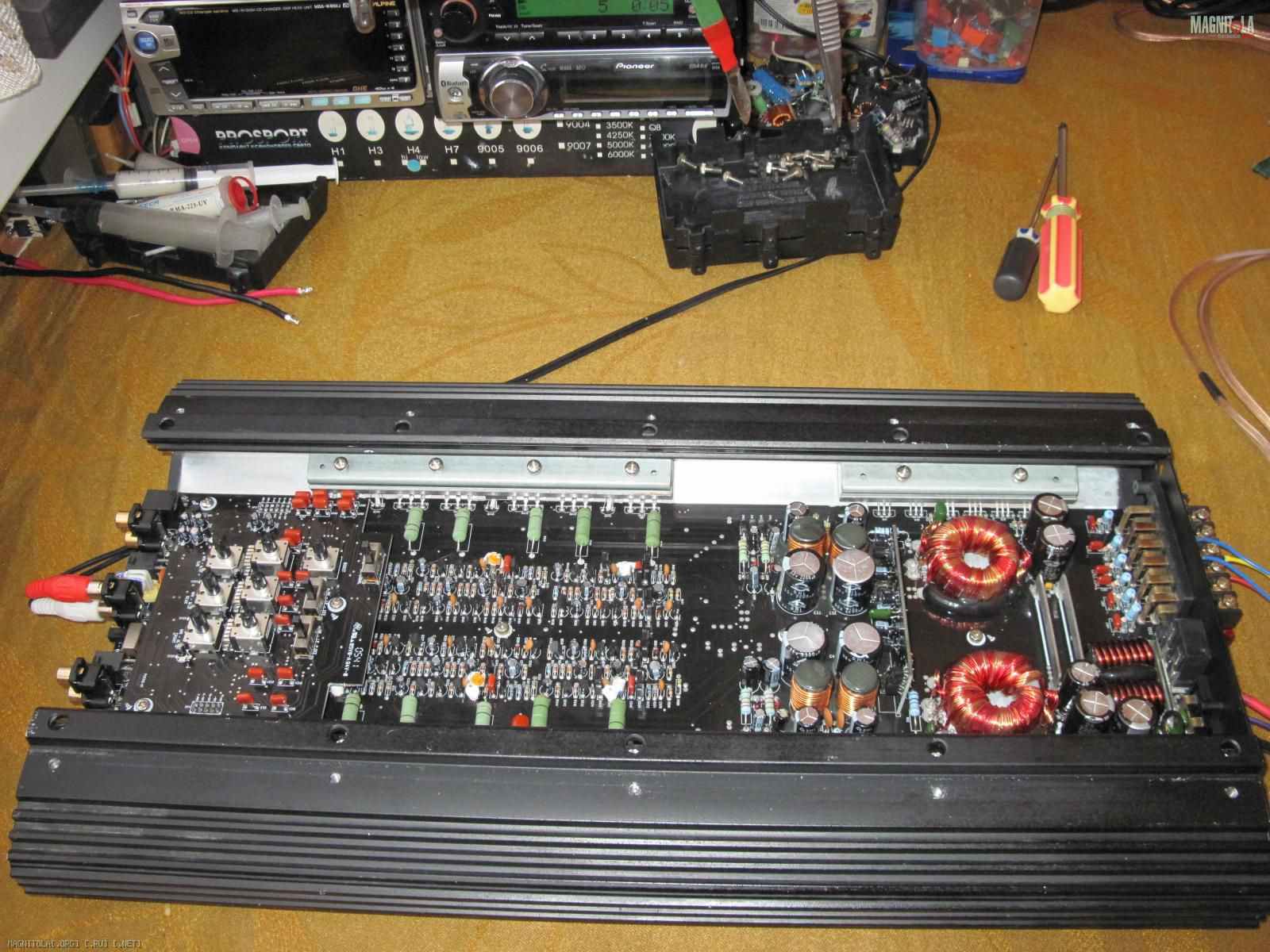

gbl gto 755-6 Вложение 761084Вложение 761076Вложение 761078Вложение 761080Вложение 761082
всё не чо, хреновая пайка,на нагрузку реагирует ровно(плечи не косят)достаточно просто установить ток покоя,но перед установкой необходимо подождать чють дольше, на всех каналах ДК и УН комплектация одна а напруга +-34 саб,обычные-+26 поэтому дольше выходят если вообще выходят в режим, можно посчитать но это совсем другая история.выхлоп KTD998,KTB778 саб TIP35C/36C.

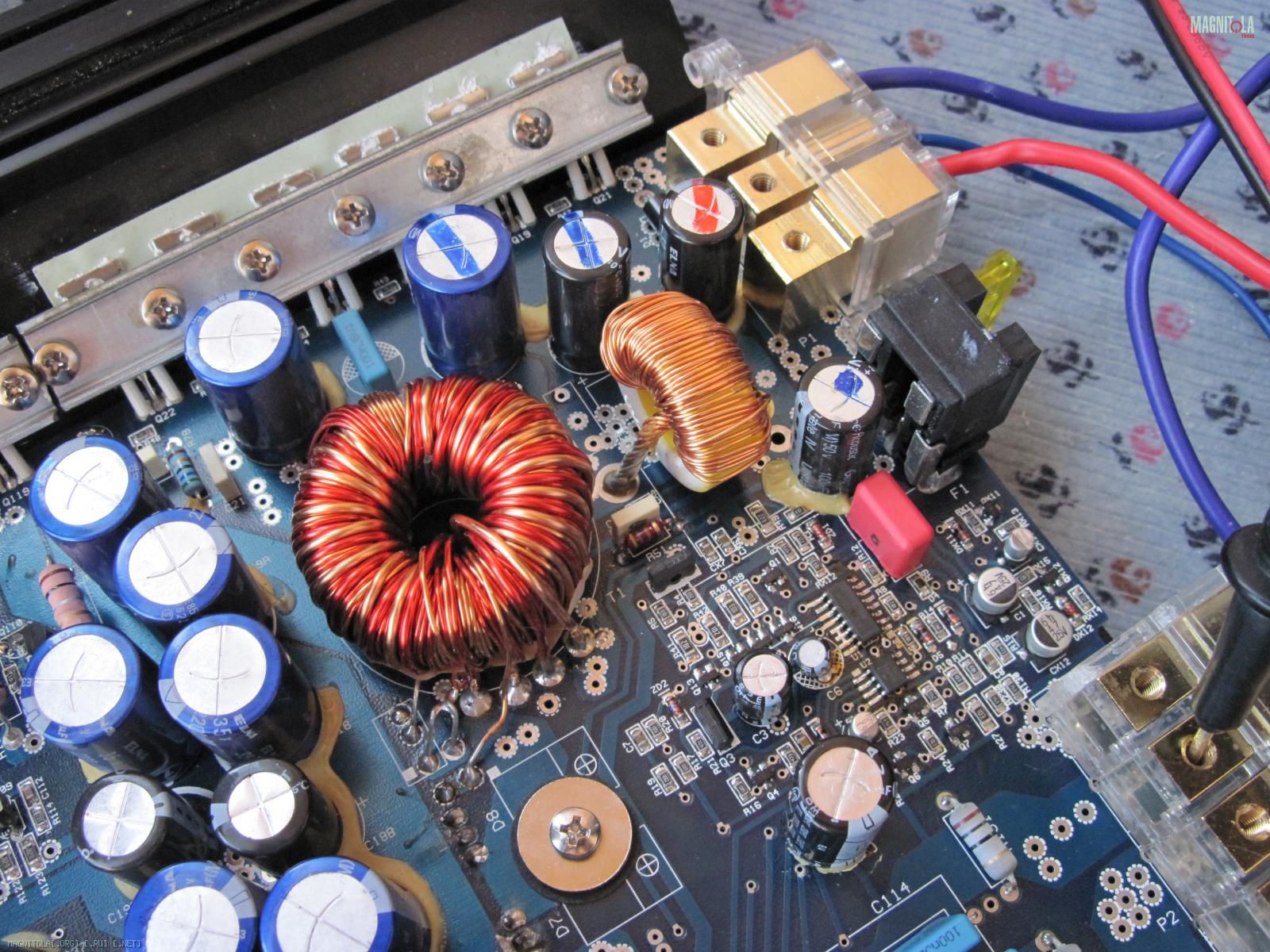

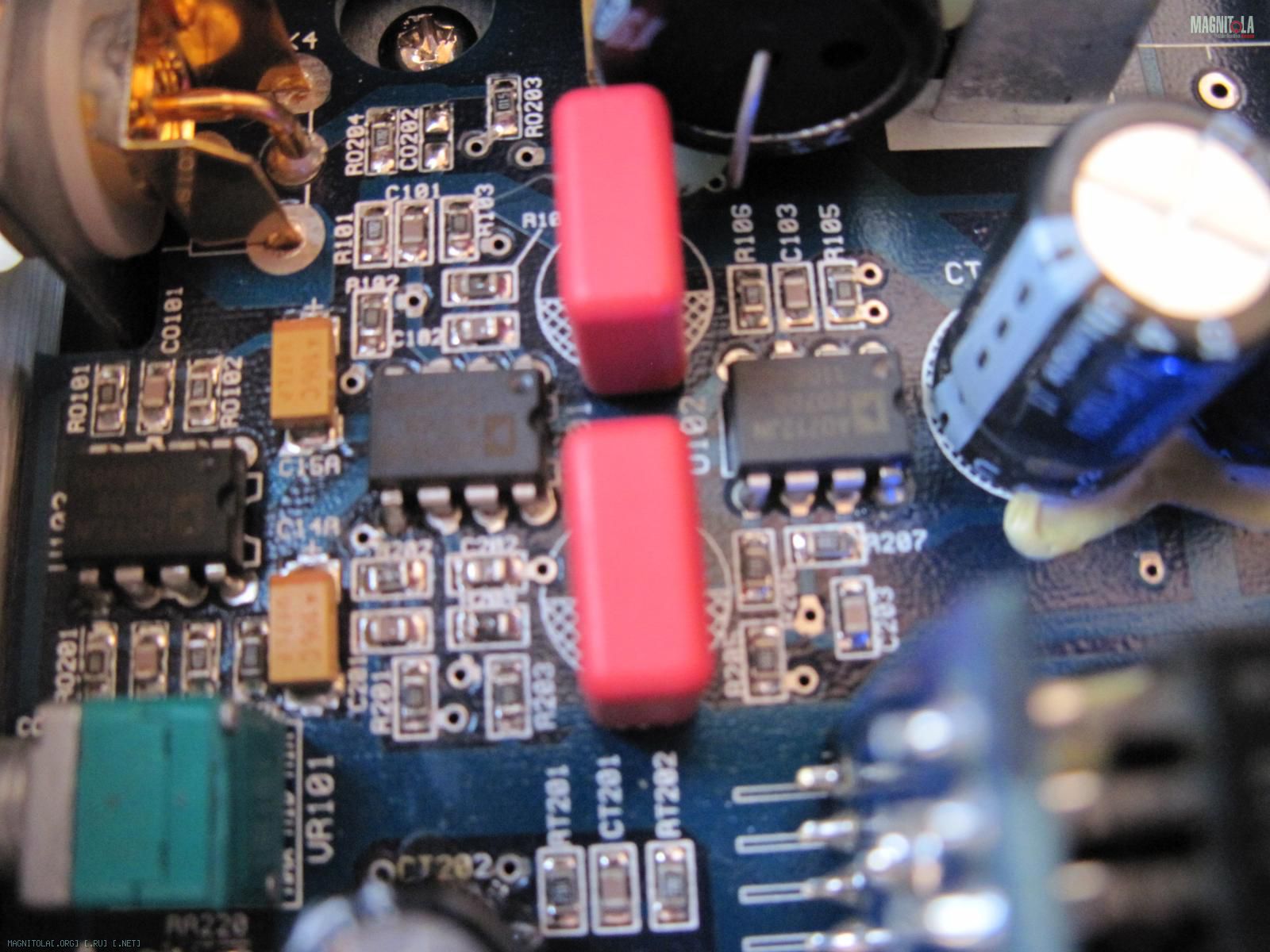

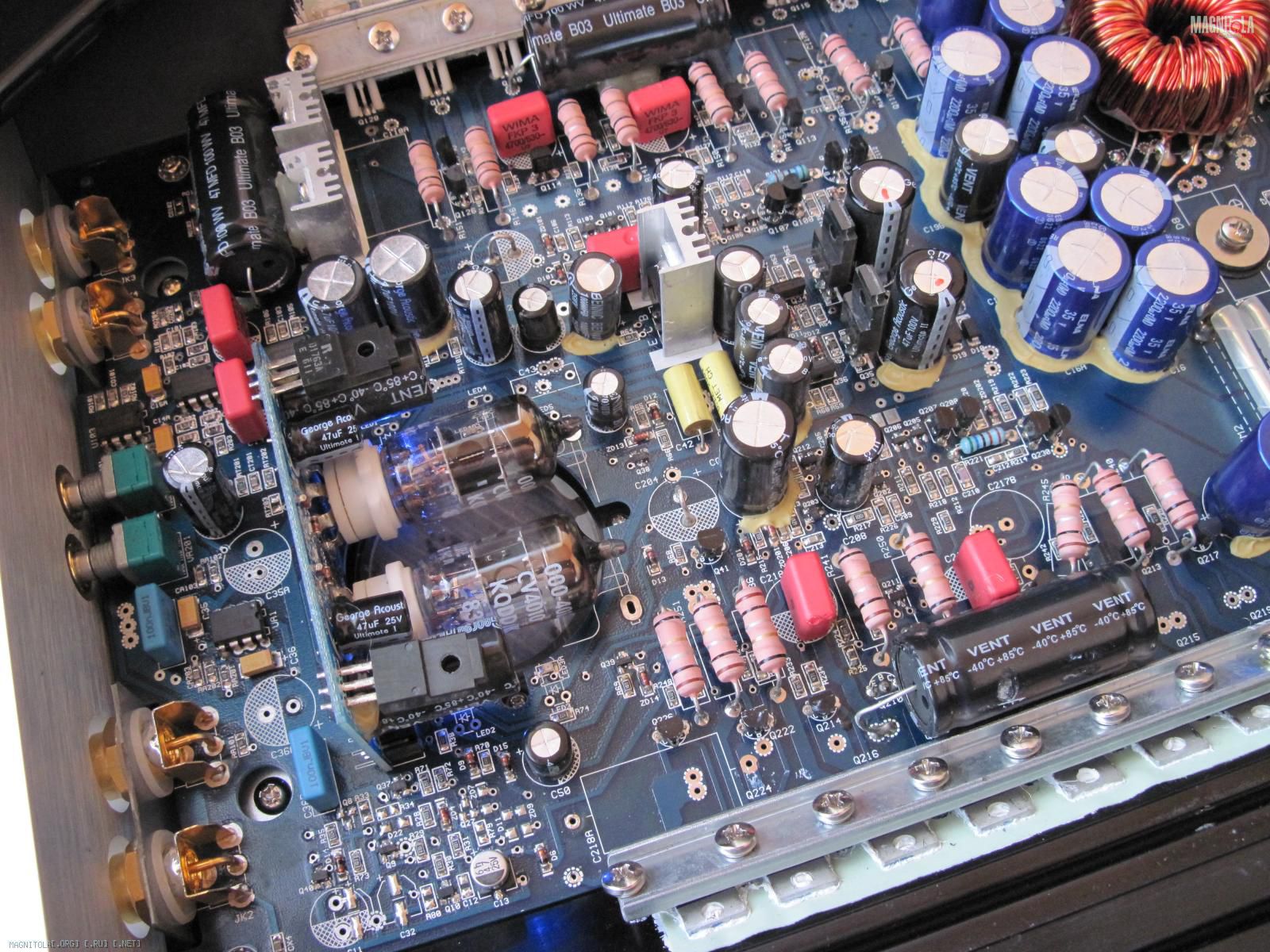

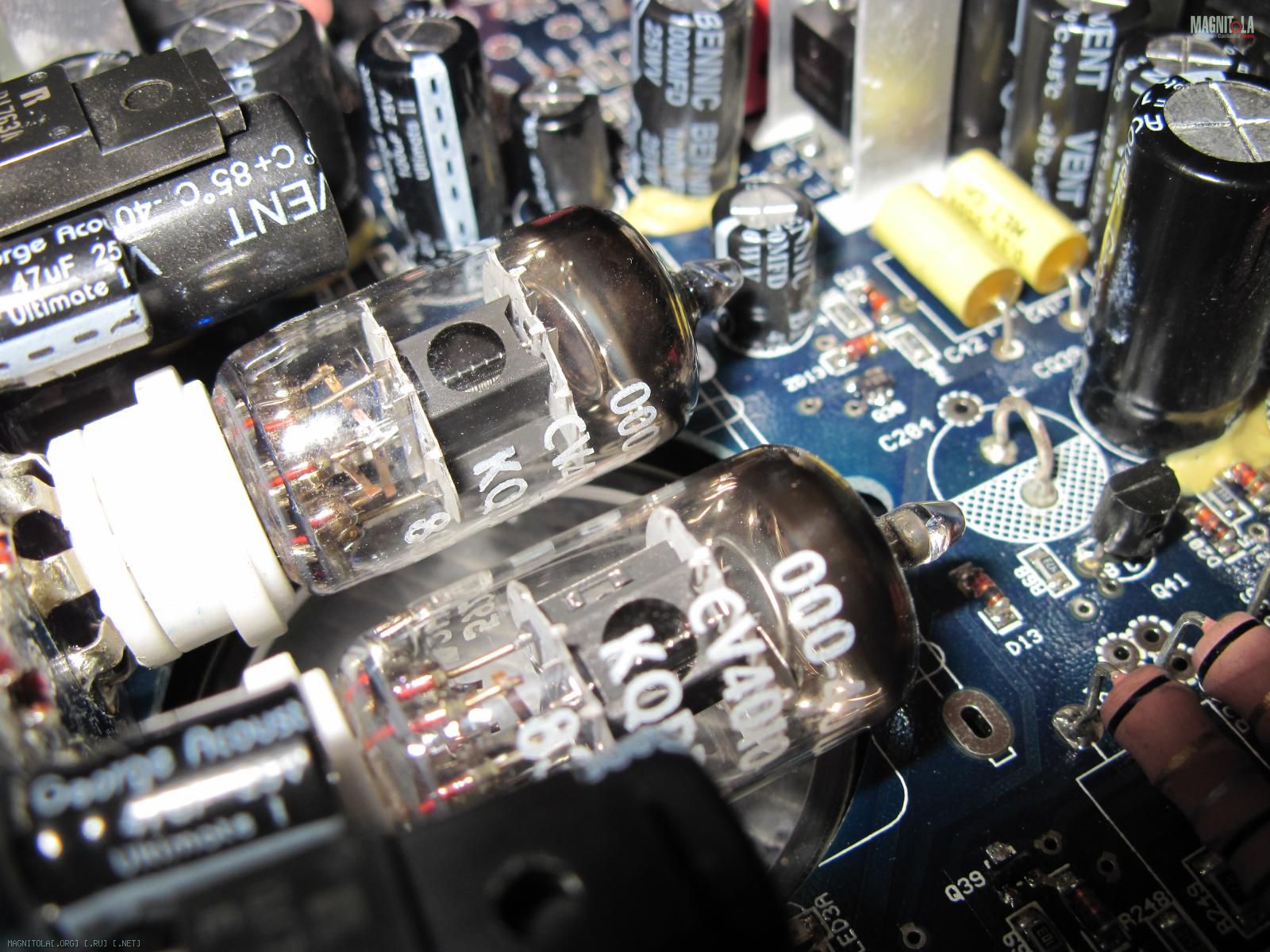

e.o.s mozartВложение 761102Вложение 761104Вложение 761106Вложение 761108
что бы написать что то надо подумать а так предвзятость получается.вот бушлат точно хорош.

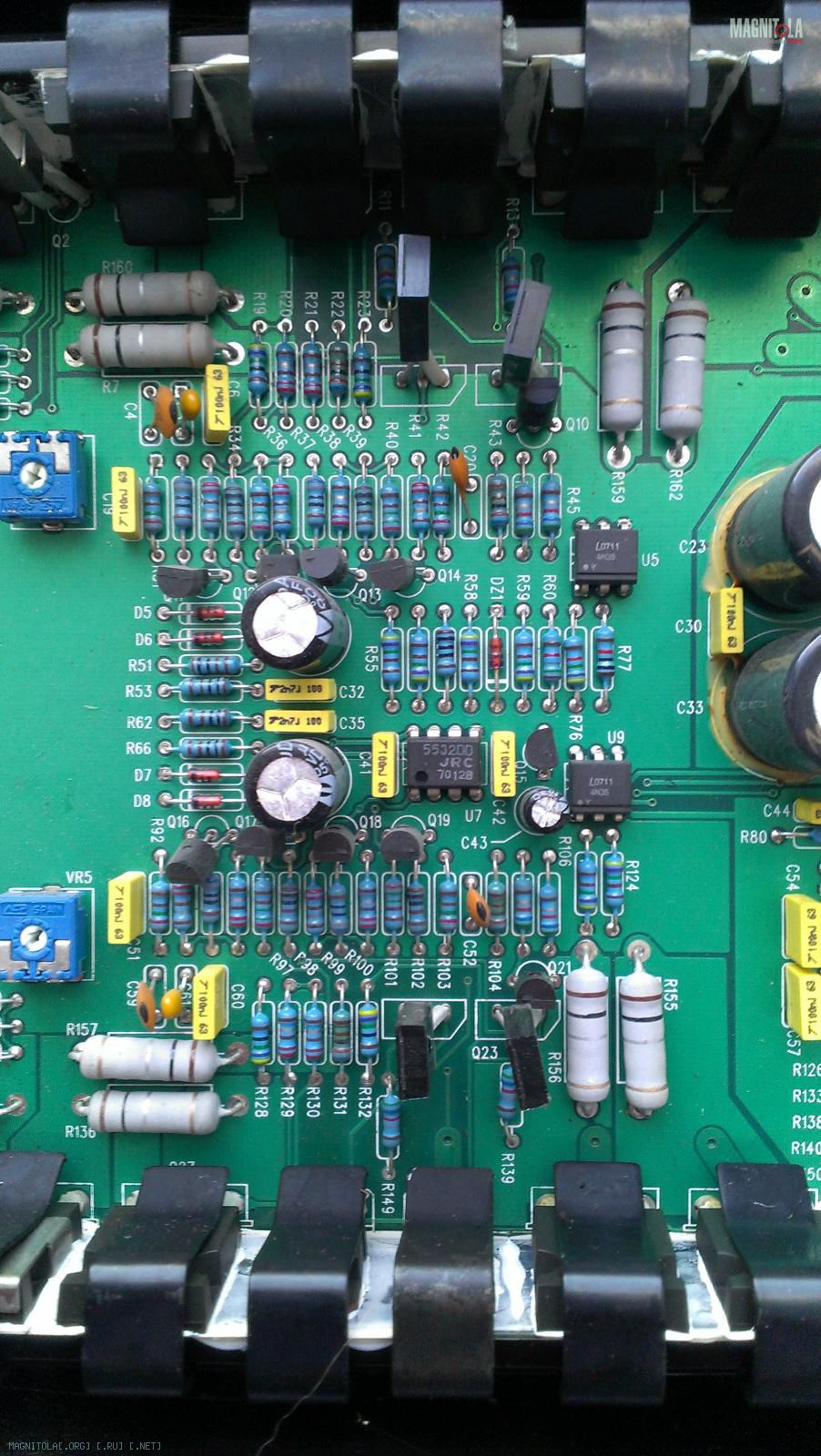

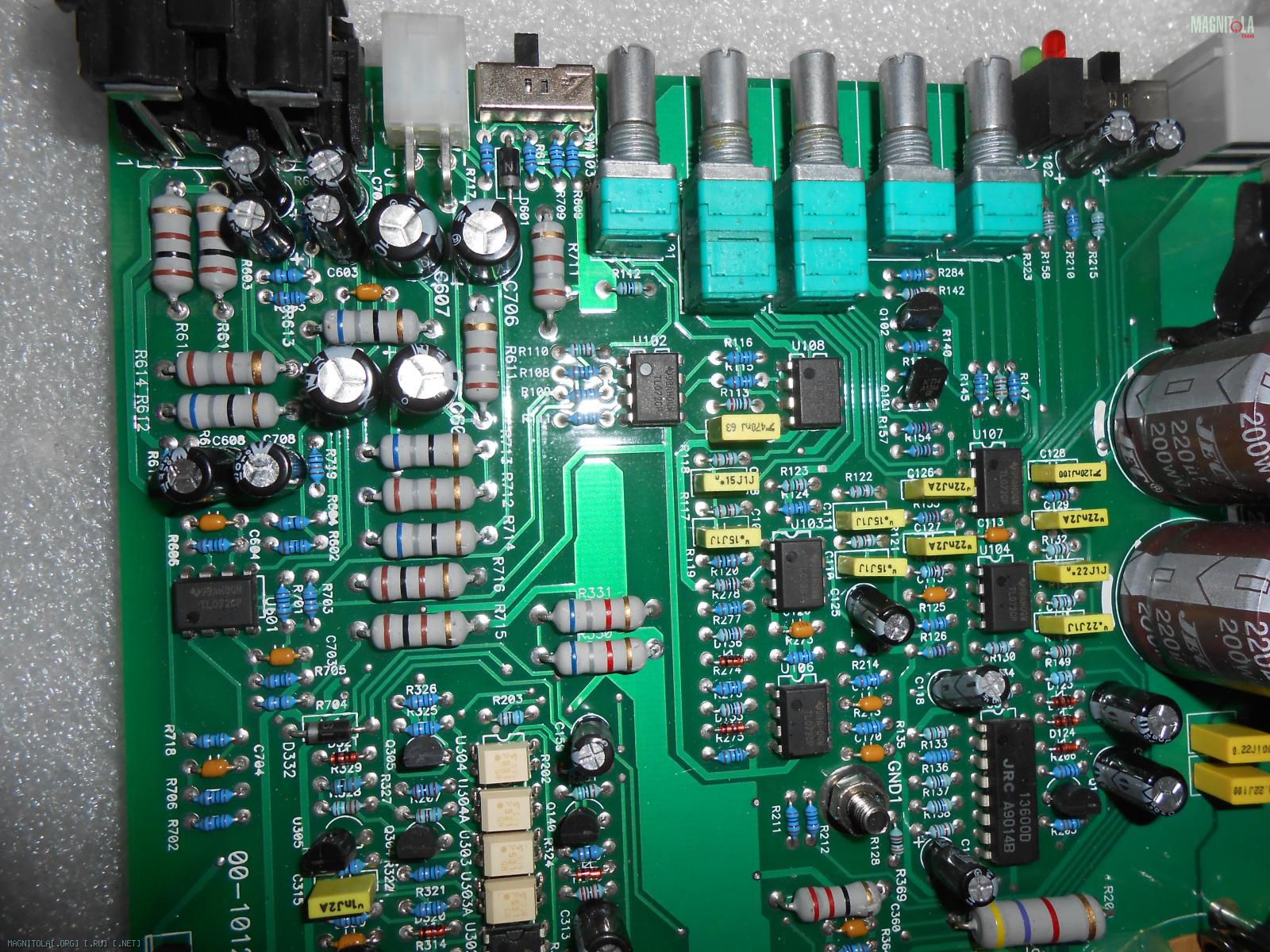

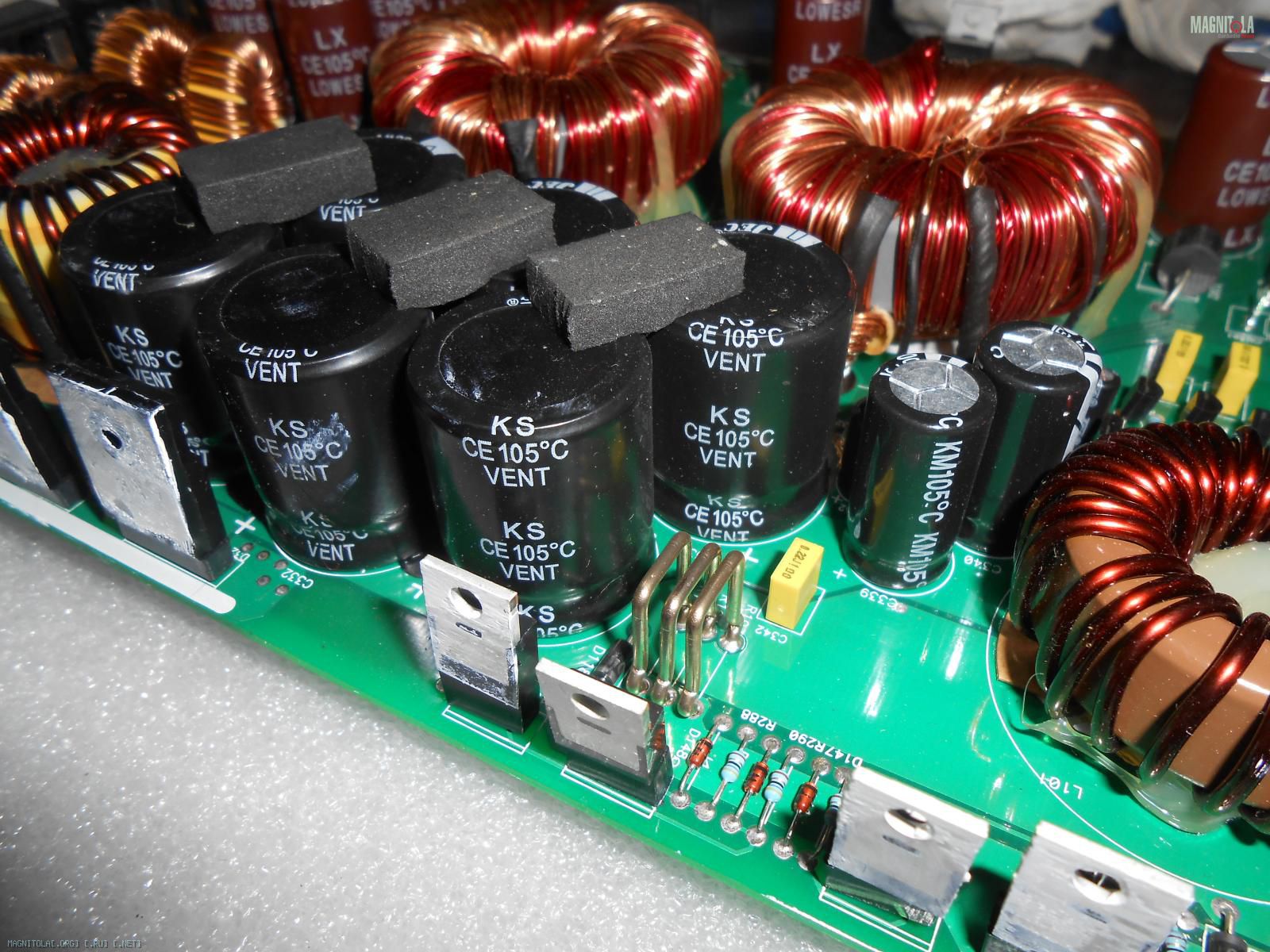

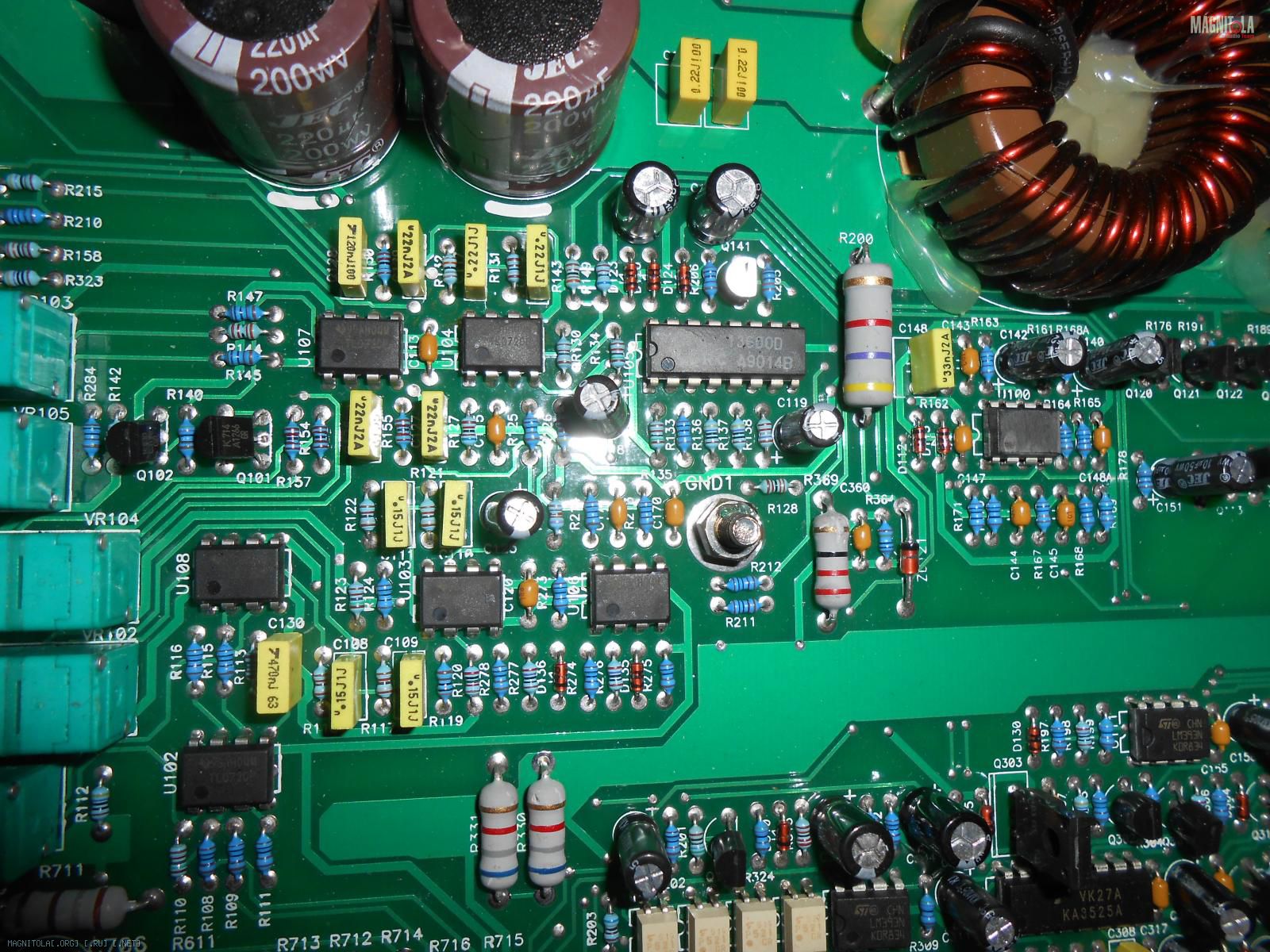

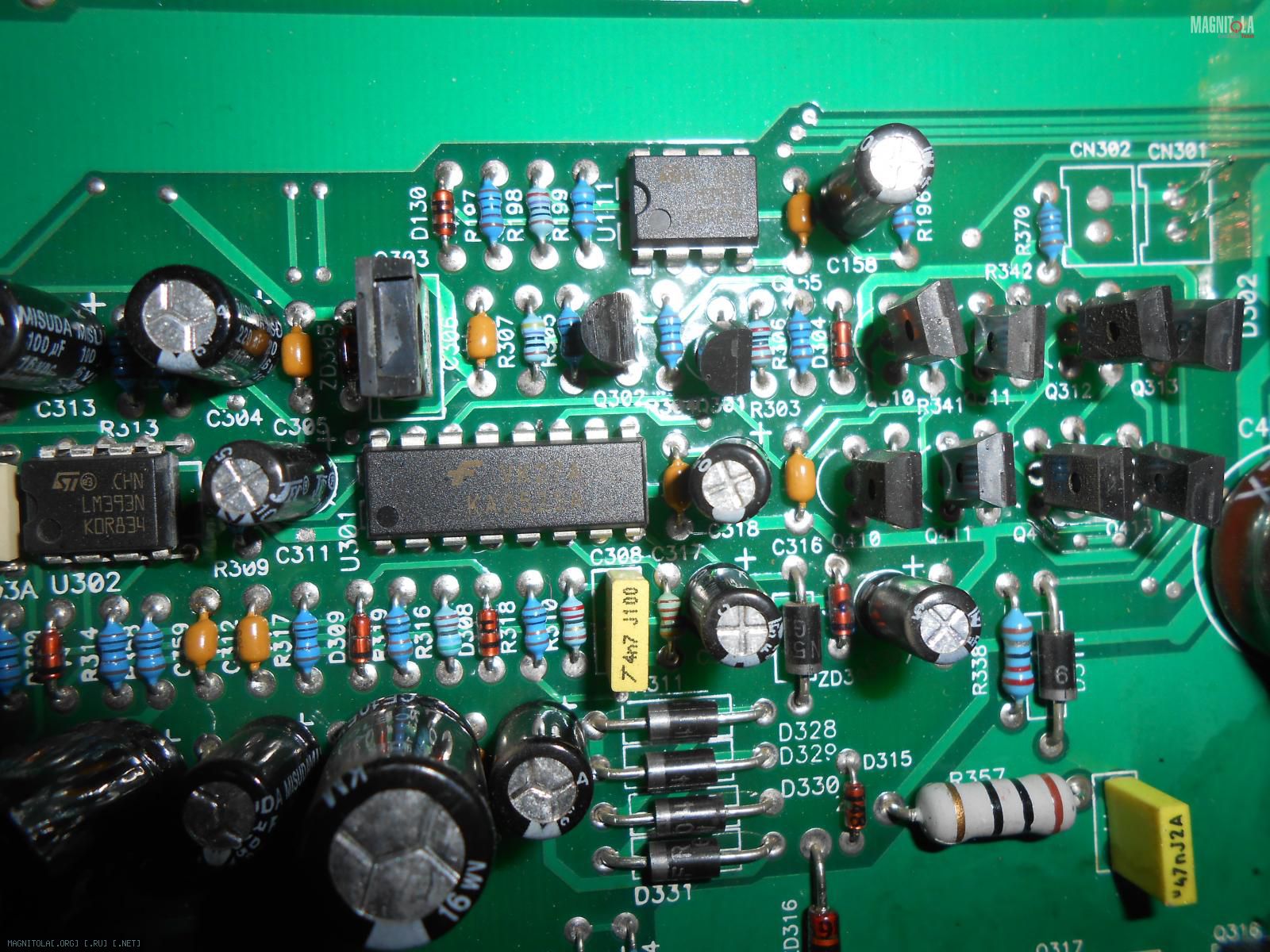

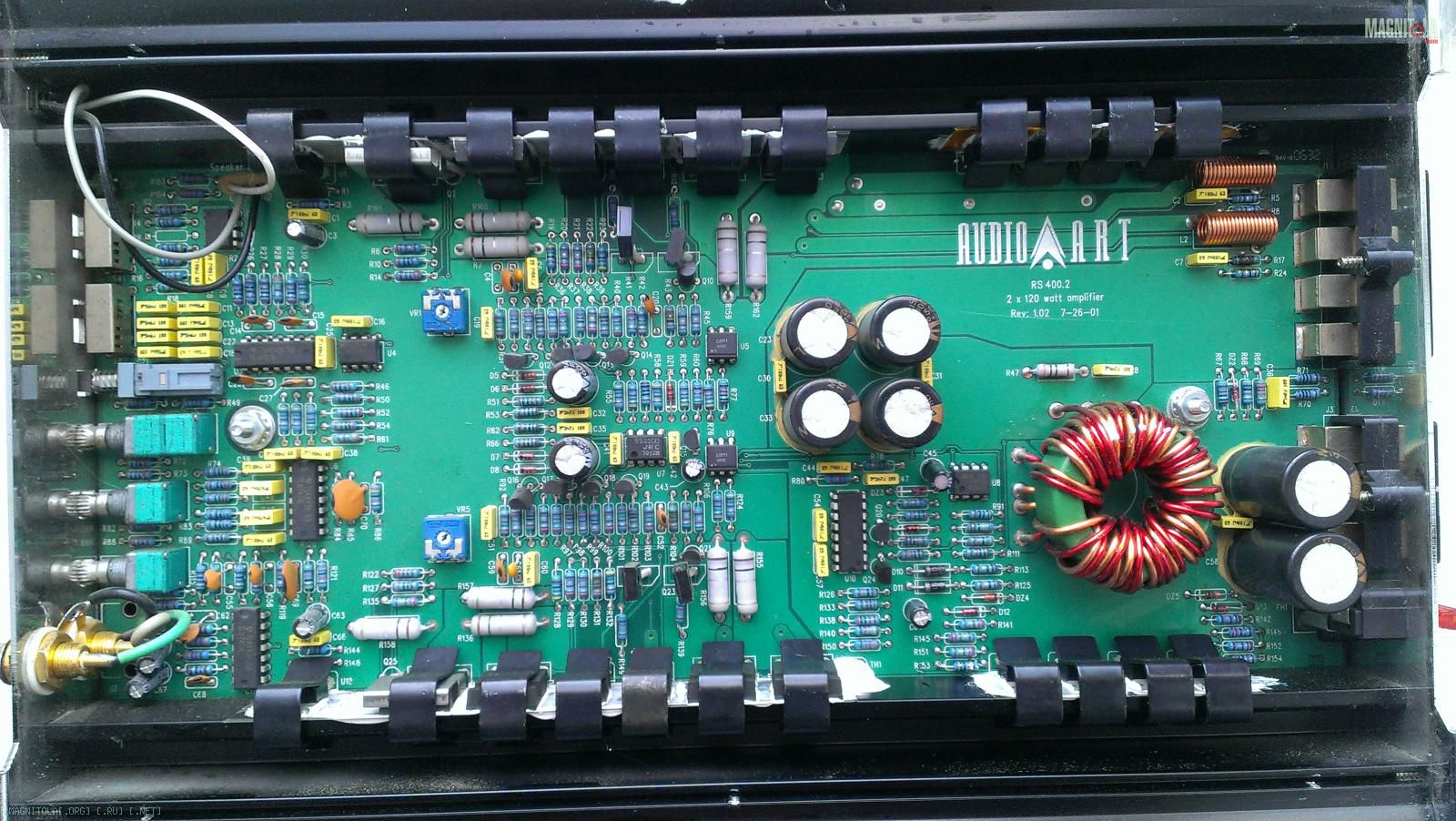

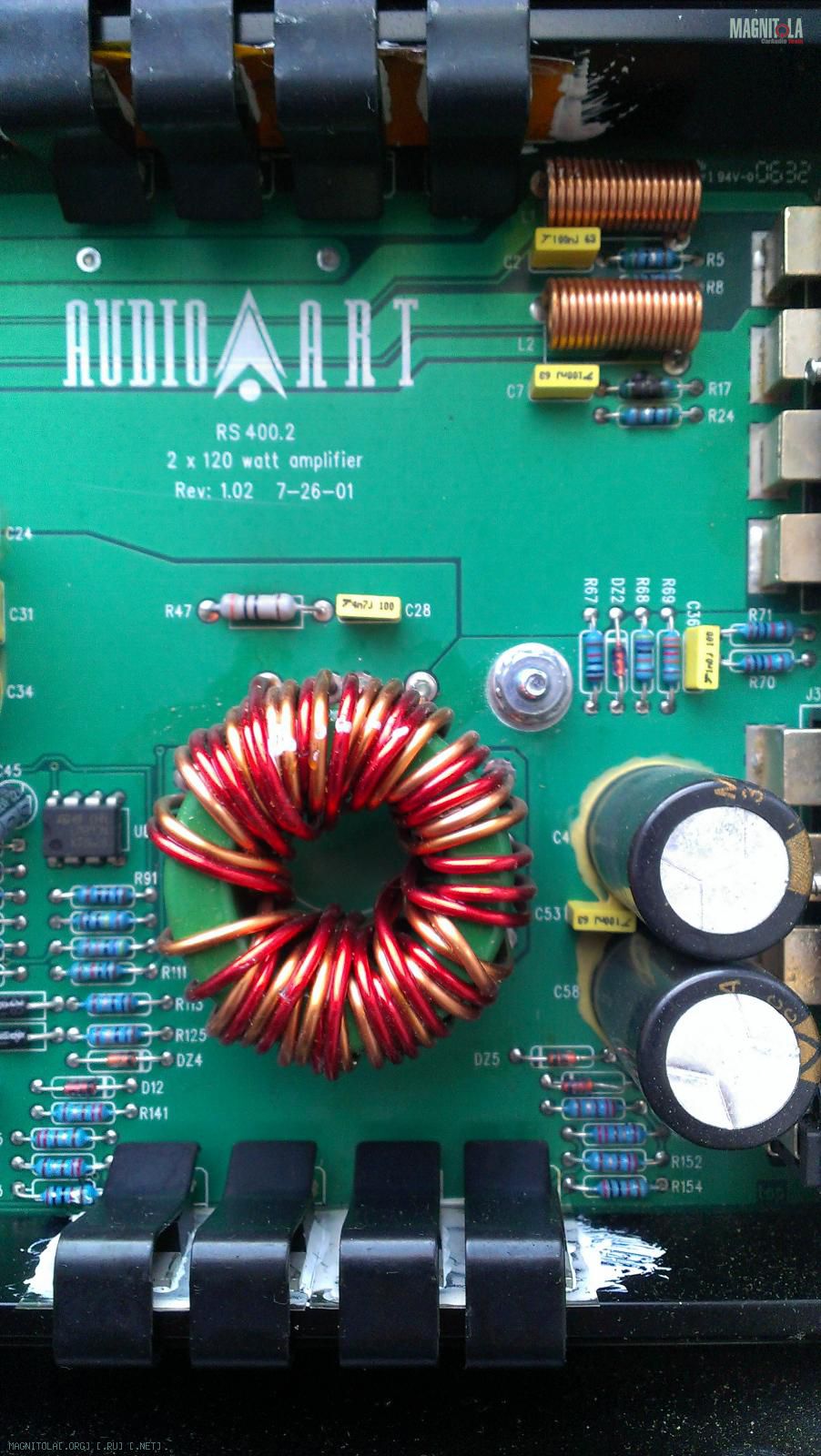

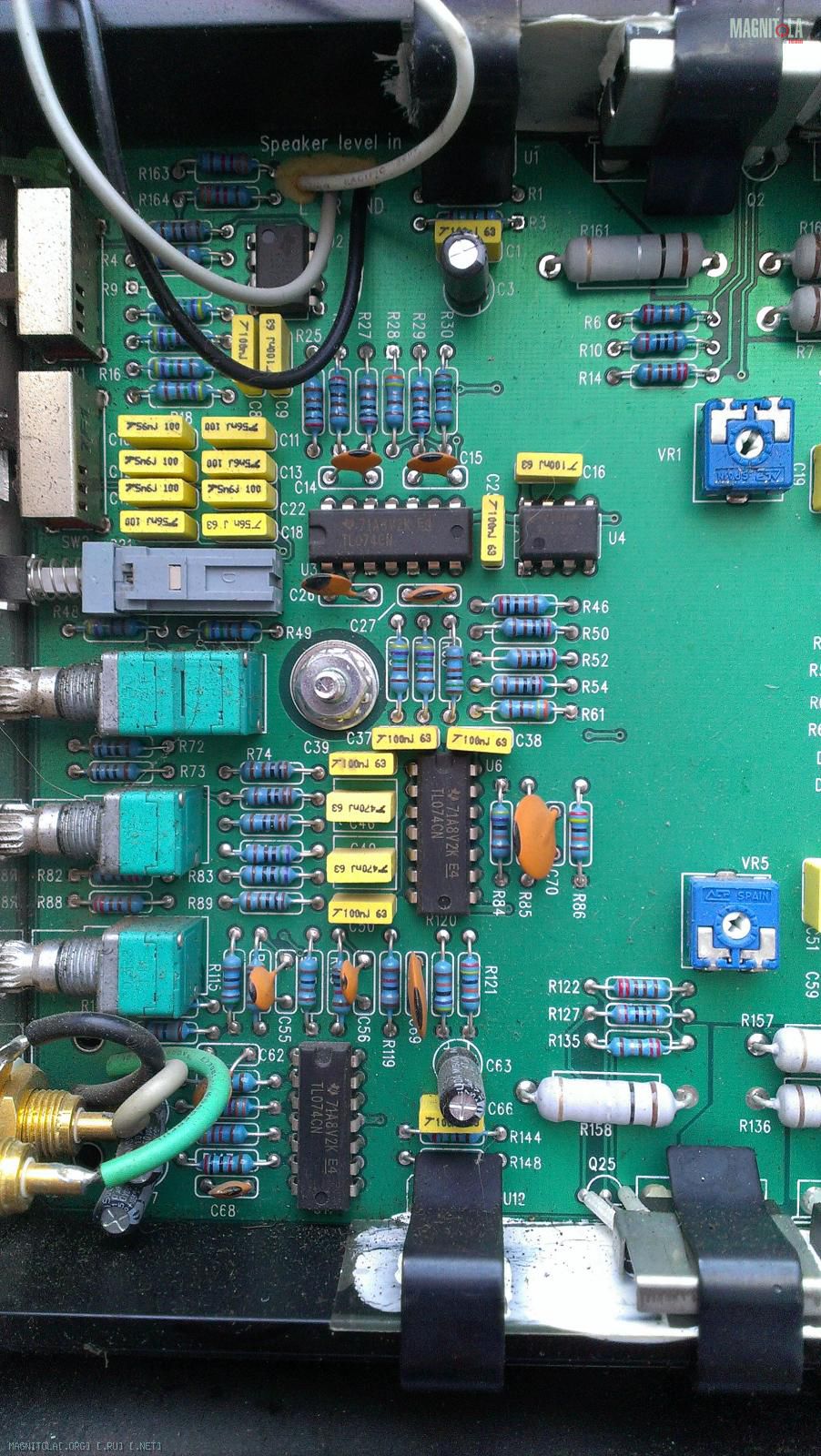

Audio Art RS 400.2 Вложение 761480Вложение 761482Вложение 761484Вложение 761486

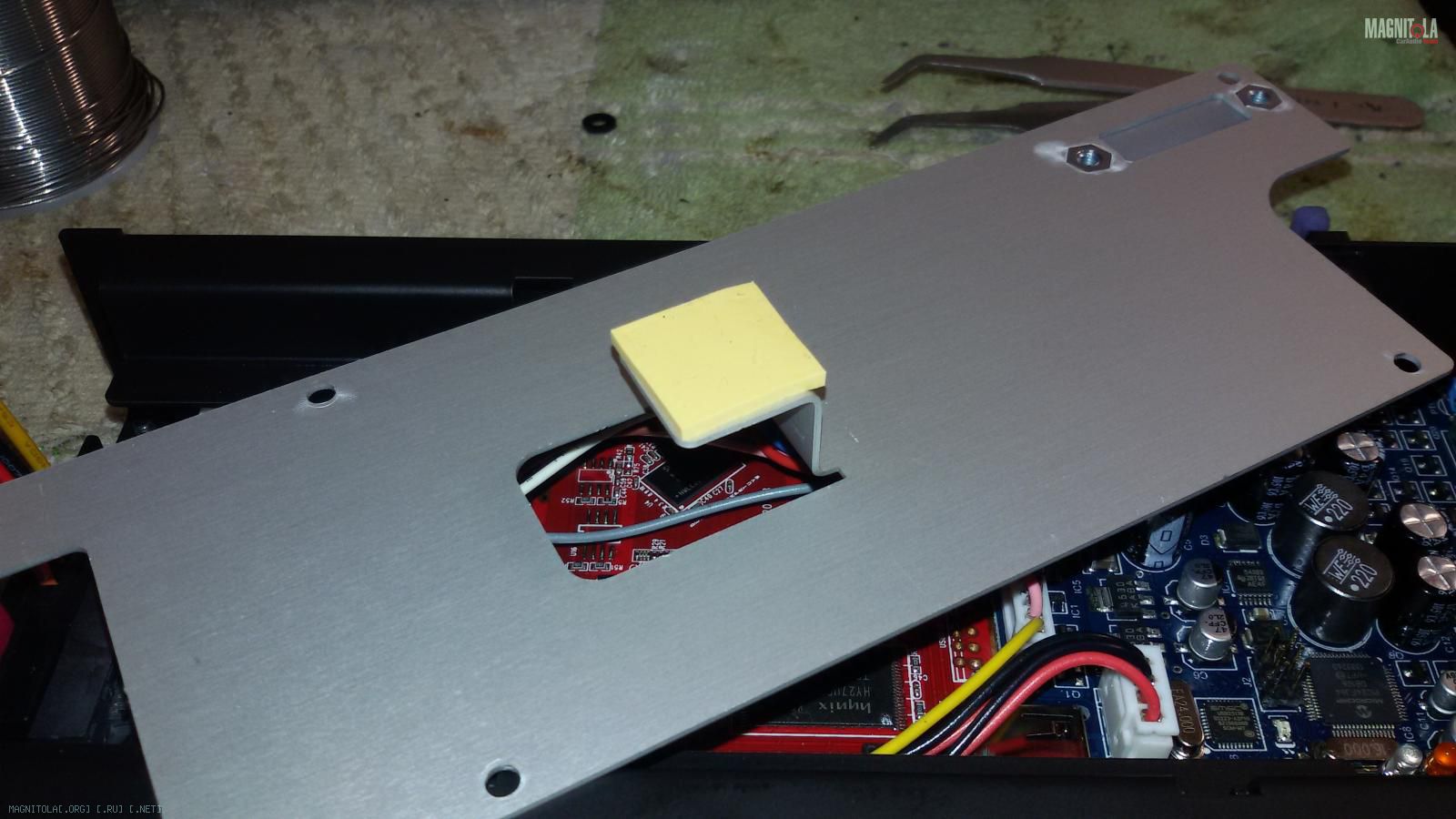

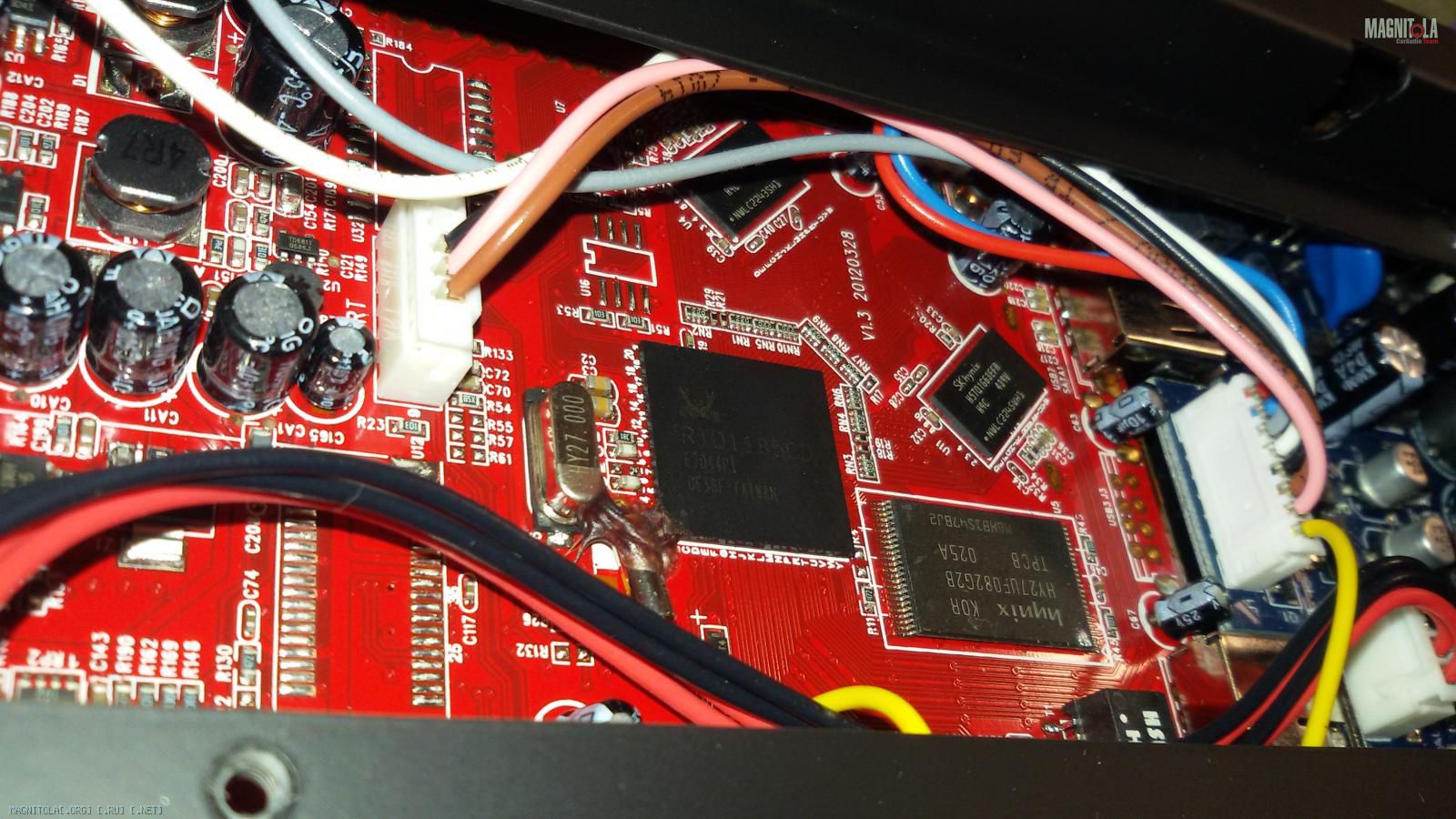

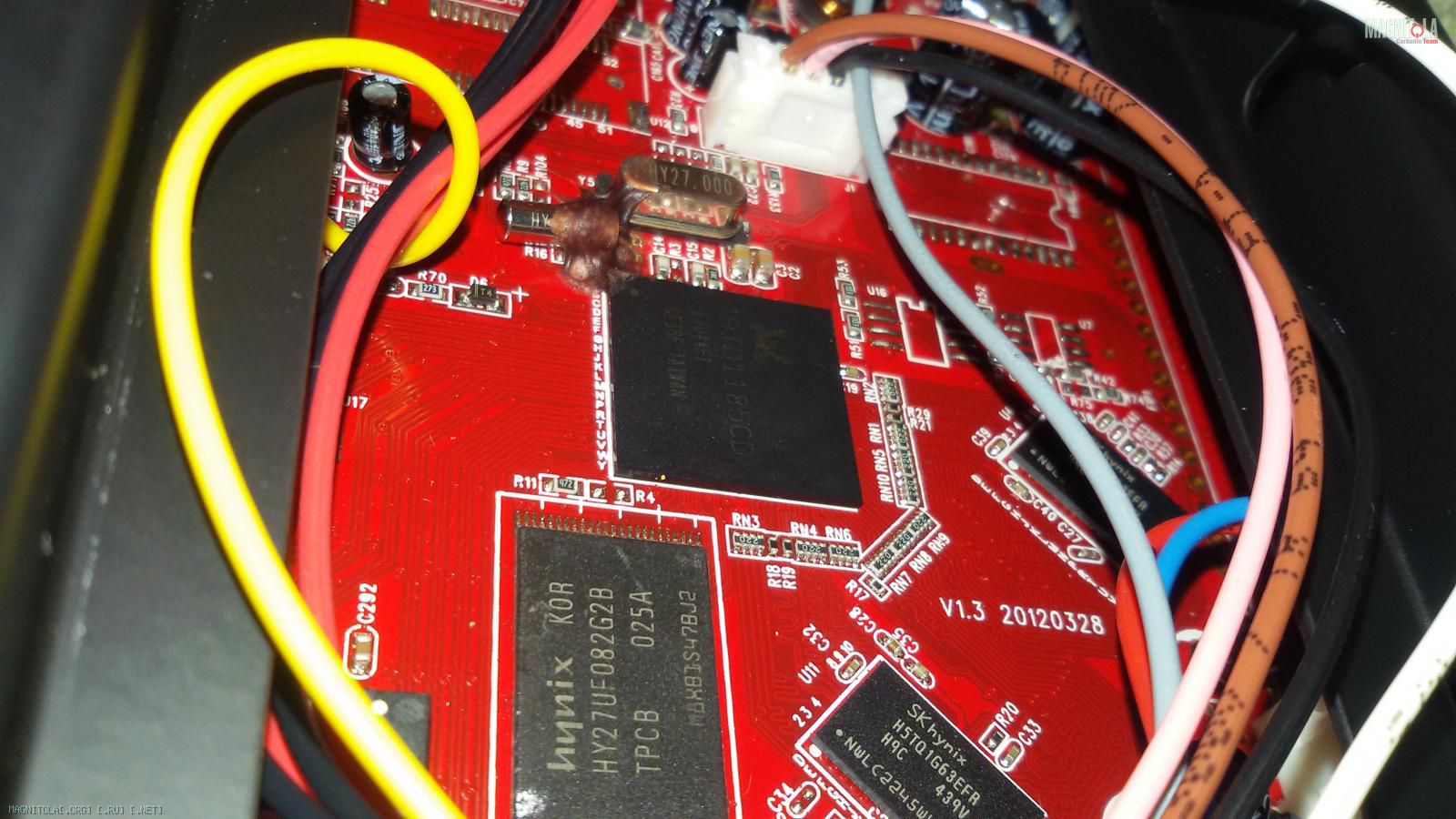

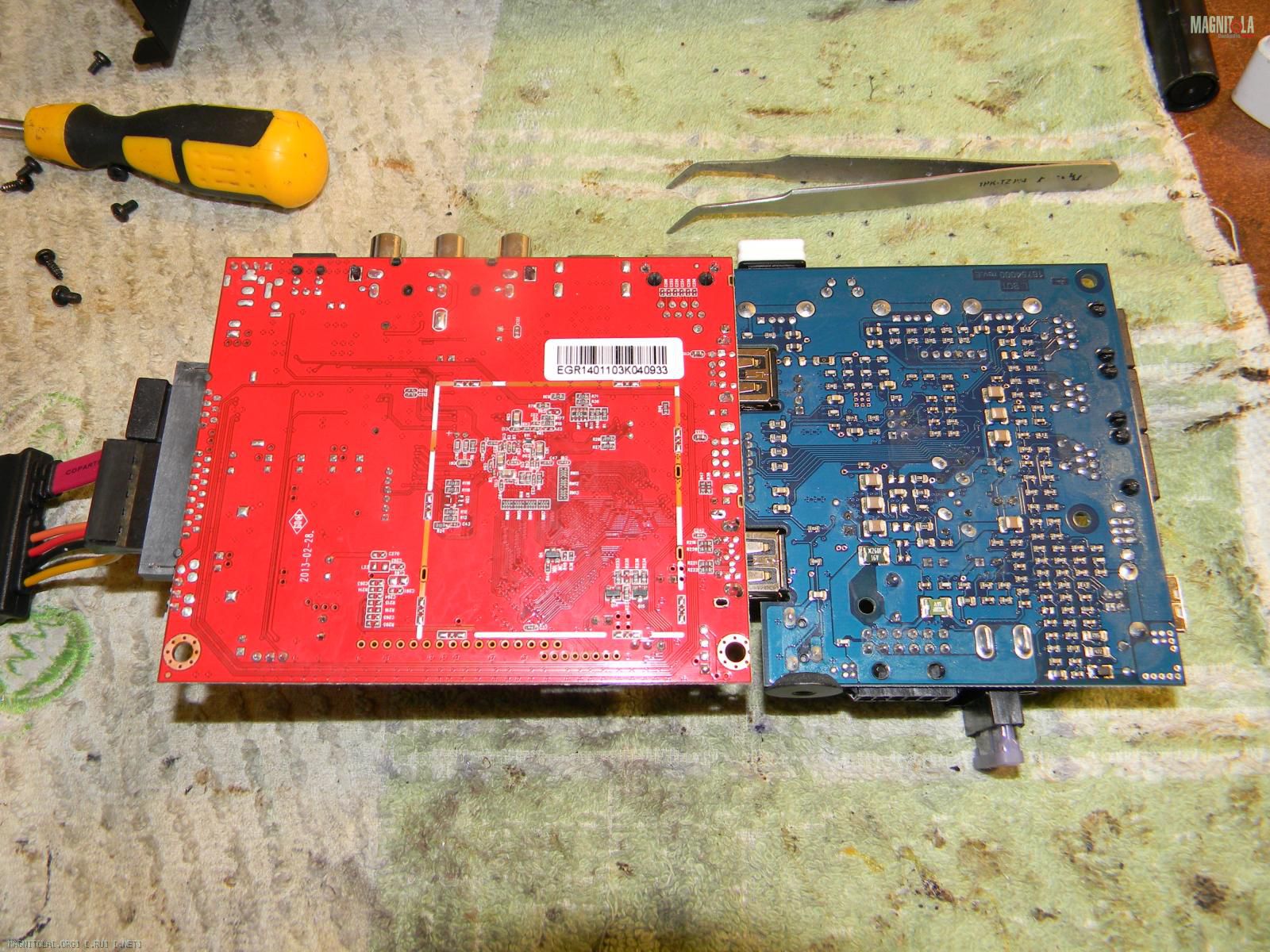

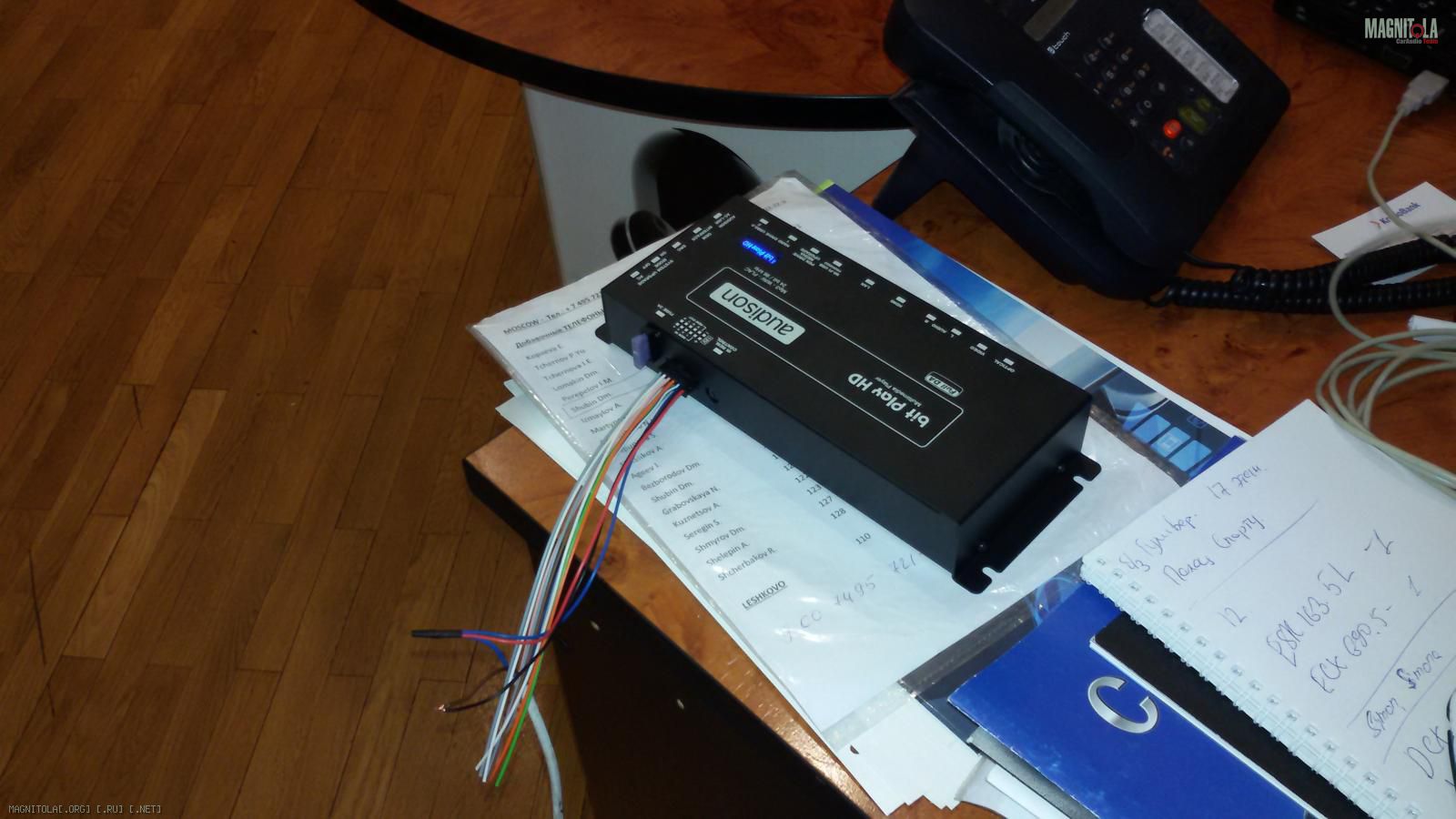

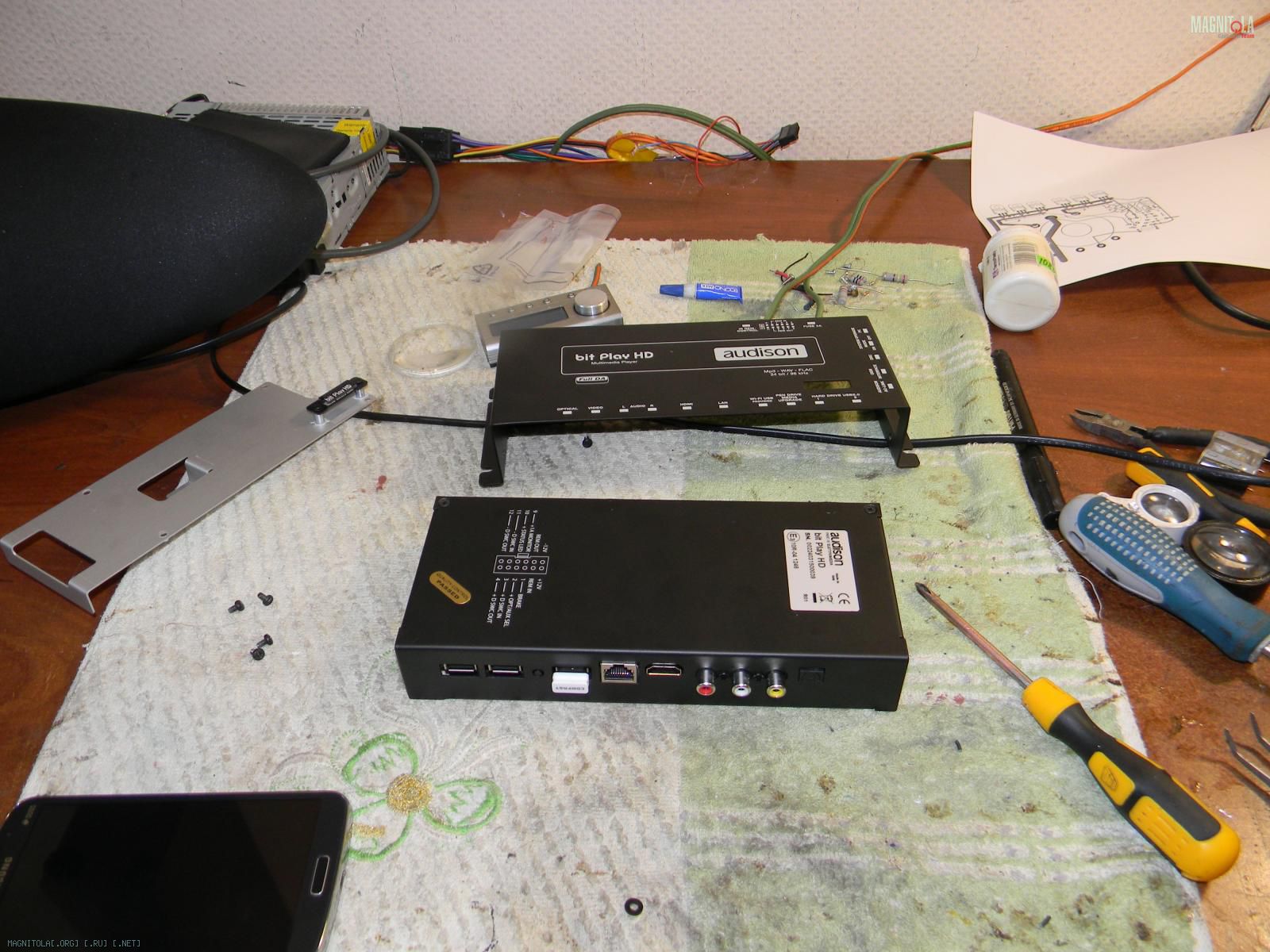

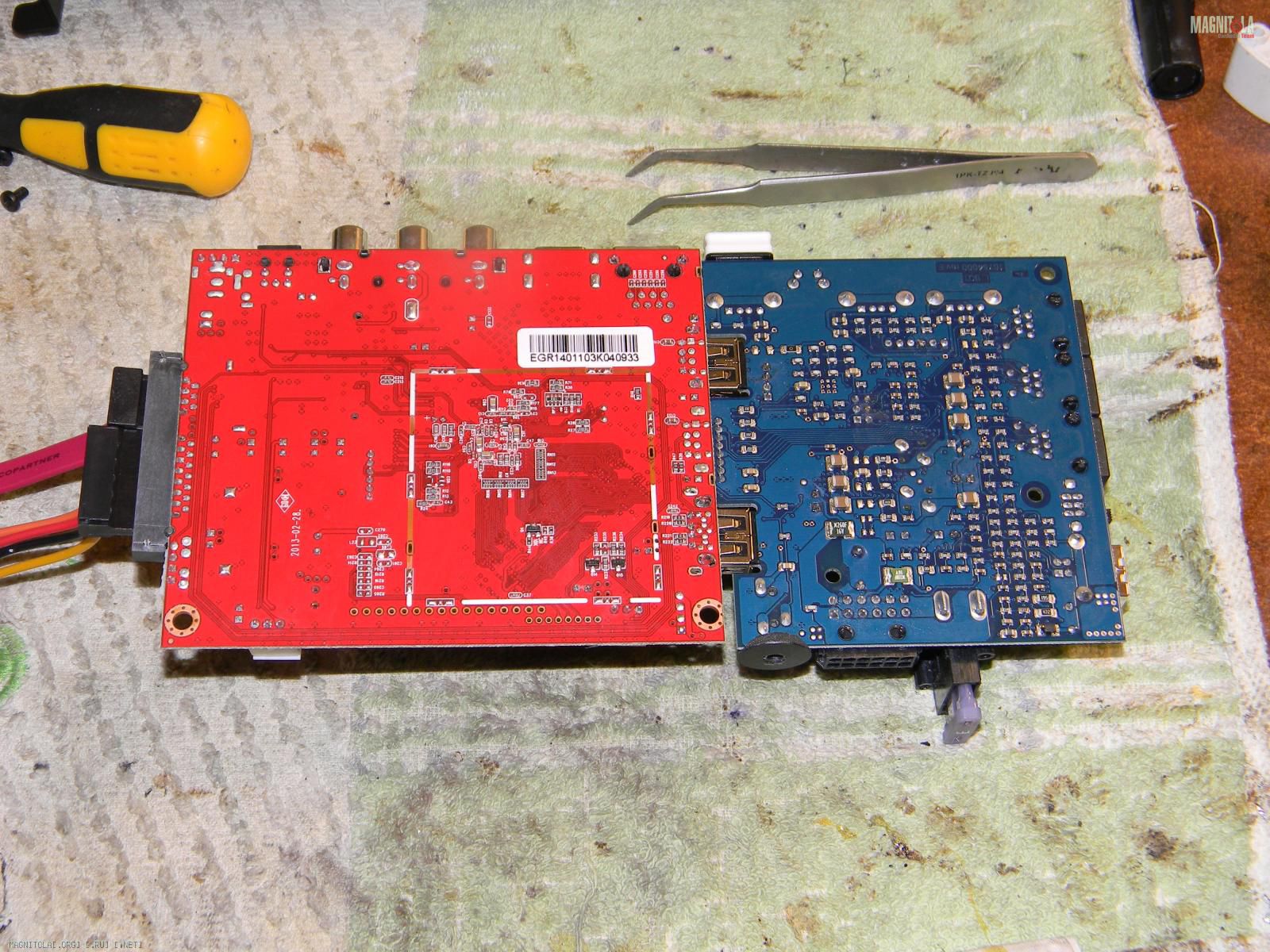

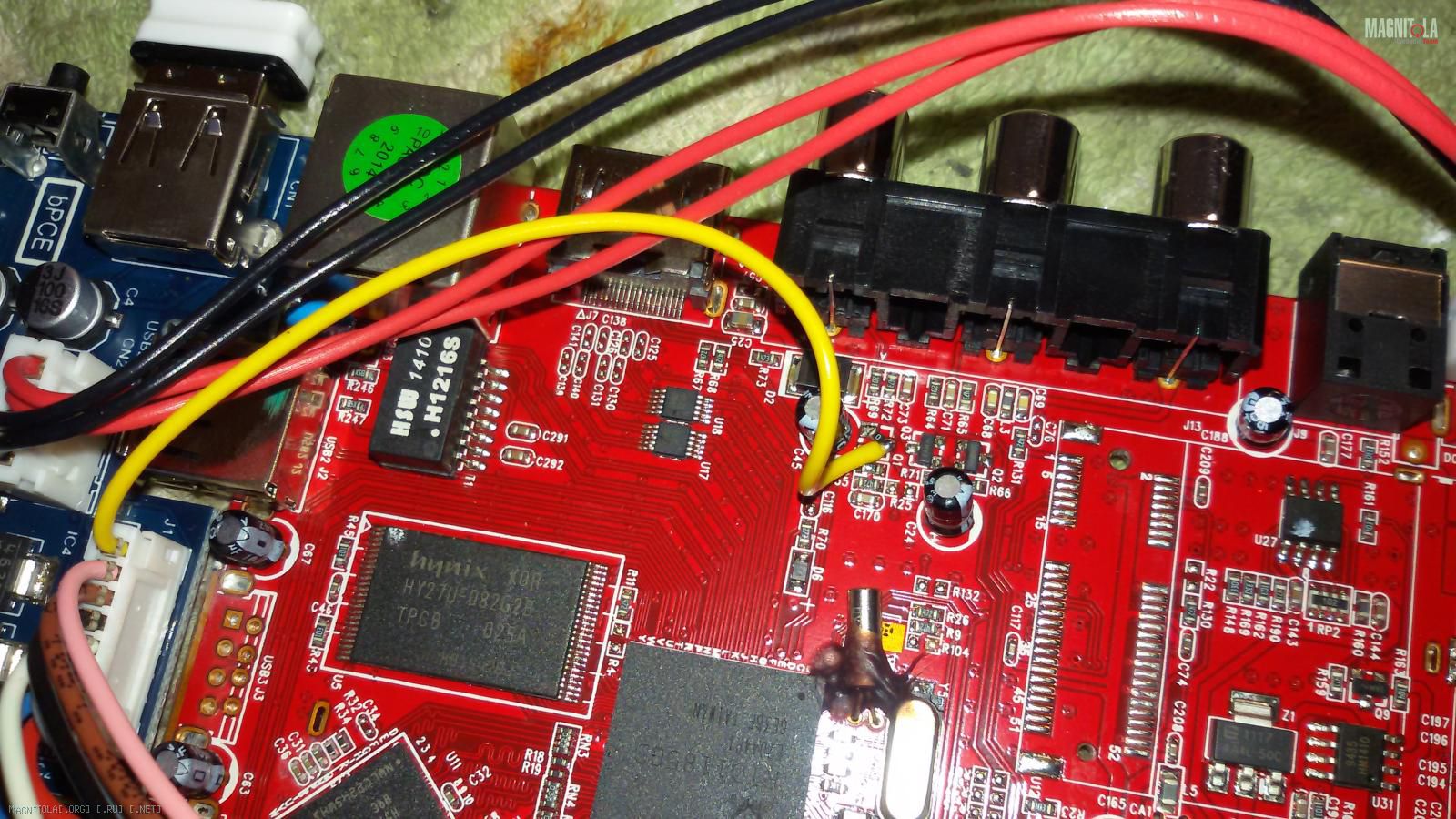

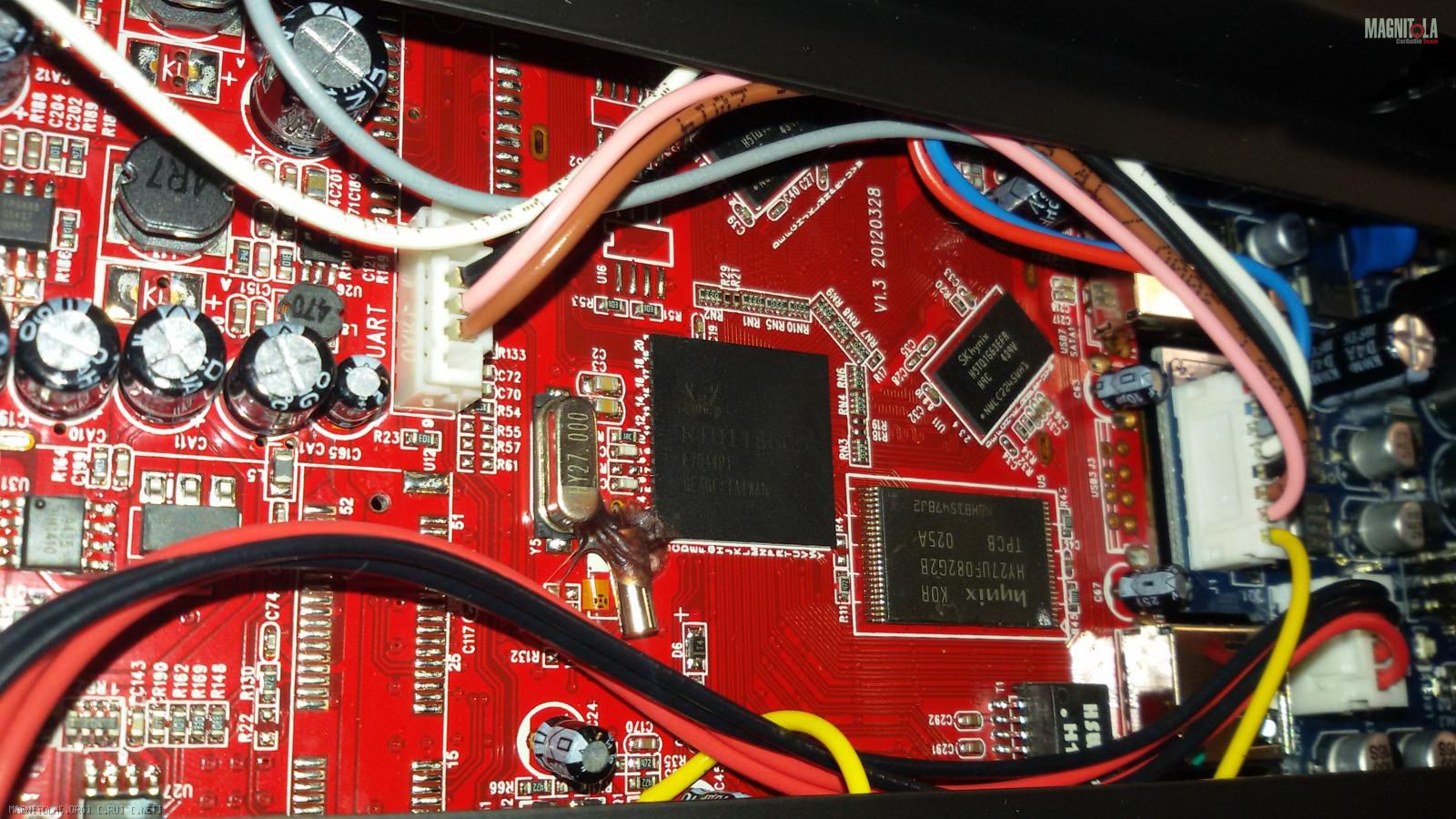

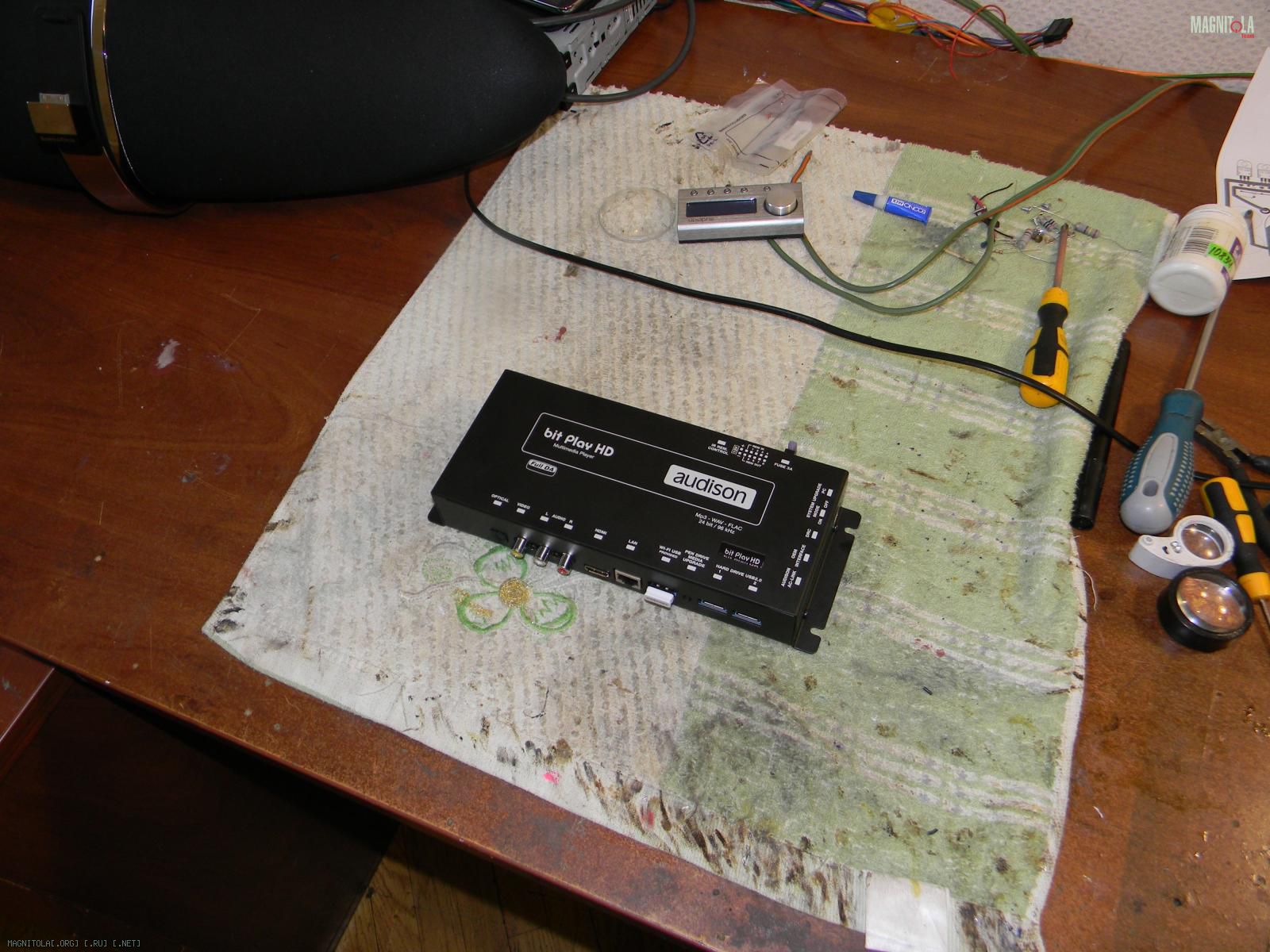

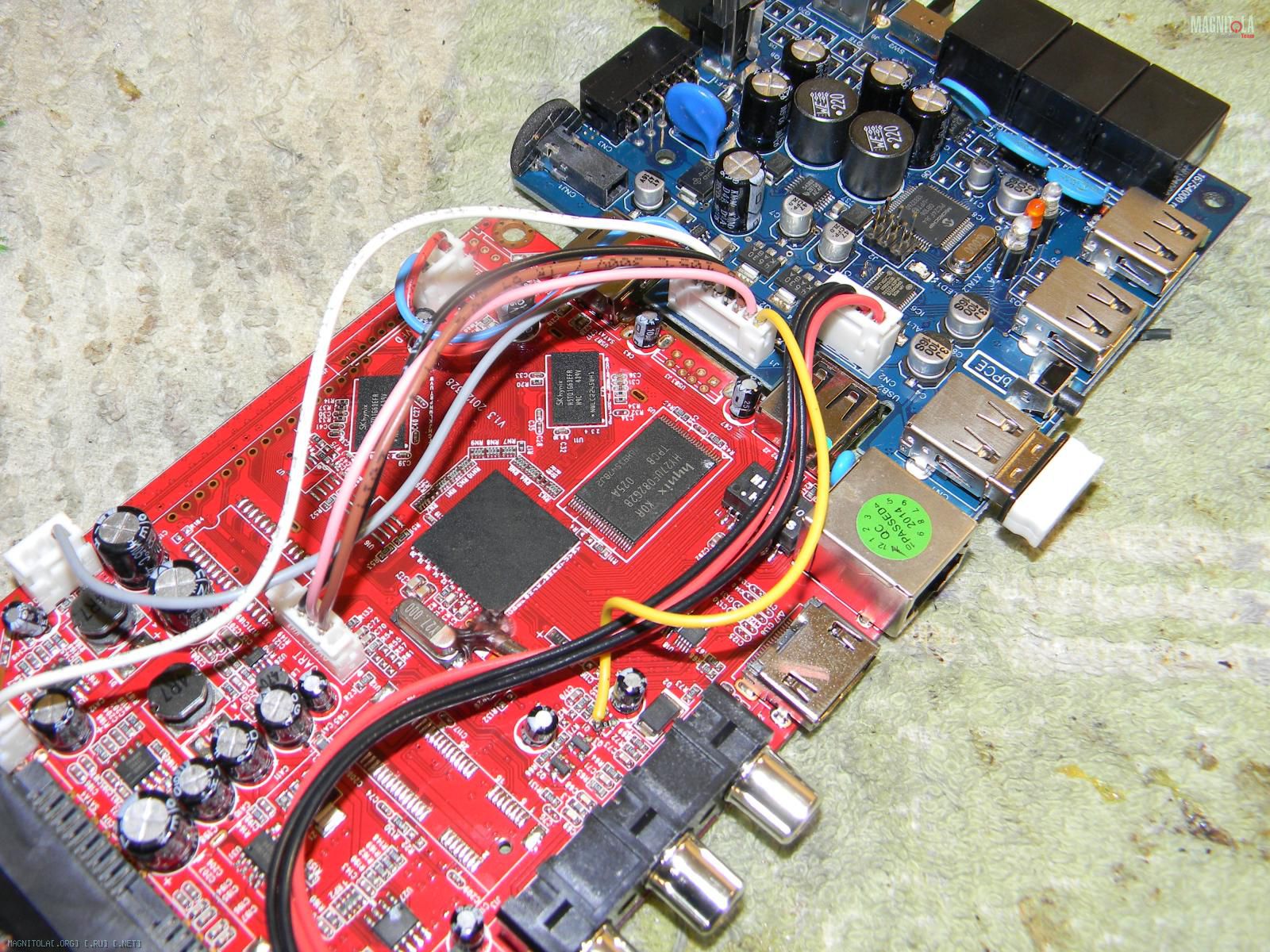

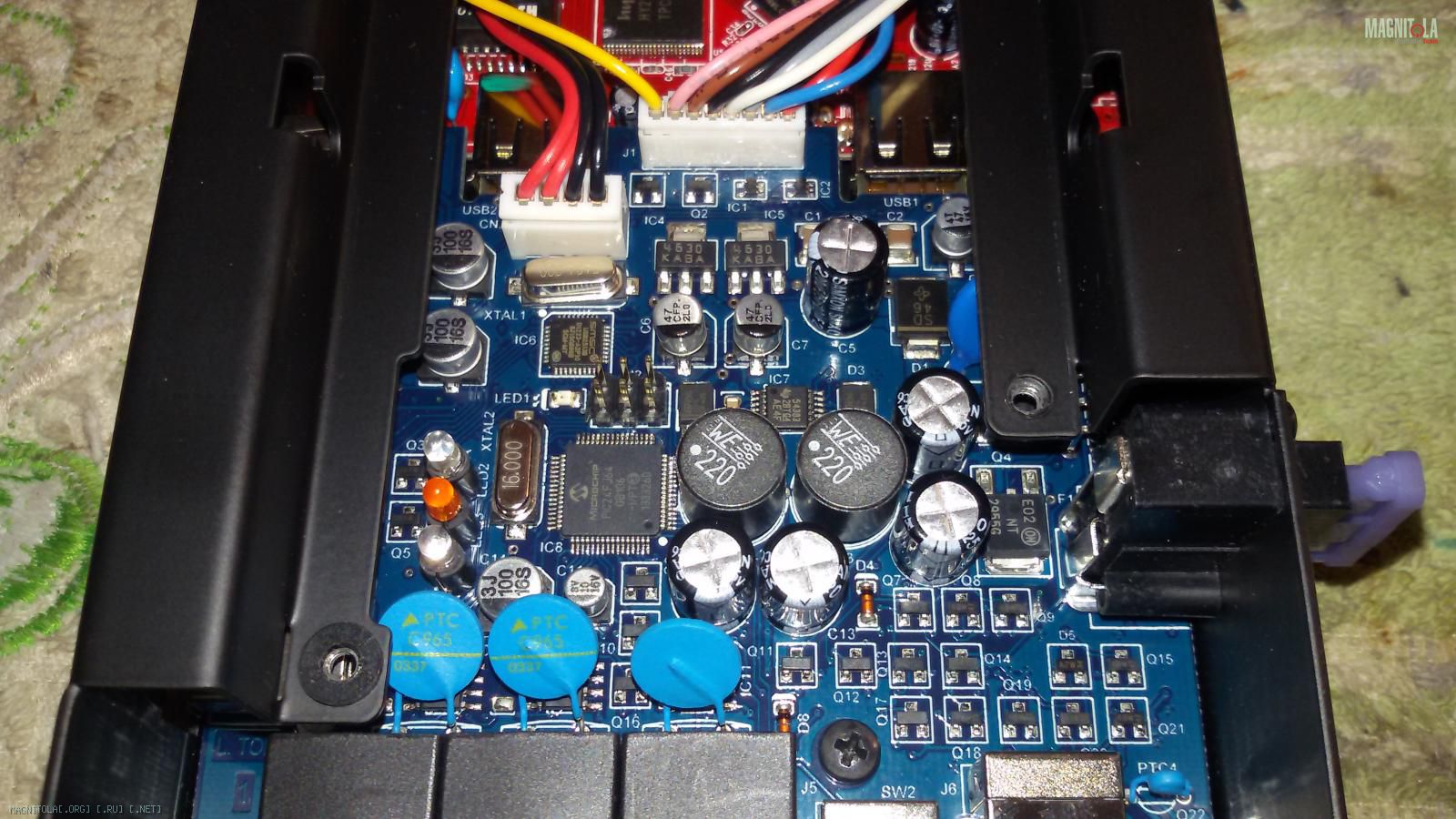

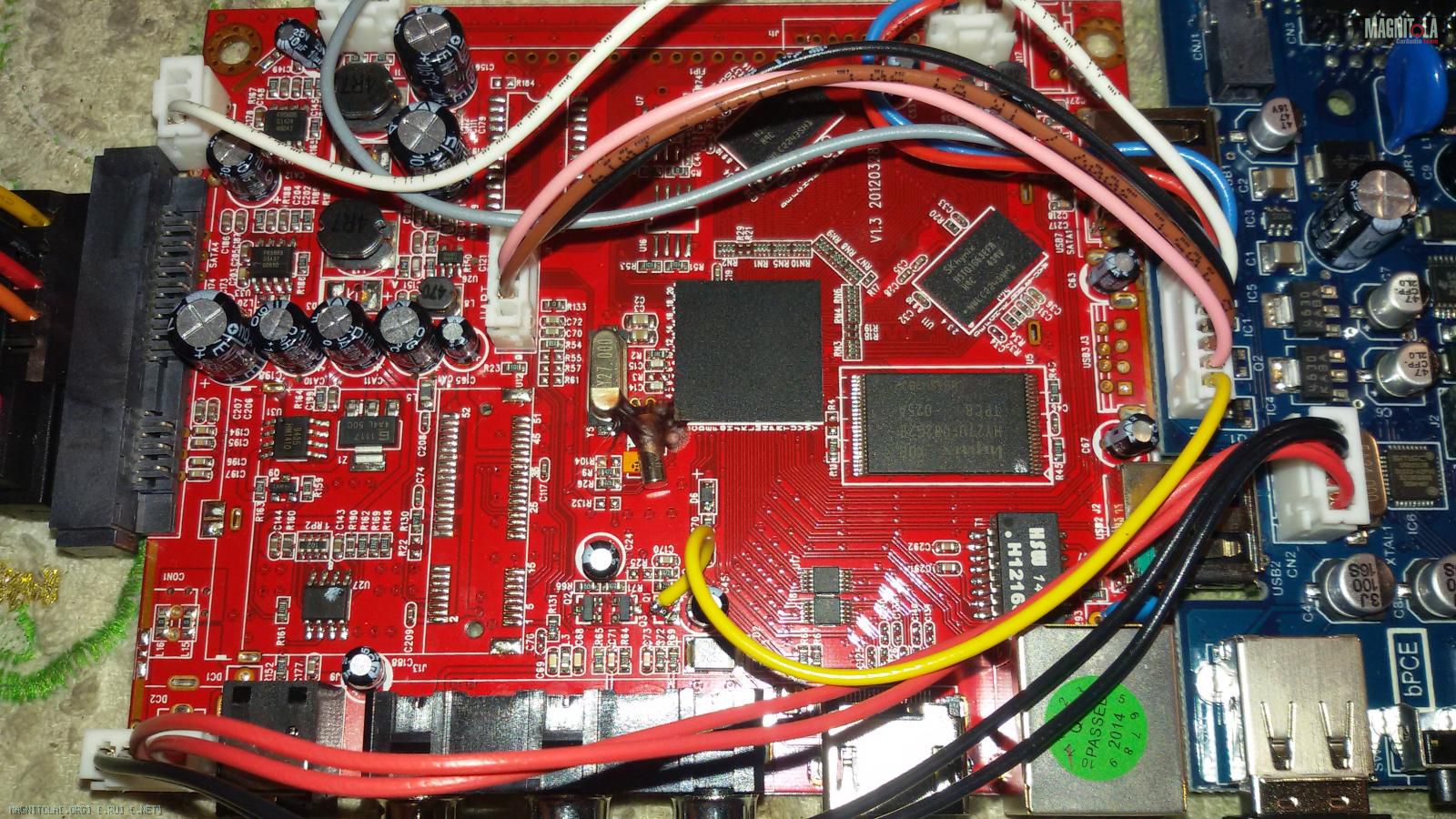

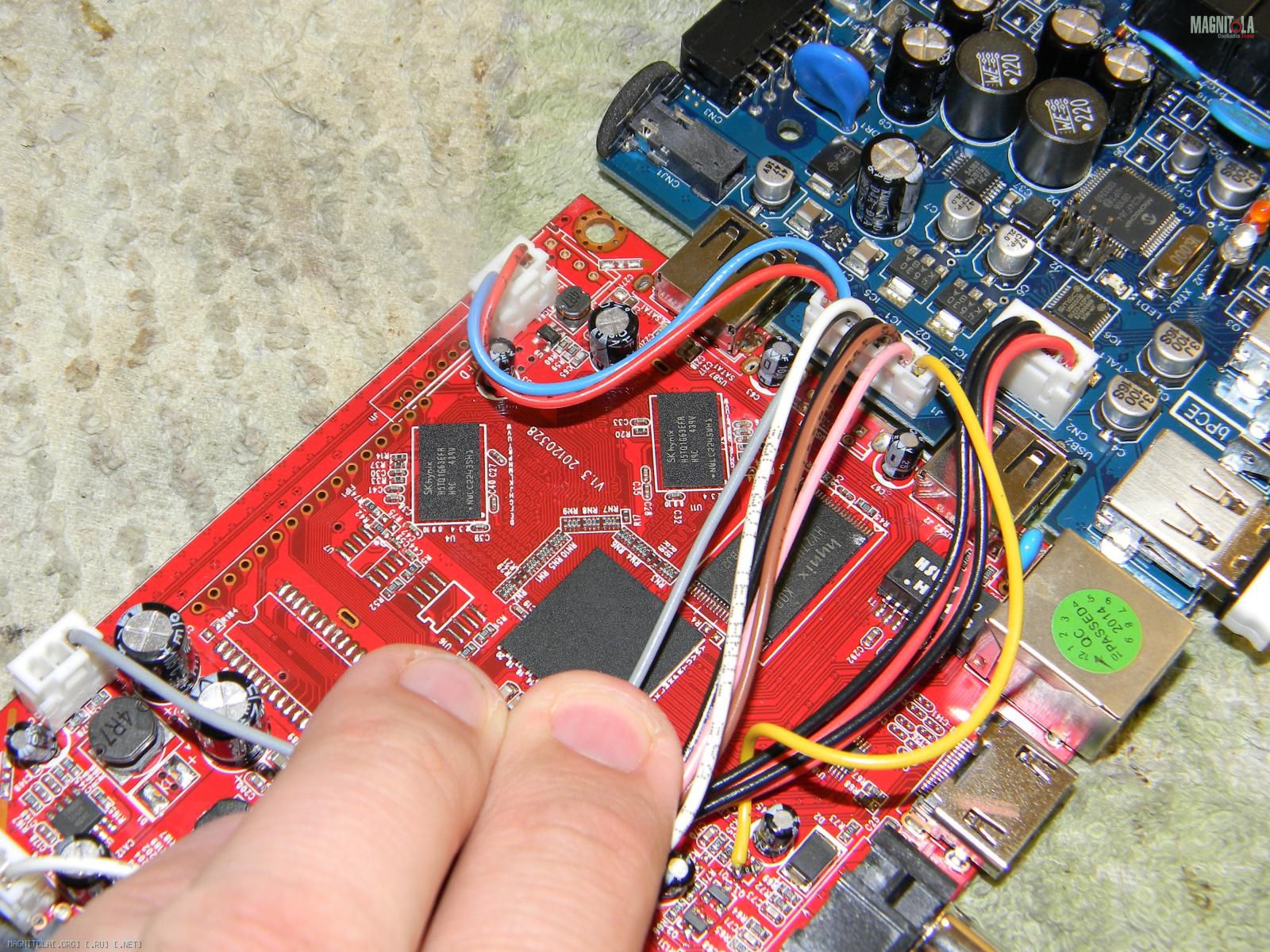

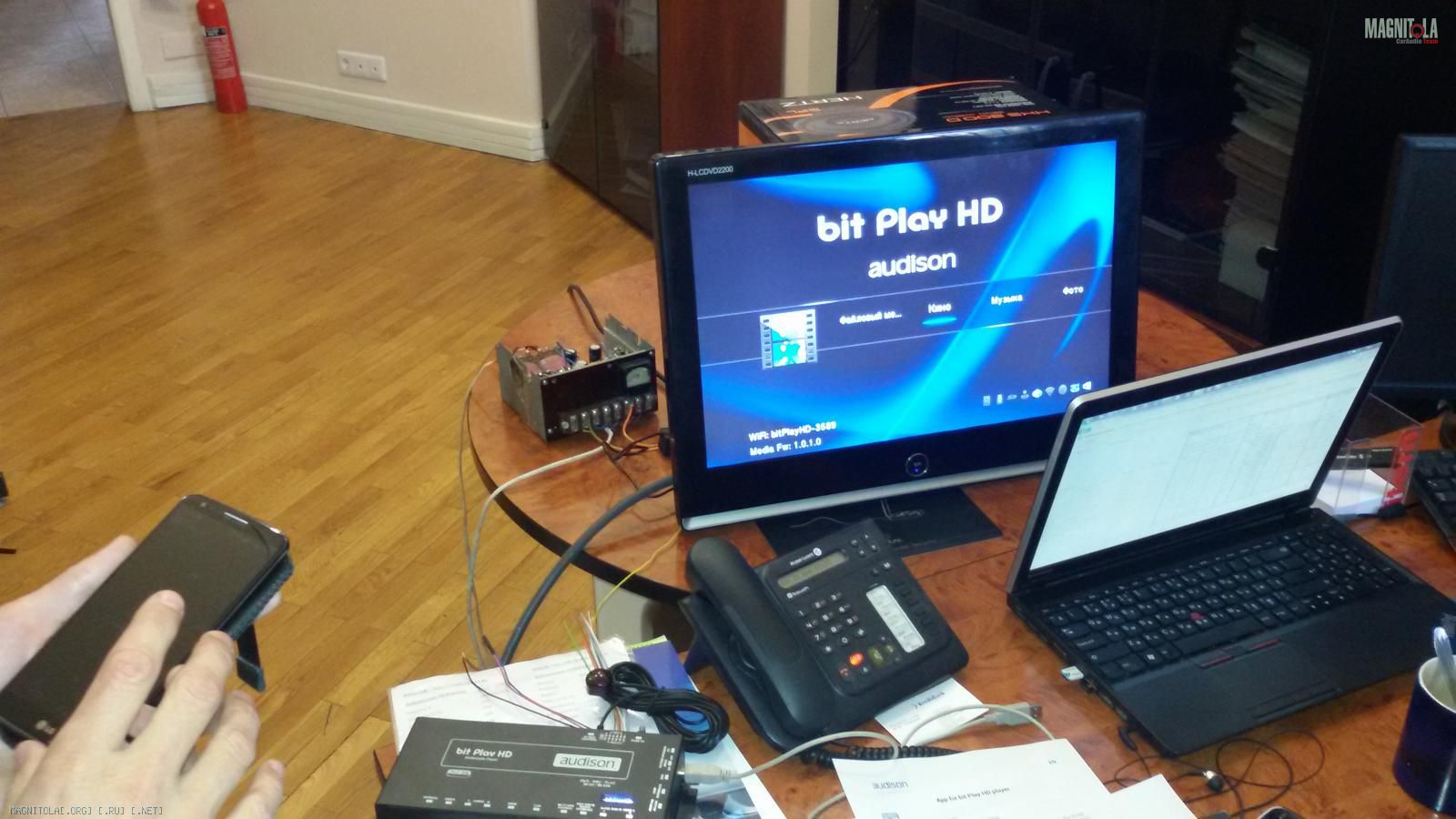

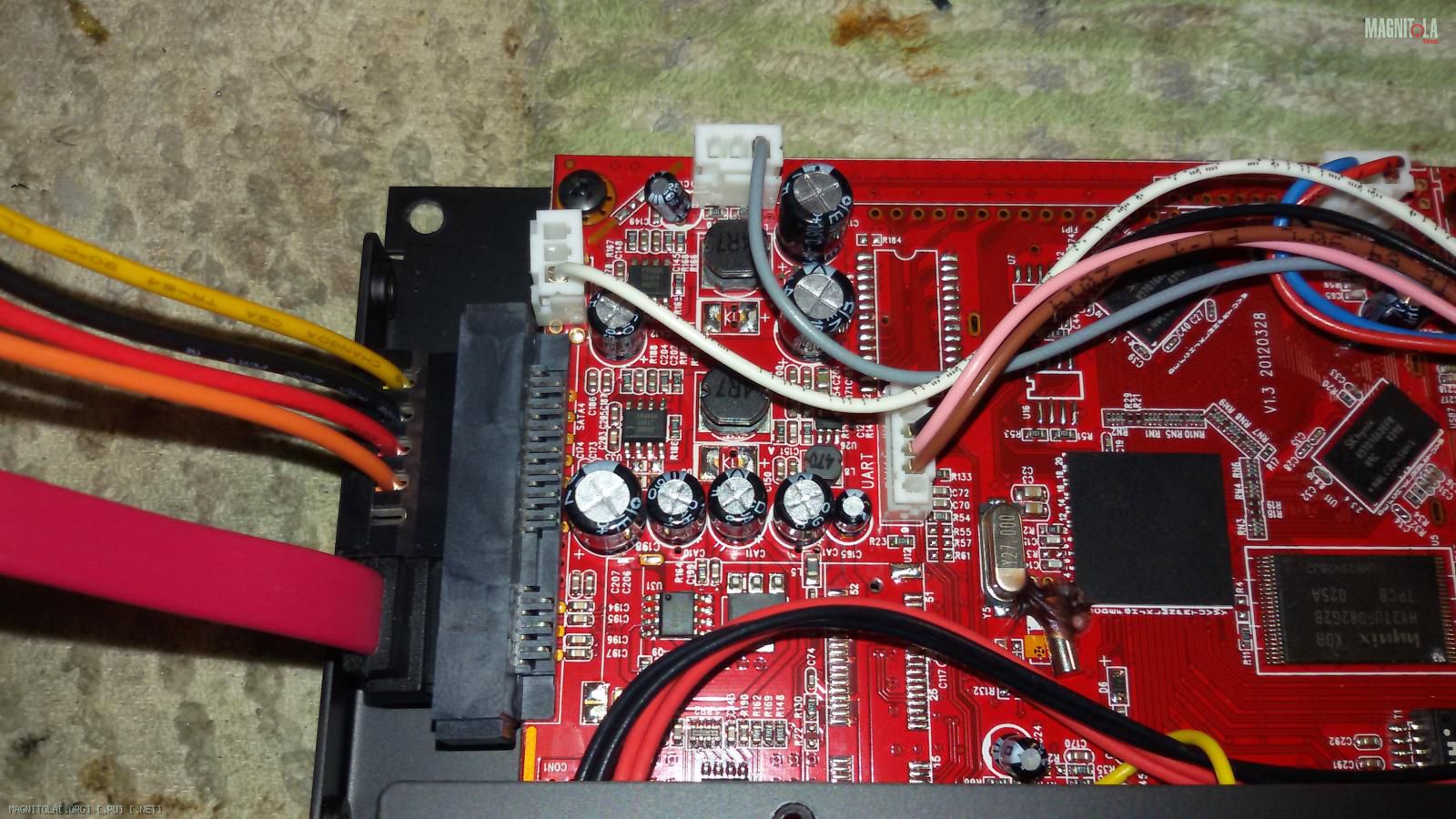

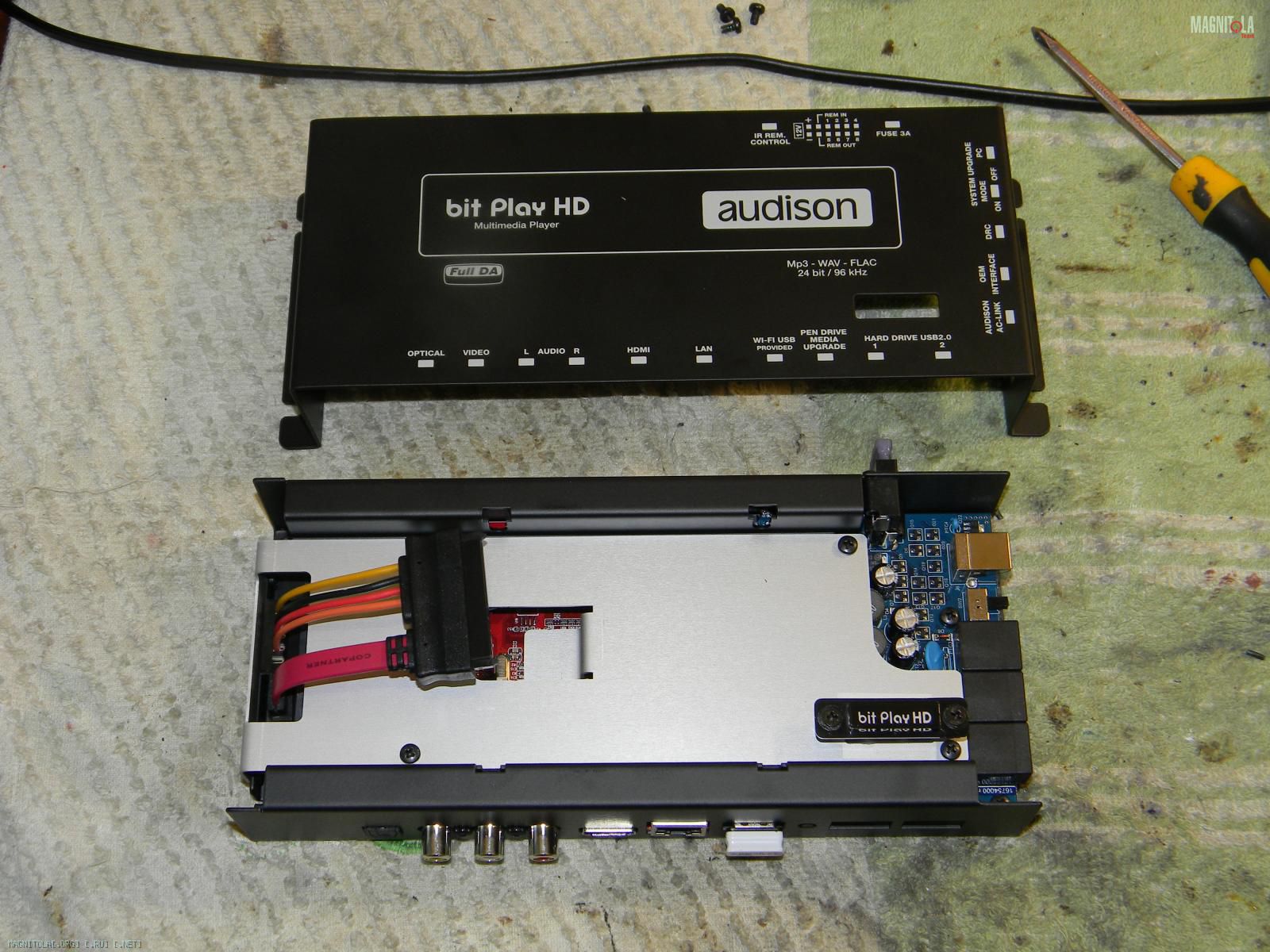

Приветствую. Буду выкладывать по возможности все сразу, ну или как получится... Audison Bit Play HD вид изнутри

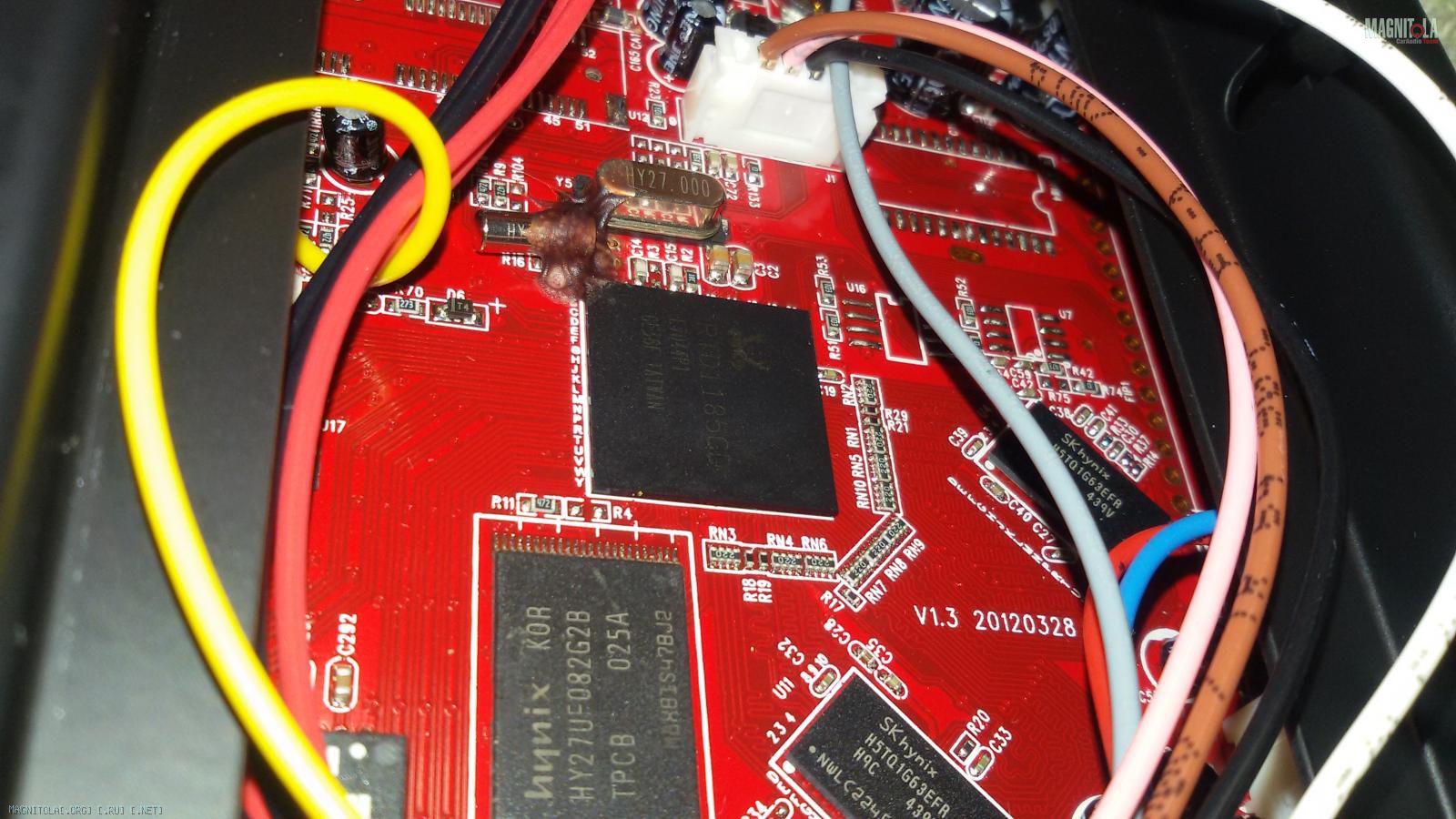

Вложение 762018Вложение 762020Вложение 762022Вложение 762024Вложение 762026Вложение 762028Вложение 762030Вложение 762032Вложение 762034Вложение 762036Вложение 762038Вложение 762040Вложение 762042Вложение 762044Вложение 762046Вложение 762048Вложение 762050Вложение 762052Вложение 762054Вложение 762056Плохо видно, на всякий случай маркировка чипа:RTD1185CDЦитата:
Сообщение от gena60
мне кажется я первый раз вижу диагональное расположение микросхем вообще где либо :eek:

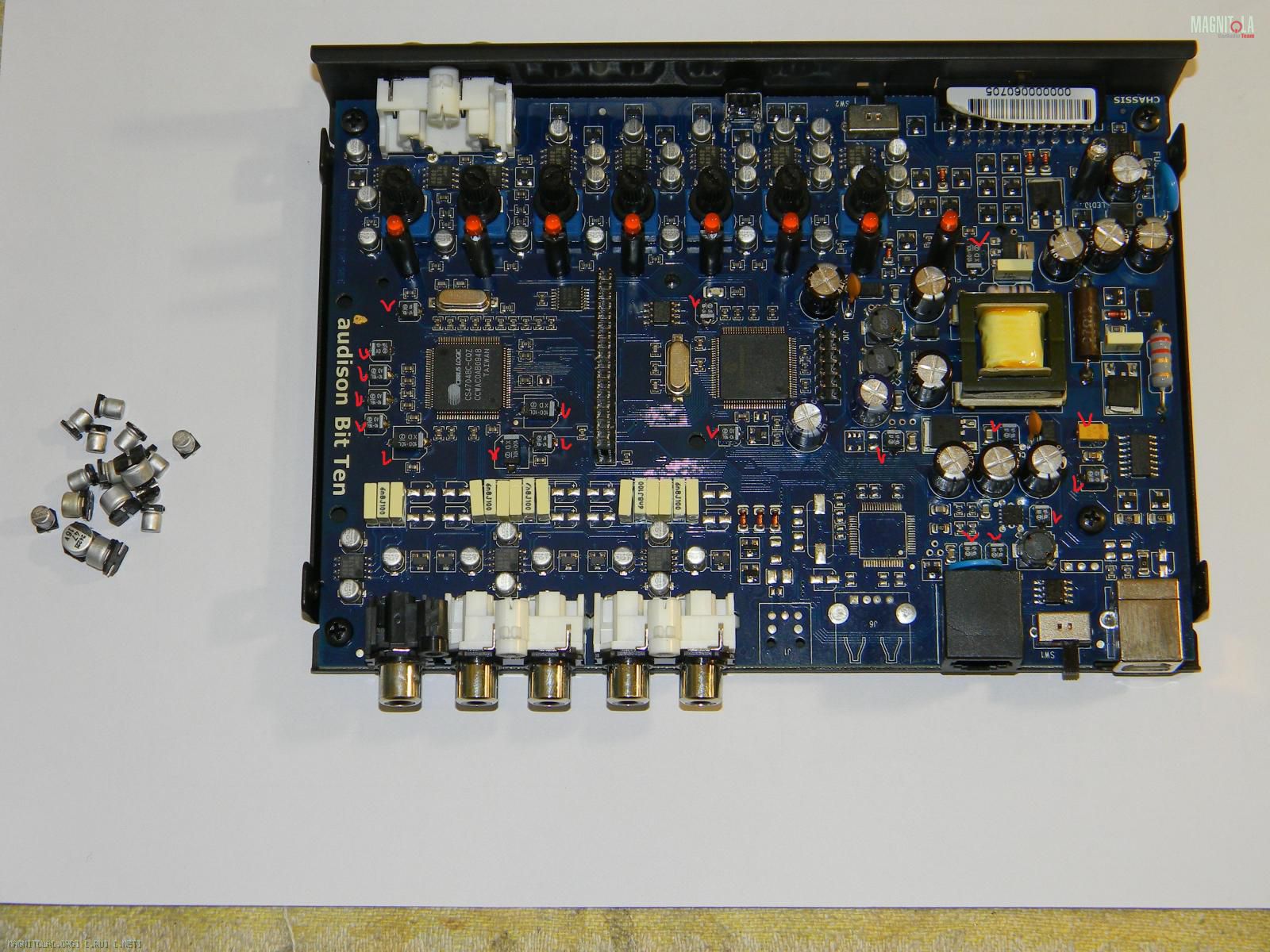

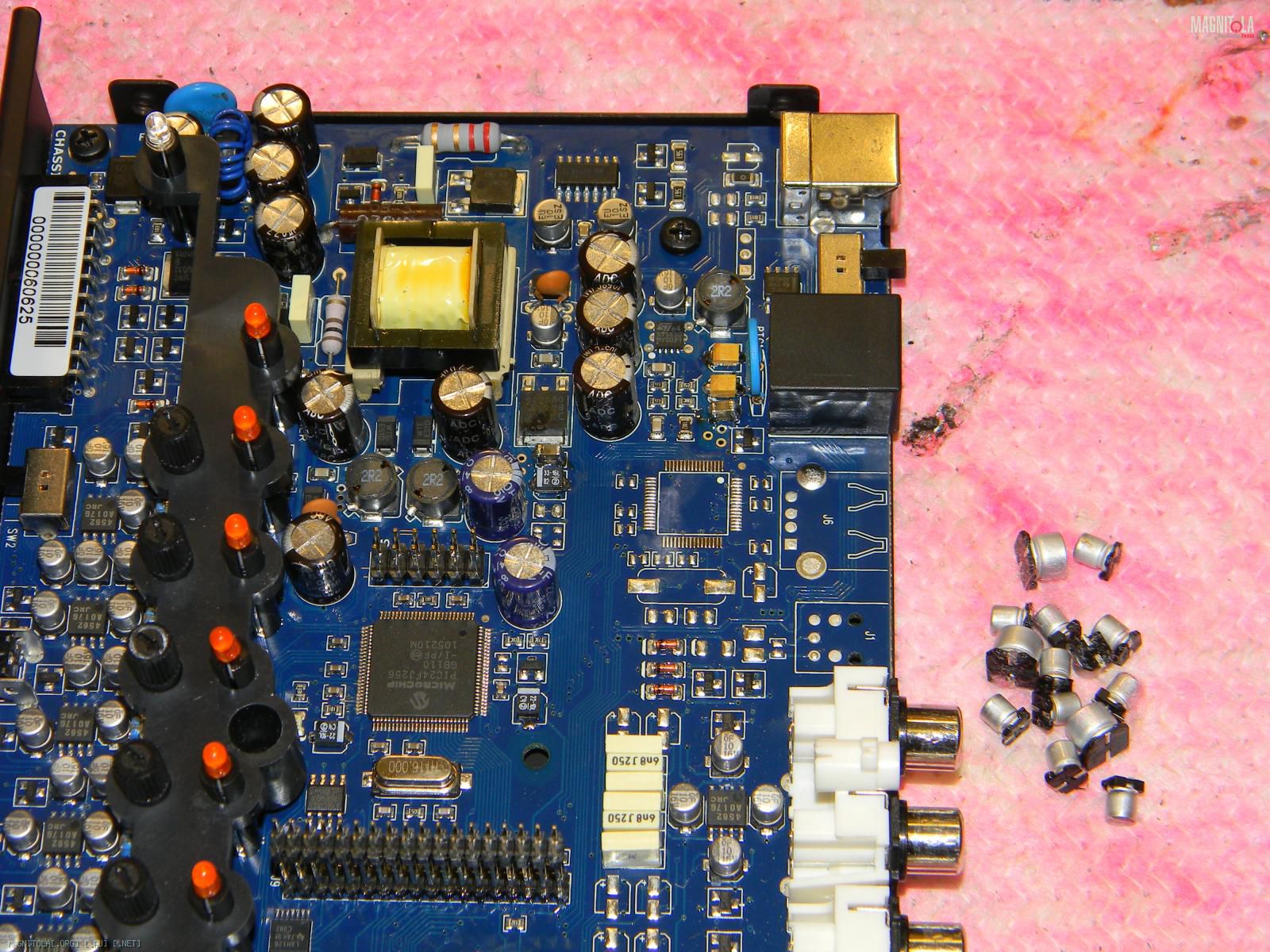

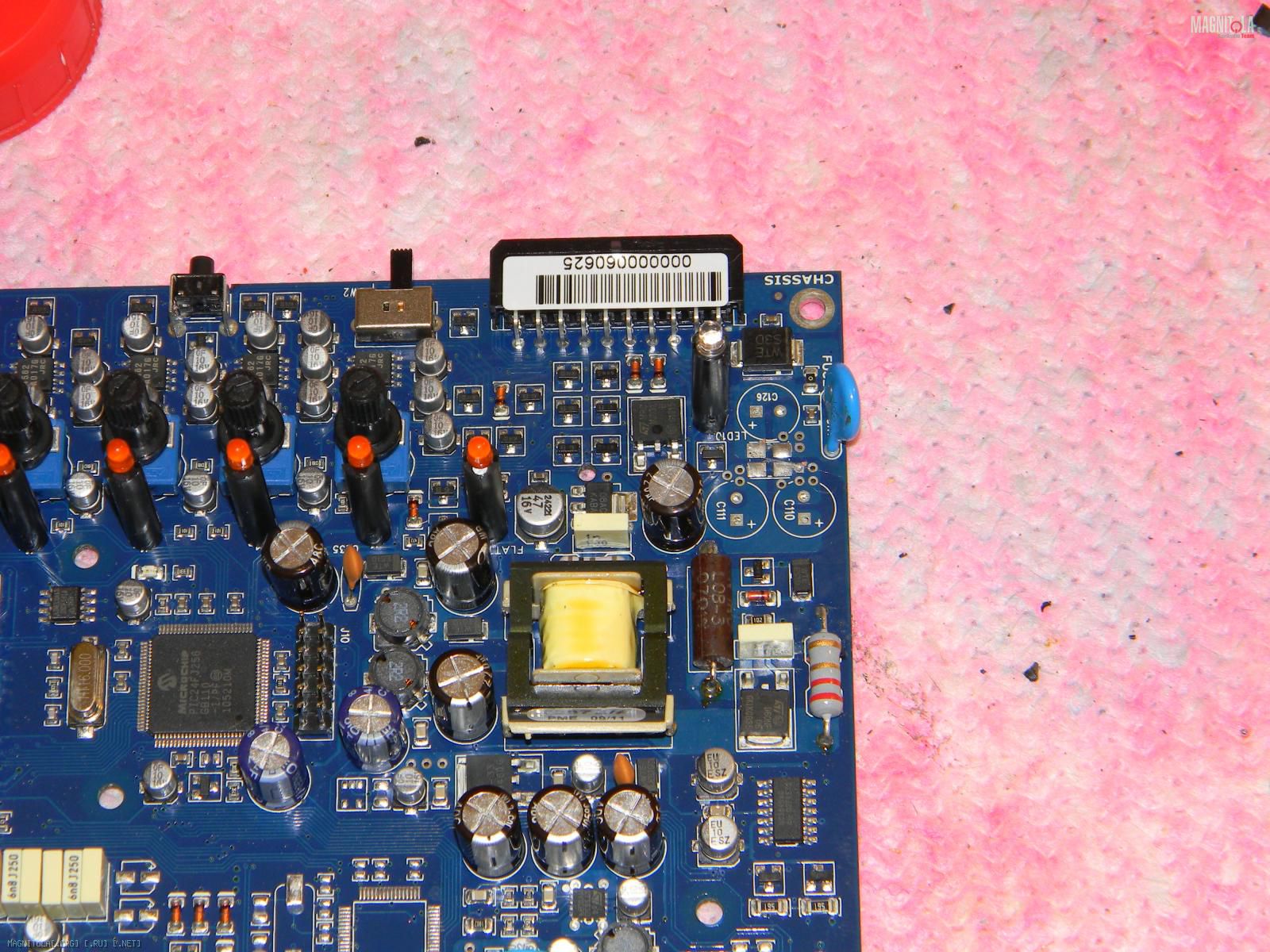

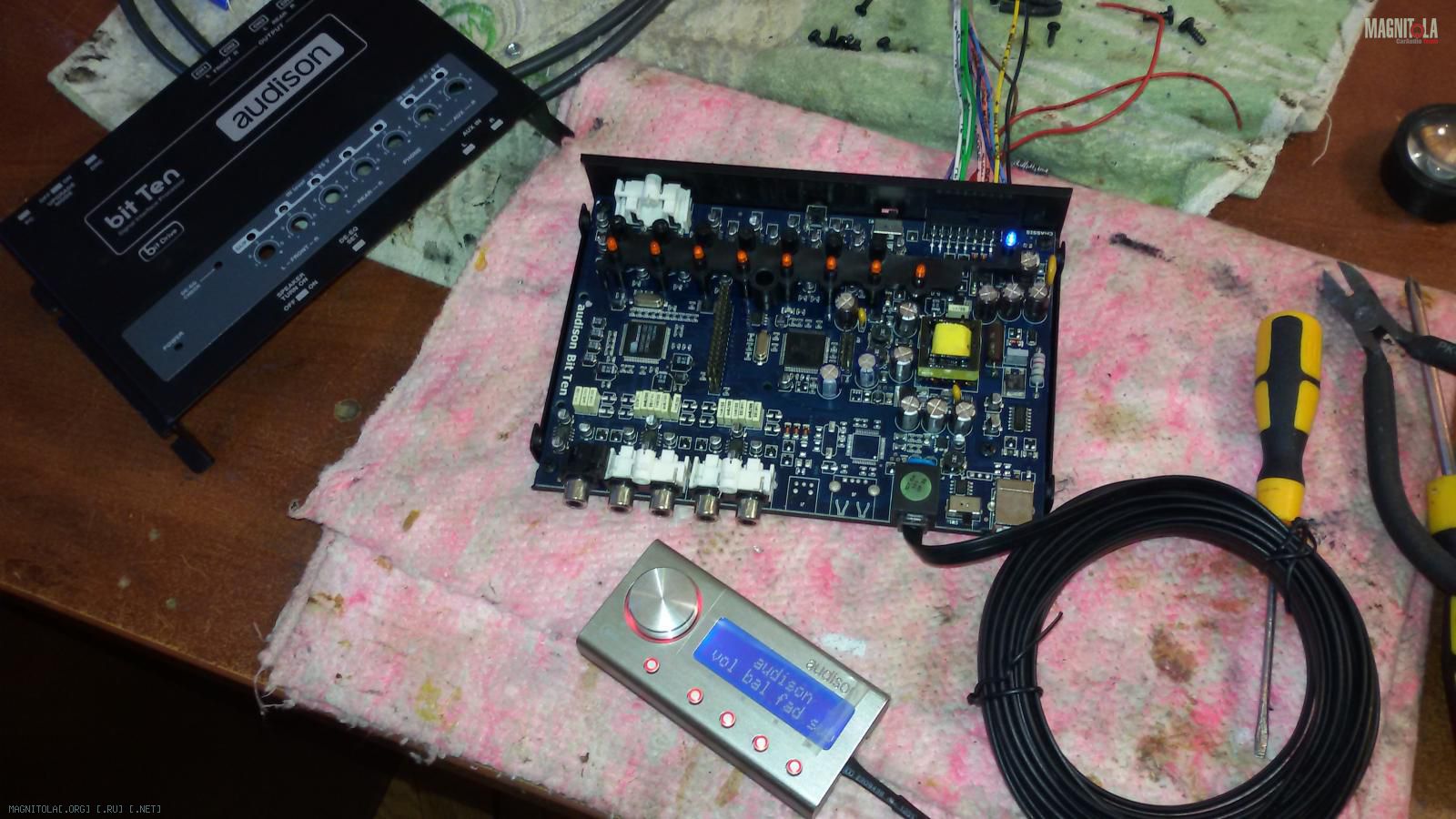

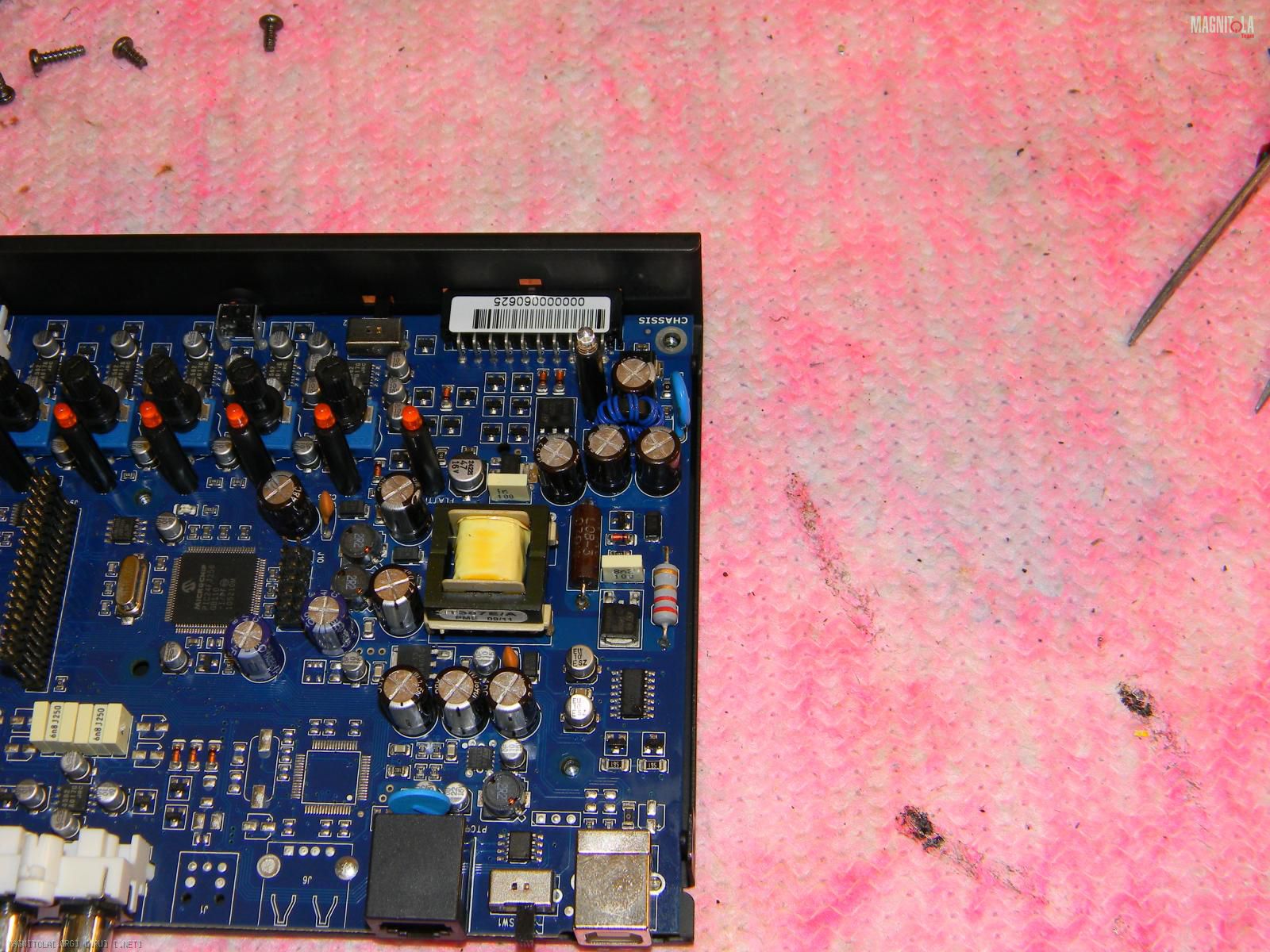

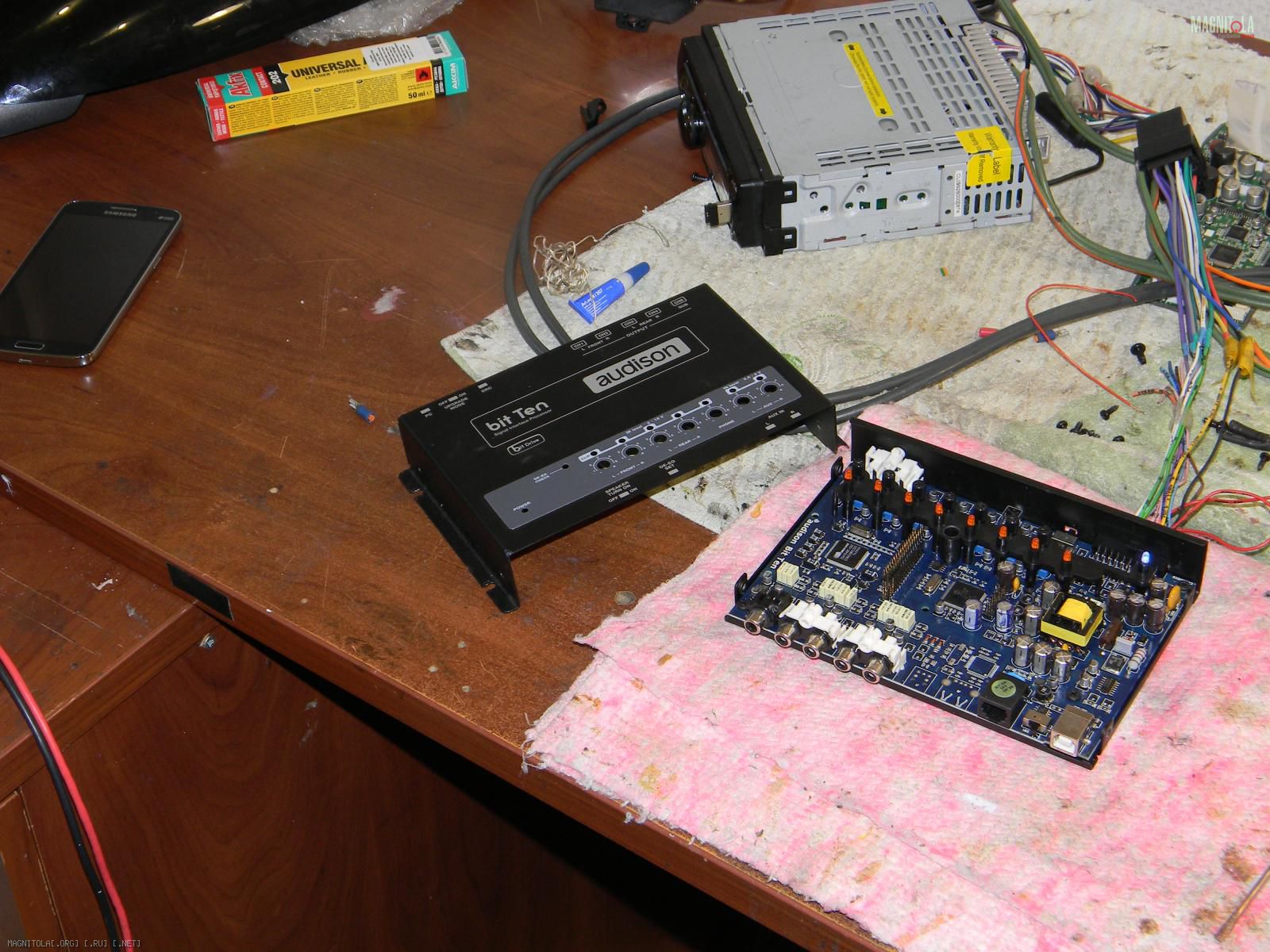

Можно сравнить с устройством младшего проца Bit Ten:Вложение 762098Вложение 762100Вложение 762102Вложение 762104Вложение 762106Вложение 762108Вложение 762136
