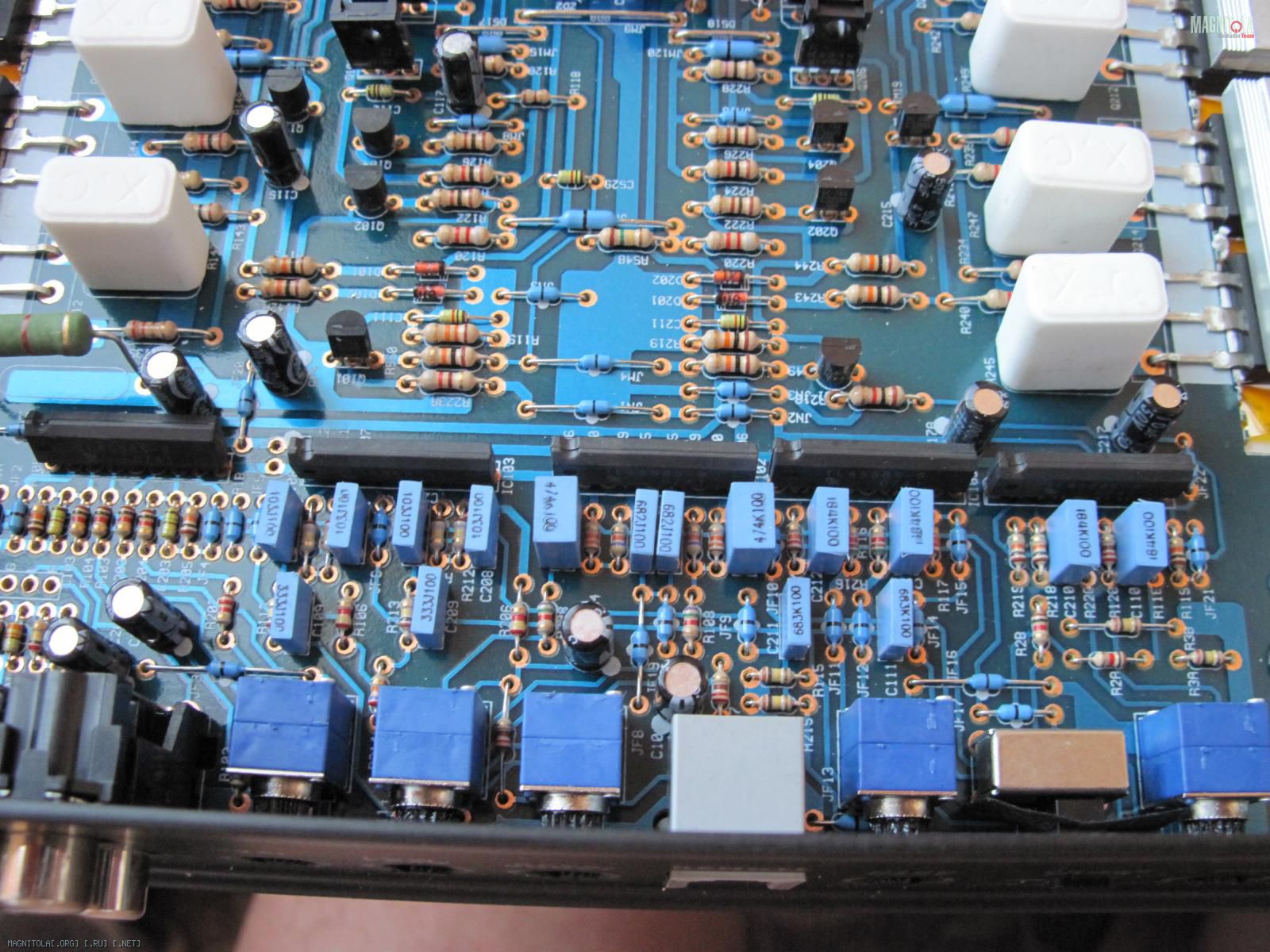

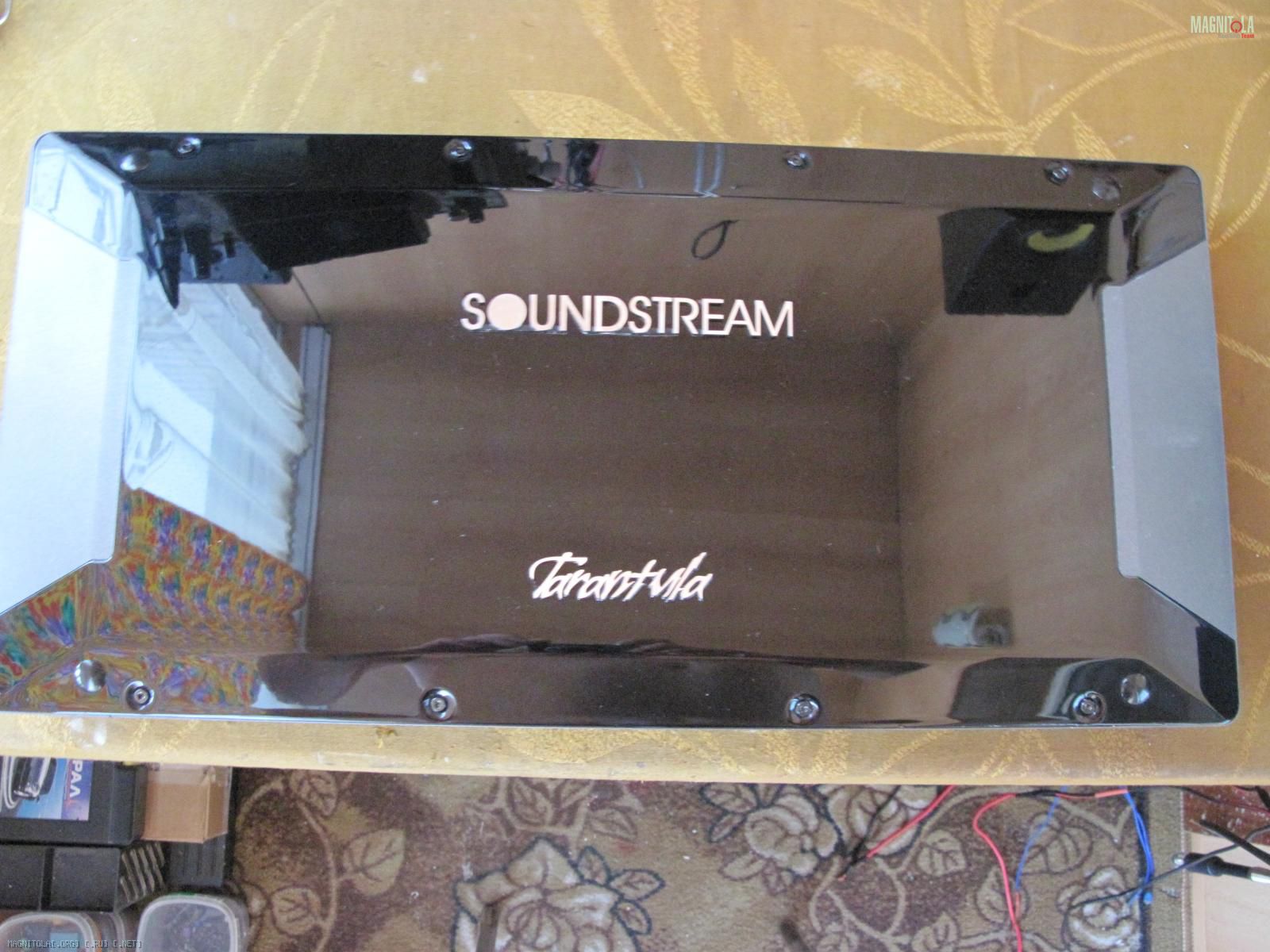

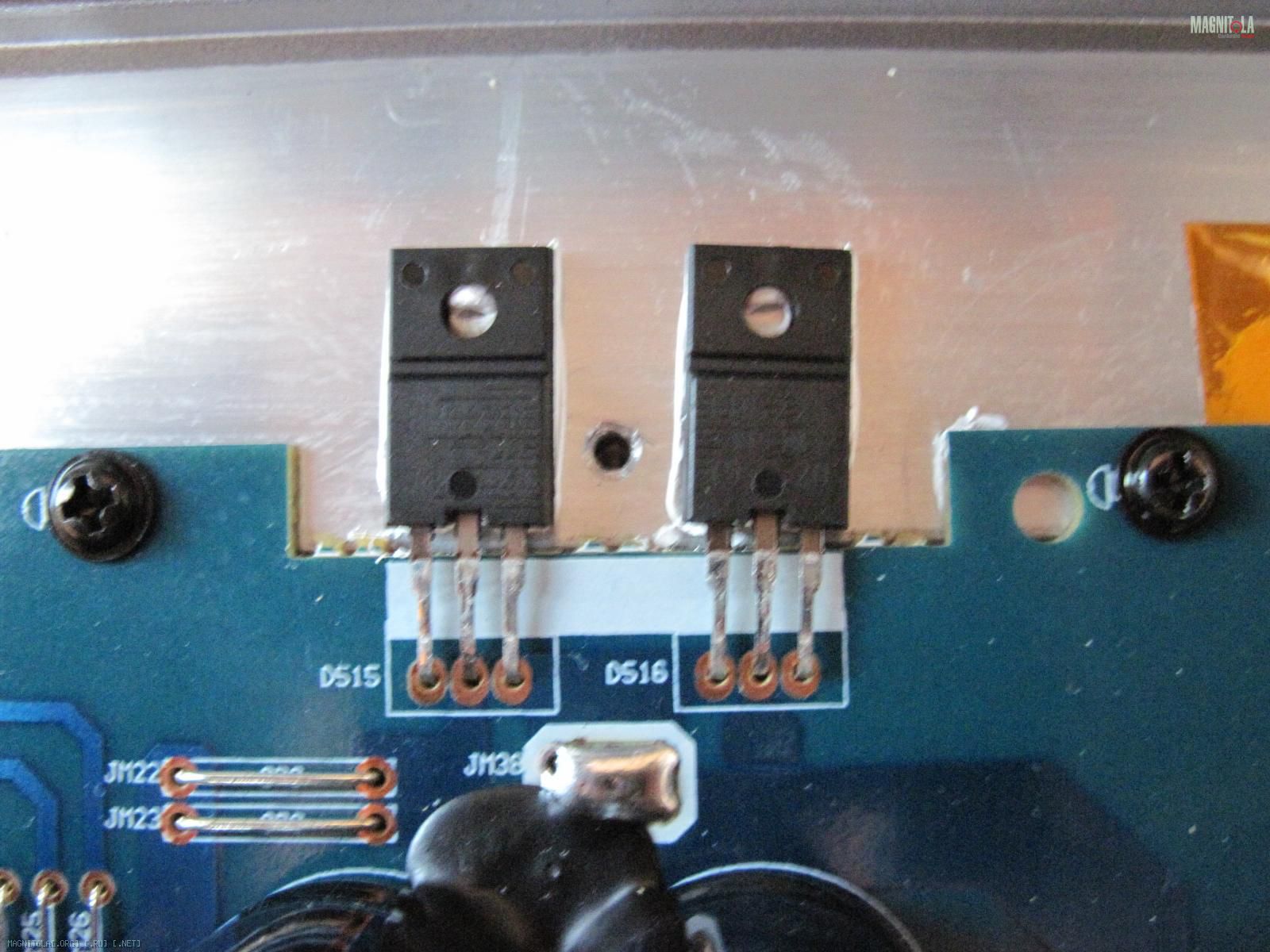

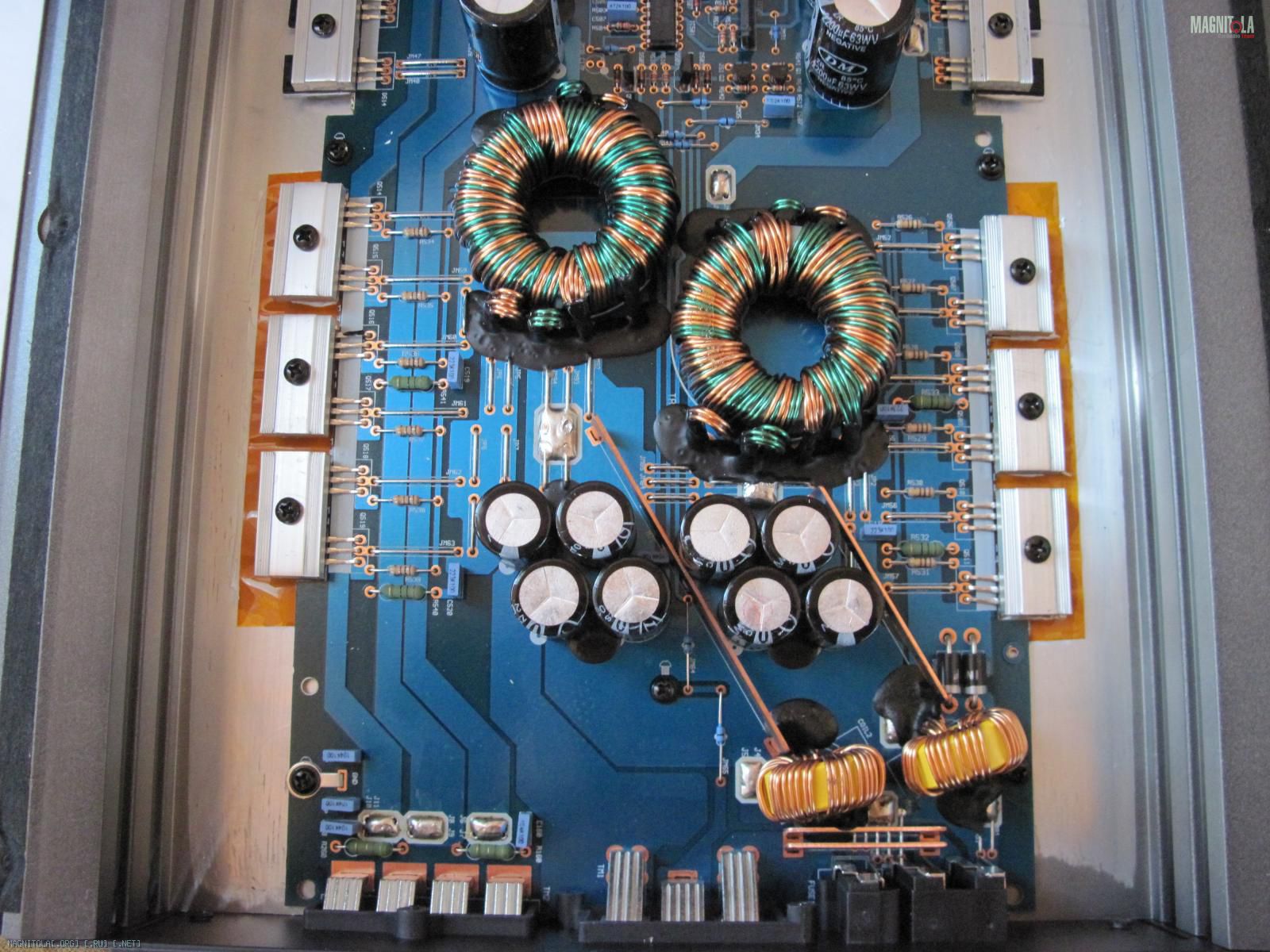

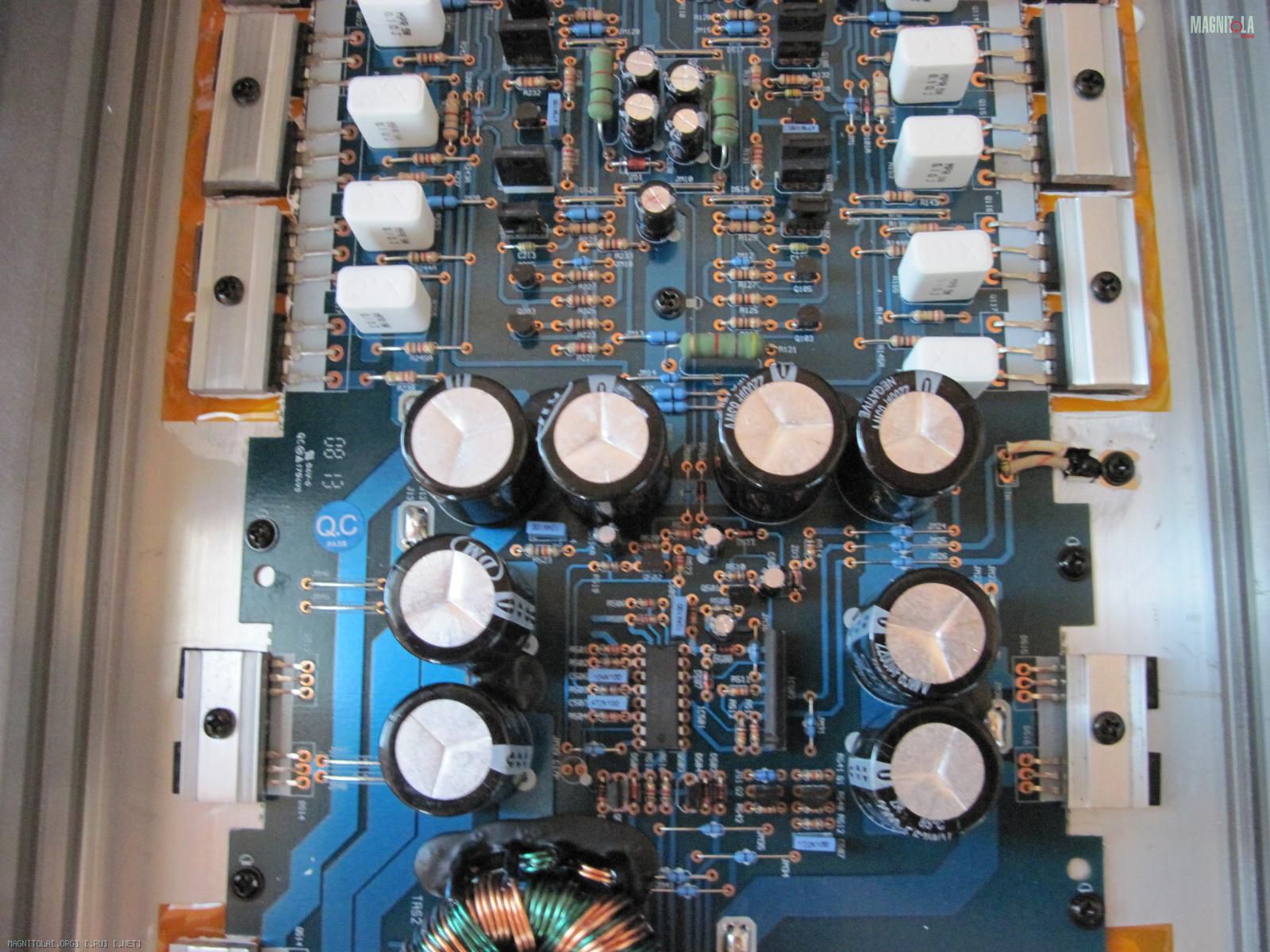

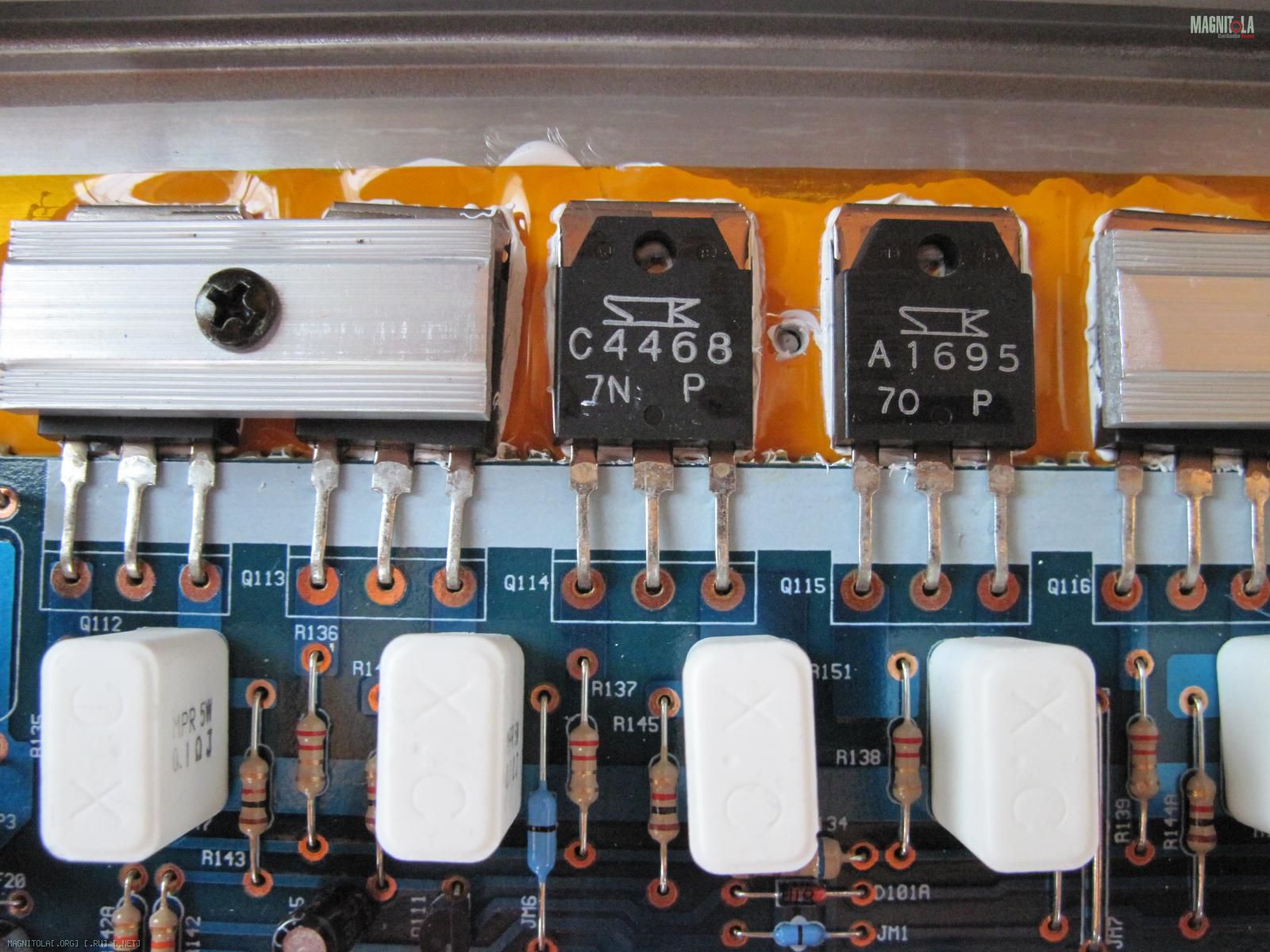

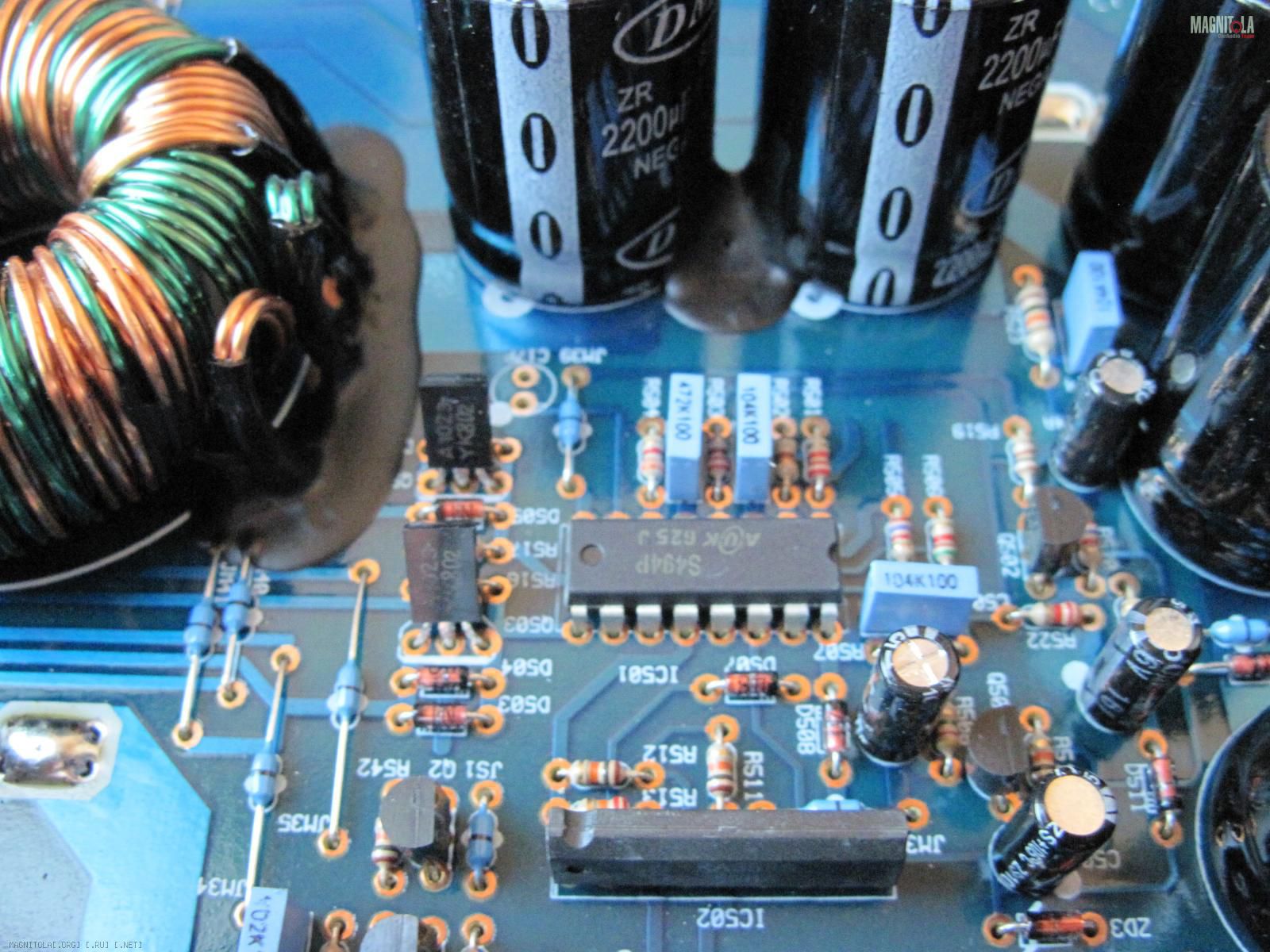

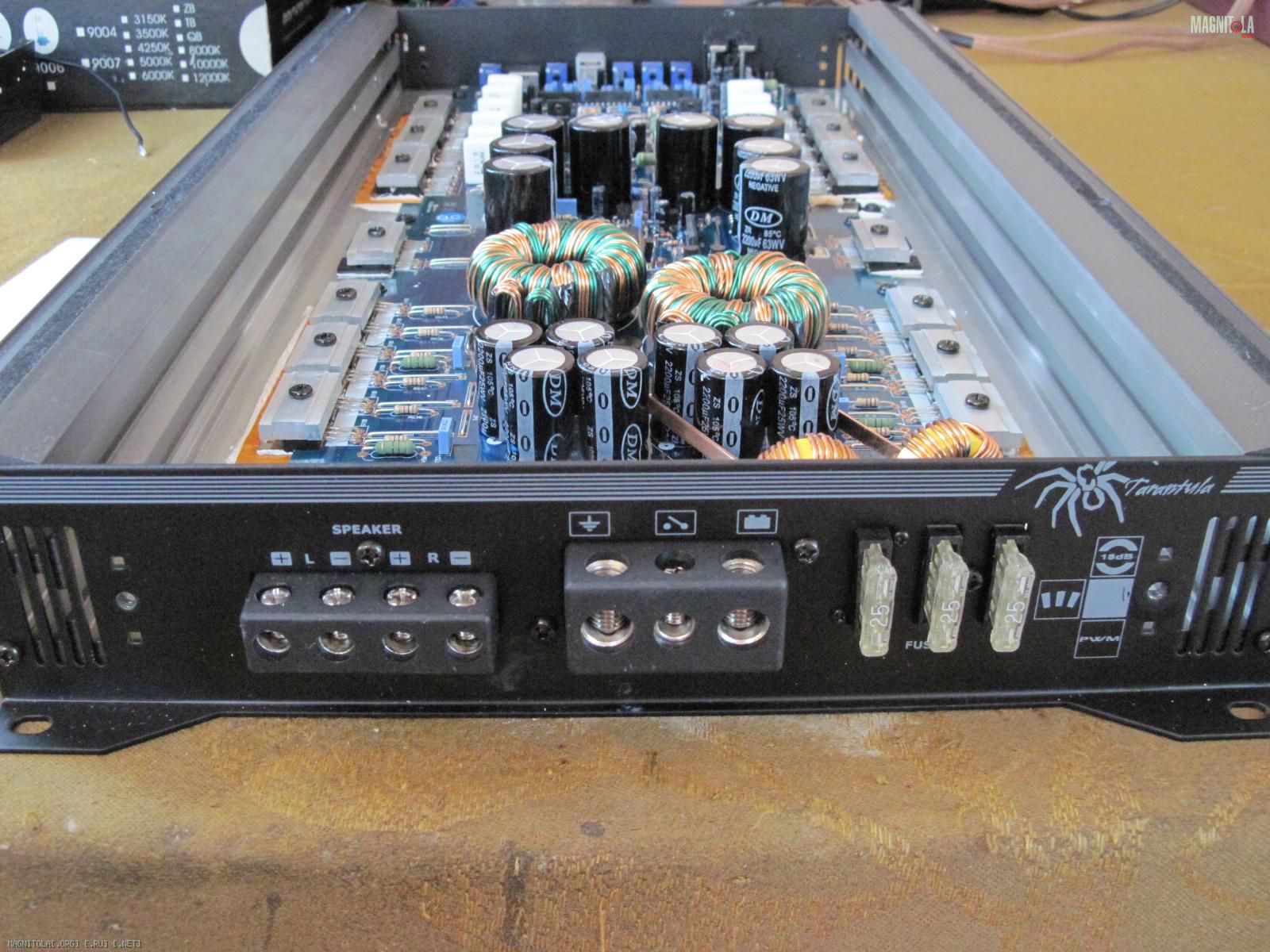

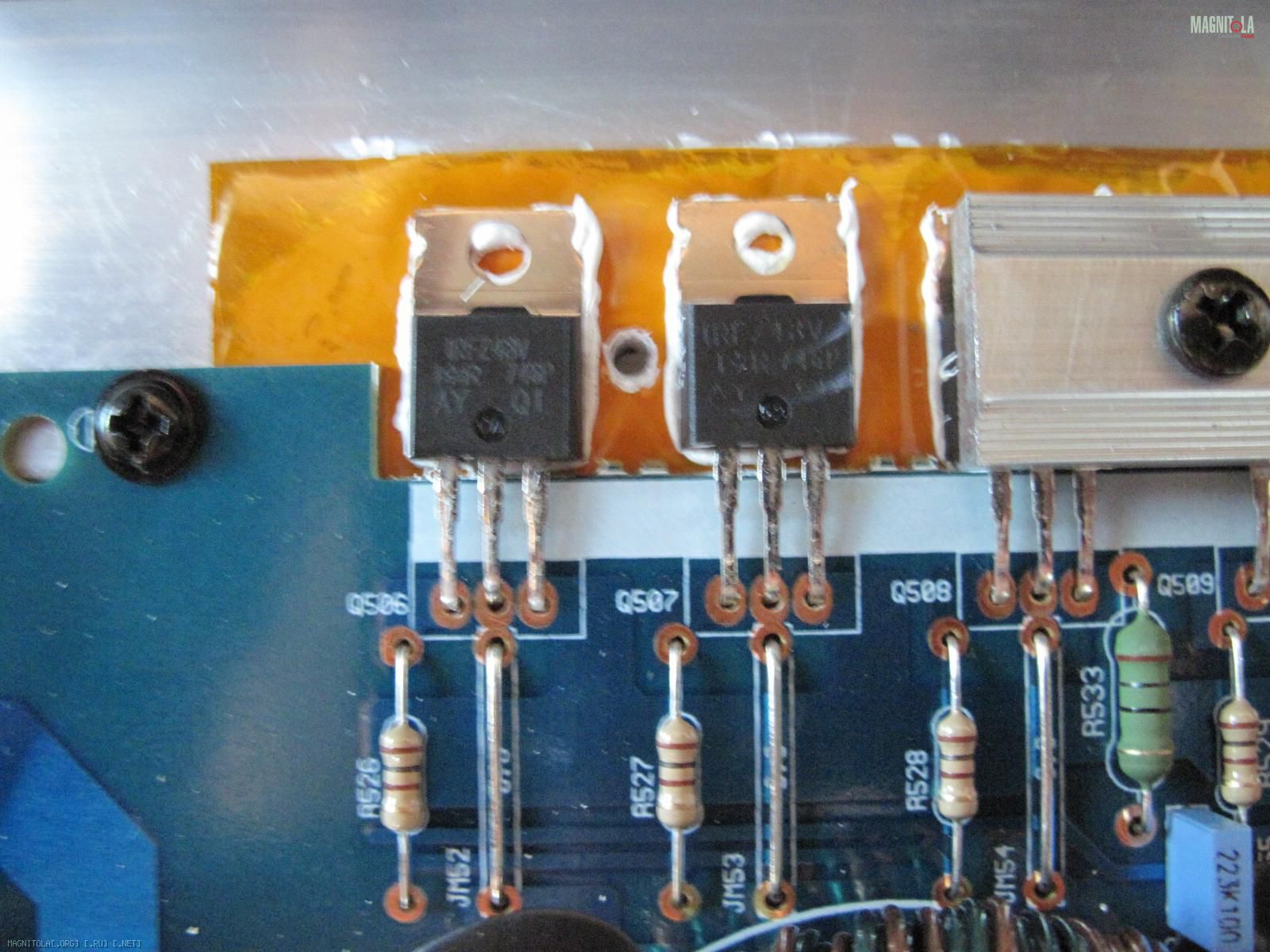

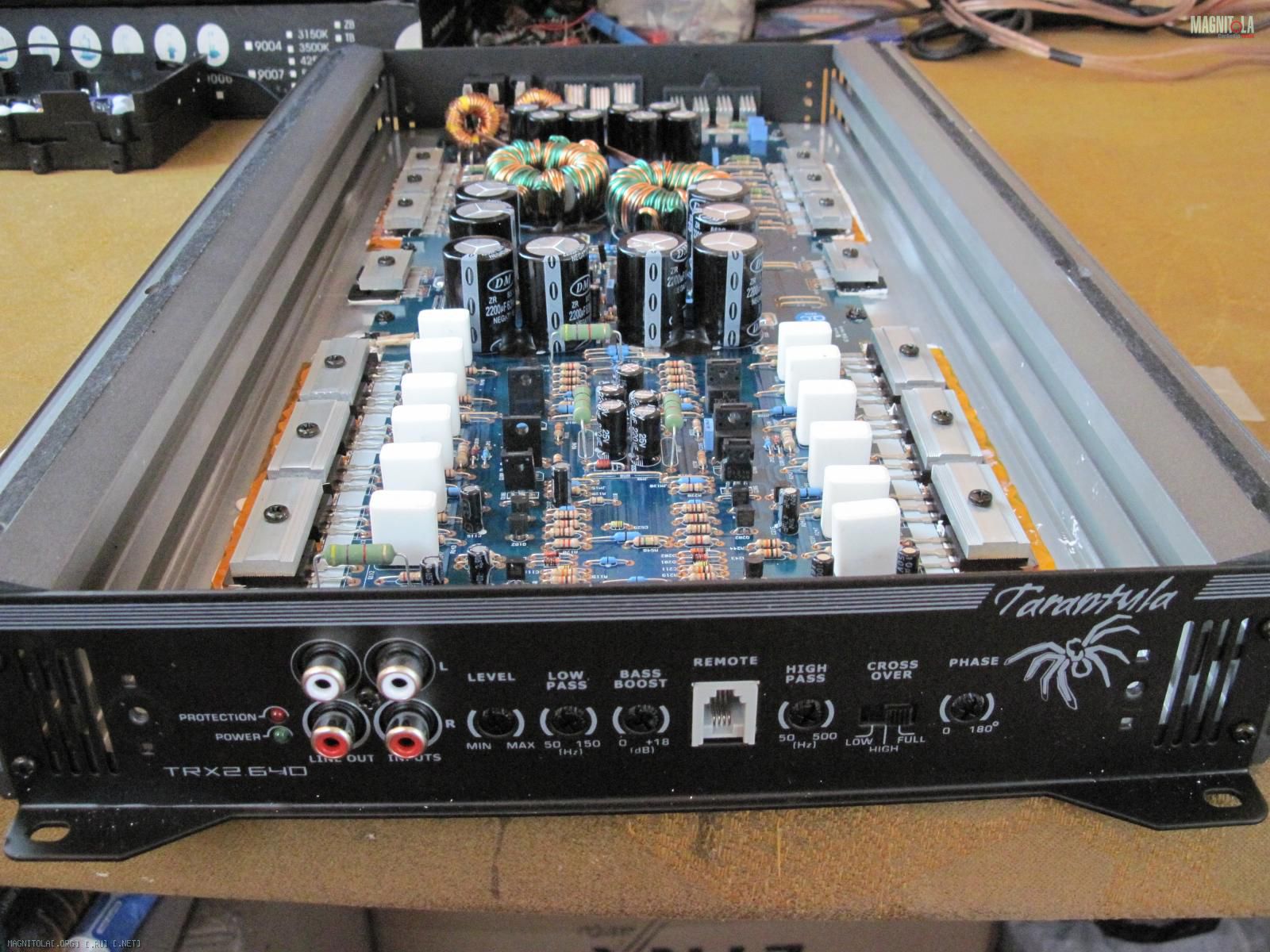

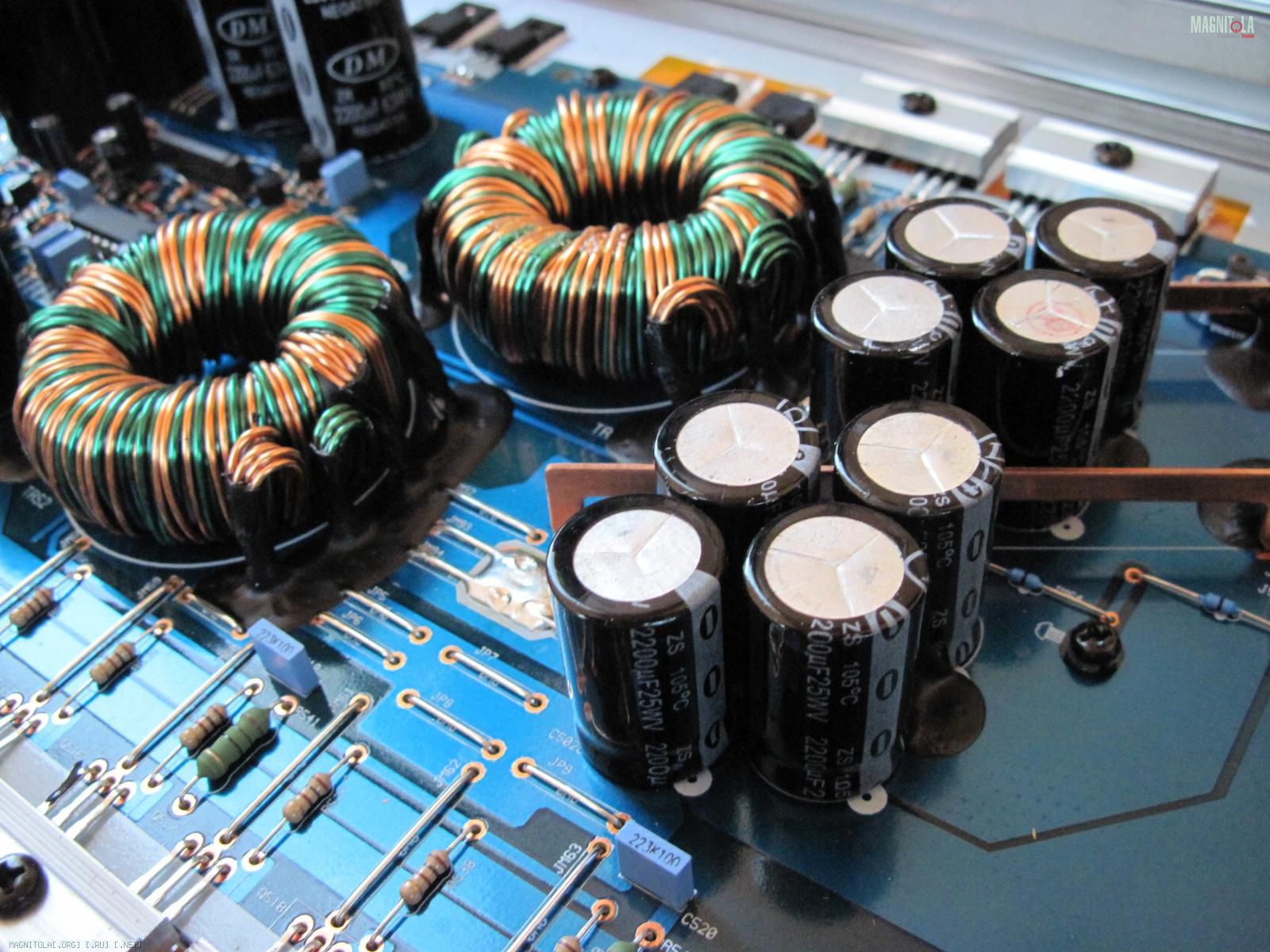

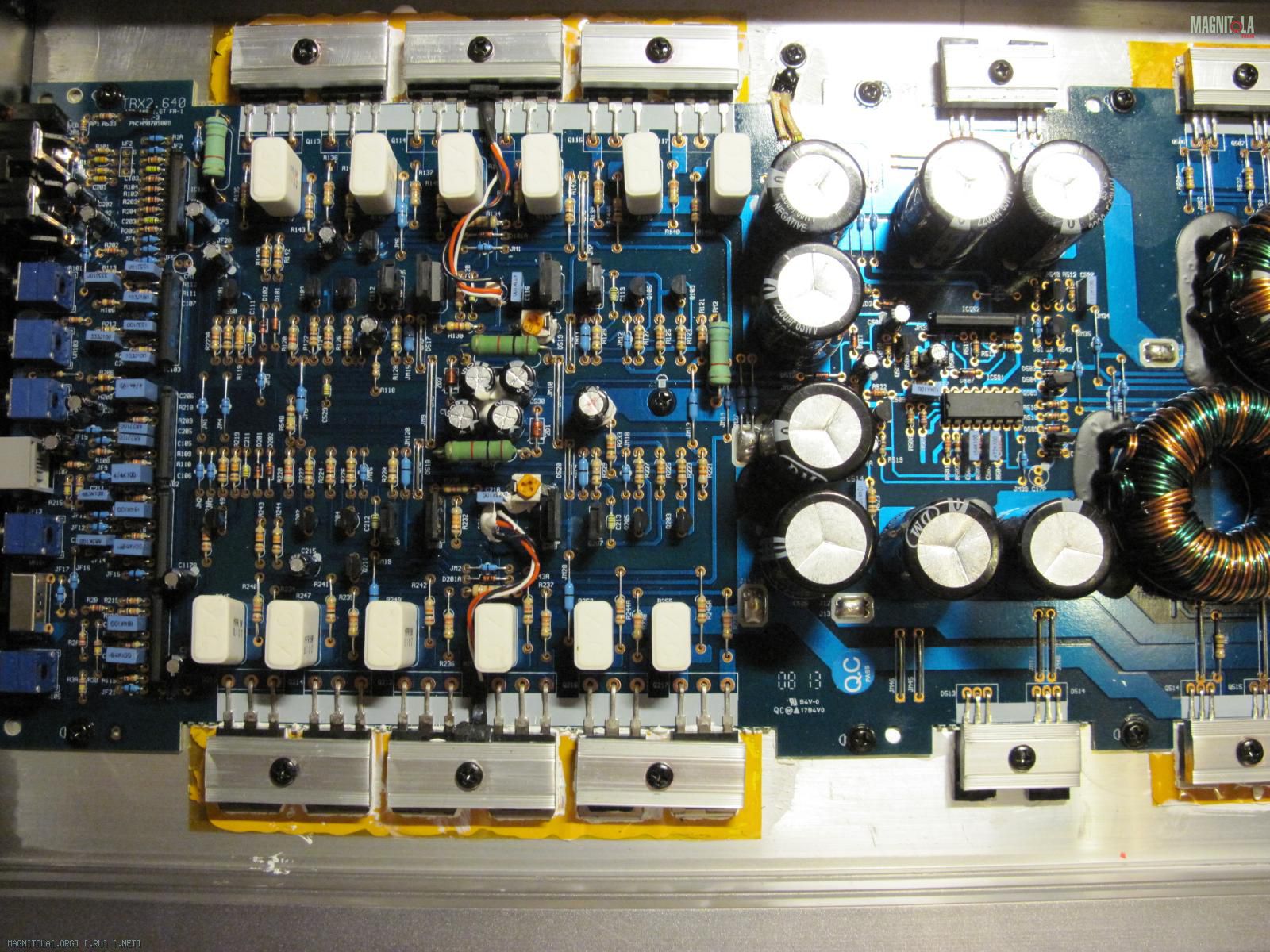

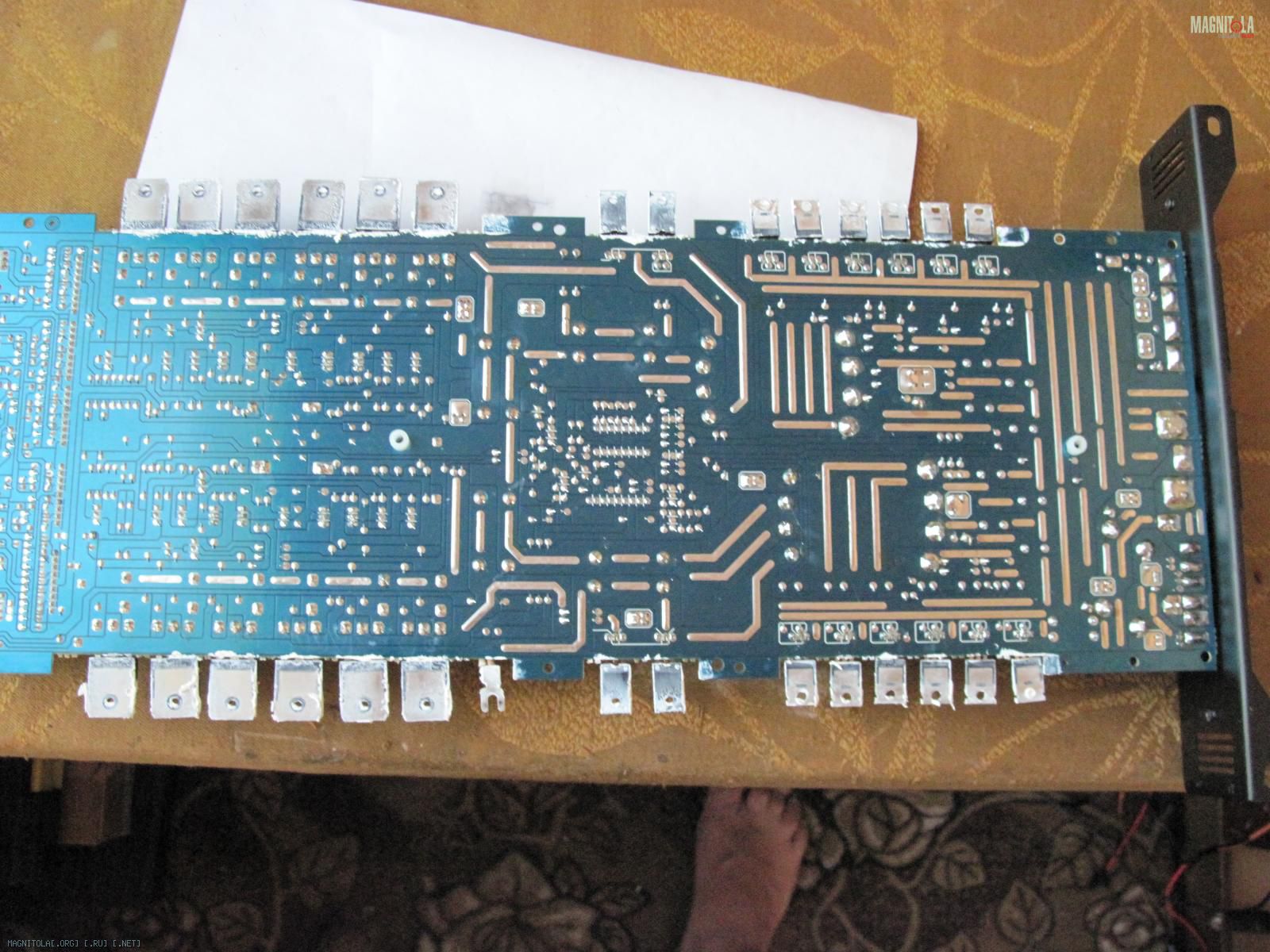

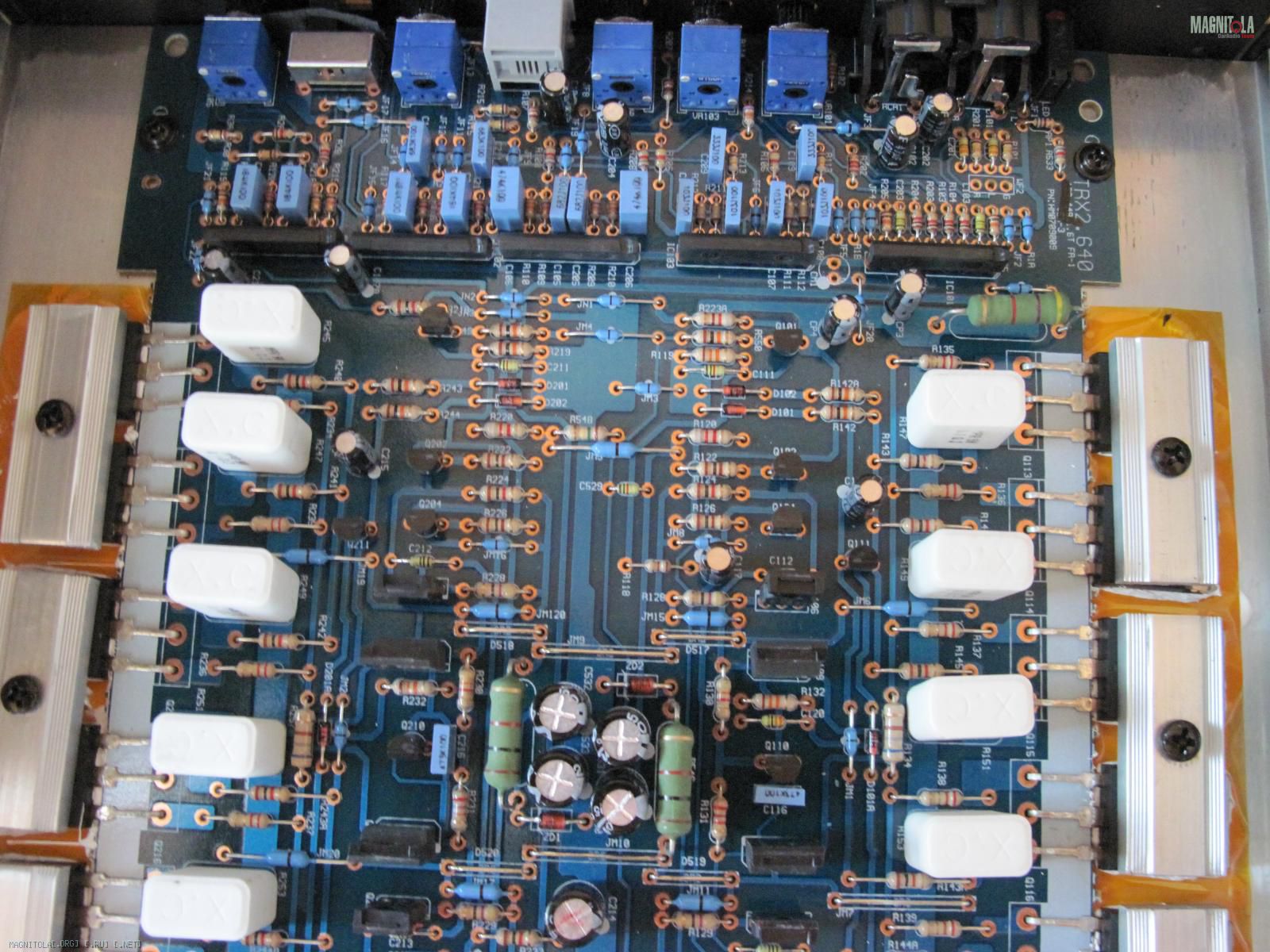

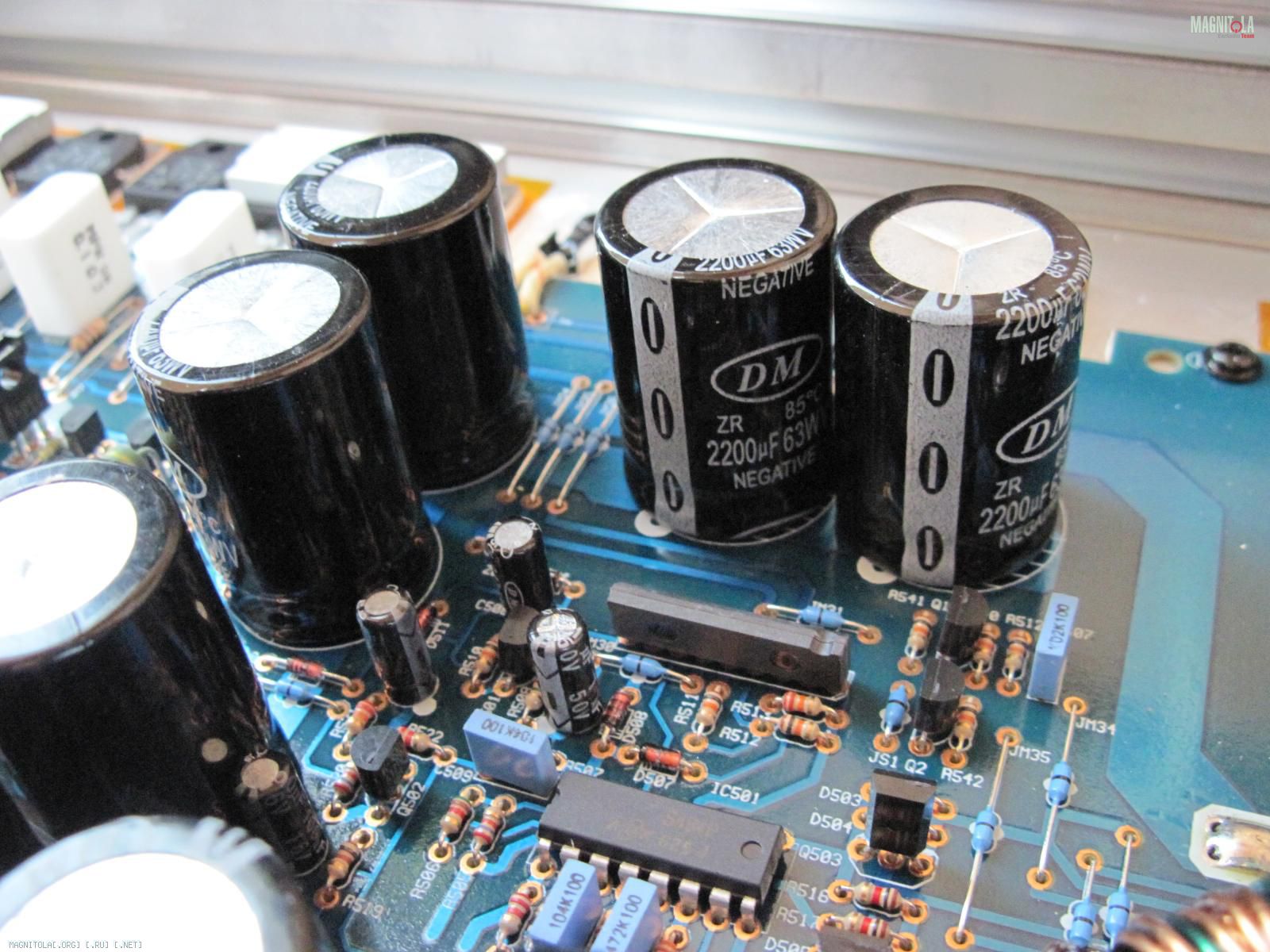

SOUNDSTREAM TRX2.640
Вложение 807386 Вложение 807388 Вложение 807390 Вложение 807392 Вложение 807394 Вложение 807396 Вложение 807398 Вложение 807400 Вложение 807402 Вложение 807404 Вложение 807406 Вложение 807408 Вложение 807410 Вложение 807412 Вложение 807496

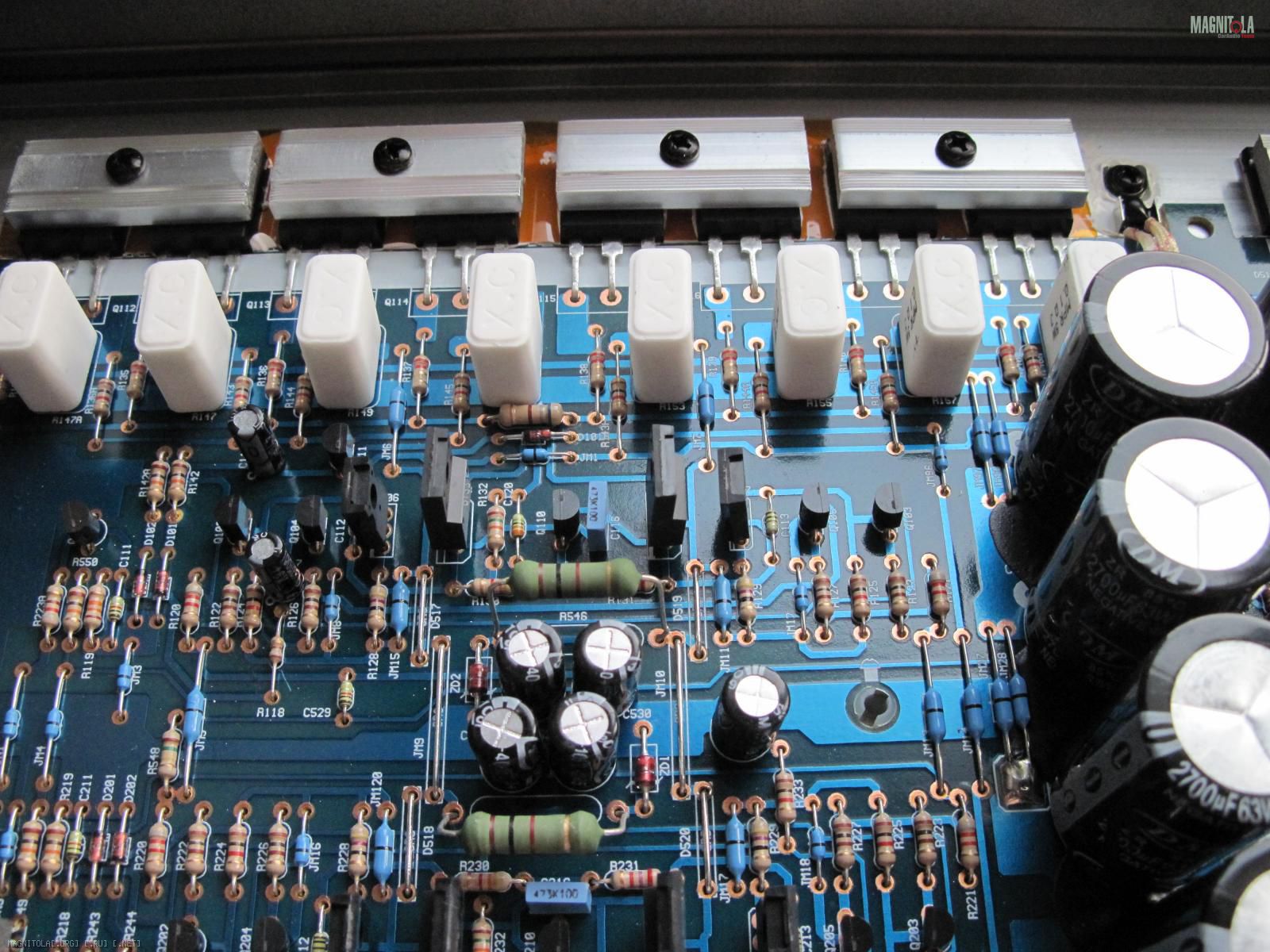

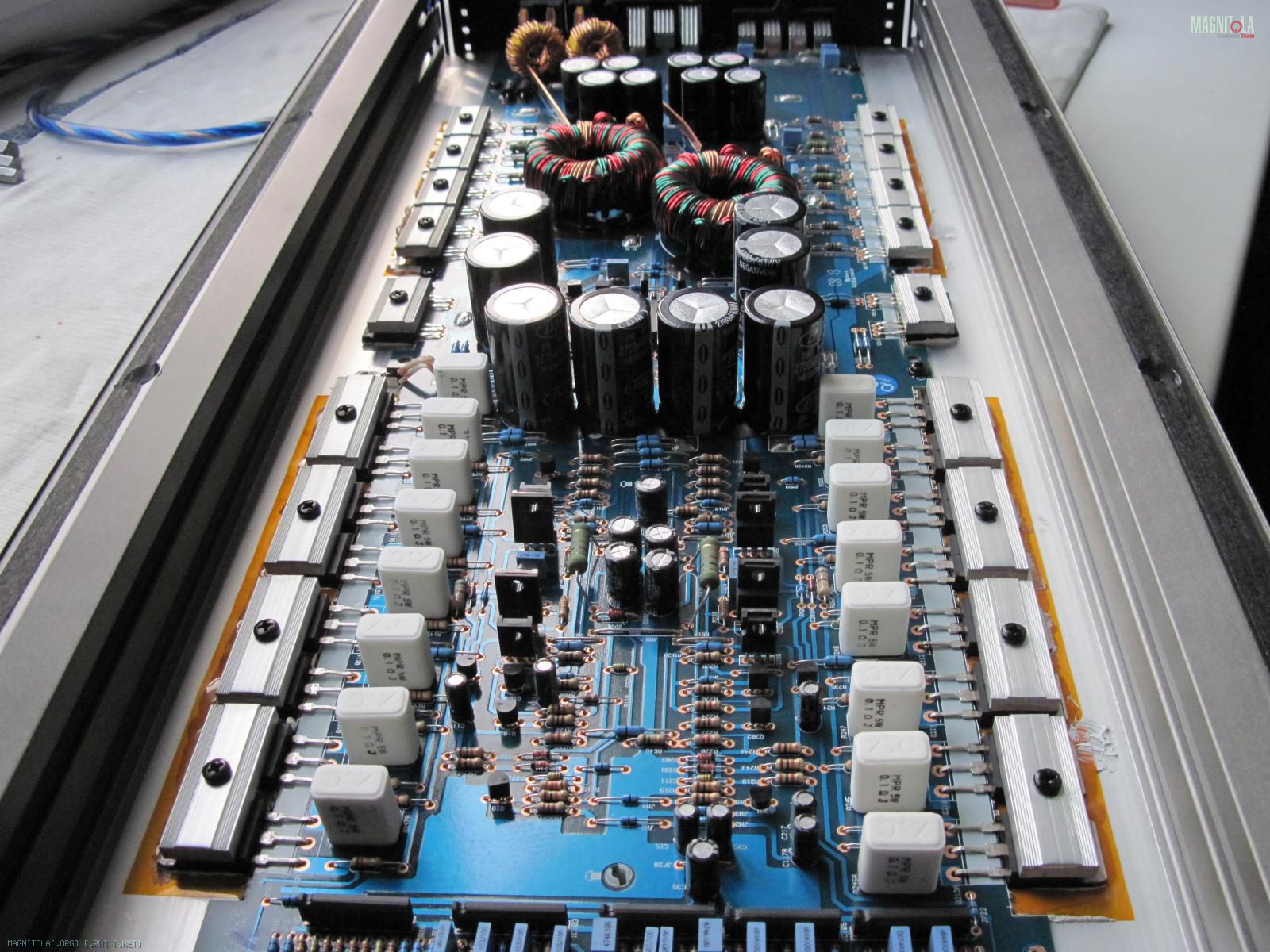

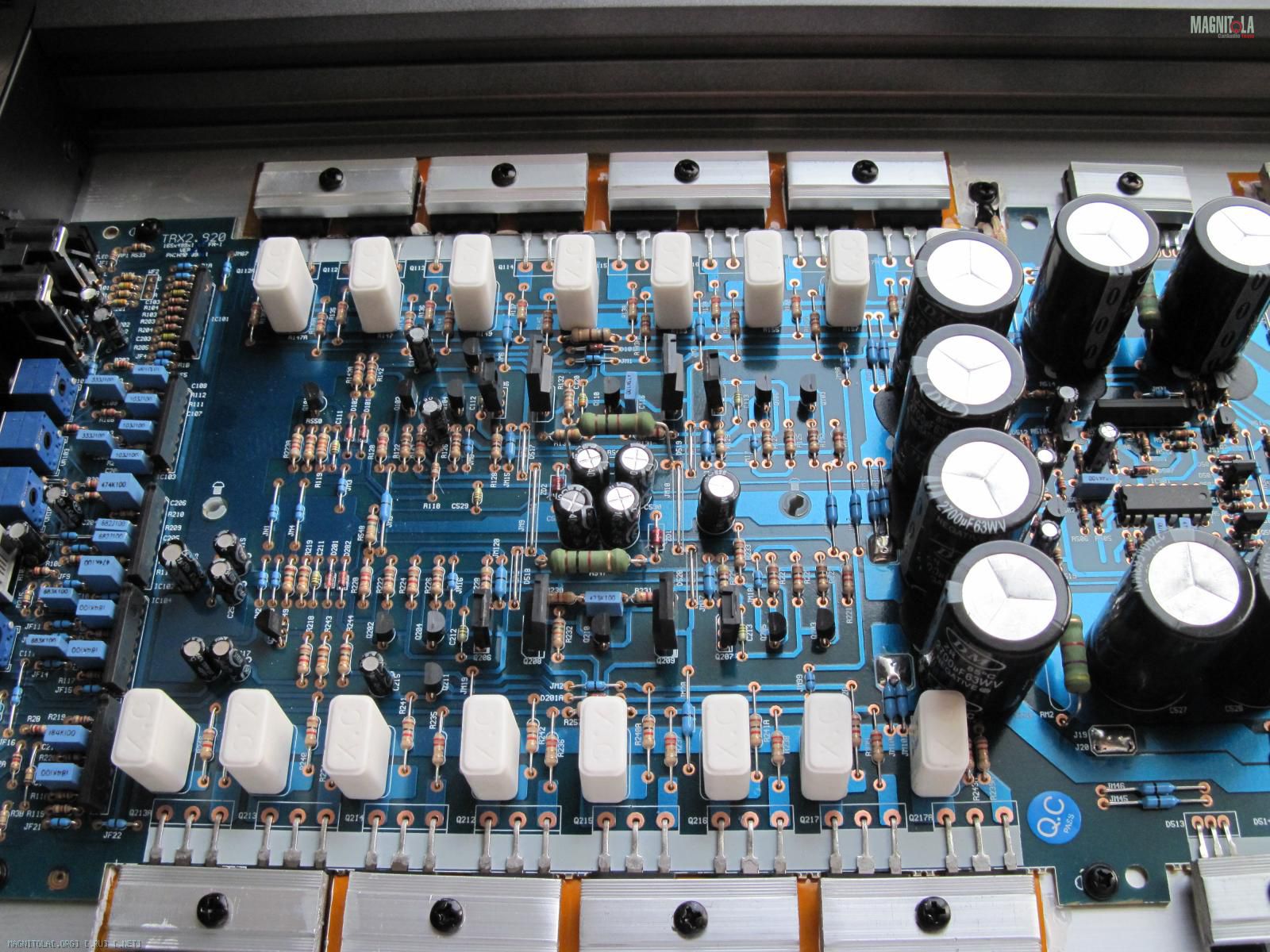

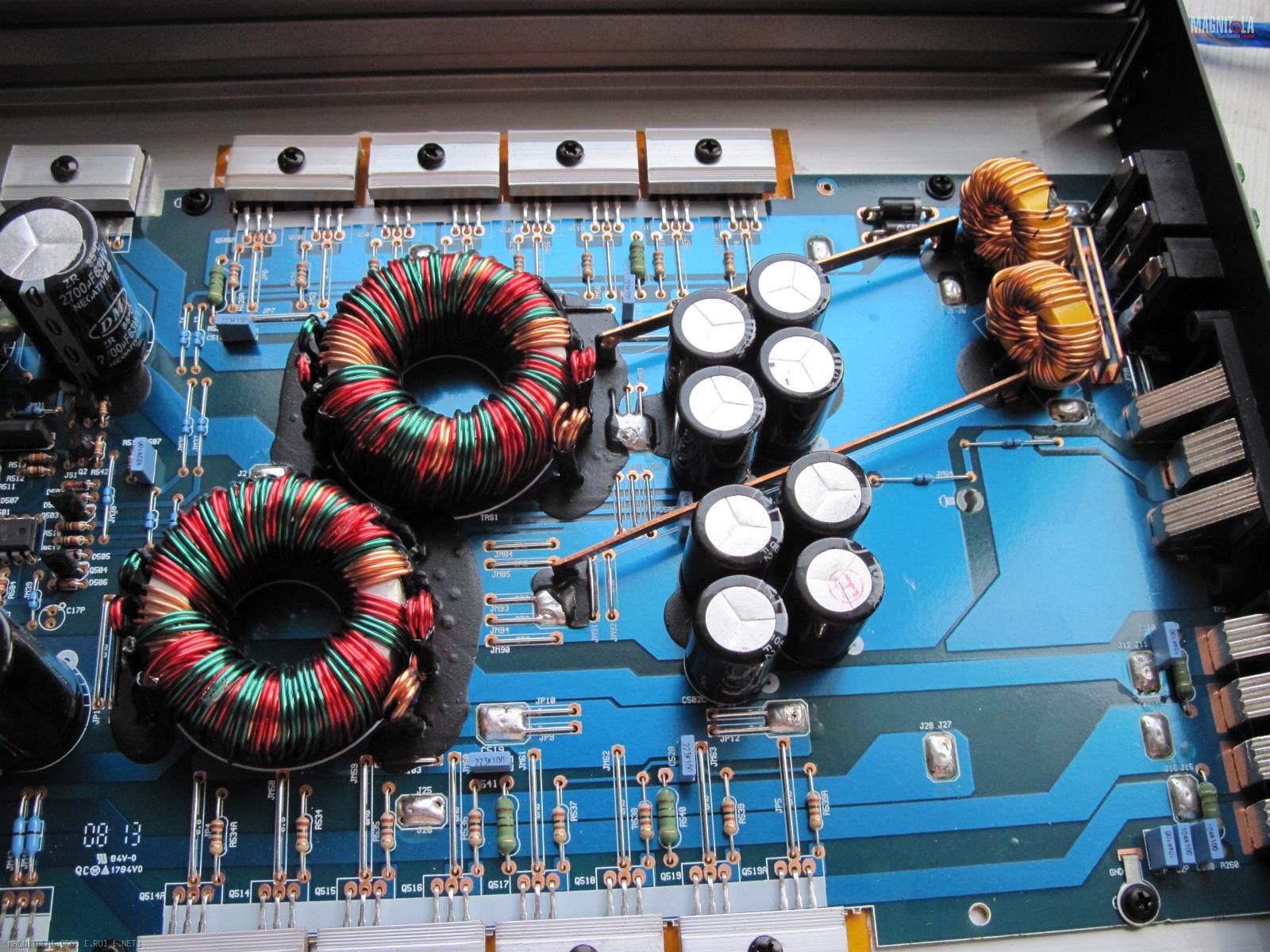

старший брат SOUNDSTREAM TRX2.820
Вложение 807414 Вложение 807416 Вложение 807418 Вложение 807420 Вложение 807482
Было ли не было ли

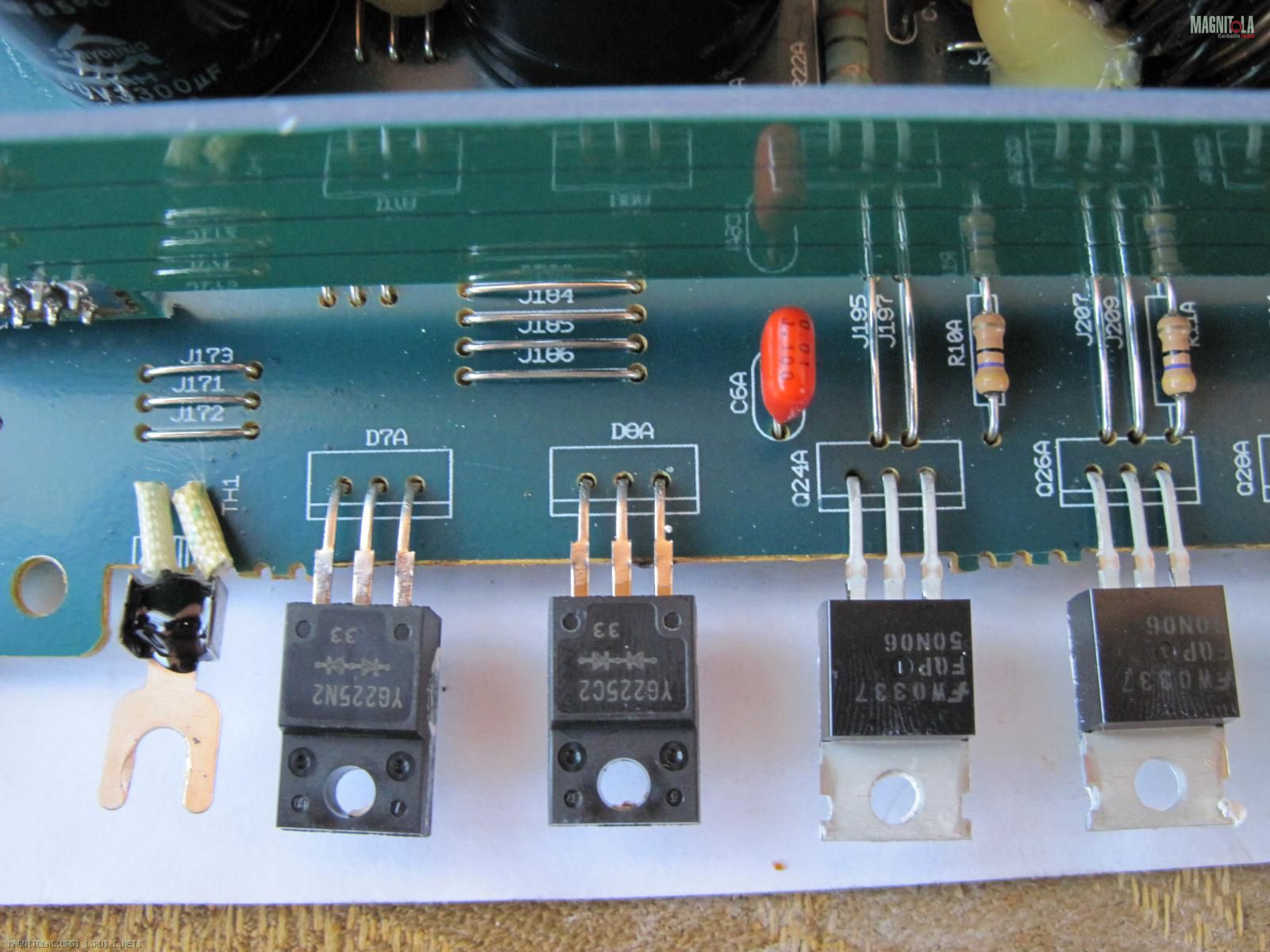

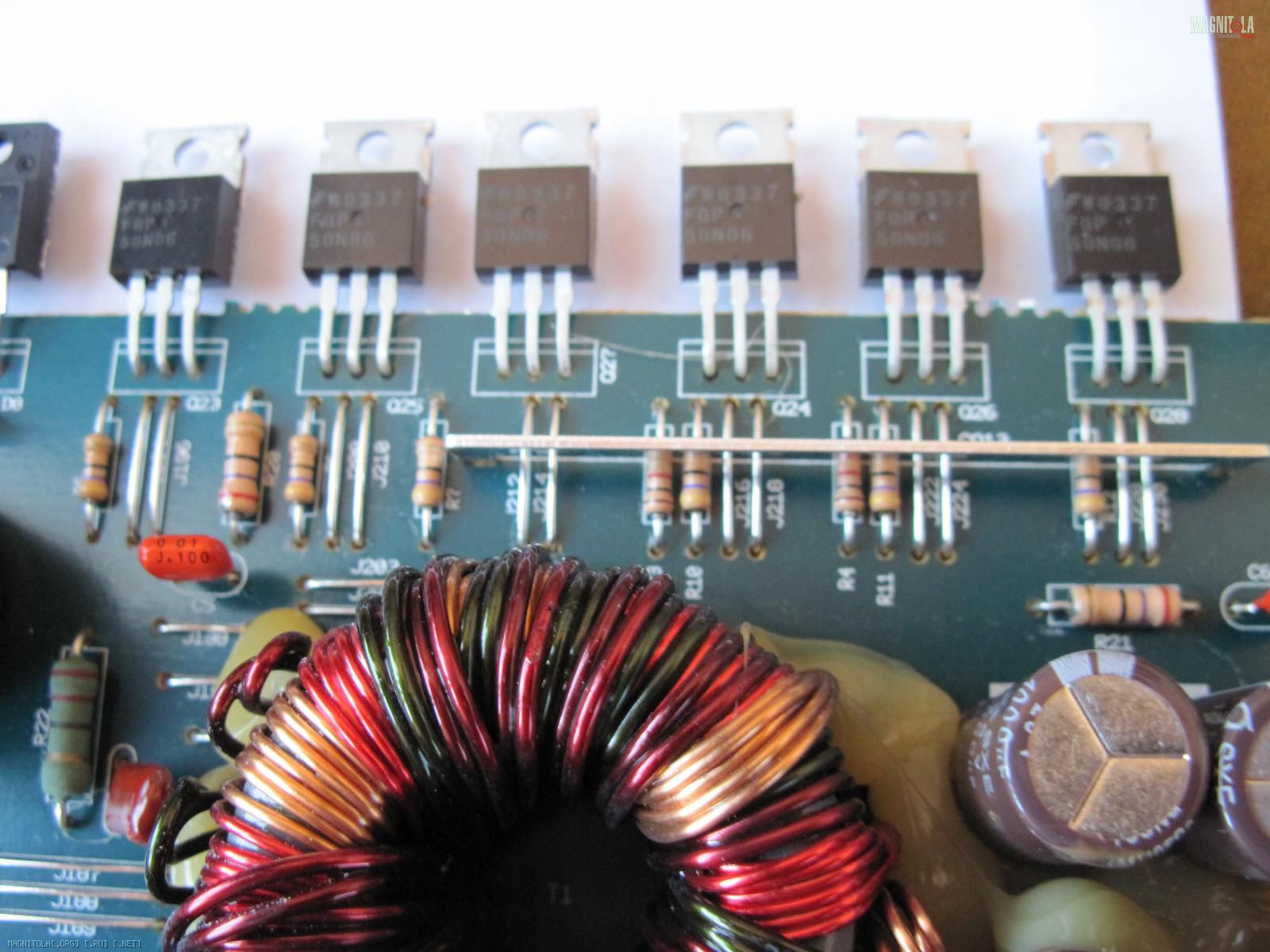

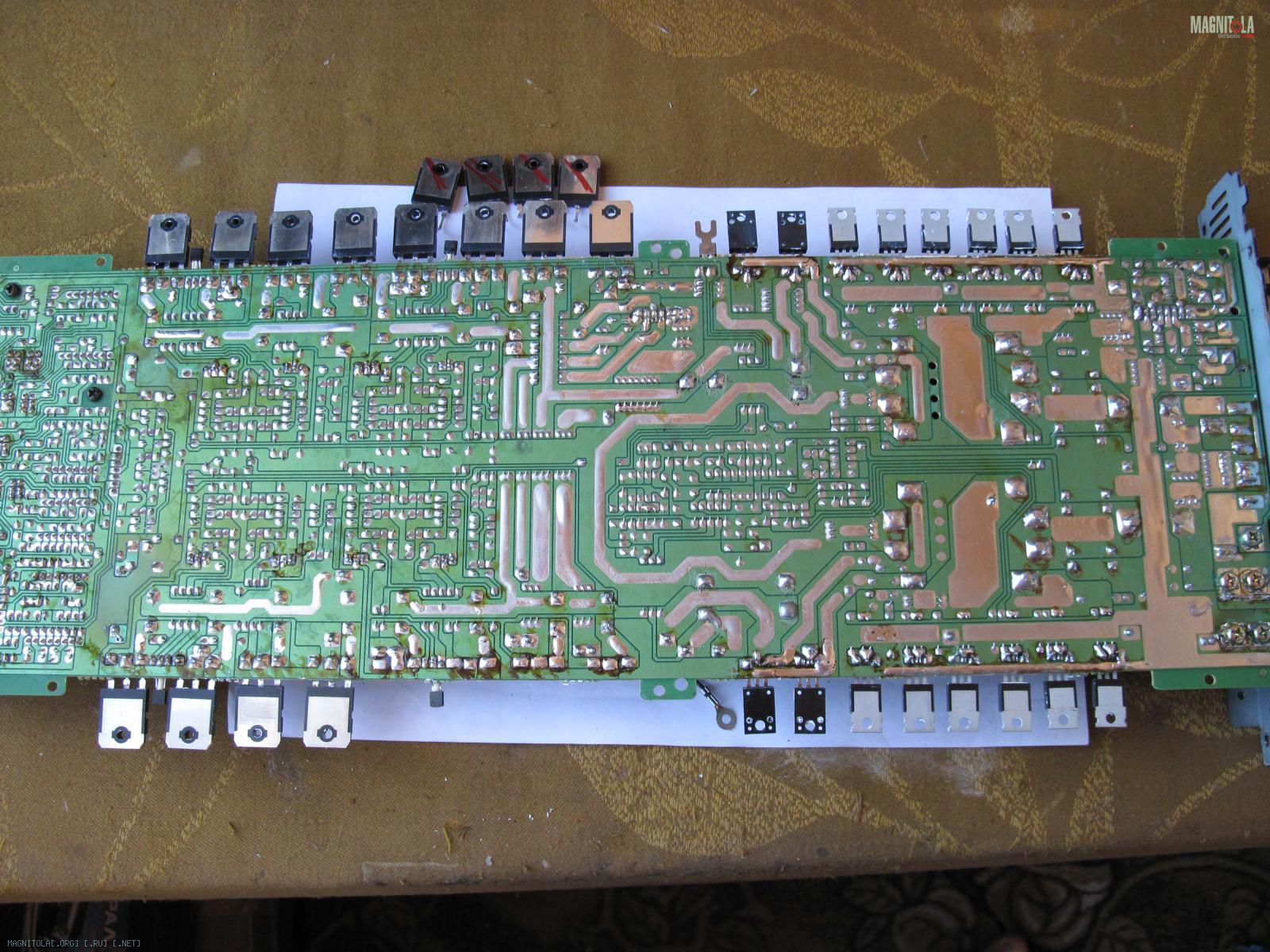

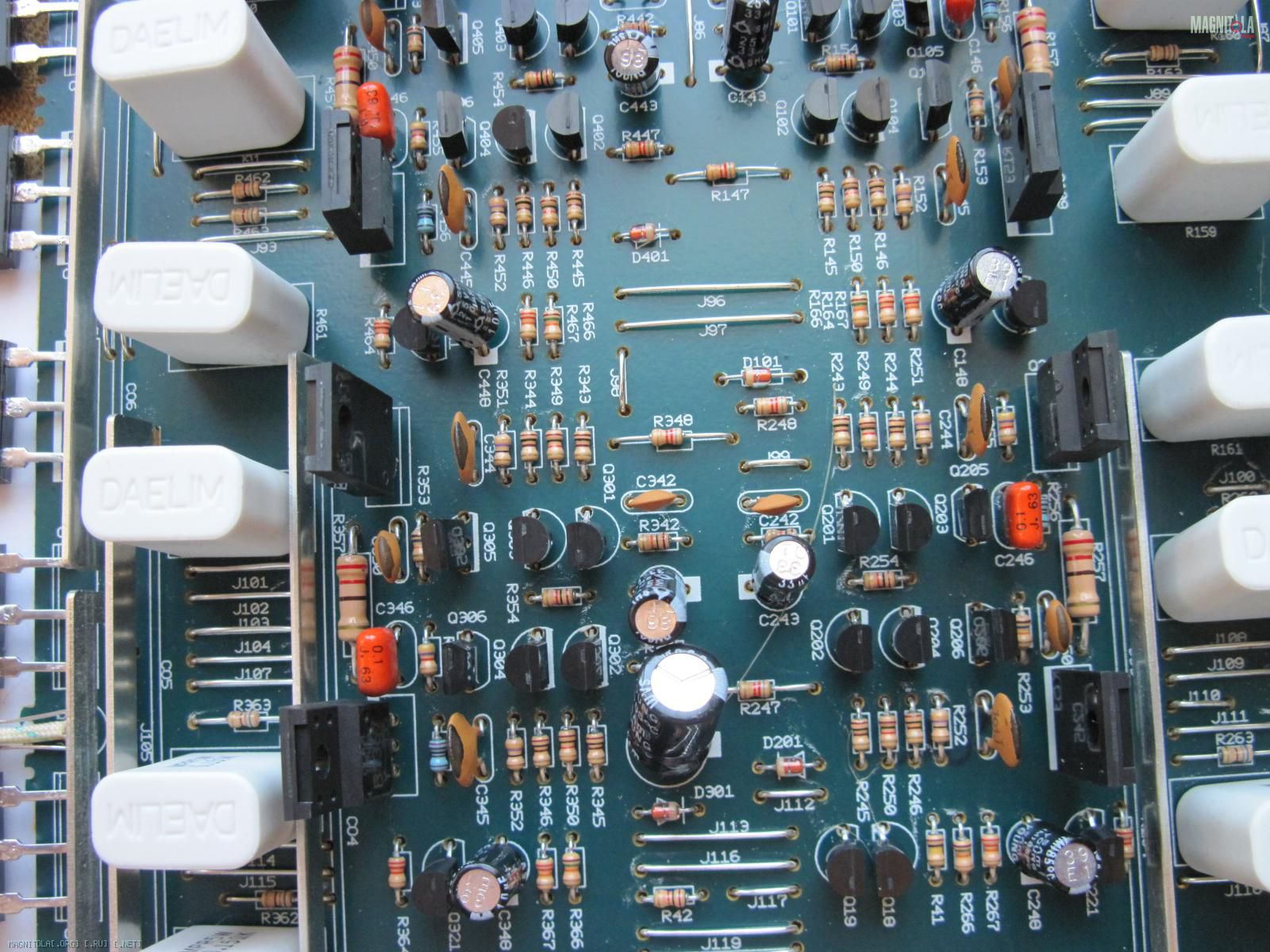

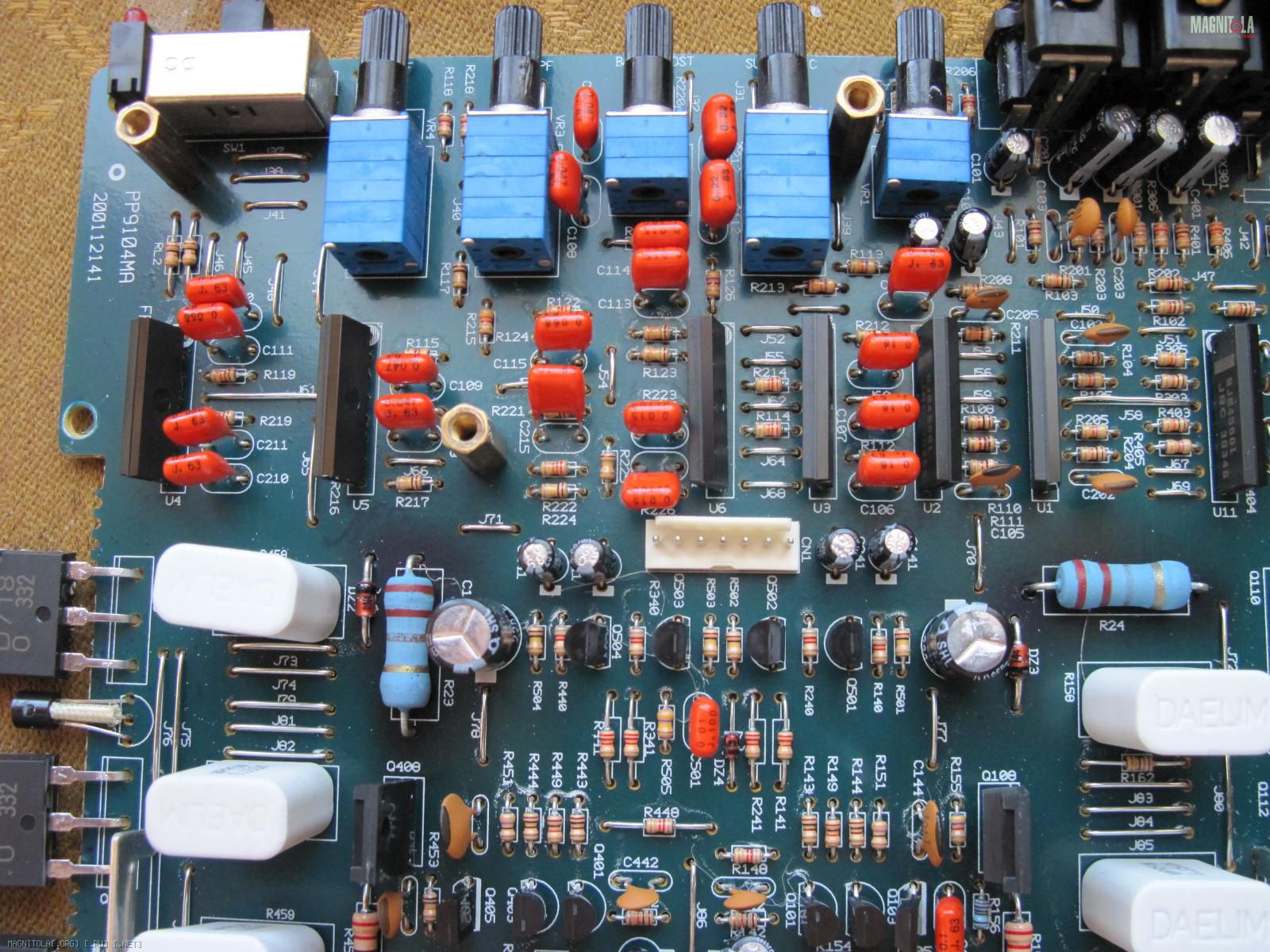

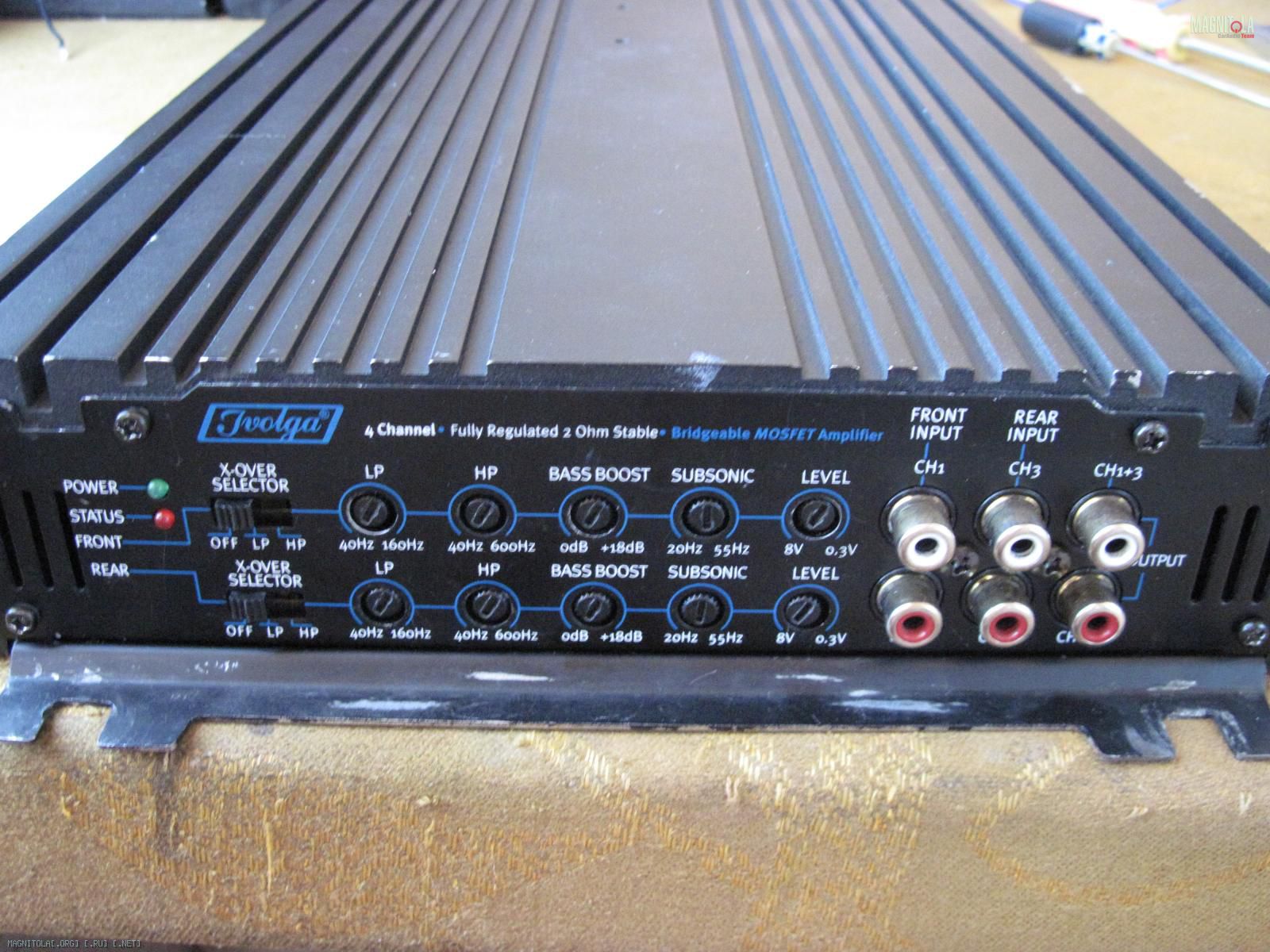

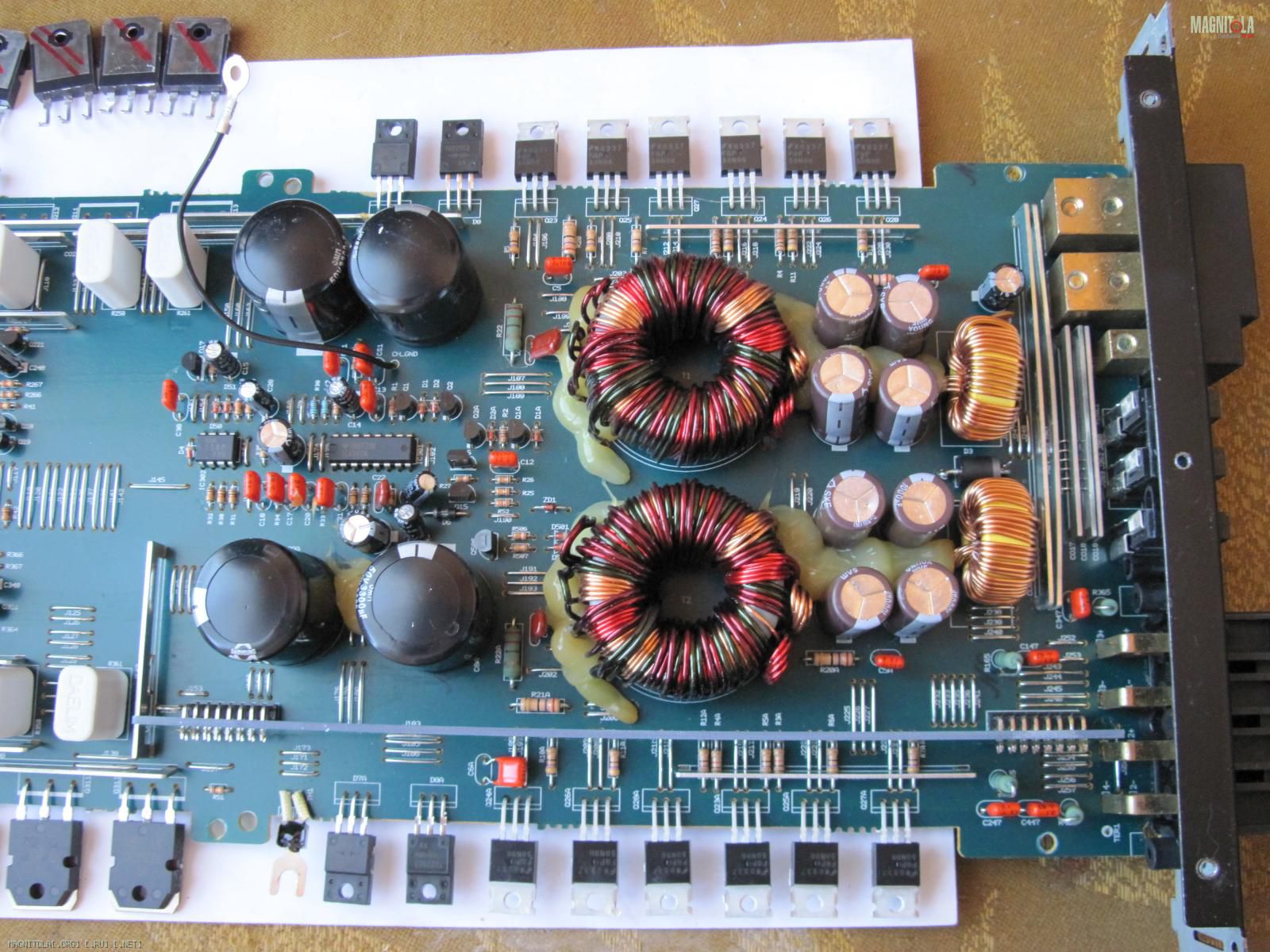

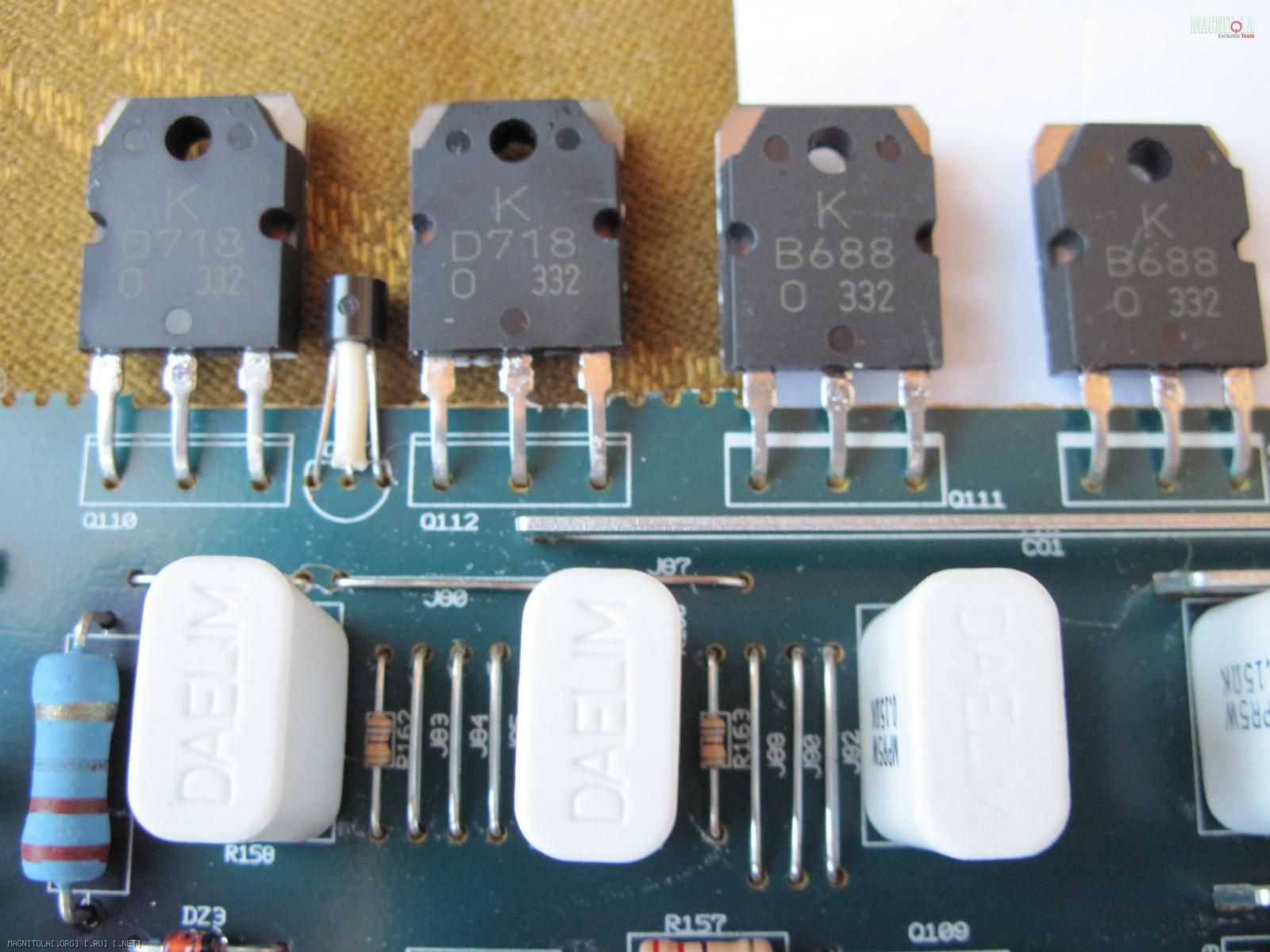

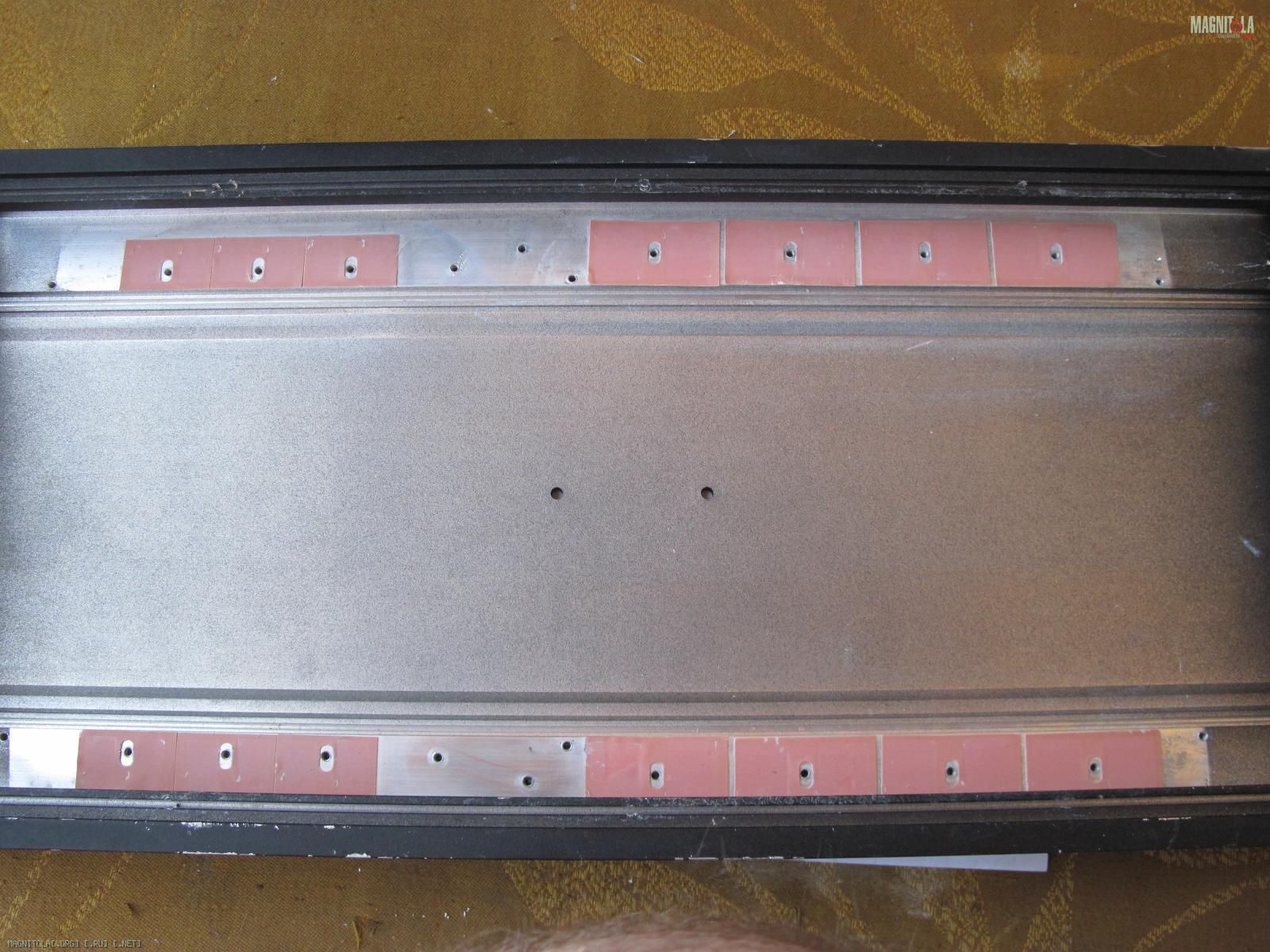

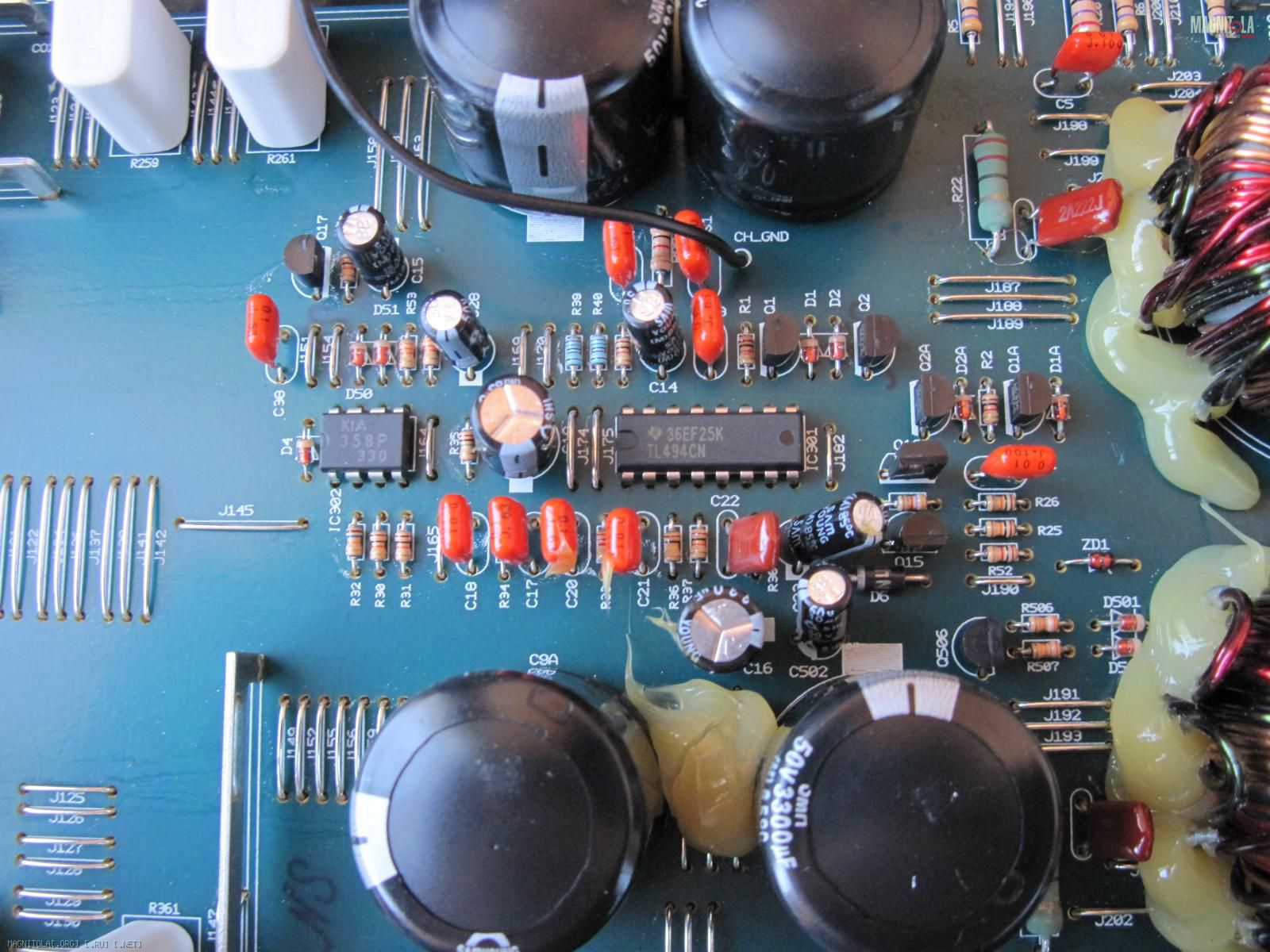

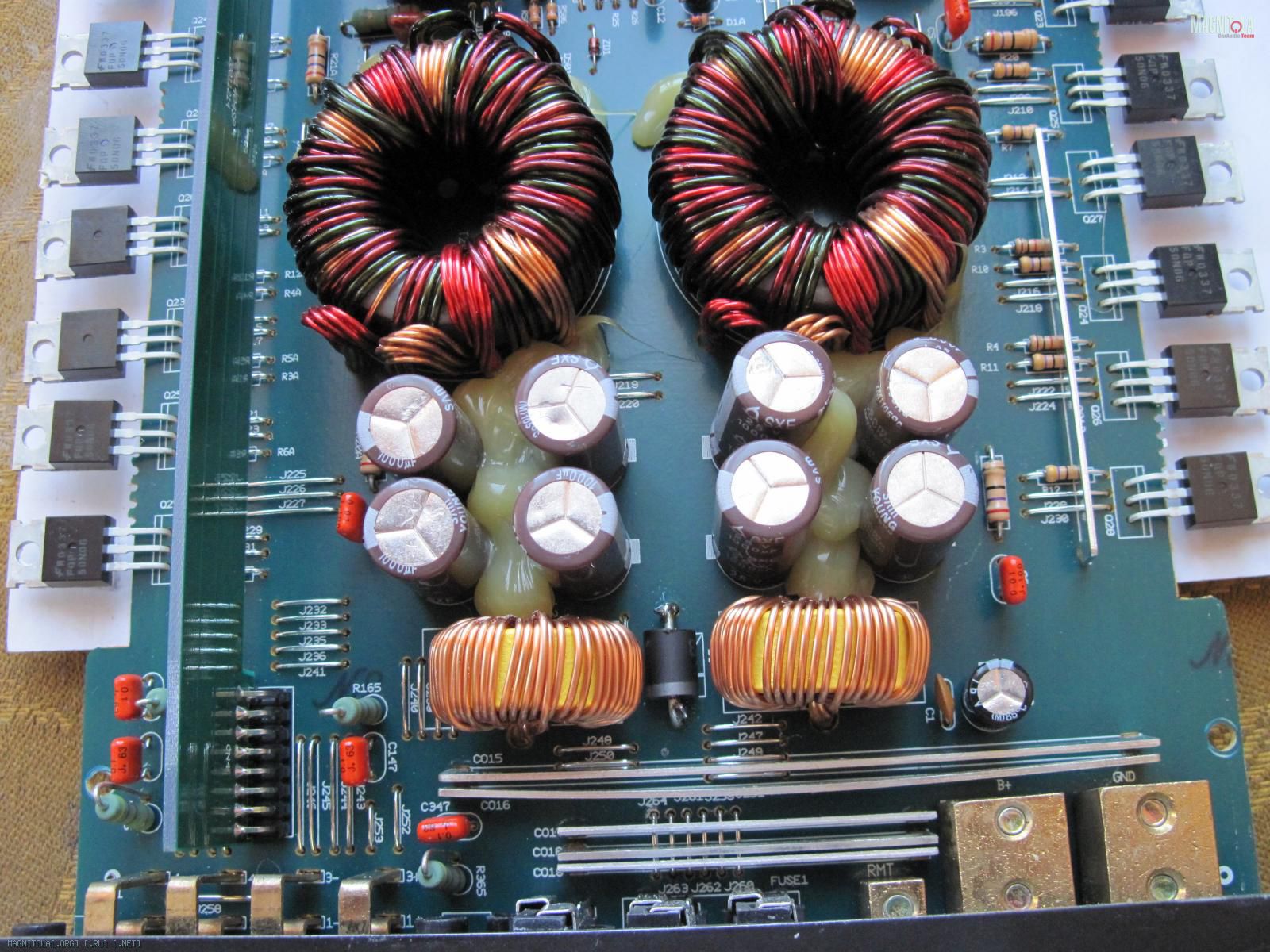

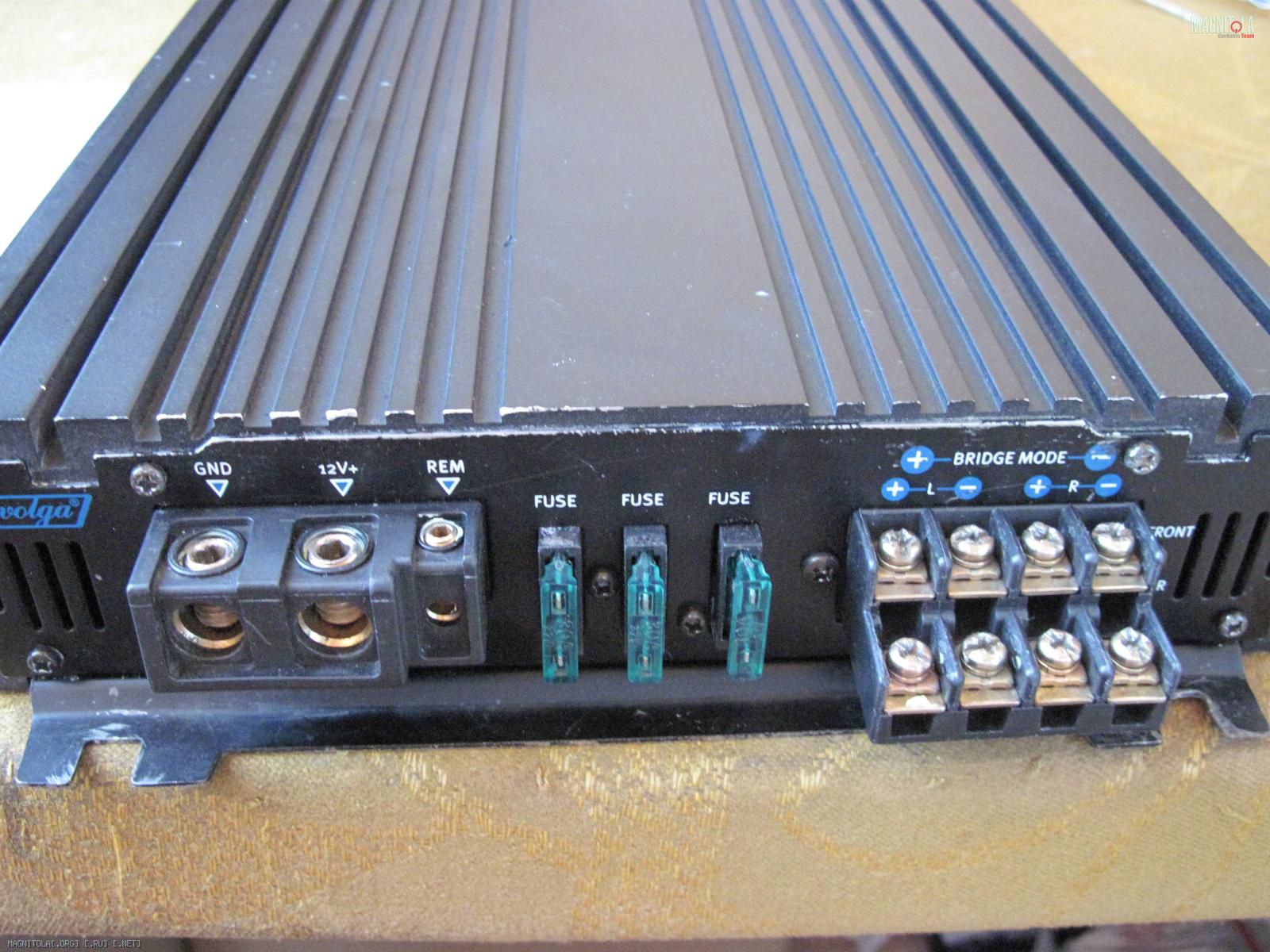

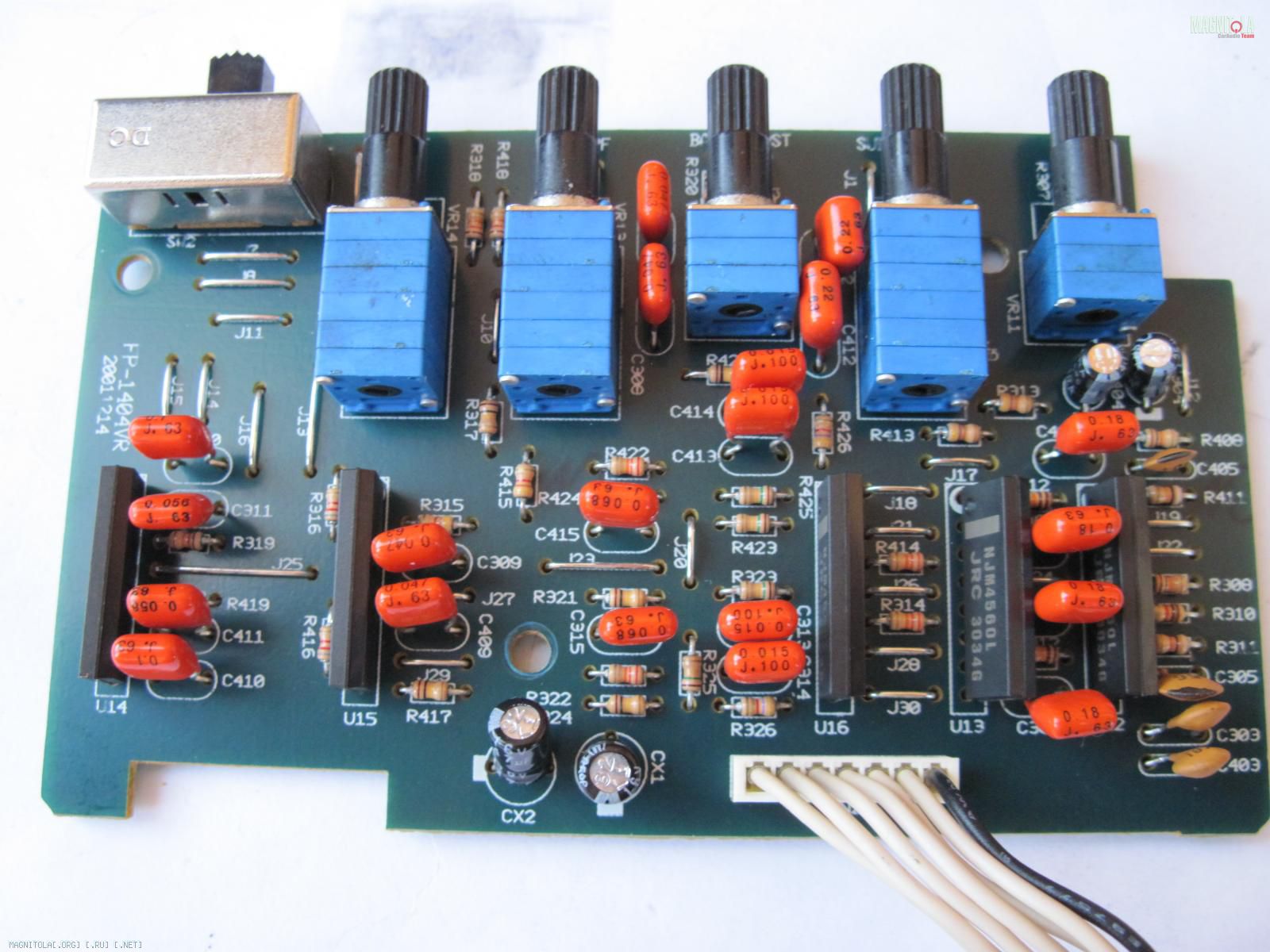

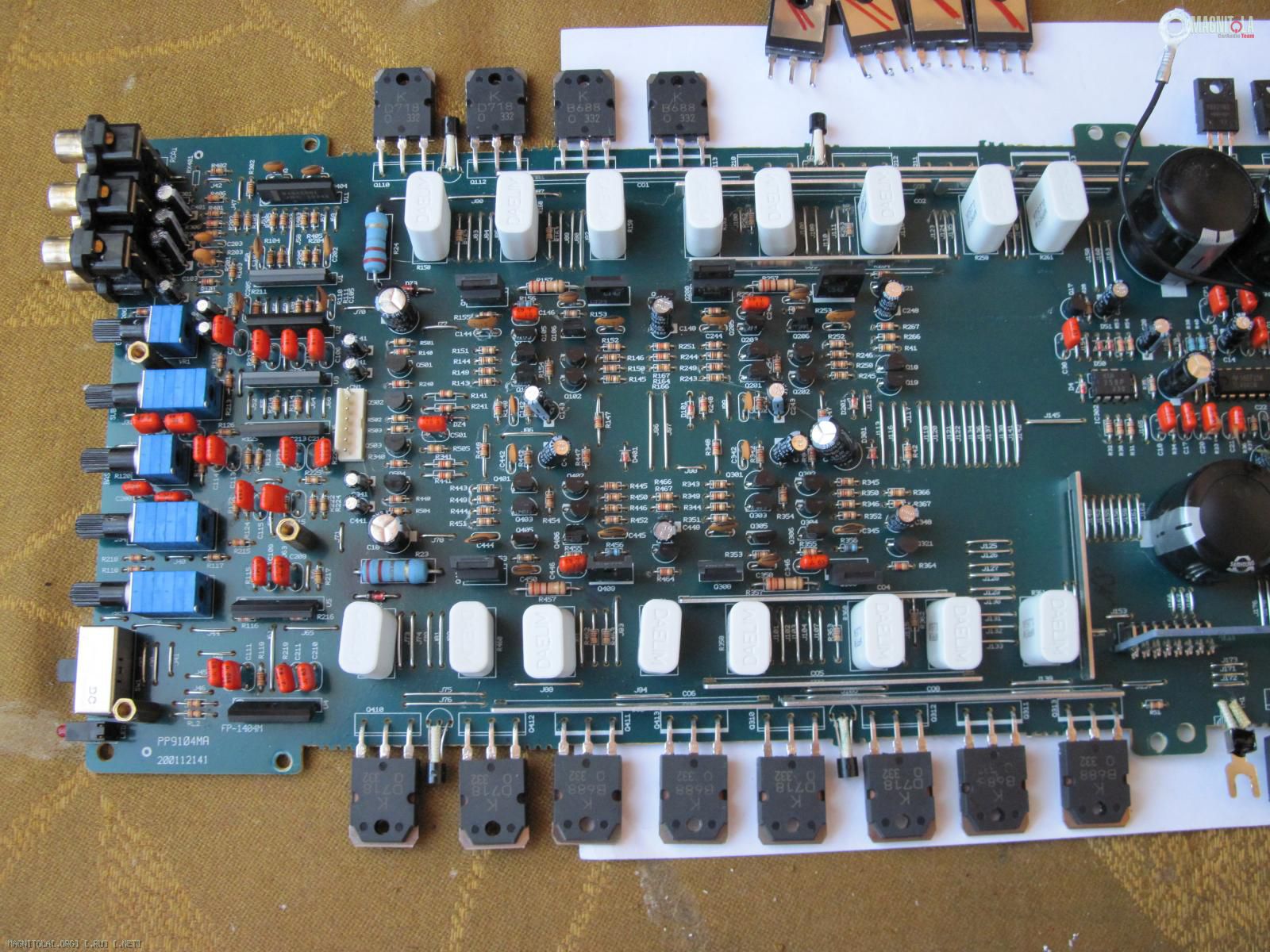

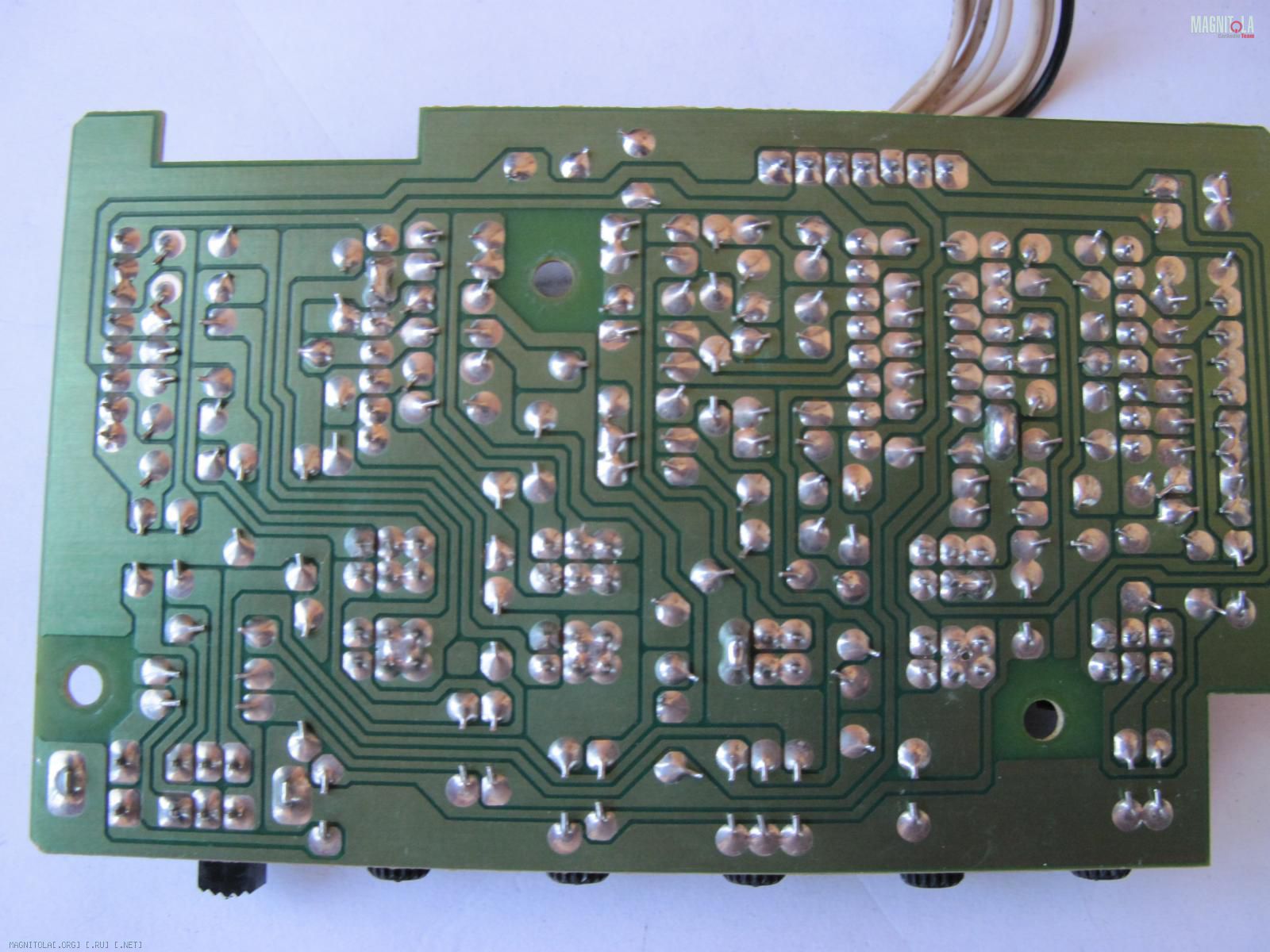

JVOLGA BG-1004(FUSION FP1404)
Вложение 807424 Вложение 807430 Вложение 807432 Вложение 807434 Вложение 807436 Вложение 807438 Вложение 807440 Вложение 807442 Вложение 807444 Вложение 807446 Вложение 807448 Вложение 807450Вложение 807452 Вложение 807454 Вложение 807456 Вложение 807460
Встречалось уже на страницах этой темы:Цитата:
Сообщение от WENQ
http://magnitola.org/o-saite-i-forum...agviki-59.html
...дополнения всегда полезно посмотреть,ракурс съёмки разный и основные моменты не всегда могут быть отражены в имеющемся варианте фото.Полезная информация всегда будет кстати.,:good:

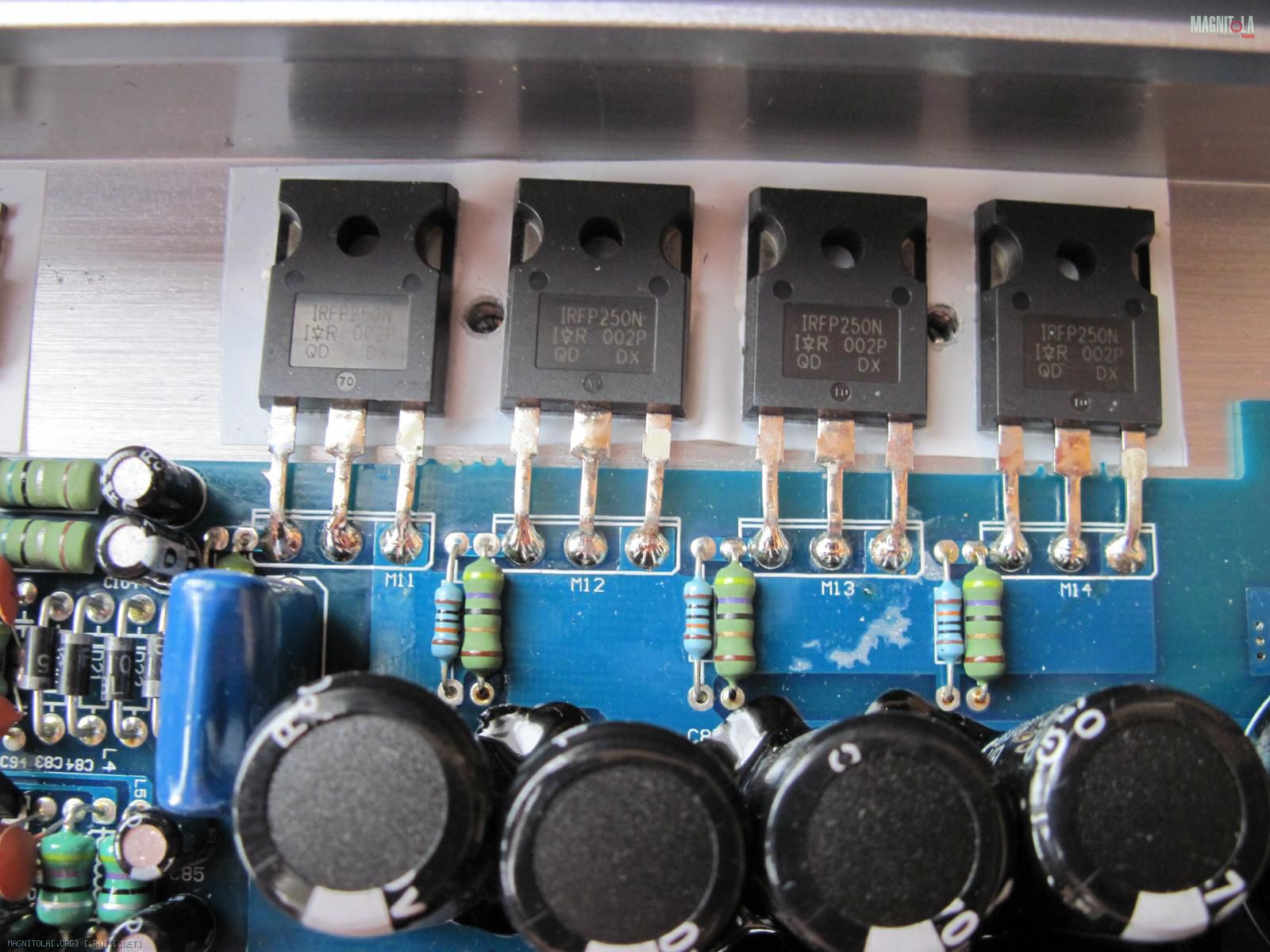

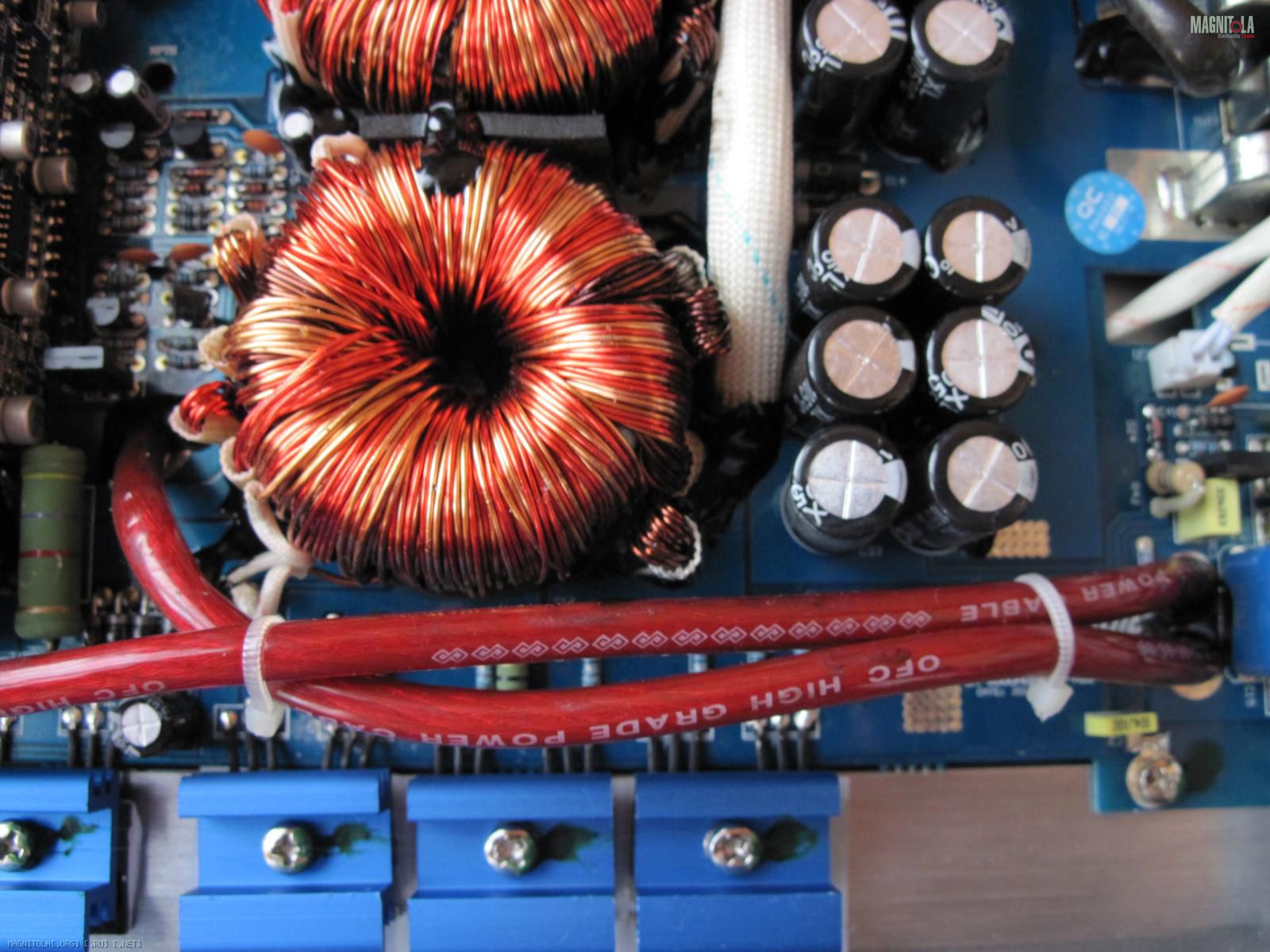

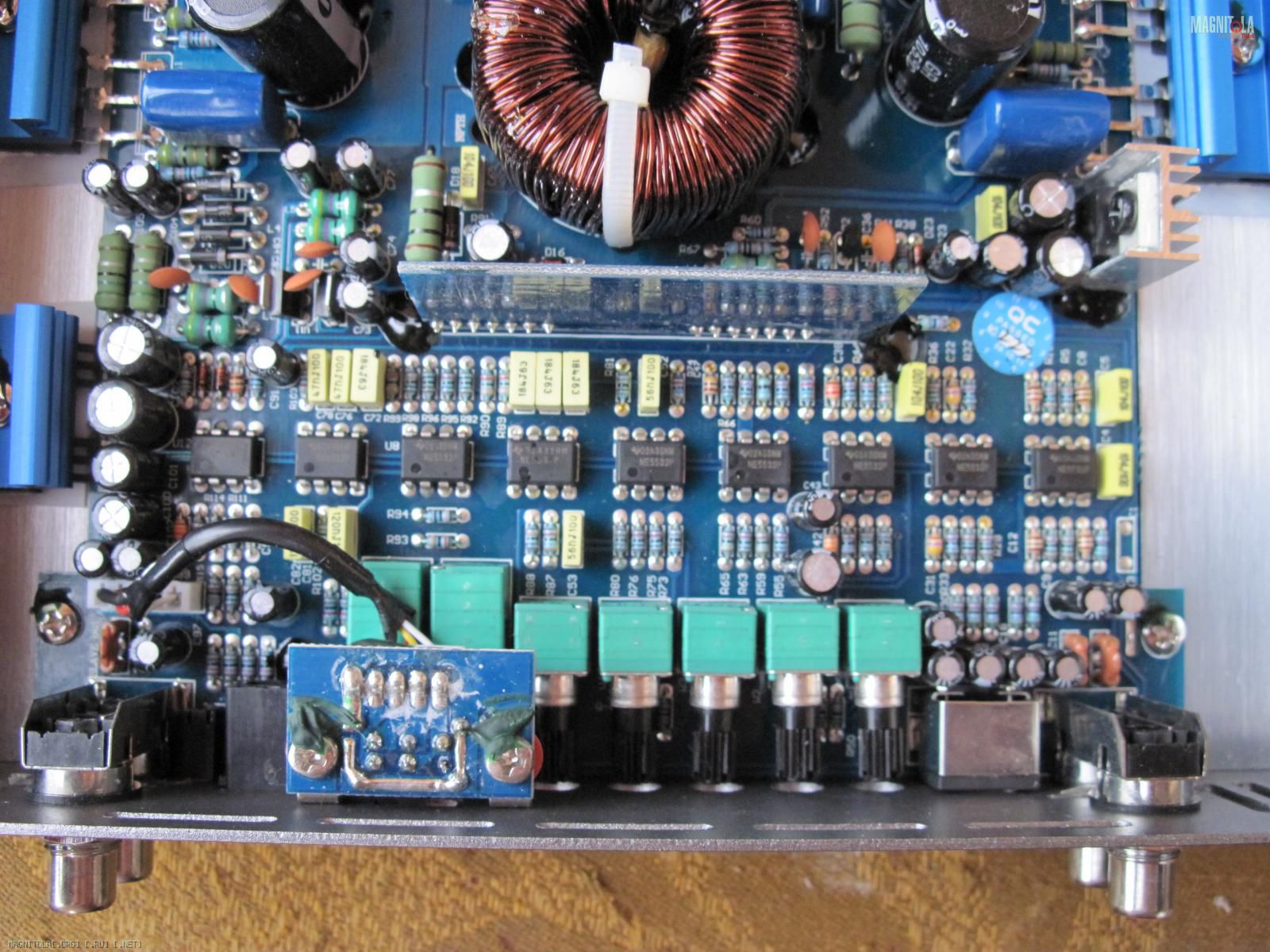

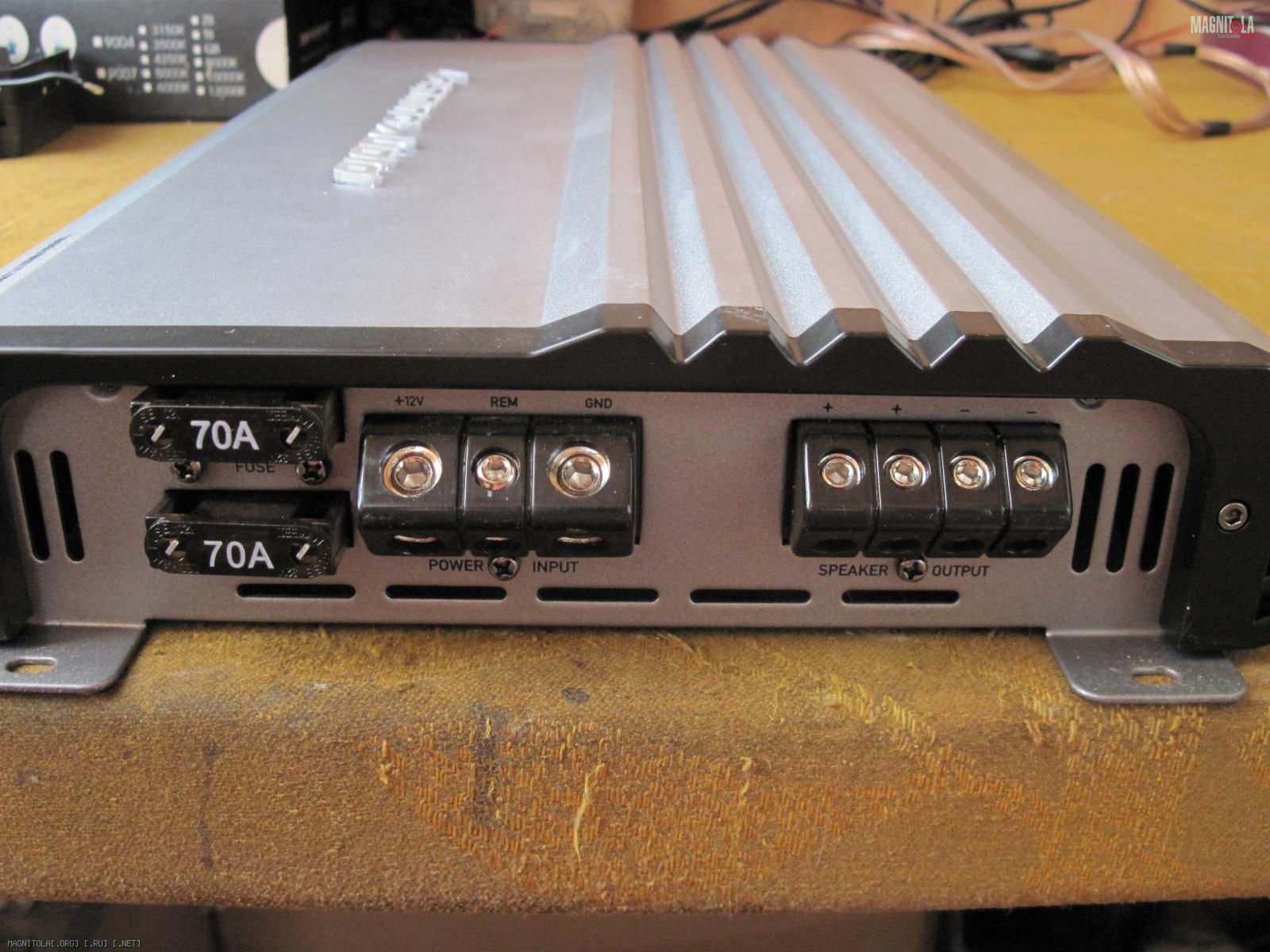

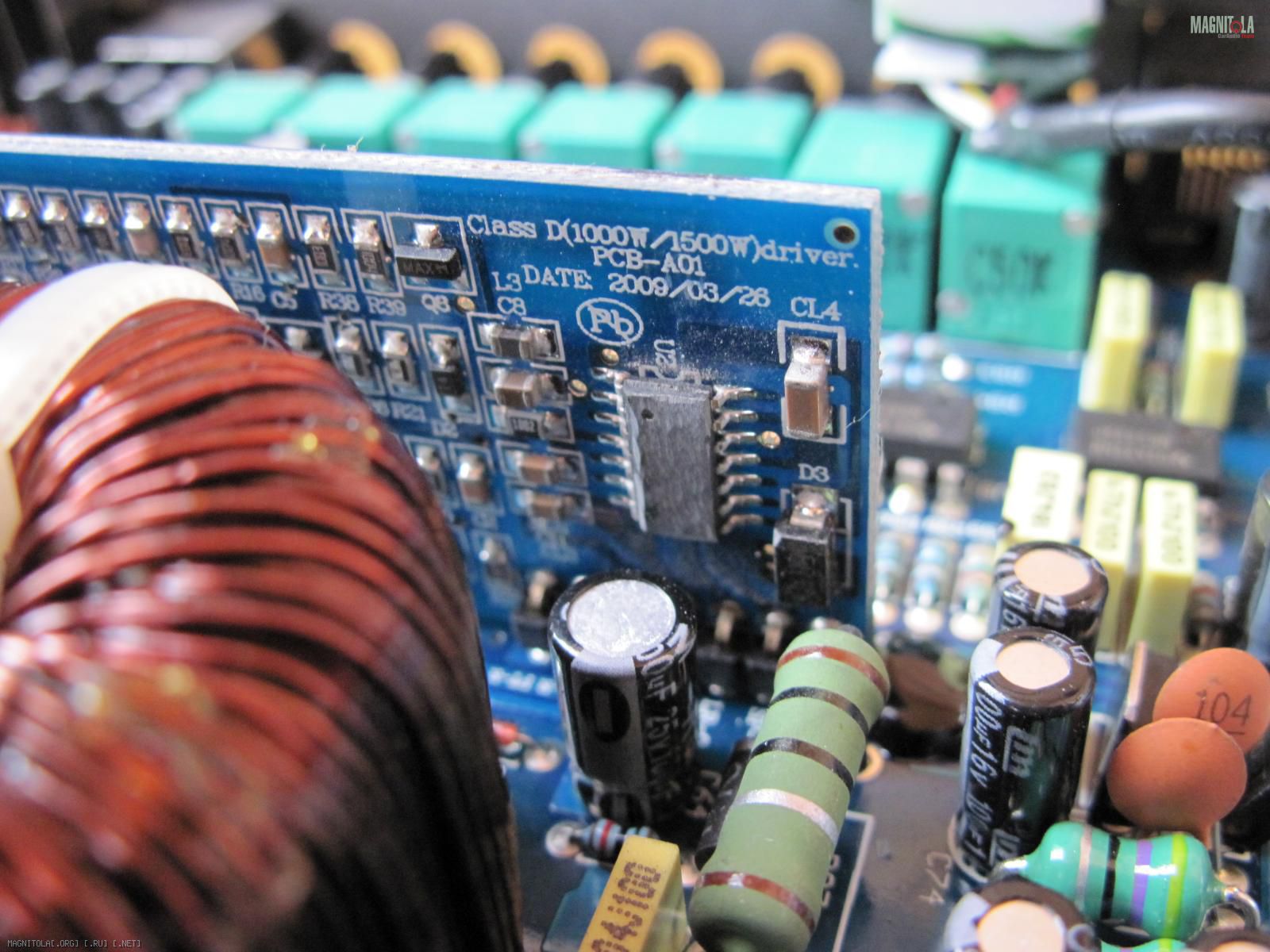

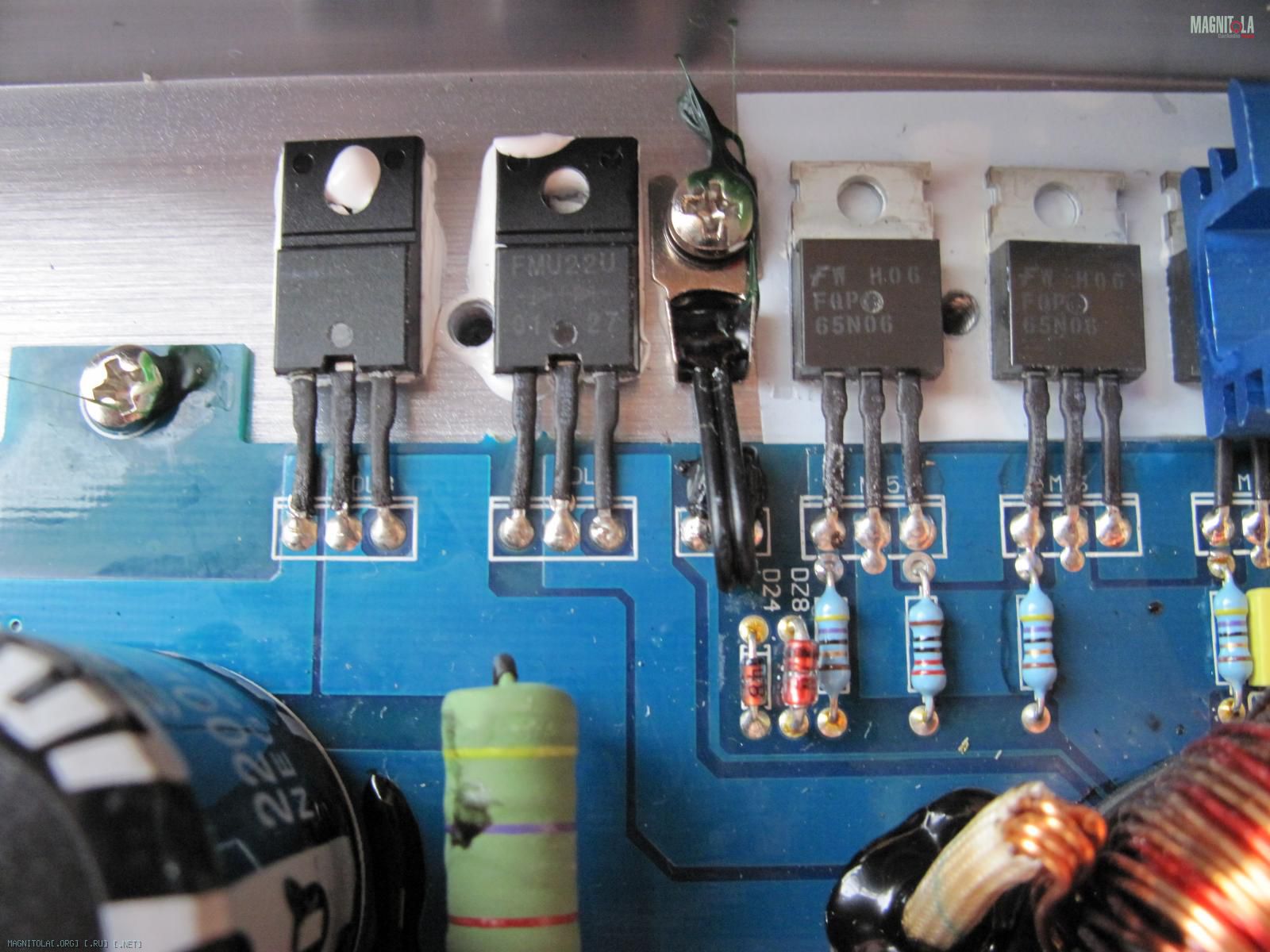

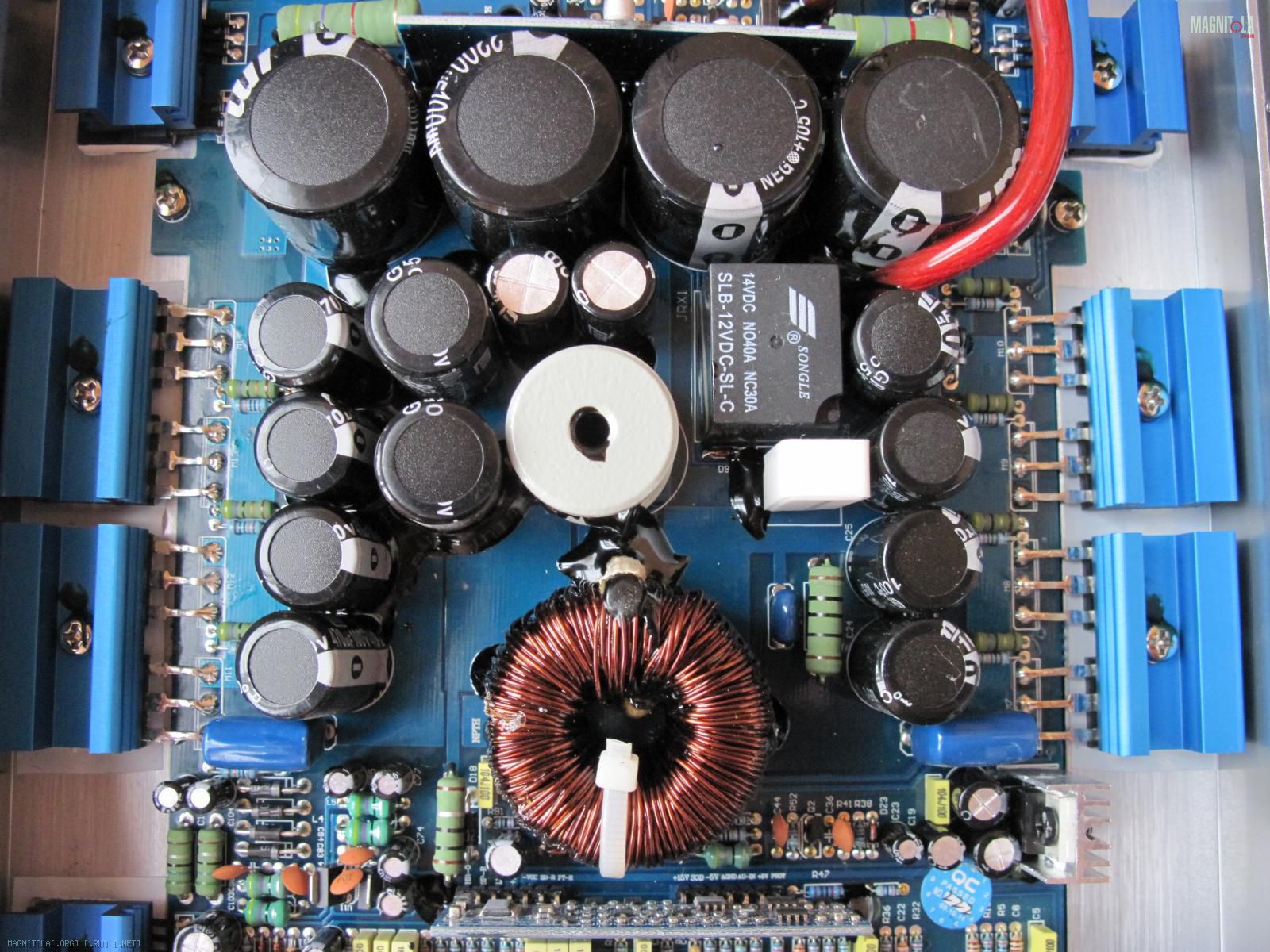

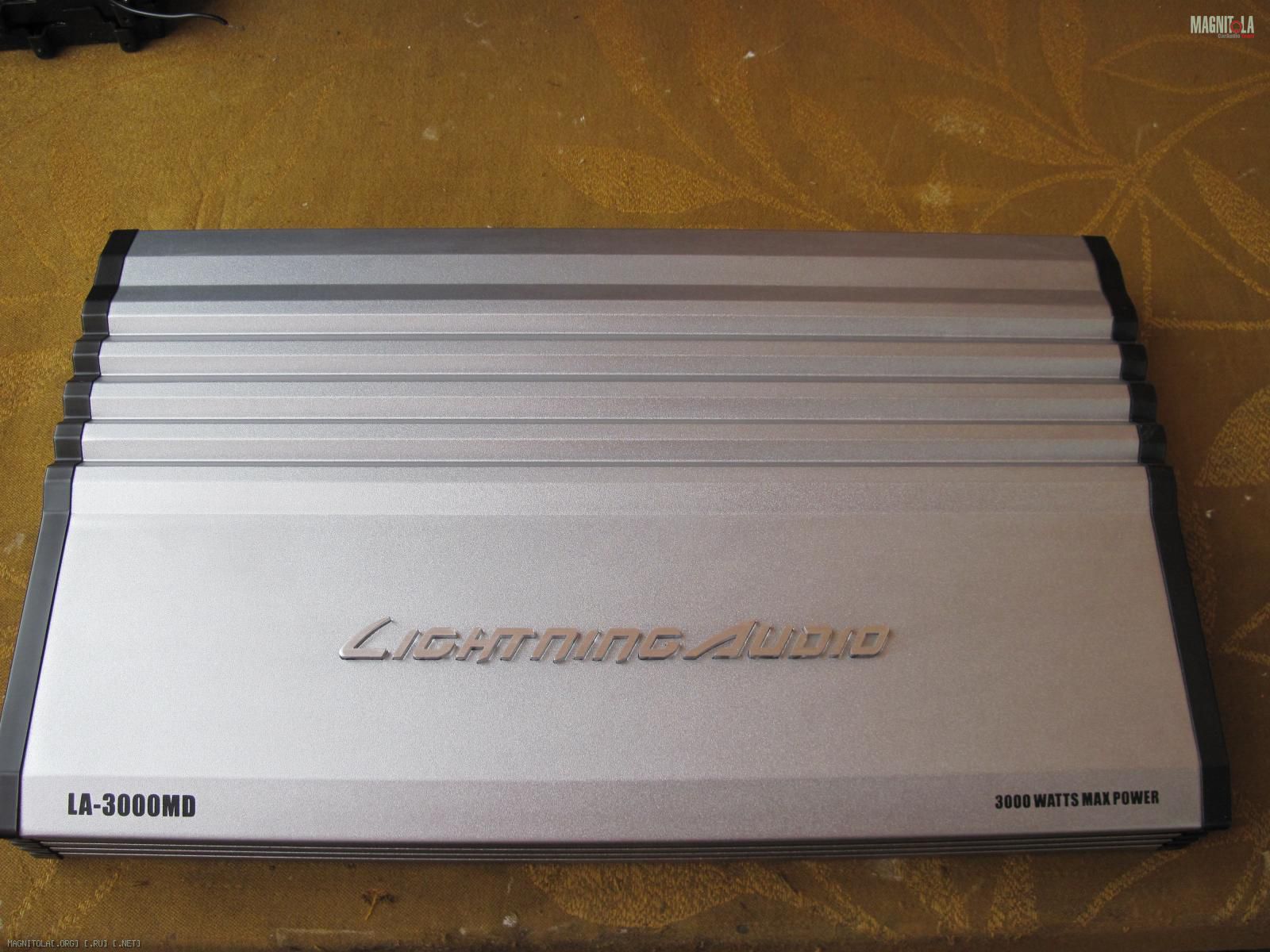

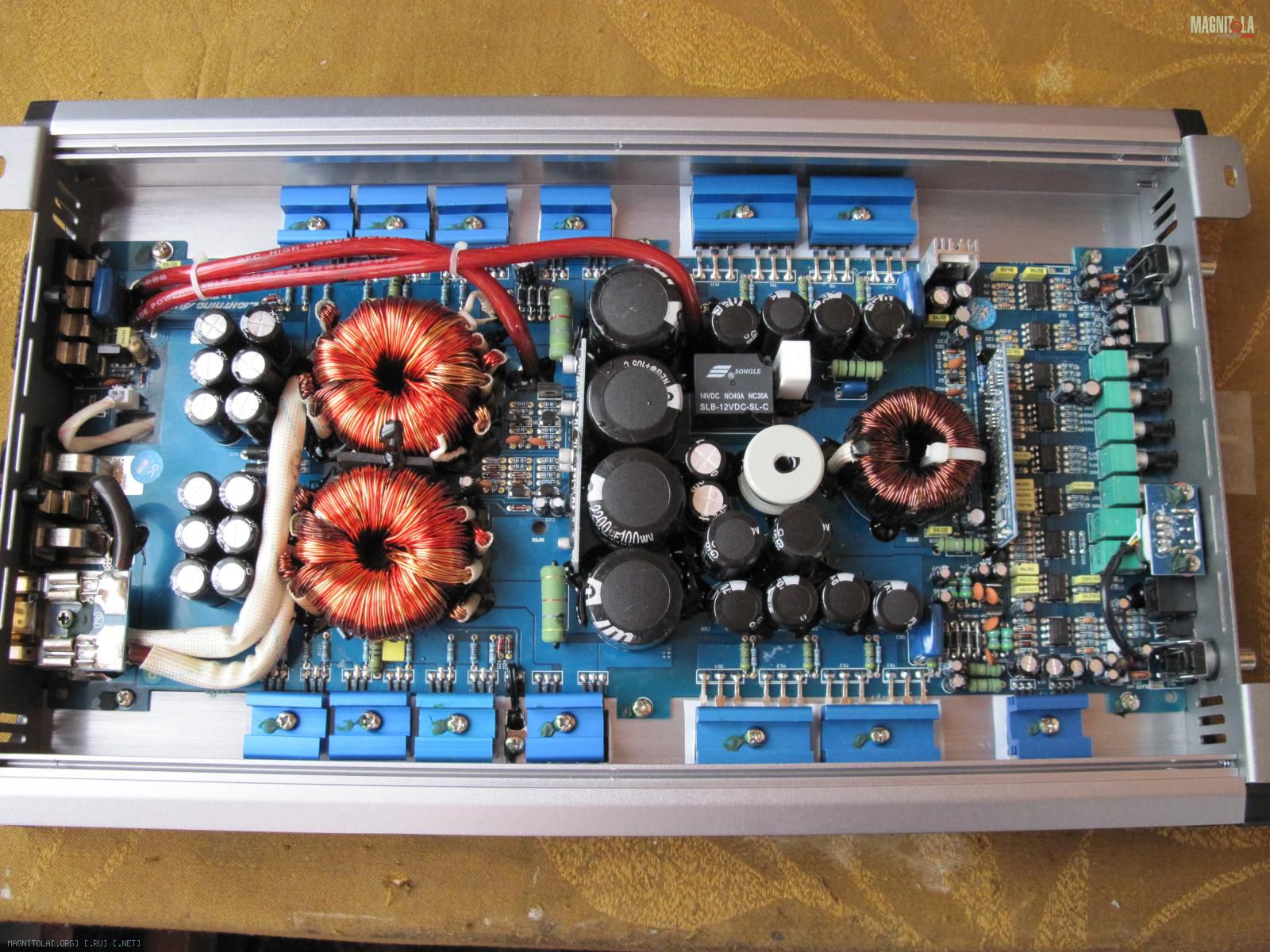

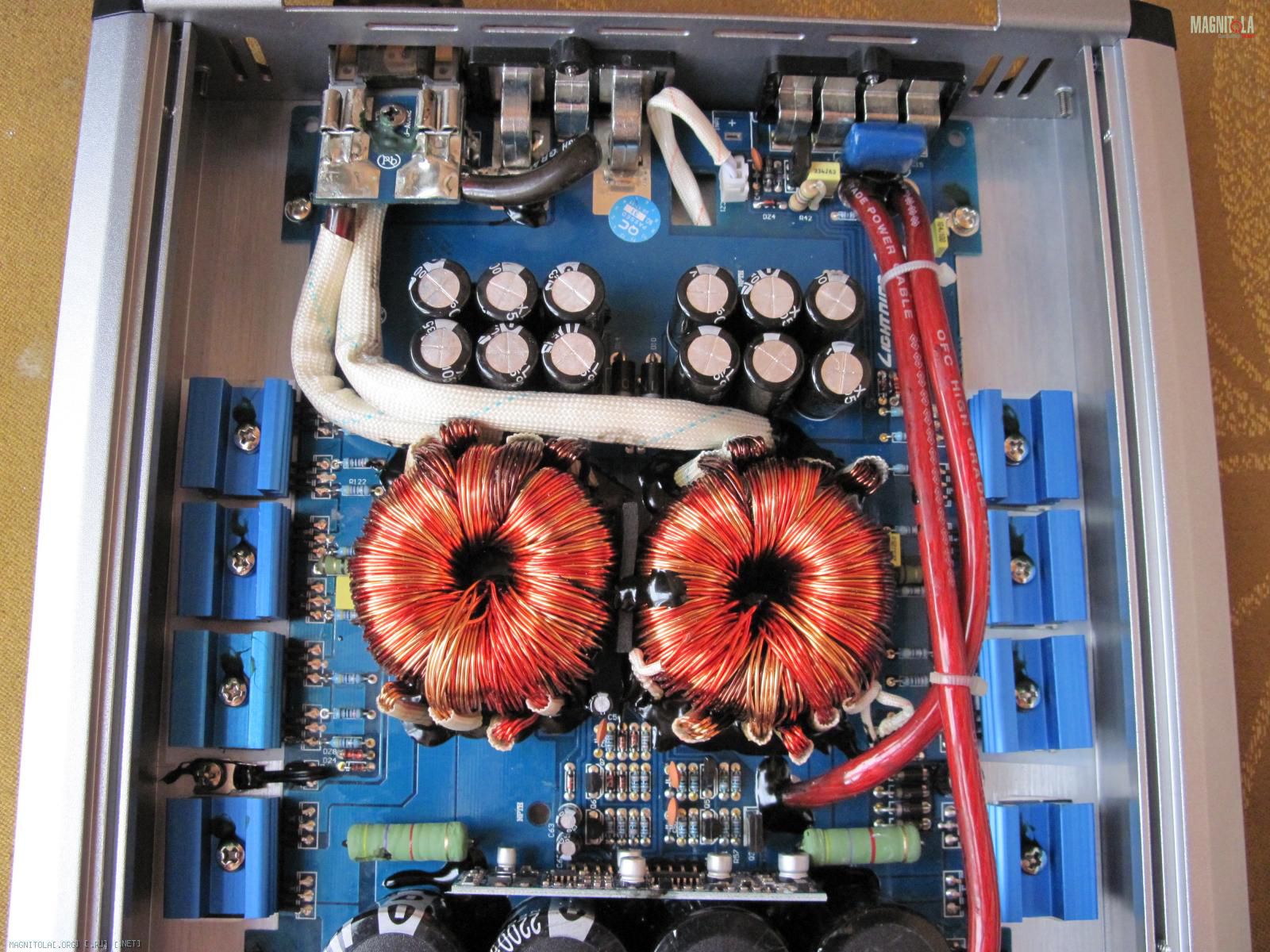

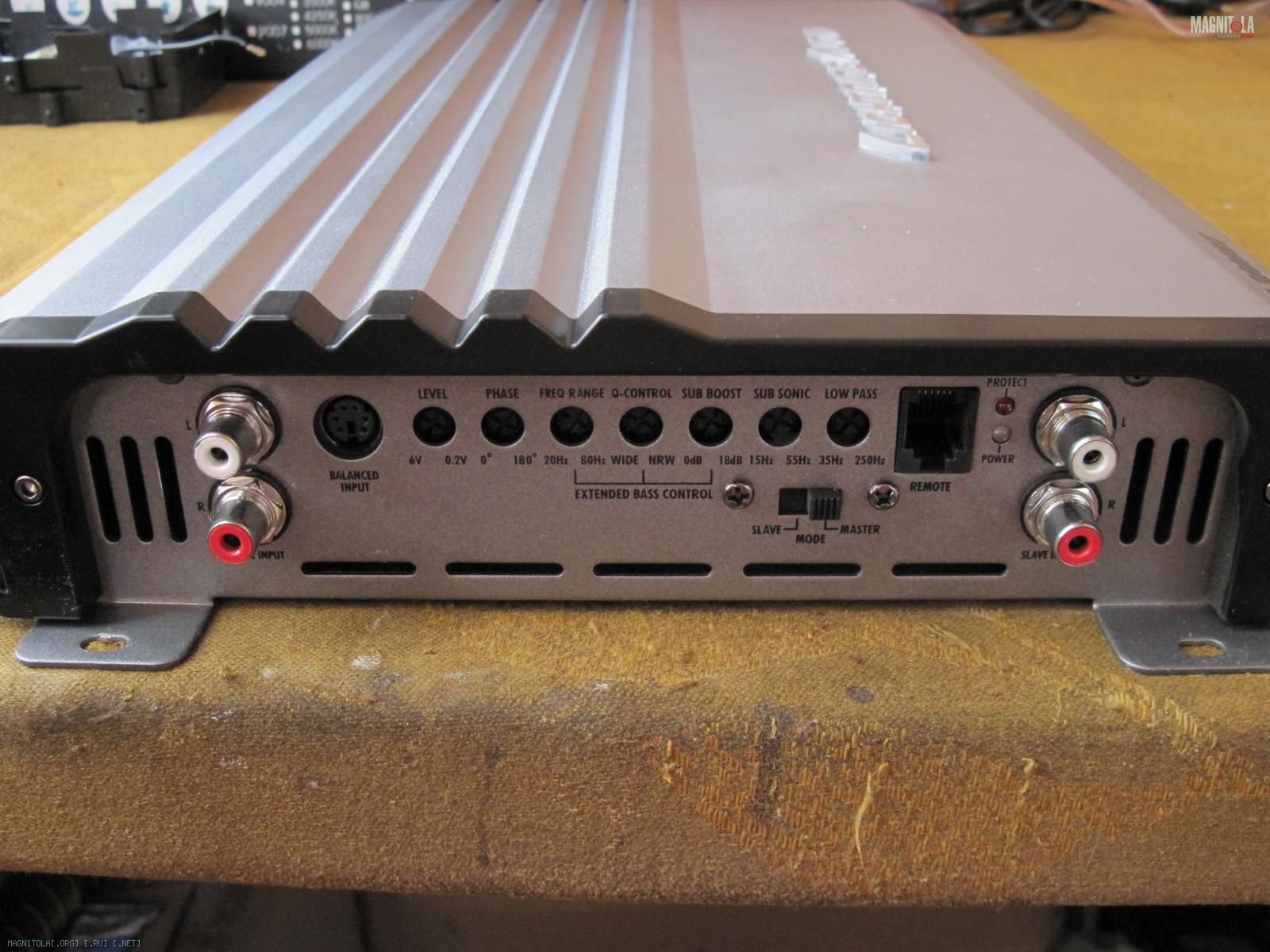

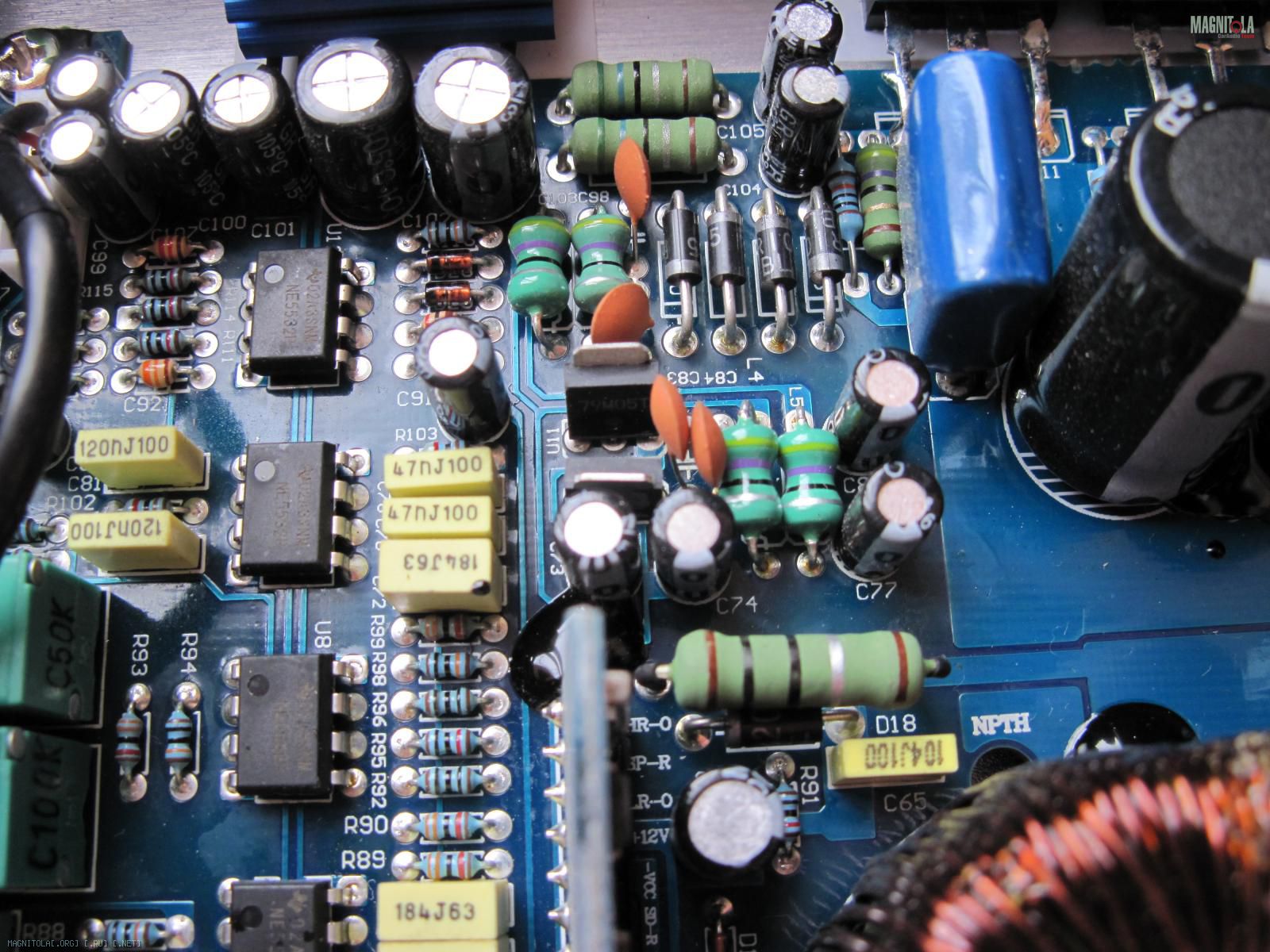

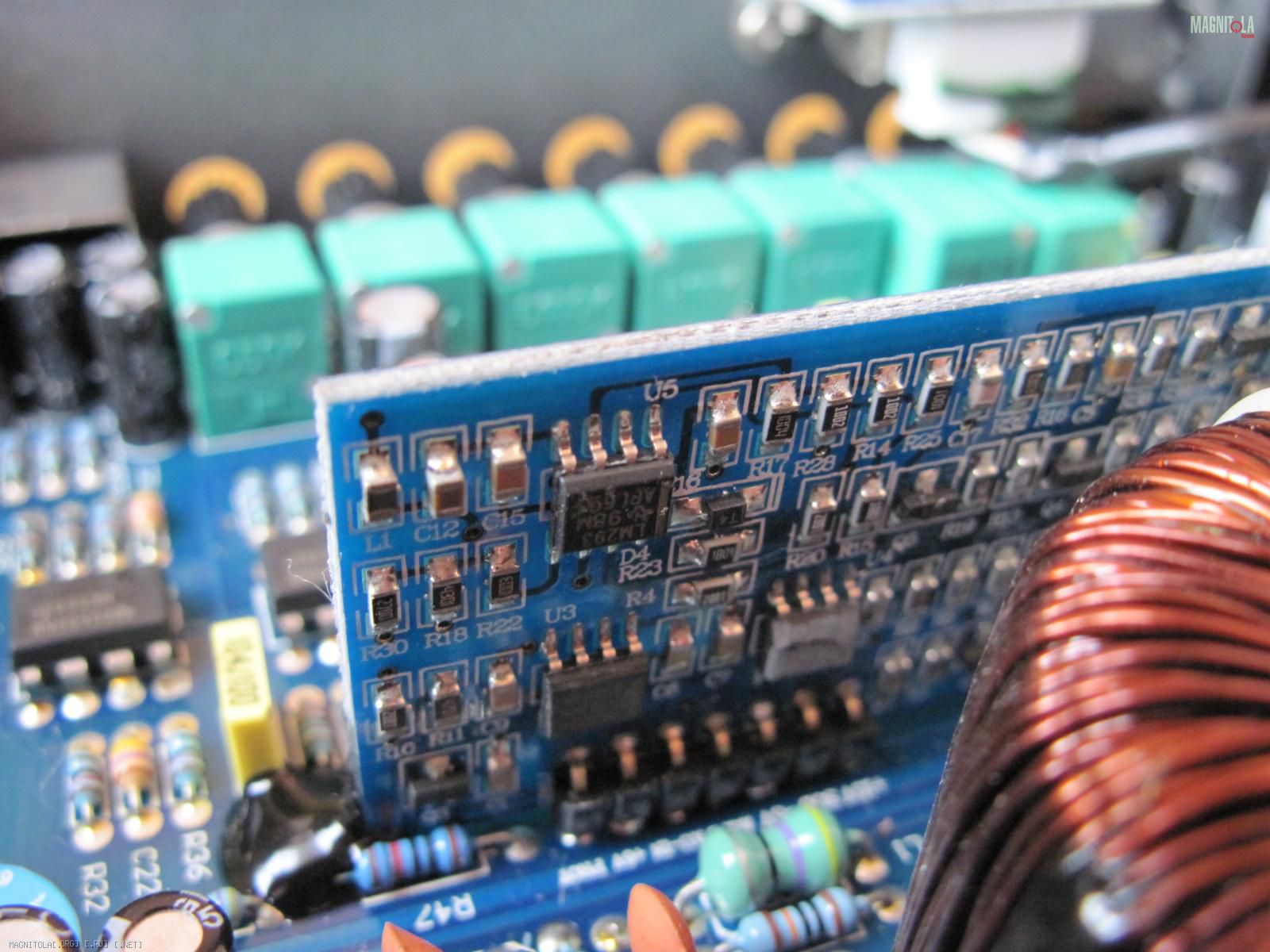

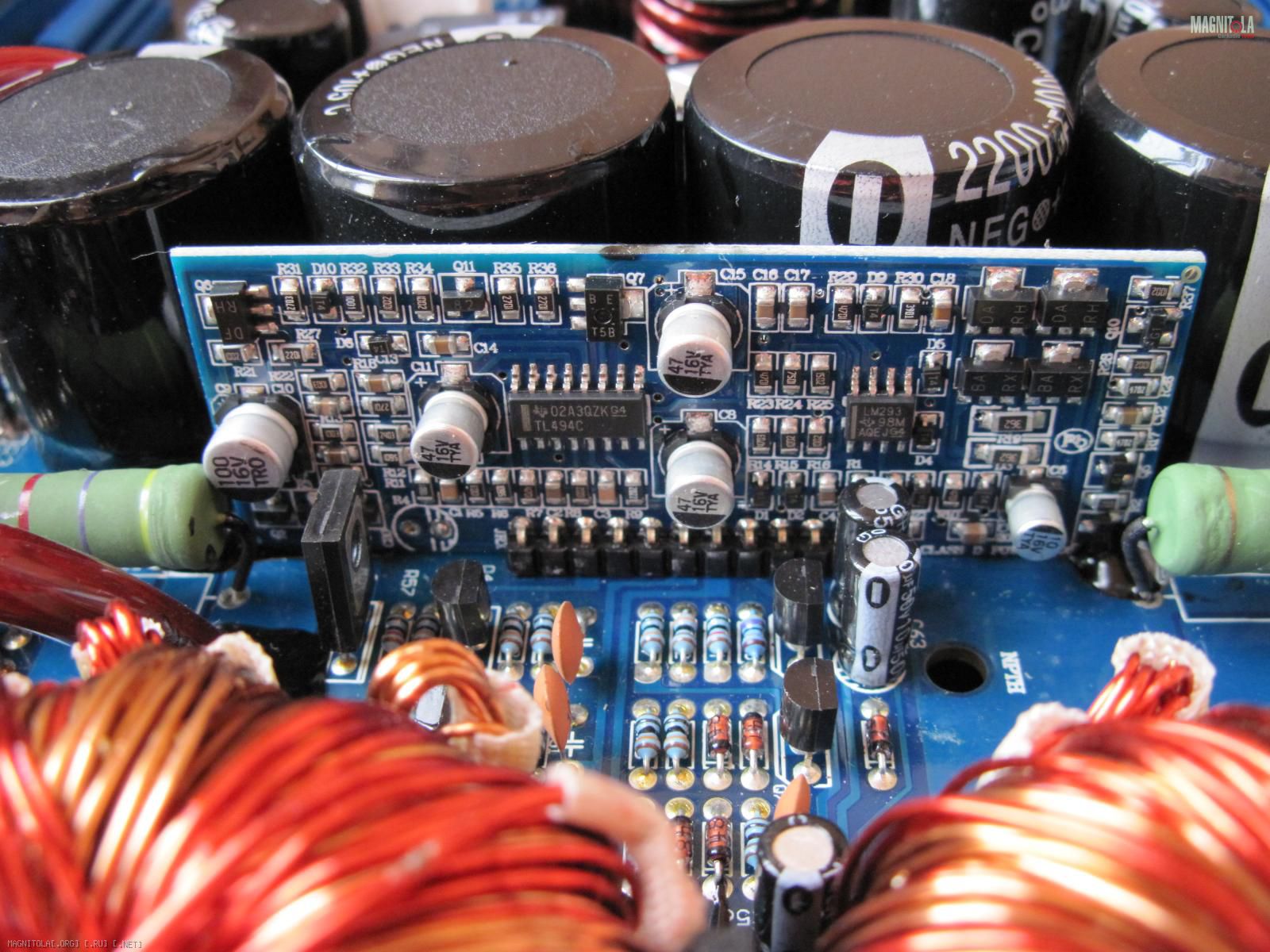

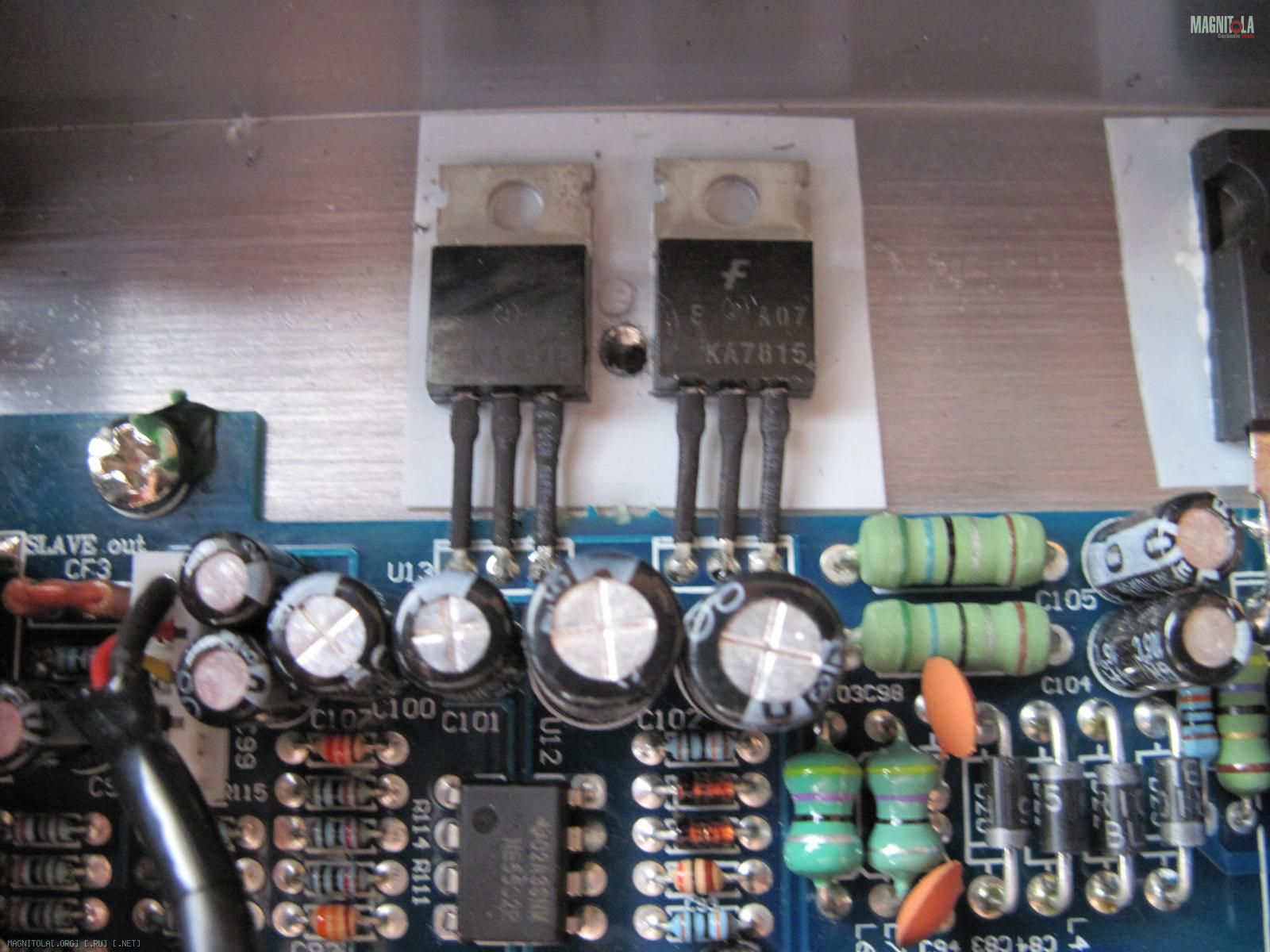

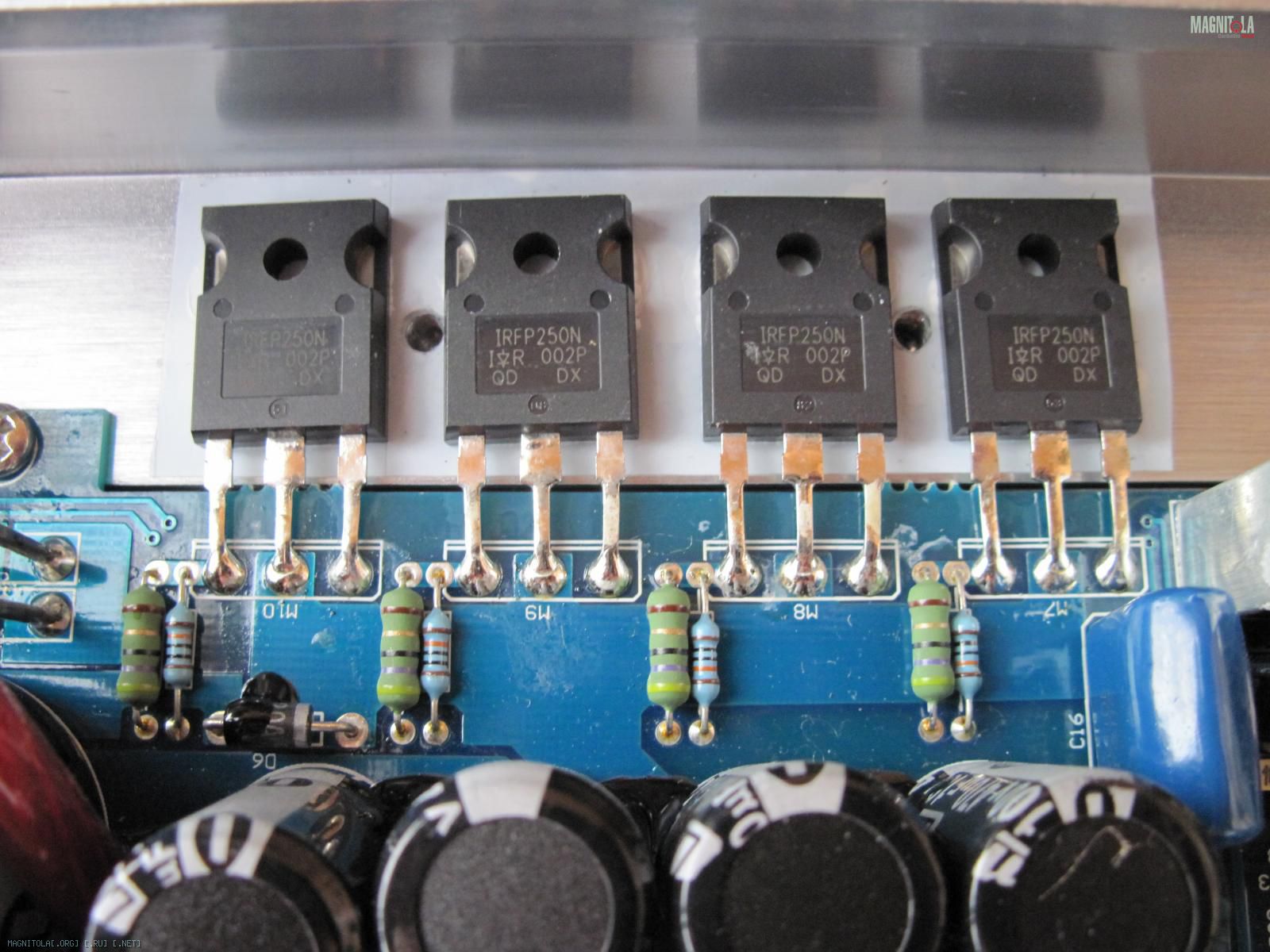

LIGHTNING AUDIO LA-3000MD
Вложение 808786 Вложение 808788 Вложение 808790 Вложение 808792 Вложение 808794 Вложение 808796 Вложение 808798Вложение 808800 Вложение 808802 Вложение 808804 Вложение 808806 Вложение 808808Вложение 808810Вложение 808812 Вложение 808814 Вложение 808816
1Вложение 808818 2 Вложение 808820 3 Вложение 808822 4 Вложение 808824
5 Вложение 808826

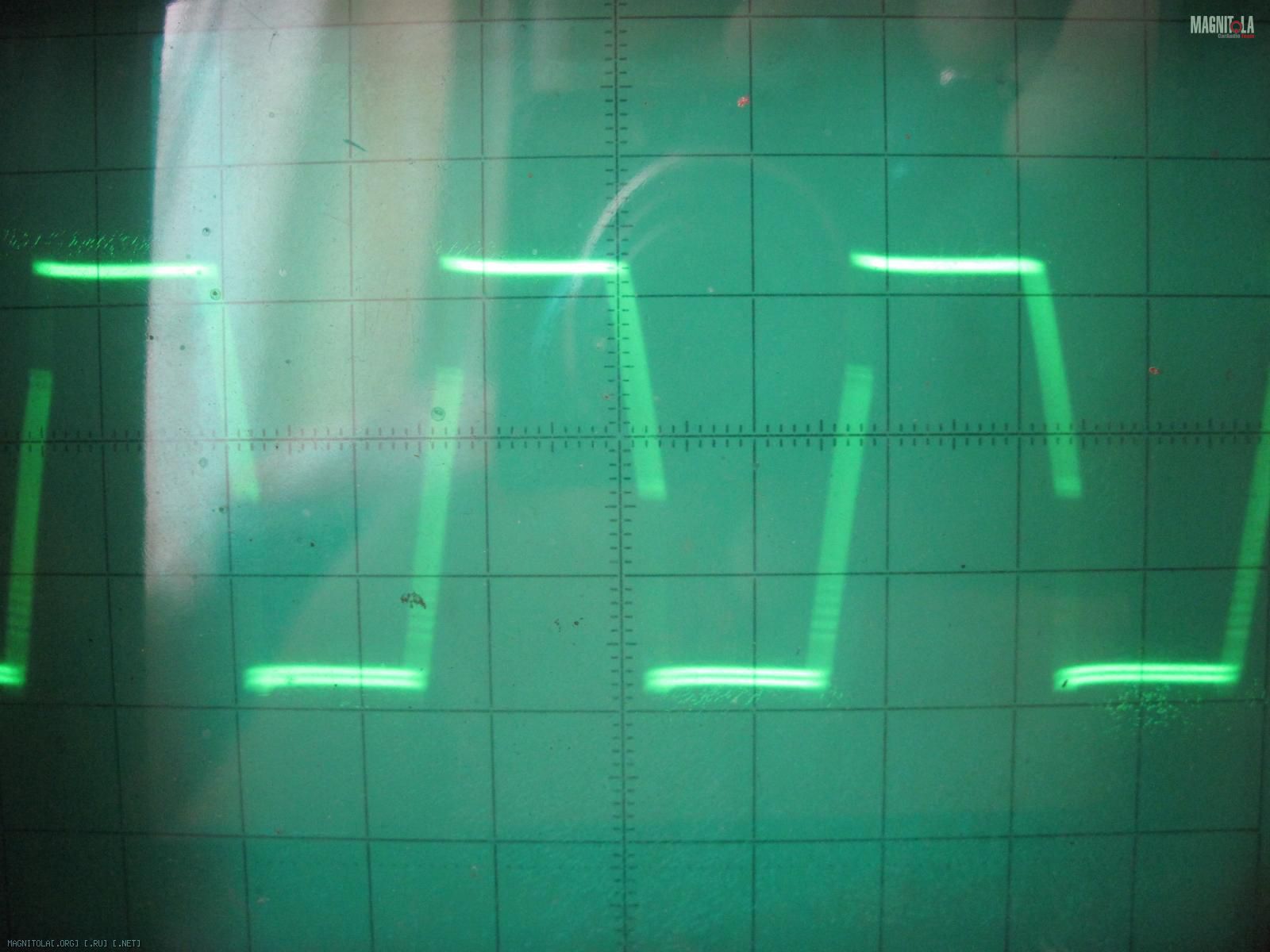

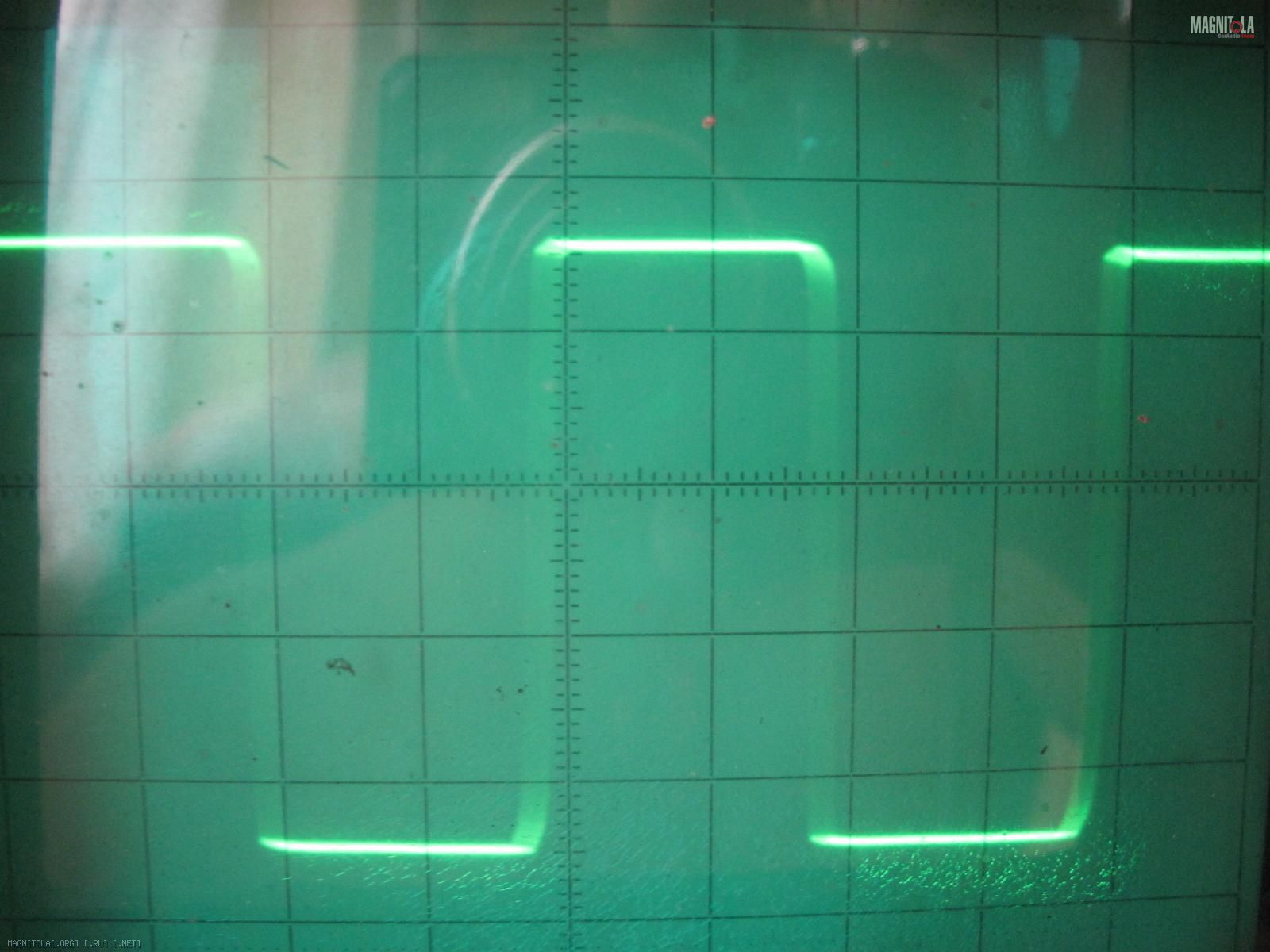

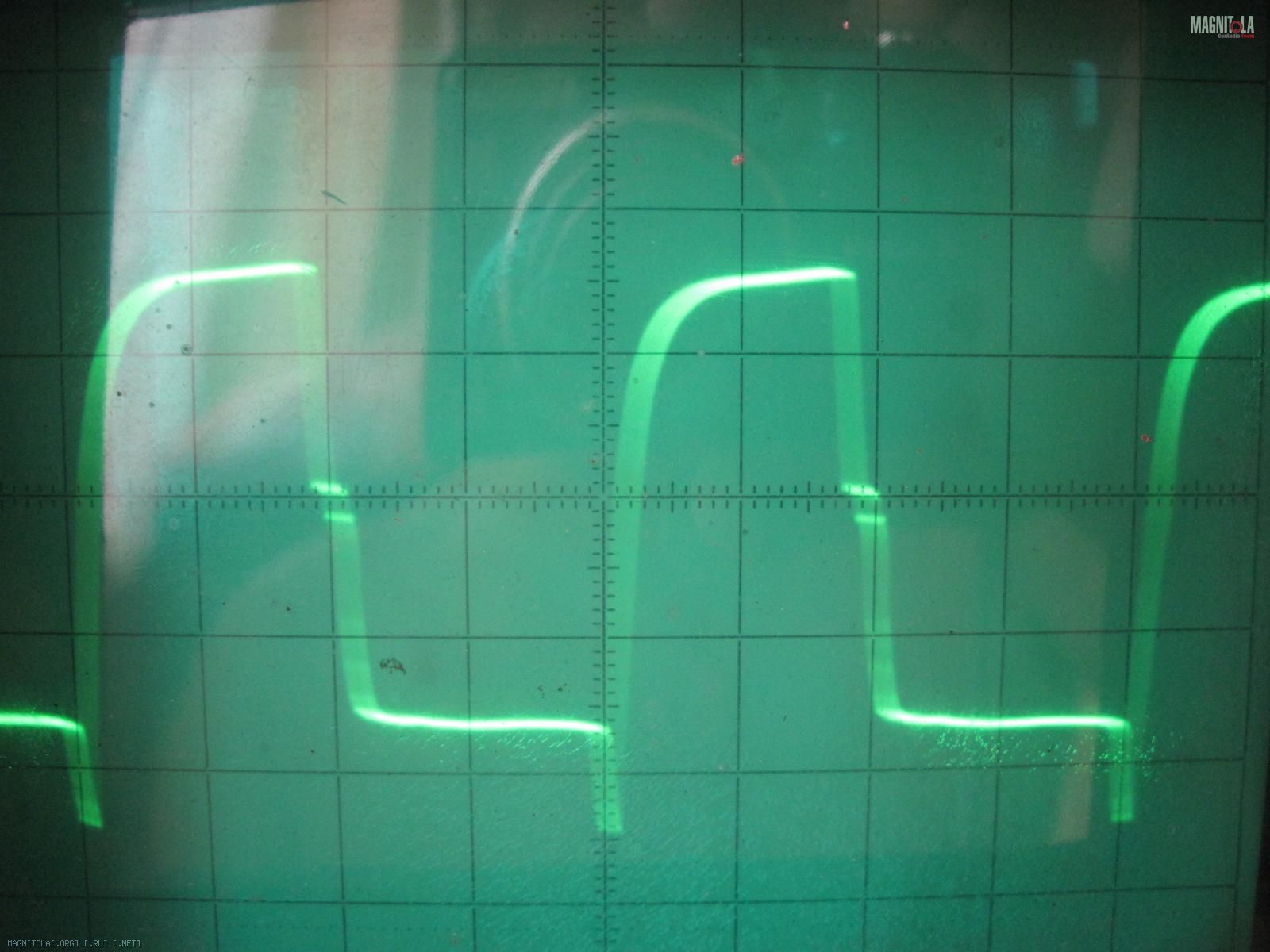

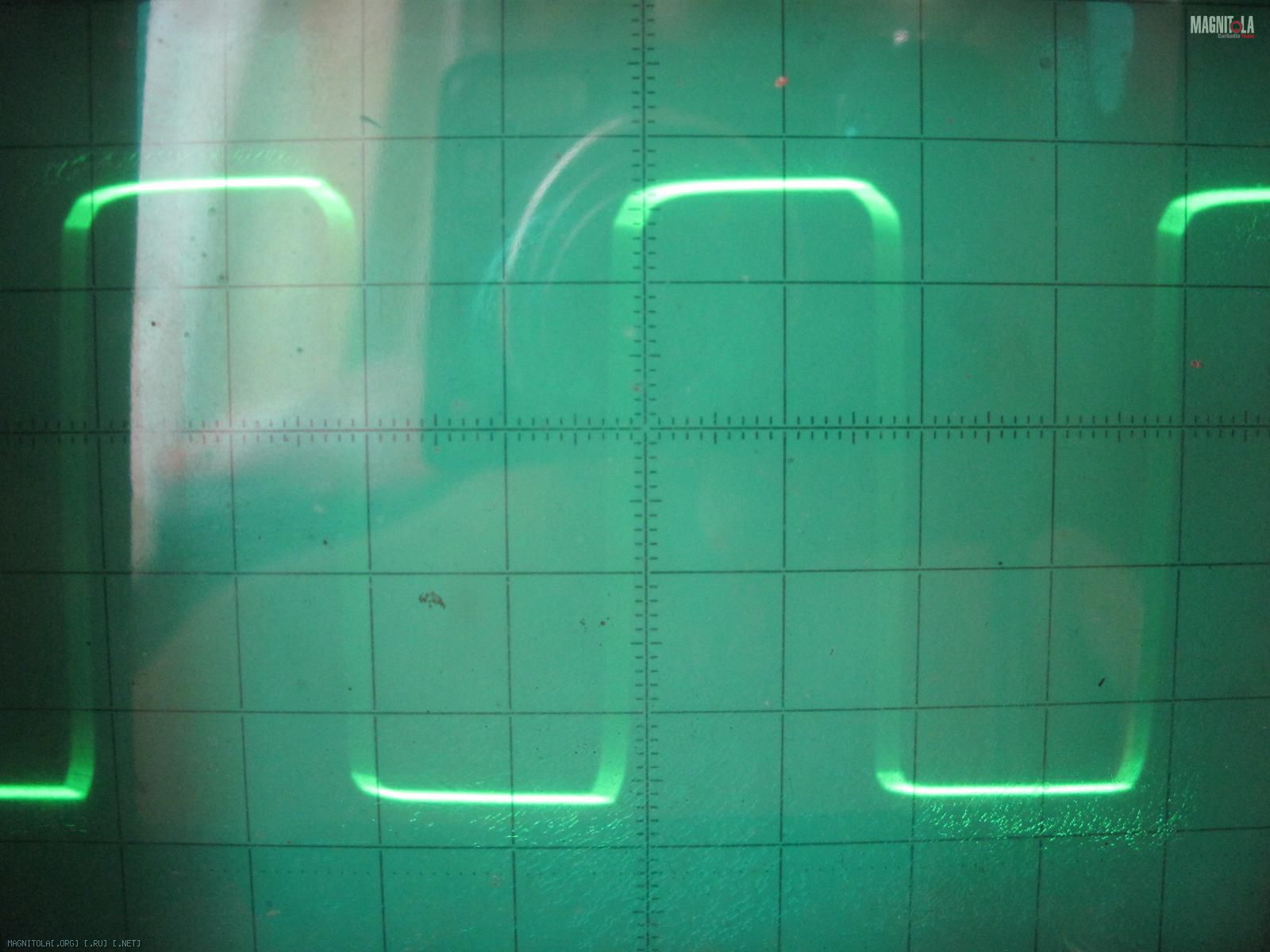

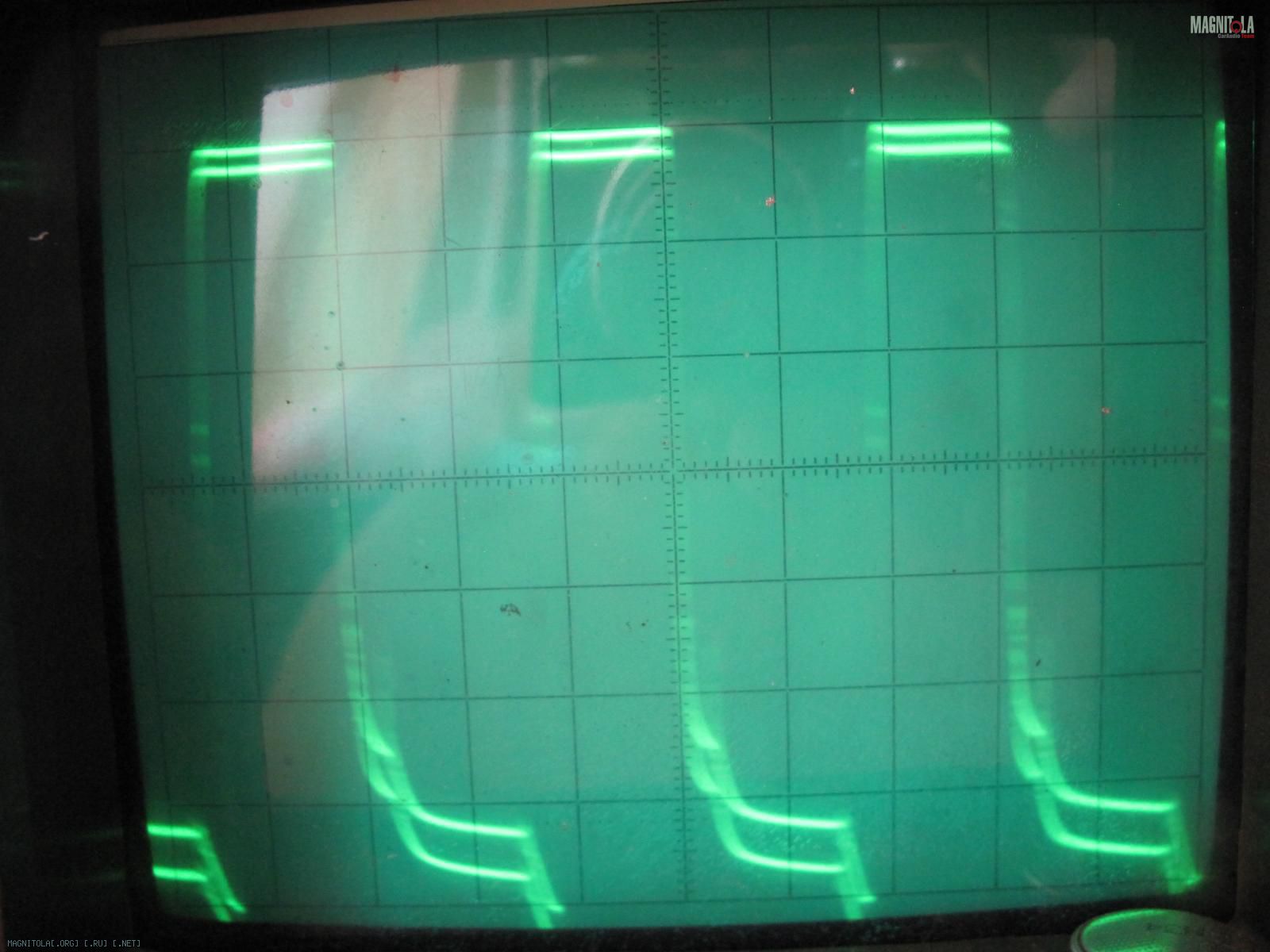

1- HV gate 20V/D. 2- COM.OUT 20V/D. 3- LV gate 2V/D. 4-PWM drain 10V/D. 5- PWM gate 1V/D.(это не косяк ослика) Uпит.+/- 75v при 14.2v BAT, D-driver IR21844S.

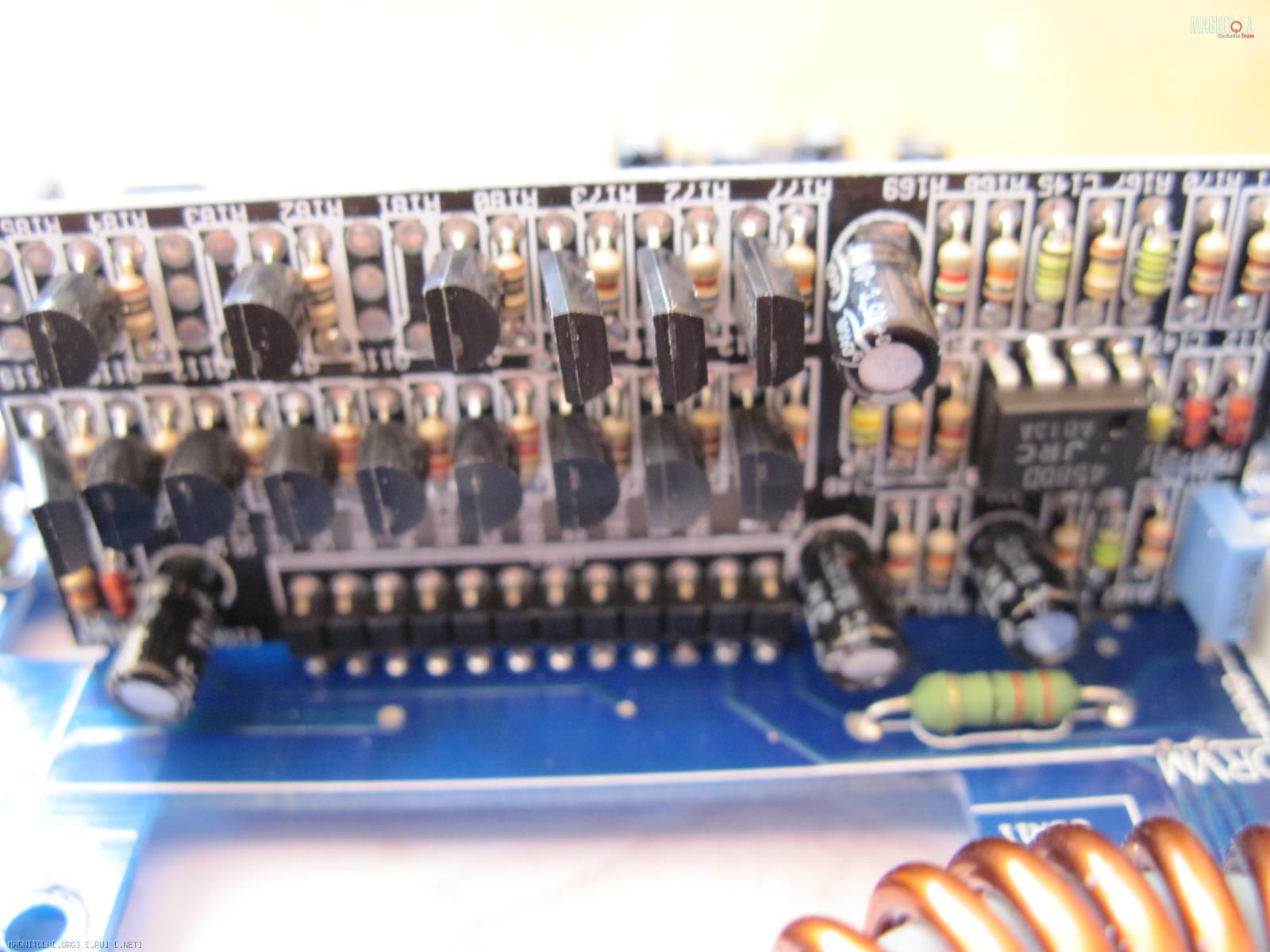

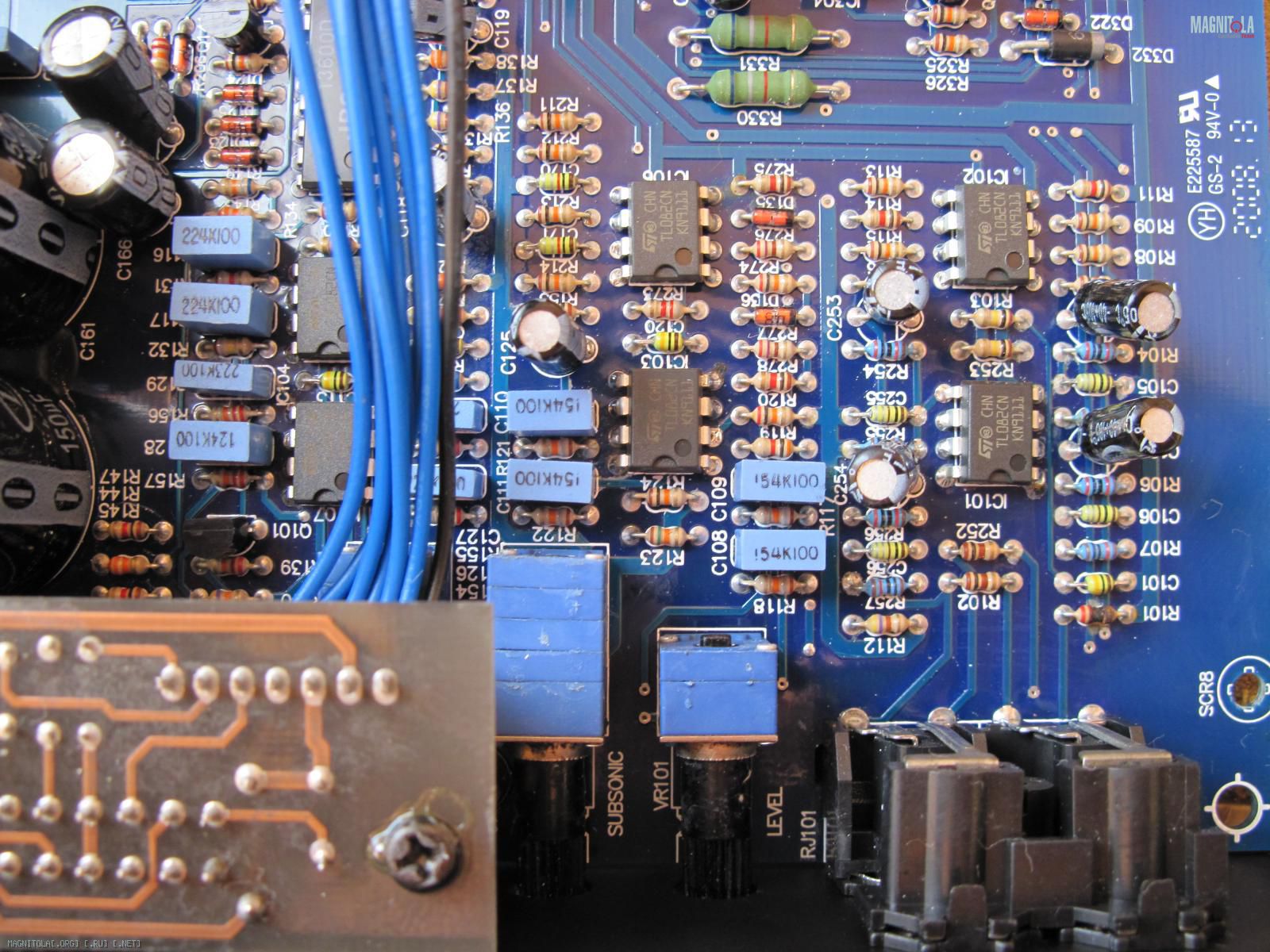

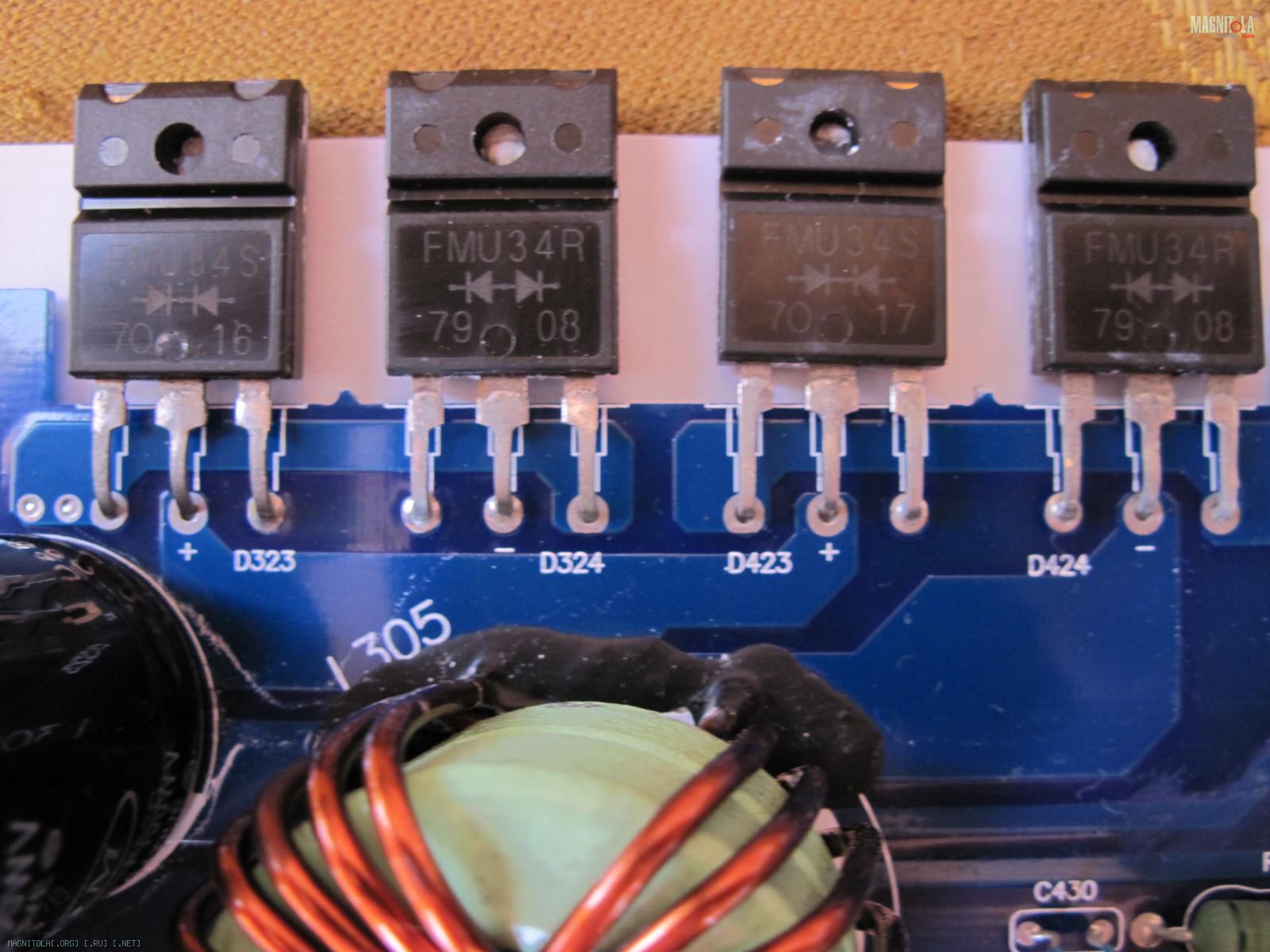

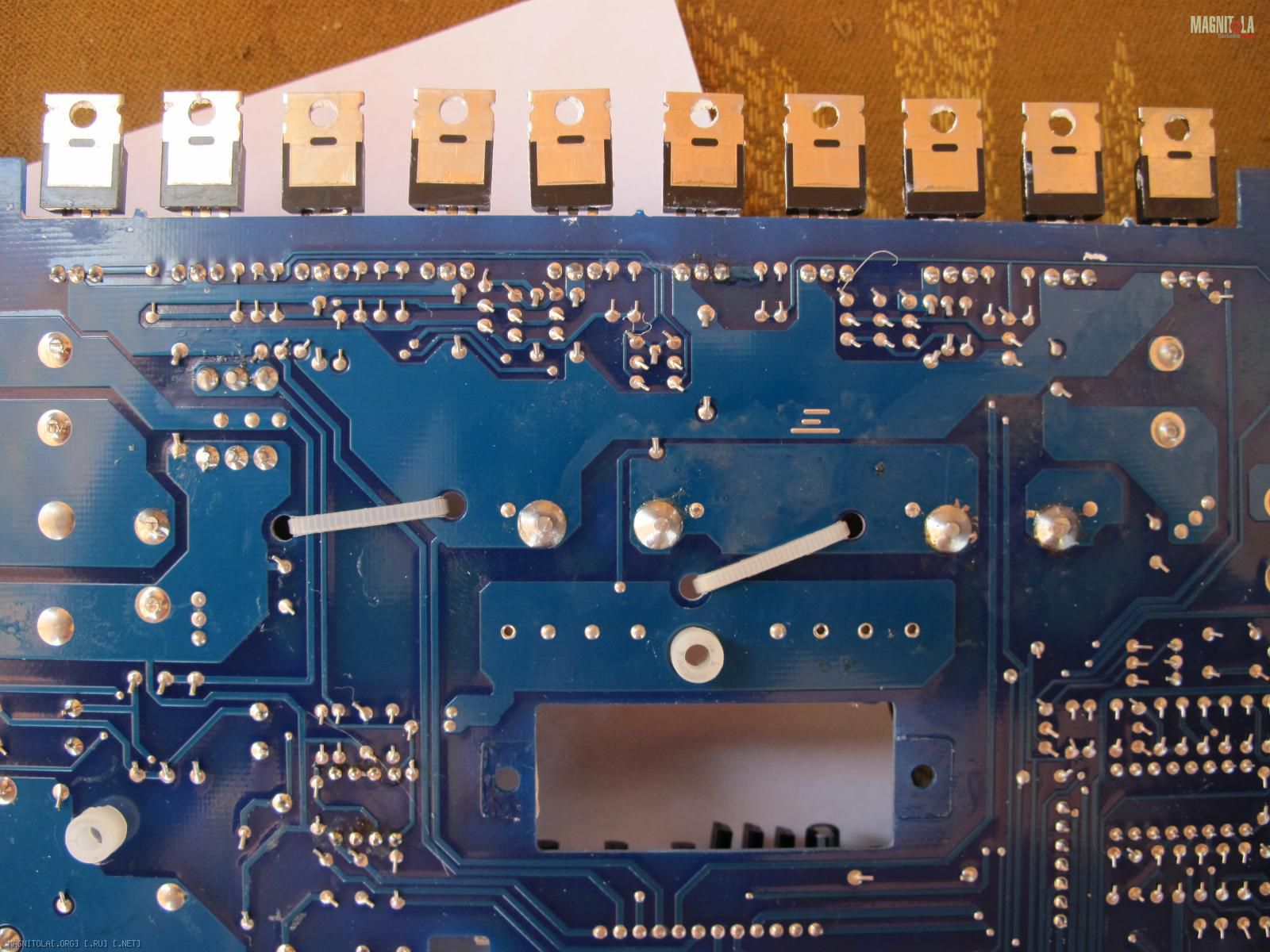

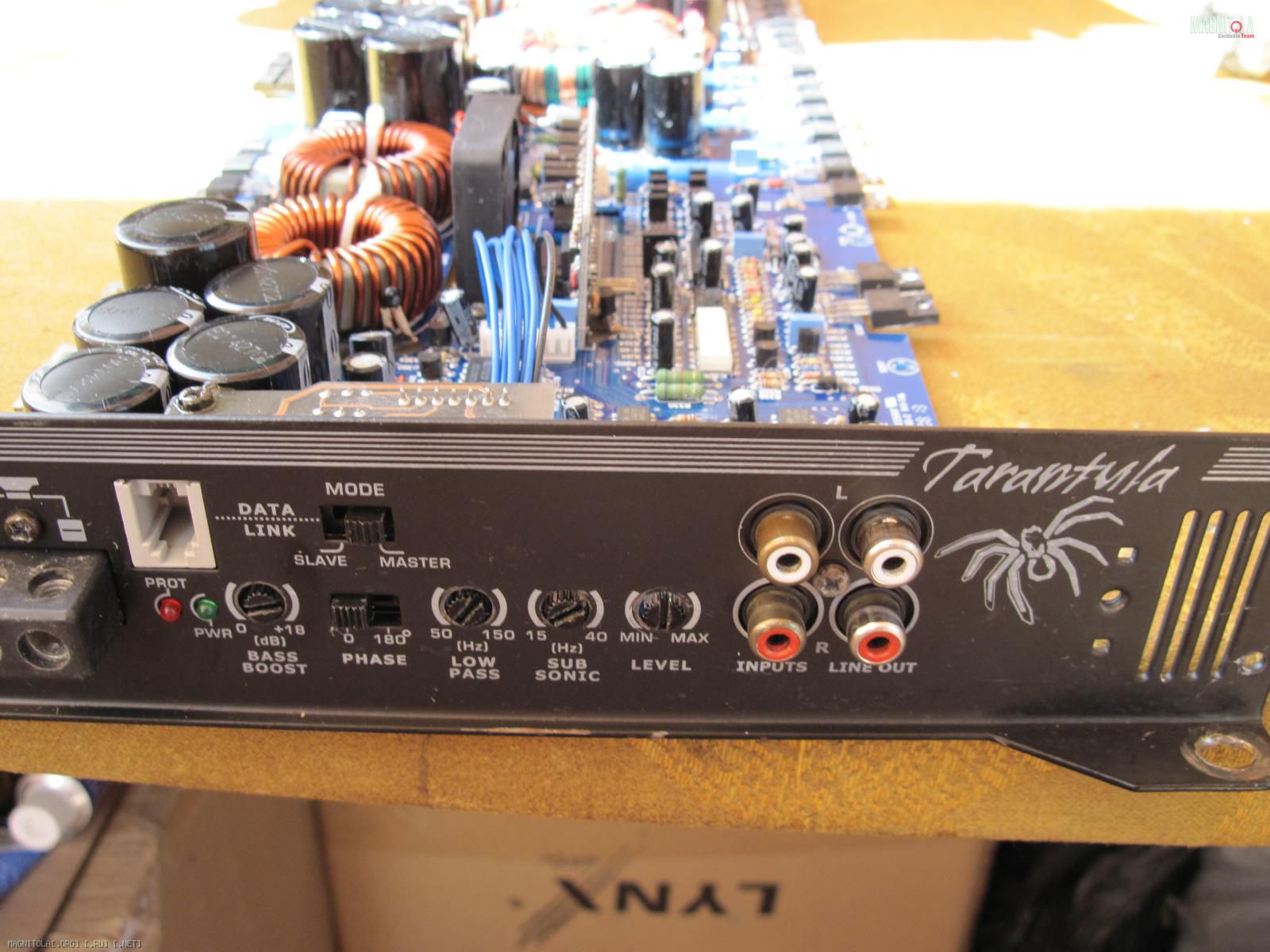

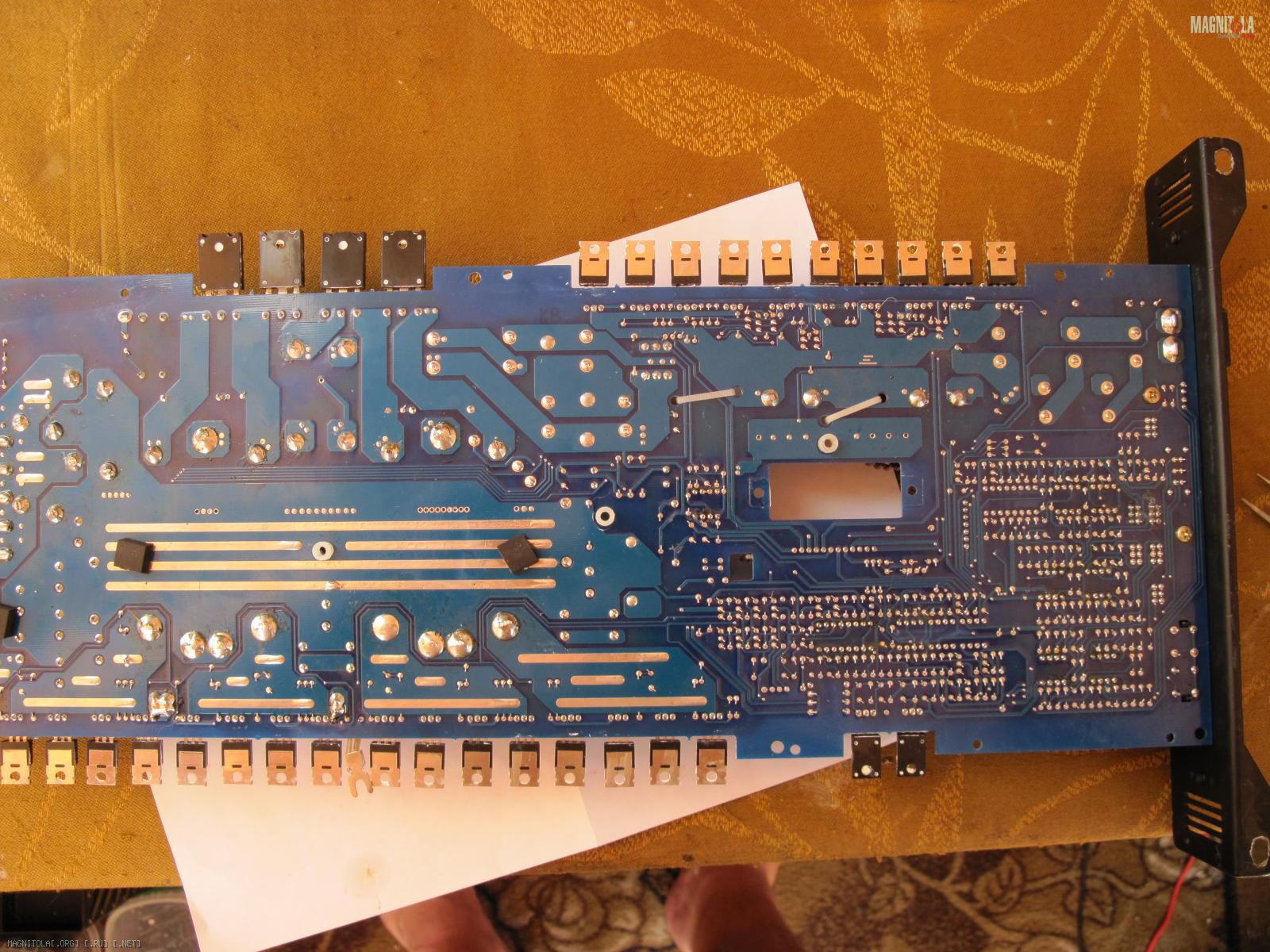

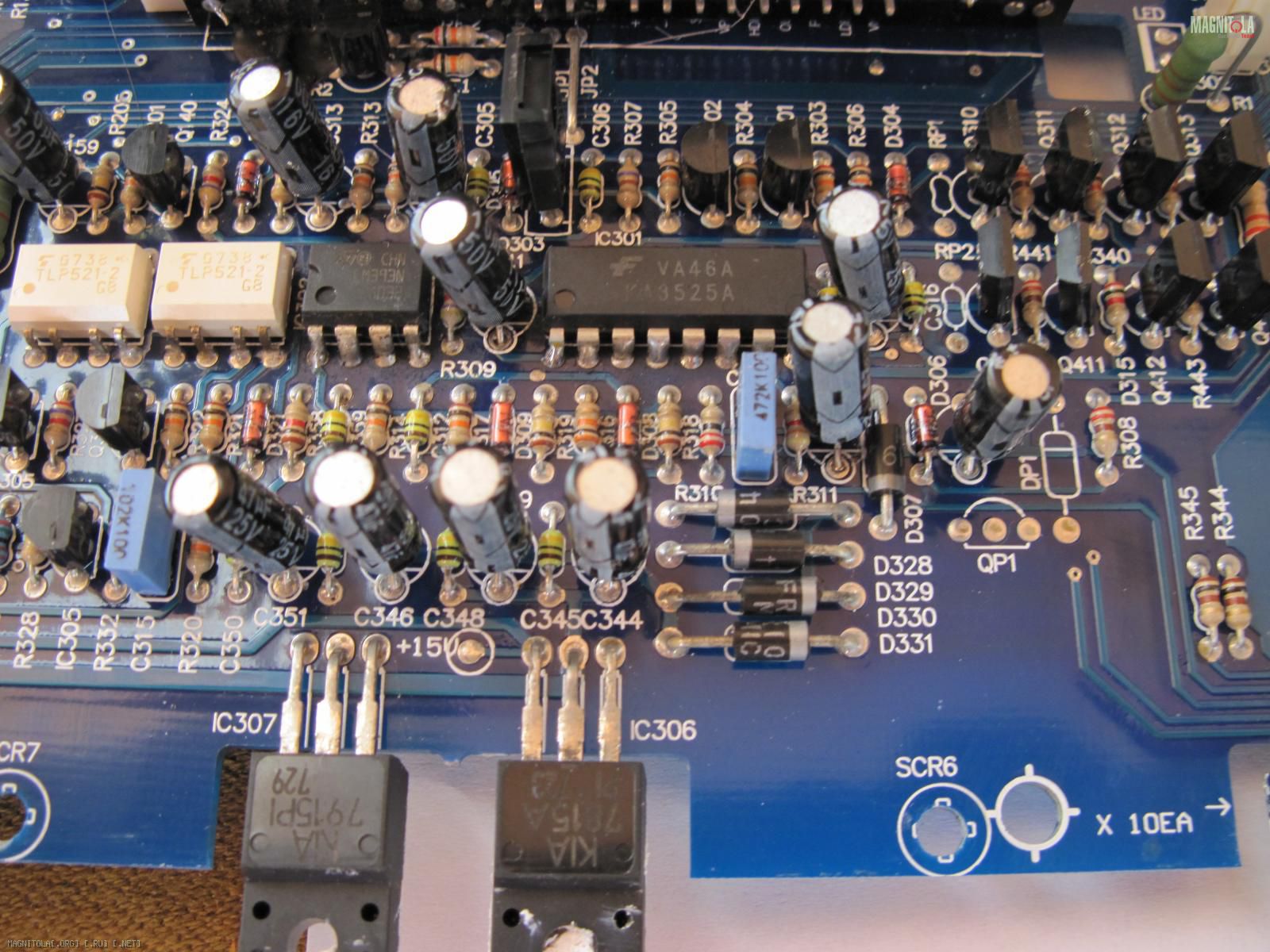

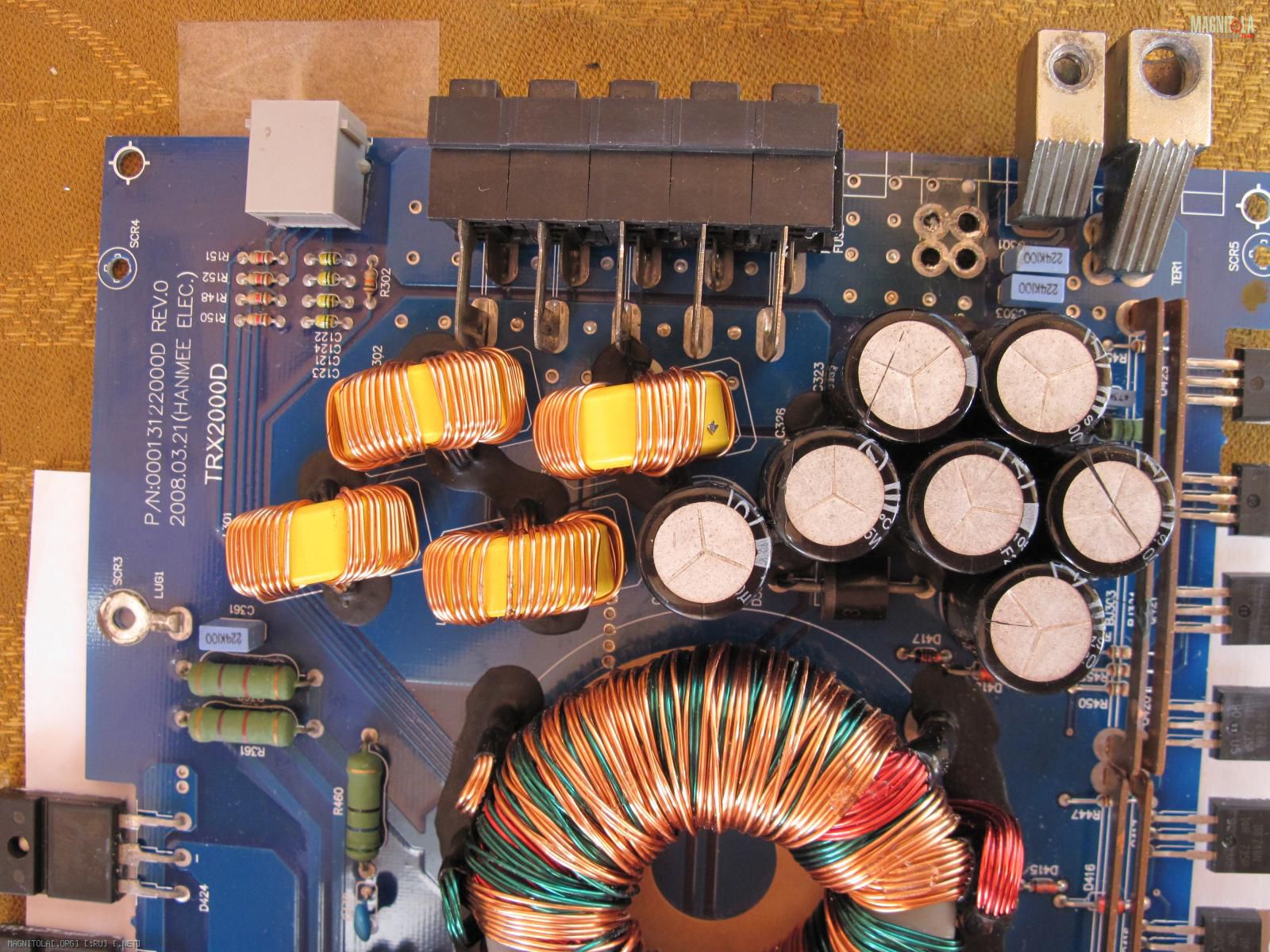

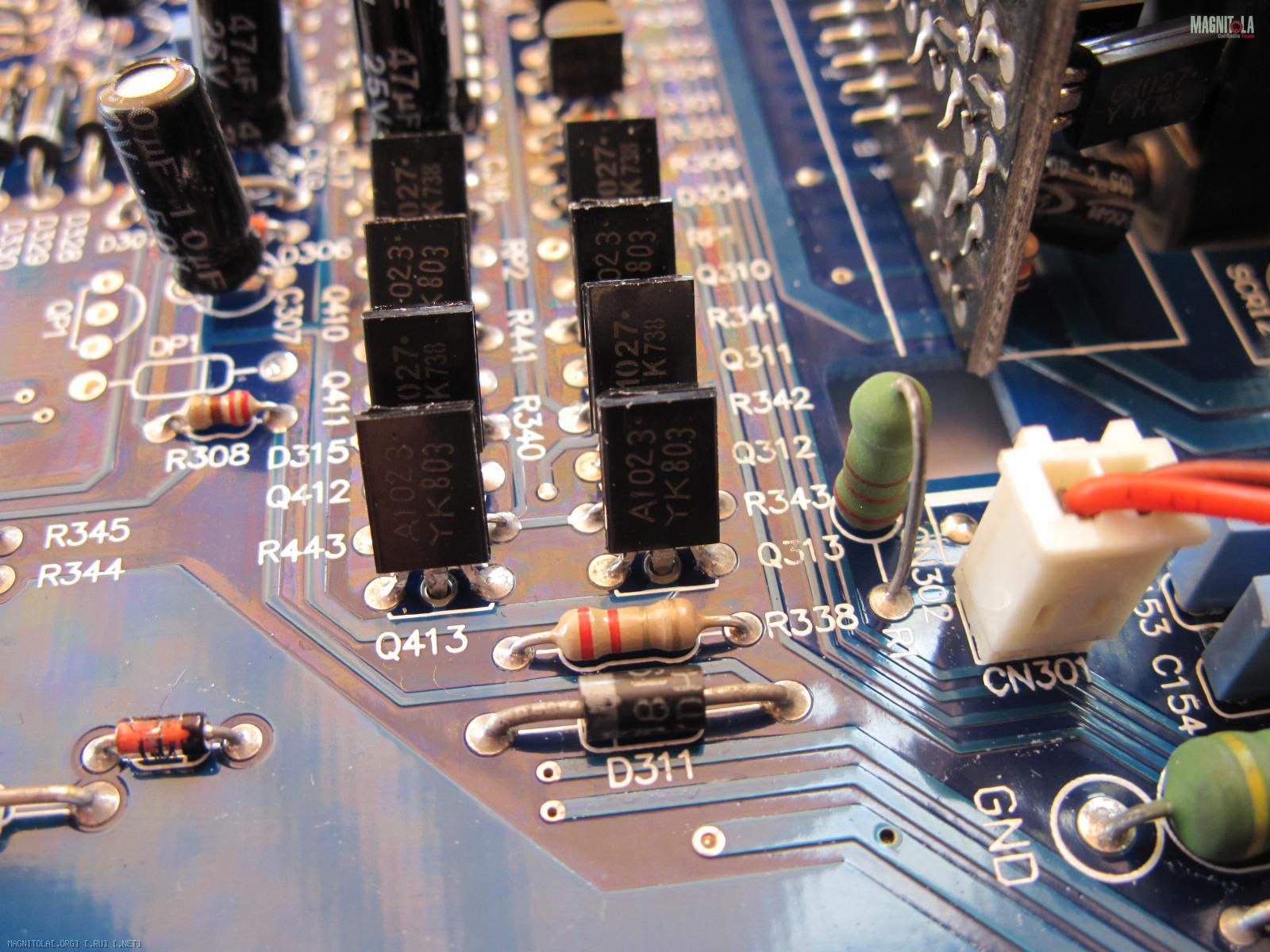

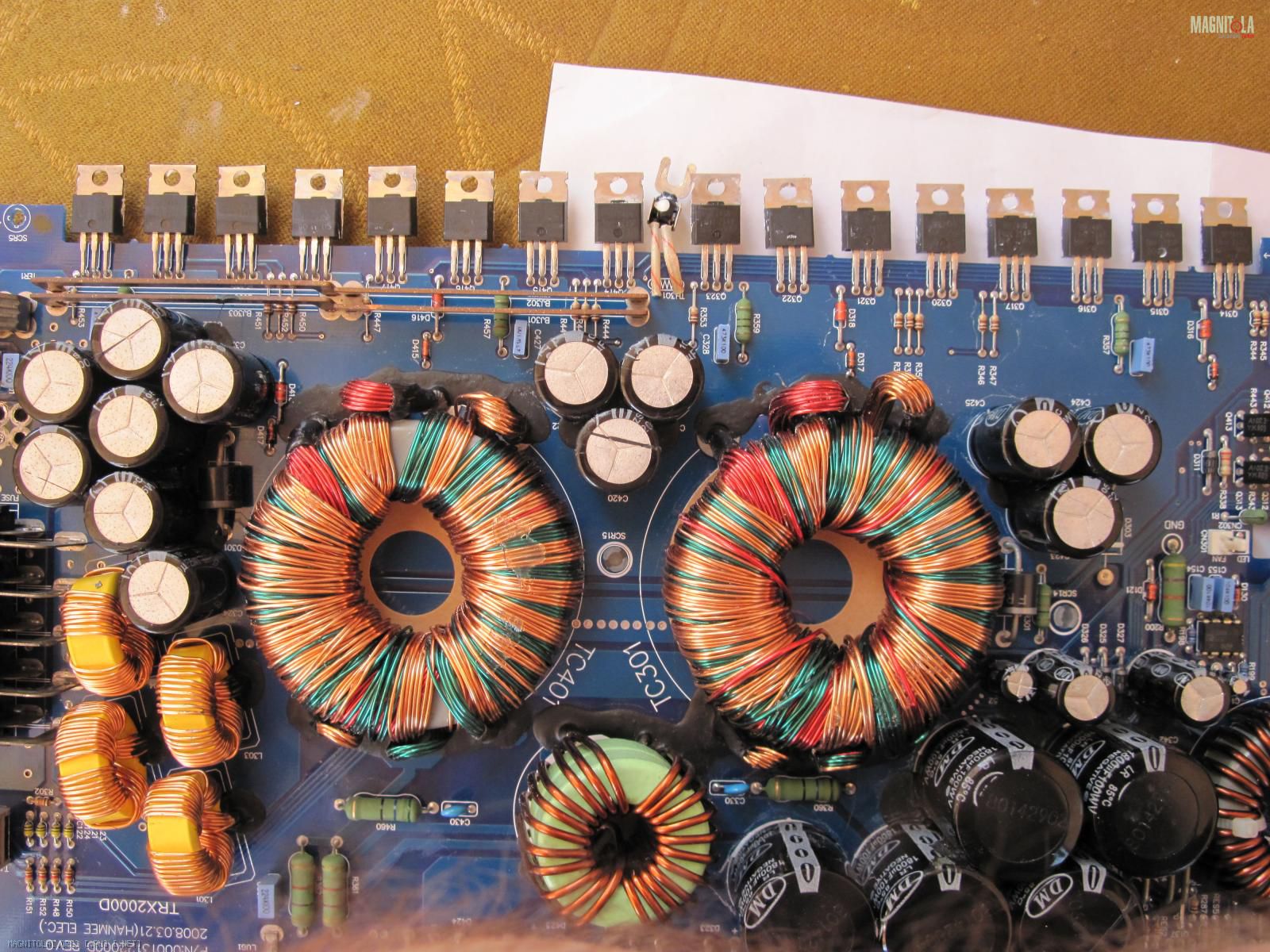

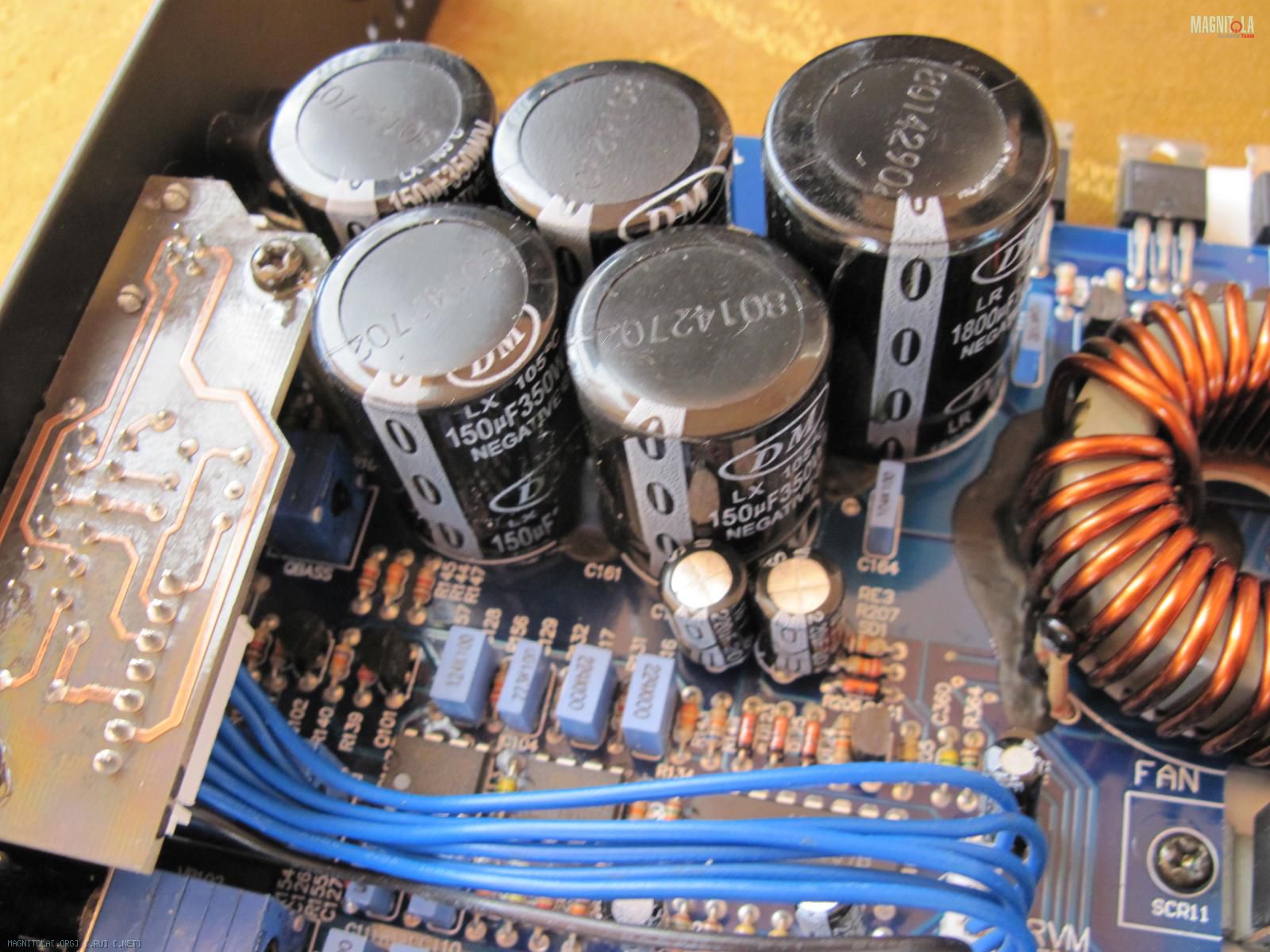

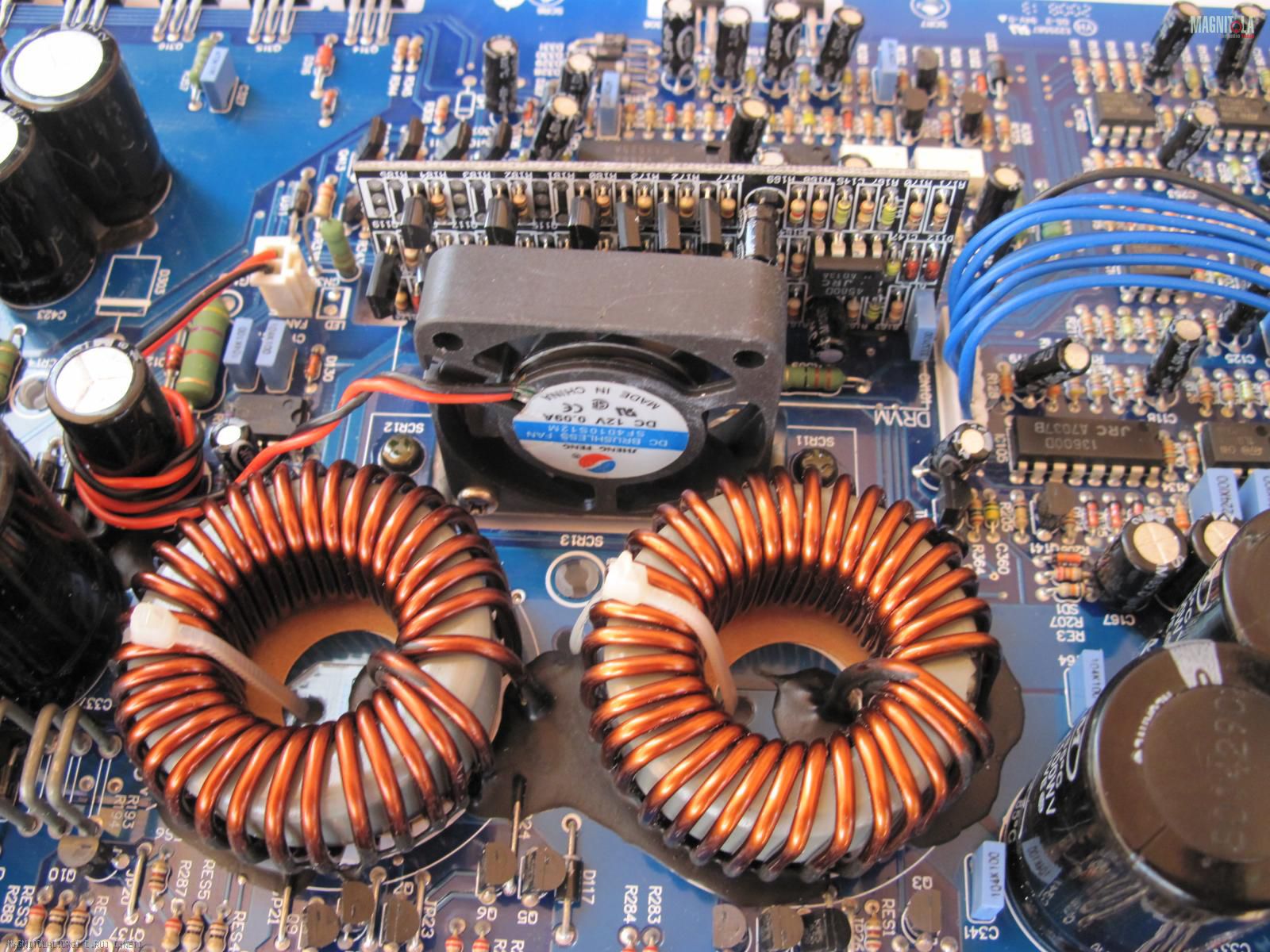

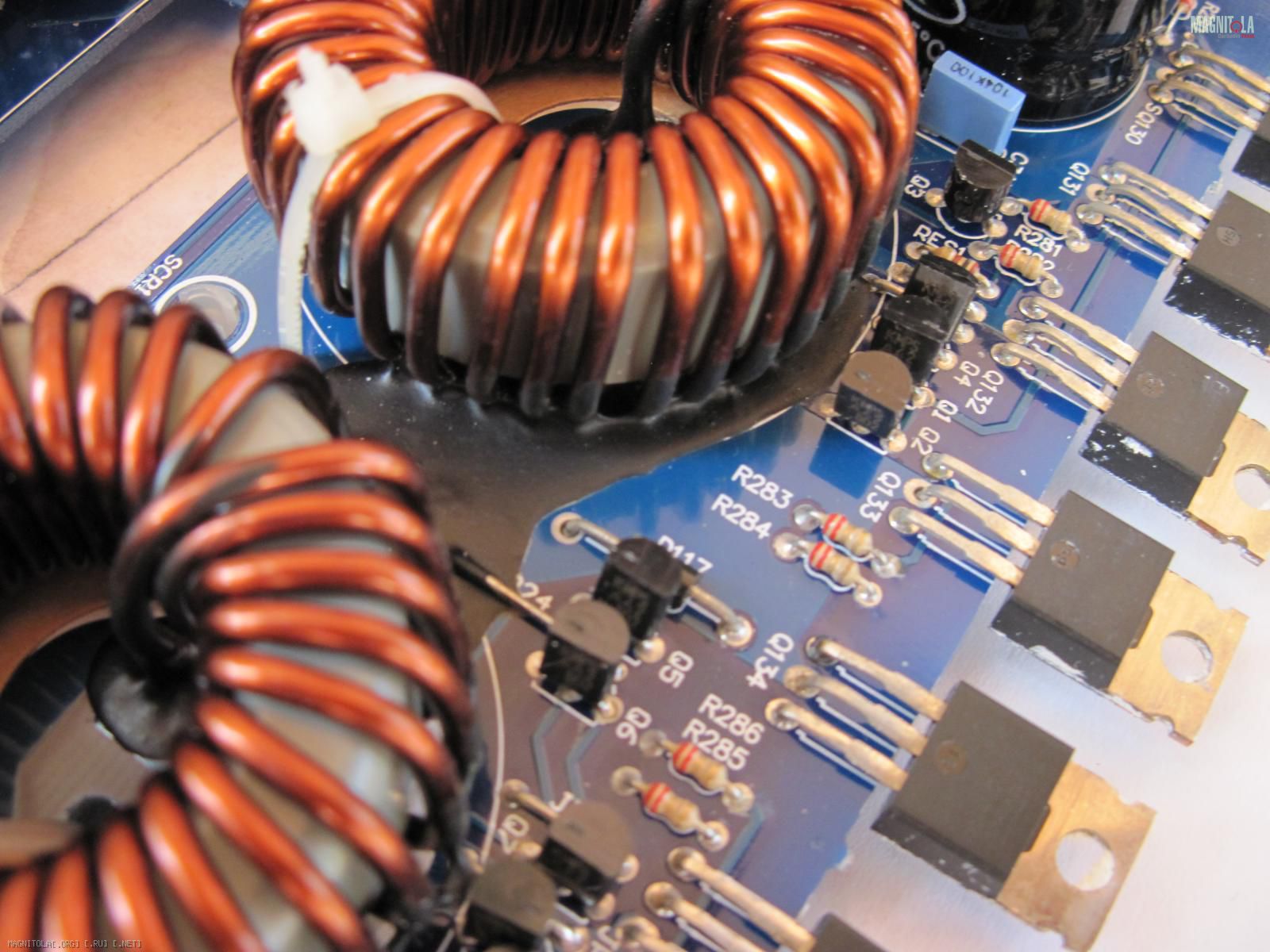

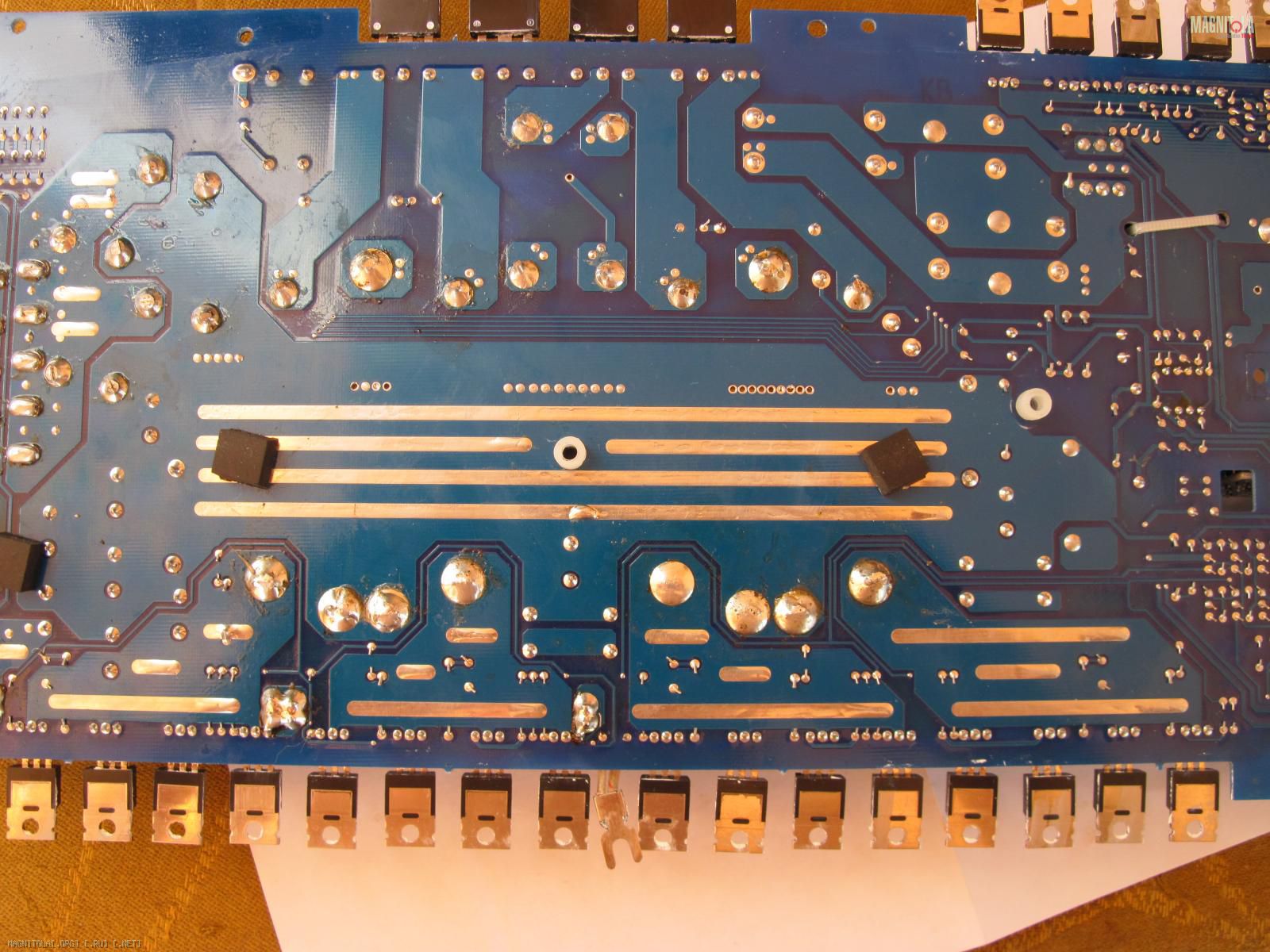

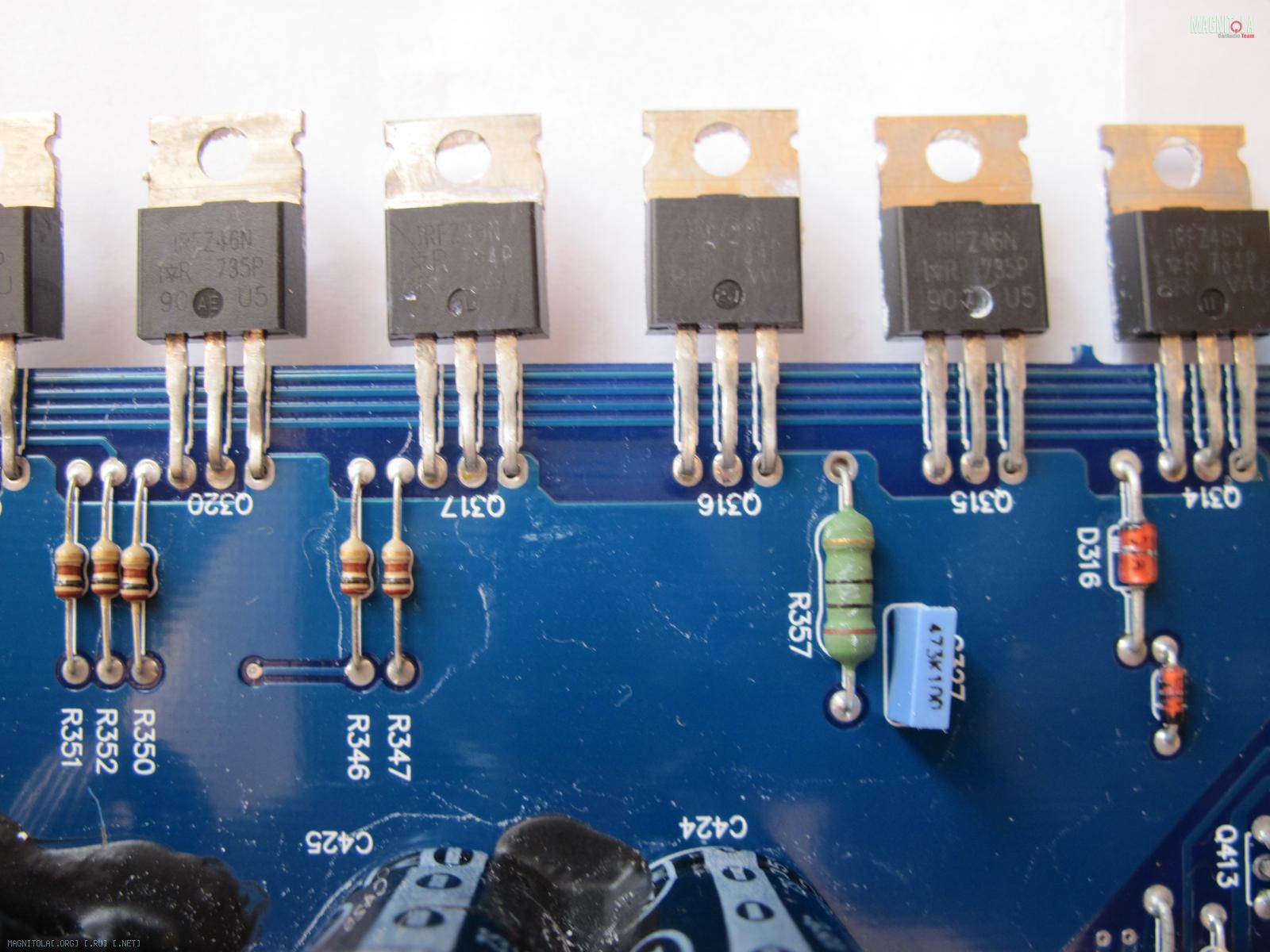

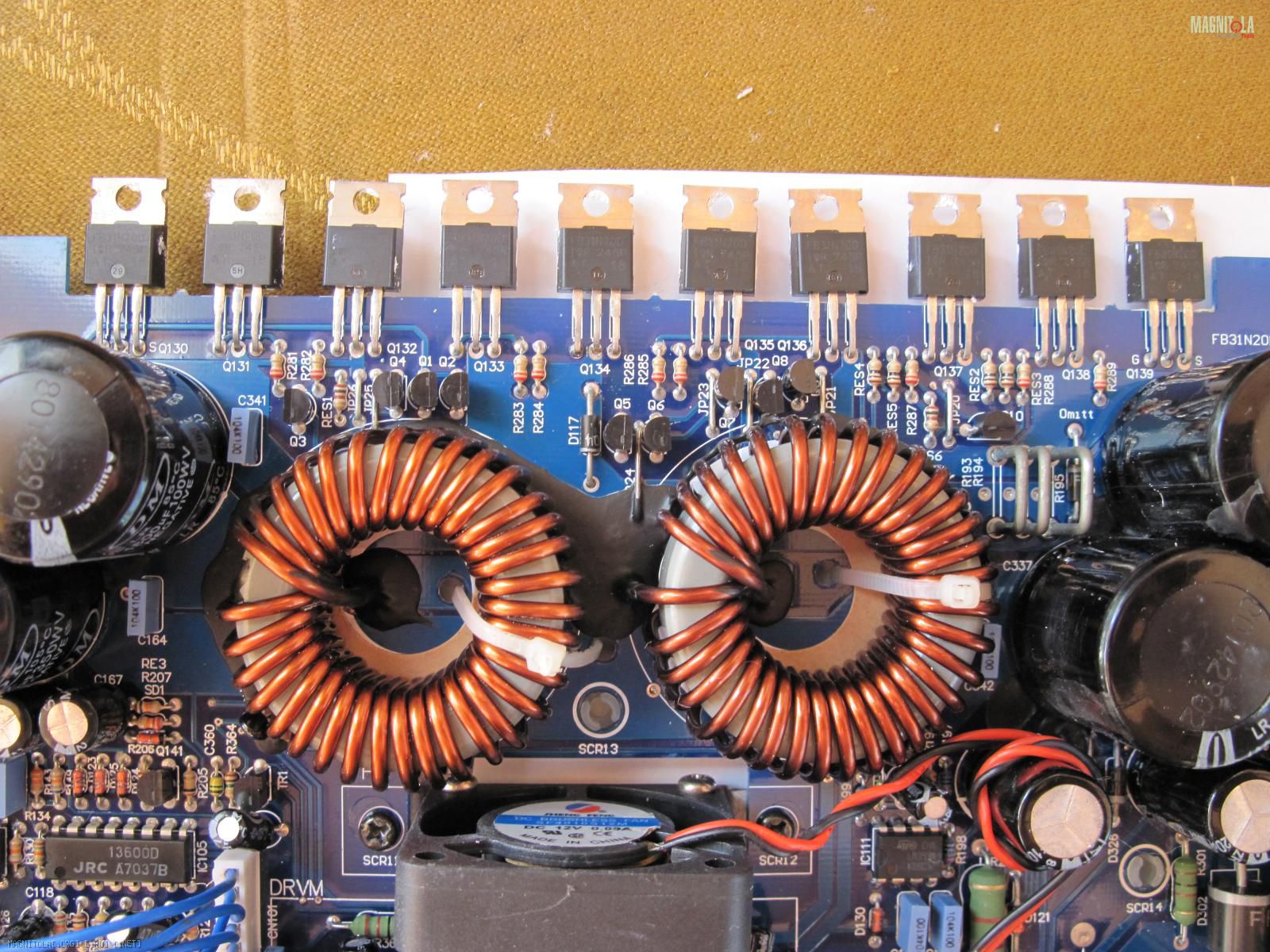

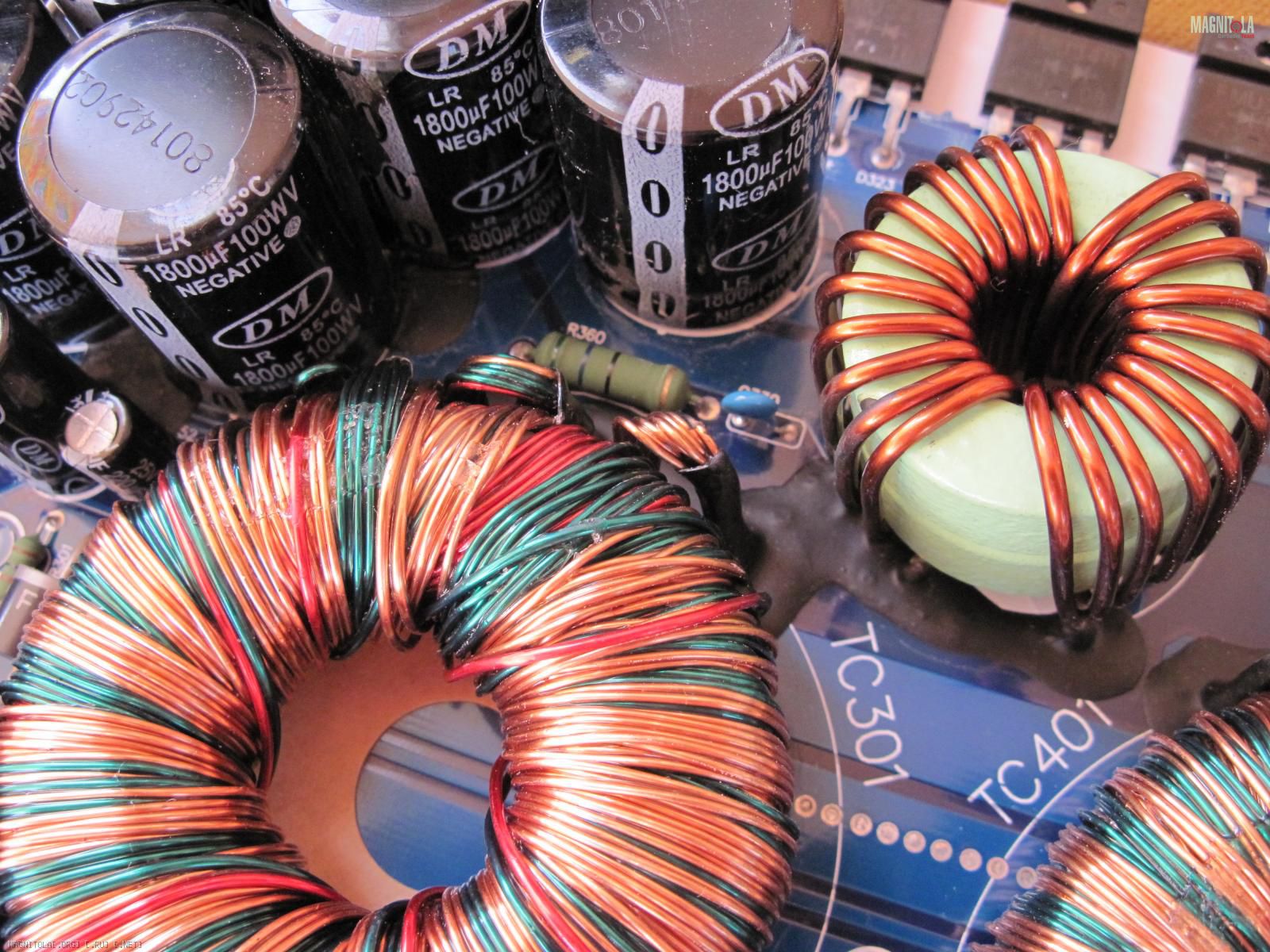

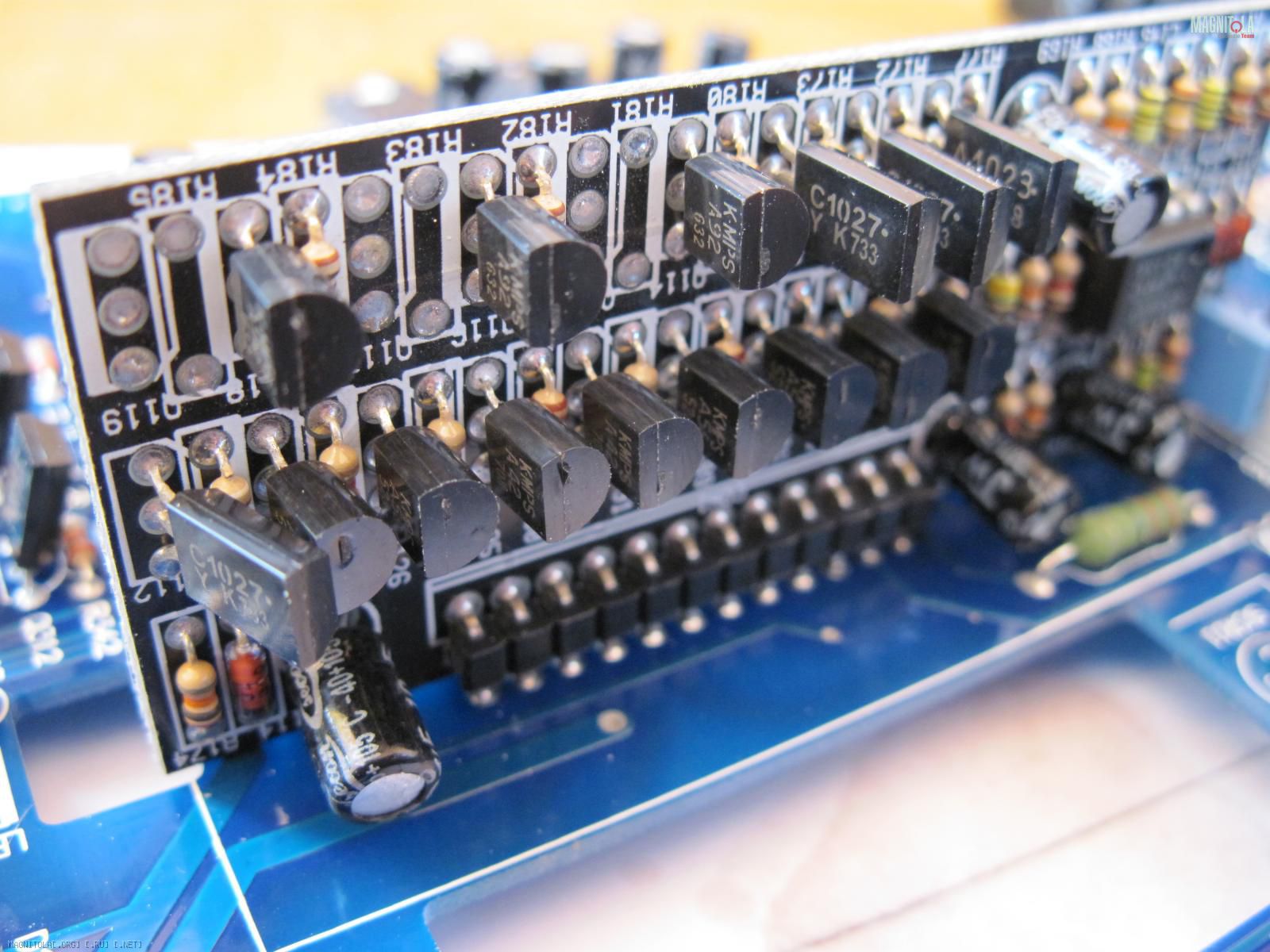

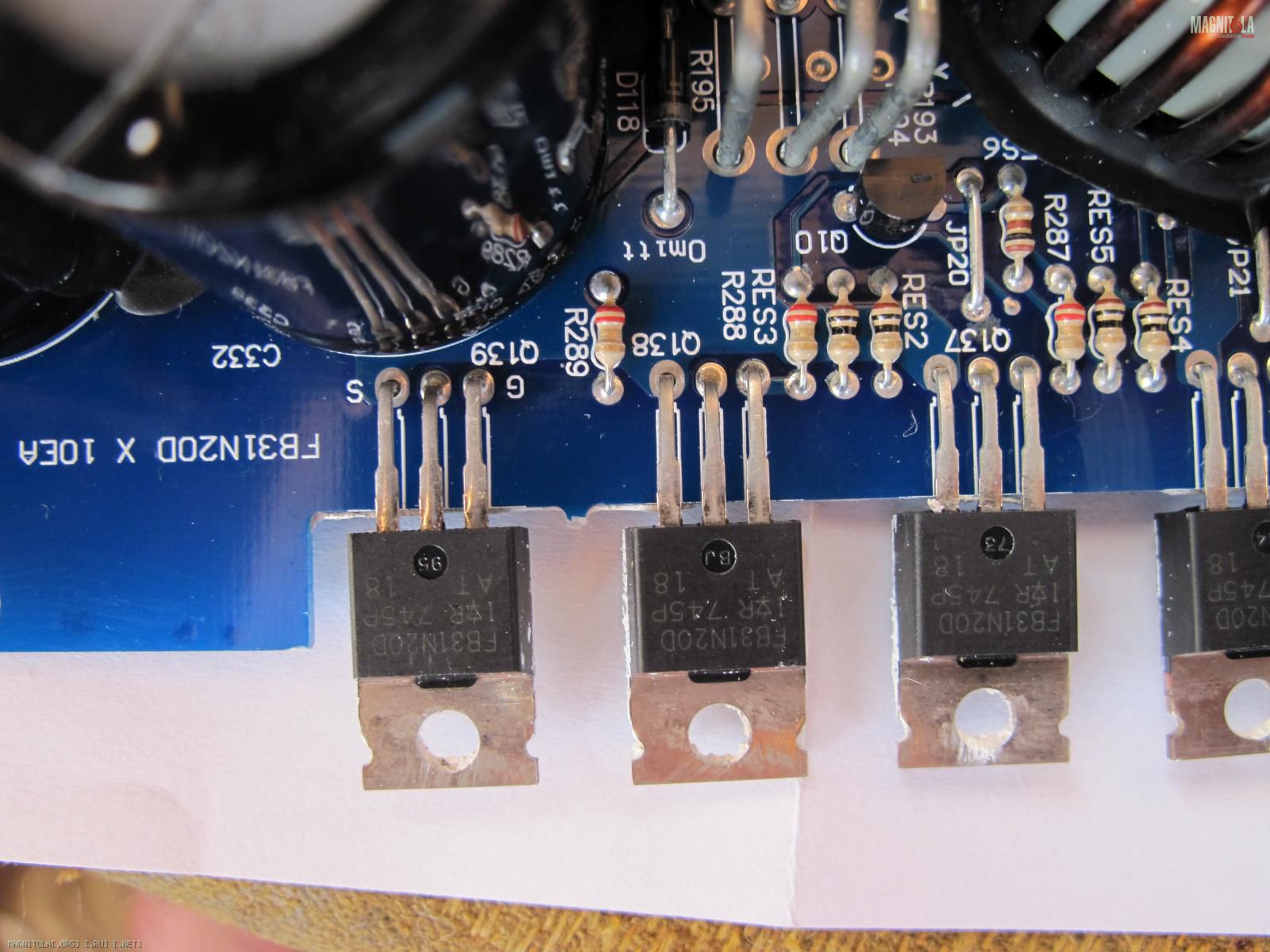

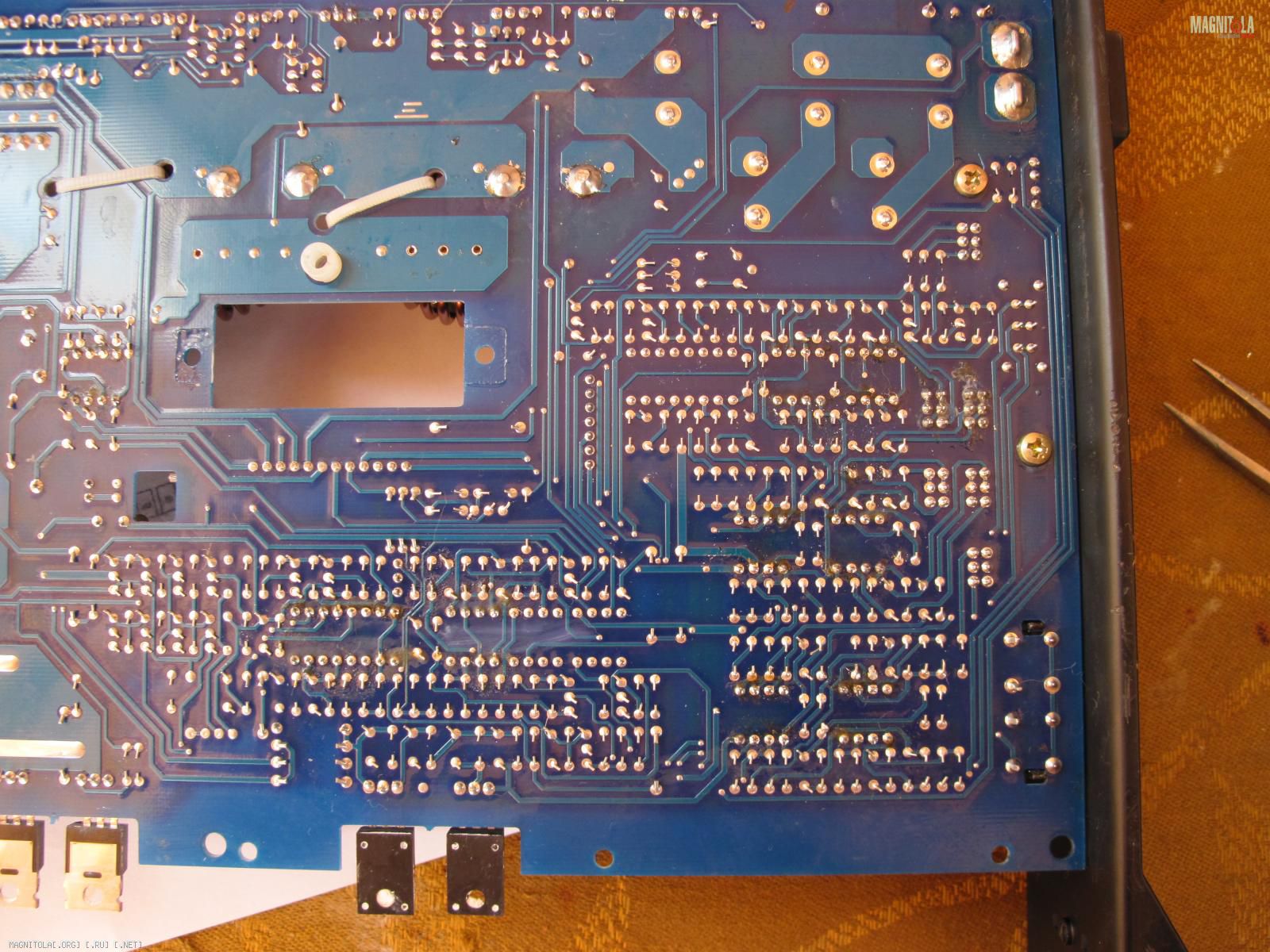

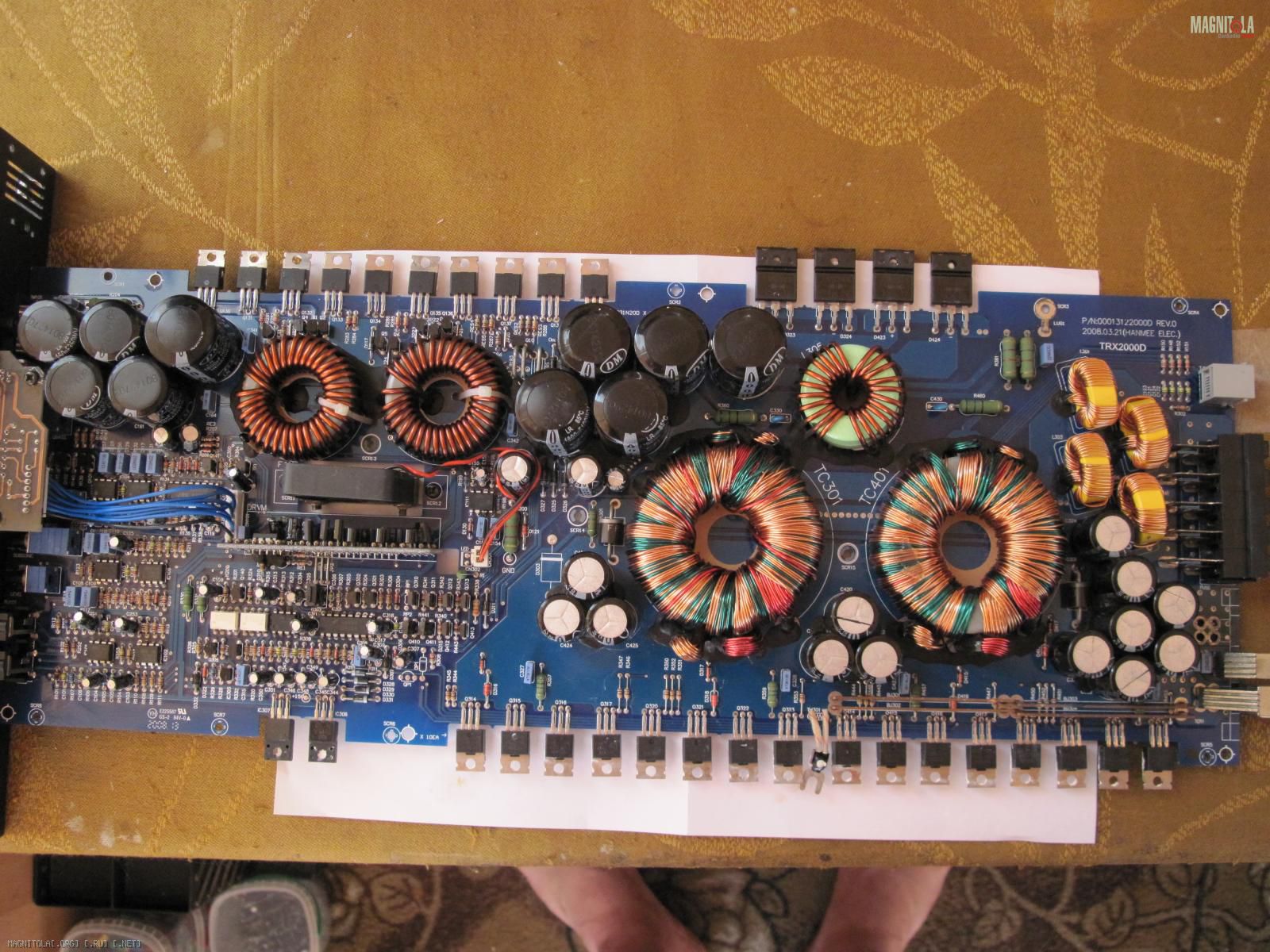

SOUNDSTREAM TRX2000D
корпус в представлении не нуждается
Вложение 812454 Вложение 812456 Вложение 812458 Вложение 812460 Вложение 812462 Вложение 812464 Вложение 812466 Вложение 812468 Вложение 812470Вложение 812472 Вложение 812474 Вложение 812476 Вложение 812478 Вложение 812480 Вложение 812482 Вложение 812484 Вложение 812486 Вложение 812488 Вложение 812490Вложение 812492Вложение 812494Вложение 812496

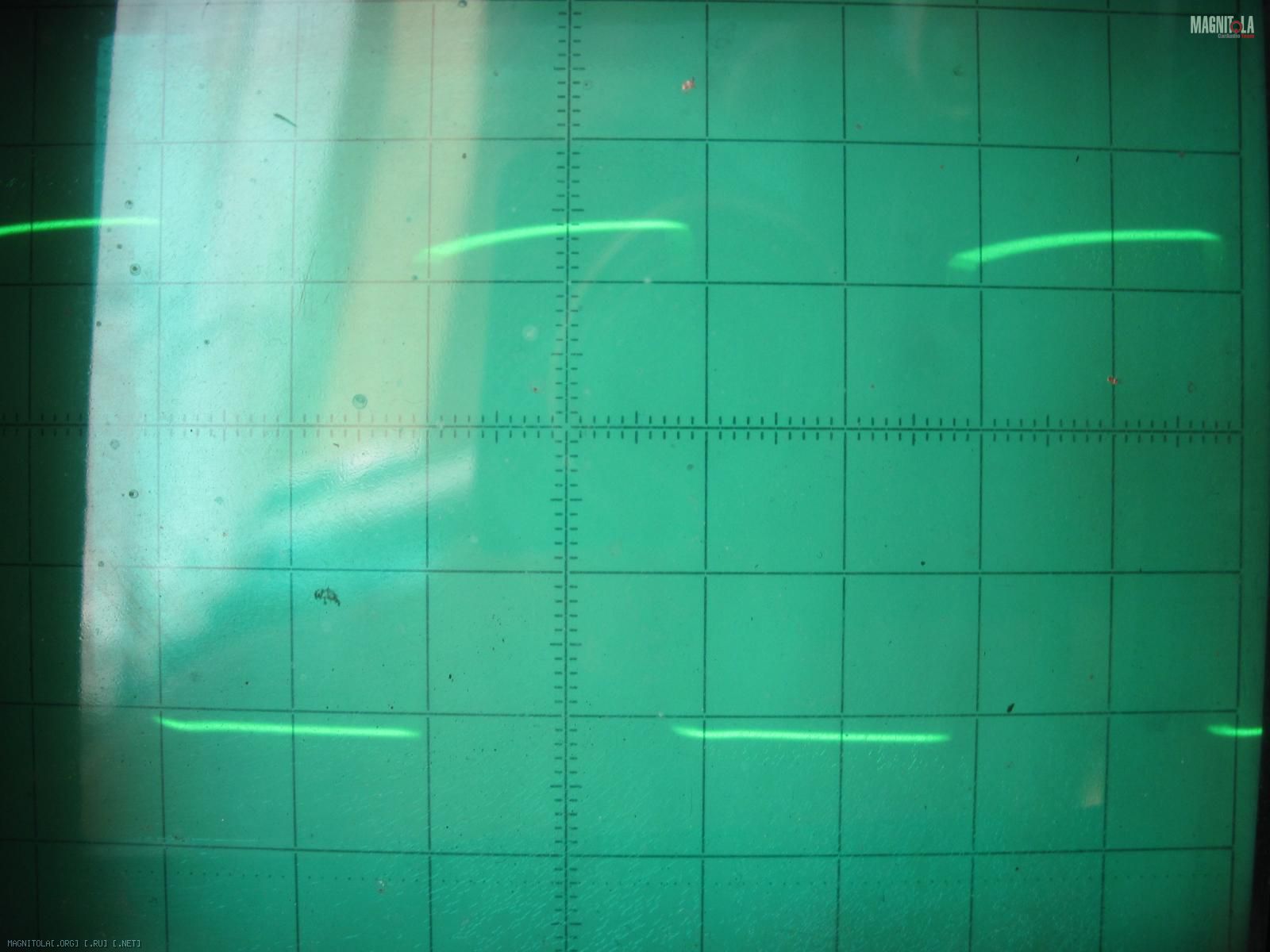

1Вложение 812498 2 Вложение 812500 3 Вложение 812502 4 Вложение 812506 5 Вложение 812508
6Вложение 812972 7 Вложение 812974

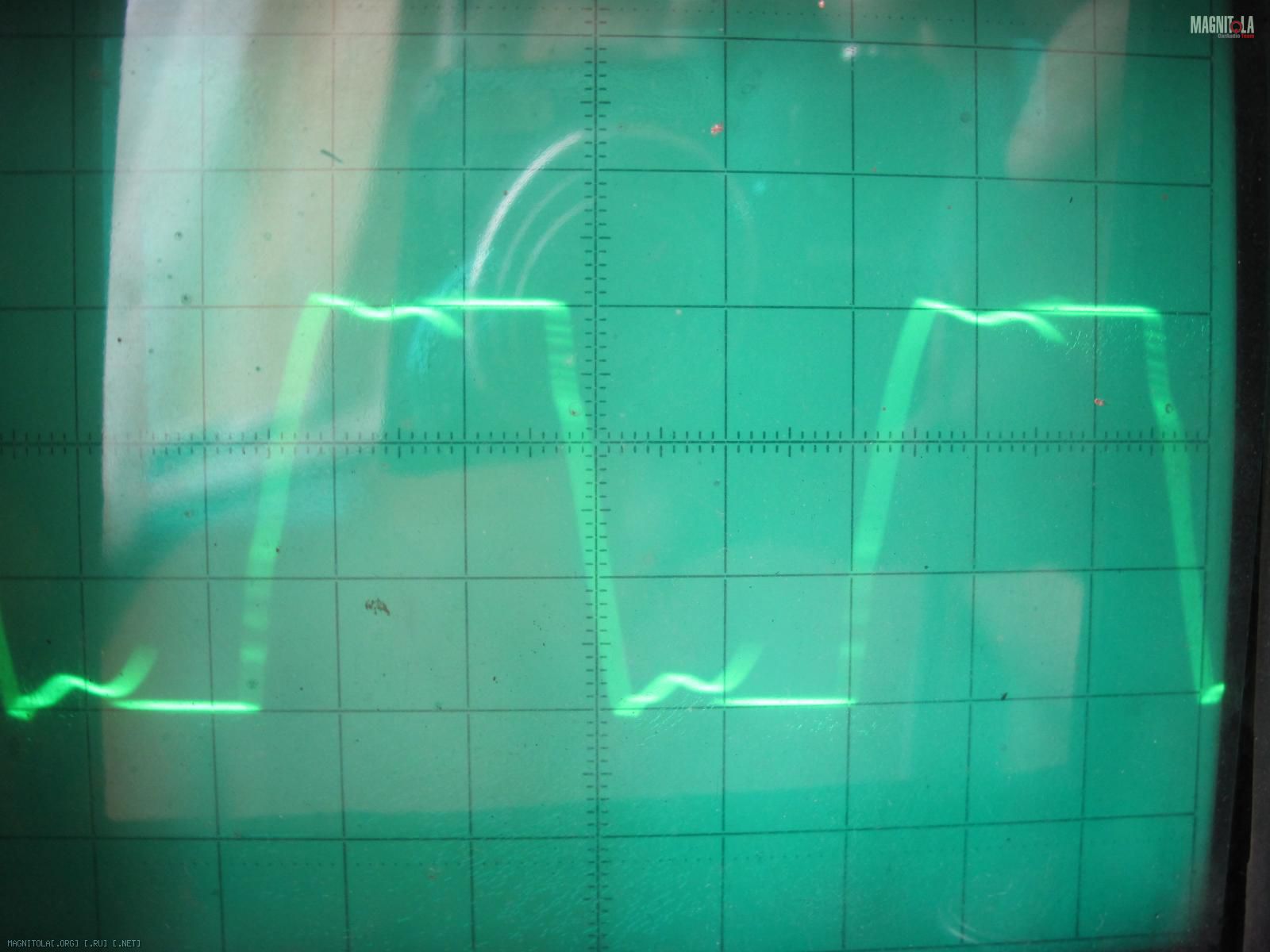

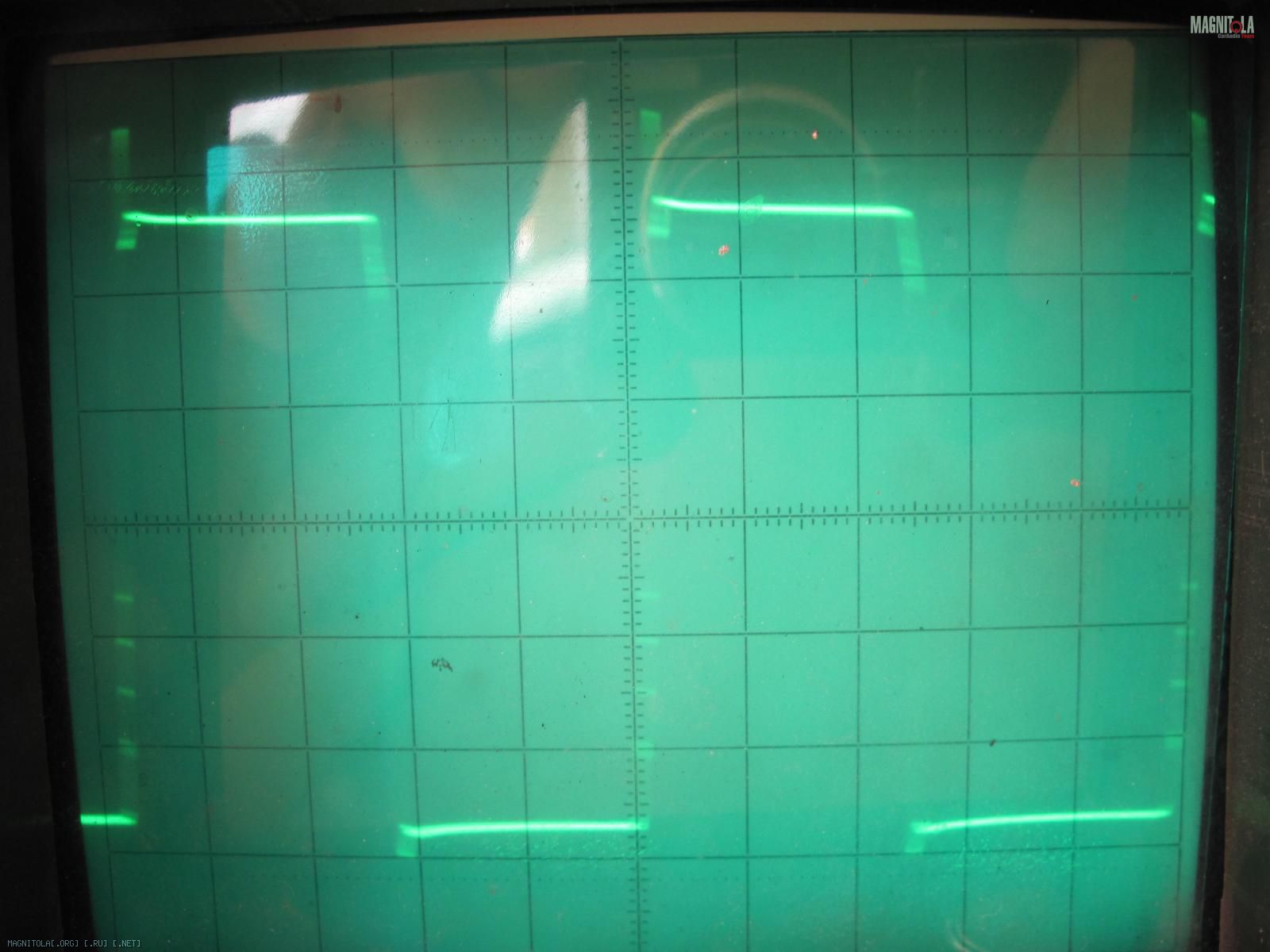

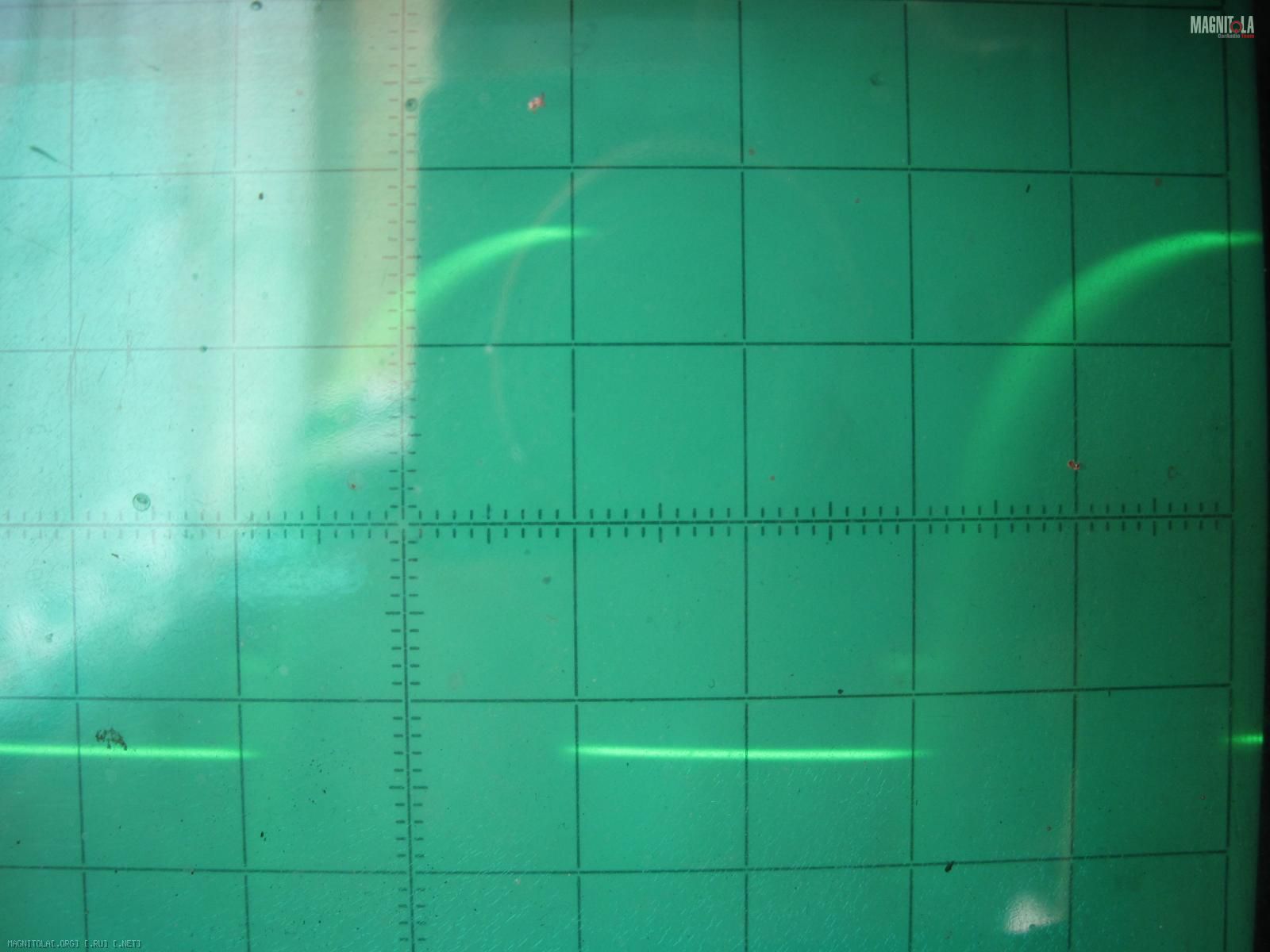

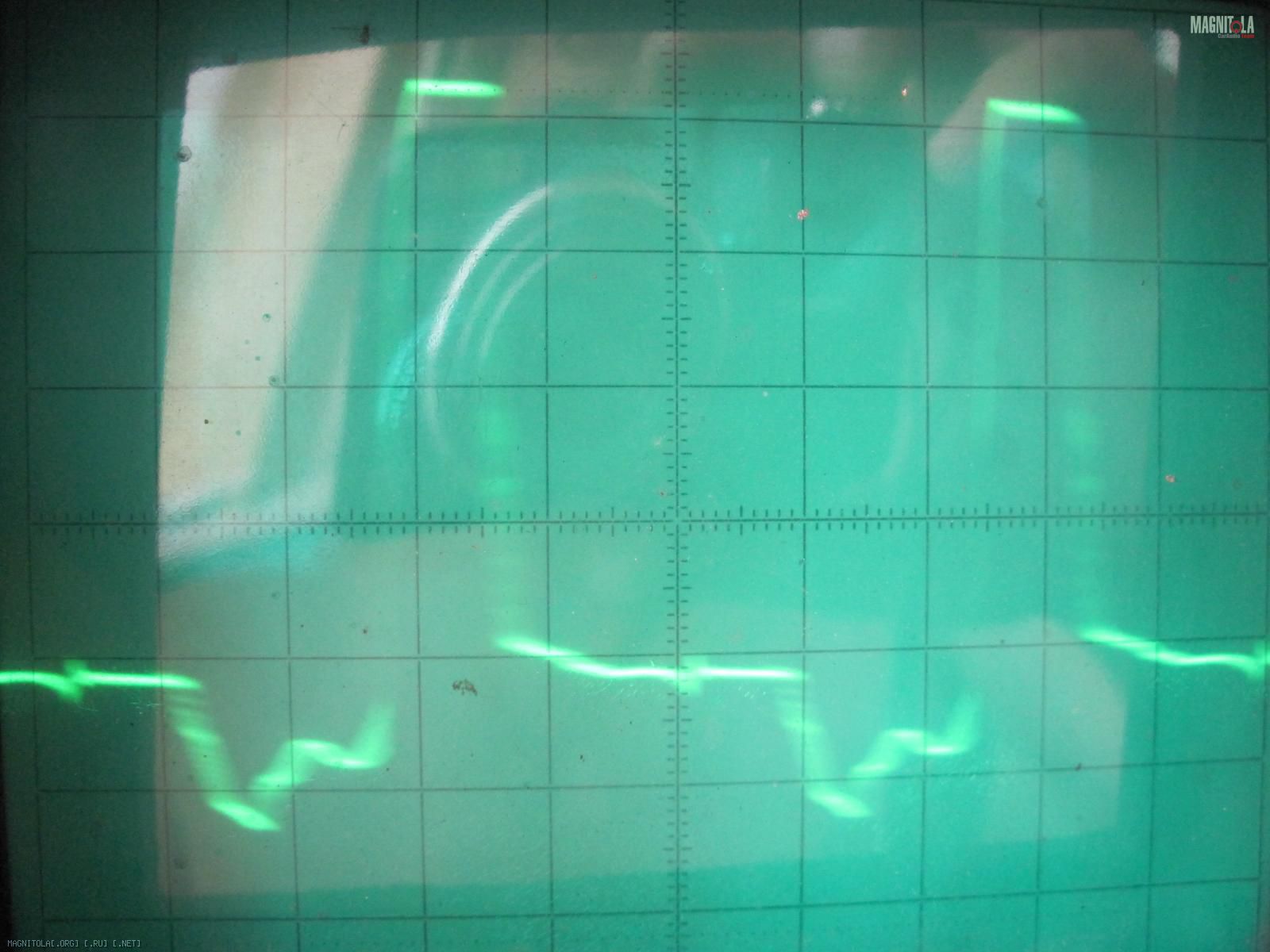

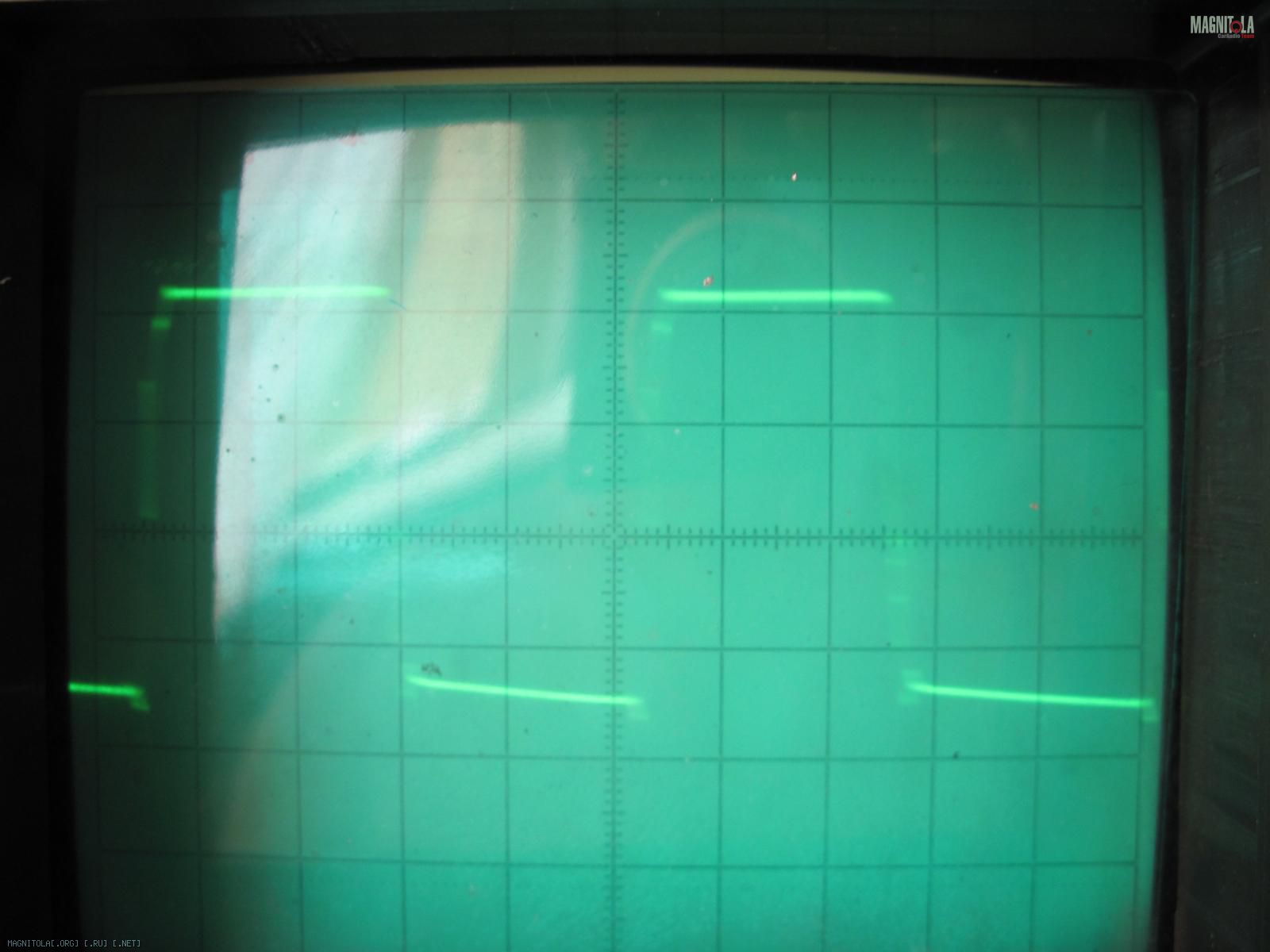

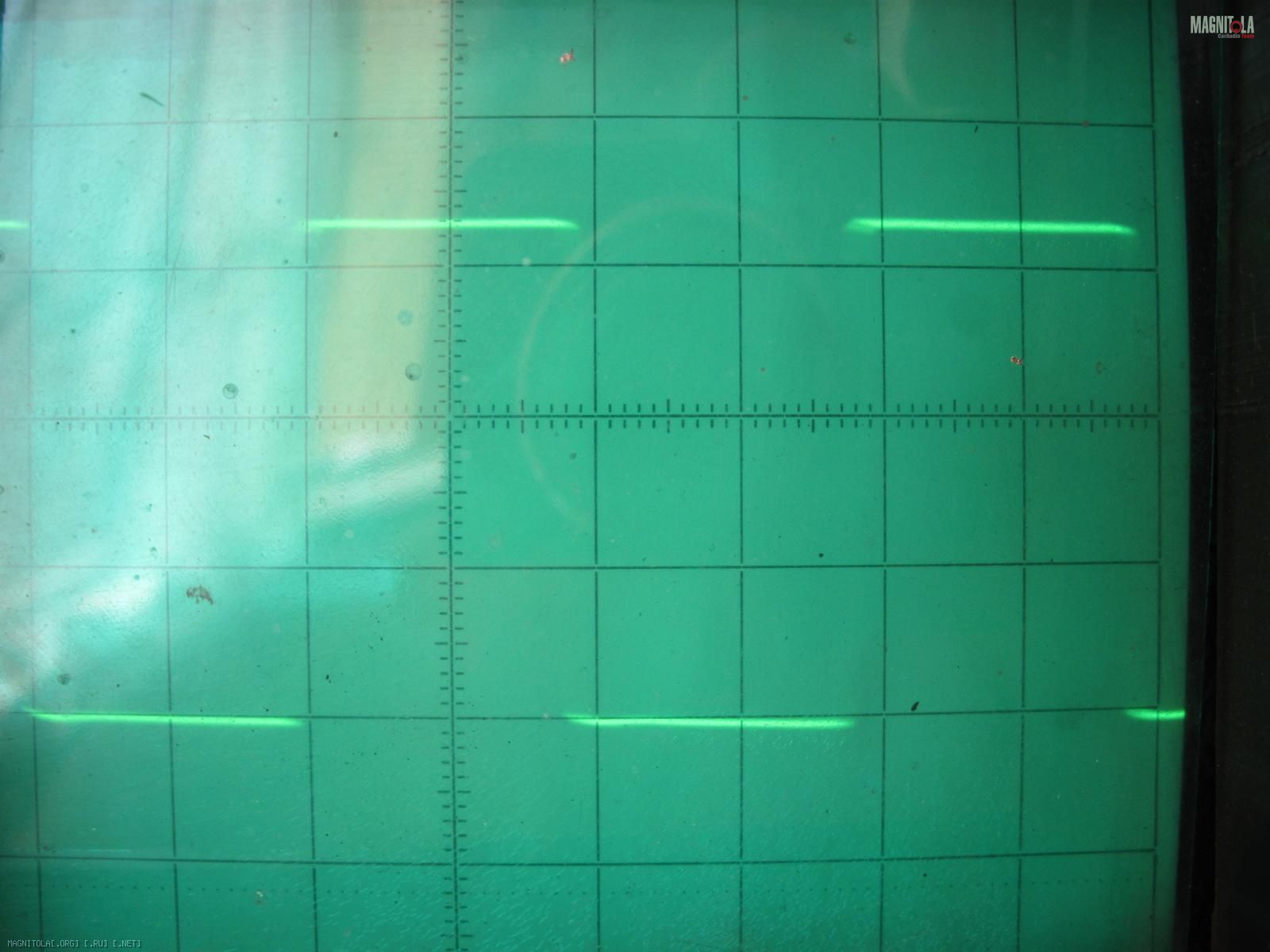

1- HV gate 20V/D, 2- COM.OUT 20V/D, 3- LV gate 2V/D, 4- PWM drain 5V/D, 5- PWM gate 2V/D. Uпит +/- 70V при 10.6BAT. 6- drain 10V/D, 7- gate 2V/D, Uпит +/- 75 стаб. 11.8-14.4V BAT.
комлектуха как вам, отстой?Цитата:
Сообщение от WENQ
Ну отстойного уж совсем нет там ...простенько аккуратно, монтаж с двух сторон.Цитата:
Сообщение от PINSYAO

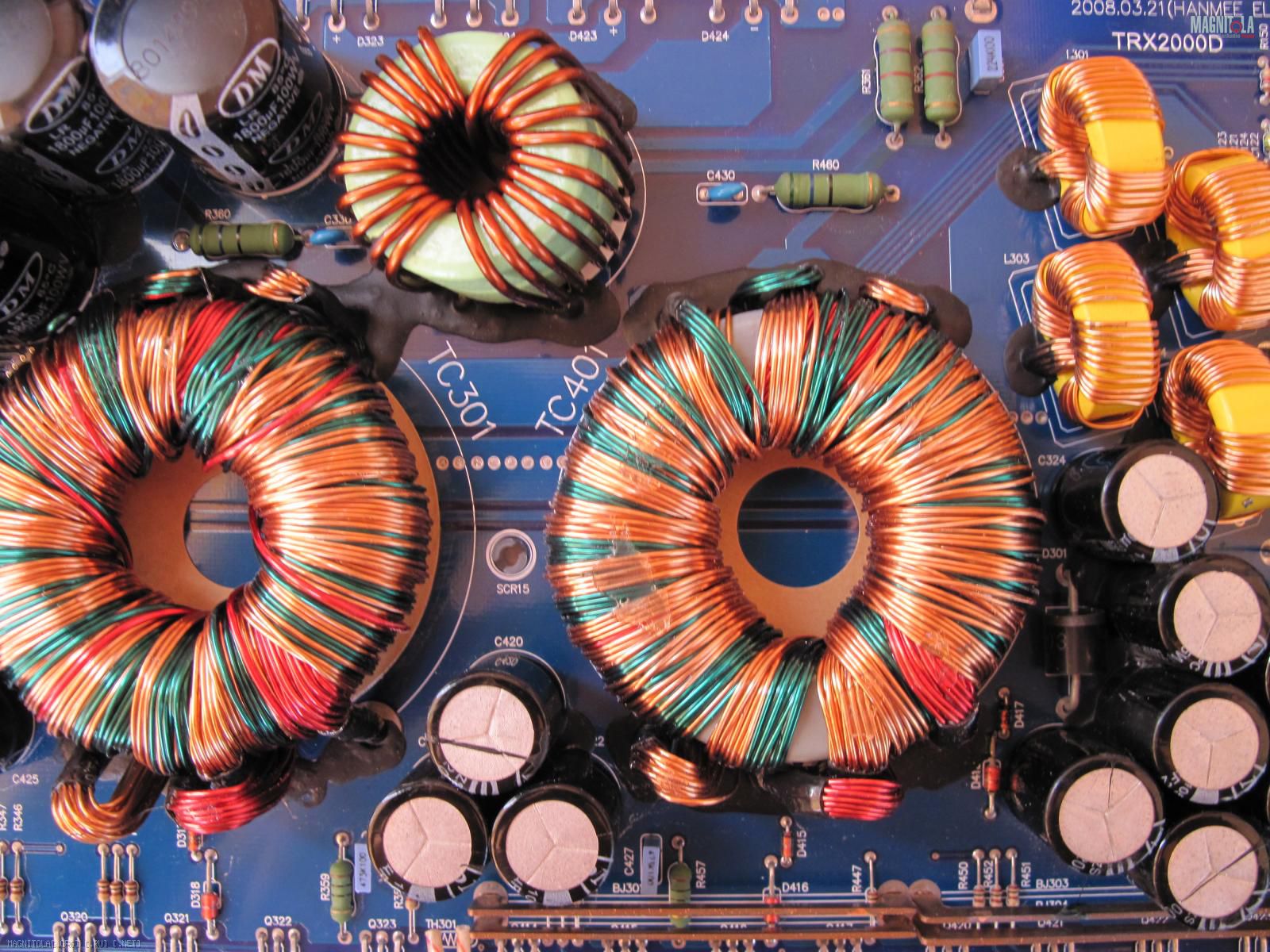

ребят, а нафига там столько много трансформаторов разного калибра?Цитата:
Сообщение от WENQ
Трансформатора всего два,остальные-дроссели.,Цитата:
Сообщение от Андреичъ
