Закройте дверь! (ШВИ дверей на примере FF2)
Борьба за безопасность на дорогах породила поколение машин с жёстким внутренним объёмом и мягким, легко сминаемым наружным. Ну ладно мягкий капот, нам до него дела мало. А до дверей — много. Основополагающее место монтажа мидбасов становится всё более хлипким и похожим по акустическим свойствам на номерное резиновое изделие. Только в отличие от него — негерметичным, здесь куча отверстий для стока воды, опускания стекла, отверстий под клипсы, направляющие и т.п. Что получаем в итоге? Акустический экран, весьма к тому же посредственный. Обычная шумоизоляция даёт некоторый эффект, но абсолютно непредсказуемый и сильно зависящий от температуры за бортом. Взглянем на заимствованный из открытых источников график зависимости коэффициента механических потерь типичных виброматериалов от температуры. Эффективность «вибры» максимальна при 20 градусах. А сколько дней в году бывает именно такая температура?
К тому же, навешивая несколько слоёв виброматериалов на внешнюю поверхность двери, получаем значительное утяжеление и дополнительную нагрузку на петли. При этом, если включить музыку даже на 2/3 мощности и приложить ладонь снаружи в районе мидбаса, нетрудно убедиться: даже с виброй металл «играет», особенно на больших дверях.
У «подопытного» Ford Focus дверь немаленькая. Длина 1 м, высота 70 см и толщина до 15 см. Примерный объём 70 л вместо общепринятых 35 — 40 л. Металл двери прогибается от нажатия пальцем до 10 мм! Тут никакая вибра не спасёт.
Вот предлагаемое мной решение.
Снимаем дверь и укладываем её на стол, предварительно подложив что-либо мягкое. Двери многих моделей машин (этой в том числе) удобны для таких операций, т.к. после снятия внутренней части со стеклоподъёмником открывается отличный доступ к обшивке.
Сначала металл тщательно обезжиривается. Из двутаврового алюминиевого профиля вырезается усилительный каркас, формуется в тисках с помощью молотка под изгиб обшивки и также обезжиривается. Вообще, в основе предлагаемой технологии лежит набор для вклейки стёкол, куда входят обезжириватель, праймер и стекольный герметик. Праймером промазываются все соединяемые поверхности для лучшей адгезии клея. Через 5 минут клеим усилительный каркас.
После высыхания герметика — следующий этап: нанесение слоя стекломата толщиной 2 мм на всю поверхность двери. Тщательно пропитав стекломат полиэфирной смолой, разравниваем, чтобы не осталось воздушных пузырей, а кромки заправляем в алюминиевый профиль. Стеклопластик полностью отверждается через сутки.
После высыхания смолы наносится слой виброизоляции, причём с феном, чтобы вибра вплавилась в стекломат. Ею покрывается вся поверхность (с фанатизмом). Надо сделать по верхней панели усилителя жёлоб для стока воды. Далее слой шумоизоляции — сплен 4 мм.
Теперь дверь получается бронированной (по жёсткости) и глухой (по демпфированию). Не то что не проминается, все костяшки пальцев отбил при простукивании. А утяжеление — всего 1 кг. При проверке на максимальной громкости вибраций на поверхности двери не ощущалось.
Внутренняя часть двери обрабатывается стандартно — все технологические отверстия и поверхность закрываются виброизолятором. Мидбас крепится винтами на металлическом кольце, установленном на фрезерованной и покрашенной для защиты от влаги проставке из фанеры. У проставки также винтовое крепление к двери на гроверных шайбах. Весь подиум закатан в виброматериал, а из битопласта делается тоннель, упирающийся в обшивку двери, чтобы звук шёл только в салон. Штатная пластиковая сетка из двери вырезана, и на её место вклеена металлическая. Вот такое решение...

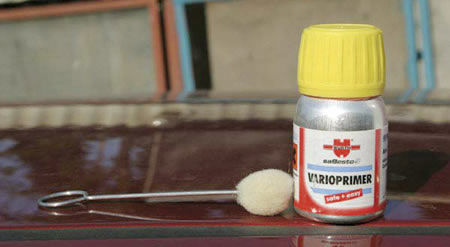

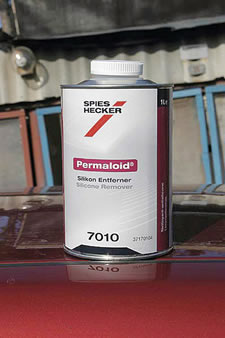

Вложение 390664Вложение 390666Вложение 390668 Набор «Юный автостекольщик» идеально подходит для предлагаемого решения

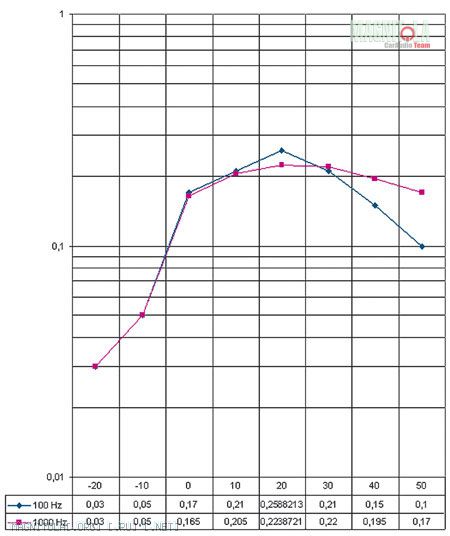

Вложение 390670 Зависимость эффективности виброизоляции от температуры

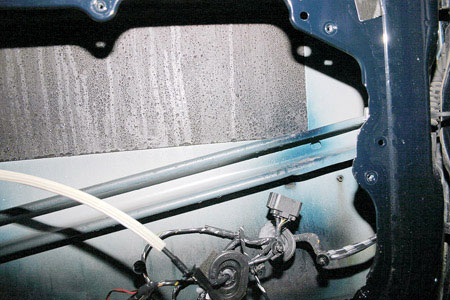

Вложение 390672 Герметичность фордовской двери весьма относительна
Вложение 390674
Алюминиевый двутавр: основа жёсткости будущей конструкции
Вложение 390676
Профили подгоняются по длине и изгибу к панели двери
Вложение 390678

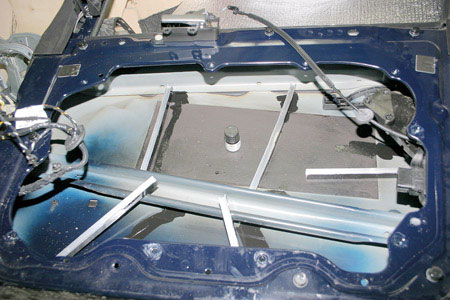

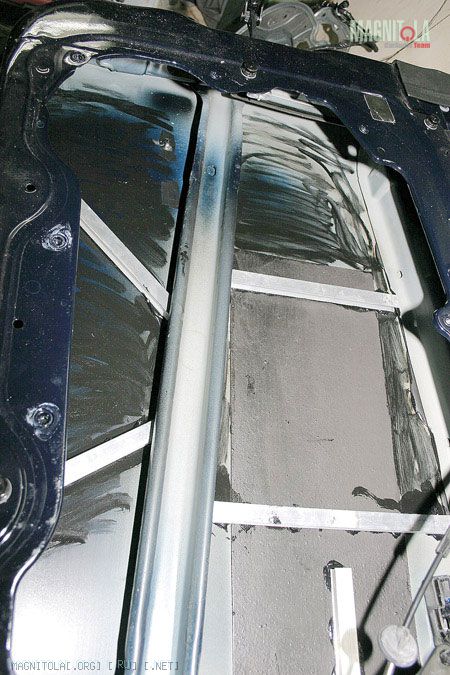

Профили приклеены
Вложение 390680

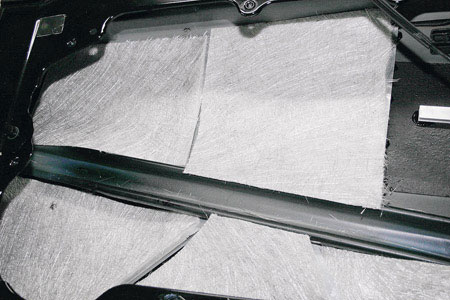

Стекломат раскраивается с нахлёстом на полки профилей
Вложение 390682
Пропитка стекломата смолой
Вложение 390684
«Вибра» наклеивается на стеклопластик
Вложение 390686
На усилителе панели надо сделать желобок для стока воды. Вода будет, вы видели
Вложение 390688

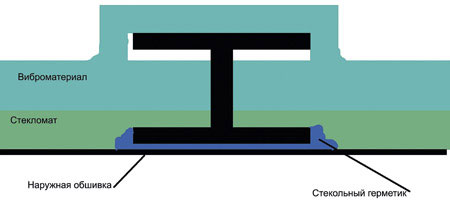

Чтобы было совсем понятно: так всё выглядит в сечении

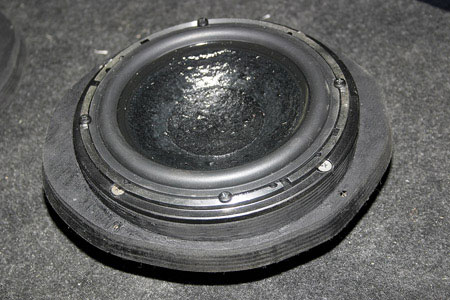

Вложение 390690 Теперь уже можно ставить динамик. Вот он в сборе с опорой
Вложение 390692
После установки на дверь проставка динамика виброизолируется по периметру

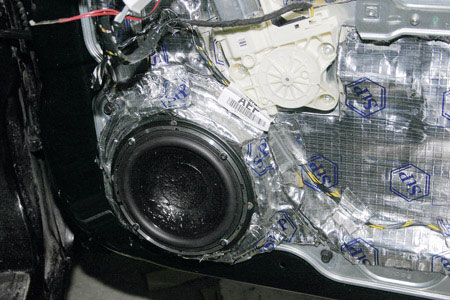

Вложение 390694 Теперь устанавливается динамик

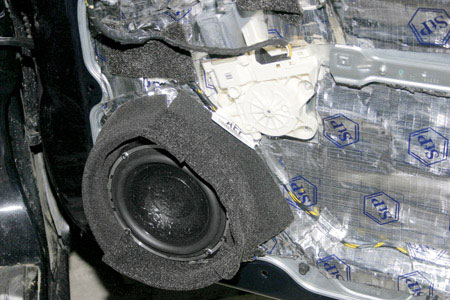

Вложение 390696
Тоннель из битопласта

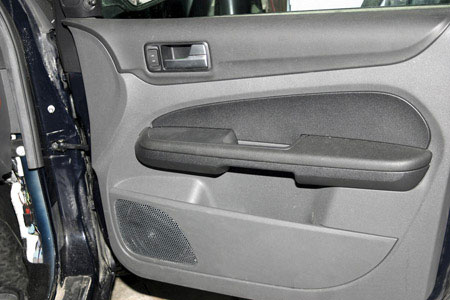

Вложение 390698 Штатная обивка с новой сеткой
Автор решения: Михаил Дюрягин
