Сhallenger TAS-6

Сообщение от Reech

...... Далее как я писал выше о том что вернусь к твитеру, обращу внимание на величину конденсатора 10мкф и это при первом порядке кроссовера. Бред - да, сумашествие - да, но это если твитер обычный среднстатистический в комплектах этого ценового уровня. При прослушке комплекта на стенде от усилителя на очень, очень приличной мощности, на том уровне, котором держали миды без перерузки, твитеры не подавали НИ ОДНОГО признака перегрузки, НИ ОДНОГО, ни каких себилянтов!!! Т.е. твитеры совсем не просты.

К сожалению не вижу схемы кроса, но есть предположение, что кондер в 10мкФ нагружен на делитель, состоящий из двух резиторов, поэтому и номинал конденсатора уже не выглядит таким пугающим

Сообщение от Bunya

К сожалению не вижу схемы кроса, но есть предположение, что кондер в 10мкФ нагружен на делитель, состоящий из двух резиторов, поэтому и номинал конденсатора уже не выглядит таким пугающим

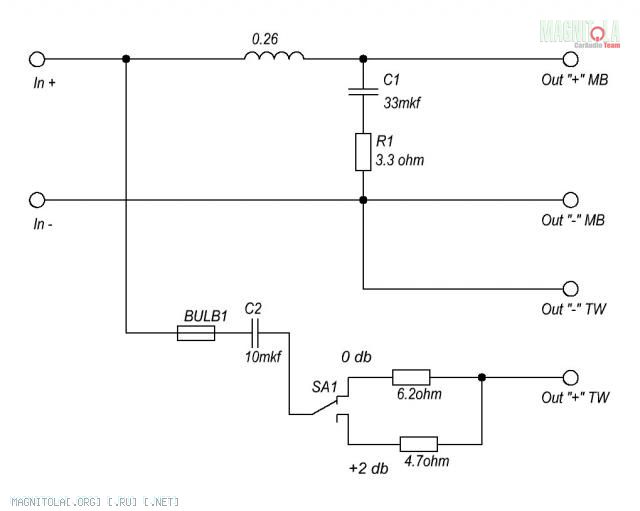

хорошо подмечено по обоим сюжетам, испарвляюсь . там проще, делителя нет, схема кроссовера естественно не секретна , вот снял.

Я видать, чего-то не понимаю, но именно как написано в предположении Bunya, так и изображено на схеме: после кондёра - резюк или на 6,2, или на 4,7 Ома.

Сообщение от Hippo

Я видать, чего-то не понимаю, но именно как написано в предположении Bunya, так и изображено на схеме: после кондёра - резюк или на 6,2, или на 4,7 Ома.

Всё верно, ты просто не вдумался в суть.
Bunya писал о "кондер в 10мкФ нагружен на делитель" выделенное жирным это главное слово и суть, вот его т.е. делителеля и нет в схеме кроссовера по твитерной части, есть балластные резисторы, но они не образут делитель.

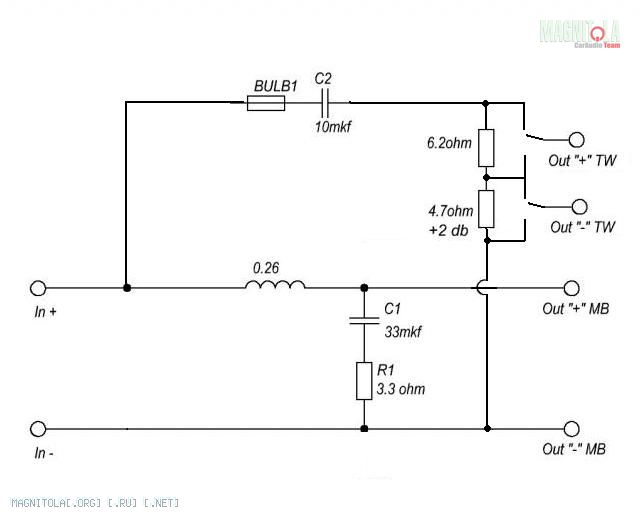

все верно, на приведенной схеме нет никакого делителя, из имеющихся двух резисторов на пищ включен всегда только один из них, причем последовательно. Я предполагал, что схема такая:

Но все же, с учетом сопротивления добавочного резистора и сопротивления "BULB1", номинал конденсатора уже становится вполне обычным для среднестатистической пищалки в комплектах этого ценового уровня.

Сообщение от Bunya

все верно, на приведенной схеме нет никакого делителя, из имеющихся двух резисторов на пищ включен всегда только один из них, причем последовательно.
Но все же, с учетом сопротивления добавочного резистора и сопротивления "BULB1", номинал конденсатора уже становится вполне обычным для среднстатистической пищалки в комплектах этого ценового уровня

Я в самом начале писал что "BULB1" это не лампочка и это барреттор ВАХ это элемента и как закономерное следствие его внутреннее сопротивление имеет хитрую зависимость от тока , в рабочем токовом режиме его сопротивление 0,4ом.
Разубеждать тебя в обратном, т.е. о неординарности твитаера, у меня не цели, считаешь что всё обычно, нет вопроса, это естественно твоё право иметь ИМХО.
