    Re: Подключение проводных пультов/джойстиков к Pioneer

    Цитата Сообщение от igrok960 Посмотреть сообщение
    Больше половина кнопок работали,но пульт был ушатоный(плохо срабатывали кнопки),мне хватает громкости и следующей песни.
    Хватает - это хорошо... но если правильно распаять... то будут работать все...


  2. # 1+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #12
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 57753 Аватар для Qvert
    Регистрация
    15.06.2008
    Сообщений
    1,082
    Спасибо (Раздал)
    957
    Спасибо (Получил)
    371
    Более 5 лет на форуме

    Re: Подключение проводных пультов/джойстиков к Pioneer

    Ребят помогайте. Купил X1S. Из темы понятно что просто так с пионером работать не будет, что подтвердилось практикой. При присоединении пульта к пиону начинает бешено листать станции и на нажатие кнопок на пульте пион не реагирует. Объясните простым языком, что нужно сделать чтобы он заработал как надо, а то я в схемотехнике не очень силен. Заранее благодарен.


  4. #13
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2170 Аватар для iorik73
    Регистрация
    11.09.2009
    Город/село
    г.Москва
    Сообщений
    63
    Спасибо (Раздал)
    2
    Спасибо (Получил)
    22

    Re: Подключение проводных пультов/джойстиков к Pioneer

    Сносить все радиоэлементы на плате кроме кнопок.Вот схема которая лучше всего подходит работает все управление кроме меню и блютуз.

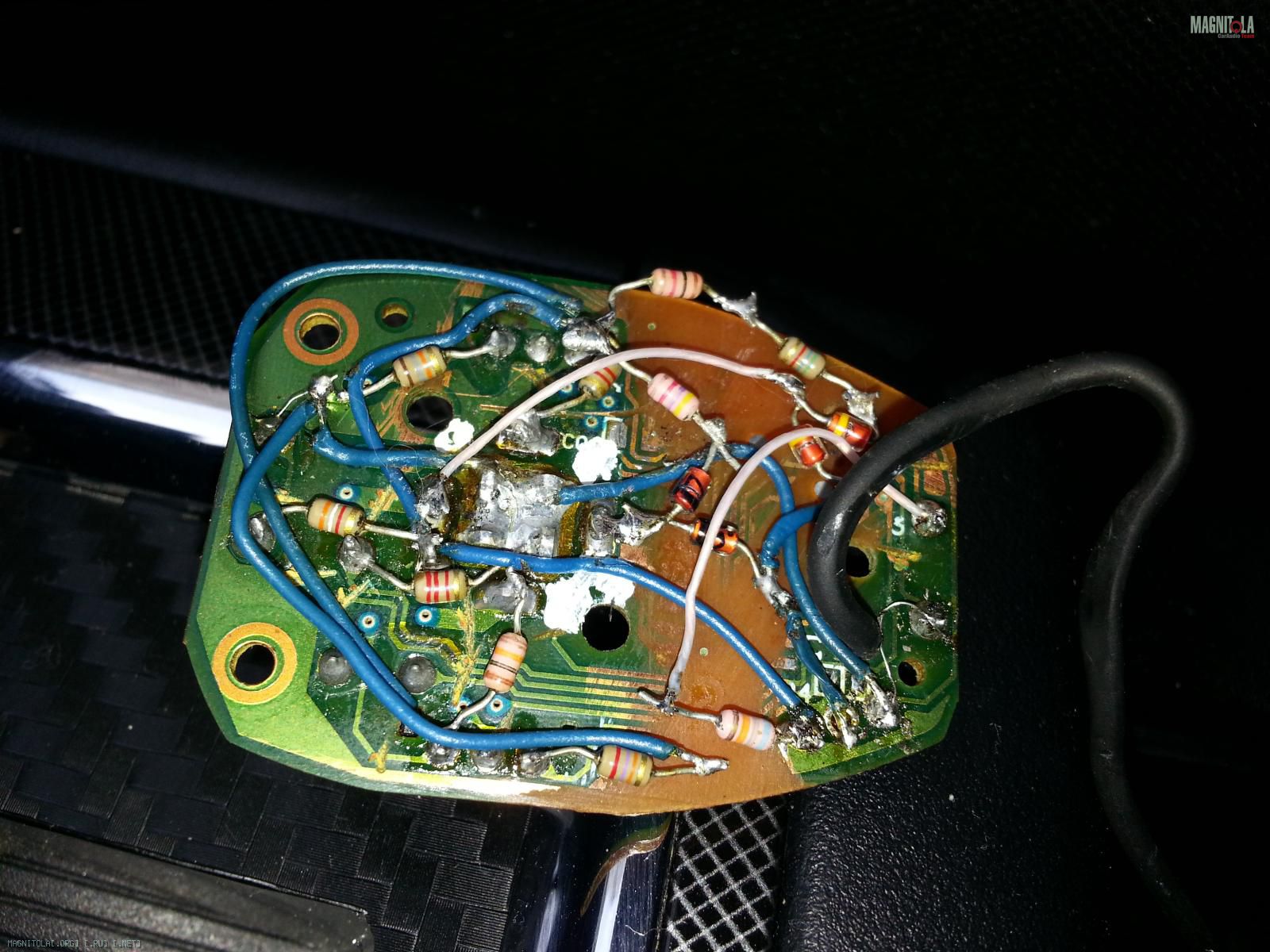

    А так все выглядит после переделки
    Нажмите на изображение для увеличения
Название: 20140422_170552.jpg
Просмотров: 0
Размер:	293.2 Кб
ID:	569524Нажмите на изображение для увеличения
Название: 20140422_170743.jpg
Просмотров: 0
Размер:	209.6 Кб
ID:	569526Нажмите на изображение для увеличения
Название: 20140422_170801.jpg
Просмотров: 0
Размер:	233.5 Кб
ID:	569528Нажмите на изображение для увеличения
Название: Pioneer_wired_remote_2.jpg
Просмотров: 0
Размер:	55.5 Кб
ID:	569522


  5. #14
    Энтузиаст Стажер
    Репутация
    Репутация: 150
    Регистрация
    11.04.2013
    Город/село
    нефтеюганск
    Сообщений
    15
    Спасибо (Раздал)
    2
    Спасибо (Получил)
    1

    Re: Подключение проводных пультов/джойстиков к Pioneer

    Добрый день уважаемые форумчане , имеется магнитола Pioneer AVH-X2500BT руки паяльник и голова и огромное желание подключить кнопки на руле! подскажите какие ТОЧНО номиналы резисторов нужны для корректного управления данной моделью? Громкость +-, стрелки<>, mode, mute. Ну и если есть прием и отбой входящего звонка. Прошлым летом перепаивал кнопки по какой схеме уже не помню функции несоответстуют хочется уже угадать и кататься счастливым. Спасибо.


  6. #15
    Энтузиаст Стажер
    Репутация
    Репутация: 150
    Регистрация
    11.04.2013
    Город/село
    нефтеюганск
    Сообщений
    15
    Спасибо (Раздал)
    2
    Спасибо (Получил)
    1

    номиналы резисторов для управления Pioneer AVH-X2500BT через ''резестивный'' вход.

    Добрый день уважаемые форумчане , имеется магнитола Pioneer AVH-X2500BT руки паяльник и голова и огромное желание подключить кнопки на руле! подскажите какие ТОЧНО номиналы резисторов нужны для корректного управления данной моделью? Громкость +-, стрелки<>, mode, mute. Ну и если есть прием и отбой входящего звонка. Прошлым летом перепаивал кнопки по какой то схеме взятой с этого форума, функции несоответстуют хочется уже угадать и кататься счастливым. Спасибо.


  7. #16
    Местный Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 230311 Аватар для henkel555
    Регистрация
    03.07.2013
    Город/село
    Энгельс
    Сообщений
    2,317
    Спасибо (Раздал)
    15742
    Спасибо (Получил)
    6140

    Re: номиналы резисторов для управления Pioneer AVH-X2500BT через ''резестивный'' вход

    Цитата Сообщение от fr0l0ff Посмотреть сообщение
    Добрый день уважаемые форумчане , имеется магнитола Pioneer AVH-X2500BT руки паяльник и голова и огромное желание подключить кнопки на руле! подскажите какие ТОЧНО номиналы резисторов нужны для корректного управления данной моделью? Громкость +-, стрелки<>, mode, mute. Ну и если есть прием и отбой входящего звонка. Прошлым летом перепаивал кнопки по какой то схеме взятой с этого форума, функции несоответстуют хочется уже угадать и кататься счастливым. Спасибо.
    Сейчас найду,сам буду на руле перепаивать вот:Нажмите на изображение для увеличения
Название: P1170630.jpg
Просмотров: 0
Размер:	243.7 Кб
ID:	755158


  8. #17
    Местный Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 230311 Аватар для henkel555
    Регистрация
    03.07.2013
    Город/село
    Энгельс
    Сообщений
    2,317
    Спасибо (Раздал)
    15742
    Спасибо (Получил)
    6140

    Re: номиналы резисторов для управления Pioneer AVH-X2500BT через ''резестивный'' вход

    Цитата Сообщение от henkel555 Посмотреть сообщение
    Сейчас найду,сам буду на руле перепаивать вот:Нажмите на изображение для увеличения
Название: P1170630.jpg
Просмотров: 0
Размер:	243.7 Кб
ID:	755158
    .
    Далее нашел распиновку контактов пионера: под управление у него есть отдельный выход на джек 3.5. К купленному в магазине джеку(у нас в Саратове стоит 5 рублей) нужно припаять провода REM LINE и REM GND - к центральному и боковому контакту, средний оставляем пустым.
    Принцип работы кнопок на руле в элантре, как выяснилось, прост как яйцо - замыкая контакт мы всего лишь замыкаем определенное сопротивление, которое и понимает магнитола. Никаких сложных микросхем.
    Значения сопротивлений для магнитолы Пионер (подходит и к сонькам):
    от 13,5 до 18,5кОм = Vol+
    19 до 29кОм = Vol –
    43-81кОм = Band…
    9,5-13кОм = Radio Down/mp3<
    7-9кОм = Radio UP/mp3>
    0,4-2кОм = SRS (Radio/CD/Flash/iPod…), при длительном нажатии On/Off
    2,4-4,5кОм = Mute


  9. #18
    Энтузиаст Стажер
    Репутация
    Репутация: 150
    Регистрация
    11.04.2013
    Город/село
    нефтеюганск
    Сообщений
    15
    Спасибо (Раздал)
    2
    Спасибо (Получил)
    1

    Re: номиналы резисторов для управления Pioneer AVH-X2500BT через ''резестивный'' вход

    henkel555, большое спасибо, вам. Надеюсь все подойдет к моей бошке. Просто чтоб добраться до кнопок советуют сначала на пол часа снять клемы с аккума чтоб падушка не раскрылась и эта процедура затягивается.... на пол дня в итоге.


  10. #19
    Местный Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 230311 Аватар для henkel555
    Регистрация
    03.07.2013
    Город/село
    Энгельс
    Сообщений
    2,317
    Спасибо (Раздал)
    15742
    Спасибо (Получил)
    6140

    Re: номиналы резисторов для управления Pioneer AVH-X2500BT через ''резестивный'' вход

    Цитата Сообщение от fr0l0ff Посмотреть сообщение
    henkel555, большое спасибо, вам. Надеюсь все подойдет к моей бошке. Просто чтоб добраться до кнопок советуют сначала на пол часа снять клемы с аккума чтоб падушка не раскрылась и эта процедура затягивается.... на пол дня в итоге.
    Удачи!!! Ждём отчёта...


  11. #20
    из ленивцев Начальник смены
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 333718 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    2,653
    Спасибо (Раздал)
    1514
    Спасибо (Получил)
    2920
    Более 5 лет на форуме

    Re: Подключение проводных пультов/джойстиков к Pioneer

    Suzuki Grand Vitara 2005-... Штатные кнопки на руле:

    Нажмите на изображение для увеличения
Название: Кнопки на руле Vitara.jpg
Просмотров: 0
Размер:	96.6 Кб
ID:	772568 Т.к. резисторы включены последовательно, номиналы пришлось подбирать под нужные.
    А для сохранения назначений кнопок, пришлось резать дорожку, выпаивать сопротивление и кидать перемычку (синеньким)

    Вопросец - Листать папки на флешке со штатных кнопок никак? (треки листает, перемотку трека включает)
