Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
gena60
На плюс или на минус конденсатора?Судя по описанию B.UP скорее всего(постоянный плюс,параллельно может стоять диод Шоттки ),но это пока догадки-обычно последовательно через диоды Remote организован.
Беда тюнеров ФМ-банальный непропай,восстанавливал пропаивая подозрительные места и всё лечилось.
Измерить напряжение относительно минуса на выходах АС у данной МС-оно должно равняться половине питания(при 12В,должно быть 6В)Если это наблюдается,то смотреть на предкаскады лучше сначала.,
Паралелил я этот первый вывод с шестым и подавал на них питание,-все работало.
С ФМ тюнером,конечно,засада :resent:,именно из-за него аппарат и брался.Если его оживить не получится,-смысла колупаться с тыловыми динамиками не вижу никакого.Да и не нужны они мне в принципе,-все равно планировалось работать стационарно на две колонки.
Наверное пока отложу подопытного в сторону,пока не появится вдохновение.
П.С.Кстати,-да.Как по приему ФМ тюнера на DBL1018?Стоит вообще колупаться с подобным,или лучше поискать какого старичка с аналоговой настройкой вариометром?
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
Любитель ФМ .Как по приему ФМ тюнера на DBL1018?Стоит вообще колупаться с подобным,или лучше поискать какого старичка с аналоговой настройкой вариометром?
Пролетариату нечего терять,кроме своих цепей-известный лозунг.Пропаять с душой,без лишнего энтузиазма правильно и всё получится.На таких мелочах очень хорошо тренироваться,приходит понимание и глубина в диагностике.Опыт приходит не в быстром решении вопроса,а в детальном изучении его.Откладывая простые вещи в корзину-дальнейшее развитие приравнивается к нулю,а суть совершенствования напрочь умирает.Надеюсь,что смысл понятен,что нужно пройти много в пути,который укажет дорогу в будущее.,
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
gena60 Пролетариату нечего терять,кроме своих цепей-известный лозунг,
Это точно.
Только что откопал из своих запасов старенький "слепой" Блау Кар 300 в жутком состоянии.Люди выбросили на мусорку,а мне стало жалко животину.Думал разобрать на запчасти,так как у него даже не было задней колодки подключения(зачем ее оторвали ума не приложу),-подкинул питание и акустику,так он на ФМ шурует куда там китайцу.Правда с настройкой проблемы,что было в памяти то и принимает.
Придется китайца опять полностью демонтировать и пропаивать полностью тюнер ФМ.
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
День добрый,уважаемое общество.
Как уже догадались самые из прозорливых ГЫ ГЫ ГЫ,в мои руки попал еще один неизвестный автомобильный кассетный ресивер Пионер,на этот раз фирменный:good2:.Правда радость от осознания этого была омрачена его неработоспособностью и невозможностью топик-стартеру отыскать на него схему или сервис-мануал в Сети:search:.
Что известно о нем совершенно точно:
Пионер,серия KEH-x72xx ,серийный номер PIP272W0874314 ,изготовлен 7.05.1998 г,страна происхождение,-Малайзия.
шасси CNP4989
одна из микросхем управления ,-PM2007A
микросхема УНЧ ,- HA13155
Если кто-то сталкивался с подобным аппаратом,или точно знает его маркировку,-большая просьба помочь.Пока ремонт продвигается вслепую и особых результатов не дал.
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
Любитель ФМ Если кто-то сталкивался с подобным аппаратом,или точно знает его маркировку
Фото можно выложить,а иначе как опознавать?.,
Вложений: 2
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
gena60 Фото можно выложить,а иначе как опознавать?.,
Качество конечно не ахти,но если сталкивался прежде,-опознать,думаю,можно.

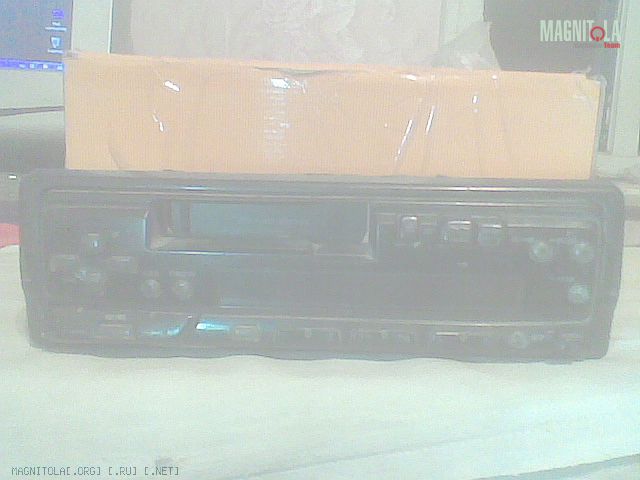

Вложение 711832

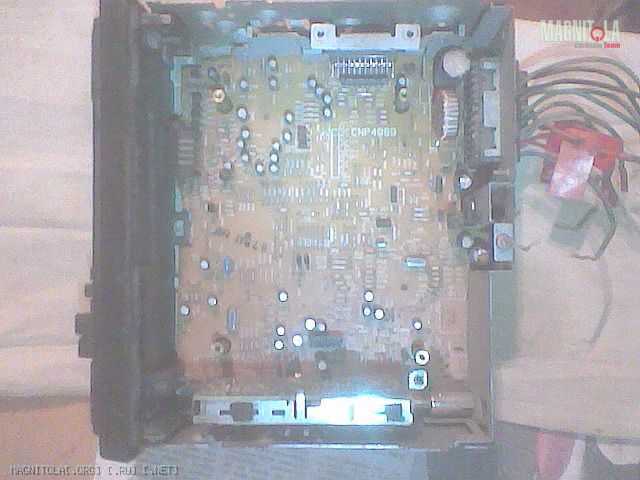

Вложение 711834
П.С. На фото шасси нет радиатора УНЧ,лень было для фотографирования его прикручивать.Лентотягу для фото ставить смыла не вижу.
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
Любитель ФМ Качество конечно не ахти,но если сталкивался прежде,-опознать,думаю,можно.
Именно не ахти с качеством,но наводит на мысль PIONEER KEH-P7200 похоже.,
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
gena60 Именно не ахти с качеством,но наводит на мысль PIONEER KEH-P7200 похоже.,
Набор микросхем совершенно не тот,да и морда не похожа.Морду,конечно,могли прицепить и не родную,но микросхемы...
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
Любитель ФМ Набор микросхем совершенно не тот,да и морда не похожа.Морду,конечно,могли прицепить и не родную,но микросхемы...
Я перебирал кучу старых моделей и видел их не мало,но фото можно нормальное сделать,чтобы не рассматривать в тумане и так не новую панель.Были и 4110 и многие похожие.Я не уверен уже,что это просто китаец в описании очередной....,
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
gena60 Я перебирал кучу старых моделей и видел их не мало,но фото можно нормальное сделать,чтобы не рассматривать в тумане и так не новую панель.Были и 4110 и многие похожие.Я не уверен уже,что это просто китаец в описании очередной....,
Я когда его в руки взял,-сразу подумал что это 7200 серия.Скачал сервис-мануали на М и Р серию с подобной цифровой последовательностью.А ничерта,-набор микросхем не совпадает в обеих случаях.Началось закрадываться сомнение,-а не очередной-ли китаец?Но вот незадача,-все микросхемы фирменные(половина вообще Пионеровские),серийник,маркировка шасси и других элементов выполнены строго в Пионеровской классификации.Фирменный он,-однозначно,только вот какой-то неправильный,нет на него документации в сети.
Фото чего в высоком качестве надо?Если панельки,-на ней надписи все затерты в ноль.Если шасси,-имеет смысл.
