Неизвестный кассетник Пионер,требуется помощь в опознании.
Добрый вечер уважаемые форумчане.
Попала мне в руки кассетная магнитола Пионер неизвестной модели.Очень хотелось-бы отремонтировать старичка,да вот только модель его неизвестна.На тушке нет никаких наклеек.Попробую описать,что о нем известно.

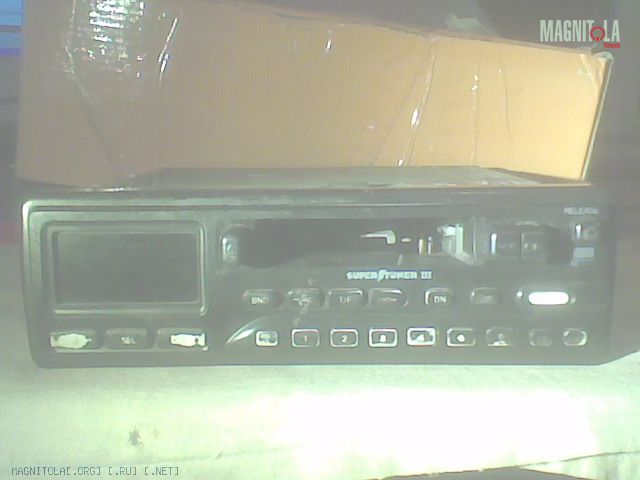

На передней(съемной) панели надпись SUPER TUNER III,на верхней крышке серийник S/NO.96050566

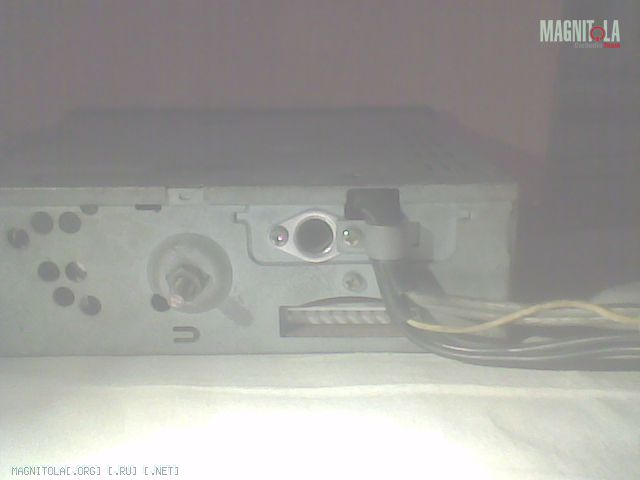

Разъем питания(который меня собственно интересует наряду с маркировкой модели) 10 контактный линейный,под ним маркировка EP5F1MA600NE,ключ сверху,на корпус звонятся 4 и 5 выводы(если считать слева направо).На задней панели имеются дополнительно 4 кабельных разъема типа "тюльпан" и желтый провод.
Внутри удалось определиться с следующими микросхемами:
IC401 TDA 7365
IC402 TDA 1557Q
IC103 DBL 1035
IC301 KIA 6265S
съемная панелька собрана на OKI M6606
Поиск распиновки разъема питания на
http://elektron.pol.lublin.pl/users/...ble/dolkab.htm
не привел к успеху,-были найдены два варианта,оба не совпадают по расположению "массы" на 4 и 5 выводах.
Фото паршивого качества ,но общее представление дают.Почему-то не получается их прикрепить,попробую в следующем сообщении.
Вложений: 2
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Распиновка похожа на "PIONEER" KEH-M7005W
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Любитель ФМ, почему Вы решили,что это Pioneer-ведь надписей говорящих об этом нет?!Сходство с настоящим может быть только надпись где-нибудь и всё,а так это обычный китаец и распиновку разъёма найти в СМ будет сложно.Найти даташиту УЗЧ,вычислить контакты на АС,массу и B.UP(плюс конденсатора 2200-3300мкФ,он один обычно с такой ёмкостью) тоже легко вычислить.Останется только АСС(проходит через делитель на резисторах на транзисторный ключ) и Remote(как правило в таких аппаратах идёт с колектора транзистора) найти.,
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
ug51
Распиновка похожа на "PIONEER" KEH-M7005W
Я тоже так думал поначалу,но смущает нагло звонящаяся на 4 выводе "масса".
---------- Сообщение добавлено 04.02.2015 в 09:35 ----------
Цитата:
Сообщение от
gena60 Любитель ФМ, почему Вы решили,что это Pioneer-ведь надписей говорящих об этом нет?!Сходство с настоящим может быть только надпись где-нибудь и всё,а так это обычный китаец и распиновку разъёма найти в СМ будет сложно.Найти даташиту УЗЧ,вычислить контакты на АС,массу и B.UP(плюс конденсатора 2200-3300мкФ,он один обычно с такой ёмкостью) тоже легко вычислить.Останется только АСС(проходит через делитель на резисторах на транзисторный ключ) и Remote(как правило в таких аппаратах идёт с колектора транзистора) найти.,
Решил из-за надписи SUPER TUNER III.Действительно,-других надписей нет,все бумажные этикетки затерты до нуля.По наивности решил,что это Пионер серии КЕН,уже скачал кучу сервис мануалов серии КЕН-Мхххх,чтобы хотя-бы визуального определиться по панельке,-результат отрицательный.Скорее всего вы правы и это китайский клон :resent:
Не хотелось его разбирать до нуля(для определения разводки по микросхеме УМ) а видимо придется.Найти вход от батареи и выхода на акустику не составляет проблемы,а вот по двум последним пунктам,если можно,подробнее.
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
Любитель ФМ Не хотелось его разбирать до нуля(для определения разводки по микросхеме УМ) а видимо придется.
Конечно придётся,а можно просто вызвонить по даташиту УЗЧ непосредственно с разъёмом выходы на АС.Сразу можно отсечь как минимум 6 пинов в разъёме,ведь:
-TDA 7365-скорее всего идёт на фронт через конденсатор по выходу.Два провода как минимум и масса,уже 3.
- TDA 1557- в большей вероятности тыл,там без разделительного конденсатора-4 пина в разъёме=итого уже семь будет определено.Масса и B.UP определяются быстро=уже 9,останется пара и уже легче будет понять,основываясь на сказанном в посте №4.,
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Я понимаю если бы безупречное состояние!!! А в таком виде просто на помойку!!! Был бы класс повыше, еще другое дело! Тюнер не ахти и другие составляющие тоже!!!
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
kostm А в таком виде просто на помойку!!!
Зачем так сразу,опыт великое дело и есть над чем подумать в пути к современной аппаратуре.Сам не спал ночами и изучал распиновку,теперь это всё проще даётся, в таких случаях.,
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Если хочешь что-то сделать хорошо,-сделай это сам(c).
Разобрал дотла,из новой информации(может кому пригодится):
IC501 TDA7313D
IC604 LM7001
IC601(процессор)MSM65512(по факту M65512-139 OKI)
тюнер FM DBL1018
тюнер AM DBL1019
С колодкой подключения в принципе разобрался,за исключением вывода №1.С него дорожка идет через диод 1N4004 в одну сторону на конденсатор фильтра и через омное сопротивление на могучий транзистор в районе TDA7365,в другую сторону далее через еще один диод 1N4004 на не менее могучий транзистор в районе передней панели и с него через перемычку на разъем съемной панельки управления.Подозреваю что на первом выводе находится плюс от замка зажигания(условно желтый провод).Так это или нет,хотел-бы услышать от более опытных форумчан.
---------- Сообщение добавлено 05.02.2015 в 17:18 ----------
И вот он уже известный :yes4: Pioneer KEH-M6006RM
http://monitor.espec.ws/section9/post504365.html
http://monitor.espec.ws/section43/post427325.html
правда это нисколько не радует :to_take_umbrage: ибо китаенвуд :mad:
---------- Сообщение добавлено 05.02.2015 в 19:10 ----------
В качестве колодки ответного разъема для этого чуда киепрома :@#$%^: идеально подходит половинка разделанного вдоль 20 пинового разъема для материнских плат от компьютерного БП АТХ формата,-главное,не запутаться в цветовой маркировке :unsure:.
Что показало подключение,-аппарат в общем работоспособен,но есть неприятные косяки:
1.судя по всему хана микросхеме тыловых каналов, IC402 TDA 1557Q .В динамиках только гул и возбуд,подключалось по стандартной мостовой схеме.
2.тюнер в АМ диапазоне работает вполне нормально,в ФМ,-глухо как в могиле,ни одной радиостанции.В сходных условиях самый старый и задрыпанный "немец" ловил как минимум 6 станций,из них 4 в стереорежиме(при идентичных тестовых условиях).Вывод,-либо тюнеру в ФМ диапазоне кранты,-либо гуано редкостное :sad:
Что еще добавить,-не знаю.Если кого-то случайно что-то интересует,-отвечу.
Re: Неизвестный кассетник Пионер,требуется помощь в опознании.
Цитата:
Сообщение от
Любитель ФМ ,за исключением вывода №1.С него дорожка идет через диод 1N4004 в одну сторону на конденсатор фильтра
На плюс или на минус конденсатора?Судя по описанию B.UP скорее всего(постоянный плюс,параллельно может стоять диод Шоттки ),но это пока догадки-обычно последовательно через диоды Remote организован.
Цитата:
Сообщение от
Любитель ФМ в ФМ,-глухо как в могиле,ни одной радиостанции
Беда тюнеров ФМ-банальный непропай,восстанавливал пропаивая подозрительные места и всё лечилось.
Цитата:
Сообщение от
Любитель ФМ .судя по всему хана микросхеме тыловых каналов, IC402 TDA 1557Q .В динамиках только гул и возбуд,подключалось по стандартной мостовой схеме.
Измерить напряжение относительно минуса на выходах АС у данной МС-оно должно равняться половине питания(при 12В,должно быть 6В)Если это наблюдается,то смотреть на предкаскады лучше сначала.,
