если бы это было так, то не было бы хлопков.Повторил качественно, уверен лишнего ничего не задето.
Природа хлопков в том, что нарушено управление Mute ключами...
Дядя Федор уже ответил про Mute ключи, это такие спаренные транзисторные сборки - шестиногие мошки, на схеме Q1241, Q1242 и Q1243. Стоит повесить соплю на ножки одной из этих деталек и все три перестанут управляться mute сигналом, отсюда хлопки во всех каналах.

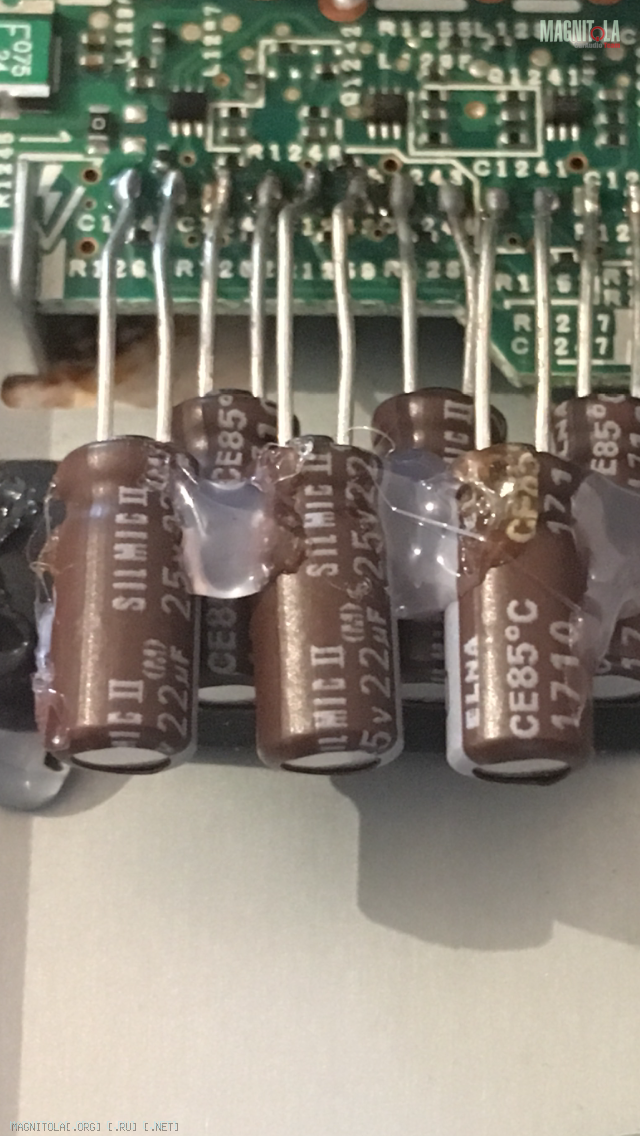

Разделительные кондеры не могут хлопать если исправны и установлены без накопленного потенциала.
Все это можно прозвонить даже тестером, не поможет - осциллограф при включенной магнитоле в помощь - проверяйте отсутствие постоянки после замененных кондеров и смену управляющего сигнала на мюте - сборках.
Если все это исправно, то чудо или чип выдающий mute сигнал.
Если у друга нет ни тестера ни осциллографа ни элементарных навыков чтения хотя бы аналоговых схем - не к тому другу обратились.

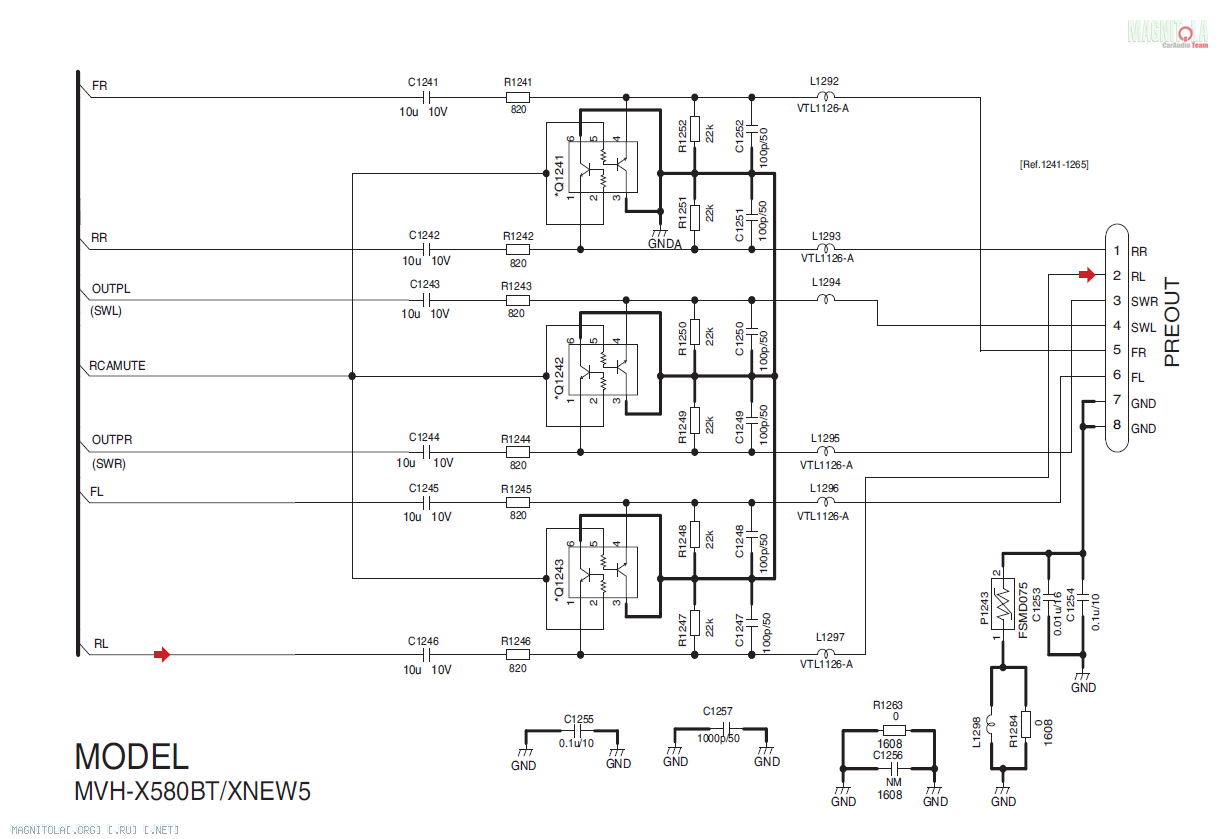

Удачи, схему лин выходов (упрощенную для 580) прикрепляю.
И еще одну мошку Q1301 проверьте на наличие соплей, должна стоять недалеко от встроенного УМ PA2032.
Да все, кто угробил магнитолы под слоганом "Я в электронике ноль, покопался в электронике впервые, но очень хотелось!" качественным повторением по фото из интернета гуляют по одному грабельному полю, без обид. )
Я думаю Дядя Федор выкладывал фото для тех, кто дружен с паяльником, знаком с принципом работы эл. компонентов, понимает тракт лин. выходов, но не имеет схемы магнитолы (не публикуются в открытом доступе производителем пока изделие в производстве).
Исправляйте. А лучше отнесите мастеру, т.к. следующие этапы в грабельном поле - отслоение дорожек, критические замыкания, выгорание чипов, покупка новой магнитолы.
