Универсальное решение для подключения ВСЕХ кнопок руля(мультируль) к Pioneer

Здравствуйте уважаемые!

Была у меня штатная магнитола, и 8 кнопок на руле(включая хандзфришные), да сплыла.

Купил Pioneer AVH x5800BT, да пригорюнился. Кнопки-то не пашут совсем. Поставил я интернеты на уши, нашлись варианты:

• acv swi-x1 (и аналоги Incar итп)- программируемый от ИК-пульта ДУ адаптер, хорошее решение, но нет возможности назначить все кнопки хандзфри, ибо просто их нет на пульте.
• КРУ omega - насторожило, что производитель сказал, что надо обязательно при заказе уточнять что нужна версия под кнопки хандзфри. Непонимаю зачем две прошивки держать. Плюс долго ждать пересылки.

• Хаки перепайкой резисторов, например тут. Для тех у кого три провода идет с руля, перепайка позволяет задействовать все кнопки. У меня всё по двум проводам (Pajero 4), не катит.

В результате принял решение сделать универсальный конвертер-эмулятор кнопок на Arduino.

Вот результат:
Вложение 1115670
Вложение 1115672
Вложение 1115674

Все кнопки руля работают, даже в двух режимах - короткое и длинное нажатие.

За основу взята схема управления магнитолами пионер по проводам, доработано мной в результате экспериментов:
Вложение 1115676

Принцип прост - пионер ожидает замыкания резисторами между концом и общим проводом мини-джека.
Доп функции (указано красным) активируются при одновременном замыкании "кольца" (средний контакт) на общий.

Компоненты:
1) Плата ардуино мини про 5в - 120руб
Вложение 1115678
2) Плата ЦАП/АЦП на чипе PCF8591 - 146р
Вложение 1115680
3) резистор 2Ком
4) стабилизатор на 8вольт (подойдет крен5, 7808 итп) (можно и без него, надеясь что более 16в в бортсети не будет)
5) программа (скетч)
6) разъем мини-джек
7) паяльник 25Вт и прямые руки, или знакомый электрик

Сигнал от кнопок с руля подается на вход A0 ардуины, вход подвешен к +5В через резюк 2ком.
Программа по измеренным на входе напряжениям находит в таблице подстановки желаемую команду (в виде значения конкретного напряжения в вольтах) и скармливает её ЦАПу по I2S
Плата ЦАП выдает на выходе AOUT ожидаемые пионером напряжения.

Повторяемость схемы стопроцентная, регулировок не требует.
Требуется измерить омметром и ввести в прогу матрицу резисторов кнопок на руле, как у меня:
Вложение 1115696
соответственно:

Цитата:

---

const int inButtons[]={
//resistance kOmhs. To detect volts, you need to consider your pullup resistor and Vcc. I use 1KOhm & 3.3V
// R= V * R0 / (Vcc-V)
280, // MODE
750, // CH UP
1300, // CH DOWN
2120, // VOL UP
3120, // VOL DOWN
4590, // SPEECH
6250, // ON HOOK
8630 // OFF HOOK
};

---

и потом заполнить таблицу кнопок в соответствия в проге, например у меня такая:

Цитата:

---

// +10 means that we must add ground to jack ring `
const int maps[8][2]=
{
{ 0, 1 }, // MODE > source/off .off
{ 3,3+10 }, // CH UP > next .fldr up
{ 4,4+10 }, // CH DN > prev .fldr dn
{ 5, 5 }, //VOL UP > vol up .
{ 6, 6 }, //VOL DN > vol dn .att-mute
{ 7+10,0+10}, //SPEECH > voice ctrl .ph.tel menu
//{ 0+10,-1}, //SPEECH > .ph.tel
{ 1+10,1+10 }, //ON HOOk> ph.answer .
{ 2+10,7 } //OFFHOOK> ph.hangup .esc
};

---

На исследования, проектирование, реализацию и настройку убил несколько дней... Не уверен, что оно того стоило... :)
Поэтому с удовольствием отвечу на вопросы, дабы результат размножился ...

При такой цене вопроса можно открывать производство))) (по отношению к стоимости универсальных адаптеров)
Молодец!!! отличное решение.

Программу сами писали? На Рено на подрулевых кнопках есть энкодер, если дойдут руки- поможете?

Цитата:

---

Сообщение от maisteroleg

Программу сами писали?

---

Сам, есть опыт.

Программу писал сразу максимально универсальную.
Например:
На новых и старых пионерах разное напряжение к кнопкам (3.3 и 5В), меняем константу outDepressedButtonsVoltage.
Ардуины бывают с питанием чипа от 3.3 и 5В, меняем inMaxVoltage
итп

Цитата:

---

Сообщение от maisteroleg

На Рено на подрулевых кнопках есть энкодер, если дойдут руки- поможете?

---

Для резистивных кнопок - запросто.

Теоретически, можно и для CAN-кнопок адаптировать программу, но без подопытного кролика нереально.

Подкрутил немного прогу, сделал дабл-клики :)
теперь при двойном нажатии на кнопки громкости сразу прибавляет или убавляет на 1/3. Удобно.

Никто скетчем не поделится? В первом посте ссылка битая. Спасибо

https://yadi.sk/d/5qZU-6vO3UxvfK

Спасибо

Привет, помоги, пожалуйста, "на пальцах" со схемой подключения сей конструкции?
Ардуину и ЦАП заказал, едут - пока пытаюсь умозрительно разобраться.
В родную магнитолу приходит два провода (обозначены RemCtl и RemGnd), я так понимаю это с руля.
Собссно, все... что-к-чему цеплять? Прям по пунктам, типа "врежьтесь в +12 на замке зажигания, впаяйте туда указанный резистор 2кОм, этот провод - в порт А2 ардуины" =).
Руки средней кривизны в силу отсутствия опыта. Ну, с какой стороны за паяльник браться знаю, а вот в автоэлектрике не силен.
"Сигнал от кнопок с руля подается на вход A0 ардуины, вход подвешен к +5В через резюк 2ком." вот это как понимать?
В инструкции у тебя сказано рез на 2кОма, в скетче - 1кОм - это где-то опечатка, или это разные резюки?
Где ты в проводке машины на +12В нашел 5В кабель? И вообще, как это выглядит? Y - вот так? т.е. ножка - это вход ардуины, "левая" лапка - +с руля, на "правую" - вешаем резюк?

Т.е. вот такие элементарности :blush2:

PS на руле 6 кнопок - след. трек / пред. трек / source и vol+ / vol- / play (я так понимаю, буду менять на mute).
PPS есть подозрение, что на РемКтл в спокойном состоянии уже висит некое сопротивление, т.е. там не 0 напряжения - это как-то можно в скетче будет подправить?
upd замерил сопротивления - да, в ненажатом состоянии показывает 3,67 кОм. При нажатии кнопок сопротивления меняются в меньшую сторону.

Цитата:

---

Сообщение от LeonZZZ

Добрый день. Заказал себе все + программатор на ch340g все пришло (только pro mini на 3.3v-подойдет?), ножки распаял программу запустил но не могу понять коммутацию, поможете?

---

3.3В не подходит.
Что вы понимаете под коммутацией?

Цитата:

---

Сообщение от Pterka

Где ты в проводке машины на +12В нашел 5В кабель?

---

читаем описание платы ардуино:
Напряжение питания платы (пин RAW) 7-12В
поэтому 5В не нужно. Я запитывал через 7808.

Цитата:

---

Сообщение от Pterka

Собссно, все... что-к-чему цеплять? Прям по пунктам, типа "врежьтесь в +12 на замке зажигания, впаяйте туда указанный резистор 2кОм, этот провод - в порт А2 ардуины

---

в первом посте написано:

Цитата:

---

Сообщение от mickles

7) … и прямые руки, или знакомый электрик

---

это намек

Цитата:

---

Сообщение от Pterka

В инструкции у тебя сказано рез на 2кОма, в скетче - 1кОм - это где-то опечатка, или это разные резюки?

---

const float pullupResistor=2000; // how much Ohms you attach to input pullup

---------- Сообщение добавлено 25.09.2018 в 13:49 ----------

Цитата:

---

Сообщение от Pterka

PPS есть подозрение, что на РемКтл в спокойном состоянии уже висит некое сопротивление, т.е. там не 0 напряжения - это как-то можно в скетче будет подправить?

---

да, придется править код. Но можно попробовать добавить строку, соответствующую нулевому состоянию, в конец массива, типа так:

Цитата:

---

const int inButtons[]={
//resistance kOmhs. To detect volts, you need to consider your pullup resistor and Vcc. I use 1KOhm & 3.3V
// R= V * R0 / (Vcc-V)
280, // MODE
750, // CH UP
1300, // CH DOWN
2120, // VOL UP
3120, // VOL DOWN
4590, // SPEECH
6250, // ON HOOK
8630, // OFF HOOK
XXXX // NORMAL
};

---

тут ХХХХ - предполагаемое сопротивление по умолчанию

А ардуино чем шьется?
По поводу CAN - там же надо разобрать последовательность сигнала, что б понять, какую команду шлют кнопки с руля? Честно говоря не понимаю как точно получить этот сигнал кроме как использовать цифровой осциллограф

Цитата:

---

Сообщение от Serg571

А ардуино чем шьется?

---

Arduino IDE

Цитата:

---

Сообщение от Serg571

По поводу CAN - там же надо разобрать последовательность сигнала, что б понять, какую команду шлют кнопки с руля? Честно говоря не понимаю как точно получить этот сигнал кроме как использовать цифровой осциллограф

---

Вы потратите очень много времени на разбор сигналов.
Проще купить готовый модуль типа такого

неправильно сформулировал вопрос - что используется в качестве программатора?
По CAN - посмотрел, бомба! Спасибо!

Цитата:

---

Сообщение от Serg571

неправильно сформулировал вопрос - что используется в качестве программатора?

---

платы типа Мини программируются через доп. платку Адаптер USB - UART типа такого
Рекомендую именно такого типа адаптер, ибо его можно прямо этой торчащей гребенкой воткнуть в ардуино мини и прошить, без всякой пайки и разъемов

Обычные платы (UNO, MEGA) имеют USB на борту и прошиваются без прибамбасов

Mickles, где ж ты был, добрый человек =))
Собссно, все уже спаяно-настроено-подключено и работает. Спасибо тебе огроменное за труды.
Разобрался и с 5В, и с ненулевым "пустым" сопротивлением - просто ограничение ввел в коде на if, не добавлял строк в массив.
Ну и, собссно... как говорится, глаза боятся - руки делают =) благо, растут, откуда надо =)

Цитата:

---

Сообщение от Pterka

Спасибо тебе огроменное за труды.

---

На здоровье и успехов!

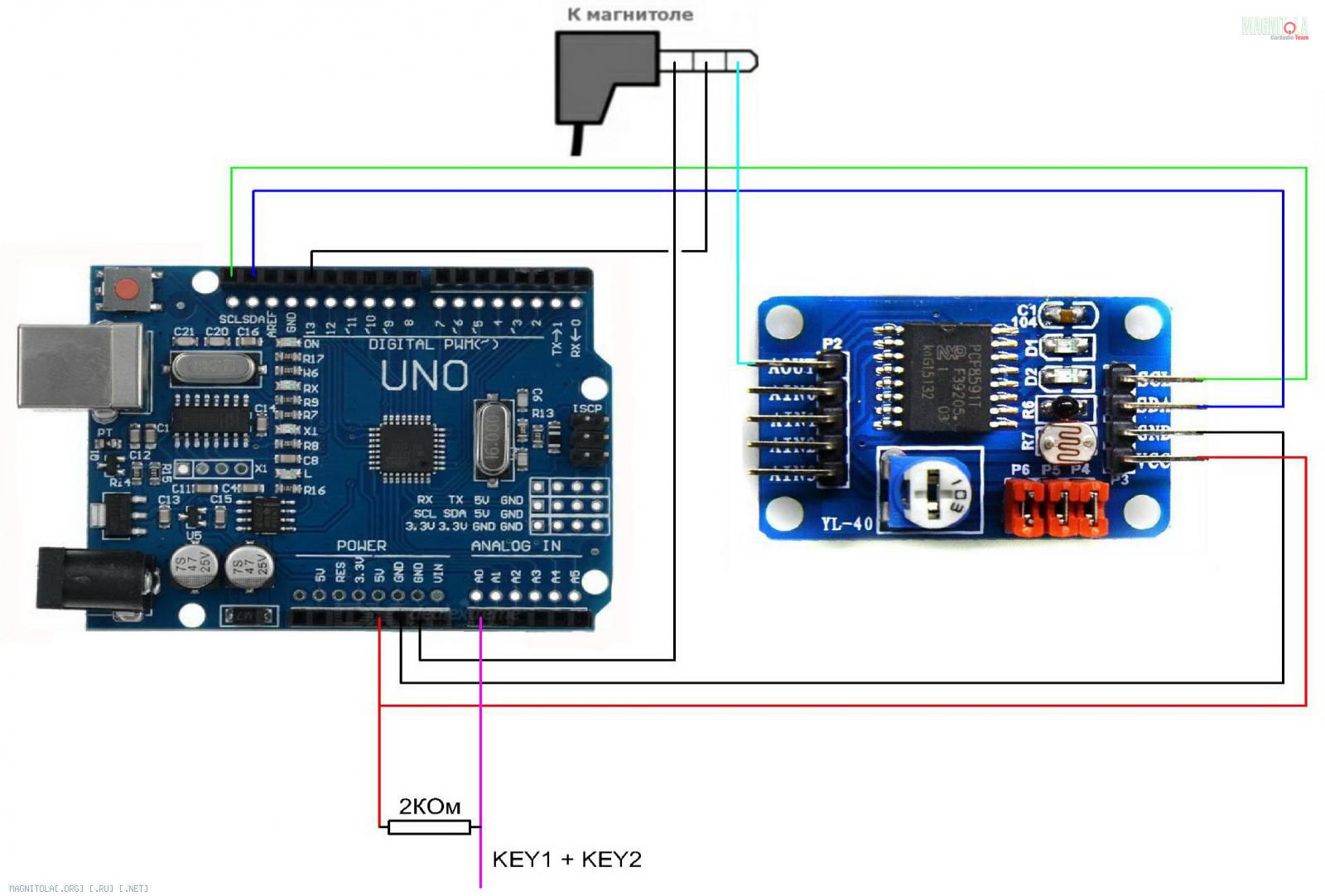

Добрый день, правильно ли я понял схему подключения? Спасибо
Вложение 1251810

Цитата:

---

Сообщение от wiesgen

Добрый день, правильно ли я понял схему подключения? Спасибо
Вложение 1251810

---

uno много жрет, не рекомендую

mickles, Скажите пожалуйста . Возможно ли к этому адаптеру в параллель добавить еще и эмулятор энкодера на второй ардуине ? для одновременного управления громкостью процессора мад бит, из магнитофона выведена оптика ? Рабочий скетч на такой эмулятор готов , а вот ума не хватает сделать адаптер к рулю , что бы и трэки с папками переключать и громкостью . https://yadi.sk/d/Pu_WtXh8U0Ze4w

Скажите кто знает как с автором связаться, надо немного доработать код для еще одной мелкой функции, сам не врубаюсь и автор молчит, а авто уже давно ждет инсталляции

Цитата:

---

Сообщение от mickles

uno много жрет, не рекомендую

---

Не понял, два провода с кнопок руля идут на один порт (А0)?

Цитата:

---

Сообщение от Ananas54

Скажите кто знает как с автором связаться, надо немного доработать код для еще одной мелкой функции, сам не врубаюсь и автор молчит, а авто уже давно ждет инсталляции

---

Привет. Автор появляется в теме сам. Попробуй ему лс послать - может откликнется. А что за функция? Я до этого с ардуина и иже подобным дел не имел - и то в скетче дня за 3 разобрался "от и до", в т.ч. и с внесением своих правок.

Цитата:

---

Сообщение от Pterka

Привет. Автор появляется в теме сам. Попробуй ему лс послать - может откликнется. А что за функция? Я до этого с ардуина и иже подобным дел не имел - и то в скетче дня за 3 разобрался "от и до", в т.ч. и с внесением своих правок.

---

Привет подскажи как разобрался с этим:

и потом заполнить таблицу кнопок в соответствия в проге, например у меня такая:
// +10 means that we must add ground to jack ring `
const int maps[8][2]=
{
{ 0, 1 }, // MODE > source/off .off
{ 3,3+10 }, // CH UP > next .fldr up
{ 4,4+10 }, // CH DN > prev .fldr dn
{ 5, 5 }, //VOL UP > vol up .
{ 6, 6 }, //VOL DN > vol dn .att-mute
{ 7+10,0+10}, //SPEECH > voice ctrl .ph.tel menu
//{ 0+10,-1}, //SPEECH > .ph.tel
{ 1+10,1+10 }, //ON HOOk> ph.answer .
{ 2+10,7 } //OFFHOOK> ph.hangup .esc
};

Я ВООБЩЕ не могу понять как это формируется!

Цитата:

---

Сообщение от domovoi-80

Привет подскажи как разобрался с этим:

и потом заполнить таблицу кнопок в соответствия в проге, например у меня такая:
// +10 means that we must add ground to jack ring `
const int maps[8][2]=
{
{ 0, 1 }, // MODE > source/off .off
{ 3,3+10 }, // CH UP > next .fldr up
{ 4,4+10 }, // CH DN > prev .fldr dn
{ 5, 5 }, //VOL UP > vol up .
{ 6, 6 }, //VOL DN > vol dn .att-mute
{ 7+10,0+10}, //SPEECH > voice ctrl .ph.tel menu
//{ 0+10,-1}, //SPEECH > .ph.tel
{ 1+10,1+10 }, //ON HOOk> ph.answer .
{ 2+10,7 } //OFFHOOK> ph.hangup .esc
};

Я ВООБЩЕ не могу понять как это формируется!

---

автор с массивами что то перемудрил, я искренне пытался понять, но это выше меня.
я бы с нуля написал, так было бы проще.

как это работает. как я могу сделать

Собрал схему работает, но на выходе висит 1,62 В постоянно. Думал ошибка в железе, собрал схему в протеусе та же ерунда. Собрал в протеусе схему автора с его скетчем, у него на постоянке висит 0,74 В. Где-то ошибка в скетче, я найти ее не могу, не разбираюсь.
P.S. И вообще создается впечатление, что скетч не автора, в сеетче управление магнитолой прописанно изменением вольтажа, а не сопротивлениями

---------- Сообщение добавлено 09.09.2019 в 21:48 ----------

Цитата:

---

Сообщение от domovoi-80

Я ВООБЩЕ не могу понять как это формируется!

---

Все очень просто, достаточно применить логику

Цитата:

---

Сообщение от wiesgen

Собрал схему работает, но на выходе висит 1,62 В постоянно. Думал ошибка в железе, собрал схему в протеусе та же ерунда. Собрал в протеусе схему автора с его скетчем, у него на постоянке висит 0,74 В. Где-то ошибка в скетче, я найти ее не могу, не разбираюсь.
P.S. И вообще создается впечатление, что скетч не автора, в сеетче управление магнитолой прописанно изменением вольтажа, а не сопротивлениями

---------- Сообщение добавлено 09.09.2019 в 21:48 ----------



Все очень просто, достаточно применить логику

---

Этож не stackoverflow, объясни людям! Я не понял как нужно подключить столько земель к 2 проводам и почему это нужно указывать в maps.

---------- Сообщение добавлено 10.09.2019 в 00:21 ----------

Цитата:

---

Сообщение от wiesgen

P.S. И вообще создается впечатление, что скетч не автора, в сеетче управление магнитолой прописанно изменением вольтажа, а не сопротивлениями[COLOR="Silver"]

---

Думаю это обычный делитель напряжения. Но нафига ему отдельный цап, есть же в плате.

Цитата:

---

Сообщение от ASmitt

автор с массивами что то перемудрил,

---

не нравится, пишите сами. Вообще задумывалось как настраиваемое.

Про ЦАП в Ардуине. А вы попробуйте сами дохлым выходом Ардуины поуправлять внешней нагрузкой. Плюс шумные эти выходы, ибо они ШИМные, ещё их интегрировать придется RCфильтром.

Для тех кто в танке, не разобрался с кодом.

Основа - два массива.
1) outButtons. Описывает соответствие номера кнопки и требуемого напряжения, которое будет подано на основной вход магнитолы (см. первый пост)
2) maps. Описывает ваши личные хотелки. Всего 8 кнопок у меня в Паджеро, первая MODE, я хочу чтобы она нажимала Source на магнитоле при коротком нажатии, и off при длинном.

Так же вопрос.по z5000.авто у меня камри 40.какой нужен адаптер чтобы кнопки на руле заработали?

Цитата:

---

Сообщение от mickles

uno много жрет, не рекомендую

---

А если использовать нано, то питание подавать на тот же пин 5в можно (планирую использовать Kis3r33s для стабилизации). И просьба, можете схемку нарисовать, так проще воспринимается. Или можно использовать рисунок с уно, просто подменив ардуинку? Спасибо большое за ответ

Парни, ну , что доделали?)))

получилось у кого телефоном управлять
