Вопрос по оптическому выходу

Сообщение от loza

Вообщем так, господа хорошие, может пригодится потомкам. Всё просто до нельзя.
Головы 8400 с оптикой не удалось разыскать на просторах Украины, взял азиата 8450. В нём всё есть- и оптика, и шина. Но сейчас не об этом.
Цель- оптика с Pioneer 8400BT(8450BT) на процессор Alpine H701, при этом "человеческий" и достаточно дешооовый тослинк.
Внимание!!! Главное- НЕ мудрить. Ничего не нужно, что описано выше, ни резисторы, ни дорогущие кабели, ни танцы с бубном. Нужен миниджек 3.5 моно и передатчик тослинк, ну и соответственно кабель оптический тослинк-тослинк.
Снова внимание!!! Не нужно лопатить инет и что то мудрённое искать. Я уже писАл выше, проще зайти в любую радиомастерскую (ремонт бытовухи) и спросить есть ли копееШный ОПТИЧЕСКИЙ передатчик от DVD, к примеру. Обычный. Стандартный. Я так и сделал в очередной раз. На моём передатчике нет абсолютно никакой маркировки. На задней стороне стоит буква Н. Больше ничего нет. Что это значит? Не имею представления. Главное что звук по оптике идёт.
И так.
Всё, как я и писал выше в этой теме, сделано по аналогии с Алпайн.
1. Передатчик по виду такой же, как и этот http://www.solteamopto.com.tw/detail...it=1&p_unit=12. Распиновка написана.
2. Миниджек моно. Соответственно имеем 2 провода- дата/сигнал и минус. Дата- центральный. Опять внимание!!! При воткнутом миниджеке на сигнале 2.5В.Его я и вывел с миниджека.
3. Минус и плюс (+5B) взял с USB. Благо их 2 на этом аппарате. Важно!!! USB использовать нижний. Если воткнуть в верхний, то с нижнего USB, с флешки нет звука. Почему, сильно не разбирались.
Ещё раз повторюсь- всё соединено напрямую.
Всё, ребята, всех поздравляю с победой!!!
Быстренько набросал картинку.
Желаю удачи.

Да, я это читал. Тут то и проблема. Для человека который дружит с паяльником - дело на 10 минут. А для меня...
1. Миниджек моно, я так понимаю там будет только одно место куда припаять.
2. ПОтом USB. Ну распиновку USB я видел. Допустим возьму из этого USB + и -
3. Это все припаивается к такому вот передатчику.
4. Далее от передатчика до процессора идет ТОСЛИНК-ТОСЛИНК.

Все? Если все то я наверное даже справлюсь))

А какой длины имеет или не имеет смысл делать провода от ГУ до передатчика. Я так понимаю чем короче тем лучше? Или не имеет значения?

---------- Сообщение добавлено 04.03.2014 в 12:26 ----------

Сообщение от loza

the_little, на 16 стр. я написал всё.

Изучил.

Сообщение от the_little

Все? Если все то я наверное даже справлюсь))

Всё. Ну я справился, хотя далёк от электроники.

Сообщение от the_little

А какой длины имеет или не имеет смысл делать провода от ГУ до передатчика.

Я делал прямо у головы. Он же и перекочевал и на мою сегодняшнюю связку.

Сообщение от the_little

Миниджек моно

Миниджек моно имеет 2 контакта. Нам нужен центральный.

Сообщение от loza

Всё. Ну я справился, хотя далёк от электроники.


Я делал прямо у головы. Он же и перекочевал и на мою сегодняшнюю связку.


Миниджек моно имеет 2 контакта. Нам нужен центральный.

Огромное спасибо за помощь!
Ну и таким образом я получу оптический выход с магнитолы на ТОСЛИНК. И смогу подключить любой процессор, к которому можно подключить ТОСЛИНК?

Сообщение от the_little

И смогу подключить любой процессор, к которому можно подключить ТОСЛИНК?

Ага.

Сообщение от AleksE

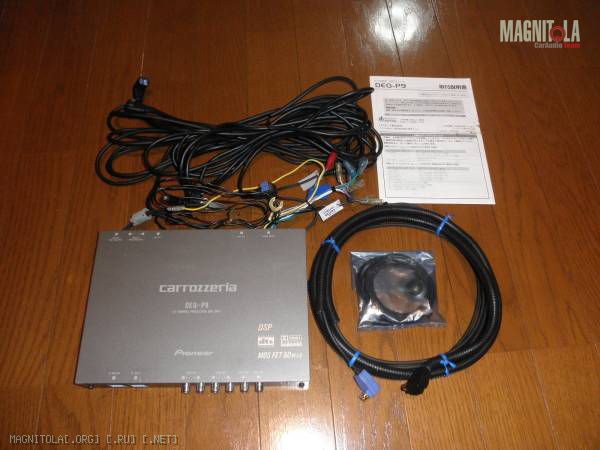

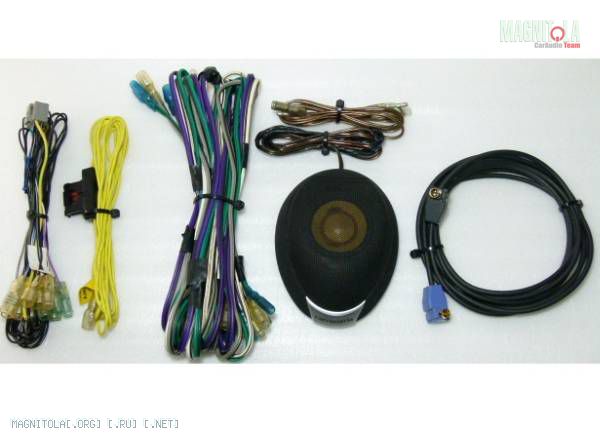

У меня гу pioneer dex-p9r и процессор deq-p9. Нет в комплекте "родного" оптического кабеля. Чтобы подключить описанным выше способом, откуда взять питание +5в,на этом гу нет usb ? Гнездо toslink с процессора выводить также? Откуда на процессоре взять +5в для питания гнезда?

Где в Ульяновске обитаешь?Посмотреть бы,послушать,поболтать
