Инструмент для обжима клемм

Kefir Такие клещи у меня на работе ими и жмем вышеуказанные клеммы, токи до 2 ампер, 220 в постоянного и переменного тока. Клеммам от 4 до 10 лет проблем еще не было.
Ничего не вылетает и не греется.

Ребят пробовал разный инструмент по роду своей профессиональной деятельности и в автозвуке и в электромонтаже. Скажу одно - разного рода обжимными клещами, пресс-клещами и др - надежно обжимаються только электротехнические наконечники. А вот такие акустические клеммы - лучше мокать во флюс - полностью лудить часть куда вкладываеться провод, потом лудить акустический провод - вкладывать одно в другое - и пропаивать. Потом та часть ножек этих клемм что торчит уже по паяному заворачиваеться тонкими плоскогубцами на припаяный провод - и сверху одеваеться хорошая толстостенная термоусадка. Получаетьсмя надежность на 100%. А любой обжим - это все иллюзия. Медь немного просядет - и выдераеться руками на ура после любого инструмента. А те которые в жесткой изоляции идут - да можно обжать нормально - но при обжиме в 1/3 случаев лопаеться эта изоляция или пресс клещи делают в ней дыру - соединение становиться не красивым - и тут паяльник и термоусадку опять вспоминаешь.

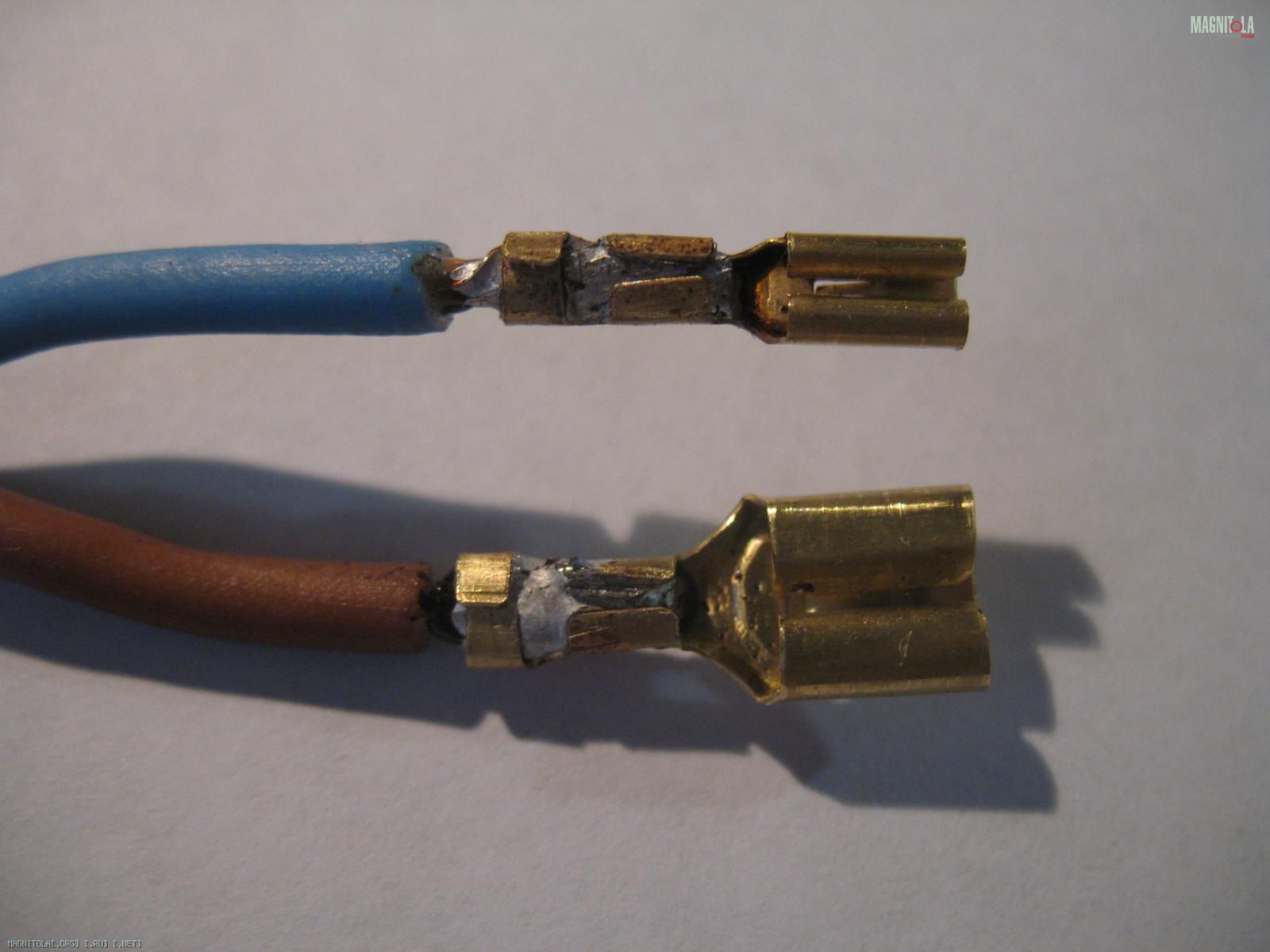

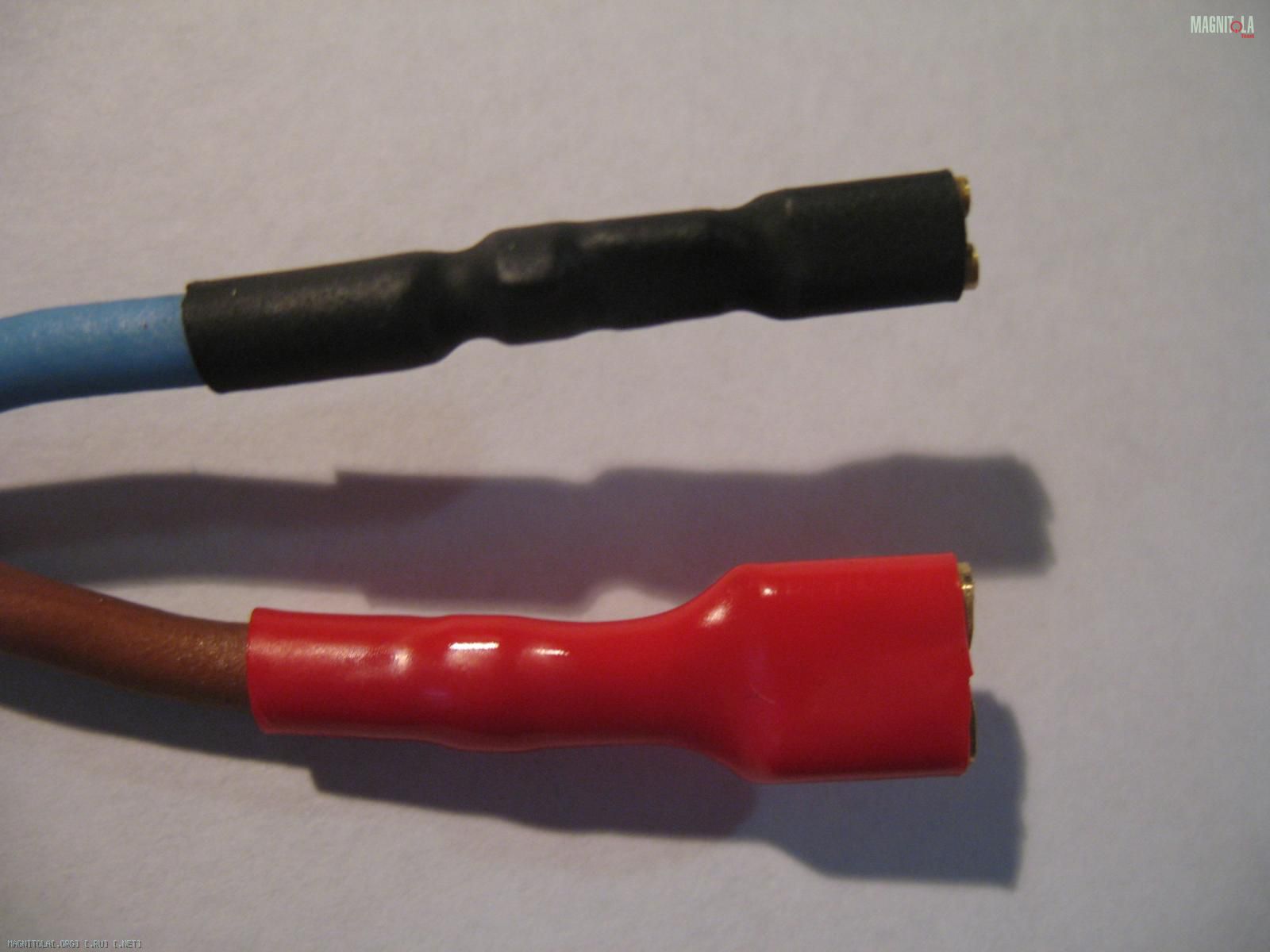

В своей деятельности по изготовлению комплектов проводки - сошелся что только пайка+термоусадка рулит. Еще одним плюсом такой пайки являеться то, что можно закрыть всю поверхность акустической "лопаточки-мамы" термоусадкой, а это надежнее. Вот что получаеться в итоге:

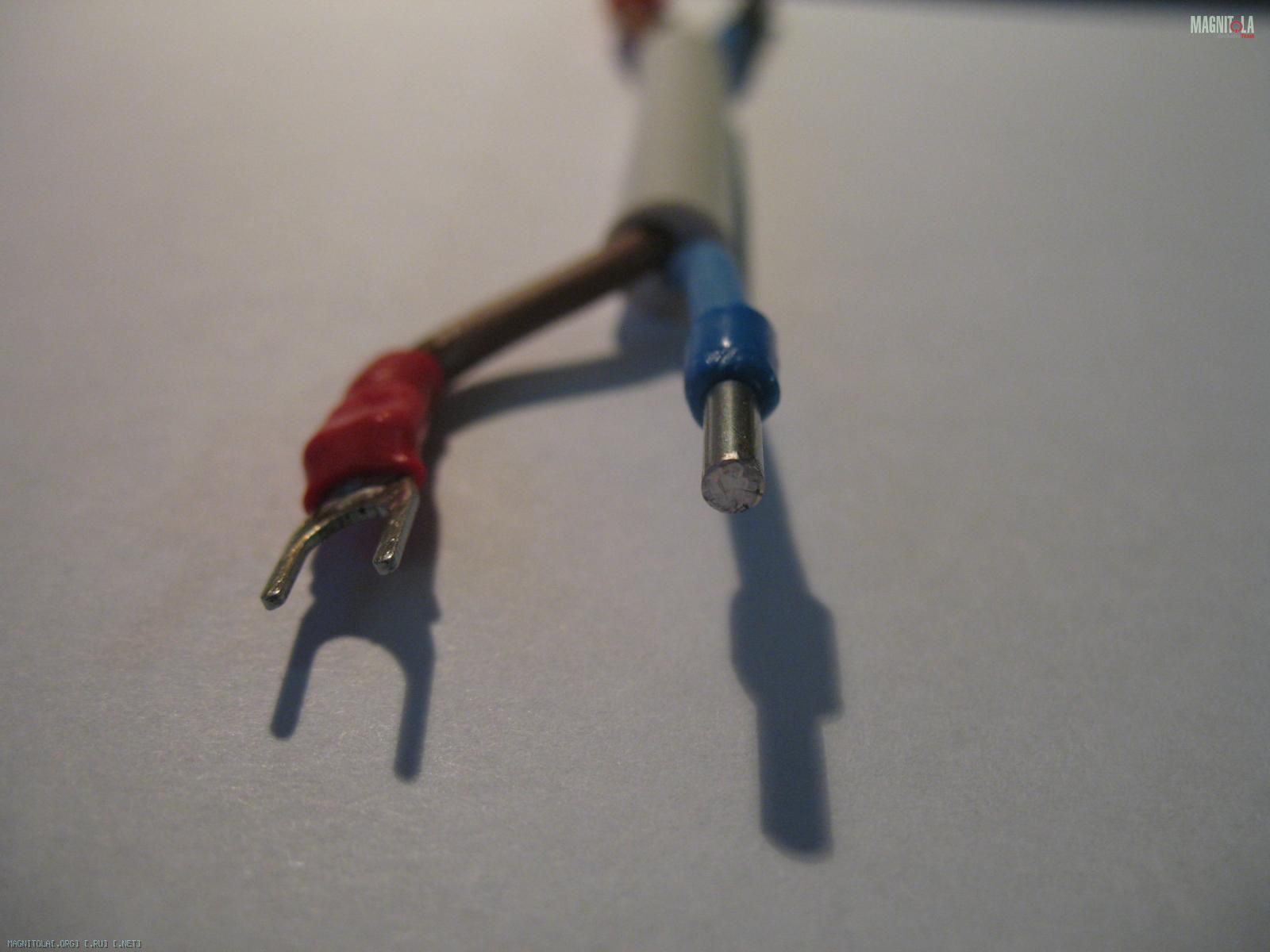

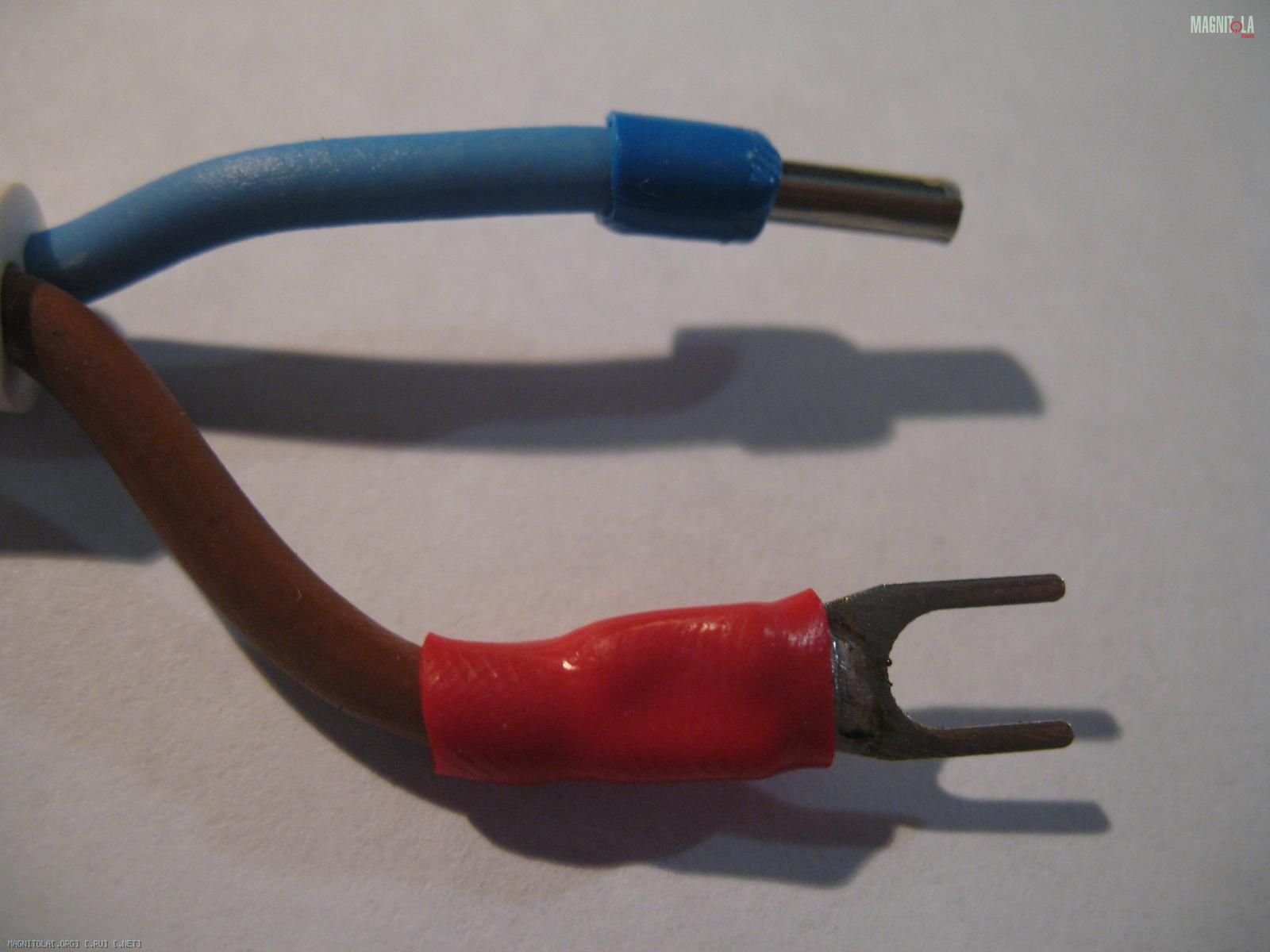

Провод ПВС 2х2,5 мм2. На крайних двух фото - круглый наконечник под винтовой зажим усилителя - пропаян с торца при сохранении своей жесткой синенькой изоляции.

Насчет изоляции согласен, хорошо обжал - обычно пробил насквозь,
но в электроустановках не критиччно, т.к. сверху кембрик с маркировкой.

Сообщение от TwinTwin

Насчет изоляции согласен, хорошо обжал - обычно пробил насквозь,
но в электроустановках не критиччно, т.к. сверху кембрик с маркировкой.

Да в электроустановках вообще много не критичного! Как говориться - если "на безопасном удалении от токоведущих частей..." - то можно забить на много изоляции:-)
Но машинки наши с автозвуком - это нежная электроустановка, душевная блин...

Сообщение от ArtLine

Ребят пробовал разный инструмент по роду своей профессиональной деятельности и в автозвуке и в электромонтаже. Скажу одно - разного рода обжимными клещами, пресс-клещами и др - надежно обжимаються только электротехнические наконечники. А вот такие акустические клеммы - лучше мокать во флюс - полностью лудить часть куда вкладываеться провод, потом лудить акустический провод - вкладывать одно в другое - и пропаивать. Потом та часть ножек этих клемм что торчит уже по паяному заворачиваеться тонкими плоскогубцами на припаяный провод - и сверху одеваеться хорошая толстостенная термоусадка. Получаетьсмя надежность на 100%. А любой обжим - это все иллюзия. Медь немного просядет - и выдераеться руками на ура после любого инструмента. А те которые в жесткой изоляции идут - да можно обжать нормально - но при обжиме в 1/3 случаев лопаеться эта изоляция или пресс клещи делают в ней дыру - соединение становиться не красивым - и тут паяльник и термоусадку опять вспоминаешь.
В своей деятельности по изготовлению комплектов проводки - сошелся что только пайка+термоусадка рулит. Еще одним плюсом такой пайки являеться то, что можно закрыть всю поверхность акустической "лопаточки-мамы" термоусадкой, а это надежнее.

или не совсем понял или в связке "пайка+термоусадка" отсутствует момент обжима. и последующей пропайки.

Каюсь, ложе клеммы под проводок предваритиельно не лужу. Но заливаю всё припоем после обжима: Облудил проводок (или не облудил если и так плохо лезет -обычно плохо)), вложил в клемму, обжал, залил припоем, нацепил термоусадку)

Сообщение от Sandr84

хоттабыч, в основном только те, что указал. НО питание тоже, поэтому посоветуйте как поступить: взять один инструмент для указанных клемм, другой для питания, либо посоветуете какой-то универсальный?

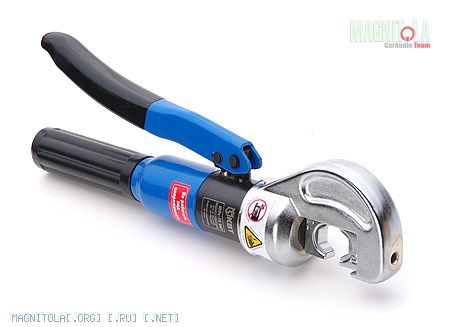

Все зависит от сечения питания,было бы хорошо заиметь универсальную обжимку.Но обжиму акустических клем не доверяю,только пайка с флюсом с последующим "дожимом" пассатижами и в термоусадку,я СПЛщик.Для обжима силы использую ПГРс-70,больше в продаже не нашел:

столкнулся с проблемой всвязи с опрессовкой КГ-95...

Сообщение от Le-greem

или не совсем понял или в связке "пайка+термоусадка" отсутствует момент обжима. и последующей пропайки.

Каюсь, ложе клеммы под проводок предваритиельно не лужу. Но заливаю всё припоем после обжима: Облудил проводок (или не облудил если и так плохо лезет -обычно плохо)), вложил в клемму, обжал, залил припоем, нацепил термоусадку)

Надежнее - все лудить потом заливать припоем и потом поджимать торчащие хвостики - если сначала обдать - то припой попадет только на края провода а не во внутрь всего контакта.

---------- Сообщение добавлено 14.12.2012 в 21:48 ----------

Сообщение от 666rocker

Все зависит от сечения питания,было бы хорошо заиметь универсальную обжимку.Но обжиму акустических клем не доверяю,только пайка с флюсом с последующим "дожимом" пассатижами и в термоусадку,я СПЛщик.Для обжима силы использую ПГРс-70,больше в продаже не нашел:

столкнулся с проблемой всвязи с опрессовкой КГ-95...

+100. ПРР-70 мой любимый инструмент от КВТ! Сам такой заказал недавно. Сейчас использую ПГР-300 - штука не заменимая в электромонтаже - но для целей автозвука излишне громоздкая - тут 70-ка самое то!

Сообщение от Sandr84

как поступить: взять один инструмент для указанных клемм, другой для питания, либо посоветуете какой-то универсальный?

универсального такого инструмента нет.
объясню на пальцах , очень простой и знакомый всем инструмент - молоток, они разные и по весу, и по форме, и соответственно универсальны только в определённом наборе работ, каждый для своих задач, молотком для чеканки гвозди сотку не забивают , ну это так к примеру.

Сообщение от FFZ

универсального такого инструмента нет.

у меня так с контрольками))штук 5 разных и все нужны))
