Сбалансированное питание - что посоветуете?

**ALEXx3** · 23.11.2014 13:45

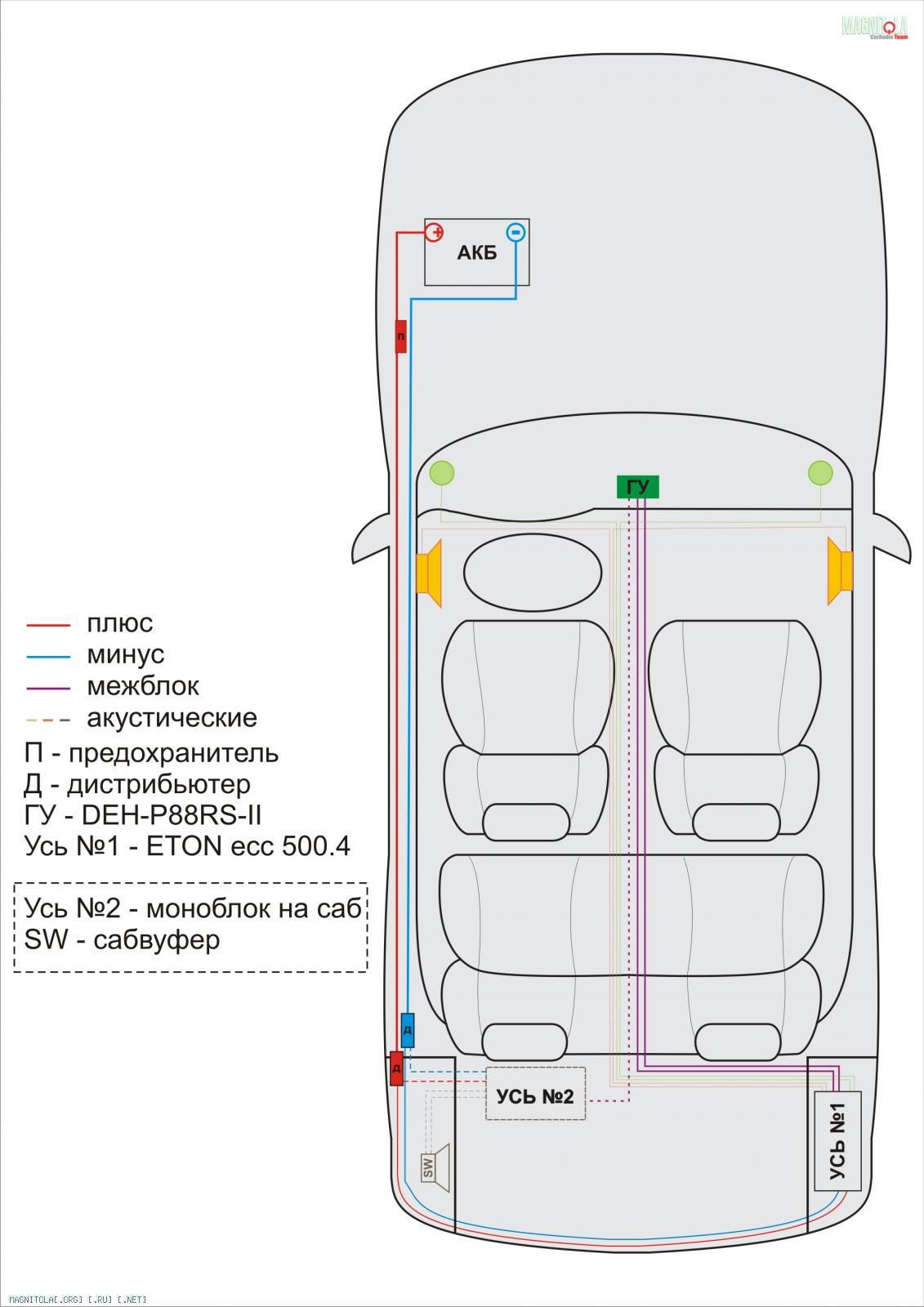

Питание ГУ желательно переделать. Взять непосредственно с АКБ плюс и минус через доп. предохранитель. (У вас с капота через багажник обратно к торпеде, да ещё и с клемм уся).

Нажмите на изображение для увеличения
Название: Magnitola-Avtozvuk_649600_разводка.jpg
Просмотров: 0
Размер: 135.9 Кб
ID: 675302

**MAGNITOLA** · 23.11.2014 13:45

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**FOBOS45** · 23.11.2014 16:10

Сообщение от S65

Ещё вот такой вопрос, протянул силу под капотом, уложил все и появилась проблема, колбу с предохранителем нужно устанавливать как можно ближе к АКБ, у меня с этим трудности, есть место рядом но нужно загнуть провод по 90 градусов, а с ПВ3 это проблемно, подумал что можно сделать такой вариант, оголить провод, просунуть в трубку (медную) загнуть трубку под 90 градусов и подключить к колбе другой конце (см каритинку) разумеется саму трубку в термоусадку и гофру, вопрос такой: можно ли вообще так делать? нужно ли будет обжимать трубку ?

прикинул как на картинке это будет выглядить, зажим в колбе - компрессионный
Вложение 675180

Фото подкапотного пространства вблизи АКБ можно. Разебермся куда крепить колбу

**S65** · 23.11.2014 18:18

Сообщение от ALEXx3

Питание ГУ желательно переделать. Взять непосредственно с АКБ плюс и минус через доп. предохранитель. (У вас с капота через багажник обратно к торпеде, да ещё и с клемм уся).

а почему это принципиально ? кстати по схеме силу пришлось кинуть по правому борту, слева проблематично было реализовать

---------- Сообщение добавлено 23.11.2014 в 19:26 ----------

Сообщение от FOBOS45

Фото подкапотного пространства вблизи АКБ можно. Разебермся куда крепить колбу

завтра сфотаю выложу

**engine 43** · 23.11.2014 19:34

А чё такие наконечники уже не катят?

**ALEXx3** · 23.11.2014 20:16

Сообщение от S65

а почему это принципиально ?

Прочтите эту тему http://magnitola.org/voprosy-ot-novi...lyuchenie.html

**kastett** · 23.11.2014 22:35

Сообщение от S65

зажим в колбе - компрессионный

С нашими кабелями все равно обязательно используйте специальную токопроводящую пасту. По длине пусть цветут-что хотят делают, контакт останется отличным неск лет.

**S65** · 24.11.2014 06:55

Сообщение от engine 43

А чё такие наконечники уже не катят?

смотрел на этот, он с ухом, а в колбе компрессионный зажим...

---------- Сообщение добавлено 24.11.2014 в 06:56 ----------

Сообщение от kastett

С нашими кабелями все равно обязательно используйте специальную токопроводящую пасту. По длине пусть цветут-что хотят делают, контакт останется отличным неск лет.

Спасибо, купил неделю назад ещё

**S65** · 24.11.2014 08:01

Сообщение от FOBOS45

Фото подкапотного пространства вблизи АКБ можно. Разебермся куда крепить колбу

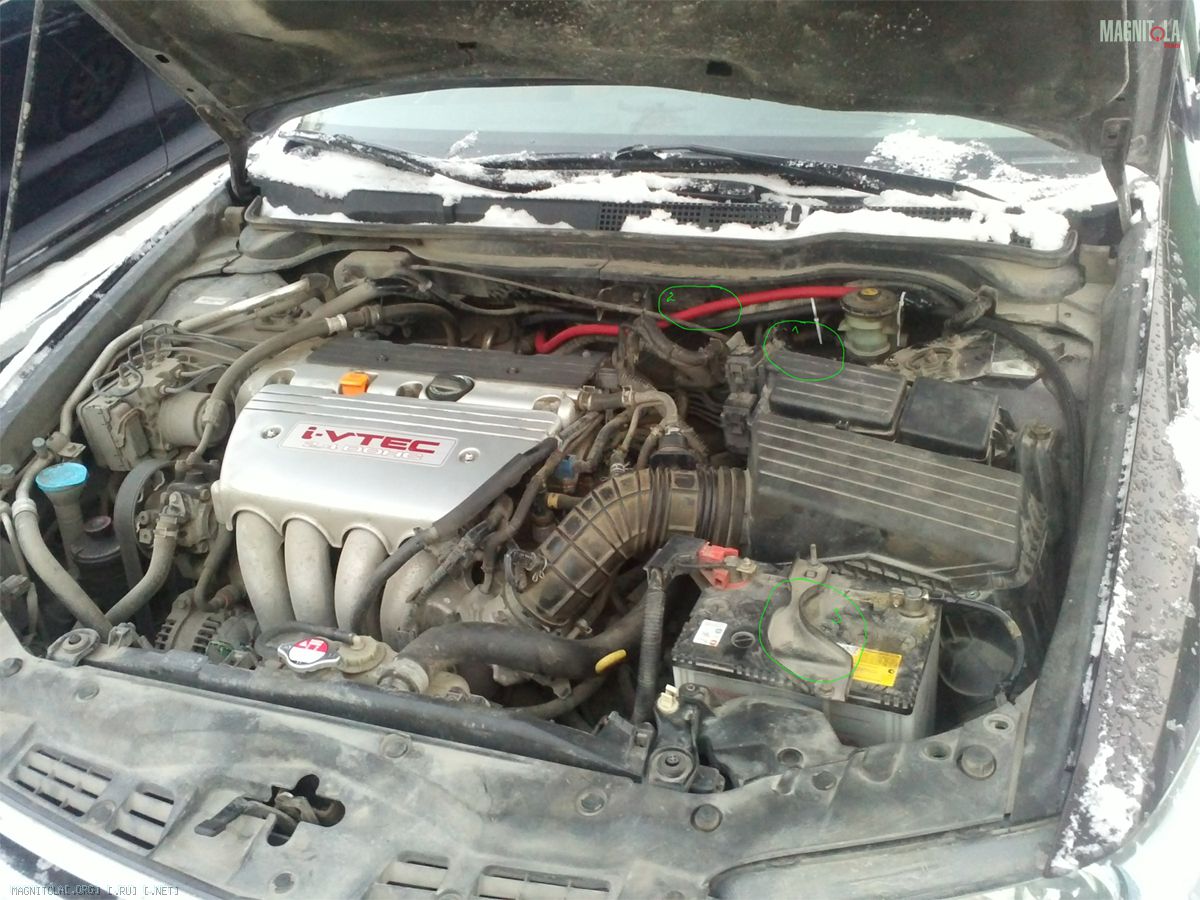

вот так выглядит подкапотка.
Вариант №1 - за блоком предохранителей есть балка на неё можно прикрепить площадку, на площадку уже колбу - даже есть отверстия, ничего не придется сверлить, однако нужно как то кабель загнуть под 90 градусов
Вариант №2 - нет крепления, придется сверлить или придумывать как закрепить площадку или колбу
Вариант №3 - можно на АКБ установить пластину на крепление и на неё закрепить колбу, однако тогда придется наращивать плюсовой кабель, т.к. он у меня короткий...

Нажмите на изображение для увеличения
Название: 4bd9e20b9738.jpg
Просмотров: 0
Размер: 738.8 Кб
ID: 675650

**FOBOS45** · 24.11.2014 09:17

Лучше всего вариант №3. На площадке закрепишь колбу для силового предохранителя, колбу для магнитолы. Вот пример.
Вложение 675682

**S65** · 24.11.2014 09:51

Сообщение от FOBOS45

Лучше всего вариант №3. На площадке закрепишь колбу для силового предохранителя, колбу для магнитолы. Вот пример.
Вложение 675682

спасибо, в целом согласен, к тому же это самый легкий вариант, единственное что смущало это + и - рядом, а потом подумал они у меня и в пороге рядом и из тех дыры рядом выходят

а как грамотнее удлинить кабель, через гильзу с обжимом или скрутка+пайка? или скрутка+гильза и обжать? разумеется все это дело с изоляцией и гофрой
