если нету специнструмента?
Вложение 689842+Вложение 689844

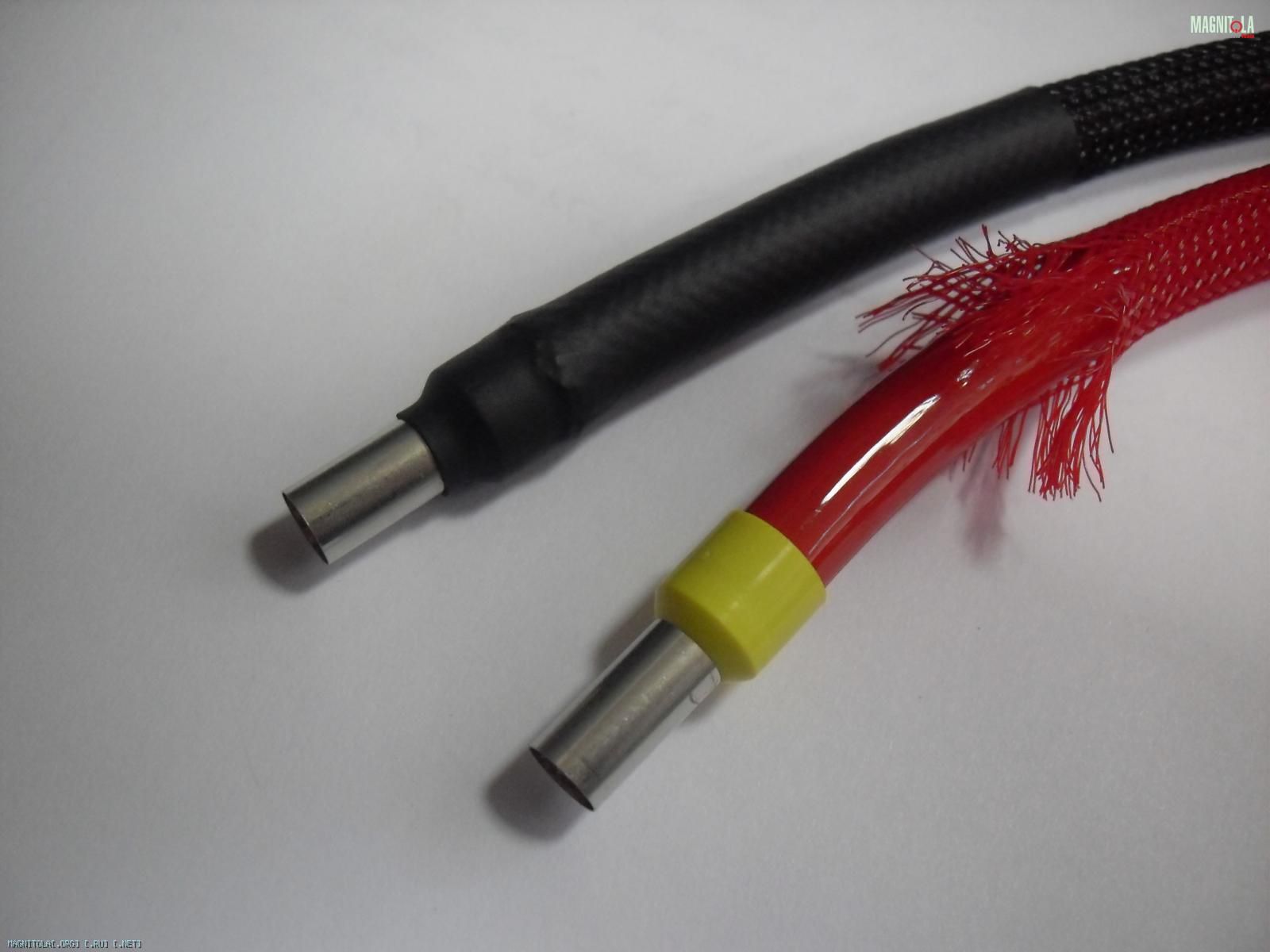

и ещё вот такой наконечник
Вложение 689846
он тоже обжимается,или как?
про первую клемму читаю,нашёл... а вот про вторую???
Вторая втулка должна обжимать провод от дохлого винтика
Втулка остается в гнезде расплющенной-провод плохо обжат
Только для серьезных гнезд с винтом от 4 мм
Первую в тиски и с одной сторону прижать через гвоздь 100
1-й я бы запаял, 2-ой обжимать не надо.Цитата:
Сообщение от alexus171
Вовсех случаях термоусадка сверху.

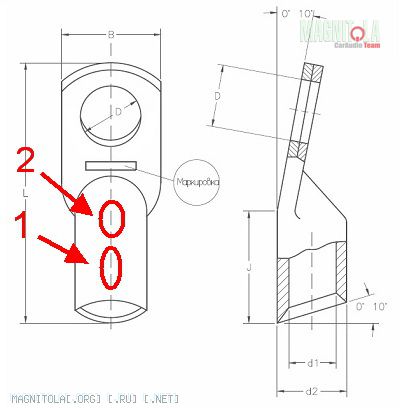

Вложение 689876Цитата:
Сообщение от alexus171
Надеюсь нождак или УШМ есть. Заточить цилиндрическую железяку, на подобие старого кернера, тупым овалом прим.3х6мм. Острым косым ножом через изоляцию провода рубишь краешек (по ножу молотком, кабель положить на торец деревяшки). Чтобы получился ровный срез. Снимаешь часть изоляции, на 2-3мм больше глубины наконечника, не завивая жилы. Вставил в наконечник, подстучал по его торцу пассатижами или деревяхой. И на наковаленке, кувалде опрессовывай нашей приспособой. Первые удары, короче нарисовал... Купи пару лишних наконечников, по первяне можешь запороть.
И я думал, как обжать,..по мне, хочешь аккуратно и надежно купи клещи обжимные, не такие они и дорогие, зато красиво и крепко будет..ИМХО))
Вложение 689878Цитата:
Сообщение от Зая
На счет красиво - может быть (все равно под термо спрячется), а на счет надежно или крепко, то такая опрессовка наконечников используется давно. На моей памяти построено две заправки. Часть наконечников силовой разводки опрессовывал сам, будучи в те годы электромонтажником.Цитата:
Сообщение от deliriuus
Всем спасибо,обожму тисками...
Без второго обойдусь)))
Покупать клещи не буду точно из за трех наконечников,дороговато выходит обжим)))
Иду на рынок, где продают провод КГ, выбираю продавана, у которого есть и наконечники, и кабель. При покупке - обжимка копейки стоит. Надо уметь договариваться.
Я так чехол для телефона покупал: прод посмотрел на обратную сторону телефона, дыроколом пробил отверстие под светодиод там где нужно и не заморачивался. Только идти нужно на рынок, а не в супермаркет.:thank_you2:Цитата:
Сообщение от ALEXx3
И первый и второй паять) не вижу в этом проблемы...Цитата:
Сообщение от alexus171
Я и паяльник,вещи несовместимые)))Цитата:
Сообщение от serega777es
Хотя он у меня есть,даже два)))
Паять втулки?Цитата:
Сообщение от serega777es
Cмысл их назначения теряется. Получает точечный контакт от хилого винтика,который постоянно нарушается. В месте перехода проводник теряет гибкость, что приведет к излому.
Пропаивать после 3-5 тонного пресса?
После опрессовки поверхность обработать от окисления смазкой.
ИМХО
А что там у нас про медные клемы к металу и ток?
Чет там по моему какой то процесс должен проходить нехороший...
Учился давно,не помню ни..ра)))
Это видно!:laugh3:Цитата:
Сообщение от alexus171
Медь с аллюминием в контакте не дружат
---------- Сообщение добавлено 27.12.2014 в 20:35 ----------
Металл тоже должен медью называтьсяЦитата:
Сообщение от alexus171
Зачем велосипед изобретать для наконечника который создан для обжима? (1) - просто нужно найти спец инструмент, самый просто способ подсказали - в магазине не будут клещи распаковывать, а на рынке - где продают всю электротехнику - по-любому есть гидравлический пресс - а не клещи. именно прессом такая тема аккуратно в двух местах матрицами с гексагональным обжимом намертво садиться на провод. Паять нельзя - перегреваете медь - что делает ее хрупкой и дубовой, и вносите в контакт "медь-медь" лишнее получая "медь-олово-медь"...
Если нет на рынке -то идем в ближайшую электросеть - там пацана "за пивко" в обеденный перерыв устроят все:-) И не нужно колхозить с тисками...
Наконечник (2) - ИМХО - вообще ЗЛО! Нафих выкинуть и просто голый провод зажать - если подгнать красиво термоусадку да еще со змей эстетика не пострадает.
ArtLine, про наконечник (2). В чем его зло? Без него проводки прорезаюься при затягивании..
Ну кузов то медным никто не сделал)))Цитата:
Сообщение от ДЕД
АL тоже не у всехгыгыгы
В гараже нашёл белсис 4га,медь нет?
А ещё кусок ориса,ему точно лет 8,маде ин уса))
Здесь вы правы - тянуть надо умеренно - но 5-8 прорезанных проводков все равно дадут гораздо более лучший контакт - чем этот наконечник который не распределит нормально медь в площади контакта усилителя. Он коснеться контакта лиш в некоторых местах. И главное зло - что эти дешевые гильзы явно не из медт деланы - и добавляеться лишний металл в контакте - с явно худшими свойствами токопроводности чем медь...Цитата:
Сообщение от AiratNCH
Я буквально 2 дня назад купил гильз на все калибры. Подсмотрел у Саши Мартьянова в инстале, если кабель в гильзу не просто запихать, а предварительно пастой КВТ обмазать, чтобы при затягивании гильзы пустоты заполнились? Лучше ведь будет чем просто провод пихать? Со стороны терминала усей именно интересует.Цитата:
Сообщение от ДЕД

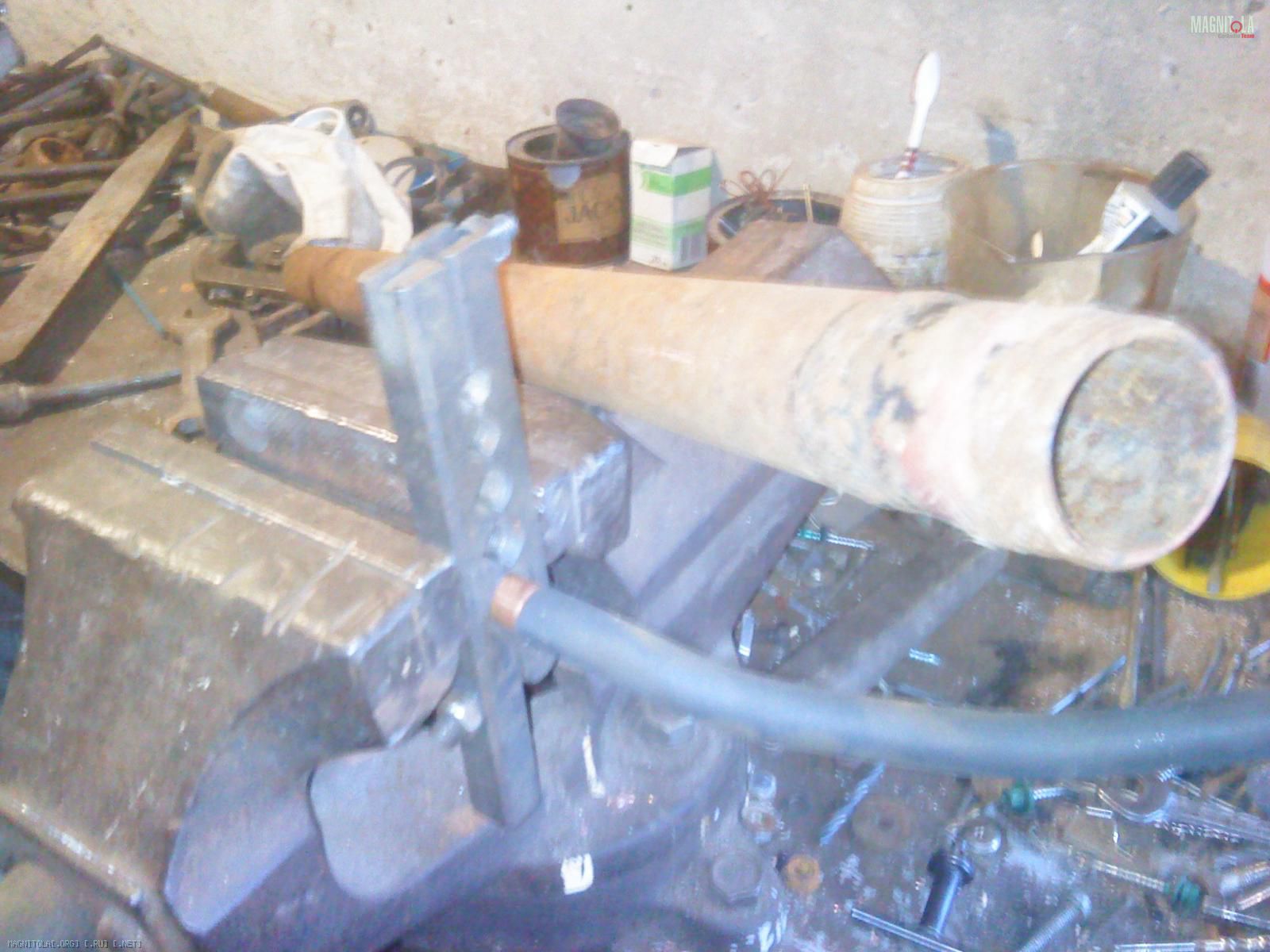

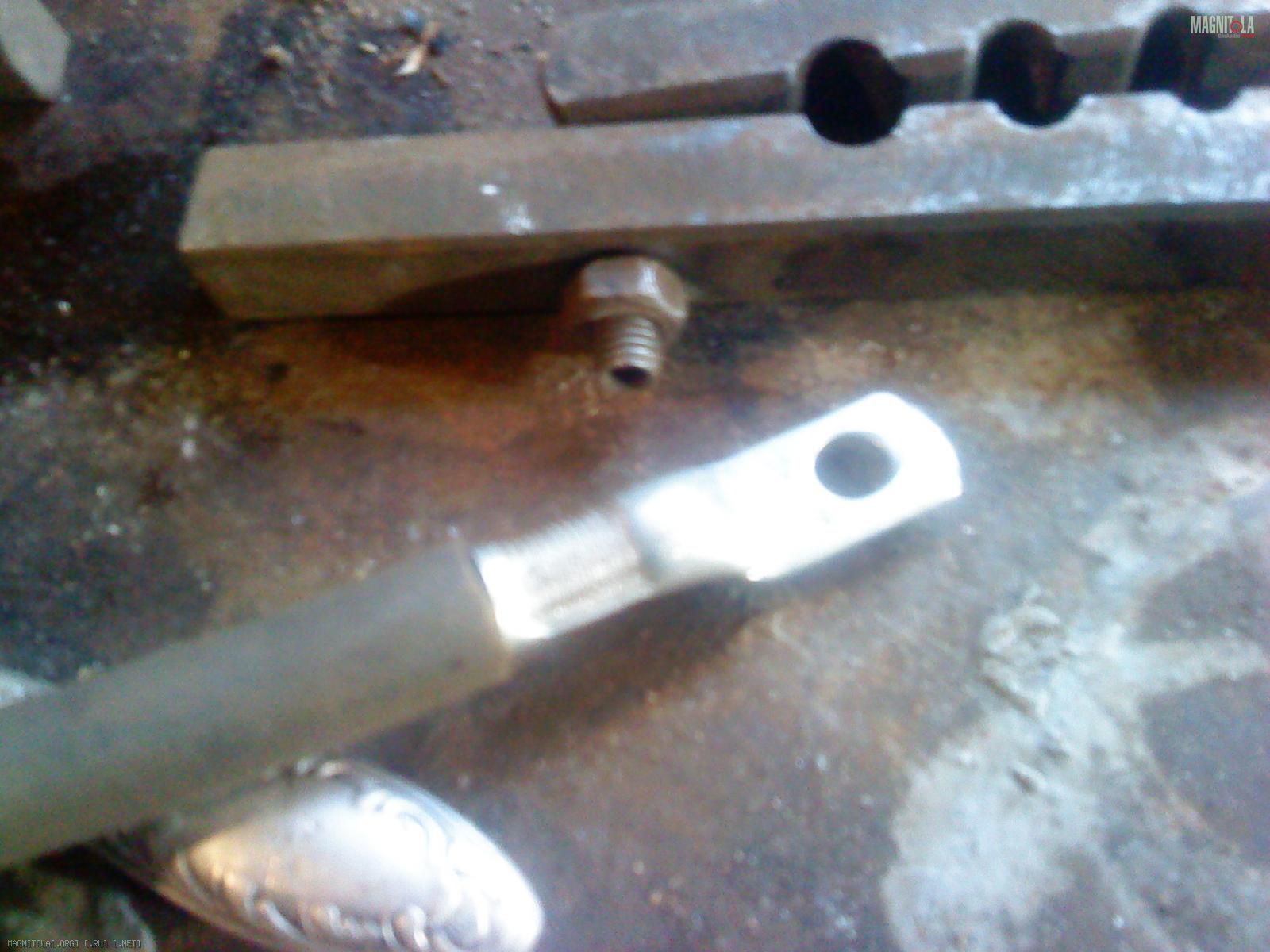

с помощью устройства для развальцовки , тисков и трубы ( без фанатизма ,можно сломать тиски ) ..Вложение 690486Вложение 690488 извиняюсь за качество ,телефон . но суть ясна.
В чём? Можно обойтись и без втулки но все равно пропаять провод, чтоб при затягивании жилы провода не ломались. IMHOЦитата:
Сообщение от ДЕД
Затягивать надо, а после пресса контакт не точечный или какой-то особенный?Цитата:
Сообщение от ДЕД
Надо еще постараться, а сломать все что угодно можно...если руки....Цитата:
Сообщение от ДЕД
Пропаять обжать и ще раз пропаять:laugh3:. Я разве про пресс чет говорил? Пайка или пресс выбирает каждый сам.Цитата:
Сообщение от ДЕД
Соглашусь.Цитата:
Сообщение от ДЕД
Это где-то конкретно написано?Цитата:
Сообщение от ArtLine
И хорошая пайка и прессовка, имеют право на жизнь, IMHO. кому как удобно, а так можно все считать злом. Соглашусь что наконечники должны быть медными как и сам шнурок.Цитата:
Сообщение от ArtLine
В усях тоже применяют олово, что ж теперь все выпаять и все на скрутку посадить.Цитата:
Сообщение от ArtLine
Ниче не зло, на силу может тоже не надо? сами же делаете для потребителей гильзы, вилочки, и тд и тп.Цитата:
Сообщение от ArtLine

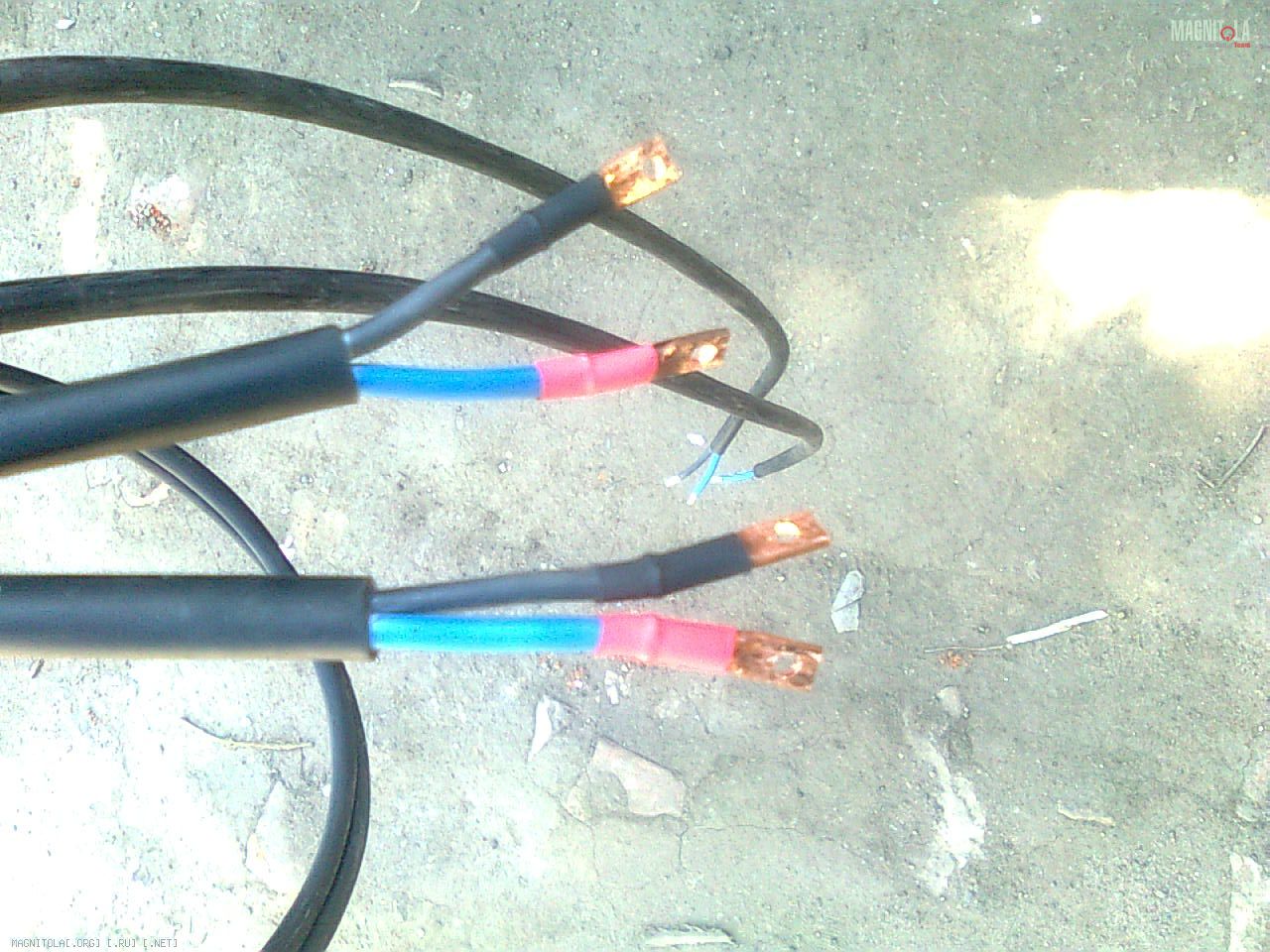

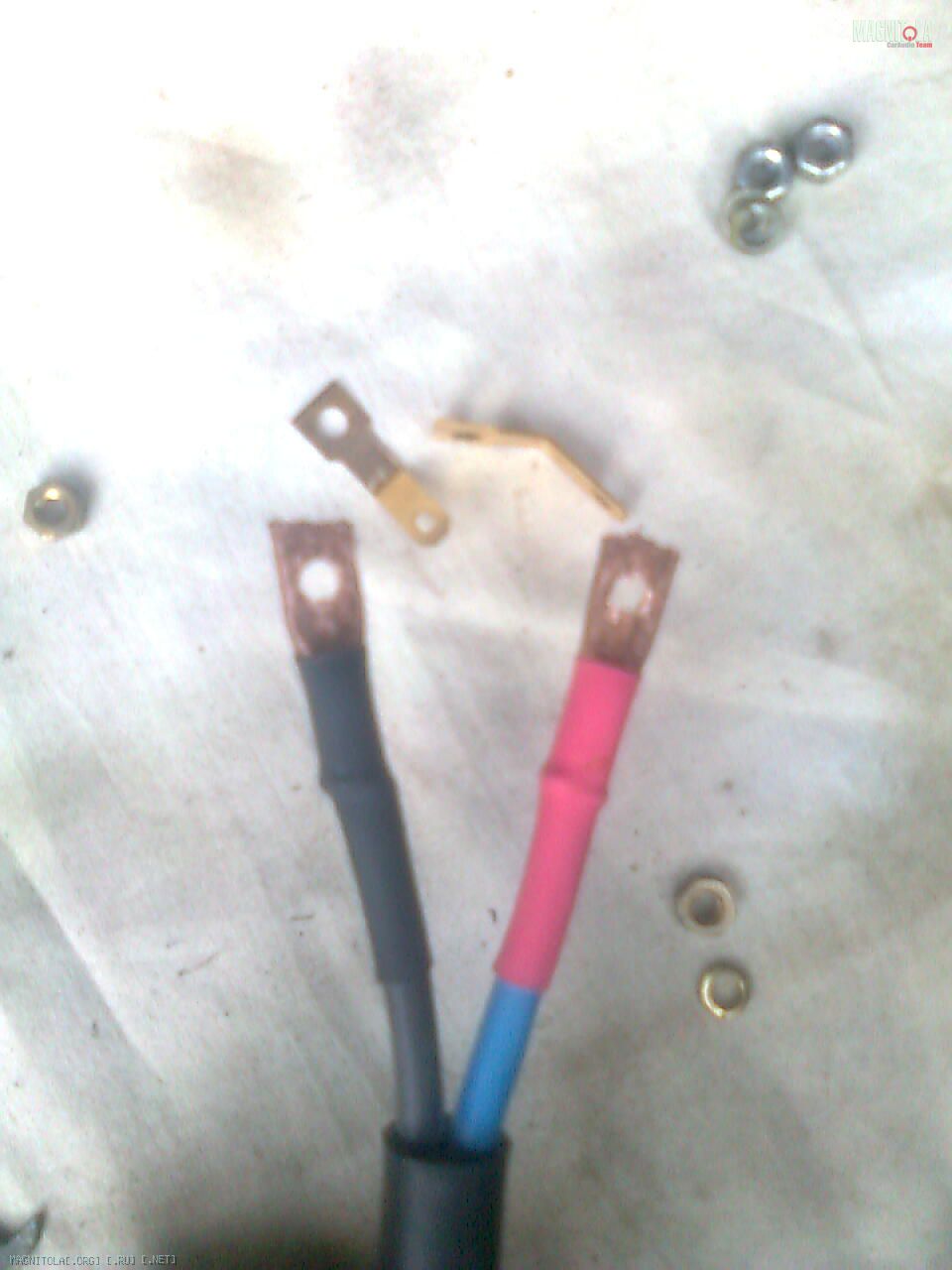

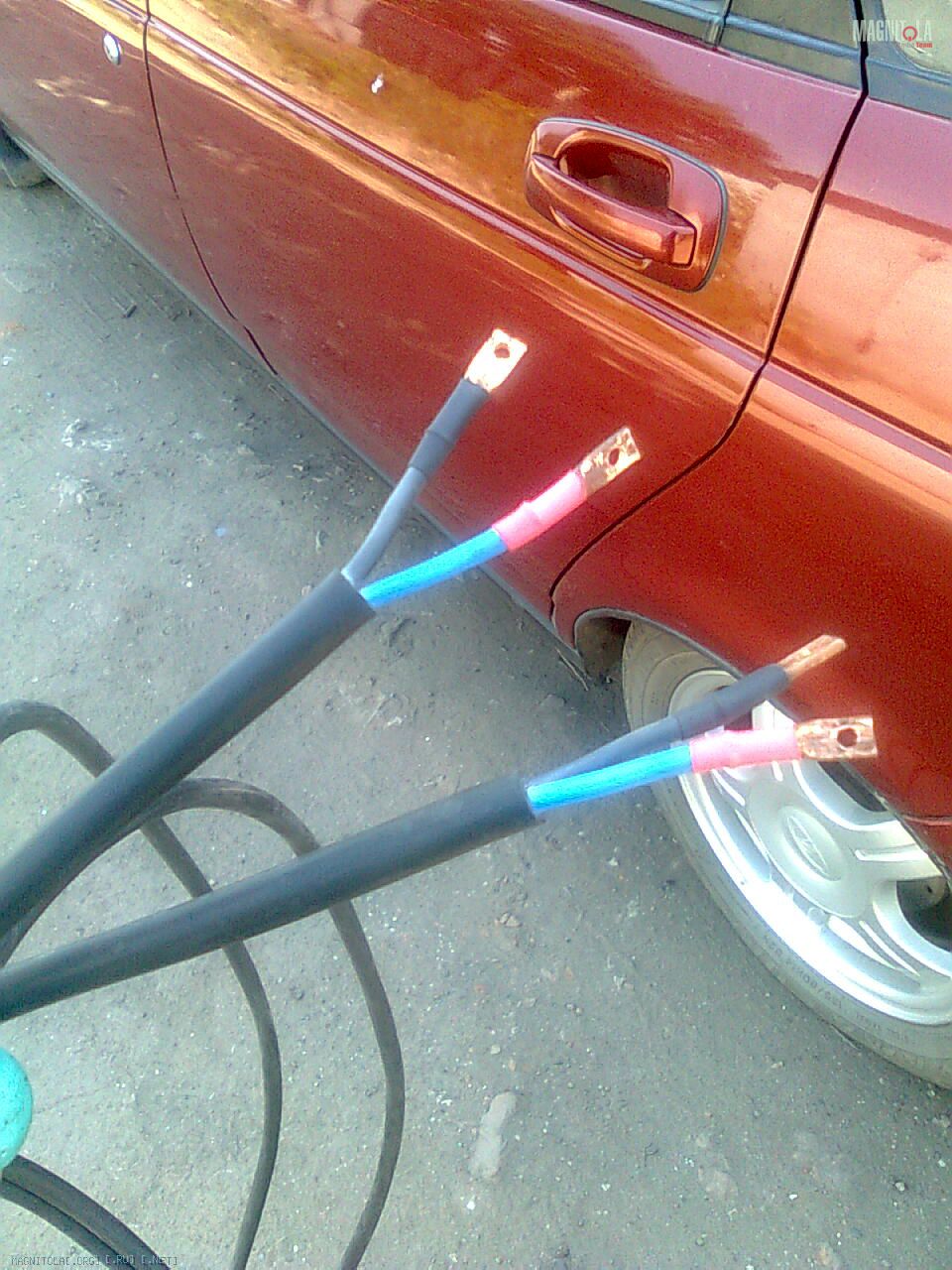

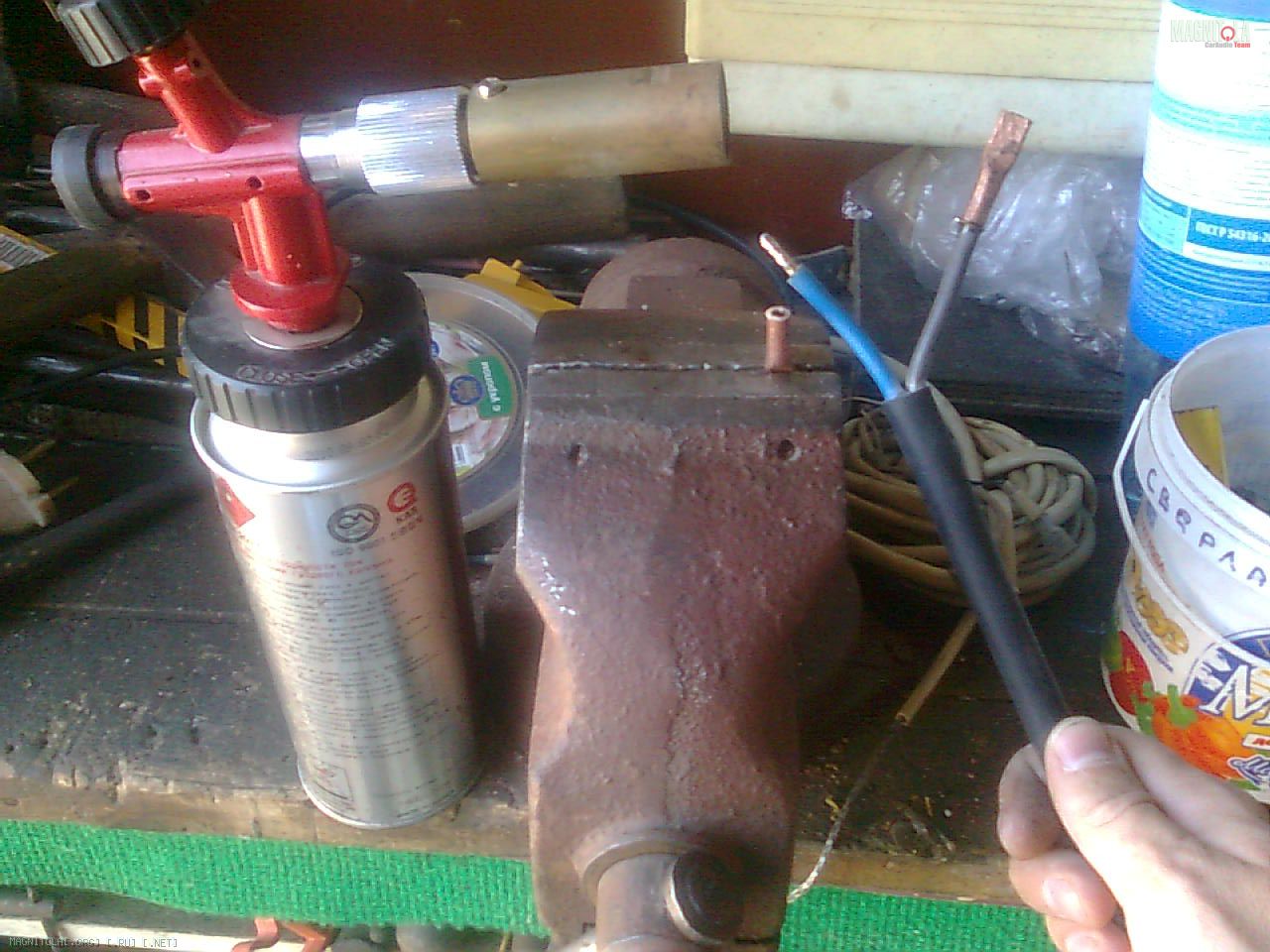

Гдеб ее ещё такую мелкую медную трубку найти...? Делал из медной трубки наконечник ток в виде вилочки. Вложение 690702Вложение 690704Вложение 690706Вложение 690708Вложение 690710
Извините но тут точно изобретение велосипеда на фото - при цене наконеника да еще и медно луженого на 35 мм2 например = 17 руб.... - ЗАЧЕМ его делать из медной трубки имея на выходе результат менее эстетичный? Конечно техническое творчество приветствуеться - но не в этом... Если есть чем пропаять - наконечник и кабель нормально на 35-50 мм2 - то пожалуйста - но извините когда это делаеться не мощным паяльником от 500-600 Вт - а просто газовой горелкой то тут вы просто портите и изоляцию кабеля и саму медь в нем - отжигая еще раз чистую медную проволоку - на ней нагар просто образуеться... Зачем? Гильзы на тонкие сечения нормально ставяться обычным паяльником а а 35-50 мм2 - я сомневаюсь что нормально наконечник пропаиваеться даже горелкой...ИМХО.
А про белсис мне ответит кто? Медь?
Куплен лет пять назад,может больше...
Провода за ранее про лудил, а в наконечник положил олово и растопил горелкой и засунул шнурок.Цитата:
Сообщение от ArtLine
Где велосипед? медный шнурок, медный наконечник! под 2*4мм, можно и опрессовать, но я паял так как нечем было опрессовывать. Я не говорю делать наконечник под 50/35/25/16мм2, их можно купить, а вот под 2*1.5/2*2.5/2*3/2*4 меньшим сечением медных наконечников нет (есть но неизвестно из чего они).
СогласенЦитата:
Сообщение от ArtLine
Полтора года ездию нареканий нетЦитата:
Сообщение от ArtLine
Сергей да совсем согласен.
На 2х4 2х2,5 - паять нужно по любому. наконечники медно луженые впринципе есть у ИЕК точно в свободной продаже до 4 мм2. Сам видел.
А на акустические паять гильзы. Это нормально.
Про горелку суть в том - что у провода бывают не только КГ, а с изоляцией из ПВХ пластиката - поэтому изоляция оплавиться точно от горелки. Поэтому даный способ возможен только для КГ с резиной.
Меньше диаметром бы найти, пока в поисках.Цитата:
Сообщение от ArtLine
Вполне согласен, на моем фото КГ 2*4мм.Цитата:
Сообщение от ArtLine
Меньше диаметром наконечники? Или гильзы? Гильз полно вон в открытой продаже от 0,75 до 6 мм2 точно есть.Цитата:
Сообщение от serega777es
Такими уже пропаял, но они не медные.Цитата:
Сообщение от ArtLine
В теме так и не ответили что делать с втулочным наконечником перед установкой в винтовой зажим. Надо ли предварительно обжимать или оставить в таком виде, чтобы винт хорошо вошел?
С ним не надо делать ничего - его просто не надо ставить...ИМХОЦитата:
Сообщение от Chingiz
Пользовал их при коммутации ЩУ вентустановок. В звуке другие правила. Любая смена металла в траке влечет за собой окрас, далеко не положительный (сноска на мнение гуру автозука). Я лужу и проникновение болта в эту субстанцию, с перерезанием нескольких жилок, позволяет обеспечить надежный контакт с медью. Я надеюсь. Естественно с подтяжкой через некоторое время, вибрации однако. )))
С уважением...
+1.Цитата:
Сообщение от tigeross
Протяжка через 2 недели после установки - всегда нужна и позволяет забыть потом на долго о контакте.
ArtLine, т.е все провода под винт лучше без всяких наконечников? Попробую, стрёмно просто на усилке затягивать, вдруг резьбу сорву. Подкажите может тогда силу затяжки? Ну типа как в икее - туго подтянуть и потом еще 2 полных оборота с силой :P
Заряжка провода в клеммнике ничего общего со сборкой мебели, с протяжкой ГБЦ и тем более с монтажом МК не имеет. Просто надо почувствовать когда пятно контакта винта и проводника станет максимальным, немного впившись в луженый провод.Цитата:
Сообщение от Chingiz
Не понял процесс. Берется газовый паяльник и все делается очень просто. Видео, кстати, уже здесь размещалось с забугорского форума. Типа такогоЦитата:
Сообщение от tigeross
http://www.youtube.com/watch?v=1l53XCWs93I
Я купил себе газовый паяльник за 600р. и вообще забыл что такое "обжим" клемм.. Все залито припоем намертво
Хоть убей, не понимаю зачем паять силовые клеммы.
Обжать нормальным прессом надежнее!
Если живете не в дыре какой нибдуь, найти пресс не проблема. Было бы желание.
