Вопрос по силе.

Приветствую всех. Первая постройка готовится,поэтому есть вопросы.Может для опытных это банально и смешно,но мне пока не ясно.

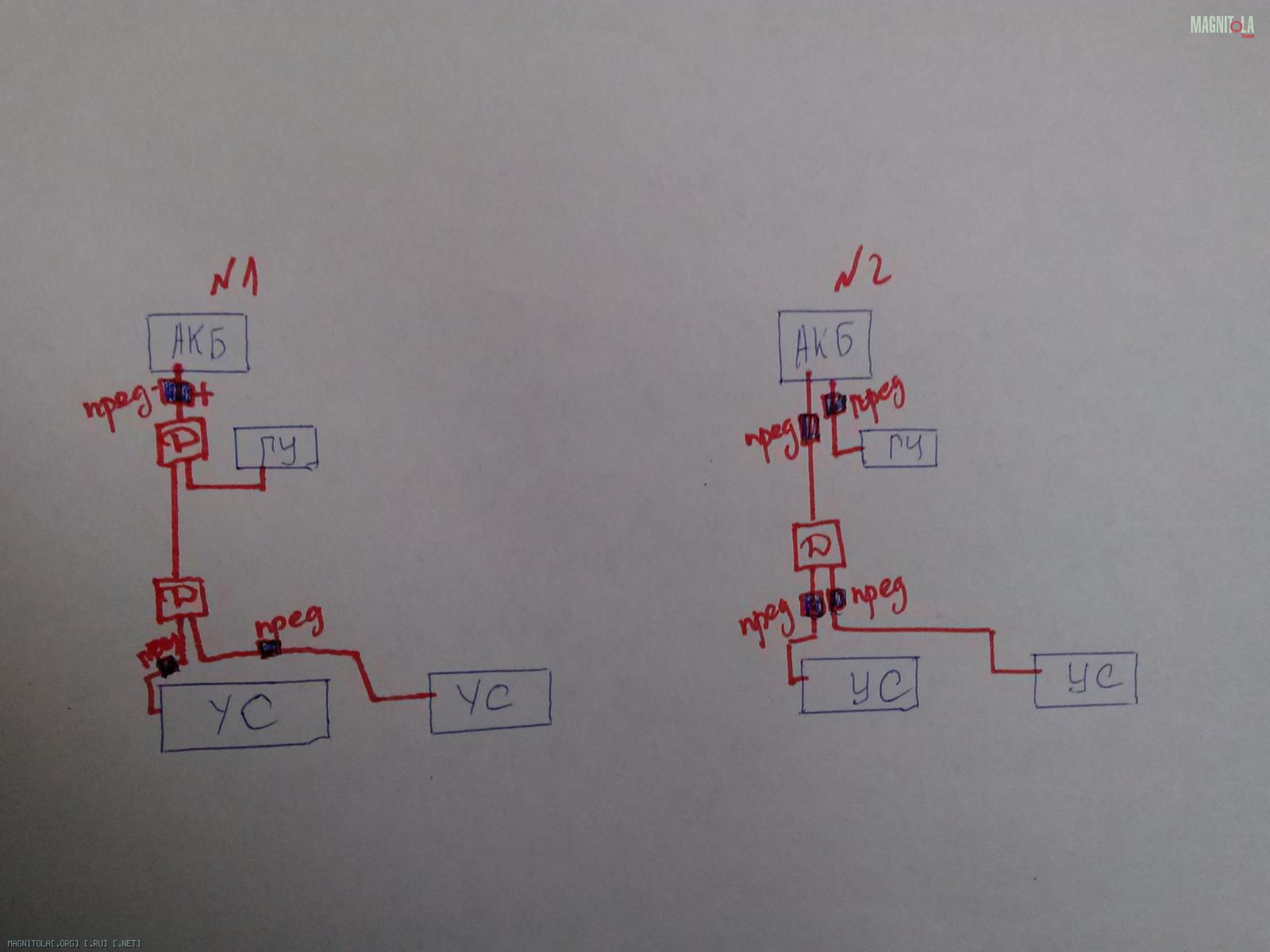

1 Как правильно делать питание,как на первом рисунке или втором.На первом два дистрибьютора ,на втором один,а на ГУ отдельно провод.
2 Какой вариант будет бюджетнее? Ведь дистрибьюторы не дешевы.
3 Если вариант номер 1,то после дистрибьютора на ГУ не нужен предохранитель?
4 Если вариант номер 2,то нужен предохранитель на ГУ ?
5 Или так как номер два не делают?
6 Как по феншую соединяется плюс с ГУ,вытаскивается провод от ГУ из колодки и паяется к проводу от АКБ ?
Заранее спасибо.
Вложение 709118

Второй рисунок правильней только про длину провода от распределителя до преда забывать не стоит..Про массу тоже не забывайте-должна быть того же сечения и точка соединения должна быть очень надёжна..

Ваши оба варианта имеют право на жизнь. А какой именно сделать нужно решить, посчитать самому. Продумать как удобней.
У меня сейчас почти вариант два. Только гораздо больше предов и куча проводов тянется в салон. Размышляю о варианте, где будет один пред под капотом. И уже из под торпеды разводить. Но это только моё мнение.
В общем, нужно помнить, что когда меняется сечение, нужен предохранитель и на все отрезки.
И это, Вы не верно дистрибьютор нарисовали.
Вот например

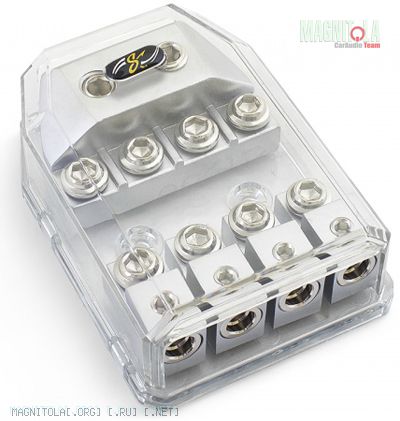

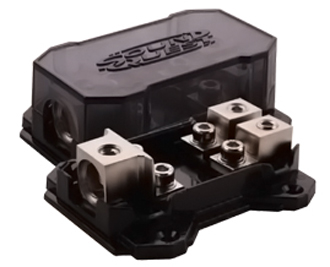

Вложение 709264 Вложение 709266
Это распределители для плюса, в нём есть куда предохранители ставить. А то на Вашем рисунке скорей распределитель минусовой. И уже после висят предохранители.

Цитата:

---

Сообщение от x-diz

Ваши оба варианта имеют право на жизнь. А какой именно сделать нужно решить, посчитать самому. Продумать как удобней.
У меня сейчас почти вариант два. Только гораздо больше предов и куча проводов тянется в салон. Размышляю о варианте, где будет один пред под капотом. И уже из под торпеды разводить. Но это только моё мнение.
В общем, нужно помнить, что когда меняется сечение, нужен предохранитель и на все отрезки.
И это, Вы не верно дистрибьютор нарисовали.
Вот например
Вложение 709264 Вложение 709266
Это распределители для плюса, в нём есть куда предохранители ставить. А то на Вашем рисунке скорей распределитель минусовой. И уже после висят предохранители.

---

В первом варианте есть отрезок силового кабеля не защищённый предом..по этому дело не в схеме а том что было нарисовано и в первом варианте больше соединений что не лучшим образом может повлиять на конечный результат..потом то фары замигают,то усилитель полной нагрузки не будет давать и ТД..Если бы в студии всё делалось ...

Ну да,я чет сразу не допер,ведь преды стоят в дистрибьюторах уже.Поэтому соединений должно быть гораздо меньше.

Цитата:

---

Сообщение от Димитрий-Донской

В первом варианте есть отрезок силового кабеля не защищённый предом.

---

А какой именно?
И все же не знаю как поступить,хочется подешевле. Вариант номер два наверно дешевле?

---------- Сообщение добавлено 07.02.2015 в 15:45 ----------

И не понял,если второй вариант,и питание на ГУ отдельно от АКБ,пред на него нужен дополнительный? Помимо того,что в ГУ?

Цитата:

---

Сообщение от //Владимир//

Ну да,я чет сразу не допер,ведь преды стоят в дистрибьюторах уже.

А какой именно?

---

любой отрезок кабеля лучше защитить предом..в первом варианте после первого распределителя нет преда до второго..наврятли участок будет менее метра..

Цитата:

---

Сообщение от Димитрий-Донской

первом варианте после первого распределителя нет преда до второго

---

Так во втором распределителе и будут преды.

Цитата:

---

Сообщение от //Владимир//

Так во втором распределителе и будут преды.

---

не проще их у аккумулятора поставить и количество соединений уменьшится..

Цитата:

---

Сообщение от Димитрий-Донской

не проще их у аккумулятора поставить и количество соединений уменьшится..

---

Ну так тащить три провода от АКБ наверно дорого,ежели один до сиденья,и там их развести на два уся.
И опять же,если делать отдельно питание на ГУ,то до усей будет идти провод без лишних соединений.

По моему одна фигня... Смотря какие фирмы возьмёте, по моему равноценные схемы...

Под капот, рядом с АКБ ставь колбу для кабеля для усей. И держатель предохранителя на провод до ГУ.
Типа такого
Вложение 709308
Или какой найдёшь в автозапчастях.
Бывают такие
Вложение 709310
И покупаешь распределитель на 2 усилителя. ВСЁ.
Теперь нужно разобраться с сечением кабеля. Так как от него зависит какую колбу покупать. Они под разную толщину кабеля есть. И та же ерунда с распределителем.
Какие усилители? И какая длина кабеля до них от АКБ?

Спасибо за ответы и помощь.Я планирую обратится к ArtLine для изготовления проводов.Он я думаю поможет с расчетами.А здесь я спрашиваю как лучше построить саму схему и как лучше подключить ГУ,отдельно? В таком случае если отдельно,то прокатит пред такого типа как Вы советуете?

Со всем определился.Тема закрыта.

Владимир, можете рассказать как все решилось и на каком варианте вы остановились? Какое сечение выбрали?
