Подготовка силового кабеля под данный тип клеммы.
Добрый день!
Прошу помочь вот в каком вопросе:

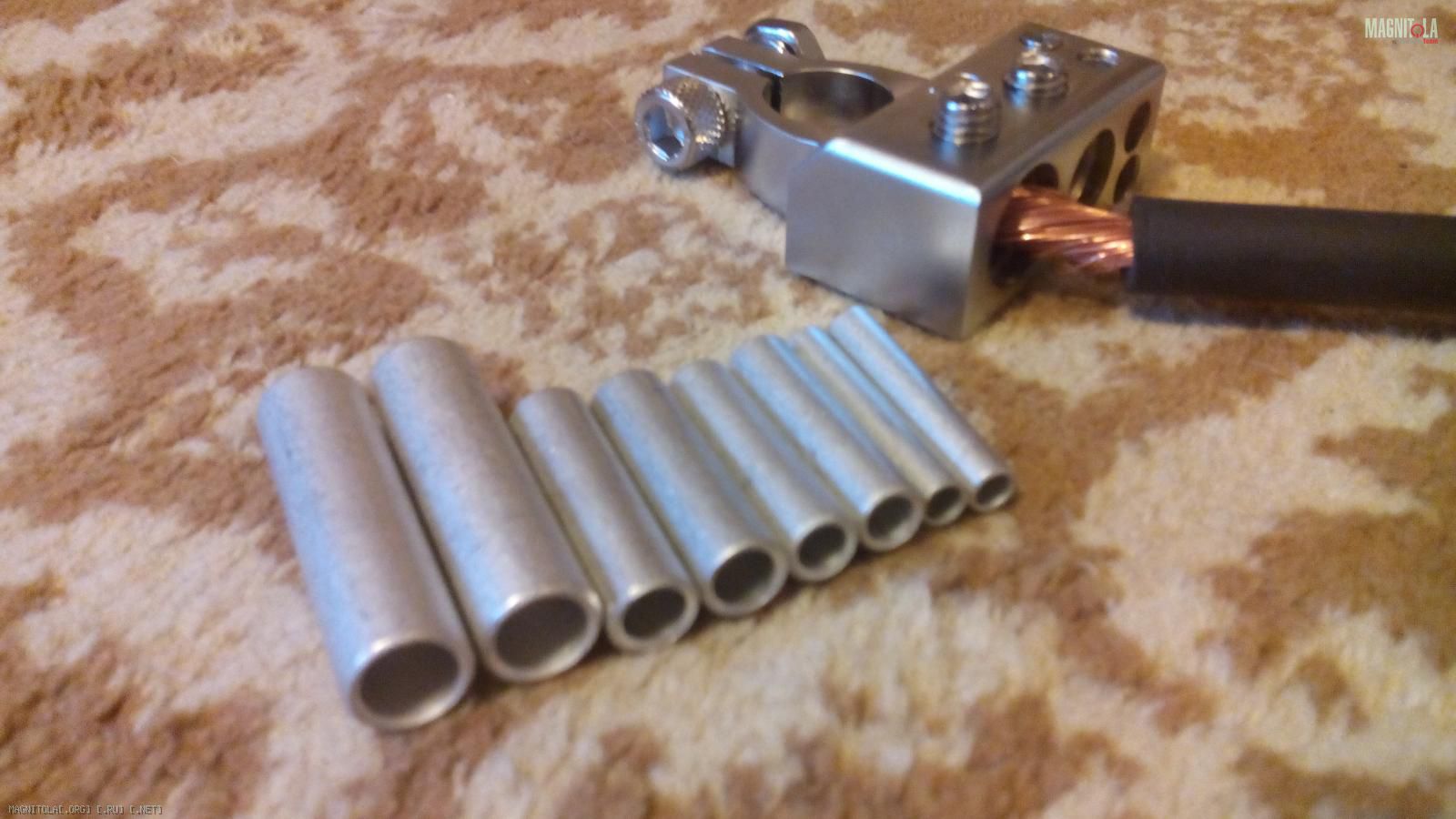

Как правильно оконцевать силовой кабель КГ при подключении в тип клеммы показанной на фото ( как кстати правильно такой тип зажима называется?)
Мои варианты:
1. Обжать кабель нормальным гидропрессом, оконечив его трубкой (показано на фото). Минус в том, что такое оконечивание требует увеличенного относительно сечения кабеля сечения отверстия. Т.е. если кабель 25, то обжатый в такую трубку только в 35 отверстие влезет. Либо уменьшать сечение кабеля запихивая в меньшую трубку.
2. Не обжимать вообще. Помазать медной пастой.
3. Обжать в тонкостенный наконечник типа НШВИ
Спасибо!
Вложение 877494
Re: Подготовка силового кабеля под данный тип клеммы.
С такой клеммой не надо ничего обжимать, зачищаете кабель, суете в соответствующее отверстие в клемме и зажимаете. Ну можете пастой электропроводящей помазать.
Re: Подготовка силового кабеля под данный тип клеммы.
Цитата:
Сообщение от
Aleksys82 С такой клеммой не надо ничего обжимать, зачищаете кабель, суете в соответствующее отверстие в клемме и зажимаете. Ну можете пастой электропроводящей помазать.
Согласен
Re: Подготовка силового кабеля под данный тип клеммы.
Re: Подготовка силового кабеля под данный тип клеммы.
Вы вот именно этот будете именно в это дупло сувать?
ИМХО, выбрать отверстие поменьше, гильзу одеть, и в ней уже притягивать.
В общем, клеммы выбраны неудачно.
Re: Подготовка силового кабеля под данный тип клеммы.
Цитата:
Сообщение от
orbita21 Вы вот именно этот будете именно в это дупло сувать?
ИМХО, выбрать отверстие поменьше, гильзу одеть, и в ней уже притягивать.
В общем, клеммы выбраны неудачно.
Нет в это дупло пойдет кабель бОльшего сечения. А если и он будет как в дупле, то обожму.
Re: Подготовка силового кабеля под данный тип клеммы.
Да, можно как раз ещё добавить, что зачищенный кабель должен плотненько заходить в гнездо. У меня кстати тоже такая ж самая клемма на "+" АКБ стоит, так я в центральное отверстие засунул два 16мм2 провода - один дублирующий с гены и второй на питание доп.оборудования.
Re: Подготовка силового кабеля под данный тип клеммы.
Aleksander84, мое мнение таково: оконцевать гильзой(обжать) предварительно напихать эл.проводную смазку, одеть термоусадку, усадить ее, а потом уже зажимать в клемму. Это даст хороший контакт и все жилы КГ останутся целыми, а иначе их можно передавить болтом в клемме. А, и еще: если на фото гильзы алюминиевые, то ими не стоит обжимать, лучше медными - не будет окисления.
Re: Подготовка силового кабеля под данный тип клеммы.
Я спаиваю мощьным паяльником,болт обжимает спаянный провод не ломая жил.
Re: Подготовка силового кабеля под данный тип клеммы.
Алексей алтай, это если есть такой паяльник, которым можно облудить КГ 16-35, то да! По сути это будет лучше чем гильза, т.к. не будет переходных сопротивлений.
